Из какого профиля делают перегородки из гипсокартона: Правила создания каркаса для перегородок и потолков

Содержание

какой нужно использовать, размеры каркаса, конструкция своими руками

Выравнивание стен гипсокартоном является оптимальным вариантом во время ремонта или строительства жилых помещений. В большинстве случаев его крепят на металлический или реже деревянный каркас, который предварительно собирают и тщательно закрепляют. Во время этой работы не обойтись без перемычек из профиля, которые помогут надёжно зафиксировать конструкцию.

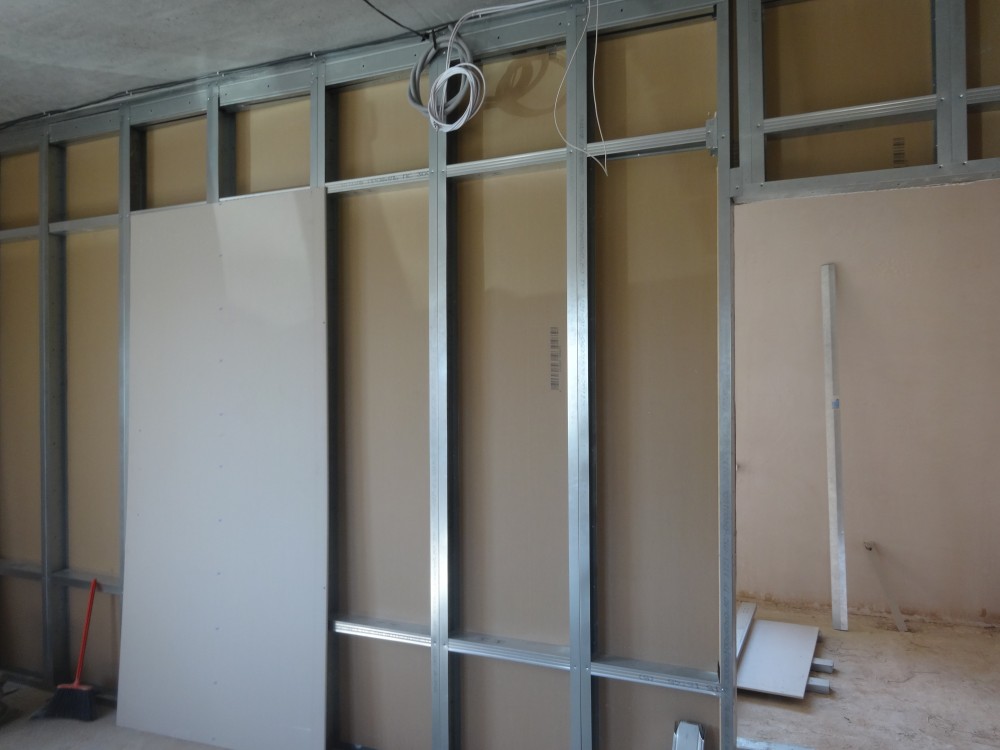

Пример смонтированных перемычек из профиля для гипсокартона


Схема устройства перемычек для ГКЛ

Металлический профиль для перегородки из гипсокартона

Любая перегородка из гипсокартона имеет основу «скелет» для крепления листов ГКЛ. Сами листы достаточно увесистые и каркас для их крепления должен быть надёжным. Профиль для перегородки из гипсокартона хорошо справляется с такой нагрузкой. Конструкции получаются достаточно крепкие и идеально ровные.

Профили различаются по видам и размерам, для них необходимы соединительные элементы, которые дополнят конструкцию большей надёжностью и соединяют каркас:

  • Направляющий профиль используется для крепления каркаса к потолку и полу;
  • Стоечный составляет основу каркаса;
  • Профиль перемычный соединяет стоечные профиля;
  • Потолочный;
  • Угловой элемент накладной;
  • Подвесы;
  • Соединитель одноуровневый;
  • Соединитель двухуровневый;
  • Гибкий арочный профиль используется для создания арок;
  • Отрез для удлинения.

Профили также бывают усиленные и не усиленные, каркас для гипсокартона лучше выполнять из усиленных профилей. Стоит обращать внимание на качество материала. Подробнее разновидности металлического профиля представлены в статье: .

Оцинкованный профиль не должен иметь повреждений и следов ржавчины, лучшим будет профиль с содержанием цинка более 99%, он меньше всего подвержен коррозии. Заводской брак часто маскируют покраской профилей, стоит понимать, что скрытый заводской брак опасен, перегородка попросту может разрушится.

Монтаж направляющих для ГКЛ

Первый направляющий профиль для гипсокартона прикрепляют вдоль пола. При работе с бетонным полом заранее подготавливают электрический перфоратор, для работ с деревянными полами достаточно шуруповерта.

Важно! Вдоль стены на полу проводится линия – отметка. Необходимо осторожно двигаться, чтобы случайно не затереть наметку.

Профиль располагают заподлицо разметке, прижимают в нужном месте, прикручивают, не затягивая крепежи до конца. Сначала фиксируют крайние точки, потом двигаются к центру, чтобы планку не перекосило. Завершающим этапом станет затягивание до конца крайних болтов. Саморезы располагают со средним шагом 40-50 см.

Далее переходят к установке направляющих вдоль потолка по тому же принципу. Остается установить боковые направляющие линии, после чего переходят к монтажу стоек. Только после крепления всех стоек приступают к прикручиванию соединяющих перемычек.


Сборка металлокаркаса


Какие профили нужны для перегородки из гипсокартона

Каждый вид профиля имеет своё предназначение в монтаже. Для каждой конструкции используется определённый набор металлических профилей и соединительных элементов к ним. Для подшивания стен и потолков используют плоскостные – они не имеют рёбер жёсткости и поэтому плохо выдерживают сильную нагрузку. Для конструкции различных арок применяют арочные гибкие профили. С их помощью легко сделать арку любой формы, а для межкомнатных перегородок – стеновые или перегородочные профиля, они имеют специальные рёбра жёсткости в виде двух выпуклых желобков по всей длине.

Для того чтобы сделать перегородку, важно знать какие профили нужны для перегородки из гипсокартона:

  • Направляющий перегородочный профиль (UW) используется для задания направления перегородки;
  • Стоечный несущий профиль для перегородок (CW) используется для создания каркаса перегородки и крепится к направляющим профилям;
  • Для жёсткости конструкции между несущими профилями устанавливаются поперечные перемычные профиля связывающие весь каркас.

Строительный рынок имеет огромный ассортимент профилей по различным ценам, однако важно помнить о надлежащем качестве, каркасные профили должны выдерживать положенную нагрузку.

Профили необходимо брать одного размера, для объемных перегородок используются более широкие, для частичных или фигурных возможно использование стандартного профиля 50 мм шириной.

Что такое направляющий профиль?

Направляющий элемент для гипсокартона получил такое наименование потому, что устанавливается по периметру пространства, отвечает за выравнивание линии стен.

Данный материал применяется с целью формирования плоскости будущей каркасной конструкции. В соответствии с увеличением толщины изделий повышается их техническая прочность.

К стенам прикручивают модели тонкого проката, на потолок монтируют усиленные модификации.

Всего выделяют несколько видов продукции:

  • Поверхностно-плоскостной с маркировкой UD, CD, стандартного типа. Направляющим подвидом являются изделия UD, которые крепят к потолку, внутрь которых монтируют второй вид маркировки.
  • Арочный отличается наличием надрезов и отверстий, позволяющих изгибать профиль под требуемым углом при формировании арки.
  • Стеновой иначе называется перегородочным, делится на направляющие (UW) и опорные (CW). Применяется с целью создания перегородок, подиумов, иных сложных конструкций.

Внимание! Не каждый профиль подойдет на конкретный вид работ. Необходимо сначала точно определиться с видом сооружаемой конструкции, предполагаемой величиной нагрузки. Только качественная подготовка приведет к лучшему результату.


Виды профилей

Оцинкованный профиль для перегородки из гипсокартона: размеры

Для разных каркасов используют различные по размеру профили. Важно знать, для чего предназначен тот или иной профиль, чтобы максимально качественно выполнить перегородку.

Смонтировать перегородку из гипсокартона своими руками поможет следующий материал: .

Профиль для перегородки из гипсокартона – размеры:

  • Направляющий профиль имеет ширину 28 мм, высоту 27 мм, длина 3 или 4 метра, толщина стенок 0,5 – 0,6 мм;
  • Несущий профиль имеет ширину от 42 мм до 150 мм, высоту полок 27 мм – 40 мм, 3 или 4 метра длинной.

Более устойчивые к толчкам и ударам перегородочные профили с большей шириной. Важно не забывать сделать технические отверстия для прокладывания внутренних коммуникаций.

Некоторые виды профилей имеют готовые отверстия с прорезиненными краями, чтобы не повредить острыми краями целостность проводки, проложенной внутри перегородки из гипсокартона.

Каких размеров бывают направляющие

Величина используемого направляющего профиля для гипсокартона должна соответствовать размерам будущего каркаса, а также его целевому назначению.

Толщина заготовок, из которых прокатывают продукция варьируется ль 30 до 90 мм.

Любые профили для ГКЛ выпускаются размерами 2,75м, 3м, 4м, 4,5м. По весу производят:

  • направляющие – 610г, 730г, 850г;
  • стоечные – 730г, 850г, 970г;
  • потолочные – 610г;
  • узкий направляющий – 400г;
  • углозащитный – 200г.

Окончательный выбор физических параметров материала зависит от потребностей строения в усилении.


Размерные параметры

Рекомендации, какой профиль использовать для межкомнатных перегородок

Межкомнатные перегородки из гипсокартона должны выполнять помимо разделения ещё и шумоизоляцию. Добиться этого можно с помощью укладки во внутрь стены изолирующего шум материала.

Для различных помещений требуется разная толщина перегородки и зависит она от того, какой профиль использовать для перегородок:

  • Для достижения толщины перегородки 7,5 см используется профиль шириной 50 мм;
  • Перегородка толщиной 10 см выходит из профиля с шириной 75 мм;
  • Толщина перегородки 12,5 см выходит при использовании профиля шириной 100 мм.

Необходимо отметить, что самая шаткая и слабенькая перегородка будет при использовании профилей 50 мм шириной, такую перегородку лучше выполнять как частичную или декоративную часть интерьера.

Оптимальной шириной для стены, перегораживающей пространство помещения, является профиль 75 мм. Самой прочной перегородкой соответственно будет конструкция с использованием профиля 100 мм шириной. Увеличить жёсткость более тонких перегородок можно путём сложения одного профиля в другой или двойным слоем гипсокартона.

Рейтинг производителей

На рынке любых изделий или материалов всегда имеются лидеры, которые заполучили доверие большой части покупательской аудитории за счет качества и надежности выпускаемой продукции.

Специалисты рекомендуют рассматривать продукцию следующих торговых марок:

БрендМаркировкаРазмерыСредняя цена, руб
ПС КнауфПС 50/5050*50*0,6350
ПС 65/5065*50*0,6350
ПС 75/5075*50*0,6400
ПС 100/50100*50*0,6450
ПН КнауфПН 50/4050*40*0,6300
ПН 65/4065*40*0,6330
ПН 75/4075*40*0,6350
ПН 100/40100*40*0,6400
ПС ГипрокПС 42/4042*40*0,5300
ПС 50/4050*40*0,5300
ПС 66/4066*40*0,5320
ПС 75/40, 100/4075*40*0,5; 100*40*0,5250
ПН ГипрокПН 42/3742*37*0,5240
ПН 50/3750*37*0,5150
ПН66/3766*37*0,5250
ПН 75/37, 100/3775/37/0,5; 100*37*0,5280

Профессионалы отмечают, что в работе изделия от обоих производителей удобны для применения, практически на одинаковом уровне качества. Конечный выбор будет зависеть от разницы в цене, размера профилей для гипсокартона, а также наличия материалов у продавца.

Качество гипсокартонной обшивки или постройки напрямую связано с мощностью каркаса. Нельзя экономить на количестве металлопрофиля, его качестве, если нет желания позже переделывать все заново. Необходимо ответственно подходить не только к выбору сырья, но также составлению схемы будущей конструкции – чем точнее чертеж, тем выше шанс сделать крепкое основание, одновременно сэкономив средства.

Каркас перегородки из гипсокартона своими руками

Перегородка из гипсокартона довольно проста для монтажа и не требует специальных навыков. Главной задачей является выбор подходящих профилей и комплектующих, подготовка их к монтажу.


Каркас перегородки из гипсокартона своими руками выполняется поэтапно:

  • Закрепить направляющие по полу и потолку по всей длине перегородки;
  • Вставить и закрепить стоечные профили к направляющим;
  • Закрепить продольные перемычки в каждом шаге стоечных профилей;
  • Закрыть каркас листами ГКЛ и выполнить отделку.

Перед началом монтажа перегородки, необходимо произвести разметку поверхности пола и потолка, отмерив нужное расстояние от перпендикулярной стены в двух точках затем соединить с помощью шнура.

То же самое проделать на потолке. Далее на направляющие профиля прикрепить шумоизоляционную ленту. Устанавливать направляющие необходимо с помощью шурупов или дюбелей. Стоечные профили вставляются сначала в напольные направляющие, а затем в потолочные и выравниваются с помощью уровня, закрепляются шурупами сверху и снизу.

Иногда каркас выполняется без поперечных перемычек, но всё-таки желательно их сделать для того, чтобы у листов ГКЛ было как больше места крепления с каркасом. Это придаст дополнительной прочности конструкции. После обшивки одной стороны каркаса гипсокартоном, необходимо заложить во внутрь коммуникации и только потом изолирующий материал. Прикручивать листы гипсокартона необходимо по краю непосредственно к стоечным профилям шурупами и без фанатизма, утапливая шляпки немного под лицо листа.

Этапы работы по креплению листов гипсокартона на каркас смотрите тут: .

Виды направляющих изделий

Профиль типа ППН используется при создании каркасов, используемых только на потолках. Имеет П-образное сечение, размеры составляют 28/27 мм.

Вариация ПП отличается от стоечных потолочных изделий типом используемых крепежей, а также ребра выделяются уменьшенными ребрами жесткости, полок. Выпускается в формате 60/27 мм.

Стоечные профили для гипсокартона ПС представляют собой ключевые детали общего каркаса, закрепляющиеся внутри направляющих линий. Бывает 50/50 мм, 75/50 мм, 100/50 мм, имеет дополнительные полочки, а также ребра жесткости для усиления сооружения.

Угловые ПУ-модели являются дополнением к основным видам продукции, создаются схожего размера с отличием по функциональности. Данная категория изделий подлежит креплению после завершения работ по обшивке поверхности ГКЛ, способствует усилению углов.

Маячковые элементы ПМ берут с целью максимального выравнивания стен путем оштукатуривания. При наличии сильных неровностей на основании применение маяков позволяет сформировать максимально гладкую поверхность. Может быть высотой 6 или 10 мм.

ПВХ-профили устанавливают на торцы, наружный угол или нестандартную стену. Существует в разных размерах, может быть подобран индивидуально под любые требования. Выпускают аналоги согнутой формы для арок, а также угловые модификации.


ППН профиль

Виды профиля для перегородки из гипсокартона (видео)

Каркас для перегородки из профилей надёжно крепится к полу и потолку, поверхность получается идеально ровной. Дверной проём имеет одинаковую ширину по всему периметру что облегчает монтаж дверей. Вариантов дальнейшей отделки перегородки из гипсокартона великое множество поэтому такая стена ничем не уступает стенам из кирпича.

  • Автор: admin
  • Распечатать

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Как сделать перегородку из гипсокартона

Перегородка из гипсокартона может быть воплощением дизайнерской мысли, а может иметь и чисто практическое назначение, например, служить межкомнатной перегородкой или отделять гардероб от основного помещения. Кроме того, монтаж перегородки из гипсокартона можно сделать своими руками за один день. Давайте посмотрим, как сделать перегородку из гипсокартона своими руками.

Но в начале несколько слов о достоинствах перегородки из гипсокартона. Перегородка из гипсокартона является полой конструкцией, а, следовательно, в нее можно уложить не только электропроводку, но и тепло и звукоизолятор. Эти два обстоятельства могут показаться не значительными. Но, во-первых, если задаться вопросом прокладки проводки в кирпичных стенах, то становится ясно, что уложить ее в полость гипсокартонной перегородки значительно проще и быстрее. Во-вторых, сделать звукоизоляцию или теплоизоляцию кирпичной стены значительно сложнее, чем просто установить утеплитель в полую перегородку из гипсокартона.


Рис.1. Перегородка из гипсокартона это полая конструкция, в которой можно проложить электропроводку, а также установить тепло или звукоизоляцию. При этом сделать это значительно проще, чем, например, с кирпичной стеной.

Так же большим достоинством перегородки из гипсокартона является простота и скорость монтажа. Фактически монтаж перегородки состоит из трех этапов это сборка каркаса, облицовка его гипсокартоном и обработка финишной шпаклевкой. Сравните это с устройством перегородки, например, из кирпича.


Рис.2. Перегородка из гипсокартона состоит из каркаса, который собирают из профилей из гипсокартона шириной 100 мм, и гипсокартонной облицовки. Сборка каркаса и обшивка гипсокартоном это простая и быстрая работа.

Единственным недостатком гипсокартонной перегородки может быть только, то, что на гипсокартон нельзя вешать тяжелые предметы. Но есть решение этой проблемы, это устройство дополнительной заделки.


Рис.3. В местах де будут установлены тяжелые предметы устраивают заделку. Заделка это местное усиливающие элементы каркаса к которым будет крепиться подвесы, например, для телевизора. Обычно их изготавливают из деревянных досок или ДСП.

Теперь несколько слов о материалах и инструменте. Для монтажа перегородки из гипсокартона вам потребуется следующие материалы: листы гипсокартона, стеновой профиль, дюбель-гвозди, саморезы по металлу, саморезы для гипсокартона. Инструмент, дрель или перфоратор, шуруповерт, ножницы по металлу, отвес, лазерный или строительный уровень.

Следует сказать несколько слов про стеновой профиль. Традиционно перегородки из гипсокартона, особенно межкомнатные перегородки изготавливаются из специального стенового профиля шириной 10 см. Этот тип профиля предназначен именно для перегородок, он более прочный и жесткий по сравнению с профилями, применяемыми при устройстве потолка и выравнивании стен.


Рис.4. Основой каркаса является специальный профиль шириной 10 см. Каркас состоит из направляющих на полу и потолке и вертикальных стоек. Стойки устанавливают с шагом 60 см.

Однако в некоторых случаях можно применять и потолочный профиль, в целях экономии места. Это возможно при создании небольших перегородок, например, для разграничения пространства под гардероб. Подробно об этом в конце статьи.


Рис.5. Для каркаса можно использовать потолочный профиль. Такой профиль снизит толщину перегородки, что позволит сократить потерю площади помещения. Однако из-за низкой жесткости такой конструкции, поступать таким образом целесообразно для организации кладовок, но не для межкомнатной перегородки.
Рис.6. В местах где возможен перепад температур и образовании конденсата, каркас для перегородки целесообразно изготавливать из деревянных брусков. Деревянные бруски также рекомендуется использовать в деревянных домах. Для перегородки можно использовать брус сечением 40х50 и 50х50 мм.

Монтаж перегородки из гипсокартона

Монтаж перегородки из гипсокартона начинают со сборки каркаса. Для этого определяют местоположение будущей перегородки и отмечают его на потолке. После чего отрезают профиль нужной длины и с помощью дюбель-гвоздей закрепляют его к потолку.


Рис.7. Сборку каркаса начинают с установи направляющих на потолке.

На этом этапе следует обратить внимание на то, что разметку необходимо выполнять с учетом расположения несущих стен, т.е. перегородка и прилегающая стена должны сопрягаться под прямым углом, если не задумано другое. Если не уделить внимание этому моменту, то помещение получиться не прямоугольным, со всеми вытекающими отсюда последствиями. При этом ориентировать перегородку следует именно по несущим стенам, так как они наиболее ровные.

Следующий этап — это установка профиля на полу. Для этого необходимо воспользоваться отвесом. Так можно точно определить его местоположение. Напольный профиль также закрепляется с помощью дюбель-гвоздей.


Рис.8. С помощью отвеса определяют положение напольной направляющей, и монтируют ее. Важно не забыть оставить место под дверной проем.

Особенностью данного этапа в отличие от потолочного профиля заключен в том, что следует предусмотреть место под проход, в котором далее будет установлена дверь.

Поэтому профиль на полу должен состоять из двух частей с учетом этого промежутка.

Если дверь устанавливать не предполагается, то размер проема в перегородке можно выбрать на свое усмотрение. Если планируется установка двери, то ширина проема должна быть равны ширине дверного полотна с учетом коробки. Если же планируется установка черновой коробки, то учесть следует и ее.

Далее можно приступать к монтажу вертикальных профилей. При этом первые профиля устанавливаются в местах сопряжения перегородки из гипсокартона и стены. Эти профиля крепятся к стенам, так же дюбель гвоздями. Шаг крепления всех описанных профилей должен составлять 50-60 см.

Теперь можно перейти к монтажу вертикальных профилей. Для этого профиль подрезается на нужную длину и вставляется в паз между профилем на потолке и полу.


Рис.9. Следующий этап это установка основных стоек на стены и оформление проема для двери.

Для рационального распределения профилей целесообразно установку начать с проема в будущей перегородке из гипсокартона. Далее ориентируясь на них устанавливать остальные профили. Для закрепления профилей применяют саморезы по металлу.

При монтаже вертикальных профилей следует учитывать два момента. Во-первых, так как, ширина листа гипсокартона 1200 мм, то расстояние между профилями должно быть кратно этому числу, например, профили могут располагаться с шагом 60 см. Если требуется более жесткая конструкция, то можно устанавливать с шагом 40 см. Так же следует учитывать, что при стыковке листов гипсокартона профиль должен проходить по линии стыка, а два соседних листа будут крепиться к одному профилю.

Во-вторых, при монтаже вертикальных профилей следует контролировать их положение по уровню, профили должны быть установлены строго вертикально. Так же следует обратить особое внимание на профили, образующие проем, расстояние между ними по всей высоте должно быть одинаково. В противном случае будут проблемы с установкой двери.


Рис.10. Последний этап это установка вертикальных стоек. Вертикальные стойки устанавливаются с шагом 60 см, что соответствует половине ширины листа гипсокартона. Отсчет разметки положения вертикальных стоек следует начинать от стены.

Теперь можно перейти к окончательному формированию проема. Для этого необходимо установить горизонтальный профиль в том месте, где будет проходить граница проема. В случае если в проем планируется установка двери, то высота проема будет равна сумме высоты дверного полотна с учетом чистовой и при необходимости черновой коробки. Так же на этом этапе устраивают все необходимые заделки для навеса тяжелых предметов.


Рис.11. Последний этап сборки каркаса это окончательное формирование дверного проема. Размер проема под установку двери должен быть равен ширине двери + 2 ширины дверной коробки + 2 см для уплотнителя (пены) между каркасом и дверной коробкой.

Теперь можно приступить к прокладке электропроводки и установки утеплителя или теплоизолятора. Одновременно с этим можно установить дверь в проем, таким образом можно скрыть крепление двери, т. е. закрепив дверь не через коробку, а с обратной стороны, через профиль.

Последний этап в создании перегородки из гипсокартона это монтаж гипсокартона и шпаклевка. Гипсокартона крепится к профилям саморезами с шагом 15-20см. На этом этапе следует следить за тем, чтобы шляпки саморезов слегка утапливались в тело листа, иначе они будут мешать финишной отделке.

Необходимо отметить, что для того что бы делать меньше стыков, и не иметь лишних поперечин целесообразно приобретать листы гипсокартона с запасом по высоте. Т.е. если высота помещения 2.7 м, то целесообразно приобретать листы 3м и обрезать до нужной длины.


Рис.12. В собранный каркас прокладывают звукоизолятор и электропроводку.
Рис.13. Последний этап это облицовка гипсокартоном. Для рационального использования стройматериалов и сил, при высоте потолка более 2.5 м следует применять листы гипсокартона длиной 2,5 м, при меньших листы длиной 2.5 м. Для стен применяют гипсокартон толщиной 12. 5 мм.

Шпаклевка перегородки из гипсокартона выполняется в два этапа. На первом шпаклюются саморезы и стыки, на втором вся поверхность перегородки. При этом, чтобы в местах стыков листов ГКЛ не образовалось трещин необходимо применять серпянку.

После высыхания шпаклевки поверхность необходимо зашлифовать. Для этого применяют наждачную бумагу зернистостью 100-120 единиц. Существует два варианта исполнения этой работы ручная или с применением виброшлифмашины. Ручной вариант более трудоемкий. При ручном способе на брусок наматывается наждачная бумага и разравниваются все неровности. Если применять шлифовальную машину, то можно сэкономить не только время, но и силы. Заключительный этап — это обработка перегородки из гипсокартона грунтовкой, так можно удалить остатки пыли со стены и уменьшить расход краски или клея для обоев.

Сборка каркаса для перегородки из потолочных профилей

Теперь, как уже говорилось ранее несколько слов о том, как собрать небольшую перегородку из потолочных профилей, дабы сэкономить на площади перегородке. В представленном фото отчете толщина перегородки из гипсокартона составила около4-5 см благодаря применению направляющего профиля. Данная перегородка предназначена для отделения комнаты от гардеробной и выравниванию остатка стены.

Аналогично, как и в традиционном варианте устанавливаются профили на потолок и пол.


Рис.14. Гипсокартонная перегородка для организации небольшого гардероба. Каркас изготавливается из направляющего профиля и потолочного профиля. Окончательная ширина перегородки 52 мм.
Рис.15. Технологии сборки каркаса стандартная. Сначала устанавливается профиль на потолок, затем определяется положение напольного профиля. Далее закрепляются профиля на стены. После чего формируется проем и для увеличения жесткости конструкции устанавливаются потолочные профиля с шагом 40 см.

Далее для придания жесткости конструкции устанавливаются горизонтальные поперечины из потолочного профиля. В отличие от стенового профиля без них конструкция получается очень хлипкая.


Рис.16. Так как толщина каркаса мала, то для придания жесткости конструкции устанавливаются горизонтальные профиля, которые изготовлены из потолочного профиля. На следующем этапе укладывается электропроводка и делается подготовка под установку розеток.
Рис.17. Так как одновременно изготавливался потолок, то каркас перегородки служил опорой для каркаса потолка.
Рис.18. Каркас готов к обшивке

Несмотря на то что профили установлены в нахлест, на крепление гипсокартонных листов и ровность стен это никак не отразилось.

Как видно из описания, технология сборки перегородки из гипсократона достаточно проста. Наибольшую сложность вызывает установка и сборка каркаса, т.к. необходимо правильно расположить все профили. Поэтому перед началом работ бывает очень полезно сделать небольшой чертеж каркаса. Закрепление листов гипсокартона как правило трудностей не вызывает. Перегородки сложной формы изготавливаются аналогично, в них усложняется только каркас и возникает необходимость фигурного раскроя гипсокартона, которую делают электролобзиком.

В заключении несколько идей перегородки из гипсокартона в интерьере.


Рис.19.
Рис.20.
Рис.21.
Рис.22.
Рис.23.
Рис.24.

Гипсокартон перегородка: Перегородка из гипсокартона, стена из гипсокартона [Монтаж + Установка]

Перегородка из гипсокартона, стена из гипсокартона [Монтаж + Установка] | Как сделать перегородку из гипсокартона — Siniat

Строим стену из гипсокартона, начиная с монтажа потолочного горизонтального профиля. Прижмите профиль к потолку и прикрепите его дюбелем. На профиль предварительно нанесите уплотнительную ленту на ту сторону, которой он будет соприкасаться с потолком.

Аналогичным образом установите профиль на пол. Переходите к монтажу вертикальных профилей. Установите их так, чтобы с обеих сторон профиля устанавливались листы гипсокартона, была возможность крепления шумоизоляции.

Делаем перегородку из гипсокартона, обращая внимание на то, будет ли гипсокартон ровно ложиться на подготавливаемое основание. Убедитесь, что шляпки дюбелей не выпирают, а листы ГК устанавливаются ровно.

Планируя, как сделать перегородку с гипсокартона, учтите расположение на ней вешалок или полок. Для этого между вертикальными стоечными профилями нужно сделать перемычки для повышения прочности конструкции.

Перед тем как сделать перегородку из профиля, отметьте на полу место для будущего дверного проема.

Делая расчеты, замеряйте не только размер дверного полотна, но и самой дверной коробки.

КАК СОБРАТЬ ПЕРЕГОРОДКУ ИЗ ГИПСОКАРТОНА С УЧЕТОМ ДВЕРНОГО ПРОЕМА?

Шпаклевание гипсокартона под оклейку обоями – задача, посильная даже для начинающего домашнего мастера. Для виниловых обоев обязательна шпаклевка гипсокартонных стен сплошная. Ограничиться обработкой стыков, краев и швов недостаточно. Шпаклюем гипсокартон в несколько этапов:

  1. Подготовьте шпаклевочную массу, смешав порошок с водой в нужных пропорциях. Размешайте массу до однородной консистенции густой сметаны. Убедитесь, что она готова к работе. Для этого нанесите немного гипса на шпатель и подержите его вертикально. Если смесь не стекает, приступайте к работе.

  2. Подготовка гипсокартона к шпаклевке — удаление пыли, частиц гипса.

  3. Нанесите шпаклевку перпендикулярно шву.

    При необходимости используйте армирующую ленту. Затем пройдите по стыку продольным движением и разровняйте его.
  4. Когда все слои высохнут, отшлифуйте их, чтобы поверхность стала идеально гладкой и ровной.

  5. Нанесите слой финишной шпаклевки. Дайте ему высохнуть и отшлифуйте.

Главное в шпаклевке ГКЛ под обои – хорошо обработать углы, стыки и края листов.

Дальнейшая отделка гипсокартона под обои подразумевает грунтовку стен. Клеить обои можно только после полного высыхания грунтовочного средства.

В технологии шпаклевки гипсокартона под обои обязательно используется грунтовка. С ней легче будет удалять старые обои, когда вы будете делать в квартире следующий ремонт.

Перегородка из гипсокартона своими руками — каталог статей на сайте

Для сооружения легкой перегородки, гипсокартон — настоящая находка. С помощью этого материала можно очень быстро, недорого и качественно соорудить конструкцию своими руками.

При этом обладать особыми навыками не нужно, главное усердие и неукоснительное следование технологии.

Для того чтобы сделать перегородку своими руками, понадобится следующее:

  • гипсокартонные листы;
  • металлический профиль для каркаса;
  • соединения типа «краб»;
  • саморезы белые по металлу;
  • саморезы черные со скрытой шляпкой.

Из инструмента следует заранее подготовить:

  • рулетку для проведения замеров;
  • строительный уровень;
  • отвертку или шуруповерт;
  • молоток;
  • просекатель;
  • ножницы по металлу.

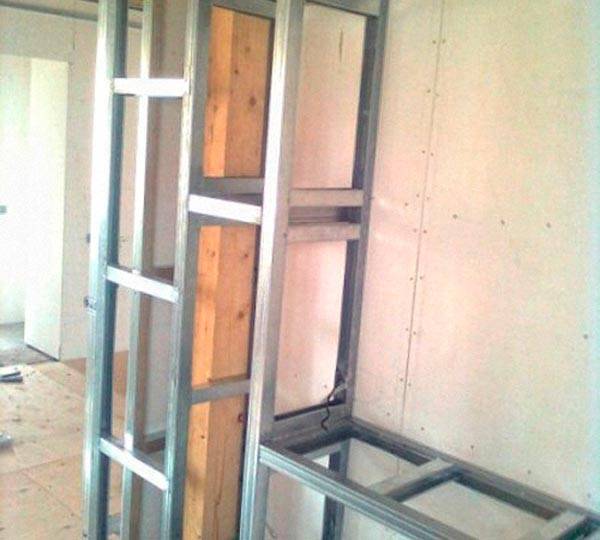

Сооружение каркаса для перегородки из гипсокартона

Самое главное при возведении перегородки своими руками, это сделать хороший каркас. Он должен получиться прочным, надежным и ровным. Что касается обшивки гипсокартоном, то данная работа не вызовет никаких затруднений. Именно поэтому все силы нужно направить на создание качественной разметки и хорошего каркаса.

Каркас под гипсокартонную перегородку состоит из двух направляющих. Одна крепится на потолке, а вторая на полу. Между ними закрепляются стойки в вертикальном положении. Стойки дополнительно укрепляют подвесами и горизонтальными ребрами жесткости.

Чтобы перегородка из гипсокартона своими руками получилась идеально, следует начинать работу с предварительной разметки. На этом этапе стоит задача прочертить на полу линию, которая будет обозначать границу будущей перегородки. Линия должна быть хорошо заметна.

Когда линия будет готова, ориентируясь на нее закрепляют нижнюю направляющую. Для этого берут металлический профиль и отрезают от него нужный кусок при помощи ножниц по металлу. Потом профиль устанавливают строго по линии, просверливают и вбивают дюбель-гвозди. Также можно использовать в зависимости от ситуации обычные пластиковые или металлические дюбеля или шурупы.

Так как перегородка из гипсокартона делается своими руками и для себя, а не для «дяди», следует сделать все очень качественно. В частности, крепеж надо устанавливать через каждые полметра или даже чаще. На направляющие будет приходиться большая нагрузка и эту нагрузку перегородка из гипсокартона должна достойно выдерживать.

Следующий этап, это закрепление направляющей на потолке. Сложно в том, что эта направляющая просто обязана располагаться в той же плоскости, что и направляющая на полу. Этого можно достичь разными способами. Например, можно провести от границы уже закрепленного профиля – линии на стенах, ориентируясь на уровень. Линии проводятся от пола и до потолка. Затем, линии просто соединяют маркером и линейкой на потолке.

По данной линии можно выровнять потолочную направляющую и закрепить ее дюбелями или шурупами.

Перегородка из гипсокартона, своими руками делается точно так же, как если бы ее делала бригада мастеров. Об этом нельзя забывать. В частности следующий этап — это установка вертикальных стоек. Их вставляют в пазы направляющих и прикручивают к ним саморезами по металлу.

По краям перегородки из гипсокартона устанавливают крайние стеновые стойки, которые скрепляют с направляющими просекателем, а также прикручивают дюбелями к стене.

Каркас для перегородки из гипсокартона в целом готов. Теперь его нужно укрепить и усилить. Для этого с помощью ножниц по металлу отрезают куски профиля нужного размера и скрепляют ими вертикальные стойки между собой. В качестве крепежа в данном случае используют так называемые «крабы».

Горизонтальные ребра жесткости устанавливают и крепят к каркасу в необходимом количестве по всей площади. Обязательно крепят горизонтальный профиль непосредственно над будущей дверью.

Обшивка каркаса гипсокартоном

На этом каркас для перегородки из гипсокартона готов. Можно приступать к заключительному этапу, то есть к прикручиванию гипсокартонных листов. Эта работа, как уже было сказано выше, едва ли может вызвать проблему. Гипсокартонные листы просто ставят на свое место и прикручивают к каркасу при помощи черных саморезов с потайной шляпкой.

Хочу больше статей:

Оставьте Ваш отзыв

Average rating:   0 reviews

Преимущества и недостатки гипсокартонных перегородок

Перегородки из гипсокартона стали почти неотъемлемой частью любого хорошего ремонта. Такая конструкция состоит из металлического каркаса, к обеим сторонам которого крепятся листы гипсокартона.

Преимущества:

Невысокая цена и экологичность. У гипсокартона и конструкций из него есть ряд бесспорных преимуществ. Он недорог, повсеместно доступен, огнестоек и экологически безопасен. Перегородки из гипсокартона служат хорошим теплоизоляционным материалом, оставаясь при этом воздухопроницаемыми, то есть не добавляют духоты помещению.

Гладкость и ровность поверхности перегородки. Поверхности, выполненные из гипсокартона, идеально ровные. Их можно красить различными эмульсиями, отделывать обоями или декоративной пленкой и даже класть на него плитку. Гипсокартон хорошо режется и гнется, поэтому из него можно создать конструкцию практически любой формы.

Простота монтажа и демонтажа. Конструкции из гипсокартона очень быстро собираются и так же быстро и легко демонтируются, при этом работы с таким материалом не оставляют после себя большого количества грязи.

Возможность скрыть проводку. Несомненным плюсом можно считать также и тот факт, что под листы гипсокартона можно спрятать проводку: это избавляет от необходимости делать штробы в стенах, что ускоряет ремонт и уменьшает его шумность.

Недостатки:

Низкая влагостойкость. Несмотря на то, что существует влагостойкий гипсокартон, которым можно отделывать ванные комнаты и кухни, даже он портится от прямого попадания воды. Для того чтобы обеспечить перегородкам долгий срок службы, их надо ограждать от прямого попадания воды, а сами помещения должны быть оснащены вытяжной вентиляцией. В помещениях же с уровнем влажности выше девяноста процентов гипсокартонные перегородки монтировать в принципе нельзя.

Хрупкость. Гипсокартон, при всей своей универсальности, довольно хрупкий материал. На такие перегородки, в отличие, от, например, бетонных или кирпичных, нельзя повесить никаких тяжелых предметов. Однако это легко компенсируется с помощью устройства закладных элементов из фанеры внутри гипсокартонных конструкций.

Плохая звукоизоляция. По сравнению с другими материалами для монтажа перегородок, гипсокартон обладает невысокими звукопоглощающими свойствами. Но и этот недостаток компенсируется — достаточно установить шумоизоляцию внутри гипсокартонных перегородок.

При всех мелких недостатках, гипсокартон был и остается недорогим отделочным материалом, который открывает множество разнообразных возможностей для дизайна интерьера.

Статьи по теме

Перегородки из гипсокартона. Гипсокартонная перегородка своими руками.

Гипсокартон отлично подходит не только для устройства подвесных потолков и выравнивания стен, но и для возведения межкомнатных перегородок. Какими они бывают, для чего нужны и какие материалы, кроме ГКЛ, понадобятся?

На фото: гипсокартон от компании Knauf.

Особенности перегородок из ГКЛ

Где пригодится перегородка из гипсокартона? В квартирах свободной планировки, при перепланировках, для зонирования помещения или просто в качестве декоративного элемента..


Преимущества гипсокартонных перегородок:
  • небольшой вес конструкции
  • отсутствие «мокрых» работ
  • быстрота и относительная легкость монтажа
  • возможность скрыть электропроводку и вентиляционные каналы
  • возможность утеплить и звукоизолировать комнату
  • свобода в выборе толщины и конфигурации: изгибы, ниши, арки — все ограничено лишь фантазией заказчика.

Недостатки гипсокартонных перегородок. Пожалуй, единственный серьезный минус заключается в том, что обычная перегородка из гипсокартона не выдерживает тяжести. Для громоздких полок, телевизоров, шкафчиков необходимо заранее укреплять каркас и использовать двойной-тройной слой материала.

Разновидности перегородок

По форме и внешнему виду. Гипсокартонные перегородки бывают глухими, комбинированными и фигурными.

  • Глухие перегородки — самые простые, полностью закрытые гипсокартонными листами.
  • Комбинированные — как правило, состоят из непрозрачной части (гипсокартона) и прозрачной или полупрозрачной (стекла — в том числе матового, цветного, узорчатого). Различают также комбинированные перегородки со встроенной в них мебелью (шкафы, стеллажи, полки).
  • Фигурные перегородки — могут быть практически любых форм: криволинейные, полукруглые, с арками, вырезами, подсвеченными нишами, с волнистыми торцами и пр.

О том как выбрать гипсокартон и рассчитать необходимое количество листов для прегородки, а таткже о технологии монтажа читайте в статьях Технология монтажа гипсокартонной перегородки и Как рассчитать требуемое количество ГКЛ

По конструкции каркаса. Любая перегородка из гипсокартона держится на каркасе. Каркасы собирают из направляющих и стоечных оцинкованных профилей (обозначаются аббревиатурой ПН и ПС). Каркас можно сделать одинарный, двойной (для усиленной тепло-и звукоизоляции) и двойной разнесенный (когда между двумя частями каркаса еще остается свободное пространство для коммуникаций).

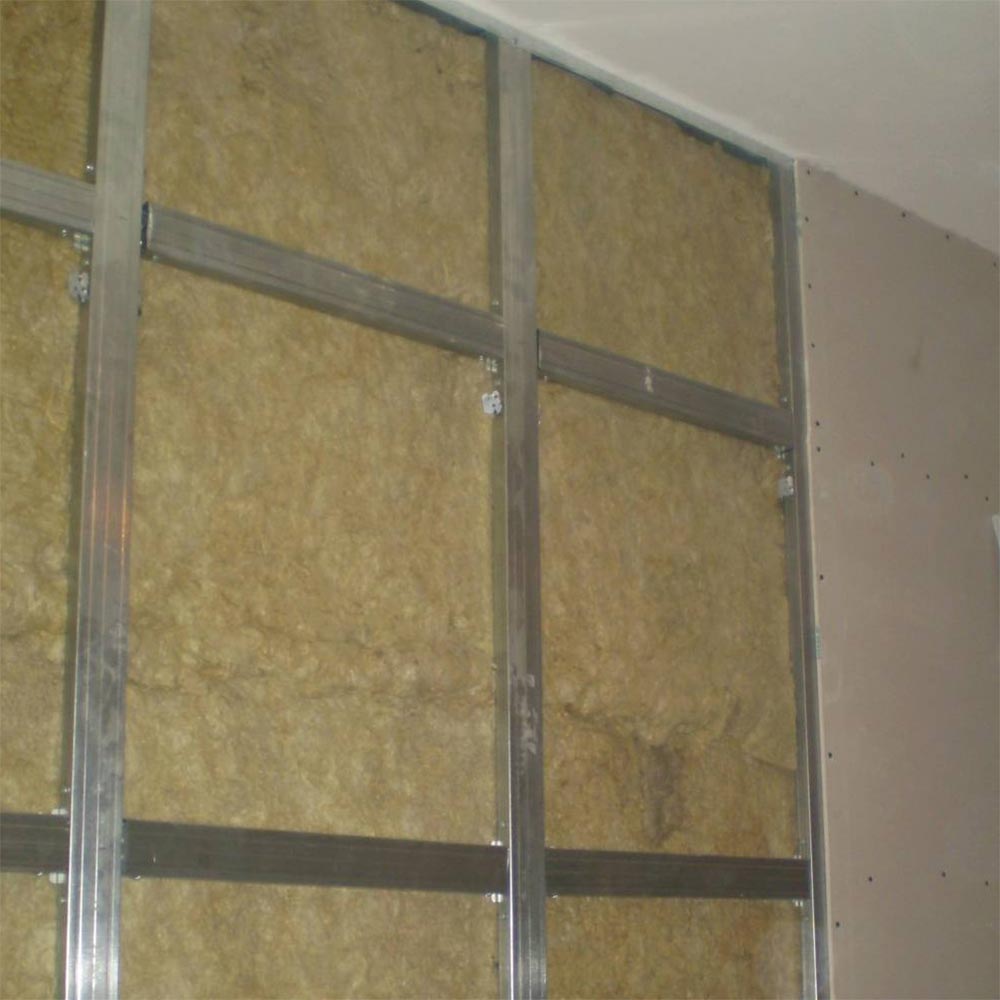

По заполнению. Как правило, внутреннее пространство гипсокартонной перегородки заполняют тепло- и звукоизоляционным материалом: это различные плиты и панели из стекловаты, минерального волокна или пенополистирола. Но при возведении символических декоративных перегородок или конструкций совсем небольшой толщины это не требуется.
По числу листов. В жилых помещениях чаще всего возводят перегородки с однослойной и двухслойной обшивкой гипсокартоном. От выбранного типа перегородки зависит и ударопрочность конструкции, и расчет гипсокартона.


В статье использованы изображения: knauf.com.




КНАУФ Перегородка с однослойной обшивкой гипсокартоном C111.

Инструкция по монтажу

Перегородки из гипсокартона — это самый быстрый способ разграничить пространство. Кроме того это достаточно простой процесс, так что справиться с перегородкой из гипсокартона сможет даже домашний умелец. Чтобы выполнить монтаж самой экономичной перегородки с однослойной обшивкой гипсокартоном смотрите видео представленное на данной странице.

Перегородка С111 представляет собой профильный металлический каркас, обшитый с обеих сторон гипсокартонными листами (ГКЛ) в один слой.

Данная перегородка идеально подходит для применения в качестве легкой ограждающей конструкции в жилых, гражданских и промышленных зданиях с нормальным влажностным режимом.

Элементы гипсокартонной перегородки С111.

Для того чтобы построить перегородку С111 Вам понадобиться:

  • гипсокартонные листы (ГКЛ)
  • металлические профиля для гкл — направляющие профиля ПН (в зависимости от ширины перегородки ПН-2 50*40, ПН-4 75*40, ПН-6 100*40) и стоечные профиля ПС(ПС-2 50*50, ПС-4 75*50, ПС-6 100*50).

Необходимое количество материалов для Вашей перегородки Вам без труда посчитают наши менеджеры.

А также подручные материалы:

Характеристики гипсокартонной перегородки С111

Вес одного квадратного метра — около 25кг.

Высота перегородки — до 8м.

Предел огнестойкости — ei45.



Этапы монтажа перегородки из гипсокартона С111.

Монтаж перегородок рекомендуется выполнять до устройства чистовых полов, когда все мокрые процессы уже выполнены в условиях нормального влажностного режима. Температура в помещении не должна быть менее 10С. В случае если помещение имеет повышенную влажность рекомендуется использовать влагостокие ГКЛВ листы.

  1. Разметка — на полу, стенах и потолке с помощью рулетки и строительного отвеса делается разметка для будущей гипсокартонной перегородки.
  2. Монтаж каркаса
    1. монтаж направляющих профилей — к полу и потолку на крепятся профили ПН
    2. монтаж стоечных профилей — к профилям ПН просекателем крепятся стоечные профиля с шагом 600мм. Стоечные профиля прилегающие к стенам крепятся к ним дюбель-гвоздями.
  3. Монтаж гипсокартонных листов к профилям —
    1. разметка, обрезка, снятие фаски с обрезанного края гкл-листа.
    2. Крепление листа к профилям сначала с одной стороны, причем монтаж осуществляется с небольшим зазором от пола, для защиты листа от намокания.
    3. монтаж электрических разводок, монтаж звукоизоляции (если необходимо).
    4. монтаж гкл-листа со второй стороны
  4. Заделка стыков и отделка поверхности
    1. грунтование швов
    2. шпаклевание шляпок саморезов и швов, проклеивание швов армирующей лентой
    3. финишное грунтование и шпаклевание всей поверхности

Для снижения стоимости перегородки Вы можете использовать вместо гкл-листов Кнауф, их аналог гипсокартон Волма.

Преимущества гипсокартонных перегородок С111.

  • самая простая ограждающая конструкция
  • не используются мокрые процессы
  • возможность реализации сложных архитектурных  решений
  • готовая поверхность подходит для любой отделки.
  • в помещении создается комфортная атмосфера
  • легкий демонтаж

Недостатки перегородок из гипсокартона С111.

  • низкая прочность материала
  • низкая несущая способность
  • низкая влагостойкость





Сравнение и выбор материалов для строительства перегородок

Сравнение и выбор материалов для строительства перегородок

Начался ремонт, все старые вещи вынесены, помещения подготовлены и наступает время перепланировки. Вы уже знаете, где и как должны быть монтированы новые стены. Но осталась только одна неразрешенная проблема – из какого материала строить перегородки? Гипсокартон, гипсовое волокно, пазогребневые боки? А может и вовсе отдать предпочтение кладке из газоблока? Если эта дилемма знакома, и вы до сих пор колеблитесь, тогда эту публикацию мы подготовили для вас. Дочитайте ее до конца, чтобы знать все тонкости, преимущества и нюансы работы с материалами.

Строительство перегородок с использованием гипсокартона

Гипсокартонный лист или просто ГКЛ — это самый распространенный материал для возведения перегородочных конструкций в доме. Его популярность объясняется реальными преимуществами:

  1. легковозводимость;
  2. экологичность;
  3. простота обработки;
  4. идеальная геометрия;
  5. минимальная цена строительства перегородочной конструкции;
  6. высокая скорость монтажа;
  7. податливость механической обработке;
  8. соответствие пожарным нормам.
Преимущества ГКЛ и перегородок из него

Простота возведения перегородок из ГКЛ – это одно из наиболее важных преимуществ данного материала перед остальными. Для монтажа потребуется соорудить каркас из металлического профиля. После этого листы крепятся к металлу при помощи шуруповерта и саморезов. Мастера, у которых набита рука, могут построить все перегородки в большом доме всего за один день. Главное – никаких «мокрых работ», шума и пыли.

Гипсокартонный лист легко раскраивается до нужных размеров. Сделать это можно даже без наличия малейшего опыта. Просто отметьте карандашом на поверхности плиты линию реза. Далее проведите по намеченной линии лезвием обойного ножа и надломите плиту в месте реза. Лист получит нужный размер, а кромка останется ровной.

С помощью гипсокартона также легко можно соорудить арочные конструкции, переходы, ниши, декоративные перестенки и фальш-стены с криволинейной поверхностью. По технологии лист нужно немного увлажнить. После этого он поддается изгибу без потери своих свойств. После полного высыхания, гипс набирает обратно твердость и его невозможно изогнуть.

Мокрый способ изгибания гипсокартона предполагает нанесение перфорации на одной стороне игольчатым валиком. Если такого под рукой нет, можно просто прокалывать отверстия с шагом до 15 мм, используя обычное шило. Углубляться нужно не более, чем на половину толщины листа. Далее при помощи поролонового валика или кисти надо смочить перфорированную поверхность водой. Процесс смачивания повторить 4-5 раз для хорошей пропитки гипса. После этого можно гнуть лист, закрепляя его на готовом каркасе. Если фиксация листа происходит к шаблону, то в таком состоянии он должен находиться до полного высыхания. Это обычно около суток в помещениях с нормальной влажностью.

Для придания ГКЛ окружности используют и сухой способ изгибания гипсокартона. Для этого нужно взять готовую арочную конструкцию (каркас). Непосредственно на ней небольшим усилием постепенно придавать листу окружность. Для гипсокартона 12,5 мм толщиной радиус изгиба должен быть не больше 180 см. Но при таком варианте есть вероятность появления трещин в структуре. Поэтому мокрый способ предпочтительнее.

Сооруженный каркас зашивается с двух сторон листами, образуя тем самым полость. Внутри такой полости можно провести все необходимые коммуникации, просто и надежно скрывая их. Податливость сверлению позволит в считанные минуты обустроить отверстия для монтажа розеток и выключателей.

Для производства гипсокартона применяется модифицированный и экологически чистый гипс, который покрывается плотным картоном. Каркас – металл с защитным покрытием. Построенные перегородки из ГКЛ абсолютно безопасные для человека или питомцев. Они не источают запахов и не выделяют токсины.

Листы ГКЛ имеют практически идеальную плоскостность. Ввиду этого, существенно снижаются не только затраты на покупку стройматериалов, но и достигается экономия денег при последующей финишной отделке. Также сокращается время от начала строительства до его завершения.

Недостатки ГКЛ и как их можно устранить?

Когда в качестве перегородочного материала рассматривается ГКЛ, сомнения могут вызывать некоторые факторы. Изучив многочисленные отзывы о перегородках из ГКЛ, мы пришли к выводу, что самые существенные доводы против гипсокартона следующие:

  • низкая прочность;
  • непереносимость влаги;
  • слабая шумоизоляция.

Если немного разобраться, то отчасти эти доводы имеют место быть. Однако, при правильном подходе, все они могут быть нивелированы.

Прочность ГКЛ напрямую зависит от его толщины. Именно поэтому для строительства стен наиболее приемлемым вариантом будет выбор утолщенной плиты. К примеру, ГКЛ Гипсокартон 2500х1200х12,5 мм.

В действительности, для обеспечения более жесткой и прочной конструкции, многие строители прибегают к небольшой хитрости. Заключается она в обшивании каркаса двойным слоем ГКЛ. Все, что нужно учесть при такой технологии – монтаж плит в разбежку швов. То есть, места состыковок плит разных слоев не должны находиться в одном месте. Такую конструкцию проломить будет очень сложно, даже при сильном ударе.

Акустическая шумоизоляция перегородок с применением однослойной обшивки листами ГКЛ составляет минимум 44 дБ. Если говорить о нормативном значении, то для жилых домов они следующие:

  • Между внутренними помещениями – 43 дБ;
  • В санузле – 47 дБ;
  • Между двумя квартирами — 54 дБ.

На основании данных видно, что даже используя простую конструкцию в комнатах, значение звукоизоляции соответствует нормируемому. При двухслойном исполнении значение звукоизоляции повышается до 56 дБ. А если дополнительно в полость каркаса установить минераловатный утеплитель, тогда дополнительно повысится и звукопоглощение перегородки. В совокупности вы получаете качественно изолированные друг от друга помещения.

При выборе материалов для перегородок санузлов становится вопрос о влагостойкости. Тут нужно подходить к вопросу системно. Ведь на самом деле, абсолютно влагостойких материалов (из часто используемых) не существует. Поэтому сказать о подверженности влаге можно о любом материале. Даже бетон и кирпич при увлажнении становятся местом размножения бактерий, плесени и грибков. Соответственно, при возведении перегородок в санузлах просто необходимо проводить дополнительную гидроизоляцию. Эта тема также рассматривалась, и с ней вы можете ознакомиться по ссылке.

Для влажных комнат рекомендуем ГКЛВ Кнауф 1500х600х12,5 мм. Это влагостойкий лист, который пропитан гидрофобизаторами — водоотталкивающими составами. В «сухом» необработанном состоянии материал без проблем переносит эксплуатацию в условиях кратковременного повышения влажности до 60-70%. Дополнительная гидроизоляция монтированных листов повышает их влагостойкость практически до 100%.

Строительство перегородок из ПГП

Пазогребневые гипсовые плиты (ПГП) — это относительно новый материал на рынке. Он стремительно набирает популярность, оттесняя на второй план такие кладочные материалы, как кирпич и блоки. Преимущества этого материала заключаются в следующем:

  • быстровозводимость;
  • простота монтажа;
  • податливость механической обработке;
  • высокая точность геометрии;
  • хорошая прочность;
  • хорошая изолирующая способность;
  • экологичность.

Конструкцию ПГП можно увидеть на фото немного ниже. Как видно, у данных блоков имеется пазогребневая замковая система. Она позволяет складировать их друг на друга, как конструктор. Стены получаются ровными, гладкими и точными по плоскостности.

Чтобы достичь точности возведения перегородок из ПГП, важно правильно положить нижний (первый) ряд. По технологии, возведение возможно непосредственно на черновое основание и на эластичную подложку.

Быстрее и проще – монтаж ПГП на поверхность пола без обустройства «мини-фундамента». Блоки просто крепятся к поверхности пола на клей и выставляются по уровню. Такой способ строительства перегородок допускается использовать на полах, которые не деформируются, не дают усадки, в сейсмически не активных регионах.

«Мини-фундамент» с эластичной подложкой – более рекомендованный способ возведения перегородок из ПГП. Подложка компенсирует вибрации, снижает шум, повышает стойкость к трещинообразованию плит.

Технология монтажа перегородок из ПГП простая. После закладки первого ряда нужно выждать схватывания клея. Как правило, к дальнейшему монтажу приступают на следующий день. Каждый второй ряд в месте состыковки с несущими стенами крепится уголками. Дополнительно можно армировать ряд, используя металлическую или композитную арматуру.

Упрощает монтаж ПГП то, что для данного материала выпущен специальный клей. Он быстро затворяется, пластичный, обеспечивает высокую силу сцепления и «монолитность» перегородки. Для крепления пазогребневых гипсовых плит применяют:

  • Клей гипсовый монтажный Кнауф Перлфикс – является смесью из модифицированного гипса с полимерными наполнителями. Допустимо наносить минимальным слоем (1 мм), за счет чего обеспечивается низкий расход, малая толщина шва, отсутствие теплопотерь через стыки. Продукт экологичный, не имеет резких специфических запахов и не выделяет токсинов.
  • Клей монтажный AKSOLIT К2 — это гипсово-полимерная сухая порошкообразная смесь с минеральными добавками. Характеризуется повышенной адгезивной способностью даже при нанесении тонкого слоя. Раствор быстро затворяется, легко укладывается и имеет высокую скорость набора прочности. При этом, шов не будет давать усадки, препятствуя образованию трещин. Продукция экологичная и рекомендована для внутреннего применения.

Плиты ПГП выпускаются пустотелыми и полнотелыми. Пустотелые используются в случае, когда нужно снизить нагрузку на фундамент. Также они позволяют укладывать коммуникации без сверления отверстий. Недостаток пустотелых ПГП перед полнотелыми заключается в уменьшенной звукоизолирующей способности. Минимальный индекс изоляции акустического шума (Rw) у пустотелых плит – 45 дБ, у полнотелых – 48 дБ.

Технология монтажа допускает двухрядную кладку блоков. Образующаяся воздушная прослойка между стенами существенно повышает теплотехнические характеристики и звукоизоляцию комнат. Но при этом нужно понимать, что подобные конструкции «крадут» полезную площадь.

Технические характеристики ПГП зависят от толщины. Стандартно выпускаются изделия толщиной 80 и 100 мм. Выбор здесь должен основываться на таких критериях, как несущая способность, площадь помещения, потребность в повышенной шумоизоляции.

Для обустройства перегородок в санузле подойдет влагостойкая ПГП. К примеру, пазогребневая плита полнотелая Кнауф 667х500х80 мм. Такой материал обеспечивает хорошую стойкость к периодическому повышению влажности. Влагостойкие плиты устанавливают в качестве первого ряда в сухих помещениях частных домов или первых этажей многоэтажек. Они более устойчивые к сырости вследствие контакта с черновым полом.

Недостатки ПГП и методы их устранения

Как таковых, недостатков у ПГП нет. Отзывы о пазогребневых плитах в большинстве положительные. У некоторых владельцев домов есть претензии к образованию трещин через 1-2 года эксплуатации. Причина такого последствия может быть только в одном – несоблюдение технологии монтажа. Поэтому в данном случае рекомендуем покупать качественную и сертифицированную продукцию и в точности соблюдать технологию кладки.

Строительство перегородок из гипсоволоконных листов ГВЛ

Гипсово-волокнистые листы (ГВЛ) представляют собой плиту на основе модифицированного гипса, в который вводятся армирующие волокна целлюлозы. По сути, это аналог гипсокартона, который имеет более жесткую и плотную структуру и характеризуется увеличенной объемной массой. Благодаря повышенной прочности, подобный материал может использоваться не только для обустройства стен, но и для строительства сухих стяжек. Но вот для подвесных потолочных систем, ввиду веса, ГВЛ не рекомендуется применять.

Особенность листов ГВЛ заключается в их влагостойкости. Они подойдут для сооружения перегородок во влажных помещениях. Кроме этого, лист имеет повышенную ударопрочность: не образует раскола, трещин и вмятин при случайных механических нагрузках и ударах.

Преимущества ГВЛ следующие:

  • высокая прочность на сжатие и ударопрочность;
  • влагостойкость;
  • простота механической обработки;
  • экологичность;
  • не дает усадки, не удлиняется при нагреве;
  • отличая геометрия.

Технология монтажа перегородок из ГВЛ ничем не отличается от способа обустройства ГКЛ. В качестве каркаса используются те же профили. Однако за счет большой массы ГВЛ, важно обратить внимание на толщину профилей. Рекомендуемая толщина – не менее 0,5-0,6 мм. Она обеспечит более высокую жесткость конструкции и, как следствие, надежность эксплуатации.

Сами листы могут быть разной толщиной. Для межкомнатных перегородок хороший вариант – ГВЛВ Кнауф 2500х1200х12 мм. Этот материал более устойчив к нагрузкам. Не него можно уверенно навешивать мебель и другие технологические изделия.

Дешевле и менее увесистые ГВЛВ Кнауф 2500х1200х10 мм. Естественно, такой вариант меньше подходит для навешивания тяжелых предметов и аксессуаров. Он вполне подойдет для обустройства ванных комнат с последующей отделкой керамической плиткой.

Недостатки ГВЛ и способы их устранения

Из недостатков ГВЛ можно выделить более высокую цену материала и его вес. Но эти недостатки некритичные и не оказывают особого влияния на эксплуатационные свойства.

За счет плотности материал режется и крепится сложнее. Решить это можно, используя электроинструмент вместо ручного.

Самый большой недостаток ГВЛ – отсутствие идеально глянцевой поверхности, как у ГКЛ или ПГП. Лист имеет шероховатость, которая не позволяет проводить монтаж чистовой отделки сразу (к примеру, поклейка обоев или покраска). Решение – шпатлевание. Но это дополнительные материальные, трудовые и временные затраты.

Строительство перегородок из газобетонных блоков

Газобетонные блоки представляют собой материал, который относится к классу ячеистых бетонов. Он имеет пористую структуру и в разрезе напоминает поролоновую губку. За счет этого, блоки характеризуются минимальным объемным весом, а перегородки из них не создают высоких нагрузок на основание.

Сравнение газоболока с губкой вполне подходит и по другому критерию – водопоглощение. Реальные тесты показали, что произведенный автоклавным методом (искусственно просушенный) блок замечательно впитывает влагу. За сутки погружения в воду он может набрать до 50 % от исходного объема. Естественно, без надлежащей гидроизоляции использование блоков для обустройства перегородок в ванных комнатах является не самым перспективным методом.

Высокое водопоглощение является отнюдь не единственной ахиллесовой пятой изделий. Блоки из газобетона отлично режутся, сверлятся и обрабатываются механическим инструментом. Это говорит и о том, что газобетон не является высокопрочным материалом, который способен выдерживать большие нагрузки. Впрочем, при строительстве перегородок можно выбрать, к примеру, газобетонный блок Poritep 625х100х250мм D500/В3,5/F100 / 0,016м3. Это более плотный и прочный материал, который обеспечит надежную эксплуатацию перегородочной конструкции.

К недостаткам газобетонных перегородок можно отнести и более сложный монтаж. Своими руками соорудить стену из такого материала достаточно сложно. Нужно обеспечить качественную кладку с выставлением каждого отдельного блока по уровню. В основном применяются блоки толщиной 100 мм. В некоторых случаях прибегают к более тонким изделиям – 75 мм. В продаже имеются газоблоки на 50 мм, но их использование для ремонта квартир и домов не стоит серьезного рассмотрения.

Для повышения прочности стенки рекомендуется использовать дополнительную арматуру. Это может быть оцинкованная стальная перфолента или композитный стержень. Монтаж блоков с использованием лент проще. Клей наносится непосредственно на ленту, после чего устанавливается второй ряд блоков.

При использовании композитной арматуры на ложке блока потребуется продлевать борозду. В нее укладывается арматура, за счет чего достигается минимизация толщины шва. Хотя сам процесс дольше и сложнее, но в итоге достигается повышение прочности перегородки.

Несмотря на свои недостатки, газобетон имеет и преимущества в виде хорошей звукоизолирующей способности, скорости и простоты обработки. После приложения рук мастера, перегородка из газобетона будет служить вам надежно и долго.

Рейтинг материалов для строительства перегородок: наша версия

На основании проведенного анализа, мы составили свой рейтинг материалов для внутридомовых помещений. По нашему мнению, за счет простоты, скорости строительства, низкой цены и долговечности лидирует в этом списке гипсокартонный лист. Если добавить к его монтажу возможность установки двойным способом (лист на лист), укладку изоляции, гидроизоляцию, то это лидерство укрепляется еще больше.

Второе место мы разделили между ГВЛ и ПГП. Каждый из материалов имеет свои тонкости. Однако существуют технологические решения, которые позволяют быстро и эффективно устранять любые нюансы. Если учесть особенность эксплуатации перегородок на этапе строительства, то впоследствии никаких проблем со стенами у вас не возникнет десятки лет.

Замыкает наш список пункт с газоблоком. Главное преимущество этого материала – цена. Строительство с применением газобетонных блоков обойдется на порядок дешевле, чем с использованием того же ПГП и ГВЛ. В руках профессиональных строителей стены получатся весьма прочными. Для квартир и частных домов – также вполне приемлемый вариант.

В сводной таблице предоставляем информацию об основных характеристиках материалов для строительства перегородок.



Параметр

ГКЛ / ГКЛВ / ГКЛО (12,5мм)

ПГП Гипсовая

(80 мм)

ГВЛ

(12,5 мм)

Газобетонный блок (100 мм)

Плотность, кг/м3

750-800

от 1000

1200

400-600

Индекс изоляции акустического шума, при нормативе Rw 45дБ

от 30

45-48

от 33

39

Предел прочности, МПа

от 3,5

от 5

от 5,3

около 3,5-4,5 (в соответствии с классами B2,5-В3,5)

Водопоглощение, %

до 10

до 5

до 3

47,5%



Резюме

Мы не настаиваем на выборе конкретной продукции. Надеемся лишь на то, что наша статья поможет дать справедливую оценку материалам для кладки стен. Ведь именно это важно сделать перед покупкой блока, листа или плиты, чтобы в итоге не разочароваться в результате.

Как сделать перегородки из гипсокартона

Как сделать перегородки из гипсокартона?

Многие из наших клиентов, перегородка из гипсокартона информацию о нас, ища информацию. Чтобы быть вам полезнее, мы хотим подготовить статью о том, как сделать перегородки из гипсокартона. Если у вас есть тема в нашей статье, свяжитесь с нами и получите подробную информацию.

В соответствии со структурой укладываемого участка перед тем, как сделать перегородку из боярышника, полезно выбрать правильную гипсокартонную панель в соответствии с целью использования и сказать, что измерения следует проводить профессионально.Пожалуйста, свяжитесь с нами, если вы не работаете с профессионалом по этому поводу. Позвольте нам помочь вам с нашей профессиональной командой.

При изготовлении стены из гипсокартона необходимо начинать с земли, как и в обычных стенах. Каркас вырезается в соответствии с этим размером. Этот каркас очень важен, так как по нему будет сформирована стена. После того, как каркас грунта будет закреплен в месте, где будет возводиться стена, сверло откроет каркас на полу, и земля будет размечена.

Отмеченные таким образом участки на земле затем просверливаются соответствующими сверлами. Очень важно использовать вставку, соответствующую используемому здесь дюбелю. После того, как земля просверлена, дюбели прикрепляются и фиксируются на каркасе пола, надежно фиксируя его. Затем каркас крепится к месту, где будет опираться гипсокартонное стеновое панно. Для этого с помощью спиртового уровня проводится правильное измерение от пола до потолка и отмечается место, где будет размещен каркас.Опять же, как в полу, перед тем, как каркас разрезается в соответствии с этим размером, и каркас через дрель и места для шурупов открываются с помощью дюбелей на полу, где будет отмечено будущее, а затем просверливают стену подходящим сверлом. .

Практическое руководство по перегородке из гипсокартона 1

Каркас вставлен и закреплен. Качество используемых здесь материалов очень важно. При отсутствии качественной отделки стена через время начинает раскачиваться.Таким образом, после того, как каркас закреплен в потолке, каркас с помощью спиртового уровня вырезается на свободное пространство и прикрепляется к каркасу, закрепленному в нижней и верхней областях. Таким образом, экзоскелет готов.

Учитывая, что ширина панели в среднем составляет 120 см, опорные профили проложены между этим внешним профилем с интервалом 40 см. После этого запланированные гипсокартонные панели крепятся к каркасу саморезами. Если вы хотите иметь звукоизоляцию и теплоизоляцию, вы можете сделать это, поместив изоляционное стекло в середину панелей.Необходимо соблюдать осторожность при работе с панелями из гипсокартона. Ведь, как известно, гипсокартонные панели имеют хрупкую структуру и если надавить им на шесть пустых поверхностей, они могут сломаться. При креплении гипсокартона к каркасу полезно вкручивать шурупы совсем немного. Потому что при покраске после гипсокартона не должно быть проблем с штукатуркой.

Отделка перегородок из гипсокартона — 2

После монтажа гипсокартона следует укладывать атласную штукатурку для штор и металлические угловые профили.Металлические угловые профили улучшают внешний вид стены. После подготовки углов угловые профили прижимают к штукатурке и приклеивают к штукатурке. После этого два стыка гипсокартона, остальные стыки гипсокартона и гвозди сатиновой штукатуркой исправляются процессом. Этот сустав еще раз укрепляется с помощью суставов. Затем на эту стыковочную ленту натягивают штукатурку. Таким образом, армирующий гипс может высохнуть после извлечения.

После этого на стене делается двойная сатиновая штукатурка.После снятия штукатурки производится шлифовка. Таким образом, стена готова к покраске. После покраски стены мы отправили нашим клиентам гипсокартон. Как видите, мастеру очень сложно очень легко познать этот процесс.

Завершение каркаса перегородки из гипсокартона-3

Здесь очень важны качество материала, качество изготовления и цена. Если вы хотите получить доступ ко всем этим компонентам с одного адреса, лучше всего искать нас, не теряя времени.Мы можем сделать перегородку из гипсокартона в том месте, где вы хотите перегородку из гипсокартона. Если вы хотите, вы можете узнать о нас, выполнив поиск по ссылкам, с которыми мы работали раньше. Спасибо, что выбрали нас.

Долговечные решения для перегородок из гипсокартона | Внутренняя перегородка из гипсокартона

Гипсокартон , также известный как гипсокартон, представляет собой панель из гипсовой штукатурки, зажатую между двумя толстыми листами бумаги или фиброцементными листами. Перегородка из гипсокартона обычно используется для возведения внутренних стен.Фиброцементный листовой гипсокартон заменил гипсокартон из-за его экологичности.

Гипсокартон можно использовать в качестве перегородки, и он является предпочтительным выбором для строительства дома, гостиниц, больниц, школ, театров и промышленности. Они прочные и надежные и, как правило, служат в течение всего срока службы здания, если не подвергаются неправильному обращению или переделке. Давайте выясним, почему гипсокартон лучше, чем кладка.

Фиброцементный лист Стены одновременно чрезвычайно прочны, экологичны и универсальны.Помимо использования в строительстве гипсокартона, фиброцементный лист также может применяться в различных архитектурных приложениях, от подвесных потолков для зала до материалов для перекрытий антресолей.

Быстрая установка

Гипсокартон требует меньше труда и его проще установить, чем строить на месте. Строительство каменной кладки перегородки требует более быстрого завершения работы, чтобы освободить место для электропроводки и других связанных задач.Но с гипсокартоном вы сильно обойдете этот процесс, поскольку электрические услуги предлагаются в самой системе, что делает процесс простым и быстрым.

Сухое строительство

Вода — важный материал, необходимый для любого строительства из кирпича и раствора. Однако, поскольку гипсокартон предварительно собран, он не требует дополнительной воды и может быть легко установлен.

Легкий и гибкий

Гипсокартон в 8-10 раз легче каменных стен.Гипсокартон помогает снизить нагрузку на конструкцию. Такие стены особенно полезны для высотных сооружений, где не только снижается стоимость конструкции, но и снижается бремя подъема тяжелого материала. Согласно исследованию, гипсокартон может сэкономить до 15% строительства. Поскольку они легкие, их можно легко перемещать, создавая индивидуальные пространства.

Звукоизоляторы

Гипсокартон действует как звукопоглощающие панели , предотвращая передачу звука из одной комнаты в другую, обеспечивая исключительную конфиденциальность.

Огнестойкий

Гипсокартон может противостоять огню почти 4 часа. Он может ограничить движение огня в замкнутом пространстве, давая жителям достаточно времени для эвакуации из конструкции.

Экономически выгодно

Наконец, гипсокартон — это экономичная альтернатива каменной кладке стен, на возведение которой нужно время.

Для получения дополнительной информации свяжитесь с нами по телефону +91 20 26444625 / 26 / 27

Как сделать перегородки из гипсокартона | Руководства по дому

Вам не обязательно жить в чужих стенах.Постройте собственное и полностью воссоздайте свое жизненное пространство. Стены вашего дома были возведены по прихоти строителя или, возможно, предыдущего домовладельца. Но вкусы и потребности разные, а иногда то, что так хорошо работало для другого, просто вам совсем не подходит. Простое действие по удалению неструктурной стены или строительству новой имеет решающее значение. Внутренние стены дома, которые часто называют перегородками, возвести несложно. Самое сложное — отделка гипсокартона, который их покрывает. Внимание к деталям преодолеет даже это.

Измерьте необходимую длину стены и вырежьте две доски размером два на четыре, чтобы они соответствовали друг другу. Они образуют верхнюю и подошвенную пластины, в которые входят стойки, проходящие вертикально через стену. Если ваша стена длиннее двух на четыре, разделите длину пополам и постройте две отдельные стены.

Поместите пластины на края вместе, чтобы концы были заподлицо. Проведите рулетку от одного конца до 15 1/4 дюйма. С помощью небольшого квадрата отметьте сразу обе пластины квадратной линией. Переместитесь на 16 3/4 дюйма и сделайте отметку еще раз.Сделайте «X» на каждом расстоянии 1 1/2 дюйма. Повторите то же самое по длине пластин, делая отметки каждые 16 дюймов от предыдущей отметки. Добавьте метки на расстоянии 1 1/2 дюйма с каждого конца и пометьте их аналогичным образом.

Измерьте расстояние от пола до потолка не менее чем в трех или четырех точках по длине места установки на стене. Если высота меняется, сохраняйте наименьшее значение. Вычтите 3 1/4 дюйма, чтобы определить длину каждой вертикальной стойки стены. Отрежьте по одной шпильке для каждой ранее сделанной отметки «X». В сочетании со стеновыми панелями уменьшение высоты позволяет стене идеально вписываться между полом и потолком с зазором 1/4 дюйма, чтобы стена не перекрывала потолок при возведении.

Положите пластины и шпильки на край. Совместите каждую шпильку между жаткой и подошвой по отметкам «X». Вставьте два гвоздя 16d через поверхность пластины в конец шпильки, чтобы закрепить. Заканчивайте шпилькой заподлицо с краями пластины. Отрежьте 16 дюймов длиной два на четыре и прибейте их между гвоздями немного выше или ниже отметки 4 фута высотой.Слегка пошатните каждый, чтобы можно было продеть шпильку в каждый конец блока. Они создают отличные противопожарные блоки и структурную поддержку.

Поднимите и поместите стену в предполагаемом месте и проверьте, имеется ли отвес, то есть вертикально вверх и вниз. При необходимости отрегулируйте. Вбейте под перегородку деревянные прокладки, чтобы заглушить зазор между стеной и потолком. Перед закреплением еще раз проверьте отвес. Забейте два гвоздя в шахматном порядке через опорную плиту в балки пола, если они есть, или используйте бетонные анкеры для бетонных оснований пола. Прибейте через верхнюю пластину к потолочным балкам наверху, если они есть.

Повесьте первый лист гипсокартона на верхнем конце стены, продвигая доску вдоль шпилек. Прижмите лист к прилегающим поверхностям, не оказывая давления. Ввинтите шурупы для гипсокартона в шпильки позади него через каждые 8–12 дюймов друг от друга. Продолжайте движение по стене. Нижний ряд вешать последним. Используйте прокладки, чтобы поднять каждую деталь до фиксации. Начните с половинной длины, чтобы убедиться, что каждый вертикальный стык расположен в шахматном порядке; Стыки от пола до потолка привлекают внимание даже после завершения.Надрежьте гипсокартон канцелярским ножом и защелкните, чтобы отрезать нужную длину.

Нанесите тонкий ровный слой герметика для швов — часто называемого «грязью» — на каждую головку винта и вдоль каждого стыка. Накройте гипсокартонной лентой. Разглаживайте ленту по мере ее наложения, проводя гипсокартоном или шпателем по всей длине, чтобы обеспечить выход излишка воздуха и идеальный контакт между лентой и все еще влажной грязью. Использование слишком большого или слишком малого количества грязи, оставление воздуха под лентой и появление складок на ленте являются наиболее частыми причинами разрушения шва.

Нанесите грязь на ленту, слегка разглаживая ее острием ножа, и дайте ей время полностью высохнуть в соответствии с указаниями производителя грязи. Нанесите еще один слой грязи, просушите и отшлифуйте гладко, расширяя грязь на дюйм или два после первого слоя, чтобы растушевать края. Повторите то же самое с таким количеством слоев, сколько необходимо, растушевывая каждый слой и каждый раз гладко шлифуя. В результате получается безупречная поверхность, полностью скрывающая стыки и головки винтов. Загрунтовать и покрасить до завершения.

Наконечники

  • Если у вас есть проблемы со скрытием швов во время отделки, можно покрыть всю стену тонким слоем раствора для гипсокартона.Слегка разбавьте и нанесите малярным валиком. Отшлифуйте полученную поверхность до гладкости или отшлифуйте еще влажную поверхность с помощью инструментов по вашему выбору. Сложенная папиросная бумага, влажная губка или подобные предметы создают интересные эффекты. Когда вы закончите, никто и не догадывается, что у вас проблемы со швами.
  • .

Писатель Биография

Кари Фэй получила степень бакалавра психологии с несовершеннолетним юристом в Университете Арканзаса в Монтичелло. Выросшая на стройке и проработав более 30 лет в этой сфере, она считает, что девочка может размахивать молотком с лучшими из них.Ей нравятся «зеленые» или новаторские решения и необычное строительство.

Перегородки или гипсокартон, что лучше?

Когда дело доходит до оформления офиса, вы можете выбрать перегородки или классический гипсокартон. Здесь мы обсудим различия и преимущества этих двух систем

Перегородки или гипсокартон ?

Когда вы проектируете офисное пространство , выбор между этими двумя элементами неизбежен и влияет на дизайн всего пространства и его гибкость с течением времени.

Начиная с aesthetics и заканчивая функциональными и техническими вопросами , есть над чем подумать. Установка гипсокартона поначалу может показаться наиболее удобным вариантом , однако со временем они потребуют обслуживания и могут быстро увеличить расходы по сравнению с перегородками .

Чтобы помочь вам выбрать между Перегородки и Гипсокартон , мы составили список характеристик, объясняющих различия и преимущества этих двух систем:

1.Прозрачные и сплошные стены

Для многих современных офисов прозрачность стала основным элементом не только для рассеивания естественного света по всему офису, но и для проверки того, пусты ли комнаты, и для облегчения общего визуального восприятия интерьеров. С перегородками, у вас есть возможность использовать стекло или , смешивая и сочетая сплошные панели со стеклянными панелями , создавая гибридные стены как со стеклянными, так и со сплошными секциями. Степень прозрачности можно индивидуально регулировать, используя текстурированных или матовых пленок для улучшения визуальной конфиденциальности. Гипсокартон , с другой стороны, имеет те же характеристики каменной стены, как несъемный, так и глухой. Внутри гипсокартона можно сделать отверстия и отверстия, но этот процесс требует обширного структурирования и будет исправлен; будущие изменения потребуют от вас сноса и восстановления стены.

2. Гибкость по сравнению со статикой

Еще одна необходимость в современных офисах состоит в том, чтобы они были гибкими и легко адаптируемыми , поскольку методы работы постоянно развиваются (а также реструктуризация компании), и рабочие места должны меняться вместе с ними. Перегородки имеют несколько преимуществ по сравнению с Гипсокартон в этом отношении, поскольку их можно относительно легко модифицировать, изменяя компоновку и размеры в соответствии с их функциями. Кроме того, поскольку перегородки устанавливаются над полом, их можно легко переместить , не разрушая стены или не перекладывая пол. Однако при использовании гипсокартона fixe d необходимо снести стену, которую они хотят заменить , а не просто перемещать или удалять перегородку.

3. Реализация

Со временем изменилось правил , требующих различных технических спецификаций для многих элементов офиса. Трансформируемость имеет фундаментальное значение для адаптации офиса и обеспечения высокого уровня производительности для его сотрудников. Перегородки можно модифицировать, чтобы добавить акустические свойства , например, заменить одинарное стекло на двойное стекло или , увеличив индекс PVB .Также можно изменить эстетику рабочего пространства, легко адаптируя цвета и отделку облицовки стен или заменив глухие панели на прозрачные. Гипсокартон можно модифицировать с использованием различных материалов, но затраты на него намного выше, а также требуется больше времени для строительства.

4. Склад

Хранение также является важным аспектом в офисах: документы и громоздкие предметы могут быстро стать огромными, если для них недостаточно места.Лучшее решение — объединить шкафы для хранения с перегородками, что возможно, просто удалив часть перегородки и добавив шкафы , это не требует сноса и может быть относительно быстрым процессом. Кроме того, полки и другие аксессуары можно прикрепить к различным перегородкам. Многие элементы можно легко перемещать или изменять с небольшими ограничениями. D rywalls может использовать только фиксированных ниш .

5. Эстетика

Дизайн интерьера офиса значительно влияет на производительность труда, как утверждают многие исследования. Возможность легко изменить отделку — одно из многих преимуществ перегородок, которые могут быстро изменить визуальное воздействие пространства. Глухие стеновые панели могут быть изготовлены с цветным меламином или деревом, а стеклянные панели могут быть украшены графикой и пленками в соответствии с фирменным стилем вашей компании.Гипсокартон также можно легко настроить, заменив гипсокартон на кирпичную стену или просто выбрав другой цвет краски.

6. Отдельностоящая установка

В некоторых ситуациях, например, в исторических зданиях, установка несъемных конструкций может быть запрещена . В этих случаях нельзя использовать гипсокартон , то есть отдельно стоящих перегородок — ваша лучшая альтернатива, поскольку их не нужно крепить к потолку.Эти перегородки идеальны также в случае высоких потолков, фресок и сводах. Еще один плюс в том, что эти системы не влияют на показатели светорассеяния.

7. Непрерывность

Создание непрерывности между мебелью и облицовкой стен всегда является преимуществом внутри офисов. Перегородки идеально подходят для этого, так как на них можно устанавливать панели и конструкции с такой же отделкой, что и мебель, используемая во всем пространстве.Также возможно использование одинаковых дверей для кирпичных стен и перегородок .

8. Акустика

Акустика — одна из наиболее важных характеристик, которые необходимо учитывать при проектировании планировки офиса. Гипсокартон часто выбирают из-за его изоляционных свойств, но разделительные стены также могут иметь высокие характеристики. Благодаря слоистому стеклу 6 + 6 мм , 0,76 акустическому PVB и интеграции изоляционных оболочек , версии с одинарным и двойным остеклением могут обеспечить высокий уровень звукоизоляции.

Настройте свое рабочее пространство с помощью перегородок от
Level Office Landscape сегодня и отправьте нам электронное письмо, если вам нужна дополнительная информация

Перегородка из гипсокартона | Фиброцемент | Фиброцементная плита | Кровельный лист из волокнистого цемента | Фиброцементная плита

–Бумажный гипсокартон

Технические характеристики:

Стандартная длина: 1800-3660 мм
Стандартная ширина: 1200-1250 мм
Толщина: 7-15 мм

Тип: Обычная бумага, гипсокартон, влагостойкая бумага, гипс плита, огнестойкий бумажный гипсокартон, водостойкий бумажный гипсокартон

Применение:

Подходит для большинства стен и потолков, где требуются нормальный пожарный, структурный и акустический уровни.Подходит для прямой отделки или под штукатурку.

— Фиброцементная плита

Технические характеристики:

Кромка: Квадратная кромка или заостренная кромка

Сырье: Цемент, кварцевый песок, волокно
Основной цвет: Серый

Плотность:

≥1,20 г / см3
Теплопроводность: ≤0,20 Вт / MK
Уровень водопоглощения: ≤28% (GB / T7019-1997)

Содержание влаги: ≤10%
Негорючесть: A Класс (GB8624-A)
Прочность на изгиб:
Поперечный ≥11 Н / м²; Вертикальный ≥8. 5 Н / м㎡
Радиоактивность: Соответствует GB6566-2001 Классу
Асбест: 100% не содержит асбеста

–Кальциево-силикатная плита

Технические характеристики:

Размер: 2440X1220 мм для стены и 2400 мм. потолок (Поверхность: однотонная)

Размер: 595×595 мм, 603×603 мм для потолка (Поверхность: окрашенная латексом)

Толщина: 5, 6 мм, 9 мм, 12 мм,… 25 мм

Кромка: квадратная кромка или заостренная кромка

Низкая плотность: 0.8-1,1 г / см3;

Высокая плотность: 1,1–1,4 г / см3

Основной цвет: бело-серый; Светло-желтый

Упаковка: деревянный поддон

Асбест: 100% без асбеста

Содержание влаги: ≤10%

Теплопроводность: ≤0,25 Вт / MK

Негорючесть: класс A (GB8624-A)

Радиоактивность: GB6566 -2001 A, класс

— плита из оксида магния

Характеристики продукта:

1) 100% без асбеста 2) Негорючие, класс A;

3) Влагостойкость 4) Отличная ударопрочность

5) Отличная звукоизоляция 6) Простота работы, ремонта и декорирования

Технические характеристики:

Толщина: 3–18 мм Стандартный размер: 1220 мм * 2440 мм
Плотность : 0. 85-1,27 (г / см3) Прочность на изгиб: 18 МПа
Разрывная нагрузка: 113-498 Термическое сопротивление: 1,14 м2к / Вт
Звукоизоляция:> 44 дБ Степень усадки при нагревании: 1,0%
Скорость изменения длины (% смачивания): Ниже 0,26%

Невоспламеняемость: огнестойкость 1-го класса

-Алюминиевая композитная панель

Технические характеристики:

Стандартный размер: 1220 x 2440 мм

Макс. ширина: 1500 мм ~ 1570 мм

Макс.длина: 6000 мм, по запросу клиентов

Толщина панели: 2 мм, 3 мм, 4 мм (5 мм или 6 мм доступны по запросу)

Алюминиевая оболочка: от 0,15 мм до 0,5 мм

Поверхность: покрытие PE и покрытие PVDF

Сердечник: огнестойкий полиэтилен

Упаковка: навалом или на деревянном поддоне

Минимальное количество: 500 шт.

Сопутствующие товары

13
FEB

Прочные, мощные материалы для перегородок из гипсокартона и вдохновляющие коллекции

Поставщики:
 Найдите решения для всех ваших строительных и каркасных потребностей с помощью прочных и высококачественных.  гипсокартонных перегородок  на Alibaba.com. Они невероятно прочные и долговечные.  Материалы для перегородок из гипсокартона  не только обеспечивают прочную поддержку различных строительных проектов, но также гарантируют, что они прослужат долгое время без каких-либо проблем. Эти прочные материалы изготовлены из высококачественного сырья, устойчивого к любым внешним воздействиям, а также являются экологически чистыми продуктами. Эти впечатляющие.  Перегородки из гипсокартона  сертифицированы и проверены на предмет стабильной работы.Приобретайте их у ведущих поставщиков и оптовиков на сайте по привлекательным ценам и с привлекательными скидками.

Оптимальное качество. Перегородки из гипсокартона , доступные на сайте, изготовлены из прочных материалов, таких как металл и нержавеющая сталь, что делает их абсолютно прочными и устойчивыми к любым видам сурового использования. Эти изделия выдерживают любые условия и внешние воздействия. Эти. Материалы перегородок из гипсокартона устойчивы к высоким температурам и производятся с использованием методов горячего проката, холодного прессования, холодного строительства и холодного формования для обеспечения долговечности.Эти. Материал перегородок из гипсокартона идеально подходит для изготовления отдельных стен, декоративных полов, прочной кровли, водных каналов и т. Д. И является сейсмоустойчивым.

Alibaba.com предлагает отличные. перегородки из гипсокартона различных цветов, дизайнов, форм и характеристик, которые соответствуют вашим индивидуальным требованиям. Эти. Перегородки из гипсокартона оснащены жесткой обработкой поверхности, такой как струйная печать, HDG, предварительное цинкование, порошковое покрытие, роликовое покрытие и многое другое, в зависимости от ваших требований.Эти. гипсокартонные перегородки также огнестойкие, ударопрочные и чрезвычайно легкие, но при этом прочные.

Alibaba.com предлагает широкий выбор. перегородок из гипсокартона , которые могут вписаться в ваш бюджет и требования. Эти продукты также доступны для OEM-заказов и могут быть полностью адаптированы в соответствии с вашими ожиданиями. Они имеют сертификаты ISO, SGS, что гарантирует безупречное качество.

Гипсокартон Металлический стержень и направляющая гипсокартонная стеновая перегородка котировки в реальном времени, цены последней продажи -Заказать.com

Описание продукта:

1, Структура ( Подвесная система ) Описание

Основные данные

1. Оцинковка цинком и снежинки

2. Высококачественная гальванизированная сталь с горячим цинкованием и катушка

. перегородка

4. Толщина: 0,3 мм-0,8 мм

5. Длина: 3 мм для обычных размеров

6. Цвет: Серебристо-белый

7.Форма: U и C формы

2, Основные характеристики системы подвески

Потолочный канал и канал для гипсокартона, изготовленные из высококачественной стали Snowflake Steel Стойки канала по технологии холодной штамповки представляют собой своего рода металлический каркас, изготовленный после нескольких непрерывных прокаток. Потолочный киль и стеновой канал обладают легкостью, высокой интенсивностью, хорошей антисептикой и другими достоинствами. В основном они подходят к гипсокартону в мягкой обложке и другим товарам, а также к другим пластинам, таким как стеклопластик, FT и так далее.

Преимущества и особенности:

1.Свет, хорошая прочность, устойчивость к прижиганию и водостойкость

2. Соответствие магниевой огнестойкой панели, гипсокартону и многим другим стеновым и потолочным плитам

3. Защита от досуга, ударопрочный, высокоэффективный и экологически чистый

4.Простой и быстрый монтаж, экономия времени

5. Оперативная доставка, высокое качество, конкурентоспособная цена и полный набор стилей

6. Мы можем предоставить вам продукты, основанные на ваших конкретных требованиях

3, ( Система подвески ) Изображения

4, 0003 ) Спецификация

5, FAQ по ( Система подвески

1. Наложение соединительной части между основным держателем и держателем тисков или держателем тисков и держателем называется точечным перехлестом.

2. Он использует структуру внахлестку для сборки, соединение между соединениями ласточкин хвост очень хорошо. Лицо стыка

не вяжется и имеет приятный внешний вид.

3. На соединении держателя тисков есть зазубрина, это позволяет избежать потери и падения из-за воздействия внешней силы.

4. Подошва основного и тискового носителя представляет собой оцинкованную бронеплиту, которая соответствует требованиям национального стандарта Великобритании.В качестве панелей с обожженной краской мы используем бронеплиты с запеченной краской и цинкованием, у которых высокая способность к цинкованию. Он отвечает требованиям национального стандарта GB.

.

Устройство стен из гипсокартона. Изготовление перегородок из гипсокартона с использованием профиля или бруса

Наверняка многие слышали о листах гипсокартона (ГЛК), но не все четко представляют, что это такое и почему из него можно монтировать межкомнатные перегородки. На самом деле конструкция подкупает своей простотой: гипсокартонные плиты крепятся к каркасу из стальных профилей, а внутреннее пространство между ними заполняется звукоизоляционным материалом. Каркас каркаса состоит из горизонтальных профилей, прикрепленных к поверхности пола и потолка, и расположенных между ними вертикальных подступенчатых профилей.

Ключевые предметы

Собственно ГЛК и есть основной строительный и отделочный материал этой техники. Применять его начали в позапрошлом году. С тех пор он прошел длиннейший путь усовершенствований и на сегодняшний день представляет собой композиционный трехслойный материал в виде листов, у которых средний слой выполнен из модифицированного строительного гипса, армированного стекловолокном, а внешние слои — из картона. . Для придания гипсовому сердечнику необходимых эксплуатационных свойств (прочности, плотности и т.), в него добавляют специальные компоненты. Облицовочный картон служит армирующим каркасом и основой для финишного покрытия (обои, краска, штукатурка, керамическая плитка и др. ).

Гипсокартон

абсолютно безопасен для здоровья. Напомним, что гипс является экологически чистым материалом, и это, кстати, подтверждено гигиеническими и радиационными сертификатами. При этом он не является топливом и даже способен регулировать микроклимат в помещении, так как является «дышащим» материалом, то есть впитывает влагу, если ее много в воздухе, и отдает, если воздух слишком сухо.

Также выпускаются листы

Гипус фибролисты (ГВЛ), в которых гипс армирован промытой целлюлозной макулатурой и содержит различные технологические добавки для придания твердости и высокой огнеупорности. Самые популярные – листы длиной 2500 мм, шириной 1200 мм, толщиной 12,5 мм, однако выпускаются и другие размеры. Как правило, ГКС выпускается с продольными кромками трех видов. Но наибольшим спросом пользуются изделия с тонкими кромками с лицевой стороны полукруглыми кромками: утонение обеспечивает создание сплошного и незаметного шва на листах листов при расплескивании.

ЗА И ПРОТИВ

Гипсокартон

– незаменимый помощник там, где необходимо обновить и выровнять старые стены (более 50% покупателей приобретают его для этой цели). В связи с тем, что КЗС имеет малый вес, он незаменим при ремонте старых зданий, особенно в случае деревянных перегородок или деревянных перекрытий, не выдерживающих нагрузки в виде монолитных железобетонных конструкций. Архитекторы любят гипсокартон и благодаря его способности при увлажнении становится эластичным: с его помощью можно создать любую криволинейную поверхность, можно соорудить многоярусный потолок, перекусить колонну круглого сечения… То есть при желании можно построить перегородку практически любой конфигурации: круглую, овальную, с арочным проемом.

Еще одно преимущество ГКЛ: при установке между ними и стеной можно оставить место для устройства электропроводки, труб или закладки звуко- и теплоизоляционного материала.

Гипсокартон VS огонь и влага

Кроме стандартных КЗС, существуют и другие виды их типов (таблица): влагостойкие — для помещений с повышенной влажностью, со специальной противогрибковой обработкой; Огнестойкие — для конструкций и помещений, к которым предъявляются повышенные требования огнестойкости. Огнестойкость указывается в документации, прилагаемой к каждому виду конструкции.

Многих домовладельцев волнует вопрос, как разумно сделать перегородки из гипсокартона в ванной, кухне или санузле. Полностью, если для этого используется влагозащитный материал (G CLEB). Таблички обычно окрашены в зеленый цвет. Но учтите, в связи с повышенной «влагонепроницаемостью» этих зон, применение G Clac будет функционально оправдано, при условии, что вы позаботитесь о вытяжной вентиляции, а также в местах возможного попадания брызг воды дополнительно покроете лицевую поверхность гипсокартона гидроизоляционными составами, гидроизоляционными грунтовками, а в качестве финишной облицовки выбрать керамическую плитку или ПВХ-покрытие.

Проблема с подвесным сантехническим оборудованием по-прежнему решается на этапе сборки каркаса: к нему крепятся металлические планки. Все швы между листами, соединения стен с полом, а также токопроводящие отверстия для труб заделывают уплотнительной лентой и гидроизоляционными составами.

Размеры списка

Длина, м ……………………………………….. …….2-2,5; 3-3,5; четыре
Ширина, см…………………………… 60-120
Толщина, мм………………………… .6,5; восемь; 12,5; четырнадцать; шестнадцать; 18; 24; 29.

Кому доверять

Из крупнейших производителей гипсокартона, присутствующих на нашем рынке, стоит отметить Knauf (Германия), Saint Gobain Rigips (Австрия), Gyproc (Великобритания) и Lafarge (Франция). Ничуть не приведя наработки других производителей, мы все-таки утверждаем, что Кнауф – настоящий гигант сухого строительства. По некоторым данным, этому бренду принадлежит 60% всего рынка гипсокартона.В случае «сухого» строительства им, действительно, нет равных.

Важный момент: солидные производители гипсокартона предлагают комплектные системы, включающие практически все необходимые элементы: КЗС и его разновидности, профили, различные виды штукатурных смесей, шпаклевки, клеи, кульфоральные смеси, герметики, уплотнительные ленты, шурупы, инструменты, технологическую документацию, и т. д. Ассортимент сопутствующих материалов еще зависит от конкретной компании. Например. Кнауф и Ригипс предлагают наиболее полную комплектацию.Lafarge немного меньше, а Gyproc доверяет «чужим» профилям и ненужным материалам. Подчеркивая эту деталь, мы намекаем на то, что система всегда лучше, удобнее и надежнее и с точки зрения того, что все под рукой, и с точки зрения совместимости всех материалов.

Профиль решает все

Этот элемент не менее важен, чем сам лист, поэтому остановимся на нем подробнее. Промахнулись в выборе профиля – значит, получить перегородку, которая ходит ходуном (что чревато микротрещинами), вибрирует, издает характерные звуки, в общем, становится по-настоящему проблематичным.

Каркас можно собрать из деревянных брусков, обычно из хвойных пород. Однако стальные профили более долговечны, с ними легче работать. Причем деревянные бруски следует использовать в сухих и теплых помещениях, где нет резких перепадов температуры и влажности.

Металлопрофиль для гипсокартонных перегородок бывает двух видов: ПН (или ВП, направляющий профиль) и ПС (или ЦВ, стоечный профиль). ПН крепится к потолку, к полу, иначе говоря, по всему периметру примыкающей перегородки.ПС вставляются вертикально с шагом 60,40 и 30 см (чем больше шаг, тем надежнее перегородка).

Профили

ПН и ПС выпускаются толщиной 50 мм, 75 мм и 100 мм. Толщина профиля, пожалуй, одна из самых обсуждаемых тем на тематических форумах. И неудивительно: от нее и от толщины металла, из которого изготовлен профиль, напрямую зависит его жесткость. Рекомендуемая толщина металла — 0,6 мм. Если в этом случае ошибся – неизбежно встанет вопрос, чем можно усилить неустойчивую конструкцию (тогда вы все равно добавляете профили, или деревянные бруски в стойки профилей вставляете).

Для устройства перегородки толщиной 75 мм потребуется профиль толщиной 50 мм, слой тепло- и звукоизоляции (обычно минеральная вата) толщиной 50 мм и по одному слою гипсокартона с каждой стороны. Это самый тонкий вариант.

Для перегородки толщиной 100-125 мм используется профиль Пн и Пс 75 мм и толщиной 75 мм. При использовании одного слоя HCL с каждой стороны получается перегородка толщиной 100 мм, а двух слоев – 125 мм.Самый распространенный вариант.

Для самой мощной перегородки толщиной 150 мм требуется профиль 100 мм, вата 100 мм и двойной слой гипсокартона с каждой стороны.

На рынке довольно много производителей профилей. Мы уже говорили о системном подходе, обеспечивающем идеальную сочетаемость всех элементов. Но это не аксиома, и вполне можно приобрести ГСС у одного производителя, а профили у другого. Однако мы не советуем, вложив деньги в первое, экономить на втором.Не советуют этого вам и многочисленные специалисты, а также домовладельцы, рискнувшие самостоятельно смонтировать перегородку.

На что еще обратить внимание при покупке профиля? Начнем с коррозионной стойкости. Он предусматривает покрытие из цинка, толщина которого должна быть в пределах 10-18 микрон. Если производитель холлурил, а не «додировал» цинк, то ржавчина рано или поздно сделает свое разрушительное дело.

Не стоит особо доверять окрашенному профилю. Во-первых, краска вряд ли послужит дополнительной защитой, зато под ней легко скрыть заводской брак.

На стенках из качественных профилей предусмотрены продольные гофры (ребра жесткости), повышающие жесткость. Две гофры — уже хорошо, а три еще лучше. Такие профили дороже, чем без КОРФ, но надежность всегда чего-то стоит.

Ключевой момент — толщина стали профиля должна быть 0,6 мм. От этого зависит прочность конструкции. Что обязательно нужно, так это маркировка производителя. Все, что лишено «имени», зачастую лишено гарантии качества.

В борьбе за тишину

Еще один сложный момент — шумоизоляция. Одна из основных претензий к перегородкам от GLC — их высокая «проницаемость» для звуков. На самом деле это серьезная проблема.

Во-первых, нужно правильно выбрать систему в соответствии с ее назначением. Во-вторых, дело не только в толщине звукоизоляционного слоя. Здесь «смешаны» и такие детали, как способ крепления каркаса (крепится он к стене или нет), толщина и вес листа, а также количество листов в слое. Есть одна хитрость: расширение слоев GLC не всегда эффективно в борьбе с шумом. Все зависит от того, где монтируются дополнительные пластины. Если внутри раздела, то не помогает. К каждой внешней стороне перегородки необходимо прикрепить дополнительный слой КЗС.

Еще одна подсказка — растачивать каркасы перегородок не стандартными GLK, а более плотными и в то же время гибкими плитами типа Knauf Piano или Silentboard. Это значительно увеличивает звукоизоляцию.Решить эту проблему можно, если устроить отдельно стоящую стеллажную раму без жесткого крепления к стене, проводящей звук.

Однако этого недостаточно. Внутреннее пространство необходимо заполнить не просто минеральной ватой, а специальным звукопоглощающим материалом, например, плитами Acousticwool Concept (акустика, Украина), Ragos UNS 37 (Польша) и т.д. Дополнительно можно получить акустический минерал GLC шерстяные плиты типа Tecsound Gips S (Испания) или стекловолоконные плиты звукоизоляции ISOVER (Финляндия).Если кто-то предложил использовать пенопласт, не верьте, что он не подходит для звукоизоляции. Изолировать и стыки, а также пространство между направляющими профилями и строительными конструкциями (с помощью специальных лент, например, Acoustic Wool Glass Flex). В общем, это целый комплекс работ и здесь без консультации со специалистами не обойтись.

Инновация

Какими бы хорошими ни были проверенные продукты на рынке КЗС, солидные производители все равно не стоят на месте. Развитие идет и в плане улучшения характеристик, и в сторону расширения сервисных возможностей.Например, Lafarge разработала систему pregydeco, позволяющую значительно сократить сроки на монтаж и отделку перегородки. Что такое соль? А в том, что поверхность стены можно красить сразу после нанесения шпаклевки, то есть минуя этап нанесения грунтовки. Причем красить в один слой, при условии, конечно, что краска качественная. Дело в том, что картон уже предварительно закрыт. Плиты крепятся к массе Putty MiX, содержащей грунтовку и предназначенной для заделки швов, а также отделки поверхности гипсокартона. Что еще подкупает, так это возможность несколько раз менять обои, не боясь повредить картон.

Кроме того, для устройства криволинейных перегородок LAFARGE предлагает гибкий гипсокартон Plato AGKA с минимальным радиусом изгиба 300 мм. Чтобы получить изгиб, не нужно увлажнять и резать лист, как это обычно делают в таких случаях. Аналогичный продукт для изготовления арок можно найти у Rigips – это пластина рифлекса толщиной 6 мм, ламинированная с двух сторон матами из стекловолокна.Их также можно согнуть без парика. Пытаясь таким образом выделиться из рядов самих себя, Rigips разрабатывает так называемые «Специальные предложения». Самая интересная «фишка» — это Ригиметр Про с линейной разметкой по краю печки, которая. Естественно, это позволяет достаточно аккуратно и быстро его монтировать. Учитывая рост рамных конструкций, компания Rigips разработала GLC Rigidur с повышенной прочностью. Они хорошо приспособлены для покрытия деревянных и металлических рам с обеих сторон.

Knauf также не устает радовать нас инновациями. Один из них – подарок профессиональным музыкантам и просто меломанам. Это акустическая гипсокартонная плита Knauf Soundboard, благодаря которой любому помещению можно придать свойства концертного зала. Но дело это не простое, требующее использования акустических систем и грамотного их расположения. KNAUF SOUNDBOARD значительно упрощает этот процесс. Мало того, что звук после установки этих пластин, он равномерно наносится и качество его, прежде всего тишина, вы еще получаете и не сформированную аппаратурой, что для небольших помещений очень актуально.

Выполняя роль мембраны и возбудителя колебаний, гипсокартонная плита вместе с другими комплектующими превращается в подобие звукового плоского динамика. Вы можете установить Knauf Soundboard в подвесные потолки, в потолок под потолок системы Knauf, облицовку стен стен, а также в разные панели. Для облицовки плит подходят штукатурка, покраска, обои, но не применяется керамическая или ПВХ плитка.

Что делать, если высота профиля меньше высоты потолка? В этом случае необходимо соорудить каркас на нужную высоту. Как это сделать? Рассмотрим основные моменты этой работы.

Чтобы увеличить рамку до нужного размера, можно пойти следующим образом (как один из вариантов). Приставив основную раму к верхней направляющей (а) этой рамы атакуем направляющую (б). Соединять направляющие (А и Б) желательно через деревянные вставки, изготовленные из стоек (Г) толщиной не менее 25 мм (как показано на рисунке 16 справа). Крепление осуществляется с помощью саморезов (Е).

Далее устанавливается боковая стойка (B).Можно сориентировать эту стойку относительно основного каркаса с помощью уровня, чтобы обе рамы имели одинаковую вертикальность. После установки и монтажа боковой стойки устанавливается направляющая (г), ориентировать эту направляющую относительно направляющих (А и Б) можно с помощью отвеса или уровня.

Когда блокировка композитного каркаса готова, устанавливаются вертикальные стойки и выполняется каркас каркаса из листов ГКЛ. При этом лист гипсокартона должен быть сплошным в месте стыка рам, что придаст дополнительную жесткость соединению.

На сегодняшний день огромную популярность в строительстве имеет гипсокартон. Его используют для возведения толстых звукоизоляционных стен, легких и тонких перегородок, некоторых декоративных элементов интерьера. Его использование в качестве облицовочного материала обусловлено простотой работы с ним. Легко обрабатывается любыми инструментами. При необходимости в его гипсовой структуре можно фрезеровать пазы или любые фигурные отверстия. Гипсокаркасные перегородки легкие и очень прочные, что, конечно же, зависит от правильной установки технологии монтажа, конструкции каркаса и выбора материалов.

Выбор материала для монтажа перегородки из пилокартона

Прежде чем приступить к возведению перегородок из гипсокартона, необходимо выбрать материал. В первую очередь следует определиться с дизайном конструкции, ее расположением и условиями использования:

  1. Если перегородка устанавливается в помещении, в котором постоянная влажность не ниже 70%, следует использовать влагостойкую. Чтобы отличить его от обычного, достаточно посмотреть на цвет картона. Влагостойкий гипсокартон имеет внешний бумажный слой зеленого цвета.И это, пожалуй, единственный признак, по которому можно внешне распознать или увидеть разницу. Но КНАУФ утверждает, что его структура пропитана специальными концентратами, и это придает устойчивость к влажной среде. Его гигроскопичность теряется. А вот перегородка из гипсокартона такого типа во влажном помещении простоит долго и не изменит своих параметров. Такие листы имеют маркировку G Clac. Также важным свойством влагостойких листов следует считать устойчивость, а точнее, невозможность образования на них грибков и плесени в результате действия влаги.Производитель смог добиться этого, пропитав листы антисептическими препаратами, а пропитку и влагостойкость составов обеспечивает вода. Также существенным отличием G Clac от обычного является больший вес и конечно же стоимость.
  2. Если перегородка из гипсокартона устанавливается не только во влажной, но и в пожароопасной среде, например, на кухне, следует применять ГКЛО. Эти листы гипсокартона пропитаны составами, препятствующими горению.Главное отличие от обычного и влагостойкого – это внешний признак – цвет картона, который красный. Также можно посмотреть отличия на срезе по цвету гипсового наполнителя. Он отличается по стоимости и будет дороже обычного и влагостойкого варианта.
  3. Если необходимо спроектировать перегородки из гипсокартона, своими руками в обычном помещении с нормальными условиями (влажность не более 70% и температура не выше 30 и не ниже 5°С), то обычные листы ГЛС может быть использован.У них главное отличие от других по цвету — они обтянуты серым картоном. Эти листы не пропитываются никакими влагостойкими и огнестойкими составами, поэтому имеют самую низкую стоимость. Их широко используют в прихожих, гостиных, спальнях и других помещениях. Они одинаково хорошо обрабатываются, поэтому при обычных условиях, источниках влаги и возгорания переплачивать не стоит только из-за свойств устойчивости. При покупке такой простыни вы сэкономите до 30%.

Виды гипсокартонных листов

Листы выпускаются нескольких типоразмеров по толщине: 6,5 мм, 9 мм и 12,5 мм. При этом первый размерчик соответствует материалам с повышенной гибкостью. Внутри у него стеклоткань, которая удерживает штукатурку при намокании. Ведь его надо пропитать влагой, чтобы изогнуть дугой. Второй тип используется для потолков, поэтому выбираем третий размер 12,5 мм. Длина может быть и 2,5, и 4,8 м, в продаже в основном встречается только первый вариант.Если требуется перегородка из гипсокартона больших размеров, то листы можно заказать у производителя по индивидуальным меркам.

Выбор материала монтажной рамы

Чтобы сделать перегородку из гипсокартона, также необходимо решить вопрос с каркасом каркаса. Она может быть как из металлического профиля, так и из дерева. При решении этой задачи следует учитывать некоторые факторы:

  • влажность окружающей среды;
  • температурный режим;

Если будет частая смена влажности, то использование деревянного каркаса приведет к постоянному перемещению. Из-за частого вздутия и усыхания древесины шталавка просто вылезет из стыков листов ГЛС. И тогда перегородки из гипсокартона, сделанные своими руками, придут в негодность. Их нужно будет снести и построить заново из металлопрофиля.

То же самое будет и в помещении с высокими температурами с деревянными перегородками. Если монтаж гипсокартонных перегородок производился незапаянными брусками, то после их высыхания в конструкции произойдут необратимые изменения: листы могут двигаться или расходиться, поворачиваться или даже преодолевать.К тому же древесина склонна к растрескиванию, что тоже очень нежелательно при возведении перегородки из ГЛК.

Перегородки межкомнатные самостоятельные, каркас которых выполнен из деревянных брусков, менее прочных на деформацию и растяжение. В обоих случаях может возникнуть растрескивание в местах скручивания самовытяжкой, что приведет к выходу из строя всей конструкции.

Итак, почему некоторые выбирают установку перегородок из гипсокартона с деревянным каркасом? Ответ на этот вопрос достаточно прост и кроется только в цене и доступности материала. Но, учитывая, что с ним море, все равно ценовой индикатор не может повернуть сравнительную планку в сторону дерева. Кроме того, перед монтажом брусья необходимо хорошо обработать антисептическими составами, которыми будет отвечать металлический профиль для перегородок.

Преимущества металлопрофиля в качестве каркаса перегородки

Межкомнатные перегородки из гипсокартона

с каркасом из металлопрофиля обладают всеми необходимыми свойствами для долговечного и постоянного существования на протяжении всего срока службы всего здания.Оцинкованный металл не ржавеет от влаги, если не учитывать места стыков и проколов. Металлопрофиль не горит, но в огне все равно придется делать перегородку заново. И это неизбежно. Конструкция из металла со временем не растрескается и не развалится. Кроме того, из профиля можно изготовить самую сложную перегородку, которую можно изготовить самостоятельно. Металл легко обрабатывается, и для соединения можно использовать, а при необходимости материал можно согнуть в любую форму.

Ширина профиля может быть любой из существующего набора: 50, 75 и 100 мм. Это зависит от назначения перегородки и ее технических характеристик.

Если в перегородку будут прокладываться какие-либо коммуникации, то необходимо применить профиль со специальными пазами. Это избавит от необходимости делать отверстия самостоятельно.

Заклепки, клепка или самоотверженность

Какой профиль используется для перегородок из гипсокартона, мы уже выяснили.Осталось ответить на другие вопросы.

Как сделать перегородку из гипсокартона и как соединить профили между собой? Эти вопросы идут следующими по списку, поэтому сначала разберемся, чем лучше подключить профиль.

На сегодняшний день используются три вида соединения металлопрофиля:

  1. Пилы.
  2. Заклепки.
  3. Ремень штамповочный с гибкой.

Первые два способа наиболее распространены для выполнения перегородок, хотя последний намного сложнее.Во-первых, потребуются метизы: саморезы, шурупы и так далее. Во-вторых, нужен дополнительный инструмент — ведь руки не выкрутишь. А для крепления вторым способом понадобится соответственно дрель, заклепки и клепальщик. Все это требует дополнительных затрат. Решить эти проблемы может такой не совсем простой инструмент, как мангал. Он пробивает отверстие и загибает его края в разные стороны. Таким образом, получается достаточно надежное соединение.

Альтернативный вариант выбора способа установки рамы

Лучшим вариантом будет смешанное крепление, то есть все лицевые соединения необходимо выполнять с помощью барбекю.А скрытые и самые важные с точки зрения нагрузок — самовыдвижные ящики или заклепки. В чем преимущество цветка при использовании на лицевой части дизайна? А ответ довольно прост и заключается в отсутствии выступающих элементов, таких как шляпки саморезов или заклепок. Комбинированный метод монтажа помогает ответить на вопрос: «Как сделать перегородку из гипсокартона качественной и чтобы плоскость была идеально ровной?»

Устройство перегородок из гипсокартона с металлическим каркасом


Устройство перегородок с металлическим каркасом достаточно простое. Но для качественного конечного результата необходимо соблюдать некоторые правила и учитывать все нюансы в заделке.

На следующем рисунке вы видите устройство перегородок из гипсокартона, на нем можно выделить следующие элементы:

  1. Рама, состоящая из направляющей и стоек.
  2. Вагонка может быть многослойной в зависимости от назначения перегородки.
  3. Изоляция или звукоизоляция.

Также раздел может содержать спрятанные внутри части коммуникаций.Из чего, кстати, состоят конструкции из гипсокартона.

Технология установки перегородки

При изготовлении межкомнатных перегородок из гипсокартона своими руками необходимо руководствоваться следующей инструкцией:


Направляющий профиль также применяется для создания перемычек или полок, скрепляющих соседние стойки. Он должен находиться строго в горизонтальном расположении.

Строительство строительство

Межкомнатная перегородка из гипсокартона должна быть прочной, поэтому при обшивке конструкции КЗС на одном стеллажном профиле должно быть не более одного стыка. Гипс можно укладывать в шахматном порядке с 50-процентным перекрытием соседнего листа.

Также следует помнить о необходимости сдвигать полотно листов ближе к краю над дверями. Это один из нюансов, который необходимо предусмотреть еще на этапе создания конструкции из металлических изделий.

Если профиль для гипсокартона монтировался с помощью барбекю, поверхность всегда остается ровной и гладкой. Если использовались саморезы, то из-за их шляпок при натяжении шнура будут видны отклонения до нескольких миллиметров в местах крепления листов к профилю.

Шаг фиксации КЗС к профилю должен быть не более 50 см при толщине листа не менее 12,5 мм. Это необходимо учитывать при установке перегородки из гипсокартона своими руками. При высокой нагрузке на стену ее следует уменьшить.

Монтаж гипсокартонной перегородки заканчивается заделкой швов, которые смущают шпаклевкой. В обязательном порядке на стыки необходимо положить армирующую ленту из сетки у окна от 3 до 5 мм. Также перед последующей отделкой рекомендуется закрыть все шурупы саморезов, которыми были прикручены листы. Для расчета нужного материала на перегородку воспользуйтесь нашим .

Видео: Перегородка из гипсокартона, двойной профиль CD. Перегородка, гипсокартон.

Видео: Как сделать перегородку из гипсокартона

Современный выбор отделочных материалов позволяет сделать ремонт любой сложности в собственной квартире или доме. Главное, чтобы был необходимый набор инструментов и подробная инструкция.

Разделение пространства в комнате давно перестало быть проблемой, так как сделать простую перегородку из гипсокартона можно легко своими руками. Гипсокартон – вполне доступный и простой в обработке материал. Достоинств у него предостаточно, а минусов практически нет.

  1. Небольшой вес.
  2. Низкая цена.
  3. Простота обработки.
  4. Хорошая звукоизоляция.
  5. Отсутствие «мокрых» и грязных работ при установке.
  6. Вариативность отделки внешнего слоя.
  7. Каркас, позволяющий прокладку любых коммуникаций.

Гипсокартонные конструкции любой конфигурации принято монтировать на металлический профиль. Использовать деревянную каркасную конструкцию нецелесообразно: дерево со временем проворачивается, деформируется, работа с ним требует дополнительных усилий и наличия специального инструмента. Да и стоимость деревянных брусков не ниже металлического профиля.

Другие необходимые материалы

  1. Уплотнительная лента.
  2. Лента армирующая для скрепления швов.
  3. Саморезы.
  4. Пилы с пресс-шайбой.
  5. Гвозди-дюбель.
  6. Шпаклевка для заделки швов между гипсокартонными листами.
  7. Грунтовка на акриловой основе.
  8. Листы гипсокартона толщиной 12-14 мм.

Что такое профиль для гипсокартона

Обычные и привычные потолочные профили для сайдинга нельзя использовать для монтажа гипсокартонных конструкций. Они слишком хрупкие и ненадежные. Для гипсокартона используются специальные комплектующие: усиленные направляющие и реечные металлические профили.Направляющая фурнитура используется для крепления гипсокартона к потолку или стенам. Различают 4 маркировки направляющих профилей в зависимости от толщины материала. Самый тонкий — 50 на 40 мм, самый широкий — 100 на 40 мм. Длина для всех размеров одинаковая — 3 метра.

Реечная фурнитура также делится на 4 вида: от 50 на 50 мм до 100 на 50 мм. Как видно из маркировки, самый широкий профиль самый прочный и надежный. Длина стеллажного профиля варьируется от 3 до 4 метров.Стоечный профиль, из которого формируется вертикальный каркас гипсокартонной перегородки, не рекомендуется увеличивать в длину, иначе конструкция не будет иметь достаточной прочности.

Инструменты, необходимые для возведения перегородки из гипсокартона


После того, как все необходимые инструменты и материалы закуплены, следует тщательно продумать будущий дизайн перегородки и ее расположение в помещении.

На второй стене сделаны именно такие бирки.Они должны совпадать. Проверить правильность разметки можно следующим образом: нужно провести по полу прямую линию от одной метки на стене до второй. Если линии совпадают, значит разметка нанесена правильно. По этим линиям будет перегородка из гипсокартона до стены и до пола.

Эти же отметки и потолок измеряются. Важно, чтобы линия на полу была строго перпендикулярна разметке на потолке. В этом случае будущая перегородка не будет иметь крена или перекоса в какую-либо сторону.

После нанесения разметки можно приступать к монтажу профиля на стены, пол и потолок. Направляющая арматура прикручивается к потолку. К стенам и полу монтируется стоечный профиль.

Между стеной и профилем помещается уплотнительная прорезиненная лента. Этот материал предназначен для плотного сопряжения несущих стеновых конструкций с перегородкой. Также герметизирующая лента играет роль буфера при изменении температуры и влажностного климата в помещении, из-за чего гипсокартонная конструкция может незначительно давать усадку или расширяться. Лента убережет его от трещин и деформации.

Чтобы попасть в помещение, отгороженное перегородкой, нужен проход, на который специально смонтированы профили. Если вы планируете вставить дверь в конструкцию перегородки, то дверной проем требуется усилить. Это можно сделать несколькими способами.

  1. Склеить друг с другом и сополдить стоечные профили.
  2. Внутрь профиля вставить деревянный брус.
  3. Каркас усиленной профильной стали.
  4. Стойка станина из двух стоечных профилей.

По мнению специалистов, первый способ самый оптимальный, но только в том случае, если предполагаемая дверь выполнена из легких материалов, а расчетный вес не будет превышать 45 кг. Для более тяжелых дверных полотен рекомендуется приобретать специальный усиленный стоечный профиль, толщина которого превышает 2 мм.

Под дверной проем требуется оставить желаемую ширину (размер полотна) и к имеющемуся размеру добавить еще 8 см еще 8 см для дверной коробки.

После установки дверного профиля между ними выставляется верхняя перемычка.

Следующий шаг – усиление конструкции усиленными стоечными профилями. От монтируемого дверного проема делают вертикальный окорок фурнитуры, от пола до потолка, шаг – 40-50 см. После завершения работы получается своеобразная клетка, с вертикально прикрепленным профилем.

Это важно знать

Монтаж стоечных профилей требуется в определенном порядке: Жесткое ребро должно быть направлено на другую сторону, где облицовкой каркаса является гипсокартон.Это связано с тем, что первые листы гипсокартона необходимо крепить от края, последующие к остатку стоечного профиля. Если не соблюдать рекомендуемую технологию резки, перегородка будет выпуклой или деформированной.

Если планируется прокладка коммуникаций (электрические провода, компьютерный и телевизионный кабели), желательно, чтобы отверстия для проводов находились на одном уровне.

Если на перегородку планируется повесить картину или светильник, то поперечная перемычка из профиля устанавливается в металлический каркас. Следует отметить место перемычек, чтобы в дальнейшем прикрепить аксессуар с помощью саморезов к профилю.

Ширину перегородки можно варьировать. Самая тонкая перегородка состоит из цельного каркаса. Если требуется более прочная и надежная конструкция, профиль можно монтировать в несколько слоев. За счет этого можно улучшить звукоизоляционные и теплосберегающие показатели перегородки.

Облицовка возводимого каркаса из профиля гипсокартона

Правила раскроя листового материала

При креплении материала к металлическому профилю лист должен быть меньше высоты стен и отстоять от пола на 1 см.Придерживая облицовочный материал, следует следить за тем, чтобы картон и гипсокартон срезались специальным ножом для резки гипсокартона. Он убережет материал от растрескивания и поломки до разрезания на нужные фрагменты.

Кромки желательно обработать гофрированным рублем, тогда с помощью кромочных линеек на торцах фаска имеет угол 20-22 градуса.

Стоит знать, что листы можно показывать только на металлопрофиле, поэтому при гипсокартоне следует учитывать шаг между стоечной фурнитурой.

Листы, полученные после резки, крепятся к металлопрофилю с помощью саморезов, длиной не менее 3 см. Саморезы к профилю нужны через 15-20 см, на перемычках и стыках листов можно уменьшить на расстояние до 10 см. Также возможно крепление саморезов у ​​края листа, оптимально — 15 мм от края.

При креплении облицовочного материала сливать шляпки шурупов в гипсокартон не нужно, максимум — на 1 мм.Прогулочные колпачки можно потом затачивать.

После того, как одна сторона перегородки обшита гипсокартоном, можно приступать к монтажу звукоизоляционного материала и прокладке коммуникаций внутри конструкции.

Провода коммуникаций проводятся через специальные отверстия в металлическом профиле.

Для шумоизоляции можно использовать минеральную вату, пенопласт, пенополистирол, носитель. Каждый вид материала обладает целым набором полезных свойств, например, пенопласт можно использовать в помещениях с повышенной влажностью.

Для звукоизоляционной перегородки материал разрезается на фрагменты и укладывается внутрь секций из профиля. Важно выбрать материал, определяемый по толщине, который не будет выписываться из-за краев металлического профиля. После размещения звукоизоляционного материала можно приступать к облицовке второй стороны перегородки.

После возведения конструкции гипоскартона требуется придать ей презентабельный вид.Для этого на поверхность материала наносится слой грунтовки, который защитит стену от влаги и коррозии.

После грунтовки на гипсокартон кладут песок, выравнивая все неровности, скрывая крепления, швы. На швы между листами наносится шпаклевка, выравнивается, затем до ее высыхания на шпаклевку накладывается армирующая лента и прикрепляется армирующая лента и шпателем.

Видео — Монтаж больших перегородок в частном доме

Стоит отметить, что если перегородка из гипсокартона будет оклеена обоями, то ее поверхность необходимо полностью зашпаклевать. Это связано с тем, что швы могут пробиваться сквозь тонкие обои и портить весь вид дизайна. Есть и другая причина: поверхность материала сделана из картона. Если наклеить на картон обои, через какое-то время их невозможно будет снять. Придется клеить новые обои поверх старых.

Нельзя использовать фасадную шпаклевку для внутренних работ. Этот материал может выделять токсичные вещества и наносить вред здоровью.

Для устройства перегородки в местах с нестабильными показателями влажности и температуры рекомендуется использовать специальные листы гипсокартона.Они окрашены в зеленый цвет и отличаются хорошей влагостойкостью. На этот материал можно класть плитку.

Видео — монтаж перегородок из гипсокартона КНАУФ

В статье мы изучим устройство перегородок из гипсокартона и пошагово изучим процесс их возведения. Кроме того, нас интересуют плюсы и минусы гипсокартонных конструкций внутри квартиры или частного дома.

Легкие перегородки с изменением планировки практически всегда выполняются из гипсокартона. Насколько оправдано использование этого материала — попробуем разобраться.

Гипсокартон или аналоги

Сначала дадим оценку гипсокартону как материалу для внутренних перегородок в жилом помещении. Возможно и в самом деле стоит поискать альтернативу?

Достоинство

  • Высокая скорость строительства. Из-за солидных размеров листа гипсокартона перегородки привозят буквально за пару дней.
  • Сведение к минимуму процессов мокрой отделки. Не нужно работать с цементным раствором; Гипсовая штукатурка не оставляет в доме такого количества грязи.

Однако: пыль, неизбежная при резке гипсокартона, забивается во все углы квартиры. Двери и окна во время работы лучше держать закрытыми. Кроме того, вся бытовая электроника (в первую очередь компьютеры и ноутбуки с их активными системами охлаждения) полностью обесточена и накрыта любой тканью или, лучше, полиэтиленом.

  • Материал для фейерверков. Гипс, составляющий большую часть его объема, не горит и имеет плохую теплопроводность.
  • Шумоизоляция Будет не плохо и без закладки в перегородку утеплителя.
  • Полости внутри стен содержат проводку и водопровод. Разумеется, каркас изначально монтируется на прокладку коммуникаций.
  • Небольшой вес означает минимальную нагрузку на перекрытие.

В случае частного дома с деревянными полами важным фактором является масса перегородок.

  • Наконец, что немаловажно, материал не выделяет никаких летучих веществ в атмосферу.

недостатки

Серьезная нехватка гипсокартона два:

  1. Низкая механическая прочность. Поднести одиночный лист гипсокартона несложно, достаточно лишь опереться на него всем весом или сужаться до достаточно массивного предмета.
  2. Низкая водостойкость. Даже влагостойкий гипсокартон деформируется при длительном контакте с ним.

Кроме того, гипсокартонная стена требует финишной отделки – пусть и не слишком трудоемкой.

Статьи по теме:

Альтернативы

А что, собственно, можно применить вместо гипсокартона?

  • Ламинированный ДПП Используется для отделки нижней части стен. Он обеспечивает наряду с приличным внешним видом гораздо большую долговечность: случайно повредить такую ​​стену очень сложно.
  • Фанера — Еще более надежный материал.На стене из достаточно толстой фанеры смело могут висеть шкафчики, в том числе достаточно массивные; Также он быстро монтируется на раму и довольно легко обрабатывается. Однако его цена при толщине, сравнимой с гипсокартоном, примерно в два раза больше.
  • Наконец, для внутренних перегородок удобно использовать стеновые панели из МДФ . Очевидный минус – столь же низкая, как гипсокартон, механическая прочность. Кроме того, они будут стоить примерно столько же, сколько и 10-миллиметровая фанера аналогичной площади.

Однако мы получим уже готовую стену, не требующую покраски и отделки.

Схема крепления

Как устроена перегородка из гипсокартона?

Самое популярное устройство перегородки из гипсокартона подразумевает вертикальную установку сплошных листов. Каркас выполнен вертикальным, из стоечных профилей КВ, которые крепятся к направляющим профилям ПВ, проходящим по полу и потолку.

Элементы горизонтального каркаса, помимо направляющих, применяются для обрамления проемов и арок.Направляющие крепятся внахлест на дюбель-гвозди или анкеры. В качестве демпфера, предназначенного для гашения ударных колебаний, используется звукопоглощающая лента из пенополиуретана или пенорезина.

Правила монтажа гипсокартона общие для всех конструкций из него:

  • Смежные кромки соседних листов обязательно крепятся к одному профилю.
  • Между листами остаются зазоры 3-5 миллиметров под шпаклевку.
  • Швы армированы стеклотканью в процессе штукатурки и/или проклеены бумажной лентой.
  • Точки крепления рамы к перекрытию должны быть расположены не длиннее метра. Оптимально – 60 см. Кроме того, каждый отдельный элемент конструкции должен крепиться не менее чем на три дюбеля или анкера.
  • При необходимости объединения профилей на большую длину их крепят не менее чем на три саморезы.
  • Расстояние между стоящими профилями должно быть не более 60 сантиметров.

Совет: Подступенки лучше ставить с зазором ровно в 40 сантиметров по осям.Жесткость конструкции будет больше. Кроме того, ширина листа будет кратна расстоянию между подступенками, а края соседних листов лягут на один профиль без дальнейшей подгонки.

Усиленные и широкие перегородки

При необходимости в перегородке с большей механической прочностью, огнестойкостью или звукоизоляционными качествами, при сложном устройстве гипсокартона, находящегося внутри нее, занимают большую площадь большого помещения.

  1. Один ряд стояков можно обшить гипсокартоном в два слоя. Такая схема, кроме всего прочего, позволяет избежать появления щелей на стыках шестов. Между слоями происходит слияние: стыки крепятся к разным профилям.
  2. Если внутри перегородки необходимо разместить стояки водопровода или кухни (диаметром 40-50 миллиметров) канализации, можно соорудить каркас Из двух рядов стоячих профилей, сшитых внахлестку саморезами. рисует.
  3. Наконец, если внутри перегородки располагается 90- или 110-миллиметровый канализационный риск, два ряда вертикальных профилей располагаются на расстоянии друг от друга. . Связывать их можно не только отрезками одного профиля, но и полосами из гипсокартона.

Заказ работ

Какое технологическое устройство перегородок из гипсокартона своими руками?

Рама

  1. На полу размещена ось перегородки.Его проще сделать складным шнуром. Затем разметку переносят на соседние стены и потолок. Взаимную разметку проверяют уровнем и отвесом.
  2. К потолку и полу крепятся профили
  3. UW с проложенной или приклеенной звукоизоляционной лентой. Как уже говорилось, оптимальный шаг крепления – 60 сантиметров.
  4. Устанавливается и вырезается на месте стоящих профилей по часовой стрелке. Для надежного крепления они должны входить в потолочный профиль UW не менее чем на два сантиметра. Крепление — Металлические саморезы («Блохи») с обеих сторон каждого профиля.Стеновой стояк крепится к стене на высоте не более метра теми же дюбелями или анкерами; Под него также укладывается звукоизоляционная лента.
  5. Проем обязательно будет редактировать профиль по всему периметру. Если планируется установка двери – ее коробка выставляется и крепится к профилю сразу после монтажа коробки, к обшивке из гипсокартона.

Крепление стоящего профиля к направляющей — строго с двух сторон.

Статьи по теме:

Шпунт

Листы при необходимости обрезки укладываются на пол или широкий стол.Требуется использование угля для контроля прямых углов.

Обратите внимание: одно из преимуществ гипсокартона заключается в достаточно больших допусках при подрезке. Даже трехкамерный зазор легко заточить с помощью армирующей сетки. Поэтому не бойтесь ошибиться с размерами – ничего фатального не произойдет.

Как резать гипсокартон?

  1. На линии реза слайсером лист захватывается острым ножом и ломается. Затем картон отрезается со второй стороны.
  2. Электролиз дает больше пыли и, зачастую, не такую ​​ровную линию реза. Однако если сломать лист страшно, можно его опрыскать.
  3. Наконец-то можно пилить обычной ручной пилой. И гипсокартонный стержень, и картон будет очень легким.

Криволинейные линии среза ломтерезки выполняются узкой ручной пилой или электрозубом. Отверстия под розетки выбираются, как правило, одинаковые в достаточно большом количестве. Для них лучше приобрести коронку соответствующего диаметра.

Края после обрезки обрабатываются плоским или закругленным (в зависимости от формы линии реза) рашпилем. Кромка делается прямой и гладкой; По краям листов, предназначенных для стыковки, снимают фаску.

На длинных прямых участках фаску удобнее снимать рубанком — вручную или электроприводом.

Как согнуть гипсокартонный лист при изготовлении арок или других криволинейных поверхностей?

  1. Снять игольчатым валиком ту сторону листа, которая дает усадку при изгибе, и несколько раз смочить его, пока гипс не пропитается водой.Затем высушивают на шаблоне или непосредственно в месте окончательной установки.
  2. Сделайте частые поперечные надрезы с внешней стороны листа и закрепите его на профиле. Срезы выравниваются при нанесении поверхности.

Листы прикручиваются к каждому профилю с шагом в 25 сантиметров. На криволинейных поверхностях шаг уменьшается до 15 см; При двухслойной отделке первый слой допускается крепить с шагом 75 см. Длину саморезов подбирают так, чтобы они заходили в профиль хотя бы на сантиметр.

После зашивки перегородки с одной стороны при необходимости укладывается утеплитель — пенопласт или базальтовая вата.

После окончания крепления все заглушки должны быть утоплены в гипсокартоне примерно на миллиметр: их нужно скрыть шпаклевкой.

Герметизация швов

Есть два основных способа замазать швы, чтобы через пару лет на их месте не было трещин.

  1. Шов серповидно-армирующей лентой из стеклянной стенки, затем штукатурка гипсовым шпателем прямо через нее.
  2. Шов заметочный без усиления; После высыхания шпаклевки растирают сетку на терке и перевязывают бумажной лентой. Лента наклеивается на алюминий ПВА или его водный раствор и натягивается шпателем; Излишки клея убираются губкой.

С двухслойной отделкой, без армирования и бандажа, теоретически можно обойтись. На практике… расходы небольшие; При этом вы надежно защищаете стену от появления трещин при любых деформациях.Почему бы нет?

На этом же этапе откручиваются винты. Особых хитростей здесь нет: шпаклевка дважды (поскольку гипс при высыхании дает небольшую усадку), затем шлифовка.

Межкомнатные перегородки из гипсокартона своими руками. Особенности производства и монтажа. Основные этапы по монтажу межкомнатных перегородок из гипсокартона своими руками.. Как сделать перегородку из гипсокартона своими руками

Для того, чтобы выкупить помещение, не обязательно возводить стены из кирпича или пеноблоков.Можно использовать гораздо более легкий материал – гипсокартон. В пользу такого выбора – характеристики и особенности применения этого материала. Материал этой статьи о том, как сделать перегородку из гипсокартона своими руками.

Межкомнатные перегородки из гипсокартона. Плюсы и минусы гипсокартона

Для принятия правильного решения необходимо оценить преимущества и недостатки перегородки из гипсокартона:

  • своими руками такую ​​конструкцию можно соорудить в короткие сроки;
  • малый вес, благодаря которому материал можно доставить к месту работы и установить самостоятельно;
  • пожаробезопасный: гипс не горит и не поддерживает горение;
  • нет необходимости возводить фундамент: перегородка из гипсокартона (ГЛС) не создает нагрузки на основание;
  • низкая стоимость: гипсокартон вместе с металлическим профилем, необходимым для возведения каркаса перегородки, стоит в разы меньше других материалов;
  • экологическая безопасность: Гипс – натуральный материал, не вызывающий аллергии и не вызывающий вредных веществ;
  • идеально ровная поверхность, не требующая затрат на выравнивание;
  • воздухопроницаемость: GLC является «дышащим» материалом;
  • хорошие звукоизоляционные качества: Гипсокартон способен снизить уровень шума на 50 дБ, а в сочетании с другими материалами (пенопласт, минеральная вата или пенополистирол) способен создать надежный барьер для внешнего шума;
  • простая установка: Установка перегородок из GLC не требует большого опыта, использования сложных инструментов и технологий.

Перечислим отрицательные черты материала. Советы по использованию гипсокартона должны учитывать его недостатки:

  • низкая механическая прочность, что ограничивает возможность крепления навесной мебели и других предметов интерьера;
  • невозможность использования во влажной среде: в помещении ванной комнаты, стирки гипсокартона (даже влагостойкого) не рекомендуется.

Из-за этих недостатков сужается сфера применения гипсокартона.Перегородки своими руками сооружают только в сухих проветриваемых помещениях.

Межкомнатные перегородки из гипсокартона. Виды гипсокартонных листов

В зависимости от функционального назначения помещения следует выбирать гипсокартон из указанного списка ниже.

  1. Обычный, обозначает — GLC. Картон — серый, с синей маркировкой. Это самый востребованный материал, который используется в большинстве случаев.
  2. Гипсокартон влагостойкий (ГКВЛ). Картонная оболочка — зеленого, иногда синего цвета, маркировка выполнена синими символами.Картон из такого материала пропитан водоотталкивающими средствами, препятствующими появлению плесени.
  3. Огнестойкий (ГКЛО): Картон пропитан антипиреном, что делает его негорючим. Отличается серой и красной маркировкой.
  4. Огнестойкий и влагостойкий (G CLEBO) — листы зеленого цвета, маркированные красными символами. Такой гипсокартон обладает свойствами влагостойкого и негорючего материала.

Кроме того, гипсокартон различают по размерам и толщине:

  • ГЛК 1200×2500×9.5 мм;
  • ГЛК 1200×2500×12,5 мм;
  • ГЛК 1200×2500×15 мм;
  • ГЛК 600×2000×9,5 мм;
  • G CLEV 1200 × 2500 × 9,5 мм;
  • G КЛЕВ 1200 × 2500 × 12,5 мм;
  • G КЛЕВ 1200 × 2500 × 15 мм;
  • ГКЛО 1200×2500×12,5 мм;
  • ГКЛО 1200×2500×15 мм;
  • Глево 1200×2500×12,5 мм;
  • Глево 1200×2500×15 мм.

Гипс гипс найден:

  • Гн 13 — 1200×2400×13 мм;
  • Гек 13 — 1200×2400×13 мм;
  • ГТС 9 — 1200×2700×9 мм.

На заметку: Листы толщиной 9 и 9,5 мм называются «потолочными» и применяются для устройства подвесных потолочных конструкций. Для возведения перегородок между комнатами их не используют из-за низкой прочности материала. Для этой цели используются листы толщиной от 12 до 15 мм.

Межкомнатные перегородки из гипсокартона. Профиль, используемый для каркаса

Для того, чтобы конструкция гипсокартонной перегородки была жесткой, сначала соорудить каркас из металлических профилей.Для этого используются профили следующих типов.

  1. Пн — направляющая, предназначенная для формирования расчетной схемы. Базовая поверхность крепится к стенам, полу и потолку. Размеры указаны в маркировке, например, PN40-50. Это значит, что 40 мм — это ширина полки, 50 мм — ширина профиля.
  2. ПС — стеллаж, отличающийся загибами краев полок. Устанавливается вертикально, края посередине направляющих профилей. Именно к этим профилям крепятся гипсокартонные листы.
  3. Пу — уголок. Необходим для усиления углов (внешних и внутренних), защищает листовой материал от механических повреждений.
  4. ПА – арочный, применяется для создания криволинейных элементов каркаса.

Технология возведения межкомнатных перегородок из гипсокартона

В распоряжении монтажника должен быть необходимый инструмент и оборудование для изготовления перегородки своими руками, а именно:

  • перфоратор для крепления направляющих профилей к стене, полу и потолку;
  • отвертка
  • для соединения элементов каркаса и крепления к нему листов гипсокартона;
  • ножницы по металлу или болгарка с режущим кругом — для резки профилей;
  • гипсокартонные гипсовые планки — используются для выравнивания краев КЗС после резки;
  • рулетка;
  • леска или линейка металлическая — для резки КЗС;
  • нож строительный;
  • уровень
  • или отвес;
  • маркер
  • .

Листы GLC, вырезанные по металлической линии строительным ножом

Кроме инструментов необходимо приобрести сам гипсокартон в нужном количестве, дюбель-гвозди, саморезы, «семечки» или «жучки» (для соединения профилей), а также ленту-черешню, грунтовку , шпаклевка, мелкоабразивная нестандартная бумага.

Необходимо соблюдать последовательность работ при установке перегородки своими руками.

Поэтапное описание процесса монтажа гипсокартонной перегородки

Крепление стоечных профилей

  1. Расчет и подготовка эскиза для изготовления перегородки из гипсокартона своими руками.На эскизе схематически указывается положение будущей перегородки внутри помещения с указанием основных размеров и расстояний.
  2. Разметка раздела в месте установки. Контуры конструкции в своих размерах наносятся на основу, после чего проецируются на потолок и на стены. Чтобы проекция была точной, используйте отвес и уровень. Для нанесения разметки на стены удобно использовать лазерный уровень.
  3. Монтажная рама. Направляющие и пристенные профили крепятся по линии разметки, после чего устанавливаются и закрепляются засечками вертикальных профилей ПС на расстоянии около 40 см друг от друга.При необходимости используются угловые и арочные профили.
  4. Монтаж инженерных коммуникаций. В конструкции межкомнатной перегородки можно спрятать электропроводку, трубы водоснабжения и отопления, вентиляционные каналы. На этом же этапе монтажа выполняется заполнение пространства между профилями тепло- и звукоизоляционным материалом.
  5. Резка листов гипсокартона на профиль. Для того, чтобы вырезать лист ГЛК по размеру, необходимо с помощью металлической лески (можно заменить правилом) вырезать картон с одной стороны материала по заданной линии.По строчке лист резко перегибают в обратную сторону, после чего ножом разрезают картон.
  6. Места сформированы по краям листов, заводской срез заснят.
  7. GLC самонаводит на металл так, что шляпа оказывается утопленной. Расстояние между самопрессовками не более 25 см. Важно не прилагать чрезмерных усилий во избежание разрушения материала. Края листов обязательно должны лежать на профиле, а края соседних листов — на одном.
  8. Отделочные работы. Все листы листов обшивают серпом с лентой и заливают шпаклевкой. Финишной шпаклевкой покрывают всю поверхность перегородки тонким слоем, создавая базу под покраску или обесцвечивание обоев. Необходимо уплотнить шляпки саморезов. Перегородки Glk можно отделать керамической плиткой, имитацией дикого камня, гипса и другими материалами.

Монтажные гипсовые ленты должны быть закреплены так, чтобы шляпка не выступала и не была слишком сильно завязана

Важно: На этапе нанесения разметки для криволинейного проектирования необходимо проецировать большее количество точек от пола на поверхность потолка.Это поможет сделать маркировку точной.

В перегородку можно спрятать электропроводку

Вашему вниманию изготовление межкомнатной перегородки своими руками: видео с комментариями профессионалов. В этом видео доступны некоторые нюансы возникающие при установке.

Создание криволинейных конструкций

  Внутренние перегородки из гипса Cartoon

В процессе монтажа межкомнатных перегородок с криволинейными элементами наиболее сложным этапом является гибка гипсокартона.В зависимости от радиуса изгиба для этого используются следующие способы.

Изогнутый гипсокартон, прикрепленный к раме из профилей

  1. Для того чтобы согнуть КЗС под большим радиусом, его многократно присыпают игольчатым валиком, после чего увлажняют. После того, как гипс выкупит влагу, его можно аккуратно согнуть и прикрепить к заранее смонтированному профилю. После высыхания лист ГЛЦ снова обретет прежнюю твердость и прочность. Во время завивки и сгибания важно действовать аккуратно, чтобы не допустить разрушения листа.
  2. Изгиб листа под малым радиусом лучше, чем метод многократных и частых (через несколько сантиметров) подгибов картона с одной стороны. Изгибая лист, он красиво и крепится к профилю. Швы на срезах заполняют гипсовой замазкой и замазывают серпом.



Нюансы устройства дверного проема из гипсокартона

Дверной проем должен быть устроен таким образом, чтобы выдерживать значительные нагрузки. Посередине профилей, образующих проем, рекомендуется установить деревянный брусок и закрепить его на боковых полках.

Соблюдаются следующие правила:

  1. Высоту проема определяет П-образный профиль, который крепится к полкам вверх.
  2. Ширина профиля зависит от ширины планки дверной коробки.
  3. Для формирования арочного проема в поперечном профиле делаются многократные надрезы, после чего профиль натягивается.

Формирование арочного проема

Совет: Для снижения вибрации между стеной и бунтовыми профилями проложили шумопоглощающую (герметизирующую) ленту из резины или вспененного полиэтилена.

Финальная подготовка перегородки – отделка ее поверхностей. Для этого можно использовать обои, декоративную фактурную шпаклевку, керамическую или гипсовую плитку, мозаику, тонкий песчаник, кварцит. На фото ниже представлены варианты декоративных перегородок своими руками.

Перегородка из гипсокартона с полками для декора

Зонирование пространства перегородками GLC

Перегородка с нишами и светильниками для декоративного оформления

%PDF-1.3 % 116 0 объект > эндообъект внешняя ссылка 116 104 0000000016 00000 н 0000002922 00000 н 0000003189 00000 н 0000003318 00000 н 0000004356 00000 н 0000004670 00000 н 0000004697 00000 н 0000004820 00000 н 0000004946 00000 н 0000005042 00000 н 0000005694 00000 н 0000005721 00000 н 0000006423 00000 н 0000006745 00000 н 0000007461 00000 н 0000007575 00000 н 0000007626 00000 н 0000007676 00000 н 0000007825 00000 н 0000007965 00000 н 0000008722 00000 н 0000009084 00000 н 0000009865 00000 н 0000009914 00000 н 0000009964 00000 н 0000010014 00000 н 0000010064 00000 н 0000010114 00000 н 0000010164 00000 н 0000010213 00000 н 0000010263 00000 н 0000011361 00000 н 0000011863 00000 н 0000012331 00000 н 0000012436 00000 н 0000013633 00000 н 0000014906 00000 н 0000016190 00000 н 0000017406 00000 н 0000018433 00000 н 0000018986 00000 н 0000019559 00000 н 0000025971 00000 н 0000026154 00000 н 0000026431 00000 н 0000029268 00000 н 0000029348 00000 н 0000029418 00000 н 0000030304 00000 н 0000034963 00000 н 0000041705 00000 н 0000042225 00000 н 0000042519 00000 н 0000048633 00000 н 0000048713 00000 н 0000048783 00000 н 0000048836 00000 н 0000048974 00000 н 0000049213 00000 н 0000049270 00000 н 0000049602 00000 н 0000049875 00000 н 0000050182 00000 н 0000050512 00000 н 0000050907 00000 н 0000051722 00000 н 0000051775 00000 н 0000051824 00000 н 0000052049 00000 н 0000054392 00000 н 0000057950 00000 н 0000060493 00000 н 0000061405 00000 н 0000064759 00000 н 0000068783 00000 н 0000071724 00000 н 0000072631 00000 н 0000074979 00000 н 0000078148 00000 н 0000081479 00000 н 0000085032 00000 н 0000086153 00000 н 0000088692 00000 н 0000091544 00000 н 0000095078 00000 н 0000097553 00000 н 0000099866 00000 н 0000101234 00000 н 0000104574 00000 н 0000106912 00000 н 0000109761 00000 н 0000113172 00000 н 0000116578 00000 н 0000117372 00000 н 0000121711 00000 н 0000122033 00000 н 0000122292 00000 н 0000125380 00000 н 0000125637 00000 н 0000125690 00000 н 0000125739 00000 н 0000125964 00000 н 0000127095 00000 н 0000002376 00000 н трейлер ]/предыдущая 1476250>> startxref 0 %%EOF 219 0 объект >поток хб«`б` f`g`[email protected]

виды перегородок из гипсокартона + пример расчета

Планируете зонирование помещения? Хотите рассчитать перегородку из гипсокартона перед походом в магазин? Согласитесь, не хотелось бы заказывать доставку одного недостающего листа гипсокартона или переплачивать за лишний материал.

Потратив немного времени на предварительные расчеты, вы сможете купить все сразу, а также заранее прикинуть стоимость будущей перегородки. У вас будет возможность внести коррективы в смету и проект, либо выбрать другой вариант перегородки, пока еще ничего не куплено.

Есть онлайн-калькуляторы материалов для гипсокартонных конструкций, но расчеты у них очень приблизительные, для сложных перегородок не подходят. Мы классифицировали все виды перегородок и научим вас рассчитывать количество стройматериалов для любой из них.

Содержание статьи:

  • Типы перегородок из гипсокартона
    • Варианты формы и назначения
    • Несущая способность и функциональные характеристики
    • Степень подвижности перегородки
  • Список материалов и расчеты
    • Направляющий профиль UD
    • Профиль стойки CD
    • Другие материалы для каркаса
    • Расчет гипсокартона для облицовки
    • Материалы для декоративной отделки
  • Примеры сводного расчета материалов
    • Расчет сплошной перегородки с дверью
    • Перегородка с аркой и окнами
  • Выводы и полезное видео по теме

Типы перегородок из гипсокартона

Онлайн-калькуляторы помогут рассчитать самые простые, сплошные перегородки, глухие или с дверным проемом.В современном интерьере конструкции из гипсокартона гораздо разнообразнее.

Могут иметь сложные формы и дополнительное назначение, помимо разделения пространства. Далее классифицируем, устраиваем все виды перегородок из гипсокартона.

Варианты формы и назначения

По наличию проемов перегородки делятся на глухие, , представляющие собой сплошную стену, и , ажурные . Ко второй категории относятся не только простенки с декоративными вырезами сложной формы, но и те, в которых имеются дверные или оконные проемы, полки.

По расположению в помещении перегородка может быть сплошной — от стены до стены, или прерывистой , со свободным концом. Также прерывистая перегородка может быть невысокой, не доходящей до потолка. Для второго типа важна конструкция и форма торца.

Низкая перегородка эффектно разделяет комнату на зоны, но визуально практически не уменьшает ее объема. Отличное решение для квартиры-студии

Перегородки сложной формы чаще всего бывают разрывными и ажурными.

Наиболее распространенные дизайнерские решения:

  • волнообразный конец;
  • отверстия сквозные различного назначения: с подсветкой, полки, окна, вырезы сложной формы, образующие узор;
  • изогнутая плоскость перегородки;
  • встроенная раздвижная дверь;
  • выпуклый полукруглый конец.

Податливость гипсокартона позволяет воплотить самые смелые идеи. Количество материалов для таких конструкций рассчитать сложнее всего, поэтому неизбежен значительный объем отходов.

Несущая способность и функциональные характеристики

При относительной легкости и тонкости гипсокартон обладает высокой несущей способностью. Если вам нужно построить полноценную стену, на которую можно повесить мебель или дать другую нагрузку, используйте более широкий профиль, размещайте его с меньшими отступами, шейте гипсокартон в 2 слоя.

Для сплошных перегородок, полностью разделяющих помещение, актуальна организация тепло- и звукоизоляции. Частично эту функцию выполняет и 2-слойная обшивка, но чаще плиты минеральной ваты укладывают внутрь перегородки, между профилями.

Степень подвижности перегородки

В основном конструкции для гипсокартона бывают стационарными; при установке раздвижной двери они служат лишь коробкой, в которой она прячется.

Раздвижная дверь из гипсокартона сочетает в себе звуко- и теплоизоляцию обычной стены и мобильность двери. Она мгновенно меняет планировку комнаты

.

Но иногда подвижную часть можно сделать из 2-х листов гипсокартона, сшитых через тонкий профиль. Это решение оригинальное и функциональное, но вам нужно будет подобрать усиленные направляющие и ролики.

Перечень материалов и расчетов

Для расчета количества необходимых материалов первым делом нужно продумать форму перегородки во всех деталях, тщательно измерить все параметры, а также подготовить инструмент для резки гипсокартона.

Перегородки сложной формы желательно чертить в удобном масштабе, например, 10 см = 1 м. Это облегчит расчет или измерение всех периметров отверстий и волнистых линий. Кроме того, вы заранее увидите и оцените результат, точно не запутаетесь при строительстве, построите именно такую ​​форму, как задумали.При изменении проекта в процессе работы невозможно заранее рассчитать количество материалов.

Основой любой перегородки является каркас, на который нашит гипсокартон. Как правило, изготавливается из стальных профилей – это дешево, быстро и надежно. Вы можете использовать деревянный брус или комбинировать эти два материала – метод расчета от этого не меняется.

Направляющий профиль UD

При расчете профиля для сплошных перегородок важно измерить все стороны периметра.Геометрия помещения иногда несовершенна, его ширина в одном и том же месте может отличаться на 3 – 10 см, как и высота.

Направляющий профиль имеет плоские, не загнутые внутрь полки — боковые части. ПН крепится к стенам, потолку и полу, в него вставляется ПС

При покупке профиля UD определитесь с его шириной, т.к. она задает толщину будущей перегородки. Она может быть 50, 75 или 100 мм, то есть максимальная толщина перегородки даже при 2-х слойной облицовке составляет 150 мм.Если этого недостаточно, параллельно укладывают 2 профиля, образуя двойной каркас.

Для перегородки шириной до 4 м и толщиной 15 см достаточно 2 направляющих профиля. В остальных случаях считается общий метраж необходимого профиля и делится на стандартную длину профиля, 3 м или 4 м.

Профиль стойки CD

ПС устанавливается вертикально, на всю высоту конструкции, с шагом 60 см. Так каждый лист гипсокартона будет закреплен на 3-х профилях, по краям и в центре, а все вертикальные стыки листов будут приходиться на металлический каркас.Если нужна конструкция с повышенной прочностью, например, для подвешивания мебели, CD-профили ставятся через каждые 40 см, каждый лист закрепляется на 4-х стойках.

Для расчета количества стоек достаточно разделить длину основания перегородки на выбранный шаг. Общий метраж рассчитывать не нужно, длина CD-профиля подбирается под высоту перегородки, чтобы не было необходимости в соединении.

Ширина стоечного профиля должна совпадать с шириной ПН, чтобы он фиксировался плотно даже без саморезов и заклепок

Для конструкций с дверью или окном стойки должны ограничивать каждое отверстие по бокам.На практике ближайшую стойку, которая находится посередине листа, смещают к краю проема, но лучше приобрести дополнительный профиль. Также дополнительный отрезок профиля понадобится для усиления выпуклой части торца перегородки.

Перемычки также изготавливаются из стоечного профиля. Они необходимы в местах горизонтальных стыков листов и отверстий для закрепления кромки. Для увеличения прочности перегородок большой площади такие перемычки устанавливаются между стойками через каждые 40 – 80 см.

Для расчета сколько купить профиля для перемычек для усиленного каркаса:

  1. Рассчитать количество горизонтальных рядов перемычек. Разделите высоту перегородки на выбранный шаг. Например, при высоте потолка 2,6 м и шаге 0,7 м получаем 3,7, округленно — 4 ряда.
  2. Умножьте количество строк на ширину раздела. Например, при ширине 3,5 м на 4 ряда нужно 14 м профиля CD.
  3. Прибавляем к отходам 20%, получаем 16.8 м.
  4. Разделить на стандартную длину профиля. В нашем примере получается 5 штук по 4 м или 6 штук по 3 м.

Если перемычки нужны только для горизонтальных швов гипсокартона, а не для армирования, расчет выполняется на 1 ряд перемычек.

Суммируйте ширину всех отверстий, чтобы вычислить общую длину ремня, определяющего отверстия или углубления в переборке. Затем умножьте полученное число на 2, ведь перемычка должна быть и над, и под окном.

Если край окна слишком близко к основной стойке, могут понадобиться и вертикальные перемычки, а для двойной рамы, как слева на фото, и поперечные, между двумя стенками перегородки

Не забудьте умножить количество стоек и перемычек на 2 при возведении толстой перегородки на основании из 2-х параллельных направляющих.

Другие материалы для каркаса

Профиль необходимо прикрепить к стене, полу и потолку через каждые 30 — 50 см. Для этого используются дюбеля или длинные шурупы, в зависимости от материала стен.

Для расчета их количества умножьте периметр примыкания перегородки к основаниям на 3. Например, для сплошной перегородки 2,6 х 3,5 м потребуется (2,6 + 2,6 + 3,5 + 3,5) х 3 = 37 шт. .

Между профилем и стеной по всему периметру проложить демпферную ленту. Необходимая длина равна периметру абатмента.

Для скрепления профилей между собой используется специальный инструмент – резак. Если нет, купите маленькие саморезы по металлу.Вам нужно будет подготовить по 4 шт для каждой стойки и каждой перемычки.

Для дверного проема рекомендуется усилить стойки и перемычку деревянными балками. Сечение бруса равно ширине профиля, обычно 100 мм.

Имеется специальный арочный профиль для формирования изогнутых линий торца или отверстия. Но он не всегда есть в продаже и стоит дорого, поэтому его часто изготавливают самостоятельно из ПН или потолочного направляющего профиля.

Номер такого профиля соответствует суммарной длине всех изогнутых линий.

Профиль меньшей ширины проще согнуть и скрепить самостоятельно. Выбирая узкий профиль, покупайте его в 2 раза больше, для крепления к каждой стороне перегородки.

Звукоизоляция обычно выполняется минеральной ватой толщиной 50 или 100 мм. Продается в плитах или рулонах шириной 60 см, поэтому удобно располагается между стойками профиля. Общая площадь ваты равна площади перегородки.

Для достижения максимальной звукоизоляции перегородку делают на двойном каркасе с 2-мя слоями утеплителя, оставляя между ними зазор.Если добавить обшивку из гипсокартона в 2 слоя, звукоизоляция будет в 3 раза лучше, чем с 1 слоем 50 мм ваты и в 16 раз лучше, чем вообще без него. Правда, стоимость такой перегородки удваивается.

Расчет гипсокартона для облицовки

Существует два способа расчета необходимого количества гипсокартона: по общей площади поверхности или составление макета и раскрой листов .

Первый способ универсальный; это намного быстрее и проще.Второй способ, точнее, позволяет минимизировать количество отходов, а полученный план помогает в процессе раскроя и монтажа материала. Но составлять схему нужно для каждого случая индивидуально.

В первую очередь следует рассчитать площадь поверхности перегородки, умножив ее высоту на ширину. Полученное число умножаем на 2, т.к. перегородка обшита с 2-х сторон.

Для конструкций неправильной формы, например, с неровным торцом, ширину и высоту брать по наибольшему значению.Черенки получатся неправильной формы, поэтому их нельзя будет использовать в дальнейшей работе.

Только части гипсокартона, вырезанные из дверных проемов, могут пригодиться для перегородок высотой более 2,5 м, где длины стандартного листа недостаточно

Для сплошной глухой перегородки, стены с дверью или окном это все необходимые расчеты. То есть для того, чтобы отгородить комнату шириной 3,5 м с потолками 2,6 м, вам понадобится 3,5 х 2,6 х 2 = 18,2 кв. гипсокартона.Учитывая стандартные размеры гипсокартона 1,2 х 2,5 м, с запасом на подрезку 15%, необходимо купить 7 листов.

Для усиленной двухслойной обшивки умножьте это число на 2.

Для разрывных и ажурных перегородок следует дополнительно рассчитывать гипсокартон для обшивки торца и стенок отверстий, полок. При этом имейте в виду, что в общую площадь следует включать только ровные, прямые отрезки.

Для криволинейных элементов следует купить арочный гипсокартон, 6.толщиной 5 мм или хотя бы потолочный толщиной 9,5 мм. При создании арки измеряют только ее криволинейную часть; ровные откосы можно зашить вырезанным из проема гипсокартоном.

Чтобы рассчитать количество арочного гипсокартона, измерьте или рассчитайте общий периметр всех криволинейных отверстий и конца, используя формулы.

Например, периметр круглого разреза в 3,14 раза больше диаметра круга. Затем полученный метраж умножьте на толщину перегородки, выраженную в метрах – так вы вычислите общую площадь.Добавьте к нему 20 – 40% на обрезки, усиление полок и неудачные попытки сгибания.

Как показывает практика, 1 стандартного листа арочного гипсокартона достаточно для обшивки криволинейных элементов 1 — 2 перегородок сложной формы

Таким же образом можно рассчитать количество гипсокартона, необходимое для отделки отверстий с ровными краями, например, прямоугольных. В этом случае полученное число прибавляется к общей площади гипсокартона, ведь здесь можно использовать материал толщиной 12.5 мм.

Если вы решили провести расчет путем составления схемы раскладки и раскроя листов, учтите, что наиболее распространен гипсокартон 1200 х 2500 мм, но в наличии имеются листы и других размеров.

ГОСТ 6266-97 «Листы гипсокартонные. Технические характеристики» позволяют производить изделия длиной от 2 до 4 м, шириной 60 или 120 см. Используя их, можно сэкономить, уменьшить объем обрезки.

На схеме разместите горизонтальные стыки соседних листов друг от друга. При раскрое тонкого листа учтите, что гипсокартон сгибается по длине листа.Покупайте материал с запасом на случай, если лист сломается при резке, сгибании или фиксации.

Кроме самого гипсокартона не забудьте купить саморезы для его крепления. Каждый лист прикручивается по периметру, с шагом 20 – 40 см, плюс на 1 или 2 стойки посередине.

На 1 целый лист нужно около 30 штук. Для криволинейных и мелких элементов шаг крепления уменьшают до 10 – 15 см, а для 1-го слоя двойной обшивки увеличивают до 40 – 60 см.

Чем больше в гипсокартонной конструкции мелких и криволинейных деталей, тем выше расход саморезов на 1 кв.м.

Для простых глухих перегородок берут 20 – 25 саморезов на 1 кв.м перегородки, для сложных форм – до 80 – 100 шт/кв.м.

Материалы для декоративной отделки

После установки всех деталей из гипсокартона перегородке необходимо придать элегантный законченный вид.

Для этого вам понадобится:

  • сетка-серпянка армирующая — по длине всех стыков листов;
  • грунтовка
  • — на всю площадь конструкции, расход зависит от производителя, указан на упаковке;
  • стартовая замазка — для герметизации стыков и шляпок саморезов;
  • шпаклевка финишная
  • – около 600 г на 1 кв.площадь;
  • угловой профиль, металлический или пластиковый, плоский и арочный, простой или армированный сеткой. Суммарная длина по периметру отверстий плюс длина торца умножить на 2.
  • Верхнее покрытие: краска, обои, плитка, декоративная штукатурка или их комбинация. При необходимости приклейте.

Расходные материалы также могут включать мелкую наждачную бумагу для шлифования шпаклевки перед покраской или оклейкой.

Примеры сводного расчета материалов

Чтобы наглядно показать все расчеты, возьмем 2 распространенных варианта конструкции, самый простой и самый сложный.

Расчет сплошной перегородки с дверью

Возьмем самый распространенный простой вариант: перегородка, отделяющая новую комнату, шириной 4 м, высота потолка 2,5 м, дверь 2 х 0,8 м.

Направляющий профиль UD необходим по периметру перегородки. Для этого варианта удобно использовать 2 шт по 4 м и 2 шт по 3 м.

Ширина профиля задает толщину будущей перегородки, определяет максимальную толщину минеральной ваты, но не влияет на количество необходимых материалов

Уплотнительная лента для профиля необходима по всему периметру.2,5 + 2,5 + 4 + 4 = 13 м.

Дюбеля для крепления профиля необходимо 3 шт на 1 м периметра, 13 х 3 = 39 шт.

Профиль стойки CD для такой перегородки можно использовать в 2-х вариантах: только стойки с шагом 40 см или стойки с шагом 60 см, усиленные горизонтальными перемычками.

Для первого варианта потребуется 4 м/0,4 м = 10 штук профиля по 3 м +1 запасной. Для второго случая нужно 4 м/0,6 м = 7 штук стоек по 3 м. Для перемычек, расположенных с шагом 65 см, понадобится 2.5/0,65 = 4 ряда по 4 м, то есть 16 м профиля. С запасом на отходы нужно купить 5 штук 4-х метрового профиля.

Для усиления профиля вокруг двери желателен брус сечением 100 х 100 мм, общей длиной 2+2+0,8=4,8 м.

Минеральная вата для звукоизоляции уложена по всей площади перегородки: 2,5 х 4 = 10 кв.м.

Гипсокартоном нужно обшить всю площадь с 2-х сторон, 2,5 х 4 х 10 = 20 кв.м. или 7 стандартных листов по 3 кв.м.

Саморезы для крепления гипсокартона — 30 шт на лист или всего 210 шт. Лента-серпянка на всех стыках листов гипсокартона: 7 швов по 2,5 м = 17,5 м. немного, 3 кг упаковки будет достаточно, а финишной нужно 0,6 кг на 1 кв.м, всего 0,6 х 20 = 12 кг.

Перегородка с аркой и окнами

Расчет сложных конструкций лучше производить после составления чертежа. Посчитаем материалы для перегородки по чертежу на картинке.

Можно нарисовать рисунок, может менее красивый, но такой же функциональный. Удобнее это делать на листе бумаги

Профиль UD — 1 шт. длиной 4 м и 2 шт. по 3 м. Уплотнительной ленты нужно 0,6 + 3,4 + 2,7 + 1,9 = 8,6 м.

Профиль CD — 4 целые стойки + секции 0,22 + 0,11 + 0,22 + 0,45 + 0,79 + 0,5 = 2,29 м. Также необходимы перемычки сверху и снизу каждого окна: 0,2 м х 6 шт = 1,2 м. Всего следует купить 4 профиля по 3 м и 1 шт 4-метрового.

Необходим арочный профиль или дополнительный CD на всю длину криволинейной линии. Вы можете приблизительно рассчитать длину полукруга среднего радиуса, 125 мм. 1,25 х 3,14 х 2 = 7,85 м = полная окружность, то есть длина ее половины равна 3,92 м.

Наша арка чуть больше половины окружности, поэтому необходимо купить 2 профиля по 3 или 4 м. На чертеже указаны точные расчеты длины каждой секции арки, всего — 435 см.

Обычный, 12.Гипсокартон 5 мм нужен для основной плоскости и обшивки окна. Для большей части перегородки нужно 1,9 х 2,7 х 2 = 10,26 кв.м. Для верхней части нужно 1,5 х 0,6 х 2 = 1,8 кв.

Толщина перегородки будет 75+12,5+12,5=100 мм. Периметр окон равен: (20 + 20 + 30 + 30) х 3 = 300 см. Для их обшивки вам понадобится: 3 х 0,1 = 0,3 кв.м. Всего с учетом запаса на подрезку нужно (10,26+1,8+0,3) х 1,2=14,8 кв.м, то есть 5 листов.

Арочный или потолочный гипсокартон нужен для изогнутой стыковой планки. Он имеет размеры 435 х 10 см, то есть вам потребуется менее 0,5 кв.м гипсокартона.

Для криволинейных элементов особенно важно предусмотреть запас материала. В этом случае даже узкий лист, 2500 х 600 мм, обеспечит достаточный запас

Для усиления углов арки и окон с обеих сторон перегородки необходим специальный профиль. Всего 4,35 х 2 = 8,7 м арочного угла и 3 м (общий периметр окон рассчитан ранее) х 2 = 6 м обычных углов.

Вам понадобится гораздо больше саморезов, чем для простой перегородки, примерно по 50 шт на каждый лист гипсокартона. Всего у нас 6,5 стандартных листов, это 325 саморезов.

Также вам может быть полезна другая наша статья, где мы подробно рассказываем, как установить розетки в гипсокартон.

Выводы и полезное видео по теме

Проще всего рассчитать необходимое количество материалов для сплошной глухой перегородки или стены с дверью. Однако, зная некоторые тонкости и потратив немного времени, можно самостоятельно рассчитать, сколько купить даже на самую сложную ажурную перегородку.Например, для чего-то вроде этого:

Как рассчитать металлопрофиль для любой гипсокартонной конструкции показано в этом видео:

Если внимательно провести все расчеты, то можно достаточно точно оценить стоимость материалов для будущей перегородки, сэкономить на их покупке и облегчить процесс монтажа.

Вы установили перегородку из гипсокартона? Делали ли вы предварительные расчеты строительных материалов? Поделитесь своим опытом в поле для связи под статьей.Там же вы можете задать интересующие вопросы по теме, и наши специалисты постараются на них оперативно ответить.

%PDF-1.5 % 1 0 объект >>> эндообъект 2 0 объект >поток 2013-10-16T16:17:26+08:002013-10-16T16:17:30+08:002013-10-16T16:17:30+08:00Adobe InDesign CS6 (Macintosh)uuid:0672f9c0-6e17-6347- b843-140edce64584xmp.did:E7610C0E0E20681188C6D4DD2EDB57CFxmp.id:EA0AF3D542206811822A84F910FA9371proof:pdfxmp.iid:6EA3E0243C206811822A84F910FA9371xmp.did:879791C82A20681188C6D4DD2EDB57CFxmp.did:E7610C0E0E20681188C6D4DD2EDB57CFdefault

  • преобразовано из application/x-indesign в application/pdfAdobe InDesign CS6 (Macintosh)/2013-10-16T16:17:26+901:00 приложение/pdfБиблиотека Adobe PDF 10.0.1False конечный поток эндообъект 5 0 объект > эндообъект 3 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 14 0 объект >/Шрифт>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0,0 595,276 841,89]/Тип/Страница>> эндообъект 15 0 объект >/Шрифт>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0,0 0,0 595,276 841,89]/Тип/Страница>> эндообъект 16 0 объект >/Шрифт>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0,0 0,0 595,276 841,89]/Тип/Страница>> эндообъект 17 0 объект >/Шрифт>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0,0 0,0 595,276 841,89]/Тип/Страница>> эндообъект 18 0 объект >/Шрифт>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0,0 595,276 841,89]/Тип/Страница>> эндообъект 19 0 объект >/Шрифт>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0,0 0,0 595,276 841,89]/Тип/Страница>> эндообъект 48 0 объект >поток д /GS0 г /Fm0 Делать Вопрос БТ 0 0 0 1 к /GS1 г /TT0 1 тф 9 0 0 9 557,9291 21,4195 Тм (16)Тж ET 0,09 0,012 0,023 0 к /GS0 г 56,943 756,6 56,693 -133,228 рэ 113,636 756,6 141,732 -133,228 рэ 255,368 756,6 141,732 -133,228 рэ 397,1 756,6 141,732 -133,228 рэ 56,943 623,372 56,693 -51,024 рэ 113.636 623,372 141,732 -51,024 рэ 255,368 623,372 141,732 -51,024 рэ 397,1 623,372 141,732 -51,024 рэ 56,943 566,679 56,693 -152,674 рэ 113,636 566,679 141,732 -152,674 рэ 255,368 566,679 141,732 -152,674 рэ 397,1 566,679 141,732 -152,674 рэ 56,943 414,005 56,693 -56,693 рэ 113,636 414,005 141,732 -56,693 рэ 255,368 414,005 141,732 -56,693 рэ 397,1 414,005 141,732 -56,693 рэ 56,943 351,643 56,693 -152,674 рэ 113,636 351,643 141,732 -152,674 рэ 255,368 351,643 141,732 -152,674 рэ 397,1 351,643 141,732 -152.674 ре 56,943 198,969 56,693 -48,189 рэ 113,636 198,969 141,732 -48,189 рэ 255,368 198,969 141,732 -48,189 рэ 397,1 198,969 141,732 -48,189 рэ ф 0 0 0 0 к 56,943 572,348 56,693 -5,669 рэ 113,636 572,348 141,732 -5,669 рэ 255,368 572,348 141,732 -5,669 рэ 397,1 572,348 141,732 -5,669 рэ 56,943 357,312 56,693 -5,669 рэ 113,636 357,312 141,732 -5,669 рэ 255,368 357,312 141,732 -5,669 рэ 397,1 357,312 141,732 -5,669 рэ ф 0,6 0,08 0,15 0 К 0,5 Вт /GS2 г q 1 0 0 1 56,9429 414,2551 см 0 0 м 0 152,174 л С Вопрос д 1 0 0 1 113.6358 414,2551 см 0 0 м 0 152,174 л С Вопрос q 1 0 0 1 255,3681 414,2551 см 0 0 м 0 152,174 л С Вопрос q 1 0 0 1 397,1004 414,2551 см 0 0 м 0 152,174 л С Вопрос q 1 0 0 1 538,8326 414,2551 см 0 0 м 0 152,174 л С Вопрос q 1 0 0 1 56,6929 414,0051 см 0 0 м 56,943 0 л С Вопрос q 1 0 0 1 56,9429 357,5622 см 0 0 м 0 56,193 л С Вопрос q 1 0 0 1 113,6358 414,0051 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 113,6358 357,5622 см 0 0 м 0 56,193 л С Вопрос q 1 0 0 1 255,3681 414,0051 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 255,3681 357,5622 см 0 0 м 0 56,193 л С Вопрос д 1 0 0 1 397.1004 414,0051 см 0 0 м 141,982 0 л С Вопрос q 1 0 0 1 397,1004 357,5622 см 0 0 м 0 56,193 л С Вопрос q 1 0 0 1 538,8326 357,5622 см 0 0 м 0 56,193 л С Вопрос q 1 0 0 1 56,9429 199,2189 см 0 0 м 0 152,174 л С Вопрос q 1 0 0 1 113,6358 199,2189 см 0 0 м 0 152,174 л С Вопрос q 1 0 0 1 255,3681 199,2189 см 0 0 м 0 152,174 л С Вопрос q 1 0 0 1 56,6929 198,9689 см 0 0 м 56,943 0 л С Вопрос q 1 0 0 1 56,9429 151,0299 см 0 0 м 0 47,689 л С Вопрос q 1 0 0 1 113,6358 198,9689 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 113,6358 151,0299 см 0 0 м 0 47,689 л С Вопрос д 1 0 0 1 255.3681 198,9689 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 255,3681 151,0299 см 0 0 м 0 47,689 л С Вопрос q 1 0 0 1 56,6929 150,7799 см 0 0 м 56,943 0 л С Вопрос q 1 0 0 1 113,6358 150,7799 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 255,3681 150,7799 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 56,9429 572,5984 см 0 0 м 0 50,524 л С Вопрос q 1 0 0 1 113,6358 572,5984 см 0 0 м 0 50,524 л С Вопрос q 1 0 0 1 255,3681 572,5984 см 0 0 м 0 50,524 л С Вопрос q 1 0 0 1 397,1004 572,5984 см 0 0 м 0 50,524 л С Вопрос q 1 0 0 1 538,8326 572,5984 см 0 0 м 0 50,524 л С Вопрос д 1 0 0 1 56.9429 623,6221 см 0 0 м 0 132,728 л С Вопрос q 1 0 0 1 113,6358 623,6221 см 0 0 м 0 132,728 л С Вопрос q 1 0 0 1 255,3681 623,6221 см 0 0 м 0 132,728 л С Вопрос q 1 0 0 1 397,1004 623,6221 см 0 0 м 0 132,728 л С Вопрос q 1 0 0 1 538,8326 623,6221 см 0 0 м 0 132,728 л С Вопрос q 1 0 0 1 56,6929 623,3721 см 0 0 м 56,943 0 л С Вопрос q 1 0 0 1 113,6358 623,3721 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 255,3681 623,3721 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 397,1004 623,3721 см 0 0 м 141,982 0 л С Вопрос q 1 0 0 1 56,6929 756,6004 см 0 0 м 56,943 0 л С Вопрос д 1 0 0 1 113.6358 756,6004 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 255,3681 756,6004 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 397,1004 756,6004 см 0 0 м 141,982 0 л С Вопрос q 1 0 0 1 56,6929 572,3484 см 0 0 м 56,943 0 л С Вопрос q 1 0 0 1 113,6358 572,3484 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 255,3681 572,3484 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 397,1004 572,3484 см 0 0 м 141,982 0 л С Вопрос q 1 0 0 1 56,6929 566,6791 см 0 0 м 56,943 0 л С Вопрос q 1 0 0 1 113,6358 566,6791 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 255,3681 566,6791 см 0 0 м 141,732 0 л С Вопрос д 1 0 0 1 397.1004 566,6791 см 0 0 м 141,982 0 л С Вопрос q 1 0 0 1 56,6929 357,3122 см 0 0 м 56,943 0 л С Вопрос q 1 0 0 1 113,6358 357,3122 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 255,3681 357,3122 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 397,1004 357,3122 см 0 0 м 141,982 0 л С Вопрос q 1 0 0 1 56,6929 351,6429 см 0 0 м 56,943 0 л С Вопрос q 1 0 0 1 113,6358 351,6429 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 255,3681 351,6429 см 0 0 м 141,732 0 л С Вопрос q 1 0 0 1 397,1004 351,6429 см 0 0 м 141,982 0 л С Вопрос q 1 0 0 1 397,1004 199,2189 см 0 0 м 0 152.174 л С Вопрос q 1 0 0 1 538,8326 199,2189 см 0 0 м 0 152,174 л С Вопрос q 1 0 0 1 397,1004 198,9689 см 0 0 м 141,982 0 л С Вопрос q 1 0 0 1 397,1004 151,0299 см 0 0 м 0 47,689 л С Вопрос q 1 0 0 1 538,8326 151,0299 см 0 0 м 0 47,689 л С Вопрос q 1 0 0 1 397,1004 150,7799 см 0 0 м 141,982 0 л С Вопрос БТ 0 0 0 1 к /GS1 г /TT1 1 Тф 10 0 0 10 65,4468 738,5765 Тм (Список) Tj 0 -1,2 ТД (инструменты)Tj /C2_0 1 Тф 5,669 1,2 Тд [18]ТиДжей /TT1 1 Тф 14,173 0 тд (Кримпер)Tj 14,173 0 тд (чернильная подушечка)Tj -34,016 -13,323 Тд (Использование)Tj /C2_0 1 Тф 5,669 0 тд [11118.1]ТиДжей /TT1 1 Тф Т* (должность)Tj /C2_0 1 Тф 14,173 1,2 тд [111]ТиДжей /TT1 1 Тф Т* (вместе) ТиДжей 14,173 1,2 тд [(T)111(o отметить изложение )]TJ Т* (должность)Tj -34,016 -4,469 Тд (Список) Tj Т* (инструменты)Tj /C2_0 1 Тф 5,669 1,2 Тд [7418.1]ТДЖ 14,173 0 тд тж /TT1 1 Тф 14,173 0 тд (Автоуровень)Tj -34,016 -15,267 Тд (Использование)Tj 5,669 0 тд [(T)111(проверить прямой угол)]TJ /C2_0 1 Тф 14,173 0 тд [11118.1]ТДЖ /TT1 1 Тф Т* (гусеницы/шпильки)Tj 14,173 1,2 тд [(T)111(o выезжать )]TJ Т* (должность)Tj -34,016 -5,036 Тд (Список) Tj Т* (инструменты)Tj 5.669 1,2 тд (Лестница или скамья)Tj /C2_0 1 Тф 14,173 0 тд [18]ТиДжей /TT1 1 Тф 14,173 0 тд (Застежка)Tj -34,016 -15,267 Тд (Использование)Tj 5,669 0 тд [(T)111(o доступ к верхней дорожке/)]TJ Т* [(бегун и вершина кабана)18.1(d)]TJ 14,173 1,2 тд [(T)111(о точной )]TJ Т* [(cr)18(osscuts)]TJ 14,173 1,2 тд [(T)111(o безопасный)18(e кабан)18.1(ds)]TJ ET д 263,895 658,35 92,399 58,56 рэ 263,895 716,91 м 122,295 671,31 116,88 45,6 рэ 122,295 716,91 м 406,215 658,111 119,76 58,559 рэ W н д /GS0 г 439,9199902 0 0 482,8799892 94.2151184 443,79 см /Im0 Делать Вопрос Вопрос д 131,072 231,842 101,039 58,56 рэ W н д /GS0 г 442,3199901 0 0 96,4799978 -33,5678864 220,321882 см /Im1 Делать Вопрос Вопрос д 264,781 474,131 121,199 25,2 рэ 264,781 499,331 м 123,421 440,291 90 59,04 рэ W н д /GS0 г 439,9199902 0 0 482,8799892 94,6204529 418,931168 см /Im2 Делать Вопрос Вопрос д 407,629 429,921 118,346 105,118 рэ W н д /GS0 г 152,4455978 0 0 106,0199984 400,2661438 429,0193692 см /Im3 Делать Вопрос Вопрос д /GS0 г 128,925357 0 0 80,2202221 261,5470886 232,2994617 см /Im4 До Вопрос д 407.629 209 052 118 346 114 746 рэ W н д /GS0 г 194,2546227 0 0 145,6

    4 365,2837524 209,051984 см /Im5 Делать Вопрос Вопрос конечный поток эндообъект 37 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/Подтип/Форма>>поток 0,6 0,08 0,15 0 К 2 Вт 4 М 2 Дж 2 Дж /GS0 г q 1 0 0 1 59,4016 784,9527 см 0 0 м 544.087 0 л С Вопрос 0,6 0,08 0,15 0 к q 1 0 0 1 72,1417 785,9528 см 0 0 м 0 -4,07 -3,3 -7,37 -7,37 -7,37 в -11,44 -7,37 -14,74 -4,07 -14,74 0 в ф Вопрос БТ 0 0 0 1 к /GS1 г /TT0 1 тф 0 Tc 0 Tw 0 Ts 100 Tz 0 Tr 10 0 0 10 428.
  • Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
