Как подобрать блок питания для светодиодной ленты – База знаний Novolampa

В данной статье рассматриваются основные моменты, на которые следует обращать внимание при выборе блока питания для светодиодной ленты, а также кратко освещаются вопросы о том, что такое PFC и как вычислить диаметр токопроводящей жилы.


Блок питания — это источник напряжения(трансформатор), который преобразует 220В в 12В, 24В или другое необходимое значение рабочего напряжения. Для питания светодиодных лент и модулей чаще всего используются импульсные блоки питания, где в качестве ограничителей тока работают резисторы, в отличие от драйверов, которые представляют собой источники тока, используемые для светодиодов, модулей и ламп, которые не имеют ограничителей тока.

Чтобы подобрать блок питания к выбранной светодиодной ленте нужно обратить внимание на следующие факторы:

  1. Рабочее напряжение светодиодной ленты.
  2. Суммарная мощность светодиодной ленты.
  3. Необходимость защиты корпуса блока питания от воды и пыли.
  4. Габаритные размеры блока питания.

Рассмотрим подробнее каждый фактор.

1. Рабочее напряжение (U)

Рабочее напряжение светодиодной ленты может быть 12 В, 24 В, иногда 36 В, управляемые ленты SPI обычно 5 В. Соответственно оно должно соответствовать выходному напряжению блока питания.

Существуют также блоки питания с возможностью плавной регулировки выходного напряжения, например источники напряжения Arlight серии JTS, такие можно применять в специальных проектах, где требуется нестандартное значение выходного напряжения, а также там, где необходимо скомпенсировать падение напряжения на длинных проводах.

Еще из нестандартных решений можно отметить блоки питания с несколькими каналами, в которых разное выходное напряжение, это может быть полезно, если нужно запитать ленты с разным рабочим напряжением на один источник напряжения.

2. Мощность светодиодной ленты (PСД)

Подбор блока питания по мощности осуществляется по следующему принципу: мощность должна быть равна суммарной мощности светодиодной ленты, умноженной на коэффициент запаса КЗ, равный 25÷30%, если пренебрегать коэффициентом запаса и использовать блок питания на пределе, то он не проработает долго из-за постоянного перегрева элементов.

Суммарная мощность светодиодной ленты вычисляется путем умножения мощности ленты на 1 метр длины PСД на общую длину L.

Таким образом, получаем следующую формулу:

PБП = L*PСД*Kз, где

L — длина ленты (м)

PСД — удельная мощность светодиодной ленты на 1 метр (W/м)

— коэффициент запаса (ед.)

3. Степень защиты корпуса блока питания от проникновения жидкости и пыли (класс защиты IP)

При выборе блока питания следует учитывать условия, в которых он будет находиться, если это обычное сухое жилое помещение, то подойдет блок питания в защитном кожухе с IP20 (защита от проникновения твердых предметов 12,5 мм, защиты от влаги нет).

Зачастую в блоках питания мощность более 250Вт в исполнении «Защитный кожух» IP20-IP40 используется активное охлаждение в виде кулера(вентилятора). Если Вы планируете рассматривать данные блоки питания, необходимо выбрать конструктив, когда кулер расположен перпендикулярно элементам платы в изделии, следовательно обдув воздуха будет более равномерный (воздух идет вдоль платы), и элементы будут меньше греться. На неудачных моделях вентиляторы расположены над платой и обдув платы источника напряжения происходит неравномерно.

Блоки питания и комплектующие для лент рекомендуется устанавливать в щитовые.


Установка светодиодной ленты в ванную комнату или помещение с повышенной влажностью требует класса защиты не менее IP65 (пылезащищен, защита от струй воды).

А.  Б.

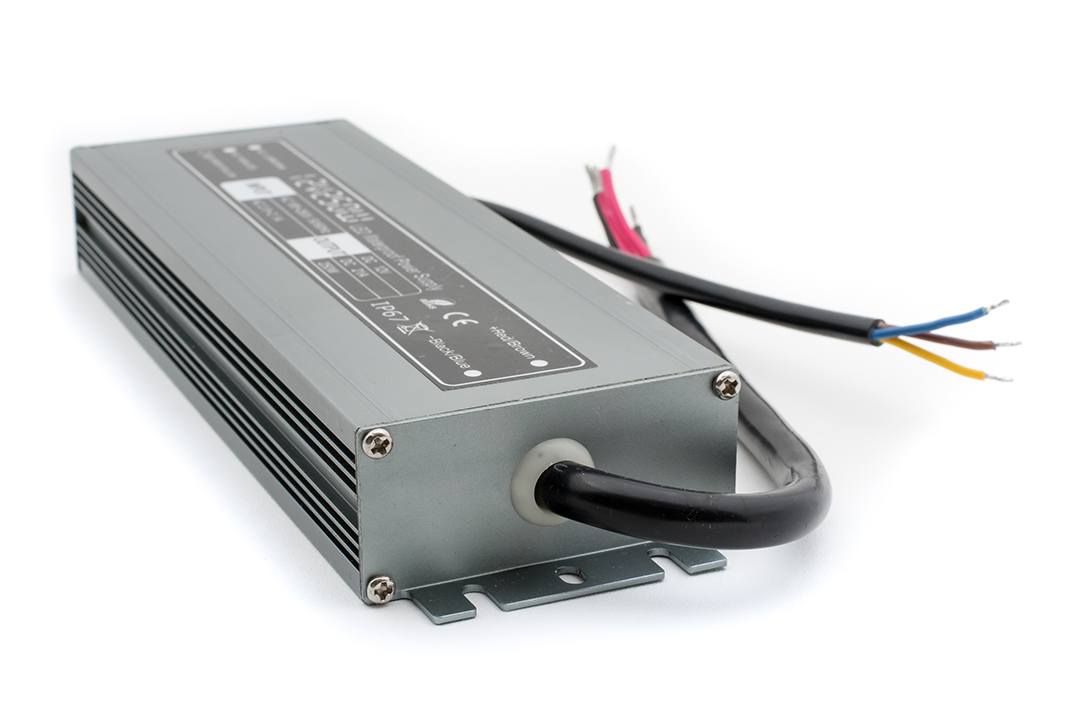

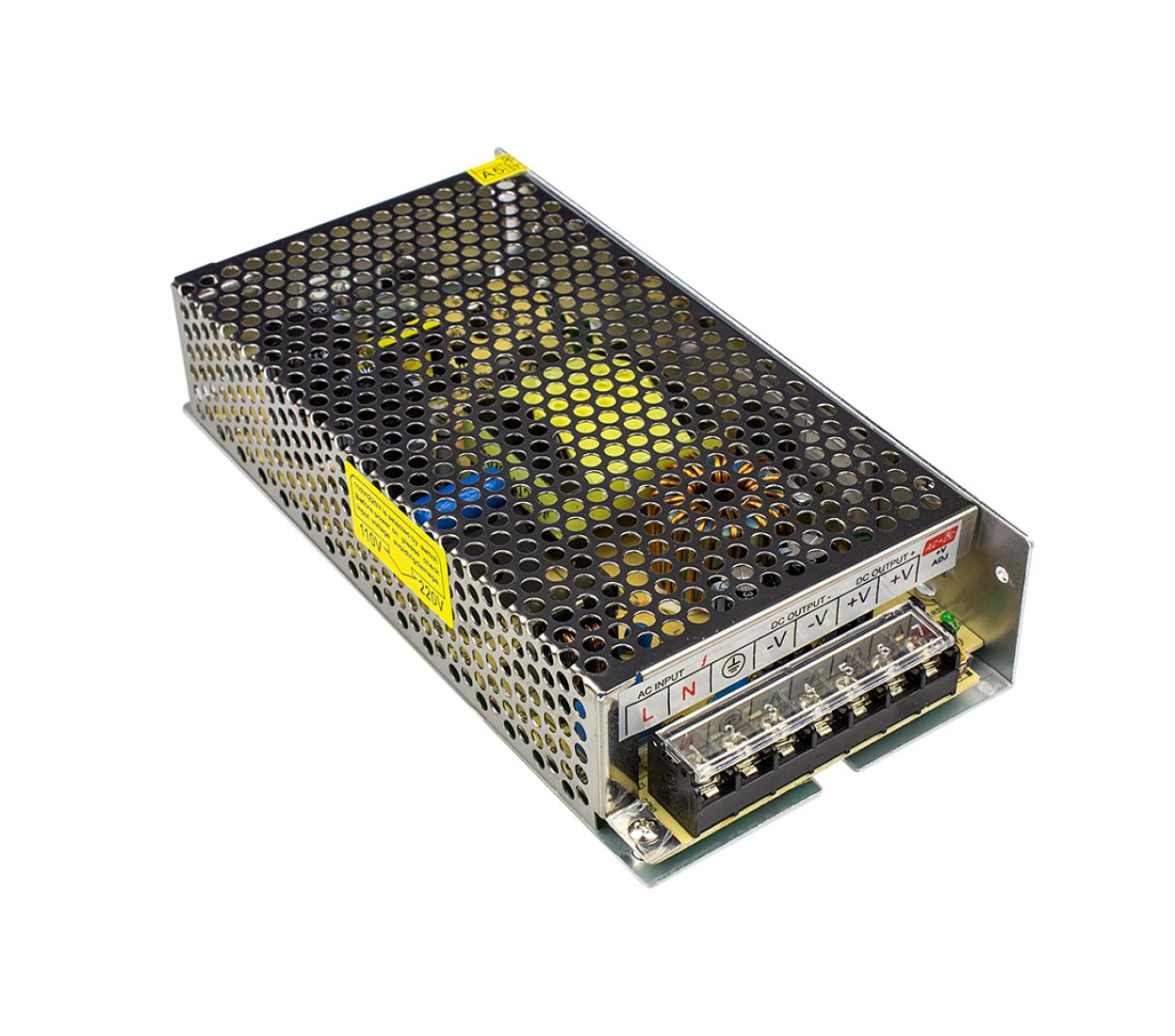

(А) Герметичный алюминиевый блок питания IP67 и (Б) блок питания в защитном кожухе IP20.

В условии использования на улице нужно предусматривать степень защиты IP67, такая степень обеспечивает защиту от струй воды под давлением во всех направлениях, возможно даже кратковременное погружение в воду до 1 м. Если необходима работа в погруженном режиме, то тогда используется максимальная защита IP68 или IP69 (при большом давлении воды).

При подборе мощный источников напряжения для светодиодных лент необходимо учитывать, что на блоках питания без защиты от влаги и пыли стоят вентиляторы. Данные вентиляторы сильно шумят при работе и могут создавать дискомфорт. Поэтому в дорогих проектах мы рекомендуем использовать источники напряжения в алюминиевом корпусе с пассивным охлаждением.

4. Габаритные размеры

Также следует обращать внимание на габаритные размеры блоков, в зависимости от того, куда Вы хотите его установить, мощные блоки питания могут достигать достаточно больших размеров, и спрятать такие будет затруднительно, к тому же часто они имеют вентилятор. Поэтому если требуется подключить длинный участок ленты, то можно пересмотреть схему подключения ленты и использовать несколько меньших по мощности блоков.


Также при выборе места установки следует учитывать то, что чем мощнее блок питания, тем больше он нагревается, поэтому рекомендуется обеспечивать достаточно места для теплоотвода, чтобы блок не перегревался.

Пример подбора источника напряжения для светодиодной ленты

Рассмотрим следующий пример: нужно сделать декоративную светодиодную подсветку в ванной комнате по периметру потолка общей длиной 8 м.

Выбираем подходящую светодиодную ленту с защитой IP65, например, лента Arlight RTW 2-5000SE 24V White 2X (5060,300 LED,LUX), мощность 72 Вт на 5 м.


Основные параметры ленты:

  1. UСД = 24V
  2. PСД = 14,4 W/m

Подбираем мощность блока питания:

PБП = 8m*14,4W/m*1,3 = 149,8 W

Округляем в большую сторону и получаем, что нужно взять блок питания мощностью 150 Вт, его выходное напряжение 24 В, защитане менее IP65, например, блок питания ARPV-SS24150 (24V, 6. 3A, 150W).


Что такое PFC в характеристиках трансформаторов(блоков питания)?

Иногда в маркировке блока питания можно увидеть буквы PFC, это аббревиатура PowerFactorCorrection или коррекция коэффициента мощности (коррекция реактивной мощности).

Не углубляясь в технические особенности, это означает, что блок питания выполнен в определенном схемотехническом решении, которое позволяет уменьшить потребление реактивной мощности (мощность имеет активную и реактивную составляющие, на показания счетчика обычно влияет только активная составляющая, но на общее потребление энергоресурсов влияют обе составляющие).

Такие блоки питания имеют высокое значение коэффициента эффективной мощности (Λ)>0,9, что позволяет отнести их к блокам питания высокого класса, низкий пусковой ток, они позволяют сократить нагрузки на токопередающие линии, уменьшить требования к толщине подающего питание провода. При большом количестве используемых блоков не требуется применять специальные пусковые автоматы.

Блоки питания с корректором мощности более экологичны, т.к. эффективнее расходуют электроэнергию.

Как вычислить и подобрать диаметр (или сечение) кабеля между светодиодной лентой и блоком питания?


Расчет сечения и диаметра кабеля для исключения падения напряжения(вольтажа):

При использовании светодиодной ленты важно, чтобы свечение было равномерным по всей длине, для этого падения напряжения на конце линии обычно не должно превышать 0.5 В, при условии, что длинные участки ленты запрещается подключать последовательно.

При расположении блока питания в непосредственной близости от ленты, проблемы, как правило, не возникает, но при удаленном расположении блока необходимо увеличивать толщину жилы для компенсации падения напряжения.

Ниже представлен алгоритм вычисления для блока питания(источника напряжения для светодиодных изделий) максимальной выдаваемой мощностью 150 Вт, выдаваемому напряжению 24 В, падение напряжения не более 0. 5 В, расстояние от блока до ленты 10м:

Общее сопротивление линии R.

Допустимое падение напряжение делим на максимальный ток, ток вычисляется как мощность/напряжение:

Общее сопротивление линии R = 0,5V / (150W/24V) = 0,08 Om.

Сечение жилы S.

Длину линии умножаем на удельное сопротивление материала (для меди 0,018 Ом*мм2/м), делим на сопротивление R.

Сечение жилы S = (10m*0,018 Om*mm2/m )/ 0,08 Om = 2,25 mm2.

Диаметр жилы D.


Используем формулу площади круга: радиус равен корню из частного площади и Πи.

Диаметр жилы: D= 2 х √(2,25 mm2/ 3,14) = 1,75 mm.

Таким образом, получаем, что для 10 метрового кабеля от блока питания до истока света (led ленты) падение напряжения составит 0,5В при использовании провода сечением 2,25mm2 (что соответствует диаметру 1,7 мм).

Также из приведенных вычислений видно, что компенсировать падение напряжения можно, используя ленту с большим рабочим напряжением, 24 В или 36 В.


Выбор сечения и диаметра кабеля для исключения потерь мощности при нагревании кабеля

Если подключать блок питания и светодиодную ленты на большом расстоянии друг от друга, то необходимо не только исключать падение напряжения питания на соединяющем кабеле, но закладывать потери мощности, которые может создавать данный кабель.

Важно: чем больше сечение кабеля, тем меньше потерь мощности при этом сопровождается. При сложным проектах — необходимо довериться профессионалам для расчета потерь мощности на кабелях. При больших расстояниях подбор максимальной выдаваемой мощности блока питания будет сопровождаться с большим запасом и кабель с большим сечением жилы.

Подбор блоков питания для светодиодной ленты.

Подбор блоков питания для светодиодной ленты.

Общие вопросы выбора блока питания

Для правильного подбора блока питания (БП) для системы светодиодной подсветки необходимо знать параметры подключаемой светодиодной ленты и параметры предлагаемых блоков питания.

Первый параметр ленты, влияющий на выбор БП – напряжение питания ленты. Чаще всего это 12 или 24 вольта. На какое напряжение рассчитана лента, на такое же напряжение выбирается и блок питания.

Второй параметр ленты, требующийся нам для расчета блока питания – потребляемая мощность на 1 метр ленты. Этот параметр обязательно приводится добросовестным производителем в характеристиках ленты и обычно обозначается на упаковке ленты. Мощность светодиодных лент, имеющихся в нашем ассортименте, варьируется в диапазоне от 4.2 до 31 Вт/м. Обычно, чем выше потребляемая мощность ленты, тем она ярче светит. Правда, тут вносит неоднозначность такой показатель как КПД, но на приводимый расчет блока питания он не влияет, поэтому принимать во внимание сейчас мы его не будем.

Следующий показатель – длина подключаемой к БП ленты. Тут все просто. Длина – есть длина. Измеряется в метрах.

С лентой разобрались, теперь разбираемся с блоками питания. Основные характеристики БП – выходное напряжение, максимально допустимый ток, который может длительное время отдавать блок питания в нагрузку, и выходная мощность блока питания.

С выходным напряжением все просто. Лента 12-ти вольтовая, и блок питания нужен на 12 вольт, лента на 24 вольта – блок питания берем на 24 вольта.

Следующий параметр — максимальный ток, отдаваемый блоком питания – параметр очень важный, но в стандартных расчетах для систем со светодиодной лентой используется редко. Хотя, зная его всегда можно определить выходную мощность блока питания. Нужно просто перемножить выходное напряжение в вольтах на максимальный ток в амперах и получим мощность в ваттах. Например, блок питания с выходным напряжением 12 вольт и максимальным током 5 ампер имеет выходную мощность 60 ватт.

А выходная мощность блока питания – это как раз тот параметр, который нужен для наших расчетов.



Для наглядности, давайте рассмотрим расчет требуемого БП на примере.



1.     Имеем комнату со сторонами 5х4 м. Хотим расположить ленту за карнизом по периметру комнаты. Длина периметра в таком случае составит 18 м. Соответственно, такой же длины у нас будет и лента.

2.     Выбираем ленту не самую слабую, но и не самую яркую, например, ленту  с артикулом 010346, модель RT 2-5000 24V Warm 2x (3528, 600 LED, LUX).

3.     Из обозначения видно, что это лента длиной 5 метров, с питанием 24 вольта, теплого белого цвета, двойной плотности (но не двухрядная), светодиоды 3528 (размер SMD корпуса светодиода 3.5х2.8мм), 600 светодиодов на 5 метров (или 120 светодиодов на метр).

4.     Из характеристик, имеющихся на сайте или указанных на упаковке, узнаем, что потребляемая мощность этой ленты – 48 ватт на 5 метров (9.6 Вт/м)

5.     Умножаем длину ленты на потребляемую мощность 18*9.6 = 172.8 Вт.

6.     Добавляем минимум 10-ти процентный запас по мощности, получаем 182.8 Вт.

7.     Выбираем ближайший по мощности блок питания с округлением в большую сторону. Это блок питания мощностью 200 Ватт с выходным напряжением 24 вольта (как мы помним лента у нас с питанием 24 вольта).

8.     Смотрим на сайте габариты блока питания. Артикул 013138, модель ARPV-24200 (24V, 8.3A, 200W) — 238x130x60 мм.

9.     Далее возможны варианты:

a)  нормально, габариты устраивают  – оставляем как есть;

b)  ого! куда же я его такой здоровый дену? – делим ленту на два участка, выбираем два блока питания меньшего размера и, соответственно, меньшей мощности — по 100 ватт каждый — и подключаем к каждому блоку питания по 9 метров ленты;

c)  опять не помещается — делим ленту на четыре фрагмента, ставим четыре блока питания по 50 ватт.



Удобнее всего монтировать оборудование, когда один блок питания устанавливается на каждые 5 или 10 метров ленты.

В рассмотренном примере мы использовали герметичный блок питания. Вы можете спросить, зачем в обычной комнате ставить герметичный блок. Ведь есть же блоки в защитном кожухе, они дешевле. Да, есть. Да, дешевле. Но они незащищены не только от влаги, но и от пыли, от попадания в них мелких предметов, домашних «животных», наконец. Все это неблагоприятно сказывается на надежности системы в целом. Кроме того, на сегодняшний момент все блоки питания для светодиодной ленты это импульсные преобразователи напряжения. Поэтому от открытых блоков питания, как бы качественно они не были сделаны, в полной тишине может быть слышен слабый «комариный» писк. Правда блоки питания в защитном кожухе бывают большей мощности, чем герметичные блоки, но и здесь есть свои подводные камни. Негерметичные блоки с мощностью более 200 ватт требуют принудительного охлаждения и снабжаются встроенными вентиляторами. Как гудит куллер системного блока компьютера у Вас под столом, слышали? Хочется Вам по ночам, при включении подсветки слышать аналогичное жужжание? В общем, делайте свой выбор.

И еще одна важная рекомендация. Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надежность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.



Особенности выбора блока питания для системы с регулировкой яркости или системы с многоцветной лентой.

Если в результате описанного выше расчета получилось, что мы вполне обходимся одним блоком питания и размер его нас устраивает, то никаких особенность в подборе блока для системы подсветки с управлением лентой нет.   Дальше эту статью можно не читать.

Во всех остальных случаях, нужно решить еще одну задачу. Задача заключается в следующем. Если мы хотим управлять лентой – будь то изменение яркости или изменение цвета – мы должны установить между блоком питания и лентой соответствующее устройство управления – диммер или RGB контроллер. Следовательно, если мы делим мощность на два блока питания, то должны поставить два устройства управления. Делим на четыре блока, должны поставить четыре устройства. И т.д. И все это должно срабатывать одновременно, от одного регулятора или от одного пульта. Но вопросы синхронизации – это отдельная тема и сейчас она нас не интересует. Сейчас мы занимаемся электропитанием. Можно, конечно, оставить все как есть, и поставить на каждый блок питания по отдельной управляющей коробочке, но наша цель (точнее, Ваша цель) уменьшить количество коробочек и дополнительных проводков в системе (а соответственно, уменьшить стоимость оборудования и монтажных работ).

Если мы используем 24-х вольтовую ленту, то можно прибегнуть к одной хитрости. Мы можем взять два одинаковых блока питания на напряжение 12 вольт, соединить их последовательно и получить на выходе такой системы напряжение 24 вольта и удвоенную мощность. Схема подобного соединения приведена на рисунке.





При таком включении необходимо учесть особенности конструкции блоков питания. Некоторые БП выполнены таким образом, что их металлический корпус соединен с минусовым выходом. При использовании подобных блоков в рассматриваемой схеме требуется изолировать корпуса БП друг от друга и от любых металлических поверхностей.

Некоторые «умельцы» предлагают для увеличения мощности соединять выходы блоков питания параллельно. Подавляющее большинство БП не допускают такого соединения. Это связанно с тем, что двух идеальных блоков питания с абсолютно одинаковыми выходными напряжениями не бывает. Как бы ни старался производитель, но хоть на сотые доли вольта оно будет отличаться. Напряжение на выходе блока стабилизируется специальной электронной схемой, которая  постоянно следит за выходным напряжением и в случае его отклонения от нормы, старается вернуть его в заданный диапазон. В случае соединения в параллель двух блоков  с разными напряжениями, каждый из них начнет «перетягивать одеяло» на себя. Рано или поздно это закончится выходом БП из строя. Кроме того, в момент включения такой системы один блок может мешать запуститься другому. В результате, могут появиться периодические моргания ленты при включении подсветки. Ради справедливости, следует заметить, что существуют блоки питания, допускающие параллельное соединение, но это отдельный, довольно редко встречающийся класс. Возможность такого соединения обязательно указывается в документации на блок питания.

ТОВАРЫ СВЯЗАННЫЕ СО СТАТЬЕЙ



Как выбрать блок питания для светодиодной ленты 12В или 24В

Правила выбора и монтажа блоков питания: формула расчета мощности, класс защиты и количество устройств.

Импульсные блоки питания предназначены для преобразования переменного напряжения, которое используется в бытовой электросети (в квартирах, офисах и т.д.) в постоянное, которое необходимо для работы светодиодных лент. Также импульсный блок питания понижает напряжение с 220В до 12В.

Но прежде чем выбирать блок питания для светодиодной ленты, нужно определиться с ее типом, длиной и мощностью. О том, как правильно выбрать ленту, мы писали здесь.

Если вы остановили выбор на ленте с напряжением 12 или 24В, то можно подбирать блок питания. И первое, с чего нужно начать, — определить его мощность, которая требуется в вашем случае.

Формула расчета мощности блока питания

Для правильного выбора блока питания используют следующую формулу:

Потребляемая мощность с одного метра (Вт/м) * Необходимая длина светодиодной ленты (м) + 20 % (запас по мощности) = Мощность блока питания (Вт).

Дополнительные 20% — это запас мощности, который необходим для обеспечения стабильной работы блока питания. Без запаса блок при полной нагрузке будет работать на максимальной мощности, что приведет к его перегреванию и быстрому выходу из строя. Если блок питания перегружен – срабатывает защита от перегрева. Это приводит к морганию светодиодной ленты, так как защита отключает подачу питания (чтобы блок охладился до безопасной температуры).

Разберем все на конкретном примере.

Светодиодная лента артикул 00-120. Лента светодиодная 12В, 8 Вт/м, SMD 2835, 60 д/м, IP20, 800 Лм/м, ширина подложки 8мм, цвет теплый белый, требуемая длина — 2,5 метра.

Подставляем данные в формулу:

Потребляемая мощность — 8 Вт/м * Необходимая длина — 2,5 м + 20 % (запас мощности) = 24 Вт. Из ближайших по мощности блоков питания выбираем блок 25 Вт, арт. 03-02.

Степень защиты от пыли и влаги

При выборе блока питания, как и при выборе самой ленты, учитывают класс пылевлагозащиты. Подробнее о классе IP защиты можно прочитать здесь.

Необходимо, чтобы блок питания соответствовал не только заявленной мощности светодиодной ленты, но и ее классу защиты от пыли и влаги.

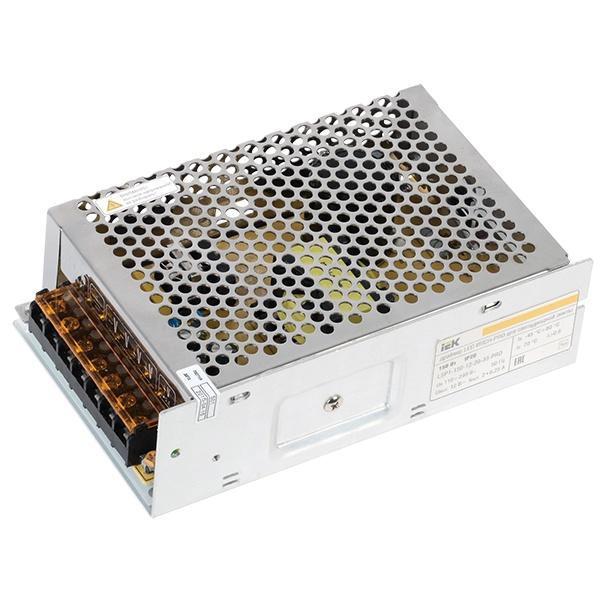

Для помещений с нормальным сухим микроклиматом (например, спальня) существует большое количество стандартных блоков питания со степенью пылевлагозащиты IP20.

Корпус таких блоков сделан из алюминия, железа или другого металла и имеет на верхней части отверстия для дополнительного охлаждения. Такие блоки питания лишь минимально защищены от пыли или других мелких частиц и совсем не защищены от влаги.

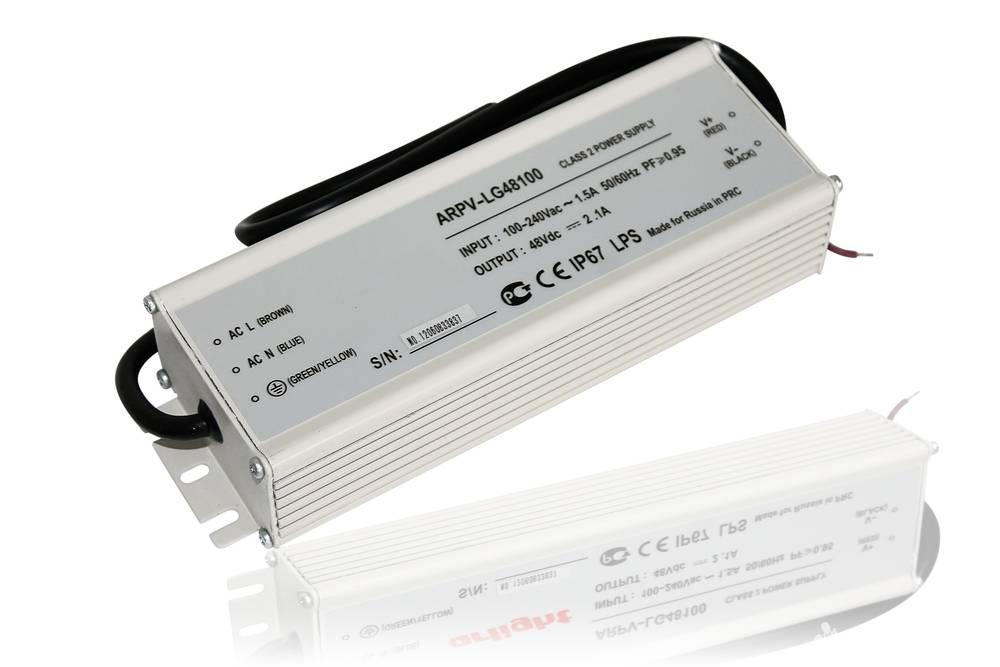

Для размещения в местах повышенной влажности, в производственных помещениях, а также для наружного размещения используются герметичные блоки питания (класса IP65 и IP67). При этом речь идет не только о ванной комнате, но и о кухне, где тоже часто бывает высокая влажность.

Электрическая схема в таких блоках питания полностью залита водонепроницаемым компаундом, но их степень влагозащиты различается в зависимости от класса.
IP65 – защищен от проникновения воды, но без погружения.
IP67 – защищен от проникновения воды, с возможностью кратковременного погружения на глубину до 1 метра.

Обратите внимание: защита блока не защищает контакты, поэтому иногда их надо дополнительно герметизировать.

И еще одна важная вещь — герметичные блоки залиты компаундом и имеют малую степень теплоотвода. Для лучшего охлаждения, при подключении лент большой мощности и/или использования блоков в закрытых пространствах, необходимо применять дополнительную принудительную вентиляцию внешними вентиляторами.

Один блок питания большой мощности или несколько малой мощности

Есть практическая разница в использовании одного мощного или нескольких маломощных блоков питания.


Несколько маломощных блоков питания

При подключении светодиодной ленты большой длины и большой мощности в обычных помещениях, где необходима дополнительная шумоизоляция (спальные комнаты, комнаты отдыха и т.д.), рекомендуется использовать несколько маломощных блоков питания.

Такие блоки имеют компактные размеры с возможностью размещения в небольшом пространстве. Их корпус позволяет производить охлаждение без использования принудительной вентиляции. Но для лучшего теплоотвода необходимо предусмотреть дополнительное свободное пространство вокруг таких блоков (обычно достаточно 20 см со всех сторон).


Один мощный блок питания

Для подключения светодиодной ленты большой длины и большой мощности может применяться и один мощный блок питания.

Эти блоки питания используют в местах, где есть пространство для установки блоков таких размеров, и существует общий шумовой фон (офисы, магазины и т.д.).

Для отвода выделяемого тепла в таких блоках требуется активная вентиляция: внешний или встроенный вентилятор (кулер), что может создать ряд неудобств при эксплуатации в тихих помещениях (спальнях и местах отдыха).

Особенности установки блоков питания

При выборе блока необходимо учитывать его конструктивные и габаритные параметры, такие как исполнение корпуса (стандартный плоский и широкий или длинный и тонкий).

Также необходимо обеспечить вентиляцию и соблюсти требования пожарной безопасности, предусмотреть возможность доступа при последующей эксплуатации и ограничить возможность случайного контакта детей с блоком.

Не рекомендуется устанавливать блоки питания рядом с отопительными приборами и оборудованием, вырабатывающим тепло (например, комнатные батареи). Нельзя устанавливать блоки друг на друга. Минимальное расстояние между подключаемыми блоками питания должно составлять 20 см и более.

При выполнении этих простых правил блоки питания для светодиодной ленты будут работать долго и надежно.


Как мы рассчитали мощность блока питания для светодиодной ленты?

{«id»:74698,»url»:»https:\/\/vc.ru\/life\/74698-kak-my-rasschitali-moshchnost-bloka-pitaniya-dlya-svetodiodnoy-lenty»,»title»:»\u041a\u0430\u043a \u043c\u044b \u0440\u0430\u0441\u0441\u0447\u0438\u0442\u0430\u043b\u0438 \u043c\u043e\u0449\u043d\u043e\u0441\u0442\u044c \u0431\u043b\u043e\u043a\u0430 \u043f\u0438\u0442\u0430\u043d\u0438\u044f \u0434\u043b\u044f \u0441\u0432\u0435\u0442\u043e\u0434\u0438\u043e\u0434\u043d\u043e\u0439 \u043b\u0435\u043d\u0442\u044b?»,»services»:{«facebook»:{«url»:»https:\/\/www.facebook.com\/sharer\/sharer.php?u=https:\/\/vc.ru\/life\/74698-kak-my-rasschitali-moshchnost-bloka-pitaniya-dlya-svetodiodnoy-lenty»,»short_name»:»FB»,»title»:»Facebook»,»width»:600,»height»:450},»vkontakte»:{«url»:»https:\/\/vk.com\/share.php?url=https:\/\/vc.ru\/life\/74698-kak-my-rasschitali-moshchnost-bloka-pitaniya-dlya-svetodiodnoy-lenty&title=\u041a\u0430\u043a \u043c\u044b \u0440\u0430\u0441\u0441\u0447\u0438\u0442\u0430\u043b\u0438 \u043c\u043e\u0449\u043d\u043e\u0441\u0442\u044c \u0431\u043b\u043e\u043a\u0430 \u043f\u0438\u0442\u0430\u043d\u0438\u044f \u0434\u043b\u044f \u0441\u0432\u0435\u0442\u043e\u0434\u0438\u043e\u0434\u043d\u043e\u0439 \u043b\u0435\u043d\u0442\u044b?»,»short_name»:»VK»,»title»:»\u0412\u041a\u043e\u043d\u0442\u0430\u043a\u0442\u0435″,»width»:600,»height»:450},»twitter»:{«url»:»https:\/\/twitter. com\/intent\/tweet?url=https:\/\/vc.ru\/life\/74698-kak-my-rasschitali-moshchnost-bloka-pitaniya-dlya-svetodiodnoy-lenty&text=\u041a\u0430\u043a \u043c\u044b \u0440\u0430\u0441\u0441\u0447\u0438\u0442\u0430\u043b\u0438 \u043c\u043e\u0449\u043d\u043e\u0441\u0442\u044c \u0431\u043b\u043e\u043a\u0430 \u043f\u0438\u0442\u0430\u043d\u0438\u044f \u0434\u043b\u044f \u0441\u0432\u0435\u0442\u043e\u0434\u0438\u043e\u0434\u043d\u043e\u0439 \u043b\u0435\u043d\u0442\u044b?»,»short_name»:»TW»,»title»:»Twitter»,»width»:600,»height»:450},»telegram»:{«url»:»tg:\/\/msg_url?url=https:\/\/vc.ru\/life\/74698-kak-my-rasschitali-moshchnost-bloka-pitaniya-dlya-svetodiodnoy-lenty&text=\u041a\u0430\u043a \u043c\u044b \u0440\u0430\u0441\u0441\u0447\u0438\u0442\u0430\u043b\u0438 \u043c\u043e\u0449\u043d\u043e\u0441\u0442\u044c \u0431\u043b\u043e\u043a\u0430 \u043f\u0438\u0442\u0430\u043d\u0438\u044f \u0434\u043b\u044f \u0441\u0432\u0435\u0442\u043e\u0434\u0438\u043e\u0434\u043d\u043e\u0439 \u043b\u0435\u043d\u0442\u044b?»,»short_name»:»TG»,»title»:»Telegram»,»width»:600,»height»:450},»odnoklassniki»:{«url»:»http:\/\/connect.ok.ru\/dk?st.cmd=WidgetSharePreview&service=odnoklassniki&st.shareUrl=https:\/\/vc.ru\/life\/74698-kak-my-rasschitali-moshchnost-bloka-pitaniya-dlya-svetodiodnoy-lenty»,»short_name»:»OK»,»title»:»\u041e\u0434\u043d\u043e\u043a\u043b\u0430\u0441\u0441\u043d\u0438\u043a\u0438″,»width»:600,»height»:450},»email»:{«url»:»mailto:?subject=\u041a\u0430\u043a \u043c\u044b \u0440\u0430\u0441\u0441\u0447\u0438\u0442\u0430\u043b\u0438 \u043c\u043e\u0449\u043d\u043e\u0441\u0442\u044c \u0431\u043b\u043e\u043a\u0430 \u043f\u0438\u0442\u0430\u043d\u0438\u044f \u0434\u043b\u044f \u0441\u0432\u0435\u0442\u043e\u0434\u0438\u043e\u0434\u043d\u043e\u0439 \u043b\u0435\u043d\u0442\u044b?&body=https:\/\/vc.ru\/life\/74698-kak-my-rasschitali-moshchnost-bloka-pitaniya-dlya-svetodiodnoy-lenty»,»short_name»:»Email»,»title»:»\u041e\u0442\u043f\u0440\u0430\u0432\u0438\u0442\u044c \u043d\u0430 \u043f\u043e\u0447\u0442\u0443″,»width»:600,»height»:450}},»isFavorited»:false}

8085 просмотров

Чтобы светодиодная лента работала корректно, нужно подобрать для нее блок питания правильной мощности. В этой статье наши специалисты компании Giant4 расскажут, как рассчитать мощность, подобрать блок и куда его лучше установить. Погнали!

Блоки питания (БП), как всем известно, преобразуют напряжение сети 220В в 5В, 12В, 24В или любое другое рабочее напряжение, необходимое для питания светодиодной ленты.

Чаще всего для питания светодиодных лент используются импульсные блоки c резисторами в качестве ограничителей тока. Для подбора блока питания мы учитывали следующие факторы: рабочее напряжение светодиодной ленты, ее суммарную мощность, пыле и влагозащиту корпуса блока питания, габариты и размеры. О каждом поговорим немного подробнее.

Рабочее напряжение БП (U)

У разных типов светодиодных лент свое рабочее напряжение. Так, оно может быть 12В, 24В, 36В, адресные светодиодные ленты SPI обычно запитываются от 5В. Таким образом, рабочее напряжение должно соответствовать напряжению блока питания на выходе. В более сложных моделях БП для специальных проектов есть возможность плавной регулировки выходного напряжения. Мы используем их там, где необходимо нестандартное значение выходного напряжения или нужна компенсация напряжения на длинных проводах.Также из нестандартных решений можно выделить блоки питания с несколькими каналами, на которых входное напряжение имеет разные значения. Такие решения подойдут для проектов, в которых нужно запитать ленты с разным рабочим напряжением на один источник напряжения.

Мощность светодиодной ленты (N)

Каждый блок питания мы рекомендуем рассчитывать с коэффициентом запаса, который составляет обычно 15-20% (обозначим его в формуле расчета как К2). Если пренебречь коэффициентом запаса, то блок питания будет работать на пределе, что в конечном тоге приведет к перегреву элементов и выходу из строя всего БП. Суммарную мощность светодиодной ленты можно вычислить, умножив удельную мощность ленты на 1 метр на общую длину ленты в метрах (L).

Рабочая мощность блока питания (РМБП) = L * N * К2.

Например, возьмем светодиодную ленту RGB 5050 14.4 вт/метр длиной 8м, и максимальным К3 в 20%.РМБП = 8 * 14,4 * 1,2 = 138,24В. Округляем получившееся значение до большей цифры, и для данного отрезка светодиодной ленты нам вполне хватит блока питания в 150В.

Коэффициент запаса мощности

Давайте подробнее рассмотрим, зачем вообще нужен К3? При работе на пределе мощности, нагрев корпуса будет составлять примерно 60-70 градусов, и это только снаружи с учетом теплоотдачи, что тогда говорить о внутренних элементах БП? Первыми признаками перегрева, помимо тактильных ощущений, считаются посторонние звуки. Так как блоки питания не имеют вентилятора, они не должны издавать ни тресков, ни свистов. Выйти из строя в такой ситуации может даже качественное изделие, а если товар был заказан исключительно из параметров низкого ценника, то при перегреве причиной выхода прибора из строя, скорее всего, станет некачественная пайка, оказавшаяся в запредельных условиях работы. Необлуженные выводы элементов со временем окисляются и пропадает контакт. Простому пользователю самостоятельно устранить такую неисправность будет очень сложно. Поэтому при заказе блоков питания не стремитесь особенно сэкономить, можете впоследствии заплатить дважды.

Рекомендации по месту установки БП

Мы используем в своей работе только качественные блоки питания, но любой механизм прослужит долго только в том случае, если Вы по отношению к нему все сделали правильно. Например, в вопросе подключения очень важно воздушное пространство для естественной вентиляции, поэтому мы рекомендуем создать «подушку» в 20 см вокруг БП по высоте и со всех сторон (кроме низа, конечно). Близость к нагревательным приборам и горячим поверхностям ведет к перегреву и снижает максимально допустимую нагрузку для подключения. Если для подключения требуются два и более блока питания, их не стоит располагать вплотную друг к другу. Прямые солнечные лучи также ведут к естественному, хотя и не постоянному, перегреву корпуса. Нужно выбирать такое место, в котором при необходимости БП будет доступен для проверки работы и возможного обслуживания.

Светодиодное освещение прекрасно работает на потребителя в том случае, если все технические моменты просчитаны правильно, закуплен качественный товар и соблюдена технология подключения. Делайте свои световые проекты продуманно и пользуйтесь только проверенной информацией!

Блок питания к светодиодной ленте

Отвечает специалист по светотехнике от Eleganz

Большинство моделей светодиодных лент это низковольтные устройства, которые нельзя подключить в стандартной сети электропитания в 220В. Такой эксперимент моментально выведет из строя все светодиоды ленты.

Для того избежать такого исхода низковольтную светодиодную ленту 12В следует подключать к сети исключительно через специальный адаптер – блок питания, который преобразует ток из стандартной розетки, делая его безопасным для низковольтных устройств.

Однако для разных моделей светодиодных лент требуются блоки питания с различными параметрами. Так как же подобрать блок питания к светодиодной ленте, чтобы обеспечить ее долгую и надежную работу?

При выборе адаптера следует уделить особое внимание двум важнейшим параметрам:

Мощность – одна из основных характеристик блока питания. Для того, чтобы подобрать оптимальную мощность блока питания необходимо в первую очередь узнать мощность самой ленты, которая часто указана на коробке. При необходимости расчеты можно сделать и самостоятельно, воспользовавшись данными таблицы:

Тип светодиодаКоличество светодиодов на метрПотребляемая мощность 1 метра светодиодной ленты
SMD 3528604.8 Вт
SMD 35281209,6 Вт
SMD 352824019,2 Вт
SMD 5050307,2 Вт
SMD 50506015 Вт
SMD 505012025 Вт

К полученному результату следует добавить еще 20% от общего значения, и получится оптимальная мощность блока питания.

Рассмотрим метод расчета на конкретном примере. Для того чтобы подобрать блок питания для ленты длиной в 5 метров со светодиодами 5050 (120 светодиодов на метр), необходимо мощность данной модели (25Вт на метр по таблице) умножить на длину (5 метров ) и добавить 20% от полученной величины:
25 *5 +20% =150 Вт (необходимая мощность блока питания).

Уровень защиты
После подбора необходимой мощности блока питания для светодиодной ленты необходимо определится со степенью защиты. Существуют блоки питания открытого (IP20), полугерметичного(IP54) и герметичного(IP67) типа.

Негерметичные модели подходят для установки в закрытых помещениях с нормальным уровнем влажности и температуры. Полугерметичные модели способны выдержать повышенный уровень влажности. Что же касается герметичных моделей с высокой степенью защиты, то они полностью защищены от проникновения внутрь корпуса влаги и пыли, и могут работать как при низкой, так и довольно высокой температуре окружающей среды.

С учетом всех этих небольших нюансов подбор блока питания для светодиодной ленты не потребует больших усилий. Уделив совсем немного времени подсчету необходимых параметров, вы сможете подобрать надежный и качественный блок питания, который обеспечит долгую и безопасную работу светодиодной ленты.

Как подобрать блок питания для светодиодной ленты Статьи

« Назад

Как подобрать блок питания для светодиодной ленты  25.01.2019 11:28

От автора: Блок питания – важный прибор, влияющий на работу светодиодной ленты и срок ее службы. Этот прибор преобразует переменное напряжение сети в постоянное, что гарантирует отличное качество работы ленты и длительность ее эксплуатации. Далее, рассмотрим, как подобрать блок питания для светодиодной ленты и на каком производителе остановиться.



Правильный выбор блока питания светодиодной ленты

Для поддержания нормальной функциональности осветительного прибора разработаны различные устройства – трансформаторы и блоки питания, драйвера, контроллеры и усилители. Далее рассмотрим, для чего и в каких случаях нужны эти приборы.



Трансформатор или блок питания для светодиодной ленты

По своему принципу действия трансформаторы являются теми же блоками питания. Оба вида устройств предназначены для обеспечения бесперебойного питания светодиодной ленты и преобразования переменного электрического тока 220 Вольт в постоянный 12 или 24 Вольт.

Различают следующие виды трансформаторов:

  1. Простые. Обеспечивают питание и не более того.
  2. С диммером. Встроенный регулятор яркости свечения диодов.
  3. Дистанционные – возможность включать/выключать ленту с помощью радио- или инфракрасного пульта.
  4. Смешанные. Имеют и встроенный диммер и пульт управления.

Блоки питания для светодиодной ленты имеют аналогичную классификацию.

Чтобы верно подобрать блок питания, необходимо правильно рассчитать общую мощность потребления. Расчет состоит в умножении мощности самой светодиодной ленты на ее длину. К полученной цифре необходимо добавить ~20% — это потери энергии в полупроводниках.

Пример расчета мощности блока питания для светодиодной ленты

Допустим, что нам необходимо расчитать мощность блока питания для 5 метров светодиодной ленты, мощностью 14,4Вт на 1 метр.

(5 * 14,4Вт) + 20%.

Получаем 86,4Вт. В данном случае нам подойдет блок, мощностью 90-100Вт.



Драйвер для светодиодной ленты

Светодиодный драйвер – это элемент стабилизации источника электричества, питающего светодиодную ленту вне зависимости от параметров. Отличие от блока питания состоит в том, что драйвер выдает ток, а блок питания – напряжение.

Драйвер для светодиодной ленты обеспечивает ее питание от сети постоянного или переменного тока. Электричество на выходе стабилизируется до нужных показателей. Обычно драйвер используют совместно с питающим блоком.

Подбирать драйвер надо основываясь на требованиях светодиодной ленты и условиях использования. Например, если установка ленты предполагается в помещении с повышенной влажностью, то и лента и драйвер, должны иметь подходящую систему защиты от влаги IP44 — 67.



RGB контроллер для светодиодной ленты

При использовании цветной светодиодной ленты, не всегда можно обойтись одним блоком питания. В некоторых случаях требуется RGB контроллер. Это устройство представляет собой управляющий блок, определяющий режимы работы RGB ленты. Он корректирует яркость, мигание, цветовую очередность и так далее.



Усилитель для светодиодной ленты

Так как к источнику питания подключен только первый отрезок светодиодной ленты, то ток вначале идет на него, а далее по цепочке на остальные отрезки. Чтобы обеспечить равномерное свечение всей длины ленты, особенно цветной RGB, необходимо подключение к началу каждого участка цепи специального усилителя.

Данные приспособления особенно нужны для снижения нагрузки на контроллер, который меняет яркость цвета. С помощью RGВ усилителя для светодиодной ленты можно не только добиться яркого одинакового свечения, но и сэкономить на контроллере, ведь часть необходимой мощности возьмет на себя усилитель.



Какого производителя блоков питания для светодиодной ленты выбрать?

Для создания яркого и качественного освещения с помощью светодиодной ленты необходимо основательно подойти к выбору блоков питания, трансформаторов, драйверов и усилителей. Если вы решились сотворить невероятную подсветку, то лучше выбирать изделия, качество которых высоко оценили другие пользователи.



Где купить блок питания для светодиодной ленты

Наш интернет-магазин предлагает большой ассортимент комплектующих для светодиодных лент от производителей General и SWGroup. Данные бренды занимают лидирующие позиции на рынке осветительных приборов уже не один год. Надежность изделий компаний подтверждена положительными отзывами наших покупателей.

У нас вы сможете найти подходящие блоки питания и прочие устройства для надлежащего функционирования ленты. Производители General и SWGroup гарантируют высокое качество и надежность своей продукции, что подтверждают многочисленные положительные отзывы довольных покупателей, а наши специалисты всегда помогут сделать правильный выбор устройства исходя из ваших потребностей

Блок питания для светодиодных лент.

Виды и подключение. Мощность

Большинство светодиодных лент рассчитаны на напряжение питания 12 В или 24 В. Бытовая сеть дает 220 В, поэтому напрямую подключать к ней осветительный прибор никак нельзя. Чтобы решить задачу, предусмотрен блок питания для светодиодных лент. Он понижает напряжение и делает его стабильным, важно лишь правильно подобрать мощность.

Блок питания для светодиодных лент: основные характеристики

При покупке устройства обращают внимание на его напряжение и мощность. Для бытовых нужд чаще всего применяются светодиодные ленты на 12 вольт. Таким и должно быть выходное напряжение блока питания.

Минимальная мощность источника напряжения составляет 5 Вт, далее идет повышение до 15, 30, 60 Вт и так далее. Наиболее мощные модели характеризуются показателем в 200 и 350 Вт. Иногда блоки называют LED драйверами, поскольку они запускают работу ленты.

Для охлаждения электронной системы в открытые модели могут устанавливать вентилятор. Надо учитывать, что в процессе работы вентилятор шумит, поэтому в жилых комнатах его применять не рекомендуется.

Самый обычный блок питания для светодиодных лент обеспечивает только требуемое напряжение и мощность. Но встречаются со встроенным диммером или с возможностью дистанционного управления.

Габариты LED драйверов тоже отличаются, поэтому лучше уточнять их при заказе через интернет. В этом случае не возникнет проблем с размещением устройства. Под него заранее можно будет выделить место.

Отличие по герметичности
Для любого электрического прибора важно, чтобы в него не попадала влага. В зависимости от защищенности от внешних воздействий блок питания бывает:

  • В пластиковом кожухе.

  • Герметично закрытый в металлическом корпусе.

Блоки в пластиковой оболочке отличаются легкостью и небольшими размерами. В основном у них мощность не более 75 Вт, хотя последние время встречаются и 100-ватные модели. Их легко замаскировать, спрятать в нишу, что важно при оформлении интерьера жилого помещения или выставочного зала.

Герметичные блоки питания применяют на улице и в помещениях с повышенной влажностью. У них высокая мощность (100 Вт и выше), что позволяет подключать ленты большой длины и высокой яркости. Степень защиты достигает уровня IP67.

Открытые блоки стоят дешевле герметичных, хотя по мощности они не уступают. Чтобы предотвратить попадание внутрь воды, пыли и посторонних предметов, открытые LED драйверы помещают внутрь шкафов управления.

Как рассчитать мощность

Одна из основных характеристик импульсного блока питания – мощность. Ее обязательно учитывают при покупке. Но вначале надо определить потребляемую мощность ленты или системы лент, которые вы собираетесь подключать.

Допустим, необходимо подключить 5 метров ленты SMD 3528 с плотностью светодиодов 60 штук на метр. Один метр такой ленты потребляет 4,8 Ватт. Необходимо умножить метраж на мощность единицы метра.

5×4,8=24 Ватт

Блок питания всегда берут с запасом. Коэффициент запаса составляет 1,25 или добавляют 20-30% мощности, чтобы не допустить перегрева.

24×1,25=30 Ватт

Итак, мощность источника питания для ленты SMD 3528 длиной 5 м должна составлять не менее 30 Ватт.

Если мощности одного блока не хватает, то можно запитать осветительный прибор от двух, трех и так далее источников, которые соединены между собой параллельно. А чтобы запитать ленту на 24 вольта от двух драйверов на 12 вольт, надо соединить их последовательно.

Если блок будет неправильно рассчитан, то это приведет к перегрузкам, скачкам тока. Повышение тока заставит светодиоды перегреться. Постоянный перегрев приведет к тому, что лента выйдет из строя через 1-2 недели эксплуатации.

Правильный блок питания для светодиодных лент помогает сделать срок службы светодиодной ленты максимально долгим. Лента светит стабильно, не перегревается, не мерцает, она защищена от скачков напряжения.

 Похожие темы:

Как выбрать источник питания для светодиодов

Собираете ли вы свой собственный светодиодный светильник, ремонтируете и модернизируете существующие светильники или покупаете новые светодиодные светильники, вам нужно будет найти правильный источник питания для ваших светодиодов. Вам понадобится либо драйвер светодиода постоянного тока, либо источник питания постоянного напряжения (или их комбинация), чтобы ваши светодиоды работали должным образом. При выборе источника питания для светодиодного освещения следует учитывать множество различных факторов. В этом посте мы рассмотрим все эти факторы и поможем вам выбрать правильный источник питания для ваших светодиодов!

ПЕРВЫЙ… Убедитесь, что у вас есть контроль над током светодиодов

Большинству светодиодов требуется устройство ограничения тока (будь то драйвер или резисторы), чтобы предотвратить перегрузку светодиодов.Этот драйвер постоянного тока или токоограничивающий резистор используется для регулирования тока светодиодов, обеспечивая их безопасную работу и продлевая срок их службы. Электрические характеристики светодиодов меняются по мере нагрева; если ток не регулируется, светодиоды со временем будут потреблять слишком много тока. Из-за этого перегрузки по току яркость светодиода будет колебаться, что приведет к сильному внутреннему нагреву, что в конечном итоге приведет к отказу светодиода. Если вы создаете свой собственный светодиодный светильник или работаете с любым из наших компонентных светодиодов типа «звезда», вам понадобится устройство постоянного тока в вашей системе.Большинство готовых светодиодных продуктов или светодиодных лент (которые вы бы купили прямо в магазине) уже имеют встроенные драйверы или резисторы для регулирования тока. Если вы не уверены, нужен ли вам источник постоянного тока, прочтите этот полезный пост, чтобы узнать. Если у вас нет устройства ограничения тока, поиск драйвера — ваш первый шаг; но если у вашего светодиодного продукта уже есть ток под контролем, вы можете следить за этим постом, чтобы найти источник питания постоянного напряжения.

Источник питания постоянного напряжения может использоваться для питания светодиодных ламп с резисторами или драйверами постоянного тока, уже установленными в системе.Для этих типов продуктов обычно требуется постоянное напряжение постоянного тока. Если вы питаетесь от батареи или у вас постоянное напряжение постоянного тока, достаточное для освещения, считайте, что вам повезло. В девяти случаях из десяти это не так, и вам понадобится источник питания, чтобы преобразовать вашу энергию в безопасное напряжение постоянного тока для ваших фонарей. Например, гибкие светодиодные ленты имеют встроенные токоограничивающие резисторы (как вы можете видеть, встроенные в основание гибкой платы). Если вы захотите установить это в машине, вам не понадобится никакой блок питания.Автомобильные аккумуляторы выдают 12 В постоянного тока плюс-минус. Электропитания 12 В от аккумулятора будет вполне достаточно для вашего освещения. Но для того, чтобы использовать эти полосы в домах, необходим преобразователь переменного тока в постоянный, который будет принимать стандартное бытовое напряжение 120 В переменного тока и преобразовывать его в 12 В постоянного тока.

Как правильно выбрать блок питания?

Итак, вам нужен источник постоянного напряжения, который может преобразовать домашнее переменное напряжение в безопасное постоянное напряжение. Есть много факторов, влияющих на выбор источника питания, отвечающего вашим потребностям.Во-первых, мы должны заблокировать питание, которое нам требуется от нашего источника питания.

Мощность

Для начала выясните, сколько ватт будет потреблять ваш свет. Если вы планируете использовать более одного источника питания от одного источника питания, вы должны суммировать ватты, чтобы найти общие использованные ватты. Убедитесь, что у вас достаточно большой блок питания, обеспечив себе 20% -ную амортизацию по сравнению с общей мощностью, которую вы рассчитываете для своих светодиодов. Это легко сделать, умножив общую мощность на 1,2 и затем найдя источник питания, рассчитанный на эту мощность.

Скажем, например, у нас есть 4 ряда светодиодных лент мощностью около 12 Вт каждая. Простое их умножение покажет, что мощность нашей системы должна быть около 48 Вт. Теперь мы можем добавить рекомендованную подушку на 20% с 48 x 1,2 = 57,6 Вт. Для этого проекта будет достаточно блока питания мощностью 60 Вт (или больше).

Напряжение / ток

При создании светодиодного светильника или замене неисправного источника питания важно сначала убедиться, что выходное напряжение совместимо с напряжением светодиодов.Светодиодные продукты со встроенными регуляторами тока обычно хорошо определяют, какое входное напряжение следует использовать. Например, с нашими гибкими светодиодными лентами будет использоваться источник питания 12 В, поскольку это то, что им требуется.

Другое распространенное применение — использование высокомощных светодиодов с драйверами постоянного тока, для которых требуется вход постоянного напряжения. Допустим, у нас есть шесть светодиодов Cree, работающих от драйвера Mean Well LDD-H. Каждый светодиод работает примерно на 3,1 вольт. С шестью из них общее напряжение в этой последовательной цепи составило бы 18.6 В постоянного тока. Обычно низковольтные драйверы, такие как Mean Well LDD-H, работают лучше, если у вас есть небольшая подушка для требуемого напряжения. Для этой установки я бы использовал источник питания с выходным напряжением не менее 24 В постоянного тока. Обратите внимание, что вы всегда должны убедиться, что используемый драйвер низкого напряжения (в данном случае Mean Well LDD-H) рассчитан на напряжение, которое вы хотите ввести. Mean Well LDD-H может потреблять 9-56 В постоянного тока, поэтому мы все настроены на эту ситуацию. Узнайте больше о расчете напряжения в различных цепях здесь.

Кроме того, убедитесь, что выбранный вами блок питания может справиться с имеющейся у вас входной мощностью.Напряжение в сети будет меняться в зависимости от того, в какой точке мира вы находитесь. Убедитесь, что вы знаете, какой у вас источник переменного тока: низкое (90–120 В переменного тока) или высокое (200–240 В переменного тока). Многие источники питания, такие как продукция Mean Well, рассчитаны на полный диапазон, но всегда полезно знать входное напряжение переменного тока и убедиться, что используемый источник питания подходит для этого.

Блок питания для светодиодов с регулируемой яркостью

Если ваши светодиоды регулируются, и вы хотите отрегулировать их яркость, убедитесь, что вы выбрали источник питания с возможностью регулировки яркости.В спецификациях источника питания должно быть указано, является ли источник питания регулируемым или нет, и какой тип управления диммером он использует. Я кратко рассмотрю два типа управления:

ШИМ-регулировка яркости: Также известна как регулировка яркости с широтно-импульсной модуляцией, может использоваться на всех источниках питания. Даже блоки питания на нашем сайте, для которых прямо в спецификациях не указано «диммируемый», можно регулировать яркость с помощью настенных или удаленных диммеров с ШИМ-регулировкой. Это связано с тем, что диммеры с ШИМ идут в соответствии с полосой света, затемняя на стороне 12 В постоянного тока цепи.ШИМ-диммеры на самом деле пульсируют светом на высоких частотах, чтобы изменить восприятие света невооруженным глазом. Чем выше частота, тем ярче они будут.

TRIAC Dimming: Этот тип затемнения позволяет регулировать яркость светодиодов с помощью стандартных регуляторов яркости. Вы должны убедиться, что источник питания подходит для диммирования переменным током (TRIAC), проверив спецификации. Наши текущие продукты, которые предлагают такие элементы управления диммированием, — это блоки питания с регулируемой яркостью Magnitude. Эти источники питания работают, изменяя мощность на стороне переменного тока цепи через диммер TRIAC.Изменение мощности, создаваемое диммером на стороне входа переменного тока, будет изменять напряжение на выходе постоянного тока и управлять яркостью светодиодов. Диммеры TRIAC можно найти в обычных магазинах бытовой техники. Самыми популярными / узнаваемыми брендами будут Lutron и Leviton.

Температура и погода

Важным фактором, который нельзя упускать из виду при выборе источника питания, является область и среда, в которой он будет использоваться. Источники питания работают наиболее эффективно, если они используются в пределах своих температурных параметров.Спецификации блока питания должны включать безопасный диапазон рабочих температур. Лучше всего работать в этом режиме и убедитесь, что блок питания не стоит там, где может накапливаться тепло и подниматься выше этой максимальной рабочей температуры. Как правило, размещать блок питания в крошечном корпусе без системы вентиляции — плохая идея. Это позволит со временем накапливать даже минимальное количество тепла, производимого источником, и в конечном итоге привести к свариванию источника энергии. Поэтому убедитесь, что в помещении не слишком жарко или холодно и что жара не может накапливаться до опасного уровня.

Каждый блок питания светодиодов также имеет степень защиты от проникновения (IP). Степень защиты IP состоит из двузначного кода, который указывает размер твердых частиц и давление жидкости, которому может противостоять источник питания. Первое число относится к размеру твердых частиц, которые может выдержать устройство, тогда как второе число относится к количеству жидкости, которое может выдержать устройство. По мере увеличения каждого числа увеличивается и уровень защиты. По мере увеличения первого числа продукт становится защищенным все меньшими и меньшими объектами (вплоть до частиц пыли), что делает его менее восприимчивым ко всему, что может попасть внутрь и повредить его.По мере увеличения второго числа продукт переходит от защиты только от небольшого дождя к защите при полном погружении. Взгляните на полезную таблицу ниже и убедитесь, что у вас есть блок питания с классом защиты IP, который защитит ваш источник от окружающей среды, в которой он будет находиться.

КПД

Эффективность источника питания говорит о том, сколько энергии фактически уходит на то, чтобы загорелся светодиод. Чем выше процент КПД блока питания, тем больше энергии вы в конечном итоге экономите.Для светодиодных приложений рекомендуется выбрать источник питания с КПД 80% или выше. Ознакомьтесь с источниками питания Mean Well и Phihong для наиболее эффективного выбора, так как они имеют рейтинг эффективности, который находится в пределах 90 процентилей.

Размер

При выборе источника питания для вашего светодиодного проекта важно знать, где он должен соответствовать или быть установлен. Если вы хотите поместить его внутрь продукта, который вы делаете, он должен быть достаточно маленьким, чтобы поместиться в отведенном для этого месте.Если он находится вне приложения, он должен иметь возможность монтироваться поблизости. Существует множество источников питания различных размеров и форм, соответствующих вашим потребностям.

Класс II или Класс 2 ??

Легко спутать эти два рейтинга, поэтому давайте убедимся, что мы уже в этом разбираемся, когда мы приближаемся к концу понимания источников питания для светодиодов. Источник питания класса 2 соответствует ограниченным уровням мощности, определенным Национальным электротехническим кодексом (NEC), и отвечает требованиям стандарта UL 1310.Источники питания класса 2 ограничены 60 В постоянного тока и 100 Вт. Поскольку их мощность ограничена, блоки питания класса 2 не могут питать столько светодиодов, сколько другие, не входящие в номинал. Именно здесь вы должны определить, хотите ли вы работать на большей длине от одного источника питания или придерживаться безопасности источника питания класса 2, который защищен от огня и поражения электрическим током.

Класс II относится только к входным и выходным проводам с двойной изоляцией. Драйверы класса II популярны, так как не требуют заземления.

Найдите лучший блок питания

Надеюсь, этот пост помог вам найти правильный источник питания для ваших светодиодных фонарей. Есть много вариантов на выбор, так что не торопитесь и выберите тот, который лучше всего подходит для вашей ситуации и соответствует требованиям безопасности в окружающей среде, чтобы он прослужил долгое время. Если вы ищете место для начала, я настоятельно рекомендую блоки питания Mean Well, это уважаемый бренд с множеством светодиодных драйверов и расходных материалов с фантастическими гарантиями.

По техническим вопросам или если вам нужна дополнительная помощь, звоните нам по телефону (802) 728-6031 или по электронной почте [email protected]. Наша служба технической поддержки работает с 8:00 до 17:00. EST с понедельника по пятницу.

Как выбрать источник питания 12 В для светодиодной ленты

Источники питания для средних и крупных предприятий

В этой категории представлены, в основном, блоки питания высокой мощности 12 В и водонепроницаемые блоки питания. Существуют блоки питания мощностью 150, 200, 350, 600 Вт и выше для средней или крупномасштабной установки светодиодных лент.

Блоки питания для небольших проектов

Для небольшой установки, такой как установка одной светодиодной ленты 12 В или 24 В длиной 5 метров или меньше или двух полос низкой мощности, вы можете выбрать небольшой источник питания, есть 12 В 1 А, 2 А, 3 А, 5 А, 6 А, 8 А, или блок питания 10A, или блок питания 24V 2A, 3A, 4A, 5A. Пожалуйста, обратитесь к категории адаптеров питания для этих небольших блоков питания. Наши адаптеры питания внесены в список UL, класс 2.

Если вам нужен источник питания 24 В, см. Категорию «Блок питания для светодиодов на 24 В.».

Простая установка и подходит для Северной Америки и Европы

Наши блоки питания на 12 В или 24 В. легко установить. При установке источника питания для стороны переменного тока используйте наш трехконтактный шнур для настенной розетки для подключения к розетке или розетке или используйте проводные кабели (провод 14AWG или 16AWG) для жесткого подключения источника питания к источнику переменного тока. Для стороны постоянного тока подключайтесь к светодиодным лентам или контроллерам светодиодов с помощью проводов (провод 16AWG, 18AWG или 20AWG, в зависимости от длины и текущей нагрузки).

Большинство наших источников питания 12 В или 24 В подходят для установки как в Северной Америке, так и в Европе.Они имеют широкий диапазон входных напряжений или переключатель входного напряжения для выбора 115 В (также называемого 110 В или 120 В) или 230 В (220 В или 240 В).

Какой блок питания мне нужен?

Ответ заключается в совокупном рассмотрении следующих факторов:

1. Источник постоянного напряжения или постоянный ток? В основном, постоянное напряжение для светодиодных лент.

2. Для источника питания постоянного напряжения это 12 В или 24 В? Зависит от рабочего напряжения светодиодных лент.

3. Нужен ли мне блок питания с регулируемой яркостью? Это зависит от того, хотите ли вы уменьшить яркость на стороне переменного тока или на стороне постоянного тока источника питания.

4. Нужен ли мне водонепроницаемый блок питания? Зависит от окружающей среды.

5. Входное напряжение 120 В или 277 В для источника питания? В основном 120В. В некоторых местах используется 277В.

6. Нужен ли мне блок питания класса 2? Для некоторых приложений требуются блоки питания класса 2. Наши малые блоки питания сертифицированы по классу 2.

Как выбрать подходящий блок питания для светодиодов 12 В?

Блок питания 12 В — один из важнейших компонентов светодиодного освещения. На рынке представлено множество типов источников питания 12 В, таких как источники питания постоянного напряжения или постоянного тока, источники питания без и с регулировкой яркости и т. Д. Выбор подходящего источника питания требует тщательного рассмотрения. Выбор неправильного блока питания (БП) приведет к повреждению не только светодиодной продукции, но и самого устройства.Кроме того, слишком слабый источник питания приведет к выделению сильного тепла, что может стать причиной дополнительной опасности.

Источник питания Mean Well

Здесь мы представляем блоки питания Mean Well. Источники питания торговой марки Mean Well обеспечивают высокую надежность и гарантию от 3 до 7 лет. За его супер качество мы много лет продаем блоки питания Mean Well. Компания Mean Well предлагает водонепроницаемые источники питания для установки внутри и снаружи помещений с коррекцией коэффициента мощности или без нее, источники питания с регулируемой или нерегулируемой яркостью, входное напряжение 110 В или 277 В.Диапазон мощности широк, включая 60 Вт, 100 Вт, 150 Вт, 200 Вт, 350 Вт, 600 Вт, 1000 Вт и даже выше.

Важные факторы, которые следует учитывать при выборе подходящего блока питания для светодиодов 12 В

1. Выберите правильное рабочее напряжение.

Входное напряжение светодиодных лент 12 В или светодиодных ламп 12 В составляет 12 В постоянного тока, и можно использовать только источники питания 12 В для светодиодов.

Важное примечание: ни при каких обстоятельствах нельзя использовать трансформаторы более высокого напряжения. Например, никогда не используйте источник питания 24 В для подключения светодиодной ленты или лампы 12 В.Если вы выберете слишком высокое напряжение, светодиодная лента или светодиодная лампа будут повреждены.

2. Мощность (выходная мощность).

Если вы устанавливаете две светодиодные полосы, каждая из которых имеет длину 5 м (16,4 фута) и рабочую мощность 50 или 60 Вт, мы рекомендуем использовать блок питания мощностью 150 Вт.

При установке лучше использовать параллельную установку, то есть разместить точку подачи питания посередине двух светодиодных лент, например, для питания двух светодиодных лент посередине.По возможности лучше не устанавливать две светодиодные ленты последовательно, то есть соединить две светодиодные ленты вместе и запитать их с одного конца. Ниже приводится подробное объяснение того, как определить мощность блока питания, которую вы должны выбрать.

Источник питания 12 В должен обеспечивать выходную мощность, достаточную для приложения. Здесь нам нужно знать мощность световой полосы. Рассчитать мощность, необходимую для приложения, несложно. Мощность на единицу длины светодиодной ленты, умноженная на длину, составляет общую мощность.

Например, если светодиодная лента работает с мощностью 12 Вт на метр, а в витрине есть установка длиной 4 метра, то мощность 4-метровой светодиодной световой ленты составляет 12 Вт x 4 = 48 Вт.

В идеале блок питания должен работать на 80% своей максимальной мощности. Поскольку при включении светодиодной ленты за короткий период времени требуется больше энергии, источник питания должен обеспечивать достаточную мощность для кратковременной операции включения света. Обычно мы добавляем 20% к мощности светодиодной ленты.Следовательно, мощность необходимого блока питания для витрины составляет 48 Вт x 1,2 = 57,6 Вт. На рынке нет блока питания этой мощности, следующий уровень мощности — 60 Вт. Итак, мы выбрали блок питания на 60 Вт.

3. Источник питания 12 В без диммирования или диммирования.

В большинстве случаев светодиодные ленты используют нерегулируемый источник питания. Для обычных проектов светодиодный диммер или контроллер устанавливается между источником питания и светодиодной лентой. В это время сам блок питания не должен иметь функцию затемнения, и функция затемнения выполняется диммером или контроллером.

Если вам нужно затемнить перед блоком питания, тогда вам понадобится блок питания с регулируемой яркостью. Функция регулировки яркости источника питания обычно указывается на этикетке параметра. Если он не отмечен, значит, он не регулируется.

установка блока питания с регулируемой яркостью — схема подключения

установка блока питания без диммирования — схема подключения


4. Нужен ли мне водонепроницаемый блок питания 12 В для помещений или для улицы?

Решающим фактором является расположение источника питания 12 В постоянного тока.Для внутреннего применения светодиодных лент на 12 В или светодиодных фонарей на 12 В мы обычно выбираем внутренний источник питания. Если установить водонепроницаемую светодиодную ленту на открытом воздухе, источник питания можно разместить на улице или в помещении. Если блок питания ставится на открытом воздухе, нужно выбирать водонепроницаемый блок питания. Или вы помещаете блок питания в сухое место и используете водонепроницаемую светодиодную ленту на 12 В на открытом воздухе. Например, рассмотрим применение, когда светодиодная лента освещает балкон. Обычно блок питания и контроллер светодиодной ленты можно установить в соседней комнате.

В ванной, если вы не можете найти водонепроницаемое место для блока питания, мы рекомендуем разместить блок питания светодиодной ленты за пределами ванной комнаты. Помните, что источник питания — это трансформатор, переход от высоковольтной сети к низковольтной. Из-за высокого напряжения безопаснее использовать источник питания для светодиодных лент 12 В или 24 В вне ванной комнаты.

Примечание. По указанным выше причинам при покупке источника питания для водонепроницаемой ленты на 12 В или 24 В вы можете решить, нужен ли вам водонепроницаемый источник питания, исходя из фактического места установки.Как правило, во влажной или влажной среде требуется водонепроницаемый источник питания. Если вы можете защитить трансформатор от воды, например, с помощью блока питания, или поместить блок питания в сухое место, не проблема выбрать негерметичный блок питания.

Можно ли использовать драйвер светодиода в качестве источника питания?

Да, оно может. Фактически драйвер светодиода сам по себе является источником питания. Это просто еще одно название блока питания, обеспечивающего питание светодиодных лент и других светодиодных осветительных приборов.К вашему сведению, его также часто называют силовым трансформатором светодиодов.

Как подключить светодиодную ленту к источнику питания? Есть много способов подключиться. См. Статью: Как выбрать блок питания для светодиодной ленты?

Для получения дополнительной информации об установке светодиодной ленты прочтите: Как установить светодиодные ленты?

Источник питания оптом

Мы также продаем электроэнергию оптом. Если вы ищете оптового продавца источников питания, свяжитесь с нами.

Как правильно выбрать блок питания для светодиодной ленты?

4 момента, о которых нужно подумать, прежде чем покупать светодиодный блок питания

При покупке светодиодного блока питания необходимо знать 3 момента. Таким образом, вы можете выбрать правильный источник питания для светодиодных лент, который продлит срок службы светодиодных лент.

1, Наружный / Внутренний

Вы должны знать, где вы используете светодиодную ленту. На открытом воздухе или в помещении, в сухом или влажном месте.Если вы используете устройство на открытом воздухе во влажном месте или там может идти дождь, вам понадобится водонепроницаемый источник питания. При использовании в помещении место сухое. Так же, как в потолке, кухонном шкафу, шкафу под ТВ, то достаточно не водонепроницаемого драйвера.

водонепроницаемый блок питания

Это видно по внешнему виду блока питания. обычно оболочка пластиковая или алюминиевая. Оболочка запечатана, как запаянная банка. Обычно для герметизации электронных компонентов используется силиконовый герметик.

Блок питания не водонепроницаемый

Водонепроницаемый светодиодный драйвер, как показано ниже. Внешняя оболочка сделана из алюминия. И есть трюмы для отвода тепла. Та же мощность, но не водонепроницаемый драйвер, цена дешевле, чем водонепроницаемый драйвер.

2, Пользователь DIY / Домашний пользователь

Мы используем DIY, место, где не используется много светодиодных лент, несколько метров светодиодных лент, тогда нам не нужно использовать БОЛЬШОЙ источник питания, мы можем выбрать источник питания, как показано ниже.Настенный блок питания и настольный блок питания. Настенный блок питания обычно имеет небольшую мощность, 1А, 2А, 3А. Настольный блок питания побольше, 4А, 5А, 6А. Так что это будет удобно для нас только тогда, когда мы сделаем небольшое освещение своими руками.

Настенный импульсный источник питания

Настольный блок питания

3, для некоторых специальных запросов, некоторым клиентам нужно больше функций.

Затемнение.

Есть 3 вида диммируемых источников питания, различные функции

Я покажу вам три различных способа затемнения.Если вы хотите узнать больше о диммировании, вы можете написать нам по электронной почте: [email protected]

0 / 1-10в

Симистор

Дали

4, используйте фирменный светодиодный драйвер

Предлагаю вам купить фирменный светодиодный блок питания. Я использую много блоков питания, но более или менее у них будут проблемы. И я использую светодиодный источник питания MEANWELL. Качество драйверов Meanwell хорошее. Очень-очень небольшое количество имеет проблемы с качеством. Но Meanwell делает меньше блока питания при затемнении блока питания и очень долгое время доставки.Если вам нужна дополнительная информация о затемняющем блоке питания, отправьте нам письмо.

Lightstec — это производитель качественных светодиодных лент в Китае. Мы приветствуем клиентов по всему миру. Свяжитесь с нами, если вам понадобится помощь: [email protected]

Как рассчитать источник питания светодиодов, необходимый для светодиодной ленты

Один из часто задаваемых нам вопросов: «Как мне определить, какой источник питания мне нужен для моей светодиодной ленты?»

Ответ — это не так уж и сложно.

Первым делом проверьте технические характеристики светодиодной ленты, которую вы собираетесь использовать. Он должен показать вам потребляемую мощность в ваттах на метр. Обычно он отображается в формате 14 Вт / м (14 Вт / метр).

Второй шаг — вычислить длину полосы, которую вы собираетесь использовать в метрах, и умножить это число на количество ватт, используемых на метр.

Допустим, вы используете светодиодную ленту длиной 8,5 м. Светодиодная лента имеет энергопотребление 14Вт / м.
14 x 8,5 = всего 119 Вт. Итак, вам нужен источник питания для светодиодов (иногда называемый драйвером светодиодов), который может обеспечить не менее 119 Вт.

Однако рекомендуется делать поправки на непреднамеренные перегрузки. Чтобы уменьшить это, мы рекомендуем использовать только около 80% номинальной нагрузки источника питания. Итак, в этом случае вы, скорее всего, выберете блок питания на 150 Вт.

Затем вы можете просмотреть наш ассортимент светодиодных драйверов, чтобы выбрать наиболее подходящую модель.

Не забудьте подтвердить фактическую выходную мощность в паспорте продукта. Фактическая выходная мощность варьируется от модели к модели в пределах одной серии светодиодных драйверов. Например, HLG-240H-24 имеет выходную мощность 240 Вт, тогда как HLG-240H-12 имеет выходную мощность 192 Вт.

Если вы планируете использовать драйвер светодиода с регулируемой яркостью, вам необходимо принять во внимание еще несколько факторов.

Многие драйверы светодиодов с регулируемой яркостью работают, изменяя амплитуду тока, подаваемого на светодиоды.Если вы используете более одного источника питания для питания нескольких светодиодных лент, то нагрузка на каждый драйвер должна быть согласована как можно ближе друг к другу, чтобы обеспечить синхронизацию диммирования.

В качестве примера, если один источник питания загружен на 80%, а второй источник питания загружен на 50%, первый источник питания начнет тускнеть, когда регулятор диммирования опустится ниже 80%, но второй источник не начнет тускнеть. уменьшайте яркость, пока яркость не упадет ниже 50%. Эта разница видна невооруженным глазом.

Если ваш источник питания с регулируемой яркостью для светодиодов имеет выход типа ШИМ, такой как серия MEAN WELL PWM или драйверы светодиодов с регулируемой яркостью TRIAC источника питания, тогда они будут плавно уменьшать яркость независимо от нагрузки.Эти драйверы светодиодов поставляются компанией Power Supplies Australia как для моделей на 12 В, так и на 24 В.

Следующие драйверы светодиодов PWM доступны для заказа через Power Supplies Australia:

Power Supplies Australia всегда готовы помочь, если потребуется. Не стесняйтесь звонить по телефону 1800 632 639, если у вас возникнут дополнительные вопросы по выбору правильного источника питания для светодиодной ленты.

Полное руководство по светодиодным лентам

Светодиодные ленты — это сбывшаяся мечта домашнего мастера.Поверьте мне, я был втянут в запой, просматривая многочасовые видеоролики светодиодных проектов более чем несколько раз.

Несмотря на то, что я нашел массу действительно хороших идей (и потратил много времени впустую), я изо всех сил пытался найти одно место , где я мог бы получить всю информацию, необходимую для создания моего собственного проекта.

Для этого и предназначено данное руководство.

Это руководство поможет вам пройти путь от начинающего до готового проекта.

Я научу вас выбирать и устанавливать светодиодные ленты, подходящие для вашего применения.Я также научу вас выбирать и устанавливать соответствующие контроллеры и блоки питания в соответствии с вашими светодиодными лентами. Попутно я отвечу на общие вопросы и поделюсь своими знаниями.

Наконец, в конце список продуктов, рекомендуемых мной для вашего проекта светодиодной ленты.


Типы микросхем светодиодных лент

Если вы покупаете светодиодные ленты, вы, вероятно, встретите всевозможные комбинации букв и цифр, которые должны описывать полосу, на которую вы смотрите.

Что означают буквы?

Буквы в описании относятся к цвету (ам) на выходе светодиодных чипов на полосе.

Если буквы разделены знаком «+» или пробелом, это обычно означает, что это отдельные фишки. Если места нет, это обычно означает, что все они интегрированы в один чип.

Когда светодиоды находятся на отдельных микросхемах, меньшее количество источников света может быть упаковано в полосу той же длины.

RGB — красный, зеленый, синий

Светодиод RGB содержит три диода (LED означает Light Emitting Diode) на одном кристалле: по одному для каждого цвета.Каждый цвет подключается к собственному каналу. Регулируя мощность, подаваемую на каждый цвет (с помощью контроллера), можно создать любую комбинацию цветов.

W — Белый

Обычно одиночная буква «W» обозначает чистый белый цвет (6500K). Стандартных стандартов не существует, поэтому обязательно проверьте их еще раз.

WW — теплый белый

Теплый белый цвет обычно составляет 2700K, он похож на цвет лампы накаливания.

CW — холодный (или холодный) белый

Холодный белый находится в диапазоне 6500K, но проверьте, чтобы быть уверенным.

CCT — Температура цветовой корреляции

CCT обычно означает, что полоса включает два канала белого цвета. Один теплый белый, а другой холодный белый. Регулируя мощность, подаваемую на каждый белый канал, полоса может производить любой белый свет, равный двум светодиодам или между ними. Светодиоды CCT могут быть как на одной микросхеме, так и на разных микросхемах.

Примеры распространенных конфигураций светодиодных чипов:
Этикетка Описание
RGB Одноканальный трехканальный чип со светодиодами RGB
RGBW Одноканальный четырехканальный чип с RGB и белыми светодиодами
RGB + W Один трехканальный чип со светодиодами RGB и отдельный одноканальный чип с белыми светодиодами
RGB + CCT Один трехканальный чип со светодиодами RGB и отдельный двухканальный чип с холодным белым и светодиоды теплого белого цвета
RGBCCT Один 5-канальный чип со светодиодами RGB, CW и WW

Что означают цифры?

Описание светодиодной ленты часто включает 4-значное число, например 5050 или 2835. Число обычно описывает размер чипа.

Например, светодиодный чип 5050 имеет ширину 5,0 мм и высоту 5,0 мм. Аналогичным образом, микросхема 2835 имеет ширину 2,8 мм и высоту 3,5 мм.

Если вы смотрите на полосу с цифровой адресацией, вы, скорее всего, увидите четырехзначное число (например, WS2812B или SK6812). Но в данном случае это никак не связано с размером чипа. Вместо этого номер — это имя встроенной микросхемы контроллера светодиодов.

Source 9033 9033 9033 9033 9033 9033 9033 9033 9033 9033 9033 9033
Общие адресные контроллеры светодиодов:
WS2811
WS2812 ECO
WS2812B
WS2813
Имеет ли значение размер?

Хотя большинство микросхем одинакового размера имеют схожие характеристики, не все производители микросхем созданы равными.Следовательно, нет гарантии, что чипы одного размера от разных производителей будут иметь одинаковую производительность.

Обычно более крупный чип ярче, но не обязательно. В конечном итоге общую яркость определяют несколько факторов, включая конструкцию микросхемы, потребляемую мощность и используемые материалы.

Например, ниже представлена ​​таблица с основными характеристиками для трех различных микросхем производства Epistar (популярного производителя светодиодов).

0,5
Светодиод Площадь поверхности кристалла Световой поток Потребляемая мощность
2835 9.8 мм2 22-24 лм 0,2 W
5054 27 мм2 45-55 0,5 W
5630 16,8 мм2

Обратите внимание на то, что 5630 излучает больше света, чем 5054, даже несмотря на то, что у него меньшая площадь поверхности. Кроме того, ему удается выдавать больше света, сохраняя при этом то же количество энергии (более эффективно).

Размер играет роль в определении того, сколько светодиодов может быть установлено на полосе:

1.Узкая микросхема может быть прикреплена к полосе более близко друг к другу, создавая более равномерный свет.

2. Большая микросхема потенциально может вместить несколько диодов на одной микросхеме. Это может обеспечить лучший интервал для многоцелевых (меняющих цвет) полосок.

Например, микросхема RGBCCT имеет всего 5 диодов на одной микросхеме. Один и тот же чип используется непрерывно по всей полосе. Каждая микросхема может создавать цвета и белый цвет.

Сравните это с полосой RGB + CCT. Используются два разных чипа.Один создает цвета, а другой — белые. Они располагаются поочередно.

Расстояние между светодиодами одного цвета на полосе RGB + CCT больше, чем на полосе RGBCCT. На практике больший зазор может сделать свет менее равномерным.


Как правильно выбрать светодиодную ленту

Существует бесконечное количество вариантов светодиодных лент, которые продаются в широком диапазоне цен. В чем разница между дешевым и дорогим? И что лучше всего подходит для вашего проекта?

Яркость

Яркость или светимость обычно измеряется в люменах.Что касается светодиодных лент, вас интересует вопрос, насколько яркая моя полоса на единицу длины? Таким образом, вместо общего количества люменов вам следует искать люмен на фут или люмен на метр.

Вот несколько рекомендаций по выбору уровня яркости в зависимости от ситуации.

Использование Рекомендуемый световой поток на фут
Акцентное освещение / освещение настроения 150-350
Подсветка под шкафом 175-525
40
Рабочее освещение 450
Рабочее освещение (дальнее) 350-700
Непрямое освещение 375-575
Замена люминесцентной лампы 500-950
Источник

Хорошая идея купить полосы с дополнительной яркостью для вашего приложения. Затем установите диммер, чтобы уменьшить яркость до желаемого уровня.

Использование диммера снизит рабочую температуру светодиодов, что продлит их срок службы.

Более того, с возрастом светодиоды действительно теряют часть своей яркости. Если вы с самого начала немного увеличите размер светодиодов, у вас будет дополнительная яркость, чтобы компенсировать разницу по мере их старения.

Эффективность

Яркость не всегда дает полную картину. Вы можете получить больше яркости от любого светодиода, если пропустите через него достаточную мощность, но это не всегда хорошо.

Производитель светодиодной ленты может увеличить заявленный световой поток за счет перегрузки светодиодов. Это заставит их сиять ярче, но также заставит их нагреваться и работать менее эффективно. Поскольку нагрев является основной причиной преждевременного выхода из строя светодиода, вполне вероятно, что сверхмощные светодиоды не прослужат так долго, как в противном случае.

По этой причине уместно задать вопрос: сколько света он излучает по сравнению с потребляемой мощностью? Это соотношение называется световой отдачей.Это часто указывается в спецификациях продуктов. В противном случае вы можете рассчитать эффективность, разделив количество создаваемых люменов на то, сколько энергии он использует.

Нужен ли мне

с высоким индексом цветопередачи?

Индекс цветопередачи (CRI) — это показатель того, насколько точно искусственный источник света воспроизводит естественный свет. Сообщается как число от 0 до 100.

CRI выше 80 приемлем для большинства приложений.

CRI выше 90 считается высоким CRI и в основном используется в розничной торговле, искусстве, кино или фотографии.Некоторые из светодиодных лент самого высокого качества имеют индекс цветопередачи 97-99.

Почему важен индекс цветопередачи?

Объекты при слабом освещении могут казаться тусклыми или резкими в зависимости от освещения и цвета. Цвета будут менее яркими, а общий световой эффект будет казаться менее ярким.

Но почему?

ПРИМЕЧАНИЕ. Ниже приводится техническое объяснение того, что делает светильник с высоким индексом цветопередачи. Вы можете пропустить его, если из-за занудства у вас потускнеют глаза.

Свет, который мы видим, обычно не состоит из одной длины волны.Скорее, это набор волн, охватывающих видимый спектр. Цвет, которым кажется свет, является средним среди включенных волн.

Спектр видимого света Источник

Как показано на изображении выше, разные длины волн соответствуют тому, что мы видим как разные цвета. Цвет объекта будет определяться длиной волны света, который он отражает.

Например, если солнце светит на объект, и мы видим красный цвет, это означает, что объект поглотил все длины волн света, кроме света в красном диапазоне длин волн.Этот свет отражается в наших глазах, заставляя нас видеть красный объект.

Что произойдет, если вместо солнечного света мы посветим на яблоко светодиодной лампой?

Что ж, если это стандартный недорогой светодиод, в результате, скорее всего, получится тусклое, оранжевое и вообще непривлекательное яблоко.

Почему?

Солнечный свет в полдень имеет коррелированную цветовую температуру (CCT) 5500-6000K. Вы можете подумать, что для имитации дневного света вам просто нужно купить светодиод с такой же CCT. Но все гораздо сложнее.

Любой видимый свет можно разделить на части путем измерения мощности волн в заданном диапазоне длин волн. Это часто отображается в виде графика с использованием графика распределения спектральной мощности. Ниже представлен график распределения спектральной мощности дневного света.

Источник

Типичный светодиод имеет график распределения спектральной мощности, который выглядит примерно как изображение слева. Обратите внимание, что вокруг голубых и красных областей имеются существенные недостатки. Это приведет к тому, что объекты, включающие эти цвета, будут выглядеть «выключенными» при просмотре под этим светом.

Светодиод с высоким индексом цветопередачи имеет более равномерное распределение спектральной мощности, как на изображении справа. Этот конкретный сделан YUJILEDS.

  • Типичный светодиод
  • Светодиод с высоким индексом цветопередачи

Ниже показан тот же YUJILED в сравнении с дневным светом (белая пунктирная линия).

Светодиодный светильник может быть сконструирован для излучения CCT 6000K (для соответствия дневному свету). Но если спектральное распределение мощности не соответствует естественному освещению, объекты всегда будут выглядеть «не так», если смотреть на них под светом.

Что лучше: 12 В или 24 В?

Светодиодные ленты обычно доступны с напряжением 5 В, 12 В или 24 В.

Для аналоговых лент большинство людей выберет 12В или 24В. Как правило, 12 В идеально подходят для небольших установок, но для больших установок может быть лучше использовать 24 В.

Для проектов с цифровыми полосами иногда может быть удобно использовать полосы на 5 В. Большинство цифровых контроллеров работают от 5 В, что позволяет управлять контроллером и полосками от одного источника питания.Кроме того, на полосах 5 В каждый отдельный светодиод может управляться независимо.

Более высокое напряжение означает более длительные пробеги

Полосы с более высоким напряжением, как правило, могут работать дольше, не страдая от последствий падения напряжения.

Что такое падение напряжения?

Падение напряжения приводит к тому, что светодиодные ленты теряют свою яркость по мере того, как полоса становится длиннее. Светодиоды в начале полосы (ближе всего к источнику питания) будут ярко светиться. В то время как светодиоды на конце полосы будут тусклыми.

Пример падения напряжения

Выше показан отличный пример влияния падения напряжения.

Пару лет назад я установил непрямое освещение в своей гостиной. Я использовал полоски 12 В и сделал петлю по периметру комнаты, соединив три полоски по 5 м встык к одному источнику питания.

Яркий свет слева — начало полос. Огни перемещаются по комнате и заканчиваются рядом с началом. Фонари с правой стороны страдают от падения напряжения и намного менее ярки.

Почему это происходит?

Любая длина провода имеет определенное электрическое сопротивление. Чем длиннее провод, тем больше сопротивление. Электрическое сопротивление вызывает падение напряжения, а падение напряжения заставляет светодиоды тускнеть.

Следовательно, светодиоды в конце полосы всегда будут получать меньшее напряжение, чем светодиоды в начале. Если вы сделаете полоску достаточно длинной, падение напряжения станет достаточно значительным, чтобы вызвать видимую разницу в яркости.

Как более высокое напряжение снижает влияние падения напряжения?

Во-первых, вы должны иметь базовое представление о том, как подключены все компоненты светодиодной ленты.

Большинство отдельных светодиодных чипов работают от источника постоянного тока напряжением 3 В, независимо от того, установлены ли они на полосе 12 В или 24 В. Фактически, тот же светодиодный чип, который работает на полосе 12 В, также может быть установлен на полосе 24 В. Разница в том, как спроектирована схема полоски.

Светодиодные чипы

соединены последовательно в группы.Каждая группа содержит несколько светодиодных чипов и резистор. Общее падение напряжения на группе должно быть равно общему напряжению полосы (см. Диаграммы ниже).

Затем каждая из групп соединяется параллельно и размещается по длине полосы.

А пока обратите внимание (на диаграммах выше), размер группы на полосе 24 В составляет 7 светодиодов по сравнению с 3 светодиодами для 12 В. Ниже я объясню, почему это важно.

Каждый провод имеет определенное сопротивление пропусканию электричества.Чем длиннее становится провод, тем больше сопротивление (и падение напряжения). В конце концов, он становится достаточно большим, чтобы влиять на яркость светодиода. Ниже приведен пример того, как это может произойти на полосе 12 В.

Обратите внимание на диаграмму выше, что напряжение на светодиодах упало с 3,0 В до 2,75 В.

Когда мы переключаемся на 24 В, происходят две вещи, которые уменьшают падение напряжения.

  1. Когда напряжение увеличивается вдвое (от 12 В до 24 В), ток уменьшается вдвое (закон Ома).Это приводит к уменьшению падения напряжения на длинном проводе вдвое. Таким образом, вместо падения на 1 В оно становится падением на 0,5 В.
  2. Эффект падения 0,5 В распределяется между 8 оставшимися компонентами схемы (по сравнению с 4 компонентами на 12 В).

Обратите внимание, что напряжение на светодиодах упало только до 2,9375 В по сравнению с 2,75 В с полосой 12 В.

Если у вас есть приложение, которое требует больших тиражей лент, это может быть хорошей идеей для лент на 24 В. Но даже полоски на 24 В имеют предел.Возможно, вам придется использовать другие методы (см. Раздел питания ниже), чтобы светодиоды не погасли в конце.

Более низкое напряжение имеет более близкие линии среза

Как я только что упомянул, светодиодные ленты соединены группами светодиодов. Размер группы зависит от напряжения полосы. На полосе 5 В будет только один светодиод на группу, на полосе 12 В — 3, а на полосе 24 В — 7.

Линии разреза расположены между группами. Следовательно, чем меньше каждая группа светодиодов, тем ближе друг к другу могут быть линии разреза.

Например, см. Схемы полос 12В и 24В ниже.

Если в вашей установке много углов с небольшими промежутками между ними, полоса с более низким напряжением и более близкими линиями разреза может быть хорошим выбором. Это может помочь свести к минимуму «мертвые» зоны по углам.

Более высокое напряжение может быть более эффективным

Каждый раз, когда на резисторе появляется напряжение, это означает, что энергия преобразуется в тепло, а не в свет. Следовательно, резисторы на приведенных выше схемах необходимы, но они также являются источником бесполезной энергии.

Сколько потрачено впустую?

Расчет довольно прост. Все, что нам нужно сделать, это разделить величину напряжения на резисторе на общее напряжение:

Общее напряжение полосы Напряжение на резисторе% Мощность, «потраченная впустую» на резисторы
5V 2V 40%
12 В 3 В 25%
24 В 3 В 12.5%

Легко видеть, что полоски с более высоким напряжением страдают меньшими потерями энергии. Светодиоды потребляют настолько мало энергии, что для небольших установок это не имеет большого значения. Но для всего помещения или коммерческих установок разница в энергопотреблении может стать значительной.


Какой толщины у меди?

Гибкая полоса, на которой установлены светодиоды, на самом деле является печатной платой. Внутри полосы есть слой меди, который обеспечивает электрическую схему и основную часть отвода тепла.

По этим причинам толщина медного слоя имеет значение.

Более толстый слой меди означает, что электричество может проходить легче (меньшее электрическое сопротивление). Это снизит падение напряжения и обеспечит более длительную работу.

Он также быстрее рассеивает тепло. Светодиоды будут оставаться более прохладными, что в конечном итоге поможет продлить срок их службы.

Количество меди в светодиодной ленте обычно измеряется в унциях на квадратный фут. Типичные значения для светодиодной ленты — 1-4 унции.Более высокая мощность требует больше меди.

К сожалению, очень немногие продавцы указывают это на странице информации о продукте. Если вы планируете небольшой проект с несколькими полосками по выгодной цене, я бы не стал особо беспокоиться об этом.

Однако, если вы планируете большой проект с высококачественными полосами, стоит обратиться к производителю, если он не указан на странице характеристик.


Как установить светодиодные ленты

Наилучший способ, который я нашел для установки светодиодных лент, — это внутри алюминиевого канала.

Каналы бывают угловыми или плоскими, с крышкой диффузора или прозрачной крышкой. Они бывают разной ширины, поэтому убедитесь, что канал подходит к полосе.

Мягкие алюминиевые швеллеры можно разрезать ножовкой или электрической торцовочной пилой. Если вы используете торцовочную пилу, вам следует использовать лезвие с твердосплавным наконечником и большим количеством зубцов.

После обрезки канал можно надежно закрепить винтами.

Преимущества установки светодиодных лент внутри канала:

  1. Обеспечивает однородную поверхность для склеивания ленты, образуя надежное и долговечное соединение.
  2. Алюминий действует как радиатор и помогает рассеивать тепло, продлевая срок службы светодиода.
  3. Пластиковая крышка рассеивает свет. Это сделает свет от светодиодов более равномерным.
  4. Чехол также поможет защитить полосу от пыли и повреждений.
  5. Если светодиодные ленты хорошо видны, чистые линии каналов помогают придать установке более изысканный вид.

Несмотря на все огромные преимущества канала, существуют установки, в которых дополнительная стоимость каналов не стоит того.

Самая большая проблема, с которой вы столкнетесь при установке без канала, — это то, что клейкая лента не держится. Обычно это происходит изначально. Но иногда через неделю или месяц клей выходит из строя.

Чтобы клей не рассыпался, я рекомендую наносить немного горячего клея через каждые пару футов.

Как соединить светодиодные ленты

Пайка — обычно самый надежный метод соединения двух светодиодных лент. Но это также отнимает много времени, требует специального оборудования и требует определенных навыков.

Клипы работают быстрее и не требуют каких-либо навыков. По этой причине я рекомендую использовать зажимы, если у вас будет легкий доступ к полосам (в большинстве случаев).

Однако соединения, выполняемые зажимами, не так прочны, как припой. Они уязвимы к коррозии и перемещению.

Поэтому я рекомендую использовать припой, если полосы могут испытывать:

  1. Погода — любая установка на открытом воздухе или нагрев и охлаждение, которые могут вызвать конденсацию
  2. Движение — любой вид гибкого канала или места, которое может испытывать вибрацию
  3. Очень постоянное — залиты эпоксидной смолой или другим подобным материалом.

Как обращаться с углами

Проблема с углами состоит в том, чтобы эффективно повернуть угол, не оставляя «небольшого промежутка» и не тратя слишком много времени на резку и соединение.

Плавный изгиб

Лучший способ, который я нашел для большинства своих установок, — это просто сделать легкий изгиб за углом.

Для этого метода вам не нужно разрезать полосу или иметь какое-либо специальное соединительное оборудование. Вы можете делать изгибы, даже если компоненты полосы случайно упадут прямо на угол.

Source

Направьте полоску за угол и дайте полоске принять собственную форму. В результате получится небольшая петля в углу.

Одна из проблем этого метода заключается в том, что со временем клей в углу может потянуться вверх.Чтобы этого не происходило, нанесите немного горячего клея на каждую сторону угла.

Если вы устанавливаете полосы внутри канала, изогнутая область может не поместиться внутрь. Это особенно актуально для полосок с плотно упакованными компонентами. В этом случае я рекомендую разрезать полосу и использовать вместо нее угловые соединители.

Угловой соединитель

Вы также можете разрезать полоски по углам и соединить их соединителями. Однако светодиодные ленты необходимо разрезать по линиям их разреза. Поэтому, если промежуток между линиями разреза большой, вы можете получить небольшой промежуток без света в углу.

Это тот случай, когда установка полосок в канал с диффузором будет полезна. Без диффузора у вас, скорее всего, останется тусклое или темное пятно.

Можно купить жесткие пластиковые угловые соединители на 90 градусов, но я рекомендую тип с проводами. Гибкие провода можно отрегулировать под любым углом.

Источник
Метод сгиба

Вы, , можете попробовать сложить полоски, но я не рекомендую это делать. Печатные платы на большинстве светодиодных лент довольно гибкие. Убедитесь, что ваш изгиб не окажет нагрузки на участки с какими-либо компонентами.Одноцветные полоски с низкой плотностью лучше всего подходят для фальцовки, потому что для фальцовки доступно больше «чистой» области.

Сначала согните полосу под прямым углом в направлении , противоположном направлению поворота .

Затем сделайте второй сгиб, загнув загнутый конец обратно на себя.

Удаление светодиодных лент

Когда светодиодная лента надежно прикреплена к поверхности, может показаться, что удалить ее, не повредив ее, практически невозможно.

Не тяните за полосу и надейтесь на лучшее.Вы рискуете порвать полоску или повредить отдельные разъемы светодиодов.

Вместо этого используйте зубную нить.

Нет, не такая нить! Зубная нить.

Отрежьте кусочек нити и проденьте его под край. Затем вращайте им взад и вперед по длине полосы.


Питание светодиодных лент

Светодиодные чипы питаются от постоянного тока. Поэтому нельзя включать светодиодную ленту непосредственно в розетку (переменный ток). Вместо этого вам понадобится источник питания для преобразования переменного тока от стены в постоянный ток, который может использовать светодиод.

Как выбрать источник питания для светодиодов

Это область, о которой часто забывают, особенно любители. Если вы собираетесь тратить деньги, вы, вероятно, захотите потратить их на суперяркие и качественные светодиоды. Таким образом, возникает соблазн удешевить блок питания. Но если вы потратите деньги заранее на хороший блок питания, то со временем сами себя окупят.

Сколько мощности вам нужно?

Во-первых, вам нужно знать, сколько энергии будут использовать ваши стрипы, чтобы вы могли выбрать блок питания подходящего размера.

Каждый продавец должен указывать энергопотребление своих светодиодных лент. Он может быть указан как потребляемая мощность отдельного светодиодного чипа или как мощность на длину полосы. В любом случае, просто умножьте мощность на единицу длины на общую длину полосы, которую вы планируете использовать.

Не беспокойтесь, нет необходимости получать абсолютно точный номер. Близко достаточно хорошо.

После того, как вы оцените энергопотребление вашего стрипа, хорошее практическое правило — добавить еще 20% (мощность стрипа / 0.8). Затем выберите источник питания, который может обеспечить большее или равное этой величине.

Дополнительная емкость продлевает срок службы источника питания. Как и в случае со светодиодами, частой причиной отказа источника питания является нагрев. А работа блока питания на полную мощность нагревает его.

Напряжение источника питания должно соответствовать напряжению светодиодов

Источник питания должен иметь такое же напряжение, что и светодиодная лента.

Например, если вы попытаетесь использовать источник питания 24 В на полосе 12 В, светодиоды будут гореть очень ярко (чрезмерно) в течение короткого периода времени.Вскоре они перегреются и перегорят.

И наоборот, если вы попытаетесь использовать источник питания 12 В на полосе 24 В, светодиоды с недостаточным питанием вообще не загорятся.

Водонепроницаемый или нет?

Корпус блока питания обычно оценивается по системе защиты IP. Первая цифра в рейтинге IP — это защита от продаваемых предметов (например, пальцев, грязи, пыли). Второе число — защита от жидкости (например, капание, разбрызгивание, погружение).

Гидроизоляция

Если вам нужен водонепроницаемый блок питания, я рекомендую убедиться, что вы получаете IP67 или IP68. Ожидается, что они будут полностью погружными.

Вы также можете найти блоки питания со степенью защиты IP65, которые продаются как водонепроницаемые. Они защищены от водяных брызг (например, сильного ливня, распылителя из шланга), но не от погружения.

Разница в цене между IP65 и IP67-68 обычно незначительна, поэтому дополнительная защита того стоит.

Защита от пыли

Даже если вас не беспокоит вода, вам может потребоваться герметичный блок питания для защиты от пыли.

Любой блок питания с рейтингом IP, который начинается с «IP6», будет защищен от пыли.

Если источники питания открыты для воздуха, на внутренних компонентах может скапливаться пыль. Это способствует накоплению избыточного тепла, что может сократить срок службы источника питания.

Эффективность блока питания

Эффективность вашего блока питания может иметь большое значение для общего энергопотребления. Типичный КПД источников питания составляет от 70% до 90%.

Например:

Если у меня есть светодиодная лента, которая потребляет 100 Вт, блок питания с эффективностью 70% будет потреблять 100 Вт / 0.70 = 143Вт электроэнергии.

В то время как блок питания с КПД 90% потребляет только 100 Вт / 0,90 = 111 Вт.

По большей части, если вы хотите большей эффективности от источника питания, вам придется платить за это. Имеет ли смысл платить за повышение эффективности, как правило, зависит от размера вашего проекта.

Установка блока питания

Если вы планируете просто подключить питание светодиода к существующей розетке, вам не нужно беспокоиться о нарушении строительных норм.Пока вы не подключаетесь к электросети и не прокладываете провода внутри стен, вам все в порядке.

Однако, если вы выполняете крупномасштабную установку, вам, вероятно, не нужно, чтобы провода свешивались повсюду. В этом случае для чистой установки обычно требуется несколько источников питания для светодиодных драйверов и проложить провода через стены.

Если вы хотите, чтобы он выглядел красиво и аккуратно, подумайте о том, чтобы разместить все блоки питания внутри корпуса. Подайте сетевое напряжение в корпус и подключите розетку внутри корпуса.Затем установите блоки питания и подключите их к розетке.

DO купить блок питания класса 2. Если вы прокладываете провода внутри стен, это гарантирует, что вы не превысите требования к мощности. Блок питания класса 2 ограничен 60 Вт для 12 В и 96 Вт для 24 В.

Один источник питания может превысить предел мощности, если он разделяет мощность на несколько выходов, пока каждый выход находится в пределах мощности.

DO используйте проводку, соответствующую классу 2 (CL2), если вы собираетесь прокладывать провода внутри готовых стен.

НЕ подключайте источник питания напрямую к сети. Вместо этого подключите вилку с 3 контактами к стороне входа (120 В) и вставьте ее в розетку.

НЕ НУЖНО устанавливать блок питания внутри стены без съемной панели. Это должно быть само собой разумеющимся, но всегда есть того парня . Источники питания действительно выходят из строя, и если они застревают в стене, это становится серьезной головной болью при обслуживании.

Как запитать очень длинные ленты

Если у вас достаточно длинная серия светодиодных лент, вы испытаете падение напряжения.Вы можете уменьшить эту проблему, используя полоски более высокого напряжения (как описано выше), но это не решит проблему полностью. В конце концов, если пробег будет достаточно долгим, даже полоска на 24 В пострадает от падения напряжения.

К счастью, есть способы без особых проблем расширить зону действия ваших полосок.

Установите блок питания посередине

Самый простой способ удвоить эффективную длину ваших полос — разместить источник питания посередине двух полос.Точно так же, если полоска образует петлю, вы можете подключить оба конца к источнику питания.

Используйте инжекцию мощности

Конечно, иногда вы будете ограничены тем, где вы можете установить блок питания. В других случаях у вас будет такой длинный световой поток, что даже размещения мощности в центре будет недостаточно, чтобы избежать падения напряжения.

В таких случаях вам придется проложить больше проводов к нужным местам. Это называется впрыском мощности.

Ввод мощности может осуществляться с помощью одного или нескольких источников питания.Для аналоговых и цифровых лент это делается по-разному.

Инжекция мощности для аналоговых светодиодных лент

Аналоговые ленты не имеют встроенных микроконтроллеров, в отличие от цифровых полос. Это означает, что необходимо установить какой-то контроллер напряжения между источником питания и полосой на всех соединениях .

Один из вариантов — купить второй контроллер. По сути, это создаст вторую светодиодную ленту с отдельным питанием и отдельным управлением.Затем, если вы хотите, вы можете использовать программное обеспечение для автоматизации, чтобы убедиться, что два контроллера остаются синхронизированными.

Однако есть более простое (и более дешевое) решение.

Повторители сигналов

Повторители сигналов могут быть подключены в любом месте, где требуется подача мощности. Повторитель будет передавать сигнал, так что все светодиоды синхронизируются одним контроллером.

Этот способ проще для домашней автоматизации, потому что к сети умного дома добавляется только один контроллер.

Это также упрощает разводку для инжекции мощности. Все, что вам нужно сделать, это подключить питание к ретранслятору и подключить две полосы к ретранслятору.

Повторитель может получать питание от того же источника питания, что и контроллер (см. Выше). Или он может питаться от отдельного источника питания (см. Ниже).

При необходимости можно использовать несколько повторителей. Повторители потребляют собственное питание, что позволяет использовать один контроллер для полос любой длины.

Инжекция мощности для цифровых светодиодных лент

Для цифровых лент напряжение каждого светодиода контролируется микроконтроллерами, установленными на полосе.Микроконтроллерам требуется полное напряжение от источника питания, поэтому подача мощности осуществляется путем подключения источника питания непосредственно к полосе.

При использовании одинарного источника питания мощность может подаваться простым подключением проводов источника питания к проводам V + и V- там, где требуется дополнительное питание.

ПРИМЕЧАНИЕ : Не для всех адресных полос требуется провод «Clock», как показано на схемах. Требуется ли это, зависит от типа микроконтроллера, который использует полоска.

Для с несколькими источниками питания методика такая же, за исключением того, что V + не подключается между источниками питания.

ПРЕДУПРЕЖДЕНИЕ : Никогда не подключайте положительные провода между источниками питания. Это может привести к повреждению источников питания и потенциально вызвать возгорание.

Как выбрать правильный размер провода

Толстый провод будет иметь меньшее падение напряжения, чем тонкий провод. Поэтому, если вам нужно проложить провода на большие расстояния, чем толще, тем лучше.

Однако толстая проволока дороже.Спрятаться труднее. А если вы пытаетесь протянуть проволоку сквозь стены, толстая и жесткая проволока может значительно усложнить вашу работу.

Чтобы выбрать провод правильного размера, вам необходимо знать:

  1. Напряжение на зачистке
  2. Ток — Чтобы рассчитать требуемый ток, разделите общую требуемую мощность на напряжение. Например, для полосы 12 В мощностью 100 Вт требуется 100 Вт / 12 В = 8,3 А.
  3. Длина провода
  4. Допустимая величина падения напряжения

Затем введите значения в этот калькулятор.Отрегулируйте размер провода и пересчитайте, пока не получите приемлемое падение напряжения.

Если вы будете прокладывать провода внутри готовых стен, проводка должна иметь маркировку, соответствующую классу 2.


Как управлять светодиодными лентами

В этом разделе объясняется, как автоматизировать или по беспроводной сети управлять светодиодными лентами с помощью продуктов для умного дома.

Всегда ли мне нужен контроллер?

Если у вас одноцветная светодиодная лента, вам не обязательно нужен контроллер.Вы можете просто подключить его напрямую к источнику питания.

Затем, если вы хотите превратить его в умный свет, вы можете подключить блок питания к умной розетке. Это работает, но это очень просто.

Однако, даже если вы не заботитесь об изменении цвета, большинство людей по крайней мере захотят иметь возможность затемнять. А для этого вам понадобится контроллер.

Как затемнить светодиодные ленты

Есть два распространенных способа затемнения светодиодных лент с помощью интеллектуального управления.

Первый способ — использовать умный диммер переменного тока, установленный в стене.Для этого проводка идет от переключателя диммера к источнику питания и фарам.

Плюсы / минусы этого метода:
Con — Для работы необходим блок питания с регулируемой яркостью. Обычно они дороже обычных источников питания.
Pro — Вы можете использовать любой стандартный диммер, включая интеллектуальные диммеры, такие как диммеры Lutron Caseta.
Pro — Когда свет выключен, блок питания отключен. Это устраняет источник силы «вампира».
Con — Работает только с одноцветными светодиодными лентами.

Второй способ — использовать интеллектуальный контроллер. Здесь проводка идет от блока питания к контроллеру и фарам.

Плюсы / минусы этого метода:

Pro — Интеллектуальные контроллеры могут управлять полосами с несколькими цветами.
Pro — Не требует источника питания с регулируемой яркостью.
Con — Свет не подключается напрямую к настенной панели управления. Для управления на стене потребуется установить один из этих дополнительных интеллектуальных переключателей в желаемом месте для связи с контроллером светодиодов.
Con — Электропитание всегда включено, что приводит к источнику силы вампира.

Я предпочитаю этот второй способ. Я большой поклонник света, меняющего цвет. Даже если он находится в области, где мне не нужен полный цвет, мне все равно нужна возможность сдвигать белый цвет. Я верю в использование циркадного освещения везде, где это возможно.

Как управлять цветом светодиодной ленты

Если ваши светодиодные ленты представляют собой полосы, меняющие цвет, вам понадобится интеллектуальный контроллер.

Убедитесь, что у вашего контроллера достаточно каналов. Если у вас есть полоса RGBW, вам понадобится контроллер с 5 выходными клеммами. Одна клемма — это напряжение питания (V +). Остальные четыре клеммы предназначены для каждого из светодиодов R, G, B и W.

Использование контроллера со слишком большим количеством каналов — это нормально. Однако имейте в виду, что существует ограничение на то, сколько тока может проходить на каждом канале.

Контроллер имеет ограничение на пропускаемый через него ток. Например, этот контроллер RGBGenie может обрабатывать до x ампер.

В большинстве случаев падение напряжения вызывает проблемы задолго до того, как у вашего контроллера заканчивается емкость.

Беспроводные протоколы

Интеллектуальный светодиодный контроллер взаимодействует с вашим умным домом, используя какой-то беспроводной «язык» (протокол). У вас есть три основных протокола на выбор: WiFi, Zigbee или Z-Wave.

Если у вас нет других вещей для умного дома, я рекомендую использовать контроллер Wi-Fi. Он не требует дополнительного концентратора (использует ваш WiFi-роутер) и, как правило, дешевле, чем два других варианта..

Zigbee и Z-Wave — это беспроводные протоколы, разработанные специально для домашней автоматизации. С помощью одного из этих контроллеров вы можете подключить свой контроллер к интеллектуальному концентратору, например Samsung SmartThings, и ваши возможности автоматизации будут безграничными.

Я предпочитаю протокол Zigbee для своих источников света, потому что он работает с концентратором Philips Hue. Хаб Hue очень надежен и имеет очень быстрое время реакции. Кроме того, у меня уже есть несколько ламп Philips Hue, поэтому моя ячеистая сеть Hue надежна.

ПРИМЕЧАНИЕ. Если вы хотите, чтобы ваш контроллер был совместим с Hue, убедитесь, что это контроллер, сертифицированный Zigbee 3.0.

Где установить контроллер

Контроллеры обычно намного меньше блоков питания, поэтому их легче спрятать.

В большинстве случаев имеет смысл установить контроллер как можно ближе к полосам.

При необходимости проложите толстый провод от источника питания к контроллеру, чтобы минимизировать падение напряжения.Затем переключитесь на более светлый провод от контроллера к полосам.

Как управлять цифровыми (адресными) светодиодными лентами

Для аналоговых лент все светодиоды одного цвета подключены к одному каналу. Один контроллер может регулировать мощность каждого канала независимо, но не может настраивать светодиоды по отдельности.

Цифровой контроль полосы сильно отличается от аналогового. Я далеко не специалист в настройке адресных элементов управления светодиодной лентой. Однако основные требования следующие:

Чтобы использовать цифровое управление, вы должны сначала иметь цифровую светодиодную ленту (очевидно).

Кроме того, вам понадобится компьютер (многие люди используют Arduino или Raspberry-Pi) для обработки кода и отправки сигнала на светодиодные микроконтроллеры, установленные на полосе.

Наконец, вам также необходимо будет снабдить компьютер программой, которая сообщает микроконтроллерам, как управлять светом.


Рекомендуемые продукты

Поищите в Google светодиодные ленты, и вы увидите страницы результатов с бесчисленными поставщиками, продающими свои ленты и аксессуары.

Их так много, что я не могу сказать, какие из них лучше. Но я могу сказать вам, какие из них я использовал, и работали ли они на меня.

Продолжая покупать и тестировать товары, я буду обновлять этот список.

Светодиодные ленты

High CRI (белый дневной свет) — Светодиодная лента MARSWALL CRI 97+

RGBW — BTF-LIGHTING 16,4ft RGBW 4 в 1 светодиодная лента

Светодиодные контроллеры

WiFi

Z-Wave

Работает с Hue — Контроллер светодиодных лент GIDERWEL Zigbee RGBW

Источники питания

Класс 2 (CL2) — 12 В 60 Вт Источник питания

Регулируемая яркость — Драйвер светодиодов HitLights 12 В 60 Вт с регулируемой яркостью


Заключительные мысли

Светодиодные ленты », я имел в виду именно это.Я хочу, чтобы это было самое масштабное и крутое руководство, которое поможет вам от нулевых знаний до готового проекта.

Но, признаюсь, я не знаю всего, что нужно знать о светодиодных лентах, и это руководство не идеально. Итак, если у вас есть какие-либо советы или что-то, что я пропустил, дайте мне знать в комментариях ниже, и я добавлю их в руководство.

Спасибо за чтение!

Блоки питания для светодиодной ленты

Есть несколько вариантов выбора правильного источника питания для вашей светодиодной осветительной установки.

Вы найдете огромное разнообразие цен, но, как и все, что вы действительно делаете, получаете то, за что платите. В более дешевых устройствах используются компоненты более низкого качества — особенно конденсаторы — у них будет более короткий номинальный срок службы, и угадайте, что — ваш источник питания выйдет из строя раньше! Если он работает в течение длительных периодов времени или находится в труднодоступном положении, тогда несколько сэкономленных фунтов могут внезапно не выглядеть такой хорошей идеей.

Помимо цены, мы рекомендуем выбирать блок питания соответствующей мощности.Около 30% запасных частей имеют смысл и обеспечивают долгий срок службы.

С точки зрения безопасности вам следует искать символ с двойной изоляцией — это тот, который состоит из двух квадратов, один внутри другого. Он также должен иметь маркировку SELV (это S afe E xtra L ow V oltage). Убедитесь, что любые используемые кабели превышают номинальный ток источника питания, иначе они нагреются и могут быть опасны.

Вот базовый обзор, который поможет вам выбрать:

Напряжение : Планируете ли вы использовать светодиодную ленту на 12 В или 24 В? Все наши продукты попадают в одну из этих категорий, и если источник питания не подходит, он НЕ будет работать.Выберите необходимое напряжение ниже, чтобы просмотреть доступные варианты, которые подойдут вам.

Мощность : Показатель мощности блока питания определяет, сколько светодиодной ленты вы сможете использовать. Чтобы определить требуемую мощность, просто возьмите значение мощности светодиодной ленты, которое вы собираетесь использовать, указанное в Вт / м или ваттах на метр, и умножьте его на количество метров, которые вы будете использовать, чтобы получить общую потребность. Вы можете найти w / m на вкладке «Технические характеристики» на странице продукта для вашей светодиодной ленты.

Тип терминала: Также необходимо учесть способ подключения источника питания. Со стороны входа вы можете выбрать либо стандартную вилку для Великобритании на 13 А (международные вилки доступны по запросу), либо винтовые клеммы для другого подключения к ответвлениям с предохранителями или аналогичное.


Выберите подходящий источник питания для светодиодного освещения — Armacost Lighting

Если не указано иное, для всего светодиодного акцентного освещения Armacost требуется источник питания для преобразования 120-вольтной бытовой сети переменного тока в безопасную для использования 12-вольтовую постоянную мощность. Источники питания бывают разных стилей и мощности, и их иногда называют трансформаторами, адаптерами переменного / постоянного тока или драйверами светодиодов. Жилые дома, лодки и солнечные батареи могут питаться напрямую от 12-вольтовой батареи постоянного тока — источник питания не требуется.

Типовая установка со вставным стандартным источником питания для светодиодов

В этом сценарии низковольтный 12-вольтовый выход источника питания подключен к 12-вольтовому диммеру, который регулирует яркость светодиодного освещения.

Всегда выбирайте источник питания на основе общей мощности (ватт), необходимой для вашей конструкции освещения, и выбирайте модель с выходной мощностью, равной или превышающей вашу расчетную потребность. Для установок, объединяющих светодиодные ленточные светильники и другие акцентные светодиодные светильники в одной цепи, сложите требования к мощности, чтобы определить необходимый источник питания.

Мощность, необходимая для каждого светодиодного осветительного прибора Armacost, указана в соответствующих инструкциях по установке. Загрузите руководство в формате PDF со страницы продукта на сайте armacostlighting.com. Для ленточного светодиодного освещения RibbonFlex Pro вы также можете загрузить полную таблицу использования мощности, в которой рассказывается, как рассчитать общую мощность в вашей конструкции светодиодного ленточного освещения.

Существует два типа источников питания Armacost Lighting:

стандартный и AC с регулируемой яркостью, и модели имеют общую выходную мощность от 8 до 150 Вт.

Для светодиодного освещения с настраиваемым изменением цвета RGB выберите стандартный источник питания с выходной мощностью, достаточной для питания вашего светодиодного освещения.Вам понадобится контроллер цвета Armacost Lighting RGB для управления яркостью и выбора цвета или желаемого эффекта изменения цвета.

Для светодиодного освещения с использованием белых светодиодов вы можете выбрать либо стандартный , либо источник питания AC с регулируемой яркостью, в зависимости от того, как вы хотите управлять своим освещением.

Стандартные блоки питания

Самая простая установка связана с включением стандартного блока питания в бытовую розетку переменного тока. Дополнительный низковольтный диммер можно использовать для регулировки яркости и включения / выключения светодиодного освещения.Эти устройства подключаются со стороны низкого напряжения в любом месте между источником питания и светодиодным освещением.

Также доступны варианты беспроводного переключателя яркости

. Это полезно в ситуациях, когда установка новой проводки может быть затруднена. Выбирайте из дизайнерских сенсорных панелей RF или контроллеров Wi-Fi®, которые работают с вашим устройством iOS или Android, и / или простого настенного переключателя беспроводной связи. Чтобы просмотреть типичный пошаговый проект установки DIY RibbonFlex Pro с использованием стандартного блока питания Armacost с беспроводным диммером, загрузите и просмотрите эту статью из журнала This Old House .

Подробнее о диммерах и контроллерах освещения

Купить стандартные блоки питания

Блоки питания для драйвера светодиодов с регулируемой яркостью переменного тока

Блоки питания с регулируемой яркостью для светодиодных драйверов

Armacost Lighting являются предпочтительным выбором для профессионалов и домовладельцев для полнодиапазонного управления яркостью белых светодиодных осветительных приборов с использованием обычных встроенных в стену элементов управления затемнением переменного тока.

Универсальные диммерные светодиодные драйверы

Armacost совместимы практически со всеми диммерами переменного тока, от простых диммеров лампы накаливания до интеллектуальных диммеров Wi-Fi с поддержкой Alexa и высокопроизводительных систем управления освещением, таких как Lutron Caséta Wireless и GRAFIK Eye®.

Как правило, драйверы светодиодов с регулируемой яркостью требуют проводного подключения к домашней цепи. Блоки питания с регулируемой яркостью — отличный вариант, когда вы заменяете существующие лампы накаливания или люминесцентные лампы под шкафом или когда у вас есть электрическая розетка, управляемая настенным выключателем.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
