Г-образная крыша дома с равными фронтонами.

    Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

     Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

   Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).



Рисунок 1

   В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши, мы уже видели, поэтому на этом я не останавливаюсь.

 ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см.

рис.2):



Рисунок 2

   Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

 ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша».

   Кстати на эту статью я буду ссылаться и дальше.

   В первую очередь ставим стропила показанные на рис.3:



Рисунок 3

   Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

   Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:



Рисунок 4

    Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

 Рисунок 5



ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

   Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):



Рисунок 6

   Натягиваем шнурку между точками «А» и «В» (см. рис.7):



Рисунок 7

    С помощью малки измеряем угол ʺβʺ (см. рис.8):



Рисунок 8

   Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см.

рис.9):



Рисунок 9

   По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

   Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:



Рисунок 10

    Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

   Сделать это можно либо обычным топором, либо бензопилой.



Рисунок 11

   Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):



Рисунок 12

   Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

   Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:





 Рисунок 13

 ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):



Рисунок 14

   Шпренгели у нас из бруса 100х200, как и балки перекрытия.

 ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):







 Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

    В следующей статье мы рассмотрим, как делается Г-образная крыша на доме с различной шириной фронтонов.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Шатровая крыша дома своими руками.

  • Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

Монтаж Г-образной крыши с фронтонами различной ширины.

   В прошлой статье был описан монтаж крыши, имеющей форму буквы «Г» с одинаковыми фронтонами.

Давайте теперь рассмотрим случай, когда фронтоны имеют разную ширину.

   Хочу Вам сразу показать, что произойдёт, если начать монтаж крыши в том же порядке, который был описан в предыдущей статье (см. рис.1)





 Рисунок 1

   Мы видим, что один фронтон будет шириной 6 метров, другой 7 метров. При этом углы наклона стропил будут не одинаковыми, и это приведёт к тому, что в карнизе концы стропил не совпадут по вертикали (нижний рисунок). В данном примере перепад составит почти 10 см.

   В этом случае можно пойти двумя путями:

   1) Один конёк делается ниже другого. Причём такая крыша имеет уже три фронтона (см. рис.2):





Рисунок 2

   О такой конструкции мы поговорим в следующей статье, только на примере Т-образной крыши.

   2) Крыша делается с опиранием стропил на балки перекрытия. При этом коньки возможно сделать на одной высоте. Такой вариант мы сейчас и рассмотрим.

   Небольшое отступление. В этой и в предыдущей статьях я всегда говорю о фронтонах. Но вместо фронтонов могут быть и вальмы и полувальмы. Смотрите, например, рисунок 3. Здесь каждый человек волен фантазировать.



Рисунок 3

    Итак, наш пример:

ШАГ 1: Устанавливаем балки перекрытия и выноса. (см.рис.4):



Рисунок 4

ШАГ 2: Ставим угловые выноса.

   Для этого сначала нужно пришить на наружном углу коробки дома по одной ветровой доске, чтобы найти угол карниза. Затем натягиваем между наружным и внутренним углами шнурку (см. рис. 5):



Рисунок 5

   Все ветровые доски сразу не пришиваем, потому что они будут мешаться при разметке и установке стропил скатов.

   Далее, ориентируясь по шнурке, размечаем и устанавливаем угловые выноса, также, как мы делали в статье «Конструкция вальмовой крыши с опиранием стропил на балки перекрытия» (см.

рис. 6)



Рисунок 6

ШАГ 3: Ставим коньковую доску и стропила скатов (см. рис.7):



Рисунок 7

ШАГ 4: Ставим угловое стропило на наружный угол коробки дома (см. рис.8). Эта операция также уже была подробно описана здесь… — шаг 8.



Рисунок 8

ШАГ 5: Изготавливаем и устанавливаем угловое стропило в ендове. Так же как мы делали в прошлой статье, половинки углового стропила будут стёсываться, но на разную величину, так как, напомню ещё раз, углы наклона скатов, сходящихся в ендове, различные.

Итак, натягиваем шнурку в ендове, как показано на рис. 9:



Рисунок 9

   Замеряем с помощью малки угол нижнего запила углового стропила ʺαʺ (см. рис. 10):



Рисунок 10

   Высчитываем угол верхнего запила:

β = 90° — α

   Берём небольшой обрезок доски с сечение стропила и запиливаем один его конец под углом β. Прикладываем его вверху ендовы, как показано на рис.11. Отмечаем линию запила параллельно коньковой доске справа.



Рисунок 11

   Делаем запил и снова приложив шаблон замеряем расстояние показанное на рис. 12:



Рисунок 12

   С помощью топора или бензопилы срезаем на это расстояние верхнюю грань правой половинки углового стропила, так же как мы делали в прошлой статье (см. рис. здесь…).

   Итак, угол нижнего запила ʺαʺ нам известен, шаблон верхнего запила имеется. Теперь мы замеряем рулеткой длину стропила, делаем запилы и стёсываем верхнюю грань.

   Левую половинку размечаем и изготавливаем аналогично. Будет отличаться размер, на который стёсывается верхняя грань.

Результат показан на рис.13:





 Рисунок 13

   Да, ещё забыл сказать, что нижний конец обоих половинок углового стропила нужно будет чуть-чуть подпилить. На рисунке 14 на примере правой половинки показано место спила (синим цветом):



Рисунок 14

   Далее мы всё делаем по уже знакомому из предыдущих статей сценарию: ставим необходимые стойки, ригеля, нарожники, подшиваем карнизы, делаем обрешётку…

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Г-образная крыша дома с равными фронтонами.

  • Шатровая крыша дома своими руками.

  • Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

Как сделать г образную крышу своими руками


Г-образная крыша дома с равными фронтонами.

    Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

     Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

   Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).



Рисунок 1

   В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши, мы уже видели, поэтому на этом я не останавливаюсь.

 ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):



Рисунок 2

   Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

 ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша».

   Кстати на эту статью я буду ссылаться и дальше.

   В первую очередь ставим стропила показанные на рис.3:



Рисунок 3

   Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

   Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:



Рисунок 4

    Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

 Рисунок 5



ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

   Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):



Рисунок 6

   Натягиваем шнурку между точками «А» и «В» (см. рис.7):



Рисунок 7

    С помощью малки измеряем угол ʺβʺ (см. рис.8):



Рисунок 8

   Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):



Рисунок 9

   По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

   Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:



Рисунок 10

    Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

   Сделать это можно либо обычным топором, либо бензопилой.



Рисунок 11

   Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):



Рисунок 12

   Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

   Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:





 Рисунок 13

 ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):



Рисунок 14

   Шпренгели у нас из бруса 100х200, как и балки перекрытия.

 ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):







 Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

    В следующей статье мы рассмотрим, как делается Г-образная крыша на доме с различной шириной фронтонов.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Шатровая крыша дома своими руками.

  • Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

Как построить крышу своими руками без помощи специалистов

После приобретения земли оправдывается новая и серьезная задача — построить собственную крепость под названием «Дом». Его возведение можно доверить профессионалам, обратившись в одну из строительных компаний. В этом случае, потратившись на материалы, необходимо оплатить также выполненную работу всей бригаде. Такой вариант подходит тем, кто согласен платить больше, но не желает тратить силы и время на строительство дома, предпочитая переложить эти трудности на чужие плечи.Если хозяин будущего дома не собирается доверять столь ответственный процесс совершенно незнакомым людям, построить дом самостоятельно вполне реально. В этом случае, естественно, потребуется гораздо больше времени и сил, а возможно, и помощь друзей или родственников.

Касаясь темы самостоятельного строительства дома, стоит обратить особое внимание на вопрос: «Как построить крышу своими руками?».

Для начала нужно разобраться в типах крыш.Зная их разнообразие, вам нужно будет выбрать крышу, подходящую для вашего будущего дома. На сегодняшний день существуют крыши для домов: односкатные, двухскатные, четырехскатные, шатровые, мансардные, конические и пирамидальные. Однако этот список не является исчерпывающим.

При строительстве жилых домов наиболее распространена двускатная крыша, которая состоит из двух плоскостей (скатов), опирающихся на стены дома, образуя треугольное пространство. Явным плюсом такой кровли является то, что ее конструкция достаточно легкая, конструкция надежная и прочная, позволяет выбрать для кровли практически любой материал.

Несмотря на то, что монтировать придется самое, двускатную крышу своими руками построить совсем не сложно. Прежде чем приступить непосредственно к самому процессу, необходимо обратить внимание на регион, где будет построен дом, а также количество и периодичность осадков, в частности снега. Такие важные нюансы необходимо учитывать, так как от них зависит выбор конструкции и деталей кровли.

Как построить крышу своими руками, чтобы она была прочной, надежной, долговечной, защищенной от дождя и жары? Самое главное — правильно установить балочные перекрытия (переводы).Как правило, в качестве переводов используются деревянные балки. Их устанавливают только на стены. Расстояние между ними должно быть примерно 1,5-2 метра. При укладке балок перекрытия также необходимо учитывать расстояние от стены снаружи здания. Он должен быть не менее 40-50 см. Такое решение обеспечит сохранность стен дома от воды, которая будет стекать по крыше. Для того, чтобы делать крышу своими руками на долгие годы, также необходимо обработать все деревянные детали, включая балки, специальным раствором, который обеспечит их сохранность и убережет от гниения.

После того, как балки по всему периметру смонтированы и закреплены, самое время приступить к установке стропил. Очень важно уделить им особое внимание, поскольку они являются несущим элементом всей конструкции крыши. Кроме того, стропила тоже наклонены. Далее необходимо сделать их обрешеткой, подобрав при этом надежный крепеж. Они вполне могут служить болтами и скобами. Не забывайте, что именно на обрешетку будет производиться кровля. После этого можно приступать непосредственно к процессу установки кровли. Если к этому моменту еще оставались сомнения, как построить крышу своими руками и сделать из этого надежду, то, возможно, пора обратиться за советом к профессионалу. В случае, если все получится и результаты их работы не вызовут никаких опасений, можно продолжить. Когда работы с кровельными материалами закончены, пора изолировать все несущие конструкции. В этом отлично может помочь слой материалов, обладающих свойством теплоизоляции. Такой утеплитель не только обеспечит нужную температуру в самом доме, но и продлит срок службы всех деталей кровли.

После того, как постройка крыши своими руками прошла на 100% успешно, и результат хороший, вы можете поставить жирную галочку в списке ваших строительных побед и смело приступить к следующему делу.

p >> ,

Как сделать дезинфицирующее средство для рук: пошаговое руководство

Уведомление FDA

Управление по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA) объявило об отзыве нескольких дезинфицирующих средств для рук из-за потенциального присутствия метанола.

Метанол — это токсичный спирт, который может вызывать побочные эффекты, такие как тошнота, рвота или головная боль, при попадании на кожу значительного количества. Более серьезные последствия, такие как слепота, судороги или повреждение нервной системы, могут возникнуть при проглатывании метанола.Случайное или преднамеренное употребление дезинфицирующего средства для рук, содержащего метанол, может привести к летальному исходу. Подробнее о том, как определить безопасные дезинфицирующие средства для рук, читайте здесь.

Если вы приобрели какое-либо дезинфицирующее средство для рук, содержащее метанол, вам следует немедленно прекратить его использование. Если возможно, верните его в магазин, где вы его купили. Если вы испытали какие-либо побочные эффекты от его использования, вам следует позвонить своему врачу. Если ваши симптомы опасны для жизни, немедленно вызовите скорую медицинскую помощь.

Когда дело доходит до предотвращения распространения инфекционных заболеваний, таких как COVID-19, ничто не сравнится с старым добрым мытьем рук.

Но если вода и мыло недоступны, ваш следующий лучший вариант, согласно Центрам по контролю и профилактике заболеваний (CDC), — это использовать дезинфицирующее средство для рук на спиртовой основе, которое содержит не менее 60 процентов спирта.

Если у вас нет запаса купленного в магазине дезинфицирующего средства для рук, вам, вероятно, будет трудно найти его прямо сейчас в магазине или в Интернете.Из-за быстрого распространения нового коронавируса большинство розничных продавцов не могут удовлетворить спрос на дезинфицирующее средство для рук.

Хорошие новости? Чтобы приготовить дезинфицирующее средство для рук в домашних условиях, достаточно трех ингредиентов. Прочтите, чтобы узнать, как это сделать.

Предупреждение

Рецепты дезинфицирующих средств для рук, включая приведенный ниже, предназначены для использования профессионалами, обладающими необходимыми знаниями и ресурсами для безопасного создания и правильного использования.

Используйте домашние дезинфицирующие средства для рук только в экстремальных ситуациях, когда мытье рук недоступно в обозримом будущем.

Не используйте домашние дезинфицирующие средства для рук на детской коже, так как они могут использовать их ненадлежащим образом, что приведет к большему риску травм.

Сделать собственное дезинфицирующее средство для рук легко и требует всего лишь нескольких ингредиентов:

Ключ к созданию эффективного дезинфицирующего средства для рук, уничтожающего микробы, — придерживаться пропорции спирта 2: 1 по отношению к алоэ вера. Таким образом, содержание алкоголя составляет около 60 процентов. По данным CDC, это минимальное количество, необходимое для уничтожения большинства микробов.

Джагдиш Хубчандани, доктор медицинских наук, доцент кафедры медицинских наук Государственного университета Болла, поделился этой формулой для дезинфекции рук.

Его формула дезинфицирующего средства для рук включает:

  • 2 части изопропилового спирта или этанола (91–99 процентов спирта)
  • 1 часть геля алоэ вера
  • несколько капель гвоздики, эвкалипта, мяты перечной или другого эфирного масла

Если вы делаете дезинфицирующее средство для рук дома, Хубчандани советует придерживаться следующих советов:

  • Делайте дезинфицирующее средство для рук в чистом месте. Заранее протрите столешницу разбавленным раствором отбеливателя.
  • Тщательно вымойте руки перед приготовлением дезинфицирующего средства для рук.
  • Для перемешивания используйте чистую ложку и венчик. Тщательно вымойте эти предметы перед использованием.
  • Убедитесь, что спирт, используемый для дезинфицирующего средства для рук, не разбавлен.
  • Тщательно перемешайте все ингредиенты, пока они не станут однородными.
  • Не прикасайтесь к смеси руками, пока она не будет готова к использованию.

Для большой партии дезинфицирующего средства для рук Всемирная организация здравоохранения (ВОЗ) разработала формулу дезинфицирующего средства для рук, в котором используются:

  • изопропиловый спирт или этанол
  • перекись водорода
  • глицерин
  • стерильная дистиллированная или кипяченая холодная вода.

Рецепты дезинфицирующих средств для рук своими руками сейчас повсюду в Интернете — но безопасны ли они?

Эти рецепты, включая приведенные выше, предназначены для использования профессионалами, обладающими знаниями и ресурсами для безопасного приготовления домашних дезинфицирующих средств для рук.

Дезинфицирующее средство для рук домашнего приготовления рекомендуется только в экстремальных ситуациях, когда вы не можете мыть руки в обозримом будущем.

Неправильные ингредиенты или пропорции могут привести к:

  • недостатку эффективности, что означает, что дезинфицирующее средство не может эффективно устранить риск воздействия некоторых или всех микробов
  • раздражение кожи, травмы или ожоги
  • воздействие опасных химических веществ при вдыхании

Дезинфицирующее средство для рук домашнего приготовления также не рекомендуется детям.Дети могут быть более склонны к неправильному использованию дезинфицирующего средства для рук, что может привести к большему риску травм.

При использовании дезинфицирующего средства для рук следует учитывать две вещи:

  • Втирать его в кожу, пока руки не высохнут.
  • Если у вас жирные или грязные руки, вы должны сначала вымыть их водой с мылом.

Имея это в виду, вот несколько советов по эффективному использованию дезинфицирующего средства для рук.

  1. Распылите или нанесите дезинфицирующее средство на ладонь одной руки.
  2. Тщательно потрите руки. Убедитесь, что вы покрыли всю поверхность рук и всех пальцев.
  3. Продолжайте тереть в течение 30-60 секунд или пока руки не высохнут. Дезинфицирующему средству для рук может потребоваться не менее 60 секунд, а иногда и больше, чтобы убить большинство микробов.

Согласно CDC, дезинфицирующее средство для рук на спиртовой основе, отвечающее требованиям к количеству спирта, может быстро уменьшить количество микробов на ваших руках.

Он также может помочь уничтожить широкий спектр болезнетворных агентов или патогенов на ваших руках, включая новый коронавирус SARS-CoV-2.

Однако даже самые лучшие дезинфицирующие средства для рук на спиртовой основе имеют ограничения и не уничтожают все виды микробов.

Согласно CDC, дезинфицирующие средства для рук не избавляют от потенциально вредных химикатов. Он также неэффективен при уничтожении следующих микробов:

Кроме того, дезинфицирующее средство для рук может не подействовать, если ваши руки явно грязные или жирные. Это может произойти после работы с едой, работы в саду, садоводства или занятий спортом.

Если ваши руки выглядят грязными или слизистыми, вымойте руки вместо дезинфицирующего средства.

Знание, когда лучше мыть руки и когда могут быть полезны дезинфицирующие средства для рук, является ключом к защите от нового коронавируса, а также от других болезней, таких как простуда и сезонный грипп.

Хотя и то, и другое служат определенной цели, мытье рук с мылом всегда должно быть приоритетом, согласно CDC. Используйте дезинфицирующее средство для рук только в том случае, если мыло и вода недоступны в данной ситуации.

Также важно всегда мыть руки:

  • после посещения туалета
  • после сморкания, кашля или чихания
  • перед едой
  • после прикосновения к поверхностям, которые могут быть загрязнены

CDC перечисляет конкретные инструкция по наиболее эффективному мытью рук.Они рекомендуют следующие шаги:

  1. Всегда используйте чистую проточную воду. (Он может быть теплым или холодным.)
  2. Сначала намочите руки, затем выключите воду и намылите руки с мылом.
  3. Протрите мылом руки не менее 20 секунд. Не забудьте потереть тыльную сторону рук, между пальцами и под ногтями.
  4. Включите воду и ополосните руки. Используйте чистое полотенце или высушите на воздухе.

Дезинфицирующее средство для рук — это удобный способ предотвратить распространение микробов, когда вода и мыло недоступны.Дезинфицирующие средства для рук на спиртовой основе могут помочь вам обезопасить себя и уменьшить распространение нового коронавируса.

Если вам сложно найти дезинфицирующее средство для рук в местных магазинах, а средства для мытья рук недоступны, вы можете сделать это самостоятельно. Вам понадобится всего несколько ингредиентов, например медицинский спирт, гель алоэ вера и эфирное масло или лимонный сок.

Хотя дезинфицирующие средства для рук могут быть эффективным способом избавления от микробов, органы здравоохранения по-прежнему рекомендуют мыть руки, когда это возможно, чтобы защитить руки от болезнетворных вирусов и других микробов.

Прочтите эту статью на испанском

.

Как рисовать руки

Секрет рисования руки

Вы один из тех, кто абсолютно ненавидит рисовать руки? Руки прячете в карманы или за спину человека? Нет смысла так подходить к рисованию рук. Это правда, что большинство людей считают, что руки — это одна из самых сложных вещей для рисования. НЕ ТАК!

Честно говоря, рисовать руки сложно, когда не знаешь, что искать.Но когда вы знаете, как искать определенные формы, их намного легче рисовать. Нарисовать руки или что-то еще в этом отношении так же просто, как нарисовать несколько простых фигур. Я говорю о простых квадратах и ​​треугольниках.

Формы, из которых состоит рука

Посмотрите на свою руку. Если вы посмотрите на основную форму ладони, вы заметите, что она имеет форму квадрата. Этот квадрат может немного измениться, когда рука находится в другом положении, но он все еще там. Вы можете почти представить квадрат, составляющий ладонь, как лист бумаги.Лист бумаги имеет прямоугольную форму, но его можно согнуть, и он может казаться изогнутым под определенными углами.

Форма, которая образуется в месте пересечения ладони и большого пальца руки, представляет собой треугольник. Здесь снова эта форма треугольника может немного измениться, если смотреть под разными углами, но она все еще там. Вам просто нужно знать, как искать эту форму.

Тогда дело до пальцев. Форма пальца — это просто цилиндр. Основные пальцы состоят из трех маленьких цилиндров, а на большом пальце их всего два.В зависимости от угла цилиндры пальцев могут перекрываться, закрывая часть из них. Цилиндры могут также сужаться или увеличиваться в зависимости от ракурса.

Помните, при изменении угла наклона руки формы могут немного измениться — но они все еще там. Вам нужно только натренировать глаз, чтобы находить формы, составляющие структуру руки. К счастью, эти фигуры легко нарисовать.

После того, как вы нарисовали фигуры, нарисуйте контурные линии.Используйте фигуры в качестве ориентира. (Убедитесь, что у вас правильные пропорции.) Когда фигуры находятся на поверхности, рисовать контуры намного проще. Это позволяет вам сосредоточиться на линиях, которые вы добавляете к рисунку. Обязательно рисуйте линии с учетом качества линий. Добавьте разнообразия своей линии и создайте иллюзию формы через нанесенные вами отметки.

Обычно области, где рука становится больше, требуют более толстых линий. Области тени также потребуют более толстых линий.На некоторых участках линия может быть очень тонкой, а может и вовсе отсутствовать.

Создайте иллюзию источника света

Мы видим объекты и понимаем мир вокруг нас на основе света. Это свет, который сообщает нам форму объектов, которые мы видим. Каждый рисунок должен иметь определенный источник света. Мы можем создать иллюзию света, используя ценность или темноту или яркость цвета.

Источник света определяется факторами, связанными со стоимостью.На той стороне руки, которая принимает источник света, мы увидим блики, которые передаются оттенками (значениями света). Выступающие области, скорее всего, будут наиболее яркими.

На противоположной стороне от источника света мы увидим тени. Эти области будут обозначены более темными значениями. Отступающие области, скорее всего, будут теневыми.

Убедитесь, что вы включили полный диапазон значений при розыгрыше рук. Помните, что это значение, которое говорит зрителю о форме руки.

Ничто не сводит меня с ума больше, чем видеть, как студент рисует фигуру и прячет руки! В этом нет необходимости! Руки нарисовать несложно!

Рисование рук с основными формами

Рисование руками — отличный способ попрактиковаться в рисовании в целом. У нас они всегда с собой, поэтому мы можем просматривать их и использовать в качестве справочных материалов в любое время.

Давайте еще раз посмотрим на процесс, который мы исследовали выше. На этот раз мы выделим каждую из фигур, чтобы их было легче увидеть.Делайте это шаг за шагом и обращайте пристальное внимание на каждую форму. Обратите внимание на то, как каждую форму можно использовать для рисования руки в любом положении.

Начните с рисования фигуры, представляющей тыльную сторону руки. Скорее всего, эта форма будет прямоугольной, но она может немного искривляться, как мы видим ниже. (Помните, что на начальных этапах рисование должно быть достаточно свободным. Мы всегда можем улучшить форму по мере продвижения.)

Затем нарисуйте треугольник сбоку от этой формы.Эта форма будет служить связующим звеном между большим пальцем и тыльной стороной ладони. В нижней части мы в конечном итоге добавим большой палец.

Затем можно нарисовать несколько меньших цилиндров, выходящих наружу из прямоугольной формы, которая была нарисована для тыльной стороны руки. Эти формы станут нижними частями каждого пальца.

Второй набор цилиндров вытягивается для дальнейшего выдвижения пальцев.

Пальцы можно прикончить еще одним набором цилиндров.Обратите внимание на то, как каждый цилиндр становится сегментом пальца.

Можно добавить контуры и тени, чтобы завершить рисунок руки. Не забывайте учитывать источник света при добавлении затенения. Он должен быть одинаковым для всех частей руки и каждого пальца.

Больше уроков, которые вам понравятся …

,

Стропильная система крыши своими руками, устройство с ендовой


«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рисунках представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

Источник: «Конструкции крыш. Стропильные системы» Савельев А.А.


Монтаж Г-образной крыши с фронтонами различной ширины

В прошлой статье мы рассказывали о монтаже кровли, которая имеет вид буквы «Г» с однообразными фронтонами. Теперь стоит взглянуть на случай, когда фронтоны разной ширины.

Рекомендуем Вам взглянуть на то, что произойдёт, при условии монтажа крыши в аналогичном порядке, о котором говорилось в предыдущей публикации (см. изображение 1)

Здесь видно, что один из фронтонов будет иметь ширину 6 метров, а другой – 7 метров. В таком случае углы наклона стропил получаться разных размеров, а это повлияет на то, что концы стропил в карнизе не сойдутся по вертикальной линии (нижнее изображение). В этом примере такой перепад составит примерно 10 см.

В данной ситуации стоит пойти двумя путями решения:

1) Один конёк устанавливается ниже другого. К тому же данная кровля включает уже три фронтона (см. изображение 2):

О подобной конструкции мы расскажем в следующей публикации, только на примере кровли в форме буквы Т.

2) Кровля создается с опорой стропил на перекрывающие балки. В таком случае коньки можно установить на одном уровне. На данном варианте мы остановимся подробнее.

Мы сделали акцент на фронтонах в данной и прошлой статье. Хотя фронтоны могут быть заменены вальмами и полувальмами. Пример использования подобных деталей на изображении 3.

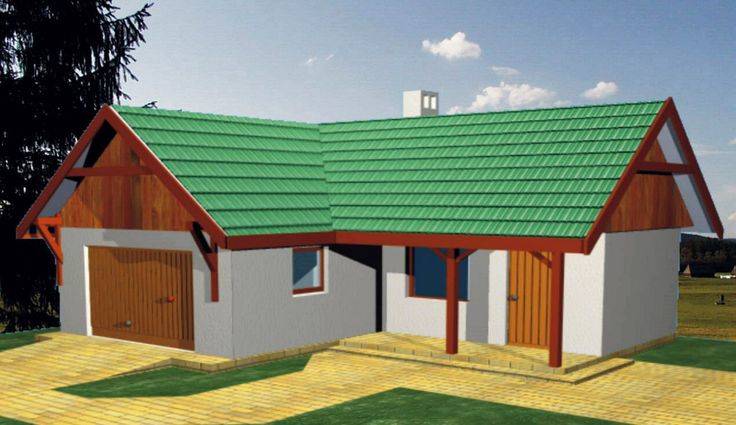

Г-образная крыша дома с равными фронтонами.

Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).

Рисунок 1

В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши , мы уже видели, поэтому на этом я не останавливаюсь.

ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):

Рисунок 2

Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша» .

Кстати на эту статью я буду ссылаться и дальше.

В первую очередь ставим стропила показанные на рис. 3:

Рисунок 3

Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:

Рисунок 4

Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

Рисунок 5

ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):

Рисунок 6

Натягиваем шнурку между точками «А» и «В» (см. рис.7):

Рисунок 7

С помощью малки измеряем угол ʺβʺ (см. рис.8):

Рисунок 8

Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):

Рисунок 9

По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:

Рисунок 10

Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

Сделать это можно либо обычным топором, либо бензопилой.

Рисунок 11

Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):

Рисунок 12

Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:

Рисунок 13

ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):

Рисунок 14

Шпренгели у нас из бруса 100х200, как и балки перекрытия.

ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):

Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

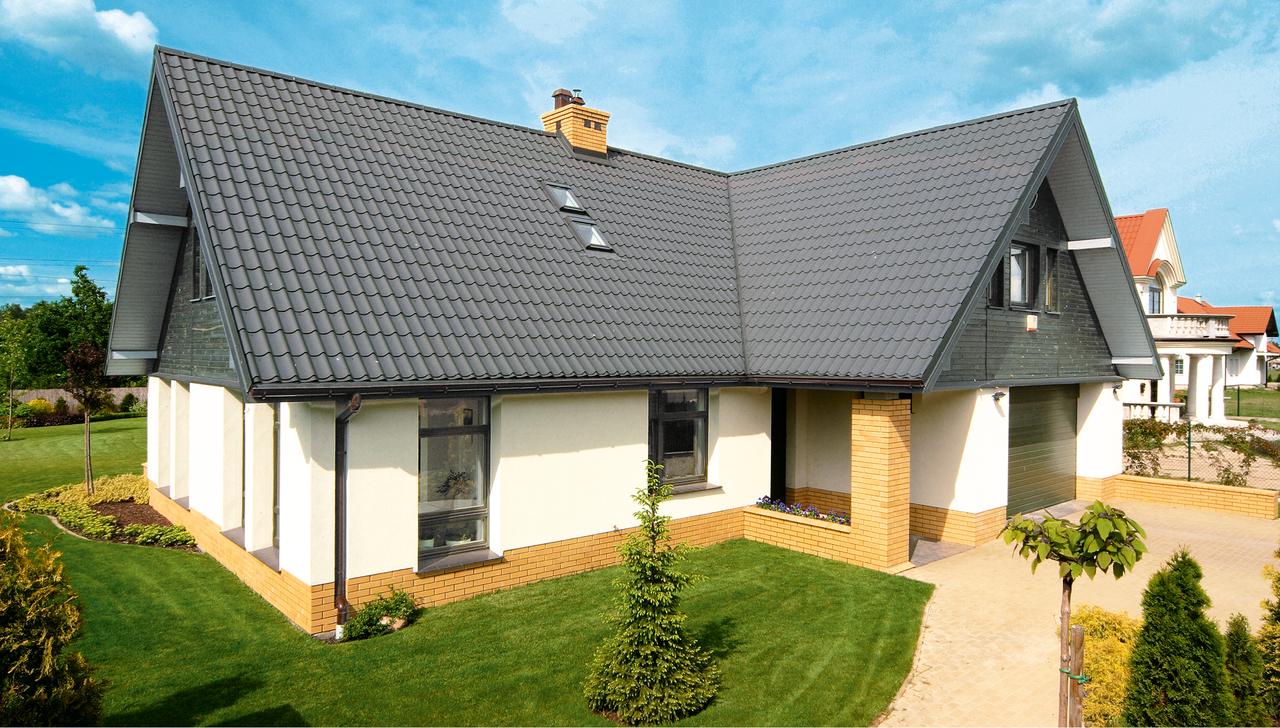

Что такое Г-образная крыша

Этот вид крыши представляет собой конструкцию над домом, которая выполнена в виде двух стандартных двухскатных кровель. Они соединяются между собой под углом в 90°. Вот поэтому крыша и названа Г-образной, так как получается подобие буквы Г. Самый сложный узел во всей этой конструкции – места стыков, где встречаются две стропильные двускатные системы, то есть как внешний, так и внутренний углы.

Все зависит от фронтонов. Простая – конструкция, которая имеет одинаковую ширину, при которой торцевые стены двух частей Г-образной постройки имеют одинаковую ширину. Сложная крыша та, фронтоны которой имеют разные габариты. В таком случае высота конька каждой части будет отличаться, что усложнить процесс стыкования стропильных ног под прямым углом друг с другом. Очень часто данная крыша делается ломаной, при которой одна двухскатная половина находится ниже, чем другая.

Получается, что для обычных домов, Г-образная крыша не подходит, только для соответствующих построек. Основная задача при строительстве Г-образной крыши – это правильно выполнить расчеты и монтаж стропильной системы. Если сделать все качественно, то как показывает практика и отзывы профессионалов, данный тип крыши еще надежнее, нежели обычная двухскатная кровля. Почему? Стропильные ноги конструкции на углах являются некими ребрами жесткости, которые поддерживают остальные элементы.

Стропильная система крыши с ендовой: характерные особенности и трудности монтажа

Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов. Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.

Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховых или выступающих окнах мансарды .

Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.

Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:

  • нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли. Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешетки и укладки покрытия кровли;
  • верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.

Особенности крыши с ендовой

Устройство стропильной системы крыши сложной формы (многощипцовых крыш) требует создания соединений коньков и скатов. Плоскости скатов могут иметь различную геометрическую форму: треугольник, прямоугольник, трапеция. Ендова – это место примыкания скатов с образованием отрицательного угла.

В плане дома крыши с ендовами выглядят крестообразными, Т-бразными или Г-образными. Это два основных способа создания примыканий крыш. На стадии проектирования выполняется план крыши (вид сверху) с учетом мансардных и слуховых окон, всех примыканий, крыш над террасами или верандами, с указанием всех линейных размеров. Общий план крыши разбивается на прямоугольники и квадраты, на нем обозначаются основные помещения и пристройки.

На плане крыши следует указать главные прогоны, а в перпендикулярном направлении обозначить второстепенные прогоны над помещениями меньшего размера. Затем прорисовываются линии, соединяющие углы крыши над второстепенными помещениями с углами основной крыши. Эти диагональные линии и обозначают месторасположение ендов – внутренних углов, образованных примыканием скатов.

При монтаже стропильной системы, ендовы на стыках кровель одинаковой высоты (т.е. если коньковые прогоны расположены на одном уровне), представляют собой диагональные стропила, опирающиеся верхним концом на коньковый прогон, а нижним – на мауэрлат. Монтаж таких стропильных ног выполняется аналогично установке диагональных стропил вальмовой крыши.

В зависимости от размеров пристроек, углы кровельных скатов могут иметь различные значения. Геометрию кровли можно изменять, укорачивая размер прогонов. Соответственно меняется и угол наклона ендовы. Стропильная система крыши с ендовой может выполняться распорным или безраспорным методом. Если устанавливаются распорные стропила, то для снятия лишнего напряжения следует закрепить горизонтальную схватку в нижней части конструкции.

Виды ендовы ↑

Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.

В зависимости от способа монтажа различают:

  • Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы . Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.
  • Открытые. Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.

Монтаж для мягкой кровли ↑

Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

Подготовительные работы ↑

Оформить отрицательный излом сложной крыши можно, по крайней мере, в двух вариантах:

  • открытый;
  • метод подреза.

Основание подготавливают в зависимости от выбранного варианта.

  • Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают мастикой , скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.
  • При использовании варианта «подрез» КЕ не нужен.

Монтаж открытым способом ↑

  • рядовую черепицу укладывают на КЕ до центральной оси;
  • все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.
  • расстояние от оси до крепежного элемента должно быть больше 0,3 м;
  • далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;
  • гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;
  • перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;
  • если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;
  • ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

Монтаж способом «подреза» ↑

  • укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм.
  • аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу.
  • после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы.
  • это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

Монтаж Г-образной кровли

Если вы не знаете, как сделать угловую крышу, то, ознакомившись с подробной инструкцией ниже, вполне сможете построить такое перекрытие самостоятельно. Итак, изогнутая в форме Г крыша своими руками монтируется в таком порядке:

  • На деревянные прогоны устанавливают стойки-опоры в соответствии с нанесенной разметкой. Их дополнительно фиксируют скобами, металлическими уголками и ужесточают раскосинами.
  • На стойки укладывают коньковый брус и фиксируют его. Особое внимание нужно уделить стыкованию двух концов под углом 90 градусов. Здесь фиксацию нужно провести более жесткую, чтобы крыша своими руками возведенная, была надежной.
  • Теперь необходимо собрать два стропила в единую ферму и установить на мауэрлат на фронтоне одной из частей дома. При этом важно помнить, что у стропильных ног должен быть карнизный свес не менее 50 см. Такую же ферму устанавливают и на второй фронтон Г-образного дома.
  • По получившемуся лекалу монтируют оставшиеся фермы с заданным шагом до тех пор, пока не дойдем до угла стыкования двух частей крыши.
  • Здесь монтируем наружное угловое стропило, которое надежно фиксируют в точке пересечения коньков сверху и углов мауэрлата снизу.
  • После этого устанавливают угловое стропило внутренне (ендову). Поскольку здесь у крыши имеется отрицательный угол, то с надежностью фиксации ноги нужно быть очень внимательными. Для того чтобы сделать правильный выпил, необходимо установить брус лекало от конька к мауэрлату и с помощью малки (мерного инструмента) измеряем угол ʺβʺ, то есть угол выпила в брусе. Его формируем сначала на бруске-лекале, а затем переносим на основной брус для углового стропила. Получившийся элемент надежно фиксируем.
  • И, наконец, устанавливаем нарожники — короткие стропила. Их выпиливают заранее в соответствии с параметрами на чертеже. То есть, каждый нарожник будет тем короче, чем ближе к верхнему концу внутреннего углового стропила он будет располагаться. По наружному угловому стропилу наоборот, нарожник будет короче к нижнему концу ноги.

Всю конструкцию для надежности усиливают раскосинами и ветровыми балками. Сверху на стропильную систему нашивают обрешетку, и уже потом укладывают все слои кровельного пирога. Как видно из инструкции, возведение разновидности этой угловой крыши, в принципе, не сложно. Главное точно соблюдать все параметры каркасных элементов.

Источник

Устройство ↑

Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

Для формирования различных типов крыш: щипцовой , шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

Стропильная система с ендовами Г-образной кровли ↑

  • Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
  • Кровельные прогоны второстепенных кровель связаны.
  • Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
  • По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.

Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат , старается распрямить угол, под которым стыкуются мауэрлатные балки . Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

Виды стропильных систем

Все существующие конструкции скатных крыш можно поделить на следующие виды:

Односкатные кровли имеют наиболее простую конструкцию

Для обеспечения уклона чаще всего одну стену делают выше противоположной. В результате кроме самих ног каркас имеет лишь мауэрлат.

Последний представляет собой брус, который укладывается на стены, и равномерно распределяет на них нагрузку от крыши. Мауэрлат имеют все виды скатных крыш, поэтому далее упоминать его не буду.

Если все стены строения одинаковой высоты, каркас имеет дополнительные элементы:

  • Стойки. Устанавливаются на одной стене и уклон ската;
  • Прогон. Балка, которая крепится к стойкам. На нее и угадываются стропила. Правда, иногда балка не используется, в результате чего под каждую ногу устанавливают свою стойку;

Односкатная кровля может быть укреплена стойками и подкосами

Если длина пролета, т.е. расстояние между несущими противоположными стенами превышает 5 метров, конструкция имеет дополнительные укрепляющие элементы:

  • Промежуточные стойки. Подпирают отдельные стропила или прогоны. Могут устанавливаться как на несущие стены, так и на балки перекрытия;
  • Подкосы. Представляют собой опоры, расположенные под углом. Они могут передавать нагрузку от стропил на внутренние несущие стены, балки перекрытия или наружные стены.

Щипцовые кровли содержат два ската и фронтоны на торцах

Вариант 2: двускатные

Двускатные, или щипцовые, системы помимо мауэрлата и стропильных ног содержат следующие элементы:

  • Стропильные фермы. Представляют собой два соединенные в коньковом узле ответных стропила, образующих треугольник;

Каркас двускатной кровли

  • Коньковый брус. Это прогон, который соединяет все фермы в коньковом узле. Зачастую на него опираются ноги. Правда, иногда двускатную конструкцию делают вообще без прогона, в результате чего фермы соединяются только обрешеткой;

Коньковый прогон соединяет все фермы

  • Затяжка, ригель. Горизонтальная балка, которая соединяет две ответные ноги. Благодаря ей уменьшается распорная нагрузка на наружные стены.

Торцы двухскатной крыши образуют фронтоны, которые обычно зашиваются досками. Как и все остальные скатные системы, каркас может иметь стойки и подкосы.

Надо сказать, что в зависимости от варианта установки укрепляющих элементов, конструкция может иметь висячие или наслонные стропила. Последние подразумевают установку подкосов и опор на несущие внутренние элементы здания, т.е. стены или колонны.

Схема устройства висячих систем

Висячими стропилами называются ноги, которые опираются только на наружные стены. Правда, иногда они тоже укрепляются опорами и подкосами, но последние устанавливаются либо на затяжки, либо на балки перекрытия, которые также висят в воздухе.

Вариант 3: четырехскатные

Четырехскатные кровли бывают нескольких типов. Наиболее сложными являются вальмовые, которые представляют собой комбинацию щипцовой и шатровой крыши. Их стропильная система состоит из следующих элементов:

  • Ферм. Устроена абсолютно так же, как и фермы щипцовых крыш;

Схема устройства вальмовой кровли

  • Накосные (коньковые) стропила. Это угловые ноги, которые относятся как к боковым скатам, так и торцевым, т.е. вальмам;
  • Нарожники. Представляют собой промежуточные ноги, которые устанавливаются на мауэрлат и опираются на накосные стропила;
  • Центральные ноги. Стропила, которые располагаются по центру треугольных скатов. В отличие от нарожников, они опираются на торец конькового прогона.

Зачастую каркасы делают полувальмовыми. От вальмовых они отличаются наличием небольших фронтонов у конька, которые обычно занимают третью или даже четвертую часть вальмы.

Схема устройства полувальмовой кровли

Для обустройства таких фронтонов, между стропилами крайних ферм устанавливаются усиленные ригели, или опорные доски, на которые опираются нарожники. При этом пространство от ригеля до конька зашивается досками.

Фронтоны частного дома можно украсить смотровыми окнами. Они сделают чердак светлее, а также обеспечат вентиляцию подкровельного пространства.

Схема устройства вальмовой кровли

Что касается шатровых крыш, то они состоят исключительно из треугольных скатов, поэтому не имеют ферм и горизонтального конька. Их каркас содержит лишь накосные ноги и нарожники.

Вариант 4: многоскатные

Многоскатные крыши представляют собой комбинацию вышеописанных конструкций в виде их пересечения, т.е. как будто разные кровли взяли и состыковали друг с другом. В зависимости от варианта пересечения, они бывают следующих видов:

  • Г-образные.
  • Т-образные;
  • Крестообразные или четырехщипцовые (многощипцовые).

Также существуют и другие варианты, но все они устроены одинаково. Самое сложное при строительстве многоскатных конструкций – это правильно выполнить соединение двух крыш.

Монтаж Г-образной крыши с фронтонами различной ширины | Swtor-guild.com

Нередко Г-образная крыша, имеет фронты различной ширины. Выстраивать её таким же образом, как и крышу с одинаковыми фронтами сложнее, потому что в этом случае стропила не совпадут в единой точке. Напомним, что стропила – специальные доски, на которые приходится основная нагрузка.

Итак, стропила не соединятся на месте карниза, если доски, закрепленные на разных фронтах, фиксируются под одним углом. В таком случае можно расположить один конек выше другого, тогда на крыше будут установлены три фронта. Другой вариант – фиксировать стропила на балках перекрытия. Здесь коньки можно сделать одинаковой высоты. Поэтому далее мы узнаем, как производится монтаж Г-образной крыши с фронтонами различной ширины.

С чего начинается монтаж Г-образной крыши с фронтонами различной ширины.

Начинаем с установки балок перекрытия. Далее фиксируются выносные балки и угловые кровельного выноса. Рассмотрим, как провести установку последних. Первым шагом пришивается на внешних углах здания доски — одна на каждой стороне. Это делается для того, чтобы отметить угол, где будет сформирован карниз. Между внешним углом здания и внутренним, который создается соединением двух стропил, натягиваем шнур. Пришивайте доски по мере необходимости, иначе они будут мешать в процессе устанавливания стропил на скаты. Потом при помощи шнура проведите разметку угловых выноса и установите их.

Теперь устанавливаются коньковые доски, те, что обеспечивают поддержку конька; потом — стропила скатов.

Фиксируем угловые доски на внешний угол здания. Об этом стоит рассказать подробнее. Так как скаты расположены под разными углами наклона, то угловое стропило, состоящее из двух досок, сшивается не совсем стандартным способом: одна из досок будет немного ниже другой. Чтобы определить, сколько см разницы между досками, нужно измерить углы между угловыми стропилами. Для этого используют шнур и угломер. После проведения всех расчетов, вы можете изготовить первую доску – половину углового стропила. Возможно, она станет прогибаться, поэтому потребуется установить под нее временную стойку.

После того, как операция по установке угловых стропил завершена, приступаем к следующему этапу: установка угловых стропил в ендове. Для этого часть стропила стесывают. Но, в нашем случае, разные стропила стесываются на различные длины, так происходит, потому что мы работаем с крышей, где скаты размещаются под разными углами. Сначала натягиваем шнур в ендове. С помощью угломера вычисляем величину нижнего запила. Из 90° вычитаем данную величину и получаем угол верхнего запила.

Далее идет шаблон угла.

Теперь создадим шаблон угла верхнего запила из небольшой доски. Приложив его к верху ендовы, отметим черту запила так, чтобы она проходила параллельно коньковому бруску. Опять проложим шаблон и измерим длину до точки запила.

На величину этой длины стесывается одна грань правой части углового стропила. Таким же образом изготавливается левая часть. Она будет отличаться от правой на измеренную уже длину. На этом работа с верхними гранями стропила закончена, нижние концы потребуется немного подпилить.

На последующих этапах производится установка стоек, ригелей, нарожников. Производится обрешетка крыши. Подшивают карнизы и так далее.

  • Дата публикации: 16 Январь, 2015

А далее мы рекомендуем вам следующие записи:

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рисунках  представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

« назад           далее »

Источник:  «Конструкции крыш. Стропильные системы» Савельев А.А.

М-образная крыша, цена в Челябинске от компании ЛегПром

Устройство кровли представляет собой своеобразный многослойный «пирог», состоящий из кровельного материала, обрешетки, контр обрешётки, гидроизоляционного материала, диффузионной паропроницаемой пленки, утеплителя (теплоизолятора), пароизоляционного слоя и внутренней декоративной отделки. Таким образом, кровля – конструкция достаточно сложная, и при монтаже ее элементов следует четко следовать инструкциям производителей, а также соблюдать все необходимые нормативы и правила.

1. Рассчитаем количество материала для кровли (крепежных элементов, гидро- и пароизоляции, утеплителя, кровельного материала).

2. Возведем стропильную систему

3. Уложим гидроизоляционный материал и закрепим на стропильных ногах бруски контробрешетки.

4. Установим и закрепим материал обрешетки. При этом следует предусмотреть крепления для проходных элементов (например, вентиляционные трубы), а для крепления коньковой планки необходимо установить поверх стропил по две дополнительные доски обрешетки на расстоянии 50 мм друг от друга.

5. При обустройстве кровли установим защитные «фартуки» вокруг выхода дымохода, технологические отверстия, вдоль ендовы и конька.

6. Установим и закрепим кровельный материал.

7. Установим и закрепим все доборные изделия — торцевые и коньковые планки, верхние ендовы, планки примыкания, ограждения, внешних углов, вентиляционные и антенные выходы и т. п. К доборным элементам можно также отнести всевозможные лесенки, ограждающие решетки, снегозадержатели и пр. Использование одних доборных элементов крайне необходимо, без других можно обойтись — все зависит от конструктивных особенностей крыши, типа кровельного материала и т. д.

8. Смонтируйм водосточную систему.

9. Уложим между стропилами утеплитель.

10. Далее по технологии обустройства кровли должен быть установлен и закреплен пароизоляционный материал. Пароизоляционная пленка должна не просто укладываться с нахлестом, необходимо обязательно герметизировать стыки при помощи специальной двусторонней соединительной ленты.

Особое внимание уделим герметизации тех мест, где пленка примыкает к стенам и трубам дымоходов.

После завершения монтажных работ с поверхности кровли удалим строительный мусор, обработаем и подкрасим места срезов, царапин и потертостей. В дальнейшем рекомендуется два раза в год проводить уборку кровли от листвы, веток и прочих посторонних предметов. Обычно это делают мягкой щеткой, тряпкой или струей воды, направленной от конька к карнизу. Передвигаться по поверхности кровли следует плавными движениями и только в мягкой обуви. После уборки необходимо очистить все элементы водосточной системы.

Преимущества работы с нами:

  • Реализуем проект любой сложности и размеров;
  • Предоставим гарантию от 1 до 10 лет на всю продукцию;
  • Предлагаем рассрочку — предоплата 70%, остальное по завершению работ;
  • Произведем остекление любых объектов светопрозрачными конструкциями.

Если вы хотите заказать М-образная крыша, то позвоните нам по телефонам, указанным в контактах.

Шесть дизайнов и стилей крыш

Независимо от того, хотите ли вы купить новый дом или построить новый дом с нуля, наша кровельная компания из Панама-Сити составила список из шести дизайнов и стилей крыш, которые мы видим ежедневно. .

1. Двускатная

Два ската, образующие конек, характеризуют наиболее распространенную форму крыши – двускатную. Если вы когда-нибудь рисовали дом на листе бумаги, вы, скорее всего, рисовали двускатную крышу. Эта крыша идеально подходит для домов в холодном климате и представляет собой относительно доступную крышу для строительства.

2. Плоская

Плоская крыша — это то, на что она похожа, и это стандартный каркас для современных домов. Хотя плоскую крышу чаще всего можно увидеть на коммерческих зданиях, плоская крыша придает жилым зданиям уникальный дизайн. У плоских крыш есть много преимуществ, но у них также есть некоторые трудности со сливом воды, если крыша плохо установлена.

3. Шатровая

Вальмовая крыша имеет скаты со всех четырех сторон.Шатровая крыша в виде пирамиды — это когда четыре стороны сходятся на конце крыши, а простая вальмовая крыша — когда не все сходятся. Хотя вальмовые крыши более устойчивы, чем двускатные, они также представляют собой более сложную конструкцию. Это означает, что они являются более дорогим вариантом по сравнению с другими.

4. Gambrel

Уникальный внешний вид крыш Gambrel ассоциируется у многих с амбарами. Вальмовая – симметричная двускатная крыша с двумя скатами. Тем не менее, эта конструкция крыши обеспечивает традиционный вид дома в георгианском стиле и является отличным вариантом кровли, когда речь идет о хорошем дренаже и чердачном пространстве.

5. Мансарда

Если вам нравится чердачное пространство, мансардная крыша может быть вашим лучшим вариантом. Мансардные крыши представляют собой четырехскатную четырехскатную крышу с двумя скатами с каждой стороны. Этот дизайн крыши был модным во Франции в начале 17 века, что сегодня придает домам исторический вид. Они предлагают значительное чердачное пространство и обеспечивают большую гибкость, чем другие стили для расширения дома.

6. Соляной ящик

Короткая с одной стороны и длинная с другой, крыша в стиле соляного ящика была популярна в Новой Англии в 17 веке. Эта асимметричная крыша уникальна своим дизайном, устойчива к атмосферным воздействиям и легко пропускает воду.

Свяжитесь с Kings Roofing

Если вам нужна помощь, чтобы узнать, какие конструкции и стили крыши лучше всего подходят для вашего нового дома, наши специалисты Kings Roofing — лучшей кровельной компании в Панама-Сити — всегда готовы помочь. У нас есть опыт работы со многими типами крыш, включая все вышеперечисленные. Если вы ищете качественного подрядчика по металлической кровле в Панама-Сити, вы попали в нужное место.Свяжитесь с нами по телефону 850-215-0423 .

Какую крышу вы предпочитаете?

Крыша – это покрытие вашего дома. Это то, что делает ваш дом убежищем. Более того, вы получаете возможность выбрать тип крыши для своего дома.

И есть так много доступных вариантов. В зависимости от типа строения, погодных условий и разрешений на планировку ваш дом может похвастаться прочной крышей. Работа становится легкой с некоторыми входами от жилого архитектора.

Каждый тип крыши выполняет разные функции. Выбирая стиль кровли, вы должны подумать и о визуальном воздействии. Хотя внешний вид имеет значение, не менее важны полезность и срок службы.

Давайте узнаем о наиболее часто используемых крышах в Нью-Джерси и посмотрим, какие из них выполняют какие функции!

Шатровая крыша

Источник: Houzz

Основным физическим свойством вальмовой крыши является то, что все стороны наклонены к стенам без каких-либо вертикальных сторон.Крыша в форме пирамиды имеет четыре грани с симметричным уклоном. Шатровые крыши часто имеют непрерывную бордюрную доску, что позволяет легко размещать желоба вокруг них.

Процесс строительства шатровой крыши может быть более сложным и утомительным. Он состоит из детализированной системы ферм или стропил. Вальмовые крыши могут быть выполнены в различных формах. Каждое ребро занимает центральное положение в прямоугольнике под ним.

Треугольные грани называются бедрами. Стропила укладываются на внешний угол конструкции и поднимаются к коньку.По направлению к внутреннему углу стык между наклонными поверхностями образован ендовой. Шатровые крыши чаще всего встречаются в бунгало, но их можно использовать и в других архитектурных стилях.

Шатровые крыши гораздо более устойчивы к ветрам и более устойчивы, чем двускатные крыши. Но, в регионах, подверженных ураганам, вальмовые крыши должны иметь крутой уклон в 35 градусов. Немногие минусы вальмовой крыши заключаются в том, что для обслуживания недостаточно места, и их трудно проветривать.

Плюсы
  • Они более устойчивы, чем двускатные крыши.
  • Они ученее.
  • Полезны для ветреных и снежных местностей.

Минусы
  • Их строительство дороже.
  • У них более сложная конструкция.
  • Им нужно больше строительных материалов.

Двускатная крыша

Двускатные крыши, также известные как скатные крыши, по-видимому, являются одним из самых популярных типов крыш в Соединенных Штатах Америки. Они имеют причудливую треугольную форму.Двускатные крыши чаще всего используются в местах с низкими температурами. Конструкция состоит из прогонов или стропил. В двускатной крыше высота желобов может сильно различаться.

Двускатная крыша состоит из трех важных компонентов. Две стороны, также известные как поле, центральный гребень и сам фронтон. Фронтоны — это то, что дало название этому стилю крыши. Жилые архитекторы могут изменять и регулировать дизайн двускатной крыши в соответствии с требованиями.

Однако есть несколько основных типов двускатных крыш, о которых вам следует знать.Первый – это фронтонный дом, в котором главный вход в строение находится на стене, которую он делит с фронтоном.

Другой — боковой фронтон, в котором главный вход или визуальный фокус находится на стороне, которую он не разделяет с фронтоном. Многие архитекторы жилых домов любят экспериментировать с двускатными крышами, чтобы добавить больше характера и динамизма. Обычно он состоит из двух линий крыши с опорным уклоном и фронтоном. Это известно как крестообразная крыша.

Плюсы
  • Двускатные крыши обеспечивают лучшую вентиляцию.
  • Они обеспечивают больший доступ на чердак.
  • Двускатные крыши позволяют иметь сводчатые потолки.
  • Их проще и дешевле строить.

Минусы
  • Двускатные крыши бесполезны в районах, подверженных ураганам.
  • Если не закрепить должным образом, двускатные крыши могут обрушиться при сильном ветре.

Мансардная крыша

Источник: Houzz

Мансардная крыша представляет собой тип крыши, имеющей по два ската с каждой стороны.Из этих склонов нижний склон обычно круче верхнего. Этот стиль крыш широко использовался в Италии и Англии с начала пятнадцатого до шестнадцатого веков.

Мансардная крыша названа в честь известного архитектора Франсуа Мансара, который использовал этот стиль крыш в таунхаусах в Париже и замках во Франции. В прежние времена мансардная крыша приобрела популярность, потому что ее профиль больше соответствовал преобладавшим классическим крышам.

Мансардная крыша относится к классу бордюрных крыш.Однако это бордюрная вальмовая крыша, со скатами со всех сторон конструкции. Для отвода воды на мансардных крышах изображают складку прямоугольной формы, окаймленную бордюрными балками, и внутри прямоугольника низкоскатную крышу.

Плюсы
  • Мансардная крыша позволяет максимально использовать чердачное пространство.
  • Крыша позволяет добавить новую историю строению, не требуя каменной кладки.
  • В нем часто выставляются сложные слуховые окна из эстетических соображений.

Минусы
  • Стоимость установки высока.
  • Получение разрешений на строительство может быть сложным.
  • За мансардными крышами сложно ухаживать.

Плоская крыша

Источник: Houzz

Плоские крыши характерны для персидского, арабского и египетского архитектурных стилей. Крыша может быть обозначена как плоская крыша, если она имеет уклон менее 10 градусов.Плоские крыши могут быть очень полезными, если вы расширяете свою структуру. Плоские крыши чаще всего используются в засушливом климате и позволяют использовать пространство в качестве зеленой крыши.

В более теплом климате плоские крыши строят из бетона или кирпичной кладки, которые защищают от солнечного тепла и дешевы в строительстве. В районах, подверженных дождям, плоские крыши могут пропитаться водой и протекать.

На рынке доступно несколько типов покрытия для плоских крыш. Одним из самых популярных покрытий для плоских крыш является асфальт.Для долговечных наплавляемых кровель (БУР) производится высококачественный асфальт. Существует четыре классификации асфальтовых кровельных покрытий, и все они изготавливаются путем нагревания кислородом.

Резина

EPDM обычно используется в однослойных кровлях, потому что ее легко наносить и она легкодоступна. Модифицированная битумная мембрана представляет собой гибридную кровельную систему, которая сочетает в себе преимущества однослойной кровли с аутентичной укладкой кровли, используемой в сборной кровле.

Другие материалы включают CPE и CSPE, жидкие мембраны холодного нанесения, кровельные мембраны из ПВХ (винила), гибкий термополиолефин, TPO, стеклопластик, кровлю из каменноугольной смолы и металлическую плоскую кровлю.

Плюсы
  • Плоские крыши очень экономичны.
  • Плоские крыши имеют небольшую площадь поверхности.
  • Для них требуется меньше материала.
  • Плоские крыши прочнее скатных.

Минусы
  • Плоские крыши требуют большего ухода, чем скатные.
  • Эти крыши поглощают тепло быстрее, чем наклонные крыши, так как они подвергаются воздействию солнца в течение дня.

Солонка

Дом из соляного ящика представляет собой дом в традиционном стиле с наклонной крышей, которая свисает к задней части, с деревянным каркасом.Этот тип крыши покрывает один этаж сзади и два этажа спереди. Одними из самых узнаваемых атрибутов этого типа крыши являются дымоход и плоский фасад.

Однако наиболее отличительными чертами являются асимметрия боков и задней линии крыши. Эта крыша получила свое название из-за сходства с деревянным ящиком, в котором когда-то хранилась соль.

Солонка уходит своими корнями в Новую Англию и является частью американской колониальной архитектуры. Стиль кровли также известен как кошачья крыша.

Плюсы
  • Крыши из солончака хорошо работают в климате с умеренным и сильным снегопадом.
  • Они препятствуют оседанию снега на крыше.
  • Крыши из солончака
  • легче обслуживать.
  • Они выдерживают более сильные ветры, чем двускатные крыши.

Минусы
  • Крыши солончаков имеют внутренние потолки, которые могут уменьшить чердачное пространство.
  • Стиль кровли сложнее спроектировать по сравнению с двускатной крышей.

Гамбральная крыша

Источник: Houzz

Вальмовая крыша, также известная как голландская крыша, представляет собой симметричную двускатную крышу с двумя скатами с каждой стороны. Нижний склон крутой, а верхний — пологий. Основное преимущество этой конструкции заключается в том, что она максимально увеличивает пространство над головой на верхнем уровне конструкции.

Эта крыша похожа на мансардную, но без шатров. Вместо этого он имеет вертикальные фронтонные концы.Он также нависает над фасадом здания. Крыши Gambrel чаще всего используются для крыш домов и амбаров в Соединенных Штатах Америки.

Крыша сочетает в себе стильный дизайн и эстетическую привлекательность. Одна из причин его популярности заключается в том, что его можно построить в рамках ограниченных финансовых ресурсов. Срок службы вальмовых крыш зависит от таких факторов, как дизайн, климат, строительные материалы и установка.

Плюсы
  • Установка доступна по цене.
  • Увеличивает пространство над головой по сравнению с другими стилями кровли.

Минусы
  • За вальмовыми крышами сложно ухаживать.
  • Требует постоянного ухода.

Итак, сегодня вы узнали новую информацию о нескольких типах крыш, которые вы можете использовать для своего дома. Некоторые акцентируют внимание на эстетике, в то время как другие подчеркивают структурную поддержку. Во всех случаях настоятельно рекомендуется проконсультироваться с архитектором жилья, чтобы найти лучшие варианты дома вашей мечты.

Более того, у вас есть из чего выбирать! Итак, берем крышу!!!



Урон от ветра на крыше | Оуэнс Корнинг Кровля

Крыша — легкая мишень для одной из самых непредсказуемых и могущественных сил матушки-природы — ветра.

Сильный ветер может вызвать внезапное, разрушительное повреждение крыши во время сильного шторма, но битумная черепица также может быть повреждена в ветреные дни, когда прогнозируется отсутствие дождя, града, мокрого снега или снега.

Если вас беспокоит потенциальное повреждение ветром крыши из битумной черепицы, вот краткий курс о том, почему это происходит, как определить признаки повреждения крыши, а также о тонкостях битумной черепицы, специально разработанной для сопротивления ветру. .

Как ветер взаимодействует с крышей из битумной черепицы

Ветер не всегда дует устойчивый, плавный поток — он закручивается вверх, вниз, в стороны и по кругу в различные скорости в ответ на перепады температуры и давления в Земная атмосфера, вариации топографии и рельефа земли.

Когда ветер сталкивается с такой структурой, как ваш дом, она действует довольно предсказуемо. пути:

  • Ветер бьет в бок дома движется вверх и по крыше с разной степенью подъема давление.
  • Подъемное давление – это самое высокое в углах линии крыши, и давление почти такое же высокое вдоль края крыши, что делает эти области особенно уязвимыми для повреждения ветром.
  • Когда ветер дует поверхности крыши создается отрицательное давление, также называемое давлением всасывания. и может всасывать или поднимать черепицу с настила крыши.

Факторы, которые Влияние ветра на вашу битумную черепичную крышу

Несколько факторов влияют на то, как ветер может повлиять на вашу крышу или повредить ее, в том числе его скорость и направление, когда он встречается с вашим домом вместе с:

  • Местонахождение вашего дома и местные погодные условия. Ваша крыша более уязвима к повреждениям, если вы живете в районе, подверженном ураганам или торнадо, или там, где часто дуют сильные ветры.
  • Геометрия вашей крыши. Высокие двускатные крыши с широкими свесами более подвержены ветровым подъемам, тогда как аэродинамические четырехскатные вальмовые крыши более устойчивы к повреждениям.
  • Другие переменные. Метод крепления гонта, качество и прочность крепежа, а также температура установки также могут влиять на способность крыши сопротивляться ветру.
  • Дефекты установки. Неправильно выровненные гонты, неправильное размещение гвоздей, плохо загерметизированный гидроизоляционный слой или отсутствие стартовой полосы гонта могут вызвать повышенную чувствительность к ветру.
  • Возраст и состояние кровли. Старая крыша с высохшей, потрескавшейся или искривленной черепицей или местами, где герметик не сцепился, подвергается большему риску сильного повреждения ветром.
  • Предыдущее повреждение, которое не было устранено. Крыша с существующими проблемами, такими как сломанная черепица, отсутствующая черепица и/или отсутствующий гидроизоляционный материал, с большей вероятностью со временем будет повреждена ветром или сильно повреждена во время сильного шторма.

Признаки ветрового повреждения на крышах из битумной черепицы

Некоторые признаки повреждения крыши ветром более очевидны, чем другие. После сильного погодного явления значительные повреждения крыши ветром могут быть хорошо видны, например:

  • Прокол от упавшая ветка дерева
  • Большие образцы незащищенный подстилающий слой, где черепица слетела ветром
  • искромсана или отсутствует секции оклада или
  • Отсутствует ребро и конек черепица

Другие признаки могут быть более тонкими, но вы можете заметить их, если знаете, что искать в помещении и снаружи. Как всегда, помните о безопасности во всем, что вы делаете, и носите соответствующее защитное снаряжение.Если вы не можете безопасно проверить экстерьер или интерьер вашего дома на наличие признаков повреждения крыши, обратитесь к профессиональному подрядчику по кровельным работам.

Наружные доказательства повреждения крыши

Обойдите периметр вашего дома, чтобы проверить на наличие кусков черепицы и сканирование крыши на наличие:

  • Участки с краями гонта слегка приподнятый, что говорит о возможном нарушении пломб
  • Узкие линии возле гонта края, которые могут указывать на то, что они могли быть перевернуты и помяты
  • Царапины на крыше поле, где разносимые ветром обломки разметались по крыше
  • Поврежденные вентиляционные отверстия конька или потолка
  • Треснувший или зияющий дымоход мигающий
  • Скрученный, порванный или приподнятый черепица по краям крыши
  • Отложения мусора, такого как ветки деревьев или битое стекло на крыше или в водосточных желобах

Внутренние доказательства повреждения крыши

Вы можете проверить потенциал признаки повреждения ветром внутри вашего дома, осмотрев чердак и закончив жилые площади. Как всегда, помните о безопасности во всем, что вы делаете. Когда идешь на чердак убедитесь, что у вас есть прочная дорожка для ходьбы и носите соответствующие Защитное снаряжение. Опять же, если вы не можете сделать это безопасно, обратитесь к профессиональный кровельщик.

Как проверить свой чердак на признаки повреждения кровли:
  1. Поднимитесь на чердак пока на улице еще светло.
  2. Используйте фонарик, чтобы проверьте наличие утечек воды и пятен на нижней стороне крыши или признаков воды повреждения на полу.
  3. Выключить свет и просканируйте настил крыши на наличие областей, через которые проникает дневной свет, что может указать, что повреждение произошло выше.

В готовых жилых помещениях ищите обесцвеченные пятна на потолках и стенах, которые предупреждают вас о попадании воды через поврежденные ветром участки крыши.

Асфальтовая черепица

, рассчитанная на сопротивление ветру, может помочь Сведите к минимуму риск повреждения крыши

Основные методы проверки поведения гонта на ветру стандартизированы, чтобы помочь потребителям выбрать гонт, обеспечивающий максимальный уровень защиты для их дома.

Сопротивление ветру классифицируется в соответствии с одним или обоими стандартами, опубликованными ASTM International:

АСТМ D3161

ASTM D3161 или Стандарт Метод испытаний на ветроустойчивость кровельных изделий с крутым уклоном (вентиляторный метод). Этот метод испытаний измеряет способность черепицы выдерживать скорости ветра, создаваемого вентилятором, и включает три классификации:

  • Класс А для черепицы, прошли испытания на скорости 60 миль в час
  • Класс D для черепицы, прошли испытания на скорости 90 миль в час
  • Класс F для черепицы, прошел испытания на скорости 110 миль в час

ASTM D7158

ASTM D7158 или Стандарт Метод испытания герметичной битумной черепицы на сопротивление ветру (подъемная сила/подъемная сила Метод сопротивления).Настоящий стандарт присваивает классификацию отдельным изделия из гонта, основанные на их сопротивлении подъемным силам при испытаниях в определенных условиях. скорость ветра:

  • Класс D сопротивляется подъему при скорости ветра до 90 миль в час
  • Класс G сопротивляется подъему при скорости ветра до 120 миль в час
  • Класс H сопротивляется подъему при скорости ветра до 150 миль в час имеют те же классы сопротивления ветру: ASTM D3161, класс F и ASTM D7158, класс H.Однако гарантированное покрытие ветра зависит от конкретного продукта, поэтому обязательно ознакомьтесь с информацией о продукте производителя, сведениями о гарантии и руководством по установке.

    В руководстве производителя по установке и гарантийных условиях будет указано, как следует укладывать черепицу, чтобы обеспечить гарантированную защиту от ветра при определенных скоростях ветра.

    Ваш город, поселок или муниципалитет офис планирования может посоветовать вам, какой уровень сопротивления необходим для удовлетворения местные строительные нормы.Затем вы просто должны проверить этикетку продукта на обертка гонта, чтобы определить его сопротивление ветру ASTM D3161 или ASTM D7158 классификация.

    Чтобы узнать больше о наших продуктах, предназначенных для повышения сопротивления кровли ветру, в том числе о черепицах серии Duration® с запатентованной технологией SureNail®, свяжитесь с независимым подрядчиком по кровельным работам в сети подрядчиков по кровельным работам Owens Corning рядом с вами.

    Для получения информации о патентах посетите веб-сайт owenscorning.com/patents.Copyright 2020 Оуэнс Корнинг. Все права защищены.

    Коммерческие плоские крыши и жилые кровельные подрядчики | Лонг-Айленд, Нью-Йорк | Снятие крыши | Ремонт крыш

    Six G’s Roofing — это корпорация, предоставляющая полный комплекс услуг по ремонту и техническому обслуживанию коммерческих, жилых и плоских крыш, расположенная в Лонг-Айленде, штат Нью-Йорк. Обслуживая весь округ Саффолк и округ Нассау, мы специализируемся на всех типах коммерческих и жилых крыш, предлагая самый большой выбор кровельных услуг для вашего сообщества. Наша работа включает в себя ремонт жилых и коммерческих кровель, а также демонтаж крыш, повторные кровли и переустановки.

    Предлагая 24-часовую аварийную службу, мы используем фиксированную ставку, поэтому вы точно знаете, сколько будет стоить ремонт, прежде чем мы начнем работу. Наша диспетчерская группа отправит одного из наших хорошо обученных специалистов по кровле, чтобы решить проблему для вас в день, когда вы позвоните.С соглашением о профилактическом обслуживании наши клиенты получают приоритетный ответ в течение двух часов.

    Коммерческая кровля

    Наше подразделение коммерческих кровель обучено и имеет опыт во всех аспектах строительства крыш, от замены кровли до нового строительства, уделяя особое внимание тому, чтобы ваши инвестиции в крышу соответствовали ожидаемому сроку службы.

    >>Подробнее

    Жилая кровля

    Крыша, которую вы выбираете для своего дома, не только дает вам душевное спокойствие от внешних элементов, но также является архитектурным произведением, которое является частью общей красоты и внешнего вида вашего дома.

    >>Подробнее

    Техническое обслуживание и ремонт крыш

    Профилактика вашей кровли – это то, о чем должен подумать каждый. Вы не можете защитить крышу от непогоды, но вы можете следить за тем, чтобы она была в идеальном состоянии круглый год.

    >>Подробнее

    мангакакалот — читать мангу онлайн

    Крыши

  • Фиксация стен, отрезанных плоскостями крыши

    Плоскости крыши, которые врезаются в поверхность стен, могут привести к нежелательным трехмерным изображениям этих стен.Отредактируйте плоскости крыши так, чтобы они больше не врезались в стены. Если кажется, что плоскость крыши продолжает прыгать или привязываться к исходному местоположению, откройте диалоговое окно «Спецификация плоскости крыши» и на панели «Общие» установите флажок «Нет специальной привязки», затем нажмите «ОК» и снова продолжите редактирование плоскостей крыши.

  • Изменение угла наклона одной автоматической плоскости крыши

    Укажите угол наклона плоскости крыши над определенной стеной или перилами на панели «Крыша» диалогового окна «Спецификация».

  • Автоматическое создание крыши солончака

    Простую крышу в стиле соляного ящика можно создать, правильно разместив стены и используя параметр «Коленая стена» на вкладке «Крыша» диалогового окна «Спецификация стены».

  • Удаление индикаторов уклона крыши со стен по периметру

    Базовая линия крыши Полилинии отображают либо уклон плоскости крыши, опирающейся на каждую внешнюю стену, либо «(VERT)-G», если над стеной есть фронтон.

  • Создание возвратов крыши вручную

    В некоторых ситуациях автоматические возвраты крыши могут не генерироваться, и в этом случае их можно нарисовать вручную с помощью плоскостей крыши.

  • Создание плоской парапетной крыши

    Парапетную крышу можно создать, используя полустены или сплошные перила, а затем указав кровельный материал для пола комнаты Парапет.

  • Создание вальмовых и двускатных крыш вручную

    Узнайте, как задать параметры по умолчанию для построения крыши, как нарисовать плоскости крыши для создания вальмовой крыши и как создать плоскости крыши для двускатной крыши.

  • Создание открытых стропильных хвостов

    Чтобы создать стропильный хвост определенного типа, задайте правильные настройки на панели «Конструкция» диалогового окна «Построить крышу», прежде чем строить плоскости крыши и каркас крыши.

  • Использование полилиний базовой линии крыши

    Если в плане присутствует полилиния базовой линии крыши, сохраненные с ней директивы крыши будут использоваться независимо от любых изменений, которые вы вносите в директивы крыши.

  • Строительство L-образной конструкции с полными фронтонами

    Используйте инструмент «Разрыв стены», чтобы разместить разрывы вдоль длинных сегментов стены, чтобы только часть стены была отмечена как «Полный фронтон», а остальная часть стены создавала над ней стандартную вальмовую крышу для создания крыши L-образной конструкции.

  • Подъем или опускание плоскости крыши

    Измените высоту плоскости крыши, указав новую высоту базовой линии или используя инструмент редактирования Transform Replicate Object, чтобы переместить его вверх или вниз по оси Z Delta.

  • Создание изогнутой крыши в виде бочки

    Бочкообразную крышу можно создать с помощью параметров «Изогнутая крыша» на панели «Общие» диалогового окна «Спецификация плоскости крыши».

  • Добавление и удаление водосточных желобов

    Обозреватель библиотек включает набор профилей водосточных желобов, которые можно применять как к автоматически сгенерированным, так и к нарисованным вручную плоскостям крыши.

  • Рисование пользовательского профиля молдинга желоба

    Создайте пользовательский профиль водосточного желоба, используя линии, дуги и сплайны САПР, а затем добавьте молдинг в библиотеку для использования в будущем.

  • Присоединение бочкообразной крыши к плоскости плоской крыши

    После рисования сторону изогнутой плоскости крыши можно соединить со стороной плоскости плоской крыши с помощью инструмента редактирования «Соединить плоскости крыши».

  • Соединение изогнутых плоскостей крыши

    Один из способов создать бочкообразную крышу — соединить две криволинейные плоскости крыши.

  • Автоматическое создание полувальмовой крыши

    Полувальмовая крыша имеет два конца фронтона, и в верхней части каждого фронтона есть небольшой вальм, который доходит до конька. Главный архитектор может автоматически создать этот стиль для простой структуры, следуя инструкциям, приведенным в этой статье.

  • Создание голландской вальмовой крыши

    Создать голландскую вальмовую или голландскую двускатную крышу можно, выполнив действия, описанные в этой статье.

  • Сообщение: Установка автоматического слухового окна.

    Если вы не можете разместить автоматическое слуховое окно, ознакомьтесь с подробной информацией в этой статье, чтобы скорректировать план так, чтобы он соответствовал требованиям.

  • Генерация автоматических вальмовых и двускатных крыш

    Самый быстрый и простой способ создать крышу над строением — автоматически.По умолчанию плоскость крыши создается над каждой внешней стеной, создавая вальмовую крышу. Программа автоматически соединяет плоскости крыши по конькам, ребрам и впадинам и пытается создать плоскости крыши, которые соединяются вместе в единую интегрированную систему. Любые отклонения от вальмовой крыши по умолчанию можно указать на панели «Крыша» диалогового окна «Спецификация стены» для любой внешней стены. Здесь вы можете указать полную двускатную стену, голландскую двускатную стену или другие параметры вместо вальмовой крыши по умолчанию.

  • Строим Кейп-Код или этаж с половиной крыши

    Существует несколько способов автоматического создания дома в стиле Кейп-Код. Один из способов — контроль высоты потолка, а другой — игнорирование верхнего этажа при создании крыши.

  • Сообщение: Свес крыши может слишком далеко входить в стену.

    Это предупреждающее сообщение отображается, когда на плане свес плоскости крыши заходит в стену, а не упирается в поверхность стены.

  • Создание изогнутых или расклешенных карнизов

    В этом примере мы добавим расширяющиеся карнизы к автоматически сгенерированной двускатной крыше.Для этого потребуются три разные плоскости крыши с каждой стороны конька.

  • Создание расширяющейся шахты светового люка

    Если вам нужно расширить шахту светового люка, это можно сделать, отобразив и отредактировав ломаную линию отверстия в потолке, связанную с шахтой светового люка.

  • Создание крыши в стиле фонаря

    Световой фонарь, в котором стена возводится частично над частью крыши с высокими окнами для пропускания света, может быть создан с помощью параметра «Крыша срезает стену внизу».

  • Сообщение: Обнаружена крыша с базовой линией нулевой длины

    Если базовая линия крыши имеет нулевую длину, вы можете получить это сообщение об ошибке.

  • Создание символа, который сидит на крыше

    Вы можете создать или импортировать символ и указать, что он расположен на верхней части крыши на вашем плане, используя параметр «Располагается на крыше» в диалоговом окне «Спецификация символа».

  • Создание двускатной крыши

    Крыша Дики — это стиль вальмовой крыши, который характеризуется глубокими пологими карнизами в сочетании с более крутой верхней крышей.

  • Переключение отображения точек пересечения крыши

    Вы можете найти точки пересечения плоскости крыши там, где должен быть конек, изгиб или впадина, включив параметр «Автоматически размещать точки пересечения крыши»

  • Создание пристроенного крыльца или навеса

    Создайте пристроенный навес для машины или крыльцо, которое соединяется с крышей основной конструкции, используя перила настила и инструменты автоматического создания крыши.

  • Добавление или изменение заглавных букв хребта

    Создание и редактирование коньков можно выполнить на вкладке Коньки коньков в диалоговом окне «Построить крышу» или в диалоговом окне «Спецификация плоскости крыши».

  • Создание сверчка на крыше

    Сверчки и вентиляционные отверстия на крыше можно нарисовать вручную с помощью инструмента Плоскость крыши.

  • Понимание того, как крыши генерируются над изогнутыми стенами

    Автоматически создаваемые плоскости крыши размещаются над криволинейными стенами с заданным шагом.В диалоговом окне «Построить крышу» можно указать шаг наклона крыши над криволинейными стенами от 6° до 90°. Чем меньше число, тем больше секций крыши создается над изогнутой стеной.

  • Создание купола

    Используя стены и комнату с открытым низом, вы можете создать купол, шпиль или фонарь на вершине строения.

  • Создание веранды Bullnose

    Используйте инструменты изогнутой крыши, доступные в Premier, для создания веранды с закругленным носом.

  • Формы крыш и терминология — Строительство крыш

    Рис. 2.1 Двухскатная крыша. Это наиболее распространенная форма крыши с одинаковыми углами скатов в обе стороны, т.е. угол А равен углу В.
    Рис. угол F равен углу G. Эта форма фермы часто используется в жилых домах в сочетании с обычной двухскатной крышей, чтобы сформировать интересную линию крыши.

    Рис. 2.5 Форма фермы Финка. Это наиболее распространенная стропильная форма, применяемая на пролетах до 8 – 9 м.

    Рис. 2.5 Форма фермы Финка. Это наиболее распространенная стропильная форма, применяемая на пролетах до 8 – 9 м.

    Рис. 2.6 Форма веерной фермы. Это используется на больших пролетах и ​​является обычной формой стропильных ферм.

    Рис. 2.6 Форма веерной фермы. Это используется на больших пролетах и ​​является обычной формой стропильных ферм.

    Рис. 2.7 Двойная W-образная форма. Это используется на пролетах выше 14 м и не часто используется на жилье.

    Рис. 2.7 Двойная W-образная форма. Это используется на пролетах выше 14 м и не часто используется на жилье.

    Рис. 2.8 Четырехпролетная ферма Howe. Это часто используется в стропильных фермах в форме балки. Его также можно использовать в конфигурации с шестью отсеками.

    Рис. 2.8 Четырехпролетная ферма Howe. Это часто используется в стропильных фермах в форме балки. Его также можно использовать в конфигурации с шестью отсеками.

    Рис. 2.9 Четырехпролетная ферма Пратта. Это иногда используется в ферменных стропилах в форме балки.
    Рис. 2.10 Мансардная или ферменная форма «комната в крыше». Это популярная форма стропильных ферм: для h и w не установлены минимальные высоты, но для h рекомендуется минимум 2,3 м, при этом 1,2–1,5 м являются практической минимальной высотой для w.

    Рис. 2.11 Односкатная ферма с двумя пролетами. Это распространенная форма стропильных ферм, часто используемая в сочетании с фермами на рис. 2.5–2.7.

    Рис. 2.11 Односкатная ферма с двумя пролетами. Это распространенная форма стропильных ферм, часто используемая в сочетании с фермами на рис. 2.от 5 до 2,7.

    Рис. 2.12 Односкатная трехпролетная ферма. Это похоже на двухпролетную односкатную ферму (рис. 2.11), но подходит для больших пролетов.

    Рис. 2.13 Ножничная ферма. Это возможная форма стропильных ферм, которая иногда используется для создания характерного потолка в гостиной дома.

    Рис. 2.13 Ножничная ферма. Это возможная форма стропильных ферм, которая иногда используется для создания характерного потолка в гостиной дома.

    Рис. 2.14 Приподнятая анкерная ферма также используется для создания декоративных потолков.Часто финки опираются на стропила, доходящие до стеновой плиты.

    Односкатная ферма с тремя пролетами. Это похоже на ферму с одним шагом и подходит для больших пролетов.

    Продолжить чтение здесь: Терминология

    Была ли эта статья полезной?

    Геометрическое исследование мод в форме черепицы в пьезоэлектрических микроконсолях на основе AlN в качестве датчиков вязкости⁻плотности

    Принадлежности Расширять

    Принадлежности

    • 1 Microsystems, Actuators and Sensors Group, Universidad de Castilla-La Mancha, 13071 Сьюдад-Реаль, Испания. [email protected].
    • 2 Microsystems, Actuators and Sensors Group, Universidad de Castilla-La Mancha, 13071 Ciudad Real, Испания. [email protected].
    • 3 Microsystems, Actuators and Sensors Group, Universidad de Castilla-La Mancha, 13071 Ciudad Real, Испания. Хорхе.Хернандо@uclm.es.
    • 4 Факультет электронной инженерии, Хиджавский факультет инженерных технологий, Университет Ярмук, 21163 Ирбид, Иордания[email protected].
    • 5 Кафедра микромеханики, микрогидродинамики/микроприводов, Факультет естественных наук и технологии II, Саарландский университет, 66123 Саарбрюккен, Германия. [email protected].
    • 6 Microsystems, Actuators and Sensors Group, Universidad de Castilla-La Mancha, 13071 Сьюдад-Реаль, Испания. [email protected].
    Бесплатная статья ЧВК

    Элемент в буфере обмена

    Виктор Руис-Диес и др.Датчики (Базель). .

    Бесплатная статья ЧВК Показать детали Показать варианты

    Показать варианты

    Формат АннотацияPubMedPMID

    Принадлежности

    • 1 Microsystems, Actuators and Sensors Group, Universidad de Castilla-La Mancha, 13071 Сьюдад-Реаль, Испания. [email protected].
    • 2 Microsystems, Actuators and Sensors Group, Universidad de Castilla-La Mancha, 13071 Ciudad Real, Испания. [email protected].
    • 3 Microsystems, Actuators and Sensors Group, Universidad de Castilla-La Mancha, 13071 Ciudad Real, Испания. Хорхе.Хернандо@uclm.es.
    • 4 Факультет электронной инженерии, Хиджавский факультет инженерных технологий, Университет Ярмук, 21163 Ирбид, Иордания[email protected].
    • 5 Кафедра микромеханики, микрогидродинамики/микроприводов, Факультет естественных наук и технологии II, Саарландский университет, 66123 Саарбрюккен, Германия. [email protected].
    • 6 Microsystems, Actuators and Sensors Group, Universidad de Castilla-La Mancha, 13071 Сьюдад-Реаль, Испания. [email protected].

    Элемент в буфере обмена

    Полнотекстовые ссылки Параметры отображения цитирования

    Показать варианты

    Формат АннотацияPubMedPMID

    Абстрактный

    Консольные резонаторы, основанные на модах в форме черепицы, недавно продемонстрировали свою пригодность для приложений мониторинга жидких сред.Ранние исследования показали, что определенные комбинации размеров и порядка моды могут максимизировать добротность, что может свидетельствовать о конкуренции между двумя механизмами потерь с различной геометрической зависимостью. Чтобы получить больше информации, представлено всестороннее исследование добротности и резонансной частоты этих мод в микроконсольных резонаторах с длиной и шириной от 250 до 3000 мкм и толщиной от 10 до 60 мкм. Эти моды могут быть эффективно возбуждены с помощью тонкой пьезоэлектрической пленки AlN и правильно спроектированной схемы верхнего электрода.Электрические и оптические характеристики резонаторов выполняются в жидких средах, а затем оцениваются их характеристики с точки зрения добротности и резонансной частоты. Коэффициент качества до 140 был измерен в изопропаноле для кантилевера 1000 × 900 × 10 мкм³, колеблющегося в черепичной моде 11-го порядка на частоте 4 МГц; разрешения по плотности и вязкости 10 -6 г/мл и 10 -4 мПа·с соответственно оцениваются для геометрически оптимизированного кантилевера, резонирующего ниже 1 МГц.

    Ключевые слова: АлН; консольный; высокая добротность; жидкие среды; вне плоскости; пьезоэлектрический.

    Заявление о конфликте интересов

    w3.org/1999/xlink» xmlns:mml=»http://www.w3.org/1998/Math/MathML» xmlns:p1=»http://pubmed.gov/pub-one»> Авторы заявляют об отсутствии конфликта интересов.

    Цифры

    Рисунок 1

    Оптическая микрофотография ( a…

    Рисунок 1

    Оптическая микрофотография ( a ) набора длиной 1000 мкм и 10…

    Рисунок 1

    Оптическая микрофотография ( a ) набора кантилеверов длиной 1000 мкм и толщиной 10 мкм различной ширины от 300 до 900 мкм и ( b ) кантилевера толщиной 40 мкм, длиной 1500 мкм и шириной 700 мкм. Верхний электрод разделен на четыре полосы, к которым можно получить доступ по отдельности по отношению к общему нижнему электроду. Все они соединены проводами со стандартным двухрядным корпусом (DIP).

    Рисунок 2

    Схема модальных форм…

    Рисунок 2

    Схема модальных форм и знака (красный и синий для положительного и…

    фигура 2

    Схема модальных форм и знака (красный и синий для положительного и отрицательного приложенного напряжения) электродного потенциала в поперечном сечении.Также указывается модальная длина волны (λmodal).

    Рисунок 3

    Фотография матрицы датчика…

    Рисунок 3

    Фотография кристалла датчика, содержащего шесть консольных резонаторов. Штамп был приклеен…

    Рисунок 3

    Фотография кристалла датчика, содержащего шесть консольных резонаторов. Штамп вклеивали и приклеивали внутрь полости пакета, которая была заполнена жидкостью и закрыта тонким стеклом для экспериментов.

    Рисунок 4

    Среднее перемещение на единицу напряжения…

    Рисунок 4

    Среднее смещение на единицу напряжения по оптической характеристике 500×…

    Рисунок 4

    Среднее смещение на единицу напряжения из оптических характеристик кантилевера 500 × 700 × 20 мкм 3 в ​​изопропаноле. Измеренные модальные формы показаны рядом с каждым пиком.

    Рисунок 5

    Спектр электрического сопротивления (пунктирная линия)…

    Рисунок 5

    Спектр электрического импеданса (пунктирная линия) для 1500 × 900 × 40 мкм…

    Рисунок 5

    Спектр электрического импеданса (пунктирная линия) для кантилевера 1500 × 900 × 40 мкм 3 вблизи частоты моды в форме черепицы первого порядка в изопропаноле.Пик представляет собой двигательную реакцию исследуемой моды, и из подгонки к модели цепи (сплошная линия) можно вывести добротность резонанса. Вставка: модифицированная эквивалентная электрическая схема Баттерворта-Ван-Дайка для пьезоэлектрического резонатора.

    Рисунок 6

    Резонансные частоты и добротности…

    Рисунок 6

    Резонансные частоты и добротность для первых четырех мод в форме черепицы в…

    Рисунок 6

    Резонансные частоты и коэффициенты качества для первых четырех мод в форме черепицы в кантилеверах с различной длиной и постоянной шириной и толщиной 900 мкм и 20 мкм соответственно.Значения были получены из измерений электрического импеданса в изопропаноле.

    Рисунок 7

    Резонансные частоты и добротности…

    Рисунок 7

    Резонансные частоты и добротность в зависимости от порядка кровли…

    Рисунок 7

    Резонансные частоты и коэффициенты качества в зависимости от порядка моды в форме черепицы для кантилеверов длиной 1000 мкм и толщиной 10 мкм, полученные из измерений электрического импеданса в изопропаноле. Точка совпадения ( n c ) также дана для каждой ширины.

    Рисунок 8

    Резонансные частоты и добротности…

    Рисунок 8

    Резонансные частоты и добротность для первых трех мод в форме черепицы в…

    Рисунок 8

    Резонансные частоты и добротности для первых трех черепичных мод в кантилеверах разной толщины и постоянной длины и ширины 1500 мкм и 900 мкм соответственно.

    Рисунок 9

    Резонансные частоты и добротности…

    Рисунок 9

    Резонансные частоты и добротность для черепичной моды второго порядка (13-мода)…

    Рисунок 9

    Резонансные частоты и коэффициенты качества для моды черепицы второго порядка (13 мод) в консольных устройствах длиной 1500 мкм и шириной 900 мкм четырех различных толщин в широком диапазоне жидких сред. На левых графиках в зависимости от вязкости жидкости показаны экспериментальные результаты для жидкостей с аналогичной плотностью (от 0,838 до 0,872 г/мл), а на правых графиках показаны в зависимости от плотности жидкости результаты для жидкостей с аналогичной вязкостью. (от 1,45 до 2,29 мПа·с).

    Все фигурки (9)

    Похожие статьи

    • Возможности пьезоэлектрических резонаторов MEMS для мониторинга ферментации виноградного сусла.

      Пфустершмид Г., Толедо Дж., Кучера М., Штайндл В., Земанн С., Руис-Диес В., Шнайдер М., Биттнер А., Санчес-Рохас Дж.Л., Шмид У. Пфустершмид Г. и соавт. Микромашины (Базель). 2017 26 июня; 8 (7): 200. дои: 10.3390/mi8070200. Микромашины (Базель). 2017. PMID: 30400395 Бесплатная статья ЧВК.

    • Аналитическое исследование двухмодовых тонкопленочных объемных акустических резонаторов (ОПАР) на основе пленок ZnO и AlN с наклонной ориентацией оси с.

      Цинь Л., Чен К., Ченг Х., Ван К.М. Цинь Л. и др. IEEE Trans Ultrason Ferrolectr Freq Control. 2010 авг; 57(8):1840-53. doi: 10.1109/TUFFC.2010.1623. IEEE Trans Ultrason Ferrolectr Freq Control. 2010. PMID: 20679013

    • Улучшение атомно-силовой микроскопии в режиме постукивания с помощью пьезоэлектрических кантилеверов.

      Роджерс Б., Мэннинг Л., Сулчек Т., Адамс Дж. Д.Роджерс Б. и соавт. Ультрамикроскопия. 2004 г., август; 100 (3–4): 267–76. doi: 10.1016/j.ultramic.2004.01.016. Ультрамикроскопия. 2004. PMID: 15231319

    • Методы анализа диссипации и стратегии повышения добротности в пьезоэлектрических МЭМС резонаторах с боковой вибрацией: обзор.

      Tu C, Lee JE, Zhang XS. Ту С и др. Датчики (Базель). 2020 сен 2;20(17):4978.дои: 10.3390/s20174978. Датчики (Базель). 2020. PMID: 32887409 Бесплатная статья ЧВК. Обзор.

    • Пьезоэлектрические микроэлектромеханические резонансные датчики для химической и биологической детекции.

      Панг В., Чжао Х., Ким Э.С., Чжан Х., Ю Х., Ху С. Панг В. и др. Лабораторный чип. 2012 7 января; 12 (1): 29-44. дои: 10.1039/c1lc20492k. Epub 2011 2 ноября. Лабораторный чип. 2012. PMID: 22045252 Обзор.

    Цитируется

    3 статьи
    • Обзор: Сенсоры на основе кантилевера для высокоскоростной атомно-силовой микроскопии.

      Алунда Б.О., Ли Ю.Дж. Алунда Б.О. и соавт. Датчики (Базель). 2020 25 августа; 20 (17): 4784. дои: 10.3390/s20174784. Датчики (Базель). 2020.PMID: 32854193 Бесплатная статья ЧВК. Обзор.

    • Гидродинамическая модель для измерения плотности и вязкости жидкости с помощью кварцевых камертонов.

      Чжан М., Чен Д., Хе Х., Ван Х. Чжан М. и др. Датчики (Базель). 2019 29 декабря; 20 (1): 198. doi: 10.3390/s20010198. Датчики (Базель). 2019. PMID: 31

    • 0 Бесплатная статья ЧВК.

    • Консольные датчики.

      Пайнер Э., Васисто Х.С. Пайнер Э. и др. Датчики (Базель). 2019 1 мая; 19(9):2043. дои: 10.3390/s1

      43. Датчики (Базель). 2019. PMID: 31052400 Бесплатная статья ЧВК.

    использованная литература

      1. Толедо Дж. , Руис-Диес В., Пфустершмид Г., Шмид У., Санчес-Рохас Дж.Л. Проточный датчик на основе пьезоэлектрического резонатора MEMS для поточного мониторинга ферментации вина.Сенсорные приводы B Chem. 2018; 254: 291–298. doi: 10.1016/j.snb.2017.07.096. — DOI
      1. Луклум Ф., Райхель Э.К., Джейкоби Б. Миниатюрная ячейка для измерения плотности и вязкости с использованием электродинамически-акустических резонаторных датчиков. Сенсорные приводы A Phys.2011; 172:75–81. doi: 10.1016/j.sna.2011.01.028. — DOI
      1. Бирчер Б. А., Кренгер Р., Браун Т. Автоматизированный высокопроизводительный датчик вязкости и плотности с использованием наномеханических резонаторов. Сенсорные приводы B Chem. 2016; 223:784–790. doi: 10.1016/j.СНБ.2015.09.084. — DOI
      1. Хан М.Ф., Шмид С., Ларсен П.Е., Дэвис З.Дж., Ян В., Стенби Э.Х., Бойзен А. Онлайн-измерение массовой плотности и вязкости проб жидкости pL с помощью подвешенного микроканального резонатора. Сенсорные приводы B Chem.2013; 185:456–461. doi: 10.1016/j.snb.2013.04.095. — DOI
      1. Чакмак О. , Эрмек Э., Килинч Н., Яралиоглу Г.Г., Юри Х. Прецизионное измерение плотности и вязкости с использованием двух кантилеверов разной ширины. Сенсорные приводы A Phys. 2015; 232:141–147.doi: 10.1016/j.sna.2015.05.024. — DOI

    Показать все 25 ссылок

    .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
