Какой электрический теплый пол лучше: пленочный, стержневой или кабельный?

Мир не стоит на месте и рынок напольных покрытий и теплых полов развивается и постоянно предлагает нам что-нибудь новое и интересное. И как же разобраться во всем этом многообразии?
В этой статье мы решили разобрать один из важных вопросов: «Какой же электрический теплый пол лучше?». Как сделать правильный выбор и не ошибиться, а ожидания и реальность не разбежались по разным полюсам? Что важно знать, чтобы не попасть на ненужные траты? Читайте далее.

Сегодня мы рассмотрим 3 вида из семейства теплых полов, род: электрические, вид: теплодающие. Итак:

  1. Кабельный теплый пол;
  2. Инфракрасная пленка;
  3. Инфракрасный стержневой теплый пол;

 Каждый из вариантов может смело занять свое место в твоей квартире! И лучше тот теплый пол, который подходит именно тебе и по функционалу, и по цене. С чего стоит начать?

А начнем мы с основ.

Первостепенно необходимо ответить на 2 простых вопроса:

  1. есть ли необходимость в стяжке?
  2. какое итоговое напольное покрытие планируется в помещении?
Ответы на эти вопросы помогут сразу сузить круг поиска и позволят выбрать наиболее подходящую систему обогрева поверхности пола. Если в качестве напольного покрытия планируется плитка или керамогранит, то выбирать рекомендуется среди кабельного теплого пола, который представлен в виде нагревательного мата (CALEO SUPERMAT и CALEO EASYMAT) и секции CALEO CABLE, или стержневого теплого пола UNIMAT BOOST.

А если предпочтение отдано ламинату, линолеуму, ковролину или паркетной доске, то, не прибегая к мокрому монтажу, вопрос тепла в доме быстро и легко решит инфракрасная нагревательная пленка. В ассортименте компании «Калео» представлена самая полная линейка пленочных тёплых полов — от самого демократичного решения (CALEO LINE) до инновационного энергосберегающего (CALEO PLATINUM).




А теперь коротко пробежимся по плюсам и минусам каждого из вариантов:

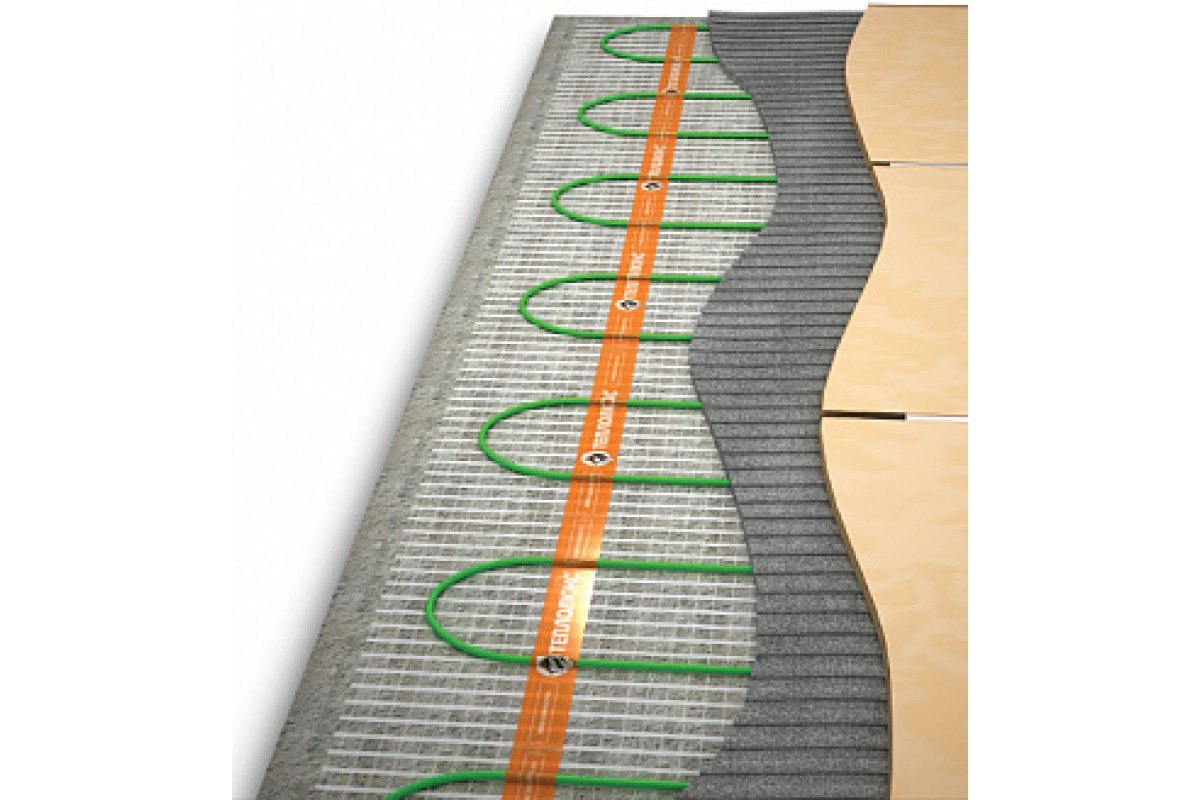

Кабельный теплый пол в виде нагревательного мата на сетке:

Плюсы:

  • Оптимальное решение «цена-качество»
  • Можно применять во всей квартире, под любое покрытие.
  • Более простой в укладке, тк производители молодцы и уже художественно закрепили кабель на сетке, вам не нужно на это тратить свои драгоценны время и  нервы.
  • Как правило укладывается в стяжку, но есть и тонкие варианты, которые можно укладывать в плиточный клей, они дороже процентов на 30-40, но позволяют минимально поднимать пол.

Минусы:

  • Более высокая цена, по сравнению с кабелем, но зато это готовое решение! Бери и беги укладывать!

Кабельный теплый пол, представленный в виде нагревательной секции:

Плюсы:

  • Самое демократичное решение в плане цены за сам кабель, и многих это привлекает, но важно знать, что он требует дополнительных крепежных элементов, которые нужно закупать отдельно.
  • Зона применения такого пола не ограничена, идеально подходит в помещениях со сложной геометрией.

Минусы:

  • Важно правильно выполнить расчеты – невозможно убрать или добавить часть провода на стадии монтажа.
  • Монтаж специфичный, тут нужно набить руку, вариант «и так пойдет» не работает, нужно, чтобы петли были равномерными и нигде не было перегибов.
  • Поэтому монтаж такого пола рекомендовано доверить профессионалам.
  • Монтаж только в стяжку, как правило толщина стяжки не менее 3 см, что добавляет вес конструкции и удорожание комплекта на круг.
  • Прогрев стяжки занимает более длительное время и до момента комфорта вас будет отделять от 40 минут до 2 часов, в зависимости от толщины пирога.

Инфракрасный стержневой теплый пол:

Это одна из новейших разработок в мире теплых полов.

 Плюсы системы:

  • Возможность совмещения с любым напольным покрытием, укладывается в любые, даже влажные помещения.
  • Нагревает не воздух, а предметы вокруг.
  • Низкая конвекция, не сушит воздух, не поднимает пыль, защищая ваши легкие.
  • Есть возможность укладки изделия в помещениях с нестандартной, сложной планировкой.
  • Можно проверить работоспособность системы при включении в сеть еще до заливки, если вы проделаете такой фокус с кабелем или матами, то они сразу «завещают долго жить» и нужно будет отправляться снова за покупками.
  • Если выйдет из строя, какой-нибудь стержень, то вся остальная система будет продолжать работать и дарить тепло.
  • Возможность саморегуляции мощности.
  • Экономия электроэнергии, а значит, и ваших средств!


Минусы системы:

  • Укладка в стяжку или в плиточный клей, минимальная толщина составляет 2 см.
  • Цена системы несколько выше, в сравнении с кабельным нагревательным матом соизмеримой мощности. Но уверено можно заявить, что это оправданно техническими параметрами конструкции.

Инфракрасная нагревательная пленка:

Плюсы:

  • Более экономична в энергопотреблении, чем кабель.
  • Пленочный теплый пол CALEO PLATINUM с полной саморегуляцией, которому не страшны запирания мебелью и текстилем.
  • Быстрый сухой монтаж, не требующий стяжки, с возможность самостоятельного монтажа.
  • При замене или ремонте напольного покрытия пленка не страдает, поэтому ее можно смело использовать повторно, ну а при переезде и вовсе забрать с собой!
  • Самый быстрый и равномерный прогрев, не нужно греть стяжку.
  • Нагревает предметы вокруг, не сушит воздух, создавая комфортную температуру в помещении.
  • Выход из строя сегмента, что редкость, не повлияет на работу всей системы, более того вы этого даже не заметите.
  • Вариант на все времена!
  • Покупаешь один раз, а пользоваться будешь всю жизнь!


Минусы:

  • Принято считать, что не применяется во влажных помещениях, так как не укладывается в стяжку, и это важное замечание!
  • Но благодаря новым технологиям в напольных покрытиях может безопасно применяться при монтаже в любых и даже сырых помещениях, таких как кухня, коридор или ванная комната. Подробнее об этом читайте в статье «Расширяем зону комфорта: тепло, доступное везде»

Также при выборе системы теплого пола стоит обратить внимание на два важных фактора:

Производитель и гарантия.

Многие компании, представленные на рынке, дают большую гарантию, обещают, что система прослужит «100 лет», но далеко не все несут ответственность за подобного рода заявления. Дешево не значит плохо, но, если на полке представлены два продукта одинаковых характеристик, с одинаковой гарантией, но один в 1,5-2 раза дешевле аналога. В таком случае стоит задуматься о том, что внутри, что за кабель, пленка, что там за комплектующие, откуда они и так далее. Доверяйте тепло в вашем доме только проверенным и надежным производителям, которые на рынке давно и могут гарантировать качество!

Надеемся, что теперь ты гарантировано сможешь самостоятельно подобрать нужную систему обогрева пола, которая лучше всего подойдет именно тебе! А если остались вопросы, то наши менеджеры с радость ответят на них. Связаться с квалифицированным специалистом сервисной службы можно по электронной почте [email protected] или по телефону «Горячей линии» 8-800-222-70-26 с 9:30 до 18:00 по московскому времени

Также мы подготовили для тебя ролик, в котором изложена вся ключевая информация данной статьи.


Электрический теплый пол под плитку: какой выбрать



Вступление

Керамическая плитка и её разновидности, практически незаменимое покрытие пола в ванной комнате и популярный вариант отделки кухни. На все плюсы пола из плитки, у него есть один недостаток — он холодный. Решить проблему холодного плиточного пола, поможет электрический теплый пол под плитку.

Про электрический теплый пол

Рабочим элементом электрического теплого пола является нагревательный кабель. Выполняется электрический нагревательный кабель из металла, имеющего высокое электрическое сопротивление. При прохождении по кабелю электротока он нагревается. Выделяемое тепло передается через термоустойчивую оболочку кабеля в конструкцию пола.

В конструкции полов чаще используются резистивные кабели. Реже применяются саморегулирующие нагревательные кабели, которые меняют температуру нагрева в зависимости от окружающей среды.

В свою очередь, резистивные кабели могут быть одножильными или двухжильными. Первые называют линейными и их монтируют в пол по замкнутым трассам. Двужильные кабели называют зональными и их можно укладывать, без возвращения в начало трассы укладки.

Кабельный теплый пол и тепловые маты

Существуют две, технологически схожие, но конструктивно различные системы электрических теплых полов. В основе их работы лежит принцип работы нагревательного кабеля, но совершенно разные технологии монтажа, использования и требуются разные конструкции пола.

Первый тип электрических теплых полов называют кабельным. По конструкции кабельный теплый пол это нагревательный кабель, уложенный в стяжку пола по спиральной траектории.

Конструкция кабельного теплого пола сложная, так как требует укладки под кабель теплоизоляционных и теплоотражающих материалов. Сама стяжка, укрывающая кабель, должна быть достаточно толстой, чтобы равномерно распределить по поверхности пола тело от кабеля. Лучший эффект распределения тепла дает классическая ЦПС стяжка толщиной от 4 см.

В отличие от кабельного теплого пола, второй тип электрических теплых полов, не требует толстой укрывающей стяжки. Называется этот тип теплых пол — тепловые маты.

Конструкция тепловых матов состоит из двух частей. Базовой основой матов служит сетка из стекловолокна. На сетку, в заводских условиях, закрепляется двухжильный электрический нагревательный кабель. Уложен кабель спиралью, сам мат свернут в рулоны и готов к укладке на пол.

Тепловые маты не требуют серьёзной стяжки для своего укрытия. Их можно раскатать непосредственно перед укладкой плитки и прямо на маты укладывать плитку на плиточный клей. Также тепловые маты можно залить невысоким слоем наливного пола.

Электрический теплый пол под плитку

Оба описанных выше электрических теплых пола, кабельный теплый пол и тепловые маты можно использовать под плитку. Более того, и кабельный теплый пол и тепловые маты являются рекомендованными при устройстве теплых полов  ванной и кухне, для последующей укладки плитки. Выбор типа теплого пола зависит от предполагаемой толщине стяжки. Траектория укладки теплого пола значения не имеет.

©opolax.ru

Еще статьи



Похожие статьи

Теплый пол электрический под плитку, характеристики материалов

На чтение 8 мин Просмотров 1.1к.

Использование кафельной плитки в ванной для пола всегда вызывает сомнения, вызванные тем, что она имеет холодную поверхность и в этом случае придет на помощь теплый пол электрический под плитку, который может быть разных видов. Данная система обогрева имеет несколько преимуществ, это обогрев не только пола, но и всего помещения, с сохранением нормальной влажности и равномерного распределения тепла.

Виды теплого пола

Теплый пол в ванной можно организовать при помощи специальной системы обогрева, которую можно разделить на два основных вида:

  • электрический теплый пол, который, в свою очередь, делится еще на некоторые виды, в зависимости от составляющих элементов и способов укладки — кабельный теплый пол, инфракрасный теплый пол под плитку, который делится на пленочный и стержневой, нагревательные маты;
  • для подогрева пола используется не только электрический, но и водяной теплый пол под плитку, но применять его в большинстве случаев можно, только в частном секторе, так как данная установка запитывается и работает от системы центрального теплоснабжения, что значительным образом может повлиять на качество обогрева соседних квартир в многоэтажных домах.Также данная система имеет большой вес, так как состоит она из труб для циркуляции воды заложенные в стяжку пола, толщина которой около 10 см, придавая дополнительную нагрузку на плиты перекрытий.
ВодянойЭлектрический

Конечно, технология подключения может быть и от газового котла, такой вариант лучше в плане того, что нет прямой зависимости от сезонных отключений тепловой сети и, естественно, не будет влиять на отопление соседних квартир. Но что касается веса, он никуда не денется и по-прежнему будет давать нагрузку на перекрытия. Есть еще одна весомая причина отказа от этого вида обогрева в многоквартирных домах, это возможность затопления соседей, в случае прорыва трубы. Ведь на то, чтобы отключить водоснабжение и определить место порыва с дальнейшим его устранением потребуется время.

Преимущества электрического теплого пола

Каждая система обогрева имеет свои плюсы и минусы, так и электрического пола есть свои преимущества:

  • этот вид обогрева создает в ванной комфортные условия. По мнению специалистов, оптимальная температура помещения должна быть в пределах 20–24 градусов, во время использования теплого пола температурный режим соответствует этим показателям. Даже немного лучше, так как температура в нижней части комнаты в пределах 24 градусов, а в верхней от 18 до 20, что благотворно влияет на самочувствие человека. Но вначале рекомендуем узнать, сколько потребляет теплый пол, для того чтобы произвести расчет;
  • благодаря датчикам и терморегуляторам в составе системы теплого пола, температурный режим помещения регулируется в зависимости от наличия в нем людей, тем самым экономя электроэнергию;
  • все виды электрического теплого пола невидимы и не влияют на интерьер комнаты, не занимают пространства в комнате, работают абсолютно бесшумно;
  • обогрев при помощи теплого пола не пересушивает воздух;
  • такая система обогрева считается долговечной, за счет использования качественных материалов для ее изготовления;
  • не требует ежегодного обслуживания и может обойтись без него до 10 лет эксплуатации;
  • большое разнообразие видов теплого пола, благодаря чему каждый может подобрать для себя наиболее подходящий и доступный вариант.
Преимущества электрического теплого пола в квартире

Классификация обогревательных электрических систем

Электрический теплый пол делится на виды в зависимости от составляющих элементов и способов их укладки:

  • кабельный;
  • нагревательные маты;
  • пленочный;
  • стержневой.

Каждый из видов теплого пола обладает как преимуществами, так и недостатками.

КабельныйНагревательные матыПленочныйСтержневой

Кабельный

Данный вид основан на применение резистивного кабеля или саморегулирующегося. Резистивный кабель может быть как одножильным, так и двужильным.

Особенности кабельного теплого пола:

  • кабельный электрический теплый пол может быть с терморегулятором и без него либо может использоваться саморегулирующийся кабель, при котором температурный режим пола регулируется в зависимости от условий помещения, например, под мебелью обогрев будет меньше, а возле окна (если таковое имеется) или двери, больше;
  • способность оболочки кабеля выдерживать температуру нагревания до 70 градусов;
  • укладка электрического теплого пола производится в бетонную стяжку имеющая размер около 4 см, из-за чего пол ванной приподнимется на 5–6 см и давая дополнительную нагрузку на перекрытия, что нежелательно для многоквартирных домов.

Преимущества теплого кабеля следующие:

  • равномерная реализация подогрева по всей площади ванной комнаты;
  • быстрота нагрева при вновь включенной системе;
  • наличие программных или простых терморегуляторов;
  • хорошая совместимость с кафельной плиткой;
  • возможность отрегулировать шаг при укладке тепло кабеля в ванной, сохраняя при этом теплоотдачу, за счет того, что в более прохладных местах, таких как дверной проем или участок под окном, можно уложить более плотно, а под мебелью немного реже.

Среди основных недостатков следует отметить:

  • значительный расход электроэнергии, особенно если система используется как основной источник тепла;
  • сложный монтаж своими руками;
  • высота и вес стяжки, требуемой для размещения тепло кабеля подходит, увы, не везде. В многоквартирных домах использование этой системы не рекомендуется.

Маты нагревательные

Слово «маты» сразу ассоциируется со спортивным толстым инвентарем, но электрический вариант, это армированная сетка с вмонтированным тонким тепло кабелем.

Нагревательные маты и их особенности:

  • маты имеют небольшую толщину, не превышающую 3 мм и, естественно, небольшой вес;
  • оболочка тепло кабелей имеет прочную поверхность и предназначена для выдерживания больших температурных нагрузок;
  • при укладке нагревательных матов под кафельную плитку, для достижения лучшего эффекта, первым слоем нужно укладывать теплоизоляционный слой;
  • нагревательные маты имеют разновидности в зависимости от полотна, на котором крепится кабель. Самые простые и наиболее дешевые, это маты, состоящие из стекловолокна и иногда с нанесением клеящего состава с защитной пленкой, для простоты их укладки. Также электрический нагревательный мат отличается видом самого кабеля одножильного и двужильного. Если с кабельным электрическим полом, лучшим вариантом было использование двужильного провода, за счет его эластичности, то в случае с матами без разницы, так как кабель уже уложен. Выбор зависит исключительно от финансовых возможностей, так как полотно с двужильным кабелем стоит дороже;
  • нагревательные маты имеют терморегулятор.

Преимущества нагревательных матов:

  • простота монтажа, не требующий специальных навыков и привлечения специалистов;
  • быстрое нагревание всего помещения;
  • толщина и вес покрытия дает возможность использовать его в многоэтажных домах;
  • возможность регулировки теплового режима помещения.

Недостатки матов для нагревания пола:

  • стоимость значительно больше, по сравнению с кабельным обогревом;
  • такой тип отопления применять в качестве основного нельзя.
Укладка кабельных матов

Пленочный

Пленочный теплый пол под плитку, один из популярных типов электросистемы обогрева. Представляет собой инфракрасную пленку со встроенными в нее карбоновыми пластинами. По мнению специалистов, считается такой вид обогрева самым теплосберегающим и эффективным.

Особенности пленочного пола:

  • толщина покрытия очень тонкая;
  • качество материала плохо соединяется с плиточным клеем, поэтому необходимо использовать дополнительную монтажную сетку из стекловолокна с небольшими ячейками до 3 см;
  • используя пленочный теплый пол под плитку в ванной, нагревание происходит не воздуха, а самого человека, предметов в помещении, напольной плитки, которые, в свою очередь, отдают тепло окружающему воздуху прогревая его. Тем самым формируется комфортный и благоприятный микроклимат, без пересушивания воздуха;
  • инфракрасное полотно имеет большую прочность, выдерживая большие физические, температурные и механические нагрузки. Все необходимые нюансы о инфракрасной пленке под теплый пол лучше знать заранее;
  • если происходит повреждения одной из нагревательных нитей, работа всего полотна не прекращается, благодаря параллельному соединению.

Преимущества пленочного пола:

  • простота монтажа;
  • быстрый подогрев пола и помещения;
  • выходя из строя одной секции покрытия, другие работать не перестают;
  • благодаря небольшой толщине и маленького веса покрытия, можно использовать его везде;
  • невысокое электромагнитное поле.

Недостатки данного виды теплых полов:

  • высокая стоимость продукта;
  • несовместимость пленки с клеем керамической плитки, из-за чего необходимо дополнительное использование стекловолокна;
  • при использовании этой системы обогрева под плитку, при ее укладке должно быть сплошное основание, материал которого должен быть фанера или гипсокартон, что отрицательно влияет на теплоотдачу, так как теплопроводность у этих материалов низкая. А лучше изучить как производиться укладка пленочного теплого пола, чтобы понять все важные моменты.

Стержневой

Стержневой теплый пол, это разновидность инфракрасных пленочных полов. Состоит он из карбоновых стержней, вмонтированных в полимерную пленку. Функционирует он по то муже принципу, за счет инфракрасного излучения.

Особенности стержневого пола:

  • более высока механическая прочность материала, по сравнению с пленочным видом;
  • стержневой пол подходит для укладки под любой вид напольных покрытий, без дополнительных подложек.

Преимущества стержневого пола:

  • за счет механической прочности, этот вид нагревателя можно смело стелить даже под массивную мебель, не боясь за перегрев или внешнее повреждение полотна;
  • при укладке пленки не требуется дополнительных подложных покрытий, у нее полная совместимость со всеми материалами и клеящими составами;
  • работа всех секций покрытия работает непрерывно, даже если одна из них вышла из строя, за счет параллельного их подключения. Выявить эту секцию просто место где она перегорела при включении системы, будет оставаться холодным.

Данный вид теплых полов является самым дорогостоящим.

Подводя итог, можно сказать, что электрический теплый пол под плитку в ванной имеет массу преимуществ, благодаря которым создается уют и комфорт. Он делится на разные виды, выбор которых нужно производить исходя из особенностей помещения, финансовых возможностей, личных предпочтений.



Устройство

Видео

Видео по монтажу теплого электрического пола на основе тонкого нагревательного мата.

Какой электрический теплый пол положить под плитку и ламинат?

Можно ли укладывать ламинат на электрический теплый пол?

Не стоит укладывать покрытие, предназначенное для сочетания с водяным теплым полом, поверх электрического, и наоборот. Не стоит также использовать с теплым полом ламинат, который в принципе для этого не предназначен.

Какой электрический теплый пол выбрать под плитку?

Нагревательные маты — самый популярный вид электрического теплого пола под плитку для городской квартиры. Этим системам характерен быстрый прогрев, легкий монтаж и отсутствие необходимости заливать цементную стяжку, которая поднимает уровень пола.

Какую плитку можно положить на теплый пол?

Довольно часто в качестве финишного покрытия для систем электрического теплого пола выбирают именно керамическую плитку или схожие материалы (керамогранит, мрамор, гранит, базальт). … При необходимости керамическую плитку можно укладывать и поверх водяного теплого пола.

Что лучше плитка или ламинат под теплый пол?

Но, температура самого теплого пола не равна температуре уложенного ламината. И ламинат подходит только тот, то толщиной до 7 мм. … Так, керамическая плитка проводит тепло гораздо лучше ламината или паркета, а ковролин – хуже всех.

Какой ламинат подходит под электрический теплый пол?

Электрический кабельный теплый пол, который укладывается в стяжку, лучше всего сочетается с керамической плиткой, хотя и ламинат с ним можно использовать, если в технической документации есть соответствующее указание. С любым типом теплого пола рекомендуется использовать ламинат класса 32-33.

Какой ламинат можно укладывать на теплый пол?

Для этого вида помещений подойдет ламинат класса 21 и 22. В качестве «теплого пола» можно использовать алюминиевые маты с нагревательным кабелем. В этом случае никакой дополнительной цементной стяжки не требуется, а плиты укладываются непосредственно на пол.

Какие теплые полы самые экономичные?

Отзывы клиентов, которые установили инфракрасные полы свидетельствуют об одном: самый экономичный теплый пол под ламинат – это пленочный.

Можно ли класть теплый пол на гипсокартон?

Как монтировать гипсокартон на пол под будущую плитку? … Пол из плитки можно сделать теплым, проведя под ним систему водяного либо электрического отопления. Чтобы выполнить укладку такого покрытия, необходимо тщательно выровнять основание базового пола.

Чем заливать электрический теплый пол?

Виды стяжки

  • Песчано-цементный раствор при соотношении компонентов 3:1 подходит для электрических теплых полов.
  • Бетон на основе мелкозернистого наполнителя применяется в системах водяного пола. …
  • Самовыравнивающая смесь хорошо подходит для заливки электрических теплых полов, когда необходимо получить тонкий слой.

Какое напольное покрытие можно положить на теплый пол?

В виде покрытия для тёплого водяного пола могут быть использованы плитка, ламинат, паркетная доска. … Тёплый водяной пол под линолеум имеет свои особенности. Например, теплозвукоизоляционный линолеум будет пропускать тепло плохо. Здесь действует принцип: чем тоньше слой линолеума, тем больше его теплопроводимость.

Можно ли положить линолеум на теплый пол?

Если же вам не позволяет бюджет, или не можете найти в продаже натуральный линолеум, допустимо использовать и виниловый линолеум под теплый пол, но этот вариант нежелателен, потому как материал может в случае нагрева издавать неприятный запах.

Что можно постелить на теплый пол?

  • Ламинат
  • Деревянный пол и теплый
  • Керамическая плитка
  • Паркет на систему теплого пола
  • Линолеум ПВХ
  • Ковролин

Что лучше ламинат или плитка?

Хотя на практике ламинат по количеству расцветок и рисунков несколько уступает напольной плитке. Хорошая устойчивость к истиранию и бытовой химии. Следует отметить, что, как и плитка, ламинат имеет определенную маркировку по степени нагрузки и устойчивости к истиранию.

Что лучше ламинат или плитка для балкона?

Ламинат дороже линолеума и ковролина, но свою стоимость он оправдывает красивым видом. Постелить ламинатный пол на балконе – задача более сложная, требующая тщательной подготовки поверхности. Ламинат плохо переносит перепады температур, внутри помещения даже зимой не должно быть холоднее 5 °С.2 мая 2018 г.

Теплый пол в ванной – плюсы и минусы | Какой теплый пол лучше под плитку



Какой теплый пол в ванную лучше выбрать – кабельную систему, термоматы или инфракрасную пленку? Каковы плюсы и минусы этих разновидностей теплых полов применительно к установке под плитку в ванной комнате. Давайте разберемся…

Теплый пол в ванную – плюсы и минусы

После банных процедур всегда хочется уюта. Но об этом не может быть и речи, если из горячей ванной вы ступаете на ледяной кафель. Хотите избавиться от подобной проблемы? Значит, стоит задуматься над обустройством теплых полов. Ведь это оборудование способно добавить комфорта в привычный быт, улучшив состояние иммунной системы и общее самочувствие.

Создание такого дополнительного отопления в банной комнате уже давно вызывает массу споров. Кто-то рассказывает о высоком риске травматизма и о заоблачных ценах. Другие же напротив восхваляют вымышленные «достоинства». Поэтому все преимущества и недостатки теплых полов следует рассмотреть более детально.

В чем минусы?

Об отрицательных качествах данного оснащения слагают массу легенд. Но насколько они правдивы? Так, наиболее распространенным мифом являются слухи о том, что пол бьется током. На самом деле – это не так. Ведь даже из уроков физики понятно, что надежность изолирующего материала неоспорима, а керамическая плитка и вовсе не является проводником. Если же сомнения не покидают – не стоит использовать кабельные системы, выбрав максимально безопасные нагревательные маты и инфракрасное оборудование.

Вторым по популярности является слух об электромагнитном излучении. Спешим разочаровать: от теплых полов ЭМИ намного меньше, чем от простого телевизора. Соответственно, никакого вреда.

Единственным реальным минусом является необходимость в установке оборудования под плитку. То есть, если у вас свежий ремонт – пол придется снимать и монтировать вновь. Но такую проблему легко решить банальным планированием. Ведь задумываться о необходимости подогрева напольной плитки лучше еще до начала ремонта. Так вы избежите дополнительных затрат и лишних хлопот.

Вывод очевиден: большинство «недостатков» теплого пола – вымыслы людей, которые абсолютно ничего не знают о данном оборудовании. Так стоит ли идти на поводу у лиц, живущих прошлым? Ведь можно уже сегодня абсолютно безопасно наслаждаться всеми благами цивилизации!

Неоспоримые плюсы

Среди преимуществ теплых полов стоит выделить такие факты:

  • Снижение уровня влажности.
  • Равномерный нагрев всей толщи воздуха, а не только его верхних слоев.
  • Отсутствие дискомфорта при выходе из ванной.
  • Безопасность.
  • Полноценный контроль за уровнем нагрева.

Ванная имеет особый микроклимат, насыщенный влагой и жаром. Это идеальные условия для образования плесени и грибка. Но качественные теплые полы эффективно подсушивают воздух, препятствуя развитию и размножению патогенных микроорганизмов. Поэтому польза от такого оборудования неоспорима.

Какой теплый пол выбрать под плитку в ванную?

Данное помещение имеет особую специфику, поэтому здесь можно использовать далеко не все типы оборудования. Специалисты рекомендуют остановиться на одной из таких систем:

  • Кабельная.
  • Нагревательные маты.
  • Инфракрасная.

Каждая разновидность имеет свои особенности.

Кабельный теплый пол. Это оборудование предстает в виде нагревательного кабеля, термостата и термодатчика. Среди его преимуществ стоит выделить относительно невысокую стоимость при достаточной эффективности. Однако регуляция нагрева весьма проблематична.

Отдельного внимания заслуживает монтаж данной системы. Ведь установка кабеля должна осуществляться под стяжку, а не под плитку. Сначала следует расчистить основание и разместить на его поверхности слой теплоизоляции. Затем, укладывается и фиксируется кабель, устанавливается термостат и термодатчик. После тестирования системы, делается стяжка пола, толщиной от 3 до 10 см. Лишь после высыхания раствора можно осуществлять укладку плитки или кафеля. На монтаж потребуется несколько суток.

Нагревательные маты. Это упрощенная версия кабельного теплого пола. Здесь нагревательный элемент уже закреплен на специальной сетке. Размещение подобного оборудования отличается относительной простотой, так как не требует создания стяжки пола. Установка матов осуществляется под кафель или плитку. Однако не стоит забывать о профилактике перегрева. Обычно для этого на сами маты укладывают слой плиточного клея толщиной в 5-8 мм. Монтаж осуществляется всего за несколько часов.

Инфракрасный теплый пол. Эта система пользуется наибольшей популярностью. Ведь помимо подогрева, вы получаете легкое воздействие полезным ИК-излучением. В медицине его активно применяют для лифтинга и в процедурах, направленных на омоложение и оздоровление организма. Также подкупает пожаробезопасность и надежная изоляция нагревательной пленки. Такое оборудование имеет высокий уровень безопасности при эксплуатации в помещениях с повышенной влажностью.

Монтаж ИК-систем похож на процедуру установки нагревательных матов. Но под саму пленку следует положить слой изолирующего материала. Затем, укладываем нагревательные элементы, подключаем термостат и тестируем работу всех компонентов. После этого можно наносить клей под кафель, слоем в 10 – 15 мм и приступать к монтажу плитки. Установка длится всего несколько часов.

Как видите, оптимальным решением для организации теплого пола в ванной являются нагревательные маты и инфракрасные системы. Они просты и максимально безопасны.

Как избавиться от излишков влаги в ванной?

К сожалению, теплые полы можно монтировать далеко не по всей площади помещения. Поэтому в углах и в точках соприкосновения сантехники со стенами и другими поверхностями часто остаются капельки конденсата, создающие оптимальную среду для развития плесени и грибка.

Хотите предотвратить скопление жидкости в данных местах? Значит, стоит приобрести осушитель воздуха «Доктор Сухов». Он отличается высокой эффективностью, а установка нагревательных элементов возможна как на горизонтальных, так и на вертикальных поверхностях.

Осушитель предстает в виде кабеля, зафиксированного на сетке. Его легко монтируют под кафель или плитку. Оборудование оснащено таймером. Поэтому вы можете включать его сразу после завершения банных процедур, а после нагрева покрытия до 35 °C, прибор автоматически отключается. Минимум хлопот и максимум эффективности.

Благоприятная среда в ванной комнате – залог здоровья всех членов вашей семьи. Поэтому так важно сделать это помещение максимально комфортным! В этом помогут современные теплые полы и осушители воздуха.



Инфракрасный теплый пол под плитку: выбор, монтаж

Отделка пола керамической плиткой в жилых и общественных зданиях, давно и прочно завоевало лидирующие позиции. Заслугой тому, большое количество положительных качеств, которыми обладает отделочная продукция из керамики, это прочность, долговечность, несложный монтаж, большой выбор форм, размеров, фактуры и цветов, позволяющие реализовать любые дизайнерские задумки. К тому же материал экологически безопасен и прост в обслуживании.

Пленочный теплый пол состоит из полос углеродного материала, соединенных между собой медными шинами с серебряным покрытием

Но есть у кафельной или керамогранитной плитки один существенный недостаток, из-за большого коэффициента теплопроводности, при тактильном контакте возникают неприятные ощущения от холодной поверхности материала. Впрочем, хорошую теплопроводность керамики, можно использовать и на благо, если предусмотреть инфракрасный теплый пол под плитку, то это свойство поможет обеспечить качественный подогрев помещения с высоким КПД.


Виды «тёплых полов»

На сегодняшний день системы «тёплых полов» можно разделить на два основных вида:

  • Водяной «тёплый пол». Состоит из уложенных особым образом, контуров труб в полу, по которым подаётся теплоноситель из общей системы отопления. Данное устройство неплохо себя зарекомендовало, но, к сожалению, имеются ряд недостатков, ограничивающих его использование. В первую очередь – это сложный монтаж и потребность в специальном дополнительном и к тому же дорогостоящем оборудовании, вторым пунктом будет проблематичность, а в некоторых случаях и невозможность выполнить монтаж водяного «тёплого пола» в многоквартирных домах, где этот вопрос обязательно нужно согласовывать с управляющей компанией.

Водяной тёплый пол

  • Электрический подогрев полов. Такая система значительно дешевле, проще в исполнении и избавлена от представленных выше, недостатков водяного подогрева. В свою очередь, электрический подогрев полов можно реализовать разными способами: резистивный (в виде нагревательных элементов выступают кабели или специальные маты), или инфракрасный (ИК) на котором мы и остановимся более подробно.

Электрический теплый пол

Допускается ли устройство ИК обогревателя под керамическую плитку

Ответ на этот вопрос нужно искать в технических условиях, нормативной документации и в рекомендациях которые предоставляет производитель оборудования относительно условий эксплуатации той или иной системы обогрева.

Основное назначение плёночных систем отопления, это монтаж «сухим» методом, без заливки на них стяжки, оптимальное покрытия для них это ламинат, линолеум, ковролин. В щелочной среде, которую имеют все плиточные растворы и клеи, со временем, плёнка обогревателя может прийти в негодность, что приведёт к выходу из строя системы отопления.

Пленочный теплый пол очень прост в укладке

Более пригодны для монтажа под керамическую плитку стержневые инфракрасные обогреватели, в устройстве стяжки на такую систему, нет необходимости, керамика может укладываться непосредственно на стержневые маты, при помощи плиточного клея.

Инфракрасный способ подогрева пола

Если при резистивном методе, нагрев происходит во время протекания электрического тока по металлическим проводникам, благодаря правильно подобранному сопротивлению, то при инфракрасном методе, принцип получения тепловой энергии принципиально иной. Электрический ток, проходя через плёночный обогреватель или стержневой мат, незначительно его нагревает, но при этом создаёт ИК излучение, которое прямолинейно распространяется, нагревая все предметы на своём пути.

Инфракрасный подогрев пола – залог тепла в вашем доме

Как уже было сказано, инфракрасный «тёплый пол», можно встретить в двух видах:

  1. Плёночный ИК обогреватель. Устройство состоит из двух слоёв плёнки, между которыми расположены токопроводящие шины, сделанные из меди, между собой шины соединяются полосками из специальной карбоновой пасты, которая начинает излучать тепло во время подачи электрического потенциала на контакты обогревателя.
  2. Стержневой обогреватель. Данная система появилась на рынке относительно недавно, но уже стала востребованной и приобрела популярность. Выглядит она в виде своеобразной лестницы, где роль тетивы выполняют два проводника в надёжной изоляции, между которыми расположены стержни (ступени), сделанные из карбона серебра и графита. Маты, стержневого обогревателя, имеют стандартную ширину 83 см, а расстояние между стержнями составляет 9 см или 10 см, общая же длина устройства, может достигать 20 м. При подаче электрического тока на контакты обогревателя, из стержня выделяется тепло в виде инфракрасного излучения с длинной волны от 8 до 14 мкм.

Достоинства и недостатки инфракрасного «тёплого пола»

Система «тёплого пола», в которой в качестве источника тепла применяется стержневой или плёночный ИК обогреватель, оптимальный вариант для небольших помещений, таких как ванная комната, туалет, кухня или коридор, особенно учитывая то обстоятельство, что его можно укладывать на поверхность стяжки под керамическую плитку. Устройство хорошо прогревает пол, при этом тепло передаётся не конвекцией, а излучением, что сказывается на минимальном расходе электроэнергии и высоком КПД.


Если система постоянно подключена к питанию, то в режиме потребления электропитания, она работает одну треть времени.

В среднем, расход электроэнергии составляет от 10 до 70 Ват

Преимущества ИК обогревателей:

  • Тепловые волны, исходящие от устройства, нагревают не только керамический пол, под которым находится система, но и, проникая через плитку, обогреваются все предметы, находящиеся в помещении, происходит это благодаря длине волны инфракрасного излучения составляющей 8-14 мкм.
  • При использовании инфракрасных устройств, для подогрева пола, температуру воздуха в помещении можно снизить на несколько градусов, в сравнении с радиаторной системой отопления, это происходит благодаря тому, что тёплый поток поднимается от самого низа пола и, подымаясь выше, постепенно остывает, делая комфортной температуру воздуха в помещении.
  • Система ионизирует и не сушит воздух и к тому же не вызывает аллергии.
  • Тёплый пол, в котором использован стержневой или плёночный обогреватель, за счёт вторичной конвекции, прогревает не только пол, но и другие предметы, находящиеся в комнате, что делает прогрев равномерным.
  • При монтаже ИК «тёплого пола», высота конструкции от стяжки занимает всего 2-3 см, поэтому устройство можно укладывать в невысоких помещениях;
  • Меньшее движение пыли в отапливаемом помещении, в сравнении с радиаторной системой.
  • ИК устройства, можно укладывать на неидеальную поверхность стяжки, при этом монтаж системы достаточно прост.
  • Так как в системе отопления отсутствует вода в качестве теплоносителя, нет проблемы размораживания и возможность использования устройств на даче и других помещениях, в которых нет постоянного отопления.
  • Стержневой и плёночный обогреватель, существенно меньше выделяют вредного электромагнитного излучения, чем электрические тёплые полы с резистивными нагревательными элементами.

Возможность программирования режима отопления электрических «тёплых полов», позволяет существенно экономить на потребляемой электроэнергии.


Инфракрасный пленочный теплый пол подходит в помещениях любого типа

Недостатки:

  • монтаж электрического «тёплого пола», требует достаточно высокой квалификации исполнителя;
  • для достижения эффекта экономии, максимальная рабочая температура плёночного обогревателя ограничивается 21 градусами С;
  • плёночные ИК системы нельзя располагать под мебелью и оборудованием.

Подготовка под укладку, монтаж, необходимые инструменты

Монтаж оборудования можно произвести своими руками, но для получения качественного результата нужен комплект инструментов и материалов, правильная подготовка системы к монтажу и чёткое соблюдение рекомендаций завода изготовителя.

  1. Подготовка поверхности. Залогом успеха, является качество основания.
  2. Устройство теплоизоляции. Эти работы позволят значительно снизить энергозатраты.
  3. Устройство заземления из электропроводного скотча.
  4. Рассчитывается и переносится на чертёж схема укладки оборудования.
  5. Монтаж инфракрасных обогревателей.
  6. Подключение системы. Осуществляется через термостат, обеспечивающий обогрев до 20-25 м. кв.
  7. Испытание работоспособности системы.
  8. Укладка керамической плитки.

Тёплый пол кладётся поверх стяжки под керамическую плитку

Для проведения работ по устройству «тёплого пола», понадобится стандартный набор материалов и инструментов:

  • непосредственно сам обогреватель в комплекте с контактными зажимами;
  • провода;
  • терморегулятор;
  • битумная изоляция;
  • теплоизолирующие материалы;
  • плоскогубцы;
  • отвёртка;
  • скотч обыкновенный и электропроводный;
  • при необходимости, другие материалы (плёнка, фанера и др.)

ИК системы отопления, подключаются к напряжению в 220В, и поэтому процесс укладки обязательно предусматривает несколько степеней защиты, но, тем не менее, во время эксплуатации нужно бережно относиться к устройству, не допускать падения тяжёлых предметов на пол и исключить возможность протечек воды.

—>

Электрический теплый пол для плитки, камня и клееного пола 150 Вт/м²

ПРИМЕНЕНИЕ

Электрические системы обогрева пола мощностью 150 Вт/м² могут использоваться в качестве основного источника тепла в помещениях, где потребность в отоплении не слишком высока. Обычно это ванные комнаты, кухни, а также гостиные и спальни, которые не находятся в подвале или непосредственно под крышей.

Для помещений с повышенной потребностью в тепле (например, подвалы, зимние сады или крыши) системы электрического обогрева пола мощностью 150 Вт/м² служат только для обогрева пола.Если вы хотите нагреть свою комнату, мы рекомендуем наши нагревательные маты мощностью 200 Вт/м².

Наши электронагревательные маты можно укладывать под все виды напольных покрытий, покрытых плиточным клеем или выравнивающей массой (например, плитка, камень, клееный паркет/ковролин и т. д.). Если вы устанавливаете теплый пол сухим (плавающим) способом, мы рекомендуем наши алюминиевые нагревательные маты.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Использование термостата обязательно при эксплуатации электрических теплых полов.Выберите свой термостат в комплекте и сэкономьте по сравнению с ценами на отдельные единицы.



Нагревательный мат укладывается либо в стяжку, либо непосредственно в плиточный клей/выравнивающую массу.

Электрические теплые полы нельзя устанавливать под стационарной мебелью без циркуляции воздуха под ней (например, в кухонной камере). По этой причине нагревательный мат обычно устанавливается на расстоянии не менее 60 см от стены. Однако в ванных комнатах обычно планируется расстояние от стены не менее 3 см.Несущий материал нагревательного мата можно разрезать при установке, но не кабель! Воспользуйтесь нашим калькулятором, чтобы спланировать теплый пол.

Мы всегда рекомендуем использовать надлежащую изоляцию с подогревом пола, чтобы избежать ненужных потерь тепла и, как следствие, более высоких счетов за электроэнергию.

Для установки системы электрического теплого пола под клееный пол следует выбрать цифровой термостат с дисплеем (например, TP520, SE200 или MCS350), который позволяет точно контролировать температуру и избегать повреждения чувствительных элементов пола (например, TP520, SE200 или MCS350).г. приклеенный ковролин, паркет, ламинат).




Как обогревать полы из мраморной плитки

Если вы недавно построили или купили дом с полами, выложенными мраморной плиткой, вам может быть интересно, что нужно сделать, чтобы ваши ноги всегда были в тепле даже в холодные зимние месяцы. Мрамор, хотя и является отличным выбором для полов и столешниц, может стать очень холодным и неудобным. Хорошей новостью является то, что есть шаги, которые вы можете предпринять, чтобы ваша любовь ко всему мрамору не мешала вашему комфорту.Теплый пол, вероятно, ваш лучший выбор, когда речь идет о том, чтобы ваш пол всегда оставался при комфортной температуре.

ПОДОГРЕВАТЕЛЬ ПОДЪЕМНИКА

Нагреватель для пальцев ног и подогрев пола — это два основных варианта обогрева красивых мраморных полов. Что касается цены, то оба варианта стоят примерно одинаково. Общая сумма, которую вы потратите, будет зависеть в основном от общей площади в квадратных футах помещения, которое вы хотите обогреть. Чтобы правильно установить лучистое отопление, важно измерить площадь пола и нанести ее на миллиметровую бумагу, внимательно отмечая, какие светильники находятся в комнате, которую вы хотите отапливать.Это необходимо для того, чтобы вы знали, сколько ковриков или обогревателей для пальцев ног вам потребуется в общей сложности.

Преимущество обогревателей для пальцев ног заключается в том, что они требуют меньше работы, потому что они не устанавливаются под мраморной плиткой. Если у вас есть небольшая ванная комната, в которой есть туалетный столик, обогреватели для ног — хороший выбор, поскольку вам просто нужно установить устройство в основании тумбы под умывальник. Недостатком обогревателей для пальцев ног является то, что для их установки обычно требуется много электромонтажных работ. Обычно нагреватели имеют напряжение 120 вольт, поэтому может быть достаточно подключения к существующей цепи. Однако для выполнения электромонтажных работ лучше всего привлечь лицензированного электрика.

НАПОЛЬНОЕ ОТОПЛЕНИЕ ДЛЯ МРАМОРНЫХ ПОЛОВ

Полы с подогревом сегодня популярны среди домовладельцев. Лучше всего то, что его можно установить на новые или существующие полы. Плитка и каменные полы идеально подходят для использования с системами напольного отопления. Это потому, что они очень быстро нагреваются и сохраняют большую часть тепла.Таким образом, они делают систему более эффективной.

  • Теплый пол для мраморных полов

Хотя мрамор в основном используется для полов в ванных комнатах и ​​кухнях, этот материал долговечен и прост в уходе и может использоваться в других помещениях, таких как прачечные и коридоры. Благодаря низкому тепловому сопротивлению и высокой тепловой массе мраморные полы идеально подходят для зимних садов и помещений с высокими потерями тепла. Что еще лучше, так это тот факт, что мраморные полы могут нагреваться более чем на 84 градуса по Фаренгейту.Это позволяет использовать обогреватели с тепловой мощностью 20 Вт на квадратный фут. Мраморные полы идеально подходят для использования с любым кабелем теплого пола. В Heavenly Heat Inc. у нас есть широкий выбор продуктов на ваш выбор.

  • Электрические системы для мраморных полов

Мраморные полы идеально подходят для использования как с водяными, так и с электрическими системами подогрева пола. Однако важно отметить, что электрические маты для подогрева пола более популярны для мраморных полов.Наши нагревательные маты в Heavenly Heat Inc. идеально подходят для помещений правильной формы, тогда как наши нагревательные кабели идеально подходят для помещений неправильной формы с многочисленными светильниками. Однако правильная система для вашей комнаты зависит от формы и размера вашей комнаты, типа основания, а также характера проекта.

  • Высокая теплопроводность

Мраморные полы — наиболее эффективный и функциональный тип напольного покрытия для полов с подогревом. Мрамор обладает высокой теплопроводностью.Это просто означает, что он достаточно эффективно передает тепло от нагревательного кабеля к поверхности пола. Мрамор также сохраняет значительное количество тепла, что приводит к большей эффективности. Это идеальный выбор, потому что он быстро нагревается и сохраняет большую часть тепла. Это приводит к значительной энергоэффективности.

  • Идеально подходит для ванных комнат и кухонь

Нет ничего хуже, чем выйти из душа или ванны на холодный пол. Именно по этой причине полы с подогревом под мраморными полами желательны в ванных комнатах и ​​кухнях.Он также выбран из-за зоны высоких потерь тепла, потому что мрамор удерживает большую часть тепла, а это означает, что системе отопления не придется работать сверхурочно для поддержания желаемого тепла. Более того, мраморные полы можно нагревать до температуры до 84 градусов по Фаренгейту, что обеспечивает оптимальный контроль и комфорт в любом жилом помещении.

Полы с подогревом обладают множеством преимуществ, особенно если у вас мраморные полы. Отопление уберет холод с ваших мраморных полов и согреет ваш дом.Термостат поможет поддерживать нужную температуру на протяжении всего помещения.

Теплый пол Спецификации и порядок монтажа

By SunTouch® Подразделение Watts Water Technologies, Inc.

Идеальное решение практически для любого типа напольного покрытия.

Представляем

Коврики UnderFloor

— идеальное решение практически для любого типа напольного покрытия.

Эти специальные коврики согревают существующие полы без замены напольного покрытия.

Если у вас есть доступ под пол, просто прикрепите коврики UnderFloor между балками.

SunTouch UnderFloor — это безопасный и эффективный электрический обогреватель пола для внутренних помещений. Он предназначен только для укладки под деревянный пол в жилых и небольших коммерческих помещениях. Он не предназначен для других целей, таких как таяние снега с крыш.

Любое использование или установка данного продукта, кроме указанных в данном руководстве по установке, приведет к аннулированию ограниченной гарантии.

SunTouch UnderFloor обеспечивает мощность около 10 Вт/кв. футов площади пола. Температура теплого пола зависит от того, насколько хорошо утеплен пол, а также от теплоизоляционных свойств напольных материалов. Если пространство между балками герметизировано от утечки воздуха, внешние краевые балки изолированы, а нижняя сторона пола изолирована, большинство полов можно нагреть до 15 ° F теплее, чем в противном случае.

Из-за изоляционных свойств ковра полы с ковровым покрытием могут не достигать такого же повышения температуры.Пол может достигать или не достигать такого повышения температуры, и не делается никаких заявлений относительно производительности какой-либо системы.

Для достижения наилучших результатов установите стекловолокно без покрытия R-1 9 или R-1 3 (или эквивалент) под матом.

Запрещается изолировать под матом более R-1 9 и не более R-1 1 поверх основания, включая все напольные покрытия, ковры и другие предметы, уложенные сверху. SunTouch UnderFloor можно использовать для обогрева помещения, а также обогрева пола, при условии, что теплопотери помещения укладываются в возможности мата.Проектировщик должен определить, достаточна ли мощность SunTouch UnderFloor, чтобы соответствовать потерям тепла конструкции.

Коврик для пола SunTouch

Мат состоит из нагревательного кабеля, фольгированного «радиатора» для создания излучающей поверхности и набора силовых проводов для подключения к датчику пола. Эти маты изготавливаются в размерах, подходящих для обогрева пролетов балок, расположенных на расстоянии 12 дюймов, 16 дюймов и 19 футов, 2 дюйма по центру.

Коврики

рассчитаны на напряжение 120 или 240 В переменного тока. Выберите длину мата в соответствии с доступным пространством балки.Можно использовать несколько матов, чтобы заполнить большую площадь, однако они должны быть соединены вместе параллельно (не последовательно), если они должны быть подключены к одному и тому же элементу управления. НИКОГДА не комбинируйте маты 1 20 В переменного тока с матами на 240 В переменного тока.

Часть 1: Проектирование системы под полом SunTouch

Как правило, SunTouch UnderFloor следует устанавливать на всех участках пола, где требуется подогрев пола. Его можно установить как для обогрева пола, так и для обогрева помещения. Если SunTouch устанавливается для обогрева помещения, сначала выполните расчет тепловых потерь.Используйте RadiantWorks® или подобную программу для расчета теплопотерь помещения (комнат).

Можно ожидать, что

SunTouch обеспечит примерно 34 БТЕ/ч/кв. фут. мат. Это предполагает, что маты установлены в соответствии с данным руководством, включая использование надлежащих методов изоляции.

Убедитесь, что изоляция установлена, как показано на стр. 10. Для того, чтобы коврики UnderFloor были эффективными, должно быть «мертвое воздушное пространство». Выходная мощность будет значительно снижена при ковровом покрытии пола и/или отсутствии надлежащей изоляции.

Определите, сколько коврика необходимо для установки

Чтобы определить необходимое количество коврика, воспользуйтесь одним из двух способов:

1. Для приблизительной оценки умножьте площадь от стены до стены на 75–80 %. Преобразуйте это в линейные футы мата и выберите длину мата, показанную на следующих страницах.

2. Для точного измерения загляните под пол, чтобы увидеть места, где коврики можно скрепить скобами. Внимательно осмотрев каждый отсек балки, измерьте длину открытого участка в этом отсеке, на который может поместиться мат, и выберите из таблицы мат, который соответствует пространству.

Помните, что эти маты нельзя укоротить, чтобы они подошли по размеру, или каким-либо образом модифицировать их, чтобы они подходили для нескольких пролетов балок. Не включать в эти размеры области, содержащие элементы, препятствующие установке мата (возвратные воздуховоды, приточные воздуховоды, осветительные приборы и т. д.).

Если коврики не установлены, пол над ним не будет сильно нагреваться.

Соединение нескольких матов вместе

Каждый мат предназначен для установки только в один пролет балки.

Маты не могут быть укорочены, чтобы соответствовать более короткому проему балки, или каким-либо образом модифицированы для заполнения нескольких отсеков балки Однако; более одного мата можно установить в отсек балки, где есть барьеры, такие как поперечные распорки. Типичная установка показана ниже.
Поскольку для обогрева площади пола потребуется несколько матов, маты должны быть соединены вместе параллельно (а не последовательно) в распределительной коробке под полом, а затем электрический провод подается оттуда к блоку управления датчиком пола.Выбирайте коврики для максимально простой проводки. Если все силовые провода заканчиваются в одном конце комнаты, будет намного проще соединить их вместе в распределительной коробке.

Распределительная коробка должна быть доступна после завершения всех отделочных работ. Обязательно расположите маты так, чтобы это было возможно

Требования к напряжению мата

Элементы управления

SunStat имеют двойное напряжение 120/240 Вольт.

Выберите либо программируемое управление SunStat Pro, либо непрограммируемое управление SunStat с матами на 120 или 240 В переменного тока., НО НИКОГДА не смешивайте маты на 120 В переменного тока с матами на 240 В переменного тока.

Соблюдайте следующие общие рекомендации по напряжению:

1. Для площадей общей площадью до 190 кв. футов (около 15 ампер) используйте маты на 120 В переменного тока с 1 20 В переменного тока SunStat

.

2. Для площадей площадью от 190 кв. футов до 350 кв. футов используйте маты на 240 В переменного тока с любым из SunStat, чтобы иметь маты на 14 ампер или меньше.

3. Используйте маты на 240 В переменного тока с системой управления SunStat Dual Voltage 240 В переменного тока SunStat Relay для матов с общей силой тока более 14 ампер при 240 В переменного тока.
Независимо от требований к напряжению в конкретной установке убедитесь, что автоматический выключатель выдерживает нагрузку. Следуйте всем электрическим нормам для определения размера выключателя.

Датчики пола

Для управления системой SunTouch UnderFloor установите программируемую или непрограммируемую систему управления SunTouch SunStat или SunStat с релейной системой с датчиком пола. Датчик должен быть установлен в соответствии с инструкциями.
См. каталог SunTouch или свяжитесь с нами по адресу [email protected]ком для получения дополнительной информации.

Эти эффективные коврики, внесенные в список UL, обеспечивают мощность 10 Вт/кв. футов площади пола (около 34 БТЕ/ч/кв. фут).

Коврики UnderFloor

согревают напольные покрытия из дерева, винила, ламината или плитки.

С ковриками UnderFloor большинство полов можно нагреть на 12–15°F теплее, чем в противном случае.

Полы с ковровым покрытием не будут нагреваться так сильно, как другие напольные покрытия, из-за высокой изоляционной способности ковра и набивки. Вы можете испытать повышение температуры пола всего на 6–10 °F, что может удовлетворить или не удовлетворить вас.Изоляция, установленная под матами, необходима для завершения установки.

Обратите внимание на следующие преимущества напольных ковриков:

1. Простая установка скобами между лагами пола.

2. Производится почти в 40 вариантах длины и ширины 12″, 16″ и 19,2″. Маты любого размера (одинакового напряжения) можно комбинировать для обогрева любого типа помещения.

3. Модели на 120 и 240 В переменного тока для небольших и крупных проектов.

4. Нагревательный провод высочайшего качества с использованием арамидного армирования, высокотемпературной изоляции ETFE и бескислородных медных сплавов для обеспечения коррозионной стойкости, термостойкости, стойкости к истиранию и долговечности.

5. Экранированный и полностью заземленный 10 футов. кабель питания для безопасности и долговечности на стройплощадке (более длинные длины доступны по запросу). Провода питания имеют цветовую маркировку для 120 В переменного тока и для 240 В переменного тока.

Предупреждение: Не устанавливайте коврики UnderFloor в строительный раствор или цемент и не устанавливайте их в той же зоне управления, что и коврики SunTouch или кабели WarmWire. Эти продукты имеют различную тепловую мощность и производятся для различных применений.

Часть 2. Предварительный анализ электроснабжения

Защита от перегрузки по току и защита от замыканий на землю

Коврик SunTouch должен быть защищен прерывателем цепи замыкания на землю (GFCI).Если маты питаются напрямую от элементов управления SunStat Pro или SunStat, они уже имеют встроенное устройство GFCI для защиты матов ( не устанавливайте автоматический выключатель типа GFCI для питания системы SunStat или SunStat Relay, поскольку соответствующие устройства GFCI могут конфликтовать). и вызвать проблемы).

Если используется другой тип управления или реле, которые не имеют встроенного GFCI класса A, для защиты матов необходимо использовать автоматический выключатель GFCI индикаторного типа.
Этот выключатель GFCI служит в качестве локального разъединителя.

ПРИМЕЧАНИЕ. Соблюдайте все местные строительные и электрические нормы и правила.

Рекомендуется устанавливать систему на отдельной выделенной цепи непосредственно с панели автоматического выключателя.

Однако небольшие системы могут подключаться к существующей цепи. Проконсультируйтесь с электриком.

Убедитесь, что достаточно места для матов, а также любых других предметов, которые могут использовать эту цепь.

Мат(ы) не следует устанавливать в цепи с другим GFCI (выключателем или розеткой), цепью освещения (низковольтного, галогенного или другого типа, в котором используются балласты или трансформаторы, которые могут создавать помехи) или цепью двигателя (вытяжной вентилятор, горячая ванна и др.) из-за возможных помех, которые могут вызвать

GFCI на контроль ложного срабатывания. Автоматический выключатель, защищающий мат(ы), должен быть не более 20 ампер.

Нагрузите автоматический выключатель не более чем следующим образом: 12 ампер на 15-амперный автоматический выключатель, 16 ампер на 20-амперный автоматический выключатель.

Для больших нагрузок потребуются дополнительные автоматические выключатели.

Подберите коврики таким образом, чтобы через блок управления SunStat проходило не более 15 ампер

120 Вольт — размеры ковриков для пола, потребляемая сила тока и диапазоны сопротивления.- 12 О.С.

12″ x 5,5 футов

12″ x 8 футов

0,6

167 – 204

12″ x 10,5 футов

0. 9

121 – 148

12″ x 13 футов

1.1

91 -119

12″ x 16 футов

1,3

80 – 98

12″ x 19 футов

1.5

67 – 82

120 В – размеры ковриков для пола, потребляемая сила тока и диапазоны сопротивлений. — 16 O.C.

Размер коврика

Сила тока

Диапазон сопротивления (Ом)

16″ x 4 фута.

0,4

258 – 315

16″ x 6 футов

0,6

173 – 211

16″ x 8 футов

0,8

126 – 154

16″ x 9. 5 футов

1,0

101 – 123

16″ x 12 футов

1,3

82 – 101

16″ x 14 футов

1,5

69 – 85

16″ x 16 футов

1.7

63 – 78

16″ x 18 футов

1,9

53 – 65

16″ x 19,5 футов

2. 1

45 – 56

120 Вольт — размеры напольных ковриков, потребляемая сила тока и диапазоны сопротивления.- 19,2 О.С .

Размер коврика

Сила тока

Диапазон сопротивления (Ом)

19,2 дюйма x 4,5 фута

0,7

170 – 207

19,2″ x 6,5 футов

0. 9

127 – 155

19,2″ x 8 футов

1,0

103 – 126

19,2″ x 9,5 футов

1,3

83 – 102

19,2″ x 11,5 футов

1.5

71 – 87

19,2″ x 13 футов

1,7

63 – 78

19,2″ x 14,5 футов

1,8

54 – 66

19,2″ x 16 футов

2. 1

45 – 56

Большие системы на одном устройстве управления с датчиком пола

Для систем, которые слишком велики для прямого питания через один SunStat, но должны управляться одним датчиком пола, используйте SunStat с релейным управлением для достижения наилучшей производительности.

За дополнительной информацией обращайтесь на сайт Floorsupplyshop.com или на завод.

Также можно использовать контактор (реле).Проконсультируйтесь с электриком относительно использования контактора и обязательно защитите его с помощью выключателя GFCI.

Установка электрических коробок

Коробка SunStat .

Выберите место для датчика пола. Обычно это будет в том же помещении, что и утепляемый пол, но его можно монтировать практически в любом месте, главное, чтобы он не находился в замкнутом пространстве, где поток воздуха ограничен. Чтобы добраться до этой коробки с матами, провода питания мата и провода датчика можно при необходимости удлинить с помощью провода соответствующего размера в распределительной коробке.

Электрическая коробка управления может представлять собой пластиковую глубокую одноместную коробку, но обязательно соблюдайте все требования электрических норм в отношении заполнения коробки, заземления и т. д. при выборе правильной коробки для конкретного применения.

Блок управления должен располагаться на внутренних стенах, как правило, на высоте 60 дюймов от пола, в соответствии с требованиями правил.

ПРИМЕЧАНИЕ. Провод датчика SunStat может иметь длину до 50 футов и удлиняться проводом 22 или 24 AWG.

240 Вольт — размеры напольных ковриков, потребляемая сила тока и диапазоны сопротивления.- 12 О.С.

Размер коврика

Сила тока

Диапазон сопротивления (Ом)

12″ x 10,5 футов

0,4

500 – 611

12″ x 16 футов

0. 6

336 – 411

240 В – размеры ковриков для пола, потребляемая сила тока и диапазоны сопротивлений.- 16 O.C.

Размер коврика

Сила тока

Диапазон сопротивления (Ом)

16″ x 8 футов.

0,4

521 – 636

16″ x 12 футов

0,6

362 – 443

16″ x 16 футов

0,8

253 – 310

16″ x 19. 5 футов

1,0

207 – 253

240 В – размеры напольных ковриков, потребляемая мощность и диапазоны сопротивлений.- 19,2 O.C .

Размер коврика

Сила тока

Диапазон сопротивления (Ом)

19.2″ x 6,5 футов

0,4

526 – 643

19,2″ x 9,5 футов

0,6

359 – 439

19,2″ x 13 футов

0,9

256 – 313

19. 2″ x 16 футов

1,0

207 – 253

19,2″ x 19 футов

1,3

167 – 204

Другие распределительные коробки: Настоятельно рекомендуется, чтобы под полом или в стене была установлена ​​отдельная стальная электрическая распределительная коробка в месте, к которому можно подвести силовые кабели мата.

Можно сделать отдельный кабельный ввод
от блока управления к этой распределительной коробке. Это значительно упрощает установку системы.

Работа с нижней пластиной

Просверлите отверстие в нижней пластине стены, чтобы проложить силовую проводку от блока управления к матам под полом.

Черновая проводка

Проложите электропроводку от выключателя источника питания к распределительной коробке управления, а затем к распределительной коробке под полом для проводов мата.

Оставьте 6–8 дюймов дополнительного провода на блоке управления и распределительной коробке. Обратитесь за помощью к схемам подключения в Части 6.

Схема, показывающая способ 1 установки датчика пола в черновой пол.

Установить датчик SunStat

Датчик пола поставляется с системой управления SunStat и должен быть правильно установлен для контроля температуры пола.

Не забудьте разместить датчик на полу, где находится коврик.

Ниже приведены рекомендуемые способы установки датчика.Можно использовать и другие эквивалентные методы.

Перед установкой датчика обязательно проверьте его омметром.

Способ 1. Поскольку датчик может быть трудно установить на некоторых существующих этажах, датчик можно разместить под черным полом.

Однако имейте в виду, что температура, которую выдает датчик, не будет реальной температурой поверхности пола, и может потребоваться соответствующая регулировка датчика пола.

Просверлите отверстие в нижней пластине стены, чтобы проложить провод датчика.

Протяните провод датчика от блока управления через пол. (Для этого может понадобиться рыболовная лента.)

Самый точный метод – просверлить отверстие длиной 3/4″–1″ под углом в нижней части чернового пола (сверление под углом предотвращает прокалывание поверхности пола). Найдите это отверстие в отсеке балки прямо над тем местом, где будет установлен коврик, примерно в 2 дюймах от балки. Вставьте датчик в угловое отверстие и заклейте его клеем. Изолируйте датчик с помощью дополнительной «голубой доски» или изоляции из стекловолокна толщиной 1–2 дюйма и квадратом размером 6 дюймов, приклеенной и запечатанной под датчиком.Это изолирует датчик от обогреваемого пространства балки и даст более точную температуру поверхности пола.

Метод 2 . Если невозможно просверлить отверстие для установки датчика в черновом полу, его можно прикрепить к черновому полу с помощью нейлоновой проволочной скобы.

Расположите датчик в отсеке балки прямо над местом, где будет установлен мат, примерно в 2″ от балки. Изолируйте датчик дополнительной «голубой доской» или изоляцией из стекловолокна толщиной 1–2 дюйма и квадратом 6 дюймов. Это поможет изолировать датчик от обогреваемого пространства балки.

Метод 3: Удалите цементный раствор на глубину от 1/4″ до 1/2″. Установите датчик. Залейте цементным раствором датчик и провод датчика.

Способ 3 . Если возможно, установите датчик непосредственно в напольное покрытие или под ним.

Если поверхность пола покрыта плиткой, можно удалить линию затирки и установить датчик в эту линию затирки.

Просверлите отверстие в стене за областью обшивки плинтуса и непосредственно под блоком управления.

Проведите датчик через выбивку, вниз к отверстию, просверленному возле пола, и наружу в пол выше, где будет установлен нагревательный мат.

Расположите датчик на расстоянии не менее 1 фута от внешних стен и рядом с центром балочного пространства.

Завершите оставшуюся часть установки, прежде чем закрывать датчик или заливать его цементным раствором.

Пример планировки кухни с использованием напольных ковриков

Каждый мат UnderFloor предназначен для установки только в один отсек балки.Маты нельзя укорачивать, чтобы они соответствовали более короткому проему балки, или модифицировать каким-либо образом, чтобы заполнить несколько отсеков балки.

Тем не менее, более одного мата можно установить в пролет балки, где есть препятствия, такие как поперечные распорки или блокировки.

В этой планировке кухни для утепления пола требуется четыре мата размером 9,5 фута × 16 дюймов и восемь матов размером 4 фута × 16 дюймов.

Маты соединяются параллельно (не последовательно) в распределительных коробках под полом, затем электрический провод подается на блок управления FloorStat.

Выберите маты для максимально простой проводки. Если все силовые кабели заканчиваются в одном конце комнаты, будет намного проще соединить их вместе в распределительных коробках. К распределительным коробкам должен быть обеспечен доступ после завершения всех отделочных работ.

Часть 3. Установка напольного коврика

Важно – прочитать

Не допускайте установки фольгированного излучателя мата таким образом, чтобы он соприкасался с металлическими предметами, такими как

гвозди, скобы, металлические трубы, отопительные каналы и лаги.Держите коврик на расстоянии не менее 2 дюймов

из встраиваемых светильников (светильников и т.п.), вентиляционных отверстий и других отверстий.

Держите мат на расстоянии не менее 8 дюймов () от краев розеток и распределительных коробок, используемых для монтажа накладных осветительных приборов.

Держите коврик на расстоянии не менее 2 дюймов от встроенных светильников (светильников и т. д.), вентиляционных и других отверстий.

Держите коврик на расстоянии не менее 6 дюймов от чувствительных к теплу предметов, таких как туалетные кольца, гибкие воздуховоды и другие предметы, рассчитанные на температуру менее 194°F (90°C). Проконсультируйтесь с производителями этих предметов.

ЗАПОМНИТЕ:

Обратите особое внимание на места, где воздуховоды, проводка или другие элементы не позволяют установить коврик. Имейте в виду, что там, где коврики не установлены, соответствующая площадь пола выше

не будет сильно греться.

Перед установкой мата осмотрите все балки, а также нижнюю сторону чернового пола на наличие гвоздей, шурупов или других острых предметов, торчащих из полости балки.

Эти предметы могут повредить коврик и должны быть удалены, отрезаны или согнуты вплотную к нижней стороне основания или боковой части балки.

Не скрепляйте, не разрезайте и не повреждайте нагревательную часть мата, покрытую фольгой.

Волокнистая сетка мата — это часть, которая будет использоваться для крепления мата скобами к полости балок.

1. Измерьте расстояние между лагами пола, где будут установлены коврики.

Измерьте ширину мата, выбранного для размещения между этими балками. Разница между этими измерениями определяет, сколько сетки мата остается для крепления скобами к каждой стороне балок.

Поскольку расстояние между лагами пола может варьироваться, выполнение этих измерений поможет гарантировать, что мат будет находиться по центру между лагами. Также целесообразно проверить подгонку коврика, удерживая

коврик в полость балки.

2. Если мат начинается возле краевой балки, отмерьте примерно 6 дюймов от этой краевой балки.

Это обеспечит достаточно места для проводов питания мата и предотвратит ненужный нагрев полости стены над полом.

3. Отмерьте 2″ ниже основания пола и отметьте балки с обеих сторон полости балок.

4. Чтобы удерживать силовые кабели при установке мата, закрепите один гвоздь на силовых кабелях

.

5. Удерживая мат вдоль одной балки, начните скреплять сетку мата вдоль отметки 2″ от основания пола. Скрепите каждые 4″ до 6″ примерно на 2 фута, чтобы начать.

6. На другом конце мата вставьте гвоздь в балку на 2″ ниже основания пола.Повесьте волокнистую сетку коврика на гвоздь. Это значительно облегчит приклеивание остальной части коврика.

7. Продолжайте скреплять сетку мата на 2″ ниже основания пола через каждые 4″ до 6″.

Затем удалите гвоздь с конца, на котором он держится.

Установка шнура питания

Если это еще не сделано, установите распределительную коробку под полом в пределах досягаемости проводов питания мата.

При необходимости установите более одной распределительной коробки для больших объемов работ.

Распределительная коробка должна оставаться доступной в соответствии с электротехническими правилами и нормами, поэтому тщательно продумайте расположение распределительной коробки, если после установки мата(ов) потолок будет закончен.

Проложите силовые кабели от матов к распределительной коробке в соответствии со всеми электрическими и строительными нормами, используя

.

Распределительная коробка с несколькими наборами матовых выводных проводов, соединенных параллельно и подключенных к

блок питания

. кабелепровод и дополнительные электрические коробки, где это необходимо.

Распределительная коробка с несколькими наборами матовых выводных проводов, соединенных параллельно и подключенных к источнику питания.

При использовании нескольких матов соблюдайте все электротехнические правила, касающиеся максимального заполнения коробки.

Подключайте провода параллельно (черный к черному, белый к белому), а не последовательно.

Подсоедините провода мата к падению напряжения от распределительной коробки управления или

Вспомогательный элемент управления SunStat или контактор.

Опять же, не перегружайте элемент управления.

Элементы управления SunStat и Relay не должны быть загружены матами с силой тока более 15 ампер.

Часть 4: Окончательная проводка

Провода питания коврика и провод датчика, подключенные к блоку управления в электрической коробке.

Установить блок управления

Установите элементы управления ковриками в соответствии со схемами подключения, прилагаемыми к элементам управления.

(см. электрическую схему части 6).

Подсоедините провода источника питания, блок питания к распределительной коробке мата, а провод датчика пола к SunStat.Соблюдайте надлежащие процедуры подключения.

Рекомендуется обмотать гайки проводов изолентой, чтобы дополнительно закрепить провода в гайках проводов, прежде чем вставлять блок управления обратно в электрическую коробку.

Проверка системы

После того, как элементы управления установлены и подключены, кратковременно включите систему, чтобы проверить работу всех компонентов.

Для получения информации о правильной настройке см. инструкции по установке, прилагаемые к SunStat.

Без теплоизоляции пола коврик не нагревает пол.Когда SunStat требует нагревания коврика, коврик становится теплым на ощупь в течение 1-2 минут или около того. Если это не

, повторно проверьте настройки SunStat, соединения проводки и источник питания.

Наклейте предупреждающую этикетку

Наклейте предупреждающую этикетку об излучаемом нагреве (прилагается к данному руководству) на элемент управления или рядом с ним.

Часть 5. Установка изоляции

ПОМНИТЕ: Надлежащая изоляция и герметизация полости пола необходимы для работы ковриков SunTouch UnderFloor.

Установите изоляцию из стекловолокна R-13–R-19 под мат. Аккуратно прижмите изоляцию к мату для достижения наилучших результатов и закрепите на месте стержнями, скобами или другим способом.

Зазор между изоляцией и матом допустим, но не дает наилучших результатов обогрева.

Обязательно изолируйте концы всех полостей обогреваемых балок. Установите изоляцию вертикально в этих областях, чтобы герметизировать концы обогреваемых областей балок, или через 6 дюймов после того, как мат «остановится» в пространстве между балками, плотно прижмите изоляцию к основанию пола и прикрепите его скобами к основанию.

Это гарантирует, что нагретый воздух не выйдет из обогреваемого пространства балки. Если этого не сделать, много тепла будет «уходить» горизонтально через ленточные балки, краевые балки, наружные стены и открытые концы балочных пространств, и пол не будет нагреваться должным образом.

Заделайте отверстия вокруг труб, канализационных труб, воздуховодов, перекрытия балок и все другие зазоры силиконовым герметиком или уретановой пеной.

Схема подключения

Типовая электрическая схема с управлением FloorStat (120 В)
Выделенная цепь 120 В, 20 А
(максимум) (должна быть защищена GFCI, если не используется GFCI SunStat
)

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электротехническими нормами, а также Национальным электротехническим кодексом (NEC), особенно статьей 424, частью IX NEC, ANSI/NFPA70 и разделом 62 CEC, часть 1. .

Типовая электрическая схема с системой управления FloorStat (240 В)

Выделенная цепь 240 В, 20 А (максимум) (должна быть защищена GFCI, если не используется GFCI SunStat).

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электротехническими нормами, и

Национального электротехнического кодекса (NEC), в частности статьи 424, части IX NEC, ANSI/NFPA70 и раздела 62 CEC, часть 1.

Типовая электрическая схема с системой управления SunStat и контактором(ами) (240 В)

Выделенный 240-В. Цепь контактора имеет класс защиты GFCI A или B.

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электротехническими нормами, и

Национальный электротехнический кодекс (NEC), особенно статья 424, часть IX NEC, ANSI/NFPA70 и раздел 62 CEC, часть 1.

Как подключить монитор LoudMouth к проводам питания мата

Иллюстрации, показывающие, как подключить монитор LoudMouth к двум коврикам (слева) и как подключить LoudMouth к трем коврикам (справа).LoudMouth может контролировать не более трех ковриков одновременно.

ЗАПРЕЩАЕТСЯ оставлять силовые провода соединенными «последовательно» таким образом при окончательном подключении проводки; коврики не будут достаточно нагреваться. При окончательном подключении проводки маты должны быть подключены параллельно.

Часть 7: Руководство по устранению неполадок

Если возникают проблемы с ковриком SunTouch UnderFloor или связанными с ним электрическими компонентами, обратитесь к этому руководству по поиску и устранению неисправностей.
Если у вас нет квалификации для выполнения электромонтажных работ, настоятельно рекомендуется нанять квалифицированного лицензированного электрика.

Любые работы по устранению неполадок в электрической цепи должны выполняться при отключении питания от цепи, , если не указано иное.
Хотя данное руководство по поиску и устранению неисправностей предназначено для помощи в устранении проблем, возникающих при работе с системой подогрева пола SunTouch, результаты никогда не гарантируются. SunTouch не несет никакой ответственности за ущерб или травмы, которые могут возникнуть в результате использования данного руководства.

Проблема

Возможная причина

Раствор

Маты Элементы управления . Устройства GFCI
Измерение сопротивления мата выходит за пределы диапазона, указанного на табличке с паспортными данными. Для снятия показаний использовался аналоговый омметр (с подвижной стрелкой). Приобретите цифровой омметр, способный показывать сопротивление от 0 до 20 000 Ом, и повторно измерьте сопротивление.
Если измерения показывают обрыв или короткое замыкание, нагревательный провод поврежден. Запишите сопротивление между всеми проводами и свяжитесь с производителем.
Если измеренное значение немного ниже или выше, это означает, что на сопротивление повлияла комнатная температура. Доведите комнатную температуру до 75–85 °F или обратитесь к производителю.
Измерение сопротивления может производиться с нескольких матов, соединенных последовательно или параллельно. Любой из них даст ложные показания сопротивления. Убедитесь, что измерения сопротивления выполняются только для одного мата за раз. При подключении к системе управления нескольких матов несколько матов должны быть подключены параллельно (т. е. черный к черному, белый к белому).
Возможно, омметр настроен на неправильную шкалу.Например, шкала 200 кОм измеряет до 200 000 Ом. Омметр, как правило, должен быть настроен на шкалу 200 Ом, за исключением матов, имеющих номинал выше 200 Ом на заводской табличке. Если значение сопротивления выходит за пределы диапазона, указанного на заводской табличке, обратитесь к производителю.
Пол не нагревается. Коврик поврежден. Измерьте сопротивление мата. Проверьте как на «разомкнутую цепь», так и на «короткое замыкание», как описано ранее в этом руководстве.В случае повреждения запишите сопротивление между всеми проводами и свяжитесь с производителем.
GFCI сработал, на что указывает индикатор на панели управления. Свет может быть помечен как «GFI», может быть под словами «Ожидание» или на кнопке с пометкой «Тест». Проверьте надежность соединений проводов. Сбросьте GFCI на блоке управления или автоматическом выключателе. Если он снова сработает, проверьте отсутствие короткого замыкания в мате, как описано ранее в этом руководстве. Если коврик поврежден, запишите сопротивление между всеми проводами и свяжитесь с производителем.Если коврик не поврежден, замените элемент управления GFCI. Также см. «Конфликты GFCI» ниже.
Подается неправильное напряжение или используются несоответствующие электрические компоненты. Измерьте «линейное» напряжение, затем измерьте «нагрузочное» напряжение. И маты на 120 В, и элементы управления имеют черные и белые провода. Маты на 240 В имеют черный и синий провода, а элементы управления на 240 В имеют черный и красный провода.
Бетонная плита пола. Температура поверхности плиты повышается медленно.Если после 5–8 часов нагрева пол не стал теплее на ощупь, проверьте коврик на наличие повреждений (см. «Повреждение коврика» выше). Измерьте «нагрузочное» напряжение/силу тока на мат.
Непрерывный подогрев пола. подключаются «последовательно» или «шлейфом» (встык). Несколько ковриков должны быть подключены «параллельно» (или черный к черному, белый к белому).
Датчик ослаблен или сломан. Если у блока управления есть цифровой дисплей, он может показывать «LO». SunTouch оснащены датчиком пола. Отсоедините провода датчика от блока управления и снова вставьте их. Если это не решит проблему, измерьте сопротивление проводов датчика. Для управления SunTouch сопротивление должно быть в пределах от 17 000 Ом (при 55°F) до 8000 Ом (при 85°F). См. значения сопротивления провода датчика в данном Руководстве
Неверная проводка. Управление было «обойдено», когда оно было подключено к источнику питания. Убедитесь, что проводка подключена правильно.См. схему подключения на задней панели блока управления, инструкции, прилагаемые к блоку управления, или схему подключения в данном руководстве.
Дефект управления. Верните блок управления дилеру для замены.
Температура пола показывает «HI» или может показывать температуру выше 100°F. Датчик пола неправильно подключен или неправильно расположен. Убедитесь, что к системе управления подключен только один датчик пола.См. также раздел «Датчик ослаблен или сломан» выше.
Управление работает неправильно. Если управление программируемое, программирование может быть неверным. Внимательно прочтите и следуйте инструкциям по программированию управления.
Подано неправильное напряжение или используются несоответствующие компоненты. Испытательное напряжение, проверьте детали. См. «Неправильное напряжение питания» выше.
Датчик пола неправильно подключен или работает неправильно. Убедитесь, что к системе управления подключен только один датчик пола. См. также раздел «Датчик ослаблен или сломан» выше.
Ослабление соединения со стороны линии и/или со стороны нагрузки блока управления. Снимите и снова установите гайки для проводов на каждом соединении. Убедитесь, что проволочные гайки затянуты. Проверьте все соединения обратно к выключателю.
Дефект управления. Верните блок управления дилеру для замены.
Управление вообще не работает . Нет питания. Проверить автоматический выключатель. Измерьте напряжение на блоке управления. Проверьте все соединения между выключателем и блоком управления.
Датчик пола неправильно подключен или работает неправильно. Убедитесь, что к системе управления подключен только один датчик пола. См. также раздел «Датчик ослаблен или сломан» выше.
Дефект управления. Верните блок управления дилеру для замены.
Конфликты GFCI и ложные срабатывания . Более одного GFCI в цепи. иногда срабатывают, когда с оборудованием в цепи все в порядке, но при наличии более одного GFCI. Перенаправьте питание, чтобы в цепи не было более одного GFCI.
Электродвигатель или источник света с балластом делят цепь с матом. Электродвигатели и другие электрические устройства могут вызвать ложное срабатывание УЗО. Запустите выделенный контур для системы подогрева пола.

www.suntouch.com

Щелкните здесь для доступа к видеобиблиотеке SunTouch

SunTouch в сравнении с продуктом A – SunTouch в сравнении с продуктом B

Звенья напольного нагревательного мата SunTouch

Коврики SunTouch Технические характеристики и установка – Технические характеристики коврика SunTouch – Технические характеристики напольного покрытия и установка

Звенья катушки напольного отопления SunTouch

Руководство по установке SunTouch WarmWire — ремешок SunTouch WarmWire — руководство по установке WarmWire — инструкции и информация для заказа WarmWire

Точки управления обогревом

Программируемый SunStat Spec — Руководство пользователя Программируемый 500670-SB — Руководство пользователя Непрограммируемый 500675

— Непрограммируемая спецификация SunStat — Управление реле SunStat — Инструкция по эксплуатации LoudMouth

Разное Звенья SunTouch

SunTouch Ограниченная гарантия 25 лет – ЭМП Электромагнитные поля – Часто задаваемые вопросы – Ремонт нагревательного провода – Suntouch Гарантия низкой цены

DEVI НАПОЛЬНОЕ ОТОПЛЕНИЕ | Склад плитки



DEVI – НАИЛУЧШИЙ ВЫБОР ДЛЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

Система подогрева пола DEVI может использоваться под различными поверхностями пола и обеспечивает энергоэффективное, мягкое и длительное тепло. Они являются отличным вариантом для всех жилых и кухонных помещений, ванных комнат и зон отдыха.

Чтобы загрузить техпаспорт системы напольного отопления DEVI, нажмите здесь



Теплый пол с DEVI — вопросы и ответы



У меня есть пол из дерева и бетона.Могу ли я использовать один нагревательный мат для пола?

DEVI настоятельно рекомендует, чтобы каждая секция пола имела свой собственный «коврик» и термостат, поскольку в этом случае каждая поверхность пола имеет свой предел максимальной температуры. Свяжитесь с нами, чтобы обсудить лучшие варианты для этого пола.

Какой тип клея для плитки / выравнивающей смеси / затирки для плитки вы рекомендуете?

Покрытие должно быть гибким или иметь эластичную добавку. Поговорите со своим плиточником за советом.

Какой толщины должен быть слой плиточного клея/выравнивающего состава?

Слой клея должен быть достаточно толстым, чтобы покрыть кабели, обычно достаточно 4-5 мм.

Как долго я должен оставить систему отопления после укладки плитки, прежде чем я смогу ее включить?

DEVI рекомендует, чтобы используемый клей высыхал/отверждался естественным образом и следовал рекомендациям производителя.

Как долго нагревается система отопления?

Это зависит от различных факторов, таких как

    • какая система установлена ​​(Undertile или Inslab)?
    • тип уложенной стяжки?
    • глубина стяжки пола?
    • и т.д.

    Это время может составлять от 30 минут для Devimat, размещенного под плиткой, до 5-7 часов для системы хранения Inslab.

    Какова ширина коврика?

    Фактическая ширина мата составляет 480 мм, но рекомендуется укладывать его с интервалом 500 мм, чтобы обеспечить правильный зазор между рядами.

    Что такое одножильный мат?

    Одножильный мат имеет по одному «холодному хвосту» на каждом конце мата, и их необходимо снова соединить в точке соединения.

    Какое напольное покрытие подходит для использования с системой DEVIMAT?

    Большинство напольных покрытий подходят для использования с напольным отоплением при условии, что пол был правильно подготовлен и соблюдены все рекомендации производителя по температуре. При таких отделках, как деревянные ламинаты и ковры, важно, чтобы нагревательный мат был полностью покрыт подходящей смесью для выравнивания пола перед нанесением указанной отделки.

    DEVIMAT слишком большой для комнаты, можно его обрезать?

    Нет, матовый элемент нельзя укоротить, так как это изменит сопротивление элемента, что может привести к перегреву.Поэтому важно точно измерить площадь обогрева (только свободная площадь пола) и выбрать ближайший меньший элемент площади. Пожалуйста, обращайтесь к нам за помощью.

    Нужна ли нам изоляция с продуктами DEVIMAT?

    Устройство devimat предназначено для укладки непосредственно на существующую поверхность пола, поэтому не требует изоляции. Тем не менее, если в полу есть место для добавления изоляции или облицовочной плиты, мы настоятельно рекомендуем это, поскольку это повысит производительность и снизит эксплуатационные расходы.Пожалуйста, свяжитесь с нами для получения информации об изоляционной плите (FBoard).

    Нужно ли грунтовать пол перед укладкой DEVIMAT?

    Коврик имеет клейкую основу, и если пол пыльный или жирный, он не будет особенно хорошо прилипать. Грунтовка пола значительно поможет коврику полностью сцепиться с поверхностью пола.

    Я хочу использовать DEVIMAT под ламинатом. Какой тип подложки вы рекомендуете?

    Подложка, обычно поставляемая с деревянным ламинатом, имеет акустическую толщину около 2-3 мм, это допустимо.Если вы устанавливаете что-то другое, обратитесь за консультацией к нашей технической команде DEVI.

    Можно ли ставить DEVIMAT под ванну/душевой поддон/кухонный гарнитур и т.д.?

    DEVI не рекомендует устанавливать devimat под любые подобные светильники по ряду причин. например. (а) Он может препятствовать выделению тепла из системы. (b) Если бы когда-либо возникла неисправность, было бы чрезвычайно трудно выполнить ремонт и т. д.

    Полезное руководство по выбору электрических теплых полов | Поговорим о плитке

    За последние десять лет популярность электрического подогрева пола в Великобритании значительно возросла.Прошли те времена, когда теплый пол считался дорогой роскошью, которую просто «приятно иметь», теперь он считается одним из самых эффективных способов обогрева дома.

    Чтобы запустить электрический теплый пол площадью 2 м² в течение одного месяца, требуется меньше, чем одна средняя кофе на вынос.

    Больше не нужно драться из-за стула, расположенного ближе всего к батарее, электрические теплые полы обеспечивают идеально равномерный уровень тепла во всем помещении.

    В отличие от обычных систем центрального отопления, в которых теплый воздух поднимается вверх, электрические теплые полы предназначены для равномерного распределения тепла по помещению. После установки электрический теплый пол требует минимального обслуживания, а в помещениях меньше сквозняков и аллергенов в воздухе.

    Если электрический подогрев пола кажется идеальным вариантом для вашего проекта, вероятно, вы задаетесь вопросом, как он устанавливается, какие системы лучше всего подходят и как для него соответствовать. Не бойтесь, это руководство поможет вам.

    Выберите тип электрического теплого пола:

    Когда вы отделываете свой пол плиткой или камнем, вы можете выбрать один из двух основных типов электрического подогрева пола: мембрана ThermoSphere или сетка ThermoSphere.

    Thermosphere Mesh — это коврики с электрическим подогревом пола. Они настолько просты в установке и отлично подходят как для новых проектов, так и для модернизации. Просто достаньте коврик из упаковки и раскатайте на черновом полу. Предварительно проложенный кабель внутри нагревательного мата означает, что работа уже сделана за вас, поэтому не нужно беспокоиться об измерении расстояния между кабелями.

    ThermoSphere Membrane представляет собой комбинированную электрическую систему теплого пола, состоящую из развязывающего мембранного слоя, в который заключен инновационный электрический нагревательный кабель.

    Разъединяющий мембранный слой нейтрализует напряжения, вызванные различными скоростями расширения и сжатия плиточного пола, что сводит к минимуму риск расслоения и растрескивания плитки, то есть после укладки она остается установленной.

    Если вы хотите создать идеальный уровень тепла во влажном помещении, мы рекомендуем мембрану ThermoSphere.

    При использовании с совместимыми продуктами для резервуаров влажное помещение остается водонепроницаемым в течение всего срока службы плитки, а дополнительным преимуществом является водонепроницаемость мембраны ThermoSphere и степень защиты IP68.Его также можно использовать на стенах для максимального обогрева.

    Выберите термостат для электрического теплого пола:

    Возможность эффективного управления системой электрического обогрева пола имеет первостепенное значение для получения максимальной отдачи от нее и сокращения потерь энергии. Этот законодательный акт вступил в силу в 2018 году и предназначен специально для электрообогрева, чтобы помочь снизить воздействие на окружающую среду и помочь потребителям добиться экономии энергии.

    Чем больше энергосберегающих функций имеет термостат для теплого пола, тем больше он соответствует законодательству Lot 20.

    Например, программируемый термостат Thermonet имеет такие функции, как гибкое расписание, автоматический датчик открытия окна и энергосберегающий адаптивный запуск.

    Опции также включают термостат Thermosphere Smarthome Control, который позволяет управлять электрическим подогревом пола с помощью мобильного приложения или Google Assistant и Amazon Alexa.Эта функция отлично подходит, когда вы путешествуете, вы можете включить ее, где бы вы ни находились, и вернуться в теплый дом.

    Все нагревательные термостаты Thermosphere прекрасно выглядят и обеспечивают простое и эффективное управление электрическим подогревом пола, уменьшая потери энергии и помогая создать идеальную атмосферу в вашем доме.

    Что еще более важно, продукты Thermosphere полностью соответствуют требованиям, как и вы, когда используете, указываете и устанавливаете электрические теплые полы Thermosphere и термостаты.

    Измерение — Размер пола, температура и варианты отопления:

    Проще говоря, чем выше мощность, тем быстрее время нагрева.

    Например, 200 Вт/м2 чаще всего используется в зимних садах, поскольку они более подвержены потерям тепла. Электрические нагревательные маты мощностью 100 Вт/м2 обычно используются, когда вам требуется вторичный источник тепла или у вас есть недвижимость с высокой изоляцией, где потеря тепла никогда не будет проблемой.

    Помните, что вы можете повысить эффективность более чем на 50%, если установите электрический теплый пол в сочетании с подложкой для плитки Dukkaboard благодаря их превосходным изоляционным свойствам.

    Размер помещения будет иметь прямое влияние на тепловую мощность, так как большая площадь пола требует более высокой тепловой мощности. Важно иметь в виду, что для того, чтобы теплые полы выступали в качестве основного источника тепла, они должны покрывать не менее 80-90% общей площади пола. Если площадь комнаты, которую можно отапливать, покрывает менее 80% общей площади пола из-за препятствий, система вряд ли будет обеспечивать достаточное количество тепла, если только дом не будет хорошо изолирован.

    Максимальная мощность системы теплого пола обычно измеряется в ваттах на квадратный метр, при этом цифры обычно указываются в диапазоне от 65 до 85 Вт/м².

    Чтобы гарантировать требуемую тепловую мощность, в большинстве домов требуется система отопления, которая после установки обеспечивает от 150 до 200 Вт/м².

    Расчет требований к электрическому напольному отоплению:

    1. Первым шагом является измерение общей площади пола, которая представляет собой произведение длины на ширину комнаты в м². Например, 2,5 х 2 м = общая площадь 5 м².
    2. Далее необходимо рассчитать различные площади в помещении, которые не будут отапливаться. Например, в ванной нужно рассчитать общие площади пола для туалета, ванны, раковины и душа.
    3. После расчета сложите эти неотапливаемые площади вместе, чтобы найти общее количество всех неотапливаемых площадей в помещении.
    4. Вычесть сумму неотапливаемых площадей из общей площади помещения. Например, общая неотапливаемая площадь может составлять 1,2 м², что дает общую отапливаемую площадь 3,8 м².
    5. Чтобы не переусердствовать, уменьшите это значение на 10%.Например, 3,8 м², уменьшенные на 10%, составляют 3,42 м².
    6. Наконец, уменьшите это значение до ближайшего доступного размера нагревательного мата. В этом примере ближайший размер нагревательного мата, вероятно, будет 3 м².

    Если в помещении есть несколько препятствий, многие установщики предпочтут использовать мембрану Thermosphere со свободными кабелями для обогрева пола. Эта система облегчает навигацию по препятствиям в комнате. Каждый кабельный комплект предназначен для покрытия различных площадей пола, поскольку мощность нагрева можно регулировать, регулируя расстояние между кабелями. Например, кабель, расположенный на расстоянии 95 мм вместо 75 мм, обеспечит меньшую мощность, но покроет большую площадь пола.

    Шаги для расчета точной длины кабеля:

    1. Как описано выше, рассчитайте максимальную отапливаемую площадь помещения.
    2. Определите мощность помещения в ваттах, чем выше мощность, тем быстрее прогреется пол. Основывайте свой расчет на рекомендованных компанией Thermosphere показателях 136 Вт/м2 или 200 Вт/м2.
    3. Рассчитайте как какой длины кабель вам нужен для покрытия площади пола.Затем кабели подключаются к термостату через распределительную коробку.

    Какую бы систему вы ни решили установить, следует помнить, что кабели, слишком длинные из-за ошибок в расчетах, нельзя обрезать. Всегда лучше использовать нагревательные маты и кабели немного меньшего размера, так как любые разрезы кабелей для их подгонки остановят работу вашего обогрева.

    Здесь, в Trimline Group, мы храним различные продукты для электрического подогрева пола, включая маты для подогрева пола, термостаты, нагревательные кабели и датчики нагрева.

    Маловероятно, что у вас возникнут проблемы с каким-либо решением для электрического подогрева пола Thermosphere, не волнуйтесь, вы можете расслабиться, зная, что на каждую установку распространяется пожизненная гарантия.

    Чтобы купить эти продукты Thermosphere, посетите сайт trimlinegroup.com или свяжитесь с членом нашего опытного отдела продаж по телефону 020 8778 9000.

    #электрическиетеплыеполыруководство#электрическиетеплыеполы#теплыеполы#электрическиетеплыеполы

    .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
