Дюбель сверло: размеры дюбелей и правила их выбора

Содержание

Как выбрать сверло для монтажа дюбеля

  • Главная
  • »
  • Полезные статьи
  • »
  • Как выбрать сверло для монтажа дюбеля

В данном случае основным считается правило, когда диаметры дюбеля и используемого сверла равны, что является непременным условием надежной фиксации крепежа в основании. Это необходимо, чтобы дюбель-гвоздь не только уверенно держал вес, на который он рассчитан, но и выполнял свою задачу много лет.

Однако в процессе сверления бетонного или кирпичного основания отверстие может получиться большего диаметра, особенно при использовании перфорации. К тому же у работника может дрогнуть рука, измениться угол входа сверла в стенку и т.

п. В итоге дюбель будет свободно проходить в отверстие и с таким же успехом выпадать из него, что абсолютно недопустимо.



Как подобрать сверло под дюбель по правилам



Параллельно с диаметром дюбеля следует учесть и иные параметры, важность которых также высока:

  • тип строительного материала стен или потолка, в которых планируется создавать технологические отверстия;
  • планируемая нагрузка или вес, который должен долгое время выдерживать крепежный элемент.

Ориентироваться на диаметр крепежа достаточно просто, так как пластиковый элемент имеет специальную маркировку, согласно которой и подбирается сверло. Но оно должно быть не одно, а несколько.

Процесс сверления состоит из нескольких этапов. Первоначально, особенно в режиме перфорации, используется сверло чуть меньшего диаметра. К примеру, для создания технологического отверстия 10 мм применяется 8-миллиметровое сверло. После окончания работы на дрель устанавливается 10-миллиметровое сверло, которым диаметр доводится до необходимого показателя без ударных воздействий.

Важно! Обращать внимание необходимо не только на соответствие диаметра, но и общей длины. При равных параметрах, а также если сверло короче дюбеля, последний может не полностью уместиться в отверстии, что существенно снизит его эксплуатационные качества.



Таблица соотношения длин

Дюбель, длина в ммСверло, длина в мм
25 («пятерка») 28
30 («шестерка») 33
40 («восьмерка») 43
50 («десятка») 55



Способы крепления предметов в соответствии с их массой



Крепление предметов с небольшим весом



Такая работа выполняется просто и быстро. В качестве крепежа используется дюбель быстрого монтажа, способный удерживать предметы относительно небольшой массы на стенах, сложенных из железобетона или кирпича.

Чаще всего применяется дюбель диаметром 5−6 мм, или «пятерка»-«шестерка», с ним используется сверло тех же параметров, так как высоких требований к прочности удержания крепежа в отверстии нет.

Формула длины

Длина пластикового элемента дюбель-гвоздя должна отвечать некоторым требованиям: для стены достаточно глубины 4 см, для монтажа или установки на потолок – 6 см. К этому параметру добавляется толщина предмета, который следует зафиксировать, и получается итоговая длина самого дюбеля.



Крепление предметов массой до 10 кг



В данном случае используются уже ударные дюбели, причем с диаметром не меньше 8 мм, или «восьмерка». Для удержания среднего веса технологическое отверстие в стене для элемента крепежа должно быть глубиной не менее 6 см, а в потолке – от 8 см и глубже. Также важно учесть, что лучше распределять общую массу фиксируемого предмета на несколько точек крепления, оптимальный вариант – не менее 4 дюбелей.

Расчет общей длины выполняется по предыдущей формуле.



Крепление предметов массой от 10 кг и выше



Тяжеловесные предметы крепятся также ударными дюбелями, но их диаметр не может быть менее 10 мм («десятка»). Заглубление может быть таких же параметров, что и для удержания предметов средней весовой категории. Однако в этом случае следует увеличить число точек крепления: не менее 6.

Расчет общей длины выполняется по предыдущей формуле.



Монтаж предметов с непостоянной нагрузкой



К таким относятся турники, качели и т. п., нагрузка на которые может изменяться в сторону увеличения. Такие резкие колебания могут привести к расшатыванию крепежных элементов и их последующему выпадению. Чтобы избежать подобных рисков, применяются анкерные болты, или «анкера».

Они имеют несколько разновидностей:

  • анкер-болты с гайкой используются в скрытом от глаз крепеже: после установки на крепежный элемент накручивается гайка с закреплением с помощью накидного либо рожкового гаечного ключа;
  • анкер-болты со стопорной самоконтрящейся гайкой применяются в крепеже открытого типа: после установки стопорный элемент закручивается с помощью «плюсовой», или крестовой, отвертки;
  • двухраспорные анкер-болты считаются наиболее прочным крепежным элементом, с их помощью монтируются предметы повышенной массы.



Крепление предметов на непрочном или пористом основании



В отделке помещений часто используется гипсокартон, который довольно хрупок для удержания различных предметов. К числу ненадежных поверхностей также относят пористый строительный материал, к примеру, силикатные блоки. Чтобы избежать риска обрушения монтируемых предметов, необходимо четко придерживаться рекомендаций мастеров:

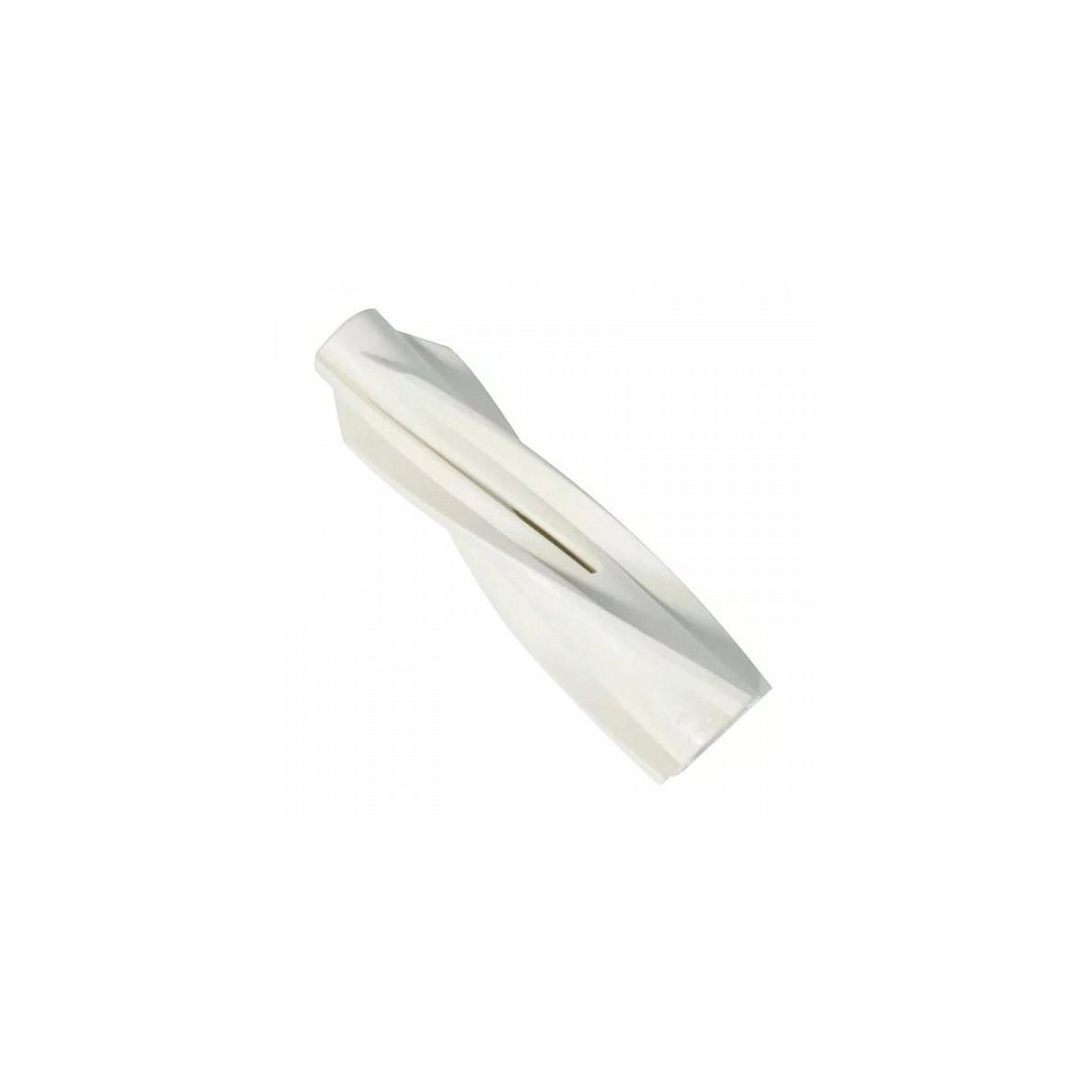

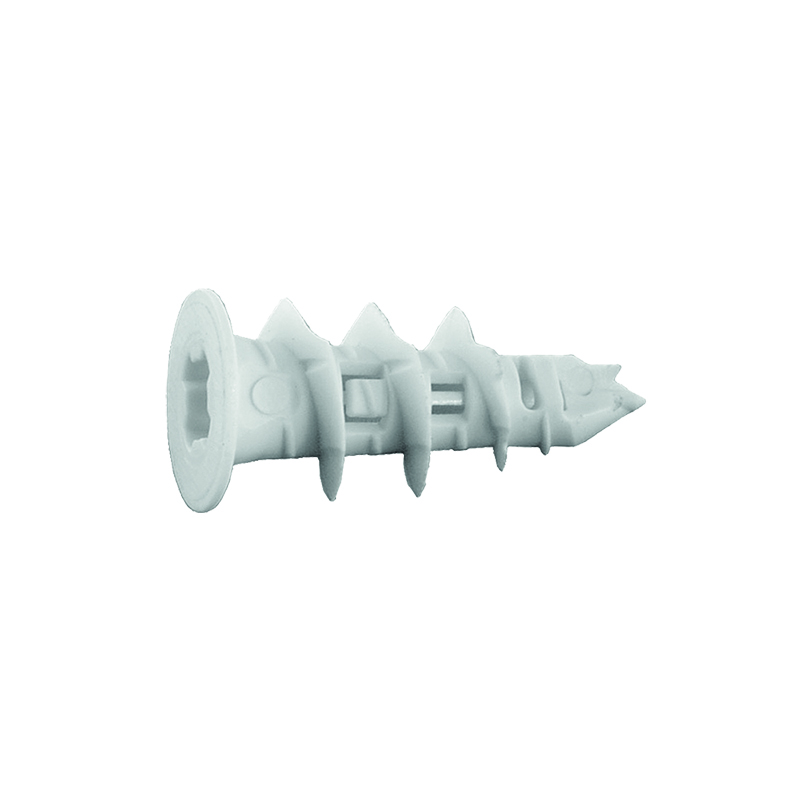

  • Дюбельные элементы должны быть выполнены из нейлона, и их диаметр не может быть менее 10 мм. Для сверления стен используется меньшее по диаметру сверло (-2 мм от поперечного размера пластикового элемента дюбеля).
  • Создание технологического отверстия выполняется сразу и без смены сверла, режим перфорации исключается.

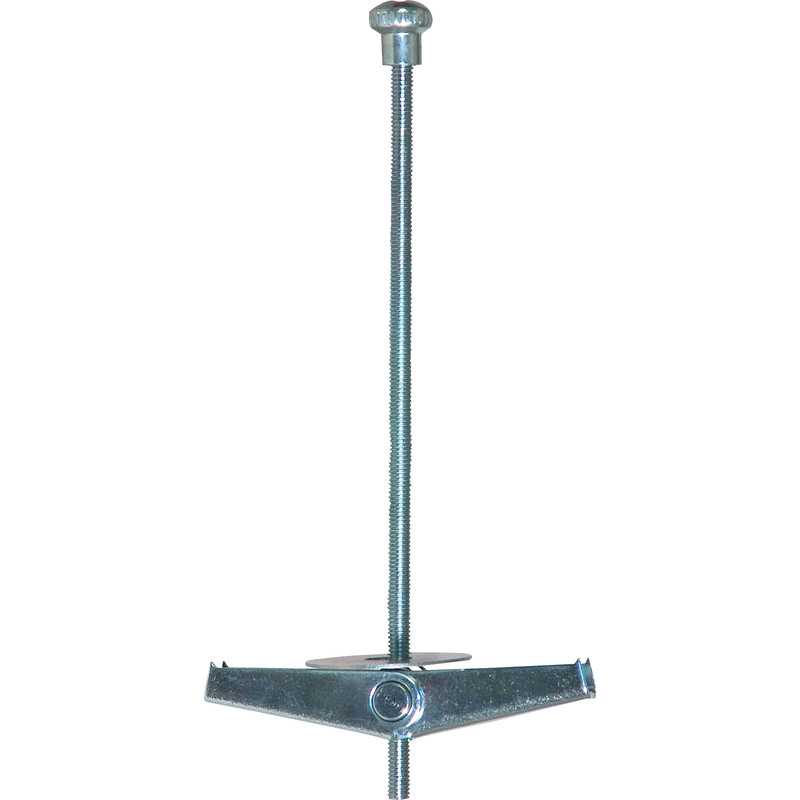

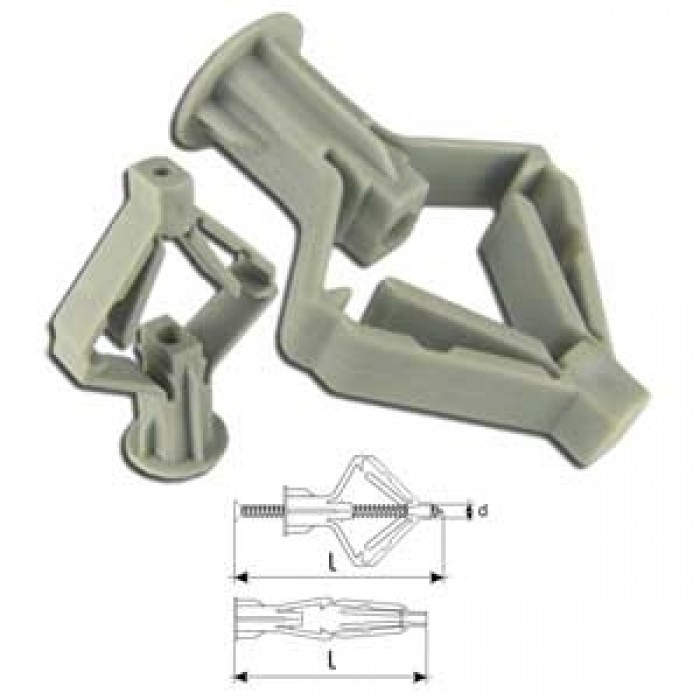

  • Если в стене имеются пустоты, то используется дюбель-бабочка, который характеризуется особым монтажом специально для подобных случаев.



Итог



Чтобы гарантировать надежность крепления предмета к стене или потолку посредством дюбельного крепежа, необходимо учесть параметры режущего инструмента, крепежных элементов и тип строительного материала.

Обязательно во внимание берется вес монтируемого объекта и его форма.

Как подобрать правильное победитовое сверло под дюбель?

Ответ на вопрос: какое сверло, во многом зависит от того, каким инструментом, Вы будете сверлить стену. А также — какая стена: бетонная, кирпичная, гипсокартонная..

Если у Вас дрель, то сверло должно быть с цилиндрическим хвостовиком.

Типы хвостовиков

Для перфоратора же нужен хвостовик типа SDS. Он позволяет быстро вставлять сверло в перфоратор с надежной фиксацией. SDS – в свою очередь подразделяется на несколько типов. sds plus – наиболее часто встречающийся. Имеет диаметр 10мм при длине 40мм. Для бытовых нужд чаще всего именно он и используется.

Бур с SDS-plus хвостовиком и пологой двойной канавкой

Сверло для перфоратора называется «бур». Кроме хвостовика SDS, он имеет еще одну особенность – это специальную канавку, для отвода продуктов сверления (попросту — пыли) из отверстия. Буры бывают трех типов: шнековые, спиральные и пологие. Первые два – это серьезный инструмент и предназначен для сверления сравнительно глубоких или больших отверстий. Если же Вам нужно просверлить стену для бытовых нужд с нагрузкой до 10кг, то стоит остановиться

на пологих бурах.

Победитовый наконечник буров имеет различные формы заточки. Прямая конфигурация – плоский треугольник – это классическая заточка. Бывает одинарный и двойной – с двумя кромками. Если смотреть на него в торец, то будет крестик – две победитовые пластины припаяны крест-накрест.. И наконечник с центрирующим шипом. Это лучший вариант из доступных для населения. Шип предназначен для того, чтобы выравнивать бур внутри отверстия. В итоге выходит не разбитое отверстие.

Победитовый наконечник бура с классической заточкой

Тип и размер дюбеля — длину и диаметр, выбираем в соответствии с предполагаемой нагрузкой и характером стены.

Диаметр сверла в идеале должен быть равен диаметру дюбеля.

Длина сверла – не менее чем на 3-5мм больше потребной глубины отверстия, иначе дюбель на зайдет до конца.

Однако часто дрель или перфоратор имеют поперечное биение, поэтому отверстие получается несколько шире. — Особенно при сверлении перфоратором в режиме долбления.- Из-за удара стена чуть-чуть разрушается. И дюбель может в результате сесть не плотно.

Бетонная стена. Плотность бетона — большая. Процесс сверления осуществляется в два этапа. Изначально используем бур с диаметром на 1-2 миллиметра меньшим от номинала. Сверлим в ударном режиме. Затем уже берем сверло по номиналу – с диаметром равным диаметру отверстия. И сверлим в безударном режиме.

Обязательно после сверления нужно прочистить отверстие от пыли, которая несколько сужает отверстие. Иначе может показаться, что дюбель не подходит. А если и забьете, то он будет хуже держать, ибо будет проскальзывать в отверстии. Для этого вначале тем же сверлом нужно осуществить прогонку отверстия – поступательными движениями при включенном перфораторе (дрели) туда-сюда. Я дополнительно продуваю резиновой грушей (!)

Кирпичная стена или стена из газосиликата, гипсокартона. Имеют склонность к выкрашиванию, особенно когда кирпич старый. Сверлить в таких случаях надо с особой осторожностью. И всегда в безударном режиме. Первичное сверло тогда берется с диаметром на 2-5мм меньшим от номинала – в зависимости от крепости стены и глубины и диаметра сверления. Если стена особо слабая, то сверлить можно и в 3 этапа. Таким образом, осуществляем постепенный переход к требуемому результату. Каждый раз при этом проверяем, заходит ли дюбель. Ведь произойти это может уже после первого этапа.

И во всех случаях старайтесь держать дрель-перфоратор так, чтобы сверло входило в стену под прямым углом. Не забывайте следить за этим в процессе сверления. Иначе Вы получите еще большую «дырку».

Итак, отверстие получилось таким, что дюбель заходит свободно – при легком ударе молотком или нажиме пальцем… Обычно это нормально. Заворачивающийся шуруп разопрет стенки дюбеля, и последний будет хорошо зафиксирован. Но если в итоге отверстие все–таки вышло большим значительно, то вначале попробуйте вставить дюбель на размер больше. Если он оказывается велик, то посадку дюбеля можно уплотнить: плиточный клей, ПВА, Ротбанд… Дайте сутки высохнуть и только потом заворачивайте шуруп. В конце концов, просто оберните дюбель чем-нибудь: изолентой, бумагой … — Только чтобы не топорщилась при забивании. Однако большой вес на «обернутое» качество вешать рискованно..

Отверстие под дюбель. Виды инструмента и порядок сверления

В число важнейших условий формирования долговечного и прочного крепления входит необходимость выполнения монтажных отверстий для дюбелей так, чтобы эти гнезда характеризовались точностью размеров таких параметров, как глубина и диаметр. Помимо этого, уделять особое внимание необходимо соблюдению требуемого качества внутренней поверхности монтажных отверстий, а также их форме. В случае некорректного подбора диаметра, крепление будет ненадежным. При этом сам подвешенный объект окажется для людей, пребывающих поблизости от места его монтажа, весьма опасным.

Базовые требования

Профессионалы-строители озвучивают следующее ключевое требование к параметрам отверстий для установки дюбелей: глубина гнезда (обозначение «Н») всегда должна превышать длину дюбеля (обозначение «L»). Допустимая разница значений этих характеристик в зависимости от материала установочной базы, условий выполнения монтажа и параметров самой крепежной детали, такая:

Н-L = D, либо Н-L = D+(2…3 мм), где D – диаметр дюбеля.

При выборе фиксатора в обязательном порядке необходимо принимать во внимание тип материала установочной базы. Таковым может быть:

  • сталь тонкостенной конструкции;

  • строительный камень;

  • кирпич, как полно-, так и пустотелый;

  • обычный бетон;

  • железобетон;

  • пористый газобетон и др.

Также учету подлежат структура материала, его прочность, и, конечно же, толщина. Что же касается бетона, то важным фактором является тип зоны предполагаемого места крепления – она бывает сжатой либо растянутой.

Способы сверления

Отверстия в установочной базе создаются одним из трех способов. Рассмотрим их несколько подробнее.

Сверление безударное. Для этого используется обычная электродрель. Особой популярностью пользуются устройства такого типа от японской компании Mаkitа

В ходе работ с бетоном с использованием безударной дрели нужно:

§ применять сверло с победитовой наплавкой на наконечнике;

§ прекращать процедуру создания отверстия, если под сверло попался камень. Его следует раскрошить при помощи пробойника;

§ если на пути инструмента встретилась арматура, работу тоже нужно прекратить и поменять сверло на способное работать с металлом, а уже после этого просверлить железный пруток. Но, вообще-то, в конструкциях несущего типа делать это не рекомендуется. Ведь арматура укладывается в бетон не просто так.

При помощи дрели, не оснащенной ударным механизмом, в бетоне можно создать отверстие диаметром не более 80 миллиметров и глубиной не более 100 миллиметров.

Сверление, сопровождающееся нанесением частых и легких кратковременных/импульсных воздействий. Выполняется данная процедура с применением ударной дрели. Конструкция этого электроприбора предусматривает придание сверлу не только вращательного движения, но еще и возвратно-поступательного. То есть оно выполняет функцию пробойника. Поэтому для ударной дрели препятствия в виде камешков не страшны.

О том, какими возможностями обладают современные электроинструменты такого типа, а также реализованные в них разновидности настроек, можно узнать, ознакомившись с видео. Запуск ролика выполняется так: сначала курсор нужно навести на ниже размещенную картинку. Потом нажимается клавиша «Сtrl». А после превращения стрелки в кисть руки нужно будет кликнуть левой кнопкой компьютерной мыши.

И еще. Следует помнить, что беспрерывное штробление бетонных оснований ударной дрели противопоказано. Ее главное предназначение – сверление. На выполнение данной процедуры должно уходить 80% общего времени от работы этого электроинструмента. Иначе существует риск выхода из строя ударной опции. В этом контексте стоит прислушаться к совету экспертов: создав порядка 3-4 отверстий, следует сделать паузу, чтобы дрель «отдохнула» и остыла. Тогда она прослужит на протяжении многих лет.

С использованием ударной дрели можно высверлить отверстия глубиной, достигающей 500 мм, и с диаметром в пределах 5…120 мм.

Создание отверстий при помощи перфоратора. Перфоратор характеризуется многофункциональностью. Это значит с его применением можно высверливать глубокие и широкие гнезда. В продажу он поступает вместе с насадками. В число основных таких приспособлений входят:

  • алмазный режущий инструмент – бур. Им комплектуются ручные перфораторы, энергия ударов которых достигает отметки 35 Дж. Буру характерна спиралевидная конфигурация. С его помощью высверливаются отверстия цилиндрической формы;

  • сверло. Должно иметь победитовый наконечник. Его длина может составлять 200 мм…1200 мм;

  • коронка по бетону. Используется для создания отверстий большого диаметра, например, под выключатель либо розетку;


  • остроконечная либо конусообразная ударная насадка, получившая название пика. Выпускается с большим диаметром. Способна очень быстро пробивать гнезда в бетонных основаниях;

  • ударно-режущий инструмент – зубило. Применяется, когда нужно демонтировать некий объект. В частности, для удаления старой штукатурки или надоевшей кафельной плитки. Размер режущей обычно такой: 1 см – 4 см;

Рекомендации начинающим мастерам

Просверлить отверстие в бетонной стене непросто. Но при использовании качественного инструмента справится с этой задачей под силу каждому. А начинающие мастера должны прислушаться к советам строителей-профессионалов. Ниже представлены лишь основные рекомендации.

  • Прежде чем приступать к сверлению, бетонную поверхность нужно очистить от имеющихся загрязнений, пятен масла и жира, удалить рыхлый слой. Если весь бетон рыхлый, точку предполагаемого места создания гнезда нужно расширить. Тогда сверло не будет соскальзывать и смещаться в разные стороны. Выполнять расширение можно, используя большой гвоздь или саморез.

  • При работе нужно контролировать перпендикулярное расположение перфоратора к поверхности установочной базы. При несоблюдении этого требования существует риск сломать сверло.

  • В процессе высверливания могут пригодиться пробойник, имеющий не менее 3 граней, и молоток. Ведь на пути инструмента могут встретиться щебень либо стальная арматура. Преодоление препятствия последнего типа осуществляется его обработкой сверлом, предназначенным для работы с металлом. А для удаления щебня нужно использовать исключительно пробойник.

  • Для лучшего вхождения дюбеля в бетонное основание нужно создавать отверстия глубиной, превышающей длину крепежного элемента где-то миллиметров на 10.

Заключение

Чтобы понять отличия работы с ударной дрелью и перфоратором, просмотрите непродолжительное 5-минутное видео. Запуск ролика осуществляется просто: курсор наводится на расположенную ниже картинку, а далее выполняются действия, указанные в подсказке, высветившейся на мониторе поблизости от стрелки.
