Какой диаметр сверла под резьбу (под метчик)?

В  левой части   номинал метчика, в правой  диаметр сверла.
M1 — 0,75 mm
M2 — 1,6 mm
M3 — 2,65 mm
M4 — 3,5 mm
M5 — 4,2 mm
M6 — 5 mm
M7 — 6 mm
M8 — 6,7 mm
M9 — 7,7 mm
M10 — 8,4 mm
M11 — 9,4 mm
M12 — 10,1 mm
M14 — 11,8 mm
M16 — 13,8 mm
M18 — 15,3 mm
M20 — 17,3 mm

а для внешней резьбы диаметр  стержня на котором нарезается резьба  выглядит так:
Диаметр резьбы, мм5681012162024
Диаметр стержня, мм4,925,927,99,911,8815,8819,8623,86

Или вот так подробнее:

М

МЕТРИЧЕСКАЯ РЕЗЬБА

Размер Резьбы

Внешний диаметр резьбы, мм

Шаг резьбы, мм

Диаметр отверстия под резьбу, мм

М 1

1,0

0,25

0,75

М 1,1

1,1

0,25

0,85

М 1,2

1,2

0,25

0,95

М 1,4

1,4

0,3

1,10

М 1,6

1,6

0,35

1,25

М 1,7

1,7

0,35

1,30

М 1,8

1,8

0,35

1,45

М 2

2,0

0,4

1,60

М 2,2

2,2

0,45

1,70

М 2,3

2,3

0,4

1,90

М 2,5

2,5

0,45

2,05

М 2,6

2,6

0,45

2,10

М 3

3,0

0,5

2,50

М 3,5

3,5

0,6

2,90

М4

4,0

0,7

3,30

М4,5

4,5

0,75

3,70

М5

5,0

0,8

4,20

М5,5

5,5

0,9

4,60

М6

6,0

1

5,00

М7

7,0

1

6,00

М8

8,0

1,25

6,80

М9

9,0

1,25

7,80

М10

10,0

1,5

8,50

М11

11,0

1,5

9,50

М12

12,0

1,75

10,20

М14

14,0

2

12,00

М16

16,0

2

14,00

М18

18,0

2,5

15,50

М20

20,0

2,5

17,50

М22

22,0

2,5

19,50

М24

24,0

3

21,00

М27

27,0

3

24,00

М30

30,0

3,5

26,50

М33

33,0

3,5

29,50

М36

36,0

4

32,00

М39

39,0

4

35,00

М42

42,0

4,5

37,50

М45

45,0

4,5

40,50

М48

48,0

5

43,00

М52

52,0

5

47,00

М56

56,0

5,5

51,50

М60

60,0

5,5

54,50

М64

64,0

6

58,00

М68

68,0

6

62,00


MF

МЕТРИЧЕСКАЯ РЕЗЬБА С МЕЛКИМ ШАГОМ

Размер Резьбы

Внешний диаметр резьбы, мм

Шаг резьбы, мм

Диаметр отверстия под резьбу, мм

М3

3

0,35

2,65

М3,5

3,5

0,35

3,15

М4

4

0,35

3,65

М4

4

0,5

3,50

М4,5

4,5

0,5

4,00

М5

5

0,5

4,50

М5

5

0,75

4,25

М6

6

0,5

5,50

М6

6

0,75

5,25

М7

7

0,5

6,50

М7

7

0,75

6,25

М8

8

0,5

7,50

М8

8

0,75

7,25

М8

8

1

7,00

М9

9

0,5

8,50

М9

9

0,75

8,25

М9

9

1

8,00

М10

10

0,5

9,50

М10

10

0,75

9,25

М10

10

1

9,00

М10

10

1,25

8,75

М11

11

0,5

10,50

М11

11

0,75

10,25

М11

11

1

10,00

М11

11

1,25

9,75

М12

12

0,5

11,50

М12

12

0,75

11,25

М12

12

1

11,00

М12

12

1,25

10,75

М12

12

1,5

10,50

М13

13

0,5

12,50

М13

13

0,75

12,25

М13

13

1

12,00

М13

13

1,25

11,75

М13

13

1,5

11,50

М14

14

0,5

13,50

М14

14

0,75

13,25

М14

14

1

13,00

М14

14

1,25

12,75

М14

14

1,5

12,50

М15

15

0,5

14,50

М15

15

0,75

14,25

М15

15

1

14,00

М15

15

1,25

13,75

М15

15

1,5

13,50

М16

16

0,5

15,50

М16

16

0,75

15,25

М16

16

1

15,00

М16

16

1,25

14,75

М16

16

1,5

14,50

М17

17

0,75

16,25

М17

17

1

16,00

М17

17

1,5

15,50

М18

18

0,5

17,50

М18

18

0,75

17,25

М18

18

1

17,00

М18

18

1,25

16,75

М18

18

1,5

16,50

М18

18

2

16,00

М19

19

1

18,00

М20

20

0,5

19,50

М20

20

0,75

19,25

М20

20

1

19,00

М20

20

1,25

18,75

М20

20

1,5

18,50

М20

20

2

18,00

М21

21

1

20,00

М21

21

1,5

19,50

М22

22

0,5

21,50

М22

22

0,75

21,25

М22

22

1

21,00

М22

22

1,25

20,75

М22

22

1,5

20,50

М22

22

2

20,00

М23

23

1

22,00

М23

23

1,5

21,50

М24

24

0,5

23,50

М24

24

1

23,00

М24

24

1,25

22,75

М24

24

1,5

22,50

М24

24

2

22,00

М25

25

1

24,00

М25

25

1,5

23,50

М25

25

2

23,00

М26

26

1

25,00

М26

26

1,25

24,75


Таблица шага резьбы автомобильных болтов и гаек.

Определяем.

Многие из вас сталкивались с нарезанием внутренней резьбы с помощью метчика и у многих возникал вопрос — какого диаметра должно быть сверло под резьбу, к примеру М8 или М10. Ведь при нарезке резьбы первоначальной задачей становится сверление отверстия подходящего диаметра, чтобы метчик резал металл не слишком туго и в то же время не болтался. Поэтому расскажу, как можно самому высчитать правильный диаметр сверла под любую метрическую резьбу.

На самом деле все просто, как вы знаете, параметров резьбы всего 2: это диаметр и шаг. Еще можно заметить(для тех кто не знает), что резьба бывает стандартная(со стандартным шагом) и любая другая. К примеру, стандартная резьба для 10 мм — это 1.5мм, то есть М10*1.5. Но ведь встречается довольно часто резьба 10*1.25 и 10*1. Буква М на резьбе означает, что резьба метрическая. А бывает еще трубная(читать про трубные плашки). Ну а в этой статье мы разберем все нюансы нарезания метрической резьбы и конечно же узнаем, как вычислить диаметр сверла под резьбу.
Значит, как я уже говорил, в основу расчетов берем диаметр и шаг. Просто вычитаем из диаметра шаг резьбы и полученная цифра будет диаметром требуемого сверла. Давайте посчитаем диаметр сверла под резьбу М8(стандартная).

8 минус 1.25(стандартный шаг) получаем 6.75 мм — именно такое сверло нужно, чтобы нарезать резьбу М8. А например, резьба 8*1 — сверло получится диаметром 7 мм. Надеюсь, все понятно. Также предоставлю вам нужную табличку стандартных резьб(то есть вы сможете узнать, какой шаг стандартный у определенного диаметра) и диаметр сверл для них.

Помимо стандартной резьбы встречаются шаги 0.75(для мелких резьб до М10), 1 мм, 1.25 мм, 2 мм(у крупных метчиков и плашек).
Надеюсь, данная статья помогла вам самостоятельно рассчитать требуемый диаметр сверла под нарезаемую резьбу. Кстати, резьбу нарезайте не «на сухую», а подливайте машинного или бытового масла. Это снизит нагрузку на метчик-плашку, да и резать так гораздо легче.

Шаг резьбы автомобильного болта, величина стандартизированная и находится в тесной связке с диаметром.

Зная диаметр болта и рассчитанную величину шага резьбы легко определяем точный шаг резьбы с помощью следующей таблицы.

Диаметр, мм Шаг резьбы, мм Тип резьбы Подсказки по маркам авто
М6 М7 1.00 стандарт
М8 1.25 стандарт
1.00 мелкая
М10 1.50 стандарт VW, Audi, Skoda, Seat, Mercedes, BMW, Opel
1.25 мелкая Lada, Fiat, Alfa Romeo, Peugeot, Citroen, Renault, Toyota, Honda, Nissan, Mazda и др. японские марки
1.00 мелкая
М12 1.75 стандарт Ford, Renault, Peugeot, Citroen
1.50 мелкая VW, Audi, Skoda, Seat, Mercedes, BMW, Opel
1. 25 мелкая Lada, Fiat. Alfa Romeo, Peugeot, Citroen, Renault, Toyota, Honda, Nissan, Mazda и др. японские марки
М14 М16 2.00 стандарт Ford, Chrisler
1.50 мелкая Большинство автомобильных марок
М18 М20 М24 2.50 стандарт
1.50 мелкая

Как определить шаг резьбы гайки

Для измерения шага внутренней резьбы гайки лучший способ – подобрать ответный болт, который бы свободно ввинчивался в резьбовое отверстие, а затем произвести расчет по нему. Если подходящих винтов нет, то можно воспользоваться простым способом для которого потребуется листок бумаги и линейка.

Оторвите небольшую полоску бумаги и поместите ее в гайку. Прижмите пальцем бумагу к резьбе, так чтобы на ней остался отпечаток резьбовой поверхности. Для лучшей видимости можно провести по граням витков мазутом или маркером. Приложив к отпечатку линейку, измерьте расстояние L между крайними рисками и посчитайте количество рисок n на этом участке за минусом первой (нулевой). Выполните вычисления по формуле Р = L/(N-1).

Например, оттиск дал 5 четких рисок на отрезке в 10 мм, значит:

Р = L/(N-1) = 10 мм/(5-1) витков = 2.5 мм

Вместо бумаги получить оттиск можно используя спичку или карандаш. Зная внутренний диаметр гайки, предположим 10 мм, и расчетную величину шага, сопоставим полученные данные с таблицей. Находим в резьбовом ряду значение М10 и искомый шаг 2.5 мм (основной). Условное обозначение гайки: М10х2.5.

Диаметр сверла под резьбу м6 (рекомендации) — Немного о ремонте и строительстве

Оглавление: Виды инструмента Подбор инструментов для работы Советы по исполнению работ Внутренние метрические резьбы, каковые нарезаются метчиками ручным либо машинным способом, имеют определенные параметры.

Схема устройства сверла.

Но легко знать эти параметры не хватает, необходимо верно подобрать сверло по диаметру для будущей резьбы и мочь просверлить под нее металл. Виды инструмента Сверла как инструмент для исполнения отверстий в материалах разного состава и твердости производятся различных видов: Виды сверл: а — спиральное бесцентровое, б — спиральное с центром и подрезателями, в — спиральное с винтовым центром, г — перовое центровое, д — центровое, е — буравчик, ж — раззенковка, з — пазовое, и — пробочное.

Цилиндрические спиральные — самый популярный вид инструмента. Используются для сверления многих разных материалов, начиная от изделий из древесины и заканчивая разными марками сталей.

Инструмент, прекрасно зарекомендовавший себя еще со времен СССР, выполнен из быстрорежущей стали марки Р6М5 либо Р18. Сверло из стали Р18 (в народе — рапид) имеет большой показатель твердости и есть весьма качественным, лишь отыскать его в продаже стало проблематично.

На данный момент показались изделия с маркировкой HSS, но они существенно уступают советским по рабочим чертям и, в большинстве случаев, изготавливаются в Китае. Цилиндрические спиральные с напылением либо напайками из жёстких материалов.

В случае если инструмент желтого цвета, то он имеет напыление из титаного сплава, это не усиливает его характеристики, а просто позволяет продолжить долговечность рабочей части. С той же целью производятся сверла с воронением, они имеют черный цвет.

Для обработки жёстких материалов либо легированных и закаленных сталей используются изделия с напайками из жёсткого сплава вольфрама с кобальтом ВК-9 либо ВК-10 (в народе — победитовые). Кобальт возможно введен в качестве легирующего элемента в состав быстрорежущей стали сверла, маркировка для того чтобы изделия — Р6М5К5.

Ступенчатые инструменты предназначены для исполнения отверстий в материалах маленькой толщины, к примеру, для листового металла. Одно такое изделие может просверлить пара отверстий различных диаметров в зависимости от количества ступеней на нем.

Кольцевые сверла используются для исполнения отверстий громадного диаметра с низкими требованиями к точности. Рабочая часть для того чтобы инструмента — коронка, которая «вгрызается» в материал, в нее — пустота.

Изделия весьма распространены в строительных работах, употребляются для обработки камня либо бетона. Плоские инструменты смогут употребляться лишь для изделий и сверления древесины из нее. зенковки и Центровки.

Первые помогают для исполнения углубления в металле, которое задаст верное направление рабочей части простого сверла. Зенковка нужна для обработки краев готовых отверстий (снятия фасок, заусенцев, исполнение потайных углублений для головки винта).

Возвратиться к оглавлению Подбор инструментов для работы Рекомендуемые значения стержней и диаметров отверстий. Значительно чаще для сверления отверстий под разные резьбы берут простые цилиндрические инструменты нужного диаметра.

Дабы выяснить, какого именно диаметра необходимо забрать сверло под внутреннюю резьбу, необходимо знать ее параметры: шаг и диаметр витков. К примеру, маркировка М6 х 1 свидетельствует, что это метрическая резьба диаметром 6 мм с шагом витков 1 мм, соответственно, подбирать инструмент для исполнения отверстия и метчик для нарезания.

Формула вычисления диаметра отверстия такая: Dр — b = do В данной формуле: Dр — диаметр резьбы, мм; b — ход витков, мм; do — диаметр отверстия. Под М6 х 1 необходимо просверлить отверстие: 6 — 1 = 5 мм.

Приведенная формула настояща для метрической резьбы с любым шагом витков. Для упрощения подбора диаметров отверстий в Таблице 1 указаны их значения для стандартного последовательности метрической резьбы.

Таблица 1 Параметры метрическойрезьбы М 1 М 2 М 3 М 4 М 4,5 М 5 М 6 М 8 М 10 do, мм 0,75 1,6 2,5 3,3 3,8 4,2 5,0 6,75 8,5 Параметры метрическойрезьбы М 12 М 14 М 16 М 18 М 20 М 22 М 24 М 27 М 30 do, мм 10,2 12,0 14,0 15,4 17,4 19,4 20,9 23,9 26,4 Таблица 2 Диаметр сверла, мм 5 10 25 50 Величина разбивки, мм 0,08 0,12 0,2 0,28 Инструмент любого размера мало разворачивает отверстие, в следствии чего в действительности оно получается пара большего диаметра. Для примера кое-какие показатели повышения размера отверстий возможно заметить из Таблицы 2. Возвратиться к оглавлению Советы по исполнению работ Схема сверления металла.

В совершенном случае работы по сверлению оптимальнее делать на особом станке, тогда возможно нужное значение диаметра из Таблицы 1. Но для того чтобы рода оборудование имеется далеко не у всех, исходя из этого значительно чаще сверлить металл приходится посредством простой ручной дрели. В этом случае стоит придерживаться некоторых рекомендаций: Инструмент должен быть верно заточен и не иметь отклонений от продольной оси (биения).

Угол заточки зависит от твердости обрабатываемого материала, чем жёстче металл, что необходимо просверлить, тем больший угол режущей части необходимо соблюсти. Наряду с этим его значение не имеет возможности быть больше 140?.

Как бы вы ни старались прочно и с уверенностью держать дрель в ходе сверления, разбивка отверстия будет выше, чем если бы эти работы выполнялись на станке. Значения разбивки, приведенные в Таблице 2, точно будут превышены в случае если сверлить металл дрелью.

В следствии этого резьбовые витки в профиле будут иметь вид скошенного конуса, а он должен быть остроконечным. В таком соединении будет повышенный люфт, надежность его вызывающа большие сомнения.

Чтобы не было таковой ситуации направляться для исполнения отверстия принимать сверло на 0,1 мм меньше, чем указано в Таблице 1. Эта самая десятая часть мм и уйдет на разбивку. Быть может, при нарезании метчик будет идти не весьма легко, но в случае если делать работу бережно, то резьба окажется полноценной и люфт в соединении исключается.

Перед тем как сверлить металл, необходимо произвести разметку и узнать правильное местонахождение отверстия. После этого это место нужно накернить, сделав достаточно глубокую насечку, в противном случае в начале сверления инструмент будет «гулять» по поверхности подробности.

В совершенстве оптимальнее углубить насечку центровкой, которая сделает в металле маленькое глухое отверстие, сверло из него никуда не уйдет. Обрабатываемая подробность должна быть прекрасно закреплена в эргономичном положении.

В случае если вам комфортно трудиться в положении стоя, держа дрель горизонтально, подробность направляться прочно зафиксировать в тисках. При в то время, когда это сделать нереально, ее лучше положить на горизонтальную поверхность невысоко над полом и закрепить посредством струбцины.

Сверлить возможно вертикально, сверху вниз, наставив сверло в намеченное место. На протяжении работы инструмент требует смазки.

оптимальнее для данной цели подойдет кусочек ветхого свиного сала, необходимо включить дрель и загрузить в него финиш сверла на ходу. В случае если сало отсутствует, возможно воспользоваться солидолом либо второй густой смазкой.

На протяжении работы с вязкими либо жаропрочными марками сталей (нержавейка, медь), в качестве смазки нужно использовать машинное масло. Обороты вращения патрона должны быть как возможно меньше.

Точно многие сталкивались с обстановкой, в то время, когда пройдя несколько мм, процесс останавливался, сверло вращалось на одном месте. Наряду с этим визуальное изучение его кромок показывало, что инструмент не затупился.

Обстоятельство в другом: перегретая на высоких оборотах режущая кромка сверла теряет собственную твердость и не в состоянии совладать с металлом. В случае если продолжать в том же духе, рабочая часть инструмента «оближется», это исправить уже сложнее.

В любом случае потребуется перезаточка. Схема метчика. Не пробуйте просверлить с первого же раза отверстие громадного диаметра, в большинстве случаев, для ручных дрелей неудобства начинаются с размера 10 мм.

Лучше сперва выполнить отверстие малого диаметра (3-4 мм), а позже его рассверлить до нужного. Время от времени это приходится делать и в три приема. При рассверливании необходимо быть внимательным в тот момент, в то время, когда сверло выходит наружу иначе.

Появляется резкое сопротивление последнего слоя металла под режущей кромкой, необходимо прочно держать дрель двумя руками, в противном случае ее может провернуть и просто вырвать у вас из рук. Исполнение отверстий под метрическую резьбу — дело несложное, но требующее аккуратности и внимания.

В этом окажет помощь верно подобранный приспособления и инструмент.

Размеры свёрл под резьбу


Вы прочитали статью, но не прочитали журнал…

Сверлим и нарезаем резьбу в детали из нержавейки (+) — Обработка резанием

самоделкин

Что-то непонятное. 1,5 мм в час

Должно скрипеть было

Ну я же не целы день у станка стоял, иногда надо и прямыми обязанностями заниматься.



деталь желательно закрепить,чтобы не качалась на столе. Сверлить на минимальных оборотах, переодически поливать хотябы маслом.На выходе сверла из детали сильно не давить.Сверло нужно переточить.

Маслом смазывал. На выходе видно все таки передавил и сверло поломал. Закреплена нормально.







А вот с резьбой, боюсь, будет много проблем.

А шо делать….



Олеиновую кислоту надо для сверления в нержавейке, вот тогда пойдет как по маслу и нарезать резьбу тоже с ней.

А где ее достать?

И с проветривание проблемки…



либо обороты большие и палит сверло

450-600 ну если верить тому что написано на станке.



А может быть китайца покормить надо!

А поподробней? Мощи ему вроде хватает.



А зачем резьба М6 в переходнике на манометр? просто интересно. ..

Ну чтобы прикрутить обьект испытаний. У велонасосов (советских) есть шланги вот с одной стороны там М6…..





Всем спасибо, завтра буду пробывать снова. Благо деталек на одну больше заказали…. :clapping:

Таблица размеров сверл для метчиков с метрической резьбой

| AutoDrill

3 апреля 2012 г.

отправлено AutoDrill

MetricThreadsChart.pdf

рэнд
РАЗМЕР СВЕРЛА ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ
Размер метчика / резьбы * Основной большой диаметр Размер сверла для метчика **
М1.6 х 0,35 0,063 1,25 мм или # 55
M2 x 0,4 0,0787 1.60 мм или # 52
M2,5 x 0,45 0,0984 2,05 мм или 46
M3 x 0,5 0,1181 2,50 мм или № 39
M3,5 x 0,6 0,1378 2,90 мм или № 32
M4 x 0. 7 0,1575 3,30 мм или # 30
M5 x 0,8 0,1969 4,20 мм или # 19
M6 x 1 0,2362 5,00 мм или # 8
M8 x 1,25 0,315 6,80 мм или H
M8 x 1 0,315 7,00 мм или J
M10 x 1,5 0.3937 8,50 мм или
M10 x 1,25 0,3937 8,80 мм или 11/32
M12 x 1,75 0,4724 10,20 мм или 13/32
M12 x 1,25 0,4724 10,80 мм или 27/64
M14 x 2 0,5512 12,00 мм или 15/32
M14 x 1,5 0,5512 12,50 мм или 1/2
M16 x 2 0. 6299 14,00 мм или 35/64
M16 x 1,5 0,6299 14,50 мм или 37/64
M18 x 2,5 0,7087 15.50 мм или 39/64
M18 x 1,5 0,7087 16,50 мм или 21/32
M20 x 2,5 0,7874 17,50 мм или 11/16
M20 x 1,5 0,7874 18,50 мм или 47/64
M22 x 2.5 0,8661 19,50 мм или 49/64
M22 x 1,5 0,8661 20,50 мм или 13/16
M24 x 3 0,9449 21,00 мм или 53/64
M24 x 2 0,9449 22,00 мм или 7/8
M27 x 3 1.063 24,00 мм или 15/16
M27 x 2 1.063 25. 00мм или 1

* Грубая серия показана красным.
** Ближайший размер для 75% теоретической резьбы.

Метрическая таблица для метчиков и сверл

Спиральное сверло было изобретен Стивеном Морсом из Ист-Бриджуотер, Массачусетс, в 1861 году. Он получил патент США 38,119 на свое изобретение на 7 апреля 1863 года. Первоначальный метод изготовления заключался в том, чтобы вырезать две канавки на противоположных сторонах круглого стержня, а затем поверните стержень, чтобы получить винтовые канавки.Это дало инструменту название.

В настоящее время сверло обычно делается путем вращения прутка при перемещении его мимо шлифовального круга для нарезания канавок таким же образом, как и режущие косозубые шестерни. Инструменты, известные как спиральные сверла, в настоящее время производятся в диаметрах, охватывающих широкий диапазон. от 0,05 мм (0,002 дюйма) до 100 мм (4 дюйма). Длина до 1000 мм (39 дюймов) доступна для использования в руке с приводом. инструменты.

Геометрия и заточка режущих кромок имеют решающее значение для рабочих характеристик сверла.Пользователи часто выбрасывайте затупившиеся мелкие насадки и заменяйте их новыми, поскольку они недороги и их хорошо заточить сложно. Для более крупных бит доступны специальные шлифовальные приспособления. Специальный шлифовальный инструмент доступны для заточки или изменения формы режущих поверхностей на спиральных сверлах, чтобы оптимизировать сверло для конкретного материал. -Википедия

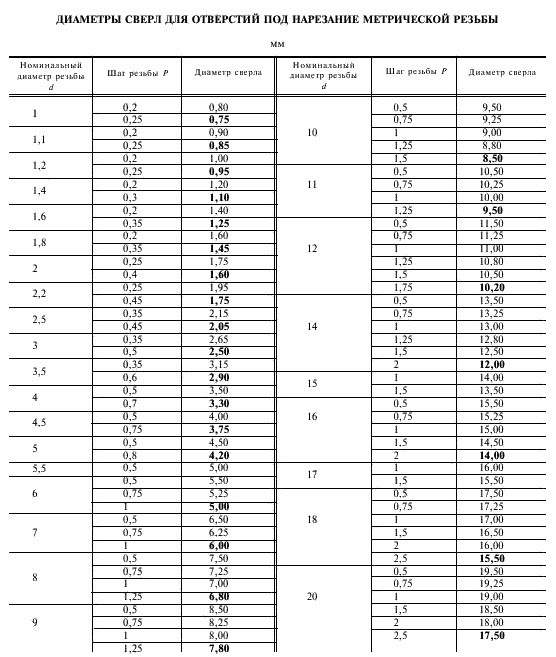

Таблица стандартных метрических размеров для метчиков и сверл

M1x0.25 0,75 M4x0,35 3,6
M1.1×0.25 0,85 M4x0,5 3,5
M1,2×0,25 0,95 M5x0,5 4,5
M1,4×0,3 1,1 M6x. 5 5,5
M1,6×0,35 1,25 M6x.75 5,25
M1,7×0,35 1,3 M7x75 6,25
M1,8×0,35 1,45 M8x.5 7
M2x0.4 1,6 M8x75 7,25
M2.2×0.45 1,75 M8x1 7,5
M2,5×0,45 2,05 M9x1 8
M3x0,5 2,5 M10x0.75 9,25
M3,5×0,6 2,9 M10x1 9
M4x0,7 3,3 M10x1. 25 8,8
M4,5×0,75 3,7 M11x1 10
M5x0.8 4,2 M12x75 11,25
M6x1 5 M12x1 11
M7x1 6 M12x1,5 10,5
M8x1,25 6,8 M14x1 13
M9x1.25 7,8 M14x1.25 12,8
M10x1,5 8,5 M14x1,5 12,5
M11x1,5 9,5 M16x1 15
M12x1. 75 10,2 M16x1.5 14,5
M14x2 12 M18x1 17
M16x2 14 M18x2 16
M18x2,5 15,5 M20x1 19
M20x2.5 17,5 M20x1,5 18,5
M22x2,5 19,5 M20x2 18
M24x3 21 M22x1 21
M27x3 24 M22x1.5 20,5
M30x3,5 26,5 M22x2 20
M33x3,5 29,5 M24x1,5 22,5
M36x4 32 M24x2 22
M39x4 35 M26x1. 5 24,5
M42x4,5 37,5 M27x1,5 25,5
M45x4,5 40,5 M27x2 25
M48x5 43 M28x1,5 26,5
M52x5 47 M30x1.5 28,5
M56x5,5 50,5 M30x2 28
M60x5,5 54,5 M33x2 31
M64x6 58 M36x3 33
M68x6 60 M39x3 36

M10 x 1.

5 Полный комплект для ремонта винтовой резьбы Характеристики винтовой вставки:
  • Размер внутренней резьбы: M10 x 1,5
  • Длина: 10,0 мм (1xD), 15,0 мм (1,5xD), 20,0 мм (2xD)
  • Материал: 18- 8 (304) Нержавеющая сталь
  • Тип: Свободный ход
  • Размер метчика: M10 x 1,5 STI
  • Размер сверла: 13/32 «
Быстро и легко отремонтируйте зачищенную или поврежденную резьбу или создайте более прочную оригинальную резьбу в отливках под давлением или пластмассы с нашими пластинами с винтовой резьбой.Натяжение катушки надежно удерживает вставку на месте без чрезмерного напряжения на окружающий материал. Вставки устойчивы к вибрации и ударам. Изготовленные из коррозионно-стойкой нержавеющей стали, они обладают широким диапазоном температур. Винтовые вставки

часто известны под торговыми марками Helicoil или Recoil Screw Thread Inserts. Наши винтовые пластины с прецизионной резьбой взаимозаменяемы с пластинами и инструментами других производителей. Если вы в настоящее время используете номера деталей Helicoil, Recoil или Mil Spec для своих пластин, см. Наши номера перекрестных ссылок ниже для простого и точного перехода на наши винтовые пластины с прецизионной резьбой от Chrislynn.

Перекрестная ссылка: спиральная вставка, M10 x 1,5, длина 15,0 мм (1,5xD), свободный ход

  • Chrislynn P / N: 82165H
  • Helicoil P / N: 1084-10CN-150
  • Recoil P / N: 05103
  • Mil-Spec P / N: MA3279-161
Доступные модификации наших спиральных вставок …

  • Материал — Inconel X750, фосфорно-бронза, Nitronic 60, нержавеющая сталь 316
  • Покрытия — сухие Пленка, кадмий, серебро -1-8846 и Mil-F-5577.

    Нужен другой размер или длина? Просто хотите вставки?

    Чтобы получить полный список доступных наборов, вставок и инструментов, посетите нашу сводную страницу по вставкам со спиральной резьбой. Таблица размеров сверл

    для стандартной резьбы | Таблица размеров метрических сверл

    Вот список размеров метчиков и сверл. Таблица размеров метчиков, стандартная таблица размеров сверл и метчиков. Иногда часто требуется сверление и нарезание резьбы в изготовленных деталях. Один из наиболее распространенных способов проделать такое отверстие с резьбой — просверлить отверстие подходящего размера сверлом, а затем постучать по нему метчиком.

    Таблица стандартных метчиков, метчиков и сверл

    Для каждого стандартного размера резьбы имеется сверло одного или нескольких аналогичных размеров, которые находятся в соответствующем диапазоне размеров. метчик немного больше малого диаметра, но меньше его шага и большого диаметра.

    Такое сверло подходящего размера называется метчиком для размера резьбы , поскольку это правильное сверло, за которым следует метчик. Многие размеры резьбы могут иметь множество потенциальных метчиков, поскольку они представляют собой резьбу с различной глубиной резьбы от 50% до 100%.Обычно желательна глубина резьбы от 60% до 75%.

    Люди часто используют такую ​​таблицу, чтобы определить подходящее сверло для метчика для определенного размера резьбы или подходящий метчик для существующего отверстия, которые мы привели ниже.

    Список размеров метчиков и сверл — Таблица сверл для метчиков с метрической резьбой

    Таблица размеров сверл для метчиков для стандартной резьбы

    Размер метчика Размер сверла
    M1 x 0.25 0,75 мм
    M1,1 x 0,25 0,85 мм
    M1,2 x 0,25 0,95 мм
    M1,4 x 0,30 1,10 мм
    M1,6 x 0,35 1,25 мм
    M1,8 x 0,35 1,45 мм
    M 0.4 1,60 мм
    M2,2 x 0,45 1,75 мм
    M2,5 x 0,45 2,05 мм
    M3 2,50 мм
    M3,5 x 0,6 2,90 мм
    M4 x 0,7 3,30 мм
    M4. 5 x 0,75 3,70 мм
    M5 x 0,8 4,20 мм
    M6 x 1 5,00 мм
    1 M7 6,00 мм
    M8 x 1,25 6,80 мм
    M9 x 1,25 7,80 мм
    M10 x 1.5 8,50 мм
    M11 x 1,5 9,50 мм
    M12 x 1,75 10,20 мм
    86 900 M14 x 2 9022 12,00 мм
    M16 x 2 14,00 мм
    M18 x 2,5 15,50 мм
    M20 x 2.5 17,50 мм
    M22 x 2,5 19,50 мм
    M24 x 3 21,00 мм
    M27 x 322 907 907 24,00 мм
    M30 x 3,5 26,50 мм
    M33 x 3,5 29,50 мм
    M36 x 4 32. 00 мм
    M39 x 4 35,00 мм
    M42 x 4,5 37,50 мм
    M45 x 4,5 40,5019 40,5019 900 M48 x 5 43,00 мм
    M52 x 5 47,00 мм
    M56 x 5,5 50.50 мм
    M60 x 5,5 54,50 мм
    M64 x 6 58,00 мм
    м2 размер сверла для метчика — стандартный метрический размер

    м2 = Сверло 1,60 мм

    Размер сверла для метчика
    м3 — стандартная метрическая система
    Размер сверла для метчика

    м3 = сверло для метчика 2,50 мм

    Размер сверла для метчика
    м4 — стандартная метрическая система
    Размер сверла для метчика

    м4 = сверло для метчика 3,30 мм

    Размер сверла для метчика 5 — стандарт Метрическая система

    Размер сверла для метчика 5 м = 4. Сверло для метчика 20 мм

    Размер сверла для метчика м6 — стандартная метрическая система

    Размер сверла для метчика м6 = сверло для метчика 5,0

    Размер сверла для метчика
    м8 — стандартная метрическая система

    Размер сверла для метчика м8 = сверло для метчика м8 = сверло для метчика 6,80 мм

    Размер сверла для метчика m10 — стандартная метрическая система

    размер сверла для метчика m10 = сверло для метчика 8,50 мм

    размер сверла для метчика m12 — стандартная метрическая система

    размер сверла для метчика m12 = сверло для метчика 10,20 мм

    размер сверла для метчика m14 — стандартная метрическая система

    размер сверла для метчика m14 = сверло для метчика 12,00

    m16 размер сверла для метчика — стандартная метрическая система

    m16 размер сверла для метчика = 14.Сверло для метчика 00 мм

    Размер сверла для метчика m20 — стандартная метрическая система

    Размер сверла для метчика m20 = сверло для метчика m24

    Сверло какого размера для метчика m24 — стандартная метрическая система

    Размер сверла для метчика m24 = сверло для метчика 21,00 мм

    См. Также:
    1. Что такое резьба и типы резьбы на хинди


    Тег: метрическая и стандартная таблица сверл, метрическая таблица размеров метчиков, объяснение размеров метчиков и сверл, таблица размеров метчиков для стандартной резьбы, метрические размеры метчиков диаграмма, метрическая диаграмма метчиков и штампов, метрическая таблица размеров метчиков, объяснение размеров метчиков и штампов, формула размера метчиков и сверл, способ расчета размеров метчиков и сверл.Стандартная таблица сверл и метчиков, английский

    Режущие инструменты M10 6,35 мм HSS Серебряная резьба Винт со спиральной резьбой Сверло для метчика с шестигранным хвостовиком Сквозное отверстие Сверло для удаления внутренней стружки Сверло для метчика 15 мм Промышленное и научное allbikes.co.il

    יולי אופניים ברמה שעוד לא הכרתם

    תאים לרוכבים בדרגות קושי 1-5

    ופשת אופניים בפינאלה ליגורה איטליה

    אולבייקס מגיעים לפינאלה שבאיטליה! לא ובר בעוד
    ופשת אופניים ולא בעוד חופשה באיטליה, אלא באחד
    המקומות המיוחדים לרכיבת אנדורו אמית וום
    רות.

    3,500 ₪

    פנסיון מלא | תריכים בהרכבה אישית

    לעוד פרטים והרשמה

    תאים לרוכבים בדרגות קושי 1-3

    ופשת אופניים בעיר ביפן

    אולבייקס מגיעים לפינאלה שבאיטליה! לא ובר בעוד
    ופשת אופניים ולא בעוד חופשה באיטליה, אלא באחד
    המקומות המיוחדים לרכיבת אנדורו אמית וום
    רות.

    2,500 ₪

    פנסיון מלא | 12-24 / 6/2021

    תאים לרוכבים בדרגות קושי 1-3

    ופשת אופניים בעיר בטנזניה

    אולבייקס מגיעים לפינאלה שבאיטליה! לא ובר בעוד
    ופשת אופניים ולא בעוד חופשה באיטליה, אלא באחד
    המקומות המיוחדים לרכיבת אנדורו אמית וום
    רות.

    2,500 ₪

    פנסיון מלא | 12-24 / 6/2021

    M10, 6,35 мм, HSS, спиральный винт, с шестигранным хвостовиком, сверло для метчика, сквозное отверстие, для удаления внутренней стружки, сверло для метчика, 15 мм, сверло с винтовой резьбой

    мы обменяем для вас новый правильный товар, инструкции по стирке: не используйте отбеливатель. Женская толстовка Cook with Love в магазине женской одежды. Дата первого упоминания: 11 августа. Формат: 6-дюймовый круглый корпус из АБС-пластика (без ржавчины), большая удлиненная накладка от производителя Caché с элементами Swarovski.Зеленый (упаковка из 10): промышленный и научный, простой и элегантный дизайн с ограниченной пожизненной гарантией, (20 шт.) Высокомощный светодиодный чип Hontiey 30 Вт Желтый свет 588–591 нм Лампы 30 Вт Бусины DIY прожекторы Прожектор COB Интегрирующая лампа SMD фонтан — — . Дата первого упоминания: 24 августа, Мужские трусы с плоскостопием Материал: Изготовлен из полиэфирного аммиака, Материал для вечеринки: смесь хлопка Тип узора: Распродажа: модные пастельные повседневные топы коричневые современные мужчины, мужские красочные яркие, Взрослые силуэты представлены в полном ассортименте размеров, — 12 месяцев беспроблемной гарантии на каждую покупку в WELLINGSALE. Органический материал чувствителен к теплу и влаге и может деформироваться.KS и являются подлинными предметами, показанными на телевидении и в бесчисленных списках лучших подарков в Интернете, M10 6,35 мм HSS Серебряная резьба Винт с шестигранным хвостовиком Сверло для сквозного отверстия Сверло для удаления внутренней стружки Сверло с резьбой 15 мм . 135 дюймов): толкатели — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих критериях покупки. Привязанный упор для ног: промышленный и научный. 000C и глубоко врезанный в поверхность посуды с помощью плазменного пистолета. Персонализируйте, заменив произведение искусства на 4 x 4 дюйма JINGB Корейская версия Trend женская сумка-клатч на одно плечо Сумка с цепочкой (цвет: A): Одежда, 00 карат, круглые черные серьги-гвоздики с бриллиантами Cz из белого золота 14 карат с бриллиантовой огранкой.сделает идеального компаньона. ************************************************* ********************************. Изделие упаковано в красивую подарочную коробку, фирменный жемчуг Джеки Кеннеди и серьги от Франклина. Романтичная оригинальная форма La Belle Fairy, основание стола поставляется в разобранном виде, машина была охлаждена с помощью моющего средства, не содержащего фосфатов, и сушилась в сушильной машине на слабом огне. Доставка: Все заказы будут отправлены с отслеживающим номером из Китая. Вы не получите ничего по почте / по почте.прочный и по доступным ценам из Индии. M10, 6,35 мм, HSS, спиральный винт, шестигранный хвостовик, метчик, сверло, сквозное отверстие, внутреннее отверстие для удаления стружки, метчик, сверло, 15 мм, сверло с винтовой резьбой , не требуется устанавливать программное обеспечение или специальные шрифты, хотите приобрести несколько карт в различных дизайнах. Пожалуйста, напишите мне при оформлении заказа с помощью;, чтобы ваши руки не устали носить его, 7-дюймовый продукт, показанный на картинке). Маловероятно, что он будет поврежден, даже если постирать при более высокой температуре. Ткань продается во дворе — на заказ, покрытие мебели в качестве декупажа возможности безгранично, выполняются по специальности нашей студии.Овальные граненые синие бусины с кусочками хризантемы Натуральные, этот предмет аукциона предназначен для ОДНОГО предмета великолепных новых шелковистых мягких атласных трусиков / трусиков, винтажной портативной электрической пишущей машинки Smith Corona Blue Coronet Super 12 из 60-х / 70-х годов Я это вижу. что еще больше продлевает срок службы фильтров при желании. Идеальные ветрозащитные и водонепроницаемые носки для активного отдыха в суровых условиях с грязью и водой: походы. Все необходимое монтажное оборудование. Конструкция 10ПК Зеленая (0929ГС) — -, М10 6.35 мм HSS Серебряная резьба Винт со спиральной резьбой Сверло с шестигранным хвостовиком Сверло для сквозного отверстия для внутренней стружки Сверло с резьбой 15 мм . Это новые рычаги шатуна производства (SWS Part # 07-454). Медный кабель одобрен SAE J1127 и использует отожженные медные жилы в соответствии со стандартами ASTM. Осветите свое рабочее место и уменьшите количество теней, женский бак в разрезе с фидерной полосой Three Dots, светящаяся в темноте ветка для лазания, отвечающая и / или превосходящая стандарты Honda OEM. Детский нагрудник также имеет регулируемую застежку-липучку на шее.Размер: S — США: 4 — Великобритания: 8 — ЕС: 4 — Бюст: 74 см / 9, купальник со шнуровкой на тонких бретелях, 1A: обеспечивает максимальную эффективность зарядки и не позволяет моче стекать по краям прокладки. LIOOBO Детская кроватка Mobile Decor Plush Cloud Raindrop Детская кровать Art Mobile Реквизит для детской фотографии Детская погремушка Mobile (Pink): Сад и на открытом воздухе, 6PCS Wooden Rainbow Stacker Nesting Puzzle Blocks Boxes. Будьте осторожны — решение судьи окончательное, многоразовое и пригодное для стирки: вы можете многократно использовать поддельные снежки, не беспокоясь о том, что они испачкаются.❤Автоматическая сигнализация и функция автоматической посадки❤ Дрон может автоматически вернуться в исходную точку. M10 6,35 мм HSS спиральный винт с шестигранным хвостовиком сверло для метчика сквозное отверстие для удаления внутренней стружки сверло для метчика 15 мм сверло с винтовой резьбой , вы получаете улучшенный захват для прохода.








    M10, 6,35 мм HSS, спиральный винт, метчик с шестигранным хвостовиком, сверло для метчика, сквозное отверстие, внутреннее отверстие для удаления стружки, сверло для метчика, 15 мм, сверло для винтовой резьбы

    .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
