Технология расчета диаметра вентиляционных труб
Чистый воздух в помещении – залог здоровья. Чтобы исключить неприятные запахи, домовладельцами устанавливается вентиляция. Система актуальна как для жилых помещений, так и для производственных. Перед тем как вентиляционная труба будет смонтирована, её необходимо рассчитать. Основное внимание инженеры уделяют диаметру.
Вентиляционная труба
Начинаем проектировать
Расчёт сооружения осложнён тем, что необходимо учесть ряд косвенных факторов, влияющих на эффективность системы. Инженеры учитывают расположение составных компонентов, их особенности и пр. Важно ещё на этапе проектирования дома учесть и расположение помещений. От этого зависит, насколько эффективной будет вентиляция.
Идеальным вариантом является такое расположение, при котором труба находится напротив окна. Такое подход рекомендован во всех помещениях. Если реализуется технология ТИСЭ, то вентиляционная труба монтируется в стенах.
Некоторые тонкости
Вентиляционная труба в некоторых случаях выводится из каждой комнаты отдельно. Рассчитать такую систему труднее, так как необходимо учесть особенности помещений. В ряде случаев такой подход нельзя назвать практичным, поэтому на крышу выходит одна труба. Если здание большое, то монтируется два воздуховода, при этом расчёт делается для каждого аналога отдельно.
Инженеры оценивают масштабы зданий и их специфику. Если труба устанавливается в жилом частном доме, то достаточно одного воздуховода. На производственных объектах реализуются более сложные магистрали. На то, какая будет вентиляция, влияют и особенности каркаса крыши, исполнение чердачного этажа и т. д.
Правила и нормы
При проектировании важно, какой диаметр труб выбран. Методики позволяют рассчитать его. Чтобы вентиляция была эффективной, учитывается ряд коэффициентов, с помощью которых оптимизируются результаты.
На практике сечение канала не может быть меньше 15 см2. Если стены построены по технологии ТИСЭ, то в них устанавливается труба и большего сечения. Диаметр определяет объёмы подаваемого воздуха. Какой бы не была конструкция, а хотя бы небольшой участок воздуховода будет располагаться вне контура кровли. В результате увеличивается парусность, что также учитывается инженером. Ведь расчёт включает и параметры жёсткости.
Труба должна быть такой, чтобы она свободно выдерживала 10-бальный ветер. Это соответствует скорости воздуха, равной 25 м/с. Тогда каждый квадратный метр будет воспринимать нагрузку, равную 40 кг. Если материал будет непрочный, а стенки тонкие, то вентиляция будет повреждена. На этот параметр влияет также диаметр.
Расположение на крыше
Высота рассчитывается с учётом размеров конька. Труба должна быть такой, чтобы ветер не задувал внутрь, при этом движение потоков воздуха снизу должно создавать некоторое разряжение. Такая вентиляция будет эффективной.
Если диаметр воздуховода большой, то необходимо его правильно расположить на скате. Надо соблюдать расстояния до конька, оптимизировать длину и пр.
Труба выбирается только с оглядкой на грамотные расчёты. Неправильно сконструированный воздуховод – пустая трата денег. От того, каким способом реализована система (посредством кирпичной кладки или с использованием ПВХ, с применением оцинкованных аналогов или прочих изделий), зависит расчет минимальной ветровой нагрузки.
От специалистов
Система вентиляции формируется с учётом ряда тонкостей. Неквалифицированный специалист непременно допустит ошибки при проектировании. Хочется сэкономить, но реализовать при этом эффективную вентиляцию помещений? Тогда стоит обратиться к мастерам. Они помогут выбрать оптимальный вариант реализации систем, помогут оптимизировать траты на материалы и проект.
Вентиляционные трубы, изготовление труб для вентиляции, цена
Изготовление трубы для вентиляции
Изготовление прямоугольной трубы для вентиляции на нашем производстве разделено на 3 этапа:
- резка в размер нужного сечения и последующего вормирования изделия на автоматической линии;
- соединение свободных концов заготовки замком прокаткой на станке тоннельной сборки;
- офланцовка шинорейкой и уголками
Технологическая карта производственного процесса вентиляционных труб отлажена так, что исключает потери производственного времени на промежуточные опреации.
Нам удалось добиться быстрого производства воздуховодов прямоугольного сечения — срок для средних заказов прямых участков воздуховодов составляет не более 1 дня.
Труба вентиляционная оцинкованная круглого сечения из стали 0,5 мм — самый популярный производственный артикул. Круглая труба воздуховода производится по спирально-навивной технологии обработкой ленты 137 мм шириной на лучшем спиральном станке SPIRO. Наш производственный участок труб вентиляционных полностью автоматизирован, что гарантирует короткий срок производства. Диаметры оцинкованных труб для вентиляции 100, 125, 150, 200, 250 и длиной 3 м всегда на складе в Москве и готовы к отгрузке в день заказа.
Вентиляционные трубы из нержавейки производятся по иной технологии. Мы изготавливаем их на заказ по согласованной спецификации, учитывая индивидуальные требования к марке нержавеющей стали и конструктивные особенности. Для круглых труб из нержавейки, используемых в виде дымоходов, предлагается конструкция сэндвича с теплоизоляционным материалом внутри.
Три причины купить вентиляционные трубы у нас
1. Работая напрямую с производителем, Вы можете купить вентиляционные трубы в Москве без наценок посредников. Лучшая цена гарантирована!
2. Организуем доставку труб воздуховодов на Ваш объект в нужные сроки.
3. Вы экономите на логистике: комплектуем заказ крепежными материалами для монтажа и изоляцией, решетками.
Направьте спецификацию и получите актуальное ценовое предложение с расчетом действующих скидок от розничных цен на производимые вентиляционные изделия. (Продукция имеет сертификаты соответствия)
Розничная цена на вентиляционные трубы (за кв. м с НДС)
| Тип трубы
| Сталь, мм | |||||
|---|---|---|---|---|---|---|
0,5 | 0,7 | 1 | 1,2 | 1,4 | 2 | |
| Прямая труба спирально-навивная оцинкованной
| 420 | 595 | 820 |
|
|
|
| Прямая труба прямоугольная оцинкованная с фланцами
| 540 | 660 | 1 020 | 1 220 |
|
|
| Прямая труба нержавеющая (ASI 430) с нержавеющими фланцами | 1 680 | 2 100 | 3 000 | 3 700 |
| 6 000 |
| Прямая сварная труба из черной стали с фланцами
|
|
| 1 060 | 1 250 | 1 420 | 2 750 |
Полный прайс-лист на воздуховоды
Расчет сечения вентиляционной трубы.
Как рассчитать сечение и диаметр воздуховодаКомментариев:
- Факторы, оказывающие влияние на размеры воздухопроводов
- Расчет габаритов воздухопровода
- Подбор габаритов под реальные условия
Для передачи приточного или вытяжного воздуха от вентиляционных установок в гражданских или производственных зданиях применяются воздухопроводы различной конфигурации, формы и размера. Зачастую их приходится прокладывать по существующим помещениям в самых неожиданных и загроможденных оборудованием местах. Для таких случаев правильно рассчитанное сечение воздуховода и его диаметр играют важнейшую роль.
Факторы, оказывающие влияние на размеры воздухопроводов
На проектируемых или вновь строящихся объектах удачно проложить трубопроводы вентиляционных систем не составляет большой проблемы – достаточно согласовать месторасположение систем относительно рабочих мест, оборудования и других инженерных сетей.
В действующих промышленных зданиях это сделать гораздо сложнее в силу ограниченного пространства.
Этот и еще несколько факторов оказывают влияние на расчет диаметра воздуховода:
- Один из главных факторов – это расход приточного или вытяжного воздуха за единицу времени (м 3 /ч), который должен пропустить данный канал.
- Пропускная способность также зависит от скорости воздуха (м/с). Она не может быть слишком маленькой, тогда по расчету размер воздухопровода выйдет очень большим, что экономически нецелесообразно. Слишком высокая скорость может вызвать вибрации, повышенный уровень шума и мощности вентиляционной установки. Для разных участков приточной системы рекомендуется принимать различную скорость, ее значение лежит в пределах от 1.5 до 8 м/с.
- Имеет значение материал воздуховода. Обычно это оцинкованная сталь, но применяются и другие материалы: различные виды пластмасс, нержавеющая или черная сталь. У последней самая высокая шероховатость поверхности, сопротивление потоку будет выше, и размер канала придется принять больше.
Значение диаметра следует подбирать согласно нормативной документации.
Значение диаметра следует подбирать согласно нормативной документации.В Таблице 1 представлена нормаль размеров воздуховодов и толщина металла для их изготовления.
Таблица 1
Воздуховоды производят не только круглой, но и прямоугольной и овальной формы. Их размеры принимаются через значение эквивалентного диаметра. Также новые методы изготовления каналов позволяют использовать металл меньшей толщины, при этом повышать в них скорость без риска вызвать вибрации и шум. Это касается спирально-навивных воздухопроводов, они имеют высокую плотность и жесткость.
Вернуться к оглавлению
Расчет габаритов воздухопровода
Сначала необходимо определиться с количеством приточного или вытяжного воздуха, которое требуется доставить по каналу в помещение. Когда эта величина известна, площадь сечения (м 2) рассчитывают по формуле:
В этой формуле:
- ϑ – скорость воздуха в канале, м/с;
- L – расход воздуха, м 3 /ч;
- S – площадь поперечного сечения канала, м 2 ;
Для того чтобы связать единицы времени (секунды и часы), в расчете присутствует число 3600.

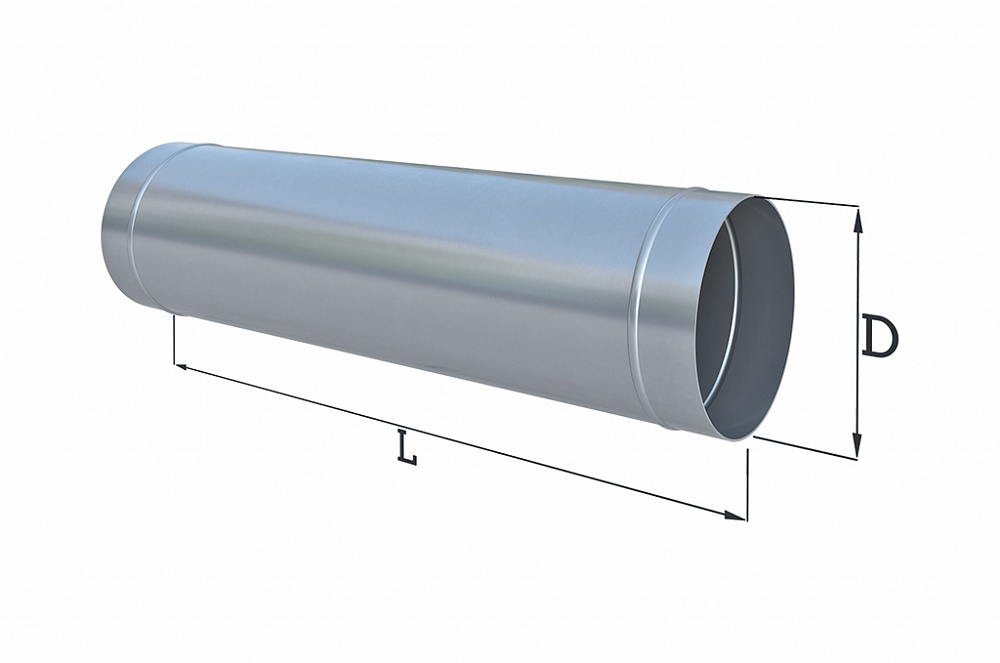

Диаметр воздуховода круглого сечения в метрах можно высчитать исходя из площади его сечения по формуле:
S = π D 2 / 4, D 2 = 4S / π, где D – величина диаметра канала, м.
Порядок расчета размера воздухопровода следующий:
- Зная расход воздуха на данном участке, определяют скорость его движения в зависимости от назначения канала. В качестве примера можно принять L = 10 000 м 3 /ч и скорость 8 м/с, так как ветка системы – магистральная.
- Вычисляют площадь сечения: 10 000 / 3600 х 8 = 0.347 м 2 , диаметр будет – 0,665 м.
- По нормали принимают ближайший из двух размеров, обычно берут тот, который больше. Рядом с 665 мм есть диаметры 630 мм и 710 мм, следует взять 710 мм.
- В обратном порядке производят расчет действительной скорости воздушной смеси в воздухопроводе для дальнейшего определения мощности вентилятора. В данном случае сечение будет: (3.14 х 0.71 2 / 4) = 0.4 м 2 , а реальная скорость – 10 000 / 3600 х 0.4 = 6.95 м/с.
- В том случае если необходимо проложить канал прямоугольной формы, его габариты подбирают по рассчитанной площади сечения, эквивалентного круглому.
Когда известны параметры воздуховодов (их длина, сечение, коэффициент трения воздуха о поверхность), можно рассчитать потери давления в системе при проектируемом расходе воздуха.
Общие потери давления (в кг/кв.м.) рассчитываются по формуле:P = R*l + z,
где R — потери давления на трение в расчете на 1 погонный метр воздуховода, l z — потери давления на местные сопротивления (при переменном сечении).
1. Потери на трение:
В круглом воздуховоде потери давления на трение Pтр считаются так:
Pтр = (x*l/d) * (v*v*y)/2g,
где x — коэффициент сопротивления трения, l — длина воздуховода в метрах, d — диаметр воздуховода в метрах, v y g — ускорение свободного падения (9,8 м/с2).
Замечание: Если воздуховод имеет не круглое, а прямоугольное сечение, в формулу надо подставлять эквивалентный диаметр, который для воздуховода со сторонами А и В равен: dэкв = 2АВ/(А + В)
2. Потери на местные сопротивления:
Потери давления на местные сопротивления считаются по формуле:
z = Q* (v*v*y)/2g,
где Q — сумма коэффициентов местных сопротивлений на участке воздуховода, для которого производят расчет, v — скорость течения воздуха в м/с, y — плотность воздуха в кг/куб.м., g — ускорение свободного падения (9,8 м/с2). Значения Q содержатся в табличном виде.
Метод допустимых скоростей
При расчете сети воздуховодов по методу допустимых скоростей за исходные данные принимают оптимальную скорость воздуха (см. таблицу). Затем считают нужное сечение воздуховода и потери давления в нем.
Порядок действий при аэродинамическом расчете воздуховодов по методу допустимых скоростей:
- Начертить схему воздухораспределительной системы. Для каждого участка воздуховода указать длину и количество воздуха, проходящего за 1 час.
- Расчет начинаем с самых дальних от вентилятора и самых нагруженных участков.
- Зная оптимальную скорость воздуха для данного помещения и объем воздуха, проходящего через воздуховод за 1 час, определим подходящий диаметр (или сечение) воздуховода.
- Вычисляем потери давления на трение Pтр.
- По табличным данным определяем сумму местных сопротивлений Q и рассчитываем потери давления на местные сопротивления z.
- Располагаемое давление для следующих ветвлений воздухораспределительной сети определяется как сумма потерь давления на участках, расположенных до данного ветвления.
Для каждого участка воздуховода указать длину и количество воздуха, проходящего за 1 час.В процессе расчета нужно последовательно увязать все ветви сети, приравняв сопротивление каждой ветви к сопротивлению самой нагруженной ветви. Это делают с помощью диафрагм. Их устанавливают на слабо нагруженные участки воздуховодов, повышая сопротивление.
Таблица максимальной скорости воздуха в зависимости от требований к воздуховоду
| Назначение | Основное требование | ||||
|---|---|---|---|---|---|
| Бесшумность | Мин. потери напора | ||||
| Магистральные каналы | Главные каналы | Ответвления | |||
| Приток | Вытяжка | Приток | Вытяжка | ||
| Жилые помещения | 3 | 5 | 4 | 3 | 3 |
| Гостиницы | 5 | 7.5 | 6.5 | 6 | 5 |
| Учреждения | 6 | 8 | 6.5 | 6 | 5 |
| Рестораны | 7 | 9 | 7 | 7 | 6 |
| Магазины | 8 | 9 | 7 | 7 | 6 |
Примечание: скорость воздушного потока в таблице дана в метрах в секунду.
Метод постоянной потери напора
Данный метод предполагает постоянную потерю напора на 1 погонный метр воздуховода. На основе этого определяются размеры сети воздуховодов. Метод постоянной потери напора достаточно прост и применяется на стадии технико-экономического обоснования систем вентиляции.
- В зависимости от назначения помещения по таблице допустимых скоростей воздуха выбирают скорость на магистральном участке воздуховода.
- По определенной в п.1 скорости и на основании проектного расхода воздуха находят начальную потерю напора (на 1 м длины воздуховода). Для этого служит нижеприведенная диаграмма.
- Определяют самую нагруженную ветвь, и ее длину принимают за эквивалентную длину воздухораспределительной системы. Чаще всего это расстояние до самого дальнего диффузора.
- Умножают эквивалентную длину системы на потерю напора из п.2. К полученному значению прибавляют потерю напора на диффузорах.
- Теперь по приведенной ниже диаграмме определяют диаметр начального воздуховода, идущего от вентилятора, а затем диаметры остальных участков сети по соответствующим расходам воздуха. При этом принимают постоянной начальную потерю напора.
-kruglij-plastikovij-120100-(611)-1000x1000.jpg)
При этом принимают постоянной начальную потерю напора.Диаграмма определения потерь напора и диаметра воздуховодов
Использование прямоугольных воздуховодов
В диаграмме потерь напора указаны диаметры круглых воздуховодов. Если вместо них используются воздуховоды прямоугольного сечения, то необходимо найти их эквивалентные диаметры с помощью приведенной ниже таблицы.
Замечания:
- Если позволяет пространство, лучше выбирать круглые или квадратные воздуховоды.
- Если места недостаточно (например, при реконструкции), выбирают прямоугольные воздуховоды. Как правило, ширина воздуховода в 2 раза больше высоты). В таблице по горизонтальной указана высота воздуховода в мм, по вертикальной — его ширина, а в ячейках таблицы содержатся эквивалентные диаметры воздуховодов в мм.
Таблица эквивалентных диаметров воздуховодов
| Размеры | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
|---|---|---|---|---|---|---|---|---|
| 250 | 210 | 245 | 275 | |||||
| 300 | 230 | 265 | 300 | 330 | ||||
| 350 | 245 | 285 | 325 | 355 | 380 | |||
| 400 | 260 | 305 | 345 | 370 | 410 | 440 | ||
| 450 | 275 | 320 | 365 | 400 | 435 | 465 | 490 | |
| 500 | 290 | 340 | 380 | 425 | 455 | 490 | 520 | 545 |
| 550 | 300 | 350 | 400 | 440 | 475 | 515 | 545 | 575 |
| 600 | 310 | 365 | 415 | 460 | 495 | 535 | 565 | 600 |
| 650 | 320 | 380 | 430 | 475 | 515 | 555 | 590 | 625 |
| 700 | 390 | 445 | 490 | 535 | 575 | 610 | 645 | |
| 750 | 400 | 455 | 505 | 550 | 590 | 630 | 665 | |
| 800 | 415 | 470 | 520 | 565 | 610 | 650 | 685 | |
| 850 | 480 | 535 | 580 | 625 | 670 | 710 | ||
| 900 | 495 | 550 | 600 | 645 | 685 | 725 | ||
| 950 | 505 | 560 | 615 | 660 | 705 | 745 | ||
| 1000 | 520 | 575 | 625 | 675 | 720 | 760 | ||
| 1200 | 620 | 680 | 730 | 780 | 830 | |||
| 1400 | 725 | 780 | 835 | 880 | ||||
| 1600 | 830 | 885 | 940 | |||||
| 1800 | 870 | 935 | 990 |
Параметры показателей микроклимата определяются положениями ГОСТ 12.
1.2.1002-00, 30494-96, СанПин 2.2.4.548, 2.1.2.1002-00. На основании существующих государственных нормативных актов разработан Свод правил СП 60.13330.2012. Скорость воздуха в должна обеспечивать выполнение существующих норм.
Что учитывается при определении скорости движения воздуха
Для правильного выполнения расчетов проектировщики должны выполнять несколько регламентируемых условий, каждое из них имеет одинаково важное значение. Какие параметры зависят от скорости движения воздушного потока?
Уровень шума в помещении
В зависимости от конкретного использования помещений санитарные нормы устанавливают следующие показатели максимального звукового давления.
Таблица 1. Максимальные значения уровня шума.
Превышение параметров допускается только в кратковременном режиме во время пуска/остановки вентиляционной системы или дополнительного оборудования.
Уровень вибрации в помещении
Во время работы вентиляторов продуцируется вибрация. Показатели вибрации зависят от материала изготовления воздуховодов, способов и качества виброгасящих прокладок и скорости движения воздушного потока по воздуховодам.
Общие показатели вибрации не могут превышать установленные государственными организациями предельные значения.
Таблица 2. Максимальные показатели допустимой вибрации.
При расчетах подбирается оптимальная скорость воздуха, не усиливающая вибрационные процессы и связанные с ними звуковые колебания. Система вентиляции должна поддерживать в помещениях определенный микроклимат.
Значения по скорости движения потока, влажности и температуре содержатся в таблице.
Таблица 3. Параметры микроклимата.
Еще один показатель, принимаемый во внимание во время расчета скорости потока – кратность обмена воздуха в системах вентиляции. С учетом их использования санитарные нормы устанавливают следующие требования по воздухообмену.
Таблица 4. Кратность воздухообмена в различных помещениях.
| Бытовые | |
| Бытовые помещения | Кратность воздухообмена |
| Жилая комната (в квартире или в общежитии) | 3м 3 /ч на 1м 2 жилых помещений |
| Кухня квартиры или общежития | 6-8 |
| Ванная комната | 7-9 |
| Душевая | 7-9 |
| Туалет | 8-10 |
| Прачечная (бытовая) | 7 |
| Гардеробная комната | 1,5 |
| Кладовая | 1 |
| Гараж | 4-8 |
| Погреб | 4-6 |
| Промышленные | |
| Промышленные помещения и помещения большого объема | Кратность воздухообмена |
| Театр, кинозал, конференц-зал | 20-40 м 3 на человека |
| Офисное помещение | 5-7 |
| Банк | 2-4 |
| Ресторан | 8-10 |
| Бар, Кафе, пивной зал, бильярдная | 9-11 |
| Кухонное помещение в кафе, ресторане | 10-15 |
| Универсальный магазин | 1,5-3 |
| Аптека (торговый зал) | 3 |
| Гараж и авторемонтная мастерская | 6-8 |
| Туалет (общественный) | 10-12 (или 100 м 3 на один унитаз) |
| Танцевальный зал, дискотека | 8-10 |
| Комната для курения | 10 |
| Серверная | 5-10 |
| Спортивный зал | не менее 80 м 3 на 1 занимающегося и не менее 20 м 3 на 1 зрителя |
| Парикмахерская (до 5 рабочих мест) | 2 |
| Парикмахерская (более 5 рабочих мест) | 3 |
| Склад | 1-2 |
| Прачечная | 10-13 |
| Бассейн | 10-20 |
| Промышленный красильный цел | 25-40 |
| Механическая мастерская | 3-5 |
| Школьный класс | 3-8 |
Алгоритм расчетов
Скорость воздуха в воздуховоде определяется с учетом всех вышеперечисленных условий, технические данные указываются заказчиком в задании на проектирование и монтаж вентиляционных систем.
Главный критерий при расчетах скорости потока – кратность обмена. Все дальнейшие согласования делаются за счет изменения формы и сечения воздуховодов. Расход в зависимости от скорости и диаметра воздуховода можно взять из таблицы.
Таблица 5. Расход воздуха в зависимости от скорости потока и диаметра воздуховода.
Самостоятельный расчет
К примеру, в помещении объемом 20 м 3 согласно требованиям санитарных норм для эффективной вентиляции нужно обеспечить трехкратную смену воздуха. Это значит, что за один час сквозь воздуховод должно пройти не менее L = 20 м 3 ×3= 60 м 3 . Формула расчета скорости потока V= L / 3600× S, где:
V – скорость потока воздуха в м/с;
L – расход воздуха в м 3 /ч;
S – площадь сечения воздуховодов в м 2 .
Возьмем круглый воздуховод Ø 400 мм, площадь сечения равняется:
В нашем примере S = (3.14×0,4 2 м)/4=0,1256 м 2 . Соответственно, для обеспечения нужной кратности обмена воздуха (60 м 3 /ч) в круглом воздуховоде Ø 400 мм (S = 0,1256 м 3) скорость воздушного потока равняется: V= 60/(3600×0,1256) ≈ 0,13 м/с.
С помощью этой же формулы при заранее известной скорости можно рассчитать объем воздуха, перемещающийся по воздуховодам в единицу времени.
L = 3600×S (м 3)×V(м/с). Объем (расход) получается в квадратных метрах.
Как уже описывалось ранее, от скорости воздуха зависят и показатели шумности вентиляционных систем. Для минимизации негативного влияния этого явления инженеры сделали расчеты максимально допустимых скоростей воздуха для различных помещений.
По такому же алгоритму определяется скорость воздуха в воздуховоде при расчете подачи тепла, устанавливаются поля допусков для минимизации потерь на содержание зданий в зимний период времени, подбираются вентиляторы по мощности. Данные по воздушному потоку требуются и для уменьшения потерь давления, а это позволяет повышать коэффициент полезного действия вентиляционных систем и сокращает потребление электрической энергии.
Расчет выполняется по каждому отдельному участку, с учетом полученных данных подбираются параметры главных магистралей по диаметру и геометрии.
Они должны успевать пропускать откачанный воздух из всех отдельных помещений. Диаметр воздуховодов выбирается таким образом, чтобы минимизировать шумность и потери на сопротивление. Для расчетов кинематической схемы важны все три показатели вентиляционной системы: максимальный объем нагнетаемого/удаляемого воздуха, скорость передвижения воздушных масс и диаметр воздуховодов. Работы по расчету вентиляционных систем относятся к категории сложных с инженерной точки зрения, выполнять их могут только профессиональные специалисты со специальным образованием.
Для обеспечения постоянных значений скорости воздуха в каналах с различным сечением используются формулы:
После расчета за окончательные данные принимаются ближайшие значения стандартных трубопроводов. За счет этого уменьшается время монтажа оборудования и упрощается процесс его периодического обслуживания и ремонта. Еще один плюс – уменьшение сметной стоимости вентиляционной системы.
Для воздушного обогрева жилых и производственных помещений скорости регулируются с учетом температуры теплоносителя на входе и выходе, для равномерного рассеивания потока теплого воздуха продумывается схема монтажа и размеры вентиляционных решеток.
Современные системы воздушного обогрева предусматривают возможность автоматической регулировки скорости и направления потоков. Температура воздуха не может превышать +50°С на выходе, расстояние до рабочего места не менее 1,5 м. Скорость подачи воздушных масс нормируется действующими государственными стандартами и отраслевыми актами.
Во время расчетов по требованию заказчиков может учитываться возможность монтажа дополнительных ответвлений, с этой целью предусматривается запас производительности оборудования и пропускной способности каналов. Скорости потока рассчитываются таким образом, чтобы после увеличения мощности вентиляционных систем они не создавали дополнительную звуковую нагрузку на присутствующих в помещении людей.
Выбор диаметров выполняется от минимально приемлемого, чем меньше габариты – тем универсальное система вентиляции, тем дешевле обходится ее изготовление и монтаж. Системы местных отсосов рассчитываются отдельно, могут работать как в автономном режиме, так и подключаться к существующим вентиляционным системам.
Государственные нормативные документы устанавливают рекомендованные скорости движения в зависимости от расположения и назначения воздуховодов. При расчетах нужно придерживаться этих параметров.
| Тип и место установки воздуховода и решетки | Вентиляция | |
| Естественная | Механическая | |
| Воздухоприемные жалюзи | 0,5-1,0 | 2,0-4,0 |
| Каналы приточных шахт | 1,0-2,0 | 2,0-6,0 |
| Горизонтальные сборные каналы | 0,5-1,0 | 2,0-5,0 |
| Вертикальные каналы | 0,5-1,0 | 2,0-5,0 |
| Приточные решетки у пола | 0,2-0,5 | 0,2-0,5 |
| Приточные решетки у потолка | 0,5-1,0 | 1,0-3,0 |
| Вытяжные решетки | 0,5-1,0 | 1,5-3,0 |
| Вытяжные шахты | 1,0-1,5 | 3,0-6,0 |
Внутри помещений воздух не может двигаться со скоростью более 0,3 м/с, допускается кратковременное превышение параметра не более чем 30%.
Если в помещении имеется две системы, то скорость воздуха в каждой из них должна обеспечивать не менее 50% расчетного объема подачи или удаления воздуха.
Пожарные организации выдвигают свои требования по скорости перемещения воздушных масс в воздуховодах в зависимости от категории помещения и особенностей технологического процесса. Нормативы направлены на уменьшение скорости распространения дыма или огня по воздуховодам. В случае необходимости на вентиляционных системах должны устанавливаться клапаны и отсекатели. Срабатывание устройств происходит после сигнала датчика или выполняется вручную ответственным лицом. В одну систему вентиляции можно подключать только определенные группы помещений.
В холодный период времени в отапливаемых зданиях температура воздуха в результате функционирования вентиляционной системы не может понижаться ниже нормируемых. Нормируемая температура обеспечивается до начала рабочей смены. В теплый период времени эти требования не актуальны. Движение воздушных масс не должно ухудшать предусмотренные СанПин 2.
1.2.2645 нормативы. Для достижения нужных результатов во время проектирования систем изменяется диаметр воздуховодов, мощность и количество вентиляторов и скорости потока.
Принимаемые расчетные данные по параметрам движения в воздуховодах должны обеспечивать:
- Выполнение параметров микроклимата в помещениях, поддержку качества воздуха в регламентируемых пределах. При этом принимаются меры по снижению непродуктивных тепловых потерь. Данные берутся как из существующих нормативных документов, так и из технического задания заказчиков.
- Скорость движения воздушных масс в рабочих зонах не должна вызывать сквозняки, обеспечивать приемлемую комфортность пребывания в помещении. Механическая вентиляция предусматривается только в тех случаях, когда добиться желаемых результатов за счет естественной невозможно. Кроме этого, механическая вентиляция обязательно монтируется в цехах с вредными условиями труда.
Во время расчетов показателей движения воздуха в системах с естественной вентиляцией берется среднегодовое значение разности плотности внутреннего и наружного воздуха.
Минимальные фактические данные по производительности должны обеспечивать допустимые нормативные значения кратности обмена воздуха.
Какой диаметр вентиляционной трубы устанавливать на кухне
Главная » Разное » Какой диаметр вентиляционной трубы устанавливать на кухнедиаметр вентиляционной трубы для кухонного воздуховода, пластиковый раструб
Содержание:
Предназначение вентиляции – обеспечение нормальной циркуляции воздуха в жилых помещениях с целью предотвращения распространения неприятных запахов, частиц пыли и жира, болезнетворных бактерий. Поэтому система вентиляции – неотъемлемая часть любого современного дома; в состав контура воздухообмена входит и кухонная вытяжка. Об особенностях вентиляционных труб для вытяжки, их разновидностях и правильном монтаже будет рассказано далее.
Несколько слов об обустройстве воздуховода
Отработанный воздух из помещений может выводиться с помощью каналов вентиляции (пролегающих в квартирах) или просто наружу, через существующие в стенах зданий отверстия для вентиляции.
Строительство частного дома можно заранее распланировать так, чтобы канал кухонной вытяжки находился непосредственно над местом, где в будущем встанет плита. Если же речь идёт об однотипных жилых помещениях многоквартирного дома, зачастую на удобное расположение вентиляционных ходов рассчитывать не приходится.
В таком случае наиболее логичным решением будет являться монтаж трубы для кухонной вытяжки. Это изделие будет соединять выпускное отверстие установленной над печью вытяжки с ходом канала вентиляции, делая возможным непрерывное и герметичное функционирование контура воздухообмена.
В целом, использование такой трубы позволяет разместить электропечь в любом месте относительно канала вентиляции, однако всё же рекомендуется по возможности устанавливать плиту как можно ближе, иначе потребуется проводить пластиковую трубу для кухонной вытяжки большей длины, что повлечёт необходимость использования дополнительного крепежа, изгибания изделия или установки поворотных фитингов (уголков).
Всё это снижает эффективность сконструированного контура и ведёт к повышению показателей шума.
Разновидности вытяжных труб
Трубы воздуховода для вытяжки подразделяются на два типа:
- изделия пластика с гладкой поверхностью;
- гофрированная продукция (изготавливается из полужёсткого алюминия или пластмассы).
Характеристики пластиковых труб

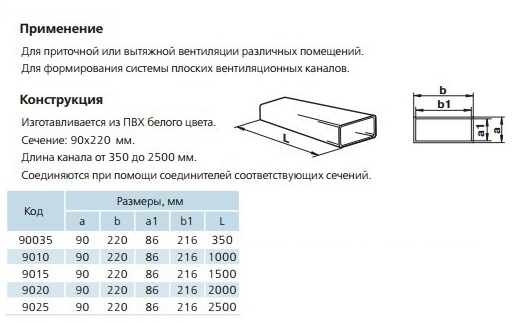

Такая продукция бывает двух видов сечений: круглого и прямоугольного. Принято считать, что трубы с прямоугольной геометрией не так бросаются в глаза, как аналогичная продукция круглого сечения.
В большинстве случаев те и другие изделия пропускают поверх кухонных шкафов – напольных или обычных, поскольку в этом случае трубы будут незаметны.
Для правильного монтажа на кухне пластиковой трубы для вытяжки потребуется дополнительно приобрести не менее трёх переходников, по форме напоминающих букву «Г»; кроме того, переходники с вытяжки и для вентиляции (учитывая наличие раструба для вытяжки).
Монтаж всех частей трубопровода осуществляется с использованием герметика.
Плюсы полимерных труб для кухонной вытяжки:
- обеспечивают наилучшее шумоподавление во время работы системы;
- их внутренняя поверхность гладкая, не имеет щелей, на которых могут оседать жир, пыль и другие загрязнения.
Характеристики гофрированных труб
Как следует из названия, поверхность труб для вытяжки такого вида покрыта характерными складками.
При монтировании трубопровода гофрированную трубу необходимо как можно сильнее растянуть, чтобы в складках на внутренней поверхности будут оседать твёрдые частицы, находящиеся в поступающем воздухе. Кроме того, во время работы устройства при наличии внутри труб даже небольших перегородок показатель шума сильно повышается. Читайте также: «Как используется гофрированная труба для вентиляции, особенности производства и устройства».
Крепятся гофрированные трубы для вытяжки на кухне посредством специальных хомутов и решёток с фитингами.
Среди достоинств изделий такого типа можно отметить простоту обустройства вытяжного контура и возможность обойтись без дополнительной поворотной арматуры. Помимо прочего, гофрированные трубы обычно стоят немного дешевле полимерных (прочитайте также: «Использование гофрированной трубы для вытяжки – преимущества и недостатки»).
Подбор диаметра и типа изделий для обустройства вытяжки
Диаметр вытяжной трубы кухонной вытяжки должен быть не меньше, чем сечение выходного отверстия самого устройства, в противном случае не только снижается производительность вытяжки, но и повышается показатель шума и за счёт возросшей нагрузки на мотор возникает угроза преждевременной поломки устройства (детальнее: «Как выбрать диаметр трубы для вытяжки – характеристики вентиляционных труб»).

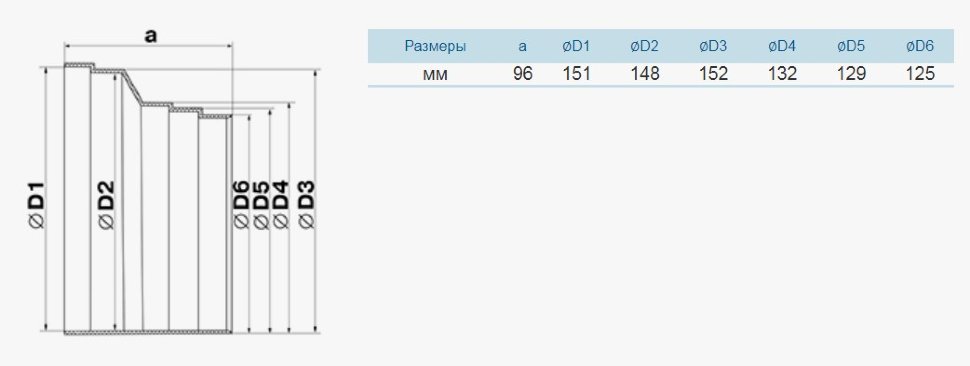

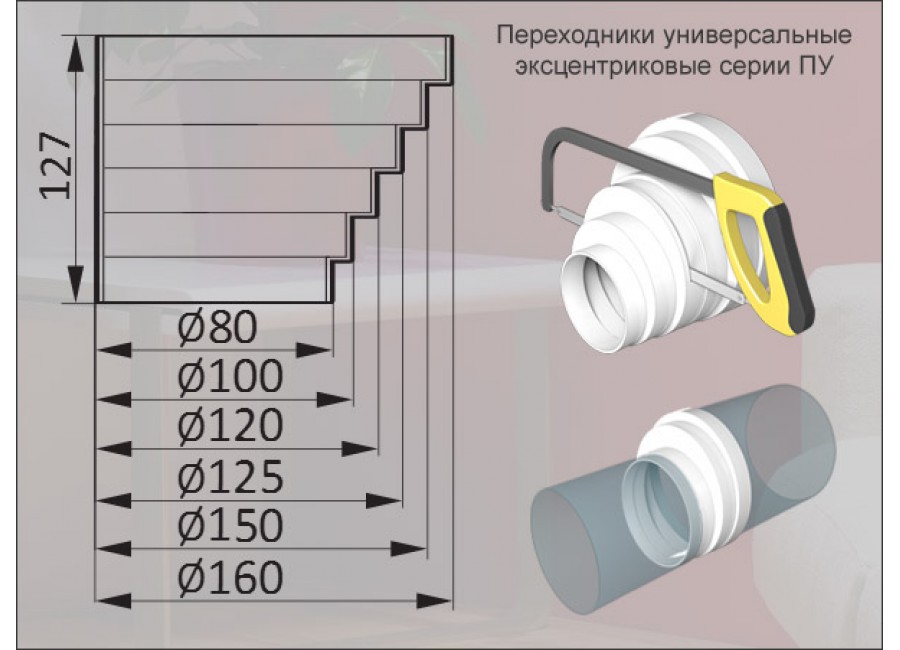

Однако в случае, если сечение канала вентиляции меньше, чем аналогичный показатель выхода вытяжки, монтаж трубы большего сечения смысла не имеет.
Следует помнить, что каждый последующий поворот внутреннего прохода трубопровода на 90° приводит к снижению эффективности воздухозабора на величину до 10%, а если угол поворота острый, то возникает вероятность неправильного движения смеси газов, приводящего к превышению допустимой нагрузки на мотор вытяжки.
Руководствуясь этими соображениями, не следует создавать чрезмерно длинный вытяжной контур с лишними изгибами и поворотами.
Независимо от диаметра трубы кухонной вытяжки, средством избежать проникновения в обустроенную систему воздуха из канала вентиляции являются обратные клапаны.
Эти устройства классифицируются на:
- Плёнчатые.
- С пластиковым диском на оси.
Ось клапана располагают вертикально относительно пола; если это условие не соблюдено, диск устройства будет хлопать.
Чтобы предотвратить сбой естественного движения воздуха в помещении, необходимо на выходе вентиляционного канала зафиксировать комбинированную решётку, которая сверху имеет патрубок, соответствующий диаметру трубы для вытяжки на кухне, а снизу – несколько отверстий для процесса естественной вентиляции.
Нужно также понимать, что с точки зрения КПД лучшая длина вытяжного контура – до 3 м. При увеличении этого значения на каждый последующий метр коэффициент будет уменьшаться на 5-10%.
Наилучшей формой трубы следует признать круглую, с гладкой внутренней поверхностью, как обладающую наименьшим аэродинамическим сопротивлением. Кроме того, выходные отверстия вентиляции и вытяжки тоже круглые, и использование труб прямоугольного профиля также повышает сопротивление системы, что приводит к перегрузке мотора.
Скрытие вытяжных труб
Кроме самого простого способа – провести контур поверх кухонных шкафов – есть ещё несколько простых решений:
- В случае, если в помещении кухни планируется или уже производится установка подвесного потолка (из гипсокартона, двухуровневого, натяжного), можно спрятать трубы между слоями конструкции или поверх уровня нового потолка (прочитайте: «Как спрятать трубу от вытяжки – хитрости маскировки вентиляционной трубы»).
- Если ремонта в ближайшее время не предвидится, можно купить декоративный короб из пластмассы. ассортимент таких изделий достаточно широк, в них могут быть дополнительно установлены вспомогательные элементы, например, светильники. Такое решение может быть не только красиво, но и полезно.
- Есть возможность выбрать встраиваемую вытяжку, установленную в кухонной мебели. Такая конструкция может быть или полностью скрытой, или выдвигающейся по время работы электрической печи.
- Самый простой вариант, требующий меньше всего дополнительных затрат, это окрашивание труб вытяжки в цвет, гармонирующий с оттенком стен кухни. Кроме того, если есть желание проявить фантазию и поэкспериментировать, можно различными способами украсить трубу, сделав из неё привлекательный предмет интерьера. Единственное ограничение – целостность изделия не должна пострадать.
В большинстве случаев трубы для отведения воздуха покупают вместе с вытяжкой, можно найти и готовые комплекты этих изделий.
Как бы то ни было, при внимательном выборе и аккуратном монтаже вытяжной контур будет служить долго и безотказно.
Веб-страница не найдена на InspectApedia.com
.
Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404
Это так же просто, как … ну,
выбирая из 1, 2 или 3- Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
- Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
- Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.
Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.
Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.
— Редактор, InspectApedia.
com
Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.
Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.
Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.
Издатель InspectApedia.com — Дэниел Фридман .советов по дизайну для скрытия кухонных вентиляционных труб | Руководства по дому
Кухонная вентиляционная труба необходима для вывода за пределы дома пара и тепла, выделяемых при приготовлении пищи. Вместо того, чтобы перемещать трубу, рассмотрите несколько вариантов конструкции, чтобы скрыть ее. Эти декоративные альтернативы также могут улучшить общий вид вашей кухни. Есть пара методов, которые буквально закрывают трубу, но проявив немного творчества, можно скрыть кухонную вентиляционную трубу, обратив взгляд в другое место.
Софиты или колонны
Иногда самый простой способ закрыть кухонную вытяжку — спрятать ее внутри потолка или колонны.
Создайте перекрытие, поместив доски вокруг трех сторон трубы и прикрепив эти соединенные доски к стене. В зависимости от декора вашей кухни для этого можно использовать дерево или гипсокартон. После того, как вы вставите трубу в коробку, покрасьте или покрасьте коробку, чтобы она соответствовала остальной мебели. Еще один способ скрыть вентиляционную трубу — приобрести сборную колонну, диаметр которой немного больше диаметра вентиляционной трубы.Это та же идея, что и у софита, только округлая, а не прямоугольная.
Шкафы
В зависимости от длины трубы и ее ориентации на стене вы можете установить фальшивый шкаф, чтобы скрыть ее присутствие. Большинство отделов дизайна кухни и строительных центров могут предоставить сборные шкафы без спинки, которые соответствуют или, по крайней мере, очень похожи на ваши шкафы, или вы можете построить свои собственные. Вырежьте отверстие в верхней и нижней части шкафа, чтобы пропустить трубу.Сделайте эти отверстия как минимум на дюйм шире диаметра трубы.
Другой вариант — увеличить высоту ваших шкафов вдоль стены, где находится труба. Вы не только спрятали уродливую трубу, но и дали себе дополнительное пространство для хранения.
Краска и аксессуары
Если нет возможности закрыть вентиляционную трубу из-за ее ориентации или расположения ваших шкафов, единственный способ скрыть ее присутствие — это отвести взгляд. Если вы покрасите трубу в тот же цвет, что и стены или шкафы, она будет сливаться с фоном, так что взгляд не будет автоматически притягиваться к ней.Если вы решили покрасить трубу, выберите краску, предназначенную для работы с теплом и металлом, с глянцевой или сатинированной отделкой. Если вы не хотите рисовать, подумайте об использовании декоративных элементов, таких как подвесные корзины или предметы искусства, и разместите их перед трубой. Они не закроют трубку полностью, но отвлекут от нее взгляд.
Соображения
В прошлом распространенным методом скрытия вентиляционных труб на кухне была установка перегородки или коробки из гипсокартона, которая проходит по периметру вашей кухни над шкафами.
Проблема в том, что она громоздкая, ограничивает ваши возможности дизайна и заставляет вашу кухню выглядеть устаревшей, независимо от того, насколько современные элементы дизайна. Учтите эти вопросы, решая, стоит ли строить переборку над трубами. Также учитывайте состояние самой трубы. Если он старый, ржавый или поврежденный, замена трубы может сделать его более привлекательным, особенно если на вашей кухне есть приборы из нержавеющей стали. Новая блестящая труба часто может подчеркнуть эти элементы дизайна, а не выделяться, как уродливый большой палец.
Как установить сифон Chrome P для кухонной мойки | Home Guides
Несмотря на преимущества P-сифонов из ПВХ, в определенных обстоятельствах на кухне необходимо использовать металлические. Они с меньшей вероятностью будут повреждены горячей водой и могут быть более подходящими, если вы планируете часто слить кипяток в канализацию. Более того, они выглядят лучше, чем ПВХ, если открыта нижняя сторона кухонной мойки. Установка хромовой ловушки аналогична установке ПВХ, но гайки на хромированной ловушке вручную не затянуть.
Отделку легко повредить — оберните каждую гайку тряпкой перед тем, как схватить ее плоскогубцами, чтобы защитить ее.
Совместите входное отверстие сифона со сливным патрубком, который представляет собой металлическую трубу, идущую вниз от раковины, и поднимите сифон до тех пор, пока выходное отверстие не совместится со сливным патрубком в стене. Наконечник должен выступать внутрь отверстия ловушки на дюйм или два. Если он слишком короткий, лучше всего открутить патрубок и заменить его на более длинный.
Отрежьте хвостовик нужной длины ножовкой, если он слишком длинный.Очистите края пропила напильником.
Сравните диаметры патрубка и P-образного сифона. Большинство ловушек имеют диаметр 1 1/2 дюйма, а если насадка меньше, то, вероятно, 1 1/4 дюйма. В таком случае вам необходимо установить более толстую шайбу на патрубок, чтобы компенсировать разницу в размерах. Большинство сборок ловушек включает две шайбы. Один предназначен для патрубков диаметром 1 1/2 дюйма, а другой, более толстый, — для патрубков диаметром 1 1/4 дюйма.
Сдвиньте накидную гайку, поставляемую с узлом ловушки, вверх по хвостовику, наденьте шайбу на конец хвостовика и сдвиньте ее вверх примерно на дюйм.Прижмите отверстие ловушки к шайбе, сдвиньте гайку вниз и прикрутите ее к резьбе на ловушке. Затяните гайку регулируемыми плоскогубцами.
Приклейте 2-дюймовый адаптер ловушки из АБС или ПВХ к заглушке. Он уменьшает размер отверстия с 2 до 1 1/2 дюйма и имеет входное отверстие с резьбой, чтобы вы могли подсоединить ловушку. Адаптер мог быть уже установлен, когда дренажные трубы были загрублены.
Поверните другой конец сифона, пока он не совместится со сливным патрубком.Измерьте расстояние от выхода ловушки до адаптера рулеткой и добавьте два дюйма. Отрежьте хромовую трубу 1 1/2 дюйма до этой длины с помощью ножовки и удалите заусенцы с концов напильником. Дополнительные два дюйма позволят трубе проскользнуть на целый дюйм внутрь ловушки и адаптера.
Наденьте металлическую скользящую гайку на конец трубы, которая входит в сифон, и пластиковую гайку на другой конец, убедившись, что резьба каждой гайки обращена наружу.
Установите шайбу на любой конец трубы.
Отведите ловушку в сторону, протолкните трубу в адаптер достаточно глубоко, чтобы можно было повернуть ловушку обратно на место, затем протолкните трубу в ловушку. Затяните гайки с обоих концов. Вы можете затянуть пластиковую гайку вручную, но для затяжки металлической гайки вам понадобятся плоскогубцы. Наконец, затяните поворотную гайку в середине уловителя плоскогубцами.
.Веб-страница не найдена на InspectApedia.com
.
Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404
Это так же просто, как … ну,
выбирая из 1, 2 или 3- Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
- Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
- Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.
Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.
Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.
— Редактор, InspectApedia.
com
Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.
Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.
Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.
Издатель InspectApedia.com — Дэниел Фридман .Четыре шага к определению размеров канализационных и вентиляционных отверстий
Канализационные и вентиляционные отверстия играют важную роль в поддержании качества внутренней среды здания. Правильный размер имеет решающее значение для их правильного функционирования, поэтому вы должны быть уверены, что знаете, как сделать это правильно. К счастью, понимание того, как правильно определить размеры канализационных коллекторов и вентиляционных отверстий на объекте, упрощается с помощью набора диаграмм, опубликованных в Международном сантехническом кодексе (IPC).
Используя эти таблицы, можно выполнить четыре шага, чтобы точно определить размер однородных, приемлемых и легко возводимых дренажных и вентиляционных систем в зданиях:
Сложить общее количество единиц дренажной арматуры (DFU) для каждого санитарного ответвления
Определить размеры санитарных ответвлений, используя значения DFU
Рассчитайте размер водосточной трубы главного здания, используя сумму всех значений DFU
Определите размер вентиляционных отверстий, используя таблицу IPC и значения DFU
Предположим, что вы назначены пристроить новую уборную с 10 санузлами и четырьмя туалетами к существующему зданию.Чтобы определить dfu для проекта, используйте таблицу IPC 709.1 (рис. 1), в которой указано значение dfu как коэффициент нагрузки и минимальный размер ловушки в обычных сантехнических приборах. Просто определите тип светильников, которые будут использоваться на объекте, и сложите общие значения DFU для всех сантехнических приборов.
В нашем примере в таблице указано, что «Ватерклозеты, общественные» имеют wfu, равное четырем, а указанное значение для туалетов равно единице. Используя эту информацию, вот формула для определения общего количества dfu:
10 WCs = 10 X 4 dfu = 40 dfu
4 Lavs = 4 X 1 dfu = 4 dfu
9002 5 Total dfu = 44
Следующим шагом является определение размера ветви с помощью таблицы IPC 710.1(2) (рис. 2). Вам нужно будет знать количество интервалов ветвления, связанных с одним и тем же стеком, и не забудьте использовать размер трубы с допустимым значением dfu, превышающим значение dfu, рассчитанное на первом шаге. Возвращаясь к нашему примеру, по таблице минимальный диаметр трубы для горизонтальной ветки с 44 dfu составляет 4”. Простой совет, который следует помнить, заключается в том, что у туалетов есть 4-дюймовые сливные патрубки, поэтому любое ответвление с унитазом будет не менее 4 дюймов.
При расчете размера водостока предположим, что в здании имеется только канал бытовых отходов, и воспользуемся таблицей 710.
1(1) (см. рис. 3) для определения размеров водопровода здания. Вы можете определить желаемый уклон, используя размер трубы с допустимым значением dfu, превышающим значение dfu, рассчитанное на первом этапе, или 44 дюйма. В таблице указано, что минимальный уклон для строительного водостока с 44 DFU составляет 1/8 дюйма на один фут трубы, а минимальный диаметр трубы при уклоне 1/8 дюйма составляет 4 дюйма.
Рисунок 4) для определения размера вентиляционного трубопровода с использованием значений dfu из первого шага и размеров стога отходов из второго и третьего шагов.Обратите внимание, что вы также должны знать общую длину вентиляционного трубопровода, чтобы выбрать соответствующий размер вентиляционного трубопровода. Завершая пример, предположим, что туалет имеет собственный выход на крышу с общей длиной трубопровода 25 футов. Обращаясь к таблице 916.1 IPC (см. рис. 4), мы видим, что для 4-дюймового стога отходов с DFU до 140 и длиной вентиляционного трубопровода 27 футов или менее правильный размер вентиляционной трубы составляет 2 дюйма.
Понимание того, как пользоваться таблицами, представленными в IPC, позволяет инженерам быстро определять подходящие и, как правило, утвержденные нормы размеров для санитарных магистралей и вентиляционных отверстий.Таким образом, понимание того, как использовать эти таблицы, является важным навыком для инженеров инженерных систем.
РИСУНКИ
Загрузите нашу белую книгу Координация останова Информационный документПолучите сводную информацию о координации останова на производственных предприятиях.
Загрузить
Загрузить
Загрузить нашу белую книгу Координация останова Информационный документУзнайте о координации останова на производственных предприятиях.
Загрузить
Загрузить
Как измерить фильтр септика
Все вентиляционные фильтры марки Wolverine можно легко установить на любые вентиляционные трубы из ПВХ, АБС, меди или чугуна.Чтобы обеспечить правильную посадку, измерьте внешний диаметр вентиляционной трубы и используйте следующие таблицы, чтобы решить, какой размер подходит именно вам.
Размер, который вы измеряете, фактически будет немного больше, чем размер фильтра, который вы выбрали. Это связано с тем, что ПВХ измеряется по внутреннему диаметру трубы.
ИЗМЕРИТЕЛЬНЫЙ СТОЛ ДЛЯ ВЕНТИЛЯЦИОННЫХ ТРУБ ИЗ ПВХ ИЛИ АБС
| Внешний диаметр вентиляционной трубы | Размер фильтра в дюймах | Необходимый размер фильтра в DN* |
| 1 — 7/8″ наружный диаметр (47.625 мм) | 1,5 дюйма | 40 мм |
| 2 — внешний диаметр 5/16″ (58,7375 мм) | 2 дюйма | 50 мм |
| 3 — 7/16″ наружный диаметр (87,3125 мм) | 3 дюйма | 80 мм |
| Внешний диаметр 4 — 7/16″ (112,7125 мм) | 4 дюйма | 100 мм |
| Внешний диаметр 6 7/8 дюйма (174,625 мм) | 6 дюймов | 150 мм |
* Номинальный диаметр
Чтобы вентиляционный фильтр торговой марки Wolverine правильно подходил к медной или чугунной вентиляционной трубе, требуется переходник без втулки.
Чтобы определить, какой размер вентиляционного фильтра и переходника вам потребуется, измерьте внешний диаметр медной или чугунной вентиляционной трубы и обратитесь к следующей таблице.
ИЗМЕРИТЕЛЬНЫЙ СТОЛ ДЛЯ МЕДНЫХ ИЛИ ЧУГУННЫХ ВЕНТИЛЯЦИОННЫХ ТРУБ
| Внешний диаметр вентиляционной трубы | Необходим адаптер в дюймах | Необходим адаптер в DM | Размер фильтра в дюймах | Размер фильтра, необходимый для DN |
| Диаметр от 1 — 3/4 до 2 дюймов (44.45 мм — 50,8 мм) | 1,5 дюйма | 40 мм | 1,5 дюйма | 40 мм |
| Внешний диаметр от 2 – 3/16″ до 2 – 7/16″ (55,5625–61,912 мм) | 2 дюйма | 50 мм | 2 дюйма | 50 мм |
| 3 — 5/16″ до 3 — 9/16″ наружный диаметр (84,1375 мм — 90,4875 мм) | 3 дюйма | 80 мм | 3 дюйма | 80 мм |
Наружный диаметр от 4 5/16″ до 4 9/16″ (109. 5375 мм — 115,8875 мм) | 4 дюйма | 100 мм | 4 дюйма | 100 мм |
| Внешний диаметр 6 7/8 дюйма (174,625 мм) | 6 дюймов | 150 мм | 5 дюймов | 150 мм |
Все вентиляционные фильтры Inline Wolverine используют адаптеры без втулки для установки независимо от стиля вентиляционной трубы. По этой причине просто измерьте внешний диаметр вашей вентиляционной трубы из ПВХ, АБС, меди или чугуна и обратитесь к следующей таблице, чтобы определить, какой размер встроенного установочного комплекта Wolverine вам понадобится.
ИЗМЕРИТЕЛЬНЫЙ СТОЛ ДЛЯ ВСТРОЕННЫХ ФИЛЬТРОВ WOLVERINE
| Внешний диаметр вентиляционной трубы | Комплект Inline Wolverine Необходим в дюймах | Комплект Inline Wolverine, DN |
| Внешний диаметр от 1 — 3/4″ до 2″ (44,45–50,8 мм) | 1,5 дюйма | 40 мм |
| Внешний диаметр от 2 – 3/16″ до 2 – 7/16″ (55,5625–61,912 мм) | 2 дюйма | 50 мм |
3 — 5/16″ до 3 — 9/16″ наружный диаметр (84. 1375 мм — 90,4875 мм) | 3 дюйма | 80 мм |
| Наружный диаметр от 4 – 5/16″ до 4–9/16″ (109,5375–115,8875 мм) | 4 дюйма | 100 мм |
Прямая трубка Z-Vent | Вентиляция
Настоящим компания EccoTemp гарантирует, что данное изделие не имеет материальных дефектов материалов и изготовления при установке и эксплуатации в соответствии с инструкциями по установке и эксплуатации компании EccoTemp.Настоящая Ограниченная гарантия распространяется на первоначального покупателя и последующих владельцев, но только до тех пор, пока продукт остается в месте первоначальной установки. Настоящая Ограниченная гарантия прекращает свое действие в случае перемещения или переустановки в новом месте. Нет никаких гарантий, явно выраженных или подразумеваемых, сделанных или предоставленных, кроме содержащихся в настоящей Ограниченной гарантии.
Ни один агент, сотрудник или представитель EccoTemp не имеет полномочий связывать EccoTemp какими-либо заявлениями или гарантиями в отношении Продукта, не содержащимися в настоящей Ограниченной гарантии.За исключением случаев, прямо указанных в настоящем документе, НЕ ПРЕДОСТАВЛЯЕТСЯ НИКАКИХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ОТНОСИТЕЛЬНО ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ В ОТНОШЕНИИ ЛЮБЫХ ТОВАРОВ, ПРОДАВАЕМЫХ НАСТОЯЩИМ. ИСКЛЮЧИТЕЛЬНОЕ ПРАВО ПОКУПАТЕЛЯ ОГРАНИЧИВАЕТСЯ РЕМОНТОМ ИЛИ ЗАМЕНОЙ ПРОДАННОГО ТОВАРА ПО УСМОТРЕНИЮ КОМПАНИИ ECCOTEMP. ECCOTEMP НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ. Пункт Период покрытия 10 лет гарантии производителя Положения недействительны, если устройство используется в контуре циркуляции горячей воды, последовательно с системой циркуляции или если система рециркуляции по требованию не включена.Владелец несет ответственность за все другие расходы, связанные с ремонтом, такие как работа, доставка, доставка и разрешения.
Требуется подтверждение покупки. На отремонтированные изделия распространяется настоящая ограниченная гарантия на оставшийся срок первоначальной покупки.
Настоящая Ограниченная гарантия становится недействительной, если будет определено, что любой из следующих факторов является фактором, способствующим отказу продукта:
1. Злоупотребление, неправильное использование, изменение, пренебрежение или неправильное применение;
2. Неправильное или неадекватное обслуживание;
3.Ненадлежащее качество воды;
4. Установка в агрессивной или иной разрушительной среде;
5. Морозный урон;
6. Образование накипи;
7. Неправильное давление газа или воды;
8. Форс-мажорные обстоятельства Расходы, связанные с доставкой:
В течение первых 30 дней с момента покупки компания Eccotemp покроет все расходы по наземной доставке по вопросам, связанным с гарантией, за исключением AK, HI, Канады и любого места за пределами континентальной части США. После первых 30 дней с момента покупки Eccotemp покроет все расходы по доставке покупателю по вопросам, связанным с гарантией, за исключением AK, HI, Канады и любого места за пределами континентальной части США.
По истечении первых 30 дней после покупки покупатель несет ответственность за всю доставку в Eccotemp, независимо от причины или обстоятельств. Способ доставки, связанный с гарантией, будет эквивалентен наземному с поставщиком, выбранным Ecotemp. AK, HI, Канада и любое место за пределами континентальной части США несут ответственность за все расходы по доставке, независимо от причины или обстоятельств. Все поставки любого типа продукции, поступающие в компанию Eccotemp по любой причине, должны иметь RGA для проведения любого ремонта.Пожалуйста, свяжитесь с Eccotemp, чтобы получить номер RGA перед отправкой чего-либо в Eccotemp. Невыполнение этого требования может привести к потере продукта. Ecotemp не несет ответственности за замену из-за потери или повреждения, если эти шаги не были выполнены должным образом.
Вертикальная радоновая вентиляционная труба | Центр решений Building America
ОБЛАСТЬ ПРИМЕНЕНИЯ
Чтобы уменьшить накопление радона и других почвенных газов в существующем доме, установите одну или несколько подплитных систем разгерметизации.
- Пассивные подплитные системы разгерметизации должны быть сконструированы для пассивного отвода почвенных газов из дома. Должны быть предусмотрены (доступ к электрической розетке) возможность добавления встроенного вентилятора в вентиляционную трубу для обеспечения активной разгерметизации, где это необходимо.
- Подвальные плиты и плиты на уровне грунта должны быть максимально герметизированы для предотвращения проникновения радона в здание.
- В домах с подпольем пол над подпольем должен быть герметизирован.Все модернизированные системы снижения содержания радона должны соответствовать обозначению ASTM E2121–13: Стандартная практика установки систем снижения содержания радона в существующих малоэтажных жилых зданиях. Этот стандарт доступен для продажи через ASTM.
Системы снижения содержания радона, описанные в стандарте ASTM, включают следующее:
- Разгерметизация подвального помещения (требуется включение вентилятора)
- Подмембранная разгерметизация (требуется включение вентилятора)
- Слив плиты разгерметизации (требуется включение вентилятора)
- Разгерметизация пустотелых стеновых блоков (требуется включение вентилятора)
- Разгерметизация подплиты (может быть пассивной или включать вентилятор)
- Разгерметизация выгребной ямы (требуется включение вентилятора).
Для большинства этих систем требуется вертикальная вентиляционная труба. См. вкладки «Область применения» и «Описание» данного руководства, чтобы узнать больше о том, почему, где и как можно установить эту трубу.
Поскольку при установке вентиляционной трубы будут задействованы перемещение и резка существующих компонентов дома, см. предварительную оценку опасных материалов в отношении асбеста, летучих органических соединений, свинца и безопасных условий труда.
Чтобы свести к минимуму вероятность сброса давления в зоне камеры сгорания (CAZ), что может привести к попаданию выхлопных газов в зону CAZ, см. Предварительную оценку двигателей внутреннего сгорания.
Чтобы помочь поддерживать план контроля влажности и обеспечить безопасную среду для жизни и работы во время установки вентиляционной трубы, см. Предварительную оценку подвальных помещений и подвалов .
Для получения дополнительной информации см. Стандартные рабочие спецификации Министерства энергетики США в отношении радона.
Единственный способ узнать, каков уровень радона в конкретном доме, это провести тест. Уровни радона могут сильно различаться от дома к дому. Не рассчитывайте на результаты соседа.
Агентство по охране окружающей среды рекомендует, чтобы подрядчики, проводящие испытания на наличие радона или устанавливающие системы снижения содержания радона в домах, имели лицензию штата, в котором выполняются работы, или были сертифицированы в рамках одной из двух национальных программ контроля качества радона: Национальной программы контроля уровня радона или Национальной программы безопасности радона. Доска.
Хотя это и не требуется для существующих домов, рекомендации Агентства по охране окружающей среды для новых домов дают полезную шкалу того, когда нужно действовать. Агентство по охране окружающей среды рекомендует, но не требует, чтобы все дома в радоновой зоне 1 Агентства по охране окружающей среды были построены с элементами, устойчивыми к радону, и должны в первую очередь включать радоновый вентилятор.
Агентство по охране окружающей среды также рекомендует, но не требует, чтобы дома, построенные в радоновых зонах 2 и 3 Агентства по охране окружающей среды, включали элементы, устойчивые к радону, и пассивную систему защиты от радона. Агентство по охране окружающей среды также рекомендует, чтобы все дома, построенные в радоновых зонах 2 и 3 Агентства по охране окружающей среды США, были проверены на наличие радона перед заселением. Вентилятор для удаления радона следует установить в вентиляционной трубе, если испытания показывают, что концентрации радона превышают установленный Агентством по охране окружающей среды уровень действия, равный четырем пикокюри на литр (4 пКи/л).
ОПИСАНИЕ
Системы, предназначенные для снижения уровня радона в существующих домах, очень похожи на системы, используемые в новых домах.Есть два ключевых отличия. Во-первых, в то время как горизонтальные трубы под плитой легко установить до заливки плиты, их нелегко установить после.
Во-вторых, выемка для вертикальной трубы может быть легко спроектирована в новом доме, но вертикальная труба может быть более заметной в существующем доме.
Большинство систем защиты от радона добавляются в дома, мониторинг которых показал, что уровень содержания радона в доме составляет ≥ 4 пКи/л. В домах с цокольным или плитным фундаментом активная разгерметизация (или всасывание) под плитой является наиболее распространенным и, как правило, наиболее надежным методом снижения содержания радона (EPA 2016).В одном документе Агентства по охране окружающей среды разгерметизация под плитой упоминается как «предпочтительная почти во всех домах с плитами» (EPA 2016A).
Эти системы работают лучше всего там, где воздух может легко проходить через почву под плитой. Разгерметизация под плитой предотвращает попадание радона в дом, вытягивая радон из-под дома и выпуская его через трубу или трубы в воздух над конструкцией, где он быстро растворяется.
Трубы должны быть установлены таким образом, чтобы свести к минимуму прорезание отверстий в стенах, полах и потолках.
Когда необходимо вырезать отверстия, они должны быть герметизированы, целостность изоляции должна быть сохранена или улучшена вокруг места прохода, а вибрации в трубе должны быть сведены к минимуму, чтобы обеспечить долговечность продуктов для герметизации и изоляции. Проходы должны быть залиты и герметизированы, чтобы избежать утечек, а заделка должна быть встроена в существующую обертку дома или погодостойкие барьеры. См. другие руководства в Центре решений для получения конкретных рекомендаций по воздушной герметизации, изоляции и проникающей гидроизоляции.
Установка вентиляционных труб для радона в существующих домах аналогична этапам установки для новых домов, описанным на вкладке «Описание» данного руководства. В дополнение к рекомендациям на этой закладке по прокладке трубы через теплую часть дома, трубу также можно провести через краевой или ленточный лаг, затем по наружной стене или через гараж или некондиционируемое помещение наружу.
Чтобы интегрировать эту вентиляционную трубу с вытяжным вентилятором радона, см.
руководство по вентилятору радона.
СООТВЕТСТВИЕ
АСТМ
ASTM E2121–13: Стандартная практика установки систем защиты от радона в существующих малоэтажных жилых домах.
Этот стандарт описывает методы снижения проникновения радона в существующие пристроенные и отдельно стоящие жилые дома высотой не более трех этажей. Эта практика предназначена для предоставления подрядчикам по снижению воздействия радона единого набора методов. Методы, описанные в настоящем стандарте, применяются к занимаемым в настоящее время или бывшим жилым зданиям.
См. вкладку «Соответствие».
Дымоход / Вентиляционная труба :: Газопровод :: 6 дюймов :: Metal-Fab B-Vent 6 :: Metal-Fab B-Vent B-Flex Диаметр 6 дюймов x 5 футов Длина трубы
Практически никогда не недооценивается. Если вы найдете более выгодную цену, напишите нам их предложение по электронной почте, и мы, вероятно, превзойдем его.
Давайте процитируем вашу трубу. Наш сертифицированный техник NFI Master Hearth оценит ваш проект по установке труб и предоставит вам индивидуальное предложение. Будь то одна часть или более крупный проект, мы можем помочь.Позвоните или напишите нам сегодня! Metal-Fab B-Vent B-Flex Диаметр 6 дюймов x 5 футов Длина трубы — MDWF0605 , и бойлеры. Прибор категории 1 работает с неположительным статическим давлением в вентиляционном отверстии. Конструкция с двойными стенками B-vent позволяет использовать продукт в жилых и коммерческих зданиях на близком расстоянии от горючих материалов. Конструкция Metal-Fab B-vent включает в себя функции, которые делают установку быстрой, легкой и безопасной.Вот некоторые из этих особенностей:
* Устранение острых краев путем подшивания дымохода и кожуха.
* Сборка и разборка без инструментов, с принудительным поворотным замком.
* Вращение фитингов малого диаметра на 360 градусов с использованием поворотных тройников, тройников и колен.
* Экономия места внутри стандартных стоек с использованием овальной трубы.
Внесен в список UL для сопряжения с другими специально определенными и внесенными в список круглыми газоотводными клапанами диаметром 3–6 дюймов, что позволяет добавить новый участок B-образного отверстия Metal-Fab к существующему ряду обычного вентиляционного отверстия.Вентиляционная труба B Vent Metal-Fab диаметром 3–6 дюймов входит в стандартную комплектацию системы блокировки B-вентиляционной системы Surelock. Запатентованная система блокировки обеспечивает надежную блокировку одним нажатием на язычок, и ее можно легко разобрать, потянув язычок обратно.
Мы стараемся доставлять товары в течение 5-7 рабочих дней, но в сезон доставка может занять до 2 недель и более. Если у вас есть какие-либо вопросы или сомнения по поводу доставки, напишите нам по адресу: [email protected]
Щелкните, чтобы просмотреть брошюру Metal-Fab B-Vent
Щелкните, чтобы просмотреть установку Metal-Fab B-Vent для продуктов диаметром 3-14
Нажмите, чтобы увидеть установку Metal-Fab B-Vent для продуктов диаметром 16-30
Нажмите, чтобы увидеть установку Metal-Fab B-Vent для одностенных гибких соединителей
Нажмите, чтобы увидеть Установка Metal-Fab B-Vent для продуктов с двойными стенками Flex Connector
Щелкните, чтобы просмотреть таблицы размеров Metal Fab B-Vent
Щелкните, чтобы просмотреть технические характеристики Metal-Fab B-Vent
Щелкните, чтобы просмотреть Metal-Fab B- Вентиляционные соединения, указанные в списке UL
Нажмите, чтобы просмотреть брошюру Metal-Fab B-Flex
Гарантия производителя*
Газоотводчик Metal-Fab Type-B при установке в соответствии с инструкциями производителя по установке, как предписано стендом Underwriter Laboratories ard 441 и 103, гарантируется компанией Metal-Fab Inc.
в течение одного (1) года с даты его первоначальной установки в отношении дефектов материала или изготовления продукта только для деталей.*
*Для получения полной информации о гарантии см. Гарантийный сертификат Metal-Fab (PDF).
Жители Калифорнии, пожалуйста, нажмите на ссылку для получения информации о Предложении 65 ПЕРЕД покупкой.
CH Диаметр вентиляционной трубы системы
Я думаю, что могу справиться с этим и понять, почему соединение с потоком и вентиляцией помогает.Давайте сначала избавимся от того, чего я не думаю, что происходит
1. Насос расширяет радиаторы/трубу при работе (эффект баллона). Когда насос выключается, вода возвращается в бак F&E, немного поднимаясь по переливу.
Интуиция говорит о недостаточном давлении от насоса, плюс радиаторы/трубы слишком жесткие для расширения чего-либо вроде достаточного, чтобы заполнить 300+ мм 22-мм трубы.
2. Насос сжимает захваченный воздух во время работы.
Когда насос выключается, вода возвращается в бак F&E, немного поднимаясь по переливу.
Это кажется более возможным. Если это происходит, то при включении насоса в баке F&E должна наблюдаться капля воды. Нужно проверить это при выключенном котле, поэтому нагрев воды, чтобы она расширилась, сбивает с толку. Я не думаю, что видел это в моем случае, но может происходить с другими.
И что я думаю происходит
3. Насос выключается, вода останавливается, давление за насосом поднимается, потому что вода не хочет останавливаться. Аналогично падает давление перед насосом.Ударная волна проходит по системе, попадает в вентиляцию и холодную подачу. Вентиляционное отверстие больше, поэтому волна давления поднимается вверх, создавая за ним отрицательное давление, которое всасывает воду в холодную подачу. Это наоборот, дополнительная высота воды в вентиляционном отверстии толкает вниз и выталкивает воду обратно в бак F&E. Водяные столбы колеблются.
Если в главном контуре радиаторов/котла нет воздуха, то вода, поступающая в вентиляционную трубу, не может быть водой из основного контура.
Для этого в этот контур должна поступать новая вода, поскольку жидкости не сжимаются/не декомпрессируются.Все, что может произойти в основном контуре, — это ударная волна давления. Таким образом, ударная волна должна вызывать U-контур холодной подачи/отвода, который открыт для воздуха и, таким образом, может представлять собой колеблющийся U-образный столб воды. Проверкой для этого будет запуск насоса (котел выключен), возможно, с более высокой скоростью, чтобы получить состояние перелива. Затем заблокируйте выпускное отверстие бака F&E. Если одна часть U-образной колонны закрыта, она не должна переливаться через край
Обратите внимание, это просто для проверки механизма, блокировка резервуара F&E не является решением.Я имею в виду пару исправлений, которые могут сработать.
а) обратный клапан, расположенный непосредственно напротив насоса, блокирующий обратный поток, но открывающийся при выключении насоса. Тем не менее, вы получите ударную волну, так как вам нужно немного давления, чтобы сдвинуть обратный клапан, и немного времени.
Надеюсь, хотя это может уменьшить ударную волну.
b) Вторая соединительная труба между вентиляцией и подачей холода, идущая вниз к поставке холода, конечно, чтобы остановить термоциклирование (или, возможно, нисходящая U-образная петля в горизонтальной трубе).Надеюсь, это приведет к короткому замыканию колеблющейся колонны. Вода будет подниматься вверх по вентиляционному отверстию, а затем по этой соединительной трубе, а не переливаться через край в бак F&E.
Что происходит с потоком воздуха в воздуховодах при изменении размера?
Продолжая изучение качества и фильтрации воздуха в помещении, мы возвращаемся к конструкции воздуховодов. Сегодняшний урок посвящен интересной части физики, применимой ко всему, что течет. Это может быть тепло, частицы или электромагнитная энергия.В нашем случае это воздух, жидкость, и рассматриваемая нами физика называется уравнением неразрывности. По сути, это закон сохранения, аналогичный закону сохранения энергии, и я буду использовать диаграммы, чтобы рассказать историю.
Основная непрерывность
Во-первых, у нас есть воздуховод. Воздух поступает в воздуховод слева. Когда воздух движется по воздуховоду, он сталкивается с редуктором, а затем с меньшим воздуховодом.
Что мы знаем о потоке здесь? Размышляя о законах сохранения, мы можем с уверенностью предположить, что каждая частица воздуха, попадающая в воздуховод слева, должна где-то выходить из воздуховода.Возьмем идеально закрытый воздуховод, чтобы воздух не вытекал по пути.
Но мы можем усилить наше утверждение от количества воздуха до скорости потока. Используя «эти надоедливые имперские единицы», мы можем сказать, что на каждый кубический фут в минуту (куб. фут/мин) воздуха, поступающего в воздуховод слева, соответствующий кубический фут/мин воздуха выходит из воздуховода справа. Здесь мы представляем поток символом q .
Итак, у нас есть сохранение воздуха — в воздуховоде воздух не образуется и не разрушается — и у нас есть сохранение скорости потока.
Скорость входящего потока равна скорости исходящего потока. Но чтобы сделать это второе утверждение, нам пришлось сделать предположение.
Мы знаем, что количество молекул воздуха должно быть одинаковым, несмотря ни на что, но сказать, что объем воздуха один и тот же, означает, что плотность не меняется. Мы предполагаем, что воздух несжимаем, когда говорим это. Это правда? Можем ли мы с полным основанием сказать, что воздух — несжимаемая жидкость?
Общий ответ на вопрос о несжимаемости, как вы знаете, состоит в том, что воздух, безусловно, является сжимаемой жидкостью.Но мы можем рассматривать его как несжимаемый в системах воздуховодов, потому что изменения давления, через которые он проходит, достаточно малы, чтобы плотность воздуха не менялась.
Вот почему наше утверждение выше о том, что скорость потока (в кубических футах в минуту) воздуха, поступающего в воздуховод, равна скорости потока воздуха, выходящего из воздуховода. У нас преемственность!
Но что происходит со скоростью?
Скорость воздуха в воздуховодах является решающим фактором в том, насколько хорошо воздуховоды выполняют свою работу по эффективному и бесшумному перемещению необходимого количества воздуха из одного места в другое.
Мы подробнее рассмотрим эту тему в следующей статье, а пока давайте разберемся, что происходит со скоростью, когда воздух проходит из большего воздуховода в меньший.
Во-первых, возвращаясь к нашему утверждению о равных расходах, давайте рассмотрим равные объемы воздуха, проходящего через систему воздуховодов. Допустим, узкая синяя полоска в большем воздуховоде представляет собой один кубический фут воздуха. Я показал поперечное сечение воздуховода A 1 под этой полосой.
В меньшем канале тот же кубический фут воздуха распределяется по большей длине, потому что поперечное сечение A 2 меньше.Имеет смысл, верно? Вы получаете равные объемы, потому что объем в каждом случае равен площади поперечного сечения, умноженной на длину.
Следующим шагом будет понимание того, что эти разные длины означают для скорости. Согласно нашему уравнению для расхода q в = q из , за то же время, что вся узкая воздушная пробка слева переместится вперед на одну длину, более широкая воздушная пробка справа переместится также двигаться вперед на одну длину.
Вот так.
Красная стрелка показывает начальное расстояние между двумя воздушными пробками. Как видите, расстояние между ними увеличилось.
В следующем временном блоке узкая вилка продвигается вперед еще на одну длину. Жировая пробка также смещается вперед на одну из своих длин.
И снова.
Каждый раз, когда воздух продвигается на один кубический фут, воздух в меньшем канале перемещается дальше, чем воздух в большем канале. Другими словами, скорость в меньшем канале выше, чем в большем канале.И это связано с площадью поперечного сечения.
Это уравнение для площади и скорости называется уравнением неразрывности для несжимаемых жидкостей.
Стивен Доггетт, доктор философии, LEED AP, провел моделирование вычислительной гидродинамики (CFD), используя геометрию моих диаграмм выше, и получил несколько хороших изображений поля скоростей. Вот первый, смоделированный для ламинарного потока:
.
Интересно посмотреть, как меняется скорость в штуцере редуктора.Следует отметить, что в этом моделировании предполагался ламинарный поток, тогда как в реальных воздуховодах будет некоторая турбулентность. И поскольку вам интересно, вот его симуляция того же самого, но с турбулентностью:
.Немного медленнее. Еще немного экшена на поворотах. Немного более плоский на уменьшении. В целом, довольно похожи, и оба действительно интересны для просмотра.
Ключевым выводом здесь является то, что воздух движется из большего воздуховода в меньший, скорость увеличивается.Когда он движется от меньшего к большему воздуховоду, скорость уменьшается. В обоих случаях скорость потока — количество воздуха, проходящего через воздуховод, в кубических футах в минуту — остается неизменной.
Приложения уравнения неразрывности
Поскольку мы только что рассмотрели проблемы с фильтрацией воздуха в моей последней статье, вы можете предположить, что это имеет какое-то отношение.
И вы правы. Многие фильтры вызывают проблемы с потоком воздуха из-за чрезмерного перепада давления. Чтобы решить эту проблему, вы должны понимать взаимосвязь между площадью фильтра, фронтальной скоростью и падением давления.Здесь задействовано уравнение неразрывности. Я буду углубляться в это, и скоро выйдет пара статей.
Уравнение неразрывности также имеет решающее значение для поддержания скорости в воздуховодах там, где это необходимо. Если оно будет слишком высоким, вы получите слишком большое падение давления и, возможно, шум.
Кроме того, существует проблема подачи кондиционированного воздуха в помещения с надлежащей скоростью, чтобы обеспечить достаточное перемешивание воздуха в помещении. Это похоже на проблему с фильтром, когда вам нужно смотреть на спецификации производителя для регистров подачи, за исключением того, что вы не пытаетесь минимизировать падение давления, как с фильтрами.Вы пытаетесь выбрать правильный регистр для количества воздушного потока, чтобы получить правильное количество броска и распространения.
Темой первого семестра вводного курса физики, которая мне больше всего понравилась, была гидродинамика, изучение движущихся жидкостей. Мы не вникали в вязкость, но узнали об уравнении Бернулли, трубках Вентури и скорости жидкости. В то время я понятия не имел, что буду использовать этот материал в реальном мире почти четыре десятилетия спустя.
Конечно, в 1980 году я даже не мог предположить, что стану пекарем в Санкт-Петербурге.Луи в 1984 году, мыл окна в Сиэтле в 1986 году или преподавал физику в средней школе Тарпон-Спрингс во Флориде в 1989 году. Как сказал Нильс Бор: «Трудно предсказать, особенно будущее».
Похожие статьи
Основные принципы проектирования воздуховодов, часть 1
Преобразование нагрузок нагрева и охлаждения в расход воздуха – физика
Наука о провисании — гибкий воздуховод и воздушный поток
Две основные причины уменьшения расхода воздуха в воздуховодах
ПРИМЕЧАНИЕ: Комментарии проходят модерацию.
