Схема установки и подключения счетчика воды: как правильно собрать и подключить водосчетчик в квартире своими руками — фото и видео

В этой статье мы разберем, как выглядит схема правильной установки и подключения счетчика воды своими руками в квартире. Многие владельцы частной собственности желают иметь приборы для учета затрат влаги в доме, так как платить по общим тарифам получается слишком много. Особенно это касается жилья, в котором живет один, а прописано несколько человек.

Сумма при этом начисляется на всех зарегистрированных жителей вне зависимости от того, пользовались ли они коммунальной услугой или нет. Получается, что поставить водосчетчик гораздо выгоднее и удобнее, чем оплачивать счета за неизрасходованные кубометры. Осталось разобраться, кто может заниматься этим вопросом — собственник или исключительно ЖЭК.

Установка водомера своими руками: нужно ли это делать

Регулярный рост тарифов на расход и нежелание платить просто так сейчас толкают большинство хозяев на монтаж дома личных приборов учета.

Есть и такие люди, которые не хотят приглашать специалиста. Им проще и быстрее заняться этим вопросом самим. Только непонятно, можно ли так делать.

Как правило, сотрудников ЖЭК мало волнует, есть ли у человека специальность или группа допуска. Обычно они легко разрешают собственникам самим крепить водомеры. Но они требуют, чтобы их пригласили устанавливать пломбы и заключать договор.

Поэтому в этой статье мы рассказываем, как поставить и подсоединить водяной счетчик в квартире, как выполнить его установку своими руками.

А ниже мы расскажем, как все это делается лично или силами специализированной компании, какие документы потребуется составить по завершении мероприятия и как правильно выбрать оборудование.

Наличие этой техники — начало рационального потребления коммунальных услуг. Пользователь может отследить, какие объемы и когда он действительно использовал. А работники водоканала не смогут больше списывать потери, которые появляются из-за изношенности сетей.

Но давайте рассмотрим, всегда ли это выгодно. Например, планируется монтировать расходомер на горячую и холодную воду. Но при этом каждый день, утром и вечером, приходятся спускать довольно много, пока она нагреется. В этом случае нужно мириться с томительным ожиданием и попутно переплачивать за использованные объемы, которые фактически просто ушли в трубу.

Еще один вариант, в котором монтаж и установка водяных счетчиков своими руками по видео не будет выгодной — если в доме живет больше народа, чем прописано. Когда в квартире поселилось 6-7 человек, а зарегистрирован при этом только 1-2, ставить устройство окажется невыгодно.

Место для счетчика

По правилам, счетчик воды должен быть установлен как можно ближе к вводу трубопровода в помещение. Понятие «как можно ближе» не конкретизируется, т.к. в устройстве водяных вводов, особенно в старых домах, существует огромный разнобой. Инспектор при вводе в эксплуатацию смотрит: можно ли как-то врезаться в трубу до счетчика. Присмотритесь перед установкой и вы, чтобы потом легче было «решать вопрос». Вообще говоря, монтаж счетчика воды намного упрощается, если сразу заключить договор со специализированной организацией. Но настоящая статья предназначена для тех, кто решил поставить счетчик сам, так что и с инстанциями придется иметь дело самому.

На практике у инспекторов не возникает вопросов при установке счетчиков в городской квартире в туалете рядом с унитазом, даже если запорный кран при этом отнесен на полметра назад по трубе. Также «проходит» установка в ванной, если трубы идут через туалет по полу: в таком случае следы производства работ на них скрыть практически невозможно. Но тогда придется протаскивать через стену обратно в туалет отвод для бачка.

В частных домах инспекторы смотрят строже. Здесь нужно соблюдать правило: не более 20 см от выхода подводящей трубы из стены или пола. Если на вашей территории расположен водопроводный колодец, то он должен быть капитальной конструкции и с запираемой прочной (металлической) крышкой: она также будет опломбирована. В таком случае для производства работ с нарушением пломбы, кроме аварийных самого водоканала или тушения пожара, нужно будет вызвать инспектора для распломбирования.

Что говорит законодательство

Юридически нет запретов на то, что собственник хочет все сделать аккуратно и без помощи.

Важно пользоваться здравым смыслом при выполнении этого мероприятия и думать, что и в каком порядке монтировать. А также в процессе рекомендуется соблюдать нормативы и правила согласно инструкции, которая часто есть в комплекте.

Если планируется привлечь к этому делу мастеров, то необходимо поинтересоваться наличием у них разрешения на подобные работы и допуска.

Помните, что если ЖЭК навязывает услуги какой-то конкретной фирмы, которая платно производит установку и монтаж прибора учета воды по схеме, то контора занимается этим незаконно. Всю процедуру каждый собственник имеет право выполнить без посторонних. В его обязанности входит только пригласить сотрудников на опломбировку и заключение договора.

Но есть пара нюансов, которые желательно учесть:

Приобретать оборудование рекомендуется лишь у проверенных сертифицированных компаний. Помните, что в упаковке обязательно должен лежать технический паспорт.
Перед началом действа придется перекрывать стояк. В многоквартирных домах это сделать часто проблематично без помощи сотрудников ЖЭК.
В процессе следует строго соблюдать схему сборки, установки и подключения водяного счетчика в квартире. Не допускайте выполнения операций не по нормативам. Иначе в случае прорыва трубопровода придется возмещать все затраты из своего бюджета. А они могут оказаться значительными при порче общедомового и частного соседского имущества.

Обязательно ли ставить счетчики на воду в 2021 году?

На основании действующего законодательства наличие ИПУ воды в жилых и коммерческих помещениях обязательно для всех возводимых или возведенных объектов. Это правило закреплено в Федеральном законе № 261-ФЗ от 23.11. 2009 (в редакции от 23.04.2018).

Устанавливать счетчики должны собственники, эта обязанность закреплена Постановлением Правительства РФ № 354 от 06.05.2011 (ред. от 27.03.2018). Если объект арендуется у муниципалитета, то за переоборудование систем водоснабжения отвечает администрация.

Хотя по закону все владельцы частных домов и квартир должны установить водомер, при невыполнении обязательств штрафы или санкции не предусмотрены. Для стимуляции процесса применяется особая форма начисления ежемесячного платежа, в результате чего сумма значительно увеличивается.

Как водомер зарегистрировать и поставить на учет

Еще до того, как сделать свой выбор относительно конкретной модели, желательно обратиться в жилищную контору и попросить технические требования к оборудованию. После этого можно покупать любой прибор, который будет отвечать указанным пожеланиям.

MBFT-75 Мембрана на 75GPD

SF-mix Clack до 0,8 м3/ч

SF-mix Runxin до 0,8 м3/ч

После покупки его необходимо отнести в ЖЭК или управление водоканала вместе с техпаспортом, чтобы его осмотрели и заполнили пустующие поля. Одновременно с возвращением техники владельцу ему назначат день, когда будет произведена его опломбировка.

Схема установки, подключения водосчетчиков в квартире своими руками с видео

Если все разводки произведены стандартным способом, то система будет выглядеть примерно одинаково:

запорный клапан — с него все начинается;
фильтр — можно менять и ставить новые при подозрении на засоры;
водомер — любой купленный собственником и одобренный специалистом ЖЭК;
обратный клапан — на нем заканчивается цепь.

Чтобы все было сделано правильно, желательно подобрать подходящий участок в ванной или около входа в дом. Это должна быть точка до первого ответвления, чтобы техника могла учитывать все, что поступает в жилище. Иначе такую самодеятельность мастера не одобрят и пломбу не дадут.

Как поставить счетчики на воду самостоятельно: видео установки и выбор места

Выбирая определенную точку в помещении, желательно оценить, как расположена труба, и проверить, нет ли в этой точке разводки.

Стоит отметить, что прибор можно расположить как вертикально, так и горизонтально, в зависимости от пожеланий собственника. Главное — чтобы был свободный доступ к его осмотру в любой момент.

Рекомендуется крепить оборудование как можно ближе к вводу магистрали в санитарную зону. В частных домовладениях это обычно 20 см от выхода трубопровода.

Часто, если владелец ставит водосчетчик самостоятельно, то схема монтажа и установки проходит под умывальником или рядом с унитазом. Обратите внимание — в техпаспорте прописано расстояние прямого отрезка, который должен предшествовать врезке.

Еще одно требование — если стоит устаревшая или сомнительная арматура, то желательно заменить ее на более новую шаровую. Необходимо приобретать качественные запчасти от проверенных производителей. Их задача — выдерживать температуру от 100 и выше градусов, а также высокое давление. Иначе использование закончится прорывом трубы.

Закупаем нужные материалы

Сколько потребуется счетных устройств — зависит от количества стояков в здании. Обязательно приобрести шаровые запорные и обратные краны, а также фильтр. Инспекторы проверят наличие всех частей, и откажутся пломбировать, если чего-то не будет.

Из инструментов понадобятся:

болгарка — для срезания старых крепежей;
ножовка — подойдет для мест, куда не доберется предыдущее оборудование;
ножницы и паяльник — если соединение из пластика;
разводной ключ — для затягивания гаек;
ФУМ-лента и уплотнительные кольца — для изоляции;
сгоны и уголки — если нужно соединять с водопроводной трубой;
муфты — когда переходят на другой размер.

Как правильно собрать, установить и подключить счетчик на воду в квартире самостоятельно

Самый простой процесс — если трубопровод пластиковой. Полимер легко разрезается с помощью специальных ножниц. Верхняя часть у них острая, специально для резки, а нижняя состоит из небольшого держателя. А дальнейшее соединение выполняется паяльником, который предназначен для этой задачи. Разобраться в его технологии будет просто. Но не стоит брать для этих целей любой другой паяльный инструмент — высока вероятность прожечь стенку насквозь. Такой способ касается всех металлопластиковых и полипропиленовых материалов.

В случае если трубы металлические, то будет немного сложнее. Обычно правильная установка счетчиков воды своими руками, как на фото и видео, выполняется одновременно с полной или частичной заменой трубопровода в доме.

Чтобы собирать было проще, советуем разложить заранее все элементы в том порядке, в котором их следует соединять. Перед началом сборки нужно намотать уплотнитель на резьбу механизма. Постарайтесь максимально утопить его в витки. А при закручивании важно не перестараться, иначе соединение может лопнуть.

SF-mix ручной до 0,8 м3/ч

АМЕТИСТ — 02 М до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

Последовательность действий довольно простая:

Отключается водоснабжение.
Отрезается участок трубы — стоит подставить тазик, чтобы туда слить остатки влаги.
К отсекающему элементу подсоединяют блок водомера — не забывайте вложить туда прокладку.
Следует развернуть прибор так, чтобы стрелка смотрела от врезанного крана.
Там, куда обращен хвост, располагают обратный клапан, а там, где острая часть — вкручивают «американку».
Когда счетное устройство будет закреплено, необходимо точно отмерить расположение, в котором находится ответная резьба.
Отрезается лишний элемент трубопровода.
В конце патрубка создается резьба и монтируется фитинг.
От водосчетчика откручивается кусочек «обратки» и фиксируется на подготовленном месте.
После того как все будет завершено, восстанавливается соединение.

Установка счетчика холодной воды на полипропиленовые и металлические трубы не должна вызывать сложностей, даже если ставим своими руками. Для этого мы написали подробную инструкцию со всеми важными моментами. Но если кажется, что это слишком трудно, то стоит вызвать мастера из ЖЭК. Большинство контор высылают специалиста бесплатно.

Есть нюанс. Чтобы оборудование работало долго и без сбоев, следует поставить перед ним фильтрующее устройство. Оно будет задерживать частицы и механические включения, которые часто содержатся в потоке. Приобрести такой фильтр можно на сайте — ovteh.ru. Наши консультанты помогут выбрать подходящую модель в зависимости от ваших пожеланий.

Как устанавливать счетчики на воду видео: проверяем работоспособность прибора

Это делается довольно просто. Достаточно подключиться к водопроводу. Необходимо медленно открыть запор, который отвечает за отсечение квартиры от общего водоснабжения.

Когда система запущена, стоит открыть любой кран и понаблюдать, все ли соединения герметичны, нет ли где-то подтеканий.

Если все хорошо и функционирует, останется только составить заявку и подождать, когда приедет специалист для опломбировки.

В задачи приглашенного мастера входит проверка корректности подключения и размещения, а также расположения всех опознавательных знаков. Контролер произведет пробный запуск и проверит, как работает техника.

Схема установки счетчика воды

Неважно, через фирму вы будете устанавливать счетчик или своими руками, вам необходимо знать как должна выглядеть правильная схема — контролировать процесс очень желательно.

Где и как ставить: выбор места для водяного счетчика

Ставят счетчики сразу после стояка на прямом участке до первого ответвления на сантехнические приборы. Есть счетчики воды установка которых возможна только в горизонтальном положении, есть модели с возможностью вертикальной установки. Только надо иметь в виду, что в горизонтальном положении точность прибора выше, чем в вертикальном и не факт, что считать он будет меньше. Так что очень желательно найти способ поставить его «лежа».

Установка счетчиков воды желательна в горизонтальном направлении

Что и зачем должно быть в схеме

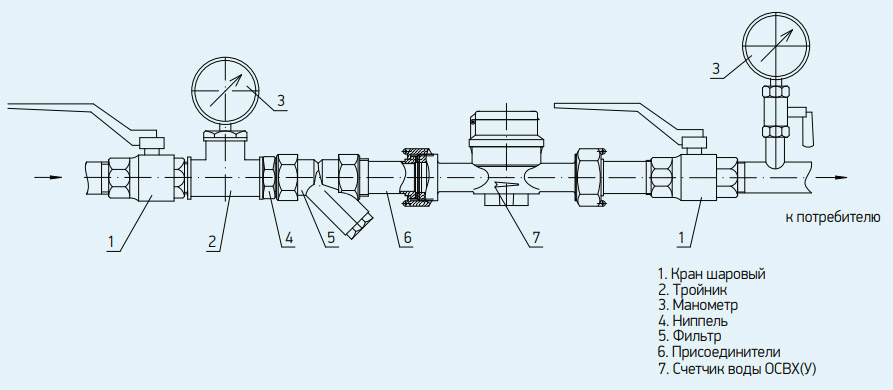

Стандартная схема установки водомера выглядит так:

Теперь подробнее о том, для чего необходим каждый элемент.

Шаровый запорный кран нужен для отключения воды в случае необходимости — починить смеситель, почистить фильтр, поменять счетчик и т.д. Потому его наличие обязательно. Ставить его надо так, чтобы удобно было поворачивать вентиль.

Фильтр грубой очистки улавливает наиболее крупные частички, которые есть в водопроводе. Его надо ставить так, чтобы отвод был направлен вниз. В противном случае он будет быстро забиваться.

Все эти элементы чаще всего имеют внутреннюю резьбу. Чтобы их можно было между собой соединять, используют соединительные элементы, которые часто называют «сгоны». Они имеют с двух сторон наружную резьбу и небольшой участок ровной трубы (в некоторых вариантах вообще только несколько миллиметров). с их помощью все и соединяется между собой.

Какие бывают фильтры для воды и как получить чистую воду читайте тут.

Необязательные элементы схемы

Часто после счетчика ставят обратный клапан. Он требуется чтобы при отсутствии разбора вода не шла в обратную сторону. Также это исключает увеличение показания при наличии нестабильного давления.

Отсекает он и еще две неприятные ситуации: и не дает холодной воде перетекать в из одного трубопровода в другой. Это случается, если у кого-то на стояке установлен гигиенический душ (на унитазе или биде), душевая кабина с дешевыми смесителями. В них обратные клапана не предусмотрены и такое перетекание возможно.

Схема с обратным клапаном

Если давление холодной воды выше, чем горячей, то холодная вода снижает температуру ГВС, а при обратной ситуации из крана холодной воды может идти горячая. Потому установка обратного клапана и на холодную и на горячую воду крайне желательна, но не обязательна.

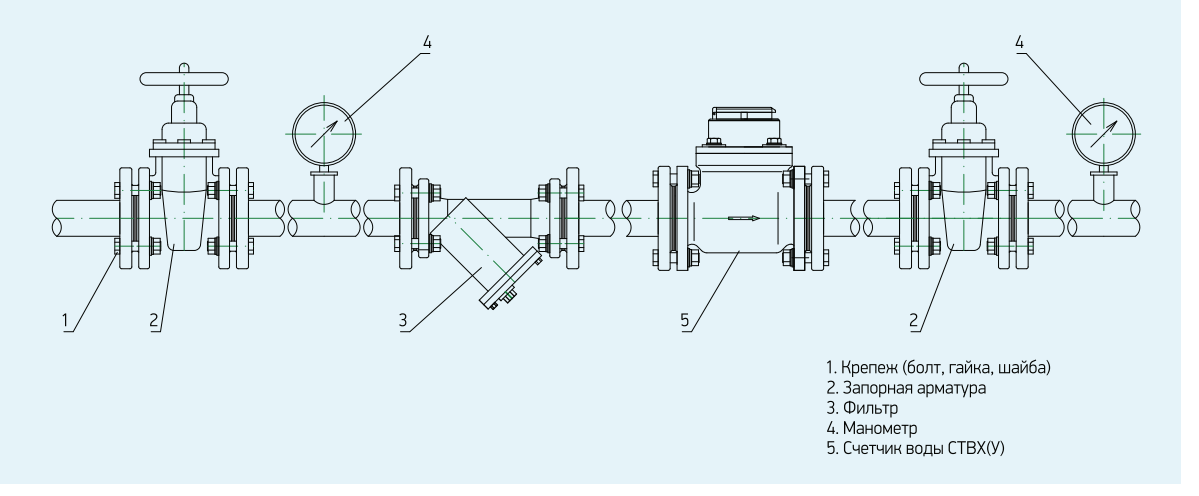

Схема установки водяного счетчика с запорными кранами с двух сторон

Иногда после обратного клапана рекомендуют ставить еще один запорный вентиль. Он нужен чтобы при снятии счетчика или при прочистке того же фильтра вода из труб в квартире не сливалась на пол. В принципе, можно подставить емкость, но это не всегда возможно. Воды же в трубах обычной квартиры около 6 литров, с пола собирать — не самое приятное занятие. Но данный элемент обвязки ставится или нет по желанию хозяина.

Схема с редуктором давления

Есть еще одно устройство, которое может быть установлено — редуктор давления. Он стабилизирует давление в системе, продлевая срок «жизни» всей бытовой техники и кранов/смесителей. Ставится после фильтра грубой очистки. Не самая дешевая штуковина, но очень полезная.

Как выбрать фильтр под мойку для получения питьевой воды читайте тут.

Как это сделать с помощью управляющей компании

Если в планах пригласить специально обученного человека для этой цели, то механизм значительно упрощается.

Все делается по этапам:

подается заявление в ЖЭК, также там могут предложить фирмы, которые имеют право на выполнение подобных действий;
если выбрана была организация, то заключается договор на установку;
когда все будет выполнено — подписывается акт приемки и ввода;
в тот же момент ставится пломба, которая подтверждает факт соответствия всем требованиям и нормам.

Требования к установке водомеров

Чтобы избежать ошибок и проблем, нужно руководствоваться следующими рекомендациями:

Допускается монтаж только сертифицированных изделий. Завод-изготовитель должен самостоятельно провести первую поверку устройства и зафиксировать это в паспорте. Дополнительно на корпус наносятся номера водосчетчика и пломбы, которые подтверждают пригодность ИПУ и исключают внесение изменений в конструкцию.
Квартирный счетчик располагается в помещении, которое служит для подвода труб подачи. Если точек несколько, как бывает при наличии систем на кухне и в ванной (санузле), то приборы устанавливаются в обеих комнатах.
В частных домах размещать ИПУ можно в подвале, но при значительной длине магистрали счетчик ставится до входа в строение. Для этого делается специальный колодец.
Минимальная температура на участке расположения – не ниже +5 градусов.
Выбранное место должно быть удобным для проверки работоспособности изделия.
Монтаж механизма в систему водоснабжения проводится по стандартной схеме, перед счетчиком обязательно устанавливается фильтр грубой очистки. Он имеет простую конфигурацию и позволяет задерживать крупный мусор. Это не только гарантирует сохранность устройства, но и исключает нарушение фиксации показаний.
ИПУ не может размещаться далеко от участка врезки в основную систему (стояк), расстояние от начальной точки до места установки не должно превышать 20 см. Исключения возможны только в особых случаях.
Приборы учета воды нужно обязательно регистрировать и пломбировать. Показания не введенного в эксплуатацию механизма не подлежат учету.

Для монтажа рекомендуется привлекать специалистов или заранее получить подробную консультацию в обслуживающей компании.

Как выбрать прибор учета

После того как мы рассмотрели, как правильно установить водосчетчики в квартире самостоятельно или с помощью специальной компании, осталось понять, как его найти.

В магазине требуется обратить внимание сразу на три параметра:

серийный номер — он обязан быть одинаковым на корпусе и в техпаспорте;
пломба от завода — а на ней оттиск от союза Госстандарта;
дата проверки — после выпуска всю подобную технику проверяют на качество, этот день проставляется в документах.

Когда покупатель оплачивает любую модель, продавец должен поставить штамп в бумагах и указать, какого числа товар был реализован.

Как самостоятельно установить водосчетчик

Порядок действий при выполнении работ своими руками имеет определенную последовательность.

Сборка конструкции

Процесс осуществляется на прямом участке до первого подключения:

На ответвление от стояка ставится запорный кран. Если патрубок системы водоснабжения металлический, то он отпиливается до нужного размера, после чего формируется резьба. К пластиковым трубам припаивается специальный стержень.
Устанавливается фильтр грубой очистки. В диагональном ответвлении, которое запирается болтом, крепится сетка, препятствующая проникновению различных частиц. Такой вариант подходит и для вертикальной, и для горизонтальной установки.
Монтируется счетчик. Направление задается стрелочкой. Размещение должно обеспечивать беспрепятственное считывание показаний.
Ставится соединительный элемент, за которым можно установить дополнительные механизмы (обратный клапан или кран).

Схема и порядок соединения элементов при установке бытовых водомеров

Самостоятельное выполнение работ имеет более сложную схему, если требуется разместить ИПУ в функционирующей системе. В этом случае нужно предварительно собрать конструкцию, и, ориентируясь на размер с учетом переходников, вырезать участок для установки.

Нюансы монтажа

Устанавливать ИПУ следует по определенным правилам:

Если система из металлических труб, то требуется убедиться в их надежности. Из-за скрытой коррозии на участках подсоединения прибора учета по прошествии времени появляются протечки. Если трубы полипропиленовые, установка металлических частей осуществляется при помощи специальных переходников.
Патрубки, служащие для нарезки резьбы, обязательно очищаются и зашкуриваются. Внутреннее пространство освобождается от стружки и расслоений.
Все последовательные звенья конструкции скрепляются между собой гайками. Между металлическими элементами проставляются прокладки, гарантирующие отсутствие мельчайших зазоров.
Резьбовые соединения уплотняются специальной подмоткой или фум-лентой. Дополнительно используется герметизирующая паста.
Если рядом монтируются два ИПУ на холодную и горячую воду, то может потребоваться ответвление, которое отделяет механизмы друг от друга. Для этого на точке подключения размещается угловой переходник.
Все соединения необходимо надежно закрепить, но быть предельно аккуратным, чтобы не вызвать микроповреждения. Правильно смонтированная конструкция, включающая прокладки и уплотнители, при стандартном стягивании отличается герметичностью.

Собрать систему можно по месту или заранее, обязательно нужно провести проверку. После открытия запорного и бытового крана водяной счетчик должен начать фиксацию расхода ресурса.

Как установить счетчик воды в квартире своими руками: порядок действий и правила

Выше мы уже об этом говорили, поэтому теперь коротко по пунктам:

перекрывается стояк — обязательно, иначе будет потоп;
закрывается вентиль, который стоит после оборудования;
откручиваются удерживающие устройства — если ставится новая техника, которой раньше не было, просто срезается нужный участок;
снимается водомер — в случаях, когда его не было, пропускается шаг;
монтируется водосчетчик;
открываются запоры, проверяется на течи.

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

Что лучше установить в многоквартирном доме

Есть несколько разновидностей счетчиков, из которых придется выбирать собственнику. Чаще всего в ЖЭК выдают рекомендации. Обычно требуют, чтобы владелец монтировал крыльчатый, иногда прописывают даже конкретную марку и модель. Дело в том, что работники конторы хорошо знают, какие трубы и где проходят, да и просить приобретать технику из дорогих у них нет смысла.

При выборе необходимо помнить:

сечение трубопровода — оно должно точно совпадать;
надежность — основной показатель, ведь счетное устройство будет функционировать годами;
нет ли в жилье системы «умный дом» — это сильно сократит выбор разновидностей.

Срок службы и поверки счетчиков

Собственник помещения обязан подтверждать работоспособность ИПУ в установленный срок. Интервал устанавливается фирмой-изготовителем и указывается в паспорте изделия. Учитывается, что именно от заводской поверки исчисляется период до следующей: для приборов учета ГВС – 4 года, для ХВС – 6 лет. Подробнее о том, как проводится поверка счетчиков воды на дому без снятия.

При оценке функционирования, которую может проводить только аккредитованная организация, внимание уделяется предельному сроку эксплуатации механизма – 12 лет.

Образцы документов, по которым принимают на учет

Потребуется всего две бумаги:

заявление;
акт.

Первый бланк можно взять в ЖЭК, а второй принесут с собой люди, которые будут ставить пломбу.

Заполняется по типовому образцу, но можно и в свободной форме. В правом верхнем углу пишется, кому предназначено прошение. По . Ниже — прошу в установленном законом порядке обеспечить переход на подсчет водопотребления на основании имеющихся приборов. В конце — подпись и дата.

Кто может устанавливать счётчик

Так как данный вид деятельности не лицензируется, то установку может произвести любой человек. Если в Управляющей Компании будут навязывать свои услуги, то следует узнать, на основании каких правоустанавливающих документов они запрещают вам осуществить эту процедуру.

Работа сантехника по установке счётчика воды в среднем стоит 400-500 рулей, без учёта стоимости расходных материалов.

Установка счётчика, осуществляется в следующем порядке:

Запорный кран;
Грязевой фильтр;
Счётчик воды;
Обратный клапан.

При оптимальном подходе, следует приобретать все элементы сразу, проследив за совпадением всех диаметров. В противном случае, потребуется докупать переходники.

Но после установки счётчика, его необходимо опломбировать. ВАЖНО: эта процедура осуществляется бесплатно, согласно Постановлению Правительства № 824 от 19.09.2013 г.

В некоторых Управляющих Компаниях, за эту процедуру пытаются брать плату. Мотивируют это тем, что опломбировка осуществляется бесплатно, а вот постановка на учёт должна оплачиваться. Или вызов специалиста потребуют оплатить. ПОМНИТЕ – ЭТО НЕЗАКОННО.

Кто и когда занимается опломбированием

Мы рассмотрели схему монтажа и установки водосчетчика как самостоятельно, так и с привлечением мастеров. Теперь остановимся подробнее на моменте, когда специалисты заверяют корректность техники.

Сам факт прибытия работника и составление акта является подтверждением правильности выполненных мероприятий. Именно поэтому подписывать его могут только люди из ЖЭК или специализированных компаний с лицензией.

Сантехник производит осмотр, контролирует наличие заводских пломб и смотрит, нет ли повреждений. Затем открывает краны и следит, чтобы показания менялись. Когда он удостоверится, что все корректно, тогда составит бумагу в двух экземплярах. Один из них он заберет с собой и передаст в управление, а второй будет храниться у собственника.

Стальные трубы

Процедура установки счетчик воды на стальную трубу 32 мм, более сложная, требует определенных навыков и специального инструмента, выглядит следующим образом:

Вырезается участок трубы, нужного размера, под установку фильтра и комплектующих.
Специальной плашкой, на концы вырезанного участка, наносится резьба.
Устанавливаются переходники и к ним прикручиваются, фильтр, кран и обратный клапан.

Для лучшей герметичности и предотвращения протечек, необходимо использовать прокладки, в сочетании с водостойким герметиком.

После проведения установки счетчика, необходимо сделать пробную проверку его работоспособности. Открытие крана, перекрывавшего воду в трубе стояка, должно проводится медленно, для предупреждения резкого перепада давления. Отсутствие течи в местах соединения и равномерное вращение роликов показаний счетчика, свидетельствует о правильном проведении процедуры.

Как правильно собрать, установить и подключить водяной счетчик в квартире своими руками — видео

Основное правило, которое придется соблюдать всем владельцам недвижимости, на территории которых стоят такие устройства — соблюдение открытого доступа к ним сотрудникам ЖЭК в случае необходимости. Сейчас это происходит намного реже, чем раньше. Но иногда, если показания расходятся с теми, что должны быть по их предположению, они просят показать им рабочий прибор, чтобы свериться и проконтролировать пломбы.

Самим собственникам тоже будет удобнее, если эта часть интерьера расположится так, чтобы не было риска ее разбить. Кроме того, важно, чтобы проверять цифры к оплате было комфортно.

Мы разобрались, как выполняется установка, сборка и монтаж счетчиков холодной воды в квартире схема подключения вертикально своими руками по всем правилам. Сравнили, когда стоит крепить водомер, а когда его наличие не выгодно пользователям. Рассмотрели, можно ли делать это без мастеров, что необходимо для проведения этого непростого мероприятия и какие инструменты лучше держать поблизости. А чтобы техника прослужила как можно дольше — пользуйтесь фильтрами.

Монтаж счётчиков на воду: демонтажные работы

Перед началом работ необходим перекрыть поступление воды в квартиру. Это легко можно сделать с исправными перекрывающими вентилями помещения.

Водопровод за входным вентилем нужно разобрать и освободить монтажную длину необходимую для установки счётчиков. Читать статью Размеры счётчиков воды.

Читать: Почти всё про редукционный клапан для воды в квартире

Освободившиеся трубы водопровода нужно очистить внутри от накипи, осадков, мусора. При необходимости аккуратно открыть входные вентиля для промывания поступающего водопровода.

Сложный монтаж счётчиков на старом водопроводе допускает на этом этапе проведении сварных работ. Сварные работы на водопроводе после монтажа счётчиков на воду запрещены.

Где устанавливается счетчик на воду в частном доме по закону

Частные дома довольно распространены по всей территории страны, при этом их жильцы вынуждены самостоятельно решать вопросы с компаниями, являющимися поставщиками коммунальных услуг, поскольку никаких УК для частников не существует. Ввиду этого временами возникают споры по поводу того, где и как должен располагаться счетчик воды, учитывающий потребление жильцами данного ресурса.

Согласно действующим требованиям законодательства, поставляющие воду компании должны как можно быстрее перевести всех абонентов на оплату с использованием приборов учета. Это позволяет избавиться от различных махинаций, незаконного расхода воды для полива огородов, а также обеспечивает равномерное распределение платежных обязательств между всеми абонентами в зависимости от того, кто сколько потребляет.

Где можно установить счетчик

Согласно действующим нормативам, счетчик может устанавливаться как в уличном колодце, через который осуществлено подключение дома к водопроводу, так и внутри самого дома, но со множеством условий.

Большинство пользователей против монтажа счетчиков исключительно в колодцах, поэтому они выступают за отмену этого закона. Однако, на данный момент ресурсоснабжающая организация может отклонять подобные жалобы, но только при соблюдении ряда моментов.

В каких случаях счетчик разрешается устанавливать в колодце

Существует несколько ключевых моментов, на основании которых водоканал имеет право на установку уличного счетчика внутри колодца:

Граница ответственности за магистраль должна проходить именно по колодцу. Если она проходит по вводу в дом, установка в колодце будет незаконной.
Температура в колодце не должна падать ниже +5 градусов даже в самый холодный промежуток зимы. В противном случае есть риск перемерзания труб, что приведет к локальной катастрофе. Поэтому колодец должен быть хорошо утеплен.
Немаловажным моментом является упоминание в законодательном акте факта удобства снятия показаний. Если владельцу дома удастся доказать, что делать эту операцию регулярно он не может из-за неудобного расположения счетчика, организация будет обязана перенести его в другое место, где снимать показания можно будет беспрепятственно.

Некоторые юристы также смогли выиграть дела против снабжающих водой компаний, зацепившись за формулировку в законодательном акте. В нем говорится, что по правилам установки счетчика воды в частном доме, он должен располагаться в помещении, температура в котором не снижается ниже +5 градусов. Однако даже самый технологичный колодец не является помещением с юридической точки зрения. Поэтому ближайшим подходящим помещением становится одна из комнат жилого дома.

ЗАКАЗАТЬ УСЛУГУ У АККРЕДИТОВАННЫХ КОМПАНИЙ

Как быть, если доказать необходимость переноса счетчика из колодца не удалось

В том случае, если расположение счетчика в колодце на самом деле препятствует вовремя передавать показания, но решить проблему мирным путем не получилось, стоит воспользоваться электронным счетчиком с возможностью беспроводной передачи показаний. Преимущество такого варианта заключается в том, что для получения актуальных данных не придется спускаться в колодец.

Достаточно будет только запустить на смартфоне специальное приложение, которое подключится к счетчику и вычитает актуальные показатели. Поскольку устройство максимально экономно расходует заряд батарей, оно способно проработать более года, прежде чем их придется заменить. Благодаря таким счетчикам, многие смогли решить извечную проблему и не стали обострять конфликт с водоканалом из-за расположения счетчика.

Может ли поставляющая воду компания требовать осуществить перенос счетчика из дома в колодец

Как показывает юридическая практика, такие требования будут в большинстве случаев признаны незаконными. Для подобных манипуляций необходимо веское основание, которое зачастую отсутствует. Поэтому любые подобные требования, как бы грозно они ни звучали, на деле являются необоснованными и незаконными, что сможет подтвердить любой суд.

Если пришлось столкнуться с подобным отношением к себе со стороны компании, поставляющей воду, лучшим решением будет ознакомиться с материалами судебных дел схожего характера, чтобы на основании них составить собственный запрос в суд для решения данного конфликта.

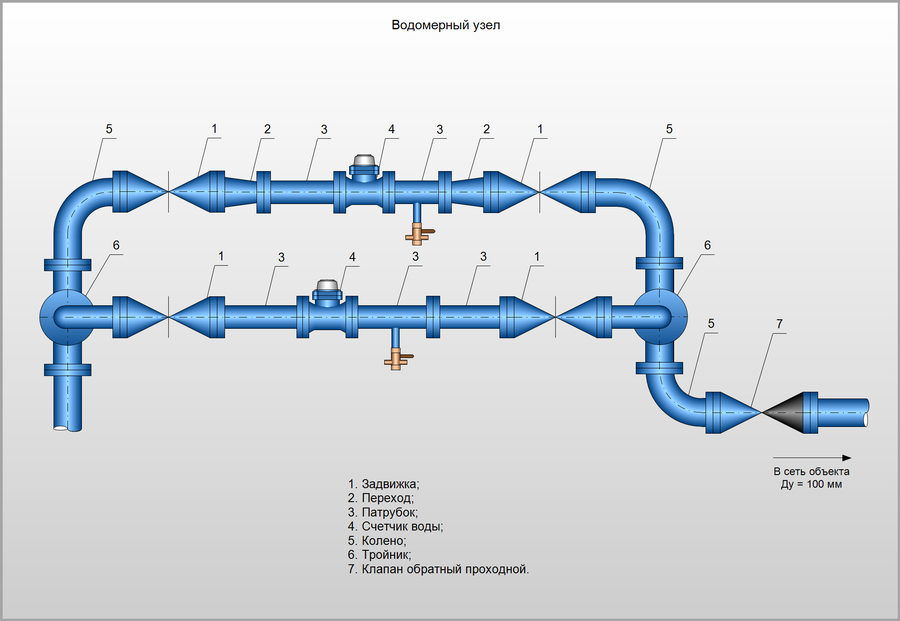

Схема подключения счетчика, независимо от его размещения

При установке счетчика на воду необходимо придерживаться стандартной схемы, чтобы его показания были максимально точными. Она предусматривает установку дополнительных элементов, таких как фильтр грубой очистки и обратный клапан.

Фильтр необходим для того, чтобы остановить какую-то крупную частицу, случайно попавшую в водопровод и способную заклинить крыльчатку счетчика. Если бы это произошло, пришлось бы преждевременно проходить поверку или же полностью менять счетчик, что придется по душе далеко не каждому владельцу собственного дома.

Обратный клапан используется для предотвращения искажения показаний при какой-либо аварийной ситуации. Во время пропажи давления в магистральной трубе может образоваться отрицательное давление, из-за чего через счетчик начнет засасываться воздух, по факту «отматывая» его в обратную сторону. Однако, это бы привело к убыткам со стороны компании, осуществляющей поставки воды.

Поэтому обратный клапан является обязательным элементом, обеспечивающим корректную работу прибора учета.

Как быть, если водомер необходимо сдать на поверку

Когда подходит предписанный регламентом срок поверки счетчика, следует обратиться в поставляющую воду компанию. Именно она отвечает за то, чтобы правильно распломбировать счетчик, особенно если он находится в колодце. После этого на его место устанавливается временная прямая труба, а учет начинает вестись по нормативному тарифу. После завершения поверки водомер возвращают на место, он не может быть перенесен из колодца в дом или наоборот просто по желанию хозяина в этот момент.

Чтобы избежать переплат за воду из-за слишком высокого нормативного тарифа, вместо поверки можно сразу же выполнить замену счетчика на новый. Такая манипуляция позволит за один день снять и установить новые пломбы, в результате чего времени для начисления по тарифу попросту не будет. Учитывая сравнительно невысокую стоимость простых новых счетчиков, это может быть довольно выгодным вариантом.

Тем более, что сама поверка также требует оплаты со стороны владельца дома. Воспользовавшись этой хитростью, многие экономят довольно внушительную сумму, особенно если в доме прописано большое количество человек, что напрямую влияет на тариф.

Общие требования к местам установки приборов учета:

1. Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка:

— потребителей,

— производителей электрической энергии (мощности) на розничных рынках,

— сетевых организаций,

имеющих общую границу балансовой принадлежности.

При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки.

При этом по соглашению между смежными субъектами розничного рынка прибор учета, подлежащий использованию для определения объемов потребления (производства, передачи) электрической энергии одного субъекта, может быть установлен в границах объектов электроэнергетики (энергопринимающих устройств) другого смежного субъекта.

В случае если прибор учета, в том числе коллективный (общедомовой) прибор учета в многоквартирном доме, расположен не на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка, то объем потребления (производства, передачи) электрической энергии, определенный на основании показаний такого прибора учета, в целях осуществления расчетов по договору подлежит корректировке на величину потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) до места установки прибора учета. При этом расчет величины потерь осуществляется сетевой организацией в соответствии с актом уполномоченного федерального органа, регламентирующим расчет нормативов технологических потерь электрической энергии при ее передаче по электрическим сетям.

(Основание п. 144 ПП РФ №442 от 04.05.2012).

2. Места установки, схемы подключения и метрологические характеристики приборов учета должны соответствовать требованиям, установленным законодательством Российской Федерации об обеспечении единства измерений и о техническом регулировании.

(Основание п. 147 ПП РФ №442 от 04.05.2012).

3. Приборы учета должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление приборов учета на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов приборов учета должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

(Основание ПУЭ п.1.5.29).

4. Для безопасной установки и замены приборов учета в сетях напряжением до 380 В должна предусматриваться возможность отключения прибора учета установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к прибору учета. Трансформаторы тока, используемые для присоединения приборов учета на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

(Основание ПУЭ п.1.5.36).

5. Для безопасной замены прибора учета, непосредственно включаемого в сеть, перед каждым прибором учета должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к нему.

Отключающие аппараты для снятия напряжения с расчетных приборов учета, расположенных в квартирах, должны размещаться за пределами квартиры

(Основание ПУЭ п.7.1.64).

6. После прибора учета, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после прибора учета отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется.

(Основание ПУЭ п.7.1.65).

7. Рекомендуется оснащение жилых зданий системами дистанционного съема показаний приборов учета.

(Основание ПУЭ п.7.1.66).

8. Расчетные приборы учета в общественных зданиях, в которых размещено несколько потребителей электроэнергии, должны предусматриваться для каждого потребителя, обособленного в административно-хозяйственном отношении (ателье, магазины, мастерские, склады, жилищно-эксплуатационные конторы и т.п.). (Основание ПУЭ п.7.1.60).

9. В общественных зданиях расчетные приборы учета электроэнергии должны устанавливаться на ВРУ (ГРЩ) в точках балансового разграничения с энергоснабжающей организацией. При наличии встроенных или пристроенных трансформаторных подстанций, мощность которых полностью используется потребителями данного здания, расчетные приборы учета должны устанавливаться на выводах низшего напряжения силовых трансформаторов на совмещенных щитах низкого напряжения, являющихся одновременно ВРУ здания.

ВРУ и приборы учета разных абонентов, размещенных в одном здании, допускается устанавливать в одном общем помещении. По согласованию с энергоснабжающей организацией расчетные приборы учета могут устанавливаться у одного из потребителей, от ВРУ которого питаются прочие потребители, размещенные в данном здании. При этом на вводах питающих линий в помещениях этих прочих потребителей следует устанавливать контрольные приборы учета для расчета с основным абонентом.

(Основание ПУЭ п.7.1.61).

10. Расчетные приборы учета для общедомовой нагрузки жилых зданий (освещение лестничных клеток, контор домоуправлений, дворовое освещение и т.п.) рекомендуется устанавливать в шкафах ВРУ или на панелях ГРЩ.

(Основание ПУЭ п.7.1.62).

11. В жилых зданиях следует устанавливать один одно- или трехфазный расчетный прибор учета (при трехфазном вводе) на каждую квартиру

(Основание ПУЭ п.7.1.59).

12. Расчетные квартирные приборы учета рекомендуется размещать совместно с аппаратами защиты (автоматическими выключателями, предохранителями).

При установке квартирных щитков в прихожих квартир приборы учета, как правило, должны устанавливаться на этих щитках, допускается установка счетчиков на этажных щитках.

(Основание ПУЭ п.7.1.63).

Требования к местам установки приборов учёта производителей электрической энергии на розничном рынке:

1. Субъект розничных рынков, владеющий на праве собственности или на ином законном основании объектом по производству электрической энергии (мощности) и энергопринимающими устройствами, соединенными принадлежащими этому субъекту на праве собственности или на ином законном основании объектами электросетевого хозяйства, по которым осуществляется передача всего или части объема электрической энергии, потребляемой указанными энергопринимающими устройствами такого субъекта, в целях участия на розничных рынках в отношениях по продаже электрической энергии (мощности), произведенной на принадлежащих ему объектах по производству электрической энергии (мощности), обязан обеспечить раздельный почасовой учет производства и собственного потребления электрической энергии в соответствии с требованиями настоящего документа.

(Основание п. 63 ПП РФ №442).

2. Приборы учета объемов производства электрической энергии производителями электрической энергии (мощности) на розничных рынках должны устанавливаться в местах присоединения объектов по производству электрической энергии (мощности) к энергопринимающим устройствам и (или) иным объектам электроэнергетики производителя электрической энергии (мощности) на розничном рынке, а также на границе балансовой принадлежности производителя электрической энергии (мощности) на розничном рынке и смежных субъектов (потребителей, сетевых организаций).

(Основание п. 141 ПП РФ №442).

Монтаж счётчиков на воду | В квартире и доме своими руками

Вступление

Принятое решение об установке счётчиков на воду, потребует дальнейших усилий по организации или самостоятельной установки водомеров. Монтаж счётчиков на воду не так сложен, как может показаться, однако чаще для этой цели вызывают специалистов. Но и в этом случае, вы как заказчик должны знать правильную подготовку, размещение и монтаж счётчиков на воду.

Где ставить

Счётчики на воду необходимо установить в удобном для снятия показаний месте, с лёгкой доступностью для обслуживания. По нормативам в помещении, где ставят счётчики, должно быть искусственное или естественное освещение. Температура в помещении не должна опускаться ниже 5℃. Читать: Устройство водяного счётчика.

Расположение счётчиков не должно подвергать их возможному механическому повреждению.

В квартирах место для установки водомеров определены проектом помещения, а именно прохождением стояков горячей и холодной воды. Чаще эти места оборудованы специальными сантехническими шкафами.

В частных домах место установки счётчика выбирается из изложенных выше правил с учётом обязательного правила: Ставить и эксплуатировать счётчики на воду в помещениях, которые могут быть затоплены нельзя.

Обычно место установки водомеров выбирают сразу после расположения главных перекрывающих вентилей квартиры (дома) с учётом такой схемы монтажа.

Данная схема наиболее приемлема и универсальна для всех управляющих компаний. Однако, некоторые счётчики поставляются с монтажным комплектом, где обратный клапан встроен в штуцер. Поэтому он не виден на некоторых фото и не будет виден управляющей компании.

Встроенные клапана не очень надёжны и их лучше не ставить (просто вынуть из штуцера). Необходимо поставит обратный клапан отдельного монтажа видимый визуально.

По данной схеме монтажа приобретаем необходимый материал:

Счётчики на воду горячий и холодный – 2шт;
Монтажный комплект (если он не входит в комплект счётчиков) – 2 шт;
Косые фильтры грубой очистки 400 мкм, 20 Бар – 2 шт;
Обратные клапаны (дисковые, пружинного типа) – 2 шт;
Подмотка лён+паста;
Муфты, сгоны, нипеля – при необходимости.

Подготовка к монтажу

Перед монтажными работами, необходимо провести комплекс подготовительных работ.

Во-первых, должны быть проверены запорные вентиля квартиры на исправность и полное перекрытие потока воды. При обнаружении неисправности, желательно эти вентиля поменять на новые.

Во-вторых, к месту монтажа должен быть обеспечен удобный доступ, трубы должны быть освобождены и открыты к прямому доступу.

В-третьих, счётчики должны быть приобретены вместе с монтажным комплектом в который входят: штуцера, накидные гайки, прокладки.

Если счётчики заказаны у монтажной компании, им необходимо сказать о наличие или отсутствия у вас монтажного комплекта.

Монтаж счётчиков на воду своими силами: начало

Счётчики извлечь из упаковки и проверить их комплектность по прилагаемому паспорту. Внешним осмотром счётчиков проверить их целостность. Проверить заводскую пломбу и сверить клеймо пломбы с паспортом.

К сожалению, иногда, заводское клеймо на пломбе плохо читается и это может создать дальнейшие проблемы с приёмом счётчиков управляющей компанией.

Важно! Водомер с пломбой без клейма в эксплуатацию не примут.

Монтаж счётчиков на воду: демонтажные работы

Монтаж счётчиков на воду

При монтаже водомеров соблюдаем следующие правила:

Монтаж начинаем от входного вентиля. Первым от вентиля монтируется фильтр грубой очистки. Стрелка на фильтре должна совпадать с направлением потока воды.

Обычно фильтры грубой очистки имеют внутреннюю резьбу для подключения (В-В). Если вентиль имеет на выходе наружную резьбу (Н), то фильтр подсоединяется непосредственно к вентилю. Если вентиль имеет внутреннюю резьбу (В), то для подключения фильтра (В) нужно использовать нипель Н-Н.

За фильтром грубой очистки монтируем первый штуцер монтажного комплекта. Соединение (В-Н) проводим на подмотке, лучше льне с пастой. ФУМ лента не так надёжна, как её рекламируют.

После первого штуцера ставим счётчик. Стрелка потока воды указанная на корпусе счётчике должна быть ориентирована по потоку. Читать статью: Направление установки счётчика на воду

В этом соединении штуцера и счётчика подмотка не нужна, однако НЕ ЗАБЫВАЕМ про прокладку штуцера. Без неё соединение будет течь.

Ориентируем шкалу счётчика. На вертикальном водопроводе шкалу поворачиваем в любом направлении. На горизонтальном участке шкала смотрит верх и правильно читается.

За счётчиком монтируем второй штуцер и дальше обратный клапан, соединение Н-В. Повторюсь, встроенные обратные клапана в штуцерах лучше убрать и заменить на клапана отдельного монтажа.

За клапанами следует дальнейший водопровод помещения.

вертикальный монтажгоризонтальный монтаж

Важное правило!

Обсудим правило монтажа: до и после счётчика должны быть прямые участки водопровода не менее 2-х диаметров водопровода. Это значит:

Что нельзя подсоединять счётчик непосредственно к входному вентилю без штуцеров;
К выходу счётчика нельзя напрямую подключать никакой сантехнический прибор.

Важно! Если счётчик монтируется на штуцерах, наличие дополнительных прямых участков длинной 2Dу не требуется.

Монтаж счётчика на трубы большего (меньшего) диаметра

Подключение счётчиков воды к водопроводу большего или меньшего диаметра осуществляется при помощи штуцеров с прямолинейными участками 2Dу, через конусные переходники, расположенные за прямолинейными участками.

Запуск счётчиков воды

Завершив монтаж счётчиков на воду:

Вода открывается не полностью на короткий срок для стравливания воздуха;
Проводится осмотр соединений на предмет течей;
При необходимости подтягиваются гайки штуцеров;
Отсутствие течей сигнал к полному открыванию воды;
После полного напора воды, проводится ещё один осмотр соединений. Если течей нет проводится опломбирование и заполнение документации.

Если монтаж счётчиков на воду проводился своими силами, необходимо вызвать представителя управляющей компании для опломбирования. Если счётчик ставят специалисты, представитель управляющей компании не опломбирует счётчик, а принимает его в работу, сверяя клемму пломбы с паспортом.

Заключение

Монтаж счётчиков на воду работа не сложная, однако сильно регламентирована, требует приёма/сдачи работ и дальнейшего оформления. Регистрирует счётчики воды управляющая компания.

©elektriksan.ru

Установка счетчиков воды: выбор и монтаж

Повышение тарифов на коммунальные услуги наблюдается ежегодно. Осознавая, что возврата к низким ценам на энергоносители не будет, большинство граждан стали расходовать их более экономно. Для этой цели они устанавливают у себя дома приборы учета и проводят расчеты с управляющими компаниями на основании их показаний. Одним из способов снижения платежей за коммунальные услуги является установка счетчиков воды.

В чем выгода установки приборов учета воды

Рассуждать на тему необходимости установки водосчётчиков в квартире не имеет смысла. В соответствие с требованиями Федерального закона от 23.11.2009 № 261-ФЗ (в ред. от 18.07.2011), собственники жилья обязаны использовать приборы учета воды с 01 июля 2012 года.

Вместе с тем, остается множество потребителей, которые по разным причинам до сих пор не обзавелись квартирными счётчиками воды. Стимулировать граждан к использованию приборов учета помогает действующее законодательство. Все тот же Федеральный закон № 261-ФЗ предписал управляющим организациям производить расчеты потребления воды по повышенным тарифам для лиц, не использующих счётчики.

Каких-либо других санкций к нарушителям закона не предусмотрено. Однако экономический рычаг работает очень эффективно. Граждане, установившие у себя дома приборы учета, платят за использованные ресурсы примерно на 50% меньше, чем те, кто счетчиков не имеет.

В некоторых домах установка приборов учета технически невозможна. К этой категории относится манёвренный жилой фонд или дома, находящиеся в аварийном состоянии. К жителям подобного жилья повышенные тарифы не применяются.

Будет ли экономия средств при установке приборов учета воды, зависит только от способов расчета тарифов за потребление воды управляющей компанией и интенсивности ее расхода жильцами квартиры.

Как найти подходящую фирму для установки водосчётчиков

Найти компанию, занимающуюся установкой водосчётчиков, можно двумя способами. Первый — самостоятельно, через интернет. При этом важно проверить наличие у фирмы лицензии на данный вид деятельности. Серьезные компании с хорошей репутацией размещают ее копию на своем сайте. Если такой вариант не подходит, можно обратиться в ДЭЗ. Там можно найти список лицензированных фирм.

Заключая договор на установку счётчика, важно внимательно прочесть текст договора. В нем должен быть указан весь список предоставляемых услуг. Кроме того, необходимо уточнить вопросы приобретения счётчика и других необходимых деталей.

Особое внимание следует обратить на наличие в договоре пункта о проведении сервисного обслуживания. В связи с тем, что счётчик не требует никакого обслуживания в процессе всего срока эксплуатации, включение такого пункта в текст договора является незаконным.

Установка водосчетчика специалистами

При выборе варианта с установкой водосчётчика сотрудниками специализированной компании, необходимо оформить соответствующую заявку. Это можно сделать на сайте фирмы или лично — при посещении офиса. После подписания договора представители компании, предварительно согласовав дату и время визита с владельцами жилья, осматривают место установки. При этом проводится оценка технического состояния водопроводных труб и их фотосъемка.

После разработки схемы установки приборов учета, согласовывается дата их установки с жильцами и управляющей компанией. Установка приборов обычно выполняется силами 1-2 специалистов в течение 2-3 часов. По окончании монтажа, мастер выдает владельцам квартиры акт о выполнении работ и специальный документ с указанием заводских номеров установленных водосчётчиков.

Акт на выполненные работы должен обязательно содержать в себе первоначальные показания счётчиков. Они могут отличаться от нулевых значений, в связи с проверкой приборов на заводе изготовителе. Оригинал акта, копия лицензии фирмы, установившей оборудование, и паспорт водосчётчиков необходимо иметь при себе, заключая договор с ДЭЗ.

Самостоятельная установка приборов учета

Если нет финансовых возможностей или желания обращаться в специализированную компанию для установки водосчётчика, можно произвести его самостоятельный монтаж. Законодательством такой вариант не запрещен. Проведение подобных работ потребует соблюдение некоторых условий.

Выбор водяного счётчика

Решив установить у себя дома водосчётчик, необходимо подобрать нужный тип и модель прибора. Следует знать, что существуют модели водосчетчиков для учета холодной и горячей воды, а также универсальные модели. Счётчики для горячей воды имеют детали из термостойких материалов. Внешне приборы отличаются цветом корпуса. Приборы учета горячей воды окрашиваются в красный цвет, для холодной воды — в синий цвет, приборы универсального типа имеют оранжевую окраску.

Приборы учета воды бывают нескольких видов:

Самым простым устройством и принципом действия обладают тахометрические счётчики. Вода, протекая через корпус, вращает крыльчатку вала, приводя в действие механический счётчик. При закрытых кранах в квартире водомер не вращается. Тахометрические водосчётчики относятся к энергонезависимому типу. Приборы достаточно надежны, но не обладают высокой точностью показаний. Подобный вид счётчиков широко распространен из-за невысокой цены. Монтируется преимущественно в квартирах и частных домах.
Электромагнитным или индукционным приборам учета требуется для работы электричество. Принцип их работы основан на электропроводности воды. Устройства обеспечивают высокую точность показаний, однако очень чувствительны к наличию в воде загрязнений. Счётчики обладают длительным сроком службы и довольно высокой ценой;
Ультразвуковые водосчётчики используют в работе принцип распространения ультразвука в воде. Точность показаний таких приборов очень высока. Счётчики обладают длительным сроком службы и высокой ценой.
Вихревые водомеры анализируют скорость вихревого потока, который образует вода, проходя через специальное препятствие. Для работы прибору требуется электрическая сеть.

При выборе водяного счётчика, необходимо учитывать диаметр водопроводных труб, проходящих в квартире.

Основным фактором, оказывающим влияние на выбор водомера, является его долговечность. Она зависит только от чувствительности прибора к загрязнению воды. Если сходить из нынешнего состояния водопроводной сети, к установке в квартире больше подходят тахометрические приборы.

Приобретая водосчётчик, нужно убедиться в соответствии выбитого на его корпусе серийного номера с цифрами, указанными в паспорте прибора. Счётчик должен иметь знак сертификации и специальную отметку в паспорте, с указанием даты проверки на заводе. Приобретать устройства, имеющие дату заводской проверки более года назад к моменту приобретения, не стоит. Такой прибор придется заново проверять, а это лишние финансовые затраты.

Обязательно наличие кассового чека и штампа торгующей организации с указанием даты продажи в паспорте прибора.

Выбор подходящего места для водосчётчика

Правила предписывают устанавливать приборы учета воды на максимально близком расстоянии от места ввода трубы в квартиру. В частном доме счетчики воды должны устанавливаться не дальше 20 см от такого ввода.

Это делается с целью препятствования несанкционированного подключения к водопроводу, в обход счётчика. При этом должен быть обеспечен беспрепятственный доступ к прибору для осмотра и снятия показаний.

Обычным местом установки водомера являются трубы около унитаза или раковины. Однако корпус прибора не должен подвергаться воздействию каких-либо жидкостей, в особенности — моющих. Запрещено окрашивание любых его элементов краской, другими декоративными составами.

Стандартная схема установки счётчика

В стандартную схему установки водомерного счётчика входят следующие элементы:

Шаровой кран перекрывает поток воды при необходимости производства ремонта сантехнического оборудования или очистки фильтра водосчетчика.
Фильтр очистки воды задерживает частицы загрязнений. При монтаже устанавливается отводом вниз.
Счётчик учета расхода воды.
Муфты и сгоны служат для соединения между собой элементов схемы и подключения к трубопроводу.

Необязательные элементы схемы

К таким элементам часто относят обратный клапан. Он ставится после водомерного счётчика и препятствует вытеканию воды при очистке фильтра или замене прибора. Его наличие не допускает искажения показаний счётчика при нестабильном давлении в трубопроводе. В последнее время представители управляющих компании требуют его обязательного включения в состав схемы водосчётчика. При отсутствии клапана, введение приборов учета в эксплуатацию не допускается.

Иногда в схему установки счётчика включается еще один необязательный элемент — второй шаровой кран. Он, так же, как и обратный клапан, не дает вытекать воде из труб при замене прибора.

Еще одним необязательным устройством является редуктор давления. Он служит для стабилизации давления в трубопроводе и устанавливается после фильтра.

Самостоятельный монтаж приборов учета

Перед началом монтажа водосчётчика необходимо запастись специальным инструментом для его установки. Такой инструмент можно взять на время у друзей или знакомых, либо воспользоваться услугами прокатных организаций.

Для упрощения процесса сборки следует разложить по порядку элементы монтируемой схемы, соблюдая направление указания стрелок. Соединив вместе все элементы, необходимо измерить их общую длину. Это расстояние отмечают на участке врезки в водопровод.

Следующим этапом будет перекрытие водопроводного стояка — по предварительному согласованию с сотрудниками управляющей компании.

Последовательность монтажа водомера:

Разрезать подающую водопроводную трубу и слить оставшуюся в ней воду.
Подсоединить к трубопроводу шаровой кран с заранее установленным фильтром.
Соединить через резиновую прокладку водосчётчик и шаровой кран.
Установить с противоположной стороны счетчика обратный клапан.
Соединить обратный клапан с водопроводной трубой через сгон или фитинг.

При соединении элементов в единую схему, необходимо соблюдать направление потока воды, указанное стрелками на корпусе каждой детали.

При наличии в квартире пожарного водоотвода, на него монтируется специальная задвижка, пломбируемая вместе со счётчиком. Разрешения пожарной службы для этого не требуется. При двухтрубной схеме подачи горячей воды, необходима установка перепускного клапана. Его отсутствие вызовет постоянную работу водомера даже при отсутствии потребления воды.

По окончании монтажа следует проверить работоспособность системы. Для этого открывают центральный водопроводный стояк и медленно поворачивают шаровой кран. Проверяют стыки и соединения на наличие течи воды. Если неисправностей не выявлено, вызывают представителей управляющей компании для пломбировки счётчика и введения его в эксплуатацию.

Опломбирование счётчика учета воды

По окончании самостоятельной установки водосчётчика, необходимо немедленно обратиться в управляющую компанию для его регистрации. Для этого подается заявление с приложением схемы подключения водомерного прибора и копия паспорта владельца квартиры. Заявителю должна быть выдана копия его заявления с проставленным регистрационным номером.

Представитель компании в 15 дневный срок с момента подачи заявления должен произвести опломбирование прибора. Дата и время визита мастера предварительно согласовывается с жильцами. Проверив правильность установки водомерного счётчика, мастер произведет его опломбирование. При этом составляется акт ввода прибора в эксплуатацию.

Если в указанный срок специалист не пришел, необходимо повторно подать заявление. Если и в этом случае после 15 дней никто не прибыл, датой введения в эксплуатацию счётчика воды считается день подачи первого заявления.

Установка водосчётчика обязывает владельца ежемесячно передавать его показания в управляющую компанию. Сроки предоставления информации строго оговариваются в тексте акта ввода прибора в эксплуатацию. Не предоставление показаний счётчика в срок более трех месяцев дает право компании начислять плату за расход воды по действующему нормативу.

Также владелец квартиры обязан не реже одного раза в полугодие разрешать представителям управляющей компании осуществлять проверку сохранности пломб и работоспособности прибора. Отказ от проверки влечет потерю права оплаты расхода воды по счётчику.

Передача показаний счётчика

Жители квартир обязаны в определенные сроки предоставлять показания водосчётчиков в управляющие компании. Представители таких организаций строго отслеживают этот процесс. Существует несколько способов передачи данных по фактическому расходу воды. В разных городах подобная процедура реализуется по-своему. Это, в первую очередь, зависит от имеющихся технических возможностей управляющих компаний.

Можно передавать данные по телефону, через интернет, специальные мобильные приложения, СМС — сообщения. Могут существовать и другие способы, разработанные ДЭЗ или представителями водоснабжающих организаций.

Необходимость передачи показаний счётчиков в определенный период времени

В действующем законодательстве не указаны конкретные сроки передачи информации о фактическом расходе ресурсов в управляющие организации. Эта норма определяется договором предоставления услуг с целью синхронизации данных.

Коммунальные службы осуществляют расчет потребления воды по квартирному и общедомовому показателю. Общедомовым потреблением считается разница между показаниями всех индивидуальных водосчетчиков и данными общего прибора учета. Если данные с индивидуальных счетчиков собирать не одновременно, то объем общедомового расхода воды увеличивается. В таком случае он делится на все квартиры в доме, соответственно их площади.

В случае передачи неправильных показаний счётчика, данные можно скорректировать. Если превышение по сравнению с реальными данными незначительное и соответствует объему ежемесячного потребления, следует оплатить указанную сумму. В следующем месяце указываются уже реальные цифры.

Если ошибочные данные превышают объем ежемесячного потребления, следует обратиться в управляющую компанию для проведения перерасчета оплаты.

Заключение

Установку водомерных счётчиков можно было бы назвать простой процедурой, если бы не бюрократические препятствия в виде подачи заявлений и получения различных документов. Вместе с тем, установка водосчетчиков приносит ощутимую пользу. Затраты на приобретение и монтаж оборудования окупятся уже в первые несколько месяцев.

Установка счетчиков воды: Инструкции и рекомендации

Установка счетчиков воды должна выполняться профессионально в соответствии с инструкциями по установке , предоставленными конкретным производителем. Кроме того, необходимо соблюдать следующие рекомендации :

Установите расходомеры горизонтально в указанном месте так, чтобы стрелка (обычно показанная на
в нижнем регистре) была направлена в направлении потока расходомера.Счетчик
должен быть установлен под углом 90° к потоку счетчика и показывающим устройством вверх.

Пошаговое руководство по установке счетчиков воды

После врезки в трубопровод тщательно промойте уложенные трубы перед установкой счетчика

Проверка счетчика перед установкой
Установите счетчик таким образом, чтобы поток воды проходил через полный проход в счетчике
Установить счетчик на трубопровод так, чтобы стрелка на корпусе счетчика совпадала с
направлением потока воды
Диаметр счетчика и диаметр трубы, на которую будет установлен счетчик, должны быть одного диаметра
Счетчики с резьбой должны быть установлены с использованием вкладышей/соединителей счетчика, но не напрямую
к трубному фитингу
Следует избегать мест, подверженных сильным ударам или ударам
Для установки потребительских счетчиков используйте запорный кран, а там, где используется задвижка
, включите обратный клапан для защиты счетчика от реверсирования при нормировании или
опорожнении трубопровода. Это связано с тем, что не все счетчики производятся со встроенными клапанами перенастройки, отличными от
,
Там, где вода не свободна от мусора, необходимо установить сетчатый фильтр перед счетчиком
для его постоянной защиты
Не подсоединяйте расходомер непосредственно к шлюзовому клапану. Обеспечьте длину прямой трубы, эквивалентную
10-кратному диаметру расходомера вверх и вниз по течению от расходомера
Счетчик не должен работать при свободном разряде, всегда должно быть некоторое сопротивление
на выходе
Фланцевый счетчик при изготовлении прокладки для соединения с фланцем убедитесь, что внутренний диаметр
точно соответствует внутреннему диаметру счетчика
Установите счетчик выше уровня земли, чтобы избежать его заглубления
Защитите счетчик, накрыв его от прямых лучей

Читайте также

4 обычных счетчика воды, используемых в Кении

9 лучших подрядчиков по гидроизоляции в Кейптауне

РЕКЛАМА Предыдущая статья4 обычных счетчика воды, используемых в КенииСледующая статьяКак работает счетчик воды: со схемой Следующая информация содержит инструкции по установке модуля трансмиттера (MXU).

Проводка соединения одинаковы как для внутренней установки, так и для установки в яме. Техника может быть разной для фактическое размещение MXU в каждом типе установки. Рекомендуемые инструменты и материалы • • • • • • • • • • • • Защитная головка SR II ® с гайковертом 1/4″ или трещоточным ключом Стыковой соединитель 3M Scotchlok® UY-2 «гелевые колпачки» Инструмент для обжима ступенчатых губок 3M Scotchlok® E-9Y с кусачками Инструмент для зачистки проводов Отвертки (крестовые и стандартные) Электродрель и бита (1/4 дюйма) 8 х 1 «шурупы для листового металла 1/2-дюймовая электрическая металлическая трубка (EMT) Инструмент для резки труб Молоток Драйвер трубопровода Трехжильный сплошной провод Схема подключения ИНСТРУКЦИИ ПО ПОДКЛЮЧЕНИЮ Инструкции по подключению MXU предполагают, что счетчик коммунальных услуг с регистром энкодера был установлен и к месту установки MXU проложен надлежащий провод.Трехжильный, калибр 22, одножильный рекомендуется кабель. (Для установки измерителя см. информацию по установке, содержащуюся в транспортировочные коробки.

) 1. Используя защитную головку SR II с трещоточным ключом или гаечным ключом, откройте корпус MXU, удаление винта безопасности типа SR II. Нижняя часть корпуса будет содержать батарею MXU, а верхняя разъедините электронику и соединительные провода. Подсоедините три провода от регистра энкодера к провода соответствующего цвета на MXU. Если это еще не сделано, снимите наружную оболочку примерно на 2 дюйма. кабель энкодера.Цвета проводов для каждого блока должны быть зелеными, красными и черными. Вставьте два совпадающих концы цветных проводов – красный к красному, зеленый к зеленому и черный к черному в гелевую шапочку УЯ-2 с цветом кнопка гелевой крышки обращена в сторону. (Это обеспечивает лучший обзор положения проводов внутри прозрачного пластика. гелевый колпачок, позволяющий установщику видеть, что провода полностью и правильно вставлены.) Использование гелевого колпачка плоскогубцами, сожмите гель-колпачок. Это соединит два провода и освободит водонепроницаемый гель для герметизации.

связь.Соединение можно проверить, осторожно потянув за гелевый колпачок, удерживая при этом провода. уверен, что они плотные и безопасные. Повторите для оставшихся двух проводных соединений. Если какой-либо из проводов соединения не используются, они должны быть закрыты на конце гелевой крышкой. Это для предотвращения проникновение воды через оголенные концы проводов. 2. Подсоедините аккумулятор к электронике MXU. Используя технику соединения гелевой шапочки, описанную выше, подключите красно-белый провод от аккумулятора к красно-белому проводу от MXU электроника.Повторите процедуру для черно-белого полосатого провода от аккумулятора к черному и белый полосатый провод от MXU. Предостережение: НЕ СОЕДИНЯЙТЕ между собой черный и белый и красный и белые провода MXU и аккумуляторной батареи, так как это может привести к повреждению электроники MXU. 3. (Дополнительно) Подключение TouchRead ® — MXU включает в себя встроенный разветвитель TouchRead для подключения к разрешить опрос регистра энкодера как MXU, так и удаленной системой TouchRead датчик.

Сенсорная панель с настенным креплением — с помощью двухжильного или трехжильного кабеля и гелевых колпачков провода к каждому из зеленых и белых полосатых проводов от MXU.Примечание. Если трехжильный кабель используется, третий провод не используется для подключения TouchRead. При подключении сенсорной панели подключите те же два провода к клеммным винтам на задней панели сенсорной панели. Внимание: обязательно нет оголенного контакта провод-провод. (Соединение TouchRead нечувствительно к полярности и работают до тех пор, пока на обоих концах соединения используются провода одного цвета. Если трехжильный провод используется, убедитесь, что третий «мертвый» провод не подсоединен по ошибке ни к одному из концов.) Сенсор для установки в яму — датчик TouchRead для установки в яму включает трехжильный провод с заводской герметизацией. кабель. Поэтому важно правильное подключение проводов. Чтобы активировать датчик TouchRead, установленный в яме, используйте только красный и черный провода от датчика.

Приблизительно 2 дюйма внешней оболочки кабеля должны быть зачищенным с конца, чтобы получить доступ к этим проводам. Затем с помощью гелевых колпачков подсоедините черный провод от датчика к одному из зелено-белых полосатых проводов от MXU. Далее подключите красный провод от датчика к другому проводу с зелено-белой полосой от MXU.4. Проверьте работу MXU перед окончательной сборкой. Чтобы проверить показания MXU, используйте портативный терминал. (HHT) для опроса регистра и сравнения с показаниями одометра регистра, идентификационным номером регистра, и идентификационный номер MXU. Чтобы проверить чтение TouchRead, используйте визуальный считыватель TouchRead для отображения зарегистрируйте показания одометра и зарегистрируйте идентификационные номера. Если MXU не работает, проверьте все провода. соединения, повторите соединения или замените батарейный блок. (Для полной установки TouchRead и поиск и устранение неисправностей см. в бюллетенях по установке: TR-728, TR-997 и TR-998.) 5. После завершения подключения проводки и проверки работы MXU совместите направляющие сверху и снизу.

части MXU и закройте, выводя соединительные провода с лицевой стороны, с помощью прохода для проводов направляющие, расположенные по обе стороны от предохранительного винта. Закрепите верхнюю и нижнюю части MXU с помощью предохранительный винт. Внимание: НЕ затягивайте предохранительный винт слишком сильно. ИНСТРУКЦИЯ ПО МОНТАЖУ Настенный монтаж: (внутри и снаружи) 1. С помощью монтажного кронштейна MXU найдите удобное место для монтажа MXU.MXU должен быть установлен в вертикальном положении так, чтобы верхняя часть с логотипом была обращена вперед. Крепление MXU Кронштейн можно закрепить на стене с помощью винтов или прикрепить к объекту с помощью прочных проволочных стяжек. В задней части кронштейна расположены канавки для установки на горизонтальном или вертикальном (существующие) трубы. 2. После установки кронштейна MXU защелкните MXU (который уже должен быть подключен, как указано в предыдущие инструкции по подключению) в кронштейн. Убедитесь, что установочные выступы с обеих сторон MXU защелкнулись в монтажном кронштейне.

Установка завершена. 3. Установка сенсорной панели (дополнительно) — при установке MXU на открытом воздухе и сенсорной панели TouchRead. соединение должно быть включено, монтажные отверстия можно просверлить сбоку кронштейна MXU. С использованием короткими винтами или пластиковыми заклепками закрепите сенсорную панель сбоку кронштейна MXU. Внимание: когда используя винты, убедитесь, что они не проникают в корпус MXU при установке сенсорной панели. То TouchPad также можно установить в другом месте от MXU. Обязательно используйте винты, предназначены и применимы к монтажной поверхности.Установка ямы: 1. Используйте 1/2-дюймовый ЭМТ. Выберите место для кабелепровода, где установленное положение MXU не будет мешать со счетчиком и позвольте MXU располагаться как можно выше внутри коробки счетчика. MXU должен находиться примерно в 1 дюйме от сторон коробки счетчика и располагаться так, чтобы регистр счетчика одометр остается видимым для визуального подтверждения показаний. Метод монтажа кабелепровода требует длина кабелепровода в землю в нижней части измерительной коробки.

(Если нижняя часть измерительной коробки не иметь отверстия, достаточного для того, чтобы провести трубу вертикально в землю ниже, другой может потребоваться разработка метода монтажа.) Поместите привод на кабелепровод и ударьте молотком, вбивая вниз, пока он не окажется на нужной высоте. Правильная высота должна быть в точке, где водитель в большинстве случаев находится на уровне верхней части измерительной коробки. После полной установки верхняя часть MXU должен быть примерно на 1 дюйм ниже крышки дозатора. 2. После установки кабелепровода расположите отверстие, расположенное в нижней части MXU, над кабелепроводом и нажмите на место. Установите крышку дозатора (крышку) на место. Установка колодца завершена.3. Крепление датчика TouchRead (дополнительно) — при установке модуля TouchRead для установки в яме следуйте инструкция по монтажу по бюллетеню TR-997 для монтажа в крышке счетчика. Поместите крышку дозатора (крышку) в положение с установленным датчиком TR/PL. Примечание о радиочастотном воздействии Чтобы соответствовать требованиям FCC RF Exposure, автоматическое считывание показаний Блок должен быть установлен таким образом, чтобы расстояние между ним составляло 20 см.

и всех людей во время нормальной работы. Установщик данного радиооборудования должен убедиться, что антенна расположена или направлена таким образом, чтобы он не излучал радиочастотное поле, превышающее ограничения Министерства здравоохранения Канады для общего Население; см. код безопасности 6, доступный на веб-сайте Министерства здравоохранения Канады www.hcsc.gc.ca/rpb ПРИМЕЧАНИЕ: ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ РАДИО- И ТЕЛЕВИЗИОННЫЕ ПОМЕХИ. ВЫЗВАННЫЕ НЕСАНКЦИОНИРОВАННЫМИ МОДИФИКАЦИЯМИ ЭТОГО ОБОРУДОВАНИЯ. ТАКИЕ МОДИФИКАЦИИ МОЖЕТ аннулировать ПОЛНОМОЧИЯ ПОЛЬЗОВАТЕЛЯ НА ЭКСПЛУАТАЦИЮ ОБОРУДОВАНИЯ.

Соединения счетчиков воды Они могут свести вас с ума!

Я могу быть «счетчиком» в третьем поколении, но малый размер соединения счетчика воды заставил меня усомниться в моем происхождении.

Почему 1-дюймовый счетчик не имеет 1-дюймовой трубной резьбы на резьбовом конце? Зачем делать 1.5-2-дюймовые метры имеют внутреннюю резьбу, когда их меньшие собратья имеют наружную резьбу? Если уж на то пошло, то почему 1. 5” & 2-дюймовые счетчики имеют овальные фланцы, а 3-дюймовые и более имеют круглые фланцы? Теперь я знаю, что это доставит мне настоящие неприятности, но почему счетчики, установленные на трубу ¾” и трубу 1”, на циферблате говорят 5/8” и ¾” соответственно? С чем связана вся цветовая маркировка циферблатов одометра и почему у них так много разных вариантов материалов корпуса, корпуса и днища?

Стараясь не выглядеть глупо, я изучил некоторые из этих вопросов и решил поделиться ими с вами на тот случай, если вы тоже захотите узнать ответы.

Соединения счетчиков воды:

Вместо того, чтобы принимать снотворное, вы можете прочитать стандарты Американской ассоциации водопроводных сооружений C700 или C708 или их руководство M-5 по установке счетчиков воды, но здесь все в двух словах. Номенклатура размеров корпуса водомера исторически указывает измерительную камеру и внутренний диаметр / размер отверстия в качестве первого числа и размер трубы, на которой установлен счетчик, в качестве второго числа в размере. Например, расходомер 5/8”x3/4” имеет измерительную камеру 5/8” и проходной диаметр 5/8” и устанавливается на трубу ¾”.Нажмите здесь, чтобы просмотреть диаграмму с более подробной информацией.

Хотя все это может показаться запутанным, по личному опыту, наружная цилиндрическая резьба ½” соответствует соединению с внутренней трубной резьбой ¾”. Внешняя цилиндрическая резьба ¾” соответствует соединению с внутренней трубной резьбой 1”, а внешняя цилиндрическая резьба 1” соответствует соединению с внутренней трубной резьбой 1,5”. Если вы мне не верите, вы можете сделать Соединительную башню из наборов муфт ½», 3/4″ и 1″.Я нахожу это полезным, когда недавно пытался объяснить эту проблему клиентам.

Как видно из таблицы, счетчики воды 1,5” и 2” доступны как в версиях с внутренней трубной резьбой, так и в версиях с двумя болтами и овальными фланцами. Из-за веса этих счетчиков считается, что внутренняя трубная резьба более устойчива на трубе, а овальный фланец с 2 болтами предназначен для упрощения установки при модернизации.

Еще один часто задаваемый вопрос: почему в регистре расходомера напечатано 5/8” для счетчика 5/8”x3/4” на трубе ¾”.Причина этого в том, что расходомер 5/8”x1/2” и расходомер 5/8”x3/4” имеют одну и ту же измерительную камеру и используют один и тот же регистр. Помните из нашего предыдущего обсуждения, что первое число в последовательности размеров также является размером измерительной камеры. Это также относится к счетчику ¾”x1”, установленному на 1-дюймовую трубу, но на лицевой стороне регистра написано ¾”.

Зарегистрировать циферблаты:

Я думаю, что читать показания счетчика воды просто, если забыть обо всем, кроме одометра.Вы читаете одометр слева направо и получаете то, что видите. Например, на водомере 5/8 x 3/4 1234560 соответствует 1 234 560 галлонам в регистре галлонов США. Большинство счетов за коммунальные услуги указываются с шагом в 1000 галлонов, и одометры отражают это тем, что крайние левые колеса окрашены в белый цвет с черным шрифтом, обозначающим тысячи, десять тысяч, сто тысяч и миллионы галлонов. Два циферблата справа и фиксированный ноль представляют собой черные колеса с белым шрифтом, которые обозначают несчетные единицы или сотни, десятки и единицы.Фиксированный ноль представлен стрелкой тестовой развертки счетчика на регистре. В нашем предыдущем примере, если показание было 1234560, а стрелка была на 3, фактическое показание счетчика было бы 1 234 563 галлона США. Вы найдете два фиксированных нуля на 1-дюймовом метре и стрелку на сто галлонов. Это сделано для того, чтобы вместить большие объемы воды, чтобы одометр мог показывать 100 000 000 галлонов перед переворотом вместо 10 000 000 галлонов на меньшем счетчике.

Есть и другие важные функции реестра, которые могут вам помочь:

Течеискатель – это белый или черный треугольник, прикрепленный к центру щупа и вращающийся в соотношении один к одному с измерительной камерой.Это используется для определения того, что колеблющийся поршень в измерительной камере движется. В большинстве коммунальных служб клиенты отключают всю воду в своих домах, а затем проверяют течеискатель, чтобы увидеть, есть ли утечка на стороне счетчика.

Код даты изготовления – в реестре должны быть отпечатаны дата месяца и года на циферблате, которая является датой изготовления, которую Компания использует для определения возраста счетчика и гарантийных обязательств.

Информация об измерителе — номер модели измерителя, регистрационный номер детали, размер камеры (как объяснялось ранее), калибровка (т.е. Галлон США, кубические футы, м3) также отображаются на счетчике. Счетчики Elster AMCO также имеют в реестре 2P или 4P. Это число полюсов, которое имеет магнит регистра, и используется для обеспечения совпадения магнита регистра и магнита камеры.

Варианты отделки счетчика воды:

Водомер Elster AMCO 5/8”x3/4” C700 можно заказать в более чем 2000 различных вариантах. Многие из доступных сегодня вариантов бытовых счетчиков воды основаны на запросах клиентов, сделанных несколько десятилетий назад.Качество процессов и материалов производителя улучшилось настолько, что большинство клиентов могут без проблем использовать стандартную конфигурацию расходомера. Измеритель Standard состоит из бронзового корпуса, регистратора со стеклянными линзами и полимерного корпуса регистратора, крышки и нижней пластины. Я хотел понять, почему существуют все варианты, поэтому задал несколько вопросов. Вот ответы:

Основной корпус

. Доступны основные корпуса из традиционного бронзового сплава, бронзы с низким содержанием свинца и полимерного корпуса (в некоторых размерах).Основные случаи традиционных сплавов и с низким содержанием свинца — это законодательство, основанное на требованиях клиентов, которым они должны следовать, но полимерные счетчики были популярны в начале восьмидесятых и потеряли популярность у большинства клиентов. Они по-прежнему популярны в промышленности, особенно там, где бронза не лучший материал.

Регистрационный материал

. Несмотря на то, что счетчики доступны с полимерными и стеклянными линзами, мы продаем счетчики со стеклянными линзами только во Флориде для применения в карьерах. Полимерные линзовые счетчики можно устанавливать в подвалах на севере внутри помещения.

Материал корпуса регистра – Корпуса регистра доступны из полимера и бронзы. Некоторым клиентам требуется бронзовый корпус по причинам продолжительности службы, но сегодня большинство коммунальных предприятий, за исключением полимерного корпуса, поскольку полимерные материалы улучшились и соответствуют требованиям обслуживания.

Материалы нижней плиты. Нижние плиты изготавливаются из полимера, бронзы и чугуна. полимерные и бронзовые днища относятся к той же категории, что и материалы корпуса, но чугунные днища традиционно используются на севере для защиты от замерзания.Чугунное дно рассчитано на разрушение при замерзании счетчика, чтобы предотвратить повреждение внутренних частей счетчика. В установках с измерительными колодцами во Флориде могут использоваться чугунные нижние пластины, но стандартом является полимер.

Я надеюсь, что эта информация прояснила некоторые странности, связанные с подключением счетчиков воды в жилых домах, и поможет вам объяснить эти вещи своим клиентам.

Примечание. Я хотел бы поблагодарить Джона Кори, «счетчика» второго поколения, за его вклад и помощь в редактировании этой статьи.

Эрик Кори — торговый представитель Avanti в Южной Флориде и сын Джона Кори, менеджера по системам учета Avanti, который работает в отрасли уже 30 лет. Дедушка Эрика, Джеймс Кори, основал Coradmeters.

Установки

метров | Биллерика, Массачусетс,

Общие требования (все счетчики)

Все линии обслуживания должны быть замерены до того, как отдел водоснабжения подключит воду. Единственным исключением будут выделенные линии, обслуживающие спринклерные системы пожаротушения.
Соединения под пайку не допускаются до хвостового фитинга первичного расходомера.
Устройства обратного потока и оборудование для регулирования давления не допускаются перед выпускным клапаном расходомера.
Все счетчики должны быть совместимы с существующей городской системой учета.
Все счетчики должны быть указаны в кубических футах.
Все удаленные считыватели будут установлены рядом с подъездной дорожкой или, если это невозможно, рядом с проходом. В случае нескольких сенсорных панелей все сенсорные панели будут сгруппированы за пределами здания.
Все счетчики будут установлены горизонтально.
Счетчик будет находиться на высоте не менее 1 фута от пола, но не более 4 футов. Расстояние до стены будет не менее 4 дюймов.
Должен быть вентиль до и после счетчика; можно использовать шаровые краны.
Все счетчики должны быть физически доступны внутри здания.
Установка в яме и в гараже запрещена.
Водный отдел определит размер счетчика, который будет использоваться.

Опломбировка счетчиков
Когда установка счетчика(ов) будет завершена, обратитесь к следующим лицам, чтобы опломбировать и зарегистрировать счетчик:

Только для основного счетчика обращайтесь в отдел выставления счетов за воду 978-671-0954
Первичные и вторичные счетчики обращаться в отдел выставления счетов за воду 978-671-0954
Только для вторичного счетчика обращайтесь в Отдел выставления счетов за воду 978-671-0954

Первичные счетчики
Первичные счетчики должны иметь электрический байпас с медной проводкой (минимум калибр 6).

Первичные счетчики должны быть расположены как можно ближе к точке, где линия обслуживания входит в здание.

Вторичные счетчики
Плата за использование канализации основана на потреблении воды, измеренном первичным счетчиком. Для получения скидки за бессточное использование воды (опрыскиватели газонов и т.п.) потребитель обязан за свой счет вести учет той доли использования воды, которая не сбрасывается в канализационную систему. Все такие вторичные счетчики будут установлены и обслуживаться за счет заказчика.

Установка
Вы должны договориться с лицензированным сантехником об установке подходящего счетчика. Как ваш основной, так и новый дополнительный счетчик должны соответствовать коду и быть оснащены устройством дистанционного считывания. Вода, проходящая через вторичный счетчик, должна предварительно пройти через первичный счетчик. Вторичный счетчик нельзя припаивать к его фитингам. Стены и т.п. не должны заслонять водопровод от вторичного счетчика к неканализации.

Специалист по обслуживанию счетчиков должен проверять все установки вторичных счетчиков.По завершении установки владелец должен связаться со специалистом по обслуживанию счетчиков по телефону 978-671-0954 для проверки. На каждый первичный счетчик будет разрешен только один вторичный счетчик. Текущая измерительная система использует измеритель Sensus SRII с сенсорной панелью считывания.

США Часто задаваемые вопросы по калибровке счетчиков воды – Utility Technologies

Спецификации счетчиков воды

в США контролируются Американской ассоциацией водопроводных сооружений (AWWA). Если вы новичок в сфере гидротехнических сооружений или счетчиков, размеры счетчика и соединения счетчика могут сбивать с толку.Ниже приведена информация, которая поможет вам определить правильный размер измерителя или муфт, которые у вас есть или могут понадобиться. Если вы приобрели счетчик у поставщика за пределами США, он может быть метрическим и соответствовать стандартам ISO, а стандартные фитинги и прокладки AWWA могут работать неправильно.

Типы подключения счетчика

Метрическая резьба AWWA (наружная) — 1/2″ — 2″ метра

AWWA Резьба счетчика определяется размером соединения счетчика, а не фактическим размером. Метрическая резьба представляет собой прямую резьбу, в отличие от трубной резьбы, которая имеет конусность.Герметизация соединительной гайки счетчика и втулки счетчика (резьбовой конец счетчика) осуществляется сжатой прокладкой, в отличие от трубной резьбы, которая уплотняется конической резьбой и резьбовым герметиком.
Резьбовой герметик ни в коем случае нельзя наносить на резьбу водомера.

Внутренняя резьба NPT – метры 1-1/2″ и 2″
Эллиптический фланец (овальный фланец с двумя болтами) — 1-1/2 дюйма и 2 дюйма
Круглый фланец — 2 дюйма и больше — Фланцевые прокладки соответствуют стандартам для фланцевых труб.

Таблица характеристик размера метра:

Размер счетчика	Общее название	Пропускная способность	Отверстие (внутренний диаметр)	Приблиз. Н.Д. метровых нитей	Уложенная длина
5/8″	5/8″ x 1/2″	5/8″	1/2 дюйма	1.04″	7,5 дюйма
5/8″ x 3/4″	5/8″ x 3/4″	5/8″	3/4″	1,39	7,5 дюйма
3/4″ x 7,5″	Короткий 3/4 дюйма	3/4″	3/4″	1,39 дюйма	7,5 дюйма
3/4″	Полноразмерный 3/4 дюйма	3/4″	3/4″	1.39 дюймов	9 дюймов
1″	1 дюйм, метр	1″	1″	1,65 дюйма	10,75 дюйма
1-1/2 дюйма	Резьба 1-1/2 дюйма (наружная)	1-1/2″	1-1/2″	2,38 дюйма	12-5/8″
2 дюйма	2 дюйма с резьбой (наружная)	2 дюйма	2 дюйма	2. 81″	15-1/4″
Размер конца фланца				Овальный фланец с двумя болтами
1-1/2 дюйма	1-1/2″ Фланцевый конец	1-1/2″	1-1/2″	4 дюйма на центральные отверстия под болты	13 дюймов
2 дюйма	2-дюймовый фланец	2 дюйма	2 дюйма	4.5 дюймов на центральные отверстия под болты	17 дюймов

Водомер 5/8 дюйма (также называемый 5/8 дюйма x 1/2 дюйма)

Водомер 5/8 дюйма имеет пропускную способность 5/8 дюйма. Отверстие счетчика обычно составляет 5/8 дюйма, счетчик 5/8 дюйма не имеет резьбы 5/8 дюйма. Он имеет резьбу счетчика AWWA 1/2 дюйма и обычно подключается к системе водоснабжения 1/2 дюйма или меньше. Стандартная соединительная муфта для счетчика воды 5/8″ имеет наружную трубную резьбу NPT на одном конце и накидную соединительную гайку с резьбой 1/2″ AWWA на другом. В них используются измерительные муфты и прокладки, взаимозаменяемо обозначаемые как 5/8 дюйма или 1/2 дюйма. 5/8-дюймовые счетчики обычно используются в старых домах, где размер сервисной трубы был 1/2-дюймовый

Водомер 5/8″ x 3/4″

Водомер 5/8″ x 3/4″ имеет пропускную способность 5/8″, как и счетчик 5/8″. Отверстие счетчика обычно составляет 5/8 дюйма. Расходомер 5/8 дюйма x 3/4 дюйма имеет резьбу 3/4 дюйма AWWA и обычно подключается к водопроводной линии диаметром до 3/4 дюйма или больше. Стандартный счетчик Муфта для водомера 5/8″ x 3/4″ имеет наружную трубную резьбу NPT на одном конце и накидную соединительную гайку с резьбой 3/4″ AWWA на другом.В них используются муфты и прокладки метра 3/4 дюйма.

У нас имеется переходная муфта расходомера с резьбой на гайке расходомера 3/4″, но с трубной резьбой 1/2″ на конце ниппеля.

ВАЖНОЕ ПРИМЕЧАНИЕ: Большинство производителей используют одни и те же компоненты внутренней и внешней приводки для расходомеров 5/8″ x 1/2″ и 5/8″ x 3/4″, за исключением резьбы 5/8″. фрезеруются на меньший размер резьбы. Поэтому либо 5/8″ x 1/2″, либо 5/8″ x 3/4″ могут быть отмечены только 5/8″ на корпусе и регистром, обозначающим внутреннюю емкость, не размер резьбы.

Водомер 3/4 дюйма (стандарт)

Стандартный счетчик воды 3/4 дюйма имеет длину укладки 9 дюймов от конца резьбовой втулки. Он имеет емкость измерительной камеры 3/4 дюйма. Резьба представляет собой измерительную резьбу 3/4 дюйма AWWA, того же размера, что и для измерительного прибора 5/8 дюйма x 3/4 дюйма. В них используются муфты и прокладки метра 3/4 дюйма.

Короткий водомер 3/4 дюйма

Короткий расходомер 3/4 дюйма имеет полную пропускную способность 3/4 дюйма, но имеет более короткую длину укладки 7,5 дюйма по сравнению с расходомером 5/8 дюйма x 3/4 дюйма. Он чаще всего используется в качестве замены расходомера 5/4 дюйма. Расходомер 8″ x 3/4″, если первоначально был установлен расходомер 5/8″ x 3/4″ и требуется более высокая пропускная способность без замены устройства настройки расходомера или разброса муфты. В них используются муфты и прокладки метра 3/4 дюйма.

3/4″ x 1″ Метр

Счетчик 3/4″ x 1″ (также известный как метр 3/4″ x 1″ x 9″) представляет собой счетчик воды емкостью 3/4″ с резьбой AWWA 1″. Он обычно используется для уменьшения размера там, где 1″ метр необходимо заменить на метр 3/4 дюйма без замены муфты метра. Однако длина укладки составляет 9 дюймов, такая же, как у стандартного метра 3/4 дюйма, поэтому необходимо использовать адаптер длиной 1-1/2 дюйма. добавлен для стандартного сеттера 1 дюйм. Этот счетчик встречается довольно редко.Для них будут использоваться муфты и прокладки диаметром 1 дюйм.

Водомер 1 дюйм

1-дюймовый водомер имеет полную пропускную способность 1-дюймового метра при длине укладки 10-3/4 дюйма. Он имеет 1-дюймовую резьбу AWWA для счетчика (наружная резьба). В них используются 1-дюймовые муфты и прокладки.

Водомер 1-1/4 дюйма

В основном это устаревшие расходомеры, производство которых прекращено большинством производителей. Если он у вас есть, его, скорее всего, заменят на метр с резьбовой втулкой. Обычно у нас есть в наличии прокладки размером 1-1/4 дюйма на случай их ремонта и замены, а также мы можем заказать специальные втулки для уменьшения размера до 1 дюйма в качестве замены.При замене мы рекомендуем уменьшить любую трубу 1-1/4 дюйма до 1 дюйма с помощью трубной втулки или переходной муфты, а также использовать муфты на 1 дюйм.

Водомеры с резьбой 1-1/2″ и 2″

Большинство счетчиков воды с резьбой 1-1/2″ и 2″ имеют наружную резьбу со стандартной наружной резьбой AWWA. Эти пользовательские стандартные круглые муфты и прокладки метра 1-1/2″ или 2″ по размеру. Пара производителей выпускает версию с ВНУТРЕННЕЙ резьбой. В этом случае специальные муфты расходомера с втулкой доступны по специальному заказу, а счетчики имеют резьбу с конической трубной резьбой NPT на конце муфты расходомера.

Водомеры с фланцевыми концами 1-1/2″ и 2″

Фланцевые наконечники расходомеров 1-1/2″ и 2″ имеют эллиптические (овальные) фланцы с 2 болтами. Болты находятся на двух сторонах трубы горизонтально. Болты имеют диаметр 4 дюйма на фланце 1-1/2 дюйма и 4,5 дюйма на фланце 2 дюйма. Счетчики устанавливаются с соединительными фланцами с наружной или внутренней трубной резьбой. Прокладки могут быть либо полнолицевыми прокладками, либо вставными прокладками с ушками только сверху.

Прокладки счетчика

(или шайбы счетчика) доступны в нескольких различных материалах и толщинах.ВСЕГДА рекомендуется менять прокладку счетчика при установке или переустановке счетчика. Старые прокладки будут сжаты и могут не герметизироваться, что приведет к утечкам.

Материалы

Каучук/неопрен — Наиболее распространенным материалом является неопреновый каучук. Обычно черного или красного цвета. Они являются наименее дорогими, наиболее распространенными и хорошо герметизируют и сжимаются в большинстве ситуаций. Они очень гибкие, но с ними труднее обращаться, когда они тонкие. Наиболее распространенная толщина составляет 1/8 дюйма, и они доступны в тонком размере 1/16 дюйма.Не рекомендуется укладывать более двух, чтобы варьировать толщину. Если требуется 1/32 дюйма, обратите внимание на волокнистые прокладки.
Hard Fiber — Волокнистые прокладки более жесткие и могут различаться по цвету. Стандартная толщина составляет 1/16 дюйма, но они также доступны в размерах 1/32 дюйма и 1/8 дюйма.
Кожа — Многие отраслевые эксперты предпочитают кожаные прокладки. Они из натуральной кожи с парафиновым покрытием. Стандартная толщина 1/8″, но доступна и тонкая 1/16″.Они очень хорошо герметизируют без такого сильного сжатия, как резина. Они работают очень хорошо, когда муфта или наладчик расходомера не идеально выровнены.
EPDM — это более новый материал из синтетического каучука, который мы можем получить по специальному заказу, если ваш производитель или город указывает его использование.
Полиэтилен Пластик — Еще один твердый пластик, доступный по специальному заказу.
Вставка из ткани Резина/неопрен — Неопреновые прокладки доступны с тканевым усилением.Ткань не дает резине растягиваться и придает ей жесткость. Мы также можем получить их по специальному заказу.

Толщина прокладки

Доступны толщины прокладок / шайб счетчиков от 1/32 дюйма до 1/4 дюйма. При необходимости вы можете смешивать толщины, чтобы заполнить пространство по мере необходимости и обеспечить достаточное сжатие для водонепроницаемости.

Форма и размер прокладки

Все круглые «прокладки расходомера» рассчитаны на сжатие между накидной гайкой расходомера и концом стойки расходомера.Размер прокладки расходомера обычно относится к внутреннему диаметру прокладки, который обычно соответствует пропускной способности или размеру отверстия расходомера. Если у вас установка Yoke с железным стержнем и расширительным колесом, стандартные прокладки расходомера не подойдут. Вам понадобятся концевые прокладки бугеля для настройки бугеля. Подробнее о прокладках бугеля ниже.

Овальные или эллиптические прокладки бывают цельными или вставными. При полном торце прокладка полностью окружает отверстие под болт. Прокладка должна быть на месте, прежде чем вставлять болты в отверстия.С помощью вставной прокладки счетчик можно неплотно прикрутить на место, а затем прокладку вставить между фланцами. Прокладка герметизирует центральное отверстие, через которое течет вода, но перекрывает только верхнюю часть отверстия под болт.

Прокладки бугеля — Если у вас есть установщик бугеля, прокладки на двух дальних концах имеют одинаковый размер и называются «концевыми прокладками бугеля». прокладка сжата между колесом и измерительной втулкой.Это называется прокладкой расширительного колеса и имеет меньший диаметр, чем прокладка конца бугеля. Обычно они поставляются с расширительным колесом, но при повторном использовании расширительного колеса может потребоваться замена при замене расходомера. Внутри носовой части расширительного колеса находится скошенная прокладка. Мы также можем получить их по специальному заказу.

Пожалуйста, свяжитесь с нами перед заказом, если у вас есть вопросы о правильном соединении расходомера или размерах прокладок.

Схема подключения регистратора системы водоснабжения

Контекст 1

… 2011 Опубликовано Elsevier Ltd. Отбор и/или рецензирование под ответственность Intelligent Information © 2011 Published Technology by Elsevier Application Ltd. Selection Research and/or Association. экспертная оценка под ответственностью [имя организатора] В качестве основной технологии моделирования городской сети водоснабжения особое значение имеет суточное потребление воды крупными пользователями. Основное исследование в этой статье посвящено потреблению воды пользователем за каждые 15 минут времени записи в соответствии с тестовыми данными 7-дневного цикла и получено из них изменение характера для поддержки моделирования сети водоснабжения в демонстрационном исследовательском районе. В этом регионе насчитывается около 30 крупных водопользователей, включая школы, административные здания, больницы, фабрики и т. д., счетчики воды которых почти в основном представляют собой традиционные счетчики механического типа. Поэтому добиться регистрации данных в реальном времени практически невозможно. В настоящее время представлено много новых проектов по модификации механического счетчика в электронный или интеллектуальный прибор, но большинство из них используются для интегрированной системы управления базами данных удаленных данных, таких как интеллектуальные здания, семьи, квартиры или коммерческие здания, которые основаны на смарт-ИС РИФ. карта или технология беспроводной связи [1-4], но для изучения тестирования в реальном времени мало применения.Поскольку программируемый логический контроллер (ПЛК) может не только выполнять сложные логические операции, но также выполнять различные последовательности или синхронизацию функций управления с обратной связью, а также обладает такими преимуществами, как небольшой объем, гибкая сборка, высокая помехоустойчивость. и надежность в суровых условиях, длительная бесперебойная работа и так далее. В этой статье были проведены исследования для реализации системы учета потребления воды крупным пользователем в режиме реального времени. Система состоит из датчика ротора расходомера, ПЛК, электрических переключателей, батарей питания и водонепроницаемого корпуса, как показано на рисунке 1.На датчик ротора общего счетчика воды установлен специальный модуль электронной сигнализации. Электронный модуль может преобразовывать сигналы механического редуктора в импульсный сигнал, который будет передаваться на ПЛК по сигнальному проводу. По заранее написанным программам ПЛК осуществляет прием импульсных сигналов, обработку данных, хранение и другие функции. Поскольку система была установлена в водомерном колодце, необходимо стабильное электропитание. В данной конструкции используются два аккумулятора 12V12AH.По результатам тестирования система может работать не менее 20 дней при температуре окружающей среды 10 °C и частоте опроса 15 мин. Эксперименты также показали, что более низкая температура может ускорить энергопотребление. Например, два аккумулятора проработали 12 дней, когда температура окружающей среды упала до 0°С. Одним словом, два аккумулятора могут гарантировать по крайней мере одну неделю непрерывной работы без дополнительного источника питания. Кроме того, компьютер может быть подключен к ПЛК через USB-модуль преобразования RS485 для экспорта даты регистрации на компьютер после цикла сбора данных, а затем использовать соответствующее программное обеспечение для обработки даты.Из-за нагрузки и влажности в водомерном колодце ПЛК и аккумулятор заключены в водонепроницаемую коробку IP68 и, наконец, герметизированы зазором с помощью жидкого герметика. Как единственный измерительный инструмент для финансовых расчетов между водоснабжающей компанией и крупными пользователями, счетчик воды играет чрезвычайно важную роль в статистике воды для крупных пользователей. В настоящее время счетчики воды крупных пользователей представляют собой механические формы вместо удаленных или интеллектуальных счетчиков, диаметр которых в основном составляет DN50, DN100 и DN150 на демонстрационной площадке JINAN. Согласно плану проекта, показания счетчиков воды крупных пользователей должны сниматься каждые 15 минут и сохраняться не менее одной недели. Хотя механический счетчик воды не выполняет эту функцию, не говоря уже о хранении или удаленной передаче. Таким образом, первичная работа должна превратить водомер в интеллектуальную, а не механическую форму. Принцип работы следующий: контактная площадка электрода устанавливается на колесе в корпусе колеса с жидким уплотнением, а сенсорный чип устанавливается под соответствующую прецизионную печатную плату.Когда колесо вращается, контактная площадка электрода считывает соответствующий номер цикла вращения колеса с чипа датчика. В результате количество циклов вращения стрелок в механическом счетчике воды будет изменено на импульсный сигнал, который может быть передан на ПЛК и завершить хранение, сбор и анализ. Принцип подключения показан на рис. 2. Установка выглядит следующим образом: Сначала откройте крышку счетчика воды, двунаправленный указатель вставьте в соответствующее место. Например: для собранного удаленного счетчика воды требуется, чтобы каждые 10 кг воды посылали импульсный сигнал, поэтому положение указателя должно быть установлено в × 0,001; а затем установите датчики в нужное место в порядке, указанном на рисунке 3, откройте отверстия на двунаправленном указателе и затяните крышку. Следует обратить внимание на расстояние между верхом стрелки и низом стекла счетчика, расстояние должно быть от 0,3 до 1 мм, толщина стекла не более 6 мм, при этом отверстие для доступа к датчику в счетчике воды находится чуть выше стрелки, ошибка не возникает. превышает ± 5 мм, Канада не допускается между прокладками, счетчик воды, если крышка датчика счетчика вместе с вращением не легко найти, вы можете использовать две шайбы для точного определения местоположения.После установки он будет показан, как показано на рисунке 4, счетчик воды будет подключен к водопроводным трубам или обдувается ветром, пока двунаправленный указатель гибко вращается. Если расстояние слишком короткое, счетчик воды будет охватывать обжимной двойной указатель. Заменить кожную накладку, затем переустановить в соответствии с пунктом 2. Наконец, выносной измеритель подключается к мультиметру, по которому будет проверяться наличие. То есть, если измеренное значение показывает, что мультиметр завершает переключатель с двунаправленной стрелкой за один оборот, весь удаленный счетчик воды возможен.Согласно приведенному выше анализу процесса модификации, он показывает, что этот метод превращает вращение указателя в движение магнитного поля контура резки передающим инструментом. То есть один импульс будет усиливаться после каждого цикла вращения точки. Присутствует, что данные счетчика воды, считанные с циферблата, все еще действительны. Перед применением на крупном пользователе каждый счетчик воды был проверен Национальным центром инспекции счетчиков воды, чтобы убедиться, что качество регистрируемой воды, зарегистрированное PLC, совпадает со значением на шкале самого счетчика.Результат доказывает, что этот метод осуществим и точен. Объем накопленной воды в ПЛК практически совпадает с данными на циферблате счетчика воды в основном с погрешностью менее 5 килограммов. Из-за скольжения стрелок или неправильной установки смотрового отверстия те водомеры, которые имеют более высокую погрешность, как правило, должны быть переустановлены или дополнительно отрегулированы. Чтобы реализовать функции хранения, синхронизации и выборки, необходимо составить на компьютере выполнимую программу, которая в конечном итоге будет записана в ПЛК [5].ПЛК не будет работать, пока не будет запущен. После периода выборки все данные можно также удобно экспортировать из ПЛК с помощью компьютера. Идея разработки программы такова: счетчик установленного времени в ПЛК равен 15 минутам. В это время X1, канал на ПЛК, который подключает датчик импульсов, передаваемый от счетчика воды, собирает сигналы частотой 100 и сохраняет их во временном регистре, где количество импульсов будет суммироваться. Через 15 минут совокупный результат будет отправлен в регистр защиты от отключения питания, порядковый номер которого начинается с D4000.Временный регистр нуждается в очистке, и происходит следующий 15-минутный тест. Между тем, система защиты от отключения питания может гарантировать хранение данных не менее 1 месяца при условии отсутствия питания от аккумуляторов. Общая дата одного дня равна 96. Через семь дней работы ПЛК перестанет работать, иначе произойдет неизвестная ошибка из-за конечного числа регистров защиты от отключения питания. Основная процедура в ПЛК следующая: LDP X0 * обнаружение X0 по переднему фронту ИЛИ M0 * параллельное соединение нормально-разомкнутого контакта M0 ANI X2 * последовательное соединение с нормально-замкнутым контактом X3 ANI X3 * последовательное соединение с нормально-замкнутым контактом X3 OUT M0 * управление катушкой M0 LD M0 * работа началась после нормально разомкнутого контакта M0 OUT Y0 * возбуждение катушки Y0 LD M0 * работа началась после нормально разомкнутого контакта M0 ANDP X1 * обнаружение серии X1 с нарастающим фронтом OUT C0 K10000 * постоянная катушка возбуждения CO постоянная 10 000 LD M0 * работа началась после нормально разомкнутого контакта M0 OUT T0 K9000 *Тайминговая катушка T0 ; постоянный 10000 LD T0 * работа началась после нормально разомкнутого контакта T0 (включение через 900с) MOV CD0 D4000 . ..

Контекст 2

… в результате число циклов вращения стрелок в механическом счетчике воды будет изменено на импульсный сигнал, который может быть передан на ПЛК и завершить сохранение, сбор и анализ. Принцип подключения показан на рисунке 2. …

Проект «Вода 2.0» | Город Нейпервилл

Обновление проекта — декабрь 2021 г.

Общегородское развертывание партнером по проекту VEPO блоков интерфейса счетчиков для облегчения беспроводного удаленного считывания показаний счетчиков воды завершено в ноябре 2021 года.Городские бригады продолжают установку в определенных помещениях и других местах, к которым ранее в проекте не было доступа.

В течение первой половины 2022 года сотрудники отдела водоснабжения, электроснабжения и финансов продолжат интеграцию внутренних технологий, что в конечном итоге приведет к тому, что данные об использовании воды будут доступны клиентам для просмотра в Интернете.

Добро пожаловать в будущее показаний счетчиков воды в Нейпервилле.

Проект Water 2.0 меняет способ считывания показаний счетчиков воды в Нейпервилле.Через блоки интерфейса беспроводных счетчиков, подключенные к устройствам для считывания показаний счетчиков воды или сенсорным панелям, примерно 43 500 счетчиков воды будут передавать беспроводные удаленные ежемесячные показания для более удобного выставления счетов.

Беспроводное удаленное считывание стало стандартной практикой в коммунальных службах по многим причинам. К ним относятся сокращение предполагаемых показаний и предотвращение экологических и антропогенных условий, которые затрудняют считывание показаний счетчиков, таких как погодные условия или запертые ворота, что, в свою очередь, может вызвать разочарование клиентов.

О проекте

Предприятие водоснабжения Нейпервилля заключило контракт с Core & Main, которая работала с партнерами по проекту Sensus и VEPO, на установку в 2021 году блоков интерфейса беспроводных счетчиков на устройствах для считывания показаний счетчиков воды или сенсорных панелях по всему городу. Эти устройства представляют собой устройства, которые позволяют нашей коммунальной службе получать беспроводной счетчик читает.

В это время сотрудники City также работали над интеграцией серверной части с нашим программным обеспечением для выставления счетов, чтобы гарантировать, что показания счетчика беспроводной связи могут производить точные ежемесячные счета для наших клиентов.Персонал продолжает работать над бэкэнд-интеграцией с программным обеспечением, что в конечном итоге приведет к тому, что данные об использовании воды будут доступны клиентам для просмотра в Интернете через панель инструментов утилиты Empower.

Этот проект не связан с Программой замены счетчиков воды коммунального предприятия, в рамках которой будет продолжена замена старых счетчиков воды, отработавших свой срок службы, для обеспечения справедливого и точного выставления счетов. HBK Water Meter Service занимается заменой счетчиков воды в жилых домах, а Calumet City Plumbing Co.занимается жилыми и коммерческими изменениями.

Каковы преимущества?

Повышение уровня обслуживания и более точный и эффективный сбор данных

Внедрение программы «Вода 2.0» позволит водоканалу повысить уровень обслуживания клиентов за счет сокращения предполагаемых показаний счетчиков и предоставления клиентам ежемесячных счетов за фактическое использование; позволяя клиентам заранее узнать о возможной утечке, тем самым помогая предотвратить более высокие счета; и, в конечном итоге, предоставление доступа к данным об использовании воды через панель управления Empower, которая может помочь клиентам в реализации мер по сохранению воды, если они того пожелают.

Повышенная устойчивость

Проект «Вода 2.0» приводит к уменьшению числа считывателей счетчиков воды и транспортных средств на улицах, что делает процесс считывания показаний счетчиков более устойчивым. Система также сможет лучше контролировать состояние счетчиков воды, чтобы оптимизировать программу замены счетчиков воды.

Улучшена интеграция с новой программой выставления счетов за коммунальные услуги

В будущем городские власти будут модернизировать свою программу выставления счетов за коммунальные услуги, чтобы улучшить качество обслуживания клиентов и извлечь выгоду из улучшенных данных показаний счетчиков, доступных через Water 2. 0 Проект и прошлые инициативы электроэнергетики. Water 2.0 крайне важно внедрить до запуска новой программы выставления счетов.

У наших клиентов есть выбор

Водоканал понимает, что некоторые клиенты могут предпочесть продолжать получать показания счетчиков воды вручную. Программа отказа, аналогичная той, которую в настоящее время имеют клиенты компании Electric Utility, доступна за дополнительную плату для поддержки ручного считывания показаний счетчиков.

Программа отказа требует единовременной оплаты в размере 31 доллара США.29, а также ежемесячная плата в размере 31,44 доллара США за техников, которые вручную считывают показания счетчика воды. Эти сборы изложены в Билле о правах потребителей, который недавно был обновлен, чтобы включить те же меры защиты для потребителей воды, которые применялись в течение последнего десятилетия для потребителей электроэнергии.

Посмотреть Билль о правах клиента

Альтернатива беспроводному измерителю

Отказаться от проекта «Вода 2.

Журнал "Дизайнер"
