Нередко наши покупатели, видя в названии стабилизатора цифры, принимают их за мощность в Ваттах. На самом деле, как правило, производитель указывает полную мощность прибора в Вольт-Амперах, которая далеко не всегда равна мощности в Ваттах. Из-за этого нюанса возможны регулярные перегрузки стабилизатора по мощности, что в свою очередь приведет к его преждевременному выходу из строя.
Электрическая мощность включает в себя несколько понятий, из которых мы рассмотрим наиболее для нас важные:
Полная мощность (ВА) – величина, равная произведению силы тока (Ампер) на напряжение в цепи (Вольт). Измеряется в Вольт-Амперах.
Активная мощность (Вт) – величина, равная произведению силы тока (Ампер) на напряжение в цепи (Вольт) и на коэффициент нагрузки (cos φ). Измеряется в Ваттах.
Коэффициент мощности (cos φ) – величина, характеризующая потребитель тока.
Активная мощность (Ватты) = Полная мощность (Вольт-Амперы) * Коэффициент мощности (Cos φ)
Т.е. при выборе стабилизатора напряжения на дом или на дачу в целом, его полную мощность в Вольт-Амперах (ВА) следует умножить на коэффициент мощности Cos φ = 0.8. В результате мы получаем
Не забывайте в расчетах принять во внимание пусковые токи электродвигателей. В момент пуска их потребляемая можность может превысить номинальную от трёх до семи раз.
Краткие о напряжении, токе и мощности
Напряжением (измеряют в Вольтах) называется разность потенциалов между двумя точками или работу, выполненную по перемещению единичного заряда. Потенциал, в свою очередь, характеризует энергию в данной точке. Величина тока (количество Ампер) описывает, сколько зарядов протекли через поверхность за единицу времени. Мощность (ватты и киловатты) описывает скорость, с которой этот заряд был перенесен. Из этого следует – чем больше мощность, тем быстрее и больше переместилось носителей заряда через тело. В одном киловатте тысяча ватт, это нужно запомнить для быстрого расчета и перевода.
В теории звучит довольно сложно, давайте рассмотрим на практике. Основная формула, которой вычисляется мощность электрических приборов следующая:
P=I*U*cosФ
Важно! Для чисто активных нагрузок используется формула P=U*I , у которых cosФ равен единице.
Как выполнить перевод
Постоянный ток
В сфере автоэлектрики и декоративной подсветки используются цепи 12 В. Давайте рассмотрим на практике, как перевести амперы в ватты на примере светодиодной ленты. Для её подключения зачастую необходим блок питания, но подключить «просто так» его нельзя, он может сгореть, или наоборот, вы можете купить слишком мощный и дорогой БП там, где он не нужен и зря потратить деньги.
В характеристиках блока питания на бирке указываются такие величины, как напряжение, мощность и ток. Причем количество Вольт указываются обязательно, а вот мощность или ток могут быть описаны вместе, а может быть и такое, что только одна из характеристик указана.
В характеристиках светодиодной ленты указаны те же характеристики, но мощность и ток с учетом на метр.
Представим, что вы купили 5 метров ленты 5050 с 60 светодиодами на 1 метр. На упаковке написано «14,4 Вт/м», а в магазине на бирках БП указан только ток. Подбираем правильный источник питания, для этого умножим количество метров на удельную мощность и получим общую мощность.
14,4*5=72 Вт – необходимо для питания ленты.
Значит нужно перевести в амперы по этой формуле:
I=P/U
Итого: 72/12=6 Ампер
Итого нужен блок питания минимум на 6 Ампер. Более подробно узнать о том, как выбрать блок питания для светодиодной ленты, вы можете узнать из нашей отдельной статьи.
Другая ситуация. Вы установили на свой автомобиль дополнительные фары, но на лампочках указана характеристика, допустим 55 Вт. Подключение всех потребителей в авто лучше производить через предохранитель, но какой нужен для этих фар? Нужно перевести ватты в амперы по формуле выше – разделив мощность на напряжение.
55/12=4,58 Ампера, ближайший номинал – 5 А.
Однофазная сеть
Большинство бытовых приборов рассчитаны на подключение к однофазной сети 220 В. Напомним, что в зависимости от страны, в которой вы живете, напряжение может быть и 110 вольт и любым другим. В России принятая за стандарт величина именно 220 В для однофазной и 380 В для трёхфазной сети. Большинству читателей чаще всего приходится работать именно в таких условиях. Чаще всего нагрузку в таких сетях измеряют в киловаттах, при этом автоматические выключатели содержат маркировку в Амперах. Рассмотрим немного практических примеров.
Допустим, что вы живете в квартире со старым электросчетчиком, и у вас установлена автоматическая пробка на 16 Ампер. Чтобы определить, какую мощность «потянет» пробка, нужно перевести Амперы в киловатты. Здесь эффективна та же формула, связывающая силу тока и напряжение в мощность.
P=I*U*cosФ
Для удобства расчетов принимаем cosФ за единицу. Напряжение нам известно – 220 В, ток тоже, давайте переведем: 220*16*1=3520 Ватт или 3,5 киловатта – ровно столько вы можете подключить единовременно.
С помощью таблицы можно быстро перевести амперы в киловатты при выборе автоматического выключателя:
Немного сложнее дело обстоит с электродвигателями, у них есть такой показатель как коэффициент мощности. Чтобы определить, сколько у вас будет потреблять киловатт в час такой двигатель, нужно обязательно учитывать коэффициент мощности в формуле:
P=U*I*cosФ
Следует отметить, что cosФ должен быть указан на бирке, обычно от 0,7 до 0,9. В данном случае, если полная мощность двигателя 5,5 киловатт или 5500 Ватт, то потребляемая активная мощность (а мы платим, в отличие от предприятий, только за активную):
5,5*0,87= 4,7 киловатта, а если точнее то 4785 Вт
Стоит отметить, что при выборе автомата и кабеля для электродвигателя нужно учитывать полную мощность, поэтому нужно брать ток нагрузки, который указан в паспорте к двигателю. И также важно учитывать пусковые токи, так как они значительно превышают рабочий ток двигателя.
Еще один пример, сколько ампер потребляет чайник на 2 кВт? Делаем расчет, сначала нужно выполнить перевод киловатт в ватты: 2*1000 = 2000 Ватт.
После этого переводим ватты в Амперы, а именно: 2000/220 = 9 Ампер.
Это значит, что пробка на 16 Ампер выдержит чайник, но если вы включите еще один мощный потребитель (например, обогреватель) и в суммарная мощность будет выше 16 Ампер – она через время выбьет. Также дело обстоит и с автоматами, и предохранителями.
Для подбора кабеля, который выдержит определенное количество ампер чаще, чем формулы используют таблицу. Вот пример одной из них, кроме тока в ней и указана мощность нагрузки в киловаттах, что очень удобно:
Трёхфазная сеть

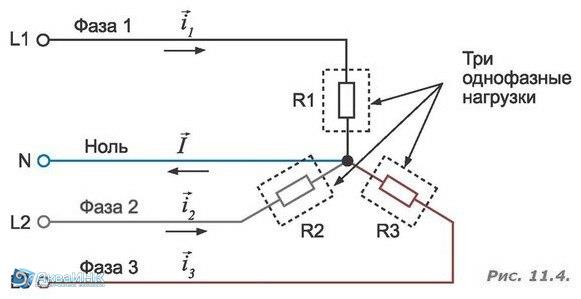

В трёхфазной сети есть две основных схемы соединения нагрузки, например обмоток электродвигателя – это звезда и треугольник. Формула определения и перевода мощности в ток несколько иная, чем в предыдущих вариантах:
P = √3*U*I*cosФ
Так как наиболее частым потребителем трёхфазной электросети является электродвигатель, рассмотрим на его примере. Допустим, у нас есть электродвигатель мощностью в 5 киловатт, собранный по схеме звезды с напряжением питания 380 В.
Нужно запитать его через автоматический выключатель, но чтобы его подобрать, нужно знать ток двигателя, значит нужно перевести из киловатт в амперы. Формула для расчета будет иметь вид:
I=P/(√3*U*cosФ)
На нашем примере это будет 5000/(1,73*380*0,9)=8,4 А. Таким образом мы без труда смогли перевести киловатты в амперы в трехфазной сети.
Напоследок рекомендуем просмотреть полезное видео по теме:
Для оперативной работы электромонтеру необходимо освоить навыки быстрого перевода. На электродвигателях часто указывается и ток, и напряжение, и мощность, и её коэффициент, но случается, так, что табличка утеряна, или же информация на ней читается не полностью. Кроме электродвигателей часто приходится подключить ТЭНы или тепловую пушку, где кроме напряжения питания и мощности зачастую ничего не известно. Для оптимального подбора кабеля нужно знать, как быстро перевести амперы в киловатты соответственно.
Мы надеемся, что предоставленные формулы и советы помогли вам понять всю нюансы перевода. Если вы не можете самостоятельно перевести мощность в амперы или наоборот, пишите в комментариях, мы вам постараемся помочь!
Мощность – это скорость расходования энергии, выраженная в отношении энергии ко времени: 1 Вт = 1 Дж/1 с. Один ватт равен отношению одного джоуля (единице измерения работы) к одной секунде.
Практически каждый человек слышал про параметры электричества как Вольт, Ампер и Ватты.
Что такое мощность. Ватт [Вт]
Ватт, согласно системе СИ – единица измерения мощности. В наши дни используется для измерения мощности всех электрических и не только приборов. Согласно теории физики, мощность – это скорость расходования энергии, выраженная в отношении энергии ко времени: 1 Вт = 1 Дж/1 с . Один ватт равен отношению одного джоуля (единице измерения работы) к одной секунде.
На сегодняшний день для обозначения мощности электроприборов чаще применяется единица измерения киловатт (сокращенное обозначение – кВт).
Несложно догадаться, сколько ватт в киловатте – приставка «кило» в системе СИ обозначает величину, полученную в результате умножения на тысячу.
Для расчётов, связанных с мощностью, не всегда удобно использовать ватт сам по себе. Иногда, когда измеряемые величины очень большие или очень маленькие, гораздо удобнее пользоваться единицей измерения со стандартными приставками, что позволяет избежать постоянных вычислений порядка значения. Так, при проектировании и расчёте радаров и радиоприёмников чаще всего используют пВт или нВт, для медицинских приборов, таких как ЭЭГ и ЭКГ, используют мкВт. В производстве электричества, а также при проектировании железнодорожных локомотивов, пользуются мегаваттами (МВт) и гигаваттами (ГВт).
Что такое напряжение. Вольт [В]
Напряжение – это физическая величина, характеризующая величину отношения работы
электрического поля в процессе переноса заряда из одной точки A в другую точку B к величине этого самого заряда.
Проще говоря это разность потенциалов между двумя точками. Измеряется в Вольтах.
Напряжение схоже по сути с величиной давления воды в трубе, чем оно выше тем быстрее вода течет из крана. Величина напряжения стандартизированная и одинаковая для всех квартир, домов и гаражей равная 220 Вольт при однофазном электроснабжении. Также допускается по ГОСТ 10 процентное отклонение для домашней электросети. Величина напряжения должна быть не менее 198 и не более 242 Вольт.
1 Вольт содержит:
- 1 000 000 микровольт
- 1 000 милливольт
Что такое Сила тока. Ампер [А]
Сила тока это физическая величина, равная отношению количества заряда за определенный промежуток времени протекающего через проводник к величине этого самого промежутка времени. Измеряется в Амперах.
1 Ампер содержит:
- 1 000 000 микроампер
- 1 000 миллиампер
Иногда такая задача как перевод ампер в ватты или в киловатты, либо наоборот — ватты и киловатты в амперы, может вызвать затруднение.
Ведь редко кто из нас помнит наизусть формулы мо школьной скамьи. Если конечно постоянно не приходится сталкиваться с этим по роду профессии или увлечения.
На самом деле, в быту знание таких вещей может потребоваться довольно часто. Например, на розетке или на вилке указана маркировка в виде надписи: «220В 6А». Эта маркировка, отражает предельно допустимую мощность подключаемой нагрузки. Что это значит? Какой максимальной мощности сетевой прибор можно включить в такую розетку или использовать с данной вилкой?
Исходя из этой маркировки мы видим, что рабочее напряжение, на которое расчитано это устройство составляет 220 вольт, а максимальный ток 6 ампер. Чтобы получить значение мощности, достаточно перемножить две эти цифры: 220*6 = 1320 ватт — максимальная мощность для данной вилки или розетки. Скажем, утюг с паром можно будет использовать только на двойке, а масляный обогреватель — только в половину мощности.
Сколько Вольт содержит 1 Ампер?
Ответить на этот вопрос довольно сложно.
Однако для того чтобы вам было легче разобраться с этим вопросом мы предлагаем вам ознакомиться с таблицами соотношений
Для постоянного тока
| Вольты | Вт : А = А х Омы = √ (Вт х Омы) |
| Амперы | (Вт : В) = √(Вт : Омы) = В : Омы |
| Омы | В : А = Вт : (А) 2 = (В) 2 : Вт |
| Ватты | А х В = (А) 2 х Омы = (В) 2 : Омы |
Для переменного тока
| Вольты | Вт : (А х cos Ψ) = А х Омы х cos Ψ = √(Вт х Омы) |
| Амперы | Вт: (В х cos Ψ) = 1/cos Ψ х √(Вт : Омы) = В : (Омы х cos Ψ) |
| Омы | В : (А х cos Ψ) = Вт : (А) 2 • cos 2 Ψ = (В) 2 : Вт |
| Ватты | В х А х cos Ψ = (А) 2 х Омы х cos 2 Ψ = (В) 2 : Омы |
Сколько Ватт в 1 Ампере?
Итак, чтобы получить ватты, нужно указанные амперы умножить на вольты:
В ней P – Ватт, I – это А, а U – Вольт.
То есть ток умножить на напряжение (в розетке у нас примерно 220-230 вольт). Это главная формула для нахождения мощности в однофазных электрических цепях.
Пример расчета потребляемой мощности- стиральная машина потребляет из розетки 220 Вольт силу тока величиной 10 А , 10 А * 220 В = 2200 Вт или 2.2 Киловатта , т. к. один Киловатт равен 1000 Ватт .
Переводим ватты в амперы
Иногда мощность в ваттах нужно перевести в амперы. С такой задачей сталкивается, например, человек, решивший выбрать защитный автомат для водонагревателя.
Например, на водонагревателе написано «2500 Вт» – это номинальная мощность при напряжении сети 220 вольт. Следовательно, чтобы получить максимальные амперы водонагревателя, разделим номинальную мощность на номинальное напряжение, и получим: 2500/220 = 11,36 ампер .
Итак, можно выбрать автомат на 16 ампер. 10 амперного автомата будет явно не достаточно, а автомат на 16 ампер сработает сразу, как только ток превысит безопасное значение.
Таким образом, чтобы получить амперы, нужно ватты разделить на вольты питания — мощность разделить на напряжение I = P/U (вольт в бытовой сети 220-230).
Сколько ампер в киловатте и сколько киловатт в ампере
Бывает часто, что на сетевом электроприборе мощность указана в киловаттах (кВт), тогда может потребоваться перевести киловатты в амперы. Поскольку в одном киловатте 1000 ватт, то для сетевого напряжения в 220 вольт можно принять, что в одном киловатте 4,54 ампера, потому что I = P/U = 1000/220 = 4,54 ампер . Верно для сети и обратное утверждение: в одном ампере 0,22 кВт, потому что P = I*U = 1*220 = 220 Вт = 0,22 кВт .
Для приблизительных расчетов можно учитывать то, что при однофазной нагрузке номинальный ток I ≈ 4,5Р , где Р — потребляемая мощность и киловаттах. Например, при Р = 5 кВт, I = 4,5 х 5 = 22,5 А .
Ватты в киловатты
То есть, 1 кВт=1000 Вт (один киловатт равен тысячи ваттам). Обратный перевод так же прост: можно разделить число на тысячу либо переместить запятую на три цифры левее.
Например:
- мощность стиральной машины 2100 Вт = 2,1 кВт ;
- мощность кухонного блендера 1,1 кВт = 1100 Вт ;
- мощность электродвигателя 0,55 кВт = 550 Вт и т.д.
Килоджоули в киловатты и киловатт-час
Иногда полезно знать, как перевести килоджоули в киловатты. Для ответа на этот вопрос, вернемся к базовому отношению ватт и джоулей: 1 Вт = 1 Дж/1 с . Нетрудно догадаться, что:
- 1 килоджоуль = 0.0002777777777778 киловатт-час (в одном часе 60 минут, а в одной минуте 60 секунд, следовательно в часе 3600 секунд, а 1/3600 = 0.000277778).
- 1 Вт= 3600 джоуль в час
Ватты в лошадиные силы
- 1 лошадиная сила =736 Ватт , следовательно 5 лошадиных сил = 3,68 кВт .
- 1 киловатт = 1,3587 лошадиных сил .
Ватты в калории
- 1 джоуль = 0,239 калории , следовательно 239 ккал = 0.0002777777777778 киловатт-час .
Измерение величин тока и напряжения
Для того что бы измерить напряжение необходимо мультиметр переключить в режим измерения переменного напряжения, при этом установите верхний предел как можно выше. Например 400 Вольт. А затем коснуться измерительными щупами ноля и фазы в розетке или клемнике и на экране Вы увидите величину напряжения.
Ток измерять тяжелее, для его измерения необходимо переключить в режим измерения тока в Амперах и подключиться так, что бы ток проходил через электроизмерительный прибор, мультиметр необходимо подключить последовательно с источником энергопотребления. Или в более дорогих моделях мультиметров есть сверху два разводных дополнительных щупа, которые необходимо нажатием клавиши развести и пропустить внутрь провод, на котором необходимо измерить величину тока. Здесь два важных момента: заводить только один фазный провод и следить за тем, что бы плотно смыкались электроизмерительные щупы.
Расчет мощности трехфазного автомата
Для расчета мощности номинала трехфазного автомата необходимо суммировать всю мощность электроприборов, которые будут подключены через него. Например, нагрузка по фазам одинакова:
L1 5000 W + L2 5000 kW + L3 5000W = 15000 W
Полученные ваты переводим в киловатты:
15000 W / 1000 = 15 kW
Полученное число умножаем на 1,52 и получаем рабочий ток А.
15 kW * 1,52 = 22,8 А.
Номинальный ток автомата должен быть больше рабочего. В нашем случае рабочий ток 22,8 А, поэтому мы выбираем автомат 25 А.
Номинал автоматов по току: 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100.
Уточняем сечение жил кабеля на соответствие нагрузке здесь.
Данная формула справедлива при одинаковой нагрузке по трем фазам. Если потребление по одной из фаз значительно больше, то номинал автомата подбирается по мощности этой фазы:
Например, нагрузка по фазам: L1 5000 W; L2 4000 W; L3 6000 W.
Ваты переводим в киловатты для чего 6000 W / 1000 = 6 kW.
Теперь определяем рабочий ток по этой фазе 6 kW * 4,55 = 27,3 А.
Номинальный ток автомата должен быть больше рабочего в нашем случае рабочий ток 27,3 А мы выбираем автомат 32 А.
В приведенных формулах 1,52 и 4,55 – коэффициенты пропорциональности для напряжений 380 и 220 В.
Материалы, близкие по теме:
150 Киловатт сколько ампер — Вместе мастерим
Консультант Технические специалисты
Re: 1 ампер = сколько киловатт? 1 киловатт = сколько ампер?
Оставляя отзыв о работе технического специалиста в социальных сетях, вы помогаете делать нашу работу еще лучше.
Мощность в электрической цепи представляет собой энергию, потребляемую нагрузкой от источника в единицу времени, показывая скорость ее потребления. Единица измерения Ватт [Вт или W]. Сила тока отображает количество энергии прошедшей за величину времени, то есть указывает на скорость прохождения. Измеряется в амперах [А или Am]. А напряжение протекания электрического тока (разность потенциалов между двумя точками) измеряется в вольтах. Сила тока прямо пропорциональна напряжению.
Чтобы самостоятельно рассчитать соотношение Ампер / Ватт или Вт / А, нужно использовать всем известный закон Ома. Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Определяется одним из трех равенств: P = I * U = R * I² = U²/R.
Следовательно, чтобы определить мощность источника потребления энергии, когда известна сила тока в сети, нужно воспользоваться формулой: Вт (ватты) = А (амперы) x I (вольты). А чтобы произвести обратное преобразование, надо перевести мощность в ваттах на силу потребления тока в амперах: Ватт / Вольт. Когда же имеем дело с 3-х фазной сетью, то придется еще и учесть коэффициент 1,73 для силы тока в каждой фазе.
Сколько Ватт в 1 Ампере и ампер в вате?
Чтобы перевести Ватты в Амперы при переменном или постоянном напряжении понадобится формула:
I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтахесли сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз.
Когда же необходимо перевести ток в мощность (узнать, сколько в 1 ампере ватт), то применяют формулу:
P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.
А значит, если имеем дело с автомобильной сетью на 12 вольт, то 1 ампер — это 12 Ватт, а в бытовой электросети 220 V такая сила тока будет в электроприборе мощностью 220 Вт (0,22 кВт). В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.
Таблица перевода Ампер – Ватт:
Ватт, Вольт, Ампер. Вы подробно узнаете про эти величины электричества
Практически каждый человек слышал про параметры электричества как Вольт, Ампер и Ватты. Но на вопросы: что они означают и как измерить большинство из нас не сможет правильно ответить. Прочитайте эту статью до конца и Вы узнаете все по этой теме.
Определение величин.
Напряжение— это физическая величина, характеризующая величину отношения работы электрического поля в процессе переноса заряда из одной точки A в другую точку B к величине этого самого заряда. Проще говоря это разность потенциалов между двумя точками. Измеряется в Вольтах. Напряжение схоже по сути с величиной давления воды в трубе, чем оно выше тем быстрее вода течет из крана.
Величина стандартизированная и одинаковая для всех квартир, домов и гаражей равная 220 Вольт при однофазном электроснабжении. А для трехфазного подключения (изредка подключаются гаражи или отдельные большие частные дома)- она равна 380 Вольтам между тремя разноименными фазами, но между каждой отдельной фазой и нулем она опять будет равна 220 Вольтам.
Учитывайте, что допускается по ГОСТ 10 процентное отклонение для домашней электросети. Величина напряжения должна быть не менее 198 и не более 242 Вольт.
Сила тока— это физическая величина, равная отношению количества заряда за определенный промежуток времени протекающего через проводник к величине этого самого промежутка времени. Измеряется в Амперах.
Проще говоря, это количественный показатель потребляемой электроэнергии вашим каждым электроприбором в отдельности или всей квартиры в целом! Силу тока приблизительно можно сравнить с потоком воды из крана, чем больше Мы его открываем, тем больше воды выливается за единицу времени или наоборот.
Напряжение (U), ток (I) и сопротивление (R) участка цепи тесно взаимосвязаны и пропорциональны между собой по закону ОМА: I = U/R. Он звучит следующим образом- Сила тока в участке цепи обратно пропорциональна сопротивлению участка цепи и прямо пропорциональна его напряжению на концах. Напряжение всегда равно 220 В в квартире и доме или 380 В в трехфазной сети. Переменными (изменяющимися ) будут две величины Сила тока и сопротивление, которые тесно напрямую взаимосвязаны, во сколько раз уменьшается сопротивление участка цепи- во столько раз увеличивается ток в этом же участке цепи. Сопротивление участка цепи измеряется в Омах и практически не применяется для описания характеристик электросети дома. Вместо него используется потребляемая мощность, которая зависит от подключенной нагрузки или мощности потребителей электрической энергии.
Мощность вычисляется путем умножения величины напряжения на потребляемый ток электроприбором. Иными словами, ее можно сравнить с количеством воды в литрах, которое выльется из крана. Измеряется в Ваттах. А Ватт (Киловатт= 1000 Ватт)/часах ведется учет электроэнергии. Так если в течении часа будет работать телевизор мощностью 50 Ватт, то его потребление составит 50 Ватт/час, а за 2 часа соответственно- 100 Ватт/час или 0.1 кВт\ч.
Пример расчета потребляемой мощности- стиральная машина потребляет из розетки 220 Вольт силу тока величиной 10 А, 10 А *220 В= 2200 Вт или 2.2 Киловатта, т. к. один Киловатт равен 1000 Ватт.
Измерение величин тока и напряжения.
- Для того что бы измерить напряжение необходимо мультиметр переключить в режим измерения переменного напряжения, при это установите верхний предел как можно выше. Я ставлю 400 Вольт. А затем коснуться измерительными щупами ноля и фазы в розетке или клемнике и на экране Вы увидите величину напряжения. Рекомендую более подробно прочитать в статье «Как измерить или проверить напряжение«.
- Ток измерять тяжелее, для его измерения необходимо переключить в режим измерения тока в Амперах и подключиться так, что бы ток проходил через электроизмерительный прибор, как показано выше на рисунке мультиметр необходимо подключить последовательно с источником энергопотребления. Или в более дорогих моделях мультиметров есть сверху два разводных дополнительных щупа, которые необходимо нажатием клавиши развести и пропустить внутрь провод, на котором необходимо измерить величину тока. Здесь два важных момента: заводить только один фазный провод и следить за тем, что бы плотно смыкались электроизмерительные щупы. Более подробно об измерении тока Вы узнаете из этой инструкции.
Рекомендую дополнительно прочитать нашу статью- Принципы работы электрического тока.
Расчет мощности электических ТЭНов
Оптимальным источником энергии, для нагрева испарительной емкости, является квартирная электрическая сеть, напряжением 220 В. Можно просто использовать для этих целей бытовую электроплиту. Но, при нагреве на электроплите, много энергии расходуется на бесполезный нагрев самой плиты, а также излучается во внешнюю среду, от нагревательного элемента, не совершая при этом, полезной работы. Эта, понапрасну затрачиваемая энергия, может достигать приличных значений — до 30-50 %, от общей затраченной мощности на нагрев куба. Поэтому использование обычных электроплит, является нерациональным с точки зрения экономии. Ведь за каждый лишний киловатт энергии, приходится платить. Наиболее эффективно использовать врезанные в испарительную емкость эл. ТЭНы. При таком исполнении, вся энергия расходуется только на нагрев куба + излучение от его стенок вовне. Стенки куба, для уменьшения тепловых потерь, необходимо теплоизолировать. Ведь затраты на излучение тепла, от стенок самого куба могут так же, составлять до 20 и более процентов, от всей затрачиваемой мощности, в зависимости от его размеров. Для использования в качестве нагревательных элементов врезанных в емкость, вполне подходят ТЭНы, от бытовых эл.чайников, или другие подходящие по размерам. Мощность таких ТЭНов, бывает разная. Наиболее часто применяются ТЭНы с выбитой на корпусе мощностью 1.0 кВт и 1.25 кВт. Но есть и другие.
Поэтому мощность 1-го ТЭНа, может не соответствовать по параметрам, для нагрева куба и быть больше или меньше. В таких случаях, для получения необходимой мощности нагрева, можно использовать несколько ТЭНов, соединенных последовательно или последовательно-параллельно. Коммутируя различные комбинации соединения ТЭНов, переключателем от бытовой эл. плиты, можно получать различную мощность. Например имея восемь врезанных ТЭНов, по 1.25 кВт каждый, в зависимости от комбинации включения, можно получить следующую мощность.
- 625 Вт
- 933 Вт
- 1,25 кВт
- 1,6 кВт
- 1,8 кВт
- 2,5 кВт
Такого диапазона вполне хватит для регулировки и поддержания нужной температуры при перегонке и ректификации. Но можно получить и иную мощность, добавив количество режимов переключения и используя различные комбинации включения.
Последовательное соединение 2-х ТЭНов по 1.25 кВт и подключение их к сети 220В, в сумме дает 625 Вт. Параллельное соединение, в сумме дает 2.5 кВт.
Рассчитать можно по следующей формуле.
Мы знаем напряжение, действующее в сети, это 220В. Далее мы так же знаем мощность ТЭН, выбитую на его поверхности допустим это 1,25 кВт, значит, нам нужно узнать силу тока, протекающую в этой цепи. Силу тока, зная напряжение и мощность, узнаем из следующей формулы.
Сила тока = мощность, деленная на напряжение в сети.
Записывается она так: I = P / U.
Где I — сила тока в амперах.
P — мощность в ваттах.
U — напряжение в вольтах.
При подсчете нужно мощность, указанную на корпусе ТЭН в кВт, перевести в ватты.
1,25 кВт = 1250Вт. Подставляем известные значения в эту формулу и получаем силу тока.
I = 1250Вт / 220 = 5,681 А
Далее зная силу тока подсчитываем сопротивление ТЭНа, по следующей формуле.
R = U / I, где
R — сопротивление в Омах
U — напряжение в вольтах
I — сила тока в амперах
Подставляем известные значения в формулу и узнаем сопротивление 1 ТЭНа.
R = 220 / 5.681 = 38,725 Ом.
Далее подсчитываем общее сопротивление всех последовательно соединенных ТЭНов. Общее сопротивление равно сумме всех сопротивлений, соединенных последовательно ТЭНов
Rобщ = R1+ R2 + R3 и т.д.
Таким образом, два последовательно соединенных ТЭНа, имеют сопротивление равное 77,45 Ом. Теперь нетрудно подсчитать мощность выделяемую этими двумя ТЭНами.
P = U2 / R где,
P — мощность в ваттах
U2— напряжение в квадрате, в вольтах
R — общее сопротивление всех посл. соед. ТЭНов
P = 624,919 Вт, округляем до значения 625 Вт.
Далее при необходимости можно подсчитать мощность любого количества последовательно соединенных ТЭНов, или ориентироваться на таблицу.
Таблица 1.1. Значения для последовательного соединения ТЭНов при напряжении 220В.
| Кол-во ТЭН | Мощность (Вт) | Сопротивление (Ом) | Сила тока (А) |
| 1 | 1250 | 38,8 | 5,7 |
| 2 | 625 | 77,5 | 2,8 |
| 3 | 416 | 116,2 | 1,9 |
| 4 | 312 | 154,9 | 1,4 |
| 5 | 250 | 193,6 | 1,1 |
| 6 | 208 | 232,4 | 0,9 |
| 7 | 178 | 271 | 0,8 |
| 8 | 156 | 309,8 | 0,7 |
Таблица 1.2. Значения для параллельного соединения ТЭНов при напряжении 220В.
| Кол-во ТЭН | Мощность (Вт) | Сопротивление (Ом) | Сила тока (А) |
| 2 | 2500 | 19,4 | 11,4 |
| 3 | 3750 | 12,9 | 17 |
| 4 | 5000 | 9,7 | 22,7 |
| 5 | 6250 | 7,7 | 28,4 |
| 6 | 7500 | 6,5 | 34 |
| 7 | 8750 | 5,5 | 39,8 |
| 8 | 10000 | 4,8 | 45,5 |
Еще один немаловажный плюс, который дает последовательное соединение ТЭНов, это уменьшенный в несколько раз протекающий через них ток, и соответственно малый нагрев корпуса нагревательного элемента, тем самым не допускается пригорание браги во время перегонки и не привносит неприятного дополнительного вкуса и запаха в конечный продукт. Так же ресурс работы ТЭНов, при таком включении, будет практически вечным.
Расчеты выполнены для ТЭНов, мощностью 1.25 кВт. Для ТЭНов другой мощности, общую мощность нужно пересчитать согласно закона Ома, пользуясь выше приведенными формулами.
| Сечение токопроводящей жилы, мм. | Напряжение, 220 В | Напряжение, 380 В | |||||
| ток, А | мощность, кВт | ток, А | мощность, кВт | ||||
| 1,5 | 19 | 4,1 | 16 | 10,5 | |||
| 2,5 | 27 | 5,9 | 25 | 16,5 | |||
| 4 | 38 | 8,3 | 30 | 19,8 | |||
| 6 | 46 | 10,1 | 40 | 26,4 | |||
| 10 | 70 | 15,4 | 50 | 33,0 | |||
| 16 | 85 | 18,7 | 75 | 49,5 | |||
| 25 | 115 | 25,3 | 90 | 59,4 | |||
| 35 | 135 | 29,7 | 115 | 75,9 | |||
| 50 | 175 | 38,5 | 145 | 95,7 | |||
| 70 | 215 | 47,3 | 180 | 118,8 | |||
| 95 | 260 | 57,2 | 220 | 145,2 | |||
| 120 | 300 | 66,0 | 260 | 171,6 | |||
| Сечение токопроводящей жилы, мм. | Напряжение, 220 В | Напряжение, 380 В | |||||
| ток, А | мощность, кВт | ток, А | мощность, кВт | ||||
| 2,5 | 20 | 4,4 | 19 | 12,5 | |||
| 4 | 28 | 6,1 | 23 | 15,1 | |||
| 6 | 36 | 7,9 | 30 | 19,8 | |||
| 10 | 50 | 11,0 | 39 | 25,7 | |||
| 16 | 60 | 13,2 | 55 | 36,3 | |||
| 25 | 85 | 18,7 | 70 | 46,2 | |||
| 35 | 100 | 22,0 | 85 | 56,1 | |||
| 50 | 135 | 29,7 | 110 | 72,6 | |||
| 70 | 165 | 36,3 | 140 | 92,4 | |||
| 95 | 200 | 44,0 | 170 | 112,2 | |||
| 120 | 230 | 50,6 | 200 | 132,0 | |||
| Сечение токопроводящей жилы, мм. | Открыто | Ток, А, для проводов проложенных в одной трубе | |||||
| Двух одножильных | Трех одножильных | Четырех одножильных | Одного двухжильного | Одного трехжильного | |||
| 0,5 | 11 | – | – | – | – | – | |
| 0,75 | 15 | – | – | – | – | – | |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 | |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 | |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 | |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 | |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 | |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 | |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 | |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 | |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 | |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 | |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 | |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 | |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 | |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 | |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 | |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 | |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 | |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 | |
| 150 | 440 | 360 | 330 | – | – | – | |
| 185 | 510 | – | – | – | – | – | |
| 240 | 605 | – | – | – | – | – | |
| 300 | 695 | – | – | – | – | – | |
| 400 | 830 | – | – | – | – | – | |
| Сечение токопроводящей жилы, мм. | Открыто | Ток, А, для проводов проложенных в одной трубе | |||||
| Двух одножильных | Трех одножильных | Четырех одножильных | Одного двухжильного | Одного трехжильного | |||
| 2 | 21 | 19 | 18 | 15 | 17 | 14 | |
| 2,5 | 24 | 20 | 19 | 19 | 19 | 16 | |
| 3 | 27 | 24 | 22 | 21 | 22 | 18 | |
| 4 | 32 | 28 | 28 | 23 | 25 | 21 | |
| 5 | 36 | 32 | 30 | 27 | 28 | 24 | |
| 6 | 39 | 36 | 32 | 30 | 31 | 26 | |
| 8 | 46 | 43 | 40 | 37 | 38 | 32 | |
| 10 | 60 | 50 | 47 | 39 | 42 | 38 | |
| 16 | 75 | 60 | 60 | 55 | 60 | 55 | |
| 25 | 105 | 85 | 80 | 70 | 75 | 65 | |
| 35 | 130 | 100 | 95 | 85 | 95 | 75 | |
| 50 | 165 | 140 | 130 | 120 | 125 | 105 | |
| 70 | 210 | 175 | 165 | 140 | 150 | 135 | |
| 95 | 255 | 215 | 200 | 175 | 190 | 165 | |
| 120 | 295 | 245 | 220 | 200 | 230 | 190 | |
| 150 | 340 | 275 | 255 | – | – | – | |
| 185 | 390 | – | – | – | – | – | |
| 240 | 465 | – | – | – | – | – | |
| 300 | 535 | – | – | – | – | – | |
| 400 | 645 | – | – | – | – | – | |
| Сечение токопроводящей жилы, мм. | Ток*, А, для проводов и кабелей | ||||||
| одножильных | двухжильных | трехжильных | |||||
| при прокладке | |||||||
| в воздухе | в воздухе | в земле | в воздухе | в земле | |||
| 1,5 | 23 | 19 | 33 | 19 | 27 | ||
| 2,5 | 30 | 27 | 44 | 25 | 38 | ||
| 4 | 41 | 38 | 55 | 35 | 49 | ||
| 6 | 50 | 50 | 70 | 42 | 60 | ||
| 10 | 80 | 70 | 105 | 55 | 90 | ||
| 16 | 100 | 90 | 135 | 75 | 115 | ||
| 25 | 140 | 115 | 175 | 95 | 150 | ||
| 35 | 170 | 140 | 210 | 120 | 180 | ||
| 50 | 215 | 175 | 265 | 145 | 225 | ||
| 70 | 270 | 215 | 320 | 180 | 275 | ||
| 95 | 325 | 260 | 385 | 220 | 330 | ||
| 120 | 385 | 300 | 445 | 260 | 385 | ||
| 150 | 440 | 350 | 505 | 305 | 435 | ||
| 185 | 510 | 405 | 570 | 350 | 500 | ||
| 240 | 605 | – | – | – | – | ||
| Сечение токопроводящей жилы, мм. | Ток, А, для проводов и кабелей | ||||||
| одножильных | двухжильных | трехжильных | |||||
| при прокладке | |||||||
| в воздухе | в воздухе | в земле | в воздухе | в земле | |||
| 2,5 | 23 | 21 | 34 | 19 | 29 | ||
| 4 | 31 | 29 | 42 | 27 | 38 | ||
| 6 | 38 | 38 | 55 | 32 | 46 | ||
| 10 | 60 | 55 | 80 | 42 | 70 | ||
| 16 | 75 | 70 | 105 | 60 | 90 | ||
| 25 | 105 | 90 | 135 | 75 | 115 | ||
| 35 | 130 | 105 | 160 | 90 | 140 | ||
| 50 | 165 | 135 | 205 | 110 | 175 | ||
| 70 | 210 | 165 | 245 | 140 | 210 | ||
| 95 | 250 | 200 | 295 | 170 | 255 | ||
| 120 | 295 | 230 | 340 | 200 | 295 | ||
| 150 | 340 | 270 | 390 | 235 | 335 | ||
| 185 | 390 | 310 | 440 | 270 | 385 | ||
| 240 | 465 | – | – | – | – | ||
| Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки | |||||
| Сечение медных жил проводов и кабелей, кв.мм | Допустимый длительный ток нагрузки для проводов и кабелей, А | Номинальный ток автомата защиты, А | Предельный ток автомата защиты, А | Максимальная мощность однофазной нагрузки при U=220 B | Характеристика примерной однофазной бытовой нагрузки |
| 1,5 | 19 | 10 | 16 | 4,1 | группа освещения и сигнализации |
| 2,5 | 27 | 16 | 20 | 5,9 | розеточные группы и электрические полы |
| 4 | 38 | 25 | 32 | 8,3 | водонагреватели и кондиционеры |
| 6 | 46 | 32 | 40 | 10,1 | электрические плиты и духовые шкафы |
| 10 | 70 | 50 | 63 | 15,4 | вводные питающие линии |
В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.
| Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях | |
| Наименование линий | Наименьшее сечение кабелей и проводов с медными жилами, кв.мм |
| Линии групповых сетей | 1,5 |
| Линии от этажных до квартирных щитков и к расчетному счетчику | 2,5 |
| Линии распределительной сети (стояки) для питания квартир | 4 |
Надеемся данная информация была полезна для Вас. Мы же напоминаем что у нас Вы можете купить кабель МКЭКШВнг отличного качества по низкой цене.
Нередко наши покупатели, видя в названии стабилизатора цифры, принимают их за мощность в Ваттах. На самом деле, как правило, производитель указывает полную мощность прибора в Вольт-Амперах, которая далеко не всегда равна мощности в Ваттах. Из-за этого нюанса возможны регулярные перегрузки стабилизатора по мощности, что в свою очередь приведет к его преждевременному выходу из строя.
Электрическая мощность включает в себя несколько понятий, из которых мы рассмотрим наиболее для нас важные:
Полная мощность (ВА) – величина, равная произведению силы тока (Ампер) на напряжение в цепи (Вольт). Измеряется в Вольт-Амперах.
Активная мощность (Вт) – величина, равная произведению силы тока (Ампер) на напряжение в цепи (Вольт) и на коэффициент нагрузки (cos φ). Измеряется в Ваттах.
Коэффициент мощности (cos φ) – величина, характеризующая потребитель тока. Говоря простым языком, этот коэффициент показывает, скольно нужно полной мощности (Вольт-Ампер), чтобы «запихнуть» требуемую на совершение полезной работы мощность (Ватт) в потребитель тока. Этот коэффициент можно найти в технических характеристиках приборов-потребителей тока. На практике он может принимать значения от 0.6 (например, перфоратор) до 1 (нагревательные приборы). Cos φ может быть близок к единице в том случае, когда потребителями тока выступают тепловые (тэны и т.п.) и осветительные нагрузки. В остальных случаех его значение будет варьироваться. Для простоты это значение принято считать равным 0.8.
Активная мощность (Ватты) = Полная мощность (Вольт-Амперы) * Коэффициент мощности (Cos φ)
Т.е. при выборе стабилизатора напряжения на дом или на дачу в целом, его полную мощность в Вольт-Амперах (ВА) следует умножить на коэффициент мощности Cos φ = 0.8. В результате мы получаем приблизительную мощностьв Ваттах (Вт) на которую рассчитан данный стабилизатор. Не забывайте в расчетах принять во внимание пусковые токи электродвигателей. В момент пуска их потребляемая можность может превысить номинальную от трёх до семи раз.
16 Ампер сколько киловатт 220 таблица
Многие люди, решая, какой поставить автоматический выключатель, задумываются о количестве киловатт, потребляемых самым обычным электрооборудованием. Сколько киловатт выдерживает 16 амперный автомат, какую имеет мощность устройство, для чего он нужен и для какой фазы подходит? Об этом далее.
Емкость автомата и показатель мощности
В ответ на вопрос, 16 ампер сколько киловатт, стоит указать, что подобный автоматический выключатель может выдержать нагрузку на 3,5 кВт в однофазной сети и 18,2 кВт в трехфазной сети. Прибор на 32А — 7 и 36,5 кВт, устройство на 40А — 8,8 и 45,6 кВт, аппарат на 63А — 13,9 и 71,8 кВт соответственно. При этом напряжение питания в розетке в первом случае должно составлять не более 220 вольт, а во втором случае — не более 380 вольт.
Мощность или сила нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы рассчитывать это число, нужно взять токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.
Обратите внимание! Мощность аппарата 16А равна 3520 Вт, 32А — 7040 Вт, 40А — 8800 Вт, 63А — 13860 Вт в однофазной цепи. Мощность аппарата 16А равна 6080 Вт, 32А — 12160 Вт, 40А — 15200 Вт, 63А — 23940 Вт в трехфазной цепи. Перевод в киловатты представлен в выше.
Характеристики автомата на 16 ампер
Имеет на своем корпусе маркировку номинального тока, коммутационной способности, класса токоограничения, номинальной отключающей способности и время-токовой характеристики срабатывания расщепительной системы. Значение номинального тока равно 16 ампер, что может быть понижено или увеличено при изменении температуры в соответствующую сторону. Показатель коммутационной способности равен 4500 и 6000 ампер для бытового агрегата, а токоограничения — 10 миллисекунд.
Назначение
Автоматический выключатель 25 ампер — устройство, основная задача которого обеспечивать безопасность электрической сети от действия сверхтока, то есть от короткого замыкания с перегрузкой. Главное предназначение аппарата заключается в обеспечении безопасности самого пользователя при использовании сети и электроприборов.
Подобное оборудование включается и выключается от электрической цепи. Чаще всего его используют, чтобы защитить электрическую плиту или другие кухонные нагревательные приборы.
Обратите внимание! Также он может быть использован, чтобы уберечь систему освещения, двигатель, трансформатор и электронный электроприбор.
Принцип действия
Главным элементом устройства является электромагнитный с тепловым расцепители. Первый гарантирует защиту от замыкания, второй — от перенапряжения. Электромагнитный прибор это катушка с сердечником, которая поставлена на специальной пружине и при нормальном режиме создает электромагнитный вид поля, притягивающий катушечный сердечник. В момент короткого замыкания электроток повышается и превышает номинально заявленный по техническим характеристикам. Этот ток проходит по катушке расцепителя и увеличивает поле. В результате цепь обесточивается.
Автоматический выключатель — прибор, благодаря которому исправно работает все электрическое оборудование в доме и в сети. Чтобы сделать расчет, сколько киловатт выдерживает автомат на 16, 32, 40 и 63 ампер, а также посмотреть их мощность, достаточно воспользоваться приведенной выше таблицей.
Как то писал про проводку для варочной плиты, что тянул новую и т.д. Тогда я реально «лохонулся» с кабелем – не ожидал, что индукционная плита будет расходовать 7,5 кВт. И ее не включить в обычную розетку в 16A (Ампер). Прошло какое-то время, и мне написал парень, что он также врезает варочную поверхность, и хочет подключить ее в обычную розетку в 16А? Вопрос был примерно таким – а выдержит ли розетка напряжение от плиты? И 16A это сколько киловатт? Просто ужас! Парня я светить не стал, но такое подключение может спалить вам квартиру! Обязательно читайте дальше …
Ребята если сами не знаете, что и как рассчитывается! Если в школе с физикой, а особенно с электрикой было плохо! То лучше вам не лезть в подключение электрических плит! Вызывайте понимающего человека!
А теперь давайте о напряжении и силе тока!
Для начала отвечу на вопрос – 16A сколько киловатт (кВт)?Все очень просто – напряжение в домашней электрической сети 220В (Вольт), чтобы узнать сколько может выдержать розетка в 16А достаточно – 220 Х 16 = 3520 Ватт, а как мы знаем в 1кВт – 1000 Вт, то получается – 3,52кВт
Если формула из школьной физики P= I * U, где P (мощность), I (сила тока), U (напряжение)
Простыми словами розетка в 16A в цепи 220В, может максимально выдержать 3,5кВТ!
Индукционная плита и розеткаИндукционная плита потребляет 7,5кВт энергии, при всех включенных 4 конфорках. Если разделить в обратном порядке, то получается 7,5кВт (7500Вт)/220В = 34,09А
Как видите потребление 34А, ваша розетка в 16А просто расплавится!
Ну хорошо думаете вы …Тогда поставлю розетку в 32 – 40 А и подключу плиту! А не тут то было, нужно знать какой провод у вас заложен в стене, а также на какой автомат все выведено в щитке!
Все дело в том, что провода также имеют максимальный порог мощности! Так если у вас заложен провод в 2,5 мм сечением, то он может выдержать всего 5,9кВт!
Также и автомат нужно ставить на 32A, а лучше на 40A. Еще раз рекомендую эту статью! Там более подробно!
Так что рассчитывайте правильно! Иначе ваша розетка – проводка расплавится от высоко напряжения и запросто может возникнуть пожар!
- Дмитрий 19 сентября 2015 18:48
ересь, формула представленная в статье подходит для постоянного напряжения, а в быту используется переменное, то есть присутствует коэффициент Fi.
Дмитрий, для обычных бытовых розеток это именно так!
По хорошему приведенная формула подходит только для постоянного напряжения. Для переменного (как в розетке) это позволит примерно оценит мощность прибора. В принципе для бытового применения будет достаточно.
Розетка оплавится не от высокого напряжения, а от высокого (для нее) тока. Разогревает (проводник) именно ток. А от напряжения зависит изоляция. Грубо говоря — чем выше напряжение, тем толще изоляция.
Все-таки ток важнее учитывать. Сечение жилы больше, больше ток. Медь или алюминий. Внешняя изоляция выдерживает ток и напряжение. Учитывать только напряжение, будет неправильно.
Скажите пожалуйста, а можно ли проложить многожильный провод в стене и какого сечения для тока в 16 Ампер?, не хочу брать одножильный кабель.
Алекс, что за кабель? На сколько ампер рассчитан
Алекс, заложить то можно, НО обязательно в гофре, вот только смысл? 16 Амперный провод, это вообще ни о чем! Нужно рассчитывать хотя бы Ампер на 30 — 40, берите медный сечением в 2,5 мм!
Розетка сгорает не от повышенного напряжения- напряжение одно и то же= 220в ) И это Admin именно- опечатался. Во вторых, сечение провода подбирать можно исходя из того, что Алюминий 1 квадрат имеет пропускную способность 7 ампер, Медь 1 квадрат — 10 ампер. Вывод= медный кабель сечением 2,5 квадрата рассчитан на 25 ампер. Всё это «рассчитывание»на уровне бытовом но вполне годно. Если вам требуется запитать прибор на 8 кВт, то это в среднем 40А а значит нужен медный провод сечением 4 квадрата. ТЕПЕРЬ О ВТОРОСТЕПЕННОМ )) -Выше писали про косинус фи,поясню- если на приборе написана вольтамперная характеристика «ВА» то тут Да-нужно учитывать коофицент фи. Например стабилизатор тока на 8000 ВА — это НЕ НА потребитель 8кВт. для быта и бытовых приборов принят усреднённый коэффициент 0,8 а значит 8000 ВА умножаем на 0,8 и получаем в среднем максимальную допустимую нагрузку на стабилизатор. Для нагревательных приборов типа «тэн» (например в старых электроплитах или в чайниках, но НЕ для индукционной плиты) коэффициент фи равен единице. Тоесть в данном случае стабилизатор с 8000 ВА потянет старую электроплиту мощностью 8кВт, но не потянет кучу разных электроприборов (или индукционную плиту) с общей мощностью 8кВт, так как для кучи прибороф коэффициент уже не 1 а 0,8
На счет розеток- лучше и проще использовать соединение «клемник». Розетка на 40 ампер- это нонсес ) Обычные бытовые розетки расчитаны на 6а, а предел их 10-16а (они греются) на а если ток выше-они плавятся и горят. Есть старые советские розетки для электроплит и современные варианты этих розеток, у них три штекера, но они так же не на 40а.. Зачем вам розетка на стационарную плиту? Вывели провода в клемную коробку,(за плитой у стены) соединили болтовым клемником или лучше скруткой запаянной паяльником, и собственно псё, забыли об этом ))
Такие вещи запитываются лучше всего прямым кабелем с щитовой. В коробе проложить. Короба уже есть красивые, под дерево, в любом цвете. И не болтовое соединение делать, а снять крышку с плиты и на клемы внутри уже подключить. Ну или терминалы поставить. Это если по уму уже делать)
Если общий автомат на 16 ампер, то выходящий с счетчика тоже ставить не более 16 ампер?
подскажите пожалуйста,если мне на частный дом ввели 16А и 1фазу, могу я оставить те же 16А но только перевестись на 3 фазы.Это ведь облегчит нагрузку.А то наш электрик морочит мне голову, а я боюсь что у меня будет постоянно выбивать автомат. В доме водонагреватель ,эл.плита, микроволновка, сплит система и другие мелочи. Заранее спасибо
В таблице приведены данные мощности, тока и сечения кабелей и проводов, для расчетов и выбора кабеля и провода, кабельных материалов и электрооборудования.
В расчете применялись данные таблиц ПУЭ, формулы активной мощности для однофазной и трехфазной симметричной нагрузки.
Ниже представлены таблицы для кабелей и проводов с медными и алюминивыми жилами проводов.
| Сечение токопро водящей жилы, мм 2 | Медные жилы проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | ток, А | мощность, кВт | ток, А | мощность, кВт |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66,0 | 260 | 171,6 |
| Сечение токопро водящей жилы, мм 2 | Алюминивые жилы проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | ток, А | мощность, кВт | ток, А | мощность, кВт |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Пример расчета сечения кабеля
Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.
Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В — медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.
Расчет необходимого сечения кабеля по марке кабеля, провода
% PDF-1.5 % 136 0 объект > эндобдж xref 136 92 0000000016 00000 н. 0000003005 00000 н. 0000003133 00000 п. 0000003169 00000 п. 0000003699 00000 н. 0000003910 00000 н. 0000004047 00000 н. 0000004184 00000 п. 0000004321 00000 п. 0000004458 00000 п. 0000004595 00000 н. 0000004732 00000 н. 0000004869 00000 н. 0000005006 00000 н. 0000005143 00000 п. 0000005280 00000 н. 0000005417 00000 н. 0000005554 00000 н. 0000005691 00000 п. 0000005828 00000 н. 0000005965 00000 н. 0000006102 00000 п. 0000006239 00000 п. 0000006376 00000 п. 0000006513 00000 н. 0000006650 00000 н. 0000006787 00000 н. 0000006924 00000 н. 0000007051 00000 н. 0000007188 00000 н. 0000007763 00000 н. 0000008243 00000 н. 0000008692 00000 п. 0000009070 00000 н. 0000009725 00000 н. 0000010375 00000 п. 0000010464 00000 п. 0000011066 00000 п. 0000011577 00000 п. 0000011691 00000 п. 0000011803 00000 п. 0000011840 00000 п. 0000012462 00000 п. 0000013076 00000 п. 0000013561 00000 п. 0000013984 00000 п. 0000014589 00000 п. 0000014901 00000 п. 0000015251 00000 п. 0000015634 00000 п. 0000015946 00000 п. 0000016331 00000 п. 0000016902 00000 п. 0000017544 00000 п. 0000017987 00000 п. 0000023335 00000 п. 0000024436 00000 п. 0000029550 00000 п. 0000032851 00000 п. 0000037750 00000 п. 0000039358 00000 п. 0000039658 00000 п. 0000040023 00000 п. 0000043126 00000 п. 0000043290 00000 н. 0000049613 00000 п. 0000061298 00000 п. 0000064167 00000 п. 0000079036 00000 п. 0000079096 00000 н. 0000079157 00000 п. 0000079217 00000 п. 0000079278 00000 п. 0000079338 00000 п. 0000079399 00000 п. 0000079459 00000 п. 0000079520 00000 п. 0000079580 00000 п. 0000079642 00000 п. 0000079702 00000 п. 0000079764 00000 п. 0000079824 00000 п. 0000079885 00000 п. 0000079945 00000 п. 0000080008 00000 п. 0000080068 00000 п. 0000080131 00000 п. 0000080191 00000 п. 0000080254 00000 п. 0000080314 00000 п. 0000080377 00000 п. 0000002136 00000 н. трейлер ] / До 202566 >> startxref 0 %% EOF 227 0 объект > поток hb«b`A , &
Калькулятор тока полной нагрузки генератора
Рассчитывает ток полной нагрузки однофазного или трехфазного генератора.
Параметры
- Номинальное напряжение (В p ): Номинальное напряжение генератора в вольтах (В).
- Фаза: Укажите расположение фаз. 1 фаза переменного тока или 3 фазы переменного тока.
- Мощность генератора (S): Укажите мощность генератора в кВт или кВА. Если номинальная мощность выражена в кВт, вам также необходимо указать коэффициент мощности cos (Φ), который представляет собой число от 0 до 1. Можно использовать приблизительно 0,80, если нагрузка состоит только из двигателей.Для чисто резистивных нагрузок коэффициент мощности cos (Φ) равен 1.
Как рассчитать ток полной нагрузки трехфазного генератора?
Ток полной нагрузки для 3-фазного генератора, указанный в кВт, рассчитывается как:
\ (I = \ displaystyle \ frac {1000 \ cdot S_ {kW}} {\ sqrt {3} \ cdot V_ {LL} \ cdot \ cos {\ phi}} \)
Где,- S кВт — мощность генератора в киловаттах (кВт).
- В LL — это линейное номинальное напряжение генератора в вольтах (В).
- cos (Φ) — коэффициент мощности.
\ (I = \ displaystyle \ frac {1000 \ cdot 50} {\ sqrt {3} \ cdot 480 \ cdot 0.85} \)
I = 70,8 А.
Ток полной нагрузки для 3-фазного генератора, указанный в кВА, рассчитывается как:
\ (I = \ displaystyle \ frac {1000 \ cdot S_ {kVA}} {\ sqrt {3} \ cdot V_ {LL}} \)
Где,- S va — мощность генератора в киловольт-амперах (кВА).
- В LL — это линейное номинальное напряжение генератора в вольтах (В).
\ (I = \ displaystyle \ frac {1000 \ cdot 50} {\ sqrt {3} \ cdot 480} \) .
I = 60,1 А.
Как рассчитать ток полной нагрузки однофазного генератора?
Ток полной нагрузки для однофазного генератора, указанный в кВт, рассчитывается как:
\ (I = \ displaystyle \ frac {1000 \ cdot S_ {kW}} {\ cdot V_ {LN} \ cdot \ cos {\ phi}} \)
Где,- S кВт — мощность генератора в киловаттах (кВт).
- В LN — номинальное линейное напряжение генератора в вольтах (В).
- cos (Φ) — коэффициент мощности.
\ (I = \ Displaystyle \ гидроразрыва {1000 \ cdot 5} {120 \ cdot 0.85} \)
I = 19,6 А.
Ток полной нагрузки для 3-фазного генератора, указанный в кВА, рассчитывается как:
\ (I = \ displaystyle \ frac {1000 \ cdot S_ {kVA}} {\ cdot V_ {LN}} \)
Где,- S кВт — мощность генератора в киловольт-амперах (кВА).
- В LN — линейное напряжение генератора в вольтах (В).
\ (I = \ displaystyle \ frac {1000 \ cdot 50} {\ cdot 480} \) .
I = 16,7 А.
Терминология — введение
Напряжения, токи и цепи
Напряжения и токи можно представить как электрическое давление.Аналогия часто используется с водой в трубе; напряжение аналогично давлению воды. Напряжение — это то же самое, что разность потенциалов . Этот термин возникает потому, что напряжение — это потенциал для совершения работы.
Напряжение, строго говоря, всегда измеряется между двумя объектами; разность потенциалов между двумя точками. Однако принято определять землю как при нулевом напряжении. Затем мы можем говорить о напряжении отдельной точки или проводника с подразумеваемым добавлением «относительно земли».
Ток — это поток электроэнергии. Напряжение всегда будет пытаться управлять током. Управляемый ток размера зависит от сопротивления цепи. Если, например, напряжение возникает в воздушном зазоре, будет протекать незначительное количество тока, пока напряжение не станет настолько высоким, что воздух прорвется. Если напряжение возникает по проводнику, течет ток.
В металлах ток переносится электронами , элементарные частицы несут по одному отрицательному заряду каждая.Попутно обратите внимание на то, что электроны движутся так медленно, что, как правило, ни один электрон на самом деле не обтекает цепь. Хорошая аналогия — нитка мячей для пинг-понга в трубе. Когда вы толкаете конечный шар, все шары перемещаются (течет ток), но ни один шар не перемещается по всей длине.
Для подачи электроэнергии необходим полный контур . Если у вашей трубки закрытый конец, вы можете толкать мячи для пинг-понга с любой силой, и они могут немного сдавиться, но потока не будет.Чтобы иметь поток, вы должны сделать трубу непрерывной петлей.
Хотя случается так, что в металлах ток переносится электронами, это не принципиально для природы тока. Любой заряженный объект, который можно заставить двигаться, может переносить ток. Когда воздух разрушается под высоким напряжением, ток частично переносится ионами , (молекулы воздуха, у которых были оторваны электроны), а при электролизе ток переносится ионами в растворе.
Мощность
Мощность — это произведение напряжения и тока.В электроэнергетике мы стараемся поддерживать напряжение более или менее постоянным и позволяем изменению мощности приспосабливаться к изменениям тока.
Соотношение «мощность = напряжение, умноженное на ток» применяется независимо от того, какие единицы измерения вы используете для измерения различных величин, при условии, что единицы согласованы друг с другом. Самыми простыми в использовании единицы являются вольт, , ампер, и ватт. ) = вольт (В) x килоампер (кА) Энергия передается через линии передачи , и , распределительные сети и используются потребителем. в дальнем конце.Для передачи заданной мощности у вас может быть высокое напряжение и низкий ток или наоборот. Однако ток вызывает нагрев . Проще говоря, это происходит потому, что электроны, перемещаясь по проволоке, продолжают сталкиваться с атомами, составляющими проволоку, и эти столкновения вызывают нагрев. Нагрев увеличивается как квадрат тока. Следовательно, для передачи заданного количества энергии, если вы используете низкое напряжение и большой ток, вы потратите гораздо больше энергии на нагрев проводов, чем при использовании высокого напряжения и низкого тока.Вот почему основная передача мощности выполняется при высоких напряжениях . Однако большая часть передачи энергии осуществляется с помощью переменного тока (переменного тока). Частота в этой стране (и в других частях света, находящихся под влиянием британцев) составляет 50 герц (Гц).Америка использует 60 Гц. Один герц соответствует одному циклу в секунду . Один цикл состоит из напряжения и тока, начинающихся с нуля, плавно возрастающих до максимума в одном направлении, спадающих через ноль до того же значения в противоположном направлении и возврата к нулю. Электроэнергия делает это 50 раз в секунду, поэтому каждый цикл длится от пятидесяти секунды до двадцати миллисекунд. В настоящее время постоянный ток используется в энергосистемах только там, где действительно необходимо передавать мощность на очень большие расстояния или когда вы хотите соединить две разные системы переменного тока, но не хотите, чтобы они были синхронизированы (e .г. Великобритания и Франция). Что касается переменного тока, то большинство концепций, используемых для описания постоянного тока, все еще применимы, но требуют небольших изменений. Напряжение и ток по-прежнему означают одно и то же. Однако, поскольку напряжение (или ток) постоянно изменяется, но вы хотите описать его одним значением, вы должны определить, какое напряжение или ток вы имеете в виду. Вы можете определить напряжение как максимальное значение , достигаемое напряжением в любом направлении. Это называется амплитудой .Однако обычно определяют другую величину, называемую напряжением или током «действующее значение» . Rms означает «среднеквадратичное значение» . Для практических целей в электроэнергетике это просто постоянная часть амплитуды: среднеквадратичное значение = 0,71 x амплитуда, амплитуда = 1,41 x среднеквадратичное значение. (Коэффициент 1,41 — это квадратный корень из 2.) Среднеквадратичное значение используется потому, что переменный ток обычно оказывает такое же влияние, как и постоянный ток, когда его действующие значения такие же, как и постоянный ток. Значения в электроснабжении всегда выражаются в действительных величинах.Таким образом, 400 кВ — это действующее значение. Амплитуда (то есть максимальное напряжение) больше — 566 кВ. Хотя электроснабжение в основном осуществляется с частотой 50 Гц, в любой практической энергосистеме всегда возникают небольшие значения тока и напряжения на других частотах. Эти частоты обычно точно кратны частоте сети и известны как гармоник . Таким образом, вторая гармоника , — 100 Гц, третья гармоника, — 150 Гц и т. Д.(Учтите, что музыканты считают свои гармоники иначе, чем инженеры-электрики!). Электроэнергетика старается поддерживать как можно более низкий уровень гармоник, и, как правило, в системе передачи они составляют менее 1%. Гармоники, как правило, самые низкие в системе передачи и становятся больше в распределительных цепях и еще больше в домах. Третья гармоника (150 Гц) имеет тенденцию быть наиболее значительной. Термин «частоты мощности» часто используется для обозначения как 50 Гц, так и первых нескольких гармоник.Их также можно описать как «чрезвычайно низкие частоты» или ELF, что определяется как частоты от 30 до 300 Гц. Тот факт, что напряжение и ток могут не совпадать по фазе, вносит некоторые тонкости в расчет мощности. Это приводит к терминам «активная мощность» и «реактивная мощность» и количествам «МВА» и «МВАр» .Когда мы переходим от постоянного тока к переменному, мы также должны расширить идею сопротивления , включив в него его партнеров по переменному току, реактивное сопротивление и импеданс . С переменным током так же, как с постоянным током, вам все равно нужна полная цепь для протекания тока. Многие цепи переменного тока аналогичны цепям постоянного тока, поскольку имеют два провода («выход» и «назад» или «выход» и «возврат»). Однако в системе питания используются три провода вместо двух. Это известно как «трехфазное» электричество , и оно более эффективно, поскольку для передачи энергии в три раза требуется в полтора раза больше проводов (три вместо двух). Три фазы несут напряжения и токи, которые номинально сдвинуты по фазе на 120 градусов . Их часто называют по цветам как удобные ярлыки, обычно красный , желтый и синий . Когда три фазы имеют не совсем одинаковое напряжение и не совпадают по фазам точно на 120 градусов (что на практике всегда, из-за характера питаемых нагрузок), было бы вполне возможно описать систему тремя отдельными напряжениями и их фазами.Однако инженеры-электрики склонны описывать одно и то же по-другому. Это система «напряжение прямой последовательности» , «напряжение обратной последовательности» и «напряжение нулевой последовательности» (сокращенно pps , nps и zps «Фаза» часто опускается, отсюда, например, «напряжение нулевой последовательности» ). Это имеет то преимущество, что напряжения обратной и нулевой последовательности обычно малы, и когда три фазы находятся под углом точно 120 градусов, они полностью исчезают. подробнее о том, как токи nps и zps влияют на магнитные поля Трехфазное электричество ведет к еще одной тонкости в напряжениях. Напряжение между любыми двумя из трех фаз в 1,73 раза (корень квадратный из трех) больше, чем напряжение между любой одной фазой и землей. Следовательно, вы должны решить, подавать ли напряжение между фазами или между фазами и землей. Электроэнергетика почти всегда дает межфазные напряжения. Таким образом, 400 кВ — это 400 кВ между фазами и только 231 кВ между фазами и землей.Исключение составляет конечное напряжение распределения, которое может быть задано в любом случае. 230 В — фаза-земля, а 400 В — фаза-фаза. Обратите внимание, что строго до согласования с Европой эти напряжения составляли 240 В и 415 В. (Помните, что эти напряжения представляют собой межфазные напряжения, напряжение между фазой и землей в 1,73 раза ниже. Таким образом (400 кВ / 1,73) x 1 кА x 3 = 700 МВт.) Напряжения изменяются трансформатором .Трансформаторы очень эффективны — около девяноста процентов — таким образом, мощность протекает через трансформатор с очень малым потреблением. Подстанция — это просто один или несколько трансформаторов плюс связанное с ними распределительное устройство , и т. Д. Для практических целей электричество переменного тока не может храниться в больших количествах. Небольшие количества электроэнергии хранятся в полях, например в трансформаторе и в районе ЛЭП. С помощью переменного тока единственный способ хранить большое количество электроэнергии в течение значительных периодов времени — это преобразовать электрическую энергию в какую-либо другую форму энергии, которая может быть сохранена (например,г. гравитационная потенциальная энергия в накопительной системе с накачкой , химическая энергия в батарее ). Электроэнергия проходит через системы передачи и распределения, но нигде в них не хранится в обычном понимании. Термин «поле», однако, обычно используется только для вещей, которые способны оказывать силу . Формально поле определяется силой, которую оно оказывает на помещенный в него объект. Таким образом, формально гравитационное поле — это сила, действующая на единицу массы, электрическое поле — это сила, действующая на единичный электрический заряд, а магнитное поле может быть определено в терминах силы, действующей на единичный магнитный заряд. (На самом деле, магнитный заряд, вероятно, является плодом воображения физиков, но он имеет свое применение в качестве концепции, хотя почти наверняка не существует на самом деле.) На практике более полезно рассматривать как электрические, так и магнитные поля как области вокруг электрических проводников, в которых эффекты могут ощущаться или измеряться. Электрические поля можно измерить, потому что они действуют на заряды; Магнитные поля можно измерить, потому что они оказывают силу на движущиеся заряды, то есть ток. Электрические поля создаются напряжениями , независимо от того, какой ток протекает и действительно ли какой-либо ток вообще течет. Магнитные поля создаются токами , независимо от напряжения. Поле в любой точке создается всеми окружающими его источниками. Если доминирует один единственный источник, поле будет иметь простую форму. Если есть несколько значимых источников, поле может быть довольно сложным. Поля меняются во времени так же, как напряжение или ток, которые их создают. Таким образом, цепи постоянного тока создают поля постоянного тока (все время в одном и том же направлении), а цепи с частотой 50 Гц создают поля, которые меняют направление. Если у нас один источник переменного тока или однофазная цепь, поле в любой точке просто колеблется взад и вперед по прямой линии. Это известно как линейная поляризация . Если у нас более одного источника, например в трехфазной цепи поле больше не должно колебаться по прямой линии. На самом деле он очерчивает эллипс . Это известно как «эллиптическая поляризация» . Крайний случай — круговая поляризация . Подробнее об эллиптической поляризации Земля имеет естественное электрическое и магнитное поле.Это как статические поля, так и поля постоянного тока. Любые поля, создаваемые энергетической системой, накладываются поверх этих естественных полей. Магнитные поля с частотой 50 Гц часто (но не всегда) меньше поля Земли (которое составляет около 50 мкТл). Когда магнитное поле 50 Гц меньше статического, оно не влияет на среднее поле с течением времени; он просто делает поле немного больше в течение половины цикла и немного меньше во время второй половины. Уравнения Максвелла очень просто записать, но сложнее решить. Однако для настоящих целей достаточно знать, что на высоких частотах уравнения Максвелла работают таким образом, что электрическое и магнитное поле всегда связаны вместе как излучение . Они расположены под прямым углом друг к другу и распространяются со скоростью света. В принципе, эта связь возникает на любой частоте. На практике он сильнее всего на высоких частотах и постепенно ослабевает на более низких частотах. На частоте 50 Гц связь настолько мала, что излучение незначительно, и фактически электрическое и магнитное поля являются отдельными объектами, которые могут создаваться независимо. Таким образом, говорить о «излучении» на частоте 50 Гц некорректно. подробнее об излучении Один из способов отличить высокие частоты, где излучение действительно возникает, от низких частот, где его нет, — это подумать о длине волны .Длина волны — это расстояние между двумя последовательными циклами волны. Он всегда связан с частотой формулой длина волны = скорость света / частота . Скорость света составляет 3х10 8 метров в секунду. Для 50 Гц длина волны очень большая, 6000 км . Радиоволны имеют длины волн, например 1500 м, микроволновые печи напр. 12 см, видимый свет напр. миллионная доля метра, рентгеновские лучи, например миллиардная метра. Критерием излучения является то, находитесь ли вы в пределах одной длины волны от источника.Если у вас меньше длины волны, излучение будет слабым. Если ваша длина превышает длину волны, излучение будет значительным. Эти два режима называются областью «ближнего поля» и областью «дальнего поля» . При 50 Гц мы всегда находимся в пределах одной длины волны, 6000 км, от источника, поэтому мы всегда находимся в области ближнего поля, и излучение всегда незначительно. Альтернативный термин для полей в области, где излучение незначительно, — «квазистатические поля» . Физик всегда будет говорить о «электрических полях» , «магнитных полях» или «электромагнитном излучении» . Когда мы используем аббревиатуру «ЭМП», мы имеем в виду «электрические и магнитные поля» . Термин «электромагнитные поля» не имеет очень четкого значения, но обычно включает в себя как электрические, так и магнитные поля. Коэффициент мощности энергосистемы переменного тока определяется как отношение активной (истинной или реальной) мощности от до полной мощности , где Реактивная мощность требуется для намагничивания электродвигателя, но не выполняет никакой работы. Реактивная мощность, необходимая для индуктивных нагрузок, увеличивает объем полной мощности — и требуемую подачу в сеть от поставщика энергии к распределительной системе. Увеличение реактивной и полной мощности приведет к уменьшению коэффициента мощности — PF . Обычно коэффициент мощности — PF — определяют как косинус фазового угла между напряжением и током — или « cosφ »: PF = cos φ где PF = коэффициент мощности φ = фазовый угол между напряжением и током Коэффициент мощности, определенный IEEE и IEC, представляет собой соотношение между приложенной активной (истинной) мощностью — и полная мощность , и в общем случае может быть выражена как: PF = P / S (1) , где PF = коэффициент мощности P = активная (истинная или действительная) мощность (Вт) S = полная мощность (ВА, вольт-амперы) Низкий коэффициент мощности — это результат lt индуктивных нагрузок, таких как трансформаторы и электродвигатели.В отличие от резистивных нагрузок, создающих тепло за счет потребления киловатт, индуктивные нагрузки требуют протекания тока для создания магнитных полей для выполнения желаемой работы. Коэффициент мощности является важным измерением в электрических системах переменного тока, поскольку Международные стандарты, такие как IEC 61000-3-2, были установлены для управления искажением формы сигнала тока путем введения ограничений на амплитуду гармоник тока. Промышленное предприятие потребляет 200 А при 400 В , а трансформатор питания и резервный ИБП рассчитаны на 400 В x 200 A = 80 кВА . Если коэффициент мощности — PF — нагрузки составляет 0,7 — только 80 кВА × 0,7 = 56 кВт реальной мощности. Если коэффициент мощности близок к 1 (чисто резистивная цепь), система питания с трансформаторами, кабелями, распределительным устройством и ИБП может быть значительно меньше. Требуемая площадь поперечного сечения проводника с более низким коэффициентом мощности: Низкий коэффициент мощности дорог и неэффективен, и некоторые коммунальные предприятия могут взимать дополнительную плату, если коэффициент мощности меньше 0,95 . Низкий коэффициент мощности снизит пропускную способность электрической системы, увеличивая ток и вызывая падение напряжения. Коэффициент мощности обычно указывается как «опережающий» или «запаздывающий», чтобы показать знак фазового угла. Индуктивные и емкостные нагрузки накапливают энергию в магнитных или электрических полях в устройствах во время частей циклов переменного тока. Энергия возвращается обратно к источнику питания в течение остальных циклов. В системах с преимущественно индуктивными нагрузками — как правило, на промышленных предприятиях с большим количеством электродвигателей — запаздывающее напряжение компенсируется конденсаторными батареями. Общая мощность, необходимая индуктивному устройству, например, двигателю или аналогичному, состоит из Коэффициент мощности трехфазного электродвигателя может быть выражен как: PF = P / [(3) 1/2 UI] (2) , где PF = коэффициент мощности P = приложенная мощность (Вт, Вт) U = напряжение (В) I = ток (А, амперы) — или альтернативно: P = (3) 1/2 UI PF = (3) 1/2 U I cos φ (2b) U, l и cos φ обычно указаны на паспортной табличке двигателя. Типичные неулучшенные коэффициенты мощности Электродвигатель мощностью 150 кВт имеет коэффициент мощности до улучшения cosΦ = 0.75 . При требуемом коэффициенте мощности после улучшения cosΦ = 0,96 — коэффициент коррекции конденсатора равен 0,58 . Требуемая мощность KVAR может быть рассчитана как C = (150 кВт) 0,58 = 87 KVAR Рекомендуемые размеры блоков KVAR, необходимых для коррекция асинхронных двигателей до коэффициента мощности примерно 95%. кВт , киловатт, или иногда кВт · м, механические киловатты, относятся к выходной мощности двигателя, приводящего в действие генераторную установку, или, другими словами, механической мощности, приводящей в действие генератор. Чтобы избежать путаницы, электрическая мощность генератора часто обозначается как кВт (или экВт), что является фактической мощностью генератора после потери эффективности внутри генератора.Электрическая мощность обычно измеряется в ваттах (Вт) или тысячах ватт (киловатт, кВтэ). кВтe иногда называют «реальной мощностью», а кВА (киловольт-амперы) — полной мощностью. Для однофазных цепей соотношение: Амперы x Вольт ÷ 1000 = кВт. Для трехфазных цепей: В x 1,73 x Ампера ÷ 1000 = кВА Если вам известна электрическая нагрузка в амперах и напряжение в системе, вы можете найти требуемые киловатты или кВА по таблице.Точно так же ток системы можно легко определить, если вы знаете кВт и напряжение. Прежде чем пытаться определить размер генераторной установки, соберите как можно больше подробностей о реальных условиях эксплуатации и нагрузках. Иногда генераторная установка, изготовленная по индивидуальному заказу, размер которой соответствует конкретным требованиям, может легко окупиться за счет экономии топлива, особенно когда запуск двигателя является первоочередной задачей. Следующие ниже таблицы представляют собой удобные инструкции для определения силы тока (в амперах) или киловатт в электрической системе. 1) Используемая формула: A = (кВА x 1000) / (1.73 x Вольт) * Начальная буквенная кодовая буква указана на паспортной табличке двигателя.НЕ путайте «проектный код» с «начальным кодом». Мы знаем, что трансформатор всегда рассчитывается в кВА.Ниже приведены две простые формулы для определения рейтинга однофазного и трехфазного трансформаторов . Номинал однофазного трансформатора: P = V x I. кВА = (V x I) / 1000 Рейтинг трехфазного трансформатора Рейтинг трехфазного трансформатора: P = √3. V x I Мощность трехфазного трансформатора в кВА кВА = (√3.V x I) / 1000 Но подождите, здесь возникает вопрос… Посмотрите на общие паспортные данные трансформатора 100 кВА. Вы что-то заметили ???? В любом случае, мне все равно, что вы ответите;) но позвольте мне попытаться объяснить. Вот рейтинг трансформатора — 100 кВА . Но первичное или высокое напряжение (ВН) составляет 11000 В = 11 кВ. И первичный ток на стороне высокого напряжения составляет 5,25 ампер. Также вторичные напряжения или низкие напряжения (L.В) составляет 415 Вольт А вторичный ток (ток на стороне низкого напряжения) составляет 139,1 Ампера. Проще говоря, Мощность трансформатора в кВА = 100 кВА Первичное напряжение = 11000 = 11 кВ Первичный ток = 5,25 А Вторичное напряжение = 415 В Вторичный ток = 139,1 Ампера. Теперь рассчитайте номинал трансформатора согласно P = V x I (первичное напряжение x первичный ток) P = 11000V x 5.25A = 57750 VA = 57,75kVA Или P = V x I (вторичное напряжение x вторичный ток) P = 415V x 139.1A = 57.726 VA = 57.72kVA Еще раз мы заметили, что номинал трансформатора (на паспортной табличке) — 100 кВА , но согласно расчету… это около 57 кВА … Разница происходит из-за незнания того, что мы использовали однофазную формулу вместо трехфазной. Теперь попробуйте по этой формуле P = √3 x V x I P = √3 Vx I (первичное напряжение x первичный ток) P = √3 x 11000V x 5.25 A = 1,732 x 11000 В x 5,25 A = 100 025 ВА = 100 кВА Или P = √3 x V x I (вторичные напряжения x вторичный ток) P = √3 x 415 В x 139,1 A = 1,732 x 415 В x 139,1 A = 99,985 ВА = 99,98 кВА Рассмотрим в следующем (следующем) примере. Напряжение (от линии к линии) = 208 В . Ток (линейный ток) = 139 A Текущие характеристики трехфазного трансформатора P = √3 x V x I P = √3 x 208 x 139A = 1.732 x 208 x 139 P = 50077 VA = 50kVA Примечание: этот пост был сделан по запросу нашего поклонника страницы Анила Виджая. … Пуск, управление с цифровой клавиатуры, 20 л. IT-технология, контакторы внутреннего байпаса, высота 19.47 В… … С иллюстрациями и повторным тестом
оценивает конструкцию и характеристики нового контактора, показывая подробные сведения о…
200 и 400 ампер непрерывно, 2,3-4,6 кв, 3-фазный, 60 гц и отключающая способность 50
мВА симметричный. … Состоит из следующего оборудования, см. Рисунок 3:
А.3-канальный режим работы + GND питание 3 генератора мощностью 150 кВт 3 блока GSCU 6 шт.…… GND Power 4 узла контактора шины 2 шт. 18…… нагрузки 5 шт., 250 А / 270 В постоянного тока Резистивная нагрузка…… кВт Допустимая мощность — Регулировка напряжения — Автобусная пульсация — Спектр искажений — Перегрузки и неисправности — Галстук крест-накрест — Без перерыва передачи мощности
Б.
IPU / имитатор пусковой нагрузки двигателя Запуск двигателя — 228 А в течение 60 секунд МПС Старт — 40…… Эффекты Профили полетов
ВЫВОДЫ На этапах с I по IV… Альтернатива «плавного пуска» контактору определенного назначения. Я использую 3-полюсный ЦОД Honeywell с пилотным реле для включения нагревательных элементов в однофазной печи с напряжением 220 В переменного тока на 60 А. В
печь имеет двухпозиционный автоматический выключатель и рассчитана на работу от 240 В / 1 фаза / 60 Гц.
требует обслуживания 60 ампер. Трубчатая печь управляется 3 отдельными Yokogawa UP150.
программируемые контроллеры с двойным светодиодным дисплеем … Он состоит из цифрового верхнего предела
контроллер с отдельным выключателем термопары и магнитного контактора на… Показанное реле HF Amp U / C (минимального тока) использовалось для обнаружения потери входного сигнала.
текущий… В этом сценарии
Реле U / C (03) отключит 3-полюсный контактор и, следовательно, экспериментальный
настраивать. … U / C,
O / C трансформатора PF и контакты переключателя O / C утечки на главный источник 3-фазного контактора
мощность… Рисунок B-1: Схема защиты трансформатора 60 Гц, трансформатора тока, ВЧ усилителя и ВЧ функции… 165.Вопрос 167 номинальных характеристик контактора. Трансформатор тока однофазного тока на однофазный трехфазный 60 А и 240 В. Защита от утечки на землю обеспечивается за счет мгновенного
Катушка аварийного отключения при утечке на землю прямого действия, запитанная от
трансформатор баланса сердечника, с альтернативными стандартными номиналами
30, 60, 100 или 200 ампер, обеспечивая настройки утечки, не превышающие
50%… Они состоят из трехфазных контакторов с воздушной изоляцией на 80 А во взрывозащищенном корпусе, с трехполюсными изоляторами в отдельном корпусе.
взрывозащищенный отсек, установленный над и под сборной шиной
камеры в одно- или двухъярусные, сборка образует очень
компактное расположение. На рис. 3 схематично показана электрическая схема. Напряжение приложено
на 60 и проходит через переключатель 62, когда замкнут, чтобы начать нагрев. Однофазное напряжение семнадцати вольт примерно соответствует электрическому напряжению.
потенциал для достижения хорошего нагрева с использованием материалов и… предохранителя на 150 А 64 и управляющего контактора 66
следуйте переключателю 62, чтобы выключить систему в случае чрезмерного тока.
обнаружен. … 329 Для продажи ЭНЕРГЕТИЧЕСКОЕ ОБОРУДОВАНИЕ Электродвигатели в США HP ph4, класс изоляции b 60 Гц Запрос предложения 329 постоянного и переменного тока
В цепи постоянного тока (dc) напряжение и ток все время сохраняются в одном и том же направлении. Электроника с батарейным питанием, автомобильная электрика и железнодорожные магистрали к югу от Темзы — все это примеры цепей постоянного тока. Частоты и гармоники
Фазы
В идеале в цепи переменного тока напряжение и ток равны точно в фазе , то есть они проходят через ноль в один и тот же момент времени, достигают своих максимумов вместе и т. Д. редко точно по фазе: существует разность фаз , выраженная в градусах . Другой способ выражения разности фаз — коэффициент мощности .Коэффициент мощности, равный единице, эквивалентен нулевой разности фаз. Потребители, как правило, взимают дополнительную плату со стороны своей компании-поставщика, если их коэффициент мощности слишком далеко от единицы. Однако некоторые разности фаз вносятся не заказчиком, а цепями, по которым передается электричество. Некоторые порядки величины:
Преобразование и хранение электроэнергии
Поля
Поле — это очень общее понятие в физике для области пространства, где существует величина с определенным значением в каждой точке области. У вас может быть поле почти из чего угодно, которое изменяется в пространстве: например, температура , а также более распространенные гравитационные и электрические и магнитные поля . Излучение
Хотя электрические поля создаются напряжением, а магнитные поля — токами, после их создания они могут взаимодействовать друг с другом.Переменное магнитное поле индуцирует электрическое поле. Взаимодействие описывается уравнениями Максвелла . Коэффициент мощности — индуктивная нагрузка
Коэффициент мощности
Пример — коэффициент мощности
Система потребляет Зависимость поперечного сечения проводника от коэффициента мощности
Коэффициент мощности 1 0,9 0.8 0,7 0,6 0,5 0,4 0,3 Поперечное сечение 1 1,2 1,6 2,04 2,8 «Опережающий» или «запаздывающий» коэффициенты мощности
Коэффициент мощности трехфазного двигателя
Типичный коэффициент мощности двигателя
Мощность
(л.с.) Скорость
(об / мин) Коэффициент мощности (cos φ ) Без нагрузки без нагрузки 1/2 нагрузки 3/4 нагрузки полной нагрузки 0-5 1800 0,15 — 0,20 0,5 — 0,6 0,72 0,82 0,84 0,84 1 — 20 1800 0.15 — 0,20 0,5 — 0,6 0,74 0,84 0,86 20-100 1800 0,15 — 0,20 0,5 — 0,6 0,79 0,86 906 100-300 1800 0,15 — 0,20 0,5 — 0,6 0,81 0,88 0,91 Коэффициент мощности по отраслям
628 906 Отрасль Коэффициент мощности Пивоваренный завод 75-80 Цемент 75-80 Химический 65-75 Электрохимический Литейное производство 75-80 Поковка 70-80 Hospi tal 75-80 Производство, станки 60-65 Производство, краска 65-70 Металлообработка 65-70 шахта, уголь — 80 Офис 80-90 Масляный насос 40-60 Производство пластмасс 75-80 Штамповка 906 906 906 65-80 Текстиль 35-60 Преимущества коррекции коэффициента мощности
Коррекция коэффициента мощности с помощью конденсатора
Поправочный коэффициент конденсатора Коэффициент мощности до улучшения (cosΦ) Коэффициент мощности после улучшения (cosΦ) 1.0 0,99 0,98 0,97 0,96 0,95 0,94 0,93 0,92 0,91 0,90 9034 9031 1,56 1,44 1,40 1,37 1,34 1,30 1,28 1,25 0,55 1,52 1.38 1,32 1,28 1,23 1,19 1,16 1,12 1,09 1,06 1,04 0,60 1,03 0,60 906 31 1,06 1,01 0,97 0,94 0,91 0,88 0,85 0,65 1,17 1,03 0.97 0,92 0,88 0,84 0,81 0,77 0,74 0,71 0,69 0,70 1,02 0,76 906 906 0,88 0,66 0,62 0,59 0,56 0,54 0,75 0,88 0,74 0,67 0.63 0,58 0,55 0,52 0,49 0,45 0,43 0,40 0,80 0,75 0,61 0,46 9034 9034 906 034 906 0,46 903 903 0,35 0,32 0,29 0,27 0,85 0,62 0,48 0,42 0,37 0.33 0,29 0,26 0,22 0,19 0,16 0,14 0,90 0,48 0,14 0,28 0,14 0,28 0,16 9031 903 0,06 0,02 0,91 0,45 0,31 0,25 0,21 0,16 0,13 0.09 0,06 0,02 0,92 0,43 0,28 0,22 0,18 0,13 0,10 0,06 0,06 0,25 0,19 0,15 0,10 0,07 0,03 0,94 0.36 0,22 0,16 0,11 0,07 0,04 0,95 0,33 0,95 0,33 0,18 4 931 0,1277 931 931 931 931 0,127 0,96 0,29 0,15 0,09 0,04 0.97 0,25 0,11 0,05 0,98 0,20 0,06 Пример — Повышение коэффициента мощности с помощью конденсатора
Рекомендуемые характеристики конденсатора для двигателей T-образной рамы NEMA класса B
Номинальная мощность асинхронного двигателя
(л.с.) Номинальная скорость двигателя (об / мин) 3600 1800 1200 Номинальная мощность конденсатора3
9049 Ток
(%) Номинальная мощность конденсатора
(кВАр) Снижение линейного тока
(%) Номинальная мощность конденсатора
(кВАр) Снижение линейного тока 3 1.5 14 1,5 23 2,5 28 5 2 14 2,5 22 3 7,5 1 2,5 2,5 3 20 4 21 10 4 14 4 18 5 21 6 15631 5 18 6 20 20 6 12 6 17 7.5 19 25 7,5 12 7,5 17 8 19 30 8 11 8 11 40 12 12 13 15 16 19 50 15 12 18 15 60 18 12 21 14 22.5 17 75 20 12 23 14 25 15 100 22,5 11 306 125 25 10 36 12 35 12 150 30 10 42 200 35 10 50 11 50 10 250 40 11 60 10 62.5 10 300 45 11 68 10 75 12 350 50 12 7531 400 75 10 80 8 100 12 450 80 8 500 100 8 120 9 150 12 Разъяснение характеристик генератора — Frontier Power Products
Определения
Срок Определение Прерывистое питание Наивысшая мощность, достижимая при стандартных условиях окружающей среды SAE.Эти уровни могут поддерживаться только в течение непродолжительных периодов эксплуатации Резервная мощность Электрический выход генераторной установки, используемой для аварийного или резервного питания, для использования при выходе из строя обычных электросетей. Обычно работает менее 60 часов в год. Постоянная мощность Выходная мощность, которая может быть получена при стандартных условиях окружающей среды SAE, работая в непрерывном режиме. Электрическая нагрузка на генераторную установку обычно стабильна. Основная мощность Электрическая мощность генераторной установки, используемой в качестве основного источника энергии, часто работающей 24 часа в сутки. Электрическая нагрузка обычно меняется. pf — Коэффициент мощности кВт — киловатт Определение размеров генераторной установки
Номинальные параметры генератора в амперах для трехфазных выходов при коэффициенте мощности 0,8
кВА кВт (эл.) 208В 220 В 240 В 380 В 416V 440В 480 В 600 В 6,3 5 17,5 16,5 15,2 9,6 8,6 8,3 7,6 6,1 9.4 7,5 26,1 24,7 22,6 14,3 13 12,3 11,3 9,1 12,5 10 34,7 33 30,1 19,2 17,3 16,6 15,1 12 18,7 15 52 49,5 45 28,8 26 24.9 22,5 18 25 20 69,5 66 60,2 38,4 43,7 33,2 30,1 24,1 31,3 25 87 82,5 75,5 48 52 41,5 37,8 30,2 37,5 30 104 99 90.3 57,6 62,5 49,8 45,2 36,1 43,8 35 125 118 108 68 70 59 54 42,2 50 40 139 131 120 76 78 66 60 48 56.3 45 156 147 135 86 86 74 68 54 62,5 50 173 165 152 96 104 83 76 60 75 60 208 198 181 115 130 99.6 91 72 93,8 75 261 247 226 143 139 123 113 90 100 80 278 264 240 154 173 133 120 96 125 100 347 330 301 192 217 166 150 120 156 125 433 413 375 240 260 208 188 150 187 150 520 495 450 288 304 249 225 180 219 175 608 577 527 335 347 289 264 211 250 200 694 660 601 384 434 332 301 241 312 250 866 825 751 480 521 415 376 301 375 300 1040 990 903 576 607 498 451 361 438 350 1220 1155 1053 672 694 581 527 422 500 400 1390 1320 1203 770 868 665 602 482 625 500 1735 1650 1504 960 868 830 752 602
2) Номинальный ток является «линейным». Например, мощность 750 кВА (600 кВтэ при коэффициенте мощности 0,8) при 480 В дает 902 ампера, или вдвое больше, чем показано в таблице для 375 кВА * Пусковые коды NEMA для трехфазных двигателей, кВА / л.с., необходимые для запуска заторможенного ротора
Код Пусковая кВА / л.с. § Типовой размер двигателя А 0–3,15 (специальный) B 3.15 — 3,55 (специальный) С 3,55 — 4,0 (специальный) D 4,0 — 4,5 (специальный) E 4,5 — 5,0 (специальный) Ф. 5,0 — 5,6 15 л.с. + G 5,6 — 6,3 10 л.с. H 6.3 — 7,1 5 и 7,5 л.с. Дж 7,1 — 8,0 3 л.с. К 8,0 — 9,0 1,5 и 2 л.с. левый 9,0 — 10,0 1 л.с. П 10,0 — 11,2 <1 л.с.
§ Для выбора генератора используйте более высокое значение пускового тока. Проконсультируйтесь с производителем генераторной установки для получения информации о падении напряжения и о возможностях генератора по выходному току. Как рассчитать / найти номинал трансформатора в кВА
Рассчитать и найти номинал однофазных и трехфазных трансформаторов в кВА Контактор 3 фазы, 60 А | Продукты и поставщики
Для продажи ЭНЕРГЕТИЧЕСКОЕ ОБОРУДОВАНИЕ Gould shawmut amptrap A240R-12R 2400V 60 HZ current Request A…… СИЛОВОЕ ОБОРУДОВАНИЕ Gould shawmut amp trap A240R-9R 2400V…… w / fenwal Запросить предложение 329 Продажа ЭНЕРГЕТИЧЕСКОЕ ОБОРУДОВАНИЕ Трехфазный асинхронный двигатель Novanitek inc… Корпус с непрерывным режимом работы Запрос предложения 329 Продажа ЭНЕРГЕТИЧЕСКОЕ ОБОРУДОВАНИЕ Самодельный корпус контактора с 4 WM35A-120A Запрос предложения 329 Продажа…… 329 Продажа ЭНЕРГЕТИЧЕСКОЕ ОБОРУДОВАНИЕ Лот электротехнических изделий из латуни, состоящий из: (6) 3 -1/2 «Запросить цену… .
