2.5. Требования охраны труда при содержании и ремонтеземляного полотна и водоотводных сооружений

2.5.1. Ремонт земляного полотна и его элементов — кюветов, откосов выемок и насыпей, водоотводных канав, траншей, дренажей, прорезей и других устройств должен выполняться по проектам производства работ, в которых должны предусматриваться конкретные требования безопасности труда в соответствии с Правилами по охране труда в строительстве [113], со СНиП 12-03 [71] и СНиП 12-04 [72].

(см. текст в предыдущей редакции)

2.5.2. Проверка состояния земляного полотна, лазерное сканирование, обследовательские, геологические и другие работы должны производиться под руководством руководителя работ, обязанного следить за приближением поездов, сигналами сигналистов и предупреждать работников о своевременном сходе с пути и уборке оборудования и инструмента.

2.5.3. Производство земляных работ в зоне расположения электрокабелей, газопроводов, нефтепроводов и других подземных коммуникаций допускается только по письменному разрешению организации, ответственной за эксплуатацию этих коммуникаций. К разрешению должен быть приложен план (схема) с указанием расположения и глубины заложения коммуникаций. До начала работ необходимо установить знаки, указывающие места расположения подземных коммуникаций.

2.5.4. При возникновении опасных условий работы (оползни грунта в котлованах, осадка оснований) работников следует немедленно вывести в безопасную зону, а опасные места, где запрещается находиться людям, оградить.

2.5.5. При приближении к линиям подземных коммуникаций земляные работы должны выполняться под непосредственным наблюдением руководителя работ или мастера, а в непосредственной близости от кабелей, находящихся под напряжением, по наряду-допуску после получения разрешения и под наблюдением работников организаций, эксплуатирующих эти коммуникации. Разработка грунта в непосредственной близости (менее 1 м) от линий действующих подземных коммуникаций допускается только вручную лопатами без резких ударов. Пользоваться ударными инструментами (ломы, кирки, клинья и пневматические инструменты) запрещается. При появлении запахов газов работы должны быть немедленно прекращены, а работники выведены из опасных мест.

2.5.6. В грунтах естественной влажности с ненарушенной структурой при отсутствии грунтовых вод и расположенных поблизости подземных сооружений рытье котлованов и траншей может осуществляться с вертикальными стенками без крепления на глубину не более 1 м в песчаных (в т.ч. гравелистых) грунтах, 1,25 м в супесях, 1,5 м в суглинках, глинах и в сухих лессовых грунтах, 2 м в особо плотных грунтах. При наличии условий, отличающихся от вышеуказанных, котлованы и траншеи разрабатывают с откосами, крутизну которых принимают по таблице 1, приведенной в приложении N 2 к настоящим Правилам.

2.5.7. Производство работ, связанных с нахождением работников в выемках с вертикальными стенками без крепления в песчаных, пылевато-глинистых и талых грунтах выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений, допускается при их глубине не более, м:

1,0 — в неслежавшихся насыпных и природного сложения песчаных грунтах;

1,25 — в супесях;

1,5 — в суглинках и глинах.

2.5.8. Для спуска и подъема людей в котлованы и широкие траншеи следует устанавливать металлическую лестницу с крюками в верхней части или лестницы-стремянки шириной не менее 0,75 м с перилами, а для спуска и подъема работников в узкие траншеи — приставные лестницы. Запрещается спускаться в траншею по распоркам креплений.

2.5.9. Грунт, выброшенный из котлована или траншеи, следует размещать на расстоянии не менее 0,5 м от их бровок. Запрещается разрабатывать грунт способом подкопа (подбоя). При случайном образовании «козырьков» грунта или при нахождении на откосе котлована, траншеи валунов, камней и других предметов работники из опасных мест должны быть выведены, после чего «козырьки», валуны и камни должны быть обрушены.

2.5.10. Установка и движение строительных машин и транспортных средств в пределах призмы обрушения грунта у раскрепленных котлованов, траншей допускается при условии предварительной проверки расчетом прочности крепления с учетом величины и динамичности нагрузки.

2.5.11. В зимних условиях запрещается разрабатывать грунт без предварительного разрыхления промерзших верхних слоев, способствующих образованию «козырьков». При электроподогреве грунта необходимо на прогреваемой площадке устанавливать ограждения и предупредительные сигналы, в темное время суток площадку следует освещать.

Котлованы и траншеи, разработанные в зимнее время (как без крепления, так и с креплением), с наступлением оттепели или после обогрева грунта тепляками подлежат раскреплению и перезакреплению.

2.5.12. При наличии грунтовых вод разработка грунта должна вестись с таким расчетом, чтобы дно траншеи имело продольный уклон для стока воды и ее откачки.

2.5.13. Проведение работ в котлованах и траншеях, разрабатываемых с откосами (без креплений), но подвергавшихся увлажнению после полной или частичной отрывки грунта, допускается с соблюдением следующих требований безопасности против его обрушения:

тщательного осмотра руководителем работ или мастером перед началом каждой смены состояния грунта и его искусственного обрушения в местах, где обнаружены «козырьки» и трещины у бровок и на откосах;

временного прекращения работ в котлованах и траншеях до осушения грунта при возникновении опасности обвала;

местного уменьшения крутизны откоса на участках, где производство работ в котловане или траншее является неотложным;

запрещения движения транспортных средств и механизмов в пределах призмы обрушения.

2.5.14. Разрабатывать без крепления переувлажненные песчаные, лессовые и насыпные грунты запрещается.

2.5.15. При работе на откосах котлованов, траншей и насыпей глубиной (высотой) более 3 м и крутизной более 1:1, а при влажной поверхности откоса более 1:2 работники должны пользоваться предохранительными поясами, закрепленными за надежные опоры.

2.5.16. При наступлении устойчивых заморозков откосы необходимо очистить от камней во избежание их скатывания в котлованы и траншеи при оттепели.

2.5.17. Крепление вертикальных стенок котлованов и траншей глубиной до 3 м следует проводить в соответствии с требованиями таблицы 2, приведенной в приложении N 2 к настоящим Правилам. При этом крепление должно быть, как правило, инвентарным и выполняться по типовым проектам. При большей глубине, а также сложных гидрогеологических условиях крепление должно быть выполнено по индивидуальному проекту.

2.5.18. Разработка котлованов и траншей в грунтах, насыщенных водой (плывунах), должна производиться по индивидуальным проектам, предусматривающим безопасность работ, — искусственное водопонижение, шпунтовые крепления и другие меры. Там, где разборка креплений может вызвать повреждение смежных сооружений, а также в сыпучих грунтах и грунтах, насыщенных водой, крепление частично или полностью может быть оставлено в грунте. Стенки котлованов и траншей, разрабатываемых землеройными машинами, крепят готовыми щитами, опускаемыми и раскрепляемыми сверху, не допуская работников в нераскрепленную часть.

Экскаваторы во время работы устанавливают на спланированной рабочей площадке на твердом выровненном основании и во избежание самопроизвольного перемещения закрепляют переносными типовыми упорами. Запрещается подкладывать под гусеничные ленты или катки гусениц доски, бревна, камни и другие предметы. При работе экскаватора не допускается: находиться работникам под его ковшом или стрелой; проводить какие-либо работы со стороны забоя; находиться посторонним лицам в радиусе действия экскаватора плюс 5 м. Во время перерывов в работе независимо от их причин и продолжительности стрелу экскаватора следует отвести в сторону от забоя, а ковш опустить на грунт. Очистка ковша может производиться только в опущенном состоянии. При временном прекращении работ по разработке траншей или при ремонте экскаватора последний должен быть перемещен на расстояние не менее 2 м от края открытой траншеи. При этом необходимо подложить типовые упоры с обеих сторон гусениц или колес.

Путь передвижения экскаватора в пределах рабочей зоны должен быть заранее выровнен и спланирован, а на слабых грунтах усилен щитами либо настилом из досок, брусьев или шпал. Во время движения одноковшового экскаватора его стрелу устанавливают строго по направлению хода, а ковш приподнимают над землей на 0,5 — 0,7 м.

Машинист экскаватора должен следить за состоянием разрабатываемого забоя и при малейшей угрозе обрушения, обвалов или оползней, а также при образовании «козырьков» должен немедленно прекратить работу и отвести экскаватор на безопасное расстояние от забоя. При разработке высокого забоя прямой лопатой следует удалять находящиеся наверху забоя крупные камни и другие предметы. «Козырьки», образующиеся в забое, следует немедленно обрушивать сверху. Подкапывать грунт лопатой, стоять в направлении его скольжения запрещается.

В местах работы землеройных машин производство каких-либо работ и нахождение людей на путях их движения не допускается.

2.5.19. Работа скреперами на уклонах более 10° запрещается. При подъеме и спуске по откосу груженый скрепер должен двигаться по линии наибольшего ската.

Во избежание сползания или опрокидывания агрегата приближение скреперов (краем гусениц или колесами скрепера) к бровке выемки, траншеи, котлована и к откосу свежеотсыпанной насыпи на расстояние менее 1 м не допускается.

При производстве работ находиться сзади скрепера запрещается.

2.5.20. Предельные границы приближения бульдозера к бровке насыпей, траншей или котлованов должны быть обозначены. Выдвижение отвала бульдозера за бровку выемки или насыпи при сбросе грунта под откос запрещается.

Перемещать грунт при движении бульдозера на подъем или под уклон с углом, превышающем угол, указанный в паспорте бульдозера, и более 30° запрещается. При работе на крутых косогорах, высоких насыпях и при заглублении отвала во избежание опрокидывания и сползания запрещается делать резкие повороты. При остановке бульдозера отвал должен быть опущен на землю. Во время работы машинист бульдозера должен непрерывно наблюдать за отвалом. При продольном движении бульдозера по свеженасыпанному грунту во избежание его сползания под откос приближаться к бровке ближе 1 м запрещается. При работе в темное время суток место проведения работ должно быть освещено. Перед засыпкой траншей, котлованов руководитель работ и машинист бульдозера должны проверить отсутствие в них работников.

2.5.21. Разгрузка и раскладка трубофильтров, муфт и других материалов по фронту работ не должны создавать препятствий передвижению дреноукладочной машины и работников. Во время ее работы запрещается очищать бункер и конвейерные ленты, сходить с машины и садиться на нее.

Проезд и работа дреноукладочной машины под проводами высоковольтных линий разрешается, если расстояние между верхней точкой машины и ближайшим проводом действующей линии электропередачи будет составлять: при напряжении до 1 кВ — 1 м; 1 — 35 кВ — 1 м; 35 — 110 кВ — 1,5 м; 150 кВ — 2 м, 220 кВ — 2,5 м; 330 кВ — 3,5 м; 500 кВ — 4,5 м. В дождь работы под линией электропередачи должны быть прекращены.

2.5.22. Проверку, очистку или ремонт закрытых дренажей в колодцах разрешается выполнять при соблюдении следующих требований:

перед началом выполнения работ необходимо провести анализ воздушной среды газоанализаторами;

опускаться в колодец в спецодежде и обуви, в защитной каске и лямочном предохранительном поясе с закрепленным на нем страховочным канатом;

при работе внутри колодца одного работника на поверхности должны постоянно находиться не менее двух наблюдающих, один из которых должен держать в руках страховочный канат для приема сигналов от работника, находящегося в колодце;

при появлении посторонних запахов газов работы следует немедленно прекратить и выйти на поверхность. Если работник, выполняющий работы в колодце, не может самостоятельно выбраться из колодца, его необходимо вытаскивать с применением страховочного каната.

2.5.23. При необходимости проведения взрывных работ по снятию выступов и уполаживанию откосов скальных выемок, устройству водоотводов, ликвидации ледяных заторов, наледей вблизи искусственных сооружений, корчевки пней и валки деревьев привлекаются специализированные организации, имеющие надлежащее организационное и техническое обеспечение, связанное с хранением, использованием и учетом взрывчатых материалов, и осуществляющие деятельность в соответствии с Правилами безопасности при взрывных работах [73].

(см. текст в предыдущей редакции)

2.5.24. Содержание и ремонт земляного полотна и защитных сооружений на селеопасных участках должны осуществляться под наблюдением и руководством дорожного мастера, мостового мастера или заместителя начальника структурного подразделения по инженерным сооружениям в соответствии с соблюдением дополнительных требований безопасности труда, изложенных в инструкции по охране труда, утвержденной начальником структурного подразделения.

2.5.25. Для обеспечения эвакуации работников и техники, находящихся в опасной зоне при селевой угрозе, в структурных подразделениях должны быть разработаны меры по спасательным действиям, включая устройство на крутых склонах указателей, трапов, лестниц и других устройств.

2.5.26. Ремонтно-восстановительные и очистные работы на селеопасных участках должны осуществляться при благоприятных погодных условиях и при уверенности, что в верховьях данного водотока нет селеобразующих накоплений.

Производство работ в селеопасных руслах, в акватории противоселевых сооружений и на самих сооружениях должно быть обеспечено соответствующими предохраняющими и спасательными средствами:

лодками, настилами, перильными ограждениями и другими приспособлениями, а также страховочными поясами, касками, спецобувью и другими СИЗ.

2.5.27. Обследование селевого бассейна, восстановление и ремонт противоселевых сооружений разрешается выполнять только в светлое время суток. В исключительных случаях при аварийной ситуации эти работы могут выполняться в темное время суток с обязательным освещением места работ прожекторами.

2.5.28. Содержание откосов земляного полотна на скально-обвальных участках железных дорог осуществляется структурными подразделениями при участии путеобследовательской станции. Непосредственное выполнение работ по обследованию этих участков, удалению неустойчивых обломков скального грунта, укреплению скальных откосов возлагается на специализированные бригады оборщиков (верхолазов).

2.5.29. Оборщики назначаются из числа работников, достигших возраста восемнадцати лет, прошедших медицинский осмотр и альпинистскую подготовку. Они должны проходить ежегодную проверку знаний и не реже одного раза в два года переподготовку по утвержденной программе подготовки под руководством опытных инструкторов.

2.5.30. Работы по проверке откосов выемок и очистке их от неустойчивых обломков скального грунта разрешается вести только в светлое время суток при сухой погоде. В аварийных ситуациях в темное время суток место работ должно быть освещено прожекторами. На время производства работ руководитель должен выделить из числа монтеров пути лицо, на которое возлагается осуществление наблюдений за состоянием откосов выемок или склонов с целью своевременного предупреждения работников в случае появления опасности.

2.5.31. В целях предотвращения обвалов и осыпей на действующий путь в структурном подразделении должна быть разработана и утверждена начальником структурного подразделения инструкция по охране труда при производстве скально-обвальных работ с учетом местных условий.

Об особенностях производства земляных работ, содержания строительных площадок и открытых котлованов в весенний период строительства

5 марта 2019

Департамент государственного жилищного и строительного надзора Свердловской области обращает Ваше внимание на особенности производства земляных работ, содержания строительных площадок и открытых котлованов в весенний период строительства.

В ходе проведения программных проверок в весенний период специалистами Департамента будет уделяться особое внимание выполнению мероприятий по защите грунтов в основании фундаментов, подверженных неоднократному замораживанию и оттаиванию, а также подтоплению.

В период весеннего таяния снега и оттаивания замороженных грунтов необходимо провести мероприятия от подтопления оснований фундаментов в открытых котлованах, мероприятия по закреплению откосов котлованов глубокого заложения, предостерегающих от обрушения и сползания кромок котлована:

• Необходимо производить мониторинг за состоянием откосов котлованов;

• Земляные работы производить в соответствии с нормативной и проектной документацией;

• Складирование материалов, прокладка транспортных путей, установка опор воздушных линий электропередачи и связи должны производиться за пределами призмы обрушения грунта незакрепленных выемок (котлованов, траншей), а их размещение в пределах призмы обрушения грунта у выемок с креплением допускается при условии предварительной проверки устойчивости закрепленного откоса по паспорту крепления или расчетом с учетом динамической нагрузки. Земляные работы с размещением рабочих мест в выемках и траншеях производить согласно приказу №336н Министерства труда и социальной защиты Российской Федерации от 01.06.2015 г. «Об утверждении правил труда в строительстве»;

• Земляные работы в период оттаивания грунтов следует производить согласно требованиям раздела 5 (Водопонижение, организация поверхностного стока, водоотвод и дренаж) СП 45.13330.2017 «Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87»;

• В соответствии с требованиями СП 48.13330.2011 «Организация строительства. Актуализированная редакция СНиП 12-01-2004» исполнитель работ обеспечивает безопасность работ для окружающей природной среды, при этом обеспечивает уборку стройплощадки и прилегающей к ней пятиметровой зоны, вывоз снега в установленные органом местного самоуправления места, не допускает выпуск воды со строительной площадки без защиты от размыва поверхности.

существующие виды, исчисление их объемов, определение СНиП

Самые трудоемкие и тяжелые работы в строительстве — земляные. Строительство объектов любого назначения, так или иначе, связано с их производством. Так как это большой и трудоемкий процесс, то все виды земляных работ должны выполняться с помощью машин и строительных механизмов. Правила проведения таких работ регламентирует СНиП.

Виды земляных работ

К основным видам земляных работ относятся:

• рыхление грунта;
• отрыв траншей и каналов;
• вскрышные работы;
• возведение насыпи и уплотнение грунта;
• зачистка дна и откосов после возведения фундамента;
• планировка поверхности и др.

Рыхление грунта осуществляют тремя способами: механическим, гидравлическим и взрывным.

Механический способ основан на всасывании землесосными снарядами грунта и его транспортировке в намывное сооружение по пульпопроводу.

Гидравлический способ представляет собой размывание подошвы забоя струей воды, тем самым вызывая обрушение грунта.

При взрывном способе разрушение грунта происходит при сгорании взрывчатых веществ.

Земляные сооружения, которые сопутствуют земляным работам, подразделяются на постоянные и временные.

К земляным сооружениям постоянного типа относят: выемки для дорог, каналов и т. д., а также насыпи не только для дорог, но и дамб. Огромное значение насыпи и выемки имеют при планировке площадей для строительства.

Для временных сооружений характерны выемки для возведения фундамента, траншеи для водопроводов, теплофикации и других сетей.

Правила исчисления объемов земляных работ

Чтобы вычислить объемы земельных работ, необходимо придерживаться сметных норм при строительстве.

• Для вычисления объемов земельных работ при разработке не следует исчислять экскаваторами без значения объема выемки траншей, водоотводных канав. Работы по срезке недоборов и монтажа въездов в котлованы вычисляются на основе проектных данных.
• Устройства ирригационных каналов исчисляются по проектному объему дамб. При этом не учитывается переуплотнение грунта.
• Гидромеханизированный способ разработки грунта и объем данных работ исчисляется в следующих случаях:
  • при укладке грунта в сооружение, учитывая проектный объем насыпи или бункера;
  • укладывание грунта в отвал, используя значение объема выемки.
• Для фундамента глубина котлованов принимается по проектным данным от подушки фундамента до отметки земли.
• Чтобы исчислить глубину котлованов для подвала, принимается отметка от подстилающего слоя до отметки земли.
• Траншеи для трубопроводов укладываются от подошвы основания труб до начальной отметки земли.
• Котлованы и траншеи должны находиться на глубине, которая исчисляется согласно СНиП. При этом глубину (при отдельно подсчитанном слое срезки) необходимо уменьшить на ширину срезки растительного грунта.
• Дно траншей или котлованов с откосами для фундамента должно быть одинаково по ширине фундамента, однако, при наличии креплений, к ширине фундамента добавляется 0,15 метров. Если ограждение шпунтовое, то добавляется с обеих сторон по 0,2 метра, если имеется вертикальная гидроизоляция, то добавляется с каждой стороны по 0,3 метра.
• Вертикальная планировка сооружения исчисляется по проектным данным, не учитываются объемы грунта между отметками при копании траншей и котлованов.
• Стенки траншей и котлованов измеряют при креплении досками по всей площади котлована. Если стенки крепятся шпунтом, то объем измеряется по площади шпунтовой стенки.
• Планировка площади, откосов и верха исчисляется в квадратных метрах.
• Укрепление полотна земли определяется по площади разных видов укреплений.

Строительные нормы и правила

Земляные работы регламентируются сводом основных документов, которые применяются в строительстве. СНиП — документ, в котором содержатся все нормы и правила для строителей, монтажников и проектировщиков. Состоит нормативный документ из 4 частей.

В первой части СНиП описываются и характеризуются строительные материалы, изделия, а также конструкции и строительное оборудование. В этой главе сформулированы правила приемки, перевоза и хранения материала, приводятся показатели прочности, морозостойкости и теплопроводности материалов и изделий и т. д.

Во второй части СНиП предложены нормы строительного проектирования. Здесь представлены особенности проектирования различных зданий, сооружений транспорта и связи, общественных и объемных жилых домов, включая вопросы водоснабжения, вентиляции, канализации и др.

Третья часть СНиП повествует об организации и технологии строительной отрасли. Точное выполнение и совмещение строительных и монтажных работ, использование материальных ресурсов на строительных объектах обеспечивают необходимо качество работ с наименьшей трудоемкостью и стоимостью.

В четвертой части СНиП для строителей представлен к

омплекс сметных норм, с целью определить сметную стоимость различных работ, материалов, деталей и конструкций. Здесь же дается описание сметных норм на затраты, на временное сооружение, дополнительные затраты при работе в зимнее время.

Нарушение правил при выполнении земляных работ, при проектировании, строительстве приводит к деформации сооружения.

Если лестничная клетка не отделена специальными противопожарными перегородками, применяются горючие материалы в виде утеплителя — все эти несоответствия могут привести к пожароопасной ситуации.

К тому же недостаточный разрыв между зданиями не обеспечивает необходимый проезд пожарным машинам, а также доставляет неудобства пешеходам и транспорту.

Нормативные документы, включенные в СНиП, обеспечивают внедрение в строительную отрасль прогрессивных и экономических решений для различных типов зданий, позволяют снизить стоимость земляных работ и значительно повысить капитальные вложения.

Земляные работы. Безопасная организация земляных работ. Безопасное устройство откосов и креплений траншей и котлованов

ОХРАНА ТРУДА.

Задача охраны труда – свести к минимальной вероятности поражения или заболевания работающего с одновременным обеспечением комфорта при максимальной производительности труда. Реальные производственные условия характеризуются, как правило , наличием некоторых опасностей и вредностей («Охрана труда в строительстве» В.А.Пчелинцев).

ЗЕМЛЯНЫЕ РАБОТЫ.

Основной причиной травматизма при выполнении земляных работ является обрушение грунта в процессе его разработки и при последующих работах нулевого цикла в траншеях и котлованах, которое может происходить вследствие превышения нормативной глубины разработки выемок без креплений: неправильного устройства или недостаточной устойчивости и прочности креплений стенок траншей ; нарушение правил их разработки; разработки котлованов и траншей с недостаточно устойчивыми откосами; возникновение неучтенных дополнительных нагрузок (статических и динамических) от строительных материалов, конструкций, механизмов; нарушения установленной технологии земляных работ; отсутствия водоотвода или его устройства без учета геологических условий строительной площадки.

При производстве земляных работ травмы и аварии могут произойти в результате отсутствия или неправильного устройства в необходимых местах защитных ограждений и сигнализирующих устройств, несоблюдения правил ведения работ вблизи опасных подземных коммуникаций. Они могут происходить из-за недостаточной квалификации рабочих , управляющих машинами, самопроизвольного перемещения землеройных машин, потери машинами устойчивости.

Безопасная организация земляных работ.

При рытье  траншей на  местах движения людей и транспорта вокруг места производства работ устанавливается сплошное ограждение высотой 1,2м с рабочим и сигнальным освещением Е=10 лк. В пределах призмы обрушения грунта при устройстве траншей  без креплений запрещается складирование материалов и  оборудования, установка и движение машин и механизмов,  размещение лебедок.

В местах перехода рабочих  через траншею глубиной более 1 м необходимо устраивать  переходные мостики шириной не менее 0,6 м с перилами на высоте 1,1 м. Для спуска в траншеи и котлованы устанавливают стремянки шириной 0,6 м с перилами  или приставные лестницы.

Грунт, вынимаемый из траншеи и котлована , необходимо размещать на расстоянии не менее 0,5 м от бровки. В зоне действия установок, генерирующих вибрацию, принимают меры против обрушения откосов траншей и котлованов.

Безопасное устройство откосов и креплений траншей и котлованов.

Без креплений

Рытье  траншей и котлованов с откосами без креплений в нескольких грунтах  выше уровня грунтовых вод ( с учетом капиллярного поднятия) или  в грунтах, осушенных с помощью искусственного водопонижения, допускается при глубине выемки согласно таблице ( по СНиП 12.03.2001).

Виды грунтов	Отношение высоты откоса к заложению при глубине выемки, м, не более
	1,5
Насыпные неуплотненные	1:0,67
Песчаные и гравийные	1:0,5
Супесь	1:0,25
Глина	1:0
суглинок	1:0

(В проекте вид грунта – супесь. )

Нормативная  высота  вертикального незакрепленного откоса ( по СНиП 12.03.2001).

Грунт	Нормативная высота hн вертикального незакрепленного откоса, м
Насыпной, песчаный, крупнообломочный	1
Супесь	1,25
Глины, суглинки	1,5

Выемки с вертикальными стенками. Рытье  траншей с вертикальными откосами без креплений в нескальных и незамерзаемых грунтах выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений допускается на глубине не свыше нормативной.

Выемки с вертикальными стенками высотой устанавливаемой по проекту с расчетным обоснованием. Расчетные формулы высоты незакрепленной вертикальной стенки выемки, полученные на основании теории предельного равновесия сыпучей среды, приведены в таблице.

Выемки с равноустойчивыми откосами по методике проф. Н.Н.Маслова. Во всех случаях устойчивый откос должен иметь профиль переменной крутизны, понижающийся с глубиной выемки. Методика при определении профиля равноустойчивого откоса позволяет учесть следующие факторы:

    изменение характеристик грунта в его отдельных слоях,

    наличие дополнительной пригрузки бермы откоса распределенной нагрузкой.

При расчете крутизну профиля откоса устанавливают для его отдельных слоев высотой 1…2 м , которые должны быть привязаны к естественному напластованию слоев в данном грунте.

Безопасное устройство   траншей и котлованов с креплениями.

Безопасную глубину  разработки  траншей и котлованов с вертикальными стенками без креплений в зависимости от вида грунта устанавливает СНиП 12.03.2001. Для других условий разработки грунта необходимо устраивать соответствующие крепления вертикальных стенок. По конструктивному решению они бывают: распорные, анкерными подкосными и шпунтовыми.

При отсутствии инвентарных и типовых  деталей для крепления грунтов естественной влажности используют доски толщиной не менее 4 см, а для грунтов песчаных и повышенной влажности – не менее 5 см, закладывая их за вертикальные стойки с распорками. Все элементы неинвентарных креплений подлежат специальному расчетy

Информационный портал Труд-Эксперт.Управление


СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство», утв. Постановлением Госстроя России от 17.09.2002 г. №123.

5.1.4. Производство земляных работ в охранной зоне кабелей высокого напряжения, действующего газопровода, других комму­никаций <… > необходимо осуществлять <…> под непосредствен­ным наблюдением руководителя работ.
5.3.1. Устанавливать крепления необходимо в направлении сверху вниз по мере разработки выемки на глубину не более 0,5 м.


НЕ ОБЕСПЕЧЕНО

В ВКХ МУП «Электросети» выявлены неудовлетворительная организация произ­водства земляных работ, а также недостат­ки в обеспечении безопасности рабочих мест.

Директор предприятия не обеспечил безопасность работников при осуществлении технологических процессов, а также контроль за состоянием условий труда на рабочих ме­стах.

Начальник структурного подразделе­ния ВКХ МУП «Электросети», будучи лицом, выдавшим наряд-допуск, не осуществлял контроль за выполнением предусмотренных в нем мероприятий по обеспечению безопас­ности производства работ.

Мастер участка канализации, как ответ­ственный руководитель работ, не обеспечил надлежащий контроль за выполнением ра­ботниками мер безопасности, предусмотрен­ных нарядом-допуском, и не осуществлял непосредственное наблюдение за производ­ством работ по наряду-допуску.

Ответственный исполнитель работ бри­гадир К. при разработке выемки (траншеи) нарушил требования порядка производства земляных работ по укреплению стенок и устройству откосов, что выразилось в неустановке креплений по мере разработки (углуб­ления) траншеи (траншея была выкопана на глубину 2,2 м без укрепления стенок или устройства безопасных откосов).


ПРОИСШЕСТВИЕ ВТОРОЕ

Несчастный случай со смертельным ис­ходом произошел в СМУ ОАО «Союз-Телефонстрой» (г. Курск) с мастером строительно­монтажных работ М. при производстве работ по прокладке оптико-волоконного кабеля.

Бригада работников СМУ ОАО «Союз-Телефонстрой» под руководством мастера строительно-монтажных работ М. (далее – мастер М.) производила работы по горизон­тальному бурению (проколу) под федеральной трассой с целью прокладки в прокол оптико­волоконного кабеля. В процессе бурения и протяжки полиэтиленовой трубы диаметром 63 мм, когда было пройдено около 40 м про­кола, расширитель остановился и извлечь его в тот же день не удалось. Мастер М. принял решение извлечь расширитель, выкопав тран­шею в месте его нахождения, но не поставил в известность о принятом решении руководство СМУ ОАО «Союз-Телефонстрой». Разрешения на производство этих работ он не получал.

Для извлечения расширителя через два дня была вырыта траншея размером 2 х 5 м и глубиной 2,8 м на расстоянии около 7 м от края дороги (федеральной трассы). Мастер М. спустился в траншею, отсоединил расши­ритель и передал его наверх, а затем накло­нился над местом прокола. В этот момент произошло обрушение грунта, который за­сыпал находящегося в траншее мастера М., нанеся ему смертельные травмы.

В ходе расследования несчастного случая на производстве было установлено, что ма­стер М. самовольно использовал экскаватор для производства работ по извлечению рас­ширителя. Проектная документация (проект организации строительства, проект произ­водства работ) на производство работ и мероприятия по предупреждению воздействия на работников опасных и вредных производ­ственных факторов, связанных с характером работ, не разрабатывалась.

Крепление стенок траншеи для пред­упреждения обвала грунта не осуществля­лось, извлеченный из траншеи грунт разме­щался на бровке выемки (без отступа).


НАРУШЕНО

Трудовой кодекс Российской Федерации

Статья 212. Работодатель обязан обеспечить:
– безопасность работников при эксплуатации зданий, соору­жений, оборудования, осуществлении технологических про­цессов.

СНиП 12-03-2001. «Безопасность труда в строительстве. Часть 1. Общие требования», утв. постановлением Госстроя России от 23.07.2001 г. № 80.

4.11. На выполнение работ в зонах действия опасных произ­водственных факторов, возникновение которых не связано с харак­тером выполняемых работ, должен быть выдан наряд-допуск.

СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство», утв. постановлением Госстроя России от 17.09.2002 г. №123.

5.1.1. При выполнении земляных и других работ, связанных с размещением рабочих мест в выемках и траншеях, необходимо предусматривать мероприятия по предупреждению воздействия на работников следующих опасных и вредных производственных факторов, связанных с характером работы:
– обрушающиеся горные породы (грунты).
5.1.2. При наличии опасных и вредных производственных фак­торов, указанных в п. 5.1.1, безопасность земляных работ должна быть обеспечена на основе выполнения содержащихся в организа­ционно-технологической документации (ПОС, ППР и др.) следую­щих решений по охране труда:
– определение безопасной крутизны незакрепленных откосов котлованов, траншей (далее – выемки) с учетом нагрузки от машин и грунта;
– определение конструкции крепления стенок котлованов и траншей.
5.2.10. Перед допуском работников в выемки глубиной более 1,3 м ответственным лицом должно быть проверено состояние от­косов, а также надежность крепления стенок выемки.
5.3.1. Устанавливать крепления необходимо в направлении сверху вниз по мере разработки выемки на глубину не более 0,5 м.
5.3.2. Извлеченный из выемки грунт необходимо размещать на расстоянии не менее 0,5 м от бровки этой выемки.


НЕ ОБЕСПЕЧЕНО

В СМУ ОАО «Союз-Телефонстрой» выявлена неудовлетворительная организация производства работ, выразившаяся в отсутствии контроля со стороны руководства организации за выделением и использованием строительной техники, а также за безопасным производством земляных работ со стороны работников, ответственных за их безопасное проведение.

Директор не обеспечил безопасность работников при осуществлении технологических процессов.

Мастер М. не поставил руководство в известность о необходимости использования экскаватора для рытья траншеи и извлечения расширителя, а также не предусмотрел меро­приятия по предупреждению воздействия на работников опасных производственных фак­торов в виде обрушения грунта. Он не опре­делил безопасную крутизну откоса и не обес­печил ее устройства при рытье траншеи, а также закрепления стенок траншеи, допустил размещение грунта, извлеченного из выемки, непосредственно на бровке траншеи. Не удостоверившись в надежности со­стояния грунта на стенках траншеи, мастер М. спустился в нее, нарушив требования без­опасности.


СНиП III-4-80* Техника безопасности в строительстве | Земляные работы

9. Земляные работы

9.1. До начала производства земляных работ в местах расположения действующих подземных коммуникаций должны быть разработаны и согласованы с организациям, эксплуатирующими эти коммуникации, мероприятия по безопасным условиям труда, а расположение подземных коммуникаций на местности обозначено соответствующими знаками или надписями.

9.2. Производство земляных работ в зоне действующих подземных коммуникаций следует осуществлять под непосредственным руководством прораба или мастера, а в охранной зоне кабелей, находящихся под напряжением, или действующего газопровода, кроме того, под наблюдением работников электро- или газового хозяйства.

9.3. При обнаружении взрывоопасных материалов земляные работы в этих местах следует немедленно прекратить до получения разрешения от соответствующих органов.

9.4. Перед началом производства земляных работ на участках с возможным патогенным заражением почвы (свалка, скотомогильники, кладбища ит.п.) необходимо разрешение органов Государственного санитарного надзора.

9.5. Котлованы и траншеи, разрабатываемые на улицах, проездах, во дворах нас ленных пунктов, а также местах, где происходит движение людей или транспорта, должны быть ограждены защитным ограждением с учетом требований ГОСТ 23407. На ограждении необходимо устанавливать предупредительные надписи и знаки, а в ночное время — сигнальное освещение.

Места прохода людей через траншеи должны быть оборудованы переходными мостиками, освещаемыми в ночное время.

9.6. Грунт, извлеченный из котлована или траншеи, следует размещать на расстоянии не менее 0,5 м от бровки выемки.

9.7. Разрабатывать грунт в котлованах и траншеях «подкопом» не допускается.

9.8. Валуны и камни, а также отслоения грунта, обнаруженные на откосах, должны быть удалены.

9.9. Рытье котлованов и траншей с вертикальными стенками без креплений в нескальных и незамерзших грунтах выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений допускается на глубину не более, (м):

1,0 — в насыпных, песчаных и крупнообломочных грунтах;

1,25 — в супесях;

1,50 — в суглинках и глинах.

9.10. Рытье котлованов и траншей с откосами без креплений в нескальных фунтах выше уровня грунтовых вод (с учетом капиллярного поднятия) или в грунтах, осушенных с помощью искусственного водопонижения, допускается при глубине выемки и крутизне откосов согласно табл. 4.

Таблица 4

Виды грунтов	Крутизна откоса (отношение его высоты к заложению) при глубине выемки, м, не более
	1,5	3	5
Насыпные неуплотненные	1:0,67	1:1	1:1,25
Песчаные и гравийные	1:0,5	1:1	1:1
Супесь	1:0,25	1:0,67	1:0,85
Суглинок	1:0	1:0,5	1:0,75
Глина	1:0	1:0,25	1:0,5
Лессы и лессовидные	1:0	1:0,5	1:0,5



Примечание. При напластовании различных видов грунта крутизну откосов для всех пластов надлежит назначать по наиболее слабому виду грунта.

9.11. Крутизна откосов выемок глубиной более 5 м во всех случаях и глубиной менее 5 м при гидрогеологических условиях и видах грунтов, не предусмотренных п. 9.10 и табл. 4, должна устанавливаться проектом.

9.12. При невозможности применения инвентарных креплений стенок котлованов или траншей следует применять крепления, изготовленные по индивидуальным проектам, утвержденным в установленном порядке.

9.13. При установке креплений верхняя часть их должна выступать над бровкой выемки не менее чем на 15 см.

9.14. Устанавливать крепления необходимо в направлении сверху вниз по мере разработки выемки на глубину не более 0,5 м.

Разборку креплений следует производить в направлении снизу вверх по мере обратной засыпки выемки.

9.15. Разработка роторными и траншейными экскаваторами в связных грунтах (суглинках, глинах) траншей с вертикальными стенками без крепления допускается на глубину не более 3 м. В местах, где требуется пребывание рабочих, должны устраиваться крепления траншей или откосов.

9.16. Производство работ в котлованах и траншеях с откосами, подвергшимися увлажнению, разрешается только после тщательного осмотра производителем работ (мастером) состояния грунта откосов и обрушения неустойчивого грунта в местах, где обнаружены «козырьки» или трещины(отслоения).

9.17. Перед допуском рабочих в котлованы или траншеи глубиной более 1,3 м должна быть проверена устойчивость откосов или крепления стен.

9.18. Котлованы и траншеи, разработанные в зимнее время, при наступлении оттепели должны быть осмотрены, а по результатам осмотра должны быть приняты меры к обеспечению устойчивости откосов или креплений.

9.19*. В случаях необходимости выполнения работ, связанных с электропрогревом грунта, должны соблюдаться требования пп. 6.4.1-6.4.12 СНиП12-03.

Прогреваемую площадь следует ограждать, устанавливать на ней предупредительные сигналы, а в ночное время освещать. Расстояние между ограждением и контуром прогреваемого участка должно быть не менее 3 м.

На участках прогреваемой площади, находящихся под напряжением, пребывание людей не допускается.

9.20. Линии временного электроснабжения к прогреваемым участкам грунта надлежит выполнять изолированным проводом, а после каждого перемещения электрооборудования и перекладки электропроводок следует визуально проверять их исправность.

9.21. При извлечении грунта из выемок с помощью бадей необходимо устраивать защитные навесы-козырьки для укрытия работающих в выемке.

9.22. Погрузка грунта на автосамосвалы должна производиться со стороны заднего или бокового борта.

9.23. При разработке выемок в грунте экскаватором с прямой лопатой высоту забоя следует определять с таким расчетом, чтобы в процессе работы не образовывались «козырьки» из грунта.

9.24. При разработке, транспортировании, разгрузке, планировке и уплотнении грунта двумя или более самоходными или прицепными машинами (скреперами, грейдерами, катками, бульдозерами и др.), идущими одна задругой, расстояние между ними должно быть не менее 10 м.

9.25. Односторонняя засыпка пазух у свежевыложенных подпорных стен и фундаментов допускается после осуществления мероприятий, обеспечивающих устойчивость конструкции, при принятых условиях, способах и порядке засыпки.

9.26. Заменён ГОСТР 12.3.048-2002

9.27. При разработке грунта взрывным способом необходимо соблюдать Единые правила безопасности при взрывных работах, утвержденные Госгортехнадзором СССР.

9.28. При механическом ударном рыхлении грунта не допускается нахождение людей на расстоянии ближе 5 м от мест рыхления.

ДБН Д.2.2-1-99. . Сборник 1. Земляные работы. (43012)

---

1.1.9.17 Гидропогружение и установка легких иглофильтров в скважины длиной до 4 м выполняется вручную. Гидропогружение обсадных труб длиной 4 и 7 м, иглофильтров длиной до 7 м и установка иглофильтров длиной до 7 м в готовую скважину предусмотрено с использованием бурового станка УГБ–50М. Этим же станком предусмотрено и извлечение иглофильтров длиной до 4 и 7 м.

1.1.9.18 В нормах установка и извлечение эжекторов приняты с использованием автомобильного крана.

1.1.9.19 Бурение скважин с креплением или без крепления обсадными трубами для установки в них иглофильтром следует учитывать дополнительно по нормам ДБН Д.2.2–4 «Скважины».

Таблица 8 – Классификация грунтов и способы погружения иглофильтров

Группа грунтов	Наименование грунтов	Способ погружения иглофильтра
2	Пески крупнозернистые	Гидравлическое погружение иглофильтра без устройства песчано–гравийной обсыпки
3	Пески гравелистые	Гидравлическое погружение иглофильтра с применением сжатого воздуха без устройства песчано–гравийной обсыпки
4	Пески тонкозернистые и супеси	Гидравлическое погружение обсадных труб, установка в трубах иглофильтров с устройством песчано–гравийной обсыпки
5	Глинистые	Погружение иглофильтра в предварительно пробуренную скважину с устройством песчано–гравийной обсыпки

1.1.9.20 Расход легких иглофильтров в процессе их погружения, эксплуатации и извлечения (Р) следует определять по формуле:

,

где 1,2 – коэффициент, учитывающий время на погружение, извлечение и транспортировку иглофильров;

К – количество иглофильтров, предусмотренное проектом;

Н – годовая норма износа иглофильтров, принимаемая равной 0,7;

В – продолжительность работы иглофильтров на одном месте, предусмотренная проектом (в месяцах).

1.1.9.21 Ресурсы на эксплуатацию насосов иглофильтровальных установок и эксплуатацию эжекторных водоподъемников в зависимости от количества, типа и времени их работы следует определять по проектным данным

1.1.9.22 Ресурсы на земляные работы по устройству берм и площадок для размещения водопонизительных установок следует определять по соответствующим нормам настоящего сборника.

1.1.9.23 Ресурсы на прокладку напорных и водосборных коллекторов эжекторных установок, сбросных трубопроводов легких и эжекторных установок следует определять по нормам ДБН Д.2.2–22 «Водопровод–наружные сети».

1.1.9.24 Устройство водопонижающих скважин в зависимости от их проектной конструкции и количества следует определять по нормам ДБН Д.2.2–4 «Скважины».

1.1.9.25 Ресурсы на эксплуатацию глубинных насосов при водопонижении должны определяться исходя из проектных данных о количестве, типе насосов и продолжительности их работы.

1.2 Правила исчисления объемов работ

1.2.1 Объем земляных работ следует определять по проектным данным с разбивкой в зависимости от способов их выполнения, предусмотренных ресурсными элементными сметными нормами, и классификации грунтов по трудности разработки согласно таблице 1.

1.2.2 Объем работ по устройству выездов и съездов в котлованы, въездов на насыпи, а также уширению насыпей для разворота автомашин при отсыпке на болотах следует определять дополнительно.

1.2.3 Объем работ при механизированной разработке котлованов и траншей при строительстве зданий и сооружений, выемок при строительстве автомобильных и железных дорог, следует определять по проектным данным за вычетом объема недобора грунта.

Объем недобора и способ его разработки следует принимать в соответствии с главой СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» и проектом организации строительства.

В составе работ по разработке выемок экскаваторами «драглайн» с отсыпкой грунта в кавальеры (группа 31) учтена частичная перекидка грунта. В случае, если проектом предусматривается работа второго экскаватора – для обеспечения перекидки грунта в кавальер, эти работы учитываются по проектным данным дополнительно с учетом требований 1.1.7.23.

1.2.4 Объем сливной призмы и кюветов железнодорожной выемки определяется количеством грунта выемки ниже уровня, проходящего на расстоянии 10 см над верхом сливной призмы.

1.2.5 При определении объема разработки мокрых грунтов следует считать, что к мокрым грунтам относятся как грунты, лежащие ниже уровня грунтовых вод, так и грунты, расположенные выше этого уровня:

на 0,3 м – для песков крупных, средней крупности и мелких, на 0,5 м – для песков пылеватых и супесей и на 1 м – для суглинков, глин и лессовых грунтов.

1.2.6 Глубину котлованов или траншей для магистральных трубопроводов, фундаментов под стены, оборудование, колонны, а также глубину котлованов под здания и сооружения с подвальными помещениями и техническими подпольями следует принимать по проектным данным от черной отметки до отметки заложения трубопровода (подошвы основания под трубопроводы), до подошвы заложения фундамента (подушки под фундамент), до подошвы подстилающего слоя под полы.

Для объектов, строительство которых предусматривается начать после выполнения работ по вертикальной планировке, глубину выемок следует исчислять от красных отметок.

1.2.7 Глубина траншей и котлованов под фундаменты заглубленных стен, колонн и оборудования в пределах дна котлована, отметки заложения которых находятся ниже отметок заложения основной части фундаментов здания или сооружения, должна определяться от отметки дна котлована, а не от поверхности черной отметки земли.

Глубина траншей и котлованов при наличии разных проектных отметок подошв заложения основной части фундаментов в различных частях одного котлована определяется по отметкам уступов подошвы основной части фундаментов.

1.2.8 Глубина котлованов и траншей, исчисленная согласно указаниям 1.2.6 и 1.2.7, должна быть уменьшена на толщину слоя срезки растительного грунта, если объем срезки подсчитан отдельно.

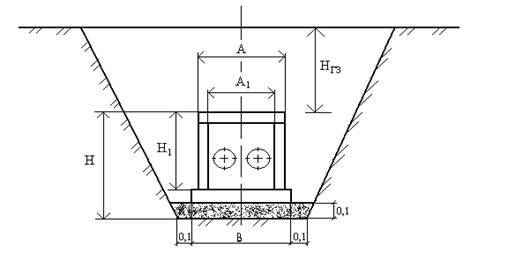

1.2.9 Ширину по дну котлованов и траншей для фундаментов, траншей для укладки трубопроводов, размеры приямков для монтажа трубопроводов, а также крутизну откосов котлованов и траншей, разрабатываемых без креплений, следует принимать в соответствии с указаниями главы СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты».

1.2.10 Объем излишнего грунта, подлежащего отвозке или планировке на месте, следует принимать по количеству грунта, вытесненного фундаментами, подвалами, техническими подпольями, колодцами, камерами, трубами, основаниями под трубопроводы, специальными песчаными засылками приямков, траншей, пазух и другими заглубленными сооружениями.

1.2.11 Дальность перемещения грунта следует принимать: при работе скреперов – равной половине всего пути (в оба конца) за один цикл, при работе бульдозеров – расстоянию между центрами тяжести выемки и насыпи (отвала).

1.2.12 Объем скальных грунтов природной плотности, необходимый для отсыпки насыпей (кроме насыпей гидротехнических – ДБН Д.2.2–38 «Каменные конструкции гидротехнических сооружений»), следует определять по проектному объему насыпи с коэффициентом 0,83. Размер коэффициента установлен с учетом потерь грунта при транспортировке и укладке в земляные сооружения, а также при уплотнении его до проектной плотности.

1.2.13 Объем нескального грунта природной плотности, необходимый для возведения насыпи, должен приниматься равным проектному объему насыпи. Если необходимая по проекту плотность фунта в насыпи превосходит природную плотность в естественном залегании (в резервах или карьерах), объем, исчисленный по профилям, следует умножить на коэффициент уплотнения.

При отсыпке насыпей железных и автомобильных дорог дренирующим грунтом из промышленных карьеров, объем которого исчислен в разрыхленном состоянии в транспортных средствах, количество требующегося дренирующего грунта принимается с коэффициентами: при уплотнении до 0,92 стандартной плотности –1,12; свыше 0,92 – 1,18.

В случае, если дренирующий фунт отпускается в карьере с плотностью менее 1,5 т/м3, потребный объем фунта в насыпи определяется из соотношения плотности фунта, оплачиваемого по счетам в карьере и принятой проектом плотностью в насыпи.

1.2.14 Объем работ по рытью и засыпке траншей для магистральных трубопроводов следует определять по длине трубопроводов с учетом переходов через овраги и балки (сухие и с ручьями) без вычета участков, занимаемых арматурой и фасонными частями.

1.2.15 В нормах группы 140 учтены особенности работы экскаватора при черпании фунта из–под воды. Устройство и содержание сланей следует учитывать дополнительно по нормам группы 21.

1.2.16 Число циклов обкатки и объем контрольного бурения насыпей на болотах определяется по проектным данным.

1.2.17 Объем фунта для отсыпки насыпей на болотах высотой до 3 м и шириной по верху Ими менее следует определять с учетом устройства уширений для разъезда и разворота транспортных средств на насыпи.

Дополнительный объем фунта на уширение следует учитывать коэффициентами к профильному объему насыпи, приведенными в таблице 9.

Таблица 9 – Коэффициенты к профильному объему насыпи

Наименование работ	Коэффициенты к профильному объему насыпи при типе болота
	1	2	3
1 Отсыпка подводной и надводной части насыпи на болотах протяженностью до 1 км	1,02	1,06	1,1
2 То же, протяженностью свыше 1 км	1,13	1.14	1,19
Примечание. Коэффициенты определены с учетом объема фунта, расположенного ниже плоскости, возвышающейся над поверхностью болота 1 типа на 0,5 м, болота 2 и 3 типа – на 0,8 м.

1.2.18 В нормах группы 142 учтено перемещение фунта для отсыпки всего объема насыпи в пределах болота, включая и надводную часть, а также содержание землевозных дорог. На участках, где нет землевозной дороги на сланях (при перемещении по отсыпаемой насыпи или грунтовой дороге без сланей), нормы расхода бревен строительных исключаются.

1.2.19 При планировке дна и откосов каналов, гребня и откосов насыпи вручную нормами группы 90 предусмотрена средняя толщина слоя срезки 0,1 м.

1.2.20 Объем работ по открытию и закрытию «кулис» (группа 101) определяется независимо от объема срезаемого и перемещаемого при планировке грунта.

1.2.21 Нормы групп 130–132 даны в зависимости от толщины слоя уплотнения и от числа проходов катков и тракторов по одному следу, а именно: на первый проход и на каждый последующий проход. Число проходов катков и тракторов принимается по проекту.

1.2.22 Нормы 4–7 группы 145 – планировка площадей ручным способом – следует применять при объемах работ до 3000 м2 и в стесненных условиях, затрудняющих работу машин.

1.2.23 При необходимости дополнительного полива в засушливых районах откосов земляных сооружений, засеянных травами, норму группы 153 следует увеличивать пропорционально числу поливов.

1.2.24 Нормы 1–4 и 9–12 группы 167 предусматривают рытье траншей под путями в поперечном направлении и распространяются на всю длину траншей, включая междупутья и откосы насыпи.

Нормы 5–8 группы 167 должны применяться только в тех случаях, когда грунт из траншеи не может быть размещен в междупутье. При производстве работ в условиях, не требующих отвозки вынутого из траншей грунта, должны применяться нормы на разработку траншей в обычных условиях.

1.2.25 В нормах группы 193 предусмотрена разделка древесины с заготовкой дров. При разделке древесины без заготовки дров к нормам указанной группы следует применять коэффициенты, приведенные в таблице 10 (п. 1.3.205).

1.2.26 Объемы работ, выполняемых способом гидромеханизации, принимаются:

а) при укладке грунта в отвалы – по проектному объему полезной выемки с учетом допускаемых переборов;

б) при укладке грунта в сооружение или в штабель – по проектному объему земляного сооружения или штабеля с учетом общих потерь грунта. При намыве первого слоя (яруса) со свободными или пляжными откосами, на заболоченных или затопленных территориях, насыпей с откосами, подлежащими креплению, и в других случаях следует учитывать объем грунта, намытого за пределы проектного профиля, используемого в отдельных случаях для устройства обвалования, оснований под трубопроводы, насыпей подъездных автодорог и технологического уширения гребня. В этом случае намытый за пределы проектного профиля грунт следует относить к проектному объему земляного сооружения или штабеля;

в) при укладке грунта в ковш–накопитель (при работе с разрывом технологического цикла) – по объему грунта, укладываемому в ковш–накопитель. Объем грунта для намыва земляных сооружений, доставляемого средствами речного флота из подводного карьера, следует принимать на 12 % больше проектного объема сооружения и с учетом потерь грунта, определяемых в соответствии с указаниями, приведенными в 1.2.27.

1.2.27 Общие потери грунта при намыве земляных сооружений (разность объема грунта, разработанного в карьере, и проектного объема насыпи штабеля), устанавливаются по проектным данным в соответствии с государственными нормативными документами на возведение земляных сооружений и могут складываться из следующих потерь: на обогащение грунта карьера (при сбросе мелких частиц вместе с водой), на унос грунта течением и волнением воды, на унос грунта ветром, потери при транспортировании пульпы, на вынос грунта за пределы профильного сооружения или штабеля фильтрационной водой, перемывы, допускаемые нормами.

1926 Подчасть P Приложение B — Наклон и наклон

(a) Область применения и применение . Это приложение содержит спецификации для наклонов и уступов при использовании в качестве методов защиты сотрудников, работающих на раскопках, от провалов. Требования этого приложения применяются, когда проектирование систем защиты от наклона и уступа должно выполняться в соответствии с требованиями, изложенными в § 1926.652 (b) (2).

(б) Определения .

Фактический уклон означает уклон, на котором вырывается земляная выемка.

Бедствие означает, что почва находится в состоянии, при котором обрушение неизбежно или может произойти. О бедствии свидетельствуют такие явления, как образование трещин на поверхности открытого раскопа или рядом с ним; проседание края котлована; оседание материала с забоя или вздутие или вздыбление материала со дна выемки; отслоение материала от забоя котлована; и равеллинг, т.е. небольшое количество материала, такого как галька или небольшие комки материала, внезапно отделяющиеся от поверхности выемки и просачивающиеся или скатывающиеся в выемку.

Максимально допустимый уклон означает самый крутой уклон забоя выемки, который приемлем для наиболее благоприятных условий площадки в качестве защиты от обвалов, и выражается как отношение расстояния по горизонтали к вертикальному подъему (H: V) .

Краткосрочное воздействие означает период времени, не превышающий 24 часов, когда раскопки открыты.

(c) Требования — (1) Классификация почв . Отложения почвы и горных пород должны классифицироваться в соответствии с приложением А к подразделу P части 1926.

(2) Максимально допустимый уклон . Максимально допустимый уклон для грунта или горных пород должен определяться по Таблице B-1 настоящего приложения.

(3) Фактический наклон . (i) Фактический уклон не должен быть круче максимально допустимого.

(ii) Фактический уклон должен быть менее крутым, чем максимально допустимый уклон, при наличии признаков бедствия. Если возникает такая ситуация, уклон должен быть уменьшен до фактического уклона, который составляет по крайней мере от ½ горизонтали до одной вертикали (½H: 1V) менее крутой, чем максимально допустимый уклон.

(iii) При наличии дополнительных нагрузок от хранимых материалов или оборудования, рабочего оборудования или дорожного движения компетентное лицо должно определить степень, в которой фактический уклон должен быть уменьшен ниже максимально допустимого уклона, и должен гарантировать, что такое уменьшение достигнуто.Дополнительные нагрузки от смежных конструкций должны оцениваться в соответствии с § 1926.651 (i).

(4) Конфигурации . Конфигурация наклонных и наклонных систем должна соответствовать рисунку B-1.

ТАБЛИЦА B-1
МАКСИМАЛЬНО ДОПУСТИМЫЕ УКЛЫ

ТИП ПОЧВЫ ИЛИ ПОРОДА	МАКСИМАЛЬНО ДОПУСТИМЫЕ УКЛЫ (В: В) (1) ДЛЯ КОПЕК НА ГЛУБИНЕ МЕНЕЕ 20 ФУТОВ (3)
СТАБИЛЬНАЯ ПОКАЛА ТИП A (2) ТИП B ТИП C	ВЕРТИКАЛЬНО (90º) 3/4: 1 (53º) 1: 1 (45º) 1 ½: 1 (34º)

Сноска (1) Цифры, указанные в скобках рядом с максимально допустимыми уклонами, представляют собой углы, выраженные в градусах от горизонтали.Углы скруглены.

Сноска (2) Кратковременный максимально допустимый уклон 1 / 2H: 1V (63º) допускается при выемках в грунте типа A глубиной 12 футов (3,67 м) или менее. Кратковременные максимально допустимые уклоны для котлованов глубиной более 12 футов (3,67 м) должны составлять 3 / 4H: 1V (53º).

Сноска (3) Наклон или уступ для раскопок глубиной более 20 футов должен проектироваться зарегистрированным профессиональным инженером.

Рисунок B-1

Конфигурации наклона

(Все уклоны, указанные ниже, указаны в соотношении по горизонтали и вертикали)

Б-1.1 Раскопки в почве типа А.

1. Все простые выемки на откосе глубиной 20 футов или менее должны иметь максимально допустимый уклон ¾: 1.

ПРОСТОЙ СКЛОН — ОБЩЕЕ

Исключение: простые выемки на откосе, открытые 24 часа или менее (краткосрочные) и имеющие глубину 12 футов или менее, должны иметь максимально допустимый уклон ½: 1.

ПРОСТОЙ СКЛОН — КОРОТКИЙ СРОК

2. Все выемки с уступом глубиной 20 футов или менее должны иметь максимально допустимый уклон от 3/4 до 1 и следующие максимальные размеры уступа:

СКАМЬЯ ПРОСТАЯ

НЕСКОЛЬКО СКАМЬИ

3.Все котлованы глубиной 8 футов или менее, которые имеют неподдерживаемые вертикальные нижние части, должны иметь максимальную вертикальную сторону 3½ фута.

НЕ ПОДДЕРЖИВАЕМАЯ ВЕРТИКАЛЬНО НИЖНЯЯ ЧАСТЬ — МАКСИМАЛЬНАЯ ГЛУБИНА 8 ФУТОВ)

Все выемки глубиной более 8 футов, но не более 12 футов с неподдерживаемыми нижними частями с вертикальными сторонами должны иметь максимально допустимый уклон 1: 1 и максимальную вертикальную сторону 3½ фута.

НЕПОДДЕРЖИВАЕМАЯ ВЕРТИКАЛЬНО НИЖНЯЯ ЧАСТЬ — МАКСИМАЛЬНАЯ ГЛУБИНА 12 ФУТОВ)

Все котлованы глубиной 20 футов или менее, которые имеют вертикально расположенные нижние части, поддерживаемые или экранированные, должны иметь максимально допустимый уклон: 1.Система поддержки или экрана должна выступать как минимум на 18 дюймов выше верхней части вертикальной стороны.

ОПОРНАЯ ИЛИ ЭКРАНИРОВАННАЯ ВЕРТИКАЛЬНО НИЖНЯЯ ЧАСТЬ

4. Все остальные выемки на простых склонах, сложных откосах и вертикальные выемки нижней части должны соответствовать другим вариантам, разрешенным в соответствии с § 1926.652 (b).

B-1.2 Выемка грунта типа B

1. Все простые выемки на откосе глубиной 20 футов или менее должны иметь максимально допустимый уклон 1: 1.

ПРОСТОЙ СКЛОН

2. Все выемки с уступом глубиной 20 футов или менее должны иметь максимально допустимый уклон 1: 1 и следующие максимальные размеры уступа:

ОДИНАРНАЯ СКАМЬЯ

НЕСКОЛЬКО СКАМЬИ

3. Все котлованы глубиной 20 футов или менее, нижние части которых имеют вертикальные стороны, должны быть экранированы или поддерживаться на высоте не менее 18 дюймов над верхом вертикальной стороны. Все такие выемки должны иметь максимально допустимый уклон 1: 1.

ВЕРТИКАЛЬНО СТОРОННЯЯ НИЖНЯЯ ЧАСТЬ

4. Все остальные выемки под уклоном должны соответствовать другим вариантам, разрешенным в § 1926.652 (b).

B-1.3 Выемка грунта типа C

1. Все простые выемки на откосе глубиной 20 футов или менее должны иметь максимально допустимый уклон 1½: 1.

ПРОСТОЙ СКЛОН

2. Все котлованы глубиной 20 футов или менее, нижние части которых имеют вертикальные стороны, должны быть экранированы или поддерживаться на высоте не менее 18 дюймов над верхом вертикальной стороны.Все такие выемки должны иметь максимально допустимый уклон 1½: 1.

ВЕРТИКАЛЬНАЯ НИЖНЯЯ ЧАСТЬ

3. Все остальные выемки под уклоном должны выполняться в соответствии с другими вариантами, разрешенными в § 1926.652 (b).

В-1.4 Земляные работы в слоистых грунтах

1. Все выемки глубиной 20 футов или менее, сделанные в слоистых грунтах, должны иметь максимально допустимый уклон для каждого слоя, как указано ниже.

2. Все остальные выемки под уклоном должны выполняться в соответствии с другими вариантами, разрешенными в § 1926.652 (б).

Классификация грунтов и безопасность земляных работ

Земляные работы — процесс создания искусственной выемки, впадины, траншеи или углубления на поверхности земли — это одно из самых опасных видов деятельности, с которыми мы имеем дело в строительстве. Эта задняя дверь прольет свет на правильную классификацию почвы, расчет угла наклона и простое правило, которое поможет вашим сотрудникам принимать безопасные решения при раскопках.

Четыре типа грунта
Сотрудники, работающие на раскопках, должны пройти обучение по четырем классам грунтов: устойчивые породы, тип A, тип B и тип C.В общем, стабильная порода встречается нечасто, потому что мы нарушаем ее, выкапывая грунт, оставляя нам следующие три типа почвы для оценки наших раскопок.

Тип A: Это наиболее стабильная из классификаций почв, подразумевающая, что угол наклона составляет 3/4: 1, что означает, что для каждого фута глубины стороны выемки будут отклоняться назад на три. четверть фута или угол в 53 градуса. Грунты типа А связаны с прочностью на неограниченное сжатие 1,5 тонны на квадратный фут (tsf) или больше.Примеры включают глина, илистая глина, песчаная глина и суглинок. Грунт типа А также может быть «наклонен» или установлен под определенным углом для защиты сотрудников. Скамья создает состояние ступеньки; почва поднимается на 5 футов по вертикали от дна выемки и срезается на 4 фута по горизонтали под углом 90 градусов по бокам. Это повторяется до конца раскопок.

Тип B: Эта почва менее устойчива, чем грунт типа A, но очень связная и все же довольно устойчивая.Угол наклона котлована типа B составляет 1: 1 или 45 градусов. На каждый фут глубины стороны котлована должны иметь уклон на 1 фут. Грунт типа B является связным с пределом прочности на неограниченное сжатие более 0,5 тсф, но менее 1,5 тсф. Другие примеры включают зернистые несвязные грунты, такие как угловатый гравий, который похож на щебень; ил; илистый суглинок; супеси; ранее нарушенные почвы, за исключением тех, которые иначе классифицировались бы как почвы типа C; грунт, отвечающий требованиям по прочности на неограниченное сжатие или цементированию для типа A, но имеющий трещины или подверженный вибрации; и сухая порода, которая нестабильна.Грунт типа B также может быть наклонен, поднимаясь на 4 фута по вертикали от дна котлована и на 4 фута по горизонтали под углом 90 градусов по бокам, повторяя к вершине котлована.

Тип C: Из всех типов грунта это наименее стабильный и наиболее опасный, и он должен иметь уклон 1-1 / 2: 1 или угол 34 градуса. В зависимости от водонасыщенности или просачивания углы могут быть больше 34 градусов для безопасности сотрудников. Грунт типа C является связным с пределом прочности на неограниченное сжатие 0.5 тсф или меньше. Примеры включают зернистые почвы, такие как гравий, песок и суглинистый песок; затопленный грунт или грунт, из которого свободно просачивается вода; и подводная порода, которая нестабильна. Скачки грунта типа C недопустимы и не должны выполняться.

Расчет угла наклона
Определить угол наклона несложно; Фактически, вам даже не нужен транспортир. Это простое уравнение подскажет вам правильную ширину проема: (глубина x 2) x коэффициент уклона типа + ширина исходной выемки = ширина верха.В качестве примера давайте рассчитаем угол наклона простой траншеи глубиной 6 футов и шириной 2 фута с учетом типа почвы.
• Тип A: (6 футов x 2) x 0,75 + 2 фута = 11 футов шириной вверху.
• Тип B (6 футов x 2) x 1 + 2 фута = 14 футов шириной вверху.
• Тип C (6 футов x 2) x 1,5 + 2 фута = 20 футов шириной вверху.

Как видите, существует значительная разница в ширине в верхней части котлована, поэтому правильная классификация грунта является обязательной для защиты сотрудников при использовании наклонных или наклонных методов.Помните, что при классификации почвы необходимо выполнить как минимум один визуальный и один физический тест. Физические тесты могут включать в себя тест с лентой или большим пальцем или использование пенетрометра для определения типа почвы.

В зависимости от ситуации, крепление может стать жизнеспособным вариантом. Он может быть переносным или постоянным, но все опоры должны быть спроектированы профессиональным инженером и сопровождаться табличными данными, указывающими, сколько тонн на квадратный фут будет выдерживать щит. Это означает, что вы не можете пойти в местный строительный магазин и купить фанеру и древесину — инженер должен подсчитать прочность установленного щита.Опорная система может быть установлена ​​квалифицированным специалистом, который по опыту или степени осознает опасность земляных работ и находится под наблюдением компетентного лица. При установке опорных систем учитывайте как торцы, так и стороны котлована.

Простое правило
В дополнение к надлежащему обучению классификации почв, правило «от 2 до 5 и 25» поможет вашим сотрудникам принимать правильные и безопасные решения в условиях выемки грунта. Вот основы правила:
• Держите инструменты, материалы, оборудование и добычу на расстоянии 2 футов от края раскопок.
• Три фута лестницы должны выступать над краем котлована для правильного входа / выхода.
• На глубине 4 фута требуется лестница или другие средства входа / выхода.
• На глубине 5 футов или более должны использоваться надлежащие методы опалубки или уклона.
• Сотрудник не должен преодолевать расстояние более 25 футов, чтобы добраться до лестницы.

Раскопки чрезвычайно опасны и даже могут привести к гибели людей. Однако сотрудники, прошедшие надлежащее обучение до того, как их направят на земляные работы, будут иметь инструменты, необходимые для обеспечения безопасности и предотвращения инцидентов.

Об авторе: Лестер Апли, CHST, CUSP, координатор по безопасности в компании Pike Electric, где он проработал почти 30 лет. Находясь в компании Pike, он занимал различные должности, в том числе земляка, оператора, мастера URD, инструктора программы ученичества и линейного мастера. Апли не получил травм 27 лет.

Можете выкопать? Основы безопасности при рытье траншей

Раскопки и траншеи стали настолько обычным явлением на рабочих площадках, что некоторые работодатели и сотрудники развили чувство самоуспокоенности в отношении некоторых из самых основных требований безопасности земляных работ.Чтобы противостоять этому, 1 октября 2018 года Управление по охране труда и здоровья (OSHA) инициировало Национальную программу (NEP) по рытью траншей и земляным работам, чтобы усилить образовательную и правоприменительную деятельность OSHA в отношении работ по рытью траншей и земляным работам. В соответствии с этим NEP, сотрудники по соблюдению требований OSHA могут инспектировать рытье траншей всякий раз, когда они видят открытую траншею или выемку, независимо от того, есть ли нарушение.

Стандарты земляных работ OSHA можно найти на 29 C.F.R. Часть 1926, подраздел P, и содержат требования к земляным работам и рытью траншей. Эти стандарты распространяются на все открытые котлованы, в том числе траншеи. Раскопки — это любые искусственные выемки, впадины, траншеи или впадины на поверхности Земли, образованные в результате удаления земли, а траншея — это узкие выемки, сделанные под поверхностью земли. Рытье траншей и земляные работы по-прежнему опасны. Учитывая повышенный риск смерти и серьезных травм в результате рытья траншей и земляных работ, может оказаться полезным пересмотр требований OSHA к рытью траншей и земляным работам.

OSHA считает, что практически все раскопки могут обрушиться.

Хотя обвалы представляют наибольший риск при рытье траншей или земляных работ, с этими проектами связаны и другие опасности, в том числе падающие грузы, опасная атмосфера и опасности от мобильного оборудования, и они находятся в центре внимания стандартов OSHA при проведении земляных работ. Согласно этим стандартам, есть несколько задач, которые должны выполняться компетентным лицом, такие как классификация почвы, проверка защитных систем, проектирование структурных пандусов, мониторинг оборудования для удаления воды и проведение инспекций на местах.Стандарты OSHA определяют компетентное лицо — это лицо, назначенное работодателем, которое может определять существующие и предсказуемые опасности в окружающей среде или условиях труда, которые являются антисанитарными, опасными или опасными для рабочих, и которое уполномочено принимать оперативные корректирующие меры для их устранения. .

Требования OSHA по предотвращению обвалов

Стандарты

OSHA для земляных работ содержат несколько требований, касающихся наклонных и наклонных сторон выемки, поддержки сторон выемки или размещения щита между стороной выемки и рабочей зоной для предотвращения проседания.Наклон стен котлована под углом не более 1 ½: 1, на каждый фут глубины траншея должна иметь уклон на 1 ½ фута. При проектировании защитной системы необходимо учитывать множество факторов, включая классификацию почвы, глубину выемки, содержание воды в почве, погоду и климат, а также другие операции в данной области, и обычно включает использование траншейного ящика или щита, одобренного зарегистрированным профессиональным инженером.

Стандарты также требуют наличия опорных систем для конструкций, прилегающих к выемке, таких как здания, стены, тротуары и тротуары, чтобы они оставались устойчивыми.Любые используемые защитные системы не должны иметь повреждений и дефектов безопасности.

Тем не менее, стандарты раскопок не требуют защитной системы, когда раскопки ведутся полностью в устойчивой породе или когда раскопки глубиной менее 5 футов, а компетентный человек обследовал землю и не обнаружил признаков возможного обрушения.

Защита рабочих от скатывания сыпучих материалов в котлован

Стандарты земляных работ также требуют защиты сотрудников, работающих в котловане или траншее.Работодатели должны запретить работникам работать на склонах раскопок над рабочими внутри раскопок. Работодатели также должны запретить работникам в траншее работать под подвешенными грузами и должны держать материалы и оборудование на расстоянии не менее 2 футов от края выемки.

Предотвращение скопления воды в котловане

Вода может подорвать стенки котлована и способствовать или вызвать обрушение траншеи.Стандарты OSHA требуют использования насоса для удаления воды или контроля скоплений воды, а любое оборудование для удаления воды должно контролироваться компетентным лицом. Дренаж из котлована должен быть сохранен, и работодатели могут использовать водоотводные канавы или дамбы, чтобы предотвратить попадание поверхностных вод в котлован. Осмотреть раскопки после проливных дождей должен грамотный человек.

Опасная атмосфера внутри раскопок

Атмосферные испытания требуются при раскопках глубиной более 4 футов, где кислородный дефицит или опасная атмосфера присутствует или может быть обоснованно ожидаемой.Стандарты земляных работ требуют, чтобы работодатели предотвращали облучение работников с помощью надлежащей вентиляции и защиты органов дыхания. Если во время раскопок присутствует опасная атмосфера, необходимо использовать аварийно-спасательное оборудование, дыхательный аппарат, страховочные пояса и трос. В некоторых случаях при раскопках может быть ограниченное пространство или ограниченные пространства, требующие разрешения.

Доступ и выход

Стандарты

OSHA требуют наличия лестниц, ступенек, пандусов или других безопасных средств выхода для рабочих, работающих в траншеях глубиной более 4 футов, и должны располагаться на расстоянии 25 футов или меньше от рабочих, занятых в выемке.Любой доступ или выход должен быть спроектирован компетентным лицом.

Проведение инспекций на объекте

Стандарты земляных работ требуют, чтобы компетентные лица проверяли земляные работы, прилегающие территории и защитные системы. Эти осмотры следует проводить ежедневно и перед началом работы, а также по мере выполнения работы в случае изменения условий.

Заключение

Стандарты

OSHA для земляных работ и рытья траншей можно найти на его веб-сайте, а также ряд меморандумов и уведомлений, касающихся безопасности земляных работ и рытья траншей.Для получения помощи в рассмотрении и создании программ земляных и траншейных работ, соответствующих требованиям OSHA, обратитесь к юристу по безопасности на рабочем месте Fisher Phillips.

Варианты поддержки траншей и земляных работ

и проектирование откосов для земляных работ

Варианты поддержки траншей и земляных работ и проектирование откосов земляных работ — онлайн-курс для инженеров и архитекторов

Варианты опоры траншеи и выемки грунта и уклон выемки Дизайн

Евгений Вашингтон, П.E.

Краткое содержание курса

1. Общий
2. Опции
3. Соображения
4. Оценки

а. Открытый разрез
б. Спид Шорс
c. Траншейные щиты
d. Солдат Куча & Отставание
е. Шпунт
f. Модульная опора

5. Установка сваи
6. Опора траншеи выбор
7. Проектирование траншеи. склонов
8. Краткое содержание курса

Это Курс включает в себя викторину с несколькими вариантами ответов в конце.

Обучение Цель

цель этого курса — показать читателю важность рассмотрения различные варианты земляных работ и способы крепления траншеи. Безопасность, площадка, земля условия и препятствия влияют на выбор любого выемки метод поддержки. Разница в стоимости между различными методами в любом конкретном случае. приложение может быть огромным. Выбор безопасной и наиболее экономичной опоры для выемки грунта метод имеет решающее значение для победы и завершения успешных проектов.

Введение в курс

выбор любого способа рытья траншей — критическое решение. Если неправильный выбор сделано нет хороших результатов. Если выбор слишком консервативен при заявке время, проект будет передан другому подрядчику. Если выбор тоже агрессивно, тогда работа сталкивается с перерасходом средств и потенциальными проблемами безопасности.

В этом курсе обсуждается различные методы опоры траншеи и соображения, связанные с выбор поддержки.Предлагаемые руководящие принципы проиллюстрируют мысль процесс выбора и проектирования безопасной и экономичной траншеи.

Курс Содержимое

ОБЩИЕ

Основная функция любого метода траншейной опоры заключается в защите людей от обрушения грунта. Вторичный функция заключается в обеспечении поддержки близлежащих структур и обеспечении доступа к оборудованию. к работе.

Любая глубокая траншея следует проанализировать на предмет всестороннего экономического решения, в котором жизнеспособные альтернативы рассмотрены на траншейный способ выемки, укладка труб, засыпка, график и препятствия.В любом проекте могут использоваться несколько способов поддержки траншеи. используется для приспособления к различным условиям. Не существует универсального решения к процессу выбора и проектирования траншейной опоры. Первое необходимо прочитать планы, спецификации и геотехнические отчеты, чтобы понять ограничения и условия, которые будут встречаться. По возможности выбоина сайт до времени подачи заявки, чтобы лучше понять свойства почвы. Помните, что большинство геотехнических отчетов готовятся для инженера-проектировщика, не строительный процесс.Когда в отчетах действительно рассматриваются методы строительства они могут быть чересчур консервативными, если охарактеризовать проект изолированным худший случай или рекомендации невыполнимых решений. Обычно отчеты предоставляется подрядчику только для информации, и ожидается, что подрядчик провести независимую оценку. Очень важно получить всю информацию вы можете, включая дополнительные испытания грунта на сцепление и угол трения.

ОПЦИИ

Траншеи обычно поддерживается одним или комбинацией следующих методов.Нормальный порядок предпочтений основывается на стоимости и производительности. Открытый срез с уклоном траншеи стены — это первый выбор. Крепление выбирается, когда другой метод не применим.

1. Открытый разрез — т.е. Наклон берегов траншеи на безопасный угол

2. Спид Шорс — то есть алюминиевые балки распространяются с помощью гидравлических домкратов, поддерживающих почти вертикальный траншея

3. Траншейный бокс или Щит — т. Е. Жесткий каркас, предназначенный для защиты людей от обрушения грунта.

4. Солдатская куча и опалубка — например, просверленные или забивные двутавровые сваи с деревянной или стальной пластиной. отстающий

5. Шпунт опорные стальные сваи

6. Модульная опалубка т.е. коммерческая система панелей, свай и подкосов.

Каждый из вышеперечисленных У методов есть несколько вариаций, адаптированных к конкретным условиям.

СООБРАЖЕНИЯ

Есть номер условий, которые необходимо учитывать перед выбором метода траншейной опоры.

1. Безопасность: Любая Метод должен прежде всего обеспечить безопасность экипажа и общественную безопасность. Эмоционально нет выигрыша или экономически неудача траншеи причинит кому-либо вред.

2. Экономика: в целом открытый разрез является наиболее экономичным методом рытья траншеи при разумной стороне уклоны можно безопасно поддерживать, т. е. от 1 до 1 +/-. Когда траншеи превышают 30 футов или настолько глубоко, что микротоннель может быть дешевле. Щиты и скоростные берега следующие варианты, если вскрытие невозможно, но почва должна стоять почти по вертикали достаточно долго, чтобы производить выемку грунта и засыпку.Самая дорогая траншейная опора Методы — это методы опалубки, такие как солдатские сваи, шпунтовые сваи или модульные опоры.

3. Почвенные условия: Открытый срез можно производить в большинстве почвенных условий, где есть возможность перекачивать грунтовые воды. Исключение составляют просачивающаяся грязь, которая на самом деле является вязкой жидкостью, и текучая среда. чистый песок, который может не стоять на склоне от 1,5H до 1V. Есть почвы, например, ледниковая каменная мука, которая является плотной, но нестабильной после взбалтывания.

4. Грунтовые воды: Вода, вытекающая из стены траншеи, может стать причиной неустойчивости берега.Медленное просачивание обычно не приводит к потере устойчивости траншеи. Если это не так практически или возможно опустить уровень грунтовых вод до уровня траншеи, а затем укрепить может быть необходимо.

5. Метро препятствия: это могут быть инженерные сети, валуны, мусор, бревна или любой крупный объект. что затрудняет выемку грунта и / или забивание свай. Если препятствия обычны, Производство траншей будет замедлено для любой системы поддержки. Работа с коммунальными службами замедлит работу. Любое или несколько препятствий могут помешать эффективному использованию щитов, шпунтовых свай и модульных опор.

6. Препятствия над головой: Линии электропередач, мосты и деревья могут создать серьезные проблемы для кранов и экскаваторов-погрузчиков. операции. Эти низкие накладные расходы могут затруднять или препятствовать выполнению работ по забивке свай.

7. Отвод: Узкая полоса отвода может препятствовать прохождению открытой траншеи с уклоном и вызвать опалубку. решение, чтобы разрешить доступ к работе.

8. Прилегающие строения: Для защиты фундамента здания часто требуется система опор.

9. Окружающая среда: В городских условиях шум, вибрация и ограничения выхлопа могут ограничивать рытье траншей. методы и оборудование.Среда обитания животных и сезоны гнездования могут ограничивать графики и методы строительства.

ОЦЕНКИ

Ниже приведено сравнение общепринятых методов траншейных опор. У каждого метода есть свои преимущества и недостатки, которые необходимо учитывать перед окончательным выбором.

ОТКРЫТЫЙ ТРАНШЕВ

Если достаточно Открытые траншеи можно использовать практически в любых почвенных условиях. В целом откос под уклоном — самый экономичный и эффективный метод в плане сроков рытье траншей.Когда траншея очень глубокая и / или дорогие засыпные материалы требуются, затем вертикальный разрез на носке откоса с опорой может быть эффективным. Грунтовые воды и слабые нижние слои могут вызвать частичную опалубку. или выравнивание откосов котлована.

Траншея открытого типа преимущества:

1. Позволяет непрерывно земляные, кладочные и засыпочные работы.

2. Незначительные поломки обычно не вызывают задержек во всех мероприятиях.

3.Открытая траншея требуется только оформление откоса срезанного берега. Руководства OSHA можно использовать, хотя экономия затрат обычно достигается, если откос берега проверяется и спроектирован зарегистрированный инженер для более крутого спуска. Наклон котлована самый простой метод разработки и использования.

4. Потому что там Никаких дополнительных вспомогательных операций и оборудования, это экономичный выбор.

5. Открытый желоб обеспечивает легкий доступ к работе, потому что оборудование и строительные материалы сведены к минимуму.

6. Открытый разрез метод подходит для большинства грунтовых условий, за исключением просачивания грязи и бега пески.

Траншея открытого типа Недостатки:

1. Наклон берег требует большего объема земляных работ и засыпки, чем другие варианты.

2. Единственный банк поддержка — это сила почвы. При высыхании, затоплении или смене почвы свойства ослабляют почву, поэтому осыпание и обрушение может произойти с небольшим или без предупреждения.

3.Наклонные берега требуется более широкая рабочая зона.

4. Береговые откосы. может вынудить использовать более крупное оборудование из-за большого расстояния до траншея увеличивается, и необходимо выкопать и засыпать больший объем почвы.

БАРАБАНЫ

Speed ​​Shores — это система, в которой поддержка почти вертикальных стен траншеи достигается за счет использования гидроцилиндры, которые прижимают балки и защитную пленку к стене траншеи. Этот может быть очень эффективной системой поддержки.Однако их применение ограничено. Траншея должна быть ровной и почти вертикальной, чтобы она могла безопасно стоять. достаточно долго, чтобы установить и снять берега, пока траншея не будет засыпана. Почвы должны иметь значительную когезию и не содержать значительных грунтовых вод для скоростные берега для эффективного использования. Скоростные ограждения можно использовать в траншеях вверх. до 30 футов в глубину и 15 футов в ширину. Размеры труб от примерно 3 до 4 футов диаметром не позволяет использовать ограничители скорости, потому что труба будет мешать с самой низкой стойкой гидроцилиндра.Для труб большого диаметра можно использовать раму. Рама «А» — это тяжелый гидравлический берег, который настолько тяжел, что для установки и извлечения требуется кран или обратная лопата. Speed ​​Shores добавляет 1 или 2 человека экипажу для обработки берегов. Скоростные берега мешают укладке труб и операции обратной засыпки. Монтаж и снятие берегов необходимо тщательно продумать. организовано для поддержания производительности укладки труб.

Speed ​​Shore Достоинства:

1. Берега обеспечивают положительная опора стенок траншеи.

2. Имея почти вертикальные стены траншеи сводят к минимуму объем земляных работ и засыпки.

3. Специального оборудования нет. нужен для установки берегов.

4. Имея вертикаль стены траншеи минимизируют ширину рабочей зоны.

5. Семенные берега экономичны в аренде и просты в установке.

Speed ​​Shore Недостатки:

1. Траншея должна иметь возможность стоять почти вертикально, пока не будут установлены опоры.

2. Берега мешают с монтажом трубы и засыпкой.

3. Нормальный предел глубиной 30 футов траншеи.

4. Практическое Предел ширины траншеи составляет около 15 футов.

5. Труба снаружи диаметр не должен превышать 40 дюймов. Это связано с тем, что нижний цилиндр не может быть выше дна траншеи более чем на 4 фута.

TRENCH BOX или ЩИТ

Щит — это безопасность клетка для безопасной работы бригады в траншее. Щит не поддерживает траншейные стены; это только там, чтобы защитить людей в случае пещеры в.Его можно протащить по траншее с помощью экскаватора-погрузчика или крана. Функция щита состоит в том, чтобы сделать стену траншеи крутой для уменьшения необходимый объем земляных работ, засыпки и полосы отвода. Щиты очень универсальны, так как могут использоваться в широком диапазоне почвенных условий. Они тяжелые и громоздкие для использования в тесноте. Щит стал намного меньше эффективен при распространении подземных коммуникаций. Щит нужно поднять над коммуникации или коммуникации должны быть отключены и восстановлены позже.Щит также может заставляют трубу смещаться с линии и выравниваться по мере ее протягивания вперед. Когда щит застрял в провале, извлечение щита может потребовать больших усилий. Размер щита должен соответствовать конфигурации траншеи и траншеи. оборудование. Если щит слишком тяжелый, обратная лопата или кран выбран для работа не может эффективно перемещать его. Если щит слишком мал, он может требуют много дополнительных ходов и не обеспечивают достаточного пространства, чтобы позволить экипажам укладывать в постель и устанавливать трубу, а также выполнять такие действия, как обезвоживание.Щит должен быть как минимум на 4 фута длиннее стыка трубы. Щит должен расширяться по крайней мере, на 18 дюймов выше вершины любого склонного к скольжению берега. Вообще щиты можно экономично арендовать и они намного дешевле, чем стационарные опорные системы.

Траншейный ящик (Щит) преимущества:

1. Обеспечивает положительный защита людей в окопе.

2. Стены траншеи может быть усилен до такой степени, что нужна только краткосрочная стабильность.

3.Раскопки и количество засыпки уменьшено.

4. Рабочая зона может быть уже.

5. Щит может может использоваться в большинстве грунтовых условий

Траншейный ящик (Щит) Недостатки:

1. Ящик может быть громоздким в обращении и может потребовать дополнительного оборудования для перемещения.

2. Разработка траншей обычно замедляется из-за усилий по продвижению щита.

3. Стены траншеи должен быть достаточно устойчивым для работы оборудования в верхней части траншеи.

4. Щит не обеспечивать положительную опору для стены траншеи, если она не вкапывается. Копание Это процесс раскапывания ящика и его опускания. Добыча вырыть выкопанный ящик может быть очень сложно из-за трения почвы. Процесс окапывания работает медленно и часто вызывает повреждение оборудования, потому что это грубая сила операция.

5. Коробка сложная эффективно использовать при большом количестве подземных коммуникаций или других препятствиях.

СОЛДАТСКАЯ КУВА И ОТСТАВКА

Солдат сваи и футеровка является частью семейства стационарных систем опалубки для поддержки стен траншеи.В это семейство входят шпунтовые сваи и модульные системы. Они могут быть консольными, скреплены или связаны назад, чтобы обеспечить опору на землю. Системы крепления — это намного больше дороже, чем рытье траншей со щитами или скоростными ограждениями. Все остальные альтернативы следует учитывать перед применением опалубки. Солдатские сваи указаны здесь во-первых, не из-за стоимости, а из-за самой гибкой системы крепления семья. Сваи можно легко разместить, чтобы избежать препятствий и коммуникаций. Утеплитель обычно представляет собой стальные пластины или брус.Сваи можно забивать или ставить в просверленных отверстиях. В мягком грунте сваи можно вдавить в землю с помощью экскаватор с обратной лопатой. Свайная консоль высотой не менее 15 футов и подкосная система на глубину более 100 футов.

Стоимость Стоимость установки солдатских свай и утеплителей варьируется от 5 до 25 долларов за штуку. квадратный фут в зависимости от повторного использования и сложности. Если почва песчаная, лучше всего Способ установки свай — вибромолот. Жесткая глина может потребовать удара молоток.Утеплитель из стального листа требует меньших трудозатрат в установке, чем утеплитель из дерева. Толщина стальных листов обычно составляет от до 1, поэтому стоимость составляет от 8 до 12 долларов. за квадратный фут, в то время как древесина 4×12 стоит около $ 3,00 за квадратный фут, но древесина для установки и удаления требуется около 0,10 рабочих часов на квадратный фут. Сталь плиты можно использовать повторно любое количество раз, но древесину нелегко утилизировать для повторного использования. Древесина имеет преимущество в том, что ее можно легко разместить вокруг коммунальных услуг. Часто в траншее используется комбинация стального листа и дерева в качестве условий. диктовать.Стальные пластины становятся трудными в обращении, когда они больше, чем 25 футов в длину. В то время как консольные сваи солдата устраняют необходимость в распорках, их длина более чем вдвое превышает глубину траншеи. Это добавляет веса сваям. и увеличивает риск увеличения проблем с проникновением. Обычно Уэльс и стойки можно использовать с меньшим общим весом стали, чем консольные сваи. Когда используется распорка; лучше всего, если распорки расположены так, чтобы длина стыка труб была легко ввинчивается в траншею.Солдатские сваи и утеплители не водонепроницаем, но поможет контролировать незначительные проблемы с грунтовыми водами.

Солдат сваи и отстающие преимущества:

1. Этот метод обеспечивает надежную поддержку стены траншеи.

2. Солдатская куча и утеплитель можно использовать практически в любых почвенных условиях.

3. Сваи могут через нечетные интервалы, чтобы пропустить коммуникации или препятствия как наверху, так и на под землей.

4. Земляные работы и количество засыпки сведено к минимуму.

5. Доступ к траншея доведена до максимума.

6. Минимум Полоса отчуждения необходима.

7. Опалубка может помочь контролировать грунтовые воды.

Солдат сваи и отстающие недостатки:

1. Опалубка материалы дороги покупать и устанавливать.

2. Дополнительное оборудование и материалы на объекте перегружают рабочее место.

3. Дополнительный экипаж операции установки и извлечения могут вызвать логистические задержки.

4.Траншейное производство часто замедляется до скорости установки опалубки.

5. Установка и извлечение может вызвать чрезмерное шумовое и вибрационное загрязнение, особенно если используются ударные свайные молотки.

6. Установка и процесс экстракции может вызвать осаждение на поверхности в неуплотненных почвах.

7. Опалубка дизайн обычно требует штампа профессионального инженера.

ЛИСТОВЫЙ КУБОК

Стоимость листа сваи похожи на солдатские сваи и утеплители.Однако шпунтовые сваи легко поддаются арендован на короткий срок, и система будет весить около ½ солдата система утепления свай и стальных листов. Главный недостаток шпунтовых свай в том, что они не сможет легко приспособить коммуникации и препятствия. Почва должна быть ровной мягкий, потому что сваи легко повреждаются булыжником и грунтом, который сопротивляется вождение с более чем 10 ударами на ногу. Иногда вибромолоток эффективно забейте шпунт там, где ударный молоток может повредить его. Одно преимущество шпунтовые сваи в том, что они могут образовывать водонепроницаемую преграду для контроля грунтовых вод.Если листы должны быть установлены в твердом грунте, обычно требуется копать и забивать. для исключения повреждения сваи и расколки замков. Шпунт легко консольно 15 футов, а длина сваи будет немного короче, чем у солдатской сваи.

Опалубка шпунтовая преимущества:

1. Этот метод обеспечивает надежную поддержку стены траншеи.

2. Земляные работы и количество засыпки сведено к минимуму.

3. Доступ к траншея доведена до максимума.

4.Минимум Полоса отчуждения необходима.

5. Плотные простыни. очень эффективны в управлении грунтовыми водами.

Опалубка шпунтовая Недостатки:

1. Сваи дорого покупать или арендовать и устанавливать.

2. Дополнительное оборудование и материалы на объекте перегружают рабочее место.

3. Дополнительный экипаж операции установки и извлечения могут вызвать логистические задержки.

4. Траншейное производство часто замедляется до скорости установки опалубки.

5. Установка и извлечение может вызвать чрезмерное шумовое и вибрационное загрязнение, особенно если используются ударные свайные молотки.

6. Установка и процесс экстракции может вызвать осаждение на поверхности в неуплотненных почвах.

7. Опалубка дизайн обычно требует штампа профессионального инженера.

8. Почвенные условия. должны быть достаточно мягкими, иначе листы будут повреждены во время движения.

9. Любое метро препятствие размером более нескольких дюймов может повредить сваю из-за ее изгиба и расщепление блокировок.

10. Метро коммунальные службы часто препятствуют эффективному использованию шпунтовых опор.

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

Это коммерческие системы, которые являются довольно новыми для рынка. Они представляют собой гибридную комбинированную сталь панели, которые сцепляются с помощью специальной сваи и фиксированных распорок. Они обычно толкнул в выемку экскаватором с обратной лопатой. Они в основном разработаны для использования в мягких грунтах и ​​закрытых помещениях. Они не легко приспосабливаются подземные коммуникации.Аренда систем довольно дорога.

Модульная опалубка Достоинства системы:

1. Этот метод обеспечивает надежную поддержку стены траншеи.

2. Земляные работы и количество засыпки сведено к минимуму.

3. Доступ к траншея доведена до максимума.

4. Минимум Полоса отчуждения необходима.

5. Панели эффективно помогает контролировать грунтовые воды.

Модульная опалубка системные недостатки:

1.Сваи дорого покупать или арендовать и устанавливать.

2. Дополнительный экипаж операции установки и извлечения могут вызвать логистические задержки.

3. Траншейное производство часто замедляется до скорости установки опалубки, что по сути копать и пускать в работу.

4. Опалубка дизайн обычно требует штампа профессионального инженера.

5. Почвенные условия. должен быть достаточно мягким для эффективного использования систем.

6.Под землей инженерные сети или другие препятствия могут помешать эффективному использованию модульных опор. системы.

УСТАНОВКА СВАЙНИК

Всего 5 основных способы установки свай. Первый — вдавить сваю экскаватором. В Земля должна быть достаточно мягкой и часто требует операции копания и толкания. Этот может значительно замедлить производство траншеи. Также может быть сложно контролировать выравнивание сваи, особенно при наличии булыжника.Преимущества что не требуется специального оборудования и уровень шума не превышает выхлопная лопата.

Второй способ состоит в том, чтобы пробить дыру и бросить в нее кучу. Это добавляет дополнительное оборудование и операция идет довольно медленно. Этот метод работает лучше всего, если размер почвенного агрегата меньше примерно 9. Обычно просверливается отверстие диаметром 24. Очень несвязный почвы проваливаются в яму. Однако можно предсказать твердые и плотные почвы. Обычно это самый дорогой способ установки сваи.

Третий способ это сваебойные ударные молоты. Молотки бывают нескольких типов и размеров. Пневматические или паровые молоты очень шумны и могут легко повредить сваю, если встречается булыжник или препятствие. Дизельные молоты тоже очень шумные и грязный. Из выхлопных газов они выбрасывают сажу и масло. Удар по свае вызвал от дизельных молотов немного меньше, чем от пневмо / паровых молотов, но они могут быстро повредить сваю. Ударные молотки могут забивать сваи в любую почву, на которую она способна. проникновения.Шпунтовые сваи особенно подвержены повреждениям от ударов молотки.

Четвертый способ вибрируют молотки. Эти вибромолоты очень эффективны при установке свай. Обычно они устанавливают сваи намного быстрее с меньшими повреждениями, чем воздух / пар. молотки. К тому же они тише и чище. Один недостаток — это почвенные условия. не может быть слишком плотным или глинистым. Любые препятствия, такие как бревно или большой булыжник. предотвратит проникновение ворса.

Пятый метод гидромолоты.Экскаватор с обратной лопатой может ими управлять. Это может быть вибрирующий плунжер или толкающий плунжер. Они тихие и чистые. Некоторые модели разработаны ездить по ряду листов для работы в ограниченном пространстве. Они новички в рыночная площадь и еще не широко используется.

ОПОРА ТРАНЧА ВЫБОР

Ниже представлена ​​диаграмма это руководство для определения процесса принятия решений в общих чертах. Дополнительный такие соображения, как определенные владельцем методы, могут ограничивать варианты.Также безопасность и экономические соображения, такие как необходимость уменьшения чрезмерного прорыва зоны трубы может повлиять на выбор опоры траншеи.

ТАБЛИЦА ВЫБОРА

Как только варианты идентифицированы, а затем можно проанализировать дизайн и сравнения, чтобы определить Лучшее экономичное сочетание безопасности, графика и стоимости. OSHA требует что любые раскопки глубиной более 20 футов должны быть спроектированы зарегистрированным инженером. Если квалифицированный зарегистрированный инженер проектирует траншею, то руководящие принципы OSHA заменены.OSHA классифицирует почвы по следующим типам: устойчивые породы, Почва A, почва B и почва C.

Stable Rock — это грунтовые условия, которые необходимо взорвать или сильно взорвать для выемки грунта. Ожидается, что порода будет устойчивой с вертикальным забоем выемки. OSHA определяет рок как твердый минеральный материал.

Грунт типа А компетентный грунт, который, как можно ожидать, будет стоять на ¾ горизонтали до 1 вертикальный наклон на неопределенный срок. OHSA определяет это как цементированные почвы. такие как Caliche и Hardpan с 1.5 tpsf или более неограниченное сжатие сила.

Грунты типа В являются наиболее распространенными и легко вырываются экскаватором с обратной лопатой и где работают грунтовые воды не приведут к размыву или ускорению раскопок. Эти почвы будет безопасно стоять на уклоне 1H: 1V на глубину не менее 20 футов. OSHA определяет эти почвы как гранулированные несвязные почвы, такие как угловой гравий, ил, песчаный Суглинок или супесчаный суглинок с пределом прочности при неограниченном сжатии от 0,5 до 1,5 тонн в секунду.

Грунты типа С очень слабые или там, где грунтовые воды могут привести к нестабильности выемки грунта.Ожидается, что эти почвы будут стоять на уклоне 1,5H: 1V. OSHA определяет эти почвы как сыпучие почвы, такие как песок, суглинистый песок и гравий, или затопленные почвы.

По факту что OSHA определяет все почвы только по 4 типам без учета глубины менее 20 футов; обычно это очень консервативная рекомендация, которую можно безопасно использовал. В большинстве случаев огромную экономию можно получить, проанализировав грунтовые условия. и разработка безопасной, но более крутой конфигурации уклона, чем рекомендует OSHA.

ПРОЕКТИРОВАНИЕ ТРАНЧА ОТКЛОНЫ

Первый шаг заключается в определении почвенных условий. Обычно геотехнический отчет по проекту предоставит полезную информацию. Сайт следует посетить и просмотреть визуально осмотреть состояние грунта. По возможности сайт должен быть выбоины, чтобы изучить почвы. Эта информация должна быть рассмотрена перед началом торгов. и начало работы.

До недавнего времени при определении устойчивого уклона руководствовались OSHA и обоснованными предположениями.Причина этого в том, что расчет круга трения требует точной определить самый крутой стабильный уклон выемки — одни из самых сложных, утомительные и неопределенные уравнения в гражданском строительстве. Более простой и приблизительный расчеты, такие как теории Ренкина и Калмана, дают неточные результаты и не допускайте сложных откосов. У немногих инженеров или подрядчиков есть время или опыт применения принятой теории круга трения. Хотя почва угол трения и сцепление легко получить с помощью стандартного метода прямого сдвига. лабораторное испытание имело мало практического значения.

Схема ниже иллюстрирует теорию кругов трения. Эта теория была разработана около 1900 г. AD и доказал свою точность, как и любая другая теория устойчивости почвы. В ключевая информация предоставляется в результате лабораторных испытаний на прямой сдвиг. Результаты нанесен на масштабированный график. Линия, экстраполированная через контрольные точки, устанавливает свойства почвы. Наклон линии — это угол трения почвы. Где линия пересекает ось сдвига, где нормальное напряжение равно нулю. сцепление почвы.

Проблема в том, решается статикой где:

Вт = Вес почвы + Давление на поверхность оборудования

C = общая почва Сплоченность по кругу скольжения

P = Пассивный Реакция почвы

R = Круг скольжения радиус

Ls = Снижение с верхняя часть разреза на круг скольжения

X = горизонтальный расстояние от фокуса Slip Circle до вектора W

A = трение почвы Угол.

Уравнения к решить статику:

Вертикальная консервация сил: Cy = W — Py

Горизонтальная консервация сил: Cx = Px

Сохранение моменты о фокусировке круга скольжения: C = [WX PRsin (A)] / R

Хотя эти уравнения кажутся простыми, геометрия для решения значений векторов и расстояний требует длинный ряд уравнений. Тогда широкий диапазон радиусов окружности и расстояний возврата необходимо проверить.Этот итерационный процесс необходимо проанализировать на нескольких сотнях комбинации радиусов и отступов для поиска приблизительного решения. Процедура решение этих многих вычислений слишком длинно, чтобы подробно рассказывать в этом курсе. К ознакомиться с процедурами решения проблем с кругом трения посетить курс PDHonline под названием: Анализ устойчивости откосов грунта с использованием запрограммированного метода круга трения. в EXCEL.

Теперь любой инженер или опытный подрядчик, чтобы спроектировать безопасный устойчивый склон, может легко использовать данные испытаний на прямой сдвиг.Автор написал компьютерную программу, решающую уравнения круга трения во времени, необходимом для ввода параметров. Автор написал программу после того, как было обнаружено, что некоторые существующие программы не давали стабильно точных результатов для типичного временного строительства склоны. Программа предназначена для сложных склонов и многослойных грунтов с разными характеристики.

Ключевые свойства почвы Испытание на прямой сдвиг определяет угол трения и сцепление.В угол трения можно рассматривать как функцию формы частиц грунта. В Угол трения также является естественным углом естественного откоса почвы при отсутствии сцепления. существуют. Сплоченность можно рассматривать как клей, который скрепляет частицы. Шариковые подшипники не образуют груду при заливке на ровную поверхность. Шарикоподшипники имеют сферическую форму, поэтому их угол трения равен нулю. Без клея они раскатываются в однослойной плоскости. Чистый песок без сцепления образует кучу с угол естественного откоса около 1.От 5H до 1V при заливке на ровную поверхность. Трение угол чистого песка составляет от 30 до 34 градусов. Глины и ил имеют трение углы от нуля до более 30 градусов в зависимости от насыщения и уплотнения а также форма частицы. Сплоченность может быть очень слабой, например, поверхностное натяжение воды. или электростатика к сильному цементированию. Круглые булыжники в зацементированном состоянии будут стоять на вертикальном склоне бесконечно. Кубические блоки могут стоять вертикально с мало сцепления, но имеют большой угол трения.Оба эти свойства почвы имеют решающее значение для поиска наиболее экономичного безопасного уклона для строительства.

Как только влажный плотность грунта, угол трения и сцепление известны из геотехнического отчета. или независимых тестов, можно начать процесс проектирования. Эти свойства почвы введен в компьютерную программу. Следующим шагом будет проверка откоса выемки. для устойчивости на различных склонах выемки до получения желаемых результатов. Доплата за оборудование вводится как равномерная нагрузка на квадратный фут.Безопасность фактор выбран.

Оценки можно сейчас быть сделано, чтобы определить лучший метод траншеи для использования. Классификация OSHA для большинства почв это в лучшем случае тип B, а некоторые будут выступать за классификацию типа A. Если бы OSHA была единственной директивой, то большинство открытых разрезов было бы отложено на Наклон от 1,5 ч до 1 В. Это может излишне увеличить выемку грунта и засыпку. количества более чем на 100%. OSHA также не учитывает глубину выемки грунта. Почва типа B, стабильная при соотношении 1H: 1V на глубине 20 футов, вероятно, будет стабильной. при наклоне 3 / 4H: 1V на глубине 10 футов.Быстрый анализ почвы обычно показать, что почвы устойчивы на более крутых склонах, чем рекомендует OSHA. Так и будет также уменьшите количество догадок относительно того, какой метод траншеи будет работать или потребуется.

Пока компьютер анализ значительно сократит количество догадок при проектировании и выборе траншеи, это не заменяет должную осмотрительность постоянного наличия компетентных лиц следить за устойчивостью траншеи. Свойства почвы могут меняться без каких-либо заметных изменений. разница. Обеспечение безопасности оборудования, такого как лестницы, рядом с каждым работающим в траншее, и оператор экскаватора оценивает состояние почвы как при раскопках важны меры предосторожности.

Курс Резюме

правильный выбор метода рытья траншей имеет решающее значение для достижения безопасного и рентабельного проект. Автор ни разу не обнаружил, что небезопасные методы увеличивают производство. и прибыль. Настаивание на безопасности окупается во всех отношениях. Никто не пострадал, полная производительность поддерживается без перебоев и доступа и логистики улучшаются при использовании безопасных методов.

Обычно траншея метод выбирается в процессе торгов.Если выбор слишком консервативный и дорого, кто-то другой выиграет ставку. Если выбор слишком агрессивный тогда проект испытает убытки из собственного кармана и, возможно, проблемы с безопасностью. Правильный и лучший выбор опоры для выемки грунта осуществляется тогда, когда почва может быть быстро и точно проанализировано. Выплата будет заключаться в выигрыше ставок и реализации безопасные, прибыльные проекты.

Список литературы

1. Основы механики грунта, февраль 1965 г., Дональд У.Тейлор
2. Энциклопедия прикладной геологии, 1984 под редакцией Чарльза В. Финкла, младшего.
3. Понимание Геотехнический отчет, 2001 Юджин Г. Вашингтон, ЧП на PDHonline.com
4. Склон почвы Устойчивость с использованием программирования круга трения в EXCEL, 2001 г., Юджин Г. Вашингтон. на PDHonline.com
5. Практическое Проектирование и строительство временных опор земляных работ и траншей, 2001 г., автор Евгений Г. Вашингтон на PDHonline.com

Однажды вы закончили изучение выше содержания курса, тебе следует пройти тест для получения кредитов PDH .

---

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Материалы, содержащиеся в онлайн-курсе, не предназначены для демонстрации или гарантия со стороны PDHonline.com или любого другого лица / организации, названной здесь. Материалы предназначены только для общего ознакомления. Они не заменяют за грамотную профессиональную консультацию. Применение этой информации к конкретному Проект должен быть рассмотрен зарегистрированным профессиональным инженером. Кто-нибудь делает использование информации, изложенной в настоящем документе, делает это на свой страх и риск и предполагает любую вытекающую из этого ответственность.

---

Защита от выемки грунта: выбор правильной системы

Защита от выемки грунта: выбор правильной системы

Автор: Dylan Hipple CHST, GSP

Число смертей, связанных с рытьем траншей и земляными работами, за последний год увеличилось более чем вдвое. Раскопки остаются национальным особым вниманием OSHA. OSHA усилило меры по раскопкам и рытью траншей по всей территории США. Это усиление правоприменения связано с большим количеством обрушений и связанных с ними смертей и травм.

Рытье траншей и земляные работы ведутся по всему миру каждый день. Работа внутри котлована считается одной из самых опасных работ в строительной отрасли. Этот вид работы представляет серьезную опасность для всех задействованных рабочих. Ежегодно регистрируются многочисленные случаи гибели людей в результате обрушений и провалов траншей и раскопок. Один кубический ярд почвы может весить столько же, сколько автомобиль. Если оставить без защиты, раскопки могут привести к раннему захоронению рабочих. Работодатель несет ответственность за то, чтобы рабочие прошли соответствующую подготовку и были защищены перед тем, как приступить к раскопкам.В этой статье будут описаны различные системы защиты и правильное применение каждой из них.

Выбор правильной системы защиты:

При земляных и траншейных работах защита — это предотвращение. OSHA описывает многочисленные требования в CFR 1926, подраздел P, в отношении земляных работ и рытья траншей. Ниже приведены некоторые из требований, изложенных OSHA; Траншеи / выемки более 20 футов требуют профессиональных инженерных систем с табличными данными.В приложениях A-F к подразделу P OSHA также изложены особые требования при установке систем защиты. Для всех используемых защитных систем необходимо соблюдать рекомендации производителя. Компетентное лицо должно ежедневно проверять все компоненты защитной системы. При определении наилучшего метода защиты земляных работ можно выделить четыре основных метода. Эти методы включают наклон, опору, опору или экранирование.

Наклон:

Наклон — хороший вариант в качестве защитной системы.Наклоны часто являются наиболее экономичным способом защиты сотрудников от потенциальных опасностей, связанных с рытьем траншей и земляных работ. Однако наклон можно выбрать только тогда, когда вокруг котлована достаточно места для получения необходимого коэффициента уклона. OSHA определяет различные коэффициенты уклона в зависимости от классификации почвы. Для почвы типа А используется отношение ширины к глубине от ¾ до 1, или примерно 54 градуса. Например, выемка глубиной 12 футов должна иметь уклон на 9 футов. В почве типа B используется соотношение 1: 1. Например; котлован глубиной 12 футов должен иметь уклон на 12 футов.Для грунта типа C используется соотношение 1 ½ к 1. При выемке грунта на глубине 12 футов в грунте типа C необходимо иметь откос на 18 футов.

Наклон лучше уступов по множеству причин. Наклон удаляет меньше материала, чем скамейка, и для этого требуется столько же недвижимости. Наклон — это более простой процесс, выполняемый на оборудовании, и его легко построить в полевых условиях. Если глубина достигает более 20 футов, требуется спроектированный уклон.

Скамья:

Скамья — наименее распространенный вид защиты, используемый в строительстве.Часто наклоны выбирают вместо скамейки по причинам, перечисленным ранее. Скалывание возможно только на почвах типа A и типа B, вы не можете использовать грунт типа C. Жим должен быть сконструирован в соответствии с разделом P OSHA 1926 года. Система жима имеет разные трудности. Есть простая скамья и многослойная скамья. Сотрудникам часто бывает трудно понять многие требования к скамейке, поэтому она редко используется в строительстве.

Системы экранирования:

Системы экранирования обеспечивают наиболее эффективную защиту от возможных обрушений.Доступно несколько типов опорных и защитных систем, и их можно использовать на всех типах почв. Системы защиты включают траншейные ящики, стальные пластины и / или комбинацию защитных систем. Экранирование не защищает от разрушения почвы. Они предназначены для защиты рабочих, а не для поддержки раскопок. Системы защиты не поддерживают поверхность раскопок, а защищают рабочих внутри них. По этой причине системы экранирования не позволяют никому работать вне защиты используемой системы.Эти системы необходимо использовать в соответствии с рекомендациями производителя. Табличные спецификации для всех траншейных ящиков должны быть представлены Компетентному лицу. Все компоненты не должны иметь повреждений.

Траншейные ящики отделены от опалубки. В отличие от системы опор, основная цель траншейных ящиков не состоит в том, чтобы поддерживать поверхность траншеи. Основное назначение окопного ящика — защитить внутреннее пространство рабочего от происшествий, подобных обрушению. Пространство между траншейной коробкой и стеной траншеи должно быть как можно меньше.Расстояние между сторонами котлована и траншейной коробкой засыпается землей или другим подобным материалом, чтобы предотвратить смещение траншейной коробки. «Щиты не могут подвергаться нагрузкам, превышающим те, на которые система была рассчитана». В траншейных ящиках используемые распорки и распорки должны быть одобрены производителем для использования. Все брекеты должны быть осмотрены и не иметь повреждений. Английские булавки всегда должны быть на месте. Всегда должен быть обеспечен соответствующий доступ в траншейный бокс и из него.Это означает, что вход / выход должен быть расположен внутри траншейного бокса, чтобы сотрудники были защищены 100% времени. К установке траншейных боксов предъявляются особые требования. Они должны быть засыпаны таким образом, чтобы не превышало 6 дюймов пространства между коробкой и стеной траншеи, они должны быть не более чем на 2 фута выше дна траншеи в грунте типа A и B и должны поддерживать прочный контакт с полом траншеи в грунте типа C.

Было несколько отказов траншейной коробки в следующих сценариях: Зазор между дном траншейной коробки и полом был слишком велик и позволял земляному грунту заполниться.Рабочие получили травмы или погибли в результате несчастных случаев в траншейном ящике, когда они находились вне зоны защиты, система не была установлена ​​должным образом и работала с поврежденными компонентами траншейной системы.

Когда следует выбирать опору вместо экранирования? Есть множество причин выбрать опорные системы. Некоторые из этих причин для берега включают:

• Применяется при необходимости защиты прилегающих зданий. Крепление может потребоваться для поддержки веса и дополнительного давления, которое соседние здания оказывают на почву вокруг выемки.

• Их также можно использовать при защите существующих систем (тротуаров, проезжей части и т. Д.). Все эти искусственные конструкции оказывают дополнительное давление на почву и должны быть учтены.

• Недвижимость недоступна для использования обычных систем. В определенных сценариях просто недостаточно места для использования такой системы, как траншейный бокс. Системы крепления могут быть адаптированы к конкретным размерам котлована, в котором они предназначены.

• Может снизить затраты на прямую резку и швартовку по сравнению снаклонные или экранирующие.


Опорная система используется для поддержки забоя котлована и предотвращения перемещения почвы, подземных коммуникаций, дорог и фундаментов. Система опор обычно используется, когда уклон является неадекватным решением из-за глубины пропила или расположения. Система опор будет состоять из столбов, балок, распорок и обшивки. Ниже приведены некоторые из доступных типов опорных систем.

Различные типы опор:

• Шпунтовая свая — используется на заболоченных территориях, где ожидается проникновение воды.Системы шпунтовых свай обычно используются в системах типа B и C.

• Пневматическая опалубка — это система, работающая от воздуха. Распространенные марки пневматической опалубки: Paratech, Airshore, Holmatro. Гидравлическая опорная система находится под давлением воздуха. Обычное давление для пневматических систем опор находится в диапазоне от 200 до 350 фунтов на квадратный дюйм. Пневматические опорные системы могут быть дорогостоящими.

• Гидравлическая опалубка — наиболее распространенная разновидность гидравлической опалубки — это скоростная опалубка. Гидравлическая опора находится под давлением смесью вода / минеральное масло.Требуется установка давления 1800 фунтов. Гидравлическое крепление также требует расстояния; 18 дюймов от кромки, 4 фута по вертикали / горизонтали. Панели необходимы в системе этого типа. Типичные панели, используемые в гидравлических системах опалубки, включают финскую форму («форма ребра»). В зависимости от типа почвы или необходимого рабочего помещения могут быть установлены китобойные суда. Покрытие должно быть как можно ближе к грунту типа C.

• Стойки винтовых домкратов — Винтовые домкраты — это тип системы, который чаще всего используется с деревянными опорами.Системы винтовых домкратов отличаются от гидравлических и пневматических систем тем, что стойки винтовых домкратов необходимо регулировать вручную. Это создает опасность, поскольку рабочий должен находиться в траншее, чтобы регулировать стойку. Кроме того, с помощью винтовых домкратов невозможно добиться равномерного «предварительного натяга», а их вес создает трудности в обращении. Требования изложены в приложении OSHA, подраздел P. Минимальный размер подкоса, который можно использовать, — 6×6. Требования к расстоянию для винтовых домкратов следующие: 2 фута от губы, 2 фута от пола, 4 фута по вертикали / горизонтали.Пиломатериалы могут иметь определенную длину и выдерживать грузоподъемность.
• Опалубка из дерева — Требуется много пиломатериалов. OSHA описывает конкретные требования к деревянным опорам для каждого типа почвы в таблицах, которые находятся в приложении OSHA, подраздел P. Опалубка деревом не удобна при прокладке инженерных сетей. Требования к размерам древесины также перечислены в подразделе OSHA.

• Утеплитель — Утеплитель используется при глубоких выработках и при необходимости защиты больших площадей. Обычно утеплительные системы устанавливаются для раскопок, которые будут открыты в течение длительного времени.Система утепления устанавливается поэтапно. Система утепления обычно остается на месте и засыпается. Утеплитель — обычная система для земляных работ больших зданий.

• Спроектированные системы — Спроектированные системы используются, когда глубина выемки превышает 20 футов. Они также используются, когда существуют дополнительные воздействия, например, прилегающая конструкция. Спроектированная система также потребуется при наличии особых опасностей.


Из вышеперечисленных наиболее часто используемой защитной системой сегодня является гидравлическая система опор.Гидравлическая опора состоит из предварительно изготовленных стоек и / или китобойных систем, как правило, из алюминия или стали. Наиболее привлекательный аспект гидравлической опалубки по сравнению с деревянной опалубкой — это безопасность. При использовании гидравлической системы опор рабочим не нужно заходить в котлован для установки или снятия опалубки. К другим преимуществам относятся:

• Легкий вес и может быть установлен одним рабочим

• Имеют манометры для обеспечения равномерного распределения давления

• Могут быть «предварительно нагружены» для использования естественного сцепления почвы для предотвращения смещения почвы

• Универсальны в траншеях и котлованах разной глубины и ширины


Правильная установка должна выполняться сверху вниз и сниматься противоположным образом (снизу вверх).Этот метод установки и демонтажа гарантирует, что ни один сотрудник никогда не подвергнется потенциальному краху. Как и любые другие инструменты / оборудование, гидравлические опоры следует проверять перед использованием и во время смены, чтобы убедиться в отсутствии утечек или поломок шлангов, плохих соединений, трещин на ниппелях, погнутых оснований и любых других повреждений.

Безопасность работников является приоритетом номер один при принятии решения о том, какая система защиты будет использоваться. Все доступные системы обладают уникальными преимуществами и недостатками.Существует множество решений для защиты рабочих на раскопках. Вам решать, какой из них лучше всего подходит для вашего индивидуального проекта.

Дилан Хиппл CHST, GSP

Справочные документы:

Департамент труда США ». Управление по охране труда и здоровья, www.osha.gov/dts/osta/otm/otm_v/otm_v_2.html.

OSHA CFR 1926, подраздел P. Раскопки

% PDF-1.6 % 1 0 объект > / Метаданные 2 0 R / Страницы 3 0 R / StructTreeRoot 5 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток 2019-05-17T15: 36: 03-04: 002019-05-17T15: 36: 03-04: 002019-05-17T15: 36: 03-04: 00Adobe InDesign 14.0 (Windows) application / pdfuuid: f38fa263-3404-4173-b84d-768cf87a35b6uuid: 8ef52228-db21-4369-bd71-e56f2d27a279 Adobe PDF Library 15.0 конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 124 0 объект > эндобдж 125 0 объект > эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > эндобдж 141 0 объект > эндобдж 142 0 объект > эндобдж 143 0 объект > эндобдж 144 0 объект > эндобдж 145 0 объект > эндобдж 146 0 объект

5 распространенных угроз безопасности при рытье траншей и земляных работ

Рытье траншей и земляные работы являются регулярной частью строительных работ и требуются для широкого спектра строительных проектов.По данным Управления по охране труда и здоровья (OSHA), рытье траншей является основной опасностью на рабочем месте, ежегодно приводя к гибели 54 человек. * Понимание рисков, связанных с рытьем траншей и земляными работами, может помочь вам предотвратить телесные повреждения и смертельные случаи. Узнайте об общих правилах безопасности при рытье траншей и земляных работ OSHA, которые помогут защитить себя и свою команду в следующий раз, когда вы будете копать.

Рытье траншей и земляные работы: в чем разница?

OSHA определяет земляные работы как «любые искусственные выемки, впадины, траншеи или впадины на поверхности земли, образованные в результате удаления земли.«Траншея — это тип узкой выемки, в которой глубина обычно больше ширины, которая не превышает 15 футов. Согласно этому определению, все траншеи — это раскопки, но не все раскопки — это траншеи. Конкретные требования безопасности для траншей зависят от глубины траншеи.

Траншеи от 5 футов до 19 футов: OSHA объясняет, что любая траншея, кроме тех, что сделана из устойчивой скальной породы, глубиной более 5 футов должна иметь защитную систему.Система защиты должна быть внедрена компетентным лицом. Это может быть любой работник, обладающий квалификацией и способный определять состав горных пород и почвы и опасные условия выемки грунта, а также обладающий знаниями и полномочиями для принятия корректирующих действий.

Траншеи глубиной 20 футов и более: Зарегистрированный профессиональный инженер должен реализовать защитную систему для любой траншеи глубиной более 20 футов в соответствии с требованиями OSHA.

Топ-5 угроз безопасности при раскопках

1.Обвалы

Обрушение траншеи каждый месяц убивает в среднем двух рабочих, что создает серьезную угрозу безопасности рабочих. Чтобы предотвратить обвалы, OSHA требует, чтобы профессиональный инженер или квалифицированный специалист проанализировал состав почвы, а затем спроектировал и внедрил систему, которая:

Наем профессионального инженера или квалифицированного специалиста для разработки системы, предотвращающей обвалы, имеет решающее значение для предотвращения травм и смертельных случаев на рабочем месте.

Дополнительный совет: Поскольку влажность и другие погодные условия могут повлиять на стабильность почвы, OSHA рекомендует проверять раскопки в начале каждой смены, после дождя или после других экстремальных погодных явлений.

2. Падения и падающие грузы

Рабочие и рабочее оборудование могут упасть на выкопанную территорию. По возможности установите ограждение и знаки безопасности по периметру выемки, чтобы четко обозначить опасность падения. Падающие грузы, такие как оборудование на стройплощадке или выкопанная грязь, также могут упасть в траншею и раздавить любого, кто работает внизу. Вот почему OSHA требует, чтобы материалы на стройплощадке хранились на расстоянии не менее двух футов от края выемки. Кроме того, OSHA рекомендует работодателям не разрешать выполнение работ под подвешенными или поднятыми грузами.

3. Опасная атмосфера

В местах с траншеями уровень кислорода иногда снижается, что представляет собой угрозу безопасности, которую необходимо учитывать при проведении земляных работ. Атмосфера в траншеях также может быть загрязнена токсичными газами и химическими веществами. По этим причинам OSHA требует, чтобы атмосферные испытания проводились квалифицированным специалистом при раскопках, длина которых превышает четыре фута. При наличии опасных атмосферных явлений рабочие должны носить соответствующие средства защиты органов дыхания в зависимости от опасности в районе выемки грунта.

4. Мобильное оборудование

Несчастные случаи с участием строительной техники, такой как самосвалы или экскаваторы-погрузчики, представляют собой обычную опасность при рытье траншей. Операторы мобильного оборудования могут иметь ограниченный обзор и, следовательно, не смогут обнаружить, когда они приближаются к периметру траншеи. OSHA предлагает назначить наблюдателя или сигнальщика, который будет руководить оператором мобильного оборудования и предотвращать падение транспортного средства в траншею. Когда материал загружается или выгружается из строительной техники, рабочие должны оставаться в стороне, чтобы избежать столкновения с летящими обломками.

Дополнительный совет: Ношение правильной защитной одежды минимизирует риск работы рядом с мобильным оборудованием. Обязательно наденьте светоотражающий жилет, чтобы операторы мобильного оборудования заметили вас, и каску, чтобы защитить голову от строительного мусора.

5. Нарушение инженерных сетей

Помимо нанесения дорогостоящего ущерба городской инфраструктуре, попадание в инженерные сети во время земляных работ также может привести к поражению электрическим током и утечкам природного газа, что может привести к гибели рабочих.К счастью, вы можете легко избежать удара по инженерным сетям, связавшись с местными коммунальными предприятиями, прежде чем копать. Просто позвоните в местное агентство 811 и дайте коммунальным предприятиям необходимое время для разметки своих линий. Это не только защитит вашу команду, но и предотвратит наложение штрафа на вашу компанию, поскольку копание без звонка является незаконным во многих штатах.

.
