Толщина плиты перекрытия в кирпичном доме: Толщина плиты перекрытия в кирпичном доме

Содержание

Звукоизоляция межэтажных перекрытий, шумоизоляция потолка в деревянном доме

Если Вы же успели почитать что-либо про звукоизолирующие облицовки, то заметили, что в качестве основной акустической характеристики строительных конструкций приводится индекс изоляции воздушного шума Rw со всеми его плюсами и минусами. Тот факт, что для конструкций межэтажных конструкций в строительной нормативной документации дополнительно введен еще один звукоизоляционный показатель — индекс приведенного уровня ударного шума Lnw, указывает на то, что проблема обеспечения требуемой звукоизоляции перекрытий усложняется как минимум вдвое. Это подтверждает практика — по статистике более половины жалоб жильцов на повышенный шум можно отнести к категории «шум от соседей сверху», причиной чему служит именно недостаточный уровень изоляции перекрытий.

Нормативы по звукоизоляции перекрытий. Звукоизолирующие характеристики основных существующих перекрытий

Основным нормативным документом, регламентирующим звукоизоляционные свойства строительных конструкций, в настоящее время является актуализированная редакция СНиП-23-03-2003 «Защита от шума» .

Согласно данному СНиП индекс изоляции воздушного шума перекрытием между двумя квартирами должен быть не ниже Rw = 52 дБ, а индекс приведенного уровня ударного шума под перекрытием — не более Lnw = 60 дБ.

С величиной требуемой изоляции воздушного шума дело обстоит относительно просто. В массовом многоэтажном строительстве данный вопрос издавна решается путем производства сборных железобетонных элементов или выполнения монолитных перекрытий требуемой поверхностной плотности и толщины.

Для многопустотных железобетонных плит толщиной 220 мм и вибропрессованных железобетонных плит толщиной 160 мм индекс изоляции находится примерно на грани Rw = 52 дБ.

Но для плит конструкций толщиной 140 мм, из которых, например, в Москве возведена значительная часть жилого фонда, индекс изоляции воздушного шума редко превышает Rw = 51 дБ. И это при том, что введенный еще в 1977 г. СНиП, впрочем, как и действующий, актуализированный в 2012 году СНиП,  устанавливает значение индекса изоляции воздушного шума перекрытием не менее Rw = 52 дБ!

Так или иначе, звукоизолирующая способность конструкции в отношении воздушного шума формируется на стадии заводского изготовления строительных элементов.

И если плотность бетона при изготовлении не была существенно нарушена, в зависимости от выбора той или иной конструкции можно с большой степенью уверенности предсказать ее звукоизоляцию. Задача строителей в области изоляции воздушного шума сводится к тому, чтобы при возведении здания дополнительно не испортить ее посредством многочисленных щелей между плитами или незаделанными технологическими отверстиями (например, под трубы отопления) в деревянных перекрытиях между квартирами дома. В настоящее время при строительстве «элитного» монолитного жилья категории А толщина межэтажных конструкций может доходить до 250 мм. Индекс изоляции воздушного шума при этом оказывается равным Rw = 55 дБ и выше.

При этом, когда дом уже построен, вряд ли возможно без проведения капитального ремонта уменьшить толщину несущих плит. Таким образом, если при строительстве дома был получен неплохой показатель изоляции воздушного шума, то он, скорее всего, таковым и останется, по крайней мере, на ближайшие годы (до образования сквозных трещин).

С обеспечением требуемой изоляции ударного шума — показателем уровня приведенного ударного шума под перекрытием — дело обстоит гораздо хуже. Во-первых, какая изоляция будет получена: плохая или хорошая, практически целиком определяется на месте непосредственными исполнителями, т.е. строителями. Во-вторых — никто не даст гарантию, что новый жилец во время последующего ремонта не уничтожит дополнительную звукоизоляционную конструкцию поверх плиты конструкции, радикально ухудшив тем самым изоляцию ударного шума.

Дело здесь в следующем: величина изоляции ударного шума хотя и определяется массивностью конструкции, однако даже при полутораметровой толщине полов (что характерно исключительно для бомбоубежищ), все равно не удовлетворяет нормативным требованиям. К примеру, уже упоминавшееся монолитное железобетонное перекрытие толщиной 250 мм имеет уровень приведенного ударного шума около Lnw = 74 дБ. Данное значение на серьезную величину не дотягивает до требований действующего СНиП, где уровень ударного шума должен быть не более Lnw = 60 дБ.



Необходимо сказать несколько слов в отношении самого стандарта и методики оценки уровня ударного шума. Если рост индекса Rw свидетельствует об улучшении звукоизоляционных характеристик конструкции, то в отношении изоляции ударного шума ситуация улучшается, если значение уровня шума под перекрытием становится меньше. При проведении акустических испытаний в специальной камере на перекрытие сверху устанавливают так называемую «топольную» машину, которая молотит по полу специально тарированными молоточками с заданной частотой. Уровень шума, создаваемый машиной, измеренный в нижерасположенном помещении (с поправками на стандартизацию измерений) и представленный одним числом, называется приведенным уровнем ударного шума. Таким образом, чем меньше данный индекс, тем лучше с акустической точки зрения конструкция.

Увеличение изоляции ударного шума перекрытием со стороны вышерасположенного помещения (звукоизоляция пола)

Если уровень изоляции воздушного шума определяется, прежде всего, массивностью и толщиной самой плиты перекрытия, то в отношении изоляции ударного шума проблема всегда решается за счет дополнительных конструкций.

Снижение уровня ударного шума производится либо посредством устройства на несущей плите дополнительной конструкции пола на упругом основании, т.н. «плавающего пола», либо применением в качестве чистового покрытия пола материалов с собственными высокими показателями снижения уровня ударного шума (линолеум, ковролин и т.п.).

Железобетонная плита толщиной 140 мм без покрытия имеет индекс приведенного уровня ударного шума около Lwn = 80 дБ. В отличие от «недостающих» до нормы в случае с воздушным шумом пары-тройки децибел, здесь разница с предельно допустимым значением (Lwn = 60 дБ) составляет целых 20 дБ. Это примерно соответствует случаю, когда сосед сверху прямо на перекрытие уложил керамическую плитку. При этом в нижнем помещении становятся слышны абсолютно все перемещения сверху.

Вариант, когда на плиту без всяких звукоизоляционных мероприятий укладывают через лист фанеры штучный паркетный пол, прочно занимает второе место на пьедестале ночных кошмаров нижних соседей. Следует отметить, что ситуация с широко распространенной на рынке паркетной доской с акустической точки зрения гораздо лучше. По технологии укладки между основанием (плитой перекрытия) и самой доской обязательно должен быть проложен упругий слой. В зависимости от шумоизоляционных показателей упругого слоя с точки зрения изоляции ударного шума могут быть получены неплохие показатели. Например, применение в качестве подложки под ламинат толщиной 8 мм рулонного материала Акуфлекс c индексом изоляции ударного шума Lnw = 20 дБ позволяет «тютелька в тютельку» добиться соответствия требованиям строительных норм (Lnw = 60 дБ) в случае железобетонной конструкции толщиной 160 мм.

Однако самым эффективным методом борьбы с ударным шумом в деревянном доме является применение следующей конструкции плавающего пола (рис.1). На плиту укладывается слой упругого шумоизоляционного материала, поверх которого устраивается выравнивающая стяжка. При этом края шумоизоляционного материала следует заводить на стены по всему периметру изолируемого помещения для того, чтобы стяжка не имела жестких связей по контуру т.

н. «звуковых мостиков», наличие которых приводит к существенному снижению эффекта шумоизоляции полов.

Для усиления эффекта плиты Шумостоп могут укладываться в два слоя.

Вы можете также посмотреть инструкцию по монтажу звукоизоляционного пола с применением Шумостоп-С2, К2:

На этапе строительства или ремонта существуют две опасности для благополучного устройства изоляции ударного шума. Первая заключается в том, что шумоизоляцию в деревянном доме вообще не выполнят, считая данные затраты лишними. В случае с отдельно взятым владельцем отдельно взятой квартиры аргумент таков: «Я не так богат, чтобы оплачивать покой моего соседа снизу».

Вторая опасность — что шумоизоляцию выполнят, но со звуковыми мостиками. К сожалению, даже там, где дальновидные проектировщики и инвесторы предусмотрели грамотное устройство пола, всегда найдется нерадивый прораб, не объяснивший рабочим смысл данного мероприятия. В результате нередко приходится выдалбливать стяжку по периметру помещения в надежде получить запланированный эффект.

На сегодняшний день на рынке существует огромный выбор материалов, которые можно с большим или меньшим успехом использовать под стяжку в качестве упругого слоя. Это всякого рода материалы на основе вспененного пенополиэтилена (ППЭ), пробки, резины, иглопробивных стеклянных и синтетических волокон, минеральной и стеклянной ваты.

Среди этого множества хотелось бы выделить несколько материалов, имеющих наиболее высокие акустические свойства. Прежде всего — это плиты Шумостоп-С2 и Шумостоп-К2 толщиной 20 мм. При устройстве поверх них стяжки с поверхностной плотностью не менее 80 кг/м3 индекс изоляции ударного шума такой конструкции равен Ln,w = 39 дБ. Это позволяет с большим запасом удовлетворить самым жестким требованиям к уровню ударного шума при любой толщине несущей плиты конструкции. Для примера, звук разбиваемой об пол стеклянной бутылки в нижнем помещении воспринимается как падение легкой монеты. К достоинствам данной конструкции стоит отнести также то, что она защищает и от воздушного шума (ΔRw ~ 8-10 дБ).

Для неровных деревянных перекрытий хорошо подойдет выравнивающая смесь Шумопласт, которая укладывается на перекрытие под стяжку по всей площади пола защищаемого помещения и заводится вертикально на стену для обеспечения акустической развязки стяжки со стенами. При толщине смеси 20 мм она позволяет выравнивать локальные неровности поверхности полов и остатки строительного мусора калибром до 10 мм, снижают уровень ударного шума на 28 дБ. Конструкция с использованием данного материала также защищает и от воздушного шума (ΔRw ~ 7-9 дБ).

Для достижения нормативных значений звукоизоляции деревянных межэтажных перекрытий по ударному шуму зачастую достаточно и существенно менее толстых (3-5 мм) рулонных материалов, например — Шуманет-100, Шуманет-100Комби или Шуманет-100Гидро, которые также укладываются под стяжку.

Необходимо отметить, что все упомянутые материалы, особенно при их небольшой толщине, являются исключительно изоляторами ударного шума. Их способность снижать шум в нижерасположенном помещении проявляется только при использовании в качестве упругой прокладки в конструкции плавающего пола. Применение данных материалов для повышения шумоизоляции в деревянном доме путем нанесения их на потолок или стены со стороны нижнего помещения лишено практического смысла.

Для защиты от ударного и воздушного шума в деревянном доме также эффективно работают конструкции сборного пола с использованием панелей ЗИПС-ПОЛ (рис. 2), обеспечивающие индекс изоляции ударного шума в диапазоне от 32 до 38 дБ и дополнительную изоляцию воздушного шума 6-9 дБ. Преимущество таких конструкций состоит в простоте и скорости монтажа. В то же время, для их успешного применения потребуется абсолютно ровная, подготовленная заранее поверхность пола.

Увеличение изоляции воздушного и ударного шума перекрытием со стороны нижерасположенного помещения (звукоизоляция потолка)

Проблема увеличения изоляции деревянных перекрытий со стороны нижерасположенного помещения крайне актуальна как в случае шумов воздушного происхождения, так и по отношению к ударному шуму.

Когда два вертикально расположенных помещения (квартиры) принадлежат разным владельцам, договориться о совместном выполнении шумоизоляционных работ зачастую невозможно. А поскольку от ударного шума всегда страдает сосед снизу, именно ему предстоит расплачиваться за чью-то нерадивость. При этом важно представлять, что те 20 дБ снижения уровня УДАРНОГО шума, которые легко могли быть получены при устройстве плавающего пола со стороны верхнего этажа, никакими средствами не могут быть наверстаны со стороны нижнего этажа. Практика показывает, что эффективность шумоизоляционных мероприятий «снизу» в силу ограничений по высоте потолков и требований комплексности звукоизоляционных мероприятий редко превышает величину 18 дБ.

В случаях с расположенными на первых этажах жилых зданий шумными помещениями — кафе, ресторанами или магазинами — возникает обратная задача. Требуется защитить вышерасположенные жилые помещение от громких звуков (воздушного шума), особенно в ночное время. Также при устройстве студии звукозаписи или любого другого помещения, где должна обеспечиваться полная тишина, деревянное перекрытие обязательно должно быть дополнительно изолировано. Причем на предмет шумов любого типа.

На сегодняшний день одной из самых эффективных конструкций дополнительной шумоизоляции потолка считается каркасный потолок на виброподвесах, самое тонкое решение с которым (115 мм) приведено на рисунке 3.

Такая конструкция, благодаря применению потолочных виброподвесов Виброфлекс-Коннект ПП, позволяет добиться увеличения значения индекса изоляции воздушного шума на 17-19 дБ. Заменив виброизолирующие подвесы на более эффективные — Виброфлекс-К15, можно получить 19-21 дБ.

Рассмотрим частный случай. Ресторан расположен на первом этаже жилого дома. Измеренный индекс изоляции воздушного шума исходной конструкцией, представляющей собой многопустотные железобетонные плиты толщиной 220 мм, составил Rw = 48 дБ (расчетное значение Rw = 52 дБ). Согласно действующему СНиП индекс изоляции воздушного шума перекрытием между жилыми квартирами и расположенными внизу ресторанами должен быть не менее Rw = 57 дБ. По нашей практике индекс изоляции воздушного шума, при котором соседи сверху действительно перестают писать жалобы на заведение, составляет не менее Rw = 65 дБ. Таким образом, с помощью конструкции подвесных потолков необходимо добавить не менее ΔRw = 9 дБ, а желательно и все 17 дБ. Не сложно убедиться, что описанная выше конструкция с запасом решает поставленную задачу.

Вышеприведенная схема устройства дополнительной шумоизоляции перекрытия с некоторыми изменениями (как правило, увеличением относа обшивки от перекрытия до 200-300 мм) применяется также при строительстве студий, концертных залов и кинотеатров.

В особенностях монтажа каркасного потолка на виброподвесах поможет вам лучше разобраться наш видеоролик:

Для всех конструкций с использованием подвесного потолка принципиально важными являются следующие моменты:

  • наличие виброподвесов;
  • отсутствие жестких связей каркаса и облицовочных листов со стенами (примыкание к стенам через виброизолирующую прокладку «Вибростек-М»).

Для решения более «скромных» акустических задач можно применить менее толстые (53, 55 или 83 мм) бескаркасные конструкции с использованием панелей ЗИПС (рис. 4), которые в зависимости от используемых панелей обеспечивают дополнительную звукоизоляцию в пределах от 9 до 14 дБ.

В заключение необходимо отметить, что при проведении любых шумоизоляционных работ следует внимательно относиться к проблеме косвенной передачи шума в здании. Через «третьи» стены и перегородки может быть настолько сильная звукопередача, что, игнорируя данный факт и направляя все усилия на дополнительную шумоизоляцию одного перекрытия, можно не получить ожидаемого акустического эффекта.

Сколько может выдержать плита перекрытия?

Максимальная нагрузка на пустотные плиты перекрытия может быть рассчитана даже тем, кто никогда ранее не сталкивался со строительством и подобными задачами в целом. Здесь работает простая арифметика, на требующая глубоких знаний ни в строительстве, ни в высшей математике.

В первую очередь необходимо определить, с какой плитой мы имеет дело.

Блок: 1/9 | Кол-во символов: 368
Источник: https://shtyknozh.ru/nagruzka-na-plitu-perekrytija/

Хранение строительных материалов

При производстве ремонта используют сухие смеси (М:300, пескобетон, штукатурки, наливные полы и т.д.). Как правило, это мешки с весом 30-50 кг.

Материалов требуется много и часто их хранят в одном месте, например складируют друг на друга. Так удобно строителям — площадь остается свободной и есть простор для работы. Этого никогда нельзя допускать.

В момент доставки мало кто задумывается о несущей возможности плиты перекрытия, а зря.

Все дома имеют запас прочности — он зависит от типа дома, конструктивного решения и возраста постройки. Ниже я привожу виды несущих плит.

В каждом случае нужно делать просчет допустимой нагрузки на плиту перекрытия. Важно просчитать все по формуле и учесть индивидуальные характеристики (возможные прогибы, целостность арматуры, износ и т. д.).

Чтобы не вдаваться в сложные расчеты привожу усредненные данные для типовых домов.

Для типового домостроения применяют плиты перекрытия с нагрузкой до 400 кг/кв.м. В крупнопанельных домах (поздние версии) допустимая нагрузка — 600 кг/кв.м.

Эти величины включают в себя как постоянные (перегородки, стяжка), так и временные (мебель, человек) нагрузки. Нельзя допускать перегруз — это приведет к обрушению. 18 мешков наливного пола — это уже 800 кг.

Конструкции дома не должны работать на износ, поэтому не нагружайте плиту перекрытия своего дома.

Горе-строители могут настаивать и спорить — им удобно сразу завести все черновые материалы. На первый взгляд это кажется логичным — происходит экономия на доставках, но экономия должна быть рациональной.

В своих проектах я разделяю доставки материалов по весу и всегда слежу, чтобы нагрузки распределялись равномерно на плиту перекрытия. Т.е. я не разрешаю строить «горы» из строительных смесей.

так нельзя

Блок: 2/4 | Кол-во символов: 1780
Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

Особенности

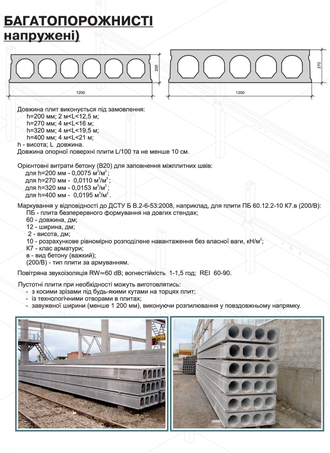

Пустотная плита перекрытия изготавливается из прочного бетона в совокупности со стальной арматурой высокого качества, которая может быть предварительно напряжена. Данная конструкция имеет форму прямоугольника, она оснащена сквозными воздушными круглыми камерами. Данная особенность определяет легкость пустотелых плит, поэтому они могут снижать общую нагрузку на фундамент и стенки. Их перемещение с использованием техники не доставляет дискомфорта, так как для этого имеются специальные петли.

Конструкция пустотелых плит более легкая, нежели у полнотелых, но при этом их прочность и надежность находится на высоком уровне. Присутствие полостей воздуха в данном изделии способствует тепло- и звукоизоляции. Изготовление плит данного вида осуществляется двумя путями:

  • безопалубочным, который подразумевает применение вибрационных трамбовок;
  • заливанием стационарных опалубок из металла бетонной смесью, после чего залитую конструкцию отправляют на виброуплотнение и обработку теплом.

Благодаря наличию полостей в форме цилиндра улучшаются такие эксплуатационные возможности плит:

  • увеличение прочности;
  • улучшение теплоизоляции;
  • облегчение процедуры прокладывания коммуникаций инженерами;
  • уменьшение влияния внешних звуков.

Блок: 2/8 | Кол-во символов: 2471
Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

Виды пустотных панелей перекрытия

Панели с продольными полостями применяют при сооружении перекрытий в жилых зданиях, а также строениях промышленного назначения.

Железобетонные панели отличаются по следующим признакам:

  • размерам пустот;
  • форме полостей;
  • наружным габаритам.

В зависимости от размера поперечного сечения пустот железобетонная продукция классифицируется следующим образом:

  • изделия с каналами цилиндрической формы диаметром 15,9 см. Панели маркируются обозначением 1ПК, 1 ПКТ, 1 ПКК, 4ПК, ПБ;
  • продукция с кругами полостями диаметром 14 см, произведенная из тяжелых марок бетонной смеси, обозначается 2ПК, 2ПКТ, 2ПКК;
  • пустотелые панели с каналами диаметром 12,7 см. Они маркируются обозначением 3ПК, 3ПКТ и 3ПКК;
  • круглопустотные панели с уменьшенным до 11,4 см диаметром полости. Применяются для малоэтажного строительства и обозначаются 7ПК.

Виды плит и конструкция перекрытия

Панели для межэтажных оснований отличаются формой продольных отверстий, которая может быть выполнены в виде различных фигур:

  • круга;
  • эллипса;
  • восьмигранника.

По согласованию с заказчиком стандарт допускает выпуск продукции с отверстиями, форма которых отличается от указанных. Каналы могут иметь вытянутую или грушеобразную форму.

Круглопустотная продукция отличается также габаритами:

  • длиной, которая составляет 2,4–12 м;
  • шириной, находящейся в интервале 1м3,6 м;
  • толщиной, составляющей 16–30 см.

По требованию потребителя предприятие-изготовитель может выпускать нестандартную продукцию, отличающуюся размерами.

Основные характеристики пустотных панелей перекрытий

Плиты с полостями пользуются популярностью в строительной отрасли благодаря своим эксплуатационным характеристикам.

Расчет на продавливание плиты межэтажного перекрытия

Главные моменты:

  • расширенный типоразмерный ряд продукции. Габариты могут подбираться для каждого объекта индивидуально, в зависимости от расстояния между стенами;
  • уменьшенная масса облегченной продукции (от 0,8 до 8,6 т). Масса варьируется в зависимости от плотности бетона и размеров;
  • допустимая нагрузка на плиту перекрытия, равная 3–12,5 кПа. Это главный эксплуатационный параметр, определяющий несущую способность изделий;
  • марка бетонного раствора, который применялся для заливки панелей. Для изготовления подойдут бетонные составы с маркировкой от М200 до М400;
  • стандартный интервал между продольными осями полостей, составляющий 13,9-23,3 см. Расстояние определяется типоразмером и толщиной продукции;
  • марка и тип применяемой арматуры. В зависимости от типоразмера изделия, используются стальные прутки в напряженном или ненапряженном состоянии.

Подбирая изделия, нужно учитывать их вес, который должен соответствовать прочностным характеристикам фундамента.

Блок: 2/6 | Кол-во символов: 2690
Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

Материалы и конструкционные находки

Вес, который может выдержать плита перекрытия напрямую зависит от марки цемента, из которого она сделана.

Изготавливаются плиты перекрытия из бетона на основе цемента марки М300 или М400. Маркировка в строительстве — это не просто буквы и цифры. Это закодированная информация. К примеру, цемент марки М400 способен выдержать нагрузку до 400 кг на 1 куб.см в секунду.

Но не следует путать понятия «способен выдержать» и «будет выдерживать всегда». Эти самые 400 кг/куб.см/сек — нагрузка, которую изделие из цемента М400 выдержит какое-то время, а не постоянно.

Цемент М300 представляет из себя смесь на основе М400. Изделия из него выносят меньшие одномоментные нагрузки, зато они более пластичны и выдерживают прогибы, не проламываясь.

Армирование придает бетону высокую несущую способность. Пустотная плита армируется нержавеющей сталью класса АIII или АIV. У этой стали высокие антикоррозийные свойства и устойчивость к температурным перепадам от — 40˚ до + 50˚, что очень важно для нашей страны.

При производстве современных железобетонных изделий применяется натяжное армирование. Часть арматуры предварительно натягивают в форме, затем устанавливают арматурную сетку, которая передает напряжение от натянутых элементов на все тело пустотной плиты. После этого в форму заливают бетон. Как только он затвердеет и обретет нужную прочность, натяжные элементы обрезают.

Такое армирование позволяет железобетонным плитам выдержать большие нагрузки, не провисая и не прогибаясь. На торцах, которые опираются на несущие стены, используется двойное армирование. Благодаря этому торцы не «проминаются» под собственным весом и легко выдерживают нагрузку от верхних несущих стен.

Блок: 3/9 | Кол-во символов: 1711
Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya. html

Оплатить три доставки вместо одной — дешевле чем восстанавливать дом

При завозе строительных материалов нельзя допускать халатности и складывать все в одной точке. Профессиональные строители это знают, а дилетанты загрузят все в лифт и застрянут в лучшем случае.

Заранее просчитайте какие материалы потребуются и определите временные рамки для доставок.

Блок: 3/4 | Кол-во символов: 360
Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

Преимущества и слабые стороны плит с полостями

Плиты перекрытия с полостями

Пустотелые плиты популярны благодаря комплексу достоинств:

  • небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
  • уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
  • способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
  • повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
  • возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
  • многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

К преимуществам изделий также относятся:

  • возможность использования внутреннего пространства для прокладки различных инженерных сетей;
  • повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
  • стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
  • возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
  • ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

Изделия не подвержены усадке, имеют минимальные отклонения размеров и устойчивы к воздействию коррозии.

Пустотные плиты перекрытия

Имеются также и недостатки:

  • потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана;
  • необходимость выполнения прочностных расчетов. Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий.

Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

Расчет нагрузки на плиту перекрытия

Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

  • начертить пространственную схему здания;
  • рассчитать вес, действующий на несущую основу;
  • вычислить нагрузки, разделив общее усилие на количество плит.

Определяя массу, необходимо просуммировать вес стяжки, перегородок, утеплителя, а также находящейся в помещении мебели.

Рассмотрим методику расчета на примере панели с обозначением ПК 60.15-8, которая весит 2,85 т:

  1. Рассчитаем несущую площадь – 6х15=9 м2.
  2. Вычислим нагрузку на единицу площади – 2,85:9=0,316 т.
  3. Отнимем от нормативного значения собственный вес 0,8-0,316=0,484 т.
  4. Вычислим вес мебели, стяжки, полов и перегородок на единицу площади – 0,3 т.
  5. Сопоставимый результат с расчетным значением 0,484-0,3=0,184 т.

Многопустотная плита перекрытия ПК 60.15-8

Полученная разница, равная 184 кг, подтверждает наличие запаса прочности.

Плита перекрытия – нагрузка на м2

Методика расчета позволяет определить нагрузочную способность изделия.

Рассмотрим алгоритм вычисления на примере панели ПК 23.15-8 весом 1,18 т:

  1. Рассчитаем площадь, умножив длину на ширину – 2,3х1,5=3,45 м2.
  2. Определим максимальную загрузочную способность – 3,45х0,8=2,76т.
  3. Отнимем массу изделия – 2,76-1,18=1,58 т.
  4. Рассчитаем вес покрытия и стяжки, который составит, например, 0,2 т на 1 м2.
  5. Вычислим нагрузку на поверхность от веса пола – 3,45х0,2=0,69 т.
  6. Определим запас прочности – 1,58-0,69=0,89 т.

Фактическая нагрузка на квадратный метр определяется путем деления полученного значения на площадь 890 кг:3,45 м2= 257 кг. Это меньше расчетного показателя, составляющего 800 кг/м2.

Блок: 4/6 | Кол-во символов: 3875
Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

Как правильно делать ремонт (распределение нагрузок):

  • Произведите демонтаж (уберите лишнее) и утилизацию строительного мусора. Это важно, чтобы подготовить фронт работы.
  • Продумайте и просчитайте пирог полов. Если требуется большой слой, то используйте легкие материалы (пеноплекс, керамзит). Эти материалы не дают большую нагрузку на плиту перекрытия и позволяют обеспечить звукоизоляцию.
  • Перегородки собирайте из легких материалов. Не используйте кирпич для возведения внутренних перегородок — вес кирпичной перегородки (пустотелый кирпич) составляет 200-220 кг/кв.м. Соответственно маленькая кирпичная стена площадью в 10 кв.м будет весить более 2 т.

В своих проектах я всегда собираю перегородки из тонкого пеноблока (толщиной 50-75мм). Это позволяет экономить пространство (толщина кирпичной стены 120 мм) и не перегружать плиту перекрытия. Стены из пеноблока обладают схожими характеристиками с кладкой в полкирпича (крепость и звукоизоляция между помещениями).

  • Никогда не заливайте слой цементной стяжки более 4 см. Всегда должен быть «пирог» полов: снизу толстые слои легких материалов, а сверху цементная стяжка и тонкий слой самовыравнивающегося наливного пола (0,4 — 0,9 см).
  • Учитывайте вес финишных материалов. Натуральный камень может передавать нагрузку от 60 кг/кв.м. Если уже произвели работы и подняли уровень полов, то правильно заменить тяжелые финишные материалы на более легкие, например на керамогранит.
  • Следите, чтобы во время ремонта хранение сухих смесей не было организовано в одной точке. Разделите смеси на группы и храните их в разных комнатах.
  • Всегда обращайтесь к профессионалам и не экономьте на специалистах. Ремонт не прощает ошибок. Ремонт требует знаний и опыта, никогда не допускайте к работе дилетантов или тех, кто не понимает разницу между М:300 и М:500.

Источник

Блок: 4/4 | Кол-во символов: 1845
Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

Виды нагрузок

Независимо от типа, любое перекрытие состоит из:

  1. 1. Верхней части – напольное покрытие, утепление полов, бетонные стяжки, если сверху расположен жилой этаж.
  2. 2. Нижней части, которая создается из обшивочных материалов, штукатурки, плиточных покрытий, к примеру, отделка потолка и подвесные конструкции, если снизу находится жилой этаж.
  3. 3. Конструкционной части, состоящей из монолитных или сборных плит.

Конструкционной частью является любой тип плит перекрытия, при этом верхняя и нижняя часть создают определенную статическую (перегородки, подвесные потолки, мебель) и динамическую нагрузку (нагрузка от перемещающихся по полу людей, домашних питомцев). Помимо этого также существуют точечные нагрузки и распределенные. Для жилых строений, помимо статических и динамических рассчитывают распределенные нагрузки, которые измеряются в килограмм-силах или Ньютонах на метр (кгс/м).

Блок: 5/9 | Кол-во символов: 896
Источник: https://shtyknozh.ru/nagruzka-na-plitu-perekrytija/

Маркировка

Каждый тип пустотелых плит перекрытий оснащается маркировкой, которая соответствует стандартам качества. Благодаря этому заказчик и проектировщик могут определить нужные параметры. На торце конструкции потребитель может увидеть маркировку, дату изготовления, массу и штамп ОТК.

В стандартной маркировке имеются несколько букв, которые обозначают серию, а также 3 группы цифр, определяющие размеры, несущую возможность. Обе группы имеют вид двух цифр, которые считаются обозначением длины, а также ширины в дециметрах. Данные показатели округляются до целых чисел в большую сторону. Последняя группа представлена в виде единой цифры, она определяет равномерность распределения нагрузок в кПа.

Показатель этот также округляется.

Пример маркировки: ПК 23-5-8. Ее расшифровка такая: плита имеет круглые пустоты, она характеризуется длиной в 2280, шириной в 490 миллиметров, при этом конструкция обладает несущей способностью в 7,85 кПа. Есть такие виды изделий, что оснащаются маркировкой, дополненной латинскими обозначениями, что определяют типы прутьев. Один из примеров маркировки: ПК ,5 обозначает, что изготовление каркаса осуществлялось из напряженной арматуры. В качестве дополнения на пустотелых конструкциях имеются следующие обозначения:

  • т – бетон тяжелого типа;
  • а – наличие вкладышей для уплотнения;
  • э – формирование при помощи экструзионного метода.

Блок: 6/8 | Кол-во символов: 2646
Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

Разновидности конструкций

  • ПК характеризуется стандартной толщиной в 22 см, наличием сквозных полостей цилиндрической формы. Плиты изготавливаются из железобетона, который имеет класс не менее В15.
  • ПБ – этот вид изделий получают при помощи безопалубочного метода, используя конвейер. При изготовлении данных конструкций используется особый метод армирования, с его помощью отрезание происходит без потерь прочности. Так как плиты имеют ровную поверхность, последующая отделка полов, потолков осуществляется легче.
  • ПНО – облегченный вид конструкции, что произведен путем безопалубочного метода. Отличием от предыдущего вида можно назвать меньшую толщину в 0,16 метра.
  • НВ – внутренний тип настила, производимый из железобетона класса В40, имеющий армирование в один ряд, что является предварительно напряжённым.
  • НВК является внутренним типом настила, который имеет напряженное армирование в два ряда и толщину в 26,5 сантиметров.

При производстве конструкций для перекрытий предварительно напряженную арматуру подвергают сжимающей напряженности в пунктах, где будет осуществляться самое большое растяжение. По прохождению данной обработки преднапряженные круглопустотные конструкции становятся более прочными, устойчивыми. Характеристика таких приспособлений содержит обозначение «предварительно напряженная плита».

Стандартные габариты круглопустотных плит толщиной 0,22 м (ПК, ПБ, НВ) и 0,16 м (ПНО) характеризуются длиной 980-8990 мм, что в маркировке фиксируется как 10-90. Дистанция между соседствующими габаритами – 10-20 сантиметров. Ширина полноразмерного товара составляет 990 (10), 1190 (12), 1490 (15) миллиметров. Чтобы потребителю не приходилось резать изделия, применяются элементы добора, ширина которых составляет 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) миллиметров.

ПБ характеризуются длиной до 12 метров. Если данный показатель составляет более 9 метров, то толщина должна соответствовать 22 сантиметрам или же несущая способность плиты будет меньше. Изделия серии НВК, НВКУ, 4НВК могут характеризоваться габаритами, которые не подходят к стандартным. Расстояние между пустотами плит назначается с использованием параметров оборудования, что используется на заводе. Согласно ГОСТ дистанция должна составлять меньше, чем следующие показатели:

  • для плит 1ПК, 1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 3ПКК и 4ПК – 185;
  • для конструкций типа 5ПК – 235 миллиметров;
  • 6ПК – 233 миллиметров;
  • 7ПК – 139 миллиметров.

Оптимальным количеством пустот в данной конструкции считается 6 штук.

Блок: 5/8 | Кол-во символов: 4073
Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

Примерный расчет предельной нагрузки на пустотную плиту перекрытия

Для того чтобы самостоятельно рассчитать, какую максимальную нагрузку могут выдерживать плиты перекрытия, которые вы планируете использовать при строительстве, необходимо учесть все моменты. Допустим, что для обустройства перекрытий вы хотите использовать панели 1ПК63.12-8 (то есть, величина расчетной нагрузки, которую выдерживает одно изделие, составляет 800 кг/м²: для дальнейших расчетов обозначим ее буквой Q₀). Рассчитав сумму всех динамических, статических и распределенных нагрузок (от веса самой плиты; от людей и животных, мебели и бытовой техники; от стяжки, утеплителя, финишного напольного покрытия и перегородок), которую обозначаем QΣ, можно определить, какую нагрузку выдерживает ваша конкретная плита. Основной момент, на который надо обратить внимание: в результате всех расчетов (разумеется, с учетом повышающего коэффициента прочности) должно получиться, что QΣ ≤ Q₀.

Для того чтобы определить равномерно распределенную нагрузку от собственного веса плиты, необходимо знать ее массу (M). Можно воспользоваться либо величиной массы, указанной в сертификате завода-изготовителя (если его предоставили в месте продажи), либо справочной величиной из таблицы ГОСТ-а, которая составлена для изделий, изготовленных из тяжелых видов бетона со средней плотностью 2500 кг/м³. В нашем случае справочный вес плиты составляет 2400 кг.

Сначала вычисляем площадь плиты: S = L⨯H = 6,3⨯1,2 = 7,56 м². Тогда нагрузка от собственного веса (Q₁) составит: Q₁ = M:S = 2400:7,56 = 317,46 ≈ 318 кг/м².

В некоторых строительных справочниках рекомендуют при расчетах использовать суммарное усредненное значение полезной нагрузки на перекрытие жилых помещений – Q₂=400 кг/м².

Тогда суммарная нагрузка, которую необходимо выдерживать плите перекрытия, составит:

QΣ = Q₁ + Q₂ = 318 + 400 = 718 кг/м² ˂ 800 кг/м², то есть основной момент QΣ ≤ Q₀ соблюден и выбранная плита пригодна для обустройства перекрытий жилых помещений.

Для точных расчетов будут необходимы значения удельной плотности (стяжки, теплоизолятора, финишного покрытия), значение нагрузки от перегородок, вес мебели и бытовой техники и так далее. Нормативные показатели нагрузок (Qн) и коэффициенты надежности (Үн) указаны в соответствующих СНИП-ах.

Блок: 6/7 | Кол-во символов: 2267
Источник: https://zamesbetona.ru/zhelezobetonnye-izdelija/nagruzka-na-plitu-perekrytija-pustotnuju.html

Максимальная нагрузка на плиту перекрытия в точке приложения усилий

Предельное значение статической нагрузки, которое может прилагаться в одной точке, определяется с коэффициентом запаса, равным 1,3. Для этого необходимо нормативный показатель 0,8 т/м2 умножить на коэффициент запаса. Полученное значение составляет – 0,8х1,3=1,04 т. При динамической нагрузке, действующей в одной точке, коэффициент запаса следует увеличить до 1,5.

Блок: 5/6 | Кол-во символов: 434
Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

Нагрузка на плиту перекрытия в панельном доме старой постройки

Определяя, какой вес выдерживает плита перекрытия в квартире старого дома, следует учитывать ряд факторов:

  • нагрузочную способность стен;
  • состояние строительных конструкций;
  • целостность арматуры.

При размещении в зданиях старой застройки тяжелой мебели и ванн увеличенного объема, необходимо рассчитать, какое предельное усилие могут выдержать плиты и стены строения. Воспользуйтесь услугами специалистов. Они выполнят расчеты и определят величину предельно допустимых и постоянно действующих усилий. Профессионально выполненные расчеты позволят избежать проблемных ситуаций.

Originally posted 2018-03-05 17:23:17.

Блок: 6/6 | Кол-во символов: 677
Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

Способ пересчета нагрузок на квадратный м

Расчет нагрузок на плиту перекрытия делается на ее каждый погонный метр.

Нагрузку на ту же плиту перекрытия можно рассчитать и по-другому. Берем все ту же ПК-60-15-8.

При площади поверхности в 9 кв.м на 1 кв.м поверхности плиты приходится: 2850 кг : 9 кв.м = 316 кг/кв.м Вычитаем собственный вес из максимально допустимой нагрузки: 800 кг/кв. м — 316 кг/кв.м = 484 кг/кв.м.

Теперь вычитаем отсюда вес напольного покрытия, стяжки или утепления, то есть всего того, что ляжет на пол. Пусть оно будет приблизительно равно 150 кг/кв.м: 484 кг/кв. м — 150 кг/кв.м = 334 кг/кв.м.

Небольшая разница в 1 кг получается за счет того, что здесь не проводилось деление, которое в первом случае приводит к периодической дроби. Из остающихся 334 кг/кв.м нужно вычесть 150 кг/кв. м, отпущенные на мебель и людей, а потом распланировать перегородки и двери из расчета 184 кг на 1 кв.м.

Блок: 7/9 | Кол-во символов: 912
Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html

Сколько может выдержать плита перекрытия?

Не стоит устанавливать в старых домах слишком массивную сантехнику или другие предметы, которые приведут к утяжелению конструкции. Помимо этого статические нагрузки со временем могут накапливаться, что в свою очередь может привести к прогибам и провисанию плит перекрытия. Чтобы не ошибиться в измерениях, рекомендуется пригласить специалиста для проведения детальных расчетов. Расчеты должны соответствовать установленным нормам (СНиПу).

Блок: 7/9 | Кол-во символов: 482
Источник: https://shtyknozh. ru/nagruzka-na-plitu-perekrytija/

Точечная нагрузка с точностью до грамма

Этот вид нагрузки требует особой осторожности. От того, сколько будет подвешено или нагружено на одну точку, будет зависеть срок службы всего перекрытия.

Некоторые справочники предлагают рассчитывать предельно допустимую точечную нагрузку по следующей формуле: 800 кг/кв.м × 2 = 1600 кг То есть на одну точку можно навесить или поставить 1600 кг. Однако более разумным будет подсчет точечной нагрузки в соответствии с коэффициентом надежности.

Для жилых помещений он обычно равен 1-1,2. Исходя из этого, получаем: 800 кг/кв.м × 1,2 = 960 кг Такой расчет более безопасен, если речь идет о длительной нагрузке на одну точку. Однако следует помнить, что точечную нагрузку лучше располагать ближе к несущим стенам, возле которых армирование плиты усилено.

Блок: 8/9 | Кол-во символов: 793
Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html

Правила монтажа

Для осуществления надежного монтажа пустотных плит перекрытия стоит точно соблюдать все правила. В случае если площадь опоры недостаточна, могут деформироваться стены, а в ситуации с излишком площади возможно увеличение теплопроводности. При установке плит данного вида стоит брать во внимание максимальную глубину опоры:

  • для кирпичного сооружения – 9 сантиметров;
  • для газобетонного и пенобетонного – 15 сантиметров;
  • для конструкций из стали – 7, 5 сантиметров.

В данном процессе стоит учитывать, что глубина заделки панели в стене не должно быть более чем 16 см для легкого блочного и кирпичного здания, а также 12 см для конструкции из бетона и железобетона.

До того как начать установку плит, окраинные пустоты необходимо заделать легкой смесью из бетона на глубину 0,12 метра.

Категорически не рекомендуется осуществлять монтаж плит без использования раствора. На рабочей поверхности укладывается слой раствора не меньше чем в 2 миллиметра. Благодаря данному мероприятию нагрузка на стену передается равномерно. Обустраивая плиты на хрупкую стену, необходимо сделать процедуру армирования, благодаря которой не будет выгибания блоков. Для того чтобы уменьшить теплопроводность плит перекрытия, стоит снаружи утеплить конструкцию.

Покупая пустотные панели перекрытий, стоит обращать внимание на их качество, внешний вид и наличие сертификатов, так как от них будет зависеть безопасность. Использование пустотных плит обеспечивает небольшую нагрузку на весь периметр сооружения, гарантирует высокую прочность и надежность сооружения.

Этот вид конструкций способствует меньшей осадке здания, нежели при использовании полнотелых вариантов, к тому же цена на них приемлемая.

О том, как правильно уложить плиты перекрытия, вы можете узнать из видео ниже.

Блок: 8/8 | Кол-во символов: 4118
Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

Нагрузки при ремонтах старых квартир

Плиты перекрытия можно делать своими руками. Чтобы сделать их прочнее делается армирование.

Планируя роскошные ремонты в старых домах, лучше заранее изъять старое утепление полов и напольное покрытие. Затем следует хотя бы приблизительно оценить его вес. Новые стяжки, плиты или паркет, которые придут им на смену, желательно подобрать так, чтобы вес нового напольного «одеяния» был примерно равен массе прежней верхней части перекрытия.

Следует быть особо осторожным, размещая в старых квартирах новую сантехнику с увеличенными объемами — ванны на 500 л и более, джакузи. Лучше всего пригласить специалиста и попросить его провести детальные расчеты. Следует помнить, что кратковременная нагрузка и постоянная статическая нагрузка отличаются друг от друга.

Статические нагрузки имеют свойство накапливаться, приводя со временем к значительным прогибам и провисаниям плиты. А кратковременная нагрузка всего лишь испытывает ее на прочность.

В заключение хотелось бы сказать, что только точное соблюдение всех правил и тщательность в расчетах обеспечат плитам перекрытия долгую жизнь.

Блок: 9/9 | Кол-во символов: 1153
Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html

Кол-во блоков: 21 | Общее кол-во символов: 33856
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html: использовано 4 блоков из 9, кол-во символов 4569 (13%)
  2. https://shtyknozh.ru/nagruzka-na-plitu-perekrytija/: использовано 3 блоков из 9, кол-во символов 1746 (5%)
  3. http://www. stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/: использовано 4 блоков из 8, кол-во символов 13308 (39%)
  4. https://zamesbetona.ru/zhelezobetonnye-izdelija/nagruzka-na-plitu-perekrytija-pustotnuju.html: использовано 2 блоков из 7, кол-во символов 2572 (8%)
  5. https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya: использовано 4 блоков из 6, кол-во символов 7676 (23%)
  6. http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/: использовано 3 блоков из 4, кол-во символов 3985 (12%)

Поделитесь в соц.сетях:

Оцените статью:

Загрузка…

Перекрытия в доме из газобетона



Для домов из газобетона подходят все существующие типы перекрытий. Процесс их монтажа также не имеет никаких отличительных особенностей. Поэтому выбор типа перекрытия в доме из газобетона зависит напрямую от клиента.

В первую очередь, необходимо исходить из удобства клиента. Самый простой вариант перекрытия в данном случае — готовые железобетонные плиты. Основные преимущества – это быстрота монтажа и надежность, подтвержденная паспортом качества завода изготовителя. Клиент может быть уверен, что плиты выдерживают, допустим, 700 кг на 1 кв. м. согласно данным завода, а значит можно спокойно ставить любую мебель, не опасаясь того, что с перекрытием что-либо произойдет.

В случае если подъездные пути не позволяют доставить к дому готовые плиты, необходимо подобрать другой наиболее подходящий вариант перекрытия. Например, заливка монолитной плиты или устройство деревянного перекрытия.

Здесь важно учитывать материальное положение клиента.

При устройстве деревянного перекрытия возможно постепенное выполнение работ. Так, к примеру, в ходе строительства можно сначала уложить лаги, которых будет достаточно, чтобы продолжить строительство стен второго этажа и кровли, а весь пирог пола сделать позже, когда появятся деньги.

При устройстве монолитного перекрытия это невозможно — весь процесс необходимо производить сразу и в полном объеме. Для этого понадобятся немалые средства на опалубку, арматуру и бетон.

Если финансовая база клиента достаточная, то переживать тут не о чем. Однако, в ином случае, при выборе монолитного перекрытия может просто не хватить денег на монтаж стен второго этажа или устройство кровли. Выбор всегда остается за клиентом.

Типы перекрытий

Итак, существуют такие виды перекрытий как монолитные, сборные, деревянные и газобетонные. Все они подходят для устройства перекрытий в домах из газобетона, никаких особенностей применения этих перекрытий в газобетоне нет. Остановимся подробнее на каждом из них.

Плиты перекрытия для дома из газобетона

Готовые железобетонные плиты перекрытия для дома из газобетона доставляют к коттеджу на грузовой машине. При помощи подъемного крана плиты укладывают на несущие стены через подстилающий слой изолирующего раствора. Точно также как и в кирпичном доме, необходимо опирание плит перекрытия на газобетонные блоки минимум на 120 мм, максимум на 150 мм – этого более чем достаточно.

Деревянные перекрытия в доме из газобетона

При устройстве деревянных перекрытий лаги необходимо опирать на 200 мм через гидроизоляцию. Для этого в процессе укладки блоков можно заранее определить место монтажа лаг и оставить ниши для них, либо в процессе кладки можно защемить лагу.

Допустим, лага идет 200 мм по высоте и 100 мм по ширине. Необходимо сделать нишу высотой 200 мм, шириной 100 мм и в глубину 200 мм с небольшим запасом, чтобы туда вошла лага.

Шаг лаг определяется из расчета нагрузок. Зная сечение лаг, какую нагрузку воспринимает одна лага и, соответственно, какой шаг этих лаг, мы можем рассчитать несущую способность деревянного перекрытия.

Устройство лаг необходимо для удобства дальнейшего монтажа стен 2 этажа и кровли.

После того как коробка готова, возвращаемся к перекрытию.

Снизу подшиваем сплошным настилом подшивную доску где-то 20-25 мм толщиной. Под ней делаем пароизоляцию, чтобы защитить от увлажнения базальтовый утеплитель, уложенный внутрь между лагами на досчатый настил. Толщина утеплителя 100-150 мм, этого достаточно для хорошей звукоизоляции. Поверх лаг укладываем гидроизоляцию для защиты базальтового утеплителя от увлажнения сверху. И дальше уже, как вариант, настилаем половую доску. В результате имеем готовый пирог.

На эту половую доску, как правило, стелется ламинат через подложку, либо облицовывают саму половую доску, в основном, на дачах. Для этого ее обрабатывают, пропитывают и красят, получая в результате готовый деревянный пол.

Что же делать, если такие варианты, как ламинат и деревянный пол, вас не устраивают? Допустим, в ванной комнате более привычной является половая плитка. Существуют некоторые хитрости. Можно на половую доску уложить цементно-стружечную плиту, которую уже, в свою очередь, и облицовывать плиткой.

Монолитное перекрытие

При устройстве монолитного перекрытия делаем временную опалубку, вяжем каркас из арматуры непосредственно на строительной площадке и заливаем бетоном. После того, как бетон набирает марочную прочность, демонтируем опалубку. Получаем монолитную плиту.

Основным преимуществом монолитной плиты является возможность заливки перекрытий различных конфигураций, будь то полукруглые или более сложные элементы. Однако важно понимать, что для выполнения этой работы требуются специалисты высокого уровня. От правильного выбора расчетной арматуры и увязки каркаса зависит то, как эта плита в дальнейшем будет воспринимать нагрузки, не разрушится ли она. Процесс заливки монолитного перекрытия должен в обязательном порядке контролироваться строителями, имеющими большой опыт таких работ. Их ошибка может дорого вам обойтись.

Железобетонные балки

При устройстве перекрытия возможно применение железобетонных балок. Они представляют собой прогон длиной 6 метров и высотой около 0,5 м. Это несущая полноценная балка, на которую можно опирать даже плиты перекрытия. Таким образом,  при помощи железобетонной балки можно перекрыть проем до 6 м, где балка будет воспринимать нагрузку плит перекрытия.

Газобетонные перекрытия

Раньше на заводе «Коттедж» выпускали перекрытия из газобетона, но в виду экономической нецелесообразности их перестали производить.



Узнайте больше о газобетоне и о строительстве из него в учебном центре «Газобетон63.ру»



В этой статье я постарался раскрыть важные моменты, которые касаются перекрытий в доме из газобетона. Еще больше информации о работе с газобетоном вы сможете узнать на бесплатных теоретических занятиях учебного центра «Газобетон63.ру». Приглашаю Вас!



Виталий Марков
Ведущий эксперт по газобетону в Самарской области.

Крепление и анкеровка плит перекрытия в кирпичных зданиях

Как правильно связать плиты перекрытия между собой при помощи анкеровки в кирпичном здании. Крепить плиты перекрытия нужно между собой и закладными деталями.

Крепление и анкеровка плит перекрытия

Про плиты перекрытия и высоту потолков

Перекрытие — горизонтальный конструктивный элемент, разделяющий здание на этажи и передающий нагрузку от собственного веса, людей и оборудования на стены, ригели и колонны.

Классификация плит перекрытия

По местоположению в здании:

  1. междуэтажные;
  2. надподвальные;
  3. чердачные.

По конструкции:

  1. балочные;
  2. безбалочные.

По материалу:

  1. сборные железобетонные;
  2. монолитные железобетонные;
  3. уложенные по стальным или деревянным балкам.

Требования, предъявляемые к перекрытиям

  1. прочность;
  2. жесткость;
  3. звуконепроницаемость;
  4. индустриальность;
  5. экономичность.

Специальные требования к перекрытиям

  1. водонепроницаемость;
  2. несгораемость.

Конструкция перекрытий из многопустотных плит перекрытия

Конструкция перекрытия состоит из плит перекрытия и уложенного на них пола. Многопустотные железобетонные плиты изготавливают на заводе длиной 2,4-7,2 м, шириной 1-1,8 м, толщиной 220 мм. Плиты бывают с круглыми, овальными и многоугольными пустотами, чаще используют с круглыми. Эти плиты опираются на две стороны. Их укладывают на несущие стены по слою раствора.

Глубина опирания плит перекрытия

  1. на кирпичные стены 90-120 мм; на наружные стены допускается опирание до 250 мм;
  2. на панельные стены 50-90 мм.

Плиты пролетом 9-12 м, толщиной 300 мм используются в перекрытиях общественных зданий (редко).

Анкеровка плит перекрытия

Анкеровка — крепление плит перекрытия между собой и с наружными стенами.

Анкеровка и заделка стыков между плитами цементно-песчаным раствором М100 создают жесткий диск, которые превращают здание в пространственно неизменяемую систему. Анкеры располагают через плиту, но не более 3 метров друг от друга.

Маркировка ПК60.12 (длина 6000 мм, ширина 1200 мм, многопустотная).

Многопустотные плиты применяют в зданиях либо с продольными либо с поперечными несущими стенами, т.к. плиты опираются на две стороны.

Конструкция перекрытия из сплошных железобетонных плит перекрытия

Сплошные, плоские однослойные железобетонные плиты — плиты постоянного сечения с нижней поверхностью готовой под отделку, а верхней под устройство пола. Их применяют в панельных зданиях с перекрестным расположением несущих стен. Длина 3,6-6,3 метра, ширина 2,4-7,2 метра, толщина 100 мм (под многослойный пол), 160 мм. Плоские плиты опирают по контуру (на 3-4 стороны), глубина опирания 50-90 мм, т.е. на 10 мм плита не доходит до оси стены.

Анкеровка — крепление плит между собой и наружными стенами анкерами в виде стержней, скоб (диаметром 6-12 мм) или металлическими пластинами.

Маркировка П36.24 (длина 3600 мм, ширина 2400 мм). Буквенное обозначение П — сплошная плита, ПК — многопустотная.

Конструкция надподвальных плит перекрытий

Они отделяют отапливаемые помещения от подвалов и технического подполья. Несущей частью является многопустотная или сплошная плита перекрытия, по верху которой укладывают теплоизоляцию из сыпучих, плитных или монолитных утеплителей. Сверху устраивают цементно-песчаную стяжку — подготовка под пол.

Конструкция чердачного перекрытия

Они отделяют помещения верхних этажей здания от неотапливаемых (холодных) чердаков.

По верху перекрытия устраивают пароизоляцию (рулонные материалы или битумная мастика), которые защищают вышележащий утеплитель от влаги из теплого помещения. Утеплитель из любых материалов (сыпучих, плитных, монолитных) сверху закрывают защитной стяжкой.

Защитная стяжка предохраняет утеплитель от атмосферной влаги.

Конструкция перекрытий в санитарных узлах

Перекрытия в санитарных узлах и мокрых помещениях имеют гидроизоляцию — 2-3 слоя рулонных материалов на мастике. В местах примыкания к стенам поверхность гидроизоляционного ковра наклеивают полоски гидроизоляции и поднимают их на 150-200 мм выше.

Сверху гидроизоляцию защищают стяжкой из цементно-песчаного раствора.

В зданиях с продольными несущими стенами применяют плиты сплошного сечения толщиной 160 мм, опертые по 2-м сторонам или многопустотные толщиной 220 мм.

В зданиях с перекрестным расположением несущих стен применяют плиты сплошного сечения размером на жилую ячейку (комнату), опертые по трем-четырем сторонам.

Маркировка плит перекрытия

П 63.42 — сплошная;
ПК 63.15 — многопустотная.

4П 63.30.16-5,8 Л-1

4 — типоразмер;
П — плита перекрытия;
63 — номинальная длина, дм.;
30 — номинальная ширина, дм.;
16 — толщина, см.;
5,8 — величина расчетной нагрузки без учета собственного веса плиты, 100 кгс/м²
Л — из легкого бетона;
1 — сокращенная марка плиты.

Плиты анкеруют между собой и с наружными стенами. Для этого в них предусмотрены специальные выпуски. Для устройства электропроводки в плитах предусмотрены каналы диаметром 20 мм.

Дата публикации статьи: 15 августа 2013 в 07:42
Последнее обновление: 29 сентября 2021 в 11:09
Загрузка…

Межэтажные перекрытия в деревянном доме. Деревянные перекрытия в кирпичном доме

Деревянные перекрытия в доме вполне возможно возвести своими руками. Такая конструкция считается одним из традиционных вариантов. Устраивают такие перекрытия при строительстве жилых зданий практически из любых материалов: кирпича, пенобетона, керамзитных блоков, и, конечно, актуальными они будут в деревянном доме. Как сделать их своими руками? Подробный ответ на этот вопрос можно будет найти в данной статье. Монтаж, утепление, звуко- и пароизоляция: мы рассмотрим важнейшие аспекты работы.

Междуэтажные, а также чердачные деревянные перекрытия в доме, выполненные из дерева, по своим конструктивным особенностям практически ничем не отличаются. Они состоят из деревянных балок, а также из межбалочного заполнения, которое представляет собой накат, выполненный из щитов или из дерева. Деревянные балки являются несущими конструкциями, которые производятся обычно из хвойных пород дерева. Это могут быть, к примеру, отесанные бревна, доски или брусья.

Шаг 1. Определение размеров используемых материалов и основных расстояний

Сечение балок определяется в зависимости от длины, а также от нагрузки, которая будет на них приходиться. Приблизительно, соотношение будет следующим: высота составляет 1/24 от длины, а ширина – приблизительно половину высоты.

Что же касается расстояния между балками (или, как принято говорить, размер шага укладки) – он определяется, исходя из данных о сечении материала, а также от длины пролета. Для удобства, это расстояние можно определить по соответствующей таблице.

Шаг 2. Монтаж балок своими руками

После того, как вы определились со всеми размерами и расстояниями, настало время выполнять устройство балок. Для того чтобы использовать балки более тонкие и короткие, следует устроить также несущие перегородки. Нужно это и для того, чтобы минимизировать общую толщину перекрытия, выполненного из дерева.

Концы балок срезаются наискось, далее необходимо провести их антисептическую обработку, использовать специальные составы, которые надолго защитят дерево от самых разнообразных повреждений. Затем балки должны быть обернуты гидроизоляционным материалом – в два слоя и, наконец, заделаны в перегородки и в наружные стены жилого здания. Какой должна быть глубина заделки балок? По стандарту, не менее 180 сантиметров. Вместе с тем длина опорной части будет составлять порядка 150 сантиметров, а ширина зазора между стеной и торцом балки – около 3 сантиметров. Когда создается упор балок на внутренние стены, нужно обязательно подложить под них в два слоя рубероид или другие гидроизоляционные материалы. Торцы балок, обустраивая деревянное перекрытие, нужно оставить открытыми, их нельзя покрывать битумом или рубероидом, поскольку они должны «дышать».

С боков на балки набивают «черепные» бруски, сечение которых составляет 4х4 см или 5х5 см.

https://www.youtube.com/watch?t=1&v=F6cn3B0ehos

Шаг 3. Устройство наката


1 – Стена; 2 – Гидроизоляция; 3 – Балка; 4 – Монтажная пена; 5 – Утеплитель; 6 – Анкер; 7,8 – Накат; 9 – Черепной брусок.

Накат деревянных перекрытий обустраивается либо из ординарной доски, либо из двух рядом сбитых между собой перпендикулярно досок (щитов). Начиная устройство наката, следует обратить внимание на то, чтобы с нижней поверхностью балок низ наката был расположен в одной плоскости. Исключением может быть только тот случай, когда вы решили сделать стилизацию под старину, и балки в вашем доме получились несколько выступающие. Не забывайте о том, что любые деревянные элементы, которые вы используете при возведении вашего жилья, должны быть тщательным образом обработаны составами-антисептиками. Далее накат должен быть покрыт материалом для гидроизоляции, к примеру – рубероидом. Устройство его выполняется таким образом, чтобы гидроизоляция закрывала балку на половину высоты. Затем выполняется утепление: слой теплоизоляции- керамзита, пенопласта, каменной ваты и других материалов укладывается на гидроизоляцию.

Шаг 4. Утепление


1 – Балка; 2 – Черепной брусок; 3 – Накат с подшивкой; 4 – Пароизоляция; 5 – Утеплитель

То, насколько качественно осуществлено утепление, влияет не только на уровень теплопотерь в здании, но и на то, как долго будет служить стропильная система, а также на долговечность перекрытия кровли. Хорошая теплоизоляция должна сочетаться и с хорошей вентиляцией пространства на чердаке жилого дома.

Чаще всего утепление межэтажного перекрытия из дерева в доме производится с использованием плит из минеральной ваты. Материал как правило настилается между балками, либо на перекрытие. Укладывается материал, с помощью которого производится утепление, на полиэтиленовую пленку или другие пароизоляционные материалы (к примеру, на материал «Поликрафт»). У тех материалов, которые имеют фольгированную сторону, такая сторона должна быть снизу. Далее межбалочное пространство заполняется теплоизоляцией. Выполняя утепление своими руками, для того чтобы предотвратить потери тепла через так называемые «мостики холода», осуществляется еще и устройство дополнительного слоя материала-теплоизолятора, он кладется поверх балок.

Шаг 5. Звукоизоляция, подшивка потолка своими руками, работа с дымовыми трубами

После того, как накат установлен и выполнено утепление (материал размещен на балках), начинается следующий этап – устройство подшивки потолка. Сделать подшивку можно, например, из гипсокартонных плит стандартной толщины (9,5 мм). Устанавливаются такие плиты своими руками легко и оперативно, а поверхность будет ровной. Если вы хотите обустроить мансардную крышу в вашем доме своими руками, к балкам будет прибиваться пол из досок. В таком случае вместе с теплоизоляцией важно сделать и качественную, достаточную звукоизоляцию. Для этого специальные материалы, создающие звукоизоляционную прокладку, укладываются под доски пола. Дополнительную защиту от посторонних звуков и шумов также обеспечит хороший слой утеплителя.

В тех местах, где проходят дымовые трубы, в деревянном перекрытии нужно будет оставить соответствующие отверстия: они обрамляются дополнительными балками, покороче. Эти балки будут опираться друг на друга при помощи специальных хомутов. Планируя устройство такой конструкции, имейте ввиду: расстояние от незащищенной наружной поверхности дымохода до балки должно составлять, как минимум, 40 сантиметров. Можно провести специальные мероприятия – устроить “песочницу”, теплоизоляцию или асбестовую прокладку в месте пересечения с перекрытием – тогда это расстояние можно сократить до 10-20 см.

Как можно убедиться, вполне возможно осуществить устройство своими руками деревянных перекрытий в загородном доме, их утепление, звукоизоляцию и другие сопутствующие работы. Главное – следовать всем указанным правилам и применять в работе исключительно качественные материалы.

Обязательной деталью любого строения является перекрытие, которое возводится между этажами. Оно разделяет помещение по высоте, образуя этажи. В зависимости от возводимой конструкции и используемых материалов подбирают вид перекрытия. Это очень важный шаг. Стоимость перекрытия составляет до 20% от средств, используемых при строительстве здания, поэтому очень важно знать, как сделать перекрытие между этажами правильно.

Варианты перекрытий

Перекрытия разделяют по конструктивным особенностям и функциональным предназначениям. К ним относятся межэтажные, цокольные, чердачные перекрытия. Они бывают балочные, сборные и сплошные. Выбирая конструкцию перекрытия, учтите отличия в технологиях установки разных его вариантов.

  1. Строительство балочных перекрытий осуществляется с помощью металлических, железобетонных или деревянных балок. Они должны обладать большим запасом прочности.
  2. Расстояние между несущими балками должно равняться 70-80 см. Деревянная несущая балка не должна быть в длину более 5 м для перекрытий между этажами и более 6 м – между чердаком и нижним помещением.
  3. Ширина пролета для железобетонных или металлических несущих балок может быть любая.
  4. Пустотелые и монолитные плиты используются для создания сплошных перекрытий. Чтобы плиты не сдвигались их надо закреплять цементным раствором. При монтаже плит, вам придется использовать специальную подъемную технику.

Достоинство и недостатки

Каждый вид перекрытия обладает определенными достоинствами и недостатками. Деревянные перекрытия можно возводить в любом по сложности архитектурном месте. Деревянные балки не слишком тяжелы и вам не понадобится подъемная техника. На сооружение деревянного перекрытия, вам потребуются серьезные финансовые вливания.

Обратите внимание! Главным недостатком деревянного перекрытия является повышенная огнеопасность строения.

Металлические балки отличаются долговечностью и сверхнадежностью. Они не горят, не гниют. Но даже несмотря на все эти плюсы, металлические балки применяются все реже. Во влажной атмосфере они подвержены коррозии, также они не отличаются хорошей тепло и звукоизоляцией.

Железобетонные балки долговечны, не горят, ими можно укладывать пролеты до 7,5 метров, но для их укладки требуется специальная подъемная техника.

Деревянные перекрытия

Балки, сделанные из хвойных пород дерева, являются основной деталью деревянного перекрытия. Оно состоит из самих балок, пола, наката и утеплителя. Если толщина досок пола не больше 30 мм, то промежуток между балками не должен превышать 50 см.

Обратите внимание! Деревянные балки перед монтажом надо обработать антисептиком, а концы, которые будут укладываться на стену, завернуть в несколько слоев рубероида. Торец балки оставляете открытым, чтобы дерево могло дышать.

Анкерными болтами закрепляете деревянные балки. На их боковые грани крепите черепные бруски. Делайте накат из досок или щитов, которые крепите саморезами к черепным брускам. По установленному накату делаете потолок.

Затем укладываете изоляцию, чаще всего для этого используют минеральную вату, пенопласт.

Перекрытия металлическими и железобетонными балками

В качестве железных балок можете взять прокатный профиль. Между балками укладываете девятисантиметровые железобетонные плиты. На них насыпаете шлак и все фиксируете железобетонной стяжкой.

Железобетонные балки необходимо укладывать на расстоянии 60- 100 см друг от друга. Между балками располагаете легкобетонные плиты. Затем перекрытие звуко- и теплоизолируете.

Безбалочные

Такие перекрытия представляют собой монолитную плиту или панели, уложенные вплотную. Безбалочное перекрытие может быть сборным, комбинированным или монолитным. В кирпичных домах обычно применяют сборные железобетонные перекрытия.Они состоят из сплошных и многопустотных панелей. Безбалочное перекрытие отличается высокой прочностью и долгим сроком службы: не горит, не гниет, оно рассчитано на нагрузку в 200 кг на 1 квадратный метр.

При монтаже плиты укладывают на ровную поверхность, на слой цементного раствора. Стены строения должны быть толщиной не менее 250 мм. После того, как вы закончите монтаж, надо плиты скрепить арматурным прокатом и закрепить в стенах анкерами.

Из монолитной плиты

Такое перекрытие состоит из монолитной плиты, которая изготавливается на месте и опирается на стены. Для изготовления используют арматурную сетку и бетон.

Перекрытие из монолитной плиты отличается высоким качеством поверхности, может изготавливаться любой формы сложности.

Обратите внимание! Недостатком изготовления перекрытия из монолита является обязательная установка опалубки.

Если вы правильно выберите вариант перекрытия вашего дома и качественно выполните все монтажные и бетонные работы, то получите долговечное и надежное перекрытие.

Видео

Видео по технологии заливки ребристого монолитного перекрытия смотрите ниже:

Дерево всегда было и еще долго останется одним из наиболее популярных материалов для обустройства всевозможных силовых и несущих элементов, каркасов крыш, потолков, перегородок в обычном малоэтажном доме. Вместо использования дорогостоящих и очень тяжелых бетонных плит или двутаврового металлопроката балок можно сделать деревянное перекрытие между этажами без привлечения строительной техники, относительно быстро и с минимальными затратами.

Типовая конструкция перекрытия на балочных опорах


Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, — всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Разновидности конструкций и материалы деревянного перекрытия


Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.

Традиционно в качестве несущих элементов используют следующие материалы:

  • Клееный брус;
  • Опиленное бревно;
  • Пакет из шлифованных и сбитых досок.

Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.

Более экономный способ — использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.

Самый бюджетный вариант — пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.

Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.

Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:

  • Легкие перекрытия. Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
  • Средние перекрытия на этажах. В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
  • Теплые средние деревянные перекрытия. Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.

Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.

Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.

Способы заделки несущих элементов


Для того чтобы деревянное перекрытие на этажах получилось надежным и устойчивым, необходимо правильно выбрать способ заделки несущего бруса в стены дома. Систему крепления выбирают в зависимости от материала стен.

Проще всего закрепить брус на кирпичных стенах. Для каждой опоры в стене вырезают по разметке нишу, глубиной не менее 100 мм и размерами на 15-20 мм больше сечения бруса. В нишу укладывают подкладку из твердых сортов резины, а концы бруса перед сборкой деревянного каркаса обязательно покрывают жидкой резиной или горячей смолой. Если брус более 4,5 м, один конец фиксируют с помощью сквозной металлической шпильки. Оставшееся пространство ниши задувают монтажной пеной, чтобы в щелях на этажах не было сквозняка.

Более сложным получается крепление опор на стенах из газобетона. Перед тем как сделать деревянное перекрытие между этажами, потребуется построить несущий короб, в который и выполняется закладка бруса. Для здания из газобетона в два этажа, с облицовкой стен кирпичом допускается укладка деревянного короба, в остальных случаях опорный короб нужно отливать из армированного бетона.

Если брус планируется врезать в деревянные стены, то делать это лучше всего на этапе укладки венцов. Как и в случае кирпичных стен, в стеновом брусе по разметке вырезается ниша в форме усеченного клина «ласточкин хвост». Конец несущей балки подгоняют по форме замка и укладывают в нишу. После укладки балки место стыковки усиливают металлическими накладками и уголками.

Собираем перекрытие на этажах своими руками


После того как была достигнута требуемая высота стен до уровня следующего этажа, необходимо делать перекрытие. Следующий ряд кирпича или блока выкладывается с нишами под брус. Чтобы обеспечить необходимую прочность деревянного каркаса, нужно сделать проверочный расчет или подобрать сечение бруса по справочным таблицам и номограммам.

Ориентировочно для двухметрового пролета будет достаточно использовать брусовую опору сечением 75х150 мм, для пятиметрового сечение бруса должно быть не менее 150х225 мм. Стандартный шаг составляет 80-90 см, но иногда его величину сознательно уменьшают, чтобы увеличить жесткость коробки нижнего этажа.

Укладка несущих элементов деревянного пролета


На момент сборки каркаса пролета на этаже деревянные балки должны быть полностью готовыми к работе, но без нанесения смолы на опорные концы. При длине бруса 3-4 м точно угадать длину балки сложно, поэтому деревянные заготовки поднимают на уровень верхнего этажа и последовательно подгоняют по линейным размерам посадочных гнезд.

Если замер расстояния между нишами соответствует длине заготовки, приступают к сборке:

  • Оба торца подрезают на угол 60 о, чтобы облегчить укладку опорных концов в ниши, и обрабатывают гудроном или битумной мастикой;
  • В ниши укладывают подкладочный материал, после чего устанавливают балки деревянного перекрытия.

Каждый брус необходимо тщательно подогнать по горизонту и по общей плоскости, для этого подкладки заменяют на более толстые плашки или подрезают их, чтобы опустить конец. Оставшееся пространство забивают просмоленной паклей и задувают пеной.

К сведению! Чтобы упростить работу, первоначально укладывают и выставляют два крайних бруса деревянного пролета, и уже по ним с помощью шнуров или лазерного уровня регулируют оставшиеся заготовки.

Сборка обрешетки


После того как деревянные несущие балки были уложены и зафиксированы в нишах, необходимо выполнить набивку черепного бруска. По сути, это длинная рейка, сечением не менее 40х40 мм, черепную рейку набивают на боковые поверхности бруса заподлицо с нижней кромкой. К черепной планке будет крепиться нижняя подбивка листами фанеры или ОСБ. Если прибить фанеру непосредственно к брусу, то это может ослабить несущую балку. Кроме того, при ходьбе по полу верхнего этажа гвозди и крепеж, вбитые в деревянный брус перекрытия, выходят из тела древесины, поэтому приходится усиливать крепление подбивки.

Одновременно под фанеру нашивается пленка пароизоляции, каждый новый лист пленки необходимо проклеивать строительным скотчем, иначе конденсат сгноит деревянные полы на втором этаже. Если верхний этаж буде неотапливаемым, то в конструкции перекрытия необходимо сделать продухи, удаляющие часть попавшего внутрь конденсата.

После того как была уложена подбивка, можно переходить к утеплению и звукоизоляции. Нередко вместо минеральной ваты или плитного пенополистирола в ниши засыпают специальный наполнитель из полистирольных гранул. Для того чтобы создать на этаже зону тишины, достаточно засыпать в перекрытие слой толщиной всего 40 мм. То есть межэтажное перекрытие можно уменьшить почти на 50-60 мм.

Завершающие операции


Далее следует укладка гидроизоляции, пленку нужно укладывать в обязательном порядке, если вышестоящий этаж предназначен для проживания или в нем нет системы напольной вентиляции. Даже если деревянные полы и не будут заливаться водой, при проветривании более холодный воздух будет собирать конденсат внутри деревянного перекрытия. Можно застелить обычную полиэтиленовую пленку толщиной 0,2 мм.

Все остальные детали перекрытия зависят от способа устройства пола на верхнем этаже. Если планируется укладка ламината или паркета, лучше всего положить слой из ОСБ или влагостойкого гипсокартона. В случае если на втором этаже запланирован обычный деревянный пол, то будет достаточно набить лаги и зашить поверхность шпунтованной доской.

Заключение


В особых случаях в конструкции перекрытия можно предусмотреть цементно-песчаную стяжку. Для этого поверх утеплителя и гидроизоляции выкладывают два слоя стеклопластиковой армирующей сетки. Толщина стяжки должна быть не более 50 мм. Под такое основание на деревянном перекрытии можно укладывать наливные или декоративные 3D покрытия.

Сегодня наиболее популярны жилые постройки из дерева. Перед каждым застройщиком в самом начале строительства встаёт задача, какими должны быть перекрытия в деревянном доме. Ведь они необходимы для обеспечения прочности крыши, равномерного распределения межэтажной нагрузки, устойчивости стен всего малоэтажного здания. В этом основное назначение перекрывающих конструкций.

Кроме того, их устройство в значительной мере обеспечивает эффективное утепление всего жилища и в первую очередь потолка.

В строительном деле известны следующие перекрытия:

  • Чердачные;
  • Цокольные;
  • Подвальные.
  • Монтируются между жилой комнатой и чердаком. Они должны выполнять такие функции, как пароизоляция и утепление. Для межэтажных перегородок эти качества не столь важны, для них наиболее значимым фактором является звукоизоляция. Подвальные, зачастую не отапливаются. Поэтому их перекрывающие устройства необходимо сделать не только с повышенной прочностью, но и с высокой устойчивостью к воздействию сырого холодного воздуха. Если цоколь построен для гаража, то его потолку не помешает шумоизоляция.

    Важнейшие составные части балочного перекрытия:


    Основные требования

    Устройство несущей части по конструктивному решению бывает балочное или без использования балок – монолитное. Безбалочные перекрытия в деревянном частном доме практически не используются. Их достоинство: высокая прочность, устойчивость к сырости. За всё время эксплуатации ремонт может даже не понадобиться. Но звукоизоляция в таком жилище не на высоком уровне. Уже вид монолита отметает желание сделать перекрывающие конструкции своими руками. А на заводе производятся панели стандартных размеров, которые могут не подойти к конкретному пролёту.

    Застройщик обычно не затрудняется с выбором между деревянным балочным и монолитным перекрытием. Бетонные конструкции непопулярны не только потому, что в доме не будет обеспечена хорошая межэтажная шумоизоляция. Через несколько лет для старых стен они будут чрезмерной нагрузкой.

    Подробная схема шумоизоляции деревянных перекрытий

    Монтаж конструкций из металла и бетона, как и их ремонт невозможен своими руками. Здесь не обойтись без использования машин и механизмов, а также без привлечения специалистов, управляющих этими средствами. А всё это отразится на более высокой стоимости строительства всего дома.

    Балки бывают деревянные, металлические, бетонные. Но независимо от материала изготовления, ко всем им предъявляются одинаковые требования:

    • быть прочными, жёсткими, не прогибаться между этажами, выдерживать равномерную нагрузку согласно СП 20.1333 – Свод правил от 2011 г. – не меньше 200 кг на квадратный метр;
    • обеспечивать утепление, укладку материалов, от которых зависит межэтажная звукоизоляция;
    • удерживать слой покрытия, необходимого для сохранения тепла по этажам;
    • их установка своими руками должна быть максимально надёжной.

    Способы крепления балок

    Чтобы пол не был зыбким, балки укладывают не точечно, а в пазы глубиной примерно 70 мм, вырезанные в стенах.

    Вариант крепления балок перекрытий

    Количество несущих брусьев должно быть достаточным для обеспечения прочности всей межэтажной конструкции. Между заглублением и торцом можно положить изоляционный материал, который исключит появление скрипа.

    Балки верхнего этажа могут крепиться к стене так называемым методом ласточкиного хвоста. Для этого на их торцах требуется сделать двухстороннюю диагональную подрубку, которая вставляется в гнездо такой же формы. Правда, от этого уменьшается сечение брёвен, а также могут возникнуть продольные трещины в зоне распила. Жёсткость опоры снижается, сокращается срок эксплуатации перекрытия, а, значит, приближается ремонт.

    Деревянные

    У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.

    Схема устройства деревянных перекрытий для дома

    Положительные факторы:

    • приятный внешний вид;
    • сравнительно небольшой вес;
    • быстрый монтаж и последующий ремонт;
    • экологическая чистота.
    • оно огнеопасно, требуется специальная пропитка;
    • от перепадов температуры, влажности может деформироваться;
    • дерево подвержено гниению, воздействию насекомых, грибков.

    Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.

    В большей мере подходят балочные рейки из дерева лиственных или хвойных пород.

    Вариант устройства перекрытий в доме из бревна

    Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.

    Монтаж деревянных перекрытий по этажам возможен в короткие сроки и своими руками, без привлечения специалистов и использования грузоподъёмной техники.

    Или необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.

    Цельные и клеёные

    Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:

    • высокой прочностью;
    • длительным сроком эксплуатации;
    • отсутствием деформации;
    • возможностью осуществить монтаж перекрытия в длинных пролётах.

    В межэтажных перекрытиях часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол.

    Он должен быть из деревянных досок, по цвету гармонирующих с дизайном всего помещения.

    Двутавровые

    В широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию. Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м.

    Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.

    Пример двутавровых перекрытий в деревянном доме

    Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.

    Доски вместо балок

    В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.

    Пример монтажа досок перекрытия

Тенденция повышения числа этажей частных домов заставляет решать задачу, связанную со строительством перекрытий. Уровень современных строительных технологий позволяет не привязываться к определенным условиям, которые связаны с конфигурацией и размерами помещений дома. Это расширяет возможности при реализации замыслов и облегчает ведение работ. Перед тем, как начать строительство перекрытий, необходимо досконально разобраться, как это делается. В данной статье подробно расскажем, как и из чего сделать перекрытия между этажами.

Основные требования к перекрытиям между этажами

Перекрытия образуют этажность здания

Перекрытие – это конструкционный элемент здания, который производит деление здания в горизонтальной плоскости с образованием этажей, а также отделяет их от чердака и подвала. Доля затрат на сооружение этой конструкции составляет порядка 20% от сметы строительства. Перекрытие относится к ответственным конструкциям, поэтому на этапе проектирования следует придерживаться основных требований, которые к ним предъявляются:

  1. Прочностные показатели должны находиться на уровне, который позволяет выдерживать нагрузку, складывающуюся из собственного веса и массы элементов строения, предметов и людей. Прочность перекрытия увеличивается с понижением уровня его расположения.
  2. Параметры жесткости находятся в прямой зависимости от прочности и ширины конструкции. Для деревянных конструкций допускается изгиб в пределах 0,5-0,7% от их ширины, для балок из стали – 0,25%.
  3. Перекрытие должно обеспечивать достаточную звукоизоляцию, при которой уровень шума находиться в пределах санитарных норм. Улучшение этого показателя достигается повышением герметичности стыков.
  4. Конструкция должна обладать достаточной теплоизоляцией. В случае, если она находится между помещениями, имеющими температурную разницу более 10 градусов по Цельсию, требуется реализовать дополнительные мероприятия по сохранению тепла.
  5. Для достижения требуемой пожаробезопасности материал перекрытий должен иметь определенную огнестойкость. Под этим понятием подразумевается степень защиты помещений от воздействия огня на протяжении определенного времени.
  6. Сочетание массы и толщины конструкции должно быть оптимальным.

Как классифицируются перекрытия?

В зависимости от уровня, на котором расположено перекрытия, отличаются предъявляемые требования к ним.

Перекрытие бывает:


Строительство перекрытий – серьезное дело

Межэтажные перекрытия: варианты изготовления

В строительстве существует большое разнообразие решений по организации перекрытий. Они могут быть:

  1. Безбалочными : сборными, монолитными и сборно-монолитными.
  2. Балочными : деревянными, металлическими, железобетонными.
  3. Деревянными.
    Деревянные перекрытия

    Такая конструкция является наиболее распространенной в строительстве загородных домов. Это связано с возможностью создание перекрытия самостоятельно. Кроме этого материал является доступным и обладает хорошими звуко- и теплоизоляционными свойствами.

  4. Металлическими.
    Этот вариант перекрытия, как правило, используются при организации цоколя и подвала. Металлические конструкции имеют высокую надежность и длительный срок эксплуатации, а также их габариты меньше при одинаковой несущей способности.
    Металлические изделия не обладают достаточной теплоизоляцией и подвержены воздействию коррозии. Конструкция может быть сооружена из швеллеров или двутавров, которые укладывают на расстоянии 500-1500 мм друг от друга. На них производится монтаж плиты из железобетона мелких типоразмеров.
  5. Железобетонными.
    Использование этого варианта обуславливает необходимость использования грузоподъемной техники, так как масса конструктивных элементов значительна. Кроме того фундамент подвергается большим нагрузкам, что следует учесть при проектировании.
    Железобетонные перекрытия

    Показатели звуко- и теплоизоляции материала находятся на среднем уровне, железобетон плохо поддается обработке и имеет повышенные затраты труда при установке.

  6. Кессонными, арочными и шатровыми.
    Перекрытия кессонного и шатрового типов являются разновидностью ребристых панелей. Их применяют в строительстве объектов, имеющих большие размеры, со сложными архитектурными формами. Такие конструкции перекрытий не актуальны при возведении частных домов, как и перекрытия арочного типа.

Перекрытие по деревянным балкам: особенности

Сооружение межэтажного перекрытия из дерева обладает рядом преимуществ:

  • конструкция проста в исполнении, ее под силу сделать собственными руками. Монтаж ее не занимает много времени. Стоимость работ существенно снижается, в связи с отсутствием необходимости использования специальной техники, а мероприятия по подъему и перемещению материала можно осуществить, имея одного или двух помощников;
  • доступность древесины. Для изготовления балок используется хвойные породы деревьев, которые имеют широкое распространение;
  • относительно малый вес, что дает возможность значительно уменьшить массу конструкции в целом. Таким образом, стоимость строительства снижается;
  • простота монтажа звукоизоляции улучшает комфортность проживания в доме;
  • деревянные конструкции имеют меньшую стоимость, что в целом дает существенную экономию средств;
  • скорость создания перекрытия сопоставима с монтажом перекрытия плитами и осуществляется за день. При этом автокран не нужен.

Перекрытия по деревянным балкам

К недостаткам деревянных перекрытий можно отнести:

  • существующее ограничение по длине (4,5 м) не дает возможности сооружать перекрытия над помещениями большей протяженностью без дополнительной опоры;
  • высокая пожароопасность дерева требует специальной обработки деталей;
  • дерево подвержено воздействию ряда биологических факторов, что предупреждается соответствующей обработкой;
  • сравнительно небольшая прочность.

Монолитное перекрытие по профнастилу: на что обратить внимание

Отличием создания перекрытия по профнастилу от бетонного является тот факт, что в первом случае специальная опалубка не требуется, и в итоге имеют готовый потолок. Кроме этого технология с использованием профнастила не нуждается в отделке или доработке.

Профилированная конфигурация материала создает необходимую прочность и жесткость перекрытия, тем самым сокращается потребность в арматуре и бетоне. Это возможно за счет того, что раствор заполняет только пустоты ребер, а не занимает всю поверхность листа.

Для создания такого перекрытия важно использовать исключительно листы, предназначенные для кровли.
Суть технологии заключается в использовании профнастила в качестве опалубки, которую не демонтируют после заливки бетоном. Полученная конструкция имеет в качестве несущих опор специальное сооружение, состоящее из металлических колонн, балок, лаг. В результате происходит перераспределение нагрузки с перекрытия на опоры, при этом стены не нагружаются. Такое конструктивное решение дает возможность выполнять облегченные стены.


Перекрытие по профнастилу

Кроме этого организация системы опор позволяет вместо дорогостоящего ленточного фундамента применить опору стаканного типа. Это существенно сократит смету на строительство.

Перекрытие плитами между первым и вторым этажом: железобетон

Широкое распространение получили плиты, изготовленные из железобетона. По некоторым параметрам, если сравнить с монолитным исполнением перекрытия между первым и вторым этажом, они имеют лучшие показатели.

Организация такого перекрытия требует мощного фундамента и подразумевает возведение стен из прочных материалов. Как правило, плиты перекрытия применяют для зданий большой этажности.

Конструкции из железобетонных плит обладают надежностью, прочностью и длительным сроком эксплуатации. Величина нагрузок, которые может выдержать бетон – колоссальна. Для него характерно свойство со временем увеличивать прочностные характеристики. Кроме этого материал полностью удовлетворяет требованиям по тепло- и звукоизоляции, а также имеют достаточную пожаробезопасность. Процесс монтажа перекрытия из плит не требует много времени при использовании специальной техники и не отличается сложностью.


К основным недостаткам железобетонных изделий можно отнести их существенную массу и необходимость использования при монтаже спецтехники. Кроме этого такие перекрытия требуют создания стяжки, чтобы нагрузка не них была равномерной.

При всех недостатках железобетонные плиты перекрытия успешно применяются при возведении частных домов.

Толщина бетонной плиты для 1, 2, 3, 4 и 5 этажей дома

Толщина бетонной плиты для 1, 2, 3, 4 и 5 этажей дома, Привет, ребята, в этой статье мы знаем о толщине бетонной плиты перекрытия для 1 этажа / G + 0 / одноэтажного / цокольного здания | толщина плиты для 2-х этажного / G + 1 / двухэтажного дома | толщина плиты для 3-х этажного / G + 2 / трехэтажного дома | толщина плиты для 4-х этажного / G + 3 / четырехэтажного дома | толщина плиты для 5 этажей / G + 4 / пятиэтажного дома | толщина плиты для 6-ти этажного / G + 5 / шестиэтажного дома | Толщина плиты для малоэтажного дома / многоэтажного дома / многоквартирного дома.

Невысокое здание состоит из 1, 2, 3, 4 и 5 этажей. Высотное здание включает в себя многоэтажные 10-ти этажные, 20-ти этажные и многоквартирные дома.

Толщина бетонной плиты перекрытия не зависит от высоты / высоты здания, она зависит от материала, конструкции, нагрузки, действующей на нее, и пролета, требуется правильная конструкция, какой материал следует использовать.

◆ Вы можете подписаться на меня на Facebook и подписаться на наш канал Youtube

Вам также следует посетить: —

1) что такое бетон, его виды и свойства

2) Расчет количества бетона для лестницы и его формула

Определите толщину плиты для 1/2/3/4/5 этажного здания, конструкции бетонного пола, прежде всего, вы должны выяснить общую нагрузку, какой тип бетонной плиты вам нужен, это сосредоточенная нагрузка или распределенная нагрузка по всей площади. плиты, существуют другие правила определения толщины плиты для конструкции малоэтажного здания.

Бетонная плита строительной конструкции требует соответствующего дизайна, марки стали и марки бетона следует использовать для заливки бетона для изготовления плиты перекрытия. Если вас путают с действующей нагрузкой, она легкая, средняя или тяжелая, обратитесь за помощью к инженеру-архитектору, чтобы лучше рассчитать и спроектировать плиту перекрытия в соответствии с нагрузкой и пролетом плиты перекрытия.

Вы знаете, что толщина бетонной плиты перекрытия зависит от действующей на нее нагрузки и ее пролета, является ли она сосредоточенной нагрузкой или распределена по всей плите, от типа строительной конструкции.

В зависимости от условий нагрузки на бетонную плиту перекрытия и их пролета можно выбрать толщину плиты перекрытия в соответствии с правильной конструкцией, но в этой статье используются некоторые основные правила большого пальца, правила и рекомендации в соответствии с кодексом ACI и кодом IS 456: 2000 узнать минимальную и стандартную толщину бетонной плиты для коммерческого строительства.

Толщина бетонной плиты для 1, 2, 3, 4 и 5 этажей дома

Толщина бетонной плиты для 1, 2, 3, 4 и 5-этажного здания зависит от материала, конструкции, нагрузки, действующей на нее, и пролета, требуется правильная конструкция, какой материал следует использовать, материал для бетонирования, Сталь и другие материалы устойчивы. Фактор окружающей среды, необходима хорошая и прочная плита перекрытия.

Толщина бетонной плиты для 1, 2, 3, 4 и 5-этажного здания: — Толщина бетонной плиты перекрытия не зависит от высоты / высоты здания, она зависит от материала, конструкции, нагрузки, действующей на нее, и пролета, необходимости правильный дизайн, какой материал следует использовать. используя некоторые основные правила большого пальца, правила и рекомендации согласно коду ACI и коду IS 456: 2000, для бетонного пола, толщина бетонной плиты для 1 этажа (G + 0) / 2 этажа (G + 1) / 3 этажа (G + 2 ) / 4 этажа (G + 3) / 5 этажей (G + 4) / 6 этажей (G + 5) / малоэтажное здание сохраняется от 4 дюймов до 6 дюймов (от 100 мм до 150 мм), минимальная толщина должна быть 4 дюйма ( 100 мм), максимальная толщина должна быть 6 дюймов (150 мм), и в коде IS не следует указывать номинальную или стандартную толщину, но я рекомендовал использовать номинальную или стандартную толщину бетонной плиты перекрытия 5 дюймов (125 мм) толщиной для 1 этажа ( G + 0) / 2 этажа (G + 1) / 3 этажа (G + 2) / 4 этажа (G + 3) / 5 этажа (G + 4) / 6 этажа (G + 5) / малоэтажное здание, обеспечивающее минимальная марка бетона от M10 до M15 и заделанная в бетон сетка на глубине 2 дюйма от верха плиты перекрытия.

Толщина бетонной плиты для многоквартирного / многоэтажного дома: — Толщина бетонной плиты перекрытия не зависит от высоты / высоты здания, она зависит от материала, конструкции, нагрузки, действующей на нее, и пролета, требуется надлежащая конструкция, какой вид материал следует использовать. используя некоторые основные правила большого пальца, правила и рекомендации согласно коду ACI и коду IS 456: 2000, для бетонного пола, толщина бетонной плиты для многоквартирного / многоэтажного дома
составляет от 6 дюймов до 8 дюймов (от 150 мм до 200 мм), принимая минимальную толщину должна быть 6 дюймов (150 мм), максимальная толщина должна быть 8 дюймов (200 мм), и в коде IS не следует указывать номинальную или стандартную толщину, но я рекомендовал использовать номинальную или стандартную толщину бетонной плиты перекрытия 6 дюймов (150 мм) толщиной для многоквартирных домов / высотных зданий, обеспечивающей минимальную марку бетона от M10 до M15 и заделанную в бетон сетку на глубине 2 дюйма от верха плиты перекрытия.

Толщина бетонной плиты для здания гостиницы: — Толщина бетонной плиты перекрытия не зависит от высоты / высоты здания, она зависит от материала, конструкции, нагрузки, действующей на нее, и пролета, требуется правильная конструкция, какой материал должен быть использовал. используя некоторые основные правила большого пальца, правила и рекомендации в соответствии с кодексом ACI и кодом IS 456: 2000, для бетонного пола толщина бетонной плиты для здания отеля составляет от 6 дюймов до 8 дюймов (от 150 мм до 200 мм), при этом минимальная толщина должна составлять 6 дюймов (150 мм), максимальная толщина должна быть 8 дюймов (200 мм), и в коде IS не следует указывать номинальную или стандартную толщину, но я рекомендовал использовать номинальную или стандартную толщину бетонной плиты перекрытия 8 дюймов (200 мм) для здания отеля. , обеспечивающая минимальную марку бетона от M10 до M15 и заделанную в бетон сетку на глубине 2 дюйма от верха плиты перекрытия.

Толщина бетона под навес

Бетон — отличный материал для фундамента и пола. Лучшая толщина бетона для сарая, как правило, составляет 4 дюйма, что является стандартным размером, используемым для большинства жилых бетонных патио, дорожек и тротуаров. Вы можете налить 6-8 дюймов, если храните что-то более тяжелое, но это редко. Бетонные плиты обычно заливают на 4-8 дюймов утрамбованного гравия и земли. Готовая плита долговечна, хорошо выглядит, может использоваться как пол и фундамент и является отличным проектом для дома.Кроме того, его легко чистить, и он не оставляет пятен. Особенно, если заклеить. Бетон не подвержен воздействию влаги и гниения, что делает его гораздо лучшим материалом для покрытия пола, чем дерево. Бетонные полы сараев можно построить даже на уровне земли, что во многих случаях устраняет необходимость в пандусе или ступенях.

Для большинства навесов толщины бетона в 4 дюйма будет достаточно, чтобы выдержать всю конструкцию, что устраняет необходимость в опорах. В то время как некоторые небольшие навесы могут поддерживаться только 3 дюймами, я все же рекомендую не менее 4 дюймов. Навесы большего размера или те, которые вмещают большой вес, могут быть построены с навесом 6-8 дюймов. Меняйте толщину основания в зависимости от количества используемого вами бетона.

Мне нравится делать края пола своего сарая немного толще, чем плита. Особенно если у вас не заливные опоры. Например, обычная односкатная плита толщиной 4 дюйма будет иметь края толщиной 6-8 дюймов. Это называется утолщенным краем. Это помогает защитить от трещин и поломок по краям, где упираются стены сарая. Это также дает больше бетона, если вы используете стяжные болты.

Многие факторы влияют на толщину плиты

Толщина бетона вашего сарая должна варьироваться в зависимости от нескольких важных факторов.

  • Использование. Если вы используете навес для стандартных вещей, таких как газонокосилка или снегоочиститель, то плиты толщиной 4 дюйма более чем достаточно. Но если вы храните более тяжелое оборудование или машины, которые сильно вибрируют, вы можете использовать немного толще.
  • Строительство. Если бетон вашего сарая — это не только пол, но и фундамент, возможно, вам придется сделать немного толще, по крайней мере, по краям.Я рекомендую добавить толщину края 6-8 дюймов для 4-дюймовой плиты, но если ваш сарай действительно тяжелый, вам, возможно, придется использовать толщину в фут.
  • Почва. Бетонная плита, построенная на твердом грунте, может быть тоньше, чем плита, построенная на плохой почве. Некоторая почва склонна к оседанию и образованию пустот, которые могут привести к растрескиванию бетона. Может потребоваться дополнительная прочность, а значит, больше бетона.
  • Погода. Плита, подверженная суровым зимам с сильными снеговыми нагрузками и постоянными циклами замораживания / оттаивания, будет отличаться от плиты, построенной в теплом климате.

После того, как вы определитесь со стилем, формой и размером вашего сарая, вам следует определить толщину бетонной плиты в соответствии с вашими требованиями. Эти требования должны поддерживать как сам навес, так и его предполагаемое использование.

Бетонная плита перед постройкой сарая.

Твердая основа

Фундамент под бетонную плиту очень важен. Иногда даже больше, чем толщина плиты.

Бетон следует заливать на основе утрамбованного гравия поверх утрамбованной почвы.Глубина гравийного основания и тип используемого гравия могут варьироваться в зависимости от местоположения. Местные строительные нормы и правила часто регулируют размер основания и тип гравия, который вы можете использовать, в зависимости от того, где проходит линия замерзания. Замерзание может вызвать движение и трещины в бетоне, которые можно предотвратить с помощью прочного основания.

Убедитесь, что земля утрамбована. Нет смысла насыпать и утрамбовывать основание, если грунт внизу оседает. Помните, что с бетоном вы настолько сильны, насколько сможете.Если земля внизу проседает, основание может упасть в пустоту и затем расколоть бетон.

После уплотнения почвы засыпьте и утрамбуйте гравийную основу. Делайте это поэтапно или по 3-4 дюйма за раз. Не заливайте гравий и не уплотняйте сразу. Лучше налить несколько дюймов, уплотнить, затем налить и уплотнить еще несколько. Продолжайте повторять, пока не засыпаете и не утрамбовываете весь гравий.

Толщина бетона сарая во многом зависит от толщины основания. Обычно основание примерно в 1-2 раза толще плиты.Итак, для плиты толщиной 4 дюйма мы используем основу толщиной 4-8 дюймов.

4-дюймовая плита подходит для большинства навесов

4 дюйма — это обычно правильная толщина бетона для сарая. Если вы не храните что-то очень тяжелое, используете сарай для работы, требующей сильной вибрации, или сарай необычно большой, 4-дюймовой толщины должно быть достаточно.

Бетонный пол можно заливать в большинстве мест на 4–8-дюймовом основании из утрамбованного гравия поверх утрамбованной земли. Для этого требуется выемка не менее 6 дюймов, чтобы залить плиту на 2 дюйма выше уровня земли.

Бетон следует заливать в формы, обычно построенные из бруса 2 × 4.

Железобетон

Если вам нужно больше прочности и вы не хотите делать толще, есть способы армировать бетон.

Вы можете легко укрепить плиту, поместив в ее середину слой проволочной сетки. Также можно добавлять добавки прямо в бетонную смесь. Есть два основных типа.

  • Волокно. Добавление волокон в бетонную смесь — дешевый и простой способ укрепить плиту без увеличения толщины.
  • Микро-арматура. Добавление микро-арматуры имеет тот же эффект, что и волокно, только намного прочнее. Но и намного дороже.

Другой очень распространенный способ армирования бетонной плиты — стальная арматура. Хотя для правильной работы арматуры требуется более толстый бетон, поэтому мы не используем ее в плитах толщиной менее 5 дюймов. Если вы используете четырехслойную односкатную плиту с более толстым краем в 6-8 дюймов, то ряд или два арматурных стержня могут добавить много прочности. По этой причине почти все опоры имеют арматуру внутри.

Сколько мне потребуется бетона?

В Интернете доступны калькуляторы, которые помогут вам подсчитать, сколько бетона вам понадобится для вашего сарая. На обратной стороне мешков с предварительно приготовленным бетоном, таких как Quikrete, есть таблица, которая поможет вам рассчитать количество бетона, которое вам понадобится для проекта. Все, что вам нужно сделать, это ввести размеры вашего проекта, длину умножить на ширину, а затем умножить это на толщину вашей плиты. Это даст вам кубические футы бетона, которые вам нужны.

Имейте в виду, что все конкретные расчеты производятся в кубических расчетах, а не в квадратных футах. Это потому, что сарай имеет 3 измерения: длину, ширину и глубину.

Например, если вы заливаете бетонный пол сарая 10 × 12 и толщиной 4 дюйма, вам потребуется 40 кубических футов бетона. Это составляет 1,48 ярда бетона, что составляет 67 предварительно смешанных 80-фунтовых мешков, на общую сумму 5360 фунтов сухого бетона. Больше, если его смешать с водой. Стоимость в среднем составляет около 6 долларов за сумку, что на общую сумму чуть более 400 долларов до налогообложения.Добавьте к этому расходы на доставку, если вы не забираете чемоданы самостоятельно и не трудитесь. Для такого тяжелого заказа вы, вероятно, захотите доплатить за доставку, поскольку 5360 фунтов — это больше, чем может выдержать ваш средний грузовик.

Почему следует использовать бетон?

Бетон имеет несколько больших преимуществ перед другими типами навесных полов.

Долговечность и очень прочная. Когда дело доходит до материалов для фундамента, бетон является наиболее распространенным и, вероятно, лучшим.Почти в каждом доме и здании, построенном в наши дни, где-то используется бетон.

Поскольку бетон является одновременно материалом для пола и фундамента, одна заливка выполняет обе функции. Когда вы строите сарай на плите, вам не нужно беспокоиться об обрамлении пола или заливке отдельных опор. Одна налейка — и все готово.

Существует не так много альтернатив, которые обладают такой же прочностью, как бетон. Некоторые очень маленькие сараи даже не требуют настила, их можно разместить прямо на земле или на блоках.Но они не очень сильные. Если вам нужно что-то постоянное и, возможно, закрепленное болтами, вам понадобится бетон.

Бетон очень устойчив к повреждениям от влаги, гниению, плесени, плесени, насекомым, животным и другим распространенным проблемам с фундаментом и полом. Если вы строите сарай на прочном бетонном основании, последнее, о чем вам придется беспокоиться в долгосрочной перспективе, — это бетон.

Из-за увеличения стоимости древесных материалов бетон теперь стоит очень дорого. Несколько лет назад бетон считался дорогим напольным покрытием, но теперь, когда цены на древесину настолько высоки, что заливать бетонную плиту рентабельно.

Бетон отлично смотрится. Это современный вид, который сочетается практически с любым домом или сараем, который вы построите. Его также легко содержать в чистоте, и он не оставляет пятен, особенно если он правильно запечатан. А бетон можно окрашивать или штамповать, что еще больше улучшает его внешний вид.

Что-нибудь уходит под бетон?

Сам по себе бетон не может служить основанием или полом сарая. Если вы хотите, чтобы бетон вашего сарая был долговечным, вам понадобится не менее 4 дюймов и прочное основание.Это означает, что по крайней мере 4-8 дюймов утрамбованного гравия над утрамбованной землей. Это выполняет несколько важных функций:

  • Растрескивание: Если бетон заливается прямо на землю, почва может сместиться или просесть, что приведет к образованию пустот под бетоном. Эти пустоты могут вызвать трещины в бетонном полу или основании. Уплотнение и гравий создают прочную основу для вашего бетона, которая устраняет пустоты и защищает от трещин.
  • Дренаж: Скопление воды под бетоном может привести к повреждению. Наличие слоя гравия обеспечивает дренаж, который помогает защитить ваш бетон.
  • Выравнивание: Гравий обеспечивает ровную поверхность для вашего бетона. Важно, чтобы бетон был равномерной по толщине. Плита шириной 4 дюйма должна иметь ширину 4 дюйма во всех частях плиты. Добиться этого помогает гравий.
  • Разложение: Заливка бетона прямо на органический материал может быть проблемой, поскольку этот материал разлагается. Разложившийся материал может со временем ослабить бетон и создать пустоты.

Слой уплотненного гравия под бетоном сарая — очень важный шаг в строительстве прочного фундамента.

Резюме: Толщина бетона для сарая. Сколько тебе надо?

Бетон — отличный материал для фундамента и пола. Лучшая толщина бетона для сарая, как правило, составляет 4 дюйма, что является стандартным размером, используемым для большинства жилых бетонных патио, дорожек и тротуаров. Вы можете налить 6-8 дюймов, если храните что-то более тяжелое, но это редко. Бетонные плиты обычно заливают на 5-8 дюймов утрамбованного гравия и земли. Готовая плита долговечна, хорошо выглядит, может использоваться как пол и фундамент и является отличным проектом для дома. Кроме того, его легко чистить, и он не оставляет пятен. Особенно, если заклеить. Бетон не подвержен воздействию влаги и гниения, что делает его гораздо лучшим материалом для покрытия пола, чем дерево. Бетонные полы сараев можно построить даже на уровне земли, что во многих случаях устраняет необходимость в пандусе или ступенях.

Для большинства навесов толщины бетона в 4 дюйма будет достаточно, чтобы выдержать всю конструкцию, что устраняет необходимость в опорах.В то время как некоторые небольшие навесы могут поддерживаться только 3 дюймами, я все же рекомендую не менее 4 дюймов. Навесы большего размера или те, которые вмещают большой вес, могут быть построены с навесом 6-8 дюймов. Меняйте толщину основания в зависимости от количества используемого вами бетона.

Мне нравится делать края пола своего сарая немного толще, чем плита. Особенно если у вас не заливные опоры. Например, обычная односкатная плита толщиной 4 дюйма будет иметь края толщиной 6-8 дюймов. Это называется утолщенным краем. Это помогает защитить от трещин и поломок по краям, где упираются стены сарая.Это также дает больше бетона, если вы используете стяжные болты.

Если у вас есть вопросы или комментарии, напишите нам в любое время. Мы хотели бы услышать от вас.

Многочисленные варианты использования бетонных плит

Бетонные плиты стали довольно распространенными конструктивными элементами в современных зданиях. Толстые бетонные плиты обычно используются при строительстве потолков и полов, а более тонкие (иногда называемые «глиняными плитами») используются для наружного покрытия.

В различных промышленных и жилых зданиях толстые бетонные плиты, опирающиеся непосредственно на грунт или на фундамент, используются для устройства первого этажа.. Peoloosor Sanding-Brisbane / »> веб-сайт.

В небоскребах и высотных зданиях наклонные плиты подвешиваются или подвешиваются между стальными каркасами полов и потолков на каждом уровне. Есть также много других применений для бетона в строительстве домов или коммерческих зданий, а также по эстетическим причинам в новых, современных спроектированных объектах, которые вы можете найти у подрядчиков по бетону, таких как R&M Concrete и других, удовлетворяющих домовладельцев, ищущих улучшить эстетику своего дома, используя бетон для различных целей.Ниже приведены еще несколько вариантов использования бетонных плит в зависимости от их размеров:

  • Наклоняющиеся плиты: Готовые небольшие или более наклонные плиты можно легко купить и использовать в качестве патио в помещении вашего дома.
  • Плиты среднего размера: бетонные плиты среднего размера предлагают больше возможностей. Вы можете либо построить их на месте, либо получить сборные. Такие плиты могут пригодиться при изготовлении фальшпола.
  • Крупногабаритные плиты: Бетонные плиты больших размеров могут быть полезны при выполнении более крупных проектов.Единственное, о чем следует позаботиться при работе с плитами больших размеров, — это чтобы они были ровными и в хорошем состоянии. На бетонных плитах больших размеров можно построить домик для домашних животных и даже гараж.

Дополнительные уникальные области применения бетонных плит

Использование в домашнем ремонте

При ремонте дома можно использовать эти плиты, даже если они изначально не использовались. При ремонте комнат с деревянным полом хорошим вариантом будет заменить древесину бетонными плитами, поскольку они создают дополнительную тепловую массу и ненавязчивый шум под ногами.Конечно, лучше всего поговорить с компанией Flooring Cardiff о ваших вариантах для вашего конкретного дома, прежде чем принимать это решение.

При ремонте домов бетонные плиты можно подвешивать на исходные опоры или стены чернового пола. Если старый пол находится близко к поверхности земли, его также можно использовать как плиты заполнения.

Если в конце концов вы не можете найти им применение, возможно, стоит поработать со специалистами по удалению мусора, которых можно найти на веб-сайтах, похожих на dumpsquadusa. com. Они могут помочь вам в организации и утилизации ваших бетонных плит.

Бетонная плита для бассейна

Строительство террасы у бассейна из бетонных плит также является разумным и экономичным вариантом. Уход за бетонным настилом бассейна гораздо менее хлопотный по сравнению с уходом из других материалов. Бетон также является «экологически чистым материалом», поскольку он состоит из известняка — одного из самых распространенных минералов на Земле. Вы можете напечатать плиту, покрасить ее или текстурировать по своему подобию, чтобы улучшить внешний вид террасы у бассейна.

Размещение швов в бетонных плоских конструкциях — почему, как и когда

Усадочные / контрольные швы

Усадочные / контрольные швы помещаются в бетонные плиты для предотвращения случайного растрескивания. Свежая бетонная смесь представляет собой жидкую пластичную массу, которой можно придать практически любую форму, но по мере затвердевания материала происходит уменьшение объема или усадка. Когда усадка сдерживается контактом с опорным грунтом, гранулированным заполнителем, прилегающими конструкциями или арматурой в бетоне, внутри бетонной секции возникают растягивающие напряжения.В то время как бетон очень прочен на сжатие, предел прочности на разрыв составляет всего 8–12 процентов от прочности на сжатие. Фактически, растягивающие напряжения действуют против самого слабого свойства бетонного материала. Результат — растрескивание бетона.

Есть две основные стратегии борьбы с растрескиванием для обеспечения хорошего общего структурного поведения. Один из методов — обеспечить стальную арматуру в плите, которая плотно удерживает случайные трещины. Когда трещины удерживаются плотно или остаются небольшими, частицы заполнителя на поверхностях трещины сцепляются, обеспечивая передачу нагрузки через трещину.Важно понимать, что использование стальной арматуры в бетонной плите на самом деле увеличивает вероятность возникновения случайных микротрещин на открытой поверхности бетона.

Наиболее широко используемый метод контроля случайного растрескивания в бетонных плитах — это размещение усадочных / контрольных швов на бетонной поверхности в заранее определенных местах для создания ослабленных плоскостей, где бетон может растрескаться по прямой линии. Это обеспечивает эстетически приятный внешний вид, поскольку трещина возникает под готовой бетонной поверхностью.Бетон все еще имеет трещины, что является нормальным поведением, но отсутствие случайных трещин на поверхности бетона дает вид участка без трещин.

Бетонные плиты на земле неизменно показывают очень хорошие результаты, если принять во внимание следующие соображения. Грунт или гранулированный наполнитель, поддерживающий плиту в эксплуатации, должен быть либо ненарушенным, либо хорошо уплотненным. Кроме того, следует размещать усадочные швы, чтобы панели были как можно более квадратными и никогда не превышали отношение длины к ширине, равное 1.5 к 1 (рисунок 1). Стыки обычно располагаются на расстоянии, равном от 24 до 30 толщине плиты. Расстояние между стыками более 15 футов требует использования устройств для передачи нагрузки (дюбелей или алмазных пластин).

Рисунок 1a: Расстояние между швами в метрах

Рисунок 1b: Расстояние между швами в ногах

Усадочные швы могут быть врезаны в бетонную поверхность во время укладки. Стыки можно врезать в поверхность (первый проход) до начала кровотечения или сразу после первого прохода плавающей операции.Чем дольше откладывается первый проход для соединения, тем труднее будет формировать чистые прямые стыки. Замазанные стыки необходимо восстанавливать при каждом последующем проходе отделочных операций.

В затвердевшей бетонной поверхности также можно пропиливать стыки. Важно понимать, что чем дольше откладывается распиловка, тем выше вероятность образования трещин до завершения распиловки. Это означает, что любые трещины, возникающие до того, как бетон будет распилен, сделают пропиленный шов неэффективным.Время очень важно. Стыки следует распиливать, как только бетон выдержит энергию распиливания, не расслаивая и не смещая частицы заполнителя. Для большинства бетонных смесей это означает, что распиловка должна быть завершена в течение первых шести — 18 часов и никогда не откладывается более чем на 24 часа. Доступны пилы для раннего входа, которые могут позволить начать резку в течение нескольких часов после размещения.

Усадочные / контрольные швы должны быть созданы на глубину толщины плиты (Рисунок 2).Правильный интервал и глубина стыков важны для эффективного контроля случайного растрескивания.

Рисунок 2: Минимальная глубина суженных суставов

Что нужно знать

Вот как решить, должен ли ваш новый дом стоять на плите

Думаете о строительстве дома своей мечты, о доме престарелых, пустом доме для ночлега или старом доме — если вы только начинаете жизнь в одиночку, возможно, с молодой семьей? Одно из первых решений, которое вам нужно будет принять, — это на каком фундаменте построить дом.

Фундамент дома — это основная несущая часть конструкции, и его опоры должны проходить под землей на глубину, превышающую региональную линию промерзания. Для жилищного строительства различают три основных типа фундаментов:

  • Плита

  • Подвал

  • Ползунок.

Независимо от того, какой тип вы выберете, фундамент дома имеет три основных обязанности:

Здесь мы обсудим наиболее распространенный тип фундамента: перекрытие.

Важно помнить, что основы вечны. Поэтому мы рассмотрим как плюсы, так и минусы плиточного фундамента, чтобы вы могли решить, подходит ли вам этот тип фундамента.

Этот загородный дом в стиле ранчо с 3 спальнями и 2,5 ванными комнатами спроектирован с бетонной плитой в качестве стандартного фундамента. Только дома, построенные на бетонной плите, могут казаться такими низкими к земле и иметь беспрепятственный вход (то есть с одной ступенькой или без нее) (План № 196-1206).

Что такое плитный фундамент?

Фундамент из плит — это большая толстая бетонная плита, которая используется в качестве фундаментной основы дома, которая является самой низкой несущей частью здания и простирается ниже уровня земли.

Обычно он имеет толщину не менее четырех дюймов в центре, хотя иногда может достигать шести дюймов. Однако края — или опоры — плиточного фундамента толще, чем центр, и проходят ниже линии промерзания, чтобы обеспечить дополнительную прочность и устойчивость по периметру, поскольку обычно именно здесь будут опираться несущие стены дома.

Термин «монолитный фундамент из плит» может звучать так, как будто это что-то из каменного века, но «монолитный» означает просто монолитный. Заливка бетона за один раз делает фундамент из плит привлекательным вариантом для проектов DIY, таких как сарай для инструментов или домик у бассейна.

Однако при строительстве дома требуется небольшая подготовка, для которой необходим профессионал.

Строим

Для начала подрядчики будут заливать бетонные нижние колонтитулы примерно на 24–48 дюймов ниже предполагаемого уровня отделки (или глубже, если линия промерзания уходит глубже), что с точки зрения непрофессионала является высотой поверхности земли после завершения всех работ.

После нижних колонтитулов подрядчики могут добавлять минимум два слоя бетонных блоков.

Как только это установлено, строители могут добавлять все внутренние трубопроводы. Обычно строители должны установить водосточные трубы и вентиляционные отверстия, которые соединяются с линиями канализации или септика, большей частью линий водоснабжения, а иногда и некоторыми электрическими трубопроводами до того, как будет залит последний слой бетона. Это означает, что водопроводные трубы и трубопроводы фактически встроены в плиту.

Плавающая плита

Вы можете услышать о «плавающей плите», когда собираетесь купить или построить дом.

Как правило, под последним слоем бетона имеется также слой гравия толщиной от четырех до шести дюймов, часто с пластиковым листом толщиной в несколько миллиметров, чтобы изолировать влагу. Это сопровождается сеткой и стальной арматурой.

Это известно как плавающая плита, потому что она «плавает» на поверхности почвы, в то время как глубокий бетон по краям плиты удерживает ее на месте. Если вы живете в более холодном климате, эти края должны быть достаточно глубокими, чтобы оставаться ниже линии мороза в зимние месяцы.

Здесь деревянная опалубка для плитного фундамента ждет заливки бетона. Внутри формы — слой щебня, пластиковая пароизоляция, слой утеплителя, а также сетка из стальной арматуры и толстой проволочной сетки для армирования. Фундамент по периметру проходит ниже линии промерзания (фото : © Андрей Цынхарюк / 123RF ).

Преимущества

Вот несколько причин, по которым вам может быть полезно выбрать фундамент из плит:

1.Низкая стоимость

Если вы ограничены в средствах, фундамент из плит может отлично подойти, потому что зачастую это самый дешевый вариант фундамента.

По состоянию на 2020 год монолитный фундамент из плит в среднем стоит около 4–5 долларов за квадратный фут. Для сравнения: ползунок стоит около 7 долларов за квадратный фут, а подвал — около 18 долларов за квадратный фут. Благодаря этому вы можете легко сэкономить от 30% до 70% на стоимости строительства фундамента.

Помимо относительно недорогой установки, плиточный фундамент также экономит ваши деньги за счет снижения ваших счетов за электроэнергию в долгосрочной перспективе.Это связано с тем, что между землей и домом нет места, поэтому вам не нужно платить за обогрев или охлаждение «потраченного впустую пространства» — при условии, что плита изолирована от земли под ней.

Если вы пытаетесь сэкономить на стоимости строительства дома, вы можете подумать о небольшом доме, таком как этот: 1 этаж, 3 спальни, 2 ванные комнаты, 1260 кв. Футов. Дом в загородном стиле, стандартная планировка которого с плиточным фундаментом — наименее затратный вариант (план № 178-1175).

2.Требуется небольшое обслуживание

Поскольку фундамент из плит практически не требует обслуживания, строители часто видят в этом еще большую экономию в долгосрочной перспективе.

Поскольку их конструкция проста, мало что может случиться. Таким образом, если бетонные плиты построены правильно (что обычно и бывает), они прослужат не менее 50 лет, а, скорее всего, намного дольше. В то же время домовладельцам действительно не нужно много делать, за исключением периодических осмотров, чтобы убедиться, что на них нет трещин.

3.Сильный

Есть несколько причин, по которым фундамент может быть слабым или поврежденным, но плиточному фундаменту их удается избежать. Например:

  • Холодный стык. Холодный шов — это слабое место в бетоне, вызванное слишком длительным перерывом между заливкой слоев бетона.

  • Шов. Шов — это место соединения двух отдельных частей фундамента.

Поскольку фундамент из плит представляет собой один элемент, залитый сразу, ни один из этих недостатков отсутствует, что делает фундамент жестким, устойчивым и прочным.

Бетон для плиты обычно укладывается за одну заливку, поэтому рабочие должны работать быстро, чтобы размазать влажный бетон и затереть его, пока он не схватился слишком сильно (фото : © sommersby / 123RF ).

4. Экономия времени

Это относительно быстрый процесс строительства плиточного фундамента.

Фактически, после завершения подготовительных работ (таких как уплотнение почвы, насыпание гравия и т. Д.) Вы можете фактически залить бетонный фундамент всего за несколько часов.

Однако важно помнить, что, хотя фактическая заливка занимает всего несколько часов, из-за толщины бетона все же требуется несколько дней для высыхания. Тем не менее, время завершения строительства по-прежнему быстрее, чем у любого другого типа фундамента.

5. Доступ с уровня земли

При выборе типа фундамента необходимо учитывать доступность дома. Поскольку нет подвала или места для ползания, которое поднимает входную дверь как минимум на 18 дюймов над уровнем земли, дома с плиточным фундаментом находятся ближе к земле или на уровне земли, что уменьшает или устраняет количество ступенек, необходимых для доступа к домой.

Это 3 спальни, 2 ванные, 1693 кв. Фута. дом, спроектированный для строительства на плите, находится на уровне земли, с минимальной «погодной ступенькой», предотвращающей попадание снега или воды в дом, у входной двери (План №204-1000).

Недостатки

Хотя фундамент из плит является популярным и экономичным выбором, у него есть несколько недостатков, которые следует учитывать.

1. Для систем отопления, вентиляции и кондиционирования требуется больше места на полу

Поскольку под домом нет места, где можно было бы спрятать водонагреватели, системы отопления помещений и кондиционеры для кондиционеров, эти приборы часто находят дом на первом этаже здания с плиточным фундаментом.

Несмотря на то, что они не слишком большие по размеру, они занимают место, которое могло быть использовано для чего-то другого. Однако по большому счету это может быть довольно незначительным недостатком.

Этот дом в акадском стиле с 3 спальнями и 2 ванными комнатами (вверху) спроектирован для плитного фундамента. Поскольку его площадь 1600 кв. Футов. План этажа (внизу) показывает, что нет места, предназначенного для водонагревателя или системы (ов) отопления / охлаждения. Вы можете поставить водонагреватель и небольшую систему обогрева в складское помещение в задней части гаража, пожертвовав местом для хранения вещей.Если система отопления слишком велика для этого помещения, вы также можете установить систему приточного воздуха на чердаке. В противном случае вам придется вырезать дополнительное пространство на плане этажа (план № 142-1063).

2. Дорогой ремонт

Это главный недостаток бетонных подушек: они не гибкие в работе. Есть как минимум два случая, когда вам придется столкнуться с дорогостоящим ремонтом.

Что-то идет не так с утилитами

Как уже упоминалось, при строительстве фундамента из плит водопровод и электропроводка проходят под плитой (или внутри нее).Так что, если что-то пойдет не так, вы получите больший счет, потому что ремонтнику нужно пробить плиту, чтобы найти проблему.

, однако, в последние годы были внесены улучшения с внедрением таких вещей, как водопроводные линии из сшитого полиэтилена (сантехника Pex), поэтому потребность в таком серьезном ремонте не так высока, как в прошлом.

Что-то идет не так с самим фондом

Фундамент из плит может треснуть.Это редкое явление, но все же случается. И когда это действительно произойдет, его устранение, вероятно, будет стоить тысячи долларов — и немало сбоев — исправить.

Готовая бетонная плита станет прочным основанием для дома. Но обратите внимание на водопроводные линии, идущие от поверхности бетона. Если что-то пойдет не так с водопроводными или сливными линиями, исправить это будет не так просто, как с подвальным помещением или фундаментом подвала — скорее всего, сломав плиту отбойным молотком, чтобы устранить проблему (фото : © Leonid Еремейчук / 123РФ ).

3. Стоимость при перепродаже

Как уже упоминалось, фундамент из плит может прослужить не менее 50 лет при минимальном техническом обслуживании или ремонте; однако, если вы продаете дом со старым монолитным плиточным фундаментом, то есть дом, в котором нет новой сантехники Pex и т.п., то покупатели могут рассматривать недвижимость в более негативном свете, потому что они предполагают, что дорогостоящий ремонт может быть совсем близко. угол.

Вам нужен фундамент из плит?

После рассмотрения всех «за» и «против» следует принять во внимание еще несколько факторов, связанных с фундаментными плитами.

Главный из них — климат. Особенно в Соединенных Штатах существует разница в популярности типов фундаментов в зависимости от климата региона.

Например, в более умеренном климате установка фундамента из монолитных плит может повысить общую энергоэффективность. В пустынном климате для этой цели лучше всего подойдет ползун, в то время как в условиях морозного климата это, вероятно, подвал.

Еще одно соображение — это топография и почвенные условия. Например, в районах с высоким уровнем грунтовых вод предпочтительны фундамент из плит и подполья.То же самое верно в районах с песчаными почвами, например в пустынях, или в районах, где коренная порода находится близко к поверхности земли, например в горных регионах.

Исследование Национальной ассоциации домостроителей показало, что в 84% домов на Верхнем Среднем Западе были подвалы, но менее чем в 1% домов в Техасе, Луизиане и Оклахоме.

Обязательно поговорите со своим риэлтором и подрядчиком о том, какие передовые методы подходят для вашего района, особенно о местном климате и топографии, и всегда консультируйтесь с местными инженерами относительно лучших фундаментов для вашего конкретного участка здания.

Монолитный фундамент из плит — недорогой, прочный, долговечный и простой в установке вариант фундамента. Но если что-то пойдет не так, исправить это непросто. Однако преимущества плиточного фундамента, как правило, значительно перевешивают риски, поэтому это такой популярный выбор.

% PDF-1.4 % 138 0 объект > эндобдж xref 138 72 0000000016 00000 н. 0000001791 00000 н. 0000002608 00000 н. 0000003057 00000 н. 0000003299 00000 н. 0000003449 00000 н. 0000003598 00000 п. 0000003748 00000 н. 0000003898 00000 н. 0000004047 00000 н. 0000004198 00000 п. 0000004347 00000 п. 0000004497 00000 н. 0000004646 00000 п. 0000004790 00000 н. 0000004934 00000 п. 0000005084 00000 н. 0000005227 00000 п. 0000005378 00000 п. 0000005522 00000 н. 0000005670 00000 н. 0000005818 00000 н. 0000005966 00000 н. 0000006114 00000 п. 0000006263 00000 п. 0000006412 00000 н. 0000006562 00000 н. 0000006709 00000 н. 0000006859 00000 н. 0000007009 00000 н. 0000007160 00000 н. 0000007310 00000 н. 0000008540 00000 н. 0000009759 00000 п. 0000010001 00000 п. 0000010260 00000 п. 0000010512 00000 п. 0000011737 00000 п. 0000014208 00000 п. 0000014457 00000 п. 0000015683 00000 п. 0000016912 00000 п. 0000017166 00000 п. 0000018289 00000 п. 0000018343 00000 п. 0000018397 00000 п. 0000018451 00000 п. 0000018505 00000 п. 0000018559 00000 п. 0000018614 00000 п. 0000018669 00000 п. 0000018724 00000 п. 0000018779 00000 п. 0000018834 00000 п. 0000018889 00000 п. 0000018944 00000 п. 0000018999 00000 п. 0000019054 00000 п. 0000019109 00000 п. 0000019164 00000 п. 0000019219 00000 п. 0000019274 00000 п. 0000019329 00000 п. 0000019384 00000 п. 0000019439 00000 п. 0000019494 00000 п. 0000019549 00000 п. 0000019604 00000 п. 0000019659 00000 п. 0000019714 00000 п. 0000001951 00000 н. 0000002586 00000 н. трейлер ] >> startxref 0 %% EOF 139 0 объект > >> эндобдж 208 0 объект > ручей Hb«b«

Чёрный пол из бетонной плиты

Плиты разных типов подходят для разных почв и конструкций домов.

Что такое черный пол из бетонной плиты на уровне земли?

Плита на уровне земли — это большой плоский участок бетона, обычно толщиной от 100 до 500 мм, который составляет фундамент вашего дома. Тип плиты, которую вы используете (и даже то, подходит ли плита) будет зависеть от характера почвы на вашей земле и от того, какой дом вы собираетесь построить.

Из чего сделан черновой пол?

Черновой пол из перекрытий в основном состоит из бетона, хотя для повышения прочности также используются другие материалы, такие как стальная сетка или арматура.Для повышения устойчивости плита обычно устанавливается на подстилку из строительного песка, и для нее требуется пластиковый пароизоляционный слой.

Какие типы плитных перекрытий бывают?

Есть несколько различных вариантов плит. Тип плиты, которая вам понадобится, будет зависеть от типа почвы, на которой вы строите, и от того, насколько она реактивна. Эти типы можно разделить на множество подкатегорий, которые зависят от типа материалов, которые существуют на определенной глубине в почве, на которой вы строите.Обычно используются следующие классификации:

Различные классы грунтов
  • Класс A — обозначает очень «стабильный» грунт — в основном песок и камни, не подверженный воздействию влаги
  • Класс S — Слабореактивная почва, небольшое движение из-за влажности
  • Класс M — Умеренно реактивная почва, умеренное движение из-за влажности
  • Класс H — Высокореактивная почва, высокая подвижность из-за влажности
  • Класс E — Чрезвычайно реактивная почва, экстремальные движения из-за влажности
  • Класс P — «Проблемный» грунт, подверженный оползням, оседанию мин и т. Д.Если вы строите на стройплощадке класса P, вам, как правило, необходимо проконсультироваться с инженером.

Есть много разных типов плит, но наиболее распространены следующие варианты:

Плита на земле — это самый простой вид плиты. Он включает в себя балки жесткости, сделанные из предварительно залитого бетона в траншеях вокруг внешней стороны плиты, и имеет толщину плиты 100 мм. Этот тип плиты подходит для площадок Class A и Class S .

Упрочненная плита-плот — Подобна плите на земле, но также имеет предварительно залитые бетонные балки, установленные в каналах через середину плиты, создавая своего рода опорную решетку из бетона на основании плиты. Большинство плит в Австралии представляют собой усиленные плиты плота. Для плит также может потребоваться дополнительное бетонное основание, заделанное в почву, в зависимости от типа почвы, и, как правило, они подходят для грунтов класса M , класса H и класса E .

Вафельная плита (также известная как вафельная плита ) — Эти плиты сооружаются полностью над землей путем заливки бетона на сетку из полистирольных блоков, известных как «пустотные формы». Плиты вафельного плота обычно подходят для участков с менее реактивным грунтом, используют примерно на 30% меньше бетона и на 20% меньше стали, чем плита из усиленного плота, и, как правило, дешевле и проще в установке, чем другие типы (даже в плохую погоду). Эти типы плит подходят только для очень ровной поверхности.На наклонной поверхности или при более сложных конструкциях обычно лучшим вариантом является усиленная плита плота. Плиты вафельного плота подходят, в частности, для участков с легкой и умеренной реакционной способностью глины, потому что они не встраиваются в землю, как усиленные плиты плота. Плиты вафельного плота лучше всего подходят для грунтов Class A , Class S , Class M , Class H и Class E (хотя вам следует проконсультироваться с инженером относительно пригодности плиты для очень реактивных грунтов, и вообще, чтобы убедиться, что этот тип плиты подходит для вашего участка).

Опоры и плиты — На площадках с более реактивным грунтом бетонные опоры обычно погружаются в грунт для повышения устойчивости. Обычно это делается путем рытья ям с интервалами и глубиной, определяемыми инженером, затем заливки в них бетона и прикрепления плиты к этим опорам.

Как устанавливается основание из бетонной плиты?

Для стандартной плиты на земле сначала площадка соскребается до почвы, поддерживая ее как можно более ровной и избавляя от всех растительных остатков.Затем по краям плиты кладут опалубку, чтобы бетон не растекался. По краям выкапывают траншеи для всех балок жесткости и кладут подстилочный песок для выравнивания. Пластиковый пароизоляционный слой используется для покрытия площадки и предотвращения проникновения влаги через плиту. Затем арматурный стержень или сетка распределяют, чтобы покрыть всю площадь. В некоторых случаях может быть уложен слой гравия, чтобы обеспечить прочное основание. Затем сверху заливается бетон, разравнивается и выравнивается.

Плиты корпуса в идеале следует оставить на 28 дней для отверждения; это придает плите дополнительную прочность и помогает предотвратить растрескивание.

Где используются стяжки из бетонных плит на уровне земли?

Фундаментные плиты в наши дни очень распространены и их можно найти практически везде в Австралии, где есть свободный доступ к бетону. Эти фундаменты обычно используются для поддержки более тяжелых строительных материалов, таких как кирпич и сталь.

Преимущества

  • Чрезвычайно прочное и выносливое основание для пола
  • Обычно хорошо изолирован, так как нижняя сторона пола не обнажена
  • Не требует обслуживания после затвердевания бетона

Недостатки
