Тест 11 светодиодных ламп для дома на реальную мощность

Многие из вас знают что китайские продавцы и интернет-магазины, например Aliexpress, постоянно обманывают нас, свободно завышая технические характеристики в 2-3 раза. Узнаем, насколько обманывают отечественные бренды.Самый излюбленный способ, это в стандартный корпус светодиода 5630, 5730, 3014 ставится слабый кристалл. Вместо стандартных 0,5W получается всего 0,15W или 0,09W. Про эти махинации китайцев знают единицы, большинство думают, что они включают их на треть или четверть мощности, чтобы они долго работали. Примерно 95% всей светодиодной продукции на этих диодах в магазине Алиэкспресс сделана 0,15W или 0,09W. Это и лампы-кукурузы, светодиодные ленты, светильники. Эти маломощные леды самого низкого качества, с плохим спектром и другими отклонениями.

Содержание

  • 1. Как дела обстоят у популярных брендов?
  • 2. Тестирование 11 образцов
  • 3. ASD шар 5Вт
  • 4. ASD A-60 7Вт
  • 5. ASD А-60 11Вт, E14
  • 6. Экономка ECO10WA60E2745
  • 7. BBK MB74C, GU 5.3 (MR16)
  • 8.  BBK A703F
  • 9. BBK M53F, GU 5.3 (MR16)
  • 10. Osram Led Parathom Classic P25
  • 11. Feron LB-70, E14
  • 12. Кукуруза на 42 LED SMD 5630
  • 13. Кукуруза 60 LED SMD 5730
  • 14. Классика Philips 60W накаливания

Как дела обстоят у популярных брендов?

Маркетинг из поднебесной проник и на наш рынок. Особенно среди бюджетных диодных товаров. Я понимаю, вам хочется, чтобы светодиодная лампа для дома за 150р светила как за 500р, но этого никогда не будет. В дешевых стоят самые плохие светодиоды, еще сэкономили на радиаторе, качестве пластика, на драйвере. Все это значительно снижает срок службы светового прибора. Чтобы повысить продажи и привлекательность продукции в бюджетном секторе, популярные бренды на отечественном рынке используют обман потребителя. Таким образом, они конкурируют между собой, кто больше наврал, тот и продал.

Тестирование 11 образцов

Проведём тестирование 11 домашних светодиодных ламп на мощность, работающих от 220В. Все с разными цоколями Е27, Е14, GU 5.3, и разных ценовых категорий от дешевых до образцовых Osram. Тестировать буду то, что оказалось под рукой, специально не искал.

Участвуют бренды:

  • BBK;
  • ASD;
  • Feron;
  • Osram;
  • Экономка;
  • китайские кукурузы Noname;
  • вне конкурса Philips на 60W «внутреннего сгорания».
Модель Заявленная
мощность
Реальная мощность Разница в процентах
1, ASD 5Вт, E14 5 4,7 — 6%
2, ASD 7Вт, E27 7 6,4 — 9%
3, ASD 11Вт, E27 11 8,5 — 23%
4, Экономка 10Вт, E27 10 9,4 — 6%
5, BBK M53F, Gu 5.3 (MR16) 5 5,5 + 10%
6, BBK MB74C, Gu5. 3 (MR16) 7 7,4 + 6%
7, BBK A703F, E27 7 7,5 + 7%
8, Osram P25, E27 3,5 3,6 + 3%
9, Feron LB-70, E14 3,5 2,4 — 31%
10, Кукуруза 60-5730, E27 8,5 %
11, Кукуруза 42-5630, E27 4,6 %
12, Philips 60Вт, E27 60 60,03Вт +0,05%

Как вы видите, отличились АСД и Ферон, мощность  которых ниже указанной на 23% и 31%. Соответственно яркость будет на столько же процентов ниже. Даже у одного производителя процент обмана может быть разным, например АСД, от 6% до 23%. Только ББК обманул нас в большую сторону на 6-10%.

ASD шар 5Вт

Начнем с АСД, они не заморачиваются с маркировкой, просто название бренда и энергопотребление. Пробовал поискать по ним отзывы, не получилось.

Маркировка предыдущего поколения и текущего одинакова. Если даже и найду отзыв, то непонятно, про какую именно пишут. Хитрый ход, откровенный китайский маркетинг. Основные недостатки это высокий нагрев корпуса и светодиодов из за плохого радиатора и отсутствия отверстий. Но хуже всего это воняющий пластик, при нагреве радиатора до 95° он становится горячим и начинает жутко вонять.

Так пахнет дешевая пластмасса, а из-за нагрева запах становится невыносимый. Но я их покупал чтобы поставить в гараже и на лестничной площадке. Если взять диоды с драйвером, то можно модернизировать люминесцентные светильники.

ASD A-60 7Вт

..

От других ASD отличается стеклянной колбой, а не поликарбонатным. Как обычно стал снимать колбу и в друг она разлетается на множество мелких осколков. Хотя так было похоже на пластик.

ASD А-60 11Вт, E14

Эта модель сильно отличилась от других ASD, что вместо заявленных 11Вт оказалось всего 8,5Вт. Светодиоды у неё со снятой колбой греются до 95, а с колбой еще больше. У них еще есть модели в таком же корпусе, но на 15W и 20W. Так что у них там гарантированно перегрев диодов и насчет мощности тоже будут врать  нехило.

Экономка ECO10WA60E2745

Приличная диодная лампа для дома, оптимальная по цене и качеству, мне досталась за 160р. Алюминиевая пластинка со светодиодами плохо промазана термопастой, поэтому плохой контакт с внутренним радиатором. После покупки необходимо её сразу перебрать и смазать термопастой.

BBK MB74C, GU 5.3 (MR16)

Удивили лампочки BBK,  они предоставлены интернет-магазином sestek.ru. Из-за сильной занятости не получилось после получения посылки написать обзор по ним. Электроника этой компании мне не нравиться, но тут всё наоборот, все сделано реально качественно. Потребление энергии выше чем заявлено, радиаторы большие из алюминия, отвод тепла продуман. Судя по конструкции и комплектующим срок службы будет у них большой. Теперь буду рекомендовать BBK, лучшие лампочки среди изделий других китайских фирм.

Весь ассортимент по доступным ценам есть в магазине Sestek.ru

Цена у них ниже  или равна таким популярным брендам как Jazzway, Feron. Но по качеству и параметрам раза в 2 лучше, и проработают в пару раз дольше. К тому же вместо обычных SMD LED используются COB светодиоды, производство которых дешевле в 2 раза.

 BBK A703F

Теплоотвод сделан правильно, даже есть отверстия около цоколя для вентиляции драйвера.

BBK M53F, GU 5.3 (MR16)

Osram Led Parathom Classic P25

Osram был куплен по совету моего коллеги, директора крупной компании, которая импортирует светодиодные светильники, лампочки, ленты. Мне был необходим источник света, чтобы откалибровать сферу для измерения светового потока. Коллега порекомендовал купить Осрам, один из руководителей производства фанат точности, поэтому у светодиодок Osram световой поток имеет погрешность не боле 3%, а может и меньше.

Для написания обзора хотел её разобрать.

Почти снял стеклянную колбу, осталось совсем немного и немного поднажал лишнего. Стекло словно взрывается и разлетается мелкими осколками во все стороны.

Feron LB-70, E14

Светодиодка Feron будет «лидером» этого теста. Потребление оказалась на 31% ниже, чем обещал производитель. Соответственно и яркость будет на столько ниже.

Посчитаем световой поток:

  1. заявлено 300 Люмен и 3,5W., установлено 6 LED SMD 5630;
  2. реальная измеренная мощность составила 2,4W;
  3. из реальных 2,4W вычитаем 1W на драйвер (блок питания). На светодиоды остается 1,4W;
  4. эффективность СМД 5630 80Лм/Вт;
  5. 1,4W умножим на 80, получаем реальную яркость112Лм;
  6. 300-112=188Лм на столько завышена яркость;
  7. 188 делим на 112, получаем ,что яркость завышена на 168%.

Как Ферон умудрился на такой слабой лампочке так сильно обмануть, просто невероятно. 99% покупателей не имеют измерительных приборов и никогда не узнают, что их обманули.

Кукуруза на 42 LED SMD 5630

Светодиодные кукурузы куплены уже 4 года назад. На выбор потрачено много времени, пришлось даже общаться с китайскими продавцами, которые мне подробно рассказали про китайские технологии и какие кукурузы хорошие. Поведали что на SMD 5630 нет 0,5W, а только 0,15W. Действительно оказались приличного качества, одна уже отработала 25.000 часов и потеряла 30% светового потока, то есть отработала свой ресурс.

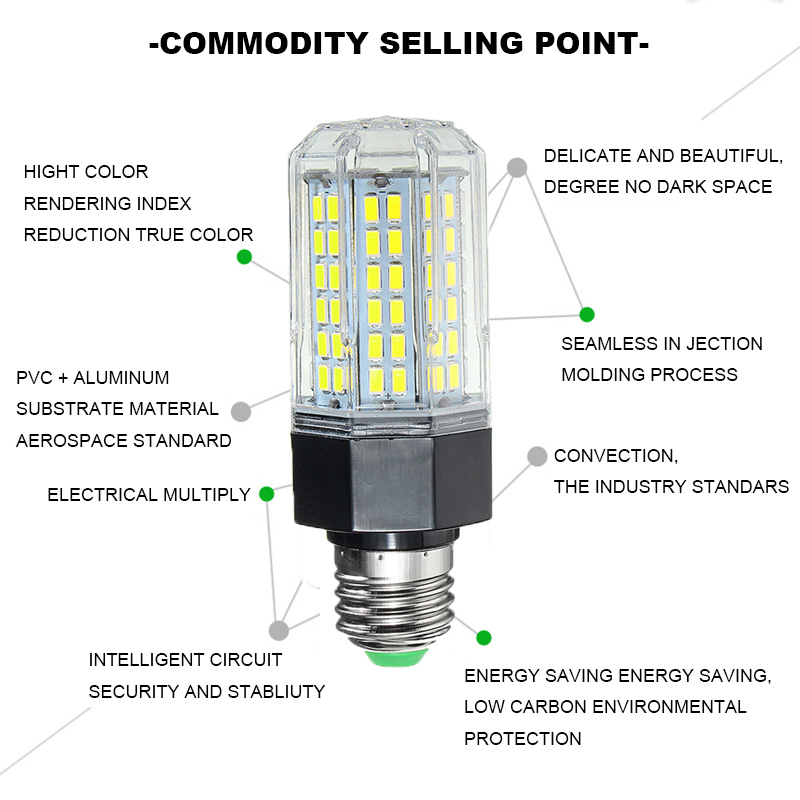

Кукуруза 60 LED SMD 5730

Куплены на Aliexpress, считаются самыми лучшими. Теперь продаются новые, просто отвратительного качества, которые дохнут как мухи. Рекомендую покупать только такие, если у других моделей будет более низкая цена, не ведитесь на это, деньги на ветер.

В параметрах товара  указывают яркость, как будто там стоят фирменные на 0,5W. Для лампочки на 60 штук SMD 5630, у которой около 9 Ватт и яркостью 800 Люмен, китаец пишет  под 15W и световой поток на 1400Лм.

Поэтому я больше в Китае лампы не покупаю и вам не советую, в конечном итоге они обходятся дороже, чем недорогая лампа из местного магазина. Тоже самое касается и светодиодных лент. На фирменных SMD 5050 (15 Лм. каждый) она получается мощнее и дешевле, чем на SMD 5730 на 12 Лм из Чайны.

Классика Philips 60W накаливания

Шестидесятка от Филипса

Для полноты эксперимента протестируем обычный Филипс «внутреннего сгорания»  на 60W  с цоколем E14 и матовой колбой. Сюрпризов от неё не жду, но померять надо. Получаем идеальный результат 0,05%. Филипс делает все точно и качественно не только LED продукцию, даже с нитями накаливания.

Самая яркая и самая надежная: итоги теста светодиодных ламп

У этого образца очень высокий для бытовой лампы индекс цветопередачи (CRI 89), безопасный уровень пульсаций, яркость соответствует заявленной производителем в маркировке. Ресурсный тест пройден успешно, однако было отмечено падение яркости свечения на 3,4%.

97

Результаты теста

Достоверность цветопередачи

88

Комфорт для глаз

100

Ресурсный тест

96

Обещанная яркость

100

Подробнее

Показатель цветопередачи — типовой. Все измеренные характеристики соответствуют заявленным. Потеря яркости за время ресурсного теста менее 2%, что является очень хорошим результатом.

95

Результаты теста

Достоверность цветопередачи

76

Комфорт для глаз

100

Ресурсный тест

100

Обещанная яркость

100

Подробнее

Показатель цветопередачи типовой. По всем параметрам модель прошла испытания без нареканий. Все измеренные характеристики соответствуют заявленным. Потеря яркости за время ресурсного теста составила менее 2%, что является очень хорошим показателем.

95

Результаты теста

Достоверность цветопередачи

74

Комфорт для глаз

100

Ресурсный тест

100

Обещанная яркость

100

Подробнее

 Потеря яркости за время ресурсного теста составила менее 3%.  Показатель цветопередачи типовой. Все измеренные характеристики соответствуют заявленным.

94

Результаты теста

Достоверность цветопередачи

72

Комфорт для глаз

100

Ресурсный тест

100

Обещанная яркость

100

Подробнее

Низкий показатель индекса цветопередачи. Коэффициент пульсаций выходит за рамки безопасных значений. Усредненное падение яркости во время ресурсного теста составило почти 4%.

88

Результаты теста

Достоверность цветопередачи

58

Комфорт для глаз

90

Ресурсный тест

93

Обещанная яркость

100

Подробнее

Все показатели соответствуют заявленным, к качеству свечения претензий нет. Во время ресурсного теста 1 из 6 ламп вышла из строя.

88

Результаты теста

Достоверность цветопередачи

76

Комфорт для глаз

100

Ресурсный тест

70

Обещанная яркость

100

Подробнее

Коэффициент пульсаций чуть выше единицы. Это влияет на утомляемость глаз. Падение яркости на 5,6% спустя всего 1000 часов работы. Все остальные показатели в пределах нормативов.

86

Результаты теста

Достоверность цветопередачи

72

Комфорт для глаз

95

Ресурсный тест

74

Обещанная яркость

96

Подробнее

Индекс цветопередачи существенно ниже заявленного и приближается к показателям бюджетных люминесцентных ламп. Не лучшим образом модель показала себя и на ресурсных испытаниях: 1 образец из 6 вышел из строя. По результатам прочих тестов нареканий нет.

77

Результаты теста

Достоверность цветопередачи

54

Комфорт для глаз

100

Ресурсный тест

70

Обещанная яркость

81

Подробнее

Очень высокий коэффициент пульсаций 4,3% (при гарантированно безопасном значении менее 1%). При установке в жилых помещениях и настольной лампе может существенно вырасти утомляемость глаз. 1 из 6 образцов вышел из строя в ходе ресурсного теста.

74

Результаты теста

Достоверность цветопередачи

74

Комфорт для глаз

34

Ресурсный тест

70

Обещанная яркость

100

Подробнее

Достаточные для бытового применения параметры свечения и хорошие показатели надежности. Однако измеренный световой поток лампочки на 29% ниже заявленного: то есть лампа почти на треть более тусклая, чем должна быть.

80

Товар с замечаниями

Достоверность цветопередачи

78

Комфорт для глаз

100

Ресурсный тест

100

Обещанная яркость

56

Подробнее

Достаточные для бытового применения параметры свечения и хорошие показатели надежности. Измеренный световой поток лампочки на 29% ниже заявленного: то есть лампочка почти на треть более тусклая, чем должна быть.

78

Товар с замечаниями

Достоверность цветопередачи

72

Комфорт для глаз

100

Ресурсный тест

100

Обещанная яркость

52

Подробнее

Лучшие светодиодные лампы, топ-10 рейтинг хороших диодных ламп

Традиционные лампы накаливания постепенно уходят в прошлое – им на смену приходят светодиодные устройства, которые отличаются большей долговечностью, обладают прочным стеклом, повышенной безопасностью. Кроме того, светодиодные лампочки потребляют в десятки раз меньше электричества, что делает их довольно экономичными в процессе эксплуатации. Например, лампочка, которая потребляет порядка 12-15 Вт способна выдать такой же поток света, как и лампа накаливания мощностью 60 Вт.

В продаже можно найти огромный выбор светодиодной продукции, в котором достаточно легко запутаться. Чтобы вам было проще приобрести наиболее подходящую модель лампочки, мы решили начать наш обзор с основных характеристик подобных конструкций.

Как выбрать светодиодные лампочки?

Если рассматривать такое изделие с точки зрения внешнего конструктивного устройства, то оно будет не слишком сильно отличаться от конструкций другого типа – люминесцентных и ламп накаливания: в нее входит цоколь и стеклянная колба. Однако внутреннее содержание претерпело серьезные изменения. Вместо классической спирали из вольфрама либо колбы, наполненной неоном, который светится под напряжением, здесь располагается LED-светодиод. Для того, чтобы он начал излучать свет, требуется не слишком высокое напряжение, поэтому в лампочке можно также встретить так называемый драйвер, который будет преобразовывать поступающее напряжение в подходящее для светодиода.

Сам по себе светящийся элемент является конструкцией, производимой на базе материалов, отличающихся различным уровнем электропроводности. В одном из полупроводников присутствует значительное количество электронов (они представляют собой отрицательно заряженные частицы), а другой обладает серьезным положительным зарядом. Когда по ним протекает электрический ток, возникает переход, куда и отправляются заряженные элементы. При их столкновении друг с другом начинает освобождаться энергия, представляющая собой поток света. В дальнейшем он будет рассеиваться через стекло лампочки.

Разновидностей светодиодных ламп сегодня довольно много. Одним из наиболее популярных типов являются стандартные модели. Они потребляют от 5 до 12 Вт энергии, отличаются долговечностью (средний срок их службы находится в пределах трех лет). Во время эксплуатации они практически не нагреваются, что делает их абсолютно безопасными даже в случае, если поблизости будут находиться горючие или легкоплавкие материалы.

Другие типы также весьма популярны, к тому же они характеризуются высокой оригинальностью, что позволяет придать даже невзрачному интерьеру привлекательный вид. К ним относят RGB-лампы и лампочки с пультом управления. Еще одним интересным видом является аккумуляторная конструкция, причем есть те, которые работают от сети, а аккумулятор задействуют только в случае отключения электричества, и способные работать в полностью автономном режиме.

При составлении нашего рейтинга лучших светодиодных ламп, мы обратились не только к их стоимости, но и к соотношению цены и качества, а также внимательно следили за отзывами пользователей и специалистов. Надеемся, наш рейтинг окажется для вас полезным и информативным, за счет чего вы сможете купить качественную и долговечную продукцию, которая будет в полной мере удовлетворять потребности потребителя. Итак, начнем наш обзор.

Десять лучших моделей светодиодных ламп

10. ERA LED T8 9W 4000K G13

Это одна из наиболее дешевых моделей, попавших в наш рейтинг лучших светодиодных ламп года, однако данный факт не означает, что ее качество оставляет желать лучшего. Она так же, как и более дорогостоящие конструкции, способна прослужить в течение долгого времени. Средний срок ее службы составляет 30 тысяч часов во включенном состоянии, поэтому если не держать ее горящей постоянно, то она способна проработать значительно дольше 3 лет. Данная конструкция является абсолютно безопасной с экологической точки зрения, после эксплуатации подлежит утилизации вместе с бытовыми отходами.

Степень потребления электроэнергии минимальна – она составляет всего лишь 9 Вт. Еще одним немаловажным качеством является то, что эта продукция способна выдерживать значительные перепады напряжения, в частности, она будет стабильно функционировать в разбросе от 190 до 250 В. Диапазон рабочих температур тоже достаточно широк – от -25 до +50 градусов. Лампочку отличает полностью водонепроницаемый корпус, поэтому ее разрешается использовать даже в условиях повышенной влажности и даже на улице. Весит она не слишком много – всего лишь 167 граммов.

Преимущества:

  • Весьма продолжительный срок службы;
  • Стандартный размер цоколя – подойдет к большинству патронов;
  • Продолжительная гарантия, составляющая целый 2 года;
  • Незначительный нагрев устройства;
  • Возможность использовать в условиях улицы за счет наличия водонепроницаемого корпуса.

Недостатки:

  • За счет трубчатой формы может быть проблематично использовать ее в люстрах.

ERA LED T8 9W 4000K G13

9. V-Tac VT-1853 E27 10W 806lm

Это довольно известная модель во многом за счет того, что она представляет собой стандартную конструкцию. Ее цветовая температура находится в промежутке между классическими лампочками накаливания и лампами дневного света. По степени освещения данная модель в полной мере соответствует продукции с энергопотреблением 60 Вт. Прекрасно подходит для внутренних помещений, использовать снаружи не рекомендуется. Яркость не регулируется. Разрешается устанавливать ее в помещениях с пониженной температурой, например, на лестничных площадках.

Модель предназначена для подключения к стандартной электрической сети с напряжением от 220 до 240 В и частотой 50 Гц. Лампочка в полной мере соответствует всем имеющимся стандартам электробезопасности, разработанным для бытовых приборов. Потребляет всего лишь 10 Вт энергии, внутри нее установлен стандартный светодиод марки SMD. Угол освещения расширенный – 200 градусов. Модель долговечная – она способна проработать порядка 20 тысяч часов, не чувствительна к перепадам напряжения.

Преимущества:

  • Очень долгий срок службы;
  • Пластиковая колба с матовым покрытием не будет разбиваться даже при падении со значительной высоты;
  • Форма лампы приближена к классической лампе накаливания, поэтому ее можно с легкостью устанавливать в люстры и иные световые приборы.

Недостатки:

  • Нет возможности отрегулировать яркость освещения.

V-Tac VT-1853 E27 10W 806lm

8. Osram LED Superstar Classic A 75 Dimmable E27 10W 1055lm

Это довольно дорогостоящая модель, которая отличается весьма хорошим качеством изготовления и обладает расширенным углом падения света – он достигает 260 градусов, благодаря чему лампочку можно использовать даже без плафона и добавления светоотражающих элементов. Она выдает довольно мягкий свет с желтоватым оттенком, что позволяет придать помещению дополнительный уют. Конструкция помещена в белый корпус, не поглощающий световые лучи, поэтому практически все они выходят в помещение.

Колба обладает матовым покрытием, за счет чего рассеивание света осуществляется достаточно равномерно. Размеры изделия небольшие – вполне сравнимы с классической 40-ваттной лампочкой накаливания. Диаметр цоколя стандартный, он подходит к большинству патронов. Относительно высокая цена обусловлена достаточно продолжительным сроком службы изделия – производитель заявляет о 25 тысячах часов работы, однако по результатам экспериментов было определено, что это цифра сильно занижена. При соблюдении основных условий эксплуатации, она может быть увеличена на 10-12 тысяч часов.

Преимущества:

  • Продолжительный период эксплуатации;
  • Рассеивающая матовая колба, позволяющая обеспечить мягкое и яркое освещение помещения.

Недостатки:

Osram LED Superstar Classic A 75 Dimmable E27 10W 1055lm

7. IKEA RYET LED E27 13 1000lm

Главным отличительным качеством данного изделия является обеспечение помещения мягким дневным светом, который не слишком яркий. Даже одной такой лампы будет вполне достаточно для того, чтобы обеспечить довольно хорошее освещение помещения больших размеров. Световой поток весьма приличный – 1000 Люмен, однако это практически не сказалось на мощности лампочки, которая не превышает 13 Вт, за счет чего ее можно отнести к классу энергопотребления А+. Еще одним немаловажным моментом является моментальное включение – нет временном задержки, в отличии от неоновой или светосберегающей лампочки.

Колба имеет матовое покрытие, за счет чего свет превосходно рассеивается, достигая даже самых дальних углов помещения. Габариты лампы средние, цоколь стандартный. При использовании данной лампы глаза не будут уставать даже при достаточно тонкой работе, например, при вышивании или вязании, соответственно, во время письма или работы на компьютере им будет еще комфортнее. Производитель заявляет не только количество рабочих часов изделия (25 тысяч), но и вводит такой немаловажный параметр, как величину циклов переключения (иными словами включения/выключения), который тоже составляет 25 тысяч. При необходимости через специальный реостат можно организовать систему регулировки освещения. Драйвер у данной модели выполнен на базе контроллера от компании Marwell, что позволяет сделать срок службы лампочки еще более долгим.

Преимущества:

  • Превосходная экономичность;
  • Выдерживает серьезные перепады напряжения;
  • Выдает достаточно приятное освещение.

Недостатки:

  • Обойдется довольно дорого, однако, если пересчитывать на расход традиционных ламп накаливания, то цена будет довольно приемлемой.

IKEA RYET LED E27 13 1000lm

6. Tagan TG-E2701 E27 10W 800lm

Данная лампа в полной мере соответствует классической конструкции с нитью из вольфрама мощностью 60 Вт, однако сама при этом потребляет порядка 10,5 Вт. Соответственно, экономичность эксплуатации составляет около 6 раз. Цветовая температура довольно мягкая – она находится в пределах между дневным и желтым светом, с небольшой склонностью к желтизне. Угол раздачи света довольно велик – свыше 237 градусов. При этом габаритные размеры не слишком большие – в длину модель составляет 118 мм, причем вместе с цоколем. Диаметр тоже вполне приемлемый – 60 мм: он не превышает размеров обыкновенной лампочки. При необходимости конструкцию можно встроить в систему с регулируемой яркостью.

Основа керамическая, не чувствительна к сильному нагреву, который может возникать вследствие неплотного прилегания патрона к цоколю. Стоит отметить, что данная конструкция не содержит в себе тяжелых элементов типа свинца или ртути, поэтому она является абсолютно экологически чистой, поэтому ее можно монтировать даже в детских комнатах, помещениях школ или детских садов. Как указывает производитель, средний срок службы данной модели находится в пределах 25 тысяч часов.

Преимущества:

  • Хорошая яркость;
  • Приятный свет;
  • Изготовлена из экологически чистых материалов;
  • Долгий срок службы.

Недостатки:

  • В некоторых случаях цоколь может не слишком плотно прилегать к патрону, за счет чего лампа начинает нагреваться.

Tagan TG-E2701 E27 10W 800lm

5. Philips Dimmable LED E27 8.5W 806lm

Это достаточно оригинальная модель, по дизайну оформления ни одно изделие, вошедшее в наш рейтинг лучших светодиодных лампочек, не может с ней сравниться. Однако у нее имеются и некоторые особенности. Прежде всего, колба выполнена из довольно тонкого стекла, поэтому при монтаже и последующей эксплуатации следует быть максимально осторожным, чтобы случайно ее не повредить. Лампочка отличается пониженным потреблением электроэнергии – всего 7,5 Вт, причем даже при таком расходе она будет соответствовать 40-ваттной лампе. Для небольшого помещения одной ее будет вполне достаточно.

Если же комната будет приличных размеров, то вполне допустимо установить сразу несколько подобных лампочек. Страна-производитель сразу говорит о высоком качестве продукции, так как производится она в Нидерландах, ни одной такой оригинальной лампочки китайского производства найти нельзя. Если такая попадется на рынке, то это однозначная подделка.

Преимущества:

  • Оригинальный внешний вид, схожий с классической лампочкой;
  • Приемлемая стоимость;
  • Пониженное потребление электроэнергии.

Недостатки:

  • На рынке много подделок, найти оригинальную продукцию проблематично.

Philips Dimmable LED E27 8.5W 806lm

4. Philips A60 LED E27 7W 806lm

Это одна из наиболее дорогих моделей, которые представлены в нашем рейтинге, однако данная конструкция отличается достаточно ярким светом, по уровню которого она эквивалентна традиционной лампе накаливания в 85 Вт, хотя сама она потребляет всего 11 Вт. Заявленный срок службы не слишком большой – всего 15 тысяч часов, что, в принципе, не слишком удивительно, так как данная модель за счет высокой яркости будет изнашиваться быстрее, чем более слабые модели. Такая лампочка хорошо подходит для небольших помещений вследствие незначительного светового пучка, который расходится всего на 130 градусов. Однако подобная проблема с легкостью решается за счет установки лампочки в светоотражающий плафон.

Сила тока, поступающего на лампу, составляет всего лишь 95 мА, что гораздо ниже минимально опасной дозы для человеческого здоровья. Кроме того, лампа производится без элементов, которые могут стать причиной болезней. Световой поток теплый белый.

Преимущества:

  • Низкое потребление энергии;
  • Приятный поток света;
  • Качественное изготовление.

Недостатки:

Philips A60 LED E27 7W 806lm

3. Philips SceneSwitch A60 E27 8W 806 lm

Это довольно экономичная светодиодная лампа, которая отличается пониженным потреблением даже по сравнению с другими аналогичными изделиями. По степени светового потока данная модель эквивалентна лампе накаливания мощностью 60 Вт при учете, что сама она потребляет всего лишь 7,9 Вт. К сожалению, это изделие обладает не слишком высоким уровнем излучения – лишь 154,7 градуса. Наиболее оптимальным для просторного помещения будет установка нескольких аналогичных лампочек в люстре со светоотражающими элементами.

Цоколь здесь стандартный, плотно прилегает к патрону, что исключает возможность излишнего нагрева. Форма грушевидная, колба выполнена из термостойкого пластика, который обладает матовым покрытием, обеспечивающим хорошее рассеивание светового потока.

Преимущества:

  • Качественное производство, исключающее нагрев цоколя в процессе эксплуатации;
  • Приемлемый срок службы.

Недостатки:

  • Незначительный угол рассеивания света.

Philips SceneSwitch A60 E27 8W 806 lm

2. Megaman LED E27 7.4W 810lm

Эта модель не зря оказалась на втором месте нашего обзора лучших светодиодных лампочек – мы ее сюда поместили не только за счет высокого соотношения цены и качества, но и за счет повышенного уровня экономии электроэнергии. Дело в том, что класс потребления был определен, как А++, причем сделано это было не только производителем, но и специалистами. Данная продукция эквивалентна лампе накаливания мощностью 60 Вт, причем она характеризуется довольно широким углом обзора – 273 градуса. Грушевидная форма позволяет этой конструкции хорошо входить в плафоны классических и современных люстр.

К сожалению, возможность регулировки яркости здесь не предусмотрена, тем более, что лампа прекрасно справляется с серьезными перепадами напряжения. Кроме того, степень потребления электроэнергии составляет 7,3 Вт, что позволяет прилично сэкономить на счетах за свет.

Преимущества:

  • Низкий уровень потребления электроэнергии;
  • Удобная форма;
  • Высокий уровень рассеивания света.

Недостатки:

  • Отсутствие возможности регулировки яркости.

Megaman LED E27 7.4W 810lm

1. IKEA LEDARE LED E27 13W 1000lm

Это признанный лидер среди всех светодиодных ламп, имеющихся на сегодняшний день в продаже. Модель достаточно мощная, к тому же отличается вполне приемлемой стоимостью. Внешне она практически ничем не отличается от стандартной лампы накаливания, во всяком случае, если иметь ввиду форму изделия. Несмотря на то, что данная продукция китайского производства, она весьма качественная, весь процесс изготовления находится под непосредственным контролем специалистов компании-производителя, поэтому на сроке службы выпуск в Китае ничуть не сказывается.

Радиатора охлаждения на корпусе не предусмотрено, но при такой конструкции он и не нужен, во всяком случае при такой невысокой мощности. Такая лампочка хорошо подойдет для сухих помещений вне зависимости от температурных показателей, во всяком случае, она способна сохранять все свои эксплуатационные качества при температуре от -25 до +40 градусов.

Преимущества:

  • Приемлемая цена;
  • Хорошее качество производства и сборки;
  • Яркий свет, одной лампочки достаточно для помещения площадью порядка 18-20 квадратных метров.

Недостатки:

  • Кого-то может насторожить выпуск в Китае, но в остальном недостатков нет.

IKEA LEDARE LED E27 13W 1000lm

В заключении интересное видео

Как видите, наш обзор только  вершина айсберга, потому что на рынке моделей светодиодных ламп значительно больше. Надеемся, что наш рейтинг помог вам определиться с выбором. Если у вас по мере прочтения возникли вопросы по той или иной модели, то в вашем распоряжении комментарии – мы не оставим ни один из них без внимания.

Как выбрать хорошие светодиодные лампы . Выбор производителя .


Watch this video on YouTube

Тестирование светодиодных ламп E27

Во данном обзоре ламп снова представлены источники света с цоколем E27, но на этот раз только светодиодные, с паспортной мощностью от 9 до 18 Вт. Приведено краткое описание каждой лампы, а также результаты определения их основных характеристик — динамических, энергетических и колориметрических.

Паспортные характеристики и цена:

Характеристика Лампа
Бренд Thomson Thomson Thomson
Модель RTBL-RE60-CW RTBL-RE60-WW RTPA-381815E-WW
Принятое в статье сокращение T11CW T11WW T18WW
Совместимость с эл. регуляторами н/д н/д н/д
Номинальное напряжение, В 100-240 100-240 100-240
Мощность, Вт 11 11 18
Световой поток, Лм 800 700 880
Световая отдача, Лм/Вт* 73 64 49
Цветовая температура, К 5000 3000 3000
Индекс цветопередачи, Ra н/д н/д н/д
Срок службы, часы 40 000 40 000 40 000
Кол-вол циклов вкл. -выкл. н/д н/д н/д
Диаметр, мм 60 60 121
Высота, мм 125 125 130
Масса**, г 166 154 492
Примерная розничная цена на момент проведения тестов н/д н/д н/д

* Световая отдача рассчитана делением паспортных значений светового потока на мощность.
** Измерено в iXBT.COM

Характеристика Лампа
Бренд SUPRA Verbatim Verbatim
Модель SL-LED-A60-11W/3000/E27 #52114 #52100
Принятое в статье сокращение S V10 V9
Совместимость с эл. регуляторами нет нет нет
Номинальное напряжение, В 220 220-240 220-240
Мощность, Вт 11 10 9
Световой поток, Лм 800 820 440
Световая отдача, Лм/Вт* 73 82 49
Цветовая температура, К 3000 3000 2700
Индекс цветопередачи, Ra ≥75 ≥80 ≥80
Срок службы, часы 35 000 30 000 25 000
Кол-вол циклов вкл. -выкл. н/д 20 000 8 000
Диаметр, мм 60 60 58
Высота, мм 108 112 108,4
Масса*, г 110 173 147
Примерная розничная цена на момент проведения тестов н/д н/д н/д

* Световая отдача рассчитана делением паспортных значений светового потока на мощность ** Измерено в iXBT.COM

Краткое описание

Для всех ламп, участвовавших в данном тестировании, производители приводят их габариты в виде пар значений — диаметр и высота. Наши измерения показали, что реальный диаметр был или равен указанному, или был больше на 1 мм. Реальная высота в большинстве случаев была больше указанной на 2-3 мм. Эти отклонения можно считать допустимыми. Вес ламп приводит только Verbatim (на сайте и в файле с характеристиками). Наши измерения веса (данные приведены в таблице выше) дали результат на 2 г больше, чем указал этот производитель. Тоже не критичное расхождение.

Thomson RTBL-RE60-CW (T11CW)

Лампа упакована в коробочку из тонкого картона, внутри которой размещены фиксирующие вставки из гофрированного картона. Дополнительно лампа упакована в пакет из полиэтилена. Гладкая средняя часть корпуса выполнена из алюминиевого сплава и исполняет роль радиатора охлаждения. Излучающая часть закрыта светорассеивающим колпаком из матового полупрозрачного пластика. Характеристики лампы приведены на внешних поверхностях упаковки и частично на колбе.

Thomson RTBL-RE60-WW (T11WW)

Лампа упакована в коробочку из тонкого картона, внутри которой размещены фиксирующие вставки из гофрированного картона. Дополнительно лампа упакована в пакет из полиэтилена. Гладкая средняя часть корпуса выполнена из алюминиевого сплава и исполняет роль радиатора охлаждения. Излучающая часть закрыта светорассеивающим колпаком из матового полупрозрачного пластика. Характеристики лампы приведены на внешних поверхностях упаковки и частично на колбе.

Thomson RTPA-381815E-WW (T18WW)


Лампа упакована в коробочку (см. фотографию) из тонкого картона, внутри которой размещены фиксирующие/защитные вставки вспененного полиэтилена. Дополнительно эта коробочка упакована коробку (ее фотографию мы не приводим) из простого гофрированного картона светло-коричневого цвета с единственной наклейкой. Характеристики лампы приведены на внешних поверхностях упаковки и частично на внешнем ободке в самой широкой части лампы.

SUPRA SL-LED-A60-11W/3000/E27 (S)

Лампа упакована в коробочку из тонкого, но плотного картона, внутри которой размещены фиксирующие вставки из такого же картона. Коробочка неплохо оформлена и даже имеет прозрачную вставку, через которую видно саму лампу. В местах розничной торговли продавцы могут высвободить спрятанную подвеску и развесить лампы на витрине/стенде. Обратим внимание, что изолятор цоколя имеет фирменный красный цвет, что дополнительно привлекает внимание к продукции этого бренда. Только в коробке с этой лампой мы обнаружили напечатанное руководство (правда универсальное на несколько моделей ламп сразу), являющееся одновременно и гарантийным талоном:

Ребристая средняя часть корпуса выполнена из алюминиевого сплава и исполняет роль радиатора охлаждения. Излучающая часть закрыта светорассеивающим колпаком из матового полупрозрачного пластика. Характеристики лампы приведены на внешних поверхностях упаковки и частично на колбе.

Verbatim #52114 (V10)

Упаковка лампы представляет собой блистер из жесткого прозрачного пластика в обкладках их тонкого картона. Область цоколя дополнительно защищена прямоугольным вздутием. Упаковка красочная, привлекает к себе внимание и лампу видно всю целиком, но для проверки лампы упаковку придется вскрывать, что не просто сделать без подручных средств, и это действие необратимо для целостности упаковки. Ребристая средняя часть корпуса выполнена из алюминиевого сплава и исполняет роль радиатора охлаждения. Излучающая часть закрыта светорассеивающим колпаком из матового полупрозрачного пластика. Характеристики лампы приведены на внешних поверхностях упаковки и частично на колбе.

Verbatim #52100 (V9)

Упаковка лампы — это аналогичный блистер, как и в случае Verbatim #52114. Ребристая средняя часть корпуса выполнена из алюминиевого сплава и исполняет роль радиатора охлаждения. Излучающая часть закрыта светорассеивающим колпаком из матового полупрозрачного пластика. Характеристики лампы приведены на внешних поверхностях упаковки и частично на колбе.

Из паспортных характеристик, не вошедших в основную таблицу укажем коэффициент мощности ≥80 и угол рассеяния 180°, а в файле можно посмотреть на диаграмму направленности. Заметим, что это единственная лампа в нашем тесте официально совместимая с электронными (тиристорными) регуляторами мощности («диммерами»).

Результаты тестов

Динамические характеристики

Лампа Время старта*, мc
T11CW 459
T11WW 423
T18WW 864
S 82
V10 343
V9 264

** Время достижения 10% яркости от яркости через 10 мин после включения.

Графики старта:

Thomson RTBL-RE60-CW (T11CW)


Thomson RTBL-RE60-WW (T11WW)


Thomson RTPA-381815E-WW (T18WW)


SUPRA SL-LED-A60-11W/3000/E27 (S)


Verbatim #52114 (V10)


Verbatim #52100 (V9)

Быстрее всего включается лампочка SUPRA — фактически мгновенно. От включения лампы Thomson RTPA-381815E-WW до ее зажигания проходит почти секунда, и это несколько раздражает. Оставшиеся четыре лампы включаются с заметной, но терпимой задержкой. Приведенные графики также помогут оценить модуляцию яркости. Она практически отсутствует в случае лампы Verbatim #52100 с продвинутым контроллером. Свет остальных пяти лам имеет модуляцию с частотой 100 Гц с амплитудой от чуть больше 10% (Thomson RTBL-RE60-CW) до примерно 25% (SUPRA SL-LED-A60-11W/3000/E27). Модуляцию с такой амплитудой невозможно заметить ни глазом, ни размахивая тонким предметом (к примеру, карандашом) в свете лампы, и ее наличие в таком виде никак не может приводить, например, к повышенной утомляемости.

Если определить время выхода на рабочую яркость как время достижения 60% яркости от яркости через 10 мин после включения, то для всех протестированных в этот раз ламп оно фактически равно времени старта, поэтому отдельно параметр «время выхода на рабочую яркость» мы не приводим. Отметим, что на графиках старта и выхода на рабочую яркость вертикальная шкала представляет собой %% от усредненной яркости через 10 мин после включения лампы.

Графики выхода на рабочую яркость:

Thomson RTBL-RE60-CW (T11CW)


Thomson RTBL-RE60-WW (T11WW)


Thomson RTPA-381815E-WW (T18WW)


SUPRA SL-LED-A60-11W/3000/E27 (S)


Verbatim #52114 (V10)


Verbatim #52100 (V9)

Приведенные выше графики очень похожи — максимум яркости достигается в первые секунды после включения, затем по мере прогрева электронной начинки и светодиодов яркость и эффективность плавно снижаются. Снижение яркости, в общем-то, не прекращается и после 10 минут горения лампы, но замеры рабочих характеристик мы проводили именно через этот интервал времени после включения лампы. Наверное, по разнице между первоначальной яркостью и яркостью через 10 минут можно судить о сбалансированности системы охлаждения и общей эффективности, так как по идее, чем меньше эта разница, тем лучше лампа охлаждается и меньше греется. Если это так, то лидером является лампа Verbatim #52114 — за 10 минут ее яркость снизилась всего на 4%.

Энергетические характеристики

Лампа Потребляемая мощность, Вт Коэффициент мощности
Thomson RTBL-RE60-CW (T11CW) 11,2 0,96
Thomson RTBL-RE60-WW (T11WW) 11,1 0,94
Thomson RTPA-381815E-WW (T18WW) 14,5 0,94
SUPRA SL-LED-A60-11W/3000/E27 (S) 9,2 0,96
Verbatim #52114 (V10) 9,8 0,96
Verbatim #52100 (V9) 8,3 0,97

Потребляемая мощность для четырех ламп более-менее соответствует паспортным характеристикам, но для ламп Thomson RTPA-381815E-WW и SUPRA мощность оказалась существенно ниже заявленной. Коэффициент мощности всех ламп больше 0,9, что является хорошим показателем, — для подобных ламп проводку не нужно проектировать с большим запасом относительно суммарной указанной мощности.

Световой поток ожидаемо оказался выше всего у лампы Thomson RTPA-381815E-WW, но у лампы Verbatim #52114 (V10) с номинальной мощностью в 10 Вт световой поток оказался не сильно ниже и выше, чем у всех ламп с заявленными 11 Вт. В итоге данный факт обеспечил лидерство лампы Verbatim #52114 (V10) по световой отдачи — это самая эффективная лампа в данном тесте. С небольшим отрывом от нее идет лампа SUPRA SL-LED-A60-11W/3000/E27 (S), три лампы Thomson имеют примерно одинаковую эффективность, которая существенно ниже, чем у двух лидеров, и аутсайдером стала лампа Verbatim #52100 (V9), возможно, ее контроллер, несмотря на свою функциональность в плане совместимости с «диммерами», не может поддерживать нужный режим питания светодиодов (или для компенсации дорогого контроллера в нее установили дешевые малоэффективные светодиоды).

Ярче всего в осевом направлении светит лампа Thomson RTPA-381815E-WW, фактически являющаяся настоящим прожектором. Впрочем, ее форм-фактор как раз соответствует направленным лампам накаливания с отражателями из напыленного алюминия. Оставшиеся четыре лампы далеко не так сильно светят вперед, но все же и они заметно отличаются от абстрактного точечного источника света.

Колориметрические характеристики

Лампа Цветовая температура, К ΔE Индекс цветопередачи, Ra
Thomson RTBL-RE60-CW (T11CW) 4807 0,5 81
Thomson RTBL-RE60-WW (T11WW) 3026 8,1 83
Thomson RTPA-381815E-WW (T18WW) 3421 1,0 64
SUPRA SL-LED-A60-11W/3000/E27 (S) 3017 2,8 75
Verbatim #52114 (V10) 2950 0,4 81
Verbatim #52100 (V9) 2754 1,5 83

Спектры

Thomson RTBL-RE60-CW (T11CW)


Thomson RTBL-RE60-WW (T11WW)


Thomson RTPA-381815E-WW (T18WW)


SUPRA SL-LED-A60-11W/3000/E27 (S)


Verbatim #52114 (V10)


Verbatim #52100 (V9)

Цветовая температура оказалась близка к заявленным значениям и отклонение от спектра абсолютно черного тела (параметр ΔE) даже в худшем случае меньше 10, поэтому свет всех протестированных ламп по цветовому балансу близок к естественному свету. Минимальное значение индекса цветопередачи у лампы Thomson RTPA-381815E-WW видимо обусловлен тем, что в ее спектре синяя компонента имеет высокую интенсивность и хорошо отделена от зелено-красной области спектра. То есть в свете это лампы истинно фиолетовые оттенки будут выглядеть слишком яркими, а истинно сине-зеленые — слишком темными. Меньше проблем с цветами освещаемых предметов будет в случае лампы SUPRA SL-LED-A60-11W/3000/E27, а у оставшихся четырех индекс цветопередачи выше 80, поэтому эти лампы по идее можно использовать в тех случаях, когда большое значение имеет то, как выглядят цвета вещей под светом этих ламп.

Выводы

Если сравнивать полученные характеристики участвовавших в данном тесте ламп, с характеристиками светодиодных ламп из предыдущего теста, то нельзя не заметить явный прогресс — самая низкая эффективность лампы Verbatim #52100 все равно оказалась выше, чем самая высокая эффективность светодиодной лампы из предыдущего теста.

Первое место в данном тесте мы присудим лампе Verbatim #52114, как самой эффективной, второе место заняла SUPRA SL-LED-A60-11W/3000/E27, так как она имеет высокую эффективность и привлекательную упаковку. Третье место мы решили не присуждать, так как в случае оставшихся четырех ламп их потребительская ценность будет определяться специфическими требованиями и свойствами. Например, лампе Verbatim #52100 можно отдать предпочтение, если обязательно требуется совместимость с электронными (тиристорными) регуляторами мощности («диммерами»). Thomson RTPA-381815E-WW выгодно использовать в том случае, если требуется создать высокую освещенность в локальной области. В случае ламп Thomson RTBL-RE60-CW и Thomson RTBL-RE60-WW, возможно, именно их цена и доступность будут иметь решающее значение.

Стоимость владения лампы складывается из собственно ее стоимости и затрат на электроэнергию, потребляемую в течение срока ее службы. Световая энергия, которую производит лампа, равна ее световому потоку, умноженному на время работы, то есть на срок службы. Поделив стоимость владения лампы на световую энергию, мы получим величину, показывающую, сколько стоит единица световой энергии. Эту стоимость удобнее выражать в копейках за тысячу люменов за один час.

Приложение. Разборки.

На тестирование нам по ошибке привезли две одинаковые лампы Thomson RTPA-381815E-WW, при этом у второй, видимо в результате неаккуратного обращения, оказался сильно деформирован цоколь.

Нет худа без добра, так как у нас появился повод посмотреть, что же находится внутри. Разобрать эту лампу оказалось несложно — достаточно открутить три самореза в цокольной крышке, расковырять сам цоколь и отпаять от него центральный провод, снять ободок в широкой части и пластину с рассеивателями, открутить три самореза, крепящих алюминиевую пластину со светодиодами к радиатору, и срезать кожух из термоусадочной трубки вокруг платы преобразователя. В итоге мы получили этот набор деталей:

На алюминиевой подложке, со слоем изолятора, разумеется, расположены 15 сверхярких СИД-ов поверхностного монтажа, соединенных последовательно. Предполагая рабочее напряжение каждого светодиода порядка 3,2 В, получаем 48 В на выходе преобразователя. Зная реальную потребляемую мощность такой лампы (порядка 15 Вт) и обоснованно предполагая высокий к.п.д. преобразователя, можно прийти к выводу, что используются светодиоды номинальной мощностью 1 Вт.

Похожие на примененные в этой лампе светодиоды имеют угол рассеяния порядка 120°, чтобы его сузить используются линзы из прозрачного пластика (видимо, из полиметилметакрилата).

Преобразователь, разумеется, импульсный и в данном случае с изолированной вторичной цепью. Монтаж довольно аккуратный, хотя одна дорожка восстановлена вручную.

Удар, повредивший цоколь, явно не прошел бесследно — корпус дросселя в первичной цепи поврежден, стойка радиатора отвалилась от него, и винт, прижимающий радиатор к силовому транзистору, ослаблен. Вряд ли лампа с такими повреждениями проработала бы обещанные 40 тыс. часов. На комплектующих не особо экономили: есть и предохранитель, и варистор (поэтому «сгоревшую» после скачка напряжения лампу имеет смыл попробовать отремонтировать — может все обойдется заменой этих двух деталей), дроссель и фильтрующий конденсатор в первичной цепи, применена обратная связь от вторичной цепи (видимо, по току). Отметим, что в первичной цепи нет накопительного конденсатора, но в данном случае это только плюс, так как выход из строя (часто со спецэффектами) емкого электролитического конденсатора первичной цепи является одной из самых распространенных причин преждевременно гибели импульсных преобразователей. Но во вторичной цепи нагруженные конденсаторы все же есть — два по 100 мкФ (63 В максимального напряжения и 105°С рабочей температуры). Что навело на мысль оценить время службы лампы, измерив температуру при работе около этих конденсаторов. Для чего рядом с ними мы закрепили термодатчик, провода от которого вывели через отверстие в цокольной крышке.

Донором для замены деформированного цоколя по иронии судьбы стала перегоревшая обычная лампа накаливания. Лампа-франкенштейн была собрана, закреплена цоколем вверх и включена (просто в сеть — с 225 В переменного тока) с одновременным запуском регистрации яркости и температуры. При этом температура в помещении равнялась 25°С, и кроме показаний датчика внутри лампы, регистрировались показания датчика, закрепленного снаружи на радиаторе лампы. ((105−65)/10) = 32 000 часов. Это скорее оценка снизу, поэтому заявленные 40 000 часов работы выглядят весьма реалистичными. Заметим, что срок службы собственно светодиодов этого класса составляет 25 000-30 000 часов и больше.

Источник

Понравилась статья?
Подпишитесь, чтобы получать полезные статьи, видео, презентации, скидки и подарки! А также скидку 5% на любой товар нашей компании!

Вернуться к списку

Проверяем заявленную мощность LED-ламп: тест 8 популярных моделей

Уже давно не секрет, что светодиодные лампы потребляют гораздо меньше энергии, чем лампы накаливания. Так, производители уверяют, что LED-лампа мощностью 8 Вт дает столько же света, как и 60-ваттная накаливания. Но на деле порой оказывается, что это не совсем так. Причина — в завышении реальной мощности светодиодных ламп производителями. То есть та самая 8-ваттная на самом деле может быть аналогом не 60, а 40 Вт. Мы решили проверить, стоит ли доверять информации на упаковке. Купили 8 разных ламп грушеобразной формы с цоколем Е27 и создали нехитрый испытательный стенд. Сначала немного теории, но если вам нужны только результаты, жмите СЮДА.

Как связана мощность лампы со световым потоком

Строго говоря, зависимость практически линейная. В среднем можно принять, что LED-лампа с матовым рассеивателем выдает 80 Лм (люмен) света на каждый потраченный Ватт. Если говорить о лампах накаливания — у них на эту мощность приходится всего 10 Лм. То есть 5-ваттная светодиодная лампа на самом деле эквивалентная 40-ваттной накаливания со световым потоком 400 Лм.

Но точные цифры не так важны — принципиально, что зависимость прямая. То есть, если лампа имеет меньшую мощность, чем на упаковке, то и света она будет выдавать меньше. Замерить световой поток без специальных приборов сложно, а вот мощность — легко. Это мы и решили сделать с продукцией 8 популярных брендов.

Как мы проводили замеры

В качестве тестера мы использовали универсальный ваттметр Power Meter, позволяющий практически мгновенно получить данные по потреблению энергии любого бытового прибора. Помимо потребляемой мощности мы также параллельно замеряли температуру нагрева корпуса лампочки с помощью мультиметра XL830L, ведь перегрев — одна из самых популярных причин выхода ламп из строя.

Чтобы исключить вероятность брака или случайности, взяли по три экземпляра каждой модели ламп (всего 8 брендов). Каждую предварительно эксплуатировали в течение 500 часов. Результаты замеров вы можете увидеть в нашей таблице.
Название модели Тип света Аналог мощности лампы накаливания, Вт Заявленная мощность, Вт Измеренная мощность, Вт Измеренная температура корпуса, °С
Philips холодный белый 80 9 10. 4 65
OSRAM теплый белый 75 9 9.3 82
ERGOLUX холодный белый 80 10 10.4 85
Navigator холодный белый 75 10 10.3 75
Camelion холодный белый 65 9 8.3 72
REV теплый (2700K) 75 10 9.2 75
ОНЛАЙТ холодный белый 75 10 8.4 75
Smartbuy теплый 100 13 11.0 87

Светодиодные лампы: лидеры и аутсайдеры

Нашим фаворитом стала LED-лампа Philips: при заявленной мощность в 9 Вт она показала результат 10,4, при этом нагреваясь лишь до 65°С. Конечно, нас удивило отклонение от задекларированного значения почти на 15% в большую сторону, но это уже совсем другая история — главное, что светит «на все деньги» и даже чуть больше.

Отличные результаты у OSRAM. 9-ватная лампочка потребляла практически столько же, сколько положено. Правда, по температуре нагрева вошла в тройку самых горячих, но здесь мы выводов делать не можем.

Если в качестве ламп мировых лидеров мы, собственно, и не сомневались, то продукция российских брендов была для нас загадкой. Тем приятнее было узнать, что мощности 10-ваттных ламп ERGOLUX и Navigator вполне соответствуют заявленным и имеют небольшой запас. При этом последние за полчаса работы нагрелись на 10° меньше конкурента. Но рекомендовать можно рекомендовать к покупке.

Хорошие новости на этом закончились: лампы Camelion и REV не дотянули до заявленной мощности примерно 8%! Не сказать, что это очень критично, но оптимизма не внушает — тем более, что за те же деньги можно купить более «честных» конкурентов. Зато греются несильно — с системой охлаждения все в порядке.

Наконец, две последние позиции в нашем тесте. 10-ваттная лампа «ОНЛАЙТ» на практике показала мощность на 16% ниже завяленной. Можно провести такую аналогию: вместо 75-ваттной лампы накаливания вы по сути купили 60-ваттную. Примерно такое же расхождение (в процентах) у 13-ваттной Smartbuy: мы зафиксировали потребление только 11 Вт. Наивысшую температуру среди участников теста спишем на большую мощность: нам просто не удалось найти лампу на 10 Вт.

Итого: что покупать?

Очевидно, иностранные бренды OSRAM и Philips держат марку. Но отечественные ERGOLUX и Navigator в нашем тесте им практически не уступили, при этом стоят они существенно дешевле. Конечно, вопрос ресурса остается открытым, но, даже если эти лампы служат меньше, экономия все равно окажется ощутима.

Это интересно:

Как работает светодиодная лампа

Принцип работы LED-ламп не сильно отличается от ламп накаливания. В светодиодной лампе множество маленьких светодиодов и желтый люминесцентный слой создают эффект нитей накаливания с почти всенаправленным излучением. Из-за небольшого потребления электроэнергии может возникнуть заблуждение, что светодиодные лампы не выделяют тепла. На самом деле светодиоды превращают в тепло более 70% потребляемой мощности, что существенно меньше ламп накаливания.

Поскольку светодиоды потребляют меньше электроэнергии, вы можете дотрагиваться до купола большинства включенных лампочек, но вот температура основания может достигать 85°. Ведь большая часть тепла, выделяемого электронными компонентами, отводится через радиатор и корпус в окружающую среду.

Сравнение осветительных ламп

Свет. поток,  Лм Накаливания, Вт  Люминесцентная, Вт Светодиодная, Вт
250 20 5-7 2-3
400 40 10-13 4-5
700 60 15-16 6-10
900 75 18-20 10-12
1200 100 25-30 12-15
1800 150 40-50 18-20
2500 200 60-80 25-30


С важнейшими терминами вы можете ознакомиться в глоссарии ниже. Производители обязаны указывать эти значения на упаковке.

Важнейшие термины для светодиодов

Угол излучения
(в градусах)
Область, в которой лампа достигает не менее 50% силы света (в канделах).



Эффективность
(в люменах на ватт)
Современные качественные LED-лампы достигают значений свыше 75 лм/Вт



Цветовая температура
(в кельвинах)
Светодиоды до 3300 К светятся теплым белым светом (подобно лампам накаливания), до 5000 К — нейтральным белым, начиная с 5000К — холодным белым светом.
Индекс цветопередачи
(CRI)
Показывает, насколько цвет тела в испускаемом лампой свете соответствует естественному. Лампы накаливания достигают значения индекса почти в 100 единиц, современные светодиодные лампы зачастую достигают значения от 80 и до 95.
Потребляемая мощность (в Ваттах) В отличие от ламп накаливания, мощность светодиодных ламп характеризует не яркость, а только потребление энергии.
Сила света (в канделах) Яркость источника света в определенном направлении (пространственный угол).
Световой поток
(в люменах)
Общая яркость лампы. Яркость дневного света в зависимости от условий составляет от 250 лм (ок. 25 Вт) до 1100 лм (ок. 75 Вт).


Читайте также:

Фото: компании-производители, Андрей Киреев

Теги LED-лампочки

Тестирование ламп с цоколем E27, часть 3

Для данного обзора мы подобрали несколько светодиодных ламп с цоколем E27, относящихся к категории «замена самой обычной грушевидной лампы накаливания где-то на 100 Вт». При текущем состоянии прогресса в развитии светодиодов и драйверов к ним это соответствует мощности 12-15 Вт для светодиодного источника.

Содержание:

Паспортные характеристики и цена

ХарактеристикаЛампа
БрендLexmanOsramPhilipsSupraSupraWolta
Модель или штрихкод12-A60 E27/30 RLed Star Classic A 1008718696481868SL-LED-PR-A60-
13W/3000/E27
SL-LED-PR-A65-
15W/3000/E27
25Y60BL12E27
Принятое в статье сокращениеLexmanOsramPhilipsSupra-13WSupra-15WWolta
Номинальное напряжение, В220—240220—240220—240170—240170—240220—240
Мощность, Вт121213131512
Световой поток, лм105510551400115513501200(1150)
Световая отдача, лм/Вт*88881088990100
Цветовая температура, К300027003000300030003000
Индекс цветопередачи, Ra808080≥80≥80≥80
Срок службы, ч25 00025 00015 00030 00030 00030 000
Кол-во циклов вкл. /выкл.>30 000100 00050 000Н/ДН/ДН/Д
Диаметр, мм656061606560
Высота, мм117115107112130108
Цена**, 556695491279369268
* Световая отдача рассчитана делением паспортных значений светового потока на мощность
** Примерная розничная цена на момент проведения тестов

Краткое описание

Lexman 12-A60 E27/30 R


Бренд Lexman, судя по информации на коробке, имеет близкое отношение к компании Леруа Мерлен. Собственно, именно там (вернее, в одноименном супермаркете) данная лампа и была приобретена. Лампа упакована в коробочку из плотного картона, внутри которой размещены фиксирующие вставки под цоколь и колбу из того же картона. Внешняя поверхность коробочки ламинирована, имеет красочное оформление, на ее гранях приведена полезная и не очень для конечного потребителя информация, есть и фотография самого продукта. Из того, что приведено на коробке и не вошло в таблицу выше, стоит отметить температуру нагрева 55 °C, диапазон рабочих температур от −30 до +85 °C, время выхода на яркость в 95% — 2 с, угол свечения 300° и гарантию в 5 лет. Надписи на самой лампе нанесены серебристой, а потому бликующей краской и слегка смазаны, но все нужное там есть, в том числе значок запрета использования с диммерами.

Колба молочно-белая, плотная и, как видно, закруглена дальше полусферы, что обещает широкий угол свечения.

Osram Led Star Classic A 100


Osram — немецкая марка, имеющая очень хорошую репутацию. Впрочем, произведена лампа, как и все, участвующие в данном тестировании, в Китае. Лампа упакована в коробочку из тонкого картона, снаружи полуглянцевого. Фиксирующих вставок нет. Полезной информации на гранях коробочки много, фотография самой лампы есть. Из того, что приведено на коробке и не вошло в таблицу выше, стоит отметить диапазон рабочих температур от −20 до +40 °C, время выхода на яркость в 60% — 0,2 с, и гарантию в 3 года. У компании есть раздел на сайте, где по идее должна быть представлена и эта модель, но там ее почему-то не оказалось. Надписи на самой лампе четкие, контрастные, но мелковаты. Все нужное там есть, в том числе значок запрета использования с диммерами.

Колба молочно-белая, имеет средний уровень прозрачности, закруглена примерно по полусфере.

Philips (8718696481868)


Имеющая отношение к освещению продукция под брендом Philips вызывает большое доверие у покупателей. Личный опыт автора это подтверждает, за исключением самых обычных ламп накаливания — но кто их сейчас покупает? Лампа упакована в коробочку из тонкого картона, снаружи полуглянцевого, внутри которой есть фиксирующая цоколь вставка из тонкого гофркартона. Есть ушко для подвешивания на витрине. Полезной информации на гранях коробочки много, фотография самой лампы есть. Из того, что приведено на коробке и не вошло в таблицу выше, стоит отметить рекомендации по установке (использовать в открытых светильниках и т.  д.) и указанный диапазон рабочего напряжения в 170—240 В (видимо, от 170 до 220 В лампа работать может, но ее характеристики не гарантируются). Для этой лампы удалось на сайте производителя найти страницу с ее описанием. Правда, изображена там явно другая модификация. По информации с сайта, угол свечения равен 130°. Информацию о гарантии на данный вид продукции при всем нашем старании мы найти не смогли. За разъяснениями мы обратились в службу поддержки Philips, и полученный ответ заслуживает того, чтобы привести его полностью, в оригинальном виде и без наших комментариев:

Настоящим сообщаем, что юридического понятия как «Гарантия» для ламп не существует, потому что лампы могут неправильно эксплуатироваться или поддаваться воздействию факторов неподконтрольных производителю.

Для ламп существует понятие «продолжительность жизни» измеряемая в ожидаемом среднем количестве часов работы, в нормальных условиях до вероятности выхода лампы из строя 60%.

Для лампы 8718696481868 это около 15 000 часов (или 15 лет службы при использовании лампы в среднем 3 часа в день). Вы можете обратиться с требованием заменить лампу если она прослужила меньше указанного количества часов.

Надписи на самой лампе не очень четкие и неконтрастные. Основные характеристики там есть, но не указан запрет на использование с диммерами — наоборот, треугольничек с кружочком с первого взгляда можно принять за одобрение подключения через диммер.

Колба матовая и по способности рассеивать свет наименее плотная среди участников данного теста. Колба имеет форму слегка приплюснутой полусферы с закруглением чуть ниже экватора.

Supra SL-LED-PR-A60-13W/3000/E27


Марка Supra принадлежит российской компании. Лампа упакована в коробочку из плотного картона, внутри которой размещены фиксирующие вставки под цоколь и колбу из такого же картона. Коробочка хорошо оформлена, на ее гранях есть техническая информация, фотография самой лампы и даже прозрачная вставка, через которую видно часть лампы внутри. В местах розничной торговли продавцы могут высвободить спрятанную подвеску и развесить лампы на витрине/стенде. Из того, что приведено на коробке и не вошло в таблицу выше, стоит отметить диапазон рабочих температур от −25 до +40 °C, угол свечения 240° и гарантию в 2 года. В коробку с лампами Supra вложено напечатанное руководство, являющееся одновременно и гарантийным талоном:

Коробка, ее оформление, надписи на ней и содержимое аналогичны для обеих ламп Supra из данного теста, поэтому ниже мы не будем повторяться. Сайты производителя — www.supra.ru и www.suprasvet.ru; кое-что относящееся к текущим моделям ламп там найти можно, но не очень много. Надписи на самой лампе четкие и контрастные. Основные характеристики там есть, но не указан запрет на использование с диммерами.

Колба молочно-белая, имеет средний уровень прозрачности. Ее форма — это практически сфера, усеченная немного ниже экватора.

Supra SL-LED-PR-A65-15W/3000/E27


Надписи на самой лампе четкие и контрастные. Основные характеристики там есть, но не указан запрет на использование с диммерами.

Колба молочно-белая, имеет средний уровень прозрачности. Ее форма — это практически сфера, усеченная чуть-чуть ниже экватора.

Wolta 25Y60BL12E27


Бренд Wolta, судя по всему, принадлежит российской компании, специализирующейся на световых решениях. Коробочка лампы самая необычная в данном тесте, так как изготовлена из прозрачного пластика. На стенках оставлено много прозрачной площади, поэтому надобности в изображении продукта нет — его видно и так. Внутри коробки есть фиксирующие вставки под цоколь и колбу из такого же прозрачного пластика. Коробочка хорошо оформлена, на ее гранях есть техническая информация. В местах розничной торговли продавцы могут подвесить коробочку за имеющееся ушко. Из того, что приведено на коробке и не вошло в таблицу выше, стоит отметить уверения в том, что коэффициент пульсации не превышает 3% и гарантию в 3 года. В коробку с лампами Wolta вложено напечатанное руководство и гарантийный талон:

Надписи на самой лампе неконтрастные. Основные характеристики там есть, но не указан запрет на использование с диммерами.

Колба молочно-белая, имеет средний уровень прозрачности. Ее форма — это практически сфера, усеченная немного ниже экватора. На сайте компании есть страничка с данной лампой, и указанная там цена совпадает с той, по которой мы купили лампу в магазине.

Результаты тестов

К прочтению рекомендуется описание методики тестирования. Новшеством, еще не описанным в методике, является использование нового стенда для получения диаграммы направленности. Соответственно, появились новые графики, а параметр коэффициент осевого направленного действия исключен, как потерявший актуальность. Также мы перестали определять яркость свечения от времени в течение длительного периода, так как ничего интересного в случае светодиодных ламп при этом не происходит. Зато добавили съемки теплокамерой, что позволяет определить как распределение нагрева по корпусу, так и максимальную температуру.

Габариты и масса
ХарактеристикаЛампа
LexmanOsramPhilipsSupra-13WSupra-15WWolta
Диаметр, мм656060,5616760
Высота, мм113116109114134,5112
Масса, г120,0122,766,747,679,144,7

Самой тяжелой, но далеко не самой габаритной оказалась лампа Osram.

Динамические характеристики
ЛампаВремя старта*, мc
Lexman43
Osram124
Philips4,5
Supra-13W57
Supra-15W61
Wolta97
* Время достижения 10% от яркости через 10 мин. после включения

Рекордно малое время на «раскачку» требуется лампе Philips. Впрочем, даже максимальное значение задержки из таблицы выше практически не приводит к сколько-нибудь заметной субъективно задержке включения лампы. Это хороший прогресс за три года, прошедшие с предыдущего массового тестирования ламп.

Графики старта:

Приведенные графики помогут оценить модуляцию яркости. По сути, только в случае ламп Osram и Philips можно констатировать наличие сколько-нибудь значимой модуляции с частотой 100 Гц. Для них можно рассчитать коэффициент пульсации (разница между максимальным и минимальным значением освещенности за период ее колебания, деленная на удвоенное среднее значение освещенности за этот же период и умноженная на 100%), который обычно применяется для оценки мерцания газоразрядных ламп при питании их переменным током. В случае Osram это 7,7%, а для Philips — 12,1%. Согласно российским нормам, из участников данного теста только лампу Philips нельзя использовать в некоторых случаях (например, в помещениях для работы с дисплеями и видеотерминалами, в залах ЭВМ), так как ее коэффициент пульсации превышает 10%. И все равно даже в ее случае субъективно никакого мерцания не видно ни при каких обстоятельствах.

Энергетические характеристики
ЛампаПотребляемая мощность, ВтКоэффициент мощностиМаксимальный нагрев, °С
Lexman12,00,8565
Osram12,10,8164
Philips11,90,8571
Supra-13W11,60,8680
Supra-15W13,30,8664
Wolta11,50,8483

Коэффициент мощности всех ламп оказался меньше 0,9. Это не очень хорошо, но для использования в быту непринципиально, так как светодиодное освещение точно не является основным по требуемой мощности потребителем, а пользователь платит только за активную мощность. Больше всех греется лампочка Wolta. Ее точно не стоит устанавливать в плохо вентилируемые светильники. Отметим, что при замере температуры лампы устанавливались в открытый патрон колбой вверх и выдерживались включенными в таком положении 10 минут. Корпуса всех этих ламп изготовлены из пластика и имеют гладкую поверхность, поэтому сами по себе не могут служить эффективными теплоотводами. Как можно видеть на приведенных ниже теплоснимках, зона максимального нагрева (самый светлый участок) у всех шести ламп находится примерно в одном и том же месте.

Световой поток, сила света и световая отдача:

Световой поток оказался выше всего у лампы Philips, он даже на 8,5% выше паспортного значения (впрочем, это допустимая величина погрешности при измерении световых характеристик). Эта же лампа и самая эффективная, оставшиеся значительно ей уступают, и их можно отнести к одной группе с эффективностью порядка 100 лм/Вт.

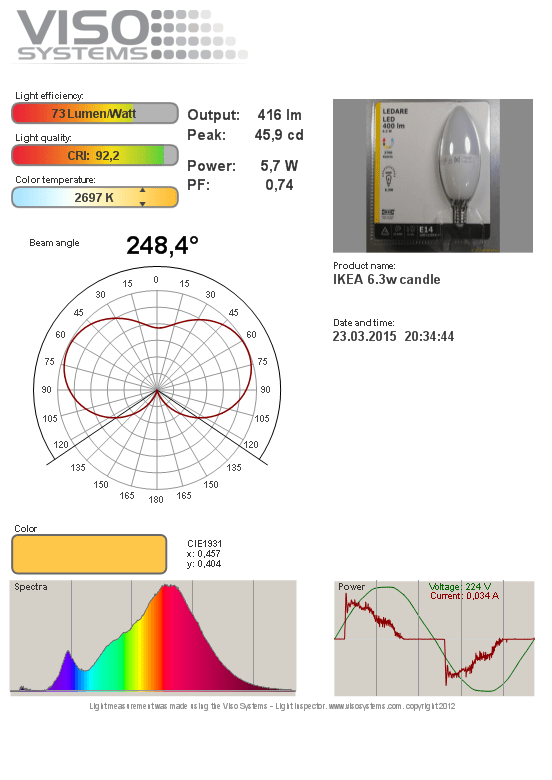

Диаграммы направленности света:

При постоянном зенитном угле (при перемещении датчика освещенности вокруг оси лампы) свечение данных ламп меняется мало, то есть в стороны они светят равномерно, поэтому диаграммы для этого направления мы не приводим. Это не так в случае фиксированного азимутального угла и перемещения с изменением зенитного угла: эти лампы светят вперед от патрона к верхушке колбы больше, чем вбок и назад. Диаграммы построены в %% от максимальной освещенности, которая не обязательно в точности совпадает с 0° на диаграмме, то есть не обязательно совпадает с осью патрона в направлении от цоколя к колбе. Связано это в основном со встречающимся небольшим искривлением в месте крепления патрона к корпусу лампы. В данном тесте по высоте за центр лампы принималась точка, где диаметр колбы имел максимальное значение. Зенитный угол менялся в диапазоне от 0° до 150° в обе стороны. Видно, что наиболее широкая диаграмма направленности — у лампы Lexman, а самое направленное свечение — у ламп Osram и Philips. В качестве характеристики направленности используется угол, в пределах которого сила света составляет 50% и более от максимального значения (так называемый угол свечения). Для протестированных ламп он приведен в таблице ниже:

ЛампаУгол свечения, °
Lexman226
Osram149
Philips145
Supra-13W196
Supra-15W174
Wolta186

Несмотря на существенный разброс в значениях угла свечения, все эти лампы не относятся к источникам точечного типа, однако их все же выгодно размещать так, чтобы они были направлены на то место, которое нужно осветить, поскольку в осевом направлении они светят ярче.

Колориметрические характеристики
ЛампаЦветовая температура, КΔEИндекс цветопередачи, Ra
Lexman27503,780
Osram25201,685
Philips28602,582
Supra-13W27206,271
Supra-15W27606,272
Wolta27501,780

Спектры:

Цветовая температура во всех случаях оказалась ниже заявленных значений, свет чуть «теплее», что в данном случае не критично. Отклонение от спектра абсолютно черного тела (параметр ΔE) даже в худшем случае существенно меньше 10, поэтому свет всех протестированных ламп по цветовому балансу близок к естественному свету. Индекс цветопередачи у всех шести ламп не ниже 70, что хорошо, а у четырех представителей он 80 или выше, поэтому эти лампы можно использовать в тех случаях, когда большое значение имеет то, как выглядят цвета вещей под светом этих ламп.

Выводы

Если опять сравнивать полученные характеристики участвовавших в данном тесте ламп с характеристиками светодиодных ламп из предыдущего теста, то стоит отметить увеличившуюся эффективность, которая для этого набора составила минимум 95 лм/Вт. Из положительных тенденций стоит отметить минимальное или практически полное отсутствие значимой модуляции, то есть мерцания, а также сокращение времени старта до совсем небольшой величины.

По итогам данного тестирования приз наших симпатий достается лампе Philips с кодом 8718696481868, так как это самая эффективная лампа, по габаритам сопоставимая с обычной лампой накаливания в грушевидной колбе, а по световому потоку даже превосходящая этот запретный сейчас источник света. При этом цена лампы Philips даже не самая высокая из протестированных. Единственным недостатком Philips 8718696481868 можно считать значимую модуляцию света — впрочем, для видимого мерцания она все равно слишком мала по амплитуде. Лампу Supra SL-LED-PR-A65-15W/3000/E27 по критерию величины светового потока также можно считать заменой для 100-ваттной лампы накаливания, но габариты этой Supra уже существенно больше, хотя и греется она меньше, чем Philips. Оставшиеся четыре полноразмерные 12-ваттные лампы светят как 85-ваттные лампы накаливания.

В заключение мы приводим таблицу для расчета итоговой стоимости единицы световой энергии. Чем она ниже, тем выгоднее в конечном итоге окажется лампа.

Стоимость лампы, Срок службы, чМощность, ВтСтоимость кВт·ч, Световой поток, лмСтоимость клм·ч, коп.

Стоимость владения лампы складывается из собственно ее стоимости и затрат на электроэнергию, потребляемую в течение срока ее службы. Световая энергия, которую производит лампа, равна ее световому потоку, умноженному на время работы, то есть на срок службы. Поделив стоимость владения лампы на световую энергию, мы получим величину, показывающую, сколько стоит единица световой энергии. Эту стоимость удобнее выражать в копейках за тысячу люменов за один час.

Если взять цены, указанные в начале статьи, данные для срока службы от производителя, а значения мощности и светового потока — те, которые были получены в нашем тесте, то самой дорогой будет лампа Lexman 12-A60 E27/30 R (5,88 коп. за клм·ч), а самыми выгодными — лампы Supra на 13 и 15 Вт — 4,59 и 4,53 коп. за клм·ч соответственно (при тарифе 3,77 за кВт·ч).

Как выбрать светодиодную лампу для дома? Советы от экспертов Feron

Геральт Крыжовников комментариев: 0

С начала открытия компании и по настоящее время мы протестировали более десяти тысяч различных ламп, были как положительные, так и отрицательные результаты. Мы производим тесты с различными модификациями светодиодных ламп для дома от 50 известных производителей. В данный момент работа по тестированию продолжается и это позволяет выпускать более совершенную продукцию.

Привычные грушевидные электрические лампы всегда подбирали всего по 2-ум параметрам: мощности (100; 60; …) и прочности изготовления (чтобы нить накаливания была цела, цоколь плотно прилегал, на стекле не было повреждений). В отличие от них выбрать светодиодные лампы для дома бывает не так просто. Эксперт сайта feron.ru предлагает вам развернутую познавательную информацию и рекомендации по выбору светодиодных ламп для дома.



Цоколь и форма лампы
Удастся ли вкрутить новую светодиодную лампочку в светильник? Смотрим на тип цоколя и форму изделия.

Распространенные типы цоколей

В большинстве люстр и светильников плафон имеет резьбовое крепление. Нужно узнать лишь его размер – 14 или 27 мм. Штырьковые крепления обычно у светильников, которые встраиваются в ниши и подвесные потолки, например, G4 или G9. Цифра обозначает расстояние между штырьками. Это далеко не все типы цоколей. Если лампа нестандартная, лучше ее выкрутить и по ней подбирать подходящую замену.

Распространенные формы

Форму светодиодной лампы для дома нужно учесть, если есть вероятность, что классическая форма груши не влезет в плафон. Для настольных ламп с небольшим плафоном подойдет форма шара. Для люстр с узкими плафонами – свеча. Если на стене установлен бра с прозрачным плафоном, наиболее эффектно будет смотреться лампа в форме свечи на ветру.


Эффективность не зависит от мощности

В светодиодной технологии яркость света не имеет прямой зависимости от мощности ламп. К примеру, чтобы добиться свечения адекватного лампе в 60 Вт, можно использовать аналогичную светодиодную — мощностью 6-10 Вт. Скромную 40 ватную «свечу» могут заменить аналоги в 4-7Вт. Для того чтобы пользователь легко разобрался в данном вопросе было принято решение указывать в маркировке такой параметр качества, как эквивалент мощности.


Доверять ли показателям эквивалента мощности?

 Мы являемся добросовестным производителем и указываем, что предложенная светодиодная лампа, мощностью в 7 Вт соответствует по эффективности свечения, например, 60 ватной электролампе.
 Однако замечено, что не все производители относятся к данной обязанности корректно. Поэтому эксперты рекомендуют при выборе ориентироваться больше на показатель силы светового потока, которая измеряется в люменах.

Как определить яркость лампы

 Яркость свечения электрической лампы определяется термином – «световой поток». Его силу определяют в люменах (Лм).

 Допустим, вы собираетесь заменить лампочку в 60 Вт. Сначала определите, сколько в ней люмен, умножив показатель мощности на 10: 60Х10=600Лм.
 Следовательно, вам следует покупать новую светодиодную лампу, имеющую такой же показатель силы светового потока – 600Лм.
 Это в теории. А на практике, не всегда указанная маркировка соответствует действительности.
 Согласно данным независимого тестирования в большинстве случаев несоответствие выражается либо в занижении реальных показателей (иногда даже вполовину и более того) от указанных цифр, либо — в завышении.




Значение цветовой температуры света

 В обычных грушевидных электролампах свечение имеет желтоватый оттенок, что, согласно со специальной шкалой цветовой температуры, соответствует интервалу от 2700 до 2800К.
 В светодиодных лампах этот показатель тоже присутствует в модификациях, предназначенных для освещения уютных домашних комнат, СПА салонов, кабинетов релаксации. Наряду с ними в данной категории широко применяют модели с показателем в 3000 К, имеющие белое комфортное свечение.
 Лампы в 4000К создают нейтральное свечение и применяют в производственных помещениях, потому что оно имеет свойства бодрить, активизировать работоспособность людей.
 Лампы в 5000К и выше имеют очень холодный белый цвет. Им пользуются в хозяйственных и специальных помещениях, но они недопустимы для жилья и офиса.

Напряжение Промышленность поставляет светодиодные лампы с рабочим напряжением в 220-230В; 12В и комбинированные, способные работать от сети и от блока питания. Их особенностью является драйверы или микроплаты с функцией стабилизации, монтируемые в цоколь. Данный технологический приём обеспечивает постоянную яркость свечения, независимо от колебаний напряжения в сети.
 Высококачественные светодиодные лампы способны выдерживать значительные перепады напряжений в сети и даже при падении до 70В, они никак не теряют в яркости света. Данный факт не всегда бывает заявлен производителем, но он есть.
 Обычно маркировка продукции обозначает стандарт: 220 -230 -240В, хотя в действительности при резком понижении напряжения лампа будет продолжать работать и пользователь не заметит этого.
 Под напряжение в 12B промышленность производит комбинированные светодиодные лампы со специальными цоколями, работающими и от сети переменного тока:

 Следует отметить, что при подключении к сети переменного тока, модификации G 4 и GU 5.З, создают излишнюю, раздражающую психику и напрягающую зрение,  пульсацию. Предотвратить это явление можно заменой их трансформаторов, блоками питания.


 Ra – значение индекса цветопередачи


 Включая светодиодную лампу, вы наблюдаете свет, который отличается по спектру от обычных электроламп, внешне он кажется белым, хотя складывается из большого количества цветовых лучей. Равномерность цветовых излучений в световом потоке контролирует индекс цветопередачи Ra – важный показатель качества.
 К примеру, если индекс Ra имеет низкое значение, то свет в помещении будет плохо передавать оттенки, а пользователям трудно будет понять, почему им всё видится в «неприятном» свете.
 В отличие от ламп накаливания и солнечного света, где индекс Ra превышает значение в 98 единиц, у светодиодных он в большинстве случаев выше 80, а в лучших образцах – выше 90.
 В результате тестирования было замечено, что многим производителям свойственно завышать индекс цветопередачи. Нередко, когда на коробке указано Ra > 80, в результате спектрального анализа определяется индекс, незначительно превышающий 70, но такие лампы для помещений, где живут или трудятся люди, использовать не рекомендуется.

Индикаторы, встроенные в выключатели
 Популярные сегодня выключатели с встроенным индикатором удобны в эксплуатации. Однако не все светодиодные лампы способны  адаптироваться к ним в сети. Бывает, что они или едва светятся, или ярко вспыхивают при выключении.

 Если у вас в квартире такой вид выключателя, то интересуйтесь, совместима ли с ним, предложенная продавцом модель.
 Заметим, что не все производители заявляют эту особенность в спецификациях к товару.

Диммер – регулятор яркости
 Обычные регуляторы яркости не всегда подходят к светодиодным лампам. Для подключения нужно подбирать либо специальные модификации ламп, поддающихся регулировке яркости (минимум до 20%), либо —  специализированные диммеры, обеспечивающие превосходные показатели яркости светодиодным лампам.



Видимая и нормативная пульсация светодиодных ламп
Световая пульсация – недопустимое явление. От неё у пользователей светодиодных ламп устают глаза, появляется ощущение плохого самочувствия, раздражается психика. Согласно с государственными нормативами, световая пульсации должна быть в пределах не более 20% (хотя человек не воспринимает 35%).

 На основании независимого тестирования были сделаны выводы, что большая часть поступающей на рынок продукции отвечает требованиям и входит норматив по показателю пульсации, однако, производитель зачастую игнорирует важность этих данных и не указывает на упаковке, что товар «без пульсации».
 Заметим. Вы можете самостоятельно провести тестирование по наличию пульсации в домашних условиях методом «карандашного теста» или путём наведения камеры смартфона на светящуюся светодиодную лампу. При высокой пульсации, на мониторе появятся полосы.



Широта угла освещения

 В отличие от ламп накаливания, освещающих всё пространство вокруг себя, и галогенных спотов, образующих узконаправленный луч, большинство светодиодных ламп не имеет однозначно определенного угла освещения и при выборе этот вопрос требует специального рассмотрения.
 К примеру, если конструкция светодиодной осветительной лампы имеет полусферический колпак такого же размера, что и корпус, то, располагаясь в светильнике колпаком вниз, она будет ярко освещать комнату, но потолочная зона останется затемнённым и наоборот. Что не всегда приемлемо.
 Сегодня не многие производители поспешили исправить это и мы вывели серию ламп с расширенным прозрачным полусферическим колпаком, превышающим в диаметре размер корпуса, что позволяет свету распространяться и в обратном направлении. По такому же принципу освещают лампы — filament со светодиодными нитями.
 В данном контексте рекомендуем вам внимательно отнестись светильникам для натяжных потолков. В светодиодном исполнении они имеют цоколи марки GU 1О; GU5. З, где угол их освещения распространяется на 100’.
 В чём заключается их недостаток? Широкий разлёт лучей слепит пользователей.
 Однако наши технологи уже решили данную проблему, установив в светодиодных спотах направляющие линзы прямо напротив излучателя света, что позволило сузить разлёт лучей до уровня галогенных потолочных светильников. Вот их и покупайте ссылка на группу товаров с такими линзами.  Рассмотрим конструктивные особенности светодиодной лампы. Многие ещё помнят устаревшие модели, которые по форме напоминали початок кукурузы, состоящий из большого количества небольших светодиодов. Сегодня их внешняя форма изменилась, и продавцы чаще всего предлагают лампу с широким матовым колпаком, под которым скрываются светодиоды.
 Отдельной строкой в модельном порядке стоит филаментный тип ламп. Их конструкция напоминает по виду лампу накаливания, равномерно распределяющую свет из стеклянной (матовой или прозрачной) колбы по всей широте комнаты. Разница заключается в том, что внутри неё работают «нити» – длинная цепь меленьких светодиодов, расположенных на основании из керамики или металлического сплава. Эффективность этих ламп превосходна, превышает 100 Лм на 1Вт мощности. А качество светового луча максимально приближено к обычным электрическим лампочкам накаливания. Срок службы у таких ламп, как и у обычных светодиодных ламп около минимум 30 000 часов, около 10 лет.

Срок эксплуатации

 Рассматривая данный вопрос, следует учесть, что заявленные большинством производителем 10 – 50 тысяч часов эксплуатации светодиодных ламп вычислены теоретически. На практике результаты могут иметь совершенно иные показатели. Они могут быть значительно лучшими, но как правило ни одна лампа не прорабатывает более 35000 часов, что и так довольно долго.
 Ведь известно всем, что над совершенствованием светодиодной технологии постоянно работают учёные-исследователи различных стран. СМИ регулярно сообщают об их новых достижениях, что мы конечно же стараемся как можно быстрее внедрить в свою продукцию.
 На основании чего наши эксперты рекомендует: доверять не написанным данным о сроке эксплуатации, а — гарантийным обязательствам, мы даем гарантию 2 года, на все светодиодные лампы, позволяющим в условленный срок заменить потухшую раньше времени лампу. Срок гарантии и условия возврата
 Срок гарантий зависит от модификации и типа товара. В основном все производители предлагают в среднем 1; 2; и реже 5 лет – такие лампы обычно сильно отличаются по цене и не имеет смысла переплачивать, так как ценовая категория ламп с гарантией в 2 года обычно служит те же 30 000 часов. Так что не стоит переплачивать, за хитрый маркетинговый ход!

 Важное дополнение. Вы можете возвратить и новую исправную, но не пришедшуюся к месту, лампу. Сделать это можно не позднее 14-и дней со дня приобретения, если сохранилась без повреждений упаковочная коробка и чек.

 Выбрать и не ошибиться

 Изложенная выше информация даёт детальное понимание особенностей светодиодных ламп и позволяет делать осознанный выбор, направляя внимание на важные для вас аспекты качества. Однако на практике эти знания не всегда помогают, поэтому вы можете позвонить нам по бесплатному номеру +7(499)116-70-23 или задать вопрос в форме обратной связи .
 Светодиодная продукция представлена на рынке в широчайшем ассортименте и в далеко неоднозначном качестве. У известнейших брендов независимые эксперты выявляют немалые партии продукции, имеющей сверхнормативную пульсацию и другие виды брака. Благодаря постоянным проверкам и контролю качества мы следим за этими неисправностями и в случае их обнаружения мы без лишних вопрос обмениваем товар.

 Следовательно, все марки светодиодных ламп необходимо тестировать и убеждаться в их качестве. В магазинах наших партнеров есть тестовые стенды для проверок, не ленитесь и проверяйте продукцию прямо в магазине.

Чтобы безошибочно выбрать светодиодную лампу для дома – заходите в каталог светодиодных ламп нашего сайта, находите нужные марки и по представленным характеристикам, делайте сравнение:

  1. Пульсация — ниже 10 и не выше 35%;
  2. Ra – индекс цветопередачи для квартир и дома — от 80, для хозпостроек — не ниже 70;
  3. Сила светового потока пусть соответствует той старой лампочке накаливания, освещение которой вас устраивало ранее;
  4. При наличии в сети выключателя со светодиодом, убедитесь, что лампа совместима с ним.
  5. При использовании диммера выясните, совместима ли лампа с ним.
  6. При выборе светодиодных спотов ищите модификацию с узким (до 50’) углом освещения, чтобы потолочный свет не ослеплял пользователей.

Простые рекомендации по выбору
Полагаясь на опыт и специальные знания, мы составили для вас небольшой список простых рекомендаций, которые, как мы надеемся, помогут вам при выборе.


 При покупке светодиодной лампы отдавайте предпочтение тому варианту, где написано «без пульсации». Обычно тестирование показывает, что у такой модели действительный показатель пульсации находится в пределах 5%.

 Как самостоятельно проверить лампу на пульсацию?

 Проще всего проверить лампу на пульсацию – включить её и навести на свет камеру телефона. Наличие пульсации проявится на мониторе в виде полос. Возьмите в руку карандаш или ручку и разместите перед камерой, направленной на светящуюся лампу. Если пульсации нет, то контуры его будут размыты. Если изображение двоиться или троиться, то отложите лампу, брать её не следует.

 Как проверить качество цветопередачи?
 Наведите свет лапы на руку и оцените, как выглядит кожа? Сероватый оттенок свидетельствует о плохом качестве цветопередачи.

 Сравните яркость лапочки, воспользовавшись смартфоном

 Определите яркость света путём сравнения с имеющейся лампочкой.

Для этого установите на смартфоне приложение – люксметр, к примеру, Sensors Multitool — можно найти в интернете.
 Далее наведите датчик (над экраном смартфона) на макушку имеющейся матовой лампочки, прислоните к ней, и сохраните параметры. Когда выберете в магазине светодиодную лампу, включите её, подождите минутку, запустите приложение на смартфоне и так же приложите датчик к макушке. Так вы узнаете, насколько ярче (или нет) будет новая лампа, по сравнению с имеющейся.


 Дата выпуска имеет значение. Производители маркируют её на корпусе. Не берите залежалый товар (не более 1 года). Не то что бы она хуже, но мы постоянно работаем над улучшением своей продукции и чем позднее выпущена лампа, тем больше инноваций в сторону улучшения качества в ней заложено.


 Оптимальный  уровень качества соответствует гарантии в течение 2-х лет.

 Как правило, если с лампой ничего не случилось в течении 1 – 2 х лет, то ничего и не случится. Купив светодиодную лампу для дома, сфотографируйте и сохраните чек. Если она потушиться в течение гарантийного срока, вы без труда замените её, предложив вместо чека с вылинявшими чернилами, хороший, качественный снимок.

11 Тесты на месте для проверки светодиодного освещения

Неквалифицированная светодиодная осветительная продукция может вызвать проблемы с безопасностью. Ознакомьтесь с этими 11 тестами на месте для проверки светодиодного освещения, чтобы избежать проблем с безопасностью и производительностью.

Представьте, что покупатель только что купил светодиодный светильник в вашем магазине. Они довольны дизайном и функциями, указанными на упаковке продукта. И им просто не терпится установить его у себя дома.

Но после установки светильника покупатель получает сильный удар электрическим током.И вскоре следует судебный процесс, ставящий под угрозу репутацию вашего бренда и будущий успех.

Этот пример может показаться экстремальным, но это почти случилось с GE Lighting. В 2018 году GE отозвала 46000 светодиодных трубчатых ламп после того, как обнаружила, что продукт представляет опасность поражения электрическим током и поражения электрическим током. К счастью, они смогли отозвать продукт до того, как он привел к каким-либо травмам или судебным искам.

Осмотр освещения перед отгрузкой с тщательным тестированием освещения на месте может помочь вам избежать проблем с безопасностью, а также проблем с функциональностью и производительностью ваших продуктов.Тестирование освещения также может помочь вам обеспечить соответствие стандартам безопасности светодиодного освещения и международным нормам (, относящийся к : Образец отчета о проверке — Светодиодное освещение ).

Вот 11 тестов, которые следует включить в контрольный список для проверки светодиодного освещения, чтобы гарантировать оптимальную безопасность и производительность продукта.

1. Протрите этикетку с характеристиками освещения

Паспортная табличка — это печатный знак на электронных продуктах, который обычно включает такую ​​информацию, как номера моделей, информацию о напряжении, предупреждения о безопасности и символы соответствия нормативным требованиям.

Перед проверкой проверьте требования к маркировке вашего целевого рынка, поскольку в ЕС, США и Австралии существуют разные требования к маркировке освещения. На каждом рынке есть свои требования к размеру, адгезии и содержанию этикетки ( относится к : Импорт светильников в ЕС? Как обеспечить соответствие маркировки освещения ).

Специалисты по контролю качества

обычно предлагают провести «испытание на истирание» рейтинговых этикеток на месте, чтобы убедиться, что маркировка нанесена на продукт в достаточной степени.Паспортная табличка должна быть четко напечатана и прочно приклеена к продукту без выцветания слов или символов.

Инспектор должен дважды потереть рукой паспортную табличку:

  • Сначала используйте кусок белой ткани, пропитанной водой на 15 секунд
  • Секунда с использованием куска белой ткани, пропитанной медицинским спиртом в течение 15 секунд

Паспортная табличка не должна отслаиваться, и вся маркировка должна оставаться читаемой, чтобы продукт прошел этот тест.

2. Испытание на усталость светодиодного освещения

Переключатели или кнопки на светодиодном осветительном устройстве будут использоваться тысячи раз в течение среднего срока службы продукта. А неисправный переключатель, скорее всего, заставит вашего клиента потребовать возмещения. Или, что еще хуже, они могут просто незаметно отказаться от вашего продукта и после этого купить его у одного из ваших конкурентов.

Испытание на усталость может помочь вам оценить долговечность функциональных частей при длительном использовании. Во время испытания на усталость инспектор проверяет все регулируемые или функциональные части изделия.Для светодиодных фонарей это может включать нажатие кнопок или переключателей несколько раз.

Сначала инспектор будет использовать деталь по назначению не менее 20 раз подряд, а иногда и до 50 раз в зависимости от ограничений по времени. Затем они проверит, нет ли неисправности регулируемых частей.

Специалисты по инспектированию обычно предлагают выполнить эту проверку для выборки AQL S-1 (см .: Руководство импортера по управлению качеством продукции с помощью AQL [электронная книга] ). Тестирование большего размера выборки может увеличить время, необходимое для проверки.

3. Проверка сборки светодиодной продукции

Не все продукты готовы к использованию. Светодиодные лампы почти всегда упаковываются отдельно, например, от патрона лампы или монтажного кронштейна.

Проверка сборки на месте может помочь вам убедиться, что клиенты могут легко собрать, установить и использовать ваш продукт.

Инспектор соберет продукт в соответствии с инструкциями по сборке, используя обычные инструменты или инструменты, поставляемые с продуктом при покупке. Цель этого теста — имитировать реальный процесс, с которым ваш клиент столкнется с при сборке и установке вашего продукта.

Рекомендуемый размер образца для этого теста составляет не менее двух единиц, в зависимости от требуемых этапов сборки. Вы можете рассмотреть возможность проведения этого теста на выборке большего размера, если сборка не требует более одного или двух небольших шагов.

4. Проверка крутящего момента для компонентов освещения

Испытание крутящим моментом обычно применяется для изделий с вращающимися частями, такими как винты, крепежные детали или болты. Для ламп накаливания винтовой цоколь лампы часто необходимо вкручивать, например, в патрон лампы.

Тест крутящего момента измеряет вращающую силу, необходимую для поворота, открытия или закрытия этих деталей, и помогает выявить любые потенциальные проблемы с их качеством. Например, деталь может растянуться и ослабнуть, если крутящий момент будет слишком большим. Или деталь может легко ослабнуть, если крутящий момент будет слишком низким.

Для этого теста требуется специализированное оборудование, известное как тестер крутящего момента . Вашему поставщику, как правило, необходимо предоставить инспектору тестер крутящего момента. Это оборудование слишком велико для большинства инспекторов, чтобы они могли сами доставить его на место проверки.

Крутящий момент измеряется в единицах измерения, известных как «ньютон-метр», обычно сокращенно «Н · м». Существуют разные стандарты крутящего момента, применяемого к патрону лампы, в зависимости от типа патрона и предполагаемого рынка сбыта.

Некоторые общие стандарты включают:

Приведенные выше европейские классификации относятся к монтажным кронштейнам для патронов Эдисона с винтами Эдисона или байонетным цоколям.

Крутящий момент следует прилагать в правильном направлении для ослабления заблокированных винтов и аналогичных соединителей — обычно против часовой стрелки.Инспектор должен проверить образец S-1 размером или больше и подтвердить, что:

  • Патрон лампы остается на месте. В течение одной минуты движение предметов не должно происходить.
  • Нет остаточной деформации корпуса.

5. Тест Hi-pot на соответствие стандартам безопасности светодиодного освещения

Тест с высоким потенциалом или тест с высоким потенциалом — это один из самых важных тестов безопасности для электротехнической продукции. Это настолько важно, чтобы большинство импортеров проводили высокопроизводительный тест на всей выборке размером , взятой для проверки.

Также известный как испытание на устойчивость к электрическому напряжению, испытание с высоким напряжением измеряет электрический ток, протекающий через изоляцию продукта. Тест с высоким потенциалом может помочь вам измерить утечку тока и обнаружить электрический или диэлектрический пробой.

Тестер нагружает изоляцию продукта при более высоких уровнях напряжения, чем те, с которыми он обычно работает при нормальном использовании. Изделие должно быть безопасным для использования при нормальных уровнях напряжения, если оно способно выдерживать относительно высокое напряжение в течение короткого периода времени.

Существует два основных стандарта безопасности светодиодного освещения для высокопроизводительных испытаний, включая UL 1598 и EN 60598 :

.

Как и тестер крутящего момента, вашему поставщику, как правило, необходимо предоставить на место высокопроизводительный тестер / тестер диэлектрической прочности для использования инспектором. Напряжение должно быть в пределах:

  • Первичная электропроводка и доступные нетоковедущие металлические части, которые могут находиться под напряжением; и
  • Первичная проводка и доступные неизолированные токоведущие части во вторичной цепи изолирующего трансформатора, рассчитанного на максимальное напряжение холостого хода 30 В (среднеквадратичное) или 42.4 В пик

Затем инспектор должен проверить отсутствие утечки тока или пробоев диэлектрика.

6. Проверка работоспособности освещения

Помимо проблем с безопасностью, функциональные проблемы со светотехникой также могут иметь большое влияние на успех вашего осветительного бизнеса.

Функциональный тест поможет вам проверить, правильно ли работает ваше светодиодное освещение в соответствии с руководством пользователя. Это еще один из наиболее необходимых тестов освещения , который требует применения ко всей выборке для проверки.

Этот тест обычно не требует специального оборудования. Инспектор проверит все предполагаемые функции продукта, например:

  • Включение и выключение света
  • Проверка надлежащего освещения
  • Подтверждение правильного затемнения света, если необходимо

Инспектор должен сообщать обо всех обнаруженных функциональных проблемах, а также о любых отклонениях от вашего руководства по эксплуатации и спецификаций.

7. Долговечные испытания

Во время функционального теста инспектор проверяет каждую отдельную функцию продукта в течение короткого периода времени.Но осветительный прибор можно использовать в течение всего дня и должен выдерживать длительное использование. Импортеры освещения несут ответственность за то, чтобы их продукты не перегревались или внезапно не взрывались при нормальном использовании в течение всего срока службы.

Испытание на долговечность или эксплуатационное испытание позволяет оценить безопасность и функциональные характеристики ваших осветительных приборов с течением времени. Инспектор должен оставить фонарь непрерывно включенным на максимальном значении в течение четырех часов . Инспектор в течение этого времени периодически внимательно следит за работой продукта, чтобы проверить его на наличие неисправностей.

После этого необходимо повторить тест высокой емкости и тест полной функциональности на тестируемых устройствах, чтобы убедиться, что продукт по-прежнему безопасен и работает. Рекомендуемый размер выборки для этого теста — S-1.

8. Внутренняя проверка по форме данных компонента

Некоторые проблемы с качеством продукта не заметно заметны, если просто проверить внешний вид продукта.

Проверка внутренних компонентов и конструкции особенно важна для электротехнической продукции, такой как освещение.В противном случае поставщик мог бы использовать неутвержденные, некачественные компоненты в вашем продукте, чтобы снизить свои производственные затраты (, относящиеся к : Почему «Выцветание качества убивает ваши продукты и что с этим делать, ).

Вы или ваш поставщик должны предоставить инспектору сертифицированную форму данных о компонентах (CDF) для проверки. CDF — это таблица критических компонентов и утвержденных вами производителей этих компонентов. Инспектор может сравнить компоненты вашего фактического продукта с CDF и сообщить о любых несоответствиях.

Инспектор разбирает продукт и сравнивает отметки соответствия, указанные в CDF, с фактическими отметками, обнаруженными на компонентах продукта.

Ниже приведены некоторые из основных моментов, на которые инспектор должен обратить внимание во время внутренней проверки осветительной продукции:

  • Перед разборкой образца убедитесь, что внешние винты не зачищены.
  • Проверить внутренние винты на предмет зачистки
  • Проверьте, нет ли металлических следов внутри
  • Проверить на наличие трещин, сколов или сломанных стоек, ребер или ободов винта
  • Проверить качество пайки.Не должно быть холодных паяных соединений или другой плохой пайки
  • Проверить прочность внутреннего соединения проводов
  • Проверить, не обгорел ли внутренний провод, не сломан ли провод или оголился ли провод

Рекомендуемый размер выборки для этого теста — не менее двух единиц. Этот тест также следует проводить после функциональных тестов и тестов высокого давления, чтобы убедиться, что устройство безопасно разбирать.

9. Испытание на падение

Испытание на падение обычно проводится только для переносных электрических светильников , таких как небольшие переносные лампы, фонарики и настольные лампы.Этот тест гарантирует безопасность вашего клиента, даже если ваш продукт упадет на пол.

Для светильников , устанавливаемых на полке, требуется испытание на падение в соответствии со стандартом UL 153. Это также обязательно для светильников, предназначенных для использования в опасных условиях в соответствии со стандартом UL 844.

Инспектор роняет смонтированный на полке блок с высоты 3 фута (91,4 см) на покрытый папиросной бумагой лист мягкой древесины номинальной толщины 1/2 дюйма (12,7 мм) без сучков, поддерживаемый бетонным полом.

Инспектор должен подтвердить во время и после испытания, что нет:

  • Выбросы пламени или расплавленного металла
  • Горение продукта или испытательной поверхности
  • Воздействие на детали, представляющие опасность поражения электрическим током

Инспектор также должен затем выполнить тест с высоким напряжением на тестируемом устройстве, чтобы убедиться в отсутствии пробоя диэлектрика после испытания на падение.

10. Испытание источника освещения / интегрирующей сферы

Импортеры светодиодного освещения обычно продают светильники, отвечающие определенным стандартам яркости, цвета или эффективности.Но как вы можете подтвердить, что производственные единицы действительно соответствуют этим стандартам?

Тест интегрирующей сферы позволяет измерить источник освещения с использованием общих показателей.

Для этого теста требуется система интегрирующих сфер со спектрорадиометром для коррекции спектрального рассогласования и компьютерное программное обеспечение. У большинства производителей освещения уже должно быть оборудование и соответствующее программное обеспечение, поскольку они необходимы для производства светодиодного освещения.

Инспектор помещает светодиодную лампу внутрь интегрирующей сферы и затем наблюдает за результатами через компьютерное программное обеспечение.Рекомендуемый размер выборки для этого теста составляет не менее трех единиц.

Затем инспектор записывает эти показатели в отчет по сравнению с вашей спецификацией:

  • Индекс цветопередачи (CRI) : Количественная мера способности источника света точно отображать цвета различных объектов по сравнению с естественным источником света, рейтинг от 0 до 100. Более высокий индекс цветопередачи указывает на то, что более точная цветопередача.
  • Цветовая температура : Измеряется в градусах Кельвина (K) по шкале от 1000 до 10000.«Теплая» цветовая температура обычно составляет 3000 К или меньше, а «холодная» цветовая температура составляет 4000 К или более.
  • Люмен (мощность освещения): мера общего количества видимого света, излучаемого источником света. Чем выше показатель светового потока, тем ярче лампа кажется человеческому глазу.
  • Потребляемая мощность : Скорость производства или потребления энергии, измеряемая в ваттах. Мощность светодиодных ламп обычно составляет от 4 до 18 Вт — до 90 процентов ниже, чем у ламп накаливания.
  • Коэффициент мощности : Отношение активной мощности (ватт), используемой нагрузкой, к полной мощности (напряжение x потребляемый ток) в цепи: Коэффициент мощности = ватт / (вольт x ампер) . Energy Star требует, чтобы светодиодные лампы мощностью 5 Вт или более имели минимальный коэффициент мощности 0,7.

11. Испытание на электромагнитную совместимость (ЭМС)

Тестирование освещения на электромагнитную совместимость (ЭМС) помогает убедиться, что светодиодный светильник не излучает чрезмерных электромагнитных помех во время использования.Высокие электромагнитные помехи могут нарушить или повредить другую электронику.

Излучаемое и кондуктивное излучение вашего осветительного прибора не должно влиять на другие изделия в той же среде, равно как и их излучение.

Светотехническая продукция в ЕС регулируется Директивой по электромагнитной совместимости 2014/30 / EU. Стандарты безопасности светодиодного освещения EN55015 и CISPR 15 содержат особые требования по электромагнитной совместимости для осветительной продукции. FCC Part 15 и FCC Part 18 устанавливают стандарты ЭМС для U.S. светотехническая продукция. Требования к измерениям ЭМС в этих стандартах во многом схожи.

Рекомендуемый размер выборки для этого теста составляет от пяти до восьми единиц. Это испытание следует проводить в изолированном помещении или, в идеале, в специализированной камере для испытания освещения на ЭМС.

Инспектор должен проверить:

  • Электромагнитные кондуктивные помехи от 9 кГц до 30 МГц (127 В и 220 В)
  • Излучение электромагнитных помех от 9 кГц до 30 МГц (127 В и 220 В)
  • Излучение электромагнитных помех от 30 МГц до 300 МГц (127 В и 220 В)

Заключение

Каждая проверка светодиодного освещения должна включать всестороннюю и тщательную проверку освещения.Тестирование освещения помогает вам гарантировать соответствие стандартам безопасности светодиодного освещения и вашим собственным стандартам производительности (, связанный с : Как удобная онлайн-платформа упростила контроль качества освещения для Seynave [пример из практики]).

Обязательно укажите все требования к проверке в контрольном списке контроля качества как для ваших поставщиков, так и для группы контроля качества. В подробном контрольном списке проверки светодиодного освещения всегда должны быть указаны процедуры тестирования, размеры выборки, необходимое оборудование и то, кто должен предоставлять это оборудование.В противном случае неправильно выполненные испытания могут повлиять на результаты проверки и дать вам неточную оценку качества освещения.

При правильном выполнении проверка освещения является одной из лучших гарантий от проблем с безопасностью освещения и качеством работы.


Загрузите ниже образец отчета о проверке освещения, чтобы узнать, как тестирование освещения может помочь вам управлять качеством продукции.

Как проверить светодиодное освещение с помощью мультиметра

Тестирование светодиода с помощью мультиметра

В моей предыдущей статье о светодиодах я обсуждал отдельные детали светодиода.Теперь я внесу их в практическое применение.

Хотя вы можете легко проверить светодиод, подключив его к цепи и посмотреть, загорится ли он, вы также можете использовать мультиметр с функцией проверки диодов, чтобы проверить светодиод и узнать о нем еще несколько вещей.

Как проверить диод с помощью мультиметра

  1. Подсоедините черный провод к клемме COM на мультиметре.
  2. Подключите красный провод к клемме Ω, если ваша конкретная модель не отличается.
  3. Поверните шкалу к значку диода на мультиметре.Это позволяет электрическому току проходить в одном направлении (стрелка), а не в другом.
  4. Включите мультиметр. Окно дисплея должно показывать 0L или OPEN.
  5. Выбери обычный красный светодиод.
  6. Подключите черный щуп к катодному концу светодиода, который обычно является более коротким концом, и / или срежьте его дно. Подключите красный зонд к анодному концу светодиода.

Интерпретация результатов тестирования светодиодов

Если оказывается, что дисплей мультиметра не меняется с 0L или OPEN, возможно, вы подключили датчики в неправильном порядке или соединения не безопасный.Убедитесь, что вышеуказанные шаги выполняются точно. В противном случае это может указывать на повреждение конкретного светодиода. Если напряжение на дисплее ниже 400 мВ, возможно, что катод и анод соприкасаются, или датчики соприкасаются. Это называется коротким замыканием, когда ток проходит непосредственно от катода к аноду, а не через светодиод.

Однако, если шаги выполняются правильно и светодиод не поврежден, на дисплее должно отображаться значение приблизительно 1600 мВ.

При тестировании светодиода обратите внимание на его яркость. Если вы уже находитесь в освещенном помещении, то притеняйте светодиод руками. Светодиод с более низким КПД будет тускло расти или просто слабо светиться, тогда как светодиод с более высоким КПД будет светиться отчетливо.

Светодиод Падение прямого напряжения

Значение, отображаемое на вашем мультиметре, называется прямым падением напряжения. Это указывает количество напряжения, используемого светодиодом, или упало , когда ток течет в соответствующем направлении, вперед .

Данные такого рода чрезвычайно полезны, когда дело доходит до создания собственного робота или проектирования печатной платы. Вам обязательно нужно будет отслеживать общее напряжение, используемое вашим роботом, будь то светодиод или какой-либо другой компонент, чтобы выбрать батарею, достаточно сильную для его питания. Поэтому для вас не менее важно приобрести светодиоды, которые может выдержать ваша батарея. Обычно не стоит покупать светодиоды с прямым напряжением, превышающим 4 В, потому что большинство схем роботов не могут работать при таких напряжениях.

Изображения любезно предоставлены

Основные атрибуты светодиодов — светодиоды широко используются в роботах или любых электронных устройствах в этом отношении. Основная причина этого в том, что светодиоды бывают самых разных форм, размеров и цветов. Это позволяет использовать множество различных функций, таких как простые светофоры, до более сложных устройств, таких как цифровые часы.

Тестирование ламп, фонарей и светодиодов | США

Хотите узнать больше о тестировании фонарей, ламп и светодиодов? Ниже вы найдете наиболее часто задаваемые вопросы.

1. Почему я должен проверять и сертифицировать свои лампы и фонари?
Наши тесты на освещение и сертификаты подтверждают, что ваши продукты безопасны, соответствуют стандартам и имеют высокое качество. Они предлагают клиентам важную помощь в принятии решения о покупке, а также предоставляют вам доступ к национальным и международным рынкам. Знак ENEC / ENEC + и знак Bauart также являются уникальным преимуществом, которое выгодно отличает вас от конкурентов.

После завершения тестирования и сертификации вы получите сертификат и право использовать тестовый знак в течение ограниченного времени.Пока сертификат действителен, вы можете поставить отметку о тестировании в своих корпоративных коммуникациях.

Производственные площадки будут ежегодно инспектироваться, чтобы гарантировать поддержание качества и безопасности вашей продукции.

2. Как проверяется электрическая безопасность моих ламп или фонарей?
Наши опытные специалисты проверяют вашу продукцию в соответствии со стандартом для ламп DIN EN 62560 и стандартом освещения DIN EN 60598. В ходе этого процесса они исследуют следующие аспекты, касающиеся электробезопасности: безопасность от поражение электрическим током, реакция на огонь и фотобиология светодиодных ламп.

3. Какие продукты вы тестируете и сертифицируете?
В наших лабораториях мы тестируем широкий спектр осветительных приборов, ламп и светодиодов. В их число входят:

  • Аквариумные лампы
  • Промышленное освещение (уличные фонари, освещение дорожек, освещение строительных площадок, освещение холлов, точечные светильники)
  • Светодиодные лампы
  • Светодиодное освещение
  • Светодиодные модули
  • Аварийное освещение
  • Жилое освещение (напольное лампы, настольные лампы, бра и декоративные лампы, встраиваемые светильники, сказочные светильники, осветительные трубки, ночники)

4.Какие вспомогательные услуги вы предлагаете для тестирования ламп?
Помимо индивидуальных и полных испытаний, испытаний или сертификации в соответствии с различными стандартами и законами, мы также предлагаем вам поддержку во время разработки продукта. Кроме того, наши специалисты проводят производственный мониторинг, инспекцию товаров и оценку соответствия. Мы также поможем вам получить международное одобрение для ваших ламп, фонарей и светодиодов.

5. Как минимизировать риски на этапе разработки продукта?
Наши специалисты доступны для промежуточного тестирования на этапе разработки.Работайте с нами на раннем этапе, чтобы избежать дополнительных затрат и нежелательных задержек.

6. Какие контрольные отметки могут получить мои продукты после тестирования?
Наши тестовые знаки подтверждают свойства, на которые были протестированы ваши лампы, фонари и светодиоды, а правильный знак обеспечивает быстрый доступ к национальным и международным рынкам. Мы выпускаем ENEC Знак / ENEC +, знак Bauart, знак проверки гигиенических свойств и Знак GS для вашей продукции.

7. Что означает маркировка CE?
Маркировка CE (CE = Conformité Européenne = европейское соответствие) является заявлением производителя о том, что он соблюдает применимые правила, указанные в правилах гармонизации Европейского Союза.Маркировка CE предназначена для национальных контролирующих органов. Это означает, что маркировка CE не является знаком сертификации или качества. Вместо этого это административная отметка, почти как европейский «паспорт».

У вас есть еще вопрос? Тогда свяжитесь с нами прямо сейчас — наши специалисты всегда рады помочь!

Как выбрать светодиод | Энергоэффективные лампы

Значит, вы хотите перейти на светодиодное освещение? Если вас привлекали долговечность, передовые стандарты энергоэффективности или долговечность, наверняка найдется светодиодная лампа для ваших нужд.Хотя эта технология может иметь более высокую первоначальную стоимость, цены падают, и в долгосрочной перспективе это сэкономит вам деньги. Следите за программами скидок в вашем регионе, которые могут значительно снизить первоначальные вложения.

Вот как это сделать.

Составить список

Подсчитайте количество и типы лампочек в вашем доме. Вы удивитесь, сколько у вас лампочек! На большинстве из них есть маркировка, указывающая мощность, напряжение и даже основание лампы.Если вы не знаете, какой тип лампы у вас есть, попробуйте BulbFinder — это поможет вам найти нужную лампочку в кратчайшие сроки. Наши справочные таблицы — это еще один способ помочь определить, какие у вас лампы. Чаще всего в домах используются лампы среднего размера с резьбой A19. Стили отражателя часто встречаются в утопленном освещении, направляющих или в качестве наружные прожекторы безопасности и стили канделябров часто используются в декоративных светильниках, таких как люстры и настенные бра.В зависимости от вашего домашнего или делового применения вы также можете быть заинтересованы в замене люминесцентных линейных ламповых ламп. Для них тоже есть светодиод! Составьте список ваших текущих форм и размеров лампочек, чтобы помочь вам найти аналоги при покупках.

Какой цвет света вы хотите?

Выбор правильного внешнего вида освещения для вашего помещения может иметь решающее значение. Шкала Кельвина используется для описания внешнего вида света. Более низкие градусы Кельвина указывают на более теплый желто-белый свет, а более высокие градусы указывают на сине-белый свет.Тёплый белый (2700 К) наиболее близок похожа на традиционную лампу накаливания и используется в спальнях и гостиных. Он обеспечивает теплый и манящий свет. Нейтральный белый цвет (3500 К) можно использовать практически в любом помещении — он нейтральный. Эта цветовая температура часто используется в офисных / рабочих помещениях. Кухни, ванные комнаты и рабочие места могут выиграть от более прохладной цветовой температуры (4100-5000 К). Дневной белый (6500K) можно использовать для рабочего освещения, детализации, или во многих промышленных приложениях.

Определите мощность в ваттах по люменам (яркость или светоотдача)

Когда-то мы называли мощность в ваттах мерой яркости лампы. Фактически, мощность указывает количество энергии, потребляемой лампочкой, а в традиционных лампах накаливания, более высокая мощность соответствует более яркой лампочке. Однако новые и более эффективные компактные люминесцентные (CFL) и светодиодные лампы потребляют гораздо меньше энергии. Следовательно, мощность больше не является точный индикатор яркости лампочки.Вместо этого ищите показатель люмен (лм), который описывает количество света, излучаемое лампой, или ее яркость. Это наиболее точный способ определить яркость лампочек по сравнению с их собратьями из ламп накаливания.

Подсчитайте свою финансовую и экологическую экономию

Светодиоды

являются одними из самых дорогих типов ламп на рынке сегодня, но последние достижения в области светодиодных технологий резко снизили стоимость. Чтобы снизить первоначальные затраты, многие электроэнергетические компании предлагают программы скидок.Светодиодные лампы — это инвестиция и долгий срок их службы. они сэкономят вам деньги благодаря своей высокой энергоэффективности. У них самая низкая совокупная стоимость владения (TCO) среди ламп любого типа. В нашем видео более подробно рассматривается общая стоимость владения.

Начните с одной лампочки. Или два.

Теперь, когда вы знаете, что искать, вы готовы купить свои первые светодиодные лампы. При первой покупке светодиода можно начать с малого. Купите одну-две светодиодные лампы для светильника или потолочного светильника.Перед тем, как вкладывать средства во многие из них, важно найти подходящие лампы для замены. лампочки для всего вашего дома. Если вы совершаете покупку для своего бизнеса или несете ответственность за это решение по месту работы, рассмотрите нашу программу «Покупай и не пробуй». Это наша безрисковая программа, которая позволяет коммерческим клиентам проверять светодиодные лампы на предмет идеальной совместимости, прежде чем совершая полную покупку.

Оцените свои испытательные лампы

Нравится ли вам качество света лампочек? Достаточно ли они ярки? Правильная ли цветовая температура? Делайте заметки о внешности, начальная стоимость, использованная энергия и яркость.Если у вас есть какие-либо вопросы по поводу вашей покупки, наши сертифицированные специалисты по освещению быстро по телефону, электронной почте или в чате.

Замените лампы, которые вы используете чаще всего, чтобы максимизировать экономию

Если вы регулярно используете определенное пространство или если вы держите определенный свет включенным в течение длительных периодов времени, вы тратите больше денег на их питание. луковиц, чем другие в вашем доме. Сначала нацельтесь на эти области для обновлений, чтобы сразу же сэкономить деньги.

Учитывать долговечность лампы

В отличие от других ламп, светодиоды не перегорают; они постепенно тускнеют.Срок службы светодиодов истекает, когда световой поток при покупке падает ниже 70% от первоначальной яркости. У традиционных лампочек срок службы намного короче, чем у светодиодных. Лампы накаливания могут длиться около 1000 часов, тогда как КЛЛ может работать до 5000-8000 часов. Светодиоды рассчитаны на сохранение своей первоначальной яркости в течение 10 000-25 000 часов. Если у вас есть лампочка, которую трудно заменить из-за того, что она установлена ​​в труднодоступном месте, вы можете подумать о замене ее раньше, чем позже.Вам не придется заменять его годами. Например, лампы, рассчитанные на 25000 часов работы, служат более 20 лет при использовании примерно 3 часа в день.

Остерегайтесь закрытых светильников

Светодиодные лампы

излучают намного меньше тепла, чем лампы накаливания. Согласно ENERGY STAR®, лампы накаливания используют 10% своей энергии для производства свет, в то время как 90% теряется в виде тепла. Для светодиода 95% этой энергии используется для производства света и только 5% в качестве тепла.Имейте в виду, светодиоды более чувствительны для нагрева, и большинство светодиодов не следует использовать в полностью закрытых светильниках. По этой причине обычно рекомендуется устанавливать светодиоды на открытом воздухе. приспособления, которые позволяют лучше отводить тепло. Если вы заменяете лампу в закрытом светильнике, убедитесь, что светодиод, который вы покупаете, предназначен для для использования в этом пространстве.

Светодиоды и диммеры

При замене традиционных ламп на светодиоды вы можете захотеть заменить диммерные переключатели, которые могут быть несовместимы со светодиодами.В то время как большинство светодиодных ламп диммеры, не все совместимы с традиционными диммерами. Bulbs.com предлагает широкий выбор светодиодов с регулируемой яркостью и совместимые диммеры. Обратитесь к производителю или к одному из наших сертифицированных специалистов по освещению по телефону (888) 455-2800, чтобы Перед покупкой убедитесь, что лампы, которые вы рассматриваете, совместимы с вашим диммером. Вы также можете узнайте больше о диммерах в нашем разделе обучения. Для оптимальной производительности ищите диммеры, специально созданные для светодиодных приложений.Использование светодиода с регулируемой яркостью с несовместимым диммером может вызвать гудение и уменьшить диапазон затемнения.

Низковольтные лампы могут быть несовместимы с имеющимися у вас трансформаторами

Светодиодные лампы

могут быть совместимы не со всеми трансформаторами, потому что они потребляют гораздо меньше энергии, а некоторым трансформаторам для работы требуется минимальная мощность. Возможно, вам придется заменить или изменить существующие системы. Например, новая светодиодная лампа мощностью 7 Вт не будет совместима с галогенной трековой системой, которая для работы требуется минимум 10 Вт.Возможно, вам придется заменить гусеничную систему или добавить дополнительные лампы для удовлетворения требований к минимальной мощности. Опять же, проконсультируйтесь с производителем или специалистом по освещению Bulbs.com, чтобы убедиться, что лампы, которые вы покупаете, совместимы с вашими существующими трансформаторами.

Купить ENERGY STAR® для надежности

Лампы, отмеченные знаком ENERGY STAR, прошли или превзошли обширные тесты и требования по энергоэффективности и надежности. ENERGY STAR — это совместная государственная программа У.S. Агентство по охране окружающей среды и Министерство энергетики США. Имейте в виду, что не все типы светодиодов подходят для протестировано ENERGY STAR, поэтому приобретение любых ламп, не соответствующих стандарту ENERGY STAR, следует осуществлять через авторитетного поставщика, такого как Bulbs.com, чтобы обеспечить поддержку после покупки. Список продуктов, соответствующих требованиям ENERGY STAR, можно найти в нашем ассортименте продуктов, соответствующих требованиям ENERGY STAR.

Продолжайте заменять лампы, пока светодиоды не появятся в каждом светильнике.

Если вам не нравится лампочка в одном месте, попробуйте в другом! Если вы не можете найти лампочку нужной формы или конкретной области применения на лампах.com сайт, позвоните нам по телефону (888) 455-2800, и специалист по освещению Bulbs.com будет рад помочь.

Свяжитесь с Bulbs.com, чтобы оценить экономию энергии, доступную для вашего бизнеса.

Если вам нравится экономия энергии с помощью светодиодов в вашем доме, они вам понравятся в вашем бизнесе. Будь то ваше рабочее место в розничном магазине, офисе, ресторане, В отеле, производственном помещении, складе или другом коммерческом здании светодиоды могут помочь вашему бизнесу сэкономить деньги.Обратитесь к Bulbs.com, чтобы помочь вам с расчетами энергосбережения, а также для определения того, предлагает ли ваша электроэнергетическая компания скидку на установку энергоэффективного освещения. Если вы хотите опробовать несколько лампочек, прежде чем переходить на светодиоды, ознакомьтесь с нашей программой «Покупай и не пробуй».

Как проверить светодиодное мерцание дома

Когда вы проводите время в помещении, вы наверняка сталкивались с мерцающим светом.Вспышка и выключение, как стробоскоп или диско-шар, может быть в высшей степени раздражающим, но также может быть опасным.

Почему возникает мерцание? В некоторой степени мерцание происходит во всех источниках света с источником питания переменного тока с частотой от 50 до 60 герц, что означает, что электрический ток распространяется назад и вперед от 50 до 60 раз в секунду. Мерцание возникает из-за быстрых колебаний напряжения или «пульсации» тока, которая затем приводит к пульсации светового потока — мерцанию.

Мерцанию подвержены все типы фонарей, включая лампы накаливания, галогенные и даже светодиодные лампы.Но эффекты не одинаковы для всех типов света. Например, в галогенных лампах температура нити накала медленно реагирует на изменения электрического тока, поэтому вы не заметите такого сильного эффекта мерцания. Светодиоды практически мгновенно реагируют на изменение силы тока, поэтому мерцание заметно более заметно.

Помимо неприятных ощущений, мерцающий свет может вызвать некоторые серьезные недуги, такие как головные боли, нарушение зрения или, в крайних случаях, эпилептические припадки. Даже если мерцание небольшое, например, на более высоких частотах от 100 до 150 Гц, ваш глаз может не замечать его сознательно, но мозг все равно может обнаруживать и реагировать на него, что потенциально может иметь негативные последствия.В частности, спортсмены на стадионах и работники складов могут быть более подвержены несчастным случаям в условиях плохого освещения, которые могут вызвать стробоскопический эффект.

В домашних условиях есть несколько простых способов проверить мерцание светодиодов, чтобы предотвратить неприятное освещение и потенциальную опасность для здоровья. Во-первых, вы можете выполнить простой тест на мерцание с помощью камеры смартфона. Включите его и направьте на рассматриваемый источник света, глядя на изображение, снятое на экране. Если вы видите серию темных и светлых полос, медленно движущихся по экрану, значит, ваш свет мерцает.Если полосы не так заметны, значит, все в порядке. Камеры смартфонов могут снимать изображения с дискретной частотой, поэтому они являются надежными инструментами, которые четко фиксируют отсутствие света.

Еще один способ использовать смартфон для проверки мерцания — это загрузить приложение для проверки мерцания. VISO Flicker Tester использует камеру вашего телефона для измерения индекса мерцания света, процента мерцания и значений частоты, чтобы вы могли получить более полное представление о качестве освещения.

Чтобы полностью минимизировать мерцание, производители светодиодов могут улучшить и включить дополнительные драйверы в свои продукты.Именно это делает Soraa со своим освещением, эффективно делая их без мерцания. Чтобы узнать больше о недавно выпущенных светильниках Soraa без мерцания для дома, посетите сайт www.soraahome.com.

Тестирование светодиодов — анализ эффективности и качества электроэнергии

Руперт Шварц и Дарен Безуиденхаут, AE Power & E-Mobility
Dewesoft Austria

Введение

Светодиодное освещение становится все более популярным. Высокоэффективные светодиоды потребляют примерно на 75% меньше энергии, чем лампы накаливания, и увеличенный срок службы по сравнению с лампами накаливания является основной причиной этой тенденции.

Используя анализатор мощности Dewesoft, мы исследуем фактическое влияние светодиодных ламп на эффективность и качество электроэнергии в соответствии с международным стандартом IEC 61000 по электромагнитной совместимости (EMC).

Поскольку светодиодные светильники быстро заменяют лампы накаливания и энергосберегающие лампы из-за их высокой эффективности и увеличенного срока службы, используя технологию сбора данных Dewesoft, мы углубляемся в эту технологию, чтобы проверить ее, поскольку мы тестируем несколько светодиодных продуктов. .

Видео 1: Измерение и анализ светодиодного освещения с помощью программного обеспечения для сбора данных Dewesoft

Вопросы, которые мы задали себе: соответствует ли эффективность стандартной электрической системе заявленной? А также какие эффекты Power Quality проявляются в светодиодных осветительных устройствах и какое влияние они оказывают на энергосистемы с европейским номинальным напряжением 230 В без использования какого-либо дополнительного кондиционирования питания?

Измерение разбито на два сегмента для освещения ниже 25 Вт:

  • В первом сегменте оцениваются третья и пятая гармоники и соответствующие формы сигналов, чтобы определить, соответствует ли светодиодная лампа требованиям, установленным стандартом для светодиодов, путем сравнения отклонения от идеальных синусоидальных волн.
  • Во втором сегменте отдельные токи гармоник сравниваются с пределами оборудования класса C в стандарте IEC 61000-3-2.

Приложение для задач и измерений

Светодиодные лампы

более энергоэффективны, чем лампы накаливания, но у них есть и недостатки. Поскольку мы используем светодиоды, которые создают нелинейную нагрузку, они могут отрицательно повлиять на качество электроэнергии, внося шум в сеть. Это создает нежелательную нагрузку на цепь переменного тока.

Поскольку все больше и больше светодиодных систем освещения используется, качество электроэнергии в электрической сети может подвергаться отрицательному влиянию, что, в свою очередь, приводит к нежелательным значениям качества электроэнергии и низким значениям мощности в сети.

Мы опишем методы использования анализатора качества электроэнергии Dewesoft для точного и удобного мониторинга качества электроэнергии и измерения этих вредных воздействий.

Установка для измерений и испытаний

светодиодов питаются от линии постоянного тока, генерируемой импульсным источником питания.Для анализа мощности постоянного тока необходима система сбора данных с высокой пропускной способностью и высокой частотой дискретизации из-за высоких частот переключения балластных блоков или импульсных регуляторов в люминесцентном освещении и светодиодах.

Усилители Dewesoft SIRIUS HS (High Speed) идеально подходят для этого приложения и позволяют проводить полностью синхронный анализ эффективности всего потока энергии (мощность переменного тока, мощность постоянного тока, яркость).

Измерительное оборудование
Система сбора данных SIRIUSi-HS-4xHV-4xLV
Датчики и преобразователи 2x DS-CLAMP-150DC токовые клещи переменного / постоянного тока
Программное обеспечение для сбора данных Dewesoft X3
Дополнительные лицензии на программный модуль Разъем питания

Для этого измерения была выбрана система сбора данных серии SIRIUS HS, поскольку она сочетает в себе широкую полосу пропускания с возможностью получения сигнала без псевдонимов с возможностью измерения с частотой дискретизации до 1 мс / с .DAQ-устройства Dewesoft спроектированы как полностью модульные, что означает, что несколько устройств могут использоваться одновременно, измеряя различные параметры, при этом все каналы полностью синхронизированы друг с другом.

Система SIRIUS DAQ также оснащена фильтром сглаживания, который можно комбинировать с фильтром с бесконечной импульсной характеристикой (IIR) внутри программируемой вентильной матрицы (FPGA). Эти решения для фильтрации являются стандартными и могут быть активированы или деактивированы пользователем по мере необходимости.

Изолированный анализатор мощности высокого и низкого напряжения SIRIUS

С одной стороны, низковольтный усилитель (SIRIUS HS-LV) в сочетании с технологией 16-битного АЦП позволяет проводить измерения очень низких напряжений даже в больших диапазонах измерения (например.грамм. разрешение мкВ в диапазоне ± 10 В). Эти уровни напряжения можно установить в настройках измерения в Dewesoft X.

С другой стороны, высоковольтный усилитель (SIRIUS HS-HV) позволяет напрямую измерять напряжения до 1600 В постоянного тока . Это гарантирует, что в этом случае сетевое напряжение может быть напрямую измерено встроенными усилителями без каких-либо дополнительных преобразователей напряжения.

DS-CLAMP-150DC — это преобразователь тока, основанный на эффекте Холла, который измеряет ток, используя магнитное поле, создаваемое вокруг проводника.Ток прямо пропорционален выходному напряжению. Это также имеет то преимущество, что измерение гальванически развязано, что делает измерение более безопасным.

Датчики и преобразователи тока Dewesoft

Эффект Холла удобно использовать для измерения как переменного, так и постоянного тока в широком диапазоне амплитуд и частот (до 100 кГц) с высокой чувствительностью и хорошей точностью 0,5% от показаний. По этой причине для измерения постоянного тока рекомендуется использовать клещи на эффекте Холла.

Используемое программное обеспечение для сбора данных DewesoftX очень интуитивно понятно и удобно для пользователя, а в сочетании с силовым модулем делает этот тип измерения точным и простым.

Модуль анализа мощности — один из самых сложных математических модулей в Dewesoft X. Он позволяет проводить измерения в сетях постоянного и переменного тока, работающих на разных частотах, с различными предварительно установленными конфигурациями проводки и даже с источниками переменной частоты.Все измерения полностью синхронны.

Предварительно установленные электрические схемы, доступные в модуле анализа мощности DewesoftX, следующие:

  • постоянного тока
  • Однофазный
  • 3-фазная звезда
  • 3-фазный треугольник
  • 3-фазный Aron
  • 3 фазы V
  • 2 фазы
  • 3 фазы 2 метра

Для этого измерения были выбраны схемы подключения постоянного и однофазного переменного тока. Из раскрывающегося списка на странице настройки схемы каналы могут быть назначены соответствующим линиям измерения.

Рисунок 1: Окна настройки постоянного и переменного тока в Dewesoft X

На следующем изображении показаны формы сигналов переменного тока (слева) и постоянного тока (справа) светодиода, а также схема подключения, которая использовалась для выполнения измерения. Возможность хранения необработанных данных также позволяет записывать переходные процессы или анализировать dU / dt, как показано на стороне постоянного тока.

Рисунок 2: Формы сигналов переменного тока (слева) и постоянного тока (справа) светодиода

Светодиод на рисунке 1. имеет КПД от постоянного к переменному току 80%.Активная мощность 5,3 Вт. Согласно энергетической маркировке этот светодиод будет иметь:

  • Класс A Эффективность
  • Энергопотребление 5,3 кВтч / 1000 часов

Светодиод кажется лучшим выбором из-за бесспорно высокой энергоэффективности. Однако остается вопрос, действительно ли светодиоды являются лучшей технологией для использования с минимальным вредным воздействием или без него?

При анализе сигнала переменного тока, который поступает из сети в левой части изображения выше, становится ясно, что форма сигнала тока больше не является синусоидальной, а это означает, что коэффициент мощности будет снижен.Также имеется большое количество искажений, которые отрицательно влияют на сетку.

Имеется большая мощность искажения, которая влияет на качество электросети, что приводит к низкому качеству электроэнергии.

Все электрические устройства должны соответствовать требованиям к гармоническим токам, определенным в стандарте IEC 61000-3-2. Пределы для освещения определены в классе C. Освещение разделено на две области номинальной электрической мощности: первая — это освещение ниже 25 Вт, а остальные — в сегменте более 25 Вт.

Измерения

Для освещения ниже 25 Вт есть три возможных процедуры для выполнения тестов. Мы обсудим два из них в этой заметке по применению.

Процедура 1 — Анализ третьей и пятой гармоник

Первая процедура анализирует гармоники тока третьего и пятого порядка гармоник, а также анализирует форму волны тока за один период.

Пределы гармонических токов
Порядок гармоник Предел
И_х4 86%
I_H5 61%

При анализе формы волны пиковое значение тока должно появиться в фазе ≤65 ° и не должно опускаться ниже 5% до достижения фазы 90 °.


Рисунок 3: осциллограмма тока, показанная в стандарте IEC 61000-3-2 (стр.20)

Если мы теперь проанализируем форму волны тестируемого светодиода, становится совершенно ясно, что он вообще не выполняет это условие. Гармонические токи для I_h4 и I_H5 превышают установленные пределы, а характеристики формы сигнала далеки от требований, установленных стандартом.


Рисунок 4: Анализ формы кривой тока тестируемого светодиода

Dewesoft может выполнить очень быстрый и эффективный анализ в соответствии с этими требованиями.В Scope View форма волны может быть немедленно проанализирована с помощью пары триггеров и функций анализа. Гармонические токи можно быстро проверить с помощью диаграммы гармонического БПФ или векторного осциллографа, который может отображать каждую отдельную гармонику как в абсолютных, так и в процентных значениях.

Процедура 2 — Гармонический анализ каждого отдельного тока

Вторая процедура заключается в анализе того, не превышают ли токи гармоник без фильтров гармоник для каждой отдельной гармоники пределы оборудования, классифицируемого по классу D, определенному в IEC 61000-3-2: 2018 (таблица 3, столбец 2 — Класс Оборудование D, стр.22):

Пределы гармонических токов
Порядок гармоник Предел
И_х4 3,4 мА / Вт
I_H5 1,9 мА / Вт
I_H7 1,0 мА / Вт
I_H9 0,5 мА / Вт
I_h21 0,35 мА / Вт
Нечетные гармоники от I_h23 до I_h49 3,85 / н мА / Вт

В этом случае токи гармоник относятся к номинальной активной мощности лампочки.

Этот анализ удобно проводить и в программе Dewesoft X. С помощью функции справочной таблицы все гармоники и их пределы могут быть показаны на одной диаграмме. Для этого светодиодного светильника почти все гармонические пределы превышены, что снижает экономическую эффективность этих систем освещения.

Рисунок 5: Диаграмма гармонических токов

Результаты

В этом приложении измерения типичный треугольник мощности:

  • полная мощность (S),
  • реальная мощность (P) и
  • реактивная мощность (Q)

анализа мощности переменного тока не подходит.Это связано с другими параметрами, такими как искажения и реактивная мощность гармоник, которые необходимо учитывать из-за нелинейной нагрузки, вызываемой светодиодами (нелинейные нагрузки также создаются инверторами, электронными балластными модулями, блоками питания компьютеров. , и выпрямленные входы, среди прочего).

Силовой модуль Dewesoft содержит все необходимые инструменты для успешных измерений в нелинейной области. Помимо гармонической реактивной мощности (QH), возникающей из-за фазового сдвига между напряжениями и токами одинаковых частот, необходимо учитывать новый параметр: реактивная мощность искажения (DH).

Реактивная мощность искажения определяется как комбинация напряжений и токов на разных частотах, которые создают мощность искажения.

Рисунок 6: Треугольники мощности — старый (P, Q, S) слева, новый, включая искажения справа

Хотя светодиодная технология считается очень эффективной, тестируемый светодиод создает большие искажения. Это особенно заметно в высокой мощности искажений (DH) и высоком уровне гармонических искажений (THD):

  • P = 5,3 Вт
  • Q = 10,4 ВАр
  • QH = -0,9 ВАр
  • DH = 10,4 ВАр
  • S = 11,7 ВА
  • THD_I = 183%

Выводы

Анализатор мощности Dewesoft может измерять как КПД , так и качество электроэнергии , а также выполнять полный анализ лампочек с помощью одного прибора.Это новый и инновационный опыт тестирования освещения.

Из 10 протестированных светодиодных лампочек, на удивление, только одна прошла тест на качество электроэнергии . Светодиоды для этого теста были выбраны случайным образом без каких-либо предубеждений в отношении изготовления, модальности и цены. Только после тестирования эти параметры были оценены, в связи с правилами конфиденциальности данных мы не можем раскрыть эту информацию в настоящее время.

Проверка источника напряжения

Перед проверкой качества электроэнергии, выделяемой светодиодными лампами, необходимо проверить источник напряжения и убедиться, что все параметры (гармоники) находятся в требуемых пределах, чтобы убедиться в отсутствии больших падений или провалов напряжения.Нормы IEC 61000-3-2 требуют, чтобы гармонические напряжения были ниже установленных пределов.

Заданные пределы гармонических напряжений
Порядок гармоник Предел
У_х4 0,9%
U_H5 0,4%
U_H7 0,3%
U_H9 0,2%
Четные гармоники от U_h3 до U_h20 0,2%
Все гармоники от U_h21 до U_h50 0,1%

Одним из больших преимуществ использования инструментов Dewesoft DAQ является программная опция фоновых гармоник (см. 6.2.1. Фоновые гармоники в руководстве по анализатору мощности), где можно компенсировать возможные искажения и гармоники напряжения в сети, а также проводить испытания в соответствии с IEC 61000-3-2.

Документация

Что такое светодиодный драйвер? Как проверить и заменить драйвер светодиода?

ЧТО ТАКОЕ СВЕТОДИОДНЫЙ ДРАЙВЕР?

Это будущее уже сейчас, и светодиодные фонари взяли верх. Часто нам задают вопрос о светодиодах и о драйвере.

Какие они?

Зачем они вам?

Как они работают?

Как проверить драйвер светодиода? (переходите в конец страницы)

Ваш светодиод может быть лучшим, но он не останется таким, если у вас нет хорошего драйвера светодиода.См. Раздел «Как работают светодиоды», чтобы узнать больше об общих светодиодах.

В светодиодном фонаре всю тяжелую работу выполняет водитель. Будь то светодиодная лампа Corn или светодиодный светильник, у него внутри есть драйвер. Этот драйвер принимает входной сигнал от здания переменного тока или переменного тока и преобразует его в постоянный или постоянный ток. В вашем доме это означает от 120 В переменного тока до 36 или 48 В постоянного тока. Он работает как гигантский трансформатор. Для этого постоянно требуется продукт очень высокого качества. Большинство проблем, которые мы видим при сбоях светодиодов, связаны с драйвером.

Что такое драйвер светодиода? = «Q»>

A: Драйвер светодиода — регулятор мощности. Технически это схема, которая отвечает за регулирование и подачу идеального тока на светодиод. Драйвер светодиодов обеспечивает питание и регулирует переменные потребности светодиодов, обеспечивая постоянное количество энергии, поскольку его свойства меняются с температурой. Драйверы светодиодов преобразуют переменный ток высокого напряжения в низкое.

Если у вас хороший светодиод и плохо работает светодиодный драйвер, ваши светодиодные фонари для высоких отсеков не будут работать долго.Большинство отказов светодиодов происходит не от светодиода, а от драйвера. Обычно цепи перегорают и выходят из строя. Драйверы светодиодов обычно должны подавать меньше энергии на светодиоды из-за их эффективного характера, но они также должны быть более точными. Светодиодное освещение разработано с высокой точностью и требует соответствующего напряжения для эффективной работы. Современная технология, используемая в драйвере светодиода, основана на печатной плате и больше похожа на компьютер, чем на электрический регулятор.

Что такое ПРА для светодиодов? = «Q»>

A: Технически этого не существует.HID и другие лампы использовали балласт для увеличения мощности ламп. Светодиоды используют драйвер, который преобразует мощность переменного тока здания в постоянный ток. Светодиоды требуют постоянного постоянного тока для работы.


Балласты и драйвер светодиодов

Балласты и драйверы являются регуляторами мощности для фонарей, но работают они по-разному. Оба обеспечивают небольшой буфер между светом и источником тока, что делает его менее уязвимым для перегрузки электричеством, регулируя напряжение между ними. Хотя оба компонента служат одной и той же цели, есть разница.Балласты являются традиционным компонентом, используемым в металлогалогенных лампах и компактных люминесцентных лампах (CFL), и обычно должны регулировать гораздо большую мощность. Они также использовали старые технологии, такие как магниты, для достижения результатов, хотя новые были электронными балластами.


Драйверы светодиодов с регулируемой яркостью

Другой важной отличительной особенностью является то, что драйверы светодиодов могут включать опцию регулировки яркости светодиодов. Драйверы с регулируемой яркостью можно сделать разными способами. Для небольших бытовых лампочек количество тока, протекающего через светодиодное устройство, определяет световой поток.Их уровень яркости регулируется простым управлением током, проходящим через уложенные друг на друга слои полупроводникового материала, установленные на подложке. Для светодиодных светильников большей мощности, таких как LED High Bay, для управления светом используется напряжение 0-10 В или PMW. В любом случае хороший драйвер светодиода обеспечивает защиту светодиода.

Электропроводка

Электромонтаж любой цепи очень важен, когда речь идет о производительности, безопасности и экономии электроэнергии. В больших светильниках, таких как светодиодные уличные фонари, напряжение 110 В или 220 В направляется прямо на драйвер светодиода через стандартное 3-проводное соединение.Затем светодиод настраивает его на правильное напряжение каждого OED. Схема подключения драйвера светодиода позволяет сэкономить до 70% электроэнергии по сравнению с традиционной люминесцентной лампой. Подключение драйвера делает его более безопасным и дает наилучшие результаты даже при экстремальных температурах.

Как заменить драйвер светодиода? = «Q»>

A: Сначала вы должны проверить, исправен ли драйвер, то есть его можно заменить. Если это лампочка, то шансы, что она исправна, равны нулю.Они жестко подключены к лампочке. Для больших светильников есть неплохие шансы. Вам нужно получить доступ к компоненту драйвера и собрать некоторые важные спецификации. Также неплохо протестировать ввод и вывод драйвера, чтобы убедиться, что это всего лишь драйвер. Сначала попробуйте модель драйвера и посмотрите, сможете ли вы ее найти. Если нет, вам понадобится эквивалент. Какая номинальная входная мощность? Номинальное напряжение? Что на выходе? Постоянный ток или постоянное напряжение? Есть ли на борту диммирование 0-10В. Затем вам нужно будет найти драйвер аналогичного размера, который соответствует входной мощности, напряжению, выходному току и т. Д.Если вы найдете совпадение, вы готовы поменять их местами. Хорошая новость в том, что обычно обменять проще, чем их найти.

Глядя на светодиодный драйвер внутри светильника

Посмотрите это видео, чтобы увидеть, как мы открываем светодиодный светильник и просматриваем драйверы в нем. Это пример исправного приспособления, в котором можно заменить драйверы.

Светодиоды без водителя

Светодиодные двигатели переменного тока без водителя теперь превратились в важное новое оружие в осветительном бизнесе.Прочтите нашу статью «Ионные светодиоды без драйверов», чтобы узнать, почему они становятся все более распространенными, но при этом более опасными и подверженными сбоям.

Резюме

Драйверы светодиодов критически важны для работы вашего осветительного прибора. LEDLightExpert.com использует только высококачественные драйверы светодиодов от таких торговых марок, как Meanwell или Invetronics. Таким образом, мы можем предоставить 5-летнюю гарантию на все светодиодные лампы с высоким световым потоком, потому что мы знаем, что у вас не возникнет проблем.

Как проверить драйвер светодиода? = «Q»>

A: Светодиоды требуют постоянного тока и, следовательно, работают от постоянного тока.Электроэнергия в здании ак. Убедитесь, что входное напряжение на входе соответствует мощности здания. На выходной стороне убедитесь, что o = utput соответствует драйверу dc. Обычно 24, 36, 48 или 54 постоянного тока. Убедитесь, что диммер и другие провода заглушены. Прочтите нашу полную статью для получения более подробной информации

Как проверить драйвер светодиода

Около 10 минут

При диагностике светодиодного светильника первым шагом должно быть питание. В драйвер светодиода подается питание. Объясняем, как тестировать

https: // www.ledlightexpert.com/What-is-an-LED-Driver_ep_44-1.html

Необходимых предметов:

Светодиодный светильник с исправным драйвером

Проволочные гайки

Инструмент для зачистки проводов

Отвертка

Мультиметр

Препараты

Безопасность прежде всего. Убедитесь, что у вас есть надежный подъемник или лестница, ведущая к приспособлению. Ремни безопасности и зажимы следует использовать для более высоких установок. На выключателе определяют напряжение выключателя. Вам нужно будет знать это для тестирования позже.дважды проверьте, что вы в безопасности, прежде чем продолжить.

https://www.LEDLightExpert.com/assets/images/How_to_test_an_LED_Driver_LLE_900px.jpg

Найдите отсек водителя и настройку проводки

Найдите отделение водителя на приспособлении. Некоторые приборы могут иметь запечатанный драйвер или использовать драйвер на борту (DOB). Эти приспособления не подлежат ремонту, и необходимо будет заменить все приспособление. Мы рекомендуем исправные приспособления, когда это возможно, для проведения технического обслуживания.После того, как вы найдете отсек, вам нужно будет найти входные и выходные провода. Многие светильники также имеют диммирование 0-10 В и имеют 2 дополнительных провода. Их необходимо проверить, чтобы убедиться, что они не касаются друг друга, чтобы завершить тест. Если установлен диммер или провода соприкасаются, это даст вам ложное считывание плохого драйвера.

https://www.LEDLightExpert.com/assets/images/How_to_test_an_LED_Driver_multivolt_test_LLE_900px.jpg

Проверка стороны входа

Входная сторона драйвера может быть от 100 до 480 В переменного тока в зависимости от здания.На шаге 1 вы узнаете напряжение и сможете соответствующим образом настроить свой счетчик. В большинстве приспособлений используются быстросъемные зажимы, но некоторые из них являются проволочными гайками. Вы сможете проверить мощность с помощью любого из них. Сделайте снимок глюкометра со стороны входа. Если у вас нет питания, мы не сможем протестировать драйвер. Сначала исправьте эту проблему. Как только у нас будет показание счетчика, соответствующее напряжению в здании, мы можем двигаться дальше.

https://www.LEDLightExpert.com/assets/images/LED_Driver_multimeter_test_LLE_500px.jpg

Проверить выходную сторону

Светодиоды работают от постоянного тока или постоянного тока.Количество постоянного тока может меняться в зависимости от прибора, и вам нужно будет указать это на драйвере.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
