Замена электропроводки в квартире без штробления

Электричество является незаменимым ресурсом, который необходим для качественного и долговечного функционирования различных приборов. Исчезнуть электричество в квартире может по разным причинам: произошла авария на электростанции, порвался кабель, идут профилактические работы. Но порой виновницей неполадок является электрическая проводка.

Как поменять проводку без штробления?

Небольшого замыкания достаточно, чтобы было невозможно воспользоваться элементарными электроприборами.

Что такое штробы и штробление?

В любой обычной квартире электропроводка спрятана внутри стен. Такой способ размещения проводов называется скрытым. Для его выполнения необходимо осуществить штробление стен. Под штроблением понимается создание отверстий и полых каналов, в которых будут располагаться электрические провода. Штробление, как правило, осуществляется во время перепланировки квартиры и является очень долгим процессом, который начинается с разработки детального плана. Владельцы домов и квартир стараются избегать штробления еще и по той причине, что во время него выделяется большое количество пыли и грязи. Да и к процессу без специальных инструментов не подойти. Заменить провода без штробления можно несколькими способами:

• установив открытую проводку
• используя старую проводку
• используя старые штробы

Открытая проводка – что это?

Если владелец квартиры не хочет нанимать штукатуров, убирать пыль после штробления и делать косметический ремонт, то лучше всего выполнить замену проводки, используя открытый способ. Открытые электролинии устанавливаются без штроб – при этом они прокладываются в плоскостях стен с применением специальных плинтусов и прочих изделий. Для их изготовления используются самозатухающие материалы: металл, пластмасса, прочие композиты. Для того чтобы закамуфлировать электросеть, сегодня применяются самые различные элементы, позволяющие декорировать квартиру. К изделиям для прокладки проводов можно также отнести:

• кабель-каналы
• гофрорукава
• коробы

Этапы работы

Установка открытой электропроводки в квартире без штробления всегда начинается с разметки стен. План должен содержать отметки расположения розеток, сетей и плинтусов. На следующем этапе происходит закладка проводки в плинтуса. Обязательно нужно закрыть кабель-каналы и еще раз их тщательно осмотреть. Далее осуществляется замер сопротивления изоляции. Только потом можно подать напряжение. Такой способ замены электропроводки может показаться более затратным из-за необходимости приобрести крепежи и другие расходные материалы.

Обязательно ли демонтировать старую проводку?

Второй способ замены электрических сетей является более экономичным и удобным, так как он не требует полного демонтажа. Будет достаточно отсоединить люстру, убрать изоляцию, выпрямить старые провода и соединить их с новыми. Остатки проводки можно убрать кусачками. Такой способ используется чаще всего в тех случаях, когда бюджет, выделенный на ремонт, минимален. Необходимо только купить недостающий метраж кабеля и подготовить инструменты.

Меняем проводку, используя старые штробы

Чтобы выполнить замену сетей этим способом, нужно приобрести новый кабель, который затем будет протянут по пустотам плит. Для прокладки понадобится стальная протяжка. То же касается и электро-розетки. На первом этапе нужно демонтировать розетку из подрозетника. С помощью проволоки кабель помещается в пустоту и протягивается к розетке. Здесь следует уделить внимание клеммам. Лишь после этого можно вернуть розетку на законное место. Для осуществления данного способа замены следует применять оборудование для отслеживания электрического тока и его напряжения.

Важно помнить о том, что замена электропроводки в квартире требует вскрытия распределительной коробки. Ее можно узнать по наличию пластиковой поверхности и электроточкам. Именно отсюда сети идут к выключателям и розеткам. В этом месте находятся, в том числе, телефонные провода, а также многочисленные интернет-провода. Для проверки напряжения следует использовать специальный индикатор. Делать это можно, работая напрямую с проводами. Отсутствие напряжения может говорить о неправильности подключения проводки в квартире или переломе провода.

Чтобы осуществить ремонт неисправности в квартире, требуется выполнить отключение электричества, используя распределительный щиток, который есть в каждом доме. Предохранительный автомат обесточит электропроводку и позволит выполнить необходимые ремонтные мероприятия на трассе. Главное – убедиться, что питающий кабель действительно отключен, ведь в противном случае может произойти поражение электрическим током.

Как отремонтировать перебитый провод без штробления?

Обесточив электропроводку в квартире, можно приступать к ремонтированию деформированного участка сети и замене провода. Чтобы это сделать, нужно удалить из подрозетника розетку и отсоединить все питающие ее провода, обрезав их в нужных местах. Таковыми являются места перелома сети. Следующий этап – это зачистка жил. Для замены проводки необходимо превратить жилы в аккуратные блестящие проводки, которые затем будут подключены к клеммам. Исправную розетку можно вернуть обратно и использовать в своих целях.

Самостоятельно заменить проводку без штробления в квартире очень просто – нужно только соблюдать меры предосторожности. Этот способ является более экономичным, так как не требуется покупать для штробления перфоратор, болгарку с алмазным диском, а также штроборез. Не говоря уже о том, что для их использования нужны отточенные навыки. Наконец, можно не сомневаться – завеса въедливой пыли обойдет квартиру стороной.

Замена проводки без штробления: можно или нет?

Замена проводки без штробления стен возможна несколькими методами – рассказываем, как это сделать и какие особенности у каждого метода.

Содержание

Протяжка в существующих кабель-каналах

Метод подходит, если старая проводка проложена в кабель–каналах. Для перекладки проводки контур обесточивается, канал вскрывается в начальной и конечной точках (например, распределительная коробка и розетка). Новый кабель закрепляется к старому, например, в распределительной коробке. Старый кабель вытягивается с противоположного конца канала – из розетки. Теоретически все просто и вместо старых проводов разводка будет выполнена новыми проводами. Но у этого способа свои недостатки:

Внутри канала могут быть цементные пробки, через которые не удастся провести новый кабель.

Провода в канале могут быть перекручены, что также не позволит выполнить протяжку.

Внутренняя поверхность канала, кусочки цемента могут повредить оплетку нового кабеля, что создает опасность.

Как бы аккуратно вы ни старались заменить старые кабели новыми данным метолом, уверенности в том, что проводка целостная, не будет. Лучше производить замену по-другому.

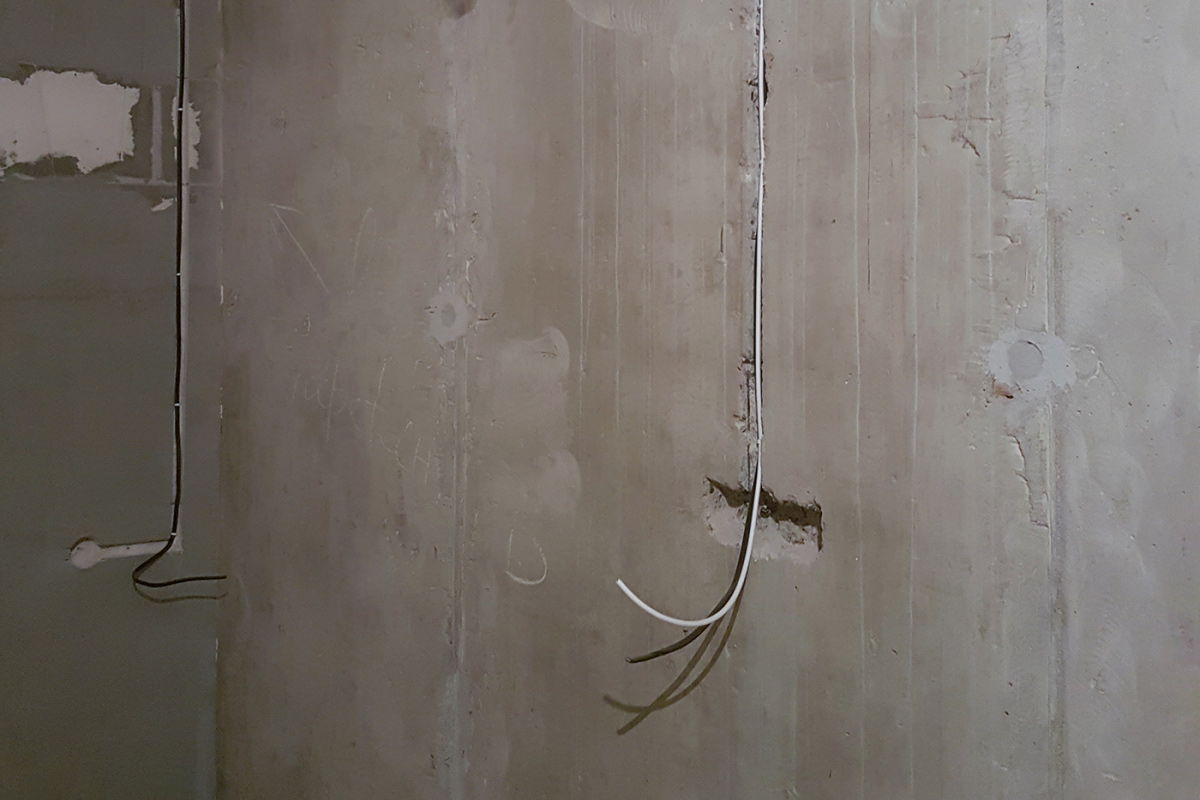

Прокладка в штукатурке

Суть метода та же, что и при штроблении, проводка закладывается в подготовленные штрабы, но не в стенах, а в штукатурке. Этот метод применяется при толщине покрытия не менее 1 см. Стены при этом не затрагиваются. Разведение кабелей выполняется на этапе предчистовой отделки, кабель может укладываться непосредственно в штрабу или в кабель-канал.

К преимуществам метода относятся:

Сохранение целостности стен.

Возможность выполнить скрытую проводку.

Меньший объем работ по сравнению с прокладкой проводов в стене.

• Заменить проводку можно только в период ремонта, так как будет нарушена декоративная отделка стен.

Монтаж открытым способом

В этом случае кабели в кабель-каналах укладываются поверх чистовой отделки. Часть проводки может проходить в плинтусе – для этого выпускаются плинтусы специального профиля с местом для проводов, вторая часть убирается в короба:

Выпускаются короба с декоративным исполнением, что позволяет замаскировать открытую проводку и вписать ее в интерьер.

Среди преимуществ открытого монтажа выделяют:

Простота прокладки и замены провода.

Возможность проведения работ после чистовой отделки.

Возможность быстрого переноса и добавления точек.

У метода один недостаток – невозможно полностью скрыть коммуникации, что может внести ограничения в интерьер помещения.

С чего начать работы

Начинать работу нужно с составления плана-схемы будущей разводки. Схема или чертеж расположения кабелей и точек потребления нужна как минимум по трем причинам:

Фиксация мест прокладки проводов с размерами. Эта информация особенно важна, если вы решите делать скрытую проводку. Если потом вы захотите повесить мебели или телевизор, вы будете точно знать, где проходят провода, чтобы случайно не повредить их при сверлении.

Подсчет количества необходимых элементов – подрозетников, розеток, выключателей, кабеля, кабель-канала, соединителей и других комплектующих.

Определение оптимальной схемы электрокоммуникаций. На плане видно, где лучше всего выполнить прокладку, чтобы учесть расположение техники, элементы интерьера и так далее.

После составления плана производится подсчет и закупка комплектующих.

Что потребуется для замены

Устройства обесточивают линию при коротком замыкании или перегрузке. Они меняются, если текущие вышли из строя, не соответствуют сечению новых проводов или производится замена всей проводки с полным обновлением элементов. Важно подобрать выключатели с нужными характеристиками, иначе могут происходить ложные срабатывания или наоборот – устройство не отключит электричество в нужный момент. Под выключатели подбирается бокс:

Выпускаются встраиваемые и навесные модели. Если не планируется трогать стены, то подойдет навесная модель под нужное количество автоматов.

Клеммы и соединительные гильзы

Клеммы нужны для соединения проводов. Есть многоразовые и одноразовые клеммы, модели с плоско-пружинными и винтовыми зажимами, устройства для вводной силовой линии и клеммы для внутренних соединений. Клеммы могут выполнять переходы от медной к алюминиевой проводке, от одножильной к многожильной. Если сомневаетесь с выбором – всегда можете проконсультироваться с нашими специалистами.

Также для соединения проводов могут понадобиться гильзы. Они выполняются из диэлектриков, выполняют роль изоляции и обеспечивают защиту соединения от повреждений.

Также вам потребуются кабель-каналы (расчетный метраж + 15-20%), фасонные элементы к ним (углы, адаптеры, по количеству переходов + по 2 элемента каждого типа), крепеж и держатели (определяется по метражу и шагу между элементами крепления + 10%).

Можно ли без штробления заменить проводку?

• Опубликовано: 30 декабря, 2020 | Обн-но: 6 января | Просмотров:2999 | _title>»>Электрика и слаботочка

• замена проводки
• штробление стен

Есть несколько способов заменить проводку без штробления. Расскажем, как это сделать и что для этого понадобится.

Можно ли без штробления заменить проводку? Есть несколько способов заменить проводку без штробления. Расскажем, как это сделать и что для этого понадобится.

Все приборы, инструменты и аксессуары вы можете приобрести в интернет-магазине «Добрострой».

Способы проложить проводку без штробления

1. Вытянуть старую и протянуть новую

Раньше широко использовали метод протягивания проводов в существующих каналах. Суть в том, что новый провод прикрепляется к старому в одной точке (в розетке или распределительной коробке), и старый тянут в другой точке, протягивая так на его место новый.

• протянуть провод получится, только если канал чистый, нет цементных пробок;
• очень опасно – каналы в любом случае не шлифуются, поэтому можно легко повредить изоляцию нового провода (риск пожара, замыкания).

В этом случае вы действительно меняете старую проводку, но лучше не использовать метод протягивания – вы никогда не будете уверены в целостности проводов! Поэтому специалисты рекомендуют другие способы.

Независимо от того, какой вариант вы выберете, вам нужно будет старую проводку отключить!

2. Проложить новую в штукатурке

Это хороший вариант, если ваш ремонт находится на стадии черновых работ, и вы не хотите в итоге видеть провода, но и бить стены не готовы. Минимальный слой штукатурки – примерно 1 см, этого вполне хватит, чтобы «спрятать» провод. Можно сделать «канавки» на уже оштукатуренных поверхностях.

• проводка не влияет на дизайн.

• нужно делать ремонт комнат;
• если возникнут проблемы, нужно будет снова «бить стены», хоть и не так глобально, как при штроблении;
• изменить места размещения выключателей, розеток, светильников можно только нарушив целостность штукатурки, а это снова грязные работы.

3. Открытым способом

В этом случае провода идут поверх стен. Но, конечно, просто прикрепить их недостаточно – это и выглядит некрасиво, и крайне небезопасно: провода могут перегреться, есть высокий риск их механического повреждения, а это чревато замыканием и пожаром. Можно воспользоваться специальным плинтусом или коробами.

И если в случае с прокладыванием проводки в штукатурке изоляционным материалом служит сама штукатурка, то при открытом способе используют «средства камуфляжа» – кабель-каналы, гофрорукава, трубы, специальные плинтусы или багеты.

• быстрый доступ ко всем проводам, а значит, легкий локальный ремонт;
• возможность изменить схему расположения точек;
• иногда такой вариант становится частью дизайнерского решения.

• не всем нравятся коробы на стенах, а полностью обойтись без них не получится.

Что понадобится для этого

Независимо от того, будете ли вы прокладывать проводку в штукатурке, или выберете открытый способ, вам будет нужно следующее.

План-схема всех точек

Это выключатели, розетки, места прямого подключения приборов. Только после этого можно рассчитать, сколько проводов нужно протянуть – например, если в ванной у вас бойлер и стиральная машина, то их лучше подключать к сети по-отдельности, со своим автоматом, который защитит от перенапряжения.

Оборудование и комплектующие

• Автоматические выключатели. Обязательны, если вы меняете проводку по всей квартире. И очень желательно поставить отдельные в тех помещениях, где будет много техники, которая создает повышенную нагрузку на сеть. На весь дом берите выключатели минимум 20 А, на отдельную комнату можно 10-16 А.

Выключатель автоматический ABB, 4P, 10A

• Бокс для автоматических выключателей. Так как бить стены не предполагается, нужен навесной. Выбирайте в зависимости от количества выключателей.

Бокс навесной Иэк, для 4-х автоматических выключателей

• Строительно-монтажные клеммы. Используются для подключения проводников внутри коробки. В них установлено специальное пружинное соединение, поэтому контакт обеспечивается надежный. Очень удобно то, что такие клеммы позволяют использовать одновременно одножильные и многожильные проводники, медные и алюминиевые.

Cтроительно-монтажные клеммы 5-проводные STEKKER

• Соединительная гильза. Она позволяет надежно скрепить два отрезка провода, если нужно продлить его длину. Обычно для этого используют изоленту, но такой вариант небезопасный – изолента со временем пересыхает и отслаивается, а значит, целостность изоляции нарушается. Термоусаживаемая гильза, которая при нагревании сужается и словно спаивает провод, обеспечивает герметичное соединение, которое со временем не нарушается. Обращайте внимание, на то, на сколько ампер она рассчитана!

Гильза соединительная изолированная термоусаживаемая STEKKER, 19А

• Стриппер. Это не обязательный, но очень удобный инструмент – он помогает быстро нарезать провода и быстро снять с их изоляцию, а это необходимо делать перед тем, как использовать клеммы или гильзы, перед установкой розетки и выключателя. Можно сделать это и ножом/ножницами, но есть риск нарушить целостность токоведущих жил и просто пораниться.

Автоматический стриппер ИЭК с настройкой усилия и длины зачистки

При открытом способе проводки

Вам дополнительно понадобятся кабель-каналы и соединения для них – внешние и внутренние углы, адаптеры (если будет переход с настенного кабель-канала на напольный).

Адаптер для напольного кабель канала КМАП

Варианты расположения напольных и настенных кабель-каналов и специального плинтуса для проводки

Если планируете дизайн в стиле лофт, можно взять специальные трубы – их делают из ПВХ, но вы можете покрасить их обычным баллончиком, чтобы они выглядели металлическими.

Открытая проводка в трубах

Если вы будете использовать кабель-каналы, рекомендуем сразу заложить в схему провода для USB-розеток, кабельного телевидения и т.д. – это очень удобно.

Все необходимое вы найдете в интернет-магазине «ДоброСтрой»

Как уложить электропроводку, не прибегая к штроблению стен

Электрическая проводка присутствует, в принципе, в каждом доме. Но проложена она должна быть так, чтобы обеспечивалось не только удобство, но и необходимый уровень безопасности. Когда-то ее укладывали повсюду наружным способом. Но сейчас к нему прибегают только в деревенских домах. Или там, где хозяева предпочитают стиль рустик.

Однако многим все-таки хочется уложить проводку так, чтобы она не бросалась в глаза. В принципе, это возможно, если в стене проделать штробы. Но штробление не всегда приемлемо или допустимо. Поэтому мы решили рассказать вам сегодня и о других способах. Позволяющих укрыть проводку, но не нарушающих целостность стен.

Проводка в штробах: почему этот способ не всегда приемлем

Вероятно, большинству из нас известно, что такое штроба. Это своеобразный канал, проделываемый в стене и служащий для укладки проводов.

В принципе, с эстетической точки зрения, результат оказывается неплох. Потому что проводка становится полностью невидимой. Но этот способ имеет и существенные недостатки. И основные из них состоят в следующем:

1. В результате штробления портится штукатурка и ее внешний вид. Потому что не у каждого электрика работу получается сделать аккуратно. Поэтому для восстановления чистового слоя штукатурной отделки приходится приглашать другого специалиста.
2. Если штробление выполняется после ремонта, то порой приходится полностью менять обои. Или даже потолочное покрытие, если штроба проходит по потолку.
3. Штробление производят, как правило, специальными инструментами – перфораторами. А они, как известно, доставляют массу неудобств своей шумностью и способностью производить огромное количество пыли.
   Проводка, штробы
4. Если проводка находится в штробе, доступ к ней полностью закрыт. В результате даже малейший ремонт невозможен. Чтобы его сделать, штробу приходится вскрывать.

Способы, позволяющие уложить проводку без штробления

Теперь, пожалуй, можно рассказать и о нескольких приемах, благодаря которым уложенная проводка будет довольно незаметной. По крайней мере, она не особенно будет бросаться в глаза.

Использование плоского кабеля

Если для проводки использовать плоский кабель, то вполне можно обойтись без штробления. Причем такой кабель достаточно только прикрепить к стене. А потом его можно укрыть тонким штукатурным слоем.

Но, приступая к работе, следует все-таки набросать небольшой планчик: как пройдут провода, где будут установлены розетки с выключателями. Это необходимо, чтобы избежать возможных ошибок.

Чтобы крепить плоский кабель на поверхности стены, можно использовать:

• металлические стяжки;
• пластиковые дюбель-хомуты;

• быстросохнущую штукатурку;
• пластиковые монтажные площадки.

Чтобы подготовить места для установки электрической фурнитуры, используют, как правило, дрель. Причем лучший вариант – это воспользоваться плоскими розетками и выключателями.

После окончания работ по фиксации плоского кабеля на стены наносят штукатурку. Как правило, слой толщиной в 10 мм бывает вполне достаточным.

Итак, если использовать плоский кабель, можно не только установить всю электрику. Но и соблюсти весь комплекс существующих норм безопасности.

Проводка в кабель-каналах

В последнее время проводку укладывают чаще всего именно в кабель-каналах. Потому что и по цене они очень доступны, и купить их можно практически повсюду. Более того, эти поликарбонатные изделия:

• совершенно не горючи;
• обладают ничтожным весом;
• запросто обрабатываются с помощью простого ножа.

К этому, пожалуй, стоит добавить, что укладка проводки в такие короба элементарно проста. Потому что для этого надо только снять с них крышку. Особенно радует тот факт, что и в эстетическом отношении кабель-каналы достаточно привлекательны.

Если же говорить о конструкции короба, то она довольно незатейлива. Это пластиковый короб, имеющий П-образное сечение и длину, как правило, 2 м. Полость короба и уложенная в нее проводка закрываются плоской крышкой. Которая, естественно, входит в комплект.

Кабель-канал можно укрепить как на стене, так и на потолке. Причем изделие бывает различных цветов. В результате всегда имеется возможность подобрать такой, который лучше всего подойдет для конкретного основания.

Укладка проводки в гофрорукав

В принципе, эта гофрированная труба обладает достаточной жесткостью, чтобы защитить уложенный в нее провод от механических повреждений. Более того, она отличается большой гибкостью. Что обеспечивает большое удобство ее укладки.

Однако внешний вид этого изделия особым изяществом не отличается. Поэтому гофрорукав практически всегда нуждается в дополнительном декорировании. Если, конечно, он уложен где-то на виду. Но чаще всего им пользуются в каких-то укромных местах.

Для фиксации гофрорукавов, как правило, используют специальные клипсы.

Проводка в плинтусе

В принципе, данный способ укладки проводки также довольно распространен. Как и использование кабель-каналов.

Если вы решите воспользоваться данным способом, то должны покупать такой плинтус, в котором предусмотрен соответствующий канал. Наиболее распространенными являются пластмассовые изделия. В них такой канал имеется, в принципе, практически всегда.

Даже если в плинтусную рейку будет закладываться проводка, устанавливается она совершенно обычно. Какие-либо особенности установки отсутствуют.

Итак, если штробление по каким-то причинам не подходит для вас, вы всегда сможете уложить электрическую проводку аккуратно и совершенно безопасно. Для этого вы можете воспользоваться одним из способов, описанных в нашей статье.

В частном доме из дерева можно. В квартире или доме из блоков – никак

Вы не правы. Если следовать рекомендациям, изложенным в статье, то это вполне возможно

Ну интересная статья, есть много но. Вот автор пишет минус что по портится штукатурка при штроблении, Прокладка новых силовых либо слаботочных кабелей, проводов производиться по черновой отделке и там как бы все ровно какая штукатурка. Прятать кабель в штукатурку, да эффективно но только в тех случаях когда вытягиваешь стены сантиметра 5 минимум, Прокладка кабеля в кабельном канале, согласен что упрощает монтаж.Он так же и горит хорошо. Но при этом портит эстетику, хоть и канал можно перекрасить в любой цвет. Но при это и все распределительные коробки будут наружнего исполнения так же и розетки, выключателе. На эстетику это сильно скажется. Гофра, да эффективно, она не горит а тлеет, это ее плюс. И дошли наконец до самого интересного ПЛИНТУС либо еще используют ГАЛТЕЛИ. При прокладке таким способом необходимо осознавать что данные материалы очень горючи и что прокладка силовых кабелей без должного расчета сечения может привести к печальным последствиям. Соглашусь телевизионный кабель, сигнализация, телефон, колонки, видео наблюдение и все слаботочное запросто можно прокладывать в плинтусах и галтелях не боясь возгорания. Все ровно самый эффективный способ прокладки кабеля это штроба! Спрятал провод его не видно, а если как пишет автор что труднодоступно. К каждой розетке доступ есть так же выключателю и распределительной коробке. Ну а что бы не лазить туда постоянно необходимо рассчитать сечение( что бы не было перегрева скруток), использовать сизы либо клемные колодки по необходимому амперажу и всяческие приблуды для легкого и надежного монтажа. Так сказать сделай на совесть и все будет хорошо!

Надо руки оторвать и башку, автору, отбить, что бы не вводил людей в заблуждения. Уважаемый, вы хотя бы один нормативный документ изучили об правилах устройства электроустановок. Какой полудурок решил, что можно проводить горизонтальное штробление, и нормативы это позволяют? Какой дебил решил, что в деревянном доме можно проводку вести в гофре? Доки почитайте, только в металлической трубе или спецпроводами открытым способом в просматриваемых местах, в закрытых местах с прокладками из металла или асбеста, обязательно отделить от горючих материалов – от дерева или пластика и т.д.. На всех ваших фото показаны провода запрещенные к монтажу в жилых помещениях, это типа ПВС, который может использоваться только как подводка, например для эл.плиты, эл.духовки и т.д. Кабеля, с 2011 года должны быть не только негорючим (нг), но и малодымными (ls), а на аварийном освещении, на питании “пожарных” лифтов, в системе дымоудаления и т.д. индекс (FRLS), не горючие в открытом огне до трех часов, но они и стоят как чугунный мост.
После таких авторов приезжаешь на переделки, или с сечением накасячат, выгорает всё, а если не успеваем, на пожарище. Или приезжаешь на ремонт, а люди по “советам специалистов” закладывают кабеля под штукатурку, в ПУЭ, библии электриков, сказано, что “проводка должна быть с-м-е-н-я-е-м-о-й”, из-за “советов специалистов” люди попадают на полноформатный ремонт, с удалением старой проводки и штроблением и укладки в штробу нового кабеля в гофре или трубе, с фиксацией их в штробе. Вот и считайте “экономию от таких специалистов”.
Никогда не забывайте, что у электриков существуют нормативные документы по которым они работают, это уже упомянутые ПУЭ, ПТЭЭП, СНиП, и конечно ГОСТы, а есть ещё САНПИНы, связанные и с нормами освещённости, и с расположением кабелей и т.д.

Как поменять проводку в квартире панельного дома своими руками

Панельные дома являются зданиями старой постройки. Системы коммуникации в них уже устарели, поэтому их нужно менять. Старая электропроводка выполнена из алюминиевых проводов, что недопустимо по современным нормам. Их срок службы ограничен 20-ю годами, после чего проводка может загореться. По новым требованиям в доме должна быть медная электропроводка. Следует разобраться в способах замены старой проводки в панельном доме.

1. Особенности электропроводки в панельном доме
2. Причины для замены
3. Способы прокладки проводки
4. Штробление плит
5. Пошаговая инструкция по замене
6. Монтаж отверстий для розеток

Особенности электропроводки в панельном доме

Старая электропроводка в панельных домах, как правило, выполнена из алюминия

Панельные дома – это здания эконом-класса, которые строились быстро и с использованием недорогих материалов. Полы, стены потолки изготавливались из металлической арматуры с залитым бетоном. Каждая стена является несущей, поэтому выполнить перепланировку невозможно. Сейчас здания такого типа не возводят, отдают предпочтение кирпичным.

Электропроводка в панельном доме прокладывалась в специальных каналах. Они делались на заводе внутри железобетонных плит. Переместить коммуникации в более удобное место невозможно. Есть и другой вариант прокладывания проводов – между потолочными и стенными плитами. При замене электропроводки нужно обратить внимание на способ прокладывания электропроводов.

Проводники для люстр в панельном доме прокладываются по специальным каналам в перекрытии или между потолочной панелью и стеной. Важно учесть, что даже в пределах одного дома на разных этажах проводка может быть проложена по-разному. Опираться на полное соблюдение требований по монтажу нельзя, даже простые правила могли быть нарушены в ходе строительства и ремонта.

Причины для замены

Поменять старую электропроводку нужно в следующих случаях:

• физический износ алюминиевых проводов;
• окончание срока службы кабелей;
• неспособность выдерживать нагрузку от современной бытовой техники;
• при старой проводке нельзя сделать заземление;
• капитальный ремонт в квартире, перепланировка.

Замена всей проводки в доме обойдется довольно дорого. Заменять можно не только кабели, но и старые розетки и выключатели. Но это необходимо сделать, чтобы жилье было безопасным. Сэкономить можно, если менять кабели своими руками. Но это нужно делать при наличии определенных навыков и умений с соблюдением техники безопасности. В ином случае рекомендуется обратиться за помощью к специалисту.

Способы прокладки проводки

Рекомендуется делать новую проводку в старых каналах, так как штробление панелей нежелательно

Перед тем как менять проводку, нужно заранее составить новую схему прокладки или изменить старую. Можно выполнить как частичную, так и полную замену электропроводки в доме. В схеме нужно отметить, какая нагрузка будет потребляться в каждом помещении, сколько розеток и выключателей будет установлено, на какой высоте.

На кухне потребуется поставить электропровода большего сечения и мощные розетки, так как там сосредоточена основная нагрузка. Для комнат достаточно двух розеток на 5 кв.м. Особое внимание нужно уделить ванной, в которой особые климатические условия. Розетки, если они предусмотрены в ванной комнате, должны подключаться через УЗО или дифференциальный автомат. Также УЗО следует провести на мощные приборы – стиральная машина, нагреватель воды, электроплита, посудомоечная машина.

Самый дешевый способ прокладки электропроводки – поместить провода по поверхности стен. Кабели закрепляются при помощи клипс, хомутов или скоб. Затем сверху накладывается слой штукатурки. Минус способа – требуется дополнительный бюджет для оштукатуривания поверхностей.

Если сделать бетонную стяжку, проложить кабели можно и на полу. Их укладывают в гофрированные трубы, помещают на пол и заливают бетоном. Схожим образом можно поместить проводку на потолке. Недостаток – невозможность установки розетки на полу и потолке, из-за чего придется дополнительно штробить поверхность стен.

Можно сделать открытую прокладку электропроводки. Тогда кабели помещают в пластиковые каналы, ПВХ трубы или гофры и устанавливают их на стены. Прокладывать открытым способом электропроводку можно даже после окончания ремонта. Обязательное условие – вертикальное или горизонтальное расположение линий. Рекомендуется заранее отметить карандашом на стене, где будут проложены линии. Минус – неэстетичный вид.

Кабели должны проходить по старым каналам, тогда не потребуется дополнительное штробление стен. Для проведения ремонтных работ у мастера должен быть профессиональный инструмент.

Штробление плит

Стены в панельных домах являются несущими, поэтому нарушать их целостность нельзя. Но такой запрет относится к горизонтальным штробам, вертикальные делать можно. Но нужно учитывать ограничения – штробы не должны быть глубокими (более 10 мм) и нельзя нарушать металлическую арматуру. Штробление должно проводиться только по ровным линиям без наклонов и зигзагов.

Каналы должны располагаться на расстоянии более 40 см от системы газоснабжения и водопровода. От дверных и оконных проемов расстояние должно быть более 15 см.

Из материалов потребуется болгарка с алмазным диском или штроборез.

Пошаговая инструкция по замене

Перед прокладкой проводки необходимо обесточить квартиру

После рассмотрения основных способов прокладки электропроводки следует перейти к правилам замены. Пошаговая инструкция, как поменять проводку в панельном доме:

1. Отключить подачу электричества. Нужно убедиться с помощью мультиметра, что в квартиру не поступает напряжение. Потребуется одна временная розетка для дрели, перфоратора и другого инструмента. Лучше, если необходимые приборы будут работать от аккумулятора. Также нужно заранее позаботиться об альтернативных автономных источниках света.
2. Демонтаж фурнитуры. Нужно убрать всю мешающую технику и мебель от стен и получить удобный доступ ко всем розеткам, распредкоробкам, выключателям. Все розетки и выключатели нужно снять, должны остаться только электропровода для подключения новых изделий. Затем нужно рассоединить провода в распределительной коробке.

Для проверки электропроводки можно вызвать электрика. За небольшую сумму он протестирует собранную систему, и тогда жильцы дома будут уверены в безопасности квартиры.

Монтаж отверстий для розеток

Если составленная схема предусматривает установку новых розеток, потребуется еще один тап работы – сверление отверстий в стене. Для этого потребуются карандаш и линейка, перфоратор с буром 8 мм, насадка-коронка, лопатка для выемки бетона из отверстия.

На месте, где будет поставлена розетка, нужно карандашом нарисовать круг с диаметром подрозетника. По центру круга нужно сделать отверстие 50-60 см глубиной. С помощью коронки наметить контур отверстия и просверлить буром по намеченному рисунку около 14 дырок. Теперь можно пробурить отверстие на всю глубину и выбить остатки бетона в лопатку. Аналогичным образом делаются отверстия для распределительных коробок.

Замена проводки в панельном доме без штробления

Как поменять проводку без штробления?

Небольшого замыкания достаточно, чтобы было невозможно воспользоваться элементарными электроприборами. Более того, у электропроводки есть свой срок эксплуатации. Так как же поменять проводку в квартире без штробления? И какой метод проведения электросети выбрать: открытый или закрытый?

Почему нужно менять электропроводку квартире?

Полная замена электропроводки в старой квартире может понадобиться в различных ситуациях. Со временем у выключателей и розеток истекает эксплуатационный срок. Помимо того, может использоваться мощная техника, поэтому старая проводка в панельном доме или хрущевке может не выдержать такой нагрузки. Она начнет плавиться и искрить.

Задумывая капитальный ремонт в частном доме или квартире, необходимо хорошо подумать о проведении электротехнических работ.

Замена электропроводки без штробления

Заменить проводку без штробления стен и потолков не всегда предоставляется возможным. Есть очень расхожее мнение, что во всех домах существуют каналы, через которые можно передернуть электропроводку, только нужно знать, где они находятся. Далеко не всегда это так. Во многих домах есть технологические отверстия в которых заложена проводка. Но многие замазаны или залиты раствором, быстрее проштробить заново, чем вскрывать существующие каналы. В большинстве кирпичных домов старой постройки во время строительства провод просто крепился к кирпичу, а сверху штукатурился.

В подобных домах замена проводки возможно только со штроблением или путем установки гипрока на металлический каркас.

Как делается замена проводки без штробления?

Бывают случаи, когда закрытую проводку без штробления поменять нельзя. Например, в самом определении закрытого способа визуализации заключена идея проделывания скрытых от глаз каналов, по которым проходят провода. Так что добраться до них без вскрытия или штробления невозможно.

Как заменить проводку в панельном доме?

У многих людей в Москве есть квартира в доме панельного типа. Возведение таких зданий не отнимало много времени, что позволило обеспечить жильем большую часть населения российской столицы. Однако все с течением времени приходит в негодность, в том числе и инженерные коммуникации в старой постройке. Неудивительно, что замена проводки в панельном доме сегодня интересует многих людей.

Поменять электропроводку в квартире можно даже своими руками, если придерживаться некоторых рекомендаций.

Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

Электрическая проводка в доме или квартире. Виды электрической проводки

Разобрались с розетками и выключателями, обращаемся к сути вещей

Под электрической проводкой понимаются все электрические провода и кабели, проложенные в доме или квартире. Они предназначены для подачи электроэнергии на бытовые и осветительные приборы. Сегодня мы без техники никуда, поэтому давайте познакомимся поближе со всеми этими кабелями и распределительными коробками.

Типы электрической проводки

Различают два типа электрической проводки: скрытую и открытую. Структура самой проводки, независимо от ее типа, всегда одинакова: в квартиру или дом вводится основной питающий кабель, который подключается к электрическому счетчику. От счетчика во все комнаты отходят питающие кабели-ветки. В комнатах кабели разветвляются еще больше: на розетки, к выключателям, к осветительным приборам.

1. Скрытая проводка

Само название скрытой проводки подразумевает, что электрические кабели спрятаны внутри стен, перегородок и перекрытий, их не видно. Нашему взору доступны только промежуточные или конечные точки: распределительные коробки, выключатели, осветительные приборы, розетки и счетчики.

Скрытая проводка применяется в современных панельных, монолитных и кирпичных домах. Электрические кабели располагаются в специальных каналах внутри стен или за декоративными или гипсокартонными панелями.

Кабельный канал представляет собой обыкновенную трубку из ПВХ, которая залита внутрь панели или уложена в специально вырубленные канавки в стенах или потолке. Оканчиваются такие каналы, как правило, установочными коробками, в которые и монтируются розетки и выключатели.

Главный плюс скрытой проводки — ее незаметность. А вот ремонт, замена и перепланировка, особенно в монолитных или кирпичных домах — довольно хлопотливая процедура: приходится вскрывать стены, а после замены снова их замазывать и закрашивать.

2. Открытая проводка

Открытая проводка располагается поверх стены или потолка. Но открытая — не значит «незащищенная». Для открытой проводки точно так же используются либо готовые кабельные каналы (кабелегоны), либо ПВХ-трубки, в которые укладываются провода. В некоторых случаях открытую проводку делают кабелями в двойной или даже тройной изоляции. Так, например, делают проводку на дачах и в загородных деревянных коттеджах. Для открытой проводки используются специальные розетки, выключатели и распределительные коробки. Они имеют закрытый корпус, и крепятся прямо на стену.

Дизайнеры интерьеров иногда используют открытую проводку как элемент декора, например, при реализации проекта в стиле стимпанк, кантри или лофт. Для таких проектов применяются разноцветные провода и кабели, провода в тканевой оплётке, специальный дизайнерский крепеж.

Важный плюс открытой проводки — ее ремонт, замена или подключение новых веток производится без особых трудозатрат: не нужно долбить стены и восстанавливать их после работы. Минус — проводку видно, но для кого-то и этот минус может стать плюсом.

Типы проводов

Для прокладки электрической проводки применяются кабели и провода. Для неспециалиста особой разницы между этими понятиями нет, но при прокладке проводки важно знать, чем она будет сделана: кабелем или проводом.

Провод

Провод — это одна цельная проволочная металлическая жила. Провода могут быть неизолированные, а могут быть покрыты слоем изоляционного материала. Они также делятся на одноволосковые (монолитные) и многоволосковые (плетеные). Первые используют для устройства скрытой проводки.  Провода плетеного типа более гибкие и меньше ломаются при частых сгибах и перекручиваниях, поэтому их часто применяют для питания бытовой техники.

Этот провод часто используют для ремонта электросетей. Он также подходит для изготовления удлинителей и шнуров для любого вида техники. Гибкость и легкость делают ПВС незаменимым помощником для проведения освещения и монтажа розеток.

Плоский электрический провод с двумя или тремя монолитными жилами из меди. Это универсальный проводник электрического тока, высокого качества: ПБПП можно использовать при проведении электромонтажных работ в частном доме, квартире или на даче. Он подходит для подключения освещения, а также для монтажа электрических розеток и выключателей.

Кабель

Кабель — это несколько изолированных проводов в общей защитной изоляции. Количество проводов в кабеле может быть различным. Для бытовой электропроводки применяются двух-, трех- и четырехжильные кабели сечением от 2,5 до 4 мм.

Провода и кабели для бытовой электропроводки изготавливают из меди или алюминия. В старых домах, которым более 15 – 20 лет, раньше использовалась алюминиевая проводка. Современные дома оборудуются медными кабелями: при одинаковом сечении провода медные кабели способны выдерживать большую электрическую нагрузку. Кроме того, медные кабели более гибкие и меньше подвержены окислению.

Важно: старайтесь не допускать соединения медных и алюминиевых проводов. В месте такого контакта происходит химическая реакция окисления с выделением большого количества тепла. Возможно возгорание. Выполняйте проводку кабелями из одного материала.

Качественный немецкий кабель, состоящий из 1-5 жил. Применяется для прокладки осветительных и силовых сетей как внутри помещений, так и на открытом воздухе. Его отличительная черта – высокая степень безопасности. Этот кабель также отличается влаго- и термостойкостью, но не любит солнечный свет, поэтому от прямых лучей его необходимо защищать.

Кабель с прекрасными изоляционными характеристиками. Он состоит из одной жилы, благодаря чему его удобно прокладывать внутри стен. Чаще всего ВВГ используют, когда самостоятельно занимаются монтажом или заменой электропроводки в квартире. Срок эксплуатации такого кабеля – не менее 30 лет.

Проводка для мощной техники

Для бытовых электроплит и электродуховок рекомендуется прокладывать отдельную ветку электропроводки. Для этой ветки используются более мощные кабели с медными жилами в двойной изоляции, сечением не менее 6 мм, устанавливаются специальные силовые розетки.

Распределительные коробки

Для организации электрической сети дома или квартиры используются распределительные коробки, или, как их еще называют, разветкоробки. Они устанавливаются в местах соединения, или, если хотите, разветвления отдельных кабелей электропроводки. Такие коробки есть в каждой комнате. Обычно они располагаются под потолком. Существуют распределительные коробки двух типов: для скрытой и наружной установки.

Скрытые распределительные коробки утапливаются в специальные гнезда под потолком, в месте схождения нескольких кабельных каналов. В коробку приходит основной питающий кабель, а от него ответвляются кабели для питания розеток, кабель для выключателя, кабели для питания осветительных приборов: люстр, бра, секций спотов и т.д.. Открытые коробки крепятся прямо на стену в наиболее удобном для этого месте.

Ремонт и замена электропроводки в квартире своими руками

Во время ремонта многие часто задумываются о полной замене проводки, которая в дальнейшем позволит использовать современные электроприборы высокой мощности. Благодаря этому не нужно будет переживать о том, что большая нагрузка сможет навредить сети. Специалисты утверждают, что абсолютно любой хозяин квартиры может справиться с заменой проводки.

Замена проводка без штробления в панельных домах

У любой сети есть максимальный срок эксплуатации, по окончанию которого стоит поменять ее на более новую. Открытый способ является одним из излюбленных у жителей панельных домов.

Вот несколько плюсов прокладки проводки без штробления:

1. Под плинтусами имеются специальные короба, в которых и проложена проводка.

2. При первой необходимости можно без всякого труда ее заменить.

3. Легкая модернизация сети, без вскрытия старых пробок.

Прежде чем перейти к работе, стоит полностью обесточить сеть и удостовериться, что энергопередача полностью прекращена, во избежание эксцессов.

25 лет являются максимальным сроком эксплуатации проводки, если судить по словам специалистов. Когда этот период эксплуатации закончится, нужно преступить к ее замене.

При появлении следующих признаков, стоит сразу же начать замену электропроводки:

• при подключении электроприборов в розетку начинается появление искр;

• выделяется запах гари при подключении энергозатратных электроприборов;

• во время пользования техникой происходит нагревание проводки;

• идет утечка тока сквозь стену;

• проводка становится хрупкой и ломкой.

Пошаговая инструкция о замене электропроводки в квартире

Во время работ по замене электропроводки стоит придерживаться следующей последовательности работы:

• пользуясь строительным уровнем, нужно провести разметку для каналов;

• чтобы создать каналы для прокладки линии, необходимо использовать штроборез;

• все отверстия для коробок, выключателей и розеток необходимо создать в определенных местах с помощью болгарки;

• алебастровым раствором нужно зафиксировать кабель, проложенный в уже приготовленные каналы;

• дальше идет установка всех комплектующих: коробок, выключателей и розеток;

• в конце идет сборка всей сделанной системы и последующее подключение ее к электросети.

Ни один капитальный ремонт в доме никогда не происходит без замены электросетей. Если все будет сделано правильно, то о замене электропроводки можно будет забыть на десятки лет.

Ознакомиться с обширным ассортиментом, купить кабель и провод по оптовой цене в Москве предлагает сайт склада электрики и электротехники electrorus.ru.

На сайте или по телефону можете оставить заявку на доставку, узнать оптовую стоимость и получить полную консультацию по описанию, характеристикам (вес, диаметр, расшифровка) и способам применения проводов, кабеля, электрики, светотехники и электротехнических товаров.

Правильная замена проводки в квартире панельного дома

Правильная замена проводки в квартире панельного дома что надо знать и уметь.

Содержание (ссылки кликабельны.

Очень большое количество людей владеет квартирами, которые находятся в панельных домах. Такие дома можно встретить в любом городе. Причиной этого является то, что строительство таких домов занимает очень мало времени, и в результате за короткий промежуток времени можно обеспечить жильем большое число людей.

Однако наша статья не касается того, насколько выгодной или какими плюсами или недостатками обладает квартира, которая находится в панельном доме. Наша статья касается электричества, а точнее замены системы электрической проводки в домах, которые мы называем панельными.

Перед тем, как осмотреть процесс замены проводки, следует рассмотреть особенности самих панельных домов. Это необходимо для того, чтобы понять, каким образом прокладывалась электропроводка при строительстве панельного дома и что необходимо знать для составления схемы новой.

Как известно, дома панельного типа состоят из большого количества железобетонных панелей. Эта панель представляет собой блок, который образуют железная арматура и бетон. Есть два основных типа панелей: панели для стен и панели для перекрытия.

Панельные дома могут похвастаться большим количеством серий, в которых стеновые панели имеют различные конфигурации. Однако независимо от конфигурации каждая стеновая панель является несущей.

Данный факт является очень важным для прокладки и замены проводки в панельном доме. Дело в том, что в несущих стенах создавать горизонтальные штробы, в которых может скрываться электрический кабель, категорически запрещено. Штробы ослабляют конструкцию панели и ее способность выдерживать большое давление.

Где же находится проводка в панельных домах.

Каналы в панельном доме для проводки.

Для того чтобы монтаж проводки при строительстве панельного дома осуществлялся быстро и просто, в панелях делались специальные каналы. Эти каналы делали еще при отливке каждой панели.

В конечном результате электрики просто протягивали электрические кабели через эти каналы и обустраивали электрическую сеть каждой квартиры. Конечно, эти каналы размещались в определенной последовательности.

Здесь стоит отметить, что последовательность размещения этих каналов для каждого отдельного дома является разной и она не всегда указывалась в схемах. Поэтому поиск их размещения при замене электрической проводки в панельном доме является достаточно сложной процедурой.

Эти каналы размещаются как в стенах, так и на потолке (в перекрытиях). Соответственно, на стенах вдоль определенного канала находятся включатели и розетки. Также старая проводка может находиться в месте стыка стеновой и потолочной панелей.

Обычно в этом месте образовывалось некоторое пространство, в которое затем наносилась штукатурка. Иными словами проводка, которая потребует замены, может размещаться за потолочным плинтусом.

Стоит сказать о том, что место размещения старой проводки может быть достаточно непредсказуемым. Причиной этого является то, что в прошлом для электриков главным был план по квадратных метрах.

В результате не всегда придерживалась логика при установке кабелей. То есть не всегда следует ожидать, что распределительная коробка будет находиться прямо над выключателем.

Пример схемы для замены электрики в квартире.

Еще одним местом, в котором можно найти электропровод, является шов между панелями. Обычно использовались швы между потолочными панелями или между потолочной и стеновой панелями.

Теперь вы знаете, как устроены панельные дома, и как проложена в них проводка. Эта проводка представляет собой алюминиевый провод. Его максимальный срок эксплуатации равняется 25-ти годам. Исходя из этого, замена проводки в панельном доме является обязательным делом.

Также стоит отметить, что в прошлом разводка осуществлялась в основном двумя линиями: одна поставляла электричество к розеткам, другая питала осветительные приборы.

Часто электрики устанавливали отдельный кабель к электрической плите. Сегодня такую разводку делать не рекомендуется. Нужно делать так, чтобы определенная группа приборов имела свой отдельный питательный провод и при этом должен быть заземляющий провод.

Перед проведением процесса замены проводки в квартире дома, который относится к панельному типу, нужно составить схему новой проводки. Она должна учитывать вышеуказанный принцип разводки кабелей.

Полезный совет: будет очень полезно, если к процессу составления схемы привлечь профессиональных электриков. Следует иметь в виду, что эта схема является не только документом, который упростит вам работу и не даст возможности что-то упустить, а и документом, который нужно утвердить и зарегистрировать.

Рассмотрим возможные варианты прокладки электрических кабелей, один из которых вы используете для составления схемы и замены старой квартирной электросети на новую.

Есть несколько вариантов по их монтажу. Так, электропровода могут монтироваться как в старых каналах. так и в штукатурке, так и в стяжке на полу, так и под самым потолком (в случае монтажа подвесного потолка.

Прокладка электропроводов под штукатурку.

Наиболее оптимальным вариантом является монтаж кабелей в штукатурке стен, стяжке потолка или стяжке на полу. В случае монтажа проводки под штукатурку своими руками нужно будет делать отверстия в стенах квартир панельного дома, в которые будут монтироваться элементы для прикрепления кабелей. Далее электропровода устанавливают на стену, прикрепляют и наносят штукатурку.

Этот способ дает возможность устанавливать большое количество электропроводов и делать их качественную разводку.

Его использование означает то, что в каждую комнату можно подать отдельные две линии: на осветительные приборы и розетки, организовать отдельные линии для кондиционера, электрической отопительной техники и другой мощной техники.

То есть в квартире может быть не две, а десять и более разводящих линий. Конечно, все зависит от размеров самой квартиры.

Главным минусом монтажа электропроводки под штукатурку является то, что в панельных домах штукатурки как таковой практически нет. Это означает то, что вам нужно наносить штукатурку самостоятельно. А это стоит дополнительных денег.

Установка проводки на пол или под потолок.

Скрытую проводку можно проложить в полу и на потолке квартиры панельного дома. Первый вариант может реализоваться только тогда, если на полу будет делаться бетонная стяжка. В этом случае вся проводка будет размещаться в гофрах, которые будут заливаться бетоном. Для реализации этого способа вам нужно определиться с размещением проводов.

Также простой является замена проводки в панельных домах тогда, когда владелец квартиры запланировал смонтировать подвесной потолок. В данном случае все основные электрические кабели будут проходить под потолком. Сложностей с реализацией этого процесса нет.

Однако здесь тоже есть свои нюансы. Дело в том, что основная проводка будет размещаться на полу или под потолком, а розетки и выключатели должны находиться на стенах.

И если в квартире не будет наноситься штукатурка, то каким же образом можно скрыть кабель, который будет спускаться с потолка или подниматься с пола? В данном случае придется использовать один из двух вариантов: делать открытую проводку или штробить стены.

Штробление: нюансы.

Хотим подчеркнуть, что согласно нормативным документам штробить несущие стены и перекрытия запрещено. Однако в них указано, что штробление запрещено только в горизонтальном направлении. Штробление в вертикальном направлении является возможным.

Конечно, здесь не стоит сильно увлекаться, поскольку большие вертикальные штробы также ослабляют конструкцию. Глубина штробы не должна быть большей 10 миллиметров. Разрушать арматуру нельзя.

Закреплять проводку в этих штробах можно либо с помощью алебастра или с помощью дюбелей-хомутов. Во втором случае нужно будет еще и сверлить небольшие отверстия для установки этих дюбелей.

Штробы можно делать или с помощью перфоратора или штробореза.

Полезный совет: штробление является сложным и шумным процессом. Для его осуществления нужно одевать защитные очки и респиратор. При этом процесс будет идти быстрее, если использовать штроборез, который оснащен двумя лазерными кругами и установкой, способной отсасывать пыль.

Кроме штроб для кабелей нужно будет еще и долбить отверстия для подрозетников. Глубина выемок для подрозетников не должна превышать 45 миллиметров. Диаметр может быть равным 75-80 миллиметрам и более. Это уже зависит от величины подрозетника.

В том случае, когда нет желания делать стяжку на полу, наносить штукатурку или монтировать подвесной потолок, то замена проводки в панельном доме становится сложнее. Как известно, прятать проводку лучше всего в стене.

При этом во многих местах должно быть горизонтальное размещение кабеля. Конечно, проводку можно спрятать в штробе, однако горизонтальные штробы в панельных домах запрещены.

Здесь можно воспользоваться пространством, которое находится между стеновой и потолочный панелями. Очень часто это пространство заполнено штукатуркой, ватой и даже разными тряпками.

Также можно постараться использовать старые «маршруты». Если у них старый провод просто заштукатурен, то извлечь его и зачистить канал не составляет никаких сложностей.

Эти сложности возникнут тогда, когда этот канал залит бетоном. Если ни один из вариантов невозможно использовать, то для замены старой проводки придется делать открытую.

Замена электропроводки на потолке.

Мы знаем, что проводка размещается не только на стенах, она также проходит и по потолку и подает ток к светильнику. Такую проводку также нужно поменять и тут возникает вопрос, как же можно осуществить этот процесс в панельном доме, если не будет использоваться подвесной потолок, и не будет наноситься штукатурка.

Выходом является использование старых каналов или швов между потолочными панелями. Напомним в дополнительный раз: штробить перекрытия (потолок или пол) строго запрещено.

Использование старых каналов для замены проводки можно назвать самым оптимальным. Однако есть нюанс. Края канала часто заштукатурены цементом и их нужно будет разбить.

В середине кабель не должен быть закрепленным. Сам канал может иметь большую длину и процесс протягивания нового провода может быть сложным.

Здесь можно прикрепить новый кабель к старому и, вытягивая старый, мы затянем новый. При этом не следует сильно сгибать старый алюминиевый провод. Дело в том, что отработанный алюминий хрупкий и быстро ломается.

Протянуть проводку можно и с помощью стальной проволоки. Проволоку просовывают через весь канал и затем втягивают новый провод. Старый провод все равно придется демонтировать.

Собственно таковы являются способы монтажа новой проводки, и именно от ваших желаний и ресурсов зависит выбор одного из них. Как видно, каждый способ предполагает свой вариант замены и прокладки проводки и в зависимости от выбранного способа составляется схема новой проводки.

Инструменты и материалы.

И так, перед тем, как поменять проводку в квартире, которая находится в панельном доме, нужно взять.

Перфоратор с коронкой и набором сверл для бетона. С помощью коронки будут делаться отверстия для подрозетников. Сверла нужно использовать для отверстий, в которые будут вставляться дюбеля-хомуты.

Слесарное зубило.

Плюсовую и минусовую отвертки.

Паяльник (мощность не должна превышать 60-ти ватт.

Шпатель (им будут закреплять монтажные коробки и провода.

Что касается материалов, то их список состоит из.

трехжильного медного провода (для освещения провод с сечением в 1,5 кв. миллиметра, для розеток — 2,5 кв. миллиметра.

монтажных коробок (подрозетников.

изолирующих лент.

проволоки с сечением 1,5 миллиметра.

Последовательность выполнения работ.

Когда вы подготовили и утвердили схему, запаслись всеми инструментами и материалами, можно приступать к замене проводки. С самого начала вам нужно приготовить специальную розетку, к которой будет подключаться перфоратор и другие устройства.

Эта розетка будет подключаться сразу после счетчика. Для ее создания нужно установить на дощечку двойную розетку и автоматический выключатель (должен быть рассчитанным на 16 ампер). От розетки должен идти недолгий кабель.

Когда такая розетка является готовой, отключают подачу электричества и подключают эту розетку. Это подключение предусматривает отсоединение идущих от счетчика кабелей от квартирной сети и присоединение к нашей розетке.

В результате квартира будет обесточенной, что и нужно для безопасной замены старой проводки. Далее демонтируют все розетки, выключатели и светильники. После этого нужно найти распределительные коробки. Это можно сделать либо постукиванием по стене, или благодаря специальному устройству.

Следующий этап заключается в открытии этих коробок, разъединении алюминиевых проводов и их вытягивании.

По сути дела демонтаж является законченным. После этого устанавливают новую проводку одним из способов, которые мы уже определили выше. В это же время делают большие отверстия для монтажных коробок и устанавливают коробки.

Далее всю систему соединяют и проверяют на наличие короткого замыкания. В конце наносят шпатлевку (если нужно), монтируют розетки, выключатели, люстры и, отключив временную рабочую розетку, подключают новую квартирную проводку.

На время отключения спецрозетки и подключения проводки, которая будет заменой старой, питание должно быть отключенным.

Видео: замена проводки в панельном доме.

В современных панельных домах такие пазы не делают, а вся разводка ведется по потолку, что очень удобно и не вызывает путаницы. Но в советских постройках, да, там именно такая система, как изображено на рисунке. Только мастера могут с ней разобраться.

Если собираетесь менять проводку, то надо обязательно иметь индикатор скрытой проводки, хотя бы самый дешевый, чтобы сбивать штукатурку не по всей стене в поисках кабеля, а только в нужных частях.

Статья хорошая, только не написали, что штробление в панельных домах разрешается только с помощью штробореза, т.к. вибрация от перфоратора резонирует со всей плитой и может нарушить её целостность при глубоком разрезе.

К штроборезу лучше конечно же алмазные диски а не лазерные.

Должен уточнить -по старой трассе проводку заменить практически невозможно(особенно если сосед злобный).Дело в том ,что в панелях стен каналы для электрической проводки располагались только с одной стороны стеновой панели .То есть если у Вас на стене с соседней квартирой расположена розетка,то тут возможны два варианта-либо соседская проводка у Вас в квартире,либо Ваша проводка у соседа.Например в гостиной,назовем ее так или просто большой комнате жилых домов серии 1-468 провод на розетку шел от дополнительной коробки в перегородки кухни и гостиной,сама коробка почему -то размещалась прямо сразу за дверной коробкой двери в кухню и открыть ее было практически невозможно,далее провод из этой коробки шел в щели между перегородкой и плитой перекрытия,заходил в ближайший канал в пустотной плите,выходил из него на противоположной стене над розеткой,уходил в щель между плитой перекрытия и стеной в соседнюю квартиру,там выходил на специальную готовую штробу в плите стены и опускался до отверстия в плите для розеток,через него возвращался к Вам в квартиру и подключался к розетке,А у соседа по этому же каналу-штробе спускался с потолка свой провод и ставилась розетка.В другой комнате уже к Вам заходил соседский провод и часть трассы на выключатель в комнате соседа также проходила у Вас в кладовке.Так что использовать готовые еаналы в плитах стен не очень то и получится.

Оставить комментарий Отменить ответ.

Как произвести правильную замену электропроводки в квартире и какие материалы понадобятся для этой процедуры? Каким образом можно установить открытую проводку в деревянном доме с помощью своих рук и что надо знать для правильного ее монтажа? Обзор различных способов штробления стен Нюансы и особенности планирования и организации проводки в частном доме, а также последовательность ее монтажа.

Зеленая электрика.

Бестопливный генератор — способ заработать на безграмотности.

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности.

Ветряк для частного дома — игрушка или реальная альтернатива.

Power Bank с солнечной батареей — расчет на безграмотность.

Как выбрать солнечную панель — обзор важных параметров.

Power Bank с солнечной батареей расчет на безграмотность.

Ремонт стабилизаторов Ресанта тонкости и рекомендации.

Почему стоит выбирать водонагреватель с сухим тэном.

Все права защищены 2015.

Электрика в доме.

Как проложить новую электропроводку в старой квартире. Как заменить электропроводку в квартире своими руками

Ремонт всегда приносит большие убытки, но если делать некоторые его этапы самостоятельно, то можно немного сократить затраты. Например, ощутимой выгодой будет замена электропроводки своими руками — в частном доме или квартире (в панельном доме, хрущевке). Эта операция имеет свои особенности. Обо всем мы расскажем в статье.

Почему и когда нужна замена электропроводки в квартире?

Причин для замены электрических проводов достаточно много, одна из них – элементарное старение. Ведь у них, как и у всех строительных материалов, есть свой срок годности. Не стоит тешить себя иллюзиями, что провода двадцатилетней давности, их оболочка, а также иные конструктивные элементы находятся все в таком же отменном состоянии, как и раньше.

Кроме того, необходимо учитывать и резкое увеличение количества электрических приборов в доме, причем некоторые из них могут быть довольно мощными, так что старая проводка просто не может справиться с такой нагрузкой. Кто-то может «решить» данную проблему, заменив автоматы, однако помните, что если значение их номинального тока будет превышать максимально допустимое, то при перегрузке возможно даже возгорание, а это представляет непосредственную опасность для жизни . Ну и последняя причина, по которой можно осуществить замену проводки, это ее повреждение во время проведения ремонтных работ.

Безусловно, до критического состояния лучше не доводить, однако рассмотрим, какие же признаки свидетельствуют о том, что тянуть с заменой более нельзя. Итак, как говорилось выше, количество электроприборов в нашем обиходе значительно возросло, и некоторые из них отличаются большой мощностью — чего только стоит обогреватель или электрочайник. Если нагрузка очень большая, это может привести к выключению автоматов. Это и должно побудить вас произвести замену. Конечно, можно ее регулировать, например, стараться не включать одновременно несколько приборов, но это довольно неудобно.

Более серьезные предпосылки – искрение розеток и неприятный запах расплавленного пластика или резины. Это также свидетельствует о чрезмерно большой нагрузке, которую следует незамедлительно уменьшить, иначе возможно возгорание и большой пожар. Если провода, которые подходят к розеткам, автоматам и выключателям отличаются повышенной ломкостью, то это тоже весьма тревожный признак. Ну а лидерство принадлежит утечке из электросети, в этом случае пол и стены будут биться током. Все это должно вас подтолкнуть к немедленной замене проводки.

Как подобрать материалы?

Но прежде чем приступать вплотную к вопросу как поменять электропроводку в квартире, следует разобраться с тем, как правильно рассчитать и выбрать материалы. Ведь именно это определяет, насколько долго и качественно прослужит новая сеть. Прежде всего следует рассчитать сечение проводов . Сначала суммируем мощность всех электроприборов в доме, при этом не забываем учесть освещение. Затем к этому значению прибавляем еще 5% и делим результат на 220 и, как правило, получаем цифру около 15 А. В этом случае медного провода сечением 1,5 мм 2 будет вполне достаточно. Для тока 19 А лучше подойдет сечение 2 квадрата, а для 21 А – 2,5 и т. д.

Делая выбор между алюминиевыми и медными кабелями необходимо отдавать предпочтение последним, так как их срок годности существенно выше. Кроме того, у алюминия более низкая электропроводность, он склонен к окислению и крошится в местах перегибов. Еще не забудьте уделить внимание и качеству продукции, иначе их показатели не будут соответствовать заявленным, что сыграет злую шутку. Итак, неважно, что именно вас подтолкнуло на замену электросети – неудовлетворительное состояние старых проводов, ремонт, большая нагрузка или еще какие-либо причины – необходимо разобраться в тонкостях процесса.

Как поменять проводку в квартире без помощи электрика?

Следует иметь в виду, что локальная замена ни к чему хорошему не приведет, а только усугубит ситуацию. Так что приготовьтесь проводить работы во всем доме сразу.

Как поменять проводку в квартире своими руками — пошаговая схема

Шаг 1: Обесточивание

Несмотря на то, что данный этап один из самых простых, его можно считать и самым важным — ведь малейший недочет и можно получить поражение электрическим током. Так что главным условием является полностью обесточенный объект — для этого необходимо последовательно выключить все автоматы. На всякий случай проверьте тестером или контрольной лампой, отсутствует ли напряжение в розетках.

Шаг 2: Демонтаж

После проверки можно приступить непосредственно к демонтажу всех проводов и точек подключения. Первыми снимаем все розетки и их коробки, особенно если последние сделаны из пластика. В принципе, коль имеете дело со , расположенной в бетонных стенах, что часто характерно для хрущевок, то в этом случае удалять все провода нет необходимости (конечно, если не хотите вкладывать новые в прежние борозды), достаточно просто откусить их и изолировать концы.

Кабель освещения часто можно аккуратно вытянуть, при этом не ковыряя стены и потолки, для этого следует найти их концы в распределительной коробке и потянуть за них.

Шаг 3: Составляем план

Составьте подробный план расположения новой сети и внесите в него все размеры, например, на какой высоте от потолка или же пола, стен и дверных луток будут лежать провода. Это поможет вам в дальнейшем, ведь все очень быстро забывается, и поэтому иногда даже простой гвоздь, вбитый в стену, повредит замурованные в ней кабели, что обернется не только проблемами, связанными с заменой поврежденного элемента, но и может нанести вред здоровью. Конечно, план расположения может оставаться и прежним, но тогда сверьте все размеры.

Шаг 4: Подготовка поверхности

Старые борозды хорошенько очищаем от грязи и пыли. Если необходимо сделать новые канавки, а так оно часто и бывает, то рисуем на стене в нужном месте две параллельные линии на расстоянии 2 сантиметра друг от друга, которые и будут их краями. Затем проходим по ним болгаркой (глубина реза где-то 4 см) и выдалбливаем середину с помощью молотка и зубила. Места для розеток, распределительных коробки и выключателей вырезаются перфоратором со специальной насадкой. Если же демонтируя прежние розетки и выключатели, вы слишком раздолбали стену, то необходимо лишнее пространство подштукатурить.

Шаг 5: Непосредственно монтаж

Первыми устанавливаем все коробки, фиксируя их в посадочных местах раствором либо же алебастром. Далее разводим провода от щитка к распределительным коробкам, а затем от последних к каждой конкретной точке подключения. Они укладываются в заранее подготовленные канавки и крепятся там аналогичным способом. Если старые провода от осветительных приборов можно легко перетянуть, как было описано во втором шаге, то, присоединив к одному из их концов новый кабель, вполне возможно осуществить его замену без штробления.

Шаг 6: Проверка и штукатурка

В принципе, мы уже разобрали, как заменить , остается лишь малость – штукатурка штроб. Но сперва следует провести тестирование полученной сети. Делается это довольно легко – с помощью отвертки-индикатора или же специального тестера. Когда вы убедились в исправности своего произведения, замуровывайте его в стенах, на этом работа закончена.

С ремонтом такого плана затягивать не стоит, так как если уже есть видимые признаки неполадок, то ситуация уже не является безопасной. В большинстве сооружений используются еще алюминиевые провода, которые устанавливались в 80-90 годах, но уже запрещены на сегодняшний день для использования в жилых помещениях. Они имеют небольшой срок годности и при постоянной работе становятся ломкими, пробивают на массу, вызывают короткие замыкания.

Следовательно, оттягивая время до ремонта, вы существенно снижаете пожарную безопасность вашего помещения, рискуете быть пораженным током, либо подвергаете опасности все бытовые приборы, которые находятся в доме или квартире. Рассмотрим подробнее, когда пора «сушить весла» и браться за молоток с зубилом:

1. Розетки искрят при включении разного типа электроприборов. Нагрузка на сеть слишком большая, а контакты уже подгорели. Чтобы не допускать перепадов напряжения, нужно менять розетки, а также провода, которые к ним подходят.
2. «Пахнет жареным». Если при включении нескольких электроприборов вы чуете запах плавленого пластика или резины, необходимо немедленно снизить нагрузку. Замена электропроводки в квартире должна осуществиться как можно быстрее, иначе есть риск воспламенения оплетки.
3. Повышенная ломкость алюминиевого кабеля. Если вы взяли розетку, автомат, а все провода, которые к нему подходят, отламываются как засохшие ветки – немедленно надо менять их на медные, которые имеют неограниченный срок службы, повышенную проводимость.
4. Пропадает питание. Всунули вилку в розетку, а света нет? Не печальтесь, всего несколько дней с молотком, зубилом, болгаркой – все вернется на свои места, заодно ремонт «освежите».
5. Стены, пол, потолок бьется током – первый признак того, что происходит утечка из электросети, для вашей безопасности нужно как можно быстрее ее устранить посредством замены.

Замена электропроводки не так страшна, как ее рисуют. На самом деле, она займет у вас всего один день, единственное большое неудобство, которое будет – придется неслабо испортить ремонт дома, так как большинство штробов устанавливают в стене вертикально над розеткой вверх, затем параллельно потолку в сторону рубильника.

Убираем старую электропроводку «без шума и пыли»

Первое и самое главное правило начинающего электрика – обесточить квартиру. Никогда не выполняйте работы при включенном пакетном выключателе, так как существует риск поражения током, причем в таких местах, где вы даже не будете ожидать этого. В каждой квартире или доме прокладываются кабеля в разных местах и даже при работе болгаркой или зубилом (сбивание штукатурки, проделывание штробов), вы можете наскочить на запитанный кабель. Результат можно себе представить.

Пакетный выключатель, как правило, находится при входе в квартиру, он может быть на одно помещение, может быть на несколько сразу, в зависимости от планировки. Иногда приходится обесточить соседей, поэтому нужно согласовать свои действия и выбрать наиболее подходящее время.

Далее работаем быстро и уверено: монтировкой выковыриваем старые выключатели, розетки, после чего берем провод, который к ним подходит, сильно натягиваем. Вы увидите общее направление, куда он идет – долбите стену прямо по нему. Как правило, сеть находится сразу под штукатуркой, поэтому ее можно выковырять обычной отверткой, даже без страшного перфоратора, работу которого услышат через 10 этажей.

Ищем распределительную коробку. Профессиональные и трезвые электрики устанавливают их, как правило, под самым потолком в углу, чтобы легче было заменить провод потом. Если же закладка производилась «тяп-ляп», то искать распределитель вы будет долго, лучше идти по проводу от розетки до самой коробки. Иногда их может не быть, устанавливается 1 распределитель за помещением, например, в срубах, но это редкость.

Отрезаем вводный кабель, изолируем каждую жилу. Если нужно поменять его тоже – вытягиваем наружу, устанавливаем медный, для уверенности изолируем каждую жилу. После этого удаляем все «отводки», если невозможно их вытянуть или выковырять (зависит от планировки), опять же отрезаем и надежно изолируем жилы.

Замена проводки в квартире на новую и подробное описание процесса

Главное – это спокойствие. Никто вас не подгоняет (а даже если подгоняет – не обращайте внимания), делать нужно аккуратно, качественно, чтобы через год-второй не пришлось снова уничтожать ремонт, который стоит денег. Весь процесс можно поделить на несколько этапов.

1. Работа режущим инструментом. В зависимости от располагаемых финансовых средств, штробить стену можно следующим инструментом: молотком и зубилом, болгаркой со специальным диском по камню, дрелью со специальной насадкой, штроборезом. Наиболее подходящий вариант по цене и качеству – болгарка. Нужно начертить на стене место, где будет лежать кабель, потом прорезать на глубину 3-4 сантиметра 2 параллельные полоски, середину выковырять зубилом.
2. Установка распределительных коробок, розеток, выключателей. Сделайте в стене углубления соответствующих размеров, потом установите вышеперечисленные устройства. Нужно заблаговременно продумать геометрию помещения, количество выключателей, розеток, а также место их расположения. Как правило, они поднимаются на высоту от 120 сантиметров. Все пространство, которое будет лишним вокруг розетки или выключателей, заштукатурить.
3. Общая проверка сети. Везде проверяем контакты, подключив какое-либо устройство или просто пройдясь отверткой-индикатором. Тестером проверим возможность наличия коротких замыканий, включив сеть, надев защитные перчатки и подключив аппарат к каждому проводку, чтоб «прозвонить» линию. После того, как все будет работать, можно завершать установку.
4. Штукатурка стен, где вы проделали штробы. Нужно все выровнять под ноль, причем сделать это красиво, чтобы после отделки штукатуркой или клейки обоев не было видно характерную полосу.

Важно: делайте всегда вертикальные штробы, которые будут идти у самой стены, так как вы можете повредить проводку через некоторое время, когда будете вешать на стенку картину, например, или загонять кабель для интернета.

Перед тем, как вы преступите к выполнению работ, нужно знать несколько правил и придерживаться рекомендаций опытных электриков, которые монтируют сети не один год. Рассмотрим основные советы бывалых мастеров.

1. Никогда не выполняйте укладку новой проводки, если вы точно не измерили расстояние до розеток и приборов. Расстояние до штробов и после их нарезки может сильно отличаться, купленных кабелей может не хватить всего несколько сантиметров.
2. Никогда не лепите кабель из двух и более кусков. Как правило, такие соединения не ходят долго, они будут нагреваться, искрить, окисляться.
3. Используйте сечение на 15-20% больше, чем совокупная мощность всех электроприборов, это позволит увеличить срок пригодности электропроводки, а также обезопасит от перегревания. Для того чтобы правильно расчитать максимальную мощность, нужно прибавить потребляемую энергию всех электроприборов, которые теоретически могут работать, а потом поделить на 220 . Это получится количество квадратов кабеля.
4. Делайте гидроизоляцию в местах повышенной влажности, например, в ванной комнате, кухне, туалете, так как со временем провод может пробивать по стене, будет неприятно «щипать» или даже поражать током.

Помните, спешка нужна только при ловле блох, а в укладке новой электропроводки нужны поступательность действий, внимание и точные измерения. Если все делать согласно рекомендациям, ремонт принесет вам только положительные впечатления.

Электропроводка может служить максимум около 20 — 25 лет. Потом она приходит в негодность, и ее необходимо менять. В современных условиях замена требуется намного раньше, потому что на проводку возложена очень высокая нагрузка. В хрущевках и панельных домах эти работы производится примерно одинаково. В данной статье мы поговорим о том, как проходит замена электропроводки в квартире, дадим пошаговые инструкции, а также сопроводим все фото и видео материалами.

Признаки разрушения

Электропроводка начинает разрушаться со временем. Однако она может перегореть и намного раньше. Причиной тому сегодня становятся различные электроприборы, которые требуют много энергии. Особо «прожорливый» агрегат — обогреватель. Такие устройства могут потреблять в 7 раз больше энергии, чем телевизор.

Если в сеть одновременно включить компьютер, холодильник, обогреватель, а также бытовые приборы вроде микроволновой печи, то в скором времени либо вырубится электричество, либо начнутся необратимые процессы в проводке.

Есть несколько признаков, которые сигнализируют о том, что пора начинать капитальную замену:

• при включении приборов розетки искрят;
• чувствуется отчетливый запах паленого;
• проводка легко обламывается, подобно засохшему прутику;
• в некоторых розетках уже нет питания;
• через стены происходит утечка тока.

Уже первые три признака говорят о том, что медлить больше не стоит.

Подготовка

• болгарка;
• перфоратор;
• отвертки;
• паяльник;
• плоскогубцы;
• клеммники;
• шпатель;
• уровень;
• фазоуказатель.

Проводку покупают после того, как вымерена длина трассы, по которой будет проложен кабель. К этой длине надо обязательно сделать припуски, чтобы провода точно хватило.

Надо, кроме того, взять некоторые расходные материалы. Например, потребуется тряпичная изолента.

Мощность энергопотребления

Замена электропроводки должна быть произведена так, чтобы не случалось сбоев и перенапряжения. Для этого надо, чтобы мощности хватало на каждый прибор.

Мощность зависит от сечения кабеля. Чтобы сделать правильный выбор, необходимо провести небольшой подсчет.

1. Надо сложить мощности всех приборов, которые будут включаться в сеть.
2. На каждый прибор следует накинуть дополнительно еще по 100 Вт.
3. Теперь полученное число нужно разделить на 220.

Если число, которое получилось в итоге, находится в пределах 12 — 15, то тогда хватит проводки сечением 1,5 мм2. Это самый распространенный показатель. Однако иногда результат получается выше.

Если в результате сумма оказалась выше указанного интервала, то у мастера есть два выхода из положения.

1. Можно установить проводку большего сечения.
2. Надо сделать от щитка две — три линии кабеля.

Второй вариант предпочтительнее, потому что более толстый кабель делает систему ненадежной. Велика вероятность сбоев.

Теперь, когда все готово, осталось понять, как заменить электропроводку.

На этом сама работа, по сути, заканчивается. Остается только декоративная отделка поверхности. Если речь идет о деревянном доме, то внутренняя прокладка кабеля тут практически невозможна. То есть, теоретически ее можно выполнить с помощью профессионалов. А вот самостоятельно за такую работу лучше не браться. В сооружениях из дерева кабели проводятся внешним способом с использованием различных рукавов.

Видео

Процесс монтажа электропроводки представлен в следующем видео:

В современных квартирах появляется все больше бытовых приборов: в наш быт прочно вошли посудомоечные машины, кофемашины, тостеры, обогреватели и прочие радости цивилизации. Зачастую в домах, построенных до 2000 года, электропроводка не приспособлена к такой усиленной работе, ведь часто случается, что множество электроприборов работают одновременно.

В некоторых случаях после приобретения новой квартиры или в момент модернизации уже имеющегося жилья появляется необходимость замены старой электропроводки на более мощную, если она не справляется с нагрузкой от современной бытовой техники. О том, с чего начать и как провести эти работы, данная статья.

Для начала следует провести анализ старых проводов и определиться со следующим:

• Проверить наличие заземляющего контура на вашем участке. Если его нет, следует обратиться в местную управляющую компанию, чтобы они провели соответствующие работы для прокладки заземляющей системы. О том, как сделать заземление на даче, читайте в отдельной статье на нашем сайте.
• Можно ли оставить часть старых кабелей в некоторых комнатах. Для спальни и гостиной полная замена электропроводки может не потребоваться, но если вы планируете установить теплый пол или дополнительную систему освещения и обогрева помещения, без демонтажа старых проводов не обойтись.
• Сможете ли вы самостоятельно произвести электромонтаж или все-таки придется позвать специалиста. Замена электропроводки в доме дело несложное, но требует определенных знаний.

План или схема электропроводки

Следующим шагом будет создание предполагаемой разводки кабеля по стенам. Лучше сделать чертеж на бумаге или трафарет на стенах, чтобы не забыть. Также на этом этапе следует подумать о заземляющем контуре. Пример ниже.

Схема

После окончательных замеров можно перейти к следующему шагу.

Как выбрать автомат?

Автоматический выключатель – предназначен для защиты жилых и производственных помещений от короткого замыкания, которое может вызвать быстрое поражение человека электрическим током. Принцип работы заключается в следующем: в обычной обстановке, когда функциональность приборов и кабеля находится в идеальном состоянии, выключатель пропускает через себя ток. Но, когда одно устройство резко выходит из строя или поступающий ток превышает номинальное значение, моментально срабатывает расцепитель автомата, и сеть размыкается.

Обычно в квартирах, перед счетчиком, устанавливают вводный автомат. По одному выключателю на каждую комнату и отдельный автомат на электроплиту и осветительные линии.

Для правильного подбора автоматических выключателей на отводящие линии необходимо отталкиваться от сечения кабеля.

В том случае, если вы планируете установить один потребитель на защищаемой линии, следует подбирать ампераж, исходя из мощности прибора.

Таблица для подбора автоматов (максимальные значения занижены на 1 – 2 пункта для вашей безопасности).

Как выбрать провод?

На рынке электротехнической продукции можно встретить огромное количество разнообразной кабельной продукции с сечением жилы от 0,30 мм2 и выше. Поэтому проводка в доме требует особого подхода.

За неправильным расчетом номинальной мощности всех электроприборов следует приобретение неподходящего провода, у которого начнут перегреваться жилы, что может привести к оплавлению оболочки, короткому замыканию и пожару.

Самым распространенным считается следующее сечение:

• Для осветительных приборов используют 1,5 мм кв.
• Для розеток (с заземлением и без него) применяют 2,5 мм кв.
• Для остальных, более мощных устройств, используется 4 – 10 мм кв.

Р1+Р2+Р3 – мощность электроприборов, кВт. Поправочный коэффициент – 0,8. Для отдельных групп приборов может быть применено индивидуальное значение.

Удаляем старую проводку

Большинство наших домов относится к вторичному жилому фонду, поэтому в большинстве случаев электропроводка рассчитана на небольшие нагрузки, как правило, 1,5 кВт на одну квартиру. Сегодня, когда квартиры переполнены разнообразной техникой, минимально допустимой считается – 10 кВт. Поэтому после приобретения новой недвижимости стоит сразу посмотреть действующий план электропроводки в доме.

После изучения схемы, желательно ознакомиться с (ПЭУ) правилами устройства электроустановок.

Рассмотрим некоторые из них:

1. Все алюминиевые кабеля подлежат замене на медные.
2. Глухое заземление необходимо поменять на защитное.
3. Новые правила требуют современного разветвления проводов по группам.
4. Новый план разводки, с полной заменой всех деталей должен утвердить квалифицированный сотрудник энергонадзора.

После изучения соответствующей литературы приступаем к следующему шагу:

1. Берем заранее подготовленный план новой разводки.
2. Бросаем времянку, подключаемся напрямую к щитку для обесточивания квартиры.
3. Вручную удаляем старые кабеля. Для поиска скрытых и неработающих кабелей можно воспользоваться специальным устройством – детектором скрытой проводки.
4. Штробим и подготавливаем место для новой системы.
5. Устанавливаем розетки, разводки, выключатели.

Установка времянки

После отключения квартиры от электричества, потребуется подключить электроинструменты и хотя бы одну лампу для освещения. Иначе все работы придется проводить в светлое время суток, но как же быть с комнатами, дневной свет в которые не поступает (туалет, коридор)? Поэтому поступаем следующим способом:

• Берем дощечку и закрепляем на ней колодку на один или два гнезда.
• Покупаем или отрезаем гибкий кабель (КГ или ПВС) с сечением не меньше 4мм2.
• Выворачиваем пробки или отключаем подводящий автомат.
• Подключаемся к кабелю счетчика обычной скруткой.

В некоторых случаях понадобится разрешение на подключение времянки. Взять его можно в ЖЭКЕ или энергосбыте. Без разрешения можно получить большой штраф.

Прокладка новой проводки

Монтаж новой системы электроснабжения рассмотрим на примере этой схемы.

Для этого нам потребуется:

1. Провод.
2. Гофра или термостойкая трубка.
3. Автоматы, розетки, выключатели.
4. Запасные штробы и изогнутые зубила.

После удаления старой проводки приступаем к укладке новой. Для частных и небольших квартир подойдет однолинейная схема электроснабжения дома. Для этого необходимо нанести предварительный чертеж на стенах, следом приступаем к штроблению.

Обратите внимание! После прокладки новой электропроводки потребуется косметический ремонт помещения.

Выполнять штробление нужно, придерживаясь определенных правил.

• Штробы должны проходить строго в горизонтальном или вертикальном направлении по отношению к полу, пересечение или движение наискосок запрещены.
• Необходимо соблюдать расстояние от потолка и пола 15 – 20 см.
• Глубина штробления не должна превышать 25 см.
• Горизонтальный пробой несущих стен запрещен. Допускается только вертикальная обработка.

После того как штробы готовы, в первую очередь необходимо провести провод от распределительных коробок к счетчику. Для дополнительной безопасности, кабель можно поместить в специальную термостойкую ткань, гофру. Фиксацию стоит проводить с помощью алебастра каждые 1 или 1,5 м. Далее от заранее установленных распределительных коробок прокладывается провод к выключателям и розеткам.

Заключительным этапом является подключение всей системы к . Если у вас этот прибор старый, то его стоит заменить. Идеальным вариантом будет приглашение квалифицированного электрика, который поможет вам провести провода из подъезда в квартиру. Счетчик лучше установить в пластмассовый или металлический бокс.

При выборе счетчика обратите внимание: можно установить многотарифный прибор, чтобы впоследствии экономить на электричестве в вечернее и ночное время суток.

Проверка качества выполненных работ

Заключительным этапом будет проверка выполненной работы. Для этого необходимо обзавестись мультиметром и индикаторной отверткой, которая позволит осуществить контрольную проверку проведенной линии.

Мультиметр – это прибор для выявления напряжения, размером с большой мобильный телефон. В комплект входят также два щупа.

После проверки розеток и выключателей с помощью специальной прозрачной отвертки, далее необходимо при помощи мультиметра измерить напряжение в сети, это позволит избежать непредвиденного замыкания. Если в момент проверки прибор не нашел неисправностей, стены можно смело заделывать и переходить к основным декоративным работам.

Помните, в ванной комнате из-за повышенной влажности запрещено устанавливать розетки и выключатели без специального разделительного трансформатора или УЗО, а расстояние между проводами и отопительными батареями не должно быть меньше 50 см. К отопительной батарее относят также полотенцесушитель.

Панельные дома, возведенные в 70–80 гг. прошлого века, оснащены алюминиевой проводкой. По современным нормам и правилам прокладка электросетей в жилом фонде разрешена только с использование медных проводов. Кроме того, срок службы алюминиевой проводки ограничивается 20-ю годами, после чего ее желательно заменить. Сегодня мы расскажем вам о вариантах замены старой проводки на новую с минимальными затратами.

Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм 2 и 2,5 мм 2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые. Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить.

Важно! Обратите внимание на размеры подрозетников. В продаже имеется большое количество товара различных размеров и форм. Чтобы не ошибиться с выбором, захватите с собой в магазин старый вариант или сделайте замеры отверстия для монтажа.

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

• болтовые соединения.
• клеммные колодки;
• опрессовка гильзами;
• пайка;
• пружинные зажимы;
• сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

Монтаж открытой проводки

Замена проводки в панельном доме открытым способом может производиться как на , так и в случае, когда отделка комнат полностью завершена. Существует несколько способов провести провода по стенам комнаты без штробления. В первом варианте используются кабель-каналы. Это специальные приспособления имеют эстетичный вид, а современные производители представляют большое количество решений, так что не составит особого труда выбрать тот, который органично впишется в любой интерьер. Существуют также напольные и потолочные варианты.

При скрытым способом обязательным условием является строго горизонтальное или вертикальное расположение линий. В данном же случае можно экспериментировать и крепить изделия так, как угодно. Для монтажа кабель-каналов используют термоклей, который наносят на тыльную поверхность изделия, после чего прикладывают его к поверхности. В случае если стены в жилище не слишком ровные, то разрешается крепить кабель-каналы дюбель-гвоздями. Для узких достаточно проделать отверстие по середине, а вот широкие предпочтительнее крепить по обоим краям.

Перед началом в квартире необходимо прорисовать на стене места, где пройдет линия. После этого производят нарезку каналов необходимой длины и начинают установку. Для соединения изделий между собой используют дополнительные аксессуары. К их числу относятся заглушки, поворотные углы разного изгиба, тройники и прочие элементы. После того, как провода уложены, канал закрывается пластиковой заглушкой.

Важно! Не стоит стараться уложить большое число проводов в один небольшой канал. Правилами обозначено, что между кабелями должно оставаться небольшое расстояние. В случае если проводов большое количество, при выборе отдают предпочтение каналам большей ширины.

Заменой кабель-каналу может служить гофра либо ПВХ-трубы. Их крепят к поверхности пластиковыми клипсами. Расстояние между ними напрямую зависит от диаметра трубы – чем она больше, тем чаще располагают крепления. Пластиковые клипсы можно заменить хомутами либо металлическими скобами, но такой вариант является менее красивым. Ни в коем случае нельзя соединять гофры в пучок, поскольку это запрещено техникой безопасности – их располагают одну возле другой.

Одним из способов обустройства открытой проводки является стилизация «под ретро». Для этого используют специальный провод, который состоит из медной жилы, заключенной в надежную изоляцию, поверх которой находится текстильная или бумажная оболочка, пропитанная противогнилостным составом. Для освещения используют двойной провод, переплетенный между собой, а для розеток – тройной. Крепится он к стене роликами и изоляторами, которые монтируются к стене клеевым способом или при помощи дюбель-гвоздей.

Главная » Технологии » Как проложить новую электропроводку в старой квартире. Как заменить электропроводку в квартире своими руками

Прокладка проводов в новом доме

Прокладка проводов для структурированной проводки

Итак, вы составили план электропроводки, у вас есть все необходимое и вы готовы подключать провода к дому. Это руководство расскажет вам, что вам нужно знать, чтобы выполнить фактическую проводку. Это руководство начнется с некоторые основные правила, затем есть несколько изображений по правильной прокладке проводов, а также некоторые рисунки, которые помогут вам определить, где будут проходить воздуховоды, и избежать их. Наконец, есть раздел «Не делайте этого», в котором перечислены типичные ошибки, которых следует избегать.

Начните с прокладки в первую очередь самых длинных проводов. Причина в том, что у вас осталось 30 футов в вашей катушке, вы все еще можете где-то его использовать. Если вы сначала пробежите самые короткие дистанции, то у вас будет больше отходов.

Запустите каждый провод наверху и протяните его в подвал. Таким образом, вам не нужно использовать лестницу, чтобы протолкнуть провод между этажами.

Не ставьте две электрические коробки на противоположных сторонах одной стойки. Для этого требуется в сухой машине, чтобы вырезать два отверстия на расстоянии всего 1 1/2 дюйма друг от друга.Это сложно и обычно в результате получается сломанный кусок гипсокартона, который позже просто залатают. Вам также следует не ставьте электрическую коробку прямо в углу комнаты по той же причине.

Вы будете устанавливать свои электрические коробки на той же высоте, что и электрические шкафы строителя. Это будет примерно 12–16 дюймов от пола до дна коробки. Иногда строитель будет использовать их высота молота является стандартной для монтажных коробок. Я использовал 12-дюймовый Т-образный квадрат, чтобы измерить мою высоту.

Вы можете сначала смонтировать все электрические коробки, чтобы знать, где вы будете проложить провода. Можно смонтировать коробки и написать на шпильке, какие провода нужны, с помощью фломастера. Тогда вы можете добраться до бизнес по прокладке проводов без необходимости возвращаться к своему плану подключения.

Затем проложите все провода. Сохраните скрепку проводов и поместите провода в электрическую коробку на конец. Для первых одного или двух проводов вы можете проигнорировать это правило и установить коробки и скрепить провода. перед тем, как перерезать провод, просто чтобы убедиться, что вы понимаете, какая слабина вам понадобится.Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

Перед тем, как просверлить какие-либо отверстия, обязательно посмотрите, что находится по ту сторону стены / пола. Ты не хочу просверливать электрические провода, воздуховоды или водопроводные трубы …

Не прокладывайте провода параллельно линиям электропередач. Пересечение силового провода под углом 90 градусов — это нормально. Электроэнергия обычно проходит по краям подвала, поэтому проложите провода внутри по балкам пола.Если вам нужно провести провода перпендикулярно балке перекрытия, попробуйте сделать это по воздуховоду или двутавровой балке. Таким образом, если вы закончите подвал позже, эти провода не будут мешать потолку из гипсокартона.

Проведите провода вертикально от потолка пола, а затем вдоль балок пола. Не прокладывайте провод горизонтально посреди стены. Это увеличивает вероятность того, что кто-то забьет гвоздь. Старайтесь держать проволоку как можно ближе к шпильке. Особенно это актуально для наружной стены. где будет установлен утеплитель.

После прокладки проводов обязательно пометьте каждый конец (наклейками или надписью на проводе). маркером с фломастером) и отметьте этикетку провода и его расположение. Я использую букву для обозначения каждой электрической коробки, а затем номер для каждого провода в коробке. Например: я обозначу электрическую коробку позади развлекательного центра в семейной комнате. как». Каждому проводу в коробке присваивается номер «1», «2», «3» … На другом конце на монтажной панели. Обозначаю провода «А1», «А2», «А3»…

После того, как провода будут проложены, их нужно скрепить скобами. Скрепление удерживает провода на месте, так что они не выходите из электрических коробок. Он также удерживает их и убирает с дороги сухогрузов. и чтобы они не свешивались в потолок. Вы всегда должны сшивать провод прямо перед он попадает в электрическую коробку, а также сразу после того, как проходит через дыру в полу. При протягивании проволоки по шпильке старайтесь, чтобы проволока находилась в центре шпильки. Это снижает шанс что гвоздь будет проходить через проволоку с любого конца.Для многих проводов можно прибить скобу в балку / стойку и используйте проволочную стяжку, чтобы прикрепить провода к этой скобе. Этот метод также гарантирует, что скобы не повредят проволоку.

Если конец провода не заканчивается в электрической коробке, вам нужно будет измерить местоположение провода. Измерьте расстояние от ближайшего угла комнаты. Не измеряйте из окна. Также записывайте если провод находится слева или справа от шпильки. Например, если провод прикреплен к левая сторона стойки, и вы записываете, что провод находится на расстоянии 90 дюймов от стены, когда ищите этот провод позже ваш поисковик скажет вам, что есть шпилька на 90 дюймов.Вы не будете знать, с какой стороны стойки, чтобы разрезать гипсокартон. Для сложных пробежек вы можете даже использовать цифровую камеру. для записи расположения проводов. Также не забудьте добавить или вычесть 3/4 дюйма из измерения. чтобы учесть толщину гипсокартона, с которой вы начнете измерения.

Пропустив провода через электрическую коробку, обязательно протолкните все провода в коробку. Драйвальщики хотят работать быстро, и любые провода, торчащие из коробки, могут просто залиться сухими стенками.Их также можно было порезать, когда прорезали отверстие для электрической коробки. Строители, вероятно, не будут не пожалейте времени, чтобы поместить провода в саму коробку. Также, если провода торчат из коробки или находятся очень близко к передней части коробки, тогда они покроются краской и могут скрыть ваш этикетка или этикетки могут быть оторваны.

Некоторые люди проводят провода прямо через коробку. Провод, проходящий через дно коробки, крепится скобами к шпильке. Затем проволока проходит через верх коробки и свободно прикрепляется к шпилька с другой скобой.По окончании монтажа конец провода можно затянуть обратно в коробку. Незакрепленная скоба удерживает ее на месте только для сухих валиков. Я не рекомендую этот метод, потому что строитель должен изолировать каждую электрическую коробку (если она находится на внешней стене) с расширением пену, чтобы через короб не попадал холодный воздух. Если строитель распыляет Great Stuff в позади каждой электрической коробки, то вы не сможете вставить конец этого провода обратно в коробку. Я также не люблю использовать электрические коробки без спинки по той же причине.

Дождитесь установки настенных панелей и встраиваемых динамиков, пока гипсокартон не будет установлен и покрашен. Вы можете правильно заделать каждый провод, поскольку строитель все еще работает над домом, или вы можете подождать, пока вы въезжаете. Если вы закончите установку заранее, то есть шанс, что город оценщик увидит это, и вы можете повлиять на оценочную стоимость вашего дома и налоговый счет. В своем доме я использовал глухие стеновые панели на этапе строительства, а потом закончил работу.Местные нормы, вероятно, потребуют, чтобы вы закрыли все открытые электрические коробки, даже если их нет. Любая мощность в коробке, поэтому оставлять электрические коробки открытыми — не вариант.

При прокладке проводов до того, как установщики HVAC (отопление, вентиляция и кондиционирование) выполнили их работа, вам нужно проложить свои провода, не мешая им делать. Установщики HVAC установит воздуховоды, по которым горячий или холодный воздух доставляется в дом, и возвратные каналы, по которым воздух поступает обратно в дом. печь.Вентиляционные отверстия обычно устанавливаются на полу или низко на стене под окном. Воздуховод для Вентиляционное отверстие второго этажа проходит вертикально на внутренней стене, а затем через балки пола на втором этаже. Возврат обычно у потолка на внутренней стене. Поскольку потеря воздуха не является проблемой при возврате, Установщики не используют воздуховоды для возврата. Они будут использовать стены, стойки, балки пола … в качестве воздуховода. Следует избегать использования вентиляционных каналов внутри стен. Возврат в подвал следует избегать между перекрытия перекрытия.Ниже приведены некоторые конкретные примеры с рисунками и изображениями.

Электропроводка от подвала до второго этажа

При прокладке проводов от подвала к розеткам на первом или втором этаже избегайте попадания в дымоход и любые воздуховоды HVAC. По возможности избегайте прокладки проводов в потолке к балкам (красный провод вверху). Вместо этого попробуйте попасть прямо под розетку из подвала. а затем запустите его прямо вверх (зеленый провод вверху). То же самое и с потолочными динамиками. По возможности избегайте сверления балок.Вы также можете просмотреть наше руководство по электромонтажу существующих домов для получения дополнительных примеров.

% PDF-1.3 % 344 0 объект> эндобдж xref 344 88 0000000016 00000 н. 0000002729 00000 н. 0000002849 00000 н. 0000003823 00000 н. 0000004098 00000 н. 0000004255 00000 н. 0000004740 00000 н. 0000005108 00000 п. 0000005698 00000 п. 0000005958 00000 п. 0000006071 00000 н. 0000006182 00000 н. 0000006231 00000 п. 0000006280 00000 н. 0000006329 00000 н. 0000006378 00000 п. 0000006426 00000 н. 0000006473 00000 н. 0000006520 00000 н. 0000006567 00000 н. 0000007675 00000 н. 0000008705 00000 н. 0000009192 00000 н. 0000009466 00000 н. 0000009741 00000 н. 0000010266 00000 п. 0000011437 00000 п. 0000012820 00000 н. 0000013302 00000 п. 0000013584 00000 п. 0000014874 00000 п. 0000014963 00000 п. 0000015181 00000 п. 0000015447 00000 п. 0000016574 00000 п. 0000016823 00000 п. 0000017225 00000 п. 0000018244 00000 п. 0000018455 00000 п. 0000019249 00000 п. 0000020310 00000 п. 0000027087 00000 п. 0000030676 00000 п. 0000039417 00000 п. 0000042515 00000 п. 0000043586 00000 п. 0000046833 00000 п. 0000046884 00000 н. 0000046935 00000 п. 0000046986 00000 п. 0000050137 00000 п. 0000050349 00000 п. 0000051139 00000 п. 0000051935 00000 п. 0000053446 00000 п. 0000054236 00000 п. 0000054447 00000 п. 0000055241 00000 п. 0000056040 00000 п. 0000075639 00000 п. 0000080284 00000 п. 0000097264 00000 п. 0000097811 00000 п. 0000102100 00000 н. 0000102577 00000 н. 0000106055 00000 п. 0000106536 00000 н. 0000108914 00000 н. 0000109093 00000 н. 0000112034 00000 н. 0000112824 00000 н. 0000113618 00000 н. 0000114412 00000 н. 0000114624 00000 н. 0000114846 00000 н. 0000118168 00000 н. 0000118957 00000 н. 0000119749 00000 н. 0000122672 00000 н. 0000125846 00000 н. 0000136240 00000 н. 0000137063 00000 н. 0000139409 00000 н. 0000158904 00000 н. 0000165075 00000 н. 0000165321 00000 н. 0000167236 00000 н. 0000002056 00000 н. трейлер ] >> startxref 0 %% EOF 431 0 obj> поток xb«e`h«g`2gd @

Как подключить спа — проводка для гидромассажных ванн на 120 и 240 В

В этом руководстве показано, как подключить большинство джакузи на 240 вольт и переносных домашних спа.Мы включили фотографии, пошаговый видеоролик и электрические схемы гидромассажной ванны.

Эта информация предоставлена, чтобы помочь вам стать более информированным потребителем. Мы советуем нанять лицензированного электрика для подключения и установки спа.

Если вы не уверены или недостаточно квалифицированы для выполнения электромонтажа, вы можете провести подготовительные работы по установке, чтобы сократить расходы. Мы проведем вас через типичный проект, чтобы показать, что в него входит.

Перейти к: Джакузи, 120 В

ВНИМАНИЕ: Электромонтажные работы и ремонт могут быть опасными, особенно вблизи воды.Существует опасность поражения электрическим током или поражения электрическим током, что может привести к серьезным травмам или смерти. Мы настоятельно рекомендуем передать электропроводку гидромассажной ванны квалифицированному электрику. Требования местных норм к электромонтажу различаются и могут отличаться от образовательных примеров на этом веб-сайте. Необходимо соблюдать местные нормы, получать разрешения и проводить проверки. Установщик должен прочитать и следовать руководству пользователя гидромассажной ванны, а также руководствам и инструкциям по эксплуатации соответствующих электрических компонентов.

Отключите электропитание гидромассажной ванны или бассейна с помощью сервисной панели перед любыми проверками или работами.Неправильная проводка может привести к повреждению оборудования и аннулированию гарантии производителя спа.

Заявление об ограничении ответственности

Ваша электрическая служба

Перед установкой такого крупного бытового прибора, как гидромассажная ванна, определите, сможет ли электрическая сеть справиться с дополнительной нагрузкой. Обычно это не проблема, так как большинство домов, построенных за последние 30-40 лет, рассчитаны на ток не менее 100 ампер. 150-200A является обычным явлением в большинстве новых домов. Номинальные параметры панели обычно указываются рядом с главным выключателем вверху.

Обычно неправильно понимают, что суммарный ток всех установленных автоматических выключателей не должен превышать номинальный ток, указанный на сервисной панели. Это неверно. — мощность определяется расчетами нагрузки, а не размером или количеством выключателей.

Основы подключения гидромассажной ванны — системы на 240 В

Мы начнем с обзора электрических требований к электропроводке СПА, проиллюстрированных нашими интерактивными схемами электропроводки. Спа-ванна на 240 В должна питаться от цепи, которая соответствует требованиям к нагрузке (силе тока), указанным в руководстве пользователя.

Это означает, что прерыватель фидера (на панели обслуживания дома) должен быть указанного размера. Кроме того, прерыватель GFCI в панели отключения должен быть не меньше этого размера, а GFCI должен быть защищен в целях безопасности.

В нашем примере мы используем типичную портативную домашнюю спа-установку на открытом воздухе.

В данном проекте задействованы три электрических узла:

• Панель автоматического выключателя для дома
• Блок GFCI с внешним отключением *
• Блок системы управления спа

МВт для гидромассажных ванн до 50 А с дополнительным расширением отводной цепи на 120 В

* Национальный электротехнический кодекс (NEC) определяет установку утвержденного устройства ручного отключения.Он должен быть рядом с гидромассажной ванной, на расстоянии не менее 5 футов и в пределах прямой видимости.

NEC также требует розетки на 120 В на расстоянии 10-20 футов от спа.

Установка Backyard Spa

Теперь давайте посмотрим на типичную установку на заднем дворе. В нашем видео ниже мы уже залили ровную цементную плиту и поставили на нее нашу гидромассажную ванну.

Согласно руководству пользователя, для нашей гидромассажной ванны требуется 4-проводное электрическое подключение 240 В, 50 А с использованием медного провода AWG # 6.Электрик проложит всю скрытую проводку в жестком кабелепроводе из серого ПВХ Sch-40 диаметром 1 дюйм. Требования к проводам см. В руководстве пользователя.

Выберите вкладки ниже, чтобы следить за проектом от «Планирование до подключения»:

3- и 4-проводные электрические системы спа

Для большей части изготавливаемых сегодня СПА на 240 В требуется 4-проводное электроснабжение на 50 А. Некоторые гидромассажные ванны имеют требования к нагрузке 30A или 40A, а некоторые даже 60A.Эти требования соответствуют размеру нового автоматического выключателя питания, установленного в служебной панели дома. Номинальный ток панели Disconnect GFCI может быть равен или больше, чем у выключателя питания на главной панели.

Гидромассажные ванны со смешанным напряжением (например, озонатор на 120 В и нагреватель на 240 В) требуют 4-проводной системы. Это означает, что им требуется электрическая цепь с (2) проводами под напряжением, (1) нейтралью и (1) заземляющим проводом. Ознакомьтесь с руководством по эксплуатации.

Две горячие ножки (черный + красный) обеспечивают 240 вольт (120 В + 120 В).Одна горячая нога с нейтральным (белым) проводом обеспечивает 120В. Заземляющий провод (зеленый) не пропускает ток, кроме случаев короткого замыкания на массу. Это приводит к срабатыванию автоматического выключателя при перегрузке (не путать с функцией безопасности GFCI).

Перейти к: Джакузи, 120 В

Многие старые СПА на 240 В и некоторые новые используют 3-проводную установку. Они состоят всего из 2-х проводов под напряжением и заземляющего провода без нулевого провода.

И 3-проводные, и 4-проводные источники питания должны иметь защиту GFCI. 4-проводная гидромассажная ванна не должна подключаться к 3-проводной сети. Также важно правильное заземление.

В любом случае панель отключения должна быть снабжена 4-проводным подключением для правильной работы GFCI. Сечение провода и т. Д. См. В руководстве пользователя гидромассажной ванны.

Примечание: Для некоторых моделей спа-салонов Hot Spring и Caldera (Watkins Manufacturing) требуются специальные разъединители субпанелей. У них есть 2 отдельных выключателя GFCI на 240 В в центре нагрузки.

Используйте разъединитель GFCI, предназначенный для гидромассажных ванн на 240 В, 4- или 3-проводных типов спа.На интерактивной схематической диаграмме ниже показаны 3- и 4-проводные конфигурации. Выберите конфигурацию проводки, которая требуется для вашего СПА:

Основы установки:

Выключатель сервисной панели

Выберите размер автоматического выключателя фидера на сервисной панели в соответствии с требованиями к нагрузке спа. Вы можете найти эту информацию в руководстве пользователя, или электрик может определить для вас стоимость. Номинальная нагрузка отключающей коробки должна быть больше или равна мощности выключателя в служебной панели дома.

Электрик может легко определить, может ли ваша электрическая панель приспособиться к новой цепи 240 В, необходимой для этого проекта. В коробке также должно быть два слота для двухполюсного выключателя. В большинстве домов это не будет проблемой.

Электрики

При выборе электрика обязательно спросите об опыте установки гидромассажных ванн, особенно 4-проводных конфигураций.

Отключение GFCI из-за неправильного подключения нейтрали

Самая распространенная ошибка подключения возникает в 4-проводных системах.К сожалению, мы обнаружили, что даже несколько профессиональных электриков не справляются с этим.

Подключите белый нейтральный провод к блоку управления гидромассажной ванны непосредственно к клемме нейтрали выключателя GFCI. См. Наши 4-проводные схемы выше. Не прикрепляйте его к шине заземления дополнительной панели. Неправильное подключение к земле мгновенно приводит к срабатыванию GFCI при подаче питания, что приводит к отключению питания гидромассажной ванны.

Электропроводы и фитинги из ПВХ

Мы предпочитаем защиту заглубленных каналов на заднем дворе, где в будущем могут потребоваться рытье для посадки кустов и т. Д.Труба ПВХ проста в установке и недорогая. Обычно требуемая глубина составляет 18 дюймов — уточните у местных властей. Закрепите кабелепровод к стене с помощью U-образных хомутов.

В нашем примере, 4 провода используются в кабелепроводе из ПВХ диаметром 1 дюйм, который, хотя и немного превышает размер, облегчает протягивание провода. Для угловых изгибов используются широкие 90 ° изгибы из ПВХ. Резьбовые клеммные переходники из ПВХ прикреплены к кабелепроводу для электрического коробка соединений.

Наш электрик использовал короткие отрезки гибкого водонепроницаемого трубопровода из ПВХ для подключения к нашему блоку управления спа.Он провел LB Condulet от внешней стены до электрической панели. LB обеспечивает легкий доступ для прокладки проводов.

Расширительные швы на морозостойкость

Там, где этого требуют местные нормы, используйте компенсаторы из ПВХ там, где водопроводная труба выходит из земли, входит в стену или настенные ограждения.

Эти скользящие муфты учитывают изменение уклона, обычно связанное с морозным пучением, чтобы предотвратить разрыв трубопровода.

Резка и цементирование трубопроводов из ПВХ

.Как правило, легче протянуть проволоку через канал в траншее, прежде чем она будет закопана.

Надрезы должны выполняться под прямым углом с помощью режущего инструмента или канатной пилы для ПВХ. Удалите заусенцы канцелярским ножом и наждачной бумагой средней зернистости. Перед склеиванием просушите детали.

соединяется с соответствующим клеем на основе ПВХ. Перед соединением поверхности соединения следует протереть начисто.

Дополнительная информация: NEMA Guide Solvent-Cementing PVC Nonmetallic Conduit

Размер и тип провода для гидромассажных ванн

Изучив руководство пользователя спа, наш электрик определил, что для нашего проекта необходим многожильный медный провод №6 THHN.Он использовал четыре отдельных изолированных проводника: (1) красный и (1) черный-горячий, (1) белый-нейтральный и (1) зеленый-заземляющий провод в нашем примере.

Ваши требования к калибру провода могут отличаться от нашего примера, в зависимости от технических характеристик производителя гидромассажной ванны, требований кодов и типа провода. Необычно длинные участки могут потребовать большего сечения провода, как определит электрик.

Хотя медь стоит недешево, обрезка проволокой меньшего диаметра — опасная ложная экономия. Это может привести к нарушению требований кода и / или аннулированию гарантии производителя вашего оборудования.Не рекомендуется использовать алюминиевый или покрытый медью алюминиевый провод. Кабель в оболочке, например Romex®, не допускается внутри подземных трубопроводов.

Примечание: клеммы блока управления Spa обычно не подходят для провода , длина которого больше , чем №6. Обратитесь к руководству пользователя.

Электропроводка UF-B для непосредственного захоронения

В некоторых местах допускается прямое закапывание кабеля, по крайней мере, для прокладки кабеля от сервисной панели к блоку отключения. В других юрисдикциях это запрещено. По словам некоторых электриков, с кабелем UF-B может быть неудобно работать.

Трос

При надлежащей подготовке протянуть проволоку не так уж и сложно. После сборки кабелепровода электрики используют узкую ленту из пружинной стали, чтобы пропустить через него провода. Первые несколько дюймов ленты покрыты смазкой для протягивания проволоки. Это помогает ему плавно скользить по подходящим краям и по изгибам пустого трубопровода.

Сначала ленту протягивают через пустую трубу, стараясь не перегибать ее из-за защемления. Затем провода прикрепляются к крючку на его конце и вытаскиваются обратно

Осторожно протолкните провода в кабелепровод, удерживая их разделенными и прямыми, избегая перегибов.Нанесите смазку на провода, когда они входят в кабелепровод. Второй человек тянет с противоположного конца с помощью рыболовной ленты.

Крепление проводов к рыболовной ленте

Распространенная ошибка — наматывать все провода на крючок ленты. В результате получается только большой узел, который может застрять или развязаться. Вот способ получше:

• Сначала рыболовная лента проходит через пустой канал и выводится с другого конца.
• Затем с каждого проводника снимается примерно 6 дюймов изоляции.
• Около 1/3 медных жил от каждого провода отделяются и вырезаются, чтобы получить более тонкий жгут. Тогда они будут легче проходить через проушину.
• Затем оголенные вырезы плотно скручиваются вместе с помощью плоскогубцев.
• Теперь медная оплетка продевается через крючок и сгибается пополам на себя.
• Наконец, связка представляет собой двойную обертку в стиле парикмахерской с электротехнической лентой. Начните над крюком и опустите несколько дюймов на изолированные провода.
• Если все сделано правильно, сборка будет выглядеть плотно свернутой и симметричной.
• Пучок, покрытый лентой, должен быть покрыт проволочной смазкой для облегчения вытягивания.

ПРИМЕЧАНИЕ. Проводники (4) №6 намного легче протягивать через кабелепровод диаметром 1 дюйм, чем диаметром 3/4 дюйма. Следует обильно использовать одобренную негорючую смазку для электрических проводов.

Вы можете ловить проволоку с любого конца кабелепровода. Если ближе к одному концу есть крутые изгибы, тяга с этого конца иногда обеспечивает меньшее сопротивление.

Провода легче вытащить, если есть место для их протяжки на всю длину. Это помогает избежать перегибов из-за намотки проволоки.

После того, как провода проложены, обрезки обернутой проволоки, прикрепленные к рыболовной ленте, отрезаются и выбрасываются.

ВНИМАНИЕ: Никогда не используйте рыболовную ленту вокруг электрифицированных проводов. Кроме того, никогда не ударяйте рыбу в электрическую сервисную панель или из нее, даже если главный выключатель выключен.

Соединения клеммных проводов

Везде, где провода присоединяются к клеммам, винтовые соединения должны быть плотными.Плохо прикрепленная проводка неизбежно приведет к перегреву, сгоревшей изоляции и выходу из строя цепи.

Пакет управления спа

В нашем примере электрик установил гибкий кабелепровод для силовых проводов внутри отсека для оборудования гидромассажной ванны.

Чего следует избегать:

• Не забудьте перед установкой прочитать руководство по эксплуатации производителя спа.

• Не забудьте получить разрешение на электричество.

• Не устанавливайте гидромассажную ванну под воздушными линиями электропередачи.

• Не прокладывайте подземную проводку под гидромассажной ванной.

• Не подключайте 4-проводную гидромассажную ванну к 3-проводной цепи — это было бы небезопасно и незаконно.

• Не используйте провод меньшего диаметра.

• Не используйте алюминиевый провод.

• Не устанавливайте наружное освещение в пределах 10 футов от гидромассажных ванн.

• Не используйте гидромассажную ванну до тех пор, пока не будет одобрена электрическая установка.

• Не забывайте часто проверять устройство GFCI, используя его кнопку TEST .

• Не забывайте поддерживать водный баланс и дезинфицирующее средство.

• Не забывайте закрывать крышку спа после каждого использования.

• Не забывайте регулярно пользоваться гидромассажной ванной!

Спасательные бассейны, требующие двойных субпанельных выключателей 240 В GFCI

Некоторые модели спа-салонов Hot Spring и Caldera (Watkins Manufacturing) требуют специальных разъединителей для субпанелей.Они содержат два отдельных прерывателя GFCI: один для нагревателя, а второй для насоса и других компонентов.

Эти гидромассажные ванны не следует подключать к одной коробке автоматического выключателя, например, к нашей разъединительной панели MW. За информацией по установке обратитесь к руководству пользователя, к дилеру или производителю.

Портативные гидромассажные ванны около 120 В

Это руководство предназначено для портативных спа-установок на 240 вольт. Если у вас есть или вы приобретаете 120-вольтовый спа-центр plug-n-play, большая часть этой информации к вам не относится.Однако некоторые СПА легко преобразовать для работы на моделях любого напряжения.

При настройке на использование 120 В спа-салоны этого класса используют GFCI на конце шнура питания. Затем он подключается к стандартной специальной домашней розетке. Закрытые розетки с защитой GFCI должны использоваться на открытом воздухе. Преобразование этих гидромассажных ванн в проводные 240 В служит двум целям: более быстрое время нагрева и способность поддерживать температуру в холодную погоду.

Заявление об отказе от ответственности:
SpaDepot.com не несет ответственности за использование и не дает никаких гарантий относительно точности, пригодности или полезности этой информации. Эта информация не предназначена для замены или замены информации, содержащейся в руководствах пользователя оборудования. Вы прямо соглашаетесь обезопасить Spa Depot и его сотрудников. Это включает материальный ущерб, телесные повреждения и / или смерть, утрату или ущерб, возникшие в результате использования вами этой информации. Никакие советы или информация, устные или письменные, полученные вами с этого веб-сайта или нашими сотрудниками, не создают никаких гарантий, прямо не указанных здесь.Читатель соглашается принять на себя весь риск, связанный с применением любой информации, представленной здесь. Используя этот веб-сайт, включая любые содержащиеся на нем апплеты, программное обеспечение и контент, посетитель соглашается с тем, что использование этого веб-сайта и его информационных продуктов полностью на его / ее страх и риск.

Прочтите предупреждение

Оборудование других марок может отличаться от представленного на иллюстрациях внешним видом и / или конфигурацией терминала. Прочтите инструкцию по установке оборудования.

К сожалению, обычные центры нагрузки часто работают ненадежно с гидромассажными ваннами из-за явления, называемого ошибочным отключением. Это ложное срабатывание вызывает большое разочарование как домовладельцев, так и электриков. Часто это неправильно относят к проблеме со спа, когда ее нет.

Обычные выключатели GFCI иногда реагируют на нормальное состояние СПА, как если бы это было замыкание на землю. Реактивные нагрузки двигателей СПА плюс резистивная нагрузка нагревателей делают обычные выключатели GFCI в лучшем случае ненадежными.

Наша панель Spa Disconnect GFCI решает эти проблемы. Это надежный детектор замыкания на землю, разработанный специально для гидромассажных ванн. Специально экранированный GFCI предотвращает ложное срабатывание из-за радиочастотных помех. Он также разработан для обеспечения стабильности при низком напряжении, чтобы предотвратить отключение из-за сбоев, колебаний и смешанных нагрузок. В случае замыкания на землю быстродействующий GFCI мгновенно отключает линии.

Примечание: NEC и многие юрисдикции ТРЕБУЮТ установку наружной розетки GFCI на 120 В.Он должен быть расположен на расстоянии 10-20 футов от спа или бассейна для безопасной работы с проводными приборами.

Центр нагрузки Spa GFCI / отсоединение

«Я был очень впечатлен качеством. Мне очень понравилось, что мы смогли добавить наружную электрическую розетку GFCI (требуется по нормам, в которых мы живем). Нам не пришлось платить электрику за подключение целой отдельной цепи. Только это более чем заплатили за это! »

Брок Хирш
Бриктаун, Нью-Джерси

Проверка алюминиевой проводки — InterNACHI®

Ник Громицко, CMI® и Кентон Шепард

• 28 апреля 1974 года два человека погибли в результате пожара в доме в Хэмптон-Бэйс, Нью-Йорк. Сотрудники пожарной службы определили, что пожар был вызван неисправным соединением алюминиевого провода в розетке.
• По данным Комиссии по безопасности потребительских товаров (CPSC), «в домах, соединенных алюминиевым проводом, произведенным до 1972 года [алюминиевый провод« старой технологии »], вероятность того, что одно или несколько соединений достигнет« условий пожарной опасности », в 55 раз выше, чем в дом зашит медью.»

Алюминий как металл

Алюминий обладает определенными качествами, которые по сравнению с медью делают его нежелательным материалом в качестве электрического проводника. Все эти качества приводят к неплотным соединениям, что увеличивает вероятность возгорания. следующим образом:

• более высокое электрическое сопротивление Алюминий имеет высокое сопротивление прохождению электрического тока, что означает, что при одинаковой силе тока алюминиевые проводники должны иметь больший диаметр, чем требуется для медных проводников.
• менее пластичный. Алюминий быстрее устает и разрушается при изгибе и других формах неправильного обращения, чем медь, которая более пластична. Усталость приведет к внутреннему разрушению провода и усилению сопротивления электрическому току, что приведет к накоплению чрезмерного тепла.
• гальваническая коррозия. В присутствии влаги алюминий подвергается гальванической коррозии при контакте с некоторыми разнородными металлами.
• окисление. Воздействие кислорода воздуха вызывает повреждение внешней поверхности провода.Этот процесс называется окислением. Алюминиевая проволока окисляется легче, чем медная, а соединение, образованное в результате этого процесса — оксид алюминия — менее проводящее, чем оксид меди. Со временем окисление может ухудшить соединения и создать опасность возгорания.
• Повышенная пластичность. Алюминий мягкий и податливый, а это значит, что он очень чувствителен к сжатию. Например, после чрезмерной затяжки винта на алюминиевой проводке проволока будет продолжать деформироваться или «течь» даже после прекращения затяжки.Эта деформация создаст неплотное соединение и увеличит электрическое сопротивление в этом месте.
• большее тепловое расширение и сжатие. Алюминий даже больше, чем медь, расширяется и сжимается при изменении температуры. Со временем этот процесс приведет к ухудшению соединений между проводом и устройством. По этой причине алюминиевые провода ни в коем случае нельзя вставлять в клеммы «штыревого», «байонетного» или «вставного» типа, расположенные на задней панели многих выключателей и розеток.
• чрезмерная вибрация.Электрический ток колеблется при прохождении через проводку. Эта вибрация более сильна в алюминии, чем в меди, и со временем может привести к ослаблению соединений.

Идентификация алюминиевой проводки

• Алюминиевые провода имеют цвет алюминия и легко отличимы от меди и других металлов.
• С начала 1970-х зажимные клеммы электропроводки для использования с алюминиевым проводом имеют маркировку CO / ALR, что означает «пересмотренная медь / алюминий».«
• Ищите слово« алюминий »или инициалы« AL »на пластиковой оболочке провода. Там, где видна проводка, например, на чердаке или на электрической панели, инспекторы могут искать напечатанные или тисненые буквы на пластиковой оболочке провода. На алюминиевой проволоке может быть слово «алюминий» или специальная торговая марка, например «Kaiser Aluminium», нанесенная на оболочку проволоки. Если этикетки трудно читать, по всей длине проволоки может быть освещен свет. Когда был построен дом? Дома, построенные или расширенные в период с 1965 по 1973 год, с большей вероятностью будут иметь алюминиевую проводку, чем дома, построенные до или после этих лет.

Варианты устранения

Алюминиевая проводка должна оцениваться квалифицированным электриком, имеющим опыт в оценке и устранении проблем с алюминиевой проводкой. Не все лицензированные электрики должным образом обучены работе с дефектной алюминиевой проводкой. CPSC рекомендует следующие два метода исправления алюминиевой проводки:

• Замените дом медным проводом. Хотя это наиболее эффективный метод, в большинстве случаев ремонт дорог и непрактичен.
• Используйте копаловые обжимки. Ремонт обжимного соединителя состоит из прикрепления отрезка медного провода к существующей алюминиевой ответвительной цепи с помощью специально разработанной металлической втулки и инструмента для обжима с электроприводом. Этот специальный разъем можно правильно установить только с помощью подходящего инструмента AMP. Для завершения ремонта вокруг обжимного разъема надевается изолирующая втулка. Несмотря на эффективность, они дороги (обычно около 50 долларов за розетку, выключатель или светильник).

Хотя CPSC не рекомендует использовать следующие методы постоянного ремонта дефектной алюминиевой проводки, можно рассмотреть следующие методы:

• нанесение антиоксидантной пасты.Этот метод можно использовать для многожильных проводов или проводов, которые слишком велики для эффективного обжима.
• пигтейл. Этот метод включает прикрепление короткого отрезка медного провода к алюминиевому проводу с помощью поворотного соединителя. медный провод подключается к выключателю, настенной розетке или другому оконечному устройству. Этот метод эффективен только в том случае, если соединения между алюминиевыми проводами и медными гибкими выводами чрезвычайно надежны. Использование соединителей некоторых типов, даже если в настоящее время Underwriters Laboratories может включать их в список для применения, может привести к увеличению опасности.Кроме того, помните, что использование пигтейлов увеличит количество соединений, и все они должны поддерживаться. Компания Aluminium Wiring Repair (AWR), Inc., Аврора, штат Колорадо, сообщает, что пигтейлы могут быть полезны в качестве временного ремонта или в отдельных случаях, например, при установке потолочного вентилятора.
• CO / ALR соединения. Согласно CPSC, эти устройства не могут использоваться для всех частей системы электропроводки, таких как потолочные светильники или стационарные электроприборы, и поэтому соединения CO / ALR не могут представлять собой полный ремонт.Кроме того, согласно AWR, со временем эти связи часто ослабляются.
• алюм. Хотя AWR считает, что этот метод может быть эффективным временным решением, они опасаются, что у него мало истории, и что они больше, чем медные обжимы, и часто применяются неправильно.
• Замените некоторые подверженные сбоям типы устройств и соединений другими, более совместимыми с алюминиевым проводом.
• Удалите горючие материалы вблизи соединений.

Таким образом, алюминиевая проводка может представлять опасность пожара из-за свойств металла.Инспекторы должны уметь идентифицировать этот тип проводки.

2021 Стоимость подключения или переподключения дома

Стоимость монтажа электропроводки

Стоимость обновления домашней электропроводки в доме колеблется от $ 2000 до 9000 $ в среднем, при этом большинство домовладельцев тратят $ 2,65 за квадратный фут . Стоимость электромонтажных работ зависит от доступности электропроводки, почасовой оплаты труда электрика, стоимости панелей, проводов и других материалов.

Мелкие электромонтажные работы, такие как установка розетки, обходятся всего в 125 долларов, в то время как ремонт большего дома стоит долларов 9 400 . Если получить доступ к проводке сложно, ее замена будет стоить дороже. При любой работе по замене проводки гипсокартон, возможно, придется открывать в любом количестве мест, что увеличит сумму, которую вы заплатите.

Стоимость электропроводки на квадратный фут

Монтаж электропроводки стоит от 2 до 4 долларов за квадратный фут в среднем.Сама по себе проводка стоит от $ 6 до $ 8 за погонный фут , в то время как структурированная проводка и прочные кабели передачи данных, которые используются для устройств связи и развлечений, добавляют $ 2 за фут . Электроустановка обычно оплачивается из расчета один час на каждые 100 квадратных футов. Если электрическое обслуживание в настоящее время доступно, электрики будут взимать установленную плату за открытие розеток, переключателей и монтажных коробок.

Содержание

1. Стоимость монтажа электропроводки
2. Стоимость ремонта дома

Стоимость ремонта дома

Стоимость переподключения 1000 кв.футов дома составляет от 2000 до 6000 долларов , или около от 2 до 4 долларов за квадратный фут . Ремонт дома площадью более 2500 кв. Футов, требующий вскрытия стен, стоит от $ 12 000 до $ 20 000 . Цена зависит от размера дома, доступности проводки и от того, модернизируете ли вы электрическую панель.

Стоимость ремонта дома на квадратный фут

Повторный электромонтаж включает удаление как можно большей части устаревшей проводки и установку провода, заключенного в неметаллическую оболочку.Новая проводка более безопасна, не нагревается при контакте с изоляцией и будет соответствовать вашим потребностям в электричестве.

Стоимость ремонта дома по спальням

Ремонт одной спальни площадью 120 квадратных футов будет стоить около $ 190 , если при установке не возникнет непредвиденных проблем. Стоимость ремонта дома с 2 спальнями составляет примерно долларов, 380 долларов США , 3 спальни — долларов США, 570 долларов США и долларов США, а четырехкомнатные апартаменты — в среднем долларов США, 950 долларов США и долларов США. Добавьте еще 1100 долларов к 250056 долларов, если ваша электрическая панель нуждается в обновлении.

Обновление панели электрооборудования

Стоимость обновления электрической сервисной панели составляет 850 долларов США до 1100 долларов США для 100-ампер и 1300 долларов США до 1600 долларов США для 200 ампер. Если требуется новая коробка, рассчитывайте потратить от до 1 200 долларов США на установку. Обновление панели включает в себя новый счетчик, сервисное отключение, разъединитель, панель, проводку, трубопроводы и погодозависимую головку.

Сегодня большинству домов требуется электрическая панель на 200 ампер, а в большинство старых домов подается только 60 ампер.Узнайте, сколько энергии получает дом, посмотрев на табличку с данными на главном автоматическом выключателе.

Стены открытия и проводники

Открытие стен, удаление старых проводов, установка новых проводов и закрытие стен новым гипсокартоном стоит от $ 4500 до $ 9000 для дома площадью 1200 квадратных футов. Для всего дома площадью более 2500 квадратных футов цена колеблется от $ 12 000 до $ 20 000 с открытием стен.

Прокладка электропроводки через балки пола, чердак, подвал или доступное пространство для обхода стоит от до 5000 долларов. в том же доме.Самый простой доступ для электрика для работы с вашей системой — через чердак или пространство для ползания, минимальная высота которого составляет 1,5 — 3 фута, откуда они могут опустить провода вверх или вниз, вместо того, чтобы сверлить отверстия в гипсокартоне.

Стоимость открытия и закрытия гипсокартона должна быть включена в расценки электрика. Сколько зависит от того, насколько доступна проводка. Нечеткие углы и скрытые стены могут стоить дороже. Вокруг каждой розетки и каждого выключателя света, а также в разных ключевых местах стены должны быть проемы из гипсокартона.

Добавление розеток и переключателей

Стоимость установки новой электрической цепи составляет от $ 100 до $ 150 за одну розетку или выключатель. Как правило, чем больше розеток или выключателей можно установить или добавить в комнату, тем более выгодную сделку вы сможете получить. Чтобы соответствовать требованиям кодекса, в большинстве областей требуется два или три выхода.

Полный прайс-лист на электрика можно найти в нашем справочнике по ценам на электромонтажные работы.

Вернуться к началу

Средняя стоимость подключения нового дома

Средняя стоимость подключения дома площадью 1000 квадратных футов составляет 1600-3800 долларов , или примерно 2-4 доллара за квадратный фут .Размер и планировка вашего дома определят вашу окончательную стоимость. Чем больше у вас комнат, тем больше розеток и выключателей вам нужно будет установить, чтобы соответствовать требованиям строительных норм.

Подключить провода к новому дому дешевле, чем перемонтировать существующий дом, потому что стены открытые. Провода протягиваются через шпильки, не ломая гипсокартон, а розетки и розетки переключателей легко прикрепляются к шпилькам. При замене проводки провода не всегда легко доступны, а в некоторых домах даже не хватает одного.5 футов высотой на чердаке или в подвальном помещении, что могло бы облегчить электрику доступ к существующим приспособлениям и розеткам.

Средняя стоимость подключения дома за квадратный фут

Средняя стоимость подключения дома составляет от $ 1,56 до $ 3,75 за квадратный фут , при этом большинство домовладельцев тратят примерно $ 2,65 за квадратный фут . Чтобы получить более точную оценку, вычислите погонные футы ваших стен и умножьте свой ответ на $ 7,79 за погонный фут , что является начальной стоимостью подключения дома.

1. Размер дома / 4,2 = приблизительный погонный фут стен
2. Линейные футы x 7,79 $ = начальная стоимость подключения дома

Если в вашем доме алюминиевая проводка, ваш электрик добавит медь, чтобы протянуть эту цепь до светильников и электрических розеток. Расширение алюминиевой цепи медным проводом означает, что провод должен быть обжат и покрыт антиоксидантной смазкой для предотвращения будущих пожаров — алюминий со временем подвергается коррозии в точках соединения, вызывая искры, которые могут стать причиной пожара.Было бы разумно, чтобы ваш электрик проверил все точки подключения проводов в доме на предмет коррозии, почерневших соединений или оплавленной изоляции.

Прайс-лист на материалы для электропроводки дома

Основные материалы, такие как розеточные коробки и панели переключателей, обычно включаются в вашу смету, если вы не предпочитаете сами покупать пластины переключателей, изготовленные по индивидуальному заказу. Для выполнения большинства электромонтажных работ требуются такие необходимые элементы, как блок автоматического выключателя, розетки, панели переключателей и осветительные приборы.

Затраты на оплату труда на подключение к электросети

Электрик заряжает от 40 до 99 долларов в час, и установка 100 погонных футов проводки может занять от 40 до 60 минут.Плата за труд зависит от уровня опыта электрика (ученик, подмастерье или мастер) и от количества времени, которое он провел на своем текущем уровне. На это также может повлиять их уровень образования. Если вы наняли подрядчика для наблюдения за всей работой, которую вы выполняете в доме, он / она обычно увеличивает цену субподрядчика на 15–20%.

Вернуться к началу

Затраты на электроэнергию нового строительства

Затраты на электроэнергию нового строительства колеблются от $ 2 до $ 4 за квадратный фут .Электромонтажные работы для нового строительства обычно оплачиваются из расчета один час на 100 квадратных футов, что составляет от долларов США до 100 долларов США в час , не включая материалы, детали, плату за вызовы или ремонт после вскрытия стен.

Средняя стоимость подключения нового дома площадью 1600 кв. Футов с тремя спальнями составляет от до 4 000 долларов . Чем больше у вас в доме светильников, тем дороже это будет стоить. Каждый прибор (розетки, осветительный прибор, прибор, розетка на 220 В и т. Д.) Стоит от $ 100 до $ за установку.

Стоимость также будет варьироваться в зависимости от типа провода, который вы решите использовать, а также от того, выберете ли вы высококачественные светильники или интеллектуальную технику. Если вы используете медный провод, он будет стоить значительно дороже, чем алюминиевый. Средняя стоимость проводки в новом доме обычно меньше, чем затраты на замену или установку проводки в старом доме, гипсокартон еще не установлен, и электрик имеет легкий доступ для установки.

Ориентировочная стоимость электрооборудования

Первичные затраты на электрооборудование составляют 3–8 долларов за квадратный фут , или примерно –3 000–8 000 долларов для дома площадью 1000 квадратных футов.Ценообразование зависит в основном от мощности, необходимой дому, и от количества запланированных розеток и осветительных приборов. Чем больше будет розеток и приспособлений, тем дороже это будет стоить.

Электрическая грубая наладка происходит после установки каркаса, и это просто означает, что провода протянуты через шпильки и вставлены в коробки, куда будут идти розетки и выключатели освещения. Гипсокартон не ставился, поэтому не устанавливались панели переключателей и освещение.

Стоимость запуска электрооборудования в сарай

Проведение электрички к сараю обойдется примерно в долларов.Сараи — это отдельные здания, и к ним потребуется подвести электрическую линию, что составляет большую часть стоимости. В сарае не потребуется ничего, кроме одной-двух розеток и верхнего света, если только у вас нет больших планов по поводу электроинструментов.

Стоимость подвода электричества в гараж

Стоимость электромонтажа гаража может составлять от 1000 долларов до 4000 + долларов. Цены могут значительно варьироваться в зависимости от того, стоит ли ваш гараж отдельно или пристроенный. Если вы планируете работать в гараже с электроинструментом, вам нужно будет установить дополнительную панель на 100 А, но если вы планируете просто припарковаться в гараже, подойдет 60 ампер.

Добавить электричество в пристроенный гараж

Электропроводка вашего пристроенного гаража обойдется примерно в –1000 долларов США в зависимости от размера, ваших потребностей в электроэнергии и количества розеток.

Стоимость проведения электричества в отдельно стоящий гараж

Стоимость подключения электричества к отдельному гаражу составляет около $ 4,000 . Это больше, чем то, что стоит подключить к гаражу, потому что вам придется протянуть магистраль от дома до гаража, а затем подключить все освещение и розетки.

Электромонтаж подвала Стоимость

Стоимость электропроводки для отделки подвала составляет около $ 800–1 500 для площади в 1000 квадратных футов. Более низкая цена — подвал как одно большое пространство без внутренних стен. Ценообразование зависит от количества розеток, размера электрической подпанели и предназначения подвала. Если вы строите роскошную мультимедийную развлекательную комнату, вам потребуется установить больше розеток, чем если бы она стала просто местом для хранения вещей.

Стоимость коммерческих электромонтажных работ

Стоимость коммерческой электропроводки колеблется от $ 5 до $ 12 за квадратный фут , что примерно на на 10% -30% выше , чем при проведении электромонтажных работ для проводов, кабелей, арматуры и электрических панелей в жилых помещениях. Электромонтажные работы на коммерческой недвижимости обходятся дороже, поскольку в коммерческих зданиях потребность в электроэнергии выше, при использовании трехфазного питания (448 вольт) по сравнению с однофазным питанием дома (240 вольт), а проводка с высокой изоляцией проходит через кабелепроводы для большей защиты. .Электрическая система в коммерческой недвижимости тоже намного сложнее, особенно если электрику нужно провести электропроводку на многих этажах.

Вернуться к началу

Стоимость замены проводки ручки и трубки

Стоимость замены проводки ручки и трубки составляет от 1,56 доллара до 3,75 доллара за квадратный фут или примерно 2,65 доллара за квадратный фут . Одна из причин, по которой вам следует заменить проводку ручки и трубки, заключается в том, что в ней нет заземляющего провода, и многие страховые компании откажутся защищать дом от электрических пожаров из-за этого.Первоначально этот провод был проложен еще в 1880-х годах.

Стоимость демонтажа проводки ручки и трубки

Снятие проводки ручки и трубки стоит в среднем от 4500 до 6000 долларов . Перед тем, как начать работу, необходимо получить разрешение на снятие ручки и трубчатой ​​проводки, что составляет типичную стоимость от $ 200 до $ 500 .

Технически, ручку и проводку не нужно выносить из дома; просто убедитесь, что он отключен, прежде чем устанавливать новую проводку. Однако InterNACHI (Международная ассоциация сертифицированных домашних инспекторов) требует, чтобы «система проверялась квалифицированным электриком.Только эксперт может подтвердить, что система была установлена ​​и модифицирована правильно ». Они также будут знать требования местных строительных норм и правил по отключению или удалению.

Вернуться к началу

Факторы затрат на электропроводку

Помимо основных затрат на ремонт, следующие факторы будут влиять на окончательную стоимость ремонта дома:

1. Расходы на оплату труда в вашем районе
2. Новый уровень мощности необходимо принести в дом и в него
3. Легкость или сложность доступа к арматуре и распределительным коробкам
4. Тип используемого провода
5. Стоимость ямочного ремонта или замены гипсокартона
6. Количество торговых точек и приспособлений
7. Необходимые разрешения и проверки
8. Стоимость установки и очистки

Разрешения и проверки на электрооборудование

Для большинства электромонтажных работ, связанных с заменой проводов в стенах или в электрических соединительных коробках, требуется разрешение в соответствии с местными нормативами при средней стоимости от $ 250 до $ 500 .Стоимость разрешения сильно варьируется от штата к штату и даже от округа к округу. Лучше всего позвонить в местный строительный отдел, чтобы узнать, нужно ли вам разрешение и сколько оно стоит. Хорошая вещь в разрешении — это сопроводительный осмотр, который покажет вам, правильно ли была выполнена работа и безопасно ли это. Неправильно проложенная электрическая проводка очень опасна и может привести к пожару.

Подготовка к установке

Лучшее, что вы можете сделать до приезда электрика, — это обеспечить доступность.Переместите мебель и картины, висящие на стене. Положите пластиковый брезент, чтобы защитить ковер и паркетный пол. Очистите зону от безделушек и других личных вещей, чтобы электрик мог выполнять свою работу.

Очистка площадки

После завершения задания всегда будет проводиться очистка. Иногда это делает электрик, но не всегда. Спросите, включена ли уборка в полученную вами оценку.

Общие электрические коды

Национальный электротехнический кодекс (NEC) — это национально признанный кодекс, отвечающий за безопасные методы работы с электричеством.Когда ваша выполненная разрешенная работа будет проверена, инспектор будет следить за соблюдением руководящих принципов NEC, принятых в вашем штате. Лицензированные и опытные электрики следят за соблюдением всех требований кодекса.

• Электропроводка должна быть заземлена.
• Сращивания — наихудшее нарушение кодекса, потому что они наиболее опасны. Если соединение обязательно должно произойти, это должен сделать электрик, и соединение должно быть изолировано от другой проводки с помощью распределительной коробки.
• Перегорание — Вставка лампы с более высокой мощностью в розетку может вызвать перегрев и потенциально возгорание. Используйте лампочку соответствующей мощности для розетки.
• Распределительные коробки без крышки — Возможно получение ударов от этого стыка в распределительной коробке. Покрытие этого стоит всего несколько долларов.
• Розетки — Кодекс требует, чтобы розетка располагалась в пределах 4 футов от дверного проема, а затем каждые 12 футов после этого. Если вы живете в старом доме, который не соответствует этому требованию кодекса, никто не заставит вас обновляться, но перегрузка цепей может вызвать пожар.Скорее всего, установка новой торговой точки на первом этаже будет стоить долларов, а — 200 долларов, — на втором этаже.
• GFCIs — Текущий кодекс требует, чтобы выход был выходом GFCI, если он находится в пределах 4 футов от источника воды, такого как раковина или ванна. Нет необходимости приводить ваш дом в соответствие с кодом, если это не так. Вы можете самостоятельно заменить стандартные розетки на розетки GFCI примерно за $ 12 .

Вернуться к началу

Как узнать, нужно ли перепрошивать?

Замена старой проводки может и не быть необходимостью, но дома умеют сообщать домовладельцам, когда что-то не так.Вы можете запланировать осмотр дома в местной электротехнической компании, чтобы выяснить, нужно ли вам менять проводку. Дополнительным преимуществом этого является то, что вы получите список всех проблем с электричеством, требующих ремонта, даже если ваша проводка на данный момент исправна. Обратите внимание на следующие признаки того, что вам нужно перемонтировать:

1. Запах гари или шипящие звуки.
2. Изменение цвета вокруг розеток или арматуры.
3. На ощупь тепло в розетке или выключателе света.
4. Автоматические выключатели часто срабатывают.
5. Огни мигают.
6. Заглушки в розетках очень плохо закреплены.
7. Электропитание не подходит для устройств на 240 вольт.
8. Вашему дому больше 40 лет.
9. Вы получаете небольшое поражение электрическим током, когда что-то подключаете к розетке.
10. У вас слишком много удлинителей и дополнительных удлинителей.

Немедленно вызвать электрика, если

• Вы заметили запах гари.
• Жужжащий звук из вашей проводки или розеток.

Получите бесплатную оценку HomeGuide от надежных подрядчиков по электрике:

Получите бесплатные оценки

512 Запросы клиентов на HomeGuide

Национальный оценщик ремесленников 2018

Этот старый дом | https: // www.thisoldhouse.com/how-to/10-wiring-problems-solved

10 советов по ремонту старого дома

Компьютеры, блендеры, телевизоры и даже холодильники — ничего из этого не существовало, когда были построены и впервые подключены провода. Поэтому модернизация электрических систем — важная задача для многих старых домов. Однако попытки обновить электрические системы часто могут привести к повреждению исторических зданий.

Беседы с ведущими электриками предоставили нам список шагов, которые необходимо предпринять для более плавного выполнения электромонтажа, с меньшим количеством дырок в стенах, полах и потолках или, не дай бог, в несущей балке.

Старые дома часто нуждаются в обновлении электрических систем; дом автора 1903 года не стал исключением. Следуйте этим советам, чтобы не нанести чрезмерного или непоправимого ущерба вашему зданию.

Джон Криспин

Шаги по безопасному ремонту вашего дома

Проведите «инвентаризацию электрооборудования»

Составьте список всех устройств, которые вы будете использовать в доме, и где. Ваша электрическая система должна соответствовать вашим потребностям; определение того, где и как вы будете использовать электроэнергию, упрощает определение параметров работы.

Англо-японская паутина загорается при включении старинного комбинированного газо-электрического потолочного светильника.

William Wright

Ознакомьтесь с местными правилами и разрешениями на выезд.

Коды устанавливают стандарты для всего, от количества розеток в каждой комнате до типа проводов, которые вы будете использовать. Неполучение разрешений может привести к тому, что законченные работы придется снести.

Решите, хотите ли вы использовать только электричество или передачу данных, пожарную безопасность и безопасность.

Современная проводка не только передает электричество, а беспроводные системы становятся все дешевле и сложнее.

Используйте свой список, чтобы составить подробный план действий.

После того, как вы сделаете начальное домашнее задание, сядьте и создайте список результатов, в котором основное внимание уделяется тому, что вы хотите сделать, и когда вы хотите его завершить; список должен быть основой ваших взаимоотношений с электриком.

Панели выключателей с беспорядочно старыми проводами (вверху) должны быть тщательно проверены электриком на наличие неповрежденных покрытий, следов ожогов или признаков дугового разрушения, а также прочных соединений.

Джон Робертс / Предоставлено Perfect Electric Services, Inc

Следите за существующей инфраструктурой

Чтобы избежать повреждений, нужно следить за тем, чтобы никто не пробивал дыры в водопроводе или существующей проводке.Такая осведомленность должна быть главным приоритетом при любой работе по замене проводки. «Спрашивай дважды, один раз пробуй» — одно из исторических кредо электрика — слова, которым нужно жить.

Всегда записывайте, но оставляйте гибкость.

Сюрпризы неизменно появляются, особенно когда вы копаетесь глубоко в конструкции здания.

Найдите электрика, который знает и разбирается в старых зданиях.

Работа в старых зданиях — сложный, ответственный и трудный процесс.

Сделайте снос и реконструкцию неотъемлемой частью работы

Если устранение ущерба, нанесенного при замене электропроводки, не стоит на первом месте или близко к нему, вы просите о проблемах.Очистка и восстановление должны быть такими же важными, как и сама проводка.

Стремитесь к «домашним пробегам» для ключевых областей и устройств — это когда провод идет прямо от автоматического выключателя к розетке, и на этом выключателе нет других устройств.

Это может снизить нагрузку на энергосистему и сохранить сработавшие выключатели. до минимума. Кроме того, важно отслеживать, какие области питаются к каким выключателям, если задействовано более одной розетки. Создание «сбалансированной» системы облегчит жизнь по мере увеличения нагрузки и использования новой проводки.

Добавьте выключатели и пластины в исторический облик дома.

Многие компании предлагают оборудование, которое соответствует внешнему виду и ощущениям практически любой эпохи, обеспечивая при этом гораздо больший запас прочности, чем у старого оборудования.

Новые системы электропроводки часто можно прокладывать рядом со старыми — как в этом старинном доме, который был успешно отремонтирован, с новой коробкой, размещенной рядом с ныне несуществующими керамическими ручками на потолке подвала.

Peter Means

Современные требования

Требования современных технологий могут усугубить ситуацию, и они постоянно рискуют сделать это.Старые дома строились в то время, когда 60 ампер считалось достаточным количеством электричества для одного дома. Напротив, большинство новых домов построены на 150 или 200 ампер, но 100 ампер были стандартом в течение многих лет — и большинство экспертов сходятся во мнении, что мощность менее 100 ампер вряд ли удовлетворит электрические потребности современного дома.

Чтение Устранение устаревшего электрического беспорядка

Я могу засвидетельствовать это — в моем доме 100 ампер, и этого явно недостаточно. Обслуживание разделено между основной панелью в подвале и дополнительной панелью на третьем этаже.Панель в подвале настолько загружена, что нам придется провести модернизацию, когда придет время закончить кухню. В результате проведенных на сегодняшний день электромонтажных работ в наших стенах и потолках пробиты неровные дыры, которые трудно исправить.

Предотвращение — ключ к успеху

Чистый пропил с помощью кольцевой пилы или тщательной работы (внизу) упростит восстановление целостности стен или потолка. Неровные отверстия доступа, подобные той, что была пробита в доме автора (вверху), трудно заделать.

Тони Сейдеман / Питер Минс

Прежде всего, важно понимать, что вы имеете дело со старым зданием, и если сохранение структуры этого здания в относительно неповрежденном виде является вашим главным приоритетом, вы должны сказать об этом заранее. Скорее всего, вам, возможно, придется заплатить немного больше, чтобы защитить свое здание, но несколько профилактических долларов и часов могут сэкономить большие суммы, потраченные на восстановление разрушенных стен и ослабленных конструкций.

Убедитесь, что каждый специалист сосредоточен на своей области знаний.«Старайтесь никогда не позволять водопроводчику или электрику вырезать дыры, особенно в историческом здании», — сказал нам исторический архитектор Роберт Габальский. «Когда вы проводите электрика по зданию, требуйте в спецификациях очень конкретных способов резки и ремонта или убедитесь, что генеральный подрядчик сделает это за них», — советует он.

По словам Майкла Хедрика из Historic Electric Preservation в Фредериксбурге, штат Вирджиния, одна из самых больших ошибок, которые совершают многие реставраторы, — это попытаться заменить каждую часть старой проводки в системе.«Большинство усилий имеют тенденцию быть жесткими и заменяют больше, чем действительно необходимо для старой системы. Многие части старой системы электропроводки, если они не были нарушены, все еще вполне пригодны для использования и относительно безопасны », — говорит он. «В итоге, после осмотра компетентным и квалифицированным электриком, оставьте большую часть того, что вы обнаружите, на месте и в рабочем состоянии. Есть много домов с электрическими системами 1920-х годов, которые по-прежнему обеспечивают надежную и эффективную подачу электроэнергии ».

Примечание редактора: многие страховые компании не будут предлагать страховку от пожара, если какая-либо проводка с ручкой и трубкой все еще находится в эксплуатации.Даже если вы застрахованы, вы, возможно, платите премию и все равно будете недостаточно застрахованы. Обязательно сверьтесь как с местными правилами, так и со своим страховщиком.

Дополнительные ресурсы

Монтаж электропроводки в доме из соломенных тюков

Тюки соломы уложены, и пора завершить черновую прокладку электропроводки в доме, показанном в Building With Awareness . Чтобы выполнить требования кодекса, для этой процедуры нанимается электрик.Как я упоминал в предыдущей статье, часть проводки в доме была проложена внутри сырцовых стен во время укладки кирпичей. Для стенок тюков соломы используется бензопила, чтобы прорезать в тюках каналы глубиной полтора дюйма. Электрический провод вставляется в эти выемки и проходит к электрическим розеткам и выключателям в каждой комнате. Проволоку также можно протолкнуть в швы между тюками. Конец тупого деревянного колышка можно использовать для проталкивания проволоки в выемки или швы тюка.Используемый здесь провод называется UF-кабелем, что расшифровывается как Underground Feeder. Это очень прочный и влагостойкий провод, предназначенный для прокладки под землей. Когда проволока должна пройти изнутри наружу стенки тюка, ее прикрепляют лентой к длинной игле или стержню, сделанному из металла диаметром в четверть дюйма. Его проталкивают через тюк, удаляют ленту и вытягивают иглу, оставляя на месте только проволоку.

Когда через потолки и каркасные стены проходит провод, а не саман или тюк соломы, можно использовать кабель Romex.Кабель Romex несколько более гибкий, чем кабель UF, и поэтому с ним легче работать.

Коробки для электрических вилок и выключателей изготавливаются из пластика или металла. Мы использовали металлические коробки для долговечности и для упрощения сборки нескольких коробок вместе. К ящику винтами прикрепляют длинный деревянный кол, а затем вдавливают в тюк, как большой колышек. Часть соломы необходимо срезать там, где ящик утоплен в тюк. Прежде чем коробка будет надежно вставлена ​​на место, электрический провод продевается в блок сзади.Передние края ящиков должны находиться на расстоянии не менее одного дюйма от поверхности тюков соломы, чтобы учесть толщину земляной штукатурки и / или гипсовой штукатурки, которая будет нанесена на поверхности стен позднее.

Каждый провод в доме проходит через стены и потолок к главному автомату выключателя. Также будет проведена электропроводка к электрическим выключателям, потолочным и настенным светильникам. Несмотря на то, что этот дом вырабатывает все свое собственное электричество с помощью фотоэлектрических панелей на крыше, вся электропроводка AC
— от коробки автоматического выключателя до розеток — идентична проводке в доме с традиционным питанием.

Если вы используете встраиваемые в потолок световые баллончики, убедитесь, что они могут <вмещать компактные люминесцентные лампы, которые сделают дом намного более эффективным с точки зрения энергопотребления.
