Розетки в ванной комнате требования: расположение и требования ПУЭ к установке

Содержание

расположение и требования ПУЭ к установке

Для электрических приборов ванная комната – это место с повышенной опасностью поражения электрическим током. Поэтому к вопросам установки розеток в ней нужно подходить особо ответственно. Чтобы исключить поражение электрическим током либо используют защищенные изделия, либо питание пониженным напряжением, например, до 12В. О том, как и где установить розетки в ванной комнате по ГОСТам, мы поговорим в этой статье.

Какое оборудование и как подключать

Розетки в ванной комнате обычно используют:

Мощные потребители, такие как проточные водонагреватели мощностью свыше 3,5 кВт, следует подключать к сети напрямую от отдельного автомата и через устройство защитного отключения (УЗО). Или через дифавтомат с током срабатывания не больше 30 мА. Это нормированная величина и откуда она взята мы расскажем ниже.

На рисунке ниже вы видите пример схемы подключения электронагревателя:

Подключение полотенцесушителя в розетку не всегда уместно и эстетично, поэтому имеет смысл подключить его также к автоматическому выключателю напрямую, хоть и его мощность обычно не столь велика как у проточных нагревателей.

Сколько должно быть розеток? Если стиральная машинка находится в другом помещении, обычно более 1-2 штук не устанавливают, а если машинка в этом же помещении и кроме неё есть бойлер – 3-4 штуки.

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

  • 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
  • 1 – окружает предыдущую область, обычно это прилегающие стены.
  • 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
  • 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

Зона Класс защищенности Что может использоваться
0 IРХ7 электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1 IРХ5 только водонагреватели
2 IРХ4 (IРХ5 для общественных мест) водонагреватели и светильники класса защиты 2
3 IРХ1 (IРХ5 для общественных мест) Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по

ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

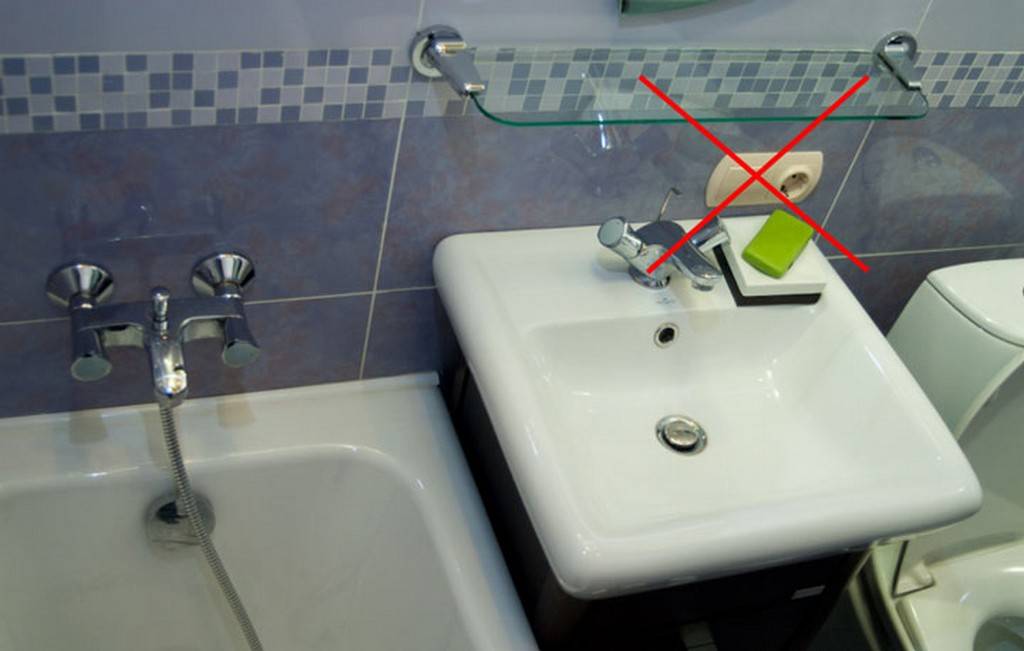

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Схема подключения и монтаж

Как было сказано, электрооборудование в этом помещении подключают через УЗО. В идеальном случае будет хорошо, если все розетки и приборы будут подключены через отдельный автомат, но это не всегда возможно сделать без капитальных вложений и без штробления. Схема подключения изображена ниже.

В зависимости от того, как вы можете расположить розетки, или до кладки плитки или после неё, вам понадобится модернизировать электрическую схему санузла. Вы можете использовать накладные или встраиваемые электроустановочные изделия. В приведенных цитатах ПУЭ не указывается, есть ли разница в их установке. Поэтому наружную проводку допустимо прокладывать в ванной комнате также, как и во всех остальных, например, в кабель-каналах.

Встроенные модели обязательно устанавливайте в подрозетники внутрь стены. Особых отличий в монтаже нет, разве что делать отверстие в плитке нужно с повышенной осторожностью, чтобы её не сколоть.

Для этого, если нет алмазной коронки, с помощью специальных перьевых сверел для плитки делают по кругу ряд отверстий, после чего скалывают круглый кусок плитки и выдалбливают отверстие в основном материале стены.



На видео ниже наглядно показывается, как установить розетку в ванной:

Чтобы снизить риск поражения электрическим током, все токоведущие части (металлические) должны быть соединены в единый контур для уравнивания потенциалов и заземлены.

Заключение

Подведем итоги и кратко ответим на вопрос «где расположить и какие выбрать розетки для ванной комнаты». Устанавливайте их на расстоянии не ближе чем 60 сантиметров к раковине, душевой кабине и прочему. В этом случае можно использовать изделия с классом защиты IPx1, а если вам нужно установить ближе – выбирайте такое место, чтобы не было вероятности забрызгать токоведущие части под напряжением.

При этом розетка должна быть с защитной крышкой и иметь класс влагозащиты не ниже чем IPx4.

Кроме этого вы можете устанавливать розетки в шкафу, как это показано на фотографии ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, где и как установить розетки в ванной комнате согласно требованиям ПУЭ. Надеемся, предоставленные рекомендации были для вас полезными!

Материалы по теме:

Розетка в ванной | Заметки электрика

Добрый день, уважаемые гости сайта «Заметки электрика».

Сегодняшняя статья посвящена установке розеток в ванной комнате. По этому поводу в сети интернет идут постоянные споры и дискуссии.

Цель моей статьи — рассказать всю правду про установку розеток в ванной или в душевых помещениях.

Вы знаете, что помещение ванной комнаты относится к помещению с повышенной опасностью (ПУЭ, п. 1.1.13), поэтому к нему предъявляются особые требования по электробезопасности.

Итак, приступим…

Розетки в ванной устанавливать можно!!!

Да, уважаемые гости, розетки в ванной комнате и душевых помещениях устанавливать можно, я бы даже сказал нужно, т.к. в ванной комнате тоже имеется ряд электрических приборов таких как, фен, электрическая бритва, стиральная машинка, электрический полотенцесушитель, душевая кабинка и прочее электрооборудование.

Кстати, я уже писал статью как подключать стиральную машину к электрической сети. Кому интересно, можете прочитать.

Сразу скажу, что все требования по установке розеток в ванной комнате и душевых помещениях прописаны в нормативной технической литературе под названием ПУЭ (Глава 7.1) и ГОСТ Р 50571.11 от 1996 года.

Что же там говорится?

Требования к розеткам в ванной комнате

1. Электропроводка

Первым требованием по установке розеток в ванной является требование к электропроводке. Вы уже знаете все виды электропроводок. Так вот в ванной комнате, сюда можно отнести и сауны, и душевые помещения, должна применяться только скрытая электропроводка. Хотя в  ПУЭ пунктом ниже говорится, что допускается и открытая электропроводка, но без применения металлорукавов.

2. Разделение ванной комнаты на зоны

Вторым требованием по установке розеток в ванной являются зоны, на которые разделяется помещение ванной комнаты. Вкратце расскажу о них. Всего существует 4 зоны:

  • зона 0
  • зона 1
  • зона 2
  • зона 3

Чтобы легче представить себе как располагаются зоны, предлагаю Вам посмотреть рисунки ниже. На изображениях показаны виды сверху и сбоку для разных исполнений ванных комнат. Красными цифрами обозначены номера зон.

Ванна (без стационарной перегородки).

Ванна со стационарной перегородкой.

Душ с поддоном и стационарной перегородкой.

Душ без поддона (с разбрызгивателем) и стационарной перегородкой.

Думаю, с зонами в ванной комнате все понятно. А теперь давайте разберемся, что в какой зоне может располагаться, особенно это касается розеток.

Электрооборудование, расположенное в определенной зоне, должно отвечать требованиям этой зоны. Требования различаются по степени защиты корпуса IP, напряжению питания и наличие устройств защитного отключения.

В зоне 0 запрещено размещение любых электрических приборов, кроме тех, что используются для применения в самой ванне (в основном до 12 вольт). В любом случае они должны иметь степень защиты корпуса IРХ7 (Х — защита от твердых частиц и тел в санузле нас не особо интересует, 7 — защита от проникновения воды при временном погружении).

В отдельную статью я вынес расшифровку всех кодов степеней защиты IР электрооборудования и электрических изделий — знакомьтесь!

В зоне 1 разрешено устанавливать только водонагреватели. К тому же они должны иметь степень защиты корпуса IРХ5 (5 — защита от струй воды со всех сторон под небольшим давлением).

А в зоне 2 уже допускается устанавливать водонагреватели, вытяжные вентиляторы и светильники 2-ого класса, которые включаются с помощью шнура. Все установленное электрооборудование во 2 зоне должно иметь степень защиты корпуса IPХ4 (4 — защита от брызг и льющейся со всех сторон воды).

В зонах 0, 1 и 2 запрещено устанавливать распределительные коробки, розетки и различные устройства управления (например, терморегуляторы для теплых полов).

В зоне 3 уже можно устанавливать розетки, выключатели, терморегуляторы и прочее электрооборудование, но при выполнении любого из нижеперечисленного условия:

  • питание линий производится через разделительный трансформатор
  • линия защищена УЗО или дифференциальным автоматическим выключателем с уставкой не более 30 (мА)

При этом степень защиты у розеток, выключателей и прочего оборудования в ванной, установленных в зоне 3, должна быть IPХ1, но для надежности все же рекомендую IPХ4 (Х — защита от твердых частиц и тел нас в ванной не особо интересует, 1 — защита от падающих вертикально капель воды, 4 — защита от брызг и льющейся со всех сторон воды).

Например, розетки IPХ4 являются влагозащищенными, их конструкция состоит из защитной крышки. Так выглядит розетка в ванной комнате моей квартиры со степенью защиты корпуса IP44.

О назначении УЗО (устройство защитного отключения) или дифавтомата Вы можете узнать из статьи про применение УЗО. Если у Вас нет возможности установить УЗО в квартирном щитке (например, нет места), то Вы можете применить переносные УЗО. Об этом я рассказывал в статье о том, как правильно купить УЗО.

Думаю, что насчет зон все понятно. Главное, чтобы расстояние от розетки до края ванны, двери душевой кабинки или умывальника составляло не меньше 60 (см).

Вот фотография, подтверждающая сказанное выше:

3. Система уравнивания потенциалов (СУП)

Еще одним требованием по установке розеток в ванной или душевых помещениях является наличие системы уравнивания потенциалов (СУП). Переходите по ссылочке, там я все подробно описывал и рассказывал про СУП.



Выводы

Еще раз повторяю Вам, что розетки в душевых помещениях и ванных комнатах устанавливать можно и даже нужно, но при соблюдении всех вышеперечисленных требований. Эти требования не на столько сложны, чтобы ими пренебрегать.

Надеюсь, что про установку розеток в санузле разобрались! А теперь предлагаю Вашему вниманию ознакомиться с очень подробной и наглядной статьей про монтаж электропроводки в ванной комнате.

P.S. И в завершении статьи я хочу спросить: «А  у Вас розетки в санузле установлены по всем перечисленным требованиям?»

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Установка розетки в ванной комнате: 7 главных правил

Когда среднестатистический россиянин заселяется в новую квартиру или планирует ремонт старой, он понимает, что установка розетки в ванной комнате — одна из самых первейших задач. Часто одной дело не ограничивается. Итак, можно ли сделать это самостоятельно?

До сих пор бытует мнение, что розетку монтировать здесь запрещено. Запрет, действительно, существовал до 1996 года. Душевая — помещение с влажной средой, водоразборными устройствами, большим количеством токопроводящих трубопроводов и стальной ванной. Сегодня водопровод и канализация всё больше пластиковые. Но увеличилось количество бытовой техники.

Без розетки возле умывальника не обойтись. Удобно иметь рядышком, перед глазами и программное устройство электрического тёплого пола

Существовавший ранее запрет давно отменен, отчасти его снятие обусловлено широким распространением современных средств электробезопасности. В Правилах устройства электроустановок (ПУЭ) от 2002 года сказано, что запрещен монтаж розеток в сырых помещениях бань и саун, как частных, так и общественных. А вот устанавливать в квартирах, частных жилых домах допускается. Однако, в нормах имеется ряд существенных оговорок:

  • Подключение в помещении с повышенной влажностью возможно только через устройство защитного отключения (УЗО) с током срабатывания не выше 30 мА. Альтернатива УЗО — разделительный трансформатор. Максимальную, двойную защиту обеспечит установка обеих устройств одновременно (дело добровольное, этого нормы не требуют).

УЗО отключит электропитание в случае: утечки на корпус электроприбора; короткого замыкания, прикосновения человека к токоведущим элементам

  • При трёхжильной электропроводке должно иметь подключенный заземляющий контакт (защитный ноль TN-S). Увы, не во всех старых домах есть заземление. УЗО и защитный трансформатор смогут работать без него, но уровень защиты будет ниже. Все токопроводящие элементы (стальной водопровод, чугунная канализация, трубы и приборы отопления, если они есть, металлическая ванна, душевой поддон и т.д.) должны быть заземлены.

Все электроприборы, в том числе и розетки, обладают маркировкой типа IPXY, указывающей класс защиты от пыли (X) и влаги (Y). Для ванной и душевой необходимо, чтобы защита от влаги Y была не ниже класса 4. Большинство розеток для ванной соответствуют стандарту IP44.

  • Прокладывать электропроводку рекомендуется скрыто, но допускается открыто, при условии, что все места соединений провода будут тщательно заизолированы. Нельзя прокладывать в стальных трубах, металлорукаве. Запрещается крепление провода металлическими скобами без изолирующих прокладок, сами скобы должны иметь коррозионностойкое покрытие. Наличие разветвительных коробок в санузле не допускается.
  • Должны располагаться не ближе 60 см от заземлённых элементов сантехнического оборудования: стальных, чугунных ванн, умывальников, трубопроводов.
  • Не ближе 60 см от дверок закрытой душевой кабины.
  • Минимальная высота — не менее 130 см от уровня пола.

«Правильная» розетка  имеет специальное влагозащищённое исполнение

  • Пункт 7.1.47 ПУЭ гласит, что душевая делится на четыре зоны, к которым предъявляются различные требования по электробезопасности:
  1. Зона 0 — внутри ванны, душа, умывальника. Допускается размещать электроприборы напряжением 12В стандарта IPX7 с источниками питания вне пределов зоны, розетки размещать нельзя.
  2. Зона 1 — непосредственно над или под душем, умывальником, биде. И в радиусе 0,6 метра вокруг рожка душа без поддона. Про гибкий шланг составители наших норм забыли, ну да ладно. Здесь можно размещать водонагреватели, светильники класса защиты не ниже IPX5, обязательно с подключением защитного ноля. Розетки здесь быть не должно: водонагреватель можно подключить непосредственно к электропроводу через герметичный вход.
  3. Зона 2 — находится на расстоянии до 60см дальше от зоны «1». Можно размещать светильники IPX4, вентиляторы.
  4. Зона 3 — пространство душевой, находящееся на расстоянии до 2,4 метра от зоны «2». Размещают приборы стандарта IPX4, подключенные через УЗО либо трансформатор, с заземляющим контактом.

Схема подключения УЗО

За пределами зон повышенной опасности допускается установка в обычном исполнении IPX1, размещение разветвительных коробок, устройств управления. Требование подключения через защитные системы сохраняется.

Зоны опасности

Максимальное значение тока утечки УЗО для душевой комнаты— 30 мА. На практике прибор сработает точнее, когда значение не превысит необходимого для подключаемых приборов. Для большинства стиральных машин достаточно 20-25 мА, данные должны быть указаны в паспорте. Сечение выбирается исходя из предполагаемой нагрузки. Рекомендуем использовать только медный кабель сечением 3х2,5 мм3 для электропитания стиральной машины и водонагревателя и 3х1,5 мм2 для бытовых приборов и светильников.

Таблица подбора сечения кабеля.

Наверное, всем понятно, что ванная комната — помещение, где электробезопасности необходимо уделять повышенное внимание. Хозяева городской квартиры не имеют права реконструировать электропроводку, не получив разрешения в эксплуатационной службе. А работы должна выполнять только организация либо ИП, обладающие соответствующей лицензией. Теоретически требование пользоваться услугами только лицензированных мастеров распространяется и на частных застройщиков, однако контролировать их за неимением ЖЭСа некому. На практике мало кто соблюдает эти требования. Что в городе, что в деревне, каждый сам себе мастер. Если вы дока в домашней электрике и точно знаете, как установить розетку, почему бы не сделать эту ответственную работу самому? Однако, если вы не имеете достаточных знаний, рекомендуем обратиться в специальную организацию: безопасность стоит потраченных денег.

Пригодилась статья? Расскажите друзьям:

розетки в ванной, розетки для ванной, высота розетки в ванной

Санузел – помещение со специфическим микроклиматом, где постоянно высокая влажность и сырость. Еще совсем недавно установка розетки в ванной комнате считалась недопустимой. Их размещали в коридоре, за пределами потенциально опасного помещения. Но сейчас прогресс шагнул вперед, в санузле появилось множество новых приборов: фен, электробритва, бойлер, плойка, стиральная машина, полотенцесушитель.

Теперь обустройство розетки в ванной комнате стало необходимостью, а не прихотью. Но, во избежание риска поражения электрическим током, монтаж важно осуществлять в соответствии с нормативными документами и техническими требованиями.

Какие нормы нужно соблюдать при установке розетки в ванной комнате?

Ванная комната условно делится на четыре зоны:

  • 0 – зона, где вода находится в непосредственной близости;
  • 1 – сюда входят прилегающие рядом с нулевой зоной стены;
  • 2 – охватывает площадь на 60 см от зоны 0;
  • 3 – зона условной безопасности.

Согласно нормативам ГОСТа, розетки в санузле могут размещаться только в 3 зоне. По правилам, здесь нельзя использовать стандартные устройства мощностью 220 Вт. Розетка для ванной комнаты должна быть либо защищенная, либо с низким напряжением до 12 Вт.

Розетка в ванной: высота от пола согласно требованиям ГОСТ

Четкого ответа на вопрос, какой должна быть высота розетки в ванной, не существует. Есть усредненные нормы – около 50-90 см от пола.

Оптимальной считается высота розетки в ванной 50-60 см. При монтаже прибора обычно руководствуются удобством расположения. Главное, чтобы высота розетки в ванной комнате была не ниже 30 см и не выше 1 м от пола, не ближе 60 см от источников воды.

Какие розетки для ванной выбрать

Важнейшим критерием при выборе розетки для ванной является степень ее защиты от влаги. Существует множество современных устройств с разными характеристиками. Но в условиях постоянно повышенной влажности наиболее правильным и безопасным вариантом являются влагозащищенные розетки для ванной.

Показателем защиты от влаги является специальная маркировка IP и две цифры. Первые две буквы указывают на степень пылезащиты, а цифры в конце – на степень влагозащиты. Розетка для ванной ip44 и выше идеально подходит для монтажа в условиях высокой влажности и потенциальной возможности попадания капель воды.

В ванной розетка может быть встраиваемая и накладная, с крышкой или без нее. Встраиваемые при монтаже прячут прямо в стену, а накладные крепят на ее поверхности. Влагозащищенные розетки для ванной бывают также двойными и тройными.

Розетка для ванной двойная, тройная или одинарная может быть как с заземлением, так и без него. Первый вариант предпочтительнее для безопасности. При выборе устройства следует ориентироваться на предполагаемую локацию и учитывать количество используемых приборов.В зоне, где нет потенциальной угрозы попадания прямого потока воды в розетку, часто устанавливают розетки с крышкой класса IP20:

Если вы используете в санузле много разных устройств и гаджетов, то лучше розетку в ванную комнату выбрать двойную или тройную. Если хотите обеспечить максимальную защиту, приобретайте в ванную розетку с крышкой или с заземлением.

Розетка в ванной комнате. Расположение розеток в ванной по правилам

Каждому человеку свойственно меняться и улучшать свое окружение. По мере своих финансовых возможностей мы обустраиваем свои дома и квартиры, оснащая их современной техникой и коммуникациями. Сегодня у нас практически все комнаты оснащены электрической техникой и ванная комната не исключение. Но не все знают, что в таких помещениях должны соблюдаться определенные требования электробезопасности.

Приветствую всех посетителей данного ресурса. Если Вы зашли на текущую страницу, значит, Вас интересует вопрос размещения электрики в ванных зонах. Свою сегодняшнюю статью я как автор сайта «Электрик в доме» решил посвятить именно этой теме, а конкретно, как и где должна располагаться розетка в ванной комнате.

Думаю, статья заинтересует тех людей, у которых сейчас ремонт квартиры находится в самом разгаре, ну или как минимум тем, кто решил навести порядок в ванной, выбросить оттуда весь старый хлам и сделать нормальный ремонт с заменой сантехники. Если так и есть то это правильно, потому что электрику необходимо продумывать и делать заранее, а не сверлить, бросать кабель и ставить электрофурнитуру уже по красиво выложенному кафелю.

Мы отклонились немного от темы, так как я хочу посвятить данную статью не тому, как сделать ремонт, а как правильно размещается электрооборудование в сырых помещениях, а конкретнее расположение розеток в ванных комнатах и санузлах, какие есть к этому требования, ссылаясь на нормативные документы и правила.

Расположение розеток в ванной

Как я уже говорил выше, во влажных помещениях должны соблюдаться определенные требования электробезопасности. Какие помещения к таким относятся? Ну что касается жилого фонда, первое это ванная комната, душевые кабинки, санитарные узлы. Здесь нельзя просто взять и повесить любой светильник или установить где хочется розетку.

Расскажу немного, почему меня данная тема заинтересовала. Был у меня один заказ, нужно было заменить в квартире розетку (установить вместо одинарной двойную). На вопрос, почему меняете, хозяин ответил, что неудобно пользоваться, так как если работает машинка больше в розетку ничего не включишь, а машинка работает очень долго и ее не рекомендуется отключать во время работы.

Оказывается стиральную машинку, которая стояла у них в ванной комнате они подключали через удлинитель от розетки в коридоре. Согласитесь это не совсем удобно: удлинитель через всю квартиру, двери в ванной полностью не закроешь (можно передавить шнур), розетка занята когда работает стиральная машинка, в общем неудобств куща.

Из электрических приборов в ванной комнате у данных жильцов был только установленный на потолке светильник закрытого типа. Никаких розеток, выключателей и дополнительных светильников возле зеркала там не было. И это меня удивило. Как в таком помещении нет элементарного устройства.

Согласитесь, что в ванной комнате много электроприборов, необходимость в использовании которых возникает именно там. Ну, например, вы же не будите бриться электробритвой на кухне над столом, или пользоваться феном в коридоре. Та же стиральная машина. Поэтому розетка в ванной комнате обязательно должна быть.

Зоны ванной комнаты – нормативные ссылки

Думаю, мы разобрались с тем фактом, что розетка в ванной комнате просто необходима. И споров здесь не возникнет. Теперь поговорим о требованиях установки. Многие «мастера» скажут ну какие тут требования, поставил розетку куда заказчик пальцем ткнул и все тут. Хочу сказать одно, если Вам такие работники попадутся гоните их поганой метлой.

Нормальный электрик, скажет ни каких «здесь» и «тут». В помещениях с повышенной влажностью не все так просто. Здесь не ставятся розетка поближе к зеркалу, потому что так удобно феном пользоваться или бритвой.

Основным документом, в котором регламентируется расположение розеток в ванной комнате и душевых помещениях является настольная книга всех электриков — ПУЭ. В главе 7.1.47 как раз прописаны все требования касающиеся нашего вопроса. Также глава 7.1.47 опирается на ГОСТ Р 50571.11-96 в котором сказано, что любая ванная комната или душевое помещение разделяется на зоны (участки).

И одним из основных требований по расположению розеток в ванной является соблюдение размеров этих зон. В зависимости от номера зоны в ней может устанавливаться то или иное оборудование.

В указанном ГОСТ Р 50571.11-96 сказано что всего существует четыре вида зон:

  • — зона 0;
  • — зона 1;
  • — зона 2;
  • — зона 3.

Теперь давайте разберем, что это за зоны такие и чем они ограничиваются.

В зону 0 входит внутренняя часть ванны или поддон для душа. Грубо говоря, это то пространство (место) где человек находится, когда моется.

Ванная комната вид сверху (горизонтальный разрез):

В зону 1 входит внешняя вертикальная плоскость ванны или поддона для душа. Если это душевое помещение без поддона тогда зона 1 будет ограничиваться вертикальной плоскостью с расстоянием до 0.6 м от душевого разбрызгивателя.

Ванная со стационарной перегородкой (горизонтальный разрез).

В зону 2 входит внешняя вертикальная плоскость зоны 1, а также параллельная ей вертикальная плоскость с интервалом 0.6 м. Если прикинуть на пальцах получается границы зоны 2 = зона 1 ÷ 0.6 м.

Душевая с поддоном (горизонтальный разрез).

Душевая с поддоном и стационарной перегородкой (горизонтальный разрез).

Зона 3 представляет собой пространство в виде вертикальной плоскости зоны 2, а также параллельная ей вертикальная плоскость на расстоянии 2.4 м. Упростим для понимания, описанное, получим границы (пространство) зоны 3 = зона 2 ÷ 2.4 м.

Душевая без поддона (горизонтальный разрез).

Душевая без поддона но с перегородкой (горизонтальный разрез).

Еще один важный момент друзья зоны 1, 2 и 3 ограничиваются не только вертикальными плоскостями, но и также горизонтальной плоскостью (каждая). Высота горизонтальной плоскости составляет 2.25 м от поверхности чистового пола. То есть получается, каждая зона действует до высоты 2.25 м от пола (хотя вряд ли кто ни будь, захочет размещать розетки в ванной на высоте выше 2.25 м).

Требования к расположению розеток в ванных комнатах

В предыдущем разделе мы ознакомились с правилами и поняли, что для соблюдения требований безопасности в ванных и душевых комнатах нужно учитывать размер зоны при размещении электрооборудования.

Теперь разберем, что и в каких зонах допускается размещать, а точнее найдем ответ на наш вопрос, где можно размещать розетки в ванной?

В нулевой зоне «зона 0» по правилам запрещено размещать любые электроприборы кроме тех которые предназначены для использования в самой ванне.

Эти электроприборы должны быть рассчитаны на напряжение не ваше 12 В. Причем источники питания, от которого запитаны понижающие трансформаторы, должны находиться за пределами указанной зоны.

В первой зоне «зона 1» разрешается устанавливать только водонагреватели.

Во второй зоне «зона 2» разрешается устанавливать водонагреватели и светильники с классом защиты II. Вкратце всего существует четыре класса защиты светильников: 0-й, 1-й, 2-й и 3-й. Второй класс защиты имеют светильники, в которых для безопасности используется двойная изоляция (дополнительная к основной).

В зонах 0, 1, 2 запрещается установка распределительных коробок и устройств управления.

Сегодня для обогрева помещений большой популярностью пользуется система теплый пол. По вышеуказанному ГОСТу допускается устанавливать нагревательные элементы для обогрева во всех зонах при условии, что они будут покрыты металлической сеткой, которая подключение к СУП (система уравнивания потенциалов).

В третьей зоне «зона 3» допускается устанавливать штепсельные розетки. Но условия их установки следующие: 1) они должны быть подключены либо через разделительный трансформатор, 2) либо через устройство защитного отключения (УЗО) с током утечки не более 30 мА.

Следовательно, розетка в ванной комнате может устанавливаться только в зонах 3 и на вышеперечисленных условиях.

На мой взгляд, мало кто применяет разделяющие трансформаторы, для подключения розеточных линий, поэтому самым популярным средством является УЗО (АВДТ).

На рисунке отображена стационарная душевая кабинка, изготовленная на заводе. По правилам все выключатели и розетки должны быть расположены от дверной ручки кабинки на расстоянии не менее 60 см.

Запрещено в ванных комнатах и душевых помещениях прокладывать электропроводку в металлической гофре (рукавах). В зонах 0, 1, 2 должны прокладываться только те части электропроводки, которые подают питание приборам установленных в соответствующих зонах.

Установка электрооборудования в сырых помещениях ограничивается не только «зонами», также необходимо учитывать и степень защиты (ip) этого оборудования. То есть не каждую розетку или выключатель можно установить в зоне 3.

В правилах по этому поводу сказано для установки в зоне 3 электрооборудование должно как минимум, иметь степень защиты IPX1 (для помещений общего пользования IPX5). Для зоны 0 – IPX7, для зоны 1 – IPX5, для зоны 2 – IPX4.

Первая цифра в коде Х (защита от пыли) — для влажных помещений этот параметр не столь важный, поэтому им можно проигнорировать. Вторая цифра кода 1 – защита от вертикально падающих капель воды.

Также немаловажным требованием установки розеток является наличие дополнительной системы уравнивания потенциалов, к которой должны быть подключены все заземляющие проводники и все части электрооборудования, подлежащие заземлению в зонах 1, 2, 3.

Приведу несколько примеров неправильного расположения розеток в ванной. На данном фото розетка с выключателем расположена прямо возле умывальника. Расстояние до раковины должно быть не менее 60 см.

А вот другой пример, неправильно установлена сдвоенная розетка. Расстояние от умывальника до розетки составляет 30 см, а это неправильно (в зоне 1 запрещено устанавливать такие устройства).

Еще одно очень важное замечание. Обратите внимание на розетку. Что необычного Вы заметили? Правильно розетка без заземляющего контакта. Грубое нарушение правил …

Еще один пример как нельзя делать. Розетка находится в недопустимо близко с умывальником. Черный юмор, но для кого то это может быть последнее умывание …

На данном фото может показаться что все сделано правильно (расстояние от умывальника до розетки явно более 60 см), но все равно она установлена в зоне 1, а по правилам это запрещено.

Какую розетку поставить в ванной

Подведем итоги данной статьи. Получается, розетки в ванной должны иметь, по меньшей мере, степень защиты IPX1. В целях безопасности я рекомендую устанавливать влагозащитные розетки с защитной крышкой со степенью защиты IPХ4.

Дополнительная защита не помешает, тем более разница в стоимости не столь существенна.

Предлагаю выделить для себя три основных правила установки:

  1. 1) розеточная линия в ванной обязательно должна быть подключена через УЗО (АВДТ) с током утечки не более 30 мА;
  2. 2) все розетки должны устанавливаться в «зоне – 3»;
  3. 3) розетка должна быть влагозащитной, со степенью защиты не менее IPX1 (IP21, IP44).

Понравилась статья — поделись с друзьями!



Установка розеток в ванной комнате в Москве цена за работу

Ванная комната – это то место в квартире, где установке и монтажу розеток нужно уделить особенное внимание. Электрики нашей компании произведут работы по установке розеток оперативно и качественно, у них есть все необходимые допуски и современный электромонтажный инструмент, они готовы произвести электромонтаж розеток любой сложности.

Еще пару десятков лет назад к установке розеток и монтажу электропроводки в ванной комнате относились с опаской, поскольку считали, что возникает риск коротких замыканий и пожаров. Да и необходимость в установке розеток в ванных комнатах возникала довольно редко. На сегодняшний день ситуация кардинально изменилась, теперь невозможно представить эти помещения без благ цивилизации – сушилок для рук и полотенец, ванн-джакузи, стиральных машин и прочих приборов, пользуясь которыми можно получить электротравму.

О тонкостях работ по электромонтажу в ванной комнате

Требования к установке и монтажу розеток в этом помещении зависят от того, какие приборы будут в них подключаться. Ведь понятно, что для электробритвы и для стиральной машины требования совершенно разные.

Для начала рассмотрим первый вариант. Согласно требованиям безопасности, розетки в ванной комнате должны иметь заземление. Но в зданиях старой постройки заземление не предусматривалось изначально. Поэтому для питания маломощных приборов (например, электробритв) можно использовать разделительные трансформаторы.

Мы устанавливаем розетки с учетом мер безопасности: поскольку в помещении повышенная влажность, то делаем монтаж скрытой электропроводки, тщательно изолируем все места соединений проводников. На холодных стенах, где есть вероятность образования конденсата, работы по монтажу розеток производить не стоит. Их следует располагать как можно дальше от раковины и ванны (согласно ПУЭ, не ближе чем 60 см).

Мы устанавливаем в ванной специальные влагозащищенные розетки, которые дороже простых, но полностью оправдывают себя. Такие розетки для ванных комнат снабжены крышками и специальными уплотнителями, не пропускающими внутрь механизма влагу.
Что же касается более мощных приборов, то при работах по их подключению наши электрики используют УЗО, чтобы снизить риск поражения током. Инструкции к стиральным машинам диктуют необходимые требования к установке. Розетка в первую очередь должна быть 3-х контактной, а провод, соответственно, трехжильным. При подключении стиральных машин запрещено пользоваться бытовыми удлинителями.

Кроме того, во время работ наши электрики тянут отдельную линию, защищенную УЗО с током утечки в 10 мА. Во время монтажа также обязательно устанавливают автоматические выключатели, рекомендованные фирмой-производителем.

Как производится установка и монтаж розеток в ванных комнатах

Как было сказано выше, розетка в ванной должна находиться от умывальника, душевой кабины, ванны, а также от пола на расстоянии как минимум 60 сантиметров. Слишком низкая установка розеток в ванной, т.е в помещении с повышенной влажностью, недопустима, поскольку в случае затопления может возникнуть короткое замыкание и обесточивание всей электролинии.

На холодных стенах, где может выпадать конденсат, производить электромонтаж розеток тоже нельзя. У розеток и прочей электрики в ванных комнатах в обязательном порядке должно быть заземление.

Чтобы правильно установить в ванной комнате розетки, наши электрики во время работ проводят замер сопротивления изоляции. Для стандартной однофазной влагозащитной розетки показатели следующие: сила тока 6-10 А, напряжение 230-250 В. Электрики нашей компании советуют при установке и монтаже розеток отдавать предпочтение евроизделиям, у которых имеется третий провод для заземления. При случайном затоплении третий провод такой розетки спасет не только вашу квартиру, но и жизнь.

Что касается технологии установки розеток в ванной комнате, то здесь есть свои особенности. Как правило, стены в ванной обычно кафельные, то есть из весьма хрупкого керамического материала. Поэтому наши электрики при установке розеток  пользуются специальными коронками по керамике и соответствующими сверлами при сверлении отверстий под дюбели. В обоих случаях на перфораторе выставляется безударный режим, резка должна быть влажной, по мере работы подливается вода, чтобы отвести тепло от инструмента.

После завершения сверления кафеля для производства дальнейших работ по установке розеток можно перевести перфоратор на ударный режим и пользоваться обычными бурами и коронками по бетону.

Розетка в ванной и туалете, розетка для ванной комнате

Розетки в ванной комнате в наши дни – это суровая необходимость. И есть правила их эксплуатации, нарушив которые, можно нанести вред своему здоровью.

Из-за влажности помещения для розетки в ванной нельзя использовать проводку с металлорукавами. Это такие металлические трубки, внутри которых провод – для долговечности и пожаробезопасности.

Еще проводка в ванной должна быть оборудована УЗО — устройством защитного отключения в случае замыкания.

Металлорукав для монтажа розетки в ванной комнате
УЗО для ванной комнаты

В ванную и туалет нужно устанавливать только розетки с высоким уровнем защиты от внешних воздействий – их маркировка начинается от IP44 и выше.

К материалу для розеток особых требований нет. Главное, чтобы наружная поверхность розетки была из материалов, обладающих низкой электропроводимостью. Например, из пластмассы, стекла или керамики. Формы розеток тоже продаются различные – выбирай на свой вкус!

Розетка для ванной комнаты

По конструкции специальные розетки для ванной имеют одну особенность. Это влагозащищенные розетки, так как у них подпружиненные крышки. Такое устройство предохраняет от попадания брызг: если вынуть из розетки «вилку», то крышка мгновенно захлопнется. Существует множество сайтов и обычных магазинов, где можно купить такие розетки для ванной комнаты. Есть в продаже и пластиковые заглушки для розеток – вставил их как вилку, и туда не попадет влага.

Расположение розеток в ванной

В ванной комнате розетка должна быть удалена от ванны, душевой кабины или умывальника минимум на 60 см.

Случается, что вода заливает пол. Поэтому высота розетки в ванной от пола должна быть 18-20 см. С туалетом проще – можно устанавливать розетку там, где удобно. Если санузел совмещенный, то не забудьте про правило удаленности розетки от ванной на расстоянии 60 см.

Общий совет для ванной и туалета: не стоит монтировать розетки на стены, соседствующие с подъездом. Эти стены интенсивней покрываются конденсатом.

Виды розеток по назначению

Розетка для гидромассажных ванн. Гидромассажная ванна обладает высокой мощностью. Для нее нужны розетки, которая рассчитана на силу тока 16 Ампер.

Розетка для стиральной машины. Стиральная машина тоже обладает высокой мощностью. Понадобится розетка на те же 16 Ампер.

Розетка для бойлера. Для бойлера устанавливаются такие же розетки как для гидромассажных ванн и стиральных машинок. Розетку для бойлера и сам бойлер лучше установить в туалете, т.к. там меньше брызг.

Розетка для зеркала в ванной, розетка для полотенцесушителя, розетка для светильника – это по сути, одна и та же розетка. Такие приборы, как светильники, полотенцесушители, плойки, фены обладают более низкой мощностью. Для них устанавливают розетки, рассчитанные на силу тока 8 Ампер.

Установка розетки

Установка розетки в ванной производится в несколько этапов.

Установка розетки в ванной комнате
  • Вначале делается отверстие нужного размера.
  • В отверстие устанавливается розеточная основа.
  • Затем к отверстию подводят провода и устанавливают саму розетку.
Проводка проводов к розеткам в ванной комнате

Все это часть работы по установке электропроводки. Подробнее об этом можно прочесть на нашем сайте в статье «Электропроводка в ванной — инструкция».

Безопасность и электрооборудование для ванных комнат | Электробезопасность прежде всего

Безопасность в ванной

Вода эффективно переносит электричество. Но если они смешаются, результат может быть смертельным. Таким образом, ванная комната, пожалуй, самая опасная комната в доме с точки зрения электробезопасности. Последствия поражения электрическим током гораздо более серьезны в ванной или душевой, так как влажная кожа снижает сопротивляемость организма.

К электроустановкам в ванных комнатах предъявляются особые требования, поскольку большинство электромонтажных работ должны соответствовать части P Строительных норм и правил.

Мы настоятельно рекомендуем вам использовать электрика, зарегистрированного в одной из утвержденных правительством схем, для выполнения любых электромонтажных работ, которые вам нужны. Узнайте больше, посетив нашу страницу «Найти электрика».

Наши советы помогут вам оставаться в безопасности.

Розетки

Розетки не допускаются в ванных комнатах или душевых (кроме блоков питания для бритвы), если они не могут быть установлены на расстоянии не менее трех метров от ванны или душа.

Точки электробритвы должны находиться на безопасном расстоянии (в метрах) от ванны или душа, чтобы избежать брызг

Фары

Закрытые потолочные светильники предпочтительнее подвесных.

Все незакрытые осветительные приборы должны быть вне досягаемости для тех, кто принимает ванну или душ, или еще влажные от них.

Бытовые выключатели освещения представляют опасность из-за сырости и мокрых рук. Потолочный шнуровой выключатель — самый безопасный вариант.

Обогреватели и полотенцесушители

Центральное отопление — самый безопасный способ обогрева ванной комнаты. Но если у вас есть электронагреватель, его необходимо закрепить на безопасном расстоянии от ванны или душа.

Электрические и газовые водонагреватели в ванной комнате должны быть стационарными и постоянно подключенными, за исключением случаев, когда они питаются от розетки, установленной в трех метрах от ванны или душа.

Шнур или выключатель снаружи ванной комнаты — идеальный способ управления электрическими обогревателями.

Душевые

Электрический душ должен питаться по собственной цепи непосредственно от вашего блока предохранителей.

Портативные электрические приборы

Никогда не вносите в ванную комнату портативные электроприборы, такие как фены, обогреватели или радиоприемники. Вы можете быть серьезно ранены или убиты.

Модернизация 101: Где разместить электрические розетки, издание для ванны

Ванные комнаты могут быть маленькими, но их потребность в электроэнергии невелика.Ограничения по пространству, объем работ и сырость — все это требует осторожности при планировании места установки электрических розеток (и их количества). Вот ключ к нахождению идеального баланса между полезностью и эстетикой при включении вашей ванны.

У вас есть оригинальное решение для электрической розетки? Пожалуйста, поделитесь в комментариях ниже.

Вверху: в ванной комнате Cape Cod, спроектированной архитектором Шейлой Нарусавой, электрические розетки расположены по обеим сторонам стойки, что устраняет проблему шнуров, змеящихся над раковиной, и позволяет двум пользователям небольшой бытовой техники делить пространство. Посмотрите весь дом в книге Remodelista . Фотография Мэтью Уильямса.

1. Знать правила и ограничения электротехнических норм.

В первую очередь следует ознакомиться с требованиями и ограничениями, установленными Международным жилищным кодексом, Национальным электротехническим кодексом (NEC) и любыми местными нормами. Хорошей новостью является то, что правила в первую очередь сосредоточены на минимальных требованиях к размещению розеток (по количеству футов между розетками и углами и т. д.). Эти минимумы могут быть превышены, поэтому вы обычно можете добавлять розетки там, где это необходимо и желательно.

Поскольку ванные комнаты влажные, к ним предъявляются особые требования к электропитанию, включая, помимо прочего, следующие.

  • Все розетки должны быть оборудованы GFCI (прерывателями цепи замыкания на землю) для защиты от поражения электрическим током. Розетки GFCI предотвращают поражение электрическим током, отключая и отключая питание цепи, если они обнаруживают дисбаланс в протекании тока, что может быть вызвано, среди прочего, наличием воды.
  • Розетка должна быть расположена в пределах 36 дюймов от края раковины.
  • Установка розеток лицевой стороной вверх на столешницу невозможна.
  • Розетки должны быть подключены хотя бы к одной выделенной цепи, не включающей свет, чтобы мощные электроприборы не отключили всю электрическую систему ванной комнаты и не оставили вас в темноте.
  • Розетки не должны располагаться выше или ближе 36 дюймов к ванне.
Вверху: одиночная розетка Bocci 22, встроенная в стену ванной комнаты. фотография реконструкции 101: удивительная привлекательность электрических розеток заподлицо.

2. Оцените потребности вашей ванной комнаты в электроэнергии.

Какими электроприборами вы пользуетесь в ванной?

Расположение и количество розеток являются важными факторами. Легко недооценить свои потребности. Ручные инструменты для ухода и уборки заменяются высокотехнологичными электрическими устройствами, поэтому постарайтесь проанализировать сантехнику в настоящем и будущем.

Также подумайте, будут ли одновременно работать электрические устройства; если это так, можно добавить больше цепей и розеток, чтобы справиться с нагрузкой.Например, есть ли у вас два подростка, которые одновременно включают фен? Нужны ли им также щипцы для завивки или выпрямитель для волос, подключенные к сети и нагревающиеся, пока они сушат волосы? Посадите свои розетки соответственно.

Куда должны доставать устройства со шнурами?

Меня больше всего раздражают отели, в которых розетки размещаются там, где фен не достает до зеркала. Не совершайте ту же ошибку в своей ванной. Подумайте, как и где вы используете каждое устройство, зависящее от шнура, и разместите розетки в месте их использования.Для некоторых это будет сосредоточено вокруг зеркала. Для других ключевым является расположение раковины. Также важно расположить источник питания так, чтобы шнуры не нависали опасно над источниками воды.

У вас общая ванная? Располагайте торговые точки рядом с каждым пользователем, чтобы свести к минимуму сражения за торговую недвижимость.

Вверху: удачный выход в Дневнике реабилитации: свободная спальня, превращенная в гламурную главную ванную; фотография Сары Шерман Сэмюэл.

Есть ли у вас бытовая техника, которая заряжается, когда она не используется?

Зубные щетки, бритвы и электроочистители кожи — это несколько предметов, которые работают без шнура, но требуют зарядки от розеток, когда они не используются.Подумайте о том, чтобы разместить источники питания внутри помещений для хранения бытовой техники, чтобы не загромождать прилавок. Розетки можно устанавливать как внутри шкафов и ящиков, так и на полках.

Вверху: Любимая деталь главного редактора Remodelista Джули Карлсон в ее изготовленной на заказ аптечке — встроенная ниша для электрической зубной щетки. Фотография Мэтью Уильямса для Remodelista.

Какой у тебя рост?

В то время как код диктует расстояние от раковины, он предлагает гибкость в отношении высоты размещения выпускного отверстия.Чтобы избежать глубоких сгибаний коленей во время утренней рутины в туалете, располагайте розетки в местах, где процесс включения и выключения будет удобным.

Пользуетесь ли вы телефонами и планшетами в ванной?

Поскольку смартфон заменяет музыкальную систему, источник новостей и центр связи, зарядка электроники в ванной комнате стала реальностью. Планируйте соответствующим образом: вы можете установить розетку в плинтусе рядом с унитазом или, например, на легкодоступной сухой полке.

3. Планируйте с учетом эстетики.

Маленькие детали имеют большое значение в ванных комнатах. При планировании размещения торговых точек есть три пути: скрыть, замаскировать или дополнить. В ванных комнатах иногда используются все три пути.

Вверху: Розетки, установленные в задней части ящиков ванной комнаты, удобны для скрытого питания фена. Фотография Франчески Коннолли для Remodelista.

Сокрытие

Сокрытие розеток не должно быть сложным, но требует предварительного планирования.В условиях нехватки места лучшие решения сочетают мощность с хранением, размещая розетки в аптечках, ящиках и тумбочках и пряча их под туалетными столиками (решение, часто используемое на кухнях).

Вверху: разветвители, установленные в шкафах, идеально подходят для зарядки и использования сантехнических приборов. Фотография через Колера.

Камуфляж

Розетки, которые сливаются с фоном, уменьшают визуальный беспорядок и улучшают общий вид ванной комнаты. Первая линия защиты — подобрать розетки по цвету к стенам, на которых они расположены.Другая тактика: Расположите выпускные отверстия горизонтально или проведите их с линиями затирки в плиточных фартуках, чтобы свести к минимуму их профиль. Также рассмотрите выходы для смыва, которые едва заметны, когда они не используются.

Вверху: погрузочная площадка 5 Архитекторы из Нью-Йорка добавили зеркальную крышку розетки, которая интегрирует источник питания в зеркало в ванной комнате в своем дизайне Broome Street Loft. Вверху: для удобства белая розетка ориентирована горизонтально, чтобы соответствовать потоку плитки в ванной комнате бруклинского дома из коричневого камня, отремонтированного Элизабет Робертс, членом Remodelista Architect/Design Directory. См. A Brownstone in Brooklyn, Reborn, чтобы совершить поездку по всему проекту. Фотография Шона Слэттери.

Дополнение

Еще один подход – выделить электрические розетки, используя их как элемент дизайна в пространстве.

Вверху: черные винтажные кнопочные выключатели света в паре с розетками в небольшой ванной комнате от Jessica Helgerson Design в Портленде, штат Орегон. Фотография Линкольна Барбура.

Прочтите все наши инструкции по использованию электрических розеток:

Вилки не работают? Проверьте свою торговую точку GFCI

Что такое торговая точка GFCI?

Розетка GFCI (прерыватель цепи замыкания на землю) — это электрическое устройство, предназначенное для отключения питания при обнаружении протекания тока по непредусмотренному пути, например, через человека или воду.Они используются для снижения риска поражения электрическим током и возникновения пожара. Электротехнические правила NEC требуют, чтобы GFCI устанавливались в ванных комнатах, кухнях, гаражах, на открытом воздухе и рядом с любой раковиной с проточной водой. Некоторые розетки GFCI снабжены световым индикатором, который информирует вас о том, включено питание или нет.



Устранение неполадок GFCI и розеток с защитой GFCI

Я несколько раз звонил в ремонтную службу в дома, где розетки, расположенные на кухнях или в ванных комнатах, перестали работать ни с того ни с сего.Во всех случаях дома были либо новее, либо старше, но содержались в хорошем состоянии и имели правильно установленные электрические системы. Но эти розетки GFCI были отключены из-за случайной перегрузки или нажатия кнопки «тест». Если это произойдет с вами, вот как устранить неполадки в розетках GFCI и «GFCI Protected».

  • Подойдите к главному электрическому щиту и убедитесь, что все автоматические выключатели находятся в положении «включено» и ни один из них не сработал. Если сработал автоматический выключатель, переведите его в положение «включено».Если автоматический выключатель немедленно срабатывает снова, у вас возникла проблема, требующая внимания лицензированного электрика. Если сработавших автоматических выключателей нет, переходите к следующему шагу.
  • Если обесточенные розетки расположены на кухне, в ванной, гараже или на улице, подойдите к каждой розетке GFCI и нажмите кнопку «сброс» до щелчка. Если вы не видите никаких розеток GFCI для сброса, обычные розетки дуплексного типа могут быть «защищены GFCI». Многие строители домов устанавливают розетку GFCI в гараже или в соседней комнате, чтобы защитить другие розетки.Они делают это, чтобы сэкономить пару долларов, но вам нужно будет проверить все розетки GFCI, которые вы можете найти в своем доме, чтобы убедиться, что они включены и не сработали.

Если вы предпримете эти шаги, вы можете сэкономить немного денег, устранив перебои в подаче электроэнергии самостоятельно. Хотя, если вы сами выполнили эти простые шаги по устранению неполадок, и проблема все еще существует, у вас может быть более сложная проблема в вашей электрической цепи. Позвоните в Fehn Electric сегодня по телефону (831) 998-1746, и я устраню неисправность быстро и по отличной цене. Наш средний счет за ремонт жилья составляет 207,00, и мы назначаем встречи в тот же день.





Великобритания запрещает иметь розетки в ванной комнате

Так почему же УЗО не считаются достаточно безопасными для защиты находящихся в ванной комнате с розетками? У нас они повсюду, и со всех точек зрения они работают надежно.

А что не так с проволочными гайками? Правильно установленный, я никогда не видел ни одного отказа.

Как вы вообще подключаете свои провода?


Мы используем много соединителей типа клеммной колодки (шоколадной коробки), также сейчас используется много типов изолированных обжимных наконечников, и я ожидаю, что этот метод будет перспективным из-за скорости установки, стоимости и предлагаемой устойчивости к взлому.Проволочные гайки были хитрыми в Великобритании по нескольким причинам. Они были хрупкими и при неправильном обращении могли растрескиваться, нить фактически врезалась в фарфор, поэтому малейшее неровное соединение проволоки вызывало проблемы с резьбой и ослаблением, что приводило к нагреву и, в конечном итоге, к возгоранию, особенно в местах, подверженных вибрации. Те, которые сейчас используются в США, Канаде и т. д., имеют дополнительное преимущество, заключающееся в наличии внутренней проволочной пружины для нарезания резьбы, однако, опять же, если проволочное соединение невелико для начала, новый риск заключается в том, что проволочная пружина затем пропускает ток. вызывая нагревание, возгорание и пожар.Более поздние типы проводки, используемые для внутренней проводки в Великобритании, перешли от многожильного кабеля к сплошному сердечнику, что сделало проволочные гайки менее подходящими механически и электрически. Однако США продолжали их использовать, несмотря на это изменение в их собственных кабелях. Тем не менее, я согласен с тем, что если правильно выполнено соединение многожильного провода и правильно установлена ​​гайка для провода хорошего качества, это примерно так же безопасно, как и любой другой метод, используемый сегодня, но использование их на проводах с твердым сердечником или в любом другом месте, подверженном вибрации земли. по моему мнению, это риск. УЗО

в Великобритании считаются средством защиты от непрямого прикосновения, дополнительной линией защиты, если хотите, они также помогают защитить от ряда других условий, возникающих ниже по течению, и с радостью реагируют на определенные неприятные помехи выше по течению, к большому разочарованию многих установщиков, которые ошибаются в своих схемах.Проблема в том, что они часто могут выйти из строя незаметно и без уведомления конечного пользователя об ошибке, особенно если не соблюдаются надлежащие процедуры тестирования, поэтому на них не следует полагаться. Им не просто нужно отключиться, они должны сделать это в течение установленного периода времени, поэтому иногда, хотя кнопка проверки работает, она просто не срабатывает достаточно быстро, чтобы обеспечить безопасность

У нас есть целый список областей, требующих особого внимания. защита в наших правилах, парная ванная комната является одной из таких областей.Сопротивление человеческого тела часто уменьшается от многих МОм сухой кожи до нескольких кОм во влажной и намного меньше, возможно, до 500 Ом или меньше, если кожа повреждена, или даже если после удара возникает электрический ожог. Это не говоря уже о многих мылах, солях и т. д., содержащихся в продуктах для ванных комнат, которые могут быть на ваших руках или теле в то время, что еще больше снижает это сопротивление. В этом случае, даже несмотря на то, что УЗО может сработать при более низком токе, считающемся безопасным, когда задействована сухая кожа, имеется достаточный ток, чтобы ранить или убить, когда кожа влажная, мокрая или поврежденная.

Кроме того, ни одно из этих устройств, включая розетки, выключатели, УЗО и почти все, что предназначено для бытовых установок (без дополнительных средств защиты IP, таких как крышки, мембраны и т. д.), не предназначено для использования во влажной среде

Кроме того, Помми упомянул раковины, краны и т. д. Не существует фактических правил по размещению таких устройств, как розетки, выключатели и т. д., вдали от источников воды, однако есть несколько передовых практических рекомендаций по строительству, которые идут рука об руку с правилами, которые предлагают 1000 мм от источники воды там, где это целесообразно, с соблюдением минимального расстояния 300 мм там, где нет альтернативы. Открытые металлические детали, такие как раковины, краны, сливы и т. д., должны быть заземлены (заземлены), и должна использоваться система эквипотенциального заземления, чтобы гарантировать отсутствие разности потенциалов между поверхностями, а также питание должно автоматически отключаться при обнаружении какой-либо неисправности, что обычно достигается путем выключатель для этой цепи. По сути, здравый смысл (вот тут и появляется слово «компетентный») электрика позволяет правильно спроектировать электрическую цепь и обеспечить высочайший уровень безопасности всей установки

ц спецификации электрооборудования в ванных комнатах

Как утвержденные инспекторы, к нам часто обращаются архитекторы, чьи клиенты хотят использовать электрооборудование в ванных комнатах.Это плохая идея в принципе. Вода эффективно переносит электричество, поэтому последствия поражения электрическим током на мокрой коже намного серьезнее, так как сопротивление тела снижается.

Электрическая безопасность регулируется Частью P Строительных норм и правил. В нем говорится, что все стационарные электроустановки в жилых помещениях должны соответствовать требованиям стандарта BS 7671:2008 для электроустановок.



Зоны безопасности в ванной

Правила делят санузел на разные зоны.Каждая из зон имеет определенные требования к электрооборудованию, которое может быть установлено и использовано в ней. Когда размер ванной комнаты выходит за пределы зоны 2, допускается переносное оборудование. Однако его следует расположить таким образом, чтобы длина изгиба не позволяла использовать его в зоне 2. Теоретически это означает 3 м, но с удлинителями пользователь может легко изменить это значение. Поэтому никогда не рекомендуется устанавливать розетку в таких случаях. В случае набирающих популярность отдельно стоящих ванн требуется большая осторожность для определения правильного зонирования.

При выборе стиля освещения над ванной рекомендуются закрытые потолочные светильники, а не свисающие вниз. Если вы предпочитаете незакрытые светильники, они должны быть недоступны для тех, кто еще мокрый от душа или ванны. Обычный повседневный выключатель света также опасен, если с ним соприкасаются мокрые руки. Натяжной шнур, крепящийся к потолку, является самым безопасным вариантом. Вытяжные вентиляторы, электрические души и т. д. могут быть установлены во влажных зонах при условии, что они закреплены и имеют постоянную проводку.Идеальный способ управления ими — с помощью шнура или выключателя вне комнаты.



010 столбец айс 0417в

К кухням не применяются те же требования. При отсутствии каких-либо указаний в инструкциях по установке изготовителя электроприбора электрическая арматура, такая как розетка, выключатель или блок управления, должна быть расположена так, чтобы обеспечить безопасную работу и избежать нагревания и пара при приготовлении пищи.

В руководстве

NHBC указано, что стандартная электрическая арматура (не защищенная от брызг) не должна располагаться рядом с раковиной или канализацией, где на нее могут повлиять брызги. Приемлемое минимальное расстояние составляет 300 мм, измеренное по горизонтали от электрической арматуры до края высокоуровневого гриля, отдельно стоящей плиты, отдельной варочной панели, раковины или сушилки.

Джефф Уилкинсон является управляющим директором Wilkinson Construction Consultants www.thebuildingspawn.org

Установка и ремонт розеток GFCI

В ванных комнатах на протяжении десятилетий требуются розетки с прерывателем цепи замыкания на землю (GFCI).У вас действительно должны быть розетки или выключатели GFCI, обслуживающие любую часть вашего дома, которая находится рядом с водой. Техас следует Национальному электротехническому кодексу, который специально требует защиты GFCI на кухнях, недостроенных подвалах, прачечных и других местах, где в противном случае могут произойти короткие замыкания и поражения электрическим током.

Служба электрики Аарона поможет вам быстро подготовиться к следующему осмотру электрики. Наши дружелюбные лицензированные электрики заменят стандартные розетки розетками GFCI, добавят совершенно новые розетки GFCI там, где они вам нужны, и обеспечат безопасную электрическую систему.

Позвоните нам по телефону (832) 702-4263 или свяжитесь с нами онлайн сегодня, чтобы получить бесплатное предложение по установке розетки GFCI в районе Хьюстона по номеру , и мы гарантируем, что приедем к вам вовремя!

Что такое розетка GFCI?

Это электрические розетки с кнопками проверки/сброса и обычно небольшой световой индикатор, показывающий, что он работает. Устройство определяет, когда происходит замыкание на землю — это означает, что электричество течет туда, куда не должно, — и прерывает подачу питания в розетку.

Знаменитым примером того, почему вам нужны GFCI, может быть удар током от мокрого фена в незащищенной розетке. Розетка GFCI отключает питание за микросекунду, поэтому вы можете решить проблему, а затем нажать «Сброс», чтобы снова включить питание.

Позвоните по телефону 832-702-4263

ИЛИ

Служба записи

В каких комнатах нужны розетки GFCI?

За некоторыми исключениями, вам потребуются розетки GFCI в домах, квартирах и квартирах Хьюстона в следующих районах:

  • Все санузлы
  • Все кухонные розетки в пределах шести футов от раковины
  • Все розетки в прачечной в пределах шести футов от раковины
  • Гаражи и навесы, не переоборудованные в жилые помещения
  • Практически все наружные розетки

Подземные помещения, которые не являются жилыми помещениями, также нуждаются в защите GFCI, поэтому, если у вас есть убежище от урагана или подвальное помещение для хранения, мы также прикроем вас там.

Предприятия и промышленные здания также нуждаются в защите GFCI. Наши коммерческие электрики могут выполнить эти установки, чтобы вы соответствовали нормам.

Вы понимаете, что вам нужно обновить розетки в вашем доме до GFCI? Свяжитесь с нами для установки и ремонта розеток GFCI недалеко от Хьюстона, штат Техас, сегодня!

Розетки GFCI

и выключатели GFCI

Можно использовать либо розетки GFCI, либо автоматические выключатели, либо и то, и другое. Код требует защиты GFCI, как бы вы этого ни хотели.Выключатель GFCI защищает все розетки и выключатели в данной цепи. Защищенная розетка может отключать только собственное питание и любые ответвления дальше по линии.

Если вам нужно всего лишь заменить или добавить несколько розеток, вам, вероятно, понадобятся розетки GFCI. Если вам нужно защитить большинство или все розетки, мы можем обсудить, будет ли выключатель GFCI более удобным и экономичным.

Для установки и ремонта розеток GFCI в районе Хьюстона, включая Aldine и Humble, свяжитесь со службой электрики Aaron через Интернет или позвоните по телефону (832) 702-4263 сегодня.

Свяжитесь с нами для профессиональной установки GFCI

Мы гарантируем нашу работу и Ваше удовлетворение на 100%. Электрическая служба Аарона отправляет для выполнения работы только собственных квалифицированных, лицензированных и застрахованных электриков. Приезжаем вовремя, с нужными запчастями и инструментами.

Позвоните (832) 702-4263 или запросите бесплатную оценку онлайн по телефону для установки и ремонта розеток GFCI в районе метро Хьюстона.

Услуги по установке розеток GFCI в…

Harris County: Bellaire, Bunker Hill, Champion Forest, Friendswood, Humble , Jersey Village, Katy, Kingwood, Memorial, Pasadena , Rice Village, Spring , The Woodlands , West University Place более.

Округ Форт-Бенд: Cinco Ranch , Миссури-Сити, Перлэнд , Ричмонд, Стаффорд, Шугар-Ленд и другие.

Нет GFCI в британских ванных комнатах?


Автор Тема: В британских ванных комнатах нет GFCI?
Джон Миллер
Мастер-джедай Кинооператор

Сообщения: 973
От кого: Сан-Диего, Калифорния, США
Зарегистрирован: Сентябрь 1999
отправлено 05. 12.2002 20:06
У меня вопрос, не связанный с кино, к нашим британским друзьям…

Статья в разделе «Домашняя жизнь» газеты San Diego Union-Tribune , вышедшей в прошлое воскресенье, объяснила распространенность отдельных кранов для горячей и холодной воды в раковинах ванных британских домов, спустя много времени после того, как США и большая часть Европы приняли единый смеситель. кран в стандартной комплектации. Согласно статье, экономика, традиции и британский сантехнический кодекс сохранили концепцию раковины с двумя патрубками. В статье также мимоходом упоминалось, что британские электрические нормы требуют, чтобы свет в ванной управлялся выключателем с вытяжной цепью, а не настенным выключателем, и что в ванных комнатах не разрешалось использовать розетки, за исключением одной розетки, предназначенной для электрических бритв.

В США полноценные розетки переменного тока разрешены в ванных комнатах на протяжении десятилетий, а розетки с прерывателем цепи замыкания на землю (GFCI) требуются по кодексу примерно с 1977 года. С таким количеством приборов, которые можно использовать в ванной комнате (бритвы, перезаряжаемые зубные щетки, фены и т. д.), были разработаны GFCI на 240 В для европейского жилого рынка, и британские электрические нормы настолько строги, что не допускают эти устройства в ванную комнату. ?


 | IP-адрес: зарегистрирован

Джон Миллер
Мастер-джедай Кинооператор

Сообщения: 973
От кого: Сан-Диего, Калифорния, США
Зарегистрирован: Сентябрь 1999
отправлено 06.12.2002 21:13
Ааа, теперь я знаю. … это «заземляющий выключатель», а не GFCI. Правильный?

Майк, вы писали…

цитата:
Честно говоря, я не знал, что в других странах разрешены розетки в ванных комнатах, я не думал, что мы чем-то отличаемся от наших европейских коллег. Я имею в виду, у вас могут быть розетки на кухне, и вы с такой же вероятностью прикоснетесь к ним мокрыми руками и т. д.?
Правда, кухня тоже может быть потенциально проблемным местом. Конечно, электрические нормы здесь также предписывают использование GFCI (или заземляющих переключателей, если это правильный британский термин) на кухнях, а также в любых местах на открытом воздухе, включая гаражи.Я думаю, что европейское сообщество в целом примет концепцию GFCI, учитывая потенциально опасное сочетание стандартного 240-вольтового бытового тока и людей, оспаривающих здравый смысл.

В некоторых ванных комнатах в американских домах, построенных до 1960-х годов, которые, скорее всего, были оборудованы настенной раковиной или раковиной на пьедестале, розетка переменного тока была установлена ​​​​на нижней стороне настенного светильника. Я думаю, в те дни стандартная дуплексная розетка устанавливалась в ванных комнатах с какой-то формой стойки возле раковины.(В ванной комнате в моем доме 1961 года выпуска была незаземленная дуплексная настенная розетка, которую я переоборудовал в розетку GFCI.) Теперь, с феном, Water Piks, обязательным радио для ванной (конечно, на расстоянии от раковины! ), и электробритвы, дуплексная розетка с GFCI теперь здесь норма.

Одна интересная вещь в требованиях кода для GFCI здесь заключается в том, что он позволяет заменить старую двухконтактную розетку в домах без проводки заземления на розетку GFCI. GFCI защитит вас в случае короткого замыкания на землю даже без надлежащего заземления розетки.Однако, если устройству требуется надлежащее заземление по электронным причинам (например, для компьютера), незаземленный GFCI бесполезен.


 | IP-адрес: зарегистрирован

Стив Краус
Фильм Бог

Сообщения: 4094
От: Чикаго, Иллинойс, США
Регистрация: Май 2000
отправлено 07. 12.2002 01:27
Jon написал:
Однако, если устройству требуется надлежащее заземление по электронным причинам (например, для компьютера), незаземленный GFCI не поможет.

Как вы думаете? GFI смотрит на ток, выходящий из горячего, и ток, возвращающийся в нейтральный. Человек, получивший удар током, каким-то образом контактирует с горячей стороной, и ток течет через них к земле, и этот поток в конечном итоге воссоединяется с нейтральной стороной, где находится заземление системы. Немного больший ток, выходящий на горячую, чем возвращается на нейтраль на выходе, отключает GFI. Защита остается, даже если кто-то подключит трехконтактное устройство через мошенническую вилку, а также при правильном заземлении.Если корпус металлический, то заземление не позволяет ему подняться выше потенциала земли. Небольшой внутренний ток утечки приведет к отключению GFI, и, очевидно, прямое короткое замыкание приведет к отключению обычного выключателя.

Майкл написал:
Электрические розетки в ванных комнатах имеют защитный кожух, который должен быть подключен к защитному выключателю, который разрывает цепь, если через нее проходит более 30 мА.

Это хорошая функция безопасности, но она не заменяет GFI, поскольку обычно кто-то, получающий удар, пропускает ток на землю не обязательно через заземленные компоненты (корпус и т.) устройства.


 | IP-адрес: зарегистрирован

Стив Гуттаг
Мы забыли сухарики Громит!!!

Сообщения: 12814
От кого: Аннаполис, Мэриленд
Зарегистрирован: Декабрь 1999
отправлено 07.12.2002 09:10
Стив,

Замена двухконтактной розетки на трехконтактную GFI не обеспечит надлежащего заземления устройства, которому требуется хорошее заземление..он только защищает людей. Нейтральное и заземление, безусловно, НЕ одно и то же! По крайней мере, их нет после первой панели после понижающего трансформатора.

Вы не можете нарушить закон Ома… если у вас есть что-то подключенное к розетке, и оно потребляет ток… будет разностью потенциалов на нейтральном проводе между его концами, которая следует закону Ома. Кроме того, любой шум, создаваемый устройством в линии, также будет присутствовать.

Заземления уникальны тем, что по ним не должно протекать никакого реального тока, и они имеют тенденцию оставаться на уровне потенциала земли.В зависимости от коробки заземления может быть достаточно для отключения автоматического выключателя, но для обеспечения шумоизоляции этого недостаточно.

Стив


 | IP-адрес: зарегистрирован

Лео Энтикнап
Фильм Бог

Сообщения: 7474
От кого: Лома Линда, Калифорния
Зарегистрирован: Июль 2000
отправлено 07. 12.2002, 10:08
Насколько я знаю, УЗО не являются обязательными для любых бытовых розеток в Великобритании, но они все чаще устанавливаются в щитах выключателей, где основная (обычно 60-амперная) мощность поступает с улицы.Вы также можете купить их в виде коробок, которые подключаются к сети, а прибор подключается к коробке. У меня есть такой для компьютера, стоил 20 (это было 3-4 года назад, сейчас, наверное, подешевле). Что касается заземляющих проводов, то все вилки имеют три контакта. Верхний штифт — это земля, которая немного длиннее двух других. Когда вы вставляете вилку, верхний штифт освобождает защелку, которая позволяет вставить два других (нейтральный и активный). В приборах, которые поставляются с заводскими вилками, которые не заземлены, верхний контакт довольно часто представляет собой кусок пластика.Если он отщелкивается, вилка бесполезна, потому что с защелкой заземления розетки невозможно вставить два нижних контакта.

Что касается ванных комнат, выключатели должны быть либо шнуровыми, либо обычными выключателями, расположенными за пределами ванной комнаты. Оба являются общими. Электропитание здесь 230 вольт переменного тока. Мне неизвестны какие-либо законы или постановления, касающиеся отдельных или комбинированных кранов горячей и холодной воды; вы склонны получать и то, и другое. Я предпочитаю отдельные, потому что вода (в большей части Великобритании) настолько жесткая, что в кранах появляется накипь, а стиральные машины выходят из строя очень часто.С отдельными кранами, хотя омыватель горячей воды выходит из строя часто, он не отключает всю подачу воды, как это было бы в случае с комбинированным краном.


 | IP-адрес: зарегистрирован

Время указано центральное (GMT -6:00).

Разработано корпорацией Infopop
УББ.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
