Теплый пол в стяжку

«Стоит ли укладывать теплые полы?», — над этой темой часто задумываются люди, планирующие начать ремонт в своем жилище. В принципе, вопрос закономерный и вполне естественный. С одной стороны, обогревающих систем для пола с каждым годом устанавливается все больше и больше, а с другой – мнения обладателей такого оборудования полярно разнятся. В плюс теплым полам ставят повышение комфортности условий проживания и престижность использования, к ярко выраженным минусам относят количество потребляемой электрики и некоторые сложности, возникающие при укладке и в процессе эксплуатации.

Справедливости ради стоит отметить, что всех проблем можно очень легко избежать и для этого от потенциального клиента потребуется всего лишь внимательность, ответственный подход при выборе системы и четкое выполнение всех рекомендаций, прописанных в технической инструкции, прилагающейся к оборудованию.

Все наиболее важные моменты мы подробно рассмотрим на примере укладки теплого пола под заливку бетонной стяжкой. Этот вариант считается одним из самых трудоемких, из-за чего пользуется значительно меньшей популярностью, нежели греющие маты.

Нагревающий кабель

Все солидные компании, специализирующиеся на выпуске отопительного оборудования, производят греющие кабели, предназначенные под стяжечную укладку. Она надежно предохраняет кабель от всевозможных повреждений и, таким образом, продлевает срок его службы. Наличие стяжки позволяет значительно повысить эффективность теплых полов и поменять расчетную мощность на кв\м., посредством изменения шага укладки кабеля. К примеру, если оборудование будет служить основным и единственным источником тепла в городской квартире или частном домовладении, его мощность не должна быть меньше 180 Вт\кв.м. Достижению столь впечатляющих показателей способствует всего один параметр – укладка системы в стяжечное полотно.

Теплый пол в стяжку

Почему пользователь может предпочесть кабелю греющий мат? В основной своей массе на это решение влияет потребность заливать стяжку.

У отдельных клиентов ремонт находится на том этапе, когда уже нет возможности поднимать полы, другие отказываются от кабеля из финансово-экономических соображений, мотивируя свое решение отсутствием дополнительных средств в бюджете. Безусловно, любой из этих аспектов можно разрешить еще на начальной, так сказать, черновой стадии ремонта или даже раньше, в период планирования. При таком подходе теплый кабельный пол окажется не только приятной и эффективной опцией комфорта, но и по деньгам обойдется дешевле греющего мата, так как необходимые затраты на стяжку будут изначально внесены в базовую смету.

Стяжка под теплый пол

Стяжечного полотна толщиной в 2-3 см вполне достаточно для оптимального подогрева пола. Если вы собираетесь пользоваться системой, как главным источником тепла в помещении, эти показатели необходимо увеличить до 3-5 сантиметров. Как правило, на такую же или чуть меньшую величину заливается специальный выравниватель поверхности. Это происходит в тот период, когда полы подготавливают к укладке декоративных напольных покрытий.

Понравилась статья? Поделитесь с друзьями!

Как выполнить заливку теплого электрического пола бетонным раствором

Электрический теплый пол в настоящее время применяется повсеместно, не только в жилых комнатах, но и на балконах, в ванных и кухнях. Он может быть использован и в качестве дополнительного источника отопления в помещении вместе с радиаторным. Привлекательность его заключается в простом монтаже и быстрым прогревом основания пола. Но очень важно изучить технологию выполнения теплого пола в стяжку, чтобы в дальнейшем не возникало трудностей с эксплуатацией.

Инструменты



Для монтажа теплого пола следует запастись определенным набором инструментов, который будет отличаться в зависимости от конкретных условий и перечня выполняемых работ. Среди основных можно выделить:

  • Комплект теплого пола, куда входят нагревательные элементы, термодатчики, система защиты УЗО.
  • Электропроводка, выбранный вариант кабеля (одножильный, двужильный).
  • Крепления и соединительные провода.
  • Медный кабель, выступающий в качестве заземления.
  • Укрепляющая сетка или модуль.
  • Регулятор температуры и прочее.

Что касается непосредственного проведения укладки электрического теплого пола в стяжку, то тут придется использовать плоскогубцы, специальные зажимы, строительный фен при соединении нагревательного кабеля и т.д. Когда все это имеется в наличии, можно приступать к планированию поверхности, качественному распределению нагревательных элементов. Это в свою очередь позволит правильно рассчитать необходимое количество теплого пола.

Расчет материала

Некоторые производителя предоставляют своим потребителям готовые таблицы, которые позволяют определиться с тем, какое именно количество элементов теплого электрического пола следует приобрести для качественного монтажа. Многое будет зависеть от самого помещения, от его теплопотерь. Это позволит определить необходимый шаг укладки нагревательных элементов, которые будут покрывать всю возможную площадь. Стоит отметить, что при использовании электрического теплого пола в качестве основного источника тепла, нагревательный кабель под стяжку из бетона должен покрывать более 70% площади всего помещения.

Проще производить расчеты при использовании в работе инфракрасного теплого пола. Достаточно лишь приобрести то количество элементов отопления, которые будут покрывать определенную заранее площадь в комнате.

Электрический кабель рассчитывается исходя из длины его для подключения к проводке, к терморегулятору, от счетчика и другим элементам теплого пола. Не лишним будет даже иметь некоторый запас, чтобы при устройстве теплого пола не пришлось отвлекаться от работы.

Когда выполняется монтаж электрического теплого пола, то сразу же стоит забыть о прямом подключении всех компонентов напрямую к розетке. Это делать категорически запрещено в целях собственной же безопасности.

Не лишним будет проверить электрический ввод в квартире или доме, который должен выдерживать всю нагрузку и с запасом от теплого пола.

В противном случае придется заменять его на соответствующий, а также устанавливать соответствующие предохранители (автоматы).

Подготовка поверхности

До начала устройства теплого пола в помещении следует подготовить поверхность для проведения работ. В некоторых случаях потребуется даже удалить старую стяжку, если она очень повреждена и имеет серьезные дефекты. Ее убирают до основания, до плиты перекрытия по возможности. После этого убирается весь мусор и грязь с поверхности.

Если имеются незначительные перепады высот на протяжении пола в комнате, выбоины, трещины, то лучше всего залить незначительный слой черновой цементно-песчаной стяжки. К дальнейшим работам можно приступать только после полного высыхания раствора.

Когда все готово, выполняется слой гидроизоляции. Кроме основания пола материал должен заходить и на стену, примерно на 10-15 см. В дальнейшем лишние участки легко срезаются строительным ножом. Нельзя забывать про демпферную ленту (вертикальную гидроизоляцию), которая необходимо для подавления температурного расширения стяжки в процессе работы теплого электрического пола.

Теплоизоляция

Изолирующий слой создается для сохранения тепла внутри помещения, а не траты его на нижерасположенные помещения. Количество используемого материала будет зависеть от самого помещения, его конфигурации, а также от типа поверхности в комнате. Теплоизоляция имеет и свои цели, которые должны быть проявлены в процессе эксплуатации:

  1. Теплый пол может выступать в качестве дополнительного источника отопления в помещении. В таком случае хватит приобретения вспененного полиэтилена, имеющего фольгированное покрытие (пенофол). Это и будет выступать подложкой под теплый пол электрический под стяжку в процессе монтажа.
  2. Листы экструдированного пенополистирола или пенополистирол отлично будут смотреться на основании пола, когда нижний этаж имеет отопление. Выбирается и соответствующая толщина в пределах 20-50 мм. Может выбрать из всего перечня и другой утеплитель, обладающий достаточным уровнем прочности. Главное при этом, чтобы он имел соответствующую толщину.
  3. Не всегда помещения снизу имеют свою систему отопления. Это в основном касается подвальных помещений и гаражей. Здесь утеплитель должен иметь слой до 100 мм. Альтернативный материал – минеральная вата, имеющая аналогичные качества и характеристики.

Утеплитель может укладываться и вдоль стен. Это также будет способствовать гашению теплового расширения стяжки в процессе эксплуатации системы теплого пола. Но тут утеплитель должен быть сжимаемым и иметь толщину не более 20 мм.

Далее происходит укладка армирующей сетки, которая не только создает очень прочный «пирог» теплого пола, но и предоставляет возможность крепить к себе нагревательные элементы. Вместо слоя армирования подойдет добавление в раствор микрофибры вместе с пластификаторами.

Выбор зоны обогрева

Теплопередача в помещении должна быть одинаковой по всей поверхности. В противном случае можно столкнуться с перегревом нагревательного элемента и выходом его из строя. Тогда придется производить не только ремонт отдельного участка, а иногда – и всего теплого пола. Чтобы этого избежать, кабель помещается в бетонную стяжку, имеющая идентичный состав по всей площади и одинаковое расстояние от верхней части заливки до стенки кабеля. Следует забыть про легкие теплоизолирующие материалы, как опилки или керамзит.

Многое будет зависеть и от выбранного варианта напольного покрытия, имеющейся у него степени теплоизоляционных качеств. Ведь тепло первоначально передается именно плитке или ламинату, а уже после прогревается воздух в помещении. На поверхности пола в последующем после монтажа теплого пола электрического в стяжку не должно располагаться громоздкой мебели, ковров и других предметов, которые будут создавать препятствия для равномерной передачи тепла. Если у мебели и имеются ножки, то их высота должна составлять как минимум 15 см.

Предварительно, во время создания схемы теплого пола на бумаге, следует предусмотреть все описанные моменты. При наличии таких предметов, заранее определяются участки, где будет отсутствовать нагревательный кабель.

Укладка кабеля теплого пола в стяжку должна осуществляться в том месте, которое будет гарантировано открыто.

Кабель для теплого пола

Каждый вариант кабеля имеет свою мощность и длину. Если отрезать меньший кусок кабеля, то у него сразу же уменьшиться сопротивление, необходимое для напряжения 220 В. Это все приведет к перегреву и повреждению.

Есть некоторые рекомендации, благодаря которым можно качественно выбрать вариант нагревательного кабеля. Многое зависит от удельной мощности продукции, что включает в себя количество ватт, необходимых для каждого метра квадратного площади помещения.

При наличии такого напольного покрытия как ламинат, паркет или пробка, минимальная удельная мощность должна составлять 80 Вт/м2. Плитка или керамогранит имеет большие показатели – не менее 100 Вт на квадратный метр. Могут быть случаи использования системы теплого пола, как основной отопительной системы. В таком случае «холодные» помещения должны иметь удельную мощность 200 Вт на м.

кв., а теплоизолированные помещений – 150 Вт/м2.

Длина кабеля будет определяться в зависимости от того, какая площадь в помещении будет покрыта им. Не малое значение сыграет и шаг производства укладки нагревательного элемента. Так как в магазине для реализации представлены кабели стандартной длины, то лучше всего на них и ориентироваться. При расчете все делается следующим образом:

Когда помещение имеет площадь 15 м2 и требует 1 кВт удельной мощности кабеля, в продаже приобретается стандартная длина в 80 метров и производиться расчет: 15/80 и получаем 0.1875 метра – оптимальный шаг укладки. Стандартный кабель должен остаться неизменным по своим параметрам. Лучше несколько уменьшить или увеличить шаг укладки, чем в последующем не получать необходимую эффективность от системы отопления.

Кабель к тому же может быть одножильный или двужильный. В той или иной ситуации есть свои особенности и тонкости. Одножильный кабель должен подключаться к сети обоими своими концами. То есть он направляется по всей обогреваемой площади в комнате, после чего возвращается обратно.

Лучше и проще производить укладку двужильного кабеля, где необходимо подключать к сети лишь «холодный» конец.

Шаг укладки

Несколько подробнее стоит поговорить непосредственно о шаге укладки, до того, как осуществить заливку стяжки на теплый пол. От границы обогреваемой площади помещения до уложенного кабеля нагрева должно составлять ½ шага укладки. Обогреваемая площадь – это та площадь, которая стоит из площади всего помещения, где производиться установка теплых полов под стяжку, от которой отнята площадь предметов мебели, под которой не будет осуществлена установка нагревательных элементов:

S (обогр.) = S (помещ.) – S (мебели)

Теперь можно начать рассматривать выбор оптимального шага укладки кабеля. Для этого существует определенная формула:

H = S/L*100

В представленной формуле следует дать расшифровку каждой составляющей: H – шаг укладки, S – площадь основания пола, которая будет обогреваться, на ней и будет производиться укладка нагревательного кабеля, L – длина используемого в монтаже кабеля нагрева.

Максимальный шаг укладки лучше всего выбирать до 20 см. Именно в том диапазоне и будет наилучшая эффективность прогрева воздуха в помещении от основания. Что касается нагревательного кабеля, то она должна составлять как минимум 17 Вт на каждый метр.

Заливка стяжки

Завершающая стадия монтажа теплых полов под стяжку – сама заливка раствора, который должен готовиться в строгом соответствии пропорций каждого компонента. Чтобы не тратить свое личное время на приготовление раствора, лучше всего посетить магазин и приобрести готовые сухие смеси, специально предназначенные для теплых полов. Здесь достаточно будет лишь добавить определенное количество воды, о чем имеется указание на упаковке. При этом все добавки и составляющие уже будут иметься в составе раствора, который будет создавать стяжку над теплым полом.

Оптимальная толщина бетонной стяжки составляет 40-60 мм. Все будет зависеть от конкретной ситуации, выбранного шага укладки нагревательных элементов. Если дополнительно в состав «пирога» включить слой армирования из металлической сетки, то толщину стяжки можно уменьшить до 30-40 мм.

К стяжке предъявляются и другие требования, на которые стоит обратить особое внимание:

  1. Длина одной из сторон стяжки не должна превышать 5 метров.
  2. Площадь нагреваемой стяжки максимально составляет 20 м2.

Если же стенка больше в комнате, или необходимо прогреть большую площадь основания пола, то лучше всего использовать второй кабель, который будет помещаться в отдельную стяжку. Между собой они должны быть разделены тепловыми швами. При этом пересечение кабелей нагрева не допускается. Всему причина – тепловое расширение используемого при монтаже материала. Тепловые швы, расположенные по контуру каждой стяжки, заполняются теплоизолятором.

Так как стяжка в процессе эксплуатации будет нагреваться, то в нее при приготовлении раствора следует добавить специальную добавку. Это повысит ее эластичность, а также исключит вероятность появления трещин на поверхности во время нагрева.

Что касается пропорции замешивания раствора, то на 1 часть цемента потребуется 4 части щебня мелкой фракции и 4 части песка. Кроме этого, добавляется и пластификатор, а именно 0.01 части. Если раствор получится очень жидкий, то вероятность растрескивания после укладки теплого электрического пола под стяжку, увеличиться. Не допускается и образования внутренних пустот в стяжке. Это приведет к местному перегреву нагревательного кабеля и выходу его из строя. Придется тратить средства и время, чтобы произвести ремонт теплого пола в помещении.

Включать систему отопления можно лишь после полного высыхания бетонной стяжки, что обычно занимает 28 дней. В течение всего этого времени следует создавать условия для равномерного просыхания и качественного схватывания раствора.

Процесс выполнения теплого пола и дальнейшая заливка бетонного раствора не отнимает много времени и не требует весомых познаний. Все что требуется – точно соблюдать технологию и руководствуется всеми советами от специалистов. В итоге получится отличная отопительная система, которая будет передавать тепло внутрь помещения от самого пола. Это все создает комфорт для каждого, кто будет находиться в комнате. Лучше один раз потратиться на покупку качественного материала, чем в последующем выкидывать деньги на ремонт.

Видео:

Видео:

Видео:

Видео:

Видео:

Монтаж тёплых полов под стяжку

В этой статье мы хотим показать, как на практике выглядит монтаж тёплых полов под стяжку. Подробнее о разновидностях тёплых полов можно прочитать в нашей статье: теплый пол. Подробная инструкция по монтажу прилагается к каждому комплекту тёплых полов, мы попробуем дополнить её фотоотчётом с места проведения реальных работ.

Производители тёплых полов настоятельно рекомендуют использовать слой теплоизолирующего материала, который укладывается непосредственно под нагревающий кабель. Он повышает показатели теплоотдачи и экономичности тёплого пола. При этом их не очень волнует прочность стяжки, а ведь это тоже немаловажно. Тонкая стяжка, не связанная с основанием, скорее всего, быстро потрескается, при неравномерной нагрузке может продавливаться. А при увеличении толщины стяжки, ухудшается теплоотдача. Да и не в каждой квартире можно позволить себе роскошь отказаться от нескольких лишних сантиметров высоты потолка. В помещениях склонных к промерзанию снаружи (балкон, лоджия) теплоизолирующий слой всё же необходим. Лучше всего уложить его сразу на бетонную плиту, затем налить выравнивающую стяжку, смонтировать тёплый пол и залить тонкой чистовой стяжкой. Тогда и стяжка будет прочной, и пол промерзать не будет. В нашем случае тёплые полы укладывались внутри квартиры, поэтому от теплоизолирующего слоя решено было отказаться.

На фото показаны основные элементы тёплого пола при монтаже под стяжку. Предварительно была налита выравнивающая цементно-песчаная стяжка по уровню. Тёплые полы не рекомендуется укладывать, там, где впоследствии будет стоять мебель, во избежание перегрева нагревающего кабеля. Мы сделали отступы от стен по 60 сантиметров. Затем подготавливается штроба в стене под кабели и монтируется подрозетник для установки терморегулятора. Если длинны кабеля не хватает, то можно внизу стены, у пола установить дополнительную распаечную коробку.

Затем крепим металлическую монтажную ленту (даётся в комплекте к тёплому полу) к стяжке с помощью дюбелей и саморезов. Закрепляем нагревающий кабель с помощью язычков на монтажной ленте. Шаг можно вычислить по площади нагреваемой поверхности и длине нагревающего кабеля. Удобно крепить кабель через равное количество язычков монтажной ленты. Если остался лишний кабель, или не хватило, тогда уменьшите или увеличьте шаг между петлями тёплого пола. Не забудьте про термодатчик пола. Он укладывается между петлями нагревающего кабеля, на равном расстоянии, не пересекая их. Датчик укладывается в гофрошланге с заглушенным концом. Для уменьшения толщины стяжки, делаем неглубокую штробу в полу под гофрошланг датчика. Сильно заглублять не надо, датчик должен находиться максимально близко к поверхности пола. Гофрошланг с термодатчиком нужно уложить с максимально плавными изгибами, чтобы можно было в случае выхода из строя вытянуть дефектный датчик и просунуть новый, не вскрывая пола. А такие случаи были в нашей практике. Гофрошланг с датчиком пола можно сразу же примазать к стяжке цементным раствором, чтобы не всплывал при наливании чистовой стяжки.

В подрозетник для терморегулятора должны заходить следующие кабели: Подводящий кабель 220 вольт, нагревательный кабель тёплого пола (в случае двухпроводного тёплого пола — два конца), термодатчик пола в гофрошланге.

Устанавливаем по уровню штукатурные маячки. Если черновая стяжка сделана по уровню, то просто подкладываем под них одинаковые прокладки, например кусочки тех же маячков и примазываем к стяжке. Лучше это сделать накануне, чтобы раствор успел схватиться, тогда маячки не будут сдвигаться во время работы. При использовании сантиметровых маячков толщина чистовой стяжки получится — 2 сантиметра. Маячки не должны попадать на нагревающий кабель тёплого пола.

Наливаем цементно-песчаную стяжку. Если есть финансовая возможность, лучше применять специальную смесь — наливной пол, она крепче, лучше держится, лучше переносит нагрев, поверхность стяжки получается более гладкая. Нагревающий кабель не должен возвышаться над поверхностью стяжки. Это лучше проверить перед началом работ по заливке пола. Проведите правилом по установленным маячкам — нигде не должно цеплять. Подметите и загрунтуйте черновую стяжку, это удобнее сделать до монтажа тёплого пола. Непосредственно перед заливкой чистовой стяжки, обильно смочите выравнивающую стяжку водой.

Не ходите по налитой чистовой стяжке хотя бы день, если она цементно-песчаная, то периодически смачивайте её водой во время высыхания, или застелите полиэтиленом.

Теплый Пол — Монтаж Теплого Пола

Что такое теплый пол: основные преимущества

Все большую популярность в нашей стране приобретают теплые полы. Такое название получили кабельные системы обогрева, позволяющие обеспечивать теплом различные помещения и характеризующиеся высокой степенью надежности. Данные системы представляют собой нагревательные секции, состоящие из одножильных или двужильных кабелей, оснащенных надежной двухслойной изоляцией и соединенных муфтами. Одним из главных преимуществ теплого пола является скрытая в конструкцию пола нагревательная часть системы, позволяющая экономить полезное пространство комнаты.
Еще одно достоинство теплого пола – это возможность установки конструкции практически при любом напольном покрытии. Поверх теплого пола можно укладывать плитку, устилать мраморное покрытие, ламинат, ковролин. Поскольку нагреватель не вступает в непосредственный контакт с атмосферой, в помещениях сохраняется необходимый уровень влажности воздуха, создавая комфортные условия. Теплые полы являются отличным решением для любого помещения, независимо от влажности, поскольку кабели для его установки оснащены надежной двойной изоляцией и экранирующей оплеткой. Если вы решили установить теплый пол, то в первую очередь вам необходимо выбрать систему, подходящую для вашего помещения и желаемого обогрева (основного или комфортного). Основная система отопления предназначена для установки в отдельно стоящих зданиях, а также при отсутствии возможности подключения к центральному отоплению. Основная система обогрева устанавливается при использовании более мощного кабеля и стяжки толщиной не менее 5 см. Площадь теплого пола при этом должна занимать не менее 70% от площади всего обогреваемого помещения. Основная система отопления должна иметь мощность от 160 до 180 Вт/м2 . В помещениях, где имеются какие-либо отопительные приборы, устанавливается дополнительная система отопления, направленная на создание теплового комфорта. Как правило, дополнительное отопление требуется в помещениях с холодным полом — ванных комнат, санузлов, кухонных помещений, первых этажей зданий и других. Для комфортного подогрева оптимальная мощность системы составляет от 120 до 140 Вт/м2.

Этапы подготовки к установке теплого пола

Прежде, чем приступить к установке теплого пола, следует проверить электропроводку, выдержит ли она подключение дополнительной мощности. При этом следует учесть все электрические устройства, которые будут подключаться к той же сети, что и теплый пол. Также необходимо уточнить допустимый уровень тока в предохранительных устройствах. Выбирая теплый пол, необходимо тщательно измерить площадь помещения, не занятую предметами мебели и бытовой техники. Измеряя площадь, следует учесть отступы от стен и мебели, которые составят от 5 до 10 см в зависимости от типа укладываемой системы отопления. Выбирая нагревательный мат или секцию, следует учесть, что его площадь не должна быть больше свободной площади помещения. В состав системы теплого пола входит ряд конструктивных элементов: нагревательные секции (или маты), управляющая аппаратура (термостат), монтажные аксессуары – лента, гофротрубка и прочее, теплоизолирующие материалы. Главный элемент системы – греющий кабель, предназначен для преобразования электричества в тепло, поэтому одним из важнейших его параметров является количество выделяемой мощности на единицу длины.

Виды электрических теплых полов

Различные виды теплых полов выделяются по типу используемого в системе нагревательного элемента, в качестве которого могут использоваться греющие кабели, нагревательные маты или инфракрасный обогрев. Кабельные теплые полы состоят из греющего кабеля, расположенного в стяжке, выполненной на основании пола. Проходя через кабель, электричество нагревает стяжку, а через нее и все помещение. Главным недостатком данного типа теплого пола является изготовление стяжки, требующее временных затрат и выполнения ремонтных работ. Теплые полы, состоящие из нагревательного мата, не требуют выполнения дополнительной стяжки, поскольку их основным конструктивным элементом является тонкий кабель, наклеенный на специальную сетку, нанесенную на стеклоткань. В таких матах предусмотрена специальная клеевая основа для их закрепления. Теплые полы на основе нагревательных матов устанавливаются непосредственно под облицовку пола, выполненную из плитки или керамогранита. Такой пол отлично подойдет для помещения с любой влажностью и различными типами полового покрытия – бетонного, кафельного или каменного. Среди недостатков конструкции можно отметить отсутствие возможности использования утеплителя для пола. Несмотря на это эффективность нагрева будет достаточно высокой, благодаря расположению нагревательного мата непосредственно под отделочным покрытием.
Теплые полы с инфракрасным обогревом устанавливаются на основе специальной термопленки, оснащенной теплопроводящими элементами. Ток, проходящий через пленку, способствует образованию инфракрасного излучения, который нагревает покрытие пола и воздух помещения. Данная система предназначена для установки под ламинат, ковролин или линолеум.

Особенности монтажа электрического кабельного теплого пола под различными покрытиями

Особенности монтажа системы зависят от того, какой тип теплого пола будет устанавливаться, и какое напольное покрытие используется в помещении. Прежде, чем приступить к монтажу теплого пола, необходимо сначала выбрать место, где будет установлен терморегулятор. На стене выполняются канавки для проведения электропроводки и вывода монтажных концов греющего кабеля или нагревательной секции, а также трубки для установки термодатчика. Поверхность пола должна быть тщательно выровнена и очищена от пыли и мусора, после чего укладывается слой теплоизоляционного материала и фиксируется с помощью монтажной ленты. После выполненных процедур можно перейти к укладке и закреплению нагревательной системы, выполнению монтажа датчика температуры и установки терморегулятора. После выполнения электрических соединений, тщательно проверяется целостность нагревательных секций и работа датчика температуры, а также их сопротивление. Результаты всех измерений должны быть зафиксированы в протоколе или отмечены на схеме раскладки секции. После выполненных операций, заливается стяжка, когда она высохнет, останется уложить декоративное покрытие. Эксплуатация теплого пола может начинаться только после полного высыхания цементной стяжки (примерно 28 дней).

Установка теплого пола, основным элементом которого является нагревательный мат, предполагает подготовку места для монтажа терморегулятора, проведения электрической проводки и вывода монтажных концов нагревательной секции. Также необходимо установить датчик температуры. Поверхность должна быть тщательно очищена от пыли и мусора, после чего можно приступать к укладке нагревательного мата и его закреплению при помощи самоклеющейся алюминиевой ленты. Затем выполняются электрические соединения, проверяется целостность нагревательного мата и работа датчика температуры, а также их сопротивление. Затем можно приступить к установке терморегулятора. После монтажа теплого пола поверхность заливается слоем раствора для крепления плитки (5 – 8 мм) и осуществляется укладка декоративного покрытия.

Керамическая плитка является одним из наиболее распространенных напольных покрытий, широко используемых в ванных комнатах, кухнях, местах с высокой проходимостью. Главным недостатком данного вида напольного покрытия является то, что в любом помещении оно остается холодным. Система электрического теплого пола поможет устранить этот недостаток  и создать комфортные условия в любом помещении.
Установка теплого пола под плитку не составляет больших трудностей и может быть выполнена самостоятельно, однако лучше доверить дело рукам специалистов. При установке теплого пола под плитку следует учесть несколько важных моментов. Если система отопления будет устанавливаться на небольшом участке пола, следует приобрести полный комплект, в состав которого входит все необходимое для монтажа. Дополнительно необходимо приобрести утеплитель, который укладывается под систему для уменьшения теплопотери и усиления эффекта. При необходимости укладки теплого пола на большой площади, комплектующие лучше приобрести по отдельности, предварительно составив проект и произведя необходимые расчеты.
Монтаж инфракрасного (пленочного) теплого пола и пола на основе греющих кабелей монтируются при соблюдении практически одних и тех же этапов. Последовательность операций по установке теплого пола будет примерно такой: подготовка основания к укладке теплого пола, выбор места установки терморегулятора, укладка слоя теплоизоляционного материала, укладка пленки (или кабелей), монтаж плитки. На каждом этапе выполнения монтажа могут возникать свои нюансы.

  • Подготовка основания

Подготовка основания предполагает устранение старого напольного покрытия (если оно есть), мебели и строительного мусора. Поверхность пола необходимо выровнять и тщательно очистить от малейших загрязнений, углубления и трещины обязательно нужно заделать. При сильном повреждении основания может потребоваться выполнение цементно-песчаной стяжки, при этом можно использовать быстросохнущие смеси. Подготовка основания имеет большое значение для будущей конструкции, так как неровности могут стать в дальнейшем причиной повреждения греющего кабеля и выхода системы из строя.

  • Укладка теплоизоляции

В качестве теплоизоляционного материала может использоваться не дорогой, удобный и легкий пенофол, имеющий фольгированное покрытие. На нижней стороне материала имеется самоклеящийся слой, поэтому укладка состоит в том, чтобы приклеить теплоизоляцию к полу. Пенофол отличный вариант для системы дополнительного отопления дома, в случае если теплые полы выступают в роли одного из основных источников обогрева, следует взять пенополистирол, отличающийся лучшими теплоизоляционными свойствами. Независимо от выбора утеплителя, главное требование – это сохранение после его укладки абсолютно ровной поверхности.

  • Монтаж нагревательных матов или греющего кабеля

Прежде, чем приступить к монтажу, необходимо распаковать комплект и тщательно изучить инструкцию изготовителя, подготовить необходимые инструменты и недостающие материалы. Заранее следует определить место размещения терморегулятора, учитывая, что оно должно быть доступным и удобным для выбора необходимого режима работы системы. Следует также уделить внимание подключению системы теплого пола к электропитанию, для этого подводится отдельный кабель от щитка электропитания. Греющий кабель, уложенный на специальную сетку, размещается при соблюдении определенного расстояния и закрепляется с помощью специального монтажного скотча.

  • Установка термодатчика и терморегулятора

Правильность установки термодатчика определяет всю работу системы. Термодатчик нельзя устанавливать в бетонную стяжку, он помещается в отрезок гофротрубы для защиты от механических воздействий, а гофротрубу размещают между витками кабеля недалеко от стены таким образом, чтобы в случае выхода его из строя замена термодатчика новым не составила большого труда. На стене устанавливается терморегулятор и соединяется с термодатчиком. После чего терморегулятор включается в электрическую сеть, и вся система тщательно проверяется: на кабель подается напряжение и с помощью тестера определяется сопротивление. Данные должны соответствовать заявленным производителем в паспорте изделия.

  • Заливка стяжки и укладка плитки

Цементно-песчаная стяжка, необходимая для монтажа керамической плитки, должна иметь толщину в 4 – 5 см. Технология выполнения стяжки на греющие кабели или нагревательные маты не имеет существенных отличий от обычной стяжки. Плитка может быть нанесена и непосредственно на греющий кабель при использовании специального клеящего состава. Следует иметь в виду, что при выполнении стяжки, систему теплого пола можно запускать только после полного высыхания цементно-песчаного раствора.

Теплый пол под ламинат

Ламинат – является одним из наиболее популярных материалов, используемых для отделки пола. Он хорошо смотрится, он отличается несложным монтажом, он легко очищается от пыли и грязи. Ламинат относится к числу достаточно холодных покрытий, поэтому установка системы теплого пола поможет устранить его главный недостаток. Следует учесть, что для установки теплого пола нельзя взять любой вид ламината. Есть виды ламината, специально разработанные под систему теплого пола и отличающиеся хорошей переносимостью постоянного воздействия высокой температуры.

Монтаж теплого пола под ламинат состоит из следующих последовательных этапов:

  1. Подготовка помещения. Необходимо убрать из помещения все трубы и радиаторы, а затем снять старое напольное покрытие, выровнять поверхность пола и тщательно вычистить его от мусора и пыли.
  2. Укладка теплоизоляционного материала. В качестве теплоизоляции используются отражающие, фольгированные и прочие материалы,  их размеры должны соответствовать площади участка пола, на который устанавливается система. Термоизоляция укладывается металлизированной стороной вверх, участки материала соединяются с помощью монтажного скотча. Если используется инфракрасная пленка под ламинат, необходимо учесть отступы от стен и предметов мебели и бытовой техники на 10 см. нельзя укладывать термопленку внахлест. Электрические провода проводятся параллельно пленке и закрепляются в местах прохождения медных прожилок на пленке при помощи плоскогубцев. Места соединений отделываются с помощью термоизолирующего материала, а концы проводников обрабатываются силиконовым герметиком.
  3. Установка терморегулятора. Терморегулятор устанавливается в удобном и доступном месте, желательно рядом с электрической проводкой. Может быть использовано внутреннее или наружное подключение. Для установки внутреннего подключения в стене делается углубление с отверстиями для проводов. Монтаж терморегулятора с наружной стороны предполагает установку специального пластикового короба. После того, как терморегулятор будет установлен, необходимо проверить работу системы.
  4. Укладка подложки, необходимой для шумо и теплоизоляции или выполнение тонкой стяжки под ламинат. При укладке на подложку, ламинат не прогревается до нужного уровня, отказаться же от подложки тоже нельзя, так как в таком случае будут слышны шумы от работы теплого пола. Выходом из положения станет тонкая стяжка, которая и снизит уровень шума, и сохранит теплопроводные свойства теплого пола.
  5. Укладка ламината. После того, как покрытие будет готово, следует в течение трех дней оставить один и тот же температурный режим. В процессе эксплуатации теплого пола, необходимо постоянно регулировать систему теплого пола, выбирая оптимальный режим.

Особенности укладки электрического теплого пола в стяжку

Одной из главных особенностей, которая присутствует в различных системах теплого пола, является стяжкакоторая может в процессе монтажа выполняться несколько раз. Стяжкой называется слой бетонной смеси, которая наносится на какую-либо поверхность. В классическом исполнении теплого пола, на основе нагревательных кабелей, стяжка выполняется несколько раз, выполняя при этом разные функции. Первый слой наносится поверх основы пола с целью ее выравнивания, это обязательная операция для любой неровной или поврежденной поверхности. Второй слой выполняется поверх теплоизоляции, создавая, таким образом, основание для монтажа кабеля. Третий слой – закрывает систему теплого пола, способствуя эффективному распространению тепла и являясь основой для напольного покрытия.

Как правило, стяжка выполняется из цементно-песчаного раствора. В состав раствора могут входить также специальные пластификаторы, керамзит или щебень, позволяющие экономить цемент. Содержание цемента в стяжке зависит от типа напольного покрытия, которое будет в дальнейшем использоваться. Толщина стяжки должна быть такой, чтобы оптимально и равномерно прогревать пол и обеспечить его прочность. Следует следить за тем, чтобы в стяжке не образовались трещины, которые могут стать препятствием для надежной работы системы. Поэтому в случае появления трещин, необходимо сразу же предпринять меры по их устранению. Выполняя стяжку пола, следует учитывать тот факт, что цемент набирает прочность в течение четырех недель, поэтому пока стяжка хорошенько не просохнет, приступать к работе с полом не стоит. Чтобы достичь более качественного результат, помещение желательно затемнить и защитить от возможности возникновения сквозняка.
Существует несколько видов стяжки, которые используются в строительстве: мокрая (на основе цементного раствора), полусухая и сухая. Все более популярной становится сухая стяжка, позволяющая ускорить ремонтные работы, так как работать с ней можно всего через несколько часов сушки. Выполняется такая стяжка из сухих материалов. Для установки такой сяжки на пол укладывается полиэтиленовая пленка или другой материал, обеспечивающий пароизоляцию, поверх которого насыпается сухой сыпучий материал (перлитовый или кварцевый песок, мелкозернистый шлак и т.п.), выравнивается и тщательно утрамбовывается. Затем укладывается сухой листовой материал (гипсокартон, фанера или ДСП), закрепляется при помощи саморезов, стыки листов необходимо зашпаклевать и отшлифовать. Полученная поверхность покрывается битумной гидроизоляцией и оставляется на 12 часов, после чего можно продолжать работы по установке теплого пола.

Выбор термостата для теплого пола

Чтобы подключить систему теплого пола, необходимо предварительно составить проект схемы подключения, в которой указывается место установки термостата, датчика температуры, порядок подключения устройства к электрической сети. При установке датчика в бетонной стене, используется гофротруба с защитным концом для защиты датчика от внешних воздействий. При этом изгиб трубы должен быть пологим, чтобы при необходимости замены датчика не возникли непредвиденные затруднения. Монтаж терморегулятора предполагает подготовку углубления в стене для размещения крепежа навесного терморегулятора и установку прибора. После установки терморегулятора выполняется подключение греющего кабеля к контактам термостата, датчиков к клеммам и кабеля питания. Следует учесть, что коммутируемая мощность контактов термостата должна соотноситься с мощностью греющего кабеля. После полной установки датчика и терморегулятора можно выполнять проверку работы системы теплого пола. В том случае, если теплый пол установлен под бетонную стяжку, проверка системы должна выполняться не раньше чем через четыре недели, после полного высыхания бетонной стяжки. Проверка системы выполняется следующим образом: терморегулятор подключается к сети и устанавливается на минимальное значение, включив обогрев пола, термостат переводят в максимальное положение. Характерный щелчок, который раздастся при этом, свидетельствует о замыкании цепи, а это значит, что терморегулятор подключен правильно.

Несмотря на то, что монтаж теплого пола не отличается сложностью, простой обыватель может столкнуться с некоторыми трудностями, связанными с выбором подходящей системы, расчетом площади, подбором необходимых материалом и другими вопросами. В таком случае будет просто незаменима помощь квалифицированных специалистов, услуги которых может предоставить наша компания. Наши мастера помогут определить наиболее удобный вариант теплого пола для вашего помещения, грамотно рассчитают все необходимые параметры, рекомендуют качественные и надежные комплектующие для установки системы. Большой опыт работы и профессионализм наших строителей поможет вам без проблем справиться с установкой теплого пола. Все работы будут выполнены качественно, с соблюдением всех необходимых норм, обеспечивающих долговечность и надежность конструкции. Если вы решите установить теплый пол самостоятельно, наши сотрудники проконсультируют вам по любым вопросам, связанным с выбором и установкой теплого пола.

Теплый пол в стяжку или под плитку — что лучше? | Плюсы и минусы кабельных систем, термоматов и ИК-обогревателей

Если вы действительно надеетесь найти ответ на вопрос, какой теплый пол лучше – в стяжку или под плитку, то вряд ли придете к однозначному выводу. Каждый из них имеет свои плюсы и минусы. Давайте рассмотрим особенности систем теплого пола более детально.

Современных владельцев жилья уже не нужно убеждать в преимуществах и целесообразности использования теплых полов. Системы дополнительного подогрева, предназначенные для создания более комфортных условий в отдельных помещениях, и обогреваемые электричеством полы как альтернатива традиционным видам отопления прочно вошли в быт. Редкий ремонт жилья обходится без монтажа теплого пола хотя бы в одной комнате, кухне, санузле, коридоре или закрытой лоджии.

Учитывая, что в настоящее время существует несколько технических решений теплых полов – кабельные системы в стяжку, нагревательные маты и тонкие инфракрасные пленочные структуры, потенциальные покупатели пытаются понять – что лучше применить в том или ином случае. Кроме того, сложно определиться с наиболее оптимальным способом монтажа – в стяжку, под паркет, плитку, ламинат, или сразу под мягкие напольные покрытия? Чтобы правильно ответить на этот вопрос, нужно внимательно изучить назначение, допустимую область использования, а также достоинства и недостатки всех упомянутых систем теплых полов и способов их монтажа.

Преимущества и недостатки кабельных систем, монтируемых в стяжку

При устройстве полов в новых домах, когда имеется возможность в полном объеме выполнить все необходимые работы по устройству чернового пола, слоя теплоизоляции и качественной стяжки необходимой толщины, оптимальным решением является монтаж кабельного теплого пола. Достаточно толстая стяжка пола надежно защищает смонтированный кабель и позволяет использовать любые отделочные материалы. Преимуществами данной системы электрического подогрева или отопления являются:

  • возможность приобретения недорого кабеля;
  • равномерный прогрев поверхности пола;
  • надежность и пожаробезопасность;
  • высокая тепловая эффективность.

Обязательным условием монтажа греющего кабеля является однородность и высокое качество стяжки, а также производство отделочных работ и пробное включения системы после набора бетоном достаточной прочности. Известны случаи, когда стяжка трескалась и портила кабель через несколько месяцев после окончания ремонта. Именно поэтому керамогранит и тяжелую керамическую напольную плитку следует укладывать не ранее, чем через несколько недель после монтажа кабеля и заливки верхнего слоя чистового пола.

Особенности монтажа и эксплуатации нагревательных матов

Широкое распространение в последние годы получили готовые к укладке нагревательные маты. Их установка не требует создания толстой стяжки – такие теплые полы могут монтироваться под кафель, мозаику, керамогранит и натуральный камень. Они так и называются теплые полы под плитку.

Многие специалисты советуют после заливки тонкого самовыравнивающегося защитного состава поверх нагревательных матов использовать паркет или ламинат.

Греющие маты — это тонкий, как правило, — сетчатый рулонный материал с закрепленным на нем кабелем. Главное преимущество нагревательных матов – простой и быстрый монтаж, а также небольшая толщина изделий, позволяющая обеспечить подъем пола на небольшую высоту. Вместе с тем, они стоят дороже и менее надежны. Если уложенная сверху керамическая плитка потребует замены, во время работ по демонтажу нагревательные маты могут быть серьезно повреждены.

Пленочные теплые полы – быстрое решение проблемы отопления

Поверх гибкого плоского греющего материала в виде запечатанного в пленку тонкого карбона можно использовать любые напольные покрытия. Керамическая или плитка пвх, паркет, ламинат, линолеум и ковролин – каждый из этих материалов может быть уложен на пленочный теплый пол.

Инфракрасный теплый пол в виде пленочной системы — это наиболее быстрое, но и самое дорогое решение обогрева помещений, не лишенное определенных недостатков.

Одним из факторов риска является надежность множественных скрытых электрических соединений, которые приходится выполнять в процессе монтажа.

Принятие решения – советы специалистов

Что же все-таки лучше – кабель, нагревательные маты или пленочные системы? По мнению специалистов, профессионально занимающихся устройством теплых полов, выбор лучшего варианта зависит от того, на какой стадии ремонта заказчик решил оборудовать полы с электроподогревом.

В нашем магазине вы можете приобрести теплые полы всех перечисленных типов. Выбор за вами!

Если есть возможность основательно поработать со стяжкой – лучше изготовить кабельную систему. В случае косметического ремонта с заменой напольных покрытий, подойдут тонкие, но более затратные решения – нагревательные пленки и греющие маты.



Монтаж кабельного теплого пола в стяжку — «Ремонт теплого пола»

Основные элементы теплого пола

Монтаж кабельного пола в стяжку — занятие весьма трудоемкое, требующее специальных знаний и кое-какого инструмента. И, если монтаж нагревательных матов можно выполнять самому, то устройство кабельного пола лучше доверить профессионалам. Обычно за это берутся делать те работники, которые занимаются у Вас общестроительными работами или отделочники-плиточники. В этом случае уточните, имели-ли они дело с теплыми полами и как часто. Если нет — воспользуйтесь услугой монтажа у специализированной организации, тем более, что некоторые продавцы предлагают бесплатный монтаж. Однако, даже в этом случае, необходимо Ваше личное присутствие при монтаже теплого пола. Это поможет Вам избежать типичных ошибок монтажа и дорогостоящего ремонта в будущем.

    На что надо обратить внимание при монтаже кабельного пола под стяжку.
  1. Монтажная лента должна крепиться «в натяг», что бы избежать поднятия кабеля при заливке стяжки, так называемого «всплытия».
  2. ВНИМАНИЕ! Если в Вашем доме применяется система разводки труб отопления под полом (трубки радиатора выходят не из стены, а из пола), Вам необходимо представить монтажнику официальную схему скрытых коммуникаций. Также необходимо представлять и объяснить монтажнику расположение кабелей в полу, так-как крепление монтажной ленты производится дюбелями к полу.
  3. Кабель должен быть разложен только на площади, свободной от тяжелой мебели – шкафы, кровати, кухонный гарнитур, бытовая техника и т.п.
  4. Расстояние от кабеля до стен должно быть не менее 5 см.
  5. При креплении кабеля следует соблюдать рекомендуемый шаг раскладки. Шаг раскладки зависит от длины кабеля и площади, на которой нужно разместить кабель (полезная площадь). Шаг раскладки определяется по формуле, которая имеется в паспорте Вашего кабельного пола и которую должен знать мастер. Увеличение шага свыше рекомендованного вызовет ощущаемое чередование теплых и холодных участков пола, так называемая «тепловая зебра». Раскладка пола с шагом меньше, чем указанный в паспорте минимум может привести к перегреву кабеля и выходу его из строя.
    ВАЖНО! Так как нельзя изменять длину приобретенного Вами кабеля, следует очень тщательно отнестись к вычислению шага раскладки, в противном случае у Вас или не хватит кабеля на обогреваемую площадь или останется лишний кусок, который, как говорилось выше, обрезать нельзя. В каждом случае придется перекладывать кабель заново.
  6. Крепление кабельного теплого пола на монтажную ленту

  7. При креплении кабеля на монтажную ленту следует обратить внимание на радиусы загиба. Минимальный радиус загиба указан в паспорте на Ваш кабель. В идеале, он равен половине шага раскладки. Монтажная лента, при этом, должна проходить через центр полуокружности, представляющей собой разворот петли кабеля. Категорически запрещается сгибать кабель под прямым углом, особенно в месте его крепления к монтажной ленте – это приведет к выходу кабеля из строя, он перегорит в этом месте.
  8. Нагревательный кабель не должен пересекаться друг с другом, а, также, с другими проводами и коммуникациями, включая гофротрубку датчика температуры. Разные петли кабеля должны располагаться друг от друга на расстоянии, не меньшем , чем минимальный шаг раскладки.
  9. Не рекомендуется использовать одну кабельную систему при обогреве помещений с различными типами напольного покрытия, например, кафель и ламинат. Категорически не рекомендуется использовать одну кабельную систему при обогреве разных помещений, разделенных дверями, например, коридор и санузел или туалет и ванная комната. В данном случае целесообразно применить несколько независимых систем обогрева.
    Допускается использовать одну кабельную систему для обогрева смежных помещений, не разделенных дверями, с однотипным напольным покрытием, например прихожую и кухню. При этом необходимо соблюдать одинаковый шаг укладки на всей обогреваемой площади.
  10. При использовании тонкого теплоизолирующего слоя, проследите, чтобы на всей поверхности были сделаны так называемые «окна» – вырезы в теплоизоляции размером 3х10 см с шагом 30 см для улучшения сцепления стяжки с основанием.
  11. Особое внимание уделите процессу выставления маяков под стяжку. Как правило, маяки выставляются на раствор гипса. Ни в коем случае нельзя допустить, чтобы гипсовая «бляшка» накладывалась на кабель: из-за низкой теплопроводности гипса теплопередача от кабеля будет нарушена и в этом месте кабель перегорит.
  12. Проследите, чтобы термодатчик был уложен в гофротрубку, имеющую не более одного загиба под углом 900 , при радиусе загиба не менее 15 см. При этом, один конец гофротрубки, находящийся в полу, должен быть загерметизирован, а другой – выходить в монтажную коробку терморегулятора. Термодатчик должен свободно входить и выходить из гофротрубки. Напоминаю, что гофротрубка не должна ни пересекаться, ни просто прикасаться к кабелю.
  13. Установка датчика температуры

  14. Следует иметь в виду, что термодатчик (для тех, кто в танке, термодатчик – тонкий провод с утолщением на конце) есть принадлежность терморегулятора (термостата) а не теплого пола. Все терморегуляторы продаются в комплекте с термодатчиками. При монтаже нескольких систем теплого пола разных производителей или замене термодатчика следует подсоединять к терморегулятору термодатчик того-же производителя.
  15. ОБЯЗАТЕЛЬНО проверьте сопротивление между жилами кабеля и между жилами и экраном ДО заливки стяжки. Сопротивление между токоведущими жилами должно соответствовать указанным в паспорте на Ваш теплый пол, сопротивление между жилой и экраном должно быть «бесконечность». Если сопротивление не соответствует паспортному, следует обратиться в специализированную ремонтную службу для диагностики и ремонта кабеля.
  16. После окончательного монтажа кабеля проконтролируйте наличие точной схемы укладки (в паспорте имеется специальная страница) с указанием места положения соединительных и концевых муфт, с привязкой их к постоянным ориентирам (стена, дверной проем). Нелишним будет сфотографировать уложенный кабель с разных точек. В случае перепланировок в квартире, это поможет Вам не повредить кабель при выполнении ремонтных работ, а в случае его повреждения, поможет мастеру в короткое время и с большей точностью обнаружить место обрыва.
  17. Расположение теплого пола в прихожей

  18. После окончательной укладки кабеля может быть подключен терморегулятор и произведена проверка работоспособности системы путем кратковременного включения ее в сеть. Почувствовать нагрев исправного кабеля можно уже через несколько секунд после включения терморегулятора. После проверки работоспособности системы терморегулятор необходимо выключить, а, в идеале, отключить питание в эл. щитке.
  19. Системы кабельного теплого пола, особенно в помещениях с повышенной влажностью (санузел, ванная комната, кухня), настоятельно рекомендуется запитывать через отдельный автомат с применением УЗО. УЗО не только исключит поражение Вас током в случае повреждения кабеля, но и предохранит Ваш пол от полного или частичного выгорания при повреждении или пережатии кабеля. В данном случае УЗО просто будет выключать электричество, давая понять, что необходимо вызвать мастера для устранения неисправности.
  20. При заливке стяжки необходимо проследить, чтобы вокруг кабеля не оставалось воздушных полостей, пустот. Если отдельные участки кабеля всплыли, необходимо принять меры к погружению их в раствор до затвердевания последнего. Это обеспечит равномерный прогрев пола и предотвратит возможность механического повреждения открытых участков кабеля в процессе дальнейших работ.
  21. Толщина стяжки, при использовании тонкой теплоизоляции, должна быть минимум 3 см. Для помещений рекомендуется стяжка 3- 5 см. Для открытых площадок 5 – 10 см. При использовании толстой теплоизоляции (более 10 мм) целесообразно выполнить дополнительное армирование для предотвращения растрескивания стяжки. Кабель, при этом, можно крепить непосредственно на арматурную сетку.
  22. Систему теплого пола можно включать на нагрев только после полного высыхания стяжки. Для растворов на цементной основе – это минимум 28 дней.
  23. Перед укладкой финишного покрытия рекомендуется повторно проверить сопротивление кабеля. В случае повреждения, вскрытие только стяжки в месте обрыва приведет к меньшим затратам, чем вскрытие еще и кафельной плитки.
  24. Следует помнить, что, при первом включении системы теплого пола, стяжка некоторое время будет накапливать тепло и только потом отдавать его на поверхность. Это может занять от нескольких часов до одного-двух дней, в зависимости от толщины стяжки и применяемых материалов.

Теплый пол под стяжку: устройство и пошаговый монтаж

В последнее время теплые полы стали смело вытеснять классическую систему отопления. В некотором роде их можно начинать считать традиционными. Спрос на детали, используемые в системе теплого пола, все больше увеличивается. Изготовители ускоряют темпы производства. Соответственно ассортимент теплого пола на строительном рынке большой и обычному покупателю тяжело сориентироваться. Какое устройство отопления не было б выбрано, теплый пол будет устанавливаться под стяжку.

Вернуться к содержанию

Правильный пирог и подбор толщины стяжки

Теплый пол под бетонную стяжку напоминает четырехслойный пирог.

Нижний слой – это черновая стяжка. Её задача выровнять неровность пола. Стяжку можно и не делать, если основанием служит плита перекрытия. Главное, чтоб поверхность была ровной.

Черновая стяжка под теплый пол покрывается теплоизолятором, например пенофлоном или пробковой подложкой, чтоб не греть фундамент или нижний этаж. Поэтому теплоизоляционный слой считается важной частью в оборудовании теплых полов.

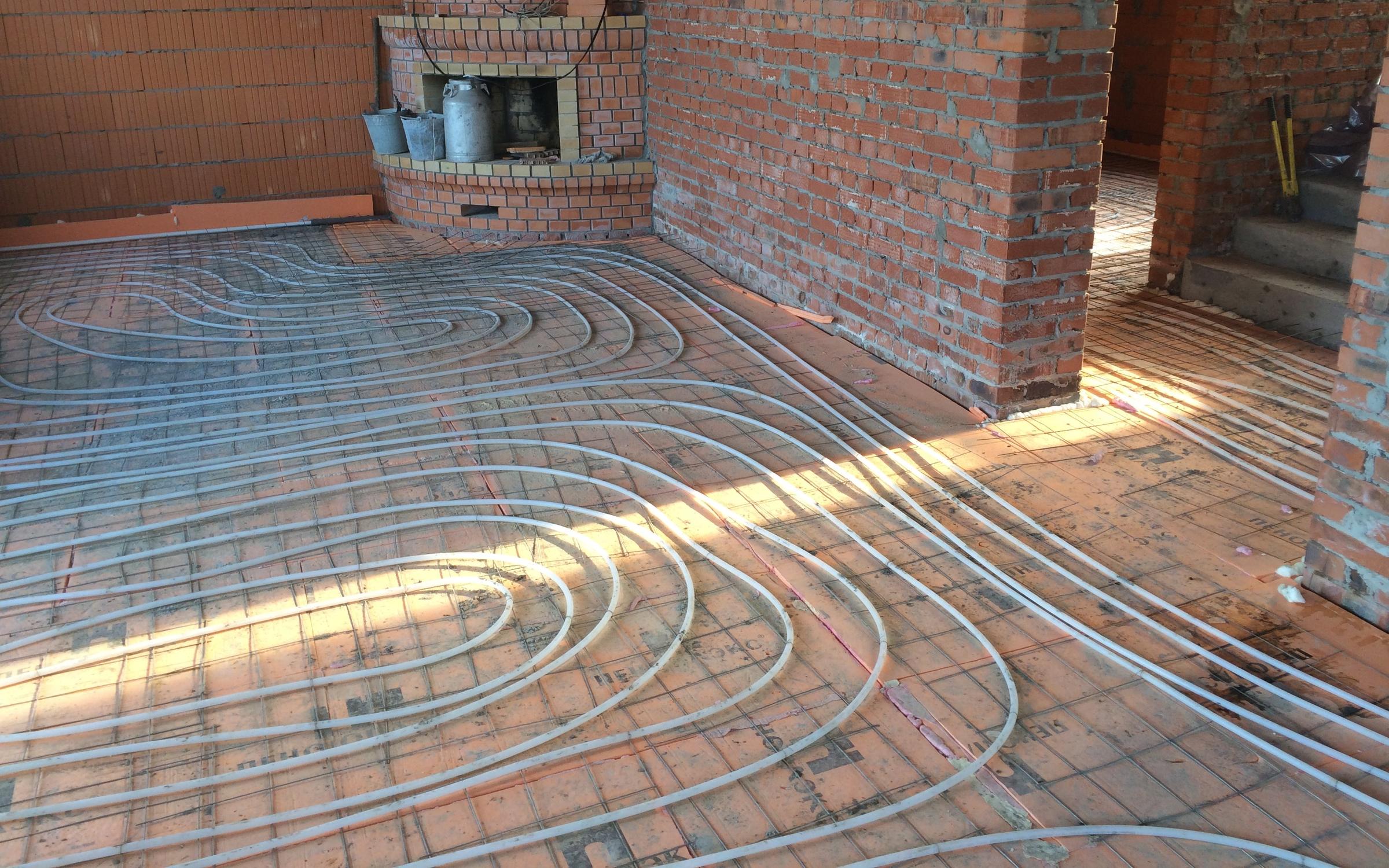

Следующий слой – это укладка водяной трубы, кабеля или нагревательных матов и других элементов.

Завершающим слоем становится бетонная стяжка.

Стоит отметить, что теплоизоляционный слой в данной отопительной системе выполняет и звукоизоляционную функцию.

Стяжка требует особого внимания, ведь на нее приходится не только физическая нагрузка, но и тепловая. Поэтому пол должен быть прочным, а значит не растрескиваться и не способствовать отслоению плитки. Наличие трещин приведет к неравномерному прогреву пола и перегреву нагревательных элементов. Впоследствии этого, детали быстро выйдут из строя.

Для изготовления стяжки используются уже готовые смеси, произведенные специально для отопления данной системы, или цементно-песчаный раствор. Хорошо зарекомендовал себя бетон марки М-150. Можно взять любой другой. Раствор смешивается с клеем ПВА, вместо пластификатора, по пропорции: на один мешок – один килограмм клея.

Чистовую стяжку в водяном теплом полу лучше делать на основе отсева, то есть мелкого щебня с песком. Такой раствор будет крепче цементно-песчаной смеси и с большей теплоотдачей.

Цементно-песчаная смесь поверх водяной системы

Состав бетонного раствора простой, а именно одна часть цемента смешивается с шестью частями готового отсева или смешивается одна порция цемента с 4 порциями щебня и 3,5 порциями песка. Бетон должен быть пластичным. Если будет недостача песка или излишек щебня в растворе, стяжку выровнять будет намного труднее.

Заливают систему теплый пол бетонным раствором слоем от 3 до 7 см в частных домах и в промышленных помещениях слоем в 10 см. Стяжка под теплый водяной пол делается толщиной над трубой в 4,5-7 см.

Толщина слоя в 3-5 см позволит быстро нагреть пол и само помещение сразу, как только включится напольное отопление. Еще одним преимуществом является равномерный нагрев поверхности пола. Это говорит об отсутствии теплых и холодных полос.

Обратите внимание! Если уровень пола не позволяет сделать стяжку толще 3 см, то для большей прочности покрытия применяют самовыравнивающуюся смесь. Изготовители уверяют, что толщина стяжки под теплый пол в 2,5 см такой смеси над трубой будет достаточно. Еще цементный раствор можно смешать с универсальным пластификатором. Для этого к сухой смеси весом в 100 кг добавляется один литр добавки.

Зная устройство пирога теплого пола, можно приступать к монтажу. Устройство стяжки под теплый пол состоит из таких шагов:

Вернуться к содержанию

Шаг 1. Укладка теплоизолятора на черновую стяжку

Поверхность, на которую будет монтироваться теплоизолятор, должна быть чистой и ровной, без мусора и пыли. Для этого можно воспользоваться обычным пылесосом или строительным. Если необходимо оштукатурить стены, работу лучше производить до черновой стяжки. В обратном случае, после штукатурки, пол придется выравнивать и повторно очищать.

В качестве теплоизоляционного слоя может служить полипропилен, пробковая подложка, металлизированная лавсановая пленка. Крепятся они с помощью скотча, клея или дюбелей, чтоб были неподвижными.

Для электрического теплого пола лучше использовать алюминиевую фольгу толщиной 300 микрометров, покрытую защитным слоем, а для водяного пола – пенополистирол.

Вернуться к содержанию

Шаг 2. Укладка демпферной ленты

Демпферная лента крепится на стену по периметру площади помещения и между контуров теплых полов. Она предназначена для сохранения теплого пола от перепадов температур. Демпферная лента изготовлена из вспененного полиэтилена. Когда бетон расширяется, лента сужается и наоборот, бетон сжимается – лента расправляется.

Лента также обладает звукоизоляционными и теплоизоляционными свойствами.

Вернуться к содержанию

Шаг 3. Монтаж составных элементов теплых полов

Трубы в водяном полу укладываются между собой на расстоянии 10-30 см. Изгибы должны быть аккуратными, чтоб не было прорывов. Крепятся трубы с помощью крепежных профилей, которые прикрепляются к полу дюбелями и шурупами.

Монтаж труб поверх теплоизоляционного слоя

Электрический кабель крепится согласно выбранной схеме на монтажную ленту, которая укладывается с шагом приблизительно 50 см. При монтаже электрического теплого пола в ванной или бане необходимо обязательно установить заземление и модуль УЗО. Армирующую сетку также необходимо заземлить.

Вернуться к содержанию

Шаг 4. Укладка металлической сетки

Что касается армированной сетки в укладке теплого пола под стяжку, её кладут под трубами, над ними и могут использовать сразу обе.

Металлическая сетка под трубой удобна тем, что на нее крепятся трубы, поэтому не нужно сверлить клипсы в пол. Также по ней удобно ходить во время установки маяков. Но она не армирует стяжку.

А вот сетка поверх труб делает цементный раствор монолитным и предотвращает его растрескивание.

Если качество бетона высокое, армированная сетка не нужна. В некоторых случаях ее можно заменить фиброй.

Вернуться к содержанию

Шаг 5. Заливка стяжки под теплый пол

Завершающую стяжку делают после проверки системы отопления.

В трубы заливается вода и подается давление. Если за сутки не возникло протечек и больших расширений в трубах, заливают стяжкой теплый пол.

В электрическом полу проверяется система, а после она обесточивается и снимается терморегулятор до завершения отделочных работ.

Температура в помещении во время заливки раствора должна быть плюсовой. Пол должен заливаться за раз в одном помещение. Частичная заливка возможна в комнате с разными уровнями слоев.

Желательно делать отверстия в стяжке тонким металлическим предметом. Прокалывание позволит устранить образование воздушных пустот, поскольку воздух под тяжестью слоя не сможет сам выйти. А прокол решит эту проблему.

В больших помещениях после укладки элементов теплого пола делают маяки. Это своеобразные уровни, ориентируясь на которые, делают ровную стяжку. Располагаются они в полуметре от стены. Ширина между ними должна быть меньшей, чем у правила.

Маяки делают из металлического профиля, деревянных брусьев и из раствора. Независимо от вида маяк должен быть зафиксирован на поверхности пола.

Бетонирование теплого пола начинается с дальнего угла комнаты и заканчивается у двери. Приготовленный раствор высыпается между маяками и равномерно распределятся по поверхности, так чтоб раствор не был выше уровня маяка.

Специалисты советуют в небольших помещениях по периметру пола, от стены и до нагревательного кабеля, оставить полосу шириною 10-15 см. Она станет опорой для верхней бетонной стяжки.

После заливки раствора следует создать надлежащий уход за стяжкой. Для этого на протяжении недели 2-3 раза в день поверхность теплого пола смачивают водой, поскольку раствор должен затвердевать, а не высыхать.

Электрический теплый пол следует включать после полного высыхания стяжки. Кабель, включенный сразу после монтажа, повредится.

Как видим, устройство стяжки под теплый пол не сложное. Важно соблюдать необходимые технологии по изготовлению раствора и использовать качественный цемент. Спешить в этом деле нельзя, поскольку от правильного устройства зависит качество напольного покрытия и срок эксплуатации системы теплый пол.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Часто задаваемые вопросы о теплых полах: полы, стяжка, изделия и многое другое

Можно ли использовать UFH на любом типе напольного покрытия?

Полы с подогревом, как влажные, так и сухие, могут быть установлены на большинстве напольных конструкций, если есть достаточно места для создания пола с учетом дверей, лестниц и т. Д., И пол может выдерживать вес.

Залог успеха — правильно выбрать систему теплого пола для строительства. Например, на стяжных полах трубы можно просто закрепить поверх изоляции, а затем покрыть стяжкой, а на стяжном полу можно использовать гальваническую систему, если она хорошо поддерживается и не движется.

Плавающие полы — популярный выбор для проектов ремонта, так как они не увеличивают высоту. Одним из подходящих продуктов является пластина рассеивателя тепла Nu-Heat, предназначенная для размещения в базовом слое из полистирола высокой плотности, который можно положить поверх стандартного изоляционного слоя или существующего настила, и трубки просто войдут в него. Настил пола из ДСП или готового бруса укладывается непосредственно поверх панелей.

Плавающие полы также могут быть установлены в новостройках, где между фундаментной плитой или балочным перекрытием и дверными накладками имеется зазор 50 мм.Требуемая изоляция составляет 77 мм плюс окончательное покрытие пола на отапливаемых участках или 117 мм плюс последнее покрытие пола на неотапливаемых участках.

На подвесных деревянных полах могут использоваться системы «пластина» или «фольга», при этом алюминиевая нагревательная пластина устанавливается сверху на балку, а под настилом — проще всего сделать это снизу.

Однако, как отмечает Джеймс Гаррод из Continental Underfloor Heating: «Любая стяжная система обеспечит более высокую производительность Вт / м2, чем пластинчатая или пленочная система.Убедитесь, что ваш подрядчик или поставщик предоставит вам подробные расчеты теплопотерь и проекты САПР, а также убедитесь, что продукт застрахован и подкреплен гарантиями производства ».

Уильям Скотт-Малден из Ebeco говорит: «Электрический УФН можно использовать поверх любого основания пола, хотя мы рекомендуем предел 135 Вт / м2 для деревянных полов. По бетону нет предела ».

Как выбрать тип и глубину стяжки?

Первое, что нужно учесть перед выбором стяжки, — это прокладка труб в пол и в нужных местах для обеспечения от 40 Вт / м2 до 55 Вт / м2 тепла.Слишком много может привести к перегреву пола и перерегулированию термостата, тогда как слишком мало будет означать, что система может работать постоянно, увеличивая ваши счета за отопление.

Когда дело доходит до стяжки, более толстые стяжки нагреваются дольше, но дольше сохраняют тепло. Минимальный британский стандарт — это 65 мм ручной смеси (песок / цемент 3: 1) или 50 мм жидкой (или самовыравнивающейся) стяжки. Такая густота нагревается и остывает примерно за час.

Но, как говорит Джеймс: «При условии, что UFH работает правильно (позволяя системе контролировать и поддерживать температуру), единственный раз, когда вы действительно заметите разницу во времени нагрева и охлаждения, — это когда вы вернетесь из отпуска и отопление отключено на время.”

Плотность жидкой стяжки

делает ее хорошим проводником тепла, максимизируя теплопередачу и повышая эффективность. По словам Хизер Оливер из Nu-Heat, это делает его особенно подходящим для использования с тепловыми насосами, поскольку он максимизирует выходную мощность UFH, позволяя тепловому насосу работать при более низкой температуре, оптимизируя его эффективность.

Кроме того, по словам Пола Ми из Robbens Systems, для самовыравнивающихся стяжек могут потребоваться дополнительные крепления для труб, чтобы повысить жесткость и предотвратить подъем труб.«Более тонкие жидкие стяжки также могут дать конечному пользователю ощущение« следов »на полу, а не равномерную температуру. Он также говорит, что иногда необходимо интегрировать дополнительные трубопроводы.

Сколько времени нужно для высыхания стяжки?

Оба типа стяжки обычно высыхают со скоростью один день на миллиметр для первых 50 мм и два дня на мм после этого. Вы можете включать УФН — при низкой температуре — через 30 дней после укладки стандартной 3: 1 песчано-цементной стяжки. Полы нельзя укладывать до полного высыхания стяжки, иначе в течение первых нескольких месяцев покрытие пола может испортиться.

Хизер Оливер из Nu-heat добавляет: «Если напольное покрытие непроницаемо, необходимо оценить содержание влаги либо с помощью гигрометра, либо путем накрытия участка пола пластиковым покрытием на ночь и проверки наличия конденсата под ним в помещении. утро.»

Время высыхания жидкой стяжки, которая будет готова через семь дней, будет намного меньше, не только потому, что она тоньше, но и потому, что она имеет лучшие характеристики сушки и ее можно сушить с помощью осушителей.

Полы с подогревом без стяжки: какие есть варианты?

Системы без стяжки известны как сухие полы с подогревом. Терминология здесь может сбивать с толку, поскольку производители водяных полов с подогревом называют продукты, для которых не требуется стяжка, «сухими» — не путать с электрическими системами, которые также известны как «сухие», потому что они этого не делают. т нести воду.

«Подключенные к водопроводу сухие системы UFH лучше всего подходят для помещений с хорошей изоляцией», — говорит Рэйчел Робертс из Nu Heat.Это потому, что они имеют меньшую теплоотдачу, чем насыпные варианты. LoPro 10 от Nu-Heat — это гипсокартон с предварительно нанесенной разметкой, который удерживает трубку UFH на месте, увеличивая высоту пола всего на 15 мм. «Большинство типов напольных покрытий можно укладывать сразу же, прямо поверх», — говорит Рэйчел.

Среди других вариантов — LowBoard от Omnie, который бывает толщиной 15 или 22 мм и включает слой фольги для улучшения рассеивания тепла. В качестве альтернативы, 18-миллиметровые панели VarioComp утверждают, что обеспечивают максимальную теплоотдачу для специализированных модернизированных систем UFH.

Также доступны панели из пенополистирола, такие как ProWarm, но их легкий состав означает, что они не подходят для облицовки плиткой.

Дополнительная информация: просмотрите системы теплого пола в нашем каталоге продукции.

Все, что вам нужно знать о стяжке полов и теплых полах

Полы с подогревом никогда не были так популярны, они стали роскошным дополнением к комнатам, для которых обычно требуется кафельный пол, например, к ванным комнатам и кухням.Более того, он хорошо совместим с системами конденсационных котлов, обеспечивая большую энергоэффективность при надлежащей теплоизоляции.

Однако люди не принимают во внимание стяжку, которую необходимо укладывать поверх теплого пола, и то, как они взаимодействуют друг с другом. Стяжка — это слово, используемое для описания тонкого верхнего слоя смеси песка и цемента, налитого поверх конструкционного бетона или изоляции.

Стяжка и нагревательные элементы часто укладываются отдельно и могут вызвать проблемы в дальнейшем.Чтобы помочь вам спланировать проект теплого пола и ускорить его освоение, мы составили краткое руководство по основным вещам, которые вам следует знать о стяжке и теплом полу.

Слои теплого пола

Нельзя просто укладывать отопление и засыпать его бетоном. Сначала нужно подумать о слоях. Обычно в процессе есть четыре ключевых слоя, которые помогут сделать ваш обогрев эффективным и долговечным.

Черновой пол Черный пол — это секция в самом низу, обычно представляющая собой простую бетонную или плиточную основу.

Изоляция Чтобы обеспечить максимальное тепло в вашей комнате, на черновой пол кладется изоляционная плита, которая помогает отводить тепло вверх в комнату, а не отводить его через основание.

Трубопровод отопления Трубопровод отопления является следующим слоем, он может быть установлен на рельсе или просто закреплен.

Стяжка Это слой, который будет проходить поверх нагревательных элементов, создавая гладкую, ровную поверхность, на которую можно уложить пол из любого материала.

Отопление и охлаждение: освободите место для расширения

Всякий раз, когда вы имеете дело с обогревом или охлаждением, обязательно должно быть некоторое расширение и сжатие. По этой причине важно, чтобы на вашей стяжке были компенсационные швы и периметры, соответствующие размеру и форме помещения.

Деформационные швы между стяжкой в ​​местах, позволяющих стяжке немного двигаться при нагревании. Пена по периметру должна располагаться на уровне нагревательного элемента, чтобы не повредить периметр помещения.

Отделка и нагрузка теплых полов

Большинство людей будут думать об отделке пола, ожидая установки теплого пола, и хотя отделка должна быть ровной, гладкой и ровной, есть более серьезная проблема, которую следует учитывать: нагрузка.

Основная функция пола — удерживать ожидаемую нагрузку. Независимо от того, означает ли это возможность просто выдержать вес наполненной ванны в доме или вес оборудования в коммерческих условиях, следует должным образом учитывать характеристики стяжки и толщину, чтобы избежать повреждений под давлением.

Почему стоит рассмотреть оба варианта?

Существует соблазн просто рассматривать пол с подогревом или стяжку, думая о каждом как о отдельном компоненте, но правда в том, что если вы поторопитесь с планами и процессом, вы рискуете внести изменения и снова завершить работу в дальнейшем. линия. Трещины в стяжке и отказ отопления часто объясняются слоями стяжки, но проблемы возникают из-за неосторожного планирования и недостаточной дальновидности, когда дело доходит до сочетания того и другого.

EasyMix Concrete предлагает высококачественные услуги по укладке стяжек и бетонных полов. Просто свяжитесь с нашей командой профессионалов сегодня, чтобы узнать, как нашу стяжку можно использовать в сочетании с полом с подогревом.

Полы с подогревом и стяжка | Зона RIBA

Flowcrete UK объясняет процесс укладки стяжки поверх теплого пола — и почему оба продукта необходимо рассматривать вместе на этапе проектирования, чтобы установка прошла успешно.

Стремление к «более экологичным» системам строительства в Великобритании за последние несколько лет привело к тому, что полы с подогревом стали все более популярными в широком спектре секторов, включая жилые дома, здравоохранение, образование и досуг.

Использование более качественной теплоизоляции в зданиях, а также переход к конденсационным котлам и тепловым насосам, использующим грунтовые источники энергии, свидетельствует о том, что больший упор делается на энергоэффективность. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Все эти тенденции способствуют использованию полов с подогревом, которые идеально подходят для работы с конденсационными котлами, т.е.е. системы, которые работают более эффективно при более низких температурах воды.

Однако геодезисты должны проявлять осторожность в отношении взаимосвязи между системой теплого пола и соответствующей стяжкой пола.

Черный пол с подогревом состоит из слоя водяных труб, прикрепленных к изоляции соответствующим образом, например: с помощью скоб или зажимной планки, после чего поверх них устанавливается стяжка.

Вообще говоря, стяжка бывает двух типов:

  • Полусухая стяжка, наносимая вручную, затираемая до финишной отделки
  • Жидкая, сыпучая стяжка, обычно прокачиваемая по трубам до предписанной минимальной глубины

Независимо от типа, процесс завершается отверждением стяжки и последующим укладыванием изнашиваемой поверхности пола для завершения зоны пола.При нанесении на пол с подогревом жизненно важно дать стяжке застыть перед постепенным предварительным нагревом пола в рамках процесса ввода в эксплуатацию. Как только этот процесс будет завершен, можно будет наносить отделку пола.

Существует ряд ключевых моментов, которые следует учитывать при успешном нанесении стяжки на пол с подогревом, в том числе:

  • Перед установкой пакета стяжек и полов с подогревом убедитесь в том, что поверхность, которую нужно выровнять, ровная и ровная, а также в наличии правильной зоны стяжки / напольного покрытия. .
  • Правильная стяжка указывается с учетом необходимой толщины с учетом тепловой мощности, точечной нагрузки, размера и масштаба площади пола и выбранной отделки пола. При проектировании системы теплого пола также необходимо учитывать тип стяжки и необходимость теплового движения, которое вызывает расширение.
  • Любые расширительные полосы и полосы по периметру устанавливаются в соответствии с проектной спецификацией, а стяжка смешивается и наносится в соответствии с инструкциями производителя.
  • Расположение деформационных или компенсационных швов, необходимых для уменьшения трещин в стяжке, продумывается еще на стадии проектирования, тщательно продумывая как стяжку, так и теплый пол.

Однако самой большой проблемой является непонимание того, какое влияние этот тип нагрева оказывает на стяжки и как эти стяжки реагируют на тепловую мощность.

В основе проблемы лежит тот факт, что проектировщики, заинтересованные в зоне обогреваемого чернового пола, часто подходят к работе с разных точек зрения и знаний.Обычно полы с подогревом рассматриваются в первую очередь из-за механического и электрического плана здания (M&E), основанного на мощности и сопротивлении отделки пола, чтобы обеспечить необходимый комфорт для пользователя здания, тогда как стяжка предназначена для размещения отделки пола и нагрузки на здание.

Эта ситуация может вызвать пробел в знаниях и, в конечном итоге, привести к неудачной установке, недовольству клиентов и подрыву репутации. По всей Великобритании часто выясняют, почему возникли проблемы в зоне обогреваемого черного пола.

Специалисты по стяжке нередко вызывают для осмотра трещин, которые часто рассматриваются как дефекты стяжки. Однако в подавляющем большинстве случаев трещины являются признаком проблемы с зоной чернового пола.

Слишком часто исследование чертежа, помеченного положениями трещин, наложенного на чертежи «как построено» с планировкой полов с подогревом, выявляет отсутствие надлежащего дизайна, или плохую компоновку труб отопления, или неисправность. сочетание того и другого.

Таким образом, важно помнить, что ремонт трещины — это не немедленный ответ. Прежде чем приступить к ремонту стяжки, первостепенное значение имеет поиск причины и ее устранение.

Ясно, что профилактика лучше лечения. Помните, что размер и форма комнат и коридоров будут влиять на конструкцию и установку систем полов с подогревом и стяжки. Следующий контрольный список должен помочь геодезистам при осмотре здания, которое должно быть водонепроницаемым перед началом стяжки:

Самая распространенная проблема, вызванная участием разных поставщиков, — это конфликт ответственности, когда один поставщик обеспечивает теплый пол, а другой — стяжку.

Обычно субподрядчик по МиО устанавливает теплый пол, а разравниватель укладывает стяжку. Часто заказчик может попытаться привлечь субподрядчика по мониторингу и оценке для выполнения пакета работ по теплому полу и стяжке, но обычно в результате все последние работы заменяются субподрядчиками.

Наличие единой компании, занимающейся проектированием и поставкой полов с подогревом и стяжки, может быть выгодным, поскольку они с большей вероятностью попытаются облегчить потенциальные проблемы при проектировании и установке обоих продуктов.Эта единственная ответственность имеет тенденцию приводить к успешному результату.

10 ошибок, допущенных при установке системы теплого пола

Слишком высокая или слишком низкая температура в помещении, протечки, потрескавшаяся плитка — это лишь некоторые возможные последствия различных ошибок, допущенных при планировании или установке системы теплого пола. Неисправный пол с подогревом обычно является результатом неосторожной установки или неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок, которые допускаются при установке системы теплого пола.

1. Отсутствие соответствующей документации

Отсутствие правильной конструкции при установке любой системы отопления может иметь катастрофические последствия. В случае полов с подогревом компоновка, а также форма отопительных труб должны быть адаптированы к параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие надежной документации приводит не только к увеличению затрат на обслуживание, но и к проблемам в случае выхода из строя системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен. Зная реальные размеры петель, мы можем избежать их случайного повреждения при установке планок порога или других элементов, требующих сверления в полу.

2. Неправильный порядок монтажных работ

Система теплого пола должна быть установлена ​​в правильном порядке. Его следует запускать после того, как будут проложены другие системы, иначе могут быть повреждены трубы отопления и другие элементы системы отопления.Перед прокладкой труб следует установить распределительные шкафы и коллекторы. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки без окон и дверей. Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.

3. Неправильно подготовленный грунт

Некоторые проблемы могут также возникнуть из-за некачественно выполненных строительных работ. Перед установкой системы теплых полов необходимо хорошенько подготовить пол. Какие самые частые ошибки влекут за собой неприятные последствия? Три самых серьезных вопроса, касающихся подготовки пола, перечислены ниже.

На неровных поверхностях нельзя укладывать другие слои системы теплого пола, такие как теплоизоляция, трубы отопления и бетонная стяжка. Небрежная подготовка основания, пропуск этапа выравнивания и очистки означает, что теплоизоляционные плиты не будут хорошо прилегать и не будут обеспечивать устойчивую опору для стяжки, что может привести к растрескиванию. В местах растрескивания стяжки есть риск повредить трубы отопления. Кроме того, неровный грунт требует разной толщины стяжки на полу. Именно поэтому так важно перед укладкой утеплителя выровнять поверхность.

4.Неправильное соединение труб в петли

Отопительные трубы образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому во время монтажных работ убедитесь, что установщик не делает более длинные нагревательные контуры. Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. Соединения разрешены в случае повреждения насоса и с использованием специальных ремонтных муфт, которые можно покрыть бетоном. Чтобы избежать проблем, необходимо выбирать трубы таким образом, чтобы избежать стыков в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, потому что там легко оседает грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному нагреву определенных участков пола.

5. Неправильное крепление труб отопления к полу

Нагревательные трубы, по которым будет проходить вода, должны быть прочно прикреплены к земле.Сначала на слой пенополистирола укладывается специальная пленка для позиционирования труб с анкерной сеткой. Далее трубы крепятся к фольге с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли, пока стяжка заливается на землю. Кроме того, если в систему входят медные компоненты, трубы не следует укладывать непосредственно на бетон, так как они могут подвергнуться коррозии. Медные трубы необходимо защитить дополнительным слоем пластика.Альтернативой является использование труб из разных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.

6. Отсутствие соответствующих компенсаторов

Пол, в который заделаны трубы отопления, требует соответствующих деформационных швов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если помещение большое или необычной формы, необходимо предусмотреть в стяжке дополнительные деформационные швы. Отсутствие таких щелей или их выполнение только в напольном покрытии, а не сквозь стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.

7. Неосторожно нанесенная стяжка

Один из последних этапов монтажа системы теплых полов — закапывание труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления, не закрыть зазоры или деформационные швы. Укладывать напольное покрытие можно только после того, как стяжка высохнет и достигнет оптимальных параметров. Для того, чтобы бетон хорошо схватился, не допускайте чрезмерного высыхания поверхности. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.

8. Выбор неподходящего напольного покрытия

К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола.Поэтому вопрос о том, какой материал будет лучшим, — один из ключевых, когда речь идет об установке водяных теплых полов. Тип напольного покрытия определяет эффективность обогрева. Например, переход с керамической плитки на панели пола снизит эффективность обогрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие.Типы материалов, используемых при установке системы теплого пола, показаны на рисунке ниже.

9. Испытания под давлением не проводились или проводились ненадлежащим образом

Перед укладкой стяжки систему необходимо заполнить водой, чтобы проверить, не упало ли давление в системе слишком сильно через несколько часов или даже день. На этом этапе легче обнаружить и устранить утечки, чем после того, как трубы были залиты бетоном. Испытание под давлением следует проводить, когда все отопительные контуры заполнены водой. Иногда установщики вообще отказываются от этой деятельности или заполняют трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет трудным и дорогостоящим.

10. Без контроллеров теплого пола

При установке системы теплого пола ошибочно ограничиваться простейшими решениями и не использовать контроллеры для управления теплым полом.Пренебрежение контролем теплого пола приводит к значительным потерям энергии, что является следствием высокой тепловой инерции системы. Наши современные контроллеры теплого пола серии 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого типа отопления в вашем доме, а также разумно управлять домашним бюджетом.

Читайте также: Балансировка системы теплого пола как способ достижения большего теплового комфорта и снижения счетов за отопление.

Дорогостоящие ошибки при установке системы теплого пола.

Установка теплых полов — отличное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо спроектированная и качественно созданная система обеспечит ожидаемые результаты. Ошибки, допущенные при укладке системы теплого пола, влияют на интенсивность отказов и надежность всей системы. Выбирая проверенные решения, грамотных подрядчиков и надежных производителей, вы сможете долгие годы наслаждаться теплым полом.

Ошибки теплого пола | Эффективное планирование, которого следует избегать

Хотя преимущества полов с подогревом легко реализовать, правильная установка системы UFH не менее важна. Неправильная установка может снизить производительность системы, что в конечном итоге приведет к уменьшению стоимости инвестиций.

Понимая, где вероятны ошибки, установщики могут разработать стратегии, ограничивающие вероятность ошибки. Это гарантирует, что работа будет завершена в соответствии с требуемыми стандартами с первого раза, потому что, как говорится, профилактика лучше лечения!

Распространенные ошибки, которые приводят к неэффективной системе теплого пола

Сегодня мы расскажем о некоторых типичных ошибках, которые могут привести к неэффективной работе системы UFH, и о том, как установщики могут их избежать.

Ошибка первая: подготовка (или отсутствие…)

Не подготовившись, вы готовитесь к сбою (ладно, остановимся на клише, вы поняли!). Обеспечение правильного уровня планирования позволяет установщикам предвидеть любые проблемы до того, как они возникнут. В теории это звучит очень просто, но установщики иногда могут не понять точные требования к проекту на этапе планирования. Некоторые установщики могут не учитывать конструкцию пола при расчете стоимости работы, только чтобы понять, что они добавили ненужных сложностей и затрат.

Speedfit предлагает ряд методов крепления для всех типов конструкций полов, таких как стяжка и подвесные деревянные балки и многие другие. Эффективное общение между менеджером проекта, архитектором и установщиком имеет решающее значение на этапе планирования, чтобы выбрать лучший метод установки, который приведет к рентабельной и энергоэффективной установке.

Ошибка вторая: серьезный недосмотр

Не все строители знают, как следует устанавливать UFH, и могут неправильно установить изоляцию под бетонной плитой.Монтажники обязаны помочь строителям понять передовой метод установки теплого пола, а именно, что изоляция должна быть установлена ​​поверх бетонной плиты, а системы UFH должны быть установлены поверх изоляции.

Ни при каких обстоятельствах изоляция не должна располагаться исключительно под бетонной плитой, когда планируется пол с подогревом. Если строитель уже установил изоляцию под бетонную плиту, лучшим решением будет использовать метод крепления «Overfit».В системе Overfit используется изоляционная плита с канавками, на которой размещается труба, а сверху можно уложить деревянный пол или цементную плиту.

Ошибка третья: размещение различных конструкций пола в системе UFH

Эта проблема, скорее всего, возникнет при реконструкции или модернизации. Например, существующее помещение было расширено; в исходной зоне могут быть традиционные деревянные полы и балки перекрытий, тогда как в пристройке может быть современный ровный пол.

Для традиционного деревянного системного пола с балками обычно требуются распределительные плиты или система Underfit, тогда как для бесшовного пола требуется система Staple или Cliprail. Для разных систем UFH обычно требуются разные рабочие температуры воды, но благодаря гибкости термостатов Aura и включению датчика уровня пола можно найти баланс между двумя системами.

В таких сценариях лучше всего использовать датчик в качестве датчика верхнего предела, который предотвратит чрезмерное нагревание засыпанной поверхности пола, в то время как датчик воздуха внутри термостата будет продолжать регулировать температуру в комнате.

В качестве альтернативы можно выполнить стяжку между балками или установить систему Overfit по всей площади пола. Хотя, это означает, что уровень пола немного приподнят.

Планирование — самый важный этап любого проекта теплого пола, поэтому мы советуем монтажникам тщательно выбирать лучшее решение для своего проекта.

Связаться с Джоном Гестом

Если вам нужен экспертный совет по вашему проекту UFH, свяжитесь с нашей командой поддержки Speedfit сегодня.

См. Также…

Распространенные ошибки теплого пола и как их избежать — при вводе в эксплуатацию

Типичные ошибки теплого пола и как их избежать — во время установки

3 Основные особенности трубопровода при установке системы теплого пола

Почему коллекторы, в которых используется технология Speedfit, являются наиболее надежными и эффективными

Автор: JG Marketing

Типичные ошибки теплого пола и как их избежать

В нашем последнем сообщении в блоге о теплых полах мы обсуждали, почему правильное планирование установки теплых полов (UFH) так важно, но не только на ранних стадиях, когда могут быть сделаны ошибки.Даже при самом лучшем в мире процессе планирования можно легко допустить глупые ошибки на этапе установки. Обращая внимание на передовой опыт и следуя правильным шагам во время установки, вы можете избежать ошибок в дальнейшем.

В рамках нашего руководства давайте рассмотрим некоторые из распространенных ошибок, которые часто допускаются при установке UFH…

UFH, ошибка первая: выход на канал

Когда установщики торопятся, можно легко пожертвовать трубопроводом, но игнорирование функции этого материала может иметь последствия после установки.Труба действует как защитная втулка для труб там, где они поднимаются от стяжки пола до коллектора, а также там, где трубы проходят через расширительную планку. Труба не только защищает трубопровод от повреждений, но также помогает изолировать трубу и предотвращает чрезмерное нагревание в одной области, которое часто может вызвать трещины в стяжке пола. Немного больше времени, потраченного на установку кабелепровода на вашем трубопроводе, вполне может сэкономить вам обратный звонок позже.

UFH, ошибка вторая: разрыв под давлением

Если есть один совет, который мы хотели бы дать водопроводчикам, помимо использования пластиковых фитингов, это всегда помнить о проведении испытания под давлением.К сожалению, это важное действие часто пропускают, особенно когда установщики спешат перейти от одного задания к другому. Однако, если вы забываете провести испытание под давлением, вы также забываете расширить трубопровод. Установщики не должны автоматически ожидать, что система UFH будет работать с оптимальной производительностью, когда трубы максимально расширены. Мы всегда советуем проводить испытание под давлением 6 бар перед укладкой пола или стяжки. Это позволит вам проверить герметичность и обеспечить максимальное расширение труб.Убедитесь, что вы поддерживаете это давление до тех пор, пока стяжка не будет полностью нанесена, так как это предотвратит растрескивание стяжки в дальнейшем.

UFH, ошибка третья: Проведение неправильного испытания под давлением

Вы не поверите, но проведение опрессовки воздухом вместо воды — распространенная ошибка, которую допускают многие монтажники. Это не позволит трубам гидравлически расширяться просто потому, что воздух может сжиматься, а вода — нет. Важно убедиться, что в системе нет следов воздуха, так как воздушные петли в трубе не позволят системе работать должным образом.

UFH, ошибка четвертая: не открываются клапаны на коллекторе при проведении испытания под давлением

Сложное дело — испытания давлением, не правда ли? Даже если вы не забудете выполнить испытание под давлением и следуете передовой практике, проведя испытание с использованием воды, а не воздуха, все же возможно совершить ошибку, если вы не откроете клапаны на коллекторе. Каждый коллектор имеет две точки развязки на каждом контуре. Они контролируются колпачком Decorator, который защищает клапан.Во время испытания под давлением колпачок следует отмотать, чтобы он только сидел на коллекторе, или полностью снять, чтобы вода в системе могла течь. Если вы забудете снять крышку, вы создадите давление только в коллекторе, но не в воде. То же самое верно и для другой точки изоляции, которая имеет колпачок на расходомере. Он также должен быть открыт во время испытания под давлением.

Выполнение некоторых шагов, описанных выше и в нашем предыдущем сообщении в блоге, может помочь предотвратить появление ошибок в вашей работе.Конечно, ошибки могут быть сделаны даже после установки, посмотрите это пространство, чтобы узнать, как избежать типичных ошибок на этапе ввода в эксплуатацию, или щелкните здесь, чтобы получить дополнительную информацию о теплом полу.

См. Также…

Почему УФН является наиболее эффективным источником отопления для зданий

3 Основные особенности трубопровода при установке системы теплого пола

Эффективное планирование, позволяющее избежать распространенных ошибок теплого пола

5 Польза для здоровья от теплых полов

Автор: JG Marketing

Электрический теплый пол в стяжке Нагревательный кабель

Электрический теплый пол в стяжке Нагревательный кабель

В стяжке электрические кабели для подогрева пола представляют собой систему обогрева пола.Наши нагревательные кабели предназначены для прокладки под слоем бетонной стяжки толщиной 50-75 мм. Следовательно, нагревательный кабель идеально подходит для нового проекта на этапе строительства. Работает так же, как и водяной теплый пол. После установки кабель практически не требует обслуживания. Кабель для стяжки — это сверхмощный и очень прочный нагревательный кабель. Который очень легко и быстро уложить. На кабель для стяжки предоставляется «пожизненная» гарантия. И подходит для всех напольных покрытий.Это делает его особенно адаптируемым нагревательным кабелем для новостроек. Поскольку окончательное напольное покрытие еще не принято. Если вы хотите обсудить свой проект, позвоните или напишите нам напрямую по телефону 01803 316060.

Комплекты нагревательных кабелей для стяжки поставляются с
Нагревательный кабель ✔ Программируемый термостат воздуха и пола (опционально) ✔
Датчик пола в комплекте с термостатом ✔ Крепежная лента ✔ Высокая адгезия
Пожизненная гарантия (термостат 1 год) ✔ Полные инструкции по установке ✔
Бесплатная техническая справочная линия по телефону ✔ БЕСПЛАТНАЯ служба доставки на следующий рабочий день ✔

Бесплатное дизайнерское обслуживание

At Living Heat мы предлагаем бесплатные дизайнерские услуги, чтобы немного упростить весь процесс.Если вам нужна бесплатная цитата или еще немного информации. Не стесняйтесь обращаться к нам по телефону 01803 316060. Наше время и советы бесплатны, и мы можем порекомендовать вам лучшую систему теплого пола.


Выбор термостата для теплого пола

Мы предлагаем один из самых широких диапазонов вариантов термостатов, которые постоянно расширяются. Все наши термостаты Living Heat подходят для стандартной задней коробки на 1 секцию. И может выдерживать максимальную нагрузку 16 ампер или 3600 Вт нагрева без необходимости использования контактного или релейного переключателя.Все эти ведущие в отрасли термостаты просты в использовании и установке. Чтобы узнать больше об уникальных характеристиках каждого термостата для теплого пола.


Электрический пол с подогревом Кабельное наращивание пола

Начиная с нижней части вашей установки, черный пол должен быть деревянным или бетонным. Первый слой представляет собой тонкий слой гибкого плиточного клея толщиной около 4 мм. Чтобы приклеить изоляционные плиты так же, как в случае систем обогрева под плиткой. Далее следует сама теплоизоляционная плита пола с подогревом.Отражать тепло в бетонную стяжку пола. Это также создаст плоскую прочную основу для прокладки кабеля для подогрева пола. Теперь кабели уложены, и вам нужно будет накачать 50-75 мм бетонной стяжки поверх нагревательных кабелей. И, наконец, плитки можно приклеить с помощью стандартного слоя гибкого клея толщиной 6 мм. Также убедитесь, что плитка уложена ровным слоем клея для равномерного распределения тепла. Итак, в заключение, пол будет приподнят, в зависимости от нескольких переменных приблизительно:

  • 4 мм Кровать гибкого клея.
  • Изоляционная плита 6 мм. (Также доступна изоляция 10 мм и 20 мм).
  • Нагревательный кабель для стяжки 2,5 мм. Обволакивает бетонную стяжку.
  • Бетонная стяжка 50-75 мм.
  • 6мм Клей для плиточного клея.
  • Плитка в этом примере Плитка 10 мм

Создание дополнительной стяжки для электрического теплого пола высотой 76 мм, в зависимости от выбранных вами переменных теплоизоляции и высоты плитки.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
