Технология укладки асфальта — все об асфальте

Мы все уже привыкли настолько к асфальтированным дорогам и площадкам, что их отсутствие вызывает удивление и недовольство. Покрытия такого типа присутствует почти везде. Асфальтом закатывают не только дороги, но и тротуары, спортивные площадки. Такие поверхности способны выдерживать значительные нагрузки механического характера. Отметим, что особенно востребованным становится этот искусственный материал в период с весны до осени.


Какие виды существуют

Сейчас применяют покрытия только двух видов:

  • Асфальтовые.
  • Дегтевые.

Что касается температуры укладки, то асфальтовые составы подразделяются на два типа:

  1. Покрытия горячего типа. Их укладывают при температуре выше 140 градусов. Для этого необходима специальная техника. Горячее асфальтовое покрытие отличается высокой прочностью, поэтому его применяют для укладки дорог, городских улиц и площадей.
  2. Холодный асфальт. Этот тип смеси еще называют теплой, а готовят ее с использованием битумов, у которых понижена вязкость. Холодный материал укладывают при температуре от 80 до 120 градусов. Асфальтовые покрытия такого рода чаще всего используются во дворах, на детских площадках, тротуарах и других местах, которые не подвергаются большим нагрузкам.

Классификация

Все асфальтовые смеси делятся на три класса по размеру зерен минеральных компонентов.

Первый класс – это крупные зерна. Самые большие из них могут достигать четырех сантиметров. Материал такого калибра подходит для укладки трасс. Он способен выдерживать движение большого количества грузовых автомобилей.

Второй класс – это средние зерна. Самый большой их размер может составлять 25 миллиметров. Такой материал применяют для облагораживания пешеходных улиц и площадей.

Третий класс – это мелкие зерна. Частички смеси в этом случае не превышают размера в пятнадцать сантиметров. Мелкая фракция позволяет добиться плотного прилегания зерен друг к другу. Поэтому в процессе утрамбовывания поверхность получается идеально ровной. Покрытие такого класса подходит для облагораживания дворов и площадок для спорта.

О благоустройстве

У любого покрытия имеются свои достоинства и недостатки. Асфальт не является исключением. Его достоинством можно считать возможность использования специализированной техники в процессе укладки. Отметим, что строительный бетон, к примеру, укладывается только вручную, что невероятно тяжело.

Главным же недостатком этого искусственного материала считается его сильных запах. А все потому, что в составе смеси присутствует битум, который под воздействием высоких температур начинает сильно пахнуть. Это доставляет определенный дискомфорт.

Если говорить об асфальтировании, то этот процесс довольно сложный. Он требует четкого соблюдения технологии. Отметим, что для каждого отдельного этапа укладки существуют свои нормы.

Если все правила будут соблюдены, то готовое покрытие прослужит много лет. Стоит также добавить, что в процессе укладки используется разнообразная техника и оборудование. Поэтому мало просто привлечь опытных специалистов и детально изучить технологию. Нужно еще иметь лицензию, подтверждающую, что компания имеет право на предоставление соответствующих услуг.


Кроме того, подрядчик должен знать, как правильно рассчитать толщину будущего покрытия, как выполнить разметку, произвести все необходимые работы. Также он обязан гарантировать качество. Это очень важно, ведь каждый из нас прекрасно знает, как любят отечественные компании экономить на этом процессе. В результате этого дорожное покрытие рассыпается всего за один сезон.

Укладка дорожного покрытия

Итак, укладка асфальта – это многоступенчатый технологический процесс. Выполнять его непросто, особенно в холодное время года. Важно проявить предельную точность и скрупулезность. Если стандарты будут нарушены, то расход материалов значительно повысится, а покрытие быстрее придет в непригодность.

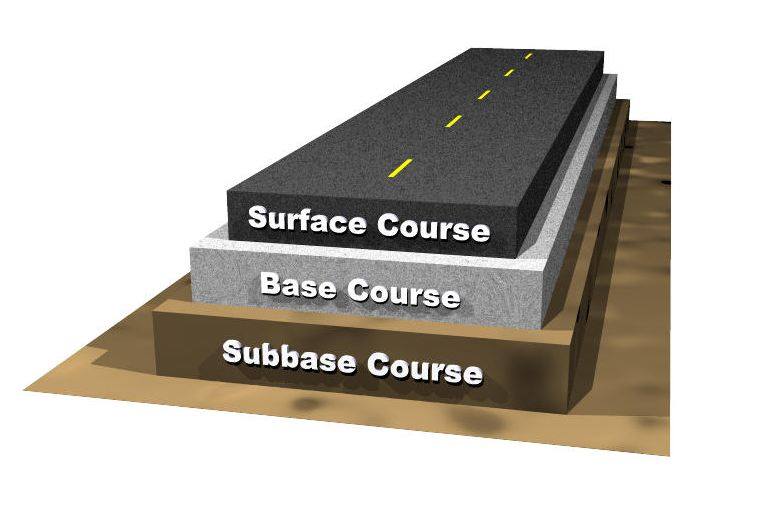

Но для начала давайте разберемся, из чего же состоит асфальтовое покрытие. А входят в его состав следующие компоненты:

  • Щебень.
  • Песок.
  • Битум и битумная эмульсия.
  • Минеральный порошок или каменная мука.
  • Асфальт.

Каждый из этих компонентов берется в строго определенных пропорциях. Ни в коем случае нельзя заменять чистый щебень и песок продуктами камнедробления.

Рабочий процесс начинается с того, что местность тщательно размечают. Асфальт должен быть на одном уровне с землей. Именно поэтому вначале подготавливают сам грунт. Самую рыхлую его часть снимают при помощи бульдозера. Получается как бы ванна для укладки материала. Ее дно засыпают песком, который уплотняют при помощи виброкатка и накрывают особым материалом. Называется он геотекстиль. Его функция заключается в том, чтобы препятствовать проваливанию щебня в песчаный слой. За счет этого повышается уровень прочности.

Сам же асфальт укладывается либо на жесткое основание из бетона, либо на щебневую подушку. Для ее подготовки используют щебень трех видов. Вначале засыпается самый крупный вид, а потом средний и мелкий. По мере подсыпания каждый из слоев тоже утрамбовывается при помощи катка. Когда подушка будет готова, ее необходимо полить эмульсией из битума.

Заключительным этапом является укладка асфальта, который тщательно перемешивают с мелким песком и мукой из камня. Эту смесь нагревают до нужной температуры и укладывают слоями. Каждый из них должен быть примерно семь сантиметров толщиной. В процессе укладки используют асфальтоукладчик. Эта серьезная техника оснащена множеством датчиков и собственным компьютером. По завершению процесса готовое покрытие снова поливается битумной эмульсией.

Отметим, что технология может и изменяться. Все зависит от того, какой тип материала будет использоваться в процессе. К примеру, горячий асфальт укладывают совсем не так, как холодный. Обновление существующего покрытия так же выполняется по иной технологии. В этом случае нет необходимости делать новое основание. Нужно либо просто снять старое покрытие, либо обеспечить качественное сцепление старого и нового слоев. Отметим, что нельзя укладывать асфальт в дождливую погоду. Это приведет к слишком быстрому остыванию состава, что помешает уплотнить его соответствующим образом.

Если же укладка асфальта будет происходить в зимнее время, то необходимо использовать теплый асфальтобетон. Его главное отличие заключается в содержании специальных присадок. Именно благодаря им укладка асфальта в зимнее время становится возможной.

Что касается укладки холодного асфальта, то его, как правило, используют при ямочном ремонте. Дело в том, что холодное покрытие достигает необходимой прочности благодаря сжатию. Другими словами готовую смесь просто укладывают на нужный участок и трамбуют при помощи тяжелой техники. По окончанию ремонтных работ движение транспорта полностью восстанавливается, что тоже способствует повышению прочности уложенной смеси. Холодный асфальт хорошо тем, что укладывать его можно при любых погодных условиях.

Более того, такая технология позволяет минимизировать количество отходов. Материал, который останется, можно будет использовать в дальнейшем.


О дефектах асфальтового покрытия и способах их устранения

Теперь давайте рассмотрим, какие дефекты могут появляться на асфальтовом покрытии, разберемся в причинах их появления и в том, как их ликвидировать.

  1. Короткие волны, повторяющиеся через каждые полметра. В этом случае, скорее всего, состав неравномерно подается на шнековые питатели укладчика. В итоге давление выглаживающей плиты на поверхность постоянно меняется. Чтобы устранить изъян, нужно внимательно осмотреть элементы питания асфальтоукладчика и саму выглаживающую плиту. Также необходимо обратить внимание на температуру состава и его стабильность.
  2. Волны длинного типа. Такой брак возникает из-за колебаний состава и его температуры. Также причина может крыться в резких изменениях движения катка. Кроме того, этот изъян может являться отражением неровностей самого основания. Устраняется дефект путем контроля работы укладывающих механизмов и качества рабочего состава.
  3. Разрывы посередине уложенного слоя, по его краям и по всей поверхности. Здесь виноват, скорее всего, сам асфальтоукладчик, а точнее его выглаживающая плита. Также деформирование покрытия может происходить из-за низкой температуры рабочего состава и присутствия в нем посторонних компонентов. Устранить разрывы можно путем строгого контроля работы укладывающего оборудования. Одиночные разрывы латают только путем засыпания горячей смеси непосредственно перед дорожным катком.
  4. Неравномерная текстура поверхности. Этот дефект появляется из-за того, что состав расслаивается, понижается его температура или же он просто неправильно подается на укладчик. Чтобы устранить изъян, нужно определить причину его появления и проконтролировать работу асфальтоукладчика.
  5. Растрескивание. Данный дефект может проявиться еще в самом начале укаточного процесса. Проблема может крыться в чрезмерной пластичности состава или его высокой температуре. Реже поверхность трескается из-за большой температурной разницы между смесью и основанием. В этом случае асфальтовый состав проверяется и корректируется, подправляется уплотняющий режим. Может помочь так же замена звеньев дорожных катков.
  6. Битумные пятна на поверхности. Этот изъян возникает в самом начале эксплуатации. Это может сделать покрытие более скользким, особенно, если идет дождь. Причиной такого дефекта является слишком большое количество битума в составе смеси, ее расслоение, присутствие в ней воды. Возможно, что в самом основании содержится слишком много битума. Устранить этот недостаток можно путем контроля уровня влаги и битума в смеси, изменения ее состава. В крайнем случае, жирные пятна можно посыпать мелким песком.
  7. Низкое качество швов соприкасания полос. Такая неприятность может произойти в том случае, если не соблюдать правила укладки. Естественно, что устраняется она путем строгого соблюдения технологии укладки асфальтового покрытия. Также специалисты рекомендуют разогревать холодные спайки газовыми горелками, а затем подкатывать их катком.
  8. Неодинаковая толщина слоев. Брак такого типа возникает либо из-за того, что выглаживающая плита не отрегулирована, либо из-за того, что сам укладчик ехал слишком быстро. В этом случае необходимо скорректировать работу асфальтоукладывающей машины.
  9. Продольные трещины. Изъян такого рода возникает по причине того, что нижний слой плохо утрамбован. Когда каток движется, то этот слой смещается. В результате этого и появляются трещины. Устранить дефект можно лишь частично, и то пока смесь еще не остыла.

Видео. Как делают асфальт ?

Видео. DYNAPAC SD2500C: потрясающее качество укладки асфальта

Технологии, нормы и способы укладки асфальтных покрытий

При помощи асфальта создаются надежные и безопасные дорожные покрытия, предназначенные для передвижения транспорта и пешеходов. Этот материал отличается экологичностью и практичностью, при соблюдении технологии производства и укладки он износостоек. Стоит асфальтирование относительно недорого, поэтому и пользуется таким высоким спросом не только в сфере дорожного строительства, но и в быту, прочих отраслях. Компания «Новые Технология Асфальта» предлагает полный спектр услуг по ремонту и оборудованию дорог с применением этого материала.

Состав и разновидности материала

Состоит асфальт из песка, щебня, битума и специальных минеральных добавок, улучшающих его свойства. Используют два вида составов – холодный и горячий, от которых соответственно пошло название способов укладки. Процентное соотношение компонентов в материале следующее:

  • Битум. Содержания от 1 до 11 процентов в зависимости от типа трассы. Чем выше на нее нагрузка, тем больше должно быть битума.
  • Щебень применяется в основном только на автомагистралях, где покрытие должно выдерживать до 10 тонн массы на протяжении длительного времени.
  • Минеральный порошок позволяет увеличить прочность, применяется тоже только на трассах государственного значения.
  • Песок используют повсеместно, перед добавлением его фильтруют и просеивают, чтобы исключить посторонние примеси.

Способы укладки

  • Горячий. Наиболее распространенный вариант обустройство дорог. Смесь разогревается до температуры 130 градусов Цельсия, после чего укладывается и утрамбовывается при помощи катка (механического или ручного).
  • Холодный. Используется только для ремонта дорог или для обустройства дорожек в парках, на частных участках и прочее. Для этого метода применяются специальные готовые смеси, которые засыпаются в подготовленные и очищенные ямы, после чего происходит их утрамбовка. По ГОСТ 11-10-75 запрещено применение подобных смесей на основных транспортных магистралях и дорогах.

Преимущества сотрудничества с нашей компанией

Помимо укладки асфальта мы предлагаем своим клиентам дорожный ремонт в Тольятти различного формата, среди которых ямочный ремонт покрытий, подготовка оснований, обустройство трасс государственного значения, частных территорий и т. д. Компания ответственно подходит к осуществлению работ, поэтому заказчики получают следующие преимущества:

  • Гарантию на все операции.
  • Составление договора, где прописываются ответственность и обязанности сторон.
  • Индивидуальный подход.
  • Низкие цены при высоком качестве.

Сотни довольных клиентов разного уровня довольны сотрудничеством с нами, теперь очередь за вами.

Нормативная база по асфальтоукладке | ТРАНСКОМ

Асфальтированные дороги представляют собой сложное инженерное сооружение. Качественное асфальтобетонное покрытие отвечает за безопасность водителей, пешеходов и транспортных средств, соблюдение скоростного режима и устойчивость поверхности к серьёзным нагрузкам. Требования к уровню надёжности покрытия зафиксированы в нескольких законодательных актах.

Почему важно соблюдать нормы по асфальтированию

Разрушение покрытия трасс чаще всего связано с грубыми нарушениями технологий укладки асфальта или несоответствие метода укладки назначению дороги. Строгое соблюдение норм и выполнение регламентированных этапов асфальтирования обеспечит долгий срок эксплуатации дорожных сооружений.

В современных документах появился термин «надёжность», регламентируемый ГОСТом по созданию асфальтированного полотна в РФ. Надёжностью называют возможность дорожной поверхности отвечать потребностям участников дорожного движения за определённый промежуток времени.

ГОСТ 31015-2002  Смеси асфальтобетонные и асфальтобетон щебеночно-мастичные.

ГОСТ Р 54401-2011 Стандарт распространяется на асфальтобетон дорожный литой горячий и на смеси асфальтобетонные дорожные литые горячие, применяемые для устройства покрытий на автомобильных дорогах общего пользования, мостовых сооружениях, тоннелях, а также для производства ямочного ремонта, и устанавливает технические требования к ним.

ГОСТ 9128-2013. МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ. СМЕСИ АСФАЛЬТОБЕТОННЫЕ, ПОЛИМЕРАСФАЛЬТОБЕТОННЫЕ, АСФАЛЬТОБЕТОН, ПОЛИМЕРАСФАЛЬТОБЕТОН ДЛЯ АВТОМОБИЛЬНЫХ ДОРОГ И АЭРОДРОМОВ.

ГОСТ Р 55052-2012 Гранулят старого асфальтобетона. Технические условия

ГОСТ 9128-97 Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон.

ГОСТ 8267-93 Щебень и гравий из плотных горных пород для строительных работ. Технические условия (с Изменениями N 1-4)

ГОСТ 30413-96. Дороги автомобильные.

ГОСТ 30412-96. Дороги автомобильные и аэродромы. Методы измерений неровностей оснований и покрытий

 ГОСТ 28013-89 Растворы строительные.

 СТ СЭВ 5497-86 Дороги автомобильные международные.

СНиП 3.06.03-85 -АВТОМОБИЛЬНЫЕ ДОРОГИ

СП 78.13330.2012 Автомобильные дороги. Актуализированная редакция СНиП 3.06.03-85 (с Изменением N 1)



Строительство качественной дороги с высоким уровнем надёжности невозможно без опоры на базу строго выверенных нормативов. В компании «Транском» работает собственный отдел, который занимается разработкой проекта. В нём четко указывается метод асфальтировки, называются используемые материалы, фиксируются сроки выполнения работы.

Проект является официальным документом, он нуждается в утверждении не только заказчиком, но и специальными органами контроля государства. Согласование документа осуществляется в точном соответствии с нормами и требованиями закона.

Нормативы проведения асфальтирования

Основанием для выработки норм создания асфальтовой поверхности считаются его прочностные характеристики, гладкость полотна, сцепляемость, время эксплуатации и надёжность.

  • Наиболее часто совершаемое искажение требований ГОСТа связано с укладкой на неподготовленное дорожное основание. Грунт на дне дорожного ложа обязательно выравнивают и уплотняют, иначе покрытие может «поплыть» через короткое время. Песчано-щебёночную подушку формируют по требованиям ГОСТА, выбирая строительный материал нужной плотности, с заданными параметрами зернистости.
  • При правильном выборе марки асфальта, покрытие может выдержать значительные нагрузки. На уровне законодательства ГОСТ закрепляет использование асфальта 11-10-75:М1200 — для создания дорог с высоким уровнем нагрузки, М1100 — для покрытия тротуаров и дорожек с малой загруженностью.
  • Нормы для укладки полотна на междугородных дорогах и на пешеходных дорожках отличаются друг от друга. Выбор материала или технологии с ошибкой неизбежно приводит к преждевременному износу поверхности.
  • Искажение температурного режима негативно сказывается на прочности дороги. Горячее асфальтирование проводится только при положительных значениях градусника, в сухую погоду. Холодный асфальт можно укладывать даже зимой, а литой асфальт не боится излишней влаги.

Строгое соблюдение норм ГОСТа и требований СНиПов – повседневное требование к выполнению работ компанией «Транском».

Соблюдение технологии в компании «Транском»

Проверка качества укладки на соответствие нормам ГОСТ и СНиП проводится специалистами технадзора фирмы на разных этапах выполнения дорожных работ, при приёмке готового покрытия. Органы государства контролируют проверки в промежутках между работами, для предотвращения нарушений технологии. Обнаруженные дефекты устраняются незамедлительно, без дополнительной оплаты.

Мы гарантируем выполнение всех разновидностей дорожного строительства, укладку асфальтового покрытия во дворах муниципальных и частных домов в полном соответствии с требованиями ГОСТа, СНиПа.

Укладка асфальта снипы и правила. ТТК. Устройство тротуаров шириной 2000 мм с асфальтобетонным покрытием толщиной 25 мм и щебеночным основанием 100 мм


Укладка асфальта по СНИПу и ГОСТу

Дорожные покрытия из асфальта распространены и чрезвычайно популярны. Это связано, прежде всего, с долговечностью и прочностью такого варианта. Чтобы эти условия были полностью выполнены, необходимо соблюсти ряд условий. Технология укладки асфальта отличается определенными трудностями, но если все сделать правильно, затраты окупятся безукоризненным покрытием и беспроблемной эксплуатацией.



Виды асфальтового покрытия

В производстве асфальтовой смеси используются битумные материалы (смолы), а также армирующий наполнитель. Его роль играет крупный песок и минеральные породы определенной фракции. Все материалы должны быть хорошего качества, а в зависимости от вида и назначения покрытия в состав добавляются другие ингредиенты.

Типы асфальта:

  1. Покрытия первого класса. Используются для укладки трасс, способны выдерживать большие нагрузки. Технология предусматривает применение минерального наполнителя размером до четырех сантиметров. Такие покрытия выдерживают вес груженого транспорта и интенсивное использование.
  2. Покрытия второго класса. Применяются для асфальтирования площадей, тротуаров и пешеходных дорог. Самые крупные включения асфальтовой смеси достигают 25 мм.
  3. Покрытия третьего класса. Приоритетом в этом случае будет пластичность смеси. Минеральные частички минимального размера (до 15 мм), что позволяет получить плотное прилегание состава. Таким покрытием оснащают места бестранспортного использования (частные дворы, территории учреждений, спортивные площадки).

Пропорции и нормы изготовления регулируются ГОСТ, но многие производители игнорируют такое правило и используют дешевые заменители. На качестве асфальтной смеси это отображается не лучшим образом, поэтому предпочтительней заказывать этот товар у действительно проверенных компаний, например, представительств фирмы «Дорожные Технологии».

Технологии нанесения:
  • Горячий асфальт. Его технология укладки требует использования специальной техники, а также соблюдению ряда условий. В первую очередь это температура готовой смеси и воздуха окружающей среды. Недопустимо укладывать остывший асфальт, а также выполнять работы при отрицательных температурах. Второй важный момент — скорость укладка горячего асфальта. Если работы не выполнены в соответствии с ГОСТ, качество покрытия будет плохим. Горячий асфальт используется для прокладки новых дорог и тротуаров. После нанесения покрытие должно некоторое время не использоваться, чтобы обеспечить достаточно прочное сцепление.
  • Холодный асфальт. Его номы также регламентируются ГОСТ и СНИП, но в производстве используются битумы других марок, которые быстрей затвердевают и не требуют определенной температуры. Укладывать холодный асфальт можно в более широком диапазоне температур окружающей среды (допускается до — 5ºС). Чаще всего такой способ применяется при выполнении ямочного ремонта дорог, либо для выполнения асфальтирования своими силами.

Приобрести холодный асфальт можно не только непосредственно у изготовителя, но также и в строительных магазинах. Герметичная тара позволяет сохранить его характеристики до нескольких месяцев. Вместе с тем, по прочности и сроку службы холодная смесь значительно уступает альтернативному варианту, поэтому применение на оживленных трассах или места активного использования несколько ограничено.

Подготовительные работы перед укладкой асфальта

Важное условие правильной укладки — соблюдение требований ГОСТ и СНИП по подготовке поверхностей. Эти нормативы предусматривают несколько этапов, от которых также будет зависеть качество будущей дороги.

Как подготовить поверхность:
  1. Расчистить и разметить участок асфальтирования. При необходимости (болотистая местность, возможные проблемы с грунтом) выполняются геодезические исследования.
  2. Верхний слой грунта снимается полностью. Для автострад возможно возведение специальной насыпи, а вот для пешеходной дороги из асфальта это не требуется.
  3. На дно траншеи засыпается песчаная «подушка», после чего необходимо установить специальный материал — геотекстиль. Он предотвратит смещение строительных материалов крупных фракций в песок.
  4. В полученный котлован необходимо засыпать щебень разного размера. От назначения покрытия будет зависеть фракция материала. Наиболее крупный щебень используют для прокладки магистралей. Слои располагаются в порядке убывания — от крупных до мелкозернистых материалов.
  5. Количество подготовительных слоев также зависит от дальнейшего использования дороги. После установки материал хорошо придавливается специальным катком. Это обеспечит надежную сцепку, устранив возможные проблемы с эксплуатацией.
  6. Для укрепления и предотвращения появления трещин на готовом покрытии используют армирующую сетку.

ГОСТ по укладке асфальта регламентирует все возможные нюансы, связанные с выполнение такого покрытия. Процесс этот отличается сложностью, ведь даже при наличии специальной техники большая часть работ до сих пор требует ручного труда.

Как выполняется асфальтирование

Правила укладки асфальта по большей части зависят от вида и назначения покрытия, но некоторые нормативы менять нельзя. Такие правила четко прописаны в ГОСТ и СНИП, и именно они обеспечивают долговечность и качество будущих дорог и тротуаров.

По требованиям ГОСТ асфальтирование дорог и тротуаров должно проводиться при подходящих погодных условиях. Производство смеси также определено нормативами этих документов. Укладка асфальта СНИП (строительные нормы и правила) также определяет качество готовых работ, причем от этапа проведения подготовительных работ до завершающего цикла.

Основные требования нормативов:
  • Непосредственно перед укладкой асфальта, на подготовленную поверхность наносится подогретый битум или битумная эмульсия.
  • Укладка горячего асфальта должна проводиться исключительно при плюсовой температуре воздуха (не ниже 5 градусов).
  • Смесь должна быть определенной температуры, поэтому перед нанесением она поддерживается в горячем (не ниже 100 градусов) состоянии.
  • Толщина слоя асфальтовой смеси определяется назначение покрытия. Наносится асфальт участками определенной длины, после чего выравнивается и уплотняется.
  • Уплотнение слоя необходимо начинать непосредственно после засыпки. Для этого используется специальная техника — каток, вибропресс или асфальтоукладчик.
  • Застывать нанесенный слой должен не менее суток, но для холодного асфальта это время может составлять всего пару часов.

Современные добавка — пластификаторы позволяют производить укладку даже при отрицательных температурах. Эта смесь имеет название асфальтобетон. Она достаточно дорогостоящая и чаще всего используется для экстренного ремонта дорог в зимнее время.

Заключительные работы

После асфальтирования на участок будущей дороги необходимо нанести специальную пропитку. Она обеспечивает плотную сцепку с асфальтом и придает покрытию привлекательный внешний вид.

Различают следующие варианты пропиток:
  1. Асфальтовая эмульсия. Среди всех видов это наиболее доступная по стоимости, но не всегда оправдывающая ожидания смесь. Чаще всего применяется для участков дороги без интенсивной нагрузки или тротуаров.
  2. Каменноугольная смола. Надежная основа, придающая кроме этого еще и эстетическую привлекательность готового покрытия. Она не подвержена воздействию нефтепродуктов, отличается длительным сроком использования.
  3. Акриловые полимеры. Добавление специальных компонентов в смесь позволяет получить эластичное и прочное покрытие. Есть возможность даже изменить расцветку, что используется для дополнительного декора территории.

При выборе финишного слоя стоит учитывать не только финансовый вопрос, но также и основное назначение проекта. От того, насколько интенсивно используется дорожное покрытие, необходимо отталкиваться при выборе смеси.

Создание асфальтового покрытия — важный процесс, ведь это определяет качество и долговечность будущих дорог и тротуаров. Классификация смесей и процесс нанесения определяется требованиям ГОСТ и СНИП, а также видами дорожных работ. Чтобы покрытие прослужило максимальный срок даже при интенсивной нагрузке важно выбрать надежного производителя. «Дорожные Технологии» гарантируют скорость выполнения и соблюдение всех требований качества.

nsk-asfalt.ru

Укладка асфальтобетона по СНиПу: температура смеси, технология

Самым популярным методом покрытия дорог и тротуаров, отвечающим современным понятиям о качественном покрытии и цена которого, к тому же, сравнительно невысока, можно назвать асфальтирование. Но помимо самой смеси надёжность и эффективность укладки примерно, на 50% зависит от подготовительных работ, то есть от подушки, служащей черновым основанием для лицевого слоя.

Ниже мы поговорим о технологии данного производства, а также обратим внимание на демонстрацию тематического видео в этой статье, касающегося нашей темы.

Укладка асфальтобетонного покрытия асфальтоукладчиком

Асфальт на дороге

Примечание. Название происходит от греческого ἄσφαλτος что подразумевает горную смолу, где 60%-75% битума смешаны с минералами. В искусственном варианте битум ограничен количеством от 13% до 60%, а наполнителем служит гравием/щебнем, песком и минеральным порошком.

Этапы производства

Земляные работы

  • В первую очередь технология укладки асфальтобетонной смеси, впрочем, как и другие строительно-монтажные работы, зависит от планировки, следовательно, перед началом производства должен быть составлен технический проект и финансовая смета. Затем следует разметка с привязкой к особенностям рельефа данной местности, чтобы обеспечить возможность отвода сточных вод и проходящих вблизи подземных и наземных коммуникаций. Кроме того, большое значение имеет наличие больших деревьев с развитой корневой системой — при необходимости их вырубают, чтобы в дальнейшем не возникало проблем.
  • По окончании подготовительных работ снимается верхний, влажный слой грунта с помощью экскаватора или бульдозера, где глубина, в первую очередь, будет зависеть от эксплуатационного назначения данного участка. Например, для асфальтирования тротуара или садовых дорожек вполне достаточно 10-25 см глубины, но для проезжей части этого, конечно, недостаточно — чем больше планируемая нагрузка, тем глубже придётся закладывать основание.
  • Кроме того, технология укладки асфальтобетона подразумевает обязательное устройство дренажной системы — вода не должна скапливаться ни на покрытии, ни под ним. В связи с этим очень важно убрать весь грунт, который был снят при подготовке основания, чтобы в период дождей его не размыло, и он не забил дренажную систему.

Щебневое основание

  • После окончания проведения земляных работ возможна укладка асфальта на бетонное основание (жёсткая подушка) или на щебневое (гравийное) с песком (нежёсткая подушка) и это опять-таки зависит от будущей степени нагрузки при эксплуатации участка по СНиПу 06. 03-85. Например, для пешеходных дорожек высота песочно-щебневой подушки может составлять всего 5-10 см, но если это проезжая часть с малой интенсивностью движения (подъезд к дому или воротам), то здесь уже высота составит от 10 см и более. Причём, при условии, что во время эксплуатации предвидятся большие нагрузки, подушка укладывается по слоям — вначале гравий (фракция 40-60 мм), затем, щебень (фракция 20-40 мм), а поверх них — крупный речной песок.
Примечание. Для того чтобы ускорить усадку подушки перед укладкой асфальта, её обильно поливают водой. Когда подсыпка усаживается, она, к тому же, приобретает дополнительную прочность. Утрамбовка производится виброплитами, катками, а в домашних условиях это можно даже делать своими руками с помощью какой-либо биты.

Бетонные плиты для основания

  • В тех случаях, когда на проезжей части предусматривается очень интенсивное движение и, следовательно, большая механическая нагрузка, тогда для основания применяется бетонирование или укладка железобетонных плит, как это показано на верхнем фото. В связи с высокой стоимостью такого типа покрытий в нашей стране их делают крайне редко и по большей части такие конструкции ограничиваются применением для взлётно-посадочных полос или испытательных полигонов.
  • Наиболее выгодно использовать в качестве подсыпки строительный мусор — битый кирпич, камень, старые битые плиты, блоки и перекрытия, цементно-песочную штукатурку и так далее. Примечательно, что при достаточной трамбовке таких материалов они ничуть не уступают тому же щебню или гравию, при этом себестоимость подушки резко уменьшается — ведь мусор, вместо его утилизации, используют, как строительный материал. Но здесь, безусловно, значительно увеличивается трудоёмкость процесса — ведь такие отходы, как правило, имеют очень большую фракцию и из-за этого их сложнее утрамбовывать (приходится разбивать).

Примечание. Закладка основания (бетонной или песочно-щебневой подушки) подразумевает наличие отбортовки, которая выполняется из камней или специальных железобетонных бордюров — это позволяет формовать будущее покрытие. Кроме того, формовки также требует и укладка асфальта, следовательно, высота бордюра должна быть рассчитана на лицевое покрытие.

Технология укладки

Укладка асфальта на основание

В настоящее время укладка асфальта в Российской Федерации производится в согласии с ГОСТ 9128-2009 по асфальтобетонным дорожным и аэродромным смесям, причём инструкция, данная в этом документе применима и для укладки подобных покрытий в частном порядке (на дачных и загородных участках). Обычно асфальтобетон заказывают на ближайшем пункте его изготовления — это предпочтительнее кустарного производства.

Асфальтных заводов, в том числе и небольших, достаточно много, так что покупка готовой смеси обойдётся гораздо дешевле, нежели её самостоятельное изготовление, к тому же, пропорции Госстандартов проще соблюдать при поточном производстве, нежели при разовом изготовлении.

Важно учитывать, что температура воздуха на улице, должна быть не ниже 5ᶛC, причём производственный процесс должен осуществляться в сухую погоду — монтаж во время дождя категорически запрещён! При нарушении данных условий уже на следующий год после укладки будет наблюдаться растрескивание и эрозия покрытия, к тому же износостойкость асфальта значительно понизится.

Чтобы вычислить количество расходуемого материала на определённом объекте, вам нужно будет вычислить площадь участка и определиться с его толщиной — для слоя асфальта высотой 10 см и площадью 10м2 понадобится одна тонна раствора.

Порядок укладки и уплотнение

Укладка асфальта на щебневую подушку

Технология укладки асфальта на бетонное основание  или на песочно-щебневую подушку подразумевает выполнение работ без малейшего промедления после того, как самосвал с раствором прибыл на строительный участок — это одна из важнейших граней требований ГОСТов и СНиПов.

Для большого объёма, например, автомобильной дороги, при монтажных работах применяются специальные автоукладчики и большие самоходные катки, но при обустройстве тех же тротуаров приходится использовать лопаты и швабры. Кроме того, малые участки не всегда можно утрамбовать даже маленьким самоходным катком, поэтому, в таких случаях используются вибрационные плиты.

Если вы производите подобные работы на приусадебном участке, то вряд ли вы станете приглашать туда проектировщика, но, тем не менее, вам придётся придерживаться определённых параметров толщины покрытия. Поэтому, для садовых дорожек можете выдерживать слой высотой 3-4 см, в то время как для подъездных путей (если там не предусмотрена стоянка тяжёлых автотранспортных средств) потребуется толщина 5-7 см.

Использование ручного катка

Качество укладки асфальтобетона и его эксплуатационный ресурс во многом зависят от правильного и вовремя сделанного уплотнения покрытия. Такой процесс можно осуществить тремя методами, это вибрация, укатка и трамбовка. Для этого можно использовать автоматический или ручной каток, вибрационный каток и вибрационную плиту.

По ГОСТ 9128-2009 температура укладки асфальтобетонной смеси должна выдерживаться не ниже 105ᶛC — это одна из предпосылок хорошего уплотнения укладываемого слоя — чем холоднее асфальтобетон, тем сложнее его утрамбовывать (больше проходов катком). Чтобы избежать налипания раствора на каток или вибрационную плиту, их можно смочить водой.

Чтобы вся поверхность получилась одинаковой, вам придётся следить за количеством проходов катка — оно должно быть одинаковым, к тому же, следует избегать реверсных движений, чтобы не нарушить целостность монолита.

Примечание. Если вам приходится производить укладку асфальта на склоне, то движение катка при уплотнении должно осуществляться только снизу вверх и никак иначе. Для разравнивания (ликвидации) образующихся в таких случаях швов движение катка осуществляется почти перпендикулярно — с тем же преимуществом движения снизу вверх.

Уход за асфальтным покрытием

Ремонт асфальтного покрытия

Категорически запрещено допускать заезд тяжёлой гусеничной техники на такие покрытия — оно достаточно мягкое и траки обязательно оставят вмятины, которые, в свою очередь, будут способствовать разрушению. Кроме того, в жаркое время года противопоказан заезд тяжёлой колёсной техники, так как при таких температурах асфальт размягчается и опять-таки будет разрушен.

При необходимости следует вовремя заделывать все выбоины и трещины, чтобы они не вызывали дальнейшее разрушение структуры.

Виды асфальтобетона

Производство асфальтобетона

Все асфальтобетонные смеси можно разделить на три основные группы, по виду минерального наполнителя  — щебневые, гравийные и песочные. Кроме того, в соответствии с вязкостью используемого и укладочной температуры растворы могут быть горячими и холодными.

Так, горячие производятся с использованием дорожных вязких и жидких битумов и стелятся при температуре не менее 120ᶛC, в то время как холодные, с использованием тех же битумов — при температуре не менее 5ᶛC.

Асфальты могут быть крупнозернистыми, когда фракция наполнителя достигает 40 мм, мелкозернистыми, с фракцией до 20 мм и песочными, с фракцией наполнителя до 5 мм. При этом холодные смеси бывают только мелкозернистыми или песочными (крупный речной песок).

В соответствии с величиной остаточной пористости горячая асфальтовая смесь может быть: а) высокоплотным — остаточная пористость 1-2,5%; плотным — 2,5-5%; пористым — 5-10%; высокопористым — 10-18%. Для холодного асфальтобетона остаточная пористость допускается от 6% до 10%.

В зависимости от содержания щебня и гравия в горячей смеси их можно классифицировать по типам:

  • А — содержит от 50% до 60% щебня;
  • Б — от 40% до 50%;
  • В — от 30% до 40%.

Кроме того, холодные мелкозернистые асфальтобетоны, в зависимости от содержания гравия классифицируются на типы Бх и Вх. Горячие и холодные растворы могут быть типа Г и Гх, то есть, это песок из отсевов дробления или смесь с натуральным песком, если последнего не менее 30%. Типы Д и Дх основаны на натуральном песке или если он смешан с отсевом дробления, но при этом, его содержание не менее 70%.

Смеси и асфальтобетоныМарка
Горячие высокоплотныеI
Горячие плотные типа АI, II
Горячие плотные типа Б, ГI, II, III
Горячие плотные типа В, ДII, III
Пористые и высокопористыеI, II
Холодные типа Бх, ВхI, II
Холодные типа ГхII
Холодные типа ДхII, III

Таблица маркировки смесей и асфальтобетонов

Примечание. Обработка застывшего асфальта практически идентична таким действиям, как резка железобетона алмазными кругами и алмазное бурение отверстий в бетоне. Но в этом случае лучше ориентироваться на прохладную погоду, так как при жаре битум будет налипать на круги, свёрла и корончатые фрезы, что создаст определённые неудобства в работе.

Заключение

Если укладка асфальтобетонной смеси производится у вас дома — на участке или возле него, то, скорее всего, вам не понадобятся высокоплотные асфальты первой марки. Тем не менее, как мы уже упоминали об этом выше, чтобы максимально продлить эксплуатационный ресурс, важно уделить особое внимание укатке и трамбовке не застывшего раствора.

masterabetona.ru

Технология укладки асфальта по ГОСТ

Благодаря своей устойчивости к большим нагрузкам и действиям внешней среды, асфальтовое покрытие пользуется большой популярностью в отрасли строительства дорог разного типа. Технология укладки асфальта требует соблюдения строгих требований, указанных в нормативных документах ГОСТ Р 54401-2011, СНиП 2.05.02-85 и СНиП 3.06.03-85, игнорирование которых зачастую приводит к быстрому разрушению дорожного полотна.

Существует несколько распространенных способов создания устойчивого покрытия, каждый из которых применятся для конкретной ситуации. Для большей эффективности, все работы делятся на несколько этапов, последовательность каждого из которых регламентируется отдельно.

Заказать работы

Технология укладки асфальта по ГОСТ

  • Приготовление смеси по ГОСТ 9128.
  • По условиям укладки смесь делят на 2 типа:
  • для укладки при температуре выше +5 градусов;
  • для укладки при температуре от – 25 градусов до + 5 градусов;
  • формула изготовления холодного асфальта разработана с учетом наличия составляющих (битума, камня (щебня) и дизтоплива) Центральной части РФ.

Приготовление смеси для укладки предусматривает использование щебня, горных пород, которые соответствуют требованиям ГОСТа 8267, отсева осадочных пород, по ГОСТу 8736. В качестве вяжущего органического компонента используют битумы – БНД 60\90 и БНД 90\130 по ГОСТ 22245.

Этапы укладки асфальта

Строительство новой или восстановление существующей дороги начинается с этапа проектирования, на котором определяются главные характеристики будущей трассы – пропускная способность, максимальная нагрузка, планируемый срок эксплуатации. После этого выбирается оптимальная технология укладки асфальта, и начинаются строительные работы, состоящие из следующих этапов:

    1. Предварительная подготовка места под прокладку дороги. Включает в себя расчистку местности от растительности, создание дорожного «корыта», и трамбовку его дна.
    2. Укладка слоев песка и щебня, которые препятствуют проседанию асфальта и равномерно распределяют нагрузку от автомобильного транспорта. Каждый слой тщательно утрамбовывается.
    3. После того, как несущий слой достиг проектных характеристик, на него укладывают асфальтную смесь. В зависимости от того, какая технология укладки асфальта была выбрана, смесь может быть холодной или горячей, иметь разную консистенцию и физико-механические параметры.
Укладка асфальта холодным методом

Существуют 2 главных технологии укладки асфальта – это так называемые «горячий» и «холодный» методы. Установка холодного асфальта в последнее время получает все большее распространение, так как отличается простотой, а также отсутствием особых требований к температурному режиму и погодным условиям. Низкотемпературная технология предназначена для проведения текущего ремонта – после окончания работ, асфальт следует выдержать всего несколько часов, после чего можно продолжать эксплуатацию трассы.

Горячая асфальтная смесь состоит из разогретого битума и мелкого гравия, укладывается исключительно в сухую погоду, однако оптимально подходит для капитального ремонта и строительства новых дорог, так как лучше распределяется по поверхности и отлично уплотняется.

Укладка асфальта горячим методом

Горячая асфальтная смесь состоит из разогретого битума и мелкого гравия, укладывается исключительно в сухую погоду, однако оптимально подходит для капитального ремонта и строительства новых дорог, так как лучше распределяется по поверхности и отлично уплотняется.

Ямочный ремонт

Ямочный ремонт проводится в несколько этапов:

  • Изучение конфигураций выбоины и разметка ее границ;
  • удаление поврежденного материала при помощи отбойного молотка или фрезы;
  • очистка поверхности выбоины от мелких кусков асфальта, грязи и асфальтной крошки;
  • обработка участка жидким битумом или полимерной эмульсией;
  • укладка смеси, содержащей мелкофракционный щебень с добавками битума;
  • нанесение верхнего битумного слоя.

Преимуществом ямочного ремонта является высокая скорость его выполнения, благодаря чему восстановление дорожного покрытия может проводиться без полной остановки движения транспорта.

sdmachinery.ru

температура смеси, каток для укатки, фрезерование, швонарезчик и краска

Рейтинг материала

20 out of 5

Экологичность

20 out of 5

Практичность

20 out of 5

Внешний вид

16 out of 5

Простота изготовления

16 out of 5

Трудоемкость при использовании
Итоговая оценка

На данный момент асфальт считается самым популярным материалом, используемым для дорожного покрытия. Он достаточно надежен. При этом для больших нагрузок предназначаются маркировки асфальта с наилучшими показателями, например, такие, как М1200. Материал несколько меньшей плотности (М1000) уже не способен выдерживать вес многочисленных машин, поэтому его обычно применяют лишь для прокладки дорожек и тротуаров.

Технология укладки асфальта

Изначально следует разметить ту территорию, на которой предполагается прокладка асфальта. Все работы будут зависеть от того, для каких целей предполагается использовать покрытие. Так, для «легкой» трассы, по которой не предполагается движения большого потока транспорта, понадобится всего один слой щебня, но вот при постройке магистрали уже необходимо будет использовать как минимум три его слоя.

Фракции укладываются от самой большой к наименьшей и очень тщательно прикатываются катком. На первом этапе необходимо формирование особой подушки, на которой и будет расположен асфальт.

Если необходимо, чтобы покрытие шло вровень с окружающей территорией, то сначала потребуется вырыть нужной глубины котлован, а после укладки в него щебня приступать непосредственно к наливке асфальтовой массы. Все дорожные работы по укладке асфальта проводятся согласно требованиями СНИП и ГОСТа.

Существует два основных способа устройства дорог из асфальта:

  1. Холодный. Обычно применим для ремонта, так как он очень быстро схватывается и уже вскоре можно будет использовать покрытие в полной мере;
  2. Горячий. Применим при прокладывании новой дороги. В данном случае битумная смесь должна быть укатана до того момента, как она начнет остывать.

Расход битума при ремонтировании покрытия должен быть не меньше 0,5 л. А вот расход асфальта при прокладке новой трассы высчитывается отдельно. Здесь необходимо учитывать не только размеры дороги, но и ее структуру, а так же другие дополнительные факторы.

При работе обязательно нужно использовать специальный термометр, позволяющий определить температуру стройматериала. Постоянный контроль этого показателя важен, так как после остывания битум уже будет непригоден для прокладки дороги.

На видео — технология укладки холодного асфальта:

Нанесение пропитки

На данный момент имеется три вида пропиток, входящих в состав дорожного покрытия:

  • На основе полимера из акрила. Одно из дорогостоящих покрытий, которое используют лишь на ограниченных территориях. Например, таких, как теннисные корты. Они обеспечивают высочайшие качества защиты, а так же выпускаются в нескольких цветовых гаммах.
  • Каменноугольная смола. Модифицированное покрытие, которое способно не поддаваться воздействию нефтепродуктов. Благодаря особым составляющим обеспечивается не только долговременная служба, но и качественный цвет.
  • Асфальтовая эмульсия. Достаточно распространен и доступен, однако не обеспечивает должной защиты, из-за чего полотно может вскоре потребовать ремонта.

При образовании трещин на проложенном асфальте уже не используют в качестве заливки битумную смесь. Для данной цели применяется герметик, который после посыпается мелкой крошкой цемента. Предотвратить их появление и обеспечить наилучшую прочность позволяет использование специальных сеток под асфальт. При помощи них производится надежная сцепка покрытия, улучшаются эксплуатационные качества асфальта и продлевается срок его службы.

Уплотнение — это очень важный этап при прокладке покрытия. Для этой цели возможно использовать специальные машины для укладки: каток, виброплиту или асфальтоукладчик. Каждый из этих видов техники достаточно мобилен, но обладает некоторыми преимуществами перед другими типами укатки. Так, виброплита обладает наилучшей маневренностью, а асфальтоукладчиком можно осуществлять как минимум два типа работ.

На фото — процесс уплотнения покрытия при укладке асфальта

Укладка асфальта своими руками

В частном строительстве, используя асфальт, делают отмостки, устраивают дорожки и тротуары.Помимо этого асфальт возможно применять для формирования кровельного покрытия и проведения внутридворовых работ.

При прокладывании дорожек самостоятельно, работа производится поэтапно:

  • Изначально снимается до 30 см почвогрунта и убирается весь мусор;
  • Далее устанавливаются бордюры, которые послужат не только дополнительным украшением, но и предотвратят расползание битума;
  • На данном этапе создается подушка. Щебневой слой должен достигать 15 см, после укатки которой можно насыпать более мелкую фракцию щебня и вновь укатать. Последним слоем будет песок. Его достаточно будет 5 см. После создания подобной подушки потребуется залить ее водой и прикатать ручным катком;
  • Горячий асфальт необходимо равномерно раскидать по всему периметру дорожки. Далее для разравнивания бугров необходимо применять швабру-движок, постепенно заполняя все ямки новыми порциями асфальта. Поскольку материал достаточно быстро застывает, необходимо несколько работников, которые будут осуществлять всю работу;
  • Когда участок дороги будет заполнен асфальтом и разровнен, необходимо ручным катком уплотнить его. Предварительно потребуется смазать укатчик соляркой, дабы предотвратить прилипание и обеспечить равномерное покрытие. Важно покрыть соляркой все инструменты, которыми производится работа.

Температура асфальта при укладке очень важна. Она не должна опускаться менее 120С, иначе в скором времени покрытие полностью придет в негодность.

При укладке важно производить только прямые движения, реверсивные категорически запрещены. Расход битума в данном случае рассчитывается индивидуально и может составить как 5, так и 10 кг. По окончанию работы вместо пропитки можно использовать специальную краску для асфальта. Она придаст необходимый оттенок. Кроме того можно использовать белую краску для разметки асфальта.

Как правильно положить (уложить) асфальт своими руками расскажет видео:

Ремонт дорожного полотна

По прошествии некоторого времени битум будет нуждаться в ремонте. Если его осуществлять вовремя, замещая наиболее износившиеся участки, то он прослужит гораздо более долгий срок. Самым важным на этапе ремонтирование является фрезерование. Оно подразумевает под собой снятие старого покрытия при помощи фрезы.

После этого проводится текстурирование поверхности. Горячая методика фрезеровки предполагает сначала разогрев асфальтового покрытия, при холодном же методе это не считается обязательным. Последний практически неотличим по качеству от горячего, но способен в несколько раз облегчить работу.

Швонарезчик предназначен так же для снятия покрытия, а так же для нарезки швов. Для перевозки асфальтовой массы используют кохер, который специально изготавливается для этих целей. Он может быть при этом как передвижным, так и стационарным.

Чтобы максимально снизить применение ручного труда, во многих случаях применяют целые автоматизированные системы. Например, для ремонта дорог широко используются машины для снятия асфальта, которые проводят фрезерование и нарезку непригодного покрытия при помощи алмазного диска.

Снятие асфальта швонарезчиком

Ямочный ремонт

Не всегда производится ремонт всего полотна. Чаще всего применяют ямочную методику, технология которой предполагает заполнение всех выбоин и трещин битумной массой. Он может применяться в том случае, когда повреждения не превышают 15% от общего числа дефектов.

Прежде чем приступать к ремонту, потребуется произвести подготовительные работы:

  1. Разметка. В данном случае необходимо отмечать не только поврежденный участок, но и некоторое количество целого полотна. Если несколько выбоин располагаются в одном радиусе, то их необходимо окрашивать общим контуром.
  2. Далее производится демонтаж поврежденного слоя асфальта при помощи, например, отбойного молотка. Лучше всего использовать метод холодного фрезерования, поскольку он позволяет создать ровные стенки.
  3. На этом этапе производится удаление мусора и крошек покрытия, после чего можно приступать к обработке выбоин при помощи специального битумного состава.

На видео — как кладут асфальт, используя машину для ямочного ремонта УЯР-01:

Оценка материала

Рассмотрев в статье применение асфальтового покрытия и самые важные аспекты его ремонта, можно охарактеризовать его так:

  • Применяемые при современном прокладывании покрытий битумы считаются самыми экологичными, по сравнению с подобным материалом прошлых лет;
  • Доступен многим слоям населения, но все же достаточно дорог;
  • Применим для построения практически всех покрытий. Дополнительно может использоваться и при постройке сооружений;
  • Вводимое в эксплуатацию покрытие обладает достаточно хорошим внешним видом. Со временем битум способен бледнеть, но поддерживать цвет можно при помощи специальных красок;
  • Невозможно изготавливать самостоятельно;
  • Требует достаточно быстрой сноровки и использования дополнительных рабочих, поскольку может достаточно быстро остынуть и прийти в негодность.
Понравилась статья? Поделитесь с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

И подписывайтесь на обновления сайта в Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

stroyres.net

Технология укладки асфальта по ГОСТ и СНИП

Этапы в технологии укладки асфальта

В технологии укладки асфальта четко определяются основные этапы:

  • работы по подготовке места для укладки;
  • подготовка несущего слоя – укладка песчано-щебеночной смеси;
  • выкладка слоя крупнофракционного асфальта марки К3-7 или К3-10;
  • уплотнение слоя при помощи катка.

Рассмотрим особенности современных технологий укладки холодного асфальта.Химическая составляющая холодного асфальта – полимерный асфальт, измененный при помощи специальных добавок, придающих ему морозоустойчивость и высокую пластичность. В технологии укладки холодного асфальта предусматривается добавление сгустителей на битумной основе. Асфальтобетон холодного типа кладки бывает 5мм или 10-15 мм фракции (мелкозернистый или песчаный).Сфера применения холодного асфальта определяется его износостойкостью и функциональностью.

Этот материал используют для:

  • точечного ремонта автотрасс;
  • формирования отмостков по периметру зданий;
  • создание участков, покрытых асфальтом, например, в зонах примыкания к рельсам;
  • гаражных кровель;
  • мостовых конструкций, обустройства перронов, дорожек перед коттеджами;
  • подъездных путей, автостоянок;
  • превентивные дорожно-ремонтные действия.

Необходимые приспособления для проведения работ по укладке:

  • установки для смешивания асфальта;
  • резервуары для соединений битума;
  • механизмы для контроля температурного режима;
  • смешивающие устройства для подготовки асфальтного соединения (раствора).

Укладка холодного асфальта не требует тщательной подготовки поверхности. Но необходимо минимально очистить площадь засыпки от грязи, снега и мусора, а также удалить лишнюю влагу (по возможности). Холодный материал (асфальт) укладывают в яму, а уплотнение будет происходить, за счет естественной утрамбовки на участке.

Технология укладки асфальта по ГОСТ

  • Приготовление смеси по ГОСТ 9128.
  • По условиям укладки смесь делят на 2 типа:
  • для укладки при температуре выше +5 градусов;
  • для укладки при температуре от – 25 градусов до + 5 градусов;
  • формула изготовления холодного асфальта разработана с учетом наличия составляющих (битума, камня (щебня) и дизтоплива) Центральной части РФ.

Приготовление смеси для укладки предусматривает использование щебня, горных пород, которые соответствуют требованиям ГОСТа 8267, отсева осадочных пород, по ГОСТу 8736.В качестве вяжущего органического компонента используют битумы – БНД 60\90 и БНД 90\130 по ГОСТ 22245.

Технология укладки асфальта по СНИП

СНиП 2.05.02-85, СНиП 3.06.03-85 и другие нормативные документы содержат условия, которые необходимо соблюдать при асфальтировании поверхностей.Основное условие – температурный режим, при котором можно укладывать асфальтобетонные покрытия:

  • проведение работ по укладке асфальта возможно при температуре от +10 Цельсия – осенью и от +5 Цельсия – весной.
  • укладка должна проводиться в сухую погоду.

Холодные асфальто-бетонные смеси укладывают при любой погоде. Холодное время года или низкие температурные режимы требуют выдержать смесь в теплом помещении в течение 24-48 часов и перемешать для приобретения подвижности и однородности.Холодная технология укладки асфальта обеспечивает высокие функциональные показатели дорожного покрытия, увеличивает срок его службы. Работы с холодным асфальтом достаточно просты и проводятся даже в неблагоприятных погодных условиях.

www.belgorod.stroy.website

ТТК. Устройство тротуаров шириной 2000 мм с асфальтобетонным покрытием толщиной 25 мм и щебеночным основанием 100 мм,

Дата введения 1974-05-25

РАЗРАБОТАНА трестом «Оргтехстроя» Главтяжуралстроя Минтяжстроя СССРУТВЕРЖДЕНА Главными техническими Управлениями: Минтяжстроя СССР, Минпромстроя СССР, Минстроя СССР 22 апреля 1974 г. N 3-20-2-8Главный инженер треста «Оргтехстрой» Б.ГерцНачальник отдела ППР В.БоботковГлавный технолог А.МакагонИсполнитель С.Юсупова

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Типовая технологическая карта принимается при проектировании, организации и производстве работ по устройству тротуаров шириной 2000 мм с асфальтобетонным покрытием толщиной 25 мм и щебеночным основанием толщиной 100 мм.В основу разработки карты принято устройство тротуара протяженностью 1 километр, шириной 2 м. Конструкция тротуара принята по альбому «Промтрансниипроекта» выпуск 0203, г.Москва, 1967 г.Работы по устройству тротуара выполняется в летний период в одну смену — устройство земляного ящика, разравнивание, планировка и укатка щебня, укладка, планировка и укатка асфальтобетонной смеси, установка бордюров — в две смены, монтажной бригадой из 22 человек с помощью автогрейдера, бордюроукладчика, асфальтоукладчика и катка.Привязка типовой технологической карты к местным условиям строительства заключается в уточнении объекта работ, средств механизации, потребности в материально-технических ресурсах и графической схемы организации строительного процесса.

2. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ СТРОИТЕЛЬНОГО ПРОЦЕССА

Трудоемкость на весь объем работ в чел.-днях

203,24130,13

Трудоемкость на 100 м тротуара в чел.-час

81,352,5

Выработка на одного рабочего в смену м тротуара

9,815,3

Затраты в маш.-см. на весь объем работ автогрейдера Д-598A

1,01,0

Затраты в маш.-см. на весь объем работ асфальтоукладчика

0,01,25

Затраты в маш.-см. на весь объем работ бордюроукдадчика

0,022,5

Затраты в маш.-см. на весь объем работ катка ДУ-10

4,054,05

Примечание: Показатели в числителе даны по ЕНиР, в знаменателе — принятые.

3. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

3.1. До начала устройства тротуара должны быть выполнены следующие работы:а) выполнены разбивочные работы;б) подготовлено земляное полотно;в) строительство обеспечено водой, электроэнергией, средствами связи;г) доставлены на площадку и опробованы механизмы;д) выполнено электроосвещение трассы и бытовых помещений;е) доставлены в зону работ необходимые материалы, приспособления, инвентарь, инструмент.3.2. Методы и последовательность производства работИсходя из сменной производительности асфальтоукладчика вся трасса тротуара разбивается на участки по 1000 м, которые в свою очередь делятся на двухсотметровые захватки.Работы производятся в следующей технологической последовательности:а) устройство земляного ящика под бордюры;б) установка бордюров, совмещенных с основанием и присыпка их грунтом;в) разравнивание и укатка щебня;г) укладка асфальтобетона;д) укатка асфальтобетонного покрытия.Автогрейдером Д-598А, оборудованным откосником, производится устройство земляного ящика на глубину 0,23 м, шириной по дну 0,25 м и с откосом 1:0,5. Для сокращения затрат ручного труда применены бордюры, совмещенные с основанием (чертежи можно получить по адресу: г.Ташкент, ул.Федорова, 5, трест «Ташкентспецстрой», ПТО.Установка бордюр, совмещенных с основанием, производится бордюроукладчиком на базе трактора Т-40. Установка бордюра производится на песчаное основание и присыпается грунтом с наружной стороны.По окончании установки бордюров, присыпки их на первой захватке, завозится щебень фракции 20-40 мм, который разравнивается автогрейдером Д-598А. Щебень разравнивается толщиной 130 мм (с учетом коэффициента уплотнения 1,3).Разровняв щебень на первой захватке, автогрейдер Д-598А переходит на вторую захватку, на которой выполнены предшествующие виды работ.На первой захватке после разравнивания щебня производится укатка щебня катком ДУ-10, количество проходов определяется опытным уплотнением участка с составлением акта. Признаком окончания укатки является отсутствие заметной на глаз осадки щебня. По окончании укатки каток ДУ-10 переходит на вторую захватку, а на первой захватке производится укладка, разравнивание и предварительное уплотнение асфальтобетона асфальтоукладчиком на базе трактора «Беларусь» («Альбом средств механизации для вспомогательных и малообъемных работ в строительстве» ЦНИИОМТП 1972 год). Толщина свежеуложенного асфальтобетона принята 30 мм с учетом коэффициента уплотнения 1,2. При работе асфальтоукладчика в необходимых случаях включается имеющаяся в нем съемная мешалка для размельчения комьев. Вслед за асфальтоукладчиком производится окончательная плакировка вручную, затем на захватке приступает к работе каток ДУ-10. При уплотнении холодной асфальтобетонной смеси виброкатком число проходов по одному следу составляет 3-5 с выключенным вибратором и до 6-8 с включенным вибратором. Наиболее эффективно уплотнение в теплую солнечную погоду. Укатку следует производить продольными проходами катка от краев полосы к середине, а затем от середины к краям с перекрытием каждой полосы на 20-30 см. Первые проходки должны быть сделаны по продольному сопряжению с ранее уложенной полосой.Для того, чтобы покрытие было ровным в процессе укатки необходимо следить за тем, чтобы трогание с места и изменение направления движения катка происходило плавно, без рывков, останавливать каток во время уплотнения запрещается. Если остановка катка необходима, то его нужно вывести на уплотненные участки покрытия.В недоступных для катка местах асфальтобетонную смесь уплотняют металлическими трамбовками и заглаживают металлическими утюгами. Уплотнение следует производить так, чтобы след от удара трамбовки перекрывал предыдущий примерно на 1/3. Уплотнение участка производится до полного исчезновения следов от ударов трамбовки.Контроль за качеством выполненных работ заключается в систематическом визуальном и инструментальном наблюдениях, лабораторных испытаний соответствия качества материалов (на каждом километре не менее 3 отборов проб асфальта) и проверке соответствия выполняемых работ проектной документации требованиям СНиП III-Д.5-73 «Автомобильные дороги. Правила организации строительства и производства работ», «Инструкции по строительству дорожных асфальтобетонных покрытий» ВСН 93-63.

Таблица 1

Допускаемые отклонения от проектных положений, предусмотренные СНИП III-Д. 5-73

Наименование

Допускаемые отклонения

Способ проверки

При устройстве основания

Ширина основания под покрытие

10 см

Промеры рейкой-шаблоном

Толщина слоя

10%

Проверка с помощью шурфов

Высотные отметки по оси

5 см

Нивелировка

Поперечный уклон

0,005

«

При установке бордюрных камней

Отклонение ребер отдельных бордюров, установленных на прямолинейных участках

не более 5 мм

Толщина швов

«

При устройстве асфальтобетонного покрытия

Толщина асфальтового слоя

10%

Проверка шурфами

Ширина покрытия тротуара

1%

Промеры рейкой

Ровность покрытия — просвет между рейкой и поверхностью тротуара

5 мм

Проверка 3 метровой рейкой

Таблица 2

Сравнение трудовых затрат на устройство 100 м тротуара и установку 100 п. м бордюрных камней по ЕНиР и по местным нормам

Наименование работ

Ед. изм.

К-во

Обоснование норм по ЕНиР

Трудовые затраты по ЕНиРчел.-час

Трудовые затраты по местной норме вчел.-час

% выпол-нения норм

1

2

3

4

5

6

7

Устройство земляного ящика для установки бортовых камней автогрейдером Д-598A

100 м

1

§ 17-23 N 1

0,16

0,16

Установка бортовых камней

100 п. м

1

§ 17-39 N 4 «а»

0,68

0,46

Разравнивание щебня автогрейдером Д-598А

100 м

1

§ 17-1 т.2 N 8

0,23

0,23

Окончательная планировка вручную щебеночного основания тротуара под укатку

100 м

1

§ 17-26 N 2 «а»

2,1

2,1

Укатка основания моторным катком

100 м

1

§ 17-42 N 1 «а»

0,98

0,98

Укладка асфальтобетонной смеси

100 м

1

§ 17-43 N 1, 2

9,1

0,5

docs. cntd.ru

Технология укладки асфальта на щебеночно-песчаную смесь. Технология укладки асфальтового покрытия

В наше время активно развивается транспортное соединение между всеми странами и точками мира. Самой масштабной по количеству транспорта – является дорога. Дороги укладывают в городах, селах, мегаполисах, с их помощью соединяют соседние страны и континенты. Такое изобретение дало немыслимый прорыв человечества, а так же большой рывок для торговли и роста экономики.

Поначалу, качеству укладки дорог не приделали никакого внимания. Но в наше время, чем качественней дорога – тем больше возможностей она открывает. И это касается не только скорости поездки с одного пункта в другой. Ведь многие службы, которые непосредственно касаются жизни и деятельности человечества – не могут нормально функционировать на плохой дорого. К примеру скорая помощь, или полиция.


Именно потому, очень важным вопросом в свое время стал выбор материала для укладки дороги. В одних странах пользовались каменной укладкой, другие – укладывали бетонные плиты. Но среди всех возможных вариантов – наибольшей популярности набрал один – асфальтная укладка!

Узнать подробнее о стоимости материалов для асфальтирования дорог технология укладки асфальта , также пройдя по ссылке вы узнаете более подробно какие материалы используются в этапах укладки асфальта.

Это очень сложный и в то же время интересный вопрос. Технология менялась из поколения в поколение, но все же пришла к общему консенсусу, сформировав свой определенный ГОСТ.

Конечно же, в разных странах, по-разному относятся к данной работе, но есть общая последовательность работ, которой большинство придерживаются. И так, стоит поэтапно рассмотреть данный вопрос, чтобы полностью в нем разобраться.

Этап первый: предварительная подготовка

На самом деле, первая укладка асфальта самая сложная, по сравнению с простым ремонтом дорожного покрытия. Она и сама объемная. Данный этап начинается с проектирования. Этим занимаются ответственные службы и люди, задача которых максимально правильно проложить маршрут дороги. Кроме того, нужно учитывать расположение возможных подземных и надземных коммуникации и других сооружений.

Если дорога делается в городе, нужно рассчитывать прилегание других дорожек, въездов и выездов. Очень важно правильно сочетать дорогу с канализационными выходами. А вот, если дорога делается за пределами города – кроме проектирования, нужно тщательно готовить место укладки. Для этого задолго до укладки убирают мешающие деревья, насыпают или убирают землю, чтобы максимально выровнять путь.

Не менее важным действием вовремя подготовительных работ – является расчет системы дренажа дождевых и подземных вод. Если этот пункт пропустить, и позволить воде самостоятельно расплываться под слоем асфальта – то это чревато возникновением провалов и глубоких ям.

Этап второй: подготовка основания

Когда предварительное место будущей дороги подобрано и подготовлено, приходит очередь формирования твердой основы, на которую в дальнейшем и будет укладываться асфальт. Этот этап – является важным моментом в вопросе о том, как правильно укладывать асфальт.

В зависимости от назначений, подготовка основы отличается. В случая с загородными трассами – дорожные службы в первую очередь закапывают большие бетонные армированные плиты, которые создадут отличную опору. В городских условиях, будет достаточно сделать подушку из песка и щебня.

Фракции щебня так же отличаются. В местах с повышенной нагрузкой – приемлемо использовать щебень, фракция которого не меньше 60 мм. Это обеспечит основу, толщиной до 15 см. если нагрузка не будет постоянно действовать на дорожное покрытие – целесообразно применять меньшие фракции щебня, или же гравий.

После обсыпки дороги щебнем, нужно тщательно его утрамбовать. На дорогах конечно же лучше прибегать к использованию специальных машин для утрамбовки. А в домашних условиях – достаточно просто его потоптать. Это делается чтобы все частички легли «комфортно» между собой, и в дальнейшем не сдвигались.

В этот этап, так же, стоит отнести установку боковых бордюров. Особенно это касается городских условий. Во первых, боковые бордюры будут держать участок дороги воедино, а во вторых – будут направлять струи воды по бокам от дороги и в сливы.

Этап третий: непосредственная укладка

И вот приходит кульминация процесса. Можно много рассказывать о том, как асфальтируют дорогу в разных странах, но это займет много лишнего времени. Сам процесс очень похож везде, но различие имеет применение особой техники.

Во первых, для укладки нужно выбрать правильный день и сезон. Поощряется работать при температуре более пяти градусов по Цельсию, а так же при сухой, солнечной погоде. Те «мастера», которые работаю в дождь, снег, лютый мороз – просто переводят деньги на ветер.

Сначала, ответственный человек смазывает основу смолой. Она обеспечит лучшую адгезию асфальта. Но смазывать стоит только чистую поверхность. Если дорога будет в пыли – смола просто в себя ее поглотит, и не будет взаимодействовать с асфальтом. Далее, процесс может пойти по двум направлениям:

1. Ручная работа. В таком случае большой грузовик привозит готовую и горячую смесь асфальта к месту назначения, и высыпает одной кучей. Далее, работа продолжается только человеческими руками, с помощью разных инструментов.

Несколько ответственных людей должны быстро раскидать смесь по площади всего участка дороги. Это делается с помощью лопат. За ними вступают в действие работники, которые держат в руках специальные грабли. Их предназначение в том, чтобы максимально равномерно распределить смесь по всей площади. Ну и заключающим этапом – действия человека за рулем специальной машины, которая уплотняет и утрамбовывает асфальт.

Кроме машины, можно пользоваться ручными вибро — плитами, или же ручными самодельными трамбовщиками (в случае укладки небольшой дорожки в домашних условиях).

2. Автоматизированная робота. При таком варианте развития событий, специальная машина, за рулем которой сидит профессионал, самостоятельно выполняет распределение смеси по всему участку дороги.

За этой машиной следует вышеупомянутый каток, который совершает уплотнение и утрамбовку асфальта. Важно знать, что движения обеих машин должны быть плавными и четкими. Каток должен медленно и равномерно укатывать асфальт. Для избежания наворачивания смеси на колеса, можно смочить их простой водой.

Уход за новой дорогой

О том, как укладывают асфальт, было описано выше. Но кроме его укладки, стоит знать об золотых правилах, которые необходимо соблюдать. Соблюдение следующих пунктов обеспечит долгую продолжительность жизни и большой срок службы дорожного полотна:

1. Условия укладки. Как было уже упомянуто, класть асфальт нужно при строго определенный условиях. Не стоит ожидать длительного срока службы от смеси, положенной в условиях непогоды.

2. Особенности эксплуатации. Не стоит допускать заезд на полотно тяжелых автомобилей. Особенно это касается условий города. Ведь для больших фур и тягачей существуют собственные пути передвижения.

3. Постоянный уход. После смены поры года, следует проводить ревизию дорожного полотна, с целью выявить и ликвидировать малейшие патологические участки. К таким относятся: трещины, ямы, бугры и прочее. Не стоит оставлять проблему на потом, ведь потом может быть уже поздно!

Выводы

Вопрос о том, как правильно укладывать асфальт – довольно интересный и важный в наше время. Правильная последовательность всех действий, а так же слаженность работы – залог качественной укладки и долговечности дорожного полотна!

Садовые дорожки должны иметь не только красивый внешний вид, но и обладать высокой прочностью, что бы по ним можно было перемещать тележку со стройматериалами и т.д. На сегодняшний день существует широкий ассортимент материалов для мощения дорожек, но большинство из них имеют высокую цену. Именно поэтому часто лучше всего заасфальтировать садовую дорожку, ведь асфальт является одним из наиболее дешевых стройматериалов. О том, как правильно асфальтировать дорожку, читайте далее!

Преимущество асфальтированных дорожек

Говоря об асфальте, сразу хочется сказать о том, что данный стройматериал имеет больше недостатков, чем преимуществ по отношению к дачному участку.

Асфальтное покрытие имеет всего несколько главных достоинств – дешевизна, высокая прочность, простая технология создания и универсальность. Часто асфальт выбирают только из-за того, что он имеет наиболее низкую цену, по сравнению с такими материалами для мощения садовых дорожек, как тротуарная плитка, брусчатка, деккинг, и т.д.

Недостатками асфальта являются очень весомые факторы, которые влияют не только на ландшафтный дизайн садового участка. Среди наиболее весомых недостатков выделают:

  1. В жаркое время асфальт испаряется и подвергает организм человека влиянию вредных веществ. Помимо этого сам неприятный запах не позволит насыщенно отдохнуть в саду, что нам и нужно.
  2. Асфальтное покрытие практически не обладает декоративной способностью, поэтому для украшения участка оно не только не подойдет, но и наоборот, ухудшит положение. Асфальтированные дорожки практически не вписываются в садовые стили, что тоже очень плохо. Единственное исключение – цветной асфальт, в который добавляются различные пигменты, благодаря чему покрытие может быть не только привычного серого цвета, но и зеленого, розового, синего и т.д.
  3. При некачественной укладке асфальт быстро разрушается в зимний период: вода попадает в трещины, замерзает, и когда размерзается – разрушает покрытие.
  4. Во время жары асфальт плавится.

Как вы видите, недостатки асфальтированного покрытия весомее преимуществ, но, несмотря на это, дорожки из асфальта рекомендуется сооружать на функциональных узлах сада: к примеру, между и . Категорически запрещается сооружать асфальтированные дорожки вблизи , из-за вредности асфальта.

Как положить асфальт своими руками?

Для того, что бы положить асфальт на даче своими руками необходимо тщательно подготовить местность, знать технологию укладки асфальта и иметь как минимум самодельный ручной каток для асфальтирования.

Следует сразу же обратить ваше внимание на то, что самостоятельно сделать асфальт очень трудно, т.к. необходимо разогревать битум, смешивать его с щебнем и добавками и знать правильные пропорции. Так как асфальт стоит не дорого, лучше всего заказать готовую смесь на предприятии по ремонту дорог. В данном случае вы потеряете не много денег, за то асфальт привезут вам прямо к месту укладки в горячем виде, останется только быстро разровнять его, утрамбовать и укатать.

Итак, перейдем ближе к делу!

Первым делом размечаем границы будущей дорожки из асфальта. На данном месте необходимо снять слой грунта (не менее 30 см, все зависит от предназначения дорожки) и позаботиться о том, что бы вблизи будущей дорожки не проходили корни деревьев, иначе вскоре они начнут разрушать асфальт. Если корни имеются, их вырубываем топором. После этого по всему периметру дорожки устанавливаем бордюры, которые и будут границами. Роль бордюр это не только предотвращение расползания асфальта, но и декоративная функция. Что бы установить бордюры выкапываем небольшую ровную траншею и садим их на цементный раствор в эту траншею. Для создания ровного бордюра натягиваем веревку от начала и до конца сторон дорожки и ориентируемся по этой веревке. В качестве бордюра можно использовать кирпичи, укладываемые не только на боковые грани, но и накось.

Далее приступаем к созданию подушки под асфальт. Дно траншеи для дорожки тщательно утрамбовываем, засыпаем в него первый слой – щебня (толщиной 10-15 см, фракция крупная) и опять-таки утрамбовываем. На этот слой засыпаем еще один слой щебня, но только уже более мелкой фракции, толщина слоя не более 10 см. Ну и последний слой – песчаный, около 5-10 см. Как только подушка будет создана, заливаем ее водой и, используя каток тщательно укатываем.

Для того, что бы вода не собиралась на асфальтированной дорожке, заранее сделайте небольшой слив: дорожку сооружайте под наклоном в 1-2 градуса и обзаведите ее небольшими дренажами, направляющими сток воды в почву.

Как мы уже говорили ранее, асфальт целесообразнее заказывать на заводе. После того, как асфальт доставят к вам на участок, необходимо немедленно переходить к его укладке, потому что раствор быстро застывает.

Первым делом раскидываем асфальт с помощью лопаты по всей площади дорожки, делая равномерное заполнение. Далее, используя швабру-движок, разравниваем асфальт по всей дорожке, при этом в ямы докидывая асфальт, а бугры разравнивая. Следует обратить внимание на то, что минимальная толщина асфальтного покрытия должна составлять не менее 5 см для обеспечения прочности , поэтому необходимо соблюдать данное требование.

Как говорилось ранее, асфальт быстро застывает, поэтому для создания дорожки лучше пригласить несколько помощников, что бы процесс осуществлялся быстрее.

Как только часть дорожки будет распланирована, берем ручной каток и начинаем укатывать данный отрезок, в то время как остальные дальше планируют дорожку.

Обязательное требование: перед тем как укатывать дорожку, смажьте каток соляркой, что бы асфальт не прилипал к нему и дорожка была идеально ровной. Соляркой так же можно смазать лопаты, что бы легче было бросать асфальт на дорожку.

Еще один вариант – залить поверх асфальтного покрытия бетонную стяжку. Это вариант является более простым, но в то же время бетонная дорожка станет далеко не идеальным дополнением садового декора, в отличие от дорожки из тротуарной плитки.

Это и все, что хотелось рассказать о том, как правильно укладывать асфальт своими руками, а так же как его ремонтировать либо заменять. Надеемся, что наша статья поможет вам в создании асфальтированной дорожки своими руками!

Экологичность

Цена

Практичность

Внешний вид

Простота изготовления

Трудоемкость при использовании

Итоговая оценка

На данный момент считается самым популярным материалом, используемым для дорожного покрытия. Он достаточно надежен. При этом для больших нагрузок предназначаются маркировки асфальта с наилучшими показателями, например, такие, как М1200. Материал несколько меньшей плотности (М1000) уже не способен выдерживать вес многочисленных машин, поэтому его обычно применяют лишь для прокладки дорожек и тротуаров.

Изначально следует разметить ту территорию, на которой предполагается прокладка асфальта. Все работы будут зависеть от того, для каких целей предполагается использовать покрытие. Так, для «легкой» трассы, по которой не предполагается движения большого потока транспорта, понадобится всего один слой щебня, но вот при постройке магистрали уже необходимо будет использовать как минимум три его слоя.

Фракции укладываются от самой большой к наименьшей и очень тщательно прикатываются катком. На первом этапе необходимо формирование особой подушки, на которой и будет расположен асфальт.

Если необходимо, чтобы покрытие шло вровень с окружающей территорией, то сначала потребуется вырыть нужной глубины котлован, а после укладки в него щебня приступать непосредственно к наливке асфальтовой массы. Все дорожные работы по укладке асфальта проводятся согласно требованиями СНИП и ГОСТа.

Существует два основных способа устройства дорог из асфальта:

  1. Холодный. Обычно применим для ремонта, так как он очень быстро схватывается и уже вскоре можно будет использовать покрытие в полной мере;
  2. Горячий. Применим при прокладывании новой дороги. В данном случае битумная смесь должна быть укатана до того момента, как она начнет остывать.

Расход битума при ремонтировании покрытия должен быть не меньше 0,5 л. А вот расход асфальта при прокладке новой трассы высчитывается отдельно. Здесь необходимо учитывать не только размеры дороги, но и ее структуру, а так же другие дополнительные факторы.

При работе обязательно нужно использовать специальный термометр, позволяющий определить температуру стройматериала. Постоянный контроль этого показателя важен, так как после остывания битум уже будет непригоден для прокладки дороги.

На видео — технология укладки холодного асфальта:

Нанесение пропитки

На данный момент имеется три вида пропиток, входящих в состав дорожного покрытия:

  • На основе полимера из акрила. Одно из дорогостоящих покрытий, которое используют лишь на ограниченных территориях. Например, таких, как теннисные корты. Они обеспечивают высочайшие качества защиты, а так же выпускаются в нескольких цветовых гаммах.
  • Каменноугольная смола. Модифицированное покрытие, которое способно не поддаваться воздействию нефтепродуктов. Благодаря особым составляющим обеспечивается не только долговременная служба, но и качественный цвет.
  • Асфальтовая эмульсия. Достаточно распространен и доступен, однако не обеспечивает должной защиты, из-за чего полотно может вскоре потребовать ремонта.

При образовании трещин на проложенном асфальте уже не используют в качестве заливки битумную смесь. Для данной цели применяется герметик, который после посыпается мелкой крошкой цемента. Предотвратить их появление и обеспечить наилучшую прочность позволяет использование специальных сеток под асфальт. При помощи них производится надежная сцепка покрытия, улучшаются и продлевается срок его службы.

Уплотнение — это очень важный этап при прокладке покрытия. Для этой цели возможно использовать специальные машины для укладки: каток, виброплиту или асфальтоукладчик. Каждый из этих видов техники достаточно мобилен, но обладает некоторыми преимуществами перед другими типами укатки. Так, виброплита обладает наилучшей маневренностью, а асфальтоукладчиком можно осуществлять как минимум два типа работ.

На фото — процесс уплотнения покрытия при укладке асфальта

Укладка асфальта своими руками

В частном строительстве, используя асфальт, делают отмостки, устраивают дорожки и тротуары.Помимо этого асфальт возможно применять для формирования кровельного покрытия и проведения внутридворовых работ.

При прокладывании дорожек самостоятельно, работа производится поэтапно:

  • Изначально снимается до 30 см почвогрунта и убирается весь мусор;
  • Далее устанавливаются бордюры, которые послужат не только дополнительным украшением, но и предотвратят расползание битума;
  • На данном этапе создается подушка. Щебневой слой должен достигать 15 см, после укатки которой можно насыпать более мелкую фракцию щебня и вновь укатать. Последним слоем будет песок. Его достаточно будет 5 см. После создания подобной подушки потребуется залить ее водой и прикатать ручным катком;
  • Горячий асфальт необходимо равномерно раскидать по всему периметру дорожки. Далее для разравнивания бугров необходимо применять швабру-движок, постепенно заполняя все ямки новыми порциями асфальта. Поскольку материал достаточно быстро застывает, необходимо несколько работников, которые будут осуществлять всю работу;
  • Когда участок дороги будет заполнен асфальтом и разровнен, необходимо ручным катком уплотнить его. Предварительно потребуется смазать укатчик соляркой, дабы предотвратить прилипание и обеспечить равномерное покрытие. Важно покрыть соляркой все инструменты, которыми производится работа.

Температура асфальта при укладке очень важна. Она не должна опускаться менее 120С, иначе в скором времени покрытие полностью придет в негодность.

При укладке важно производить только прямые движения, реверсивные категорически запрещены. Расход битума в данном случае рассчитывается индивидуально и может составить как 5, так и 10 кг. По окончанию работы вместо пропитки можно использовать специальную краску для асфальта. Она придаст необходимый оттенок. Кроме того можно использовать белую краску для разметки асфальта.

Как правильно положить (уложить) асфальт своими руками расскажет видео:

Ремонт дорожного полотна

По прошествии некоторого времени битум будет нуждаться в ремонте. Если его осуществлять вовремя, замещая наиболее износившиеся участки, то он прослужит гораздо более долгий срок. Самым важным на этапе ремонтирование является фрезерование. Оно подразумевает под собой снятие старого покрытия при помощи фрезы.

После этого проводится текстурирование поверхности. Горячая методика фрезеровки предполагает сначала разогрев асфальтового покрытия, при холодном же методе это не считается обязательным. Последний практически неотличим по качеству от горячего, но способен в несколько раз облегчить работу.

Швонарезчик предназначен так же для снятия покрытия, а так же для нарезки швов. Для перевозки асфальтовой массы используют кохер, который специально изготавливается для этих целей. Он может быть при этом как передвижным, так и стационарным.

Чтобы максимально снизить применение ручного труда, во многих случаях применяют целые автоматизированные системы. Например, для ремонта дорог широко используются машины для снятия асфальта, которые проводят фрезерование и нарезку непригодного покрытия при помощи алмазного диска.

Снятие асфальта швонарезчиком

Ямочный ремонт

Не всегда производится ремонт всего полотна. Чаще всего применяют ямочную методику, технология которой предполагает заполнение всех выбоин и трещин битумной массой. Он может применяться в том случае, когда повреждения не превышают 15% от общего числа дефектов.

Прежде чем приступать к ремонту, потребуется произвести подготовительные работы:

  1. Разметка. В данном случае необходимо отмечать не только поврежденный участок, но и некоторое количество целого полотна. Если несколько выбоин располагаются в одном радиусе, то их необходимо окрашивать общим контуром.
  2. Далее производится демонтаж поврежденного слоя асфальта при помощи, например, отбойного молотка. Лучше всего использовать метод холодного фрезерования, поскольку он позволяет создать ровные стенки.
  3. На этом этапе производится удаление мусора и крошек покрытия, после чего можно приступать к обработке выбоин при помощи специального битумного состава.

На видео — как кладут асфальт, используя машину для ямочного ремонта УЯР-01:

Оценка материала

Рассмотрев в статье применение асфальтового покрытия и самые важные аспекты его ремонта, можно охарактеризовать его так:

  • Применяемые при современном прокладывании покрытий битумы считаются самыми экологичными, по сравнению с подобным материалом прошлых лет;
  • Доступен многим слоям населения, но все же достаточно дорог;
  • Применим для построения практически всех покрытий. Дополнительно может использоваться и при постройке сооружений;
  • Вводимое в эксплуатацию покрытие обладает достаточно хорошим внешним видом. Со временем битум способен бледнеть, но поддерживать цвет можно при помощи специальных красок;
  • Невозможно изготавливать самостоятельно;
  • Требует достаточно быстрой сноровки и использования дополнительных рабочих, поскольку может достаточно быстро остынуть и прийти в негодность.

Асфальтирование дорог или других участков – важный процесс при благоустройстве территории. Широкое применение асфальта вызвано относительно небольшой стоимостью и простотой укладки. В данной статье будет описана пошаговая технология укладки асфальта на щебеночно-песчаное основание.

Укладка асфальта на даче существенного улучшает внешний вид участка. Наибольшее внимание уделяется подъездным путям и пешеходным дорожкам. Некоторые считают, что устройство асфальта во дворе ничем не отличается от строительства дорог. Однако в частном секторе нет необходимости в дорожном полотне, воспринимающее значительные нагрузки, а на ограниченную территорию нет возможности вызвать спецтехнику. Следовательно, основная часть работ выполняется вручную, что не сказывается на качестве дороги.

До начала выполнения работ следует знать предполагаемую нагрузку на будущее дорожное полотно. Это важный параметр, так как от него зависит скорость устройства асфальтированного покрытия. Если у владельца участка имеется грузовой автомобиль – следует подобрать более надежную технологию. В данном случае будет рассмотрено асфальтирование дачного участка под обычную нагрузку от легковых автомобилей, где достаточно нескольких слоев основания.

Материалы для укладки асфальта на щебень

Перечислим основные материалы, которые чаще всего используются при укладке асфальта на щебень:

  1. Горячий асфальт (АС) или асфальтобетон (АБС). Представляет под собой смесь битумных смол, играющие роль связующего элемента, и песка. Рекомендуется использовать в местах, где нет интенсивного движения транспорта. В процессе изготовления температура смеси может достигать 200 градусов. Асфальтобетон отличается большими прочностными параметрами и большей вязкостью. При транспортировке важно, чтобы температура асфальта при укладке не опускалась ниже 130 градусов, иначе он станет непригодным. Главное отличие АБС – наличие в составе щебня и гравия, использование различных добавок и меньшая пористость за счет применения минеральных порошков. Асфальтобетон может насчитывать в составе от 40 до 60 процентов щебня.
  2. Холодный АС или АБС. Главное отличие от горячего типа – наличие в составе растворителей, способствующих разжижению. Могут применяться при температуре окружающей среды до -10 градусов. Качество полотна будет оптимальным, когда работы будут выполняться при температуре от +5 градусов. Для холодного АБС оптимальная температура выполнения работ от 0 градусов.
  3. Жидкий асфальт. Производится из старого покрытия с добавлением битума и растворителей. Применяется для ремонтных работ верхнего слоя дорожного полотна.
  4. Щебень. Это компонент, используемый в процессе приготовления АБС. Перед применением проходит тщательное просеивание. Широко используется для устройства основания под дорожное покрытие. Получается при дроблении твердых пород. Для АБС необходима фракция 5-15 мм, а для основания – 5-100 мм.
  5. Песок – компонент для приготовления АС, АБС и устройства основания. Добывается в специальных песчаных карьерах или в руслах рек. Перед применением должен пройти очистку от примесей и суглинков.
  6. Битум – компонент для обработки основания, приготовления асфальта или асфальтобетона. Способ добычи – из нефти, перегонкой. Выполняет роль связующего элемента.
  7. Присадки – добавки, предназначенные для изменения свойств смеси или вяжущего материала.

Какой минимальный слой необходимо класть?

В зависимости от толщины слоя, необходимо делать уплотнение различными ручными или самоходными механизмами. Рекомендуемая толщина составляет:

  1. Для частного сектора под подъездные пути – от 5 до 7 сантиметров.
  2. Для дорожек – от 3 до 4 сантиметров.

Подготовка основания под укладку асфальта

Структура песчано-щебеночного основания состоит из:

  1. Щебня. Содержится в количестве от 10 до 20 процентов. Могут использоваться фракции 5-20 и 20-40 мм.
  2. Песка.

Процесс устройства основы выглядит следующим образом:

  1. Снимается старое основание.
  2. Подошву грунта уплотняют.
  3. По необходимости происходит обработка почвы, чтобы в данном месте не было растительности. см

Также песчано-щебеночное основание может выполняться из нескольких чистых слоев:

  1. Песок (10-15 см).
  2. Щебень (10-15 см).
  3. Подстилающий.

Технология укладки асфальта на щебень

Укладка асфальта на дачном участке состоит из следующих работ:

  1. Доставка на строительный участок всех материалов.
  2. Подготовка под асфальтирование (включают очистку поверхности и удаление старого покрытия).
  3. Устройство основания. Рекомендуется пропитывать специальными веществами, чтобы в будущем подушка не провалилась в почву.
  4. Устройство подушки. В зависимости от предполагаемой нагрузки на покрытие выбирается определенная фракция.
  5. Пропитка подушки из щебня битумно-эмульсионным составом. Необходимо для улучшения сцепления нижнего слоя с компонентами асфальта.
  6. Устройство бордюров.
  7. Асфальтирование (укладка, выравнивание и уплотнение). Один из самых главных этапов, в процессе которого необходимо уплотнить участок ручным катком (вес более 100 кг) или виброплитой.

Сколько стоит укладка за 1 м2?

Асфальтирование дачного участка будет стоить в зависимости от следующих факторов:

  1. Расположения участка, где необходимо выполнить работу. От этого зависит дальность доставки материалов или техники (при ее наличии).
  2. Метода асфальтирования.
  3. Выполнения работ собственноручно или с привлечением специалистов.
  4. Используемых материалов.
  5. Геологических характеристик участка.
  6. Типа основания.

Асфальтирование дачного участка по СНиП

Условия, которые необходимо соблюдать в процессе асфальтирования, содержатся в:

  1. СНиП 2.05.02-85.
  2. СНиП 3.06.03-85.
  3. Других нормативных документах.

Главными условиями являются:

  1. Осенью устройство покрытия должно выполняться при температуре от +10 градусов, а весной – +5 и более.
  2. Укладка асфальта в дождь запрещена (кроме случаев, где используется специальная технология укладки асфальта в дождь).
  3. Холодный тип асфальта укладывается в любое время года.
Заключение

Как оказалось, асфальтирование дачного участка не требует особых навыков. Главное – соблюдение технологического процесса и наличие всех необходимых материалов. Если данная статья не ответила на все волнующие вопросы, можно воспользоваться дополнительными источниками информации. Например, видео по технологии укладки асфальта на щебеночно песчаную смесь.

Частая ситуация — укладка асфальта в дождь — вызывает всплеск негативных эмоций у наших соотечественников. Большинство из нас считает, что это нарушение всех норм и правил. Так ли это?

Определенные обстоятельства

Итак, можно ли класть асфальт в дождь? СНиП, еще советский, но действующий, регламентирует температуру окружающей среды — не ниже +15°С. Но ведь технологии не стоят на месте. Сегодня есть инновационные материалы, позволяющие выполнять работы, даже если на улице минусовая температура. Правда, не ниже -10°С.

В чем особенность

Современное дорожное покрытие укладывается следующим образом:

  1. Подготавливается место, которое досконально расчищается.
  2. Засыпается щебень слоем не менее 5 см.
  3. Заливается специальная эмульсия.
  4. Накладывается слой битума и на него сухой щебень.
  5. Созданный «пирог» тщательно укатывается катком.

Кроме мусора и остатков старого покрытия, мокрую дорогу убирают щётками от влаги. После этого прогревают инфракрасными разогревателями. Но они имеют низкую производительность. Потому на наших дорогах очень часто можно встретить тракторы с установленными на них авиационными двигателями. Их поток горячего воздуха делает территорию пригодной к укладке смеси.

При этих условиях получается самое прочное покрытие российских дорог на сегодня.

Современные требования

Даже при наличии инновационных материалов вопрос «можно ли класть асфальт в дождь» требует соблюдения некоторых условий. Как то:

  • Основание не должно быть мокрым.
  • Если осадки небольшие, смесь применяется литая и холодная.
  • Температура воздуха для использования горячей смеси должна быть не ниже +10°С, для холодных — не ниже -5°С, для литых — не ниже -10°С.

Если за окном минус

В холодное время года территория для укладки асфальта зачищается от подтаявшего снега и льда. Затем обрабатывается особыми реагентами.

Любые осадки в это время года снижают температуру укладочной смеси, поэтому толстые слои асфальта в это время класть не рекомендуется. Работы нужно проводить по всей ширине дорожного полотна и за один раз. В случае ливневых дождей класть асфальт категорически запрещено. При низких температурах можно ли класть асфальт в дождь? Можно. Но в смесь необходимо добавлять специальные технические усадки.

Горячая и холодная укладка

Холодный способ чаще всего используется при ремонтных или восстановительных работах. Главное его преимущество — всесезонность. То есть это как раз тот случай, когда вопрос «можно ли класть асфальт во время дождя» неактуален. Мало того, холодный способ укладки пригоден даже в зимнее время.

Холодный асфальт бывает двух видов:

  1. Летний. Применяется при разрыве температур от +15 до +30°С.
  2. Межсезонный. Пригоден для работ при температуре от -5 до +15°С.

Ни один из них не подходит для строительства нового дорожного полотна. Для этого используют только горячий асфальт.

Если условия не позволяют, прибегают к инновационной технологии литого асфальта.

Литой асфальт

Представляет собой смесь битума с и молотым известняком. Укатывать такой асфальт не нужно. Его консистенция такова, что он без дополнительного уплотнения ложится плотным литым слоем. Одно из его преимуществ — водостойкость. Это как раз тот случай, когда асфальт можно класть в дождь или даже при -10°С. Максимальная толщина слоя литого асфальта не должна быть более 30 мм.

Срок службы

Нормы и правила допускают разрушение 5 % дорожного полотна после ямочного ремонта. Гарантийный срок устанавливается в зависимости от интенсивности движения. Например, на придомовых территориях он всего два года. Если за это время обнаружатся дефекты или трещины (дорожники различают эти понятия), подрядчик выполняет восстановительные работы за свой счет. Это могут быть, например, выбоины, просадки полотна или решеток водоотведения, колейность и пр.

На автомобильных магистралях асфальт меняют большими полотнами. Согласно все тех же норм, производить эти работы нужно в сухую погоду. На вопрос «можно ли класть асфальт под дождем» специалисты отвечают, что этого никто не запрещает, но если он мелкий. Для этого необходимо соблюдать несколько условий. Одно из главных — смесь должна иметь повышенную температуру (для испарения влаги). А для этого завод по ее изготовлению необходимо иметь рядом, а работы на месте проводить быстро и оперативно.

В итоге

Так можно ли класть асфальт в дождь? Действующие нормы и правила не позволяют дорожникам выжидать комфортной погоды ни для ни для укладки нового дорожного полотна. Об этом прямо говорит ГОСТ «Автомобильные дороги и улицы».

В общем, схема действия ремонта дороги во влажных условиях проста:

  1. Подготавливается поверхность: ямы и 3-4 см вокруг тщательно зачищаются от влаги, пыли и грязи.
  2. Затем размечаются границы. Рисуются прямые линии вдоль полотна и поперек с захватом околоямочного покрытия на 5 см.
  3. Если выбоины близко друг к другу, их объединяют одним периметром.
  4. По очерченному контуру (обязательно прямоугольному или квадратному) делают вертикальные углубления на глубину ямы, но не менее толщины всего слоя покрытия.
  5. Снова все очищается от мусора пыли и кусков асфальта.
  6. Стенки ямы обрабатывают разжиженным битумом или эмульсией на основе битума.

Вот и получается, что вопрос, можно ли класть асфальт после дождя, как и под дождем, и на влажную поверхность, в современных реалиях разрешим. Но работы должны проводиться оперативно: быстрая разгрузка, распределение и немедленное уплотнение катком. Единственное «но»: верхний слой в мокрых условиях укладывать нельзя.

Главные причины бездорожья

Кроме неправильной эксплуатации, к основным отнести можно следующие:

  • Экономия битумной эмульсии (она обеспечивает сцепление старого покрытия, грунта и щебня). Ее недостаток или отсутствие приводит к быстрому «разъезжанию» уложенного полотна, и как следствие появляются трещины.
  • В незалатанные проплешины в асфальте попадает дождевая вода или подтаявший снег.
  • Недостаточный слой щебня или замена его на битый кирпич. «Лёгкие» дороги предполагают один слой из щебня средней фракции (20-40 мм). Полотно общего назначения требует укладки нескольких слоев щебня. Сначала крупная фракция (40-70 мм), затем слой средней и верхний слой — мелкая фракция (5-20 мм). Каждый прокатывается катком.
  • Высота каждого слоя асфальтового «пирога» меньше заявленных в нормативах.
  • Несвоевременно выполненные работы.
  • Несоблюдение технологии укладки.
  • Экономия асфальта или недопустимое его качество. Изготавливается асфальт из нефти. И не каждый ее сорт подходит для Отчасти поэтому покрытие непрочное. Плюс недостаточная толщина слоя. Если для придомовых территорий достаточно слоя 4-5 см, то на автомагистралях таких слоев должно быть несколько. Причем разной зернистости. Сначала укладывается крупнозернистый асфальтобетон, за ним мелкозернистый. Для надежности укладывают и третий слой. Каждый проливают битумом.

Но самая веская причина — халатность. Многие работники дорожных служб не «заморачиваются» вопросом «можно ли класть асфальт в лужи». Просто кладут. И как следствие вода, попавшая под покрытие, замерзает, расширяя трещины. Но всегда ли это халатность? Может быть, холодный расчет? Ведь просевший и потрескавшийся асфальт снова нужно ремонтировать.

Post scriptum

С начала 2011 года в нашей стране начали действовать новые правила ремонта дорожного полотна. Главное изменение — восстановительные работы теперь проводятся раз в три года (ранее раз в семь лет). Примерно в это же время начали вести историю дорог. В документах прописывается каждый отремонтированный километр. И в случае выявления брака подрядчики, проводившие работы, ремонтируют полотно за свой счет.

Рекомендуем также

Технологии укладки асфальта | Статья АСФАЛЬТКОМ

Развитие дорожной инфраструктуры неразрывно связано с защитой окружающей среды. Это необходимо для достижения экономических и социальных выгод, но в соответствии с принципами устойчивого развития и необходимостью уважать законы природы. Поэтому государственные органы обязаны проводить оценку воздействия на окружающую среду для линейных инвестиций.

Главным фактором возведения надёжного и долговечного дорожного полотна является правильно выбранная технология укладки асфальта. В настоящее время для возведения автотрасс применяется несколько технологий, каждая из которых обладает как преимуществами, так и недостатками.

Основные технологии асфальтирования дорог

Сегодня при строительстве или ремонте дорог применяется один из четырёх методов:

  • Технология укладки асфальта на щебёночно-песчаную смесь.

Это комплексная система для проектирования дорожно-строительных смесей, отвечающих самым высоким требованиям и характеристикам они различаются между собой в зависимости от транспортной нагрузки, климатических и конструктивных условий на конкретном месте применения. Улучшение характеристик покрытия достигается за счёт разработки и сочетания наиболее подходящего битумного вяжущего и минерального компонента.

  • Технология укладки асфальта на старый асфальт.

Этот метод возведения и ремонта дорожных покрытий является современным, хорошо зарекомендовавшим себя для дорожных организаций. Он уникален тем, что предусматривает восстановление основания дороги методом, позволяющим повторно использовать материал старого покрытия. Такая технология позволяет сократить время для реконструкции и ремонта дороги, а также значительно снизить финансовые затраты. Работа методом замещения  «холода» проводится без необходимости перекрывать транспортное движение. Также важным преимуществом применения технологии замещения является абсолютная безопасность для окружающей среды, о чём говорилось выше.

  • Технология укладки асфальта с применением полимерных материалов.

Это глобальная инновационная политика для получения дорожного покрытия из переработанного пластика. Первый материал для пластиковых дорог был сделан из смеси клея на полимерной основе из измельченных пластиковых отходов и дёгтя. «Пластиковая» дорога — это модульная полая дорожная конструкция. Лёгкий вес, цельная структура и сборное производство пластиковых дорог делают строительство и обслуживание автотрасс проще, быстрее и эффективнее.

  • «Холодный» асфальт.

Технология укладки дорожного полотна при помощи «холодного» покрытия уникальна тем, что готовую смесь не нужно подвергать воздействию высоких температур. Процесс работы по укладке смеси осуществляется без привлечения тяжёлой техники, а использовать дорогу по назначению можно практически сразу после укладки.

Это далеко не все технологии асфальтирования дорог. С появлением новых материалов и наполнителей увеличивается и количество методов для получения прочного и долговечного дорожного полотна.

Холодный асфальт: технология укладки, расход

Ремонт дорожного полотна — задача тривиальная и многократно повторяющаяся в течение жизненного цикла дороги, но с другой стороны она требует качественного выполнения. Тем более в России, как известно, две проблемы: дураки и дороги. Поэтому в нашей стране с ее нелегким климатом и перепадами температуры асфальтное полотно подвергается особо суровым испытаниям.

Помимо полноценной замены асфальтного полотна очень часто приходится сталкиваться с частичным ремонтом поврежденного покрытия, ликвидацией выбоин и т.д. — это так называемый ямочный ремонт. При этом виде работ пригонять машину с асфальтом, особенно учитывая, что горячий асфальт долго хранить и перевозить нельзя, он «схватывается», весьма нецелесообразно. Тем более при ямочном ремонте асфальта требуется, как правило, сравнительно немного. В таких случаях на помощь приходит холодный асфальт.

Итак, что из себя представляет холодный асфальт?  Это смесь минеральных и битумных веществ, как и обычный асфальт. Но благодаря особым добавкам, называемым адгезионными, и благодаря более низкой температуре, при которой холодный асфальт производится, он сохраняет рыхлую структуру очень длительное время и не схватывается. Это позволяет его использовать в широких температурных диапазонах (например, зимой) и при любой погоде, даже сырой. По этим причинам холодный асфальт является идеальным решением для мелких ремонтных дорожных работ и ямочного ремонта. Технология укладки холодного асфальта достаточно проста. Предлагаем ознакомиться с ее шагами и посмотреть видео, в котором ясно видно как это происходит.

Технология укладки холодного асфальта:

  1. Очистка ямы от мусора;
  2. Зачистка и обработка кромки ямы;
  3. Засыпка холодного асфальта;
  4. Утрамбовка.

Видео укладки холодного асфальта



Расход холодного асфальта

Расход материала при любом виде работ — очень важная характеристика. Без знания этого невозможно рассчитать сколько понадобится материала. Холодный асфальт — не исключение. Итак, сколько нам понадобится материала для ремонта, скажем, двух квадратных метров дорожного полотна? Для этого еще важно знать такой параметр, как толщина покрытия. В общем случае формула такова: 25 килограммов асфальта на квадратный метр на 1 сантиметр толщина покрытия. Если площадь нашей ямы 2 кв.м., требуется толщина 5 см, то расход холодного асфальта будет равен 25 * 2 * 5 = 250 килограммов.

Достаточно ли 2 дюймов асфальта для проезда? Толщина асфальтового покрытия

Когда дело доходит до толщины асфальтового покрытия, существует несколько точек зрения. Некоторые подрядчики по производству асфальта выберут более тонкий готовый продукт, чтобы сэкономить средства и взимать меньшую плату с клиентов за свою работу. Отсюда и пришла идея, что для проезжей части достаточно двух дюймов асфальта. Итак, достаточно ли 2 дюймов асфальта для проезда? В некоторых случаях да. Тем не менее, мы никогда не рекомендуем использовать только 2 дюйма, потому что этого недостаточно, перепады температуры в Колорадо с большей вероятностью повредят асфальт, а в некоторых районах разбухающая почва может намного легче разорвать 2 дюйма асфальта.

Для подъездной дороги с асфальтовым покрытием в жилых помещениях компания Colorado Pavement Solutions всегда рекомендует использовать 4 дюйма асфальта для проезжей части. Четыре дюйма асфальта достаточно прочны, чтобы выдержать перепады температур в Колорадо и вес большинства личных автомобилей. Итак, откуда пришла идея о необходимости 9 дюймов асфальта?
Разные муниципалитеты имеют разные стандарты для муниципальных дорог. Мы считаем, что отсюда и возникло это заблуждение. В некоторых частях муниципальных дорог Aurora CO требуется асфальт толщиной от 9 до 11 дюймов.С другой стороны, большинству компаний Lakewood CO требуется 6 дюймов для проезжей части. Шесть дюймов асфальта — это также наша стандартная рекомендация для коммерческих парковок.

Современный асфальт представляет собой смесь побочных продуктов переработки нефти, таких заполнителей, как камень и пыль, и различных химических связующих. Для оптимального смешивания и поверхности этих компонентов вам потребуется минимальная толщина. Количество заполнителя, слоев и компонентов асфальта зависит от региона, потребностей дороги и многого другого.

Можете ли вы сделать 2 дюйма для проезжей части? Конечно.Бывают ситуации, когда рекомендуется использовать 2 дюйма, если это разрешено вашей компанией по производству асфальта. Замена двух дюймов может сэкономить ваше время, энергию и деньги.

Фрезерование / покрытие — Если производитель асфальта считает, что ваш слой вяжущего в хорошем состоянии, вы можете выбрать покрытие.

Есть два варианта обновления поверхностного слоя, наложения или фрезерование и наложение. Наложение — это только добавление нового поверхностного покрытия, в то время как фрезерование и наложение включает фрезерование предыдущего поверхностного слоя перед укладкой двух дюймов нового асфальта.

Накладку можно выбрать только в том случае, если асфальт имеет умеренный или умеренный износ. Если асфальт сильно поврежден, потребуется фрезер и наплавка, что дороже, чем только наплавка. Ваш подрядчик по асфальту может помочь вам определить правильный способ укладки асфальта.

Два дюйма — это промышленный стандарт для асфальтовых покрытий и слоев покрытия, поскольку он должным образом связывает слой покрытия с слоем связующего. Если слой поверхности слишком тонкий, у него не будет площади поверхности и других свойств для правильного сцепления, что приведет к растрескиванию, растрескиванию и другим проблемам с асфальтом.

Есть много проектов «сделай сам», которыми домовладельцы могут заняться, но замена или установка нового асфальта — это не то, за что мы рекомендуем браться. Заливка нового асфальта требует квалифицированных расчетов, правильного планирования и безупречного исполнения. У большинства домовладельцев нет знаний и оборудования для укладки нового асфальта, поэтому обратитесь к профессионалу.

Colorado Pavement Solutions отмерит правильное количество асфальта, выберет подходящие материалы на ваш вкус и бюджет и установит красивое новое асфальтовое покрытие.Если вы готовы к новому асфальту, будь то новая укладка или покрытие, позвоните нам или напишите нам сегодня.

Мощение 101 | Либерти Тауншип, Огайо

Улицы Liberty Township ежегодно оцениваются с использованием оценочной формы с асфальтовым покрытием и шкалы оценок от 0 до 10 в зависимости от состояния дорожного покрытия. Оцениваются следующие факторы: возраст асфальта, поперечное растрескивание, продольное растрескивание, аллигаторное растрескивание, растрескивание при усадке и общее качество езды. Каждый год составляется список улиц, подлежащих оценке.Улицы получают два отдельных рейтинга от персонала Liberty Township. Две оценки объединяются для получения средней оценки. Чем выше рейтинг, тем больше повреждение дорожного покрытия. См. Ниже типы вариантов восстановления, которые использует Liberty Township.

Типы дорожного покрытия


Заделка трещин


Этот тип обработки дорожного покрытия предназначен для дорог с признаками незначительного повреждения покрытия. Растрескивание покрытия без какой-либо программы консервации может привести к дорогостоящему ремонту дороги из-за попадания воды в эти трещины и, в конечном итоге, возникновения выбоин или проблем с грунтовым покрытием.Метод профилактического обслуживания, используемый Liberty Township для устранения трещин, заключается в том, чтобы сначала выдуть из трещины все незакрепленные обломки, а затем нанести на трещину горячий поливолоконный герметик. Эта обработка «заделкой трещин» в основном используется для поверхностей дорожного покрытия, которые планируется заменить в течение 3-5 лет. Завершив этот тип консервации дорожного покрытия, можно продлить срок службы асфальта и избежать дорогостоящего восстановления. Многие местные отделы технического обслуживания также используют этот метод лечения.



Черный мат / микроповерхность

Этот тип обработки дорожного покрытия используется на улицах с незначительными повреждениями дорожного покрытия, такими как полированный заполнитель или небольшие трещины, но без выбоин или больших участков растрескивания. Черный коврик представляет собой тонкий слой мелкого заполнителя и асфальтобетонного полимера толщиной 1/8 — 1/4 дюйма, который наносится как холодная смесь для дорожного покрытия. Дорожное покрытие Black Mat восстанавливает поверхности без необходимости фрезерования существующих поверхностей, которые являются структурно прочными и демонстрируют незначительные повреждения.Затраты на укладку черного мата примерно на 60% меньше, чем при стандартной шлифовке верхнего слоя; поэтому этот метод служит основным вариантом мощения Liberty Township, чтобы не терять информацию о деньгах налогоплательщиков.

Standard Overlay Resurfacing
Этот тип обработки дорожного покрытия рассматривается, когда состояние дорожного покрытия имеет высокие оценки, во время оценок, указывающих на чрезмерное повреждение, такое как растрескивание аллигатора, выбоины и т.д. новое покрытие должно соответствовать существующему бордюру, сохраняя при этом корону проезжей части для надлежащего дренажа.Шлифовка выполняется подметанием, и на нее наносится клейкий материал, который способствует сцеплению нового асфальта с отшлифованной поверхностью. Примерно 1–1,5 дюйма поверхности асфальта наносится и уплотняется с помощью валика.

Важно отметить, что стандарты дорожного покрытия основаны на сроке службы 18–20 лет; однако многие факторы играют роль в поломке или уменьшении срока службы дорожного покрытия, в том числе объем движения, тип движения и климатические условия.


Глава 4: Критерии проектирования — Руководство по усовершенствованию полосы отвода

Тип покрытия: Новое покрытие должно быть того же типа (жесткое или гибкое), что и существующее покрытие, когда улица расширяется, удлиняется или заменяется, если иное не указано Министерством транспорта Сиэтла.

Глубина покрытия: Глубина покрытия определяется конструкцией дорожного покрытия и основывается на зонировании, количестве и типе тяжелых транспортных средств в день, использующих проезжую часть или ожидающих ее использования, прочности земляного полотна и типе проектируемого покрытия. Необходимые участки покрытия указаны в Правилах вскрытия и восстановления дорожного покрытия (PORR). Секции дорожного покрытия, представленные в PORR, были разработаны с учетом различных расчетных условий (типы почвы, условия дренажа и т. Д.), Характерные для города Сиэтл, и являются довольно консервативными.

Если в проекте предлагается использовать участок покрытия меньше указанного в PORR, то проект покрытия должен быть одобрен SDOT. Дизайн должен быть основан на конкретных критериях площадки и параметрах проекта, описанных ниже. Для спроектированных дорожных покрытий необходимы испытания и анализ земляного полотна инженером-геологом, анализ движения и расчет конструкции дорожного покрытия. Испытания на прочность земляного полотна (CBR, значение k, значение R и т. Д.) Должен проводить квалифицированный инженер-геолог.

Глубина проезжей части:

Зона землепользования

Тип и глубина покрытия

1 или 2 новых жилых дома

6-дюймовый щебень

SF, LR1, LR2, LR3, MR, HR

Бетон из портландцемента 6 дюймов или асфальтобетон 3 дюйма и щебень 6 дюймов

NC1, NC2, NC3

8-дюймовый портландцементный бетон или 3-дюймовый асфальт поверх 7-дюймового щебня

C1, C2, IB, IC, IG1, IG2 и центр города

8-дюймовый портландцементный бетон

Расчет покрытия: параметры по умолчанию для нового покрытия

Начальный индекс пригодности к эксплуатации (P i)

4.5

Индекс эксплуатационной пригодности терминала (P t)

2,0

Надежность

90%

Расчетный срок службы асфальта

20 лет

Стандартное отклонение для асфальта

0.45

Структурный коэффициент асфальта HMA класса ½ ”и класса 1”

0,39

Минеральный агрегат со структурным коэффициентом

типа 2, щебень

0.13

Расчетный срок службы бетона

40 лет

Стандартное отклонение для бетона

0.35

Коэффициент передачи совместной нагрузки

3,2

Модуль упругости бетона

650 фунтов на кв. Дюйм

Модуль упругости бетона

4.0 x 106 фунтов на кв. Дюйм

Коэффициент дренажа

1,0

Исходные данные в таблице выше следует использовать в качестве отправной точки для проектирования дорожного покрытия и при необходимости корректировать, чтобы отразить конкретные условия проекта.Отчеты о проектировании дорожного покрытия должны описывать, как было рассчитано каждое входное значение. Проектирование дорожного покрытия на дорогах, которые вмещают большое количество тяжелых транспортных средств, включая улицы крупных грузовых автомобилей, улицы, включенные в классификацию транзитных перевозок, региональные соединители, коммерческие соединители и промышленные подъездные улицы, должно быть спроектировано с использованием Руководства AASHTO по проектированию дорожного покрытия 1993 года. Структуры, 4-е издание с дополнением 1998 г.

Расположение панелей: Когда предлагается или требуется новое покрытие PCC, расположение панелей на всех перекрестках и на главных улицах должно быть показано на планах.Кроме того, могут потребоваться схемы панелей для улиц без магистралей с нестандартной шириной улиц. Продольные стыки необходимо размещать так, чтобы они не попадали в зону движения колес транспортных средств или в зоне, используемой велосипедами. Соединения, дюбели и анкерные стержни должны соответствовать стандартному плану 405a — 405d.

Земляное полотно: Покрытие должно быть уложено на подготовленное земляное полотно из надлежащим образом уплотненного подходящего материала, как определено Министерством транспорта Сиэтла (SDOT).

Уплотнение земляного полотна: Земляное полотно должно быть уплотнено как минимум до 95% максимальной плотности в сухом состоянии для всех улучшений улиц и аллей. Материалы земляного полотна, которые не могут быть уплотнены до этой плотности, должны быть чрезмерно выкопаны (удалены), а земляное полотно заменено приемлемым материалом.

Испытания грунта: Во время строительства могут потребоваться испытания на плотность грунта, чтобы показать, что требуемая степень уплотнения была достигнута.

Пределы покрытия Замена и восстановление: Размер нового покрытия, которое будет установлено на проезжей части с существующим покрытием, зависит от требуемой ширины покрытия и состояния существующего покрытия. Конкретные правила и требования для нового покрытия подробно описаны в Правилах вскрытия и восстановления уличных и тротуарных покрытий.

Существующие и предлагаемые стыки бетонных панелей должны быть показаны на планах благоустройства всех перекрестков, магистральных улиц и в тех случаях, когда восстановление покрытия превысит один квартал.Степень замены дорожного покрытия должна быть обозначена на планах благоустройства улиц с помощью затемняющих панелей или частей панелей, подлежащих замене.

»Жилые подъездные пути

Обратите внимание — подъезд к жилым домам должен быть правильно построен, чтобы быть хорошей инвестицией. Информация, содержащаяся в этой главе, предназначена в качестве общего руководства для домовладельца по проектированию и строительству асфальтобетонных жилых проездов. Эти подъездные пути просты и экономичны в строительстве, а правильно спроектированные и построенные подъездные пути прослужат многие годы при минимальном техническом обслуживании или вообще без него.

Решение домовладельца проложить дорогу к дому иногда принимается через много лет после того, как его дом был построен, и часто включает существующую подъездную дорогу из щебня или гравия. Существуют определенные особенности этого типа дорожного покрытия, которые специально рассматриваются в этом разделе, как и замена покрытия существующих асфальтовых проездов.

Для домовладельца, у которого есть подъездная дорога из щебня или гравия, эта страница будет служить руководством по необходимым шагам для покрытия существующей подъездной дороги асфальтобетоном.

Выбор подрядчика

Важно работать с авторитетным и компетентным подрядчиком по асфальту, имеющим опыт строительства подъездных путей. Любой подрядчик, идущий от двери к двери с грузовиком с асфальтом, который он хочет установить «до того, как он остынет» (и готов дать «хорошую цену»), не является подрядчиком с хорошей репутацией. Домовладелец должен иметь контракт, в котором четко оговаривается защита инженерных сетей, дренаж, подготовка земляного полотна, конструкция основания и асфальтовый слой (включая толщину дорожного покрытия).

Домовладельцы, как правило, не обладают преимуществами строгих спецификаций, обученных инспекторов и технических знаний, которыми государственные подрядные организации имеют в своем распоряжении для контроля над проектом. Следующие советы могут быть полезны при выборе надежного подрядчика и получении наилучшей конструкции проезжей части.

  • Выберите подрядчика, известного своим высоким качеством работы и имеющего прочную репутацию в обществе.
  • Получите предложения от более чем одного подрядчика, чтобы гарантировать, что все участвуют в торгах на один и тот же тип смеси и конструкции.Чтобы можно было провести достоверное и достоверное сравнение, все предложения должны охватывать одни и те же единицы.
  • При обсуждении проекта убедитесь, что согласованная толщина составляет , минимальная толщина уплотнения .
  • Посетите объекты тротуаров, построенные потенциальными подрядчиками, и поговорите с владельцами проектов.
  • Настаивайте на письменном контракте или соглашении в дополнение к любой гарантии, предлагаемой подрядчиком проезда. По возможности, предусмотрите возможность удержания некоторой части платежа, причитающегося подрядчику, до тех пор, пока не будет полностью удовлетворено качество готовой проезжей части.

Рекомендации по размещению

Эстетические объекты, такие как деревья и камни, по возможности следует сохранять. Следует позаботиться о том, чтобы подъездная дорожка находилась вдали от деревьев и кустарников, корневая система которых может повлиять на дорожное покрытие по мере их роста. Кроме того, чтобы избежать неприглядных порезов на холмистых участках, проезды в целом должны соответствовать рельефу местности. Там, где это будет размещено в собственности, более привлекательной будет извилистая подъездная дорога. Изогнутая подъездная дорога должна быть увеличена в ширину на крутых поворотах.

Минимальная ширина и радиус тротуара

Одним из наиболее важных факторов для жилых проездов является ширина тротуара. Абсолютно минимальная ширина дорожного покрытия для одного автомобиля шириной составляет восемь футов (8 футов), предпочтительнее десять футов (10 футов). Когда пешеходы и автомобиль будут использовать подъездную дорожку, минимальная рекомендуемая ширина дорожного покрытия составляет двенадцать футов (12 футов). Для проездов с двумя автомобилями минимальная ширина покрытия в двадцать футов (20 футов) позволит беспрепятственно открывать автомобильные двери со всех сторон.

Минимальный радиус для прямого угла, например, там, где подъездная дорога встречается с улицей, составляет шесть футов (6 футов), предпочтительнее восемь футов (8 футов).

Толщина покрытия

В этой главе приведены рекомендуемые минимальные толщины покрытия для различных условий земляного полотна с использованием как полноразмерных (полностью асфальт), так и композитных покрытий (асфальт на щебеночном основании). Эти значения представляют собой минимальную толщину уплотнения. Возможно, потребуется увеличить эту толщину для соответствия конкретным проектным требованиям.Любой договор на строительство проезжей части жилого дома должен быть оформлен соответствующим образом.

Подготовка земляного полотна

Поскольку земляное полотно должно служить как рабочей площадкой для поддержки строительного оборудования, так и фундаментом для конструкции дорожного покрытия, очень важно следить за тем, чтобы оно было должным образом уплотнено и отсортировано. Визуальный осмотр обычно выявляет адекватность возвышения. Следует тщательно оценить несущие характеристики существующего грунта земляного полотна.Конструкцию дорожного покрытия следует разрабатывать на основе этих оценок в сочетании с предыдущим опытом работы с материалами аналогичного типа.

Все подземные коммуникации должны быть защищены или перемещены до классификации. Подъездная дорога должна располагаться вдали от деревьев и кустов, растущие корневые системы которых могут повредить тротуар в будущем.

Весь верхний слой почвы должен быть удален, а низкокачественная почва должна быть улучшена путем добавления асфальта или других подходящих добавок, таких как известь или зернистые материалы.

Площади, которые будут вымощены, должны быть обработаны средством для стерилизации почвы, чтобы предотвратить будущий рост флоры после удаления всех камней, мусора и растительности. Планирование и уплотнение участка следует выполнять таким образом, чтобы предотвратить просадочные участки или перекачку почвы. Большой грузовик, проезжающий по местности, укажет на любые «слабые места». Если будет обнаружено слабое место, материал следует удалить и заменить шестидюймовым (6 ″) уплотненным щебнем или трехдюймовым (3 ″) уплотненным асфальтобетоном.В случае очень плохого земляного полотна может потребоваться удалить верхнюю часть земляного полотна и заменить ее выбранным материалом. По окончании уклона земляное полотно не должно отклоняться от требуемого уклона и поперечного сечения более чем на полдюйма (1/2 дюйма) на десять футов (10 футов).

Дренаж

Хороший дренаж важен для долговечности и долговечности дорожного покрытия. Поверхность проезжей части должна переходить в контур существующего грунта, чтобы поверхностная вода текла по нему или от него в естественном русле.На ровных участках подъездная дорожка должна иметь уклон не менее двух процентов (2%) или вершину не менее четверти дюйма на фут (1/4 дюйма / фут), чтобы вся поверхностная вода стекала. Дренаж из водосточных труб на крыше, патио и пешеходных дорожек должен, если это возможно, отводиться на значительном удалении от края проезжей части. В некоторых случаях может потребоваться поперечный дренаж трубы для отвода воды под проезжую часть. Ни при каких обстоятельствах нельзя допускать попадания воды на тротуар или по краям тротуара.

Как правило, дренажная система не требуется на глубоком асфальтовом покрытии, даже на плохой почве или в некоторых других нежелательных условиях дренажа.Однако может потребоваться дренажная система, если дорожное покрытие проезжей части построено на основе необработанного заполнителя.

Конструкция основания (асфальт)

Перед укладкой асфальтобетонного основания земляное полотно должно быть выровнено в соответствии с установленными требованиями, должным образом утрамбовано и устранены все недостатки. Асфальтобетонный слой следует укладывать непосредственно на подготовленное земляное полотно одним или несколькими подъемами, разложить и утрамбовать до толщины покрытия, указанной в планах или установленной в контракте.(Уплотнение асфальтобетонных смесей является одной из наиболее важных строительных операций, способствующих надлежащим характеристикам готового покрытия, независимо от толщины укладываемого слоя. Вот почему так важно иметь правильно подготовленное земляное полотно для уплотнения вышележащее покрытие.)

Асфальтобетон должен соответствовать Спецификациям Министерства транспорта штата Вирджиния для указанного типа смеси.

Конструкция основания (совокупность)

Земляное полотно должно быть выровнено по требуемым контурам и уклону таким образом, чтобы обеспечить твердую, однородную, хорошо уплотненную структуру дорожного покрытия.Все исправления недостатков и дренажные работы должны быть выполнены до строительства агрегатного основания.

Основание из дробленого заполнителя должно состоять из одного или нескольких слоев, размещенных непосредственно на подготовленном грунтовом основании, разложенных и уплотненных до однородной толщины и плотности, как это требуется на планах или установлено в контракте. Абсолютная минимальная толщина измельченного заполнителя составляет четыре дюйма (4 дюйма). Весь измельченный заполнитель должен быть одобренного типа, утвержденного Департаментом штата Вирджиния, по адресу: , и подходить для этого применения.

Tack Coat

Перед нанесением следующих друг за другом слоев дорожного покрытия предыдущий слой следует очистить и, при необходимости, нанести клейкий слой из разбавленного эмульгированного асфальта. Липкий слой может быть удален, если предыдущий слой нанесен свежим и тщательно очищен.

Асфальтовое покрытие

Материалом для поверхностного слоя должен быть асфальтобетон, уложенный в один или несколько подъемников до истинной линии и уклона, как показано на планах или установлено в контракте.Если не указано иное, асфальтобетон должен соответствовать Спецификациям Министерства транспорта штата Вирджиния для асфальтобетона указанного типа. Любые неровности на поверхности дорожного покрытия следует устранять непосредственно за асфальтоукладчиком. Прокатывание и уплотнение следует начинать, как только можно будет уплотнить материал без смещения, и продолжать до полного уплотнения и исчезновения всех следов ролика. Неправильное уплотнение со временем может привести к образованию колеи на проезжей части.

Герметизация

Обычно нет необходимости в герметизации поверхности недавно построенной асфальтобетонной проезжей части. Если дорожное покрытие построено должным образом, подъездная дорога должна прослужить долгие годы, прежде чем станет желательным тонкое нанесение герметика подъездной дороги, содержащего минеральную крошку (доступного в хозяйственных магазинах), для улучшения текстуры поверхности, заделки небольших трещин и обновления внешнего вида. Если дорожное покрытие не уплотнено должным образом во время строительства, поверхностный герметик может потребоваться в течение двух-четырех лет.

Мощение существующей подъездной дороги из заполнителя

Требуемая толщина асфальтового покрытия для покрытия существующей подъездной дороги из гравия или заполнителя может быть взята из таблицы, в которой показана конструкция основания из асфальта и заполнителя. Однако все существующие подъездные пути из заполнителя должны быть классифицированы и обработаны нетоксичным коммерческим средством для стерилизации почвы перед укладкой дорожного покрытия. Также необходимо определить глубину существующего камня. Если это определение покажет, что глубина заполнителя меньше требуемой минимальной толщины, указанной в таблице для основного материала заполнителя, потребуется дополнительная толщина камня или дорожного покрытия.

Замена покрытия существующих подъездных путей с асфальтовым покрытием

После многих лет эксплуатации домовладелец может захотеть отремонтировать и обновить покрытие подъездных путей с асфальтом, чтобы исправить исходные строительные ошибки, окисление, растрескивание и разлив автомобильного топлива или масла. Перед шлифовкой все слабые места следует заделать соответствующими заплатами. Места, где разливы топлива и других нефтепродуктов размягчили асфальтовое покрытие, должны быть удалены и залатаны. Структурные заплатки должны быть спроектированы и изготовлены из асфальтобетона на всю глубину, чтобы обеспечить прочность, равную или превышающую прочность существующего покрытия.Тщательная и правильная подготовка существующего покрытия перед устройством выравнивающих или усиливающих перекрытий имеет важное значение для хорошего строительства и максимальной производительности перекрытия. Требования к правильной подготовке существующих покрытий для перекрытий зависят от возраста, состояния и использования покрытия. По этой причине рекомендуется проконсультироваться с компетентным подрядчиком по асфальтированию проезжей части для получения информации о необходимом ремонте дорожного покрытия и толщине покрытия. Однако рекомендуется, чтобы верхний слой имел минимальную толщину уплотненного не менее одного дюйма (1 дюйм).

Рекомендации по проектированию

При проектировании проезжей части домовладелец должен учесть несколько соображений. Прежде всего, какой ширины должна быть подъездная дорога? Во многих случаях минимальная ширина составляет 8 футов. Если подъездная дорога ведет к гаражу, то ширина проезжей части должна быть не меньше ширины проема гаража. Как правило, подъездная дорожка шириной 10 футов может вместить одну машину. Чтобы припарковать несколько автомобилей бок о бок, площадь парковки на подъездной дорожке должна быть увеличена на 10 футов на каждую машину, чтобы можно было открывать двери.

Ширина проезжей части может варьироваться. В целом ширина увеличивается на парковке и сужается по длине проезда. В местах пересечения проезжей части с проезжей частью необходимо установить радиус не менее 6 футов.

Дренаж

Двумя наиболее важными факторами при проектировании дорожного покрытия являются движение транспорта и дренаж. Если какой-либо из них не учтен при проектировании дорожного покрытия, тогда конструкция дорожного покрытия будет либо чрезмерно спроектирована (и деньги будут потрачены впустую), либо недостаточно спроектированы (что приведет к преждевременному и постоянному обслуживанию).Дренаж влияет на характеристики дорожного покрытия, когда материалы земляного полотна и материалы слоя дорожного покрытия пропитываются и теряют прочность. Вода, которая попадает на поверхность тротуара, должна сливаться в бордюры и водосточные системы или канавы. Вода проникает в тротуар с поверхности, просачивается по сторонам дороги или поднимается из-под тротуара, чтобы не снижать общую прочность.

Чтобы учесть дренаж поверхностных вод, важно, чтобы проезжая часть была построена с гребнем или поперечным уклоном.Как правило, в центре проезжей части размещается венец, и тротуар имеет уклон 2% в каждом направлении. Иногда тротуар бывает очень приподнятым, если одна сторона проезжей части выше другой. В любом случае тротуар должен иметь уклон, чтобы вода не собиралась на поверхность.

Для подземных вод подход к решению зависит от проекта. В некоторых случаях для улавливания воды, которая может протекать под тротуаром, размещаются дренажные канавы. Затем этой воде позволяют вытечь в канаву или сливают в систему ливневой канализации.Во многих случаях, когда земляное полотно становится слабее из-за воды, земляное полотно стабилизируется с помощью вяжущего, удаляется и заменяется более прочным материалом, покрывается стабилизирующей тканью перед укладкой следующего слоя дорожного покрытия или следующие слои дорожного покрытия становятся толще. . Для большинства проездов не требуется дренаж и стабилизация.

Тип и прочность земляного полотна

Тип и прочность земляного полотна влияют на общую структуру дорожного покрытия. Перед строительством проезжей части необходимо удалить весь верхний слой почвы.Дополнительный грунт должен быть удален, чтобы приспособить покрытие главной проезжей части.

После удаления верхнего слоя почвы и дополнительной почвы земляное полотно необходимо утрамбовать катком. После уплотнения большой грузовик следует проехать по земляному полотну проезжей части для поиска слабых мест. Мягкие пятна следует удалить и заменить или стабилизировать.

Последний этап земляного полотна — обработка участка средством для стерилизации почвы. Это предотвратит прорастание растений через тротуар.

Трафик

Легковые автомобили и малотоннажные грузовики — это нормальное движение для проезжей части. Эти автомобили обычно не вызывают повреждения дорожного покрытия. Иногда тяжелый грузовик может использовать подъездную дорожку, например, строительный грузовик или грузовик для бетонных смесей. Эти тяжелые грузовики повредят подъездную дорожку. Если этим грузовикам необходимо передвигаться по проезжей части, рекомендуется подождать до того времени года, когда тротуар и почва либо высохнут, либо промерзнут.

Структура дорожного покрытия

Структура дорожного покрытия и используемые материалы будут меняться в зависимости от прочности земляного полотна и подхода к конструкции.В некоторых проектах будет использоваться асфальт на всю глубину (т. Е. Асфальт, укладываемый непосредственно на уплотненное земляное полотно), а в других будет использоваться основа из заполнителя, размещенная на уплотненном земляном полотне. Основание из заполнителя будет покрыто одним или несколькими слоями асфальта. В таблице ниже представлены минимальные конструкции покрытия. Каждый слой — это уплотненная толщина. Ни в коем случае нельзя использовать нижний слой заполнителя менее 4 дюймов. Кроме того, большинство домовладельцев не проводят испытания земляного полотна на прочность почвы. Следовательно, для илистых и глинистых почв следует предполагать среднее или слабое земляное полотно.Для песчаного и гравийно-каменистого земляного полотна следует предполагать прочное или среднее земляное полотно.

Таблица 1 — Асфальтовое покрытие на всю глубину

Таблица 2 — Асфальт с заполненным основанием

Примечания:
  • Расчетный CBR определяется как 2/3 значения CBR, пропитанного пропиткой .
  • Спецификации VDOT для SM-4.75, SM-9.0, SM-9.5, SM-12.5 и IM-19.0 можно найти в Разделе 211 Книги спецификаций дорог и мостов VDOT 2016.
  • Спецификации VDOT для 21B можно найти в Разделе 208 Книги спецификаций дорог и мостов VDOT 2016.

Рекомендации по техническому обслуживанию в будущем

Со временем разрушение покрытия может произойти из-за оседания или ослабления грунта или совокупных слоев основания. Это приведет к локальным сбоям или выбоинам. Чтобы устранить эти разрушения, необходимо вырезать пораженный участок и убрать материал дорожного покрытия до земляного полотна. Материал земляного полотна может потребоваться удалить и заменить или просто повторно уплотнить.Наконец, удаленный материал дорожного покрытия следует заменить новым асфальтобетоном или постоянным материалом для ремонта асфальта.

По мере старения асфальта появляются усадочные трещины. Отдельные поперечные и продольные трещины должны быть заделаны материалом на основе асфальта, чтобы уменьшить количество воды, проникающей в нижележащие слои дорожного покрытия. Если растрескивание обширное, то тротуар можно покрыть новой поверхностью переменного тока или удалить и заменить на новую поверхность переменного тока. Накладку можно производить на проездах без бордюра и желоба.Для проездов с бордюрами и желобами может потребоваться фрезерование или удаление асфальта для поддержания поверхностного дренажа.

Покрытие существующей подъездной дороги из щебня и гравия

Во многих отношениях покрытие существующей подъездной дороги из щебня или гравия устраняет многие проблемы, связанные с новой подъездной дорогой. Существующие проезды подвергаются многократным нагрузкам, поэтому земляное полотно и слои щебня / гравия должны быть уплотнены, и в будущем не следует ожидать минимальной осадки или ее отсутствия. Однако, прежде чем существующая подъездная дорога будет покрыта асфальтобетоном, домовладелец должен сделать следующее:

  1. Убедитесь, что существующий слой заполнителя / гравия имеет толщину не менее 4 дюймов.
  2. Убедитесь, что существующий слой щебня / гравия отсортирован, чтобы удалить низкие и высокие точки, чтобы обеспечить ровную поверхность мощения.
  3. Нанесло стерилизующее средство для почвы, чтобы предотвратить появление растительности в будущем.
  4. Перед наплавкой удалена существующая растительность.

После выполнения этих шагов конструкции дорожного покрытия, представленные в Таблице 2, можно использовать для минимальной толщины асфальтобетона.

Ссылки
  • 2016 Технические характеристики дорог и мостов VDOT
  • Особые положения VDOT к техническим характеристикам дорог и мостов 2016 г.

    [Заказ.№ 1022, § I, 10-28-2008; Ord. No. 1092, §§ XXXI – XXXII, 11-25-2014]

    С целью повышения безопасности жителей Город, все подъездные пути построены после даты вступления в силу настоящего изделие должно быть подходящей конструкции, длины, сорта, ширины и местоположение, обеспечивающее разумный и безопасный доступ и обход для всех транспортные средства, которые будут использовать подъездную дорожку, включая, но не ограничиваясь к, аварийным, пожарным и полицейским машинам. Заявка на подъезд разрешение должно включать план, показывающий подъездную дорогу, которая будет обслуживать помещение.Департамент коммунальных услуг города (далее по тексту как «DPW») должен осмотреть предлагаемое место проезда, чтобы убедиться, что адекватное расстояние видимости и может потребовать изучения трафика и / или инженерных планы проезжей части и дренажа, если Комиссар общественных Сервисы (далее именуемые «Комиссар») считают такими планы необходимы. Требуется следующее.

    [Заказ. № 1022, § I, 10-28-2008]

    Подъездная дорога должна пересекаться с улицей под углом девяноста градусов. угол.Любая подъездная дорога, обслуживающая коммерческое или промышленное использование, должна быть расположен на расстоянии не менее 25 футов от примыкающего жилого дома.

    [Заказ. № 1022, § I, 10-28-2008; Ord. № 1158, § IX, 9-29-2015]

    Подъездные пути должны быть спроектированы и расположены таким образом, чтобы свести к минимуму разрезание и заполнение, поддерживая и сохраняя естественный топография и растительность. Подъездные пути должны быть выполнены из битумного бетон, цемент, водопроницаемая брусчатка, уплотненный гравий или другое подобное материал подлежит утверждению Департаментом ЖКХ.Поверхность должна состоять из гравия толщиной не менее 12 дюймов. над правильно подготовленным основанием, отсортированным и утрамбованным для слива из Корона. Ландшафтный дизайн или другие препятствия должны быть сохранены в способ, обеспечивающий беспрепятственный доступ для таких машин экстренной помощи. Должен быть обеспечен номинальный вертикальный зазор не менее 13,5 футов. и обслуживается по всей ширине проезжей части для автомобилей скорой помощи. Все ворота должны быть расположены на расстоянии не менее 30 футов от улицы и не должен открываться наружу.Персонал пожарной части должен иметь готовые доступ к запорным механизмам на любых воротах, ограничивающих доступ к подъездная дорога.

    [Заказ. № 1022, § I, 10-28-2008]

    Каждая подъездная дорога длиной более 300 футов должна иметь разворот. на закрытом конце радиусом не менее сорока футов.

    [Заказ. № 1022, § I, 10-28-2008]

    Уровень каждой подъездной дороги в месте пересечения с улицей. не должен превышать 10%.Минимальная оценка оставшейся части любой подъездной дороги не должно быть менее 2% во избежание скопления воды; в максимальная оценка не должна превышать 10%. Короткие разделы могут превышать 10% с одобрения городской пожарной охраны, но ни в коем случае любой раздел превышает 15%. Где пересекает подъездная дорожка или фартук тротуар, все применимые архитектурные панели Массачусетса (MAAB) правила, кодифицированные в 521 Свод правил штата Массачусетс. 1.00 должны соблюдаться и являются обязанностью заявителя.

    [Заказ. № 1022, § I, 10-28-2008]

    Каждый жилой подъезд должен быть не менее 10 футов в ширина без учета плеч и стоянки. Каждая подъездная дорога обслуживает рекламу или промышленное использование должно быть не менее 12 футов в ширину. Положения должны учитываться факторы, которые могут повлиять на минимальную ширину, такие как дренаж, уборка снега, парковка и коммунальные услуги. Все кривые радиусы должны быть подходящими для пожарных и других аварийных транспортных средств, который в настоящее время составляет 40 футов.Фартуки проезжей части жилых домов не должны превышают 24 фута в ширину, а фартуки для коммерческих или промышленных использование не должно превышать 30 футов в ширину, если это не одобрено Комиссаром.

    [Заказ. № 1022, § I, 10-28-2008]

    Подъездные пути должны быть построены с адекватным дренажом и эрозией. методы контроля, чтобы гарантировать, что не произойдет эрозии и все ливневые воды сток будет управляться и поддерживаться на территории; не направляться на улицу, тротуар или прилегающую территорию.Использование неструктурных методы управления ливневыми водами и другие разработки с низким уровнем воздействия методы, которые уменьшают непроницаемость поверхности и позволяют проникать туда, где соответствующие, приветствуются.

    [Заказ. № 1022, § I, 10-28-2008]

    Подъездные пути, обслуживающие помещения, должны обеспечивать доступ через необходимый фасад обслуживаемого участка, за исключением общего подъездного пути в соответствии с § 20-100 настоящих Правил.

    Общие проезды не должны обслуживать более трех участков или отдельных участков. здания, такие как жилые единицы или предприятия; или шесть участков / построек для общих проездов, которые соединяются с улицами в двух местах.Количество может быть увеличено специальным разрешением Общественного Развития. Правление согласно заявке на жилой кластер или гибкое развитие. Общие подъездные пути должны обеспечивать единственное транспортное средство. доступ к обслуживаемым им участкам / зданиям и должен быть таким заявлено в акте (ах). Общие проезды не считаются улицами. и не должны использоваться для выполнения требований зонирования фасада участка. Указанная подъездная дорога должна удовлетворять всем условиям данной статьи. а также все следующие условия:

    (а)

    Общие.К заявке на общую подъездную дорогу необходимо приложить планом участка и проектом декларации (ов), сервитута (ов), ограничение (я) или другое подходящее юридическое средство (я), которое должно обеспечивать и продемонстрировать, что доступ ко всем участкам / зданиям через общую дорогу и использование, обслуживание (например, помимо прочего, уборка снега, профилирование, ремонт или любое другое необходимое обслуживание), другой ремонт ответственность за общую подъездную дорогу остается в сфере ответственности. частных лиц или их правопреемников бессрочно.Такие документы должны быть рассмотрены и утверждены Городом в окончательной редакции. юридическая форма и впоследствии зарегистрированный в Среднем округе Беркшира Реестр сделок заявителя. Возведение зданий запрещено. до тех пор, пока не будут записаны документы и общая подъездная дорога был построен в соответствии с планом утверждения разрешения. Должны быть представлены свидетельства записи и утвержденного строительства. Комиссариату по строительству до выдачи разрешения на строительство для любого участка, обслуживаемого общей подъездной дорогой.Адреса для всех жилые единицы, здания или предприятия на общей подъездной дороге должны размещаться в порядке, достаточном для целей общественной безопасности, как на пересечении общего проезда и улицы, а также на пересечение общей подъездной дороги и каждой отдельной подъездной дороги.

    (b)

    Местоположение. Общая подъездная дорога должна начинаться на утвержденном фасаде. и должен находиться полностью в границах участка (ов), который обслуживается общей подъездной дорогой.

    (c)

    Максимальная длина.Максимальная длина общей подъездной дороги должна быть 400 футов. Общая подъездная дорога должна измеряться по ее средней линии. от точки пересечения с улицей до самого дальнего часть его оборота.

    (d)

    класс. Общие подъездные пути не должны превышать уклон 5% в пределах 50 футов. пересечения проезда и улицы. Максимальная оценка общей подъездной дороги составляет 10%.

    (e)

    Строительство. Общие проезды должны иметь проезжающие стрелочные переводы, обеспечивающие общая ширина не менее 20 футов на расстоянии не менее 25 футов, с интервалом не более 300 футов между стрелочными переводами и первая такая проходная стрелка расположена в пределах 10 футов от подъездная связь с ул.Оборотная остановка должна быть расположена по адресу: конец общей дороги, пригодный для пожара и других автомобили скорой помощи.

    Все, что вам нужно знать об асфальтовом покрытии

    Заполнение трещин

    Заполнение трещин — это когда горячий герметик используется для заполнения трещин в тротуаре, чтобы вода не наносила больше повреждений. Герметик будет прилипать к асфальту, не позволяя воде и другим природным элементам проникать и использовать слабые места в дорожном покрытии.

    Одна из самых больших ошибок, которую делают люди, когда дело касается трещин в асфальте, — это слишком долгое ожидание, чтобы заделать их.Со временем трещины будут только расти. То, что когда-то было небольшой трещиной, может быстро превратиться в растрескивание аллигатора или даже выбоину, что поставит под угрозу целостность всей поверхности дорожного покрытия.

    Уплотнительное покрытие

    Sealcoating защитит асфальт от топлива, масла, воды, погодных условий и износа от дорожного движения. Это быстрый и простой способ предотвратить повреждение, и его следует применять каждые 3-5 лет, всегда в теплые месяцы. Герметизация не наносится на новое асфальтовое покрытие, а используется для продления срока службы старого покрытия.Благодаря герметизирующему покрытию ваше покрытие выглядит гладким и темным. Это идеальное решение, если вы ищете простой способ улучшить внешний вид вашего асфальта и защитить его от непогоды.

    Преимущества герметизирующего покрытия

    • Продлевает срок службы дорожной одежды
    • Ускоряет таяние снега и льда
    • Снижает затраты на долгосрочный ремонт
    • Защищает дорожное покрытие от окисления, разливов масла, химических веществ и проникновения воды
    • Улучшает внешний вид собственности

    Фрезерный

    Фрезерование — это процесс удаления верхнего слоя асфальта без нарушения нижнего основания.Это отличный вариант, если ваше основание полностью исправно и ремонт требует только верхний слой асфальта. Фрезерование может быть выполнено за небольшую часть стоимости полной реконструкции, поскольку удаляется и заменяется только верхний слой. Весь процесс может быть завершен за относительно короткий период времени.

    Преимущества фрезерования

    • Рентабельность
    • Быстрое завершение проекта
    • Переработка старого материала

    Патч

    Ямочный ремонт — это процесс заделки выбоин.Существуют небольшие вариации в методах установки исправлений, но общая идея состоит из следующих пяти шагов:

    Шаг 1: Удаление поврежденного покрытия

    В зависимости от размера и характера повреждений будут использоваться разные инструменты.

    Шаг 2: Очистка выбоины

    Необходимо удалить весь мусор, иногда могут даже проткнуть растения, которые необходимо удалить с корнем.

    Шаг 3. Ремонт фундамента

    Asphalt необходимо прочное основание, иначе в будущем у вас будет больше проблем.

    Шаг 4: Заполнение выбоины

    Тип асфальта, используемого для заполнения выбоин, будет зависеть от погоды и размера выбоины, обычно будет использоваться горячая или холодная асфальтовая смесь.

    Шаг 5: Подбивка

    Яма будет немного переполнена, и ее необходимо утрамбовать. В зависимости от размера выбоины для этого можно использовать различное оборудование или инструменты.

    Накладка

    Покрытие асфальта можно рассматривать как большой ямочный ремонт участка асфальта.Наложение обычно используется, когда на существующем асфальте видны некоторые признаки трещин и выбоин, но повреждений недостаточно, чтобы гарантировать полную замену.

    Ищете примеры проекта асфальтового покрытия?

    Пример использования муниципального асфальта: Meier Road, Madison

    Пример использования асфальтового покрытия в жилых домах: подъездная дорога г-на Галлуна

    Новая установка

    Новая асфальтовая укладка — это новый старт для вашего покрытия.Обычно это происходит так:

    Шаг 1: снос и демонтаж

    Все начинается с удаления существующей поверхности и ее утилизации. Если существующее покрытие представляет собой асфальт, его можно переработать и использовать в будущих асфальтовых покрытиях, что сэкономит вам деньги на материале.

    Шаг 2: профилирование и уклон

    Перед тем, как что-либо укладывать, поверхность необходимо выровнять, это позволит воде стекать с тротуара в травянистую зону. Вашим подрядчикам также может потребоваться изменить форму участка, чтобы придать ему наклонную поверхность, которая поможет отвести воду.

    Шаг 3. Подготовка основания

    Основание — это самый нижний слой, он будет поддерживать ваше новое покрытие.

    Шаг 4: Добавление связующего слоя

    Связующий слой представляет собой крупный заполнитель, смешанный с маслом, что делает его прочным и долговечным. Как только этот шаг будет выполнен, пришло время сделать контрольную проверку.

    Пробный валик — это испытание, чтобы убедиться, что нижележащая поверхность достаточно прочна, чтобы выдержать новый асфальт. Если пробный валик находит мягкие участки, для их ремонта можно использовать подрезку.Процесс включает в себя копание под землей до поверхности примерно на 2 или 3 фута и замену мягкой почвы более прочным заполнителем.

    Шаг 5: Установка нового асфальтового покрытия

    Новый асфальт.

    Шаг 6: последний бросок

    После того, как асфальт будет уложен, поверхность будет выровнена и уплотнена.

    Дизайн и технология дорожного покрытия, Управление и технология дорожного покрытия и дренажа, Инженерное дело

    Чтобы помочь в экономичном и эффективном проектировании и строительстве дорожных покрытий, NJDOT представляет следующие руководства, презентации, веб-ссылки и примеры:

    • Консервация дорожного покрытия
      Подразделение по управлению дорожным покрытием и дренажем и технологиям NJDOT продвигает использование средств защиты дорожного покрытия на дорогах штата для повышения безопасности, долговечности, улучшения качества обслуживания клиентов и минимизации затрат.Восстановление дорожного покрытия необходимо для дорог с плохим состоянием, но сохранение покрытия может продлить срок его службы на государственных автомагистралях в хорошем и удовлетворительном состоянии. Для получения дополнительной информации посмотрите видео или прочтите описание на сайте ссылки ниже:
    • Обработка поверхности с высоким коэффициентом трения
    • Руководство по проектированию дорожного покрытия
    • Рекомендуемые расчетные входные параметры для 1993 года Метод расчета AASHTO
    • Darwin ME Руководство по анализу и проектированию дорожной одежды для NJDOT
    • Блок-схема Выбор смеси
    • Инструмент для проектирования гибких покрытий
    • Примеры проектирования дорожного покрытия
    • Часто задаваемые вопросы (FAQ)
    • Полезные ссылки на тротуар NJDOT

    • Полезные звенья для асфальтового покрытия

    • Полезные ссылки для бетонных мостовых

    • Прочие полезные ссылки для тротуаров
    Примеры проектирования
    Композитное покрытие (pdf 28k)

    Гибкое покрытие (pdf 16k)

    Накладное покрытие из гибкого покрытия (pdf 23k)

    Pavement Presentations
    Презентации и / или обучение предназначены для справочных целей и могут не применяться в полной мере к конкретным проектам.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
