Ремонт регулятора оборотов болгарки: Ремонт болгарки своими руками

Содержание

Как сделать регулятор оборотов для болгарки своими руками: как сбавить обороты

Электроинструмент в нашей мастерской занимает одно из главных мест. Все функции каждое электрическое устройство выполняет согласно техническим данным. Что хотелось бы еще? Очень хочется, чтобы инструмент подольше не выходил из строя или не ломался вообще. Как человек привыкает к другу – собаке, так он привыкает и к инструменту.

Один из основных инструментов – угловая шлифовальная машина, которую мы называем болгаркой. Это универсальный инструмент, который способен резать, шлифовать, очищать поверхность, пилить доски и еще ко многим операциям ее можно приспособить.

Плавный пуск и регулировка оборотов вращения + (Видео)

Плавный пуск электроинструмента – главный залог его долголетия. Вспомните, когда перегорает электрическая лампочка? Чаще всего в момент включения. Потому что после подключения к электрической сети резко возрастает нагрузка. Подработанные места спирали не выдерживают и она перегорает.

Такие же процессы протекают и в болгарке. В момент включения ток резко возрастает, потому что движущим силам надо не просто сдвинуть якорь с места, но еще и быстро набрать нужные обороты. Эффект от такого жесткого пуска может быть самый плачевный – обрыв обмотки.

Чтобы снизить вероятность выхода из строя инструмента из-за жесткого пуска необходимо доработать болгарку и снабдить ее небольшим встроенным устройством плавного пуска.

Еще одна доработка – регулятор вращения. Из собственной практики каждый знает, как неудобно работать с инструментом, который не имеет регулировки вращения. Если в электродрели нет такого приспособления, то трудно подобрать скорость вращения и подачу сверла. Это приводит либо к заклиниванию сверла, либо к его поломке.

Аналогично работает токарный станок, в котором существует целый набор специальных шестерен для регулировки вращения шпинделя. От этого во многом зависит не только сохранность резца, но и качество обработки материала.

Объединить в себе два достоинства – плавный пуск и регулировку оборотов вала можно с помощью электронной схемы. Ее вполне можно собрать своими руками и установить прямо в корпус машины. С такой схемой она будет плавно запускаться, не создавая перегрузок в обмотках и сети. И с этой же схемой появиться возможность регулировать обороты, чтобы подбирать режим работы с любым материалом.

Если резать металл со значительной толщиной и твердостью, то необходимо поддерживать большие обороты. Но при обработке поверхностей легкоплавких материалов большая скорость больше навредит, чем поможет делу. Ее надо уменьшить. На большой скорости опасно работать с камнем или кафелем. И здесь ее необходимо сбавить.

Даже при стачивании диска скорость вращения необходимо пропорционально изменять, потому что линейная скорость кромки диска будет уменьшаться. Не обойтись без регулятора оборотов, работая диском с алмазной насечкой, потому что при высокой температуре он очень быстро разрушается.

Все говорит о том, что, если болгарка не имеет регулятора оборотов, то его обязательно надо сделать и установить в машину.

Как изготовить регулятор оборотов своими руками + (Видео)

Чтобы не осложнять восприятие принципа работы сложными терминами, принципиальную работу схемы можно объяснить просто. В ней имеется чувствительный элемент, который считывает величину нагрузки. В зависимости от считанного значения этот элемент управляет запорным устройством.

Принцип действия аналогичен работе водопроводного крана. В данном случае вы являетесь чувствительным элементом, который управляет водопроводным краном. Поток воды в зависимости от необходимости становится то больше, то меньше. Тот же процесс происходит и с током.

Необходимо правильно понимать тот момент, что мы никак не сможем увеличить скорость вращения больше той, которая указана в характеристике болгарки. Обороты мы можем только понизить. Если максимальные обороты 3000, то диапазон, в котором мы сможем регулировать обороты, будет находиться ниже этого значения.

В простейшем варианте можно использовать схему регулятора на тиристоре. Он будет и чувствовать, и регулировать. Два в одном. Схема эта имеет всего пять деталей. Она очень компакта и легко разместится в корпусе. Такой регулятор не будет работать от нулевого значения оборотов, но это для болгарки и не нужно.

Если в работе нужны более низкие обороты, то необходимо применять другую схему на интегральной микросхеме, где запорным элементом будет симистор. Такая схема сможет регулировать обороты практически от нуля и до нужного значения.

И в той, и в другой схеме основная нагрузка ложится на запорный элемент. Он должен быть рассчитан на напряжение до 600 В и на ток до 12 А. Если ваша шлифовальная машина мощнее 1 кВт, то запорный элемент должен выдерживать нагрузку до 20 А.

Все детали схемы на тиристоре можно разместить на печатной плате или просто навесным монтажом. По второму варианту детали впаиваются на печатной плате. Печатная плата может изготавливаться разными методами.

Ее можно вытравить из фольгированного текстолита, можно даже вырезать резаком, но получится очень грубо. В принципе ее можно попросить изготовить знакомого радиолюбителя за весьма скромное вознаграждение.

В изготовленную печатную плату вставляются радиоэлектронные элементы. Их можно приобрести в специализированных магазинах или на радиорынках. Номиналы каждого не должны отличаться по номиналу и по расчетной мощности. Тиристор или симистор желательно устанавливать на теплоотводе – алюминиевом или медном радиаторе.

Когда готовая плата будет готова, то необходимо выбрать удобное место в корпусе болгарки для ее установки. Установить ее желательно так, чтобы было удобно пользоваться, и чтобы она не мешала в процессе работы.

Перед тем как установить схему в машину ее надо проверить. Для этого вместо болгарки на выход надо подключить обычную лампу накаливания. Подойдет экземпляр мощностью 60 – 40 Вт на 220 В. Работоспособность будет очевидна по изменению свечения накала лампочки.

Теперь остается вмонтировать устройство на выбранное место и произвести пробный пуск болгарки. Она перестанет во время пуска вырываться из ваших рук, а обороты будут плавно регулироваться вращением регулятора.

греется, не работает, не набирает/не развивает скорость, теряет под нагрузкой, как проверить, схема подключения регулятора

Для какой цели УШМ невысокие обороты?

Интегрированная опция регулировки числа оборотов круга даст возможность бережно подвергать обработке такие материалы, как дерево либо пластик. На пониженных скоростях увеличиваются комфортабельность и безопасность. Наиболее практична подобная опция в радио- и электромонтажном деле, СТО и студиях, занимающихся реставрацией.

К тому же в среде профессионалов, использующих электроинструмент, бытует суждение, что чем тривиальнее устроено приспособление, тем оно надежнее. А добавочную сервисную «начинку» желательно вывести за границы болгарки. При подобном подходе обслуживание оборудования существенно упрощается. В связи с этим некоторые фирмы умышленно производят выносные индивидуальные электрорегуляторы, подключающиеся к сетевому кабелю УШМ.

Это интересно: Как правильно работать болгаркой — резать, пилить, держать, ставить диск

Советы по выбору

Как правильно выбрать УШМ? Для этого стоит воспользоваться несколькими основными критериями.

Для выбора подходящего инструмента стоит определиться с конкретным видом работ, которые предстоит выполнять данным инструментом. Болгарки могут быть разных видов: сетевые, с аккумуляторами, бензиновые и пневматические.

Сетевые модели, пожалуй, распространены более всего. Такие болгарки работают от домашней сети, то есть – от простой розетки. Такие модели инструмента обладают высокой мощностью, компактностью и высокой скоростью вращения режущих дисков.

Аккумуляторные приборы лишены данного минуса. Они имеют специальное крепление для блоков питания, которые заряжаются от электросети. После зарядки работать таким инструментом можно без всяких проводов. Обычно такие болгарки имеют компактные размеры и небольшие диаметры режущих дисков. Как правило, стоят такие модели дороже стандартных инструментов. Также период их работы ограничен емкостью блока питания.

Бензиновые модели болгарок встречаются нечасто. Такие приборы отличаются крупными габаритами, ведь им необходим бак для топлива, а также двигатель внутреннего сгорания. Среди плюсов стоит выделить высокую мощность данных моделей, широкий спектр выбора дисков и автономность. К отрицательным аспектам относится их вес и объемность, высокий уровень шума и, конечно, дополнительные затраты на топливо для работы прибора.

Пневматические модели УШМ часто используются в производственных целях и очень редко для бытовых работ. Это необычные болгарки, которые работают от потока сжатого воздуха, нуждаются в специальном компрессоре.

У таких моделей полностью исключена проблема перегревания, а период работы может быть ограничен только лишь человеческим фактором. Также такие модели являются самыми легкими и бесшумными.

Для несложных работ по обработке и шлифовке поверхностей подойдут легкие модели шлифовальных машин с небольшим диаметром режущего круга. Для работ по резке прочных материалов стоит подбирать более мощное и, соответственно, громоздкое оборудование с большим диаметром дисков. Диаметры дисков могут быть от 125 (минимальный размер) до 230 (максимальный размер) мм – то есть диапазон размеров довольно широкий. Универсальным диаметром режущего диска является 180 мм. Таким кругом можно и обрабатывать поверхности, и резать материал.

При выборе диска стоит провести внимательный визуальный осмотр. Даже небольшие повреждения и сколы могут привести к крайне печальным последствиям. К слову, почти 90% несчастных случаев при работе с болгаркой происходит по вине дефекта на режущих дисках.

Также важным критерием выбора является удобство работы. Болгарка должна быть снабжена удобными ручками, не должна выскальзывать из ладони и иметь большой вес. Многие болгарки имеют электронное реле для защиты от скачков напряжения и перегрузок. Это полезная функция, поэтому стоит выбирать инструмент с таким предохранителем.

Модели и их характеристики

На сегодняшний день огромным спросом у мастеров пользуются угловые шлифмашины, оснащенные регулировкой оборотов. Данный вид инструмента хорошо подходит для нарезки, полировки и шлифования заготовок. Строительный рынок представлен УШМ, произведенными как отечественными, так и зарубежными фирмами. Хорошо себя зарекомендовали модели нескольких брендов.

Bosch GWS 850 CE. Данное устройство имеет небольшой вес, что упрощает управление им. Мощность машины составляет 850 Вт, она хорошо подходит для полировки мрамора и гранита. В комплектацию инструмента входит регулятор частоты вращения диска с шестью положениями. Минимальная скорость оборотов 2800, максимальная 11000 в минуту, для обработки дерева машинкой используется специальная насадка, рассчитанная на высокую скорость. Производитель дополнительно комплектует аппарат рукояткой, ключом, дисками и шайбами для крепления насадок.

Завершить обзор популярных УШМ с регулировкой оборотов может модификация Hitachi G13SS. Благодаря высоким показателям мощности и возможности использования ее с дисками диаметром 150 и 230 мм она занимает высокий рейтинг среди видов данного оборудования. Устройство отлично подходит как для ремонтных, так и для строительных работ. Аппаратом можно нарезать металлические заготовки и шлифовать детали из разного материала. Отличительной характеристикой устройства является узкий захват и небольшой вес, что делает его комфортным в работе.

Bt136 600E: схема включения регулировки напряжения

Дешёвые болгарки, не обладающие достаточной мощностью, производители не обременяют схемами включения регулировки напряжения, иначе такие болгарки уже были бы не из дешевых. При пуске болгарки, если он плавный, процесс осуществляется через переходник, соединенный контактами с блоком выпрямителя. Блок выпрямителя преобразовывает ток.

Регулятор оборотов позволит долго работать без перегрузки инструмента

Но иногда болгарку имеет смысл модернизировать с помощью установленной схемы. Электросхема собирается достаточно просто. Сделать ее не сложно, и в готовую схему можно при желании подключать не только болгарку, но любой другой инструмент. Однако в инструменте должен быть коллекторный двигатель, а не асинхронный.

Самодельный подход к созданию схемы будет заключаться в следующем:

  • Для начала работы следует скачать плату, если её нет;
  • В качестве силового звена используется симистор Bt136 600E;
  • При работе симистор будет нагреваться, чтобы этого избежать, устанавливается теплоотвод;
  • Используемые резисторы дают сопротивление току, обеспечивая токогашение;
  • Настройка регулятора происходит за счет многооборотного подстроечного резистора;
  • Для проверки следует подключить лампочку;
  • После подключения лампочку необходимо отключить – симистор должен быть холодным;
  • Подключение полученной схемы к болгарке.

Если правильно подключена плата, симистор и резисторы УШМ должны запускаться плавно, а также использование частоты вращения должно регулироваться. После этого можно апробировать болгарку в деле. Подобные знания могут понадобиться при ремонте неисправностей электродвигателя. Например, когда повышается напряжение или имеет место неправильная балансировка.

Как сделать регулятор из диммера?

Весьма эффективным и легким решением данного вопроса станет создание выносного частотного преобразователя. В роли преобразователя можно задействовать диммер – приспособление для регулирования уровня освещенности. При создании понадобятся электророзетка и вилка. Надо сказать, что реализация подобного устройства может быть выполнена разными методами. Особенно простыми являются 2: с использованием автомата и без него.

  1. Прикрутите к концам электророзетки 2 провода таким образом, чтобы один при этом был подлиннее. После этого длинный конец подключите к одному из контактов на вилке. Окончание 2-го провода фиксируете на контактах диммера, а другой его вывод подсоединяете ко 2-му контакту вилки.
  2. При применении 2-го варианта требуется внести ряд модификаций в схему, а конкретно разместить на шнуре промеж вилки и диммера автомат. В основном в диммерах предусмотрены обыкновенные выключатели, но нам требуется автоматический, который, если что-то пойдет не так, выключит наше приспособление от электросети.

Итак, частотный преобразователь углошлифовальной машины готов, и для практичности его можно разместить в специализированном корпусе либо же зафиксировать на панели из древесины. Следует только принять в расчет, что подобное приспособление – самодельное, а работая с электросетью, надо быть осмотрительным.

О том, как сделать регулятор оборотов для болгарки своими руками, смотрите в видео ниже.

Устройства для болгарок на 800 Вт

Болгарки на 800 Вт работают с пускателями низкой частоты. Симисторы довольно часто применяются на 15 А. Если говорить про схему моделей, то стоит отметить, что у них используются расширительные транзисторы, у которых пропускная способность тока стартует от 45 мк. Конденсаторы используются с фильтрами и без них, а емкость у элементов равняется не более 3 пФ. Также стоит отметить, что пускатели отличаются по чувствительности.

Если рассматривать профессиональные болгарки, то для них подходят модификации на 400 мВ. При этом проводимость тока может быть низкой. Также существуют устройства с переменными транзисторами. Они быстро прогреваются, но не способны поддерживать большие обороты болгарки, а проводимость тока у них составляет около 4 мк. Если говорить про другие параметры, то номинальное напряжение стартует от 230 В. Минимальная частота у моделей с широкополосными симисторами составляет 55 Гц.

Необходимость регулировки скорости вращения диска

Существует несколько причин:

  1. Когда производится резка металла (в независимости от толщины материала), результат проводимой работы находится в зависимости от скорости вращения диска. Если производится резка металла большой толщины, то скорость должна быть наиболее максимальной. Если вы работаете с материалом, у которого толщина небольшая, то скорость необходимо снизить, так как при большой скорости происходит быстрое замыливание поверхности диска.
  2. Если производится резка кафеля на большой скорости, то это представляет определенную опасность. Также диск, крутясь с огромной скоростью, начинает отбивать маленькие кусочки материала, тем самым, делая его поверхность щербатой. Так как камень имеет разнообразные типы, используется для каждого вида своя определенная скорость. Для многих минералов применяются высокие обороты.
  3. Если проводится шлифовка или полировка, то регулировка оборотов болгарки просто необходима. Если обороты выставлены неправильно, то поверхность материала будет испорчена. Например, может быть испорчен материал, который имеет лакокрасочное покрытие.
  4. Если постоянно применяются диски, которые имеют различный диаметр, то регулятор оборотов для болгарки обязательно должен быть в наличии. Если вы меняете диск болгарки на другой, у которого диаметр больше, скорость оборотов необходимо снизить. Нельзя удержать в руках шлифовальную машину, у которой диск с огромным диаметром.
  5. Выбор скорости оборотов при полировке бетонного материала находится в зависимости от применения определенного вида коронок. При снижении скорости вращения момент кручения не должен уменьшаться.
  6. Если вы применяете алмазный диск, то число его оборотов необходимо снизить, иначе поверхность из-за перегрева начнет выходить из строя. Конечно, если вы используете угловую шлифовальную машину для резки труб, уголков или профилей, то наличие регулятора не нужно. Но если болгарка используется для разнообразных целей, то регулятор оборотов для УШМ просто необходим. Все эти причины показывают, что наличие регулятора болгарки обязательно.

Изготовление розетки плавного пуска

Самое главное требование для такой розетки — это ее мобильность. Поэтому вам понадобится переноска.

С помощью нее можно будет плавно запускать инструмент в любом месте — в гараже, на даче, при строительстве своего дома на разных участках стройплощадки.

Первым делом переноску нужно разобрать.

Основные провода питания в ней могут быть либо припаяны, либо подсоединены на винтовых зажимах.

В зависимости от этого, также будет происходить и подключение вашей дополнительной розетки. Это должна быть именно дополнительная розетка возле переноски, чтобы иметь возможность одновременно подключать инструмент в разных режимах.

Кстати, если вы по ошибке включите болгарку или циркулярку, имеющие заводской встроенный плавный пуск в розетку, также снабженной таким УПП, то на удивление все будет работать. Единственный момент — получится задержка запуска пилы или оборотов диска на пару секунд, что не очень удобно в работе и без привычки может озадачить.

Вот реальные испытания такого подключения, проведенные одним мастером с ютуб BaRmAgLoT777. Его комментарий после таких опробований на гравере типа Dremel, дреле Bosch, фрезере Makita, циркулярной пиле Интерскол:

Далее для сборки розетки берете многожильный медный провод сечением 2,5мм2 и зачищаете его концы.

После чего необходимо залудить контактную площадку на переноске, куда будет припаиваться этот провод.

Надежно припаиваете жилы кабеля к этим площадкам.

Аккуратно укладываете провода и закрываете удлинитель.

Берете квадратную наружную розетку для установки на внешней поверхности стен, и в ее корпус примеряете блок плавного пуска. Так как он имеет компактные прямоугольные размеры, то должен поместиться туда без особых проблем.

Монтируете и закрепляете корпус розетки на одной площадке с удлинителем.

Блочок ПП подключаете в разрыв любого провода, фазного или нулевого. Не перепутайте, на него не подается одновременно фаза и ноль, т.е. 220В.

Он устанавливается на какой-то один из проводов.

Также для этого БПП, нет никакой разницы с какой стороны сделать вход, а с какой выход. Скрутки пропаиваются и изолируются термоусадкой.

После чего, все внутренности розетки собираются в корпус и остается всю конструкцию закрыть крышкой.

На этом вся переделка переноски и изготовление розетки можно считать завершенной. По времени это займет у вас не более 15 минут.

Особенности и срок службы

Они могут работать на постоянном и на переменном токе.

Для их запитки в большинстве случаев используется обычная электросеть 230 В 50 Гц. Раньше для профессионального инструмента использовалась сеть 380 В. Теперь, с ростом мощности потребителей в однофазных сетях (офисы и жилой сектор), появились и профессиональные электроинструменты на 220 В.

Коллекторные двигатели имеют большой крутящий и пусковой моменты, компактны, легко изготавливаются на повышенное напряжение. Крутящий момент здесь является решающим. При невысокой массе машины он как раз подходит для ручного электроинструмента. Но у таких электромоторов имеются недостатки и слабые места. Одно из таких слабых мест – щеточный узел.

Щетки из прессованного графита с наполнителями трутся о медные пластины коллектора и подвергаются механическому износу и электроэрозии. Это приводит к увеличению искрения и повышает пожарную и взрывоопасность электроинструмента. Попадание минеральной пыли внутрь ускоряет износ. Хотя вентиляторы, предусмотренные конструкцией, выдувают воздух наружу, пыль и цемент могут легко попадать внутрь. Во время простоя, если инструмент неудачно положили, пыль легко попадает внутрь. На практике это постоянное явление.


Щетки электродвигателя из прессованного графита

Еще один недостаток электроинструмента – частые поломки редуктора. Это происходит как раз из-за большого пускового момента. Достоинство оборачивается недостатком. С поломкой редуктора приходится менять инструмент, ремонту они, обычно, не подлежат. К сожалению, промышленность, в стремлении снизить себестоимость продукции делает это за счет качества. Хочешь пользоваться хорошим электроинструментом – плати немалые деньги.

Плавный пуск и регулировка оборотов вращения + (Видео)

Плавный пуск электроинструмента – главный залог его долголетия. Вспомните, когда перегорает электрическая лампочка? Чаще всего в момент включения. Потому что после подключения к электрической сети резко возрастает нагрузка. Подработанные места спирали не выдерживают и она перегорает.

Такие же процессы протекают и в болгарке. В момент включения ток резко возрастает, потому что движущим силам надо не просто сдвинуть якорь с места, но еще и быстро набрать нужные обороты. Эффект от такого жесткого пуска может быть самый плачевный – обрыв обмотки.

Чтобы снизить вероятность выхода из строя инструмента из-за жесткого пуска необходимо доработать болгарку и снабдить ее небольшим встроенным устройством плавного пуска.

Еще одна доработка – регулятор вращения. Из собственной практики каждый знает, как неудобно работать с инструментом, который не имеет регулировки вращения. Если в электродрели нет такого приспособления, то трудно подобрать скорость вращения и подачу сверла. Это приводит либо к заклиниванию сверла, либо к его поломке.

Аналогично работает токарный станок, в котором существует целый набор специальных шестерен для регулировки вращения шпинделя. От этого во многом зависит не только сохранность резца, но и качество обработки материала.

Объединить в себе два достоинства – плавный пуск и регулировку оборотов вала можно с помощью электронной схемы. Ее вполне можно собрать своими руками и установить прямо в корпус машины. С такой схемой она будет плавно запускаться, не создавая перегрузок в обмотках и сети. И с этой же схемой появиться возможность регулировать обороты, чтобы подбирать режим работы с любым материалом.

Для чего болгарке плавный пуск и регулятор оборотов?

В современных углошлифовальных машинах используют 2 необходимые опции, увеличивающие характеристики и безопасность оснащения:

  • регулятор оборотов (частотный преобразователь) – устройство, предназначенное для преобразования числа оборотов мотора в разных режимах функционирования;
  • устройство плавного пуска – схема, которая обеспечивает неторопливое наращивание оборотов мотора от нулевой отметки до предельного значения при подключении агрегата.

Используются в электромеханическом оборудовании, в структуре которого практикуется электромотор переменного тока с коллектором. Содействуют снижению изнашивания мехчасти агрегата при включении. Уменьшают нагрузку на электрические компоненты машины, вводя их в работу плавно. Как выявили изучения качеств материалов, особенно сильная выработка соприкасающихся узлов производится в процессе внезапного перехода из неподвижного состояния к быстрой активности. Например, один пуск ДВС в автомашине равняется по изнашиванию поршня и группы уплотняющих колец к 700 километрам пробега.

При подаче электропитания совершается скачкообразный переход от неподвижного состояния до вращения круга со стремительностью 2,5-10 тысяч оборотов за 60 секунд. Тому кто пользовался угловой шлифмашиной, отлично известно чувство, что инструмент прямо «вылетает из рук». Как раз в этот миг и случается большая часть аварий, сопряженных с мехчастью агрегата.

Обмотки ротора и статора ощущают не меньшую нагрузку. Электромотор переменного тока с коллектором запускается в режиме короткого замыкания, ЭДС уже выталкивает вал вперед, однако сила инерции еще не дает возможность ему вертеться. Зарождается скачок пускового электротока в катушках электродвигателя. Несмотря на то что по конструкции они разработаны для подобной работы, со временем приходит мгновение (к примеру, при перепаде напряжения в электросети), когда изолятор обмотки не способен выдержать и проистекает замыкание между витками.

При введении в электросхему инструментария схем приспособления плавного пуска и перемены частотности вращения мотора все вышеописанные неприятности самопроизвольно пропадают. Помимо всего, решается вопрос внезапного и значительного снижения напряжения в общей электросети во время пуска инструмента. Отсюда понятно, что бытовые электроприборы не подвергнутся опасности выхода из строя. А автоматические выключатели на электросчетчике не станут срабатывать и выключать ток в квартире либо доме.

Схема плавного пуска применяется в углошлифмашинах среднего и высокого ценового сегмента, узел регулирования оборотов – все больше в профессиональных модификациях болгарок. Регулирование оборотов дает возможность подвергать обработке угловой шлифмашиной мягкие материалы, осуществлять деликатное шлифование и полировку, так как на больших оборотах дерево либо краска попросту сгорят. Вспомогательная электросхема повышает цену инструментария, но продлевает срок эксплуатации и степень безопасности при использовании.

Как изготовить регулятор оборотов своими руками + (Видео)

Чтобы не осложнять восприятие принципа работы сложными терминами, принципиальную работу схемы можно объяснить просто. В ней имеется чувствительный элемент, который считывает величину нагрузки. В зависимости от считанного значения этот элемент управляет запорным устройством.

Принцип действия аналогичен работе водопроводного крана. В данном случае вы являетесь чувствительным элементом, который управляет водопроводным краном. Поток воды в зависимости от необходимости становится то больше, то меньше. Тот же процесс происходит и с током.

Необходимо правильно понимать тот момент, что мы никак не сможем увеличить скорость вращения больше той, которая указана в характеристике болгарки. Обороты мы можем только понизить. Если максимальные обороты 3000, то диапазон, в котором мы сможем регулировать обороты, будет находиться ниже этого значения.

В простейшем варианте можно использовать схему регулятора на тиристоре. Он будет и чувствовать, и регулировать. Два в одном. Схема эта имеет всего пять деталей. Она очень компакта и легко разместится в корпусе. Такой регулятор не будет работать от нулевого значения оборотов, но это для болгарки и не нужно.

Если в работе нужны более низкие обороты, то необходимо применять другую схему на интегральной микросхеме, где запорным элементом будет симистор. Такая схема сможет регулировать обороты практически от нуля и до нужного значения.

И в той, и в другой схеме основная нагрузка ложится на запорный элемент. Он должен быть рассчитан на напряжение до 600 В и на ток до 12 А. Если ваша шлифовальная машина мощнее 1 кВт, то запорный элемент должен выдерживать нагрузку до 20 А.

Все детали схемы на тиристоре можно разместить на печатной плате или просто навесным монтажом. По второму варианту детали впаиваются на печатной плате. Печатная плата может изготавливаться разными методами. Ее можно вытравить из фольгированного текстолита, можно даже вырезать резаком, но получится очень грубо. В принципе ее можно попросить изготовить знакомого радиолюбителя за весьма скромное вознаграждение.

В изготовленную печатную плату вставляются радиоэлектронные элементы. Их можно приобрести в специализированных магазинах или на радиорынках. Номиналы каждого не должны отличаться по номиналу и по расчетной мощности. Тиристор или симистор желательно устанавливать на теплоотводе – алюминиевом или медном радиаторе.

Когда готовая плата будет готова, то необходимо выбрать удобное место в корпусе болгарки для ее установки. Установить ее желательно так, чтобы было удобно пользоваться, и чтобы она не мешала в процессе работы.

Перед тем как установить схему в машину ее надо проверить. Для этого вместо болгарки на выход надо подключить обычную лампу накаливания. Подойдет экземпляр мощностью 60 – 40 Вт на 220 В. Работоспособность будет очевидна по изменению свечения накала лампочки.

Теперь остается вмонтировать устройство на выбранное место и произвести пробный пуск болгарки. Она перестанет во время пуска вырываться из ваших рук, а обороты будут плавно регулироваться вращением регулятора.

Как изготовить схему плавного пуска угловой шлифовальной машины своими руками

Популярная схема реализуется на основе управляющей микросхемы фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство достаточно просто монтируется, не требует дополнительной настройки после сборки, а стало быть, изготовить ее может мастер без специализированного образования, достаточно уметь держать в руках паяльник.

Электрическая схема регулировки плавного пуска для болгарки

Предложенный блок можно подключить к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельный вынос кнопки питания не требуется, доработанный электроинструмент включается штатной клавишей. Схему можно установить как внутрь корпуса болгарки, таки и в разрыв питающего кабеля в отдельном корпусе.

Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитывается электроинструмент. На вход (разъем ХР1) подается питание от сети 220 вольт. К выходу (разъем XS1) подключается расходная розетка, в которую втыкается вилка УШМ.

При замыкании клавиши пуска болгарки, по общей цепи питания подается напряжение на микросхему DA1. На управляющем конденсаторе происходит плавное нарастание напряжения. По мере заряда оно достигает рабочей величины. За счет этого тиристоры в составе микросхемы открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

Посмотрите видео с подробным разъяснением как сделать и какую схему применить

В каждом полупериоде переменного напряжения, задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно возрастает. Этот эффект и определяет плавность запуска двигателя болгарки. Следовательно обороты диска возрастают постепенно, и вал редуктора не испытывает инерционного шока.

Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Величина 47 мкФ обеспечивает плавный пуск за 2 секунды. При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта.

После выключения УШМ, конденсатор С2 разряжается сопротивлением резистора R1. При номинале 68 кОм время разряда составляет 3 секунды. После чего устройство плавного пуска готово к новому циклу запуска болгарки.
При небольшой доработке, схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяется на переменный. Регулируя сопротивление, мы контролируем мощность двигателя, меняя его обороты.

Таким образом, в одном корпусе можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.

Остальные детали схемы работают следующим образом:

  • Резистор R2 контролирует величину силы тока, протекающую через управляющий вход симистора VS1;
  • Конденсаторы С1 и С2 являются компонентами управления микросхемой КР118ПМ1, используемыми в типовой схеме включения.

Для простоты и компактности монтажа, резисторы и конденсаторы припаиваются прямо к ножкам микросхемы.

Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальный пропускной ток 25 ампер. Величина тока зависит от мощности угловой шлифовальной машины.

По причине плавного пуска болгарки, ток не будет превышать номинального рабочего значения для выбранного электроинструмента. Для экстренных случаев, например, заклинивания диска УШМ – необходим запас по току. Поэтому значение номинальной величины в амперах следует увеличить вдвое.

Номиналы радиодеталей, использованных в предлагаемой электросхеме – испытаны на УШМ мощностью 2 кВт. Запас по мощности имеется до 5 кВт, это связано с особенностью работы микросхемы КР118ПМ1.
Схема рабочая, многократно исполненная домашними мастерами.

Если в вашем арсенале есть старенькая угловая шлифовальная машина, не спешите списывать её со счетов. Используя несложную электрическую схему, прибор можно легко модернизировать, добавив к нему функцию изменения частоты оборотов. Благодаря простому регулятору, который реально собрать своими руками за несколько часов, функциональность аппарата значительно возрастёт. Снизив частоту вращения, болгарку можно применить как шлифовальный и заточный станок для различных видов материалов. Появляются новые возможности для применения дополнительных насадок и оснастки.

Регулятор оборотов болгарки дает возможность качественно распилить пластик

Если болгарка не оснащена регулятором оборотов, можно ли установить его самостоятельно?
Большинство угловых шлифовальных машин (УШМ), в простонародье болгарок, имеют регулятор оборотов.

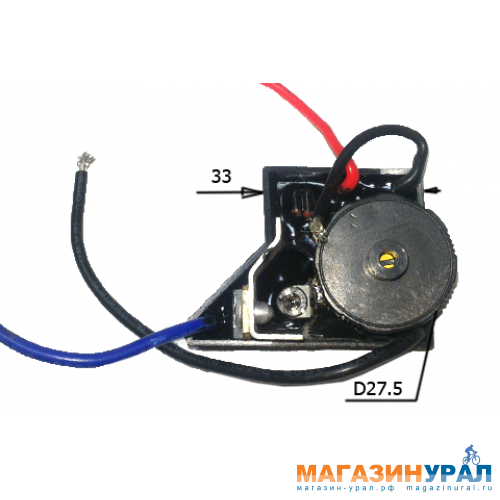

Регулятор оборотов расположен на корпусе УШМ

Рассмотрение различных регулировок нужно начать с анализа электрической схемы болгарки.

простейшее представление электросхемы шлифовальной машины

Более продвинутые модели автоматически поддерживают скорость вращения вне зависимости от нагрузки, но чаще встречаются инструменты с ручной регулировкой оборотов диска. Если на дрели или электрическом шуруповерте используется регулятор куркового типа, то на УШМ такой принцип регулирование невозможен. Во-первых – особенности инструмента предполагают другой хват при работе. Во-вторых – регулировка во время работы недопустима, поэтому значение оборотов выставляется при выключенном моторе.

Для чего вообще регулировать скорость вращения диска болгарки?

  1. При резке металла разной толщины, качество работы сильно зависит от скорости вращения диска.
    Если резать твердый и толстый материал – необходимо поддерживать максимальную скорость вращения. При обработке тонкой жести или мягкого металла (например, алюминия) высокие обороты приведут к оплавлению кромки или быстрому замыливанию рабочей поверхности диска;
  2. Резка и раскрой камня и кафеля на высокой скорости может быть опасной.
    К тому же диск, который крутится с высокими оборотами, выбивает из материала мелкие куски, делая поверхность реза щербатой. Причем для разных видов камня выбирается разная скорость. Некоторые минералы как раз обрабатываются на высоких оборотах;
  3. Шлифовальные работы и полировка в принципе невозможны без регулирования скорости вращения.
    Неправильно выставив обороты, можно испортить поверхность, особенно – если это лакокрасочное покрытие на автомобиле или материал с низкой температурой плавления;
  4. Использование дисков разного диаметра автоматически подразумевает обязательное наличие регулятора.
    Меняя диск Ø115 мм на Ø230 мм, скорость вращения необходимо уменьшить практически вдвое. Да и удержать в руках болгарку с 230 мм диском, вращающимся на скорости 10000 об/мин практически нереально;
  5. Полировка каменных и бетонных поверхностей в зависимости от типа используемых коронок производится на разных скоростях. Причем при уменьшении скорости вращения крутящий момент не должен снижаться;
  6. При использовании алмазных дисков необходимо уменьшать количество оборотов, так как от перегрева их поверхность быстро выходит из строя.
    Разумеется, если ваша болгарка работает только в качестве резака для труб, уголка и профиля – регулятор оборотов не потребуется. А при универсальном и разностороннем применении УШМ он жизненно необходим.

Типовая схема регулятора оборотов

Вот так выглядит плата регулятора оборотов в сборе

Регулятор оборотов двигателя – это не просто переменный резистор, понижающий напряжение. Необходим электронный контроль величины силы тока, иначе с падением оборотов будет пропорционально снижаться мощность, а соответственно и крутящий момент. В конце концов, наступит критически малая величина напряжения, когда при малейшем сопротивлении диска электродвигатель просто не сможет повернуть вал.
Поэтому, даже самый простой регулятор необходимо рассчитать и выполнить в виде проработанной схемы.

Электрическая схема

А более продвинутые (и соответственно дорогие) модели оснащаются регуляторами на основе интегральной микросхемы.

Интегральная схема регулятора. (наиболее продвинутый вариант)

Если рассматривать электрическую схему болгарки в принципе, то она состоит из регулятора оборотов и модуля плавного пуска. Электроинструменты, оснащенные продвинутыми электронными системами, существенно дороже своих простых собратьев. Поэтому далеко не каждый домашний мастер в состоянии приобрести такую модель. А без этих электронных блоков останется лишь обмотка электромотора и клавиша включения.

Надежность современных электронных компонентов УШМ превосходит ресурс обмоток двигателя, поэтому не стоит бояться приобретения электроинструмента, оснащенного такими приспособлениями. Ограничителем может быть лишь цена изделия. Мало того, пользователи недорогих моделей без регулятора рано или поздно приходят к самостоятельной его установке. Блок можно приобрести в готовом виде или изготовить самостоятельно.

Изготовление регулятора оборотов своими руками

Попытки приспособить обычный диммер мдля регулировки яркости лампы ничего не даст. Во-первых, эти устройства рассчитаны на совершенно другую нагрузку. Во-вторых, принцип работы диммера не совместим с управлением обмоткой электромотора. Поэтому приходится монтировать отдельную схему, и придумывать, как ее разместить в корпусе инструмента.

ВАЖНО! Если вы не имеете навыков работы с электросхемами – лучше приобрести готовый фабричный регулятор, или УШМ с этой функцией.

Самоделный регулятор скорости

Простейший тиристорный регулятор скорости вращения легко можно сделать самостоятельно. Для этого понадобится пять радиоэлементов, которые продаются на любом радиорынке.

Электрическая схема тиристорного регулятор скорости для вашего инструмента

Компактность исполнения позволяют разместить схему в корпусе УШМ без ущерба эргономике и надежности. Однако такая схема не позволяет сохранять крутящий момент при падении оборотов. Вариант подойдет для снижения оборотов при резке тонкой жести, проведении полировальных работ, обработке мягких металлов.

Если ваша болгарка используется для обработки камня, или на нее можно установить диски размером более 180 мм, необходимо собрать более сложную схему, где в качестве модуля управления используется микросхема КР1182ПМ1, или ее зарубежный аналог.

Электросхема регулировки оборотов с применением микросхемы КР1182ПМ1

Такая схема контролирует силу тока при любых оборотах, и позволяет минимизировать потерю крутящего момента при их снижении. К тому же, эта схема бережнее относится к двигателю, продлевая его ресурс.

Вопрос, как сделать регулировку оборотов инструмента, возникает при стационарном его размещении. Например, при использовании болгарки в качестве циркулярной пилы. В таком случае, регулятором оснащается точка подключения (автомат или розетка), и регулировка оборотов происходит дистанционно.

Вне зависимости от способа исполнения, регулятор оборотов УШМ расширяет возможности инструмента и добавляет комфорта при его использовании.

About sposport

View all posts by sposport

Загрузка…

Как правильно выполнить ремонт болгарки Bosch своими руками

Углошлифовальные машины (ушм, болгарки) под немецким брендом Bosch отличаются высоким качеством, надежностью и долговечностью. Главное конкурентное преимущество углошлифовальных машин Bosch заключено в широком использовании инновационных технологий при изготовлении изделия.

Но и немецкое качество не может устоять от русской небрежности. Неправильное использование инструмента, несвоевременная замена смазки, угольных щеток, подшипников приводит к выходу инструмента из строя.

Для того, чтобы выполнить ремонт угловой шлифовальной машины Бош, можно пойти двумя путями: отдать болгарку в сервисный центр или выполнить ремонт болгарки Bosch своими руками.

Первый вариант более затратный и не всегда качественный. Второй вариант может быть осуществлен только при наличии у потребителя большого желания во всем разобраться самостоятельно.

Схема болгарки Бош поможет выполнить ремонт самостоятельно.

Болгарки Bosch условно делятся на маломощные до 1000 Вт, и мощные свыше 1000 Вт имеют маркировку GWS 7-125, GWS 20-230 или другие.

Расшифровывается

Первая цифр 20 и более указывает на мощность инструмента более 1000 Вт. Вторая цифра 230 удостоверяет, что это максимальный диаметр отрезного круга.

Первая цифра до 20 свидетельствует о мощности инструмента до 1000 Вт, а вторая о максимальном диаметре отрезного круга до 125 мм.

Особенности конструкции угловой шлифовальной машины Bosch

Особенность конструкции болгарки Bosch представлена в применении в редукторе в качестве опорного подшипника ведомой косозубой шестерни игольчатого подшипника.В перфораторах Bosch ведомая шестерня на валу шпинделя крепится прессованием.

В болгарках Бош малой мощности, в которых в редукторах ставятся прямозубые шестерни, предусмотрена установка регулировочных прокладок. Такая конструкция позволяет восстанавливать работоспособность контакта шестеренок, уменьшая толщину прокладки. Косозубые шестерни при высоких оборотах инструмента изнашиваются значительно меньше прямозубых.

Среда работы болгарок чаще всего представляет собой запыленное пространство. Пыль представляет основную опасность, приводящую к выходу из строя электроинструмента, влюбчивая и болгарки.



Необходимый для ремонта инструмент

Чтобы произвести ремонт болгарки Bosch, без инструмента не обойтись. Сразу оговоримся, если у вас есть шуруповерт, то это значительно ускорит процесс разборки и сборки инструмента.

Но можно обойтись и набором отверток, предпочтительнее с храповым механизмом. Не обойтись и без рожкового ключа, которым будете отвинчивать гайку крепления ведущей косозубой шестерни.

Для демонтажа подшипников лучше иметь специальный съемник.

Диагностику электрической части можно провести при помощи тестера или прибора определения короткого замыкания витков.

Особенно он полезен тем, что позволяет определить неисправность ротора или статора, не снимая узел.

Схема болгарки Бош поможет выполнить ремонт самостоятельно, а настоящая инструкция поможет достойно справиться с любой проблемой.

Разборка болгарки Бош своими руками

Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.

Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.

Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.

Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.

На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.



Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.

Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.

Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.

Как снять ведомую шестерню

Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.

Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.

Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.

На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.

Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.

Как снять ведущую шестерню болгарки Bosch

Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:

  • Зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
  • Снимите шайбу поз.59.;
  • Вытащите ведущую косозубую шестерню поз.27.

Проверьте визуально целостность зубьев шестеренки, пятно контакта.

Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.

В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.

Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.

Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.

Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника. Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму.

Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.

Как снять подшипники с ротора болгарки Bosch

Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.

Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.

Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.

Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.

А если нет съемника? На выручку придут тиски, две металлические полосы и молоток с наставкой из мягкого металла.

Разборка болгарки бош

Видео: BOSCH GWS 850 CE (Болгарка 125) Какую болгарку выбрать Малая болгарка с регуляцией оборотов

Возможные электрические неисправности

Неисправности электрической части болгарки Bosch условно можно разделить на простые и сложные.

Простые неисправности электрической части болгарки Bosch

Если Вы включили болгарку, а она отказывается работать, начните искать неисправность с обрыва провода подачи питания. Чаще всего обрыв провода проявляется в месте входа в болгарку или в вилку. Не допускайте скруток, это приведет к короткому замыканию в инструменте.

Для определения такой неисправности необходимо вскрыть крышки ручки болгарки. В болгарках Bosch до 1000 Вт крышка крепится одним винтом в торце. У болгарок Бош свыше 1000 Вт крышка ручки крепится несколькими винтами.

При помощи тестера прозвоните цепи питания от входной вилки поз.5 до выключателя. При целой цепи переходите к проверке работы выключателя. В болгарках Bosch применяются простые выключатели, управляемые рычагом включения.

Но электрические контакты выключателя подгорают и становятся причиной отказа работы болгарки. Восстанавливать контакты пластмассового выключателя нецелесообразно, надо менять на новый.

Если выключатель цел, при помощи тестера проверьте наличие цепи от каждого штырька вилки до каждой угольной щетки.При целых цепях болгарка должна включаться. Если не вращается, то неисправность по механической части. Возможно заклинивание шестеренок или разрушение подшипников.

Проверка электродвигателя

Если ваша болгарка Бош набирает обороты вне зависимости от вас, начинает сильно греться, искрить, надо обратить внимание на целостность обмоток ротора, статора.

Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором.

Как определить неисправность ротора

Ремонт ротора представляет собой сложный технологический процесс, доступный мастерам с прямыми руками.

На неисправность ротора указывает падение оборотов двигателя, появление у одной из щеток длинного искрящегося следа. Это первый признак короткого замыкания витков обмотки якоря.

Ремонт ротора предпочтительно выполнить в специальных мастерских.  А можно перемотать и самостоятельно, если вы решили сами произвести ремонт болгарки Bosch своими руками.

Темный цвет обмотки ротора и подгоревшие ламели коллектора указывают на короткое замыкание в цепях ротора. Неисправность устраняется только заменой на новый ротор.

Ремонт статора

Ремонт углошлифовальной машины bosch включает в себя и восстановление статора. Основным признаком выхода из строя статора является самопроизвольное увеличение оборотов работающей болгарки, которые невозможно уменьшить регулировками.Подгоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высокой температуры также темнеет.

Статор перематывать проще, хотя и здесь надо соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, внимательно осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть менее 8 мм. Кстати, в болгарках Бош применяются угольные щетки  с «выстрелом», устройством, останавливающем работу болгарки при минимальной длине угольной щетки.

Ламели коллектора не должны иметь следов нагара или износа. Нагар легко удаляется при помощи ваты, смоченной в спирте.
Перегрев статора и короткое замыкание ротора

Видео: Минутка вандализма) (17) Болгарка Бош GWS 850 CE / к чему приводит полировка болгаркой

Неисправности регуляторов оборотов

В болгарках серии Бош, особенно малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется путем вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Диапазон частоты вращения регулятора можно выставлять потенциометром, скрытым в панели ручки.

Неисправный регулятор снимать достаточно легко, поскольку крепится только на направляющей.

Ремонт регулятора оборотов ушм представляет собой сложный процесс, выполнение которого требует не только специальных знаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красным показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.

Механические повреждения

Угловая шлифовальная машина Bosch предназначена для выполнения отрезных, шлифовальных, полировальных работ. Работа инструмента в пыли при больших нагрузках особенно пагубно влияет на долговечность редуктора, а именно его шестеренок.

Кроме износа и поломки зубьев шестеренок, к механическим неисправностям можно отнести разрушение подшипников и корпуса. Ремонт болгарки Бош в части замены вышедших из строя подшипников, восстановления корпуса выполнить несложно, если есть желание и потребность.

Сборка болгарки

Сборку болгарки начинают с обследования всех деталей, узлов, подшипников, шестеренок.

Предварительно подготовьте рабочее место с правильным и хорошим освещением, уложите инструменты, смазочные материалы, салфетки.

Какую смазку использовать для болгарки Bosch

Ремонт ушам Bosch будет не качественный, если вы не поменяете при его исполнении смазку. Для качественной смазки узлов болгарки Бош рекомендуется использовать те смазочные материалы, которые предлагает производитель инструмента. Но их высокая цена заставляет искать другой выход, и он есть.

Отечественные производители смазочных материалов разработали специальные смазки для редукторов и узлов болгарок.

По качеству они ничем не уступают зарубежным смазкам, а стоят значительно дешевле. Единственный минус, наши смазки требуют более частой смены.

А можно воспользоваться смазкой, сделанной своими руками.

Сборка ротора

Сборка ротора состоит в запрессовке на него подшипников, установки крыльчатки. Смазанные подшипники напрессовываются на вал при помощи деревянной наставки. Подшипник возле коллектора закрывается резиновой защитой. Это общий алгоритм сборки вала ротора.

В отдельных моделях болгарки Bosch есть свои особенности.

Сборка редуктора

Сборка редуктора начинается с установки в его корпус вала ротора. Когда вал вставлен в корпус, на вал надевается ведущая шестерня, шайба и фиксирующая гайка. Корпус редуктора со вставленным валом необходимо разместить в корпусе статора.

Когда вы вставите в гнездо подшипник коллектора, придавите корпус редуктора к корпусу статора. Проверьте легкость вращения ротора в подшипниках.

В крышке корпуса редуктора смонтирован узел шпинделя с насаженным подшипником и шестеренкой.

Осталось вставить крышку на место и проверить качество вращения вала шпинделя. Если вал вращается легко от руки, модно закручивать винты, крепящие крышку корпуса ротора. Предварительно винты смазываются герметиком.

Это общий алгоритм сборки редуктора. У некоторых моделей ремонт редуктора болгарки Бош незначительно отличается.

Выводы:

  • Зная общую схему болгарок Bosch, можно смело браться за разборку инструмента для смазки;
  • Умение проводить ремонт болгарки Bosch своими руками позволит продлить жизнь инструменту, самостоятельно заменить смазку, угольные щетки;
  • Соблюдая режим работы и технологического обслуживания инструмента, вы продлите его безотказную работу на долгие годы.

Успехов в работе!

Видео ремонта болгарки Bosch

Сборка болгарки бош

Видео: BOSCH GWS 850 CE (Болгарка 125) Какую болгарку выбрать Малая болгарка с регуляцией оборотов

Как заменить подшипники на болгарке Bosch

Видео: Как заменить подшипники на болгарке Bosch

Ремонтирую Bosch GWS 20 230

Видео: Ремонтирую Bosch GWS 20 230

Frontiers | Регуляторы гомологичной рекомбинации как новые мишени для лечения рака

Введение

ДНК в каждой отдельной клетке постоянно подвергается воздействию множества эндогенных и экзогенных факторов, вызывающих повреждения ДНК, таких как УФ-свет и генотоксичные химические вещества. Кроме того, нормальные физиологические процессы также вносят значительный вклад в повреждение ДНК, включая клеточный метаболизм, который производит активные формы кислорода (АФК) в качестве побочных продуктов, и репликацию ДНК, которая не является безошибочным процессом.Чтобы справиться с этим постоянным нападением на целостность генома, клетки развили сложную сигнальную сеть, называемую «ответ на повреждение ДНК» (DDR). DDR обнаруживает повреждения ДНК, инициирует контрольные точки, которые останавливают текущий клеточный цикл, и параллельно активирует выделенные пути восстановления ДНК (Jackson and Bartek, 2009). Кроме того, когда количество повреждений ДНК превышает репарационную способность, передача сигналов DDR очищает поврежденные клетки от пролиферативной популяции посредством старения или апоптоза.

Дефекты репарации ДНК часто наблюдаются при раке и влияют на чувствительность таких раковых клеток к режимам лечения.В частности, дефекты опосредованной гомологичной рекомбинацией (HR) репарации разрывов ДНК, вызванные наследственными мутациями BRCA1 и BRCA2 , приводят к повышенной чувствительности к агентам, повреждающим ДНК, особенно к химиотерапевтическим средствам на основе платины (Tan et al., 2008; Также др., 2012). Эти наблюдения предполагают, что модуляция восстановления HR в опухолевых клетках с высоким уровнем HR может составлять эффективный способ повышения чувствительности рака к химиотерапии.

Важным в этом контексте является растущее признание того, что репарация разрывов ДНК находится под контролем многих сигнальных путей.Также были описаны различные пути регуляции репарации HR, и лучшее понимание того, как эти пути контролируют HR, может дать представление о том, как репарация HR может быть ингибирована терапевтически, чтобы вызвать хемосенсибилизацию. Таким образом, здесь мы представляем обзор внутренних или внеклеточных путей, которые контролируют восстановление HR. Кроме того, мы провели метаанализ исследований siRNA в масштабе всего генома, чтобы выявить новые регуляторы HR. Наконец, мы подробно остановимся на потенциальных терапевтических целях в рамках этих путей.

Ремонт разрывов ДНК

Среди различных типов повреждений ДНК очень распространены однонитевые разрывы (SSB). SSB могут быть эффективно восстановлены посредством замены оснований посредством эксцизионной репарации оснований (BER) или альтернативно посредством удаления целых нуклеотидов посредством эксцизионной репарации нуклеотидов (NER; Caldecott, 2008). Нерепарированные SSB или SSB, которые возникают во время репликации, могут быть преобразованы в двухцепочечные разрывы ДНК (DSB), которые намного более токсичны. Если их не исправить, требуется лишь очень ограниченное количество DSB ДНК, чтобы вызвать гибель клеток.Следовательно, правильная репарация этих DSB имеет решающее значение для выживания клеток. Клетки оснащены двумя принципиально разными путями восстановления DSB; негомологичное соединение концов (NHEJ) и HR (рисунок 1A). Негомологичное соединение концов может осуществляться на протяжении всего клеточного цикла и непосредственно лигировать концы ДНК неконсервативным образом. Поскольку разорванные концы ДНК могут нуждаться в очистке перед лигированием, восстановление NHEJ может быть мутагенным (подробный обзор NHEJ можно найти в Lieber, 2010).

РИСУНОК 1.Ремонт двухцепочечных разрывов ДНК (DSB). (A) Пути репарации DSB ДНК в контексте регуляции клеточного цикла. Негомологичное соединение концов (NHEJ) может выполняться на протяжении всего клеточного цикла и обозначено красной линией. Гомологичная рекомбинация (HR) может использоваться только в фазах S / G2 клеточного цикла и обозначена зеленым цветом. (B) Указаны ключевые этапы пути восстановления HR. После распознавания DSB резекция 5′-3′-конца инициируется комплексом MRN (Mre11, Rad50, Nbs1) и CtIP.Затем проводится дальнейшая резекция с помощью белков Exo1, DNA2 и Sgs1 для обеспечения «поддерживаемой» резекции. Затем резецированные концы ДНК связываются репликационным белком А (RPA). Фактическая стадия рекомбинации в HR-репарации, называемая обменом цепи, выполняется рекомбиназой Rad51. Rad51 заменяет RPA, чтобы в конечном итоге собрать спиральные нуклеопротеиновые филаменты, называемые « пресинаптическими филаментами». ’Этому процессу способствуют другие компоненты HR, включая BRCA1 и BRCA2. Заключительный этап разрешения соединения выполняется геликазами, включая синдром Блума, геликазу RecQ, подобную геликазе (BLM).

Напротив, HR-репарация использует матрицу ДНК для репарации со значительной гомологией последовательностей, и этот тип репарации является консервативным по своей природе и немутагенным (Wyman et al., 2004). Чаще всего для HR используются сестринские хроматиды, которые ограничивают этот тип репарации поздней фазой S и фазами G 2 клеточного цикла после того, как репликация ДНК произошла (Johnson and Jasin, 2000; Krejci et al., 2012). . Во время строго регулируемого процесса управления персоналом можно выделить три основных этапа.Во-первых, концы 3′-одноцепочечной ДНК (оцДНК) образуются путем нуклеолитической деградации 5′-цепей. Этот первый этап катализируется эндонуклеазами, включая комплекс MRN (состоящий из Mre11, Rad50 и Nbs1). На втором этапе концы оцДНК покрываются филаментами репликационного протеина А (RPA). На третьем этапе RPA заменяется на Rad51 в BRCA1- и BRCA2-зависимом процессе, чтобы в конечном итоге провести рекомбиназную реакцию с использованием гомологичной ДНК-матрицы (рис. 1B). Более подробные описания восстановления HR можно найти в других источниках (Li and Heyer, 2008; San Filippo et al., 2008). Важно отметить, что HR не только используется для восстановления повреждений ДНК, вызванных повреждающими ДНК агентами, но также важен для правильной сегрегации хромосом во время мейоза. Актуальность ЧСС в этих физиологических процессах подтверждается его строгим требованием во время развития. Мыши, лишенные ключевых генов HR, таких как Brca1, Brca2, или Rad51, , демонстрируют обширные генетические изменения, которые приводят к ранней эмбриональной летальности (Gowen et al., 1996; Hakem et al., 1996; Lim and Hasty, 1996; Ludwig et al., 1997; Шаран и др., 1997; Suzuki et al., 1997). В то время как гомозиготная инактивация генов HR обычно приводит к летальному исходу эмбриона, гетерозиготная инактивация, например, BRCA1 и BRCA2 не влияет на жизнеспособность клеток и скорее предрасполагает к развитию рака, включая рак груди и яичников (Futreal et al., 1994; Miki et al. др., 1994; Вустер и др., 1994; Ланкастер и др., 1996). Опухоли, которые развиваются у людей с гетерозиготными мутациями BRCA1 / 2 , неизменно теряют свой второй аллель BRCA1 / 2 , что указывает на то, что при некоторых формах рака отсутствие BRCA1 / 2 совместимо с клеточной пролиферацией.Как именно такие опухоли справляются со своим дефектом сердечного ритма, в настоящее время полностью не изучено (Elledge and Amon, 2002). Ясно, однако, что эти HR-дефицитные раковые образования гиперчувствительны к различным агентам, повреждающим ДНК, включая специфические химиотерапевтические препараты (Tan et al., 2008; Allp et al., 2012). Недавние исследования показали, что HR-дефектные опухоли также чрезвычайно чувствительны к новым агентам, таким как ингибиторы поли (АДФ-рибоза) полимеразы (PARP; Bryant et al., 2005; Farmer et al., 2005; Tutt et al., 2010). Эти открытия подтолкнули к поиску связанных с раком мутаций в генах HR, которые будут использоваться для стратификации пациентов по ингибиторам PARP1 или другим лекарствам, которые по-разному влияют на рак с дефицитом HR. Кроме того, ведутся поиски новых компонентов и регуляторов механизма репарации ДНК, чтобы раскрыть механизмы репарации ДНК и выявить потенциальные терапевтические цели для лечения рака.

Контроль ЧСС с помощью реакции на повреждение ДНК

Преобладающим путем, который контролирует активность HR, является DDR, который состоит из множества киназных и убиквитиновых лигаз, работающих в параллельных сигнальных осях, чтобы координировать остановку клеточного цикла с репарацией ДНК и индукцией апоптоза (Ciccia and Elledge, 2010).Компоненты DDR можно функционально классифицировать как (1) сенсоры повреждения ДНК, (2) преобразователи сигналов и (3) эффекторы. Существуют различные комплексы «сенсор повреждения ДНК» для обнаружения различных типов повреждений ДНК. В контексте разрывов ДНК комплекс Mre11 / Rad50 / Nbs1 (MRN) действует как сенсор для DSB ДНК. Комплекс MRN рекрутирует и активирует вышестоящую киназу DDR ​​киназы ataxia telangiectasia mutated (ATM) (Lee and Paull, 2007). Впоследствии ATM рекрутирует и фосфорилирует всех членов MRN (Gatei et al., 2000; Лим и др., 2000; Чжао и др., 2000; Юань и др., 2002; Тренц и др., 2006; Линдинг и др., 2007; Мацуока и др., 2007). ATM-опосредованное фосфорилирование этих компонентов HR имеет значение, поскольку мутационная инактивация этих сайтов фосфорилирования ATM предотвращает образование комплекса MRN на участках повреждения, вызванного ионизирующим излучением (Lim et al., 2000; Zhao et al., 2000) , и предотвращает последующую активацию контрольных точек клеточного цикла и репарацию ДНК (Gatei et al., 2011). Следовательно, активация MRN / ATM приводит к привлечению дополнительных комплексов MRN к сайту DSB (Kozlov et al., 2011) и идет вместе с фосфорилированием др. Компонентов HR с помощью ATM, включая Brca1 (Cortez et al., 1999; Li et al., 2000) и CtIP (Wang et al., 2013).

Хотя ATM фосфорилирует несколько компонентов HR, остается неясным, в какой степени ATM требуется для HR. Генетическая инактивация ATM в куриных клетках DT40 нарушала образование индуцированных облучением фокусов Rad51 и Rad54, указывающих на нарушение восстановления HR (Morrison et al., 2000; Köcher et al., 2012). Однако полная потеря гена Atm у мышей не повлияла на способность HR в соматических клетках мышей в другом исследовании (Kass et al., 2013). Напротив, химическое ингибирование последовательно отменяет восстановление HR и указывает на доминантно-отрицательные эффекты химически ингибированного ATM (Choi et al., 2010; Kass et al., 2013).

Было показано, что помимо ATM, также важную роль во время сердечного ритма играют атаксия, телеангиэктазия и Rad3-связанные (ATR). Параллельно с активацией банкомата при формировании DSB. Киназа ATR активируется в ответ на оцДНК, что преимущественно происходит на остановившихся вилках репликации (Zou and Elledge, 2003). Однако оцДНК также является промежуточным продуктом во время HR в результате процессинга DSB и приводит к активации ATR в ответ на DSB (Jazayeri et al., 2006). Более поздние исследования показали, что активация ATR не просто является побочным продуктом процессинга конца ДНК, но активно участвует в процессе HR. В частности, ATR-зависимое гиперфосфорилирование CtIP в ответ на DSBs необходимо для накопления CtIP на хроматине и расширения резекции концов ДНК (Peterson et al., 2013). В совокупности оказывается, что ATM требуется для ранней резекции, тогда как ATR отвечает за обширную резекцию и полную активацию контрольной точки. Хотя точные роли ATM и ATR в регуляции резекции конца ДНК во время HR еще не полностью поняты, наблюдение, что ингибиторы ATR блокируют репарацию HR, требует дальнейшего исследования киназ DDR как терапевтических мишеней для блокирования репарации ДНК (Prevo et al. ., 2012).

Помимо регулирования рекрутирования факторов HR в сайты DSB ДНК, также фактическая фаза рекомбинации HR регулируется членами DDR. ATM вместе с c-Abl регулирует посттрансляционную модификацию и сборку филаментов Rad51 (Chen et al., 1999). Более того, нижестоящая киназа контрольной точки Chk1, как было показано, играет роль во время рекомбинации. В частности, Chk1 фосфорилирует Rad51 по Thr-309 (Sørensen et al., 2005), что, следовательно, способствует сборке нуклеофиламентов Rad51, способствуя замещению RPA с помощью Rad51 и Rad52 (Sleeth et al., 2007). Важно отметить, что истощение Chk1 приводит к отмене образования ядерных очагов Rad51 в клетках, подвергшихся действию гидроксимочевины, что иллюстрирует функциональную важность этого взаимодействия (Sørensen et al., 2005). Кроме того, Chk2 также участвует в регуляции репарации HR, и Chk2-опосредованное фосфорилирование Brca1 по Ser-988, как было показано, важно для правильной репарации рекомбинации (Zhang et al., 2004).

Также негативные регуляторы резекции концов ДНК, включая 53BP1 и Rif1, фосфорилируются с помощью ATM и рекрутируются в участки повреждения ДНК ATM-зависимым образом (Escribano-Díaz et al., 2013). В частности, 53BP1 фосфорилируется ATM по множеству остатков, и удаление этих сайтов предотвращает эффективное рекрутирование 53BP1 на сайты разрывов ДНК. В свою очередь, Rif1, который также фосфорилируется с помощью ATM, связывает 53BP1 фосфо-зависимым образом и необходим для блокирования HR, чтобы способствовать репарации NHEJ (Callen et al., 2013; Escribano-Díaz et al., 2013). Как именно передача сигналов DDR может одновременно способствовать про-HR и анти-HR факторам, неясно. Очень вероятно, что интеграция других сигнальных путей, включая киназы клеточного цикла, может быть важной для тонкой настройки этого ответа.

Хотя киназы DDR явно важны для репарации HR, остается трудным отделить функции репарации ДНК от функций контрольных точек этих киназ DDR. Например, мутация множества сайтов фосфорилирования ATM на Brca1 не только блокирует репарацию HR, но также приводит к нарушению функции контрольных точек intra-S и G 2 / M (Cortez et al., 1999; Xu et al., 1999) . В заключение, восстановление HR, по-видимому, строго контролируется передачей сигналов DDR. Однако интенсивные перекрестные помехи и изобилие белков, которые функционируют как в передаче сигналов контрольных точек DDR, так и в репарации ДНК, затрудняют точное определение этапов регуляции HR в этих путях.

Регламент клеточного цикла

Гомологичная рекомбинационная репарация тесно координируется с развитием клеточного цикла, который в значительной степени регулируется циклин-зависимыми киназами (CDK). Исследования дрожжей предоставили первое представление о том, что репарация HR ограничена фазами клеточного цикла S и G 2 и что она чувствительна к химическому ингибированию CDK (Aylon et al., 2004). Впоследствии было показано, что многие компоненты HR находятся под контролем CDK и что киназы клеточного цикла, в том числе не-CDK, контролируют несколько этапов в HR (Aylon et al., 2004; Бранзей и Фойани, 2008).

Резекция конца ДНК

представляет собой критическую точку принятия решения об использовании HR или NHEJ для восстановления DSB, и этот переключатель находится под значительным контролем CDK. Важно отметить, что если была инициирована резекция конца ДНК в местах разрывов ДНК, нет точки возврата, потому что оцДНК не может использоваться в качестве субстрата для репарации ДНК NHEJ (Symington and Gautier, 2011). Четкие доказательства того, что для резекции конца ДНК, вызванной разрывом, требуется CDK1, были получены у почкующихся дрожжей (Ira et al., 2004). Важным субстратом CDK в этом процессе оказался Sae2 (у людей называемый CtIP, кодируемый геном RBBP8 ), который фосфорилируется по Ser-267 CDK-зависимым образом (Huertas et al., 2008; Huertas and Jackson , 2009). CDK-опосредованное фосфорилирование CtIP оказалось важным для MRN-опосредованной резекции конца ДНК (Limbo et al., 2007; Sartori et al., 2007). В дополнение к CtIP, Nbs1 также является мишенью для CDK, фосфорилирование которой стимулирует MRN-зависимую резекцию конца, что дополнительно подчеркивает контроль резекции конца с помощью CDK (Falck et al., 2012).

В то время как низшие эукариоты имеют ограниченное количество CDKs, клетки млекопитающих имеют несколько CDK, которые могут взаимодействовать с несколькими циклинами (Morgan, 1997), что усложняет анализ взаимодействий DDR-клеточного цикла. Тем не менее, первоначальные исследования показали, что Cdk2 фосфорилирование CtIP стимулирует мультимерное взаимодействие между CtIP, Brca1 и комплексом MRN (Yu and Chen, 2004; Chen et al., 2008). В частности, считается, что Mre11 сближает Cdk2 и CtIP, что впоследствии способствует Cdk2-опосредованному фосфорилированию CtIP (Buis et al., 2012). Было показано, что это взаимодействие функционирует, поскольку потеря или ингибирование Cdk2 снижает емкость HR, а также приводит к повышенной чувствительности к агентам, повреждающим ДНК (Buis et al., 2012). Однако более поздние данные показывают, что также инактивация Cdk1 снижает активность восстановления HR (Johnson et al., 2011). Эти данные могут иллюстрировать, что разные типы клеток имеют разные профили активности CDK и соответствующие требования к CDK. Действительно, исследования штаммов мышей с нокаутом CDK показали, что не одна отдельная CDK, а общий уровень CDK сильно влияет на активацию DDR в клетках млекопитающих (Murga et al., 2011).

Потребности в циклин-зависимых киназах при HR не ограничиваются инициацией резекции конца ДНК. Даже после того, как была начата резекция разрыва ДНК, активность CDK, по-видимому, влияет на ЧСС. В частности, стабилизация хвостов ssDNA зависит от клеточного цикла посредством CDK-опосредованного фосфорилирования RPA (Anantha et al., 2007). Фосфорилирование субъединицы RPA RPA2 по Ser-13 Cdk1-циклином B наблюдали в ответ на лечение химиотерапевтическим лекарственным средством камптотецином.Мутация этих сайтов CDK в RPA приводит к увеличению количества и более длительному удерживанию gamma-h3AX и изменению распределения клеточного цикла, а также к снижению рекрутирования др. Факторов репарации ДНК на участки повреждения ДНК (Anantha et al., 2007).

Интересно, что недавние исследования показали, что не только CDKs, но и их партнеры по связыванию могут влиять на HR. Было показано, что два специфичных для зародышевой линии циклина Cdk2 (A1 и A2) усиливают репарацию HR (Müller-Tidow et al., 2004). Хотя сообщалось, что для HR требуется активность как циклина A1, так и A2, только экспрессия циклина A1 индуцировалась γ-облучением p53-зависимым образом.Кроме того, циклин D1 появился как регулятор репарации HR (Jirawatnotai et al., 2011). После облучения Brca2 привлекает циклин D1 к участкам повреждения ДНК, где он напрямую взаимодействует с Rad51. Более того, циклин D1, по-видимому, важен для функции Rad51, потому что пониженные уровни циклина D1 серьезно влияют на рекрутирование Rad51 и, как следствие, приводят к нарушению ЧСС. Это требование оказалось независимым от канонических партнеров связывания cyclin D Cdk4 или Cdk6 (Jirawatnotai et al., 2011).

Cyclin-зависимые киназы также участвуют в регуляции поздних стадий процессов HR.После того, как произошла рекомбинация, сестринские хроматиды могут быть связаны через так называемые «Холидейские соединения», которые разрешаются, среди прочего, синдромом Блума, RecQ-геликазоподобной (BLM) геликазой. Как ни странно, разрешение переходов в праздничные дни, похоже, негативно регулируется CDK. Примечательно, что Cdk1-зависимое фосфорилирование BLM-геликазы во время митоза приводит к диссоциации BLM от ядерного матрикса (Dutertre et al., 2002). Однако функциональные последствия этого регулирования для верности ЧСС все еще остаются неясными.Также было показано, что Brca2 негативно регулируется CDK. Фосфорилирование Brca2 по Ser-3291 внутри его C-концевого домена предотвращает взаимодействие Brca2-Rad51 и, таким образом, нарушает формирование Rad51-опосредованных очагов (Esashi et al., 2005). Фосфорилирование Brca2 по Ser-3291, по-видимому, зависит от Cdk1, поскольку химическое ингибирование активности Cdk1 снижает фосфорилирование Brca2-Ser-3291 (Krajewska et al., 2013). В соответствии с активностью Cdk1, наиболее распространенной во время митоза, этот механизм может функционально ограничивать HR теми фазами клеточного цикла, когда сестринские хроматиды доступны для восстановления HR.Примечательно, что митотическая инактивация HR может быть использована с использованием ингибиторов Wee1, которые могут аберрантно активировать Cdk1. Это приводит к блокировке восстановления ЧСС, подчеркивая, что CDK не только активируют ЧСС во время S-фазы, но также блокируют ЧСС во время митоза.

Было показано, что помимо CDK-опосредованной регуляции HR, также другие киназы клеточного цикла влияют на верность HR. Например, Polo-like kinase 1 (Plk1), которая необходима для митотического входа и митотического прогрессирования (van Vugt and Medema, 2005), как было показано, регулирует HR.Вместе с киназой клеточного цикла Casein kinase-2 (CK2), Plk1 фосфорилирует Rad51 по Ser-14, который необходим для образования филаментов Rad51 (Yata et al., 2012). Впоследствии, CK2 фосфорилирует Rad51 по Thr-13, чтобы усилить взаимодействие между Rad51 и Nbs1 и облегчить рекрутирование Rad51 в сайты повреждения ДНК (Yata et al., 2012). Помимо прямой регуляции Rad51, Plk1 связывает и фосфорилирует Brca2 (Lin et al., 2003). Это взаимодействие, по-видимому, прекращается после индукции повреждения ДНК, указывая тем самым, что Plk1 также может отрицательно влиять на репарацию HR.Кроме того, Plk3 участвует в регуляции репарации разрывов ДНК посредством модификации CtIP (Barton et al., 2014). Кроме того, клетки, лишенные Plk3, как было показано, чувствительны к ингибиторам PARP, что указывает на роль Plk3 в репарации HR (Turner et al., 2008). Однако точная роль Plk3 в аппарате управления персоналом требует разъяснения. В совокупности эти данные подразумевают, что киназы клеточного цикла, отличные от CDKs, необходимы для правильной активации репарации HR, а также для управления ее молчанием, когда это необходимо (Figure 2).

РИСУНОК 2. Регуляторы восстановления сердечного ритма как потенциальные терапевтические мишени. На основании литературы и GSEA, выполненного в этом отчете, представлен обзор различных клеточных путей, которые регулируют восстановление HR. Для каждого пути ответственный компонент выделяется вместе с его субстратом в HR. Зеленые стрелки указывают на стимулирующие взаимодействия, красные полосы указывают на тормозящие взаимодействия, а черные стрелки указывают на взаимодействия с неясным эффектом.

Контроль стабильности белка

Как и для всех клеточных путей, правильная укладка белка важна для правильного выполнения репарации ДНК.Сворачивание белка опосредуется так называемыми путями «контроля стабильности белка», контролируемыми членами семейства белков теплового шока (HSP) (Lindquist and Craig, 1988). Среди их многих белков-клиентов появляются несколько компонентов контроля клеточного цикла и восстановления ДНК. быть под контролем этих молекулярных шаперонов. В частности, Hsp90, по-видимому, контролирует стабилизацию, фолдинг и активацию ключевых сигнальных белков репарации HR. Наиболее заметно, что ингибирование Hsp90 с помощью 17-AAG приводило к дестабилизации Brca2 (Noguchi et al., 2006; Dungey et al., 2009; Фигура 2). В соответствии с блокированием функции Brca2, ингибирование Hsp90 задерживает образование филаментов Rad51 (Noguchi et al., 2006) и приводит к радиосенсибилизации, которая усиливается добавлением ингибиторов PARP (Dungey et al., 2009). Более поздние исследования с использованием более мощного ингибитора Hsp90 NVP-AUY922 подтвердили эти дефекты HR и описали мощные радиосенсибилизирующие эффекты in vivo (Zaidi et al., 2012).

Наблюдения, что Brca2 сильно зависит от шаперонов стабильности белка, инициировали исследования, чтобы увидеть, может ли Brca2 быть дестабилизирован легкой гипертермией.В самом деле, Brca2 эффективно, но временно дестабилизируется кратковременной клеточной гипертермией (41–42,5 ° C; Krawczyk et al., 2011). Как следствие, гипертермия блокирует рекрутирование Rad51 на участки повреждения ДНК и приводит к нарушению ЧСС (Krawczyk et al., 2011). Эти дефекты HR совпадают с радиосенсибилизацией и повышенной чувствительностью к ингибиторам PARP in vitro и in vivo (Krawczyk et al., 2011). Очевидно, что эти результаты открывают клинические возможности, поскольку они позволяют локально индуцировать дефицит HR, который можно использовать для сенсибилизации опухолей для сопутствующей лучевой терапии и лечения ингибиторами PARP (Eppink et al., 2012). Кроме того, наблюдаемая дестабилизация Brca2 предлагает привлекательное объяснение ранее наблюдаемых радио- и хемосенсибилизирующих эффектов гипертермии, как доклинических, так и клинических (Overgaard et al., 1995; Vernon et al., 1996; Sneed et al., 1998). ; van der Zee et al., 2000). Однако следует отметить, что нарушение ЧСС из-за инактивации Brca2 не объясняет всего радиосенсибилизирующего эффекта гипертермии. Используя изогенные клеточные линии с дефектами в различных путях репарации, HR вносил вклад лишь частично (Kampinga et al., 2004). Кроме того, эффекты гипертермии наблюдались на всех фазах цикла, что не поддерживает

Иранская революция | Причины, последствия и факты

Иранская революция , также называемая Исламская революция , персидская Enqelāb-e Eslāmī , народное восстание в Иране в 1978–79 годах, которое привело к свержению монархии 11 февраля 1979 года и привело к созданию Исламская республика.

Рухолла Хомейни

Рухолла Хомейни (в центре) приветствует сторонников после возвращения в Тегеран, февраль 1979 года.

AP

Британская викторина

Создатели истории: факт или вымысел?

Никита Хрущев был царем России? В этой викторине создателей истории отсортируйте факты от вымысла.

Прелюдия к революции

Революция 1979 года, объединившая иранцев из самых разных социальных групп, уходит своими корнями в долгую историю Ирана.Эти группы, в которые входили духовенство, землевладельцы, интеллектуалы и купцы, ранее объединились во время Конституционной революции 1905–1911 годов. Однако попытки провести удовлетворительную реформу постоянно сдерживались на фоне возобновления социальной напряженности, а также иностранного вмешательства со стороны России, Великобритании, а затем и Соединенных Штатов. Соединенное Королевство помогло Реза-шаху Пехлеви установить монархию в 1921 году. Вместе с Россией в 1941 году Великобритания вытеснила Реза-шаха в изгнание, и его сын Мохаммад Реза Пехлеви занял трон.В 1953 году, на фоне борьбы за власть между Мохаммедом Реза Шахом и премьер-министром Мохаммадом Мосаддыком, Центральное разведывательное управление США (ЦРУ) и Секретная разведывательная служба Великобритании (МИ6) организовали переворот против правительства Мосаддыка.

Реза Шах Пехлеви

Реза Шах Пехлеви

Keystone / FPG

года спустя Мохаммад Реза Шах распустил парламент и начал Белую революцию — агрессивную программу модернизации, которая перевернула богатство и влияние землевладельцев и духовенства, подорвала сельскую экономику, привела к быстрой урбанизации и вестернизации и вызвала озабоченность по поводу демократии и прав человека. .Программа была экономически успешной, но выгоды распределялись неравномерно, хотя трансформирующее воздействие на социальные нормы и институты ощущалось широко. Противодействие политике шаха усилилось в 1970-е годы, когда мировая валютная нестабильность и колебания в потреблении западной нефти серьезно угрожали экономике страны, по-прежнему направленной в значительной степени на высокозатратные проекты и программы. Десятилетие необычайного экономического роста, крупных государственных расходов и бума цен на нефть привело к высоким темпам инфляции и стагнации покупательной способности и уровня жизни иранцев.

Помимо нарастающих экономических трудностей, в 1970-е годы усилились социально-политические репрессии со стороны шахского режима. Выходы для политического участия были минимальными, а оппозиционные партии, такие как Национальный фронт (свободная коалиция националистов, священнослужителей и некоммунистических левых партий) и просоветская партия Тудех («Массы») были маргинализированы или объявлены вне закона. Социальные и политические протесты часто встречались с цензурой, слежкой или преследованием, а незаконные задержания и пытки были обычным явлением.

Получите эксклюзивный доступ к контенту из нашего первого издания 1768 с вашей подпиской. Подпишитесь сегодня

Впервые за более чем полвека светские интеллектуалы, многие из которых были очарованы популистским обращением аятоллы Рухоллы Хомейни, бывшего профессора философии в Куме, который был сослан в 1964 году после резких выступлений против шаха. недавняя программа реформ — отказались от своей цели ослабить авторитет и мощь шиитских улемов (религиозных ученых) и заявили, что с помощью улемов шах может быть свергнут.

В этой обстановке члены Национального фронта, партии Туде и их различные отколовшиеся группы теперь присоединились к улемам в широком противодействии шахскому режиму. В изгнании Хомейни продолжал проповедовать о пороках режима Пехлеви, обвиняя шаха в безбожии и подчинении иностранным силам. Тысячи кассет и печатных копий речей Хомейни были незаконно ввезены обратно в Иран в 1970-е годы, когда все большее число безработных и малоимущих иранцев — в основном новых мигрантов из сельской местности, разочарованных культурным вакуумом современного городского Ирана — обратились к улемов за руководство.Зависимость шаха от Соединенных Штатов, его тесные связи с Израилем, который затем вел длительные военные действия с преимущественно мусульманскими арабскими государствами, и непродуманная экономическая политика его режима способствовали усилению диссидентской риторики в массах.

Внешне, с быстро развивающейся экономикой и быстро модернизирующейся инфраструктурой, в Иране все шло хорошо. Но менее чем за одно поколение Иран превратился из традиционного консервативного сельского общества в индустриальное, современное и городское.Ощущение, что как в сельском хозяйстве, так и в промышленности слишком много попыток было предпринято слишком рано и что правительство из-за коррупции или некомпетентности не смогло выполнить все обещанное, проявилось в демонстрациях против режима в 1978 году.

Revolution

В январе 1978 года, возмущенные тем, что они считали клеветническими высказываниями в адрес Хомейни в газете Eṭṭelāʿāt , Тегеранской газете, тысячи молодых учащихся медресе (религиозных школ) вышли на улицы.За ними последовали тысячи иранских молодых людей — в основном безработных недавних иммигрантов из сельской местности — которые начали протестовать против эксцессов режима. Шах, ослабленный раком и ошеломленный внезапным извержением враждебности к нему, колебался между уступкой и репрессиями, считая протесты частью международного заговора против него. Многие люди были убиты правительственными войсками в ходе протестов против режима, что послужило лишь разжиганию насилия в стране шиитов, где мученичество играло основную роль в выражении религиозных убеждений.За гибелью людей последовали демонстрации в ознаменование традиционного 40-дневного траура в традиции шиитов, и в ходе этих протестов произошли новые жертвы, смертность и протесты толкали друг друга вперед. Таким образом, несмотря на все усилия правительства, начался цикл насилия, в котором каждая смерть подпитывала новый протест, а весь протест — со стороны светских левых и религиозных правых — был скрыт под покровом шиитского ислама и увенчан революционным сплоченным кличем Аллаху акбар («Бог велик»), который можно было услышать на протестах и ​​который звучал по вечерам с крыш.

Насилие и беспорядки продолжали нарастать. 8 сентября режим ввел военное положение, и войска открыли огонь по демонстрантам в Тегеране, в результате чего были убиты десятки или сотни человек. Спустя несколько недель государственные служащие начали забастовку. 31 октября нефтяники также объявили забастовку, остановив нефтяную промышленность. Демонстрации продолжали расти; 10 декабря только в Тегеране сотни тысяч демонстрантов вышли на улицы.

Во время своего изгнания Хомейни координировал всплеск оппозиции — сначала со стороны Ирака, а после 1978 года со стороны Франции, требуя отречения шаха.В январе 1979 года, когда официально было объявлено о «отпуске», шах и его семья бежали из Ирана. Регентский совет, созданный для управления страной во время отсутствия шаха, оказался неспособным функционировать, а премьер-министр Шахпур Бахтияр, поспешно назначенный шахом перед его отъездом, не смог добиться компромисса ни со своими бывшими коллегами по Национальному фронту, ни с Хомейни. В Тегеране прошла демонстрация более миллиона человек, что свидетельствует о широкой привлекательности Хомейни, прибывшего в Иран 1 февраля в обстановке безумной радости.Десять дней спустя, 11 февраля, вооруженные силы Ирана заявили о своем нейтралитете, фактически свергнув шахский режим. Бахтияр скрылся, в конце концов, чтобы найти ссылку во Франции.

Объемы вращающихся тел

Объемы вращающихся тел

Вы также можете использовать определенный интеграл, чтобы найти объем твердого тела, который получается вращением плоской области вокруг горизонтальной или вертикальной линии, которая не проходит через плоскость.Этот тип твердого тела будет состоять из одного из трех типов элементов — дисков, шайб или цилиндрических оболочек — каждый из которых требует своего подхода к установке определенного интеграла для определения его объема.

Дисковый метод

Если ось вращения является границей плоской области, а поперечные сечения взяты перпендикулярно оси вращения, то вы используете дисковый метод , чтобы найти объем твердого тела. Поскольку поперечное сечение диска представляет собой круг с площадью π r 2 , объем каждого диска равен его площади, умноженной на его толщину.Если диск перпендикулярен оси x , то его радиус должен быть выражен как функция от x . Если диск перпендикулярен оси y , то его радиус должен быть выражен как функция от y .

Объем ( V ) твердого тела, созданный путем вращения области, ограниченной y = f (x ) и осью x на интервале [ a, b ] относительно x Ось

Если область, ограниченная x = f (y ) и осью y на [ a, b ], вращается вокруг оси y , то ее объем ( V ) равен

Обратите внимание, что f (x ) и f (y ) представляют собой радиусы дисков или расстояние между точкой на кривой и осью вращения.

Пример 1: Найдите объем твердого тела, полученный путем вращения области, ограниченной y = x 2 и осью x на [−2,3] относительно оси x . .

Поскольку ось x является границей области, вы можете использовать дисковый метод (см. Рисунок 1).

Рисунок 1 Диаграмма для примера 1.

Объем ( V ) твердого тела

Метод мойки

Если ось вращения не является границей плоской области, а поперечные сечения взяты перпендикулярно оси вращения, вы используете метод с шайбой , чтобы найти объем твердого тела.Думайте о шайбе как о «диске с отверстием» или как о «диске с диском, удаленным из его центра». Если R — радиус внешнего диска, а r — радиус внутреннего диска, то площадь шайбы будет π R 2 — π r 2 , и ее объем будет быть его площадью, умноженной на толщину. Как отмечалось при обсуждении дискового метода, если шайба перпендикулярна оси x , то внутренний и внешний радиусы должны быть выражены как функции от x .Если шайба перпендикулярна оси y , тогда радиусы должны быть выражены как функции от y .

Объем ( V ) твердого тела, созданный путем вращения области, ограниченной y = f (x ) и y = г (x ) на интервале [ a, b ], где f (x ) ≥ г (x ), примерно по оси x составляет

Если область, ограниченная x = f (y ) и x = g (y ) на [ a, b ], где f (y ) ≥ g (y ) вращается вокруг оси y , тогда его объем ( V ) равен

Еще раз обратите внимание, что f (x ) и g (x ) и f (y ) и g (y ) представляют собой внешний и внутренний радиусы шайб или расстояние между точкой на каждой кривой до ось вращения.

Пример 2: Найдите объем твердого тела, полученный путем вращения области, ограниченной y = x 2 + 2 и y = x + 4 относительно оси x .

Поскольку y = x 2 + 2 и y = x + 4, получается, что

Графики будут пересекаться в точках (–1,3) и (2,6) с x + 4 ≥ x 2 + 2 на [–1,2] (Рисунок 2).

Рисунок 2 Диаграмма для примера 2.

Поскольку ось x не является границей области, вы можете использовать метод шайбы, а объем ( V ) твердого тела равен

Метод цилиндрической оболочки

Если поперечные сечения твердого тела взяты параллельно оси вращения, то для определения объема твердого тела будет использован метод цилиндрической оболочки .Если цилиндрическая оболочка имеет радиус r и высоту h, , то ее объем будет в 2π rh раз больше ее толщины. Подумайте о первой части этого продукта (2π rh ) как о площади прямоугольника, образованной путем разрезания оболочки перпендикулярно ее радиусу и плоского расположения. Если ось вращения вертикальна, то радиус и высота должны быть выражены в единицах x . Если же ось вращения горизонтальна, то радиус и высота должны быть выражены через y .

Объем ( V ) твердого тела, созданный путем вращения области, ограниченной y = f (x ) и осью x на интервале [ a, b ], где f ( x ) ≥ 0, примерно по оси y

Если область, ограниченная x = f (y ) и осью y на интервале [ a, b ], где f (y ) ≥ 0, вращается вокруг x ‐ ось, то его объем ( V ) равен

Обратите внимание, что x и y в подынтегральных выражениях представляют радиусы цилиндрических оболочек или расстояние между цилиндрическими оболочками и осью вращения.Коэффициенты f (x ) и f (y ) представляют собой высоты цилиндрических оболочек.

Пример 3: Найдите объем твердого тела, полученный путем вращения области, ограниченной y = x 2 и осью x [1,3] относительно оси y .

При использовании метода цилиндрической оболочки интеграл следует выражать через x , поскольку ось вращения вертикальна. Радиус оболочки равен x, , а высота оболочки составляет f (x ) = x 2 (Рисунок 3).

Рисунок 3 Диаграмма для примера 3.

Объем ( V ) твердого тела

ГЛАВА 6 — ДРЕНАЖ

ГЛАВА 6 — ДРЕНАЖ



6.1 Потребность в дренаже
6.2 Различные типы дренаж


Во время дождя или орошения поля становятся влажными. Вода проникает в почву и накапливается в ее порах.Когда все поры заполнены водой, считается, что почва насыщена и вода не может больше впитываться; когда дождь или орошение продолжаются, на поверхности почвы могут образовываться лужи (рис. 96).

Рис. 96. Во время сильных дождей верхние слои почвы насыщаются и могут образовываться лужи. Вода просачивается в более глубокие слои и проникает из бассейнов.

Часть воды, присутствующей в насыщенных верхних слоях почвы, стекает вниз в более глубокие слои и заменяется водой, просачивающейся из поверхностных бассейнов.

Когда на поверхности почвы больше не остается воды, некоторое время продолжается нисходящий поток, и воздух снова входит в поры почвы. Эта почва больше не насыщается.

Однако насыщение могло длиться слишком долго для здоровья растений. Корни растений нуждаются в воздухе, а также в воде, и большинство растений не могут противостоять насыщенной почве в течение длительного времени (исключение составляет рис).

Помимо повреждения урожая, очень влажная почва затрудняет, а то и делает невозможным использование техники.

Вода, текущая из насыщенного грунта вниз в более глубокие слои, питает резервуар подземных вод. В результате уровень грунтовых вод (часто называемый уровнем грунтовых вод или просто уровнем грунтовых вод) повышается. После проливных дождей или постоянного чрезмерного орошения уровень грунтовых вод может даже достигнуть и пропитать часть корневой зоны (см. Рис. 97). Опять же, если такая ситуация продлится слишком долго, растения могут пострадать. Таким образом, необходимы меры по сдерживанию подъема уровня грунтовых вод.

Фиг.97. После сильных дождей уровень грунтовых вод может подняться. и достигаем корневой зоны

ПЕРЕД ТЯЖЕЛЫМ ДОЖДЕМ

ПОСЛЕ СИЛЬНОГО ДОЖДЯ

Удаление излишков воды с поверхности земли или из корневой зоны называется дренажом.

Избыток воды может быть вызван дождями или использованием слишком большого количества воды для орошения, но может иметь и другое происхождение, такое как просачивание через канал или наводнения.

В очень засушливых районах в почве часто наблюдается накопление солей. Большинство культур плохо растут на соленой почве. Соли можно вымыть, пропустив поливную воду через корневую зону сельскохозяйственных культур. Чтобы добиться достаточной фильтрации, фермеры будут поливать поле больше, чем нужно для сельскохозяйственных культур. Но соленая просачивающаяся вода поднимет уровень грунтовых вод. Следовательно, дренаж для контроля уровня грунтовых вод также служит для контроля засоления почвы (см. Главу 7).


6.2.1 Поверхностный дренаж
6.2.2 Подземный дренаж


Дренаж может быть естественным или искусственным. Во многих районах есть естественный дренаж; это означает, что избыток воды стекает с фермерских полей на болота, озера и реки. Однако естественный дренаж часто бывает неадекватным, и требуется искусственный или искусственный дренаж.

Существует два типа искусственного дренажа: поверхностный дренаж и подземный дренаж.

6.2.1 Поверхностный дренаж

Поверхностный дренаж — это удаление излишков воды с поверхности земли. Обычно для этого используются неглубокие канавы, также называемые открытыми стоками. Мелкие канавы сбрасываются в более крупные и глубокие стоки коллектора. Для облегчения оттока излишков воды к дренажам поле имеет искусственный уклон с помощью планировки земли (см. Рис. 98).

Рис. 98. Поле имеет искусственный уклон для облегчения дренажа.

6.2.2 Подземный дренаж

Подземный дренаж — это удаление воды из корневой зоны. Это достигается с помощью глубоких открытых дренажных труб или подземных дренажных труб.

и. Глубокие открытые трапы

Избыток воды из корневой зоны стекает в открытые стоки (см. Рис. 99). Недостатком этого типа подземного дренажа является то, что он затрудняет использование техники.

Рис. 99. Контроль уровня грунтовых вод с помощью глубоких открытых дренажных каналов

ii. Дренажные трубы

Дренажные трубы — это заглубленные трубы с отверстиями, через которые может поступать почвенная вода. По трубам вода поступает в канализацию коллектора (см. Рис. 100).

Рис. 100. Контроль уровня грунтовых вод с помощью подземных труб

Водоотводные трубы изготавливаются из глины, бетона или пластика. Обычно их помещают в траншеи с помощью машин. В глиняных и бетонных трубах (обычно длиной 30 см и диаметром 5-10 см) дренажная вода попадает в трубы через стыки (см.рис.101, вверху). Гибкие пластиковые водостоки намного длиннее (до 200 м), и вода поступает через отверстия, распределенные по всей длине трубы (см. Рис. 101, внизу).

Рис. 101. Глиняные трубы (вверху) и гибкая пластиковая труба (внизу)

iii. Глубокие открытые трапы по сравнению с трубными дренажами

Открытые стоки используют землю, которая в противном случае могла бы использоваться для выращивания сельскохозяйственных культур. Они ограничивают использование машин. Им также требуется большое количество мостов и водопропускных труб для пересечения дорог и доступа к полям.Открытые стоки требуют частого ухода (борьба с сорняками, ремонт и т. Д.).

В отличие от открытых дренажных труб, заглубленные трубы не приводят к потере обрабатываемой земли, а требования к техническому обслуживанию очень ограничены. Однако затраты на установку дренажей могут быть выше из-за используемых материалов, оборудования и квалифицированной рабочей силы.


КОМПАНИЯ РЕГУЛЯТОРА — Скачать PDF бесплатно

1 РЕГУЛЯТОРНАЯ КОМПАНИЯ 60-летний опыт работы с гипербарическими технологиями История Отдел исследований и разработок Производственные линии Производство сидений HP

2 ИСТОРИЯ 1902: Компания создана в Париже 1943: Эмиль Ганьян помогает Кусто в разработке компьютерной графики: создается.

3 ИСТОРИЯ The 50: Основание 60: Близость с 70: La Spirotechnique поглощает группу Fenzy Конец 80-х: Подводное направление Air Liquide, Aqua Lung International поглощает The 90: Aqua Lung International поглощает

4 ИСТОРИЯ Середина 9O: обед Конец 9O: обед 2000: Лучшие бренды Подпишите с

5 ОРГАНИЗАЦИОННАЯ СХЕМА Производственный филиал Дистрибьюторский филиал

6 ПРОИЗВОДСТВО FILIAL ФРАНЦИЯ ФРАНЦИЯ Регуляторы, клапаны, ребризеры, Дизайн костюмов АМЕРИКА Aqualung Мексика ИТАЛИЯ США Ласты, маски, трубки BC s.Ботинки, носки, перчатки Дизайн Спортивные товары Регуляторы, клапаны, обработка

7 КОМПАНИЙ ГРУППЫ Aqua Lung Франция (Ницца) Aqua Lung America (С. Диего, Калифорния) APEKS (Великобритания, Блэкберн) Aqua Lung Mexico (Мексикалли)

8 ЦИФРЫ С товарооборотом в 140 миллионов евро в 2005 году, Aqua Lung International занимает 25% мирового рынка подводного плавания и является лидером над Scubapro (20%), Mares AQUA LUNG INTERNATIONAL ОБОРОТ КОНТИНЕНТА США 45% ASIE 5% ЕВРОПА 50 %

9 AQUA LUNG FRANCE Сфера деятельности: Производитель и дистрибьютор водолазного снаряжения.S.A. с доходом от капитала. Расположен в Каррос (Приморские Альпы). 100 сотрудников T.O. : ~ Поверхность: 7000 M2

10 ИСТОРИЯ 1945 CG MISTRAL 1956 AQUAMATIC 1958 AQUILON 1968 SPIRO SPIROLUNG 40 секунд: Создание Aqua Lung 50 секунд: Mistral — Aquamatic 1978 SPIRO CLUB 60 секунд: Aquilon — Spiro 8 70 секунд: Spirolung — Alizé 80 s: Spiro Club — Aqualung — Supra 90 s: Micra — Pioneer 1970 ALIZE 1986 AQUALUNG 2000 s: Legend — New Calypso 1991 MICRA 1994 PIONEER

11 НЕКОТОРЫЕ ДАТЫ И НЕКОТОРЫЕ ПРОДУКТЫ 1945: регулятор CG 45 Первый регулятор по запросу для дайвинга 1953 : Костюм Phoque Первый костюм постоянного объема 1956: Камера Calypsophot Первая амфибийная 35-миллиметровая камера 1957: Конский ошейник SS40 Первая плавучая куртка 1960: Регулятор Spiro 8 Система связи Erus Первая система связи под водой 1964: Ласты Caravelle Первые двухматериальные ласты 1966: Впервые Spirofilm 16 мм подводная пленочная камера 16 мм Эпоха телевидения 1970: регулятор Alizé Первый пилотный клапан, вторая ступень 1980: Импульсная трубка Первая трубка с 2 продувками 1985: ADV BC s Первая регулируемая BC s 1989: Мундштук Comfo Bite Первый ортодонтический мундштук 1990: Quickdraw BC s Первая плавучая куртка со встроенной системой противовеса 1997: ласты Idea 3 Первые ласты из трех материалов 1998: синее сиденье HP Первое сиденье HP, совместимое с 300 бар & O: герметичная маска Первая интегральная маска для плавания 2001: регулятор Legend Первая более сбалансированная 1-я ступень 2004: Первый BC Fusion BC с плавучестью под вес

12 AQUA LUNG FRANCE AQUA LUNG France Основные компетенции Дизайн, проверка концепции и сборка оборудования для подводного дыхания Экспертиза Экспертиза дыхательного потока под давлением Рынок Деятельность Aqua Lung France сосредоточена на двух основных рынках: Рекреационное дайвинг (80%) Военное дайвинг 20%)

13 AQUA LUNG FRANCE 1.Рекреационный дайвинг AQUA LUNG Франция Сеть из 150 официальных дилеров. 20 партнерских дайвинг-центров Aqua Lung. Мы ищем клиентов, прошедших техническую подготовку и оснащенных для надлежащего консультирования и обслуживания потребителей в соответствии с минимальными требованиями безопасности Aqua Lung. Если вы не достигнете этой цели, вы не будете работать в специализированных магазинах.

14 AQUA LUNG ФРАНЦИЯ AQUA LUNG Франция — LA SPIROTECHNIQUE 2. Военный дайвинг Aqua Lung обеспечивает около 50 военно-морских сил и армий по всему миру в течение 30 лет.Мы специально разрабатываем для них специальное военное водолазное снаряжение, такое как ребризеры, компенсаторы плавучести. Из-за суровых и экстремальных условий эксплуатации, в основном в суровых условиях, военное водолазное оборудование должно разрабатываться в соответствии с очень высокими техническими характеристиками и с высоким уровнем надежности. Таким образом, процедуры обеспечения качества являются обязательными во внутренней организации Aqua Lung для достижения цели.

15 AQUA LUNG ФРАНЦИЯ AQUA LUNG Франция 3. Политика качества AQF Отдел качества создан в соответствии с сертификатом ISO 9002, выданным AFAQ (с 1993 по 2002 год).Сертификат RAQ 2 выдан французским Министерством обороны США по контролю качества страхования (с 1992 по 1998 год). Национальная награда за качество в 1993 г., врученная Французским советом по торговле и промышленности (Aqua Lung — первый победитель во Франции) Сертификат ISO9001-V2000, полученный в июле 2003 г.

16 НИОКР ВСЕГО ДЕЛАЮТ В КОНЦЕПЦИИ AQUA LUNG Новые современные инструменты для производства техническая документация по качеству Программное обеспечение Solidwork

17 НИОКР Прототип и испытания ВСЕ ДЕЙСТВИЯ В AQUA LUNG Уникальная машина для проверки дыхания

18 R&DA UNIQUE BREATING TEST MACHINE НЕКОТОРЫЕ ЦИФРЫ Вес: 1950 кг Бачок из нержавеющей стали: толщина 5 см 1 м внутреннего Ø 1 м 30 выс. 1000 л воды M.OD: 110 м Время создания давления: 20 с Рабочее давление: до 350 бар

19 R & DA UNIQUE BREATING TEST MACHINE, ИСПОЛЬЗУЕТСЯ ДЛЯ … испытаний по EN 250 исследование экспертного мнения качество след в производстве

20 R& DA УНИКАЛЬНАЯ МАШИНА ДЛЯ ДЫХАТЕЛЬНЫХ ИСПЫТАНИЙ, НА КОТОРОЙ МОЖНО РАБОТАТЬ … — открытые, полузамкнутые и замкнутые контуры — газ: воздух, найтрокс, тримикс, O2 — глубина от 0 до 110 м — температура воды (mini 2 c) — влажность воздух (до 98%) — температура вдыхаемого газа (до 34 c) — дыхательные циклы (от 10 л / мин до 120 л / мин) — абсорбция CO2 — положение аппарата

21 R & DA UNIQUE BREATING TEST MACHINE ДЛЯ ПРИВОДА ЦИСТЕРНЫ Визуализация и модификация в реальном времени: — Глубина — Температура воды — Температура вдыхаемого газа -% влажности — Цикл дыхания -% CO2 — PPO2 и PPN2

22 ОТДЕЛЕНИЕ УПРАВЛЕНИЯ Когда мы получаем компоненты, мы все записываем.Мы создаем несколько партий, при этом мы знаем: когда компоненты прибывают, ВСЕ ЧАСТИ КОНТРОЛИРУЮТСЯ, когда и кто их контролировал, и если что-то пошло не так, в производстве с серийным номером конечного продукта, когда мы используем компонент в производстве. и кто сделал эту работу.

23 ОТДЕЛЕНИЕ КОНТРОЛЯ ВСЕ ЧАСТИ КОНТРОЛИРУЮТСЯ Компоненты контролируются в соответствии с письменными процедурами. В зависимости от важности компонента выборка может составлять от 10% до 100%.Ref. номер детали Штрих-код (Номер детали + обозначение) Обозначение Место на складе Кол-во получено Дата получения Номер партии со штрих-кодом Ref. номер детали Обозначение Кол-во Дата получения

24 ПРОИЗВОДСТВЕННЫЕ ЛИНИИ 1 — Подузлы ПРОИЗВОДСТВО, ОРГАНИЗОВАННОЕ В 8 ПОЛЮСАХ — Компоненты — Метод FIFO для комплектации — Метод KANBAN 5 сменных работ Узлы 1-й и 2-й ступеней Новый номер партии для каждый узел Один оператор отвечает за выполнение заказов

25 ПРОИЗВОДСТВЕННЫХ ЛИНИЙ 2 — Первый этап ПРОИЗВОДСТВО, ОРГАНИЗОВАННОЕ 8 ПОЛЮСОВ 4 сменные работы Каждая из них предназначена для одного типа 1-й ступени Калиброванные пневматические инструменты Правильный динамометрический ключ Один оператор отвечает для его работы по заказу

26 ПРОИЗВОДСТВЕННЫХ ЛИНИЙ ПРОИЗВОДСТВО, ОРГАНИЗОВАННОЕ 8 ПОЛЮСОВ 3 — Вторая ступень 4-х сменная работа Каждый из них предназначен для одного типа 2-й ступени Калиброванные пневматические инструменты Правильный динамометрический ключ За выполнение заказов отвечает один оператор

27 PR ЛИНИИ ПРОИЗВОДСТВА 4 — Окончательная сборка ПРОИЗВОДСТВО, ОРГАНИЗОВАННОЕ 8 ПОЛЮСАМИ 1-я ступень со шлангом 2-я ступень Все регуляторы контролируются — Среднее давление — Скорость потока — Усилие срабатывания — Утечки (в воде) Все записано.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
