AD4 DC User Guide

Модуль питания постоянного тока представляет собой усовершенствование, позволяющее приемникам AD4D и AD4Q работать с питанием переменного или постоянного тока. Модуль постоянного тока обеспечивает питание в случае сбоя или отсутствия питания переменного тока. Переключение между питанием переменного и постоянного тока происходит незаметно, без воздействия на работу приемника.

Основные особенности

  • Работа от источника питания переменного тока
  • Защита от перенапряжения и недонапряжения
  • Защита от обратной полярности

Соединения питания

Модуль постоянного тока может работать в следующих режимах входа.

  • Переменный и постоянный ток
  • Только переменный ток
  • Только постоянный ток
  1. Убедитесь, что выключен переключатель питания приемника.
  2. Подключите источник питания переменного тока ко входу переменного тока.
  3. Подключите источник питания постоянного тока ко входу постоянного тока.
  4. Включите переключатель питания приемника.

Примечание: если источник питания переменного тока исправен и включен, приемник будет работать от питания переменного тока.

Режимы и значки работы

Значок на начальном экране указывает на рабочий режим и источник питания приемника.

Значок Рабочий режим Источник питания
Доступно питание постоянного тока. Приемник работает от источника питания переменного тока, питание постоянного тока доступно.
Работа приемника от источника питания постоянного тока. Приемник работает от источника питания постоянного тока. Источник питания переменного тока неисправен или не подключен.
Питание постоянного тока недоступно. Источник питания постоянного тока не подключен или уровень напряжения ниже минимально допустимого.

Примечание: для обеспечения надежной работы питания переменного тока следите, чтобы батарея была заряжена минимум до 10,9 В постоянного тока.

Отслеживание состояния питания постоянного тока

Состояние модуля постоянного тока можно просмотреть в меню приемника.

  1. В меню Device Configuration выберите DC Power Status.
  2. На экране модуля постоянного тока отображается следующая информация.
    • DC MODULE INSTALLED: Yes или No
    • DC POWER AVAILABLE: Yes или No
    • POWER SOURCE: AC или DC

Схема разъемов, разъем постоянного тока на 4-контактный разъем XLR

Рекомендованный калибр кабеля для разъема:

  • 15 футов и менее: 18 AWG (1 мм2)
  • 16–25 футов: 16 AWG (1,5 мм2)
  • 26–32 фута: 14 AWG (2,5 мм2)

Важно: общая длина кабеля не должна превышать 32 фута.

Диапазон входного напряжения постоянного тока

10.

9 до 14.8 В пост. тока

Максимальный входной постоянный ток

Режимы защиты

Перенапряжение, Недонапряжение, Обратная полярность

Тип разъема

4-контактный разъем XLR Контакт 1 Минус
Контакт 2 Нет соединения
Контакт 3 Нет соединения
Контакт 4 Плюс

Как измерять величину напряжение вольтметром

Вольтметр – это измерительный прибор, который предназначен для измерения напряжения постоянного или переменного тока в электрических цепях.

Вольтметр подключается параллельно к выводам источника напряжения с помощью выносных щупов. По способу отображения результатов измерений вольтметры бывают стрелочные и цифровые.

Величина напряжения измеряется в Вольтах, обозначается на приборах буквой В (в русском языке) или латинской буквой V (международное обозначение).

На электрических схемах вольтметр обозначается латинской буквой V, обведенной окружностью, как показано на фотографии.

Напряжение тока бывает постоянное и переменное. Если напряжение источника тока переменное, то перед значением ставится знак «

~«, если постоянного, то знак ««.

Например, переменное напряжение бытовой сети 220 Вольт кратко обозначается так: ~220 В или ~220 V. На батарейках и аккумуляторах при их маркировке знак «» часто опускается, просто нанесено число. Напряжение бортовой сети автомобиля или аккумулятора обозначается так: 12 В или 12 V, а батарейки для фонарика или фотоаппарата: 1,5 В или 1,5 V. На корпусе в обязательном порядке наносится маркировка возле положительного вывода в виде знака «+«.

Полярность переменного напряжения изменяется во времени. Например, напряжение в бытовой электропроводке изменяет полярность 50 раз в секунду (частота изменения измеряется в Герцах, один Герц равен одному изменению полярности напряжения в одну секунду).

Полярность постоянного напряжения во времени не меняется. Поэтому для измерения напряжения переменного и постоянного тока требуются разные измерительные приборы.

Существуют универсальные вольтметры, с помощью которых можно измерять как переменное, так и постоянное напряжение без переключения режимов работы, например, вольтметр типа Э533.

Как измерять напряжение в электропроводке бытовой сети

Внимание! При измерении напряжения величиной выше 36 В недопустимо прикосновение к оголенным провода,так как это может привести к поражению электрическим током!

Согласно требованиям ГОСТ 13109-97 действующее значение напряжения в электрической сети должно быть 220 В ±10%, то есть может изменяться в пределах от 198 В до 242 В. Если в квартире стали тускло гореть лампочки или часто перегорать, стала нестабильно работать бытовая техника, то для принятия мер, требуется сначала измерять значение напряжения в электропроводке.

    Приступая к измерениям, необходимо подготовить прибор:
– проверить надежность изоляции проводников с наконечниками и щупов;
– установить переключатель пределов измерений в положение измерения переменного напряжения не менее 250 В;

– вставить разъемы проводников в гнезда прибора ориентируясь по надписям возле них;

– включить измерительный прибор (если необходимо).

Как видно на картинке, в тестере выбран предел измерения переменного напряжения 300 В, а в мультиметре 700 В. Во многих моделях тестеров, нужно установить в требуемое положение сразу несколько переключателей. Род тока (~ или –), вид измерений (В, А или Омы) и еще вставить концы щупов в нужные гнезда.

В мультиметре конец щупа черного цвета вставлен в гнездо COM (общее для всех измерений), а красного в V, общий для изменения постоянного и переменного напряжения, тока, сопротивления и частоты. Гнездо, обозначенное ma , используются для измерения малых токов, 10 А при измерении тока достигающего 10 А.

Внимание! Измерение напряжения, когда штекер вставлен в гнездо 10 А выведет прибор из строя. В лучшем случае перегорит вставленный внутри прибора предохранитель, в худшем придется покупать новый мультиметр. Особенно часто допускают ошибки при использовании приборов для измерения сопротивления, и, забыв переключить режим, измеряют напряжение. Встречал не один десяток таких неисправных приборов, с горелыми резисторами внутри.

После проведения всех подготовительных работ можно приступать к измерению. Если Вы включили мультиметр, а на индикаторе не появились цифры, значит, либо в прибор не установлена батарейка или она уже выработала свой ресурс. Обычно в мультиметрах применяется батарейка типа «Крона», напряжением 9 В, срок годности которой один год. Поэтому, даже если прибор не использовался долгое время, батарейка может быть неработоспособна. При эксплуатации мультиметра в стационарных условиях целесообразно вместо кроны использовать адаптер ~220 В/–9 В.

Вставляете концы щупов в розетку или прикасаетесь ними к проводам электропроводки.

Мультиметр сразу покажет напряжение в сети, а вот в стрелочном тестере показания надо еще уметь прочитать. На первый взгляд, кажется, что сложно, так как много шкал. Но если присмотреться, то становится ясно, по какой шкале считывать показания прибора. На рассматриваемом приборе типа ТЛ-4 (который безотказно мне служит более 40 лет!) есть 5 шкал.

Верхняя шкала используется для снятия показаний, когда переключатель стоит в положениях кратных 1 (0,1, 1, 10, 100, 1000). Шкала, расположенная чуть ниже, кратных 3 (0,3, 3, 30, 300). При измерениях напряжения переменного тока величиной 1 В и 3 В, нанесены еще 2 дополнительные шкалы. Для измерения сопротивления имеется отдельная шкала. Аналогичную градуировку имеют все тестеры, но кратность может быть любая.

Так как предел измерений был выставлен ~300 В, значит, отсчет нужно производить по второй шкале с пределом 3, умножив показания на 100. Цена маленького деления равна 0,1, следовательно, получается 2,3 + стрелка стоит посередине между штрихами, значит, берем значение показаний 2,35×100=235 В.

Получилось, что измеренное значение напряжения составляет 235 В, что в пределах допустимого. Если в процессе измерений наблюдается постоянное изменение значения цифр младшего разряда, а у тестера стрелка постоянно колеблется, значит, имеются плохие контакты в соединениях электропроводки и необходимо провести ее ревизию.

Как измерять напряжение батарейки


аккумулятора или блока питания

Так как напряжение источников постоянного тока обычно не превышает 24 В, то прикосновение к клеммам и оголенным проводам не опасно для человека и особых мер безопасности соблюдать не требуется.

Для того, чтобы оценить годность батарейки, аккумулятора или исправность блока питания требуется измерять напряжение на их выводах. Выводы у круглых батареек находятся по торцам цилиндрического корпуса, положительный вывод обозначен знаком «+».

Измерение напряжения постоянного тока практически мало чем отличается от измерения переменного. Нужно просто переключить прибор в соответствующий режим измерения и соблюдать полярность подключения.

Величина напряжения, которое создает батарейка обычно нанесена на ее корпусе. Но даже если результат измерений показал достаточное напряжение, это еще не говорит о том, что батарейка хорошая, так как измерена ЭДС (электро движущая сила), а не емкость батарейки, от которой зависит продолжительность работы изделия, в которое она будет установлена.

Для более точной оценки емкости батарейки нужно напряжение измерять, подсоединив к ее полюсам нагрузку. В качестве нагрузки для батарейки 1,5 В хорошо подходит лампочка накаливания для фонарика, рассчитанная на напряжение 1,5 В. Для удобства работы нужно припаять к ее цоколю проводники.

Если напряжение под нагрузкой снижается менее, чем на 15%, то батарейка или аккумулятор вполне пригодны для эксплуатации. Если нет измерительного прибора, то можно судить о годности к дальнейшей эксплуатации батарейки по яркости свечения лампочки. Но такая проверка не может гарантировать продолжительность работы батарейки в устройстве. Она лишь свидетельствует, что в настоящее время батарейка еще пригодна к эксплуатации.

Как пользоваться тестером — Electricdom.ru

Здравствуйте, уважаемые посетители сайта. Любому электрику, домашнему или профессиональному, приходится пользоваться универсальным прибором — тестером (мультиметром) для измерения различных электрических величин — напряжения, сопротивления, силы тока, проверять электрические провода и кабели на целостность цепи. Для рассмотрения можно взять простую модель китайского тестера DT-832, которая не считается очень надежной, но подойдет для домашнего электрика, который пользуется им не так часто. Принципы работы с другими моделями такие же.

Виды мультиметров

Мультиметры бывают двух видов — аналоговые и цифровые. В настоящее время больше используются цифровые мультиметры, они более точные, но аналоговые мультиметры также все равно используются, они лучше работают при радипомехах, когда цифровой может отказать.

Как работать с мультиметром

Мультиметр имеет много позиций — шкала для постоянного напряжения, шкала для переменного напряжения, шкала для измерения силы постоянного тока, шкала для измерения сопротивления, элемент со значком «генератора» используется для прозвонки цепи, можно проверять радиоэлементы — транзиторы.

Если рассмотреть позиции по часовой стрелке:

1. ACV — измерение величины переменного напряжения (2 положения 200 и 750 Вольт). Ставим предел измерения 750В для проверки напряжения в домашней электросети.

2. DCA — измерение величины силы постоянного тока. Используется для измерения небольших токов.

3. hFE Измерение коэффициента передачи транзистора (для радиотехников).

4. Генератор прямоугольных импульсов (для радиотехников).

5. Прозвонка для определения целостности цепи (значок «генератор»).  В этом положении при замкнутых щупах слышен звуковой сигнал и дисплей показывает сопротивление в Ом , если цепь замкнута. Очень полезная позиция. Позволяет экономить время, так как не обязательно смотреть какое сопротивление цепи.

6. Измерение сопротивления в 5 пределах: 200 Ом, 2000 Ом или 2 кОм, 20 кОм, 200 кОм, 2000 кОм или 2 мОм.

7. DCV — измерение постоянного напряжения в 5 пределах: 200 мВ, 2000 мВ или 2 В, 20 В, 200 В и 1000 В.

К мультиметру всегда подключаются два щупа — красный и черный, красный всегда «+», черный всегда «-«. Черный щуп всегда включается в нижний разъем, красный щуп в средний или верхний разъем, он включается в верхний разъем, когда надо измерить силу постоянного тока до 10 А.

Например, для измерения напряжения в розетке надо поставить шкалу на переменное напряжение, выбираем предел 750 В, так как напряжение должно быть 220 В. Ставим два щупа мультиметра в розетку и видим значение напряжения. Для измерения напряжения мы подключались параллельно, для измерения тока надо подключаться последовательно.

Для проверки целостности провода на обрыв ставим переключатель шкалы на значок «генератор». Для проверки работы генератора замыкаем между собой щупы мультиметра и должны услышать звук из динамика мультиметра, это говорит о том, что цепь целая. А если провод очень длинный, то как проверить его целостность? Надо на одном конце скрутить два провода между собой, на другом конце к этим проводам прикладываем щупы мультиметра и если цепь целая, то мы  должны также услышать звук динамика.

MASTECH MS2109A AC / DC Clamp Руководство пользователя измерителя

MS2109A
AC / DC Clamp Метр Руководство пользователя

Информация по технике безопасности

Предупреждение
Обратите особое внимание на то, что ненадлежащее использование может вызвать поражение электрическим током или повреждение глюкометра. При использовании глюкометра соблюдайте общие процедуры безопасности и полностью соблюдайте меры безопасности, изложенные в данном руководстве по эксплуатации. Чтобы в полной мере использовать функции измерителя и обеспечить безопасную работу, внимательно прочтите и соблюдайте процедуры, приведенные в руководстве по эксплуатации.

Этот счетчик разработан и изготовлен в соответствии с требованиями безопасности EN 61010-1, EN 61010-2-032, EN 61010-2-033, касающимися электронных измерительных приборов с измерением CAT III 600 В и степенью загрязнения 2, а также требованиями безопасности для портативных устройств. clamps для электрических измерений и испытаний. При правильном использовании и уходе этот цифровой мультиметр прослужит вам годы безупречной службы.

Подготовка

1.1.1 При использовании счетчика пользователь должен соблюдать стандартные правила безопасности:
— Общая защита от ударов
— Предотвратить неправильное использование глюкометра
1. 1.2 После получения счетчика проверьте, нет ли повреждений, которые могли возникнуть во время транспортировки.
1.1.3 Если счетчик хранится и транспортируется в тяжелых условиях, убедитесь, что счетчик не поврежден.
1.1.4 Зонд должен быть в хорошем состоянии. Перед использованием проверьте, не повреждена ли изоляция зонда, не оголен ли металлический провод. 1.1.5 Для обеспечения безопасности используйте таблицу датчиков, поставляемую с измерителем. При необходимости замените датчик другим идентичным датчиком или датчиком с такой же спецификацией.

Применение

1.2.1 При использовании измерителя выберите правильную функцию и диапазон измерения.
1.2.2 Не выполняйте измерения при превышении максимального значения в каждом диапазоне измерения.
1.2.3 При измерении цепи с подключенным счетчиком. не касайтесь наконечника зонда (металлической части).
1.2.4 При измерении, если объемtagИзмеряемое напряжение превышает 60 В постоянного тока или 30 В переменного тока (среднеквадратичное значение), всегда держите пальцы за устройством защиты пальцев.
1.2.5 Не измерять объемtage больше, чем 600 В.
1.2.6 В ручном диапазоне измерения, когда измеряемое значение неизвестно заранее, выберите для начала самый высокий диапазон измерения, а затем постепенно выберите более низкие диапазоны, пока не будет определен правильный диапазон. 1.2.7 Перед поворотом переключателя преобразования для изменения функции измерения удалите зонд из цепи, которую необходимо измерить.
1.2.8 Не измеряйте резисторы, конденсаторы, диоды и цепи, находящиеся под напряжением.
1.2.9 Во время проверки тока, резисторов, конденсаторов, диодов и соединений цепи не позволяйте измерителю подключаться к источнику напряжения.tagЭлектронный источник.
1.2.10 Не измеряйте емкость, если конденсатор не разряжен полностью.
1.2.11 Не используйте глюкометр во взрывоопасных газах, парах или пыльных средах.
1.2.12 Если вы обнаружите какое-либо ненормальное состояние или неисправность в измерителе, прекратите его использование и обратитесь к квалифицированному специалисту для ремонта.
1.2.13 Не используйте прибор, если нижняя часть счетчика и крышка батарейного отсека не закреплены на своих исходных местах полностью.
1.2.14 Не храните и не используйте глюкометр под прямыми солнечными лучами, при высокой температуре или высокой влажности.

1.3 Название детали

CAT III: КАТЕГОРИЯ ИЗМЕРЕНИЙ III применяется для тестирования и измерения цепей, подключенных к распределительной части низковольтного здания.tage СЕТЬ установка.

Техническое обслуживание

1.4.1 Не пытайтесь открыть нижнюю часть корпуса счетчика для регулировки или ремонта. Такие операции могут выполняться только квалифицированными специалистами, которые полностью понимают опасность поражения электрическим током и счетчика.
1.4.2 Перед тем, как открыть нижнюю часть корпуса измерителя или крышку батарейного отсека, удалите зонд из цепи, которую необходимо измерить.
1.4.3 Во избежание неправильных показаний и возможного поражения электрическим током, когда на дисплее счетчика появляется «», немедленно замените батарею.
1.4.4 Очистите счетчик рекламойamp ткань и мягкое моющее средство. Не используйте абразивные материалы или растворители.
1.4.5 Выключайте прибор, когда он не используется. Переведите переключатель передачи в положение ВЫКЛ.
1.4.6 Если счетчик не используется в течение длительного времени, извлеките батарею, чтобы не повредить счетчик.

Описание

— Измеритель представляет собой портативный профессиональный измерительный прибор с ЖК-дисплеем и подсветкой для удобства пользователей. Переключатель диапазона измерения управляется одной рукой для облегчения работы. Счетчик имеет защиту от перегрузки и индикатор разряда батареи. Это идеальный многофункциональный счетчик для профессионалов, фабрик, школ, любителей и семейного использования.
— Измеритель используется для измерения переменного тока, постоянного тока, об.tagе, постоянный ток об.tage, частота, скважность, сопротивление, емкость, схемы подключения, диоды, бесконтактное напряжениеtages и температуры.
— Измеритель имеет функцию автоматического измерения диапазона.
— Счетчик имеет функцию удержания показаний.
— Счетчик имеет макс. функция измерения.
— Счетчик имеет мин. функция измерения.
— Счетчик имеет кл.amp функция измерения частоты напора.
— Счетчик имеет функцию автоматического отключения питания.
— Счетчик имеет функцию относительного измерения.

Наименование

(1) Текущий классamp головка: используется для измерения тока.
(2) Индикатор NCV
(3) Клавиша (4) ЖК-дисплей
(5) Общий торцевой домкрат
(6) Сопротивление, емкость, об.tage, входной разъем частоты, диода, целостности цепи и температуры
(7) ручка
(8) Клamp центральное положение головы
(9) Положение датчика NCV

2.2 Описание переключателя, кнопки и входного разъема
BL / HOLD кнопка: используется для удержания чтения или управления подсветкой
MAX / MIN Кнопка: используется для переключения функции измерения максимума / минимума.
SEL Кнопка: используется для переключения функций измерения.
NCV кнопка: Бесконтактный объемtagЭлектронный переключатель обнаружения.
REL кнопка: используется для входа в состояние относительного измерения.
Кнопка Hz /%: используется для переключателя функций измерения частоты и продолжительности включения.
OFF положение: используется для отключения питания.
ВХОД Джек: об.tage, сопротивление, частота, скважность, емкость, диод, подключение цепи, клемма подключения провода входа измерения температуры. COM-разъем: громкостьtage, сопротивление, частота, скважность, емкость, диод, подключение цепи, клемма подключения общего провода измерения температуры. Передаточный переключатель: используется для выбора функции и диапазона измерения.

ЖК дисплей

Переменный ток / постоянный ток
Диод, непрерывность

AUTO

Автоматический режим измерения диапазона

MAX

Максимальное состояние измерения

MIN

Минимальное состояние измерения

REL

Режим относительного измерения
Состояние автоматического отключения питания
НИЗКАЯ БАТАРЕЯ

H

Состояние задержки чтения

%

Проценtage (коэффициент заполнения)

мВ, В

Милливольт, Вольт (об. tage)

A

Amperes (Текущий)

нФ, мкФ

Нанофарад, Микрофарад

Ом, кОм, МОм

Ом, Килом, Мегаом (сопротивление)

Гц, кГц, МГц

Герцы, килогерцы, мегагерцы (частота)

° C, ° F

Градус Цельсия, градус Фаренгейта (температура)
Характеристики

Не реже одного раза в год следует проводить повторную калибровку счетчика при температуре 18–28 ° C и относительной влажности менее 75%.
Генеральный 3.1
Автоматический диапазон измерения. Защита от перегрузки полного диапазона измерения. Максимально допустимый объемtage между концом измерения и землей: 600 В постоянного или 600 В переменного тока Рабочая высота: максимум 2000 м Дисплей: ЖК-дисплей Максимальное отображаемое значение: 5999 цифр. Индикация полярности: автоматическая индикация, «-» означает отрицательную полярность. Индикация выхода за пределы диапазона измерения: «OL» или «-OL». Sampскорость: около 3 раз / с, полоса моделирования 30 раз / с. Дисплей агрегата: имеет дисплей функции и мощности. Время автоматического выключения: 15 мин. Источник питания: 3 батарейки AAA 1.5 В Батарея Пониженное напряжениеtagИндикация e: ЖК-дисплей отображает символ C. Температурный коэффициент: менее 0.1 x точность ° C Рабочая температура: 18 ° C-28 ° C. Температура хранения: -10 ° C-50 ° C Размеры: 218x78x35 мм Вес: 239 г

3.2 Технические индикаторы
Температура окружающей среды: 23 ± 5 ° C, относительная влажность (RH): <75%

3.2.1 Переменный ток

Диапазон измерения

разрешение

точность

60A

0.01A

+ (2.5% от чтения + 6 цифр)

600A

0.1A

  • Максимальный входной ток: 600 А переменного тока
  • Диапазон воспроизводимых частот: 40-400Hz

Измерение ассортимент

разрешение

точность

60A

0. 01A

+ (3.0% от чтения + 6 цифр)

600A

0.1A

  • Максимальный входной ток: 600 А постоянного тока

2.3 Объем постоянного токаtage

Диапазон измеренияразрешение

точность

600mV

0.1mV

± (0.7% от показания + 2 цифры)

6V

0.001V

60V

0.01V

600V

0.1V

  • Входное сопротивление: 10 МОм
  • Максимальный входной объемtage: 600 В переменного тока (RMS) или 600 В постоянного тока

Примечание:

В малом томеtagВ диапазоне измерения зонд не подключен к проверяемой цепи, и показания измерителя могут быть нестабильными. Это нормально и вызвано высокой чувствительностью глюкометра. Это не влияет на фактические результаты измерений.

3.2.4 Напряжение переменного токаtage

Диапазон измерения

разрешение

точность

6V

0.001V

60V

0.01V

± (0.8% от показания + 3 цифр)
600V

0.1V

600V

1V

± (1.0% от показания + 4 цифр)

Входное сопротивление: 10 мД
Максимальный входной объемtage: 600 В переменного тока (RMS) или 600 В постоянного тока Диапазон частот: 40 — 400 Гц

Частота 3.2.5

3.2.5.1Clamp частота измерения напора (через класс А):

Диапазон измерения

разрешениеточность

99.99Hz

0. 01KHz

± (1.5% от показания + 5 цифр)

999.9Hz

0.1KHz

— Диапазон измерения: 40 Гц — 1 кГц
— Диапазон входного сигнала: 3 6AAC (RMS) (входной ток будет увеличиваться при увеличении измеряемой частоты)
— Максимальный входной ток: AC 600A (RMS)

3.2.5.2 Сквозная ступень V:

Диапазон измерения

разрешение

точность

99.99Hz0.01Hz t (1.5% от показания + 5 цифр)
999.9Hz0.1Hz
9.999kHz0.001KHz

— Диапазон измерения: 40 Гц — 10 кГц
— Входной объемtagДиапазон e: 3 мВ переменного тока (среднеквадратичное значение) (входнаяtage будет увеличиваться при увеличении измеряемой частоты)
— Входное сопротивление: 10 мД
— Максимальный входной объемtage: 600 В переменного тока (среднеквадратичное значение)

3. 2.5.3 Сквозной класс HZ / DUTY:

Диапазон измерения

разрешение

точность

9.999Hz0.001Hz
99.99Hz0.01Hz
999.9Hz0.1Hz
9.999KHz0.001 КГц* (0.5% от показания + 3 цифры)
99.99KHz0.01KHz
999.9KHz0.1KHz
9.999MHz0.001MHz

— Защита от перегрузки: 250 В постоянного или переменного тока (RMS)
— Входной объемtagДиапазон e: 3 2 В (входная громкостьtage будет увеличиваться при увеличении измеряемой частоты)

3.2.6 Коэффициент нагрузки

Диапазон измерения

разрешение

точность

0.1% -99.9%0. 1%± (3% + 5)

3.2.6.1 Через проход А (от п.amp голова): Частотный диапазон: 40-1 кГц
Диапазон входного тока: 06AAC (RMS) Максимальный входной ток: AC 600A 3.2.6.2 Через пятую ступень:
— Частотная характеристика: 40-10 кГц — Входная громкостьtagДиапазон e: ”600 мВ переменного тока — Входное сопротивление: 10M0
— Максимальный входной объемtage: 600 В переменного тока (среднеквадратичное значение) 3.2.6.2 Сквозная ступень HZ / DUTY:
— Частотный диапазон: 1-10 МГц
— Входной объемtagДиапазон e:.> 2 В переменного тока (среднеквадратичное значение) (входнаяtage будет увеличиваться при увеличении измеряемой частоты)
— Максимальный входной объемtage: 250 В переменного тока (среднеквадратичное значение)

3.2.7 Сопротивление

Диапазон измеренияразрешениеточность
60000. 10  ± (0.8% от показания + 3 цифр)
6k00.0011 (1)
60k00.01к °
600k00.11
6M00.001M0  ± (1.2% от показания + 3 цифр)
60M00.1M0

— Обрыв цепи voltagе: около 0.4 В
— Защита от перегрузки: 250 В постоянного или переменного тока (RMS)

3.2.8 Проверка целостности цепи

Диапазон измерения

разрешение

функция

0.1Ω

Если сопротивление измеряемой цепи меньше 500, может звучать встроенный зуммер измерителя.

— Защита от перегрузки: 250 В постоянного или переменного тока (RMS)

3.2.9 Емкость

Диапазон измерения

разрешение

точность

40nF0. 01nF± (4.0% от показания + 5 цифр)
400nF0.1nF
4pF0.001pF
40pF0.01pF
400pF0.1pF
4000pF0.001мФ

— Защита от перегрузки: 250 В постоянного или переменного тока (RMS)

3.2.10 Проверка диодов

Диапазон измерения

разрешение

функция

0.001V

Отображение приблизительного прямого объема диодаtagе значение

— Прямой постоянный ток составляет около 1 мА
— Обратный постоянный ток voltagе составляет около 2.7 В
— Защита от перегрузки: 250 В постоянного или переменного тока (RMS)

Измерение ассортимент

разрешение

точность

-20 ° C-0 ° C1 ° C+ (3. 0% чтения + +4 цифры)
1 ° C-400 ° C± (1% от показания + +0 цифры)
401 ° С-1000 ° С± 2.0% от чтения

— Индикатор температуры не включает ошибку термопары.
— Защита от перегрузки: 250 В постоянного или переменного тока (RMS)

Руководство по эксплуатации

4.1 Удержание чтения
1) В процессе измерения, если требуется удержание показаний, нажмите кнопку «HOLD / BL». Отображаемое значение на дисплее будет заблокировано. Нажмите кнопку «HOLD / BL» еще раз, чтобы снять блокировку показаний.
4.2 Ключ NCV
Клавиша NCV используется для бесконтактной регулировки громкости.tagе обнаружение. Нажмите эту кнопку и удерживайте. Поместите зону датчика NCV рядом с обнаруживаемым проводником. Если объемtage больше 90 В переменного тока, индикатор NCV будет мигать, и зуммер будет звучать через равные промежутки времени.
4.3 Переключатель соотношения частота / нагрузка
1) Когда счетчик находится в переменном токеtage, текущее положение переменного тока, если нажать кнопку «Hz / To», измеритель будет измерять напряжение переменного тока. tagе и частота сигнала переменного тока. Снова нажмите кнопку «Гц /%», и измеритель будет измерять объемtage и коэффициент заполнения текущего сигнала. Если он находится в положении HZ / DUTY, нажатие кнопки HZ% переключает между HZ и DUTY.
2) Если снова нажать кнопку «Hz /%», счетчик вернется к Vol.tage, текущее состояние измерения.
Примечание: Когда измеритель находится в состоянии измерения максимального / минимального значения, его нельзя переключить на частоту. режим измерения скважности.
4.4 Выбор максимального / минимального измерения
1) Нажмите кнопку «MAX / MIN», чтобы войти в режим MAX, и всегда сохраняйте максимальное значение измерения. Снова нажмите кнопку «MAX / MIN», и измеритель войдет в состояние измерения минимального значения. Нажмите кнопку «MAX / MIN» в третий раз, и измеритель покажет разницу между максимальным и минимальным значениями. Нажмите кнопку «MAX / MIN», чтобы просмотреть указанные выше операции.
2) После входа в режим MAX или MIN, измеритель автоматически сохранит измеренное максимальное или минимальное значение.
3) Если пользователь нажимает кнопку «MAX / MIN» более 2 секунд, измеритель вернется к нормальному диапазону измерения.
Примечание:
1) Когда измеритель находится в состоянии измерения максимального / минимального значения, это ручной режим измерения диапазона.
2) Когда измеритель находится в состоянии измерения частоты и продолжительности включения, его нельзя переключить в режим измерения максимального / минимального значения.
3) Когда счетчик находится в состоянии измерения максимального / минимального значения, кнопки SEL, REL не работают.
4.5 Переключатель функций
1) В режиме сопротивления нажатие кнопки «SEC» переключает определение сопротивления, диода, целостности цепи и емкости.
2) В томtage и текущий режим, нажатие кнопки «SEC» переключает между переменным и постоянным током.
3) В температурном режиме нажатие кнопки «SEL» переключает градусы Цельсия на градусы Фаренгейта.
4.6 Измерение REL
1) Клавиша REL — это кнопка измерения относительного значения. Когда пользователь нажимает эту кнопку, он переходит в режим измерения относительных значений. Текущее отображаемое значение может быть сохранено в памяти как контрольное значение. Когда пользователь измеряет позже, отображаемое значение представляет собой разницу для входного значения минус контрольное значение. т.е. RELA (текущее значение) Входное значение — эталонное значение.
2) Измерение относительного значения может быть выполнено только в ручном режиме измерения.
4.7 Подсветка и Clamp Передняя фара
1) В процессе измерения, если окружающий свет слишком темный для чтения, нажмите кнопку «BL / HOLD» более 2 секунд, чтобы включить подсветку. Подсветка автоматически выключится примерно через 10 секунд.
2) В течение этого периода нажатие кнопки «BL / HOLD» более двух секунд выключит подсветку.
3) В текущем режиме измерения счетчик включит подсветку. В то же время он включит clamp фара. Люминофоры с подсветкой — это светодиодные с большим потреблением тока. Частое использование подсветки сократит срок службы батареи. Поэтому используйте подсветку только при необходимости.
Примечание:
Когда аккумулятор voltage составляет 43.6 В, на ЖК-дисплее отображается значок «»(Ундерволtagд) символ. Но когда пользователь использует подсветку, когда аккумулятор vol.tagе частота составляет) 3.6 В, аккумулятор об.tage падает из-за высокого рабочего тока, «Может отображаться символ ». (Когда «Отображается символ », он не гарантирует точности измерения). В это время не заменяйте батарею. Используйте глюкометр без подсветки и дождитесь замены батареи, когда отобразится символ «I = 1».
4.8 Автоматическое отключение питания
1) Если в течение 15 минут после включения машины не выполняется никаких действий, счетчик автоматически отключится для экономии электроэнергии. В течение 1 минуты до выключения зуммер прозвучит пять раз. Непосредственно перед выключением зуммер издает длинный звук.
2) После автоматического отключения питания нажмите любую кнопку, чтобы вернуть счетчик в состояние готовности.
3) Удерживание кнопки «SEL» при включении отменяет функцию автоматического отключения питания.
4.9 Подготовка к измерениям
1) Поверните переключатель передачи, чтобы включить питание. Когда аккумулятор voltage низкий (около <3.6 В), на ЖК-дисплее отображается «», Заменяющий батарею.
2) «Символ ”означает, что входной объемtage или ток не должен быть больше, чем значение инструкции, чтобы защитить внутреннюю линию от повреждения.
3) Установите безобрывный переключатель на требуемую функцию измерения и диапазон.
4) При подключении линии, пожалуйста, сначала подключите общую тестовую линию, а затем подключите заряженную тестовую линию. При удалении линии сначала удалите заряженную тестовую линию.

4.10 Измерение тока
Предупреждение
Опасность поражения электрическим током.
Снимите зонд с измерителя перед измерением с током cl.amp.
1) Когда переключатель измерения находится в положении A. измеритель находится в состоянии измерения переменного тока. Выберите подходящий диапазон измерения. Если вы не можете определить величину проверяемого тока, выберите максимальный диапазон измерения, затем выберите более низкие диапазоны, пока не отобразится правильный диапазон. Если вы хотите измерить постоянный ток, нажмите кнопку SEL, чтобы войти в состояние измерения постоянного тока.
2) Удерживая спусковой крючок, откройте зажимamp головку и закрепите один провод тестируемой измерительной цепи в зажиме.amp.
3) Считайте значение коэффициента заполнения на ЖК-дисплее.
Примечание:
1) Клampодновременное тестирование двух или более выводов цепей даст неверные показания.
2) Чтобы получить точные показания, поместите тестируемый провод в центр зажима.amp глава.
3) «”Означает, что максимальный входной переменный ток составляет 600 А.
4) Для повышения точности измерения в состоянии измерения постоянного тока, поскольку земля и другие магнитные поля влияют на точность измерения постоянного тока, если ЖК-дисплей не равен нулю, поместите clamp Головка должна быть вертикальна относительно измеряемого проводника, затем снова нажмите REL, чтобы установить нулевое значение, затем выполните измерения.

Voltage Измерение

Предупреждение
Опасность поражения электрическим током.
Обратите особое внимание, чтобы избежать ударов при измерении высокого напряжения.tagе. Не вводить объемtage более 600 В переменного тока RMS.
1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT, выберите соответствующий диапазон измерения.
2) Поместите переключатель в об.tage позиция V = В это время счетчик находится в постоянном токе.tagСостояние измерения. Для измерения переменного напряженияtagе, нажмите кнопку SEL, чтобы ввести переменный ток.tagСостояние измерения.
3) Подключите зонд к vol.tagИсточник или оба конца нагрузки параллельно.
4) Прочтите томtage на ЖК-дисплее.
Примечание:
1. В малом томеtagВ диапазоне измерения зонд не подключен к проверяемой цепи, и показания измерителя могут быть нестабильными. Это нормально и вызвано высокой чувствительностью глюкометра. Когда счетчик подключен к проверяемой цепи, вы получите фактическое измеренное значение.
2. «ZiY указывает, что максимальная входная громкостьtage — 600 В переменного тока или 600 В постоянного тока.
3. Если показания, измеренные измерителем, превышают 750 В переменного тока или 1000 В постоянного тока, он издаст звуковой сигнал.
4.12 Измерение частоты и коэффициента заполнения
1) Клamp частота измерения напора (сквозной ток): его
Предупреждение
Опасность поражения электрическим током.
Снимите зонд с измерителя перед измерением с током cl.amp.
(1) Установите переключатель измерения в положение A. Выберите соответствующий диапазон измерения.
(2) Удерживайте спусковой крючок, откройте clamp головку, закрепите один провод измерительной цепи, которая будет проверена в clamp.
(3) Нажмите кнопку «Hz /%», чтобы перейти в режим измерения частоты.
(4) Считайте текущее значение на ЖК-дисплее.
(5) Повторное нажатие «Hz /%» может войти в режим измерения продолжительности включения.
(6) Считайте текущее значение на ЖК-дисплее.
Примечание:
(1) Клampодновременное тестирование двух или более выводов цепи приведет к неверным показаниям.
(2) Диапазон измерения частоты составляет 40 Гц — 1 кГц. Если проверяемая частота меньше 40 Гц, измерение частоты выше 10 кГц возможно, но точность не гарантируется.
(3) Диапазон измерения продолжительности включения 10-95%.
(4)”Означает, что максимальный входной ток составляет 600 А переменного тока (среднеквадратичное значение).
2) Сквозной об.tage:
Предупреждение
Опасность поражения электрическим током.
Обратите особое внимание, чтобы избежать ударов при измерении высокого напряжения.tagе. Не вводить объемtage более 600 В переменного тока RMS.
(1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT.
(2) Установите переключатель передачи в положение года, нажмите SEL, чтобы ввести переменный ток.tagСостояние измерения.
(3) Нажмите кнопку «Hz /%», чтобы перейти в режим измерения частоты.
(4) Подключите зонд с сигналом или оба конца нагрузки параллельно.
(5) Прочтите на ЖК-дисплее. (6) Повторное нажатие «Hz /%» для входа в режим измерения продолжительности включения и считывания данных на ЖК-дисплее.
Примечание:
(1) Диапазон измерения частоты составляет 10 Гц — 1 кГц. Если проверяемая частота меньше 10 Гц, ЖК-дисплей покажет -00.0 — частота измерения выше 10 кГц возможна, но ее точность не гарантируется.
(2) Диапазон измерения продолжительности включения составляет 10 — 95%.
(3)”Означает, что максимальная входная громкостьtage — 600 В переменного тока (среднеквадратичное значение).
3) Сквозной класс HZ / DUTY:
Предупреждение
Опасность поражения электрическим током.
Обратите особое внимание, чтобы избежать ударов при измерении высокого напряжения.tagе. Не вводить объемtage более 250 В переменного тока RMS.
(1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT.
(2) Установите переключатель в положение HZ.
(3) Подключите зонд с сигналом или оба конца нагрузки параллельно.
(4) Прочтите на ЖК-дисплее.
(5) Снова нажмите «Hz /%», чтобы войти в режим измерения продолжительности включения.
Внимание:
Диапазон измерения частоты от 1 Гц до 10 МГц. Если измеряемая частота меньше 1 Гц, на ЖК-дисплее отобразится «00.0». 4.13 Испытание на сопротивление
Предупреждение
Опасность поражения электрическим током.
При измерении полного сопротивления цепи убедитесь, что источник питания отключен, а конденсатор в цепи полностью разряжен.
1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT.
2) Поместите переключатель диапазона измерения позиция. Время от времени счетчик находится в состоянии измерения.
3) Подключите зонд к обоим концам резистора или цепи, которую нужно проверить.
4) ЖК-дисплей покажет показания.
Примечание:
1) Когда входной конец открыт, на ЖК-дисплее отображается «Или состояние выхода за пределы диапазона.
2) Когда сопротивление, которое нужно проверить, составляет> 1 МОм, показания измерителя стабилизируются через несколько секунд, что является нормальным для показаний высокого сопротивления.
4.14 Проверка диодов
1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT.
2) Поместите измерительный переключатель в-или положении.
3) Нажмите кнопку «SEL», чтобы переключиться на состояние измерения.
4) Подключите красный зонд к аноду диода и подключите черный зонд к катоду диода, чтобы провести тест.
5) Показания будут отображаться на ЖК-дисплее.
Примечание:
1) Измеритель показывает приблизительное значение прямого напряжения диода.tagе падение.
2) Если датчик имеет обратное соединение или датчик открыт, на ЖК-дисплее отображается -OL ”.
4.15 Проверка целостности цепи
Предупреждение
Опасность поражения электрическим током.
При измерении целостности цепи убедитесь, что питание отключено и конденсатор в цепи полностью разряжен.
1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT.
2) Измерительный переключатель находится в позиции.
3) Нажмите кнопку «SEL», чтобы переключить инструмент)) состояние измерения непрерывности цепи.
4) Подключите зонд к обоим концам тестируемой цепи.
5) Если сопротивление измеряемой цепи меньше 700, может прозвучать встроенный зуммер измерителя.
6) Считайте значение сопротивления цепи на ЖК-дисплее.
Примечание: Если зонд разомкнут или сопротивление проверяемой цепи превышает 6000, на дисплее отображается «OL».
4.16 Измерение емкости
Предупреждение
Опасность поражения электрическим током.
Во избежание поражения электрическим током перед измерением емкости полностью разрядите емкость.
1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT.
2) Измерительный переключатель находится в должность
3) Трижды нажмите кнопку «SEL», чтобы перейти в режим измерения емкости.
3) После полной разрядки емкости подключите зонд к обоим концам конденсатора, который нужно проверить для измерения. 4) Считайте емкость на ЖК-дисплее.
Примечание:
1) При измерении конденсаторов большой емкости показания стабилизируются через несколько секунд (400 и 4000 пФ).
2) Чтобы повысить точность измерения ниже 40 нФ, вычтите распределенную емкость измерителя и кабеля.
4.17 Измерение NCV
1) Нажмите кнопку NCV.
2) Поместите зону датчика NCV ближе к проводнику. Когда тестовый объемtage больше, чем 110 В переменного тока (среднеквадратичное значение), когда счетчик находится близко к проводнику, индукция счетчика vol.tagЗагорится индикатор e и раздастся звуковой сигнал.
Примечание:
1: Даже нет индикации, объемtagе может еще существовать. Не используйте бесконтактный vol.tagдетектор, чтобы судить, есть ли объемtagе в проводе. На операцию обнаружения могут влиять конструкция розетки, толщина изоляции, тип и другие факторы.
2: При вводе громкостиtage на входной клемме счетчика из-за наличия наведенного напряженияtagе, объемtagИндикатор индукции также может гореть.
3: источники помех от внешней среды (например, фонарик, двигатель и т. Д.) Могут вызвать недопустимую бесконтактную громкость.tagе обнаружение.
4.18 Измерение температуры
1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT.
2) Установите переключатель в положение «-TEMP». Нормальная температура будет отображаться на ЖК-дисплее одновременно.
3) Вставьте термопару типа K во входное гнездо измерителя, соблюдая полярность (вставьте красную термопару в гнездо INPUT, а черную — в гнездо COM).
4) Измерьте внутреннюю и внешнюю поверхности проверяемого объекта измерительным концом термопары.
5) Считайте измеренное значение на ЖК-дисплее.

Техническое обслуживание

5.1 Замена батареи
ПРЕДУПРЕЖДЕНИЕ
Во избежание поражения электрическим током убедитесь, что измерительные провода четко отводятся от измеряемой цепи, прежде чем открывать крышку батарейного отсека измерителя.
ПРЕДУПРЕЖДЕНИЕ
Не смешивайте старые и новые батареи. Не используйте вместе щелочные, стандартные (угольно-цинковые) или аккумуляторные (Ni-Cad, Ni-Me и т. Д.) Батареи. 5.1.1 Если знак «”, Это означает, что батареи необходимо заменить.
5.1.2 Ослабьте крепежный винт крышки аккумуляторного отсека и снимите ее.
5.1.3 Замените разряженные батареи новыми.
5.1.4 Установите на место крышку аккумуляторного отсека и снова зафиксируйте ее в первоначальном виде.
Примечание:
Не меняйте полярность батарей.
5.2 Замена тестовых проводов
Замените измерительные провода, если они повреждены или изношены.
ПРЕДУПРЕЖДЕНИЕ Использование соответствует стандарту EN 61010-031 с номиналом CAr Ill 600 В или более качественными измерительными проводами.
ПРЕДУПРЕЖДЕНИЕ Во избежание поражения электрическим током перед снятием задней крышки убедитесь, что датчики отключены от измеряемой цепи. Перед использованием прибора убедитесь, что задняя крышка плотно закручена.

Аксессуары
1) Тестовые провода1pair
2) Руководство пользователя1pcs
3) Батарея AAA 1.5 В3pcs

Связанные руководства / ресурсы

Идеальный источник напряжения – обзор

1.4.4 Батареи

Закон Джоуля гласит, что резистор, по которому течет ток, выделяет тепло. Электрическая энергия часто подается на резистор от батареи, которая, в свою очередь, получает энергию от химических реакций внутри батареи. Следовательно, выделение тепла R включает два превращения: от химического к электрическому и к тепловому. Символ батареи показан на рис. 1.1 и на рис. 1.9а, причем более длинная черта обозначает положительную полярность клемм батареи.Батареи являются важными источниками электроэнергии, когда требуется постоянное напряжение.

Рисунок 1.9. а) Идеальная батарея. (б) Выходные характеристики идеальной батареи. в) Внутреннее сопротивление идеальной батареи равно сопротивлению короткого замыкания.

Прежде чем анализировать практические батареи, давайте сначала охарактеризуем идеальные батареи или идеальные источники напряжения. Идеальная батарея определяется как батарея, которая поддерживает постоянное напряжение, скажем, В В на своих клеммах, независимо от того, течет ток или нет.Следовательно, напряжение В В идеальной батареи совершенно не зависит от тока, как показано на рис. 1.9б. Такой источник также называется независимым источником (источник, включенный в цепь, называется независимым, если его значение может быть присвоено произвольно 10 . Поскольку идеальная батарея будет поддерживать напряжение В B на его выводах даже при коротком замыкании 11 делаем вывод, что такой источник теоретически может отдавать бесконечную мощность (поскольку P  =  В 2 / R , так как R  → 0, P  → ∞). Отсюда и название идеального источника . Заметим также, что наклон кривой ν i на рис. 1.9b равен нулю. Применяя закон Ома, R  =  V/I , к такой горизонтальной линии ν i подразумевает нулевое сопротивление. Отсюда делаем вывод, что внутреннее сопротивление идеального источника равно нулю. Это объясняет, почему идеальная батарея дает бесконечный ток при коротком замыкании. Не обращая внимания на трудности, которые создают бесконечности, мы узнаем, что, глядя на клеммы идеальной батареи, мы видим короткое замыкание (теперь мы используем общий язык схем).Другими словами, если бы мы каким-то образом могли повернуть циферблат и уменьшить напряжение В В идеальной батареи до нуля, у нас осталось бы короткое замыкание, как показано на рис. 1.9в.

Обычно источники напряжения на принципиальных схемах представляются идеальными источниками, что допустимо, если на схеме нет путей, замыкающих такие источники (если они есть, то схема неисправна и не представляет реальную цепь во всяком случае). С другой стороны, практические источники всегда имеют конечное внутреннее сопротивление, как показано на рис.1.10а, который ограничивает ток небесконечными значениями в случае короткого замыкания батареи. Конечно, R i не является реальным резистором внутри батареи, а является абстракцией химического состава реальной батареи и объясняет уменьшение напряжения на клеммах при увеличении тока нагрузки. Внутреннее напряжение В В также называют электродвижущей силой (ЭДС) батареи. Из нашего предыдущего обсуждения легко сделать вывод, что мощные аккумуляторы характеризуются низким внутренним сопротивлением (0.0,005 Ом для полностью заряженного автомобильного аккумулятора), а также менее мощные батареи меньшего размера за счет большего внутреннего сопротивления (0,15 Ом для щелочной батареи для фонарика, размер «C»).

Рисунок 1.10. (a) Практичная батарея с ЭДС В В и внутренним сопротивлением R i . (b) Характеристики разряда двух типов батарей.

Еще одной характеристикой практичных аккумуляторов является их возрастающее внутреннее сопротивление при разряде. Например, рис.1.10b показано напряжение на клеммах в зависимости от часов непрерывной работы для двух типов. Ртутный элемент поддерживает свое напряжение практически на постоянном уровне 1,35 В в течение всего срока службы (но резко падает, когда батарея разряжается) по сравнению с обычными элементами фонарика, напряжение которых начинается с 1,55 В, но постоянно снижается по мере использования. Другие типы (литиевые, 3,7 В, очень большой срок хранения более 10 лет; никель-кадмиевые, 1,25 В, герметичные, но перезаряжаемые; свинцово-кислотные, 2 В, мощные и перезаряжаемые, используемые в качестве автомобильных аккумуляторов при последовательном соединении по три-три- ячейки 6 В или шестиэлементные блоки 12 В) находятся где-то между двумя кривыми.Скорость снижения доступного напряжения по мере разрядки батареи определяется химической реакцией внутри батареи. Хотя химия батареи выходит за рамки этой книги, нас интересует то, что снижение химической активности во время разряда может быть связано с увеличением внутреннего сопротивления батареи. Следовательно, полностью заряженная батарея может рассматриваться как обладающая низким внутренним сопротивлением, которое постепенно увеличивается по мере использования батареи и становится очень большим для разряженной батареи.

На рис. 1.11а показана схема, в которой практическая батарея подключена к нагрузке, обозначенной R L , и подает питание на нагрузку. R L может быть эквивалентным сопротивлением радиоприемника, телевизора или любого другого электрического устройства или механизма, который должен питаться от батареи. Мощность, доступная для нагрузки, определяется как i 2 R L . Однако, поскольку батарея имеет внутреннее сопротивление, энергия также будет рассеиваться внутри батареи.Внутренние потери определяются как i 2 R i и проявляются как внутреннее тепло. Поэтому опасно закорачивать мощную батарею, так как вся доступная энергия батареи будет быстро преобразована во внутреннее тепло, и, если закорачивающий элемент не расплавится быстро, возможен опасный взрыв.

Рисунок 1.11. (a) Практическая батарея с подключенной переменной нагрузкой, (b) Характеристики источника с возрастающей нагрузкой, (c) Характеристики разряжающегося источника.

Предположим теперь, что R i постоянна, а нагрузка R L является переменной (обозначена стрелкой, пересекающей R L на рис. 1.11а) и проанализировать схему по мере увеличения нагрузки на батарею. Используя закон напряжения Кирхгофа (уравнение 1.10), получаем для цепи

(1.22)VB=iRi+iRL

Напряжение на нагрузочном резисторе, также доступное напряжение на клеммах внешней батареи определяется по уравнению(1.22) как

(1.23)υL=VB−iRi

Это уравнение прямой линии с постоянным наклоном −  R i и представлено на рис. 1.11б. Таким образом, доступное напряжение равно ЭДС батареи за вычетом внутреннего падения напряжения батареи. Ток, который течет в последовательной цепи, получается из уравнения. (1.22) as

(1.24)i=VBRi+RL

При уменьшении сопротивления нагрузки R L нагрузка на аккумулятор увеличивается.Как показано на рис. 1.11б, это сопровождается уменьшением доступного напряжения ν L , что обычно является нежелательным результатом. Исключение i из уравнений. (1.23) и (1.24) дают

. (1.25)υL=VBRLRi+RL

показывает уменьшение ν L от V B , поскольку 9013 L уменьшилось на

05 R

5. Таким образом, при отсутствии нагрузки на батарею (

R L очень велико), доступное напряжение максимально при L ≈ 0), доступное напряжение падает до ν L ≈ 0.Коммунальные предприятия, например, испытывают трудности с поддержанием постоянного напряжения летом, когда спрос на электроэнергию возрастает в основном из-за энергоемкого оборудования для кондиционирования воздуха. 12 Напряжение ниже нормального (обычно называемое понижением напряжения) создает ненормальную нагрузку на электрооборудование клиентов, что приводит к перегреву и, в конечном итоге, к выходу из строя. 13 Очевидным решением проблемы отключения электроэнергии является уменьшение внутреннего сопротивления R i генерирующего оборудования, поскольку это уменьшит наклон кривой на рис.1.11б, переместив точку пересечения V B / R i вправо, тем самым приблизив кривую к кривой идеального источника на рис. 1.9б. Конечно, малое оборудование означает более крупные и дорогие генераторы.

Для получения рис. 1.11b мы предположили, что внутреннее сопротивление R i остается постоянным при изменении сопротивления нагрузки R L .Рассмотрим теперь случай, когда нагрузка R L остается постоянной, а R i изменяется. Примером этого является разряд батареи включенным фонариком, который остается включенным до тех пор, пока батарея не разрядится. На рис. 1.11c показана кривая ν i для разряда батареи со стрелками, указывающими прогресс разряда. Мы видим, что полностью заряженная батарея, начиная с малого внутреннего сопротивления ( R i ≈ 0), может обеспечить ток i В B / R 9 напряжение ν L В B .После разряда ( R i ≈ ∞) ток (уравнение 1.24) и напряжение на клеммах (уравнение 1.25) равны нулю.

Подводя итог, можно сказать, что причина того, что ток становится равным нулю при разрядке батареи, заключается не в том, что ЭДС, величина которой определяется как i меняется на очень большое значение. Можно предположить, что разряженная батарея все еще имеет свою ЭДС нетронутой, но с очень большим внутренним сопротивлением. R i , следовательно, является переменной величиной, зависящей от состояния заряда и возраста (срока хранения) аккумулятора.

Для измерения ЭДС батареи снимаем нагрузку, т. е. размыкаем батарею и по мере обращения в нуль тока i получаем из уравнения (1.23) что ν L = V B ; напряжение, возникающее на клеммах батареи при разомкнутой цепи, является ЭДС батареи. Для измерения ЭДС даже почти полностью разряженной батареи можно подключить высокоомный вольтметр (10 7 Ом или больше) к клеммам батареи.Такой вольтметр приближается к нагрузке с разомкнутой цепью, и для получения показаний требуется лишь мельчайшая струйка потока заряда. Если входное сопротивление измерителя намного больше, чем R i , показания будут измерять V B батареи.

Чтобы измерить R i батареи, можно закоротить батарею только на очень короткое время, подключив амперметр к батарее и измерив ток короткого замыкания. (Поскольку это опасная процедура, ее следует выполнять только с менее мощными батареями, такими как элементы фонарика. Это также может привести к перегоранию амперметра, если на измерителе не используется соответствующая шкала с большим значением тока.) Затем задается внутреннее сопротивление. по V B / I sc . Менее рискованная процедура заключается в подключении переменного сопротивления к батарее и измерении напряжения ν L . Продолжайте изменять сопротивление до тех пор, пока напряжение не составит половину от В B .В этой точке переменное сопротивление равно R i . Если это все еще слишком рискованно, так как сопротивление батареи слишком низкое, рассмотрите процедуру, описанную в следующем примере.

Пример 1.3

Определите R i щелочной батареи (размера C), нагрузив ячейку резистором 1 Ом.

См. рис. 1.11а. Известно, что V B для щелочного элемента равно 1.5 В. Измерив напряжение на резисторе 1 Ом, получим 1,3 В, что должно оставить падение напряжения 0,2 В на R i . Поскольку ток в цепи определяется выражением i = 1,3 В/1 Ом = 1,3 А, для внутреннего сопротивления получаем

Общие сведения о модулях постоянного напряжения и тока Mosaic

Аппаратное обеспечение

Существует два стиля драйверов светодиодов Mosaic: постоянный ток и постоянное напряжение.Как драйвер постоянного тока, так и драйвер постоянного напряжения могут использоваться для мощных светодиодов, однако каждый тип драйвера подает питание по-разному.

Существует три варианта модуля постоянного тока Mosaic; 350 мА, 500 мА и 700 мА
Существует один вариант модуля постоянного напряжения Mosaic, который обеспечивает до 40 Вт на канал, что в сумме дает 180 Вт на драйвер.
Каждый драйвер постоянного тока имеет 6 каналов и поддерживает 8-битное управление DMX.
Каждый драйвер постоянного напряжения поддерживает как 8-битное, так и 16-битное управление DMX.Этот режим затемнения DMX можно выбрать через RDM.

Ток против напряжения

Ток — это измерение количества электронов, проходящих одну точку за одну секунду.
Напряжение — это разность электрических потенциалов между двумя точками.

Драйвер постоянного тока обеспечивает регулируемый ток при изменении напряжения в цепи, что обеспечивает постоянный ток для каждой нагрузки.Если на светодиодную нагрузку подается нерегулируемый ток, нагрузка будет гореть ярче, но это в конечном итоге приведет к тепловому взлету, сокращающему срок службы светодиода. Короче говоря, если на светодиодную нагрузку подается слишком большой ток, светодиод станет очень ярким и тогда потерпите неудачу. Вот почему крайне важно знать требуемый ток для светодиодной нагрузки перед ее подключением.

Драйвер постоянного напряжения обеспечивает стабильное выходное напряжение постоянного тока независимо от текущих требований подключенной нагрузки.

Перед подключением драйвера Mosaic важно подтвердить тип напряжения или тока, требуемый для светильника или светодиода.

Все драйверы светодиодов Mosaic зависят от полярности, неправильная полярность может привести к повреждению светодиодной арматуры или драйвера.

Адрес и тестирование

Для каждого драйвера светодиодов требуется шесть последовательных адресов DMX.Адрес водителя можно установить через переднее колесо или через RDM.

Установка переднего диска в положение «M» или управляемое позволяет устройству получать адрес через RDM. Адрес RDM можно применить через вкладку патча в Mosaic Designer.
Установка циферблата на 1 приведет к установке DMX-адреса устройства на 1, и каждый последующий выходной сигнал драйвера будет увеличиваться на 1, при этом последним выходным сигналом будет DMX-адрес 6. Установка переднего циферблата на «T#» приведет к выходному сигналу на 25 %, даже если DMX отсутствует, выбор «TA» приведет к тому, что все выходы будут на 25%.

При переводе в тестовый режим все входящие сигналы DMX будут игнорироваться.

Настройка RDM

Драйверы светодиодов Mosaic не являются сетевыми контроллерами, поэтому в сети Mosaic Designer появятся , а не .
Эти устройства будут отображаться на вкладке исправлений как устройства RDM.
Чтобы изменить адрес драйвера с помощью, перейдите на вкладку патча, выберите контроллер и выберите «Обнаружение на порту 1». вы хотите использовать 16-битное затемнение.
16-битное устройство будет занимать 12 адресов DMX.



Питание и данные

Все варианты драйверов светодиодов Mosaic используют стандартный источник питания мозаики от 12 до 48 В постоянного тока.
Полностью загруженный светодиод LED-x будет потреблять 200 Вт мощности при полной загрузке всех каналов.

Этим драйверам требуется DMX для нелокального управления, для драйверов нет возможности прямого сетевого управления. Вход данных
должен быть подключен к 3-контактному разъему с надписью «DMX In».
Исходящий сигнал данных должен быть подключен к разъему «DMX Thru».
Если в цепочке данных нет дополнительных устройств, клемма DMX Thru должна быть нагружена резистором.

Светодиоды состояния

Передние светодиоды на устройстве будут показывать его состояние. Все светодиоды красного цвета.
При подаче питания на драйвер логотип ETC должен загораться и гореть до тех пор, пока питание не будет отключено.

Активен :Указывает, что устройство работает.

Данные DMX : Загорается при приеме данных DMX.

Данные RDM : Горит при передаче данных RDM.

Ошибка : Мигает, указывая на состояние ошибки.



Что такое переменный ток (AC)? | Базовая теория переменного тока

Большинство студентов, изучающих электричество, начинают свое изучение с того, что известно как постоянный ток (постоянный ток), то есть электричество, протекающее в постоянном направлении и/или обладающее напряжением с постоянной полярностью.

Постоянный ток — это тип электричества, вырабатываемый батареей (с определенными положительными и отрицательными клеммами), или тип заряда, генерируемый трением определенных типов материалов друг о друга.

Переменный ток против постоянного тока

Каким бы полезным и простым для понимания ни был постоянный ток, это не единственный «вид» используемого электричества. Некоторые источники электричества (в первую очередь, роторные электромеханические генераторы) естественным образом производят напряжение с чередующейся полярностью, меняя положительное и отрицательное с течением времени.

Либо полярность переключения напряжения, либо направление переключения тока вперед и назад, этот «вид» электричества известен как переменный ток (AC):



Постоянный и переменный ток



В то время как знакомый символ батареи используется в качестве общего символа для любого источника постоянного напряжения, круг с волнистой линией внутри является общим символом для любого источника переменного напряжения.

Можно задаться вопросом, зачем кому-то вообще беспокоиться о такой вещи, как переменный ток.Это правда, что в некоторых случаях переменный ток не имеет практического преимущества перед постоянным током.

В приложениях, где электричество используется для рассеивания энергии в виде тепла, полярность или направление тока не имеют значения, если на нагрузке достаточно напряжения и тока для производства желаемого тепла (рассеивание мощности). Однако с помощью переменного тока можно создавать электрические генераторы, двигатели и системы распределения электроэнергии, которые намного эффективнее, чем постоянный ток, и поэтому мы видим, что переменный ток используется преимущественно во всем мире в приложениях высокой мощности.

Чтобы в деталях объяснить, почему это так, необходимы некоторые базовые знания об AC.

Генераторы переменного тока

Если машина предназначена для вращения магнитного поля вокруг набора стационарных проволочных катушек при вращении вала, переменное напряжение будет создаваться на проволочных катушках при вращении этого вала в соответствии с законом электромагнитной индукции Фарадея.

Это основной принцип работы генератора переменного тока, также известного как генератор переменного тока . : Рисунок ниже



Работа генератора



Обратите внимание, как меняется полярность напряжения на проволочных катушках, когда противоположные полюса вращающегося магнита проходят мимо.

При подключении к нагрузке эта обратная полярность напряжения создаст обратное направление тока в цепи. Чем быстрее вращается вал генератора переменного тока, тем быстрее будет вращаться магнит, в результате чего переменное напряжение и ток чаще меняют направление за заданный промежуток времени.

Хотя генераторы постоянного тока работают по тому же общему принципу электромагнитной индукции, их конструкция не так проста, как у их аналогов переменного тока.

В генераторе постоянного тока катушка провода устанавливается на валу, где магнит находится на генераторе переменного тока, и электрические соединения с этой вращающейся катушкой выполняются через стационарные угольные «щетки», контактирующие с медными полосами на вращающемся валу.

Все это необходимо для переключения изменяющейся полярности выхода катушки на внешнюю цепь, чтобы внешняя цепь видела постоянную полярность:



Работа генератора постоянного тока



Генератор, показанный выше, производит два импульса напряжения за один оборот вала, причем оба импульса имеют одинаковое направление (полярность). Чтобы генератор постоянного тока производил постоянное напряжение , а не короткие импульсы напряжения каждые 1/2 оборота, несколько наборов катушек периодически контактируют со щетками.

Диаграмма, показанная выше, немного упрощена по сравнению с тем, что вы видели бы в реальной жизни.

Проблемы, связанные с установлением и разрывом электрического контакта с движущейся катушкой, должны быть очевидны (искрение и нагрев), особенно если вал генератора вращается с высокой скоростью. Если атмосфера, окружающая машину, содержит легковоспламеняющиеся или взрывоопасные пары, практические проблемы искрообразования щеточных контактов становятся еще более серьезными.

Для работы генератора переменного тока (альтернатора) не требуются щетки и коммутаторы, поэтому он невосприимчив к этим проблемам, с которыми сталкиваются генераторы постоянного тока.

Двигатели переменного тока

Преимущества переменного тока перед постоянным в отношении конструкции генератора также отражены в электродвигателях.

В то время как двигатели постоянного тока требуют использования щеток для электрического контакта с движущимися катушками проволоки, двигатели переменного тока этого не делают. На самом деле, конструкции двигателей переменного и постоянного тока очень похожи на их аналоги-генераторы (идентичные для этого руководства), двигатель переменного тока зависит от реверсивного магнитного поля, создаваемого переменным током через его неподвижные катушки проволоки для вращения вращающегося магнита. вокруг его вала, а двигатель постоянного тока зависит от щеточных контактов, замыкающих и размыкающих соединения с обратным током через вращающуюся катушку каждые 1/2 оборота (180 градусов).

Трансформаторы

Итак, мы знаем, что генераторы переменного тока и двигатели переменного тока, как правило, проще, чем генераторы и двигатели постоянного тока. Эта относительная простота приводит к большей надежности и снижению производственных затрат. Но для чего еще хорош AC? Наверняка в нем должно быть что-то большее, чем детали конструкции генераторов и двигателей! Действительно есть.

Существует эффект электромагнетизма, известный как взаимная индукция , при котором две или более катушек проволоки расположены так, что изменяющееся магнитное поле, создаваемое одной, индуцирует напряжение в другой. Если у нас есть две взаимно индуктивные катушки, и мы питаем одну катушку переменным током, мы создадим переменное напряжение в другой катушке. При использовании как таковое это устройство известно как трансформатор

.



Трансформатор «трансформирует» переменное напряжение и ток.



Фундаментальное значение трансформатора заключается в его способности повышать или понижать напряжение от питающей катушки к обесточенной катушке. Напряжение переменного тока, индуцируемое в непитанной («вторичной») катушке, равно напряжению переменного тока на питаемой («первичной») катушке, умноженному на отношение витков вторичной катушки к виткам первичной катушки.

Если вторичная обмотка питает нагрузку, ток через вторичную обмотку прямо противоположен: ток первичной обмотки, умноженный на отношение первичных и вторичных витков. Это соотношение имеет очень близкую механическую аналогию, используя крутящий момент и скорость для представления напряжения и тока соответственно:



Зубчатая передача, повышающая скорость, снижает крутящий момент и увеличивает скорость. Понижающий трансформатор понижает напряжение и увеличивает ток.



Если соотношение обмотки изменено так, что первичная обмотка имеет меньше витков, чем вторичная обмотка, трансформатор «повышает» напряжение от уровня источника до более высокого уровня на нагрузке:



Редуктор скорости повышает крутящий момент и снижает скорость.Повышающий трансформатор повышает напряжение и понижает ток.



Способность трансформатора с легкостью повышать или понижать переменное напряжение дает переменному току преимущество, не имеющее аналогов у постоянного тока, в области распределения мощности, как показано на рисунке ниже.

При передаче электроэнергии на большие расстояния гораздо эффективнее делать это с повышенным напряжением и пониженным током (провод меньшего диаметра с меньшими резистивными потерями мощности), затем снова понижать напряжение и повышать ток. для промышленности, бизнеса или потребительского использования.



Трансформаторы обеспечивают эффективную передачу электроэнергии высокого напряжения на большие расстояния.



Трансформаторная технология сделала практичным распределение электроэнергии на большие расстояния. Без возможности эффективного повышения и понижения напряжения было бы непомерно дорого строить энергосистемы для чего-либо, кроме использования на близком расстоянии (максимум в пределах нескольких миль).

Какими бы полезными ни были трансформаторы, они работают только с переменным, а не постоянным током.Поскольку явление взаимной индуктивности зависит от изменяющихся магнитных полей, а постоянный ток (DC) может создавать только постоянные магнитные поля, трансформаторы просто не будут работать с постоянным током.

Конечно, постоянный ток может быть прерван (импульсирован) через первичную обмотку трансформатора для создания изменяющегося магнитного поля (как это делается в автомобильных системах зажигания для получения высоковольтного питания свечи зажигания от низковольтной батареи постоянного тока), но импульсный постоянный ток ничем не отличается от переменного.

Возможно, в большей степени, чем по какой-либо другой причине, переменный ток находит столь широкое применение в энергосистемах.



ОБЗОР:

  • Постоянный ток означает «Постоянный ток», что означает напряжение или ток, который поддерживает постоянную полярность или направление, соответственно, во времени.
  • AC расшифровывается как «Переменный ток», что означает напряжение или ток, который меняет полярность или направление, соответственно, с течением времени.
  • Электромеханические генераторы переменного тока
  • , известные как генераторы переменного тока , имеют более простую конструкцию, чем электромеханические генераторы постоянного тока.
  • Конструкция двигателей переменного и постоянного тока модели
  • очень точно соответствует принципам конструкции соответствующих генераторов.
  • Трансформатор представляет собой пару катушек взаимной индукции, используемых для передачи мощности переменного тока от одной катушки к другой. Часто количество витков в каждой катушке устанавливается для создания увеличения или уменьшения напряжения от питаемой (первичной) катушки к непитанной (вторичной) катушке.
  • Вторичное напряжение = Первичное напряжение (вторичные витки / первичные витки)
  • Вторичный ток = первичный ток (первичные витки / вторичные витки)

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

В.Источник напряжения

В. Источник напряжения



Названия символов: НАПРЯЖЕНИЕ, БАТАРЕЯ



Синтаксис: Vxxx n+ n- <напряжение> [AC=<амплитуда>]

+ [Rser=<значение>] [Cpar=<значение>]



Этот элемент обеспечивает постоянное напряжение между узлами n+ и n-. Для анализа переменного тока значение переменного тока используется как амплитуда источника на анализируемой частоте. Можно определить последовательное сопротивление и параллельную емкость.Эквивалентная схема:



Источники напряжения исторически использовались в качестве измерителей тока в SPICE и используются в качестве датчиков тока для элементов, управляемых током. Если указано Rser, источник напряжения нельзя использовать в качестве чувствительного элемента для элементов F, H или W. Однако ток любого элемента цепи, включая источник напряжения, может быть нанесен на график.



Синтаксис: Vxxx n+ n- PULSE(V1 V2 Tdelay Trise Tfall Ton Tperiod Ncycles )



Источник импульсного напряжения, зависящего от времени



Имя

Описание

Единицы

Вофф

Исходное значение

В

Фон

Импульсное значение

В

Задержка

Задержка

сек

Тр

Время нарастания

сек

Тф

Время падения

сек

Тон

Своевременно

сек

Период

Период

сек

Nциклов

Количество циклов (пропустить функцию импульса свободного хода)

циклов



Синтаксис: Vxxx n+ n- SINE(Voffset Vamp Freq Td Theta Phi Ncycles)



Зависящий от времени источник синусоидального напряжения.



Имя

Описание

Единицы

Всмещение

Смещение постоянного тока

В

Вамп

Амплитуда

В

Частота

Частота

Гц

тд

Задержка

сек

Тета

Коэффициент демпфирования

1/с

Фи

Фаза синусоиды

градуса

Nциклов

Количество циклов (пропустить функцию импульса свободного хода)

циклов



Для времени, меньшего, чем Td, или времени после завершения N циклов, выходное напряжение определяется как

.



Voffset+Vamp*sin(pi*Phi/180)



В противном случае напряжение задается



Voffset+Vamp*exp(-(time-Td)*Theta)*sin(2*pi*Freq*(time-Td)+pi*Phi/180)



Коэффициент затухания, Theta, является обратной величиной постоянной времени затухания.



Синтаксис: Vxxx n+ n- EXP(V1 V2 Td1 Tau1 Td2 Tau2)



Источник экспоненциального напряжения, зависящего от времени



Имя

Описание

Единицы

В1

Исходное значение

В

В2

Импульсное значение

В

Тд1

Время задержки нарастания

сек

Тау1

Постоянная времени нарастания

сек

Тд2

Время задержки падения

сек

Тау2

Постоянная времени спада

с



Для времени меньше Td1 выходное напряжение равно V1. Для времени между Td1 и Td2 напряжение определяется как

.



V1+(V2-V1)*(1-exp(-(время-Td1)/Tau1)).



Для времени после Td2 напряжение определяется как



V1+(V2-V1)*(1-exp(-(время-Td1)/Tau1))

+(V1-V2)*(1-exp(-(время-Td2)/Tau2)).



Синтаксис: Vxxx n+ n- SFFM(Voff Vamp Fcar MDI Fsig)



Зависящий от времени одночастотный источник напряжения FM.



Имя

Описание

Единицы

Вофф

Смещение постоянного тока

В

Вамп

Амплитуда

В

Автомобиль

Несущая частота

Гц

МДИ

Индекс модуляции

Fsig

Частота сигнала

Гц



Напряжение задается

Вофф+Вамп*син((2. *pi*Fcar*время)+MDI*sin(2.*pi*Fsig*время)).



Синтаксис: Vxxx n+ n- PWL(t1 v1 t2 v2 t3 v3…)



Произвольный кусочно-линейный источник напряжения.



Для времени до t1 напряжение равно v1. Для времен между t1 и t2 напряжение изменяется линейно между v1 и v2. Может быть задано любое количество времени, точек напряжения. Для раз после последнего раза напряжение является последним напряжением.



Синтаксис: Vxxx n+ n- wavefile=<имя файла> [chan=]



Это позволяет файлу .wav, который будет использоваться в качестве входных данных для LTspice. — это либо полный абсолютный путь к файлу .wav, либо относительный путь, вычисленный из каталога, содержащего схему моделирования или список соединений. Двойные кавычки можно использовать для указания пути, содержащего пробелы. Файл .wav может содержать до 65 536 каналов, пронумерованных от 0 до 65 535. Chan можно указать, какой канал используется. По умолчанию используется первый канал под номером 0. Файл .wav интерпретируется как имеющий полный диапазон шкалы от -1В до 1В.



Этот источник имеет значение только при анализе .tran.

Как измерить напряжение постоянного тока с помощью мультиметра

Это простое измерение, по крайней мере, на уровне поверхности. Но более глубокое знание возможностей этой единственной функции может сделать ее гораздо более ценным инструментом, чем вы думаете.



Напряжение постоянного тока

Считать простое постоянное напряжение с большинства цифровых мультиметров очень просто: поверните циферблат на значок напряжения постоянного тока и поместите измерительные провода в две открытые точки контакта цепи, и появится число.Но это простое чтение — лишь самый поверхностный уровень функции, которая предназначена для того, чтобы быть гораздо более функциональной, чем однократное чтение.

На некоторых мультиметрах, особенно на старых аналоговых мультиметрах, большинство показаний необходимо выбирать для считывания в правильном диапазоне. Если вы хотите измерить конкретное напряжение, вы должны выбрать соответствующий диапазон значений. Они называются измерителями с «ручным диапазоном», в отличие от обычного типа с автоматическим диапазоном.



Ручной выбор диапазона

Сначала нужно определить, какое напряжение вы предполагаете измерять или хотя бы близкое.Если перед вами промышленная система управления, вероятным измерением будет 24 вольта. Небольшая компьютерная плата может быть, скорее всего, на 3,3-5 вольт.

Каким бы ни было целевое напряжение, выберите диапазон со значением чуть выше этого числа. Иногда диапазоны могут включать: 1, 10, 100 и 1000 вольт или, возможно, 2, 20, 200 и 2000 вольт. В этом сценарии тестирования 24-вольтовой системы вы должны выбрать диапазон 100 или 200 вольт соответственно.

Если выбранный диапазон слишком мал, на счетчике будет отображаться «OL», что означает «Превышение предела».Некоторые люди говорят «Перегрузка», что является точным описанием, но подразумевает опасную ситуацию. Неправда в данном случае — не опасно, просто сверх лимита. На аналоговом измерителе стрелка мгновенно привязывается к правой стороне дисплея. Это то же самое, что и «OL» на экране.

Если выбор диапазона излишне велик, например, если вы ожидаете считывать 5-вольтовый сигнал, но поместили измеритель на диапазон 1000 вольт, он может показать просто 5. У вас нет никакого способа узнать, есть ли это значение на самом деле 4.6, а может 5,3 вольта? Слишком большой диапазон будет очень неточным показанием. На аналоговом дисплее, если полный диапазон составляет 1000 вольт, показание 5 вольт едва ли сдвинет стрелку, и трудно сделать верный вывод, когда стрелка вообще почти не двигалась.



Использование кнопки диапазона

Почти каждый счетчик будет включать либо ручной выбор диапазона, либо кнопку с надписью «Диапазон», но никогда оба варианта одновременно. Эта кнопка очень полезна для поиска коротких замыканий и устранения неполадок компонентов параллельного управления, хотя очень часто используется недостаточно.

В наборе из нескольких параллельных нормально разомкнутых кнопок одна из них может быть сломана или замкнута накоротко, или внутренняя пружина может не обеспечить постоянное соединение. Это сложная ситуация для устранения неполадок, потому что напряжение всегда будет равно 0, независимо от того, какая кнопка вышла из строя. Вы должны удалить их один за другим и каждый раз проверять, чтобы найти тот, в котором напряжение снова поднимается до 24.



Отображен массив мультиметров.



Вместо этого выберите самый низкий диапазон или нажимайте кнопку «Диапазон» на измерителе, пока не будет выбран самый низкий диапазон.На некоторых измерителях может быть функция мВ. Это тоже работает.

Измерьте напряжение на параллельной цепи, и вы, скорее всего, увидите пару милливольт, не более. Автоматический диапазон всегда будет показывать 0 вольт, если вы не измените этот диапазон вручную. Милливольты связаны с крошечным сопротивлением контактов переключателя. Маленький, но не совсем 0.

При одновременном нажатии на параллельные кнопки эквивалентное сопротивление (и, следовательно, напряжение) уменьшится вдвое, потому что теперь и неисправный переключатель, и исправный замкнуты.Маленькие милливольты должны стать еще меньше.

После того, как вы окончательно протестируете неисправный компонент, показания не должны измениться — он уже был закрыт, вы не измените его нажатием кнопки. Теперь вы нашли неисправный параллельный переключатель, не отсоединяя провод.

Короткое замыкание похоже — вы можете определить разницу между падением напряжения в несколько милливольт на исправном проводе и падением напряжения практически в 0 вольт при коротком замыкании.



Использование кнопки «Мин/Макс»

В большинстве случаев имеется возможность записи минимального или максимального напряжения, что на один шаг лучше, чем простое мгновенное считывание, которое показывает только «прямо сейчас».

Это обнаружение может измерять величину падения напряжения в источниках питания, когда включается большое емкостное устройство, или выброс обратного хода от индуктивной нагрузки, которая была отключена.

Но с предупреждением. Эта функция считывает и сохраняет напряжение в течение определенного периода времени с определенной временной задержкой между показаниями. Если всплеск будет слишком быстрым, вы можете полностью его пропустить. Если это происходит за пределами периода времени чтения, это также может пропустить чтение. Если вы ожидаете, что всплески или падения будут происходить на очень регулярной основе, вам может потребоваться обратиться к осциллографу.Существуют специальные промышленные осциллографы, представляющие собой портативные устройства, которые отображают изменение напряжения.



Цифровой мультиметр, хотя он не выполняет автоматический диапазон относительных шкал каждой функции, другими словами, он не выполняет автоматический диапазон.



Это чтение может быть чрезвычайно полезным, когда устройства управления время от времени отключаются, и вы хотите выяснить причину. Поместите измеритель на линию входного напряжения и дайте ему записать. Если минимальное напряжение упадет всего на несколько вольт, этого может быть достаточно, чтобы выключить контроллер, но подозреваемым, вероятно, является включение большого устройства. Если напряжение падает почти до 0, вероятно, произошло короткое замыкание, и источник питания на мгновение отключился для самозащиты.

Симптом один и тот же в обоих случаях (контроллер ненадолго теряет питание), но дополнительная информация может помочь принять более взвешенное решение для определения причины.

Напряжение постоянного тока на мультиметре — это довольно простое показание.Дополнительные знания о соединении этого показания с ручным выбором диапазона и функциями минимального/максимального значения могут принести больше информации и точности к чтению напряжения и, в конечном итоге, к устранению электрических неисправностей.

Символы электрических трансформаторов — Символы однолинейных трансформаторов

Символы трансформаторов – Символы однолинейных трансформаторов

Ниже приведен список различных типов символов трансформатора. Список символов однострочного трансформатора приведен ниже в конце поста.

Двухобмоточный трансформатор

Это общий символ двухобмоточного трансформатора в виде одной линии. Двухобмоточные трансформаторы состоят из двух обмоток, соединенных вместе посредством переменного магнитного потока.

Однофазный двухобмоточный трансформатор

Это SLD (однолинейная схема) представление однофазного двухобмоточного трансформатора. Такой трансформатор имеет две обмотки i.е. первичный и вторичный оба используются одной фазой. Он имеет две первичные клеммы и две вторичные клеммы.

Трансформатор с воздушным сердечником

Эти символы обозначают трансформатор с воздушным сердечником. Трансформатор с воздушным сердечником не имеет магнитного сердечника, вместо этого обмотка намотана на пластик (немагнитный материал) или сердечник отсутствует вовсе. В магнитном сердечнике есть потери в сердечнике, которые увеличиваются с частотой, поэтому трансформатор с воздушным сердечником используется для радиочастотных приложений.

Трансформатор реактора насыщения

Это тип трансформатора, сердечник которого можно специально насыщать. Насыщение сердечника — это точка, в которой сердечник полностью намагничен и создает максимальный магнитный поток. Насыщение сердечника контролируется с помощью управляющей обмотки постоянного тока. Во время насыщения реактивное сопротивление уменьшается, что приводит к увеличению тока.

Трансформатор с железным сердечником

Сердечник этого трансформатора сделан из железа.Железо обладает высокой магнитной проницаемостью, что позволяет ему проводить большой магнитный поток, что увеличивает индукцию между обмотками. Недостатком железного сердечника являются потери на вихревые токи (потери в сердечнике), которые зависят от частоты питания. Таким образом, они используются для низкочастотных приложений.

Трансформатор с ферритовым сердечником

Этот символ обозначает трансформатор с ферритовым сердечником. Феррит представляет собой магнитный материал с очень высокой магнитной проницаемостью, которая увеличивает магнитный поток внутри сердечника трансформатора.Кроме того, феррит имеет очень низкую электропроводность, что снижает потери на вихревые токи внутри сердечника.

Регулируемый трансформатор

Трансформатор переменного тока — это тип трансформатора, который может обеспечить переменное вторичное напряжение от того же первичного напряжения. Он может изменять выходное напряжение, изменяя количество витков, используя разные точки ответвления или переменную связь. Вариак — самый распространенный автотрансформатор переменного тока.

Однофазный трансформатор с отдельной обмоткой

Это SLD-представление однофазного трансформатора с отдельными обмотками для первичной и вторичной клемм.Двойная пунктирная линия представляет две клеммы для каждой обмотки.

Экранированный трансформатор

Экранированный трансформатор имеет электростатический экран между первичной и вторичной обмотками, который предотвращает передачу огромных скачков напряжения и высокочастотного шума. Экран заземлен & Емкость между экраном и первичной обмоткой предотвращает передачу шума из-за высокой частоты.

Трансформатор регулирования тока

Трансформатор такого типа обеспечивает постоянный ток даже при повышении или понижении напряжения.Трансформатор с запасным сердечником регулирует ток путем насыщения сердечника с помощью управляющей обмотки постоянного тока.

Трансформатор регулирования напряжения

Регулирование напряжения трансформатора означает поддержание постоянного вторичного напряжения в диапазоне нагрузки. Этот тип трансформатора регулирует свое напряжение, т.е. обеспечивает постоянное напряжение при увеличении или уменьшении тока нагрузки.

Трансформатор с подвижным магнитом

Как следует из названия, напряжение в катушке этого трансформатора индуцируется движением магнита в непосредственной близости от катушки.В фонокартридже используется трансформатор ММ, который преобразует движение иглы в электрический сигнал за счет перемещения магнита, прикрепленного к его кончикам.

Трансформатор с регулируемым сердечником

Трансформатор такого типа имеет регулируемый сердечник, который увеличивает или уменьшает потокосцепление между обмотками для увеличения или уменьшения протекающего тока. Трансформаторы такого типа используются для регулирования тока при сварке.

Трансформатор тока

Трансформатор тока представляет собой тип измерительного трансформатора, используемого для снижения сильного переменного тока в линии до безопасного уровня в целях измерения.Ток, создаваемый во вторичной обмотке, пропорционален току в первичной обмотке (проводнике) и измеряется путем подключения к нему обычного амперметра.

Двухъядерный трансформатор тока

Трансформатор тока такого типа имеет два сердечника. Через оба сердечника трансформатора проходит один проводник (первичный). Двойной сердечник трансформатора увеличивает мощность трансформатора.

Двухъядерный трансформатор тока с двумя вторичными линиями

Это трансформатор тока с двумя сердечниками, который имеет два сердечника с отдельной вторичной обмоткой.Каждая обмотка имеет разное соотношение витков, что обеспечивает доступ к двум различным значениям тока для каждой отдельной обмотки.

Трансформатор тока с 3 проводниками

Такой тип ТТ также известен как CBCT (Трансформатор тока уравновешивания сердечника). Он имеет 3 первичных проводника (3 фазы), проходящих через его сердечник. Суммарная векторная сумма тока в нормальном состоянии равна нулю. Когда есть ток замыкания на землю, разница появляется через CBCT, который подключен к системе сигнализации.

Одножильный ТТ с двумя вторичными и 3 первичными проводниками

Этот символ представляет собой трансформатор тока с двумя вторичными обмотками на одном сердечнике. Через его сердечник проходят 3 первичных проводника. Индивидуальная вторичная обмотка обеспечивает различный номинальный ток и соотношение витков.

Одноядерный трансформатор тока с двумя вторичными

Трансформатор тока такого типа имеет две вторичные обмотки на одном сердечнике.Каждая обмотка обеспечивает разное соотношение витков, предлагая разные номинальные токи.

Дроссель

Дроссель состоит из двух отдельных обмоток, намотанных на один и тот же сердечник в противоположных направлениях. Он используется для блокировки высокочастотного тока, в то время как он позволяет постоянный ток и переменный ток с низкой частотой.

Понижающий трансформатор

Понижающий трансформатор — это тип трансформатора, который преобразует высокое первичное напряжение в низкое вторичное напряжение.Он также преобразует низкий первичный ток в высокий вторичный ток. Понижающий трансформатор имеет меньшее количество витков во вторичной обмотке, чем в первичной. Преобразование зависит от коэффициента трансформации трансформатора.

Повышающий трансформатор

Повышающий трансформатор преобразует низкое первичное напряжение в высокое вторичное. Он также преобразует высокий первичный ток в низкий первичный ток. Он в основном используется для линейной передачи, чтобы уменьшить потери в линии, возникающие в линии передачи, а также для удовлетворения требований к напряжению в цепи.У него меньше первичных витков, чем вторичных витков.

Трансформатор с центральным отводом

Трансформатор с центральным отводом имеет точку ответвления в центре вторичной обмотки, что позволяет нам получить доступ к половине числа витков вторичной обмотки. Напряжение между центральной точкой ответвления и любым концом обмотки составляет половину напряжения полной обмотки.

Трансформатор с полярностью обмотки

Полярность обмотки трансформатора обозначается точками. если ток входит в первичную пунктирную клемму, напряжение, индуцированное во вторичной пунктирной клемме, будет положительным. Если ток покидает первичную пунктирную клемму, напряжение, индуцированное во вторичной пунктирной клемме, будет отрицательным. Они в основном используются для параллельного подключения трансформаторов для увеличения их мощности.

Трехобмоточный трансформатор

Помимо первичной и вторичной обмотки, существует еще одна обмотка, называемая третичной обмоткой, поэтому она известна как трехобмоточный трансформатор.Не путайте это с 3-фазным трансформатором, потому что 3-фазный трансформатор имеет только 2 обмотки, то есть первичную и вторичную. Третичная обмотка используется для обеспечения реактивной мощности, где это необходимо, или для питания вспомогательной нагрузки с различными уровнями напряжения и мощности.

Автотрансформатор

Трансформатор такого типа имеет только одну катушку. Витки катушки разделены в фиксированной пропорции, которая действует как первичная и вторичная одновременно. между катушкой и вторичным напряжением отсутствует электрическая изоляция, что является результатом как самоиндукции, так и электропроводности.Небольшой размер, более низкая стоимость и высокая эффективность являются основными преимуществами автотрансформатора.

Однофазный автотрансформатор

Этот символ SLD представляет собой однофазный автотрансформатор. Он имеет только одну обмотку, которая используется одним и тем же фазным проводом. Есть две входные клеммы, а также две выходные клеммы, взятые из одной катушки. Они используются для однофазных приложений.

Переменный автотрансформатор

Переменный автотрансформатор, также известный как Variac, имеет скользящую щетку, которая непрерывно перемещается по обмотке, увеличивая или уменьшая коэффициент трансформации трансформатора.Напряжение во вторичной обмотке меняется из-за изменения коэффициента трансформации.

Автотрансформатор с железным сердечником

Этот символ обозначает автотрансформатор, обмотка которого намотана на сердечник из железа. Железный сердечник увеличивает магнитный поток, что увеличивает самоиндукцию между витками.

Трехфазный трансформатор напряжения

Этот символ обозначает трехфазный трансформатор напряжения. Он состоит из 6 обмоток, намотанных на один сердечник.На каждой стороне по 3 обмотки, то есть первичная и вторичная. Однако обмотки могут быть соединены в любой из этих двух наиболее распространенных конфигураций звезда или треугольник.

Трехфазный трансформатор, соединенный по схеме «звезда-звезда»

Первичная и вторичная обмотки такого трехфазного трансформатора соединены вместе в звезду или звезду. Конфигурация «звезда» представляет собой 4-проводную 3-фазную систему с нейтральным выводом.

3-фазный трансформатор – индукционный регулятор

Индукционный регулятор представляет собой электрическую машину переменного тока, аналогичную асинхронному двигателю, используемую для обеспечения постоянного переменного напряжения. Первичная и вторичная обмотки соединены последовательно. Его выходное напряжение зависит от коэффициента трансформации, и он может обеспечивать постоянное напряжение в диапазоне от 0 до максимального выходного напряжения.

3 Однофазный трансформатор, соединенный звездой/звездой

Этот символ используется для трех однофазных трансформаторов, у которых первичная и вторичная обмотки соединены звездой. Конфигурация звезды получается путем объединения одного конца всех трех обмоток в нейтральную точку.

Трехфазный автотрансформатор, соединенный звездой

Этот символ представляет собой трехфазный автотрансформатор в конфигурации звезды. В трехфазном автотрансформаторе всего три обмотки, которые действуют как первичная и вторичная обмотки. Может быть несколько точек ответвления для переменного вторичного напряжения.

3-фазный трансформатор, соединенный по схеме звезда-треугольник

Также известный как трехфазный трансформатор «звезда-треугольник» (или «звезда/треугольник») представляет собой трехфазный трансформатор, первичная обмотка которого соединена вместе по схеме «звезда» или «звезда», а вторичная обмотка соединена по схеме «треугольник». Он преобразует трехфазную трехпроводную систему в трехфазную четырехпроводную систему

.

3-фазный трансформатор, соединенный треугольником и звездой

Он также известен как трансформатор «треугольник-звезда». Первичная обмотка этого трансформатора соединена по схеме «треугольник», а вторичная обмотка — по схеме «звезда» или «звезда». Он преобразует 4-проводную (трехфазную) систему в 3-проводную (трехфазную) систему.

3-фазный трансформатор со звездой-треугольником и переключателем ответвлений

Этот символ обозначает трехфазный трансформатор, соединенный по схеме звезда-треугольник с переключателем ответвлений.Переключатель ответвлений используется для регулирования выходного напряжения путем изменения коэффициента трансформации трансформатора. Устройство РПН переключается между многими точками ответвления, обеспечивая переменное передаточное отношение.

3-фазный трансформатор, соединенный звездой/звездой, с точками подключения

Это трехфазный трансформатор, соединенный звездой-звездой, с несколькими ответвлениями для переменного напряжения. Каждая точка подключения обеспечивает фиксированное выходное напряжение в зависимости от соотношения витков относительно первичной обмотки.

3-фазный трансформатор со звездой-зигзагом

Первичная обмотка трехфазного трансформатора такого типа соединяется звездой или звездой, а вторичная обмотка соединяется зигзагом или звездой. Каждая фаза зигзагообразного трансформатора состоит из двух половинок. Зигзагообразная конфигурация обеспечивает нейтраль для заземления или питания однофазной нагрузки.

Ниже приведен список символов однолинейного трансформатора.

Связанные электрические и электронные символы:

Источник напряжения и источник тока — идеальное сравнение с практическим

Источник – это устройство, которое преобразует механическую, химическую, тепловую или другую форму энергии в электрическую. Типы источников, доступных в электрической сети, — это источник напряжения и источник тока . Источник напряжения используется для подачи напряжения на нагрузку, а источник тока используется для подачи тока.

Источник напряжения

Источник напряжения — это устройство, которое обеспечивает постоянное напряжение для нагрузки в любой момент времени и не зависит от потребляемого от него тока. Этот тип источника известен как идеальный источник напряжения. Практически невозможно создать идеальный источник напряжения. Он имеет нулевое внутреннее сопротивление. Обозначается этим символом.

Символ источника напряжения

Идеальный источник напряжения

График представляет изменение напряжения источника напряжения во времени.Он постоянен в любой момент времени.

Источники напряжения, которые имеют некоторое внутреннее сопротивление, известны как практические источники напряжения. Из-за этого внутреннего сопротивления происходит падение напряжения. Если внутреннее сопротивление высокое, на нагрузку будет подаваться меньшее напряжение, а если внутреннее сопротивление меньше, источник напряжения будет ближе к идеальному источнику напряжения. Таким образом, практический источник напряжения обозначается последовательным сопротивлением, которое представляет собой внутреннее сопротивление источника.

Практический источник напряжения

На графике представлена ​​зависимость напряжения источника напряжения от времени. Она не постоянна, но продолжает уменьшаться с течением времени.

Источник тока

Источник тока — это устройство, которое обеспечивает постоянный ток для нагрузки в любое время и не зависит от напряжения, подаваемого в цепь. Этот тип тока известен как идеальный источник тока; практически идеального источника тока также не существует. Обладает бесконечным сопротивлением.Обозначается этим символом.

Символ источника тока

Идеальный источник тока

График представляет изменение тока источника тока во времени. Он постоянен в любой момент времени.

Почему идеальный источник тока имеет бесконечное сопротивление?

Источник тока используется для питания нагрузки, поэтому нагрузка включается. Стараемся подавать 100% мощности в нагрузку. Для этого мы подключаем некоторое сопротивление для передачи 100% мощности в нагрузку, потому что ток всегда идет по пути наименьшего сопротивления.Итак, чтобы ток шел по пути наименьшего сопротивления, мы должны подключить сопротивление выше, чем нагрузка. Вот почему у нас есть идеальный источник тока с бесконечным внутренним сопротивлением. Это бесконечное сопротивление не повлияет на источники напряжения в цепи.

Практический Источник тока

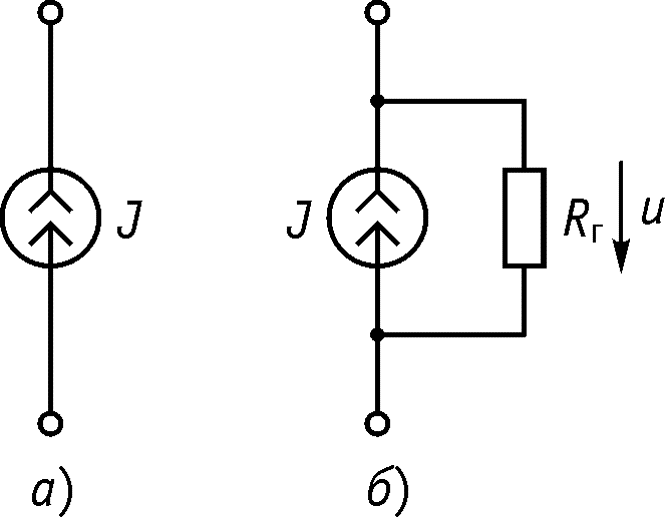

Практически источники тока не имеют там бесконечного сопротивления, но имеют конечное внутреннее сопротивление. Таким образом, ток, подаваемый практическим источником тока, не является постоянным, а также в некоторой степени зависит от напряжения на нем.

Практический источник тока представлен как идеальный источник тока, соединенный параллельно с сопротивлением.

Практический Источник тока

График представляет ток источника тока в зависимости от времени. Она не постоянна, но также продолжает уменьшаться с течением времени.

Примеры источников тока и напряжения

Примерами источников тока являются солнечные элементы, транзисторы, а примерами некоторых источников напряжения являются батареи и генераторы переменного тока.

Все дело было в идеальных и практичных источниках энергии. Идеальные источники очень полезны для расчетов в теории, но поскольку идеальные источники практически невозможны, в практических схемах используются только практические источники. Батареи, которые мы используем, являются практичным источником энергии, и напряжение и сила тока уменьшаются по мере их использования. Таким образом, оба полезны для нас по-своему.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
