Заземление для чего нужно: Зачем необходимо делать заземление: основы электробезопасности

Содержание

Зачем необходимо делать заземление: основы электробезопасности

Каждый человек знаком с таким понятием как электричество, и каждый судит об этом по-разному и относится соответствующе. Многие воспринимают его как отдельный элемент, к примеру, холодильник, телевизор или выключатель, для других это в целом источник энергии. В любом случае электричество опасно для каждого человека, и поражение электрическим током может повлечь за собой серьезные последствия.

Организм каждого человека состоит из большого количества воды и солей, растворенных в ней, и это все говорит о том, что человек электропроводен.

То есть через человеческое тело с легкостью проходит ток. И тут уже стоит понимать, что чем выше сила тока, тем серьезнее могут быть последствия для человеческого тела, некоторые процессы в таком случае и вовсе могут привести к гибели. Отталкиваясь от этого, в процессе работы с электричеством многие инженеры делают защитные системы, которые и позволяют избежать поражения электричеством.

Многие наверняка слышали о таком слове, как заземление. Конечно, любой специалист знаком с термином, и знает его значение и уже понимает, какие работы стоит проводить в таком случае. Что касается среднестатистического человека, то для большинства это загадка, и на вопрос – зачем нужно заземление многие попросту не могут дать ответ.

Давайте же разберемся с этим вопросом по подробнее и как всегда для Вас дорогие читатели и гости сайта «Электрик в доме» я приготовил наглядную иллюстрацию.

Зачем нужно заземление в частном доме?

В любой ситуации, удар током это неприятно, но в некоторых ситуациях даже смертельно, так что стоит уделить должное внимание такому важному вопросу: зачем нужно заземление?

Если человек коснется оголенного проводника, находящегося под напряжением, то исход может быть разным. Конечно, опытным специалистам знакомо правило, если нет цепи то нет и тока, но на практике все происходит совершенно по-другому. Например, человек находится босыми ногами на мокрой земле, и по случайности или неосторожности хватается за оголенный провод. Данная ситуация создает цепь: трансформатор – провод – человек – земля – трансформатор. Обмотки трансформатора зачастую заземлены, а вот что касается земли, то это великолепный проводник.

В таком случае совсем не важно, босые ли ноги, мокрая или сухая поверхность под ними. Обувь это также проводник, бетонный пол или кафельная плитка, никаких гарантий даже слой гидроизоляции дать не может. По такой замкнутой цепи бродят электроны, и хорошо, если человек отцепился от провода, это счастье, но на практике все совсем не так, рука сжимается еще сильнее, и нет возможности убрать ее от провода. В целом картина просто ужасная, и ситуация хуже не придумаешь.

Любой электрик, по технике безопасности обязан носить не только диэлектрические перчатки, но и также изолированный инвентарь, лучше чтобы был диэлектрический коврик и ботинки. Это все выступает в качестве дополнительной защиты, и таким образом риск замкнутой цепи полностью исключается при случайном касании. То есть, если отсутствует замкнутая цепь, то нет никакого тока.

Защита от удара электрическим током

Перед тем как дать ответ на главный вопрос, зачем нужно заземление, нужно разобраться с конструкцией. Заземление — это кусок электрического провода определенного размера, где один конец присоединяется к электрооборудованию, а второй запускается под землю.

И вот именно монтаж заземляющего устройства дает возможность предотвратить поражение электрическим током или минимизировать его воздействие на человека. Также нередко возникает вопрос,

для чего требуется контур заземления? Он нужен для бытового электрического оборудования, выполненного из металла, это может быть:

  1. 1. Стиральная машина.
  2. 2. Холодильник.
  3. 3. Плита.

Наводя потенциал на корпус из металла, ток в обязательном порядке должен уходить в землю. Но в данном случае требуется создание устройства в виде металлической конструкции, которое создает контакт непосредственно с землей.

Таким образом, при наведении потенциала на электрический корпус бытового прибора электрический ток будет полностью уходить в землю, и для человека подобная ситуации не влечет никакой опасности.

Разумеется, часть все равно пройдет через тело человека, но опять же, ситуация безопасна и никаких пагубных воздействий не будет.

В каких случаях необходимо заземление?

Так зачем нужно заземление? Для наглядности стоит рассмотреть несколько примеров:

1. К примеру, в квартире установлена посудомоечная машина. Но по какой-то причине в определенный момент на корпусе появилась фаза, и корпус не заземлен. Но нейтраль линии электропередачи, которая ведет к дому и дает электричество — заземлена, также под заземлением краны и батареи.

Если надеты резиновые тапочки, то при соприкосновении никаких неприятных ощущений и даже малейшего удара не будет. Но вот если нет обуви, и при этом человек еще и схватился за кран, а вторая рука расположена на корпусе, то он становится проводником электрического тока, который подается через корпус на человека, и далее в землю на нейтраль, и на подстанцию.

2. Если посудомоечная машина заземлена? Что произойдет в такой ситуации? Если по каким-то причинам на корпусе появится ноль, то ток сразу уйдет в грунт. Хоть человек босой, хоть в тапочках, ничего не произойдет, заземление сработало, никакого поражения электрическим током все целы и невредимы. Один недостаток, посудомоечную машину нужно будет ремонтировать, но все равно это будет дешевле и лучше.

3. В помещении поломалась стиральная машина, и корпус оборудования находится под напряжением. При соприкосновении с корпусом в таком случае человек получит удар током. Вот зачем нужно заземление, тогда ток уходит в землю и с человеком все хорошо.

Дело в том, что сопротивление человеческой кожи намного выше, чем сопротивление провода, и тогда ток идет по пути наименьшего сопротивления, попадает в землю, и человек остается в целостности. Это один из наиболее простых примеров, который и показывает, зачем нужно заземление в доме или другой постройке. Без такой системы риск получить удар электрическим током возрастает.

Стоит брать в расчет еще один момент, особенно для владельца частного дома это крайне важная информация. Даже если сооружение построено из натурального материала, количество электрической проводки остается тем же что и в многоэтажном жилом здании, но натуральный материал отлично воспламеняется. Именно исходя из этого, система заземления в частном доме может предотвратить возникновение неприятных ситуаций и пагубных последствий.

Наиболее страшным событием, которое может произойти – это пожар, он возникает вследствие короткого замыкания или выхода из строя электрооборудования. То есть если возникает сомнения и вопросы по поводу того, зачем нужно заземление в частном доме, нужно осознавать, что подобная система защищает не только от возгораний, но и предотвращает от удара электрическим током каждого члена семьи.

Ситуации могут быть довольно жуткими, но они являются наглядным примером того, к чему может привести халатность и пренебрежение техникой безопасности. Как видно, иногда последствия могут быть действительно самыми серьезными и пагубными.

Зачем нужно заземление в розетке

В современном мире обычная розетка используется каждый день и весьма активно, но не каждый человек знает, зачем нужно заземление в розетке.

 В процессе эксплуатации любого электрооборудования может произойти пробой, таким образом, напряжение пройдет уже на корпус изделия. Исходя из этого, многие электрики рекомендуют делать заземление в розетке, так как в подобном случае можно избежать поражения электрическим током.

Также это затрагивает и металлические элементы осветительного оборудования. В частном доме заземляющий проводник прокладывается от каждой розетки, диаметра 2,5 миллиметра будет вполне достаточно.

Так зачем же требуется заземление в розетке? Это нужно для того чтобы подключить землю через ее контакт к бытовому оборудованию. В другом бы случае потребовалось прокладывать шину, и уже от нее соединяться с корпусом каждого отдельного бытового прибора, работающего от электрической сети.

Если на вилке того или иного прибора предусмотрено заземление, то лучше его сделать. Заземляющие контакты устроены таким образом, что они подключаются первыми. Если розетки подключаются шлейфом, то непосредственно от распределительной коробки проводится заземление к каждой из них.

Современные электрические щитки имеют специальное защитное устройство — УЗО, так что при срабатывании заземления розетка будет обесточена, и не произойдет ни возгорания, ни повреждения электрооборудования.

Запрещено в качестве заземления использовать водопроводные трубы, трубы и системы канализации, трубопроводы централизованного отопления. Запрет регламентируется правилами ПУЭ 1.7.110. Это может быть опасным не только для каждого жильца, но и стать причиной ускоренного старение и износа труб за счет высокой коррозии.

Необходимо ли заземлять ванную?

В ванной комнате электроприборы постоянно находятся в условиях высокой влажности. Это делает помещение одним из наиболее опасных для размещения бытовой техники. Абсолютно любое оборудование может стать причиной утечки электрического тока. И в такой ситуации, при соприкосновении с предметом могут быть самые серьезные последствия. И таким образом стоит понимать, зачем заземление в ванной комнате нужно проводить в первую очередь?

В целом, заземление электрооборудования это просто мера предосторожности, обязательная процедура для каждого человека. В современных помещениях данному вопросу даже на этапе строительства уделяют минимум внимания.

Ранее в качестве основного материала для трубопровода выступал металл, и вопрос с заземлением не возникал ни у кого. Все ванны подключались к трубопроводу так или иначе, и весь ток уходил под землю. На данный же момент стальные трубы практически не используются, и на смену им пришел пластик. Даже если сегодня установлена металлическая труба стоит перестраховаться, так как нет уверенности в том, что все соседи снизу также выбрали металл, а не пластик.

Также стоит отметить, что ранее даже обычная розетка в ванной комнате не размещалась, что уж говорить об электрооборудования. Сейчас же в помещеии имеется несколько бытовых приборов, питающихся от электрической сети, и любой из них может быть причиной появления напряжения на корпусе.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Для чего нужно заземление?

Всем известно с детства, что трогать оголенные провода под напряжением не стоит. Все мы прекрасно знаем, что такое электроизоляция, и зачем она нужна. Все наверняка слышали и про заземление. Вот только про то, зачем оно необходимо, известно далеко не каждому. Что же такое заземление, и почему его необходимо использовать не только в специальных установках, но и дома? Начнем по порядку.

Электричество само по себе неспособно принести вред человеку или кому бы то ни было еще. Допустим, если вы находитесь в невесомости или полностью изолированы от других предметов, проводящих ток, то есть являетесь конечным звеном цепи, вы можете трогать провода под напряжением, и вряд ли что-то почувствуете. Но стоит кому-либо взять вас за руку – и вы станете «проводником», получив на себя удар током, от которого, кстати, можно и умереть. Следующем звеном этой цепи может стать не только человек, но и пол (мокрый или сухой), стул и любой другой предмет, которого вы касаетесь. Именно поэтому электрики используют не только перчатки и изолированные щипцы при работе с проводами, но и специальные сапоги или шлепанцы.

К сожалению, постоянно такие средства защиты носить невозможно, а в самой обычной квартире вполне может возникнуть неприятная ситуация с замыканием цепи. Это возможно, если вы используете пылесос, телевизор и даже обыкновенный электрический чайник. Стоит воде случайно попасть на корпус во время подобного замыкания – и вы окажитесь в не самом хорошем положении. И это даже в том случае, если корпус прибора изготовлен из пластика. Что уж говорить о приборах с металлическим корпусом?

К сожалению, даже самая хорошая изоляция не всегда помогает. И все, что остается сделать электрику, чтобы предотвратить несчастные случаи, — это создать дополнительное звено цепи, которое примет на себя удар, если тот или иной прибор или предмет окажется под напряжением. Проще всего предусмотреть под это почву, в которой заряд быстро «растворится» и уже перестанет быть опасным для людей. Заземленный прибор даже под напряжением представляет уже гораздо меньшую опасность, так как большая часть тока уходит в землю.

Для того, чтобы создать заземление, большого труда не нужно. Достаточно сконструировать и установить специальный контур в грунте и отвести к нему провод от электросети дома. Контур может быть установлен в любом месте.

Грамотно установленное заземление позволит предотвратить удар током, если вы используете моющий пылесос и любой другой бытовой прибор, случайно притрагиваетесь к проводам или другому металлическому предмету под напряжением. Главное – это правильно создать систему заземления, так как даже самая нелепая ошибка может стать причиной смерти или тяжелой травмы в результате удара тока. Поэтому заниматься самостоятельно такой работой лучше не стоит.

Зачем заземляться / Хабр

Приветствую хабровцев.

Для кого этот пост

Те кто знают и понимаю зачем нужно заземление — не откроют для себя ничего нового. Когда я сделал для себя это открытие — я с удивлением обнаружил, что многие мои знакомые (связанные с IT сферой) слабо понимают зачем вообще надо заземляться. Поэтому собственно сейчас вы видите этот пост.



История вопроса

Купив новые наушники с микрофоном, и придя домой — я с грустью обнаружил, что микрофон создает посторонний шум. Я вернулся в магазин, там на ноутбуке мы проверили, не было никакого постороннего шума от микрофона. Придя домой стал искать причину. Подключил старые наушники, не шумят. Снова подключил новые наушники, шумят. Через некоторое время я случайно прикоснулся к системному блоку ногой, и о чудо шум значительно уменьшился.

Итак, я пришел к выводу, что на корпусе системника возникают какие-то помехи. У меня сразу же возникла мысль о заземлении, и я полез измерять напряжение корпуса относительно земли. За землю сначала я взял нулевой провод, и с удивлением обнаружил, что разность потенциалов получилась порядка 100В. Решил измерить напряжение относительно отопительной батареи, все те же ~100В.

Стало любопытно, решил гуглить, и как оказалось я далеко не первый:

Откуда все-таки напряжение

Я не буду вдаваться в подробности, откуда берется напряжение на корпусах холодильников/стиральных машин. Скажу лишь, что причина в 99% случаев та же, что и на корпусе системного блока. В гугле можно найти более подробное описание и объяснение. В кратце же причина такова:

В блоке питания компьютера стоит фильтр, гасящий высокочастотные помехи, и сбрасывающий их в землю. А вот собственно и сам этот фильтр:


Таким образом в землю у нас идет 110В (если в розетке 220В), но ток представляет собой только ток помех, а значит и сила тока у нас будет незначительная.

А вот такой девайс наверное знаком всем:


Подводный камень данного девайса заключается в том, что он связывает заземления всех устройств, включенных в него. Если у вас включено N системников в него, то ток, отфильтрованный каждым фильтром в БП будет складываться, и находиться на корпусе каждого системника будет уже сумма 😉 Кроме того, как показали мои «измерения земли» — точно такие же фильтры находятся в мониторах (по крайней мере в обоих моих мониторах именно так).

Чем это грозит

Даже сложив ток от 5-6 устройств, подключенных к вышеупомянутому сетевому фильтру — вряд ли он будет настолько сильным, чтобы убить человека. Но тут есть другие подводные камни.

Что будет если один из конденсаторов фильтра вдруг пробьет? Вы запросто получите полные 220 на корпусе своего системника. Конечно конденсаторы выбираются с таким номинальным напряжением, чтобы пробоя не случилось даже от сильных скачков (на выше приведенной схеме 2kV например), но как говорится раз в год и лапоть стрельнет. Но это не самое страшное.

Основная прелесть в том, что устройства, рассчитанные на заземления проектируются так, как будто у вас заземление есть. устройство правомерно считает, что в случае внештатной ситуации оно может сбросить излишки тока в землю. На схеме выше видно, что земля, которую я обвел — не единственная. И сколько у вас таких потенциальных мест неизвестно. Таким образом без существующего заземления на корпусе вашего электроприбора запросто может образоваться опасное для жизни напряжение.

И самый ужас

Особо опасно таким образом использовать приборы, так или иначе работающие с водой. Например стиральные или посудомоечные машины. В стиральной машине например ТЭН может прохудиться, и на корпусе будет полноценных 220В, а поскольку стиральная машина расположена часто в ванной, где кафель, и влага, то вы будете являться отличным проводником, и удар током скорее всего будет

летальным
Выводы

Надеюсь тех, у кого все еще нет заземления, я убедил его сделать. Напоследок лишь скажу, не делайте заземление как проще и побыстрее (на батарею, зануление и т.п.), делайте как надо, ибо это не только ваша личная безопасность, но и безопасность окружающих.

На хабре есть статьи, как

правильно делать заземление

. Так же кучу информации по этому поводу можно нагуглить.

Ну и спасибо за внимание. 😉
UPD. Стараниями TolTol, vertu77, juray я понял, что значительно обезопасить себя можно используя УЗО, т.к. его можно включить в цепь без заземления. Однако не без недостатков

Заземление. Зачем нужно заземлять оборудование, назначение заземления.

Заземление. Зачем нужно заземлять оборудование, назначение заземления.

Любое электрооборудование как бытовое (холодильник, стиральная машинка и др.) так и промышленное (станки, стабилизаторы напряжения, электрокотлы и др.), имеет гарантийный срок службы и номинальный срок службы. Гарантийный срок службы устанавливают производители оборудования и этот срок может быть от 6 месяцев до 5 лет. Номинальный срок службы оборудования определяется в нормативных документах: технические условия или в системе государственных стандартов (ГОСТ). Тем не менее, на срок службы влияют многие факторы: от условий эксплуатации и до правильности выбора параметров оборудования для целей его использования. Все электрооборудование имеет различные защиты как внутренние (программные виды отключения техники) так и внешние (автоматические выключатели при перегрузке или коротком замыкании).

Однако бывают ситуации, когда защитные устройства не реагируют на возникшие внештатные ситуации. Частным случаем внештатной ситуации может стать повреждение внутренней изоляции (проводника, схемы) и возникновении на металлическом корпусе оборудования напряжения.  И такое напряжение может колебаться от нескольких вольт до нескольких десятков вольт и даже может быть больше 100Вольт.

Прикоснувшись к такому оборудованию сквозь человека пройдет переменный ток, и как известно смертельно опасным считается напряжение переменного тока с номиналом более 24В. Многие испытывали «покусывание» металлических частей оборудования, так вот это небольшие потенциалы напряжения. Для защиты от таких повреждений и было придумано заземление, основное назначение которого — снизить величину этого напряжения. То есть другими словами, главное предназначение заземления — максимально снизить напряжение появившееся на корпусе электрооборудования до безопасного значения.

Допустим, что у вас установен металлический светильник, корпус которого не заземлен. В ситуации, если изоляция будет повреждена, на металлической части светильника окажется напряжение. И вот вы собрались поменять лампочку в светильнике, притронулись к корпусу — вас ударит током, т.к. дотронувшись к корпусу светильника вы окажетесь проводником, а электрический ток потечет через ваше тело в землю.
Если светильник будет заземлен, то значительная часть напряжения уйдет в землю поскольку сопротивление заземления, как правило, меньше чем сопротивление вашего тела.

Что такое заземление?
Заземлением — называется такое соединение (цепь заземления) металлических  элементов электрооборудования (в обычном состоянии не токоведущими) с землей (схемой заземления, контуром), которые в обычном состоянии не находятся под напряжением, но могут оказаться под напряжением из-за повреждения изоляции.

Заземление очень необходимо для работы таких устройств как Устройство защитного отключения, сокращенно УЗО. Так вот, если корпус электрооборудования не будет заземлен, то ток утечки протекать не будет, и устройство защитного отключения не сработает.

Зануление? Главное отличие заземления от зануления?
Наряду с заземлением вам наверняка приходилось слышать такой термин как зануление.
Зануление это схемное соединение металлических частей электрооборудования, которые в нормальном режиме работы не являются токоведущими с нулевым проводником сети (с нулем).  Принципиально  заземление и зануление выполняют одну и ту же задачу – защищают человека от поражения электрическим током, но обеспечивают такую защиту немного разными подходами. В сетях где применяется метод зануления происходит отключение от сети электрооборудования, корпус которого из-за пробоя изоляции оказался под напряжением.

При пробое фазы на соединенный с нулем корпус возникает замкнутый контур между фазой и нулем, другими словами возникает однофазное короткое замыкание. На возникшее короткое замыкание должны реагировать защитные устройства, такие как автоматы или предохранители, в результате происходит отключение поврежденной электроустановки от сети электропитания.

Краткий вывод:
— заземление обеспечит защиту методом снижения напряжения на корпусе электрооборудования при прикосновении человека к нему.
— зануление осуществляет защиту метедом отключения электрооборудования (группы защищаемых нагрузок) от сети.

Заземление – что это простыми словами и для чего нужно, как работает

Тело человека – хороший проводник электрического тока. Самыми высокими показателями электропроводности обладают мышцы и подкожная-жировая клетчатка, то есть как раз те места, которые первыми контактируют с внешним источником тока, будь то оголенный провод или неисправный электроприбор.

Ток проникает в тело через поры и каналы потовых желез, поэтому очевидно, что сухая кожа отличается более высоким сопротивлением, чем влажная. Так, при контакте с напряжением 220 В значение силы тока, воздействующей на мокрый кожный покров, составляет порядка 220 мА. При такой электротравме смерть наступает мгновенно, учитывая, что опасным для организма считается показатель уже в 15мА, а смертельном опасным – 100 мА.

Это доказывает необходимость разработки мер, которые предотвращают случайное поражение электрическим током во всех областях человеческой деятельности, как на производстве, так и в быту. Одна из таких мер – установка заземляющих устройств (ЗУ).

Что такое заземление

Если говорить простыми словами, это защитная система, которая предотвращает от ударов током при прикосновении к металлическим частям оборудования, находящегося под напряжением. Вся конструкция состоит из следующих частей:

  • Металлический контур
  • Заземляющая шина
  • Разводка проводов заземления

Контур представляет собой 4-6 штырей (электродов), забитых в грунт и соединенных между собой металлическими полосами. Необходимая глубина заземляющего устройства – 2,5-3 метра, то есть ниже уровня промерзания почвы. Это требуется для того, чтобы даже зимой контур получал доступ к влаге, проводящей ток.

Вверху одного вертикального электрода располагается «контактная зона» (чаще всего в виде болта с резьбой), от которой берет начало медная шина, ведущая в специальную планку в распределительном щитке.

От главной заземляющей шины, в свою очередь, расходятся медные жилы к розеткам потребителей. Эти провода, по сути, отвечают за подключение заземления – к примеру, в современных домах разводка от щитка выполняется трехжильным кабелем, где одна из жил – желто-зеленого цвета – отведена «под землю».

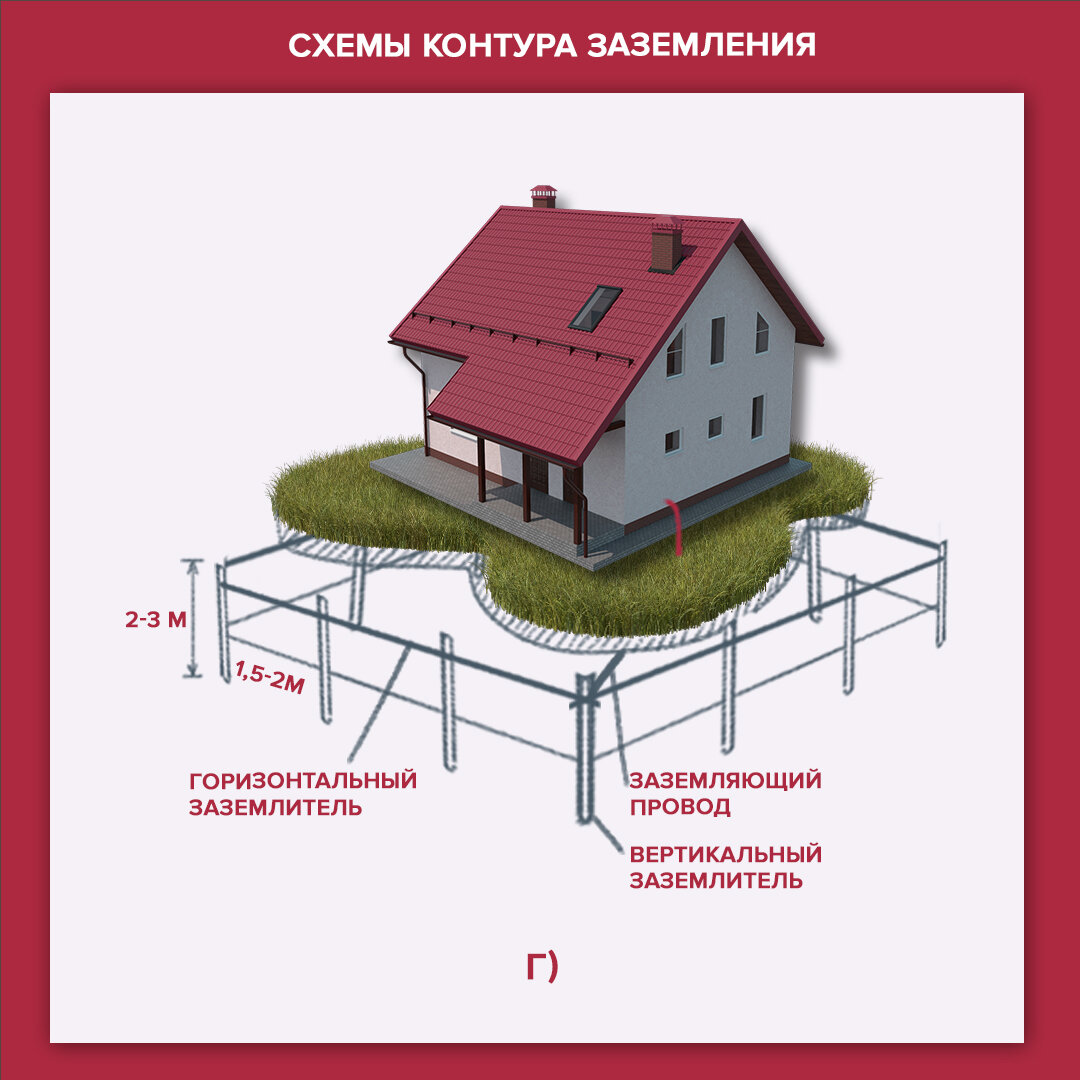

Рис 1. Устройство заземления.  а) – заземление в линию; б) – контур заземления

Требования к заземлению

Обеспечение безопасности потребителя при работе с электрическими приборами – приоритетная задача производителей и эксплуатантов электроустановок, поэтому в этой сфере действует ряд норм и правил. Отметим основные:

  • Заземлять нужно все, что имеет металлический корпус: котлы, станки, насосы, инструменты, оборудование;
  • Штыри и соединения контура должны отличаться антикоррозионностью и износостойкостью, что обеспечивается правильным выбором материала и диаметра – например, для этих целей нередко используется нержавеющая сталь с поперечным сечением не менее 90 кв. мм;
  • Заземлители должны всегда находиться во влажной почве – для этого нужно учесть географические, климатические и геологические особенности региона и выбрать правильную глубину размещения металлических электродов.

Почему человека бьет током

Смоделируем ситуацию:

  1. В бытовом электрическом приборе, установленном без заземления (к примеру, в стиральной машине), нарушилась целостность проводки. Причины могут быть любые – естественный износ, механические повреждения, вредительство насекомых или грызунов.
  2. В результате на корпусе агрегата скапливается электрический разряд.
  3. Человек прикасается к устройству и получает удар током.

Важно понимать, что ток при этом движется по замкнутой цепи, где тело человека выступает как одно из звеньев. Если бы мы, скажем, летали по воздуху, то электрические травмы были бы нам практически не страшны – посмотрите на птиц за окном: они спокойно сидят на высоковольтных проводах, не догадываясь о смертельной опасности.

Однако мы, в отличие от птиц, ходим по земле, которая, в свою очередь, считается идеальной точкой с нулевым потенциалом. Получается, что тело человека выступает как проводник, по которому электрический ток от неисправного электроприбора или оголенного провода устремляется к земле, чтобы уравнять количество заряженных частиц в этих двух точках, как того требуют законы природы.

Как работает заземление

Ток движется по пути наименьшего сопротивления. Этот простой принцип лежит в основе работы заземления: наш кожный покров обладает более высоким сопротивлением, чем металлический провод, поэтому при касании поверхности под напряжением ток сразу уходит в землю, не причиняя человеку вреда. Это главное, что нужно понимать о работе ЗУ.

Есть и еще один фактор, который обеспечивает работу заземления – бесконечно обширное «сечение» грунта. Обратимся к физике: ток, уходя во влажную почву, запускает цепную реакцию ионов, которые передают энергию все дальше и дальше, практически до бесконечности. Чем больше электрически заряженных частиц (ионов) участвует в процессе, тем быстрее передается энергия, рассеивается ток и, следовательно, тем эффективнее работает заземление. Добавим, что здесь немаловажную роль играет и достаточный диаметр металлических электродов, входящих в контур заземляющего устройства.

Заземление и зануление – в чем отличие

Кроме установки ЗУ, существует еще один способ, защищающий человека от удара током от неисправных электроустановок. Это зануление (другое название: заземление на ноль). Его суть в том, что при возникновении неисправности возникает короткое замыкание, что приводит к отключению автомата-предохранителя. Технически это реализовано так: корпус электроустановки соединяется с нейтралью источника питания, то есть с заземленной точкой трансформатора.

Простыми словами, разница между занулением и заземлением в том, что в первом случае питающая цепь отключается из-за превышения токовой уставки автомата, а во втором – опасный ток отправляется в грунт и «растекается» в его влажной среде.

В многоквартирных высотках заземлять электроприборы технически сложно, поэтому здесь чаще всего используется зануление (наряду с УЗО). В частных домах, наоборот, удобнее всего сделать систему заземления.

Для чего применяются УЗО и дифавтоматы

Эксплуатация заземляющих устройств невозможна без дополнительных приборов. К главным из них нужно отнести устройство защитного отключения (УЗО) и дифференциальные автоматы. Несмотря на внешнюю схожесть, они используются для разных задач:

  1. УЗО отключается в момент появления в сети так называемого тока утечки, который может привести, с одной стороны, к возгоранию (при повреждении электропроводки изоляция начинает сильно греться), а с другой – к удару током, если человек дотронется до неисправного оборудования. УЗО всегда работает «в связке» с обычным автоматом.
  2. Дифференциальный автомат соединяет в себе функции устройства защитного отключения и автомата, то есть он защищает систему электропроводки от перегрузок и коротких замыканий, а человека – от электрических травм.

Таким образом, заземление представляет собой металлический провод, уходящий в почву и предназначенный для «утекания» тока в землю при возникновении неисправности в системе электроснабжения.

«Заземление оборудования» — читайте больше статей на сайте компании

Заземление – это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Каким бывает заземление?

В этом случае  используют заземлители естественного типа, например арматуру, входящую в фундамент зданий. Кроме того, в качестве естественного заземлителя могут использоваться разного рода металлические подземные коммуникации, например трубопроводы, броня или оболочка кабелей. В некоторых случаях допустимо для заземления использовать и наземные коммуникации, например рельсовые пути.

В большинстве случаев это электрод, изготовленный из стали и помещенный в грунт в горизонтальной или вертикальной плоскости. В некоторых случаях используют целую группу подобных проводников, которые соединяют между собой. В таком случае заземлитель получается сложным. Если же электроды замыкаются, то это получается контур заземления. Искуственное заземление оборудования необходимо применять, когда нужно в значительной степени уменьшить токи, которые через естественные заземлители будут уходить в землю.

Чем отличаются друг от друга вертикальные и горизонтальные заземлители?

Фактически эти понятия  условны, так как, например, во втором случае, совершенно необязательно, чтобы положение заземлителя в грунте было строго горизонтальным, НО очень важно, чтобы электроды, образующие собой заземлитель (заземляющий контур), находились на требуемой глубине, чтобы в случае земляных работ они не получили никаких механических повреждений.

Из-за того что поверхность земли на различных ее участках не является достаточно ровной, горизонтальные заземлители должны следовать рельефу поверхности, по возможности в точности повторяя его.

Точно так же вертикальные электроды могут быть установлены не совсем вертикально, а под незначительным наклоном, который, впрочем, не будет оказывать существенного влияния на их работу.

Установка горизонтального заземления

Горизонтальные заземлители прокладывать на глубине  0,5 м. Если земли пахотные, то глубину лучше всего увеличить  до 1 м. Как правило, подобные заземлители устанавливаются с помощью специальных аппаратов.

В случае горизонтального заземлителя, расположенного слишком близко к поверхности земли,  растекание электрического тока по почве будет проходить не равномерно, а на более значительной глубине такой эффект достигается без лишних затрат и усилий.

У горизонтально заложенных проводников сопротивление значительно выше по сравнению с аналогичным элетродом, установленным в вертикальное положение. Именно по этой причине чаще всего при проведении электромонтажных работ пользуются вертикальными электродами.

Лучше всего для этой цели использовать глубинные вертикальные электроды, так как они способны добраться до хорошо проводящих электрический ток слоев грунта.

Заземление оборудования в грунте

От заземляемой части электроустановки горизонтальные лучи заземляющего устройства должны расходиться в противоположных направлениях. Если же этих лучей не два, а больше, то лучше всего их располагать под углом друг к другу.

Это делают с той целью, чтобы как можно большая площадь земли использовалась рационально. Если же установить заземлители рядом друг с другом, то они будут экранироваться друг другом, следовательно, их эффективность будет в значительной степени снижена. По такой же причине на значительном расстоянии друг от друга устанавливают и вертикальные заземлители. Вертикальные заземлители лучше всего установить на расстояние, равное как минимум длине самого заземлителя.

Из-за того что потенциалы на поверхности земли могут распределиться не слишком равномерно, вокруг заземлителя будут создаваться опасные напряжения. Для того чтобы выровнять разные потенциалы, заземлитель изготавливают в форме сетки, которая должна быть сделана из горизонтальных элементов.

В почве их нужно уложить вдоль и поперек места электроустановки. Также их следует соединить друг с другом с помощью сварки. Как правило, размер одной ячейки полученной сетки составляет от 6 х 6 до 10 х 10 м.

Кроме того, в некоторых случаях потенциалы выравнивают с помощью заземлителя, который изготавливают в форме концентрических колец. Их необходимо поместить в почву и соединить с заземляемым устройством.

Напряжение на поверхности можно снизить за счет сетчатого заземлителя, только в этом случае все равно высока вероятность того, что за пределами этой сетки возможность поражения электрическим током будет сохраняться. В связи с этим нужно уложить дополнительные заземлители, глубина закладки которых должна постепенно увеличиваться. Такие дополнительные конструкции также нужно соединить с основными заземлителями.

Дополнительные меры при заземлении

<Как дополнительно обезопасить участок заземления? Площадь заземлителя и расход металла можно сократить за счет сооружения специального изолирующего заграждения, которое устанавливается по периметру заземлителя. Следует отметить, что ограждение должно быть изготовлено из диэлектрика. Такой подход позволяет не допустить растекания электрического тока по земной поверхности. Кроме того, ограждение из диэлектрика позволяет выровнять потенциал за пределами заземлителя.

Из чего лучше всего изготовить заграждение?

Для сооружения данной конструкции можно использовать любой материал, не пропускающий электрический ток, также он должен быть весьма прочным с механической точки зрения, а электрическая прочность его должна составлять не меньше 1 МВ/м. Для этой цели лучше всего подойдут изоляторы, которые изготавливают на битумной основе. Например, к ним относят бризол, производимый из отходов производства. Его электрическая прочность обычно бывает не менее 20 МВ/м.

Трудности заземления оборудования

Зачастую заземлители, изготовленные из профильной стали, не в состоянии удовлетворить те требования, которые предъявляют к заземляющим конструкциям. Допустим, в засушливой местности достаточно проблематично добиться того, чтобы данный вид заземлителя имел необходимую проводимость электрического тока. В скальных породах затруднен монтаж данного типа заземлителей, а в агрессивной среде очень сложно защитить их от коррозии и одновременно добиться необходимого уровня проводимости электрического тока. Для подобных случаев разработаны специальные конструкции искусственных заземлителей.

Какие отличительные черты заземлителя современного образца?

  1. Возможность создания заземляющих устройств с низким сопротивлением растекания в грунтах с высоким удельным сопротивлением.
  2. Постоянное сопротивление заземляющего устройства не зависящее от сезонного изменения климатических условий содержания влаги в грунте.
  3. Высокая устойчивость к коррозии. Срок службы заземлителя до 30 лет (зависит от степени агрессии, вялости среды грунта).
  4. Просты и удобны с точки зрения монтажа.

Команда ЭЛ-сервис готова рассчитать и выполнить заземление оборудования любого типа не только административных зданий, но и частных домов.

Мы сделаем качественно, быстро и не дорого.

зачем нужно устройство защитного заземления

Система защитного заземления в электросети является одним из важнейших элементов безопасности дома. Что необходимо знать о ней?

На фото:

По Правилам устройства электроустановок (ПУЭ) в доме должна быть система защитного заземления. И это отнюдь не бюрократические излишества.

Любой электрический ток является следствием возникновения напряжения, то есть разности потенциалов. К примеру, в бытовой электросети фазовый провод обладает потенциалом 220 В, а нулевой рабочий проводник, как понятно из его названия, – 0 В. Таким образом, напряжение (разность потенциалов) составляет 220 – 0 = 220 В.При подключении электроприбора возникает электрический ток, который протекает от большего потенциала к меньшему, стремясь уровнять разницу в их значениях. Для наглядности представим себе два сосуда с разным количеством воды, соединенных трубой. Жидкость будет перетекать из одной емкости в другую до тех пор, пока в обеих ее уровень не станет одинаковым.

На фото: Чтобы понять принцип движения тока достаточно представить сообщающиеся сосуды.

Возникновение тока утечки

Зачем в доме защитное заземление? Представим, что некая цепь электропитания в доме защищена при помощи устройства защитного отключения (УЗО). В результате повреждения изоляции фазового проводника внутри одного из бытовых электроприборов, подключенных к этой цепи, деталь его корпуса оказалась под напряжением 220 В. Но для срабатывания УЗО этого недостаточно: нужно, чтобы появился ток утечки (известный также как разностный или дифференциальный.

Однако ток утечки возникнет лишь в том случае, если прибор будет физически соединен с какой-либо точкой, обладающей иным потенциалом. Собственно, в этом и состоит суть работы системы защитного заземления, которую называют также системой уравнивания потенциалов: корпус электроприбора при помощи специального провода соединяется с землей – средой, обладающей крайне высоким электрическим сопротивлением. Ее потенциал равен нулю или близок к этому значению.

Таким образом, если внешние заземленные части неисправного устройства окажутся под воздействием напряжения, в заземляющем проводе возникнет электрический ток. Он приведет к нарушению баланса силы тока в подающем (фазовом) и обратном (нулевом) проводниках, что вызовет мгновенное срабатывание УЗО.

На фото:

Огнетушитель рядом с элетрощитком может уберечь от многих неприятностей.

Если система УЗО отсутствует? Следует понимать, что заземление или зануление не отменяют необходимость установки УЗО. В случае его отсутствия может произойти следующее: корпус неисправного прибора будет оставаться под напряжением, пока к нему кто-нибудь не прикоснется. Этот человек и выступит в роли заземляющего проводника, а ток утечки пройдет на землю через его тело.

Эта неприятная ситуация может стать опасной, если УЗО по каким-либо причинам сработает с задержкой, пусть даже в несколько секунд. Изначально довольно высокое электрическое сопротивление организма человека значительно – до десятков раз – снижается при болезнях, нарушении кожного покрова, алкогольном опьянении, в условиях повышенной влажности и т.д. И в таком случае ток, протекающий через тело даже на протяжении нескольких секунд, может причинить серьезный ущерб здоровью.

Структура системы защитного заземления

Провод к дому. В идеале защитное заземление и зануление должны быть организованы централизованно. То есть прямо от трансформаторной будки к жилым зданиям прокладываются три или пять проводов – при однофазном или трехфазном питании соответственно.

На фото:

Узнать «ноль» легко — провод маркируется желто-зелеными полосами.

Такая система называется TN-S (система с глухозаземленной нейтралью) и состоит из одного или трех фазовых проводников (L), а также рабочего нулевого (N) и защитного нулевого провода (PE). Последний легко узнать по цвету: согласно действующим стандартам он маркируется продольными желтыми и зелеными полосами.

Провода внутри дома. Разводка внутри здания выполняется по трехпроводной схеме L-N-PE. Таким образом, защитное заземление будут обеспечено для всех розеток и выключателей в доме.

На фото:

При разводке проводов по дому абсолютно все розетки должны иметь «ноль».

Другой распространенный вариант – это система TN-C-S. От TN-S она отличается только тем, что нулевой рабочий (N) и нулевой защитный (PE) провода, идущие от трансформатора, объединены между собой в так называемый PEN-проводник. Разделяются они в распределительном щитке на вводе электроэнергии в здание.

Прочие системы электроснабжения загородных домов, такие как TN или TN-C, не предусматривают наличие централизованного защитного заземления. В таких случаях домовладельцы вынуждены организовывать устройство защитного заземления самостоятельно.


В статье использованы изображения 360.ru


Что такое заземление и зачем мы заземляем систему и оборудование?

Что такое заземление?

Термин «заземление» обычно используется в электротехнической промышленности для обозначения как «заземления оборудования», так и «заземления системы». Заземление оборудования означает соединение заземления с нетоковедущими проводящими материалами, такими как кабелепровод, кабельные лотки, распределительные коробки, кожухи и корпуса двигателей.

Что такое заземление и зачем мы заземляем систему и оборудование? (на фото: заземляющий электрод и проводник; кредит: нач.org)

Заземление системы означает соединение заземления с нейтральными точками токопроводящих проводов , такими как нейтральная точка цепи, трансформатор, вращающееся оборудование или система, либо жестко, либо с устройством ограничения тока.

На рисунке 1 показаны два типа заземления.

Рисунок 1 — Система заземления (щелкните, чтобы развернуть диаграмму)

Что такое система с заземлением?

Это система, в которой по крайней мере один провод или точка (обычно средний провод или нейтральная точка обмоток трансформатора или генератора) намеренно заземлены либо жестко, либо через полное сопротивление (Стандарт IEEE 142-2007 1.2).

Типы системного заземления, обычно используемые в промышленных и коммерческих энергосистемах: твердое заземление , заземление с низким сопротивлением, заземление с высоким сопротивлением и незаземленное .


Какова цель заземления системы?

Заземление системы, или преднамеренное соединение фазы или нейтрального проводника с землей, предназначено для цели для управления напряжением относительно земли или земли в предсказуемых пределах.Он также обеспечивает прохождение тока, что позволит обнаружить нежелательное соединение между проводниками системы и землей [замыкание на землю].


Что такое замыкание на землю?

Замыкание на землю — это нежелательное соединение между проводниками системы и землей . Неисправности заземления часто остаются незамеченными и наносят ущерб производственным процессам на предприятиях. Выключение питания и повреждение оборудования, замыкания на землю нарушают поток продукции, что приводит к часам или даже дням потери производительности.

Необнаруженные замыкания на землю представляют потенциальную опасность для здоровья и безопасности персонала . Замыкания на землю могут привести к угрозам безопасности, таким как сбои в работе оборудования, возгорание и поражение электрическим током.

Замыкания на землю вызывают серьезные повреждения оборудования и производственных процессов. Во время сбоя оборудование может быть повреждено, а технологические процессы остановлены, что серьезно повлияет на вашу прибыль.
