Высота дымохода (трубы) относительно конька крыши: расчет параметров
Дом неспроста принято сравнивать с живым организмом. Все его составляющие работают в плотной «связке». Нарушение строительных предписаний в устройстве отопительной системы неизбежно влечет затруднение в эксплуатации или даже разрушение кровельной конструкции.
Во избежание негативных последствий следует знать, как определяется высота дымохода относительно конька крыши, каким образом найти оптимальное значение.
Ошибки и погрешности в расчетах высоты дымоходной трубы грозят серьезными проблемами. Из-за неудачных вычислений может ощутимо снизиться сила тяги. Вам будет сложно, а порой даже невозможно, разжечь печь.
Более суровый результат промахов превратится в завихрения в дымоходе. Итог завихрений, обратного движения продуктов горения – задымление помещений со всеми вытекающими угрозами и тяжелыми последствиями для здоровья.
Ветер, сталкиваясь с наружным отрезком дымохода, изменяет направление собственного движения.
Для хорошей тяги в дымоходе необходимо воздействие ветра. Если горизонтальному движению воздушных потоков мешают непреодолимые препятствия, то отвод дымовых газов не сможет происходить в нормальном режиме. Коньковое ребро скатной крыши может стать подобной препоной, если не соблюдено соотношение высоты и расстояния между ним и дымовой трубой.
Четкий технологический регламент
Правила оптимального подбора высоты дымовой трубы относительно конька крыши регламентированы сборником СНиП 41-01-2003 в подразделе, посвященном печному отоплению. Согласно техническим предписаниям:
- Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
- Высота дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.

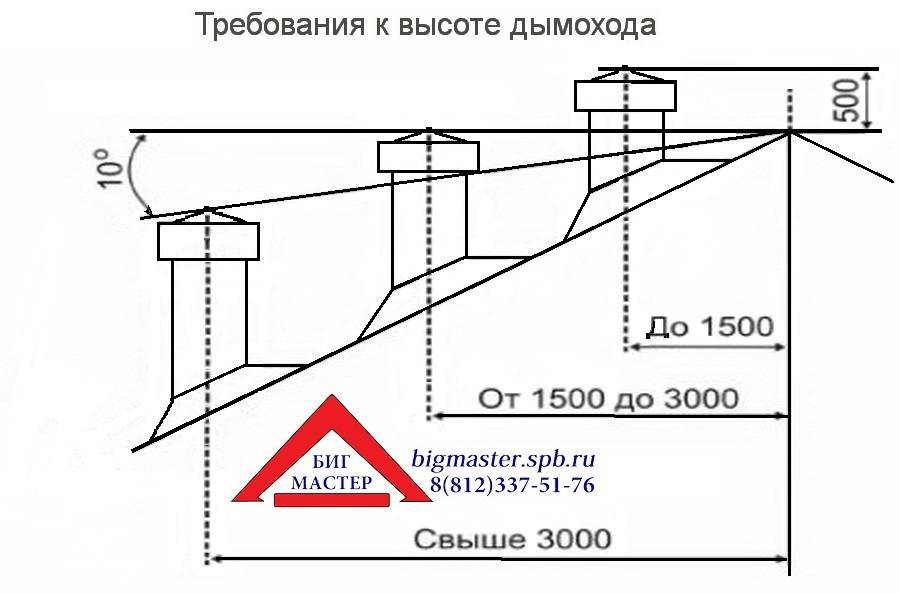

- Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по гор
Выполнение расчетов высоты дымовой трубы: формулы и примеры
Печь или камин неспроста называют «сердцем дома». Но приручение огня внутри жилой постройки предполагает целый ряд действий и длинный свод правил. Ведь любые ошибки в проектировании дымохода обходятся слишком дорого, начиная с удушливого дыма внутри помещения и заканчивая пожаром. И чаще всего все начинается с нарушения тяги и разрушения стенок дымохода, а затем возгораются прилегающие строительные конструкции.
Сегодня выполнение расчетов высоты дымовой трубы зачастую производят через специальные программы, хотя опытные специалисты обязательно проверяют полученные значения вручную, при помощи формул, с которыми есть смыл познакомиться ради душевного спокойствия.
Они не сложны, для их понимания достаточно школьных знаний геометрии и умения подставлять значения в нужное место.
А мы, в свою очередь, постараемся объяснить вам, почему так важен каждый показатель для определения высоты дымоходной трубы, и как именно он на нее влияет.
Согласно всем строительным нормам и правилам, дымоход должен возвышаться над кровлей на определенном расстоянии. Это необходимо для того, чтобы воздуха на выступающих частях крыши ввиду завихрений не вызывал обратную тягу.
Обратную тягу воочию можно встретить в виде дыма, который валит из камина прямо вовнутрь помещения. Но и лишняя высота дымохода тоже не нужна, иначе тяга станет слишком сильной и тепла от такого камина не дождаться: дрова будут испепеляться, как спичка, не успевая давать жар.
Вот почему так важно рассчитать высоту дымоходной трубы максимально точно, в особенности учитывая направление действующих на местности ветров:
Если труба оказалась расположенной слишком близко к густым деревьям или высокой стене, ее необходимо нарастить асбестоцементной или стальной трубой.
В этом видео вы также найдете ценные советы по устройству дымохода и решения проблем с его высотой:
youtube.com/embed/0l0IXm3OT4c» allowfullscreen=»allowfullscreen»/>На саму силу тяги оказывают воздействие сразу несколько важных факторов:
- материал изготовления дымохода;
- высота фундамента над уровнем моря;
- температура дымовых газов на выходе из печи;
- форма поперечного сечения дымоходной трубы;
- гладкость или шероховатость внутренней поверхности;
- нарушение внутренней герметичности дымохода;
- температура и влажность наружного воздуха;
- вентиляция помещения с котлом или печью;
- полнота сгорания топлива;
- степень загрязнения котла (или печи) и дымохода;
- тип используемой горелки (модуляционная она или дискретная).
Первым делом вам нужно определить величину статической тяги дымохода, а измеряется в величине ∆p [Па]. Вот формула дл
Выполнение расчетов высоты дымовой трубы
Дымоходному каналу при изготовлении камина или печи уделяется большое внимание, так как от этого элемента зависит, насколько эффективно будет функционировать вся система.
При этом одной из основных задач является выполнение расчетов высоты дымовой трубы и ее сечения. Данные параметры определяют условия оптимальной тяги в зависимости от типа отопительного прибора и прочих параметров. Сегодня мы поговорим о том, как выполняются подобные расчеты. При этом не призываем выполнять их самостоятельно, так как без практики никакая теория не может гарантировать качественного результата — однако новые знания никому не повредят.
Выполнение расчетов высоты дымовой трубы
Содержание статьи
Для чего требуется вычислять высоту дымохода
Причин, по которым мы производим расчеты высоты дымовой трубы, несколько.
- Когда этот параметр подобран верно, в значительной степени увеличивается коэффициент полезного действия используемого отопительного прибора. Это говорит о том, что тепло, им производимое, будет отдаваться в помещение быстро при минимальных затратах топлива.
Нюансы воздействия на дымоход ветра, высоких густых деревьев и стен
- Вторая причина – это безопасность для здоровья людей, находящихся в помещении
Хорошая тяга у дымохода
- Третья причина – это исключение угрозы возникновения пожара. Дело в том, что при недостаточной тяге горячие газы не будут успевать остывать до нужной температуры, что, как понимаете, и увеличивает вероятность возгорания.
Допустимые возвышения дымохода над строениями
Если высота подобрана неверно, то велика вероятность, что продукты сгорания, вредные для человека, будут проникать в помещение.Цены на сэндвич-дымоходы
Сэндвич-дымоход
Как самому рассчитать высоту трубы
Далее будет приведена методика самостоятельного расчета — ориентирована она на
- минимальная высота дымовой трубы, которая считается от оголовка до колосника, составляет 5 м;
- оптимальная же высота должна быть 6 м.
Проход круглой трубы через кровлю
Однако эти данные ничего абсолютно не говорят о том, какой параметр выбрать в конкретном случае, под конкретное оборудование.
Поэтому специалисты пользуются следующей формулой.Формула расчета высоты трубы
Ориентируясь на представленную формулу, выведем основные параметры, которые необходимы для точных расчетов.
- А – метеорологические условия окружающей местности. Имеется в виду некоторый коэффициент, который уже рассчитан профессионалами и представлен в описательных документах. Например, для северных регионов установлено значение этого параметра в 160.
- Mi – это масса веществ, проходящих через дымовую трубу за определенную единицу времени. Этот параметр можно узнать из документации, прилагаемой к отопительному прибору.
- F – скорость оседания частиц, которые образуются во время горения топлива. Этот показатель можно найти в нормативных документах по используемому типу топлива. В качестве примера возьмем дрова и электрический нагреватель. В первом случае рассчитано значение в 25 единиц, а во втором – 1.
- (Спдкi и Сфi) – концентрация разных веществ в газе, который необходимо вывести. Оба показателя также берутся из инструкции, прилагаемой к отопительному оборудованию.
- V – объем отводимого газа.
- Т – температурная разница между поступающим воздухом и газом на выходе из трубы.
Оба показателя также берутся из инструкции, прилагаемой к отопительному оборудованию.Вычисление высоты дымохода
Высота дымохода над крышей тоже очень важный параметр. Он определяется, исходя из формы крыши – все данные также взяты из приведенного выше СНиП.
Плоская крыша здания
Если крыша у строения плоская, то высота трубы определяется так.
Таблица. Высота трубы для плоской кровли.
| Условия | Установленная высота над кровлей |
|---|---|
| У крыши отсутствуют парапеты и прочие установленные устройства. | 120 см. |
| На крыше присутствуют защитные бордюры и прочее оборудование. | К максимальной высоте установленного оборудования прибавляется 1 м. |
| На крыше установлена вентиляционная труба. | Высота дымохода на 50 см должна быть больше высоты вентиляционной трубы. При этом расстояние между ними минимально должно составить 5 м. |
Высота дымохода на плоской крыше
Если крыша у вас скатная, то на высоту дымохода будет влиять его расположение относительно конька крыши – имеется в виду удаленность (расстояние между ними).
Таблица. Высота трубы для скатной кровли.
| Условия | Установленная высота над кровлей |
|---|---|
| Расстояние от конька до дымовой трубы составляет 1,5 м или меньше. | Минимальная высота берется 50 см. |
| Расстояние составляет 1,5-3 м. | Высота дымохода устанавливается по самой высокой точке крыши. |
| Расстояние более 3 м. | В этом случае необходимо замерить угол между горизонтальной линией, проведенной по уровню конька и верхней точкой дымохода – он должен составить ровно 10 градусов. |
Минимальная высота дымохода должна всегда быть 5 м
Также на высоту дымохода над коньком могут повлиять сторонние факторы, такие как расположенные в непосредственной близости строения и высокие деревья. Наличие таких помех образует зону ветрового подпора. В этой зоне практически невозможно обустроить хорошую тягу, которой будет достаточно для нормальной работы отопительного прибора. Чтобы выйти из этой ветровой зоны, требуется увеличить высоту дымовой трубы минимум на 50 см.
Для обеспечения стабильной тяги важно, чтобы оголовок трубы на крыше имел достаточную высоту относительно конька и не попадал в зону ветрового подпора
Аналогичная ситуация будет, если расположить отопительное оборудование в низком подсобном помещении, пристроенном к дому или расположенному в непосредственной близости. Оба варианта показаны на схеме выше.
Цены на различные виды кровельных коньков
Конек кровельный
Калькулятор расчета высоты конька
Перейти к расчётамКонек – важная часть стропильной системы
Расчет сечения дымовой трубы
Итак, с высотой мы определились, теперь поговорим про сечение, ведь оба показателя неразрывно связаны друг с другом.
Расчет сечения дымовой трубы
Чтобы приступать к расчетам тяги, определяемся с диаметром. Если говорить про математические расчеты, то они слишком сложны, чтобы пытаться их выполнить без соответствующей подготовки. Поэтому будем ориентироваться на рекомендации специалистов, сильно не углубляясь в дебри.
- Мощность отопительного оборудования не превышает 3,5 кВт — будет достаточно дымохода с сечением сторон 14х14 см.
- Если отопительный котел имеет мощность от 4 до 5 кВт, сечение будет уже большим – 14х20 см.
- При значениях мощности от 5 до 7 кВт, сечение выбирается не меньше 14х27 см.
Дымоход для твердотопливного котла
Сразу уточняем, что приведенные значения являются минимально возможными.
Совет! Использовать приведенные рекомендации вы можете только в том случае, когда вам известна мощность прибора, что и не удивительно. При отсутствии этих данных, как ни крути, придется выполнять расчеты.
Отношение площади проходного сечения дымовой трубы к площади портала камина
Давайте попробуем разобраться с основными принципами таких вычислений.
Для работы вам потребуется узнать следующие данные.
- Количество топлива, которое сгорает в приборе за 1 час использования – можно выполнить эксперимент или все же отыскать технические характеристики (В).
- Объем газов, выделяемых при сгорании топлива – это значение можно узнать из различных сводных таблиц, согласно виду топлива (V).
- Температура газа на входе в дымовую трубу. Чаще всего это значение колеблется в пределах 150-200 градусов по Цельсию(t). Для бытовых печей в расчетах берется меньшее значение из указанного диапазона, хотя по факту оно может составлять и 130, и 120 градусов, но никак не ниже, иначе на выходе из дымовой трубы появится точка росы, и будет образовываться конденсат.
Схема газового котла и температура дымовых газов
- Высота дымохода – об этом мы уже подробно поговорили в предыдущей главе.
- Скорость прохождения газа по трубе – этот показатель по умолчании берется равным 2 м/с.
- Показатель естественной тяги – этот параметр обычно считается равным 4 Па, на каждый метр высоты дымохода.
Процесс отвода продуктов горения
Из всего перечисленного основным параметром является количество топлива, поэтому без этого знания точных результатов расчетов вы получить не сможете. Остальные, указанные в списке значения, для всех котлов примерно одинаковые, поэтому решающей роли они не играют.
Теперь, когда мы знаем, что требуется для расчетов, давайте попробуем их самостоятельно выполнить. Для этого следует запомнить, что тяга в дымоходе – это ни что иное, как разность плотностей выходящего газа и воздуха, умноженная на высоту конструкции. То есть отсюда и берется тот факт, что объем сгоревшего топлива напрямую влияет на диаметр конструкции.
Почему важно проверять тягу в дымоходе?
Итак, все расчеты выполняются в следующей последовательности.
- Мы знаем, какова мощность отопительного оборудования. По этим данным мы можем точно определить объем газа, входящего в систему: Vг = BхVх(1+t/273)/360, (в м³/сек).
- Также нам известна скорость движения газа по дымоходу. Этот параметр поможет нам определить площадь сечения трубы: (F=πхd²/4)=S (в м²).
- Если вы помните школьный курс геометрии, то наверняка знаете, что существует формула расчета площади круга, при помощи которой мы сможем легко определить диаметр трубы: dт=√4хBхVх(1+t/273)/πхωх360 (в метрах).
По этим данным мы можем точно определить объем газа, входящего в систему: Vг = BхVх(1+t/273)/360, (в м³/сек).Площадь круга
Теперь проведем пробный расчет по указанному алгоритму для дымовой трубы бытового назначения. Предположим, что в камере сгорания, на колоснике, может за час сгореть 10 кг топлива (максимальное значение). В качестве топлива выступают дрова, влажность которых составляет 25%. При сгорании этого топлива будет выделено 10 м³/кг газа. Все необходимые данные у нас имеются, так что можем приступать.
- Итак, сначала находим объем газа на входе: Vг = 10х10х(1+150/273)/360 = 0,043 м³/сек.
- Находим площадь сечения трубы, достаточную для отведения такого объема газа: S = (4х0,043)/3,14х2 = 0,027 м2.
- И берем формулу расчета диаметра, подставляя в нее полученные значения: √4х0,34х0.043х(1+150/273)/3,14х10х360=0,165 м.
Расчет сечения и высоты дымохода
Отлично, нам известен диаметр, теперь мы можем переходить к расчету тяги дымохода.
- Также нам понадобится значение мощности – находим его по установленным коэффициентам и знанию, что за час сгорает 10 кг топлива: Q = 10х3300х1,16 = 38,28 кВт.
- Далее находится значение теплопотери трубы на 1 метр длины. Используем для этого показатель теплопотери трубы на 1 метр ее длины, метраж и фактические теплопотери: 0,34/0,196 = 1,73 градуса потерь на метр.
- Нам известно, что минимальная длина трубы составляет 5 метров. Убираем отсюда два метра высоты самой печи и остается 3 м чистого дымохода. Рассчитываем падение температуры газов, проходящих по этому участку: 150 – (1,73х3) = 144,8 градусов – температура газов на выходе из трубы.
- Берем за основу показатели плотности при нулевой температуре 1,2932 и при полученных 144,8 градусов – 0,8452, получаем естественный напор газов в 1,34 ммН2О. Такая тяга обеспечит хорошее горение дров в топке.
Такая тяга обеспечит хорошее горение дров в топке.Понятие тяги
Конечно, данные расчеты могут показаться очень сложными, тем более что мы не стали углубляться во многие подформулы, получая некоторые коэффициенты. Но если разобраться, все становится понятным. При этом напомним, что браться за такие расчеты лучше мастеру, а информацию мы предоставляем для общего ознакомления.
Цены на дефлекторы для дымоходов
Дефлектор на дымоход
Видео — Как рассчитать высоту дымохода
таблица расположения и расчета минимального расстояния
Содержание
Расположение и высота трубы дымохода относительно конька крыши напрямую влияет на эффективность и безопасность использования отопительной системы.
При совершении ошибок во время строительства комфортная эксплуатация дома просто невозможна. Именно поэтому чрезвычайно важно определить точное значение еще до того, как начнутся ремонтно-строительные работы.
Общие требования
Сегодня строительные компании предлагают огромное количество архитектурных решений крыш. Естественно, что все они выполняются с учетом индивидуальных особенностей и предписанных норм. Но при определении какой высоты должен быть дымоход, существуют и условия, которые соблюдаются независимо от того, какой выбран проект.
Оптимальная длина и диаметр
Хорда дымоотводящей трубы должна быть больше или равна Ø патрубка отопительного прибора. Обычно эта информация указывается производителем в инструкции, которая прикладывается к прочей документации при покупке отопительного аппарата. СНиП выделяет общую длину дымохода в 5 метров и возвышение ее над верхним горизонтальным ребром в 50 сантиметров.
Эти требования к минимальной высоте трубы дымохода над коньком крыши обязательны к соблюдению. В противном случае использование конструкции будет небезопасно.
Наименьшее значение необязательно должно совпадать с реальным. При строительстве этот показатель может быть увеличен. В таком случае эксплуатация разрешается и не влияет на надежность труб, но вместе с тем снижается эффективность отопительной системы. Разница в результате может меняется на 20 или даже 30%. Показатель слишком велик, чтобы просто не обращать на него внимание, так что при строительстве лучше рассчитать все заранее или остановиться на подъеме, рекомендуемом изготовителем.
Высота над коньком скатной кровли
Такой тип крыши требует особенно внимательного подхода к определению правильного размера дымопровода. Дело в том, что верхнее горизонтальное ребро может стать препятствием для свободного движения воздушных масс. Натолкнувшись на него, ветер изменит свое естественное направление.
В результате поднимающийся из печи газ не будет вытягиваться наружу. Наоборот, он вернется в помещение, заполонив его. Чтобы этого избежать, необходимо руководствоваться существующими нормативными документами.
Схема определения угла ската крыши.

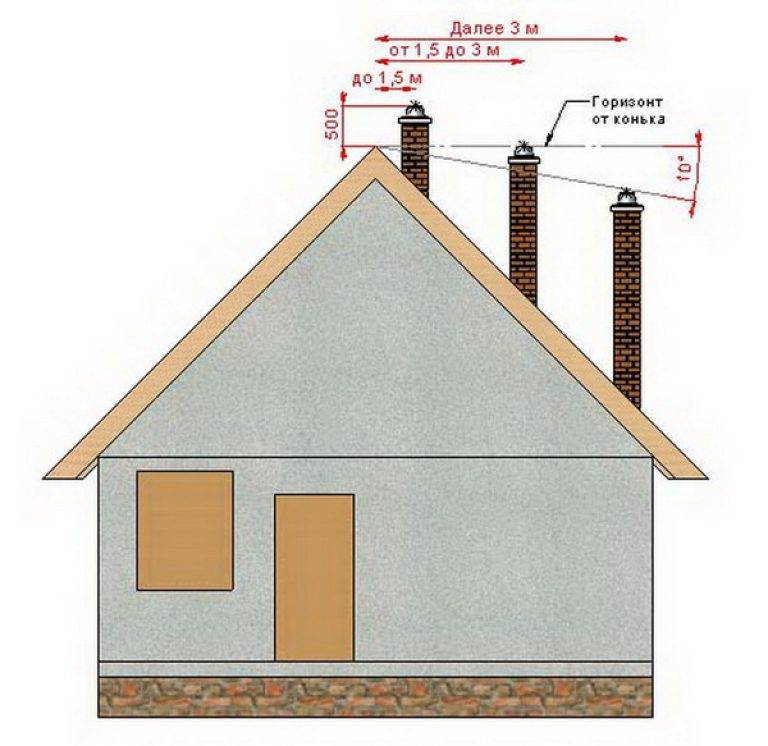

СНиП, в свою очередь, предписывают пользоваться правилами:
- Если промежуток между точкой выхода печной трубы и коньком не более 1,5 м по прямой линии, то высота дымохода над кровлей должна составлять 0,5 м.
- Если расстояние находится в пределах от 1,5 до 3 м, то максимальная точка трубопровода может совпадать с коньком.
- Если же интервал больше 3 м, требуется специальный расчет. Он проводится мастерами индивидуально.
Правильное определение размеров позволит эффективно использовать отопительную систему, не создавая дополнительных проблем.
Влияние на длину печного хода стоящих рядом высотных зданий
Как уже говорилось ранее, скатные перекрытия сами по себе могут стать сильнейшим препятствием для нормальной работы дымового канала.
Но кроме них таким барьером могут стать расположенные недалеко от дома высокие здания. Они точно также меняют движение воздушных масс, затрудняя нормальный вывод дыма.
Расчет высоты трубы дымохода над крышей должен проводиться с учетом окружающей архитектуры. Для этого применяются специально разработанные специалистами схемы. За помощью лучше обратиться к мастерам. Проведя измерения, они подготовят важные рекомендации.
Где не рекомендуется делать канал для выхода дыма
Чтобы обеспечить комфортное и безопасное использование дымоходных конструкций, следует учитывать некоторые общие правила о том, где их лучше не устанавливать. Среди прочего архитекторы советуют избегать монтажа в следующих местах:
- В непосредственной близости от мансардных окон. Эти конструкции сами по себе сложные и требуют при установке использования специальных креплений. Дымоход может повредить их, не говоря уже о том, что даже слабый ветер может снести отходы газа в сторону стеклопакета. Естественно, что в таких условиях открывать их не захочется.
- На внутренних углах кровли. Эти места крыши считаются самыми опасными и недолговечными, а проводить ремонт рядом с дымоходом трудно и затратно.
- При использовании внутри дома сразу нескольких отопительных систем, не рекомендуется разделять их печные трубы. Гораздо удобнее и практичнее вывести отходы через отдельные каналы в единый широкий проем. В этом случае рассчитывается по индивидуальному проекту.
Естественно, что в таких условиях открывать их не захочется.Установка конструкции требует тщательного просчета. Не всегда удается сделать работу самостоятельно, так что лучше получить консультацию еще на стадии проектирования.
Требования к каналу
Расположение дымохода относительно конька – не единственный вопрос при строительстве. Важно учесть рекомендации и обратить внимание на то, что:
- Материал подбирается в зависимости от топлива, на котором работает котел. Для газового, печного или твердотопливного агрегата хорошим вариантом станет трубопровод из нержавеющей стали.
- Количество отопительных приборов не должно превышать двух на один дымоход. В противном случае высок риск неправильного расчета диаметра. При использовании двух отопительных приборов должен применяться один вид топлива, а диаметр патрубков может быть не больше хорды самого дымохода.
- Предпочтительно строительство трубы цилиндрической или круглой формы. Такая конструкция позволяет создать идеальную тягу, не допуская возвращение дыма в помещение.
При соблюдении этих простых правил можно добиться эффективной работы отопительной системы.
Расстояние дымохода от конька
Чтобы обеспечить достаточную тягу, необходимо правильно рассчитать в каком месте установить дымоходный канал. При этом учитывается тип крыши, окружающие дом строения. Большое значение имеет поток ветра, курсирующего над кровлей.
Технологический регламент
Все правила и требования к отоплению прописаны в строительных нормах.
В частности, от специалистов требуют, чтобы:
- Общая длина трубы была не меньше 5 метров от решетки до выходного отверстия, за исключением домов с бесчердачной конструкцией. В противном случае достаточная тяга обеспечиваться не будет.
- Высота дымохода над плоской кровлей составляла не менее полуметра.
- Выход дымопровода должен располагаться не ниже линии верхней точки конька. При этом требуется соблюдать наклон в 10 градусов относительно горизонта.
Графическая и математическая методика
Самый сложный вариант расчета предполагает использование данного приема. Обычно он применяется, когда расстояние от трубы до конька превышает 3 м, хотя встречаются и другие ситуации.
Расчет параметра с учетом зоны ветрового подпора
Так называют участок, давление воздуха на котором увеличено, по сравнению с остальными. Воздушные массы здесь сталкиваются с препятствием, что уменьшает тяговую силу дымохода.
В худшем случае обработанные газы начинают поступать обратно в помещение.
Если такая ситуация возникает, расчеты должны проводиться по иной схеме. Для начала рисуется эскиз, на котором учитывается высота обоих строений. Далее, определяется угол между ними.
Сечение трубы
Этот параметр конструкции имеет важнейшее значение для обеспечения эффективности работы отопительной системы. Он определяется в первую очередь формой дымохода.
При использовании классического цилиндрического или круглого канала достаточно следовать простому правилу: сечение трубопровода должно быть пропорционально топочной камере в размере 1 к 10. Если при строительстве применяется квадратная форма, пропорции должны составлять 1 к 1,5.
При соблюдении требований тепловая отдача будет достаточно результативной, чтобы обеспечивать правильную работу печного отопления. При этом сам котел не будет перегружен, работая на 100%, но без износа.
Важные нюансы расчета дымовой трубы
Даже с помощью, казалось бы, простой формулы, добиться желаемого результата удается не всегда. При строительстве необходимо учесть еще несколько важных деталей. Одна из них касается диаметра выходного отверстия. При его правильном подборе можно добиться дополнительных плюсов:
- Уменьшить расход топлива.
- Урегулировать работу отопительной системы.
- Обеспечить абсолютную безопасность.
При совершении вычислений необходимо учесть используемый материал и существующую вентиляцию. Именно от них зависит, насколько качественно будет выводиться отработанный газ.
Критерии определения высоты печной трубы над коньком с таблицей
Условий, которые необходимо учесть, чтобы сделать расчет длины печной трубы, множество. Некоторые из них являются более важными, другие – менее. Вот на что следует обратить самое пристальное внимание в первую очередь:
- Где будет располагаться дымоход относительно конькового ребра.
- Какая роза ветров характерна для местности, в которой построен дом, насколько интенсивны порывы в разное время года.
- Много ли осадков выпадает в регионе и какая форма преимущественна. Большое значение имеет снег, а точнее, толщина его покрытия зимой.
- Какой угол наклона перекрытия планируется обустроить.
- Есть ли недалеко от крыши препятствия, что могут изменить силу и направление воздушных потоков.
Все перечисленные факторы следует соотнести с видом топлива, которое планируется использовать для печного отопления и другими строительными особенностями.
| Расстояние дымохода от свода | Высота трубы по отношению к крыше |
| 150-300 см | равна |
| менее 150 см | выше на 50 см |
| более 300 см | является горизонталью, проведенной от конька, и прямой, соединяющей его с дымоходом, образовывающей угол в 10˚ |
Что запрещено делать при сборке дымохода
Некоторые действия при расчете высоты и последующем обустройстве дымовой трубы над крышей делать не рекомендуется, чтобы не создать дополнительных проблем или аварийных ситуаций.
Также не разрешается закреплять дымопровод на стропилах. Статичное положение трубы слишком легко нарушить, например, при воздействии на нее интенсивного порыва ветра. Если при этом дымоход повредит сами стропилы, дорогостоящего и крайне сложного ремонта будет не избежать. В худшем случае они будут разрушены полностью, сделав невозможной эксплуатацию дома.
Высота и сечение – есть ли связь
Длина канала и его диаметр связаны напрямую. Именно их правильное соотношение позволяет создать достаточную тягу для вывода газовых отходов. Дымоход меньшего размера способствует снижению температуры воздуха, а значит тяговая сила уменьшается. С другой стороны, слишком широкая труба тоже способствует быстрому охлаждению воздушного потока.
Результатом неправильного определения параметров может стать пониженная тяга, конденсат на поверхности и невозможность нормального отопления помещения, одновременно с выводом вредных веществ.
Следовательно, на отопительный процесс будет уходить гораздо больше топлива, расходы существенно возрастут.
Габариты
Кроме длины и сечения, важно подобрать правильный размер и форму конструкции. Канал необходимо сделать строго вертикальным, без каких-либо поворотов. Допустимо лишь незначительное отклонение: до 30 градусов на погонный метр. При этом переход должен быть мягким, чтобы не оказать излишнего влияния на конструкцию и ее работу.
Видео о принципе математического метода
Видеоматериал – пример расчета
Заключение
Расстояние и высоту печной трубы дымохода относительно конька крыши можно доверить профильным специалистом, чтобы не тратить свое время впустую.
Мастера обеспечат длительную эффективную эксплуатацию печного канала, с проведением редких и незначительных ремонтных работ. В результате использование отопительной системы станет комфортным и долговечным, а проживание в новом доме приятным.
высота дымохода | высота дымохода для твердотопливного котла над кровлей | высота дымохода от конька в частном доме | какой должна быть минимальная высота дымовой трубы
Какой должна быть высота дымохода? Минимальная высота дымовой трубы
Высота дымохода от конька — важный показатель при монтаже
При установке дымохода, обязательным является изучение всех требований и рекомендаций специалистов. Это необходимо сделать даже в том случае, если монтаж осуществляют профессионалы. Лишний раз проконтролировать эту работу не помешает никогда, так как правильная сборка дымовой трубы является залогом безопасности домашнего очага.
В этой статье мы поговорим о таком понятии, как высота дымохода над кровлей.
От этого показателя зависит бесперебойность работы отопительного прибора, особенно, если это твердотопливный котел или печь-буржуйка.
Правильно выдержанная высота дымохода для твердотопливного котла обеспечит стабильную тягу, что очень важно. Если нет тяги в дымоходе, то возникает задымление, плохо производится розжиг, иногда появляется обратная тяга, что делает невозможным топить твердотопливный отопительный прибор.
Что же нужно знать о высоте дымаря? Какой должна быть высота дымохода?
Чтобы получить ответ на эти вопросы, нужно знать, что высоту дымаря измеряют относительно конька кровли. Конек кровли или конек крыши, как его называют в народе, это наивысшая точка дома.
Высота дымохода определяется относительно конька кровли, в зависимости от таких факторов:
- от места, где располагается выход дымовой трубы на крыше
- от уклона крыши
- от присутствия поблизости высокой растительности
- от розы ветров и зоны ветряного подпора.
Если дымовая труба проходит сквозь кровлю на расстоянии 1.5 и менее метров, то возвышаться над кровлей она должна на 0.5 метра. Это же правило действует для крыш с уклоном в 45 градусов независимо от того, в каком месте расположен проход дымаря.
Дымоходы, которые пересекают кровлю на расстоянии 1.5-3 метра от конька, должны возвышаться над ней не ниже, чем сам конек.
И в случае отдаленного расположения дымаря от конька — более 3 метров, допускается понижение трубы на 10 градусов ниже конька, относительно линии горизонта.
Эти основные правила касательно высоты дымохода твердотопливного котла над кровлей должны строго соблюдаться. Однако существует еще масса нюансов, относительно высоты дымохода в частном доме.
Основные рекомендации СНИП для твердотопливных котлов
Сечение труб
Многие владельцы твердотопливных котлов в целях экономии прибегают к заужению дымового канала.
Иногда встречаются ситуации, когда сечение трубы наоборот увеличивается (например, дымоход большего диаметра был смонтирован ранее). Однако этого делать не стоит. Рекомендуемый диаметр дымовой трубы всегда указывается в инструкции по эксплуатации твердотопливного котла.
Правильно выдержанный диаметр дымовой трубы обеспечит нормальное функционирование отопительного прибора!
- Если сечение дымохода больше рекомендуемого, то происходит быстрое остывание дымовых газов, что приводит к появлению конденсата. Следствием конденсата является образование большого количество сажи, что в свою очередь ухудшает тягу.
- из-за недостаточного сечения дымохода также возникнут проблемы с тягой — слишком узкий дымовой канал затрудняет «выход» дыма.
Правильным решением вопроса о диаметре дымохода является соблюдение рекомендаций паспорта на твердотопливный котел. Также расчет можно сделать самостоятельно. Для этого применяется формула.
Уклон крыши
Уклон крыши — это угол наклона кровли относительно горизонта.
Относительно этого показателя также варьируется высота дымохода от конька:
- если кровля плоская — все просто — 0.5 метра над плоскостью
- если угол наклона 45 градусов — также 0.5 метра от места прохода
- если в промежутке — данные требования рассматривались выше.
Общая высота дымохода
Общая высота дымоходной трубы также оказывает влияние на тягу. Высота каждого конкретного дымаря зависит от мощности отопительного прибора. Чем мощнее котел, тем выше должен быть дымовой канал. Обычно эти данные также указываются производителем в паспорте на отопительный прибор.
Уменьшение рекомендуемой высоты повлечет за собой проблемы с тягой. Поэтому для беспроблемной работы отопительного прибора и безопасности частного дома, необходимо соблюдать эти требования.
Высота дымовой трубы. Влияние высоты трубы на тягу.
Для расчёта высоты дымовой трубы существуют несколько простых правил, прописанных в противопожарных нормах.
Правильная высота дымовой трубы.
1. Высоту дымовых труб, считая от колосниковой решетки или пода печи до устья, следует принимать не менее 5 м.
2.Возвышение дымовых труб следует принимать:
- Выход трубы не менее 500 мм над плоской кровлей;
- При расположении на расстоянии до 1,5 м от конька или парапета, высота трубы не менее 500 мм над коньком кровли.
- При расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета не ниже конька кровли или парапета.
- При расположении дымовой трубы на расстоянии более 3 м. от конька высота трубы не ниже линии, проведенной от конька вниз под углом 10° к горизонту.
- Необходимо предусматривать возвышение дымовых труб на 500 мм выше верхней точки здания, пристроенного к отапливаемому; выше верхней плоскости ветровой тени более высокого рядом стоящего здания или сооружения.
Стоит ли строго следовать этим правилам?
С высотой дымохода, в соотношении с коньком кровли, всё предельно ясно, но что делать если кровля высотой 2 метра?
Высота дымовой трубы.
Влияние высоты трубы на тягу.Над невысокими строениями, 5 метровый дымоход выглядит, мягко говоря, странно.
Но требование высоты в 5 метров от пода топки предъявлено не просто так.
Именно высота даёт устойчивость тяги трубы.
При недостаточной высоте тяга в дымоходе неустойчивая.
Не путайте силу тяги и устойчивость.
Сила тяги зависит от сечения дымохода, а устойчивость от его высоты.
Часто печники пытаются улучшить устойчивость тяги увеличивая диаметр дымохода, но это не даёт нужного результата.
Особенно остро это несоответствие проявляется в открытых портальных печах для барбекю.
Порталы печей для барбекю.Обычно, беседки для барбекю невысокие и это не позволяет нагородить 5 метров дымохода.
Точнее, сделать то можно, но вряд ли такая каланча кому то понравится.
Открытые порталы, даже с дымоходом нормальной высоты, капризные устройства, а с дымоходом в 2 – 3 метра от пода, они становятся испытанием для пользователя.
Каждый порыв ветра или сквозняк ослабевают неустойчивую тягу низкого дымохода.
Предполагаемый отдых с шашлычками превращается в борьбу с дымом.
Что делать если беседка низкая.
1. Самое простое и верное решение – пробовать увеличить высоту дымохода.
Увеличенная высота дымохода.)))) Кто то, сделал как смог.Возможно, не придётся поднимать до 5 метров, бывает, для изменения ситуации, достаточно полуметра, но это можно понять только опытным путём.
2. Приспособить к дымоходу электрический дымосос.
Электрический дымосос на трубе.Дымосос – надёжное, но технически сложное решение для увеличения и стабилизации тяги.
3. Поставить на верх трубы дефлектор увеличивающий тягу.
Дефлектор сэндвич дымохода.Как попытка засчитывается, но толку мало.
По личному опыту, дефлектор почти не влияет на тягу, но он однозначно не даст ветру задувать в дымоход, это может улучшить ситуацию.
Вывод: Требование о 5 метрах высоты дымохода обоснованно.
Низкий дымоход может приводить к неустойчивости тяги. Особенно сильно это проявляется на каминах и печах для барбекю.
12 самых захватывающих плотин в мире
В мире есть множество потрясающих структурных достижений, которые имеют свои собственные интересные инженерные разработки.
Но один тип сооружений, который всегда внушал бы нам трепет, — это плотины.
Их огромные размеры и огромная вместимость оказывают унизительное воздействие на любого, кто столкнется с этой структурой. Это буквально все равно что стоять перед спокойным, обнадеживающим гигантом, смотрящим на вас во всей красе. И само собой разумеется, что плотины — одно из самых замысловатых сооружений в мире.
Здесь вы откроете для себя одни из крупнейших и новаторских плотин во всем мире, которые стали производителями устойчивой энергии.
1. Дамба Контра (Швейцария)
Первой в списке удивительных дамб должна быть Дамба Контра или наиболее известная как Дамба Верзаска в Тичино, Швейцария.
Пожалуй, наиболее известен своим эпическим появлением в 1995 году во вступительной сцене фильма о Джеймсе Бонде «Золотой глаз».
Contra Dam — это узкая бетонная арочная плотина, стоящая на высоте 220 м, с длиной гребня 380 м .Из-за тонкой конструкции плотины объем бетона, необходимый для ее строительства, был уменьшен, что привело к сокращению затрат на инфраструктуру.
Основание плотины имеет ширину 28 м и постепенно сужается до 7 м на гребне. С каждой стороны сооружения были устроены два водосброса, максимальная пропускная способность которых составляет 1300 кубических метров в секунду. Contra Dam также производит электроэнергию через свою электростанцию 105 МВт с турбинами 3×35 МВт Фрэнсис, которая вырабатывает в среднем 234 ГВт-ч в год.
Лаго ди Вогорно — водохранилище, которое было создано и теперь перекрыто плотиной, когда она была построена в 1961-1965 годах.
Этот резервуар имеет максимальную емкость 105000000 кубических метров воды и площадь поверхности 400 акров .
2. Плотина Гордон (Австралия)
Плотина Гордон, расположенная на юго-западе Тасмании в Австралии, представляет собой бетонную арочную плотину двойной кривизны. Одной из удивительных особенностей плотины является то, что она изогнута как в вертикальном, так и в горизонтальном направлении, чтобы противостоять большому гидравлическому давлению, исходящему от 12 359 040 мегалитров воды в озере Гордон, самом большом озере в Австралии.
Огромный объем воды отводится 183 м на подземную электростанцию, где три гидротурбины могут вырабатывать до 432 МВт электроэнергии. Приблизительно 13% потребности Тасмании в электроэнергии обеспечивается электростанцией Гордон.
Из 48 арочных и плотин, построенных в Австралии, плотина Гордон — одна из девяти, спроектированных как плотина с двойным изгибом.
3.Плотина Монтичелло (США)
Эта бетонная арочная плотина площадью 93 м и в Калифорнии, США, является одной из самых крутых плотин в мире из-за ее завораживающего водосброса, называемого Дырой Славы. Водосброс представляет собой неконтролируемый тип ипомеи с диаметром кончика 22 м и расположен в пределах периметра озера Берриесса, седьмого по величине искусственного озера в Калифорнии.
Источник: Jeremybrooks / Creative CommonsОн может истощить 48 400 кубических футов в секунду воды во время пикового уровня воды в озере, когда уровень озера поднимается до 4.7 м над кромкой водосброса. Выходной конец водосброса также известен скейтбордистам как полная труба.
Плотина Монтичелло перекрывает ручей Путах, который может вырабатывать 56 806 000 кВт · ч электроэнергии ежегодно с использованием турбин 2×5 МВт и 1×1,5 МВт .
4. Плотина Гувера (США)
Плотина Гувера — одна из самых знаковых плотин в мире, простирающаяся между американскими штатами Невада и Аризона. Это колоссальное сооружение, первоначально называвшееся плотиной Боулдер, находится на высоте 221.4 м , с шириной основания 200 м и шириной гребня 14 м .
Источник: iStockЭто бетонная гравитационно-арочная плотина, построенная для борьбы с наводнениями, обеспечения поливной водой, выработки гидроэлектроэнергии, хранения воды и для отдыха. На гидроэлектростанции установлены различные типы турбин, такие как турбина Френсиса 1×61,5 МВт и турбина 2×2,4 МВт Pelton, которые производят электроэнергию в год 4.2 ТВтч.
Одной из самых больших подготовительных работ к строительству плотины Гувера был отвод реки Колорадо от участка. Для этого в стенах каньона были пробурены четыре отвлекающих туннеля — два со стороны Невады и два со стороны Аризоны.
1 февраля 1935 года, через несколько лет после того, как река Колорадо была изменена, стальные ворота были опущены, чтобы вода снова стала естественным течением. Это был первый случай в истории, когда река Колорадо оказалась под контролем человека.
Плотина перекрывает реку Колорадо, которая, следовательно, образует озеро Мид, крупнейший по объему (когда он заполнен) водохранилище в Соединенных Штатах.
Источник: iStock5. Плотина «Три ущелья» (Китай)
Плотина «Три ущелья», известная как крупнейшая в мире гидроэлектростанция, простирается на 2,3 км и , перекрывая и запирая реку Янцзы в провинции Хубэй в Китае.
Способная производить 87 ТВтч электроэнергии в год, эта плотина ГЭС использует 32×700 МВт и 2×50 МВт турбин Фрэнсиса.Его структурный профиль разработан с большой шириной основания 115 м и сужается до 40 м на гребне.
Плотина «Три ущелья», предназначенная не только для выработки электроэнергии, была построена для увеличения пропускной способности реки Янцзы и снижения вероятности наводнения в нижнем течении за счет предоставления большого объема для хранения воды. .
Самым поразительным фактом этой плотины является то, что она способна замедлять вращение Земли, перемещая огромный объем воды.
6. Плотина Тарбела (Пакистан)
Плотина Тарбела в Пакистане, считающаяся самой большой земляной плотиной в мире, подпитывает реку Инд и служит для снабжения ирригацией, контроля наводнений и производства гидроэлектроэнергии.
Для того, чтобы правильно отвести реку Инд, строительство плотины должно было быть выполнено в три этапа, при этом должны были быть построены большие туннели, служащие отводными каналами. Основная стена плотины была построена из земли и каменной насыпи, общая ширина которой составляет 2743.
2 м от острова по правому берегу реки. Две бетонные вспомогательные дамбы перекрывают реку от острова слева.
Плотина Тарбела, оснащенная турбинами 10×175 МВт и 4×432 МВт , способна производить 14,959 млрд кВтч, электроэнергии в год.
Источник: iStock7. Плотина Альмендра (Испания)
Плотина Альмендра, одно из самых высоких построек Испании, что буквально переводится как миндаль, находится в провинции Саламанка.
Эта бетонная гравитационная арочная плотина, наполняющая реку Тормес, является частью гидроэлектрической системы, известной как Дуэро-Капли. Система Duero Drops состоит из пяти плотин из Испании и трех других плотин неподалеку от Португалии.
Водосброс, показанный на фото ниже, может рассеивать воду со скоростью 3039 кубических метров в секунду.
Источник: iStock8. Плотина Итайпу (Бразилия)
Эта захватывающая плотина гидроэлектростанции простирается на 7,919 м и от Бразилии до Парагвая, впадая в реку Парана.
Он превосходит плотину «Три ущелья» с точки зрения выходной мощности в среднем 89,5 ТВтч в год при использовании турбин Фрэнсиса 20×700 МВт. Десять турбин вырабатывают электроэнергию для Парагвая, а остальные десять — для Бразилии.
Плотина Итайпу, по сути, представляет собой серию из четырех плотин: бетонная крыловая плотина, основная бетонная плотина, каменная плотина и земляная плотина.
Поразительно, но огромный объем бетона, использованного при строительстве дамбы, был должным образом обработан с использованием больших холодильных установок, эквивалентных 50 000 морозильным камерам.
Еще один поразительный факт об этой плотине заключается в том, что водопад Гуайра, когда-то известный как самое удивительное водное сооружение в мире, был погружен под воду, когда водохранилище Итайпу было заполнено. Водопад Гуайра был вдвое выше Ниагарского водопада, и в нем вдвое больше воды.
Источник: Deni Williams / Flickr 9. Плотина Ататюрк (Турция)
Плотина Ататюрк (Турция) Плотина Ататюрк, расположенная на реке Евфрат, является крупнейшей в Турции и занимает шестое место среди крупнейших плотин насыпных насыпей из земли и камней в мир.Это центральная часть 22 плотин, существующих на Евфрате и Тигре, которые составляют интегрированные секторы проекта Юго-Восточная Анатолия, или GAP на турецком языке ( Güney Doğu Anadolu Projesi ).
Водохранилище Ататюрк имеет емкость 48,7 кубических километров воды и оборудовано турбинами Фрэнсиса 8×300 МВт , которые вырабатывают 8 900 ГВт / ч электроэнергии в год. Строительство плотины уничтожило многие важные исторические объекты, такие как место рождения древнегреческого поэта Лукиана.
Источник: iStock10. Плотина Кариба (Зимбабве)
Плотина Кариба, одна из крупнейших в Африке, обеспечивает электроэнергией 1,626 МВт электроэнергии в районах Коппербелт в Замбии и Зимбабве.
Плотина Кариба, запрудившая реку Замбези, оборудована 10 типами турбин Фрэнсиса, способных вырабатывать в среднем 6 400 ГВт / час электроэнергии в год.
Плотина была спроектирована как бетонная арочная плотина двойной кривизны, чтобы эффективно противостоять давлению воды 180 кубических километров .
Из-за огромного объема воды из созданного водохранилища Кариба, более 6000 животных пришлось спасти в ходе операции «Ной», поскольку ущелье Кариба было затоплено.
Источник: Manfidza / Creative Commons11. Дамба Керр (США)
Дамба Керр, спроектированная для производства гидроэлектроэнергии, также служит ресурсами дикой природы, охраной леса и общественным рекреационным использованием.
Заполняя реку Флэтхед, плотина способна производить 426 ГВтч электроэнергии в год.
Это одна из двух плотин PPL Montana, расположенных к западу от континентального водораздела, где река Флэтхед каскадом впадает в реку Кларк-Форк, которая впоследствии впадает в реку Колумбия.
Наконец, река Колумбия впадает прямо в Тихий океан.
Источник: Мартина Нольте, Lizenz / Creative Commons12. Плотина Гариеп (Южная Африка)
Плотина Гариеп была спроектирована как гибридная гравитационно-арочная плотина, поскольку ущелье слишком велико для полной арки.
Гравитационные устои формируются с использованием боковых стенок, после чего конструкция постепенно выгибается в центре плотины. Он впадает в Оранжевую реку и образует водохранилище Гариеп с максимальной емкостью 5,340,00 мегалитров . 899 ГВтч электроэнергии вырабатывается плотиной ежегодно с использованием турбин 4х90 МВт .
Мост через плотину Гариеп также виден на фотографии ниже, где протекают реки Орандж и Каледон, а также ручьи Бракспрут, Брокспрут, Удагспрут и Сликспрут.
Источник: iStockВ мире есть много других плотин с их уникальными и увлекательными инженерными конструкциями. Так что, если мы их пропустили, не стесняйтесь сообщить нам об этом через нашу контактную форму.
% PDF-1.6 % 1 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 5 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 9 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 13 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 17 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 21 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] >> / Type / Page >> endobj 24 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 28 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 32 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 36 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 40 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 44 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 48 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] >> / Type / Page >> endobj 51 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] >> / Type / Page >> endobj 54 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 58 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] >> / Type / Page >> endobj 61 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] >> / Type / Page >> endobj 64 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 68 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] >> / Type / Page >> endobj 71 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] >> / Type / Page >> endobj 74 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 78 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] >> / Type / Page >> endobj 81 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] >> / Type / Page >> endobj 84 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 88 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 92 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 96 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 100 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 104 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 108 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 112 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 116 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 120 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 124 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 128 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 132 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 136 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 140 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 144 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 148 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 152 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 156 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 160 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 164 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 168 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 172 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 176 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 180 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 184 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 188 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 192 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 196 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 200 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 204 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 208 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 212 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 216 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 220 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 224 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 228 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 232 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 236 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 240 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 244 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 248 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 252 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 256 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 260 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 264 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 268 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 272 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 276 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 280 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 284 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 288 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 292 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 296 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 300 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 304 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 308 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 312 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 316 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 320 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 324 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 328 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 332 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 336 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 340 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 344 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 348 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 352 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 356 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 360 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 364 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 368 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 372 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 376 0 obj> endobj 377 0 объект> endobj 378 0 obj> endobj 379 0 obj> endobj 380 0 obj> endobj 381 0 объект> endobj 382 0 obj> endobj 383 0 объект> endobj 384 0 obj> endobj 385 0 объект> endobj 386 0 obj> endobj 387 0 obj> endobj 388 0 obj> endobj 389 0 obj> endobj 390 0 obj> endobj 391 0 объект> endobj 392 0 obj> endobj 393 0 объектов> endobj 394 0 obj> endobj 395 0 obj> endobj 396 0 obj> endobj 397 0 obj> endobj 398 0 obj> endobj 400 0 obj> endobj 402 0 obj> endobj 403 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> endobj 409 0 объект> endobj 410 0 объект> endobj 411 0 obj> поток
Краткое описание процесса бурения
Нефтяная скважина создается путем бурения скважины от 5 до 36 дюймов (127.От 0 мм до 914,4 мм) в землю с помощью буровой установки, которая вращает бурильную колонну с присоединенным долотом.
Вот основные этапы бурения скважины:
— Буровая коронка с помощью веса бурильной колонны и утяжеленных бурильных труб над ней взламывает землю.
— Буровой раствор (раствор) закачивается внутрь бурильной трубы и выходит через буровое долото, помогая разрушать породу, поддерживая давление на вершине долота, а также очищая, охлаждая и смазывая долото.
— Образовавшаяся порода уносится буровым раствором, когда он циркулирует обратно на поверхность за пределами бурильной трубы.
— Шлам и возвращаемые жидкости контролируются на предмет отклонений от нормы для обнаружения любых возможных скачков давления.
— Труба или бурильная колонна, к которой крепится долото, постепенно удлиняется по мере того, как скважина становится глубже, путем ввинчивания нескольких 30-футовых (10 м) стыков труб на поверхности.
Этому процессу способствует буровая установка, которая содержит все необходимое оборудование для циркуляции бурового раствора, подъема и поворота трубы, контроля забойного давления, удаления шлама из бурового раствора и выработки электроэнергии на месте для этих операций.
Первые нефтяные скважины были пробурены в Китае в 4 -х годах века или ранее. Они достигли глубины до 243 метров и были пробурены с помощью долот, прикрепленных к бамбуковым шестам.
Нефтяная промышленность Среднего Востока была основана в 8-м годах, когда улицы недавно построенного Багдада были вымощены гудроном, полученным из нефти, которая стала доступной с природных полей в регионе.
Первая современная нефтяная скважина была пробурена в 1848 году русским инженером Ф.Н. Семёнов на полуострове Ашерон к северо-востоку от Баку. К 1861 году в Баку добывалось около 90% мировой нефти.
Слово «нефть» происходит от двух греческих слов, означающих каменное масло. Когда Эдвин Дрейк впервые обнаружил нефть в США в 1859 году, ему действительно было скучно на соль.
До 1970-х годов большинство нефтяных скважин были вертикальными. Использование наклонно-направленного и горизонтального бурения позволило достичь пластов на расстоянии нескольких километров от места бурения.
2.:
Задание 2. Заполните таблицу и задавайте вопросы, используя эти слова, как в примере:
Пример: Какова длина трубопровода? Какая длина трубопровода?
| Прилагательное | Существительное |
| длинный | |
| Длина | |
| широкий | |
| Глубина | |
| Высокая | |
| толстый | |
| тяжелый | Масса |
| старый | |
| цена |
3.. ‘Что …?’ ‘Как …?:
Задание 3. Ответьте на эти вопросы, используя слова из коробки. Каждый вопрос начинайте с «Что такое …?» или «Как …?»:
| диаметр, длинный, глубокий, высота, толстый, стоимость, давление, ветер, нагрузка |
1. Q: _____ это колодец?
A: На этой установке несколько скважин.Самая глубокая — около 4500 метров.
2. Q: _____ на такой глубине?
A: Оно может достигать 15 000 фунтов на квадратный дюйм, поэтому у нас есть противовыбросовый превентор для предотвращения выбросов.
3. Q: _____ вышки?
A: От кронблока до рабочего этажа примерно 40 метров.
4. Q: _____ вышки?
A: Он может противостоять ветру со скоростью до 125 миль в час.
5. Q: _____ отверстия?
A: Отверстие сужается при спуске, но на поверхности оно составляет около 50 см.
6. Q: _____ бурильные трубы?
A: Эти трубы изготовлены из стали толщиной чуть менее 1 см.
7. Q: _____ бурильные трубы?
A: Длина каждого стыка составляет примерно 10 метров. Если они все одинаковы, это значительно упрощает хранение.
8. Q: _____ алмазной коронки?
A: Они очень дороги, от 12 000 до 15 000 долларов за штуку.
4.:
Задание 4. Изучите схему буровой установки и сопоставьте описания со словами на схеме:
Пример: Поднимает и опускает буровое оборудование в и из скважины, подъемный трос.
1. К нему подвешены вертлюг и буровое оборудование.
2. Подъемный трос огибает это оборудование. Когда он поворачивается, линия идет вверх или вниз ..
3. Это стальная башня над колодцем. Внутри находится все подъемное и буровое оборудование. …..
4. Это соединяет два объекта. Он позволяет нижнему вращаться, а верхнему оставаться неподвижным. ..
5. Это небольшая площадка у вершины буровой вышки, где стоит один из буровых..
6. Это рама и колеса, которые перемещаются вверх и вниз по вышке на подъемном канате.
7. Это стальная рама и колеса, закрепленные на верхней части вышки.
5.:
Задание 5. Прочтите и переведите текст:
Бурильная колонна
Работы по бурению под землей выполняет бурильная колонна. Бурильная колонна состоит из ведущей трубы, секций бурильной трубы, утяжеленной бурильной трубы и долота для бурения породы.Келли — это прочная труба, которая всегда находится в верхней части бурильной колонны. Он имеет четыре или шесть сторон и проходит через поворотный стол, который вращается (вращается). Поворотный стол находится на буровой площадке. Между ведущей трубой и утяжеленной бурильной трубой проходит бурильная труба различной длины. Нефтяники одну за другой добавляют секции бурильной трубы к ведущей трубе. Каждый раз, когда они добавляют секцию, они поднимают келли из отверстия. Затем они добавляют кусок трубы наверху веревки и опускают ее обратно в землю.Внизу колонны мы можем найти утяжеленную бурильную трубу. Бита входит в воротник.
Биты обычно трехугольные, другими словами, они имеют три вращающихся конуса. Круглая коронка с отверстием посередине используется для отбора образцов керна. Сверла можно покрыть промышленными алмазами, чтобы продлить срок их службы. Буровой раствор перекачивается через форсунки в долоте — это смазывает и охлаждает его, а по мере циркуляции бурового раствора он также выносит куски пробуренных обломков породы на поверхность.
6.:
Задание 6. Закончите эти предложения:
1. Блок кроны — _____ верх вышки.
2. Утяжеленная бурильная труба — это _____ долото и секции бурильных труб.
3. Член экипажа стоит _____ обезьяньей доской.
4. Келли движется _____ поворотный стол.
5. Подъемный трос идет _____ лебедка.
6. Вертлюг является _____ крючком.
7.:
Задача 7. Сопоставьте задания с описанием:
1. Сотрудник компании а. отвечает за двигатели,
2. толкатель дрели b. общий помощник,
3. Человек с вышки. следит за поставкой грязи,
4. Грязевой человек d. руководит буровой бригадой,
5. Автолюбитель e. второй в команде,
6. roustabout f. представляет нефтяную компанию,
7.грубый воротник g. обрабатывает трубы.
Калькулятор процентиля роста, по возрасту или стране
Ниже представлен калькулятор процентиля роста. Он работает для всех возрастов, включая новорожденных, младенцев, малышей, детей, подростков и взрослых, вплоть до пожилых. Однако обратите внимание, что вы можете указать страну только при выборе «Для взрослых». Если вашей страны нет в списке, вы можете выбрать индивидуальный и вручную ввести средний рост в вашей стране в калькулятор процентиля роста.
Калькулятор процентилей роста предназначен только для информационных целей, а не для медицинских целей. Есть много причин, по которым результаты могут не иметь отношения к конкретному человеку. Например, процентили выбросов могут быть завышены. Также не учитывается этническая принадлежность. Пожалуйста, см. Обсуждение ниже для получения дополнительной информации о калькуляторах процентиля роста.
Процентили используются в статистике, чтобы указать процент наблюдений, попадающих в группу. В случае перцентилей роста наблюдение — это рост, а группа — это люди ниже ростом.Таким образом, если у кого-то процентиль роста составляет 75, то 75% соответствующей популяции ниже. Остальные 25%, конечно, выше. Помимо приведенного выше калькулятора, процентили также могут быть взяты из графиков роста.
Процентили полезны для многих целей, включая распознавание, когда человек исключительно низкий или высокий. Это дает возможность найти первопричину, которая может быть расстройством, связанным с ростом. В этом могут помочь специалисты-эндокринологи, педиатры и генетики.Процентили также являются альтернативой калькуляторам роста для прогнозирования роста взрослого человека, поскольку процентили обычно остаются аналогичными в зрелом возрасте. Однако важно отметить, что приведенный выше калькулятор процентилей роста основан на статистическом усреднении, и есть много причин, по которым он не может предоставить релевантные данные для человека. Например, не учитывается этническая принадлежность. Он также предполагает совершенно нормальное распределение роста, тогда как распределение человеческого роста просто приближается к нему.Это приводит к ошибке, особенно при очень низком или высоком росте.
Вышеупомянутый калькулятор процентилей роста имеет некоторые дополнительные функции по сравнению с большинством других. Для начала учитывается возраст. Возрастные диапазоны включают новорожденных, младенцев, малышей, детей, подростков и взрослых вплоть до пожилых. Это важно, так как с возрастом меняется как средний рост, так и его распределение.
Калькулятор процентиля роста также может учитывать страну. Включенные страны: США, Канада, большинство европейских стран и всего более сотни.Это важно, поскольку средний рост значительно варьируется от страны к стране. К сожалению, трудно найти возрастные данные для всех этих стран. Следовательно, выбор страны недоступен для всех возрастных категорий, кроме «Взрослый».
Все возрастные данные получены из Центров по контролю за заболеваниями [1,2], за исключением возрастов от 0 до 2 лет, которые получены от Всемирной организации здравоохранения [3]. Обратите внимание, что рост в возрасте от 0 до 2 лет фактически измеряется как длина.
Данные по стране взяты из Википедии.Для США эти статистические данные совпадают с последними данными Центров по контролю за заболеваниями [1]. Обратите внимание, что при наличии использовались данные для всего возрастного диапазона взрослых. За счет включения пожилых людей средний рост снижается. Это связано с тем, что люди с возрастом уменьшаются в росте, а старшие поколения были короче. Если вы хотите рассчитать процентиль роста для более ограниченного возрастного диапазона, вы можете ввести другие данные, полученные из Википедии или другого источника.
Калькулятор процентилей роста также позволяет указать мужской или женский пол.В некоторых данных по стране отсутствовал один пол. Для заполнения недостающих данных использовался средний разрыв в 8% по гендерному росту.
Стандартное отклонение генеральной совокупности устанавливается автоматически. Здесь стандартное отклонение — это мера того, насколько разбросан рост человека. Большее стандартное отклонение означает больший разброс по высоте. Стандартное отклонение, автоматически устанавливаемое в калькуляторе процентилей роста, приблизительно соответствует данным Центров по контролю заболеваний и Всемирной организации здравоохранения [1,2,3].Конкретные страны могут несколько отличаться от этого. Если вам нужна наиболее точная оценка процентиля роста, вам следует найти стандартное отклонение для конкретной страны и ввести его.
На основе этого стандартного отклонения калькулятор процентилей роста определяет, на сколько стандартных отклонений (также называемых стандартной оценкой или Z-оценкой) рост человека отличается от среднего. Затем это можно использовать для определения процентиля. Например, стандартное отклонение 1 соответствует 84.2 — й процентиль, 2 — 97,8 — й и 3 — 99,9 -й . Обратите внимание, что когда рост становится экстремальным, процентиль меняется очень мало, в то время как стандартные отклонения от среднего изменяются линейно. Следовательно, выбросы могут получить больше информации, рассматривая свои стандартные отклонения от среднего, а не процентиль роста.
Калькулятор процентилей роста также использует количество стандартных отклонений от среднего для категоризации роста, как показано в таблице ниже.Более подробно определения высоты обсуждаются здесь: Определение высоты. Наконец, калькулятор процентиля роста определяет количество людей, с которыми, вероятно, придется встретиться человеку, чтобы найти кого-то хотя бы такого же низкого или такого же роста.
