Максимальная высота ступени по снип

Непрерывный ряд ступеней называется маршем. Санитарными Нормами и Правилами оговорено количество ступенек в одном марше – от трех до восемнадцати. Но житейский опыт показывает, что количество ступеней должно быть нечетным, чтобы человек мог начать движение и закончить его одной и той же ногой. На практике ясно, что число 18 – это достаточно утомительно для подъема от площадки до площадки. Самым комфортным числом считается 10-15 ступеней в марше. Человек не успевает устать и запыхаться. Сегодняшняя статья будет посвящена ступеням и подступенкам. Мы напишем про размеры этих лестничных элементов (высота, ширина, длина).

Точный расчет – половина дела сделана!

Вы собрались проектировать лестницу в своем доме? Определите тип своей будущей конструкции, ее высоту, ширину, уклон. Подсчитайте в компьютерной программе (или закажите специалисту такой подсчет, если не владеете программой Archicad) количество проступей в марше, высоту подступенка, а также их размеры.

Кроме этого, вы должны точно представлять, количество маршей и по какой траектории они пролягут. А также сколько междумаршевых площадок у вас образуется и какой формы. То есть вы должны видеть будущую лестницу полностью и в деталях. Без точных расчетов даже не думайте приступать к работе, иначе ваша конструкция может не вписаться в проем. А при худшем раскладе просто развалится на составные части.

Теперь подробно разберем главную составляющую лестничного марша — ступени. Как сказано выше, СНиП предписывает максимальное число ступеней не больше 18. В пролете ступени имеют разные названия в зависимости от местоположения:

  1. Нижние фризовые — самая первая ступенька марша от пола. Она возвышается над полом на высоту своего подступенка.
  2. Рядовые ступени.
  3. Верхние фризовые — ступени перед площадкой или ступени схода с лестничного марша. Должны находиться на одном уровне с полом второго этажа.

Как вы видите, в списке три позиции: нижняя ступенька, рядовая и верхняя. Это и есть минимальное количество ступенек в одном марше – три. Что касается ширины лестничного марша, то она зависит от ширины ступеней. Правила и тут предписывают минимальную и максимальную ширину для лестниц разного предназначения:

уличные лестницы
 80 см;
внутренняя прямая лестница в квартире  80 см;
внутренняя спиральная в квартире  80 см – 1 м;
внутренняя на чердак  60 см;
внутренняя в подвал  80 см;
эвакуационная (пожарная) лестница  80 см.

Минимальные и максимальные размеры ступеней и подступенков

Если представить это в виде формулы, то получится 2h + b = S  (60-66 см) (формула  Блонделя, 17 век). Существует еще две закономерности для подсчета оптимальных размеров:

  • «формула удобства»: b — h = 12. Это означает соотношение ширины проступи к высоте подступенка. Вычтя из ширины проступи высоту подступенка, получаем двенадцать в остатке.
  • «формула безопасности»: b + h = 46.

А что прописывает СНиП? Он оговаривает минимальные и максимальные размеры проступи и подступенка. Высота ступени должна быть от 150 до 200 миллиметров. При этом допускается колебание в размерах подступенка, но не более пяти миллиметров. Минимальная ширина проступи — 250 миллиметров. Для мансардных/подвальных лестниц — 200 миллиметров. Забежные ступени в своей средней части не должны быть меньше 250 миллиметров.

В таблице прописаны соотношения проступи (b) к подступенку (h) в двух размерных ситуациях:

b/h 30/15 31/16 29/17 28/17,5
Уклон, ◦ 26,6 27,4 30,5 32,0
b/h 27/18 26/19 23/20 21/21
Уклон,◦ 33,7 36,3 41,0 45

На рисунке ниже показан комфортный шаг человека и рекомендуемые ширина и высота ступеней.

Все ступеньки — близнецы-братья!

Высота подступенков и ширина всех ступеней должны быть строго одинаковыми. Представьте, что вы спускаетесь по лестнице в темноте. Опуская ногу на следующую проступь, вы автоматически, непроизвольно начинаете ставить ступню на такое же расстояние, что и в предыдущем шаге. То есть мышечная память ваших ног, руководя ими, подразумевает одинаковую высоту ступеней. И если их высота оказывается разной, то вы на одних ступеньках невольно впечатываете ступню в проступь, а на других не дотягиваетесь до опоры. Иначе говоря, ритм спуска нарушается и вы, как инвалид, вынуждены нашаривать ногой каждую следующую ступень. То же самое можно сказать и о ритме движения вперед (ширина проступи). Для непрерывного плавного подъема/спуска нужен четкий ритм — одинаковая ширина всех ступенек марша.

Ширина проступи должна быть такой, чтобы нога человека полностью вставала на нее, то есть 300-320 миллиметров. Касаемо подступенка: оптимальная его высота — 150 миллиметров.  Если комфортные ширина и высота нарушены, то это грозит неприятностями, меньшей из которых будет затрудненный подъем, а более серьезной – травмоопасный спуск. Говоря о забежных ступенях, нужно знать, что ширина проступи с ее узкого конца не должна быть меньше 100 миллиметров, нависание ее края над нижней проступью не допускается больше 50 миллиметров. Для деревянных лестниц предусмотрена разрешенная величина нависания 30 миллиметров, а для металлических — 50 миллиметров.

Вы спросите — а зачем вообще нужно краю проступи нависать? Это делается в тех случаях, когда невозможно спроектировать оптимальную ее ширину (слишком крутая лестница, мало выделенного места). Тогда таким приемом хоть ненамного расширяют проступи.

Совет:

Специалисты советуют в таких случаях не хитрить и не выкраивать миллиметры с риском для безопасности человека, а просто сконструировать ступени «утиный шаг» (почитайте о них в одной из наших прежних статей).

[3]

Итак, мы еще раз обратились к теме расчетов и параметров лестничного марша.

Читая наш портал, вы станете сведущим человеком в области строения лестниц. Мы будет знать не только общие факты, но и требования СНиП. Кстати, запомнить основные цифры относительно лестниц совсем не трудно. Зато вы сможет четко озвучить нужные параметры, когда дело коснется проектирования лестниц, не тратя время на изучение многостраничных предписаний. Для закрепления и наглядности посмотрите полезное видео, как проектировать лестницы в компьютерной программе. Успехов вам и ждем откликов!

(0 голосов, среднее: 0 из 5)

Лестница – важная деталь любого дома. Ключевым ее элементом является ступенька. От того, какой размер вы выберете, будет зависеть не только внешний вид конструкции, но и удобство ее использования. Давайте подробно разберемся в том, какая высота и ширина ступени считаются оптимальными, и как их правильно рассчитать.

Размер ступеней по ГОСТу и СНИПу

Размер, согласно ГОСТу и СНИПу, определяется, исходя из следующих параметров:

  • общий угол наклона лестницы;
  • высота ступени;
  • ширина лестничного марша.

Существуют стандарты ступеней

При этом используются следующие нормативные документы:

  1. ГОСТ 8717.1-84 – устанавливает необходимые нормы для размеров различных элементов лестниц.
  2. ГОСТ 23120-78 – определяет требования, предъявляемые к конструкциям, относящимся к маршевым трапам.

Исходя из их содержания, можно выделить следующие габариты, соответствующие общепринятым нормам:

  • высота ступени, согласно ГОСТу, должна составлять не менее 12 и не более 25 сантиметров;
  • минимальная ширина должна варьироваться в пределах 70-80 сантиметров;
  • оптимальной считается конструкция, ширина которой составляет 1 метр;
  • ширина ступени лестницы, согласно норме, должна составлять 27-30 сантиметров. Это необходимо для того, чтобы человек мог опереться на конструкцию всей подошвой, и она не свисала с края.

[1]

В данном видео вы узнаете, какая должна быть высота ступени:

Согласно СНИП, можно выделить следующие показатели:

  1. Высота стандартной ступени лестницы должна составлять не более 15 сантиметров.
  2. Погрешность, допускаемая в размерах ступеней одного лестничного марша, не должна превышать 5 миллиметров.
  3. Их число не должно быть меньше 3 и не больше 18.
  4. Желательно, чтобы количество определялось нечетным числом. Это позволит начинать движение по лестнице и заканчивать его с одной ноги, что очень удобно.
  5. Наклон лестницы считается комфортным, если его значения лежат в интервале от 35 до 40 градусов.
  6. Ширина ступеньки – не менее 30 сантиметров.

Подробнее о нормах СНИП можно узнать из документов:

  • № 2.08.02/89 – правила постройки общественных зданий;
  • № 2.08.01/89 – правила постройки жилых помещений.

Оптимальный и удобный размер ступеней лестницы в доме

Итак, мы разобрались с шириной и высотой ступени, которые считаются оптимальными, согласно СНИПу и ГОСТу. Теперь давайте попытаемся разобраться, как получить наиболее оптимальный и удобный размер конструкции.

Сразу хочется отметить тот факт, что расчет ступеней и общего размера лестницы зачастую зависит от способа ее применения и габаритов помещения. Проектирование чердачных и подвальных конструкций может отличаться от межкомнатных. Исходя из этого, можно сделать вывод, что проектирование по ГОСТу не всегда может оказаться верным решением.

  1. Угол подъема не должен превышать отметку в 40 градусов.
  2. Проектируйте глубину проступи таким образом, чтобы нога самого большого члена вашей семьи опиралась на поверхность подступенка всей подошвой. Это значительно повысит безопасность подъема.
  3. Старайтесь рассчитать размер ступеней таким образом, чтобы их количество было равно 15. Такая лестница будет максимально удобной для подъема.
  • при угле наклона в 30° ширину проступи необходимо делать равной 30 см, а ее высоту – 15 см;
  • если угол доходит до отметки в 40°, необходимо скорректировать размеры. Ширина станет равна 25 сантиметрам, а высота корректируется до отметки в 20 сантиметров.

Это необходимо для того, чтобы увеличить безопасность спуска и подъема. При строительстве крутых лестниц не забудьте построить удобные и надежные перила. [2]

Способы расчета ступеней лестничного марша

Для того чтобы рассчитать количество ступеней лестничного марша, можно воспользоваться одним из следующих способов:

  • использовать графический метод;
  • разделить расстояние между этажами на желаемую высоту проступи;
  • воспользоваться специальным калькулятором на нашем сайте.

Существует несколько способов расчёта ступеней

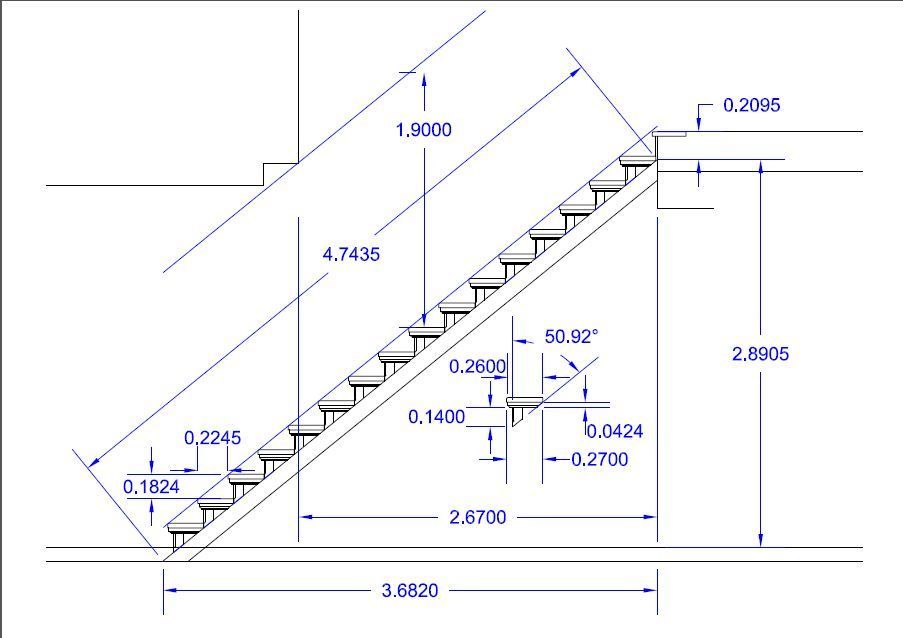

  1. Чертим ось координат.
  2. Одну ось разбиваем на отрезки, равные длине шага, а вторую – на отрезки, равные его высоте.
  3. Соединяем синими линиями получившуюся разбивку.
  4. Фиолетовой линией обозначаем угол наклона.
  5. На пересечении чертим пунктиром две линии, которые будут параллельны нашим осям.
  6. Таким образом, у нас получается готовый контур, который, для удобства, можно обвести красным цветом.
  7. При необходимости можно внести корректировки в размер конструкции, с учетом поправок на масштаб.

При разделении расстояния между этажами на высоту проступи у нас возникнет проблема, связанная с тем, что полученное число может оказаться дробным. Устранить ее удастся следующими способами:

  1. Сделать нижнюю ступеньку нестандартной по высоте, изменив ее на необходимую величину. Ее размер будет равен произведению полученного остатка на исходную высоту.
  2. Равномерно распределить полученный остаток на все ступени. Для этого нам нужно умножить полученный остаток на число ступеней. Полученное значение добавляется к целому числу. Таким образом, мы получим минимальное изменение в размерах.

Использование калькулятора для расчета количества ступеней – самый простой способ получить нужную информацию. Этот инструмент позволяет рассчитывать количество ступеней для разных конфигураций лестниц, с учетом различных факторов.

Необходимые формулы для расчета

Если вы желаете рассчитать все самостоятельно, воспользуйтесь следующими формулами:

  • формула безопасности. Количество рассчитывается на основании следующего соотношения – суммы глубины проступи и высоты подступенка должны быть равны 46 сантиметрам;
  • формула Блонделя. За основу берется средний шаг человека. Формула выглядит следующим образом: 2h + B = 600…640 миллиметров, где
    • H – высота проступи;
    • В – ширина проступи;
    • 600…640 – средняя длина человеческого шага.

Непрерывный ряд ступеней называется маршем. Санитарными Нормами и Правилами оговорено количество ступенек в одном марше – от трех до восемнадцати. Но житейский опыт показывает, что количество ступеней должно быть нечетным, чтобы человек мог начать движение и закончить его одной и той же ногой. На практике ясно, что число 18 – это достаточно утомительно для подъема от площадки до площадки. Самым комфортным числом считается 10-15 ступеней в марше. Человек не успевает устать и запыхаться. Сегодняшняя статья будет посвящена ступеням и подступенкам. Мы напишем про размеры этих лестничных элементов (высота, ширина, длина).

Точный расчет – половина дела сделана!

Вы собрались проектировать лестницу в своем доме? Определите тип своей будущей конструкции, ее высоту, ширину, уклон. Подсчитайте в компьютерной программе (или закажите специалисту такой подсчет, если не владеете программой Archicad) количество проступей в марше, высоту подступенка, а также их размеры. Кроме этого, вы должны точно представлять, количество маршей и по какой траектории они пролягут. А также сколько междумаршевых площадок у вас образуется и какой формы. То есть вы должны видеть будущую лестницу полностью и в деталях. Без точных расчетов даже не думайте приступать к работе, иначе ваша конструкция может не вписаться в проем. А при худшем раскладе просто развалится на составные части.

Теперь подробно разберем главную составляющую лестничного марша — ступени. Как сказано выше, СНиП предписывает максимальное число ступеней не больше 18. В пролете ступени имеют разные названия в зависимости от местоположения:

  1. Нижние фризовые — самая первая ступенька марша от пола. Она возвышается над полом на высоту своего подступенка.
  2. Рядовые ступени.
  3. Верхние фризовые — ступени перед площадкой или ступени схода с лестничного марша. Должны находиться на одном уровне с полом второго этажа.

Как вы видите, в списке три позиции: нижняя ступенька, рядовая и верхняя. Это и есть минимальное количество ступенек в одном марше – три. Что касается ширины лестничного марша, то она зависит от ширины ступеней. Правила и тут предписывают минимальную и максимальную ширину для лестниц разного предназначения:

уличные лестницы  80 см;
внутренняя прямая лестница в квартире  80 см;
внутренняя спиральная в квартире  80 см – 1 м;
внутренняя на чердак  60 см;
внутренняя в подвал  80 см;
эвакуационная (пожарная) лестница  80 см.

Минимальные и максимальные размеры ступеней и подступенков

Если представить это в виде формулы, то получится 2h + b = S  (60-66 см) (формула  Блонделя, 17 век). Существует еще две закономерности для подсчета оптимальных размеров:

  • «формула удобства»: b — h = 12.  Это означает соотношение ширины проступи к высоте подступенка. Вычтя из ширины проступи высоту подступенка, получаем двенадцать в остатке.
  • «формула безопасности»: b + h = 46.

А что прописывает СНиП? Он оговаривает минимальные и максимальные размеры проступи и подступенка. Высота ступени должна быть от 150 до 200 миллиметров. При этом допускается колебание в размерах подступенка, но не более пяти миллиметров. Минимальная ширина проступи — 250 миллиметров. Для мансардных/подвальных лестниц — 200 миллиметров. Забежные ступени в своей средней части не должны быть меньше 250 миллиметров.

В таблице прописаны соотношения проступи (b) к подступенку (h) в двух размерных ситуациях:

b/h 30/15 31/16 29/17 28/17,5
Уклон, ◦ 26,6 27,4 30,5 32,0
b/h 27/18 26/19 23/20 21/21
Уклон,◦ 33,7 36,3 41,0 45

На рисунке ниже показан комфортный шаг человека и рекомендуемые ширина и высота ступеней.

Все ступеньки — близнецы-братья!

Высота подступенков и ширина всех ступеней должны быть строго одинаковыми. Представьте, что вы спускаетесь по лестнице в темноте. Опуская ногу на следующую проступь, вы автоматически, непроизвольно начинаете ставить ступню на такое же расстояние, что и в предыдущем шаге. То есть мышечная память ваших ног, руководя ими, подразумевает одинаковую высоту ступеней. И если их высота оказывается разной, то вы на одних ступеньках невольно впечатываете ступню в проступь, а на других не дотягиваетесь до опоры. Иначе говоря, ритм спуска нарушается и вы, как инвалид, вынуждены нашаривать ногой каждую следующую ступень. То же самое можно сказать и о ритме движения вперед (ширина проступи). Для непрерывного плавного подъема/спуска нужен четкий ритм — одинаковая ширина всех ступенек марша.

Ширина проступи должна быть такой, чтобы нога человека полностью вставала на нее, то есть 300-320 миллиметров. Касаемо подступенка: оптимальная его высота — 150 миллиметров.  Если комфортные ширина и высота нарушены, то это грозит неприятностями, меньшей из которых будет затрудненный подъем, а более серьезной – травмоопасный спуск. Говоря о забежных ступенях, нужно знать, что ширина проступи с ее узкого конца не должна быть меньше 100 миллиметров, нависание ее края над нижней проступью не допускается больше 50 миллиметров. Для деревянных лестниц предусмотрена разрешенная величина нависания 30 миллиметров, а для металлических — 50 миллиметров.

Вы спросите — а зачем вообще нужно краю проступи нависать? Это делается в тех случаях, когда невозможно спроектировать оптимальную ее ширину (слишком крутая лестница, мало выделенного места). Тогда таким приемом хоть ненамного расширяют проступи.

Совет:

Специалисты советуют в таких случаях не хитрить и не выкраивать миллиметры с риском для безопасности человека, а просто сконструировать ступени «утиный шаг» (почитайте о них в одной из наших прежних статей).

[3]

Итак, мы еще раз обратились к теме расчетов и параметров лестничного марша. Читая наш портал, вы станете сведущим человеком в области строения лестниц. Мы будет знать не только общие факты, но и требования СНиП. Кстати, запомнить основные цифры относительно лестниц совсем не трудно. Зато вы сможет четко озвучить нужные параметры, когда дело коснется проектирования лестниц, не тратя время на изучение многостраничных предписаний. Для закрепления и наглядности посмотрите полезное видео, как проектировать лестницы в компьютерной программе. Успехов вам и ждем откликов!

(0 голосов, среднее: 0 из 5)

В дизайне помещений и зданий лестницы играют огромную роль как визуально, так и функционально, поэтому к таким конструкциям, особенно предназначенным для зданий общего назначения, предъявляются достаточно серьезные требования при разработке проекта. Ввиду того, что в таких местах на лестничную конструкцию оказывается колоссальная нагрузка (торговые павильоны, выставочные залы, жилые здания, здания корпусов высших учебных заведений, больницы, рестораны и т.д. ), требования к лестницам и площадкам должны быть рассчитаны с учетом предполагаемых максимальных нагрузок. Их устройство, материалы, которые используются для своей среды (снаружи или внутри общественных зданий), различные другие параметры к каждому типу зданий и лестниц нужно уметь различать.

Причудливо сделанная винтовая лестница

Стандартные требования к возведению лестниц в общественных зданиях

Лестницы в зданиях всегда являются зоной риска ввиду самой конструкции, поэтому при ее разработке и проектировании следует учитывать абсолютно все факторы, даже незначительные, например, если лестницей будут пользоваться дети. Здесь следует продумывать и лестничные проемы, и степень освещенности от естественных и искусственных источников. Задача проектировщика – выявить максимально приближенные к комфорту и задумке заказчика форму, уклон, размер ступеней с учетом материала, из которого планируется изготовить лестницу, и, рассчитывая проект лестницы в соответствии с ее назначением, придерживаться СНиП и ГОСТов для выбранного типа.

Если в возведении зданий по личным проектам для частных домов небольшие отклонения от норм допускаются в силу сравнительно небольшой нагрузки, то для проектирования и возведения лестниц в общественных зданиях соблюдение нормативов, ГОСТов и СНиП обязательны, иначе такое сооружение просто недопустимо к использованию.

Классификация лестничных маршей и их задачи

Видео удалено.

Видео (кликните для воспроизведения).

Рассмотрим сначала классификацию лестниц по назначению и задачам, которые различные лестницы выполняют.

Первоочередная задача заключается в том, чтобы организовать удобный доступ к помещениям при помощи оборудования лестничными пролетами этажи многоэтажных зданий. Как правило, в них есть лифты, но лестница необходима на тот случай, если лифт занят или неисправен. Лестница должна обеспечивать основное движение между этажами, а ее  ширина и высота должна возводиться соответствовать параметрам, которые допустят перемещение большого количества людей, крупногабаритной мебели и другого груза. Эту задачу в здании должна решать главная лестница.

Существующие остальные виды лестниц решают множество не менее важных задач, поэтому рассмотрим их внимательнее.

Обычная лестница вокруг лифтовой шахты

Второстепенные лестницы в помещениях общего назначения

Вспомогательная лестница – это конструкция, предназначенная для технических, вспомогательных помещений. Сюда можно отнести кладовки, чердаки, подвалы и т.д.

Служебная лестница – это конструкция, предназначенная только для сотрудников (в больницах, роддомах, торговых залах, зданиях культуры и городских служб, зданиях для производственных работ, цехах на заводе, спортивных стадионах и т.д.). Такая лестница для персонала имеет небольшие размеры и позволяет передвигаться малому количеству людей.

Аварийная лестница (запасная, эвакуационная) – это конструктивный элемент, который может быть расположен и внутри здания, и снаружи. В случае стихийного бедствия или пожара такая лестница должна обеспечить эвакуацию людей, если главная лестница по каким-либо причинам недоступна.

Пожарная лестница – это конструкция, выводящая на крышу здания, она предназначена для пользования пожарными, иногда она является приставным средством. В случае, если наклонная лестница конструктивно создает помехи, можно сделать из нее вертикальную с соблюдением всех правил по доступу и обеспечению безопасности, то есть сохранения ее прямого назначения.

Правильно сделанная аварийная лестница

Требования к обустройству лестницами общественных зданий

Дизайнеры, разрабатывающие внешний вид с учетом практичности конструктивных элементов внутри помещения, а также строители двухуровневых квартир, разноуровневых этажей в офисах, должны еще до начала работ учитывать размещение лестниц, их вид и тип, чтобы рассчитать правильно все нагрузки и выполнить проект с учетом всех деталей. Здесь нужно заранее просчитать способы крепления лестниц к стенам или другим несущим конструкциям, сделать верные размеры проемов и определить местоположение их в перекрытиях между этажами.
Сюда же входят основные требования по нормативным документам, касающиеся уклона, параметров ширины маршей, соединительных площадок, числа ступеней в одном марше.

Всевозможные требования к лестницам и площадкам включают нормативы по расчету нагрузок, позволяющих эксплуатировать лестницу, и средств, повышающих безопасность и комфорт пользования лестницей: поручни, поручни для детей, достаточно высокие ограждения и гладкие перила, неширокие расстояния между планками заполнителя в ограждении лестницы.

[4]

Как это делается

Определить планируемый тип лестницы легко. Для чего предназначено будущее здание, и где лестница должна быть расположена, подскажет эскиз. Когда она еще в стадии проектирования, следует обратить внимание на следующие детали: какая интенсивность движения людской массы будет проходить на лестнице, какая планируется разность уровней, между которыми она будет установлена; какого размера, формы предполагается иметь пространство для ее размещения, по какой технологии будет строиться, будут ли и где расположены опоры; какие предполагаются максимальные нагрузки в ходе эксплуатации, и, разумеется, ее внешняя презентабельность. Последний нюанс зависит в целом от назначения проектируемой лестницы, но и самые простые варианты можно построить со вкусом, чтобы ансамбль здания и его всех элементов в целом гармонировал и соответствовал эстетическим требованиям.
Когда тип лестницы выбран, нужно заняться ее параметрами. Следует просчитать количество маршей, их размеры длины и ширины, размеры межэтажных площадок, их форму, и количество.

Красивая лестница с удобными перилами

Количество ступеней и параметры по СНиП

СНиП требуют, чтобы в жилых зданиях количество подъемов внутри одного лестничного марша было от 3 до 18, что касается правил СНиП для общественных зданий и сооружений, они ограничивают количество подъемов внутри одного лестничного марша от 3 до 16. Недопустимы лестничные марши в общественных зданиях с элементами винтовых лестниц, забежных ступеней, прочие декоративные элементы, если использование этого лестничного марша подразумевает его эвакуационное назначение.
Согласно этим правилам, нужно учитывать и размеры ступеней. Нормативы говорят о том, что ширина не должна превышать 0,25 м, а высота – 0,22 м. Размеры недопустимо делать различными, в противном случае травмоопасность лестницы повышается.

Расчет уклона лестничного марша по требованиям СНиП

Если лестница в одноэтажном здании может производиться с уклоном 1:1,5, то в зданиях выше двух этажей (включительно) уклон марша должен составлять 1:1,75. Эвакуационные и пожарные лестницы допускают больший угол, максимальный уклон таких лестниц 1:1,25.
Значения уклона меняются в зависимости от ширины и высоты ступеней на лестнице. Чем шире ступени, тем меньше угол наклона, то есть подъем получается более пологий, а чем уже ступени, тем круче угол уклона лестницы.

В среднем угол уклона для вспомогательных лестниц (пожарных, эвакуационных, пожарных) допускается до 45 градусов, лестница в жилых помещениях может быть наклонена от 30 до 45 градусов, лестницы в общественных местах – от 20 до 30 градусов, уличные – от 5 до 20 градусов.

Въезды для людей с ограниченной подвижностью

По нормативам множество магазинов, торговых маркетов, аптек должны быть оборудованы пандусами. Угол уклона пандуса должен не превышать 5 градусов.
Этот момент регулирует СНиП 35-01-2001, который обозначает обеспечение доступности в общественные здания для пожилых людей, для инвалидов, передвигающихся на инвалидной коляске и с тростью, для людей с ограниченной подвижностью. Размеры пандуса должны обеспечить передвижение и, в частности, эвакуацию людей в безопасном виде, поэтому конструкция пандусов должна отвечать следующим нормам:

  • Ширина — 1,35 м и шире (если пандус широкий, более 2,5 метра, нужна установка разделительных поручней, если он односторонний, допустима ширина 1 м),
  • Ступени лестничного марша строго одинакового размера,
  • Высота ступеней максимум 15 сантиметров и ширина проступи не меньше 30 см,
  • Скругленные ребра ступеней, наличие бортика по краю не менее 2 см высотой.

Только после главных расчетов, утвержденных в эскизе, можно приступать к выбору стиля и материала исполнения основного каркаса. Затем выбираются вспомогательные элементы. Это и материал (стекло, дерево, металл), и цвет, и фурнитура для отделки, и т.п. Тогда и эстетическое решение будет соответствовать конструкциям, отвечающим требованиям удобства, безопасности, красоты, долговечности и экономической целесообразности.

Широкий пандус с перилами

Требования к лестницам разного типа

При разработке проекта архитектурного объекта следует проектировать лестницы в доме одновременно с полным проектом здания, для полного представления о зонах аварийных выходов.
По назначению разные типы лестниц должны соответствовать специальным строительным нормам и правила (СНиП). Их учреждают органы исполнительной власти, регламентирующие градостроительную деятельность. Как правило, основные статьи СНиП 4-14-84, СНиП 21-01-97, СНиП 31-02-2001, ГОСТ 23120-78, ГОСТ 25772-83 используются для регламентирования конструктивных элементов.

Каковы общие требования к любым видам лестниц в общественных зданиях

Конструкция должна быть максимально безопасной и удобной, поскольку движение людской массы в общественных местах очень интенсивное. Наименее травмоопасной считается прямая маршевая конструкция. И недопустимо использование винтовых конструкций, в частности, с забежными ступенями, иначе требования безопасности будут нарушены.
Надежность конструкции должна касаться не только способности выдерживать большие нагрузки (для достижения прочности используются только особо прочные материалы: бетон, железобетон), но и предусматривать надежные ограждения.
Такие элементы лестниц, как ограждения и ступени являются одним из главных критериев надежности, если выполнены в соответствии со СНиП.

Красивая лестница с широким лестничным маршем

Лестничные перила

Ограждения представляют собой перила, а максимальная боковая нагрузка на них составляет не менее 100 кг. Боковые перила должны выдерживать такой вес, а стойки (балясины) должны быть расположены на расстоянии 12-15 см (причем сокращать их нельзя). Как их заполнять, тоже оговаривается в стандартах ГОСТ. Можно сделать расстояние между стойками заполненными металлическим, стеклянным, пластиковым экраном в общественных местах (зданиях общего назначения). Для зданий же, где находятся дети (школы, детсады) использовать можно только вертикальные элементы, то есть не устанавливая экран. Техника безопасности в этом случае заключается в хорошей просматриваемости такого варианта.

Лестница оборудуется перилами с обеих сторон, высота каждого поручня составляет 0,85 м. Если речь идет о спортивных трибунах, высота перил увеличивается до 1 м. Можно расположить лестницу так, чтобы она с одной стороны прилегала к стене, но и в этом случае поручень потребуется, он устанавливается вдоль стены. На лестницах в детсадах, театрах, зданиях начальной школы устанавливаются дополнительные поручни, с узкими перилами на высоте 0,6-0,65 м. Если лестничный марш широкий (если его ширина свыше 2,5 м), по центру устанавливаются центральные перила.

Ступени и достижение безопасности согласно предусмотренным правилами случаев

Что касается ступеней, они должны быть изготовлены из антискользящего материала, или как минимум частично оным покрыты. Это могут быть прорезиненные наклейки, нескользкие полоски, бороздки в ступени с краю ступеней, облицованных полированным камнем, или покрытие их противоскользящим ковровым покрытием с резиновой основой, которая препятствует скольжению коврика по поверхности ступеней. Такие покрытия служат не только для каменных лестниц, но и для металлических, стеклянных, деревянных лестниц, и в последнем случае они продлевают срок службы лестницы.

Защитное покрытие ступенек повышает безопасность

Если лестница устанавливается в доме или помещении общего назначения, где есть дети, то ступени рекомендуется сделать глухими, с подступенком. Если помещение для большого количества детей, например, театр или лагерь с лестницей, где высота ступеней в среднем 15 см, дети в подвижном передвижении и неаккуратном падении могут получить серьезную травму, если конечность попадет между ступенями.

Освещение – значительный фактор в обустройстве лестницей зданий

Хорошее освещение лестницы должно особенно касаться верхней и нижней ступеней. Так же необходимо продумать легкий доступ к выключателям. Если лестница оборудована так, что контраст света и тени будет достаточно резким на ступенях, то и край ступени будет отчетливо виден. А это значит, что возможность травматичности на лестнице заметно уменьшится, потому что соскальзывание стопы с края ступени будет исключено. По статистике большинство травм происходят именно из-за плохой видимости или сливающихся теней на лестнице.
Если освещением заниматься всерьез, очень удобно зарекомендовала себя система автоматического включения-выключения света, длящаяся несколько минут и реагирующая датчиком движения на любое перемещение по лестнице или вхождение в зону видимости датчика.
Окна, мимо которых проходит уровень лестничного марша, если он прилегает к стене, где расположено окно, требуется ограждать во избежание выпадения с лестницы в окно.

Интересно сделанная подсветка ступеней лестницы

Виды лестничных маршей, допускаемые СНиП

СНиП требует, чтобы в общественных учреждениях, многоэтажных многоквартирных домах жители пользовались только двухмаршевой лестницей. Этот вариант классически выглядит так: между двух этажей сконструированы два лестничных марша, соединяющиеся между собой межэтажной площадкой. Варианты для придания нестандартности жилью, но оставаясь в рамках данных правил, могут быть следующими:

  • П-образные пролеты, соединенные прямоугольной межэтажной площадкой,
  • П-образные пролеты, соединенные трапециевидной межэтажной площадкой (т. е. с использованием забежных ступеней для сглаживания и скругления угла),
  • Г-образные марши, соединенные квадратной межэтажной площадкой,
  • прямые марши, следующие один за другим последовательно, однако расположенные по прямой линии, соединенные небольшой площадкой и т.д.

Размеры лестничных маршей согласно СНиП

СНиП требует от конструкции соблюдения правильных размеров. Например, рекомендуется делать лестницу шириной, аналогичной ширине лестничной площадки. Есть ограничения на минимальный размер. Лестница не может быть уже 1, 05 м. Если говорить о коридорных лестницах, допустимы конструкции не меньше 1,2 м. Если речь идет о подвальной конструкции, можно ограничиться 0,9 м или более. Если говорится о пожарной лестнице — оставляйте не менее 0,7 м.

Аварийные, пожарные и эвакуационные лестницы и требования к их оборудованию

Эвакуационные и пожарные лестницы подвергаются запрету, если их конструкция содержит винтовые, криволинейные конструкции, забежные ступени, разные размеры ступеней на одном участке.
Эти нормативы строго отвечают требованиям безопасности при эвакуации. Что же касается пожаробезопасности, то такая лестница должна быть изготовлена из огнестойких материалов. Как правило, это железобетонные конструкции или металлические лестницы. Все требования, оговоренные ранее в виде параметров ступеней, площадок, уклона и освещенности, применяются и к пожарным лестницам. Такие лестницы должны выводить людей наружу, на улицу или в отдельное помещение, защищенное дверью от огня и других аварийных воздействий вне аварийного здания.

Пожарная лестница жилого дома

Требования к оборудованию аварийных лестниц

Географическое положение и климатическая зона, где построено здание, влияет на выбор вида аварийной лестницы.
В регионах с холодным климатом такие лестницы разрешается устанавливать и снаружи, однако нельзя делать это выше уровня второго этажа. Непременным условием является здесь также то, что здание не относится к числу детских учреждений.
Смонтированные снаружи внешние пожарные лестницы должны предусматривать, чтобы ступени не покрывались снегом, наледью и инеем, чтобы они могли не задерживать на ступенях грязь, песок, осадки. Это очень важное требование, поскольку паникующие люди в течение эвакуации торопятся и ведут себя неосторожно.

Аварийные лестницы, смонтированные снаружи зданий, должны выполняться из очень износостойкого и антикоррозийного материала, например, нержавеющей стали либо металла, покрытого антикоррозийным составом.

Пожарные лестницы, расположенные внутри зданий, могут выполняться из металла со специальным огнеупорным покрытием или бетона. Строго запрещается для установки лестниц использовать материалы, способные выделять в процессе горения токсичные вещества. Каждый элемент таких лестниц (поручни, балясины, ступени) должен также отвечать требованиям правил.

В заключение

Следует помнить, что лестничные марши, установленные в общественных зданиях, не должны включать элементы винтовых лестниц, забежные ступени, декоративные элементы в форме ковки или других выпирающих частей, если использовать эту лестницу планируется и в качестве эвакуационной.

Выполнив все требования СНиП и ГОСТы по обеспечению безопасности в помещении или вне его, можно уверенно начинать возведение здания с проектированными лестницами без опасений, что здание не пройдет ввод в эксплуатацию или когда-либо послужит причиной бедствий.

Имея уверенность в том, что ваша лестница не нарушает требований, уделите внимание дизайнерской части, ведь этот конструктивный элемент служит одним из выразительных предметов интерьера внутри помещения и архитектурным компонентом снаружи — и хотя бы те же алюминиевые перила существенно улучшат внешний вид.

Каковы варианты обустройства лестницей дома? Давайте обсудим в комментариях к статье, практический опыт всегда ценен и будет интересен другим.

(

голосов, оценка:

out of 5)

Видео удалено.
Видео (кликните для воспроизведения).

Источники:

  1. Стаценко, А. С. Технология каменных работ в строительстве. Учебное пособие / А.С. Стаценко. — М.: Вышэйшая школа, 2012. — 256 c.
  2. Берсенев, И.С. Слесарь-газовик / И.С. Берсенев. — М.: Недра, 1977. — 391 c.
  3. Основания и фундаменты. Учебник / Р.А. Мангушев и др. — М.: Издательство Ассоциации строительных вузов, 2013. — 402 c.
  4. Скороходов В. Д., Шестакова С. И. Защита неметаллических строительных материалов от биокоррозии; Высшая школа — Москва, 2004. — 208 c.
  5. Павлинова, И. И. Водоснабжение и водоотведение. Учебник / И.И. Павлинова, В.И. Баженов, И.Г. Губий. — М.: Юрайт, 2013. — 480 c.

Максимальная высота ступени по снип

Оценка 5 проголосовавших: 1

Здравствуйте! Представляюсь на нашем ресурсе. Меня зовут Максим Буров. В настоящее время я уже более 12 лет занимаюсь застройкой и планировкой помещений. В настоящее время являюсь специалистом в этом направлении, хочу помочь всем посетителям сайта решать разнообразные задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

Требования СНиП к размерам ступеней

Непрерывный ряд ступеней называется маршем. Санитарными Нормами и Правилами оговорено количество ступенек в одном марше – от трех до восемнадцати. Но житейский опыт показывает, что количество ступеней должно быть нечетным, чтобы человек мог начать движение и закончить его одной и той же ногой. На практике ясно, что число 18 – это достаточно утомительно для подъема от площадки до площадки. Самым комфортным числом считается 10-15 ступеней в марше. Человек не успевает устать и запыхаться. Сегодняшняя статья будет посвящена ступеням и подступенкам. Мы напишем про размеры этих лестничных элементов (высота, ширина, длина).

Точный расчет – половина дела сделана!

Вы собрались проектировать лестницу в своем доме? Определите тип своей будущей конструкции, ее высоту, ширину, уклон. Подсчитайте в компьютерной программе (или закажите специалисту такой подсчет, если не владеете программой Archicad) количество проступей в марше, высоту подступенка, а также их размеры. Кроме этого, вы должны точно представлять, количество маршей и по какой траектории они пролягут. А также сколько междумаршевых площадок у вас образуется и какой формы. То есть вы должны видеть будущую лестницу полностью и в деталях. Без точных расчетов даже не думайте приступать к работе, иначе ваша конструкция может не вписаться в проем. А при худшем раскладе просто развалится на составные части.

Теперь подробно разберем главную составляющую лестничного марша — ступени. Как сказано выше, СНиП предписывает максимальное число ступеней не больше 18. В пролете ступени имеют разные названия в зависимости от местоположения:

  1. Нижние фризовые — самая первая ступенька марша от пола. Она возвышается над полом на высоту своего подступенка.
  2. Рядовые ступени.
  3. Верхние фризовые — ступени перед площадкой или ступени схода с лестничного марша. Должны находиться на одном уровне с полом второго этажа.

Как вы видите, в списке три позиции: нижняя ступенька, рядовая и верхняя. Это и есть минимальное количество ступенек в одном марше – три. Что касается ширины лестничного марша, то она зависит от ширины ступеней. Правила и тут предписывают минимальную и максимальную ширину для лестниц разного предназначения:

уличные лестницы80 см;
внутренняя прямая лестница в квартире80 см;
внутренняя спиральная в квартире80 см – 1 м;
внутренняя на чердак60 см;
внутренняя в подвал80 см;
эвакуационная (пожарная) лестница80 см.
Минимальные и максимальные размеры ступеней и подступенков

Исходя из практического опыта установлено, что самые комфортные лестницы – это те, у которых две высоты подступенка плюс ширина проступи равняются среднему шагу человека. Средняя длина человеческого шага равна примерно 60 сантиметров.

Если представить это в виде формулы, то получится 2h + b = S (60-66 см) (формула Блонделя, 17 век). Существует еще две закономерности для подсчета оптимальных размеров:

  • «формула удобства»: b — h = 12. Это означает соотношение ширины проступи к высоте подступенка. Вычтя из ширины проступи высоту подступенка, получаем двенадцать в остатке.
  • «формула безопасности»: b + h = 46.

А что прописывает СНиП? Он оговаривает минимальные и максимальные размеры проступи и подступенка. Высота ступени должна быть от 150 до 200 миллиметров. При этом допускается колебание в размерах подступенка, но не более пяти миллиметров. Минимальная ширина проступи — 250 миллиметров. Для мансардных/подвальных лестниц — 200 миллиметров. Забежные ступени в своей средней части не должны быть меньше 250 миллиметров.

В таблице прописаны соотношения проступи (b) к подступенку (h) в двух размерных ситуациях:

b/h30/1531/1629/1728/17,5
Уклон, ◦26,627,430,532,0
b/h27/1826/1923/2021/21
Уклон,◦33,736,341,045

На рисунке ниже показан комфортный шаг человека и рекомендуемые ширина и высота ступеней.

Все ступеньки — близнецы-братья!

Высота подступенков и ширина всех ступеней должны быть строго одинаковыми. Представьте, что вы спускаетесь по лестнице в темноте. Опуская ногу на следующую проступь, вы автоматически, непроизвольно начинаете ставить ступню на такое же расстояние, что и в предыдущем шаге. То есть мышечная память ваших ног, руководя ими, подразумевает одинаковую высоту ступеней. И если их высота оказывается разной, то вы на одних ступеньках невольно впечатываете ступню в проступь, а на других не дотягиваетесь до опоры. Иначе говоря, ритм спуска нарушается и вы, как инвалид, вынуждены нашаривать ногой каждую следующую ступень. То же самое можно сказать и о ритме движения вперед (ширина проступи). Для непрерывного плавного подъема/спуска нужен четкий ритм — одинаковая ширина всех ступенек марша.

Ширина проступи должна быть такой, чтобы нога человека полностью вставала на нее, то есть 300-320 миллиметров. Касаемо подступенка: оптимальная его высота — 150 миллиметров. Если комфортные ширина и высота нарушены, то это грозит неприятностями, меньшей из которых будет затрудненный подъем, а более серьезной – травмоопасный спуск. Говоря о забежных ступенях, нужно знать, что ширина проступи с ее узкого конца не должна быть меньше 100 миллиметров, нависание ее края над нижней проступью не допускается больше 50 миллиметров. Для деревянных лестниц предусмотрена разрешенная величина нависания 30 миллиметров, а для металлических — 50 миллиметров.

Вы спросите — а зачем вообще нужно краю проступи нависать? Это делается в тех случаях, когда невозможно спроектировать оптимальную ее ширину (слишком крутая лестница, мало выделенного места). Тогда таким приемом хоть ненамного расширяют проступи.

Совет: Специалисты советуют в таких случаях не хитрить и не выкраивать миллиметры с риском для безопасности человека, а просто сконструировать ступени «утиный шаг»

Итак, мы еще раз обратились к теме расчетов и параметров лестничного марша. Читая наш портал, вы станете сведущим человеком в области строения лестниц. Мы будет знать не только общие факты, но и требования СНиП. Кстати, запомнить основные цифры относительно лестниц совсем не трудно. Зато вы сможет четко озвучить нужные параметры, когда дело коснется проектирования лестниц, не тратя время на изучение многостраничных предписаний. Для закрепления и наглядности посмотрите полезное видео, как проектировать лестницы в компьютерной программе

снип и гост. Размеры лестничных маршей согласно СНиП

В дизайне помещений и зданий лестницы играют огромную роль как визуально, так и функционально, поэтому к таким конструкциям, особенно предназначенным для зданий общего назначения, предъявляются достаточно серьезные требования при разработке проекта. Ввиду того, что в таких местах на лестничную конструкцию оказывается колоссальная нагрузка (торговые павильоны, выставочные залы, жилые здания, здания корпусов высших учебных заведений, больницы, рестораны и т.д.), требования к лестницам и площадкам должны быть рассчитаны с учетом предполагаемых максимальных нагрузок. Их устройство, материалы, которые используются для своей среды (снаружи или внутри общественных зданий), различные другие параметры к каждому типу зданий и лестниц нужно уметь различать.

Стандартные требования к возведению лестниц в общественных зданиях

Лестницы в зданиях всегда являются зоной риска ввиду самой конструкции, поэтому при ее разработке и проектировании следует учитывать абсолютно все факторы, даже незначительные, например, если лестницей будут пользоваться дети. Здесь следует продумывать и лестничные проемы, и степень освещенности от естественных и искусственных источников. Задача проектировщика – выявить максимально приближенные к комфорту и задумке заказчика форму, уклон, размер ступеней с учетом материала, из которого планируется изготовить лестницу, и, рассчитывая проект лестницы в соответствии с ее назначением, придерживаться СНиП и ГОСТов для выбранного типа.

Если в возведении зданий по личным проектам для частных домов небольшие отклонения от норм допускаются в силу сравнительно небольшой нагрузки, то для проектирования и возведения лестниц в общественных зданиях соблюдение нормативов, ГОСТов и СНиП обязательны, иначе такое сооружение просто недопустимо к использованию.

Классификация лестничных маршей и их задачи

Рассмотрим сначала классификацию лестниц по назначению и задачам, которые различные лестницы выполняют.

Первоочередная задача заключается в том, чтобы организовать удобный доступ к помещениям при помощи оборудования лестничными пролетами этажи многоэтажных зданий. Как правило, в них есть лифты, но лестница необходима на тот случай, если лифт занят или неисправен. Лестница должна обеспечивать основное движение между этажами, а ее ширина и высота должна возводиться соответствовать параметрам, которые допустят перемещение большого количества людей, крупногабаритной мебели и другого груза. Эту задачу в здании должна решать главная лестница.

Существующие остальные виды лестниц решают множество не менее важных задач, поэтому рассмотрим их внимательнее.

Второстепенные лестницы в помещениях общего назначения

Вспомогательная лестница – это конструкция, предназначенная для технических, вспомогательных помещений. Сюда можно отнести кладовки, чердаки, подвалы и т.д.

Служебная лестница – это конструкция, предназначенная только для сотрудников (в больницах, роддомах, торговых залах, зданиях культуры и городских служб, зданиях для производственных работ, цехах на заводе, спортивных стадионах и т.д.). Такая лестница для персонала имеет небольшие размеры и позволяет передвигаться малому количеству людей.

Аварийная лестница (запасная, эвакуационная) – это конструктивный элемент, который может быть расположен и внутри здания, и снаружи. В случае стихийного бедствия или пожара такая лестница должна обеспечить эвакуацию людей, если главная лестница по каким-либо причинам недоступна.

Пожарная лестница – это конструкция, выводящая на крышу здания, она предназначена для пользования пожарными, иногда она является приставным средством. В случае, если наклонная лестница конструктивно создает помехи, можно сделать из нее вертикальную с соблюдением всех правил по доступу и обеспечению безопасности, то есть сохранения ее прямого назначения.

Требования к обустройству лестницами общественных зданий

Дизайнеры, разрабатывающие внешний вид с учетом практичности конструктивных элементов внутри помещения, а также строители двухуровневых квартир, разноуровневых этажей в офисах, должны еще до начала работ учитывать размещение лестниц, их вид и тип, чтобы рассчитать правильно все нагрузки и выполнить проект с учетом всех деталей. Здесь нужно заранее просчитать способы крепления лестниц к стенам или другим несущим конструкциям, сделать верные размеры проемов и определить местоположение их в перекрытиях между этажами.
Сюда же входят основные требования по нормативным документам, касающиеся уклона, параметров ширины маршей, соединительных площадок, числа ступеней в одном марше.

Всевозможные требования к лестницам и площадкам включают нормативы по расчету нагрузок, позволяющих эксплуатировать лестницу, и средств, повышающих безопасность и комфорт пользования лестницей: поручни, поручни для детей, достаточно высокие ограждения и гладкие перила, неширокие расстояния между планками заполнителя в ограждении лестницы.

Как это делается

Определить планируемый тип лестницы легко. Для чего предназначено будущее здание, и где лестница должна быть расположена, подскажет эскиз. Когда она еще в стадии проектирования, следует обратить внимание на следующие детали: какая интенсивность движения людской массы будет проходить на лестнице, какая планируется разность уровней, между которыми она будет установлена; какого размера, формы предполагается иметь пространство для ее размещения, по какой технологии будет строиться, будут ли и где расположены опоры; какие предполагаются максимальные нагрузки в ходе эксплуатации, и, разумеется, ее внешняя презентабельность. Последний нюанс зависит в целом от назначения проектируемой лестницы, но и самые простые варианты можно построить со вкусом, чтобы ансамбль здания и его всех элементов в целом гармонировал и соответствовал эстетическим требованиям.
Когда тип лестницы выбран, нужно заняться ее параметрами. Следует просчитать количество маршей, их размеры длины и ширины, размеры межэтажных площадок, их форму, и количество.

Количество ступеней и параметры по СНиП

СНиП требуют, чтобы в жилых зданиях количество подъемов внутри одного лестничного марша было от 3 до 18, что касается правил СНиП для общественных зданий и сооружений, они ограничивают количество подъемов внутри одного лестничного марша от 3 до 16. Недопустимы лестничные марши в общественных зданиях с элементами винтовых лестниц, забежных ступеней, прочие декоративные элементы, если использование этого лестничного марша подразумевает его эвакуационное назначение.
Согласно этим правилам, нужно учитывать и размеры ступеней. Нормативы говорят о том, что ширина не должна превышать 0,25 м, а высота – 0,22 м. Размеры недопустимо делать различными, в противном случае травмоопасность лестницы повышается.

Расчет уклона лестничного марша по требованиям СНиП

Если лестница в одноэтажном здании может производиться с уклоном 1:1,5, то в зданиях выше двух этажей (включительно) уклон марша должен составлять 1:1,75. Эвакуационные и пожарные лестницы допускают больший угол, максимальный уклон таких лестниц 1:1,25.
Значения уклона меняются в зависимости от ширины и высоты ступеней на лестнице. Чем шире ступени, тем меньше угол наклона, то есть подъем получается более пологий, а чем уже ступени, тем круче угол уклона лестницы.

В среднем угол уклона для вспомогательных лестниц (пожарных, эвакуационных, пожарных) допускается до 45 градусов, лестница в жилых помещениях может быть наклонена от 30 до 45 градусов, лестницы в общественных местах – от 20 до 30 градусов, уличные – от 5 до 20 градусов.

Въезды для людей с ограниченной подвижностью

По нормативам множество магазинов, торговых маркетов, аптек должны быть оборудованы пандусами. Угол уклона пандуса должен не превышать 5 градусов.
Этот момент регулирует СНиП 35-01-2001, который обозначает обеспечение доступности в общественные здания для пожилых людей, для инвалидов, передвигающихся на инвалидной коляске и с тростью, для людей с ограниченной подвижностью. Размеры пандуса должны обеспечить передвижение и, в частности, эвакуацию людей в безопасном виде, поэтому конструкция пандусов должна отвечать следующим нормам:

  • Ширина — 1,35 м и шире (если пандус широкий, более 2,5 метра, нужна установка разделительных поручней, если он односторонний, допустима ширина 1 м),
  • Ступени лестничного марша строго одинакового размера,
  • Высота ступеней максимум 15 сантиметров и ширина проступи не меньше 30 см,
  • Скругленные ребра ступеней, наличие бортика по краю не менее 2 см высотой.

Только после главных расчетов, утвержденных в эскизе, можно приступать к выбору стиля и материала исполнения основного каркаса. Затем выбираются вспомогательные элементы. Это и материал (стекло, дерево, металл), и цвет, и фурнитура для отделки, и т.п. Тогда и эстетическое решение будет соответствовать конструкциям, отвечающим требованиям удобства, безопасности, красоты, долговечности и экономической целесообразности.

Требования к лестницам разного типа

При разработке проекта архитектурного объекта следует проектировать лестницы в доме одновременно с полным проектом здания, для полного представления о зонах аварийных выходов.
По назначению разные типы лестниц должны соответствовать специальным строительным нормам и правила (СНиП). Их учреждают органы исполнительной власти, регламентирующие градостроительную деятельность. Как правило, основные статьи СНиП 4-14-84, СНиП 21-01-97, СНиП 31-02-2001, ГОСТ 23120-78, ГОСТ 25772-83 используются для регламентирования конструктивных элементов.

Надо отметить, что следование ГОСТам является неукоснительным требованием для конструкций общественных зданий, а СНиП – лишь рекомендации, которых следует придерживаться.

Однако важность этих правил все же очевидна. Работа по расчетам в соответствии со СНиП и грамотное проектирование лестниц гарантировано создаст в помещении условия для максимально возможной безопасности жизни людей.

Каковы общие требования к любым видам лестниц в общественных зданиях

Конструкция должна быть максимально безопасной и удобной, поскольку движение людской массы в общественных местах очень интенсивное. Наименее травмоопасной считается прямая маршевая конструкция. И недопустимо использование винтовых конструкций, в частности, с забежными ступенями, иначе требования безопасности будут нарушены.
Надежность конструкции должна касаться не только способности выдерживать большие нагрузки (для достижения прочности используются только особо прочные материалы: бетон, железобетон), но и предусматривать надежные ограждения.
Такие элементы лестниц, как ограждения и ступени являются одним из главных критериев надежности, если выполнены в соответствии со СНиП.

Лестничные перила

Ограждения представляют собой перила, а максимальная боковая нагрузка на них составляет не менее 100 кг. Боковые перила должны выдерживать такой вес, а стойки (балясины) должны быть расположены на расстоянии 12-15 см (причем сокращать их нельзя). Как их заполнять, тоже оговаривается в стандартах ГОСТ. Можно сделать расстояние между стойками заполненными металлическим, стеклянным, пластиковым экраном в общественных местах (зданиях общего назначения). Для зданий же, где находятся дети (школы, детсады) использовать можно только вертикальные элементы, то есть не устанавливая экран. Техника безопасности в этом случае заключается в хорошей просматриваемости такого варианта.

Лестница оборудуется перилами с обеих сторон, высота каждого поручня составляет 0,85 м. Если речь идет о спортивных трибунах, высота перил увеличивается до 1 м. Можно расположить лестницу так, чтобы она с одной стороны прилегала к стене, но и в этом случае поручень потребуется, он устанавливается вдоль стены. На лестницах в детсадах, театрах, зданиях начальной школы устанавливаются дополнительные поручни, с узкими перилами на высоте 0,6-0,65 м. Если лестничный марш широкий (если его ширина свыше 2,5 м), по центру устанавливаются центральные перила.

Ступени и достижение безопасности согласно предусмотренным правилами случаев

Что касается ступеней, они должны быть изготовлены из антискользящего материала, или как минимум частично оным покрыты. Это могут быть прорезиненные наклейки, нескользкие полоски, бороздки в ступени с краю ступеней, облицованных полированным камнем, или покрытие их противоскользящим ковровым покрытием с резиновой основой, которая препятствует скольжению коврика по поверхности ступеней. Такие покрытия служат не только для каменных лестниц, но и для металлических, стеклянных, деревянных лестниц, и в последнем случае они продлевают срок службы лестницы.

Если лестница устанавливается в доме или помещении общего назначения, где есть дети, то ступени рекомендуется сделать глухими, с подступенком. Если помещение для большого количества детей, например, театр или лагерь с лестницей, где высота ступеней в среднем 15 см, дети в подвижном передвижении и неаккуратном падении могут получить серьезную травму, если конечность попадет между ступенями.

Освещение – значительный фактор в обустройстве лестницей зданий

Хорошее освещение лестницы должно особенно касаться верхней и нижней ступеней. Так же необходимо продумать легкий доступ к выключателям. Если лестница оборудована так, что контраст света и тени будет достаточно резким на ступенях, то и край ступени будет отчетливо виден. А это значит, что возможность травматичности на лестнице заметно уменьшится, потому что соскальзывание стопы с края ступени будет исключено. По статистике большинство травм происходят именно из-за плохой видимости или сливающихся теней на лестнице.
Если освещением заниматься всерьез, очень удобно зарекомендовала себя система автоматического включения-выключения света, длящаяся несколько минут и реагирующая датчиком движения на любое перемещение по лестнице или вхождение в зону видимости датчика.
Окна, мимо которых проходит уровень лестничного марша, если он прилегает к стене, где расположено окно, требуется ограждать во избежание выпадения с лестницы в окно.

Виды лестничных маршей, допускаемые СНиП

СНиП требует, чтобы в общественных учреждениях, многоэтажных многоквартирных домах жители пользовались только двухмаршевой лестницей. Этот вариант классически выглядит так: между двух этажей сконструированы два лестничных марша, соединяющиеся между собой межэтажной площадкой. Варианты для придания нестандартности жилью, но оставаясь в рамках данных правил, могут быть следующими:

  • П-образные пролеты, соединенные прямоугольной межэтажной площадкой,
  • П-образные пролеты, соединенные трапециевидной межэтажной площадкой (т. е. с использованием забежных ступеней для сглаживания и скругления угла),
  • Г-образные марши, соединенные квадратной межэтажной площадкой,
  • прямые марши, следующие один за другим последовательно, однако расположенные по прямой линии, соединенные небольшой площадкой и т.д.

Размеры лестничных маршей согласно СНиП

СНиП требует от конструкции соблюдения правильных размеров. Например, рекомендуется делать лестницу шириной, аналогичной ширине лестничной площадки. Есть ограничения на минимальный размер. Лестница не может быть уже 1, 05 м. Если говорить о коридорных лестницах, допустимы конструкции не меньше 1,2 м. Если речь идет о подвальной конструкции, можно ограничиться 0,9 м или более. Если говорится о пожарной лестнице — оставляйте не менее 0,7 м.

Аварийные, пожарные и эвакуационные лестницы и требования к их оборудованию

Эвакуационные и пожарные лестницы подвергаются запрету, если их конструкция содержит винтовые, криволинейные конструкции, забежные ступени, разные размеры ступеней на одном участке.
Эти нормативы строго отвечают требованиям безопасности при эвакуации. Что же касается пожаробезопасности, то такая лестница должна быть изготовлена из огнестойких материалов. Как правило, это железобетонные конструкции или металлические лестницы. Все требования, оговоренные ранее в виде параметров ступеней, площадок, уклона и освещенности, применяются и к пожарным лестницам. Такие лестницы должны выводить людей наружу, на улицу или в отдельное помещение, защищенное дверью от огня и других аварийных воздействий вне аварийного здания.

Требования к оборудованию аварийных лестниц

Географическое положение и климатическая зона, где построено здание, влияет на выбор вида аварийной лестницы.
В регионах с холодным климатом такие лестницы разрешается устанавливать и снаружи, однако нельзя делать это выше уровня второго этажа. Непременным условием является здесь также то, что здание не относится к числу детских учреждений.
Смонтированные снаружи внешние пожарные лестницы должны предусматривать, чтобы ступени не покрывались снегом, наледью и инеем, чтобы они могли не задерживать на ступенях грязь, песок, осадки. Это очень важное требование, поскольку паникующие люди в течение эвакуации торопятся и ведут себя неосторожно.

Аварийные лестницы, смонтированные снаружи зданий, должны выполняться из очень износостойкого и антикоррозийного материала, например, нержавеющей стали либо металла, покрытого антикоррозийным составом.

Пожарные лестницы, расположенные внутри зданий, могут выполняться из металла со специальным огнеупорным покрытием или бетона. Строго запрещается для установки лестниц использовать материалы, способные выделять в процессе горения токсичные вещества. Каждый элемент таких лестниц (поручни, балясины, ступени) должен также отвечать требованиям правил.

В заключение

Следует помнить, что лестничные марши, установленные в общественных зданиях, не должны включать элементы винтовых лестниц, забежные ступени, декоративные элементы в форме ковки или других выпирающих частей, если использовать эту лестницу планируется и в качестве эвакуационной.

Выполнив все требования СНиП и ГОСТы по обеспечению безопасности в помещении или вне его, можно уверенно начинать возведение здания с проектированными лестницами без опасений, что здание не пройдет ввод в эксплуатацию или когда-либо послужит причиной бедствий.

Имея уверенность в том, что ваша лестница не нарушает требований, уделите внимание дизайнерской части, ведь этот конструктивный элемент служит одним из выразительных предметов интерьера внутри помещения и архитектурным компонентом снаружи — и хотя бы те же существенно улучшат внешний вид.

Каковы варианты обустройства лестницей дома? Давайте обсудим в комментариях к статье, практический опыт всегда ценен и будет интересен другим.

29.10.2013

Для того чтобы правильно спроектировать лестницу, необходимо не только правильно выбрать ее местоположение, но и знать, какие существуют нормы проектирования лестниц. Строительные нормы и стандарты, основы проектирования и изготовления лестниц изложены во 2 — й части специального свода технических регламентов «Строительные нормы и правила» (часть, посвященная проектированию лестниц в СНиП). Они предназначены для предупреждения принципиальных ошибок при проектировании винтовых лестниц, проектировании маршевых лестниц, проектировании лестниц из дерева, проектировании лестниц из других материалов, которые могут привести к небезопасной эксплуатации, нарушению противопожарных и санитарно-гигиенических условий пребывания в них человека и к нарушению правил эвакуации людей при пожаре и других стихийных бедствиях.

Если вы решили самостоятельно соорудить лестницу в доме, вам не обойтись без знания норм проектирования лестницы.

Ниже приведены основные нормы проектирования лестниц, и правила, которые следует соблюдать при строительстве и проектировании лестниц, требования к лестницам, а также к проектированию маршевых лестниц, проектированию винтовых лестниц и других сооружений:

  • В зданиях с числом этажей более двух основные лестницы, связывающие этажи, должны иметь один общий пролет.
  • Использование трансформируемых лестниц в качестве основных, соединяющих жилые этажи, не допускается. Они используются только для доступа в чердачные или подвальные помещения.
  • Полезная ширина марша основной междуэтажной лестницы для прохода одного человека по нормам проектирования лестниц должна быть не менее 0,8 м, для одновременного прохода двух человек — не менее 1,0 м и в любом случае не менее ширины эвакуационного выхода (т.е. дверей, через которые предусматривается вход на лестницу). Полезная ширина марша поворотной лестницы и лестницы, соединяющей более двух этажей (при проектировании лестниц по СНиП) должна быть рассчитана на одновременный проход не менее двух человек, т. е. составлять не менее 1,0 м. Меньшая ширина марша таких лестниц не рекомендуется из-за того, что люди, которые собираются вступить на поворотную лестницу, могут сделать это одновременно в противоположных ее концах. При этом, если они не видят друг друга, и им будет трудно разминуться при встрече. Перенос крупногабаритных вещей на поворотных лестницах шириной марша менее 1,0 м весьма проблематичен. Полезная ширина марша лестниц, на которых предусматриваются специальные подъемники для инвалидов, должна быть не менее 1,5 м. Эта величина также регламентируется нормами проектирования лестниц.
  • Ширина маршей двухмаршевых и многомаршевых лестниц должна быть при проектировании лестниц по СНиП одинакова по всей длине лестницы.
  • Между маршами лестницы, расположенными во встречном друг к другу направлении, по нормам проектирования лестниц должен быть зазор не менее 50 мм.
  • Марш должен иметь не менее 3 и не более 18 ступеней; число ступеней в марше согласно нормам проектирования лестниц по СНиП желательно предусматривать нечетное, т. к. человеку удобнее начинать и заканчивать передвижение по лестнице одной и той же ногой — правой или левой.
  • Уклон лестницы должен быть не более 1:1 (угол подъема 45°) и не менее 1:2 (угол подъема 26° 40″). Предельные уклоны для лестниц, предназначенных для ходьбы, составляют по верхней границе крутизны 1:0,85 (50°), а по нижней 1:2,75 (20°). Для подъема по уклону свыше 1:0,85 применяются приставные лестницы, а для подъема по уклону менее 5 — пандусы, т.е. дорожки с ровной поверхностью 12. Рекомендуемый уклон лестниц находится в пределах 1:2 1:1,75 (26°7″30°).
  • Высота ступеней в пределах одного марша не должна различаться более чем на 5 мм, что обеспечивает равномерный уклон по всему маршу, и должна быть не более 200 и не менее 120 мм. Ширина ступени основных лестниц по требованиям к лестницам должна быть не менее 250 мм. Для лестниц, ведущих в нежилые помещения, высота и ширина ступеней должна быть 200 мм.

Рис. 12. Диаграмма углов подъема

  • При ширине ступени до 260 мм величина ее выступа (рис. 9, величина С) не должна превышать 30 мм.
  • Забежные (клиновидные) ступени на внутренней границе полезной ширины по нормам проектирования лестниц должны иметь проступь шириной не менее 100 мм, а на средней линии марша — не менее 260 мм.
  • Радиус кривизны средней линии марша с забежными ступенями при проектировании маршевых лестниц должен быть не менее 30 см.
  • Полезная ширина лестничных площадок должна быть не менее полезной ширины примыкающих к ней маршей. Длина лестничных площадок, находящихся между маршами, должна быть не менее 2 величин длины среднего шага взрослого человека, т.с не менее 1,3-1,4 м. Длина лестничных площадок у входных дверей должна быть не менее 1,0 м в том случае, если дверь раздвижная или открывается и противоположную от лестницы сторону. Длина и ширина лестничных площадок перед дверями, открывающимися в сторону лестниц, при проектировании маршевых лестниц, рассчитывается с учетом ширины дверного полотна и безопасного положения человека у двери в момент ее открытия.
  • Высота ограждения (перил) междуэтажных лестниц должна быть не менее 0,9 м, расстояние в свету между их стойками — не более 0,15 м. Для лестниц, используемых детьми, эти величины должны составлять соответственно 1,5 и 0,1м. Высота ограждения наружных входных лестниц при подъеме на 3 и более ступени должна быть не менее 0,8 м.
  • Требования к лестницам по освещенности также регламентированы. Лестницы должны быть хорошо освещены, особенно первые и последние ступени маршей. Оконные проемы, находящиеся на уровне лестничного марша в прилегающей к нему стене, должны быть ограждены.

Перечисленные нормы строительства (нормы проектирования лестниц по СНиП) необходимо соблюдать при проектировании винтовых лестниц, проектировании маршевых лестниц и лестниц любых других видов из различных типов материалов.

Тема нашей статьи – нормативные документы, регламентирующие размеры, расположение и прочие характеристики лестниц. Мы разберем несколько ГОСТ и СНиП на типы лестниц различного назначения и из разных материалов. Итак, приступим.

Нормативный документ

Изучение нормативных документов приведет нас к любопытному выводу: какие-либо СНиП на пожарные лестницы, регламентирующие их размещение, размеры и иные характеристики, отсутствуют. Зато существует ГОСТ Р 53254-2009, описывающий стационарные наружные пожарные лестницы и ограждения кровли.

Стоит уточнить: существенная часть пунктов СНиП носит рекомендательный характер. ГОСТ в области производства и размещения пожарных лестниц должен соблюдаться неукоснительно.

Основные положения

Давайте бегло изучим текст стандарта и выделим основные моменты.

  • Лестницы пожарного назначения могут быть вертикальными и маршевыми. Для маршевых наличие ограждения обязательно; для вертикальных оно необходимо при высоте более 6 метров. Стоит оговорить, что в старых домах ведущие на кровлю вертикальные лестницы монтировались без ограждения при любой высоте.
  • Если высота здания или перепад между участками кровли больше 20 метров (что соответствует шести этажам), используются только маршевые лестницы.

  • Материал – металл. Без вариантов. Деревянные переносные лестницы некогда использовались при пожаре, но сейчас заменены легкими, прочными и негорючими алюминиевыми. Стационарные конструкции делаются только стальными.
  • Ступени должны выдерживать вертикальную нагрузку не менее 180 кгс. Ограждения – горизонтальную нагрузку не менее 54 кгс.
  • Окалина, ржавчина, трещины и заусенцы недопустимы.
  • Испытания на прочность проводятся не реже раза в пять лет. Проверка (визуальное обследование) – не реже раза в год. Инструкция вполне объяснима: коррозия и прочие неблагоприятные воздействия не должны сделать эвакуацию при пожаре опасной.
  • Ширина вертикальной лестницы с ограждением не должна быть меньше 80 см, без ограждения – 60, маршевой – тех же 60 см.
  • Высота ограждения маршевой пожарной лестницы – 100 см, кровли – 60.

Стальные лестницы

Нормативный документ

СНиП на металлические лестницы утвержден в далеком 1981 году и носит номер II-23-81. Если быть точным, это не только СНиП по лестницам: документ называется “Стальные конструкции”; однако существенная часть его пунктов применима в нашем случае.

Его общие положения указывают на необходимость экономии путем применения эффективных профилей металлоконструкций (типичный пример – использование двутавра вместо балки квадратного сечения), унификации и стандартизации конструкций путем использования типовых конструктивных элементов.


Основные положения

  • Нормативный документ регламентирует способы соединения элементов конструкции: ручная дуговая сварка и болты. Собственно, других вариантов и нет.
  • Опорные элементы конструкций изготавливаются из углеродистых сталей или серого чугуна.

Нюанс: применение чугуна допустимо лишь там, где отсутствуют ударные нагрузки. Впрочем, в конструкциях лестниц он практически не применяется.

  • Все стальные элементы должны быть защищены от коррозии цинковым или лакокрасочным покрытием.

Кроме того, в СНиП описаны методики расчета прочности конструкций; там можно найти и рекомендации по использованию марок стали и чугуна в различных климатических условиях.

Марши и клетки

Нормативные документы

Существуют ли какие-то СНиП на лестничные марши?

  1. Часть требований мы найдем в СНиП 21-01-97, регламентирующем пожарную безопасность зданий различного назначения. Документ распространяет часть пунктов этого же СНиП на лестничные клетки.
  2. Более детально производство, порядок установки и демонтажа железобетонных описывает ГОСТ 9818.

Основные положения

СНИП 21-01-97
  • Ширина марша в общественных зданиях – не менее 1,35 метра, в зданиях с количеством людей на этаже (кроме, разумеется, первого) 200 и выше – 1,2 м, в случае лестницы, ведущей к отдельному рабочему месту – 0,7 м . Во всех прочих случаях минимальная ширина марша равна 90 сантиметрам.
  • Максимальный уклон марша – 1:1 (45 градусов) . Марш, ведущий к одиночному рабочему месту, может иметь уклон до 1:2 (60 градусов).
  • Ширина проступи не должна быть меньше 25 см, высота ступени – не более 22 сантиметров .

Однако: если лестница ведет к помещению с количеством рабочих мест не более 15, при острой необходимости ширина проступи может быть уменьшена до 12 сантиметров.

  • Площадки не должны быть уже маршей . При этом минимальная длина промежуточной площадки, разрывающей прямой марш – 1 метр.
  • Выходящие на площадку двери в открытом положении не должны уменьшать ширину пути эвакуации . Отсюда – практическое следствие: отгораживать лестничную клетку деревянной или металлической перегородкой незаконно и опасно.
  • Трубопроводов с горючими газами и жидкостями на лестничных клетках быть не должно .

Примечание автора: это требование нарушается сплошь и рядом. Во многих домах (в том числе сравнительно новой постройки) газопровод заведен в квартиры через внутреннюю лестницу. В разгар краж цветных металлов в 90-х автору доводилось наблюдать частично разобранный пробковый вентиль на газопроводе в подъезде (к счастью, без фатальных последствий для жильцов).


  • На лестничных клетках допустимы только шкафы для коммуникаций и пожарные краны . Никаких ящиков и шкафов хозяйственного назначения там быть не должно.
  • Открытая прокладка электрических кабелей запрещена . Исключение – слаботочные устройства (освещение в их число не входит).
  • Отопление лестничных клеток по СНиПу разрешено в том случае, если планировка лестницы предотвращает ее задымление. Однако тут есть противоречие: на высоте до 2,2 метра от уровня пола никакое оборудование не должно выступать за пределы стен. Компромиссом станет размещение радиатора или регистра в стенной нише.
ГОСТ 9818

Большая часть текста стандарта посвящена технологии, типоразмерам и допускам при производстве железобетонных маршей, лестничных площадок и накладных проступей.

Выделим наиболее важное.

  • Длина марша ограничена 18 ступенями.
  • Стандартная ширина проступи – 30 см. варьируется от 13 до 15 см.
  • Ширина типовых маршей и площадок – от 1050 до 1500 мм.

Стоит уточнить: при строительстве дома своими руками согласно правилам пожарной безопасности хотя бы одна межэтажная лестница должна иметь ширину не менее 900 мм. Понятно, что цена увеличения габаритов лестницы – уменьшение полезной площади помещения; однако безопасность все же должна быть на первом месте.

  • Минимальная расчетная нагрузка для маршей и площадок, использующихся в общественных зданиях и сооружениях промышленного назначения – 480 кгс/м2, в жилых домах – 360 кгс/м2.

Отдельный СНиП на монтаж лестничных маршей и площадок отсутствует, хотя порядок работ со сборными железобетонными конструкциями освещен в СНиП 3.03.01-87. Там же указаны максимально допустимые отклонения от горизонта, вертикали и заданных размеров.


Ограждения

Нормативные документы

Есть ли какие-то СНиП на ограждения лестниц и кровель?

  1. Требования к ограждениям в жилых многоквартирных зданиях изложены в СНиП 31-01-2003.
  2. На частные дома распространяется действие СНиП 31-02-2001.
  3. Для производственных зданий актуален СНиП 31-03-2001.
  4. Нормы при строительстве зданий общественного назначения описывает СНиП 31-05-2003.

Основные положения

  • В многоквартирных домах высота перил в опасных местах должна быть равна или превышать 1200 мм. И марши, и площадки огораживаются перилами с поручнями. Конструкция ограждений – непрерывная, рассчитанная на горизонтальную нагрузку не менее 30 кгс/погонный метр.
  • В одноквартирных жилых домах требования к прочности и конструкции перил те же, а вот высота может быть несколько меньше – 0,9 метра.

Впрочем: при высоте лестницы больше 6 метров минимальная высота ограждения берется равной 1000 мм.

  • Для производственных зданий нормативный документ указывает лишь минимальную высоту ограждений кровли – 0,6 метра. Если кровля окружена парапетом, 60 см – минимальная общая высота парапета и установленного на него ограждения.
  • Требования к ограждениям в общественных зданиях те же, что и в одноквартирных домах – 0,9 метра при расчетной горизонтальной нагрузке не менее 0,3 кН/погонный метр. При этом по вопросу требований к конструктивному исполнению ограждений документ отсылает нас к ГОСТ 25772, содержащему описание стальных огораживающих конструкций для лестниц, балконов и крыш.

Деревянные лестницы

Нормативные документы

Существует два СНиП на . Точнее – два нормативных документа, которые регламентирует их строительство: в названиях словосочетание “деревянная лестница” не фигурирует.

  1. СНиП II-25-80 регламентирует строительство деревянных конструкций.
  2. Санитарные нормы и правила за номером 2.08.01-89 освещают многие моменты строительства жилых зданий в целом.

Основные положения

Предложим вниманию читателя компиляцию из ключевых моментов обоих документов.

Поскольку приоритетная область строительства лестниц из дерева – частные дома, ими и ограничимся.

  • Лестничные площадки должны иметь естественное освещение.
  • Число ступеней в марше – от 3 до 18.
  • Ограждения с поручнями обязательны. Требования к ограждениям мы уже затрагивали.
  • Для двух- и трехэтажных домов минимальная ширина лестницы – 1,05 метра; однако для внутриквартирных лестниц она равна 0,9 м.
  • Уклон внутриквартирной лестницы не должен превышать 1:1,25 (что соответствует углу к горизонту в 40 градусов).
  • Для любых деревянных конструкций рекомендуется использование хвойных пород древесины; однако твердые лиственные породы должны применяться для изготовления нагелей, ступеней и других элементов, подвергающихся серьезным нагрузкам.

  • Древесина не должна иметь сучков и косослоя. Влажность – не более 12 процентов. Для малостойких к гниению пород обязательна обработка антисептиком.

Полезно: сравнительно недорогая лиственница не гниет даже во влажной среде в отсутствии антисептической или лакокрасочной защиты. Однако ее древесина очень смолиста (собственно, поэтому и не гниет) и дает очень болезненные занозы.

Требования для людей с ограниченной подвижностью

Нормативный документ

СНиП 35-01-2001 на лестницы и пандусы излагает требования к их конструктивному исполнению с точки зрения доступности для инвалидов и пожилых людей.

Цели, которую преследуют введенные в нем нормы – это:

  1. Обеспечить доступность зданий для людей с ограниченной подвижностью.
  2. Сделать передвижение и эвакуацию безопасными.

Основные положения

  • Ширина лестниц и пандусов для малоподвижных людей не должна быть менее 1,35 метра. При ширине в 2,5 метра и более требуются дополнительные разделительные поручни.
  • Все ступени в пределах одного марша делаются одинаковой геометрии и размеров.
  • Максимальная высота ступени – 15 сантиметров. Минимальная ширина проступи – 30 см.
  • Ребра ступеней должны быть закруглены. Дальняя от стены сторона проступи снабжается двухсантиметровым бортиком.
  • Максимальная высота пандуса – 0,8 метра, максимальный уклон – 8 градусов.

Уточнение: при высоте менее 0,2 метра допустим уклон до 10 градусов.

  • Минимальная ширина пандуса при одностороннем движении – 1 метр.
  • Поручни обязательны с обеих сторон лестницы или пандуса. Для пандуса они делаются двойными, на высоте 0,7 и 0,9 метра (для инвалидов-колясочников и для пешеходов).

На фото – пандус с двойным поручнем.
  • По краю пандуса делается бортик высотой не меньше 5 сантиметров.

Вывод

В рамках статьи мы обозначили лишь основные моменты перечисленных нормативных документов. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Успехов в строительстве!

Лестничные пролёты, оборудованные в многоквартирном м ногоэтажном доме, должны отвечать двум основным требованиям: во-первых, быть удобными, а во-вторых, безопасными. Требования по проектированию и возведению лестниц в многоэтажных домах с большим количеством квартир регламентируются основным строительным документом СНиП 31_01_2003 «Здания жилые многоквартирные».

Классическая современная лестница в многоквартирном доме

В вышеуказанном СНиП п рописаны следующие требования:


Основные параметры лестниц

К основным составляющим лестниц в многоквартирном доме (ступеням, пролётам, маршам, ограждениям, поручням, габаритам и т. д.) предъявляются определённые требования, способствующие обеспечению общей безопасности. Рассмотрим основные из них.

Ступени

Когда производили расчёты параметров при , то за основу брали усреднённый размер человеческого шага, который составляет около 62 см. Для расчёта высоты ступени (m) и величины её проступи (sz) используется простая формула:

Вышеуказанная формула даёт возможность произвести расчёт неизвестной величины при наличии данных о второй величине.

Схема устройства ступеней лестницы в многоэтажке

Например, зная высоту ступеней (которая, к слову, также достаточно легко рассчитывается при помощи простой формулы), легко рассчитать размер проступи, и наоборот. На что стоит обратить особое внимание при проектировании степеней? Все они должны обладать абсолютно одинаковыми параметрами. Не допускается даже малейшее отклонение от данного правила. Только при соблюдении этого требования лестница будет отвечать правилам безопасности.

Кроме правильно рассчитанных параметров ступени, очень важно правильно рассчитать угол уклона лестницы. Чрезмерно крутые, как, впрочем и сильно пологие, лестницы будут неудобны для пользования.

Все ступени должны обладать специальной нескользкой поверхностью, т.е. они не должны быть выполнены из скользкой плитки, либо сверху должны быть покрыты материалом с шероховатой поверхностью.


Монтаж специальных шероховатых панелей на ступеньки

Лестничные пролёты

Параметры лестничных пролётов напрямую зависят от числа ступеней, слагающих их. Существуют правила, что в помещениях общего пользования число ступеней в лестничном пролёте не должно быть меньше трёх, одна из которых является верхней фризовой ступенью, вторая – ступенью пролёта, а третья – нижней фризовой. Однако такие варианты в многоквартирных домах практически не встречаются, разве что в случае со ступенями крыльца.

Чаще всего лестничные пролёты состоят из 7–12 ступеней. Максимально допустимое число ступеней – 15, и крайне редко допускаются случаи с 20 ступенями.

При определении полезной ширины лестничных пролётов следует помнить, что под ней понимают ту поверхность, которая может беспрепятственно использоваться человеком для перемещения по лестнице. К ней не относится поверхность, занятая осветительными приборами или перилами.

Для многоквартирных домов без лифта величина полезной ширины лестничного пролёта составляет 140 см, а в домах с лифтом – 120 см.

Лестничные марши

Требует соблюдения следующих условий:

  1. Нельзя допустить, чтобы с лестничного марша происходило открывание двери.
  2. В лестничные марши ни в коем случае не должны внедряться такие элементы, как электро — или газосчётчик, пожарные щиты и т. д.

Ограждения, поручни и барьеры

Все лестницы и пандус, длина которого превышает 100 см, обязаны быть ограждены барьером или решёткой, высота которых не должна быть меньше 100 см, а расстояние между основными элементами ограждающих конструкций не должно быть меньше 10- 12 см.

Ограждения, как правило, устанавливаются с одной стороны лестничного пролёта. Однако в случае когда ширина ступеней превышает 3 метра, требуется оборудование двустороннего лестничного ограждения. Основное требование к поручням в основном касается безопасности передвижения детей и подростков, а потому они должны быть выполнены с такими параметрами, чтобы исключить возможность скатывания по ним.

Устройство и декор современных поручней в многоквартирном доме

Для удобства передвижения по лестнице детей рекомендуется оборудовать два ряда поручней, расположенных на разных уровнях по высоте. И в заключение ещё раз напоминаем, что лестница является местом повышенной опасности, а потому нельзя допускать передвижение по ней маленьких детей и престарелых людей без сопровождения взрослого здорового человека.

Для изготовления ответственных конструкций, в строительстве принято использовать нормы ГОСТ. Металлические лестницы и ограждения относятся к данному типу конструкций, поэтому при проектировании и производстве этих изделий применяются определенные стандарты.

В нормативной документации и чертежах обязательно указываются требования к материалу, используемому при изготовлении лестниц, к допустимым размерам и способу размещения изделий в плане здания.

Для описания условий изготовления и установки металлических лестниц и ограждений разработаны ГОСТ:

  • ГОСТ Р 53254 – 2009. Он аккумулирует стандарты по производству и установке металлических пожарных лестниц и ограждений к этим изделиям на сооружениях промышленного и гражданского строительства;
  • ГОСТ 23120-78. Отражает нормативы по производству стальных лестниц;
  • ГОСТ 25772 83. Предусматривает нормы и конструктивные характеристики для ограждений, используемых при устройстве лестничных маршей и для организации барьеров безопасности на крышах и балконах;
  • ГОСТ 26887-86. Нормативный документ позволяет определить характеристики приставных металлических лестниц, площадок, стационарных вертикальных изделий. Кроме того, он описывает стандарты по переносным лестницам, выполненным из алюминия, которые используются для производства строительных работ.

Нормы ГОСТ 23120 78

Данный нормативный документ предусматривает обустройство площадок, ограждений и металлических лестниц. ГОСТ 23120 78 обязателен при установке изделий при температуре наружного воздуха до –65 С o .

В строительстве, при монтаже данных элементов, используются следующие правила:

  • элементы изделий должны обеспечивать стойкость к нагрузкам в пределах 200-400 c;
  • угол лестничного марша к противоположной стене варьируется в пределах 45-60 градусов;
  • ширина ступеней варьируется от 500 до 900 мм при уклоне 45 градусов;
  • ширина ступеней, при уклоне 60 градусов, должна составлять от 500 до 700 мм;
  • предельная высота марша варьируется от 4,2 м для уклона в 45 градусов и до 6,0 м при уклоне в 60 градусов;
  • высота ограждения варьируется от 1000 до 1200 мм;
  • элементы конструкции, изготавливаемые в цехе, обрабатываются таким образом, чтобы не причинить травм лицам, использующим это изделие;
  • для предупреждения проскальзывания ступни человека по поверхности ступенек, их наклон не должен превышать одного градуса.
Углы наклона маршевой лестницы.

Нормы ГОСТ Р 53254–2009

Данный норматив регулирует производство и размещение в местах установки лестниц из металла для организации эвакуационных и аварийных спусков в промышленных и гражданских зданиях, а также для обустройства переносных конструкций.

При изготовлении металлических лестниц Госстандарт предусматривает следующие требования:

  • глубина проступи не должна превышать 250 мм;
  • ширина каждой ступеньки должна составлять не менее 900 мм;
  • высота ограждения — не менее 1200 мм;
  • если высота лестничного пролета превышает 20 м, требуется использовать исключительно маршевые изделия;
  • при высоте подъема менее 20 м возможно применение вертикальных изделий;
  • если два лестничных пролета располагаются в непосредственной близости, между ними необходимо соблюсти проем от 750 мм;
  • пожарные лестницы в обязательном порядке защищают антикоррозийными красками или лаками.

Размеры ступеней.

ГОСТ на лестницы металлические вертикальные предписывает следующие нормы:

  • для обеспечения безопасности, нижний пролет стационарной лестницы обязан быть выдвижным;
  • в местах монтажа закладных деталей для установки вертикальной лестницы не должно быть трещин и сколов, нарушающих целостность поверхности;
  • крепление пожарных лестниц обязано обеспечивать безопасный спуск взрослого человека;
  • каждая ступень обязана выдерживать вертикальную нагрузку в 180 кгс, примененную к центральной точке конструктивного элемента;
  • степень нагрузки для ограждения конструкции обязана составлять 54 кгс и более;
  • расстояние между крайними точками ступенек по вертикали ограничено 350 мм;
  • отступ от опорной поверхности до края конструкции — от 300 мм;
  • расстояние от нижней точки крайней ступени до поверхности земли ограничено 1500 мм;
  • размер ступеней по ширине допускается от 600 мм для конструкций без ограждения, и не менее 800 мм для изделий с ограждением;
  • обслуживание стационарных лестниц по строительным нормам производится не реже, чем раз в 5 лет.

Размеры вертикальных лестниц.

Нормы ГОСТ 26887-86

Требования к металлическим лестницам наклонного и вертикального типа устанавливаются данным стандартом. Норматив учитывает изготовление и использование алюминиевых лестниц различного типа.

Государственный норматив содержит следующие правила на производство и установку лестниц:

  • ширина лестничного пролета устанавливается от 0,9 м;
  • для одного лестничного марша устанавливается максимальное число ступенек – 18 штук;
  • минимальная высота ступеней — до 160 мм, а максимальная — не превышает 200 мм;
  • глубина ступени (проступь) для вертикальной лестницы должна быть 0,3 м;
  • глубина проступи для винтового лестничного марша варьируется от 100 мм в точке внутреннего крепления, до 400 мм в крайней точке у стены;
  • при ширине лестничного пролета более 110 см, необходимо предусматривать устройство двухсторонних ограждений;
  • высота ограждения для внутренних помещений варьируется от 90 см до 120 см, с устройством поручня шириной 55-85 мм;
  • если лестница устанавливается в жилых домах, где проживают маленькие дети, ограждение оборудуется дополнительным поручнем на высоте 450 мм;
  • зазор между вертикальными стойками ограждения допускается в пределах 150 мм;
  • при проектировании лестничного марша на производстве следует учитывать, что ограждение обязано удерживать сопротивление более чем 100 кг на п. м.

Высота поручней.

Требования к ограждениям по ГОСТ 25772 83

Данный стандарт устанавливает нормативы обустройства лестничных ограждений для маршей, оборудованных более чем тремя ступенями. Он распространяется на балконные лестницы и ограждения крыш.

При установке железных ограждений данного типа следует придерживаться правил:

  • Стойкость ограждения к нагрузкам должна составлять не менее 40 кгс при приложении усилий в любом направлении;
  • Прогиб используемого металлопроката при указанной нагрузке не должен превышать 50 мм;
  • Наружные опоры изделия обрабатываются специальными составами, исключающими возможность скольжения;
  • При организации парных ограждений лестниц, пролет между правой и левой тетивой не должен быть менее 400 мм и более 800 мм;
  • Проступок рекомендуется выполнять в пределах 300-340 мм;
  • Пролет от площадки, с которой выполняется подъем, до крайней ступени предусматривается до 0,4 м;
  • При организации вертикальных лестниц высотой более 5 м, необходимо устраивать полукруглое заднее ограждение или предусмотреть крепление троса, для присоединения страховочного пояса;
  • Расстояние между дугами полукруглого ограждения возможно до 800 мм. Для усиления данной конструкции требуется использование трех вертикальных связей. Расстояние от крайней точки дуги до внутренней поверхности марша варьируется от 700 до 800 мм;
  • Обслуживание стальных ограждений производится один раз в год. При испытаниях под нагрузкой, жесткость конструкции должна быть выше норматива на 20%.

Варианты исполнения поверхности ступеней.

Соответствие ограждений и лестниц СНИП и ГОСТ позволяет добиться безопасной инфраструктуры в жилых и производственных помещениях.

Какой должна быть высота ступеней лестницы по СНиП

В соответствии с направлением развития современного общества все без исключения должно соответствовать определенным нормам или правилам, установленным для обеспечения комфорта и безопасности жизни человека.

СНиП – официальное издание

При проектировании домов также подбирается высота ступеней лестницы – СНиП регламентирует следующие моменты:

  • углу наклона между степенями;
  • ширине поверхности ступеней и марши;
  • высоте ступеней;

Все необходимые условия к строительным сооружениям указаны в специальном издании СНиП – «Строительные Нормы и Правила». Далее, в статье будут рассмотрены основные показатели, характеризующие основные факторы, формулы и данные для самостоятельного расчета и проектирования.

Различные виды ступеней

Основные положения СНиП – «Строительных Норм и Правил».

Строители еще с самого начала создания лестниц знали главный секрет, который гарантированно давал успех.

Важно! Для того чтобы обеспечить комфортное перемещение необходимо соблюдать гармоничные пропорции между расстоянием на величину которого, человек будет двигаться вперед и высотой на которое, он будет подниматься или спускаться.

В строительстве для этого используются такие термины как, «ширина проступи» и «высота подступени»

  • Первое – длина по горизонтали от одного края ступени до другого;
  • Второе – длина по вертикали от поверхности одной смежной ступени до другой поверхности смежной ступени.

Углы наклона лестниц по СНиП

По стандартам первую величину обозначают за «У», а вторую за «Х».
В семнадцатом веке известный математик Блондель вывел три формулы расчета идеальных параметров лестницы. Главенствующая роль принадлежит первой формуле:

  1. Определение правильного соотношения высоты и длины поверхности ступени – 2Х + У = 0,6/0,66 м;
  2. Определение правильной высоты – Х + У = 0,46 м;
  3. Определение правильного расстояния перемещения – У – Х = 0,12 м;

Основные положения

На сегодняшний день строительство смогло развиться довольно далеко и нормативов образовалось огромное количество. В настоящее время человек, значительно больше уделяет внимание проблемам собственно безопасности, нежеле раньше. Кроме уже существующих нормативов СНиП, строители подчиняются еще целому ряду других правил.
Чтобы исключить какие-либо административные правонарушения или иные проблемы, следуют соблюдать следующие требования:

  • В случае если сооружение имеет 2 этажа и более, то должен присутствовать минимум 1 лестничный пролет;

Готовые данные

  • Трансформируемые лестницы могут применяться только доступа в подвал или на чердак;
  • Нужно обеспечить ширину лестничного пролета в размере от восьмидесяти сантиметров до одного метра двадцати сантиметров, необходимую для движения одного взрослого человека. Выбранное значение должно соблюдаться от начала до конца лестницы;
  • В течение одного марша должно быть от 3-х до 18 ступенек, в общественных сооружениях до 16 ступенек. Приоритет всегда отдается нечетному числу ступенек, позволяющее человека начинать и заканчивать перемещение с одной и той же ноги;
  • Угол подъёма находится в диапазоне от 26° до 45°;

Готовые значения для лестниц различного назначения

  • Ширина и высота ступеней лестницы по СНиП составляют соответственно 25 и 15-20 см. Для чердаков и подвалов минимум 20 см;
  • Максимальная длина выступа 3 см;
  • Высота ограждения составляет от 90 см до 110 см;

Таковы основные правила расчетов высоты лестниц по СНиП.

Вконтакте

Facebook

Twitter

Google+

Стандартная высота лестничных ступеней: требования ГОСТ и СНиП: adcitymag — LiveJournal

Высота ступени лестницы согласно ГОСТ является одним из базовых параметров для проектирования удобного и безопасного подъема. При этом также важно учитывать нормы СНиП и соотносить данные с другими характеристиками проекта. Рассмотрим подробнее, какой должна быть оптимальная высота для ступени лестницы того или иного плана.

ВИДЫ СТУПЕНЕЙ

Высота ступеней для разных проектов маршей может отличаться. Поэтому прежде чем приступить к рассмотрению вопроса о конкретизации этих характеристик, стоит определить, какие виды ступеней могут использоваться при строительстве лестницы. В современном строительстве принято различать следующие конструкции:

Рядовые. Стандартная прямая ступень, которая является основным элементом любой лестницы.

Забежные. Используется для плавного поворота на подъеме. Имеет нестандартную форму и отличается разной шириной проступи по всей своей длине.

Площадки. Промежуточные элементы для поворотных лестниц. Рекомендуется соблюдать такую же высоту для них, как и для обычных ступеней.

Открытые. Без подступенка, пролет остается открытым, что иногда создает ощущение парящей конструкции.

Закрытые. Между ступенями крепится подступенок, что позволяет скрыть пространство между ними и улучшить визуальное восприятие конструкции при движении по ней.

Навесные. Часть проступи выступает над подступенком. Это создает положительный визуальный эффект и позволяет сделать ступень более широкой.

Разновидности ступеней используемых в строительстве лестниц

В целом все параметры для таких ступеней вычисляются по общему принципу, но в некоторых случаях возможны те или иные отклонения от стандартов СНиП и ГОСТ.

ДОПУСТИМЫЕ ПАРАМЕТРЫ

Высота лестничных ступеней или, другими словами, высота подступенка – это один из важнейших параметров, на основании которого строится весь проект лестницы. Согласно ГОСТ определена стандартная высота для ступеней лестницы, она находится в пределах 12-25 см.

Комфортная высота для ступени лестницы определяется в соотношении с проступью. Оптимальным является пропорция 2:1,5 или 2:1. Для подвальных и чердачных маршей допускается уменьшение соотношения до 1,2:1 и 1:1. Следовательно, максимальная граница высоты ступени установлена на уровне 25 см с глубиной проступи также в 25 см.

Для удобства принято брать значение в 15-17 см для уличных маршей. Для внутренних лестниц нужно сократить площадь, занимаемую под их строительство, поэтому устанавливается немного большее значение, а именно 17-22 см.

Для правильного расчета высоты ступени используются специальные формулы

Если стандартная пропорция будет нарушена, по такой лестнице будет крайне неудобно передвигаться. При этом влияние распространяется и на безопасность, и на расход энергии. Человеку должен обеспечиваться полный просмотр каждой следующей ступеньки при спуске вниз, иначе возрастает риск оступиться. Что же касается подъема, на слишком низкие элементы уйдет много времени, площади и сил. Для чрезмерно высоких конструкций энергии потратится еще больше. В таком случае нужно хотя бы предусмотреть наличие промежуточных площадок для отдыха.

ПРОЧИЕ СТАНДАРТЫ

Как уже стало ясно, для вычисления высоты ступени недостаточно знать стандарт. В каждом конкретном случае этот показатель является индивидуальным и рассчитывается на основании соотношения с другими базовыми параметрами.

Для определения высоты ступенек лестницы, соответствующей СНиП, учитываются следующие данные:

Угол наклона – также стандартная величина, в среднем берется 30-45 градусов.

Ширина проступи – стандартная глубина ступеньки. Она играет определяющую роль в процессе вычисления.

Количество ступеней – не менее важный показатель, от этого числа зависит на сколько отрезков будет разбита высота пролета.

Соотношения параметров необходимых для правильного расчета лестницы

МЕТОДЫ РАСЧЕТА

Для того чтобы определить высоту ступеньки, используются специальные формулы и правила. Подобные методики позволяют провести вычисления с учетом стандартов ГОСТ. Это значительно облегчает процесс проектирования и позволяет сразу вывести более-менее подходящие цифры. Таким образом, удобная высота для каждой ступени лестницы может быть рассчитана одним из следующих методов:

Количество ступеней. Это самый простой способ. Он в основном берется в качестве старта для проектировки, а полученные данные используются в дальнейших расчетах и могут изменяться по ходу дела. В этом случае нужно взять всего два показателя: высоту марша, то есть расстояние от пола первого этажа до второго, и желаемое количество ступеней. Первую величину делим на вторую и получаем ориентировочные параметры. Затем сверяем их с ГОСТ и переходим к следующему этапу разработки проекта.

Ширина шага. Стандартный способ более точного вычисления высоты подступенка. Для этого нужно взять за основу расчетный показатель ширины проступи и вставить его в уравнение, основанное на формуле ширины человеческого шага: 2а в = 60…65. Она означает наиболее комфортное расстояние, которое человек может преодолеть за один шаг. Обычно берется среднее значение 63 см. На основе этой формулы рассчитывается оптимальная высота для ступени. При необходимости данные корректируются до достижения идеального результата с учетом количества ступеней.

Формула безопасности. Здесь также должна быть известна примерная ширина проступи. В идеале сумма размеров проступи и подступенка должна равняться 46. От этого показателя нужно отнять ширину ступени и, таким образом, станет известна её высота.

Формула комфорта. В этом случае нужно найти вычитаемое в формуле. Разница между проступью и подступенком в оптимальном случае должна составлять 12. На основании этих данных можно легко найти второй компонент.

Схематическое изображение основных параметров, необходимых для расчета высоты ступени

Чтобы не мучиться с перерасчетом данных на каждом новом этапе можно воспользоваться онлайн-программами, которые рассчитают для вас оптимальный вариант проекта лестничной конструкции с учетом всех требований ГОСТ и СНиП. Однако, полностью доверять им не стоит, так как они могут не учесть некоторые важные моменты.

Если вы будете знать высоту и ширину ступеней вашей будущей лестницы, смастерить её будет не так уж и сложно. Основные трудности связаны с подгонкой расчетных результатов с нормативными показателями.

</p>

#ВЫСОТА, #ГОСТ, #И, #Лестничных, #СНиП, #Стандартная, #Ступеней, #Требования

Требования снип для лестниц в жилых домах и общественных зданиях. Основные нормы и правила проектирования лестниц Требования к ступеням лестничных маршей

В дизайне помещений и зданий лестницы играют огромную роль как визуально, так и функционально, поэтому к таким конструкциям, особенно предназначенным для зданий общего назначения, предъявляются достаточно серьезные требования при разработке проекта. Ввиду того, что в таких местах на лестничную конструкцию оказывается колоссальная нагрузка (торговые павильоны, выставочные залы, жилые здания, здания корпусов высших учебных заведений, больницы, рестораны и т.д.), требования к лестницам и площадкам должны быть рассчитаны с учетом предполагаемых максимальных нагрузок. Их устройство, материалы, которые используются для своей среды (снаружи или внутри общественных зданий), различные другие параметры к каждому типу зданий и лестниц нужно уметь различать.

Стандартные требования к возведению лестниц в общественных зданиях

Лестницы в зданиях всегда являются зоной риска ввиду самой конструкции, поэтому при ее разработке и проектировании следует учитывать абсолютно все факторы, даже незначительные, например, если лестницей будут пользоваться дети. Здесь следует продумывать и лестничные проемы, и степень освещенности от естественных и искусственных источников. Задача проектировщика – выявить максимально приближенные к комфорту и задумке заказчика форму, уклон, размер ступеней с учетом материала, из которого планируется изготовить лестницу, и, рассчитывая проект лестницы в соответствии с ее назначением, придерживаться СНиП и ГОСТов для выбранного типа.

Если в возведении зданий по личным проектам для частных домов небольшие отклонения от норм допускаются в силу сравнительно небольшой нагрузки, то для проектирования и возведения лестниц в общественных зданиях соблюдение нормативов, ГОСТов и СНиП обязательны, иначе такое сооружение просто недопустимо к использованию.

Классификация лестничных маршей и их задачи

Рассмотрим сначала классификацию лестниц по назначению и задачам, которые различные лестницы выполняют.

Первоочередная задача заключается в том, чтобы организовать удобный доступ к помещениям при помощи оборудования лестничными пролетами этажи многоэтажных зданий. Как правило, в них есть лифты, но лестница необходима на тот случай, если лифт занят или неисправен. Лестница должна обеспечивать основное движение между этажами, а ее ширина и высота должна возводиться соответствовать параметрам, которые допустят перемещение большого количества людей, крупногабаритной мебели и другого груза. Эту задачу в здании должна решать главная лестница.

Существующие остальные виды лестниц решают множество не менее важных задач, поэтому рассмотрим их внимательнее.

Второстепенные лестницы в помещениях общего назначения

Вспомогательная лестница – это конструкция, предназначенная для технических, вспомогательных помещений. Сюда можно отнести кладовки, чердаки, подвалы и т.д.

Служебная лестница – это конструкция, предназначенная только для сотрудников (в больницах, роддомах, торговых залах, зданиях культуры и городских служб, зданиях для производственных работ, цехах на заводе, спортивных стадионах и т.д.). Такая лестница для персонала имеет небольшие размеры и позволяет передвигаться малому количеству людей.

Аварийная лестница (запасная, эвакуационная) – это конструктивный элемент, который может быть расположен и внутри здания, и снаружи. В случае стихийного бедствия или пожара такая лестница должна обеспечить эвакуацию людей, если главная лестница по каким-либо причинам недоступна.

Пожарная лестница – это конструкция, выводящая на крышу здания, она предназначена для пользования пожарными, иногда она является приставным средством. В случае, если наклонная лестница конструктивно создает помехи, можно сделать из нее вертикальную с соблюдением всех правил по доступу и обеспечению безопасности, то есть сохранения ее прямого назначения.

Требования к обустройству лестницами общественных зданий

Дизайнеры, разрабатывающие внешний вид с учетом практичности конструктивных элементов внутри помещения, а также строители двухуровневых квартир, разноуровневых этажей в офисах, должны еще до начала работ учитывать размещение лестниц, их вид и тип, чтобы рассчитать правильно все нагрузки и выполнить проект с учетом всех деталей. Здесь нужно заранее просчитать способы крепления лестниц к стенам или другим несущим конструкциям, сделать верные размеры проемов и определить местоположение их в перекрытиях между этажами.
Сюда же входят основные требования по нормативным документам, касающиеся уклона, параметров ширины маршей, соединительных площадок, числа ступеней в одном марше.

Всевозможные требования к лестницам и площадкам включают нормативы по расчету нагрузок, позволяющих эксплуатировать лестницу, и средств, повышающих безопасность и комфорт пользования лестницей: поручни, поручни для детей, достаточно высокие ограждения и гладкие перила, неширокие расстояния между планками заполнителя в ограждении лестницы.

Как это делается

Определить планируемый тип лестницы легко. Для чего предназначено будущее здание, и где лестница должна быть расположена, подскажет эскиз. Когда она еще в стадии проектирования, следует обратить внимание на следующие детали: какая интенсивность движения людской массы будет проходить на лестнице, какая планируется разность уровней, между которыми она будет установлена; какого размера, формы предполагается иметь пространство для ее размещения, по какой технологии будет строиться, будут ли и где расположены опоры; какие предполагаются максимальные нагрузки в ходе эксплуатации, и, разумеется, ее внешняя презентабельность. Последний нюанс зависит в целом от назначения проектируемой лестницы, но и самые простые варианты можно построить со вкусом, чтобы ансамбль здания и его всех элементов в целом гармонировал и соответствовал эстетическим требованиям.
Когда тип лестницы выбран, нужно заняться ее параметрами. Следует просчитать количество маршей, их размеры длины и ширины, размеры межэтажных площадок, их форму, и количество.

Количество ступеней и параметры по СНиП

СНиП требуют, чтобы в жилых зданиях количество подъемов внутри одного лестничного марша было от 3 до 18, что касается правил СНиП для общественных зданий и сооружений, они ограничивают количество подъемов внутри одного лестничного марша от 3 до 16. Недопустимы лестничные марши в общественных зданиях с элементами винтовых лестниц, забежных ступеней, прочие декоративные элементы, если использование этого лестничного марша подразумевает его эвакуационное назначение.
Согласно этим правилам, нужно учитывать и размеры ступеней. Нормативы говорят о том, что ширина не должна превышать 0,25 м, а высота – 0,22 м. Размеры недопустимо делать различными, в противном случае травмоопасность лестницы повышается.

Расчет уклона лестничного марша по требованиям СНиП

Если лестница в одноэтажном здании может производиться с уклоном 1:1,5, то в зданиях выше двух этажей (включительно) уклон марша должен составлять 1:1,75. Эвакуационные и пожарные лестницы допускают больший угол, максимальный уклон таких лестниц 1:1,25.
Значения уклона меняются в зависимости от ширины и высоты ступеней на лестнице. Чем шире ступени, тем меньше угол наклона, то есть подъем получается более пологий, а чем уже ступени, тем круче угол уклона лестницы.

В среднем угол уклона для вспомогательных лестниц (пожарных, эвакуационных, пожарных) допускается до 45 градусов, лестница в жилых помещениях может быть наклонена от 30 до 45 градусов, лестницы в общественных местах – от 20 до 30 градусов, уличные – от 5 до 20 градусов.

Въезды для людей с ограниченной подвижностью

По нормативам множество магазинов, торговых маркетов, аптек должны быть оборудованы пандусами. Угол уклона пандуса должен не превышать 5 градусов.
Этот момент регулирует СНиП 35-01-2001, который обозначает обеспечение доступности в общественные здания для пожилых людей, для инвалидов, передвигающихся на инвалидной коляске и с тростью, для людей с ограниченной подвижностью. Размеры пандуса должны обеспечить передвижение и, в частности, эвакуацию людей в безопасном виде, поэтому конструкция пандусов должна отвечать следующим нормам:

  • Ширина — 1,35 м и шире (если пандус широкий, более 2,5 метра, нужна установка разделительных поручней, если он односторонний, допустима ширина 1 м),
  • Ступени лестничного марша строго одинакового размера,
  • Высота ступеней максимум 15 сантиметров и ширина проступи не меньше 30 см,
  • Скругленные ребра ступеней, наличие бортика по краю не менее 2 см высотой.

Только после главных расчетов, утвержденных в эскизе, можно приступать к выбору стиля и материала исполнения основного каркаса. Затем выбираются вспомогательные элементы. Это и материал (стекло, дерево, металл), и цвет, и фурнитура для отделки, и т.п. Тогда и эстетическое решение будет соответствовать конструкциям, отвечающим требованиям удобства, безопасности, красоты, долговечности и экономической целесообразности.

Требования к лестницам разного типа

При разработке проекта архитектурного объекта следует проектировать лестницы в доме одновременно с полным проектом здания, для полного представления о зонах аварийных выходов.
По назначению разные типы лестниц должны соответствовать специальным строительным нормам и правила (СНиП). Их учреждают органы исполнительной власти, регламентирующие градостроительную деятельность. Как правило, основные статьи СНиП 4-14-84, СНиП 21-01-97, СНиП 31-02-2001, ГОСТ 23120-78, ГОСТ 25772-83 используются для регламентирования конструктивных элементов.

Надо отметить, что следование ГОСТам является неукоснительным требованием для конструкций общественных зданий, а СНиП – лишь рекомендации, которых следует придерживаться.

Однако важность этих правил все же очевидна. Работа по расчетам в соответствии со СНиП и грамотное проектирование лестниц гарантировано создаст в помещении условия для максимально возможной безопасности жизни людей.

Каковы общие требования к любым видам лестниц в общественных зданиях

Конструкция должна быть максимально безопасной и удобной, поскольку движение людской массы в общественных местах очень интенсивное. Наименее травмоопасной считается прямая маршевая конструкция. И недопустимо использование винтовых конструкций, в частности, с забежными ступенями, иначе требования безопасности будут нарушены.
Надежность конструкции должна касаться не только способности выдерживать большие нагрузки (для достижения прочности используются только особо прочные материалы: бетон, железобетон), но и предусматривать надежные ограждения.
Такие элементы лестниц, как ограждения и ступени являются одним из главных критериев надежности, если выполнены в соответствии со СНиП.

Лестничные перила

Ограждения представляют собой перила, а максимальная боковая нагрузка на них составляет не менее 100 кг. Боковые перила должны выдерживать такой вес, а стойки (балясины) должны быть расположены на расстоянии 12-15 см (причем сокращать их нельзя). Как их заполнять, тоже оговаривается в стандартах ГОСТ. Можно сделать расстояние между стойками заполненными металлическим, стеклянным, пластиковым экраном в общественных местах (зданиях общего назначения). Для зданий же, где находятся дети (школы, детсады) использовать можно только вертикальные элементы, то есть не устанавливая экран. Техника безопасности в этом случае заключается в хорошей просматриваемости такого варианта.

Лестница оборудуется перилами с обеих сторон, высота каждого поручня составляет 0,85 м. Если речь идет о спортивных трибунах, высота перил увеличивается до 1 м. Можно расположить лестницу так, чтобы она с одной стороны прилегала к стене, но и в этом случае поручень потребуется, он устанавливается вдоль стены. На лестницах в детсадах, театрах, зданиях начальной школы устанавливаются дополнительные поручни, с узкими перилами на высоте 0,6-0,65 м. Если лестничный марш широкий (если его ширина свыше 2,5 м), по центру устанавливаются центральные перила.

Ступени и достижение безопасности согласно предусмотренным правилами случаев

Что касается ступеней, они должны быть изготовлены из антискользящего материала, или как минимум частично оным покрыты. Это могут быть прорезиненные наклейки, нескользкие полоски, бороздки в ступени с краю ступеней, облицованных полированным камнем, или покрытие их противоскользящим ковровым покрытием с резиновой основой, которая препятствует скольжению коврика по поверхности ступеней. Такие покрытия служат не только для каменных лестниц, но и для металлических, стеклянных, деревянных лестниц, и в последнем случае они продлевают срок службы лестницы.

Если лестница устанавливается в доме или помещении общего назначения, где есть дети, то ступени рекомендуется сделать глухими, с подступенком. Если помещение для большого количества детей, например, театр или лагерь с лестницей, где высота ступеней в среднем 15 см, дети в подвижном передвижении и неаккуратном падении могут получить серьезную травму, если конечность попадет между ступенями.

Освещение – значительный фактор в обустройстве лестницей зданий

Хорошее освещение лестницы должно особенно касаться верхней и нижней ступеней. Так же необходимо продумать легкий доступ к выключателям. Если лестница оборудована так, что контраст света и тени будет достаточно резким на ступенях, то и край ступени будет отчетливо виден. А это значит, что возможность травматичности на лестнице заметно уменьшится, потому что соскальзывание стопы с края ступени будет исключено. По статистике большинство травм происходят именно из-за плохой видимости или сливающихся теней на лестнице.
Если освещением заниматься всерьез, очень удобно зарекомендовала себя система автоматического включения-выключения света, длящаяся несколько минут и реагирующая датчиком движения на любое перемещение по лестнице или вхождение в зону видимости датчика.
Окна, мимо которых проходит уровень лестничного марша, если он прилегает к стене, где расположено окно, требуется ограждать во избежание выпадения с лестницы в окно.

Виды лестничных маршей, допускаемые СНиП

СНиП требует, чтобы в общественных учреждениях, многоэтажных многоквартирных домах жители пользовались только двухмаршевой лестницей. Этот вариант классически выглядит так: между двух этажей сконструированы два лестничных марша, соединяющиеся между собой межэтажной площадкой. Варианты для придания нестандартности жилью, но оставаясь в рамках данных правил, могут быть следующими:

  • П-образные пролеты, соединенные прямоугольной межэтажной площадкой,
  • П-образные пролеты, соединенные трапециевидной межэтажной площадкой (т.е. с использованием забежных ступеней для сглаживания и скругления угла),
  • Г-образные марши, соединенные квадратной межэтажной площадкой,
  • прямые марши, следующие один за другим последовательно, однако расположенные по прямой линии, соединенные небольшой площадкой и т.д.

Размеры лестничных маршей согласно СНиП

СНиП требует от конструкции соблюдения правильных размеров. Например, рекомендуется делать лестницу шириной, аналогичной ширине лестничной площадки. Есть ограничения на минимальный размер. Лестница не может быть уже 1, 05 м. Если говорить о коридорных лестницах, допустимы конструкции не меньше 1,2 м. Если речь идет о подвальной конструкции, можно ограничиться 0,9 м или более. Если говорится о пожарной лестнице — оставляйте не менее 0,7 м.

Аварийные, пожарные и эвакуационные лестницы и требования к их оборудованию

Эвакуационные и пожарные лестницы подвергаются запрету, если их конструкция содержит винтовые, криволинейные конструкции, забежные ступени, разные размеры ступеней на одном участке.
Эти нормативы строго отвечают требованиям безопасности при эвакуации. Что же касается пожаробезопасности, то такая лестница должна быть изготовлена из огнестойких материалов. Как правило, это железобетонные конструкции или металлические лестницы. Все требования, оговоренные ранее в виде параметров ступеней, площадок, уклона и освещенности, применяются и к пожарным лестницам. Такие лестницы должны выводить людей наружу, на улицу или в отдельное помещение, защищенное дверью от огня и других аварийных воздействий вне аварийного здания.

Требования к оборудованию аварийных лестниц

Географическое положение и климатическая зона, где построено здание, влияет на выбор вида аварийной лестницы.
В регионах с холодным климатом такие лестницы разрешается устанавливать и снаружи, однако нельзя делать это выше уровня второго этажа. Непременным условием является здесь также то, что здание не относится к числу детских учреждений.
Смонтированные снаружи внешние пожарные лестницы должны предусматривать, чтобы ступени не покрывались снегом, наледью и инеем, чтобы они могли не задерживать на ступенях грязь, песок, осадки. Это очень важное требование, поскольку паникующие люди в течение эвакуации торопятся и ведут себя неосторожно.

Аварийные лестницы, смонтированные снаружи зданий, должны выполняться из очень износостойкого и антикоррозийного материала, например, нержавеющей стали либо металла, покрытого антикоррозийным составом.

Пожарные лестницы, расположенные внутри зданий, могут выполняться из металла со специальным огнеупорным покрытием или бетона. Строго запрещается для установки лестниц использовать материалы, способные выделять в процессе горения токсичные вещества. Каждый элемент таких лестниц (поручни, балясины, ступени) должен также отвечать требованиям правил.

В заключение

Следует помнить, что лестничные марши, установленные в общественных зданиях, не должны включать элементы винтовых лестниц, забежные ступени, декоративные элементы в форме ковки или других выпирающих частей, если использовать эту лестницу планируется и в качестве эвакуационной.

Выполнив все требования СНиП и ГОСТы по обеспечению безопасности в помещении или вне его, можно уверенно начинать возведение здания с проектированными лестницами без опасений, что здание не пройдет ввод в эксплуатацию или когда-либо послужит причиной бедствий.

Имея уверенность в том, что ваша лестница не нарушает требований, уделите внимание дизайнерской части, ведь этот конструктивный элемент служит одним из выразительных предметов интерьера внутри помещения и архитектурным компонентом снаружи — и хотя бы те же существенно улучшат внешний вид.

Каковы варианты обустройства лестницей дома? Давайте обсудим в комментариях к статье, практический опыт всегда ценен и будет интересен другим.

Лестничная конструкция, ее внешний вид, удобство и безопасность имеют важнейшее значение для любого дома. Удачный дизайн лестницы повышает общий уровень комфорта людей, которые будут ею пользоваться в будущем, а также влияет на уровень эргономичности помещения. Учитывая важность и значимость конструкции, регулированию на законодательном уровне подвергаются практически все ее элементы: ширина и протяженность пролета, размер ограждений, количество и высота ступеней лестниц (ГОСТ и СНиП).

Значение своевременного расчета параметров

Базовые конструкции рассчитывают еще на этапе разработки проекта дома. Ширина и высота позволяет строителям вычислить важнейшие параметры будущего здания.

Зачастую при разработке проекта лестниц руководствуются действующими нормами и пожеланиями владельца здания. Соответствие административным документам, регулирующим строительно-ремонтные работы, обязательно. Ведь чертеж красивой, поражающей воображение лестницы, — это полдела. Конструкция должна быть функциональной, надежной, удобной и безопасной.

Особенно пристального внимания требуют лестницы в назначения или в учебных заведениях.

Как именно регулируется строительство лестниц

Документы, которые содержат стандарты, нормы и правила, в согласии с которыми должны быть возведены все лестницы, — ГОСТ и СНиП.

Для лестниц из бетона и железобетона существуют ГОСТ 8717.1-84 и 8717.0-84. Последний документ распространяется и на лестницы, выполненные из металлоконструкций.

Отдельные их пункты описывают то, какой высоты должны быть марши, сколько ступеней в них следует разместить и какой высоты их нужно делать. Также оговаривается угол, под которым размещают лестничный пролет, ширина площадки и тип ограждений.

Некоторые размеры приведены с указанием конкретных значений, другие представляют собой диапазон, в пределах которого мастера-строители могут выбирать подходящие для них цифры.

Что значит «оптимальный наклон лестницы»?

Угол, под которым будет расположена лестничная конструкция в частном доме, многоэтажной квартире или здании общественного назначения — это рекомендуемые значения. Минимальный угол составляет 20 градусов, максимальный — 50 градусов.

Меньший угол указывает на то, что лестница располагается низко, то есть она пологая. Конечно, по таким ступеням довольно легко подниматься и снижается риск падения, но подобная конструкция получается в разы длиннее и занимает гораздо больше места. Зачастую дизайнеры призывают владельцев к экономии жилого пространства путем сокращения длины лестницы. ГОСТ устанавливает максимально допустимый угол наклона на уровне 50 градусов, так как более крутые ступени небезопасны для поднимающегося человека.

Правда, существуют исключения, такие как монтаж лестниц на чердаки и в подвалы. Здесь могут быть разрешены крутые лестницы из-за их нечастого использования и ограниченности пространства.

Оптимальным (для частного дома) считается лестничный пролет, наклоненный под углом 30-35 градусов. Этот диапазон показателей соответствует естественным ритмам движения человека.

Какие данные принимают в расчет в процессе разработки проекта

Наиболее важными параметрами, влияющими на лестничную конструкцию, являются:

  1. Высота каждого этажа.
  2. Общие площади внутренних помещений.
  3. План расположения окон, дверей и открытых проемов.
  4. Форма и особенности стен комнат (ниши, выступы).

Эти данные, которые определяют по строительным чертежам, влияют на то, какой будет высота ступеней лестниц, ГОСТ также обязательно учитывается. Кроме того, полученные цифры позволяют увидеть, какой будет общая высота лестницы, длина маршей, количество и размер поворотных площадок.

Существование установленных параметров вовсе не означает, что лестничную конструкцию не нужно рассчитывать. Индивидуальные проекты необходимы, так как на конечные размеры влияют многие факторы (материал изготовления лестницы и ограждения, тип их отделки, материалы, использованные при оформлении интерьера).

Как вычисляется лестниц (ГОСТ)?

Угол наклона конструкции зависит от того, сколько будет ступеней, от их высоты, а также от расстояния между ними.

Стандарты определяют административные документы — ГОСТ и СНиП. Высота ступеней лестницы может быть от 12 см до 22 см. На выбор конкретного размера влияет место размещения конструкции и ее назначение. Для тех лестниц, которыми интенсивно и часто пользуются, рекомендуют выбирать значение около 14,5-17,5 см.

Говоря о глубине проступи (горизонтальной плоскости, на которую ступает человек), следует указать ее оптимальный показатель: разрешенный диапазон составляет от 25 см до 40 см. Однако самыми удобными признаны ступени, ширина которых 30-37 см.

Обоснованием этих значений становится размер стопы среднего человека, а также ширина его шага. Если по каким-либо причинам не могут быть применены оптимальные параметры или запланированный уклон лестницы препятствует размещению ступеней таких размеров, разработчики проекта уменьшают глубину до 14,5 см. При этом они предусматривают выступ, увеличивающий глубину на два или три сантиметра (свес ступени).

Что такое подступенок и какой должна быть его высота

Высота степеней любой лестницы напрямую зависит от размера подступенка и толщины самой ступени. Подступенком называется вертикальный элемент, расположенный между двумя проступями.

Как уже было отмечено, стандартная высота ступени лестницы составляет 14,5-17,5 см. При этом процесс расчета параметров предусматривает обязательную проверку на удобство и безопасность. Для этого складывают ширину проступи и высоту подступенка (по чертежу). Если сумма находится в диапазоне от 44 см до 48 см, то лестница может считаться безопасной.

Количество ступеней

Стандартный лестничный марш в среднем содержит 12-15 ступеней. Это количество позволяет большинству людей спокойно подняться от начала до конца конструкции или до лестничной площадки.

Чтобы определить, сколько ступеней будет иметь возводимая лестница, мастера используют следующий метод:

  1. Вычисляют или измеряют общую длину лестницы (расстояние от первой ступени до пола второго этажа).
  2. Делят полученную длину на примерную высоту подступенка.
  3. Округляют полученный размер до целого числа и выполняют пересчет с учетом новых данных.

Этот алгоритм довольно упрощен, так как в процессе реальных расчетов принимаются во внимание многие другие факторы (толщина напольного покрытия на первом и втором этажах, тип самой лестницы, отделка ступеней).

Особенности лестниц из бетона

Сегодня выбор лестничной конструкции для многих владельцев домов облегчен существованием готовых модулей из высококачественного бетона (марка не ниже В15).

Их изготовлением занимаются сертифицированные производители, поэтому соблюдены все требования ГОСТ и СНиП (высота ступеней лестницы, их глубина и ширина, а также угол наклона).

Использование таких конструкций значительно облегчает, ускоряет и удешевляет возведение лестниц. ЖБ-лестницы очень прочны и поддаются декорированию различными материалами и техниками, поэтому их устанавливают как в жилых домах, так и в общественных зданиях.

Отдельные аспекты проектирования лестниц

Высота ступеней лестниц (ГОСТ это предусматривает) должна быть одинаковой для всех элементов лестницы. Это обязательное требование, которое призвано обеспечить равновесие человека, перемещающегося между этажами.

Кроме того, специалисты утверждают, что людям более комфортно завершать подъем или спуск той ногой, которой они начали движение по лестнице. Поэтому многие конструкции содержат нечетное количество степеней.

Если площадка между маршами состоит из нескольких уровней, разница в их высоте должна быть равна высоте ступени.

Винтовые лестницы и их ступени

При проектировании винтовых или спиральных лестниц дизайнерам приходится иметь дело с забежными ступенями. Требования, касающиеся их высоты, остаются такими же, как и для прямых, поворотных или комбинированных конструкций.

Однако, в силу специфичной формы ступеней, строгому регулированию подвергается глубина проступи и ширина самой лестницы.

Это связано с тем, что передвигаться по винтовым конструкциям не настолько удобно и безопасно, как по традиционным. По этой причине дизайнеры не советуют возводить такую лестницу в качестве основной.

Зачастую винтовые лестницы служат для подъема на чердак или как вспомогательное средство передвижения. Правда, многие современные конструкции винтового типа имеют очень красивый дизайн и становятся главным украшением комнаты. Для повышения комфорта будущих жильцов их ширина и высота между ступенями лестницы должны быть максимально приближенными к оптимальным параметрам.

Винтовые лестницы совершенно не подходят для установки в общественных зданиях и учебных учреждениях. Также их следует избегать, если в доме будет жить человек с ограниченной подвижностью. Правда, если владелец все же очень хочет видеть в своем доме именно такую лестничную конструкцию, ему следует разместить все значимые объекты и помещения (спальню, кухню, гостиную) на первом этаже.

Вопросы проектирования лестниц

Тип лестницы и место ее расположения определяется исходя из назначения здания или помещения, в котором она должна быть установлена.

При проектировании лестниц, как правило, принимают во внимание следующие основные условия и требования: какого типа движение должна обеспечивать лестница, будучи при этом безопасной и удобной; какова разность уровней; какого размера и какой формы имеется пространство для размещения лестницы; какая строительная технология применима в данных условиях; где и в какой степени лестничные конструкции могут иметь опоры; должны также учитываться нагрузки, которые будет воспринимать лестница в процессе эксплуатации; а также то, каким эстетическим требованиям должна отвечать лестница в зависимости от своих функций и окружающего интерьера.

Выбрав тип лестницы, определяют ее параметры, а именно: количество маршей, полезная ширина, длина горизонтального заложения каждого марша, количество и длина лестничных площадок.

Требования к лестницам содержатся в ряде нормативных документов, приведем выдержки из некоторых.

Определяет, что число подъемов в одном лестничном марше или на перепаде уровней должно быть не менее 3 и не более 18. Наименьшую ширину и наибольший уклон лестничных маршей следует принимать согласно таблице.

Согласно число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа, допускается не более 18 подъемов. Ширина лестничного марша в общественных зданиях должна быть не менее ширины выхода на лестничную клетку с наиболее населенного этажа. Предусматривать на путях эвакуации винтовые лестницы и забежные ступени, а также разрезные лестничные площадки, как правило, не следует.

Для архитекторов само собой разумеющимся считается, что проектирование лестниц должно осуществляться на стадии проектирования всего здания в целом. Но практике часто оказывается иначе.

Дизайнеры и строители, работающие в двухэтажных квартирах, частных домах или разноуровневых офисах, достаточно часто сталкиваются с одной и той же проблемой. Заказчики вспоминают о том, что необходимы лестницы, лишь в период отделочных работ, когда общестроительные работы уже закончены. А ведь лестницы являются конструктивной частью здания . И только на стадии проектирования всех частей здания в целом можно грамотно решить планировочные задачи, а также определить способы крепления лестниц к несущим конструкциям, определить размеры и местоположение проемов в междуэтажных перекрытиях. При этом соблюсти требования нормативных документов по уклону, ширине маршей и площадок, количеству ступней в марше, нагрузкам, и т.д., а также обеспечить удобство пользования лестницей.

И только определив для себя диапазон творческой свободы, проектировщик может приступить к решению и эстетических задач. Выполнить пожелания заказчика по выбору стиля, материала, цветового решения, и т.п.

Только увязывая лестницы с общим конструктивным, планировочным и эстетическим решением всего сооружения, можно создать действительно удобные, безопасные, красивые, долговечные и экономически целесообразные конструкции. Отступление от этого правила обернется для заказчика в лучшем случае дополнительными материальными затратами (придется использовать неэффективные дорогостоящие конструктивные решения), или придется расплачиваться неудобством эксплуатации лестницы, которая получится слишком узкой, с чересчур большим уклоном или с неудобными ступенями.

Безопасность

Лестница — это зона повышенного риска. Поэтому при проектировании особое внимание необходимо уделить крутизне или уклону лестницы, ограждениям, освещению, расположению площадок, размерам лестничных проемов.

Допустимый уклон лестничного марша определяется исходя из нормативных документов (см. выше). При этом уклон должен быть постоянной величиной и не должен изменяться на протяжении средней линии лестничного марша. Высота каждой ступени должна быть строго одинаковой; неодинаковая высота ступеней является причиной многих травм, полученных на лестницах.

Ограждения должны выдерживать боковую нагрузку порядка 100 кг, чтобы взрослый человек мог спокойно на них опереться. Расстояние между вертикальными стойками перил не должно превышать 150 мм, а если в доме есть дети — 120 мм.

Если в доме есть дети, то лучше также сделать лестницы с подступенком («глухие»), т.к. высота ступеней обычно не меньше 15-17 см, и ребенок может получить травму, попав между ними.

Особое внимание надо уделить освещению лестницы, необходимо заранее продумать, чтобы выключатели были доступны. Особенно хорошо должна быть освещена первая и последняя ступенька. Хорошо, если свет и тень будет резко контрастировать на проступи и подступенке. В результате граница станет четко видимой, ведь большинство травм происходит из-за соскальзывания ноги именно с края ступени. Удобной является система, автоматически включающая свет на несколько минут, достаточных для того, чтобы подняться или спуститься.

При расчете лестницы необходимо учитывать высоту между ступенями и потолком (краем перекрытия, балками, и т.п.). Для удобства передвижения оно не должно быть меньше 2 м. Это требование определяет и размеры лестничного проема.

Безопасность лестницы зависит также и от материала, из которого сделаны ступени. Если лестница облицована полированным камнем, то необходимо дополнительное противоскользящее ковровое покрытие, закрепляющееся на ступеньках. Специальные коврики для ступенек используются не только для каменных ступеней, они могут быть закреплены на ступеньках из любых материалов. Они не только препятствуют скольжению, но и защищают лестницу, продлевая срок ее службы. Коврики бывают из разных материалов: сизаля, натуральной шерсти, полипропилена, полиамида или резины. Каждый коврик прочно фиксируется на любой поверхности, основа из латексной резины не дает «просачиваться» песку, грязи, воде.

Что бы правильно спроектировать лестницу, необходимо не только грамотно выбрать её местоположение, но и учесть нормы проектирования лестниц, изложенные в соответствующих главах СНиП.

Параметры лестничных площадок и маршей.

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов переносимых вещей.

  • Минимальная ширина лестничного марша : для внутриквартирных лестниц – 80 см, для 2-этажных зданий – 90 см, для жилых зданий большей этажности – 105 см, для общественных зданий – 135 см
  • Максимальная ширина марша : для жилых зданий – 140 см, для общественных – 240 см.
  • Полезная ширина марша поворотной лестницы и лестницы, соединяющей более 2-х этажей должна быть не менее 1.0 м, что бы обеспечить одновременный проход двух человек и пронос крупногабаритных предметов.
  • Ширина многомаршевых лестниц должна быть одинаковой на всем протяжении лестницы.
  • Между лестничными маршами, расположенными во встречном друг к другу направлении, должен быть зазор не менее 50 мм.
  • Ширина лестничных площадок должна быть не менее 120 см и не менее ширины марша.
  • Длина лестничных площадок между маршами должна быть не менее 1,3 – 1,4 м (это средняя длина двух шагов взрослого человека)
  • Длина лестничных площадок у входных дверей может быть 1м, если двери раздвижные или открываются в противоположную от лестницы сторону. В противном случае длина площадки равна ширине дверного полотна + минимум 60см.

Уклон лестницы, расчет ступеней

При проектировании лестницы одновременно учитываются два: удобство (безопасность) передвижения по лестнице и минимизация занимаемой лестницей площади. Безопасность лестницы зависит от её уклона и параметров ступеней.

  • Количество ступеней в одном марше лестницы должно быть не менее 3-х и не более 16. При меньшем количестве легко оступиться, большее делает лестницу «утомляемой» и требуется устройство промежуточной площадки.
  • Число ступеней в марше желательно предусматривать нечетное, так как человеку удобнее начинать и заканчивать движение по лестнице с одной и той же ноги.
  • Рекомендуемый уклон лестницы находится в пределах 1:2 – 1:1,75 (от 20 до 26,7 градусов).
  • Максимальный уклон лестницы для ходьбы 1:0,85 (50 градусов)
  • Минимальный уклон лестницы для ходьбы 1:2,75 (20 градусов)
  • Максимальная высота ступеней лестниц : в жилых и общественных зданиях –19 см, для внутриквартирных лестниц – 20 см, для подвальных и чердачных – 21 см.
  • Минимальная высота ступеней – 12 см.
  • Максимальная ширина ступеней лестниц : в жилых и общественных зданиях –26 см, для внутриквартирных лестниц – 23 см, для подвальных и чердачных – 21 см.
  • Минимальная ширина ступеней – 25 см. Для лестниц ведущих в нежилые помещения (подвал, чердак) минимальная ширина ступеней – 20 см.
  • Высота ступеней лестницы в переделах одного марша не должна различаться более чем на 5 мм.
  • При ширине ступени до 26 см величина её свеса не должна превышать 3 см.
  • Забежные (клиновидные) ступени на внутренней границе полезной ширины должны иметь проступь шириной не менее 10 см и 26 см на средней линии марша.
  • Радиус кривизны средней линии марша с забежными ступенями должен быть не менее 30 см.
  • Расстояние между любой ступенью лестницы и потолком должно быть не менее 2-х метров.

Что бы спроектировать удобную и безопасную лестницу, нужно воспользоваться Формулой уклона марша, определяемую как коэффициент отношения ширины ступени к её высоте: k=b/a

При ширине ступени от 26 до 30 см и величине коэффициента в пределах от 1,75 до 2 – лестница считается удобной. Удобными будут такие соотношения ширины ступени к её высоте как 30/15 (k=2), 31/16 (k=1,94) и 29/17 (k=1,70).

Параметры перил (ограждений)

  • Высота перил междуэтажных лестниц должна быть не менее 90 см, для лестниц высотой более 12 м – 110 см.
  • Для лестниц, используемых детьми, высота ограждений рекомендуется 150 см.
  • Высота ограждений наружных входных лестниц при подъеме на 3 и более ступеней должна быть не менее 80 см.
  • Лестницы, имеющие более 5 ступеней, при ширине марша до 125 см оборудуются поручнем с одной стороны, при ширине марша 125 – 250 см с двух сторон. Лестничные марши шире 250 см оборудуются дополнительными перилами по центру марша.
  • Отсутствие ограждений допустимо для лестниц из 5 ступеней и меньше.
  • Расстояние между балясинами (стойками перил) не должно быть больше 12 см при высоте лестницы от пола свыше 150 см.
  • Перила лестницы должны выдерживать нагрузку 100 кг/м.

Схематическое изображение лестницы и её составляющие

По техническим нормам и СНиПа, лестницы должны соответствовать тем условиям, в которых они установлены. В среднем, стандарты по строительным правилам одинаковы, но могут отличаться по типу конструкции. Как известно, лестничные конструкции есть в совершенно разных зданиях, в частности, больницах, ресторанах, на заводах, а также в торговых центрах и тому подобных учреждениях.

На сегодня есть новые правила, предъявляемые к переносным лестницам, которые используются, в основном, при строительных и отделочных работах. Согласно СНиП, требования и привила поведения должны соблюдаться безоговорочно, чтобы не столкнуться с несчастным случаем.

А именно:

  1. Категорически запрещается превышать вес нагрузки, который указан производителем.
  2. При эксплуатации, ноги должны быть расположены на одной ступени, а корпус тела должен располагаться между боковыми верхними частями лестницы. Взбираться и спускаться нужно только лицом к ступеням.
  3. Нежелательно использовать сборные конструкции на улице в плохую погоду.
  4. Устанавливая раздвижную лестницу около открывающегося дверного или оконного проема, нужно предварительно позаботиться о своей безопасности.
  5. При работе с приставными лестницами, нужно использовать специальную обувь, а также подниматься по одной ступеньке, наступая сначала на нижний, а не по несколько, чтобы исключить резкий перепад давления на конструкцию.
  6. Такие лестницы должны использоваться исключительно одним человеком, а рядом нельзя устанавливать такие же изделия не ближе, чем на 1 м.
  7. Если лестница располагается на высоте более 4 м, то, чтобы исключить скольжение и падение, внизу должен находиться второй человек для страховки.

Нежелательно становиться на верхний край приставной лестницы, чтобы сохранить равновесие.

О том, как сделать и правильно эксплуатировать приставную лестницу, рассказывается в статье: . Конструкция и устройство разных типов приставных лестниц.

СНиП ступеней лестницы

Есть определенная инструкция, по которой производится оборудование лестниц, независимо от того, где устанавливается лестница.

Например, на производстве, в общественном здании или в многоквартирном доме.

При любом назначении конструкции, инструкция следующая:

  • В качестве покрытий для антискольжения можно использовать резиновые коврики, нескользкие полоски, пробивки полосок по краям ступеней;
  • Независимо от лестницы, будь то металлическая, стеклянная, деревянная или бетонная, они должны быть обустроены по всем стандартам СНиП;
  • Лестница должна быть пологой;
  • Если лестница устанавливается в жилом здании общего назначения, в частности, если по ней будут ходить дети, то нужно обустроить ее подступенником;
  • Если лестница предназначается для регулярной и большой нагрузки, например, устанавливается в детском лагере или же театре, то по высоте ступени не должны превышать 15 сантиметров;

Основное правило ко всем конструкциям – это то, что они должны быть неподвижные.

Требования к лестницам

Помимо правил пользования, к лестницам предъявляются требования строительства, по которым нужно для конкретного сооружения выбирать конструкцию.

Например по:

  • Типу;
  • Виду;
  • Высоте;
  • Ширине.

Организация по охране труда и тому подобные учреждения проверяют лестницы на предъявляемые к ним требования. Стоит заметить, что при проектировании архитектурных объектов, немало внимания уделяется именно лестницам, которые, в основном, должны быть цельной частью сооружения, причем не только для обычной эксплуатации, но и для аварийных ситуаций, причем они должны быть незадымляемые, что требуют нормы охраны пожарной безопасности.

Выдает их орган исполнительной власти, который регламентирует градостроительные виды деятельности. Основные статьи по СНиП 4-14-84, СНиП 21-01-97, СНиП 31-02-2001, ГОСТ 23120-78, ГОСТ 25772-83, которыми стоит руководствоваться, даже если требуется заливать пандусы.

Условия СНиП на лестницы в общественных зданиях

Нюансы изготовления и правила пользования лестницами

Стоит заметить, что от географического положения здания и климатической зоны зависит выбор места, где будет установлена аварийная лестница. Если речь идет о регионе с холодным климатом, то лестницы допустимо устанавливать снаружи помещения. Однако такие лестницы не должны превышать уровень второго этажа, а также категорически запрещено использовать их для детских учреждений.

Устанавливая лестницу снаружи, нужно постоянно следить за отсутствием наледи и мусора на ступенях, что может стать причиной чрезвычайной ситуации при эвакуации. Требование это обязательно, так как в панике человек не контролирует свои действия и, в частности, может спотыкаться, поскальзываться и всячески подвергать свою жизнь опасности.

Материал для таких лестниц должен быть износостойкий и антикоррозийный металл, в частности, нержавеющая сталь или любой другой прочный металлический каркас, но покрытый антикоррозийным составом.

Если лестница расположена внутри помещения, то ее можно делать из металла и бетона, но обязательно пожароустойчивых.

Характеристики и ГОСТ лестниц (видео)

Стоит отметить тот факт, что конструкции должны соответствовать нормам и стандартам ГОСТ при обустройстве лестниц, так как это не только может стать причиной травм и других проблем, но и приведет к наложению серьезных штрафов от специальных органов, которые ведут четкий контроль за соблюдением требований.

Сколько ступеней должно быть на лестнице. Требования СНиП к размерам шага. Варианты высоты в разных вариантах

Мечта каждого человека — иметь собственную квартиру, а еще лучше дом. Многоэтажный дом свидетельствует о том, что хозяин имеет приличный доход или является мастером на все руки. Но дело не в том, нужна ли лестница в любом двух- или трехэтажном доме. Хорошо, если при монтаже специалисты учли все нюансы: уклон, высоту и ширину ступеней.Тогда лестница будет одинаково удобна для подъема и пожилым людям, и детям, а главное, еще и безопасна. Давайте узнаем, как рассчитать ступени для такой лестницы.

Высота и ширина лестницы

Ступени разной высоты и ширины представляют прямую угрозу для человека. Спустившись по ним в темноте, можно споткнуться, подвернуть ногу или пропустить шаг и упасть. Поэтому, прежде чем проектировать лестницу в помещении, составьте чертеж и посчитайте, сколько нужно ступеней, какова будет их высота и ширина (плоскость для подножия).

Лестничный уклон

Идеально, когда лестница имеет уклон 24-38º. Если угол наклона больше 45º, то по такой крутой лестнице требуется спускаться назад. Однако при этом экономится место в комнате; для плоского требуется больше места.

Расчет количества шагов

Для расчета количества ступеней нам понадобятся две величины: h и l, где h — высота лестницы, l — длина. Измерить эти величины очень просто: h — расстояние от пола первого этажа до пола второго, l — проекция лестницы на пол первого этажа, иначе говоря, расстояние, которое товар возьмут на первом этаже.Предположим, что h = 2,4 м, а l = 3,6 м, и нам нужно рассчитать ступени для лестницы таких параметров.

Зная эти замеры, можно подобрать количество и размер ступеней. Удобно, если одна ступень имеет высоту подступенка 16,5-23,5 сантиметра, а ширина проступи (а) 22,5-26 сантиметров. Исходя из этого, вычисляем количество шагов (n). Для этого нужно общую высоту (h) разделить на высоту подступенка (h2), нас устраивает h2 = 20 сантиметров, получаем:

n = h/h2 = 240/20 = 12 шагов.

Следовательно, ширина (а) проступи ступени будет равна проекции лестницы на пол (l), деленной на количество ступеней (n):

а = л/н = 360/12 = 30 сантиметров, чуть больше указанной выше нормы, что не столь важно.

Материалы для изготовления лестниц

Для закупки материалов нам также понадобится размер, а именно длина самой лестницы (с). Найти это значение нам поможет геометрия: исходя из теорем о прямоугольных треугольниках, квадрат гипотенузы (с) равен сумме квадратов катетов (а, b):

с² = а² + b² = h² + l² = 2.4² + 3,6² = 5,76 + 12,96 = 18,72 м²;

Угол наклона лестницы

Также по правилам прямоугольного треугольника мы можем легко вычислить угол наклона лестницы:

sin α = h/s = 2,4/4,33 ≈ 0,55;

α ≈ 34° — хороший, удобный уклон.

Прежде чем приступить к изготовлению лестницы, внимательно пересчитайте, желательно несколько раз, полученные результаты. Внимательно снимите мерки, чтобы не было ошибок и лестничный марш получился именно таким, как вы нарисовали.Благодаря четкой уменьшенной схеме изделия на миллиметровой бумаге можно найти ошибки в расчетах. Также с помощью этого чертежа вам будет намного проще рассчитать количество ступеней и другие параметры.

Для производства лестниц используются различные материалы, создаются нестандартные конструкции, которые подчеркивают индивидуальность помещения, удовлетворяя вкус владельца. Однако все модели без исключения объединяет главное предназначение: обеспечить удобство спуска и подъема.

Строительство дома, перепланировка своими руками – обычное явление. Обилие современных материалов позволяет без проблем создавать самые сложные конструкции. Лестницы не исключение.

Конструкция должна соответствовать установленным стандартам по следующим критериям:

  • высота;
  • ширина;
  • высота подступенка.


Перед тем, как приступить к непосредственному выполнению работ, необходимо ознакомиться с наиболее распространенными ошибками, сопровождающими монтаж лестницы своими силами.

Неправильная высота ступени

По стандартам максимальная высота ступени не может превышать 190 мм. На практике доказана неудобность конструкций с нарушением рекомендуемых габаритов. Слишком высокие ступеньки особенно неудобны для пожилых людей и маленьких детей.

Максимально допустимые показатели:

  • для жилых помещений — 190 мм;
  • для нежилых – 170 мм.

Внимание! Если особенности компоновки не позволяют выполнить стандарт, допускается коррекция с увеличением до 200 мм.

Не тот размер

Разная высота может привести к несчастным случаям. Нормальный ритм ходьбы и разные шаги — несовместимые понятия, не стоит экспериментировать.

Стандарты


Строительно-отделочные работы, независимо от назначения здания, выполняются по определенным нормам и правилам, которые распространяются и на лестницы. Пользователей в первую очередь интересует соблюдение установленных правил, так как от этого напрямую зависит безопасность.

Это довольно сложное архитектурное сооружение.

Следует отметить, что установленные требования могут быть скорректированы в зависимости от особенностей компоновки.

  • Одним из наиболее значимых стандартов является угол наклона, который колеблется от 27 до 45 градусов. Превышение стандартов приведет к слишком крутому подъему.
  • Высота ступеней лестниц регламентируется вторым стандартом.
  • Ширина ступени должна соответствовать размеру стопы, оптимальная ширина 280 -320 мм.Увеличение может вызвать трудный шаг. Если его уменьшить, спускаться будет неудобно.
  • Еще один стандарт касается ширины лестницы, 600 – 700 мм – оптимальный вариант для беспрепятственного передвижения одного человека, и этот показатель считается минимальным. Самым распространенным размером считается зазор от 900 до 1000 мм, удобная конструкция удовлетворит людей с разной массой тела и особенностями телосложения.

При лазании человек вне зависимости от телосложения тратит в два раза больше энергии, чем при ходьбе по ровной поверхности.В результате ряда экспериментов квалифицированные специалисты пришли к выводу: для создания идеальной конструкции необходимо увеличить размер подступенка вдвое — добавить ширину шага, так как этот расчет соответствует среднему шагу.

Расчеты


Практикуется использование нескольких расчетных формул. Профессионалы рекомендуют не экспериментировать, а использовать выверенные размеры, исключающие неприятные последствия.

Гораздо проще разработать проект по общепринятым формулам.Для человека, принявшего решение самостоятельно осуществить монтаж конструкции, лучше выбрать самый простой вариант, который поможет избежать путаницы и ошибок. Как известно, стоимость исправления ошибок всегда намного выше стоимости тщательного предварительного изучения.

Итак, наиболее распространенная формула расчета ширины и высоты рядовых ступеней: а+b=450±20 мм, где:

  • b — ширина ступени (проступи),
  • а — высота ступени (подступенка).

Запомнить его крайне просто, конечный результат удовлетворит ваши требования по благоустройству помещения.

Ширина протектора должна обеспечивать возможность уверенно опираться на поверхность полной стопой. Количество рассчитывается исключительно индивидуально для каждого помещения и, прежде всего, зависит от соотношения уклона и высоты этажа.

В идеале делается исходное графическое изображение предполагаемой конструкции с последующим переносом его на бумагу.Графическое представление значительно упрощает использование формул. Традиционно рисунки выполняются на миллиметровой бумаге или листе бумаги.

Деревянные лестницы


Самый распространенный вариант, привлекающий простотой монтажа и возможностью свободно проводить работы самостоятельно без специальных навыков, – это деревянная конструкция.

Деревянные лестницы бывают двух видов:

Шурупы

встречаются достаточно редко, как правило, это выход для ограниченного пространства, также их используют для создания оригинальных интерьеров.Эти конструкции ограничивают многие возможности. Например, массивную мебель занести практически невозможно.

Для создания деревянной винтовой лестницы необходимо провести сложнейшие расчеты, малейшая ошибка может привести к неутешительным последствиям. Если вы выбрали именно этот вариант, рекомендуется обратиться к профессионалу для разработки проекта.

Марширующий — относительно простая конструкция, позволяющая максимально проявить инициативу.

Основным элементом любого проекта являются этапы, которым необходимо уделить особое внимание. Они состоят из подступенка (вертикальной) и проступной (горизонтальной) плоскостей. Проступь наступает ногой, подступенок — вертикальная балка, расположенная под ступенькой, выполняет функцию опоры.

Практикуется создание конструкций без подступенка, но эти варианты отличаются незначительной прочностью и надежностью, подвержены деформации.

Существуют разные типы ступеней для лестниц:

  • радиус;
  • поворотный;
  • прямоугольный.

Количество ступеней и их ширина

В первую очередь необходимо определиться с количеством ступеней и высотой подступенка. Эти показатели являются базовыми и взаимосвязанными. Для измерения высоты конструкции необходимо определить расстояние от чистового пола нижнего этажа до пола следующего этажа.

Внимание! Деревянная лестница устанавливается исключительно на чистый пол.

В качестве примера возьмем конкретные значения, так намного проще объяснить правила расчета.

Итак, инструкция по расчету:

  • расстояние до потолка — 250 см;
  • межэтажное перекрытие в сочетании с полом — 35 см = 285 см;
  • высота подступенка — 17 см.

Расчет начинаем с показателя подступенка (стандартные размеры от 15,2 до 19,7 см).

Расчет количества ступеней осуществляется по следующей формуле:

  • делим высоту лестницы на высоту подступенка;
  • в нашем случае 16.76 = 285/17, результат округлить до 17 штук.

Возможны два варианта дальнейших действий по компенсации округления результата формулы.

  1. обкатка (первая ступенька) будет намного меньше остальных (17 см).
  2. сделать точный расчет и использовать соответствующий индикатор, что гораздо проблематичнее.

Высота подступенка


Высота подступенка лестницы определяется в зависимости от размаха конструкции:

Расчетная формула: (2R+G) = 2 подступенка + проступь, где:

  • 2R — удвоенная высота подступенка;
  • G — глубина протектора.

Результат вне зависимости от категории должен быть в пределах 550 мм-700 мм.

Для помещений с нестандартной планировкой (потолки) для выравнивания ступеней возможно незначительное понижение уровня пола верхней площадки. Ворота делать не рекомендуется; идеальным вариантом считается слегка наклонный пол, в виде пандуса.

Учитывая, что в формулах жертвуют миллиметры на округление результатов, уклон не будет бросаться в глаза, не будет доставлять неудобств в передвижении.

Для изготовления ступеней и подступенков применяют доски деревянные:

  • для подступенков, самая распространенная толщина 3 см;
  • для ступенек — 4 см.

С древесиной легко работать, поэтому вы можете легко регулировать размеры с помощью специальных инструментов. Для создания надежной прочной конструкции ступени и подступенки рекомендуется крепить саморезами и клеем.

Даже в результате самых точных расчетов возникает необходимость подгонки отдельных элементов, при этом главное не торопиться, так как восполнить недостаток гораздо проблематичнее.

Заключение

Используемая стандартная высота ступеней лестницы избавит вас от неприятных последствий, максимальная экономия возможна при точном расчете требуемых материалов.

Используйте формулы, учитывайте рекомендации профессионалов, и результат будет радовать функциональностью и безупречным внешним видом в течение длительного периода, не требуя дополнительного вмешательства. В видео, представленном в этой статье, вы найдете дополнительную информацию по этой теме.

Многие владельцы частных домов и коттеджей, занимающиеся проектированием и строительством лестниц своими руками, задаются вопросом, сколько ступеней лучше устроить в маршевой или винтовой лестнице. В каждом источнике можно найти разную информацию, но есть метод точного расчета количества ступеней для каждой лестницы, независимо от ее конструкции.

Эмпирический способ определения количества шагов

Люди строят лестницы уже более 2500 лет.За это время сформировалось огромное количество положений и правил о том, как именно должно рассчитываться количество шагов. В основном опытным путем было установлено, что более 15-16 шагов подряд — это слишком много для человека. В этом случае конструкцию необходимо либо разделить на небольшие секции, либо сделать винтовой.

13-15 ступеней — среднее количество для одномаршевой лестницы на второй этаж. Если количество ступеней более 16, рекомендуется разделить марши поворотной площадкой, либо устроить площадку в центре лестницы.Это также имеет элемент усиления конструкции. Центральная площадка, в отличие от забежных, является еще одним элементом, усиливающим конструкцию, так как опирается непосредственно на фундамент или несущие балки. Получается, что нагрузка на длинную лестницу распределяется более равномерно.

Метод расчета для определения количества шагов

Допустим, вы хотите полностью рассчитать свою лестницу с нуля. У вас есть высота от уровня чистового этажа на первом этаже до уровня чистового этажа на втором этаже.Например, это 310 см. Существует также общая длина лестницы, которую можно использовать. Например, это 450 см.


Зная ширину одной ступени — 28-32 см и рекомендуемую высоту 17-19 см, вы можете рассчитать сумму для своей лестницы. 450/30 = 15 шагов. 310/15 = 20,6 см. Это довольно высоко. По лестнице будет неудобно ходить. Это значит, что количество ступенек увеличиваем на 1, а их ширину уменьшаем до 28 см. Получаем 16*28=448 см. — длина лестницы.310/16 = 19,375 см. Приемлемое значение. Таким образом, можно построить одномаршевую лестницу.

Если увеличить количество ступеней на 2, а ширину оставить 30 см, то лестницу придется делать с забежными или с поворотной площадкой, так как 18 ступеней для маршевой лестницы много, не будет укладывается в параметр длины 450 см.

Таким образом, проведя небольшие практические расчеты, мы определяем не только количество ступенек в лестнице, но и тип лестницы, которую мы можем использовать в данном конкретном случае.

Размеры лестницы напрямую зависят от ее конструкции и материала изготовления. Если ошибиться в расчетах, то конструкция может выглядеть неприглядно и стать потенциально опасной. Как избежать ошибок при проектировании и правильно произвести расчеты — читайте в нашей статье.

Какие бывают конструкции лестниц и как их лучше сделать

В зависимости от расположения можно выбрать один из следующих вариантов:

  • Одномаршевая.Этот вид встречается крайне редко, так как не подходит для использования в помещениях стандартной высоты. Чаще всего конструкции такого рода используют для спуска в подвалы, а также для устройства подъемов на небольшие высоты на улице. При длинной лестнице на ней устраивают специальные промежуточные площадки для организации отдыха при подъеме.
  • Двухмаршевая. Самый распространенный тип, встречается как в жилых, так и в офисных зданиях с двумя этажами. Они могут иметь стандартные формы или быть выполнены в форме буквы «Г».Отсутствие дизайна – для строительства требуется большая площадь.
  • Винт (изогнутый). Такие лестницы обустраивают с целью экономии полезного пространства. Из-за своей неординарной конструкции они могут быть опасны для детей и пожилых людей, особенно при небольшой ширине.
  • Комбинированный. Лестницы содержат различные элементы. Благодаря их правильной компоновке можно создавать уникальные конструкции, которые одновременно практичны и эстетичны.

В зависимости от функционального назначения и условий эксплуатации выберите материал, из которого будет изготовлена ​​будущая лестница.Он может быть выполнен из одного материала, например дерева или бетона, а может состоять из нескольких. Такие варианты обычно называют комбинированными. Для наружных работ стоит использовать строительные материалы, которые будут устойчивы к атмосферным воздействиям. Для этого отлично подойдет бетон, стекло, металл и т.д. А вот лестницы внутри помещений менее прихотливы, хотя к ним могут предъявляться серьезные требования, особенно если они расположены в местах с большим пассажиропотоком.

При создании лестниц из натуральных материалов рекомендуется обрабатывать их специальными пропитками, препятствующими воздействию вредных факторов.При правильном подходе конструкции можно использовать не только внутри, но и снаружи помещений. Обработку проводят как после завершения всех работ, так и на этапе возведения лестницы. Деревянные, металлические, бетонные, кирпичные конструкции – все они нуждаются в периодической защите от коррозии, разрушения и гниения.

Основные характеристики лестниц — на что обратить внимание

При проектировании лестниц необходимо создать конструкцию, которая будет максимально удобна для ежедневного использования.Для этого существуют нормы и стандарты, которые делают постройку комфортной и безопасной. Ширина тоже важна. В частных домах этот параметр варьируется от 80 до 140 см, в общественных зданиях начинается от 135 см и ограничивается 240 см. Если лестницу планируется использовать при эвакуации в качестве аварийного выхода, размеры лестницы должны быть не менее 90 см.

При большом количестве ступеней в конструкции предпочтительнее оборудовать промежуточные площадки. Их ширина складывается из ширины двух маршей и дополнительных 10 см.По возможности рекомендуется сделать большую площадку — пошире. Угол наклона лестничного марша — пространства между двумя площадками — должен быть в пределах от 26 до 45 градусов. Оптимальное значение 23-37 градусов.

Сооружения, имеющие второстепенное значение, а также ведущие в хозяйственные помещения и подвалы, имеют уклон от 33 до 36 градусов. Чем меньше места, тем круче будет лестница. При невозможности обеспечить уклон лестницы более 23 градусов рекомендуется для большего удобства изменить конструкцию на пандус.А вот при значении более 45 градусов лучше выбрать раздвижную лестницу или ее складной аналог.

Все шаги должны быть одинакового размера, причем для первого и последнего допускается делать исключения, чтобы можно было ввести четное количество шагов. Согласно ГОСТ стандартная высота ступени любой лестницы лежит в пределах от 12 до 25 см. В многоквартирных домах с несколькими этажами этот показатель не должен превышать 19 см. При минимальном количестве ступеней должно быть не менее 3 штук, в противном случае конструкция заменена пандусом.Рекомендуемое максимальное количество ступеней в марше – 16, в противном случае необходимо либо увеличить высоту ступеней, либо изменить конструкцию лестницы.

Расстояние от ступеней до потолка должно быть не менее 2 м. Лестница обязательно должна иметь ограждение, хотя некоторые современные конструкции можно строить и без них. При наличии маленьких детей расстояние между элементами ограждений должно быть минимальным. Рекомендуется заклеить закаленным или оргстеклом.Ограждение должно быть прочным и рассчитанным на вес более центнера. Оптимальная высота ограждения должна быть 90–100 см; для детей рекомендуется сделать дополнительный поручень на высоте от 70 до 75 см. Обязательно нужно предусмотреть подсветку конструкции в темное время суток.

Интересно! Для размещения в помещении лестницы стандартных размеров расстояние до потолка должно быть кратно 15.

Расчет основных элементов конструкции

Правильный размер ступени можно рассчитать, зная глубину проступи и высоту подступенка.Шаг ступеней лестницы напрямую влияет на безопасность и удобство использования конструкции. Сооружение считается безопасным, если сумма этих двух показателей составляет 46 см: 26+20, 28+18 и тому подобное. Это так называемая формула безопасности, и идеальное значение – 29+17. Однако на практике не всегда удается реализовать оптимальные размеры ступеней лестницы в соответствии с заданными значениями.

b + 2h = 60…65 см, где

b — ширина проступи;

h — высота ступени.

Важно! Максимально допустимая глубина проступи в домостроении не должна превышать 32 см!

Самостоятельно рассчитать количество ступенек не так уж и сложно. Для этого нужно знать высоту помещения. Это значение необходимо разделить на высоту ступени. Если окончательная версия имеет дробное значение, берется только целая часть. При этом, как указывалось выше, допускается выполнение первой или последней ступени нестандартной. В некоторых случаях под лестницей сооружается специальный подиум, высота которого подбирается таким образом, чтобы итоговое количество ступеней было целым числом без округления.

Для расчета глубины ступеней берется средний шаг человека. Имеет значение 63 см. Из этой цифры нужно вычесть двойную высоту подступенка. Часто конструкции оснащаются проступью – это специальная накладка на ступеньку из массива дерева толщиной 50 мм.

Для расчета площади помещения, которое будет отведено под лестницу, необходимо перевести конструкцию на плоскость. Он будет иметь форму прямоугольника, одна сторона которого равна выбранной ширине марша, а другая является проекцией его длины.Рассчитать второй показатель несложно. Для этого глубину ступеней необходимо умножить на их количество.

Теперь можно рассчитать длину лестницы. Квадрат этой величины представляет собой сумму квадратов ширины марша и проекции его длины. Точное значение будет равно квадратному корню из результата. В этом случае дробная часть значения также должна быть отброшена. При определении угла наклона необходимо узнать значение синуса прямого угла отношения высоты этажа к длине лестницы.

Расчет размеров ступеней лестницы осуществляется с учетом типа конструкции. Если это просто, используйте те же формулы. Если она поворотная, важно не забыть о расчете забежных ступеней, особенностью которых является разница размеров наружной и внутренней кромки. Существует множество онлайн-калькуляторов, позволяющих быстро производить расчеты. Но если знать, как правильно рассчитать ступени на лестнице, с этой не такой уж сложной задачей справится каждый самостоятельно.

Существует несколько способов расчета размера шагов. Только после того, как все размеры известны, а план готов, можно приступать непосредственно к возведению лестницы выбранного типа.

На этой странице вы узнаете, как рассчитать собственную лестницу с забежными элементами и без них.

Метод расчета ступеней лестничного марша

Для перемещения по лестнице в доме без приложения чрезмерных усилий необходимо, чтобы для каждой ступеньки соблюдалось определенное соотношение между «расстоянием», на которое человек продвигается вперед, и «расстоянием», на которое он спускается или поднимается.Это соотношение называется смещением. Таким образом, ширина проступи и высота подступенка должны соответствовать ширине среднего шага человека, а при поднятии ноги на 300 мм составляет в среднем около 600 мм. В строительстве существует правило, согласно которому ширина среднего шага человека равна сумме удвоенной высоты подступенка (К) и ширины проступи (б):

2h + b = 600-650 мм.

Например, если высота подступенка 185 мм, то ширина проступи должна быть 270 мм.Итак, по приведенной выше формуле расчета ступеней: 2×185+270=640 мм.

При высоте подступенка 170 мм ширина проступи составит 290 мм. Это соотношение считается идеальным. Но на практике при расчете ступеней лестницы рекомендуется придерживаться других параметров.

Так, например, в доме высота подступенка обычно не превышает 170 мм, но иногда может варьироваться от 120 до 200 мм и даже более, а ширина проступи от 280 до 300 мм (но она должна быть не менее 250 мм).

Если ширина проступи слишком большая, то ступенька будет сбиваться при подъеме по лестнице, а если конструкция узкая, то могут возникнуть трудности при спуске.

Часто ширину проступи увеличивают примерно на 20-30 мм (в зависимости от толщины подступенка), так как лестницей с заглубленными подступенками удобнее пользоваться. Но это считается крайней вынужденной мерой, когда нет другого способа увеличить ширину проступи. При этом ширина проступи становится больше, а место, предназначенное для лестничной конструкции, остается неизменным.

При расчете ступеней прямой лестницы, умножая оптимальную ширину проступи на количество подступенков, можно рассчитать начало марша, то есть длину его горизонтальной проекции. Перед этим от количества подступенков необходимо отнять 1, так как при совпадении верхней проступи с уровнем пола или лестницы количество проступей уменьшается на единицу.

Чтобы рассчитать длину основания лестницы таким способом, умножьте количество ступеней на их ширину.Кроме того, длина общего прогона и длина проема в верхнем этаже должны быть примерно одинаковыми.

После проведения расчетов, определив высоту лестницы, можно рассчитать количество ступеней и длину основания лестницы (генмаржа). Высота лестницы напрямую зависит от высоты этажа. Как рассчитать количество шагов? Разделив полученное значение на высоту подступенка, можно узнать точное количество ступеней.

При первоначальном выборе высоты подступенка важно помнить, что частное от деления должно быть целым числом, иначе ступени будут иметь разную высоту, а это недопустимо. Дробный результат необходимо округлить в большую сторону для более плоской конструкции или, наоборот, в меньшую сторону, если предполагается, что лестница будет крутой. Разделив общую высоту марша на количество ступеней и округлив результат, можно рассчитать высоту подступенка.

Как рассчитать размер ступеней лестницы по высоте подступенка и ширине проступи

Для выбора параметров ступеней можно использовать два правила, которые основаны на высоте подступенка (h) и ширине проступи (5):

  • первое правило — «формула удобства»: b-h — 120 мм;
  • второе правило при расчете ступеней лестницы называется «формулой безопасности»: b + h = 460 мм.

Согласно вышеизложенному, для правильного расчета ступеней, как того требует технология строительства, лучше всего подобрать соотношение между шириной проступи и высотой подступенка, близкое к оптимальному. Например, лестницы с шириной проступи 295 мм при высоте подступенка 150 мм или

с шириной проступи 230 мм и высотой подступенка 215 мм, так как в обоих случаях сумма составляет 445 мм, что не противоречит формула безопасности. Хотя при расчете лестничных ступеней многое будет зависеть от расположения и формы лестницы, площади помещения и других условий.

К жесткости элементов конструкции предъявляются определенные требования, так как это конструкция, на которую в процессе эксплуатации большое влияние оказывают динамические нагрузки.

Помимо собственного веса лестницы существуют еще и временные нагрузки, которые в домах составляют примерно 300 кг/м2. Так, прогиб не должен быть более 1/400 пролета.

Следует учитывать, что как слишком узкие (менее 260 мм), так и очень широкие (более 320 мм) проступи неудобны в использовании.При узком протекторе уменьшается площадь опоры стопы, при подъеме за передний край ступени заметно свисает пятка, а при спуске свисает носок. Это может привести к соскальзыванию ноги – существует риск получения травмы. Чрезмерно широкий протектор (на него опирается вся стопа) требует увеличения ширины шага. Из-за этого вам нужно будет прилагать больше усилий при подъеме по лестнице.

Расчет ступеней прямой лестницы: графический метод

Расчет ступеней лестницы также можно выполнить графически.Он эргономичен, так как использует естественные для человека параметры. Так, длина ступени на горизонтальной поверхности в среднем составляет 620 мм, а для легкого подъема ноги идеальная высота составляет 310 мм. Если по оси абсцисс (по горизонтали) отложить определенное количество деталей, равное 620 мм, а по оси у (по вертикали) отмерить такое же количество деталей, равное 310 мм, то благодаря этому, независимо от уклон, можно будет определить размеры ступеней для всех лестничных конструкций.

Для этого необходимо использовать миллиметровую бумагу (если ее нет, то подойдет обычная бумага в небольшой клеточке), на которой следует провести оси координат и в подходящем масштабе отмерить по осям отрезки равна длине шага (по оси x) и высоте подъема (по оси y). Затем нужно соединить полученные точки. Далее нужно провести линию наклона лестницы (по углу). После этого через точки пересечения имеющихся на чертеже линий следует провести пунктирные линии, параллельные осям.На полученных линиях нужно провести линию – «лесенку». В результате можно измерить получившиеся шаги, внеся поправку на масштаб.

Будет видна определенная зависимость между параметрами ступени (ее шириной и высотой) и уклоном лестницы.

При расчете параметров ступеней (высота подъема, ширина и форма) следует обратить внимание на то, что это размеры ступеней в плане. На самом деле они поддаются корректировке.Например, можно увеличить ширину проступи, установив у ступени каток (не рекомендуется, чтобы выступ проступи был более 50 мм). Также можно сделать скошенный стояк (но не более 50 мм) или вовсе от него отказаться. Таким образом, всегда можно сделать проступь шире, и лестницей удобнее пользоваться при подъеме. Но безопасность спуска не повышается, так как расчетные размеры ступеней остаются неизменными.

Размер общего марша рассчитывается по количеству подступенков, размеру ступеней и способу крепления лестницы вверху.Для изготовления простой одномаршевой лестницы целесообразно выбрать несколько вариантов. Например: 13/206, 14/192, 15/179, 16/168. Первое число здесь представляет количество подступенков, а второе — их высоту.

Удобство и безопасность при использовании лестничной конструкции во многом зависят от угла ее подъема, то есть от относительной величины подъема лестницы.

Несмотря на то, что угол подъема марша может варьироваться от 20 до 50°, лестница идеальна, относительная величина подъема лестницы составляет от 23 до 38°.Лестничные конструкции крутизной до 38° можно считать пологими, а крутыми — с уклоном 38-45°. Если уклон менее 23°, то вместо лестницы рекомендуется ставить пандус. Если уклон превышает 45°, то целесообразно изменить тип лестницы, из-за крутизны она может быть приставной или складной. Для винтовых конструкций идеальный угол возвышения составляет 25-35°.

Основными факторами, определяющими крутизну лестницы, являются возрастной показатель тех, кто будет по ней двигаться (так как для пожилых людей уклон более 38° будет неудобен), а также размер места, предназначенного для строительство.

Существует определенная зависимость между высотой этажа, высотой ступеней и их количеством в зависимости от степени крутизны лестницы.

При выборе крутизны лестницы следует учитывать, что расстояние от верхней плоскости каждой ступени до потолка (высота в свету) согласно СНиП должно быть не менее 1900-2000мм. Чем больше просвет, тем удобнее лестница, особенно для высоких людей.То же самое касается посадок. Устройство с достаточным клиренсом исключит риск удариться головой о потолок, а также вы сможете забыть о проблемах с перемещением крупногабаритных предметов.

Заключительный раздел статьи посвящен тому, как рассчитать ступени поворотной лестницы.

Как рассчитать забежные ступени: как рассчитать распашную лестницу

До этого речь шла о ступенях прямолинейных лестниц. Для экономии места вместо промежуточных лестниц между прямыми маршами рекомендуется прокладывать винтовые ступени.Их внешний и внутренний края имеют различия по ширине. Такие лестницы отличаются тем, что изменение направления движения по ним происходит плавно за счет постепенного перехода от прямых ступеней к забежным. Как рассчитать размеры ступеней на поворотной лестнице?

При расчете винтовой лестницы с забежными ступенями необходимо учитывать, что наименьшая ширина проступи в узком конце ступени должна быть не менее 100 мм, а выступ над нижележащей ступенью может быть не более 50 мм.Заводные ступени имеют своеобразную клиновидную форму, что требует особых навыков. Расчеты можно производить несколькими способами.

Наиболее распространенным является метод пропорционального деления. Рассмотрим его на примере проектирования полуповоротной одномаршевой лестницы со средними забежными ступенями.

Перед расчетом забежков необходимо сначала разделить среднюю линию марша на равные части, с одним шагом в середине полуокружности.

Ширина его проступи в самом узком месте задана заранее, но она должна быть больше 100 мм.При наличии четырех точек для центральной ступени следует провести линии ее продольных краев, затем продолжить их до пересечения с осью симметрии. Полученную в результате этих действий точку при расчете шагов поворота — первую точку отрезка пропорционального деления — можно обозначить буквой А.

Для нахождения второй точки пропорционального деления необходимо соединить контуры прямых ступеней, примыкающих к забежным.Так определяется точка пересечения с осью симметрии. При расчете лестницы с забежными ступенями ее можно обозначить буквой Б. Тогда прямую АВ следует разбить на отрезки в соотношении 1:2:3:4:5:6, то есть их количество должно быть равно числу ступеней забежного колеса по обе стороны от оси симметрии. В итоге нужно соединить точки разделения оси симметрии с точками разделения средней линии марша.

При «снятии» размеров с чертежа следует тщательно проверять размерную цепочку всех шагов методом сложения.В результате сумма размеров, «снятых» с одной стороны ступеней, не должна быть больше или меньше реальных размеров лестницы на этом участке.

Каковы нормативные требования для лестничного каркаса и есть ли какие-либо ресурсы для помощи в их проектировании?

Существуют три основных аспекта конструкции лестницы, продиктованные нормами: средства требований к компонентам выхода, конструкция конструкции и допустимые материалы/классы огнестойкости.

Средства эвакуации Требования

Требования к коду лестницы

частично описаны в Разделах 1005.3.1 и 1011 Международного строительного кодекса (IBC) 2018 года. В этих разделах приведены требования к таким критериям проектирования, как ширина и пропускная способность выхода, допустимая высота подступенка, допустимая глубина проступи, высота над уровнем моря, размер площадки и конструкция лестницы.

Структурный дизайн

Когда дело доходит до конструктивного проектирования косоуров и ступеней лестниц, свод правил не содержит предписывающих расчетных таблиц. Проектирование стрингеров, ступеней и их соединений остается на усмотрение инженера-строителя.Что касается критериев конструктивного проектирования, таблица IBC 2018 1607.1 (30) требует, чтобы лестницы выдерживали минимальную динамическую нагрузку 300 фунтов (сосредоточенная нагрузка), или 100 фунтов на квадратный фут (фунт/фут), или 40 фпс для одного и двухквартирного дома . . ASCE 7-16 Таблица 4.3-1 указывает ту же нагрузку. Критерии прогиба перечислены в таблице 1604.3 IBC 2018 года и обычно ограничены L/360 для динамической нагрузки и L/240 для полной нагрузки.

Один из подходов к размерному пиломатериалу состоит в том, чтобы сделать надрезы на косоурах лестницы и учитывать только глубину дерева под надрезами проступи/подступенка как эффективную для сопротивления приложенной нагрузке.Этот метод выходит за рамки требований к надрезу, перечисленных в Национальной спецификации дизайна® для деревянных конструкций (NDS®) Американского совета по дереву, и при его реализации следует использовать инженерную оценку. При использовании этого подхода полезно обсудить это с уполномоченным органом, чтобы убедиться, что он будет принят. Следует соблюдать осторожность, чтобы не выйти за пределы выреза, без необходимости уменьшая эффективную глубину элемента.

В отличие от этого подхода, некоторые проектировщики предпочитают использовать зубчатый стрингер в качестве формы для крепления подступенка и ступенчатой ​​доски, а также соединять другой размерный или инженерный брус на всю глубину сбоку от стрингера, чтобы он служил конструкционным элементом. .

Подход для более узких лестничных секций заключается в том, чтобы оставить два внешних косоуров целыми (без зазубрин) и установить на внутренней поверхности под каждой ступенькой деревянную опору или изготовленный стальной уголок. Блок или уголок действуют как короткая поперечина для ступени.

В то время как размерные пиломатериалы успешно применялись и продолжают успешно применяться для изготовления косоуров лестницы, структурные свойства инженерных изделий из древесины, таких как конструкционные композитные пиломатериалы (SCL), могут быть желательны в некоторых ситуациях.Лестничные косоуры SCL распространены в деревянных зданиях и обычно обрамляются либо клееным брусом (LVL), либо клееным пиломатериалом (LSL). Предварительно обрезанные стрингеры доступны от различных поставщиков как из размерных, так и из конструкционных пиломатериалов. У нескольких производителей есть ресурсы, которые помогут дизайнерам указать правильный размер стрингера, в том числе:

Соединение верха косоура лестницы с площадкой часто выполняется с помощью изготовленных стальных подвесок.Некоторые компании производят подвески с регулируемым наклоном как для размерных изделий, так и для изделий из конструктивного дерева, которые упрощают установку этих соединений и обеспечивают надежную работу. Нижняя часть косоуров лестницы часто упирается в верхнюю часть лестничных площадок или этаж ниже. При посадке следует следить за тем, чтобы задняя часть горизонтального нижнего выреза не выходила за пределы площадки во избежание расщепления стрингера.

Допустимые материалы и классы огнестойкости

2018 IBC Раздел 1011.7 указывает, что лестницы должны быть построены из материалов, соответствующих типу конструкции. Обычно это означает типы V и III для каркасных конструкций из легкого дерева и тип IV для тяжелых деревянных конструкций. В подиумных зданиях, в которых нижняя часть относится к конструкции типа IA, а здание выше относится к типу III, IV или V, также существует возможность использования деревянного каркаса для всей лестницы в лестничном ограждении. Чтобы узнать больше по этой теме, см. наш пост «Спросите эксперта» здесь.

Лестничные площадки

При обрамлении лестничной площадки часто возникают вопросы о том, как правильно установить лестничную балку или балку перекрытия, которая обеспечивает проникновение мембраны в номинальную сборку стены для ограждения лестницы.Мембранные проходки должны соответствовать разделу 714.4.1 IBC 2018 (через 714.4.2), где:

  1. Проходки должны быть установлены после испытаний в утвержденном узле с оценкой огнестойкости (т. е. включены во время проведения испытания ASTM E119 узла стены или пола в соответствии с разделом 714.4.1.1 IBC) или, чаще,
  2. Защищены утвержденной противопожарной системой проникновения, установленной в соответствии с испытаниями в соответствии со стандартами ASTM E 814 или UL 1479, с классом огнестойкости F (огнестойкость) не ниже требуемого класса огнестойкости стены, в которую проникают (в соответствии с разделом 714 IBC.4.1.2).

Оба варианта обеспечивают соответствующий нормам путь к проникновению через мембрану балки. Пример совместимой системы находится здесь. Производители огнезащитных материалов также могут предоставить инженерную оценку своей продукции, если проектное приложение не соответствует ранее протестированным конфигурациям.

В других случаях ригели устанавливаются для поддержки каркаса таким образом, что гипсокартон оказывается зажатым между стойками стены и ригелем. У нескольких производителей есть продукты, которые можно использовать в таких условиях и доступных ресурсах, в том числе:

Для дальнейшего обсуждения стен шахт и связанных с ними вопросов см. документ WoodWorks Решения для стен шахт для деревянных каркасных зданий .

Стойки ограждения

Если указана открытая лестница, ограждения должны быть прикреплены к каркасу лестницы.   2018 IBC 1607.8.1 и ASCE 7-16, раздел 4.5.1.1, требуют, чтобы системы поручней и ограждений выдерживали нагрузку 50 фунтов на погонный фут (plf), приложенную в любом направлении вдоль поручня или верхнего поручня. Система также должна быть рассчитана на неодновременную сосредоточенную нагрузку в 200 фунтов (IBC 1607.8.1.1 и ASCE 4.5.1). Крепление стоек ограждения к каркасу лестничной площадки или стрингерам является важным компонентом этой системы.Для вариантов деревянных стоек изготовленные натяжные стяжки являются хорошим способом противостоять возникающим опрокидывающим силам у основания стойки. Ниже приведены некоторые ресурсы, относящиеся к этому вложению; в то время как они относятся в основном к жилым палубам, те же концепции применимы и к коммерческому строительству.

Требования СНиП

к лестницам в жилых домах и общественных зданиях. Основные нормы и правила проектирования лестниц Требования к ступеням лестничных маршей

При проектировании помещений и зданий лестницы играют огромную роль как визуально, так и функционально, поэтому к таким конструкциям, особенно предназначенным для зданий общего назначения, при разработке проекта предъявляются достаточно серьезные требования.В связи с тем, что в таких местах на лестничную конструкцию ложится колоссальная нагрузка (торговые павильоны, выставочные залы, жилые дома, здания высших учебных заведений, больниц, ресторанов и т. д.), следует рассчитывать требования к лестницам и площадкам с учетом ожидаемых максимальных нагрузок. Их дизайн, материалы, используемые для окружающей среды (снаружи или внутри общественных зданий), различные другие параметры для каждого типа здания и лестницы должны различаться.

Стандартные требования к устройству лестниц в общественных зданиях

Лестницы в зданиях всегда являются зоной риска из-за самой конструкции, поэтому при ее разработке и проектировании следует учитывать абсолютно все факторы, даже незначительные, например, если дети будут пользоваться лестницей. Здесь следует продумать как лестницы, так и степень освещенности от естественных и искусственных источников. Задача проектировщика – определить форму, наклон и размеры ступеней максимально приближенными к удобству и представлению заказчика с учетом материала, из которого планируется сделать лестницу, и, рассчитывая проект лестницы в соответствии с ее назначением, придерживайтесь СНиП и ГОСТ на выбранный тип.

Если при строительстве зданий по индивидуальным проектам для частных домов допускаются небольшие отступления от нормативов в связи с относительно небольшой нагрузкой, то для проектирования и строительства лестниц в общественных зданиях требуется соблюдение нормативов, ГОСТ и СНиП, в противном случае такая конструкция просто неприемлема для использования.

Классификация лестничных маршей и их задачи

Рассмотрим сначала классификацию лестниц по назначению и задачам, которые выполняют разные лестницы.

Первоочередной задачей является организация удобного доступа в помещения путем оснащения этажей многоэтажных домов лестничными клетками. Обычно в них есть лифты, но лестница нужна на случай, если лифт занят или вышел из строя. Лестница должна обеспечивать основное перемещение между этажами, а ее ширина и высота должны быть построены в соответствии с параметрами, допускающими перемещение большого количества людей, крупногабаритной мебели и других грузов. Парадная лестница должна решить эту проблему в здании.

Существующие другие виды лестниц решают множество не менее важных задач, поэтому рассмотрим их подробнее.

Лестница второстепенная общего пользования

Лестница вспомогательная — конструкция, предназначенная для технических, подсобных помещений. К ним относятся складские помещения, чердаки, подвалы и т. д.

Служебная лестница — сооружение, предназначенное только для служащих (в больницах, родильных домах, торговых залах, зданиях культуры и городских служб, зданиях для производственных работ, мастерских на заводе, спортивных стадионы и т.д.). Эта лестница для персонала небольшая и позволяет передвигаться небольшому количеству людей.

Лестница аварийная (запасная, эвакуационная) — конструктивный элемент, который может располагаться как внутри здания, так и снаружи. В случае стихийного бедствия или пожара такая лестница должна обеспечивать эвакуацию людей, если парадная лестница по каким-либо причинам недоступна.

Лестница пожарная — сооружение, ведущее на крышу здания, предназначена для использования пожарными, иногда является вспомогательным приспособлением.Если конструктивно мешает наклонная лестница, из нее можно сделать вертикальную лестницу, соблюдая все правила доступа и обеспечив безопасность, то есть сохранив ее прямое назначение.

Требования к устройству лестниц в общественных зданиях

Дизайнеры, разрабатывающие внешний вид с учетом практичности конструктивных элементов внутри здания, а также строители двухуровневых квартир, многоуровневых этажей в офисах, необходимо учитывать размещение лестниц, их тип и тип, перед началом работ, чтобы правильно рассчитать все нагрузки и выполнить проект с учетом всех деталей.…Здесь нужно заранее рассчитать, как крепить лестницы к стенам или другим несущим конструкциям, сделать правильные размеры проемов и определить их расположение в перекрытиях между этажами.
Сюда же входят основные требования к нормативным документам, касающиеся уклона, параметров ширины маршей, мест примыкания, количества ступеней в одном марше.

Все виды требований к лестницам и площадкам включают нормы расчета нагрузок, допускающих эксплуатацию лестницы, и средств, повышающих безопасность и комфорт пользования лестницей: поручни, поручни детские, достаточно высокие ограждения и гладкие поручни, узкие расстояния между полосами заполнения в лестничном ограждении.

Как это делается

Определить тип планируемой лестницы несложно. Для чего предназначено будущее здание, и где должна располагаться лестница, подскажет эскиз. Когда она еще находится на стадии проектирования, следует обратить внимание на следующие детали: какая интенсивность движения массы людей будет проходить по лестнице, какова планируемая разница уровней, между которыми она будет установлена; какого размера, формы предполагается наличие места для его размещения, по какой технологии он будет построен, будут ли и где расположены опоры; каковы предполагаемые максимальные нагрузки при эксплуатации, и, конечно же, его внешняя презентабельность.Последний нюанс в целом зависит от назначения проектируемой лестницы, но и самые простые варианты можно построить со вкусом, чтобы ансамбль здания и все его элементы в целом гармонировали и отвечали эстетическим требованиям.
Когда тип лестницы выбран, нужно заняться ее параметрами. Необходимо рассчитать количество маршей, размеры их длины и ширины, размеры межэтажных пространств, их форму, количество.

Количество ступеней и параметры согласно СНиП

СНиП требуют, чтобы в жилых домах количество подъемов внутри одной лестничной клетки было от 3 до 18, а правила СНиП для общественных зданий и сооружений ограничивают количество подъемов в пределах одной лестницы от 3 до 16.Не допускается устройство лестниц в общественных зданиях с элементами винтовых лестниц, забежных, других декоративных элементов, если использование данного лестничного марша предполагает его эвакуационное назначение.
Согласно этим правилам, необходимо учитывать и размер ступеней. В стандартах сказано, что ширина не должна превышать 0,25 м, а высота – 0,22 м. Размеры нельзя делать разными, иначе возрастает риск травмирования лестницы.

Расчет уклона лестницы согласно требованиям СНиП

Если лестницу в одноэтажном доме можно выполнить с уклоном 1:1.5, то в зданиях выше двух этажей (включительно) уклон марша должен быть 1:1,75. Эвакуационные и пожарные лестницы допускают больший угол, максимальный уклон таких лестниц 1:1,25.
Значения уклона зависят от ширины и высоты ступеней на лестнице. Чем шире ступени, тем меньше угол наклона, то есть подъем более пологий, а чем уже ступени, тем круче наклон лестницы.

В среднем угол наклона для вспомогательных лестниц (пожарных, эвакуационных, пожарных) допускается до 45 градусов, лестницы в жилых помещениях могут иметь наклон от 30 до 45 градусов, лестницы в общественных местах — от 20 до 30 градусов, наружные — от 5 до 20 градусов…

Доступ для людей с ограниченной подвижностью

По нормативным актам многие магазины, торговые рынки, аптеки должны быть оборудованы пандусами. Угол наклона пандуса не должен превышать 5 градусов.
Этот момент регламентируется СНиП 35-01-2001, что означает обеспечение доступности в здания общественного назначения для лиц пожилого возраста, для инвалидов, передвигающихся на коляске и с тростью, для лиц с ограниченной подвижностью. Размеры пандуса должны обеспечивать безопасное передвижение и, в частности, эвакуацию людей, поэтому конструкция пандусов должна соответствовать следующим нормам:

  • Ширина — 1.35 м и шире (если пандус широкий, более 2,5 м, необходимо установить разделительные поручни, если он односторонний, допустима ширина 1 м),
  • Ступени лестниц строго одного размера,
  • Высота ступеней не более 15 сантиметров и ширина проступи не менее 30 см,
  • Края ступеней закругленные, наличие бортика по краю высотой не менее 2 см.

Только после того, как основные расчеты утверждены в эскизе, можно приступать к выбору стиля и материала основного каркаса.Затем подбираются вспомогательные элементы. Это и материал (стекло, дерево, металл), и цвет, и фурнитура для отделки и т. д. Тогда эстетическое решение будет соответствовать конструкциям, отвечающим требованиям удобства, безопасности, красоты, долговечности и экономической целесообразности.

Требования к различным типам лестниц

При разработке проекта архитектурного объекта лестницы в доме должны проектироваться одновременно с полным проектом здания, для полного понимания зон эвакуации.
По конструкции разные виды лестниц должны соответствовать специальным строительным нормам и правилам (СНиП). Они устанавливаются органами исполнительной власти, регулирующими градостроительную деятельность. Как правило, для регламентации элементов конструкций используются основные статьи СНиП 4-14-84, СНиП 21-01-97, СНиП 31-02-2001, ГОСТ 23120-78, ГОСТ 25772-83.

Следует отметить, что соблюдение ГОСТов является строгим требованием к конструкциям общественных зданий, а СНиП – это лишь рекомендации, которым следует следовать.

Однако важность этих правил по-прежнему очевидна. Работа по расчетам в соответствии со СНиП и грамотное проектирование лестниц гарантированно создадут в помещении условия для максимально возможной безопасности жизни людей.

Какие общие требования предъявляются к любым видам лестниц в общественных зданиях

Конструкция должна быть максимально безопасной и удобной, так как движение массы людей в общественных местах очень интенсивное. Прямая маршевая конструкция считается наименее травмоопасной.И недопустимо использование винтовых конструкций, в частности, с намотчиками, иначе будут нарушены требования безопасности.
Надежность конструкции должна касаться не только способности выдерживать большие нагрузки (для достижения прочности применяют только особо прочные материалы: бетон, железобетон), но и предусматривать надежные ограждения.
Лестничные элементы, такие как ограждения и ступени, являются одним из основных критериев надежности, если они выполнены в соответствии со СНиП.

Лестничные перила

Перила представляют собой поручни и имеют максимальную боковую нагрузку не менее 100 кг. Боковые перила должны быть в состоянии выдержать этот вес, а стойки (балясины) должны располагаться на расстоянии 12-15 см (и их нельзя укорачивать). Как их заполнять, также оговорено в стандартах ГОСТ. Можно сделать расстояние между стеллажами заполненным металлическим, стеклянным, пластиковым экраном в общественных местах (общих зданиях). Для зданий, где находятся дети (школы, детские сады), можно использовать только вертикальные элементы, то есть без установки экрана.Техника безопасности в данном случае заключается в хорошей обзорности такого варианта.

Лестница оборудована поручнями с двух сторон, высота каждого поручня 0,85 м. Если речь идет о спортивных трибунах, то высота поручня увеличивается до 1 м. Возможна установка лестницы так, чтобы она примыкала стена с одной стороны, но в этом случае необходим поручень, он устанавливается вдоль стены. На лестницах в детских садах, театрах, корпусах начальных классов устанавливаются дополнительные поручни, с узкими поручнями на высоте 0.6-0,65 м. Если лестничный марш широкий (если его ширина более 2,5 м), по центру устанавливают центральные поручни.

Ступени и обеспечение безопасности в случаях, предусмотренных правилами

Что касается ступеней, то они должны быть изготовлены из противоскользящего материала или хотя бы частично покрыты им. Это могут быть прорезиненные наклейки, нескользящие планки, канавки в ступенях с края ступеней, облицованные полированным камнем, или покрытие их противоскользящим ковром с резиновой основой, препятствующей скольжению коврика по поверхности ступеней. шаги.Такие покрытия применяются не только для каменных лестниц, но и для металлических, стеклянных, деревянных, и в последнем случае продлевают срок службы лестницы.

Если лестница устанавливается в доме или помещении общего назначения, где есть дети, то ступени рекомендуется делать глухими, с подступенком. Если помещение предназначено для большого количества детей, например, театр или лагерь с лестницей, где средняя высота ступеней составляет 15 см, дети при подвижном движении и неаккуратном падении могут получить серьезную травму при попадании конечности между шаги.

Освещение является важным фактором при строительстве лестниц

Хорошее освещение лестницы должно особенно применяться к верхней и нижней ступеням. Также необходимо предусмотреть легкий доступ к выключателям. Если лестницу оборудовать таким образом, чтобы на ступенях контраст света и тени был достаточно резким, то край ступени будет хорошо виден. А это значит, что возможность травм на лестнице заметно снизится, ведь нога будет соскальзывать с края ступени.По статистике, большинство травм происходит именно из-за плохой видимости или сливающихся теней на лестнице.
Если вы серьезно относитесь к освещению, очень удобной оказалась система автоматического включения/выключения света, работающая несколько минут и реагирующая датчиком движения на любое движение по лестнице или попадание в поле зрения датчика.
Окна, мимо которых проходит уровень лестничной клетки, если она примыкает к стене, где расположено окно, должны быть ограждены во избежание падения с лестницы в окно.

Виды лестничных маршей, разрешенные СНиП

СНиП требует, чтобы в общественных учреждениях, многоэтажных многоквартирных домах жильцы использовали только двухмаршевую лестницу. Этот вариант выглядит так классически: между двумя этажами устроены два лестничных марша, соединенных междуэтажной площадкой. Варианты выполнения жилого помещения нестандартными, но оставаясь в рамках настоящих правил, могут быть следующими:

  • П-образные пролеты, соединенные прямоугольным межэтажным перекрытием,
  • П-образные пролеты, соединенные трапециевидным межэтажным перекрытием (я.е. с использованием забежков для сглаживания и закругления угла),
  • Г-образные марши, соединенные квадратным междуэтажным пространством,
  • прямые марши, идущие один за другим последовательно, но расположенные по прямой линии, соединенные малой площадкой, и т.п.

Размеры лестниц согласно СНиП

СНиП требует при проектировании соблюдения правильных размеров. Например, лестницу рекомендуется делать такой же ширины, как и лестничную площадку. Есть ограничения по минимальному размеру.Лестница не может быть уже 1,05 м. Если говорить о коридорных лестницах, допустимы конструкции не менее 1,2 м. Если речь идет о цокольном строении, то можно ограничиться 0,9 м и более. Если речь идет о пожарной лестнице, оставьте не менее 0,7 м.

Лестницы аварийные, пожарные и эвакуационные и требования к их оборудованию

Лестницы эвакуационные и пожарные запрещаются, если в их конструкции присутствуют винтовые, криволинейные конструкции, забежные ступени, разные размеры ступеней на одной площади.
Эти правила строго соответствуют требованиям безопасности при эвакуации. Что касается пожарной безопасности, то такая лестница должна быть изготовлена ​​из огнеупорных материалов. Как правило, это железобетонные конструкции или металлические лестницы. К пожарным лестницам относятся все ранее оговоренные требования в отношении формы ступеней, площадок, уклона и параметров освещенности. Такие лестницы должны выводить людей наружу, на улицу или в отдельное помещение, защищенное дверью от пожара и других аварийных воздействий за пределами аварийного здания.

Требования к оборудованию аварийных лестниц

На выбор типа аварийной лестницы влияет географическое положение и климатическая зона, в которой построено здание.
В регионах с холодным климатом такие лестницы допускается устанавливать снаружи, но делать это выше уровня второго этажа нельзя. Непременным условием здесь также является то, что здание не относится к числу детских учреждений.
Наружные пожарные лестницы, монтируемые снаружи, должны обеспечивать, чтобы ступени не покрывались снегом, льдом и инеем, чтобы они не могли задерживать на ступенях грязь, песок, осадки.Это очень важное требование, так как люди в панике спешат и небрежны при эвакуации.

Аварийные лестницы, устанавливаемые снаружи зданий, должны быть изготовлены из особо износостойкого и антикоррозионного материала, такого как нержавеющая сталь или металл, покрытый антикоррозийным составом.

Лестницы пожарные, расположенные внутри зданий, могут быть выполнены из металла со специальным огнезащитным покрытием или из бетона. Категорически запрещается использовать для установки лестниц материалы, которые при горении могут выделять ядовитые вещества.Каждый элемент такой лестницы (перила, балясины, ступени) также должен соответствовать требованиям правил.

Наконец

Следует помнить, что лестницы, устанавливаемые в общественных зданиях, не должны включать в себя элементы винтовых лестниц, маршей, декоративных элементов в виде ковки или других выступающих частей, если данная лестница планируется также для использования в качестве эвакуационной лестницы .

Выполнив все требования СНиП и ГОСТ по обеспечению безопасности внутри или снаружи помещений, вы можете уверенно начинать строительство здания с запроектированными лестницами, не опасаясь, что здание не пройдет ввод в эксплуатацию или когда-либо вызовет катастрофы.

Имея уверенность в том, что ваша лестница не нарушает требований, обратите внимание на дизайнерскую часть, ведь этот конструктивный элемент служит одним из выразительных предметов интерьера внутри помещения и архитектурной составляющей снаружи — и как минимум такой же будет значительно улучшить внешний вид.

Какие есть варианты обустройства лестницы дома? Давайте обсудим в комментариях к статье, практический опыт всегда ценен и будет интересен другим.

Дизайн лестницы, внешний вид, удобство и безопасность необходимы для любого дома. Удачная конструкция лестницы повышает общий уровень комфорта людей, которые будут ею пользоваться в дальнейшем, а также влияет на уровень эргономики помещения. Учитывая важность и значимость конструкции, регламентированию на законодательном уровне подлежат практически все ее элементы: ширина и длина пролета, размеры ограждений, количество и высота лестничных ступеней (ГОСТ и СНиП).

Значение своевременного расчета параметров

Базовые конструкции рассчитываются еще на стадии разработки проекта дома. Ширина и высота позволяют строителям рассчитать наиболее важные параметры будущего здания.

Часто при разработке проекта лестницы руководствуются действующими нормами и пожеланиями владельца здания. Соблюдение распорядительных документов, регулирующих строительно-ремонтные работы, является обязательным. Ведь нарисовать красивую, удивительную лестницу – полдела.Конструкция должна быть функциональной, надежной, удобной и безопасной.

Особого внимания требуют лестницы к местам назначения или образовательным учреждениям.

Как именно регламентируется строительство лестниц

Документами, содержащими стандарты, нормы и правила, в соответствии с которыми должны возводиться все лестницы, являются ГОСТ и СНиП.

Для бетонных и железобетонных лестниц существуют ГОСТ 8717.1-84 и 8717.0-84. Последний документ распространяется и на лестницы из металлоконструкций.

Их отдельные пункты описывают, какой высоты должны быть марши, сколько в них должно быть размещено ступеней и какой высоты они должны быть сделаны. Также оговаривается угол, под которым размещается лестничный марш, ширина площадки и тип ограждений.

Некоторые размеры указаны с конкретными значениями, другие представляют собой диапазон, в пределах которого мастера-строители могут выбрать для них подходящие числа.

Что означает «оптимальный уклон лестницы»?

Угол, под которым будет располагаться лестница в частном доме, многоэтажной квартире или общественном здании, является рекомендуемым значением.Минимальный угол 20 градусов, максимальный 50 градусов.

Меньший угол указывает на то, что лестница низкая, а значит, пологая. Конечно, подниматься по таким ступеням достаточно легко и снижается риск падения, но такая конструкция получается в разы длиннее и занимает намного больше места. Нередко дизайнеры призывают владельцев экономить пространство, укорачивая длину лестницы. ГОСТ устанавливает максимально допустимый угол наклона на уровне 50 градусов, так как более крутые ступени небезопасны для поднимающегося человека.

Однако есть и исключения, например установка лестниц на чердаки и в подвалы. Здесь могут быть разрешены крутые лестницы из-за их нечастого использования и ограниченного пространства.

Оптимальным (для частного дома) является лестничный марш, наклоненный под углом 30-35 градусов. Этот диапазон показателей соответствует естественным ритмам движений человека.

Какие данные учитываются при разработке проекта

Наиболее важными параметрами, влияющими на лестницу, являются:

  1. Высота каждого этажа.
  2. Общие площади внутренних помещений.
  3. Расположение окон, дверей и проемов.
  4. Форма и особенности стен помещений (ниши, выступы).

Эти данные, которые определяются по строительным чертежам, влияют на высоту ступеней лестницы, также обязательно учитывается ГОСТ. Кроме того, полученные цифры позволяют увидеть, какова будет общая высота лестницы, длина маршей, количество и размер поворотных площадок.

Наличие установленных параметров вовсе не означает, что лестницу не нужно рассчитывать. Необходимы индивидуальные проекты, так как на конечные размеры влияет множество факторов (материал изготовления лестниц и ограждений, тип их отделки, материалы, использованные при оформлении интерьера).

Как рассчитывается лестница (ГОСТ)?

Угол наклона конструкции зависит от того, сколько будет ступеней, от их высоты, а также от расстояния между ними.

Стандарты определяют распорядительные документы — ГОСТ и СНиП. Высота ступеней лестницы может быть от 12 см до 22 см. На выбор конкретного размера влияет расположение конструкции и ее назначение. Для тех лестниц, которые используются интенсивно и часто, рекомендуется выбирать значение около 14,5-17,5 см.

Говоря о глубине проступи (горизонтальной плоскости, на которую ступает человек), следует указать ее оптимальный показатель: допустимый диапазон от 25 см до 40 см.Однако наиболее удобными являются ступени, ширина которых составляет 30-37 см.

Обоснованием этих значений является размер стопы среднего человека, а также ширина его шага. Если по каким-то причинам невозможно применить оптимальные параметры или запланированный уклон лестницы не позволяет разместить ступени таких размеров, разработчики проекта уменьшают глубину до 14,5 см. При этом предусматривают выступ, увеличивающий глубину на два-три сантиметра (выступ ступени).

Что такое подступенок и какой должна быть его высота

Высота ступеней любой лестницы напрямую зависит от размеров подступенка и толщины самой ступени. Подступенок представляет собой вертикальный элемент, расположенный между двумя проступями.

Как уже отмечалось, стандартная высота ступени лестницы 14,5-17,5 см. При этом процесс расчета параметров предусматривает обязательную проверку для удобства и безопасности. Для этого складываем ширину проступи и высоту подступенка (согласно чертежу).Если сумма составляет от 44 см до 48 см, то лестницу можно считать безопасной.

Количество ступеней

Стандартный лестничный марш содержит в среднем 12-15 ступеней. Это количество позволяет большинству людей безопасно подняться от начала до конца конструкции или до входа.

Чтобы определить, сколько ступеней будет у лестницы, мастера используют следующий метод:

  1. Рассчитать или измерить общую длину лестницы (расстояние от первой ступени до пола второго этажа).
  2. Полученную длину разделить на приблизительную высоту подступенка.
  3. Полученный размер округляется до целого числа и пересчитывается с учетом новых данных.

Этот алгоритм достаточно упрощен, так как в процессе реальных расчетов учитывается множество других факторов (толщина напольного покрытия на первом и втором этажах, тип самой лестницы, отделка ступеней).

Особенности бетонных лестниц

Сегодня выбор лестничной конструкции для многих владельцев домов облегчается наличием готовых модулей из высококачественного бетона (марка не ниже В15).

Их изготовлением занимаются сертифицированные производители, поэтому соблюдаются все требования ГОСТ и СНиП (высота ступеней лестниц, их глубина и ширина, а также угол наклона).

Использование таких конструкций значительно облегчает, ускоряет и удешевляет строительство лестниц. Железобетонные лестницы очень прочны и могут быть декорированы различными материалами и техниками, поэтому их устанавливают как в жилых домах, так и в общественных зданиях.

Некоторые аспекты конструкции лестницы

Высота ступеней лестницы (это предусмотрено ГОСТом) должна быть одинаковой для всех элементов лестницы. Это обязательное требование, которое призвано обеспечить равновесие человека, перемещающегося между этажами.

Кроме того, специалисты отмечают, что людям удобнее завершать подъем или спуск той ногой, с которой они начинали движение по лестнице. Поэтому многие конструкции содержат нечетное количество градусов.

Если площадка между маршами состоит из нескольких уровней, то разница их высоты должна быть равна высоте ступени.

Винтовые лестницы и их ступени

При проектировании винтовых или винтовых лестниц проектировщикам приходится иметь дело с забежными устройствами. Требования к их высоте остаются такими же, как и для прямых, поворотных или комбинированных конструкций.

Однако из-за специфической формы ступеней глубина проступи и ширина самой лестницы подлежат строгому регламентированию.

Это связано с тем, что передвигаться на винтовых конструкциях не так удобно и безопасно, как на традиционных. По этой причине проектировщики не советуют возводить такую ​​лестницу в качестве главной.

Часто винтовые лестницы используются для подъема на чердак или в качестве средства передвижения. Правда, многие современные винтовые конструкции имеют очень красивый дизайн и становятся главным украшением помещения. Для повышения комфорта будущих жильцов их ширина и высота между ступенями лестниц должны быть максимально приближены к оптимальным параметрам.

Винтовые лестницы совершенно непригодны для установки в общественных зданиях и учебных заведениях. Также их следует избегать, если в доме будет проживать человек с ограниченной подвижностью. Правда, если хозяин все-таки очень хочет видеть в своем доме именно такую ​​лестницу, все значимые объекты и помещения (спальню, кухню, гостиную) ему следует размещать на первом этаже.

Вопросы проектирования лестниц

Тип лестницы и ее расположение определяется исходя из назначения здания или помещения, в котором она должна быть установлена.

При проектировании лестниц, как правило, учитывают следующие основные условия и требования: какой вид передвижения должна обеспечивать лестница, при этом быть безопасной и удобной; какая разница в уровнях; какого размера и какой формы есть место для размещения лестницы; какая технология строительства применима в данных условиях; где и в какой степени можно поддерживать лестничные конструкции; также необходимо учитывать нагрузки, которые будет воспринимать лестница в процессе эксплуатации; а также каким эстетическим требованиям должна отвечать лестница в зависимости от ее функций и окружающего интерьера.

Выбрав тип лестницы, определяются ее параметры, а именно: количество маршей, полезная ширина, длина горизонтальной прокладки каждого марша, количество и длина лестничных площадок.

Требования к лестницам содержатся в ряде нормативных документов, приведем выдержки из некоторых.

Определяет, что количество подъемов в одном лестничном марше или при перепаде уровней должно быть не менее 3 и не более 18. Наименьшую ширину и наибольший уклон лестничных маршей следует принимать по таблице.

По числу подъемов в одном марше между площадками (за исключением криволинейных лестниц) их должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трех- маршевые лестницы в пределах первого этажа, допускается не более 18 подъемов. Ширина лестничной клетки в общественных зданиях должна быть не менее ширины лестничного выхода с наиболее населенного этажа. На путях эвакуации, как правило, не следует предусматривать винтовые лестницы и забежные ступени, а также раздвижные лестницы.

Для архитекторов считается само собой разумеющимся, что проектирование лестниц должно осуществляться на этапе проектирования всего здания в целом. Но на практике часто оказывается иначе.

С такой же проблемой часто сталкиваются проектировщики и строители, работающие в двухэтажных квартирах, частных домах или разноуровневых офисах. Заказчики помнят, что лестница нужна только в период отделочных работ, когда общестроительные работы уже завершены. А вот лестницы являются структурной частью здания …И только на стадии проектирования всех частей здания в целом можно грамотно решить планировочные задачи, а также определить способы крепления лестниц к несущим конструкциям, определить размеры и расположение проемов в этажах. При этом соблюдать требования нормативных документов по уклону, ширине маршей и площадок, количеству футов в марше, нагрузкам и т. д., а также обеспечивать удобство пользования лестницей.

И только определив для себя диапазон творческой свободы, дизайнер может приступить к решению эстетических задач.Выполнение пожеланий заказчика по выбору фасона, материала, цветового решения и др.

Только увязав лестницу с общим конструктивным, планировочным и эстетическим решением всего сооружения, можно создать действительно удобные, безопасные, красивые, долговечные и экономически выгодные сооружения. Отступление от этого правила обернется для заказчика в лучшем случае дополнительными материальными затратами (придется использовать малоэффективные дорогие конструктивные решения), либо придется расплачиваться неудобством эксплуатации лестницы, которая окажется слишком узкой , со слишком большим уклоном или с неудобными ступеньками.

Безопасность

Лестница является зоной повышенного риска. Поэтому при проектировании особое внимание необходимо уделить крутизне или уклону лестниц, ограждений, освещению, расположению площадок, размеру лестничных маршей.

Допустимый уклон лестничного марша определяется на основании нормативных документов (см. выше). При этом уклон должен быть постоянным и не должен изменяться по центральной линии лестничного марша. Высота каждой ступеньки должна быть абсолютно одинаковой; Неравная высота ступеней является причиной многих травм на лестницах.

Ограждения должны выдерживать боковую нагрузку около 100 кг, чтобы на них мог безопасно опереться взрослый человек. Расстояние между вертикальными стойками перил не должно превышать 150 мм, а при наличии в доме детей – 120 мм.

Если в доме есть дети, лестницу также лучше делать с подступенком («глухим»), т. к. высота ступеней обычно не менее 15-17 см, и ребенок может получить травму, если попадет между их.

Особое внимание следует уделить освещению лестницы, нужно заранее продумать, чтобы выключатели были доступны.Первая и последняя ступеньки должны быть особенно хорошо освещены. Хорошо, если свет и тень резко контрастируют на проступи и подступенке. В результате станет четко видна граница, ведь большинство травм происходит из-за соскальзывания стопы именно с края ступени. Удобна система, которая автоматически включает свет на несколько минут, достаточно подняться или опуститься.

При расчете лестницы необходимо учитывать высоту между ступенями и перекрытием (краем плиты, балками и т.п.). Для удобства передвижения она не должна быть меньше 2 м. Это требование также определяет размер лестницы.

Безопасность лестницы также зависит от материала, из которого изготовлены ступени. Если лестница облицована полированным камнем, то на ступени требуется дополнительно прикрепить противоскользящий ковер. Специальные коврики для ступеней используются не только для каменных ступеней, их можно крепить на ступени из любого материала. Они не только предотвращают скольжение, но и защищают лестницу, продлевая срок ее службы.Коврики бывают из разных материалов: сизаль, натуральная шерсть, полипропилен, полиамид или каучук. Каждый коврик прочно фиксируется на любой поверхности, латексная резиновая основа не дает «просачиваться» песку, грязи, воде.

Чтобы правильно спроектировать лестницу, необходимо не только правильно выбрать ее месторасположение, но и учитывать нормы проектирования лестниц, изложенные в соответствующих главах СНиП.

Параметры посадок и полетов.

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов перевозимых вещей.

  • Минимальная ширина лестничного марша : для внутриквартирных лестниц — 80 см, для 2-х этажных домов — 90 см, для жилых домов большей этажности — 105 см, для общественных зданий — 135 см
  • Максимальная ширина марша : для жилых зданий — 140 см, для общественных — 240 см.
  • Полезная ширина марша поворотной лестницы и лестницы, соединяющей более 2 этажей, должна быть не менее 1,0 м для обеспечения одновременного прохода двух человек и переноски крупногабаритных предметов.
  • Ширина многомаршевой лестницы должна быть одинаковой по всей лестнице.
  • Между лестничными маршами, расположенными навстречу друг другу, должен быть зазор не менее 50 мм.
  • Ширина площадки должна быть не менее 120 см и не менее ширины марша.
  • Длина площадок между маршами должно быть не менее 1,3 — 1,4 м (это средняя длина двух ступеней для взрослого человека)
  • Длина лестничных площадок у входных дверей может быть 1 м, если двери раздвижные или открываются в противоположную от лестницы сторону.В противном случае длина площадки равна ширине дверного полотна + не менее 60см.

Уклон лестницы, расчет ступеней

При проектировании лестницы одновременно учитываются два: удобство (безопасность) перемещения по лестнице и минимизация площади, занимаемой лестницей. Безопасность лестницы зависит от ее наклона и параметров ступеней.

  • Количество ступеней в одном лестничном марше должно быть не менее 3 и не более 16.При меньшем количестве легко споткнуться, при большем лестница «устает» и требуется промежуточная площадка.
  • Целесообразно предусмотреть в марше нечетное количество ступеней, так как человеку удобнее начинать и заканчивать движение по лестнице одной ногой.
  • Рекомендуемый уклон лестницы находится в пределах 1:2 — 1:1,75 (от 20 до 26,7 градусов).
  • Максимальный уклон лестницы для ходьбы 1:0,85 (50 градусов)
  • Минимальный уклон лестницы для ходьбы 1:2.75 (20 градусов)
  • Максимальная высота ступеней лестниц : в жилых и общественных зданиях — 19 см, для внутриквартирных лестниц — 20 см, для подвалов и чердаков — 21 см.
  • Минимальная высота ступени — 12 см.
  • Максимальная ширина ступеней лестниц : в жилых и общественных зданиях — 26 см, для внутриквартирных лестниц — 23 см, для подвалов и чердаков — 21 см.
  • Минимальная ширина ступени — 25 см. Для лестниц, ведущих в нежилые помещения (подвал, чердак), минимальная ширина ступеней 20 см.
  • Высота ступеней лестницы при переделке одного марша не должна отличаться более чем на 5 мм.
  • При ширине ступени до 26 см размер ее свеса не должен превышать 3 см.
  • Клинообразные (клиновидные) ступени на внутренней границе полезной ширины должны иметь проступь шириной не менее 10 см и 26 см по средней линии марша.
  • Радиус кривизны средней линии марша с забежками должен быть не менее 30 см.
  • Расстояние между любой ступенькой лестницы и потолком должно быть не менее 2 метров.

Для проектирования удобной и безопасной лестницы необходимо использовать Формулу уклона марша, определяемую как отношение ширины ступени к ее высоте: k = b/a

При ширине ступени от 26 до 30 см и значении коэффициента от 1,75 до 2 лестница считается удобной. Удобными будут такие соотношения ширины ступени к ее высоте, как 30/15 (к = 2), 31/16 (к = 1.94) и 29/17 (к = 1,70).

Перила (перила) параметры

  • Высота ограждения межэтажных лестниц должна быть не менее 90 см, для лестниц высотой более 12 м — 110 см.
  • Для детских лестниц рекомендуется высота 150 см.
  • Высота ограждений наружных входных лестниц при подъеме на 3 и более ступеней должна быть не менее 80 см.
  • Лестницы с числом ступеней более 5, при ширине марша до 125 см, оборудованные перилами с одной стороны, при ширине марша 125 — 250 см с обеих сторон.Лестницы шириной более 250 см оборудуются дополнительными перилами по центру марша.
  • Отсутствие перил допускается для лестниц в 5 ступеней и менее.
  • Расстояние между балясинами (стойки перил) не должно быть более 12 см при высоте лестницы от пола более 150 см.
  • Ограждения лестницы должны выдерживать нагрузку 100 кг/м.

Схематическое изображение лестницы и ее компонентов

Согласно техническим нормам и СНиП лестницы должны соответствовать условиям, в которых они установлены.В среднем стандарты строительных норм одинаковы, но могут различаться по типу конструкции. Как известно, лестничные конструкции есть в совершенно разных зданиях, в частности, больницах, ресторанах, фабриках, а также торговых центрах и подобных учреждениях.

Сегодня действуют новые правила для переносных лестниц, которые используются в основном в строительных и отделочных работах. Согласно СНиП, требования и правила поведения должны соблюдаться безоговорочно, чтобы не попасть в аварию.

А именно:

  1. Категорически запрещается превышать вес груза, указанный производителем.
  2. При использовании ноги должны находиться на одной ступеньке, а тело должно располагаться между боковыми вершинами лестницы. Вам нужно только подняться и спуститься лицом к ступенькам.
  3. Сборные конструкции нежелательно использовать на открытом воздухе в плохую погоду.
  4. При установке раздвижной лестницы возле открывающегося дверного или оконного проема необходимо в первую очередь позаботиться о своей безопасности.
  5. При работе с лестницами необходимо использовать специальную обувь, а также подниматься по одной ступеньке, наступая сначала на нижнюю, а не на несколько, чтобы исключить резкое падение давления на конструкцию.
  6. Такие лестницы должны использоваться исключительно одним человеком, и одинаковые изделия не должны устанавливаться рядом с ними не ближе 1 м.
  7. Если лестница расположена на высоте более 4 м, то во избежание скольжения и падения внизу должен находиться второй человек для страховки.

Нежелательно стоять на верхнем краю лестницы для сохранения равновесия.

Как сделать и правильно эксплуатировать лестницу описано в статье: . Строительство и устройство различных видов лестниц.

СНиП Лестницы

Существуют определенные инструкции, согласно которым оборудуются лестницы, независимо от того, где лестницы установлены.

Например, на рабочем месте, в общественном здании или в многоквартирном доме.

При любом назначении конструкции инструкция следующая:

  • В качестве противоскользящих покрытий можно использовать резиновые коврики, противоскользящие полосы, перфорированные планки по краям ступеней;
  • Независимо от лестницы, будь то металлическая, стеклянная, деревянная или бетонная, они должны быть оборудованы по всем нормам СНиП;
  • Лестница должна быть ровной;
  • Если лестница устанавливается в жилом доме общего назначения, в частности, если по ней будут ходить дети, то необходимо оборудовать ее подступенком;
  • Если лестница предназначена для регулярной и большой нагрузки, например, устанавливается в детском лагере или театре, то ступени по высоте не должны превышать 15 сантиметров;

Основное правило для всех конструкций — они должны быть неподвижны.

Требования к лестницам

Помимо правил эксплуатации, к лестницам предъявляются строительные требования, согласно которым нужно подобрать конструкцию под конкретное строение.

Например:

Организация по охране труда и аналогичные учреждения проверяют лестницы на соответствие их требованиям. Стоит отметить, что при проектировании архитектурных объектов большое внимание уделяется лестничным клеткам, которые, в общем-то, должны быть неотъемлемой частью строения, причем не только для нормальной эксплуатации, но и для аварийных ситуаций, и они должны быть бездымный, что требует норм противопожарной защиты.безопасность.

Выдаются органом исполнительной власти, регулирующим градостроительную деятельность. Основные статьи по СНиП 4-14-84, СНиП 21-01-97, СНиП 31-02-2001, ГОСТ 23120-78, ГОСТ 25772-83, которых следует придерживаться, даже если вам необходимо заливать пандусы.

СНиП Условия на лестницах в общественных зданиях

Нюансы изготовления и правила пользования лестницей

Стоит отметить, что выбор места, где будет установлена ​​запасная лестница, зависит от географического положения здания и климатической зоны.Если речь идет о регионе с холодным климатом, то допустимо устанавливать лестницы вне помещений. Однако такие лестницы не должны превышать уровень второго этажа, и использовать их для детских учреждений категорически запрещается.

При установке лестницы снаружи необходимо постоянно следить за отсутствием льда и мусора на ступенях, что может вызвать аварийную ситуацию при эвакуации. Это требование является обязательным, так как в панике человек не контролирует свои действия и, в частности, может споткнуться, поскользнуться и всячески подвергать свою жизнь опасности.

Материалом для таких лестниц должен быть износостойкий и антикоррозийный металл, в частности, нержавеющая сталь или любой другой прочный металлический каркас, но покрытый антикоррозийным составом.

Если лестница находится внутри помещения, то она может быть из металла и бетона, но должна быть огнестойкой.

Характеристики и ГОСТ лестниц (видео)

Стоит отметить, что конструкции должны соответствовать нормам и стандартам ГОСТ при устройстве лестниц, так как это может не только стать причиной травм и других проблем, но и привести к наложению серьезные штрафы от специальных органов, которые пристально следят за соблюдением требований.

Проверка косоуров лестницы — InterNACHI®

Ник Громицко и Бен Громицко . Следующая информация относится к несущему элементу лестницы, который обычно плохо виден и выходит за рамки визуального осмотра дома – косоурам лестницы.Понимание компонентов лестницы, в том числе косоуров, может помочь домашнему инспектору лучше выполнять свою работу.

На изображении ниже показан обрезанный косоур, обычный, но в основном скрытый компонент лестницы с внутренней отделкой.

Стандарты практики инспекции дома

Во время инспекции дома косоуры лестницы обычно закрывают, поэтому их не наблюдают и не проверяют. В отчете об инспекции дома должны быть указаны в письменной форме дефекты в конкретных системах и компонентах, определенных Стандартами практики инспекции дома, которые инспектор заметил и считает существенными.Домашняя инспекция не выявит всех проблем, которые существуют или когда-либо могли существовать, а только те материальные дефекты, которые инспектор заметил на дату проверки.

Код

Проблемы с конструкционными характеристиками косоуров лестниц в жилых зданиях могут привести к проблемам, начиная от растрескивания косметического покрытия и вибраций и заканчивая серьезными структурными разрушениями, которые могут привести к серьезным травмам. Несмотря на эти проблемы, существует много общих эмпирических рекомендаций, но очень мало конкретных предписывающих норм и правил строительства косоуров лестниц с деревянным каркасом в жилых домах.

Лестничные косоуры должны соответствовать общим строительным стандартам, за исключением случаев, когда в них внесены поправки местными юрисдикциями. Международный жилищный кодекс (IRC) и Международный строительный кодекс (IBC) содержат несколько положений, касающихся проектирования и изготовления косоуров лестницы с деревянным каркасом. Большинство положений кодекса описывают минимальные и максимальные размеры для ширины, подъема, длины и высоты по вертикали. Существуют ограниченные ограничения по размеру конструкции внутренней лестницы в жилых домах. Таким образом, это в основном зависит от знаний, опыта и практических правил строителя или подрядчика, которым они следуют в отношении косоуров лестницы.

Косоур лестницы

Косоур лестницы представляет собой конструктивный элемент, устанавливаемый с обеих сторон или в центре лестничного марша, к которому крепятся ступени и подступенки. Основной функцией стрингера является обеспечение каркаса и несущей опоры для проступей и подступенков.

Согласно IRC 2018, R311.7.5, максимальная высота подступенка составляет 7-3/4 дюйма (196 мм). Это измеряется по вертикали между передними кромками соседних ступеней.Глубина протектора должна быть не менее 10 дюймов (254 мм). См. иллюстрацию выше. Он измеряется по горизонтали между вертикальными плоскостями переднего выступа соседних ступеней под прямым углом к ​​передней кромке ступеней. Эти размеры проступи и подступенка напрямую влияют на размер доски стрингера, размеры горловины обрезанного стрингера и количество доски, оставшейся под снятой частью проступи-подступенка. Глубина горловины представляет собой чистую глубину стрингера после того, как ступени вырезаны и удалены, и измеряется от ступени, перпендикулярной нижнему краю стрингера.

Процесс строительства

Лестницы внутри дома часто строят два разных подрядчика. Строители вырезают стрингеры из досок размером 2×12 дюймов или иногда из клееного бруса (LVL), а затем прикрепляют грубые ступени для временного использования во время строительства дома. Позже плотник-отделочник удалит грубые ступени и установит готовые ступени, подступенки, а также внутренние и внешние плинтуса. Некоторые плотники-отделочники предпочитают удалять всю черновую лестницу и строить лестницу с косоурами, в которой ступени и подступенки установлены и вклеены в фрезерованные пазы закрытых сплошных косоуров.А стрингеры и ступени можно было сделать из досок толщиной 5/4 дюйма из сосны, тополя, дуба или пихты Дугласа. Информация, представленная здесь, касается 2х12-дюймовых стрингеров.

Типы косоуров

Существует два распространенных типа косоуров для лестниц в жилых домах. Первый тип — это обрезанный косоур, иногда называемый открытым или пилообразным косоуром, ступени которого видны, если смотреть со стороны лестницы. Этот стрингер разрезается с измерениями подъема и пробега.Некоторые плотники называют этот тип стрингера кареткой, потому что он обнажает ступени и подступенки. Второй тип — это закрытый стрингер, иногда называемый маршрутизированным, закрытым, коробчатым, цельным или боковым стрингером, чьи ступени находятся между стрингерами. Закрытые лестничные косоуры могут иметь выемки или пазы, в которые можно вставлять проступи и подступенки. Закрытые косоуры скрывают край ступени. Третий и менее распространенный тип косоуров — это монострингеры, которые действуют больше как большая центрально расположенная балка в так называемой балочной лестнице.

Стрингеры могут изготавливаться из цельного бруса, прессованного пиломатериала, бруса, ЛВЛ, а также из многих других видов строительных материалов. Стальные и алюминиевые лестницы менее распространены в жилых домах. Доски, ступени лестниц, ограждения и поручни для наружных палуб и лестниц часто изготавливаются из пластиковых композитных материалов.

Другим термином, используемым для стрингера, является каретка. В некоторых источниках стрингер определяется как компонент, закрывающий проступи и подступенки, а каретка — это компонент, открывающий проступи и подступенки.Каретка и стрингер в основном используются взаимозаменяемо.

Шипы представляют собой небольшие куски дерева, которые действуют как небольшие доски для бухгалтерской книги, устанавливаемые под концами ступеней на неразрезанном стрингере. Лестницы с шипами опасны, если шипы не имеют достаточного размера или прочности и если они не закреплены должным образом. Лестницы с шипами или лестницы с гроссбухом могут быть запрещены в некоторых местах.

Ширина лестницы

Каждый из трех ключевых компонентов, связанных с выходом – выходная дверь, коридоры и лестницы – имеют минимальную ширину.Ширина лестницы может определять количество косоуров, которые должны быть установлены.

Лестницы должны иметь ширину не менее 36 дюймов (914 мм), но есть исключения. Когда в строительных нормах указывается требуемая ширина, это относится к чистой, чистой, пригодной для использования, свободной ширине. Однако в отношении лестниц минимальная ширина относится только к области выше разрешенной высоты поручня и ниже требуемой высоты потолка (2018 IRC, R311.7.1). На высоте перил и ниже требуемая ширина лестницы, включая ступени и площадки, составляет всего 27 дюймов (686 мм), если поручни установлены с каждой стороны, и только 31-1/2 дюйма (800 мм), если есть установлен только один поручень. Инспекторам не нужно беспокоиться об отделке, стрингерах или других предметах, которые могут быть обнаружены ниже уровня поручня, если они не выходят за выступ поручня. Винтовые лестницы могут иметь ширину до 26 дюймов (660 мм). Итак, в целом типичная лестница имеет ширину 36 дюймов.

Количество косоуров, установленных на лестнице с деревянным каркасом, зависит от минимальной ширины 36 дюймов. Если в конструкции лестницы используются обрезанные косоуры, то требуется не менее трех косоуров. Отрезанные стрингеры должны располагаться на расстоянии не более 18 дюймов от центра. Например, лестница шириной 36 дюймов должна иметь три косоура.

Если ширина лестницы превышает 36 дюймов, необходимо установить четыре косоура. Если лестница шире 36 дюймов (914 мм), можно использовать комбинацию резных и сплошных косоуров, но максимальное расстояние между косоурами должно составлять 18 дюймов (457 мм) по центру.Максимальное расстояние 18 дюймов хорошо подходит для ступеней, изготовленных из двух досок или 5/4-дюймовых досок.

2×12-дюймовые косоуры

Лестничные косоуры с грубым каркасом, изготовленные из массивной древесины, часто изготавливаются из пиломатериалов размером 2×10-дюймов или 2×12-дюймов.

Некоторые косоуры лестницы могут быть совмещены с досками 2×4 дюйма для усиления косоуров 2×10 дюймов, у которых под выемкой подступенка остается только 3-1/2 дюйма доски. Низкорослый стрингер также может быть перетянутым, из некачественной древесины, а также может иметь сучки, трещины и другие дефекты, ослабляющие стрингерную доску.

Плотники могут добавить неразрезанную доску без надрезов снаружи обрезанного стрингера, чтобы укрепить его. Обрезанный стрингер значительно слабее закрытого стрингера; поэтому может потребоваться его усиление неразрезанным стрингером или балкой из ЛВЛ.

Пролет косоуров

Длина косоуров лестницы не должна превышать 13 футов и 3 дюймов (4039 мм) для закрытых косоуров.

Длина обрезанных стрингеров не должна превышать 6 футов (1829 мм).

Информацию о пролетах стрингеров см. в Руководстве по строительству деревянных настилов Американского совета по дереву от 2018 года. Если пролет стрингера превышает эти размеры, то необходимо предусмотреть опору (например, коленную стенку), чтобы сократить длину пролета стрингера. Для уменьшения пролета стрингера может быть установлена ​​промежуточная площадка.

Нагрузка

Лестницы должны быть в состоянии выдерживать динамическую нагрузку. Текущая нагрузка указана как 40 фунтов на квадратный фут для жилых помещений.Отдельные ступени лестниц в домах должны быть рассчитаны на равномерно распределенную временную нагрузку 40 фунтов на квадратный фут, 100 фунтов на квадратный фут для других применений (Таблица IBC 1607.1) или сосредоточенную нагрузку 300 фунтов, действующую на площади 4 квадратных дюйма. , в зависимости от того, что вызывает большее напряжение. (IRC 2018, таблица 301.5).

Высота лестницы по вертикали

IRC 2021, R311.7.3, гласит, что лестничный марш не должен иметь вертикальный подъем более чем на 12 футов и 7 дюймов (3835 мм или 151 дюйм) между уровнями пола или площадками.В кодексе также указано, что существуют исключения из этого ограничения высоты по вертикали. Это: (а) лестницы, не находящиеся внутри или не обслуживающие здание, крыльцо или палубу; б) лестницы, ведущие на нежилые чердаки; и (c) лестницы, ведущие в подвалы.

IBC 2021, раздел 1011.8, гласит, что лестничный пролет не должен иметь вертикальный подъем более 12 футов (3658 мм или 144 дюймов). Вертикальная высота измеряется от одной поверхности для ходьбы до другой.

В конечном итоге местные органы власти, обладающие юрисдикцией (AHJ), должны применять конкретные положения определенных кодексов.Обычно предпочтение отдается и применяется наиболее ограничительное положение. В тех случаях, когда разные коды (например, IRC и IBC) имеют разные требования для одного и того же конкретного применения (например, высота лестницы по вертикали), приоритет имеют самые строгие требования.

Ковровое покрытие

Все размеры лестниц, указанные в строительных нормах и правилах, не включают ковры, половики и полозья. Лестничные покрытия часто меняются домовладельцами и не включены в кодекс.Важно, чтобы поверхности протектора и приземления были одинаковыми и соответствовали нормам до добавления коврового покрытия.

IRC не требует сплошных подступенков, но в лестничных пролетах любое отверстие подступенка, расположенное более чем на 30 дюймов над уровнем пола, не должно пропускать сферу диаметром 4 дюйма.

Соединения

Важнейшим вопросом для конструкции лестницы с деревянным каркасом является соединение косоура лестницы с опорной конструкцией, соединенной с лестницей.В пазах в нижней части стрингеров часто имеется упорный блок, планка или отбойная доска для предотвращения движения. Должна поддерживаться полная опора нижней части стрингера. Если это не так, то может развиться структурная трещина.

Верх косоуров лестницы можно прикрепить к конструкции или перемычке лестничной клетки различными способами, и именно здесь может произойти серьезная поломка. Верх стрингеров мог быть заподлицо с перемычкой.Верхним подступенком может служить напольный или посадочный коллектор. Верхний протектор может быть заподлицо с верхним готовым полом. Некоторые могут использовать фанерную вешалку, гроссбух или гвоздодер. Если верхние части косоуров лестницы опускаются с уровня площадки или пола, то должна быть двойная перемычка или соответствующие компоненты каркаса, с которыми будут соединяться верхние части косоуров. Торцевое прибивание стрингеров через перемычки не рекомендуется из-за возможности их отрыва. Сбрасывание стрингеров без установки опускаемого коллектора может привести к тому, что стрингеры будут иметь неадекватную опору на ободную балку.

Отказы соединений косоуров трапа могут быть внезапными и иметь катастрофические последствия. Есть история пассажиров и пожарных, получивших смертельные ранения в результате обрушения лестниц. Некоторые установщики будут использовать болты с задержкой. Некоторые стрингеры могут быть прибиты только вверху. Концы стрингеров не должны быть прибиты гвоздями.

Таблица R602.3(1) IRC 2018 г. и таблица 2304.10.1 IBC 2018 г. предлагают спецификации того, как балка соединяется с перемычкой или балкой. Эти положения о соединении не могут применяться непосредственно к косоурам лестницы, но IRC 2018, раздел R311.5.1 говорится: «Прикрепление не должно осуществляться с помощью ногтей на пальцах ног или ногтей, подлежащих удалению». Это относится к лестницам, палубам и другим элементам здания. Из-за сложных сил, действующих на набор лестниц, гвозди могут быть вырваны при установке верхней головки набора косоуров.

Самый экономичный способ повесить стрингер — использовать металлическую фурнитуру. Должны быть установлены механические соединения с торцевыми подвесками из наклонных пиломатериалов. Они просты в использовании и способны выдерживать усилия соединения.Стрингер должен полностью сидеть или опираться на седло механического соединителя. И правильный тип крепежа должен использоваться с механическим оборудованием. Для крепления соединителя к каркасу иногда используются винты для настила и гипсокартона вместо одобренных крепежных деталей, что является серьезным дефектом.

Надрезы и надрезы

Нарезка габаритных пиломатериалов для изготовления обрезанных стрингеров (см. иллюстрацию ниже) является общепринятой практикой, при которой учитывается только глубина древесины под надрезами подступенка как эффективная для сопротивления приложенной нагрузке.Для обрезанных стрингеров следует соблюдать осторожность, чтобы не выйти за пределы выемки. Перерезание насечек в стрингерах является серьезным дефектом.

Завышение насечек в косоуре ступени в месте пересечения проступи с подступенком является частым крупным дефектом, вызванным неквалифицированными или небрежными плотниками. Перерезание ослабляет общую прочность стрингера за счет уменьшения эффективной глубины элемента стрингера. Результирующий проход стрингера не должен быть меньше предписанного прохода, который для 2х12 составляет примерно 5 дюймов.См. иллюстрацию ниже.

Например, типичный косоур лестницы с деревянным каркасом может иметь 15 подступенков. Каждый подступенок может иметь высоту 7¼ дюймов и длину ступеней 10-1/2 дюйма, но размеры единичного подъема и единичного прогона будут зависеть от общего подъема и общего пролета лестницы. См. иллюстрацию ниже.

Стрингеры обычно вырезаются из досок размером 2х10 дюймов или 2х12 дюймов, изготовленных из ели-сосны-пихты (СПФ) или ЛВЛ. В результате такой конфигурации эффективная глубина горловины стрингера размером 2×12 дюймов составляет примерно 5 дюймов, а общий размах горизонтального стрингера составляет 12 футов 3 дюйма.

Однородность подступенков и ступеней является фактором безопасности на любом лестничном пролете внутри или снаружи дома. Максимальная разница между самым высоким и самым низким стояком ограничена 3/8 дюйма (9,5 мм). Изменения, превышающие допуск 3/8 дюйма, могут нарушить ритм пользователя лестницы. Наиболее распространенное место для большой разницы между высотой подступенка находится на лестничных площадках. Монтажнику отделки часто приходится корректировать грубые стрингеры, чтобы соответствовать этому допуску.

Прогиб

Прогиб – это степень изменения формы элемента конструкции при приложении нагрузки. Когда нагрузка вызывает слишком большой прогиб стрингера, компонент может выйти из строя. Структурные системы и элементы должны иметь достаточную жесткость для ограничения прогиба. Пределы прогиба необходимы для комфорта пассажиров и для того, чтобы прогиб конструктивного элемента не вызывал повреждения других компонентов несущей конструкции.Прогиб также помогает уменьшить растрескивание отделки стен (например, трещины гипсокартона в углах возле лестницы).

Прогиб косоуров лестниц обычно игнорируется строителями при типовом жилищном строительстве, но следует применять ограничения по нормам. Критерии прогиба перечислены в таблице 1604.3 IBC 2018 г. и IRC R301.7 2018 г. Согласно этим таблицам, наиболее применимые пределы для косоуров лестницы составляют L/360 для временных нагрузок и L/240 для полных нагрузок.

Что означает L/360, так это то, что если вы знаете критерии нагрузки, указанные в нормах, отклонение динамической нагрузки на этот элемент ограничено 1/360-й частью пролета.Чтобы использовать очень простой пример, балка пола длиной 360 дюймов может прогибаться (провисать) максимум на 1 дюйм.

Второе число – L/240 – это общая нагрузка, которая представляет собой сложение динамической и постоянной нагрузок. Если предел прогиба балки перекрытия при динамической нагрузке составляет L/360, то общий предел прогиба нагрузки обычно равен L/240. Это означает, что 360-дюймовая балка пола может иметь полное отклонение нагрузки 1-1/2 дюйма.

Композитный пластик

Для внешней лестницы можно использовать настил из композитного пластика, ступени, ограждения и поручни, которые должны быть установлены в соответствии с местными нормами и инструкциями производителя.Согласно IRC 2018 г., раздел R507.2.2.1, пластиковые композитные настилы, ступени лестниц, ограждения и поручни для наружных настилов или упаковка должны иметь маркировку, указывающую на соответствие стандарту ASTM D7032. В маркировке должны быть указаны допустимая нагрузка и максимально допустимый пролет. Каждая палубная доска и ступени лестницы, как и древесина, обработанная под давлением/консервантом, должны иметь этикетку.

Этикетки настила должны указывать допустимую нагрузку и пролет. Например, нагрузка 40 фунтов на квадратный фут на пролет 16 дюймов (406 мм) будет обозначена на этикетке как «16/40».Расстояние между стрингерами для пластиковых композитных ступеней может составлять всего 9 дюймов.

Резюме

Домашний инспектор должен осмотреть лестницы, ступени, лестничные площадки и лестницы, но большая часть конструктивных компонентов лестницы с внутренней отделкой скрыта и выходит за рамки проверки дома. Понимание того, как устроена лестница, может помочь домашнему инспектору лучше выполнять свою работу.

.Fournier, PE, 2013

  • Лестничные косоуры и ступени, Руководство спецификатора, Weyerhaeuser, февраль 2019 г.
  • Техническое руководство по косоурам, Tolko, октябрь 2018 г.
  • Брюс Паркер, Common Deck Stair Defects, Journal of Light Construction International, июль 2017 г. Жилой код (IRC), 2018 и 2021
  • 9004 и 2021
  • Международный строительный кодекс (IBC), 2018 и 2021
  • и 2021



    7 Подробнее:

    Осмотр лестниц

    «Как осмотреть чердаку, изоляцию, вентиляцию и интерьер» Курс

    Стандарты практики инспекции домов InterNACHI

    Библиотека инспекционных статей InterNACHI

    стандарт в вашем доме, ширина оптимальная по СНиП, нормы комфорта и комфорта

    При выборе лестницы для дома необходимо обратить внимание на высоту ступеней.Тема эта интересная, и стоит еще немного узнать, какой должна быть оптимальная высота ступеней лестничной конструкции того или иного плана. Поэтому, прежде чем перейти к конкретике, необходимо ознакомиться с видами ступеней, которые можно использовать для монтажа лестницы. Высота ступеней лестницы или, другими словами, высота под ступенькой – это один важный параметр, исходя из которого составляется весь проект школьной, домашней или любой другой лестницы.

    Состав:
      • Оптимальная высота ступеней лестницы в вашем доме и типы конструкций
      • Высота ступеней в вашем доме: правильный расчет
      • Ширина и высота ступеней лестницы: другие стандарты
      • Подходит высота ступени, стандарт и методы расчета
      • Высокая ступень: лестницы для интерьеров
      • Стандартная высота ступени лестницы (видео)

    Оптимальная высота ступеней лестницы в вашем доме и виды по инструкции

    Пока При проектировании важно учитывать требования.

    Как правило, высоту ступени для лестницы рассчитывают с учетом принципов ГОСТ

    Это:

    • ГОСТ;
    • Соответствие нормам СНиП
    • Прочие характеристики проекта.

    В трендовом строительстве используются следующие виды лестниц:

    1. Обыкновенные .Стандартные прямые ступени, являющиеся основным элементом любой лестничной конструкции.
    2. Кража .Конструкция с нерезким поворотом при подъеме. Ширина и форма ступеней не стандартная.
    3. Платформа .Промежуточная стандартная конструкция для поворотных лестниц. Рекомендуемая высота для них, как и для обычных ступенек.
    4. Открыть .Подступенка нет. Пролет открытый, что создает ощущение парящей в воздухе лестницы.
    5. Закрытый .Между ступенями крепится ступенька, что позволяет скрыть пространство, улучшить визуальное восприятие при подъеме на второй этаж.
    6. Навесной .Часть конструкции выступает над подступенком, что создает положительный эффект, делает ступени шире.

    Параметры ступеней рассчитываются по общим принципам, но в некоторых случаях возможны некоторые отклонения от норм СНиП и ГОСТ.

    Высота ступеней в доме: правильный расчет

    В соответствии с ГОСТ установлена ​​стандартная высота ступеней лестничной конструкции, она варьируется от 12 см, максимальный показатель 25 см.Оптимальная, комфортная высота для ступеней определяется расчетным путем и должна соотноситься с подмостками.

    Высота ступенек должна быть удобной и безопасной для всех членов семьи.

    Наиболее подходящие соотношения:

    1. 2:1,5;
    2. 2:1;
    3. 1,2:1 и 1:1(цокольный и чердачный марш).

    Исходя из этого, максимальный предел высоты ступени установлен в 25 см, глубина входа 25 см.Для удобства обычно берут 15 или 17 см для маршей на улице. Для лестницы в вашем доме площадь под строительство необходимо уменьшить, поэтому требуется несколько большее значение, от 17 до 22 см.

    При перекосе стандарта передвигаться по такой лестнице будет очень сложно и неудобно. Кстати, от правильного расположения и установки зависит как безопасность, так и энергопотребление.

    Каждая следующая ступенька должна быть хорошо видна при спуске, иначе возрастает риск споткнуться и получить травму.Что касается подъема, то на низкие ступеньки будет потрачено большое количество времени и сил. Очень высокая энергия будет потрачена еще больше. Если это так, то нужно устраивать промежуточные площадки, где можно отдохнуть.

    Ширина и высота ступеней лестницы: другие стандарты

    Понятно, что для расчета высоты ступени недостаточно знать стандарт. В каждом отдельном случае этот показатель может быть специфическим и рассчитываться на основе связи с другими основными параметрами.Высота ступеней лестницы определяется параметрами, соответствующими СНиП.

    Кроме высоты ступеней на особенности и интерьер помещения влияет лестница

    Важно учитывать следующие данные:

    1. Средний уклон составляет от 30 до 45 градусов.
    2. Стандартная глубина ступени равна ширине ступени. Это число, которое определяет расчет.
    3. Количество ступеней — очень важный показатель, в зависимости от этого числа количество сегментов будет делиться на высоту пролета.

    Удобная ширина и правильно рассчитанная высота дадут вам возможность получить функциональную, удобную конструкцию, по которой будет легко подниматься и безопасно спускаться.

    Подходящая высота стремянки, стандарты и методы расчета для

    Для расчета высоты ступеньки следует использовать специальные формулы и правила. Такие методы позволяют выполнять расчеты с учетом параметров нормативов по ГОСТ.Это в разы облегчает процесс создания проекта, и позволяет сразу вывести максимально приемлемые цифры.

    Следует отметить, что в некоторых случаях высота ступеней зависит от их количества

    Итак, идеальную высоту каждой ступени лестницы можно рассчитать одним из следующих способов:

    1. Количество ступеней. Это самый простой способ. Он в основном берется за отправную точку при проектировании, а полученные цифры применяются в последующих расчетах и ​​могут изменяться в процессе расчета.При этом берется 2 показателя: высота марша, то есть расстояние от поверхности пола 1-го этажа до 2-го, и желаемое количество ступеней. Первый делится на второй, и выходят ориентировочные параметры. Их сверяют с ГОСТом, после чего можно переходить к следующему этапу разработки проекта.
    2. Ширина шага. Стандартный метод максимально точного расчета высоты подступенка. Для этого за основу берется расчетная цифра ширины проступи, и подставляется в уравнение на основании формулы расчета шага человека.Формула выглядит так: 2а(ширина шага) + в(высота шага) = 60… 65. Вычисляет наиболее удобное расстояние, которое человек преодолевает за 1 шаг. Обычно берут среднюю цифру 63 см. Исходя из этого, рассчитывается подходящая высота для ступени. При необходимости данные можно корректировать до тех пор, пока не будет достигнута идеальная сумма с учетом количества шагов.
    3. Безопасность. В этом случае необходимо знать примерную ширину проступи. Идеальная сумма — 46.От этой цифры нужно отнять ширину ступени и в результате будет известна ее высота.
    4. Удобство. В этом случае нужно вычислить значения в формуле. Оптимальная разница – 12. По показателям легко найти вторую составляющую.

    Чтобы не пересчитывать данные на каждом последующем этапе, можно обратиться к онлайн-программам, рассчитывающим допустимый вариант проекта лестницы с учетом требований ГОСТ и СНиП.Но, на 100% доверять таким программам нельзя, потому что они не могут учесть самые важные моменты.

    Если точно знать высоту и ширину первой и каждой ступени будущей лестницы, построить ее будет достаточно просто. Трудности обычно связаны с подгонкой результатов расчетов под требуемые стандарты.

    Высокая ступенька: лестницы для интерьера

    Эксклюзивные конструкции лестниц для презентабельных интерьеров можно заказать по индивидуальным размерам.Элитные индивидуальные проекты могут создавать только профессионалы.

    Сегодня популярны красивые деревянные лестницы с коваными перилами и высокими ступенями

    Сегодня используются готовые лестницы на металлической основе, с использованием таких материалов, как:

    • Дерево;
    • Стекло;
    • Мрамор;
    • Гранит;
    • Ковка;
    • Многослойный пластик;
    • Бетон.

    Производитель «High Stage» зарекомендовал себя на рынке.Готовая лестница, отделанная кожей, меховыми декоративными элементами, а также мозаикой и латунью. Комбинированные лестничные конструкции – тренд сезона, и если нет навыков проектирования и строительства, лучше выбрать готовый вариант.

    Стандартная высота ступени лестницы (видео)

    Конечно же, какую лестницу иметь в своем доме, решает сам хозяин дома, главное, чтобы она была красивой, удобной, функциональной и безопасной. По лестнице должно быть легко подниматься и спускаться, усилия должны быть минимальными.

    Изогнутая лестница: никакой тайны, только простая математика

    Часть первая: кадрирование

    Я до сих пор помню, как впервые работал с изогнутой лестницей. К тому времени, когда я добрался туда, он был раскачан листами с временными гусеницами. До этого момента я построил несколько прямых лестниц и даже одну или две, которые ударялись о площадку и меняли направление, но эта изогнутая штука была полной загадкой. Ребята, которые работали там все это время, поделились ровно настолько, чтобы меня действительно заинтересовать, но они не раскрыли многих своих секретов.Я решил, что если они смогли это сделать, то и я смогу.

    Потребовалось несколько лет, много времени на задавание вопросов и несколько неверных шагов, но у меня появилась возможность построить изогнутую лестницу для друга. Я не зарабатывал много денег, но образование, которое я получил, было бесценным. Первое, что я усвоил, это то, что между изогнутой лестницей и прямой не так уж много различий. Это по-прежнему все о вставании и беге и правильном расположении. Я построил несколько отдельно стоящих изогнутых лестниц и несколько, которые имеют изогнутую стену только по внешнему радиусу, но та, которую мы построили для этой статьи, поддерживается с обеих сторон.Мне придется оставить строительство лестницы без опоры для другой статьи.

    (Примечание: щелкните любое изображение, чтобы увеличить его)

    Изогнутая лестница на самом деле имеет две схемы подъема и прогона — одну на внутренней или узкой косоуре и другую компоновку на внешней косоуре. Хорошая новость заключается в том, что для моего простого метода вам нужно беспокоиться только о внутреннем макете. Первое, что мне нужно сделать, чтобы спланировать лестницу, — это выяснить, сколько подъемов потребуется, чтобы добраться с одного этажа на другой. Всегда полезно поговорить с местным инспектором по строительству, но там, где я живу в 7 3/4 дюйма.максимально допустимый подъем на ступень. Я начинаю с измерения расстояния от одного этажа до другого, затем делю на 7 3/4 (убедитесь, что вы делаете поправку на чистый пол на обоих этажах), чтобы получить количество подъемов, а затем регулирую подъем на ступень, чтобы он был одинаковым. . Поскольку лестница начинается с подъёма до первой ступени, а от последней ступени до следующего этажа есть ещё один подъём, у меня всегда на одну ступеньку меньше, чем количество подъёмов. У всех разные методы работы.

    Для меня вертикальная компоновка на столбе истории помогает мне перепроверить свои математические расчеты.

    На самом деле я планирую черновой пол и чистые полы вместе с верхом и низом каждой ступени, чтобы убедиться, что у меня правильный подъем для каждой ступени. На моих работах они всегда изготавливаются из дерева толщиной в один дюйм, сделанного на заказ, чтобы соответствовать деревянному полу в доме.

    Как только я определился с количеством ступеней, мой разум должен переключиться на горизонтальное мышление. Мне нужно знать размер и расположение каждой ступени, поэтому я делаю полноразмерный макет на полу именно там, где будет построена лестница.Мои изогнутые лестницы обычно чуть больше одной четверти круга, и мне нужно немного проб и ошибок, чтобы понять их. Я уверен, что есть способ сделать это с помощью CAD-программы, но мой мозг так не работает. Я построил лестницу там, где плотники уже построили внешнюю изогнутую стену на основе плана до того, как я туда добрался, но это действительно лишает меня возможности. Если высота стропильной фермы увеличилась (что увеличивает подъем) или кто-то передвинул дверь или сделал ее больше (что уменьшило потенциальный пробег), стена на плане может не получиться.Я действительно рекомендую построить свои собственные стены или, по крайней мере, пораньше приступить к работе и сделать свой собственный макет.

    Первое, что я должен сделать, это провести длинную линию мелом на полу (обычно около 14 футов) прямо под и параллельно заднему краю того места, где верхняя ступенька должна заканчиваться на втором этаже. На этой линии будет точка поворота лестницы. Большинство изогнутых лестниц имеют ширину 3 фута 6 дюймов или 4 фута. Лестница в этой статье была 3 фута 6 дюймов. Я вычел это из 14 футов.чтобы получить радиус моей внутренней стены 10 футов 6 дюймов

    Чтобы найти точку опоры, я начинаю с точки, которая находится прямо под тем, что будет дальним задним краем (на внешней изогнутой стене) верхней ступеньки, и отмеряю четырнадцать футов назад. Это просто работа на основе опыта, чтобы вы могли видеть, где возникает часть проб и ошибок.

    Я использую трампельные точки, которые крепятся к 2X4 на расстоянии 10 футов 6 дюймов, и я рисую более четверти круга, используя 14-футовую. точка опоры.Это радиус внутренней стены. Я расширяю точки до 14 футов и рисую внешний радиус. Теперь я готов сделать пробную компоновку для моего размера протектора.

    Есть два места, где вы должны соответствовать минимальному размеру изогнутой лестницы. Минимальный размер, где я работаю, составляет 6 дюймов по внутреннему радиусу и 10 дюймов по линии ходьбы, что составляет 12 дюймов от внутреннего радиуса. Эти измерения не включают вылет протектора, но я всегда думаю, что лучше всего позвонить местному инспектору и убедиться, что вы с ним согласны.

    Это самая простая часть моей системы. Я начинаю с меловой линии и делаю отметки на 9 и 18 дюймов (просто исходя из опыта) на внутреннем радиусе. Затем я возвращаюсь и ввинчиваю винт в точку опоры, оставляя ровно столько, чтобы зацепить меловую леску.
    Я протягиваю леску через 9-в. отметьте весь путь до внешнего радиуса, затем я высвечиваю линию и перехожу к 18-дюймовому. отметьте, чтобы вывести другую строку.Это дает мне схему протектора.

    Если она соответствует требованиям по ширине в 12 дюймов, я готов выложить остальные ступени. Если это не так, мне просто нужно сделать отметки вдоль внутренней линии стены длиннее и нанести еще один набор линий мелом другого цвета. Мы дважды проверили, чтобы убедиться, что 9 дюймов, поработали, затем сделали отметки через каждые 9 дюймов вдоль внутреннего радиуса, по одной на каждую ступеньку. Если места очень мало, вы можете нарисовать радиус 12 дюймов изнутри (то есть на линии ходьбы), а затем делать отметки через каждые 10 дюймов.чтобы просунуть меловую линию. Это даст вам протектор абсолютного минимального размера, который будет соответствовать коду. После того, как я сделал последнюю отметку, я провел еще одну линию мелом через последнюю отметку, чтобы определить начало моего первого шага. В этом доме была двойная входная дверь, и лестница проходила примерно на полпути перед одной дверью. Но я убедился, что это не активная дверь, и было место, чтобы распахнуть ее, оставив пару футов в запасе. Такое большое пространство обычно кажется мне довольно приятным. Если вам не нравится, где начинается первая ступенька, то единственные варианты — увеличить подъем на ступеньку, чтобы потерять проступь, или уменьшить размер проступи.Если вы уже находитесь на максимальном подъеме и минимальном размере проступи, то единственным другим вариантом является изменение радиуса стены.

    Когда я доволен расположением первой ступени, я возвращаюсь и протягиваю линию через все остальные метки до линии внешней стены. Эти линии на самом деле представляют собой переднюю часть каждого стояка. Мне нравится нумеровать каждую ступеньку на внутренней линии стены, и я также нумерую ступеньки на столбе своей истории. Это действительно помогает мне отслеживать, где я нахожусь, когда я начинаю комбинировать горизонтальную планировку на полу с моей вертикальной компоновкой на опоре этажа, чтобы построить изогнутую стену.Я давно научился строить криволинейную внутреннюю стену со ступеньками. Это намного проще, чем ламинировать стрингер, строить под ним стену, а затем вырезать в стрингере ступени. Изогнутая стена, которую я строю, фактически становится формой для моего внутреннего стрингера. Ступени в моей изогнутой стене дают мне место, где можно разрезать жало для каждого шага.

    Нижняя пластина моей изогнутой стены на самом деле представляет собой набор клиновидных частей 2×4, которые помещаются между стойками на переднем крае каждой ступеньки.Для этой лестницы они были 7 1/2 дюйма в длину и срезаны под углом 2 градуса. Обычно требуется всего пара надрезов, чтобы найти нужные мне углы и длину, после чего я могу отрезать достаточное количество клиновидных деталей для всей лестницы. Торцовочная пила на хорошей подставке с возможностью установки упора для повторных пропилов действительно ускоряет весь процесс. Для каждой ступени требуется по две шпильки, и довольно легко составить список вырезов шипов из столба истории. Передняя стойка (я называю их «А») на каждой ступеньке равна длине до основания ступени минус 1 1/2 дюйма.Задний шип на 3 дюйма короче нижней части протектора (я буду называть их шипами «В»). Я всегда стараюсь сохранить самый прямой материал для изготовления высоких стоек вверху лестницы.

    Меловые линии на полу отмечают передний край каждого стояка. Так как подступенок должен проходить мимо передней стойки на каждой лестнице, я перемещаю положение стойки на один дюйм позади меловой линии, чтобы оставить фанерный подступенок толщиной 3/4 и немного места для прокладки. Первый клин прибивается к внутренней линии стены на 2 1/2 позади меловой линии (один дюйм для подступенка и 1 1/2 для стойки), затем в нее вбивается первая стойка («А1»).Свинцовая шпилька для второго шага (это будет «A2») прибивается к задней части блока, затем 3-дюймовая. более короткая задняя шпилька («B1») прибивается к лицевой стороне шпильки «A2».

    Последнее, что я делаю на каждом этапе, это вырезаю еще один клиновидный кусок 2×4, который на 1 1/2 дюйма длиннее, чем тот, что лежит на полу, и прибиваю его поверх A1 и B1. шпильки. Он образует верхнюю часть стены и на самом деле является тем, на чем будет сидеть мой готовый протектор. Я просто продолжаю повторять процесс для каждого шага/участка моей изогнутой стены.

    Примерно через каждые 3-4 шага я добавляю временную диагональную распорку, чтобы стена оставалась вертикальной. Позже я добавлю блокировку для гипсокартона на нижней стороне лестницы, которая соединяет внутреннюю и внешнюю стены, чтобы я мог избавиться от скоб.

    На некоторых лестницах вся наружная стена готова, и мне просто нужно заламинировать изогнутый плинтус или стрингер, чтобы ступени врезались в него.

    Если стена уже оштукатурена, я приклеиваю и прибиваю слои прямо к гипсокартону.
    Я вспахиваю карманы в плинтусе фрезером, чтобы получить ступени…

    … и я приклеиваю шип для поддержки протектора:

    В других случаях я добираюсь туда первым и просто продолжаю строить изогнутую стену со ступеньками внутри двухэтажной изогнутой стены.

    Третий вариант — приклеить очень толстый (чтобы можно было использовать гипсокартон) край прямо к двухэтажным изогнутым стойкам стены и позволить листовому коромыслу работать на меня.

    Первые четыре ступени этой лестницы были открыты с обеих сторон, поэтому я начал строить изогнутую стену по внешнему радиусу. Все длины шипов были одинаковыми на каждой ступени (одинаковый подъем при таком расположении), но клиновидные части были длиннее (увеличение длины по внешнему радиусу).

    На самом деле я построил стену для первых четырех шагов снаружи внешнего радиуса. Таким образом, первые четыре шага составляют примерно 4 1/2 дюйма.Шире.

    Эта дополнительная ширина позволила мне сдвинуть центральную линию поручня ровно настолько, чтобы врезаться в стену.

    Поскольку я победил парней из гипсокартона в этой работе, мы просто переместились внутрь радиусной линии и продолжали строить нашу стену со ступеньками после первых четырех шагов.

    Мы добавили короткие балки между стенами для потолка из гипсокартона под лестницей после того, как обе изогнутые стены были завершены.

    Последним шагом в части каркаса нашей изогнутой лестницы было прибить временные ступени, по которым можно было ходить, и установить временные перила для безопасности.

    Я не мог дождаться окончания работы с листовым камнем, потому что мне очень нравится вторая часть такого проекта лестницы, как этот. Вторая часть этой статьи посвящена ламинированию плинтусов, изготовлению нестандартных ступеней в форме пирога, изгибу изогнутого лестничного перила, резке, подгонке и установке перил/балясин, а также окончательным деталям отделки. Это может показаться сложным, но это всего лишь пошаговый процесс. Я уверен, что, как и я, как только вы увидите это, вы поймете, что в этом нет никакой тайны — просто тяжелая работа, которая действительно окупается.

    Прочтите статью Джеда Диксона, чтобы узнать больше о опорах для лестничных маршей.

    Гэри Страйглер будет преподавать столярные работы в Школе деревообработки Марка Адамса во Франклине, штат Индиана, 9 апреля! Гэри продемонстрирует изготовление изогнутых молдингов, изготовление нестандартных дверей, пять вариантов обшивки, советы по изготовлению нестандартных встроенных элементов и многие из своих любимых приемов фрезерования. Будут подарки, призы от дверей и обед. Все вырученные средства пойдут в пользу Мемориального стипендиального фонда Роджера Клиффа.Позвоните по телефону 317-535-4013, чтобы получить дополнительную информацию или зарегистрироваться.

    Как спланировать лестницу | Главная Руководства

    Автор: Джозеф Уэст Обновлено 17 декабря 2018 г.

    Как один из наиболее сложных аспектов жилищного строительства, проектирование лестниц требует математических навыков, терпения и времени. Неправильно спроектированные лестницы вызывают неудобства или лишнюю усталость, особенно у людей с ограниченной подвижностью. Слишком крутая лестница может не соответствовать местным строительным нормам. Включив стандартные проектные ограничения и следуя требованиям местных строительных норм и правил, вы можете спланировать функциональную, удобную и безопасную лестницу.

    Поиск подходящего места

    Лестница занимает много места как на нижнем, так и на верхнем этажах, что требует тщательного выбора места. Спланируйте типичную лестницу для дома с 8-футовым потолком, шириной 3 фута и площадью от 9 до 10 футов по горизонтали. Выделите 30 квадратных футов над и под лестницей для доступа между этажами. Вы можете оградить пространство под лестницей на первом этаже для дополнительного хранения, так как большая его часть имеет ограниченное пространство над головой.В домах со вторым этажом на коленях убедитесь, что лестница не ведет на верхний этаж в зоне с низким потолком.

    По номерам

    Требования стандартов различаются в зависимости от градостроительной юрисдикции города и округа в отношении глубины проступи и высоты лестницы, поэтому для получения точных спецификаций обратитесь к местным строительным нормам. Включите требования безопасности каркаса при проектировании вашей лестницы, чтобы убедиться, что она соответствует нормам. В Калифорнии, например, для каждой ступени требуется минимальное пространство над головой в 6 футов 6 дюймов.Возможно, вам придется сделать проем в полу или лестничный марш длиннее, чтобы выполнить это требование. Кодекс Калифорнии также требует минимальной ширины 30 дюймов для каждой ступени, высоты подступенка не менее 4 дюймов, не более 8 дюймов и минимальной глубины ступени 9 дюймов.

    Подсчет ступеней

    Чтобы определить количество ступенек, необходимых для перехода с одного этажа на другой, начните с определения общего подъема — расстояния по вертикали, пройденного лестницей, — путем измерения от финишного этажа нижнего этажа. до финишного этажа верхнего этажа.Разделите это значение на типичную высоту подступенка, например 8 дюймов, чтобы получить представление о разумном количестве ступеней. Например, общий подъем в 102 дюйма, разделенный на 8 дюймов, равен 12,75 ступеням. Все ступени должны иметь одинаковые размеры, поэтому округляем до ближайшего целого числа. Для примера лестницы требуется 13 подступенков и 12 ступеней. Не считайте последний стояк, потому что он находится на уровне второго этажа.

    Подъем и бег

    Окончательные детали, необходимые для проектирования вашей лестницы, включают расчет подъема каждой ступени и горизонтального перемещения всей лестницы, известного как прогон.Когда у вас есть эти цифры, вы можете рассчитать угол, под которым вам нужно обрезать косоуры, и найти высоту или подъем каждой ступени. Для примера лестницы возьмите общую высоту 102 дюйма, разделенную на 13 подступенков, чтобы получить 7,85 дюйма, округленную до 7 7/8 дюймов для каждого подступенка. Затем рассчитайте прогон лестницы, чтобы найти длину косоура. Умножьте 12 ступеней на минимальную глубину ступени 9 дюймов, чтобы получить 108 дюймов для лестничного марша. Добавьте носок и стояк толщиной 2 1/4 дюйма, чтобы получить общий пробег 110 1/4 дюйма.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
