Как определить нужную высоту радиаторов отопления

Ширина, глубина и объем теплоносителя – важнейшие параметры для определения эффективности отопления. Высота радиаторов отопления также учитывается при расчетах мощности, чтобы все помещения прогревались одинаково. Эти данные нужны для наиболее точных подсчетов, когда нужна общая отдача теплового контура в частном доме. Во время ремонта важны и общие габариты батареи, монтируемой в подоконную нишу.

Производители предлагают большой ассортимент отопительных приборов — с разной высотой, шириной и длиной

Выбор параметров отопительных приборов

Производители предлагают большой ассортимент отопительных приборов, чтобы каждый мог выбрать с наиболее подходящими параметрами для своих условий. Грамотный расчет отопления предполагает понимание того, как взаимосвязаны габариты – ширина и высота чугунного радиатора отопления, определенный формат.Часть моделей имеет такое строение, что их невозможно наращивать. Некоторые можно подкорректировать посредством увеличения количества секций.

Но их высоту изменить невозможно, реально только поднять декоративный щит, чтобы немного заполнить нишу у подоконника ради улучшения дизайна.

Стальной вертикальный радиатор

Размеры биметаллического или чугунного блока непосредственно влияют на его мощность – общее количество выделяемого в помещение тепла за единицу времени. По этим параметрам определяется их КПД, поэтому во все калькуляторы вводится формат радиаторов отопления – размеры по высоте и длине. Для эффективной работы чугунных батарей или биметаллических радиаторов при монтаже обязательно соблюдать минимальный интервал. Это необходимо, чтобы потоки теплого воздуха беспрепятственно огибали радиатор со всех сторон. Поэтому от пола оставляют 8-10см, от стены – 5-15см, под подоконником оставляют около10-15см. Батарея по ширине должна перекрывать нишу под окном не менее чем на 70%.

Совет! Если высота правильно подобрана, то площадь обогрева не слишком высокого радиатора будет эксплуатироваться более эффективно, чем вмонтированной вплотную «многосекционки».

Размеры чугунного блока непосредственно влияют на его мощность

Стоит учесть, что отопительные блоки одинакового размера, но отличающиеся по конструкции и габаритам с подобной температурой теплоносителя, дадут разное количество тепла. Это связано с тем, что у них отличается площадь поверхности. Поэтому гладкие панели стальных теплоносителей делают с определенными неровностями, а между секциями биметаллических и алюминиевых радиаторов отопления стандартом установлен минимальный интервал.

 Выбор размера радиаторов отопления при покупке по       каталогам

Глядя на фото радиаторов в каталогах и интернет-магазинах, нетрудно заметить, что многие новые модели отличаются от классических ребристых батарей по всем параметрам:

  • конструктивные особенности;
  • внутренний объем;
  • площадь наружной поверхности;
  • способ подключения;
  • тепловая мощность;
  • высота, ширина и глубина;
  • количество секций;
  • наличие декоративных элементов;
  • основной материал изготовления самих блоков и декоративных элементов.

У биметаллических радиаторов отопления внутри стальная труба, чугунные «гармошки» имеют «ребра». У панельных моделей снаружи есть металлический щит. При одинаковых габаритах у разных предложений будут отличающиеся показатели тепловой мощности.Надежную тепловую завесу, перекрывающую сползающий с окна холод, не может обеспечить блок обогрева помещения меньшего формата, чем это предполагается. В технической документации каждой модели указаны все габариты и важные параметры, включая высоту радиаторов отопления.

Биметаллический широкий радиатор отопления

Обратите внимание! Перед покупкой важно знать размер подоконного пространства, чтобы сориентироваться, войдут ли выбранные модели так, чтобы оставалась воздушная подушка для свободного прохождения тепла.

Оценка отопительного радиатора по высоте, глубине, ширине и мощности

Чтобы при покупке выбрать правильный формат отопительного прибора, учитываются все его параметры, указанные в техническом описании модели:

  1. Ширина радиаторов отопления и высота – от 200 мм до 1000.
  2. Глубина модели (насколько вперед выдается из подоконной ниши или другого пространства).
  3. Тепловая отдача (мощность).

Стандартная модель, к примеру, на 10 секций, ориентировочно должна обогревать 1 жилую комнату в городской квартире. Внешне одинаковые батареи, отличающиеся только по высоте, соответственно, будут пропускать через себя разный объем теплоносителя. Более высокий обогревающий радиатор больше тепла, маленький не сможет работать столь же эффективно.

Внимание! В апартаментах и частных домах с низкими подоконниками устанавливают длинную напольную батарею – от пола чуть больше 200 см.

Проект дома не всегда предполагает достаточно вместительную подоконную нишу. В этом случае используется комбинированное тепловое оборудование или установленные вдоль стен высокие и узкие радиаторы и тепловые панели внушительного масштаба. Их нередко можно увидеть в тренажерных залах, бассейнах, в кафе и на торговых площадках:

  1. Тип RD с нижним подсоединениям к теплоцентрали.
  2. Тип R с боковым подсоединением.

Низкий стальной радиатор отопления

Низкие батареи неплохо обеспечат тепловую завесу у панорамного оконного проема. Просторное помещение большого метража  желательно дополнительно прогревать по системе «теплый пол». Как вариант – низкие радиаторы по периметру просторного холла или гостиной. Проблема только с тем, как их задекорировать в интерьере. Если отопительная система неверно проектирована и ошибочно выбрана высота радиаторов отопления, то местами в комнате будет холодно, а у батареи — жарко. Точно также в квартире будут холодные и душные комнаты, придется зимой открывать форточки. Если потеют окна и сыреют углы – это тоже от несоответствия между отсутствием утепления поверхностей и мощностью обогревающего блока. Запорное оборудование на радиаторе – возможность регулирования температуры в комнате.

Советы специалистов по монтажу теплового оборудования

При замене старых ребристых батарей важно учитывать соответствие отопительных приборов и коммуникаций.

Есть радиаторы, рассчитанные на замкнутый контур и специальный антифриз в качестве теплоносителя. Это оборудование рассчитано на частный сектор, оно не выдержит серии гидроударов и давления в более чем 6 атмосфер.

Установка новых блоков обогрева помещения предполагает соответствие количества входов в батарею по типу подключения:

  • нижнее;
  • боковое;
  • диагональное.

Если это количество больше, чем требуется, на свободные коллекторы ставят заглушки и кран Маевского (сверху). Сечение труб должно совпадать с этим входами, соответственно, подбираются подходящие соединительные фитинги. Их желательно подбирать непосредственно при покупке батарей.

Выбор радиаторов — мощность, размеры, размещение и крепление

При выборе радиаторов, с практической точки зрения, прежде всего, интересует размеры и крепление. Размещение радиатора в конкретном месте установки. Мощность секции у похожих моделей приблизительно одинаковая. Мало того, — она сходная и у отопительных приборов сделанных из различных материалов.

О рабочем давлении речь в принципе не идет, так как для обычного дома до 3 этажей нужно чтобы этот показатель был от 6 атм. Чему удовлетворяют все имеющиеся в продаже радиаторы. А для многоэтажек со стояками — от 16 атм.

Материал изготовления современных радиаторов также мало на что влияет. Нужно лишь обойти подделки и дешевки и брать изделия проверенных известных производителей.

Внешний вид современных батарей для большинства людей как минимум «приятный», осталось отбросить те модели, которые по дизайну «не те», но это личный выбор.

Но размеры секций, их количество в зависимости от требуемой мощности отопления, весьма важны при выборе. Рассмотрим подробнее, на что обратить внимание…

Высота прибора — главный параметр для установщика

В продаже можно встретить радиаторы разной высоты. Но среди них подавляющее большинство трех типоразмеров, которое характеризуется расстоянием между центрами подключения батареи к трубам (между подводками радиатора).

  • Расстояние по центрам подводящих труб 500 мм — высокие стандартные приборы.
  • Это же расстояние 380 мм — модели уменьшенной высоты, например под низкий подоконник, или возле двери в прихожую, чтобы не выделялись.
  • 200 мм — низкие изделия.

Чаще всего встречаются радиаторы с расстоянием между подводками — 500 мм. Они могут быть чугунными или алюминиевыми секционными, или стальными панельными.

У изделий меньшей высоты существенно уменьшена и мощность одной секции. Поэтому чтобы сравняться по теплоотдаче с высокими, они должны быть длиннее, т.е. состоять из большего числа секций.

При замене радиаторов обращают внимание на расположение подводящих труб, их высоту нахождения и расстояние между ними по центрам, которое обычно составляет 500 мм.

Какие размеры (габариты) у радиаторов

Размеры одной секции радиатора можно узнать из справочных данных. Для примера приведены размеры типичного чугунного радиатора «старого образца» модель МС140:

  • расстояние по центрам подводки — 500 мм;
  • высота секции — 588 мм;
  • длина секции — 93 мм;
  • глубина секции — 140 мм;
  • длина радиатора из 10 секций в сборе, с учетом толщины прокладок между секциями — 940 мм.
    (есть несколько типоразмеров, данные отличаются)

Нужно учитывать, что по краям радиатора устанавливаются воздухоотводчики и краны для промывки. Приборы, которые подключены только с одной стороны, снабжаются с противоположной промывочными кранами.

Также подробней читайте, как правильно подключить водяной отопительный прибор к трубам

Типичное правило выбора места радиатора — центр окна совпадает с центром радиатора. Тогда отопительный прибор вписывается в дизайн помещения

Обычные размеры алюминиевого

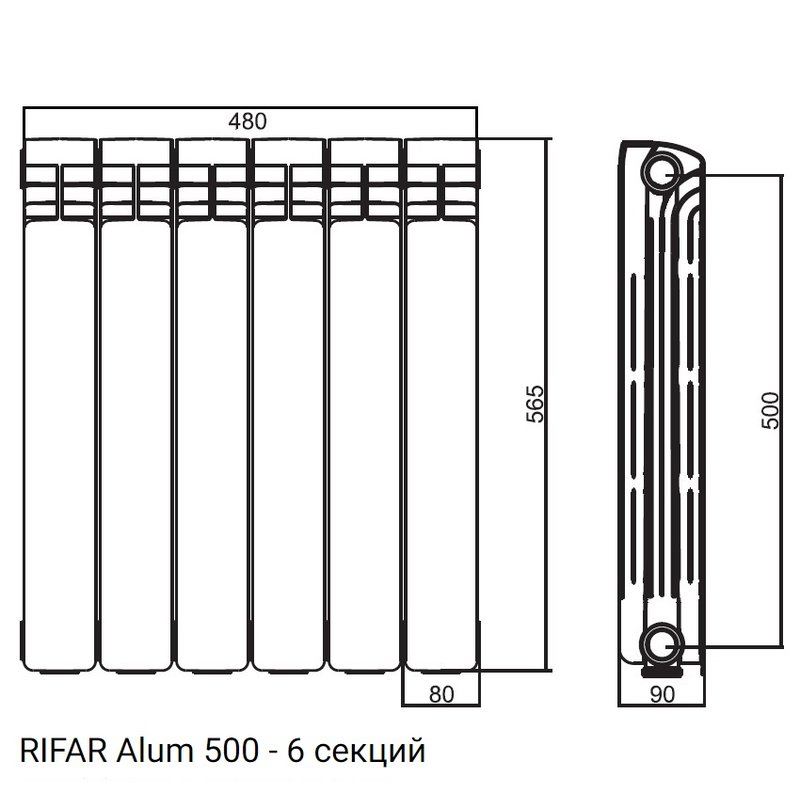

Еще пример размеров- обычные размеры секции алюминиевого радиатора с расстоянием между подводками 500 мм:
— высота — 585 мм;
— ширина секции — 80 мм;
— глубина — 80 мм;
— ширина радиатора из 10 секций — 810 мм.
(в зависимости от производителей и моделей характеристики незначительно меняются)

Зазор между алюминиевым радиатором и стеной на стандартном креплении – 30 мм. Поэтому прибор будет выдаваться от плоскости стены на 110 мм.

Мощность

С мощностью радиаторов не все просто, как кажется на первый взгляд, так как ее можно узнать только из официальных технических характеристик. При этом рассказы продавцов или рекламные буклеты обычно не отражают реальность.

Среди однотипных моделей покупатель выбирает самые мощные. Поэтому покупателя просто обманывают насчет мощности.

Этот показатель зависит в основном от площади поверхности радиаторов, т.е. от вида и количества ребрений, их размеров. Откуда же берется большая разница в мощности у однотипных приборов с одинаковыми размерами? Она приписывается.

В паспортных данных обычно указывается теплоотдача в ваттах одной секции при разности температур между окружающим воздухом и теплоносителем в 70 градусов. Это значит, что при 20 градусах в комнате, и 90 градусах теплоносителя, одна секция отдает, к примеру, 170 Вт.

170 Вт мощности одной секции — это типичная характеристика по теплоотдаче для алюминиевых, биметаллических и чугунных радиаторов обычных размеров с расстоянием между подводками в 500 мм.

Но дело в том, что сейчас теплоноситель до 90 град редко когда разогревают, чаще бывает +60 — +70 град. А в комнатах обычно температура воздуха +22 — +24 градусов, а не +20 град. В таких условиях теплоотдача секции уменьшается до 120 — 130 Вт.

Т.е. обычный десятисекционный радиатор подходит по мощности для комнаты в 12 — 13 кв. метров с одним большим окном в нормально утепленном здании, в котором теплоноситель не нагревают до опасных температур.

Варианты с теплоотдачей

Но в последнее время все большую популярность завоевывают очень экономичные конденсационные котлы. Для них оптимальная температура теплоносителя на подаче не больше +55 градусов. Подробнее о конденсационных котлах и самом экономичном низкотемпературном обогреве

А это требует увеличение мощности отопительных приборов (площади поверхности ) еще процентов на 20 — 30.

Для низких радиаторов уменьшается и теплоотдача на секцию, что необходимо учитывать при подборе ширины (количества секций).

Обычно для батарей с межосевым расстоянием 380 мм паспортная мощность секции составляет — 100 — 110 Вт.

На мощность радиатора влияет и скорость теплоносителя. В паспорте указывается мощность, при которой на входе и выходе прибора разность температур теплоносителя составляет 20 градусов, Т.е. на входе 90 град, на выходе 70 град. Если теплоноситель движется быстрее, больше приток энергии и меньше разность температур, — больше и отдача тепла.

Некоторые нюансы выбора отопительных батарей

Выше приведены основные параметры наиболее распространенных моделей радиаторов. Но продаже можно встретить самые разные варианты и конфигурации. Межосевое расстояние меняется с шагом в 50 мм, — бывает 200, 250, 300, 350, 400, 450, 550 мм и др.

Мощность секции меняется впределах 40 — 200 Вт. Имеются высокие батареи с отдачей на секцию в 400 Вт. Их применение целесообразно разве что в каких-то углублениях, под лестничными маршами, когда греть нужно верхний этаж. В принципе, можно подобрать любой прибор по размерам и вкусу.

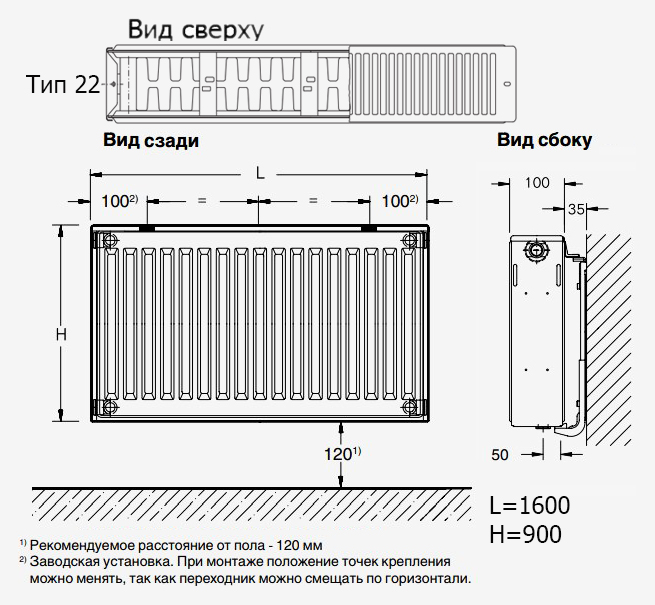

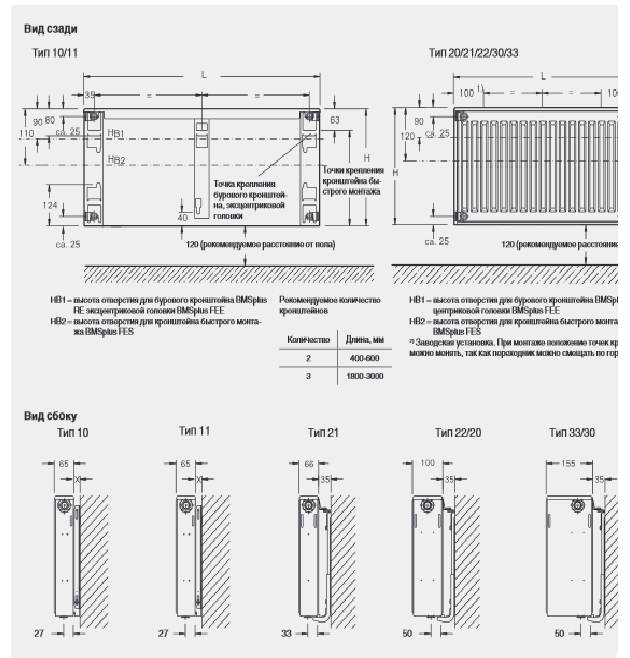

Сейчас популярны и стальные неразборные панельные батареи. У них особый дизайн, который многим нравится, при этом удельная цена $/Вт сходна с алюминиевыми.

Подбор мощности и размеров может быть произведен очень точно, так как типоразмеры каждой модели значительно меняются не только по высоте и ширине, но и по глубине (толщине). Специалисты считают их более надежными, так как отсутствуют межсекционные стыки, что особенно полезно с незамерзайкой отличающейся агрессивностью.

Для самотечной системы важно и гидравлическое сопротивление радиатора. Наименьшее значение – у старых чугунных, типа МС140, они лучше подходят для самотека. Также, у алюминиевых проходные отверстия больше, чем у биметаллических.

Важна и собственная теплоемкость радиатора, что влияет на перепады температуры в помещении. У чугунных батарей старого образца теплоемкость в разы больше. В них находится в 4 – 5 раз больше жидкости, чем в алюминиевых, и масса их в десять раз больше.

В результате при отключении котла термодатчиком, батареи еще долго будут отдавать тепло и температура в комнате будет повышаться. Затем, когда все остынет, котел включится, но температура в комнате будет повышаться медленно, ведь сначала еще долго будут разогреваться теплоинерционные радиаторы.

Современные отопительные приборы с низкой теплоемкостью создают меньшие колебания температуры воздуха в помещении, а комфорта больше.

Скорость движения теплоносители в современных радиаторах больше, поэтому заиливания их не происходит. Чугунные же, как правило, со временем забиваются отложениями, если жидкость в системе отопления меняется (пополняется). Еще информация рекомендации по приобретению отопительных приборов

Простая установка и крепление

Посмотрите фильм, как крепить и подключить радиатор к трубопроводу своими руками – просто и доступно. Данное видео поможет определиться и с выбором батарей для отопления.

Как правильно рассчитать размер радиаторов отопления?

Одним из главных параметров, который следует учитывать при выборе радиатора отопления, является его размер. Ведь от него напрямую зависит мощность прибора, то есть, количество тепловой энергии, которую он отдает в пространство. Это касается радиаторов, созданных из любых используемых в настоящее время материалов — алюминия, чугуна, биметалла и других.

Размеры радиаторов

Размеры современных радиаторов отопления могут быть самыми разными. Это касается трех параметров — длины, высоты и ширины. Что касается длины, то считается, что радиатор должен быть в длину не менее 70% от ширины оконного проема. При выборе длины на основе специальных расчетов по известным формулам можно подобрать высоту прибора таким образом, чтобы он обладал максимальной мощностью и теплоотдачей.

Если мы говорим о чугунных радиаторах, то при стандартной высоте 588 мм длина одной секции обычно составляет 93 мм, а глубина — 140 мм. Таким образом, выбирать необходимо из количества секций в батарее, которое колеблется в пределах от 7 до 10 штук.

Алюминиевые радиаторы обладают другими размерами. Обычно высота в данном случае 575…585 мм, длина одной секции — 80 мм, а глубина — 80…100 мм. Алюминиевые радиаторы, как правило, состоят из съемных секций, количеством которых регулируется. Как и длина, ведь этот параметр бывает критичен при установке радиатора в том или ином месте.

Биметаллические радиаторы являются одними из самых лучших. Однако их недостатком является высокая цена, которая повышается по мере увеличения размеров изделия. Как правило, они составляют: высота от 550 до 580 мм, глубина — 75…100 мм, длина одной секции 80…82 мм. Эти параметры справедливы для радиаторов со стандартной высотой.

Что касается так называемых низких батарей, то их размер на 10…20% меньше в зависимости от модели. Однако их существенным недостатком является потеря мощности примерно на ту же величину. Аналогично и с высокими батареями. Таким образом, при возможности устанавливайте радиаторы стандартной высоты, поскольку они обладают максимальной теплоотдачей.

Как правильно рассчитать размер

Выбор размера должен основываться в первую очередь на показателях теплоотдачи. Эту величину вы без труда найдете в технической документации к прибору. Как правило, в настоящее время выбирают радиаторы, состоящие из нескольких секций, количество которых выбирается в соответствии с необходимой мощностью. А она вычисляется в проекте при разработке системы отопления.

См. так же.

Радиаторы отопления — размеры стандартных и нестандартных приборов

При проектировании и монтаже системы отопления или при замене старых отопительных приборов необходимо учитывать множество параметров и размеры батарей отопления играют тут немаловажное значение.

Габариты приборов отопления принимают не только из эстетических соображений, они должны отвечать следующим условиям:

  • по длине отопительный радиатор должен перекрывать порядка 70-75% подоконного пространства;
  • высота расположения от пола должна составлять 80-120 мм;
  • расстояние от подоконной доски в пределах 60-120 мм.

Только при выдерживании данных параметров при монтаже процесс теплоотдачи от радиатора будет максимально эффективным и будут соблюдаться заявленные производителем характеристики. Для таких приборов, как радиаторы отопления размеры не являются единственным строгим условием. Чтобы рассчитать количество радиаторов отопления требуется также учитывать степень теплоотдачи одной секции и максимально допустимую величину рабочего давления системы отопления.

Термины, используемые при выборе радиатора

Перед рассмотрением типов и видов радиаторов необходимо разобраться с некоторыми техническими терминами и понятиями чтобы иметь возможность правильно подобрать и рассчитать радиаторы отопления.

Следует знать следующие термины:

  • Теплоотдача радиатора, измеряется в ваттах (Вт). Данный показатель характеризует количество тепла, переданное отопительным прибором воздуху в помещении за единицу времени.
  • Межосевое расстояние. В документации иногда встречаются также идентичные этому понятия «присоединительные размеры», «межцентровое» или «межниппельное расстояние». Данный параметр показывает расстояние между центрами входных отверстий в радиаторах или их секциях в миллиметрах. В названиях марок секций всегда присутствуют цифры, к примеру РАП 500 или Magica400. 500 и 400 и есть межосевое расстояние для данного типа отопительного прибора. Этот показатель является очень важным с технической точки зрения, так как от этого значения зависят расстояния между трубопроводами системы отопления при монтаже. При замене отопительного прибора присоединительные размеры выбирают исходя из реального расстояния между трубами существующей отопительной системы. В противном случае для подключения потребуются дополнительные работы, ведь если радиаторы отопления межосевое расстояние 450 мм купить, чтобы заменить радиаторы отопления 300 мм, необходимо будет подгонять с помощью газосварки присоединительные размеры.
  • Монтажная высота, ширина и глубина секции, измеряемые в миллиметрах. Эти параметры описывают максимальные наружные габаритные размеры секции или отопительного прибора. Следует понимать, что высота радиатора отопления будет всегда больше межосевого расстояния. К примеру, у таких приборов как радиаторы отопления 250 мм высота составит не менее 300 мм.
  • Рабочее давление системы отопления – это давление, поддерживаемое в системе на протяжении периода эксплуатации, обычно измеряется в атмосферах (атм.), реже – в мегапаскалях (МПа). 1 МПа равен 1 атмосфере.
  • Опрессовка – испытание контуров и приборов отопительной системы повышенным давлением. Производится перед началом каждого отопительного сезона для выявления дефектов и неисправностей. Что такое опрессовка — более подробно можно прочитать здесь.

Размеры стандартных радиаторов

В зависимости от материала, из которого изготовлены радиаторы, различаются и их габариты. Наиболее часто встречающиеся типоразмеры отопительных приборов считаются как основные, относятся к межосевому расстоянию 500 мм и бывают:

  1. Стандартные размеры чугунных радиаторов отопления по спецификации составляют для одной секции (ширина х глубина х высота) 93 х 140 х 588 мм. В различных модификациях глубина может так же составлять 85, 90 и 110 мм, а ширина – 108 мм. Для экзотических чугунных радиаторов в стиле «ретро» типоразмеры ещё разнообразнее. Определить размеры собранного из них прибора отопления несложно – к каждой секции прибавляют 10 мм толщины паронитовой прокладки. Также, в случае монтажа радиатора в нишу или в стеснённых условиях, следует учесть длину в обязательном порядке устанавливаемого промывочного крана. Теплоотдача одной секции составляет порядка 160 Вт. при разнице в температуре воздуха помещения и теплоносителя 70 С, максимально допустимое рабочее давление в системе – 9 атмосфер.
  2. Принятые за стандарт размеры биметаллических радиаторов отопления (ширина х глубина х высота), ввиду широкого ассортимента и значительного количества производителей, таковы: 80-82 х 75-100 х 550-580 мм. Средняя величина теплового потока от секции такого прибора составляет порядка 160-200 Вт, благодаря наличию стального сердечника в конструкции рабочее давление в системе может достигать 25-30 атм., а при опрессовке возможно испытание давлением до 35-50 атмосфер.
  3. Алюминиевые радиаторы отопления горизонтальные даже при одинаковых размерах могут значительно различаться в технических параметрах. Стандартные габариты их секций составляют (Ш х Г х В) 80 х 80-100 х 575-585 мм. Теплоотдача секции такого вида прибора отопления зависит от оребрения и глубины конструкции, находясь в пределах 180-200 ватт при предельном рабочем давлении системы 16 атмосфер. Опрессовывают такие радиаторы под давлением до 24 атм.

ВНИМАНИЕ! При монтаже системы отопления важным условием является использование труб равной с радиаторами прочности, иначе возможно создание аварийных ситуаций.

Нестандартные размеры радиаторов

Помимо стандартных приборов отопления на рынке широко представлены радиаторы и других типоразмеров. Они предназначены для использования в нетиповых зданиях или в целях придания помещению особенного стиля.

Различают следующие виды и габариты радиаторов

Низкие или маленькие радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их вполне возможно разместить под низко расположенными подоконниками или в зданиях с витражным остеклением. К ним относят все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунные, так и алюминиевые или биметаллические.

Чугунные радиаторы отопления низкие горизонтальные преимущественно имеют размеры секций (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 ВТ при рабочем давлении 9 атм. Зарубежные производители выпускают и более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким спектром межосевых расстояний, ширина такой секции стартует с 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 ватт при рабочем давлении 25-35 атмосфер.

Алюминиевые радиаторы имеют схожие с биметаллическими размеры с подсоединительными расстояниями от 150 до 400 мм с шагом габарита 500 мм, тепловая мощность колеблется от 50 до 160 Вт.

Нормальное рабочее давление для них – 16 атмосфер, которое при опрессовке можно повышать до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют протока воды по средним секциям, они прогреваются лишь за счёт теплопроводности от коллекторов, циркуляция при этом обеспечивается за счёт крайней проточной секции.

Встречаются радиаторы отопления высокие и узкие, которые используются в случаях потребности в большой теплоотдаче при невозможности в силу различных причин занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их секции 76 мм. при возможной высоте в границах 661-954 мм, глубина таких приборов достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у наиболее крупногабаритных не может превышать 6 атм., теплоотдача же в зависимости от размеров составляет от 270 до 433 ватт.

Биметаллические радиаторы отопления узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, их используют в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если же брать секцию, то примером её размера может быть (Ш х Г хВ) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.

Для желающих наиболее эффективно использовать площадь помещения на рынке представлены радиаторы отопления плоские, отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаваемые тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные, глубина которых составляет 60 мм.

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение.

Требуемое количество секций можно определить несколькими способами:

  1. Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
  2. Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
  3. Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

Определение числа секций батарей отопления

В качестве отопительных устройств для жилища разными хозяевами выбираются различные модификации радиаторов – от привычных, проверенных временем чугунных до современных биметаллических и иных моделей. Чтобы не ошибиться в выборе батареи, необходимо учитывать характеристики системы отопления, размеры, высоту и другие показатели каждой в отдельности комнаты.

Также далеко не всегда благоприятные микроклиматические условия в жилище определяются материалом изготовления и качественными характеристиками радиатора. Требуется учитывать мощность и число отопительных устройств.

Какие критерии брать во внимание?

Чтобы упростить задачу с определением числа и мощности батарей, выделяется ряд положений, которые следует учитывать при проведении расчетов:

  • площадь отапливаемого помещения;
  • для многоквартирных домов важен этаж, на котором находится квартира;
  • высота потолков;
  • есть ли иные приборы для отопления.

Грамотно проведенный расчет теплоотдачи не только поможет создать благоприятный температурный режим, но и сэкономить средства.

Проведение расчета числа секций радиатора отопления

Существует регламент, принятый СНиП, по которому ведется расчет для радиаторов отопительных систем. Формула несложная, и любой хозяин жилища без проблем сам сможет справиться с расчетом, без привлечения специалистов. Не следует считать для жилой площади в целом: все вычисления должны вестись для отдельно взятого помещения, это позволит учитывать все характеристики отопительной системы и конкретной комнаты.

Для угловой с большими окнами, балконом придется нарастить мощность теплоотдачи, а для комнаты, где установлены стеклопакеты допустимо монтировать меньше секций батареи, поскольку потери тепла в данном варианте будут меньше. С рабочей мощностью секций можно ознакомиться в техпаспорте, прилагаемом к прибору.

Высчитывать нужное число секций батареи для комнаты определенной можно тремя способами

1.
Стандартный

Производится в соответствии с формулой, принятой в СНиП: для нормального обогрева 1 м2 помещения со стандартной высотой потолков (2,7 м), нужно 100Вт. Решается простая арифметическая задача школьного уровня по формуле: K= Sх100:P, где К – количество секций; S- площадь комнаты; Р – мощность секции.

Допустим, площадь комнаты 15 м2 при высоте потолков 2,7 м, а мощность секции составляет 160 Вт, тогда К = 15х100:160 = 9,375 секций. Дробное число секций быть не может, необходимо округлить в сторону меньшего – 9 секций.

Если потолки трехметровые и выше, то требуется учитывать показатель высоты Н, тогда формула приобретает следующий вид: К = SхHх40:P. Предыдущий пример при тех же значениях будет выглядеть так: К=15х3х40:160=11,25. При округлении получается, что потребуется батарея с 11-ю секциями.

2. Примерный

Основывается эта техника расчета на данных техпаспорта: к примеру, одной секции достаточно для обогрева 1,8 м2 для комнаты с высотой потолков 2,7 м. Расчет производится по формуле: К = S:1,8. При той же площади 15м2 получаем следующее выражение: К=15:1,8=8,3, то есть для обеспечения оптимального температурного режима потребуется 8 секций батареи.

3. Если помещение нестандартного типа

Для нестандартных помещений берется во внимание объем. Чтобы обогреть 1 м3, нужна мощность 41 Вт. Объем обозначается буквой V и вычисляется умножением высоты на ширину и длину помещения. К примеру: высота потолка 3 м; длина помещения 6 м; ширина 5 м, тогда V=3х6х5=90 м3. Найденное значение используется далее: К=90х41:160=23,06. После округления получается, что потребуется батарея с 23 секциями для обеспечения обогрева нестандартного помещения.

Таким образом, произведя несложные расчеты, можно определить соответствующее число секций батареи для каждого отдельно взятого жилого помещения. Это значительно облегчит выбор батареи при покупке и позволит с наименьшими затратами выбрать оптимальный вариант для квартиры или частного дома.

Радиаторы отопления размеры по высоте и длине

Размеры батарей отопления и их особенности

Радиатор отопления – это отопительный прибор, в народе привычно именуемый «батарея». Отопительные приборы передают доставленное к ним по трубам тепло в помещения, которые нуждаются в обогреве. Радиаторы отопления изготавливаются из различных материалов, вследствие чего имеют разную теплопроводность и способность выдерживать внутреннее давление.

Содержание

Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы.Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Биметаллический радиатор – модификация алюминиевого радиатора. Они так же красивы и эргономичны, как алюминиевые. Отличаются наличием внутренних стальных элементов. Способны выдерживать давление до сорока атмосфер, имеют больший запас прочности. Неприхотливы к среде.

Чугунные радиаторы отоплениястарого образца совершенно не эстетичны. Красить их неудобно, но можно скрыть под специальными защитными экранами. Сейчас существуют более современные модели чугунных радиаторов усовершенствованного вида. Несомненный плюс чугунных радиаторов в их неприхотливости. Они способны служить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минусом чугунного радиатора является низкая теплопроводность по сравнению с радиаторами, выполненными из современных материалов.

Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые.Панельные радиаторы недороги, неприхотливы, конструкция их про ста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

Стальной панельный радиатор

Мучаетесь вопросом о покупке водонагревателя, но не можете выбрать марку? Читайте в нашей статье, какой водонагреватель аристон купить.

Читайте интересную статью, как подключить алюминиевые радиаторы отопления тут.

Что необходимо знать о размерах батарей отопления?

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

Ошибка в выборе размеров радиаторов отопления приведет к чрезмерно низкой, или, наоборот, высокой температуре в обогреваемом помещении.

Зная размеры радиаторов отопления, их мощность и площадь помещения, где собираетесь их установить, несложно подсчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки. Зачастую батареи отопления устанавливаются под окном, поэтому для расчёта высоты радиатора отопления необходимо замерить расстояние от пола до подоконника. Так же все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления подразделяются на три вида:

  • Стандартная высота.
  • Низкие радиаторы отопления.
  • Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

  • Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
  • Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
  • Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

Размеры алюминиевых радиаторов отопления

  • Стандартные размеры алюминиевых радиаторов отопления. высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
  • Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
  • Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

Размеры биметаллических радиаторов отопления

  • Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
  • Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
  • Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

Размеры стальных радиаторов отопления

  • Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
  • Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
  • Высокие: высота 700- 900 мм, длина та же.

Стальные радиаторы чаще всего используются при системах индивидуального отопления

Мощность и размер

От размера отопительного прибора зависит его мощность.Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт. тогда как мощность секции алюминиевых и биметаллических радиаторов отопления – 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемого чугунного радиатора должен быть больше, чем размер соответствующих по параметрам радиаторов из алюминия и биметаллических. Рассчитать мощность радиатора отопления для вашего помещения можно следующим образом. Для начала нужно узнать объем помещения. Для этого ширину умножаем на длину и на высоту. Длина – 5м, ширина- 3 м, высота -2,5. 5*3*2,5=37.5 куб.м Для обогрева 1 куб.м в стандартной постройке расходуется 41 Вт тепловой мощности. Для обогрева комнаты объемом 37,5 куб.м потребуется 37.5*41=1537,5 Вт, т.е. приблизительно 1600 Вт. На случай экстремальных холодов, при расчёте полученную мощность лучше увеличить на 15-20%. 1600+20%= 1920Вт = 1,92 кВт Зная мощность отопительного прибора, рассчитаем количество секций радиаторов стандартного размера. Мощность секции чугунного радиатора 160 Вт.1920:160 =11,25 т.е. 12 секций. Мощность секции алюминиевого радиатора 180Вт1920:180=10,6 т.е. 11 секций.Мощность секции биметаллического радиатора 200 Вт1920 :200=9,6 т.е. 10 секций.Мощность секции стального радиатора 140 Вт1800:140 =13,7 т.е. примерно 14 секций.

Округлять мощность всегда следует в большую сторону, занижать ее нельзя!

Это приблизительные данные, многое зависит от модели радиатора, его высоты, теплоотдачи. В принципе, каждый уважающий себя производитель на упаковке указывает, какова мощность одной секции радиатора. Зная ее, можно рассчитать точное количество секций, необходимых для обогрева вашего помещения.

Выбор габаритов батарей отопления

Габариты радиаторов отопления выбирают исходя из вырабатываемой ими тепловой мощности. Если радиаторы отопления помещать, как рекомендуется, под окнами, следует учитывать следующие особенности:

  • расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
  • расстояние от пола до радиатора – не менее 60 мм.

Длина радиатора отопления должна быть больше ширины окна на 55 — 75%.

Радиаторы отопления, которые уже, чем ширина окна, могут не создать достаточной тепловой завесы, т.е. не станут преградой для проникающего в помещение через оконные проемы холодного воздуха

Жизнь непредсказуема, а водонагреватель необходим. Если вопрос о покупке стал на первый план, то читайте, где солнечный водонагреватель купить.

Как сэкономить на отоплении расскажет статья «отопление на солнечных батареях: цена, удобство, монтаж». Читаем здесь.

Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности. Так, если у вас несколько комнат, подсчитайте объем каждой их них, и вычислите, сколько радиаторов требуется для обогрева спальни, сколько – для кухни, сколько – для зала, для ванной, отдельно заострив внимание на размеры радиаторов отопления. Следует учитывать, что при использовании экрана для радиатора или декоративной решетки, должен быть произведен перерасчёт мощности радиатора в большую сторону.Допускается установка дополнительных радиаторов вдоль глухих стен в угловых комнатах, что предотвращает промерзание стен и защищает от сырости.

При покупке радиаторов отопления не полагайтесь во всем на продавцов.

Сделайте предварительные расчёты мощности, прикиньте необходимые размеры отопительных приборов. В этом случае вы не только приобретете те отопительные приборы, которые наиболее отвечают вашим запросам, но и можете сэкономить немалые деньги.

Смотрите видео о том, как выбрать радиатор отопления:

Представленное видео поможет вам при выборе радиатора отопления

Post navigation

Размеры радиаторов отопления по высоте и ширине, как рассчитать

При обустройстве отопительной конструкции в собственной квартире или доме их владельцам необходимо решить вопрос относительно покупки батарей, при этом учитывая размеры радиаторов отопления.

При этом следует учитывать такие основные параметры:

  • размеры отопительных радиаторов;
  • степень теплоотдачи одной секции;
  • максимальная величина рабочего давления, на которое рассчитаны эти приборы.

Среди изделий на современном рынке разброс основных параметров у батарей достаточно велик, поскольку они представлены в широком ассортименте.

Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

  • длина одной секции — 93 миллиметра;
  • глубина — 140 миллиметров;
  • высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты «).

Типичными являются такие размеры радиаторов отопления алюминиевых:

  • длина одной секции — 80 миллиметров;
  • глубина 80-100 миллиметров;
  • высота — 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений.
Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Биметаллические радиаторы отопления размеры секции имеют следующие:

  • длина 80-82 миллиметра;
  • глубина – от 75 до 100 миллиметров;
  • высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Низкие батареи

Радиаторы, имеющие малое межосевое расстояние отличаются следующими преимуществами:

  • их можно разместить под низко расположенным подоконником;
  • они обладают максимальной теплоотдачей на единицу площади.

Чугунные радиаторы .

Размеры секций радиаторов отопления МС-140М-300-0.9 составляют:

  • длина 93 миллиметра;
  • глубина — 140 миллиметров;
  • высота – 388 миллиметров.

По причине меньших габаритов снижается теплоотдача чугунных радиаторов отопления – она равна 106 ватт от одной секции при рабочем давлении 9 кгс/см². Среди зарубежных аналогов встречаются чугунные изделия с межосевым расстоянием по подводкам, равным 200 и 350 миллиметров, мощность секции чугунного радиатора такого типа гораздо выше.

Алюминиевые радиаторы. У низких батарей из алюминия, как отечественного, так и импортного производства, разброс величины межосевых расстояний достаточно велик. Можно встретить размеры батарей отопления 150, 300 и даже 450 миллиметров. Поскольку возможная длина секции стартует от 40 миллиметров, прибор выглядит компактно и необычно. Низкие алюминиевые радиаторы отопления размеры по высоте имеют, начиная от 200 миллиметров. Глубина многих моделей компенсирует недостаток двух других параметров и составляет 180 миллиметров.

Что касается тепловой мощности, то она варьируется в пределах от минимальных 50 ватт на секцию до максимальных 160 ватт. Определяющим фактором является площадь оребрения одной секции. При этом изменение габаритов влияет на рабочее давление не существенно – низкие алюминиевые приборы рассчитаны на 16 атмосфер, а при проведении испытаний на 24 атмосферы.
Биметаллические радиаторы. Все размеры батарей отопления, которые они имеют, характерны также и для алюминиевых отопительных приборов. Тепловая мощность находится в тех же пределах. В продаже можно встретить алюминиевые низкие радиаторы, у которых теплоотдача равна 80 и 140 ватт на секцию. Рабочее давление составляет 25-35 атмосфер.

Биметаллические низкие радиаторы, такие как на фото, имеют два нюанса:

  • среди отопительных приборов встречаются батареи не со сплошными стальными сердечниками, а с трубками из стали, помещенными между алюминиевыми коллекторами. Их рабочее давление, указанное производителями, обычно равно 12 или 16 атмосфер;
  • они часто не имеют вертикально расположенных каналов и в случае бокового подключения могут прогреваться от коллекторов за счет теплопроводности алюминия. Циркуляцию теплоносителя обеспечивает последняя секция, так как она является проточной.

Высокие радиаторы

Когда подбор радиатора по размерам ограничен по причине недостатка места для размещения стандартного прибора, предпочтение отдается высоким и узким батареям, поскольку эти модели имеют ограниченную ширину.

Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.

Их размеры следующие:

  • высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
  • глубина – 203 миллиметра.

Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.

У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления. при дельте температур, равной 70 градусам, она достигает даже более 433 ватт.

Алюминиевые радиаторы. Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.

Биметаллические радиаторы. В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.

Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:

  • высота секции 880 миллиметров;
  • глубина 95 миллиметров;
  • длина 80 миллиметров.

Рабочее давление составляет 4 кгс/см², а при проведении испытаний — 6 кгс/см². Следует отметить, что такой радиатор для центрального теплоснабжения не предназначается. Он снабжен сердечниками, расположенными только в вертикальных каналах (прочитайте также: «Вертикальный радиатор отопления — стильно и эффективно «).

До того, как рассчитать размер радиатора отопления, необходимо определиться с моделью конкретного отопительного прибора для помещения определенного назначения и площади. Следует помнить, что на теплоотдачу влияет не размер, а мощность отдельных секций, которые собирают в одну батарею.
Выбор, учитывая размеры радиаторов отопления, детали на видео:

Размеры алюминиевых радиаторов отопления различных марок и моделей

Из алюминия сегодня делают массу полезных вещей. Вот и радиаторы из сплава этого металла уже прижились в наших домах – красивые, легкие, быстро нагревающиеся. Однако, при выборе данных отопительных приборов необходимо знать и грамотно подобрать размеры алюминиевых радиаторов отопления. Давайте-ка разберемся, какие размеры бывают и как их правильно подобрать.

Что нужно знать о размерах радиаторов и на что они влияют

Первым важным размером является расстояние между осями. Чаще всего встречаются в продаже алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.


Есть и модели, у которых это показатель – 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически не ограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения нужного уровня мощности берут определенное количество секций. Общая длинна радиатора зависит от необходимой мощности, размеров секции алюминиевых радиаторов отопления и их мощности.

Чтобы состыковать радиатор с трубами отопительной системы, используют комплект для монтажа.

  • 1. Кронштейны (2 или 4 штуки) для навешивания радиатора на стену.
  • 2. Специальный кран для стравливания лишнего воздуха (кран Маевского).
  • 3. Ключ для крана
  • 4. Радиаторные проходные пробки, имеющие диаметр в 3/4 или 1/2. Они могут быть левого или правого типа.
  • 5. Радиаторные заглушки (глухие пробки).
  • 6. иногда еще дюбеля для крепления кронштейнов.


Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или экструзионным.

1. Литье делает прибор более прочным и надежным. В этом случае секции представляют из себя отлитые целиком отдельные детали, которые собираются в один радиатор. Нижняя часть батареи приваривается в самом конце.

2. Применение экструзионного оборудования предполагает продавливание нагретого сплава алюминия через металлическую пластину с отверстиями – фильеру. Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его надо порубить на отрезки, соответствующие размерам радиатора. Затем приваривают верхнюю и нижнюю части. В этом случае регулировать радиатор по длинне не представляется возможным, секции из него не отнять не прибавить. В продаже встречаются они редко но все же они есть.

Размеры алюминиевых радиаторов различных фирм-изготовителей и их моделей

Ниже в таблицах приведен как размер секции алюминиевого радиатора, так и размеры радиаторов в сборе.

Алюминиевые радиаторы ROVALL

Данная фирма, входящая в состав концерна Sira Group, делает алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см. В комплект для их монтажа (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединения секций), кронштейны для настенного монтажа и кран Маевского.

  • Предельное рабочее давление – 20 бар.
  • Давление при испытании прибора – 37,5 бар.
  • Предел температуры воды – 110 °С.

Характеристики Rovall Alux 200 — расстояние между осями 200 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Climatic Control Corporation LLP

Детище этой компании – радиаторы BiLUX AL с отличной отдачей тепла, которые сделаны с учетом всех нюансов индивидуальных систем отопления. Площадь их поверхности весьма значительная, а сечение вертикальной трубы рассчитано оптимально. Завод по производству данных радиаторов находится в Китае. Расстояние между осями коллекторов может быть 30 см (BiLUX AL M 300) или 50 см (BiLUX AL M 500).

В процессе изготовления отлитые под давлением верхние части соединяются с днищем, которое делается по особой сварочной технологии. После сборки батареи подвергаются обработке химическим и механическим способами. Затем их испытывают, проверяя, насколько они герметичны и прочны. Красят батареи в несколько приемов. После очистки воздействуют на них электростатическим полем. В это время напыляется эмаль на основе эпоксидной смолы. Затем, нагревая до высокой температуры, поверхность изделия полимеризируют.

Торцы радиаторов BiLUX AL имеют особую конструкцию, позволяющую применять в качестве прокладки специальное кольцо. Материал, из которого оно изготовлено, на сто процентов герметизирует стыки. Ниппели при этом используются кадмированные. Протечки абсолютно исключены. Сколько бы раз не перебирались секции батареи, делать это максимально просто.

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы фирмы Fondital

Данной компанией выпускаются радиаторы Calidor Super. Они приспособлены для российского климата, а также для стран СНГ. При производстве учитываются не только европейские стандарты EN 442, но и российские — ГОСТ Р RU.9001.5.1.9009. Метод изготовления – отливка при высоком давлении. Окраска проходит в два этапа. Сначала наносят защитный слой эмали с помощью анафореза, а затем порошковой эмалью придают красоту изделию. Комплект для монтажа приобретается отдельно. Это кран Маевского, глухие пробки, переходники и кронштейны.

Расстояние между осями:

  • 35 см – модель S4, имеющая глубину секции 9,7 см и четыре боковых ребра.
  • 50 см – как модель S4 (с четырьмя ребрами и глубиной 9,7 см), так и более легкая модель S3 (с тремя ребрами и глубиной 9,6 см).
  • Предел рабочего давления – 16 бар.
  • Предел давления на разрыв – 60 бар. Испытания давлением 24 бара проводятся на каждой стадии изготовления.
  • Предел температуры воды – 120 °С.

Характеристики радиаторов Calidor Super 350 S4 — межцентровое расстояние 350 мм, секция имеет глубину 96 мм. и 4 боковых ребра:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы фирмы Faral S.p.A.

Эта компания делает специально для России особо прочные радиаторы FARAL Green HP, которые выдерживают 16 атмосфер рабочего давления. Их производят литьевым методом. И внутри, и снаружи они покрыты защитным циркониевым слоем, который проникает глубоко в поверхность алюминия и не смывается. Поэтому выделения газов при контакте батареи с водой не происходит. Электрохимическая коррозия исключена.

Глубина батарей FARAL Green HP – 8 см, а FARAL Trio HP – 9,5 см. А расстояние между осями коллекторов – 35 или 50 см. Отдельно приобретаемый комплект для монтажа включает в себя стандартный кран для спуска воздуха, переходники с заглушками и кронштейны, прокладки из силикона и саморезы с пробками.

  • Предел рабочего давления – 16 бар.
  • Предел давления испытания – 24 бара.
  • Предел температуры воды – 110 °С.

Размеры и характеристики радиаторов FARAL Green HP 350 — расстояние между осями 350 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Global

Одноименные радиаторы этой компании могут использоваться и в квартире, и в частном доме. Они отличаются элегантностью и оригинальностью дизайна. Самые популярные модели: Global ISEO и Global VOX. Все они могут иметь расстояние между осями 35 или 50 см. Комплект для крепления (продается отдельно) стандартный.

  • Предельное рабочее давление – 16 бар.
  • Давление опрессовки – 24 бар.
  • Предельная температура горячей воды – 110 °С.

Размеры и характеристики радиаторов Global VOX 350 — межосевое расстояние 350 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Torex

Компанией производятся алюминиевые секционные батареи Torex, выполненные методом литья. Их отличие – необыкновенный дизайн фронтальной части, который образует интересные световые переходы. У моделей с межосевым расстоянием 35 см глубина составляет 7,8 см, а с расстоянием 50 см делают батареи глубиной 7,8 и 7 см. Секций у них может быть четное количество – от 6 до 14. Монтажный комплект в стоимость батареи не входит.

  • Предел рабочего давления – 16 бар.
  • Предел давления испытания – 24 бара.
  • Предел температуры – 110 °С.
  • Оптимальный pH воды – 7-8 (можно 6,5 – 8,5).

Размеры и характеристики радиаторов Torex B 350 — межосевое расстояние — 350 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Rifar

Фирма производит алюминиевые радиаторы моделей BASE с межосевым расстоянием 500, 350 и 200 мм, моделей ALP, которые имеют усовершенствованный внешний вид и улучшенную теплоотдачу, благодаря своей конструкции, межосевое расстояние 500 мм. Модели Alum — это специально разработанные радиаторы, которые можно использовать не только в системах обычного отопления, но и в качестве масляного электрического обогревателя. У производителя также имеется своя собственная уникальная разработка радиаторов Flex, главное достоинство которой это то, что радиатору можно придать необходимый радиус кривизны.

  • Рабочее давление не более 20 атм;
  • Максимальная температура теплоносителя 135 0 С;
  • pH воды 7 — 8,5;

Размеры и характеристики радиаторов Rifar Base — серийно радиаторы выпускаются с количеством секций от 4 до 14:

Межосевое расстояние (мм)

Как рассчитать количество секций радиатора

Существует упрощенный способ, позволяющий сделать это быстро. Для этого нам понадобится нормативная мощность, необходимая для нагревания одного квадратного метра комнаты. Приведем три варианта.

  • Если в комнате потолки имеют обычную высоту (от 2,5 до 2,7 метра), стена наружу – одна, окно – одно. Нормативная мощность – 100 ватт.
  • Если потолки такие же, стен наружу – две, окно – одно. Нормативная мощность – 120 ватт.
  • Если такая же высота потолков, стен наружу – две, окон – два. Нормативная мощность – 130 ватт.

Теперь перемножим две величины – нормативную мощность для нашего варианта и площадь комнаты. Имея потолки повыше или окно побольше (к примеру, если оно с эркером), умножим дополнительно на поправочный коэффициент 1,1. В итоге получим мощность радиатора (общую).

В паспорте радиатора указана тепловая мощность для его одной секции. На нее надо разделить полученную общую мощность. Округляем дробные числа в сторону увеличения.

Например: Комната имеет площадь 16 квадратных метров, в ней одна наружная стена и одно окно с эркером. Батарея FARAL Green HP 500 (тепловая мощность секции – 180 ватт).

Умножаем 100 ватт на 16 квадратных метров и на коэффициент 1,1.

100 х 16 х 1,1 = 1760 (ватт).

Чтобы рассчитать количество секции радиатора делим это число на 180.

1760 / 180 = 9,778 (штук).

Округляем – получаем 10 секций.

Обновлено: 20 Декабрь 2016

Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

Популярные

Copyright © 2017 — SRBU.RU Перепечатка материалов запрещена!

Войдите на сайт используя:

Или введите свой логин и пароль:

Источники: http://prootoplenie.com/otopitelnoe-oborudovanie/batarei-radiatory/razmery.html, http://teplospec.com/radiatory-batarei/razmery-radiatorov-otopleniya-po-vysote-i-shirine-kak-rasschitat.html, http://srbu.ru/otoplenie/125-razmery-alyuminievykh-radiatorov-otopleniya.html

габариты, высота, длина, ширина и глубина радиатора

При выборе отопительных приборов важно правильно рассчитать размеры батарей отопления. Габариты их бывают разными (можно посмотреть на фото), и от этого во многом зависит эффективность отопления. Чем больше площадь помещения, тем значительней должна быть мощность приборов. Также на эффективность обогрева влияют характеристики материала, из которого сделан радиатор, наличие декоративных экранов.

Расчет количества радиаторов, учитывая размеры батарей отопления

Если размер батареи отопления недостаточен для качественного обогрева помещения, то приходится устанавливать несколько приборов.

При проведении расчетов нужно учитывать несколько факторов:

  • рабочую температуру;
  • площадь наружной нагревательной поверхности, которая отдает тепло в помещение и обеспечивает циркуляцию теплового потока;
  • площадь обогреваемого помещения (желательно рассчитать объем воздуха – расчеты будут точнее).

Самый простой способ рассчитать требуемое количество радиаторов – это определить площадь жилья. Если будут покупаться секционные радиаторы, то одной секции хватит на отопление двух квадратных метров. Таким образом, поделив площадь жилья на два, можно узнать общее количество секций. К нему нужно прибавить 10% для компенсации утечек тепла через окна и дверь. Исходя из количества секций, можно узнать число батарей.

Габариты радиаторов отопления

Габариты радиаторов отопления подбирают на основе их тепловой мощности.

Если отопительные приборы будут устанавливаться под окнами, то нужно следовать таким правилам:

  • расстояние от верха батареи до подоконника должно быть более 100 миллиметров;
  • минимальное расстояние от нижнего края ребра до пола должно составляет 60 миллиметров.

Исходя из этого, высчитывается допустимая высота батареи отопления.

Узкие радиаторы, которые часто устанавливают в нише под окном, нередко не способны сформировать тепловую завесу, и вдоль боков отопительного прибора будут спускаться потоки холодного воздуха. Поэтому желательно, чтобы ширина радиатора отопления перекрывали аналогичный параметр окна на 50-75%.

Подсчет количества секций, зная высоту батареи отопления

Зная тепловую мощность и высоту радиатора, можно выбрать его модель или рассчитать количество секций, если он не будет являться цельным. В том случае, если отопительного прибора с нужными характеристиками в продаже нет, нужно купить батарею большей мощности, в противном случае снизится эффективность обогрева.

Иногда имеют батареи отопления размеры, из-за которых их нельзя установить под подоконником. Чтобы не нарушать рекомендации по поводу расстояния до пола и окна, нужно выбирать низкие отопительные приборы. Более длинные радиаторы равномерно распределяют тепло и создают плотную тепловую завесу.

В спортивных, промышленных помещениях с высокими потолками часто возникает необходимость использовать высокие приборы, так как требуется прогревать большой объем воздуха. В этом случае их вешают на стены.

Типы высоких радиаторов бывают следующие:

  • R – с боковым подключением;
  • RD – с нижним подключением.

Такие батареи имеют хорошую теплоотдачу и высокие конвекционные характеристики. Высота радиаторов может составлять 760, 940 и 1120 миллиметров, ширина варьируется от 400 до 1400 миллиметров. Стандартная глубина радиатора отопления составляет 90 миллиметров.

Схемы установки радиаторов, в зависимости от высоты и ширины батарей

Однотрубная отопительная система позволяет уменьшить затраты на установку и подключение радиаторов, однако такая схема требует обязательного наличия байпасной линии. В верхних точках устанавливают клапаны выпуска воздуха – благодаря чему он автоматически выходит. Клапаны перекрываются при поступлении воды ее давлением.

Наличие детентора (запорного клапана) позволяет создавать барьер на пути движения теплоносителя и тем самым увеличивать теплоотдачу. Он также необходим при проведении демонтажных работ. В однотрубной системе разводки удобнее его подключать диагонально. Таким образом, подвод теплоносителя происходит вверху слева, а отведение – внизу справа. Можно сделать и наоборот, но не рекомендуется осуществлять подключение с одной стороны. В этом случае теплоотдача понижается примерно на 10%.

Нижнее подключение чаще всего используют при установке маленьких отопительных приборов, а также старых панельных: его делают с одной стороны радиатора.

Исходя из этого, становится понятно, что эффективного отопления недостаточно тщательно продумать систему и выбрать батареи на основе одних лишь характеристик материала, из которого они изготовлены. Немаловажное значение имеют также ширина, глубина, высота и длина радиатора отопления. Только в том случае, если все расчеты были сделаны правильно, удастся купить подходящие отопительные приборы. Если же мощность батарей окажется недостаточной в помещении зимой будет прохладно.

Производители, продукцию которых мы применяем, являются лидерами в своей области, отлично зарекомендовавшими себя на протяжении длительного времени. Все дистрибьюторы, с которыми мы работаем, являются официальными представителями заводов-производителей и осуществляют дополнительный контроль качества.

Выходная мощность радиатора

— SimplifyDIY

Измерьте ширину и высоту своего радиатора, затем используйте соответствующую таблицу ниже, чтобы определить выходную мощность в ваттах.

  • 1 киловатт (кВт) = 1000 Вт.
  • 1 Вт составляет прибл. 3,4 БТЕ / час или
  • 1000 БТЕ / час = 293 Вт.


Одиночная панель

Одиночная панель 900

1800

Длина

мм

600

900

1200

1500

футов

2

3

4

5

6

20 Высота
9020 900

300 мм (12 дюймов)

450 мм (18 дюймов)

600 мм (24 дюйма)

750 мм (30 дюймов)

260

390

520

650

780

380

760 9323

760

900 900

490

735

980

1125

1470

580

870132

580

8701 9325 9325 900 900

1740


Одиночная панель с ребрами

Одиночная панель с ребрами
Длина

мм

600

900

1200

1500

1800

футов

2

3

4

0

4

5

6

Высота

300 мм (12 дюймов)

450 мм (18 дюймов)

24 дюйма)

750 мм (30 дюймов)

370

555

740

925

925

5 60

840

1120

1400

1680

720

1080

1440

1440

900 900

860

1290

1720

2150

2580


Двойная панель

Длина

мм

600

900

1200

1500

1800

футов 90 004

2

3

4

5

6

Высота
ins )

450 мм (18 дюймов)

600 мм (24 дюйма)

750 мм (30 дюймов)

9002 900

400

800

1000

1200

560

840

1120

1400

1680

1050

1400

1750

2100

860

1290

1720

2150

9323 900 900 900

2150

900 900 900

Двойная панель с ребрами

Двойная панель с ребрами 9008 7
Длина

мм

600

900

1200

1500

1800

футов

2

3

4

5

6

Высота

300 мм (12 дюймов)

450 мм (18 дюймов)

600 мм (24 дюйма)

750 мм 30 дюймов)

580

870

1160

1450

1740

0

890

1720

2150

2580

1100

1650

2200

2750

3330

1 5 900

900

1920

2560

3200

3840


Двойная панель с двойными ребрами

Двойная панель с двойными ребрами

0 900
Длина

мм

600

900

1200

1500

1800

футов

3

4

5

6

Высота 9 0102

450 мм (18 дюймов)

300 мм (12 дюймов)

600 мм (24 дюйма)

750 мм (30 дюймов)

901 901

760

3

1140 9000

05

1900

2280

1040

1560

2080

2600

3120

3120

2680

3350

4020

1600

2400

3200

4000

4800


Дополнительная информация и полезные ссылки




Определение размеров радиаторов для помещений | Руководства по дому

Радиаторы — это один из способов обогрева комнаты, в которой нет камина, центрального отопления или обогревателя плинтуса. Но они должны иметь правильный размер для наиболее эффективного использования энергии. Если радиатор слишком мал, он не сможет согреть людей в комнате. Если он слишком большой, он будет чаще включаться и выключаться, потребляя больше энергии.

Измерьте длину, ширину и высоту комнаты в футах. Умножьте все три значения, чтобы определить кубический размер пространства. Например, если у вас есть комната размером 12 футов в длину, 10 футов в ширину и 7 футов в высоту, умножение 12 на 10 на 7 дает 840 кубических футов.

Умножьте результат на 5 для радиаторов в гостиной и столовой, на 4 для спален или на 3 для кухонь и других помещений дома. Например, если умножить 840 кубических футов от спальни на 3, получится 2520.

Добавьте 15 процентов к результату, если комната выходит на север. Если в нем французские двери, добавьте 20 процентов, а если окна со стеклопакетами, вычтите 10 процентов. Например, поскольку спальня для радиатора выходит на север, вы добавляете 15 процентов к 2520, чтобы получить 2898, что является количеством БТЕ или британских тепловых единиц, которое ваш радиатор должен производить в час для адекватного обогрева комнаты.

Преобразуйте расчет BTU в ватты, потому что в спецификациях большинства радиаторов их тепловая мощность указывается в ваттах. Преобразование неточно, потому что БТЕ — это единицы тепла, а ватты — это единицы мощности.

Разделите количество БТЕ на 3,41. Например, если разделить 2898 БТЕ на 3,41, получится около 850 Вт. Радиатор на 850 Вт необходим для выработки 2898 БТЕ в час, необходимых для помещения размером 12 на 10 на 7 футов, использованного в примере.

Источники

Биография писателя

Аурелио Локсин профессионально пишет с 1982 года.Он опубликовал свою первую книгу в 1996 году и является частым автором многих интернет-изданий, специализирующихся на потребительских, деловых и технических темах. Локсин имеет степень бакалавра искусств в области научных и технических коммуникаций Вашингтонского университета.

Влияние высоты здания на энергопотребление радиаторных систем и систем теплого пола

[1] Дж. Голебовски, С. Квецковски, Динамика трехмерного температурного поля в электрической системе теплого пола, Международный журнал тепломассопереноса, вып. 45, 12, стр 2611-2622, (2002).

DOI: 10.1016 / s0017-9310 (01) 00353-2

[2] Б.W. Olesen, Теплый пол в теории и на практике, ASHRAE Journal, vol. 44, 7, стр 19-26, (2002).

[3] Дж. Х. Ван Герпен, Проектирование и анализ систем обогрева плит, M. Sc. Диссертация, Университет штата Айова, Эймс, штат Айова, (1980).

[4] А.К. Афиенитис Т.Ю. Чен, Экспериментальное и теоретическое исследование системы теплого пола с накоплением тепла, Ashrae Transactions, vol. 99, 1, (1993).

[5] К. Athienitis, Численная модель системы теплого пола, Ashrae Transactions, т. 99, 1, (1994).

[6] ЧАС.Ханибучи и С. Хокой, Исследование радиационного и конвективного теплообмена в помещении с подогревом пола, IBPSA, Building Simulation, C-o7. Pdf, 199.

[7] П. Вайцманн, Дж. Краг, П. Рутс, С. Свендсен. Моделирование систем теплого пола с использованием проверенной двумерной численной модели с привязкой к земле, Build Environ, vol. 40, 2. с.153–163, (2005).

DOI: 10.1016 / j.buildenv.2004.07.010

[8] К.Линь, Ю. Чжан, X. Сю, Х. Ди, Р. Ян, П. Цинь Экспериментальное исследование системы электрического обогрева полов со стабилизированными по форме пластинами из ПКМ, Energy Build, vol. 37, 3, стр 215-220, (2005).

DOI: 10. 1016 / j.enbuild.2004.06.017

[9] С.Mingqing, M. Xinying, W. Xiaoying, H. Zuofu, L. Zhuoqiu, Экспериментальные исследования системы электрического обогрева полов в помещениях с плитами из раствора сажи, Энергия и здания, т. 40, с.1094–1100, (2008).

DOI: 10.1016 / j.enbuild.2007.10.009

[10] Справочник Ashrae, Основы, опубликованный Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc. (1993).

Радиаторы — Тепловыделение

Тепловая мощность радиатора определяется

  • температурой окружающей среды
  • температурой поверхности радиатора
  • площадью поверхности радиатора

Для оценки тепловыделения можно использовать приведенные ниже формулы от радиаторов, где разница температур между поверхностью радиатора и окружающим воздухом составляет 50 o C (температура воды на входе 80 o C , температура воды на выходе 60 o C и окружающего воздуха 20 o C ).

Тепловыделение колонных радиаторов

Тепловыделение колонного радиатора можно приблизительно оценить как

P = k c V e (1)

где

P = теплоотдача (Вт)

k c = 15000 — 17000 — постоянная для колонного радиатора

V e = внешний объем радиатора (м 3 )

Тепловыделение панельных радиаторов

Тепловыделение панельного радиатора можно приблизительно оценить как

P = 41 k p l (1 + 8 h) (2)

, где

P = тепловыделение (Вт)

k p = постоянная для панельного радиатора

l = длина радиатора th (м)

h = высота радиатора (м)

Типичные константы конфигурации панельного радиатора — k p :

  • 3. 1: для одной панели
  • 4.1: для панели — конвектора
  • 4.9: для двух панелей
  • 5.8: для панели — конвектора — панели
  • 7: для панели — конвектора — конвектор — панель
  • 7,6: для трех панелей
  • 8,8: для панели — конвектор — панель — конвектор — панель
  • 9: для четырех панелей

Калькулятор панельного радиатора

— k p — константа панельного радиатора

— l — длина радиатора (м)

— h — высота радиатора (м)

Имя * ELEGANT 1800 x452 мм Вертикальная дизайнерская радиаторная колонна Высокая Вертикальные радиаторы центрального отопления

Дизайнерский вертикальный плоскопанельный колонный радиатор

Наш дизайнерский антрацитовый вертикальный плоскопанельный радиатор от Elegant Showers позволяет разместить их почти на любой высоте. y где угодно и добавит впечатления в ваш дом. Чрезвычайно отличная альтернатива как для новоселья, так и для украшения. Это ведущие продукты, на которые распространяется гарантия в любых обстоятельствах, когда стены или потолки непрактичны или требуют какого-либо ремонта.

Характеристики продукта

  • Ширина: 452 мм
  • Высота: 1800 мм
  • Глубина: 61 мм (двойная)
  • БТЕ при 50 градусах: Двойная: 6304
  • Двойные панели на выбор
  • Высококачественный
  • Антрацит Тип: Плоская панель
  • Центр трубы — 530 мм
  • Установка — Возможна установка в любом направлении (трубы от стены или пола)
  • Все выходные параметры измерены при Delta 50C
  • Отделка рассчитана на более 200 часов испытаний в солевом тумане нейтральной кислоты
  • Включает: настенные кронштейны, заглушку, заглушку вентиляционного отверстия и фитинги.

Подключается к вашей системе центрального отопления.Подходит для всех систем центрального отопления Великобритании. Испытано под давлением 10 бар / максимальное рабочее давление 6 бар. Произведено в соответствии с BS EN 442

♦ Сколько тепла мне нужно?

Все радиаторы имеют рейтинг BTU, который по сути показывает, сколько тепла они могут выделять. Но как узнать, сколько БТЕ вам нужно для эффективного обогрева комнаты? Легкий! Просто нажмите здесь, чтобы воспользоваться нашим калькулятором BTU, и узнайте за секунды.

♦ Что такое БТЕ?

BTU означает британские тепловые единицы и представляет уровень тепла, обеспечиваемого радиатором.Требуемый уровень БТЕ для обогрева вашей комнаты будет влиять на размер ваших радиаторов. К счастью, мы предлагаем множество вариантов всех форм, стилей и размеров, чтобы вы могли найти тот, который подходит именно вам.

♦ Как рассчитывается?

Эта цифра рассчитана с учетом размеров вашей комнаты (ширина, длина, высота) и типа окон (например, одинарное или двойное остекление). Вы можете использовать один радиатор для достижения необходимого общего уровня BTU или несколько радиаторов, которые при сложении достигают необходимого уровня BTU — давайте приступим к делу!

♦ Почему мне нужно тренировать свой BTU?

Важно, чтобы вы усвоили, какие BTU вам понадобятся в вашей комнате, поскольку вы хотите добиться эффекта Златовласки — не горячего, не холодного, а в самый раз! Если вы перегреете свою комнату, вы, вероятно, увидите, что ваши счета тоже увеличиваются.Это определенно помогает рассмотреть пространство, которое у вас есть, прежде чем принять окончательное решение.

♦ Все еще не уверены?

Если вы все еще не уверены, сколько тепла вам может понадобиться, воспользуйтесь нашим калькулятором БТЕ

Этот современный плоскопанельный радиатор отличается высокой теплоотдачей по сравнению с другими, доступными на рынке, а также красивым внешним видом, он будет идеальным Радиатор выбора для вашей спальни, кухни, ванной комнаты и гостиной и т. д. он сделан из прочной конструкции из низкоуглеродистой стали с высококачественным порошковым покрытием, которое определенно прослужит долгое время.

Справочник покупателя | PURMO

Выбор радиатора

Радиаторы — один из самых важных элементов установки центрального отопления, и правильно подобранный радиатор необходим, чтобы домовладелец не тратил деньги или энергию на перегрев своего дома.

PURMO предлагает множество радиаторов на любой вкус и требования. Наш широкий ассортимент означает, что вы сможете найти именно то, что вам нужно, чтобы дополнить вашу индивидуальность и ваш интерьер — не только с точки зрения теплоотдачи и управляемости, но и в формах, стилях и цветах, о существовании которых вы, вероятно, даже не подозревали.

Расчеты теплопотерь необходимы для определения мощности и размера радиатора, необходимых для конкретного помещения. Окончательное значение потерь тепла (указанное в ваттах) может быть сопоставлено с радиатором аналогичной или большей мощности. Если этот показатель занижен, в разгар зимы помещение не достигнет необходимой температуры, и дом будет отапливаться. Если он будет завышен, помещение будет перегретым и неэкономичным. Приблизительные размеры радиатора в комнате можно оценить с помощью стандартных расчетов, но для большей точности следует проконсультироваться с квалифицированным инженером-теплотехником или проектировщиком.

При расчете потребности в обогреве помещения важно учитывать другие факторы, которые могут повлиять на скорость теплопотерь, например:

  • Наружная температура. Количество тепла, теряемого зданием, может зависеть от его местоположения. В течение типичной зимы в Польше температура может колебаться от -16 ° C на побережье до -24 ° C в горах. Чем ниже температура наружного воздуха, тем выше потери тепла.
  • Расположение здания и ветровые условия. Здания, расположенные на открытом пространстве и в ветреных регионах, теряют тепло быстрее, чем идентичные здания, расположенные в населенных пунктах, защищенных от экстремальных погодных условий.
  • Возраст постройки . Современные здания обычно лучше изолированы, чем старые протекающие здания. У них низкая скорость теплопередачи, поэтому для поддержания комфортной температуры требуется меньше нагрева.
  • Окна и остекление. Высококачественные окна снижают скорость теплопередачи и сокращают расходы на отопление для домовладельца.
  • Положение внешних стен. Помещения без внешних стен будут иметь более низкий коэффициент теплопередачи.
  • Температура в помещении. Следует учитывать цели, для которых используется помещение — чем выше требуемая температура, тем больше должен быть радиатор.
  • Параметры нагрева. В большинстве случаев значения потерь тепла указаны в соответствии с отраслевым стандартом EN442, т.е. температура воды, подающей и обратной линии, а также температура в помещении рассчитываются на уровне 75/65/20 ° C.Если установка работает с параметрами, отличными от указанных, или если температура в помещении ниже или выше 20 ° C, необходимо использовать поправочные коэффициенты.

Калькулятор продукта

По возможности радиаторы следует устанавливать на внешней стене под окном. Таким образом, холодный воздух, поступающий через окно, нагревается радиатором и равномерно распределяется по комнате. Кроме того, использование нескольких небольших радиаторов в большом помещении вместо одного громоздкого радиатора обеспечит лучшее распределение тепла.Физический размер радиатора также важен, чтобы комната выглядела хорошо сбалансированной. Нет ничего хуже, чем поставить небольшой, но мощный радиатор у большой глухой стены. С точки зрения эстетики помещения лучше выбрать радиатор большего размера с меньшей мощностью на квадратный метр. Если нужно накрыть радиатор; например, для занавесок радиатор должен быть значительно больше, чтобы учесть снижение теплопередачи.

В помещениях с высокой влажностью воздуха, таких как ванные комнаты и сауны, нельзя использовать панельные и декоративные радиаторы, если отсутствует соответствующая вентиляция. Радиаторы PURMO поставляются с множеством различных подключений в зависимости от характера установки и могут поставляться сбоку или снизу. Если радиатор устанавливается под окном, высота радиатора зависит от расстояния между подоконником и полом. Нижний край радиатора должен располагаться на высоте не менее 10 см от пола, а верхний — не менее чем на 10 см ниже подоконника.

Магазин радиаторов по размеру — бесплатная доставка

Мы все знаем, что нет двух одинаковых домов, и одна из самых больших проблем, возникающих при этом, — это знать, какой размер радиатора нужен в комнате.Компания Trade Radiators имеет многолетний опыт оказания помощи клиентам по всей Великобритании в поиске радиатора подходящего размера для любого сценария; от квартир-студий с одним местом для радиатора до открытых офисных этажей, которые нуждаются в тепле в течение всего дня.

Чтобы помочь вам найти подходящий размер для вашего помещения, покупайте наши модели высотой от 300 мм до 1800 мм в ширину.

Какие факторы определяют размер радиатора?

При выборе радиатора подходящего размера необходимо учитывать следующие факторы:

  • Свободное место
  • Ваша действующая система отопления
  • Насколько легко / сложно съесть комнату
  • Где будет располагаться радиатор

Небольшое исследование может иметь большое значение, чтобы избежать проблем с радиатором из-за плохой покупки.Если у вас есть какие-либо конкретные вопросы, связанные с размером радиатора, которые вы видели на нашем сайте, свяжитесь напрямую с командой сегодня, и мы будем рады помочь вам найти идеальный радиатор.

Какие размеры бывают радиаторы?

Наиболее распространенные размеры радиаторов в Великобритании:

  • 400 мм x 400 мм
  • 300 мм x 1000 мм
  • 400 мм x 1200 мм
  • 600 мм x 1200 мм
  • 600 мм x 900 мм

На что следует обратить внимание при выборе размера радиатора?

Важно знать, какая тепловая мощность требуется как от радиатора, так и от помещения, в которое он собирается.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
