Условные обозначения топографической съемки — PROGENPLAN

Все элементы ситуации местности, существующей застройки, подземных и надземных коммуникаций, характерные формы рельефа отображаются на топографической съемке условными знаками. Их можно подразделить на основные четыре типа:

1. Линейные условные знаки (отображают линейные объекты: ЛЭП, дороги, продуктопроводы (нефть, газ), линий связи и т.д. )

2. Пояснительные подписи (указывают дополнительную характеристику изображенных объектов)

3. Площадные либо контурные знаки (изображают те объекты, которые можно отобразить в соответствии с масштабом карты и занимающие определенную площадь)

4. Внемасштабные условные знаки (отображают те объекты, которые невозможно выразить в масштабе карты)

Чаще всего встречаемые условные знаки топосъемки:

-Пункты гос. геодезической сети и пункты сгущения

.

— Границы землепользования и отводов с межевыми знаками в точках поворота

.

— Строения. Цифрами указывается этажность. Пояснительные подписи даются для указания огнестойкости здания (ж — жилое неогнестойкое (деревянное), н — нежилое неогнестойкое, кн — каменное нежилое, кж — каменное жилое (обычно кирпичное), смж и смн — смешанное жилое и смешанное нежилое — деревянные здания с тонкой облицовкой кирпичом или с этажами, построенными из разных материалов (первый этаж кирпичный, второй деревянный)). Пунктиром отображается строящееся здание

— Откосы. Применяются для отображения оврагов, насыпей дорог и других искусственных и естественных форм рельефа с резкими перепадами высот

.

— Столбы ЛЭП и линий связи. Условные обозначения повторяют форму сечения столба. Круглый или квадратный. У железобетонных столбов в центре условного знака точка. Одна стрелка в направлении электропроводов — низковольтные, две — высоковольтные ( 6кв и выше)

.

— Подземные и надземные коммуникации. Подземные — пунктирная линия, надземные — сплошная. Буквы указывают на тип коммуникаций. К — канализация, Г — газ, Н — нефтепровод, В — водопровод, Т — теплотрасса. Также даются дополнительные пояснения: Количество проводов для кабелей, давление газопровода, материал труб, их толщина и т.д.

.

— Различные площадные объекты с поясняющими подписями. Пустырь, пашня, стройплощадка и т.д.

.

— Железные дороги

.

— Автомобильные дороги. Буквы указывают на материал покрытия. А — асфальт, Щ — щебень, Ц — цемент или бетонные плиты. На грунтовых дорогах материал не указывается, а одна из сторон изображается пунктиром.

.

— Колодцы и скважины

.

— Мосты через реки и ручьи

.

— Горизонтали. Служат для отображения рельефа местности. Представляют собой линии, образованные при сечении земной поверхности параллельными плоскостями через одинаковые интервалы изменения высоты.

.

— Отметки высот характерных точек местности.

Как правило в Балтийской системе высот.

.

— Различная древесная растительность. Указывается преобладающая порода древесной растительности, средняя высота деревьев, их толщина и расстояние между деревьями (густота)

.

— Отдельно стоящие деревья

.

— Кустарники

.

— Различная луговая растительность

.

— Заболоченность с камышовой растительностью

.

— Ограждения. Заборы каменные и железобетонные, деревянные, штакетник, сетка рабица и др.

.

Часто используемые сокращения на топосъемке:

Строения:

Н — Нежилое строение.

Ж — Жилое.

КН — Каменное нежилое

КЖ — Каменное жилое

СТР. — Строящееся

ФУНД. — Фундамент

СМН — Смешанное нежилое

СМЖ — Смешанное жилое

М. — Металлическое

разв. — Разрушенное (или развалившееся)

гар. — Гараж

Т. — Туалет

Линии коммуникаций:

3пр. — Три провода на столбе ЛЭП

1каб. — Один кабель на столбе

б/пр — без проводов

тр. — Трансформатор

Г — Газ

К — Канализация

Кл. — Канализация ливневая

Т — Теплотрасса

Н — Нефтепровод

каб. — Кабель

V — Линии связи. Цифрами количество кабелей, например 4V — четыре кабеля

н.д. — Низкого давления

с.д. — Среднего давления

в.д. — Высокого давления

ст. — Сталь

чуг. — Чугун

бет. — Бетон

Площадные условные знаки:

стр. пл. — Строительная площадка

ог. — Огород

пуст. — Пустырь

Дороги:

А — Асфальт

Щ — Щебень

Ц — Цемент, бетонные плиты

Д — Деревянное покрытие. Практически не встречается.

дор. зн. — Дорожный знак

дор. указ. — Дорожный указатель

Водные объекты:

К — Колодец

скв. — Скважина

арт.скв. — артезианская скважина

вдкч. — Водокачка

бас. — Бассейн

вдхр. — Водохранилище

глин. — Глина

Условные обозначения могут отличаться на планах различных масштабов, поэтому для чтения топоплана необходимо пользоваться условными знаками для соответствующего масштаба.



5 групп условных обозначений на топосъемке

Сегодня предлагаем ознакомиться с темой: «5 групп условных обозначений на топосъемке» с описанием от профессионалов и комментариями. Любые вопросы вы можете задать дежурному юристу.

Все объекты на местности, ситуация и характерные формы рельефа отображаются на топографических планах условными знаками.

Основные четыре типа, на которые их подразделяют:

    1. Пояснительные подписи
    2. Линейные условные знаки
    3. Площадные (контурные)
    4. Внемасштабные

Пояснительные подписи используются для указания дополнительной характеристики изображенных объектов: у реки подписывают скорость течения и его направление, у моста – ширину, длину и его грузоподъемность, у дорог – характер покрытия и ширину самой проезжей части и т. д.

Линейные условные знаки (обозначения) служат для отображения линейных объектов: ЛЭП, дороги, продуктопроводы (нефть, газ), линий связи и т.д. Ширина изображенная на топоплане линейных объектов – внемасштабная.

Контурными или площадными условными знаками изображают те объекты, которые можно отобразить в соответствии с масштабом карты и занимающие определенную площадь. Контура чертят тонкой сплошной линией, прерывистой или изображают в виде точечного пунктира. Образованный контур заполняют условными обозначениями (луговая растительность, древесная, сад, огород, заросли кустарника и т.д).

Для отображения объектов, которые невозможно выразить в масштабе карты применяют внемасштабные условные знаки, при этом местоположение такого внемасштабного объекта определяется по его характерной точке. Например: центр геодезического пункта, основание километрового столба, центры радио, телевышек, труб фабрик и заводов.

В топографии отображаемые объекты принято подразделять на восемь основных сегментов (классов):

      1. Рельеф
      2. Математическая основа
      3. Грунты и растительность
      4. Гидрография
      5. Дорожная сеть
      6. Промышленные предприятия
      7. Населенные пункты,
      8. Подписи и границы.

Сборники условных знаков для карт и топографических планов различных масштабов создают в соответствии с таким делением на объекты. Утвержденные гос. органами они являются едиными для всех топографических планов и обязательны при вычерчивании любых топогафических съемок (топосъемок).

Условные знаки, которые наиболее часто встречаются на топосъемке:

– пункты гос. геодезической сети и пункты сгущения

– Границы землепользования и отводов с межевыми знаками в точках поворота

– Строения. Цифрами указывается этажность. Пояснительные подписи даются для указания огнестойкости здания (ж – жилое неогнестойкое (деревянное), н – нежилое неогнестойкое, кн – каменное нежилое, кж – каменное жилое (обычно кирпичное), смж и смн – смешанное жилое и смешанное нежилое – деревянные здания с тонкой облицовкой кирпичом или с этажами, построенными из разных материалов (первый этаж кирпичный, второй деревянный)). Пунктиром отображается строящееся здание.

– Откосы. Применяются для отображения оврагов, насыпей дорог и других искусственных и естественных форм рельефа с резкими перепадами высот

– Столбы ЛЭП и линий связи. Условные обозначения повторяют форму сечения столба. Круглый или квадратный. У железобетонных столбов в центре условного знака точка. Одна стрелка в направлении электропроводов – низковольтные, две – высоковольтные ( 6кв и выше)

– Подземные и надземные коммуникации. Подземные – пунктирная линия, надземные – сплошная. Буквы указывают на тип коммуникаций. К – канализация, Г – газ, Н – нефтепровод, В – водопровод, Т – теплотрасса. Также даются дополнительные пояснения: Количество проводов для кабелей, давление газопровода, материал труб, их толщина и т.д.

– Различные площадные объекты с поясняющими подписями. Пустырь, пашня, стройплощадка и т.д.

– Железные дороги

– Автомобильные дороги. Буквы указывают на материал покрытия. А – асфальт, Щ – щебень, Ц – цемент или бетонные плиты. На грунтовых дорогах материал не указывается, а одна из сторон изображается пунктиром.

– Колодцы и скважины

– Мосты через реки и ручьи

– Горизонтали. Служат для отображения рельефа местности. Представляют собой линии, образованные при сечении земной поверхности параллельными плоскостями через одинаковые интервалы изменения высоты.

– Отметки высот характерных точек местности. Как правило в Балтийской системе высот.

– Различная древесная растительность. Указывается преобладающая порода древесной растительности, средняя высота деревьев, их толщина и расстояние между деревьями (густота)

– Отдельно стоящие деревья

– Кустарники

– Различная луговая растительность

– Заболоченность с камышовой растительностью

– Ограждения. Заборы каменные и железобетонные, деревянные, штакетник, сетка рабица и др.

Н – Нежилое строение.

КН – Каменное нежилое

КЖ – Каменное жилое

СМН – Смешанное нежилое

СМЖ – Смешанное жилое

разв. – Разрушенное (или развалившееся)

3пр. – Три провода на столбе ЛЭП

1каб. – Один кабель на столбе

б/пр – без проводов

Кл. – Канализация ливневая

V – Линии связи. Цифрами количество кабелей, например 4V – четыре кабеля

н.д. – Низкого давления

с.д. – Среднего давления

в.д. – Высокого давления

стр. пл. – Строительная площадка

Ц – Цемент, бетонные плиты

Д – Деревянное покрытие. Практически не встречается.

дор. зн. – Дорожный знак

дор. указ. – Дорожный указатель

арт.скв. – артезианская скважина

Условные обозначения могут отличаться на планах различных масштабов, поэтому для чтения топоплана необходимо пользоваться условными знаками для соответствующего масштаба.

Как правильно читать условные знаки на топографической съемке

Рассмотрим как правильно понять то, что мы видим на топографической съемке на конкретном примере и чем нам помогут условные обозначения на топосъемке.

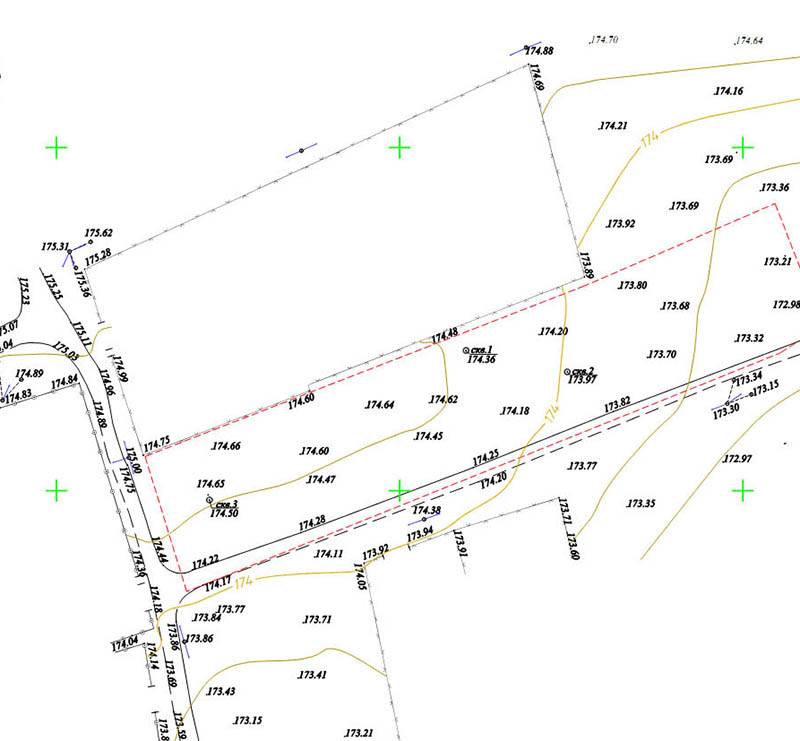

Ниже приведена топографическая съемка масштаба 1:500 частного дома с земельным участком и прилегающей территорией.

В левом верхнем углу мы видим стрелку, с помощью которой понятно как сориентирована топосъемка по направлению на север. На топографической съемке это направление может не указываться, так как по умолчанию план должен быть ориентирован верхней частью на север.

Характер рельефа на территории съемки: участок ровный с небольшим понижением в южную сторону. Разница отметок высот с севера на юг составляет примерно 1 метр. Высота самой южной точки 155.71 метра, а самой северной 156.88 метра. Для отображения рельефа использованы отметки высот, покрывающие всю площадь топосъемки и две горизонтали. Верхняя тонкая с отметкой 156.5 метра (не подписывается на топосъемке) и расположенная южнее утолщенная с отметкой 156 метров. В любой точке, лежащей на 156ой горизонтали отметка будет ровно 156 метров над уровнем моря.

На топосъемке видны четыре одинаковых креста, расположенных через одинаковые расстояния в форме квадрата. Это координатная сетка. Они служат для графического определения координат любой точки на топосъемке.

Далее последовательно опишем то, что мы видим с севера на юг. В верхней части топоплана две параллельные пунктирные линии с надписью между ними “ул. Валентиновская” и две буквы “А”. Это означает что мы видим улицу с названием Валентиновская, проезжая часть которой покрыта асфальтом, без бордюра (так как это пунктирные линии. С бордюром чертятся сплошные, с указанием высоты бордюра или даются две отметки: верх и низ бордюрного камня).

Опишем пространство между дорогой и забором участка:

      1. По нему проходит горизонталь. Рельеф понижается в сторону участка.
      2. В центре этой части топосъемки стоит бетонный столб линии электропередач, от которого отходят кабели с проводами в направлениях, указанных стрелками. Напряжение кабелей 0.4кв. Также на столбе висит фонарь уличного освещения.
      3. Налево от столба мы видим четыре дерева широколиственных пород (это может быть дуб, клен, липа, ясень и др.)
      4. Ниже столба, параллельно дороге с ответвлением в сторону дома проложен подземный газопровод (желтая пунктирная линия с буквой Г). Давление, материал и диаметр трубы на топосъемке не указан. Данные характеристики уточняются после согласования с газовым хозяйством.
      5. Встречающиеся на этом участке топосъемки два коротких параллельных отрезка являются условным знаком травяной растительности (разнотравье)

Переходим к самому участку.

Фасад участка огражден металлическим забором высотой более 1 метра с воротами и калиткой. Фасад левого (или правого, если смотреть со стороны улицы на участок) точно такой же. Фасад правого участка огражден деревянным забором на каменном, бетонном или кирпичном фундаменте.

Растительность на участке: газонная трава с отдельно стоящими соснами (4шт.) и фруктовыми деревьями (тоже 4 шт.).

На участке расположен бетонный столб с кабелем электропередач от столба на улице к дому на участке. От трассы газопровода отходит подземное ответвление газа к дому. Подземный водопровод подведен к дому со стороны соседнего участка. Ограждение западной и южной части участка выполнено из сетки-рабицы, восточной – из металлического забора высотой более 1 метра. В юго-западной части участка видна часть ограждений соседних участков из сетки-рабицы и сплошного деревянного забора.

Строения на участке: В верхней (северной) части участка расположен жилой одноэтажный деревянный дом. 8 это номер дома по улице Валентиновская. Отметка уровня пола в доме 156.55 метра. В восточной части к дому пристроена терраса с деревянным закрытым крыльцом. В западной части на соседнем участке имеется разрушенная пристройка к дому. Рядом с северо-восточным углом дома есть колодец. В южной части участка расположены три деревянных нежилых постройки. К одной из них пристроен навес на столбах.

Растительность на соседних участках: на участке, расположенном восточнее – древесная растительность, западнее – травяная.

На участке расположенном южнее виден жилой одноэтажный деревянный дом.

Вот таким образом условные обозначения на топосъемке помогают получить достаточно большой объем информации о территории на которой проводилась топографическая съемка.

И напоследок: вот как выглядит эта топосъемка, нанесенная на аэрофотоснимок:

Стандартные условные обозначения на топосъёмке позволяют определить характер находящих на местности недвижимых объектов. Как правило, они достаточно понятны, и заказчик топосъёмки способен прочитать план, во всяком случае, основные объекты, такие как здания, линии электропередач, дороги. Однако результат топосъёмки может содержать значительно больше важной информации.

Топосъёмка для землеустройства и градостроительства

Топосъёмка выполняется на основе стандартов, которые позволяют специалисту прочитать любой план независимо от того, кем он сделан. Простой пользователь участка тоже может найти на плане основные объекты, ориентируясь по надписям и контурам.

Обозначения на плане делятся на пять групп:

  1. Линейные объекты.
  2. Площадные объекты.
  3. Внемасштабные объекты.
  4. Специальные обозначения.
  5. Пояснительные надписи.

Топосъёмка фиксирует также и подземные коммуникации. Их нанесение проводится до засыпки траншей. Данные о подземных коммуникациях должны быть нанесены с особой тщательностью, т. к. в дальнейшем топосъёмка послужит основой для составления различных планов.

Линейные объекты – важные части инфраструктуры.

Их охранные зоны устанавливаются в соответствиями с ведомственными требованиями, согласно которым в них запрещена определённая деятельность, способная привести к их повреждению.

Другие линейные объекты – дороги и проезды – защищаются красными линиями от любых работ на них без разрешения государственных органов.

Наиболее важные из обозначений на топосъемке — это контуры строений. Нанесение строения на план фиксирует его существование на данный момент времени и обеспечивает доказательную базу в случае судебного разбирательства о статусе и сроке существования строения. Характер строения обозначается шифром, в котором буква «Ж» относится к жилым, а буква «Н» – к нежилым строениям. В условных обозначениях предусмотрены знаки и шифры для деревянных зданий.

Эти подробные перечни условных обозначений предназначены для топографирования любого объекта, который можно классифицировать. При топосъёмке отдельного участка специалист должен занести на план все строения, включая деревянные, как то: амбары, сараи, туалеты, навесы и т. п.

Данные объекты влияют на инвентаризационную стоимость домовладения.

По условным обозначениям на топосъемке можно определить соответствие реальных объектов их контурам на планах. На устаревших планах могут сохраняться объекты, которых уже нет в реальности, либо отсутствовать объекты, возведённые после составления плана.

Благодаря топосъёмке можно установить такие характеристики здания как:

При разделе домовладений, например, в порядке наследования, некоторые наследники могут требовать выделения своей доли в натуре либо выплаты компенсации.

Топосъёмка даёт эксперту основания для вывода о том, возможен ли выдел в натуре, а данные о зданиях и их материале позволяют установить инвентаризационную стоимость и предложить вариант компенсации за отказ от невыделимой доли.

Чаще всего топосъёмка требуется:

  • при планировке новых кварталов;
  • при межевании;
  • при проектировании строительства.

Наиболее удобны электронные форматы топографических планов, т. к. они позволяют делать неограниченное число копий и хранить данные в компактном виде неограниченное время.

Обозначение на топосъемке инженерных сетей. Условные обозначения на топосъемке

Для получения плана части местности выполняется топографическая съемка. На образце карты, представленной ниже, видны обозначения объектов, рельеф, контуры территории. Такой документ может использоваться для создания других различных схем, планов и пр.

Земельного участка может осуществляться в цифровом или аналоговом режиме. Выбор зависит от способа хранения и предоставления информации заказчику.

Аналоговый режим предполагает выдачу материалов ( топографических планов или карт) на бумажных носителях.

Цифровой режим в настоящее время считается более предпочтительным. В этом случае вся информация, полученная в ходе топографической съемки земельного участка , хранится на магнитных носителях, дисках, флешках и пр.

По этому критерию разделяется на:

Первая осуществляется непосредственно с земли. Наземная топографическая съемка земельных участков разделяется на несколько видов в зависимости от используемой технологии. Она может быть:

  1. Мензульной.
  2. Тахеометрической.
  3. Вертикальной.
  4. Теодолитной (горизонтальной).
  5. Фототеодолитной.

При ее выполнении рисуется на местности. В результате полученная карта отличается высоким качеством. Однако мензульная съемка предполагает проведение большого объема полевых работ. Их выполнение зависит от погоды. Соответственно, производительность труда в таком случае довольно низкая. В настоящее время мензульный метод практически не используется.

Использовать этот метод можно вне зависимости от погодных условий. На местности собирается измерительная информация. Карта (план) составляются в камеральных условиях (в помещении).

Одним из преимуществ этого метода является возможность автоматизации процесса сбора и дальнейшей обработки полученных данных. Это обеспечивается за счет использования современных электронных приборов.

При ее выполнении осуществляется фотографирование местности с двух точек базиса. Им называют расстояние, измеренное с высокой точностью, концы которого закрепляются на местности центрами. Фотографирование осуществляется при параллельном расположении оптических осей оборудования.

Снимки, полученные в ходе процедуры, позволяют создать стереоскопическую модель участка местности. Для этого используются специальные приборы. На них можно получить топографический план (карту) на основании координат точек установки камеры, определенным по геодезическим измерениям, высоте, на которой находится центр объектива, и прочим параметрам внешнего ориентирования.

Она считается основным методом государственного картографирования местности. Аэрофотосъемка осуществляется, как правило, стереотопографическим способом.

Местность фотографируется аэрофотокамерой с вертолета или самолета. Задача процесса состоит в том, чтобы получить два смежных снимка одного участка – стереоснимки. Их обработка и рисование карты производится на стереоприборах в камеральных условиях.

Нет видео.

Видео (кликните для воспроизведения).

Конкретная составляется с учетом ее вида и метода, используемых приборов, масштаба карты и прочих факторов. Между тем, не вдаваясь в подробности того или другого способа, можно составить обобщенную схему выполнения съемки. В нее можно включить следующие этапы:

  1. Составление технического проекта.
  2. Сбор данных о ранее проведенных топографических и геодезических работах на местности.
  3. Выбор способа съемки.
  4. Создание опорной сети (если она на местности отсутствует).
  5. Съемка.
  6. Обработка материалов.
  7. Создание модели.
  8. Распечатка карты.

Съемочная сеть необходима для сгущения местных и государственных сетей до определенной плотности. Ее нормы зависят от вида съемки и регламентируются инструкциями и другими отраслевыми актами.

В качестве отправной точки для него выступает задание на проведение топосъемки. Оно выдается заказчиком. В задании указывается:

  1. Местоположение объекта и его площадь.
  2. Масштаб карты (плана).
  3. Срок исполнения работ.

В задании могут быть сформулированы существенные, по мнению заказчика, требования к точности и полноте изображения элементов объекта.

Он зависит от площади объекта, масштаба карты, возможностей исполнителя и прочих факторов. Если по результатам предварительного анализа объекта выяснится, что топосъемка может быть выполнена разными способами, предпочтение отдается самому дешевому.

По окончании этапа проектирования составляется сметный расчет, оговариваются вопросы организации работ и техники безопасности.

Она представляет собой комплекс работ, направленных на создание карты местности для последующего проектирования и При проведении такой топосъемки должны быть соблюдены определенные условия:

  1. Карта составляется в масштабе 1:500. При этом на ней должны присутствовать все наземные/подземные коммуникации и сооружения. Карта согласовывается с предприятиями, эксплуатирующими эти объекты.
  2. На плане должны быть отображены существующие газопроводы, приведены их характеристики.
  3. Топосъемка должна быть согласована с обслуживающей газовой компанией (например, в Москве ею является “Мособлгаз”). На оригинал плана ставится печать инженером.
  4. К чертежам должен прилагаться ситуационный план местонахождения объекта.

Цена топографической съемки формируется из двух показателей – стоимости самих работ и оплаты согласования.

Себестоимость съемки зависит от площади участка и прилегающей территории, которую нужно снять для создания проекта газопровода от дома до участка врезки в магистраль.

Если взять среднестатистический надел в Московской обл., цена топосъемки составит не менее 10 тыс. р. Для крупных заказчиков, проектных компаний, а также при групповом заказе могут предусматриваться скидки.

Согласование оплачивается отдельно, в соответствии с выставленным счетом. Перечислить средства заказчик может сам или поручить это предприятия, осуществляющему топосъемку. В первом случае он сможет сэкономить деньги, но потеряет время.

Они представляют собой специальные знаки, при помощи которых на карте отображаются объекты, расположенные на местности. Основные масштабы планов: 1:5000, 1:2000, 1:500 и 1:1000. Обозначения, как и масштаб, регламентируются нормативными документами, в том числе и правительственными Постановлениями.

В соответствии с ГОСТ, обозначения на топосъемке разделяют на:

  • линейные;
  • площадные;
  • пояснительные;
  • специальные;
  • внемасштабные.

Предусмотренные нормами обозначения помогают “читать” местность. На основе данных съемки с помощью знаков создаются новые проекты.

Топографические карты отличаются от обычных географических универсальностью. На топопланах указываются не только объективные характеристики рельефа, но и состав растительности, производственные, промышленные объекты, инженерно-технические коммуникации, местонахождение населенных пунктов.

Они считаются обязательными. На топографическом плане отображаются:

  • телефонные сети;
  • водо- и газопроводы;
  • прочие коммуникации.

Обозначение сетей осуществляется линейным методом: штриховыми или прямыми сплошными линиями. Их толщина различна. Например:

  1. Наземные действующие коммуникации и трубопроводы отображаются сплошной прямой линией 0.3 мм.
  2. Проектные, недействующие, поврежденные наземные сети обозначают пунктиром толщиной 0.2 мм.

На участках пересечения коммуникаций с другими объектами около рамки (через каждые пять сантиметров) в линию интегрируют букву, характеризующую транспортируемое сырье (продукт трубопровода или сети):

  • Литера Г указывает на то, что по сети транспортируется газ. Газопровод может обозначаться на карте сплошной линией (если он наземный) или прерывистой (если подземный).
  • В – это водопровод.
  • Т – теплотрасса.
  • К – канализация.
  • Н – нефтепровод.

Часто на топографических планах указываются давление в магистралях, толщина труб и материал, из которых они изготовлены, напряжение в ЛЭП и число проводов. При этом к первой заглавной букве добавляется пояснительная литера меньшего регистра либо цифра. К примеру, обозначение “Кл” – это канализация ливневая, а “Кб” – канализация бытовая.

Все объекты на местности, ситуация и характерные формы рельефа отображаются на топографических планах условными знаками.

Основные четыре типа, на которые их подразделяют:

Пояснительные подписи используются для указания дополнительной характеристики изображенных объектов: у реки подписывают скорость течения и его направление, у моста – ширину, длину и его грузоподъемность, у дорог – характер покрытия и ширину самой проезжей части и т. д.

Линейные условные знаки (обозначения) служат для отображения линейных объектов: ЛЭП, дороги, продуктопроводы (нефть, газ), линий связи и т.д. Ширина изображенная на топоплане линейных объектов — внемасштабная.

Контурными или площадными условными знаками изображают те объекты, которые можно отобразить в соответствии с масштабом карты и занимающие определенную площадь. Контура чертят тонкой сплошной линией, прерывистой или изображают в виде точечного пунктира. Образованный контур заполняют условными обозначениями (луговая растительность, древесная, сад, огород, заросли кустарника и т.д).

Для отображения объектов, которые невозможно выразить в масштабе карты применяют внемасштабные условные знаки, при этом местоположение такого внемасштабного объекта определяется по его характерной точке. Например: центр геодезического пункта, основание километрового столба, центры радио, телевышек, труб фабрик и заводов.

В топографии отображаемые объекты принято подразделять на восемь основных сегментов (классов):

      1. Рельеф
      2. Математическая основа
      3. Грунты и растительность
      4. Гидрография
      5. Дорожная сеть
      6. Промышленные предприятия
      7. Населенные пункты,
      8. Подписи и границы.

Сборники условных знаков для карт и топографических планов различных масштабов создают в соответствии с таким делением на объекты. Утвержденные гос. органами они являются едиными для всех топографических планов и обязательны при вычерчивании любых топогафических съемок (топосъемок).

Условные знаки, которые наиболее часто встречаются на топосъемке:

Все элементы ситуации местности, существующей застройки, подземных и надземных коммуникаций, характерные формы рельефа отображаются на топографической съемке условными знаками. Их можно подразделить на основные четыре типа:

1. Линейные условные знаки (отображают линейные объекты: ЛЭП, дороги, продуктопроводы (нефть, газ), линий связи и т.д. )

2. Пояснительные подписи (указывают дополнительную характеристику изображенных объектов)

3. Площадные либо контурные знаки (изображают те объекты, которые можно отобразить в соответствии с масштабом карты и занимающие определенную площадь)

4. Внемасштабные условные знаки (отображают те объекты, которые невозможно выразить в масштабе карты)

Чаще всего встречаемые условные знаки топосъемки:

-Пункты гос. геодезической сети и пункты сгущения

— Границы землепользования и отводов с межевыми знаками в точках поворота

— Строения. Цифрами указывается этажность. Пояснительные подписи даются для указания огнестойкости здания (ж — жилое неогнестойкое (деревянное), н — нежилое неогнестойкое, кн — каменное нежилое, кж — каменное жилое (обычно кирпичное), смж и смн — смешанное жилое и смешанное нежилое — деревянные здания с тонкой облицовкой кирпичом или с этажами, построенными из разных материалов (первый этаж кирпичный, второй деревянный)). Пунктиром отображается строящееся здание

— Откосы. Применяются для отображения оврагов, насыпей дорог и других искусственных и естественных форм рельефа с резкими перепадами высот

— Столбы ЛЭП и линий связи. Условные обозначения повторяют форму сечения столба. Круглый или квадратный. У железобетонных столбов в центре условного знака точка. Одна стрелка в направлении электропроводов — низковольтные, две — высоковольтные ( 6кв и выше)

— Подземные и надземные коммуникации. Подземные — пунктирная линия, надземные — сплошная. Буквы указывают на тип коммуникаций. К — канализация, Г — газ, Н — нефтепровод, В — водопровод, Т — теплотрасса. Также даются дополнительные пояснения: Количество проводов для кабелей, давление газопровода, материал труб, их толщина и т.д.

— Различные площадные объекты с поясняющими подписями. Пустырь, пашня, стройплощадка и т.д.

— Автомобильные дороги. Буквы указывают на материал покрытия. А — асфальт, Щ — щебень, Ц — цемент или бетонные плиты. На грунтовых дорогах материал не указывается, а одна из сторон изображается пунктиром.

— Колодцы и скважины

— Мосты через реки и ручьи

— Горизонтали. Служат для отображения рельефа местности. Представляют собой линии, образованные при сечении земной поверхности параллельными плоскостями через одинаковые интервалы изменения высоты.

— Отметки высот характерных точек местности. Как правило в Балтийской системе высот.

— Различная древесная растительность. Указывается преобладающая порода древесной растительности, средняя высота деревьев, их толщина и расстояние между деревьями (густота)

— Отдельно стоящие деревья

— Различная луговая растительность

— Заболоченность с камышовой растительностью

— Ограждения. Заборы каменные и железобетонные, деревянные, штакетник, сетка рабица и др.

Часто используемые сокращения на топосъемке:

Строения:

Н — Нежилое строение.

КН — Каменное нежилое

КЖ — Каменное жилое

СМН — Смешанное нежилое

СМЖ — Смешанное жилое

разв. — Разрушенное (или развалившееся)

3пр. — Три провода на столбе ЛЭП

1каб. — Один кабель на столбе

б/пр — без проводов

Кл. — Канализация ливневая

V — Линии связи. Цифрами количество кабелей, например 4V — четыре кабеля

н.д. — Низкого давления

с.д. — Среднего давления

в.д. — Высокого давления

Площадные условные знаки:

стр. пл. — Строительная площадка

Ц — Цемент, бетонные плиты

Д — Деревянное покрытие. Практически не встречается.

дор. зн. — Дорожный знак

дор. указ. — Дорожный указатель

арт.скв. — артезианская скважина

Условные обозначения могут отличаться на планах различных масштабов, поэтому для чтения топоплана необходимо пользоваться условными знаками для соответствующего масштаба.

В целом топографическая съемка требует специальных навыков для составления и расшифровки. Однако унификация обозначений облегчает работу с картами.

Заказать топосъемку земельного участка в Краснодаре вы можете в компании «ГеоЮг» http://geostroy-yug.ru

Нет видео.
Видео (кликните для воспроизведения).

Все объекты на местности, ситуация и характерные формы рельефа отображаются на топографических планах условными знаками.

Автор статьи: Петр Кошкин

Здравствуйте. Меня зовут Петр.  Я 8 лет работаю в юридической сфере консультантом. Считая себя экспертом и хочу научить всех посетителей сайта решать разнообразные задачи. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в доступном виде всю нужную информацию. Перед применением описанного на сайте, всегда необходима консультация со специалистами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.7 проголосовавших: 13

ГОСТ 21.204-93 СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ 21.204-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ И ИЗОБРАЖЕНИЯ ЭЛЕМЕНТОВ ГЕНЕРАЛЬНЫХ ПЛАНОВ И СООРУЖЕНИЙ ТРАНСПОРТА

Межгосударственная научно-техническая комиссия
по стандартизации и техническому нормированию
в строительстве

Минск

Предисловие

1 РАЗРАБОТАН Центра льным науч но-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автома тизации проектирования (ЦНИИпроект), проектным институтом № 2 (ПИ-2) , проектным и научно-иссл едовательским институтом промышленного транспорта (АО «ПромтрансНИИпроект»), государственным институтом проектирования городов Росс ийской Федерации (Гипрогор)

ВНЕСЕН Госстроем России

2 ПРИНЯТ М ежгосударстве нной научно-т ех нич еской комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.

За принятие стандарта проголосовали:

Наименовани е государства

Наиме нов ание органа государственного упр ав ления стро ител ьством

Азербай дж анская Республика

Госстрой А зербайджа нской Республики

Республика Арме ния

Госупрархитектура Республики Арме ния

Республика Белару сь

Госс трой Республики Беларусь

Республика Казахстан

Минстрой Республики К азахст ан

Кирг изская Республ ика

Госстрой К ирг изской Республики

Российская Федерация

Госстрой Росс ия

Республ ика Таджикистан

Госстрой Республики Та джикистан

Украина

Минстройархитектуры Украи ны

3 ВЗАМЕН ГОСТ 21. 108-78

Содержание

1

Область действия

2

Нормативные ссылки

3

Общие положения

4

Условные графические обозначения границ территорий

5

Условные графические обозначения и изображения зданий и сооружений

6

Условные графические обозначения и изображения транспортных сооружений и устройств

7

Условные графические обозначения инженерных сетей

8

Условные графические обозначения водоотводных сооружений

9

Условные графические обозначения элементов плана организации рельефа

10

Условные графические обозначения элементов озеленения

Приложение А Библиография

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Система проектной документации для строительства

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ И ИЗОБРАЖЕНИЯ ЭЛЕМЕНТОВ ГЕНЕРАЛЬНЫХ ПЛАНОВ И СООРУЖЕНИЙ ТРАНСПОРТА

System of building design documents,
Graphical symbols and signs of elements of
general layouts and transport

Д ат а введения 1994-09-01

Настоящий стандарт устанавливает основные условные графические обозначения и изображения, применяемые на чертежах генеральных планов пре дпр иятий, сооружений (в т. ч. сооружений транспорта) и жилищно-гражданских объектов различного назначения.

ГОСТ 2.303-68 ЕСКД. Линии

ГОСТ 2.749-84 ЕСКД. Элементы и устройства железнодорожной сигнализации, централизации и блокировки

3.1 Проектируемы е здан ия, сооружения, и нженерные сети, т ранспортные устройства, элементы озеленения и благоустройства (далее — элементы генеральных планов и сооружений транспорта) изображают на чертеж ах с применением условных графических обозначений и упрощенных из ображений, установленных настоящим стандартом. Существующие элементы генеральных планов и сооруж ений транспорта, а также используемые на чертежах условные сокращенные наименования материала покрытий, дорог, отмосток, тротуаров и т. п. выполняют в соответствии с «Условными знаками для топографических планов масштабов 1:5000,1:1000,1:500» [1 ] .

3.2 Изобра жения про ектируемых наземных и надземных зданий, сооруж ени и, инж ен ер ных с оте н и тра нс портных устройст в вы полняют сплошной толстой основной линией, подземных — ш триховой толстой линией по ГОСТ 2. 303.

Границу изменения покрытия наносят пунктирной линией, по обе стороны которой указывают сокращенное наименование материала покрытия.

3.3 Элементы генеральных планов и сооружений транспорта, подлежа щие разборке или сносу, изображают в соответствии с рисунком 1. Здания и сооружения, подлежащие реконструкции, изображают в соответствии с рисунком 2.

Рисунок 1

Рисунок 2

3.4 Условные графические обозначения и изображения выполняют в масштабе чертежа с учетом рекомендуемых размеров, приведенных в таблицах в миллиметрах.

3.5 Условные графические обозначения проектируемых устройств железнодорожной сигнализации, централизации и блокировки принимают по ГОСТ 2. 749.

3.6 Примененные условные графические обозначения и изображения, не вошедшие в настоящий стандарт, следует пояснять на чертежах.

Условные графические обозначения границ территорий выполняют в соответствии с таблицей 1 .

Табл и ца 1

Наименование

Обозначение

1 Граница землепользования (землевладения)

2 Граница отвода земель для железных и автомобильных дорог

3 Условная граница территории проектируемого предприятия, сооружения, жилищно-гражданского объекта

4 «Красная» линия

5 Граница регулирования застройки

6 Граница зоны санитарной охраны

5. 1 Основные условные графические обозначения и изображения проектируемых зданий и сооружений выполняют в соответствии с таблицей 2.

5.2 Условные графические изображения многосекционных жилых зданий на чертежах в масштабе 1:500 и 1:1000 выполняют, разбивая их на секции и указывая входы.

5.3 внутреннюю сторону линии контура условного графического изображения   здания и сооружения совмещают с координационными осями.

Таблица 2

Наименование

Обозначение и изображение

1 Здание (сооружение)

а) наземное



б) подземное

в) нависающая часть здания

2 Навес

3 Проезд, проход в уровне первого этажа здания (сооружения)

4 Переход (галерея)

5 Вышка, мачта

6 Эстакада крановая

7 Высокая платформа (рампа) при здании (сооружении)



8 Платформа (с пандусом и лестницей)



9 Стенка подпорная



10 Контрбанкет, контрфорс

11 Берегоукрепление, оврагоукрепление

Примечание — Вместо многоточия проставляют наименование материала укрепления



12 Откос:

а) насыпь

б) выемка



Примечания

1 Штриховку откоса при значительной протяженности показывают участками.

2 Вместо многоточия проставляют наименование материала укрепления и крутизну откоса

13 Ограждение территории с воротами

14 Площадка, дорожка, тротуар:

а) без покрытия

б) с булыжным покрытием

в) с плиточным покрытием

г) с оборудованием

Примечания

1 В случае применения других материалов покрытия используют графическое изображение 14а, дополняя его полным или сокращенным наименованием материала (согласно 3. 1), которое указывают на полке линии-выноски.

2 В условном изображении 14г для примера показан однобалочный мостовой край на площадке без покрытия.

5.4 При выполнении упрощенных изображений зданий и сооружений, приведенных в 1в, 2, 4 таблицы 2, наличие опор в проектном положении указывают знаком «+». При этом количество опор, ворот и дверей должно соответствовать фактическим данным.

6.1 Условные графические обозначения и изображения проектируемых транспортных сооружений и устройств на планах выполняют в соответствии с таблицей 3.

6.2 Номер и техническую категорию железнодорожного пути указывают в разрыве условного графического изображения линии пути. Главные станционные пути обозначают римскими цифрами, прочие станционные и внутриплощадочные пути — арабскими цифрами.

Размер шрифта для обозначения путей, парков и стрелочных переводов должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже, но не более 5 мм.

Техническую категорию указывают при необходимости римской цифрой в кружке диаметром 10 мм.

6.3 В условных графических обозначениях мостов, путепроводов, путей подвесных дорог расстояния между опорами, размеры опор и др. переменные параметры принимают по фактическим данным.

Таблица 3

Наименование

Обозначение и изображение

Размер, мм

для
М 1:500;
М 1:1000;

для
М 1:2000;
М 1:5000;

1 Автомобильная дорога

2 Путь железнодорожный колеи 1520 мм

3 Путь железнодорожный узкой колеи

4 Путь трамвайный

5 Путь метрополитена:

а) наземный

б) подземный

6 Путь скоростного трамвая:

а) наземный

б) подземный

7 Путь подвесной дороги:

или

а) рельсовой

б) канатной

8 Направление движения транспорта

9 Ворота габаритные

а) на автомобильной дороге

б) на железнодорожном пути

10 Пикет:

а) железнодорожного пути

б) автомобильной дороги

11 Пикет неправильный

12 Уклоноуказатель на железнодорожном пути

Примечания

1 Цифры обозначают: отметку головки рельса в точке перелома профиля; уклоны в промилле и соответствующие расстояния в метрах; привязку к пикетам.

2 Знак

наносят в случаях, когда на плане изображено два и более железнодорожных путей для обозначения тех путей, к которым относится уклоноуказатель

13 Вершина угла поворота оси трассы железнодорожного пути и автомобильной дороги

14 Начало и конец круговой кривой

15 Начало и конец переходной кривой

16 Указатель километров:

а) железнодорожных путей

б) автомобильных дорог

Примечание

Для существующих железнодорожных путей и автомобильных дорог затушевку указателя килом етров не выполняют

17 Группировка основных путей парка

Примечание Слева от значка группировки указывают наименование п арка, справа в ч ислит еле -обозначение и число путей, в знаменателе — наименьшее и наибольшие полезные длины путей

18 Парк и группа путей:

а) п арк пр иема

П

б) парк отправления

О

в) приемо-отправочный парк

ПО

г) транзитный парк

ТР

д) группировочный парк

ГП

е) сортировочный парк

С

ж) сортировочно-отправочный парк

СО

19 Стрелочный перевод с номером перевода и обозначением центра перевода:

а) одиночный несимметричный

б) одиночный несимметричный

в) сдвоенный односторонний

г) сдвоенный разносторо нний

д) перекрестный

Примечание

Централизованные стрелочные переводы показывают с заливкой хвостовой части

20 Пересечение путей глухое

21 Сплетение путей

22 Конец рельсового пути

а) без упора

б) с упором

23 Сбрасыватель башмака:

а) усовой

б) клиновой

24 Горка сортировочная

25 По лугорка сорт ировоч ная

26 Круг поворот ный

27 Весы:

а) в агонные

По типу зданий и сооружений

б) автомоб ил ьные

По типу зданий и сооружений

28 Колонка раз дачи ГСМ

29 Край - опробов ания тормозов

30 Устройство пневмообдувки стрелок

31 Переезд:

а) с деревянным н аст илом

б) с железобетонным настилом

32 Мосты и путепроводы:

а) на ж елезных дорог ах

б) на автомоби ль ных дорогах

33 Путеп ро воды тоннельного типа:

а) на жел ез ных дорогах

б) на ав томо бильных дорогах

6. 4 Условные графические обозначения и изображения сооружений и устройств на продольных профилях проектируемых железнодорожных путей и автомобильных дорог выполняют в соответствии с табл ицей 4 .

В усло вных графич еских обознач ениях элементов существующих сооружений и устройств, приведенных в 1- 3, 5, 13 таблицы 4, затушевку не выполняют.

6.5 Размеры изображений, приведенных в 16, 17, 19, 22 таблицы 4, принимают по фактическим размерам проект ируемого сооружения . Количество пролетов в изображ ении моста, путе провода, виадука, эстакады должн о соответствовать фактическим дан ным.

В изображении путепровод а, виадука, эстакады, располагаемых на незатопляемых территориях, отметки горизонтов высоких (ГВВ) и меженных (ТМВ) вод не указывают.

Таблиц а 4

Наименование

Обозначение и изображение

Размер, мм

1 Железнодорожная станция

а) участковая

б) промежуточная

в) грузовая

г) сортировочная

д) пассажирская

е) промышленная грузовая

ж) промышленная сортировочная

2 Разъезд, обгонный пункт и пост

а) разъезд

б) обгонный пункт

в) пост

3 Пункт остановочный пассажирский

4 Стрелочный перевод

Примечание — Направление лучей, образующих угол стрелки, должно соответствовать положению стрелочного перевода в плане (лево- и правостороннее), а вершина угла должна быть направлена в сторону остряков

5 Переезд:

а) неохраняемый

б) охраняемый

в) переустраиваемый

6 Устройство раздельного пункта:

а) основное депо

б) оборотное депо

в) пункт оборота локомотивов

г) пункт смены локомотивных и поездных бригад

д) вагоноремонтное депо

е) пункт технического осмотра

ж) контроль тормозов

з) пункт поездного водоснабжения

7 Пересечение инженерных сетей надземных на высоких опорах:

а) линий электропередачи

б) линий связи и сигнализации

в) трубопроводов различного назначения

8 Пересечение и нженер ных сетей подземных:

а) трубопроводов раз лично го назначения

б) каналов различного назначения

в) кабелей

Примечание к пунктам 7 и 8 — Слева от выносной линии вместо точек указывают краткое наименование инженерной сети или ее обозначение, а также высоту опоры. Изображение дополняют отметкой уровня

9 Канава нагорная или водоотводная

10 Дренаж

11 Сброс воды

Примечание — Направление стрелки соответствует направлению возрастания километража, а ее наклон вверх обозначает сброс воды влево, вниз — сброс воды вправо

12 Репер или марка геодезическая

13 Указатель километров

14 Пикеты неправильные:

а) на новых линиях

б) на вторых путях Примечание — Цифры на пересечении диагоналей обозначают расстояние между пикетами

15 Лоток

16 Дамба

17 Фильтрующая насыпь

18 Труба водопропускная:

а) круглая

б) прямоугольная

19 Мост, путепровод, виадук и эстакада

20 Путепровод над проектируемой дорогой

21 Мост пешеходный

22 Тоннель пешеходный

7. 1 Условные графические обозначен ия инженерных сетей выполняют в соответствии с таблицей 5, в которой буквенно-цифровые обозначения приведены в качестве примера и на чертежах должны соответствовать проектным.

7.2 Трубопроводную, кабельную или воздушную сеть наносят одной линией, соответствующей оси (трассе) сети, и сопровождают установленными буквенно-цифровыми обозначениями.

Буквенно-цифровые обозначения сети наносят в разрывах линии сети с интервалами не более 100 мм, а также вблизи характерных точек (поворотов, пересечений, вводов в здания и сооружения и т.д.) .

7.3 Сети, прокладываемые в одной траншее или на одной линии опор, допускается изображать одной линией, указывая виды сетей на полке линии-выноски.

7.4 Сети, прокладываемые в коммуникационных сооружениях, в пр еделах этих сооружений графически не указывают. Для указания вида и количества сетей приводят буквенно-цифровы е обозначения на полк е ли нии-вы носки, проведенной от с ети сооружения.

7.5 В случаях, когда в проекте все внеплощадочные сети проложен ы под землей, допускается условно изображать их сплошной линией с соответствующим поясн ени ем.

7.6 Трассу высоковольтных линий эл ектропередачи (ВЛ), резервную или перспективную, изображают тонкой штриховой линией. Границу коридора ВЛ изображают сплошной тонкой линией .

Т а блица 5

Наименование

Обозначение

Размер, мм

1 Инженерная сеть, прокладываемая в коммуникационных сооружениях:

а) на эстакаде

б) в галерее

в) в тоннеле, проходном канале

г) в канале непроходном

д) в кабельном канале

2 Инженерная сеть, прокладываемая в траншее

3 Инженерная сеть наземная

а) на высоких опорах

б) на низких опорах

в) на опорах по покрытию здания (сооружения)

г) на опорах по стене здания (сооружения)

Условные графические обозначения водоотводных сооружений выполняют в соответствии с таблицей 6.

Таблиц а 6

Наименование

Обозначение

1 Лоток:

а) Неукрепленный

б) укрепленный

в) междушпальный

2 Канал, канава, кювет:

а) неукрепленные

б) укрепленные

3 Быстроток, перепад

4 Дюкер

Примечание — Для примера дюкер показан на сети канализации

5 Водоприемный колодец (дождеприемная решетка — щелевой сток)

6 Труба водопропускная

7 Дренажная сеть

Условны е графич ески е обознач ения элементов плана организации р ельефа выполняют в соответствии с таблицей 7.

Таблица 7

Наименование

Обозначение

1 Элемент плана земляных масс

Примечание — Знак плюс (+) обозначает насыпь, минус (-) выемку

2 Точка перелома и промежуточная продольного профиля автомобильных дорог и водоотводных сооружений

3 Направление проектного уклона рельефа

4 Горизонтальные проектные

5 Уклоноуказатель (автомобильных дорог, водоотводных сооружений и др. )

Примечание — Вместо многоточия в верхней части проставляют величину уклона в промилле, в нижней — длину участка в метрах

6 Точка проектного рельефа

Условные графические обозначения элементов озеленения выполняют в соответствии с таблицей 8.

Таблица 8

Наименование

Обозначение

1 Дерево

2 Кустарник:

а) обычный

б) вьющийся (лианы)

в) в живой изгороди (стриженый)

4 Цветник

5 Газон

(информационное)

БИБЛИОГРАФИЯ

[1] «Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500», утвержденные в 1986 г. Главным управлением геодезии и картографии при Совете Министров СССР.

Ключевые слова: изображения условные графические, чертежи генеральных планов и транспорта

Изображение населенных пунктов на топографических картах. Что обозначают значки. Условные знаки и картографические обозначения угодий, плантаций и т. п

Топографические условные знаки — это символические условные обозначения объектов местности, применяемые для их изображения на топографических картах и планах. Топографические условные знаки передают облик, местоположение и некоторые качественные и количественные характеристики воспроизводимых на картах и планах предметов, контуров и элементов рельефа.

Виды топографических условных знаков

Местность на картах и планах изображается топографическими условными знаками. Все условные знаки местных предметов по их свойствам и назначению можно разделить на следующие три группы: контурные, масштабные, пояснительные.

Контурные условные знаки

Контурные картографические условные знаки применяются для обозначения местных предметов, выражающихся в масштабе топографической карты, например леса, огороды, болота и т. д. Контуры (границы) таких предметов изображаются на карте или плане фигурами, подобными их действительными очертаниями в натуре. Вычерчиваются они обычно точечным пунктиром, если не совпадают с другими линиями, обозначенными на местности (например, канавами, заборами и т. д.).

Площадь внутри контуров заполняют установленными для каждого местного предмета однообразными значками – контурными условными знаками. Сам по себе контурный условный знак не указывает на топографической карте или плане ни местоположение отдельного предмета в пределах контура (например, дерева в лесу), ни его линейных размеров (например, высоты или толщины дерева).

Масштабные условные знаки

К масштабным картографическим условным знакам относятся изображения более мелких предметов, которые не могут быть выражены в масштабе. Масштабными они называются потому, что число и размер их зависит от масштаба топографической карты или плана: чем мельче масштаб, тем таких знаков меньше и сами они мельче.

Некоторые местные предметы такими условными знаками изображаются на топографических картах всех масштабов, например колодцы, километровые столбы, отдельные деревья и т. п. Другие же, в зависимости от масштаба карты, могут менять тип своего знака. Например, населенные пункты в крупном масштабе изображаются контурными условными знаками почти со всеми своими деталями. С уменьшением масштаба карты те же самые пункты изображаются с меньшими подробностями и более обобщенно; на топографических картах же мелких масштабов они могут быть изображены лишь небольшими кружками, т. е. масштабными условными знаками.

В отличие от контурных масштабные условные знаки всегда указывают точное местонахождение обозначаемых ими предметов, при этом положение колодцев, водяных мельниц, нефтяных скважин, курганов, геодезических знаков и прочих предметов, изображаемых на картах кружками, квадратами, звездочками и другими симметричными фигурками, определяются центрами последних.

Местами стояния километровых столбов, указателей дорог, отдельных деревьев и т. п. является вершина прямого угла, образованного вертикальной черточкой знака и его основанием (подсечкой). Местоположение телефонных и метеорологических станций, элеваторов, юрт и т. д. определяется серединой основания знака. Наконец, положением дорог, канав и прочих вытянутых предметов, изображаемых на топографической карте или плане одной или несколькими линиями, определяется осью (серединой) знака.

Таким образом, при точных измерениях по карте расстояния между предметами, изображенными масштабными знаками, следует определять, пользуясь указанными выше точками и линиями, определяющими действительное положение пунктов и линиями, определяющими действительное положение пунктов на местности.

Масштабные картографические условные знаки сами по себе не указывают размеров предметов, поэтому нельзя, например, измерять по карте ширину дороги или величину силосной башни.

Пояснительные условные знаки

К пояснительным картографическим условным знакам относятся все прочие условные обозначения на топографической карте или плане, которые применяются для дополнительной характеристики местных предметов. Употребляются они всегда в сочетании с условными топографическими знаками первых двух типов. Например, при обозначении на карте леса внутри контура в дополнение к контурным знакам леса (кружки) помещаются пояснительный знак в виде лиственного или хвойного дерева, указывающий породу и возраст деревьев; при изображении некоторых видов дорог указываются штрихами, перпендикулярными к оси дороги, подъемы круче 10 градусов на реках стрелкой указываются направления течения и т. д.

К пояснительным топографическим условным обозначениям можно отнести также различные подписи и цифры, сопровождающие некоторые условные знаки.

Подписи применяются для указания собственным названиям предметов, как населенные пункты, реки и пр., а также для более подробной характеристики местных предметов, изображаемых на картах. Для этого, например, рядом с топографическими условными знаками промышленных и сельскохозяйственных предприятий, горнорудных разработок и некоторых других предметов подписывается сокращенно род производства, добычи или иная характеристика. Например, кирп. – кирпичный завод, зерн. – зерновой совхоз, зол. – золотые прииски, сух. – высохший колодец.

Точно также сокращенными подписями поясняются некоторые местные предметы и ориентиры, не имеющие своих картографических условных знаков, но выделяющиеся по своему значению. Например, у здания больницы ставится подпись больн., у железнодорожной будки – Б. и т. п. Перечень сокращенных подписей, применяемых на картах, дан ниже.

Цифровые обозначения применяются для указания числа дворов в сельских населенных пунктах, высот наиболее характерных точек рельефа, меженнего уровня (наиболее устойчивого уровня воды в течение лета) воды в реках или озерах и т. п.

Условные знаки карт масштабов 1:25 000, 1:50 000 и 1: 100 000 в основном одинаковы по начертанию и отличаются только своими размерами.

Условные знаки и обозначения для некоторых старинных карт и планов

Толкование условных топографических знаков и обозначений, употребленных на картах из атласа Российской империи 1745 года: «Атлас Российский, состоящий из девятнадцати специальных карт представляющих Всероссийскую Империю с пограничными землями…»
Условные знаки и обозначения, применяемые на планах генерального межевания
Изъяснение условных топографических знаков и обозначений, используемых на картах из атласе Российской империи начала 19 века: «Географический атлас Российской Империи, царства Польского и Великого Княжества Финляндского, расположенный по губерниям…»
Условные топографические знаки и обозначения для одноверстных военно-топографических карт
Условные топографические знаки и обозначения, используемые на Специальной карте Западной части Российской Империи (карте Шуберта)
Условные топографические знаки и обозначения, используемые в Специальной карте Европейской России с прилегающей к ней частью Западной Европы и Малой Азии (карта Стрельбицкого)
Условные топографические обозначения и знаки, используемые в Подробной милитерной карте по границе России с Пруссиею, 1799 г.
Объяснения топографических знаков и обозначений, используемых на картах из атласе 1910 г.:«Большой всемирный настольный атлас Маркса»

Условные топографические обозначения и знаки, используемые на карте Азиатской России, 1901 г.

Все объекты на местности, ситуация и характерные формы рельефа отображаются на топографических планах условными знаками.

Основные четыре типа, на которые их подразделяют:

    1. Пояснительные подписи
    2. Линейные условные знаки
    3. Площадные (контурные)
    4. Внемасштабные

Пояснительные подписи используются для указания дополнительной характеристики изображенных объектов: у реки подписывают скорость течения и его направление, у моста – ширину, длину и его грузоподъемность, у дорог – характер покрытия и ширину самой проезжей части и т.д.

Линейные условные знаки (обозначения) служат для отображения линейных объектов: ЛЭП, дороги, продуктопроводы (нефть, газ), линий связи и т. д. Ширина изображенная на топоплане линейных объектов — внемасштабная.

Контурными или площадными условными знаками изображают те объекты, которые можно отобразить в соответствии с масштабом карты и занимающие определенную площадь. Контура чертят тонкой сплошной линией, прерывистой или изображают в виде точечного пунктира. Образованный контур заполняют условными обозначениями (луговая растительность, древесная, сад, огород, заросли кустарника и т.д).

Для отображения объектов, которые невозможно выразить в масштабе карты применяют внемасштабные условные знаки, при этом местоположение такого внемасштабного объекта определяется по его характерной точке. Например: центр геодезического пункта, основание километрового столба, центры радио, телевышек, труб фабрик и заводов.

В топографии отображаемые объекты принято подразделять на восемь основных сегментов (классов):

      1. Рельеф
      2. Математическая основа
      3. Грунты и растительность
      4. Гидрография
      5. Дорожная сеть
      6. Промышленные предприятия
      7. Населенные пункты,
      8. Подписи и границы.

Сборники условных знаков для карт и топографических планов различных масштабов создают в соответствии с таким делением на объекты. Утвержденные гос. органами они являются едиными для всех топографических планов и обязательны при вычерчивании любых топогафических съемок (топосъемок).

Условные знаки, которые наиболее часто встречаются на топосъемке:

Пункты гос. геодезической сети и пункты сгущения

— Границы землепользования и отводов с межевыми знаками в точках поворота

— Строения. Цифрами указывается этажность. Пояснительные подписи даются для указания огнестойкости здания (ж — жилое неогнестойкое (деревянное), н — нежилое неогнестойкое, кн — каменное нежилое, кж — каменное жилое (обычно кирпичное), смж и смн — смешанное жилое и смешанное нежилое — деревянные здания с тонкой облицовкой кирпичом или с этажами, построенными из разных материалов (первый этаж кирпичный, второй деревянный)). Пунктиром отображается строящееся здание.

— Откосы. Применяются для отображения оврагов, насыпей дорог и других искусственных и естественных форм рельефа с резкими перепадами высот

— Столбы ЛЭП и линий связи. Условные обозначения повторяют форму сечения столба. Круглый или квадратный. У железобетонных столбов в центре условного знака точка. Одна стрелка в направлении электропроводов — низковольтные, две — высоковольтные (6кв и выше)

— Подземные и надземные коммуникации. Подземные — пунктирная линия, надземные — сплошная. Буквы указывают на тип коммуникаций. К — канализация, Г — газ, Н — нефтепровод, В — водопровод, Т — теплотрасса. Также даются дополнительные пояснения: Количество проводов для кабелей, давление газопровода, материал труб, их толщина и т.д.

— Различные площадные объекты с поясняющими подписями. Пустырь, пашня, стройплощадка и т.д.

— Железные дороги

— Автомобильные дороги. Буквы указывают на материал покрытия. А — асфальт, Щ — щебень, Ц — цемент или бетонные плиты. На грунтовых дорогах материал не указывается, а одна из сторон изображается пунктиром.

— Колодцы и скважины

— Мосты через реки и ручьи

— Горизонтали. Служат для отображения рельефа местности. Представляют собой линии, образованные при сечении земной поверхности параллельными плоскостями через одинаковые интервалы изменения высоты.

— Отметки высот характерных точек местности. Как правило в Балтийской системе высот.

— Различная древесная растительность. Указывается преобладающая порода древесной растительности, средняя высота деревьев, их толщина и расстояние между деревьями (густота)

— Отдельно стоящие деревья

— Кустарники

— Различная луговая растительность

— Заболоченность с камышовой растительностью

— Ограждения. Заборы каменные и железобетонные, деревянные, штакетник, сетка рабица и др.

Часто используемые сокращения на топосъемке:

Строения:

Н — Нежилое строение.

Ж — Жилое.

КН — Каменное нежилое

КЖ — Каменное жилое

СТР. — Строящееся

ФУНД. — Фундамент

СМН — Смешанное нежилое

СМЖ — Смешанное жилое

М. — Металлическое

разв. — Разрушенное (или развалившееся)

гар. — Гараж

Т. — Туалет

Линии коммуникаций:

3пр. — Три провода на столбе ЛЭП

1каб. — Один кабель на столбе

б/пр — без проводов

тр. — Трансформатор

К — Канализация

Кл. — Канализация ливневая

Т — Теплотрасса

Н — Нефтепровод

каб. — Кабель

V — Линии связи. Цифрами количество кабелей, например 4V — четыре кабеля

н.д. — Низкого давления

с.д. — Среднего давления

в.д. — Высокого давления

ст. — Сталь

чуг. — Чугун

бет. — Бетон

Площадные условные знаки:

стр. пл. — Строительная площадка

ог. — Огород

пуст. — Пустырь

Дороги:

А — Асфальт

Щ — Щебень

Ц — Цемент, бетонные плиты

Д — Деревянное покрытие. Практически не встречается.

дор. зн. — Дорожный знак

дор. указ. — Дорожный указатель

Водные объекты:

К — Колодец

скв. — Скважина

арт.скв. — артезианская скважина

вдкч. — Водокачка

бас. — Бассейн

вдхр. — Водохранилище

глин. — Глина

Условные обозначения могут отличаться на планах различных масштабов, поэтому для чтения топоплана необходимо пользоваться условными знаками для соответствующего масштаба.

Как правильно читать условные знаки на топографической съемке

Рассмотрим как правильно понять то, что мы видим на топографической съемке на конкретном примере и чем нам помогут .

Ниже приведена топографическая съемка масштаба 1:500 частного дома с земельным участком и прилегающей территорией.

В левом верхнем углу мы видим стрелку, с помощью которой понятно как сориентирована топосъемка по направлению на север. На топографической съемке это направление может не указываться, так как по умолчанию план должен быть ориентирован верхней частью на север.

Характер рельефа на территории съемки: участок ровный с небольшим понижением в южную сторону. Разница отметок высот с севера на юг составляет примерно 1 метр. Высота самой южной точки 155.71 метра, а самой северной 156.88 метра. Для отображения рельефа использованы отметки высот, покрывающие всю площадь топосъемки и две горизонтали. Верхняя тонкая с отметкой 156.5 метра (не подписывается на топосъемке) и расположенная южнее утолщенная с отметкой 156 метров. В любой точке, лежащей на 156ой горизонтали отметка будет ровно 156 метров над уровнем моря.

На топосъемке видны четыре одинаковых креста, расположенных через одинаковые расстояния в форме квадрата. Это координатная сетка. Они служат для графического определения координат любой точки на топосъемке.

Далее последовательно опишем то, что мы видим с севера на юг. В верхней части топоплана две параллельные пунктирные линии с надписью между ними «ул. Валентиновская» и две буквы «А». Это означает что мы видим улицу с названием Валентиновская, проезжая часть которой покрыта асфальтом, без бордюра (так как это пунктирные линии. С бордюром чертятся сплошные, с указанием высоты бордюра или даются две отметки: верх и низ бордюрного камня).

Опишем пространство между дорогой и забором участка:

      1. По нему проходит горизонталь. Рельеф понижается в сторону участка.
      2. В центре этой части топосъемки стоит бетонный столб линии электропередач, от которого отходят кабели с проводами в направлениях, указанных стрелками. Напряжение кабелей 0.4кв. Также на столбе висит фонарь уличного освещения.
      3. Налево от столба мы видим четыре дерева широколиственных пород (это может быть дуб, клен, липа, ясень и др.)
      4. Ниже столба, параллельно дороге с ответвлением в сторону дома проложен подземный газопровод (желтая пунктирная линия с буквой Г). Давление, материал и диаметр трубы на топосъемке не указан. Данные характеристики уточняются после согласования с газовым хозяйством.
      5. Встречающиеся на этом участке топосъемки два коротких параллельных отрезка являются условным знаком травяной растительности (разнотравье)

Переходим к самому участку.

Фасад участка огражден металлическим забором высотой более 1 метра с воротами и калиткой. Фасад левого (или правого, если смотреть со стороны улицы на участок) точно такой же. Фасад правого участка огражден деревянным забором на каменном, бетонном или кирпичном фундаменте.

Растительность на участке: газонная трава с отдельно стоящими соснами (4шт.) и фруктовыми деревьями (тоже 4 шт.).

На участке расположен бетонный столб с кабелем электропередач от столба на улице к дому на участке. От трассы газопровода отходит подземное ответвление газа к дому. Подземный водопровод подведен к дому со стороны соседнего участка. Ограждение западной и южной части участка выполнено из сетки-рабицы, восточной — из металлического забора высотой более 1 метра. В юго-западной части участка видна часть ограждений соседних участков из сетки-рабицы и сплошного деревянного забора.

Строения на участке: В верхней (северной) части участка расположен жилой одноэтажный деревянный дом. 8 это номер дома по улице Валентиновская. Отметка уровня пола в доме 156.55 метра. В восточной части к дому пристроена терраса с деревянным закрытым крыльцом. В западной части на соседнем участке имеется разрушенная пристройка к дому. Рядом с северо-восточным углом дома есть колодец. В южной части участка расположены три деревянных нежилых постройки. К одной из них пристроен навес на столбах.

Растительность на соседних участках: на участке, расположенном восточнее — древесная растительность, западнее — травяная.

На участке расположенном южнее виден жилой одноэтажный деревянный дом.

Вот таким образом помогают получить достаточно большой объем информации о территории на которой проводилась топографическая съемка.

И напоследок: вот как выглядит эта топосъемка, нанесенная на аэрофотоснимок:


География. Современная иллюстрированная энциклопедия. — М.: Росмэн . Под редакцией проф. А. П. Горкина . 2006 .


Смотреть что такое «условные знаки» в других словарях:

    Символические, штриховые и фоновые обозначения объектов местности, боевой и метеорологической обстановки, применяемые на топографических и других географических картах, а также на графических документах. В зависимости от предназначения различают… … Морской словарь

    Условные знаки — Условные знаки … Географический атлас

    Графические, буквенные и цифровые обозначения объектов и элементов местности, оперативно тактической и метеорологической обстановки, применяемые на топографической и др. географических картах, а также на графических документах. В зависимости от… … Словарь черезвычайных ситуаций

    Условные знаки — графические условные обозначения и стандартные сокращения пояснительных надписей к ним, применяемые в военно оперативных документах, на схемах, картах, отчетных карточках и т. п. для обозначения положения войск, тыловых частей (подразделений)… … Краткий словарь оперативно-тактических и общевоенных терминов

    условные знаки — sutartiniai ženklai statusas T sritis Gynyba apibrėžtis Vietovės objektų, kovinės ir meteorologinės situacijos žymėjimo žemėlapiuose ir kt. koviniuose grafiniuose dokumentuose ženklai. Pagal paskirtį jie būna taktiniai, topografiniai ir… … Artilerijos terminų žodynas

    условные знаки — sutartiniai ženklai statusas T sritis ekologija ir aplinkotyra apibrėžtis Grafiniai simboliai, kuriais žemėlapiuose reiškiamas jų turinys. Simboliais vaizduojami fiziniai Žemės paviršiaus objektai (jų padėtis, kiekybiniai ir kokybiniai… … Ekologijos terminų aiškinamasis žodynas

    Условные знаки — знаки, используемые при составлении планов и схем места происшествия и иных мест производства следственных действий. Представляют собой совокупность стандартных топографических знаков и обозначений объектов, встречающихся в следственной… … Криминалистическая энциклопедия

    Условные знаки — символические штриховые и фоновые обозначения объектов местности, боевой и метеорологической обстановки, применяемые на географических картах и графических документах. Различаются топографические, тактические и метеорологические У. з. Они могут… … Словарь военных терминов

    УСЛОВНЫЕ ЗНАКИ — ОБЩИЕ СВЕДЕНИЯ О МАТЕРИКАХ Название материка Площадь в тыс. кв. км Координаты крайних точек Наибольшая высота над уровнем моря Наименьшая высота от уровня моря Евразия 54 870 сев. м. Челюскин 77º43′ с.ш. 104º18′ в.д. юж. м.… … Географический атлас

    Картографические условные знаки система символических графических обозначений, применяемая для изображения на картах различных объектов и явлений, их качественных и количественных характеристик. Условные знаки, используемые на карте,… … Википедия

Книги

  • , Условные знаки для топографических планов. Масштабов 1: 5000, 1: 2000, 1: 1000 и 1: 500 Воспроизведено в оригинальной авторской орфографии издания 1973 года (издательство`Недра`).… Категория: Сельхозмашины Издатель: ЁЁ Медиа , Производитель: ЁЁ Медиа ,
  • Условные знаки для топографических планов , Главное управление геодезии и картографии при Сове , Показаны условные знаки геодезических пунктов, строений, зданий и их частей, железных дорог и сооружений при них, автомобильных и грунтовых дорог, гидрографии, мостов, путепроводов и… Категория: Сельхозмашины Издатель: ЁЁ Медиа , Производитель:

Условные знаки бывают контурные, линейные и внемасштабные.

  • Контурными (площадными) знаками показаны, например, озера;
  • Линейными знаками — реки, дороги, каналы.
  • Внемасштабными знаками на планах отмечают, например, колодцы, родники, а на географических картах — населенные пункты, вулканы, водопады.

Рис. 1. Примеры внемасштабных, линейных и площадных условных знаков

Рис. Основные условные знаки

Рис. Условные знаки местности

Изолинии

Есть отдельная категория условных знаков — изолинии, т. е. линии, соединяющие точки с одинаковыми значениями изображаемых явлений (рис.2). Линии равного атмосферного давления называются изобарами , линии равной температуры воздуха — изотермами , линии равных высот земной поверхности — изогипсами ил и горизонталями.

Рис. 2. Примеры изолиний

Способы картографирования

Для изображения географических явлений на картах применяют различные способы . Способом ареалов показывают районы распространения природных или социальных явлений, например животных, растений, некоторых полезных ископаемых. Знаки движения используют для показа морских течений, ветров, транспортных потоков. Качественным фоном показывают, например, государства на политической карте, а количественным фоном — подразделение территории по какому-либо количественному показателю (рис. 3).

Рис. 3. Картографические способы: а — способ ареалов; б — знаки движения; в — способ качественного фона; г — количественный фон — точечные знаки

Для показа средней величины явления на какой-либо территории наиболее целесообразно использовать принцип равных интервалов. Один из путей получения интервала — деление разности между самым большим и самым маленьким показателем на пять. Например, если самый большой показатель — 100, самый маленький — 25, разность между ними — 75, ее 1/5 -15, то интервалы будут: 25-40, 40-55, 55-70, 70-85 и 85-100. При показе этих интервалов на карте более светлый фон или редкая штриховка изображают меньшую интенсивность явления, более темные тона и густая штриховка — большую. Такой способ картографического изображения называется картограммой (рис. 4).

Рис. 4. Примеры картограммы и картодиаграммы

К способу картодиаграммы прибегают, чтобы показать суммарную величину явления на какой-либо территории, например производство электроэнергии, численность учащихся школ, запасы пресной воды, степень распаханности земли и т. д. Картосхемой называют упрошенную карту, не имеющую градусной сети.

Изображение рельефа на планах и картах

На картах и планах рельеф показывают при помощи горизонталей и отметок высот.

Горизонтали, как вы уже знаете, — это линии на плане или карте, соединяющие точки земной поверхности, которые имеют одинаковую высоту над уровнем океана (абсолютную высоту) или над уровнем, принятым за точку отсчета (относительную высоту).

Рис. 5. Изображение рельефа горизонталями

Для того чтобы на плане изобразить холм, нужно определить его относительную высоту, которая показывает, на какое расстояние по вертикали одна точка земной поверхности выше другой (рис. 7).

Рис. 6. Изображение холма на плоскости

Рис. 7. Определение относительной высоты

Относительную высоту можно определить с помощью нивелира. Нивелир (от фр.niveau уровень, нивелир) — прибор для определения разности высот между несколькими точками. Прибор, устанавливаемый обычно на треножник (штатив), оборудован зрительной трубой, приспособленной к вращению в горизонтальной плоскости, и чувствительным уровнем.

Провести нивелирование холма — это значит произвести замеры западного, южного, восточного и северного его склонов от подошвы до вершины с помощью нивелира и вбить колышки в тех местах, где был установлен нивелир (рис. 8). Таким образом, четыре колышка будут вбиты у подошвы холма, четыре — на высоте 1 м от земли, если высота нивелира равна 1 м, и т. д. Последний колышек вбивается на вершине холма. После этого положение всех колышков наносят на план местности и плавной линией соединяют сначала все точки, имеющие относительную высоту 1 м, затем — 2 м и т. д.

Рис. 8. Невелирование холма

Обратите внимание: если склон крутой, горизонтали на плане будут расположены близко друг к другу, если же пологий — далеко друг от друга.

Маленькие черточки, проведенные перпендикулярно к горизонталям, — это бергштрихи. Они показывают, в каком направлении склон понижается.

Горизонталями на планах изображают не только возвышенности, но и впадины. При этом бергштрихи обращены во внутреннюю сторону (рис. 9).

Рис. 9. Изображение горизонталями различных форм рельефа

Крутые склоны обрывов или оврагов на картах обозначают мелкими зубцами.

Высота точки над средним уровнем океана называется абсолютной высотой. В России все абсолютные высоты исчисляют от уровня Балтийского моря. Так, территория Санкт-Петербурга находится выше уровня воды в Балтийском море в среднем на 3 м, территория Москвы — на 120 м, а город Астрахань ниже этого уровня на 26 м. Отметки высот на географических картах указывают абсолютную высоту точек.

На физической карте рельеф изображают с помощью послойной окраски, т. е. цветом разной интенсивности. Например, участки, имеющие высоту от 0 до 200 м, закрашиваются в зеленый цвет. Внизу карты помещена таблица, из которой видно, какой цвет какой высоте соответствует. Эта таблица называется шкалой высот.

Условные обозначения карте или плане являются своего рода их азбукой, по которой их можно прочесть, узнать характер местности, наличие определенных объектов, оценить ландшафт. Как правило, условные знаки на карте передают общие черты с существующими в реальности географическими объектами. Умение расшифровывать картографические обозначения незаменимо при совершении туристических походов, особенно в далекую и незнакомую местность.

Все обозначенные на плане объекты можно измерить в масштабах карты, чтобы представлять их реальные размеры. Таким образом, условные знаки на топографической карте – это ее «легенда», их расшифровка с целью дальнейшего ориентирования на местности. Однородные предметы обозначаются одинаковым цветом или штрихом.

Все очертания объектов, расположенных на карте, по способу графического изображения, делятся на несколько видов:

  • Площадные
  • Линейные
  • Точечные

Первый вид составляют объекты, занимающие большую площадь на топографической карте, которые выражены областями, заключенными в границы в соответствии с масштабами карты. Это такие объекты, как озера, леса, болота, поля.

Линейные обозначения – это очертания в виде линий, их можно заметить в масштабах карты по длине объекта. Это реки, железные или автомобильные дороги, линии электропередач, просеки, ручьи и т.п.

Точечные очертания (внемасшатабные) обозначают предметы маленьких размеров, не способные выражаться в масштабах карты. Это могут быть как отдельные города так и деревья, колодцы, трубы и прочие мелкие единичные объекты.

Условные обозначения наносятся для того, чтобы иметь как можно более полное представление об указанной местности, но это не говорит о том, что идентифицированы абсолютно все малейшие детали реального отдельно взятого района или города. План указывает лишь те объекты, которые имеют большое значение для народного хозяйства, службы МЧС, а также военнослужащих.

Виды условных знаков на картах


Условные обозначения, используемые на картах военных

Чтобы опознавать знаки карты, нужно уметь их расшифровывать. Условные символы делятся на масштабные, внемасштабные и пояснительные.

  • Масштабные символы указывают на местные объекты, способные своими размерами выражаться в масштабах топографической карты. Их графическое обозначение проявляется в виде мелкого пунктира или тонкой линии. Область внутри границы заполняется условными значками, которые соответствуют наличию реальных объектов на этой местности. По масштабным знакам на карте или плане можно измерять площадь и размеры реального топографического объекта, а также его очертания.
  • Внемасштабные условные обозначения указывают на предметы, которые не могут быть отображены в масштабах плана, о размерах которых нельзя судить. Это какие-то отдельные строения, колодца, вышки, трубы, километровые столбы и прочее. Внемасштабные обозначения не указывают размеры объекта, расположенного на плане, поэтому сложно определить реальную ширину, длину трубы, элеватора или отдельно стоящего дерева. Целью внемасштабных обозначений является точное указание конкретного объекта, что всегда важно при ориентировании во время путешествия в незнакомой местности. Точное указание местоположения указанных объектов осуществляется главной точкой условного знака: это может быть центр или нижняя средняя точка фигуры, вершина прямого угла, нижний центр фигуры, ось условного обозначения.
  • Пояснительные знаки служат для раскрытия информации масштабных и внемасштабных обозначений. Они дают дополнительную характеристику объектам, расположенным на плане или карте, например, указание стрелками направления течения реки, обозначения породы леса специальными знаками, грузоподъемности моста, характер покрытия дорог, толщина и высота деревьев в лесу.

Кроме этого, топографические планы помещают на себе другие обозначения, служащие дополнительной характеристикой для некоторых указанных объектов:

Некоторые подписи используются полностью, некоторые – в сокращенном виде. Полностью расшифровываются наименования населенных пунктов, названия рек, озер. Сокращенные подписи используются для указания более подробных характеристик некоторых объектов.

  • Цифровые условные обозначения

Применяются для обозначения ширины и длины рек, автомобильных и железных дорог, линий передач, высоты точек над уровнем моря, глубины бродов и т.д. Стандартное обозначение масштаба карты всегда одинаковое и зависит лишь от размера этого масштаба (например, 1:1000, 1:100, 1:25000 и т.д.).

Для того чтобы как можно проще ориентироваться по карте или плану, условные знаки обозначаются различными цветами. Чтобы отличать даже малейшие объекты, используется более двадцати различных оттенков, от интенсивно окрашенных областей до менее ярких. Чтобы карта легко читалась, внизу нее приводится таблица с расшифровкой цветовых обозначений. Так, обычно водные объекты обозначаются синим, голубым, бирюзовым цветом; лесные объекты зеленым; рельеф местности – коричневым; городские кварталы и малые населенные пункты – серо-оливковым; шоссе и автодороги – оранжевым; государственные границы – фиолетовым, нейтральная область – черным. Причем, кварталы с огнестойкими строениями и сооружениями обозначаются оранжевым цветом, а кварталы с неогнестойкими сооружениями и улучшенными грунтовыми дорогами – желтым цветом.


Единая система условных обозначений карт и планов местности имеет в своей основе следующие положения:

  • Каждый графический знак всегда соответствует какому-либо определенному типу или явлению.
  • У каждого знака существует свой четкий рисунок.
  • Если карта и план отличаются масштабом, объекты не будут различаться своим обозначением. Разница будет только в их размерах.
  • Рисунки реальных объектов местности обычно указывают на ассоциативную связь с ним, поэтому воспроизводят профиля или внешний вид этих объектов.

Для установления ассоциативной связи знака и объекта существует 10 типов формирования композиций:


Понравилась статья? Поделись с друзьями:

Facebook

Twitter

Мой мир

Вконтакте

Google+

04. 02.2020

Пасьянс Коврик

Самое интересное:

Шаблоны чертежей AutoCADCivil 3D

Основным результатом работы топографа или геодезиста является оформленная в соответствии с нормативными требованиями топографическая основа, включающая в себя план местности и цифровую модель рельефа. Для сокращения трудозатрат и ошибок при создании и оформлении топографических материалов специалистами Компании ПОИНТ были разработаны специализированные шаблоны чертежей AutoCAD Civil 3D масштабов 1:500 и 1:1000.

Шаблон включает:

  • Стандартизованную систему слоев
  • Настроенные стили объектов – точек, фигур, поверхностей, участков, трасс, профилей
  • Стили аннотаций – меток и таблиц
  • Созданные группы точек и поверхности с установленными настройками
  • Наборы пользовательских свойств объектов и наборы ключей — описателей.

Наборы ключей — описателей позволяют автоматически назначать для импортируемых в чертеж точек необходимые условные обозначения и аннотации к ним. Участкам задаются штриховки площадных условных знаков посредством стилей объектов. Объекты – поверхности отображают информацию о рельефе с помощью горизонталей с требуемым шагом сечения.

Реализованные библиотеки условных обозначений предназначены для решения топографических и картографических задач. В библиотеку топографических знаков вошли все широко используемые элементы из библиотеки ГУГК Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500 издательства «Недра». Условные топографические знаки разделены по тематическим группам, таким как:

  • Пункты геодезические
  • Промышленные и коммунальные объекты
  • Растительность
  • Инженерно-технические сооружения
  • Гидрография
  • Рельеф и др.

Структурирование данных позволяет пользователю быстро находить топографические знаки в библиотеке и удобно использовать данные для выполнения какой-либо задачи, например, создания поверхности.

В шаблоне представлен необходимый для создания топографического плана набор типов линий. Средствами AutoCAD Civil 3D – характерными линиями можно по точкам съемки отрисовать линейные объекты в соответствии с условными знаками. При использовании полевого кодирования процесс нанесения линейных и площадных объектов ситуации на топографический план автоматизируется посредством использования настроенных базы данных префиксов фигур и шаблона чертежа, содержащего типовые линии, стили геодезических фигур и участков.

В результате использования шаблона при камеральной обработке данных топогеодезической съемки и подготовке выходных документов нужно будет прилагать минимальные усилия. По подготовленному трехмерному топографическому плану за считаные минуты можно выбирать оптимальные варианты положения трассы и создавать по ним профили, соответствующие как отраслевым требованиям, так и требованиям предприятия. Их оформление также определяется назначенными стилями объектов и меток. Вероятность ошибок и трудозатраты значительно сокращаются, а стандартизация и соответствие требованиям позволяют безболезненно пройти процедуры согласования и приемки материалов.

Основные характеристики топографической карты

| Охота на дурака

Август 2021 г.

Автор: Пол Дамрон

Ни для кого не секрет, что топографические карты содержат большое количество информации, но насколько она полезна на самом деле? Я не уверен, что когда Геологическая служба США приступила к сбору данных на национальном уровне, они знали, сколько из них будет использоваться. Сотни людей, организаций и программ полагаются на него.

Каждый человек по-своему использует данные топографических карт. Возникает вопрос, есть ли правильный или неправильный способ их использования? Это может быть вопрос с подвохом, но давайте рассмотрим некоторые ключевые функции, на которые полагаются пользователи.

Топографические карты представляют объекты на Земле путем различения символов и надписей. Они наряду с отдельными цветами выделяют основные классы объектов карты. Как правило, количество данных на картах зависит от масштаба карты, цели карты и стоимости получения информации.Перейдите по этой ссылке на легенду топографической карты USGS https: // pubs. usgs.gov/gip/TopographicMapSymbols/ topomapsymbols.pdf для получения дополнительной информации о топографических картах и ​​их символах.

Элементы, отображенные на топографических картах

· Карта топографического рельефа или «контурных линий»

• Измерение

• Устный перевод

• Изолинии

• Тип разгрузки

· Карта водных объектов

• Классификация водных объектов

• Уровень воды «Нормальный»

• Линейные водотоки

• Площадь водных объектов

• Источники и колодцы

• Ледник и постоянные снежники

• Прибрежная линия

· Искусственные элементы

• Границы

• Маршруты проезда и перевозки

• Строения

• Имена, примечания и номера

• Системы координат

· Информация на полях карты • Масштаб

• Ориентация

• Ответственность

• Пояснение

• Прочие данные

· Ссылка на карту

• Специально отобранный список

• Легенда

• Стрелка на север

Project MUSE — Создание эффективных легенд и макетов с акцентом на топографические карты Нигерии

Большинство исследований в области картографии в настоящее время сосредоточено на содержании карт и используемой платформе. Изучая макет (пространственное расположение различных элементов карты) и легенды (пример информации на полях карты) на топографических картах, это исследование дополняет другие исследования по содержанию и использованию карты. Легенда карты, иногда называемая «ключом», позволяет читателю расшифровать значения знаков и форм, составляющих содержимое карты. Стиль компоновки и легенда, используемые во многих сериях топографических карт в Африке, были заимствованы из колониальных карт — например, топографические карты Нигерии напоминают британские колониальные карты — и, таким образом, топографические карты после обретения независимости отражают наследие колониальных карт.В этой статье описывается дизайн макета и легенды, созданные с использованием цифрового рабочего процесса на основе существующей аналоговой легенды, для серии топографических карт Нигерии масштабом 1: 50 000. Классы растительности и транспортных средств, изображенные как в старой легенде, так и в предлагаемой новой легенде, сравнивались, чтобы проиллюстрировать улучшения, достигнутые в последней.

Une grande partie des recherches menées actuellement en cartographie portent sur lecontenu des cartes et les plate-formes utilisées.En excinant la disposition (l’arrangement space de divers éléments sur une carte) et les légendes (un instance d’information cartographique marginale) des cartes topographiques, la présente étude se veut un Complément d’autres études sur le contenu et l’emploi des cartes. La légende de la carte, parfois appelée la «clé», permet à son lecteur de déchiffrer la сигнификация марок и форм, которые составляют содержание карт. Le style de disposition et la légende utilisés pour de nombreuses séries de cartes topographiques des pays africains proviennent des cartes coloniales — par instance, les cartes topographiques du nigéria rappellent celles des britanniques — et donc, les cartes topographiques postindépendance héritétent cc cartographie coloniale.Dans l’article, on décrit la concept de la disposition et de la légende, à l’aide d’un flux numérique et en tenant compte de la légende analogue existante, для серии топографических карт Нигерии 1:50 000. La végétation et les transports, deux éléments représentés à la fois sur l’ancienne legende et la nouvelle légende предложение, ont été сравнения для montrer les améliorations qu’apporte la nouvelle légende.

Как читать топографическую карту для охоты: контурные линии и многое другое

Спутниковые изображения — один из самых важных инструментов, которые может использовать охотник.Это дает важную информацию при поиске качественной среды обитания, деревянного покрытия, возможностей остекления и многого другого. Однако объедините эти спутниковые снимки с топографией в виде гибридной базовой карты, и у охотников есть исключительный инструмент для понимания местности и того, как перемещаться по ней.

Топографические карты дают охотнику трехмерное изображение ландшафта. Проиллюстрировав изменение высоты, охотники могут определить местонахождение пиков, долин, седел и склонов — всех важных особенностей местности для поиска дичи.Хотя читать топографическую карту может быть не так просто, как просматривать спутниковые изображения, мы собрали руководство, которое поможет вам быстрее освоиться. Объединив свои новые знания с уникальными функциями, такими как затенение холмов, которые делают нашу базовую карту Topo еще более полезной, вы будете готовы, когда попадете в лес.

Загрузите приложение onX Hunt сегодня и бесплатно ознакомьтесь со спутниковыми, топовыми и гибридными базовыми картами.

Как использовать контурные линии

Краеугольным камнем всех топографических карт является контурная линия.Близость горизонталей друг к другу указывает на потерянную или полученную отметку на любом участке склона. Контурные линии, расположенные близко друг к другу, представляют собой крутое увеличение или уменьшение высоты, а линии, расположенные дальше друг от друга, представляют собой пологий уклон. Пробелы без линий обозначают ровную поверхность.

Линии соединяют точки на карте, которые представляют одну и ту же высоту. Каждая пятая линия в последовательности представляет собой более толстую линию, называемую индексной линией, и где-то вдоль этой линии находится точная отметка. Чтобы определить изменение отметки на каждой горизонтальной линии, просто возьмите разницу высот между двумя индексными линиями, а затем разделите на количество интервалов между индексными линиями.

Изолинии образуют формы, определяющие особенности ландшафта. Знание этих особенностей и того, как они обычно изображаются контурными линиями, является ключом к извлечению максимальной информации из топографической карты.

Найдите формы для получения дополнительной информации

Изолинии образуют формы, определяющие особенности ландшафта.Знание этих особенностей и того, как они обычно изображаются контурными линиями, является ключом к извлечению максимальной информации из топографической карты.

Некоторые из основных элементов и их формы:

Скалы — Обозначены очень узкими изолиниями, указывающими на резкое падение или подъем высоты

Долины, овраги и овраги — Контурные линии U-образной формы будут указывать на закругленные овраги, а V-образные линии — на острые впадины и овраги. Обе формы U и V будут указывать вверх в сторону возвышенностей.

Хребты и отроги — Контурные линии образуют узор из V и Us, направленных вниз.

Пики и вершины — Большие круги с меньшими и меньшими кругами внутри них. Пики будут представлены наименьшим внутренним кольцом или кружком.

Чаши — Контурные линии образуют полукруг, поднимающийся от нижней точки.

Седла — Контурные линии образуют форму песочных часов с восходящими контурными линиями с каждой стороны.

Кристиан Фихтель

Кристиан Фихтель вырос в Аппалачах в Северной Каролине, но теперь живет в сельской местности Монтаны. Он поэт, нахлыст и твердо убежден, что бурбон следует считать одним из величайших изобретений человечества.

Объем информации в легендах о топографических картах девятнадцатого века — Urmesstischblätter: The Cartographic Journal: Vol 57, No 2

РЕФЕРАТ

Целью данного исследования является определение информационного ресурса карт (два листа) из Urmesstischblätter со ссылкой на легенду (три издания). Визуальный анализ использовался в качестве основы для сбора информации, которую можно было почерпнуть из легенд, содержимого фолиантов, маргиналий и более поздних карт. Собранная информация была сгруппирована с применением геоинформационного метода. Информационный ресурс фолио определялся путем выделения отдельных объектов, присутствующих на карте, по легенде (количество разделений в легенде) с учетом геометрического типа объектов. Кроме того, информационный ресурс фолио также определялся количеством характеристик этих объектов, которые могут быть получены (из легенды, картографического содержания, маргиналий, Messtischblätter ) применительно к уровням картографических измерений.

Дополнительная информация

Финансирование

Эта работа была поддержана Национальным научным центром в Польше в рамках [номер гранта DEC-2013/11 / B / HS3 / 03905].

Заметки об авторах

Дариуш Лорек изучал географию по специальности «Управление природной средой» и защитил докторскую степень по картографии (2011 г. ) в Университете Адама Мицкевича в Познани. С 2011 года он работает доцентом на кафедре картографии и геоматики Университета Адама Мицкевича в Познани . Он преподает геодезию, картографию и топографию, а также курирует докторские диссертации. Его публикации касаются исторической картографии, особенно топографических карт. В своих исследованиях он сосредотачивается на возможностях создания баз данных на основе исторических топографических карт девятнадцатого века, на их включении в современные пространственные системы и на методах их визуализации с помощью мультимедийных инструментов.

Что такое топографическая карта?

Знакомство с топографическими картами

Если вы когда-либо гуляли по зарослям, отдыхали в кемпинге или занимались другими видами активного отдыха, вы, скорее всего, использовали топографическую карту.

Топографические карты показывают подробные физические особенности поверхности Земли. Топографические карты Vicmap охватывают весь штат Виктория с такими характеристиками, как:

  • построено дорог, железных дорог, зданий, аэропортов, пешеходных дорожек и заповедников
  • административных границ местных советов, земель короны, государственных и международных границ, географических названий
  • естественная растительность, национальные парки, водные пути, прибрежные объекты
  • рельеф контуры, горы, долины и скалы

Когда использовать топографическую карту

Топографические карты идеально подходят для развлекательных мероприятий, позволяя пользователям планировать свои занятия на свежем воздухе.

Отображение объектов на карте позволяет пользователям определять:

  • куда идти
  • лучший маршрут, чтобы добраться туда
  • что посмотреть по пути
  • сколько времени займет путешествие

Это позволяет для веселого, здорового, экологичного и безопасного путешествия.

Топографические карты используются аварийными службами для планирования и операций во время чрезвычайных ситуаций, таких как лесные пожары, наводнения или поисково-спасательные операции.

Другие виды использования включают:

  • городское планирование
  • анализ местности
  • исследования флоры и фауны
  • образование
  • военные учения
  • геолого-геофизическая промышленность, такая как горнодобывающая промышленность
  • для установления юридических границ и прав собственности

Топографические карты идеальны для преподавания географии в классе и на местах, а также для изучения геопространственных наук в высших учебных заведениях.

Топографические карты Vicmap бывают разных масштабов и размеров, подходящих для различных целей.

Как читать топографическую карту

Топографические карты имеют легенду карты (или ключ). В легенде карты перечислены объекты, показанные на карте, с соответствующими символами.

У них также есть системы определения местоположения. К ним относятся долгота, широта и координатная сетка, поэтому вы можете точно определить положение нанесенных на карту объектов.

Магнитная информация, отображаемая на карте, также позволяет осуществлять точную навигацию.

Наш ландшафт постоянно меняется, поэтому топографическая карта — это графическое изображение момента времени.

Топографические карты Vicmap имеют регулярный цикл обновления как цифровых, так и печатных карт.

Подробнее о графике публикации Vicmap.

Выберите карту

Сделайте следующий шаг, чтобы выбрать и получить доступ к топографической карте Vicmap.

Как читать топографическую карту: руководство для начинающих

Эта статья была представлена ​​вам компанией Primus, производителем кухонных плит для кемпинга, которые надежны и просты в использовании даже в отдаленных отдаленных районах, на больших высотах и ​​в самых отдаленных местах.


За последние двадцать лет ученые наблюдали поразительный сдвиг, из-за которого всем, от пешеходов, идущих по тропе, до Министерства обороны США, найти свой путь стало сложнее. Магнитный север — направление, на которое рассчитан ваш компас — внезапно перемещается на целых 25 футов в год, вариация, которая может увести туристов на четверть мили от курса.

Это может показаться не таким уж большим, но подумайте о судьбе Джеральдин «Джерри» Ларгей, 66-летней путешественницы, которая пропала без вести более года и была найдена мертвой примерно в четверти мили от подъездной дороги. это вернуло бы ее на Аппалачскую тропу и вернуло бы ее в безопасное место.

Исследователи все еще пытаются выяснить, почему магнитный север блуждает, как туристы, которых он должен направлять. Но одно можно сказать наверняка: знание полного набора навигационных навыков, в том числе умения читать топографическую карту, поможет вам не сбиться с курса, независимо от того, каково электромагнитное поле Земли, или погода, или местность.

Прежде чем приступить к техническим знаниям о том, как читать топографическую карту, приведу небольшую историю. Топографические карты были изобретены человеком по имени Джон Уэсли Пауэлл, ветераном армии Союза и геологом, который в 1884 году убедил Конгресс санкционировать кропотливый картографический проект, в котором команда Пауэлла систематически создавала топографические карты, чтобы лучше понять ресурсный потенциал и гидрологию западного ландшафта. .

Это была трудная задача. Геодезистам приходилось выполнять большую часть измерений вручную, используя барометры-анероиды для расчета высоты, а также стальные рулетки и обходы компаса для определения пространственных расстояний. Контуры земли, основанные на измерениях, собранных геодезистами, были выгравированы на огромных листах меди, которые впоследствии можно было использовать для печати и перепечатки первых топографических карт. И все это тяжелое оборудование пришлось везти в глушь на муле.

Проект топографической карты

Пауэлла был грандиозным и амбициозным предприятием.Но расплата была не только для федерального правительства, планирующего, как использовать ресурсы, или геологов в поисках полезных ископаемых. Это было также для любителей активного отдыха, чтобы ориентироваться более безопасно и уверенно, если они вооружены знаниями о том, как читать топографическую карту.

Масштаб на топографической карте

Топографическая карта может быть легко прочитана, если вы знаете детали. Во-первых, обратите внимание на масштаб карты, который позволит вам узнать, сколько деталей на карте. Масштаб на любой топографической карте покажет вам, сколько миль или долей мили представляет один дюйм. Чем меньше масштаб, тем больше деталей на карте.

Чем больше масштаб, тем меньше деталей отображается на бумаге. Например, топографическая карта всех Соединенных Штатов может иметь длину и ширину несколько футов, но не содержать почти той навигационной информации, которую может содержать карманная карта только Дедушкиной горы в Северной Каролине.

Как только вы узнаете масштаб, представленный на вашей карте, вы можете начать воспринимать другую информацию. Легенда топографической карты, как и на любом другом типе карты, позволит вам узнать, какие символы, цвета и различные типы линий представляют, от рек и дорог до кемпингов, снопарков и водопадов.Легенда также будет включать другие данные, необходимые для правильного чтения топографической карты и использования ее для навигации.

Как читать контурные линии на топографической карте

Обратите особое внимание на интервалы изолиний и указателей, а также на магнитное склонение. Эти детали важны для правильного чтения вашей карты. Контуры на вашей топографической карте показывают вам, где на ландшафте происходят изменения высоты, а интервал изолиний показывает, насколько велико изменение между горизонтальными линиями на карте.Например, карта с индексом контура 20 футов покажет изменения высоты с шагом 20 футов.

Топографическая карта не только показывает, где происходят изменения высот в ландшафте, но также показывает, насколько крутыми или постепенными будут эти изменения. Если карта с 20-футовым контурным индексом иллюстрирует сушу с серией из десяти близко расположенных концентрических линий, можно ожидать, что увеличение высоты на 200 футов произойдет быстрее, чем десять контурных линий того же масштаба, проведенных на широкой площади местности. карта.

Заметка о том, как разнесены контурные линии, также помогает определить, где расположены пики, седла, ущелья, овраги, линии хребтов и обрывы, и каково это, пытаться ориентироваться в этой местности. Это хороший способ оценить, насколько безопасен конкретный маршрут похода или похода в соответствии с вашими техническими навыками.

В дополнение к этим основным контурным линиям — которые обычно более жирные, чем другие на карте, и называются индексными линиями — вы также можете найти на своей карте дополнительные контурные линии, которые показывают меньшие приращения приращения высоты для дополнительных деталей.Это, в сочетании с такими особенностями из легенд, как реки, ручьи и ручьи, может помочь вам увидеть, где долины были вырезаны движением воды за тысячи лет или где вместо этого вы можете найти сухие смывы, которые могут быть опасны во время внезапных наводнений.

Как использовать магнитное склонение на топографической карте

Другая особенность, которая делает топографические карты особенно удобными для туристов, — это магнитное склонение. Вот как вы можете отрегулировать разницу между истинным севером и магнитным севером, которая может сбить вас с курса.Независимо от того, насколько далеко магнитный север отделен от истинного севера, найти магнитное склонение (угол между магнитным севером и истинным севером) можно с помощью легенды на вашей топографической карте, а также с помощью таких инструментов, как калькулятор магнитного склонения NOAA.

Для корректировки склонения сначала обратитесь к карте. Если вы находитесь к востоку от реки Миссисипи, вам нужно изменить угол склонения в западном направлении. Если вы находитесь к западу от реки Миссисипи, вам нужно изменить угол склонения в восточном направлении.Думайте об этом, как если бы река Миссисипи была «нулевой», а склонение с обеих сторон было «положительным» или «отрицательным».

Затем поверните середину вашего компаса в соответствии с углом склонения на легенде вашей карты, чтобы настроить компас так, чтобы он придерживался севера сетки, на котором основана ваша карта, а не магнитного севера — это позволит вам идти по следу и хорошо ориентироваться , и это основная часть того, как читать топографическую карту.

Используйте свои навыки в дикой природе

Как только вы узнаете, что все части вашей топографической карты и как их интерпретировать, вы можете применить свои навыки для работы в дикой природе.Курс по другим навыкам работы в дикой природе, например, по использованию компаса, в сочетании с практикой использования топографической карты, даст вам хорошую основу для безопасной навигации на открытом воздухе. Вы даже можете начать включать топографическую карту районов, которые вы собираетесь исследовать, в свой походный набор, а также другие предметы первой необходимости, такие как походная плита и запас воды.

Эти навыки пригодятся не только для дальних поездок по сельской местности. Отличный способ использовать топографические карты и попрактиковаться в их интерпретации — это геокешинг, увлекательное занятие, сочетающее в себе навыки навигации и охоту за мусором в разных местах по всему миру.


Этот товар предоставил вам Primus.

Кемпинг-плита Primus сохранит еду в тепле, где бы вы ни оказались на топографической карте.

Популярные статьи:

  • Узнайте о последних тенденциях в туристических походах за 2021 год в обзоре
  • Лучшие аксессуары для туристических прицепов 2020 года
  • Лучшие места на колесах для новичков
  • Лучшие советы и рекомендации по кемпингу для новичков
  • 7 лучших путешествий на автофургоне для следующих летних каникул
  • Только что купил автофургон? Прочтите это перед тем, как отправиться в путь
  • 9 Ресурсов и руководств для начинающих отдыхающих на полный рабочий день
  • Будьте готовы с этим контрольным списком для начинающих владельцев трейлеров
  • 8 советов по упаковке автофургонов для начинающих

  • Масштаб топографической карты

    | HowStuffWorks

    Еще одна вещь, которую вам нужно знать о топографической карте, — это масштаб. Очевидно, карты не в натуральную величину. Иначе мы бы никогда не поместили их в рюкзаках. Вместо этого картографы наносят карты на шкалу соотношений, где одно измерение на карте соответствует другому большему количеству в реальном мире.

    Первое число шкалы всегда равно единице. Это ваша единица измерения, обычно дюйм. Второе число — это расстояние до земли. Например, если ваша карта Геологической службы США (USGS) имеет масштаб 1:24 000, это означает, что 1 дюйм на карте равен 24 000 дюймов (2000 футов или 610 метров) в реальном мире.Легенда масштаба вашей карты всегда будет внизу.

    Для топографических карт USGS наиболее часто используется масштаб 1: 24 000. Карты, основанные на метрических единицах, используют масштаб 1:25 000, где один сантиметр равен 0,25 километру. Вы найдете большую часть Соединенных Штатов, нанесенную на карту в масштабе 1: 24 000, за некоторыми исключениями. Например, Пуэрто-Рико отображается в масштабе 1: 20 000 или 1: 30 000, потому что страна изначально была нанесена на карту в метрическом масштабе. Пара штатов отображается в масштабе 1:25 000, а большая часть Аляски (из-за ее размера) отображается в масштабе 1: 63 360.Однако наиболее густонаселенные районы Аляски имеют типичные значения 1:24 000 или 1:25 000.

    Карта масштаба 1: 24 000 большая и дает много деталей о местности — среди прочего, на ней будут здания, кемпинги, горнолыжные подъемники. Вы также можете увидеть пешеходные мосты и частные дороги на карте такого масштаба.

    Требуется около 57 000 карт такого масштаба, чтобы покрыть 48 смежных Соединенных Штатов, Гавайев и территорий [источник: USGS]. Однако вы можете найти карты разных областей и разных масштабов.Шкала соответствует назначению. Например, городским инженерам обычно требуются чрезвычайно подробные карты, на которых показаны коллекторы, линии электропередач и водоснабжения, а также улицы. Общий масштаб этих карт — 1: 600. Если вы хотите увидеть одну большую область на одном листе, но с меньшей детализацией, лучше использовать карту меньшего масштаба, например, 1: 250 000.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
