Типовые схемы водоснабжения квартиры — последовательная и коллекторная

Правильный монтаж системы подачи воды в жилище обеспечивает возможность нормальной эксплуатации всех устройств, которые подключаются к ней. Корректно работающая схема водоснабжения квартиры должна обеспечивать бесперебойную подачу жидкости из центрального водопровода ко всем устройствам-клиентам.

Напор воды должен быть на должном уровне для обеспечения правильной работы сантехники и бытовых устройств. В наши дни существует три вида монтажа данной системы в жилище. Первый тип называется тройниковым, второй коллекторным, а последний – это средний тип, взявший от каждого предыдущего некоторые особенности. В этой статье мы поговорим об устройстве этих систем, их плюсах и минусах.

Вернуться к содержанию

Последовательная схема водоснабжения квартиры

Подобная схема системы водоснабжения в квартире очень проста, поэтому система представляет собой дешевый вариант подключения водопроводных магистралей.

Такую систему использовали при строительстве домов старого жилищного фонда, которые были возведены еще во времена советского союза. Несмотря на то, что она порядком устарела и во многом уступает новым системам, строители и сегодня используют ее в новостройках.

Если действовать по этой схеме, то трубы, по которым осуществляется подача горячей или холодной воды, должны быть монтированы параллельно. Каждое сантехническое или бытовое устройство должно подключаться к водопроводной магистрали с помощью специальных тройников.

Последовательная схема

Поэтому подобную схему называют тройниковой, но она имеет еще и название последовательной. Такая система подразумевает наличие элемента водопровода, от которого расходятся разветвления для подключения потребляющих воду приборов. Диаметр главной трубы должен быть гораздо больше, чем диаметр труб, которые отходят от нее.

Важно знать! Последовательная система является отличным вариантом для разводки труб в обычной типовой квартире, в которой присутствует только один санузел, а также будет использоваться небольшое количество сантехнического оборудования.

Вернуться к содержанию

Преимущества и недостатки последовательной схемы

Подобная схема разводки труб водоснабжения в квартире имеет ряд преимуществ, среди которых:

  • экономия расходных материалов;
  • малые затраты на монтаж магистралей;
  • легкий и быстрый монтаж.

Последовательная схема с водонагревателем и полотенцесушителем

Однако в этой системе есть и существенные минусы, такие как:

  • падение давления при условии подключения большого числа сантехники и бытовых устройств;
  • отсутствие возможности отключения одного из устройств от водоснабжения, поскольку необходимо перекрывать всю водопроводную магистраль еще на входе;
  • сложности обнаружения протечек, поскольку магистраль разбросана по большой площади и имеет очень много элементов;
  • отсутствие нормального доступа к большей части узлов водопроводной магистрали, поскольку они в большинстве случаев скрыты под полом или в стенах;
  • необходимость демонтажа отделки квартиры в случае поломки.

Важно знать! Если трубопровод устанавливался квалифицированным работником, который не обходит вниманием высокое качество используемых расходных материалов и четко следует инструкции по установке магистрали, то вероятность возникновения аварийной ситуации практически нулевая. В подобной системе также не будут возникать значительные перепады давления.

Вернуться к содержанию

Коллекторная схема разводки

Современные жильцы используют все большее количество сантехники и бытовых устройств в жилище, поэтому возникла нужда обеспечения их стабильной и бесперебойной работы. В этом случае используется коллекторная схема водоснабжения квартиры. Этот вариант отличается от предыдущего высокой стоимостью и сложностью монтажа. Зато так можно избежать перепадов давления в водопроводе. Эта особенность позволяет одновременно использовать несколько приборов, потребляющих воду на полную мощность.

Коллекторная схема подключения водоснабжения в квартире предусматривает отдельное подключение каждого устройства напрямую к главной водопроводной магистрали.

Наличие отдельных подключений позволяет легко проводить профилактические или ремонтные работы любого подключенного прибора. Так выглядит стандартная схема водоснабжения квартиры с водонагревателем, фильтрами и газовой колонкой:

Коллекторная схема разводки труб

  • главная магистраль подачи холодной воды;
  • вентиль для перекрытия главной трубы;
  • фильтры и редукторы основной магистрали;
  • коллектор-распределитель основной трубы;
  • вентиль, перекрывающий трубу с холодной водой, идущую к водонагревателю;
  • вентиль, блокирующий приток горячей жидкости от нагревателя;
  • главная магистраль подачи горячей жидкости;
  • вентиль для перекрытия основной трубы с горячей жидкостью;
  • фильтры и редукторы главной магистрали подачи горячей жидкости;
  • коллектор-распределитель главной магистрали подачи горячей жидкости;
  • краны, блокирующие приток горячей жидкости к полотенцесушителю;
  • прочие бытовые устройства.

Подобная схема подключения водоснабжения в квартире предусматривает коллекторный вид разводки магистралей, любое устройство, потребляющее воду, подключается при помощи отдельной трубы к основным магистралям подачи горячей и холодной воды. Также отсутствует большое количество разветвлений, а также соединительных узлов в водопроводе, что значительно снижает риск поломок. Соединений только два и они полностью доступны для профилактических или ремонтных работ.

Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/water-supply/2455_kakie-truby-luchshe-dlya-vodoprovoda/, вы узнаете, какие трубы лучше выбрать для водопровода. Про особенности установки и подключения стиральной машины читайте здесь. Рекомендуем также прочесть статью о выборе электрического полотенцесушителя для ванной.

Вернуться к содержанию

Преимущества коллекторной системы водоснабжения

Малое число соединений делает систему более надежной.

Можно регулировать интенсивность подачи воды или полностью отключить ее для каждого отдельного бытового устройства при помощи шарового крана, который монтируется в подводящей магистрали на выходе из распределителя.

Коллекторная схема водоснабжения современной квартиры

Простая профилактика и ремонт данной системы.

Учет ряда нюансов для каждого прибора, подключенного к системе, при обустройстве его защиты. Это наличие редукторов и фильтров, обеспечивающих нормальную подачу воды должного качества при оптимальном давлении к каждому подключенному устройству.

Монтаж магистралей не повредит интерьеру квартиры, поскольку все подключения скрыты.
Во время разработки проекта водоснабжения жилого помещения, следует заранее определиться с тем, какую схему использовать. Она должна соответствовать условиям использования устройств, потребляющих воду, в данном помещении.

Расчет и планировка устройства водопроводных магистралей – это дело для высококвалифицированного специалиста. Правильная установка системы также имеет огромное значение. Ее необходимо проводить в строгом соответствии с проектными документами и актуальными строительными нормативами.

Вернуться к содержанию

Видео

Состав системы центрального водоснабжения

   Централизованные схемы водоснабжения в многоэтажных домах состоят из распределительной сети, водозаборных сооружений и очистительных станций.   Прежде чем попасть в квартиру, вода проходит долгий путь от насосной станции к водоему. Только после очистки и обеззараживания вода направляется в распределительную сеть. С помощью последней вода подается к приборам и оборудованию. Трубы центральной схемы горячего водоснабжения многоэтажного дома могут быть выполнены из меди, металлопластика и стали.

Принципиальная схема централизованной системы водоснабжения — Фото 02

   Последний вид материала практически не используется в современных постройках.

Типы схем водоснабжения

   Система водоснабжения бывает трех типов:

  • коллекторная;
  • последовательная;
  • комбинированная (смешанная).

   В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, используют коллекторную схему разводки. Она является оптимальным вариантом нормального функционирования всех приборов. Схема горячего водоснабжения коллекторного типа исключает перепады давления в разных точках подключения. Это является главным преимуществом данной системы.

Схема коллекторной разводки труб — Фото 03

   Если рассматривать схему более подробно, то можно сделать вывод, что никаких проблем с использованием сантехнического оборудования по назначению в одно и то же время не будет. Суть подключения такова, что каждый отдельный потребитель воды соединяется с коллекторами стояка холодного и горячего водоснабжения изолированно. Трубы не имеют множества разветвлений, поэтому вероятность протечки очень мала. Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, однако стоимость оборудования достаточно высокая.

   По мнению специалистов, коллекторная схема горячего водоснабжения требует установки более сложной установки сантехнических приборов. Однако эти отрицательные стороны не столь критичны, особенно если учесть тот факт, что у коллекторной схемы есть множество достоинств, к примеру – скрытый монтаж труб и учет индивидуальных особенностей оборудования.

Последовательная схема разводки труб водоснабжения в квартире — Фото 04

   Последовательная схема горячего водоснабжения многоэтажного дома – это самый простой способ разводки. Такая система проверена временем, она вводилась в эксплуатацию еще во времена СССР. Суть ее устройства в том, что трубопровод холодного и горячего водоснабжения проводят параллельно друг другу. Инженеры советуют использовать данную систему в квартирах с одни санузлом и небольшим количеством сантехнического оборудования.

   В народе такую схему горячего водоснабжения многоэтажного дома называют тройниковой. То есть от главных магистралей идут разветвления, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько основных недостатков:

  1. В случае протечке трудно искать поврежденные участки.
  2. Невозможность подачи воды к отдельному сантехническому прибору.
  3. Трудность доступа к трубам в случае поломки.

Горячее водоснабжение многоквартирного дома. Схема

   Разводки труб делятся на два типа: к стояку горячего и холодного водоснабжения. Кратко их называют ХВС и ГВС. Особого внимания заслуживает система горячего водоснабжения многоквартирного дома. Схема сетей ГВС состоит из двух типов проводок – нижней и верхней. Чтобы сохранить высокую температуру в трубопроводе часто используют закольцованные проводки. Гравитационный напор заставляетводу циркулировать в кольце, несмотря на отсутствие водоразбора. В стояке она охлаждается и попадает в нагреватель. Вода с большей температурой подается в трубы. Так и происходит непрерывная циркуляция теплоносителя.

Устройство горячего водоснабжения дома — Фото 05

   Тупиковые магистрали также не редкость, но чаще всего их можно встретить в хозяйственных помещениях промышленных объектов и в небольших жилых зданиях с малой этажностью. Если отбор воды планируется непостоянно, то применяют циркуляционный трубопровод. Инженеры советуют использовать горячее водоснабжение в многоквартирных домах (схема была рассмотрена выше) с этажностью не более 4.Трубопровод с тупиковым стоякомтакже встречается в общежитиях, санаториях и гостиницах. Трубы тупиковой сети обладают меньшей металлоемкостью, поэтому остывают быстрее.

   Сети ГВС в своем составе имеют горизонтальный магистральный трубопровод и распределительные стояки. Последние обеспечивают разводки труб по отдельным объекта – квартирам. ГВС монтируют в максимальной близости к сантехническому оборудованию.

   Для построек с большой протяженностью магистральных труб используют схемы с циркуляционным и закольцованным по дающим трубопроводами. Обязательным условием является установка насоса для поддержания циркуляции и постоянного водообмена.

Однотрубная схема ГВС — Фото 06

Двухтрубная схема ГВС — Фото 07

   Современные строители и инженеры все чаще прибегают к использованию двухтрубных систем ГВС. Принцип работы заключается в том, что насос забирает воду из обратной магистрали и подает ее в нагреватель.Такой трубопровод обладает большей металлоемкостью и считается наиболее надежным для потребителей.

Водоснабжение правильный монтаж в квартире — ovk24.ru

Замена и разводка труб водоснабжения в квартире

Монтаж разводки водоснабжения в квартире является приоритетом при ремонтных и строительных работах. Ведь именно вода является залогом комфортного проживания, к тому же, во время дальнейших работ она понадобится для приготовления различных смесей и других ингредиентов для проведения ремонта. Таким образом можно смело говорить о том, что именно монтаж систем водоснабжения в квартире стоит особняком. Но, квартира квартире рознь, к тому же, многое зависит от потребностей самого жильца. Соответственно необходимо правильно разработать план и схему проведения работ, выбрать наиболее подходящий вариант разводки. А таковых есть два. По типу поставки воды к водопотребителям (краны, смесители, унитаз, душ и т. д.) можно выделить такие схемы подключения как:

  1. Тройниковая разводка.
  2. Коллекторная разводка.

Кроме того, схема прокладки также делится на наружную и внутреннюю.

Тройниковая разводка труб

Тройниковая разводка, или как её еще называют последовательная, представляет собой простейшую прокладку магистралей. От централизованного источника, то есть стояка, прокладывают всего 2 трубы — для горячей и холодной воды. Хороша эта схема тем, что на неё уходит минимальное количество времени и сил. Кроме того, тройниковая прокладка схемы водоснабжения менее затратная с точки зрения финансов, так как здесь необходимо минимальное количество самих труб, материалов и оборудования. Что касается отрицательных сторон, то на них также следует обратить внимание. Главный недостаток состоит в том, что при такой разводке часто падает давление при включении сразу нескольких водопотребителей. К тому же, нельзя перекрыть отдельные магистрали — выключение воды осуществляется по всей квартире путем поворота единого вентиля.

Коллекторная схема водоснабжения

Что касается схемы коллекторной, то она позволит вам подключить каждую точку холодного или горячего снабжения посредствам целого отрезка трубы. Такое подсоединение более надежно, так как сокращается количество соединительных элементов. А соответственно сама прокладка более долговечна. На отрезках устанавливаются коллекторы, которые оснащаются отдельными кранами. Этот фактор позволит выполнить перекрытие потока на каждом выбранном отрезке в случае необходимости. То есть, вы можете отдельно выключить воду в ванной, туалете или кухне, если необходим ремонт сантехники или по другой причине. Но, стоит заметить, что здесь предполагается дополнительное оборудование, собственно, сами коллекторы. Соответственно и стоимость такого подключения будет гораздо выше, да и срок выполнения работ куда больше.


Прокладка труб под полом

Прокладка труб под полом, или скрытая прокладка, как её называют сантехники и профессиональные строители, более популярна в современных квартирах, когда выполняется ремонт по эксклюзивному дизайну. В большей степени это дизайнерская работа. Ведь при внутренней прокладке основное внимание уделяется тому, чтобы скрыть трубопровод в специально подготовленных конструкциях. Это могут быть:

  • Штробы.
  • Коробы.
  • Специальные каналы.
  • Ниши.

Но чаще всего разводку такого типа осуществляют под полом. Это значительно упрощает саму работу, а также способствует экономии пространства. такой способ очень популярен в большинстве случаев, так как зачастую помещение санитарной зоны не предоставляет такой роскоши, как установка отдельных ниш и коробов, чтобы спрятать трубопровода. Прокладка труб под полом требует дополнительных работ, в частности — демонтаж стяжки, частичный или полный. Если вы собираетесь выполнять полную замену стяжки пола, тогда вам следует обратить внимание именно на этот способ. Но, перед тем как приступить к работам тщательно изучите структуру и основные её положения. Ведь в случае, если труба даст течь это чревато серьезными последствиями. Поэтому такие работы обычно выполняют специалисты высокого уровня. Нужно не только правильно осуществить саму прокладку, но и подобрать трубопровод, а также соединительные элементы, которые будут способны прослужить длительный период времени и не подвержены механическим воздействиям, так во время нагрузки на сам пол, она будет оказываться и на трубы.

Открытая прокладка труб

Монтаж труб водоснабжения в квартире может быть осуществлен и посредствам открытого типа прокладки магистралей. Здесь главным преимуществом является то, что проводка всегда на виду и доступна, что существенно упрощает ремонт. Данный метод актуален в том случае, когда место имеют множественные соединения и трубы. Но, с другой стороны смотрится открытая проводка менее эстетично. Ведь все соединения, вентили и хомуты находятся на виду, что никак не придает эстетики помещению. В прочем в некоторых случаях такой метод является безальтернативным, особенно в старых многоквартирных домах.

Вам также будет интересно

Как выполнить проектирование системы водоснабжения в зданиях с помощью сантехника

С помощью сантехника мы попытались облегчить задачи, которые, хотя и не являются чрезвычайно сложными, часто утомительны и подвержены ошибкам при выполнении анализа и проектирования водопровода. системы электроснабжения в зданиях.

В этом руководстве мы представляем шаги по созданию сети узлов и труб, которые программа использует для проектирования системы водоснабжения, которая будет снабжать жилую квартиру.


Разделов в этом руководстве:


1 Схема проектирования водопровода

Первым шагом перед тем, как начать проектирование системы водоснабжения с помощью сантехника, является создание эскиза трубопровода и арматуры в системе.

Определение пути, даже если оно является частью проекта системы водоснабжения, в основном зависит от суждения проектировщика, архитектурной конфигурации здания и стандартов сантехники в стране происхождения.

Здесь мы решили создать следующую схему:

С изометрической проекцией:

В отношении этих цифр мы выделяем различные аспекты:

  • Для целей программы узел — это элемент, находящийся на стыке двух труб (как тройник, как в случае узлов N1 и N3 в сети холодного водоснабжения и N2 для обеих сетей). Узел также считается точкой, в которой вы должны поставить сантехнику в сети (оставшиеся узлы в схеме). Нет необходимости определять узел в изменении направления горизонтальных или вертикальных труб, если только не требуется изменить диаметр труб.
  • Узел «Райзер» — это точка подключения, где он должен быть вертикальной подающей трубой (водопроводным стояком) здания или, если водопроводная сеть обслуживается прямой подачей из коммунальной системы, она соответствует дому ниже по течению. точка водомера. В целях расчета и проектирования здесь вы указываете давление подачи (режим расчета) или где программа рассчитает минимальное давление, необходимое для удовлетворения рабочего давления наихудшего приспособления водопроводной сети.
  • Каждому узлу присваивается уникальное имя или метка. В примере это было присвоено узлам с приспособлениями, их сокращения, а именно: «La» санузел, «Lt» для лотка для белья и т. Д.

Несмотря на то, что проектируемая система водоснабжения имеет сеть горячего водоснабжения, а сеть холодной воды необходима только в том случае, если арматура получает оба источника, укажите уникальное имя для узла.

Аналогично, в точках перекрытия двух сетей нет необходимости создавать два узла, как в случае узлов N2 и Htr (нагреватель).

2 Определение проектных свойств приспособлений

Основой метода HUNTER при проектировании систем водоснабжения является определение арматуры в каждой арматуре. В «Сантехнике» доступные приборы уже имеют предопределенные значения для этого параметра, которые пользователь может изменить в Диспетчере приборов:

Помимо столбцов с описанием и изображением приспособления, существуют следующие столбцы:

Крепежные блоки (общая, холодная и горячая вода) Колонны.

Соответствует приспособлениям по методу Хантера, используемым в частных и общественных системах водоснабжения. В соответствии с опцией, выбранной в поле «Занятость» вверху, сантехник будет использовать соответствующие групповые значения.

Обратите внимание, что значения в Total F.U. Столбец будет использоваться для расчета вероятного расхода для труб в стояке водопровода , если он существует в проекте. Проектирование внутренней системы водоснабжения будет выполнено с использованием значений Columns Cold F.У. и Хот Ф. в соответствующих сетях.

Колонна минимального давления

Здесь необходимо указать минимальное рабочее давление , необходимое для работы каждого приспособления .

Как правило, сантехнические стандарты устанавливают минимальное значение для всех выходов сантехники, в зависимости от того, являются ли они приспособлениями для резервуаров или сливных клапанов, но при разработке сантехники мы выбрали установку различных давлений в соответствии с характеристиками каждой сантехнической арматуры. В любом случае пользователь может изменить эти значения.

Колонна минимального диаметра

В зависимости от характеристик каждого приспособления, диаметр трубы подачи приспособления может варьироваться, поэтому именно в этом столбце пользователь должен выбрать диаметр трубы подвода приспособления. Предполагается, что этот диаметр одинаков как для труб холодной, так и для горячей воды.

На следующем рисунке он выделен для случая кухонной мойки (Ks) в нашем примере, подводящие трубы для арматуры:

Одно из предупреждений, которое водопроводчик покажет в случае, если диаметр трубы системы водоснабжения (синие и красные линии на предыдущем изображении) меньше минимального диаметра, указанного для трубы подачи арматуры, следующее:

, чтобы пользователь мог внести изменения, необходимые для исправления ситуации.

Колонна с геометрической высотой

Для расчетов систем водоснабжения сантехник представит два значения давления в каждом узле:

Давление на узле перед подачей прибора (если он установлен) и давление на выходе (где прибор будет подключен), которое должно быть больше или равно указанному значению в Мин. Столбец давления в диспетчере приспособлений.

На рисунке мы соотносим значения давления, представленные в таблице узлов, с его положением в системе водоснабжения:

Колонна длины трубы.

В этот столбец добавлена ​​возможность не только устанавливать длину подводящих труб к арматуре, но также можно указать фитинги, которые на них устанавливаются (колена и т. Д.). Спецификации этих приспособлений не только позволяют рассчитать эквивалентную длину и соответствующие потери напора в этих участках труб, но также будут учтены при составлении списков материалов.

Длина и аксессуары, указанные в этом столбце (а также минимальный диаметр и геометрическая высота), будут считаться одинаковыми для обеих линий подачи к арматуре (холодной и горячей воды).

Для доступа к диалоговому окну Установленные фитинги в ответвлениях труб, нам нужно будет навести курсор на ячейку приспособления, которое мы хотим изменить, и нажать кнопку «Эквивалентные длины»:

Первая строка зарезервирована для указания длины трубы в подающем стояке приспособления. Эту строку нельзя удалить из таблицы.

В следующих строках указываются тип и количество установленных фитингов в стояке подачи светильников.В нашем примере, для приспособления для кухонной мойки (Ks), у нас будет только колено 90 ° плюс прямая длина трубы.

Чтобы добавить фитинги в таблицу «Установленные », необходимо выбрать их в таблице Доступные фитинги и нажать кнопку «Добавить»:

Вы также можете дважды щелкнуть выбранный фитинг, чтобы добавить его в список установленных.

Чтобы исключить или уменьшить количество установленного аксессуара , процесс аналогичен:

Эта процедура указания значений в таблице приборов должна быть действием, которое происходит только один раз (когда мы начинаем использовать программу), обычно потому, что большая часть задействованных здесь данных регулируется некоторыми сантехническими стандартами.

Сохранение изменений в файле конфигурации сантехника

Чтобы сохранить изменения, внесенные в такие таблицы, как «Крепления», «Фитинги» (эквивалентные длины) и диаметры, делая их доступными для новых проектов, которые мы создаем, вы должны выбрать меню «Параметры настройки» → «Сохранить конфигурацию » в меню «Пуск»:

При использовании этой опции в приложении будут сохранены опции и единицы расчета, указанные на вкладке «Конфигурация».

Таким образом, при создании нового проекта проектирования системы водоснабжения таблицы и конфигурации будут соответствовать Стандартам и критериям проектирования проектировщика.

Если вы хотите восстановить параметры по умолчанию, включенные в «Сантехник »; вы можете использовать опцию «Восстановить таблицы» (см. рисунок выше), при этом все сделанные изменения отменяются. Эта опция доступна только для новых проектов.

3 Задание параметров в таблицах диаметров и эквивалентных длин фитингов в проекте

Еще один аспект перед созданием сетей в Plumber — определить свойства труб, которые будут использоваться , и, если мы решим использовать метод эквивалентной длины фитингов для расчета потерь напора, их соответствующие значения должны быть указаны в Менеджер по фурнитуре.

Главный приоритет, поскольку от него зависит несколько факторов, — это обеспечение того, чтобы номинальный и внутренний диаметры (последний использовался для гидравлических расчетов), , доступные для типа трубы, используемой в проекте, были введены , поэтому чтобы сантехник мог сделать правильный выбор в зависимости от диаметров, полученных при расчете.

Независимо от метода определения размеров труб, выбранного пользователем в «Сантехнике», процедура состоит в том, чтобы получить расчетный диаметр и исходя из этого выбрать значение номинального диаметра, наиболее близкое к значению выше или ниже, как указано в таблице диаметров проекта.

Здесь мы указываем этапы и характеристики этих двух вариантов, поэтому мы предлагаем вам проверить это.

4 Создание системы водоснабжения в сантехнике

Одной из выдающихся особенностей Plumber является способность содержать несколько систем водоснабжения с разными характеристиками в рамках одного проекта . Это дает возможность выполнить проектирование стояка, назначив каждому из его узлов одну или несколько систем водоснабжения в проекте, имитируя реальную ситуацию в многоуровневых зданиях.

После создания нового проекта в «Сантехнике», первое, что вы должны сделать, это создать новую систему водоснабжения :

На вкладке «Проект» программы нажмите кнопку «Создать водопроводную сеть»:

Справа от кнопки «Создать водопроводную сеть» мы также найдем кнопки для удаления или редактирования фактических свойств водопроводной сети, обсуждаемых ниже.

При нажатии кнопки Create Water Network откроется редактор свойств Water network Properties Editor , свойства которого мы выделяем на рисунке:

Таким образом, при назначении свойств и нажатии ОК, чтобы закрыть редактор , новая водопроводная сеть будет активна в Списке проектов:

В таблице узлов активной водной сети есть только один узел: узел стояка.Это имя по умолчанию, присвоенное тому, что будет источником системы, но в любом случае вы можете изменить. Этот узел не может быть удален из проекта, потому что вокруг него будет определяться давление, необходимое в случае нахождения в расчетных условиях или, если в случае условия расчета, когда давление подачи будет фиксироваться пользователем.

Как перейти от расчетного состояния водопровода к расчетному?

Когда вы поместите курсор в строку узла переходной платы и нажмете кнопку «Изменить узел» , вы увидите диалоговое окно «Данные узла». В нем, помимо текстового поля для редактирования имени узла, вы найдете активный флажок с текстом: Расчет давления.

Когда этот флажок установлен, мы говорим программе рассчитать необходимое давление в узле источника, чтобы соответствовать рабочему давлению самого неблагоприятного приспособления системы водоснабжения. Это расчетное условие.

Если не выбрано , вам будет представлено текстовое поле, в котором вы должны ввести известное давление на этот узел. Это условие расчета в сантехнике:


5 Добавление узлов

Вкладка «Проект», панель «Сети» , содержит необходимые кнопки для создания , удаления и редактирования компонентов проекта . На этом уровне будут активны только кнопки «Новый узел» и «Редактировать узел».

Когда нажимает кнопку New (Node), редактор данных узла отображает с двумя свойствами, которые нужно назначить:

При создании узлов будет назначена метка по умолчанию, состоящая из префикса, который был определен в разделе «Создание водной сети» (Редактор свойств водной сети), плюс соответствующий номер.

В этом примере после добавления узлов в соответствии с нашим эскизом у нас будет следующая Таблица узлов:

Удаление и редактирование узлов

С узлами, созданными в нашем проекте , можно получить доступ к параметрам редактирования узлов, поэтому щелкните соответствующую строку и нажмите кнопку «Изменить» или, выбрав строку (щелкнув ее заголовок), перейдите к параметру «Стереть». Обе опции на панели «Сети», в группе «Узлы», на вкладке «Проект».

Следует иметь в виду, что, исключив узел из реальной системы водоснабжения в проекте, он также исключит трубы, если это так, подключенные к этому узлу.

6 Устройство труб водопровода

Сантехник настроен для обработки отдельно сети холодной воды от горячей воды , хотя, в конце концов, это одна и та же сеть водоснабжения. Возможно выполнение проектирования сетей водоснабжения, которые подают только холодную воду; поэтому строительство трубопровода для горячей воды в проекте не является обязательным.

Особенность этого разделения заключается в том, что является источником системы холодного водоснабжения, это Узел, который мы ранее определяли как стояк. А в случае системы горячего водоснабжения источником будет соответствующий водонагреватель.

Необходимо, чтобы пользователь имел в виду следующие аспекты:

  • Если в проекте есть трубы с горячей водой (нижняя правая таблица на вкладке «Узлы и трубы» главного окна сантехника), должен быть хотя бы один узел с нагревателем, связанным в таблице узлов.
  • По крайней мере, одна из труб в сети горячего водоснабжения должна иметь в качестве вышестоящего узла узел с водонагревателем, назначенным (поскольку он является источником этой системы).
  • В сети холодного водоснабжения также должна быть труба, конечный узел которой подает к узлу с соответствующим водонагревателем (для возможности подачи горячей воды в сеть).
  • Программа рассчитает , исходя из длины и диаметра, назначенных в Диспетчере приспособлений для водонагревателя, потери напора , вызванные прохождением воды со стороны холодной воды водонагревателя к входу горячей воды. сеть.

Перед выполнением расчета системы водоснабжения сантехник проверит введенные данные, чтобы гарантировать выполнение большинства предыдущих предварительных условий. .В противном случае он выдаст пользователю соответствующее сообщение и остановит расчет.

Добавление новых каналов будет производиться с помощью кнопок на панели Networks вкладки Project:

При выборе этой опции (Новая труба холодной или горячей воды) будет представлено диалоговое окно Данные трубы , в котором необходимо установить, какой из ранее созданных узлов в проекте будет стартовым, а какой Конечный узел этого участка трубы.

Важно, во время определения начального и конечного узлов каждой секции трубы, принять во внимание, что начальный узел находится выше по потоку от трубы (принимая во внимание, конечно, направление потока в сети. ) и конечный узел, расположенный ниже по потоку. Это гарантирует, что результаты будут соответствовать открытой или разветвленной сети, что характерно для большинства систем водоснабжения зданий.

В этом редакторе мы найдем опцию Вычисление диаметра , которая, по умолчанию, активна (отмечена), чтобы диаметр секции трубы был рассчитан автоматически .Если по какой-либо причине или критерию пользователя необходимо указать диаметр, чтобы программа не изменяла его, эту опцию необходимо деактивировать (снять флажок), чтобы отобразить список доступных номинальных диаметров в проекте для выбора желаемого диаметра:

Самая значимая часть в этом редакторе (не только если у вас есть возможность рассчитать потери методом эквивалентной длины, но и установить списки материалов проекта) — это кнопка Lengths , в которой мы можем укажите, как мы видели ранее, фитинги для установки на этом участке трубы:

Обратите внимание на предыдущий рисунок, что по умолчанию создается фитинг в каждой секции трубы: тройник , предполагая, что большая часть созданных ответвлений будет снабжать сантехническую арматуру.

В отношении вышеупомянутого, важно, чтобы пользователь в тех секциях, которые соответствуют конечным ответвлениям (как в случае секции N3-Gh3 нашего примера системы водоснабжения) изменил этот тройник на 90 ° Локоть.

Кроме того, в диалоговом окне «Данные трубы» вы найдете флажок с текстом «Приспособления для снабжения с промывочным клапаном», который по умолчанию отключен. Назначение этой опции состоит в том, чтобы позволить пользователю определить, какие трубы поставляют арматуру с промывочным клапаном , и в этом случае сантехник определит вероятный расход, используя соответствующие значения из метода HUNTER.

В нашем примере нет приспособлений с промывочным клапаном, поэтому для мы оставим опцию отключенной для всех труб.

Наконец, у нас будут следующие таблицы труб:

Удаление и редактирование труб

Как и в случае с узлами, мы можем редактировать строки, помещая курсор в любую ячейку соответствующей строки и нажимая кнопку «Редактировать».

В удалить трубу , учитывая, что он удалит все трубы, которые ей поставляются, выберите строку (щелкнув ее заголовок) и нажмите кнопку «Стереть»:

В группе кнопок, связанных с трубопроводами в каждой системе водоснабжения (холодной или горячей воды), найдет кнопку, которая позволяет нам напрямую получить доступ к информации о длинах труб и установленных на них фитингов:

7 Результаты проектирования системы водоснабжения

На этом уровне у нас есть вся информация, необходимая сантехнику для выполнения расчета или проектирования системы водоснабжения.Только удостовериться нужно:

  • Если вы проектируете, , то есть: Если вы хотите определить минимальное давление, необходимое в источнике системы водоснабжения (узел стояка), необходимо включить параметр расчета давления в вышеупомянутом узле (отмечено).
  • Если вы хотите рассчитать сеть , то есть знать, какие реальные давления в узлах и сантехнических устройствах, вы должны указать давление в узле Riser, для которого вы должны отключить опцию Расчет давления этого узла.

Таким образом, остается только нажать на кнопку «Фактическая водная сеть» на панели «Расчет» (вкладка «Проект») и, если проблем с предоставленными данными не обнаружено, будет показано следующее окно с предупреждением:

, с помощью которого мы узнаем, что решение было достигнуто в расчете.

Давайте посмотрим на результаты:

Требуемое давление на источнике системы водоснабжения (узел стояка)

Давления, рассчитанные как на узле, так и на выходе поставляемого приспособления, если применимо, будут представлены в таблице узлов.Мы увидим предупреждающий символ в виде флажка, который сообщает нам, что расчет (т. Е. Давление, рассчитанное для исходного узла) было выполнено в соответствии с минимальным рабочим давлением прикрепленного к нему приспособления (как указано в Приспособлениях). Менеджер):

Просматривая остальное давление на выходе в узлах с подключенной сантехникой (как в сетях холодного, так и горячего водоснабжения), вы увидите, что он удовлетворен тем, что его значение больше указанного в таблице приспособлений водопровода. Сеть (Менеджер приспособлений).На следующем рисунке это сравнение выполнено для кухонной мойки (Ks) и душа (Sh):

Диаметры в отводах труб.

После завершения расчета мы сможем увидеть, что номинальный диаметр был назначен трубам (те, в которых была сохранена опция «Расчет диаметра») , в соответствии с тем, что указано в Менеджере диаметров проекта.

Кроме того, таблицы труб обновлены, чтобы представить результаты каждого из параметров гидравлического расчета.В нашем примере , сохранив все трубы с включенной опцией «Расчет диаметра» , мы получаем следующий результат:

Следует отметить, что наблюдается постоянство уменьшения диаметров по мере удаления от стояка, за единственным исключением, что отображается для труб N3-Gh3 и Sh-Gh3, предупреждающие значки. Чтобы получить подробную информацию об этих предупреждениях, необходимо дважды щелкнуть по ним, чтобы просмотреть сообщение:

В этом случае нам указано, что диаметр подающей трубы приспособления для садового шланга больше, чем диаметр ответвления, питающего его от водопроводной сети , что противоречит общим рекомендациям гидравлического проектирования.

Для устранения этого предупреждения мы можем установить, редактируя указанные трубы, диаметром 19,05 мм , равным диаметру трубы подачи садового шланга. В случае ответвления N3-Gh3:

После внесения изменений мы должны снова нажать кнопку «Рассчитать фактическую сеть водоснабжения», чтобы обновить результаты.

При выполнении вышеупомянутого изменения мы увидим корректировку давления в сети водоснабжения (и других параметров).

Таким образом, не выводя никаких дополнительных сообщений об ошибках или предупреждениях, мы готовы визуализировать оставшиеся результаты расчета.

Таблица размеров приспособлений, расчет вероятного расхода и диаметров

Эта таблица, , которая не редактируется напрямую , является той, которая появляется, когда мы выбираем вкладку «Диаметры» в главном окне сантехника:

Здесь мы увидим, среди других параметров, расчетный диаметр, полученный программой , выбранный номинальный диаметр и скорость потока для внутреннего диаметра, связанного с этим номинальным диаметром.

Когда расчетная скорость потока для выбранного номинального диаметра любой трубы выходит за пределы диапазона 0.6 и 3 м / с, в этой ветке будет отображаться значок предупреждения, чтобы уведомить пользователя об этой ситуации. Этот диапазон, вообще говоря, устанавливается как «рекомендуемый» при проектировании систем водоснабжения в зданиях.

Это случай ответвлений Gh3-N3 и Gh2-Sh, которые имеют скорости ниже 0,60 м / с из-за модификации, которую мы выполняли ранее в Таблицах труб.

Таблица расчета эквивалентных длин труб

Третья вкладка в главном окне сантехника содержит расчет эквивалентных длин в каждой секции трубы , представляющий для каждой секции фитинг, количество, частичную эквивалентную длину и, наконец, общую эквивалентную длину:

Эта таблица, как и предыдущая, не редактируется напрямую, и представляет последние два столбца только в том случае, если выбранный метод для расчета потерь напора (вкладка Конфигурация → панель расчета потерь напора) соответствует Эквивалентной длине.

Что касается гидравлической конструкции, то и все! Всего за несколько кликов мы сделали проект системы водоснабжения с сантехником.

Наконец, давайте посмотрим на список материалов, нажав кнопку «Списки материалов » на вкладке «Результаты» → панель «Материалы»:

Здесь в отдельных группах отображаются сантехника, трубы и фитинги для холодной воды и соответствующие элементы для системы горячего водоснабжения.

Из Таблицы перечня материалов, а также с другими таблицами расчетов и результатов проектирования системы водоснабжения с помощью сантехника можно распечатать, а также экспортировать в Microsoft® Excel, так же, как и с любым другим. другая программа для Windows®.

Коллектор водоснабжения на квартиру. Распределение воды в квартире

Если вы затеяли ремонт в квартире, то одной комнатой вряд ли сможете ограничиться. Ведь новый интерьер комнаты уже не сочетается с интерьером остальных комнат. В связи с этим возникает необходимость в покупке новых обоев, мебели, а также в ремонте пола и потолка в других помещениях. А когда начнется капитальный ремонт, это коснется абсолютно всего: звукоизоляции, отопления и кондиционирования, электропроводки и даже водораспределения в квартире.

Монтаж систем водоснабжения

Водоснабжение — это система технических устройств (арматура, клапаны, фильтры) и труб, обеспечивающих подачу воды в квартиру. Но водопровод будет выполнять свои функции с максимальной эффективностью только тогда, когда он профессионально спроектирован и установлен. Иначе в процессе его эксплуатации отказов не избежать.

Специалисты компании «Водоконтроль», имея большой практический опыт создания проектов систем водоснабжения, спроектируют систему водоснабжения любой сложности как для жилых домов, так и для промышленных или общественных зданий с учетом пожеланий и потребностей каждого клиента.

В то же время необходимо упомянуть, что перед тем, как инженеры приступят к проектированию, им потребуются подсказки от заказчика, например, он должен сообщить, какой тип электропроводки он хочет установить в этом помещении или здании. Этот вопрос не должен вызвать затруднений, ведь выбор нужно делать всего из двух вариантов: коллектор или тройник. Несмотря на то, что проектных схем систем водоснабжения намного больше — все они либо производные от одного из двух вариантов, либо созданы в результате их сочетания.

Сравнение тройников и коллекторов

Схема подключения тройника

Данная схема подключения водопровода в квартире представляет собой последовательное подключение труб от общего стояка к местам водопользования (душ, краны, унитаз, стиральная машина). Сначала снимаются магистральные трубы с горячей и холодной водой, затем из них делают ответвления с помощью тройников.

Выкройка тройник — самый простой и дешевый вариант. Перед проектированием разводки специалист должен дать информацию о цепях тройника и коллектора, а также указать стоимость этих вариантов

.

К преимуществам тройника относятся:

  • низкая стоимость;
  • простота установки;
  • компактность.

Недостатки тройниковой схемы:

  • при одновременном включении двух точек расхода воды возникают перепады давления;
  • не работает блокировка одной точки водопотребления, приходится перекрывать воду во всей квартире;
  • Иногда бывает сложно разместить тройники удобно.

В некоторых случаях нельзя полностью отключить воду при проведении ремонта. Для этого перед сантехникой ставится кран, который при необходимости можно закрыть.

Схема тройника лучше всего подходит для маленькой квартиры, в которой легче координировать поток воды в разных точках. Но такая разводка водопровода в частном доме может доставить ряд неудобств, особенно если ее устанавливают в больших коттеджах. Для них схема подключения коллектора более удобна.

Схема подключения коллектора

— оптимальный вариант для больших домов



В коллекторной схеме разводки водопровода к каждому месту водопотребления подводятся отдельные трубы. При этом в каждую точку водопотребления (душ, раковина на кухне, туалет) вода подается в необходимом объеме, независимо от других. Трубы выходят из строя из коллектора, который устанавливается на входе водопровода в здание. Коллектор — это устройство, имеющее один вход и несколько выходов. Количество выводов подбирается в зависимости от количества точек водопользования. Необходимо учитывать не только краны, но и различную бытовую технику, воду на улице и так далее.

При изучении коллекторной схемы водопровода хорошо видно, что все точки водопользования независимы друг от друга. Это очень удобно как при эксплуатации, так и при ремонтных работах. Коллектор следует устанавливать только после установки редукторов давления и фильтров для очистки воды.

Преимущества схемы подключения коллектора

У этой схемы много преимуществ.

1. Без ущерба для обитателей дома можно, например, отключить воду в душе, при этом можно полностью использовать другие точки водопотребления.

2. Все краны для управления сантехникой расположены в одном месте и легко доступны. Обычно коллектор располагается в санитарном шкафу, либо под него выделяется отдельное помещение.

3. Давление в системе всегда стабильно. Коллекторная проводка защитит вас от перепадов напора воды, гарантируя, что, например, в душе вы не получите ожога от кипятка, если кто-то откроет воду на кухне.

4. Минимизируется риск поломок и упрощается ремонт — ведь от крана до коллектора идет только одна сплошная труба.В частных домах при установке коллектора водопровода трубы могут быть спрятаны даже под стяжкой: целые трубы в ремонте возникают редко.

5. Температура воды во всех местах ее потребления одинакова, даже когда нужно открыть все краны одновременно.

6. Быстрая установка новых смесителей или бытовой техники с использованием воды. И это никак не повлияет на работу других потребителей. Для этого достаточно установить коллектор, имеющий запас в несколько выводов.

Недостатки схемы подключения коллектора

Для устройства коллектора водопровода потребуется большое количество стройматериалов. Две трубы здесь незаменимы. А это, в свою очередь, приведет к значительным материальным затратам. К тому же, чтобы выполнить монтаж водопровода по данной схеме, потребуется много времени.

Кроме того, чтобы разместить коллектор и такое количество труб, нужно много места.Все это невозможно спрятать за шкафом.

Выбор водопровода в зависимости от схемы подключения

Если водопровод в квартире планируется раскладывать по схеме тройника, лучше всего использовать трубы из пластика или полипропилена. Стыки пластиковых труб выполняются с помощью специальной сварки. Полипропиленовые фитинги (детали соединения) имеют резьбовые металлические соединения.

Сегодня полипропиленовые трубы самые доступные на рынке. Они немного весят и прослужат около 30 лет.В качестве герметиков используется сантехническое полотно, ФУМ-лента или паста.

Для монтажа разводки коллекторного типа используются водопроводные трубы из металлопластика. Они предназначены для работы под высоким давлением, хорошо гнутся и режут их обычными прецизионными ножницами. Для их установки используются цанговые фитинги.

Медные трубы не боятся коррозии. Они отличаются прочностью, износостойкостью и обладают уникальными бактерицидными свойствами. Они служат намного дольше любых других — от 50 до 100 лет.Но медные трубы — это элитный вариант — рядовых покупателей отталкивает их дороговизна.

При установке водопровода необходимо не только правильно выбрать трубы и соединения, но также необходимо защитить трубы от внешних неблагоприятных факторов. Абразивное трение, паразитные токи, конденсат, коррозия, механические повреждения и потери тепла — каждый из этих факторов может потребовать ремонта и дополнительных затрат.

Следует обратить внимание на следующий момент! Часто в многоэтажных домах используются смешанные схемы водораспределения: вода поступает в пол из стояка по тройниковой системе, а внутри вода подается потребителям через коллекторную систему. Необходимо учитывать условие п. 11.5. СНиП 2.04.01-85, в котором сказано, что счетчики горячей и холодной воды следует устанавливать в месте, удобном для обслуживания и снятия показаний. В помещении необходимо обеспечить искусственное или естественное освещение, при этом температура воздуха в помещении не должна опускаться ниже 5 ° С.

При этом не лишним будет напомнить, что разводка труб зависит от способа разводки водопровода. Например, если основная магистраль проложена через ванную комнату, а обратный патрубок находится на кухне, то оптимальным вариантом будет соединение раковины и посудомоечной машины методом последовательного подключения, а в ванной спроектировать разводку в зависимости от по количеству потребителей.

Какой способ электромонтажа будет наиболее эффективным в том или ином случае, точно могут узнать только опытные специалисты.

Компания Водоконтроль — качество, проверенное временем

Специалисты компании «Водоконтроль» выполнят разводку труб в кратчайшие сроки, стараясь не нарушить ваш комфорт. При работе наши мастера используют только современное качественное оборудование. Это обеспечивает качественный монтаж. Сотрудники нашей компании — настоящие профессионалы своего дела и мастера своего дела.

Компания «Водоконтроль» известна на рынке сантехнических услуг почти десять лет. В нашем штате работают сантехники с 30-летним опытом работы в этой профессии.

Сантехника — очень ответственное занятие, не прощающее халатности и халатности в работе. В связи с этим мы уделяем особое внимание кадровому вопросу. Все мастера компании «Водоконтроль» имеют стаж сантехнических работ не менее 5 лет.

Людей часто интересует, что такое входной узел (в квартире), каким он должен быть и что в него должно входить.

Получив ключи от своей новой квартиры (в новостройке), вы можете заметить, что узел ввода, скорее всего, сделан плохо — узел ввода сделан из некачественного материала и оборудования. Разработчик не ставит своей целью создание идеального сайта ввода, но ограничивается минимумом для завершения объекта.

Состав узла ввода водопровода в квартиру

Обычный входной узел включает:

  • Запорная арматура;
  • Система защиты от протечек;
  • Фильтр грубой очистки;
  • Счетчик воды;
  • Обратный клапан;
  • Фильтр тонкой очистки;
  • Редуктор давления;
  • В исключительных случаях (при плохом качестве воды) можно поставить магистральный фильтр для воды;
  • Коллектор распределительный;
  • Амортизатор

Запорная арматура в квартире

Система защиты от протечек

Даже самая надежная и современная система водоснабжения включает соединения с прокладками и гибкой подводкой.По статистике страховых компаний, именно эти элементы являются основными причинами протечек в квартире.

Чтобы обезопасить себя, необходимо установить систему защиты от протечек. Система состоит из шарового крана с сервоприводом, модуля управления и датчиков. При попадании воды в датчик система дает команду закрыть кран.

Важно учитывать, что систему защиты от протечек необходимо устанавливать сразу после запорного крана — это поможет минимизировать количество незащищенных подключений.

На рынке представлено большое количество систем защиты, но наша компания рекомендует устанавливать систему Аквасторож. Она хорошо зарекомендовала себя, а компания-производитель предоставляет качественный и своевременный сервис.

Фильтр грубой очистки

Часто качество воды может быть не самого лучшего качества — в воду могут попадать крупные частицы грязи, которые могут повредить другие устройства в системе водоснабжения. Например, некоторые производители водомеров аннулируют свою гарантию, если этот фильтр не установлен перед счетчиком.В зависимости от производителя доступны фильтры грубой очистки с размером ячейки 600, 500, 300 мкм.

Счетчики воды

Неотъемлемой частью вводного узла в квартире является счетчик воды. О типах приборов учета воды и способах их эксплуатации подробно рассказано в других наших статьях, поэтому мы не будем углубляться в этот пункт.

Следует отметить, что в Москве допускается установка только счетчиков воды с импульсным выходом и установочной длиной 80 мм.Рекомендуем пользоваться счетчиками воды ИТЭЛМА.

Клапан обратный

Необходимым элементом узла учета является обратный клапан, который служит для защиты от обратного потока воды в водопроводной сети. Это предотвращает смешивание горячей и холодной воды в стояке (часто они имеют разное давление). Это также предотвращает «перекручивание» счетчика воды при сливе воды из стояка, поэтому многие управляющие компании могут не принять водомерный узел без обратного клапана.

Фильтр тонкой очистки

Если вы хотите, чтобы ваша сантехника прослужила долго, то стоит позаботиться о защите от мелких частиц — для этого используется фильтр тонкой очистки.Эти типы фильтров очищают воду от частиц размером до 100 микрон.

Редуктор давления

Редуктор давления используется для защиты системы от скачков давления. Он позволяет не только «выровнять» давление в стояке, но и не допустить повышения давления в квартире выше выбранного. Резкий скачок давления в системе может привести к разрыву гибкой связи и затоплению соседей.

Магистральные фильтры для воды

Бывают ситуации, когда качество воды очень плохое — в ней есть запахи и всевозможные примеси химических элементов, вредных для здоровья человека.В этих ситуациях используются основные фильтры для воды. Фильтрующие элементы подбираются по результатам лабораторных испытаний воды. При установке основного фильтра желательно предусмотреть байпас (перемычку) — это позволит использовать воду при замене фильтра.

Коллектор распределительный

Коллекторная разводка — самый функциональный и современный вид водопроводной разводки. Использование коллекторной системы помогает уменьшить падение давления при использовании нескольких точек отбора.При необходимости позволяет локально отключить нужного потребителя. Еще одно преимущество такого типа разводки — минимизация количества соединений труб внутри стен и стяжки.

Амортизатор

Компенсатор ударов позволяет «гасить» резкие скачки давления при быстром открытии и закрытии смесителя, включении / включении стиральных и посудомоечных машин, клапанов смыва унитаза.

По статистике страховых компаний, чаще всего подтопления квартир происходят ночью.Это связано с тем, что при небольшом заборе воды из стояка вода в трубах нагревается до комнатной температуры, она расширяется и повышается давление в системе водоснабжения. Этого можно избежать с помощью амортизатора.

Амортизатор обычно устанавливается в конце коллектора. Они бывают мембранного и пружинного типа.

Правильная установка входного узла избавит вас от лишних затрат и проблем. Монтаж блока ввода — непростая задача и лучше доверить эту работу квалифицированным специалистам.В нашей компании «Сантехник Степаныч» работают опытные и квалифицированные специалисты.

Многие владельцы квартир предпочитают обустраивать собственный водопровод. Это значительно снижает финансовые затраты, но, что более важно, в этом случае можно организовать систему водоснабжения в соответствии с собственными требованиями.

Способы прокладки водопровода

Разводка воды в квартире своими руками предполагает прокладку труб двумя способами:

Закрытый способ очень трудоемок, но позволяет сэкономить свободное место.Это очень актуально, например, для небольших ванных комнат. При этом следует помнить, что все штекерные соединения необходимо прокладывать открытым способом.

Основным недостатком закрытого метода является:

  • Невозможность проведения профилактического осмотра труб с целью проверки их состояния;
  • Вскрытие стен при протечке, а значит, обязательный последующий ремонт.

Преимущества открытого метода:

  • Низкая трудоемкость, обеспечивающая высокую скорость монтажа;
  • Возможности своевременного обнаружения утечек;
  • Легкий ремонт труб в любом месте;
  • Возможности улучшения системы в процессе эксплуатации.


Выбор труб для установки водопровода

Для самостоятельного монтажа водопровода в квартире рекомендуется использовать металлопластиковые или пластиковые трубы. Следует отказаться от использования стальных и медных труб, так как они требуют профессионального подхода к резке, сварке, гибке и нарезанию резьбы.

Пластиковые трубы просты в установке и долговечны, но следует помнить, что их нельзя использовать при закрытом методе прокладки.Пластиковые трубы идеально подходят для организации водоснабжения в квартире. Во время эксплуатации на стенках пластиковых труб не образуются отложения, а низкая теплопроводность материала позволяет использовать этот тип труб в системах горячего водоснабжения (см. Полипропиленовые трубы — Размеры).


Среди множества видов пластиковых труб полипропиленовые трубы оптимальны по цене и качеству. Их, как правило, соединяют встык с помощью специального аппарата, научиться работать с которым не очень сложно.

Выбор схемы подключения

Подготовительный этап — составить схему подключения водопровода. Возможны два варианта монтажа:

  1. Тройник предполагает последовательное подключение всех потребителей. То есть заводят трубу от входящей магистрали и на нее устанавливают тройники для подключения конкретной сантехники или бытовых приборов.
  2. Коллекторная разводка водопроводных труб предполагает использование коллектора, к которому потребители подключаются через шаровые краны.Такой способ позволяет легко отремонтировать определенный участок водопровода, не перекрывая подачу воды. Кроме того, при такой схеме есть возможность равномерно распределять давление между потребителями. Стоимость системы водоснабжения на основе коллекторной разводки высока и для размещения труб требуется достаточно большое пространство.

Схема подключения обязательно нарисована на бумаге и в ней предусмотрены самые мелкие нюансы, а именно:

  • Размер помещения;
  • Оптимальный диаметр трубы;
  • Размеры сантехники и место их установки;
  • Размещение труб и их точная длина;
  • Места установки счетчиков и фильтров;
  • Места загибов и поворотов труб;
  • Кол-во штуцеров.

Важно! Все работы проводить только после отключения подачи воды с центральной магистрали.

См. Пример такой схемы в следующем разделе.

Последовательность операций при разводке водопровода с коллекторным типом своими руками следующая:

  • На стояке установлены аварийные краны;
  • Устанавливаются фильтры и счетчики;
  • Монтаж коллектора и шаровых кранов на выходах;
  • Сантехника подключена;
  • Проверяет работоспособность системы водоснабжения.

При получении новой квартиры или когда возникла необходимость замены старого водопровода, провести все работы своими руками вполне реально. При этом можно получить не только значительную экономию средств, но и более качественно выполнить монтаж системы водоснабжения.

Пошаговая инструкция по разводке водопровода

Разводка воды в квартире своими руками всегда начинается с составления подробной схемы водопровода на бумаге.В нем должны быть предусмотрены мельчайшие нюансы, так как он станет основой не только для работы, но и для приобретения нужного количества материалов.

Внимание! Схема должна быть выполнена с минимальным количеством стыков, стыков и изгибов — это значительно повысит ее эксплуатационную надежность.

Если позволяет место, оптимальным вариантом будет коллекторная разводка водопроводных труб, пример которой представлен на рисунке ниже.


Указанные позиции обозначают следующие элементы:

  • 1,2,3 — краны шаровые на входе в стиральную машину, смеситель для раковины и ванны;
  • 4,5 — коллекторы холодной и горячей воды;
  • 6 — клапаны обратные;
  • 7.8 — счетчики горячей и холодной воды;
  • 9 — редукторы для нормализации давления;
  • 10 — фильтры грубой очистки.
  • 11 — краны аварийные.
  • 12 — стояки холодной и горячей воды.

Наиболее приемлемый вариант организации водопровода своими руками — использование пластиковых труб. Они просты в установке и могут использоваться долгое время. Оптимальный диаметр трубы выбирается в соответствии с общей длиной трубы, чтобы обеспечить необходимое давление. Для этого можно использовать специальные таблицы, которые можно найти в Интернете или проконсультироваться у специалистов.

Внимание! Если разводка водопровода проводится в старом доме, то следует обратить внимание на состояние основного стояка. Возможно, в первую очередь потребуется его замена, и проводить это мероприятие должны только специалисты.

Установка шаровых кранов

Установка аварийных шаровых кранов на входе магистральных стояков и установка фильтров.Краны на входе в водопровод переназначаются на быстрое отключение подачи воды при обнаружении утечки.


Перед установкой необходимо перекрыть воду. Рекомендуется использовать шаровые краны, работающие при давлении до 60 атмосфер и температуре до + 150 ° С. К установленным шаровым кранам подключаются фильтры грубой очистки.

Установка счетчиков горячей и холодной воды

Как правило, в комплект счетчика входят накидные гайки, которые позволяют при необходимости отключать счетчик, не нарушая целостности системы.


Важно! Устанавливая счетчик самостоятельно, необходимо обращать внимание на стрелки направления, нанесенные производителем на устройство. Они указывают направление движения воды.

Помните! После запуска системы установленные устройства необходимо поставить на учет в водопроводной организации.

Установка редукторов в водопровод, что предотвратит повреждение трубопроводов при падении давления. Эти устройства необходимо устанавливать, если давление воды в стояке значительно превышает пропускную способность сантехнических устройств.Хорошо, если при избыточном давлении лишняя вода будет стекать в канализацию, поэтому при необходимости следует предусмотреть специальный слив.


Основные правила установки коробки передач:

  • Манометр регулятора давления следует устанавливать вертикально;
  • При установке необходимо предусмотреть запорную арматуру;
  • Необходимо учитывать направление воды в соответствии с указанной стрелкой на корпусе устройства.

Коллекторная установка

Обычно эти устройства оснащены максимум четырьмя контактами.Поэтому для подключения большего количества потребителей необходимо установить несколько коллекторов.


Важно! На вводах всех потребителей следует установить шаровые краны для отключения конкретных устройств при аварии.

Монтаж водопровода

Приступать к эксплуатации самостоятельно монтируемой системы водоснабжения можно только после осмотра, который лучше проводить с помощником. Это быстро отключит подачу воды при обнаружении утечки из-за плохой сборки.

Водоснабжение — одно из важнейших коммуникаций в доме, так как от него зависит комфорт проживания. Поэтому очень важно правильно его развести, ведь вода должна быть на кухне, в ванной и туалете. Именно поэтому многих интересует вопрос, как правильно сделать разводку воды в квартире. Несмотря на то, что задача эта непростая, так как требует наличия определенных знаний и навыков, с ней справится каждый.Главное — следовать инструкции и соблюдать технику безопасности.

Виды разводки: какую выбрать, отзывы

Прежде чем разбираться, как делается правильная разводка воды в квартире, необходимо разобраться, какие ее виды существуют. Выбор подходящей планировки очень важен, особенно в малогабаритных квартирах, где каждый метр свободного пространства просто на вес золота. Разводка бывает двух типов — скрытая и открытая. Первый вариант больше подходит для малогабаритных квартир, а второй можно использовать в частных домах.Чтобы понять, какой тип лучше всего подходит для вашего дома, необходимо понимать все преимущества и недостатки каждого из них.

Кроме того, о каждом виде проводки есть как положительные, так и отрицательные отзывы, прочитав которые вы сможете сделать для себя правильный выбор.

Скрытая проводка: достоинства и недостатки

Скрытая разводка воды в квартире является одним из самых популярных способов прокладки коммуникаций и имеет определенные достоинства и недостатки, которые следует учитывать при проведении водоснабжения в доме или квартире.

Преимущества

Среди основных преимуществ скрытой системы водоснабжения можно выделить следующие:

  • более привлекательный внешний вид, так как трубы не видны и не портят эстетику интерьера;
  • отсутствие труб в комнате позволяет легко перемещать и расставлять мебель так, как душе угодно;
  • В случае пожара пожар не повредит трубы и затраты на ремонт будут минимальными.

Все эти преимущества позволяют реализовать в доме любой дизайн-проект и сделать интерьер более привлекательным.

недостатки


Несмотря на вышеперечисленные достоинства, скрытая разводка воды в квартире имеет свои недостатки, которых, к сожалению, больше:

  • ограниченный выбор материалов, так как для такого типа проводки требуются специальные элементы;
  • большие временные, финансовые и трудовые затраты на измельчение стен и укладку труб;
  • установка трубопровода требует полного снятия отделки и облицовки со стен;
  • скрытая разводка холодной воды в квартире не позволяет своевременно обнаруживать протечки труб;
  • невозможность проверки связи и проведения профилактических мероприятий;
  • высокая вероятность повреждения труб при сверлении отверстий в стене.

Таким образом, список недостатков довольно внушительный, поэтому следует хорошо подумать, прежде чем проводить скрытый водопровод в квартире.

Открытая проводка: плюсы и минусы

Альтернативой скрытой является открытая разводка горячей и холодной воды в квартире. Это требует меньше времени и финансовых затрат, а также намного проще в реализации. Тем не менее, у него есть свои плюсы и минусы, о которых мы поговорим позже.

плюсы


Среди основных преимуществ открытой воды можно выделить:

  • для коммуникаций можно использовать абсолютно любые трубы;
  • очень простой процесс монтажа, так как не нужно рыть стены;
  • или
  • выполнить демонтаж намного проще, чем при закрытой проводке;
  • в случае негерметичности труб можно сразу обнаружить проблему и решить ее;
  • своевременное выполнение профилактических работ.

Таким образом, данный вид разводки имеет наибольшее количество преимуществ, поэтому большинство людей выбирают именно его.

Минусы

Открытая разводка воды в квартире, по сравнению с закрытой, имеет значительно меньшее количество недостатков, среди которых:

  • трубы находятся на виду, а значит портят эстетичный вид жилья;
  • значительное уменьшение полезной площади в комнате;
  • В случае использования пластиковых труб велика вероятность повреждения водопровода в случае пожара.

Если эстетика для вас не на первом месте и в доме есть свободное место, то не исключено, что эти недостатки окажутся для вас несущественными.

Конструкция разводки труб


Если вы определились с типом водопровода, то на следующем этапе вам потребуется схема водораспределения в квартире. К его созданию нужно подойти очень ответственно, так как от того, насколько правильно будет спроектирован водопровод, зависит удобство и комфорт жилья.Согласитесь, будет не очень приятно, если вы примете душ и вместо воды комфортной температуры потечет кипяток.

Существуют две основные схемы — последовательная и коллекторная цепи, а также комбинированные, сочетающие элементы обоих вариантов.

Серийный — это схема водоснабжения, в которой все точки подключаются в определенной последовательности. От общей магистрали отходит труба, одновременно снабжая водой большое количество людей. Основным недостатком такой схемы является то, что при одновременном использовании воды сразу несколькими потребителями, у первых будет наибольшее давление и хорошее давление, а у вторых — намного хуже.

Коллекторная разводка воды в квартире проложена по другому принципу. Вода подается из магистрали в коллектор, а уже оттуда по отдельным трубам подается потребителям. Такая схема имеет существенное преимущество, так как у каждого потребителя свой кран, позволяющий перекрыть подачу воды на ремонт и обслуживание. К тому же напор воды в каждом доме или квартире будет одинаковым. Главный недостаток коллекторной разводки — дороговизна, так как для ее выполнения требуется больше материалов и элементов.

Какие трубы лучше всего подходят для проточной воды?


Сегодня в строительных магазинах можно найти множество видов труб, среди которых:

  1. Сталь: обладают высокой прочностью и долговечностью, поэтому прослужат несколько лет. Однако при выборе этих труб необходимо учитывать тот факт, что в процессе эксплуатации трубы будут постепенно забиваться, что значительно снижает качество воды. Кроме того, с установкой стальных труб придется существенно повозиться, ведь для их укладки необходима очень точная нарезка резьбы.
  2. Трубы из нержавеющей стали: они самого высокого качества, так как не окисляются в процессе эксплуатации, но такие трубы могут позволить себе далеко не все из-за их непомерной цены.
  3. Медные трубы: универсальные, так как медь обладает отличными характеристиками, высокой прочностью и отличной коррозионной стойкостью. К тому же срок службы медных труб составляет 70 лет, но стоимость их находится на приемлемом уровне.
  4. Металлопластиковые трубы: самый распространенный вид труб с невысокой ценой, простотой монтажа, отличной устойчивостью к коррозии и образованию в трубах различных бактерий и вредных микроорганизмов.Однако они не подходят для использования при очень высоких температурах, превышающих 90 градусов.
  5. Полиэтиленовые трубы: очень распространенный вид, отличающийся хорошей прочностью, простотой монтажа и невысокой стоимостью. Однако из-за плохой устойчивости к повышенным температурам их можно использовать исключительно для подачи холодной воды, поэтому для проводов связи в частных домах и квартирах практически не используются.
  6. Трубы из полипропилена: идеально подходят для осуществления скрытой разводки воды в квартире.Они обладают высокой прочностью и не подвержены коррозии, а значит, не влияют на качество воды. Срок службы около 50 лет.


Выбирая трубы для прокладки водопровода, необходимо учитывать схему и тип разводки, а также свои финансовые возможности. Лучшим вариантом станут металлопластиковые трубы, так как они прочные и недорогие.

Обвязка своими руками

После того, как вы определитесь со всеми нюансами будущего водопровода, можно приступать к составлению схемы подключения.При этом следует учитывать тип разводки, диаметр труб, точную длину водопровода, способ монтажа и расположение изгибов. Если у вас нет такого опыта, то лучше обратиться за помощью к профессионалам.

Когда схема выполнена, можно приступать к закупке всех необходимых материалов. При этом к рассчитанной сумме следует прибавить 10 процентов, так как, как показывает практика, покупать надо всегда.

Если вы планируете проводить водоснабжение в старом помещении, в котором уже есть коммуникации, то в первую очередь необходимо демонтировать старые трубы.Для этого потребуется перекрыть подачу воды в дом или квартиру. Далее можно приступать к укладке труб. Стоит отметить, что на вопрос, как сделать разводку воды в квартире, мы ответим на примере прокладки пластиковых труб. Все работы выполняются в следующей последовательности:

  1. Выполняем резку труб необходимой длины.
  2. Снимаем защитную фаску с труб.
  3. На трубу надевается гайка и устанавливается кольцо.
  4. Стыки труб фиксируются обжимными фитингами.

Когда все работы завершены и водопровод в квартире готов, вся система проверяется на герметичность с помощью специального устройства, использующего высокое давление воздуха. В целях профилактики все фитинги необходимо подтягивать каждый год, чтобы они не расшатывались и не начинали пропускать воду.


Как оказалось, сделать разводку воды в квартире своими руками несложно.В процессе работы нужно просто придерживаться инструкции, иметь необходимые материалы, а также желание сделать надежную и долговечную электропроводку.

Обеспечение комфортного проживания в квартире возможно только при тщательной планировке всех соответствующих систем. В первую очередь, это электроснабжение, газовые коммуникации и водоснабжение. Именно о разводке воды в квартире и пойдет речь.

Виды водопроводов

Все монтажные работы необходимо проводить после составления схемы подключения и расчета материалов.Это сэкономит много времени и снизит материальные затраты. По внешнему виду различают два варианта разводки: открытый и закрытый.

При закрытом способе устройства водопроводных труб при прокладке магистралей применяют штробы — траншеи, выдолбленные в стене. Именно в них устанавливаются все трубы. Этот способ считается наиболее затратным, но с точки зрения дизайна предпочтительнее. Снаружи никаких следов водопровода или неэстетичных соединений. С другой стороны, возможная протечка системы требует сложных манипуляций, и после ее устранения необходимо восстановить целостность стен.

Открытый метод в этом отношении намного практичнее, потому что есть доступ к любой части системы без лишних усилий. К недостаткам метода можно отнести неэстетичный внешний вид элементов водопровода, а также уменьшение полезной площади, что не всегда уместно для небольших помещений.

Открытый или закрытый способ установки водопроводных труб — это решайте сами, обращая внимание на следующие факты:

  • Скрытый водопровод не занимает слишком много места, эстетичен и считается профессиональным исполнением. сантехника.
  • Для небольших ванных комнат и туалетов закрытый способ установки водопровода будет единственно правильным решением ().
  • Регулярные осмотры системы легче проводить при использовании метода установки на открытой трубе.
  • В случае пожара есть вероятность, что коммуникации останутся нетронутыми, что означает снижение затрат на восстановление.
  • Новичкам лучше использовать открытый метод установки, так как можно быстро установить и исправить проблемы.
  • Для устройства открытого водопровода ассортимент применяемых материалов шире.
  • Утечки в системе легче обнаружить и точно устранить с открытым вариантом водоснабжения.
  • Открытая система водоснабжения дает возможность пополнить систему новыми потребителями.
Выбор предпочтительного варианта должен соответствовать каждому индивидуальному случаю. Если вы планируете все делать самостоятельно, но навыки такой работы минимальны, лучше выбрать открытый метод. Небольшие системы с минимальным количеством потребителей могут выполняться закрытым или комбинированным способом, в зависимости от ситуации.

Полезный совет: чтобы скрыть некрасивые трубы и крепеж, можно использовать фальшпанели из подходящего материала. Этот способ можно назвать оптимальным, поскольку он собрал в себе все достоинства обоих вариантов.


Подобрать подходящий вид «маскировки» можно под общий дизайн ванной комнаты. Обычно используются традиционные для таких помещений материалы: керамическая плитка, влагостойкий гипсокартон и пластиковые панели.


Схемы разводки воды в квартире

Кроме способа установки труб () очень важно заранее определиться с предпочтительным вариантом подключения всех потребителей.Выхода будет два: серийный и коллекторное трубное разведение. У обоих методов есть свои достоинства и недостатки, поэтому все нюансы желательно продумать заранее.

Второе название этого метода — тройник, потому что тройники используются для подачи питания на всех потребителей. Именно благодаря этим элементам от основной трубы — стояка отходят все основные магистрали.



Монтаж тройника требует минимального количества материалов и не отличается сложностью работы.Для новичков это лучший вариант, так как подходящую схему можно сделать самостоятельно. Однако у такого типа соединения есть ряд недостатков:
  • Множество крепежных элементов, что увеличивает риск протечек и затрудняет их обнаружение.
  • Одновременное включение нескольких точек потребления создает недостаточное давление в системе, поэтому самая дальняя точка будет с низким давлением.
  • Ремонтные работы требуют полного отключения воды, что не всегда удобно.
Выбор тройниковой системы подключения — оптимальное решение для малогабаритных квартир, где перепады давления не играют существенной роли. Если схема тройника соответствует замкнутому типу коммуникаций, нужно продумать точки доступа к каждому тройнику. Это позволит проводить профилактическое обслуживание и ремонт без дополнительных затрат и сложностей.

Коллекторная разводка построена по принципу параллельного включения. Это обеспечивает необходимое расстояние от основного источника — стояка.При использовании отдельно проводимых труб каждый источник проводки имеет свою собственную проводку. Конечно, при таком подключении потребность в материалах сильно возрастает, но и у этого способа есть свои плюсы:

  • Постоянное давление в системе.
  • Устранение протечек происходит с частичным отключением воды.
  • Диагностика и предотвращение утечек проще, чем при последовательном подключении.
  • Относительно небольшое количество креплений, что обеспечивает большую надежность системы.



Однако метод не лишен недостатков.Вместе с вышеупомянутым увеличением материалоемкости такое соединение требует более квалифицированной работы. Сама по себе трубная разводка будет проблематичной, а привлечение специалиста увеличит бюджет ремонта.

Инструкция по самостоятельной разводке водопроводных труб (видео)

Сделать прокладку труб водопровода в волне можно своими руками:
  1. Нарисуйте схему разводки на бумаге . На нем должны быть указаны реальные размеры и все используемые точки водопотребления.
  2. Выбираем лучший вариант прокладки труб . Вы можете использовать комбинацию методов открытой и закрытой проводки.
  3. Соблюдайте основные правила . Электромонтаж должен выполняться с учетом таких требований: трубы не пересекаются и располагаются максимально близко друг к другу. В этом случае желательно выбрать максимально простую схему, без лишних соединений и застежек.
  4. Установить впускные клапаны (шаровые краны) .Их устанавливают непосредственно к источникам горячей и холодной воды в квартиру. Это поможет перекрыть воду при необходимости ремонтных работ, подключения и замены отдельных элементов системы. И учись.
  5. Отвести отдельный водопровод . Он выполняется при необходимости и предназначен для употребления в пищу человеком. На этом сегменте необходимо монтировать фильтры глубокой очистки.
  6. Установить счетчики ( ) .Их тоже монтируют первыми. После них устанавливаются редукторы давления, обеспечивающие контроль напора воды к используемым приборам.
  7. Установка остальных элементов системы .
Направление укладки труб можно выбрать как от основного стояка, так и от каждого устройства. Вместе с установкой водораспределения также необходимо выполнить отводы канализации.

На видео показана обвязка водопровода и конечный результат таких работ.Например, в новостройке используется трубная разводка. Выбранный тип разводки — коллекторная цепь. Помимо разводки труб потребителям, мастер описывает, как установить и замаскировать водопровод. Такая видео-инструкция обязательно пригодится новичкам в слесарном деле, а несколько советов профессионала помогут избежать ошибок и потерь времени при выполнении самодельных работ:


Монтаж водопровода квартиры — важнейшая часть обустройства нового жилья. . Грамотно выполненная разводка обеспечит комфортное использование и надежность системы.Правильно провести монтажные работы помогут описанные выше способы монтажа и инструкция по самостоятельной установке водопроводных труб.

Более миллиона жителей Техаса испытывают нехватку питьевой воды после зимнего шторма

Подпишитесь на наш ежедневный информационный бюллетень The Brief, который держит читателей в курсе самых важных новостей Техаса.

Более 1,4 миллиона техасцев по-прежнему сталкивались с перебоями в водоснабжении в среду днем, более чем через неделю после того, как зимние штормы в Техасе нанесли ущерб электросети и водоснабжению штата.

Более 20 000 человек полностью лишились водопровода в среду днем ​​из-за разрывов водопроводных сетей, механических неисправностей, замерзших или разорванных водопроводов или других проблем, сообщил представитель Техасской комиссии по качеству окружающей среды.

По оценкам экспертов, ущерб от шторма будет стоить миллиарды долларов. Тысячи техасцев столкнулись с повреждениями в результате прорыва труб, в результате которых были затоплены дома и многие остались без воды. Эта проблема может быть особенно острой для жителей квартир, которые живут в многоквартирных домах, где бывает труднее найти проблемные места.

С тех пор, как в пятницу 14,9 миллиона техасцев столкнулись с перебоями в водоснабжении, ситуация с водоснабжением в штате неуклонно улучшалась. С тех пор было отменено более 1100 уведомлений о кипении воды, выпущенных после урагана, в том числе в Хьюстоне, Остине, Арлингтоне, Форт-Уэрте, Сан-Антонио, Корпус-Кристи и Галвестоне.

По словам исполнительного директора TCEQ Тоби Бейкера, системы

с меньшей клиентской базой составляют большую часть тех, у которых проблемы не решены.Приблизительно 600 сообществ с населением менее 500 находятся под предупреждением о закипании воды. Еще около 360 человек с населением от 501 до 3300 также советуют своим жителям кипятить воду перед употреблением.

«Мы как бы видели разные вещи по всей карте, от замороженных подземных труб до замороженных химических линий и заканчивая отключением электроэнергии», — сказал Бейкер. По его словам, на предприятиях меньшего размера не требуются резервные генераторы, что также могло способствовать возникновению первоначальных проблем.

«Я думаю, мы продолжим видеть, как цифры падают», — добавил он.«В какой-то момент мы выйдем на плато, но мы еще не достигли этого».

Техасская квартирная ассоциация заявила, что холодная погода повредила водопроводные системы в зданиях по всему штату, но точное количество квартир, которые все еще пострадали, неясно.

«Мы еще не видели какой-либо всеобъемлющей оценки ущерба, но мы знаем, что многие из наших членов, как и все остальные, пострадали от взрыва труб и устранения других последствий перебоев с электричеством и морозной погоды, — сказал Дэвид Минц, вице-президент жилищного товарищества по делам правительства.«Самая большая проблема сейчас — это просто люди, которые изо всех сил стараются вернуть недвижимость в рабочее состояние и пытаются удовлетворить потребности своих жителей».

Некоторым жильцам квартир, таким как педагог из Далласа Тамара Триббл, пришлось самостоятельно искать решения во время шторма. 16 февраля в 16:45 администрация ее дома отправила ей и другим жильцам электронное письмо с предупреждением о том, что они отключат воду менее чем за час. Температура тогда была 18 градусов.

«Они сказали нам наполнить ванны, потому что собирались разрезать воду», — сказал Триббл по телефону во вторник. «Но я не видел это письмо до 21:00».

Два мусорных бака с водой находятся в ванне в квартире Уитакера Брэнда в Остине в среду. Кредит: Эван Л’Рой / The Texas Tribune

К тому времени тоже пропало электричество.Холодная, без электричества и воды, Триббл и ее соседка по комнате, которая не работает, были вынуждены уехать в отель, где они заплатили 200 долларов за две ночи.

Другое сообщение из здания позже сообщило им, что некоторые из труб в здании лопнули. Утром 19 февраля они получили электронное письмо, в котором говорилось, что вода восстанавливается, и они вернулись, чтобы избежать дорогостоящего счета за гостиницу.

«Я выписался из отеля. Я потерял всю еду. Я педагог, у меня ограниченный бюджет, — сказал Триббл.И, что еще хуже, в ее квартире еще не было воды.

В течение следующих нескольких дней ей приходилось мыться тряпкой и ведром. Напряженная, уставшая и беспокоящаяся о том, как прибраться в своем доме, Триббл сказала, что она разозлилась и встревожилась. Она оставляла телевизор включенным, когда спала — чего никогда не делает — просто чтобы знать, не потеряет ли она снова питание. Она сказала, что тот, кто несет ответственность за отключение электричества и воды, должен нести ответственность.

«Должен быть коллективный иск.Меня не волнует, получу ли я два пенни. Они должны заплатить за ущерб, они должны заплатить за гибель людей », — сказала она.

Минц сказал, что управляющие многоквартирными домами сталкиваются с множеством проблем, пытаясь привести свои дома в нормальное состояние. Помимо поиска востребованных сантехников и расходных материалов, им необходимо координировать свои действия с коммунальными предприятиями или городскими агентствами.

«Попытка сделать ремонт в многоквартирном доме может оказаться более сложной задачей; поскольку вы имеете дело со зданиями, которые могут быть многоэтажными, у вас может быть много зданий на участке », — сказал Минц.

«Если вода поступает через чей-то потолок, это может быть блок над ними, но это могут быть блоки по соседству или она может быть закопана где-то внутри стен. Тебе просто нужно пройти через многое ».

Брэд Казебьер, владелец компании Radiant Plumbing из Остина, повторил сложность многоквартирных домов. Он сказал, что в односемейных домах есть индивидуальные водяные клапаны, и проблемы часто связаны с конкретным блоком. С многоквартирными домами дело обстоит иначе.

«Вы попадаете в квартиру, и чаще всего там есть один клапан, который обслуживает все сообщество», — сказал Казебир. «И поэтому, если одна труба прорвется, вся система отключится, и это обернется огромной трагедией, потому что так много людей потенциально пострадали от одной сломанной трубы».

Джек Консидайн, 26-летний житель квартиры в центре Остина, сказал, что он понимает исключительные обстоятельства, с которыми сталкиваются управляющие зданиями в Техасе.Но он хочет, чтобы общение было лучше. Он сказал, что ему повезло по сравнению с другими людьми: во время шторма он никогда не терял силы.

Джек Консидайн несет ведро с водой, собранной из неиспользуемого бассейна, в свою квартиру в Остине в среду. Он использует эту воду, чтобы смыть воду в туалете. Кредит: Эван Л’Рой / The Texas Tribune

«А потом в среду, когда дела пошли на убыль, у группы моих соседей лопнули трубки», — сказал Консидайн во вторник.В тот день он получил электронное письмо от руководства с просьбой к жителям приготовиться к тому, чтобы не пить воду в течение 48 часов. «У нас почти семь дней, и у нас нет четких сроков».

Консидайн сказал, что он и его сосед по комнате набирали воду из желобов, чтобы смыть воду в туалете, и им пришлось попросить друзей воспользоваться их душем. Иногда они мылись водой из бутылок. По состоянию на вечер среды у них снова была вода, но не с обычным давлением, которое было до урагана.

«Было бы неплохо, если бы здесь были люди [из руководства], проверяющие, все ли в порядке, может быть, предлагающие воду. Сейчас это похоже на отсутствие беспокойства », — сказал он.

Минц отметил, что многие менеджеры и владельцы квартир могут испытывать те же проблемы из-за недостатка информации или ясности в отношении того, когда они могут получить сантехников или расходные материалы для решения проблем.

«У них нет ответов на все вопросы о том, что происходит, поэтому они сталкиваются с теми же проблемами, что и люди, пытающиеся отремонтировать свои дома или свой бизнес», — сказал Минц.«Они могут знать, что им нужно вызвать сантехника на участок, или они договорились с водопроводчиком, чтобы добраться до участка, и они работают, но могут не знать, сколько времени потребуется, чтобы починить его. . И они не могут предоставить очень хорошую информацию только потому, что у них ее нет ».

Considine также не получил никакой информации о снижении арендной платы или компенсации. Кодекс собственности Техаса допускает снижение арендной платы в этих случаях, но, по словам юристов по жилищным вопросам, его трудно применить, потому что он требует судебного разбирательства и потому, что многие арендаторы квартир не допускают такого подхода к арендаторам бара.

Первый: трубы лежат в траншее внутри жилого комплекса в Остине 24 февраля 2021 года. И последнее: неиспользуемый бассейн за жилым комплексом.

«Закон очень сильно наклонен в пользу домовладельцев в этом районе, и не было никаких улучшений в законодательстве, несмотря на трагедию урагана Харви», — сказал Нельсон Мок, поверенный юридической помощи Texas Rio Grande Legal Aid, в электронном письме.

Кодекс собственности Техаса устанавливает правила проведения ремонта, но арендаторы должны своевременно получать арендную плату.Компания Texas Rio Grande Legal Aid создала документ с часто задаваемыми вопросами, чтобы арендаторы могли понять этот процесс.

Арендаторы в округах в пределах федеральной зоны объявления стихийных бедствий также могут получить помощь от Федерального управления по чрезвычайным ситуациям.

Арендаторы со страховкой арендатора могут получить дополнительную помощь. Страховой совет Техаса рекомендует арендаторам с такими полисами уточнять детали своих планов. Эти полисы часто могут покрывать ущерб личному имуществу и другие расходы.

«При подаче иска очень важно спросить своего агента / страховую компанию или оценщика, что конкретно покрывается вашим полисом и какова ваша франшиза», — сказала Камилла Гарсия, директор по связям с общественностью и связям с общественностью организации, по электронной почте. «Таким образом, клиент может принимать более обоснованные решения в отношении своей претензии».

Техасцам в небольших населенных пунктах, сталкивающихся с перебоями в подаче воды или перебоями в водоснабжении, Бейкер из TCEQ рекомендует обращаться к местным поставщикам услуг с вопросами или проблемами.Они могут ответить на вопросы и установить график. Но он сказал связаться с TCEQ, если у них есть претензии к поставщику.

Комиссия обращается к системам в небольших сообществах и пытается связать их с ресурсами, будь то поддержка государства или направление их в лаборатории, которые могут проводить тесты на бактерии в их воде, сказал Бейкер.

Хотя Триббл сказала, что ее страховка покроет расходы на испорченную еду, она не уверена, получит ли она возмещение за отель.Но, по крайней мере, во вторник вечером она получила хорошие новости. Около 21:00. она подошла к одному из своих кранов и включила его, чтобы наконец найти проточную воду.

«Мне никто не сказал, что у меня есть вода. Он вышел, и я [типа] «О боже мой, он работает!» — сказала она. После недели без воды в своей квартире она приняла горячий душ. «Это было такое приятное чувство».

Дункан Агнью внес свой вклад в этот отчет.

Раскрытие информации: Страховой совет Техаса и Техасская квартирная ассоциация оказывали финансовую поддержку The Texas Tribune, некоммерческой, беспартийной новостной организации, которая частично финансируется за счет пожертвований членов, фондов и корпоративных спонсоров.Финансовые спонсоры не играют никакой роли в журналистике Tribune. Здесь вы найдете их полный список.

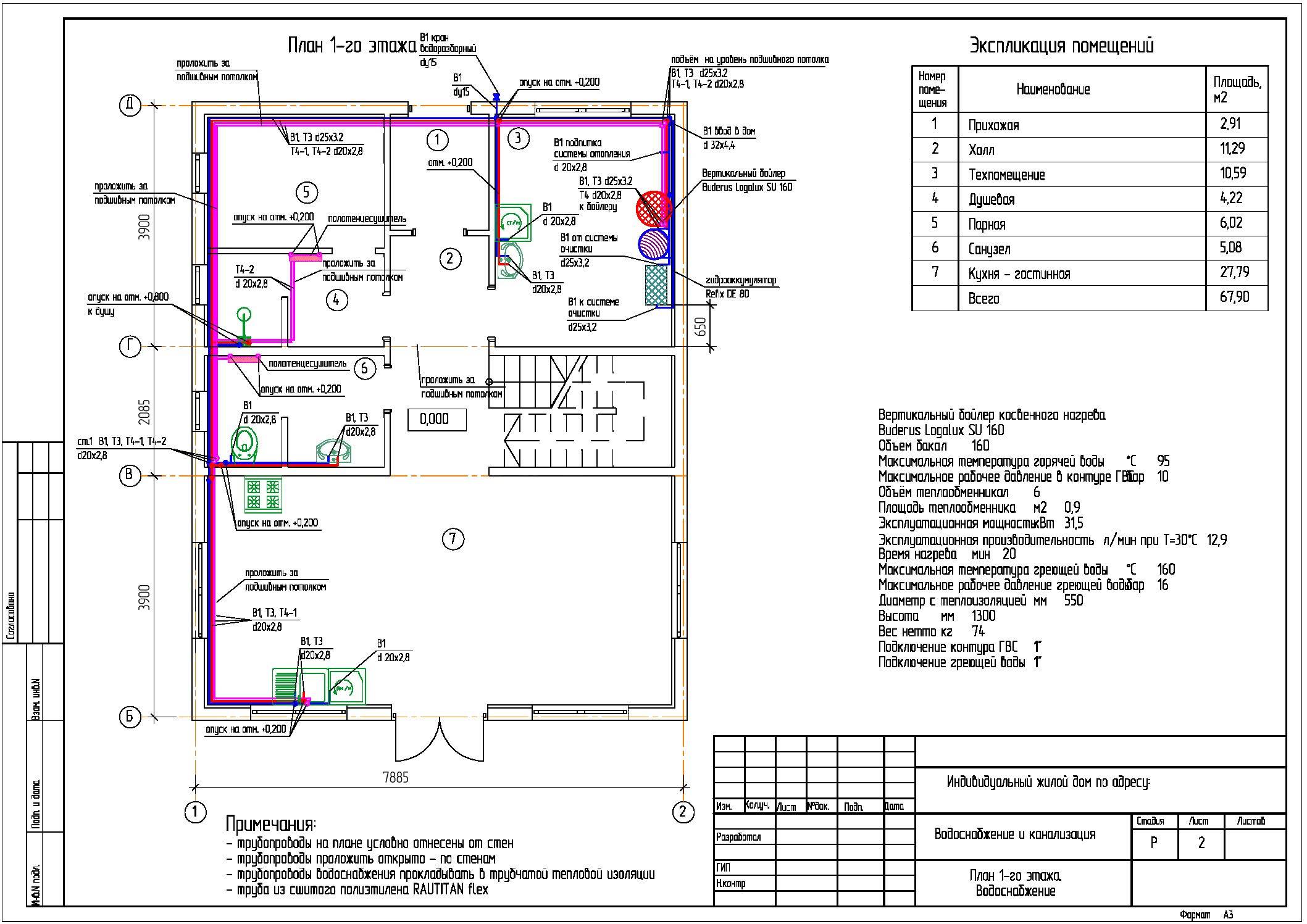

План сантехники квартиры | План квартиры | Планы этажей

На данном образце планировки квартиры представлена ​​расстановка мебели, кухонного оборудования и сантехники.
«Квартира (на американском английском) или квартира на британском английском — это отдельная жилищная единица (тип жилой недвижимости), которая занимает только часть здания.Такое здание можно назвать многоквартирным домом, многоквартирным домом (на американском английском), многоквартирным домом, многоквартирным домом, высотным зданием или, иногда, многоквартирным домом (на британском английском языке), особенно если оно состоит из множества квартир, сдаваемых в аренду. В Шотландии его часто называют многоквартирным домом, что в других местах имеет уничижительный оттенок. Квартиры могут принадлежать собственнику / арендатору на правах аренды или сдаваться арендаторам (два типа владения жильем).
Квартиры можно разделить на несколько типов.В Северной Америке типичными терминами являются студия, эффективная квартира или холостяцкая квартира (в Великобритании). Все это, как правило, самые маленькие квартиры с самой дешевой арендной платой в данном районе. Такая квартира обычно состоит из большой комнаты, в которой совмещены гостиная, столовая и спальня. Обычно в этой центральной комнате есть кухня, но ванная комната — это отдельная комната меньшего размера.
Переход от холостяков / эффективности — это апартаменты с одной спальней, в которых одна спальня отделена от остальной части квартиры.Затем есть двухкомнатные, трехкомнатные и т. Д. Квартиры. Маленькие квартиры часто имеют только один вход.
Большие квартиры часто имеют два входа, возможно, дверь спереди и дверь сзади. В зависимости от конструкции здания входные двери могут выходить прямо наружу или в общую зону внутри, например, в коридор. В зависимости от местоположения квартиры могут быть сданы в аренду с мебелью или без мебели, в которые арендатор переезжает со своей мебелью.»[Квартира. Википедия]
Пример «План этажа с плоским дизайном» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением «Планы этажей» из области Планы зданий в ConceptDraw Solution Park.

Дизайн интерьера

часто задаваемых вопросов о питьевой воде — NYC DEP

Наши ученые проверяют питьевую воду Нью-Йорка сотни раз каждый день, 365 дней в году.Они собирают пробы из резервуаров, акведуков, очистных сооружений и 1000 уличных станций отбора проб в пяти районах, чтобы гарантировать, что водопроводная вода безопасна, чиста и полезна для здоровья. Для получения информации о свинце в питьевой воде посетите страницу «Мониторинг свинца».

Если вы заметите изменения в питьевой воде, позвоните по телефону 311 или отправьте онлайн-отчет, чтобы мы могли принять меры.

Откуда берется питьевая вода в Нью-Йорке?

Нью-Йорк получает питьевую воду из 19 водохранилищ и трех контролируемых озер, расположенных на водосборе площадью почти 2000 квадратных миль.Водораздел расположен в северной части штата в частях долины Гудзон и гор Катскилл, которые находятся на расстоянии 125 миль к северу от города.

Узнайте больше о нашей системе водоснабжения.

Почему моя питьевая вода коричневая?

Хотя это не вредно, жители не должны пить воду явно обесцвеченного цвета. Если вы заметили коричневую или обесцвеченную воду из крана, позвоните по телефону 311 или отправьте сообщение через Интернет, чтобы мы могли связаться с вами.

Регулярная коричневая вода

Коричневая или обесцвеченная вода часто связана с проблемами коррозии водопровода внутри зданий и с ржавчиной водонагревателей.Если у вас постоянная проблема с коричневой водой, это может быть связано с ржавыми трубами. Вам следует налить холодную воду на 2–3 минуты, если она не использовалась долгое время. Это промоет линию.

Внезапная коричневая вода

Если ваша вода внезапно изменилась в цвете, это может быть связано с нарушением работы ближайшей водопроводной сети, включая поломки или ремонт. Это также может произойти, если рядом с вашим домом ведется строительство. Кроме того, использование пожарных гидрантов для тушения пожаров может временно вызвать появление коричневой воды.Поскольку водопровод находится под давлением, возмущение может привести к взбалтыванию или ресуспендированию отложений, что приведет к обесцвечиванию воды. Обесцвечивание — это временное состояние, чаще всего из-за частиц железа и марганца, осевших на дне водопроводных труб, закопанных под проезжей частью. Любое резкое изменение потока воды в трубах или внешняя вибрация могут ослабить или снова суспендировать коричневатые / красные / оранжевые частицы железа в воде. Эта временная проблема обычно решается или уменьшается, когда наши полевые сотрудники смывают воду из близлежащих гидрантов.

Если у вас коричневая вода из-за недавнего отключения, посетите раздел «Отключения воды».

Почему у моей питьевой воды странный вкус или запах?

Время от времени вы можете обнаружить, что ваша вода на вкус или пахнет хлором. Мы обязаны поддерживать остаточный хлор в системе распределения, чтобы предотвратить рост микроорганизмов. Хлор является очень эффективным дезинфицирующим средством и не считается опасным или вредным в количествах, используемых для обработки воды. Вода Нью-Йорка соответствует всем федеральным стандартам и стандартам штата и безопасна для питья.Запах хлора может быть более заметным в более теплую погоду. Самый эффективный способ устранить или уменьшить вкус — оставить стакан или кувшин с водой из-под крана в холодильнике на ночь перед употреблением. Вы также можете переливать воду из одной емкости в другую примерно в 10 раз, чтобы снизить содержание хлора.

Окрестности Нью-Йорка получают питьевую воду из резервуаров Системы Кротон, Системы Катскилл и Системы Делавэр, или часто из комбинации всех трех. Вкус воды из систем Катскилл и Делавэр и из системы Кротон может отличаться от вкуса некоторых наших клиентов.Во многом это связано с различиями в геологии, почвенных условиях и природных минералах в водосборах, окружающих их резервуары. Посетите Current Water Distribution, чтобы узнать больше об источнике вашей питьевой воды и о том, почему ее вкус может отличаться.

Если вы заметили, что у вашей водопроводной воды другой запах или вкус, позвоните по телефону 311 или отправьте онлайн-отчет, чтобы мы могли связаться с вами.

Почему моя питьевая вода кажется мутной?

Воздух застревает в воде, когда она совершает долгий путь от водохранилищ на севере штата к городу.В результате из-за пузырьков воздуха вода иногда становится мутной или молочной. Это состояние не является проблемой для общественного здравоохранения. Помутнение носит временный характер и быстро исчезает после того, как из-под крана потечет вода и будет выпущен лишний воздух.

Если вы заметили, что ваша водопроводная вода имеет необычный мутный или молочный оттенок, позвоните по телефону 311 или отправьте онлайн-отчет, чтобы мы могли связаться с вами.

Питьевая вода в Нью-Йорке «жесткая»?

Вода растворяет минералы при движении через почву и камни.«Жесткость» — это мера растворенных в питьевой воде минералов, таких как кальций и магний. Чем выше содержание кальция и магния, тем «жестче» вода. Вода с меньшим содержанием кальция или магния считается «мягкой», что облегчает образование пены и пены.

Жители Нью-Йорка получают воду из-под крана из водохранилищ в северной части штата в водоразделе Катскилл / Делавэр, водоразделе Кротона или из смеси обоих источников. Вода из водораздела Кротона считается «умеренно жесткой», а вода из водораздела Катскилл / Делавэр — «мягкой» или «слегка жесткой».”По городу средняя жесткость составляет около 1,8 гран / галлон (CaCO 3 ). В районах города, где смешиваются источники Catskill / Delaware и Croton Water, жесткость может достигать 7 гран / галлон (CaCO 3 ), что считается «умеренно жестким».

Хотя жесткая вода может оставлять водяные пятна на дверцах душа и может влиять на эффективность некоторого оборудования, ее можно пить (на самом деле, карбонат кальция — это тот же минерал, который содержится в добавках витамина кальция). Если вы работаете с оборудованием, использующим воду, обратитесь к руководству, чтобы определить влияние жесткости воды, если таковое имеется.

Посетите «Текущее водораспределение», чтобы определить, находитесь ли вы в районе города, где вода умеренно жесткая.

Распространенные признаки жесткой воды

Жесткая вода может мешать чистке, например мытью посуды, купанию или стирке. Некоторые общие признаки жесткой воды включают:

  • Белые чешуйчатые пятна на автомобиле после мойки.
  • Мыльная пена или пленка на стеклянных душевых дверях, стенках душевых, раковинах и смесителях, типичное «кольцо вокруг ванны».”
  • Пониженный расход воды из-за отложений жесткой воды внутри труб (накипь).

Способы уменьшения воздействия накопления жесткой воды

  • Оставьте скребок внутри душа, и пусть каждый член семьи скребет скребком стены и дверцу душа после каждого использования. Это снижает накопление жесткой воды и уменьшает необходимость в дальнейшем мытье.
  • Попробуйте нанести простой белый уксус и лимонный сок. Эти кислоты помогают разрыхлить и удалить отложения жесткой воды из стеклянных душевых уголков.
  • Если ваша насадка для душа забилась из-за жесткости, наполните пакет для сэндвичей уксусом и закрепите его резинкой вокруг насадки для душа. Оставьте на ночь.
  • Налейте в унитаз чашку белого уксуса и оставьте там на ночь. Смывайте утром.
  • Понизьте температуру горячей воды до 60 ° C или ниже, чтобы уменьшить образование накипи.
  • Следуйте инструкциям производителя для любых приборов, использующих воду.

Содержит ли питьевая вода г. Нью-Йорка фтор?

Да, питьевая вода Нью-Йорка содержит фтор.В соответствии со статьей 141.05 Кодекса здравоохранения г. Нью-Йорка мы добавляем фторидное соединение, обеспечивающее водоснабжение с концентрацией примерно 0,8 мг / л фторид-иона. Фторирование началось в 1966 году.

Что такое общественное водоснабжение?

Что такое общественное водоснабжение?

Типы коммунального водоснабжения
Классификация Описание Примеры
Общественное водоснабжение типа I Обеспечивает круглогодичное обслуживание не менее
25 жителей ИЛИ не менее 15 жилых единиц
Муниципалитеты, Квартиры, Кондоминиумы, Дома престарелых, Передвижные Дома Парки
Непрерывное коммунальное водоснабжение типа II Обслуживает не менее 25 одинаковых
человек не менее шести месяцев в году
Школы, отрасли, места работы
Временное некоммунальное водоснабжение типа II Обслуживает не менее 25 человек ИЛИ не менее
15 подключений минимум на 60 ДНЕЙ в год
Гостиницы и рестораны (менее 25 сотрудников), кемпинги
Тип III
Коммунальное водоснабжение
Все, что не считается водоснабжением типа I или типа II; обслуживает менее 25 человек И 15 соединений или работает менее 60 дней в году Малые жилые комплексы и кондоминиумы, дуплексы, все прочее
Частное водоснабжение Обслуживает отдельное жилое помещение Дом на одну семью

Некоммунальные системы водоснабжения типа II также классифицируются в соответствии с их производством воды.Водоснабжение типа IIa имеет средний объем производства в течение максимального месяца, равный или превышающий 20 000 галлонов в день. Системы водоснабжения типа IIb производят менее 20 000 галлонов воды в день в пиковый месяц.

Списки коммунального водоснабжения

Отключение воды в квартире незаконно: суд

Водопровод, канализация — это общее благо, на которое имеют право все владельцы квартир, говорят судьи.

Может ли товарищество собственников квартир отключить подачу воды в квартиру в комплексе?

Это часто задаваемый вопрос.

Дело рассматривалось в Высоком суде Мадраса в деле Ассоциации владельцев Cosmo Towers против Столичного совета водоснабжения и канализации Ченнаи и других (2009 г.). 18 июня 2009 года суд вынес решение по делу, касающемуся ассоциации владельцев квартир в Т Нагар с 30 членами, зарегистрированной в соответствии с Законом о регистрации обществ штата Тамил Наду, в котором две квартиры использовались в коммерческих целях в нарушение утвержденных правил. план.

Собственники двух квартир не были приняты в члены товарищества, и им было отключено водоснабжение.

Так как один из собственников квартиры не уплатил налог на воду и канализацию, ЧМВССБ пригрозил отключить комплекс услуг.

Ассоциация подала ходатайство о запрете на отключение соединений от CMWSSB. Адвокат CMWSSB утверждал, что в случае невыполнения обязательств одним из владельцев квартиры канализация и водоснабжение комплекса могут быть отключены.

Высокий суд в решении от 14 июля 2005 г. подтвердил право Совета отключать канализационные сети, если какой-либо владелец квартиры допустил дефолт.

Адвокат владельца квартиры, не являющегося участником, заявил, что владелец приобрел квартиру на основании зарегистрированного договора купли-продажи и имел право пользоваться удобствами общих частей, предоставленными в квартире. Кроме того, ассоциация петиционеров была обязана признать владельца в качестве члена ассоциации, а отказ в допуске являлся нарушением Закона Тамил Наду о владении квартирами 1994 года, Правил и подзаконных актов.

Отключение водоснабжения было лишением основного права на получение средств к существованию, гарантированного статьей 21 Конституции.

Суд, выслушав аргументы соперников, отметил, что общество / ассоциация было создано в интересах всех владельцев квартир, и каждый из них имел право пользоваться всеми общими удобствами.

В соответствии с Законом о городском водоснабжении и канализации города Ченнаи, 1978 г., подключение к метрополитену и канализации было общим для всех квартир.

Ассоциация петиционеров также была создана и зарегистрирована в соответствии с положениями закона, и поэтому она была обязана соблюдать все положения указанного Закона, Правил и Типовых подзаконных актов.

Действия ассоциации заявителей по отключению подачи воды в квартиру, не являющуюся членом, были незаконными, так как это было вмешательством в пользование общими удобствами. Владелец был готов оплатить расходы на содержание как член ассоциации петиционеров.

Если какой-либо владелец квартиры не платил налог (обычное подключение к водопроводу предоставлялось в соответствии с Законом о городском водоснабжении и канализации Ченнаи, 1978 г.), ассоциация могла уплатить такую ​​же сумму и потребовать ее от нарушившего обязательства члена в в соответствии с законом, предусмотренным разделом 20 Закона.

Статья 20 Закона о собственности TN гласит:

Общие расходы на имущество —

Все суммы, начисленные обществом или Ассоциацией собственников квартир как доля общих расходов, относящихся к любой квартире, должны, с учетом предварительного требования, если таковое имеется, —

(i) Правительства в отношении доходов от земли или любых денег, возвращаемых в качестве доходов от земли,

(ii) любого муниципалитета или другого местного органа власти в отношении налогов или иного начисления, и

(iii) ипотеки в отношении всех невыплаченных сумм составляет плату за такую ​​квартиру.

Суд постановил, что Ассоциация-заявитель не имела права подавать судебную петицию с мольбой о запрете CMWSSB вмешиваться или отключать подключение к водопроводу и канализации, данное комплексу.

Молитва, запрошенная в письменном ходатайстве, противоречила вышеуказанным положениям закона и не подлежала ремонту.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
