Саяны Т-РМД счетчик горячей воды с термодатчиком

В январе 2016 вышла новая модификация прибора.

Теперь термопара погружается в расходомер.

Двухтарифный счётчики горячей воды «САЯНЫ» предназначены для измерений объёма «Истинно» горячей воды в напорных трубопроводах. Функция раздельного учета горячей воды позволяет записывать показания воды до 40°C как холодную воду, и свыше 40°C как «Истинно» горячую воду (согласно постановлению РФ №354 от 6.05.2011).

Водосчетчик горячей воды Саяны с термодатчиком обладает встроенным терморегулятором и измерителем температуры, который работает в двух режимах. Температура измеряется 1 раз в секунду. Если вода имеет температуру меньше 40 градусов, то результат измерения записывается в первый слот памяти, если выше, то во второй.  Такая система дает возможность точно учитывать какой объем вылитой воды был холодным, а какой горячим. Среднечасовые значения сохраняются в архиве (за последние 67 суток).

Радиоканал можно использовать как для считывания показаний, так и для подключения дополнительных измерительных приборов. Данные с дополнительного прибора сохраняются в энергонезависимой памяти, поэтому сбои в электроснабжении не страшны.

  • Счетчик воды Саяны должен эксплуатироваться на полностью заполненном трубопроводе.
  • Литиевый элемент питания имеет срок службы 5 лет.





Если управляющая компания не хочет принимать данный счетчик, то распечатайте в 2 экземплярах письмо об установке двухтарифного счетчика Саяны . Вручите один экземпляр секретарю. Второй, с датой и подписью секретаря, оставьте себе.

Закон на вашей стороне



Не переплачивайте за холодную воду из горячего крана — ставьте двухтарифный водосчетчик с термодатчиком!



Уважаемые покупатели для вашего удобства мы создали отдельный сайт, посвященный данному прибору, на котором Вы сможете найти информацию по установке, преимуществам и принципу работы. Заходите, мы Вам рады  sayany-trmd.ru

Наименование характеристики счетчика Саяны

Ед. изм.

Значение характеристики

Диаметр условного прохода

мм

10

15

20

Класс точности



1

2

1

2

1

2

Порог чувствительности

при горизонтальном монтаже

при вертикальном монтаже

м3/ч

0,008

0,006

0,008

0,006

0,012

0,008

0,012

0,008

0,020

0,015

0,020

0,015

Минимальный расход, gмин

при горизонтальном монтаже

при вертикальном монтаже

м3/ч

0,01

0,01

0,015

0,03

0,016

0,016

0,03

0,06

0,025

0,025

0,05

0,1

Переходной расход, gt

м3/ч

0,04

0,06

0,06

0,12

0,10

0,20

Номинальный расход, gn

м3/ч

1

1,5

2,5

Максимальный расход, gмакс

м3/ч

2

3,0

5,0

Пределы допускаемой относительной погрешности измерений объема

в диапазоне от gt до gмакс;

в диапазоне от gмин до gt

%

± 1

± 3

± 2

± 5

± 1

± 3

± 2

± 5

± 1

± 3

± 2

± 5

Емкость счетного механизма, число разрядов ЖК индикатора

м3

999999,999

Максимальная температура измеряемой жидкости для исполнения, не более:

ETK;

ETW;

ETH;

ETH-C

ºС

ºС

ºС

ºС

30

95

130

150

Диапазон измерений температуры с помощью термометров сопротивления

ºС

0 …160

Пределы допускаемой абсолютной погрешности преобразования сопротивления в значение температуры

ºC

± 0,25

Период измерения температуры

с

1

Температура окружающей среды

ºC

минус 10…плюс 50

Давление измеряемой среды, не более

МПа

1,6

Потери напора при номинальном расходе, не более

МПа

0,025

Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008

Группа N1

Степень защиты от проникновения пыли и влаги по ГОСТ 14254-96 (МЭК 529-89)

IP68

Габаритные размеры

мм

205х73х80

205х73х80

225х73х90

Масса, не более

кг

0,26

0,26

0,30

Средний срок службы, не менее

лет

12

Установка счётчиков воды с термодатчиком в Новосибирске

Что такое счётчик с термодатчиком и как он работает?

Как известно, горячая вода стоит в шесть раз больше по сравнению с холодной. Поэтому можно понять негодование тех, кто регулярно сталкивается с ситуацией, когда открыв кран с горячей водой, приходится ждать 10-30 минут, пока от туда не пойдёт действительно тёплая вода. Ведь ни смотря на этот несправедливый факт, насчитывается расход именно горячей воды. Получается, что ваши деньги выливаются в трубу.

Стоимость установки счетчиков воды с термодатчиком

Саяны Т РМД + Эконом

Саяны Т РМД + Бетар

Саяны Т РМД + Itelma

Входит в комплект установки:

Работы:

Выезд специалиста

Доставка на объект

Работа по установке

Опломбирование

Акт ввода в эксплуатацию

Материалы:

Комплект счетчиков воды

Комплект присоединителей с обратным клапаном

Фильтр грубой очистки

Комплект труб и фитингов

Пломба

Работает этот прибор по очень простому принципу: учёт горячей воды происходит только с того момента, когда её температура достигает 40 градусов и более. Перед тем, как заказать счётчик горячей воды с термодатчиком, рекомендуется проконсультироваться в ТСЖ относительно раздельного учёта горячей и холодной воды.


Обратившись в СО Горводомонтаж, вы сможете назначить удобное время для визита специалиста, который произведёт осмотр, ответит на интересующие вопросы и сориентирует по стоимости установки счётчиков с термодатчиками.

После установки прибора вы получаете все необходимые документы для подачи в коммунальную службу. Кроме того, СО Горводомонтаж предоставляет гарантию на 24 месяца, что позволяет нашим клиентам обращаться в случае протечек или неисправности приборов. Гарантийное обслуживание в таких случаях производится абсолютно бесплатно.

Устанавливаем счетчики воды

Уже 8 лет

Устанавлено приборов

Более 50 000

Работаем с

мэрией г. Новосибирска

Счётчик Саяны-Т РМД: преимущества и применение

Для того, чтобы не стоять каждый день у открытого крана с горячей водой и наблюдать как утекают ваши средства, СО Горводомонтаж рекомендует установить умный счетчик Саяны Т РМД. Этот прибор призван оберегать владельца от переплат, поскольку считает не только количество, но и температуру воды. Когда она достигает 40 и более градусов, начисляет её как горячую.

На приборе Саяны Т РМД отображаются такие параметры как:
— температура горячей воды;
— объем воды, который был потреблен;
— объем воды, который был скорректирован по температуре

По сравнению с обычными счётчиками, Саяны Т даёт возможность экономить на счетах за воду и располагать дисплей в удобном для вас месте. К слову, сам прибор работает на батарейках, а не от сети, так что можно не переживать за дополнительные затраты электроэнергии. Больше всего такое решение выручит тех жильцов, кому приходится по 10-30 минут сливать воду в ожидании, когда её температура станет приемлемой для умывания.

Если для вас такая проблема актуальна, то обращайтесь в СО Горводомонтаж за бесплатной консультацией, которая поможет вам окончательно определиться относительно установки Саяны-Т РМД. Когда решение принято, наш специалист приезжает в удобное для вас время и производит замену обыкновенного прибора учета на счётчик Саяны. После установки мы предоставляем все необходимые для регистрации документы и гарантию на 24 месяца.

Специальные предложения

Установка промывного фильтра

Экономия 610 р.

Установка магистрального фильтра

Экономия 510 р.

Установка редуктора давления

Экономия 610 р.

*подробности уточняйте по номеру 207-56-16

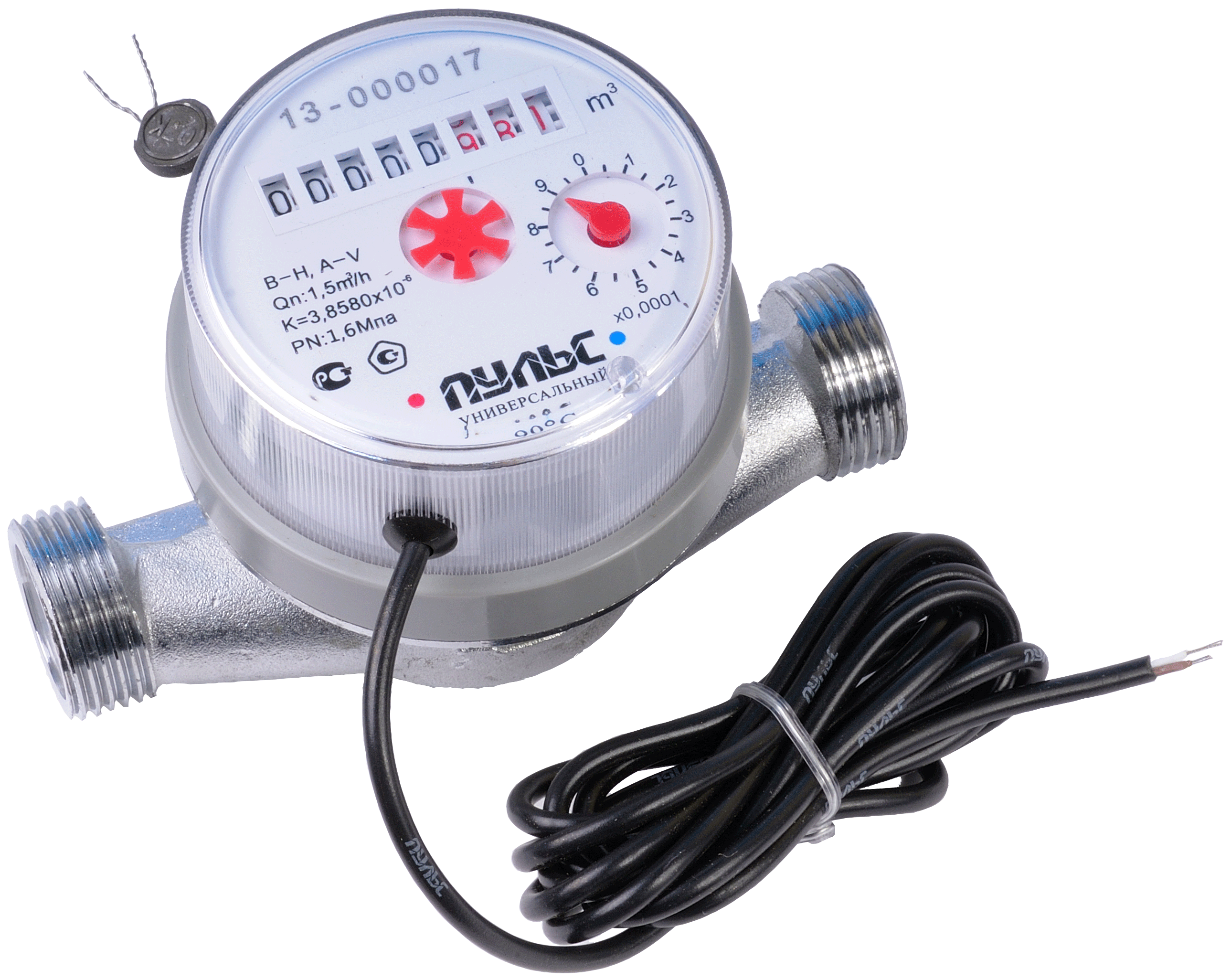

счетчики горячей воды — счетчики воды с термодатчиком: расходомер горячей воды. Водосчетчик с термодатчиком в Миноль Энергосбережение в Тюмени.

Развитие новых технологий в области водоснабжения и необходимость экономии ресурсов и средств граждан заставляет искать новые методы учета воды. Современный водосчетчик горячей воды: прибор, учитывающий не только расход жидкости, но и ее температуру, перепады давления в системе, другие рабочие показатели.

Необходимость применения счетчика горячей воды нового типа диктуют условия водоснабжения в жилых и офисных помещениях. Бездумное расходование ресурсов в настоящее время грозит не только значительными тратами на оплату коммунальных счетов, но и экологическим коллапсом. По этой причине счетчики воды с датчиком температуры все чаще устанавливаются в квартирах, коттеджах и на предприятиях.

Группа компаний Minol-Zenner предлагает приобрести счетчики на горячую воду высокого качества, снабженные сертификатами, по умеренным ценам.

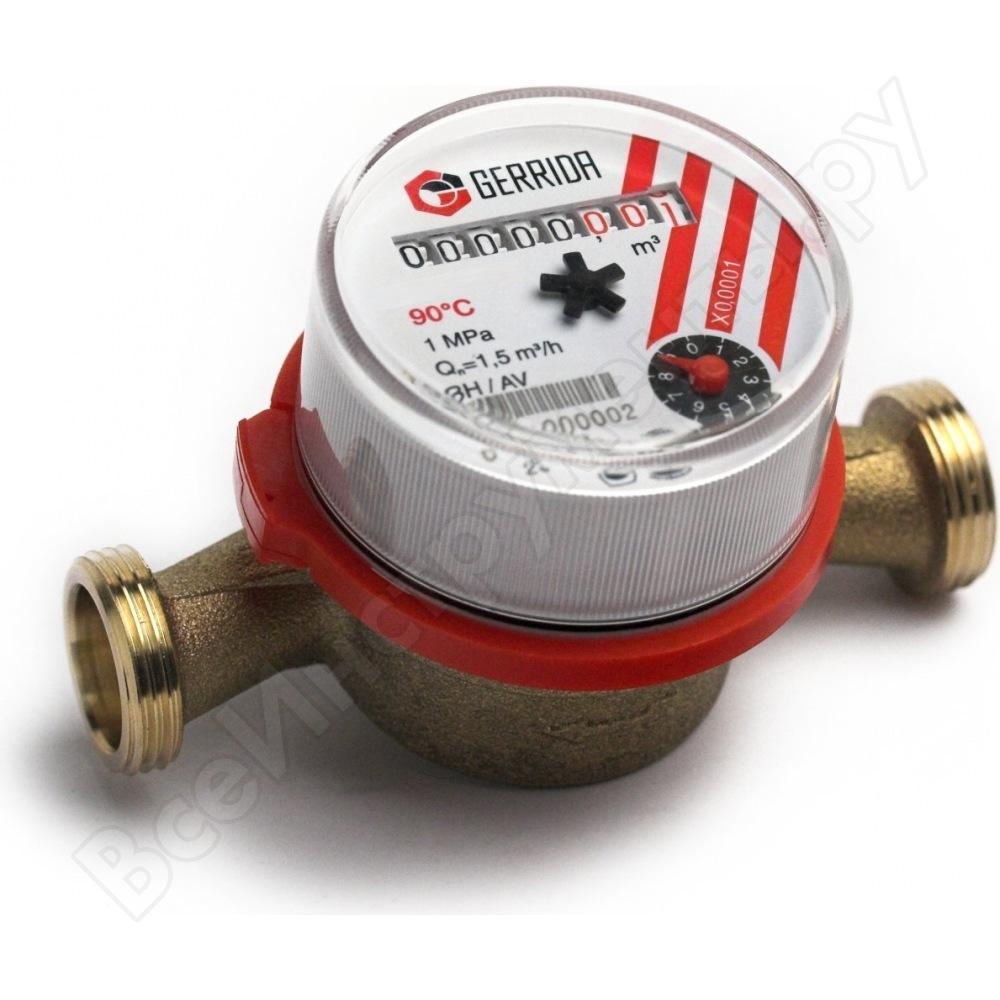

Конструктивные особенности

Водосчетчик горячей воды состоит из трех блоков, обеспечивающих его стабильную работу:

  • гидромеханический блок представляет собой турбину с крыльчаткой, его механизмы начинают работать, когда начинает течь горячая вода;
  • расходомер горячей воды оснащен датчиком, измеряющим температуру через равные промежутки времени, датчик подсоединен к устройству с помощью кабеля;
  • блок, обеспечивающий электронный расчет всех поступающих параметров горячего водоснабжения: объема жидкости и ее температуры. С помощью заложенной в прибор программы параметры распределяются по специальным ячейкам, где происходит их анализ. В зависимости от установленных тарифов, результаты сравниваются с установленным коэффициентом.

Счетчик на горячую воду с такими конструктивными особенностями позволяет измерять и контролировать объем и температуру жидкости, поступающей в дома.

Преимущества и недостатки

Водяной счетчик горячей воды, оснащенный электронной начинкой, позволяет контролировать работу управляющей организации в части подачи жидкости стабильной температуры. Эти компании чаще всего полностью игнорируют факт поступления из горячего крана холодной воды. Такие температурные перепады заставляют потребителя платить за неиспользованную услугу.

Если температура содержимого труб опускается на отметку менее 40 градусов, цена за куб соответствует тарифам холодного водоснабжения. Счетчики горячей воды с термодатчиком имеют свои преимущества использования:

  • стопроцентная оплата заявленной услуги городского водоснабжения, экономия на перепадах в системе. Этот прибор в некоторых случаях принесет значительную экономию жителям верхних этажей многоквартирного дома, куда иногда горячая вода просто не доходит в силу недостаточной температуры и давления;
  • счетчик на горячую воду, работающий на основе встроенной электронной программы, является надежным прибором, прошедшим необходимые тестирования до ввода его в эксплуатацию;
  • простота обслуживания и обращения с механизмом, а также наглядность показаний, высвечивающихся на его дисплее.

Однако недостатки тоже отмечаются:

  • водосчетчик с термодатчиком стоит дороже подобных устройств без встроенных систем управления водоснабжением;
  • его регистрация в управляющих компаниях сопряжена со сложностями, их сотрудники отказываются принимать в эксплуатацию такой водосчетчик горячей воды, ссылаясь на разные причины. К слову, все эти причины надуманные.

Если, взвесив аргументы за и против, владелец квартиры все же решил установить счетчик воды с термодатчиком, следует ознакомиться с правилами его выбора.

Правила выбора

  1. Счетчик горячей воды имеет в комплекте паспорт, в котором указаны его характеристиками. Данные должны совпадать с условиями системы водоснабжения конкретного дома. Об этих условиях можно поинтересоваться у поставщиков услуг. Речь идет о давлении в трубопроводе, температурном режиме, данных, касающихся номинального расхода воды, способов монтажа прибора, точности его измерений.
  2. Материал, из которого сделан счетчик на горячую воду: наиболее прочными считаются модели, выполненные из стали либо латуни, они не подвержены коррозии.
  3. Целостность прибора: отсутствие сколов, трещин и других повреждений на поверхности. Недобросовестные компании иногда пытаются реализовать водосчетчики, бывшие в употреблении.
  4. Магазин, реализующий счетчики горячей воды с термодатчиком и производитель оборудования должны иметь хорошую репутацию и официальную лицензию на право производства и торговли. К настоящему моменту среди отечественных производителей появились компании, выпускающие водяные приборы с термодатчиком для квартиры и офиса высокого качества.

Приобретать приборы на рынке не рекомендуется. Обычно у продавцов отсутствует сертификат соответствия на эту продукцию, этот документ также является гарантией бесперебойной работы оборудования.

Приобретите оборудование у профессионалов

Группа компаний Minol-Zenner на протяжении долгого периода времени занимается реализацией оборудования для контроля и учета водоснабжения в жилых домах и на предприятиях. Положительные отзывы наших постоянных заказчиков говорят о преимуществах сотрудничества с нами:

  • любой счетчик для горячей воды, реализуемый нашей компанией, обладает техническими характеристиками, позволяющими нашим покупателям значительно экономить на коммунальных платежах;
  • оборудование обеспечено сертификатами соответствия, что дает возможность не сомневаться в его надежном исполнении и работе;
  • каждому заказчику предоставляется пакет документов служб метрологии и стандартизации, разрешающих ввод в эксплуатацию нового прибора.

Обратитесь к нам, приобретите электронный счетчик нового поколения и начните экономить!

Расчёт по счётчикам с термодатчиком

В ГОУП «Мурманскводоканал» поступает значительное количество обращений граждан по вопросам установки и расчётам за горячее водоснабжение с использованием приборов учёта, учитывающих температуру горячей воды.

            При этом в обращениях присутствовала информация, что ГОУП «Мурманскводоканал» отказывает в приёмке таких счётчиков, запрещает их установку и т.п.

            На самом деле до сентября 2012 года ни одной заявки на приёмку таких приборов учёта к нам не поступало. Соответственно, и отказывать в приёмке было некому. В итоге даже нам самим стало интересно, что же это за счётчики и какие функции они выполняют.

            И вот наконец свершилось — в сентябре 2012 года наконец-то к нам поступила первая заявка на приёмку узла учёта, оборудованного подобным счётчиком. Пионером в этом деле стала собственница квартиры по ул. Копытова.

В связи с возможным ростом установленных приборов учёта подобного типа считаем необходимым разъяснить порядок расчёта за водоснабжение и водоотведение по подобным счётчикам.

Водомерный узел, принятый нами в эксплуатацию, включает в себя водосчётчики холодной и горячей воды типа «САЯНЫ-Т», термодатчик и электронный блок «САЯНЫ-Т-РМД». Водосчётчик холодной воды соединён кабелем с блоком РМД, сам блок РМД установлен совместно со счётчиком горячей воды.

Показания приборов учёта показываются на общем электронном дисплее блока РМД. При этом в меню V1 – объём воды, измеренный счётчиком горячей воды, V2 — объём воды, измеренный счётчиком холодной воды, V1′ — объём горячей воды выше определённой температуры Тп, Т — текущая температура воды.

Напоминаем, что ГОУП «Мурманскводоканал» в своей отдельной квитанции выставляет плату только за суммарный объём потреблённой холодной и горячей воды по тарифам за холодное водоснабжение. Плата за подогрев воды выставляется в общей квитанции управляющей или теплоснабжающей организацией.

Так вот, для расчётов за водоснабжение и водоотведение по отдельной квитанции ГОУП «Мурманскводоканал» необходимо использовать только значения V1 и V2. В акте приёмки в качестве начальных показаний указаны именно значения V1 и V2, и значения именно этих параметров потребитель должен передавать в качестве показаний приборов учёта холодной и горячей воды для расчётов по квитанции (ПДУ) ГОУП «Мурманскводоканал».

Почему именно так? В новых правилах предоставления коммунальных услуг указано, что при температуре горячей воды ниже 40 градусов плата начисляется за потреблённый объём по тарифам для холодного водоснабжения. То есть независимо от температуры горячей воды, соответствует она нормам или ниже их, по квитанции ГОУП «Мурманскводоканал» необходимо оплачивать суммарный объём V1+V2.

А что же делать с температурой воды, ради которой и ставят такие счётчики, чтобы не платить за «горячую» воду, которая по температуре не отличается от холодной?

Нужно учесть, что ГОУП «Мурманскводоканал» принимает в эксплуатацию приборы учёта только для расчётов за водоснабжение и водоотведение без учёта подогрева горячей воды. Акт о приёмке водомерного узла ГОУП «Мурманскводоканал» не является основанием для начала расчётов за горячее водоснабжение в части подогрева согласно объёму V1′.

Если собственник желает рассчитываться за горячее водоснабжение в зависимости от температуры горячей воды, ему необходимо решать данный вопрос с управляющей или теплоснабжающей организациями.

И уже управляющая или теплоснабжающая организация будут решать, как устанавливать температуру Тп и как сделать невозможным её несанкционированное изменение, куда собственнику передавать ежемесячно объём V1′ и как рассчитывать по нему плату. Соответственно, так как в функции ГОУП «Мурманскводоканал» не входить приёмка приборов учёта, в той или иной степени учитывающих температуру измеряемой жидкости, собственнику придётся отдельно решать вопрос о приёмке узла учёта ещё и с управляющей или теплоснабжающей организацией.

Как меньше платить за горячую воду? Счётчик воды с термодатчиком Элехант — забудьте о переплатах

В этой статье расскажем, как сэкономить на горячем водоснабжении.


Стартовал сезон отключений горячей воды — время не самое приятное, но неизбежное. После окончания ремонтных работ и долгожданной подачи водоснабжения, неудобства не заканчиваются. Прежде чем пользоваться горячей водой, её понадобится долго пропускать из-под крана, в итоге ваши средства вместе с загрязненной жидкостью уйдут в сток. Мы нашли способ, как сэкономить на коммунальных услугах — установить счётчик горячей воды с датчиком температуры.

Приборы учёта Элехант

Главная особенность счётчика — наличие двух ячеек памяти. В первую записываются показания протекающей воды с температурой ниже 40градусов, во второй — выше 40 градусов. Благодаря функциям первой ячейки, пропуск горячей воды будет считаться как спуск холодной. Следовательно, вы начнёте меньше платить за горячую воду

К другим плюсам прибора Элехант относятся:

  • Дистанционная передача показаний.

  • Дальность передачи показаний — 10 метров.

  • Простой интерфейс.

  • Прошли 3 ступени проверки качества.

  • Период поверки — 6 лет.

  • Антимагнитная защита.

Дополнительно к устройству вы можете приобрести выносной дисплей, который подсоединяется к счётчику с помощью встроенного радиомодуля. Такой вариант значительно облегчает снятие показаний. Дисплей работает от двух пальчиковых батареек и легко устанавливается на любую поверхность.

Скачайте бесплатное приложение Элехант в App store Google play и отслеживайте показания в личном кабинете. Им удобно пользоваться, так как данные всех приборов учёта собираются в одном месте. Также есть функция дистанционной передачи показаний в УК без дополнительной инфраструктуры.

Так как АльфаОпт — официальный представитель компании Элехант, мы реализуем приборы учёта по дилерским ценам. Также проводим поверку и ремонт счётчиков за 3-5 дней. Оформляем гарантийное, сервисное обслуживание и предоставляем удобные способы доставки по России и странам СНГ. Продаём товары оптом и в розницу. Остались вопросы — звоните на бесплатный номер горячей линии или оставляйте заявку на сайте.

Счетчик горячей воды Профит КТ с термодатчиком и радиоканалом

Счетчики воды Профит КТ Ду-15 это реальный способ экономии на оплате счетов за горячую воду. Благодаря встроенному термодатчику, счетчик является двухтарифным — до температурного барьера 40°C, он будет учитывать воду как холодную, свыше данного значения уже как горячую.

Счетчики воды Профит КТ Ду-15 имеют архив, в котором сохраняют среднечасовые значения измеренных объемов и температур

В комплект поставки входит:

  • моноблок счетчика «Профит КТ»– 1 шт. ;
  • термопреобразователь ТП-500 – 1 шт.;
  • втулка «ВТР-У» для монтажа термопреобразователя1 шт.
  • КМЧ (комплект монтажных частей или присоединители

Основные технические характеристики

  • Диаметр условного прохода –15 мм
  • Максимальная температура измеряемой жидкости для исполнения: не более 95°С
  • Монтажная длина 110 мм

Схема установки счетчика Профит КТ

Преимущества счетчика Профит КТ

  • Не требует прямых участков трубопровода
  • Возможность измерять температуру с помощью подключаемого к счетчику термометра сопротивления с номинальной характеристикой Pt500
  • Возможность измерять объем воды с температурой выше пороговой температуры
  • Дополнительный вход V2 предназначенный для подключения к нему счетчика воды
  • Архив в котором сохраняются среднечасовые значения измеренного объема (глубина архива 67 суток)
  • Оснащены радиоинтерфейсом, предназначенным для передачи результатов измерений и архивных данных
  • Энергонезависимое питание
  • Невозможность «скручивания» показаний (в случае обратного потока воды значение объема на ЖКИ счётчика увеличивается)
  • Отсутствие в конструкции счётчика магнитной муфты повышает устойчивость прибора грязной воде и исключает возможность манипуляций с использованием магнитов
  • Конструкция счётчика исключает возможность «скручивания» и обнуления показаний индикатора
  • Прочный пластмассовый корпус счётчика устойчив к гидроударам
  • Улучшенные метрологические характеристики: погрешности 1% и 2%
  • Умные счетчики горячей воды в Нижнем Новгороде

    Оборудование системы ГВС счетчиком способствует значительной экономии, так как пользователи оплачивают только ту воду, которую действительно потребляют. Тем не менее, существует еще одна распространенная проблема: качество горячего водоснабжения не всегда соответствует нормативам. Либо горячая вода постоянно не подогревается до нужной температуры, либо приходится подолгу сливать воду из крана. И в том, и в другом случае оплата взимается по расходу согласно установленному тарифу за горячую воду.

    На фоне существующих проблем активно распространяется информация о многотарифных «умных» счетчиках, которые производят подсчет расхода воды с учетом ее температуры. Приборы считают только кубометры жидкости, нагретой до 40 градусов и выше, а не соответствующую температурному минимуму воду относят в разряд холодной.

    Безусловно, определенная экономия при этом достигается, но настолько ли она велика, чтобы устанавливать счетчик, стоимость которого в 4–10 раз выше, чем у обычной модели? При выборе контрольных приборов за критерий экономической целесообразности принимают срок их окупаемости. Оптимально, если это происходит до первой поверки, которая производится через 4 года. В большинстве случаев, окупаемость счетчиков с термодатчиком превышает межповерочный интервал.

    Пути устранения проблем ГВС без использования «умных» счетчиков

    ООО «НГЦУОРПУ «Метаком Сервис» не устанавливает счетчики горячей воды с термодатчиками по причине того, что они не решают проблем потребителей. Если пользователей не устраивает температура воды, поступающей из горячего крана, то бороться с этим нужно не установкой многотарифного прибора, а иначе.

    Существуют два основных вида проблем с ГВС:

    1. В зданиях с тупиковой системой водоснабжения при малом водоразборе на верхних этажах горячая вода появляется после слива остывшей в стояке воды.
    2. Ресурсоснабжающая компания подает недостаточно нагретую воду.

    В Нижнем Новгороде подавляющее большинство домов подключены к централизованному водоснабжению с закольцованной системой ГВС. Нагрев воды производится в котельной или бойлерной, после чего вода поступает к жильцам и возвращается для повторного обогрева. При однотрубной системе ГВС при недостаточном нагреве воды к дальним потребителям она может поступать остывшей. Предотвращают это врезанием в систему байпасов.

    Если поставщик услуг производит недостаточный нагрев, то для фиксации этого используется общедомовой теплосчетчик, устанавливающийся на трубе системы ГВС на входе в дом. Если на входе температура соответствует норме, то несложно найти и устранить причину ее остывания на коротком участке трубопровода. Если вода нагрета недостаточно, то это также не составит труда доказать — достаточно предоставить распечатку с показаниями теплосчетчика. Как правило, обслуживающая организация принимает меры, не доводя дело до судебного разбирательства.

    Именно устранение проблем с ГВС является единственно верным решением в подобных ситуациях, а не потребление некачественных услуг с подсчетом их стоимости по дорогостоящему прибору. Если же общедомовой теплосчетчик отсутствует, то его установка обходится жильцам дома недорого. Контролировать качество ГВС с помощью такого прибора дешевле, проще и эффективнее.

    Расходомеры | Что такое и как это работает

    Расходомер (или датчик расхода) — это прибор, используемый для измерения линейного, нелинейного, массового или объемного расхода жидкости или газа. При выборе расходомеров следует учитывать такие нематериальные факторы, как осведомленность персонала станции, их опыт калибровки и обслуживания, наличие запасных частей, а также среднее время наработки на отказ и т. Д. На конкретной производственной площадке. Также рекомендуется рассчитывать стоимость установки только после выполнения этих действий.

    Одной из наиболее распространенных ошибок измерения расхода является обратная последовательность действий: вместо выбора датчика, который будет работать должным образом, делается попытка оправдать использование устройства, поскольку оно менее дорогое. Эти «недорогие» покупки могут оказаться самыми дорогостоящими установками. Эта страница поможет вам лучше понять расходомеры, но вы также можете в любое время поговорить с нашими инженерами по применению, если у вас возникнут какие-либо особые проблемы с измерением расхода.

    Первые шаги к выбору подходящего расходомера

    Первым шагом при выборе датчика расхода является определение того, должна ли информация о расходе быть непрерывной или суммированной, и нужна ли эта информация локально или удаленно.Если дистанционно, должна ли передача быть аналоговой, цифровой или совместной? И, в случае совместного использования, какова требуемая (минимальная) частота обновления данных? После ответа на эти вопросы следует провести оценку свойств и характеристик потока технологической жидкости, а также трубопровода, в котором будет установлен расходомер. Для систематического подхода к этой задаче были разработаны формы, требующие заполнения следующих типов данных для каждого приложения: Загрузите форму оценки расходомера.

    Характеристики жидкости и расхода

    Перечислены жидкость и ее заданное значение, а также ее давление, температура, допустимое падение давления, плотность (или удельный вес), проводимость, вязкость (ньютоновская или нет?) И давление пара при максимальной рабочей температуре вместе с указанием того, как эти свойства могут варьироваться или взаимодействовать. Кроме того, должна быть предоставлена ​​вся информация о безопасности или токсичности, а также подробные данные о составе жидкости, наличии пузырьков, твердых частиц (абразивных или мягких, размера частиц, волокон), склонности к покрытию и качествах светопропускания (непрозрачность, полупрозрачность). или прозрачный?).

    Диапазоны давления и температуры

    При выборе расходомеров в дополнение к нормальным рабочим значениям следует указывать ожидаемые минимальные и максимальные значения давления и температуры. Может ли поток реверсироваться, не всегда ли он заполняет трубу, может ли возникать пробковый поток (воздух-твердые частицы-жидкость), вероятна ли аэрация или пульсация, могут ли произойти резкие перепады температуры или необходимы ли особые меры предосторожности во время очистки и обслуживания, эти факты тоже следует констатировать.

    Трубопровод и монтажная зона

    Что касается трубопровода и области, где должны быть расположены расходомеры, учтите: Для трубопровода его направление (избегайте нисходящего потока в жидкостях), размер, материал, график, номинальное давление фланца, доступность, повороты вверх или вниз по потоку, клапаны , регуляторы и доступные длины прямых участков. Инженер, определяющий спецификацию, должен знать, присутствуют ли или возможны ли вибрация или магнитные поля в данной области, имеется ли электрическая или пневматическая энергия, классифицируется ли область по взрывоопасности или есть ли другие особые требования, такие как соблюдение санитарных норм или чистоты. правила на месте (CIP).

    Расход и точность

    Следующим шагом является определение требуемого диапазона счетчика путем определения минимального и максимального расхода (массового или объемного), который будет измеряться. После этого определяется необходимая точность измерения расхода. Обычно точность указывается в процентах от фактического показания (AR), в процентах от калиброванного диапазона (CS) или в процентах от единиц полной шкалы (FS). Требования к точности следует указывать отдельно для минимального, нормального и максимального расхода. Если вы не знаете этих требований, производительность вашего расходомера может оказаться неприемлемой во всем диапазоне.

    В приложениях, где продукты продаются или покупаются на основе показаний счетчика, абсолютная точность имеет решающее значение. В других приложениях повторяемость может быть важнее абсолютной точности. Поэтому рекомендуется устанавливать отдельно требования к точности и повторяемости для каждого приложения и указывать их в спецификациях.

    Если точность расходомера указана в единицах% CS или% FS, его абсолютная погрешность будет возрастать по мере уменьшения измеренного расхода.Если погрешность счетчика указана в% AR, погрешность в абсолютном выражении остается неизменной при высоком или низком расходе. Поскольку полная шкала (FS) всегда больше, чем калиброванный диапазон (CS), датчик с характеристиками% FS всегда будет иметь большую ошибку, чем датчик с той же характеристикой% CS. Следовательно, для справедливого сравнения всех ставок рекомендуется преобразовать все указанные сообщения об ошибках в одни и те же единицы% AR.
    Измерение расхода в истории Наш интерес к измерению расхода воздуха и воды вечен.Знание направления и скорости воздушного потока было необходимо. информация для всех древних мореплавателей, а способность измерять расход воды была необходима для справедливого распределения воды через акведуки таких ранних сообществ, как шумерские города Ур, Киш и Мари у рек Тигр и Евфрат около 5000 г. до н. э.
    В хорошо подготовленных спецификациях расходомера все заявления о точности преобразованы в единые единицы% AR, и эти требования% AR указаны отдельно для минимального, нормального и максимального расхода.Все спецификации и заявки на расходомеры должны четко указывать как точность, так и воспроизводимость расходомера при минимальном, нормальном и максимальном расходах.

    Точность и повторяемость

    Если приемлемые характеристики измерения могут быть получены от двух разных категорий расходомеров и у одного нет движущихся частей, выберите тот, у которого нет движущихся частей. Движущиеся части являются потенциальным источником проблем не только из-за очевидных причин износа, смазки и чувствительности к покрытию, но также из-за того, что движущиеся части требуют зазоров, которые иногда приводят к «проскальзыванию» измеряемого потока.Даже при хорошо обслуживаемых и откалиброванных расходомерах этот неизмеряемый поток изменяется в зависимости от изменений вязкости и температуры жидкости. Изменения температуры также изменяют внутренние размеры счетчика и требуют компенсации.

    Кроме того, если можно получить одинаковую производительность как от полного расходомера, так и от точечного датчика, обычно рекомендуется использовать расходомер. Поскольку точечные датчики не смотрят на полный поток, они показывают точные показания только в том случае, если они вставлены на глубину, на которой скорость потока является средним значением профиля скорости по трубе.Даже если эта точка будет тщательно определена во время калибровки, она вряд ли останется неизменной, поскольку профили скорости меняются в зависимости от расхода, вязкости, температуры и других факторов.

    Единицы измерения массы или объема

    Перед тем, как указывать расходомер, также рекомендуется определить, будет ли информация о расходе более полезной, если она представлена ​​в единицах измерения массы или объема. При измерении расхода сжимаемых материалов объемный расход не имеет большого значения, если плотность (а иногда и вязкость) не является постоянной. При измерении скорости (объемного расхода) несжимаемых жидкостей наличие взвешенных пузырьков вызовет ошибку; поэтому воздух и газ необходимо удалить до того, как жидкость достигнет счетчика. В других датчиках скорости футеровка трубопровода может вызывать проблемы (ультразвуковые), или счетчик может перестать работать, если число Рейнольдса слишком низкое (для счетчиков вихревого образования требуется RD> 20 000).

    Принимая во внимание эти соображения, следует иметь в виду массовые расходомеры, которые нечувствительны к изменениям плотности, давления и вязкости и не зависят от изменений числа Рейнольдса.В химической промышленности также недостаточно используются различные лотки, которые могут измерять поток в частично заполненных трубах и пропускать крупные плавающие или осаждаемые твердые частицы.

    Выберите правильный расходомер

    Пружинные и поршневые расходомеры
    В поршневых расходомерах используется кольцевое отверстие, образованное поршнем и коническим конусом. Поршень удерживается на месте у основания конуса (в «положении отсутствия потока») калиброванной пружиной.Весы основаны на удельном весе 0,84 для счетчиков нефти и 1,0 для счетчиков воды. Их простота конструкции и легкость, с которой они могут быть оснащены для передачи электрических сигналов, сделали их экономичной альтернативой расходомерам с переменным сечением для индикации и управления расходом.

    Учить больше

    Массовые расходомеры газа
    Массовые расходомеры теплового типа работают с незначительной зависимостью от плотности, давления и вязкости жидкости.В расходомере этого типа используется либо датчик перепада давления и датчик температуры, либо нагретый чувствительный элемент и принципы термодинамической теплопроводности для определения истинного массового расхода. Многие из этих массовых расходомеров имеют встроенные дисплеи и аналоговые выходы для регистрации данных. Популярные приложения включают испытания на герметичность и измерения малых расходов в миллилитрах в минуту. Особым типом будет расходомер Кориолиса.

    Учить больше

    Ультразвуковые расходомеры
    Ультразвуковые доплеровские расходомеры обычно используются в загрязненных областях, таких как сточные воды и другие грязные жидкости и суспензии, которые обычно вызывают повреждение обычных датчиков.Основной принцип работы основан на частотном сдвиге (эффект Доплера) ультразвукового сигнала, когда он отражается взвешенными частицами или пузырьками газа (неоднородностями) в движении.

    Учить больше

    Турбинные расходомеры
    Турбинный расходомер может иметь точность 0,5% от показаний. Это очень точный измеритель, который может использоваться для чистых жидкостей и вязких жидкостей до 100 сантистоксов. Требуется минимум 10 диаметров прямой трубы на входе.Наиболее распространенными выходами являются синусоидальные или прямоугольные сигналы, но формирователи сигналов могут быть установлены сверху для аналоговых выходов и взрывозащиты. Счетчик состоит из многолопастного ротора, установленного перпендикулярно потоку и подвешенного в потоке жидкости на подшипнике свободного хода.

    Учить больше

    Датчики с крыльчатым колесом
    Один из самых популярных экономичных расходомеров для воды или таких жидкостей, как вода. Многие из них предлагаются с проточными фитингами или вставками.Эти счетчики, как турбинный счетчик, требуют как минимум 10 диаметров прямой трубы на входе и 5 диаметров на выходе. Если вода не используется, необходимо проверить химическую совместимость. Типичны выходы синусоидальных и прямоугольных импульсов, но доступны датчики для встроенного или панельного монтажа. Ротор датчика с крыльчатым колесом расположен перпендикулярно потоку и контактирует только с ограниченным поперечным сечением потока.

    Учить больше

    Расходомеры прямого вытеснения
    Эти расходомеры используются для водоснабжения, когда нет прямой трубы, а турбинные расходомеры и датчик с крыльчатым колесом могут видеть слишком сильную турбулентность. Расходомеры прямого вытеснения также используются для вязких жидкостей.

    Учить больше

    Вихревые расходомеры
    Основными преимуществами вихревых расходомеров являются их низкая чувствительность к изменениям условий процесса и низкий износ по сравнению с отверстиями или турбинными расходомерами. Кроме того, невысоки начальные затраты и затраты на техническое обслуживание. По этим причинам они получили более широкое признание среди пользователей. Для вихревых расходомеров требуется определение размеров, свяжитесь с нашими инженерами по расходу.

    Учить больше

    Трубки Пито или датчик перепада давления для жидкостей и газов
    Трубки Пито обладают следующими преимуществами: простая, недорогая установка, значительно меньшие постоянные потери давления, низкие эксплуатационные расходы и хорошая износостойкость. Трубки Пито требуют калибровки, обратитесь в наш отдел технологического проектирования.

    Учить больше

    Магнитные расходомеры для проводящих жидкостей
    Доступны в линейном или вставном исполнении. Магнитные расходомеры не имеют движущихся частей и идеально подходят для очистки сточных вод или любой токопроводящей грязной жидкости. Дисплеи являются встроенными, или аналоговый выход может использоваться для удаленного мониторинга или регистрации данных.

    Учить больше

    Анемометры для измерения расхода воздуха
    Анемометры с горячей проволокой — это зонды без движущихся частей. Воздушный поток можно измерить в трубах и воздуховодах с помощью ручного или постоянного монтажа. Также доступны крыльчатые анемометры.Пластинчатые анемометры обычно больше, чем термоанемометры, но более прочные и экономичные. Доступны модели с измерением температуры и влажности.

    Учить больше КАК ВЫБРАТЬ РАСХОДОМЕР? Перед выбором датчика потока необходимо ответить на несколько вопросов.
    1. Какая жидкость измеряется?
    2. Требуется ли вам измерение и / или суммирование ставок?
    3. Если жидкость не вода, какой вязкости у жидкости?
    4. Вам нужен локальный дисплей на расходомере или вам нужен электронный сигнальный выход?
    5. Каков минимальный и максимальный расход?
    6. Какое минимальное и максимальное рабочее давление?
    7. Какая минимальная и максимальная температура процесса?
    8. Является ли жидкость химически совместимой со смачиваемыми частями расходомера?
    9. Если это приложение процесса, каков размер трубы ??

    Массовый или объемный расход?

    Итак, вы хотите измерить расход? Казалось бы, ответ — покупка расходомера. С потоком жидкости, определяемым как количество жидкости, которая проходит мимо заданного места, это может показаться простым — подойдет любой расходомер. Однако рассмотрим следующее уравнение, описывающее поток жидкости в трубе.

    Q = A x v

    Q — расход, A — площадь поперечного сечения трубы, v — средняя скорость жидкости в трубе. Применив это уравнение к действию, поток жидкости, движущийся со средней скоростью 1 метр в секунду по трубе с площадью поперечного сечения 1 квадратный метр, составляет 1 кубический метр в секунду.Обратите внимание, что Q — это объем в единицу времени, поэтому Q обычно обозначают как «объемный» расход. Теперь рассмотрим следующее уравнение:

    W = ро x Q

    Где W — расход (снова — читайте дальше), а rho — плотность жидкости. Применив это уравнение к действию, скорость потока будет 1 килограмм в секунду, когда течет 1 кубический метр в секунду жидкости с плотностью 1 килограмм на кубический метр. (То же самое можно сделать и с широко используемыми «фунтами». Не вдаваясь в подробности — фунт считается единицей массы.Обратите внимание, что W — это масса в единицу времени, поэтому W обычно обозначается как «массовый» расход. Теперь — какой поток вы хотите измерить? Не уверен? В некоторых приложениях необходимо измерить объемный расход.

    Рассмотрите возможность наполнения бака. Объемный расход может представлять интерес, чтобы избежать переполнения резервуара, в который могут добавляться жидкости различной плотности. (Опять же, датчик уровня и выключатель / отключение высокого уровня могут устранить необходимость в расходомере.) Рассмотрите возможность управления потоком жидкости в процессе, который может принимать только ограниченный объем в единицу времени.Казалось бы, применимо измерение объемного расхода.

    В других процессах важен массовый расход. Рассмотрим химические реакции, при которых желательно вступать в реакцию веществ A, B и C. Интерес представляет количество присутствующих молекул (их масса), а не их объем. Точно так же при покупке и продаже товаров (коммерческий учет) важна масса, а не ее объем.

    Сколько времени требуется для обслуживания расходомера?

    Ряд факторов влияет на требования к техническому обслуживанию и ожидаемый срок службы расходомеров.Самым важным фактором, конечно же, является подбор правильного инструмента для конкретного приложения. Плохо выбранные устройства неизменно вызовут проблемы на раннем этапе. Расходомеры без движущихся частей обычно требуют меньше внимания, чем устройства с движущимися частями. Но все расходомеры со временем требуют определенного обслуживания. Пример использования Техническое обучение Просмотреть эту страницу на другом языке или в другом регионе

    Датчик расхода воды Датчик расхода воды Датчик температуры 1/2 ”

    Описание

    Датчик расхода воды

    и датчик температуры используются для тестирования воды и системы водяного охлаждения.Он имеет прочную конструкцию и выдает цифровой импульс каждый раз, когда через трубу проходит некоторое количество воды.

    Выход можно легко подключить к микроконтроллеру для мониторинга использования воды и расчета количества воды, оставшейся в резервуаре и т. Д. В основном применяется в водонагревателях, автоматах для кредитных карт, торговых автоматах с водой, устройствах измерения расхода и т. Д.

    Он состоит из пластикового корпуса клапана, водяного ротора и датчика Холла. Когда вода проходит через ротор, ротор катится.Его скорость меняется с разной скоростью потока. Датчик Холла выдает соответствующий импульсный сигнал. Он подходит для обнаружения потока в диспенсере для воды или кофеварке.

    Характеристики расходомера с датчиком расхода воды
    • Компактный, простой в установке
    • Высокая герметичность
    • Датчик на эффекте Холла высокого качества
    • Соответствует RoHS

    Спецификация:

    • Наименьшее номинальное рабочее напряжение: DC 4.5 5–24 В
    • Максимальный рабочий ток 15 мА (5 В постоянного тока)
    • Диапазон рабочего напряжения от 5 до 18 В постоянного тока
    • Допустимая нагрузка ≤ 10 мА (5 В постоянного тока)
    • Температура использования: ≤ 80 ° C
    • Диапазон рабочей влажности: 35% ~ 90% относительной влажности (без мороза)
    • Допустимое давление: давление 2,0 МПа
    • Рабочая температура от -25 до +80 ° C
    • Наружная резьба: 1/2 ″
    • Наружный диаметр 20 мм
    • Впускной диаметр 9мм
    • Выходной диаметр 12 мм
    • Модель: YF-S201
    • Тип сенсора: эффект Холла
    • Тип выхода: 5 В TTL
    • Рабочий расход: от 1 до 30 литров в минуту
    • Точность ± 10%
    • Максимальное давление воды 2. 0 МПа
    • Импульсные характеристики расхода: Частота (Гц) = 7,5 * Расход (л / мин)
    • Импульсов на литр: 450

    Приложения

    • Используется для измерения расхода жидкой воды для солнечной энергии
    • Также используется в системах водосбережения
    • Кроме того, используется в резервуарах для хранения
    • И последнее, но не менее важное: в бытовых системах оборотного водоснабжения
    • Наконец, в оросительных системах

    Детали подключения:

    • Красный провод: + 5В
    • Черный провод: GND
    • Желтый провод: выход ШИМ

    Лист данных

    (PDF) Влияние повышенной температуры на точность счетчика воды

    ВОДА МАЙ 2015

    60

    Технические документы

    — между расходами 400–2,500

    л / ч.Проведенный теоретический анализ неопределенности

    , который относится к процедуре

    и используемому оборудованию, показан на Рисунке 7.

    Следовательно, для

    разумно сделать вывод, что периодические повышенные

    температуры воды и окружающей среды не соответствуют

    существенно изменяет характеристики

    счетчиков бытовой воды, используемых для учета

    холодной воды. Несмотря на то, что была испытана только небольшая выборка счетчиков

    , результаты этого исследования

    должны, тем не менее, развеять сомнения

    относительно производительности счетчика воды в течение коротких периодов

    повышенного уровня воды и

    температуры окружающей среды.

    Продолжительное влияние повышенной температуры воды

    и окружающей среды (или испытания на выносливость

    ) на точность счетчика воды

    выходило за рамки данного исследования

    . Таким образом, представленные здесь результаты

    применимы только к счетчикам воды

    , подверженным повышенным температурам воды и окружающей среды

    в течение короткого периода времени.

    Однако маловероятно, что счетчики воды

    , предназначенные для измерения холодной питьевой воды

    , могут подвергаться таким повышенным условиям

    во время эксплуатации.

    ВЫВОДЫ

    Влияние повышенной температуры воды и окружающей среды

    было исследовано с использованием двух

    новых и одного бывшего в употреблении объемного водомера

    для измерения холодной питьевой воды

    . Результаты показывают, что есть небольшая погрешность

    , смещение в сторону отрицательной в

    точности счетчика с увеличением температуры воды

    и окружающей среды. На практике это

    означает, что счетчики имеют тенденцию занижать регистрацию

    объема при повышении температуры.

    Даже со сдвигом погрешности точность

    счетчиков в основном осталась в пределах

    ПДК. Таким образом, делается вывод о том, что

    повышенных температур воды и окружающей среды,

    , что может произойти в течение австралийского лета

    сезона, не существенно изменяют характеристики

    счетчиков воды для бытовых нужд

    , используемых для измерения холодной воды.

    Причину появления ошибки

    сдвиг можно объяснить

    изменением

    плотности воды.

    Также возможно, что

    расширение корпуса счетчика

    и его внутренних компонентов

    может вызвать относительно незначительное занижение

    счетчиков. Результаты исследования

    строго соответствуют

    счетчикам

    , подвергающимся повышенным температурам

    в течение короткого периода времени. Значение

    результатов по выручке

    для водоснабжения и расходу для пользователя

    не исследовалось.Рекомендуется также исследовать

    влияние низкой температуры

    и провести оценку

    , взвешенную по объему.

    БЛАГОДАРНОСТИ

    Авторы выражают благодарность

    Эшли Хаслеру, Майклу Уиткомбу и

    Промилу Мехра за их помощь в организации экспериментов

    .

    АВТОРЫ

    Д-р Ричард Коеч

    (эл. и сельская наука,

    Университет Новой Англии.

    Дэвид Пеццанити является старшим инженером-исследователем

    и возглавляет

    группу сотрудников

    , работающих в Urban Water

    Resources Group и

    Австралийский ирригационный центр и

    Гидравлический технологический центр в Южном университете

    . Австралия.

    Доктор Баден Майерс —

    инженер-исследователь в

    Центре водных ресурсов

    Управление и повторное использование,

    , часть Школы естественных наук

    и построенных сред

    Университета Южной Австралии.

    ССЫЛКИ

    Arregui F, Cabrera EJ, Cobacho R & Garcia-

    Serra J (2005): Ключевые факторы, влияющие на воду

    Погрешность счетчика. Специализированная конференция IWA

    «УТЕЧКА 2005». Галифакс, Канада.

    AS 3565.4 (2007): Счетчики для холодной и горячей воды

    Питьевая и непитьевая вода,

    Часть 4: Испытания на соответствие требованиям при эксплуатации.

    Стандарты Австралии, Сидней.

    Engel R & Baade HJ (2012): Определение плотности воды

    Высокоточным расходомером

    Калибровка

    — Погрешности измерений

    и практические аспекты.Flow Measurement

    and Instrumentation, 25, стр. 40–53.

    ISO / IEC 17025 (2005): Общие требования

    к компетенции тестирования и калибровки

    лабораторий. Международная организация по стандартизации

    (ISO), Швейцария.

    McCutcheon SC, Martin JL & Barnwell TO (1993):

    Качество воды, Справочник по гидрологии,

    Maidment DR (Ed). Макгроу-Хилл, Нью-Йорк, штат Нью-Йорк.

    Mutikanga HE, Sharma SK & Vairavamoorthy K

    (2011): Исследование производительности водомеров

    в развивающихся странах: тематическое исследование

    Кампала, Уганда.Water SA, 37, 4, стр. 567–574.

    NMI (2004): Определение признанной стоимости

    Стандарты измерения признанной стоимости

    Стандарт плотности воды. Национальный

    измерительный институт, Содружество

    Австралия, Сидней.

    НМИ М 10–1 (2010): Счетчики, предназначенные для учета воды

    в полнопроточных трубах. Часть

    1: Метрологические и технические требования.

    Национальный институт измерений,

    Содружество Австралии, Сидней.

    НМИ М 10–2 (2011): Счетчики, предназначенные для учета воды

    в полнопроточных трубах.

    Часть 2: Методы испытаний. National Measurement

    Institute, Австралийский союз, Сидней.

    НМИ Р 49–1 (2009): Счетчики воды, предназначенные для

    учета холодной питьевой воды и горячей

    воды. Часть 2: Метрологические и технические требования

    . National Measurement

    Institute, Австралийский союз, Сидней.

    НМИ Р 49–1 (2009): Счетчики воды, предназначенные для

    учета холодной питьевой воды и горячей

    воды. Часть 1. Метрологические и технические требования

    . National Measurement

    Institute, Австралийский союз, Сидней.

    NMI R 49–2 (2009): Водосчетчики

    предназначены для учета холодной питьевой воды и

    горячей воды. Часть 2: Методы испытаний. Национальный

    измерительный институт, Содружество

    Австралия, Сидней.

    OIML R 49–1 (2006): Счетчики воды, предназначенные

    для учета холодной питьевой воды и

    горячей воды. Часть 1. Метрологические и технические требования

    . Международная организация законодательной метрологии

    (МОЗМ), Париж.

    OIML R 49–2 (2006): Счетчики воды, предназначенные для

    учета холодной питьевой воды и горячей воды

    . Часть 2: Методы испытаний. Международная

    Организация законодательной метрологии (МОЗМ), Париж.

    Tawackolian K, Buker O, Hogendoorn J &

    Lederer T (2013): Калибровка ультразвукового расходомера

    для горячей воды. Flow Measurement

    and Instrumentation, 30, стр. 166–173.

    Неопределенность измерения: Руководство ISO

    (2005): Национальный институт измерений,

    Содружество Австралии, Канберра.

    Отдел повышения эффективности водопользования (2009 г. ): Национальная концепция

    для учета воды вне городов:

    Окончательная оценка регулирующего воздействия.Австралийский

    Правительство — Департамент окружающей среды,

    Вода, наследие и искусство, Канберра.

    WSA 12 (2012): Выбор и установка счетчика

    Свод правил. WSAA, Сидней, Австралия.

    0,00%

    0,05%

    0,10%

    0,15%

    0,20%

    0,25%

    0,30%

    0,35%

    0 1000 2000 3000 4000 5000

    Скорость потока

    Неопределенность

    з)

    Рисунок 7.Связь между неопределенностью измерения

    и расходом.

    SMART METERING

    Как выбрать лучший датчик расхода воды для вашего проекта Arduino

    В последнем блоге «Как использовать датчик / измеритель расхода воды с Arduino» мы объяснили основы использования датчика расхода воды и Arduino.

    На нашем сайте можно найти десятки датчиков расхода воды, поэтому возникает вопрос, какой из них лучше всего подходит для вашего проекта? Что ж, потратьте 5 минут на чтение блога и следуйте 3 простым правилам, все ваши сомнения исчезнут!

    Правило No.1: Сценарий приложения определяет тип используемого датчика расхода воды.

    Хотя на нашем интернет-рынке можно найти дюжину или больше датчиков расхода воды, обычно их можно разделить на два типа:

    • Медная труба большого диаметра
    • Пластиковая труба малого диаметра

    YF-B1 ~ YF-B7 относится к типу труб большого диаметра. Серийные устройства YF-Bx обычно используются в промышленности, сельском хозяйстве и животноводстве, и поэтому требуют использования медных труб, более устойчивых к давлению и более устойчивых к коррозии.

    А для бытовой техники обычно используют малый диаметр. Наиболее распространенными из них являются YF-S201 и YF-S402. YF-S201 подходит для диспенсеров карт, торговых автоматов с водой, а YF-S402 подходит для бытовых приборов меньшего диаметра, таких как диспенсеры для воды, кофеварки. Кстати, YF-S402 и YF-S201 обычно используются в проектах датчиков расхода воды Arduino и Raspberry Pi.

    Иногда необходимо измерить расход и температуру воды, например, в водонагревателях или посудомоечных машинах.Затем нужно выбрать датчик расхода воды с датчиком температуры. Что ж, у нас есть YF-B4 и YF-B7, оба могут определять температуру воды.

    Правило №2: Выбирайте датчик расхода воды по диаметру трубы.

    Обычно диаметр трубы устройства, которое должно измерять расход воды, является фиксированным, поэтому вам нужно выбрать датчик расхода воды, соответствующий диаметру трубы устройства. Все датчики расхода воды на нашем веб-сайте изготовлены по британскому стандарту для труб (BSP). Вот почему в названии датчика можно найти G1 / 2 или G3 / 4.

    Не беспокойтесь, если вы используете американскую национальную трубную резьбу (NPT). Вы по-прежнему можете использовать датчик расхода воды BSP с трубой NPT, просто нужно сделать несколько простых преобразований. Для получения более подробной информации, пожалуйста, проверьте стандарт резьбы.

    Вы можете проверить весь диаметр резьбы датчика потока воды в следующей таблице:

    9064 904 Двойной 9064 904 18 мм -B5 9064 904 Двойная вилка 9064 904 11 мм 2 DN15 / мин 9064 904 13 мм 906 44 0.3 ~ 6 л / мин —
    Тип Размеры (DN / G) Рабочее напряжение Диапазон расхода Наружная и внутренняя части Длина резьбы Материал
    YF-B1 DN15
      G1
    5 В ~ 15 В (постоянный ток) 1 ~ 25 л / мин Двойная вилка 10 мм Медь
    YF-B2 DN15
    G1 / 2
    5 В ~ 15 В (постоянный ток) 1 25 л / мин Наружный вход Внутренний выход 10 мм Медь
    YF-B3 DN15
    G1 / 2
    5 В ~ 15 В (пост. Ток) 1 ~ 25 л / мин Медь
    YF-B4 DN15
    G1 / 2
    5 В ~ 15 В (пост. Ток) 1 ~ 25 л / мин Наружная резьба на выходе 10 мм Медь DN20
    G3 / 4
    5 В ~ 15 В (пост. Ток) 1 ~ 30 л / мин Двойная вилка 10 мм Медь
    YF-B6 DN20
    G3 / 4
    5 В ~ 15 В (пост. Ток) 1 ~ 30 л / мин Медь
    YF-B7 DN15
    G1 / 2
    5 В ~ 15 В (постоянный ток) 1 ~ 25 л / мин Двойная наружная резьба 10 мм Медь 5 В ~ 24 В (постоянный ток) 1 ~ 30 л / мин Двойная наружная резьба Пластик
    G3 и 4 DN20
    G3 / 4
    5 В ~ 24 В (постоянный ток) 1 Двойная наружная резьба Пластик
    G1 и 2 DN15
    G1 / 2
    5 В ~ 24 В (пост. ток) 1 ~ 30 л / мин Двойная вилка
    G1 и 8 G1 / 8 5 В ~ 24 В (постоянный ток) Пластик
    M11 * 1,25-YF-S402 G1 / 4 5 В ~ 24 В (пост. Ток) 0,3 ~ 6 л / мин Пластик

    Правило № 3: Выберите датчик расхода воды по параметру.

    Для датчика расхода воды наиболее важными параметрами являются:

    • Диапазон расхода воды
    • Максимальное давление воды
    • Рабочее напряжение

    Вы можете найти всю информацию в таблице выше, просто убедитесь, что вы выбрали правильный датчик расхода воды с правильными параметрами.Для проектов Arduino, если вы не уверены, какой из них выбрать, просто попробуйте YF-S201 и YF-S402.

    Следите за нами и ставьте лайки:

    Продолжить чтение

    Цифровой расходомер горячей воды

    Расходомеры горячей воды очень важны для измерения расхода воды в системах отопления. Это один из основных способов точного и точного измерения скорости потока горячей воды. Есть много разных типов расходомеров воды.Некоторые из наиболее распространенных типов включают электромагнитный расходомер, турбинный расходомер и расходомер с отводом вихрей. Эти три основных типа счетчиков имеют уникальные особенности, которые отличают их друг от друга. Это дает пользователям множество различных опций в зависимости от функций датчиков расхода горячей воды и бюджета пользователя.

    Цифровой электромагнитный расходомер для горячей воды

    Магнитный расходомер — один из лучших вариантов для измерения воды с определенным уровнем проводимости.Это один из самых популярных вариантов при использовании с определенными уровнями подключения. Некоторые из основных характеристик магнитометра включают максимальную температуру воды 180 градусов по Цельсию, встроенный датчик расхода горячей воды и источник питания от батареи. Это главные особенности электромагнитных расходомеров. Это некоторые из основных причин того, почему он функционален и эффективен при измерении температуры воды в системах отопления. Магнитный расходомер доступен от DN10 до DN2000, стандартный 2-дюймовый магнитометр, 4-дюймовый магнитный расходомер или 8-дюймовый расходомер горячей воды.Цифровые преобразователи расхода горячей воды могут быть с выходом 4-20 мА, импульсным выходом, коммуникацией Modbus, протоколом Hart или Profibus-dp. Опциональный счетчик расхода горячей воды с батарейным питанием с GPRS или CDMA.
    Характеристики магнитометров для измерения расхода горячей воды
    • Максимальная температура горячей воды: 180 градусов C.
    • Доступны магнитные расходомеры размером от DN10 до DN2000, по стандартному запросу 2-дюймовый магметр, 4-дюймовый магнитный расходомер или 8-дюймовый расходомер горячей воды
    • Датчик расхода горячей воды линейного типа
    • Цифровой счетчик горячей воды со встроенным или выносным дисплеем
    • Цифровой расходомер для отображения мгновенного или полного расхода
    • Материал футеровки: PTFE (тефлон), PFA; материал электродов: нержавеющая сталь или другие варианты.
    • Питание от аккумулятора или источник питания 220 ВА или 24 В постоянного тока
    • Расходомер воды Modbus
    • Опции протокола HART
    • Опция
    счетчика горячей воды Profibus-DP

    Турбинный расходомер для измерения расхода горячей воды

    Турбинный расходомер для горячей воды может измерять мягкую воду, деминерализованную воду и воду обратного осмоса. Это основные типы воды, которые лучше всего подходят для турбинного расходомера. Максимальная температура горячей воды турбинного расходомера составляет 150 градусов Цельсия.Также существуют варианты турбинных расходомеров различных размеров. Размеры варьируются от маленьких до больших для различных целей. Это добавляет универсальности турбинному расходомеру. Счетчик имеет высокие показатели точности и общую низкую стоимость.
    Характеристики турбинного расходомера, используемого в качестве КИПиА
    • Он может измерять мягкую воду, воду обратного осмоса, деминерализованную воду, конденсат и так далее.
    • Максимальная температура горячей воды: 150 градусов C
    • Варианты различных размеров, такие как минимальный размер для турбины с низким расходом или большой турбинный расходомер 4 дюйма
    • Опции расходомера турбины горячей воды MODBUS
    • Опции протокола HART для турбинного счетчика
    • Опции датчика потока турбины горячей воды или преобразователя потока турбины
    • Высокоточный и недорогой цифровой турбинный расходомер для горячей воды

    Вихревой расходомер, используемый в качестве расходомера горячей воды

    Есть несколько основных преимуществ вихревого расходомера.Вихревой расходомер отличается от аналогов. Вихрь обладает множеством уникальных особенностей, таких как максимальная температура 350 градусов по Цельсию. Также доступны вихревые расходомеры различных размеров. Это похоже на турбинный расходомер. Вихревой расходомер отличается высокой точностью, а также воспроизводимостью. Также имеется цифровой дисплей для вихревого расходомера. При использовании вихревого расходомера также используется высокое межфланцевое соединение, это своего рода низкая цена. Цифровые расходомеры для горячей воды , могут использоваться с межфланцевым соединением, фланцевым соединением, резьбовым соединением, также может иметь вихревой расходомер встраиваемого типа. датчик для больших трубопроводов горячей воды.
    Характеристики вихревого расходомера для горячей воды
    • Максимальная температура опоры 350 ° C
    • Доступные размеры: от DN25 до DN500
    • Точность расходомера: ± 1,0% и повторяемость: ± 0,33%
    • Цифровой дисплей для отображения мгновенного и общего расхода горячей воды
    • Протокол MOSBUS или Hart
    • Межфланцевое или фланцевое соединение

    Вывод цифровых счетчиков горячей воды

    В целом цифровые счетчики горячей воды — это уникальные и инновационные устройства, которые помогают измерять температуру воды.Это очень важно для получения оптимальных результатов. Существует три основных различных варианта цифровых счетчиков горячей воды. У каждого типа счетчиков есть свой список преимуществ. Это один из лучших способов предоставить пользователям возможность выбора при выборе наиболее подходящего для них типа счетчика. Важно, чтобы каждое устройство было качественным и долговечным. Это один из лучших способов обеспечить точность и надежность счетчиков горячей воды. Точность и надежность — два наиболее важных элемента для достижения стабильных результатов.

    Подразделение 33 Коммунальные предприятия 0900 Счетчики коммунальных услуг — Физические объекты

    1 Применяемость

    1,1

    Все трубопроводы, фитинги, оборудование и т. Д. От внешней инженерной сети до клапана здания, расположенного после счетчика или, в случае водоснабжения, предохранителя обратного потока, считаются коммунальными трубопроводами.

    1,2

    Все трубопроводы после клапана, описанного в параграфе 1.1, считаются внутренними трубопроводами.

    1,3

    Все коммунальные услуги, обслуживающие новое здание, существующее здание с новыми услугами или реконструированное здание, будут измеряться в соответствии с определением Purdue Utilities.

    2 Размещение общего оборудования

    2,1

    «Оборудование» определяется как все коммунальные счетчики, датчики температуры, датчики давления и панель управления концентратора данных (DCCP).

    2,2

    Все вновь установленное оборудование должно обслуживаться, стоя на полу с центральной линией не выше 48 дюймов над полом.

    2.2.1

    В приложениях, где расходомер находится на высоте более 48 дюймов над полом, должен использоваться выносной передатчик, установленный на стене или стойке таким образом, чтобы дисплей передатчика находился не выше 48 дюймов над полом.

    2,3

    Все оборудование должно быть установлено с указанием необходимых средств обслуживания и выноса за пределы здания.

    2,4

    Для всего оборудования требуется рабочее пространство не менее 18 дюймов сверху, снизу и с одной стороны.

    2,5

    Все оборудование должно поддерживаться в соответствии с требованиями производителя.

    2,6

    Счетчики

    должны устанавливаться с рекомендованными изготовителями прямыми участками трубы как до, так и после по потоку, в соответствии с инструкциями производителя по установке с учетом размера счетчика и любых препятствий на входе и выходе, которые могут повлиять на работу и точность счетчика.

    3 установки счетчиков охлажденной воды

    3,1

    Счетчики охлажденной воды должны быть линейными электромагнитными, поставляться владельцем и устанавливаться подрядчиком.

    3,2

    Счетчики устанавливаются в обратном трубопроводе с байпасом. Если счетчик должен быть установлен в подающем трубопроводе, перед установкой проконсультируйтесь с Университетом Пердью для получения разрешения.

    3,3

    Счетчики должны устанавливаться в горизонтальном трубопроводе. Если вертикальный стояк — единственное доступное место для установки, направление потока должно быть вверх.

    3,4

    Все счетчики должны быть рассчитаны на нагрузку в здании и не обязательно соответствовать размеру линии обслуживания.

    3,5

    Должны быть соблюдены требования производителя к прямолинейному участку, требования к точности и ориентации.

    3,6

    Соединения с трубопроводом должны быть выполнены с помощью фланцев класса 150 по ANSI

    3,7

    Для установки в неметаллической трубе необходимо установить, соединить и привязать внешние заземляющие кольца к соответствующей системе заземления здания. Кольца заземления и все другие материалы для этого типа установки поставляются и устанавливаются подрядчиком.

    3,8

    Изоляция расходомеров охлажденной воды

    должна выполняться в строгом соответствии с инструкциями производителя и Разделом 33 Раздела 6500 настоящих руководящих принципов.

    3,9

    Утвержденные производители

    4 бытовых счетчика воды

    4,1

    Используйте металлическую трубу от прохода в стене здания до предохранителя обратного потока. Труба может быть:

    • Труба из высокопрочного чугуна с фланцевыми соединениями

    • Оцинкованная труба сортамента 40 с оцинкованными фитингами с рифленым концом и муфтами только в тех случаях, когда существующие трубы изготавливаются из оцинкованной стали сортамента 40.

    • Медная трубка типа L с катаным, поточным или прессовым фитингом

    4,2

    Не используйте механические фиксаторы (например, марки «MEGALUG») внутри здания.

    4,3

    Все счетчики бытовой воды должны иметь байпас с запираемым клапаном.

    4,4

    Сервисные клапаны 2½ дюйма и меньше должны быть полнопроходными шаровыми кранами.

    4,5

    Сервисные клапаны 3 ”или больше должны быть:

    4.6

    Бытовые водосчетчики должны быть предоставлены владельцем, устанавливаться подрядчиком и должны быть встроены в электромагнитный трубопровод в подающем трубопроводе здания с байпасом.

    4,7

    Бытовые водомеры, используемые для орошения, не должны иметь байпаса.

    4,8

    Должны быть соблюдены требования производителя к прямолинейному участку, требования к точности и ориентации.

    4,9

    Если имеется более одного счетчика воды для бытовых нужд, например, для орошения, все они должны быть установлены параллельно друг другу и счетчику в главном здании.Орошение и другие услуги, которые попадут в ливневые стоки, должны иметь отдельный счетчик.

    4,10

    Все счетчики должны быть рассчитаны на нагрузку в здании и не обязательно соответствовать размеру линии обслуживания.

    4,11

    Соединения с трубопроводом должны быть выполнены с помощью фланцев класса 150 по ANSI

    4,12

    Для установки в неметаллической трубе необходимо установить, соединить и привязать внешние заземляющие кольца к соответствующей системе заземления здания.Кольца заземления и все другие материалы для этого типа установки поставляются и устанавливаются подрядчиком.

    4,13

    Проконсультируйтесь с инженером-механиком по распределению коммунальных услуг Университета Пердью, если у вас возникнут проблемы с технологией счетчика и размещением приложения.

    4,14

    Счетчики расхода воды для бытовых нужд должны быть изолированы в строгом соответствии с инструкциями их изготовителей и Разделом 33 Раздела 6500 настоящего руководства.

    4.15

    Утвержденные производители

    5 Установка счетчика расхода пара и счетчика парового конденсата

    5,1

    Во всех новых зданиях, существующих зданиях с новыми системами подачи пара и во всех реконструированных зданиях должны быть предусмотрены дозаторы как подачи пара, так и парового конденсата.

    Примечание: Это для улавливания любого пара, используемого для увлажнения, стерилизации и т. Д., Или для обнаружения проблем, когда конденсат пара попадает в канализацию.

    5.2

    Счетчики парового конденсата

    5.2.1

    Счетчики парового конденсата должны быть предоставлены владельцем, установлены подрядчиком, и должны быть встроенными в систему отвода вихрей.

    5.2.2

    Соединения с трубопроводом должны быть фланцами как минимум ANSI класса 150.

    5.2.3

    Должны быть соблюдены требования производителя к прямолинейному участку, требования к точности и ориентации.

    5.2.4

    Все счетчики должны быть рассчитаны на нагрузку в здании и не обязательно соответствовать размеру линии обслуживания.

    5.2.5
    Счетчики парового конденсата

    должны быть изолированы в строгом соответствии с инструкциями их производителя и Разделом 33 Раздела 6500 настоящих правил.

    5.2.6

    Утвержденные производители

    5,3

    Счетчики пара

    5.3.1

    Счетчики подачи пара должны быть предоставлены владельцем, установлены подрядчиком, и должны быть встроенными вихревыми отводами.

    5.3.2

    Присоединения к трубопроводу должны быть фланцевыми.Классы фланцев определяются сервисной службой.

    5.3.3

    Должны быть соблюдены требования производителя к прямолинейному участку, требования к точности и ориентации.

    5.3.4

    Все счетчики подачи пара с локально установленными датчиками следует устанавливать так, чтобы головка датчика / дисплея находилась в положении «шесть часов», если позволяет пространство, с дисплеем, обращенным так, чтобы его можно было прочитать, стоя перед счетчиком. Если это невозможно, проконсультируйтесь с инженером-механиком по распределению коммунальных услуг Университета Пердью.

    5.3.5

    Все счетчики должны быть рассчитаны на нагрузку в здании и не обязательно соответствовать размеру линии обслуживания.

    5.3.6

    Счетчик должен выдерживать температуру и давление перегретого пара в соответствии с условиями эксплуатации.

    5.3.7

    Счетчик должен обеспечивать измерение давления и температуры с помощью встроенного датчика температуры и выносного датчика давления, подключенного к преобразователю счетчика.

    5.3.8

    Измеритель должен быть откалиброван на заводе.

    5.3.9
    Счетчики подачи пара

    должны быть изолированы в строгом соответствии с инструкциями их производителей и Разделом 33 Раздела 6500 настоящих правил.

    5.3.10

    Утвержденные производители

    6 счетчиков пара в распределительной сети

    6,1

    Самоусредняющаяся пилотная трубка является предпочтительным измерителем пара при измерении расхода пара в распределительной сети.

    6.1.1

    Счетчик должен иметь возможность двунаправленного потока без изменения положения датчика или клапанов.

    6.1.2

    Передатчик должен иметь диапазон изменения 100: 1

    6.1.3

    Передатчик должен быть сертифицирован NIST, иметь связь по протоколу Modbus или должен быть одобрен Purdue Utilities.

    6.1.4
    Преобразователи

    должны иметь точность ± 0,1% или лучше и отклонение менее ± 0,1% от ВПИ за 8000 часов.

    6,1,5
    Счетчики пара

    в распределительной сети должны быть изолированы в строгом соответствии с инструкциями их производителя и Разделом 33 Раздела 6500 настоящего руководства.

    6,2

    Утвержденные производители

    6,3

    Согласуйте размер и модель с Purdue University Energy and Utilities Engineering

    7 датчиков температуры охлажденной воды

    7,1

    Датчики температуры охлажденной воды и защитные гильзы должны быть предоставлены владельцем и установлены подрядчиком.

    7,2

    Должны быть установлены два датчика: один в подающей линии, а другой — в обратной. Они должны устанавливаться за пределами требований производителя к прямолинейному участку счетчика.

    7,3

    В случае использования охлажденной воды диаметром 4 дюйма и меньше следует использовать защитную гильзу 2,5 дюйма.

    7,4

    В случае использования охлажденной воды диаметром 5 дюймов или более следует использовать защитную гильзу на 4 дюйма.

    7,5

    Датчики температуры охлажденной воды

    должны быть изолированы в строгом соответствии с инструкциями их производителей и Разделом 33 Раздела 6500 настоящего руководства.

    7,6

    Утвержденные производители

    8 датчиков температуры парового конденсата

    8,1

    Датчики температуры конденсата пара и защитные гильзы должны быть предоставлены владельцем и установлены подрядчиком.

    8,2

    Один датчик должен быть установлен после счетчика парового конденсата за пределами требований производителя к прямолинейности этого счетчика.

    8,3

    Когда линия конденсата пара имеет диаметр 4 дюйма и меньше, значение 2.Должна использоваться 5-дюймовая защитная гильза.

    8,4

    Если линия конденсата пара имеет диаметр 5 дюймов или больше, следует использовать 4-дюймовую защитную гильзу.

    8,5

    Датчики температуры парового конденсата

    должны быть изолированы в строгом соответствии с инструкциями их производителей и Разделом 33 Раздела 6500 настоящего руководства.

    8,6

    Утвержденные производители

    9 Датчики давления охлажденной воды

    9,1

    Датчики давления охлажденной воды должны быть предоставлены владельцем и установлены подрядчиком.

    9,2

    Должны быть установлены два датчика: один в подающей линии, а другой — в обратной. Они должны устанавливаться вне требований производителя к прямолинейному участку счетчика охлажденной воды.

    9,3

    Утвержденные производители:

    • Endress + Hauser (номер модели следует согласовать с Университетом Пердью)

    10 электросчетчиков

    10,1

    Справочный отдел 26 Раздел 0913 настоящего руководства.

    11 Панель управления концентратора данных

    11.1

    Панель управления концентратора данных (DCCP) должна быть предоставлена ​​владельцем, а подрядчик должен быть установлен. На проектных чертежах DCCP должно быть указано местоположение в месте, обычно доступном для обслуживающего персонала (например, механические помещения).

    11,2

    Каждый DCCP будет снабжен схемой подключения. Все приборы учета будут подключены подрядчиком в соответствии с этим документом.

    11,3

    Каждый провод к DCCP и от DCCP должен быть окрашен в соответствии с тем, что указано на схеме подключения DCCP.

    11.3.1

    В таблице в конце этого раздела перечислены сечения, количества и описания кабелей и проводов для каждого полевого устройства, подключенного к DCCP.

    11,4

    Провод от каждого элемента оборудования, подключенного к DCCP, должен быть правильно помечен на обоих концах провода. Каждый многожильный сигнальный кабель должен иметь бирку как на внешней оболочке, так и на каждом отдельном проводе внутри кабеля. Для кабелей Ethernet требуется только номер бирки на внешней оболочке.Отдельные жилы в кабелях Ethernet не нужно маркировать.

    11.4.1

    Каждый силовой провод на 24 В должен быть помечен в соответствии со схемой DCCP.

    11.4.2

    Бирка на внешней оболочке должна быть 14-значным идентификатором оборудования, который можно найти на схеме DCCP.

    Пример: 1088SC02ME0150

    11.4.3

    Тег на каждом отдельном сигнальном проводе должен включать информацию, показанную на схеме, которая указывает, откуда начинается проводник в DCCP.

    Пример: I: 2.2+

    11.4.4

    Каждый коммуникационный кабель для электрических счетчиков должен быть помечен правильным номером счетчика с использованием 14-значного идентификатора оборудования. Маркировать должна быть только внешняя оболочка коммуникационного кабеля. Отдельные жилы в коммуникационном кабеле не нужно маркировать / маркировать.

    Пример: 1088EE01

    11,5

    Все счетчики коммунальных услуг (т. Е. Счетчики охлажденной воды, бытовой воды, подачи пара, парового конденсата и электрические) и кабели связи датчиков [давления и температуры] должны быть проложены в кабелепроводе к указанному месту установки DCCP.

    11,6

    Должны быть отдельные выделенные электрические кабелепроводы для каждого из различных кабелей, идущих к и от DCCP, как показано ниже:

    • Должен быть отдельный кабелепровод для питания 120 В переменного тока от источника до DCCP
    • Должен быть отдельный канал для связи Ethernet от BDF до PIC в DCCP
    • Должен быть один или несколько отдельных трубопроводов (при необходимости) для подачи питания и связи от счетчиков, датчиков давления и датчиков температуры к DCCP.
    • Каждый из этих кабелепроводов должен быть 1 дюйм или больше, в зависимости от требований.Они не должны быть переполнены, чтобы можно было легко вытащить провод для будущей замены.

    11,7

    Выделенная цепь 120 В переменного тока должна быть проложена и завершена на DCCP подрядчиком в соответствии со схемой, предоставленной с DCCP.

    11,8

    Подрядчик несет ответственность за завершение проводки на стороне устройства всех полевых устройств (счетчики, датчики давления, датчики температуры).

    11,9

    На стороне DCCP подрядчик должен оставить шестифутовую катушку каждой проводки полевого устройства владельцу для выполнения окончательной заделки.

    11,10

    Подрядчик не должен включать DCCP. Владелец несет ответственность за окончательную проверку заделки проводов на конце полевого устройства, подачу питания на DCCP и ввод в эксплуатацию DCCP и всех полевых устройств, подключенных к нему.

    Размеры, количество и описание кабелей или проводов для всех полевых устройств, подключенных к DCCP

    Полевое устройство

    Кол.

    Описание кабеля или провода

    Расходомеры для охлажденной воды

    по 1 штуке

    Расходомеры для бытовой воды

    по 1 штуке

    Датчики температуры

    по 1 штуке

    • Belden 1031A, экранированный, # 16AWG, трехжильный кабель (сигнальный)

    Расходомер для пара

    по 1 штуке

    • Belden 1031A, экранированный, # 16AWG, трехжильный кабель (сигнальный)

    Расходомер конденсата

    по 1 штуке

    • Belden 1030A, экранированный, # 16AWG, 2-жильный кабель (сигнальный)

    Датчик давления для охлажденной воды

    по 1 штуке

    • Belden 1030A, экранированный, # 16AWG, 2-жильный кабель (сигнальный)

    Комплекты перегрева для расходомера пара

    по 1 штуке

    • Belden 1030A, экранированный, # 16AWG, 2-жильный кабель (сигнальный)

    Счетчики качества электроэнергии

    по 1 штуке

    • # 14AWG, многожильный медный провод, синяя изоляция (24 В постоянного тока +)

    • # 14AWG, многожильный медный провод, белый с синей индикаторной изоляцией (24VDC-)

    • Кабель Ethernet категории 5e, желтая оболочка (связь)

    AMS представляет полное однокристальное аппаратное и программное решение для ультразвукового измерения расхода воды

    Унтерпремштеттен, Австрия (2 декабря 2015 г.), AMS AG (SIX: AMS), ведущий поставщик высокопроизводительных датчиков и аналоговых ИС, сегодня расширила свое семейство микросхем ультразвуковых расходомеров за счет TDC-GP30-F01, полного аппаратного и встроенного измерительного решения для счетчиков холодной воды.

    Получая непрерывный ток всего 8,5 мкА при измерении расхода с частотой 8 Гц, микросхема может работать до 20 лет от одной литиевой батареи AA.

    TDC-GP30-F01 включает в себя интерфейс ультразвукового измерения расхода, маломощный 32-битный процессор и прошивку для преобразования аналоговых выходных сигналов датчика в измерения расхода, объема и температуры холодной воды. Это означает, что разработчики счетчиков воды могут использовать TDC-GP30-F01 для простого и быстрого создания полностью нового ультразвукового счетчика воды без разработки собственной прошивки.

    Гибкое устройство может быть адаптировано для дополнения ряда типичных конструкций катушек. Пользователям нужно только охарактеризовать свои катушки. Компания ams предоставляет полный набор аппаратных и программных средств для оценки, разработки и определения характеристик конструкций с использованием устройства. Он также предлагает встроенные функции, такие как обработка ошибок и режимы энергосбережения при нулевом расходе.

    Пользователи также могут добавить свой собственный код прошивки. Например, встроенное ПО TDC-GP30-F01 может быть легко расширено для реализации приложения теплосчетчика.

    Микросхема обеспечивает прямое соединение с ультразвуковыми преобразователями и требует только добавления простого микроконтроллера для управления периферийными функциями счетчика воды, такими как дисплей и возможность подключения. Таким образом, конструкции, основанные на TDC-GP30-F01, можно сделать более компактными, с меньшим количеством компонентов, чем у конкурирующих подходов, требующих сложного сопутствующего процессора для сложных вычислений и других внешних компонентов.

    TDC-GP30-F01 позволяет разработчикам создавать системы, предлагающие очень точные измерения расхода и объема воды, что делает его пригодным для использования в приложениях для измерения воды, которые регулируются законом.Устройство измеряет разницу во времени прохождения ультразвуковых волн вверх и вниз по потоку, обеспечивая чрезвычайно повторяемые, стабильные по температуре и точные временные измерения. Очень высокая точность и стабильность измерений расхода означают, что он способен обнаруживать скорость утечки воды до 0,5 литра в час в хорошем счетчике DN20, что во много раз ниже минимального расхода воды, измеряемого широко используемыми сегодня механическими счетчиками воды.

    TDC-GP30-F01 обеспечивает SPI или UART или интерфейс с внешним микроконтроллером, или импульсный интерфейс для имитации сигналов обычного механического счетчика воды.Таким образом, пользователи устройства ams могут заменить свою бывшую механическую систему измерения расхода современным неинвазивным расходомером без необходимости переписывать свое прикладное программное обеспечение.

    «При использовании конкурирующих устройств принцип ультразвукового измерения разницы во времени требует отдельного процессора для преобразования информации о времени в калиброванные измерения расхода и объема, а также требует от производителя оборудования реализовать собственное сложное прикладное программное обеспечение для измерений. TDC-GP30-F01 — единственная микросхема ультразвукового расходомера, которая выполняет внутренние вычисления, предоставляя конструкторам гораздо более простую реализацию, а также меньшую ведомость материалов », — сказал Георг Джедельхаузер, директор по маркетингу компании AMS.

    образцов TDC-GP30-F01, вкл. уже доступен демонстрационный комплект. Можно заказать серийное производство TDC-GP30-F01. Цена за единицу составляет 9,50 долларов США при заказе от 1000 штук. Образцы запросов и дополнительную техническую информацию можно найти на TDC-GP30-F01.

    Unterpremstaetten, Österreich (2 декабря 2015 г.), ams AG (SIX: AMS), ein führender Anbieter von hochwertigen Sensoren und analogen ICs, erweitert heute seine Produktfamilie für Ultraschall- Fürteflussmessger.Dieses SoC (System-on-Chip) является аппаратным и микропрограммным обеспечением Lösung для Kaltwasserzähler und digitalisiert um Fluss und Volumen.

    Mit einem Stromverbrauch von lediglich 8.5µA канал Fluss bei einer Messfrequenz von 8Hz ge-messen werden. Damit wird ein Betrieb von Wasserzählern mit der verfügbaren Energie einer einzi-gen AA-Batterie von bis zu 20 Jahre ermöglicht.
    Der TDC-GP30-F01 обеспечивает аналогичный интерфейс для Ultraschall-Durchflussmessung, 32-разрядный процессор и микропрограммное обеспечение для автоматической цифровой обработки, объема и температуры.Dies bedeutet, dass Entwickler von Wasserzählern mit dem TDC-GP30-F01 einfacher und schneller einen neuen ultraschallbasierenden Wasserzähler entwickeln können. Не используйте встроенное программное обеспечение, которое необходимо установить для бережного обращения с промывками, объемами и температурой, чтобы установить ИС.

    Der TDC-GP30-F01 kann durch Charakterisierung so parametrisiert werden, dass er mit handelsübli-chen Messrohren arbeitet. Hierfür bietet ams eine vielseitige und funktional umfangreiche Hardware- und Softwareumgebung (GP30-DEV-KIT).Weitere verfügbare Firmware-Funktionen sind unter-rem einelligente Fehlerbehandlung и eine Energieoptimierungen bei Nullfluss. Nutzer haben außerdem die Möglichkeit, eigenen Код прошивки hinzuzufügen um damit kundenspezifische Funktionalitäten darzustellen.

    Das IC erlaubt den direkten Anschluss von Ultraschall-Wandlern (Transducern). Ergänzt mit einem einfachen Mikrocontroller können notwendige Peripher-Funktionen eines Wasserzählers wie ein Dis-play oder auch die Konnektivität bedient werden.Entwicklungen basierend auf dem TDC-GP30-F01 erfordern nur wenige externe Komponenten. Im Vergleich dazu sind bei Wettbewer-bern außerdem komplexere Prozessoren im Einsatz um Fluss- und Volumen zu berechnen.

    Der TDC-GP30-F01 ist geeignet für den Einsatz in eichpflichtigen Wasserzählern. Für die Volumen-messung misst das IC Zeitdifferenzen von Ultraschallwellen im Medium stromaufwärts und –abwärts. Eine genaue und stabile Zeitmessung ist die Basis für das Messen von kleinen Flüssen.

    Leckagen und Flüsse kleiner 0,5 Liter pro Stunde können mit einem DN20-Messrohr gemessen wer-den. Dieser niedrige Wert kann von vielen handelsüblichen, Mechanischen Haushaltswasserzählern nicht erricht werden.
    Der TDC-GP30-F01 ist mit SPI und UART Schnittstellen ausgestattet. Die vorhandene Pulsschnitt-stelle ermöglicht dem IC mit der Elektronik von herkömmlichen Mechanischen Wasserzählern zu kommunizieren. Damit kann unter Umständen die vorhandene Elektronik von Mechanischen Was-serzählern mit geringen Anpassungen der Software weiter verwendet werden.

    „Für die stabile Wandlung der gemessenen Zeitdifferenzen in Fluss und Volumen benötigen unsere Wettbewerber aufwendige Softwareroutinen die dann auch noch der Kunde entwickeln muss. Dies erfordert für eine ultraschallbasierende, kalibrierte Durchfluss- und Volumenmessungen viel Spezial-Knowhow. Der TDC-GP30-F01 представляет собой систему на кристалле для ультрасовременной базовой подготовки и цифровой обработки информации от Флусса, объема и температуры в системе автоматизации ИС, директора по маркетингу Георга Йедельхаузера.

    TDC-GP30-F01-Muster sind jetzt verfügbar, Produktionsmengen können bestellt werden. Der Stückpreis предоставляет 9,50 долларов США для Auftragsmengen von 1.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
