Обратный клапан на вентиляцию: виды, принцип работы, установка

Качественная вентиляция – залог не только здоровья членов семьи, но и сохранности самого здания. Без регулирования температуры, влажности и притока свежего воздуха в доме не обойтись. Вы можете использовать различные варианты вентсистем. Большая часть из них использует обратный клапан на вентиляцию. Тема сегодняшнего разговора – как правильно применять это устройство, по каким критериям подбирать и как устанавливать.

Качественный воздухообмен в доме не даст развиваться простудным и аллергическим заболеваниям

Читайте в статье

Немного теории: для чего нужен обратный клапан для вентиляции

От правильной вентиляции в доме зависит очень многое. Малейшая ошибка, и ароматы кухни вместо вентканала будут распространяться по всей квартире. Или, того хуже, ваш покой нарушит «амбре» из соседской квартиры, где хозяйка содержит дюжину кошек.

Сложности возникают не только в помещении кухни, но и в ванной комнате, туалете, коридоре.

Усугубить ситуацию могут не только некачественные вентканалы, но и установка герметичных пластиковых окон и новых дверей, перепланировка комнат

Если такое происходит, вам срочно нужно решать проблему с помощью простого и недорого устройства – обратного клапана. Его монтируют непосредственно в вентиляционную систему.  Если вы правильно его подобрали и установили, чужие запахи не проникнут в ваше жилище.

Конструкция обратного клапана для вентиляции и принципы его работы

Устройство обратного клапана вентиляции можно назвать примитивным: это труба, соответствующая диаметру выхода вентиляционного канала с крышкой, закрепленной на оси и открывающейся только в одну сторону. Приборы могут иметь квадратную, круглую или прямоугольную форму.

Для бытовых целей такие устройства изготавливают из пластика. В промышленных предприятиях, использующих взрывоопасные вещества, используют металлические обратные вентиляционные клапаны.

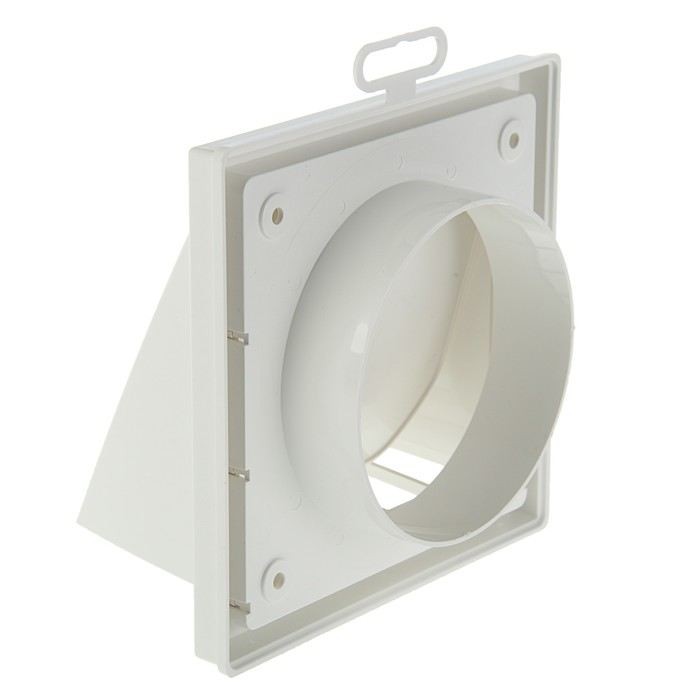

Вытяжное устройство с обратным клапаном

В конструкцию антивозвратного устройства входят следующие элементы:

  • пластиковый или металлический корпус диаметром 120-1000 мм;
  • створки или жалюзи, вращающиеся на стержневом креплении;
  • ограничитель – выступ, не позволяющий створкам открываться больше, чем на 90 градусов;
  • в клапанах с устройством самозахлопывания есть пружина, возвращающая створки на место.

Теперь о том, как работает воздушный клапан для вентиляции. Он может находиться в открытом или закрытом состоянии. В открытом створки поворачиваются параллельно вентканалу и свободно пропускают исходящие потоки воздуха. В закрытом – опускаются перпендикулярно и перекрывают поток. Ограничители установлены таким образом, чтобы створки поворачивались в нужное положение, а осевой стержень размещен по центру конструкции.

В бытовых целях часто используют конструкции с пружинами. Если обратный клапан встроен в вытяжное устройство с вентилятором, после выключения вентилятора пружины возвращают крышку клапана в исходное положение

Виды обратных клапанов и критерии выбора

При покупке устройства важно учитывать несколько факторов. Один из самых существенных – скорость воздушного потока. Если крышка будет слишком тугой, она просто не откроется, и толку от установки прибора не будет. Чтобы исключить такой неприятный момент, специалисты рекомендуют устанавливать клапан в комплекте с вентилятором, принудительно открывающим створки.

Такие устройства продаются в сборе, в комплект входит и привлекательно оформленная решетка, скрывающая содержимое

Кроме этого, следует учитывать и другие требования:

  • прибор должен соответствовать размерам вентиляционного канала;
  • материал устройства подбирается в соответствии с условиями эксплуатации;
  • следует правильно подобрать конструкцию по назначению.

Не лишним будет обратить внимание на производителя устройства. Хоть клапан и примитивный прибор, все же следует позаботиться о качестве материалов. Вас мало порадует, если в кухонной вентиляции пластик расплавится и деформируется от жара плиты.

В технических характеристиках изделия производители указывают мощность вентилятора. Для кухни следует брать 10, для санузла будет достаточно 6-7.

Еще один существенный нюанс. В частных домах не рекомендуют использовать створки «бабочка» из-за того, что они могут покрываться льдом в морозы. А в многоквартирном жилье предпочтительно использовать клапаны с жалюзи, чтобы не допустить проникновение в квартиру через вентиляционное отверстие грызунов.

Мембрана

В мембранном обратном клапане роль заслонки выполняет легкий гибкий материал, отклоняющийся под напором воздушного потока. Когда возникает обратное давление воздуха, мембрана прижимается к решетке и не пускает его в помещение.

Мембрана обычно выполняется из эластичного пластикового материала. Подобные конструкции отлично подходят для естественной вентиляции, так как гибкая заслонка очень чувствительна и не требует мощного воздушного потока.

Мембранный принцип

Если обратная тяга в воздуховоде достаточно мощная, гибкую мембрану усиливают жесткими ребрами. Они не позволяют материалу деформироваться под давлением.

Важно! Прежде чем приобрести мембранный клапан, следует изучить мощность обратной тяги в воздуховоде. Неправильно подобранная мембрана не сможет воспрепятствовать проникновению воздушного потока из вентиляции в помещение.

Бабочка

Конструкция этого устройства действительно напоминает бабочку. Обратный клапан разделен осевым стержнем, на котором крепятся «крылья». Под воздействием воздушного потока крылья бабочки открываются и закрываются.

Как уже было отмечено, у бабочки есть существенный недостаток – в морозы крылья покрываются наледью, если вентканал выходит непосредственно на улицу. Чаще всего такая проблема возникает в частных домах, где вентиляционные каналы имеют недостаточную протяженность. Можно попробовать использовать такие изделия с каучуковым уплотнителем, но и в этом случае результат не гарантирован.

Внешний вид устройства «бабочка»

Преимущество бабочки в том, что ее можно устанавливать в любом положении – хоть вертикально, хоть горизонтально. Пружинки вернут крылья на место при любом наклоне.

Важно! Монтируя такой прибор в устройстве с принудительной вентиляцией, проверьте силу пружин, они должны легко поддаваться потоку от вентилятора и надежно возвращать крылышки в исходное положение.

Лепестки

Такой вид обратных лепестковых клапанов для вентиляции имеет жалюзи, закрывающие вентканал. Работает этот прибор так же, как и мембранный или бабочка с той только разницей, что у жалюзи несколько опорных стержней, а сам лепесток имеет небольшую площадь. За счет такой особенности конструкции лепестковые клапаны можно использовать в частных домах.

Небольшая площадь деталей не дает им остывать настолько, чтобы покрываться льдом

Кроме того, частокол из опорных стержней является своеобразным препятствием для домашних вредителей – грызунов.

Жалюзи при необходимости можно закрывать в принудительном порядке. Такие приборы отлично сохраняют тепло и удобны в использовании.

Кухонная вентиляция с обратным клапаном

Установка вентиляции с обратным клапаном на кухне – первоочередная задача. Кухня в доме – это горячий цех с постоянно работающей плитой, дымом, паром и устойчивыми ароматами пищи. В процессе работы все испарения могут оседать на мебели и стенах. Именно по этой причине рачительные хозяева устанавливают вытяжки для кухни с обратным клапаном.

Как правило, этот прибор монтируют непосредственно над плитой, выводя вентиляционный рукав в общий канал.

При отсутствии центральной вентиляции иногда устанавливают вытяжные вентиляторы в отверстие форточки

Вытяжку подбирают таким образом, чтобы объем переработанного ею воздуха соответствовал кубатуре помещения. Хороший агрегат полностью меняет воздух в помещении около 10 раз за час. Учитывая возможные проблемы с вентиляцией, лучше брать приборы с запасом мощности.

К сведению! Вытяжки с обратным лепестком удаляют отработанную атмосферу из кухни. Чтобы обеспечить доступ свежего воздуха, следует установить приточные клапаны или открыть форточку или окно.

Статья по теме:

Приточный клапан в стену. Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

Обратный клапан, как правило, идет в комплекте с вытяжкой. Его монтируют непосредственно в вентиляционное отверстие. Если по какой-то причине устройство не входит в набор для установки, следует подобрать его по размеру вытяжного рукава.

К сведению! Специалисты рекомендуют подбирать кухонные вытяжки не только по мощности вентилятора, но и по уровню шума. Слишком «громкие» приборы могут создать дискомфорт и помешать работе повара.

Вентиляция с обратным клапаном в санузле

Обратные клапаны для вентиляции в ванной комнате помогают избавиться от излишней влажности и не пускают сырость из общего вентканала. Часто бывает, что именно этот канал плохо работает. Влага на стенках способствует прорастанию грибка и плесени, их споры могут проникать и в ваш санузел.

Проверить работу вентиляции очень просто. Потребуется лишь приложить к отверстию листок бумаги. Если он «прилип» к стенке – значит все в порядке. Если тяга слабая, листок упадет. В этом случае придется добавить к антивозвратной конструкции вентилятор, который будет нагнетать воздух в принудительном порядке.

Работу вентиляционной системы можно проверить специальным прибором

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Вытяжной вентилятор с обратным клапаном: виды, выбор, монтаж

Каждое помещение нуждается в принудительной вентиляции для комфортного нахождения внутри проживающих людей, особенно это касается кухни и ванной комнаты. Многие пользователи не знают, в каких случаях можно устанавливать вентиляторы вытяжного действия, и какой мощности они должны быть. Производители такого оборудования иногда предлагают вытяжной вентилятор с обратным клапаном, чтобы решить все проблемы, возникающие из-за специфических нюансов использования этих помещений.

Причины установки

Естественная вентиляция со временем уже не может справляться с поставленными ей задачами, потому что шахты старых домов никто не чистит, они забиваются, эффективность их оставляет желать лучшего. Если многие пользователи устанавливают вытяжную систему для кухни, чтобы во время приготовления пищи запахи ни разносились по всей квартире, то почему бы не установить вентилятор для ванной с обратным клапаном? Ведь в ванной комнате и в туалете мы часто наблюдаем такие негативные нюансы:

  • неприятные запахи просачиваются из шахты вентиляционной системы;
  • отсутствует нормальная тяга — в результате воздух застаивается;
  • нет притока свежего воздуха из-за забитой вентиляционной шахты здания;
  • по углам начинает появляться плесень — это наглядная причина повышенной влажности из-за плохой вентиляции.

Если после принятия водных процедур в ванной комнате остается конденсат на плитке, и влажный воздух долго сохраняется — это сигнал о том, что вентиляцию необходимо срочно улучшать

. Для этого можно установить обыкновенный вытяжной вентилятор, который будет принудительно осуществлять удаление влажного воздуха из помещения, но он не решит проблем с неприятным запахом из шахты — здесь помогут только вентиляторы с обратным клапаном.

Помните! Плесень и грибок образуются довольно быстро, а вот удалить их очень большая проблема, требующая вложения денежных средств и ваших усилий.

Обработать все проблемные места химическими компонентами — это только полдела, пока вы не установите бытовой вентилятор для качественной вытяжки застоявшегося воздуха, вам не решить этих проблем. Кроме этого, необходимо обеспечить нормальный приток свежего воздуха для туалета и ванной комнаты, иначе все усилия будут напрасными. Поэтому не стоит делать двери полностью герметическими — должен же как-то воздух поступать в эти помещения для более качественного проветривания.

Конструкция прибора

Обратный клапан у всех аналогичных устройств для использования дома делают из пластика. Специфическая конструкция клапана обратного действия широко используется в различных вытяжных системах для различных помещений и вытяжек для кухонь. Он основан на принципе работы крыльев бабочки: во время полета они распрямляются, а в остальное время находятся в сложенном состоянии. Две равные половинки надежно перекрывают подачу воздуха вовнутрь помещения после окончания работы вентилятора при помощи специальных пружин — открытие их происходит выдуваемой массой воздуха.

Эта конструкция, наряду с явными преимуществами, имеет некоторые недостатки:

  • на открытие створок клапана тратится энергия двигателя, поэтому КПД вентилятора немного снижается;
  • створки клапана не обладают достаточной герметичностью.

Но в быту такой вентилятор отлично справляется со всеми обязанностями.

Принцип работы обратного клапана

Конструктивно обратный клапан выполнен в виде лопасти (одной или нескольких) которая перекрывает доступ воздушного потока из вентиляционной шахты или с улицы — в технике это называют

обратной тягой. Эти устройства весьма эффективны для отсекания неприятных запахов из вентиляционного общего колодца: если сосед часто курит в ванной или туалете, то запах сигарет не появится у вас.

Принцип действия очень прост: специальные ограничительные выступы обеспечивают нормальное движение створок на 90 градусов, поэтому они двигаются в двух направлениях — открытие и закрытие. При работе устройства поток воздуха открывает ее, а по окончании специальные пружины возвращают их на прежнее место.

Сегодня существуют три основных вида

клапанов обратного действия:

  • управляемый тип — при помощи электропривода или вручную;
  • самозакрывающийся клапан с возвратной пружиной;
  • пассивный тип, который изменяет свое положение из-за направления хода воздушных масс.

В быту чаще всего используется вентилятор в ванную комнату или для кухонь, а также в санузел с клапаном второго варианта.

Кроме этого, есть метод их разделения по таким параметрам:

  • горизонтального или вертикального вида, что зависит от расположения вентилятора;
  • круглого или квадратного типа — от конфигурации воздуховода;
  • в виде жалюзи.

Совет! При покупке вентиляторов с обратным клапаном надо помнить, что все электрические приводы создают отдельные шумы, поэтому, если вы очень чутко реагируете на разные шумовые эффекты, то выбирайте самозакрывающиеся клапаны.

Параметры выбора вытяжного вентилятора

Ассортимент вентиляторов с обратным клапаном в магазинах очень хороший. Есть устройства практически на любой вкус и кошелек, разного качества, дизайна и функционала. Чтобы выбрать для себя лучший вариант, отвечающий всех предъявляемым к нему требованиям, стоит разобраться с несколькими вопросами.

Производительность

Этот параметр можно рассчитать, исходя из объема комнаты и коэффициента воздухообмена.

Его диапазон рекомендован санитарными органами для жилых помещений в пределах от 6 до 8, это число полных смен воздуха в комнате в течение часа. Данная величина зависит от  числа проживающих людей. Так, для двоих пользователей надо брать для расчета число 6, для троих и больше 7-8. Технически производительность зависит от мощности вентилятора (указывается в руководстве по эксплуатации).  Его реальные возможности должны несколько превосходить расчетную величину.

Влагостойкость

Любой вариант санузла, будь то сауна или, казалось бы, сухой туалет – это помещение с агрессивными для электротехники условиями: высокая влажность, перепады температур и водяной пар, возможное попадание воды и моющих средств.

Чтобы вентилятор работал бесперебойно в данных обстоятельствах, он должен иметь IP маркировку как можно выше. Она указывается на упаковке или в паспорте на конкретный прибор.

Уровень шума при работе

Данный прибор движется во время работы, значит шумит. Даже самые продвинутые устройства слышны, не существует абсолютно бесшумных вентиляторов. Чтобы действие вентилятора не доставляло неудобств, его следует вбирать с минимальным показателем уровня шума во время работы (указывается в паспорте).

Допустимый уровень шума в помещении по санитарным нормам составляет 55 дБА кратковременно и 40 дБА постоянно.

Даже старенькие модели не выдают больше 35 дБА.

Санитарные нормы уровня шума

Другие параметры

Класс энергопотребления говорит о том, насколько экономично будет работать прибор.

Дополнительные опции устанавливаются на вентиляторы для их более комфортного и экономичного функционирования.

Датчик влажности подает сигнал на органы управления в тот момент, когда данный показатель в помещении превышает установленную границу, запуская тем самым прибор.

Вытяжной вентилятор с датчиком влажности

Датчик движения и/или освещенности позволяют организовать работу устройства именно в тот момент, когда пользователь находится в ванной комнате. Это не самое удачное решение, так как за кратковременное пребывание в комнате влажность может повыситься сильно, а проветриться за это время не успеет. Второй недостаток: датчик движения срабатывает на определенные действия человека и может просто «не увидеть» его.

Таймеры и автоматика включения/выключения срабатывают в предустановленном порядке. В данном случае можно рассчитать периодичность, исходя из объема помещения, частоты пользования им и других параметров.

Лучшие модели вытяжных вентиляторов

Выбрать вентилятор можно, не только рассчитав все характеристики самостоятельно, но и ориентируясь на подборку наиболее интересных и практичных моделей.

ERA FAVORITE 4C-01 16 Вт

Этот прибор российского производства имеет отличные показатели по производительности и шуму.

ERA FAVORITE 4C-01 16 Вт

Корпус из ABS-пластика устойчив к воздействию УФ и герметичен благодаря резиновым прокладкам по периметру, внутренние компоненты защищены от влаги и пыли.  ERA FAVORITE 4C-01 имеет двухстворчатый клапан, который не пустит воздух в обратном направлении, против хода вентилятора. Таким образом, запахи из вентиляционной шахты не проникнут в помещение. Двигатель прибора защищен от перегрева предохранителями. По своим параметрам прибор отлично вписывается в небольшие помещения. Монтируется накладным способом.

Soler & Palau SILENT-100 CZ DESIGN

Стильный, продуманный до мелочей вентилятор от ведущего испанского бренда. Его корпус абсолютно герметичен, внешняя панель  плоская, что упрощает уход за прибором. Устройство может бесперебойно работать в помещении с температурой до +40 °C. Двигатель установлен в корпус с помощью резинометаллических втулок. Они поглощают часть вибронагрузки, делая работу вентилятора практически бесшумной.  Клапан предотвращает возврат воздуха извне на 100%.

Soler & Palau SILENT-100 CZ DESIGN

По отзывам пользователей и мастеров сервиса, можно сделать вывод: двигатель здесь установлен надежный, он не сломается за все время работы прибора ни разу.

AURA DiCiTi 4C MR

Благодаря дополнительным прорезиненным прокладкам AURA DiCiTi 4C MR работает очень тихо. Корпус прибора с их помощью становится герметичным. Двигатель надежный, не нуждается в каком-то дополнительном обслуживании и имеет оптимальную производительность для работы в бытовых санузлах.

AURA DiCiTi 4C MR

Этот вентилятор оснащен «умным» таймером Fusion Logic, который можно программировать в соответствии с нуждами конкретного потребителя. Это приятная функция позволяет организовать работу прибора так, чтобы выжать из него максимальную эффективность при минимальных расходах электроэнергии.

Особенности установки вентиляторов

Вентилятор данного типа устанавливается в отверстие вентиляционной шахты, которая находится непосредственно в том помещении, в котором его и монтируют, например, в ванной комнате.

Перед началом работ вентиляционную систему следует проверить на работоспособность. Если она забита мусором, или соседи самовольно установили какие-то перемычки, вентилятор не сможет выполнять свои задачи. Важно соблюдать оптимальную геометрию вентиляционного окошка, слишком маленькое не позволит проходить достаточному потоку воздуха, что негативно скажется на работе прибора.

Установка вытяжного вентилятора

Монтаж вытяжного вентилятора с клапаном рекомендуется производить по следующему алгоритму.

  1. Окошко в шахте по своей геометрии необходимо привести в соответствие с вентилятором. Слишком маленькое с помощью перфоратора надо расширить до нужного размера. Если отверстие немного велико, его можно заделать монтажной пеной. Большое отверстие следует надстроить гипсокартоном или другими способами.
  2. В зависимости от схемы подключения контакты подводят на датчики, выключатели или на кнопку включения света. При отсутствии автоматики на приборе удобно сделать два выключателя: ручной и заведенный на свет. Всю проводку надо спрятать от прямого контакта с атмосферой, заштробив и убрав под штукатурку или в кабель-каналы.

Прибор необходимо вставить в окошко, хорошо зафиксировать крепежными элементами. Не должно быть люфта, перекоса и щелей. В случае необходимости  использовать герметизирующие материалы. Любые лишние отверстия будут пропускать воздух, делая бесполезной работу клапана. Сверху вся конструкция закрывается сеткой.

Итог всего вышеперечисленного: необходимо весьма скрупулезно подходить к выбору изделий с обратными клапанами, при этом обязательно учесть все нюансы вашей квартиры или собственного дома, расположение, чтобы монтаж устройства не нарушил вентиляцию всего помещения. Чтобы не допустить негативных ошибок, которые могут проявиться не сразу, а только после некоторого времени использования устройства, лучше обратиться к профессионалам и заказать установку в фирме, занимающейся обслуживание вентиляционных систем.

Обратный клапан на вентиляцию: устройство, виды, цены, установка

Ни для кого не секрет, что вентиляция в квартирах служит для удаления различных запахов. Но иногда бывает так, что именно через неё в жилище проникает табачный дым от соседей или нечто подобное. К тому же при сквозняках или сильном ветре вместо вытяжки вентиляция может работать в качестве приточки. Так как же избавиться от подобных проблем? Решением может стать обратный клапан на вентиляцию, который предотвратит попадание различных запахов в дом. Сейчас попробуем понять, что он собой представляет, как устроен и насколько сложно его установить у себя в жилище.

Так выглядит обратный клапан для вентиляции украинского производства

Читайте в статье:

Обратный клапан на вентиляцию – для чего нужен и как работает

Суть подобного устройства такова: находясь в открытом положении клапан пропускает беспрепятственно воздух из помещения наружу. Но при этом, стоит потоку устремиться в обратном направлении, устройство срабатывает, перекрывая путь внутрь. Суть работы его достаточно проста. Лепесток расположен внутри таким образом, что поток может пройти в одном из направлений. В случае возврата воздух сам и закрывает себе путь, повернув этот лепесток поперек трубы.

Механическая регулировка позволяет убавить приток или отток воздуха

Дополнительное преимущество подобных устройств в возможности регулировки скорости воздушного потока, который сквозь него проходит. Но основное, для чего нужен обратный клапан для вентиляции – это, конечно же, не допускать потоки холодного воздуха через шахты в квартиру. Хотя многие и недооценивают его необходимость. Можно привести пример. В соседней квартире происходит утечка газа. А при этом воздух от них обратной тягой приходит к Вам. А при том, что газ, в основном, сейчас везде природный, а не сжиженный, запаха он не имеет. Вряд ли найдется человек, желающий попасть в подобную ситуацию.

А теперь, разобравшись с функцией подобного устройства, для чего оно нужно и как действует, имеет смысл перейти ких типам и видам, которые представляет производитель на прилавках магазинов.

Каких видов бывают обратные клапаны для вентиляции

Подобные устройства могут быть с вертикальной заслонкой, либо с горизонтальной. Выбирать подходящий клапан воздушный для вентиляции следует исходя из направления потоков в шахте. При неправильном выборе он может просто не срабатывать тогда, когда это необходимо. Так же различаются и материалы, из которых изготавливаются лепестки. Более долговечными считаются обратные клапаны вентиляции, заслонка которых выполнена из металла.

Простейшее устройство лепесткового типа

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Нормальной системы воздухообмена в наше время практически не найти. Торопливость строителей, малое знание подобных систем – все это влияет на качество. Именно поэтому чаще всего установка вентиляционных обратных клапанов остается единственным выходом.”

Именно по этой причине такие устройства получили столь широкое распространение. Хотя, как это ни абсурдно звучит, при всей их популярности, многие даже не знают, что это такое и для чего они нужны. А ведь порой другого выхода, как установка такой задвижки на вентиляцию, даже не остается. К примеру, если взять квартиры на первых этажах старых домов, где из подвалов тянет сыростью и поэтому стены периодически покрываются грибком. Или верхние этажи с протечками крыши. Именно в таких случаях принудительная вентиляция с невозможностью притока и может помочь. Конечно, крыша от этого течь не перестанет, зато в разы уменьшится влажность в помещении.

Иногда без принудительной вентиляции не обойтись

Ну а теперь стоит рассмотреть типы таких устройств, представленных на прилавках российских магазинов.

Существующие типы клапанов для вентиляции и их особенности

Различают три типа таких устройств:

  • мембранные;
  • лепестковые;
  • бабочки.

Вот на них сейчас и остановимся немного подробнее.

Обратный клапан мембранного типа

Подобный тип применяется наиболее часто в квартирах с естественной вентиляцией. Дело в том, что мембрана в нем достаточно гибкая и даже небольшой естественный поток способен, выгнув лепестки, проникать сквозь него. В обратном же направлении мембрана не дает воздуху проходить, таким образом и обеспечивая работу обратного мембранного клапана.

Устройство мембранного типа своими руками

Лепестковый обратный клапан и его особенности

Подобная конструкция с виду напоминает жалюзи, пластины которых открываются под естественным потоком воздуха либо при помощи вентилятора. Так же довольно распространенный тип, который используется в квартирах. Популярность обратные клапана для вентиляции лепесткового типа завоевали благодаря компактным размерам (их можно установить вместо вентиляционной решетки).

Клапан бабочка, его устройство и принцип работы

Наименее распространенный тип, принцип действия которого мало отличается от мембранного с той лишь разницей, что в роли барьера в обратном клапане бабочке выступают два лепестка полукруглой или прямоугольной формы, закрепленные общей осью посередине. Под воздействием потока воздуха в нужную сторону, они открываются. В основном используются в принудительной вентиляции, хотя, как и другие типы, могут использоваться в естественной, хотя и реже. Дело в том, что металлические лепестки при слабом потоке не сжимаются, а значит ни о каком прохождении воздуха речи не идет.

Так выглядит принудительная вентиляция в интерьере

Статья по теме:

Приточный клапан в стену. В статье мы подробно рассмотрим виды конструкций, принцип действия, как выбрать место для установки, как правильно осуществить монтаж устройства своими руками, полезные советы и рекомендации специалистов.

Так же все эти три типа обратных клапанов могут быть с автоматическим, механическим или электронным управлением. Подобные устройства будут управляться либо при помощи микроконтроллера и датчиков температуры и влажности, либо посредством пульта дистанционного управления в необходимые моменты.

Возможности применения обратных клапанов в вентиляции кухни

Наверное, самое широкое распространение получили подобные устройства на кухнях российских квартир. Очень удобно, когда клапан установлен, к примеру, на встраиваемой вытяжке. Ведь если во время работы такой прибор втягивает дым от варочной поверхности при помощи вентилятора, то в отключенном состоянии через него вполне могут попадать запахи, принудительно выгоняемые вытяжкой, работающей у соседей. А это, согласитесь, не очень приятно. Вот именно в таком случае обратный клапан в вытяжке для кухни и будет как нельзя кстати.

Оборудование смонтировано на кухне от встроенной вытяжки

Важно, что даже при таком устройстве воздухообмена необходимо подумать о дублировании. Ведь помимо вытяжки над плитой, сохраняется еще одно отверстие для вентиляции на кухне, обратный клапан в котором тоже лишним не будет. При таком расположении наиболее приемлемой будет установка бабочки в вытяжке и мембранного либо лепесткового типа на естественной вентиляции.

Нужна ли установка обратного клапана в ванной

Обратный клапан для естественной вентиляции

Обратная тяга возникает достаточно часто и несет за собой негативные последствия. Монтаж обратного клапана для естественной вентиляции решает данный вопрос. Но для этого нужно изучить конструктивные особенности подобных устройств, их достоинства и недостатки, основные правила монтажа и размещения в вытяжных конструкциях.

Основные факторы появления обратной тяги

Принцип действия вентиляции приточно-вытяжного типа основывается на действии закона одинакового объема воздуха, поступающего и выходящего из помещения. Следовательно, в вытяжке обратная тяга появляется в том случае, если общий поток воздуха в прочих точках направлен из квартиры. Существуют основные факторы для появления подобного явления:

  • Подключение соседями в многоквартирных домах мощных вытяжек, при задействовании общих вентиляционных шахт для устранения воздуха. Данная проблема очень распространена в старых жилых домах, где общие воздуховоды не рассчитаны на использование механизмов для принудительной вентиляции.
  • Наличие внутри дома воздуховода, имеющего несколько точек забора воздуха. В этом случае возможны перемены направления потока при запуске в одной из них устройства принудительной вентиляции.
  • Резкое увеличение объема потока, который выходит через один из присутствующих вытяжных приборов. В случае недостаточного поступления воздуха посредством приточной вентиляции возникает смена направления воздушного потока в вытяжках.
  • Существенное уменьшение или приостановление потока, который поступает в жилье посредством приточной вентиляции. Такое происходит в случае поэтапного загрязнения отверстий, а при наличии принудительной системы – в случае повреждения или износа деталей, которые отвечают за движение воздуха.

Установка вентиляционного обратного клапана для естественной вентиляции во время монтажа системы является рациональным решением, даже если в данный момент отсутствуют условия для появления обратной тяги. Цена готовых систем невелика, а вот установка клапана в уже функционирующие воздуховоды – непростая и трудоемкая работа.

Виды обратного клапана

На сегодняшний день использование ручного управления для контроля воздушных потоков уже не актуально. Для автоматического предупреждения нежеланной тяги в вентиляционной системе существует несколько принципиально разных способов. У каждого из них имеются свои достоинства и недостатки, на которые нужно обратить внимание при покупке оборудования.

Одностворчатый гравитационного действия

Выходящий из помещения воздушный поток способен оказывать давление на заслонку клапана, тем самым приоткрывая его для свободного выхода воздуха. В случае отсутствия движения или появления обратной тяги этого давления на заслонку не происходит и под воздействием силы тяжести она закрывается.

Если монтаж был выполнен по всем правилам, обратный гравитационный клапан допустимо использовать с естественной вентиляцией, поскольку он имеет минимальное сопротивление открытию створки. Возможны два варианта подобной установки:

  1. с применением противовеса, который размещен снаружи либо внутри устройства;
  2. отклонение размещения оси, на которой крепится створка, по отношению к середине сечения канала воздуховода.

Обратите внимание! Закрытия створки основывается на действии силы тяжести, а потому следует размещать устройство с применением уровня строго в вертикальном или горизонтальном положении, которое зависит от конкретной модели. В противном случае происходит неполное закрытие клапана или для открытия створки будет необходим усиленный воздушный поток в вентиляционной системе.

Двустворчатый с применением пружин

Это так называемое устройство типа «бабочки», оборудованное 2-мя шторками. При избыточном давлении они складываются с определенной стороны, а в случае его отсутствия — закрываются за счет пружин. Поскольку работа механизма не зависит от силы тяжести, подобное устройство допустимо располагать под различным углом.

Такой вариант хорошо себя зарекомендовал в случае принудительной вентиляции с применением вытяжки. Прежде, чем купить клапан, стоит протестировать степень чувствительности шторок к давлению в воздуховоде, на который будет осуществлен монтаж. Силу действия пружин в современных устройствах такого типа допустимо корректировать.

Решетка с обратным клапаном для естественной вентиляции

По своему внешнему виду решетка с обратным клапаном для естественной вентиляции очень похожа на оконные жалюзи. У такого устройства принцип действия аналогичен одностворчатому варианту – гравитационный. Применение нескольких створок вместо одной связано с компактностью механизма в открытом положении, что довольно актуально для наружных компонентов вентиляционной системы.

Размеры вентрешеток с обратным клапаном для естественной вентиляции спроектированы для стандартных параметров коробов, предназначенных для вытяжек. Что касается устройства для предупреждения нежеланной тяги, его допустимо размещать как на всю решетку, так и лишь на отверстии для естественной вентиляции.

Использование гибкой мембраны

Рабочий принцип мембранного обратного клапана основывается на возможности потока поменять положение гибкой пластины. Она позволяет в случае одного направления потока воздуха открывать вентиляционное отверстие, а при противоположном – его закрывать, вплотную примыкая к периметру.

В случае риска изменения мембраны из-за мощной обратной тяги требуется наличие вспомогательных ребер жесткости, на которые она сможет опираться во время закрытия вентиляционного отверстия. На это стоит обращать внимание при покупке мембранного механизма, в противном случае возможна деформация и дальнейшее неплотное закрытие заслонки или пропуск обратного воздушного потока устройством.

Для всех систем, независимо от конфигурации, необходимо рассчитать расположение клапанов так, чтобы нежеланная тяга при всех вариациях включенных вытяжек и вентиляторов в результате была заблокирована. На качество функционирования вентиляции в первую очередь влияет правильный монтаж устройства.

Расположение клапана в системе вентиляции

Если в вытяжной системе предусмотрено единое место забора воздуха, и оно посредством вентиляционного канала выходит на улицу или в шахту, для предупреждения появления обратной тяги достаточно выполнить установку в воздуховоде одного устройства.

Если система усложнена наличием нескольких отверстий для естественной вентиляции, применяют следующие правила установки обратных клапанов:

  • На всех ветках, которые объединяют центральный воздуховод и точку забора воздуха, монтируют обратный клапан. Это важно для предотвращения перенаправления воздушного потока в сторону вытяжки, если она не работает.
  • Как правило, на выходе системы вентиляции монтируют дополнительное устройство. В случае абсолютной герметичности канала в установке нет необходимости, но все же, как демонстрирует практика, наличие клапана именно в этом месте имеет смысл.

Вентиляционный обратный клапан для естественной вентиляции

В основном, обратный клапан размещают в местах с максимально удобным и простым доступом к ним. Это связано с тем, что их приходится время от времени чистить от жира, налипшей грязи и пыли, в противном случае не будет происходить полное закрытие заслонок при нежеланной тяги.
Во время проектирования воздуховода важно помнить о том, что производитель в некоторых случаях размещает обратный клапан непосредственно на вытяжке либо на вентиляторе. В такой ситуации установка дополнительной защиты от появления обратной тяги не требуется.

Вентиляционная решетка с обратным клапаном для естественной вентиляции

Особенности микроклимата на кухне, в ванной комнате и в плохо проветриваемых помещениях требуют обеспечения воздухообмена. Для этого устанавливаются системы вентиляции.

Современные вытяжки не обходятся без вентиляционной решетки, модели с обратным клапаном значительно улучшают качество воздухообмена.

Обратный клапан задерживает неприятные запахи, защищает систему от проникновения посторонних веществ, насекомых, играет роль терморегулятора.

Предназначение вентиляционной решетки с обратным клапаном

При неправильном проектировании вентиляционной системы может возникнуть нежелательный эффект обратной тяги, когда отсутствует разреженность воздуха в вентиляционном канале, что выражается в прекращении выведения воздушных масс из помещения.

Компенсировать этот недостаток позволяет установка решетки на вытяжку с обратным клапаном.

Кроме того, клапан необходим при работе мощных вытяжек, при засорении воздуховодов, применении нескольких вытяжных устройств одновременно.

Решетка будет препятствовать попаданию в канал посторонних предметов, а обратный клапан не пропустит выведенный воздух назад.

Устройство и принцип действия

Решетки по форме сечения бывают круглыми и квадратными. Все они имеют унифицированные размеры для состыковки с воздуховодами.

Монтируются на выходе системы воздухообмена со стороны улицы в частных домах или внутри помещения в многоквартирных, с общими вентиляционными шахтами.

Базовые составные части вентиляционной решетки с клапаном:

  • корпус;
  • крепежный фланец;
  • заслонка;
  • декоративная панель.

Устройство разных моделей незначительно отличается, но в общем виде принцип работы заключается в следующем: внутри корпуса установлена заслонка, которая открывается до определенного положения.

При воздействии потока воздуха со стороны улицы она закрывается, блокируя прохождение воздуха. Если воздух дует со стороны вытяжки, то клапан открывается, пропуская воздух.

Вращение заслонки в обратную сторону блокируется засечкой в корпусе. Фланец служит для подключения изделия к трубе.

Достоинства и недостатки

Обычная решетка пропускает воздух в обе стороны, оснащенная обратным клапаном – в одну, и в этом ее преимущество.

Она обладает и другими достоинствами:

  • защищает от попадания мусора, насекомых, пыли, позволяя поддерживать производительность вытяжки;
  • снижает уровень шума при закрытом клапане;
  • выполняет роль терморегулятора, не пропуская холодный или слишком теплый воздух, предотвращает появление конденсата;
  • блокирует проникновение запахов из других помещений или шахты.
  • легко устанавливается;
  • недорого стоит;
  • отличается надежной конструкцией, способна прослужить долгие годы;
  • выпускается разного дизайна, подобрать можно к любому интерьеру.

Недостатков использования практически нет, но можно отметить следующие:

  • во время морозов заслонка может примерзнуть и не пропускать воздух, особенно это касается частных домов с выводом решетки на улицу. Решение проблемы – модели с нагревателем;
  • требуется периодическая очистка конструкции от скопившейся грязи, что может быть затруднительно при установке решетки внутри воздуховода;
  • незначительно снижает производительность вытяжки, т. к. решетка все-таки является дополнительным препятствием для вентиляции.

Разновидности клапанов

Различаются решетки по виду запирающего элемента и материалу изготовления.

Рассмотрим 4 основные разновидности клапанов:

  • одностворчатые;
  • двустворчатые пружинные;
  • мембранные;
  • жалюзийно-лепестковые.

Одностворчатые

Изготавливаются из пластика. Створка, вращающаяся вокруг оси, под воздействием силы тяжести принимает вертикальное положение, перекрывая воздушный поток.

Достигается это путем размещения противовеса на одной из сторон створки либо смещением оси вращения. Подходят для естественной вентиляции помещения.

Важное условие использования – это обязательная установка в строго вертикальном или горизонтальном положении. Если устанавливать не по уровню, то заслонка будет закрываться не до конца.

Двустворчатые с пружинами

Запирающий элемент в виде бабочки, состоит из двух шторок, которые захлопываются при движении воздуха с нежелательной стороны. Без давления пластины расправляются под воздействием пружин.

Преимущество — в возможности выбора любого угла для установки.

Материалом изготовления может быть пластик или тонкий лист металла.

Применяются в системах с принудительным воздухообменом, т. к. естественного давления воздуха недостаточно для раскрытия шторок. Некоторые модели оснащаются регуляторами силы воздействия пружин.

Мембрана

Мембранные клапаны используются в системах без принудительной вентиляции, потому что мембрана изменяет свое положение при слабом потоке. Но эта особенность имеет обратную сторону.

От сильного давления в трубе мембрана может деформироваться и потерять свои свойства. Для предотвращения искривления дополнительно устанавливаются ребра жесткости.

Данные клапаны не следует ставить для мощной вытяжки и при сильной обратной тяге.

Самые распространенные клапаны, подходят для большинства вытяжек, устанавливаемых в кухнях многоквартирных домов.

Жалюзи

Широкое распространение получили воздушные клапаны в виде жалюзи. Принцип работы гравитационный – без давления воздуха в трубопроводе лепестки висят в вертикальном положении, закрывая канал от обратной тяги.

Решетки выполняются стандартных размеров. В отличие от одностворчатых вариантов, створки меньших размеров легче открываются для выходящего потока воздуха и легко закрываются при обратной тяге.

Применяются такие лепестковые модели, как правило, на выходе вентиляционных систем на улицу. Система жалюзи изготавливается из металлических пластин, более устойчивых к перепадам температур.

Недостатками являются вероятность появления коррозии со временем, когда сотрется покрытие, и больший вес по сравнению с пластиком.

Не применяются без вытяжных устройств!

Виды вентиляционных решеток

Вентиляционные решетки различаются по материалу изготовления. Обычно это пластик или металл.

Преимущества пластиковых:

  • имеют малый вес;
  • удобны при монтаже;
  • устойчивы к коррозии;
  • доступны по цене.

Из недостатков: чувствительность к высоким температурам, поэтому не используются на промышленных объектах, на кухнях с высокой интенсивностью готовки. Пластиковая решетка подходит для установки внутри помещений.

Металлические изделия более дорогие, тяжелые, уязвимы перед коррозионными процессами, но жаропрочные, надежные по конструкции, поэтому находят своего потребителя. Используются на промышленных предприятиях, кухнях общественного питания.

По форме вентиляционные решетки бывают круглыми, квадратными и прямоугольными, по размерам соответствуют воздуховодам и стандартным вентиляционным отверстиям.

Различия в формах не сказываются на работоспособности, принцип работы не меняется. Подбирают изделие, исходя из параметров воздуховода.

Правила выбора решетки с обратным клапаном

Перед походом в магазин измерьте параметры вентиляционного отверстия: диаметр круглого, линейные размеры у прямоугольного.

Чтобы определиться с типом вентиляционной решетки с обратным клапаном для кухни, оцените возможности вашей системы вентиляции: насколько сильный воздушный поток от вытяжки и обратной тяги.

Если вытяжка обычная, использующаяся на кухне многоквартирного дома, то подойдут одностворчатые и мембранные модели, предпочтение стоит отдавать пластику.

Для случаев, когда используются мощные вытяжки или системы из нескольких устройств, лучше купить жалюзийно-лепестковые или двустворчатые варианты.

В магазине обращайте внимание на качество продукции:

  • проверьте, насколько плотно клапан прилегает к корпусу в закрытом положении;
  • как вращаются запирающие элементы – должны крутиться плавно, без усилий;
  • изделие не должно сильно пахнуть пластиком;
  • проверьте соответствие размеров;
  • оцените, насколько громкий звук при смене направления затворок;
  • известность фирмы-производителя свидетельствует о качестве.

При выборе старайтесь учитывать особенности каждого вида изделий, которые подбираются под конкретный случай.

Установка и эксплуатация

Схема вентиляции с обратным клапаном

Важно правильно разместить вентиляционную решетку с клапаном: так, чтобы заблокировать обратную тягу при любой комбинации включения вытяжных устройств. Если работает одна вытяжка, то достаточно одной решетки.

В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха. Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка.

Установка решетки не требует специальных навыков и выполняется своими руками. Место выбирается исходя из доступности и удобства монтажа, т. к. во время эксплуатации потребуется периодически чистить решетку.

В вентиляционных шахтах многоквартирных домов создаются благоприятные условия для разных микроорганизмов, там скапливается большое количество грязи, обитают насекомые и даже грызуны.

Очистка коммунальными службами проводится крайне редко либо никогда. Поэтому установка прибора, блокирующего обратный поток воздуха, обязательна на входе в шахту.

Некоторые модели вытяжек поставляются со встроенным обратным клапаном, в этом случае установка дополнительного прибора не требуется.

Процесс подключения решетки аналогичен монтажу других элементов системы воздухообмена. Монтировать изделие можно на поверхность стены, некоторые модели —  внутри шахты.

Основные этапы установки

Что дает обратный клапан

  • Подсоедините изделие к воздуховоду посредством соединительного фланца.
  • Промежуток между стеной и воздуховодом промажьте герметиком или заполните монтажной пеной – нужно обеспечить полную герметичность конструкции.
  • Срежьте излишки пены или герметика после высыхания ножом.
  • Зафиксируйте корпус изделия на несущей поверхности при помощи саморезов и дюбелей либо жидких гвоздей.
  • Установите декоративную решетку на место.

Некоторые модели оснащаются дополнительным вентилятором, тогда перед фиксацией декоративного элемента установите вентилятор.

В случаях, когда одновременно работает естественная и принудительная вентиляции, применяются два варианта:

  1. установка тройника около решетки с клапаном для естественной вентиляции. При использовании тройника упрощается доступ к изделию для профилактических работ;
  2. покупка особой модели с отверстиями под оба типа вентиляции.

При размещении обратного клапана со стороны улицы может возникнуть проблема из-за замерзания закрывающего элемента. Особенно подвержены этому воздуховоды, идущие из ванной комнаты и санузла, – влага быстро замерзает.

При этом уменьшается сечение отверстия, снижается производительность вентиляции. Кроме того, створки перестают свободно вращаться.

По этим причинам нужно регулярно удалять наледь механическим методом, соблюдая осторожность, чтобы не повредить пластиковый корпус решетки. Для улицы предпочтительнее использовать металлические изделия.

Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном.

В заключение

Обратный клапан обеспечивает правильное функционирование системы вентиляции, избавляет от негативного эффекта обратного притока воздуха, защищает от неприятных запахов.

Установка изделия не вызывает затруднений у неподготовленного человека, достаточно грамотно выбрать конструкцию, исходя из индивидуальных требований.

Несложная регулярная очистка элементов решетки позволит долгое время не иметь проблем с вентиляционным оборудованием и обеспечить помещение чистым воздухом.

Обратный клапан на вентиляцию — 120 фото изготовления и монтажа

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Типы затворов на вентиляционном клапане

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.


Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Составные элементы обратного клапана

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.


Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Бюджетный вариант вытяжного клапана

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.


Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

Фото обратного клапана на вентиляцию






Также рекомендуем посетить:

Механическая вентиляция в отделении интенсивной терапии

Основы физики, относящиеся к механической вентиляции

Классификация вентиляторов Чатберна

Режимы вентиляции

Настройки и сигнализация вентилятора

Повреждение легких, вызванное вентилятором

Высокочастотная вентиляция

Вентиляция пациента с односторонним поражением легких

Частичная жидкостная вентиляция

Лежащая вентиляция

Отлучение от груди

Дополнительная литература

Физические основы механической вентиляции

Проще говоря, аппарат искусственной вентиляции легких можно представить как трубку с баллон на конце с трубкой, представляющей трубку вентилятора, трубку ET и дыхательные пути и баллон альвеолы.

  • Давление в точке B эквивалентно альвеолярному давлению и составляет определяется объемом надувания альвеол, деленным на соответствие альвеолы ​​плюс базовое давление (PEEP)
  • Давление в точке A (эквивалентно давлению в дыхательных путях, измеренному вентилятор) представляет собой сумму произведения расхода и сопротивления трубки и давление в точке Б.
  • Расход, объем и давление являются переменными, в то время как сопротивление и соответствие — это константа.
  • Расход = Объем / время
  • Это следует из отношения между давлением, расходом и объемом, которые, задав одно из значений давления, объем или поток и схема, в которой он доставляется (включая время по которому он доставляется) два других становятся постоянными.
  • Отсюда также следует, что невозможно предварительно установить более одной из этих переменных, а также время.

Рассмотрение аппарата искусственной вентиляции легких с точки зрения этой простой модели также полезно для понимания использования мониторинга паузы в конце вдоха давление.В режимах заданного объема и расхода давление становится зависимой переменной. Важно следить за давлением, чтобы минимизировать риск баротравмы. Однако в этом контексте именно альвеолярное давление, а не давление в дыхательных путях. важный. Измеряя давление в дыхательных путях во время паузы в конце вдоха, можно возможно исключить компонент из-за сопротивления, потому что во время окончания вдоха пауза нет потока и, следовательно, P AW = P ALV . В большинстве обстоятельства вклад компонента сопротивления в давление в дыхательных путях относительно небольшой и постоянный, поэтому целесообразно контролировать давление в дыхательных путях, однако у пациентов с высоким сопротивлением (например, у пациентов с обструкцией легких болезнь) важно контролировать давление в конце вдоха.Измерение давление в конце вдоха также может помочь определить причину внезапного повышения давление в дыхательных путях. Если оба высокие, проблема связана с падением комплаентность (например, эндобронхиальная интубация, пневмоторакс), если только дыхательные пути давление высокое, значит проблема связана с повышенным сопротивлением (например, частично блокированная ЭТТ, бронхоспазм)

Классификация вентиляторов Чатберна

— использует каркас источника питания, приводного механизма, механизма управления и выход
— функциональные характеристики вентилятора в основном описываются управлением механизм и вывод

Механизм управления

— давление, объем и расход являются переменными.Соответствие и сопротивление константы

Контроль переменных и формы сигнала

Если любая из переменных и ее результирующая форма волны могут быть предварительно установлены другие 2 переменные становятся зависимыми переменными. Если ничего не может быть вентилятор представляет собой контроллер времени
— регулирование давления: вентилятор применяет заданное давление с заданной формой волны. поток и объем будет зависеть от податливости, сопротивления и формы волны давления выбран
— управление потоком: вентилятор обеспечивает заданную скорость потока и схему независимо от Механика дыхания пациентов и, следовательно, результирующий объем также постоянны.Давление зависит от скорости и характера потока, объема или времени вдоха и Механика дыхательной системы
— регулировка объема: постоянный объем, но конкретное измерение объема отличает это от контроля потока
— контроль времени: контролируются только время вдоха и выдоха

Фазовые переменные

— триггерные переменные

  • переменная, используемая для инициации вдохновения
  • например, падение давления в дыхательных путях или потеря базального потока (режим потока по триггеру).Во время обтекания пациенту подается непрерывный поток газа. полностью вентилируется через трубку выдоха, если пациент не инспираторное усилие. Аппарат чувствует разницу в этом базальном потоке и фактический поток в выдыхательной конечности, и это вызывает механическое дыхание. Требуемая разница зависит от настройки чувствительности, обычно 1-3. Л / мин.
  • давление может ощущаться на вентиляторе (занижено усилие) или на тройнике (задерживает обнаружение датчиком, установленным в вентиляторе) без реальной пользы один над другим
  • для срабатывания срабатывания потока с заданной задержкой времени не дает преимущества перед давлением запуск, но правильная установка чувствительности потока может уменьшить вдох работа
  • степени изменения переменной, необходимой для запуска вдоха, измененной установка чувствительности
  • сверх чувствительных настроек приведет к автоциклированию

— предельные переменные

  • расход, объем или давление можно настроить на постоянное или максимальное значение
  • может быть такой же или не быть связанной с переменной, которая прекращает вдохновение (т. Е. переменная цикла)
  • например, заданное давление на вдохе достигается в PSV, но обычно расход прекращает вдохновение
  • спор о том, следует ли ограничивать поток по объему или по давлению
  • Формирователь
  • имеет преимущество доставки известного дыхательного объема, но это может быть за счет высокого пикового давления в дыхательных путях
  • последний: меньший риск чрезмерного пикового давления, но возможны колебания V T и минутная вентиляция из-за изменений импеданса

— переменная цикла

  • переменная, используемая для прекращения вдохновения.В Европе и Австралии это чаще всего время. Однако в США обычно объемный.

— исходная переменная

  • переменная, которая контролируется при истечении срока действия
  • давление наиболее практично и распространено

Условная переменная

— некоторые аппараты ИВЛ, способные создавать различные модели давления, объем и поток в зависимости от того, какие условные переменные выполняются
— например, в SIMV ощутимое усилие пациента и открытая спонтанная фаза («окно») позволит сделать самопроизвольный вдох, иначе обязательное дыхание доставлено

Давление и ограничение объема

Модель замедляющегося потока, наблюдаемая при ограниченном или контролируемом давлении вентиляция, связана с улучшенным газораспределением с улучшенным соответствие вентиляции и перфузии, что улучшает оксигенацию и снижает количество смертей космос

Настройки и сигнализация вентилятора

Высокое давление в дыхательных путях

— в дополнение к сигналу тревоги дыхание должно быть ограничено давлением и, следовательно, пациент получит только часть заданного дыхательного объема
— если предел давления многократно превышается, пациента следует отключить и вентиляция вручную во время диагностики проблемы.Первые шаги — проверить ETT. засорение и неисправность вентилятора. Другие факторы, которые следует учитывать, — это дыхательные пути. резистентность, пневмоторакс, эндобронхиальная интубация
— причины высокого давления в дыхательных путях включают:

  • Асинхронное дыхание
  • Низкая комплаентность (высокое пиковое и плато давления):
    — эндобронхиальная интубация
    — легочная патология
    пневмоторакс
    — гиперинфляция: динамический, закупоренный клапан PEEP или порт выдоха, чрезмерное PEEP
    — асцит
  • Повышенное сопротивление системы (только для высоких пиковых давлений):
    — препятствие кровотоку в контуре, трахеальной трубке
    — неправильное расположение ETT
    бронхоспазм
    — аспирация / секреция

— расчет динамической и статической эффективной податливости может дать указание из-за повышенного давления в дыхательных путях.Динамическое эффективное соответствие на самом деле мера импеданса, поскольку она состоит из податливости и сопротивления составные части. Динамическое эффективное соответствие = (Пиковое давление в дыхательных путях — ПДКВ) / доставлено дыхательный объем. Статическая эффективная податливость = (давление плато-PEEP) / доставлено дыхательный объем. Доставляемый дыхательный объем = дыхательный объем — сжимаемый вентилятором объем. PEEP = более высокое из PEEPi и PEEPe
— динамическая эффективная податливость снижается за счет уменьшения легкого или грудной стенки податливость или увеличение сопротивления дыхательных путей при отсутствии статической податливости зависит от сопротивления (при условии, что измерение давления производится при отсутствии flow)
— нет гарантированного давления в дыхательных путях, чтобы исключить риск баротравмы.по факту основной детерминант альвеолярного перерастяжения — объем вдоха в конце вдоха, а не чем давление. Однако последнее легче измерить. Давление плато вероятно Лучшая оценка пикового альвеолярного давления, чем пикового давления в дыхательных путях. На основе исследования на животных и знание того, что легкие человека максимально растянуты при давление отдачи дыхательной системы 35 см H 2 O с поддержанием плато давление <35 рекомендуется. NB, если плевральное давление увеличивается (например, из-за растянутый живот), тогда давление плато будет увеличиваться без увеличения альвеолярное давление

Дыхательный объем

Причины низкого дыхательного объема в режимах предустановки давления:

  • Асинхронное дыхание
  • Снижение соответствия
  • Повышенное сопротивление системы
  • Недостаточное заданное давление
  • Утечка газа

Поток вдоха

— = дыхательный объем / время вдоха
— высокая скорость потока приводит к высокому пиковому давлению в дыхательных путях.Может не беспокоить при условии, что большая часть добавленного давления рассеивается через ЕТТ. Пациенты может показаться неудобным резкое введение газа, и аппарат ИВЛ
может «бороться» — низкие потоки увеличивают время вдоха и, следовательно, увеличивают среднее давление в дыхательных путях которые могут улучшить оксигенацию, но с риском увеличения постнагрузки ПЖ и уменьшение преднатяга ПЖ. Также сокращает время выдоха и предрасполагает пациента к динамическая гиперинфляция. Пациент может обнаружить недостаточный поток и начать «вести» аппарат ИВЛ, выдерживая инспираторное усилие на протяжении многих инспираторного цикла

Расход выдоха

  • обычно нельзя установить
    — = дыхательный объем / время выдоха.Последнее — разница между временем цикла и время вдоха
    — главный определяющий фактор динамической гиперинфляции, связанный с вентилятором

Срабатывание

  • срабатывание по потоку / давлению
  • отличается чувствительностью и отзывчивостью (задержка в предоставлении ответ)
  • даже с современными датчиками неизбежна дисинхронизация из-за необходимости для определенного уровня нечувствительности для предотвращения срабатывания артефактов и задержка из-за открытия клапанов по запросу
  • стратегии минимизации дисинхронизации:
  • — вентиляторы с микропроцессорным управлением потоком часто имеют значительно более высокие характеристики клапана, чем у вентиляторов старого поколения. Системы непрерывного потока
    , наложенные на системы по запросу, могут улучшить спрос отзывчивость системы у пациентов с сильным дыхательным движением (но может снизить чувствительность у пациентов с очень низким респираторным приводом)
    триггеры на основе потока более чувствительны и отзывчивый запуск дыхания
    обычно небольшая поддержка давлением начальный поток вентиляторов и возможно улучшение характеристики ответа в CPAP
    , устанавливающие PEEP ниже PEEPi, могут улучшить запуск у пациентов с ХОБЛ, которые имеют инспираторную пороговую нагрузку, вызванную PEEPi.

Повреждение легких, вызванное вентилятором

Кислородное отравление

  • Вероятно, не имеет значения с F I O 2 <0,5

Баротравма

Изображения

  • Утечка воздуха из альвеол, расположенных вблизи респираторных бронхиол
Факторы, предрасполагающие к баротравме

— высокое давление в дыхательных путях. Высокое пиковое давление на вдохе может быть просто маркер низкой податливости легких, а не причинный фактор.Заболеваемость баротравма была аналогичной у пациентов, получавших ИВЛ в режимах CMV и HFV, в одном исследовании из 309 пациентов с острой дыхательной недостаточностью
— частые вдохи с положительным давлением
— легочная инфекция
— системная инфекция
— диффузное поражение легких (ОРДС)
— гиповолемия

Предупреждающие знаки

— PIP> 40 cmH 2 O
— интерстициальная эмфизема легких на рентгенограмме. Может быть трудно обнаружить. Манифесты в виде небольших паренхиматозных воздушных кист, воздушные узоры, которые не сужаются к периферические края легких и нимбы или полумесяцы, окружающие легочные сосуды
— субплевральная диссекция воздуха, производящая линейные скопления воздуха или чистого воздуха кисты
— эмфизема средостения
— резкое повышение PADP (8-12 мм рт. ст.)

Ведение пациентов с баротравмой легкого

— пневмоторакс требует дренирования
— напряженный пневмомедиастинум может вызвать сердечно-сосудистый коллапс и потребовать декомпрессия.Пациенты могут жаловаться на боль в груди и изменения ЭКГ могут быть подарок; может запутать диагноз. Симптом Хаммана («хруст средостения») присутствует до 50% У младенцев может быть достигнуто путем введения небольшого катетера в переднее средостение, тогда как у взрослых наиболее эффективным методом является разрез на 2-3 см от головы до надгрудинной вырезки и открытая глубокая фасция под ней грудина. Напряжение пневмомедиатины необычно из-за декомпрессии в плевральную полость и подкожные ткани обычно возникает в первую очередь.
— пневмоперикард может потребовать немедленного лечения при тампонаде сердца.Лечите перикардиоцентез
— важно поддерживать адекватную вентиляцию без дополнительных заболеваемость и смертность. Смертность от острой дыхательной недостаточности колеблется от 20-80%, в то время как смертность от баротравмы составляет <1%. Таким образом приложите все усилия, чтобы поддерживать оксигенацию за счет повышения давления на выдохе (PEEP / CPAP) и увеличено Fio2 при уменьшении количества механических вдохов

Волутравма

  • Эксперименты с вентиляцией с отрицательным давлением показали, что чрезмерное растяжение при отсутствии чрезмерного давления в дыхательных путях может вызвать легкие травма
  • Тенденция заключается в использовании меньших дыхательных объемов (7-10 мл / кг вместо 10-15 мл / кг) ARDSnet исследование показало, что дыхательные объемы 4-8 мл / кг связаны с улучшением исход у пациентов с ALI или ARDS.

Напряжение сдвига

  • Коллапс и повторное открытие альвеол с каждым вдохом приводит к постоянное напряжение сдвига
  • Считается, что это играет роль в повреждении легких, вызванном вентилятором, и теоретическая основа для использования высокого PEEP (выше нижней точки перегиба статического кривая давление-объем).

Высокочастотная вентиляция

— def: вентиляция легких с частотой, превышающей нормальную частоту в 4 раза
— наиболее важным отличием от обычного IPPV является то, что он требует приливного дыхания. объемы всего 1-3 мл / кг массы тела для достижения нормокарбии
— 3 типа: высокочастотное положительное давление (используется в анестезии), высокое частотная струя (анестезия и реанимация) и высокочастотные колебания

Предлагаемые преимущества

— пониженное пиковое и среднее давление в дыхательных путях
— улучшенная стабильность сердечно-сосудистой системы из-за превышения
— снижение риска баротравмы
— обеспечивает адекватную вентиляцию при нарушении дыхательных путей (например, бронхоплевральной свищ)
— разрешает искусственную вентиляцию легких во время бронхоскопии
— улучшает рабочие условия, например, в торакальной хирургии
— позволяет вентиляции через узкие катетеры и, таким образом, увеличивает доступ во время хирургия гортани и трахеи
— снижает требования к седации при использовании в ITU
— предотвращение гипоксии во время трахеобронхиального туалета

Недостатки

— требуется специализированное оборудование
— опасность газовых потоков под высоким давлением
— затруднено увлажнение вдыхаемых газов
— на дыхательные объемы заметно влияют изменения респираторной податливости
— сложно контролировать параметры вентиляции
— трудно прогнозировать минутную вентиляцию от вентилятора

Высокочастотная струйная вентиляция

— импульсы газа, подаваемого с большой скоростью через отверстие с частотой 10-100 Гц
— отверстие может быть тройником, соединенным с обычным ЭТТ, в узкой трубке встроен в стенку специальной ЭТТ или на конце тонкостенного катетера, помещенного в трахея
— в начале инспираторного цикла струя уносит газ.Вовлеченный газ образует нормальный профиль потока, который действует как поршень в трахее
— выдох пассивен
— необходим для обеспечения свободного пути выдоха для предотвращения баротравмы
— увлеченный газ может быть увлажнен
— ведет себя как генератор постоянного давления в зависимости от дыхательного объема на соответствие
— вероятно, полезно при баротравме и у пациентов с утечкой газа, например бронхоплевральный свищ
— может улучшить гемодинамический статус пациента, если приведет к уменьшению давление в дыхательных путях
-? пользы при ОРДС в сочетании с другими методами уменьшения баротравма

Высокочастотные колебания

— вдох и выдох активны
— поршень или диффузор громкоговорителя, используемый для создания синусоидального рисунка дыхание, при котором выдох является зеркальным отображением вдоха
— частоты: 2-100 Гц
— дополнительный поток газа (поток смещения) пересекает колеблющийся поток газа в подавать свежие газы и очищать CO 2
— ведет себя как тройник: эффективность удаления CO 2 зависит от поток газа смещения
— рабочий объем осциллятора меньше анатомического мертвого пространства
— механизм газообмена не ясен
— используется в основном у новорожденных с RDS.Мало свидетельств того, что это лучше, чем обычная вентиляция

Механизмы газообмена

— прямая альвеолярная вентиляция: дыхательные объемы всего 1 мл / кг еще приводит к прямой вентиляции центрально расположенных альвеол
— усиленная диффузия: из-за повышенной турбулентности и конвективного перемешивания
— Pendelluft: соседние легочные единицы показывают асинхронное наполнение и опорожнение с заливка медленных блоков из быстрых
— акустический резонанс:? производит резонансные волны, которые вызывают турбулентность
— кардиогенное перемешивание: перемешивание из-за механического взаимодействия биения сердца против легких
— молекулярная диффузия

Вентиляция больных с односторонним поражением легких

— при одностороннем поражении легких (например, после травмы, аспирации и пневмонии) вентиляция может идти в основном в нормальные легкиеЕсли высокое давление и объем используется это может привести к:

  • избыточное растяжение нормального легкого с последующей баротравмой и объемной травмой и возвышение VD / VT
  • отвод крови от здорового легкого, приводящий к увеличению отвода

Традиционная механическая вентиляция

  • остерегайтесь чрезмерного расширения
  • считать время вдоха и замедление профиль потока

Боковое позиционирование

  • Зависимость от незатронутого легкого
    — шунтирование, но
    риск утечки в хорошее легкое

Независимая вентиляция легких


Критерии: 1 из следующих:

  • РаО 2 невосприимчивые к высокому F I 2 O и ПДКВ (PaO 2 / F I O 2 отношение <150)
  • Ухудшение оксигенации или фракции шунтирования, вызванное ПДКВ
  • Чрезмерное раздувание не вовлеченного легкого
  • Значительное ухудшение состояния кровообращения в ответ на PEEP
Техника

Может быть синхронным или асинхронным.Последние позволяют каждому легкому быть рассматривается как независимый субъект, упрощающий управление. Различные режимы, скорости, давления и объемы могут использоваться с каждой стороны. Даже разные можно использовать вентиляторы. Сердечно-сосудистые проблемы, связанные с асинхронным вентиляция незначительны. PA и PAWP трудно интерпретировать, но сердечные исходное и системное давление не изменились по сравнению с предварительной независимой вентиляцией легких.

Вентиляция должна быть титрована по газам крови и давлению / объемам полученные от каждого вентилятора.

Частичная жидкостная вентиляция

  • Еще экспериментальная техника
  • Легкое частично заполнено перфторуглеродом, и пациент проходит искусственную вентиляцию легких обычный аппарат
  • Перфторуглероды — простые органические соединения, в которых весь водород атомы заменены галогенами. К физико-химическим свойствам относятся: высокая плотность, относительно высокая вязкость, низкое поверхностное натяжение и замечательная способность растворять кислород и углекислый газ
  • Частичная вентиляция жидкости приводит к улучшению газообмена за счет шунт и комплаенс.Из-за более высокого плотность перфторуглеродов по сравнению с тканью легких и альвеолярной жидкостью перфторуглероды способны проникать и повторно расширяться в зависимости от свернувшейся альвеолы. Из-за силы тяжести перфторуглероды преимущественно распределяются в зависимые области, которые соответствуют областям коллапса при остром повреждении легких.

  • Улучшение соответствия может быть просто связано с рекрутированием альвеол, но также может быть связано с прямым влиянием на поверхностное натяжение
  • Другие предполагаемые преимущества:
    — барьер против инфекций
    вымывает воспалительный мусор

Вентиляция лежа на животе

  • 50-75% пациентов с ОРДС (и некоторыми другими причинами ОРДС) отказ) показывают улучшение оксигенации в положении лежа
  • вероятный механизм заключается в том, что, когда пациент склонен к вентиляции улучшается дорсальная ателектатическая часть легкого.Однако перфузия продолжает проходить преимущественно в эти области и, следовательно, шунт сокращается
  • улучшение газообмена часто сохраняется, даже если пациент возвращается в положение лежа на спине. Вероятно, это потому, что когда-то спавшиеся альвеолы ​​были в положении лежа они могут оставаться открытыми благодаря PEEP
  • . Считается, что снижение податливости торако-брюшной полости играет важную роль участвует в создании положительного эффекта вентиляции лежа на животе
  • Самым частым серьезным осложнением переворачивания на животе является случайная экстубация

Отлучение от груди

— процесс, с помощью которого зависимый от аппарата ИВЛ пациент удаляется из аппарата ИВЛ.
— только 10-20% пациентов, которым требуется ИВЛ, трудно отлучить от аппарата, и большинство из них требовалась вентиляция более 1 месяца
— потенциально обратимые причины трудного отлучения:

  • Недостаточный респираторный привод
  • плохой газообмен
  • психологическая зависимость
  • Отказ вентиляционной помпы (обычно из-за слабости дыхательных мышц или усталость)

— причины слабости или утомляемости инспираторных мышц:

— NB механическая вентиляция не обязательно может давать отдых дыхательным мышцам

— нет объективных, строго сгенерированных данных, чтобы определить, когда целесообразно попытка отлучения от груди.В целом проблема, которая привела к запуску механическая вентиляция должна быть изменена или стабилизирована

— многие индексы использовались для прогнозирования способности полностью прекратить механическая вентиляция. Обратите внимание, что эти индексы не указывают, когда начинать процесс отлучения указывает только день, когда полное прекращение быть успешным. Из этих индексов наиболее полезен рапид Янга и Тобина. индекс поверхностного дыхания. Это получается путем деления частоты дыхания на вдохов в минуту по дыхательному объему в литрах.Ценность 105 имеет положительную прогностическую ценность 0,78 и отрицательную прогностическую ценность 0,95 для прогнозирования успеха отлучения. NB Необходимо измерить дыхательный объем. с помощью спирометра, а не значения, полученного с помощью вентилятора. Прогнозирующий значение индекса значительно снижается, если использовать значения, полученные от вентилятора
— стандартные критерии для начала отлучения:

  • Клинически и радиологически разрешенное заболевание легких: PaO2> 8 кПа на FiO2 <0,4 и <10 см PEEP
  • ПаCO2 <6 кПа
  • ЧД <30 / мин
  • минутный объем> 10 л / мин
  • Бодрствующий и готовый к сотрудничеству пациент
  • VC> 15 мл / кг
  • макс. Давление на вдохе> -25 см h3O

— оптимальными методами отлучения, вероятно, являются проба тройника один раз в день или поддержка давлением отлучения от груди.Однократные ежедневные испытания тройников предпочтительнее многократных короткие испытания, вероятно, потому, что утомленным дыхательным мышцам дают достаточно время восстанавливаться между испытаниями. Восстановление может занять 24 часа.

— критерий неудачи исследования по отлучению (тройник или пониженный уровень поддержка давлением) основаны на клинической оценке развития утомляемости или клиническое ухудшение, например, ЧСС на 30 / мин выше исходного уровня, САД на 15 мм рт.ст. выше или 30 мм рт. ст. ниже исходного уровня, аритмии, RR> 35 в течение 5 минут, SpO 2 <90%, оценка одышки у пациента 5/10

— обратите внимание, что прекращение ИВЛ приводит к увеличению в преднатяге и после нагрузки.Развитие левожелудочковой недостаточности в результате: это важная причина невозможности отлучения от груди.

Дополнительная литература

Альберт Р.К. Для каждой вещи (поворот … поворот … поворот ….). Am.J. Respir.Crit.Care Med 155: 393-394, 1997.

Антонелли, М., Конти, Г., Рокко, М., Буфи, М., Де Блази, Р.А., Вивино, Г., Гаспаретто, А., Медури, Г.У. Сравнение неинвазивного положительного давления вентиляция и традиционная искусственная вентиляция легких у пациентов с острым нарушение дыхания.N.Engl.J.Med 339 (7): 429-435, 1998.

.

Эстебан А. и Ала И. Клиническое ведение отлучения от механических вентиляция. Intens.Care Med. 24: 999-1008, 1998.

Гильберт G et al. Неинвазивная вентиляция у пациентов с ослабленным иммунитетом и легочной недостаточностью. инфильтраты, лихорадка и острая дыхательная недостаточность. N.Engl.J.Med 344 (7): 481-487, 2001.

.

MacIntyre N. Улучшение взаимодействия пациента с аппаратом ИВЛ. В Винсенте Дж.Л. (ред) Ежегодник интенсивной терапии и неотложной медицины 1999.Шпрингер-Верлаг, Берлин, 1999; pp234-243

Пинский, М.Р. Гемодинамические последствия ИВЛ: развивающаяся история. Intens.Care Med. 23: 493-503, 1997.

Слуцкий А.С. Консенсус-конференция по ИВЛ — 28-30 января, г. 1993 г. в Нортбруке, Иллинойс, США. Часть 2. Intensive Care Med 1994; 20: 150-162


Чарльз Гомерсалл июль 1999

Обратные клапаны, используемые в обрабатывающей промышленности

По функциям клапаны подразделяются на запорные, регулирующие, обратные клапаны и клапаны специального типа.

Обратный клапан:

Как видно из названия, этот обратный клапан используется для обеспечения однонаправленного потока жидкости. Он используется для предотвращения обратного потока с целью защиты критически важного оборудования, такого как насосы, компрессоры и т. Д., А также для положительного давления. Этот обратный клапан также известен как обратный клапан . Этот клапан является самоуправляемым и не требует для работы маховика или механизма. Он доступен в различных размерах, номиналах и дизайне.

Обратный клапан в основном делится на следующие типы в зависимости от механизма проверки:

Тип выбирается в зависимости от службы, размера и материала конструкции. Обычно клапаны с малым отверстием (до 2 дюймов NB) выбираются для проверки подъема, а клапаны с большим диаметром — для проверки поворота из-за конструктивных ограничений. Обратные клапаны с двумя пластинами предпочтительны для очень больших размеров.

Клапан обратный подъемный:

Обратный обратный клапан подъема работает за счет подъемного действия диска / элемента.Доступны различные типы подъемных обратных клапанов:

.
  • Проверка поршневого подъемника
  • Чек подъемника шаровой
  • Проверка без ударов

Проверка поршневого подъемника:

Обратный клапан подъема поршня имеет корпус, аналогичный корпусу шарового клапана. Поршень будет иметь цилиндрическую форму, нижний конец которой имеет форму посадочного диска. Цилиндрическая часть входит в направляющую, создавая эффектный рывок. Когда он находится в полностью открытом положении, площадь нетто между сиденьем и сиденьем будет равна площади, проходящей через сиденья.

Корпус будет снабжен заменяемыми кольцами седла корпуса, как в шаровых клапанах. В клапанах из углеродистой стали седла с твердым покрытием могут быть нанесены непосредственно на корпус.

Обратные клапаны подъема также могут быть оснащены подпружиненным поршнем. В этом случае между направляющей и поршнем внутри цилиндрической части должна быть помещена пружина с заданным натяжением.

Поршневые обратные клапаны можно устанавливать только в горизонтальном положении.

Обратный обратный клапан подъема поршня

Проверка шарового подъемника:

В обратном клапане с подъемом шара однонаправленный поток достигается за счет движения шара.В этом шаблоне возможны два варианта дизайна: горизонтальный и вертикальный. В вертикальном исполнении клапан следует размещать таким образом, чтобы поток всегда был направлен вверх.

Эти обратные клапаны снабжены направляющими для направления шара на протяжении всего хода. Ход должен быть таким, чтобы в полностью открытом положении площадь сетки между шаром и седлом была не меньше площади, проходящей через седло.

Основными частями подъемных обратных клапанов являются следующие.

  • Кузов
  • Шарико-поршневой
  • Гайка заглушки
  • Крышка сиденья
  • Направляющая
  • Прокладка

Корпус должен быть кованым или литым, с торцами, приваренными муфтой / резьбой / фланцами, целиком литым или с приварными фланцами.

Крышка должна быть привинчена или приварена, либо с накидными гайками. Накидные гайки могут быть шестиугольной или восьмиугольной формы. Материал покрытия должен быть таким же, как и у корпуса.

Сиденье должно быть составным или заменяемым.Разница в твердости также может быть достигнута за счет наплавки на посадочных поверхностях. Заменяемые кольца седла должны быть ввинчиваемыми с заплечиком или снизу.

Прокладка крышки корпуса, если она есть, должна соответствовать номинальному давлению-температуре клапана. Обычно используются спирально-навитые металлические прокладки, прокладки с рубашкой или мягкое железо.

Для крепления корпуса и крышки используются шпильки из углеродистой и легированной стали.

Шаровой обратный клапан обратный

Обратный клапан Non-Slam:

Обратный клапан Non-Slam Обратный клапан

Запорный обратный обратный клапан представляет собой подпружиненный обратный клапан с измененной конструкцией корпуса.Клапан сконструирован таким образом, что он может быть зажат между двумя фланцами. Здесь диск удерживается на месте пружиной, которая находится в крышке корпуса или вилке.

% PDF-1.7 % 10765 0 объект > endobj xref 10765 89 0000000016 00000 н. 0000010843 00000 п. 0000011173 00000 п. 0000011229 00000 п. 0000011363 00000 п. 0000011783 00000 п. 0000011835 00000 п. 0000011951 00000 п. 0000012826 00000 п. 0000013564 00000 п. 0000013837 00000 п. 0000014515 00000 п. 0000015094 00000 п. 0000015353 00000 п. 0000015978 00000 п. 0000016370 00000 п. 0000016858 00000 п. 0000017111 00000 п. 0000017694 00000 п. 0000067087 00000 п. 0000099298 00000 н. 0000134208 00000 н. 0000134266 00000 н. 0000150167 00000 н. 0000150427 00000 н. 0000150807 00000 н. 0000268903 00000 н. 0000357362 00000 н. 0000357870 00000 п. 0000359047 00000 н. 0000359327 00000 н. 0000359657 00000 н. 0000359709 00000 н. 0000359787 00000 н. 0000359871 00000 п. 0000359969 00000 н. 0000360028 00000 н. 0000360242 00000 н. 0000360301 00000 п. 0000360441 00000 н. 0000360551 00000 п. 0000360753 00000 н. 0000360812 00000 н. 0000360950 00000 н. 0000361142 00000 н. 0000361342 00000 н. 0000361401 00000 п. 0000361539 00000 н. 0000361673 00000 н. 0000361851 00000 н. 0000361908 00000 н. 0000362010 00000 н. 0000362136 00000 п. 0000362358 00000 п. 0000362415 00000 н. 0000362603 00000 п. 0000362747 00000 н.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
