Классификация цепей для бензопил STIHL
Заточка одной простой цепи в РемСити составляет 120р. (вне зависимости от длинны).
Заточка одной цепи с победитовыми наконечниками в РемСити составляет 300р. (вне зависимости от длинны).
.
Заточка производится на заточных станках STIHL. Время заточки ориентировочно 15-20 мин.
У нас в наличии всегда есть цепи и шины марки STIHL.
.
Пильные цепи Stihl – эталон надежности, износостойкости, долговечности и качества. Пильные цепи Stihl обладают отличными направляющими свойствами и высокой производительностью пиления. Все пильные цепи Stihl изготавливаются со “швейцарской точностью” на заводе STIHL в городе Виле (Швейцария).
Все ведущие звенья цепи имеют специальные мелкие смазочные каналы, в которые поступает адгезионное масло, которое затем передается на шарниры цепи и равномерно распределяется по поверхности скольжения направляющей шины.
Все режущие зубья STIHL изготавливаются из специальной стали. Режущие грани зубьев для дополнительной износостойкости обрабатываются методом электролитического хромирования. Благодаря этому увеличиваются интервалы заточки режущих зубьев. За счет индукционной закалки повышается износостойкость всей опрной поверхности пильной цепи. Увеличивается срок службы напрвляющей шины.
На режущих зубьях почти всех пильных цепей STIHL предусмотрена маркировка, по которой определяется степень износа. Она помогает также ориентироваться при заточке и соблюдать угол заточки.
Соединительные заклепки пильных цепей STIHL обработаны методом закалки с индукционным нагревом, которая приводит к изменению кристаллической решетки металла. Заклепки становятся более твердыми и прочными. Благодаря применению специального метода штамповки отверстия под шарниры STIHL имеют зеркально гладкую поверхность. За счет этого улучшается подвижность цепи и увеличивается срок службы.
Пильные цепи STIHL на конечном этапе производственного процесса проходят испытание на растяжение при постоянной нагрузке.
Благодаря этой “растяжке” сводится к минимуму удлиннение при первом использовании, повышается прочность и износостойкость.
Пильные цепи Штиль (Stihl) изготавливаются и поставляются с различными длинами цепи, с различным шагом и предназначением для различных цепных пил.
Все пильные цепи Stihl имеют следующие обозначения:
Цепь 16″ 3/8″ 1,5мм Stihl RM (3990 000 0060)
Цепь 16″ 3/8″ 1,5мм Stihl RSC (3622 000 0060)
Цепь 3/8″ 1,5мм Stihl RSC (3622 000 0064)
Цепь 30см 3/8″ 1,1мм Stihl PMMC3 (3610 000 0044)
Цепь 32см 3/8″ 1,6мм Stihl RM (3991 000 0050 )
Цепь 35см 3/8″ 1,3мм Stihl PMС3 (3636 000 0050)
Цепь 35см(14″) 3/8″ 1,3мм Stihl PMС3 (3636 000 0052)
Цепь 37см .325″ 1,6мм Stihl RMС (3629 000 0062)
Цепь 37см .325″ 1,6мм Stihl RMС-3 (3634 000 0062 з/к)
Цепь 37см .
325″ 1,6мм Stihl RMС-3 (3634 000 0062)
Цепь 37см .325″ 1,6мм Stihl RSС (3639 000 0062)
Цепь 37см 3/8″ 1,6мм Stihl RM (3991 000 0056)
Цепь 37см 3/8″ 1,6мм Stihl RSC (3621 000 0056)
Цепь 40см 3/8″ 1,3мм Stihl РМС3 (3636 000 0056)
Цепь 40см 3/8″ 1,6мм Stihl RSC (3621 000 0060)
Цепь 45см 3/8″ 1,6мм Stihl RSС (3621 000 0066)
Цепь 45см 3/8″ 1,6мм Stihl RD (3943 000 0066)
Цепь 63см 3/8″ 1,6мм Stihl RSC (3621 000 0084)
ЦЕПИ, ПОСТАВЛЯЕМЫЕ В БУХТАХ:
Цепь Stihl Oilomatic .325 1,6мм 26 RMС 3 (бухта 30,4м)(36340001840)
Цепь Stihl Oilomatic .404 1,6 мм 46 RS (бухта 30,4м)(39460001480)
Цепь Stihl Oilomatic 1/4″ 1,3мм 13RMS (бухта 30,4м)(36610002400)
Цепь Stihl Oilomatic 3/8″ 1,6мм 36 RD (бухта 7,5м)(39430000410)
Цепь Stihl Oilomatic 3/8″ 1,6мм 36 RMC (бухта 30,4м)(36520001640)
Цепь Stihl Oilomatic 3/8″ 1,6мм 36 RSC (бухта 30,4м)(36210001640)
Большие буквы перед скобками указывают на назначение пильной цепи.
– для узкой режущей гарнитуры. Толщина ведущего звена 1,1мм.
PMC3 (Picco Micro Comfort 3)
Универсальная пильная цепь для применения на легких бензопилах. Имея минимальную отдачу, она обладает высокой производительностью пиления. Изготавливается с шагом 3/8″P. Толщина ведущего звена 1,3мм.
PD3 (Picco Duro)
Первая в мире низкопрофильная пильная цепь с твердосплавными звеньями. Эта цепь без переточки в четыре раза дольше остается острой, чем стандартные пильные цепи, и имеет значительно более долгий срок службы. В особенности при экстремальных нагрузках. Кроме того, Picco Duro характеризуется низким уровнем вибрации и слабой отдачей. Изготавливается с шагом 3/8″P и в настоящее время на просторы Республики Беларусь не поставляется. Толщина ведущего звена 1,3мм.
RMS (Carving Rapid Micro Spezial)
Пильная цепь комфорт-класса с низкой вибрацией и очень хорошей производительностью пиления. Благодаря укороченной режущей грани зуба больше не требуется надавливание при прорезке.
Достигает ощутимо более высокой скорости при прорезке, чем обычные цепи 1/4″. Специальная пильная цепь для фигурного выпиливания и ухода за деревьями. Изготавливается с шагом 1/4″ и в настоящее время на просторы Республики Беларусь не поставляется. Толщина ведущего звена 1,3мм.
RM (Rapid Micro)
Идеальная универсальная цепь для сельского, лесного и строительного хозяйства с превосходным ходом и высокой производительностью пиления. Изготавливается с шагом 0.404″. Толщина ведущего звена 1,6мм.
RMC (Rapid Micro Comfort)
Пильная цепь комфорт-класса с низкой вибрацией, мягким резом. Способствует снижению шумовой нагрузки. Изготавливается с шагом 0.325″ и 3/8″. Толщина ведущего звена 1,6мм.
RMC3 (Rapid Micro Comfort 3)
Высокопроизводительная пильная цепь с модифицированным ведущим звеном особой конфигурации. С низкой отдачей, но при этом обеспечивает исключительно высокую производительность пиления и прорезания.
Изготавливается с шагом 0.325″. Толщина ведущего звена 1,6мм.
RS (Rapid Super)
Высокопроизводительная пильная цепь для профессионального применения. Изготавливается с шагом 0.404″. Толщина ведущего звена 1,6мм. Поставляется на рынок РБ только в бухтах по 30,4м для самостоятельной клепки.
RSC (Rapid Super Comfort)
Высокопроизводительная пильная цепь с низкой вибрацией, мягким резом и малым шумом, а также крайне высокой производительностью пиления и прорезания. Изготавливается с шагом 0.325″ и 3/8″. Толщина ведущего звена 1,6мм.
RSC3 (Rapid Super Comfort 3)
Высокопроизводительная пильная цепь с модифицированным ведущим звеном особой конфигурации. С низкой отдачей, но при этом обеспечивает исключительно высокую производительность пиления и прорезания. Изготавливается с шагом 3/8″ и в настоящее время на рынок Республики Беларусь не поставляется. Толщина ведущего звена 1,6мм.

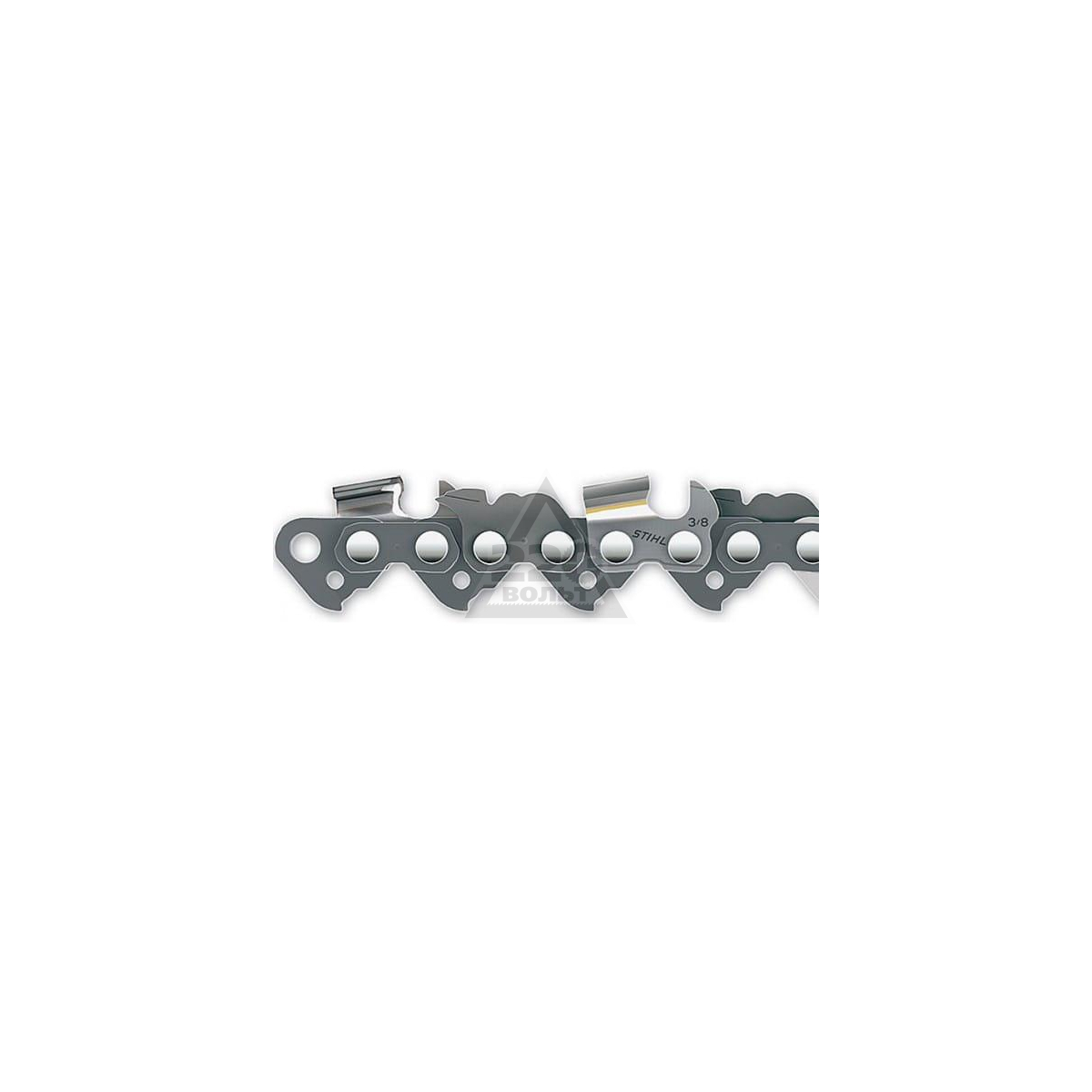

RD (Rapid Duro)
Твердосплавная пильная цепь, которая долго остается острой при частом применении и предельно высокой нагрузке (например, загрязненная промерзшая древесина). Изготавливается с шагом 3/8″. Толщина ведущего звена 1,6мм.
RDR (Rapid Duro R)
Специальная пильная цепь для экстремальных условий эксплуатации (например, доски с гвоздями, композитный материал и бронированное стекло). Режущие зубья цепи усилены по всей поверхности покрытием из твердосплавных пластин с повышенной ударной вязкостью. Изготавливается с шагом 3/8″ и в настоящее время на рынок РБ не поставляется. Толщина ведущего звена 1,6мм.
Например, маркировка пильной цепи на упаковке может быть следующая: 63РМ50.
Это означает, что 6 – шаг цепи 6 =3/8”P; 3 – паз цепи 3 = 1,3мм; PM – тип режущего зуба PM – Picco Micro; 50 – количество ведущих звеньев (в зависимости от длины шины).
Как подобрать пильную цепь для Вашей бенопилы? Ответ прост – воспользуйтесь таблицей приведенной ниже:
o – подходит
– – подходит в меньшей степени
+ – рекомендуется
++ – настоятельно рекомендуется
* – для пил MS190T, 192T, 200T использование пильной цепи STIHL 1/4″ Rapid Micro Spezial (RMS) разрешается только в сочетании с направляющей шиной STIHL Carving
Если Ваша пильная цепи затупилась, то заточить ее элементарно просто.
При помощи шаблона и напильников STIHL это может легко сделать любой вальщик в лесу или частный пользователь у себя дома или на даче. Самое главное – точить вовремя, не доводить цепь до того состояния, когда уже невозможно будет ее подправить, когда она уже, в свою очередь, выведет из строя всю пилу. Лучше посмотреть ВИДЕО (приведенное ниже), где доступным понятным языком объясняется, как самому заточить пильную цепь, как понять, что она уже затупилась и т.д. Но прежде всего рекомендуется строго соблюдать основные и главные требования инструкции при пользовании бензопилой:
- Правильно готовить соответствующую бензосмесь 1/50
- Использовать для смазки цепи, если нет масла “STIHL”, любое густое трансмиссионное масло, либо масло, указанное в инструкции
- Не крутить жиклер на карбюраторе, если возникли проблемы, а найти истинную причину
- Исключить провисание цепи
- Контролировать заточку цепи
- Не “играть” курком газа
По рекомендации завода профессиональный вальщик обязательно должен иметь две шины, одно цепное колесо и четыре цепи – это норма взаимоизноса пильной гарнитуры
Выполняя все рекомендации, можно успешно работать бензопилой, избегая поломок, она будет долговечной помощницей в Вашей работе.
.
Заточка одной простой цепи в РемСити составляет 120р. (вне зависимости от длинны).
Заточка одной цепи с победитовыми наконечниками в РемСити составляет 300р. (вне зависимости от длинны).
.
Заточка производится на заточных станках STIHL. Время заточки ориентировочно 15-20 мин.
У нас в наличии всегда есть цепи и шины марки STIHL.
Пильные цепи Makita для аккумуляторных, сетевых, бензиновых цепных пил
- Главная
- Расходка Makita цепи
Все, кто пользуется цепной пилой, рано или поздно встают перед вопросом замены цепи или ее заточки. В данной таблице мы собрали для вас самые распространенные цепи Makita с указанием артикула для заказа. Представлены рекомендованные размеры диаметра напильников и углов заточки в зависимости от типа цепи.
Чтобы подобрать подходящую цепь, необходимо знать три основных параметра: количество звеньев, шаг цепи и ширину паза шины.
Если вы не можете найти свою пилу на нашем сайте, мы с радостью подскажем вам необходимые параметры, для этого необходимо отправить сообщение через форму обратной связи.
Не забывайте и о том, что шина со временем так же подвергается износу и тоже является расходным материалом, хотя и не таким распространенным как цепь. Для увеличения срока ее службы рекомендуется смазывать звездочку шины, помимо смазки самой цепи при пилении.
Пильные цепи Makita
| Длина (cм) | Число звеньев | Шаг цепи | Паз | Код изделия |
| 25 | 42 | 3/8 | 1,3 | P-19928 |
| 25 | 40 | 3/8 | 1,3 | P-20046 |
| 30 | 46 | 3/8 | 1,1 | 531290046 |
| 30 | 46 | 3/8 | 1,1 | P-71102 |
| 30 | 46 | 3/8 | 1,3 | 958290646 |
| 30 | 3/8 | 1,3 | 528092646 | |
| 30 | 46 | 3/8 | 1,3 | P-71130 |
| 33 | 56 | 0,325 | 1,3 | P-71174 |
| 35 | 52 | 3/8 | 1,1 | P-71124 |
| 35 | 52 | 3/8 | 1,3 | P-71146 |
| 35 | 52 | 3/8 | 1,1 | 531290052 |
| 35 | 52 | 3/8 | 1,3 | 958092652 |
| 38 | 56 | 3/8 | 1,5 | P-71227 |
| 38 | 56 | 3/8 | 1,5 | 523093656 |
| 38 | 56 | 3/8 | 1,5 | 528099656 |
| 38 | 64 | 0,325 | 1,5 | P-71283 |
| 38 | 64 | 0,325 | 1,3 | P-71180 |
| 40 | 56 | 3/8 | 1,3 | P-71152 |
| 40 | 56 | 3/8 | 1,1 | P-71124 |
| 40 | 56 | 3/8 | 1,1 | 531290056 |
| 40 | 56 | 3/8 | 1,3 | 528092656 |
| 45 | 62 | 3/8 | 1,5 | P-71168 |
| 45 | 62 | 3/8 | 1,3 | 528092662 |
| 45 | 64 | 3/8 | 1,5 | 523093664 |
| 45 | 64 | 3/8 | 1,5 | P-71233 |
| 45 | 64 | 3/8 | 1,5 | 528099664 |
| 45 | 3/8 | 1,5 | 528099668 | |
| 45 | 72 | 0,325 | 1,5 | P-71299 |
| 50 | 72 | 3/8 | 1,5 | 528099672 |
| 53 | 72 | 3/8 | 1,5 | P-71249 |
| 60 | 80 | 3/8 | 1,5 | 528099680 |
| 60 | 83 | 3/8 | 1,5 | 528099684 |
| 60 | 84 | 3/8 | 1,5 | P-71261 |
| 70 | 94 | 1,5 | P-71277 | |
| 74 | 96 | 3/8 | 1,5 | 528099696 |
Если вы хотите самостоятельно затачивать цепи, используя данные, представленные ниже, вы сможете подобрать нужный напильник для своей цепи и правильные углы заточки.
Что нужно знать про цепь для бензопилы.
1. Маркировка цепей для бензопил по шагу.
Самое первое, с чего начинается выбор цепи для бензопилы, это понять, какой тип вам нужен. Главный критерий классификации цепей, это маркировка относительно шага. Шаг цепи, это расстояние между ближайшими зубьями (хвостиками) или между тремя заклепками цепи. Его измеряют в дюймах и самые популярные размеры: 0,325; 0,375 и 0,404 дюйма. Каждый тип предназначен для своих потребностей, и выбор тут может свестись просто к прочтению инструкции к своей бензопиле. Ведь каждая пила сразу разрабатывается под определенный шаг и только профессиональные пилы могут работать со всеми тремя типами в зависимости от места работы. Чтобы лучше понять указанные типы, рассмотрим их в отдельности.
Прежде чем начать, скажем, еще один важный момент: каждый тип цепи предназначен для определенных мощностей бензопил и крутящих моментов. Ведь чем шаг меньше, тем меньшая продуктивность цепи и нужно меньше усилия для движения ее вдоль древесины.
Шаг цепи.
1.1. Цепь 0,325.
Это самый минимум в озвученных размерах и зачастую самый распространенный. Ведь бытовые и полупрофессиональные, маломощные бензопилы, самые популярные в народе, а эта цепь именно для них.
Рекомендованная мощность под цепь 0,325 – 3 л. с. или не более 3.5 л. с. Если ваша бензопила более мощная, можно задуматься о цепи на 0,375 дюйма. Но все ведь еще зависит от дерева и места работы. Если пила используется для спиливания сучьев и валки нетолстых деревьев или строительных работ, тогда 0,325 дюйма будет более уместно. Эта цепь делает работу более плавной, удобной, не так «рвет» древесину при начале распила. И для человека, а также двигателя, такая работа в указанных целях более уместна.
1.2. Цепь 0,375 или 3/8.
Почему мы написали две цифры? Все просто, если 3 разделить на 8 получим 0,375. И параметр в виде дроби 3/8 очень часто используется для маркировки. Причина обыденная, чтобы не спутать цифры 0,325 и 0,375, поэтому не удивляемся, если цепь на 0,375 будет тяжело найти, лучше ищите сразу маркер 3/8.
Цепь с маркировкой 0,375 менее популярен марки 0,325 и используется на бензопилах мощностью в 4 л. с. Эксплуатируется такая цепь уже на валке относительно нетолстых деревьев и для разреза древесины средней толщины.
Для своей группы непрофессиональных и профессиональных типов пил это самый оптимальный размер.
1.3. Цепь 0,404.
Цепь 0,404 используется только на профессиональных пилах. Мощность инструмента для работы с такой цепью должна составлять не менее 5.5 л. с. Только так бензопила сможет показать все свои качества высокоскоростного сильного инструмента. И такой цепью уже можно с легкостью пилить и валить огромные деревья. С этого также ясно, что для слабых пил использовать цепь 0,404 не рентабельно. К тому же, бензопилы под цепь 0,404 отличаются повышенным крутящимся моментом, без чего работать с таким шагом будет тяжело и человеку, и инструменту.
Подытожить теперь не составит труда. Главный критерий выбора указан – это маркировка относительно шага. Понять, что нужно в этом плане не трудно, тут достаточно открыть инструкции своей бензопилы или просто сопоставить мощность относительно указанной выше информации. Но не забываем еще один важный момент – шаг цепи должен соответствовать шагу ведущей и ведомой звездочкам (ведомая, зачастую является частью шины).
То есть, если ваша пила предназначена под размер 0,325, то установить цепь 3/8 будет не так просто. Вместе с цепью нового размера нужно купить и новую ведущую звездочку, и новую шину, иначе работать будет действительно невозможно (повторимся, невозможно из-за разницы шага звездочек). И последнее, мы перечислили три типа цепей относительно шага, их же на самом деле существует пять (еще 1/4 и 3/4, то есть 0,25 и 0,75 дюйма соответственно), но из-за малой популярности, особенно в быту, мы про два другие типа умолчим.
Теперь переходим к другим важным вопросам, чтобы максимально правильно научиться выбирать цепь для бензопилы и профессионально разбираться в данной теме.
2. Классификация цепей бензопил по толщине хвостика.
Толщина хвостика или точнее будет сказать толщина ведущего звена – второй параметр характеристик пильной цепи. Многие, возможно и не догадываются, но паз на шине имеет разную ширину в разных бензопилах, аналогично и ведущие звенья предназначены под разные шины.
Характеризуются они пятью размерами: 1,1 мм, 1,3 мм, 1,5 мм, 1,6 мм и 2 мм (0,043”, 0,05”, 0,058”, 0,063” и 0,08” соответственно). Рассмотрим каждый в отдельности.
Толщина ведущего звена (хвостика).
2.1. 1,1 мм (0,043”).
Это самый минимум и используют такие миниатюрные цепи лишь на маломощных бытовых пилах. Для нагрузок и тяжелой работы такая цепь не рассчитана.
2.2. 1,3 мм (0,05”).
Данный размер, хоть и не слишком отличается от первого, но способен выдерживать большие нагрузки. И именно этот тип цепи самый популярный в мире. Цепи с хвостиком на 1,3 мм используют не только на качественных надежных бытовых бензопилах, но даже на полупрофессиональных аппаратах. Такие цепи легкие и надежные одновременно и скорее всего, выбирать придется читателю именно этот тип.
2.3. 1,5 мм (0,058”).
Третий тип, который наряду с предыдущим имеет огромную популярность, но уже на полупрофессиональных и профессиональных бензопилах.
2.4. 1,6 мм (0,063”).
Цепи с толщиной ведущего звена 1,6 мм более крепкие и поэтому используются только на профессиональных инструментах.
2.5. 2 мм (0,08”).
И последний тип, который позволяет использовать цепь долго под большими нагрузками. Понятно, что встретить такую толщину возможно лишь на мощных высокопрофессиональных агрегатах.
Итог второго пункта простой, чем большая толщина ведущего звена, а соответственно, чем шире паз шины бензопилы, тем цепь более высококачественная и способная выдерживать большие нагрузки. При выборе тут важно знать лишь одно – какая шина стоит, или какая ширина может использоваться на вашей модели бензопилы. А покупая, всего лишь сверятся, чтобы купить правильный тип, иначе поставить новую покупку никак не удастся.
3. Глубина резания и высота профиля цепи.
Третий фактор, который характеризует цепь пилы, это высота профиля, которая указывает на глубину резания пилы (стоит добавить, что и размер по высоте играет роль, но глубина пропила – главный параметр).
Чем профиль выше, тем глубже «берет» цепь, а значит выше производительность. Чем профиль меньше, тем стружка снимается тоньше, то есть цепь вгрызается не глубоко в древесину. Эту глубину можно регулировать путем стачивания ограничителей находящихся у каждого резца, но в новой цепи эти размеры уже имеют определенный тип. Существует два вида профиля: 0,025” (0,635 мм) – низкопрофильная цепь и 0,03” (0,762 мм) – высокопрофильная цепь. Данная информация также должна быть прописана в характеристиках пилы (зачастую просто указываются марки цепей, которые подходят, а они уже соответствуют нужному размеру). Выбор тут не велик, эта информация дается больше для ознакомления. Ведь при заточке цепей самостоятельно, надо знать тип профиля, чтобы при сточке ограничителей привести их в соответствующий вид. Но по своей сути, оба типа разделяются на профили профессиональных бензопил и любительских. Правда и тут есть нюансы. Профессиональные бензопилы не всегда имеют высокопрофильные цепи, но бытовые – всегда оснащаются низкопрофильными вариантами.
И если с низкопрофильным типов все ясно, то высокий профиль требует разъяснения. Он ведь делает цепь высокопродуктивной, а значит, повышает вибрацию и агрессивность цепи, о чем уже упоминали. А сильная вибрация не даст работать с пилой длительные часы на лесоповале. Вот тут разработчики и сделали некую хитрость, они для сохранения низкой агрессивности, учитывают и шаг цепи. Ведь если шаг будет большим (а это влечет вибрацию) и профиль высоким (это также повышенная вибрация), то в итоге пила хоть и будет резать быстро, но станет просто неудобной для длительных работ. И баланс этот сохраняется путем выбора не двух максимально эффективных параметров, а путем чередования их. То есть, если шаг большой – профиль дают низкий, если шаг поменьше – можно и высокий профиль сделать. Такое уравновешивание позволяет бензопиле работать менее агрессивно и эффективно одновременно. Но вот сказать какая цепь лучше (с большим профилем и малым шагом или малым профилем и максимальным шагом) сложно, это все зависит от древесины, условий работы и к каждому случаю все индивидуально, нужно просто пробовать.
Глубина пропила — основная характеристика профиля пилы.
Подметим еще, что на высокопрофессиональных пилах при валке больших деревьев используют цепи с большим шагом и высоким профилем, так как скорость тут крайне важна. Бывает, что профиль производят еще больше озвученного, даже 0,07” (1,778 мм), но это крайне редко и зачастую используют на машинных агрегатах для валки.
В целом, весь этот пункт можно отнести к профессиональному использованию серьезных бензопил. Для обыденного пользователя этот параметр важен лишь в одном случае, когда идет заточка пилы в домашних условиях. Срезать ограничители глубины можно лишь с озвученными знаниями, иначе ваша бытовая бензопила совсем не будет резать и обязательно уставать от высоких нагрузок.
4. Длина цепи, шины, количество зубьев.
Останавливаться на параметре длины цепи особо не стоит, он не несет никаких важных классификаций.
Есть бензопилы с длинной шиной, а есть – с короткой. Все прямо пропорционально зависит от мощности пилы, и для какой работы шина рассчитана. Главное понимать, какой шаг нужен для выбора цепи и какое количество звеньев (правильнее – количество хвостиков) должно быть. Хотя, некоторые продавцы характеризуют цепи именно режущими зубьями, а их в два раза меньше. Насчет длины шины, она всегда будет ясна сама собой и особо запоминать ее не стоит (хотя можно продавцу сказать марку пилы и длину шины, они с такими данными тоже легко сопоставят размер). Тут самое важное в рассмотрении данных характеристик, это понимать, что каждая бензопила рассчитана на свой тип цепи, и ставить шину длиннее всегда противопоказано. Поэтому размеры никогда не увеличиваем, как и не уменьшаем (не думаем, что цепь короче будет давать меньше нагрузки и это хорошо, нет, этим мы уже начинаем вредить пильной гарнитуре), под каждую мощность – свой размер и отходить от этих цифр нельзя никогда ни в ту, ни в иную сторону. А если и присутствуют небольшие возможности изменять длину шины, все это в обязательном порядке прописано в технических характеристиках.
5. Типы режущих звеньев.
Классификация цепей относительно профиля режущего звена.
Снова будем говорить с профессиональной точки, поэтому желающие купить цепь для бытовой бензопилы, а не профессиональной, могут при желании и пропускать некоторые пункты. Итак, рассмотрим еще один профессиональный термин – тип режущего звена. Существует много всяческих разновидностей режущих звеньев относительно своей формы, но с них можно выделить лишь два главных: чизельный и чипперный типа. Под каждую пилу и каждую работу выбирают самый оптимальный вариант. Рассмотрим каждый в отдельности.
5.1. Чизельный тип режущего звена.
Чизельный тип, «семерка».
Если присмотреться к рисунку, мы видим, какую форму несет чизельный профиль. В разрезе, он напоминает цифру семь, что и дало ему народное название «семерка».
Такой профиль считается самым оптимальным для быстрой и качественной работы. Ведь вся рабочая поверхность строго прямая и равномерно врезается в древесину. На профессиональных пилах именно чизельный тип встречается чаще всего. Но, как всегда, лучшее для работы имеет и множество негативов. Самый большой минус, это сложность заточки данных режущих звеньев. А при малейшем отклонении от верных углов, работа полностью теряет всё преимущество чизеля. Другая проблема таких звеньев, чувствительность к грязи, песку, что при работе с древесиной всегда актуально.
5.2. Чипперный тип режущего звена.
Чипперный, серповидный тип, чиппер, «серп».
Чипперный тип, или чиппер, это уже совсем другая форма. В разрезе этот тип напоминает серп, от чего данный профиль получил еще два популярных имени – «серп» и «серпообразный тип». Понятно, что площадь соприкосновения такого звена больше плоскости, что влечет выше нагрузки и ухудшает режущие характеристики, но позитивы тут также имеются.
Чипперный тип звена намного легче переносит загрязнения, а при заточке, не нужно слишком точно соблюдать углы.
Теперь осталось подытожить сказанное о профилях режущих звеньев. Как видим, каждый тип имеет свои прелести и минусы, поэтому нельзя выделить, что лучше и что хуже (хотя чизельный профиль и эффективнее по своей сути). Нужно просто основываться на обстоятельства, место работы и уже относительно этого выбирать цепь для своей бензопилы. Многие, часто используют два типа, ведь менять цепь не так и сложно. Только стоит еще сказать, что эти два типа основные, а есть и второстепенные, которые взяли что-то от одного, а что-то от другого профиля. И уже оперируя всем спектром профилей, можно легко подобрать оптимальное и под тип древесину, и под температуру воздуха, влажность и даже засоренность места работы. Мы лишь хотели указать еще одну характеристику, которая важна для подбора цепи.
6. О последовательности звеньев.
Последовательность режущих звеньев цепи.
Этот пункт можно было и не озвучивать, но на рынке встречается всякое и застраховать себя от недобросовестного товара при выборе цепи для бензопилы стоит. Итак, если взять любую стандартную цепь, то на одно режущее звено всегда будем иметь два хвостика (два ведущих звена). Это стандарт и его придерживаются все производители цепей для бензопил. Но можно на рынке встретить цепи, где режущих звеньев меньше, это так называемые цепи с полупропуском и пропуском. В первом случае в каждую вторую пару режущих зубьев вставляют еще одно дополнительное соединительное звено. Во втором случае дополнительное звено установлено уже между каждым режущим зубом. В итоге стандартная цепь на 64 ведущих звена (хвостика) должна иметь 32 режущих зубьев, то есть 50%. Но в случае полупропуска мы получим уже 40% рабочих зубьев, а с пропуском – 37.5%. Теперь ответим на главный вопрос, зачем делать такие цепи? Все просто, ценятся в цепи только режущие зубья, они изготавливаются по специальной технологии, имеют напыление и они намного дороже соединительных звеньев.
И если сделать цепь короче не получится, то пропуская режущие элементы можно существенно удешевить саму цепь. В итоге продать ее можно дешевле и одновременно на этом заработать. Но от такой цепи только негатив, она делает пилу более агрессивной, снижает ее производительность и даже увеличивает износ, как всей пильной гарнитуры, так и самой бензопилы. Покупать такую цепь не рекомендуется, ее дешевизна совсем не оправдывает дальнейшего ремонта и эффективности работы. К тому же, такие цепи не делает ни один завод, все складывается в домашних условиях из заводских цепей (в лучшем случае), поэтому ясно, что качество сборки и долговечность самой цепи снижается в несколько раз. И покупая цепь на рынке, внимательно изучаем поочередность звеньев, чтоб случайно не угробить свой новый аппарат таким популярным способом.
7. Как и когда правильно покупать новую цепь.
Первый критерий и основной, который фиксирует износ, это растяжение цепи до предела. Понятно, что, не имея возможности уже проводить ее натяжение, стоит изношенную цепь заменить. Но здесь не все так просто, это не велосипед, когда замена цепи так и проводится. Тут износ шины и ведущей звездочки повышенный из-за конструктивных особенностей, поэтому новая цепь на старой шине и звездочке всегда будет чувствовать себя неудобно, что в итоге повлечет еще больший ее износ. По правилам, цепь изнашивается в 2-3 раза быстрее шины и звездочки, поэтому для увеличения долговечности стоит прибегнуть к хитрости. Например, у вас новая бензопила, вы ею собираетесь много и долго работать (если пила покупается для пятиминутных работ раз в год, то и одной цепи хватит на всю жизнь). И в этом случае покупаем для эффективности сразу три цепи (можно с разным шагом или с разными типами относительно крепости режущими зубьями, если у вас профессиональный инструмент). Дальше, после нескольких часов работы с одной цепью, делаем замену на другую и так постоянно чередуем весь набор (и не забываем переворачивать шину, она также требует равномерности в износе). В итоге все три цепи будут понемногу растягиваться и стачиваться одновременно с шиной и звездочкой, а после невозможности натяжки уже можно смело менять и все цепи, шину, и ведущую звездочку. Поверьте, с таким подходом выигрыш в долговечности будет на порядок выше, чем ставить новую вторую цепь на уже поношенную шину. К тому же, вытянутая почти до предела цепь будет вести себя более спокойно и эффективнее, чем новая на старой шине и звездочке.
8. Продольный и поперечный тип.
Еще один важный параметр, это классификация цепей относительно способа распила древесины. И если вникать в его суть, то становится явным, что мы его обязательно должны были поставить самым первым, ведь это очень важно. Так почему же он в конце?
Для начала, скажем, что значит продольный и поперечный тип цепей. Все просто, цепи продольного типа предназначены для распила древесины вдоль волокон, цепи поперечного типа – для распила поперек. Мастера понимают, что разница сопротивления древесины в двух случаях разные и для работы в поперек – нужен не острый угол, а вот для работы вдоль – инструменты затачиваются очень остро. Для цепных пил эти параметры составляют: 25-35 градусов – для поперечного пиления; 5-15 градусов – для продольного распила. Эти характеристики можно и прочитать на цепи и увидеть даже невооруженным взглядом на самих режущих зубьях. Кстати, каждое дерево тоже любит разные углы, поэтому стоит в этих параметрах отдельно разобраться, если вы профессионально работаете с древесиной.
Угол заточки режущего звена.
Теперь разберемся, почему такой важный параметр мы выбросили на самый конец. Все банально, бензопилы зачастую используют для поперечного распила. Если пилить вдоль, то это чаще всего делается циркулярной пилой, которая и эффективнее для этого. И именно поэтому спрос на цепи продольного типа такой мизерный, что и рынок не особо занимается их разработкой. Поэтому даже найти на рынке цепь продольного типа очень-очень тяжело. Большинство выбирают поперечный тип и именно с этих причин мы и отбросили его в самый-самый конец. И это был последний параметр для классификации цепей под бензопилы.
Попробуем немного упростить все сказанное для обыденного человека и все указания свести до нескольких предложений, которые помогут выбирать цепь для бензопилы без излишнего вникания в суть такого сложного инструмента. Для бытовой бензопилы (не профессиональной), такой подход будет актуальным, а перечитывать все написанное еще раз, стоит только профессионалам. Итак, начинать выбор цепи для бензопилы стоит из раскрытия инструкции. Если ее нет, ищем модель своей пилы в Интернете и находим там все важные характеристики. И чтобы идти покупать цепь для своего бытового инструмента достаточно записать следующее: марку бензопилы (чтобы покупать цепь того же производителя), количество ведущих звеньев (именно ведущих, а не режущих), ширину паза шины (или ширину ведущего звена, хвостика) и длину шины (если имеем количество ведущих звеньев, это можно отбросить). Зная все эти параметры, мы точно купим нужную цепь. Если знать лишь марку, можно пострадать. Ведь бывают технологические особенности даже известных брендов, где звездочка, шина и цепь с каких-то причин заменены на похожие, но отличимые типы. И особенно важно знать все указанные цифры, если пила у нас дешевого отечественного производства или из Китая (быть может, подделка под бренд), здесь купить цепь совсем другую не составит труда, сами видим, характеристик очень много. Будьте внимательны! А профессионалы пусть обязательно перечитают все сказанное еще несколько раз. Вникнув в суть, каждый научится максимально правильно разбираться во всем изложенном, что в дальнейшем обязательно поможет даже хорошую бензопилу сделать еще более эффективной и надежной.
Выбираем цепь для бензопилы всегда правильно!
По идее, мы уже все сказали, что можно рассказать о цепи бензопилы. Если не все, то, по крайней мере, охватили материал весьма значительно. Даже профессионалы в данной статье могут найти много полезного. Правда стоит напомнить, что мы не упомянули здесь о заточке цепи, о ее эксплуатационных особенностях, правильному натяжению, а эта информация крайней важна для долговечности. И правильно выбрав цепь, мы полностью разрушим все ее качества, если не придержаться других правил. Поэтому изучаем дополнительный материал, если желаете работать с бензопилой максимально эффективно. Даже на нашем сайте найдется масса полезной информации для мастера, которая в дальнейшем будет больше и больше дополняться. Тут мы хотели раскрыть, как выбирать цепь для бензопилы и, согласитесь, мы этого полностью добились.
| ТАБЛИЦА РАЗМЕРА ПИЛЬНОЙ ЦЕПИ И ШИНЫ ДЛЯ БЕНЗОПИЛ HUSQVARNA | ||||
| Модель бензопилы | Длина шины | Шаг цепи | Паз шины | Кол-во звеньев |
| 317/321 Electric, 325P5x, 334T, 335XPT, 338XPT | 25 см / 10 дюймов | 3/8” | 1,3 мм | 45 шт. |
| 336, 137(e), 142(e), 240e, 235e, 339XP, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 33 см / 13 дюймов | 0,325” | 1,3 мм | 56 шт. |
| 317, 321 Electric, 334T, 335XPT, 338XPT | 35 см / 14 дюймов | 3/8” | 1,3 мм | 52 шт. |
| 336, 137(e), 142(e), 240e, 235e, 339XP, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 38 см / 15 дюймов | 0,325” | 1,3 мм | 64 шт. |
| 336, 339XP, 340(e), 440(e), 345(e), 444, 445(e), 350, 450(e), 351, 353, 346XP, 460, 357XP, 359, 55, 455(e) Rancher | 40 см / 16 дюймов | 0,325” | 1,3 мм | 66 шт. |
| 317, 321 Electric, 334T, 335XPT, 338XPT | 40 см / 16 дюймов | 3/8” | 1,3 мм | 56 шт. |
| 339XP, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 45 см / 18 дюймов | 0,325” | 1,3 мм | 72 шт. |
| 353, 460, 357XP, 359, 55, 455(e) Rancher | 50 см / 20 дюймов | 0,325” | 1,3 мм | 80 шт. |
| 137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 33 см / 13 дюймов | 0,325” | 1,5 мм | 56 шт. |
| 137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 38 см / 15 дюймов | 0,325” | 1,5 мм | 64 шт. |
| 357, 55, 365, 372XP, 460, 357XP, 359, 455(e) Rancher, 570, 575XP | 38 см / 15 дюймов | 3/8” | 1,5 мм | 56 шт. |
| 137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 40 см / 16 дюймов | 0,325” | 1,5 мм | 66 шт. |
| 357, 55, 365, 372XP, 460, 357XP, 359, 455(e) Rancher, 570, 575XP | 40 см / 16 дюймов | 3/8” | 1,5 мм | 60 шт. |
| 137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 45 см / 18 дюймов | 0,325” | 1,5 мм | 72 шт. |
| 357, 55, 365, 372XP, 460, 357XP, 359, 455(e) Rancher, 570, 575XP | 45 см / 18 дюймов | 3/8” | 1,5 мм | 68 шт. |
| 137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 50 см / 20 дюймов | 0,325” | 1,5 мм | 80 шт. |
| 357, 55, 365, 372XP, 460, 357XP, 359, 455(e) Rancher, 570, 575XP | 50 см / 20 дюймов | 3/8” | 1,5 мм | 72 шт. |
| 3120XP, 390XP, 395XP | 75 см / 30 дюймов | 0,404” | 1,6 мм | 92 шт. |
Режущие гарнитуры
Германцы изобрели первые пилы примерно за 5000 лет до нашей эры. При этом они врубали маленькие зубцы в кремень в форме полумесяца. И даже сегодня в них можно узнать инновационную технологию. Посмотрите на свою бензопилу STIHL повнимательней. Наша компания является единственным в мире производителем бензо- и электропил, который выпускает также пильные цепи, направляющие шины и звездочки. Тем самым мы гарантируем, что все сделано точно по размерам. Сделано для оригинальных бензопил STIHL. Исключительно точно и совершенно. Это обеспечивает оптимальную производительность, и вы вместе со своей пилой оптимально готовы к решению самых сложных задач.
Смазочные каналы
В мелкие смазочные каналы в ведущих звеньях цепи поступает адгезионное масло, которое затем передается на шарниры цепи и равномерно распределяется по поверхностям скольжения направляющей шины.
Твердохромное покрытие
Все режущие зубья STIHL изготавливаются из специальной стали. Режущие грани зубьев для дополнительной износостойкости обрабатываются методом электролитического хромирования. Благодаря этому увеличиваются интервалы заточки режущих зубьев.
Маркировка степени износа
На режущих зубьях почти всех пильных цепей STIHL предусмотрена маркировка, по которой определяется степень износа. Она помогает также ориентироваться при заточке и соблюдать угол заточки.
Закаленные соединительные заклепки
Соединительные заклепки пильных цепей STIHL обработаны методом закалки с индукционным нагревом, которая приводит к изменению кристаллической решетки металла. Заклепки становятся более твердыми и прочными.
Пружинная сталь
Корпус шины вырезается лазером из специальной пружинной стали. Это придает направляющей шине упругость и прочность на изгиб.
Опорная поверхность пильной цепи, обработанная индукционной закалкой
За счет индукционной закалки повышается износостойкость всей опорной поверхности пильной цепи. Увеличивается срок службы направляющей шины.
Заменяемая вершина шины
В случае износа возможна простая замена всей вершины шины, включая роликоподшипник (STIHL Rollomatic ES).
Направляющая звездочка с закрытым роликоподшипником
Закрытая конструкция препятствует проникновению грязи, вызывающей коррозию. Отпадает необходимость в дополнительном обслуживании, поскольку количество смазки в подшипнике рассчитано на весь срок службы. Направляющую звездочку можно заменять.
Информация для сервисной службы
Информация для сервисной службы содержит важные сведения о режущей гарнитуре. Она выжигается лазером на корпусе шины и не стирается даже при самой интенсивной эксплуатации инструмента.
Облегченная шина
Электрически сваренные стальные пластины имеют выемки на большой площади. Внутренние свободные полости в шине заполнены полиамидом, армированным стекловолокном. Это делает облегченные шины особенно прочными — при одновременно меньшем весе. Идеально подходит для легких бензопил и высоторезов.
| Дополнительные технические решения и информация |
|
За профессиональной |
Оригинальные пильные цепи STIHL: высочайшая производительность
за счет безупречного качества
- Высокое качество разработок: STIHL — единственный в мире производитель бензо- и электропил, который разрабатывает также пильные цепи и направляющие шины для своего инструмента. Благодаря этому достигается оптимальная совместимость трех компонентов.
- Высокое качество изделий: пильные цепи изготавлены со «швейцарской точностью» на заводе STIHL в Виле. Они изготавливаются на специальных станках, разрабатываемых и производимых компанией STIHL.
- Максимальная производительность пиления: пильные цепи STIHL ставятся не только на бензопилы STIHL, но и на бензопилы других изготовителей.
Новые пильные цепи Husqvarna
17 мая 2017 г.В августе 2016 года Husqvarna торжественно открыла собственный завод по производству пильных цепей. Причем не где-нибудь в Китае, в духе современных традиций, а на своей исторической родине, в Швеции, в городе Хускварна. На том самом заводе, с которого более 300 лет назад началась история компании.
Проект по запуску нового завода получил название EDGE, а цепи имеют обозначение X-Cut. Пока что выпускается только одна разновидность цепи: с шагом 0,325’’ и ограничителем глубины реза, с хвостовиком 1,3 мм и зубом типа «полудолото». Такой тип цепей применяется на следующих моделях, представленных в России бензопил Husqvarna: 435 II, 440e II, 445e II, 450e II. Ранее режущие системы производились под контролем Husqvarna, но у других производителей, в частности, аналогичная по шагу и профилю цепь h40. Собственная цепь называется SP33G, и, что интересно, стоит она ровно столько же, сколько h40. То есть производитель приложил максимум усилий, чтобы пользователи охотно перешли на новые цепи, осталось сделать только один шаг — рассказать о том, чем они лучше прежних.
Какие качества пильной цепи влияют на выбор? Для многих (но не для всех) это цена, но она, как мы уже выяснили, одинакова. Значит, надо рассматривать другие критерии — производительность и надежность. И здесь «Хускварне» удалось добиться весьма достойных результатов. Собственная цепь SP33G режет быстрее и служит дольше, чем предшественница, ничуть не уступая в безопасности. Дело в том, что Husqvarna применяет на своем новом заводе целый ряд современных технологий, призванных улучшить рабочие характеристики собственной продукции. На зубья наносится твердое хромовое покрытие, а предварительно они подвергаются дробеструйному упрочнению и индукционной закалке. Визуально эффект от этих операций не отслеживается — человек не в состоянии увидеть глазами изменения в микроструктуре металла. Но на практике результат ощутим: цепь дольше держит заточку.
Еще одна важная особенность новых цепей Husqvarna SP33G заключается в том, что она еще на заводе предварительно вытягивается на специальном оборудовании. Это позволяет минимизировать удлинение цепи в ходе эксплуатации, увеличивает срок службы и способствует повышению безопасности — меньше риск того, что чрезмерно растянувшаяся цепь соскочит с шины в ходе работы.
Результаты испытаний
Мы постарались проверить заявленные производителем возможности новой цепи. Для этого взяли бензопилу Husqvarna 450e II с двумя цепями — h40 и SP33G. Поочередно устанавливая то одну, то другую цепь, мы резали и сухую сосну, и сосновый брус 100×100 мм (по мнению продавца, сухой, но реально сырой настолько, будто дерево спилили вчера). Резали буквально вдоль и поперек, засекая время, которое понадобится пиле для выполнения одинакового объема работы. По итогам можем смело утверждать, что новые цепи действительно пилят быстрее примерно на 10–12%. Например, с h40 нам понадобилось больше минуты для того, чтобы сделать 10 резов соснового бревна. С SP33G на это ушло всего 49 секунд. Разница слишком заметная, чтобы оказаться погрешностью измерений, так что остается только признать более высокие характеристики новых цепей собственного производства Husqvarna.
Хотелось бы заметить, что качество работы у обеих цепей превосходное. Пилят очень мягко и ровно, без рывков — благодаря конструктивной особенности в виде выступа-амортизатора. Правда, здесь еще и заслуга бензопилы есть — чем больше скорость движения цепи, тем ниже уровень вибрации.
Что касается безопасности, то обе цепи (и «старая» h40, и новая SP33G) зарекомендовали себя с самой лучшей стороны. Неоднократные «тестовые» попытки спровоцировать обратный удар не увенчались успехом, что подтверждает их очень низкую склонность к отдаче.
|
|
|
Предыдущая модель цепи, h40 |
А вот и новая модель.Отличить ее очень легко —
|
Ассортимент пока состоит из 3-х модификаций цепей (для бензопил Husqvarna 435 II, 440e II, 445e II и 450e II) и соответствующего заточного оборудования:
- 5816431-64: цепь X-Cut SP 33G , 15″, 0.325″, Pixel, 1.3 мм, 64 хвостовика, LowVib
- 5816431-66: цепь X-Cut SP 33G , 16″, 0.325″, Pixel, 1.3 мм, 66 хвостовиков, LowVib
- 5816431-72: цепь X-Cut SP 33G , 18″, 0.325″, Pixel, 1.3 мм, 72 хвостовика, LowVib
- 5869334-01: заточной комплект для цепей Husqvarna X-Cut SP 33G, Pixel, 0.325″, 1.3 мм
- 5869384-01: комбинированный шаблон для цепиHusqvarna X-Cut SP 33G, Pixel, 0.325″, 1.3 мм
Пильные цепи у официального дилера Husqvarna
При распилке критичную играет роль не только сам инструмент, но и качество комплектующих. Цепь для бензопилы Husqvarna лидирует на рынке за счет повышенных характеристик скорости, прочности и износостойкости.
С 2013 года компания организовала свое производство цепей на территории завода полного цикла в Швеции — того самого, где началась 300-летняя история легендарного бренда. Husqvarna никогда не экономила на качестве и исключила посторонних поставщиков из техпроцесса.
Новая линейка получила название X-Cut, что по аналогу с шинами X-Force означает «экстра-резку». Сниженное сопротивление при резке, узкий ювелирный пропил и стойкость заточки.
Материал зубьев — высококлассная, устойчивая к износу и экстремальным нагрузкам сталь с хромированным покрытием, поэтому такие цепи рассчитаны на многолетний срок службы. Универсальны для бытовых целей и профессиональной работы в сложных условиях. В бензопилах Husqvarna серии 400 идут в комплекте.
Преимущества пильных цепей Husqvarna
- высокая скорость распилки;
- идеально ровный и глубокий срез;
- низкая растягиваемость;
- новая форма зубцов проще в заточке;
- малая вибрация и риск обратного удара при работе;
- выдерживают длительные тяжелые нагрузки.
На какие характеристики обратить внимание при выборе:
- Шаг цепи — расстояние в дюймах между заклепками звеньев. Чем он больше, тем мощнее пила, но и выше нагрузка на инструмент. Самые популярные цепи имеют шаг 0,325” или 0,404”.
- Толщина хвостовика. Для правильной посадки должна равняться ширине паза шины пилы. Всего выделяют несколько стандартов: по 1,1 мм, 1,27 мм, 1,5 мм, 1,6 и 2,0 мм.
- Количество звеньев формирует длину цепи, которая подходит под ту или иную пильную шину. В продаже цепи со звеньями в диапазоне 40–140.
Также цепи для бензопилы Хускварна делятся на два типа:
- низкопрофильные;
- высокопрофильные.
Отличие в разнице зазоров между зубьями и глубиной ограничительного элемента. Цепи низкого профиля более безопасны, но менее производительны. Лидер среди продаж — Husqvarna h47. Высокопрофильные используются в профессиональном оборудовании и цена их выше.
Купить пильные цепи можно как отдельно, так и большой бухтой. Нужно лишь разделить заклепки между звеньями и вы получите цепь нужной длины.
Смотрите полный каталог комплектующих и аксессуаров для бензопил в нашем фирменном магазине Husqvarna.
- Бесплатная доставка в день заказа по Москве.
- Самовывоз – г. Москва, метро Тульская, ул. Павловская 27/29.
- Отправка транспортной компанией в любой регион РФ.
Чтобы не ошибиться при выборе и купить цепь Хускварна с подходящими характеристиками, проконсультируйтесь со специалистом по телефону 8 495 215-50-63 или 8 800 333-18-92 или оставьте заказ на сайте.
Что означают цифры на цепи бензопилы? — Крепкий бобер
Цифры, нанесенные на вашу цепь бензопилы, имеют значение. Многие не понимают, для чего нужна маркировка цепи бензопилы, и в этом посте мы поможем вам прояснить ситуацию.
Во-первых, мы ответим, что это за цифры в целом, а затем дадим конкретные определения некоторых из самых популярных сетевых брендов.
Итак, что означают цифры на цепи бензопилы?
Цифры, нанесенные на цепь бензопилы, представляют собой идентификационный код, используемый производителем для обозначения шага и толщины цепи.Шаг и ширина — важные параметры, которые влияют на совместимость цепи с бензопилой.
Это общий ответ, но мы можем дать гораздо более конкретный ответ. Ниже мы включили две диаграммы, которые показывают значения для ведущих сетевых брендов, а также дополнительно определим шаг и размер.
Маркировка цепи (Oregon, Husqvarna, Carlton)
В этом разделе представлена диаграмма, показывающая номинальные размеры и шаг, соответствующие маркировке цепи, используемой 3 наиболее популярными брендами цепей: Oregon, Husqvarna и Carlton .Если у вас есть цепь Stihl, проверьте вторую таблицу ниже. Stihl использует комбинацию из 2-х цепных номеров.
Обе эти таблицы содержат данные, которые изначально были опубликованы Саханпуру, и мы переформатировали их, чтобы облегчить чтение. Таблицы можно сортировать, поэтому не стесняйтесь использовать эту функцию, чтобы найти свою цепочку. Использование поля поиска «CTRL + F» также является хорошим способом поиска на этой странице.
| Маркировка цепи | Марка | Калибр | Шаг | |||||
|---|---|---|---|---|---|---|---|---|
| A1 | Carlton | .050 ″ | 3/8 ″ | |||||
| A2 | Карлтон | .058 ″ | 3/8 ″ | |||||
| A3 | Carlton | .063 ″ | 3/8 ″ | |||||
| B1 | Carlton | .050 ″ | .404 ″ | |||||
| B2 | Carlton | .058 ″ | .404 ″ | |||||
| B3 | Carlton | .063 ″ | .404 ″ | |||||
| E1 | Carlton | .050 ″ | 1/4 ″ | |||||
| K1 | Carlton | .050 ″ | .325 ″ | |||||
| K2 | Carlton | .058 ″ | .325 ″ | |||||
| K3 | Carlton | 0,063 ″ | .325 ″ | |||||
| N1C | Carlton | 0,050 ″ | 3/8 ″ Низкопрофильный | |||||
| N4 | Carlton | . 043 ″ | 3/8 ″ Низкопрофильный | |||||
| h31 | Husqvarna | .058 ″ | .325 ″ | |||||
| h32 | Husqvarna | .050 ″ | .325 ″ | |||||
| h33 | Husqvarna | .050 ″ | .325 ″ | |||||
| h Husqvarna | .058 ″ | .325 ″ | ||||||
| h36 | Husqvarna | .063 ″ | .325 ″ | |||||
| h40 | Husqvarna | .050 ″ | .325 ″ | ″ | h45 | Husqvarna | .050 ″ | 3/8 ″ Низкопрофильный |
| h46 | Husqvarna | .050 ″ | 3/8 ″ Низкопрофильный | |||||
| h52 | Husqvarna | .058 ″ | 3/8 ″ | |||||
| h55 | Husqvarna | .063 ″ | 3/8 ″ | |||||
| h56 | Husqvarna | .063 ″ | 3/8 ″ | |||||
| h57 | Husqvarna | . ″ | 3/8 ″ | |||||
| H57 | Husqvarna | .063 ″ | .404 ″ | |||||
| H58 | Husqvarna | .058 ″ | 3/8 ″ | |||||
| H64 | Husqvarna | .063 ″ | .404 ″ | |||||
| Husqvarna | ||||||||
| H | Husqvarna | 0,050 ″ | 3/8 ″ | |||||
| H82 | Husqvarna | 0,050 ″ | 3/8 ″ | |||||
| H83 | Husqvarna | 0,050 ″ | 3/8 ″ Низкопрофильный | |||||
| 16 | Орегон | .063 ″ | .404 ″ | |||||
| 18 | Орегон | .080 ″ | .404 ″ | |||||
| 20 | Орегон | .050 ″ | .325 ″ | |||||
| 22 | Орегон | .063 ″ | .325 ″ | |||||
| 25 | Орегон | 0,050 ″ | 1/4 ″ | |||||
| 26 | Орегон | 0,058 ″ | .404 ″ | |||||
| 27 | Орегон | .063 ″ | .404 ″ | |||||
| 28 | Орегон | .050 ″ | .404 ″ | |||||
| 33 | Орегон | .050 ″ | .325 ″ | |||||
| 34 | Орегон | .058 ″ | .325 ″ | |||||
| 35 | Орегон | .063 ″ | .325 ″ | |||||
| 50 | Орегон | 0,050 ″ | .404 | |||||
| 51 | Орегон | .058 ″ | .404 ″ | |||||
| 52 | Орегон | .063 ″ | .404 ″ | |||||
| 58 | Орегон | .058 ″ | .404 ″ | |||||
| 59 | Орегон | .063 ″ | .404 ″ | |||||
| 68 | Орегон | .063 ″ | .404 ″ | |||||
| 72 | Орегон | .050 ″ | 3/8 ″ | |||||
| 73 | Орегон | .058 ″ | 3/8 ″ | |||||
| 75 | Орегон | 0,063 ″ | 3/8 ″ | |||||
| 90 | Орегон | 0,043 ″ | 3/8 ″ Низкопрофильный | |||||
| 91 | Oregon | 0,050 ″ | 3/8 ″ Низкопрофильный |
Маркировка цепи (Stihl)
Хорошо, если у вас есть сеть Stihl, вам нужно использовать приведенную ниже таблицу. Stihl использует несколько иной подход к номерам цепей по сравнению с другими производителями, указанными выше.
Вместо маркировки одной цепочкой Stihl использует комбинацию из 2 цифр. Один из этих номеров проштампован на звене привода (как и у других производителей), а Stihl штампует дополнительный номер на звене зуба.
Для получения дополнительной информации о том, где нанесена маркировка цепи, перейдите к этому разделу ниже. А вот подробности таблицы для цепных номеров Stihl:
.| Звено привода Маркировка | Зубчатое звено Маркировка | Марка | Калибр | Шаг |
|---|---|---|---|---|
| 1 46 | .043 ″ | 1/4 ″ | ||
| 1 | 3 | Stihl | .050 ″ | 1/4 ″ |
| 3 | 2 | Stihl | .050 ″ | .325 ″ |
| 5 | 2 | Stihl | .058 ″ | .325 ″ |
| 6 | 2 | Stihl | .063 ″ | .325 ″ |
| 3 | 3 | Stihl | .050 ″ | 3/8 ″ |
| 5 | 3 | Stihl | .058 ″ | 3/8 ″ |
| 6 | 3 | Stihl | .063 ″ | 3 / 8 ″ |
| 1 | 6 | Stihl | 0,043 ″ | 3/8 ″ Низкопрофильный |
| 3 | 6 | Stihl | 0,050 ″ | 3/8 ″ Низкопрофильный |
| 3 | 4 | Штиль | .050 ″ | .404 ″ |
| 5 | 4 | Stihl | .058 ″ | .404 ″ |
| 6 | 4 | Stihl | .063 ″ | .404 ″ |
Где найти маркировку цепи
Если у вас кружится голова от всех цифр, и вы еще не знаете, где найти эти маркировки цепочки, не волнуйтесь. Мы вас прикрыли. Точное местоположение может незначительно отличаться в зависимости от производителя, но обычно оно указывается на приводной ссылке.
У цепей Stihl эти отметки видны как на приводных звеньях, так и на зубчатых звеньях цепи. Посмотрите на изображение ниже, чтобы увидеть пример:
Эта цепочка хорошо используется, поэтому читать проштампованный текст непросто. Однако вы должны увидеть следующее:
- Цифра «6» на приводном звене
- Торговая марка «Stihl» на зубчатом звене
- Цифра «2» на зубчатом звене
Как видите, это цепь Stihl, которая делает в качестве отличного примера, потому что вы можете видеть, где находится маркировка на приводном звене и на зубчатом звене.
У большинства производителей есть номер на ссылке привода и название бренда (пункты 1 и 2 выше). Stihl — исключение, потому что они также используют номер на звене зуба (пункт 3 выше).
Используя номера цепочек из этого примера, мы можем обратиться к нашей таблице значений и узнать, что эта цепь имеет следующие калибр и шаг:
- Калибр = 0,063 ″
- Шаг = 0,325 ″
Если вы не можете найти номера цепочек или не можете их прочитать, есть два других способа измерить свою цепочку.У нас есть те, что описаны в нашей другой статье здесь.
В следующем разделе мы точно определим, что означают эти числа. Мы также рассмотрим количество приводных звеньев, что является еще одним важным показателем, который вам необходимо знать для вашей цепи.
Что такое калибр и шаг?
1. Калибр
Калибр — это измерение, используемое для описания ширины приводных звеньев цепи бензопилы. Чем выше колея, тем шире звенья. Это полезно знать, потому что, если вы не уверены в номинальной ширине цепи, вы можете легко проверить ее, измерив ширину приводного звена.
Когда вы выбираете цепь для бензопилы, выбор правильного калибра имеет решающее значение, потому что от этого будет зависеть, будете ли вы подходить к пазу на шине вашей бензопилы. См. Ниже:
Приводные звенья цепи — это часть цепи, которая скользит по пазу шины, позволяя цепи цепляться за корпус бензопилы. Если звенья привода вашей цепи имеют неправильную толщину, они будут либо слишком большими, либо слишком маленькими для паза шины.
Если калибр слишком мал, вы рискуете выбросить цепь, что может быть довольно опасно.Вам также будет сложно удерживать цепь на месте, и вы, возможно, вообще не сможете закончить разрез. Когда калибр слишком большой, он вообще не входит в паз шины.
Чтобы цепь была совместима с вашей бензопилой, она должна соответствовать номинальному диаметру шины вашей бензопилы. Вы можете узнать о 4 измерениях, относящихся к шине бензопилы, в этом посте.
2. Участок
Технически говоря, шаг рассчитывается как расстояние между 3 заклепками, деленное на 2.По сути, это мера расстояния между звеньями вашей цепи. Поскольку измерить высоту звука вручную немного сложнее, я предпочитаю получить его где-нибудь еще.
Шаг цепи можно определить по маркировке цепи и приведенным выше таблицам. Он также обычно печатается на упаковке (для новых сетей), поэтому иногда вы можете получить его там.
При поиске совместимых цепей вы можете определить шаг, необходимый для вашей бензопилы, посмотрев на информацию, нанесенную сбоку на шине бензопилы.Если вы не знаете, где это искать, вы можете узнать все об этом в нашем посте об измерениях полотна бензопилы.
3. Количество звеньев привода
Чтобы получить полный набор измерений цепи, вам также понадобится еще одна информация: какой длины должна быть цепь. Длина цепей бензопилы не измеряется в дюймах или см. Вместо этого цепи измеряются количеством звеньев.
Например, вместо того, чтобы сказать, что длина цепи 14 дюймов, будет сказано что-то вроде «60 звеньев».Если у вас уже есть цепь, легко определить количество звеньев, просто посчитайте их! Между прочим, это происходит по дисковым ссылкам, поэтому убедитесь, что это именно те ссылки, которые вы подсчитываете.
Подобно ширине и шагу, количество звеньев также влияет на совместимость цепи с вашей бензопилой. Вы можете найти количество звеньев, подходящее для вашей бензопилы, выбитое сбоку на полотне бензопилы.
Как заменить цепь бензопилы
После того, как вы определили свою цепь, вы можете быть готовы установить ее на бензопилу.Мы написали подробную статью о том, как заменить цепь бензопилы, ознакомьтесь с ней, чтобы узнать, как это сделать. А пока вот краткое описание того, что вам нужно делать дальше:
- Возьмите гаечный ключ и калибровочный инструмент
- Снимите переднюю панель
- Снимите шину
- Снимите старую цепь (если она есть)
- Осмотрите и очистите шину
- Очистите вокруг звездочки
- Снова соберите шину и цепь
- Снова привинтите панель
- Затяните цепь
- Проверьте натяжение цепи
Если вы изменили цепочку раньше, то это может быть полезным контрольным списком.Если вы впервые меняете цепочку, смело переходите к нашему подробному руководству, которое включает в себя пошаговые фотографии, которые упростят вам отслеживание.
Вот и все. Мы рассмотрели номера цепей для бензопил, их значение, где их найти и многое другое.
Я надеюсь, что вы нашли ответ, который искали, и если вы нашли этот пост полезным, поделитесь им с другом или в социальных сетях. Мы всегда рады помочь большему количеству людей и рассказать о BurlyBeaver.com.
Надеюсь, у вас будет чудесный день (или вечер), и мы увидимся в следующий раз.
А теперь сделайте что-нибудь классное!
Терминология по пильной цепи | Oregon Products
Таблица спецификаций семейства пильных цепей — Розничная торговля
Не все пильные цепи, указанные на упаковке или в результатах поиска, подходят для всех перечисленных версий оборудования. Чтобы убедиться, что вы получаете нужную деталь, позвоните в нашу службу поддержки клиентов по телефону 1-800-223-5168. СетьOregon, продаваемая в розничных магазинах, таких как магазины товаров широкого потребления, дома и хозяйственные магазины, использует буквенную систему, которая соответствует типам сети, а также шагу и ширине.
Дополнительные сведения см. В таблице ниже:
| | ||
| Код розничной сети | Тип цепи | ||
| AdvanceCut | |||
| 3/8 дюйма Low Profile ™ | 0,043 « | р | 90PX |
| 3/8 дюйма Low Profile ™ | 0.050 « | S | 91PX |
| 3/8 дюйма | 0,050 « | Д | 72 В |
| 3/8 дюйма | 0,058 « | п. | 73В |
| ControlCut | |||
| 0,325 « | 0,050 « | H | 20BPX |
| 0.325 « | 0,058 « | Дж | 21BPX |
| 0,325 « | 0,063 « | л | 22BPX |
| 1/4 « | 0,050 « | А | 25AP |
| VersaCut | |||
| 3/8 дюйма Low Profile ™ | 0.050 « | т | 91VXL |
| SpeedCut | |||
| 0,325 « | 0,050 « | M Серия Pro | 95TXL |
| 0,325 « | 0,050 « | G * | 95TXL |
| PowerCut | |||
| 3/8 дюйма | 0.050 « | E Серия Pro | 72LPX |
| 3/8 дюйма | 0,050 « | В | 72LGX |
| 0,325 « | 0,050 « | Q Серия Pro | 20LPX |
| 0,325 « | 0,063 « | V Серия Pro | 22LPX |
* Номера деталей цепи устарели.Свяжитесь с вашим авторизованным дистрибьютором в Орегоне, чтобы узнать о наличии.
В поисках подходящей пильной цепи
Таблица спецификаций семейства пильных цепей— розничная торговля
Не все пильные цепи, указанные на упаковке или в результатах поиска, подходят для всех перечисленных версий оборудования. Чтобы убедиться, что вы получаете нужную деталь, позвоните в нашу службу поддержки клиентов по телефону 1-800-223-5168. СетьOregon, продаваемая в розничных магазинах, таких как магазины товаров широкого потребления, дома и хозяйственные магазины, использует буквенную систему, которая соответствует типам сети, а также шагу и ширине.
Дополнительные сведения см. В таблице ниже:
| | ||
| Код розничной сети | Тип цепи | ||
| AdvanceCut | |||
| 3/8 дюйма Low Profile ™ | 0,043 « | р | 90PX |
| 3/8 дюйма Low Profile ™ | 0.050 « | S | 91PX |
| 3/8 дюйма | 0,050 « | Д | 72 В |
| 3/8 дюйма | 0,058 « | п. | 73В |
| ControlCut | |||
| 0,325 « | 0,050 « | H | 20BPX |
| 0.325 « | 0,058 « | Дж | 21BPX |
| 0,325 « | 0,063 « | л | 22BPX |
| 1/4 « | 0,050 « | А | 25AP |
| VersaCut | |||
| 3/8 дюйма Low Profile ™ | 0.050 « | т | 91VXL |
| SpeedCut | |||
| 0,325 « | 0,050 « | M Серия Pro | 95TXL |
| 0,325 « | 0,050 « | G * | 95TXL |
| PowerCut | |||
| 3/8 дюйма | 0.050 « | E Серия Pro | 72LPX |
| 3/8 дюйма | 0,050 « | В | 72LGX |
| 0,325 « | 0,050 « | Q Серия Pro | 20LPX |
| 0,325 « | 0,063 « | V Серия Pro | 22LPX |
* Номера деталей цепи устарели.Свяжитесь с вашим авторизованным дистрибьютором в Орегоне, чтобы узнать о наличии.
ИДЕНТИФИКАЦИЯ ЦЕПИ, НАПРАВЛЯЮЩЕЙ ШИНЫ И ЗВЕЗДЫ, ЧАСТЬ 2
Количество приводных звеньев
Опять же, это обычно пишется на шине, но вы всегда можете подсчитать количество приводных звеньев в существующей цепи. Помните, что это не режущие зубья цепи, а части цепи, которые находятся внутри шины. Количество приводных звеньев должно быть правильным, иначе вы либо не сможете подогнать цепь (слишком мало), либо не сможете натянуть цепь (слишком много).
Определение цепи по информации на шине
Бары — лучшее место, чтобы определить, какой размер цепи вы используете. Посмотрите на шкалу числа, которые помогут указать шаг, ширину колеи и количество приводных звеньев. Некоторые полосы намного четче, чем другие!
ID стержня, пример 1
Это говорит нам о том, что шаг составляет 3/8 дюйма, калибр 0,058 дюйма и количество приводных звеньев 92.
ID стержня, пример 2
Шаг здесь — цепочка пикко — способ Stihl сказать 3/8 lo pro.Обычно это 0,050 дюйма, и здесь это подтверждается как 1,3 мм или 0,050 дюйма. Наконец, трудно разобрать количество приводных звеньев — 50 приводных звеньев. В этом случае целесообразно выполнить двойную проверку вручную.
ID стержня, пример 3
Спрятанный за собачками пилы, это говорит о том, что шаг составляет 0,325, калибр 1,3 мм или 0,050 ″ и количество приводных звеньев 64.
Идентификационная цепочка от цепочки
Труднее идентифицировать, но все же полезно.Вы также можете подсчитать количество приводных ссылок. Также обратите внимание на цифры и буквы на самой цепочке. , чтобы помочь вам узнать, что означают эти числа.
Пример 1 идентификатора цепи
Цепочка говорит нам, что она сделана Stihl. Цифра 6 на резце говорит нам, что шаг составляет 3/8 lo pro или (picco), а цифра 3 на приводном звене указывает толщину 0,050 ″ (или 1,3 мм).
Пример 2 идентификатора цепи
Цепь сообщает нам, что это сеть Орегона.Число на приводном звене говорит «95», а на приведенной ниже таблице мы видим, что шаг составляет 0,325, а калибр — 0,050 дюйма или 1,3 мм.
Пример 3 идентификатора цепи
Снова у нас есть сеть в Орегоне. Номер на приводном звене показывает 73, а диаграмма говорит нам, что это цепь с шагом 3/8 и калибром 0,058 дюйма (или 1,5 мм).
ЧАСТЬ 1 ЧАСТЬ 3
ИДЕНТИФИКАЦИЯ ЦЕПИ, НАПРАВЛЯЮЩЕЙ ШИНЫ И ЗВЕЗДОЧКИ
На этом веб-сайте есть инструмент для выбора продуктов, поэтому вам не придется слишком углубляться в понимание тонкостей идентификации вашего бара и цепи.
Если вы купите вместе пильную шину, цепь и ведущую звездочку, то все они будут совместимы друг с другом. Руководства по селектору основаны на базе данных, которая, в свою очередь, основана на стандартной информации для новых бензопил.
Если ваша бензопила бывшая в употреблении или более старая модель, возможно, кто-то установил нестандартную шину, цепь или ведущую звездочку.
Всегда стоит посмотреть на имеющееся у вас оборудование, чтобы понять основы идентификации шины, цепи и звездочки.
Основы
Есть 3 основных измерения, когда речь идет о шинах и цепях — шаг, калибр и количество приводных звеньев.
Шаг
На этом веб-сайте 3/8 ″ часто упоминается как .375 ″, а 1/4 ″ как .250 ». Шаг — это расстояние между любыми тремя последовательными ведущими заклепками, деленное на 2.
Более простой способ взглянуть на это — шаг — это размер цепи, это будет одно из пяти измерений.
- 1/4 — цепь наименьшего размера
- 3/8 lo pro (также называемый «91» от Oregon и «Picco» от Stihl) для пил самых маленьких
- .325 пилы среднего и малого размера
- 3/8 для пил среднего размера
- .404 самый большой для пил 90сс +
Разница между 3/8 ″ и 3/8 ″ lo pro.
Трудная идея для понимания. Цепь 3/8 ″ lo pro отличается от стандартной 3/8 ″. На рисунке ниже вы можете видеть, что две цепи имеют одинаковый шаг, но имеют разные размеры. Цепь lo pro 3/8 ″ не будет работать со стандартной звездочкой 3/8 ″ и наоборот. Фирма Stihl называет свою цепь 3/8 ″ lo pro цепочкой пикко и часто имеет 3/8 ″ p.
Цепь3/8 lo pro обычно имеет толщину 0,050 и используется на небольших бензопилах. Стандартная цепь 3/8 используется на пилах среднего размера до 90 см3 включительно.
Шаг цепи должен соответствовать шагу ведущей звездочки / ведущего обода, а также конечной звездочки шины. Если эти элементы не совпадают, произойдет повреждение.
Калибр
Толщина приводных звеньев
Приводные звенья — это часть цепи, которая находится внутри шины.Это не настоящие режущие зубья бензопилы. Калибр часто пишется на планке. Может быть в дюймах или миллиметрах:
- .063 ″ или 1,6 мм
- .058 ″ или 1,5 мм
- .050 ″ или 1,3 мм
- .043 ″ или 1,1 мм
Калибр пильного полотна и цепи должен совпадать. Слишком широкий калибр цепи — цепь не войдет в шину. Или он может поместиться в перекладину, но для этого потребуется сила. Слишком узкий калибр цепи приведет к неровности пильного полотна, что приведет к плохому резанию и быстрому износу пильного полотна.
ЧАСТЬ 2 ЧАСТЬ 3
Таблица идентификации цепи| Бензопила цепная
В таблице ниже вы найдете элементы идентификации цепей, которые обычно встречаются на цепях. Эти обозначения могут не относиться к фактическому номеру детали производителя.
Название производителя цепи обычно выбито на стяжной ленте, а указанная ниже маркировка находится на одной стороне приводного звена.
У вас должна быть возможность связать все обратно с первым столбцом, который является именем, которое мы используем для цепочек на нашем веб-сайте.
Пожалуйста, прочтите примечание под таблицей, если у вас есть цепь Stihl.
Наш | Шаг | Калибр | Карлтон | Орегон | Виндзор | Маккалок | Штиль * | Husqvarna | Долмар | Сарп |
Имя | ||||||||||
Тип 25 | 1/4 дюйма | 0.050 дюймов (1,3 мм) | E1 | 25 | 50 КБ | ~ | ~ | ~ | ~ | 25 |
Тип 90 | 3/8 дюйма | 0.043 «(1,1 мм) | N | 90 | 43RG | ~ | ~ | ~ | ~ | E1 |
Тип 91 | 3/8 дюйма | 0.050 дюймов (1,3 мм) | N1 | 91 | 50R | МИНИ 370 | 3 ~ 6 | х46 | ~ | E3 |
Тип 95 | 0.325 « | 0,050 дюйма (1,3 мм) | К1-НК | 95 | ~ | ~ | ~ | х40 | ~ | G30 |
Тип 20 | 0.325 « | 0,050 дюйма (1,3 мм) | К1 | 20 | 50J | 320 | 3 ~ 2 | ~ | 82 | G3 |
Тип 21 | 0.325 « | 0,058 дюйма (1,5 мм) | К2 | 21 | 58J | 328 | 5 ~ 2 | х35 | 83 | G5 |
Тип 22 | 0.325 « | 0,063 дюйма (1,6 мм) | K3 | 22 | 63J | 323 | 6 ~ 2 | х38 | 84 | G6 |
Тип 72 | 3/8 дюйма | 0.050 дюймов (1,3 мм) | A1 | 72 | 50A | 370 | 3 ~ 3 | ~ | 101 | D3 |
Тип 73 | 3/8 дюйма | 0.058 «(1,5 мм) | A2 | 73 | 58A | 378 | 5 ~ 3 | х52 | 93 | D5 |
Тип 75 | 3/8 дюйма | 0.063 «(1,6 мм) | A4 | 75 | 63A | 373 | 6 ~ 3 | ч55 | 110 | D6 |
Тип 58 | 0.404 « | 0,058 дюйма (1,5 мм) | B2 | 58 | 58Б | 408 | ~ | ~ | ~ | ~ |
Тип 59 | 0.404 « | 0,063 дюйма (1,6 мм) | B3 | 59 | 63Б | 403 | ~ | H64 | 103 | F6 |
* Цепи Stihl обычно проштампованы в двух местах.Первая цифра в таблице находится на самом приводном звене, это калибр цепи, а вторая цифра в таблице на глубиномере перед режущим зубом.
E&OE — Несмотря на то, что данная таблица была тщательно подготовлена, NewSawChains не несет ответственности за неверную информацию.
Как определить размер цепи бензопилы для Stihl | Руководства по дому
Автор: SF Gate Contributor Обновлено 22 февраля 2021 г.
Хотя вы можете заточить цепь цепной пилы, чтобы она работала плавно, если какая-либо часть цепи треснула или сломалась, вы захотите полностью заменить цепь.Даже если на вашей цепи нет никаких признаков повреждения, вы должны заменить ее после многочисленных заточек. Пора заменить цепь, если самая длинная часть режущего зуба меньше 4 мм. Компания Stihl маркирует свои цепочки номером, называемым маркетинговым номером, который поможет вам определить размер цепочки.
Найдите маркетинговый номер, проштампованный на боковой стороне цепи. Этот номер состоит из четырех или пяти знаков, которые могут быть буквами или цифрами.
Определите шаг цепи, который представляет собой расстояние между тремя заклепками, разделенное на два, путем определения первой цифры маркетингового номера, нанесенного на боковой стороне цепи.1 означает, что шаг равен 1/4 дюйма, 2 равен шагу 0,325 дюйма, 3 соответствует шагу 3/8 дюйма, 4 равен шагу 0,404 дюйма, 6 равен расширенному шагу 3/8 дюйма для Stihl Picco и 7 равняются увеличенному шагу на 1/4 дюйма для Stihl Picco.
Найдите толщину цепи по номеру, нанесенному на приводное звено. 1 соответствует калибру 0,043 дюйма, 3 соответствует калибру 0,050 дюйма, 5 соответствует калибру 0,058 дюйма, 6 означает, что цепь имеет калибр 0,063 дюйма. 0 означает, что в цепочке есть 0.Калибр 080 дюймов, но такой размер встречается только на цепи комбайна. Chainsaws Direct также заявляет, что вы можете поместить четверть, пенни и десять центов в канавку, чтобы определить калибр. Если четверть подходит, калибр 0,063. Если подходит пенни, калибр 0,058. Если подойдет десятицентовик, калибр 0,050.
Определите тип резака, указав третий символ в маркетинговом номере. R означает, что это цепь Stihl Rapid, а буква P означает Stihl Picco.
Найдите четвертый символ в маркетинговом номере, чтобы определить форму резца цепи.S обозначает супер- или полное долото, M обозначает микро- или полу-долото, D обозначает твердосплавный наконечник или твердосплавный наконечник, а R обозначает спасательную цепь, специально разработанную для MS 460 R Stihl Magnum Rescue.
Определите, имеет ли цепь какие-либо особые качества. Последняя цифра или буква на цепочке соответствует каким-либо особым характеристикам. 1 означает, что на цепи Picco Micro имеется трехгорбый стяжной ремень, 2 означает, что цепь имеет трехгорбый стяжной ремень на быстрой микроцепи, а 3 соответствует одногорбому приводному звену.F в качестве последнего символа означает, что цепь полностью пропущена, H означает, что это полупропуск или полупропуск, K означает, что это классический дизайн фрезы, а L означает, что это квадратное долото.
