схема, расчет и монтаж системы

Во время ремонта владельцам хочется, чтобы каждый квадратный метр квартиры был идеален. Для этого необходимо выполнить все правильно, чтобы достичь атмосферы уюта и спокойствия. Идеальное решение — правильная установка и разводка подогрева. Смонтировать отопление и теплый пол водяной будет одним из наиболее правильных решений.

Такая система имеет устроенный вид технологии, разводку, расчет и схему, благодаря чему напольная конструкция может быть установлена качественно и эффективно. Монтаж водяного теплого пола своими руками выполняется достаточно сложно, необходимы определенные навыки и опыт. Научиться можно, если в точности соблюсти инструкцию и знать, как сделать пошаговый монтаж системы.

Содержание статьи:

Почему на основе воды?

На сегодняшний день распространена система теплых водяных полов, устройство которых основано на нагреве воды. Аналогом ей служит устройство, основанное на электрических элементах, которые нагреваются и отдают тепло. Последняя имеет свои преимущества, которые нивелируются, когда приходится столкнуться с минусом — оплатой за потребленную электрическую энергию.

Важно! Электрический подогрев намного проще монтировать и укладывать бетонную стяжку поверх.

Основной плюс водяной системы — высокая экономичность и быстрая окупаемость. Согласно опыту и рекомендациям экспертов, устройство можно окупить за четыре года, при условии, что положить его удастся максимально правильно и качественно. При выборе следует основываться именно на опыте тех людей, которые выбрали подобную систему и применяют ее довольно длительное время.

Отопление и конструкция таких систем на сегодняшний день, в основном базируется на природном газе, как источнике энергии. Такой метод абсолютно логичен, потому что этот источник был и остается наиболее дешевым. Скорее всего, такая ситуация продолжится еще на десяток или более лет. Поэтому, устанавливая полы с подогревом сегодня, рекомендуется все же выбирать основным носителем тепла воду, которая подогревается в котле при помощи сжигания природного газа.

Преимущества устройства заключаются в таких факторах:

• экономичность;
• надежность и простота конструкции;
• быстрая окупаемость;
• высокая продолжительность эксплуатации без поломок;
• возможность монтировать поверх бетонного основания любой материал, например, плитку, линолеум, паркет и другие.

Обратите внимание! Водяное устройство пола не нагревает воду чрезмерно сильно. Это позволяет без проблем использовать его вместе с линолеумом практически любой марки.

Устройство

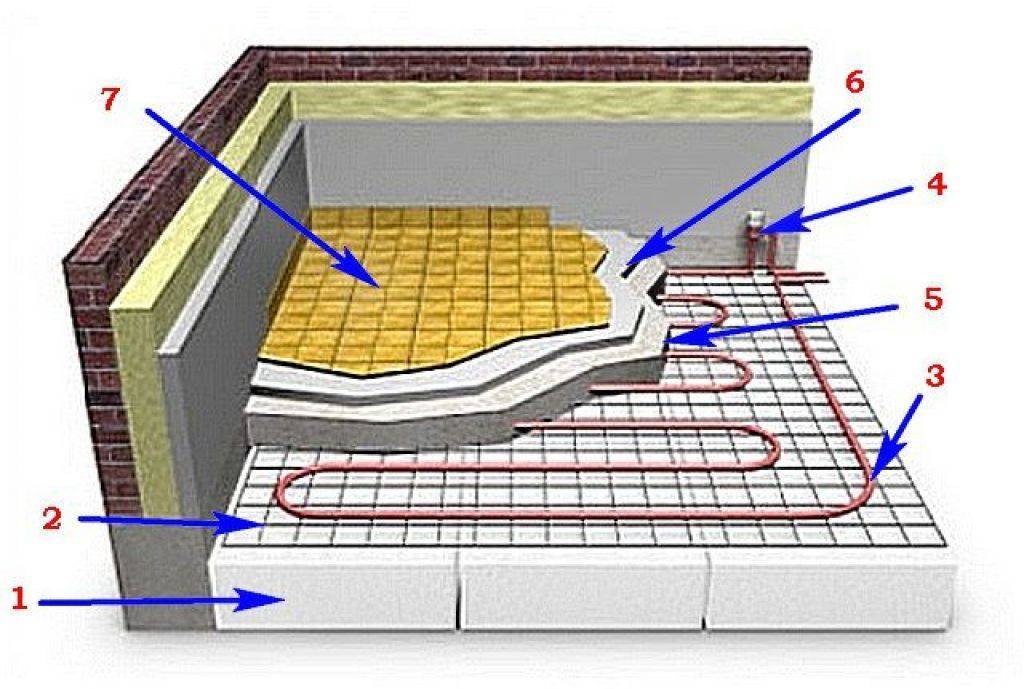

Пол с подогревом, в котором теплоносителем выступает вода, представляет собой довольно сложную систему с множеством элементов, каждый из которых направлен на выполнение определенного набора функций. Все составные части изображены на картинке ниже.

Представленный тип укладки пола часто называют мокрым. Это связано с тем, что в укладке и устройстве применяются «мокрые» процессы строительства, то есть заливка песчано-цементной стяжки. Аналогом им являются сухие способы заливки, применяемые в помещениях с деревянными полами и перекрытиями. Монтажный процесс мокрой заливки намного сложнее, однако применяется наиболее часто.

Укладка теплого пола должна делаться на стойком и прочном основании, в виде которого служит бетонная плита или грунт. На него кладется пленка из полиэтилена, которая служит изоляцией от пара. Толщина пленки должна превышать 0,1 миллиметра. Далее укладывается утеплитель. Часто используется экструдированный пенополистирол. Он обладает малым коэффициентом проводимости тепла, имеет большую механическую прочность и достаточно дешев.

На утеплитель укладывается заливка из цемента и песка. В ее состав требуется добавить пластификатор, который обеспечивает более качественную конструкцию. Заливку также рекомендуется усилить при помощи армированной сетки из стали, ячейки которой должны иметь габариты 50×50 или 100×100 миллиметров. В самой заливке также проходят трубы с теплоэлементом, заполняющем их.

Важно! Желательно, чтобы заливка над трубами имела высоту около пяти сантиметров, чтобы позволить получить высокую прочность и хорошее распределение нагрева по всему периметру.

Там, где стяжка контактирует со стенами и на границах контуров теплого пола, кладется лента с демпфированием. Она призвана устранить расширение заливки во время нагревания. Окончательная поверхность пола должна идеально подходить для работы именно с водяной системой. Эксперты рекомендуют монтировать кафель, однако хорошо подойдет ковролин, линолеум, паркет. Обязательно, чтобы покрытие имело допуск в маркировке для работы с подогревающимися полами. Необходимо правильно соблюдать температурный режим конструкции, в чем может помочь автоматика, представляющая собой набор смесительных компонентов.

Проектирование

Просто уложить трубы и залить их стяжкой недостаточно. Требуется предварительно выполнить правильный расчет системы. Рекомендуется делать это при помощи профессионалов, однако можно выполнить своими руками. В глобальной сети представлено множество материалов и проектов по укладке, а также специализированных программ, которые помогут в расчете.

Методы укладки

Существует три метода укладки труб:

• первый способ — змейка. Наиболее легкий в ходе процесса укладки. Однако он имеет один существенный недостаток, связанный с тем, что в начале контура и его конце будет значительная разница в нагреве. Она может достигать десяти градусов по Цельсию. Вода, которая проходит из коллектора к окончанию трубы, успевает остыть, в связи с чем получается разница в температуре. Метод хорошо подходит в тех местах, где рекомендуется снижать нагрев начиная от внешнего периметра стен до середины помещения;

• второй способ под названием «улитка». С ним не так просто правильно уложить трубы, однако он позволяет достичь равномерного распределения температуры по всему периметру зоны. Связано с тем, что обратка и подача идут внутри друг друга, что позволяет сравнять температуру, которая практически убирается при помощи заливки. Такой метод применяется наиболее часто;
• смешанные способы монтажа труб обогрева. Такой метод также распространен, потому что позволяет добиться равномерности температуры по всему периметру, если уложить все правильно. Могут иметь место случаи, когда центральную зону кладут улиткой, а ближе к краям — змейкой. Таким образом получается качественно разделить комнату на контуры и хорошо распределить трубу.

Утеплитель

Наиболее часто используются только два вида утеплителей для водяного пола с подогревом: экструдированный пенополистирол и профильные маты из высокой плотности пенополистирола. Оба вида материалов достаточно хороши.

Узел смешения

Важно выбрать правильный коллекторно-смесительный узел для пола. От этой системы зависит качество распределения теплоносителя и подача его в трубы.

Состав:

• коллектор;
• автоматический отводчик воздуха;
• краны для слива воды;
• фитинги;
• кронштейны;
• насос, смесительный узел, вентиль, байпас;
• шкаф.

Готовые узлы можно приобрести в магазине или выполнить самостоятельно по схемам из интернета.

Самостоятельная укладка

Если была выбрана укладка пола своими руками, следует соблюсти указанные этапы в точности с технологией.

Установка утеплителя

Перед тем, как приступить к выполнению, необходимо освободить комнату от остатков строительных материалов и тщательно очистить помещение от мусора. Во время укладки плит утеплителя следует снять обувь, чтобы избежать повреждения поверхности. Приступить к монтажу плит утепления.

Укладка труб

Указанный шаг является одним из наиболее ответственных, поэтому требуется максимальная аккуратность и внимательность. Также необходимо наличие второго человека. Смотанные трубы можно уложить на специальное приспособление и работать с него, постепенно вращая барабан и отматывая требуемое количество. Снимать их сразу кольцами строго запрещается, поскольку это может вызвать напряжения.

Сетка

Армирующая сетка обязательно должна находиться непосредственно внутри заливки.

Иначе, она будет абсолютно бесполезным компонентом системы. Укладываются трубы по всему периметру, на которые ложится сетка и заливается стяжка.

Контуры

Все действия с заполнением контуров водой рекомендуется провести до того момента, как конструкция будет залита. Таким образом можно увидеть и устранить возможные дефекты, неисправности, течи и прочие. На коллекторный сливной патрубок следует подключить шланг и направить второй конец в канализацию. Желательно выбирать прозрачный шланг, который позволит увидеть выход воздушных пузырей.

В случае нахождения протечек, необходимо сбросить давление и отключить напор. Качественным результатом является заполненная чистой водой система, которая не имеет воздушных пузырей.

Маяки

Представленные элементы рекомендуется ставить на уровне бетонного пола минус толщину конечного покрытия пола. Для их закрепления применяют растворные подушки, на которые требуется поставить профиль и уложить его согласно правильного уровня.

Маяками хорошо могут выступать направляющие профили из гипсокартона с параметрами ПН 28*27/UD 28*27. Такие устройства обладают оптимальной жесткостью и хорошим качеством поверхности, что пригодится во время разравнивания.

Заливка

Когда конструкция полностью готова, ее следует залить цементно-песчаным раствором. Его лучше купить готовым в магазине и развести согласно инструкции. Желательно бетонную смесь модифицировать пластификатором и фиброй. Существуют смеси, которые содержат в себе представленные элементы в необходимой пропорции.

Балансировка и использование

Балансировка необходима, потому что петли труб имеют различную продолжительность и сопротивление. Основная масса воды будет проходить по кратчайшему контуру. Остальные будут довольствоваться минимальным содержанием носителя тепла. В наиболее продолжительном контуре будет такой напор, который не позволит прогреть контур.

Требуется отрегулировать расход воды, правильно выставить давление в системе, открыть контуры поочередно и выставить идентичный расход на все потоки.

Потом нужно включить систему и подождать некоторое время для полного прогрева.

Неисправности

Система теплого пола с водой практически не подвергается неисправностям. Могут образоваться протечки, в случае деформации или повреждения труб, а также сломаться коллекторный узел. Устранить первое довольно сложно, поскольку придется разбирать стяжку и всю конструкцию. Отремонтировать узел просто, он находится в шкафу с открытым доступом.

Советы и рекомендации

Пол с подогревом на основе воды хорошо зарекомендовал себя среди пользователей. Эксперты советуют применять систему совместно с газовым котлом, поскольку такой метод будет оптимальным по стоимости и качеству всей системы.

Желательно также не экономить на трубах, поскольку качественный материал обеспечит продолжительную эксплуатацию. Предварительный расчет при помощи специальных программ поможет грамотно определить все характеристики устройства пола.

Пол с подогревом при помощи воды является проверенной и надежной системой отопления. Имеет множество преимуществ. Необходимо выполнить предварительное хорошее проектирование и расчет. При самостоятельном монтаже нужно соблюдать все технологические этапы. Система практически не подвергается поломкам и неисправностям. При выборе материалов и комплектующих помогут советы и рекомендации пользователей и специалистов.

Что входит в пирог тёплого пола? Способы укладки пирога теплого пола

Теплый пол, который еще сравнительно недавно был чем-то недостижимым, являясь эксклюзивным элементом обустройства жилья, сейчас стал достаточно обыденной вещью, доступной по цене, дружественной в эксплуатации, легкой в монтаже. Усовершенствованные технологии производства электрических теплых полов позволяют получить не только эффективную энергосберегающую систему обогрева помещений, но и оборудовать ее без особых проблем.

Внимание, холодный пол!

Некоторые излишне бережливые хозяева не придают должного значения проблеме низкой температуры полов в квартире. Желая сэкономить на стоимости материалов и работы, они самовольно исключают из технологического процесса укладку утепляющего слоя. Последствия такого неосмотрительного решения сказываются в холодное время года:

• напольное покрытие покрывается конденсатом;
• во влажной среде развиваются патогенные организмы — плесень и грибок;
• микроклимат помещения нарушается — повышается влажность, падает температура;
• затраты на отопление увеличиваются;
• срок службы полов снижается.

Чтобы проживание в помещении было комфортным и безопасным, стоит придерживаться разработанных строителями технологий работ. Только правильно построенный и хорошо оборудованный дом с теплыми полами — настоящая крепость. Современные материалы позволяют решить эту задачу быстро и без потери качества.

Общие сведения

Заметка: Водяная система теплого пола может быть только в частном доме, т. к. в многоэтажных домах централизованная система отопления, разрешение на подключение к которой будет получить проблематично. К тому же регулировать температуру пола, подключенного к централизованной системе, будет невозможно.

Какие теплые полы наиболее подходящие под плитку. Конечно у водяных полов много неоспоримых преимуществ, однако, в водяном контуре может случиться протечка, что потребует полного демонтажа плиточного покрытия. Устройство труб немного труднее, чем раскладывание электрического кабеля.

Также электрическая система имеет небольшие габариты, не требует специального разрешения для монтажа. Из вышесказанного можно сделать вывод, что кабельные теплые полы наиболее подходящие для устройства под плитку.

Этапы устройства теплого пола на бетонном основании

Обустройство теплых полов на бетонном черновом покрытии может быть с использованием:

Устройство бетонного основания для теплых полов

Из всех систем, водяной контур обладает особыми преимуществами:

Преимущества водяного теплого пола перед обычным отоплением

Теплый пол идеален для детских комнат

Перед принятием решения об установке теплого водяного пола следует учесть некоторые негативные моменты:

Совокупные затраты на системы отопления теплыми полами

Необходимые понятия

Для того чтобы разобраться, как можно использовать бетон для теплых полов, определимся с некоторыми понятиями. Нам важно различать виды систем полового отопления, уровни и назначения стяжки, и способы её устройства.

Классификация ТП (теплых полов)

На данный момент рынок предлагает несколько различных систем, монтируемых в горизонтальную плоскость пола. Некоторые используются в качестве основного отопления, некоторые лишь повышают уровень комфортного пребывания в помещении.

Отопительные системы бывают водяные и электрические. Последние различают по используемому нагревательному элементу.

К устройству предлагаются электрические горизонтальные системы отопления на основе следующих элементов:

• кабель;
• пленка;
• термомат;
• стержни.

Классификация электрических теплых полов

Этапность работ по заливке стяжек

В связи с устройством горизонтальной системы отопления, стяжка делается несколько раз.

Для понимания процесса разделим заливку на 3 этапа:

1. Черновая стяжка. Наносится на предполагаемое основание для выравнивания. Выполняется при необходимости.
2. Выравнивающая стяжка, которая заливается поверх материала теплоизоляции. На этот слой непосредственно производится монтаж системы.
3. Финишная заливка. Это заливка поверх системы отопления. Устраивается при необходимости.

Виды стяжки

Кроме различных систем отопления, необходимости устройства разных уровней заливки, есть еще и другие варианты стяжки, кроме как залить пол бетонным раствором.

Применяют 3 вида стяжек при устройстве теплого пола:

• Мокрая стяжка: обычный способ заливки бетоном или цементно-песчаным раствором.
• Полусухая стяжка: выравнивание пола готовым составом, определенной степени влажности.
• Сухая: идеальный способ выровнять пол, рекомендуется лишь в качестве чернового слоя.

Устройство теплого пола водяного на бетонном основании.

Еще одно небольшое уточнение в этой статье мы будем говорить про устройство теплых полов водяных в доме, который построен из кирпича, блока и т.д. и имеет бетонное основание и бетонные межэтажные перекрытия.

Теплые водяные полы в деревянном или каркасном доме имеют существенные отличие по их устройству.

Теплый водяной пол представляет из себя систему подогрева стяжки и напольного покрытия путем постоянной циркуляции разогретого теплоносителя по трубам, заложенным в эту самую стяжку (возможен вариант с УШП – утепленная шведская плита в этой статье рассматривается её конструкция).

Для того чтобы уложить трубу на бетонное основание необходимо провести её подготовку. Опустим момент уборки площади, после нее нам потребуется утеплить бетонное основание.

В качестве утеплителя используем экструдированный пенополистирол, он хорошо отражает тепло и выдерживает большую нагрузку. Пенополистирол укладывается на бетонное основание с помощью клея для пенополистирола (используется клей как монтажная пена под пистолет и имеет немного схожие свойства).

Укладка утеплителя для водяного теплого пола на клей (на фотографии не пенополистирол)

Толщина утеплителя должна быть минимум 5 см для бетонной плиты 1 этажа или цокольного, но лучше не пожалеть денег и положить два слоя по 5 см. Затраты на утеплитель окупятся в дальнейшем при эксплуатации за счет уменьшения теплопотерь. Далее по тексту я расскажу какую толщину необходимо заложить под этот пирог на этапе строительства дома.

Бетонное перекрытие между этажами можно так не утеплять. Достаточно положить готовые маты с бобышками или утеплитель 3 см для того, чтобы уложить трубу и был эффект отражения тепла наверх.

Укладку трубы можно производить:

Непосредственно на утеплитель три способа:

1. На металлическую сетку труба крепиться с помощью нейлоновых стяжек. Мне этот метод не нравиться вообще никак. Я считаю, что труба в процессе нагревания и остывания подвергается трению об эту самую сетку – это, во-первых. Кстати, бытует мнение среди любителей такого способа, что сетка армирует стяжку и это обязательное условие для теплого пола. Это вовсе не так. Сетка лежит на утеплителе плотно и никакой функции по армированию стяжки не несет. Во-вторых, металлическая сетка стоит также денег и немалых. Выходит, проще купить готовые удерживающие маты с бобышками для теплого пола, и сэкономить время на укладке.
2. Труба крепится к утеплителю при помощи гарпун-скобок. Если нет специального степлера то процесс ручного монтажа довольно-таки сложный.

Монтаж трубы теплого пола степлеромСтеплер упонор для теплого пола

Есть еще один способ. У производителя рехау есть труба для теплого пола, покрытая специальной липучкой, которая крепится на специальный ворсистый материал, раскатанный по утеплителю. Хороший способ, однако, за качество придется немного переплатить.

На специальные маты.

Вместо или на утеплитель укладываются специальные маты, которые имеют специальные держатели (как их еще называют бобышки) в которые и укладывается труба теплого пола.

Укладка трубы на специальные маты

Этот способ очень удобен для монтажа и экономить кучу времени. Также если посчитать затраты на утеплитель металлическую сетку, нейлоновые стяжки и сравнить это со стоимостью готовых мат для теплого пола, то получиться почти та же стоимость.

Здесь имеется ввиду утеплитель который необходимо положить на бетонное основание меж этажных перекрытий, а также одного слоя утеплителя если мы рассматриваем 1 этаж

Плюс ко всему на таких матах проще укладывать трубу, и можно с легкостью менять шаг если вам нужно сделать дополнительно конвекцию возле окон.

Что представляет собой теплый пол

Устройство теплых полов обычно схоже, независимо от составляющих их компонентов. Система отопления имеет несколько слоев, образуя так называемый «пирог», состоящий из следующих элементов:

• Базовая поверхность пола.
• Слой гидроизоляции, дополненный по сторонам лентой из демпфера.
• Слой теплоизолирующего покрытия, который не пропускает энергию в сторону чернового пола.
• Система труб и прочих коммуникаций, отвечающая за нагрев дома.
• Раствор из бетона, обволакивающий и фиксирующий трубы.
• Напольное покрытие.

Стоит помнить, что толщина получившегося « пирожка» сильно зависит от мощности применяемой теплоизоляции и количества бетона, которым залиты трубки. Кроме того, последние также оказывают немалую роль, съедая приличное количество пространства. Таким образом, стоит стремиться к показателям от 7 до 15 см, иначе будут либо проблемы с доставлением тепла в помещение либо просто будет занято слишком много свободного пространства.

Основные технические характеристики пеноплекса

Пеноплекс можно использовать как моноутеплитель или в комбинации с трубами отопления

Оптимальной технологией в современном строительстве считается утепление поверхностей с помощью пеноплекса. У этого синтетического утеплителя есть целый ряд преимуществ по сравнению с аналогичными материалами:

• Хорошо выдерживает интенсивные нагрузки.
• Обладает жаро- и влагостойкостью.
• Экологически чистый материал, так как при его производстве не используются формальдегиды.
• Высокая степень звукоизоляции.
• Укладка пеноплексом – один из самых экономичных вариантов, так как не требуются дополнительные расходы.

Материал изготавливается в виде плит. Его структура состоит из воздушных ячеек, благодаря которым плита легкая, но при этом она не теряет своей жесткости. Пеноплекс чаще всего используют на таких поверхностях:

• теплый пол;
• грунт;
• бетонные перекрытия.

Одним из недостатков утеплителя является его деформация при попадании ультрафиолетовых лучей.

Толщина пеноплекса

При укладке пеноплекса на грунт его толщина должна быть больше

Перед началом работ часто встает о параметрах плотности и показателях толщины. Она зависит от теплопотерь, которые проходят через поверхность. Для пола по грунту и бетонной плиты в многоэтажном доме показатели будут разные, даже если оба объекта расположены в одном регионе.

Толщина плиты будет зависеть от того, где планируют делать стяжку и с какой целью она будет использоваться. Если речь идет об укладке пеноплекса под водяной теплый пол, толщина должны быть максимальной. Таким образом удастся снизить теплопотери, расходы на отопление будут меньше.

Рекомендованные значения толщины утеплителя под стяжку:

• Для бетонного пола в отапливаемом помещении – от 20 до 40 мм. Если стоит цель одновременно добиться звукоизоляции, лучше выбирать плиты толщиной 50 мм.
• На бетонную основу на грунте в неотапливаемом помещении снизу укладывают плиты от 100 мм.

Если делается стяжка под теплый пол, к толщине прибавляют еще 20 мм.

Основание пола из фанеры или OSB

Для устройства дощатого пола под плитку или паркет используют толстую влагоустойчивую фанеру марки ФК.

Выполнение работы:

• Строительным уровнем проверить уклон. Предельно допустимый его показатель — 0,2% от длины или ширины помещения. Если отклонение больше, то можно залить бетонное перекрытие самовыравнивающейся смесью или уложить фанеру на лаги на регулируемых опорах.

На лагах

• Нарезать фанерные листы на четыре части. Осмотреть заготовки. Элементы с расслоившимися торцами непригодны для использования.
• Покрыть слоем клея толщиной в 2 см участок пола под первую заготовку.
• Приклеить кусок фанеры.
• Закрепить фанеру саморезами сначала по периметру, затем наискосок. Расстояние между саморезами – 20 см, отступ от края листа – 2 см. Шляпки должны быть утоплены.
• Последовательно прикрепить всю фанеру по принципу кирпичной кладки. Оставлять зазор между листами не менее 3 мм, а между фанерой и стенами – 10 мм.
• Швы между листами заполнить шпаклевкой.
• Шлифовальной машинкой или наждачной бумагой отшлифовать новый пол. После этого можно монтировать отделочный материал — плитку, линолеум, ламинат.

Пол из фанеры

Пирог инфракрасных и стержневых полов

Элементы пленочного ИК-обогрева крепятся под финишное покрытие, что значительно упрощает монтажные работы. Слои отопительной системы размещаются так:

• Черновая стяжка;
• Подложка;
• Монтаж пленочного ИК-материала;
• Пароизоляционная подложка;
• Стяжка и декоративная отделка.

В зависимости от состояния плит перекрытия толщина черновой стяжки может составить от 3 см до 5 см. Поверх нее крепится подложка, состоящая из тепло- и гидроизоляции, толщиной около 4 мм.

Высота инфракрасного пленочного материала незначительна, как и пароизоляция, которая укладывается поверх него. В зависимости от типа финишной отделки, поверх нагревательного элемента заливается стяжка или плиточный клей, их толщина соответственно составляет от 2 см до 5 см.

Важно! Монтаж пленочного ИК-элемента нужно делать так, чтобы дорожки, по которым проходит ток, находились сверху.

Схема установки стержневого комплекта отопления подразумевает монтаж нагревательных элементов на ровное покрытие, которое предварительно очищают от загрязнений. При необходимости заливается стяжка для защиты стрежней от механических повреждений.

Чтобы обеспечить качественный обогрев помещения и снизить теплопотери, перед монтажом финишного покрытия размещают теплоизоляцию.

Толщина стержневой отопительной системы зависит от состояния чернового основания. Нагревательные элементы прячутся в стяжку или плиточный клей.

Подготавливаем основание

Цель предварительных работ – выровнять поверхность основания, заложить подушку и сделать черновую стяжку. Подготовка грунтового основания производится так:

1. Подровняйте землю по всей плоскости пола и замерьте высоту от дна котлована до верха порога. В углублении должен поместиться слой песка 10 см, подбетонка 4—5 см, теплоизоляция 80…200 мм (зависит от климата) и полноценная стяжка 8…10 см, минимум – 60 мм. Итак, наименьшая глубина котлована составит 10 + 4 + 8 + 6 = 28 см, оптимальная – 32 см.
2. Выройте котлован на требуемую глубину и утрамбуйте землю. Проставьте на стенах метки высот и насыпьте 100 мм песка, можно вперемешку с гравием. Уплотните подушку.
3. Приготовьте бетон М100, смешав 4.5 частей песка с одной частью цемента М400 и добавив 7 частей щебня.
4. Установив маяки, залейте черновое основание 4—5 см и дайте бетону застыть в течение 4—7 дней в зависимости от температуры окружающей среды.

Совет. Если высоты порогов недостаточно, пожертвуйте черновым полом 40 мм и уменьшите толщину стяжки до 6 см. В крайнем случае насыпьте 6—7 см песка вместо десяти, подушку уплотните виброплитой. Теплоизоляционный слой уменьшать нельзя.

Подготовка бетонного перекрытия заключается в уборке пыли и заделке щелей между плитами. Если наблюдается явный перепад высот по плоскости, приготовьте гарцовку – выравнивающую сухую смесь портландцемента с песком в соотношении 1 : 8. Как правильно класть утеплитель на гарцовку, смотрите на видео:

Как сделать стяжку самостоятельно

Теплый пол можно устанавливать без стяжки исключительно на ровную основу, если погрешность в перепадах не превышает 5 мм. В противном случае придется выравнивать пол, заливая бетонным раствором дважды: в начале и конце рабочих этапов.

Для подготовки раствора смешивается цемент с песком (1х3). Далее укладывается стяжка толщиной 3-5 см и не более. Именно от толщины стяжки будет зависеть скорость прогрева напольного покрытия. Сначала заполняются ямки и выбоины на отдельных участках неровного чернового основания. Затем разглаживаются неровности шпателем и с помощью строительного уровня.

На заметку  Если нет возможности сделать стяжку 3 — 5 см устанавливается система теплых полов без стяжки, но из за отсутствия теплоизолятора система будет греть менее эффективно, а потребление эл/энергии  больше т.к. тепло уходит как в верх так и вниз стяжки.

Справка!

Заливать цементным раствором важно на подготовительном этапе. При этом слой раствора не должен закрывать верхнюю часть системы теплого пола. Керамическая плитка укладывается в последнюю очередь и после того, как сверху нагревательных элементов будет уложена стяжка. Перед включением системы теплого пола в работу стяжку нужно тщательно просушивать, как влажный цементный раствор при нагревании приведет к снижению прочности и деформации поверхности. В случае повреждений греющего кабеля вся электрическая система может попросту перегореть и прекратить свое функционирование.

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание. Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:

• Маячковый профиль;
• Лазерный уровень;
• Угольник строительный;
• 5-10 кг гипса;
• Грунтовка;
• Мобильная бетономешалка;
• Цемент;
• ПГС;
• Фибра полипропиленовая.

Ход работ:

Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.

Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.

Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.

Возможные сложности и полезные советы

При укладке плит на кирпичные стены последний ряд кладки должен быть тычковым изнутри здания. Армопояс поверх стеновых конструкций из газобетонных, керамзитобетонных или поризованных блоков может выполняться путем заливки бетона в самостоятельно изготовленную опалубку или специальные U-образные элементы, которые выкладываются по всему периметру «коробки» с обязательным армированием.

Заделка пустот в плитах, как правило, производится только с той стороны, которая будет выходить наружу здания. Это нужно для предотвращения промерзания конструкции. Заделывать технологические отверстия удобнее до монтажа на стены, когда к железобетонному изделию имеется свободный доступ и не требуется применять лестницы, строительные леса и другие приспособления.

Рисунок 24. Последствия работы автокрана вблизи с подвальным помещением

И напоследок еще один важный совет – надо заранее продумать и при необходимости подготовить площадку для автокрана. Если грунт на участке насыпной, при работе грузоподъемной техники могут возникнуть сложности. Также не допускается размещение крана рядом с подвальными помещениями, сливными ямами и т.д. В этом случае лучше переплатить и арендовать технику с более длинной стрелой.

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной… От 5295 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино… От 6092 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино… От 8437 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной… От 11287 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино… От 13976 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино… От 4344 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной… От 9339 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино… От 9375 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино… От 7583 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино… От 9813 руб/шт Подробнее © СтройПартнер | Рекомендуемые товары из нашего каталога:Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2) Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)

Вариант — бетонный пол по грунту без бетонной подготовки

Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки. Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.

В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, профилированную пленку, которую укладывают прямо на грунтовую подушку.

Профилированная мембрана представляет собой полотно из полиэтилена высокой плотности (ПВП) с отформованными на поверхности выступами (обычно сферическими или в форме усеченного конуса) высотой от 7 до 20 мм. Выпускается материал плотностью от 400 до 1000 г/м2 и поставляется в рулонах шириной от 0,5 до 3,0 м, длиной 20 м.

За счет текстурированной поверхности профилированная мембрана надежно фиксируется в песчаное основание, не деформируясь и не смещаясь в процессе монтажа.

Зафиксированная в песчаное основание, профилированная мембрана обеспечивает твердую поверхность, пригодную для укладки теплоизоляции и бетона.

Поверхность мембран выдерживает без разрывов передвижение рабочих и машин для транспортирования бетонных смесей и растворов (исключая машины на гусеничном ходу).

Срок службы профилированной мембраны более 60 лет.

Профилированная мембрана укладывается на хорошо уплотненную песчаную подушку шипами вниз. Шипы мембраны зафиксируются в подушке.

Швы между рулонами, уложенными внахлест, тщательно проклеивают мастикой.

Шипованная поверхность мембраны придает ей необходимую жесткость, что позволяет укладывать непосредственно на нее плиты утеплителя и бетонировать стяжку пола.

Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку.

Подсыпка из щебня или гравия толщиной не менее 10 см нейтрализует капиллярный подъём влаги из грунта.

Полимерную пленку гидроизоляции в этом варианте укладывают поверх слоя утеплителя.

Пол по грунту с утеплением керамзитом

Если верхний слой грунтовой подушки отсыпать из керамзита, то можно отказаться от слоя утеплителя под стяжкой.

Теплоизоляционные свойства керамзита зависят от его насыпной плотности. Из керамзита с насыпной плотностью 250–300 кг/м3 достаточно выполнить теплоизоляционный слой толщиной 25 см. Керамзит с насыпной плотностью 400–500 кг/м3, чтобы достичь такой же тепло­изоляционной способности, придется уложить слоем толщиной 45 см.  Керамзит насыпается слоями толщиной 15 см и уплотняется с помощью ручной или механической трамбовки. Легче всего утрамбовывается многофракционный керамзит, который содержит гранулы разного размера.

Керамзит достаточно легко насыщается влагой из нижележащего грунта. У влажного керамзита снижаются теплоизоляционные свойства. По этой причине между грунтом основания и слоем керамзита рекомендуется устраивать барьер для влаги. Таким барьером может служить толстая гидроизоляционная пленка.

Керамзитобетон крупнопористый без песчаный капсулированный. Каждая гранула керамзита заключена в цементную водонепроницаемую капсулу.

Прочным, теплым и с низким водопоглощением будет основание для пола, выполненное из крупнопористого без песчаного керамзитобетона.

Читайте: «Крупнопористый капсулированный керамзитобетон — свойства и приготовление»

Советы для новичков

Одной последовательности при монтаже пирога теплого пола, для качественного обогрева помещения будет не достаточно. Чтобы добиться желаемой температуры для комфортного проживания и при этом продлить срок эксплуатации системы теплого пола, необходимо ознакомиться со следующими советами специалистов:

1. Проектирование системы теплого пола лучше предоставить опытным профессионалам.
2. Проводить монтаж отопительной системы нужно исключительно на ровной поверхности.
3. Чтобы снизить температурную нагрузку на бетонную стяжку, площадь участка его заливки не должна превышать 40 кв.м.
4. Укладку трубопроводов необходимо производить не ближе 10 см. от стен здания.
5. Контуры водяной системы должны быть выполнены из цельного материала.
6. При укладке кабельной системы не допускается резких перегибов нагревательных элементов.
7. Укладку напольного покрытия необходимо осуществлять только после проверки отопительной системы на работоспособность.

Выводы

Сухая стяжка для теплых водяных полов удобная альтернатива бетонному покрытию. По своей эффективности такие греющие полы мало в чем уступают бетону аналогу. Правда теплоотдача бетонного монолита выше, чем у наборных конструкций, однако с технологической точки зрения деревянные и полистирольные конструкции удобнее и практичнее. Чего только стоит монтаж конструкции и демонтаж сухой стяжки при повреждении водяного контура. К тому же, такой теплый пол можно быстро разобрать, если вы надумали произвести в доме реконструкции или ремонт.

Настильные конструкции играют роль хорошего звукоизолятора. Соблюдая технологию укладки, используя качественные материалы, вы можете создать собственную систему отопления, способную работать долго, качественно и эффективно. Для жилых помещений настильные теплые полы очень удобны, а вот для технологических помещений и санузлов, такой способ монтажа теплого пола малопригоден.

Источники

• -teplyj-pol/
• -pol/
• -teplyj-pol-v-derevjannom-dome
• -otopleniya/sistema-teplyjj-pol/
• -poly-v-derevjannom-dome-bez-stjazhki-sposoby-montazha-i-materialy/

Установка коллектора

Коллектор служит для распределения жидкости в напольной магистрали. Он состоит из подающей и обратной трубки; имеет выходы для отдельного водяного контура. Оборудование укрепляют на стене. Его устанавливают на равном расстоянии от всех контуров системы обогрева.

Если по результатам расчётов длина напольной магистрали превысила 60 м, то в помещении выводят 2 контура. К коллектору они подключаются через отдельные выходы. Если помещение небольшое, то вместо коллектора предусматривают двухходовой клапан с терморегулятором.

На подающем коллекторе располагаются расходомеры. Они контролируют наполняемость водяной магистрали в определённом помещении. На обратной линии установлены клапаны с термоголовками. Они позволяют выставить определённый тепловой режим в комнате.

Коллектор водяного теплого пола

Подающий коллектор соединяется с котлом металлическими трубами диаметром 26 мм. Выходы на обратной трубке соединяются с напольным трубопроводом. Тёплый водяной пол можно собрать своими руками, но подключение коллектора к котлу и к магистрали требует консультации специалистов.

На байпасе или на горячем контуре устанавливают циркуляционный насос, с трёхходовым смесительным клапаном. Он оснащён контролирующим устройством, термоголовкой или сервоприводом.

Контролирующая группа способствует поддержанию определённой температуры в напольной магистрали. Коллектор для тёплого водяного пола собирают по схеме своими руками. Схема указана в техническом паспорте к оборудованию.

Кол-во блоков: 32 | Общее кол-во символов: 63884Количество использованных доноров: 8Информация по каждому донору:

1. -teply-pol/: использовано 4 блоков из 5, кол-во символов 19079 (30%)
2. -sdelat-teplye-vodyanye-poly-v-chastnom-dome: использовано 5 блоков из 8, кол-во символов 12950 (20%)
3. -pol/kak-sdelat-vodyanye-teplye-poly-v-chastnom-dome: использовано 7 блоков из 11, кол-во символов 13777 (22%)
4. -pol/: использовано 2 блоков из 7, кол-во символов 1229 (2%)
5. -pol/: использовано 4 блоков из 7, кол-во символов 3845 (6%)
6. -pol/: использовано 2 блоков из 8, кол-во символов 4259 (7%)
7. : использовано 3 блоков из 7, кол-во символов 6311 (10%)
8. -pol/: использовано 3 блоков из 7, кол-во символов 2434 (4%)

Что представляет собой устройство теплого водяного пола?

Метод укладки водяного пола заключается в снятии старого полового покрытия до самого основания. Монтировать теплый водяной пол разрешено только на чистой и сухой поверхности.

При этом для любой его части возможно максимальное различие по высоте не более 0,5 см. Иначе, когда основа пола имеет весомые перепады по вертикали, нужно сначала сделать его ровным.

Для этого можно воспользоваться слоем из низкокачественного бетона или положить на него новую стяжку из бетона, что станет идеальным решением. Гидроизоляционным материалом стелем подготовленное основание.

Для получения качественной паро-и гидроизоляции рекомендуют воспользоваться пленкой из полиэтилена толще 250 мкм. Вряд ли можно отыскать пленку подобную той площади, которую имеет ваше помещение. Поэтому полотно такой пленки нужно укладывать с запасом.

Важно добавить, что запас должен составлять 12 см, соединяя шов с помощью скотча. При этом нужно на стены напустить пленку, тем самым сформировать некое корыто. По завершении всех работ по подготовке излишки гидроизоляционной пленки разрезают ножом.

Чтобы не допустить образования мостиков холода там, где теплый пол припадает к стенам помещения, нужно поклеить периметр стен особой амортизирующей лентой. Такая лента имеет действие возмещения от теплового расширения стяжки, защищая ее от вероятных деформаций при тесном взаимодействии с вертикальными конструкциями.

Установка теплых водяных полов на начальных уровнях многоэтажных зданий подразумевает толстый утепляющий слой, который должен быть 50 мм. Если вы живете на другом этаже, то достаточно будет 200 мм теплоизоляции.

Самым практичным и качественным материалом для получения надежной теплоизоляционной основы под конструкцией обогреваемого водяного пола считается пенофол.

Метод его изготовления объединил теплоизоляционные качества вспененного полистирола с высокими теплоотражающими свойствами алюминия. Кроме важных свойств, утеплитель пенофол является сложновозгораемым, экологически чистым материалом, который не поглощает влагу.

Но если вы хотите упростить процесс монтажа пола с подогревом, то можно присмотреться к профильным теплоизоляционным плитам, которые произведены из полимерных материалов, плотных и устойчивых к высоким нагрузкам.

Основа таких плит обладает специфической формой профиля, что позволяет закрепить трубопроводы без применения лишней фиксации. Собираются такие плиты в замок.

Как устроен теплый пол

Устройство водяного обогреваемого пола предполагает создание тяжелой бетонной стяжки и поднятия уровня полов на 8 — 15 см. Но высота будет зависеть от необходимости применения дополнительного утепления и места его расположения, — в основании или на нем.

Не все существующие здания позволяют создать обогреваемый пол, без значительной переделки. Ограничением могут быть высота потолков, высота дверных проемов, расположение радиаторов, высота подоконников…

Поднятие уровня может повлечь значительный сопутствующий ремонт здания, что нужно учитывать заранее.

Облегченная конструкция

Существует конструкция теплых полов меньшей толщины, и небольшого веса. Вместо тяжелой стяжки применяются металлические рассеиватели тепла с облегченной стяжкой.

Обычный предполагается устройство массивной теплоаккумулирующей и теплораспределяющей бетонной стяжки, в которой будет находиться нагревательный трубопровод.

В помещениях, где возможно создание бетонной стяжки, рекомендуется обустраивать нагрев именно на ее основе.

С тяжелой стяжкой

Конструкция теплого пола, в основе которой находится массивная тяжелая стяжка, отличается большой теплоемкостью, надежностью, оптимальными распределением тепла по поверхности, проверена опытом эксплуатации.

Системы облегченные, с сухой стяжкой, применяются там, где создание бетонной стяжки проблематично и слишком затратно — в квартирах, на мансардах, при слабом балочном перекрытии…

Дополнительно – как делается по слабому деревянному перекрытию

Основания и утепление

Основание делается обязательно сухое и горизонтальное, ровное. Им может служить уплотненная гидроизолированная отсыпка по грунту, перекрытие из железобетонной плиты или других конструкций (из деревянных лаг, например), но обеспечивающее необходимую прочность.

Слой утеплителя может быть уложен частично или полностью между лагами перекрытия, или располагаться сверху на основании. Если утеплитель воспринимает нагрузку от бетонной стяжки, то в качестве него применяется обычно экструдированный пенополистирол. Толщина утепления — не менее требований СНиП по экономической целесообразности утепления.
Различные варианты теплоизоляции

Вопросы создания стяжки

Гидроизоляция, — отделяет бетонную стяжку от утеплителя, препятствует утечке воды из раствора сквозь щели утеплителя. Применяется обычный полиэтилен. Фольга не рекомендуется, является экраном для магнитных волн, к тому же уничтожается щелочным раствором.

Бетонная стяжка толщиной 8 см. Минимальная рекомендуемая толщина — не менее 5 см над трубопроводом. Можно приобрести готовую смесь для теплых полов.

При самостоятельном изготовлении раствора — лучше применять бетон с мелкой фракцией щебня, а также с обязательной добавкой пластификатора и фиброволокна. В больших помещениях стяжка разбивается швами на фрагменты 5 — 4 метров, во избежание перегрузок при расширении.

Стяжка армируется как минимум металлической сеткой из проволоки 4 — 5 мм с ячейкой 100 — 150 мм, располагаемой на 1/3 толщины стяжки (или чуть ниже) от низа.

Подробней как делается стяжка из бетона для обогревающего трубопровода

Рекомендации по трубопроводу

Трубопровод, по которому движется теплоноситель. Не редко схему укладки, диаметр, длину контура принимают по рекомендациям, согласно опыта использования, без специальных расчетов.

Типичный диаметр — 16 мм, при этом гидравлическое сопротивление остается приемлемым при нормальной длине контуров, до 140 м. Но рекомендуется не делать контура более 80 метров, чтобы не выходить за рабочие характеристики маломощных экономичных насосов. В холодных зонах шаг укладки 100 мм, в центре комнаты — 200 — 250 мм

В последнее время для регулировки потока жидкости в теплых полах все чаще применяются регуляторы обратного потока теплых полов — RTL-краны.

При этом гидравлическая схема существенно упрощается, но контуры теплого пола должны быть короткими — до 50 м.
Подробней — как поддерживать температуру в теплых полах

Чем накрыть

Напольное покрытие. Требование — максимальная экологичность при нагревании (отсутствие выделений, ускоренного разложения, усыхания), а также максимальная теплопроводность.

Лучшим покрытием для обустройства теплого пола является керамическая плитка. Но возможны также тонкое дерево, не хвойных пород, а также — специальные виды ламината и линолеума.

Подбору напольного покрытия для теплых полов нужно уделить максимум внимания, чтобы нагреваемый материал не оказался вредным, лучше использовать натуральные материалы.

Ровное основание и подполье

Перепад высот основания под теплые полы на одном фрагменте стяжки (в одной комнате) не рекомендуется делать больше 5 мм. Это предотвращает скопление воздуха в трубопроводах.

Недопустимо чтобы влажность с основания или из подполья проникала в нагреваемую стяжку. Это может привести к ее разрушению. Основание после укладки должно высохнуть, грунт должен быть гидроизолирован.

Эктрудированный пенополистирол применяется в качестве утеплителя. Возможно применение и более дешевого пенопласта плотностью не менее 35 кг/м куб. Но у него может быть неудовлетворительное качество, — гарантии не даются, характеристики не выдерживаются.

Также у него меньший срок службы, а с течением времени должно происходить утонение слоя, что ведет к проседанию стяжки, уменьшению теплоизоляции (тоже при накоплении воды). Рекомендуется использовать более надежный, влагоустойчивый эктрудированный пенополистирол.

Нагреваемая стяжка отделяется от стен швами толщиной не менее 1 см. Для этого перед укладкой раствора на стены крепится демпферная лента. Из нее же можно оформить компенсационные швы в стяжке.

Надежность гидравлики

Теплый пол обустраивается только с помощью надежного специально предназначенного для этого трубопровода, — применяется металлопластик и сшитый полиэтилен с плотностью сшивки 65 – 80%.

Использование полиэтилена недопустимо. Но специалисты рекомендуют применять более надежно предотвращающий попадание кислорода трубопровод со слоем алюминиевой фольги (металлопластик).

Труба в стяжке должна быть только цельной. Оставлять соединение трубопровода в стяжке не допускается.

Требования к бетонированию

Надежность стяжки обуславливается не только ее толщиной (не менее 85 мм), наличием армирования (сетка проволокой от 4 мм в 1/3 толщины стяжки от ее низа), ограничением размеров одного куска стяжки, но также прочностью и эластичностью ее состава.

Пластификатор и фиброволокно добавляются по инструкции производителей, применяются только от известных производителей.

Обустраиваемая стяжка должна быть однородной по составу. Наличие полостей недопустимо. При укладке раствор трамбуется ручным инструментом.

По подбору и монтажу коллекторной группы

Не редко монтаж теплых полов в частных домах выполняется без гидравлического и теплотехнического расчетов, а только по опыту создания.

Дело в том, что условия обустройства теплых полов в домах сходны – число контуров небольшое, их длина также небольшая, применяемое отопительное оборудование – однотипное.

При этом вопросов, связанных с подбором оборудования, с наладкой, не возникает. При весьма коротких контурах (до 45 метров) может быть применена вообще упрощенная гидравлическая схема регулировки теплого пола с помощью ограничителей обратного потока.

Одним из весьма распространенных вопросов, возникающем при обустройстве теплых полов остается, — можно ли отопить дом только одним обогреваемым полом

Устройство пола в деревянном доме

Конструкция пола в деревянном доме настолько важна, что подходить к ней нужно со всей ответственностью. Ведь малейшие огрехи в работе приведут к ощутимому дискомфорту. В доме будет холодно, из-под пола будет дуть, полы будут скрипеть, гнить и т. д.

Бетонный пол в деревянном доме

Наиболее простой вариант полов в деревянном доме – это полы бетонные. Для того чтобы их сделать, нужно пространство под домом заполнить строительным мусором, сделать прослойку из керамзита и залить все это бетоном.

Бетонная смесь готовится из одной части цемента марки не ниже М250, трех частей хорошо промытого песка со средними или крупными зернами, пяти частей среднего щебня. Все это хорошо перемешивается, заливается водой и опять перемешивается. Готовый раствор заливают, дают ему набрать необходимую прочность в течение 3-6 недель.

Гидроизоляция и цементная стяжка пола в деревянном доме

После того как бетон застыл, сверху укладывается гидроизоляция из рубероида. Листы этого материала кладутся внахлест, и стыки проходятся паяльной лампой.

Сверху гидроизоляции пола в деревянном доме делают цементную стяжку. Чтобы приготовить раствор, 1 часть цемента смешивают с 3 частями песка, замешивают в воде до густоты сметаны. При заливке стяжки, рекомендуется оставлять возле стены зазор с 1 см. А если площадь комнаты большая, то такой же зазор нужно оставить и посредине помещения. Обычно он делается по диагонали или в форме креста.

После того как стяжка высохнет, на ней можно монтировать покрытие пола. Это может быть линолеум, ковролин, ламинат и прочие подобные материалы. Можно уложить и деревянный пол. Для этого на стяжку кладутся бруски, поверх них лаги, а затем – доски пола. Как правильно монтировать доски полового покрытия будет рассмотрено ниже.

Утепление пола в деревянном доме

На бетонном основании часто монтируют теплый пол. Для этого по цементной стяжке укладывается кабель, который будет давать тепло. После его укладки снова делается стяжка. И уже поверх нее кладется финишное покрытие пола.

Современные технологии позволяют настилать теплый пол прямо по цементной стяжке, а сверху укладывать ламинат или другой материал финишной отделки.



Фундамент для дома из бруса является важной составляющей каждого дома. От правильного строительства фундамента зависит не только качество пола, но и надёжность всего дома.

И, конечно, ни один дом не обойдется без крыши. Всё о строительстве крыши дома из бруса можно прочитать здесь.

Монтаж деревянного пола

Все же, большинство людей предпочитают делать деревянные полы в частном доме. Особенно, если дом тоже построен из дерева. Ведь дерево – это удивительно чистый материал, и не хочется использовать бетон в постройке деревянного дома.

Существует поверенные веками способы монтажа пола из дерева, который может стоять десятилетия, не требуя никакого ремонта. А ведь правильно смонтированный деревянный пол именно такой. С ним тепло, комфортно, ремонта он не требует.

При постройке дома можно вмонтировать в стены деревянный брус, на него настелить лаги и сверху уложить доски пола. Но чаще всего используется способ, известный под названием «плавающий пол». Такой пол смонтирован на кирпичных столбиках, не имеет опоры на стены дома.

Этапы работ

Сначала подготавливается пространство под полом. Для этого, в местах установки кирпичных столбиков выкапываются лунки глубиной в 50 см. Расстояние между лунками должно быть 80-100 см. Они заполняются гравием и песком для образования подушки.

Подушка тщательно утрамбовывается. Для этого, по мере насыпки, песок смачивается водой и утрамбовывается специальным приспособлением, которое называется трамбовка. Представляет оно собой деревянный чурбак с поперечной рукояткой.

На приготовленные подушки, которые возвышаются над землей, укладывают красные полнотелые кирпичи в виде столбиков в 1,5 или 2 кирпича. Высота столбиков 25-50 см. Чем выше столбики, тем больше должно быть их сечение. Уровень столбиков тщательно проверяется.

Затем поверху кирпичей прокладывается слой рубероида, на него укладываются деревянные балки. Это может быть деревянный квадратный брус или круглое бревно. Сверху бруса или бревен монтируется черновой пол из горбыля или низкосортных досок. Наличие чернового пола значительно утепляет дом.

Нужно заметить, что между землей и черновым полом можно насыпать шлак или керамзит. А пространство это должно вентилироваться, иначе пол начнет гнить от сырости. Для доступа воздуха в цоколе дома проделываются небольшие отверстия. Их можно закрыть декоративными решетками.

После монтажа чернового пола, на него укладываются деревянные лаги, на которые настилается финишная поверхность пола. На разных этапах монтажа нужно использовать строительный уровень и все делать как можно ровнее. В конце концов, от этого зависит внешний вид пола в доме.

Монтаж половых досок

Традиционно, при сооружении деревянного пола используется дерево хвойных пород. Хотя, окончательная облицовка может быть выполнена из такой древесины, как дуб, бук и граб.

Нужно использовать только хорошо высушенные пиломатериалы. Иначе придется оставлять доски пола, не прибивая их окончательно. А после просушки снова возвращаться к этой работе.

Лучше всего использовать половую шпунтованную доску. Между первой доской и стеной оставляется небольшой зазор, который потом закрывается плинтусом. Доски подгоняют друг к другу, следя за тем, чтобы шпунты хорошо входили в пазы.

Рекомендуется укладывать доски так, чтобы слои древесины на соседних досках шли в разных направлениях. Если в комнате одно окно, то доски кладутся по ходу лучей света, который падает в окно. Если это коридор – то по ходу движения, то есть вдоль.

Каждая доска прибивается к лагам гвоздем, длина которого в 2 или 2,5 раза больше толщины доски. Гвозди заколачиваются под углом в 45 градусов с таким расчетом, чтобы гвоздь дополнительно прижимал доску к соседней, которая уже закреплена. Шляпка гвоздя утапливается в доску. Это легко сделать обратной стороной молотка.

По углам комнаты рекомендуется сделать в полу отверстия диаметром 5-6 см и приподнять их над поверхностью пола. Сделать это можно при помощи набитых брусков. Отверстия позволяют осуществить вентиляцию пола в деревянном доме. Воздух будет свободно попадать в пространство между черновым полом и окончательным. Пол дольше сохраняет необходимую сухость. В конце работ доски циклюются и шпаклюются, а затем делается покраска пола в деревянном доме. Деревянный пол хорошо смотрится и тогда, когда покрыт бесцветным лаком.

Под деревянным полом тоже несложно монтировать теплый пол в пространстве между полом черновым и верхней поверхностью.

К слову сказать, множество современных препаратов позволяет защитить пиломатериалы от увлажнения, гниения и грибка. Большинство этих средств безопасно для человека и можно ими воспользоваться, чтобы дополнительно защитить свой пол.

Если Вы хотите отойти от стандартной архитектуры дома, то советуем рассмотреть строительство дома из бруса с эркером. Этот нестандартный элемент выделит Ваш дом на фоне других.

Еще один вариант нестандартных домов — это невероятно уютные дома шале. Всё о таком типе домов Вы можете прочитать здесь.

Красивым должен быть не только экстерьер, но и интерьер. О внутренней отделке дома из бруса читайте далее.

Видео об устройстве пола в деревянном доме

Заливка бетонного пола

Как монтировать черновой пол в деревянном доме

Теплые полы в деревянном доме: особенности монтажа

Деревянный пол в доме — это не только красивое дополнение к интерьеру, но и использование экологически чистого материала, который позволяет воздуху циркулировать в помещении. В предоставленной статье мы рассмотрим особенности монтажа, определим систему отопления, конструкцию укладки и изоляции.

Оглавление:

1. Система теплых полов для деревянного дома
2. Особенности монтажа деревянного пола
3. Утеплитель для пола
4. Черновой пол: монтаж
5. Чистовой пол: монтаж
6. Монтаж бетонных полов в деревянном доме
7. Укладка бетона на грунт: монтажные работы
8. Водяной теплый пол

Система теплых полов для деревянного дома

В деревянном доме существует иная система укладки полов, особенно при их утеплении. Важно, чтобы в итоге схема оставалась рабочей и правильно функционировала, обогревая здание. Теплые полы в деревянном доме обустраивают по разным системам, которыми являются:

1. Электрическая установка не столь приемлема, ведь может стать причиной пожаров и коротких замыканий, а для древесины это пожароопасное применение. Одним из преимуществ обнаруживают малые габариты схем, а также отпадает надобность в использовании тяжелых стяжек и образования многослойных устройств полов.

2. Водяной теплый пол в деревянном доме полностью безопасен в процессе установки и эксплуатации. Однако, вероятность прогревания пола уменьшается, поскольку доски не имеют высокого уровня теплопроводности.

Варианты конструирования теплого пола одинаково применяются на практике. Главное, в процессе монтажа тщательно следовать всем мерам безопасности и соблюдать требования и рекомендации специалистов. Способы складывания пола в доме отличаются по разным параметрам и принципам установки. Прежде чем проанализировать особенности монтажа, рекомендуем изучить вариации устройства теплого пола в деревянном доме. По своей конструкции их можно разделить на две группы: пол, сделанный из досок и из бетона.

Особенности монтажа деревянного пола

Деревянный пол образует собой основание в несколько слоев, что создает черновую часть укладки, изоляционные слои, после которых идет чистовое покрытые и отделка поверхности. В общей конструкции между слоями помещают отопительные системы, такие как трубы или специальные кабели, которые позволяют завершить систему отопления в доме.

Деревянный теплый пол в частном доме отличается схемой возведения, что предвидит установку на столбах при бетонном фундаменте или на лагах. С монолитной заливкой обустроить пол значительно проще, при ее отсутствии вся конструкция возводится с помощью балок. Они имеют в ширине 4 метра пролета и заводятся в стены дома на опорных столбах. По сущности, это столбчатый фундамент для здания, балки в котором не скреплены. Расстояние между столбами составляет от 0,7 до 1 метра, а на верх покрытие делается из рубероида в 3 ряды. Поперечные балки должны целиком опираться на опорные элементы, а для лучшей фиксации используют клинья или уплотнители, что закрепляют части с помощью гвоздей.

Теплый пол в деревянном доме без стяжки разделяют на два виды:

1. Однослойные конструкции, которые устанавливаются, как и на лагах, так и на другом основании. Выбор приоритета зависит от промежутка между балками и толщины досок. При возведении пола на лагах, доски расстилаются непосредственно на балки, но при этом важно, чтобы расстояние между ними было не больше 0,5 метра.

2. Двухслойная конструкция предвидит установление чернового пола с прикреплением досок с обеих сторон балок. Поверх них укладывают слой утеплителя, например, листовой материал или керамзитовый ряд, а его высота должна быть около 80 миллиметров. В качестве дополнительного утеплителя помещается слой между черновым и чистовым полом.  В таком случае, оставляем зазор в среднем 4 мм, что позволит создать циркуляцию воздуха между досками и отвести их разрушение.

Утеплитель для пола

Деревянный и бетонный пол всегда необходимо утеплять, используя разные материалы и способы обогрева. Многие строители для большего эффекта стараются нанести дополнительные слои теплоизоляции, что позволит заполнить место между рядами чернового и чистого пола.

Среди нынешних материалов применяют полиуретан минеральную вату, а среди натуральных способов можно встретить опилки и стружку, сухую листву и так далее. При применении любого изоляционного материала для пола рекомендуется оставлять зазор примерно в 15 или 20 мм для обмена воздуха.

Черновой пол: монтаж

Электрический теплый пол в деревянном доме или инфракрасный обязаны одинаково вентилироваться и быть прочными в основании. Чтобы схема утепления была качественной и функциональной, для этого устанавливают пол, который должен отвечать таким требованиям:

• по своей структуре должны быть жесткими, что распределяет дальнейшую нагрузку;
• в качестве предназначения служат основанием для утеплителя или заполнителей и создает промежуточный гидроизоляционный слой;
• воздушное пространство между черновым и чистовым слоем осуществляет систему воздухообмена, что не позволяет деревянным доскам прогневать и портиться.

Все параметры свидетельствуют для сооружения прочного и теплого пола класть черновой слой, что позволяет сохранить верхний слой отделки. Для них используют доски шириной от 16 до 45 см, которые значимо отделать антисептическими средствами.

При обустройстве дома своими силами строители полагают, что черновые конструкции являются причиной для напольного покрытия, но это не так. Сущность в том, что подложка – это укладка фанеры или ДСП или же самых досок на лаги. Они применяются для последующего укладывания материалов и для их ровного положения, а также размеренного разделения тяжести всего перекрытия на пол. Используются такие подложки в зданиях, сделанных из дерева и монолита.

Черновой пол также является самым низким слоем среди основания досок в качестве покрова на лаги или балки в зависимости от устройства здания. Как правило, слоями пола являются доски, которые располагаются в диагональном положении относительно чистовой кладки. В данном случае, создается крепость перекрытия, образованного вариантами настила досок. Пол создает двойную утеплительную конструкцию, что позволяет сохранять тепло, а также фиксировать изоляционные пласты и регулировать тепловую подачу в доме.

Процедура монтажа теплого пола заключается в следующих действиях:

1. Создание вентиляционной шахты позволяет совершать воздухообмен между перекладинами досок, чтобы они не поддавались гниению. Процесс установления осуществляется в просверливании в углах дома несколько отверстий примерно диаметром от 50 до 60 мм. Они должны быть округленной формы, которые после закрываются специальными решетками в качестве декоративного материала. Над черновым полом они должна располагаться на высоте 5 или 6 см, чтобы не позволить воде попадать внутрь. В некоторых случаях, черновые вентиляции устанавливают в плинтусе.

2. Гидроизоляция фундамента является важной частью установки теплого пола в деревянном доме своими руками. В качестве строительного материала используется рубероид или другие изоляционные предметы, которые укладываются относительно первого шага утепления здания.

3. Лаги, венцы и все доски должны быть тщательно обработаны антисептическими средствами, что позволит удалить и обеспечить древесину от появления грибка или плесени, а также насекомых. Некоторые строители применяют обычное машинное масло или другие предметы защиты.

4. Укладка чернового пола осуществляется тремя вариантами:

• расположение досок устанавливается на балочные заплечья, которые напоминают букву «Т» в перевернутом виде;
• укладка на черепные брусья, что выполняют роли тех же заплечий, но прикреплены к краям балок;
• установление досок в специальные пазы, которые подготавливаются на первоначальных этапах строительства.

5. После выбора способа укладки, стоит отдавать предпочтение положению досок на черепные брусья, необходимо застелить слой гидроизоляции. Оптимальным вариантом может стать минеральная вата в качестве утеплителя, а последним выкладывают пароизоляцию.

6. После ее укладки помещают чистовой пол. Для этого употребляют шпунтовые доски или ДСП. Поверх них застилается ламинат или линолеум.

Следует отметить, что температура не должна отличаться от температуры помещения и пола больше двух градусов, поэтому подходить к утеплению пола необходимо внимательно. Специалисты рекомендуют тщательно подбирать все теплоизоляционные материалы, которые сохранят тепло в помещении. Среди важных свойств выделяют высокую степень проводимости энергии, отсутствие негорючих компонентов и аллергических веществ. Также, утеплительный материал должен быть долговечным и прочным по структуре и просто использоваться в строительных работах.

Наиболее подходящим вариантом считают минеральную вату, которая есть гигроскопичной и прекрасно вбирает влагу, не позволяя ей просачиваться через доски. Другие теплоизоляционные материалы поддаются горению, хотя и незначительные по весу, примером может служить пенопласт и пенополистирол. Гидроизоляционными предметами отлично станет рубероид, полиэтиленовая пленка и так далее. На вопрос: как сделать теплый пол в деревянном доме? Процедура укладки всех слоев осуществляется с установки первого ряда пола, а далее настила всех гидроизоляций, после теплоизоляционных материалов, и последним рядом станет пароизоляция.

Чистовой пол: монтаж

Последним этапом является складывание чистового пола, которое заключается в последующих действиях. Выбираем фрезерованные доски, что скрепляются на основании шипов и пазов. Их величины должны составлять 28-44х98-145 мм, что имеют специальные продухи на тыльном крае в 2 см, которые определяются для постоянного воздухообмена.

При отсутствии данных досок, можно применять и другие вариации, такие как доски с шипами прямой или трапециевидной формы, а также с рейками в шпунт и тому подобное. Единственный недостаток данных досок заключается в отсутствии продухов. Важно помнить, что при настилке досок, они должны направляться в различные стороны, и определяться по кольцах на дереве.

Монтаж бетонных полов в деревянном доме

При установлении бетонного пола не потребуется класть много слоев досок и утеплительного материала. Для этого необходимо только произвести стяжку, но важно помнить об некоторых факторах и аспектах. Бетонный пол имеет свои преимущества, которыми являются:

• долговечность материала, его надежность и прочность;
• современные методы строительства позволят создать идеально ровное основание без изъянов. На него без проблем можно будет положить линолеум или ламинат.

Однако, следует помнить некоторые нюансы и правила заливки бетонного пола и рассчитать необходимость его создания. Существует две вариации укладки: основной – на грунт, другой – по лагам. В главном варианте все работы осуществляются быстро и просто, а в ином случае, понадобится работать с новыми и неповрежденными лагами.

Укладка бетона на грунт: монтажные работы

Инфракрасные теплые полы в деревянном доме или водяные устанавливаются после процесса заливки бетонного основание. Последовательность работ осуществляется подобным образом:

1. Определить уровень заливки для бетонного пола. Делаются метки с помощью шнура и измеряется равный периметр основания примерно в 10 см.

2. На грунт высыпаем слой гравия, таким образом, что присутствующие колышки должны сравнить с уровнем. После этого метки извлекаются.

3.    На гравий высыпают песок, который уплотняет предыдущие слои.

4. Кладется слой гидроизоляции с употреблением полиэтиленовой пленки. Она стелится на песок, но при этом края должны быть выше степени пола.

5. После этого осуществляется заливка бетона на гидроизоляционный материал, какой равномерно разравнивают.

6. Раствор прикрывают пленкой, но основание нужно постоянно увлажнять водой.

Бетонный пол оставляют на 3-4 недели, чтобы раствор схватился и стал прочным. После двух месяцев можно начинать делать стяжку из цемента. В начале работ следует определиться с видом теплого пола: электрического или водяного. В данном эпизоде, толщина всех слоев не должна превышать 25 мм, что подойдет после к укладке плитки, линолеума или ламината.

Водяной теплый пол

Процесс монтажа водяного пола более известное решение в деревянных домах. Он подойдет к цементной стяжке и к складыванию из досок. В случае стяжки, конструкция и последовательность слоев будет следующей:

• заливка бетона на грунт;
• теплоизоляционный слой в 25-100 мм;
• арматурная сетка;
• трубы для водяной системы утепления, что скреплены между ячейками сетки при помощи хомутов, расстояние между ними должно составлять 100-300 мм;
• подложка;
• отделка пола: керамическая плитка, паркет, ламинат и другое.

Водяное отопление необходимо в ванной и на кухне, где пол, сделанный из плитки, а в детской важен для большего обогрева комнаты. В некоторых случаях, в слои утепления добавляют ДСП и полистирол.

Устройство электрического теплого пола в деревянном доме видео, которого подробнее расскажет об особенностях монтажа. Данная система укладывается тем же вариантом на лаги или на стяжку. Во втором случае, система проведения тепла такая же, как и в водяном отоплении.

Для этого употребляют кабель и располагают его по сетке величинами в 50х50мм и скрепляют конструкцию на лагах. В них пропиливают зазоры высотой в 50 мм, а дистанция между ними обязана составлять 5 см, которая изолируется фольгой. Кабель, что нагревает пол, помещают в данных зазорах.

Установка теплого пола в деревянных домах имеет свои особенности, что определяются типом фундамента, параметрами здания и так далее. Надеемся, в статье вы узнаете все необходимые детали укладки пола по видам конструкции и устройству.

Теплый пол в перекрытии для вашей новостройки

Строите дом или коммерческое помещение? Рассматривайте внутриплитное отопление как прекрасную альтернативу традиционным методам отопления. Отопление в перекрытиях — это форма лучистого тепла, которая становится известной как один из самых удобных, безопасных и энергоэффективных методов обогрева помещений по всей Австралии.

Если вы мало что знаете о внутриплитном отоплении, вот несколько причин, по которым вам следует рассмотреть его при следующей сборке.

Выбор между электрическим и водяным отоплением

Встраиваемое в плиту лучистое отопление работает за счет обогрева пола, благодаря чему тепло передается в помещение. Этот нагрев может происходить с помощью теплой воды в трубах (водяное отопление) или путем прокладки элементов электропроводки внутри или под полом или бетоном (электрическое отопление).

Идеально подходит для больших помещений

Как с водяным, так и с электрическим внутриплитным отоплением у вас есть возможность обогреть большие площади.Этот нагрев имеет довольно медленное время отклика, где-то между 10 и 24 часами, но непиковая мощность может использоваться для нагрева в плите.

Лучший для новостроек

Для нового здания вам следует выбрать внутриплитное отопление из-за характера установки. Конечно, его можно установить в существующий пол, но есть несколько очень важных факторов, которые помогают подогреву в плите функционировать наилучшим образом.

Первым фактором является изоляция. При любом напольном отоплении теплоизоляция играет очень важную роль.Если установить утепленные плиты без утепления, плита может измениться при изменении температуры грунта. Лучистое тепло не будет двигаться вверх в дом, как это должно быть, а скорее будет двигаться вниз в почву или даже вверх по стенам подвала и по его периметру.

Подробнее о важности утепления плит с подогревом читайте здесь [ссылка на этот блог].

Вторым важным фактором является то, что внутриплитное отопление чаще всего монтируется в бетонные плиты. Независимо от того, выберете ли вы электронный или водяной нагревательный элемент, нагревательные элементы будут встроены в бетон, что сделает его более эффективным в долгосрочной перспективе.

Преимущества лучистого тепла

Установка встроенного в плиты обогрева пола — отличный способ ощутить преимущества лучистого тепла. Функция лучистого тепла заключается в нагреве ваших поверхностей и равномерном переносе мягкого и окружающего тепла в помещение.

По сравнению с традиционными системами отопления, этот тип отопления намного эффективнее и не жертвует комфортом. На самом деле, многие из наших клиентов говорят, что лучистое тепло создает даже лучшую тепловую среду, потому что нет холодных зон и нет принудительной циркуляции аллергенов и бактерий по комнатам.Кроме того, теплый пол не слышно, и он не занимает места в комнате.

Для получения дополнительной информации о выборе внутриплитного отопления для вашей следующей постройки обращайтесь в компанию Comfort Heat в Сиднее.

Система лучистого отопления цокольного этажа

Подвалы трудно эффективно отапливать по многим причинам. Природные свойства жилого пространства подвала значительно отличаются от жилого пространства основного этажа. Подвальные этажи сделаны из бетона и обычно называются плитами, цементными плитами или бетонными плитами. Водяной пар проникает через пористую цементную плиту и стены, пропитывая окружающую среду сыростью, влагой и влажностью.

Имеются изолированные формы для простой установки водяного лучистого тепла под цокольным полом.

Эффективные системы гидроизоляции, дренажные системы и водоотливные насосы снижают угрозу просачивания воды и затопления. Однако они не будут бороться с проникновением испарений грунтовых вод через грунт под бетонную плиту и за пределы стен подвала.Осушитель может улучшить ситуацию, но он действительно лучше подходит для улучшения качества воздуха в помещении.

Системы лучистого отопления цокольного этажа предназначены для обогрева бетонной плиты, используя ее для отвода тепла, поглощаемого окружающей средой подвала. Если вы когда-либо ходили босиком по цокольному этажу, вы знакомы с холодом и сыростью, которые могут быть почти невыносимы для незащищенных ног. При системе лучистого отопления цокольного этажа полы будут оставаться теплыми и сухими, а также поддерживать постоянную комфортную температуру во всей жилой площади подвала.

Технологические достижения

Несмотря на то, что некоторые производители могут утверждать, что лучистое отопление цокольного этажа является новой и инновационной технологией, это не новая концепция. Лучистое отопление полов восходит к 60 г. н.э., когда римляне использовали эту концепцию для обогрева закрытых помещений.

Это правда, что технологии постоянно развиваются для повышения рентабельности лучистого отопления, установки и эксплуатации цокольного этажа. В настоящее время системы предлагают преимущества с точки зрения выбора, энергоэффективности, экологичности и простоты.

Понимание теплопередачи

Конвективное тепло

Подумайте о тепле, которое исходит от огня. Между камином и костром есть разница в основном источнике тепла. Камин нагревается в основном за счет конвекции, потому что воздух, окружающий камин, является основным теплоносителем.

В то время как очаг поглощает тепло, чем дальше вы путешествуете от тепла, излучаемого в воздух, тем прохладнее он становится. Часто дымоход имеет холодные нисходящие потоки, создавая вакуум, который высасывает теплый воздух через дымоход.Такой же вакуум возникает при остывании горячих углей.

В традиционных конвективных системах воздушного отопления этот процесс расслоения воздуха, инфильтрации и, как следствие, потери тепла на эксфильтрацию известен как эффект дымовой трубы. Когда теплоносителем является воздух, теплый воздух поднимается к потолку, пока не остынет.

Как только воздух падает на пол, он возвращается в печь или заполняет конвективный вакуум, создаваемый этим процессом. Когда температура наружного воздуха падает, инфильтрация и эксфильтрация воздуха увеличиваются пропорционально повышению температуры внутри помещения.

Перегретый воздух из конвективной системы обтекает более прохладные наружные стены, втягивая холодный воздух в дом через любые щели и циркулируя с нагретым воздухом. Термостатам конвективной системы требуется больше времени для выравнивания из-за времени, необходимого для передачи тепла туда, где можно измерить температуру.

Системы лучистого плинтусного отопления обеспечивают более низкое энергопотребление по сравнению с традиционными системами с принудительной подачей воздуха. Однако тепло, выделяемое плинтусными радиаторами, на самом деле не излучается.Эти типы излучающих систем по-прежнему передают основной источник тепла по воздуху с помощью излучающих нагревательных элементов.

Лучистое тепло

Электрический теплый пол можно приобрести в рулонах для простой и быстрой укладки в черный пол.

Костры также нагревают окружающий воздух, но земля вокруг огня поглощает большую часть тепла. Как только дрова сгорают дотла, горячие угли сохраняют свое тепло и продолжают нагревать землю иногда в течение нескольких дней после этого.Это настоящее лучистое тепло, потому что земля нагревается и поглощается окружающей средой, а не воздухом.

Энергия истинного лучистого тепла известна как инфракрасное излучение (ИК). ИК-излучение одинаково поглощается со всех сторон; он не поднимается, как теплый воздух. В отличие от принудительного воздушного отопления, лучистое тепло всегда равномерное, исключая сквозняки и холодные участки.

С излучающими системами, инфильтрацией воздуха, эксфильтрацией, расслоением и стеклом потери тепла снижаются на 10–25 % по сравнению с конвекционными системами.Настройка термостата обычно может быть снижена на пять-восемь градусов по Фаренгейту, что снижает потребление энергии. Тепловая нагрузка систем лучистого отопления снижается на 25-40 процентов.

По-настоящему излучающая система поглощает тепло от источника тепла и способна поддерживать более постоянную температуру. Как только целевая температура, установленная на термостате, будет достигнута, температура будет оставаться стабильно высокой. Перепады температур на наружных стенах ниже, что снижает инфильтрацию, расслоение и эксфильтрацию воздуха.

Обзор систем лучистого отопления цокольного этажа

Системы лучистого отопления цокольного этажа работают по тому же принципу, что и тепло, выделяемое раскаленными углями от костра. Так же, как раскаленные угли нагревают землю, пол полностью прогревается, и все вокруг поглощает тепло. Эти системы эффективны, экономичны и удобны. Стоимость вашего дома при перепродаже может увеличиться благодаря комфорту жилого помещения в подвале.

Как правило, большинство систем лучистого обогрева пола являются гидравлическими.Эти типы сухих систем могут быть установлены как над, так и под черновым полом или под бетонной плитой, обеспечивая тихое, чистое и эффективное тепло, а также ряд других преимуществ.

• Экономичный — Обеспечивает экономию затрат на электроэнергию до 40 процентов по сравнению с конвекционными системами воздушного отопления. В результате настройки термостата на шесть-восемь градусов ниже, чем в традиционных системах отопления, с обратной стратификацией в два-четыре градуса разницы между температурами на уровне пола и потолка. Стоимость рассрочки очень доступна для среднего домовладельца.
• Чистота и здоровье — Устраняет сквозняки и циркуляцию в воздухе обычных загрязняющих веществ в помещении, таких как пыль, грязь и аллергены. Снижает количество загрязнителей окружающей среды за счет сохранения ископаемого топлива.
• Экологически чистый — Создает меньше парниковых газов и может быть поддержан самым чистым и возобновляемым источником энергии: усовершенствованной технологией солнечной энергии.
• Тихий — Устраняет шумные вентиляторы, хлопающие воздуховоды и дребезжащие трубы традиционных конвективных систем.
• Увеличенная жилая площадь — Призывает вас жить и наслаждаться ранее холодным и влажным подвалом с постоянным теплом без циклов холода или тепла и более низкой относительной влажностью.
• Практичная инвестиция — Увеличивает долгосрочную экономию энергии и повышает интерес к вашему дому со стороны потенциальных покупателей.

Нагретая вода или смесь антифриза циркулируют по гибким трубам, проложенным по сети над или под полом.Большинство производителей гидравлических систем считают, что трубки из сшитого полиэтилена (PEX) или резиновые трубки с барьером для диффузии кислорода превосходят более старые трубки из мягкой меди или стали.

Гидравлические системы теплого пола перекачивают нагретую воду по трубам, эффективно нагревая поверхность пола и излучая тепло, которое поглощается окружающей средой. Трубки из PEX и резины гибкие и менее подвержены коррозии при перекачивании нагретой жидкости по трубке мимо других металлических компонентов, присутствующих в насосах, крепежных элементах и ​​муфтах.

Гибкие трубки заполнены водой или комбинацией незамерзающих жидкостей. Затем эта вода нагревается традиционным бойлером, водонагревателем или солнечным коллектором и прокачивается по трубопроводу. Гибкие трубки нагревают плиту, которая затем излучает тепло от плиты в жилую зону подвала.

Типы систем

Каждый тип системы будет иметь уникальные преимущества и недостатки. Выбор типа системы будет в значительной степени личным выбором, основанным на ваших долгосрочных целях, затратах на установку и электроэнергию, количестве исследований системы продукта, любых приготовлениях, необходимых для гидроизоляции или ремонта фундамента, а также рекомендациях профессионального установщика.Возможно, наиболее важным фактором для принятия решения будет то, будет ли система устанавливаться в существующем доме или в новом строительном здании.

Независимо от того, какой тип системы лучистого отопления цокольного этажа вы выберете, необходимо помнить о нескольких вещах. Ощущение теплопередачи от системы лучистого теплого пола займет больше времени, чем от обычной системы с принудительной подачей воздуха.

Лучистый теплый пол можно установить под бетон.Бетон можно заливать непосредственно поверх схемы лучистого тепла.

Скорость теплопередачи через тепловую массу пола занимает больше времени, чем теплопередача через воздух. Однако, как только теплопередача полностью проникнет в бетонную плиту подвала, консистенция и устранение горячих и холодных точек намного перевесят любые неудобства.

Напольные системы могут стать дорогостоящими и трудоемкими при модернизации. Часто существующий чистый пол может потребоваться удалить и заменить впоследствии.Для подпольных систем необходимо просверлить отверстия в балках пола, чтобы через них могла проходить труба PEX.

Приведенные ниже разделы должны помочь в принятии решения о том, какая система лучистого отопления цокольного этажа является лучшим выбором для вашего дома. Настоятельно рекомендуется обратиться за советом и консультацией к специалисту по контракту. Вы сможете лучше взвесить преимущества и недостатки предлагаемых систем.

Напольные системы

Системы лучистого отопления цокольного этажа устанавливаются над бетонной плитой чернового пола и под чистым полом.В надэтажных системах используются рифленые деревянные панели, устанавливаемые под готовый пол. Трубка PEX помещается внутрь пазов панели, заподлицо с поверхностью панели.

Площадь и ширина панели варьируются в зависимости от производителя. Панели-гармошки предлагаются некоторыми производителями для больших площадей. Производители заявляют, что панели будут работать под различными напольными покрытиями: плиткой, мрамором, винилом, деревом и ковровым покрытием.

Подпольные системы

Системы лучистого отопления цокольного этажа устанавливаются под черным полом.Подпольные системы включают в себя крепление труб PEX к нижней части основания пола или подвешивание их к основанию пола. Этот тип системы широко используется для модернизации, потому что установка менее дорогостоящая, чем надпольные системы и гидравлические системы. Подпольные системы имеют недостаток эффективности по сравнению с надпольными системами. Для достижения идентичной тепловой нагрузки требуется более высокая температура источника.

Системы панелей двойного назначения

Эта панельная система, которая, как считается, имеет панель двойного назначения, сочетает в себе конструктивные требования каркаса чернового пола и системы лучистого обогрева пола. Панельная система сконструирована в соответствии с пазом и шпунтом. Верхняя поверхность спроектирована в соответствии с панелью с модульным рисунком канавки в центре. Панель предназначена для труб PEX с листом из алюминиевого сплава, соответствующим рисунку канавок и прочно прикрепленным к поверхности.

Гидравлические системы бетонных плит

Эта система лучистого отопления цокольного этажа не является самой экономичной или практичной для существующих подвалов, если только не требуется замена бетонной плиты.Тем не менее, этот тип системы идеально подходит для строительства нового дома или здания, о чем свидетельствует подавляющее большинство домовладельцев, выбирающих этот тип системы. Он работает наиболее эффективно из всех систем лучистого отопления подвала, если правильно установлен.

Поскольку стоимость плиты цокольного этажа уже учтена в затратах на строительство, добавление системы лучистого отопления цокольного этажа только помогает быстрее окупить затраты на долгосрочную экономию энергии. Систему можно использовать отдельно или в сочетании с традиционным конвектором с принудительной подачей воздуха, плинтусным нагревателем, бытовым водонагревателем, дровяной печью или бойлером.

Домовладельцы приятно удивлены бесшумной работой водяной системы водяного теплого пола. В отличие от традиционных конвективных систем здесь нет постоянных шумов, связанных с воздуходувками, вентиляторами или скрипом труб. Водяной насос, используемый для циркуляции жидкости по гибким трубкам, находится в бетонной плите.

Воздушные потоки отсутствуют, в отличие от систем принудительной вентиляции. Исключение горячего воздуха, выходящего из регистров, устраняет раздувание пыли по дому.Постоянное и равномерное тепло достигается за счет отсутствия мгновенного охлаждения воздуха в помещении или обдува холодным воздухом, так как воздух нагревается при каждом цикле нагрева.

Установка систем лучистого обогрева пола из бетонных плит

Лучистое отопление пола может быть установлено под вашим деревянным полом, добавляя даже тепло, которое излучается от пола.

Важнейшие факторы изоляции

Установка элементов системы лучистого обогрева пола из бетонных плит очень мало меняет процесс заливки бетонного пола подвала по сравнению с традиционным методом.Пароизоляция из полиэтилена толщиной 6 мил помещается поверх слоя заполнителя, чтобы предотвратить проникновение водяного пара в бетонную плиту. В последние годы использование пароизоляции стало стандартом.

Поверх пароизоляции и по краям стены фундамента укладывается слой утеплителя для предотвращения просачивания тепла через более холодные наружные края стены. Это самая важная рекомендация в процессе. Слой изоляции должен быть толщиной от одного до двух дюймов, в зависимости от климатических условий.

В более холодном климате следует начинать с двух дюймов изоляции на внешней стене фундамента и сужаться до одного дюйма к центру. Длина утепляемой площади рекомендуется до 12 футов от периметра по направлению к центру подвала. Кроме того, обеспечение надлежащей изоляции фундамента повышает общую эффективность энергопотребления дома и сводит к минимуму потери тепла из системы теплого пола из бетонных плит.

Компоненты системы

Трубка

PEX затем закручивается между или поверх армирующего бетона в контурах, контролируемых коллектором контура.Армирующий материал защищает трубы и отводит тепло от труб для более быстрой передачи тепла через бетонную плиту.

Стержневые типы арматуры предпочтительнее сетчатых из-за их долговечности. При использовании стержневой арматуры рекомендуется половину арматурного материала выкладывать на блоки, кирпичи или другие возвышенные поверхности. Затем вставляется трубка PEX, а остаток армирующего материала помещается поверх трубки.

Гибкая трубка привязывается проволокой к армирующему материалу длиной менее 400 футов, в зависимости от толщины трубки.Расстояние между трубками варьируется от 6 до 18 дюймов в зависимости от климата, тепловой нагрузки и областей, более склонных к потерям тепла. Внутренние зоны часто разнесены на большие расстояния, тогда как дверные проемы и по периметру более сконцентрированы.

Правильная длина, пропорциональная производительности насоса, обеспечивает наименьшее потребление энергии. Компоновка трубок должна быть спиральной и не содержать очень крутых поворотов. Цель состоит в том, чтобы сделать плавные повороты, которые помогут устранить нагрузку на насос и сберечь энергию.

Испытание под давлением PEX или резиновых трубок на наличие утечек перед заливкой цокольного этажа может значительно сэкономить время и нервы. Для этого нужно накачать трубку до давления 50 фунтов на квадратный дюйм и оставить ее на ночь. Если манометр показывает 5 фунтов на квадратный дюйм или ниже, это указывает на утечку.

Ремонт производится до заливки плиты. Воздух остается в трубе при заливке цементной плиты, чтобы защитить ее. После заливки бетонной плиты перекрытия проводится еще один осмотр, чтобы определить, не произошла ли протечка.

Чтобы защитить гибкую трубку PEX от повреждений, ее оставляют в нижней трети бетонной плиты. На этой глубине труба наиболее эффективно отводит тепло через бетонную плиту. Следует следить за тем, чтобы труба не проткнула нижнюю часть плиты перекрытия подвала.

Источники энергии

Большинство систем лучистого отопления цокольного этажа называются водяными системами. Это относится к работе системы, а не к самому источнику энергии.Для этих систем доступно несколько источников энергии.

• Природный газ
• Пропан (LP)
• Масло
• Уголь
• Дерево
• Электричество
• Тепловые насосы
• Геотермальные тепловые насосы
• Солнечная энергия

Решение о том, какой источник энергии использовать, является личным. Соображения включают бюджет проекта, элементы архитектуры, желаемый уровень комфорта, региональный климат и соответствие вашим местным строительным нормам.

Лучистое отопление пола обеспечивает более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, самое главное, вас.

Последние штрихи

Определившись с системой лучистого отопления цокольного этажа и источником энергии, вы готовы сделать последние штрихи. Практически любой тип напольного покрытия совместим с системами лучистого отопления. Для получения более полной информации о вариантах, пожалуйста, обратитесь к одному или обоим из этих разделов: Подвальные полы и Паркетные полы.

Консультация со специалистом по системам лучистого отопления цокольного этажа – это первый шаг в выборе наиболее экономичной и практичной системы для ваших нужд. Может быть полезно проконсультироваться с подрядчиком по гидроизоляции, специалистом по ремонту фундамента или со специалистами по отделке подвала, чтобы убедиться, что любые структурные проблемы решены до установки.

Обладая надлежащей информацией и профессиональными рекомендациями, домовладельцы и их семьи могут наслаждаться самым комфортным и уютным дополнительным жилым пространством по экономичной цене!

Осуществимость системы лучистого охлаждения пола для жилых зданий с массивной бетонной плитой в жарком и влажном климате | International Journal of Concrete Structures and Materials

Задание характеристик температуры в помещении и минимальная температура поверхности пола и эффективность охлаждения

Задание характеристики температуры в помещении по обитателям

Часть записанных данных о температуре воздуха в помещении, установленной обитателями помещения 1, где жильцы задают самые разные случаи заданного значения при полевых замерах, показан вместе с соответствующей температурой наружного воздуха на рис. 3. Как показано на рис. 3, было обнаружено, что температура воздуха в помещении, установленная жильцами, не связана с температурой наружного воздуха.

Рис. 3

Заданная температура внутри помещения 1 и температура наружного воздуха.

Согласно частотному анализу в течение всего периода испытаний (рис. 4) было показано, что процент времени, в течение которого заданная температура в помещении находилась на уровне 27 °C или выше, составлял 67 ~ 84%, в зависимости от номер. Заданная температура в помещении при 30 °C также была представлена ​​в течение 6 ~ 12 % времени для каждой комнаты, что является случаем (режим отсутствия присутствия), который устанавливается жильцами в период отсутствия людей.Следовательно, в течение периода присутствия процент заданной температуры в помещении при 27 °C или выше составлял 64 ~ 69 % для комнаты, оборудованной кроватью (комнаты 2 и 3), и 82 % для комнаты, оборудованной одеялом. (Комната 1).

Рис. 4

Частота заданной температуры внутри каждого помещения.

Согласно результатам опроса во время этого полевого испытания, хотя 18% участников ответили, что они чувствуют себя комфортно, но слегка холодно при температуре в помещении 26 °C, большинство участников ответили, что они чувствуют себя комфортно при температуре в помещении 27 °C.Их можно рассматривать как результат переноса теплового излучения RFCS. По этой причине ожидается такой же уровень теплового комфорта, даже если температура в помещении установлена ​​​​примерно на 1 К выше, чем по сравнению с обычной системой вентиляции. Кроме того, учитывая, что участникам 25 ~ 35 лет, ожидается, что температура в помещении может быть установлена ​​намного выше для помещения, в котором живут люди с относительно низкой скоростью метаболизма (дети, пожилые люди и т. д.). В частности, большинству участников было немного холодно при температуре в помещении 26 °C во время сна, поэтому они, как правило, устанавливали температуру на уровне 27 °C или выше.

Установка характеристик минимальной температуры поверхности пола для жильцов

Жильцы могут установить приемлемую минимальную температуру поверхности пола, чтобы избежать дискомфорта от температуры поверхности пола. Согласно частотному анализу значения настройки периода присутствия (рис. 5) было показано, что процент времени, в течение которого температура поверхности пола была установлена ​​на уровне 22 °C, составлял 49 ~ 80% в зависимости от помещения. Жильцы установили минимальную температуру поверхности пола на уровне 20 ~ 22 °C во всех помещениях, кроме гостиной (19 °C, всего 2% от общего числа).Поскольку человеческое тело вступает в непосредственный контакт с RFP из-за малоподвижного образа жизни корейцев, можно сделать вывод, что установленное значение минимальной температуры поверхности пола выше, чем международные стандарты. Эти заданные значения относительно ниже для гостиной, чем для спальни, что, как считается, является результатом вида и уровня активности в каждой зоне.

Рис. 5

Частота установки минимальной температуры поверхности пола в каждом помещении.

После опыта проживания была выявлена ​​заметная тенденция, когда жильцы установили минимальную температуру поверхности пола на уровне 22 °C.Температура в помещении также была удовлетворительной с установленным значением при минимальной температуре поверхности пола 22 °C, согласно результатам опроса во время этого полевого испытания, которое показало, что проблемы дискомфорта не возникали.

Эффективность охлаждения RFCS

Во время полевых измерений температура наружного воздуха колебалась от 18 ~ 37 °C, а относительная влажность наружного воздуха варьировалась от 40–97%. Температура воздуха в помещении за месяц колебалась в пределах 24 ~ 27°С, за исключением периода с заданным значением 30°С (режим отсутствия присутствия).Кроме того, температура воздуха в помещении оставалась в пределах заданного значения (перепад температур = ± 1 К). Комнатная температура, температура поверхности пола и температура точки росы в помещении за 7 дней (8    ~ 14   августа) в зависимости от дня с самой высокой температурой наружного воздуха в течение этого периода показаны на рис. 6. для случая гостиной.

Рис. 6

Профиль температуры воздуха в помещении, температуры поверхности пола и температуры точки росы в жилом помещении.

Участники могли установить минимальную температуру поверхности пола в соответствии со своим комфортом. В этот момент температура воздуха в помещении также должна соответствовать заданному значению для охлаждения. Алгоритм управления, использованный в этом исследовании, может обеспечить заданное значение комнатной температуры независимо от температуры поверхности пола.

Поскольку встроенный тип поверхностного нагрева и охлаждения на водной основе [особенно с массивной бетонной плитой (Ньюэлл и Гоггинс, 2018 г.)] RHCS демонстрирует относительно медленный отклик по сравнению с воздушной системой, могут возникнуть вопросы с точки зрения время срабатывания после длительного отключения системы. Поэтому есть опасения, что жильцам может быть жарко и неудобно, когда они возвращаются после длительного незанятого периода. Во время этого полевого испытания жильцы установили комнатную температуру на 30 °C на время их отсутствия (режим отсутствия присутствия), поэтому в этот период работа РПЦП была остановлена. Затем, когда жильцы вернулись после 18-часового отсутствия, температура в помещении оставалась в диапазоне 26,8 ~ 27,5 °C, и жильцы не заявляли о дискомфорте от этой комнатной температуры. Основываясь на этих результатах, не было серьезных проблем с тепловым дискомфортом из-за медленного отклика RFCS на тепловую массу, такую ​​как массивная бетонная плита, из-за эффектов накопления тепла и задержки по времени тепловой массой.

Эффективность предотвращения образования конденсата в отдельной комнате

Эффективность предотвращения образования конденсата в жилой комнате

Как и следовало ожидать, в жилой комнате с блоком FCU для дополнительного охлаждения и осушения не произошло конденсации на поверхности. Как показано в сегментах A, B и D на рис. 7, температура точки росы в жилом помещении была снижена за счет работы FCU и оказалась ниже температуры поверхности пола, которая была снижена за счет работы RFCP.Следовательно, конденсации на поверхности удалось избежать.

Рис. 7

Проведение мероприятий по предотвращению образования конденсата в жилом помещении.

Когда в жилом помещении охлаждение не требовалось, а БУ работал в связи с потребностями других помещений, температура воздуха в жилом помещении была на 0,5 К ниже установленного значения, как показано на участке С рис. 7, и было обнаружено, что температура воздуха в жилом помещении может быть максимум на 2,6 К ниже установленного значения. Поскольку дверь комнаты, где требовалось осушение, была закрыта, влажность в этой комнате не могла быть обеспечена, поэтому осушение по-прежнему требовалось, и, следовательно, жилая комната была переохлаждена.Следовательно, если дверь закрыта из-за сна, что приводит к ограничению потока воздуха, репрезентативная комната, не требующая охлаждения, может переохладиться, в то время как другие комнаты, которые нуждаются в осушении, могут не осушаться; рассмотрение этих условий необходимо для проектирования системы.

Эффективность предотвращения образования конденсата в спальнях

Поверхностная конденсация не происходила в комнатах 1 и 3. Как показано на рис. 8a и c, температуры точки росы для каждой комнаты были снижены за счет работы FCU и в конечном итоге оказались ниже, чем температуры поверхности пола, которые были снижены за счет работы RFCP.Аналогичная картина наблюдалась и во все периоды, когда требовалось осушение и дополнительное охлаждение. Таким образом, было установлено, что блок FCU, установленный в гостиной (представительном помещении), может соответствовать требованиям по предотвращению образования конденсата для помещений 1 и 3. В частности, поскольку блок FCU может непосредственно влиять на помещение 1, а также из-за того, что воздушный поток между каждым помещением облегчается, если дверь открыта, температура в помещении была аналогична температуре в гостиной, как показано на рис. 9.

Рис.8

Выполнение работ по предотвращению образования конденсата в спальнях (комнаты 1, 2 и 3).

Рис. 9

Температурные профили в гостиной и комнате 1.

С другой стороны, поверхностная конденсация была обнаружена в течение относительно большого периода времени в комнате 2. В течение всего периода испытаний температура поверхности пола в Комната 2 была ниже комнатной температуры точки росы в течение 551 мин. Это означает, что произошла поверхностная конденсация. Хотя требовалось осушение помещения 2 и работал FCU, установленный в гостиной, температура точки росы в помещении 2 не менялась независимо от работы FCU или даже повышалась, как показано на рис.8б. Однако в некоторые периоды температура в помещении была аналогична температуре в жилом помещении, как показано на рис. 10, из чего можно сделать вывод, что на эти явления в большей степени влияло условие открывания двери, чем расстояние до помещения. FCU, согласно ответу участников о том, что дверь часто закрывалась, а также результатам в комнате 3.

Рис.  10

Температурные профили в гостиной и комнате 2. при установке системы лучистого отопления тип используемого пола будет определять способ его установки.Давайте посмотрим на различия между лучистой бетонной плитой и подвесным полом.

Для лучистой бетонной плиты первым элементом, который мы устанавливаем, является пароизоляция. Грунтовые воды могут смыть БТЕ с нагретой плиты. Пароизоляция служит для предотвращения попадания воды на дно плиты.

Следующий пункт – плитный утеплитель. Государственный энергетический кодекс диктует значение r для подплитной и краевой изоляции. Тепло отходит от труб во всех направлениях, поэтому надлежащая изоляция помогает направлять тепло вверх и в кондиционируемое пространство.Для полов обычно используется плита из экструдированного пенополистирола с минимальной прочностью на сжатие 25 фунтов на квадратный дюйм. Следует избегать пенополистирольной «бортовой доски», так как она подвержена повреждению насекомыми.

Трубки можно прикрепить к пенопластовой плите скобами из пенопластовой плиты или привязать к повторному стержню или проволочной сетке. Следует соблюдать осторожность, чтобы убедиться, что трубка не имеет острых краев, чтобы избежать повреждения.

Если вы используете источник тепла с очень низкой температурой, такой как геотермальный тепловой насос, вам следует использовать метод сетки или повторного стержня и протягивать сетку к центру плиты во время заливки.Это позволит максимально передать BTU на поверхность с более низкой температурой воды.

Другим соображением при использовании излучающей бетонной плиты являются напольные покрытия. Если вы используете твердую поверхность, такую ​​как керамика, камень или сланец, подрядчик по укладке полов должен нанести мембрану для изоляции трещин, чтобы предотвратить переход бетонных трещин на поверхность. Кроме того, имейте в виду, что твердая древесина, ковер и набивка имеют значения r и могут значительно снизить теплоотдачу.

Для подвесных полов , можно использовать три метода: тонкие бетонные/гипсобетонные плиты толщиной 1-1/2 дюйма, системы деревянных и алюминиевых пластин высотой 5/8 дюйма над полом или системы крепления скобами под полом. Каждый из этих методов имеет преимущества и недостатки.

Тонкая плита толщиной 1-1/2 дюйма требует, чтобы все внутренние и внешние стены были построены на дополнительных пластинах для размещения заливки толщиной 1-1/2 дюйма. Кроме того, шпалы должны быть установлены, если желателен пол из твердой древесины, прибитый гвоздями.Тем не менее, это относительно простой способ установки. Тепловая масса также делает комнату более тихой.

Система 5/8-дюймовых деревянных и алюминиевых пластин более трудоемка, поскольку панели требуют резки и подгонки по заранее разработанному макету. С другой стороны, поскольку это система с тонким полом, время отклика обычно быстрее.

Наконец, системы скрепления, как правило, являются наименее дорогостоящими, но наименее эффективными из трех, в первую очередь потому, что черновой пол и готовый пол создают большую изоляцию над обогреваемой трубой и алюминиевой панелью. После установки системы скрепления не забудьте добавить отражающую изоляцию из пузырьковой фольги к нижней части балок пола, чтобы помочь отвести тепло обратно к задней стороне пола.

Системы сшивания без металлических пластин создают проблемы. Поскольку нет металлических пластин, помогающих отводить тепло от труб к полу, для подачи БТЕ требуются более высокие температуры. Более высокие температуры заставляют трубы расширяться и сжиматься с большей скоростью, чем более низкие температуры, что, в свою очередь, вызывает шум трения в решетке труб, который будет передаваться в жилые помещения.

При установке излучающей системы обязательно изучите ее, так как существует множество различных методов. К каждому из них применимы основные правила: воздух вокруг трубки является изолятором, а БТЕ должны как можно эффективнее попасть из воды на поверхность пола.

Вы домовладелец или владеете коммерческой недвижимостью? Посетите сайт mybryantdealer.com, чтобы найти ближайшего к вам дилера Bryant!

Теплая зона

Кабель для обогрева пола в плите

Теплый пол в перекрытиях Введение

Тепловой кабель для обогрева пола In-Slab предназначен для установки в новые бетонные плиты. Нагревательный кабель крепится к повторно сетку и встроенный примерно на 2 дюйма ниже поверхности. Кабель In-Slab использует бетонную плиту для равномерно распределять тепло по всей предполагаемой площади. Плита также аккумулирует тепло, благодаря чему система. высокоэффективный. Кабель доступен по цене и может быть установлен для обогрева любого типа напольные покрытия, включая паркет, ковер, плитку и многое другое.

Система теплого пола Warmzone In-Slab является одной из самых эффективных систем отопления.Система «теплый пол» предлагает не требует технического обслуживания, прост в установке и имеет всесторонний 10-летний Гарантия производителя.

Системы напольного отопления в перекрытиях

Греющий кабель In-Slab

Warmzone представляет собой прочный, высокопрочный Качественный нагревательный кабель, который может быть установлен для обеспечения роскошного лучистого обогрева пола практически любой тип поверхности жилых или коммерческих полов. Греющий кабель In-Slab популярен, потому что он очень прочный кабель, который доступен по цене, чрезвычайно эффективен и может использоваться в различных приложений.

Термокабель

Durable In-Slab имеет защитную оболочку. металлический экран и является водонепроницаемым, поэтому его можно безопасно использовать как во влажных, так и в сухих условиях. Разработанный для производства 12-27 Вт на квадратный фут, нагревательный кабель In-Slab является лучшим излучателем. решение для обогрева полов в перекрытиях как в небольших жилых, так и в крупных жилых домах коммерческие проекты лучистого отопления. Система теплого пола эффективно обеспечивает комфортное тепла практически для любого типа пола и системы отопления.

Система лучистого обогрева пола управляется технологически продвинутый, простой в использовании термостат со встроенным GFCI и напольным датчиком. То программируемый термостат имеет функцию часов, которая позволяет вам устанавливать четыре события в день, как а также настройки будних и выходных дней. Систему подогрева пола можно запрограммировать так, чтобы ваши полы нагреваются непосредственно перед тем, как вы встаете утром, а затем отключаются, когда вы уходите на работу.Программируемая функция позволяет эффективно использовать систему лучистого тепла именно тогда, когда вы необходимость. Вы также можете временно изменить температуру для одного события с помощью программируемого термостат. После этого система теплого пола вернется к расписанию программы на следующий день. запланированное событие.

Еще одно преимущество электрической плиты Warmzone In-Slab Система теплого пола заключается в том, что нагревательный кабель прогревает ваши полы быстро и равномерно.В отличие от некоторых систем которые требуют значительного времени для нагрева пола, электрическая система In-Slab имеет быстрый отклик время, что также повышает эффективность системы, требуя меньше времени на работу.

Энергоэффективный, не требующий обслуживания и простой в обслуживании использования, система лучистого обогрева пола Warmzone In-Slab является доступной системой выбора для приложений, требующих, чтобы кабель был встроен в бетонную плиту пола. Вызовите теплый пол эксперт сегодня, чтобы узнать больше, по телефону 888-488-9276 .

Полы с подогревом для конструкционных бетонных полов | Теплый пол

Системы напольного отопления и охлаждения Warmafloor могут быть встроены в несущие несущие полы. Они подходят как для простых конструкций из бетонных плит, так и для конструкций с арматурной сеткой на среднем уровне.

Эти системы можно использовать в самых разных областях: от заводов и складов до спортивных комплексов.

Приложения

Sector
Для различных применений, от заводов и складов до спортивных комплексов.

Тип основания
Уплотненная твердая основа, плоская поверхность с песчаным напылением

Напольное покрытие
Напольное покрытие как со структурным напольным отоплением, может включать плитку, дерево, тротуарную плитку и мрамор, а также ковер, деревянный ламинат, инженерную древесину и винил.

Ключевые преимущества

• Подходит для большинства напольных покрытий
• Простая установка, на 40 % меньше времени по сравнению с традиционными радиаторными системами
• Изоляционные панели для различных требований к коэффициенту U
• Изоляция краев предотвращает потери тепла по периметру
• Не требует обслуживания
• Трубопровод UFH с гарантией 100 лет

Установка

Пол, как правило, представляет собой уплотненный и ровный твердый слой песка, засыпанный плоской поверхностью.Затем укладываются теплоизоляционные панели UFH необходимой плотности и толщины, покрываются пароизоляцией с утеплением по периметру здания.

Для перекрытий из простых бетонных плит затем на изоляцию пола укладывается проволочная сетка. Для несущих перекрытий он укладывается на необходимом уровне в плиту. Трубопровод UFH крепится к сетке трубными хомутами с необходимой конфигурацией и шагом. Трубопровод подключается к коллекторам Warmafloor, заполняется водой и проверяется.

Как только установка будет завершена, бетон укладывается на необходимую глубину и прочность в зависимости от критериев проектирования плиты.

Материал

Теплоизоляционные панели пола
Теплоизоляционные панели необходимой плотности и толщины (от 25 до 100 мм).

Кромочная изоляция
Изоляционная пена

Влагозащита
Влагонепроницаемая мембрана для архитекторов

Крепежная система
Армирующая сетка (A142 или аналогичная) и крепежные стяжки

Трубопровод
Труба из полибутилена (ПБ)

Техническая поддержка

В зависимости от требований проекты управляются:

• Сквозной
• Проектирование и поставка или
• Консультант по разработке системы

Каждый проект сопровождается четырьмя уровнями чертежей: от начальной концепции дизайна зоны для рассмотрения и расчета стоимости до полного проекта для утверждения, за которым следуют строительные чертежи для клиента и монтажника; и, наконец, комплект отчетных чертежей по завершении, на которых точно фиксируется установка системы.

Устойчивое развитие

• Благодаря геотермальному источнику тепла, солнечному горячему водоснабжению, отражающему стеклу, сбору дождевой воды, а также напольному отоплению и охлаждению головному офису Warmafloor требуется всего 20% энергии, потребляемой обычным зданием.

• Труба UFH полностью пригодна для вторичной переработки, не содержит токсичных химикатов и рассчитана на весь срок службы здания.

• Изоляционные материалы, такие как пенополистирол, имеют нулевой озоноразрушающий потенциал.

• Коллекторы на 100 % подлежат вторичной переработке и собираются в Великобритании.

• АБС-пластик, используемый в системах клипсования тарелок, изготавливается методом вакуумной формовки из переработанного материала и может быть переработан и повторно использован в качестве формовочного материала.

• Продукты и материалы, используемые в установках, выбираются таким образом, чтобы их можно было переработать, а количество отходов было сведено к минимуму.

• Все коробки, используемые в упаковке, изготовлены из переработанного картона.Компания стремится использовать биоразлагаемую упаковку повсюду.

Системы напольного отопления и охлаждения Warmafloor могут быть встроены в несущие несущие полы. Они подходят как для простых конструкций из бетонных плит, так и для конструкций с арматурной сеткой на среднем уровне.

Эти системы можно использовать в самых разных областях: от заводов и складов до спортивных комплексов.

Приложения

Sector
Для различных применений, от заводов и складов до спортивных комплексов.

Тип основания
Уплотненная твердая основа, плоская поверхность с песчаным напылением

Напольное покрытие
Напольное покрытие как со структурным напольным отоплением, может включать плитку, дерево, тротуарную плитку и мрамор, а также ковер, деревянный ламинат, инженерную древесину и винил.

Ключевые преимущества

• Подходит для большинства напольных покрытий
• Простая установка, на 40 % меньше времени по сравнению с традиционными радиаторными системами
• Изоляционные панели для различных требований к коэффициенту U
• Изоляция краев предотвращает потери тепла по периметру
• Не требует обслуживания
• Трубопровод UFH с гарантией 100 лет

Установка

Пол, как правило, представляет собой уплотненный и ровный твердый слой песка, засыпанный плоской поверхностью.Затем укладываются теплоизоляционные панели UFH необходимой плотности и толщины, покрываются пароизоляцией с утеплением по периметру здания.

Для перекрытий из простых бетонных плит затем на изоляцию пола укладывается проволочная сетка. Для несущих перекрытий он укладывается на необходимом уровне в плиту. Трубопровод UFH крепится к сетке трубными хомутами с необходимой конфигурацией и шагом. Трубопровод подключается к коллекторам Warmafloor, заполняется водой и проверяется.

Как только установка будет завершена, бетон укладывается на необходимую глубину и прочность в зависимости от критериев проектирования плиты.

Материал

Теплоизоляционные панели пола
Теплоизоляционные панели необходимой плотности и толщины (от 25 до 100 мм).

Кромочная изоляция
Изоляционная пена

Влагозащита
Влагонепроницаемая мембрана для архитекторов

Крепежная система
Армирующая сетка (A142 или аналогичная) и крепежные стяжки

Трубопровод
Труба из полибутилена (ПБ)

Техническая поддержка

В зависимости от требований проекты управляются:

• Сквозной
• Проектирование и поставка или
• Консультант по разработке системы

Каждый проект сопровождается четырьмя уровнями чертежей: от начальной концепции дизайна зоны для рассмотрения и расчета стоимости до полного проекта для утверждения, за которым следуют строительные чертежи для клиента и монтажника; и, наконец, комплект отчетных чертежей по завершении, на которых точно фиксируется установка системы.

Устойчивое развитие

• Благодаря геотермальному источнику тепла, солнечному горячему водоснабжению, отражающему стеклу, сбору дождевой воды, а также напольному отоплению и охлаждению головному офису Warmafloor требуется всего 20% энергии, потребляемой обычным зданием.

• Труба UFH полностью пригодна для вторичной переработки, не содержит токсичных химикатов и рассчитана на весь срок службы здания.

• Изоляционные материалы, такие как пенополистирол, имеют нулевой озоноразрушающий потенциал.

• Коллекторы на 100 % подлежат вторичной переработке и собираются в Великобритании.

• АБС-пластик, используемый в системах клипсования тарелок, изготавливается методом вакуумной формовки из переработанного материала и может быть переработан и повторно использован в качестве формовочного материала.

• Продукты и материалы, используемые в установках, выбираются таким образом, чтобы их можно было переработать, а количество отходов было сведено к минимуму.

• Все коробки, используемые в упаковке, изготовлены из переработанного картона.Компания стремится использовать биоразлагаемую упаковку повсюду.

Бетонные лучистые полы с подогревом — Concrete Sealer Отзывы

В связи с ростом стоимости природного газа и нефти во многих частях страны предстоящие зимы обещают поставить перед трудным выбором между отоплением дома и несколько неудобным проживанием в многослойной одежде. Однако это не должно быть черно-белым решением. Новым явлением среди владельцев домов и предприятий с бетонными полами является пол с подогревом.

Лучистое отопление пола — это метод обогрева бетонных полов, стен и других поверхностей с помощью труб, проложенных под бетоном. Бетон может быть очень холодным, особенно зимой. Любой, кто ходил зимой по голому бетонному полу, знает это ощущение льда, которое проникает сквозь подошвы ног и расползается по всему телу. Лучистое отопление пола предлагает гениальный и экономичный способ нагреть эти полы, экономя при этом ваши деньги на счетах за отопление, электричество и газ.

Несмотря на то, что систему лучистого обогрева пола проще установить до заливки бетонных плит, ее можно добавить к уже существующему бетонному полу. Однако, если вы еще не залили бетон, процесс так же прост, как установка сети небольших труб, предназначенных для подачи горячей воды или электрического тока под вашими полами, что приводит к их нагреву и распространению этого тепла (или это тепло излучается, отсюда и название) по остальной части бетонной плиты.

Если у вас есть уже существующий бетонный пол, к которому вы хотите добавить систему излучающего пола, вам просто нужно добавить тонкие маты системы электрического тока под еще один слой цемента или гипса. Ладно, может быть, это не так просто, но уж точно не невозможно. Этот метод добавит в ваш дом систему лучистого обогрева пола без значительного увеличения высоты ваших бетонных полов.

Какой бы маршрут вы ни выбрали, система лучистого обогрева пола — это отличный и экономичный способ обогрева бетонных полов и стен, иначе промерзающих, в холодные месяцы.
