Монтаж стропильной системы двухскатной крыши на срубе: подробная инструкция

30.08.2018

8296

Время чтения: 5 минут

В последние годы растет популярность домов из сруба и это не случайно. Подобные строения, будь это дом или баня, поражают своей неповторимой атмосферой, которая приближает людей к их истокам. Отличается натуральная древесина экологической безопасностью, и это не единственный ее плюс. Микроклимат в таких домах всегда здоровый и приятный, но надо помнить об особенностях бревен. Конструкции из них отличаются нестабильностью размеров.

Колебания влажности могут приводить к определенным подвижкам линейного типа, которые будут наблюдаться даже после завершения строительства. Надо сказать, что наибольшая активность движения элементов деревянного строения наблюдается в первые несколько лет.

Затем она в значительной мере снижается, но усадка не пропадает полностью. После строительства лес способен просесть на 20%, и при проектировании самого дома, а также отдельных его элементов это необходимо всегда учитывать. В основном меняется размер поперек бревен, а вот сама длина ствола усыхает незначительно.

Способы устройства крыш над срубом

Соорудить крышу над построенным срубом не так просто, как может показаться на первый взгляд. Такая работа требует огромного мастерства, знания материалов и навыков плотника. Прежде, чем приступить к работе, необходимо будет попрактиковаться. В данной статье мы рассмотрим способы устройства крыш над срубом и расскажем о важных этапах монтажа. Будем надеяться, что информация окажется полезной для мастеров и тех, кто впервые берется за подобную работу.

Безупречного монтажа можно достичь только при учете усадки сложенных из бревен стен. Понадобиться могут знания старинных технологий обустройства кровли и современных способов монтажа. Надо понимать, что учета особенностей материала недостаточно для того, чтобы грамотно возвести кровлю. Существуют узлы, которым важно уделять повышенное внимание, чтобы кровля не деформировалась со временем. Необходимо выбрать наиболее рациональный способ строительства. Для этого следует принимать во внимание силы, действующие на каждое бревно, и выбирать правильно способы гашения действия этих сил. Сотрудники нашей компании разработают схему двускатной крыши с учетом всех особенностей данного материала и проекта.

Разновидности крыш углом для срубов

Ни для кого не секрет, что дома из сруба прекрасно сочетаются с такой крышей, у которой есть два ската. Зная, какие применяются обычно технологии, вполне реально качественно осуществить монтаж стропильной системы двухскатной крыши на срубе. Обычно выбирают угол наклона крыши, составляющий от 45 градусов и даже до 65. На нижеприведенных рисунках наглядно продемонстрированы разновидности крыш углом для срубов. Кровля может быть:

  • с утеплением;
  • без использования утеплителя;
  • чердачной;
  • бесчердачной.

Примечательно, что строительство из бревен сохраняет в себе старинные традиции, но включает и новые технологии, которые позволяют свободно двигаться древесине без риска разрушения строения. Дело в том, что монтаж стропильной системы двухскатной крыши на срубе подразумевает два способа:

  • Установка происходит на самцах, а именно на фронтонах рубленых бревенчатых. Несущие части упираются на фронтоны. Потом укладывается сама обрешетка.
  • Крыши, в основе которых именно стропильная система. Возводятся они по всем правилам и предписаниям, продиктованным существующими технологиями. Эти крыши бывают висячего типа, либо наклонного. Сами фронтоны могут зашиваться доской, при этом в значительной мере сокращается бюджет строительства.

В некоторых случаях совмещается стропило и самцовая система. Посреди крыши самцового типа в данном случае устанавливается ферма, имеющая висячий вид. Нередко балка самого сруба потолочного типа — перевод — может выступать в роли основы для монтажа стропилин наклонного типа, а в некоторых случаях она выполняет роль затяжки, которая объединяет элементы в треугольник, именуемый висячим.

Принцип устройства понять можно только ознакомившись с классическими вариантами установки. Рассмотрим некоторые важные моменты, которые нельзя упускать из виду.

1. Главные особенности изготовления крыши на самцах

Когда речь идет о самцовой схеме, то здесь можно воспользоваться огромными преимуществами, предоставляемыми рублеными коробками. Они могут собираться, а также разбираться без труда подобно конструктору. Для этого надо снять с мест венцы и установить на площадку, которая идеально подойдет для этих целей. Площадка должна быть ровной.

Когда работа происходит на твердой земле, это намного удобней. Прокладки, выполненные из осиновых чурок, монтируются под сам венец. Они будут воспроизводить предыдущие ряды самих бревен. В итоге получается верхушка дома из бревен, которая сходится клином. Строится она, как обычно, но становится значительно тоньше ширина торцовых стенок. Края фронтонов будут напоминать ступеньки. На сами стены имеющегося короба укладываются не длинные бревна, а слеги.

Их следует врубать не во все ряды, а только через 2-3 ряда. Уже на слеги будет монтироваться далее обрешетка, затем используется материал кровельного типа.

Слега конькового типа будет объединять вершины имеющихся самцов. Бревно, которое завершает фронтон, всегда отесывается именно на 2 канта. При этом выступы, напоминающие ступени, которые получились у самца, надо отпилить, либо отесать в форме треугольника. Оставшиеся вверху открытые участки заполняются коротышами. Мало кто знает, но старые мастера, осуществляя крепление, никогда не применяли крепежные элементы при установке представленной крыши. Это во многом продлевало срок службы древесины, так как внутри нее не было металлических стержней, склонных ржаветь. Такие сооружения могли служить несколько сотен лет.

2. Как комбинируются слег и стропила

В некоторых случаях невозможно соорудить самцовую крышу. Это может иметь место, когда со слег или самцов слишком усердно стесали излишки, и при этом пострадали врубленные соединения.

В такой ситуации обычный вариант сверху должен быть дополнен стропилинами, при этом отпадает необходимость стесывать горбы.

Выравнивание должно происходить по самым краям сверху имеющихся ног стропил. Сами стропилины следует создавать строго по установленному шаблону, в нем всегда отмечаются врубки, а также длины ног. Не слишком важна высокая точность рубки будущих соединений. Лучше, чтобы чаши были на 5 см больше арбиса самой слеги, так как сруб долгое время будет значительно оседать и терять былую высоту. За оседающей коробкой просядет низ имеющихся у крыши стропилин, угол соединения уменьшится.

Именно широкая врубка может гарантировать при смещении полную безопасность. Важно, чтобы между вершинами ног стропил, опирающихся на балку конькового типа, остался небольшой по размеру зазор. Когда стропилины начнут постепенно разъезжаться снизу, вверху они будут постепенно приближаться. После того момента, когда происходит усадка, верха должны быть соединены накладкой, либо особой затяжкой. Иногда их соединяют при помощи шарнирного узла и не ждут, когда произойдет усадка.

Чтобы крыша оказалась надежной и не была снесена с дома, надо привязывать стропилины через одну, происходит это во 2-й венец сверху, в который забиваются шпильки, при этом для соединения используют скрутки из проволоки. Постепенно скрутки ослабеют при усадке, тогда их требуется подтянуть.

3. Наслонные стропила

Крепление напоминает предыдущее, но в этом варианте не требуются слеги. Ноги стропил называют наслонными по той причине, что они своим верхом, а также низом упираются на опоры, являющиеся совершенно самостоятельными. При этом пятки снизу упираются на венец, а он служит мауэрлатом. Если рассматривать упирание верха, то надо сказать, что в такой ситуации вариантов несколько.

  • Между самцами может быть проложена князевая, либо коньковая слега. Важно, что верха имеющихся стропилин, которые укладывают на слегу, не скрепляются, либо они соединяются с использованием шарнира.
  • Стенка, являющаяся капитальной. Непременно должен оставаться некоторый зазор сверху самих стропилин.
  • По матрицам устанавливается коньковая конструкция, монтируемая под балку. Не нужны будут самцы. Для надежного обеспечения компенсации при усадке, необходимо опорные столбы устанавливать на устройства, дающие возможность осуществлять регуляцию. Речь идет о винтовых конструкциях.

4. Схема висячего типа

Ноги стропилин названы были именно висячими, так как они будто нависают над самой коробкой. Опираются они на стены. В качестве опоры верхней служить будет часть стропила. А пятки снизу соединяют методом затяжки. В итоге стропилины начинают напоминать треугольник с равными сторонами. Его нередко называют фермой, либо именуют аркой. Именно затяжка на себя готова принять распор, который передается стенам.

Распор компенсируется, и это огромный плюс. В качестве затяжки вполне может выступать балка, которая называется потолочной. Нельзя не отметить еще одно преимущество висячего варианта или наслонного. Собирается крыша внизу, подниматься наверх не обязательно. В безопасных условиях можно подогнать и сплотить все треугольники стропил. Но подобная система не подойдет для зданий с большими пролетами. Если пролеты имеют более 5 м, то затяжки для них прогнутся от своего же веса.

Стропильная система двухскатной крыши на срубе

Надо понимать, что стропильная система двухскатной крыши на срубе обустраивается, принимая во внимание все важные моменты, иначе она может разрушиться. Представленные схемы и примеры помогут Вам подобрать наилучший вариант для строительства. На каком бы варианте Вы ни остановили выбор, лучше обратиться к профессионалам своего дела.

Компания «ИнтерСити» готова предложить Вам лучшие проекты домов из сруба и на высоком уровне профессионализма осуществить монтаж двускатной крыши на подобной конструкции. Любую из основных версий лучшие специалисты компании приспособят к индивидуальным условиям. Сотрудничая с нами, Вам не придется приезжать на объект для того, чтобы контролировать работу. «ИнтерСити» — это команда профессионалов, которой под силу реализовать любой выбранный Вами проект.


как делается двухскатная крыша на сруб

Сооружение крыши над рубленой постройкой – непростая работа, требующая от мастера навыков искусного плотника и познаний в материаловедении. Исполнителю понадобится предварительно попрактиковаться в выполнении соединений. Он обязан учитывать традиционную усадку сложенных из древесины стен.

Для того чтобы двухскатная крыша на сруб была построена безупречно, нужны сведения о способах ее устройства, включая старинные кровельные технологии. Предложенная нами информация будет полезна и самостоятельным мастерам, и заказчикам услуг строительных бригад для осмысленного контроля.

Популярность рубленых бань, дач, жилых домов обоснована изумительной атмосферой, возвращающей к народным истокам. Строения из натуральной древесины отличаются превосходной теплотехникой и привлекательной ценой. Веским преимуществом признают способность самопроизвольно пропускать излишки испарений. Нельзя не отдать должное солидным экологическим плюсам.

Однако у востребованного натурального стройматериала имеется внушительный список недостатков. Кроме возгораемости и чувствительности к переувлажнению плотников-строителей и будущих владельцев обязаны беспокоить:

  • Нестабильность размеров деревянных конструкций. Линейные подвижки, происходящие из-за колебаний влажности с температурой, будут сопровождать сооружение до завершения эксплуатации. В первые годы элементы деревянной системы двигаются активней, со временем «резвость» снижается, но не исчезает.
  • Обязательная усадка, с учетом которой срубы не принято обустраивать в течении минимум года, лучше двух-трех лет после сборки венцов. Лес после укладки проседает в среднем на 10-20%, что необходимо учитывать при проектировании дома. Менее всего просядут стены из клееного бруса, но и его использование полностью не избавит от изменения высоты коробки.
  • Разница в векторном направлении усадки. Интенсивное изменение размеров происходит поперек бревна, т.е. перпендикулярно волокнам. Вдоль волокон размер строительного леса изменяется незначительно: усушку по длине ствола даже в расчет не следует принимать.

Без учета перечисленных обстоятельств деревянная крыша обязательно «съедет». Между стопой дома и кровельной системой появятся зазоры, пропускающие дождевые капли и талую воду. Следом начнется загнивание древесины, в результате полное разрушение не только верхней ограждающей конструкции, но и дома в целом.

Учета специфики материала недостаточно для грамотного возведения крыши из древесины. Необходимо ознакомиться со всеми возможными способами строительства, чтобы выбрать рациональный по стоимости и приложению усилий вариант. Нужно понимать, какие силы будут действовать на сложенные из бревна либо бруса стены, каким методом можно погасить их действие.

Крыши с двумя скатами идеально сочетаются с рублеными стопами. Две крутых скатных плоскости создают впечатление сказочной избы. Наиболее подходящий угол наклона 45º-60º, но вариации в обе стороне имеют полное право на существование.

Соперником в области обустройства срубов двухскатному сооружению может стать ломаная крыша, имеющая аналогичную или пятиугольную конфигурацию в разрезе. Двухскатные крыши над срубами могут быть утепленными или холодными, чердачными или бесчердачными. В качестве финишного покрытия применимы все разновидности кровельных материалов, включая дранку и камыш.

В деревянном строительстве сохранены старинные технологии возведения крыш углом и появились новые методы, позволяющие древесине свободно передвигаться без угрозы разрушения постройки. Согласно способу устройства двухскатные крыши построек из древесины делятся на две основополагающие категории:

  • Крыши на самцах – на рубленых и сплоченных бревенчатых фронтонах. Они завершают стенки коробки в торцах, представляя собой их естественное продолжение. Несущие детали кровельной конструкции, слеги, согласно «самцовой» методе опираются прямо на фронтоны. Поверх укладывается обрешетка под монтаж финишного покрытия.
  • Крыши со стропильной системой. Сооружаются они согласно предписаниям, которые диктуют стандартные технология строительства скатных крыш. Стропильные крыши бывают висячими и наслонными, опираются на балки перекрытия или на стенки через верхний венец. Фронтоны банально зашиваются доской, благодаря чему бюджет строительства сокращается на пару с эффектом рубленого дома.

На деле изготовители крыш редко следуют лишь одной технологии. Стропильная конструкция может совмещаться с самцовой системой. Висячая ферма может быть установлена посередине самцовой крыши, чтобы не провисали слеги под собственной массой вкупе с кровлей и снегом.

Есть схемы, которые вообще сложно отнести к определенной категории, т.к. их решающие конструктивные черты можно по-разному классифицировать.

Например, потолочная балка сруба, матица или перевод, может играть роль основы для установки наслонных стропилин или выполнять функцию затяжки, объединяющей элементы в висячий треугольник. Затяжку стропильной фермы можно перенести выше, как было предложено в другой статье, описывающей возведение крыши над полумансардой. Вариантов масса, но чтобы понять принцип их устройства, надо ознакомиться с классическими схемами.

Правила изготовления крыши на самцах

Строителям крыши по самцовой схеме грех не воспользоваться бесценным преимуществом рубленых коробок. Разбирать и собирать их можно многократно как детский конструктор. Потому верхние венцы банально снимаются с положенных мест и устанавливаются на подходящую ровную площадку.

Работать на твердой почве без риска гораздо приятнее, не нужно передвигаться по шатким лесам и мосткам. Под венец устанавливаются подкладки из осиновых чурок. Они имитируют предыдущие ряды бревен, благодаря чему с выравниванием в горизонт и подгонкой узлов нет малейших осложнений.

Если условно разделить рубленый дом на три горизонтальные части, то нижние 2/3 будут приходиться на стены, а верхняя треть на сруб двухскатной крыши. По сути, это клином сходящаяся верхушка бревенчатого дома. Строят ее практически также, но постепенно уменьшают ширину торцовых стенок так, что края фронтонов напоминают лестницы со ступенями. Вместо длинных бревен, приходящихся на стены короба, врубкой укладывают слеги. Врубают их не в каждый ряд, а через два или три.

Самцы после возведения на полную высоту подпиливаются с целью формирования четкой треугольной формы. Затем на слеги монтируется обрешетка, сверху кровельный материал.

Вершины самцов соединяет коньковая слега, уложить которую можно двумя различными методами:

  • С установкой слеги в вершине самца. В таких случаях бревно, завершающее фронтон, отесывается на два канта. Ступенчатые выступы самца спиливаются или отесываются в треугольник. В его верху остаются незакрытые участки, которые необходимо будет заполнить коротышами.
  • С перекрытием слеги бревнами самца. Согласно этой технологии указанная коньковая балка перекрываются бревнами самца, укорачивающимися к вершине. Слеги при этом расположены ниже линии будущих скатов. Обрешетку тогда приходится сооружать из внушительных по толщине бревен, чтобы выровнять плоскость скатов с границами фронтонов. Вместо решетин можно установить стропила, толщина которых компенсирует недостачу высоты в плоскости, сформированной слегами.

Для изготовления слег берут наиболее ровные бревна Ø 18-20см. Крепят их простыми врубками «в лапу» или усложненными аналогами «с присеком» или «шипом». Т.к. край фронтона стесывается или спиливается, врубки с горизонтальными частями крепежных узлов типа « в сковородень» не подходят. Ведь часть несущего элемента соединения будет удалена в процессе обработки.

Длина слег обязана формировать фронтонный свес крыши. Обычно он составляет 0,5м. Если решено увеличить ширину свеса, слеги укладываются попарно или по три в каждую «ступеньку» самца, чтобы повысить несущую способность конструкции. По завершению сооружения каркаса крыши ее геометрию проверяют путем установки доски на воображаемый скат.

Выявленные доской выпуклости стесывают, углубления заполняют деревянными накладками. Однако опытные плотники советуют не нашивать «заплат», а лучше побольше стесать.

Старые мастера при изготовлении крыши на самцах крепеж не использовали вообще. Сооружения такого рода называют крышами без гвоздей. В теле древесины не было постепенно ржавеющих стержней, потому конструкции служили не одну сотню лет.

Комбинация слег со стропилами

Бывает, что сооружение традиционной самцовой крыши не представляется возможным. Например, в результате усердной стески излишков со слег и самцов могут изрядно пострадать врубленные соединения. В подобных ситуациях классический вариант просто дополняется сверху наслонными стропилинами. Необходимость стесывания горбов тогда автоматически отпадает. Окончательное выравнивание производится по верхним краям стропильных ног.

Изготовление стропилин выполняется по шаблону с отметками врубок и длины ноги. Рубят их по-простому чашами. Точность рубки соединений стропилин со слегами не нужна, наоборот чаши должны быть больше абриса слеги на 3-5см. Сруб дома неизбежно будет оседать, теряя высоту. Стропила останутся практически прежнего размера за исключением нескольких мм. Оседающая коробка потащит за собой низ стропилин, из-за чего угол соединения низа стропилины и верхнего венца будет уменьшаться. Т.е. упертые в верхние бревна или в балки перекрытия стропилины будут постепенно разъезжаться.

Безопасное для крыши смещение стропилин относительно слег обеспечит широкая врубка. Между верхами стропильных ног, опирающимися на коньковую балку, должен остаться зазор. Разъезжаясь внизу, вверху стропилины в период интенсивной усадки будут сближаться. После усадки верха соединяют деревянной накладкой и/или установленной чуть ниже затяжкой. Можно, не дожидаясь усадки соединить их шарнирным узлом, позволяющим деревянным деталям системы передвигаться без образования прорех между коробкой и крышей.

Нижними пятками стропилины в описанной схеме упираются в верхний венец, работающий как мауэрлат, или в края матиц – потолочных балок. Узлы соединений выполняются врубками с шипом, карнизный свес наращивается кобылками. Чтобы двухскатную рубленую крышу не снесло с бревенчатого дома, стропилины через одну привязывают к забитым во второй сверху венец шпилькам проволочными скрутками. В областях с высокой ветровой нагрузкой привязать нужно каждую стропильную ногу. После активной усадки деревянного сооружения, ослабевшие скрутки следует подтянуть.

Два ската с наслонными стропилами

Схема похожа на предыдущий тип, только слеги не нужны вовсе. Название наслонных стропильные ноги получили оттого, что верхом и низом они опираются на самостоятельные опоры. Нижние пятки опираются на верхний венец, служащий мауэрлатом, или на балки потолочного перекрытия. Для опирания верха элементов стропильной системы двухскатной крыши над срубом есть несколько вариантов:

  • Коньковая или князевая слега, проложенная между самцами. Уложенные на слегу верха стропилин не скрепляют или соединяют шарниром по изложенным выше причинам.
  • Внутренняя капитальная стена. Между верхом стропилин тоже должен остаться зазор, т.к. края их опираются на стенки разной высоты, следовательно, с разной усадкой. В устройстве самцов для подобной крыши особого смысла нет, фронтоны банально обшиваются доской.
  • Установленная по матицам опорная конструкция под коньковую балку. Самцы в данном случае опять же не сооружаются. Для компенсации усадки опорные столбы устанавливаются на винтовые регулирующие устройства, позволяющие вслед за уменьшением высоты сруба уменьшать длину опорных стоек. раньше вместо компенсирующих устройств применялись деревянные подкладки, которые удалялись после усадки.

Карнизный свес наслонной крыши над срубом чаще всего обеспечивают пришивные кобылки. Хотя он может быть сформирован выносом стропильных ног, если они крепятся не врубками, а скользящими соединительными приспособлениями. Скользящий крепеж позволяет сооружать крыши над рублеными стопами не дожидаясь усадки.

Висячая схема устройства крыши

Висячие стропильные ноги получили название за то, что они словно нависают над обустраиваемой коробкой. Есть у них только стены в качестве нижних опор, а верхней опорой служит та же часть расположенного напротив стропила. Нижние пятки соединены затяжкой, благодаря чему висячие стропилины превращаются в равносторонний треугольник, называемый также стропильной аркой или фермой. Затяжка «принимает на грудь» распор, передаваемый в наслонной схеме стенам.

Компенсация действия распора затяжкой – веский плюс висячей системы. Его с удовольствием позаимствовали строители наслонных крыш, пытающиеся минимизировать силы, распирающие стены дома при увеличении нагрузки на скаты. Роль затяжки с успехом может сыграть потолочная балка. И тогда действительно станет не ясно, к наслонной или висячей категории нужно будет отнести стропильный каркас двухскатной крыши.

Бесценное достоинство висячих систем заключается в том, что для производства сборки крыши сруба необязательно подниматься наверх. Все стропильные треугольники по шаблону отлично сплачиваются и подгоняются в безопасных условиях.

В списке минусов первое место занимают ограничения по перекрываемым пролетам. Системами без центральной опоры не перекрывают большепролетные здания. При обустройстве дома шириной до 5м используется простая стропильная арка без дополнительных деталей, повышающих жесткость конструкции. Затяжки для пролетов большей величины, могут прогнуться от собственного веса. Чтобы исключить провисание в центре стропильного треугольника устанавливается бабка-подвеска.

Чтобы понять суть строительства висячей стропильной системы, рассмотрим технологию установки арок над небольшим по площади срубом. Нижние пятки стропилин будут опираться на потолочные балки, соединение верхних краев укрепим деревянной накладкой и стяжкой. Формирование карнизного свеса поручим кобылками, обязанность обеспечения жесткости конструкции поручим небольшим опорам. Самцы возводиться не будут. Созданные скатами фронтоны после проведения монтажных работ зашьем доской.

Чтобы отметить линии скатов, найдем центры обоих торцов и отметим их на верхнем венце. Ориентируясь на отметку, вертикально установим доску, любой продольный край которой будет повторять воображаемую центральную ось.

Оснастим досками оба торца, отметим на них высоту крыши, пользуясь водяным или лазерным уровнем. Между досками нужно натянуть строительный шнур, обозначающий коньковую линию крыши.



Порядок работ по устройству висячей крыши:

  • Выравниваем перепуски балок, выходящие за пределы стопы. Забиваем в крайние балки по гвоздю согласно проектным размерам, натягиваем шнур, отмечаем излишки, отпиливаем бензопилой.
  • На потолочных балках отмечаем местоположение гнезд, требующихся для установки стропильных ног. Аналогично забиваем гвозди, натягиваем шнурок и вычерчиваем линии паза для будущего зуба на стропильной ноге.
  • Изготавливаем шаблон стропильной фермы. Прикладываем доску подходящих размеров нижним краем к первой матице, верхний край нужно придерживать так, чтобы ребро доски легло под шнурку, обозначающую коньковую линию. Там, где доска и шнур соприкасаются, ставим метку и проводим от нее линию вниз с помощью отвеса. По матице вычерчиваем линию нижнего запила и отмечаем на стропилине местоположение зуба там, где на балке отмечено гнездо.
  • По шаблону изготавливаем стропилины и собираем их на ровной площадке.
  • Переносим стропильные треугольники на крышу и устанавливаем на место. Проверяем вертикальность отвесом и крепим временными укосинами.
  • На матицах внутри сруба с помощью линейки, двух гвоздей и шнурки отмечаем пазы для опор под стропильные ноги. Эту процедуру, мне кажется, удобнее сделать вместе с разметкой гнезд.
  • Изготавливаем опоры путем формирования шипа в их основании. Высоту опоры отмечаем по факту, примерив ее к стропильной ноге.
  • Устанавливаем стоки, верх которых крепим двумя деревянными накладками.
  • Выбираем пазы в крайних матицах для установки кобылок.
  • Пришиваем крайние кобылки, забиваем в них гвозди, между ними протягиваем шнур.
  • По шнуру устанавливаем промежуточные кобылки, после монтажа которых оформляем свесы ветровой доской.

Изнутри стропильные треугольники следует соединить диагональными ветровыми связями. Снаружи жесткость конструкции будет поддерживать обрешетка, вид которой выбирается согласно типу финишного покрытия.

Желающим обустроить теплую крышу между стропилинами нужно будет уложить теплоизоляцию. Гидроизоляция настилается сверху стропильных ног перед устройством обрешетки независимо от того, будет ли утепляться конструкция.

Приведенные нами примеры и схемы двухскатных крыш над бревенчатыми коробками помогут определиться с наилучшим вариантом строительства. Любую из базовых версий можно доработать и приспособить к индивидуальным техническим условиям. Информация о специфике устройства полезна и тем, кто собирается собственноручно обустраивать владения, и тем, кому необходимо контролировать работу.

виды крыши для бани, установка, монтаж, видео

Несущие возможности и прочность крыши прямо зависят от характеристик ее конструкции – основы или каркаса, поэтому размещение стропилин должно выполняться строго по имеющимся технологиям. Как крепить стропила на баню – часто возникающий вопрос, особенно, у тех, кто решил самостоятельно возвести такой объект.

Какой вид крыши для бани выбрать?

Если возведение бани выполняется самостоятельно, то еще в ходе разработки проекта появляется вопрос о выборе конструкции кровли. Чаще всего, предпочтение отдают кровле с одним или двумя скатными поверхностями, и каждая из них имеет свои достоинства.

Виды крыш бани

Чтобы максимально сократить расходы на возведение небольшой бани, которая будет использоваться только в теплый период года, рекомендуют выбрать для строительства кровлю с одной скатной поверхностью. В таком случае подкровельное — чердачное — пространство будет небольшого размера (или совсем будет отсутствовать), но его можно будет использовать для складирования и хранения инвентаря или материалов. Главные преимущества кровли с одним скатом — несложное возведение и небольшая стоимость использующихся материалов. К основным недостаткам относятся низкие теплоизолирующие показатели такой конструкции.

Важно: правильно определить угол уклона такой крыши, чтобы на ней не застаивалась дождевая вода и не скапливались снеговые наносы в холодный период.

Возведение кровли с двумя скатными плоскостями позволяет обустроить на крыше бани чердачное помещение, которое можно использовать, разместив банные принадлежности (например, веники) и различного инвентаря. Достаточное по площади подкровельное пространство часто задействовано для обустройства помещения для развлечений (бильярдной) и отдыха, и, даже жилых комнат (например, мансарды или спальни). Постройка двускатной, хорошо теплоизолированной кровли с ломаными и прямыми скатными плоскостями позволяет получить необходимые условия, чтобы пользоваться баней круглый год.

Важно: к постройке банной кровли переходят, как правило, сразу, как закончено обустройство сруба или монтаж коробки строения из других стройматериалов.

Опора для стропил под баню

Схема крепления стропильной системы крыши бани. Висячие стропила.

Чаще всего для обустройства стенок бани используется сруб из брусьев/бревен. Также распространенными стеновыми стройматериалами для возведения бани являются блоки из газобетона, кирпич и другие штучные стройматериалы. На предварительно подготовленном участке сруб несложно возвести самостоятельно из готовых деталей, либо собрать его из приобретенной древесины и обрезать каждый элемент.

Если у бревен/брусьев для монтажа конструкции сруба отсутствует защищающая спецпропитка, все деревянные элементы перед установкой обрабатываются огне- и биозащитными веществами.

После выбора типа возводимой кровли нужно обеспечить будущей стропиловочной конструкции надежную опору. Отвечая на вопрос — как крепить стропила на баню, нужно знать, что система стропилин должна опираться и крепится к мауэрлату/к балкам перекрытия, которые опираются, в свою очередь, на верхушки стенок. Если крыша на баню устанавливается на деревянный сруб, мауэрлатом является самый верхний ряд (венец) балок/бревен конструкции.

Мауэрлат возводится из деревянных толстых досок или брусьев, размещаемых на стенках. Он обеспечивает распределять вполне равномерно нагрузку всей кровельной конструкции на стенки и, дальше, вплоть до фундамента-основы строения.

Варианты крепления стропильной ноги к мауэрлату

Важно в процессе монтажа деталей мауэрлата применять надежные гибкие гидроизоляционные стройматериалы на битумной основе. На небольших по размеру банях, или если их кровля имеет незначительную массу (не создавая больших нагрузок) в верхней части стенок можно не обустраивать специальный армпояс, с размещенными в нем шпильками для крепежа мауэрлата. В таком случае в самые верхние ряды стеновых элементов вмуровываются отрезки металлической прочной катанки-проволоки. Эти отрезки скручиваются вокруг деталей мауэрлата, закрепляя его и предотвращая его перемещения. К стенкам детали мауэрлата также могут крепиться анкерами.

Каркас бани, представляющий собой деревянный сруб, необходимо подготовить к размещению на нем деталей конструкции крыши. Следует провести проверку расположения деталей верхнего венца строго по горизонтали и, при наличии, ликвидировать отклонения.

Балки или бревна перекрытий размещаются в несколько способов:

  1. Врезкой балочных торцов, непосредственно, в самый верхний ряд брусьев.
  2. Укладыванием балок сверху стенок, с выходом их концов за пределы стен, чтобы стать опорными элементами стропилин.
  3. Либо же балками перекрытия становятся сами затяжки висячих стропиловочных ферм.

Стропиловочная конструкция может включать множество деталей. Для возведения стропиловочной конструкции для банной кровли могут потребоваться:

  • ригеля;
  • стропилины;
  • перемычки;
  • стойки;
  • затяжки и подкосы.

Вспомогательные детали обеспечивают усиление конструкций, создавая нужную жесткость у подкровельного каркаса.

Важно: стропилины и другие деревянные детали под нужные размеры изготавливают прямо на стройплощадке.

Установка крыши с одной скатной плоскостью на бане

При возведении кровли с одним скатом нужно сделать угол уклона таким, чтобы в дождливые периоды года с кровельной поверхности быстро и легко стекала вода, а в холодное время не скапливались снежные наносы. Поэтому значение этого параметра должно быть не меньше 20°. Самым оптимальным является угол наклона стропилин — 35°, а для районов с обильными зимними снегопадами – 45° и больше. Как крепить стропила на баню на крыше с одним скатом? Необходимо, чтобы стропилины были установлены под заранее рассчитанным углом, а также обеспечить нужную разницу высот стенок, являющихся опорными. Получить требующуюся разницу высот можно 2 способами:

  1. При строительстве одну из двух опорных стенок строят выше другой.
  2. На одной из стенок строения устанавливается дополнительная конструкция.
Схема крепления односкатной крыши бани

Первый способ чаще используется для возведения стенок из штучных стройматериалов. Второй способ используется в любых строениях, которые получают при этом, одновременно, фронтон, закрытый деревянными элементами или любым листовым стройматериалом. Опорные функции под стропилинами выполняют прогоны, устанавливаемые и закрепляемые на стойках.

Стропилины при возведении крыши с одной скатной поверхностью на бане перекрывают весь пролет по протяженности бани. Возможно размещение стропилин без установления подпорок, если размер пролета по длине меньше 4,5 м. Чтобы кровля стала еще более надежной, стропилины размещаются на расстоянии 0,6 м друг от друга (значение промежутка зависит от рассчитываемых в проекте крыши нагрузок и диаметра используемого стройматериала). Если значение величины пролета больше 4,5 м, обязательно под стропилины укладывают подкосы.

Стропилины крепятся верхней и нижней сторонами к опорному бруску. Для обеспечения наиболее плотного контакта, в стропилинах необходимо выполнить спецвырезы. Для крепежа используются стальные гвозди, пластины и проволока.

Важно: при строительстве кровли с одной скатной плоскостью необходимо делать вынос стропилин за границы стенок строения на 0,3-0,5 м. Это защитит поверхность стенок от неблагоприятного действия природных явлений.

Монтаж двускатной крыши на бане

Стропиловочная конструкция щипцовой крыши предусматривает необходимость монтажа висячих /наслонных стропилин. Когда строительство кровли с двумя скатными плоскостями осуществляется на бане, имеющей несущую стенку внутри, легче всего устанавливать стропилины наслонного типа.

Варианты устройства стропильной системы двускатной крыши бани

Верхняя часть наслонных стропилин прикрепляется к коньковому брусу или прогону. Чтобы этот элемент был строго горизонтален, нужно установить опорные стойки, а затем проконтролировать их размещение и высоту. Вначале устанавливаются стойки на стенках во фронтальных частях строения, а потом по шнуру, располагаемому горизонтально, определяется правильность монтажа остальных деталей конструкции. Наслонные стропилины прикрепляются гвоздями к прогону конька. А их нижняя сторона опирается на брусья мауэрлата, верхнюю часть (венец) сруба или в балку опорную. Чтобы избежать смещения стропилин, нужно выполнить врубку или поставить брус подшивной. Боковое смещение стропилин предотвратят стальные крепежные уголки.

Зарубки для крепления стропильной системы банной кровли

Чтобы смонтировать каркасную основу крыши, с использованием висячей конструкции стропилин, нужно сделать несколько стропиловочных ферм, и установить их на стенки. Размер этих элементов зависит от значения уклона скатных плоскостей и протяженности пролета. Стропилины попарно прикрепляются одна к другой с закреплением в коньковой части. Чаще всего такое соединение делается встык (с использованием стальных или деревянных накладок), с применением врубки или болтового соединения внахлест. Изготовить висячие стропиловочные фермы жестко и уменьшить при этом нагрузку на стенки помогают затяжки и ригеля – перемычки, расположенные горизонтально.

Как крепить стропила на баню, каркас которой является срубом? Стропилины необходимо размещать на скользящих опорах и применять шарнирное соединение в коньковой части. В ходе своей усадки коробка бани изменяет свои геометрические формы, заложенные при строительстве. Данный процесс может деформировать кровлю. Этого можно избежать, установив специальные стальные крепежные детали — стропилины получат небольшую свободу для допустимого смещения, позволяющего исключить изменение геометрической формы и других параметров крыши. Верхняя сторона стропилин скрепляется с помощью болтов или особой стальной шарнирной пластины.

Важно: для строений бани со стандартными параметрами и конструкцией, можно использовать информацию из унифицированных справочных таблиц или имеющийся онлайн-калькулятор.

Видео «Как крепить стропила на баню»


ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

как делается двухскатная крыша на сруб

Выбираем форму крыши для бани

Баней обычно является небольшая деревянная постройка из бревен или бруса. Лучше всего для этого использовать древесину хвойных деревьев – сосновую, кедровую или из лиственницы: для нее характерна высокая степень влагостойкости и наличие целебных свойств. На крышу приходится довольно большой процент от общей площади помещения, поэтому именно она является наиболее вероятным участком для утечек тепла из бани. Этому способствует также склонность теплого воздуху подниматься вверх. Для того, чтобы избежать значительных теплопотерь, важно знать, как сделать стропила на баню, и максимально правильно обустроить стропильную конструкцию.

Чаще всего на банях используются следующие виды крыши:

  • Односкатные. В состав каркаса здесь входит только мауэрлат и стропила, формирующие поверхность единственного ската. В центральных регионах нашей страны наиболее оптимальным показателем для уклона односкатной крыши является 10-25 градусов. Достоинствами подобной конструкции является ее простота, экономичность и скорость процесса, как поставить стропила на баню. К недостаткам обычно относят проблемы с организацией удобного чердака.
  • Двухскатные. В данном случае две плоскости образуют треугольную конфигурацию крыши, являющейся традиционной. Именно стропильная система двухскатной крыши для бани считается наиболее устойчивой по отношению к внешним природным воздействиям. Для того, чтобы организовать естественный отвод талой и дождевой воды с поверхности крыши, для уклона скатов рекомендуется показатель 45-50 градусов. Однако следует приготовиться к большим затратам, так как сделать стропила на баню своими руками в этом случае на порядок сложнее.

Какой тип крыши выбрать

Если строительство бани ведется своими руками, на этапе разработки проекта возникает вопрос о выборе конфигурации крыши. Как правило, предпочтение отдается односкатной или двускатной конструкции, каждая из которых имеет свои преимущества.

Чтобы минимизировать расходы на строительство небольшой бани для эксплуатации в летний сезон, рекомендуется остановить выбор на возведении односкатной кровли. В этом случае чердачное помещение имеет скромные размеры (но его можно использовать для хранения материалов или каких-либо вещей). К преимуществам односкатной крыши можно отнести простой монтаж и минимальные финансовые вложения на приобретение и доставку материалов.

Монтаж двускатной кровли дает возможность построить баню с чердаком, пригодным для сушки веников, хранения банных принадлежностей. Просторный чердак или мансарда нередко используются для оборудования комнаты отдыха, бильярдной или гостевой спальни. Возведение утепленной двускатной крыши с прямыми или ломаными скатами позволяет создать комфортные условия для круглогодичного пользования баней .

К строительству крыши можно переходить сразу после того, как собран сруб или возведена коробка здания из блочных материалов. С основными этапами монтажа кровельного каркаса можно ознакомиться по видео в конце статьи.

Предлагаем ознакомиться Скамья для бани своими руками из дерева

Определяемся с кровельной конструкцией

Баня должна иметь крышу, надежно сохраняющую внутри помещения тепло. Это достигается уменьшением площади сруба, тогда его прогрев уходит на порядок меньше времени и топлива. Помещение дополнительно утепляют, что также снижает утечки тепла наружу.

Место размещения термоизоляции является критерием классификации кровельной конструкции:

  • Холодная. Этот тип кровли предполагает проведение утепление не скатов, а пола на чердаке. Это помещение получается холодным, поэтому его в основном используют под кладовку. Чтобы утеплить пол, обычно применяется засыпная термоизоляция, способная не выпускать тепло изнутри нагретой бани.
  • Теплая. Здесь утеплитель укладывается между стропильных скатов. Стоимость теплой крыши для бани из бревна на порядок дороже, да и времени на ее обустройство уходит больше, по сравнению с односкатной. Однако чердачное помещение получается теплым, что дает возможность разместить там комнату отдыха. Межстропильное пространство обычно оснащается минеральным утеплителем в форме плит или матов.

По мнению опытных строителей, на банях лучше использовать холодные кровли, из-за их способности хорошо сохранять тепло внутри банного помещения. В результат на прогрев бани уходит гораздо меньше времени.

Монтируем мауэрлат

Из-за значительного веса кровельной конструкции не рекомендуется монтировать стропила непосредственно на несущие стены. Для равномерного распределения нагрузки и предотвращения деформации опор перед тем, как поставить стропила на баню, верхняя часть коробки оснащается мауэрлатом. Данное название применяется к прочному ровному брусу, имеющему сечение 100х100 мм или 150х150 мм. Его устанавливают поверх сруба, чтобы смягчить нагрузку на стены со стороны стропил.

Монтаж мауэрлата включает в себя следующие шаги:

  1. Распиловка опорного бруса на небольшие участки, по числу скатов кровли. За длину мауэрлата берется длина бани.
  2. Для пропитки мауэрлата используется антисептическая жидкость глубокого проникновения. Для достижения позитивного эффекта пропитку желательно нанести в два слоя.
  3. Местом укладки мауэрлата выступает верхний ряд несущих стен. Для фиксации используются металлические шпильки или анкерные болты. Точки крепления необходимо расположить так, чтобы они попали в межстропильное пространство, так как крепить стропила на баню в таком случае будет намного удобнее.
  4. После установки мауэрлата начинается сборка стропильной кровельной конструкции.

В тех случаях, когда баня выполняется в виде сруба, то роль мауэрлата выполняют верхние венцы, для фиксации которых используются металлические скобы. На сложных и тяжелых кровлях без мауэрлата обойтись не получается.

Установка двускатной конструкции

  • 3 Способы установки стропильных ног
  • 4 Стропильная система для двухскатной кровли
  • 5 Стропильная конструкция для односкатной крыши

Крыша для брусовой бани, двускатная.

Стропильная систем крыши бани собранная из бруса

Конструкций крыш для бани много, но за основу всегда берут стандартную из 2 элементов: стропильная несущая основа и кровля, крепят которую на обрешетку с гидроизоляцией. По функциональности можно разделить крыши на: с чердачным перекрытием и без. Первый вариант сложнее в сборке, но зато баня станет функциональные.

При строительстве односкатной крыши необходимо создать такой угол уклона, чтобы в период дождей с плоскости кровли легко скатывалась вода, а в зимний период не накапливался снег. Таким образом, данный параметр должен составлять не менее 20°. Оптимальным считается угол наклона стропил в 35°, а для снежных районов – 45° и более .

Чтобы установка стропил была выполнена под требуемым углом, следует обеспечить необходимый перепад высот между опорами. Это можно сделать двумя способами :

  • одна из стен должна превышать по высоте вторую;
  • на одной стороне коробки здания монтируется опорная конструкция.

Первый вариант обычно применяется при строительстве своими руками стен из штучных материалов. Второй вариант пригоден для любых случаев: сооружение получает фронтон, зашитый досками или другим листовым материалом. Опорой под стропила служит прогон, закрепленный на стойках.

Стропила при возведении односкатной крыши перекрывают собой пролет по длине здания. Установка стропил без подпорок ведется при длине пролета до 4,5 метров. Чтобы сделать кровлю надежной, стропила монтируются с шагом 60 см (конкретный размер промежутка от расчетных нагрузок на кровлю и сечения материала). Если размер пролета превышает 4,5 метра, требуется установка подкосов .

При монтаже крыши своими руками стропила необходимо крепить верхним и нижним концом к опорному брусу. Чтобы обеспечить плотный контакт, в стропильной ноге следует сделать специальные вырезы. В качестве крепежных элементов применяются металлические пластины, гвозди, проволока.

При обустройстве односкатной кровли следует выполнить вынос стропильных ног за пределы каркаса на 30-50 см. Это позволит обеспечить защиту внешних стен от атмосферных воздействий.

Стропильные ноги наслонной системы верхними концами крепятся к коньковому прогону. Чтобы расположить данный элемент строго в горизонтальной плоскости, необходимо поставить опорные стойки, проверить их расположение и высоту. В первую очередь, выполняется установка стоек на фронтальных стенах, а затем по горизонтально натянутому шнуру проверяется правильность установки остальных элементов.

Наслонные стропила крепятся гвоздевым соединением к коньковому прогону. Нижняя часть упирается в мауэрлат, верхний венец сруба или опорную балку. Чтобы предотвратить смещение стропильной ноги, необходимо сделать врубку или ставить подшивной брус. Металлические уголки предотвратят боковое смещение стропил .

Чтобы сделать каркас крыши, используя висячую систему стропил, необходимо изготовить несколько стропильных ферм и поставить их на стены. Размер конструкций зависит от угла наклона скатов и длины пролета. Стропильные ноги соединяются попарно с креплением в коньке, которое обычно выполняется встык (с применением накладок из металла или дерева), методом врубки или внахлест с болтовым соединением. Сделать висячие стропильные фермы жесткими и снизить распорные нагрузки на стены позволяют затяжки и ригели – горизонтальные перемычки.

В случае, если каркас бани представляет собой свежий сруб, стропила рекомендуется ставить на скользящие опоры и использовать шарнирное крепление в коньке. В процессе усадки коробка сооружения меняет свои геометрические размеры, что может привести к деформации крыши. Если поставить специальные металлические крепежные элементы, стропильные ноги получат определенную степень свободы, что позволит избежать изменения формы и размера кровли.

В верхней части стропила соединяются болтом или с использованием специальной шарнирной металлической пластины. Следует учитывать, что повышенная влажность и температурный режим бани существенно сказываются на интенсивности и количестве циклов сжимания-расширения деревянных конструкций постройки, включая стены и стропильную систему.

Перед тем как ставить стропильную конструкцию своими руками, обустраивая крышу бани, важно выполнить необходимые расчеты и определить размер всех элементов системы. Если постройка имеет стандартные размеры и конфигурацию, можно воспользоваться унифицированными данными из справочных таблиц или онлайн калькулятором. Подробная видео инструкция поможет определиться с выбором технологии монтажа, чтобы собрать и установить надежный каркас крыши.

Похожие новости

Прежде всего, необходимо рассчитать правильный уклон для крыши. Он должен быть таким, чтобы с нее легко скатывались осадки:

  • минимальное значение – 20 градусов;
  • оптимальное – 35 градусов;
  • для снежных районов рекомендовано 45 градусов.

Перепад высот для устройства кровли можно получить следующим образом:

  • сделать одну стену выше другой;
  • смонтировать опорную конструкцию на одной из стен.

Более устойчивым является первый вариант, но его чаще всего используют. Если баня сделана из пеноблоков или кирпича. Второй вариант более практичный, при нем вы получите фронтон, который нужно зашить досками. Для опоры стропил используется прогон, крепящийся к стойкам.

Стропилами здание перекрывается по длине. Под них не нужно использовать подпорки, если длина пролета не достигает 4,5 метра. В противном случае необходимо устанавливать подкосы. Шаг между стропилами должен быть не более 60 сантиметров. Верхним и нижним концом части стропильной системы крепятся к опорам при помощи металлических пластин и саморезов. Можно использовать метод выпила, тогда основа для крыши будет жестче.

Для изготовления висячей системы используются стропильные фермы, которые закрепляются на мауэрлате и для жесткости дополняются перемычками – затяжками и ригелями. В коньке они соединяются между собой встык. Если баня представляет собой свежий сруб, то крепление в коньке должно быть шарнирным, чтобы при усадке кровля не деформировалась. Легче всего понять, как возвести двускатную крышу, если обратиться к видеоинструкции и схемам готовой стропильной системы.

Предлагаем ознакомиться Как правильно конопатить сруб из бревна || Как правильно конопатить сруб из бревна

В роли бани обычно выступает небольшой сруб из бревна или бруса. В качестве материала для строительства рекомендуется использовать древесину сосны, кедра или лиственницы, обладающие целебными свойствами и высокой устойчивостью к влаге. Так как поверхность крыши имеет достаточно большую площадь, через нее уходит достаточно много тепла.

  • Односкатную. По сути каркас односкатной кровли состоит только из мауэрлата и стропил, формирующих плоскость ее единственного ската. Рекомендованный уклон крыши такого типа для средней полосы России составляет 10-25 градусов. Главные плюсы односкатной кровли – простая, быстрая установка и экономия материалов. Недостатком этого варианта считают невозможность оборудования нормального чердачного помещения.

Баня с односкатной кровлей

Стропильный каркас односкатной кровли

Строение каркаса — что нужно установить на баню

Основа конструкции крыши – это стропильный каркас. Именно на него монтируется кровельное покрытие, вес которого равномерно распределяется между несущими элементами постройки. Кроме того, стропильный каркас является местом установки гидроизоляционной защиты.

В состав каркаса входят следующие элементы:

  • Мауэрлат. С помощью этого опорного бруса достигается распределение веса и смягчение нагрузки на стены стропильных ног. Для его изготовления используется сосновый брус с квадратным сечением, поверх которого устанавливаются стропилины.
  • Стойки. Речь идет о вертикальных опорных элементах, выполняющих поддерживающую функцию для конькового прогона или центра стропильной ноги. Данными деталями оснащаются только стропильные системы наслонного типа.
  • Стропила. Перед тем, как сделать стропила на баню из досок, предварительно заготовляют доску 50х150 мм или 100х150 мм. Один конец ребром ставиться на мауэрлат, а другой упирается в поверхность второй парной ноги или конькового прогона.
  • Подкосы. Речь идет о поддерживающих каркасных элементах, занимающих угловое положение по отношению к стропилинам. Это защищает ноги от прогибов из-за собственной массы.
  • Затяжки. Применяются для попарного стягивания между собой стропильных ног, для компенсации распирающей нагрузки, направленной на несущие стены.

Стропила для бани: рекомендации по установке своими руками

В зависимости от размеров бревенчатой бани крыша может быть односкатной и двухскатной. При этом перед строительством нужно решить, будет ли подкровельное пространство жилым или нет. Чтобы понять, как необходимо установить стропила на баню, стоит рассмотреть особенности разных видов кровли.

Виды крыш для бани

Если создание бани происходит без помощи профессиональных строителей, перед владельцем участка встает вопрос о выборе типа кровли. Такие конструкции разделяются на односкатные и двухскатные.

Первый тип выбирается в случае, если количество денег на строительство бани ограничено. Часто чердак бани используется для хранения различных предметов. К преимуществам такого типа кровли можно отнести высокую скорость возведения и низкая стоимость всей конструкции. Недостатком односкатных крыш являются низкие теплоизоляционные характеристики. Во время строительства конструкции необходимо правильно подобрать угол наклона, чтобы дождевая вода быстро уходила с поверхности.

Создание двухскатной кровли дает возможность создать строение с чердаком, который может быть достаточно большим для сушки веников и хранения множества предметов. Также подкровельное пространство можно превратить в комнату отдыха. Утепление крыши позволяет создать комфортные условия для использования строения в любое время года.

Стоит помнить, что строительство крыши следует начинать сразу же после того, как закончено возведение сруба. Чтобы правильно создать крышу, необходимо ознакомится с основными этапами ее создания и знать, из каких элементов состоит конструкция. Перед началом работ важно создать схему, на которой будут отображены все элементы системы.

Опоры для стропил

В качестве основного строительного материала, из которого можно построить баню, могут выступать:

  • кирпичи;
  • газобетонные блоки;
  • бревна.

Чаще всего используются бревна. При желании можно создать рубленый сруб своими руками из необработанных бревен, но лучшим вариантом является приобретение готового сруба, элементы которого пронумерованы.

Важно! Если бревна не были обработаны, это следует осуществить до того, как сделать конструкцию.

После выбора типа кровли нужно подумать об опоре для стропил. Стропильная система закрепляется либо на мауэрлате, либо на балках перекрытия, которые опираются на верхнюю часть стен. Если строение создается из бруса, закрепление происходит на верхнем венце конструкции.

Мауэрлат представляет собой брус, необходимый для равномерного распределения нагрузки. Во время монтажа мауэрлата необходимо позаботиться о создании надежной гидроизоляции из битумного материала. Если строение является небольшим и крыша не создаст большую нагрузку, можно не создавать железобетонный пояс со шпильками для крепления мауэрлата.

Перед созданием крыши деревянной бани необходимо проверить все элементы верхнего венца строительным уровнем и при необходимости исправить дефекты. Балки перекрытия бани могут укладываться несколькими способами:

  • закрепление торцов балок на верхнем венце;
  • укладка поверх стен с выходом за их пределы;
  • затяжки стропил кровливыступают в роли балок.

Стропильная система кровли бани состоит из множества элементов, таких как ригели, стойки, затяжки, подкосы и перемычки. Благодаря дополнительным элементам можно усилить конструкцию и увеличить ее жесткость. Стоит помнить, что стропила и остальные деревянные элементы кровли изготавливаются непосредственно на строительной площадке.

При создании односкатной кровли бани необходимо создать такой угол наклона, при котором на конструкции не будет происходить скопление снега. Он должен быть не меньше 20 градусов. Оптимальным считается угол, равный 35 градусам. Стоит помнить, что при создании бани в снежных районах необходимо делать крышу под углом 45 градусов.

Перепад высоты между опорами кровли создается двумя способами:

  • создание стен разной высоты;
  • сборка опорной конструкции.

Первый вариант используется в случае, если строение возводится из штучных материалов. Второй подразумевает создание фронтона, зашитого досками. Стоит помнить, что если длина стропил превышает 4,5 м, необходимо установить подпорки для укрепления конструкции. Чтобы кровля была более надежной, необходимо устанавливать стропила с шагом 60 см.

Во время монтажа крыши стропила односкатной конструкции закрепляются верхним и нижним концом на опорном брусе. Чтобы контакт был более надежным, стоит сделать в брусе вырезы.

Проект крыши зависит от площади здания и веса материал, который будет использоваться для защиты кровли от осадков. Также важно учитывать ветровые и снеговые нагрузки на строение. Чаще всего стропила двускатной крыши изготавливаются из обрезной доски сечением 40х150 мм.

Во время расчета размеров всех элементов крыши необходимо учитывать следующие параметры:

  1. Высота конька. На кровле с большим уклоном не будет задерживаться снег, но для ее создания потребуется большее количество материала.
  2. Оптимальная длина стропил. Напуск на козырек должен быть не менее 30 см. Это необходимо для отвода влаги от стен.
  3. Тип крепления балок в коньке. Между собой такие элементы кровли могут соединяться металлической пластиной или деревянным бруском. Также часто используется метод соединения врубкой, при котором соединение происходит при помощи болтов.

Правильно рассчитав параметры будущей кровли можно создать надежную конструкцию, которая будет эксплуатироваться несколько десятков лет без появления деформаций.

Стропильная система описываемого типа кровли подразумевает использование стропил висячего или наслонного типа. Второй вариант выбирается владельцами загородных участков только в случае, если строение имеет большие размеры и построено с внутренними несущими стенами. Крышу с наслонными стропилами можно создать своими руками, не привлекая профессиональных строителей.

Стропила наслонной системы верхними концами закрепляются на коньковом прогоне. Чтобы этот элемент располагался горизонтально, необходимо установить стойки и проверить все части конструкции при помощи строительного уровня.

Сначала происходит установка стоек на стенах. После этого по натянутому шнуру определяется расположение остальных элементов стропильной системы. Наслонные стропила закрепляются на коньковом прогоне при помощи гвоздей.

Важно! Чтобы стропильные ноги не смещались из-за воздействия внешних факторов, необходимо ставить подшивной брус. Для предотвращения бокового смещения используются уголки из металла.

Чтобы сделать каркас кровли, необходимо создать несколько стропильных ферм и собрать их на стенах. Размер кровли зависит от таких параметров, как угол наклона и длина пролета. Чтобы создать висячую систему стропил, нужно соединить стропила попарно в коньке. Часто такое соединение производится при помощи металлических накладок или методом врубки.

Предлагаем ознакомиться Бани из бруса с мансардой и террасой

Уменьшить распорные нагрузки можно при помощи затяжек и горизонтальных перемычек. Стоит отметить, что во время усадки дома кровля может деформироваться. Чтобы избежать подобных проблем, стоит использовать специальные металлические крепления. Благодаря таким подвижным элементам стропильные ноги получают некую степень свободы и во время искажения конструкция сохраняет свою форму.

В верхней части стропила кровли соединяются при помощи шарнирной металлической пластины. Также часто соединение осуществляется при помощи болтов. Стоит отметить, что повышенная влажность и частое изменение температуры в бане приводят к увеличению интенсивности сжимания и расширения постройки. Важно помнить, что сделанную конструкцию стоит покрыть защитными составами, так как при постоянном воздействии пара дерево будет быстро разрушаться.

Заключение

Перед проведением работ по созданию стропильной системы необходимо выполнить расчеты, чтобы точно определить размеры всех элементов конструкции. Во время создания чертежа необходимо учитывать нагрузку, которую оказывает кровля на баню.

Чтобы понять, как происходит создание стропильной системы, стоит посмотреть представленное видео.

В зависимости от линейных размеров бани и пожеланий застройщика, крыша в бане может быть односкатной или двухскатной, плоской или наклонной. Чаще всего используется вариант наклонной двухскатной крыши, по своим эксплуатационным характеристикам она подходит ко всем климатическим зонам нашей страны, под такими крышами можно обустраивать жилые чердачные помещения.

Крыша для бани своими руками

Баня с функцией гостевого дома

Двухскатные крыши могут быть наслонными (часто применяются на строениях шириной более шести метров) и висячими. Для повышения показателей устойчивости наслонный тип крыш имеет дополнительные упоры стропил, висячие стропильные системы имеют упор только на мауэрлаты или балки потолочного перекрытия (вариант используется редко), в верхней части стропила удерживаются ригелями. Для примера возьмем наиболее распространенный вариант – висячие двухскатные крыши.

Висячие стропила

Висячие стропила пролеты от 13 до 17 м

Виды наслонных стропил

Виды висячих стропил

Расчетная схема висячих стропил

Варианты решения карнизного узла

Исходные данные

Примем во внимание, что размеры бани 5×5 метров, баня из пиленого бруса, верхний ряд исполняет роль мауэрлата. Крыша двухскатная висячая, без утепления.

Пример бани из бруса 5х5 м

Перед началом изготовления стропил нужно сделать предварительные расчеты, с их помощью определим угол наклона и параметры стропильных ног.

На стропильную систему действуют следующие нагрузки:

  • постоянные. Вес стропильной системы, обрешетки и кровельного покрытия. Вес кровельного покрытия зависит от конкретного материала кровли и указывается производителем;
  • временные. Ветровые и снежные нагрузки, вес рабочих;
  • стихийные. Землетрясения, ураганы и т. д. Стихийные нагрузки во время расчетов стропильной системы в нашей стране не принимаются во внимание из-за небольшой вероятности их возникновения.

Во время расчетов толщины и ширины стропил нужно принимать во внимание сумму максимальных значений всех типов нагрузок. Для того чтобы была понятнее технология расчетов, нужно немого разбираться в нагрузках, действующих на каждый отдельный узел крыши.

Конструкция крыши

Нижняя часть стропильных ног садится на мауэрлаты, узел должен воспринимать вертикальные и боковые нагрузки. Ригели работают лишь на разрыв, воспринимают горизонтальные нагрузки. Верхняя (коньковая) часть стропильных ног должна воспринимать горизонтальные усилия сжатия. Пролеты стропил под нагрузкой работают на изгиб. Надеемся, что эти знания помогут вам выбирать наиболее надежные способы крепления архитектурных элементов в узлах.

Как сделать и поставить стропила

Если проект бани предполагает наличие внутренней несущей перегородки, то применяется наслонная стропильная конструкция. В ее состав входит мауэрлат, вертикальные стойки, коньковый прогон и стропила. На стандартных постройках с несущими внешними стенами применяется более сложная висячая система, как делать стропила на баню.

Как правильно поставить стропила на баню своими руками:

  1. Несущие стены по верхнему торцу оформляются опорным брусом и лежнем. Для их фиксации потребуются длинные металлические шпильки или анкерные болты.
  2. Установка стоек поверх лежня. Для придания им вертикального положения во время установки используются специальные подпорки.
  3. Укладка на стойках конькового прогона. По ходу этой процедуры нужно постоянно сверяться со строительным уровнем.
  4. Установка стропил. Шаг установки – 60-120 см, что делает укладку утеплителя более удобной. Для фиксации стропил применяются гвозди, скобы, металлические накладки или ползуны.

Перед тем, как ставить стропила на баню, удобнее провести сборку ферм на земле. После этого готовая конструкция поднимается и устанавливается на мауэрлат.

Опора для стропил под баню

Чаще всего для обустройства стенок бани используется сруб из брусьев/бревен. Также распространенными стеновыми стройматериалами для возведения бани являются блоки из газобетона, кирпич и другие штучные стройматериалы. На предварительно подготовленном участке сруб несложно возвести самостоятельно из готовых деталей, либо собрать его из приобретенной древесины и обрезать каждый элемент.

Если у бревен/брусьев для монтажа конструкции сруба отсутствует защищающая спецпропитка, все деревянные элементы перед установкой обрабатываются огне- и биозащитными веществами.

После выбора типа возводимой кровли нужно обеспечить будущей стропиловочной конструкции надежную опору. Отвечая на вопрос — как крепить стропила на баню, нужно знать, что система стропилин должна опираться и крепится к мауэрлату/к балкам перекрытия, которые опираются, в свою очередь, на верхушки стенок. Если крыша на баню устанавливается на деревянный сруб, мауэрлатом является самый верхний ряд (венец) балок/бревен конструкции.

Мауэрлат возводится из деревянных толстых досок или брусьев, размещаемых на стенках. Он обеспечивает распределять вполне равномерно нагрузку всей кровельной конструкции на стенки и, дальше, вплоть до фундамента-основы строения.

Варианты крепления стропильной ноги к мауэрлату

Важно в процессе монтажа деталей мауэрлата применять надежные гибкие гидроизоляционные стройматериалы на битумной основе. На небольших по размеру банях, или если их кровля имеет незначительную массу (не создавая больших нагрузок) в верхней части стенок можно не обустраивать специальный армпояс, с размещенными в нем шпильками для крепежа мауэрлата. В таком случае в самые верхние ряды стеновых элементов вмуровываются отрезки металлической прочной катанки-проволоки. Эти отрезки скручиваются вокруг деталей мауэрлата, закрепляя его и предотвращая его перемещения. К стенкам детали мауэрлата также могут крепиться анкерами.

Каркас бани, представляющий собой деревянный сруб, необходимо подготовить к размещению на нем деталей конструкции крыши. Следует провести проверку расположения деталей верхнего венца строго по горизонтали и, при наличии, ликвидировать отклонения.

Балки или бревна перекрытий размещаются в несколько способов:

Стропиловочная конструкция может включать множество деталей. Для возведения стропиловочной конструкции для банной кровли могут потребоваться:

Вспомогательные детали обеспечивают усиление конструкций, создавая нужную жесткость у подкровельного каркаса.

Важно: стропилины и другие деревянные детали под нужные размеры изготавливают прямо на стройплощадке.

Как правильно установить стропила двускатной крыши бревенчатого дома

Главная » Разное » Как правильно установить стропила двускатной крыши бревенчатого дома

Как крепить стропила к срубу — установка и крепление (фото, видео)

Деревянный сруб из бревна или бруса – традиционная для территории России постройка, которая может использоваться в качестве жилого дома или бани. Процесс сборки такого жилища происходит согласно выверенным веками технологиям, поэтому оно получается теплым, уютным и комфортным для жизни. Особого внимания заслуживает такая технологическая операция как налаживание стропильного каркаса, от прочности которого зависят защитные качества кровли. В этой статье мы расскажем, как правильно крепить стропила к срубу, чтобы они выдержали вес даже самого тяжелого кровельного материала, но не деформировались при усадке древесины.

Содержание статьи

Функции и виды

Стропильной системой называют каркас крыши, совокупность опорных элементов, которые во взаимосвязи придают ей форму, уклон и значительную несущую способность. «Костяк» кровли изготавливают из сухой, прочной древесины, обработанной антисептическими препаратами, или металлического профиля. Он служит основой для крепления кровельного покрытия, а также равномерно распределяет нагрузку между несущими стенами. Чтобы перекрыть сруб, используют стропила следующих видов:

  • Висячие. Висячие стропила имеют всего одну точку опоры – на мауэрлат, свободным концом ноги они упираются друг друга, образуя трехшарнирную треугольную арку. Такая конструкция применяется, если сруб внутри не предусматривает несущих стен, на которые можно установить стойки. Висячая стропильная система испытывает нагрузку на распирание, поэтому она включает в себя разного рода затяжки, компенсирующие это напряжение. Стропила такого типа отличаются массивностью и сложностью монтажа.
  • Наслонные. Наслонные стропила обладают двумя точками опоры – мауэрлат и коньковый прогон, который поддерживают вертикальные стойки. Такая конструкция может использоваться, только если внутри сруб имеет как минимум 1 несущую стену или ряд колонн, на которые можно разгрузить конек. Наслонная стропильная система испытывает нагрузку только на прогиб, потому монтировать ее проще.

Обратите внимание! Сруб изготавливается из натурального строительного материала – древесины, обладающей уникальными свойствами. После сборки конструкции начинает выравниваться влажность дерева, поэтому она дает усадку в течении первых 3-5 лет эксплуатации. Самые значительные изменения размеров происходят в первый год службы, поэтому крепление стропил рекомендуется выполнять только по прошествии этого времени.

Виды стропильных систем

Устройство двухскатной крыши сруба

Способы крепления

Крепление стропил к деревянному срубу – технологически сложный процесс, от правильности выполнения которого зависит прочность, целостность и долговечности кровли. В работе нужно учитывать, что дерево в процессе высыхания оседает, поэтому геометрия строения изменяется. Кроме того, этот материал подвергается термическому расширению, поэтому слишком жесткое крепление стропил на сруб вызывает деформации. Существует два типа креплений стропильных ног:

  1. Подвижные. Подвижными креплениями стропил называют специальные «ползуны», изготовленные из металла. Благодаря им, стропильные ноги не испытывают нагрузку на прогиб, а также реагируют на малейшие температурные колебания, подстраиваясь геометрию сруба. Ползуны позволяют крепить стропильную систему до окончания усадки дома без риска деформации.

    Шарнирное крепление

    «Ползуны»

    Конструкция подвижного крепления

  2. Стационарные. Неподвижные крепления не обеспечивают небольшой запас подвижности при фиксации стропильных ног, однако, они гарантируют жесткость и прочность конструкции. В качестве крепежных элементов применяют гвозди, саморезы, деревянные нагеля, металлически скобы и накладки.

    Стационарное крепление

Важно! Деревянный сруб обладает уникальной способностью «дышать», он сам регулирует влажность в помещении, поэтому не имеет жестко фиксированных размеров. Подвижные крепления, откликающиеся на усадку стен и термическое расширение материала – оптимальный вариант фиксации стропил к срубу.

Способы сборки

После полной усадки деревянного сруба мастера приступают к налаживанию стропильного каркаса и возведению кровли. Этот процесс кропотливый и сложный, особенно если выполнять ту задачу в одиночку. Существует 2 способа установить каркас на мауэрлат:

  • Установка готовых стропильных ферм. Эта технология заключается в сборке стропильных ферм «на земле» и дальнейшем подъеме их на место установки в готовом виде. Поднять массивные и тяжелые конструкции требуется специальная техника (автовышка, кран или трактор). Таким способом устанавливают наслонные стропила, которые весят меньше.
  • Сборка ферм «на высоте». Если конструкция стропильной системы отличается большим весом и размером, а в распоряжении строителей нет специальной техники, то фермы собирают прямо на месте. Недостатком этой технологии считают сложность и неудобство производства работ.

Учтите, что опытные мастера редко пользуются технологией установкой готовых стропильных ферм, так как она не позволяет выполнять точную подгонку элементов, хотя значительно экономит время.

Способы крепления стропильных ног

Последовательность работ

Главные факторы качества стропильного каркаса – точность расчетов высоты конька и длины стропил и детальное следование технологии производства работ по возведению кровли. Чтобы крыша хорошо защищала сруб от проникновения атмосферных осадков, необходимо выполнять крепление стропильных ног следующим образом:

  1. Сначала нужно взять ровные доски из древесины хвойных пород без трещин или сучков. Для увеличения срока службы стропильных ног они обрабатываются антисептическим средством и антипиреном. Чтобы снизить расход пропитки, лучше острогать древесину.
  2. Затем изготавливают шаблон стропильной ноги, который служит образцом для производства остальных стропил.
  3. Сначала устанавливают первую и последнюю стропильную пару, а затем натягивают между ними шнурку, чтобы выровнять остальные стропила.
  4. Крепят остальные стропильные пары, подрезают концы ног, чтобы они были ровными, а затем устанавливают обрешетку.

Опытные мастера рекомендуют контролировать правильность крепления стропильных ног с помощью строительного уровня, чтобы крыша была ровной, без перекосов.

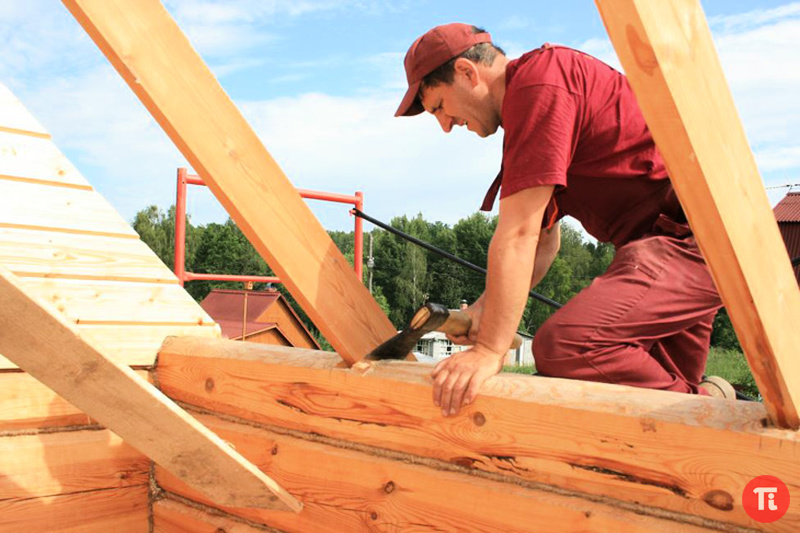

Технология установки стропильных ног на сруб

Видео-инструкция
