Толщина стенки пропанового баллона 50 л: Сколько кубов газа в 50 литровом баллоне?

Содержание

как выбрать по материалу и прочесть маркировку

Газовые баллоны широко востребованы как в промышленности, так и в медицине, авиационной, космической отраслях, в быту, как автономный источник энергии. Их можно применить как для обогрева, так и для освещения, приготовления пищи.

Чтобы исключить всяческие неприятности, связанные с эксплуатацией, нужно правильно подобрать тип оборудования. Давайте вместе попробуем разобраться в видах газовых баллонов, особенностях их конструкции и подключения.

Содержание статьи:

Устройство газового баллона

Как для хранения, так и транспортировки сжатого и сжиженного газа созданы газовые баллоны — специальные сосуды, в которых эти вещества находятся под высоким давлением. Первый вид газа под любым давлением пребывает в газообразном состоянии, а второй, при росте этого параметра, переходит в жидкую фазу.

В сжатом и сжиженном состоянии транспортируются и хранятся азот, фтор, кислород, метан, водород, а также хлор, углекислый газ, аммиак.

Сама емкость представляет собой цельносварную конструкцию со стенками толщиной минимум 2 мм с геометрией в виде цилиндра. Она изготовлена из стали или полимера.

Ее составляющие:

  • обечайка;
  • горловина;
  • дно.

Горловина баллона имеет конусную резьбу под , герметично перекрывающий выход. В случае, когда в силу каких-то причин произойдет расширение газа, под воздействием давления вентиль сорвется, и давление внутри сосуда придет в норму.

Газ внутри такого сосуда пребывает под давлением максимум 15 МПа. В корпусе баллона или обечайке имеется сварной одинарный шов.

Объем баллона зависит от материала, из которого он изготовлен, вида наполнителя и назначения. Кислородные баллоны бывают как малолитражными — от 2 до 10 л, так и средними — 20 – 40 л

Чтобы газ внутри сосуда оказывал одинаковое давление на его стенки, у каждого баллона есть выпуклое днище — верхнее и нижнее. Для большей устойчивости баллон снабжен кольцевой опорой — башмаком. Кроме того, газовый резервуар имеет в своем комплекте металлический или пластиковый колпак, предохраняющий вентиль во время эксплуатации и транспортировки.

Колпак навинчивают на кольцо горловины. Иногда баллон снабжают , предназначенным для уравновешивания давления. Вентиль представляет собой узел, в состав которого входит стальной корпус в виде тройника, маховик, запорный элемент.

Под каждый вид газа требуется вентиль специальной конструкции. Для безопасной эксплуатации важно, чтобы тип емкости соответствовал наполнителю

Узел, состоящий из пропускного клапана и штока, называется запорным элементом. Каждая из деталей сборки выполняет свою функцию.

Клапан необходим для регулировки подачи газа через корпус, а шток — для взаимодействия маховика с клапаном через крутящий момент. Поворачивая маховик, можно закрывать или открывать поток газа.

Все 3 части вентиля имеют резьбу. Внизу она нужна для крепления детали к баллону, вверху посредством резьбового соединения прикреплен шток клапана. На боковую резьбу навинчена заглушка

Виды газовых баллонов

Газовые сосуды классифицируют по многим критериям: материалу корпуса, объему, назначению, названию наполнителя, способу подключения. Для изготовления корпуса применяют как металл, так и композитные материалы. Те и другие имеют свои плюсы и недостатки. Следует ознакомиться с ними для правильного выбора.

Классификация по материалу корпуса

Для изготовления корпуса металлического баллона применяют легированную или малоуглеродистую сталь. Вместимость металлических сосудов — от 5 до 50 л. Баллоны, емкостью менее 50 л разрешается устанавливать внутри дома, а 50 л — только снаружи.

Последним необходима защита от прямых лучей солнца. Для этого их помещают в запирающийся металлический шкаф с нанесенной на него маркировкой, соответствующей виду газа. Пустой металлический баллон весит от 4 до 22 кг.

Сосуд заполняют газом максимум на 85%. В зависимости от объема в баллон заправляют от 2 до 22 кг газа. Это газовое оборудование является взрыво и пожароопасным. Ему противопоказаны температуры свыше 50⁰. При резких скачках температуры и в случае пожара происходит мощный взрыв. Нельзя такой баллон и резко переворачивать, т.к. при это вызывает повышение давления.

Газовый баллон из композита — более новый вариант. Его основное достоинство — полная взрывобезопасность, даже если произойдет утечка газа. В таких емкостях транспортируют и хранят сжиженные газы. При воздействии на них открытого пламени, газ уходит через корпус постепенно и просто сгорает.

Они имеют небольшой вес — на 70% легче металлических аналогов, отличаются стильным дизайном. Благодаря прозрачному корпусу, всегда можно контролировать уровень газа. В противовес металлу, композитный материал не подвержен коррозии, следовательно, более долговечен.

Полимер обладает отличными диэлектрическими свойствами, на 100% исключающими искрообразование. Диапазон рабочих температур находится в пределах -40 – 50⁰. Баллоны рекомендуют эксплуатировать до 30 лет. Каждые 10 лет они должны проходить переаттестацию. Масса баллона — 8 кг максимум.

Эксплуатация баллона из полимерных материалов не вредит окружающей среде, т.к. в материал не добавляют бор

Композитные газовые баллоны бывают двух видов: изготовленные по технологии раздува и путем намотки стекловолокна на оправку. В первом случае колбу изготавливают из полиэтилентерефталата. Далее, производители покрывают сосуд, изготовленный из нитей со стекловолокна, эпоксидной смолой. Емкость вкладывают в полимерный корпус.

При производстве баллонов второго вида применяют специальную оправку. На нее наматывают стекловолокно, затем заготовку пропитывают смолами. Вначале получают две половинки сосуда. После отверждения их склеивают и помещают в плотный полиэтиленовый кожух.

Из-за наличия клапана избыточного давления и плавкой ставки, обладают повышенной безопасностью. В случае пожара происходит срабатывание плавкой вставки. Расплавляясь, она постепенно выпускает газ, при полной управляемости процессом. После срабатывания вставки баллон не подлежит дальнейшей эксплуатации.

Разделение по месту монтажа и назначению

Все существующие газовые баллоны в зависимости от того, где они установлены и для чего предназначены, делят на следующие виды:

  1. Бытовые. Их используют для отопления, кухонных плит, котлов.
  2. Автомобильные. Применяют их на автомобилях, у которых двигатель работает на газообразном топливе.
  3. Туристические. Подходят для мобильных приборов, таких как паяльные лампы, горелки, шашлычницы, обогреватели.
  4. Промышленные. В эту категорию входят емкости, в которых хранят газы, Применяют такие баллоны в металлургии, химической промышленности, на фармацевтических предприятиях.
  5. Медицинские. Их наполняют дыхательными смесями и возят в машинах скорой помощи, используют в больничных палатах для интенсивной терапии и там, где готовят кислородные коктейли. Применяют такие баллоны и спасатели, пожарники.

Есть и универсальные баллоны, которые используют во многих отраслях.Для мобильных газовых приборов выпускают одноразовые картриджи, вмещающие 100 – 450 г газа. Визуально они напоминают аэрозольные спреи.

Особенности классификации по наполнителю

Исходя из состава смеси, баллоны называют пропановыми, бутановыми, водородными, азотными, ацетиленовыми, углекислотными, аргоновыми, кислородными, гелиевыми и т.д. Для каждого из составов свой температурный режим.

Для стандартных условий разница между ними небольшая. Когда же баллон необходим для использования в высокогорных районах или в условиях очень низких температур, этот параметр играет определяющую роль.

Изомер бутана — смесь изобутана с пропаном, хорошо подходит для низких температур. Она безопасна для озонового слоя. И пропан, и бутан для человека очень опасны. Если их вдыхать, неизбежны серьезные последствия для организма. Прямой контакт с жидким бутаном приводит к охлаждению тела до -20⁰.

Бутаном заряжают зажигалки, в кондиционерах и холодильных установках его иногда используют в качестве хладагента. Пропан необходим при производстве растворителей. Для работы с металлом, связанной с его сваркой и резкой, требуется ацетилен. Также его используют при получении взрывчатых веществ, кислоты уксусной, каучука, всевозможных пластмасс, для ракетных двигателей.

Азот использует электронная промышленность, химическая, нефтегазовая, фармацевтика, металлургия. Водород необходим пищевой промышленности, химической. Его используют и в качестве топлива для ракет, при сварке.

Колеса велосипедов, огнетушители накачивают оксидом углерода или углекислым газом. В пищевой промышленности с его применением производят газированные напитки. В виде сухого льда оксид углерода применяют, как хладагент.

Баллоны с углекислым газом присутствуют в заведениях общественного питания, где охлаждают напитки до заданной температуры, делают газировку и продают ее на разлив

В металлургической, металлообрабатывающей промышленности, в процессах, где недопустимо взаимодействие расплавленного потока с кислородом, используют аргон. Применяют его и в медицине для наркоза, с его помощью очищают воздух. Баллоны с гелием необходимы не только для заполнения воздушных шаров, но и для резки, сварки, плавки металла.

Этот газ входит в состав дыхательных смесей, используемых в дайвинге, он может являться хладагентом в научных опытах. Аммиак — сильный растворитель. Так как он очень ядовитый, баллоны с ним нужно транспортировать и хранить очень осторожно. То же самое касается и емкостей с хлором.

Емкости с кислородом можно встретить возле сварочных аппаратов, там, где производят взрывчатые вещества, кислоты, готовят кислородные коктейли. Сжатый воздух, транспортируемый в баллонах, чаще всего применяют в работе пневмоустройств.

Сжиженный природный газ метан применяют как снотворное в медицине, для производства удобрений, в виде топлива. Для человека этот газ безопасен.

Виды баллонов по способу подключения

Разные модели газовых баллонов подключают к приборам посредством четырех стандартов соединений. Самым популярным является резьбовой стандарт, соответствующий всем требованиям безопасности. Изделия имеют резьбу 7/16″. К таким баллонам шланг или горелку крепят путем накручивания.

Следующий стандарт баллона — цанговый. Такой тип подключения называют еще нажимным или зажимным. Баллон с таким типом соединения считается самым дешевым. Здесь роль зажима при подключении выполняет деталь цилиндрической формы. Цанговый баллон можно подключить к оборудованию с резьбой, но для этого понадобится переходник.

Прокалываемый тип баллонов во всем мире самый распространенный. Эти одноразовые баллоны имеют тот недостаток, что отсоединить емкость невозможно до тех пор, пока весь газ не будет использован. Последние модели прокалываемых баллонов с системой SGS этого недостатка лишены.

Здесь есть возможность блокировать утечку газа при отсоединении от горелки и отключить не полностью опустошенную емкость. Применяют их для паяльных, осветительных ламп, портативных плит.

Чаще всего газовые горелки рассчитаны на резьбу, но если в наличии баллон цанговый, использовать его можно, приобретя недорогой переходник

Клапанное подключение — это тот вид, который используют в основном в Европе. Соединение простое и надежное с высокой степенью защиты от утечек.

Расшифровка маркировки баллонов

Правильно прочитав маркировку, можно получить полную информацию о газовом баллоне. Если это пропановый баллон, то его паспорт — в районе вентиля, на металлическом кружке.

В паспорте баллона с пропаном указано: рабочее давление в МПа, испытательное давление в тех же единицах, объем емкости по факту в л, заводской №, дата изготовления в виде «MM.ГГ.АА», где первые символы обозначают месяц, вторые — год, третьи — год предстоящей аттестации.

Далее следует вес пустого баллона в кг, масса заполненного баллона. Последней строкой идут буквенные обозначения «R-АА». «R» — клеймо участка переаттестации или завода. Сочетание символов «АА» раскрывает информацию о годе, до которого эта аттестация будет действительной.

Решение о пригодности баллона нужно принимать только после полной расшифровки всех данных о нем. Если на нем обнаружены дефекты, то его опорожняют и отправляют в ремонт

Маркировка кислородного баллона имеет свой порядок и состоит из четырех строк. В первой есть данные о производителе, а также номер емкости. Во второй — дата выпуска и рекомендуемая дата проверки. В третьей — гидравлическое и рабочее давление. В четвертой — объем газа и масса баллона без вентиля и колпака.

Покупая баллон, следует обратить внимание, как на него нанесена информация. На корпусе ее не наносят краской, а выбивают, а затем покрывают специальным бесцветным лаком с целью защиты от коррозии. Часто последняя строка содержит клеймо предприятия-изготовителя.

Особенности окраски газовых баллонов

Баллоны со сжатым газом в России и за рубежом окрашивают по-разному. При этом каждому виду газа соответствует не только определенный цвет корпуса, но и окрас полосы, надписи.

В таблице указаны идентификационные цвета баллонов с некоторыми видами газов, а также цвет надписей и полосы.

ГазОкрас баллонаНадписьПолоса
АммиакЖелтыйЧерныйКоричневый
АзотЧерныйЖелтыйКоричневый
Аргон технический и чистыйЧерный, серый соответственноСиний/ЗеленыйСиний/Зеленый
АцетиленБелыйКрасныйЗеленый
БутиленКрасныйЖелтыйЧерный
БутанКрасныйБелыйЧерный
ВодородТемно-зеленыйКрасныйЧерный
Воздух сжатыйЧерныйБелыйЧерный
ГелийКоричневыйБелыйЧерный
КислородГолубойЧерныйЧерный
СероводородБелыйКрасныйКрасный
УглекислотаЧерныйЖелтыйЖелтый

Закись азота закачивают в серый баллон с черной надписью и такой же полосой. Защитного цвета баллон с фосгеном имеет желтую надпись и желтую полосу, а такого же цвета баллон, но с черной надписью и зеленой полосой содержит хлор. Алюминиевая окраска баллона, черная надпись на нем и две полосы желтого цвета указывают на то, что он наполнен фреоном-22.

Для сернистого ангидрида предназначен баллон черного цвета с белой полосой и желтой надписью. Этилен заключают в фиолетовый баллон с красной надписью и полосой зеленого цвета. Для остальных горючих газов предназначены красные сосуды с белой надписью, зеленой полосой. Негорючие газы обозначены желтой надписью на черном фоне корпуса и зеленой полосой.

Виды неисправностей баллонов и их устранение

Все существующие у газовых баллонов неисправности делят на два вида: подлежащие устранению и не подлежащие.

К первому виду относят:

  • некорректную работу вентиля баллона и манометра;
  • повреждение башмака или его смещение;
  • повреждение резьбового соединения;
  • утечка газа;
  • во многих местах облупившаяся окраска корпуса.

Второй вид неисправностей — значительно поврежденная поверхность корпуса в виде вмятин, трещин, вздутия, отсутствие маркировки. В этом случае баллон отбраковывают. Решение о возможности или невозможности ремонта принимает специалист с соответствующей квалификацией.

При ремонте газовых баллонов часто производят простую замену дефектных элементов. Иногда требуется внутренняя промывка емкости и проверка на наличие коррозии изнутри. Периодическая проверка включает все эти работы, а по ее окончании выдают сертификат.

Газовый баллон на фото подлежит ремонту. Его необходимо покрасить и заменить вентиль. Первую работу можно выполнить самостоятельно, а вторую следует доверить специалисту

В домашних условиях этого делать не следует. Все, что можно сделать самому, — покрасить корпус баллона. Делать это нужно крайне осторожно, чтобы не закрасить надписи и не повредить маркировку. Все остальные неисправности может устранить только специализированная мастерская или завод-изготовитель.

Популярные производители газовых баллонов

Среди многих производителей баллонов следует выделить российскую марку «Sledopyt». Здесь предлагают два вида газовых баллонов с резьбовым и цанговым подключением — для всесезонной смеси и зимней. Американская фирма Jetboil поставляет на рынок картриджи, наполняемые пропаном и изобутаном, которые можно использовать зимой.

Мобильные газовые баллоны выпускает торговая марка из Южной Кореи Tramp. Заправляют их всесезонным газом. Подключение — резьбовое и цанговое

Французская компания Campingaz выпускает всевозможные приборы, укомплектованные газовыми баллонами. Тип соединения у них цанговый, клапанный или прокольный. Primus — выпускает газовые картриджи нескольких видов. Подключение во всех резьбовое.

Композитные сосуды хорошего качества поставляет чешская марка Research. В комплектацию входят специальные вентили, предохраняющие емкость от перенаполнения. Все эти баллоны взрывобезопасны.

Выводы и полезное видео по теме

Видео о правильном использовании и освидетельствовании газовых баллонов. Советы от специалиста:

О композитных баллонах со сжиженным газом:

Газовый баллон — вещь в хозяйстве полезная. Чтобы его эксплуатация не привела к нежелательным последствиям, нужно как следует изучить вопрос. А главное, придерживаться элементарных правил безопасности.

После прочтения материала появились вопросы? Вы можете задать их в расположенном ниже блоке. Там же можно поделиться опытом использования газовых баллонов, рассказать какое оборудование используете вы.

Размер газового баллона 50 л пропан

Размер газового баллона

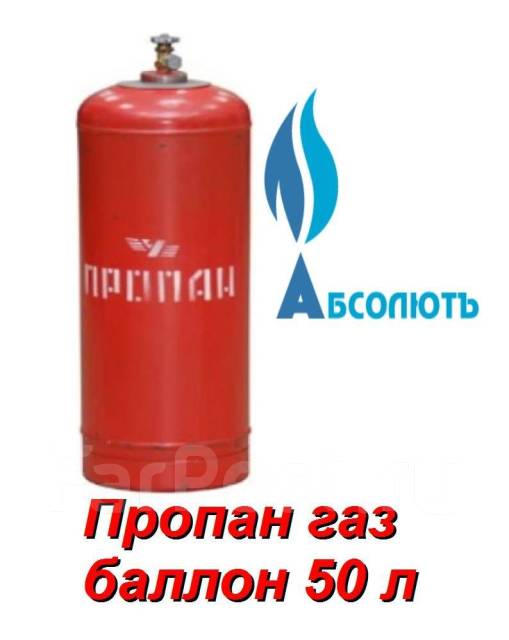

Баллоны красного цвета с белой надписью «ПРОПАН» знакомы всем.

Размер газового баллона

Пропановые баллоны широко применятся и в быту, и в производстве. Покупайте газовые баллоны пропана 50л, 27л, 12л, 5л в компании «Технические газы» — качество пропана и безопасность баллона гарантированы.

Окраска и маркировка пропанового баллона

Баллоны стальные сварные с пропаном (пропан-бутаном) согласно ГОСТ 15860-84, ГОСТ 949-73 окрашивают в красный цвет, с надписью «Пропан» («Пропан-бутан») белого цвета. Давление газа в баллоне до 1,6 МПа. При испарении 1кг жидкого пропана образуется около 530 л газа, при испарении 1 кг жидкого бутана – около 460 л газа.

Паспорт пропанового баллона

На пропановых баллонах паспорт расположен на специальном металлическом круге, закрепленном в области вентиля. Содержащиеся в нем данные соответствуют ниже перечисленной информации.

Расшифровка информации в паспорте пропанового баллона:

    Рабочее давление пропанового баллона в мегапаскалях (1 МПа

10 атм).

  • Проверочное (испытательное) давление пропанового баллона в мегапаскалях.
  • Фактический объем пропанового баллона при изготовлении в литрах.
  • Заводской номер пропанового баллона.
  • Дата изготовления пропанового баллона в формате «MM.ГГ.АА», где «ММ» — месяц изготовления, «ГГ» — год изготовления, «АА» — год следующей аттестации баллона.
  • Масса порожнего пропанового баллона при изготовлении в килограммах.
  • Номинальная масса пропанового баллона, полностью заполненного газом.
  • Сведения о дальнейшей переаттестации пропанового баллона в формате «R-АА», где «R» — клеймо завода или участка переаттестаци баллонов, «АА» — год, до которого будет действительна данная аттестация.
  • Отбраковка пропановых баллонов

    Внешние повреждения пропанового баллона, из-за которых он должен быть отбракован:

    1. Неисправность вентиля
    2. Износ резьбы горловины
    3. Выбиты не все данные или истек срок освидетельствования
    4. Сильная наружная коррозия
    5. Трещины
    6. Окраска и надпись не соответствуют норме
    7. Вмятины
    8. Выпучины
    9. Раковины и риски глубиной более 10% номинальной толщины стенки
    10. Косо насаженный или поврежденный башмак;
    11. Пропановые баллоны с поражением ржавчиной свыше 30% поверхности баллона.

    Меры безопасности

    Нельзя использовать пропановые баллоны, в которых истек срок назначения освидетельствования, отсутствует клеймо, а также, если поврежден корпус, неисправен вентиль, отсутствует надлежащая окраска или надпись.

    Пропановый баллон не должен нагреваться солнечными лучами или другими источниками тепла.

    Наполненные пропаном баллоны следует проверять на герметичность запорного устройства или вентиля путем их обмыливания.

    При выявлении пропускания газа или появлении запаха пропана в помещении следует немедленно прекратить использование неисправного пропанового баллона, открыть окно для проветривания, не зажигать огонь, не включать электроосвещение и электроприборы, вызвать аварийную службу.

    Порядок установки пропанового баллона

    Баллоны с пропаном разрешается устанавливать как снаружи, так и внутри здания, где их можно легко осмотреть или заменить.

    Если рядом находятся радиаторы отопления или печи, то пропановые баллоны должны находиться примерно в 1,5 метрах от них.

    Вне зданий пропановые баллоны ставят в специальном запирающемся шкафу или кожухе, которые закрывают верхнюю часть баллона и регулятор давления.

    Расстояние от пропановых баллонов до дверей и окон должно быть более 0,5 метров, а в подвалах и на цокольных этажах – 3 метра.

    Ремонт и техническое освидетельствование, перепрофилирование пропановых баллонов

    Если при осмотре пропановых баллонов были выявлены следующие недоста

    Вес_газового_баллона_50_л_с_газом

    Баллоны для сжиженных углеводородных газов.
    Предназначен для хранения и транспортировки сжиженного нефтяного газа – пропана (пропан-бутановой смеси).

    Баллон пропановый 50 литровый с вентилем:
    Объём — 50 л.
    Наибольшее рабочее давление газа — 1,6 МПа.
    Габариты — 300х920 мм.
    Толщина стенки – 3 мм.

    Рабочая температура — От -40 до +45.
    Допустимая масса сжиженного газа (max.) – 21,2 кг.
    Масса пустого баллона – 22,5 кг.
    Вес полного баллона — 43,7 кг.

    Баллон 27 литров газовый пропановый с вентилем:
    ГОСТ 15860.
    Объём — 27 л.
    Габариты — 300х600 мм.
    Толщина стенки – 3мм.
    Наибольшее рабочее давление газа — 1,6 МПа.
    Рабочая температура — От -40 до +45.
    Допустимая масса сжиженного газа (max) – 11,3 кг (20 литров).
    Масса пустого баллона — 14,4 кг.
    Вес полного баллона — 25,7 кг.

    Баллон 12 л для сжиженного газа (пропан) с вентилем:
    Запорное устройство — вентиль ВБ-2.
    Габариты: диаметр/высота — 220х540 мм.
    Наибольшее рабочее давление газа — 1,6 МПа (16 атм).
    Рабочая температура — От -40 до +45.
    Допустимая масса сжиженного газа (max) – 5,3 кг (6,8 литров).
    Масса пустого баллона — 6,0 кг.
    Вес полного баллона — 11,3 кг.

    Баллон пропановый 5 л с вентилем:
    Объём — 5 л.
    Наибольшее рабочее давление газа — 1,6 МПа.
    Габариты — 220х290 мм.
    Толщина стенки – 3 мм.
    Рабочая температура — От -40 до +45.
    Допустимая масса сжиженного газа (max) – 2,2 кг.
    Масса пустого баллона – 3,1 кг.
    Вес полного баллона — 5,3 кг.

    Учитывая то, что баллоны, находящиеся под давлением, являются взрывоопасными сосудами, их изготавливают из конструкционной стали методом обработки давлением. Перед тем, как пустые баллоны попадут потребителю, они проходят тщательные испытания и аттестацию.

    Случайные записи — cколько весит:

    Разрешается перепечатывание и распространение материалов этого сайта с указанием прямой индексируемой ссылки. Спасибо.

    «MyTooling.ru» – информационный портал, предоставляющий полную информацию о всех инструментах от А до Я, с которым действительно приятно работать!

    Наверное, ни один уважающий себя хозяин, не обходится без современного инструмента. Наше предложение сможет удовлетворить любые ваши потребности качественным и профессиональным обслуживанием.

    Всё, что вам необходимо для мастерства и бытового обслуживания, вы сможете узнать, прочитав наши обзоры.
    Наша марка – это не просто название, а огромный портал, в котором вы сможете узнать о любом интересующем вас инструменте, приспособлении, станке, инвентаре для садово-огородных работ и многих других. Все, что необходимо знать, и как применять во время проведения строительных и ремонтных работ, вы сможете узнать у нас.
    Мы предоставляем информацию по направлениям:

    • Обзоры самых экономных новинок с длительным сроком эксплуатации.
    • Помощь в подборе прибора.
    • Консультация по поводу сферы применения.

    Вес газового баллона зависит от нескольких параметров:

    • объема (из бытовых емкостей наиболее распространены газовые баллоны 50л и баллон 27л),
    • материала, из которого емкость изготовлена (газовый металлический баллон будет весить больше полимерно-композитного баллона),
    • процентного содержания пропана и бутана в газовой смеси.

    Пустой баллон для пропана (часто так сокращенно называют сжиженный углеводородный газ – пропан-бутановую смесь) объемом 50л, изготовленный из металла, весит 22кг (металлический баллон на 27л имеет массу 14,5кг.)

    Вес заправленного баллона зависит от процентной концентрации газов в смеси, а также от температуры этих газов. Стоит помнить, что максимальный уровень заполнения баллона – не более 85% от его объема. Эту норму необходимо соблюдать, поскольку пропан-бутан, находясь в жидком состоянии в резервуаре, имеет две стадии – жидкую, в которой находится большая часть газа, и газообразную. Жидкость, испаряясь, переходит в состояние газа и занимает больший объем, но все еще находится внутри заправленного газового баллона.

    Таким образом, газ оказывает большее давление на стенки сосуда, что, в случае переполненного баллона с пропаном может привести к взрыву.

    То есть, газовый баллон с пропаном на 50л может вместить не более 50 * 0,85 = 42,5л газа (баллона 27л – не более 22,95л).

    Теперь разберемся с весом емкости. Вес емкости с пропаном – это масса самого баллона для пропана, суммированная с массой газа внутри него. Масса газа высчитывается по формуле – объем газа * плотность газа. Плотность содержимого газового баллона 50л непостоянна, и зависит от двух параметров:

    • процентного содержания пропана и бутана,
    • температуры смеси газов.

    Ниже приведена таблица плотности пропан-бутановой смеси в зависимости от температуры воздуха (измеряемой в о С) и процентного соотношения пары двух газов в получаемой сжиженной смеси.

    Таблица плотности газа.

    В верхней строке приведена температура окружающего воздуха (в о С), в левом столбце – процентное соотношение пропан-бутан (то есть, «90/10» означает, что смесь содержит 90% пропана и 10% бутана). На пересечении значений соотношения и температуры находится плотность смеси.

    Расчет для баллона с пропаном 50л:

    Летняя смесь чаще всего содержит по 50% обоих газов, то есть при температуре, равной 15 о С, мы объем газа в баллоне с пропаном умножаем на 0,543. Масса баллона с пропаном равна:

    m= 22кг + 42,5л * 0,543кг/л = 45,078кг

    Расчет для баллона 27л:

    Зимняя смесь – это 90% пропана и 10% бутана. При температуре -10 о С, мы умножаем объем газа в емкости (для баллона 27л – это 22,95л) на 0,548.

    m= 14,5кг + 22,95л * 0,548кг/л = 27,077кг

    Друзья если у вас есть потребность в газовых баллонах для работ или отапливания вашего дома , наша компания будет всегда рада Вам помочь в доставке и заправке газовых баллонов. А на сегодня все были рады Вам помочь . Подписывайтесь на наши статьи и вы всегда будите знать ответы на ваши вопросы.

    Бесшовные стальной газовый баллон, заполненный жидким промышленным газом пропана

    Бесшовные стальной газовый баллон, заполненный жидким промышленным пропаном,

    Описание продукта

    Чистота газа аргона, который мы предоставляем:

    обычная чистота чистота особая чистота сверхвысокой чистоты
    99,9% 99,99% 99,999% 99,9999%

    Производство и использование:

    Аргон промышленно получают путем фракционной перегонки жидкого воздуха.

    Аргон в основном используется в качестве инертного защитного газа при сварке и других высокотемпературных промышленных процессах, где обычно инертные вещества становятся реактивными.

    Атмосфера аргона используется в графитовых электрических печах для предотвращения горения графита.

    Аргон также используется в лампах накаливания, люминесцентном освещении и других газоразрядных трубках.

    Аргон дает отличительный сине-зеленый газовый лазер. Аргон также используется в стартерах люминесцентного свечения.

    Баллоны газовые

    Стандарт предоставляем:

    ISO9809, GB5099, DOT-3AA, EN1964, KSB6210, IS7285

    Спецификация:

    Стандартный Тип

    Рабочее давление

    (бар)

    Испытательное давление

    (бар)

    Объем

    (л)

    Внешний диаметр.

    (мм)

    Масса

    (кг)

    Длина

    (мм)

    Толщина стенки

    (мм)

    Материал
    ISO9809 WMA140-6. 7-15 150 250 6,7 140 11 717 4,1 37Mn
    WMA140-10-15 10 15,1 970 3,6
    WMA140-13.4-15 13,4 18,6 1220 4,1
    WMA159-16-15 16 159 21,5 1163 4.2
    WMA219-20-15 20 219 29,5 865 5,7
    WMA219-40-15 40 49,5 1465
    WMA232-47-15 47 232 56 1520 6,0
    WMA232-50-15 50 59 1600
    WMA232-47-20 200 300 47 232 55 1520 5. 8 34CrMo4
    WMA232-50-20 50 62 1600
    ТОЧКА 206CF 150 250 40 219 50 1465 5,7 37Mn
    375CF 150 250 68 267 78 1500 6,2 30CrMo

    Это часть наших газовых баллонов .Если вам нужны баллоны другого типа, свяжитесь с нами.

    Лаборатория

    У нас есть прецизионное испытательное оборудование, и мы обещаем, что каждый баллон и каждый газ будут проверены перед доставкой.

    Наши услуги

    Наша транспортировка баллонов

    Наши услуги:

    • Ответьте на ваш запрос в течение 24 часов рабочего времени.
    • Индивидуальный цвет баллона, тип крышки, № модели клапана. и штамповка.
    • Перед отправкой каждый баллон будет проверен.
    • Своевременная доставка и довольное обслуживание.
    • Лучшее качество, самая низкая цена, добро пожаловать на ваш запрос.

    Срок обращения:

    1. Вышеуказанная цена включает клапан и колпачок CGA580.

    2. Упаковка: баллоны 40 л с газом Ar в баллоне без упаковки.

    3.MSDS и COA доступны после запроса.

    4. Срок оплаты: T / T

    5. Срок поставки: в течение 35 дней после сдачи на хранение 30% TT, остаток перед доставкой

    6.MOQ: один 20-футовый контейнер

    Бестселлер

    Вот наши самые продаваемые продукты:

    Другие газовые продукты и газовое оборудование, пожалуйста, проверьте.

    Сертификаты

    FAQ

    1. Почему выбирают нас?

    • 1) У нас 17-летний опыт работы в экспортной газовой отрасли.
    • 2) Уровень квалификации продукта достигает 100%.
    • 3) Процент заказа снова более 95%.

    2.У вас есть другие товары?

    Да, у нас есть все промышленное газовое и газовое оборудование, как указано ниже:

    • 1) Промышленный газ особой чистоты: гелий, аргон, ацетилен, пропан, кислород, азот, CO2 и т. Д.
    • 2) Электрический газ, Стандартный газ и Все виды смешанного газа.
    • 3) Сжиженный газ: жидкий аргон, жидкий кислород, жидкий азот
    • 4) Медицинский газ: (кислород, закись азота, медицинский смешанный газ)
    • 5) Испаритель, криогенный заправочный насос, стойка баллонов, резервуар для хранения, кислородно-ацетиленовая установка, проект трубопроводов подачи газа
    • 6) Все виды аксессуаров для газового оборудования и трубопроводов.

    Свяжитесь с нами

    Контакты: Stela

    ТЕЛ: 0086-13589329639

    ФАКС: 0086-532-68698194

    Электронная почта: stela <@> hengangas. com.cn

    WhatsApp: 0086-13589329639

    Веб-сайт: www.aqhaqt.com

    www.hengangas.com.cn

    Адрес: Западная дорога, Аньцю, город Вэйфан, провинция Шаньдун, П. Р. Китай

    Китайские производители из нержавеющей стали Пустой баллон с СО2 на 50 л для импорта

    Описание продукта

    Китайские производители из нержавеющей стали пустой баллон с СО2 на 50 л для импорта

    Основные описания промышленных газовых баллонов

    Наши бесшовные стальные газовые баллоны высокого давления идеально подходят для постоянный газ и сжиженный газ под высоким давлением, такой как кислород, азот, аргон, водород и диоксид углерода.Эти стальные газовые баллоны можно разделить на большие, средние и малые типы с отличным качеством, красивым внешним видом и четкой печатью. Эти цилиндры широко используются в химической, металлургической, механической, медицинской, строительной, судоходной отраслях и в системах пожаротушения. Наши баллоны имеют преимущества высокого качества, безопасности в использовании и быстрой доставки.

    Элемент

    Бесшовные стальные газовые баллоны
    1. Материал: 34Mn2V, 30CrMo, 34CrMo4
    2.Наружный диаметр: 9,00 ~ 11,0 дюймов

    Технические характеристики

    Давление 9005 9000

    Связанные изображения Упаковка и отгрузка

    Детали упаковки: нейлоновая сетка, коробка / поддон

    Сведения о доставке: около 30 дней после rcpt T / T

    Информация о компании

    Как производитель газовых баллонов в Китае, Lishan предлагает кислородные баллоны, Баллон с азотом, Баллон с аргоном, Баллон с газом CO2, Баллон с водородом, Баллон с гелием, Ацет Иленовый газовый баллон, картридж с CO2 и алюминиевый баллон… сертифицирован CE / TUV.

    Наша мастерская

    Производственный процесс

    Примечания к одноразовым газовым баллонам

    Примечания к одноразовым газовым баллонам

    Я уверен, что вы все читали предупреждения на старых баллонах с пропаном:

    Федеральный закон запрещает транспортировку в случае заправки — штраф до 500000 долларов и тюремное заключение сроком на пять лет (49 U.S.C. 5124)

    Но вы когда-нибудь задумывались, , почему их нельзя пополнить? Это обширный заговор производителей газовых баллонов с целью продать больше газовых баллонов? Или действительно есть причина? Что это причина? Чушь металл? Тонкий металл? Зачем?

    Возникающий в связи с этим вопрос: при каком давлении безопасен повторно заполняемый одноразовый бак? Половина номинального давления? Четверть?

    Сколько людей погибло или ранено из-за заправленных одноразовых резервуаров? Неужели это настолько опасно, что требует штрафа в полмиллиона долларов?

    Ну, я провел небольшое исследование и вот некоторые ответы, которые я придумал.

    Стандарты

    В США стандартом для одноразовых баллонов является DOT 39. Вы можете определить баллон DOT 39 по маркировке на нем, которая выглядит следующим образом:

    1. DOT-39
    2. NRC
    3. Рабочее давление
    4. Испытательное давление
    5. Регистрационный номер (M ****) производителя
    6. Номер лота
    7. Дата изготовления, если в номере партии не указана дата изготовления
    8. С одним из следующих утверждений:
      1. Для баллонов, изготовленных до 1 октября 1996 г .: «Федеральный закон запрещает транспортировку в случае повторной заправки — штраф до 25000 долларов и 5 лет лишения свободы (49 U.S.C.1809) «или» Федеральный закон запрещает транспортировку в случае повторного заполнения — штраф до 500000 долларов и 5 лет тюремного заключения (49 USC 5124) «.
      2. Для баллонов, изготовленных 1 октября 1996 г. или позднее: «Федеральный закон запрещает транспортировку в случае повторного заполнения — штраф до 500 000 долларов и 5 лет лишения свободы (49 USC 5124)».

    Маркировка, требуемая … в этом разделе, должна быть цифрами и буквами высотой не менее 1/8 дюйма и отображаться последовательно. Например: DOT-39 NRC 250/500 M1001.

    С другой стороны, существует несколько стандартов для многоразовых баллонов, в зависимости от их использования, размера, способа сварки и т. Д. Одним из наиболее распространенных является DOT 4BA, «цилиндр сферической или цилиндрической формы с водовместимость 1000 фунтов или меньше и рабочее давление не менее 225, но не более 500 фунтов на квадратный дюйм ».

    Здесь можно найти все DOT «Спецификации упаковок».

    Так в чем разница?

    Физически многоразовые и одноразовые баки практически одинаковы.Характеристики стали такие же:

    Материал 34Mn2V, 30CrMo, 34CrMo4
    Внешний диаметр 108-325 мм
    Рабочий объем 5-110L1 150 бар / 250 бар
    Давление при испытании 250 бар / 300 бар
    Стандарт GB5099 / ISO9809 / EN1964 / DOT3AA / JISB8241 / TC-3AAM / IS7285
    ТОЧКА 39 Многоразового использования
    Углерод 0,12% 0,10-0,20%
    фосфор 0,04% 0,04%
    сера 0,05% 0,05%

    (Спецификация DOT для стали для многоразовых баллонов также определяет различные другие элементы, в то время как спецификация DOT 39 не определяет их. ) (Я НЕ говорю о алюминиевых резервуарах DOT 39 — только о стальных резервуарах.)

    Как насчет толщины металла? DOT 4BA определяет минимальную толщину стенки 0,078 дюйма (14 калибра) и наименьшее из максимального напряжения 35 000 фунтов на кв. Дюйм или половину от номинальной прочности материала. DOT 39 только указывает, что «напряжение стенки при испытательном давлении не превышает предел текучести материала», поэтому трудно сказать, как они сравниваются.

    В обоих стандартах указано, что напряжение стенки должно рассчитываться по следующей формуле:

    S = [P (1.3D + 0,4d)] / (D — d)

    Где S = напряжение стенки в фунтах на квадратный дюйм; P = испытательное давление в фунтах на квадратный дюйм; D = Внешний диаметр в дюймах; d = внутренний диаметр в дюймах. Очевидно, что напряжения стенок в резервуарах одинаковых пропорций будут одинаковыми.

    Поскольку кажется, что металл как многоразового, так и одноразового резервуара одинаковый, тогда кажется разумным предположить, что оба имеют предел текучести 35 000 фунтов на квадратный дюйм . [Неправильно! см. ниже.] Если это так, толщина стенок 9-дюймового (ID) резервуара DOT 39 при давлении 325 фунтов на квадратный дюйм составляет минимум 0.072 дюйма, что всего на 8% тоньше 0,078 дюйма, требуемого для DOT 4BA. Кроме того, 0,072 — это нечетный размер, от 14 до 15. Я думаю, маловероятно, что танки DOT 39 действительно будут использовать 0,072 дюйма вместо 0,078 дюйма металла, хотя это всего лишь догадка. В этом абзаце сделано слишком много предположений, чтобы делать какие-либо выводы. У меня здесь 9-дюймовый резервуар DOT 39 — когда у меня будет возможность, я разрежу его и измерю.

    Несколько других отличий (например, маркировка и процедуры тестирования) довольно незначительны и не влияют на характер самих резервуаров, а только на то, как с ними обращаются.

    Так в чем разница ?

    Во-первых, резервуары DOT 39 не подвергаются термообработке .

    DOT 4BA читает:

    Термическая обработка . Баллоны необходимо подвергать термообработке в соответствии со следующими требованиями:

    1. Каждый цилиндр должен быть равномерно и должным образом подвергнут термообработке перед испытанием применимым методом, указанным в таблице 1 приложения А к этой части. Термическая обработка должна выполняться после всех операций формовки и сварки, за исключением того, что при использовании паяных соединений термическая обработка должна следовать за любыми операциями формовки и сварки, но может выполняться до, во время или после операций пайки.
    2. Термическая обработка не требуется после сварки или пайки свариваемых низкоуглеродистых деталей с креплениями из аналогичного материала, которые ранее были приварены или припаяны к верхней или нижней части цилиндров и должным образом термически обработаны, при условии, что такая последующая сварка или пайка не дает температура выше 400 ° F в любой части верхнего или нижнего материала.

    «Таблица 1 Приложения А» определяет «любую подходящую термообработку при температуре выше 1100 ° F, за исключением того, что закалка в жидкости не допускается.»(Закалка жидкостью приведет к закалке металла.)

    В результате производственного процесса металл, из которого изготавливаются резервуары, становится хрупким и закаленным. Термическая обработка смягчает металл и восстанавливает его эластичность. Без этой эластичности металл не будет «подавать» и равномерно распределять нагрузки, вместо этого концентрируя их на дефектах металла, вмятинах, царапинах, плохих сварных швах, пятнах ржавчины или острых изгибах. Эти высокие концентрации нагрузки сильно утомляют металл — и, что более важно, — непредсказуемо — что делает повторное использование резервуара DOT 39 рискованной игрой.

    Во-вторых, резервуара DOT 39 доведены до предела своей вместимости . Сначала я упустил этот момент, но Уэсли Скотт (который работает в компании, которая занимается оптовой продажей промышленных газов, но попросил меня не называть его названия) написал мне и указал, что:

    Толщина стенки [цилиндра DOT 4BA] должна быть увеличена до точки, при которой напряжение стенки будет ниже нижнего значения 35 000 фунтов на квадратный дюйм или 1/2 от эмпирически определенной прочности материала.

    Цилиндр DOT 39 не должен превышать предел текучести.

    Для сравнения этих характеристик рассмотрим сталь с пределом текучести 80 000 фунтов на квадратный дюйм. Напряжение в цилиндре [DOT] 4BA ограничено 35 000 фунтов на квадратный дюйм, поскольку 35 000 меньше, чем 1/2 * 80 000 = 40 000. Напряжение в цилиндре [DOT] 39 ограничено 79 999 фунтами на квадратный дюйм. Это означает, что цилиндр 39 может быть изготовлен из более тонкой стали, чем цилиндр 4BA.

    Термическая обработка, улучшающая характеристики металла, также является действенной концепцией.Цилиндры DOT 39 часто паяют, и твердый припой указан как «должен иметь температуру плавления не ниже 1000 F». Если бы вы выполняли термообработку при 1100 ° F, возможно, плавление припоя привело бы к непригодности цилиндров.

    Заключение

    Повторное наполнение одноразовых газовых баллонов опасно, потому что металл подвергается максимальным нагрузкам, а также потому, что неэластичность металла концентрирует напряжение и утомляет металл.

    Остающиеся вопросы

    Но НАСКОЛЬКО это опасно? Где статистика о том, сколько людей взорвали себя при заправке одноразовых баков? Эмпирическое наблюдение представляет проблему: некоторые люди, в том числе мои друзья, заправляют одноразовые баллоны с пропаном, очевидно, без каких-либо проблем, кроме утечек. Наверное, это просто случайность. Возможно, где-то есть данные, но я не смог их найти. Можно было бы надеяться, что наше доброжелательное и благосклонное правительство не наложит штраф в размере 500 000 долларов на любую деятельность, которая не является по-настоящему опасной, но пока я не увижу некоторые цифры, я скептически отношусь к тому, насколько опасен на самом деле.

    Но, тем не менее, я пойду в Sears, Lowes или Ace Hardware и вместо этого куплю многоразовый бак.

    Список литературы

    Назад


    © 2003 W.Э. Джонс

    Simple English Wikipedia, бесплатная энциклопедия

    Правый круговой цилиндр

    Цилиндр — это одна из самых основных изогнутых геометрических форм, поверхность которой образована точками на фиксированном расстоянии от данного линейного сегмента, известная как ось цилиндра. Форму можно представить как круговую призму. И поверхность, и твердая форма, созданная внутри, можно назвать цилиндром . Площадь поверхности и объем цилиндра были известны с древних времен.

    В дифференциальной геометрии цилиндр определяется в более широком смысле как любая линейчатая поверхность, которая охватывает однопараметрическое семейство параллельных линий. Цилиндр, поперечное сечение которого представляет собой эллипс, параболу или гиперболу, называется эллиптическим цилиндром , параболическим цилиндром или гиперболическим цилиндром соответственно.

    Обычно цилиндр означает конечное сечение правильного кругового цилиндра , т.е.е., цилиндр с образующими, перпендикулярными основанию, с закрытыми концами, образующими две круглые поверхности, как на рисунке (справа). Если цилиндр имеет радиус r и длину (высоту) h , то его объем определяется по формуле:

    V = π r 2 h

    и его площадь поверхности составляет:

    • площадь верха (π r 2 ) +
    • площадь дна (π r 2 ) +
    • площадь стороны (2π прав ).

    Таким образом, без верха или низа (боковой поверхности) площадь поверхности равна:

    A = 2π правый .

    Сверху и снизу площадь поверхности составляет:

    A = 2π r 2 + 2π rh = 2π r ( r + h ).

    Для данного объема цилиндр с наименьшей площадью поверхности имеет h = 2 r . Для данной площади поверхности цилиндр с наибольшим объемом имеет h = 2 r , т.е.е. цилиндр помещается в куб (высота = диаметр).

    Имеет правый круговой цилиндр высотой h единиц и основание с радиусом r единиц с осями координат, выбранными так, чтобы начало координат было в центре одного основания, а высота измерялась вдоль положительной оси x. Плоское сечение на расстоянии x единиц от начала координат имеет площадь A ( x ) квадратных единиц, где

    A (x) = πr2 {\ displaystyle A (x) = \ pi r ^ {2}}

    или

    A (y) = πr2 {\ displaystyle A (y) = \ pi r ^ {2}}

    Элемент объема — это правый цилиндр площади основания Aw i квадрат ед. и толщиной Δ i x ед.{2} \, h \,}

    Цилиндрические секции — это точки пересечения цилиндров с плоскостями. Для правильного кругового цилиндра есть четыре возможности. Плоскость, касательная к цилиндру, пересекает цилиндр на одной прямой. При перемещении параллельно самой себе плоскость либо не пересекает цилиндр, либо пересекает его двумя параллельными линиями. Все остальные плоскости пересекают цилиндр по эллипсу или, когда они перпендикулярны оси цилиндра, по окружности.{2} = 1.}

    Это уравнение предназначено для эллиптического цилиндра , обобщение обычного кругового цилиндра ( a = b ). Еще более общий цилиндр : поперечное сечение может иметь любую кривую.

    Цилиндр представляет собой вырожденный квадрик , потому что по крайней мере одна из координат (в данном случае z) не появляется в уравнении.

    У наклонного цилиндра верхняя и нижняя поверхности смещены друг относительно друга.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
