Бетонный ростверк на винтовых сваях: Как устроен бетонный фундамент на винтовых сваях

Содержание

Виды ростверка на винтовых сваях

Ростверк — это каркас, который монтируется на сваях. Он необходим для опоры и равномерного распределения веса строящегося здания. Грамотная обвязка винтовых свай так же важна, как и сам свайный фундамент. Существует несколько видов ростверка и способа обвязки свайно-винтового фундамента

1. Фундамент на винтовых сваях

Впервые винтовые сваи, как и многие современные технологии, стали применяться военными структурами. Прочность, доступная стоимость и быстрый монтаж конструкций без использования земельных работ отлично подходили для возведения конструкций на местах военных действий.

Несомненно, как и все разработки, связанные с оборонной промышленность, начали постепенно входить в другие отрасли народного хозяйства. Сегодня свайно-винтовые фундаменты успешно осваиваются строителями для самых мирных целей – сооружения жилья.

Свайно-винтовой фундамент является экономным и удобным выбором для строительства частных домов.

Винтовые сваи представляют собой стальные трубы с заострением и лопастями на одном конце и отверстием на другой. Острым концом сваю вкручивают в грунт вручную либо буровым механизмом на глубину от полутора метров. На другом конце монтируется основание (оголовок) с вертикальной поверхностью под обвязку. Другое общепринятое название обвязки винтовых свай – ростверк.

Сваи, как правило, устанавливаются по периметру и под особо нагруженными частями здания. Количество свай, глубина вкручивания и расположение рассчитываются исходя из масштабности всей постройки.

2. Виды ростверка  винтовых свай

Основная классификация обвязки винтовых свай проводится по типу используемого материала. Каждый из них имеет свои преимущества и недостатки. Ростверки бывают:

  • Деревянными
  • Металлическими
  • Бетонными

В деревянном ростверке роль обвязки выполняют брусья, уложенные на оголовки свай.

Металлический ростверк представляет собой металлические балки, приваренные к оголовкам винтовых свай.

Бетонный ростверк выполняется при возведении наиболее тяжелых конструкций, и роль опоры дома выполняет бетонные балки, связанные со сваями.

Рассмотрим подробнее каждый способ установки ростверка на винтовых сваях.

3. Деревянный высокий ростверк. Подготовка к монтажу

Деревянный ростверк используется обычно при малоэтажном строительстве. Он хорошо подходит для дачных домов и одноэтажных коттеджей с мансардой. Чаще всего его используют при возведении каркасных строений. В качестве обвязки фундамента выступает первый венец бруса, уложенного на оголовки. Поскольку древесина испытывает пагубное влияние влаги, неизбежно соседствующей с грунтом, брус должен быть обязательно  обработан специальными составами, препятствующими гниению и придающими дереву гидрофобные свойства. После этого брусья устанавливается на оголовки свай.

Деревянный ростверк

Перед установкой самих балок после вкручивания свай необходимо произвести еще несколько операций по подготовке монтажа ростверка.

  1. Выровнять высоту свай (лишнее можно просто срезать)
  2. Установить оголовки (металлический пластины, на которых есть отверстия для крепежа брусьев)
  3. Произвести грунтовку и нанесение антикоррозийного слоя на сваи (если это не было сделано до монтажа)
  4. Между оголовками и балкой сделать гидроизоляционную прокладку из рубероида, бикроста и тому подобных материалов

Деревянные брусья тоже должны быть подготовлены для возведения фундамента. В первую очередь они должны быть сухими. Лучше всего использовать брус после камерной сушки. Если это слишком дорого, дерево необходимо выдержать до 3-4 месяцев в хорошо проветриваемых штабелях для просушки. Далее они пропитываются специальным антисептиком и, также веществом, снижающим горючесть дерева – антипиреном. Если используется клееный брус, то обычно, все эти процедуры с ним уже произведены.

4. Монтаж деревянного каркаса

Процесс монтажа деревянного ростверка происходит в несколько этапов:

  1. На сваи укладываются брусья по периметру. Для большей прочности они соединяются между собой выемками. Это позволяет увеличить прочность соединения.
  2. Затем укладываются брусья на внутреннюю часть.
  3. Далее все оголовки прикручиваются к брусьям. В дереве должны быть заранее высверлены отверстия. Можно сделать в дереве фаску, если требуется, чтобы из него не торчали гайки.
  4. Для прочности дополнительно по краям можно установить уголки или швеллеры.
Оголовки свай с отверстиями для крепления бруса

Существует несколько способов соединения бруса на углах. Два основных – «в пол-дерева» и «в лапу».

Способы соединения бруса по углам

Укладка бруса ростверка может производиться только по периметру будущего здания, а может иметь более сложную форму с поперечными брусьями, если здание имеет большие размеры и много точек с повышенной нагрузкой на фундамент

После укладки бруса необходимо тщательно проверить горизонтальность плоскости. В тех местах, где брус немного выступает из плоскости, его можно подтесать, а в там, где образованы впадины необходимо изготовить плоские подкладки, например, из фанеры.

5. Металлический высокий ростверк

Металлическая обвязка используются для более массивных конструкций, в том числе и для кирпичных зданий или тяжелых металлоконструкций, типа ангаров. Здесь на сваи укладывается швеллер или двутавр, полками вниз. Соединения делают согласно схеме несущих стен. Необходимо сварить соединения и дополнительно укрепить болтами. Конструкция за счет этого обретает большую прочность и может выдержать нагрузку металла. Также дополнительное укрепление шва не дает образоваться на фундаменте трещинам и последующим разрывам. Для кирпичной кладки шаг свайного ряда должен быть не более 1-1,5 м, т. к. масса кирпичной конструкций будет гнуть швеллер при шаге от 3м.

Размер швеллера может быть разным. Для усиления нагруженных осей используется самый большой размер.

Следует не только сварить металлический ростверк, но и дополнительно стянуть болтами. Это требование обусловлено разным видом нагрузок – не только боковых, но и вертикальных. Так металлические балки защищаются от образования трещин и разрывов.

Стандартный металлический ростверк

6. Бетонный ростверк

Если здание, которое устанавливается на винтовые сваи, имеет большой вес – это может относиться к домам из бревен, пеноблоков  или каркасников с тяжелой кровлей – под них рекомендуется устанавливать бетонный ростверк.

Для его устройства требуются

  • Металлическая арматура
  • Вязальная проволока
  • Бетон
  • Опалубка из досок

После установки свай на них по периметру фундамента вяжется арматура диаметром 12-18 мм с расстоянием между прутками 15-35 см. В верхней части свай просверливаются отверстия, куда вставляются продольные прутки.

Затем вокруг свай монтируется опалубка, наподобие той, что используется для заливки ленточного фундамента. В опалубку заливается бетон. При  заливке бетона заливается и внутренность сваи.

Таким образом, создается сборная конструкция фундамента из собственно свай и бетонной обвязки.

Такой ростверк считается самым мощным и не уступает ленточным бетонным фундаментам таких же параметров, а монтаж его на сваи  осуществляется значительно проще.

Обычно сваи выступают на значительное расстояние от земли – до метра, если поверхность ровная.  Таким образом, обвязка свай чаще всего расположена тоже на некотором расстоянии от грунта. Особенно это касается деревянного и металлического ростверка. Бетонные ростверки, напротив, заливаются вплотную к земле. Это более равномерно распределяет нагрузку не только по оголовкам свай, но и на грунт.

Схема устройства бетонного ростверка

7. Свайный куст

Иногда опоры под здания должны быть очень мощными. Конечно, в таких случаях обычно устанавливаются объемные бетонные столбы, но есть возможность использовать и винтовые сваи, если они кручены на близком расстоянии друг к другу. При этом верхние части соседних свай связываются друг с другом. Это соединение называют свайным кустом.

Получается, что на восприятие нагрузки в каком-то особенно нагруженном узле работают сразу несколько свай.

Эти методом особенно часто пользуются в промышленности, где возведение обычных бетонных фундаментов затруднено –  в болотистых местах, на уклонах и т.д.

Обвязку свайных кустов производят описанными выше способами, учитывая, что сваи собраны группами.

8. Заключение

Установка ростверка на винтовые сваи определяет окончательную несущую способность фундамента. Обвязку винтовых свай нужно проводить особенно тщательно, так как сваи представляют собой надежные опоры, но со сравнительно небольшой площадью основания для фундамента. Это увеличивает роль обвязки.

Фирма «К-ДОМ» специализируется на возведении фундаментов на винтовых сваях для различных типов конструкций – домов для постоянного проживания, садовых домиков, ангаров, мостовых опор. Нами используются все виды ростверка винтовых свай – в зависимости от типа зданий, грунта и условий местности.

Свайный фундамент с ростверком. Обвязка фундамента из винтовых свай

Обвязочный брус (рис. 1) используется при строительстве деревянных, каркасных строений.

                                                                                        Рисунок 1

Наиболее распространенные варианты сечения бруса:

  • 150х150 при шаге между сваями 2500-2700 мм;
  • 200х200 мм при шаге между сваями 3000 мм.

Крепление к оголовку осуществляется с использованием шпилечного соединения.

Так как на металлических поверхностях может образовываться конденсат, рекомендуется укладывать гидроизоляционную прокладку между опорной площадкой (оголовком) и деревянной конструкцией.

Бревно (рис. 2). Этот вариант лучше работает на изгиб, так как волокна необработанной древесины сохраняют свою целостность. Оцилиндрованное бревно имеет больший прогиб по отношению к необработанному дереву.

                                                                                        Рисунок 2

Первый венец бревенчатого строения допускается укладывать прямо на оголовок. Если фундамент выполнен в виде ленточного из бетона, то его стоит делать из дуба или лиственницы, так как это позволит увеличить срок службы конструкции. В случае со свайно-винтовым основанием от этих мер можно отказаться, если высота ростверка составит не менее 500 мм от уровня земли.

Обвязка брусом/бревном – самый экономичный и быстро реализуемый способ устройства ростверка. Чтобы обвязка имела один уровень, оголовки свай должны быть расположены на одной отметке. В ином случае выравнивание выполняется выпиливанием части сечения бруса/бревна.

Стыковка бруса/бревна (рис. 3). Для соединения в узлах пропорционально каждому из брусков сверху и снизу выполняются распилы, брус/бревно складывается под прямым углом. Стыки должны быть обработаны специальными растворами, защищающими от гниения, проложены джутом.

                                                                                        Рисунок 3

Использование антисептиков для всего бруса/бревна обязательно только для случаев опирания на бетонные ленточные фундаменты. При строительстве на винтовых сваях эта процедура носит рекомендательный характер, но только если высота ростверка составляет не менее 500 мм от уровня земли.

Обвязка для свайных фундаментов из железобетона, металла и дерева

В переводе с нем. Rost — решетка, Werk — строение. Ростверком называют конструкцию, связывающую элементы свайного фундамента в единое целое и формирующую основание для возведения стен. Говоря языком политэкономии, с установкой ростверка у дома появляется «базис для устойчивого роста»

Виды ростверков

Сваи или столбы — довольно частый вариант фундамента для одно-двухэтажных загородных домов, дач и бань. Устройство таких оснований, как правило, подразумевает применение специальной техники, создает сложности при создании подвала и требует тщательнейшего утепления нижнего перекрытия, но зато избавляет от большого объема земляных работ, а главное — позволяет вести строительство на проблемных грунтах и сложном рельефе. Свайные фундаменты оптимально подходят для участков с высоко залегающими подземными водами, с нестабильными, слабонесущими или пучинистыми грунтами (глины, суглинки и пр.), а также для площадок в холмистой местности или с ярко выраженным уклоном.

Чтобы отдельно стоящим сваям не грозил крен и нагрузка от дома распределялась на них равномерно, опоры должны быть жестко соединены в одну конструкцию. Этой цели и служит ростверк, являющийся контуром обвязки фундамента. Изготовить его можно из железобетона, металлопроката или дерева, — все зависит от того, какая несущая способность от него требуется. Тип ростверка, шаг и глубина установки опор определяются проектным расчетом.

Перед устройством ростверка следует убедиться, что верхняя плоскость всех свай или столбов находится строго на одном уровне, и при необходимости принять меры по их выравниванию. В любом случае в процессе монтажа обвязки важно строго следить за ее горизонталью, ведь даже небольшие перекосы могут обернуться неравномерной осадкой здания и деформацией ограждающих конструкций

Железобетонный ростверк

Такая обвязка значительно утяжеляет фундамент и требует особо прочного основания, поэтому обычно ее делают в сочетании с опорами из армированного бетона (готовыми забивными или отливаемыми прямо по месту). Это наиболее надежный вариант ростверка для массивных зданий со стенами из кирпича и блочных материалов. Фактически свайно-ростверковый фундамент данного типа представляет собой усиленную столбами бетонную ленту — со всеми присущими ей достоинствами (высокая несущая способность, прочность к изгибу) и недостатками (трудоемкость исполнения, продолжительное время застывания раствора). К сведению: для построек большой площади рекомендуется сооружать сплошное свайное поле, которое накрывают монолитной плитой.

Железобетонный ростверк

Бетонный ростверк может быть так называемым висячим (высоким), наземным (низким) или залегающим ниже нулевой отметки. В первом случае пояс обвязки возвышается над уровнем земли не менее чем на 15 см, что из-за отсутствия контакта с грунтом исключает влияние на него сил морозного пучения. Если ростверк поднят на значительную высоту, вертикальные опоры испытывают сильные нагрузки на поперечный изгиб, и поэтому в дополнение к ним иногда ставят наклонные сваи, придающие конструкции большую жесткость и прочность.

Наземная лента покоится на песчано-гравийной подушке толщиной 15–20 см, засыпанной в траншею и тщательно утрамбованной. Дренажная прослойка не позволяет талым и дождевым водам застаиваться под ростверком, однако она не способна противостоять силам, направленным на его выталкивание, так что данное решение возможно исключительно на непучинистых грунтах. Плюс в том, что отсутствие зазора между фундаментом и поверхностью земли не дает потокам холодного воздуха свободно гулять под нижним перекрытием, а также облегчает отделку цоколя дома.

Ростверк, расположенный ниже уровня земли, по сути является малозаглубленным ленточным фундаментом, передающим нагрузку не только на опоры, но и на грунт. Это самый трудозатратный вариант бетонной обвязки, требующий устройства дренирующей подушки, гидроизоляции, отмостки и возможный только при подходящих характеристиках грунта и низком УГВ.

Помимо монолитной ленты, железобетонные опорные столбы можно соединить сборным ростверком, сложенным из армированных бетонных балок прямоугольного сечения. Между собой элементы обвязки скрепляют раствором, а с опорами — бетонированием стыка и привариванием закладных арматурных стержней столба к монтажным петлям на балке

Что такое свайный куст?

В тех точках фундамента, где согласно проекту на опору будет ложиться повышенная нагрузка (например, от массивного камина с керамическим дымоходом, колонны или другой тяжелой конструкции), вместо одиночной сваи может быть установлен свайный куст. Так называется группа опор, расположенных рядом друг с другом и соединенных замкнутым ростверком, что позволяет создать стабильную и очень прочную базу, способную легко выдержать и увеличенную нагрузку, и давление грунта.

В частности, свайные кусты используют при возведении каменных заборов на подвижных грунтах (влагонасыщенных, осадочных и т. п.), где несущим стойкам будет постоянно грозить смещение. Разумеется, вбить под них не по одной, а по три сваи выйдет и дороже, и дольше, и трудозатратнее, даже если сделать это не по всей длине ограждения, а только на самых проблемных и ответственных участках. Но ради того, чтобы не увидеть свой забор завалившимся, на такие издержки все же стоит пойти.

Арматурные выпуски из свай соединяют с каркасом поперечными связями

Для отливки ленты сколачивают опалубку в ширину стен дома и высотой не менее 30 см (для надежности ее укрепляют подпорками), настилают на дно рубероид или пленочную изоляцию и вяжут по всей протяженности пояса силовой каркас. Арматурные выпуски из свай (длиной от 60–70 см) загибают и соединяют поперечными проволочными связями с верхним и нижним рядами арматуры в каркасе, — данная мера послужит дополнительной фиксации ростверка на опорах и полностью исключит вероятность его смещения при подвижках грунта. Расстояние между продольными стержнями — от 15 до 35 см, между армокаркасом и стенками опалубки (а также поверхностью отливки) — минимум 5 см, диаметр прутьев — 10–12 мм.

Далее послойно заливают бетон марки М200, уплотняя массу вибромашиной или штыкованием. По завершении работ ленту накрывают пленкой и оставляют набирать прочность (периодически отливку смачивают, чтобы она не растрескалась от быстрой потери влаги). После снятия опалубки ростверк с трех сторон покрывают водозащитными рулонными или обмазочными материалами, а сверху укладывают отсечную гидроизоляцию.

Основанием для железобетонного ростверка под каменные здания могут служить также металлические винтовые сваи. Опалубку устанавливают так, чтобы ее дно было расположено ниже верхушки опор и их головы находились в толще ленты. В стволы свай опускают два-три арматурных прута, соединяют их концы поволокой и продевают ее сквозь просверленные в верхней части трубы отверстия. Эти выпуски перевязывают с силовым каркасом ростверка. Дно опалубки гидроизолируют и бетонируют сначала сваи, а затем горизонтальный пояс (в сваях смесь тоже штыкуют, чтобы не было пустот).

При строительстве свайного фундамента с монолитной железобетонной обвязкой важно заранее предусмотреть в ленте технологические отверстия для ввода в дом коммуникаций и проветривания подпольного пространства (так называемые продухи). Если этого не сделать еще перед заливкой раствора, потом придется прорубать проходы в застывшем бетоне, рискуя ослабить конструкцию

Металлический ростверк

Разрез каркасного дома с обвязкой свайного фундамента из металлического швеллера

Несмотря на то, что винтовые сваи в сочетании с железобетонной лентой прекрасно справляются с нагрузкой от массивных каменных стен, все же чаще всего они служат фундаментом для более легких деревянных и каркасных построек, для чего их связывают ростверком из швеллера шириной 12–20 см (в зависимости от диаметра свай). Используют с этой целью также и стальные двутавровые балки, уголки, профильные трубы.

Элементы пояса соединяют между собой электродуговой сваркой и дополнительно стягивают болтами. Швеллер, «надеваемый» на сваю полками вниз, приваривают прямо к опоре. Если его располагают полками вверх (так формируется ложе для укладки деревянного бруса или блоков из легких ячеистых бетонов) либо ставят на боковую грань, то, как правило, на сваю крепят оголовок в виде стальной пластины. Такая площадка необходима при монтаже двутавра и уголков (к примеру, два уголка образуют раму нужной ширины вместо швеллера), а также во всех случаях, когда требуется выровнять верхнюю плоскость опоры по горизонтали.

Еще одна функция оголовка — «запечатать» пустотелый ствол, то есть перекрыть попадание в него воды, когда обвязка проходит по внешнему (или по внешнему и внутреннему) контуру свай и приваривается к ним не сверху, а по боковым стенкам.

К слову: оголовок, не только металлический, но и отлитый поверх железобетонных столбов, — главный элемент безростверковых свайных фундаментов, выполняющий функцию опорной основы для конструктива здания. Кроме того, при реконструкции старых просевших построек, когда нужно завести под них укрепляющие опоры, наиболее надежным вариантом будут сваи с оголовками.

Антикоррозионную обработку металлической обвязки следует производить уже после ее монтажа, поскольку особенно нуждаются в защите как раз сварные соединения

Деревянный ростверк

Фундамент из деревянных свай

Такую обвязку выполняют в случае брусовых и каркасных строений, не оказывающих большой нагрузки на фундамент (одноэтажный дом, баня и т. п.). В основе могут лежать как металлические винтовые, так и деревянные сваи. Последние изготавливают из окоренной прямоствольной ели, сосны, лиственницы (редко из дуба или кедра). Низ бревен заостряют либо «обувают» в стальные башмаки, а сверху надевают бугель — укрепляющие кольцо. Обязательная процедура — защита от порчи специальными пропитками, обжигом и обработка препаратами на основе масел и смол. Срок службы деревянных свай — до 20 лет, поэтому под капитальные строения использовать их нет смысла, но, скажем, для беседок, террас, детских игровых комплексов такой вариант фундамента вполне приемлем. Монтаж обвязочного бруса на стойках в данном случае ничем не отличается от способа крепления горизонтальных и вертикальных элементов в деревянном домостроении.

Конструкция свайного фундамента с деревянным ростверком

При устройстве деревянного ростверка по металлическим опорам его роль играет нижний венец брусовых стен или обвязочный контур «каркасника». К сваям приваривают оголовок, гидроизолируют его битумной мастикой или куском рулонного материала (дерево не должно соприкасаться с металлом) и фиксируют брусья стальными шпильками и крепежными уголками на болтах.

Перед монтажом древесину непременно нужно пропитать огнебиозащитными составами, которые повысят ее сопротивляемость возгоранию и предохранят от биопоражений. От качества такой обработки в немалой степени зависит надежность и срок службы конструкции.

Ростверк на винтовых сваях

В современном строительстве используются самые различные технологии, в том числе в возведении фундаментов. Ростверк на винтовых сваях – отличный способ сделать основание дома прочным и долговечным. Также данный тип конструкции выполняет следующие функции:

  • Утепляет пространство под основанием дома. Кроме того, он просто необходим в случае, если планируется устройство погреба или подвала.
  • Облагораживает внешний вид здания, делает его более привлекательным и эстетичным.
  • Ростверк на винтовых сваях активно используется при строительстве заборов.

Такой тип фундамента может быть установлен практически на любом участке:

  • Заболоченные грунты.
  • Неровные площадки.
  • Участки с близким залеганием грунтовых вод.

Благодаря особой конструкции винтовых свай, они ввинчиваются в почву, тем самым уплотняя грунт, обеспечивая фундаменту должную устойчивость. Винтовые сваи, в отличие от лопастных, к которым винтовые лопасти привариваются отдельно, отливаются целиком, поэтому они достаточно прочные. Тем не менее, в грунтах с залеганием скальных пород их лучше не использовать, так как мелкие и крупные камни могут повредить поверхность трубы или винта, а также нарушить целостность самой сваи.

Преимущество ростверка на винтовых сваях

Среди основных преимуществ таких конструкций можно выделить следующие:

  • Отсутствие сложностей в возведении. Для того, чтобы обустроить такой фундамент не требуется большого количества специальных приспособлений и сложной аппаратуры.
  • Быстрота в установке. Опытные профессионалы, знакомые с алгоритмом ввинчивания свай, могут справиться с монтажом винтовых опор за 1 день. Для заливки бетонной опалубки потребуется немного больше времени, однако в сравнении с возведением ленточного фундамента все работы выполняются достаточно быстро.
  • Доступная цена.
  • Прочность и долговечность. Несмотря на быстроту и легкость установки, ростверк на винтовых сваях – достаточно устойчивая конструкция.
  • Отсутствие необходимости в проведении дополнительных земляных работ, а также в подготовке площадки для строительства (выравнивание рельефа).

Выбирая качественные материалы и опытного подрядчика, вы гарантированно получите фундамент, который прослужит не один десяток лет, не требуя дополнительного обслуживания и ремонта.

Бетонирование ростверков: сваи, опалубка, раствор | Герма

Свайный фундамент популярен многие годы, а если точнее — многие века. Даже при экономии времени такой фундамент обладает предельной устойчивостью на любом грунте. И в наши дни продолжается повсеместная эксплуатация конструкций такого типа — но только уже с учётом новейших разработок и техник.

Бетонирование ростверков — одно из таких новшеств. Благодаря ростверку технические характеристики постройки значительно увеличиваются.

Прежде чем начать бетонирование ростверков, надо понять, что любые работы с фундаментом производятся исключительно по проекту. Конструкций существует множество, каждая обладает уникальными свойствами и предназначается исключительно под определённый тип строения.

Навигация по статье:

Сваи для ростверка

  • Видов свай — множество, и большая их часть разработана под какой‑то один определённый вид почвы, в связи с чем и нужно делать выбор.
  • Профессионалы советуют сразу ровнять землю на участке, чтобы никакие оставшиеся бугры в дальнейшем не мешали монтажу.
  • К слову, фундамент на винтовых сваях с ростверком из бетона производится по особому плану, называемому «свайное поле», и в этом плане указаны все точные расстояния между опорами, и полностью учтены все нагрузки.
  • К тому же, бетонный ростверк на винтовых сваях в проекте числится как монолитный фундамент, поэтому отдельные детали такой конструкции нельзя использовать при производстве других построек, даже если и имеет место ощущение, будто они отлично подходят.

Опалубка для ростверка

  • Теперь самое время приступить к изготовлению опалубки, не забыв при этом подвязать её к сваям и сделать опоры на грунт.
  • Лучше всего для этого подойдут листы влагостойкой фанеры. В крайнем случае — доски, но только чтобы швы были герметичны, а из опалубки не вытекала влага.
  • Если надо сделать железобетонные ростверки, то правильно сначала перевязать сваи и только затем заполнить опалубку арматурой — при этом без варки, а просто перевязав стальной проволокой.
  • Чтобы контролировать в бетонном литье уровень размещения металла, надо использовать специальные подставки, уложив их на дно.
  • И не надо делать дополнительные секции и ответвления, думая, что материалы слишком длинные, а обрезать не хочется. Иначе может потребоваться резка железобетона алмазными кругами, а это дорого.

Раствор для ростверка

  • Перво‑наперво нужно создать посадочные места под основное строение. Для этого устанавливаются трубы, чтобы потом не потребовалось алмазное бурение в бетоне.
  • Далее, собственно, заказываем раствор, в случае если к месту строительства нет никакой возможности подогнать машину с бетоном, то тогда можно произвести раствор самостоятельно на месте.
  • Смесь заливается за один заход, при этом её поверхность надо постоянно ровнять по опалубке.
  • Чтобы ускорить застывание раствора можно использовать смоченную в аммиаке ветошь, её кладут на поверхность и накрывают плёнкой.
  • Когда бетон застынет, опалубку разбирают, и тогда можно подровнять возможные неровности стен цементным раствором.
  • После чего полученный элемент утепляем, гидроизолируем со всех сторон, чтобы продлить срок эксплуатации как этой детали, так и всего строения, соответственно.

Заказать расчет стоимости монолитного дома в СПб и ЛО

Наш специалист свяжется с вами, внимательно выслушает и предложит проект дома, который подходит вам, с расчетом стоимости. Оставьте телефон для связи:

Бетонная плита на сваях Астер® серии СВ

Есть дома, для которых в качестве фундамента достаточно только винтовых свай. Например, брус или бревно прекрасно можно положить на отдельно стоящие сваи: от одной сваи до другой.

Но существуют дома, которые по технологии в качестве основания требуют ростверк, например пенобетон или газобетон.

И всё же существуют случаи, когда винтовые сваи позволяют сэкономить и уйти от дорогостоящих работ по водоотведению, выторфовке, гидроизоляции и других. Это может быть из-за влажности участка, неоднородности грунтов, неровного ландшафта, глубокого слоя торфа или просто по желанию заказчика, чтобы плита не лежала на земле.

СВФ Группа решила эту задачу, совместив две технологии – монолитную плиту и сваи Астер® серии СВ.

Преимущества:

  • Удобно использовать, когда установка бетонных свай сложна или невозможна, высокий уровень грунтовых вод, высокий показатель текучести, торф.
  • Скорость установки сокращается на 50%.
  • Стоимость свай Астер® серии СВ меньше бетонных аналогов.
  • Отсутствие необходимости в выборке торфа.
  • Высокая несущая способность свай Астер®.
  • Эффективное использование бетона, деньги не закапываются.
  • Полное отсутствие сезонных подвижек.
  • Гарантировано.

Плита на сваях может быть двух типов:

  1. Плита, «висящая» на винтовых сваях

Висящая плита на сваях

 Плита на сваях, где винтовые сваи являются опорой для плиты.

Плита на винтовых сваях

Дополнительные плюсы комбинации типов фундамента:

  • Практично. Плита никогда не будет сырой.
  • Экономично и быстро. Минимальное количество подготовительных работ.
  • Экологично и аккуратно. Не повреждается ландшафт, практически нет мусора.

Чтобы наши специалисты могли быстро сделать для Вас оценочный расчет стоимости, пожалуйста, заранее продумайте ответы на вопросы:

  • удаленность от города;
  • любая информация о грунте и ландшафте участка;
  • материал, этажность и размер дома.

Что нужно для заключения договора?

Необходимо заполнить форму заявки и отправить планировку здания на e-mail: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра..

Рассчитать стоимость

Наши менеджеры обязательно свяжутся с Вами в течение двух рабочих дней!

что это и его роль в обустройстве фундамента

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Любое сооружение нуждается в надежном, качественном, грамотно спроектированном и обустроенном основании. Сегодня большой популярностью пользуется ростверковый фундамент на сваях, который имеет экономическую выгоду по сравнению с традиционным ленточным основанием. Особенностью конструкции является горизонтальная перемычка, связывающая сваи. Ростверк: что это такое и в чем его главное назначение, подробно описано в статье.

Заливка монолита с ростверком

Ростверк: что это за элемент и зачем он необходим

Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.

Ростверк сэкономит время, деньги и силы на строительство основания

Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.

Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.

Разновидности ростверка и какие у него есть типы

Эргономичность, долговечность и эстетичность здания зависит от типа ростверка, который укладывается на столбчатый или свайный фундамент. Он может быть плитный, ленточный и стаканный.

В зависимости от места расположения ростверка относительно земляного полотна различают следующие виды конструкций:

  • повышенный;
  • высокий;
  • заглубленный.

Ростверк со сваями может стать основанием для здания из любого материала

Конструкция перемычки может быть:

  • монолитной;
  • сборно-монолитной;
  • сборной.

В зависимости от материала изготовления различают ростверки:

  • металлические;
  • деревянные;
  • бетонные;
  • железобетонные.

Типы элемента и основная задача ростверка

Главным назначением ростверка является восприятие нагрузки от несущих элементов здания и равномерное ее распределение на фундамент. Наиболее распространенным и экономически оправданным является свайный фундамент.

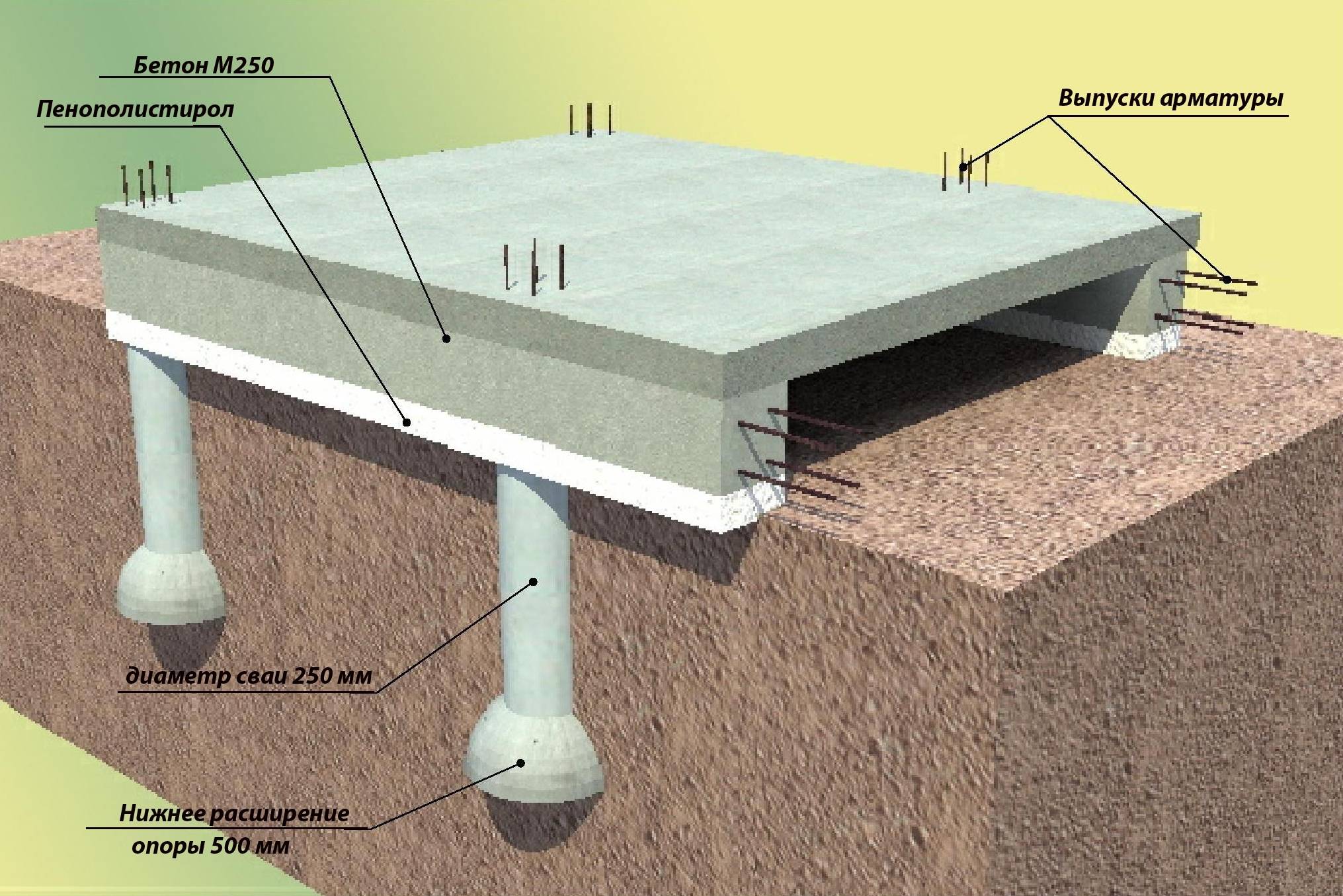

Плитный ростверк по сваям в виде крупноформатных железобетонных плит устанавливают при значительных габаритах строения по его периметру. Такой ростверк укладывается на стандартный пирог, состоящий из:

  • песчано-гравийной подушки в виде двух слоев по 10 см с виброуплотнением;
  • кольцевого дренажа, расположенного на уровне подошвы ростверка;
  • бетонной подготовки в виде стяжки без арматуры;
  • гидроизоляции.

Если грунтовые воды залегают довольно высоко, то при возведении такой конструкции нет нужны делать дополнительные отводы

Ленточный фундамент на сваях может быть монолитным или сборным. Первый вариант используется для буронабивных свай. Это связано с тем, что материалы имеют одинаковое линейное расширение и технические характеристики. Также в теле ростверка легче замуровать оголовки с торчащей арматурой.

Сборный ленточный ростверк используется в технологии деревянного строительства. Деревянные брусья укладываются на оголовки и стыкуются в полдерева. Это позволяет снизить затраты на строительство и приступать к возведению строения уже на следующий день после устройства основания.

Сборный ленточный ростверк может быть выполнен в виде железобетонных балок, примыкающих к оголовку свай. Такая конструкция используется преимущественно для винтовых свай, обвязанных двутаврами или швеллерами.

Благодаря основанию с ростверком есть возможность возведения фундамента даже в сложных местах

При устройстве железобетонных буронабивных свай с ростверком может быть использован стаканный тип конструкции. Ростверк представлен подколенником, установленным на столб, высотой кратной 15 см, шириной – 30 см. Каждый стакан должен опираться на четыре сваи. Такой тип основания используется при монтаже колонн. Чаще всего применяется в с/х и промышленном строительстве.

Что такое ростверк: конструкция элемента

Монолитный ростверк является наиболее удачным решением для малоэтажного строительства. Элемент представлен цельной конструкцией замкнутого типа, выполненной из железобетона или бетона. Он заливается при строительстве, в виде монолитной плиты или балки (ленты). В первом варианте конструкция связывает все сваи в единую систему, которая охватывает всю площадь здания. Ленточный ростверк соединяет сваи последовательно и устанавливается только под несущими элементами строения.

Ростверк, надежно фиксируясь к сваям и включая их в свою толщу, соединяет элементы основания. Монолитный ленточный ростверк может быть повышенный, высокий или заглубленный. Он устраивается при неблагоприятных геологических условиях грунта. Выполнение такого ростверка отличается высокими техническими и эксплуатационными характеристиками. Однако конструкция имеет повышенную трудоемкость, высокую стоимость работ и требует создания густого армирования.

Ростверк выполняет функцию равномерного распределения нагрузки по всему периметру основания

Сборный ростверк представлен конструкцией, выполненной из стальных балок, соединенных между собой сваркой. В качестве соединительных элементов используются двутавры и балки. Также конструкция может быть выполнена из деревянных брусьев. Такой вариант используют преимущественно для возведения некапитальных сооружений и промышленных зданий. Конструкция монтируется и закрепляется на оголовки свай, что не требует последующего замоноличивания.

Полезный совет! Для строительства частного дома сборный ростверк использовать нецелесообразно, ибо это связано с весьма трудоемким и затратным процессом.

Сборный тип имеет и свои недостатки. В первую очередь процесс монтажа является весьма трудоемким, что связано со значительным весом металлических элементов. В отдельных местах ростверка могут образовываться области с невысокой прочностью, что связано с низкой жесткостью сварных соединений. В связи с образованием коррозии или гниения дерева конструкция является недолговечной, что ограничено 1020 годами эксплуатации.

Схема свайного фундамента

Промежуточным решением между двумя предыдущими вариантами является монолитно-сборный ростверк. Сборная конструкция состоит из заранее изготовленных деталей, которые укладываются на сваи и связываются друг с другом шпоночным соединением. Осуществляется это во время строительства. Затем вся конструкция омоноличивается.

Оптимальное место расположения ростверка

Наиболее рациональным решением с точки зрения целостности конструкции и стабильности ее работы при возникновении различных деформацийсчитается устройство высокого или висячего ростверка на буронабивных сваях. Он устанавливается над уровнем грунта не менее 10 см. Если расстояние будет меньше, возникнет вероятность повреждения целостности ростверкаи узлов соединения его со сваями, что приведет к вырыванию последних.

Главным недостатком такой конструкции является отсутствие герметизации пространства между нижней частью ростверка и грунтом. Благодаря тому, что создается свободный доступ холодного воздуха, увеличиваются теплопотери дома. Решить проблему можно при помощи монтажа щитов или дополнительного утепления пола дома.

Благодаря фундаменту с ростверком, нет необходимости в рытье огромных котлованов

Полезный совет! Такой тип ростверка целесообразно выбирать для субтропического климата, также при возведении деревянных конструкций.

Подошва повышенного ростверка располагается на уровне грунта, на который укладывается гравийная или песчаная подушка толщиной 10-15 см, для чего извлекается слой грунта. Такая прослойка способствует снижению влажности грунта под зданием и свободной фильтрации воды. В таком варианте исключается образование продуваемой области между грунтом и перекрытием.

Заглубленный ленточный фундамент на буронабивных сваях является наиболее популярным вариантом, в то же время и самым нерациональным. Для его создания по периметру будущего здания вырывается неглубокая траншея. Далее устанавливаются сваи таким образом, чтобы из дна траншеи торчали их оголовки. Устраивается песчаная подушка. После этого выполняется желоб-опалубка, дно которого располагается ниже уровня земли. Далее создается бетонный ростверк.

Полезный совет! Несмотря на то, что под заглубленным ростверком образуется непродуваемое пространство, в качестве дополнительной изоляции можно смонтировать шверты, которые будут воспринимать нагрузку от вспучиваемого грунта во время морозов.

Выбор вида ростверка зависит от ландшафта, климата и веса здания

Из какого материала изготавливается ростверк

Железобетонный ростверк характеризуется повышенной прочностью, надежностью, стабильностью работы, жесткостью, несущей способностью и долговечностью. Это наиболее распространенный вариант. В составе конструкции присутствует арматура, что увеличивает прочностные характеристики ростверка, забирая на себя часть нагрузок. Армирование может выполняться созданием полноценного пространственного каркаса или закладкой отдельных стержней.

Важно! При формировании железобетонного ростверка должен быть обеспечен достаточный защитный слой для арматуры.

Изготовление бетонного ростверка идентично предыдущему варианту. Отличием является отсутствие армирования. Вся нагрузка воспринимается бетонной конструкцией, которая накрывает оголовки свай на высоту не менее 10 см. Данный вариант является менее прочным и долговечным. Бетонный ростверк используют при возведении одноэтажных зданий.

Изготовление металлического ростверка осуществляется из профильного проката, представленного двутаврами и швеллерами. В результате получается прочная и жесткая конструкция. Но в связи с возможной коррозией металла, особенно в местах сварных соединений, металлический ростверк является недолговечным. Его используют для строительства одноэтажных строений.

Схема свайного фундамента из набивных комбинированных свай

Деревянный ростверк применяется исключительно для возведения строений из дерева. Укладка деревянного бруса осуществляется через гидроизоляционную прокладку на сваи, в качестве которой применяется рубероид или толь. Перед монтажом балки следует обработать специальными составами и антисептиками, что исключит образование плесени и зарождение различных паразитов в толще древесины. Крепление бруса между собой осуществляется при помощи болтов и кронштейнов.

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк.  Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Статья по теме:

Дренажная система вокруг дома: устройство дренажа для фундамента жилого здания

Устройство дренажа для защиты фундаментной части здания, специфичность этой процедуры, технология создания конструкции своими руками.

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Разновидности свайных фундаментов с ростверком

По способу погружения в грунт свайный фундамент может быть набивным, забивным или винтовым. Первый вариант представлен бетонными или железобетонными конструкциями. Для их создания арматура предварительно напрягается, что увеличивает трещиностойкость фундамента. Для устройства свай в толще земли необходимо просверлить требуемое количество отверстий заданного диаметра и глубины. В каждое из них вставляется обсадная металлическая или бетонная труба. В нее опускается арматура и вся полость заливается бетоном.

Конструкция может быть выполнена с закрытым или открытым нижним концом. Главным преимуществом такого типа свайного фундамента является высокая несущая способность, простая технология, сниженная себестоимость работ, что связано с минимальными трудозатратами, отсутствие негативного воздействия и вибраций на окружающие сооружения.

Второй вариант предполагает забивание в грунт готовых железобетонных свай. В качестве специальной техники могут быть использованы копры, вибропогружатели и гидравлические сваесдавливающие агрегаты, выбор которых зависит от характеристики грунта, особенностей и глубины забивания свай. Данный тип фундамента применяется в зонах вечной мерзлоты. Забивные элементы могут быть круглой, квадратной или трапециевидной формы. Для увеличения надежности и несущих характеристик сваи могут быть оснащены дополнительными опорными кольцами.

Пример дома на сваях с ростверком

Винтовой ростверковый фундамент: что это такое

Фундамент с ростверком на винтовых сваях является одним из новых вариантов. Конструкция обладает хорошими эксплуатационными характеристиками и может устанавливаться на любом типе грунта. Свая представлена полой трубой, острым наконечником и одной или несколькими лопастями. Наконечник может быть сварным или литым.

Для каждого типа грунта используется определенный вид винтовых свай. Для каменных участков применяют узко-лопастные винтовые сваи, которые имеют особо прочные сварные наконечники и двойные лопасти, что обеспечивает надежное сцепление с грунтом и предотвращает перекос сваи. Для талых и обводненных грунтов применяются сваи с острым литым наконечником и лопастями среднего размера, что является гарантией легкого проникновения элемента в грунт без его разрыхления.

Для вечномерзлых грунтов используют сваи с лопастями небольшого размера, что способствует быстрому введению элемента в грунт без риска перекоса. Наконечник сваи имеет специальную фрезу, изготовленную из особо прочных легированных сталей. Такие элементы отличаются высокой стоимостью.

Ростверк никогда не должен опираться на грунт

Варианты расположения свай и их виды

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Полезный совет! Для многоэтажных и долговечных построек целесообразно выбирать сваи-стойки ТИСЭ, имеющие значительное уширение в нижней части элемента, что позволяет исключить дальнейшую осадку.

Сваи в грунте могут располагаться по одному из способов:

  • одиночному;
  • ленточному;
  • полосами;
  • в виде куста;
  • полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность. Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях.

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Важно! Классические сваи способны выдерживать нагрузку до нескольких тонн.

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ. Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках.

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

Ростверк будет идеальным вариантом для загородного дома

Важно! Свайный фундамент не рекомендуется использовать для тяжелых, массивных сооружений даже за счет увеличения диаметра свайных элементов.

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.

Расчет свайно-ростверкового фундамента

Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.

На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.

Ростверки сборного типа не требуют омоноличивания

Полезный совет! Для выполнения расчета свайного фундамента с ростверком можно воспользоваться онлайн-калькуляторами или услугами специалистов строительных компаний.

Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.

Устройство свайно-ленточного фундамента своими руками

Сооружение ростверка на столбчатом или свайном фундаменте своими руками является посильной и выполнимой задачей. Первый вариант целесообразно выбирать для строительства небольших сооружений без постоянной нагрузки, таких как дачные дома и беседки. Свайный фундамент является наиболее популярным решением при возведении строений, предназначенных для постоянной эксплуатации.

Устройство свайно-ростверкового фундамента своими руками целесообразно выполнять в конце весны, начале лета или ранней осенью. Первым делом необходимо подготовить площадку, очистив ее от мусора и растительности.

Монолитный тип ростверка является цельной конструкцией

Полезный совет! Территорию под будущее строительство рекомендуется обработать химикатами, что исключит рост растительности.

Далее выполняется разметка территории на основании проекта с указанием мест расположения свай. Если используются винтовые сваи, то их следует вкрутить без предварительного создания отверстий. Для этого можно воспользоваться трубой или ломом, который необходимо вставить в оголовок опоры. Для винтовых свай удобнее делать металлический или деревянный ростверк. Бетонную перемычку целесообразно устраивать лишь под будущий дом из камня, для которого требуется высокая жесткость основания.

Важно! Сваи должны располагаться строго перпендикулярно грунту.

Если устраиваются буронабивные сваи, своими руками установить их не получится. Для создания отверстий в грунте необходимо привлечь специальную технику. Буронабивные сваи могут быть изготовлены двумя способами. Первый вариант предполагает в каждую пробуренную лунку поместить опалубку в виде металлической трубы необходимого диаметра. Внутреннее пространство армируется и заливается бетоном. Второй вариант исключает установку опалубки.

Деревянный ростверк бывает лишь один по своему исполнению — сборный

Для устройства свайного фундамента с ростверком используется бетон класса В7,5-В15, что является оптимальным решением для небольших строений. Для габаритных зданий можно применять бетон, классом до В25. Более прочный строительный материал нецелесообразно использовать для частного домостроения. Это экономически не оправдано, поскольку запас прочности материала превышает нагрузку от здания. В каждое отверстие закладывается арматура диаметром 12-16 мм класса А400.

Закладка свайного фундамента с монолитным ростверком

Для работ понадобятся такие инструменты и материалы:

  • штыковая и подборная лопата;
  • лом;
  • колья;
  • веревка;
  • деревянные доски или листы ДСП для опалубки;
  • комплект стальных винтовых свай;
  • арматура для армирования свай и ростверка;
  • металлические трубы;
  • бетонный раствор;
  • отвес;
  • нивелир или гидроуровень;
  • рулетка;
  • специальные химикаты;
  • плиты пеноплекса;
  • песок;
  • щебень;
  • битумная мастика.

Шверты нельзя закреплять на самом ростверке

Устройство фундамента свайного с монолитным ростверком выполняется по следующему алгоритму:

  • очистка и выравнивание основания;
  • бурение отверстий в намеченных местах необходимой глубины и размера для свай;
  • утрамбовка грунта и создание подушки из песка средней или крупной фракции толщиной 30-50 см на дне отверстий;
  • монтаж винтовых или буронабивных свай согласно технологии производства работ;
  • подготовка песчаной подушки для монолитного ростверка;
  • устройство опалубки;
  • в яму опускается каркас из арматуры, состоящий не менее чем из 4 прутьев, длина которых выбирается с учетом высоты обвязки;
  • выполнение заливки бетоном;
  • создание деревянной опалубки для монолитного ростверка;
  • после застывания бетона выполняется сбор арматурного каркаса для ростверка;
  • монтаж опалубки для обвязки;
  • бетонирование ростверка;
  • снятие опалубки после того, как бетон наберет требуемую прочность;
  • выполнение гидроизоляции.

Высокий ростверк поднимается выше 15 см над землей

Полезный совет! Если образуется подпольное пространство, его лучше закрыть декоративным цоколем или забиркой.

Армирование ростверка выполняется при помощи стержней класса А400, которые могут быть соединены в каркас сваркой или связаны при помощи вязальной проволоки. Второй вариант является более трудоемким, но надежным.  При укладке каркаса следует оставить расстояние от стержня до опалубки не менее 3 см – для создания защитного слоя из бетона, что предотвратит образование коррозии.

Полезный совет! На углах здания прутья арматуры следует обязательно связывать проволокой.

Создание монолитного ростверка фундамента на сваях

Перед устройством ростверка на сваи следует уложить слой гидроизоляции. Это необходимо для того, чтобы исключить возможность намокания подошвы элементов. В качестве гидроизоляционного материала можно использовать рубероид, полиэтиленовые пленки или мембраны. Если под подошвой ростверка предусмотрена подушка из гравия мелкой фракции, что может нарушить целостность гидроизоляционного слоя, следует предусмотреть подбетонку.

Процесс возведения монолитного ростверка трудоемкий и дорогой

Следующим этапом является устройство опалубки под фундамент на бетонных сваях. Для этого выполняется разметка с шагом 0,5-0,8 м с вбиванием колышков сечением 5х5 см по всему периметру строения. Далее выполняется укладка горизонтальных деревянных досок, в которых вырезаны предварительно отверстия под сваи.

Устанавливаются вертикальные элементы опалубки, которые приколачиваются к горизонтальным доскам. Для опалубки рекомендуется использовать прочные деревянные доски или листы ДСП. Внутри сборную опалубку следует застелить полиэтиленовой пленкой. Габариты опалубки должны превосходить высоту будущего ростверка не менее, чем на 5 см.

Полезный совет! В случае устройства низкого ростверка можно использовать несъемную опалубку, которая станет впоследствии дополнительной теплоизоляцией для стен помещений.

Армирование ростверка: пошаговая инструкция

Следующим этапом при устройстве ростверка свайного фундамента является создание арматурного каркаса, который впоследствии должен быть полностью со всех сторон утоплен в бетон. Для этого необходимо уложить на дно опалубки в поперечном направлении деревянные бруски любой ширины, но с одинаковой толщиной 30-50 мм. На них укладывается нижний ряд стержней арматуры, которые необходимо связать между собой так, чтобы обеспечить одинаковое расстояние между прутьями.

Инструкция по вязке арматуры

Верхний пояс арматурного каркаса необходимо подвесить к поперечным брусьям, которые связывают стойки опалубки. Затем следует связать между собой нижний и верхний пояса.

Для армирования монолитной ленты обычно используется арматура класса А400. Количество стержней подсчитывается исходя из отношения площади поперечного сечения горизонтальной перемычки к сумме сечений всех прутьев, что составляет 1000:1. Выполняется следующий порядок расчета:

  • необходимо умножить ширину на высоту ростверка, поделив результат на 1000;
  • полученное значение необходимо разделить на площадь сечения одного прутка.

Полученный результат является минимальным количеством стержней, необходимых для армирования.

Полезный совет! Расстояние между рядами арматуры не должно превышать 150 мм.

Устройство дополнительных элементов и бетонирование ростверка

Перед заливкой бетоном горизонтальной перемычки следует заложить специальные трубы, через которые будут проходить инженерные коммуникации, такие как водопровод, отопление, канализация и связь. Также следует предусмотреть в основании вентиляционные отверстия.

Ростверки могут различаться как по конструкции, так и по своему расположению и материалу

Важно! Не следует пренебрегать данным этапом, поскольку потом придется нарушать целостность ростверка.

Для создания монолитного ростверка рекомендуется использовать бетоны марки М300 и М500. При заполнении бетонной смесью опалубки следует использовать вибромашину, которая способна утрясти бетон, чтобы исключить вероятность образования полостей, что повысит прочностные характеристики бетона.

Через два часа после заливки бетона его рекомендуется накрыть пленкой. Если на улице жарко, периодически необходимо снимать пленку и смачивать бетон водой, чтобы на его поверхности не образовывались трещины. Полное застывание конструкции наступит не раньше, чем через неделю, что зависит от температуры окружающей среды.

Если на улице температура воздуха достигает 20 град., опалубку можно снимать через 4 дня, поскольку бетонное основание наберет более половины прочности. Если температура не поднимается выше 10 град., опалубку не нужно трогать на протяжении 14 дней. При температуре воздуха ниже 10 град. необходимо обеспечить дополнительный обогрев и организовать утепление фундамента. После полного застывания бетона можно приступать к созданию гидроизоляционного слоя при помощи битумной мастики.

Ростверк сборного типа может быть выполнен из металла или дерева

Устройство столбчатого фундамента с ростверком

Устройство основания под будущую постройку выполняется по следующему алгоритму:

  • очистка территории от растительности с последующей обработкой химикатами;
  • разметка участка на основании проекта;
  • создание отверстий для будущих столбов;
  • трамбование грунта на дне ямы;
  • создание песчаной подушки высотой не менее 15 см;
  • укладка геотекстиля;
  • засыпка щебнем;
  • выполнение опалубки для каждой ямы;
  • накрывание полиэтиленом опалубочной системы;
  • создание каркаса для армирования свай;
  • формирование столбов путем заливки в отверстия бетона;
  • обработка поверхности столбов битумной мастикой;
  • монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
  • устройство песчаной подушки;
  • бетонирование ростверка с армированием конструкции;
  • создание гидро- и теплоизоляции.

Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет

Основные ошибки при возведении свайно-ростверкового фундамента

Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания. Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство.

Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.

На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.

Повышенным считается ростверк, у которого подошва находится на одном уровне с землей

Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.

Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.

Что такое грильджи? | Стальные фундаменты

18 мая 2017 г. 10:36

Решетки — это гибкое и экологически чистое решение для фундамента. Они используются, когда группы свай необходимы в качестве альтернативы бетону, и часто используются у подножия колонны, когда требуется передача тяжелых структурных нагрузок на грунт с низкой несущей способностью. Решетки работают особенно хорошо, если земля мягкая или влажная, и их невероятно быстро установить.

Стальные ростверки, поставляемые компанией ScrewFast, изготавливаются из прокатных стальных балок и представляют собой экономичный, экономичный и быстрый метод соединения групп свай с надстройкой.Их можно использовать с любым из наших свайных решений и они предназначены для поддержки любой конструкции.

Решетки намного удобнее бетона, потому что они не только значительно сокращают время сборки, но и более экологичны и могут быть переработаны. Более того, здания и земля, окружающие проект, с меньшей вероятностью будут разрушены, потому что нет необходимости в глубоких земляных работах, которые требуются при использовании бетона.

В ScrewFast вы можете выбирать из множества стандартных типов ростверков, которые очень универсальны и поэтому могут быть адаптированы для удовлетворения требований вашего проекта.Доступны следующие типы ростверков:

  • Крестообразный
  • Y-образный
  • Т-образный
  • 6-, 8- и 10-свайные ростверки

Y-образные и Т-образные ростверки могут быть установлены менее чем за два часа и обычно используются для поддержки камер видеонаблюдения, сигнальных постов и осветительных колонн. Благодаря меньшему количеству необходимых строительных материалов, более быстрой установке и ограниченному количеству перебоев при транспортировке, при использовании ростверков достигается значительная экономия средств.

Если ни один из этих типов ростверков не подходит для вашего проекта, вы можете изготовить свои ростверки в соответствии с вашими конкретными потребностями.Они будут гибким, эффективным и устойчивым решением. Если у вас есть какие-либо вопросы о применении стальных ростверков или любых других наших услугах, не стесняйтесь обращаться к нам.

Категория: Без категории

гриля | Screw Fast

18 августа 2017 г. 9:39

Решетки представляют собой каркас из одно- или двухъярусных балок, используемых для крепления фундамента здания (например, винтовых свай) к самой конструкции, чтобы он мог безопасно распространяться по всей площади здания. земля выше.В результате ростверки способствуют равномерному и надежному распределению веса конструкции. Это гибкое решение со многими преимуществами, включая тот факт, что они устраняют необходимость в использовании неустойчивого бетона. Мы, сотрудники ScrewFast, обладаем многолетним опытом проектирования и установки решеток, и мы более чем рады ответить на любые ваши вопросы о них. А пока вот четыре основных преимущества. Простой и быстрый монтаж. Без заливки бетона…

31 августа 2016 г. 10:33 утра

Решетки — это универсальный и экологически чистый метод фундамента, который часто применяется в ситуациях, когда необходимо установить башни, дорожные знаки, мосты или электрификацию воздушных линий. Термин ростверк происходит от французского «greille», что означает решетку из металла или стальных прутков. Стальные ростверки, размещенные на нескольких винтовых сваях, прочно и надежно поддерживают вышележащую конструкцию, сокращая время монтажа по сравнению с традиционными опорными системами, в некоторых случаях до менее часа.Превосходные технологии и более экологичные методы и материалы в большинстве случаев делают ростверки желательным и экономичным решением. Преимущества решеток Высокая скорость установки Удобство Рентабельность — сокращение расходов и трудозатрат Универсальность — подходит для самых разных областей применения Типы решеток …

9 января 2016 г. 8:37 утра

ScrewFast предлагает передовые инженерно-геологические решения, которые постепенно разрабатывались для включения множества стандартных и индивидуальных дизайнерских приложений.Особенно это касается изобретения стального ростверка. Ростверки представляют собой каркас из одноярусных или двухъярусных балок, расположенных крест-накрест для поддержки и фиксации фундамента. Этот гребенчатый каркас соединяет конструкции с винтовыми сваями с помощью группы болтов, прикрепленных к вершине каждой стальной сваи. Наши ростверки стандартного размера могут быть адаптированы в соответствии с требованиями каждого проекта и включают в себя ростверки Т-образной формы, ростверки Y-образной формы, крестообразные ростверки и 6, 8 и 10 свайные ростверки. Стальные ростверки используются везде, где требуются группы свай, такие как порталы, указатели, подвесные мачты электрификации и телекоммуникационные башни….

Временная опора для винтовой сваи

Одно из самых сложных и творческих решений для стальных решетчатых башен включает в себя полное отключение и удаление одного из четырех основных компонентов башни: опоры стойки. В некоторых случаях частичная замена стойки стойки является единственным жизнеспособным подходом для обеспечения расширенной структурной целостности башни. Конструкция опирается на все четыре опоры стойки и фундамент для ее устойчивости, поэтому проблема заключается в сохранении устойчивости после отсоединения опоры.Поэтому требуется временная опора, чтобы гарантировать, что устойчивость башни не будет нарушена во время восстановления.

Сильная коррозия на уровне грунта — распространенная проблема, требующая замены стоек столба, которая влияет как на фундамент, так и на стойку стойки. Другой распространенной проблемой является механическое повреждение стержней в результате столкновений с полосой отчуждения (рис. 1). В этих случаях требуются незамедлительные действия, чтобы снизить вероятность разрушения конструкции.

Для разных типов решетчатых башен используются разные фундаменты.Например, фундаменты касательных конструкций могут состоять из стальных элементов ростверка, встроенных непосредственно в почву, в то время как более крупные конструкции, такие как переходы через реки и башни с тяжелым углом деформации, обычно требуют железобетонного фундамента со стальными опорными плитами. Во всех случаях отсоединенная опора стойки должна временно поддерживаться для обеспечения надлежащей передачи нагрузки во время установки новой стойки стойки или стыка. Временные опоры будут различаться по своей проектной мощности и геометрически в зависимости от типа и ориентации башни.

Временная опора башни со стальным ростверком, показанная на Рисунке 2, обеспечивает безопасные условия для замены поврежденных компонентов. Большинство стальных решетчатых конструкций, построенных более 50 лет назад, будут иметь фундамент из стального ростверка. В этих типах фундаментов опора стойки и диагональные элементы прикреплены болтами к изогнутой лопаточной пластине, соединенной со стальными угловыми элементами ростверка ниже уровня земли. Количество членов ростверка может варьироваться от одного до четырех, но чаще всего встречается четвероногая установка.Если опора стойки повреждена помимо простого соединения стержня с новой сталью, целостность со стальным фундаментом, вероятно, будет нарушена, и потребуется временная опора. На рисунке 2 показана опорная система в форме треноги, предназначенная для стабилизации конструкции и минимизации прогибов во время реконструкции. Эта трехмерная опорная система состоит из трех частей: стальных винтовых свай, опорных колонн и верхнего стыка. Верхний стык будет соединять систему вместе и безопасно передавать нагрузку опоры на землю через опорные колонны, которые прикреплены к грунту с помощью стальных винтовых свай.

Проектирование и установка временной опоры

Для проектирования временной опоры:

  1. Необходимо определить надлежащую расчетную нагрузку для правильного определения размеров элементов и соединений. Чтобы получить эту расчетную нагрузку, необходимо рассчитать комбинацию нагрузок на строительство или техническое обслуживание в сочетании с основными параметрами опоры, такими как высота опоры, угол линии, расположение опоры и типы проводов.
  2. Условия почвы оцениваются, чтобы определить, как винтовые сваи будут работать в окружающей среде башни.Общие свойства, которые необходимо наблюдать, включают глубину зеркала грунтовых вод, наличие песка или глин, жесткость почвы и дифференциальные слои почвы. Для мест реализации проекта с неизвестными почвенными условиями или сильно поврежденных конструкций может потребоваться посещение объекта.

После оценки параметров устанавливается временная опора с помощью следующих шагов:

  1. Винтовые сваи рассчитаны на соответствующие размеры винтовых валов и пластин.
  2. Минимальная глубина заделки рассчитана для случаев растяжения или выдергивания из-за подъема сети из-за ветровых нагрузок.
  3. Сваи забиваются в почву под углом к ​​поврежденной решетчатой ​​опоре башни или фундаменту. Этот угол сводит к минимуму местный изгиб около пластины крышки или вершины винтовой сваи и позволяет свае действовать в осевом направлении при растяжении или сжатии.
  4. После установки основания надстройка опоры ориентируется должным образом, так что все три колонны примыкают к определенной точке опоры соединения, обычно на высоте 10 футов над уровнем земли. Соединения между компонентами состоят из болтовых соединений и стержневых соединений с резьбой для надлежащей передачи всех нагрузок без использования сварки в полевых условиях.Как показано на Рисунке 3, все компоненты работают в унисон, поддерживая опору при удалении части стойки стойки.

Преимущества

Временные опоры предоставляют коммунальным предприятиям множество преимуществ, в том числе:

  • В большинстве случаев временную опору и сращивание или замену стойки стойки можно выполнить в течение одного рабочего дня в полевых условиях. Это чрезвычайно эффективный вариант, который экономит время и ресурсы, предотвращая необходимость использования крана или механической системы для временной поддержки решетчатой ​​башни.
  • Временная опора обеспечивает универсальность при работе в сложных географических ландшафтах, таких как башни, пересекающие долины, с различными почвенными условиями.
  • Этот процесс упрощен для различных типов конструкций, включая большие башни, состоящие из больших опор.
  • Раньше коммунальные предприятия могли быть вынуждены закрыть линию на длительное время из соображений безопасности, но теперь это можно свести к минимуму или предотвратить с помощью ускоренного восстановления с помощью временной поддержки.

Новые временные опоры постоянно развиваются и оптимизируются командой инженеров Osmose с целью, чтобы каждый стальной столб и решетчатый тип опор можно было успешно поддерживать и восстанавливать наиболее безопасным и эффективным способом.

За дополнительной информацией обращайтесь к местному специалисту по Osmose или по электронной почте [адрес электронной почты защищен].

IRJET-Запрошенная вами страница не найдена на нашем сайте

IRJET приглашает статьи из различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, Декабрь 2021 г. Публикация продолжается…

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, декабрь 2021 г. Публикация продолжается…

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, декабрь 2021 г. Публикация продолжается…

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, декабрь 2021 г. Публикация продолжается…

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, декабрь 2021 г. Публикация продолжается…

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, декабрь 2021 г. Публикация продолжается…

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, декабрь 2021 г. Публикация продолжается…

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, декабрь 2021 г. Публикация продолжается…

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


Ростверк из досок на винтовых сваях. Как осуществляется обвязка свайно-винтового фундамента

Столбчатый или свайный фундамент неотделимы от концепции ростверка.Землевладельцам, которые собираются построить на такой площадке частный дом, необходимо комплексно рассмотреть вопрос о приемлемости такого типа фундамента. Помимо ценового преимущества, в отличие от заливного «пирога», он имеет другие достоинства и недостатки.

Ростверк — это горизонтальная часть фундамента, которая распределяет вес объекта и передает нагрузку на опоры платформы.

Единая конструкция достигается за счет обеспечения жесткости критических узлов.

Преимущества основания в прочности, износостойкости, возможности использования на любых капризных грунтах — зыбучих песках, глинах, песчаниках. К тому же из-за небольшого объема подготовительных шагов и отсутствия большого количества бетона он считается самым дешевым из всех известных фундаментов.

Есть и недостатки — под объектом невозможно устроить подвал или погреб, так как закрытая часть — стены — отсутствуют. Также высокий фундамент может стать проблемой в ветреную зимнюю погоду — снежные отложения под полом не способствуют нагреванию.В этом случае ставится пикап — преграда из кирпича, что приводит к удорожанию проекта.

Если для фундамента используются буронабивные сваи, то без строительной техники не обойтись — нужно подготовить площадку для ввода. Это также потребует денежных вложений.

Долговечность жилого дома, возможность устройства нескольких этажей и несущая способность объекта в целом зависят от того, какой ростверк будет укладываться на сваи или столбы.Ростверк подразделяется на следующие типы:

По местонахождению

  • Утопленный … Часть ростверка уходит в землю, ширина основания внушительная — от 0,5 м. Такой тип фундамента характерен для объектов в несколько этажей, построенных на грунтах, не отличающихся устойчивостью.
  • Не заглублен … Нижняя подошва ростверка лежит на земле. Оптимальный вариант для требуемой надежной устойчивости. Вся нагрузка распределяется не только на опоры, но и на всю плоскость основания.
  • Подвешивание … Высота между домом и землей 10 сантиметров и более. Изготавливается для деревянных и стальных ростверков, чтобы исключить взаимодействие с почвенной влагой. Столбы или сваи впечатляют и принимают на себя вес, чтобы конструкции не прогибались под нагрузкой дома.

По материалу

  • Ростверк железобетонный … По надежности не уступает монолитной плите.Требуется большой предварительный объем работ — установка опалубки, армирования. В этом случае сваи располагаются вплотную друг к другу, так как конструкция тяжелая. Как правило, такой ростверк никогда не болтается.
  • Лента … Включает стальные швеллеры, деревянные балки. Укладка происходит путем нарезания или ввинчивания анкерных болтов.
  • Комбинированный … Фундамент представляет собой сборную конструкцию — стальные винтовые сваи, железобетонные столбы и деревянную плоскость ростверка.В совокупности такая конструкция дешевле однородной, из-за чего завоевала популярность среди доморощенных строителей.

По дизайну

В монтажном отношении ростверк бывает трех видов — монолитно-заливочный, монолитно-сборный, сборный. В зависимости от собственных финансовых возможностей, усилий, наличия оборудования, ручной помощи выбирают наиболее приемлемый.

Сваи или столбы

Выбор опор для будущего жилого дома — занятие ответственное.Конечно, самыми дешевыми будут столбы из кирпича или блока. Однако они подходят для небольших одноэтажных домов без постоянной нагрузки — дачных участков, например. Для объектов в несколько этажей, с круглогодичным проживанием требуется надежность — сваи. Они бывают нескольких видов:

  • Железобетон … Внешне это круглые или квадратные литые столбы с заостренным концом для легкого входа в землю. Для них выкапываются ямы, в которые ставятся опоры и заливаются бетоном.Предварительно концы свай гидроизолируют от влаги грунта, так как цемент и другие компоненты осыпаются из-за промерзания, скопления влаги и других стихийных бедствий.
  • Винт по металлу … Разная длина позволяет укладывать сваи на любую глубину — она ​​всегда должна быть ниже точки замерзания. Удобные головки позволяют надежно и прочно ввинтить ростверк в поверхность.
  • Деревянные … Такие сваи крайне ненадежны из-за их склонности к порче, гниению, образованию плесени и растрескиванию.Либо из инертных к сырости горных пород — лиственницы, кедра. Соответственно, цена на такие опоры высока и неприемлема для бюджетного строительства.

Оптимальный вариант строительства — стальные винтовые или железобетонные сваи. Вы можете установить их вручную, не привлекая строительную технику. Важно правильно подобрать количество опор, чтобы объект всегда оставался надежным и устойчивым.

Расположение свай в ростверке

Есть несколько способов правильно расположить сваи.Каждый из них обеспечивает надежное положение ростверка под домом. Выбор важен в зависимости от размеров объекта.

  • Одно место … Каждая свая будет расположена под пересечением полос ростверка. На него приходится вес несущей стены или уголка. Достаточно прочный фундамент для одноэтажного дома.
  • Лента … Сваи укладываются с равным шагом по длине периметра ростверка. Подходит только для небольших построек — дачи, бани.
  • Полосы … Сваи равномерно расположены под ростверком с равным шагом по полосе. Подходит для одноэтажных домов с большим количеством комнат или хозяйственных построек.
  • Кусты … Рассчитаны места наибольших нагрузок на дом, нанесены отметки на землю, где будут вырыты котлованы для установки свай.
  • Поле или шахматы … Применяются для ростверков большой площади — объекты уместные.Сваи устанавливаются в шахматном порядке или на равном расстоянии друг от друга.

Вы не можете отклоняться от предписания проекта. Если в нем указано точное расположение свай под ростверком, то необходимо придерживаться именно такого распределения опор.

Определившись с желаемым вариантом и закупив необходимое количество свай, приступают к работе. Идеальные погодные условия — ранняя осень или поздняя весна, когда земля интенсивно отдает влагу, осадков мало, а температура не превышает 15 С.

Инструменты и материалы

В зависимости от выбранного варианта ростверка вам потребуется:

  • Земляной инструмент: лопаты, ломы, кирки.
  • Для железобетонного ростверка: доски или фанера для опалубки, для стальных свай — ломы или длинные трубы для ввинчивания.
  • Для дерева: инструменты для работы с деревом — пилы, монтировки, топоры.
  • Контрольно-измерительные приборы: рулетка, отвес, уровни.

Кроме свай, бетона и материала для ростверка, приобретают гидроизоляционные и / или антикоррозионные средства для покрытия.Для деревянного ростверка покупают пропиточные защитные составы.

Подготовка площадки

Почва очень тщательно очищается от растительности — это важное условие для любого типа фундамента. Если есть насаждения в виде кустарников и деревьев, то после выкорчевывания почву проливают химикатами, останавливающими дальнейший рост.

Далее площадка выравнивается и размечается. Для этого используйте колья и натянутую между ними веревку. Когда контуры размечены, начинают размечать места для врезки опор — снимают 5 см грунта для свай или выкапывают ямы для железобетонных столбов.

Установка опор

Стальные винтовые сваи вкручиваются с помощью обрезка или длинной трубы, вставленной в головку. Свая должна быть ровно перпендикулярна земле. После вкручивания всех узлов проверьте плоскостность торцов на соответствие уровню и при необходимости обрежьте их до нужного размера.

Столбы железобетонные укладываются другим способом:

  • В яму насыпают слой щебня и песка — по 15 см. Они будут отводить поступающие грунтовые воды.
  • Концы столбов несколько раз обматывают рубероидом или покрывают битумной мастикой каждый раз после затвердевания слоя.
  • Опоры вставляются строго перпендикулярно земле и заливаются бетоном. Чтобы сохранить раствор и придать лесу силы, пустоту вокруг столба засыпают строительным мусором — обломками кирпича, камней.

Сложность монтажа железобетонных опор заключается в уложении их концов в одну плоскость.Алмазный круг может потребоваться для резки бетона и арматуры. Монтаж ростверка на стальные сваи производят сразу, на бетонные столбы — после окончательного застывания раствора.

Устройство бетонного ростверка

После затвердевания железобетонных свай выставляют опалубку из толстой влагостойкой фанеры и опор или готовых щитов — там уже опора. Если нужно заранее утеплить фундамент, то ширина деревянных ящиков рассчитывается с запасом.В готовые ящики засыпается подушка из песчано-щебеночного камня, вдоль стен укладываются плиты пенополистирола, вяжется арматура.

После всех процедур заливка ростверка. Для этого покупают готовый раствор из миксера и за один раз засыпают участок — торможение строительства приведет к расслоению бетона. Если хотите сэкономить, то арендуйте мобильный строительный миксер и самостоятельно замешивайте раствор. Однако даже в этом случае требуется сделать все за один день.Начинка осуществляется медленно, вытесняя воздух, прокалывая толщу стержнем, пока на поверхности не появится белое «молоко».

Монтаж деревянно-стального ростверка

Брус, сечением не менее 150 см, укладывают на сваи методом распиловки дерева пополам. В древесине заранее просверливаются отверстия для прилегания к головкам сваи. Перед укладкой важно покрыть их битумом, чтобы при взаимодействии холодного металла и теплого дерева не образовывался конденсат.

Металлические швеллеры необходимого размера укладываются на сваи и прикручиваются к головкам. Поперечины сварные. Для надежности в углах будущей постройки ростверк укрепляют уголками, армированными сталью. После работы стальная конструкция покрывается антикоррозийным средством.

Итак, установка проста. Учитывая, что в любом строительстве создание фундамента занимает львиную долю бюджета, самостоятельная работа полностью оправдана.Скрупулезное соблюдение рекомендаций сделает работу прочной, достойной любого предмета.

Видео установки ростверка своими руками

В строительном бизнесе этим термином называется горизонтальная конструкция в виде плоского решетчатого каркаса. Элементы опираются и жестко соединяются, как правило, с столбчатыми или свайными фундаментами, распределяя на них нагрузку со стороны вышележащих построек — внутренних и внешних стен, перекрытий.
Устройство ростверка может осуществляться тремя основными способами.

Он может быть:

  • полностью или частично закопан в фундамент;
  • свободно лежащий на поверхности земли;
  • возвышается над фундаментом на высоту, предусмотренную проектом.

Конструктивно возможно выполнение как монолитное (только для железобетона), так и сборное (балки и фермы из сборного железобетона, металла или дерева).

В контакте с

Что такое ростверк в строительстве

Применение таких ростверковых конструкций хорошо зарекомендовало себя в индивидуальном строительстве.Для наиболее распространенных малоэтажных подвальных построек подходят различные типы ростверков — кирпичные, деревянные, каркасные. Свайно-ростверковые фундаменты издавна используются на участках с опасностью наводнений, селей (они позволяют потокам воды беспрепятственно проходить под домом, не нанося значительных повреждений).

Применяется в условиях вечной мерзлоты (не допускать таяния фундамента под домом и потери несущей способности). В настоящее время они широко используются для индивидуального строительства, так как отличаются небольшими объемами земляных и бетонных работ, меньшей трудоемкостью и стоимостью.

Важно! Конструкции с фундаментом данного типа нецелесообразны для многоэтажного жилого строительства за пределами зоны вечной мерзлоты.

Недостатки:

  • невозможность обустройства подвалов или цокольных этажей;
  • доплата за утепление перекрытия первого этажа.

Просмотры

Железобетон

Имеет три типа:

  • Монолит. Изготавливается на строительной площадке из монолитного железобетона, опирается на буронабивные железобетонные сваи или столбы, с которыми жестко соединяется с помощью арматурных каркасов;
  • Сделано. Изготовлено заводским способом из сборных железобетонных изделий, соединенных между собой с помощью специальных замков, дюбелей и закладных деталей, требует постоянного геодезического контроля при разбивке осей и установке;
  • Сборно-монолитная. Часть конструкции может быть изготовлена ​​прямо на стройплощадке, а остальная часть может быть изготовлена ​​на заводе.

Металл

Выполнен в виде сварного каркаса из металлопроката.Можно сделать ростверк из швеллера, уголка, двутавра. Конструкция опирается на сваи (забивные, винтовые или буронабивные), столбы (железобетонные, бутобетонные, кирпичные).

Дерево

Силовые несущие деревянные конструкции изготавливаются из бруса, композитного или клееного бревна. Он опирается на вертикальные опоры аналогично металлическому ростверку. В некоторых случаях используются забивные сваи из бревен, которые перед применением защищают антисептиками глубокой пропитки. К таким антисептикам относится, например, креозот, который используется для защиты железнодорожных шпал.

Какой ростверк подходит для разных типов построек

Монолитный

Для легких одноэтажных построек можно использовать монолитную железобетонную подушку на неглубоких сваях (выше глубины промерзания грунта).

Важно! Этот способ применим для легких одноэтажных домов.

Горизонтальная рама поднимается над землей на высоту не менее 400 мм. Это обеспечивает выравнивание температур под домом и окружающей средой, что позволяет в зимний период значительно снизить неравномерность воздействия сил морозного пучения почвы (при промерзании грунт увеличивается в объеме) на сваи и предохранить их от искажений, искажений и разрушения.

Ростверк с основанием ниже глубины промерзания грунта

Для обычных одно-двухэтажных индивидуальных домов или загородных коттеджей нужно использовать фундаменты на сваях или кирпичных столбах, заглубленный ниже промерзшего грунта … В средней полосе эта величина составляет 1,5 — 2,5 м. Более точное значение можно узнать в ближайшей строительной организации.

Иногда часть фундамента может быть выполнена не в виде плоской каркасной решетки, а в виде бетонной площадки в виде сплошной монолитной плиты.В основе этой системы может лежать свайное поле, расположенное с определенным шагом и расстоянием между сваями.

Плиту также следует закопать, положить на землю или приподнять. Затем на нем возводятся надземные элементы дома. Лучше, если горизонтальный и вертикальный элементы фундамента будут жестко соединены между собой арматурой.

Для строительства промышленных объектов — различные крупнопролетные конструкции, такие как цеха, склады, ангары, сборные фундаменты, основными несущими элементами которых являются бетонные, так называемые, стекла.

Устанавливаются в ямах, предварительно вырытых на заданную глубину на группе забивных свай (так называемая втулка), и служат опорами для сборных вертикальных железобетонных колонн и горизонтальных конструкций, на которые позже возводятся железобетонные ограждающие панели или кирпичные стены. установлен. В жилищном строительстве этот способ практически не применяется.

Приготовление ростверка

Элементы

в этой версии обычно устанавливаются на вертикальные элементы с верхней меткой, соответствующей нижней метке (внизу горизонтальной части), они выполняются в виде:


Изготовление ленточного ростверка

По типу расположения:

  • похоронен … По размеченным осям на необходимую глубину отрывается яма, ширина которой должна соответствовать ширине балок, составляющих горизонтальный каркас. Если стеллаж частично утоплен, то на необходимой высоте устанавливается инвентарь или самодельная опалубка;
  • лежит на земле. В этом случае после горизонтальной планировки площадки опалубка устанавливается на необходимой высоте непосредственно на землю, при этом ширина ростверка будет соответствовать расстоянию между сторонами опалубки;
  • высокая подушка. Его строительство начинается с расчета высоты опалубки, которая определяется как сумма значений высоты превышения (не менее 400 мм и расчетной высоты балки). После установки в него опалубки до отметки верхней части (головок) опор насыпают слоями песок, уплотняют и разравнивают, затем запускают арматурный каркас и проводят бетонирование. После застывания бетона (4 недели) опалубку разбирают, из-под готовой конструкции убирают песок, оставляя необходимое пространство между землей и низом балки

Важно! при обвязке каркаса нужно использовать только вязальную проволоку, так как при использовании сварки высокотемпературное воздействие резко снизит способность стержней выдерживать растягивающие напряжения.

Для защиты арматуры всегда создается защитный слой бетона толщиной не менее 25 мм по периметру поперечного сечения стойки.

Для создания такого слоя снизу бруса под нижние стержни каркаса необходимо положить небольшие фрагменты кирпича или бетона. Бетонирование осуществляется бетоном класса не ниже В25 — В30.

Можно использовать как импортный бетон для замешивания, так и приготовленный самостоятельно с помощью бетономешалки.Бетонирование следует проводить непрерывно до завершения работ.

Важно! Перерыв в бетонировании более 4 часов приведет к тому, что в ростверке появятся непроизвольные швы и трещины, которые затем могут привести к обрушению возведенных на них стен.

Для предотвращения образования рыхлостей, пузырьков воздуха, полостей и полостей, снижающих прочность конструкции, во время работы следует использовать погружной вибратор с гибким валом … Не рекомендуется прикладывать нагрузки к фундаментным конструкциям ранее, чем через 28 дней после их изготовления.

Изготовление металлического ростверка

Металлопрокат используется в качестве горизонтальных несущих элементов такой конструкции. Поскольку высота ростверка вряд ли будет меньше 250 — 300 мм, потребуются подъемные механизмы для монтажа отдельных деталей. Пролет должен соответствовать расстоянию между осями опор, на котором концы используемых элементов должны сходиться и стыковаться сваркой как в продольном, так и в поперечном направлениях.Использование разъемных балок из двух и более частей, если они не опираются на вертикальные опоры в зонах стыка, не допускается.

В местах соприкосновения металлического каркаса с опорами необходимо устроить гидроизоляционный защитный слой из рубероида или другого рулонного материала.

Металлические элементы после монтажа необходимо обработать антикоррозийными составами и защитить от атмосферных воздействий стойкими эмалями.

В конструкции не должно быть мест, где дождь или конденсат в виде росы могут выпадать, накапливаться и застаиваться.Иначе даже гидроизоляция не поможет.

Важно! Осмотр металлоконструкции следует проводить не реже одного раза в 2 … 3 года и обновлять ее антикоррозионную защиту.

Изготовление деревянного ростверка

Балки деревянных конструкций изготавливаются из бревна, бруса, клееного бруса, сертифицированы для наружного применения. Как и металлические балки, деревянные балки укладываются на сборные опоры, которые могут быть любого типа. Элементы, составляющие деревянный ростверк, как и деревянный, соединяются между собой с помощью различных насечек, вырезов, металлических забивных скоб, шурупов, дюбелей с резьбой.

Важно! № Для предотвращения появления плесени, гнили, повреждения древесными насекомыми элементы перед использованием необходимо обработать антисептиками, а для защиты от пожара — антипиренами — веществами, не позволяющими дереву поддерживать горение.

Перед установкой деревянных конструкций на вершинах опор должна быть устроена надежная гидроизоляция , предотвращающая фильтрацию воды из влажного грунта к вышележащим элементам.

Деревянную конструкцию можно использовать для строительства одноэтажных домов из массивного бруса или бревенчатого каркаса.

При правильном укреплении фундамента деревянную конструкцию можно использовать на Дальнем Востоке и Севере, где в зимний период земля промерзает более чем на 50 сантиметров.

Однако потребуется дополнительная изоляция.

Особенности ростверковых конструкций

Возведение фундамента ростверка (разве что деревянного для простейшего загородного дома) представляется сложной задачей, для решения которой требуются специальные знания и опыт выполнения таких работ.Подрядчик, не имеющий определенных навыков, не до конца понимающий, что такое ростверк, может не справиться с этой работой, что повлечет за собой полную или частичную переделку.

Полезное видео


Всегда следует учитывать, что для расчета несущей способности грунтов основания, выбора типа фундамента может потребоваться проведение инженерно-геологических изысканий. А для сбора нагрузок, действующих на фундамент, определения сечений несущих элементов, расчета расхода цемента, песка, щебня, количества арматурных стержней, определенных сечений вам обязательно понадобится помощь специалистов.


Ростверк — это каркас, который крепится на сваях. Необходимо поддерживать и равномерно распределять вес строящегося здания. Грамотная обвязка винтовых свай так же важна, как и сам свайный фундамент. Различают несколько видов ростверка и способ обвязки свайно-винтового фундамента

.

1. Фундамент на винтовых сваях

Впервые винтовые сваи, как и многие современные технологии, стали применяться в военных структурах.Прочность, доступная стоимость и быстрый монтаж конструкций без использования земляных работ отлично подходили для возведения построек на поле боя.

Несомненно, как и все разработки, связанные с оборонной промышленностью, они постепенно стали проникать и в другие отрасли народного хозяйства. Сегодня свайно-винтовые фундаменты успешно осваиваются строителями для самых мирных целей — жилищного строительства.

Свайно-винтовой фундамент — экономичный и удобный выбор для строительства частных домов.Винтовые сваи представляют собой стальные трубы с наконечником и лопастями на одном конце и отверстием на другом. Острым концом свая вкручивается в землю вручную или буровым механизмом на глубину до полутора метров. На другом конце крепится основание (голова) с вертикальной поверхностью для обвязки. Еще одно распространенное название обвязки винтовых свай — ростверк.

Сваи обычно устанавливаются по периметру и под сильно нагруженными частями здания. Количество свай, глубина ввинчивания и расположение рассчитываются исходя из масштаба всей конструкции.

2. Виды ростверка винтовых свай

Основная классификация обвязки винтовой сваей проводится по типу используемого материала. У каждого из них есть свои достоинства и недостатки. Ростовки бытовые:

В деревянном ростверке роль обвязки выполняют балки, уложенные на оголовки свай.

Металлический ростверк изготовлен из металлических балок, приваренных к головкам винтовых свай.

Бетонный ростверк выполняется при возведении самых тяжелых конструкций, а роль дома поддерживают бетонные балки, соединенные сваями.

Рассмотрим подробнее каждый способ установки ростверка на винтовые сваи.

3. Деревянный высокий ростверк. Подготовка к установке

Деревянный ростверк обычно применяется в малоэтажном строительстве. Хорошо подходит для загородных домов и одноэтажных коттеджей с мансардой. Чаще всего его используют при возведении каркасных конструкций. Первый венец бруска, уложенный на головы, выполняет роль обвязки фундамента. Поскольку на древесину негативно влияет влага, неизбежно прилегающая к почве, древесину необходимо обрабатывать специальными составами, которые предотвращают гниение и придают дереву гидрофобные свойства.После этого на оголовья сваи устанавливаются балки.


Перед установкой самих балок, после ввинчивания свай необходимо выполнить еще несколько операций по подготовке к установке ростверка.

  1. Выровняйте высоту стопки (можно просто обрезать лишнее)
  2. Установить головки (металлические пластины с отверстиями для крепления штанг)
  3. Грунтовка и нанесение антикоррозионного слоя на сваи (если это не было сделано перед установкой)
  4. Сделать гидроизоляционную прокладку из рубероида, бикроста и подобных материалов между головками и балкой

Деревянные балки также необходимо подготовить для возведения фундамента.Прежде всего, они должны быть сухими. Лучше всего использовать пиломатериал после камерной сушки. Если это слишком дорого, дерево нужно держать до 3-4 месяцев в хорошо проветриваемых штабелях, чтобы оно просохло. Затем их пропитывают специальным антисептиком, а также веществом, снижающим горючесть дерева — антипиреном. Если используется клееный брус, то обычно все эти процедуры с ним уже проделаны.

4. Установка деревянного каркаса

Процесс установки деревянного ростверка проходит в несколько этапов:

  1. На сваи уложены балки по периметру.Для большей прочности их соединяют проточками. Это увеличивает прочность соединения.
  2. Затем на внутреннюю часть укладываются бруски.
  3. Далее все головки прикручиваются к планкам. В древесине необходимо предварительно просверлить отверстия. Вы можете снять фаску с дерева, если хотите, чтобы орехи торчали из нее.
  4. Для прочности по краям можно дополнительно установить уголки или швеллеры.

Есть несколько способов соединения бруса по углам.Два основных — «в полдереве» и «в лапе».


Брус ростверка можно укладывать только по периметру будущего здания, либо он может иметь более сложную форму с поперечными балками, если постройка имеет большие размеры и много точек с повышенной нагрузкой на фундамент

После укладки бруса необходимо тщательно проверить горизонтальность. В тех местах, где брус немного выступает из плоскости, его можно подвесить, а в местах, где образуются углубления, необходимо сделать плоские накладки, например, из фанеры.

5. Ростверк металлический высокий

Металлические ленты используются для более массивных конструкций, включая кирпичные здания или тяжелые металлические конструкции, такие как ангары. Здесь на сваи укладывают швеллер или двутавр, полками вниз. Подключения производятся по схеме несущей стены. Соединения должны быть сварными и дополнительно прикрученными. Благодаря этому конструкция приобретает большую прочность и выдерживает нагрузку от металла. Также дополнительное армирование шва не дает образоваться трещинам и последующим разрывам на фундаменте.Для кирпичной кладки шаг свайного ряда должен быть не более 1-1,5 м, так как масса кирпичных конструкций будет прогибать канал с шагом 3м.

Размер канала может быть разным. Самый большой размер используется для усиления нагруженных осей.

Металлический ростверк необходимо не только приварить, но и дополнительно затянуть болтами. Это требование связано с разными видами нагрузок — не только боковыми, но и вертикальными. Это предохраняет металлические балки от трещин и поломок.


6. Бетонный ростверк

Если здание, устанавливаемое на винтовые сваи, имеет большой вес — это может относиться к домам из бревен, пеноблоков или каркасных домов с тяжелой крышей — рекомендуется установить под ними бетонный ростверк.

Его устройство требует

  • Арматура металлическая
  • Проволока для вязания
  • Бетон
  • Опалубка

После установки на них свай по периметру фундамента на них вяжут арматуру диаметром 12-18 мм с расстоянием между стержнями 15-35 см.В верхней части свай просверливаются отверстия, в которые вставляются продольные стержни.

Затем вокруг свай монтируется опалубка, аналогичная той, что используется при заливке ленточного фундамента. В опалубку заливается бетон. При заливке бетона заливается и внутренняя часть сваи.

Таким образом, сборная фундаментная конструкция создается из собственно свай и бетонной обвязки.

Такой ростверк считается самым мощным и не уступает ленточным бетонным фундаментам тех же параметров, а его установка на сваи намного проще.

Обычно сваи выступают на значительное расстояние от земли — до метра, если поверхность ровная. Таким образом, шпунт сваи чаще всего также располагается на некотором удалении от земли. Особенно это касается деревянных и металлических ростверков. Бетонные ростверки же заливают вплотную к земле. Это более равномерно распределяет нагрузку не только по головкам сваи, но и по земле.


7. Втулка свая

Иногда опоры для зданий должны быть очень мощными.Конечно, в таких случаях обычно устанавливают насыпные бетонные столбы, но возможно использование винтовых свай, если они закручены на близком расстоянии друг от друга. В этом случае соединяются между собой верхние части соседних свай. Это соединение называется свайной втулкой.

Получается, что сразу несколько свай работают, чтобы воспринимать нагрузку в каком-то особо нагруженном узле.

Этот метод особенно часто используется в промышленности, где строительство обычных бетонных фундаментов затруднено — в заболоченных местах, на склонах и т. Д.

Втулки для свай связывают описанными выше способами, при условии, что сваи собираются группами.

8. Заключение

Установка ростверка на винтовые сваи определяет окончательную несущую способность фундамента. Обвязку винтовых свай нужно проводить с особой тщательностью, так как сваи являются надежными опорами, но с относительно небольшой площадью основания для фундамента. Это увеличивает роль обвязки.

Фирма «К-ДОМ» специализируется на строительстве фундаментов на винтовых сваях для различных типов конструкций — домов для постоянного проживания, садовых домиков, ангаров, мостовых опор.Мы используем все типы ростверков на винтовых сваях — в зависимости от типа строения, грунта и условий местности.

Ростверк высокий фундамент из винтовых свай

Высокий ростверк — это распределительная балка, объединяющая головки свай и перераспределяющая на них нагрузку от расположенных выше конструкций, при этом ее основание находится над поверхностью земли. Основная закономерность в его строительстве заключается в том, что чем больше пролет между сваями, тем большее сечение необходимо использовать для балки.

К этому виду относятся: брус, бревна, качественный брус (швеллер, двутавр, уголок).

Обвязка свайно-винтового фундамента бруском или бревном

Стяжная лента (рис. 1) — тот самый вид, применяемый при строительстве деревянных, каркасных конструкций. Применяется сечение бруса: 150х150 мм с максимальным шагом между сваями 2500-2700 мм, 200х200 мм — с шагом 3000 мм. Крепится к голове шпилькой.

Металл, в отличие от бетона, не впитывает влагу (хотя иногда на нем может образовываться конденсат), поэтому вопрос устройства гидроизоляции свайно-винтового фундамента не имеет такого принципиального значения.Тем не менее, между опорной площадкой (головкой) и деревянной конструкцией все же рекомендуется установить гидроизоляционную прокладку.

Бревно (см. Рис. 2). Первый венец бревенчатой ​​конструкции можно укладывать прямо на голову. Главное достоинство бревна — сохранение целостности древесины, что увеличивает сопротивление материала прогибу. Оцилиндрованное бревно дает больший прогиб по сравнению с цельным. Это связано с нарушением целостности твердых слоев древесины.

В случае бетонных фундаментных конструкций для увеличения срока службы обвязки рекомендуется делать первый венец конструкции из дуба или лиственницы. При строительстве фундамента из винтовых свай от этих мер можно отказаться, но только в том случае, если высота ростверка не менее 500 миллиметров от уровня земли.

Обвязка свайного фундамента бруском или бревном — наиболее экономичный и в то же время самый быстродействующий вид соединения. Это требует, чтобы сваи были на одном уровне, чтобы избежать деформации трубопровода.Если уровни не соответствуют друг другу, то выравнивание проводится методом частичного распиливания бруса (бревна).

Стыковка бруса (бревна) — следующий этап обвязочного устройства (рис. 3). Для соединения пропорционально каждой из планок сверху и снизу делают пропилы, брус (бревно) загибают под прямым углом. Стыки следует обработать специальными растворами, защищающими от влаги, уложенными джутом.

Что касается использования антисептиков для обработки древесины или бревен при установке ростверка, то эта процедура обязательна только для бетонных фундаментов.В случае обвязки свайно-винтового фундамента она носит рекомендательный характер, конечно, еще при условии, что высота ростверка составляет не менее 500 мм от уровня земли.

Обвязка свайно-винтового фундамента швеллером или двутавром

Конструктивное решение металлического ростверка определяется в зависимости от нагрузок на фундамент СНиП II-23-81 * «Металлоконструкции», СП 53-102-2004 «Общие правила проектирования металлоконструкций».

Обвязка металлическим швеллером или двутавром может производиться как с привлечением строительной техники, так и вручную (в зависимости от размеров швеллера или двутавра).

Канал (см. Рис. 4-7). В зависимости от конструкции его можно укладывать ровно или по краю. Версия с кромкой лучше подходит для прогиба, но есть крутящий момент, поэтому рекомендуется двухканальный.

Швеллер, уложенный ровно (полками вниз), с шагом сваи более 2000 мм уже дает прогиб под собственным весом (по расчетам), поэтому по данной технологии целесообразно рассчитать расстояние между сваи не более 2000 мм.

Балка двутавровая (см. Рис. 8). Такой ростверк целесообразно использовать при реконструкции фундамента.

Соединение всех элементов между собой в обоих случаях осуществляется сваркой.

Поскольку сортовой прокат (швеллер, двутавр) имеет достаточную толщину (5 и более миллиметров), а условия эксплуатации высокого ростверка предполагают подверженность только атмосферной коррозии, такие конструкции даже при отсутствии дополнительной антикоррозионной защиты , будет действовать в течение всего периода, предусмотренного нормативными документами (ГОСТ 27751-2014 «Межгосударственный стандарт.Надежность строительных конструкций и фундаментов. Основные положения »). Несмотря на это, после сварки конструкции ее (хотя бы из эстетических соображений) необходимо обработать антикоррозийным составом.

Фундаментный ростверк из винтовых свай

Невысокий ростверк (фундамент неглубокий или железобетонная лента (рис.9) — распределительная балка, объединяющая головки свай и перераспределяющая на них нагрузку от расположенных выше конструкций, а ее основание располагается на поверхности земли. или ниже.В отличие от подвесного, он распределяет нагрузку не только на головы, но и на землю (основание) под собой.

При использовании этого типа ростверка необходимо соблюдение требований, которые актуальны для бетонных оснований, например, в части гидроизоляции и использования антисептиков (в случае возведения каркасно-панельной или деревянной конструкции. ), а также позаботьтесь о соблюдении правил обустройства подвала (подробнее см. раздел «Отделка подвала»).

Высота железобетонного ростверка определяется расчетом согласно СНиП 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения ». Армирование производится плоскими сетками, как правило, из арматуры А-III (А400). Для ростверка используется бетон с классом прочности В15 или В20. При расчете, а также при расчете свайного поля , необходимо учитывать неравномерное распределение нагрузок по фундаменту.

Фундаментные сваи их назначение и применение

Фундаментные сваи представляют собой тонкие подкосы, которые могут быть погружены в землю или изготовлены в скважинах, пробуренных в земле, они передают нагрузку от конструкции более плотным слоям почвы.По длине они могут иметь постоянное поперечное сечение (призматическое и цилиндрическое) или переменное (пирамидальное, трапециевидное, ромбовидное).

Форма поперечного сечения сваи может быть:

  • различить квадрат,
  • прямоугольная,
  • раунд,
  • треугольная,
  • трубчатый,
  • трапециевидный.

Углубленные в землю, они обычно перекрываются балкой или плитой, называемой ростверком. Ростверк служит для взаимного соединения свай и обеспечивает выравнивание их осадков под нагрузками.В зависимости от материала свай и положения постоянных грунтовых вод ростверки могут быть из:

  • древесина,
  • бетон,
  • железобетон.

Есть фундаменты с высокими и низкими ростверками. При работе с высоким его подошва не соприкасается с поверхностью почвы. Такие ростверки могут удовлетворить вас в тех случаях, когда поверхность почвы покрыта водой (например, при строительстве причалов, пирсов и т. Д.). Низкие хороши для фундаментов гражданских построек (например, при укладке технического подполья).

В промышленном и гражданском строительстве чаще используются невысокие ростверки. Отметка низкого проникновения ростверка в грунт зависит от наличия подвалов и проходящих в них подземных коммуникаций, возможности набухания грунтов, глубины прилегания фундаментов и некоторых других причин.

Висячие сваи опираются на сжимаемый наконечник грунта и передают нагрузку на грунт по площади поперечного сечения и на боковой поверхности сваи, взаимодействуя с окружающей почвой.

Классификация

Сваи различаются по материалу, из которого они сделаны, по положению в вертикальной плоскости, по форме поперечного и продольного сечения или по способу их погружения в землю.

В зависимости от материала сваи делятся из:

  • дерево,
  • металл,
  • бетон,
  • железобетон.

В последнее время появились также грунтобетонные, грунтовые и песчаные.

В зависимости от положения различают вертикальные и наклонные сваи. Наклонные служат для удержания горизонтальных нагрузок.

В зависимости от производственного процесса все сваи делятся на две группы: готовые сваи (погружаются в грунт путем забивания, вдавливания, завинчивания и т. Д.) И набивные сваи (изготавливаются непосредственно в скважине, предварительно пробуренной или пробитой в земле) .

Поперечное сечение свай может быть цельным (полнотелое) или пустотелым (пустотелое и скорлупа).Принципиальной разницы между пустотными сваями и сваями-оболочками нет. Обычно, когда диаметр (сторона) поперечного сечения сваи составляет около 2,5 футов и имеется внутренняя полость, мы можем назвать такие сваи полыми. В тех же условиях, но диаметром более 2,5 футов сваи обычно считаются оболочковыми.

Пустотная свая и свая-оболочка может иметь открытые и закрытые нижние концы, что влияет на производственный процесс и влияет на несущую способность сваи. Для увеличения несущей способности свай в нижних концах часто устанавливают уширенную пятку (сверлением или взрывом).Расширенные пятки также могут иметь место при забивных сваях.

Для изготовления металлических свай используются бесшовные трубы диаметром 2-3 фута и более. Трубы большого диаметра часто погружают в почву с помощью промывки. Погруженные в землю трубы заливаются бетоном. Теперь такая свая может иметь грузоподъемность 250-300 тонн и более.

Есть такие металлические сваи, как винтовые, длина которых может достигать 130 футов, диаметр их винтового лезвия — до 8 футов.Их несущая способность может достигать 400-500 тонн. Их вкручивают в землю с помощью шпиля (особого типа лебедки). Достоинством винтовых свай является возможность скручивания без толчков и ударов. Кроме того, они одинаково хорошо противостоят сжатию и вытягиванию. Более того, при массовом строительстве сваи бригады более экономичны, чем бетонные.

Недавно ведущие инженеры разработали сваи, в которых стальные оболочки заменены сборными железобетонными.Сваи этого типа погружаются, помещаясь внутрь оболочки стального сердечника, соединенного с блендером. После прикручивания оболочка и сердечник отсоединяются. Из-за того, что металл подвергается коррозии в области переменной влажности, для их защиты обычно окрашивают или покрывают битумом, каменноугольной смолой или некоторыми специальными антикоррозионными пленками.

Лопасти винта могут быть изготовлены из чугуна, стали, бетона, пластика и стекловолокна. Последние обладают высокой механической прочностью, не вызывают коррозии и хорошо обрабатываются.Лопастям из стеклопластика можно придать любую форму и гладкую поверхность, что резко снижает коэффициент трения о землю при погружении свай.

Готовые сваи выпускаются нескольких основных типов. Также это может быть сочетание различных приемов построения свайных стволов и уширенных каблуков.

Укладка свай в фундамент

Ростки — это плиты, объединяющие головки свай и обеспечивающие их взаимодействие. В основном они изготавливаются из бетона или железобетона.Деревянные ростверки не особо пригодятся. По форме ростверк обычно повторяет план опорной конструкции или частей зданий, требующих проектирования свайного фундамента.

В зависимости от размеров и формы свайного фундамента различают так называемые:

  • «кусты»,
  • «полоски»,
  • «поля».

«Свайный куст» включает относительно небольшое количество свай с соотношением сторон сторон ростверка не более 1: 5.Может быть хорош для фундаментов под колонны, стойки и отдельных высотных конструкций (например, дымоходов).

«Свайная полоса» обычно образуется для фундаментов очень больших гражданских и промышленных зданий (ленточных фундаментов), например, фундаментов набережных и т. Д.
«Свайное поле» очень похоже на «свайный куст», но меньше и имеет меньшее количество свай. Это может быть сделано, например, для фундаментов опор мостов, гидротехнических сооружений и некоторых зданий и сооружений на сплошном ростверке по всей их площади.

Сваи располагаются рядами или в шахматном порядке. При небольшом количестве стопок их обычно располагают в два ряда. При работе с большим количеством стопок хороша шахматная манера. Расстояние от крайней оси свай до края ростверка должно быть равно диаметру сваи.

Фундамент свайный применяется на неустойчивых грунтах для снижения затрат на строительство здания. Важно помнить, что проектирование этой опорной конструкции должно выполняться высококвалифицированным специалистом (строителем).Непрофессиональная работа может привести к печальным и опасным для жизни людям последствиям.

Рекомендовать:

Виды свайных фундаментов.

Вертикальные и разбитые группы спиральных свай для мобилизации боковой нагрузки

Винтовые сваи стали распространенной системой свай на строительном рынке Северной Америки. Они используются во многих приложениях с низкими и средними растягивающими и сжимающими нагрузками. Тонкие винтовые сваи, менее 4.5 дюймов в диаметре исторически использовались для легких сдвиговых нагрузок от 1 до 5 тысяч фунтов в вертикальном положении. Этот метод определяет поперечную нагрузку в зависимости от допустимого конструктивного изгибающего момента сваи и допустимого пассивного давления грунта на грунт. Обычно емкость свай анализируют с помощью теоретических уравнений тонкой сваи, кривых P-Y или программ, моделирующих отклик P-Y. Для определения применимого размера трубы к допустимым нагрузкам применяется соответствующий коэффициент безопасности или эксплуатационный предел допустимого прогиба.В последние годы большие сваи диаметром более 5,5 дюймов использовались для больших боковых нагрузок. Сваи большого диаметра рассчитаны на нагрузки более 20 тысяч фунтов.

Поскольку винтовые сваи меньшего диаметра, как правило, более эффективны и экономичны, чем сваи большого диаметра, также часто применяют удары по группам тонких винтовых свай для достижения большей прочности на сдвиг и момент. Типичный угол наклона батареи при вертикальной установке составляет от 5 до 20 градусов.Группа свай из 3-4 тонких винтовых свай, соединенных стальным ростверком или бетонной крышкой, может выдерживать поперечные нагрузки от 10 до 20 тысяч фунтов. Группы свай большего размера могут быть спроектированы так, чтобы выдерживать большие сдвиговые и моментные нагрузки. Потрепанные группы свай передают значительную нагрузку сдвига за счет осевого растяжения и сжимающей способности винтовой сваи. Это значительно снижает количество пассивного давления, прикладываемого к грунту, и необходимую конструктивную способность сваи изгибать. Распространенное заблуждение состоит в том, что осевая способность свай принимает на себя всю поперечную нагрузку.Чтобы сделать это предположение, группа свай должна быть статичной и не перемещаться. При применении группа свай не является статической и будет передавать нагрузку как в осевом, так и в пассивном направлении вдоль винтового вала. Очень важно проанализировать структурный компонент группы поврежденных свай и выбрать винтовой анкер с адекватной структурной изгибающей способностью. Боевые сваи наиболее эффективны в ситуации с неподвижным оголовьем и обеспечивают более жесткий отклик сваи, чем вертикально установленные сваи.

Использование как вертикальных, так и спиральных групп свай представляет собой рентабельную систему свай для использования при малых и умеренных поперечных нагрузках, когда геотехнические и структурные характеристики рассчитаны соответствующим образом.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
