Терморезистор: конструкция, виды, технические параметры, обозначение на схемах

Содержание

виды, типы конструкции, классы допуска

Термометрия относится к наиболее простым и эффективным методам измерений. Она основана на том, что физические свойства материала меняются в зависимости от температуры. В частности, измеряя сопротивление металла, сплава или полупроводникового элемента, можно определить его температуру с высокой степенью точности. Датчики такого типа называются термоэлектрическими или термосопротивлениями. Предлагаем рассмотреть различные виды этих устройств, их принцип работы, конструкции и особенности.

Виды термодатчиков

Наиболее распространенными считаются следующие типы термометров сопротивления (далее ТС):

  1. Полупроводниковые датчики. Отличительные особенности этих приборов заключается в высокой точности и стабильной чувствительности, а также в возможности измерения быстротечных процессов. Благодаря низкому измерительному току имеется возможность работы со сверхнизкими температурами (до -270°С). Пример конструкции полупроводникового ТС.
    Конструкция термистора

Обозначения:

  • А – Выводы измерителя.
  • В – Стеклянная пробка, закрывающая защитную гильзу.
  • С – Защитная гильза, наполненная гелием.
  • D – Электроизоляционная пленка, покрывающая внутреннюю часть гильзы.
  • E – Полупроводниковый чувствительный элемент (далее ЧЭ), в приведенном примере это германий, легированный сурьмой.
  1. Металлические датчики. У таких измерителей в качестве ЧЭ выступает проволочный или пленочный резистор, помещенный в керамический или металлический корпус. Металл, используемый для изготовления чувствительного элемента, должен быть технологичен и устойчив к окислению, а также обладать достаточным температурным коэффициентом. Таким критериям практически идеально отвечает платина. Там, где не столь высокие требования к измерениям, может использоваться никель или медь. В качестве примера можно привести термодатчики: PT1000, PT500, ТСП 100 П, ТСП pt100, ТСП 50П, ТСМ 296, ТСМ 045, ТС 125, Jumbo, ДТС Овен и т.
    д.

Расшифровка аббревиатур

Чтобы не возникало вопросов, что такое ТСМ, приведем расшифровку этой и других аббревиатур:

  • ТСМ это термометр сопротивления (ТС), в чувствительном элементе (ЧЭ) которого используется медная проволока (М).
  • ТСП, в применяется платиновый (проволока из платины) ЧЭ.
  • КТС б – обозначение комплекта из нескольких платиновых ТС., позволяющих провести многозонные измерения, как правило, монтаж таких устройств производится на вход и выход системы отопления, чтобы установить разность температур.
  • ТПТ – технический (Т) платиновый термометр (ПТ).
  • КТПТР – комплект из ТПТ приборов, буква «Р» в конце указывает, что может производиться не только измерение разницы температур между различными датчиками.
  • ТСПН – «Н» в конце ТСП, обозначает, что датчик низкотемпературный.
  • НСХ – под данным сокращением подразумевается «номинальная статическая характеристика», соответствующая стандартной функции «температура-сопротивление». Достаточно посмотреть таблицу НСХ для pt100 или любого другого датчика (например, pt1000, rtd, ntc и т.д.), чтобы иметь представление о его характеристиках.
  • ЭТС – эталонные приборы, служащие для калибровки датчиков.

Чем отличается термосопротивление от термопары?

Схема термопары, ее конструкция, а также принцип работы существенно отличается от термометра сопротивления, расскажем об этом простыми словами. У устройства pt100, а также других датчиков, принцип действия основан на сопоставимости между изменением температуры металла и его сопротивлением.

Принцип термопары построен на различных свойствах двух металлов собранных в единую биметаллическую конструкцию. Устройство, подключение, назначение термопары, а также описание погрешности этих приборов будет рассмотрено в отдельной статье.

Сейчас достаточно понимать, что термопара и ТСП, например pt100, это совершенно разные приборы, отличающиеся принципом работы.

Платиновые измерители температуры

Учитывая распространенность металлических датчиков, имеет смысл привести краткое описание этих устройств, чтобы наглядно показать сравнительные характеристики различных видов, особенности, а также описать сферу применения.

В соответствии с нормами ГОСТ 6651 2009 и МЭК 60751, у рабочих приборов данного типа значение температурного коэффициента должно быть 0,00385°С

-1, эталонных – 0,03925°С-1. Диапазон измеряемой температуры: от-196,0°С до 600,0°С. К несомненным достоинствам следует отнести высокий коэффициент точности, близкую к линей характеристику «Температура-сопротивление», стабильные параметры. Недостаток – наличие драгметаллов увеличивает стоимость конструкции. Необходимо заметить, что современные технологии позволяют минимизировать содержание этого металла, что делает возможным снижение стоимости продукции.

Основная область применения – контроль температуры различных технологических процессов. Например, такой прибор может быть установлен в трубопроводе, в котором плотность рабочей среды сильно зависит от температуры. В этом случае показания вихревой расходометра корректируются информацией о температуре рабочей среды.

Датчик термопреобразователь ТСП 5071 производства Элемер

Никелевые термометры сопротивления

Температурный коэффициент (далее ТК) у данного типа измерительных устройств самый высокий — 0,00617°С-1. Диапазон измеряемых температур также существенно уже, чем у платиновых ЧЭ (от -60,0°С до 180,0°С). Основное достоинство данных приборов – высокий уровень выходного сигнала. В процессе эксплуатации следует учитывать особенность, связанную с приближением температуры нагрева к точке Кюри (352,0°С), вызывающую существенное изменение параметров ввиду непредсказуемого гистерезиса.

Данные устройства практически не используются, поскольку в большинстве случаев их можно заменить приборами с медными чувствительными элементами, которые существенно дешевле и технологичнее (проще в производстве).

Медные датчики (ТСМ)

ТК медных измерительных приборов – 0,00428°С-1, диапазон измеряемых температур немного уже, чем у никелевых аналогов (от -50,0°С до 150°С). К несомненным преимуществам медных измерителей следует отнести их относительно невысокую стоимость и наиболее близкую к линейной характеристику «температура-сопротивление». Но, узкий диапазон измеряемых температур и низкие параметры удельного сопротивления существенно ограничивают сферу применения термопреобразователей ТСМ.

Внешний вид термопреобразователя ТСМ 1088 1

Но, тем не менее, медные датчики рано списывать, есть немало примеров удачных реализаций, например, ТХА Метран 2700, который предназначен как для различных видов промышленности, но также удачно используется в ЖКХ.

Учитывая, что платиновые терморезисторы наиболее востребованы, рассмотрим варианты их конструктивного исполнения.

Типовые конструкции платиновых термосопротивлений

Наиболее распространение получило исполнение ЧЭ в ПТС, называемое «свободной от напряжения спиралью», у зарубежных изготовителей оно проходит под термином «Strain free». Упрощенный вариант такой конструкции представлен ниже.

Конструктивное исполнение «Strain free»

Обозначения:

  • А – Выводы термоэлектрического элемента.
  • В – Защитный корпус.
  • С – Спираль из платиновой проволоки.
  • D – Мелкодисперсный наполнитель.
  • E – Глазурь, герметизирующая ЧЭ.

Как видно из рисунка, четыре спирали из платиновой проволоки, размещают в специальных каналах, которые потом заполняются мелкодисперсным наполнителем. В роли последнего выступает очищенный от примесей оксид алюминия (Al

2O3). Наполнитель обеспечивает изоляцию между витками проволоки, а также играет роль амортизатора при вибрациях или когда происходит ее расширение, вследствие нагрева. Для герметизации отверстий в защитном корпусе применяется специальная глазурь.

На практике встречается много вариаций типового исполнения, различия могут быть в дизайне, герметизирующем материале и размерах основных компонентов.

Исполнение Hollow Annulus.

Данный вид конструкции относительно новый, она разрабатывалась для использования в атомной индустрии, а также на объектах особой важности. В других сферах датчики данного типа практически не применяются, основная причина этого высокая стоимость изделий. Отличительные особенности высокая надежность и стабильные характеристики. Приведем пример такой конструкции.

Пример исполнения «Hollow Annulus»

Обозначения:

  • А – Выводы с ЧЭ.
  • В – Изоляция выводов ЧЭ.
  • С – Изолирующий мелкодисперсный наполнитель.
  • D – Защитный корпус датчика.
  • E – Проволока из платины.
  • F – Металлическая трубка.

ЧЭ данной конструкции представляет собой металлическую трубку (полый цилиндр), покрытый слоем изоляции, сверху которой наматывается платиновая проволока. В качестве материала цилиндра используется сплав с температурным коэффициентом близким к платине. Изоляционное покрытие (Al2O3) наносится горячим напылением. Собранный ЧЭ помещается с защитный корпус, после чего его герметизируют.

Для данной конструкции характерна низкая инерционность, она может быть в диапазоне от 350,0 миллисекунд до 11,0 секунд, в зависимости от того используется погружаемый или монтированный ЧЭ.

Пленочное исполнение (Thin film).

Основное отличие от предыдущих видов заключается в том, что платина тонким слоем (толщиной в несколько микрон) напыляется на керамическое или пластиковое основание. На напыление наносится стеклянное, эпоксидное или пластиковое защитное покрытие.

Миниатюрный пленочный датчик

Это наиболее распространенный тип конструкции, основные достоинства которой заключаются в невысокой стоимости и небольших габаритах. Помимо этого пленочные датчики обладают низкой инерционностью и относительно высоким внутренним сопротивлением. Последнее практически полностью нивелирует воздействие сопротивления выводов на показания прибора (таблицы термосопротивлений можно найти в сети).

Что касается стабильности, то она уступает проволочным датчикам, но следует учитывать, что пленочная технология усовершенствуется год от года, и прогресс довольно ощутим.

Стеклянная изоляция спирали.

В некоторых дорогих ТС платиновую проволоку покрывают стеклянной изоляцией. Такое исполнение обеспечивает полную герметизацию ЧЭ и увеличивает влагостойкость, но сужает диапазон измеряемой температуры.

Класс допуска

Согласно действующим нормам допускается определенное отклонение от линейной характеристики «температура-сопротивление». Ниже представлена таблица соответствия класса точности.

Таблица 1. Классы допуска.

Класс точности Нормы допуска

°C |t |

Диапазон измерения температуры
Платиновые датчики Медные Никелевые
Проволочные Пленочные
AA ±0,10+0,0017 -50°C …250°C -50°C …150°C x x
A ±0,15+0,002 -100°C …450°C -30°C …300°C -50°C …120°C x
B ±0,30+0,005 -196°C …660°C -50°C …500°C -50°C …200°C х
С ±0,60+0,01 -196°C …660°C -50°C …600°C -180°C …200°C -60°C …180°C

Приведенная в таблице погрешность отвечает текущим нормам.

Схемы включения ТСМ/ТСП

Существует три варианта подключения:

  • 2-х проводное (см. А на рис. 7), этот наиболее простой способ используется в тех случаях, когда точность результатов не критична. Дополнительную погрешность создает номинальное сопротивление проводников, которыми подключается датчик. Обратим внимание, что для классов точности A и AA данная схема включения неприемлема. Рисунок 7. Двухпроводная, трехпроводная и четырехпроводная схема включения термометра сопротивления
  • 3-х проводное (В). Такой вариант обладает более высокой точностью, чем 2-х проводная схема вариант подключения. Это происходит за счет того, что появляется возможность измерить сопротивление монтажных проводов, чтобы учесть их воздействие.
  • 4-х проводное. Этот вариант позволяет полностью исключить воздействие сопротивления монтажных проводов на результаты измерений.

В измерительных приборах ТС, как правило, включен по мостовой схеме.

Пример подключения по мостовой схеме вторичного прибора (pt100) для измерения температуры воздуха

Обратим внимание, что под rл. с. в электрической схеме подразумевается сопротивление линий связи, то есть проводов, которыми подключен датчик.

Обслуживание

Информация о ТО температурного датчика указана в паспорте прибора или инструкции эксплуатации, там же приводится типовые неисправности и способы их ремонта, рекомендуемая длина кабеля для подключения, а также друга полезная информация.

Термометры сопротивления не требуют специального ТО, в задачу обслуживающего персонала входит:

  • Проверка условий, в которых эксплуатируется датчик.
  • Внешний осмотр на предмет целостности конструкции и кабельных соединений, проверка хода подвижного штуцера (если таковой имеется).
  • Помимо этого проверяется наличие пломб.
  • Проверяется заземление.

Такой осмотр должен проводиться с периодичностью один раз в месяц или чаще.

Помимо этого должна проводиться поверка приборов, с использованием эталонного датчика, например, ЭТС 100.

Платиновый эталонный ПТС (датчик ЭТС 100)

Для градуировки датчиков используются специальные таблицы, в качестве примера приведена одна из них для термосопротивления pt100. Саму методику калибровки мы приводить не будем, ее описание несложно найти в сети.

Градуировочная таблица для терморезистора pt100 (фрагмент, без указания пределов градуировки измерений)

Что касается методики поверки эталонных платиновых датчиков, то она должна производиться на специальных реперных точках.

Терморезистор — это… Что такое Терморезистор?

Датчик температуры на основе термистора Символ терморезистора, используемый в схемах Вольт-амперная характеристика (ВАХ) для позистора. Зависимость сопротивления терморезистора от температуры.
1 — ТКС
2 — ТКС > 0

Терморезистор — полупроводниковый резистор, в котором используется зависимость электрического сопротивления полупроводникового материала от температуры[1].

Для терморезистора характерны большой температурный коэффициент сопротивления (ТКС) (в десятки раз превышающий этот коэффициент у металлов), простота устройства, способность работать в различных климатических условиях при значительных механических нагрузках, стабильность характеристик во времени.

Терморезистор изготавливают в виде стержней, трубок, дисков, шайб, бусинок и тонких пластинок преимущественно методами порошковой металлургии. Их размеры могут варьироваться в пределах от 1–10 мкм до 1–2 см.

Основными параметрами терморезистора являются: номинальное сопротивление, температурный коэффициент сопротивления, интервал рабочих температур, максимально допустимая мощность рассеяния.

Терморезистор был изобретён Самюэлем Рубеном (Samuel Ruben) в 1930 году.[2]

Различают терморезисторы с отрицательным (термисторы) и положительным (позисторы) ТКС. Их ещё называют NTC-термисторы и PTC-термисторы соответственно. У позисторов с ростом температуры растет и сопротивление, а у термисторов —- наоборот: при увеличении температуры сопротивление падает.

Терморезисторы с отрицательным ТКС изготовляют из смеси поликристаллических оксидов переходных металлов (например, MnO, СoO?, NiO, CuO), легированных Ge и Si, полупроводников типа AIII BV, стеклообразных полупроводников и других материалов.

Различают терморезисторы низкотемпературные (рассчитанные на работу при температуpax ниже 170 К), среднетемпературные (170–510 К) и высокотемпературные (выше 570 К). Кроме того, существуют терморезисторы, предназначенные для работы при 4,2 К и ниже и при 900–1300 К. Наиболее широко используются среднетемпературные терморезисторы с ТКС от −2,4 до −8,4 %/К и номинальным сопротивлением 1–106 Ом.

Режим работы терморезисторов зависит от того, на каком участке статической вольт-амперной характеристики (ВАХ) выбрана рабочая точка. В свою очередь ВАХ зависит как от конструкции, размеров и основных параметров терморезистора, так и от температуры, теплопроводности окружающей среды, тепловой связи между терморезистором и средой. Терморезисторы с рабочей точкой на начальном (линейном) участке ВАХ используются для измерения и контроля температуры и компенсации температурных изменений параметров электрической цепей и электронных приборов. Терморезисторы с рабочей точкой на нисходящем участке ВАХ (с отрицательным сопротивлением) применяются в качестве пусковых реле, реле времени, измерителей мощности электро­магнит­ного излучения на СВЧ, стабилизаторов температуры и напряжения. Режим работы терморезистора, при котором рабочая точка находится также на ниспадающем участке ВАХ (при этом используется зависимость сопротивления терморезистора от температуры и теплопроводности окружающей среды), характерен для терморезисторов, применяемых в системах теплового контроля и пожарной сигнализации, регулирования уровня жидких и сыпучих сред; действие таких терморезисторов основано на возникновении релейного эффекта в цепи с терморезистором при изменении температуры окружающей среды или условий теплообмена терморезистора со средой.

Изготовляются также терморезисторы специальной конструкции — с косвенным подогревом. В таких терморезисторах имеется подогревная обмотка, изолированная от полупроводникового резистивного элемента (если при этом мощность, выделяющаяся в резистивном элементе, мала, то тепловой режим терморезистора определяется температурой подогревателя, то есть током в нём). Таким образом, появляется возможность изменять состояние терморезистора, не меняя ток через него. Такой терморезистор используется в качестве переменного резистора, управляемого электрически на расстоянии.

Из терморезисторов с положительным температурным коэффициентом наибольший интерес представляют терморезисторы, изготовленные из твёрдых растворов на основе BaTiO3. Такие терморезисторы обычно называют позисторами. Известны терморезисторы с небольшим положительным температурным коэффициентом (0,5–0,7 %/К), выполненные на основе кремния с электронной проводимостью; их сопротивление изменяется с температурой примерно по линейному закону. Такие терморезисторы используются, например, для температурной стабилизации электронных устройств на транзисторах.

Примечания

Литература

  • Шефтель И Т., Терморезисторы
  • Мэклин Э. Д., Терморезисторы
  • Шашков А. Г., Терморезисторы и их применение
  • Пасынков В. В., Чиркин Л. К. Полупроводниковые приборы: Учебник для вузов. — 4-е перераб. и доп. изд. — М.: Высшая школа, 1987. истор).

    Основным параметром термисторов считается температурный коэффициент сопротивления (ТКС). Чем он больше, тем легче регистрировать отклонение температуры. Чем он стабильнее во времени, тем достовернее будут показания.

    По знаку ТКС различают NTC- и РТС-термисторы.

    В термисторах NTC-типа (англ. NTC — Negative Temperature Coefficient) сопротивление уменьшается с повышением температуры окружающей среды. Типичный NTC-термистор при 0°С имеет сопротивление 7… 16 кОм, а при +100°С — 152…339 Ом (Табл. 3.11).

    Таблица 3JL Параметры NTC-термисторов (NTC-Thermistor)

    NTC- термисторы

    Материал

    Диапазон сопротивлений [кОм]

    Допуск [%]

    Мощность [Вт]

    ТКС [%/°С]

    Диапазон температур [°С]

    КМТ-1

    Со, Мп

    22… 1000

    ±20

    1

    -4. 2…-8.4

    -60…+ 155

    ММТ-1

    Си, Мп

    1…220

    ±20

    0.6

    -2.4…-5.6

    -60…+ 125

    СТЗ-1

    Си, Со, Мп

    0.68…2.2

    ±10; ±20

    0.6

    -3.35…-3.95

    -60…+ 125

    «NTC» (фирма EPCOS)

    Си, Со, Мп, Ni, Fe

    0.001…470

    ±(1…20)

    0.45…2

    -2…-6

    -40…+200



    В термисторах РТС-типа или, по-другому, позисторах (англ. РТС — Positive Temperature Coefficient) сопротивление увеличивается с повышением температуры окружающей среды (Табл. 3.12).

    Таблица 3,12, Параметры позисторов (Posistor)

    Позисторы

    Диапазон сопротивлений [Ом]

    Допуск [%]

    Мощность [Вт]

    ТКС [%/°С]

    Диапазон температур [°С]

    СТ5-1

    20… 150

    ±20

    0.7

    +20

    -20…+200

    «РТС» (импорт)

    1…80

    ±20

    1.6…6.7

    + 10

    -55…+ 170



    ТКС в процентном отношении у позисторов выше, чем у NTC-термисторов. С другой стороны, позисторы не бывают высокоомными. Отсюда вытекает раздел сфер их применения. Термисторы NTC-типа чаще всего используются для измерения температуры, а позисторы — для систем тепловой защиты и ограничения пускового тока в силовых цепях.

    Главные достоинства термисторов перед другими датчиками температуры — это низкая стоимость и высокая чувствительность, позволяющая регистрировать быстрые колебания температуры. Недостатки: относительно узкий диапазон рабочих температур, «хрупкость» конструкции и нелинейность характеристики. Если температуру измеряет МК, то нелинейность легко учитывается программным путём.

    На Рис. 3.64, а…т приведены схемы подключения NTC-термисторов к МК.



    Рис. 3.64. Схемы подключения NTC-термисторов к МК {начало)’.

    а)  базовая схема измерения температуры через АЦП МК. Зависимость сопротивления тер- мистора от температуры в общем случае носит нелинейный характер, поэтому используется табличный метод с заранее подобранными коэффициентами. Таблица преобразования напряжения АЦП в температуру предварительно заносится в ПЗУ МК;

    б)  если термистор R} подключается к цепи питания, а не к общему проводу, то изменяется наклон зависимости напряжения АЦП от температуры в противоположную сторону;

    в)  измерение температуры проводится только при ВЫСОКОМ уровне на выходе МК, что экономит ток через делитель /?/, в ждущем режиме. Резистор /?/должен быть точным;

    г)  усилитель постоянного тока на транзисторе VT1 повышает чувствительность, но сужает температурный диапазон. Ток базы VT1 может выйти за норму при низком сопротивлении RL Шкалу резистора (характеристика поворота «В») размечают в градусах температуры. МК следит за уровнем на входе и в момент «перескока» включает внешний индикатор;

    д)  МК измеряет разность напряжений на двух делителях: R1, R2w R3, R4. Используются два канала АЦП в дифференциальном режиме. Термисторы R1 и физически устанавливают в разных местах с разной температурой окружающей среды;



     Рис. 3.64. Схемы подключения NTC-термисторов к МК {продолжение)’.

    е)  сначала конденсатор С1 разряжается через резистор R1 НИЗКИМ уровнем с выхода «О/Z» МК. Затем линии «О/Z» и «1/Z» настраиваются в режим входа, а линия «Z/1» в режим выхода с ВЫСОКИМ уровнем. МК измеряет по таймеру время заряда конденсатора С/ через резистор R2JX0 определённого порога (входом служит линия «О/Z»). Конденсатор вновь разряжается через линию МК, после чего аналогичным образом измеряется время заряда конденсатора через термистор R3. Разность двух отсчётов времени пропорциональна разности температур нагрева резисторов R2w R3, которые должны находиться физически в разных местах. Резистор /?/ можно заменить перемычкой при малой ёмкости конденсатора С/;

    ж)  метод уравновешивания зарядов. В МК на входе может использоваться АЦП или обычная линия порта с фиксированным порогом срабатывания. Если напряжение на конденсаторе С/больше порогового, то на линии «Z/О» устанавливается НИЗКИЙ уровень и происходит разряд ёмкости через резистор R2. Если напряжение меньше порогового, то линия «Z/О» переводится в режим входа без «pull-up» резистора. Конденсатор С/ заряжается через термистор RI. Среднее число циклов «заряд-разряд» за единицу времени пропорционально температуре. Достоинство метода — компенсация наводок с частотой питающей сети и её гармоник;

    з) двухдиапазонное измерение температуры через АЦП МК. При низких температурах используется делитель RI, R3, при высоких — R2, R3. Число диапазонов можно увеличить, задей- ствуя другие выходные линии портов МК. Достоинство — компенсация естественной нелинейности термистора R3, повышенная точность измерений;

    и)  терморезистор /?/ автоматически включается в разрыв между резистором R2 и общим проводом при соединении с розеткой XSI. Резистором R3 выставляется рабочее напряжение на входе МК, близкое к половине питания. Кроме того, этим резистором можно сымитировать процесс быстрого изменения температуры при тестовых проверках;

    к) ОУ DAI включается по схеме повторителя напряжения. NTC-термистор R2 (фирма BCcomponents, номер по каталогу 2322-633-83033) изменяет своё сопротивление от 941 кОм до 191 Ом при температуре от-40 до+200°С. Промежуточные значения указаны вдаташите;



     Рис. 3.64. Схемы подключения NTC-термисторов к МК (продолжение): л) точное измерение температуры через 22-битный АЦП DA1. Платиновый термистор R2 W2102 (фирма Omega Engineering) обеспечивает высокую стабильность и линейность;

    м) оригинальное включение двух половинок микросхемы DAI. Резистором RI устанавливают температурный порог срабатывания, вплоть до полного отключения термистора

    н) измерение температуры при помощи термистора Я2и аналогового компаратора МК; о) аналогичнРис. 3.64, н, но с подключением термистора RI к цепи питания (а не к общему проводу) и с возможностью калибровки температуры подстроечным резистором R2\

    п) повыщение точности измерения температуры с помощью интегрального стабилизатора напряжения DA /. Внутренний АЦП М К переводится в режим измерения от внешнего ИОН. Резистор /?/линеаризирует температурную характеристику термистора R3 в узком диапазоне; р) аналогичнРис.3.64, п, но со стабилитроном VD1 и без линеаризации характеристики;

    Рис. 3.64. Схемы подключения ЫТС-термисторов к МК {окончание)-. с) резистором R4 производится балансировка моста, содержащего термистор R2. Резисторы /?/, R3, рекомендуется применить высокоточные, например, ± 1 %. Термистор R2— про

    волочный ТСМ-ЮОМ (медный, -50…+200°С), ТСМ-ЮОП (платиновый, -200…+750°С) или самодельный, состоящий из 11 м медного провода ПЭВ-0.05. При подборе замены следует знать стандартный ряд номиналов проволочных измерительных термисторов: 100; 500; 1000 Ом;

    т) термистор R1 входит в состав делителя, напряжение на котором измеряется через АЦП МК. Конденсатор С/ снижает помехи при значительном удалении /?/ от МК и при большом уровне наводок. Термистор R1 самодельный проволочный с ТКС примерно 10 Ом/°С. Он содержит 1300 витков медного провода ПЭЛ-0.05, намотанных на каркасе диаметром 7 мм. Достоинство проволочного датчика — стабильный и предсказуемый ТКС, широкий диапазон измеряемых температур -100…+500°С. Если требуется расширить диапазон до -200…+850°С, то следует применить промышленный платиновый термистор.



    Терморезистор — Википедия

    Условно-графическое обозначение терморезистора

    Терморези́стор (термистор, термосопротивление) — полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от его температуры[1].

    Терморезистор был изобретён Самюэлем Рубеном (Samuel Ruben) в 1930 году[2].

    Терморезисторы изготавливаются из материалов с высоким температурным коэффициентом сопротивления (ТКС), который обычно на порядки выше, чем ТКС металлов и металлических сплавов.

    Конструкция и разновидности терморезисторов

    Резистивный элемент терморезистора изготавливают методом порошковой металлургии из оксидов, галогенидов, халькогенидов некоторых металлов, в различном конструктивном исполнении, например в виде стержней, трубок, дисков, шайб, бусинок, тонких пластинок, и размерами от 1—10 микрометров до нескольких сантиметров.

    По типу зависимости сопротивления от температуры различают терморезисторы с отрицательным (NTC-термисторы, от слов «Negative Temperature Coefficient») и положительным (PTC-термисторы, от слов «Positive Temperature Coefficient» или позисторы) температурным коэффициентом сопротивления (или ТКС). Для позисторов — с ростом температуры растёт их сопротивление; для NTC-термисторов увеличение температуры приводит к падению их сопротивления.

    Терморезисторы с отрицательным ТКС (NTC-термисторы) изготовляют из смеси поликристаллических оксидов переходных металлов (например, MnO, СoOx, NiO и CuO), полупроводников типа AIII BV, стеклообразных, легированных полупроводников (Ge и Si), и других материалов. PTC-термисторы изготовляют из твёрдых растворов на основе BaTiO3, что даёт положительный ТКС.

    Условно терморезисторы классифицируют как низкотемпературные (предназначенные для работы при температуpax ниже 170 К), среднетемпературные (от 170 до 510 К) и высокотемпературные (выше 570 К). Выпускаются терморезисторы, предназначенные для работы при температурах от 900 до 1300 К.

    Терморезисторы способны работать в различных климатических условиях и при значительных механических нагрузках. Однако, с течением времени, при жёстких условиях его эксплуатации, например, термоциклировании, происходит изменение его исходных термоэлектрических характеристик, таких как:

    • номинального (при 25 °C) электрического сопротивления;
    • температурного коэффициента сопротивления.

    Также существуют комбинированные приборы, такие как терморезисторы с косвенным нагревом. В этих приборах в одном корпусе совмещены терморезистор с гальванически изолированным нагревательным элементом, задающего температуру терморезистора, и, соответственно, его сопротивление. Такие приборы могут использоваться в качестве переменного резистора, управляемого напряжением, приложенным к нагревательному элементу такого терморезистора.

    Температура рассчитывается при помощи уравнения Стейнхарта — Харта:

    1T=A+Bln⁡(R)+C[ln⁡(R)]3{\displaystyle {1 \over T}=A+B\ln(R)+C[\ln(R)]^{3}}

    где T — температура в К;
    R — сопротивление в Ом;
    A,B,C — константы термистора, определённые при градуировке в трёх температурных точках, отстоящих друг от друга не менее, чем на 10 °С.{-7}}.

    Режим работы терморезисторов и их применение

    Зависимость сопротивления терморезистора от температуры: 1 — ТКС < 0; 2 — ТКС > 0

    Режим работы терморезисторов зависит от выбранной рабочей точки на вольт-амперной характеристике (или ВАХ) такого прибора. В свою очередь ВАХ зависит от приложенной к прибору температуры и конструктивных особенностей терморезистора.

    Терморезисторы с рабочей точкой выставленной на линейном участке ВАХ используются для контроля за изменением температуры и компенсации параметров (электрическое напряжение или электрический ток) электрических цепей, возникших вследствие изменения температуры. Терморезисторы с рабочей точкой выставленной на нисходящем участке ВАХ (с «отрицательным сопротивлением») применяются в качестве пусковых реле, реле времени, в системах измерения и контроля мощности электромагнитного излучения на сверхвысоких частотах (или СВЧ), системах теплового контроля и пожарной сигнализации, в установках регулирования расхода жидких и сыпучих сред.

    Наиболее широко используются среднетемпературные терморезисторы (с температурным ТКС от −2,4 до −8,4 %/К), работающие в широком диапазоне сопротивлений (от 1 до 106Ом).

    Также существуют терморезисторы с небольшим положительным температурным коэффициентом сопротивления (или ТКС) (от 0,5 до 0,7 %/К) выполненные на основе кремния, сопротивление которых изменяется по закону близкому к линейному. Такие терморезисторы находят применение в системах охлаждения и температурной стабилизации режимов работы транзисторов в различных радиоэлектронных системах.

    См. также

    Примечания

    Литература

    • Шефтель И. Т. Терморезисторы.
    • Мэклин Э. Д. Терморезисторы.
    • Шашков А. Г. Терморезисторы и их применение.
    • Пасынков В. В., Чиркин Л. К. Полупроводниковые приборы: Учебник для вузов. — 4-е перераб. и доп. изд. — М.: Высшая школа, 1987. — С. 401—407. — 479 с. — 50 000 экз.

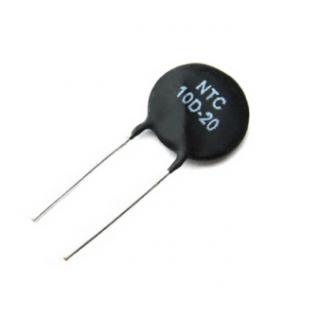

    Термистор NTC 47D-15 для уменьшения пусковых токов в группах ламп накаливания. Расчеты и просчеты.

    Обзор для тех, кому, как мне, приходится использовать лампы накаливания (ЛН)

    ЛН нравятся мне ценой, простототой конструкции, температурной устойчивостью и высоким качеством света. Не нравятся только тарифы на электроэнергию. Теперь не все могут себе позволить в качестве основного источника света люстру с многими лампами накаливания. Это уже становится роскошью. Поэтому диодные лампы я тоже применяю. Но здесь есть свои нюансы.
    Я прикинул, что в связи с последним подорожанием электроэнергии окупаемость диодных ламп наступает уже после 1500 часов их использования (мой расчет для киевских цен). Это в теории. Но вот на практике у меня как-то не получалось выжать хотя бы эту цифру и вопрос окупаемости остается вопросом. Поэтому, да и по тому, что диодную лампу еще не везде можно использовать, я продолжаю держать 2 люстры на ЛН. Кроме того, иногда приятно себя побаловать качественным праздничным освещением, устроить маленькое лето зимой.
    Я подготовил свой обзор для тех, кто использует ЛН дома, или в картинной галерее или в фотостудии по 2-3 в группе и хочет продлить срок их службы.

    Срок жизни ЛН в значительной степени определяется ударными перегрузками по току в момент их включения, когда сопротивление холодной спирали лампы значительно меньше сопротивления нагретой лампы.

    Вот данные о сопротивлениях и токах бытовых ЛН в холодном и горячем состоянии при обычном включении:

    40 Вт:
    75-1200 Ом, пусковой ток 3 А, рабочий ток 0.19 А, перегрузка в 15.7 раз
    60 Вт:
    60-806 Ом, пусковой ток 3.8 А, рабочий ток 0.28 А, перегрузка в 13.6 раз
    75 Вт:
    51-750 Ом, пусковой ток 4.5 А, рабочий ток 0.3 А, перегрузка в 15 раз
    100 Вт:
    37-530 Ом, пусковой ток 6.2 А, рабочий ток 0.43 А, перегрузка в 14.4 раз
    15-кратное превышение! Трудно найти в технике аналогичный пример издевательства над устройствами.

    Обычно пусковые токи уменьшают приемами поэтапного подключения, либо специальными активно-пассивными схемами плавного включения. Наиболее простым и доступным методом подавления пусковых токов является использование NTC термисторов — электрических сопротивлений с отрицательной температурной зависимостью. NTC термисторы в холодном состоянии имеют высокое сопротивление, которое уменьшается в 20-60 раз по мере его прогрева за счет проходящего тока через него и нагрузку (в нашем случае — ЛН).
    В своем предыдущем обзоре я снимал температурные характеристики и делал подбор термисторов для одиночных ЛН. Оттуда я вынес свое собственное правило подбора — хочешь уменьшить пусковой ток в 3 раза, выбирай термистор мощностью до 1 Вт с сопротивлением в 2 раза большим сопротивления холодной ЛН. Казалось бы, почему тогда не выбрать сопротивление, большее в 5-10 раз и получить почти рабочий ток на пуске? Да просто потому, что при установившемся токе лампы на сопротивлении высокоомного термистора будет рассеиваться энергия, уже превышающая допустимую Wмах. Возможны варианты уменьшения пусковых токов более, чем в 3 раза, но для этого уже нужны более высокоомные и более мощные термисторы. 2 * Rмах.

    Для люстр и других многоламповых светильников нецелесообразно ставить термистор на каждую лампу. Термистор подбираем один для группы ламп (см. схему электрическую люстры).

    Как уже говорилось, для эффективного подавления пускового тока сопротивление термистора в схеме должно быть в 2 или больше раз сопротивления группы холодных параллельно соединенных ЛН. Сопротивление группы из n параллельно соединенных одинаковых ламп в n раз меньше сопротивления одной лампы. В рабочем режиме сопротивление термистора значительно меньше сопротивления горячей лампы. Поэтому ток через термистор приблизительно равен сумме рабочих токов используемых ламп. Этот ток определяет нагрев термистора и, в конечном счете, его применимость.

    Формулы расчета пусковых и рабочих токов
    защитных термисторов и ламп накаливания

    Ток через термистор: Iтерм = 230 / (Rтерм+Rлампы / n).
    Ток через лампу: Iлампы = Iтерм / n,
    где n — количество параллельно соединенных ламп.

    Еще до покупки термистора я провел эти расчеты для групп из 2-3х ламп мощностью 40-100 Вт и пришел к выводу, что термистор номиналом 47 Ом может покрыть мои запросы на 2-4-кратное подавление пусковых токов. Ближайшие номиналы из интернета — 30 и 80 Ом уже находились на грани желаемого как по мощности, так и по сопротивлению.

    Данные расчетов для термистора 47 Ом приведены в первых 4 колонках таблицы. Расчетный эффект снижения пусковых токов в 2-5 раз меня устраивал. Оставалось столкнуть теорию с жизнью — затовариться термистором NTC 47D-15, провести тестирование и заполнить 5-ю колонку таблицы.

    Расчеты сделаны, далее идет рассказ о просчетах. В интернете был сделан заказ на 10 штук NTC 47D-15. Через месяц я получил пакетик с термисторами.

    Входной контроль сопротивлений термисторов меня озадачил. Из 10-ти термисторов только 1 имел сопротивление 47 Ом. Остальные находились в диапазоне 37-76 Ом. Но потом я даже порадовался, что заимел такой набор номиналов для экспериментов и подгонки под разные нагрузки.

    Термистор на 47 Ом я тестировал токами от 0 до 2.8 А. Измерял ток, напряжение на термисторе и температуру. По этим данным построил графики изменения сопротивления и температуры а также заполнил 5-ю колонку таблицы. Графики имеют типичную для термисторов форму, но есть особенность, которая немного огорчает. Термистор оказался «дубовым», т.е. с малым термическим коэффициентом изменения сопротивления.

    Из графиков и последней строки в таблице видно, что купленный мною NoName термистор при токе 1.3 А нагревается до 125 градусов, поскольку для данной температуры он имеет достаточно высокое сопротивление (3 Ом). Минимальное сопротивление этого термистора 2 Ом достигается на предельно допустимой температуре эксплуатации 170 градусов. Даже в этом предельном случае соотношение сопротивлений холодного и горячего термистора составляет всего 24 (47 / 2). Это мало по сравнению с справочными данными для фирменного NTC MF72-47D15, у которого это соотношение 47 / 0.68 = 69. Этот термистор только при токе 3 А рассеивает мощность 3 ^ 2 * 0.68 = 6.1 Вт. Тогда как купленный мною NoName делает это уже на токе 1.4 А.

    Если говорить о возможности использования фирменного термистора, то он бы обеспечил всю таблицу даже с запасом как по току, так и по температурному режиму. Купленный мною термистор при подключении на группу из 3-х ламп по 100 Вт работает с перегрузкой и при высокой температуре (см. последнюю строку таблицы). Его можно использовать, но с оглядкой на перегрев соседних с термистором элементов.

    У себя в 2-х люстрах, состоящих из ламп 3*60 + 2*40 и 3*60 Вт я поставил эти термисторы в чашках люстр. Тем самым подавил пусковые токи в 3 раза. Все работает штатно, замечаний нет.

    Выводы, которые я делаю под конец:

    — термистор NoName NTC 47D15 можно использовать для 3-4-кратного ограничения пускового тока групп ЛН мощностью 40-100 Вт в люстрах.
    — покупая NoName термистор, следует проверять номиналы. Разброс номиналов, указанный в справочнике может превышаться в 5 раз. Иногда большие разбросы бывают кстати, поскольку продавец, продавая некондицию, может прислать и более подходящий номинал.
    — термисторы неизвестного производителя нужно тестировать на температурную чувствительность и нагрев в пределах рабочих токов.
    Благодарю за внимание, надеюсь, что кто-то воспользуется моим опытом.

    Материал — терморезистор — Большая Энциклопедия Нефти и Газа, статья, страница 1

    Материал — терморезистор

    Cтраница 1

    Материал терморезистора должен иметь высокое значение температурного коэффициента сопротивления, химическую стойкость к воздействиям окружающей среды, достаточную тугоплавкость и прочность, большое удельное электрическое сопротивление. Изготавливают терморезисторы из металлов и полупроводников. Металлические терморезисторы выполняют из чистых металлов: меди, никеля, платины, железа. Наиболее часто применяют платину и медь, причем лучшим материалом является платина, из которой изготавливают технические, образцовые и эталонные преобразователи для измерения температур в диапазоне от — 200 до 500 С.  [1]

    К материалам терморезисторов предъявляются следующие требования: возможно более высокое и постоянное значение температурного коэффициента сопротивления; химическая стойкость к воздействию окружающей среды; достаточная тугоплавкость и прочность; большое удельное электрическое сопротивление, что важно при изготовлении малогабаритных терморезисторов.  [2]

    Требования, предъявляемые к материалу терморезистора: возможно более высокое значение температурного коэффициента сопротивления; химическая стойкость к воздействиям окружающей среды; достаточная тугоплавкость и прочность; большое удельное электрическое сопротивление, что важно при изготовлении малогабаритных преобразователей.  [3]

    В большинстве случаев в качестве материала проводниковых терморезисторов применяют чистые металлы, так как сплавы имеют более низкий температурный коэффициент электрического сопротивления, чем чистые металлы, входящие в состав сплава. Кроме того, зависимость сопротивления от температуры для чистых металлов хорошо известна, в связи с чем часто приборы с их использованием допускают стандартную градуировку.  [4]

    В — константа, зависящая от свойств материала терморезистора.  [6]

    Минимальная мощность рассеяния и коэффициент рассеяния зависят от свойств материала терморезистора и характера его теплообмена с окружающей средой.  [8]

    В качестве материала для терморезисторов применяют оксиды, сульфиды, нитриды и карбиды некоторых металлов, например, железа, никеля, марганца, кобальта, магния и титана. Материал терморезистора получают в виде порошка, который затем прессуют со связующим веществом для получения необходимой формы и размеров.  [9]

    В принципе любой проводник с известной температурной зависимостью сопротивления может служить терморезистором. Но к материалу терморезистора предъявляют строгие требования: высокой химической стойкости в условиях работы преобразователя; линейности температурной зависимости сопротивления с достаточно высоким значением самого сопротивления и коэффициента его изменения от температуры; стабильности и воспроизводимости температурной зависимости сопротивления.  [10]

    Принцип работы термистора

    — Инструментальные средства

    Термисторы

    Термисторы — это чувствительные к температуре полупроводники, которые демонстрируют большое изменение сопротивления в относительно небольшом диапазоне температур. Существует два основных типа термисторов: положительный температурный коэффициент (PTC) и отрицательный температурный коэффициент (NTC). Термисторы NTC демонстрируют снижение сопротивления с повышением температуры. Чаще всего они используются для измерения температуры.

    Термистор аналогичен RTD, но вместо металла используется полупроводниковый материал . Термистор представляет собой твердотельное устройство и имеет большую чувствительность , чем RTD. В отличие от RTD, характеристика термостойкости термистора нелинейная и не может быть охарактеризована одним коэффициентом. Кроме того, в отличие от RTD, сопротивление термистора уменьшается на с повышением температуры.

    Термисторы

    нельзя использовать для измерения высоких температур по сравнению с RTD. Фактически максимальная рабочая температура иногда составляет всего 100 или 200 ° C.

    Производители обычно предоставляют данные сопротивления-температуры в виде кривых, таблиц или полиномиальных выражений. Линеаризация корреляции между сопротивлением и температурой может быть выполнена с помощью аналоговой схемы или путем применения математики с использованием цифровых вычислений. Типичная схема термистора показана ниже.

    Из принципиальной схемы видно, что это простой делитель напряжения. R s — какой-то фиксированный (питающий) резистор. R s и напряжение питания V s можно отрегулировать для получения желаемого диапазона выходного напряжения V o для заданного диапазона температур.

    Преимущества: Большое изменение сопротивления при изменении температуры, быстрое время отклика, хорошая стабильность, Высокое сопротивление устраняет трудности, вызванные сопротивлением выводов, Низкая стоимость и взаимозаменяемость

    Недостатки: Нелинейный, ограниченный диапазон рабочих температур, может быть неточность из-за перегрева, требуется источник тока.

    Кривая зависимости сопротивления от температуры

    В отличие от резистивных датчиков температуры и термопар, термисторы не имеют стандартов, связанных с их характеристиками или кривыми зависимости сопротивления от температуры. Следовательно, есть из чего выбирать.

    Каждый материал термистора обеспечивает различную «кривую» зависимости сопротивления от температуры. Некоторые материалы обеспечивают лучшую стабильность, в то время как другие имеют более высокое сопротивление, поэтому из них могут быть изготовлены термисторы большего или меньшего размера.

    Многие производители указывают константу Бета (B) между двумя температурами (пример: [3 0/50 = 3890). Это, наряду с сопротивлением при 25 ° C (77 ° F), может использоваться для идентификации конкретной кривой термистора.

    Термистор представляет собой термометр сопротивления, аналогичный датчику температуры сопротивления (RTD) и используется для измерения температуры . Он состоит из неметаллического резистора, который используется в качестве чувствительного элемента температуры.

    Термистор — это сокращение от «термистор».Устройство состоит из объемного полупроводникового устройства, которое действует как резистор с высоким и отрицательным температурным коэффициентом сопротивления, иногда до -6% на каждый градус Цельсия повышения температуры. Благодаря этому свойству высокой чувствительности (то есть огромному изменению сопротивления при небольшом изменении температуры) термистор в основном применим для точного измерения температуры, контроля температуры и температурной компенсации, особенно в более низком диапазоне температур -100 градусов Цельсия. до +300 градусов Цельсия.

    Разница между термисторными и резистивными датчиками температуры (RTD)

    Оба устройства работают по тому же принципу, что постоянный ток, протекающий через резистор, и его изменяющееся сопротивление из-за изменения температуры измеряется как падение напряжения на нем. Основное отличие состоит в том, что электрическое сопротивление резистора, используемого в термисторе, изменяется нелинейным образом в зависимости от температуры. Чувствительный элемент, используемый в термисторе, состоит из керамики или полимера, в то время как RTD использует чистые металлы в качестве чувствительного элемента.Еще одно важное отличие — рабочий диапазон. Из-за своей высокой чувствительности термисторы используются при измерениях в узком диапазоне и в диапазонах низких температур от -20 градусов Цельсия до +120 градусов Цельсия. Но RTD используются в более широком диапазоне температур.

    Строительство

    Устройство изготовлено из материалов, таких как спеченные смеси оксидов металлов, таких как марганец, никель, кобальт и железо. Их сопротивление колеблется от 0,4 Ом до 75 МОм, и они могут изготавливаться самых разнообразных форм и размеров.Термисторы меньшего размера имеют форму шариков диаметром от 0,15 миллиметра до 1,5 миллиметра. Такой шарик может быть запаян на кончике твердого стеклянного стержня с образованием зонда, который легче установить, чем шарик. В качестве альтернативы термистор может иметь форму дисков и шайб, изготовленных путем прессования материала термистора под высоким давлением в плоские цилиндрические формы диаметром от 3 до 25 миллиметров. Шайбы могут быть уложены друг на друга и размещены последовательно или параллельно, чтобы повысить способность регулирования мощности.

    Характеристическая кривая

    Характеристики зависимости сопротивления от температуры термистора

    Кривая зависимости сопротивления от температуры является одной из основных характеристик, которая используется в приложениях измерения, управления и компенсации с использованием термистора. График характеристик представлен ниже. Из графика характеристик типичного термистора мы видим, что удельное сопротивление изменяется от 107 до 1 Ом-см при изменении температуры от -100 градусов Цельсия до +400 градусов Цельсия.Этот высокий отрицательный температурный коэффициент сопротивления делает термистор идеальным преобразователем температуры .

    Термистор как датчик температуры

    Термистор, используемый для измерения температуры, показан на рисунке ниже. Термистор рассчитан на сопротивление 2 кОм при 25 градусах Цельсия, а температурный коэффициент -4% на градус Цельсия приведет к уменьшению изменения температуры на 80 Ом на градус Цельсия.

    К прибору последовательно подключаются аккумулятор и микрометр.Изменение температуры вызывает изменение сопротивления, если записываются показания термистора и соответствующего микрометра. Обычно измеритель калибруется по температуре с разрешением 0,1 градуса Цельсия. Как показано на рисунке, мостовая схема также используется для увеличения чувствительности термисторов.

    Типы термисторов

    Для изучения различных типов термисторов важно понимать формулу, которая показывает линейную зависимость между сопротивлением и температурой.

    В качестве приближения порядка 1 -го порядка изменение сопротивления равно температурному коэффициенту сопротивления 1-го порядка -го порядка на изменение температуры.

    dR = k.dT

    где, dR — изменение сопротивления

    к — 1 ст Заказать Температурный коэффициент сопротивления

    dT — Изменение температуры

    Если значение температурного коэффициента сопротивления (k) положительное, повышение температуры увеличивает сопротивление.Такое устройство можно назвать позисторным или термистором с положительным температурным коэффициентом (PTC). Если значение k отрицательное, повышение температуры приведет к уменьшению значения сопротивления. Такое устройство называется термистором с отрицательным температурным коэффициентом (NTC).

    Позистор / Термисторы с положительным температурным коэффициентом (PTC)

    Термисторы

    PTC, которые используются в промышленности, можно разделить на две группы. Первый из них называется «Силисторы», что означает чувствительные кремниевые резисторы.Известно, что силисторы имеют положительный температурный коэффициент, равный 08% на градус Цельсия. Если температура поднимается выше 175 градусов Цельсия, устройство переходит в область отрицательного температурного коэффициента. Другая классификация термисторов PTC называется термисторами PTC переключаемого типа. Он изготовлен из материалов керамического типа и, как известно, имеет очень высокое сопротивление при небольшом изменении температуры. В материал также добавляются присадки, так что они также проявляют полупроводниковое поведение.Известно, что устройство имеет температуру перехода или «Кюри». Пока устройство не достигнет этой конкретной точки, его характеристики сопротивления-температура будут иметь отрицательный температурный коэффициент. После этого он начинает показывать увеличивающийся положительный температурный коэффициент сопротивления. В этот момент также начинает развиваться сопротивление. Основное различие между температурным сопротивлением силистора и переключающего термистора PTC показано ниже.

    Температурное сопротивление силистора и тип переключения PTC

    Приложения

    1. Устройство известно своим применением в качестве устройства защиты цепей, например предохранителя.Прохождение тока через устройство вызывает нагревание из-за его резистивных свойств. Таким образом, если через устройство протекает чрезмерный ток, оно начинает соответственно нагреваться и, таким образом, увеличивает свое сопротивление. Это увеличение сопротивления снова увеличивает нагрев. Это создает такой эффект, который вызывает большее сопротивление в устройстве и ограничивает величину напряжения и тока в устройстве.
    2. Другое важное применение — это таймер в цепи катушки размагничивания ЭЛТ-мониторов.Когда ЭЛТ-монитор включен, начальный ток достигает термистора PTC и катушки размагничивания. Термистор PTC будет большого размера, и, следовательно, сопротивление устройства будет возрастать по мере прохождения тока. Это приводит к накоплению тепла и, таким образом, катушка размагничивания отключается очень быстро. Катушка размагничивания необходима для плавного уменьшения непрерывного магнитного поля. Эту помощь может оказать только термистор PTC.

    Термисторы с отрицательным температурным коэффициентом (NTC)

    Термисторы

    NTC, которые используются в промышленности, можно разделить на две группы.Таким образом, классификация основана на методе размещения электродов на керамическом корпусе. Эту основную категорию можно дополнительно разделить в зависимости от различных типов геометрии, форм и методов обработки. Одна из основных категорий, которые наиболее часто используются в промышленности, — это термисторы шарикового типа. По форме и способам изготовления термисторы с шариками можно снова разделить на бусины без покрытия, бусины с покрытием из стекла, бусины повышенной прочности, шарики в стеклянных корпусах и многие другие.

    Другая группа термисторов NTC — это с металлизированными контактами. Эти термисторы можно установить с помощью пружинных контактов или поверхностного монтажа.

    Приложения

    1. Термисторы NTC используются для измерения температуры (обычно в узком диапазоне и низких диапазонах температур).
    2. Устройство может использоваться для ограничения внезапной перегрузки по току, протекающей в цепях питания. Известно, что устройство вначале имеет очень высокое значение сопротивления.Сопротивление постепенно снижается при нагревании устройства. По мере уменьшения сопротивления восстанавливается обычная работа схемы, и через нее протекает сильный ток, не повреждая другие части схемы.
    3. Это устройство используется для измерения температуры инкубаторов.
    4. Термисторы
    5. NTC используются для измерения и контроля аккумуляторов во время их зарядки.
    6. Они используются для определения температуры масла и охлаждающей жидкости в автомобильных двигателях.Эта информация отправляется обратно водителю косвенными способами.

    Сравнение термисторов PTC и NTC

    Термистор, сокращенно ТЕРМОЧувствительный РЕЗИСТОР.

    PTC, сокращенно от «Положительный температурный коэффициент».
    NTC, сокращенно от отрицательного температурного коэффициента.

    Сопротивление термистора PTC увеличивается с ростом температуры. Сопротивление термистора
    NTC уменьшается с ростом температуры.

    Основной материал термистора PTC BaTio3, основным материалом термистора NTC является Mn, Ni, Cu.

    Термистор

    PTC в основном применяется для защиты от перегрузки по току и короткого замыкания, защиты связи, задержки времени плавного переключения освещения, запуска двигателя, измерения температуры и защиты, саморегулирования нагрева и т. Д.

    Термистор

    NTC в основном применяется для ограничения пускового тока, измерения температуры, температурной компенсации, контроля температуры и т. Д.

    Также читайте: Принцип работы RTD

    Что такое термистор? — Определение, типы, конструкция, характеристики и преимущества

    Определение: Термистор представляет собой разновидность резистора , удельное сопротивление которого зависит от окружающей температуры .Это термочувствительное устройство . Слово термистор происходит от слова therm ally sensitive res istor . Термистор изготовлен из полупроводникового материала , что означает, что их сопротивление находится между проводником и изолятором .

    Вариант в сопротивлении термистора показывает, что в термисторе происходит либо проводимость , либо рассеивание мощности .Принципиальная схема термистора использует прямоугольный блок с диагональной линией.

    Типы термисторов

    Термистор подразделяется на типы. Это отрицательный температурный коэффициент и термистор с положительным температурным коэффициентом.

    1. Термистор с отрицательным температурным коэффициентом — В термисторах этого типа температура увеличивается с уменьшением сопротивления. Сопротивление термистора с отрицательным температурным коэффициентом очень велико, благодаря чему он обнаруживает небольшие изменения температуры.
    2. Термистор с положительным температурным коэффициентом — Сопротивление термистора увеличивается с повышением температуры.

    Конструкция термистора

    Термистор изготовлен из спеченной смеси оксидов металлов, таких как марганец, кобальт, никель, кобальт, медь, железо, уран и т. Д. Он доступен в форме шарика, стержня и диска. На рисунке ниже показаны различные типы термистора.

    Бусина термистора имеет наименьшую форму, и она заключена внутри твердого стеклянного стержня для формирования зондов.

    Форма диска изготавливается прессованием материала под высоким давлением диаметром от 2,5 мм до 25 мм.

    Температурная характеристика сопротивления термистора

    Отношение между абсолютной температурой и сопротивлением термистора математически выражается уравнением, показанным ниже.

    Где R T1 — Сопротивление термистора при абсолютной температуре T 1 в Кельвинах.
    R T2 — Сопротивление термистора при абсолютной температуре T 2 в Кельвинах.
    Β — температура в зависимости от материала термистора.

    Температурный коэффициент сопротивления термистора показан на рисунке ниже. График ниже показывает, что термистор имеет отрицательный температурный коэффициент, то есть температура обратно пропорциональна сопротивлению. Сопротивление термистора изменяется от 10 5 до 10 -2 при температуре от -100 ° C до 400 ° C.

    Преимущества термистора

    Ниже приведены преимущества термистора.

    1. Термистор компактный, долговечный и менее дорогой.
    2. Правильно состаренный термистор имеет хорошую стабильность.
    3. Время срабатывания термистора изменяется с секунд до минут. Их время отклика зависит от обнаруживаемой массы и теплоемкости термистора.
    4. Верхний предел температуры термистора зависит от физических свойств материала, а нижний предел температуры зависит от сопротивления, достигающего большого значения.
    5. Самонагревание термистора предотвращается за счет минимизации тока, проходящего через него.
    6. Термистор устанавливается на расстоянии измерительной цепи. Таким образом, в показании нет ошибки, вызванной сопротивлением провода.

    Термистор имеет больше преимуществ по сравнению с обычными термопарами и термометрами сопротивления. Наряду с измерением температуры термистор также используется в различных других приложениях.

    Термисторы

    NTC | Компания Thermometrics

    Thermometrics, Inc.предлагает широкий спектр термисторов NTC от компонентного уровня до законченных датчиков в сборе. Они изготовлены из оксидов переходных металлов и могут работать в диапазоне от -196 ° C до 1000 ° C.

    Термисторы

    NTC идеально подходят для приложений, требующих постоянного изменения сопротивления в зависимости от температуры. Они известны своей определенной чувствительностью к температуре, чувствительностью к потребляемой электроэнергии и чувствительностью к изменениям теплопроводности.

    Криогенный


    Криогенные термисторные зонды NTC серии

    Thermometrics серии RL используются для определения уровня жидкости в различных криогенных жидкостях.Для использования в диапазоне от 25 ° C / 77 ° F (комнатная температура) до -196 ° C / -320,8 ° F (точка кипения жидкого азота).

    Прочитайте больше …

    Эпоксидная


    Thermometrics Эпоксидные сменные термисторы типа 65 NTC — это сменные терморезисторы с эпоксидным покрытием и никелевыми выводами с толстой изоляцией изомидом.Они обеспечивают точное измерение, контроль и компенсацию температуры при использовании в диапазоне от -40 ° C до 105 ° C (от -40 ° F до 221 ° F) и высокой чувствительности, превышающей -4% / ° C при 25 ° C (77 ° F).

    Прочитайте больше …

    Thermometrics Тип 95 термисторов NTC представляет собой сменные микросхемы термисторов NTC с эпоксидным покрытием и изолированными свинцовыми проводами из луженой меди, луженых сплавов или ПТФЭ.Они подходят для измерения, контроля и компенсации температуры в диапазоне от -112 ° F до 302 ° F (от –80 ° C до 150 ° C) с взаимозаменяемостью до ± 0,18 ° F (± 0,1 ° C).

    Прочитайте больше …

    Thermometrics Эпоксидные сменные термисторы типа SC NTC представляют собой сменные терморезисторы в оплетке с толстыми никелевыми выводами с изоляцией изомидом.Они обеспечивают точное измерение, контроль и компенсацию температуры при использовании в диапазоне от -40 ° C до 105 ° C (от -40 ° F до 221 ° F) и высокой чувствительности, превышающей -4% / ° C при 25 ° C (77 ° F), что делает их идеальными для использования в медицине.

    Прочитайте больше …

    Thermometrics Эпоксидные термисторы типа C100 NTC представляют собой микросхемы с эпоксидным покрытием и 0.Провода из луженой меди толщиной 3 мм (0,012 дюйма). Они используются для измерения температуры, контроля и компенсации в диапазоне от -80 ° C до 150 ° C (от -112 ° F до 302 ° F) и высокой чувствительности, превышающей -4% / ° C при 25 ° C (77 ° C). F).

    Прочитайте больше …

    Thermometrics Эпоксидные термисторы типа MS NTC — это микросхемы с эпоксидным покрытием и 0.Никелевые выводные провода из ПТФЭ диаметром 254 мм (0,01 дюйма). Они используются для измерения, контроля и компенсации температуры в диапазоне от -50 ° C до 150 ° C (от -58 ° F до 300 ° F).

    Прочитайте больше …

    Термометрия Эпоксидные термисторы типа NDK NTC представляют собой микросхемы с эпоксидным покрытием и 0.Проводники из луженого монеля диаметром 2 мм (0,007 дюйма). Разработанные для точного измерения, контроля и компенсации температуры, с работой до 155 ° C (311 ° F), они используются в автомобилях, системах отопления, вентиляции и кондиционирования воздуха и бытовой технике.

    Прочитайте больше …

    Thermometrics Эпоксидные термисторы типа NDL NTC представляют собой микросхемы с эпоксидным покрытием и голым 0.0098 в (0,25 мм) луженых медных проводах. Разработанные для точного измерения, контроля и компенсации температуры, с работой до 155 ° C (311 ° F), они используются в автомобилях, системах отопления, вентиляции и кондиционирования воздуха и бытовой технике.

    Прочитайте больше …

    Термометрия Тип NDM эпоксидной смолы Термисторы NTC представляют собой чип-термисторы с эпоксидным покрытием и голым 0.007-дюймовые (0,2 мм) луженые медные провода. Разработанные для точного измерения, контроля и компенсации температуры, с работой до 155 ° C (311 ° F), они используются в автомобилях, системах отопления, вентиляции и кондиционирования воздуха и бытовой технике.

    Прочитайте больше …

    Thermometrics Эпоксидный тип NDP Термисторы NTC представляют собой микросхемы с эпоксидным покрытием и изоляцией 0 из PFA / PTFE.Никелевые провода диаметром 25 мм (0,0078 дюйма). Разработанные для точного измерения, контроля и компенсации температуры, с работой до 155 ° C (311 ° F), они используются в автомобилях, системах отопления, вентиляции и кондиционирования воздуха и бытовой технике.

    Прочитайте больше …

    Термометрия Эпоксидные термисторы типа NK NTC представляют собой микросхемы с эпоксидным покрытием, стальной проволокой с луженым покрытием и покрытием из эпоксидной смолы.Разработан для точного измерения, контроля и компенсации температуры. Работая при температуре до 155 ° C (311 ° F), они используются в автомобилях, системах отопления, вентиляции и кондиционирования воздуха, а также в бытовой технике.

    Прочитайте больше …

    Thermometrics Эпоксидное покрытие типа NKI шумоустойчивых термисторов — это недавно разработанные, состоящие из помехоустойчивого термистора NTC со встроенной функцией развязки по радиочастоте (RF), обеспечивающей защиту от электромагнитных помех (EMI) на уровне компонентов в широком диапазоне частот. .

    Прочитайте больше …

    Стекло


    Thermometrics Серия BR стеклянных термисторов с шариками состоит из стеклянных шариковых термисторов на выводных проводах тонкого диаметра (из сплава или платины).Прочная стеклянная оболочка обеспечивает герметичное уплотнение и лучшее снятие напряжения, чем термисторы с шариковыми шариками в стеклянной оболочке. Подходит для применения с самонагревом, например, для измерения уровня жидкости или измерения расхода газа. Рекомендуется для приложений, в которых заказчик будет выполнять дальнейшие сборочные операции.

    Прочитайте больше …

    Серия термометрических диодов

    с термометрическими диодами с NTC-термисторами в стеклянной оболочке состоит из ряда терморезисторов с NTC-чипом в стеклянном корпусе в стиле DO-35 (контур диода) с осевыми стальными проволоками с медным покрытием, покрытыми припоем.Разработан для точного измерения температуры, контроля и компенсации в различных приложениях. Стеклянный корпус обеспечивает герметичное уплотнение и изоляцию от напряжения, а также отличную стабильность.

    Прочитайте больше …

    Thermometrics Термометры серии FP со стеклянным покрытием Fastip Probe Термисторы NTC состоят из шариков термистора малого диаметра, покрытых стеклом, герметично запаянных на концах ударопрочных стеклянных стержней.Блоки прочны и не подвержены серьезному воздействию окружающей среды, включая ядерное излучение высокой плотности. Термозонды Fastip серии FP идеально подходят для высокоскоростного измерения и контроля температуры жидкости, уровня жидкости или расхода.

    Прочитайте больше …

    Термометрия серии GC

    Thermometrics GC термисторов для микросхем NTC в стеклянной капсуле состоит из небольших терморезисторов в стеклянной капсуле на выводных проводах из платинового сплава тонкого диаметра.Подходит для приложений измерения, регулирования и компенсации температуры, а также приложений с самонагревом, таких как измерение уровня жидкости или измерение расхода газа.

    Прочитайте больше …

    Серия

    Thermometrics HTP для высокотемпературных датчиков типа NTC состоит из шарикового термистора, герметично заключенного в наконечник ударопрочного стеклянного стержня.Эти агрегаты прочны и не подвержены сильному воздействию окружающей среды. Они демонстрируют отличную стабильность при всех температурах, равных или ниже 842 ° F (450 ° C). Допускается периодическая работа при температурах до 1112 ° F (600 ° C).

    Прочитайте больше …

    Thermometrics Миниатюрная серия стеклянных шариковых термисторов NTC предлагает ряд миниатюрных термозондов, состоящих из большого шарикового термистора, герметично запечатанного на кончике ударопрочного твердого стеклянного стержня.Они предлагают улучшенную, долгосрочную стабильность и высокую надежность.

    Прочитайте больше …

    Thermometrics SP Серия сверхстабильных датчиков NTC Термисторы проходят дополнительную обработку, чтобы гарантировать их непрерывное использование в одном из трех температурных классов и делятся на одну из шести групп стабильности.Эти термисторы могут использоваться во всех приложениях для измерения и регулирования температуры, что дает дополнительную гарантию долговременной стабильности и надежности. Они идеально подходят для использования в качестве вторичных стандартов в лабораториях.

    Прочитайте больше …

    Thermometrics Термисторы NTC серии TG — это термисторы радиального типа со стеклянным уплотнением, водо- и маслостойкой конструкции, отличающиеся высокой термостойкостью и точностью.Для использования в широком спектре приложений, включая автомобили, устройства отопления / охлаждения, котельные системы и бытовые приборы.

    Прочитайте больше …

    Термометрия Термисторы с шариками со стеклянным покрытием типа B состоят из термисторов с шариками со стеклянным покрытием на выводах из платинового сплава малого диаметра.Специальное тонкое стеклянное покрытие обеспечивает герметичное уплотнение, благодаря чему эти термисторы не подвержены неблагоприятным воздействиям окружающей среды. Они подходят для большинства недорогих измерений, регулирования и компенсации температуры, например, для самонагревающихся устройств, включая измерение уровня жидкости и измерение расхода газа.

    Прочитайте больше …

    Термометрия Тип JM покрытых полимером стеклянных терморезисторов представляет собой герметизированные стеклом термисторы с отрицательным температурным коэффициентом, помещенные в пластмассовый наконечник, который прикреплен к выводным проводам ПВХ в форме «восьмерки».Они устойчивы к проникновению влаги, что делает их пригодными для использования в испарителях кондиционирования воздуха для предотвращения их неэффективности из-за обледенения.

    Прочитайте больше …

    Суровые условия


    Thermometrics Type CR1 — это чип-термисторы NTC формата NK, состоящие из покрытых оловом (Sn) выводов из сплава 52 с высокоэффективным кислотостойким и влагостойким покрытием.Они идеально подходят для тяжелых условий эксплуатации и сборки больших объемов.

    Прочитайте больше …

    Бессвинцовый чип


    Thermometrics Термисторы со свинцовым чипом NTC имеют компактные размеры и предназначены для точного измерения, контроля и компенсации температуры в автомобилях, системах отопления, вентиляции и кондиционирования воздуха и бытовой технике.

    Прочитайте больше …

    Радиальный вывод


    Термометрия Термисторы NTC с радиальными выводами типа RL10 состоят из согласованных по точкам дисковых термисторов с неизолированными выводами.Они подходят для монтажа печатных плат и датчиков с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58 ° F до 302 ° F (от -50 ° C до 150 ° C).

    Прочитайте больше …

    Термометрия Термисторы NTC с радиальными выводами типа RL14 состоят из согласованных по точкам дисковых термисторов с неизолированными выводами.Они подходят для монтажа печатных плат и датчиков с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58 ° F до 302 ° F (от -50 ° C до 150 ° C).

    Прочитайте больше …

    Термометрия Термисторы NTC с радиальными выводами типа RL20 состоят из согласованных по точкам дисковых термисторов с неизолированными выводами.Они подходят для монтажа печатных плат и датчиков с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58 ° F до 302 ° F (от -50 ° C до 150 ° C).

    Прочитайте больше …

    Термометрия Термисторы NTC с радиальными выводами типа RL30 состоят из согласованных по точкам дисковых термисторов с неизолированными выводами.Они подходят для монтажа печатных плат и датчиков с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58 ° F до 302 ° F (от -50 ° C до 150 ° C).

    Прочитайте больше …

    Термометрия Типы RL35 / 40/45 термисторов NTC с радиальными выводами состоят из согласованных по точкам дисковых термисторов с неизолированными проводами.Они подходят для монтажа печатных плат и датчиков с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58 ° F до 302 ° F (от -50 ° C до 150 ° C).

    Прочитайте больше …

    Термометрия Тип SA сменных радиальных выводов Термисторы NTC состоят из сменных термисторов с неизолированными выводами.Они подходят для монтажа печатных плат и датчиков с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58 ° F до 302 ° F (от -50 ° C до 150 ° C).

    Прочитайте больше …

    Устройства для поверхностного монтажа (SMD)


    Термометрические устройства для поверхностного монтажа (SMD) Термисторы NTC предназначены для измерения, контроля и компенсации температуры.Они подходят для стандартных методов пайки и доступны в различных размерах, включая 0402, 0603, 0805 и 1206.

    Прочитайте больше …

    определение термистора и синонимов слова термистор (английский)

    Термистор с отрицательным температурным коэффициентом (NTC), шариковый, изолированные провода

    Термистор — это тип резистора, сопротивление которого значительно зависит от температуры, в большей степени, чем у стандартных резисторов.Слово представляет собой сумку из терморезистора и резистора . Термисторы широко используются в качестве ограничителей пускового тока, датчиков температуры, самовосстанавливающихся устройств защиты от сверхтоков и саморегулирующихся нагревательных элементов.

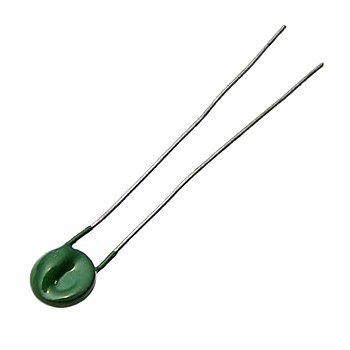

    Термисторы

    отличаются от резистивных датчиков температуры (RTD) тем, что в термисторе обычно используется керамика или полимер, а в RTD используются чистые металлы. Температурный отклик также отличается; RTD полезны в более широких диапазонах температур, тогда как термисторы обычно обеспечивают более высокую точность в ограниченном диапазоне температур, обычно от -90 ° C до 130 ° C. [1]

    Базовая операция

    Обозначение термистора

    Если предположить, в качестве приближения первого порядка, что зависимость между сопротивлением и температурой является линейной, тогда:

    где

    = изменение сопротивления
    = изменение температуры
    = температурный коэффициент сопротивления первого порядка

    Термисторы можно разделить на два типа, в зависимости от знака .Если положительный, сопротивление увеличивается с повышением температуры, и устройство называется термистором с положительным температурным коэффициентом ( PTC ) или позистором . Если отрицательное, сопротивление уменьшается с повышением температуры, и устройство называется термистором с отрицательным температурным коэффициентом ( NTC ). Резисторы, которые не являются термисторами, имеют как можно ближе к нулю, так что их сопротивление остается почти постоянным в широком диапазоне температур.

    Вместо температурного коэффициента k иногда используется температурный коэффициент сопротивления (альфа sub T). Он определяется как [2]

    Этот коэффициент не следует путать с параметром ниже.

    Уравнение Стейнхарта-Харта

    На практике линейное приближение (см. Выше) работает только в небольшом диапазоне температур. Для точных измерений температуры необходимо более подробно описать кривую сопротивления / температуры устройства.Уравнение Стейнхарта-Харта является широко используемым приближением третьего порядка:

    , где a , b и c называются параметрами Стейнхарта-Харта и должны быть указаны для каждого устройства. T — температура в кельвинах, а R — сопротивление в омах. Чтобы дать сопротивление как функцию температуры, приведенное выше значение можно переформатировать в:

    где

    ,
    и

    Ошибка в уравнении Стейнхарта-Харта обычно меньше 0.02 ° C при измерении температуры в диапазоне 200 ° C [3] . Например, типичные значения термистора с сопротивлением 3000 Ом при комнатной температуре (25 ° C = 298,15 K) составляют:

    =

    Эффекты самонагрева

    Когда через термистор протекает ток, он выделяет тепло, которое поднимает температуру термистора выше температуры окружающей среды. Если термистор используется для измерения температуры окружающей среды, этот электрический нагрев может привести к значительной погрешности, если не будет сделано исправление.В качестве альтернативы можно использовать сам этот эффект. Он может, например, создать чувствительное устройство для измерения расхода воздуха, используемое в приборе для измерения скорости набора планера, электронный вариометр или служить в качестве таймера для реле, как это раньше делалось на телефонных станциях.

    Потребляемая электрическая мощность термистора составляет всего:

    , где I — ток, а В, — падение напряжения на термисторе. Эта мощность преобразуется в тепло, и эта тепловая энергия передается в окружающую среду.Скорость переноса хорошо описывается законом охлаждения Ньютона:

    , где T (R) — температура термистора как функция его сопротивления R — температура окружающей среды, а K — постоянная рассеяния , обычно выражаемая в единицах милливатт на единицу градус Цельсия. В состоянии равновесия две ставки должны быть равны.

    Ток и напряжение на термисторе будут зависеть от конкретной конфигурации цепи.В качестве простого примера, если напряжение на термисторе остается фиксированным, то по закону Ома мы имеем, и уравнение равновесия может быть решено для температуры окружающей среды как функции измеренного сопротивления термистора:

    Константа рассеяния — это мера теплового соединения термистора с окружающей средой. Обычно он применяется для термистора в неподвижном воздухе и в хорошо перемешанном масле. Типичные значения для небольшого термистора со стеклянными шариками — 1.5 мВт / ° C на неподвижном воздухе и 6,0 мВт / ° C в перемешиваемом масле. Если температура окружающей среды известна заранее, то можно использовать термистор для измерения значения постоянной рассеяния. Например, термистор можно использовать в качестве датчика расхода, поскольку постоянная рассеяния увеличивается с увеличением скорости потока жидкости мимо термистора.

    Приложения

    • Термисторы PTC могут использоваться как токоограничивающие устройства для защиты цепей, как замена предохранителей.Ток через устройство вызывает небольшое резистивное нагревание. Если сила тока достаточно велика, чтобы генерировать больше тепла, чем устройство может потерять в окружающей среде, устройство нагревается, вызывая увеличение его сопротивления и, следовательно, вызывающее еще больший нагрев. Это создает эффект самоусиливания, который увеличивает сопротивление, уменьшая ток и напряжение, доступные устройству.
    • Термисторы
    • PTC использовались в качестве таймеров в цепи катушки размагничивания большинства ЭЛТ-дисплеев.При первоначальном включении дисплейного блока ток течет через термистор и катушку размагничивания. Катушка и термистор намеренно подобраны таким образом, чтобы протекающий ток нагревал термистор до точки, при которой катушка размагничивания отключилась менее чем за секунду. Для эффективного размагничивания необходимо, чтобы величина переменного магнитного поля, создаваемого катушкой размагничивания, уменьшалась плавно и непрерывно, а не резко выключалось или уменьшалось ступенчато; термистор PTC выполняет это естественным образом, поскольку он нагревается.Схема размагничивания с использованием термистора PTC проста, надежна (в силу своей простоты) и недорога.
    • Термисторы
    • NTC используются в качестве термометров сопротивления при низкотемпературных измерениях порядка 10 К.
    • Термисторы
    • NTC могут применяться в качестве ограничителей пускового тока в цепях питания. Первоначально они имеют более высокое сопротивление, что предотвращает протекание больших токов при включении, а затем нагреваются и становятся намного более низкими, чтобы обеспечить протекание большего тока во время нормальной работы.Эти термисторы обычно намного больше, чем термисторы измерительного типа, и специально предназначены для этого применения.
    • Термисторы
    • NTC регулярно используются в автомобильной промышленности. Например, они контролируют такие вещи, как температура охлаждающей жидкости и / или температура масла внутри двигателя, и передают данные в ЭБУ и, косвенно, на приборную панель.
    • Термисторы
    • NTC могут также использоваться для контроля температуры инкубатора.
    • Термисторы
    • также широко используются в современных цифровых термостатах и ​​для контроля температуры аккумуляторных блоков во время зарядки.
    • Термисторы
    • также используются в горячих концах 3D-принтеров, они выделяют тепло и поддерживают постоянную температуру для плавления пластиковой нити.

    История

    Первый термистор NTC был открыт в 1833 году Майклом Фарадеем, который сообщил о полупроводниковых свойствах сульфида серебра. Фарадей заметил, что сопротивление сульфида серебра резко снижается с повышением температуры. Поскольку первые термисторы было сложно производить, а применение этой технологии было ограниченным, коммерческое производство термисторов началось только в 1930-х годах. [4]

    Термистор был изобретен Самуэлем Рубеном в 1930 году. [5]

    См. Также

    Список литературы

    термистор ntc и датчик температуры exsense

    Внешние ссылки

    .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
