устройство, виды, назначение и правила установки

Газ – это не только доступное топливо, но еще и чрезвычайно взрывоопасное вещество. Поэтому так важно, чтобы каждый газифицированный объект отвечал требованиям безопасности. Согласны? Ведь если на участке газопровода поднимется высокая температура (при возгорании чего-либо) и будет достигнут предел воспламенения газа, то .

Предотвратить такое развитие ситуации поможет термозапорный клапан на газопроводе. Это приспособление отсекает подачу газа при пожаре, а значит, исключает риск взрыва. Далее мы расскажем, как устроены такие клапаны, какие виды бывают и как правильно их устанавливать на газифицированные объекты.

Содержание статьи:

Зачем нужны термозапорные клапаны?

Термозапорные клапаны – устройства, представляющие собой запорную газовую арматуру. Они автоматически перекрывают газопровод, ведущий ко всем приборам, работающим от газа.

Все «заглушки» маркируются как КТЗ с определенным набором цифр после букв. Вторая цифра указывает на диаметр газовой трубы, для которой может подойти данный механизм.

Назначение термозапорного клапана

Основное назначение КТЗ – перекрытие подачи газа к оборудованию в случае пожара. Что помогает не только защититься от взрыва, но и не дает увеличиться площади возгорания вдвое и более.

Если же запорный клапан находится в открытом положении, то само по себе устройство никак не препятствует прохождению горючего вещества к приборам и технике.

Термозапорные механизмы монтируются на трубопроводы, где максимальное давление может составлять  0,6 МПа – 1,6 МПа.

Термозапорный клапан резьбового типа. Применяется для оборудования с меньшим давлением (до 0,6 МПа). Они чаще всего используются для бытовых нужд

КТЗ фланцевого типа, который используется в трубопроводах с высоким давлением (приближенным к максимуму). Чаще применяется на промышленных объектах

Далее обозначим назначение запорной арматуры, предписываемое правилами пожарных инстанций.

В нормативах по правилам пожарной безопасности существует регламент, который подразумевает использование клапанов:

• На оборудовании всех магистралей газа природного происхождения. Предполагаются любые типы систем (сложность, разветвленность), любое количество приборов-потребителей.
• Для обеспечения защиты различных газифицированных объектов и устройств, работающих от газа. В данном случае применимы клапаны, которые рассчитаны на автоматизацию (срабатывание) при достижении температурного режима в помещении до 100 °C.
• Монтаж термозапорных модулей на входе в помещение.

В соответствии с ППБ-01-03 (Правила пожарной безопасности) термозапорные устройства должны монтироваться во всех помещениях, где есть газопровод. Однако сюда не относятся здания V категории огнестойкости.

Также не обязательна установка КТЗ в зданиях, где трубопроводы оснащены электромагнитными клапанами. Их, как правило, размещают вне здания, и если возникает воспламенение внутри строения, срабатывает , после чего подача газа прекращается.

Следует понимать, что КТЗ – это не очередной российский «тренд». Использование этих устройств на различных объектах хозяйствования, где существует газовое оборудование, является обязательным в таких странах мира, как Германия, Франция, США и т.д.

Где применяется термозапорный клапан?

Область применения термозапорных газовых заглушек – это, в первую очередь, трубопроводы, подводящие газ к разным по назначению приборам, в которых сжигается газ (бытовые и промышленные приборы не зависимо от типа).

Установка КТЗ на любом газопроводе не допустима вне пределов помещения, после монтажа какой-либо другой газовой арматуры, также на байпасах, в смежных помещениях и там, где рабочая температура воздуха при действии газового оборудования может достигать более 60 °C.

Важно не нарушать правила монтажа – на газопроводе первым устанавливается запорный клапан, и только после него остальная , приборы и оборудование. Располагать клапан можно в разных положениях, только стоит обращать внимание на стрелку-указатель, нанесенную производителем на корпусе.

Термозапорный клапан с резьбовым соединением. Стрелки на стальном элементе при выполнении монтажа на газопровод должны соответствовать направлению потока газа

Здесь видно расположение КТЗ на трубопроводе. Монтаж клапана в обязательном порядке выполняется первым на вводе газопровода, либо на отводе от стояка

По отношению к горизонту расположение установленного клапана может быть любым. О правилах установки КТЗ более подробно мы расскажем далее.

Термозапорные клапаны имеют особую конструкцию, которая позволяет устройству автоматически перекрывать подачу газа в нужный момент. Если поближе познакомиться с конструктивными особенностями клапанов, можно быстрее понять суть их действия. Далее разберем все более подробно.

Устройство КТЗ и принцип действия

В конструкцию клапана входит стальной корпус с резьбовым соединением, плавка вставки, пружинный элемент, расположенный внутри корпуса, а также затвор в форме тарелочки либо шара. Именно этот затворный элемент (указанный последним) служит одним из главных, поскольку запирает канал при необходимости.

На фото ниже вы можете видеть два разных типа термозапорных клапанов и тонкости их устройства.

Принцип действия обоих видов КТЗ очень схож. Только клапаны с фальцевым соединением обычно используют на крупных предприятиях (большие по площади здания и объекты). Диаметр проходного отверстия этих клапанов составляет от 50 до 200 мм, доступное давление – 1,6 МПа

Теперь поговорим о том, как работает термозапорный клапан.

Когда в помещении температура воздуха нормальная и нет угрозы взрыва (воспламенения, пожар и т.д.), запорная деталь клапана взведена и ее удерживает плавка вставки. Если температура окружающей среды в здании возрастает, доходя до 80-100 °C, то это влечет за собой расправление вставки, о которой мы говорим. Так происходит высвобождение отсекающего механизма, который в свою очередь из-за воздействия пружины закрывает доступ газу к оборудованию.

Герметичность сработавшего клапана обеспечивается за счет сопряжения конусов затвора и седла клапана, словом, как «металл по металлу».

Такие запорные устройства могут подводиться к трубопроводу разными типами соединений. Это может быть фланцевое, муфтовое (резьбовое) или межфланцевое крепление. Ниже разберем, какие вообще бывают виды термозапорных клапанов.

Виды термозапорных клапанов

На сегодняшний момент на рынке существует всего два вида термозапорных клапанов. Из описаний выше понятно, что это муфтовые клапаны и фланцевые.

Каждый вид имеет свой типоразмерный ряд. Основное отличие одного вида от другого – это сфера применения. То есть, резьбовые устройства применяются чаще для бытовых целей, а фланцевые – на производствах.

Это объясняется условными показателями давления, которые способны выдерживать при работе запорные механизмы:

• муфтовые клапаны – 0,6 МПа;
• фланцевые клапаны – 1,6 МПа.

Оба вида имеют одну и ту же конструкцию с включением пружины, запорного элемента, плавкой вставки и прочих элементов. Однако разница видна внешне в диаметре проходного отверстия.

Если подробнее о сфере применения, то следует выделить следующие места и отрасли в зависимости от вида КТЗ:

1. Резьбовые клапаны используются при монтаже газопровода в жилых домах, котельных, промышленных объектах разного назначения.
2. КТЗ с фланцевым соединением используются при монтаже газопровода в крупных котельных и на промышленных объектах большой площади.

Второй тип клапанов востребован больше в промышленной сфере по причине большого диаметра проходного отверстия. Если у резьбовых затворов он варьируется между 15-50 миллиметрами, то у фланцевых данный показатель может быть от 50 до 200 миллиметров.

Важно при монтаже клапана использовать термостойкую прокладку. Если данное условие не будет выполнено, это может привести к тому, что КТЗ сработает и перекроет подачу газа, а прокладка, к примеру, сделанная из паронита, или другого материала, выгорит. Тогда газ начнет поступать в помещение сквозь межфланцевое соединение

Соединение входного фланца термозапорного клапана с ответным фланцем трубопровода должно быть загерметизировано специальной термостойкой прокладкой. Она выдерживает до 900 °C при пожаре.

Прокладки, о которых говорится, изготавливаются из специального жаростойкого материала. В состав входит армированный графит в оболочке из фольги, а также нержавеющая сталь, из которой производится данная фольга.

В момент срабатывания муфтового клапана герметичность остается 100%. Показатель сохраняется даже при длительном воздействии высокой температуры (900 °C)

Что первый, что второй вариант запорных устройств могут работать с любыми газами. После срабатывания механизма клапан меняют, устанавливая на его место такой же новый. В некоторых случаях достаточным является замена плавкой вставки для дальнейшей эксплуатации сработавшего клапана.

Основные правила установки

От процесса установки зависит качество последующей работы клапана. Поэтому важно соблюдать правила при монтаже термозапорного клапана.

Далее рассмотрим основные правила и нормы установки КТЗ на газопроводе:

• Термозапорные устройства резьбового соединения должны устанавливаться только на линиях с давлением не больше 0,6 МПа. Клапаны фланцевого типа могут и должны быть применены на от 0,6 до 1,6 МПа.
• Проходная способность газовой линии должна соответствовать проходной способности самого клапана.
• Установка разрешена только внутри помещений для защиты арматуры, которая не рассчитана на большой нагрев.
• Не допускается монтаж КТЗ там, где рядом стоящие элементы поднимают температуру окружающей их среды до 52 °C и выше.
• По завершению процесса установки важно проверить клапан на отсутствие утечки.
• Установленный клапан должен располагаться в месте, доступном для человека (для проверки и обслуживания).
• Клапан не должен подвергаться различным воздействиям.

Также следует иметь ввиду, что при транспортировке термозапорных клапанов может произойти автоматическое срабатывание механизма. Поэтому, при выборе устройства, важно провести проверку механизма.

Если разводка газа сложная, а потребителей горючего несколько, и объекты расположены в разных частях здания, то потребуется установить клапаны на каждую ветвь.

И хотя эта запорная арматура проходит тщательные и многочисленные проверки, а также является сертифицированной и разрешенной для использования по назначению, необходимо соблюдать каждое правило по их монтажу.

Выводы и полезное видео по теме

Что нужно знать о КТЗ для бытового использования:

Ежедневно пожары уносят жизни тысяч людей по всему миру. Не менее страшны и взрывы газа при пожарах. Если бы каждый пользователь более ответственно подходил к , то возможно, плачевных исходов стало бы меньше. Термозапорные клапаны можно считать оборудованием, которое значительно повышает безопасность вашего дома. Но для этого важно следовать каждому правилу по их эксплуатации и монтажу, о которых мы рассказали в данной статье.

У вас остались вопросы по устройству или правилам установки термозапорного клапана? Или хотите дополнить материал полезными сведениями? Пишите свои замечания в блоке комментариев, задавайте свои вопросы нашим экспертам, принимайте участие в обсуждениях.

Клапан термозапорный: назначение, установка

На газифицированных объектах обязательно присутствуют системы защиты от возможной утечки и возгорания газа. Причин тому может быть много, и одна из них – пожар в помещении. Пожар приводит к возрастанию температуры, которая может достигнуть предела воспламенения газа и повлечь к его взрыву. Чтобы этого не допустить, разработаны специальные клапаны отсечки подачи газа при возникновении пожара.

Клапан термозапорный: назначение

Автоматический тип клапана, который перекрывает газопровод, идущий ко всем устройствам, работающим на газу, во время пожара называется клапаном термозапорным. Благодаря этому устройству снижается риск взрывов, получения травм и физических разрушений.

Установка клапанов термозапорного действия КТЗ регламентирована нормативами, изложенными в правилах по безопасности пожарной. Они предписывают:

• Оборудовать любые типы магистралей природного газа, независимо от их сложности, разветвленности и количества приборов-потребителей системами термочувствительного контроля и отсечки подачи.
• Применять в качестве защитных устройств клапаны, рассчитанные на срабатывание при достижении температуры окружающей среды ста градусов по Цельсию.
• Устанавливать термозапорные модули на входе в помещение.

Клапаны имеют маркировку в виде КТЗ с числом после нее. Число указывает, каким должен быть диаметр подающей газ трубы, на которую можно установить этот клапан.

Принцип действия

Клапан термозапорный состоит из корпуса с резьбовым соединением, плавкой вставки, пружинного механизма и элемента (затвора) в форме тарелки либо шара, запирающего канал.

В исходном состоянии при нормальной температуре в помещении запорный элемент клапана взведен и удерживается плавкой вставкой. При возгорании общая температура повышается, достижение ее отметки в 85-100 градусов приводит к расплавлению вставки и освобождению отсекающего механизма. Последний в свою очередь под действием пружины перекрывает канал движения газа.

Клапан термозапорный (КТЗ) может работать с любыми газами. После срабатывания его заменяют на новый. Возможна замена плавкой вставки на другую и дальнейшая эксплуатация изделия.

Правила установки

Чтобы надежно работал клапан термозапорный, необходимо придерживаться правил его установки:

• Клапаны на резьбовом соединении должны быть установлены в линиях с давлением не выше 0.6 МПа. Клапаны на фланцевом соединении выдерживают давление до 1.6 МПа.
• Проходная способность клапана должна быть не меньше проходной способности газовой линии.
• Устанавливать термозапорный клапан на газопроводе нужно в самую первую очередь, а далее остальную арматуру.
• КТЗ должен быть установлен внутри помещения и защищать арматуру, не рассчитанную на большой нагрев.
• Ось клапана может быть расположена в любом направлении.
• Следует учитывать поток газа, направление которого указано на корпусе устройства.
• Установка клапана в местах, близких к нагревательным элементам, температура воздуха возле которых может превышать 53 градуса, исключена.
• Вмонтированный клапан термозапорный должен быть проверен на отсутствие утечек.
• После установки КТЗ на него не должны оказывать дополнительное давление трубы, изгибая либо выкручивая устройство.
• Доступ к клапану должен быть свободным и ничем не загроможден.

Заключение

При покупке термозапорного клапана следует убедиться, не сработал ли механизм отсечки канала, что иногда бывает во время транспортировки. При сложной разводке газа внутри помещения и наличии нескольких потребителей топлива, расположенных в разных частях здания, рекомендуется установка нескольких клапанов запорных на каждую ветвь.

виды термовентилей для батарей, какой лучше

Здравствуйте, мой дорогой читатель! Человек не может жить в доме без отопления, но стоимость топлива растет с каждым годом, и актуальность вопросов экономии постепенно выходит на первый план. Стандартом для современной системы отопления становится возможность регулировки температуры в каждом помещении. Для ее реализации используют термоклапан для радиатора отопления. Эта статья посвящена вопросу о том, для чего и как их устанавливают в систему отопления.

Что это такое и для чего он нужен

Термоклапан (термовентиль, термоголовка) – разновидность трубопроводной арматуры, с помощью которого регулируется температура теплоносителя в отопительном приборе. Регулятор для радиатора – компактное устройство, которое в автоматическом режиме регулирует температуру подаваемой воды в отдельный радиатор.

Назначение и область применения

Термоклапан служит для регулировки температуры в каждом отдельном радиаторе. Фактически для охлаждения теплоносителя, поступающего в радиатор. Термоклапан выступает в роли своеобразного балансировочного клапана для каждой батареи. Уменьшение температуры воды в радиаторе уменьшает нагрев радиатора, помещения и экономит топливо.

В некоторых случаях температуру ограничивают, чтобы нельзя было обжечься о радиатор (в детских, например).

Особо стоит сказать о применении терморегуляторов в системах теплого пола. Рабочая температура воды в таких системах отопления не должна превышать 50 °С, поэтому в систему теплого пола обычно подают смесь остывшего теплоносителя из трубопровода обратки и горячей воды от отопительного котла.

В частных домах термоклапан экономит расходы на отопление, особенно если часть помещений не используется каждодневно.

В многоквартирных домах регуляторы с термоголовкой актуальны, если отопление часто бывает избыточным и в квартире становится жарко. Если топят слабо, никакие регуляторы батареи не подогреют, а могут только ухудшить ситуацию. Так что перед установкой термоголовок стоит подумать – а часто ли у вас дома бывает жара?

В любом случае установка термовентилей в квартире на счета за отопление не влияет, а отрегулировать кратковременный избыточный нагрев батарей можно, накрыв их одеялом или загородив толстым упаковочным картоном (как вариант – открыв форточки и устроив сквозняк).

Установка регуляторов – это финансовые растраты и лишнее резьбовое соединение – дополнительное место возможной протечки.

Характеристики

Термоклапаны характеризуются диапазоном рабочих температур, способом регулирования (ручной или автоматический), рабочей средой в сильфоне, диаметром условного прохода (от этого зависит величина гидравлических потерь на вентиле), формой и способом установки. И дизайном – возможны варианты, иногда очень интересные.

Типоразмеры радиаторов для радиаторов – с условным проходом 15 и 20 мм (½» и ¾»). Максимальное рабочее давление – до 1 МПа (10 атм).

Из каких материалов изготавливают

Терморегуляторы для радиаторов отопления изготавливают из нержавеющей стали, бронзы и латуни. Эти материалы прочны, долговечны, устойчивы к коррозии. Практически все изделия, продающиеся в продаже, изготовлены из латуни или латуни с покрытием (из хрома, никеля или МХ смеси). Рукоятки выполняются из пластмасс. Чугун и углеродистую «черную» сталь не используют, медь слишком мягкая для запорно-регулирующей арматуры.

Устройство и принцип работы

Любой терморегулирующий вентиль состоит из собственно вентиля и термостатической головки. В головке находится цилиндр (его еще называют сильфоном), заполненный жидкостью. При понижении температуры жидкость пропорционально уменьшается в объеме, при повышении – увеличивается и управляет движением штока, открывающего или закрывающего вентиль. Вентиль регулирует поток горячей воды и нагрев радиатора.

Если радиаторы на двухтрубной системе отопления установлены с байпасом (перемычкой), то используют трехходовой (смесительный) клапан. Если по трубе подачи поступает слишком горячая вода или воздух в помещении слишком теплый, то срабатывает термоголовка, вращает шток, шток перемещает золотник, вентиль работает как смеситель – к горячей воде подмешивает холодную из байпаса и подает ее в радиатор. Степень нагрева радиатора уменьшается.

Температуру срабатывания терморегуляторов можно корректировать с помощью рукоятки – на ней нанесена маркировка (температурная шкала), и при повороте рукоятки на соответствующее деление температура срабатывания термовентиля изменяется.

Преимущества и недостатки

Преимущества использования термоклапанов для радиаторов отопления:

1. Возможность автоматически регулировать нагрев помещения и создавать комфортные условия для жильцов дома.
2. Возможность настраивать степень нагрева радиатора.
3. Снижение температуры в неиспользуемых помещениях до минимальных положительных значений.

Самые значительные достоинства термокранов – возможность экономии топлива. Они ограничивают нагрев помещений и дают возможность минимально обогревать неиспользуемые помещения. Применение регулирования отопления в частном доме экономит примерно 20% топлива, при консервации второго этажа или части комнат – еще больше (например, спальни, гостевые комнаты, сауны, кинозалы, биллиардные, тренажерные залы и т.д.). Даже отключение отопления в одной комнате на пять дней в неделю (в «спальне студента») дает заметную экономию. Но не стоит думать, что одна неотапливаемая комната выстудит весь дом – при закрытых дверях температура в одной комнате не опускается ниже +10 °С.

Любая система отопления, даже рассчитанная опытным конструктором-сантехником, не идеальна. Вероятность не совсем равномерного нагрева комнат возможна – для компенсации неравномерного прогрева также пользуются термоклапанами. Используют их и для понижения температуры в буферных зонах, не требующих постоянного нагрева в 20 °С (в кладовых, котельных, тамбурах, прихожих, верандах). Нередко рачительные хозяева увеличивают обогрев ванных только перед вечерним купанием семьи и особенно детей, а в остальное время поддерживают приемлемые 20…21 °С.

В достаточно сложных и затратных системах «умный дом» вообще программируют отопление таким образом, чтобы температура в доме снижалась днем, когда семья разбегается на работу-учебу-детский сад, и повышалась вечером, когда все в сборе. В такой системе плюсы от использования термоклапанов увеличиваются до максимума, а минусы почти незаметны.

Недостатки применения регуляторов – некоторое усложнение монтажа, небольшое увеличение гидравлического сопротивления. Дополнительное резьбовое сопротивление увеличивает возможность протечки. Кроме этого, термоклапаны нуждаются в обслуживании – они засоряются, и иногда (в частном доме раз в несколько лет, в квартире – ежегодно) их необходимо снимать и прочищать.

Виды

Термоклапаны подразделяются:

1. По способу управления потоком теплоносителя в зависимости от температуры в помещении (ручные, механические, электронные термоклапаны).
2. По термочувствительной среде в сильфоне.
3. По способу установки (прямые, угловые, лево- и правосторонние). Форму арматуры важно учитывать при проектировании системы отопления и закупке материалов.
4. По типу систем отопления – для однотрубных или двухтрубных систем отопления. Для двухтрубных систем при наличии байпаса перед радиатором часто используют трехходовые клапаны, во всех остальных случаях – двухходовые.

Ручные

Ручные термоклапаны – самые простые и надежные по конструкции (и самые дешевые). Для регулировки рукоятку клапана крутят вручную, степень перекрытия подбирают тоже вручную.

Недостаток – регулировка требует постоянного внимания.

Механические

Движение штока термоклапана регулируется с помощью сильфона, заполненного термочувствительной средой. При понижении или повышении температуры среда сжимается или расширяется. Сильфон из пластичного материала изменяет размеры, приводит в действие шток с золотником и перекрывает или открывает сечение прохода, изменяет количество проходящего теплоносителя. На термоголовке имеется возможность регулировки – можно настроить прибор на определенную температуру в помещении с точностью примерно 1°С.

Электронные

Самые прогрессивные модели термостатов. Их можно выставлять на различную температуру в помещении в разное время дня и на каждый день и час недели. Работают от батареек, управляются микропроцессором. Именно такие модели можно встраивать в систему отопления «умного дома». Недостаток – имеют немалую цену и большие габариты.

Газовый или жидкостный

Термовентили разделяются по термочувствительной среде в сильфоне. От того, какой средой заполнен сильфон, зависит скорость срабатывания термоклапана на изменение температуры в помещении и точность регулировки подачи теплоносителя в радиатор.

Среда в сильфоне бывает:

1. Парафиновая – в самых дешевых моделях. Реагирует на изменение нагрева воздуха довольно медленно.
2. Газовая – в самых дорогостоящих наполнителях. Быстро и точно срабатывает на изменение температуры.
3. Жидкая среда. Используется в качественных и распространенных регуляторах среднего ценового диапазона.

Принцип действия и настройка термоклапанов с разными термочувствительными средами не отличается. Самые дорогие и самые точные модели – газонаполненные.

С выносным датчиком

Если термоголовка закрыта декоративным экраном, плотными шторами, широким подоконником, она практически не определяет температуру в помещении (или сильно перегревается вблизи радиатора). Для таких случаев выпускают регуляторы с выносным датчиком – он отдаляется на некоторое расстояние от термокрана и соединяется с управляющей головкой капилляром (гибкой медной трубочкой с покрытием очень маленького диаметра и с очень тоненькими стенками). Для этого способа характерна более точная регулировка нагрева помещения.

Срок службы

Срок службы термоклапанов для радиатора отопления в зависимости от качества (фирмы-производителя) может составлять 7-10 лет и даже больше. Термовентили европейских производителей сертифицированы, имеют срок эксплуатации больше 10 лет, но могут проработать и 20 лет.

Советы по выбору

Термоклапаны стоит устанавливать в систему отопления в частном доме – это создаст дополнительный комфорт и позволит сэкономить немалую сумму. В старых квартирах при замене системы отопления стоит устанавливать арматуру только в том случае, если топят очень жарко. В новострое стены утепляют по современным стандартам, и чрезмерный обогрев встречается чаще – применение регулирующей арматуры возможно. Обязательно стоит учитывать, что при недостаточном нагреве теплоносителя термовентиль еще больше охладит радиатор.

Ручные модели стоит использовать в очень небольшом доме или квартире. В доме с двумя этажами по всем комнатам уже не набегаешься – стоит выбирать механический термоклапан. Максимальный комфорт обеспечит электронная модель, но стоимость будет с

принцип работы, типы, устройство и установка

Современное отопительное оборудование предусматривает возможность регулировки нагрева помещения в зависимости от желания хозяина. Для этой цели на радиаторы устанавливают специальные устройства – термоклапаны. С их помощью можно регулировать температуру в каждой комнате по отдельности даже при централизованной системе отопления.

Устройство и назначение термоклапана для отопления

Термоклапан для радиатора отопления состоит из двух основных узлов:

• самого клапана – устройства, которое регулирует интенсивность прохождения теплоносителя;
• съемной регулирующей головки – устройство, которое в ручном или автоматическом режиме регулирует работу клапана.

Разработала первый термоклапан датская компания Данфосс еще в прошлом столетии. Сегодня эта компания трансформировалась в международный концерн.

Это интересно! Место посадки термоголовки на клапан производится по единому стандарту всеми производителями. Таким образом, можно использовать любую желаемую модификацию устройств.

Термоклапан предназначен для регулирования температуры нагрева радиатора, которое достигается путем снижения интенсивности прохождения теплоносителя. Иными словами – термоклапан перекрывает частично поток поступающего в радиатор теплоносителя, за счет чего часть батареи остывает, температура в помещении снижается. Дополнительно нагреть теплоноситель невозможно.

В качестве простейшего термоклапана можно использовать запорный вентиль для радиатора отопления, если вручную его закрывать и открывать. Часто хозяева частных домов так и делают, если, например, нужно уменьшить отопление в хоз. блоке, гараже, других подсобных помещениях. Для регулировки температуры в комнатах такой способ будет неудачным, поскольку температура в них меняется в течение дня несколько раз.

Особенно это заметно в межсезонье в домах, с централизованным отоплением. Здесь температура теплоносителя остается высокой круглосуточно, а разница дневной и ночной температуры за окном велика. Также проблема дневной жары стоит остро в комнатах на солнечной стороне многоквартирного дома. Жильцам приходится регулировать нагрев помещения открытыми форточками, одеялами на радиаторах отопления.

Там, где температура подвержена частым изменениям, устанавливают термоклапан с механической или электронной термоголовкой. Такое устройство поддерживает заданную температуру без ручного вмешательства.

Обратите внимание! Температуру чугунных радиаторов отопления регулировать с помощью уменьшения потока теплоносителя невозможно. Не потому, что на них нельзя установить термоклапан – его можно установить на любую батарею. Но потому, что чугун имеет большую теплоемкость и высокую тепловую инерцию.

Принцип работы клапана

Клапан с термоголовкой предназначен для поддержания заданной температуры в автономном режиме. Устройство работает по принципу сжатия-расширения газа или жидкости в зависимости от окружающей среды. Терморегулятор может быть встроенным или размещаться дистанционно.

Термостатический клапан имеет сильфон – гофрированную подвижную емкость, которая наполнена термочувствительным агентом. При нагревании окружающего воздуха агент увеличивается в объеме и давит на запорный конус клапана, инициируя его закрытие. При остывании происходит обратный процесс – агент охлаждается, сильфон уменьшается в объеме и клапан открывается.

Различают газовые и жидкостные сильфоны. Газовые агенты более чувствительны к изменению окружающей среды, но дороже и сложнее в производстве. Жидкостные менее чувствительны, но более дешевы. Разница в точности регулировки температуры составляет около 0,5 градуса, что не является существенным.

Типы термостатических элементов

Различают механические, электронные и полуэлектронные термоклапаны для радиаторов отопления.

• Электронные модели термоголовок отличаются высокой ценой. Однако такие устройства удобны тем, что программируются на длительный период времени с регулировкой по времени суток, дням недели.
• Механические модели более доступны по цене, но неудобны в регулировке.
• Популярны у широкого круга потребителей полуэлектронные модели. Это устройства, которые настраивать нужно вручную, но далее все работает автономно. Кроме того, полуэлектронные модели термоклапанов снабжены электронным табло, для вывода информации. Они являются надежным и удобным устройством для использования в быту.

По месту расположения датчика тепла различают модели:

• со встроенным терморегулятором;
• с отдельно расположенным терморегулятором (дистанционным).

Классификация по назначению

В зависимости от вида системы отопления клапаны бывают:

Для одноконтурной системы отопления	Клапан имеет более объемный корпусный цилиндр и серый регулятор. На корпусе такого регулятора есть маркировка «G». Используется в одноконтурных системах индивидуального отопления.
Для двухконтурных систем отопления.	Используется для регулирования климата в помещениях с центральной подачей, где давление в системе значительное. Маркированы такие устройства буквами «N» или «D».

Для корректной работы термоклапана в многоквартирном доме, на однотрубной системе отопления, перед клапаном обязательно должна быть установлена перемычка, соединяющая ввод и вывод – байпас.

Если такой перемычки не будет, то ваш терморегулятор будет работать на весь стояк, что вряд ли понравится соседям.

По материалу изготовления и конфигурации

Клапаны изготавливаются из различных материалов:

• из нержавеющей стали – дорогие, но самые долговечные модели;
• бронзы, покрытой никелем и хромом;
• никелированной латуни.

По конфигурации термоклапаны бывают прямые, угловые вертикальные, угловые горизонтальные.

Различаются устройства и максимальной амплитудой регулируемых градусов. Чем больше возможностей, тем дороже цена изделия.

Выбираем термоклапан для регулятора отопления

Поскольку место посадки терморегулирующей головки стандартно, то независимо от ее модификации выбирать следует сначала сам клапан.

Возможен вариант временного использования клапана в ручном режиме. Например, при нехватке средств, можно купить качественный клапан и регулировать его вручную, а терморегулирующую головку купить и установить чуть позже.

При выборе термоклапана для отопления вашего дома следует учитывать все вышеперечисленные параметры:

• Соответствующий клапан применяется в зависимости от типа системы отопления (одноконтурной или двухконтурной).
• Учитывается место его локации. При установке в боковой части радиатора используется прямой клапан. При установке снизу – угловой.
• Электронные клапаны не приобретают в ванную, холл из-за высокой чувствительности. Такие приборы эффективно работают в холодных помещениях, например, в угловой комнате.
• Полуэлектронные модели не стоит скрывать шторами или мебелью. Это снижает их чувствительность.
• На батарею с нижним подключением лучше приобретать терморегулятор с дистанционным датчиком. Заводские настройки таких приборов рассчитаны на стандартную высоту верхнего подключения к батарее (60-80 см). Как вариант, можно будет перенастроить прибор.

Обратите внимание! Датчики с дистанционным терморегулятором следует выбирать, если ваш радиатор располагается в нише, спрятан за плотными шторами, загорожен мебелью. В таких случаях встроенный прибор не сможет эффективно мониторить температуру в комнате.

Как правильно установить

К каждому прибору прилагается сопровождающая документация, которую изучить следует перед работами по установке. Если при выборе терморегулятора для радиатора отопления учтены все нюансы, то проблем с установкой не возникнет. Корпус клапана снабжен резьбой под металлические коммуникации или специальные фитинги. Выбор фитингов на рынке настолько велик, что проблем с адаптацией и установкой термоклапана не возникнет.

Что следует знать для правильной установки:

• Термоклапан устанавливают на ввод перед радиатором.
• Обязательно совпадение направления потока со стрелкой на корпусе клапана.
• Для одноконтурной системы отопления обязательно наличие байпаса.
• Терморегулирующая головка должна располагаться горизонтально, в направлении от батареи отопления.
• Монтаж осуществляют на фум-ленту или льняную подмотку.

Обратите внимание! Клапаны, на корпусе которых отсутствует стрелка направления потока, являются грубой подделкой. Их покупать не следует, какой бы привлекательной не казалась цена.

виды, особенности установки и использования

Отапливая помещения любого назначения, важно не только создать комфортный климат, но и обеспечить рациональный расход топлива. В решении этих задач помогают термостатические клапаны, которые устанавливают на тех участках теплового контура, где подключены теплообменники. Особенно удобно при помощи термоклапанов регулировать уровень нагрева теплого пола.

Назначение и функции

Термостатический или балансировочный клапан устанавливают на узлах трубопровода, транспортирующего горячую рабочую среду. Этот вид трубопроводной арматуры позволяет регулировать напор и температуру жидкостей или газов, поступающих из основной магистрали в теплообменные или раздающие приборы. Использование регулирующего элемента обеспечивает удобство водозабора в кухнях и санузлах, простоту управления системой обогрева помещений и делает работу систем отопления и водоснабжения энергоэффективной, снижая затраты рабочей среды.

В системах водоснабжения балансировочный клапан служит для настройки параметров подаваемой из крана или душа воды. Обычно элемент регулировки в частных домовладениях устанавливают на смесители в ванных комнатах и кухнях, а в общественных помещениях – в санузлах. Здесь термоклапан регулирует процесс смешивания холодной и горячей воды в нужной пропорции.

В теплосетях термоэлемент поддерживает баланс температуры в тепловых контурах и теплообменниках. Устанавливают его обычно на входе в радиатор, регистр или горизонтальный теплообменный контур – теплый пол или теплый плинтус, чтобы получить возможность настраивать температуру теплоносителя. Уровень нагрева энергоносителя регулируется нагревательным аппаратом, а нагрев теплообменников регулируется путем настройки напора рабочей среды, для чего и нужен термостатический клапан.

Классификация термостатических клапанов

Типов и видов термоклапанов довольно много, однако все они имеют общее строение:

• корпус – муфта или тройник,
• клапан – регулирующий или запирающий механизм,
• вентиль с термостатом – управляющий механизм.

Классифицируют термостатическую арматуру по нескольких параметрам:

• конструкции корпуса,
• размещению регулирующего вентиля,
• назначению,
• способу регулировки потока,
• способу управления.

По конструкции корпуса выделяют следующие виды термостатических клапанов:

• прямой,
• угловой,
• трехходовой.

Корпус прямого и углового термоклапана представляет собой соответственно прямую и угловую муфту, корпус трехходового – тройник.

Размещение регулирующего вентиля может быть:

• осевым – вентиль расположен напротив одного из патрубков на его продолжении, клапан называют осевым;
• боковым – вентиль расположен перпендикулярно корпусу, сбоку, дополнительного названия клапан с боковым вентилем не имеет и называется только по форме корпуса.

По назначению выделяют термоклапаны:

• радиаторные – для подключения теплообменных приборов,
• смесительные или подмешивающие – для регулировки напора и температуры воды в водоразборных кранах и системах “теплый пол”,
• переключающие – для изменения направления потока рабочей среды в отопительных и водоснабжающих контурах,
• разделительные – для распределения рабочей среды на два потока.

Способы регулировки потока определяют следующую классификацию балансировочной арматуры:

• настраиваемые или клапаны с открытой регулировкой – настроить напор и температуру можно в любое время, вентиль управляется без специальных ключей;
• закрытые или клапаны предварительной настройки – параметры рабочей среды выставляются при монтаже системы, для их перенастройки необходим специалист и набор специнструментов.

В зависимости от способа управления выделяют термоклапаны:

• ручные – настройка производится вращением вентиля,
• автоматические – оснащены термоголовкой, реагирующей на изменение температуры и давления теплоносителя,
• удаленного управления – оснащены выносным термоэлементом, реагирующим на изменение температуры в помещении, с возможностью настройки оптимального диапазона.

Особенности установки и настройки

При монтаже термоклапанов на различных участках трубопровода возникают определенные сложности.

Заранее зная об особенностях установки, этих сложностей удастся избежать:

• Перед установкой регулирующего устройства подачу рабочей среды на ремонтируемом участке отключают, остатки воды сливают.
• По ходу подачи жидкости или газа перед термоэлементом устанавливается кран, с помощью которого можно будет при необходимости отключить узел с термоклапаном.
• Термоклапаны в теплосетях устанавливают на трубе подачи, при подключении к теплообменным приборам – на входящем патрубке или участке трубы перед ним.
• В двухконтурной системе на обратной трубе после выхода из теплообменного прибора устанавливают дроссель, служащий для уменьшения пропускной способности обратного контура. Так достигается баланс давления в батарее, не возникает разрежения и завоздушивания.
• Регулирующая арматура автоматического управления и выносной термоэлемент при удаленном управлении устанавливаются таким образом, чтобы контактировать с воздухом в помещении. Недопустимо прятать калибровочные элементы за шторами, мебелью, декоративными накладками.
• При расположении ниже 80 см от пола термоэлемент может остывать, так как внизу находится самая холодная зона, и некорректно регулировать температуру в помещении.
• Термостатический элемент не устанавливают вертикально, чтобы восходящие потоки теплого воздуха от теплообменника не влияли на точность работы прибора. Вентиль располагают в направлении от теплообменного устройства.

Обратите внимание! Нахождение терморегулирующего устройства под прямым воздействием солнечного света, теплого воздуха от работающих нагревательных приборов и электрооборудования негативно влияет на точность настройки параметров рабочей среды. Поэтому нельзя устанавливать терморегулятор вблизи кухонных плит, водонагревателей, котлов, холодильников.

• В доме с центральным отоплением регулирующая арматура на батареи ставится только при наличии байпаса или трубы-перемычки между подающей и обратной трубой. В противном случае термоклапан будет регулировать давление в стояке и температуру не только в “своей” батарее, но и у соседей.
• Для подключения радиаторов и регистров отопления выбирают угловые или прямые термоклапаны в зависимости от геометрии трубопровода. При этом вентиль должен быть осевым, чтобы исключить возможность случайного механического воздействия на него, например, при передвижении мебели.

Обратите внимание! Существуют устройства, специально разработанные для установки на радиаторы справа или слева. Нельзя устанавливать арматуру в обратном направлении, так как при неправильном расположении открываться клапан будет не из-за изменения температуры, а под давлением рабочей среды, и регулировка нарушится.

• В системе водяного теплого пола устанавливают клапаны с боковым вентилем, так облегчается доступ к настройке.
• Перед водоразборными узлами в частном домовладении или квартире оптимальным является использование смесителя, оснащенного термостатическим клапаном, или термоклапана с ручной настройкой.
• Системы водоснабжения в общественных помещения целесообразно оснащать термоклапаном с удаленным управлением или предварительной настройкой, чтобы исключить возможность вмешательства в работу системы посторонних.
• В качестве уплотнителя при резьбовом соединении термостатического клапана с трубопроводом нельзя использовать ФУМ-ленту, так как она может дать течь при малейшем обратном ходе резьбы при температурном расширении патрубков. Надежное соединение получают при уплотнении узла герметизирующими нитями: полимерными или льняными с термостойкой краской.

Установка термоклапана в системе “теплый пол”

Монтаж термоклапана в горизонтальный теплообменный контур имеет свои особенности. Так как для оборудования теплого водяного пола обычно используют трубы из полимеров, температура теплоносителя должна быть ниже, чем в батареях. Кроме того, это предотвращает перегревание пола, а значит ходить по нему будет комфортнее. Поэтому основная задача термоклапана – поддерживать температуру в трубах на уровне, достаточном для создания комфортного климата и не опасном для трубопровода и жителей дома.

Важно правильно выбрать и установить терморегулирующее устройство, соответствующее размерам и назначению помещения.

• Нежилые помещения и жилые комнаты малой площади. В коридоре, ванной или кухне, а также в небольших комнатах теплый пол может быть единственным источником тепла – как правило, этого достаточно. Рабочей среде для прохождения короткого контура не требуется высокое давление, поэтому ставят простой терморегулятор без подмешивания. Если поступающая от котла вода нагрета выше допустимого, клапан закрывается, не пуская горячую воду в трубопровод и предотвращая перегрев труб и пола. При этом теплоноситель в трубах остается и продолжает отдавать полу тепло. Когда рабочая среда в теплообменном контуре остывает, клапан открывается, в трубы поступает горячая вода, которая при смешивании с остывшей достигает нужной температуры.
• Жилые помещения небольшой площади, где теплый пол является дополнительным источником тепла. Как правило, основной обогрев идет за счет теплоотдачи батарей, а тепловой контур под напольным покрытием добавляет комфорта. Термостатический клапан с подмешиванием устанавливают на входе в первую из батарей комнаты, для регулировки напора поступающей горячей воды от котла. В обратку врезается еще один термостат, регулирующий температуру энергоносителя, поступающего после радиаторов в трубопровод водяного пола.
• Жилые помещения большой площади или единый тепловой контур частного дома. Устанавливают трехходовые термостатические клапаны с подмешиванием, то есть с подключением к системе холодного водоснабжения. Такой термоклапан регулирует распределение рабочей среды в батареи и водяной пол: теплоноситель с температурой 90 градусов подается в радиаторы или регистры, а для подачи в горизонтальный теплообменник к горячей воде подмешивается холодная, готовая смесь с температурой около 50 градусов обогревает пол. Такая система может обогревать помещения несколькими способами: при одновременной работе батарей и теплого пола или при включении только одного контура, когда не нужна большая поверхность теплоотдачи.
• В общественных зданиях или многоквартирных домах теплосеть сложная и разветвленная, так как требуется обогреть помещения различного назначения и площади. Монтируется несколько тепловых контуров и узел смешения, в котором располагается трехходовой клапан с подмешиванием, подающий теплоноситель установленной температуры в коллектор. И уже из коллектора выходят ответвления в каждый контур. При необходимости индивидуальной регулировки температуры в каждом помещении можно установить отдельные термоклапаны.

Как регулировать работу отопительной системы с помощью термостатического клапана

Установив термоклапан, необходимо откалибровать его таким образом, чтобы дальнейшая регулировка процесса отопления происходила с минимальным вмешательством со стороны человека:

• Полностью открывают клапан.
• Дожидаются, когда температура воздуха перестанет подниматься.
• Полностью закрывают балансировочный клапан.
• Когда в помещении установилась комфортная температура, начинают постепенно снова открывать термоклапан.
• Когда корпус снова потеплеет, прекращают процесс открывания и оставляют управляющий вентиль в этом положении, пока не потребуется новая настройка.

Тонкая настройка системы отопления, доступная каждому как подключить комнатный термостат к газовому котлу

Центральный терморегулятор

Такой терморегулятор расположен далеко от вашего котла и обычно позволяет включать или выключать отопление во всём доме. Старые версии соединены проводами с котлом, более новые системы, как правило, посылают сигналы в командный пункт устройства. Именно приспособлениями нового типа оснащены довольно дорогие, но эффективные приборы: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Наиболее известны комнатные терморегуляторы для двухконтурного котла торговой марки Gsm и Protherm. У них встроенный дилатометрический терморегулятор для котла, который в зависимости от модели, может работать дистанционно, часто эта технология используется для электрического котла либо твердотопливных агрегатов.

Комнатный термостат отключает нагрев системы по мере необходимости. Он работает путём измерения температуры воздуха, и включения отопления, когда температура воздуха падает ниже установки термостата, и его выключения, когда установленная температура будет достигнута.

Советы:

1. Рекомендуется установка термостата на 20 ° С;
2. В ночное время устанавливаемая температура должна быть в пределах 19-21° С.
3. Желательно, чтобы в детской комнате было около 22 ° С.
4. Температура не должна опускаться ниже 22 ° C в помещении для пожилых людей и людей с ограниченными возможностями.

Как правило, только на одном микроконтроллере климата в системе отопления основана температура всего дома, либо отдельных помещений. Лучший вариант его расположения в гостиной или спальной комнате, которые, вероятно, должны быть самым посещаемым местом в доме.

Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства. К ним относятся лампы, телевизоры, соседские котлы через стену, сенсорные выключатели.

Как подключить комнатный термостат к газовому котлу

Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.

Схема подключения

В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата

Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе

Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.

В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.

Важно! При подключении термостата выполнение требований производителя котла строго обязательно!

Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в неё, контролируя включение и отключение отопительного котла. Во многих современных моделях эта перемычка для удобства монтажа находится на отдельно выведенной колодке, куда просто подключается термостат.

Фото 1. Распечатанная схема платы газового котла. Красным обведена часть, показывающая возможность подключения различных термостатов.

Но на некоторых разновидностях отопительного оборудования место установки придётся искать прямо на плате. В этом случае откручивают винты, которые держат перемычку, вынимают её, а на это место монтируют провода, идущие к термостату.

Правильно подключённый термостат пропускает через себя электрический ток, идущий к котлу из сети, контролируя, таким образом, включение и выключение всей системы отопления. Если воздух в помещении нагрет сильнее, чем выставлено на регуляторе во время его настройки, то прибор отключает газовый котёл, а когда температура падает ниже указанного предела, то отопление снова включается и происходит нагрев воздуха в доме.

Материалы и инструменты

Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для установки прибора в систему отопления, идёт в поставочном комплекте.

Для установки регулятора понадобятся технические паспорта термостата и отопительного котла для сверки электрических схем подключения, бытовая отвёртка, тестер для проверки наличия напряжения в сети, набор инструментов для крепления прибора на стену в жилом помещении.

Выбор места для установки термостата

Перед началом монтажных работ выбирают место установки терморегулятора

Правильно подобрать помещение для прибора крайне важно, потому что именно по температуре и влажности воздуха в этой комнате будет происходить регулировка всей системы отопления в доме

Термостат обязательно устанавливают в жилом помещении, а не в техническом. Обычно выбирают самую холодную комнату во всём доме, например, угловую. Установка прибора в котельной или в кладовой приведёт к некорректной работе отопления. Нельзя вешать регулятор вблизи отопительных батарей, бытовой техники, излучающей тепловые помехи: кухонных плит, обогревателей. Не рекомендуется размещать регулятор и на сквозняке, возле окон, или там, где на него будут попадать прямые солнечные лучи.

Термостат должен быть легко доступен, находиться на виду, чтобы в любой момент изменить настройки температуры или произвести замену батарей питания.

Правила установки:

• Высота монтажа не более полутора метров над уровнем пола.
• Не устанавливать на внешнюю, холодную стену дома.
• К прибору должен быть свободный доступ.
• Не вешать вблизи плит, кондиционеров, окон.
• Не допускать попадания прямых солнечных лучей на прибор.

Эффективное управление отоплением является жизненно важной частью рациональной работы котла и системы отопления дома. Грамотное использование элементов управления снизят потребление энергии агрегатом, при создании комфортной температуры в каждой комнате дома, избегая перегрева помещений

А управляет работой котла термостат (или программатор) в зависимости от температуры в помещении.

До 20% объёма потребляемых энергоносителей можно экономить применяя такого рода автоматику. А цены на энергоносители достаточно велики и желание каждого нормального человека снизить свои расходы.

Рассматриваем ситуацию, когда котёл рассчитан правильно, необходимое утепление помещений выполнено, а система отопления функционирует нормально.

Основные виды котлов и регулирование температуры

Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.

Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.

Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:

Фото: образец терморегулятора

Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):

Котел с контроллером температуры

Газовые котлы – самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:

Схема включения одноконтурного котла

Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:

Схема включения двухконтурного котла

Некоторые котлы имеют отдельные регуляторы для температуры отопления и горячей воды.

Термостатические регулирующие клапаны

Термостатический клапан простое решение задачи получения теплоносителя заданной температуры за счёт осуществления подмеса более холодной воды к более тёплой. Вид трехходового клапана представлен ниже:

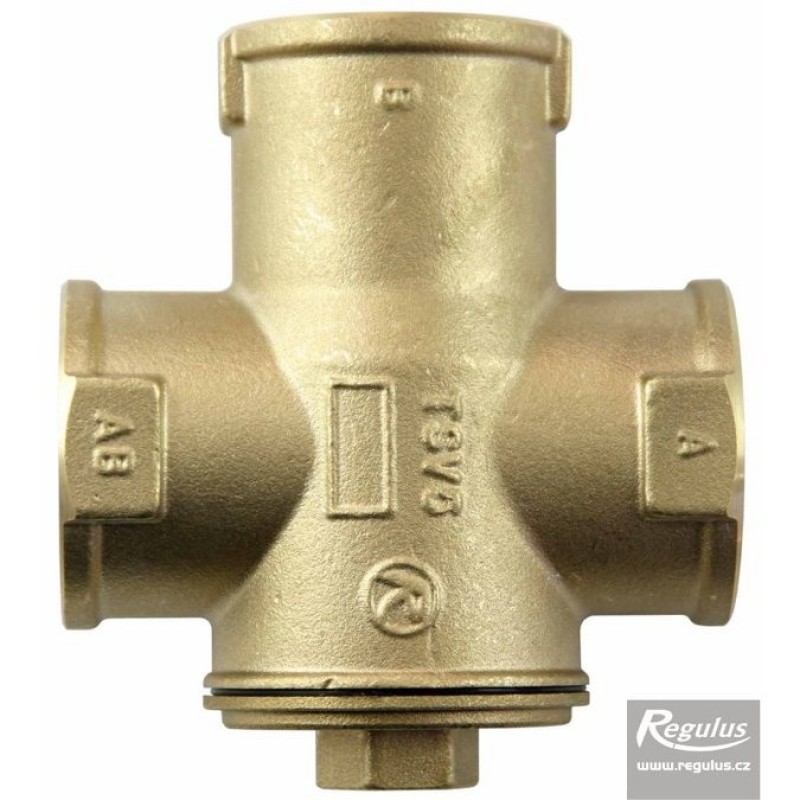

Трехходовой клапан

Схема включения трехходового клапана в систему отопления:

Схема включения трехходового клапана в систему отопления

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана:

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана

Схема обвязки газового котла с применением термостатического трехходового клапана:

Схема обвязки газового котла с применением термостатического трехходового клапана

Термостатический клапан радиатора позволяет контролировать температуру в комнате путём изменения потока горячей воды через радиатор. Они регулируют поток горячей воды через радиатор, но не управляют котлом. Такие устройства должны быть установлены, чтобы настраивать температуру, которая нужна в каждой отдельной комнате.

Эта идея должна рассматриваться как дополнение к установке терморегулирования. Также подобные устройства нуждаются в периодической переналадке и регулярной проверке работоспособности (каждые полгода во время смены режимов работы).

Программируемый комнатный термостат

Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни. Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.

Программируемый комнатный термостат

Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев. Видео: Подключение комнатного термостата к газовому котлу

Если за систему отопления отвечает котёл с радиатором, как правило, нужен только один программируемый комнатный термостат для управления всем домом. Некоторые шаблоны должны быть скорректированы весной и осенью, когда часы ушли вперёд и назад, или произошла определенная смена климатических условий. Также рекомендуем менять настройки температур при смене дня и ночи.

Такой контроллер климата имеет несколько опций, которые расширяют его возможности:

• «Партия», которая прекращает отопление на несколько часов, после возобновляет;
• «Перекрыть» позволяет временно изменить запрограммированные температуры во время одного из настроенных периодов;
• «Праздник», увеличивает интенсивность нагрева либо уменьшает её в течение определённого количества дней.

Электрические котлы

Достаточно распространённая альтернатива газовым и твердотопливным котлам. Масса преимуществ, большой КПД, но большой срок окупаемости. Подключение простое, как и у газовых котлов, но без подвода холодной воды. Предусмотрено регулирование температуры и защита от перегрева.

Механический таймер котла

При помощи простого механического таймера электрического котла возможны три варианта запуска системы центрального отопления:

1. Котёл выключен;
2. Котёл подаёт тёплую воду;
3. Котёл включается и выключается в установленное время.

Механические таймеры обычно имеют большой круглый циферблат с 24-часовой шкалой в центральной части. Поворачивая диск, можно установить нужное время, а затем оставить его в таком положении. Включение котла будет происходить в нужное время. Внешняя часть состоит из набора вкладок 15-минутного периода, которые вставлены для удобства регулировки работы и настройки режимов. Возможна экстренная перенастройка, которая выполняется при включённом в сеть котле.

Механические таймеры просты в настройке, но при этом котёл всегда включается и выключается в то же время каждый день, а это может не удовлетворить хозяев, если семья большая, и банные процедуры проводятся несколько раз в день в разное время.

Что такое тепловой клапан? (с рисунком)

Термоклапан — это клапан, который реагирует на изменение температуры, и он обычно используется, чтобы помочь машинам, работающим с высоким давлением или текущими жидкостями, избежать поломки. Существует два основных типа тепловых клапанов: расширительные и разгрузочные. Оба типа этих небольших компонентов выполняют похожие задачи, но делают это совершенно по-разному. Термоклапаны используются в повседневных предметах домашнего обихода, от скороварок, холодильников и кондиционеров до сложных промышленных машин.Без этих простых клапанов все упомянутые предметы представляли бы большую опасность для безопасности и не могли бы стать частью повседневной жизни.

Термоклапаны можно найти в кондиционерах.

Расширительный тип — это наиболее распространенная разновидность теплового клапана.Он отвечает за поток охлаждающей жидкости во многих холодильных установках и кондиционерах. Клапан открывается и закрывается в зависимости от температуры машины, в которой он установлен, пропуская только определенное количество охлаждающей жидкости. Ключом к успеху терморегулирующего клапана является его термочувствительная груша.

Термочувствительная лампа — это небольшая газовая лампочка, непосредственно прикрепленная к тепловому клапану.Колба определяет изменения температуры и соответствующим образом регулирует клапан. Когда температура понижается, клапан закрывается, позволяя меньшему количеству жидкости охладить устройство. Когда агрегат нагревается, клапан открывается, отправляя больше охлаждающей жидкости, чтобы снизить температуру.

Расширительные клапаны также известны своей способностью повышать эффективность.Это устройство автоматически настраивается на поддержание определенной температуры, поэтому из-за ненужного охлаждения расходуется мало энергии. Клапан поддерживает постоянную температуру устройства, поэтому холодильник потребляет меньше электроэнергии.

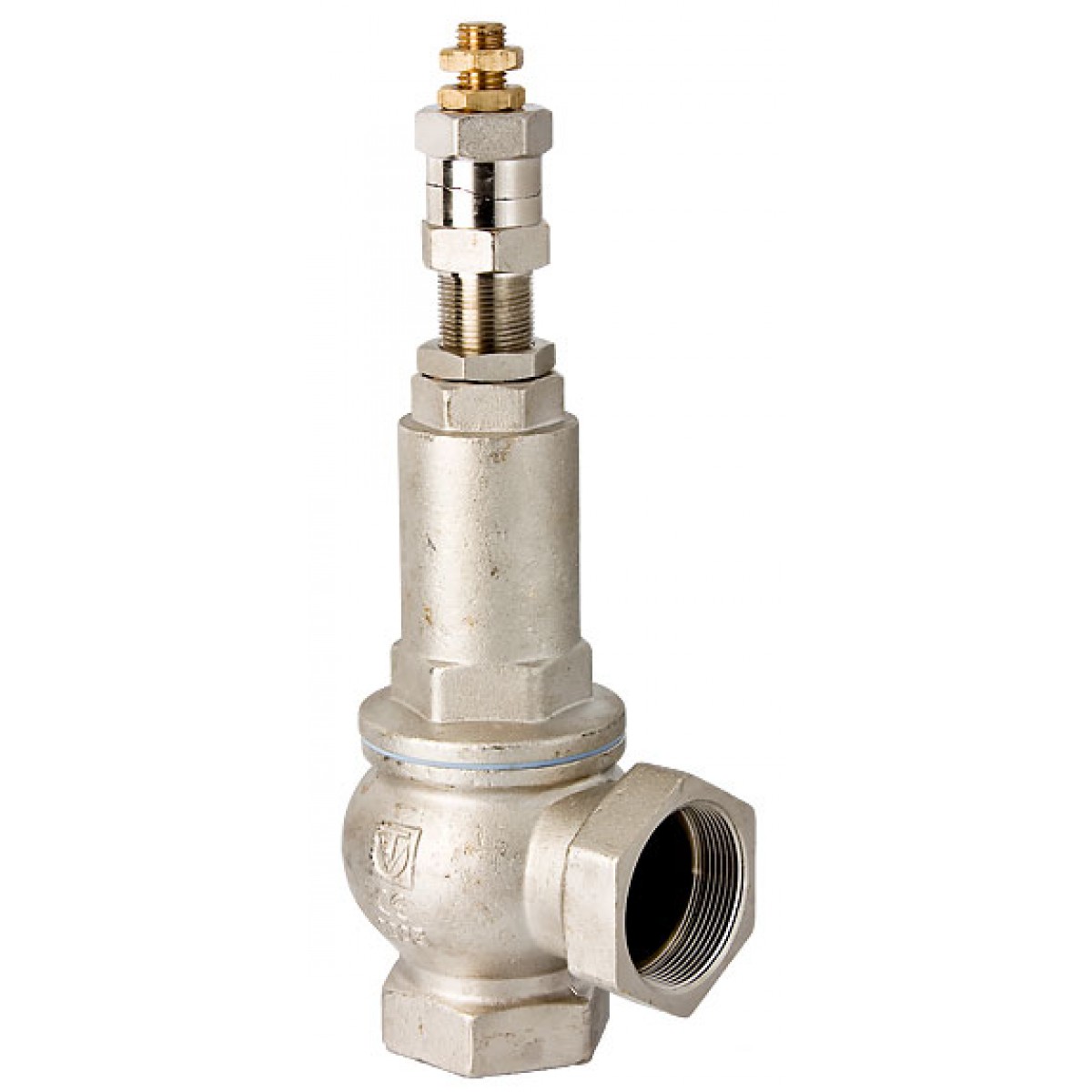

Другой распространенный тип теплового клапана — предохранительный клапан.Это обеспечивает более простую операцию, чем расширительный клапан, но все же открывается и закрывается для обеспечения прохода. В случае термопредохранительного клапана он ограничивает проход горячего газового пара из-за повышения давления. Один из самых ранних примеров этого клапана относится к 1600-м годам, когда была изобретена скороварка, в крышку которой встроен выпускной газовый клапан.

Термоклапан скороварки имеет пружину, а не грушу, в качестве чувствительного элемента, который управляет открытием и закрытием.Когда давление в клапане становится слишком большим, пружина давит вниз и открывает клапан до тех пор, пока не выйдет достаточно пара, чтобы снизить давление до приемлемого уровня. Этот выпуск помогает обеспечить безопасную работу машин с высоким давлением, таких как котел системы отопления, за счет предотвращения их взрыва.

Что такое предохранительный термоклапан?

По мере того, как температура вещества увеличивается, оно также увеличивается в размере, что приводит к последующему увеличению давления при удерживании.Этот процесс, называемый тепловым расширением, может легко разрушить оборудование, работающее на горячем паре или воде. Чтобы противодействовать тепловому расширению, люди используют предохранительные термоклапаны. Эти клапаны позволяют сбросить избыточное давление из системы, а не вызывать взрыв. Термоклапан является обычным для многих домашних и коммерческих устройств, поскольку закон требует их использования в качестве основной меры безопасности.

Worker

Хотя это и называется предохранительным термоклапаном, он работает в зависимости от давления.С повышением температуры растет и внутреннее давление — именно это давление приводит к срабатыванию клапана. Терморегулирующий клапан широко используется вместе с паровым котлом — устройством, которое использует тепло для превращения воды в пар, что создает внутри котла положительное давление. Это давление выталкивает пар наружу и мимо колеса, которое вращается под действием проходящего пара. Вращение генерирует мощность, и пар удерживается, ему дают остыть и снова направляют в котел.

Эти машины были склонны к перегреву и взрыву, если за ними не следить очень тщательно.Самые ранние термопредохранительные клапаны позволяли воде выходить, когда давление внутри котла становилось слишком высоким. Ранние клапаны были очень простыми, обычно полагались на заглушку, которая поднималась и выдвигалась, когда давление становилось слишком высоким. Несмотря на то, что это было очень элементарно, это все еще является основой для многих современных терморегулирующих клапанов.

Термовыключатели различаются по размеру в зависимости от того, выпускает ли он воду или пар.Клапан сброса воды обычно намного меньше клапана выпуска пара. Это потому, что давление зависит от количества. В паровой системе большая часть объема занимает воздух, в то время как водяная система — это просто вода. Это означает, что для того, чтобы избавиться от того же объема материала, необходимо удалить намного больше воздуха.

В большинстве случаев человек обнаружит предохранительный термоклапан на той части системы, которая работает с горячей водой.Хотя части систем, работающих на горячем паре, также будут генерировать избыточное тепло и давление, они с меньшей вероятностью будут иметь полностью клапанные системы. Когда воздух находится под достаточным давлением, он превращается в жидкость; в жидком виде занимает меньше места, что снимает давление. Чтобы вода превратилась в твердое вещество, требуется значительное давление, которое намного превышает давление, характерное для большинства оборудования. Обычно это делает водяное давление более опасным, чем паровое.

4.2 тепловых расширительных клапана (ТРВ)

Терморегулирующие клапаны или термостатические расширительные клапаны — это расширительные устройства, которые чаще всего используются с испарителями ППТО. TEV являются популярными устройствами расширения благодаря своей простоте и доступности, а также их относительно хорошей чувствительности и точности регулирования. Большой выбор размеров расширительного клапана и заряда баллона означает, что диапазон производительности и температуры очень хороший. Недостатком ТЭВ является необходимость относительно высокого перегрева g, который «отнимает» площадь теплопередачи у процесса испарения.

TEV стремится поддерживать стабильный уровень перегрева внутри испарителя при любых условиях, регулируя массовый расход хладагента в ответ на нагрузку испарителя. Это достигается за счет мембраны внутри корпуса клапана, которая сравнивает температуру до и после испарителя. Чтобы иметь возможность сравнивать давление до и после испарителя, TEV должен быть объединен с другим устройством, баллоном. Разница в давлении между давлением насыщения испарения и давлением баллона уравновешивается мембраной внутри головки клапана.Движение мембраны контролирует положение иглы и, следовательно, массовый расход хладагента, поступающего в испаритель. Компоненты ТЭВ и лампы показаны на рис. 4.2 . Функция лампы показана на Рисунок 4.3 . Колба, передающая соответствующее давление перегретого газа, представляет собой полую металлическую емкость, заполненную хладагентом. Капиллярная трубка соединяет баллон с корпусом клапана. Колба устанавливается в непосредственном контакте с всасывающей трубой рядом с входом в компрессор.

Если перегрев увеличивается, давление внутри колбы увеличивается, потому что больше хладагента внутри колбы испаряется. Повышенное давление передается через капиллярную трубку и сдавливает мембрану внутри головки ТЭВ.

Это перемещает иглу, открывая отверстие клапана и тем самым увеличивая массовый расход хладагента. Баланс мембраны регулируется с помощью пружины, которую можно регулировать вручную или настраивать на заводе. Чем жестче пружина, тем выше уровень перегрева, необходимый для открытия клапана.

Если вместо этого увеличивается давление насыщения, лампа все равно будет определять повышенную температуру. Выкипит больше хладагента, но повышенное давление под мембраной уравновесит более высокое давление над мембраной. Таким образом, положение иглы не изменится. В следующем примере показано балансирующее влияние лампы на систему TEV. Увеличенный массовый расход хладагента требует большей площади поверхности нагрева для испарения и, следовательно, приводит к меньшему перегреву.Таким образом, температура газа на выходе снизится. Это, в свою очередь, охладит колбу, что приведет к конденсации некоторого количества хладагента колбы и, таким образом, уменьшению давления на мембрану. Сила пружины слегка закроет клапан, и меньше хладагента будет допущено в испаритель, снова увеличивая перегрев. Система скоро найдет баланс.

Есть три разных типа лампочек:

• Жидкостные лампы
Лампы
• MOP (максимальное рабочее давление) — также называемые газовыми лампами
• Колбы с адсорбционным наполнением

Жидкостный баллон имеет большой заряд хладагента и никогда не будет «всухую».Он всегда будет содержать как жидкий, так и газообразный хладагент. Давление внутри колбы увеличивается по мере увеличения перегрева из-за дополнительного испарения. Исторически хладагент в баллоне был таким же, как и рабочий хладагент в системе (заправленный параллельно). Однако лучшие характеристики были достигнуты при использовании различных хладагентов (с перекрестной заправкой), что в настоящее время является наиболее распространенным вариантом.

Колба MOP, также называемая газовой, имеет гораздо меньшее количество смеси хладагента внутри колбы, чем колба, заряженная жидкостью.По мере увеличения давления испарения всасывающая труба будет становиться все более теплой. Ограниченная заправка хладагента в баллоне MOP будет полностью испарена при заданном давлении, давлении MOP. Когда смесь жидкого хладагента выкипит, давление внутри баллона не сильно увеличится, даже если давление испарения увеличится. Игольчатый клапан больше не будет открываться, что ограничивает максимальный массовый расход через клапан. Причина этого заключается в защите компрессора от электрической перегрузки, особенно во время запуска, когда давление испарения может быть намного выше, чем при нормальных условиях эксплуатации.Недостатком клапана MOP является то, что баллон всегда должен быть холоднее, чем корпус клапана, чтобы предотвратить миграцию ограниченного количества хладагента и его конденсацию на поверхности мембраны. Если бы баллон MOP был теплее, чем корпус клапана, клапан MOP закрывался бы, даже если рабочее давление было значительно ниже максимального рабочего давления.

TEV могут также иметь адсорбционный заряд, где колба также содержит твердый адсорбент, такой как древесный уголь или силикагель. Адсорбированный хладагент медленнее реагирует на изменения температуры, чем лампы с прямой зарядкой, и дает более медленную реакцию.Иногда это может помочь стабилизировать тенденции к колебаниям. Однако лампы с адсорбционным наполнением лучше всего работают в ограниченном диапазоне, поэтому они часто специально разрабатываются для условий эксплуатации.

Регулировка перегрева

Перегрев — это энергия, добавляемая к насыщенному газу, приводящая к повышению температуры. Во время испарения жидкого хладагента температура зависит только от температуры кипения этого хладагента. Повышение температуры (перегрев) возможно только после получения 100% пара.

Пружина внутри TEV воздействует на иглу, удерживая клапан закрытым, если TEV обнаруживает недостаточный перегрев. Требуется минимальный уровень перегрева, чтобы давление в баллоне начало отталкивать пружину и, таким образом, открывать клапан. Это называется статическим перегревом (B-C в , рис. 4.4, ). Шток на стороне расширительного клапана регулирует статический перегрев. Ослабленная пружина снижает статический перегрев, потому что клапан открывается раньше.Жесткая пружина требует большего статического перегрева, потому что клапан открывается позже. Кривая клапана на рис. 4.4 смещена влево при меньшем статическом перегреве и вправо при большем статическом перегреве.

Дополнительный перегрев, необходимый для открытия клапана для работы, называется перегревом при открытии, и его следует оптимизировать для номинальной рабочей точки системы (C-D в Рисунок 4.4 ). Перегрев открытия определяется конструкцией ТЭВ и не может быть изменен в системе.Добавление статического перегрева и перегрева открытия дает рабочий перегрев, который является настоящим перегревом, который можно измерить в системе. Расширительный клапан обычно немного завышен и достигает максимальной производительности при полном открытии. Это может быть достигнуто только при более высоком рабочем перегреве (точка D на рис. 4.4 ).

Увеличение или уменьшение рабочего перегрева для системы может быть выполнено только путем изменения статического перегрева, как показано на Рисунок 4.5 . Кривая производительности ТЭВ сместится вправо или влево с более или менее статическим перегревом соответственно.

Максимальный поток хладагента через ТРВ зависит от размера клапана и разницы давлений над ним. Если клапан слишком мал, номинальная холодопроизводительность не может быть достигнута, даже если клапан полностью открыт. TEV обычно выбирается таким образом, чтобы обеспечить немного более высокую (приблизительно 20%) холодопроизводительность, чем номинальная. Однако для максимального открытия клапана требуется более высокое давление в баллоне, чтобы отжать пружину.Таким образом, резервная мощность используется за счет увеличения рабочего перегрева.

Влияние перегрева на температуру испарения

На температуру испарения влияет работа расширительного клапана из-за изменения перегрева и массового расхода, как показано на Рисунок 4.6. . Небольшие изменения перегрева оказывают лишь небольшое влияние на температуру испарения. Однако очень высокий уровень перегрева приведет к значительному снижению температуры испарения.В этой ситуации температура всасываемого газа будет приближаться к температуре воды на входе, и большая часть поверхности теплопередачи должна использоваться для перегрева (показано D на , рис. 4.6, ).

Устойчивость

Важно отрегулировать перегрев до подходящего уровня. Если перегрев слишком мал, это может вызвать нестабильность работы испарителя (нестабильность). Избыток жидкого хладагента может перетекать и попасть в компрессор, где это может вызвать проблемы, такие как пенообразование, когда капли хладагента попадают в масляный поддон и немедленно испаряются.Турбулентность может привести к образованию пены хладагента / масла, которая нарушит работу. Избыточный жидкий хладагент, попадающий в компрессор, также может создавать скачки давления внутри камеры сжатия. Капли жидкого хладагента, попадающие на вал, растворяются в масле и уменьшают смазывающий эффект. Со временем подшипник вала может обнажиться и быстро изнашиваться. Эти факторы могут значительно сократить ожидаемый срок службы компрессора, хотя чувствительность к уносу жидкого хладагента сильно различается в зависимости от техники компрессора.С другой стороны, если перегрев будет слишком сильным, это приведет к высоким температурам нагнетания компрессора, уменьшая срок службы масла. Кроме того, высокий уровень перегрева потребует излишне большой площади теплопередачи и / или понизит температуру испарения, что приведет к снижению COP.

Терморегулирующие клапаны всегда должны работать с минимальным рабочим перегревом для достижения стабильного регулирования. Минимальный стабильный сигнал (MSS) зависит от типа TEV, характеристик имеющегося испарителя и взаимного расположения расширительного клапана, испарителя и баллона.Поэтому трудно предсказать минимальный перегрев для стабильной работы. На практике регулировка осуществляется путем начала работы при стабильном перегреве и затем систематического ослабления пружины до возникновения нестабильности. Выбор чуть более высокого уровня перегрева обеспечит стабильные рабочие условия.

В Рисунок 4.7 , клапан 1 слишком велик. При небольшом увеличении перегрева игла откроется, пропуская большой объем хладагента.Сигнал обратной связи слишком сильный по сравнению с увеличением перегрева, и система может стать нестабильной. Можно было бы стабилизировать клапан за счет увеличения статического перегрева, потому что линия TEV тогда сместится вправо, в сторону от линии MSS. Однако это потребует более высокого рабочего перегрева, что снизит температуру испарения и снизит экономичность эксплуатации. Клапан 2 идеален, касается линии MSS точно в точке номинальной нагрузки с разумным уровнем перегрева.Клапан 2 может открыться немного больше, чтобы на мгновение увеличить производительность. Клапан 3 слишком мал, потому что он может работать в номинальном режиме только при повышенном перегреве. Также нет потенциала дополнительной мощности.

Выравнивание внешнего и внутреннего давления

Чтобы правильно оценить уровень перегрева, температуру газообразного хладагента следует сравнить с температурой насыщения в той же точке, то есть на выходе из испарителя. Вместо этого расширительный клапан с внутренней компенсацией сравнивает температуру, измеренную в баллоне на выходе испарителя, с давлением сразу после расширительного клапана.

Если существует большой перепад давления между расширительным клапаном и точкой измерения баллона (например, если в испарителе есть распределительное устройство), разница между измеренной температурой и расчетной температурой насыщения будет слишком маленькой. Клапан будет чрезмерно компенсировать закрытие, что приведет к неоправданно высокому уровню перегрева и чрезмерно большой части поверхности испарителя, используемой для перегрева хладагента. При номинальной холодопроизводительности перегрев будет слишком сильным и, таким образом, будет занимать слишком большую площадь теплообмена для поддержания заданной температуры испарения.В результате общая производительность системы снизится.

Следующий пример иллюстрирует обсуждение выше. Испаритель SWEP с распределительным устройством используется с TEV с внутренним выравниванием давления. Предполагается следующее: перепад давления на кольцах распределителя жидкости 1 бар, TEVAP = 2 ° C и TEV предварительно настроен на перегрев 5K. Давление сразу после расширительного клапана (состояние «а» в , рис. 4.8, ) соответствует температуре насыщения примерно 7 ° C.При попытке настроить перегрев 5K температура газа на выходе из испарителя будет 7 + 5 = 12 ° C (состояние «c»). Это приводит к перегреву на 10К вместо предполагаемых 5К (состояние «d»).

Для работы ТЭВ с правильным измерением перегрева для испарителей с высоким перепадом давления на стороне хладагента (то есть с распределительными устройствами) необходимо использовать ТЭВ с внешним выравниванием давления. Затем на выходе испарителя после баллона во всасывающей линии устанавливается дополнительная напорная трубка.Статическое давление возвращается к расширительному клапану, действующему на стороне мембраны, противоположной от баллона. Из-за этого дополнительного выравнивания давления на выходе испарителя давление баллона будет реагировать только на фактический перегрев.

Как видно из приведенного выше примера, особенно важно использовать этот тип расширительного клапана с испарителем SWEP со встроенными кольцами распределителя жидкости, которые обычно вызывают дополнительное падение давления на 0.5-2 бар. Падение давления в системе распределения хладагента SWEP не считается частью падения давления ППТО. Расширительный клапан и распределительная система работают вместе, создавая общий перепад давления между уровнями давления конденсации и испарения.

Размер расширительного клапана

Расширительный клапан выбирается для обеспечения прохождения достаточного массового расхода хладагента при поддержании стабильного и разумного перегрева для регулирования испарителя.TEV должен работать во всем рабочем диапазоне системы без проблем с нестабильностью или пропускной способностью. Различные производители используют разные рекомендации, но обычно выбирается размер TEV, допускающий превышение номинальной мощности на 20%.

Важными данными, которые следует учитывать при выборе расширительного клапана, являются номинальная холодопроизводительность, давление конденсации и давление испарения. Если испаритель оборудован распределительным устройством, следует также отметить его примерный перепад давления.Требуемый перепад давления на ТЭВ рассчитывается следующим образом.

Для поиска подходящего размера можно использовать программы или таблицы выбора от производителей расширительных клапанов на основе расчетного падения давления над ТЭВ и номинальной холодопроизводительности. Обратите внимание, что дополнительный перепад давления в распределительной системе, DPDist, уменьшит фактический перепад давления по сравнению с TEV, что часто означает, что требуется расширительный клапан или сопловая вставка большего размера.

Расширительный клапан предварительно настроен на статический перегрев на основе номинального давления конденсации.Если давление конденсации в системе выше, предварительно установленный статический перегрев станет ниже, и наоборот. Номинальные мощности ТЭВ отображаются в таблицах выбора для предварительно установленного статического перегрева и номинального уровня переохлаждения. Опять же, если переохлаждение системы превышает номинальное значение, указанную в таблице холодопроизводительность следует разделить на поправочный коэффициент. Всегда читайте техническую информацию от производителей TEV и следуйте их инструкциям.

Номинальная холодопроизводительность испарителя определяется соотношением производительности компрессора и испарителя.

Самый сложный выбор — это когда рабочие условия системы значительно меняются из-за колебаний давления конденсации и испарения или из-за больших изменений холодопроизводительности, то есть с несколькими или переменными компрессорами. Выбор расширительного клапана обычно является компромиссом, потому что ни один клапан не будет идеальным для всего рабочего диапазона. Однако правильно подобранный клапан обеспечит широкий рабочий диапазон.

<< назад | следующий >>

Газовый клапан Wärtsilä

Wärtsilä Online Область Wärtsilä Global Глобальная контактная информация

• Аргентина
• Австралия
• Азербайджан
• Бангладеш
• Бразилия
• Болгария
• Канада
• Чили
• Китай
• Колумбия
• Кипр
• Дания
• Доминиканская Республика
• Эквадор
• Эстония / Прибалтика

• Финляндия
• Франция
• Германия
• Греция
• Венгрия
• Индия
• Индонезия
• Италия
• Япония
• Кения / Восточная Африка
• Корея
• Малайзия
• Мексика
• Марокко
• Нидерланды

• Норвегия
• Пакистан
• Панама
• Папуа-Новая Гвинея
• Перу
• Филиппины
• Польша
• Португалия
• Пуэрто-Рико / Карибские острова
• Румыния
• Россия
• Саудовская Аравия
• Сенегал / Западная Африка
• Сингапур
• Южная Африка

• Испания
• Шри-Ланка
• Швеция
• Швейцария
• Тайвань
• Турция
• ОАЭ / Ближний Восток
• Соединенное Королевство
• США
• Венесуэла
• Вьетнам

• английский

• Около
• Карьера
• Инвесторам
• Средства массовой информации
• Устойчивость
• Связаться с нами

• Дом
• морской
  • Потребительские сегменты
    • Морское путешествие
    • Паром
      • Паромы с нулевым выбросом
    • Ловит рыбу
    • Торговец
      • Контейнеровозы
      • Газовозы
      • Танкеры
      • Балкеры
      • Грузовые суда
      • Суда РО-РО PCTC
    • Флот
    • Офшор
    • Специальные суда
    • Буксиры
    • Яхты
    • Ссылки
      • Морское путешествие
        • AIDAvita
        • AIDAvita — Техническое обслуживание турбокомпрессора
        • Карнавальная гордость
        • Гармония морей
        • Оазис морей
        • Королева Мэри II
        • Тренинг для RCCL
      • Паром
        • Балеария на СПГ
        • Балтикборг и Ботниаборг
        • BC Ferries
        • Пункт назначения Готланд
        • Экспресс 4
        • Finnlines
        • М.Ф. Фольгефонн
        • Франциско
        • Hammershus
        • MS Helgoland
        • Святой Иоанн Павел II
        • СуперСкорость 2
        • Tallink
        • Линия Викинга
        • Гибридный автомобиль Finnlines RoRo
        • Хейлз Трофи
        • Два парома Hankyu
        • Натчан Рера
        • Скоростной паром Экспресс 5
      • Ловит рыбу
      • Торговец
        • Арклоу Шиппинг
        • М.В. Арвика
        • Атлантическая Контейнерная Линия
        • Контейнеровозы VII
        • Даная К.
        • Быстрый Джеф
        • Гашем Белуга
        • Хапаг Ллойд
        • Промышленный шкипер
        • Халид Фарадж Шиппинг
        • Ла Манча
        • MSC Париж
        • MV Pontica
        • Пак Алкайд
        • Газовый журнал с соглашениями о жизненном цикле
      • Флот
        • Саад Субахи Класс
        • HSV2 Swift
      • Офшор
        • Харви залив
        • Гигант Северного моря
        • Быстрое бурение
        • Вестланд Лебедь
        • Принцесса викингов
      • Специальные суда
        • Rolldock Storm
        • UKD Marlin
      • Буксиры
      • Яхты
        • Балтийские Яхты
        • Суперяхта ЯС
  • Построить
    • Автоматизация
      • Автоматизация
        • Wärtsilä NACOS VALMATIC Platinum
        • Wärtsilä NACOS MCS Platinum
        • Wärtsilä NACOS PCS Platinum
      • Технологии измерения и контроля
        • Блок управления двигателем Wärtsilä
        • Уровень Wärtsilä Smart EP
        • Светофоры Wärtsilä
        • Уровень Wärtsilä Smart VS
        • Система дистанционного управления клапанами Wärtsilä
        • Пилотная система флота Wärtsilä
      • Контроль и мониторинг земснаряда
        • Системы контроля и мониторинга земснаряда
    • Управление балластными водами
      • Wärtsilä Aquarius EC BWMS
      • Wärtsilä Aquarius UV BWMS
    • DP и интеллектуальные датчики
      • SmartPredict
      • Джойстик Wärtsilä с контролем направления
      • Wärtsilä NACOS DP Platinum
      • Управление подруливающим устройством Wärtsilä
      • Артемида
      • CyScan
      • CyScan AS
      • Эталонный блок движения
      • РадаСкан
      • Просмотр RadaScan
      • RangeGuard
      • SceneScan
    • Двигатели и генераторные установки
      • Гибридные решения
        • Гибридный
          • Wärtsilä HY
      • Дизельные двигатели
        • Wärtsilä 14
        • Wärtsilä 20
        • Wärtsilä 26
        • Wärtsilä 31
        • Wärtsilä 32
        • Wärtsilä 46F
      • Двухтопливные двигатели
        • Wärtsilä 20DF
        • Wärtsilä 31DF
        • Wärtsilä 34DF
        • Wärtsilä 46DF
        • Wärtsilä 50DF
      • Двигатели на чистом газе
        • Wärtsilä 31SG
      • Генераторные установки
        • Wärtsilä Auxpac 20
        • Электрогенераторы Wärtsilä
      • Тихоходные двигатели RTA и RT-flex
      • Вспомогательные системы двигателей Wärtsilä
      • Снижение выбросов NOx
        • Редуктор NOx Wärtsilä (NOR)
    • Развлекательные и световые решения
      • Аудио
        • Wärtsilä Audio
      • Освещение
        • Архитектурное освещение Wärtsilä
        • Система динамического освещения Wärtsilä
      • видео
        • Wärtsilä Broadcast
        • Светодиодные экраны Wärtsilä
        • Wärtsilä Digital Signage
    • Выхлопная обработка
      • Снижение выбросов SOx
        • Конструкции скрубберных систем
    • Производство пресной воды
      • Многоступенчатые испарители мгновенного действия Wärtsilä
      • Одноступенчатые системы опреснения воды Wärtsilä
      • Горизонтальные испарители с внутренней трубкой Wärtsilä
      • Обратный осмос Wärtsilä
    • Газовые решения
      • GasBassadors
      • Системы обработки газовых грузов
        • Wärtsilä Cargo Handling для малых газовозов
        • Система обработки грузов Wärtsilä для газовозов / этиленовозов
        • Система обработки грузов Wärtsilä для газовозов с полным давлением
        • Система обработки грузов Wärtsilä для полностью рефрижераторных газовозов
        • Система обработки грузов Wärtsilä для полурефрижераторных газовозов
        • Проект судов и грузовых танков Wärtsilä
      • Система восстановления ЛОС
      • Системы инертного газа
        • Дымовой газ Wärtsilä
        • Генераторы инертного газа Wärtsilä для газовозов
        • Генераторы инертного газа Wärtsilä для танкеров
        • Системы Wärtsilä Mult-Inert ™
        • Генераторы азота Wärtsilä
        • Морские установки инертного газа Wärtsilä
      • Система подачи топливного газа
        • Блок газовых клапанов
        • LNGPac
      • Сжижение и повторное сжижение BOG
        • Установки СПГ — технология сжижения в миниатюрном масштабе
        • Заводы СПГ — технология сжижения малых объемов
        • Wärtsilä BOG Повторное ожижение
      • Регазификация СПГ Wärtsilä
      • Системы управления танками
        • Wärtsilä Whessoe Система измерения СПГ и СПГ в резервуарах
        • Гидравлическая система аварийного отключения
      • Биогазовые решения
        • Обновление биогаза
          • Инновации в модернизации биогаза
          • Биогаз процветает в Дании
          • Европе нужно больше биогаза
        • ЕГЭ Биогаз
        • Биокрафт ЛБГ
        • VEAS
        • Tekniska Verken
      • Модернизированный газовоз LFSS
      • Грузовая система СПГ для бункеровочной баржи
      • Система подачи топлива Wärtsilä LPG
    • Навигация и общение
      • Коммуникационные системы для решений связи
        • Системы связи для решения связи
          • Доступные продукты
          • Услуги по добавлению стоимости
          • Глобальное покрытие
        • Охранные системы
        • Системы безопасности
        • Информационно-развлекательная система
          • Информационно-развлекательная система Wärtsilä
      • Встроенное управление мостом
        • Wärtsilä NACOS Platinum
      • Навигация
        • Wärtsilä NACOS CONNINGPILOT Platinum
        • Wärtsilä NACOS DATAPILOT Platinum
        • Wärtsilä NACOS ECDISPILOT Platinum
        • Wärtsilä NACOS MULTIPILOT Platinum
        • Wärtsilä NACOS RADARPILOT Platinum
        • Твердотельный радар S-диапазона Wärtsilä NACOS Platinum
        • Wärtsilä NACOS TRACKPILOT Platinum
        • Wärtsilä VDR 4370
        • RS24
      • Датчики навигации
        • Wärtsilä R5 Supreme AIS
        • Wärtsilä BNWAS Platinum
        • Навигационная система Wärtsilä GNSS / (D) GNSS R5
        • Wärtsilä SATLOG SLS 4120
        • Wärtsilä SAM 4642
        • Wärtsilä SAM 4682
        • Wärtsilä SAM 4683
    • Системы питания
      • Электродвигатель
        • Электродвигательные установки
      • Распределение мощности
        • Прямое электрическое отопление Wärtsilä
      • Системы валовых генераторов
        • Генератор вала Wärtsilä
      • Береговая связь
        • Wärtsilä SAMCon
        • Беспроводная зарядка
      • Гибридная автоматизация
        • Система удаленного мониторинга и помощи (RMS)
        • Интегрированная система автоматизации Wärtsilä
        • Система управления питанием Wärtsilä
    • Движители и шестерни
      • Шестерни
        • 2-ступенчатая передача Wärtsilä
        • Двойная входная шестерня Wärtsilä
        • Шестерня с одним входом Wärtsilä
      • Пропеллеры
        • Встроенные гребные винты Wärtsilä (BUP)
        • Прибрежные и внутренние гребные винты Wärtsilä
        • Винты с фиксированным шагом Wärtsilä
        • Wärtsilä EnergoProFin
        • Wärtsilä EnergoFlow
      • Системы управления движением
        • Системы управления движением Wärtsilä
        • Wärtsilä EcoControl
      • Рули
        • Wärtsilä Energopac
      • Двигатели
        • Выдвижные подруливающие устройства Wärtsilä
        • Управляемые двигатели Wärtsilä
        • Поперечные подруливающие устройства Wärtsilä
        • Подводные регулируемые подруливающие устройства Wärtsilä
      • Гидроабразивы
        • Wärtsilä Midsize Waterjets
        • Модульные водоструйные установки Wärtsilä
      • Wärtsilä OPTI Дизайн
    • Решения для валопроводов
      • Wärtsilä уплотнения кормовой трубы с водяной смазкой
        • Wärtsilä Enviroguard PSE и FSE
        • Wärtsilä Enviroguard MB и M4
        • Wärtsilä Enviroguard M
      • Смазываемые маслом уплотнения кормовой трубы Wärtsilä
        • Уплотнение Wärtsilä Sternguard, работающее в воде
        • Wärtsilä Airguard
        • Система Wärtsilä Airguard (двухтрубная)
        • Wärtsilä Sandguard
        • Wärtsilä Dualguard
        • Wärtsilä Sternguard OLS
        • Wärtsilä Sternguard EK, EJ и EL
      • Гидравлические уплотнения Wärtsilä
      • Уплотнения перегородки Wärtsilä
      • Балка руля и уплотнения стабилизатора Wärtsilä
      • Электрическая гондола и уплотнения подруливающих устройств Wärtsilä
      • Подшипники кормовой трубы с масляной смазкой Wärtsilä
      • Подшипники кормовой трубы Wärtsilä с водяной смазкой
      • Подшипники промежуточного вала Wärtsilä
      • Упорные подшипники Wärtsilä
      • Подшипники руля и стабилизатора Wärtsilä
      • Система качества воды Wärtsilä
      • Система Wärtsilä Sea-Master
      • Кормовые трубы Wärtsilä
      • Гидравлическое оборудование Wärtsilä
    • Дизайн корабля
      • Паром
        • Маршрутные паромы
      • Рыболовные суда
        • Пелагические сосуды
        • Кормовые траулеры
      • Торговые суда
        • Контейнерные питатели
        • Газовозы
        • Танкеры
      • Морские суда
        • AHTS
        • ПСВ
        • Специализированные оффшорные суда
      • Специальные сосуды
        • Морской ветер
      • Буксиры
        • Буксиры СПГ
        • HY буксиры
      • Инженерные услуги
    • Гидролокаторы и военно-морская акустика
      • Гидролокаторы
        • Wärtsilä ELAC KaleidoScope
        • Wärtsilä ELAC LOPAS
        • Wärtsilä ELAC PILOS
        • Wärtsilä ELAC SCOUT
        • Wärtsilä ELAC VANGUARD
        • Wärtsilä ELAC HUNTER
      • Многолучевые системы
        • Wärtsilä ELAC SeaBeam 3050

термоклапан — это… Что такое термоклапан?

Тепловая электростанция — Republika Power Plant, тепловая электростанция в Пернике, Болгария… Википедия

ВЧ-усилитель с клапаном — ВЧ-усилитель с клапаном (Великобритания и Австралия) или ламповый усилитель (США) — это устройство для электрического усиления мощности электрических, обычно (но не исключительно) радиочастотных сигналов. усилители с силовым вентилем для частот ниже…… Wikipedia

Клапан — Эта статья об устройстве управления потоком.Для разработчиков игры см. Valve Corporation. Для электронного компонента см. Вакуумная лампа. Для использования в других целях, см Клапан (значения). Эти водяные клапаны управляются ручками. Клапан — это…… Википедия

клапан — устройство, используемое для открытия или закрытия отверстия, чтобы позволить или предотвратить поток жидкости или газа из одного места в другое. Есть много разных типов. См. Релейный клапан ABS, гидроаккумулятор, воздушный клапан, карбюратор, воздушный регулирующий клапан, воздушный клапан… Словарь автомобильных терминов

Клапанный усилитель звука — технический — Схема и характеристики клапанов Клапаны — это устройства с очень высоким входным сопротивлением (почти бесконечным в большинстве цепей) и высоким выходным сопротивлением.Они также являются устройствами высокого напряжения / низкого тока. Хотя описываются сами клапаны…… Wikipedia

тепловой клапан времени — клапан, который измеряет температуру, обычно температуру под вытяжкой, и обеспечивает полное опережение вакуума, когда температура ниже 10 ° выше этой температуры, тепловой клапан времени позволяет управлять вакуумом распределителя с помощью …… Словарь автомобильных терминов

Клапанный усилитель — Клапанный усилитель или ламповый усилитель — это тип электронного усилителя, в котором вместо твердотельных полупроводниковых устройств (например, транзисторов) используются электронные лампы.Как и любой другой электронный усилитель, они служат для увеличения мощности и / или…… Wikipedia

Термовакуумный клапан — (TVV) Клапан с той же функцией, что и термовакуумный переключатель. Блоки TVS, которые служат для прерывания рециркуляции выхлопных газов при слишком низкой температуре, расположены в вакуумной линии между клапаном ECR и впускным коллектором или карбюратором… Словарь автомобильных терминов

Терморегулирующий клапан — Термостатический расширительный клапан (часто сокращенно TXV или TX-клапан) — это компонент в системах охлаждения и кондиционирования воздуха, который контролирует величину перегрева на выходе из испарителя.Это достигается за счет использования температуры… Wikipedia

термостатический предохранительный клапан — предохранительный клапан, предназначенный для сброса избыточного давления, вызванного повышением температуры жидкости в гидравлической системе самолета… Авиационный словарь

Термовоздушный клапан — (TVV) узел клапана, чувствительного к температуре, расположенный в вентиляционной линии канистры. TVV закрывается, когда двигатель холодный, и открывается, когда он горячий, чтобы пары топливного бака не выходили через топливный бак карбюратора, когда топливный бак нагревается…… Словарь автомобильных терминов

Терморегулирующий клапан по лучшей цене — Отличные предложения на терморегулирующий клапан от глобальных продавцов терморегулирующих клапанов

Отличные новости !!! Вы находитесь в нужном месте для терморегулирующего клапана.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний терморегулирующий клапан в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели терморегулирующий клапан на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в терморегулирующем клапане и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести терморегулирующий клапан по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
