Преимущества водяного теплого пола

    Об особенностях водяного теплого пола мы уже поговорили. Теперь пришло время уточнить преимущества данной конструкции. Назовем только основные моменты, хотя на самом деле плюсов гораздо больше:

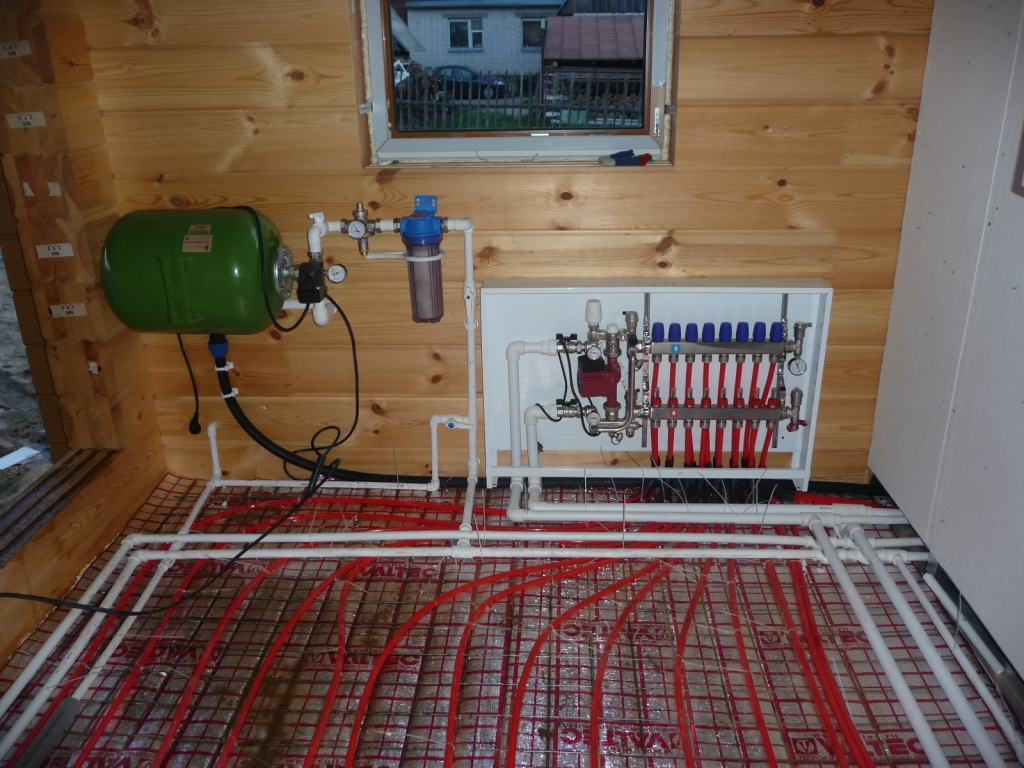

Коллектор теплого пола



1.  Тепло равномерно распределяется по всему помещению, что делает проживание в комнате уютным и комфортным.
2. Весьма часто от холода замерзают ноги. При помощи подобной отопительной системы очень просто устранить такую проблему.
3. Монтаж системы теплого пола отнимает немного времени, если есть подходящие условия.
4. Холодный воздух поднимается вверх, а не остается внизу.
5. Наблюдается значительная экономия электроэнергии, что актуально для больших помещений, отопление которых весьма затратно.
6. В холодное время теплый пол обогревает жилье, в теплое — охлаждает.
7. При установке подобной конструкции можно забыть о радиаторах и дополнительных обогревателях.

Недостатки теплого пола

    Говоря о плюсах системы, нужно упомянуть и о ее минусах. Основной недостаток заключается в том, что при необходимости получить сравнительно невысокую температуру нагрева необходимо иметь смесительный узел, который работает с водяным насосом, производящим принудительную циркуляцию воды. Также нередко после установки теплого пола наблюдается снижение давления в центральном отоплении дома.

    На сегодняшний день монтировать тепловой пол можно только после получения соответствующего разрешения, которое выдают компетентные органы. Такие организации должны дать согласие на использование системы. Самостоятельно запрещено подключать подобные конструкции. Важно также перед монтажом системы получить консультацию у специалистов, занимающихся установкой и обслуживанием теплого пола.

    Однако подобная система станет просто незаменимой в зимнее время. Она незаметна, потребляет мало энергии и значительно превосходит по качеству и эффективности другие отопительные системы.

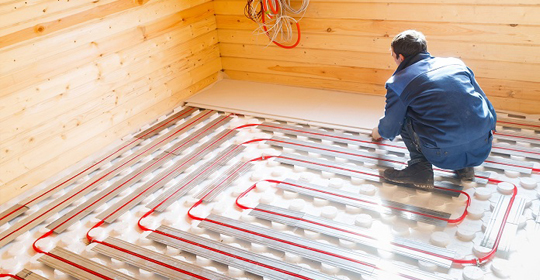

Технология монтажа теплового пола

    Распространенным способом установки такой системы является использование бетонных полов. Это так называемый «мокрый» метод. Конструкция представляет собой «слоеный пирог», состоящий из различных материалов.

    Монтаж конструкции начинается с подготовки поверхности, которая должна быть полностью выровнена. При необходимости укладывается гидроизоляция. Это желательно сделать, если нижний этаж имеет высокую влажность. Дальше вдоль стен прокладывается демпферная лента шириной не меньше 5 мм. Затем устанавливается слой теплоизоляции для исключения утечки тепла.

    Раскладка труб производится с определенным шагом и в необходимой конфигурации. Процесс укладки проводится по разметке, нанесенной на теплоизоляционный элемент. Шаг специально рассчитывается. Как правило, он составляет 10-30 см. Но нельзя превышать 30 см. Это приведет к неравномерному нагреву поверхности пола.

    Зоны возле наружных стен называются граничными. В этих местах желательно уменьшить шаг укладки трубы, чтобы компенсировать потери тепла от наружных стен.

Требования к теплым полам

По строительным нормам средняя температура поверхности пола не должна превышать:

1. Для помещений с постоянным пребыванием людей — 26 градусов.

2. Для помещений со временным пребыванием людей — 31 градуса.

3. Для детских учреждений и жилых домов — 35 градусов.

Перепад температуры на отдельных участках пола не должен быть больше 10 градусов. Температура самого теплоносителя не должна быть больше 55 градусов.

Подведем итоги

    Теплый пол на основе водяного теплоносителя — это эффективное решение для отопления помещений любых назначений. Подобная система получила широкое распространение благодаря достаточно несложному монтажу и небольшим затратам по установке. Более того, это просто создание постоянного комфорта и тепла в комнате.

    У подобной системы есть множество достоинств, о которых мы сказали выше, что выгодно отличает такие конструкции от других отопительных систем.

Водяные теплые полы Watts — это очень просто

Автор статьи Усталов Д.С.
Главный специалист сервиса Спроектируй.рф

Не воспринимайте название статьи как призыв к отказу от услуг специалистов. Для проектирования систем отопления нужны, как минимум, знания теплотехники и гидравлики. И заниматься этим должны специально подготовленные инженеры. Наша цель — сделать из вас грамотного потребителя — человека «в теме», точно знающего, что он хочет, и какое оборудование ему нужно. Благо, WATTS INDUSTRIES производит всю линейку оборудования для «теплых полов». А если вы обладаете пытливым умом, и умелыми руками — приведенных сведений будет достаточно для самостоятельного изготовления системы «теплый пол» в вашем доме.

Чем хорош «теплый пол водяной и электрический»

Ключевое слово — комфорт. Это главное достоинство «теплого пола». Помещение с такой системой отопления прогревается равномерно, в нем нет «холодных» и «горячих» зон.

По такому полу приятно ходить даже босой ногой, особенно в морозные дни. Для пожилых людей это большой плюс. Ваша бабушка не ходила по дому в валенках? А в шерстяных носках? С «теплым полом» такой необходимости у нее бы не возникло.

Вторым большим плюсом является «невидимость» системы отопления «теплым полом». Большинство граждан стремятся спрятать приборы отопления за различными декоративными экранами, в строительных конструкциях и т.д. Забывая, что теплоотдача прибора при этом падает, зачастую в разы. При отоплении «теплым полом» такой проблемы не существует, и фантазия дизайнера ничем не ограничена.

Чем плох «теплый пол водяной»?

Основной недостаток «теплого пола» — высокая инерционность. Внешние условия постоянно меняются: меняется температура воздуха на улице, появляется/прячется солнце, в комнате то нет никого, то много людей, включаются/отключаются бытовые приборы и освещение. При этом мы хотим, чтобы температура воздуха в помещении оставалась постоянной.

«Теплый пол» — это большое количество бетона, который медленно остывает и медленно нагревается. В помещении с «теплым полом» температура будет «гулять» вверх-вниз больше, чем в помещении с радиаторами, и с этим придется смириться. Частично проблему решают «умные» регуляторы для теплого пола, которые учитывают эту тепловую инерцию. О регуляторах мы поговорим ниже.

Еще один недостаток — мощность «теплых полов» ограничена. Мы не можем нагреть пол до высоких температур — нам будет не комфортно. Строительные нормы ограничивают температуру поверхности пола в 26 градусов для помещений с постоянным пребыванием людей и до 31 градуса для ванных комнат и прочих помещений с временным пребыванием. При такой температуре теплоотдача (грубо) составит от 55 до 112 Вт с квадратного метра.

В современных зданиях такой теплоотдачи достаточно для отопления большинства помещений. А вот если у вашего помещения высоченные потолки, или большая площадь остекления, или несколько наружных стен — теплоотдачи может не хватить, и придется устанавливать дополнительные приборы отопления. В этом случае лучше обратиться к специалистам для проведения теплотехнического расчета «по всем правилам».

Мифы о «теплых полах»

Последние несколько лет мы видим агрессивную рекламу производителей систем электрического обогрева, особенно тонкопленочных систем. Истории про молочные реки и кисельные берега слушать всегда приятно, только не надо забывать экономическую сторону вопроса. Если вы используете электрический обогрев — вы потребите ровно столько электрической энергии, сколько потеряет тепла ваш дом (или квартира). Количество этого тепла, или теплопотери, определяются температурами внутри помещения и на улице, а также конструкцией вашего здания (стены, окна, потолки), больше ничем.

Очевидно, что теплопотери практически не зависят от того, какая у вас система отопления — водяная или электрическая. Автоматика электрического «теплого пола» функционально не отличается от автоматики водяного, так что и здесь места для экономии нет. А вот стоимость одного кВт*ч электрической энергии в 5-10 раз выше, чем стоимость газа, необходимого для получения того же количества тепла.

Вообще, электрическая энергия — самый дорогой вид энергии, хоть и самый удобный. Выбирая электрический «теплый пол», вы экономите на стоимости оборудования, но ваши ежемесячные платежи будут в разы выше любого другого варианта.

Как это делается? Водяные теплые полы своими руками. Укладка водяного теплого пола.

Трубы

Лучшее решение для водяных теплых полов — полиэтиленовые трубы. Обычный полиэтилен тут не подходит, необходимо использовать «сшитый» полиэтилен (PE-X) или термостойкий полиэтилен (PE-RT). Разницы между этими трубами нет, выбирайте любую.

Мы выпускаем оба вида труб в широком ассортименте: 12, 15, 16, 17, 18, 20 мм (диаметр наружный). Широкий ассортимент удобен специалистам — можно подобрать оптимальную по гидравлике трубу.
WATTS PE-RT DD (EVOH)	WATTS INTERSOL PE-X B

Если вы делаете «теплый пол» своими руками, без расчетов — выбирайте между 16 и 20 трубой. «Шестнадцатой» трубой вы можете «замотать» площадь до 20 м2, «двадцатой» — до 40 м2. Если ваш пол площадью более 40 м2 — необходимо разбить его на несколько частей, каждая из которых не должна превышать 40 м2. Самая длинная сторона вашего теплого пола не должна превышать 8 метров. Превышает — снова делите на части. Шаг укладки при использовании 16-й трубы составит 200 мм, 20-й — 250 мм.

Наматывать трубу надо «двойной спиралью». Можно намотать и «змейкой», но нагрев пола будет менее равномерным, и нога это почувствует — никакого резона в такой намотке мы не видим.

Еще важный момент — есть трубы с защитой от кислорода (с добавлением EVOH в названии), есть без защиты. Если у вас чугунный котел, или в системе отопления есть стальные радиаторы — вам нужна труба с защитой. Если котел настенный, с медным или нержавеющим теплообменником, а приборы отопления без стальных элементов — используйте трубу без защиты.

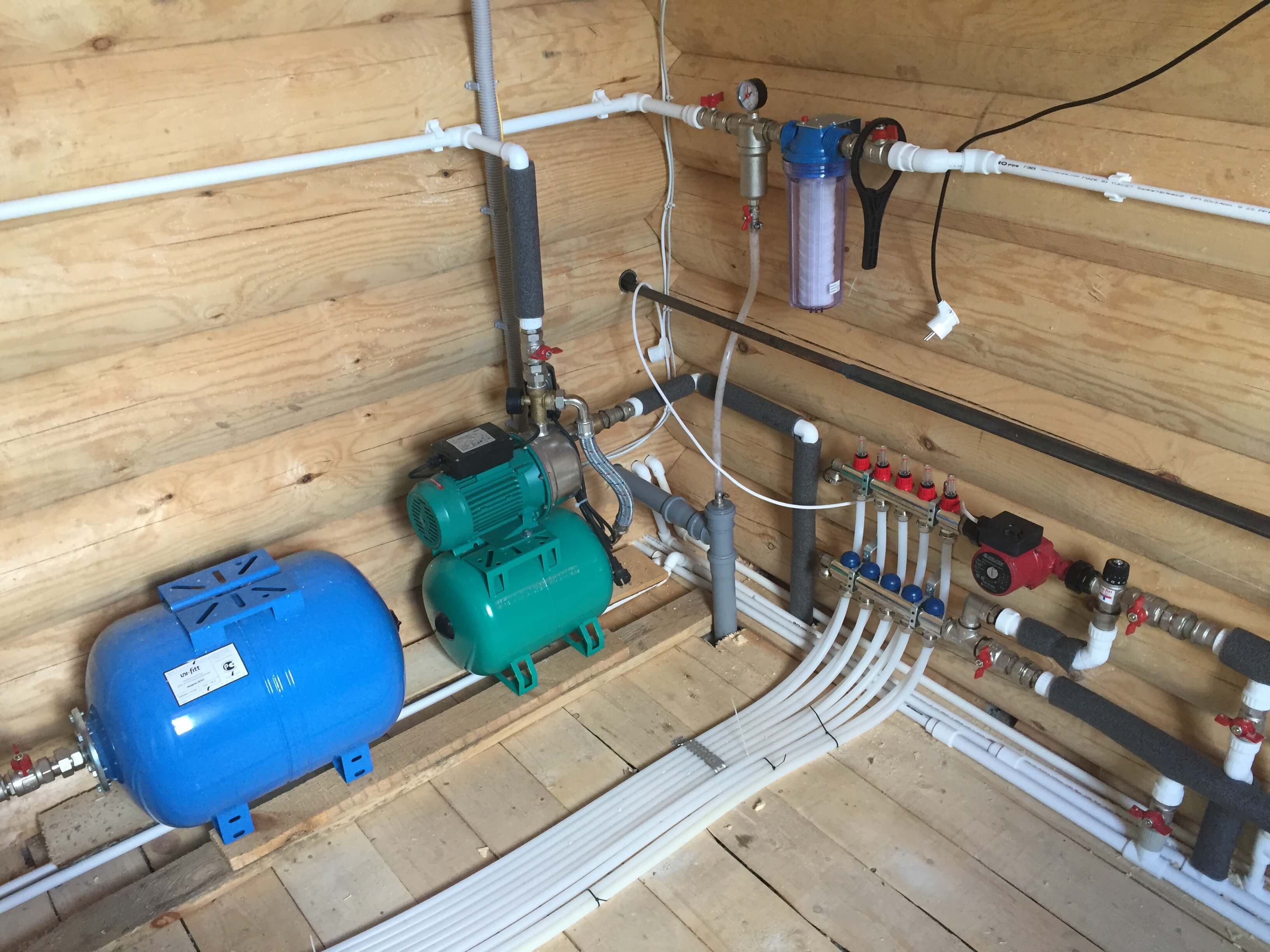

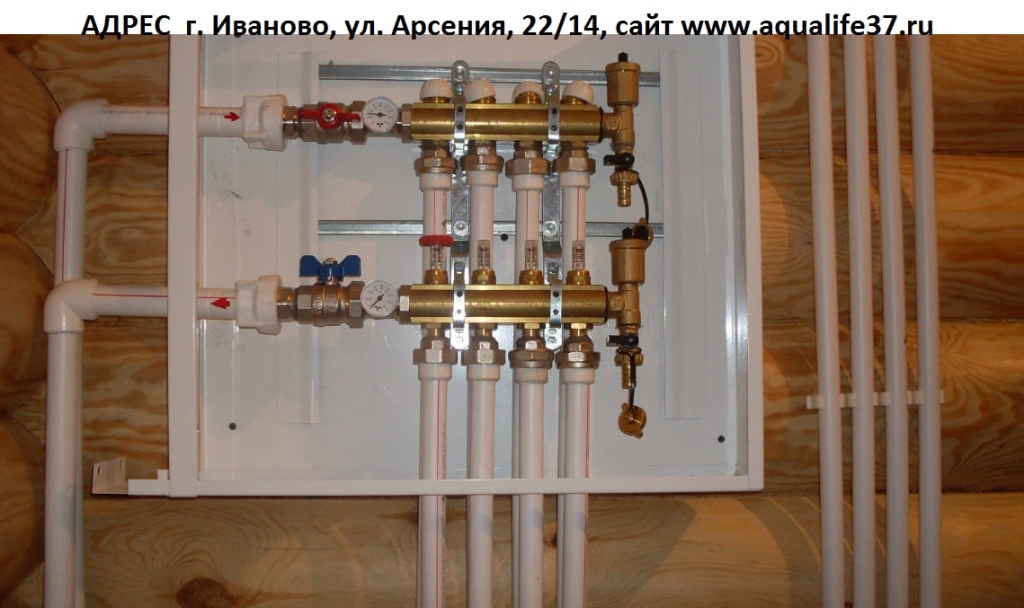

Коллектор для водяного теплого пола

Каждое помещение с «теплым полом» — это как минимум один контур (одна петля трубы). Все эти контуры надо как-то объединить в один и присоединить к котлу или иному источнику тепла. Здесь нам на помощь приходят коллекторы. Мы выпускаем широкий ассортимент коллекторов для теплого пола, но выбор, как и в случае труб, достаточно прост. Начнем с материала. Коллекторы производятся из латуни или нержавеющей стали. Функционально разницы нет, но эстетически нержавеющие коллекторы выглядят лучше.

Теперь о начинке. Коллекторы, предназначенные для теплого пола, должны выполнять три обязательных функции: запорную (возможность отключить отдельную петлю «теплого пола»), регулирующую (возможность изменять количество теплоносителя, протекающего через петлю «теплого пола», в зависимости от температуры воздуха в помещении или температуры поверхности пола) и балансировочную (возможность отрегулировать гидравлическое сопротивление каждой петли «теплого пола»). В наших коллекторах все это есть. На «подаче» установлены запорные вентили (управляемые вручную), на обратке — запорно-регулирующие вентили для установки сервоприводов (ими управляет автоматика, а регулировка производится вручную специальным ключом).

Также у нас есть коллекторы с расходомерами, которые нравятся не только монтажникам (легко настраивать), но и вам потом удобно контролировать. Понятно, что дополнительное удобство — это дополнительные деньги. Все наши коллекторы имеют различное количество «выходов» — от двух до двенадцати. Вот и все, выбор за вами.

Насосно — смесительные модули. Смесительный узел для теплого пола.

Температура теплоносителя, который вы подаете в «теплый пол», не должна превышать 55 градусов. Это и соображения комфорта (чтобы пол не перегреть), и всяческие инженерные соображения (равномерность прогрева, гидравлика, дегидратация бетона при повышенных температурах, тепловые расширения конструкций и т.д.).

Чаще всего «теплый пол» работает в режиме 45/35 или близком к этому. Если ваш дом отапливается только «теплыми полами», и у вас установлен конденсационный котел — смесительный модуль вам не нужен. Во всех остальных случаях просто необходим. Функция модуля — понизить температуру, поступающую от источника тепла, за счет подмеса «обратки», поступающей от «теплых полов». И обеспечить циркуляцию теплоносителя через петли «теплых полов».

Есть у модуля и защитная функция — если регулирующий вентиль по какой либо причине выйдет из строя, и в полы пойдет перегретый теплоноситель — циркуляционный насос остановится и вашим полам ничего не угрожает.

Этот модуль подключается непосредственно к коллекторам, которые вы выбрали на предыдущем шаге. Мы предлагаем на ваш выбор четыре насосно-смесительных модуля.

Для небольших систем отопления (до 50 м2) мы предлагаем модуль FRG 3005F. Если ваша система больше — используйте модули FRG 3015F или ISOTHERM , они способны обслужить до 150 м2.

Между собой эти модули отличаются расположением патрубков для присоединения источника тепла, в первом случае они «смотрят» вертикально вниз, во втором — горизонтально, соосно коллекторам. Все вышеназванные модули поддерживают одну температуру, которую вы выставили на регулирующем вентиле модуля. Хотите реализовать управление температурой по временному графику (ночное снижение температуры), или «погодозависимое» регулирование — для вас модуль FRG 3015W2. В нем температурой управляет внешний контроллер.

А что делать, если у вас не просто дом, а дворец, и площадь теплых полов более 150 м2? Ответ прост — используйте несколько модулей.

Также всегда имеет смысл выделить теплые полы санузлов и ванных комнат в отдельный контур, со своим смесительным модулем. В этих помещениях температура поверхности пола выше, поэтому и температура теплоносителя должна быть выше.

Электротермические сервоприводы

Трубы мы с вами проложили, к коллекторам присоединили, смесительный модуль прикрутили, что дальше? Пора поговорить об управлении температурой. Начнем с устройств, называемых «исполнительными». С сервоприводов. Они устанавливаются на регулирующие вентили коллектора, и по команде некоего внешнего устройства управляют вентилями. Т.е. исполняют чужую волю, потому и «исполнительные».

Работает сервопривод как выключатель — полностью закрывает регулирующий вентиль, и движение теплоносителя через петлю «теплого пола» полностью прекращается. Нагрелось помещение — «теплый пол» полностью выключился и медленно остывает. Остыло помещение на полградуса — «теплый пол» включился «на полную» и поднимает температуру обратно. Т.е., если требуемая температура в помещении 20 градусов — реальная температура будет «плавать» в диапазоне от 19 до 21 градуса. Это вполне нормальный и комфортный режим регулирования. Точность поддержания температуры зависит от того самого внешнего устройства, которое дает команды сервоприводу, и речь о котором пойдет ниже.

Мы выпускаем сервоприводы двух типов: 22CX (Новинка) и 26LC. Первый компактнее, второй красивее, и со светодиодом, сигнализирующем о текущем состоянии. Есть модификации на 230В, есть на 24В. Есть нормально открытые, а есть нормально закрытые. Серия 26LC только нормально-закрытые. Давайте поговорим об этом подробнее.

Если привод нормально открытый — в отключенном состоянии (нет электропитания) регулирующий вентиль будет открыт. В случае, если привод неисправен, или неисправно устройство, дающее ему команды — «теплый пол» будет работать и помещение не остынет. Это плюс. Но температура воздуха в помещении при этом будет явно выше нормы, и вы заплатите больше денег. Это минус. Выбирайте сами, что больше не нравится. Рачительные европейцы предпочитают не переплачивать, и их выбор — нормально закрытые приводы. В России, как правило, выбирают комфорт, и нормально открытые приводы. Или просто «не заморачиваются» и берут те, что есть в наличии.

Автоматика и принципы регулирования. Термостат комнатный для управления температурой.

Вот мы и добрались до «мозга» системы отопления «теплыми полами» — до автоматики. Сначала немного поговорим о принципах регулирования.
В первую очередь нам важна температура воздуха — именно она определяет наше ощущение комфортности. Также нам важна температура поверхности пола — ноги хотят ощущать тепло. Эти две температуры жестко связаны. Нужно понимать, что пол ощутимо теплым будет только часть отопительного периода, значимую часть времени он будет холоднее, чем хочется.

Возможно, осенью или весной, когда теплопотери минимальны, захочется даже надеть тапочки. Большинству людей температура воздуха важнее тапочек, и они управляют «теплым полом» по температуре воздуха в помещении. Вам важнее ощущение тепла под ногами? Тогда вы должны задать комфортную для себя температуру поверхности пола, а температура воздуха уж какая получится.

Более сложный случай — в помещении не только теплый пол, но и радиаторы. Если эти две системы не имеют общей системы управления — будет бардак. Предположим, у вас на радиаторах установлены «термоголовки», а «теплый пол» управляется по температуре воздуха. В этом случае большую часть отопительного периода «теплый пол» будет выключен, поскольку мощности радиаторов будет достаточно для поддержания необходимой температуры воздуха. Вы ведь не этого хотели?

Можно сделать регулирование пола по температуре поверхности. При низких температурах «за бортом» все будет правильно — радиаторы будут включаться только при недостаточной теплоотдаче полов. А в те моменты, когда теплоотдача пола будет выше потребности в тепле — в помещении станет жарко. Тоже не хорошо. Мы считаем, что оптимальный алгоритм управления должен быть таким: полы управляются по температуре воздуха до тех пор, пока их теплоотдачи достаточно. Как только становится недостаточно — температура пола фиксируется, и сразу включаются радиаторы, которые управляются по температуре воздуха.

Для реализации всех этих алгоритмов у нас есть необходимое оборудование.

Термостаты

Устройства, которые поддерживают стабильную температуру чего либо, называются термостатами. Мы предлагаем вам множество разных термостатов. Рассмотрим их подробнее.

Проводные термостаты

Самый доступный вариант — проводные термостаты. Сам термостат располагается в помещении, коллектор с сервоприводом может находится как в том же помещении, так и где угодно (в котельной, например). Между собой эти устройства соединяются тонкими кабелями (3х0.5 мм2 достаточно в большинстве случаев).

Для коммутации термостатов и приводов мы рекомендуем использовать коммутационные управляющие модули WFHC. Кроме того, что они увеличивают надежность всей системы регулирования, они могут дополнительно управлять котлом и насосом. Один термостат может управлять несколькими сервоприводами, т.е. если у вас большое помещение, и в нем несколько петель «теплого пола» — вам все равно нужен только один термостат.

Коммутационный модуль WFHC на 6 термостатов

Во всех термостатах есть индикация текущего состояния («нагрев» или «не нагрев»). Диапазон регулирования температуры 5…30 гр.С. Точность поддержания температуры +/- 0.5 гр.С. Есть исполнения как для открытого (термостат устанавливается на поверхности стены), так и для скрытого монтажа (термостат монтируется в монтажной коробке, аналогично розеткам и выключателям).

WFHT-BASIC — самая простая модель. Этот термостат способен поддерживать одно значение температуры воздуха круглосуточно. Датчик встроен в корпус термостата
	WFHT-BASIC + выглядит аналогично, и умеет поддерживать две температуры воздуха (дневной/ночной режим). Температура дневного режима устанавливается на рукоятке. Температура ночного на 4 градуса ниже температуры дневного. Переключение между режимами по сигналу внешнего таймера WFHC-TIMER, который приобретается дополнительно. Один таймер управляет всеми термостатами в доме.
WFHT-DUAL аналогичен предыдущему, и так же выглядит, но имеет возможность подключения датчика температуры поверхности пола (настройка 10…40 гр.С). Вы можете выбрать один из трех режимов регулирования: по воздуху;  по поверхности;  о воздуху с ограничением температуры поверхности.
	WFHT-LCD функционально аналогичен WFHT-DUAL, но вместо ручки со шкалой и переключателей имеет дисплей и кнопки. На дисплее вы можете видеть текущее значение измеряемых температур — «самое то» для любопытных.

Это все были электронные термостаты с питанием от сети. Есть еще термостаты «на батарейках», серии BT. Выглядят они более гламурно. Напрямую сервоприводами не управляют — требуется коммутационный модуль (располагается вблизи сервоприводов). Батареек «хватает» на два года. Благодаря тому, что к термостату не подводится высокое напряжение — их можно устанавливать в помещениях с повышенной влажностью. У этих термостатов чуть шире диапазон настраиваемых температур воздуха (5…35 гр.С).

Термостат BT-A близок модели WFHT-DUAL, но способен работать только «по воздуху» либо «по поверхности». И поддерживает только один температурный режим.
	Более «продвинутая версия — термостат BTD. Он способен поддерживать 4 температурных режима (дневной/ночной/защита от замерзания/отпуск). Для каждого режима задается своя температура. Переключение между режимами осуществляется вручную — кнопками управления. Также есть режим таймера — «Поддерживать заданную температуру столько то часов или дней».
Самый «навороченный» термостат — BTDP. У него есть все, что есть у BTD, плюс встроенный программируемый таймер, т.е. вы можете настроить, в какие дни недели и в какое время какой режим включить. У таймера существует 9 заводских временных программ и 4 пользовательских. Заводские программы вида «Утро, вечер и выходные». Выглядит он так же, как BTD.

Беспроводные термостаты (радиотермостаты)

Этим термостатам не нужны провода — связь между термостатом и сервоприводом осуществляется по радио. Отличное решение в том случае, когда отделка уже сделана, и нет возможности проложить провода.

Все радиотермостаты имеют на своем корпусе пиктограмму антенны и работают «на батарейках». А некоторые термостаты имеют в комплекте подставку для установки на горизонтальную поверхность.

Сервопривод самостоятельно принять радиосигнал не может — поэтому рядом с коллектором устанавливается приемный радиомодуль, который принимает сигнал от термостата и, в свою очередь, управляет сервоприводами.

Для одиночного термостата — однозонный радиомодуль EHRFR 868 МГц для серии WFHT или BTR 868 МГц для серии BT.

Если термостатов несколько используем приемный радиомодуль WFHC-RF MASTER, который бывает на 4 или на 6 радиотермостатов с возможностью расширения до 8,10 или 12 зон.

В радиомодуль встроен таймер, что позволяет осуществить переключение дневного/ночного режима даже на самом простом радиотермостате.

Радиотермостаты, как и проводные, выпускаются в двух линейках: WFHT и BT. И визуально так же выглядят. Моделей в линейках поменьше.

WFHT-RF BASIC аналогичен WFHT-BASIC. Благодаря таймеру в радиомодуле он способен работать в дневном и ночном режиме. Температура в ночном режиме на 4 градуса ниже дневной.

WFHT-LCD-RF — полный аналог WFHT-LCD. Больше и добавить нечего.

	Радиотермостаты серии BT: BTA-RF, BTD-RF и BTDP-RF полностью повторяют своих проводных собратьев, только работают на частоте 868МГц и имеют дальность передачи сигнала до 100м. На фото радиотермостат BTA-RF.
Для организации одной температурной зоны мы применяем один радиотермостат серии BT и один однозонный приемный радиомодуль BTR.

Еще раз про совместную работу с радиаторами

Теперь вы знаете, как работают наши термостаты. Давайте попробуем решить задачку, о которой говорили выше: помещение отапливается теплым полом и радиаторами одновременно, нужно подобрать автоматику. Сами сможете? Давайте, мы расскажем, как бы мы это сделали, а вы себя проверите. Напомню, мы хотим поддерживать постоянную температуру воздуха. Пока мощности теплого пола достаточно — радиаторы должны быть отключены. А, как только стало недостаточно — тут же включились бы. Перегревать поверхность пола мы тоже не собираемся, и наша автоматика не должна допускать ее нагрева выше 29 градусов (значение для примера).

Первым делом накрутим сервоприводы на радиаторы и на коллектор с теплыми полами. Смотрим на термостаты — одним термостатом нам не обойтись, поскольку у него один выход, и управлять двумя системами по-разному никак не получится. Берем два термостата: «WFHT-BASIC +» и «WFHT-DUAL». Вешаем их рядышком в нашем помещении, термодатчик от DUAL монтируем в стяжку. Термостат DUAL переведем на управление по температуре поверхности пола. В то время, когда термостат BASIC будет нам давать сигнал о том, что воздух холоднее, чем надо. WFHT-DUAL сообщит о том, что поверхность пола холодна. Далее собираем простую релейную схему, которая:

• отключит И пол, И радиаторы, если температура воздуха в норме;
• включит нагрев пола, если температура его поверхности ниже максимума, и температура воздуха ниже нормы;
• включит нагрев радиаторов, если температура поверхности пола максимальна и температура воздуха ниже нормы.


Говоря проще, BASIC включает нагрев, а DUAL работает как переключатель между режимами «только пол» и «пол + радиаторы». Схема эта достаточно проста. Если вы с электрикой не на «короткой ноге» — обратитесь к нашим специалистам, они вам и схему нарисуют, и все подробно объяснят. Само собой, подобную схему можно собрать и на других термостатах, в том числе радиотермостатах.

Смотреть релейную схему «WFHT-BASIC+WFHT-DUAL».
Смотреть релейную схему с примерением реле времени.

Выводы

В качестве вывода предлагаем вам посмотреть рисунок ниже. Там вы видите все устройства, перечисленные в статье, и схему их соединений. Все просто, не правда ли?

При перепечатке материалов статьи ссылка на сайт www.wattsindustries.ru обязательна!

Теплый пол или батареи что лучше

Содержание:

1. Что собой представляют радиаторы и система «теплого пола»?
2. Сравнение систем с технической точки зрения
3. Внешний вид и возможность ремонта
4. Что экономичнее: теплый пол или радиаторы?
5. Комбинация «теплого пола» и радиаторов отопления – разумный компромисс
6. Видеоматериалы
7. Итог
8. ОСТАВЛЯЙТЕ ЗАЯВКУ НА РАСЧЕТ ВАШЕЙ СИСТЕМЫ!

С каждым днем вопрос: » Что лучше теплые полы или батареи ?» становится все более актуальным. Это вовсе неудивительно, ведь это два наиболее эффективных варианта системы отопления для современного дома или квартиры. Чтобы более детально разобраться с этим вопросом, мы проанализируем преимущества и недостатки каждого типа и найдем альтернативный вариант для каждого.

Ищете профессиональный подход?
Приглашаем на бесплатную консультацию по вашему объекту!

Перед тем, как разобраться, что лучше теплый пол или радиаторы, освежим в памяти определения этих понятий.

Что такое радиатор и теплый пол?

Радиаторы или как мы привыкли их называть, батареи– отопительные теплораспределительные устройства, которые устанавливаются на стене или полу и работают по принципу конвекции и лишь частично по принципу излучения.

Теплый пол– отопительная теплораспределительная система, которая прокладывается под поверхностью пола, следовательно, подача тепла идёт снизу. Если в радиаторах основной принцип распределения тепла в помещении – конвекция и вспомогательный – излучение, то в «теплом полу» все наоборот, основной – излучение и вспомогательный – конвекция.

Сравнение систем с технической точки зрения

Комфорт

По вашему мнению, как более комфортно: когда ноги в тепле, а голова в прохладе или наоборот? Уже исходя из ответа на данный вопрос, можно сделать для себя вывод: что лучше – батареи или теплый пол. Но это лишь первый нюанс при выборе, полагаться исключительно на него будет неправильным.

Климатические условия

Если учесть особенности климата в нашей стране, то использование исключительно теплого пола для отопления при низкой температуре воздуха будет не очень комфортным. Чтобы полноценно обогреть целый дом или квартиру в суровую зиму, нужно обеспечить высокую температуру подачи в теплый пол. Но в таком случае можно забыть за комфорт – ногам будет горячо.
Кроме того, по нормам (ДБН В.2.5-67:2013 Отопление, вентиляция и кондиционирование) показатель максимально комфортной температуры «теплого пола» — 26 С.

Примечание. Это не касается энергоэффективного дома, в котором теплопотери максимально понижены. В таком доме система теплого пола не нуждается в высокой температуре подачи, поэтому комфортного теплого пола хватит для полноценного нагрева дома в самую холодную зиму.

Радиаторы отопления лишены такого недостатка, но не стоит делать поспешных выводов.

Компания Альтер Эйр акцентирует внимание на том, что именно комбинация теплого пола и радиаторов может дать максимально эффективный результат в плане комфорта, удобства и экономичности системы отопления.

Не хочется читать?
Кликайте на кнопку и инженеры предоставят всю необходимую информацию!Перезвоните мне

Внешний вид и возможность ремонта

Установить теплый пол необходимо один раз и он будет работать длительное время. Кроме того, нужно понимать, что теплый пол делается только на начальной стадии строительства здания. Его нельзя установить после того, как в доме сделан ремонт, так как данная система заливается бетонной стяжкой.  Учитывая эти аспекты, к реализации необходимо подходить особо ответственно. Кроме того, устанавливая теплый пол, нужно подбирать мебель на ножках, чтобы расстояние между ней и полом было не меньше 10 см.

Радиатор же можно снять, произвести ремонт или заменить. Монтаж такого оборудования реализовать намного проще и менее затратно.

Что касается внешнего вида, то тут бесспорно лидирует отопление теплым полом. Какой бы интерьер помещения вы не подобрали, теплый пол всегда будет уместен, ведь его совершенно не видно. Радиаторы всегда на виду, поэтому нужно тщательно подбирать модель, чтобы она гармонично сочеталась с дизайном комнаты. Помимо того, радиаторы визуально уменьшают свободное пространство, а в некоторых случаях это может быть критично.

Что экономичнее теплый пол или радиаторы?

Подходим к очень интересующему людей вопросу: что дешевле теплый пол или радиаторы? Сначала приведем пример расчетов, что экономичнее теплый пол или батареи в разрезе первоначальных растрат.

Если взять одинаковую площадь дома с одинаковыми теплопотерями, к примеру, площадь 20 м² и теплопотери с этой площади — 60 Вт/м², то радиаторы обойдутся приблизительно в 150-200 евро, в то время как теплый пол — около 400 евро (1 м² теплого пола = 25 евро).
Следовательно, теплый пол по стоимости оборудования обходится приблизительно в два раза дороже.

Теперь посчитаем, какое отопление дешевле водяным теплым полом или радиатором в долгосрочной перспективе.

Теплый пол используется в низкотемпературной системе отопления, в то время как температурный график в радиаторах выше. Это влияет на источник энергии и на экономичность системы в целом.

Для примера возьмем систему отопления с конденсационным котлом. Чем ниже температура поступает в конденсационный котел, тем больше конденсата оседает на теплообменнике, следовательно – тем меньше воды испаряется в дымоход и меньше тратится энергии. Из этого исходит следующее: обогрев пола более экономный в процессе эксплуатации.

Анализируя теплый пол или батареи что дешевле, нужно определиться что важнее: экономичность сейчас или экономичность в перспективе?



	Радиатор	Теплый пол
Первоначальная стоимость	✓	×
Эффективность работы	×	✓
Затраты на эксплуатацию	×	✓
Эстетичность в интерьере	×	✓
Возможность замены при поломке	✓	×



Комбинация теплого пола и радиаторов отопления – разумный компромисс

Теплого пола обычно хватает до -7 — -10°C за бортом, при более низких температурах он не сможет компенсировать всех теплопотерь помещения. И это еще при условии хорошо утепленного дома. Если же дом утеплен плохо и теплопотери высокие, то данные значения еще ниже – 0 — -5°C.
А что же делать при низких температурах? Вот вам и ответ на вопрос: нужны ли радиаторы при теплых полах. Да, радиаторы в сочетании с теплым полом – наиболее эффективный способ отопления дома. Мы рекомендуем использовать систему теплого пола для комфорта (то есть, с температурой подачи 15-25°C) в качестве основного отопительного оборудования, а радиаторное отопление — как дополнительное.

В таком случае вы получаете эффективную и экономную в использовании систему отопления, при которой вы не будете чувствовать дискомфорт из-за предельно горячей поверхности пола.
Именно комбинация теплого пола и радиаторов — решение, которое чаще всего выбирают клиенты Альтер Эйр, так как это наиболее оптимальный вариант с точки зрения рационильности и комфорта.

Видеоматериалы

Итог

В команде Альтер Эйр работают квалифицированные специалисты по системам отопления, которые знают все тонкости работы, могут подобрать для вас оптимальный вариант и оптимизировать все под ваши желания и бюджет. Вы должны понимать, что проект системы отопления – дело очень индивидуальное и единого решения для всех выделить нельзя. Если в одном случае рациональным будет отопление полом, то в другом — радиаторами. Благодаря 11-летнему опыта, можно смело заявлять, что компания Альтер Эйр может реализовать отопление на объекте любой сложности!

Наши последние работы

Для определения целесообразности использования той или иной системы, нужно проанализировать характеристики объекта и уже потом решать, что подойдет: водяной теплый пол или радиаторы, либо их комбинация. Отопление в полу будет менее заметным, но стоит упомянуть, что теплый пол как основное отопление редко используется. Он чаще реализуется в качестве дополнительного источника тепла.

Мы можем вам помочь, звоните нам либо оставляйте заявку на сайте и мы с вами свяжемся в ближайшее время!

Альтер Эйр предоставляет каждому клиенту бесплатную консультацию по объекту!

Укладка и подключение теплого пола. Заказ профессиональной установки теплого пола

Вы можете заказать монтаж теплого пола или задать любой интересующий Вас вопрос, связавшись с нами по телефону 8 (495) 943-87-84 или, оформив обратный заявку в форме ниже.

Монтаж водяного теплого пола в частном доме представляет собой ответственную работу, малейшие ошибки в которой могут повлечь за собой внушительные расходы со стороны домовладельца. В этой связи установка теплого пола требует особого внимания и не допускает экономии на квалификации исполнителя или качестве применяемых в процессе монтажа строительных материалов. Прекрасно понимая все возможные последствия и степень ответственности исполнителя, компания «АСГАЗ» предлагает Вам поручить выполнение этих работ в доме нашим специалистам. Их опыт выполнения подобных работ, наличие предварительно разработанного проекта и использование фирменных элементов и материалов позволяют нам гарантировать нашим клиентам качество проделанной работы и отсутствие волнения о надежности эксплуатации системы обогрева их жилья.

Установка теплого пола: состав работ

Установка теплого пола с последующей укладкой напольного покрытия является финальной стадией выполнения проекта подобной отопительной системы. Выполнению системы локального обогрева, выполняемой на основании расчетов и подборки соответствующих элементов, также должна предшествовать стадия подготовки основания для выполнения соответствующих работ и установка коллекторного шкафа с регулирующими и другими элементами системы.

Содержание подготовительного этапа поверхности включает гидроизоляцию основания, выравнивание поверхности пола, настил пароизоляционного слоя, демпферной ленты и теплоизоляционного фольгированного покрытия для недопущения потерь тепла через основание. Затем осуществляется укладка теплого пола по одному из возможных вариантов:

• укладка теплого пола по цементно-бетонной стяжке;
• укладка трубопроводов обогревательного контура в полистирольной системе;
• укладка теплого пола по деревянному опорному слою, выполненному из МДФ, обрезной доски, фанеры или других материалов.

Первый вариант укладки наиболее доступен по своей стоимости и пользуется наибольшим спросом у заказчиков, хотя и требует значительного срока для застывания бетона перед вводом системы теплых полов в эксплуатацию. Второй вариант обеспечивает надежную фиксацию трубопроводов без дополнительных элементов крепежа, но более дорогостоящ и требует применения металлических теплораспределительных пластин, укладываемых перед финишным напольным покрытием. Третий вариант достаточно трудоемок в реализации и также не является самым выгодным с точки зрения финансовых затрат.

Укладка теплого водяного пола осуществляется одним из двух способов – зигзагами («змейкой») либо по спиралевидной траектории. Укладка теплого водяного пола «змейкой» дает меньшую степень  равномерности температур, так как по мере удаления от ввода в помещение в трубопроводе будет циркулировать более холодный теплоноситель. При укладке контура в форме спирали будут соседствовать наиболее горячий и самый холодный участки трубопровода, что в итоге дает более равномерную картину распределения температур по всей площади пола в комнате. После завершения укладки контура выполняется подключение теплого пола к возвратному коллектору (к подающему коллектору один конец магистрали подключается до начала укладки трубопроводов).

До проведения опрессовки и заливки греющего контура отопительной системы бетоном или устройства других вариантов укладки прогреваемых материалов поверх трубопроводов необходимо осуществить гидравлические испытания теплого пола. Эти испытания являются средством выявления возможных участков с нарушенной герметичностью. По завершении этапа пуско-наладочных работ производится заливка и застывание бетонной стяжки либо аналогичные ей работы при других вариантах укладки, а затем размещается финишное покрытие.

Выбор финишного материала для укладки водяного теплого пола

Подбирая материалы для напольного покрытия, которое Вы намерены положить поверх обогревательного контура, стоит брать во внимание не только собственные предпочтения, но и учитывать их высоким коэффициент теплопроводности. От того, какой материал и какой толщины будет подобран, напрямую зависит конечная температура под ногами и в помещении.

Еще один важный показатель – характеристика удельного теплового сопротивления материала, который должен быть максимально низким. Мраморная и керамическая плитка с показателем в 0,02 кв.м•К/Вт в этом плане являются наиболее предпочтительными материалами для финишного покрытия. Исходя из этой же характеристики применяются также синтетические покрытия (0,075 кв.м•К/Вт), паркет и ковролин (0,10–0,15 кв.м•К/Вт). Всевозможные материалы с большими показателями удельного теплового сопротивления использовать не стоит, так как это ведет к чрезмерным энергетическим потерям и низкому КПД всей системы в целом.

Заказ монтажа теплых полов в доме: почему у нас?

Сделав заказ на монтаж и подключение теплого пола у специалистов компании «АСГАЗ» Вы как клиент получаете:

• Высокое качество работы;
• Применение только сертифицированного оборудования и других элементов, что гарантирует длительный срок беспроблемной эксплуатации системы теплый пол;
• Разумную стоимость монтажа теплого пола;
• Инструктаж о правильной эксплуатации всего комплекса систем газификации и отопления дома;
• Гарантии на весь спектр работ, подтвержденные соответствующими документами.

Заказать вызов специалиста для исследования объекта, на котором необходимо выполнить работы по установке подобной отопительной системы, и расчета стоимости работ по укладке локального обогревательного контура можно обратившись по телефону 84959438784 или используя другие контактные данные нашей компании.

Качественная укладка теплого пола под плитку, ламинат и другие материалы, выполняемая опытными профессионалами компании «АСГАЗ» — гарантия комфортных температур в Вашем доме на протяжении многих десятилетий.

Котел для водяного теплого пола: как выбрать и подключить

Как выбирать котел?

Отопительный агрегат для частного дома хозяева обычно подбирают по выгоде от использования какого-либо энергоносителя из тех, что есть в наличии. Этот подход – правильный, его и надо придерживаться при выборе котла для теплых полов (ТП). То есть, подбирая подходящий отопитель, нужно учитывать следующие факторы:

• какой энергоноситель наиболее выгоден;
• какая необходима тепловая мощность;
• как в регионе проживания поставляется электричество, часты ли отключения;
• комфорт при эксплуатации, в том числе простота обслуживания;
• насколько легко будущий источник тепла стыкуется с контурами напольного обогрева.

В контексте данной статьи особый интерес представляет последний пункт. Дело в том, что ни один производитель не выпускает специальные котлы для теплого пола. В некоторых моделях газовых теплогенераторов можно встретить лишь функцию работы с водяными теплыми полами и не более того.

Основное отличие радиаторной системы отопления от напольных греющих контуров заключается в температуре теплоносителя. Для подачи в радиаторы вода греется максимум до 85 °С, в то время как в трубах водяных полов она не должна превышать 55 °С.

Оптимальный температурный график в системе обогрева полов составляет 35—45 °С на подаче и 25—35 °С в обратном трубопроводе. Если в отоплении дома участвует теплый пол и радиаторы, снабжаемые нагретой водой от одного котла, то на выбор теплогенератора это не влияет. Другой вопрос, когда батареи не предусматриваются, а котельная установка должна обслуживать только низкотемпературную напольную систему отопления.

Не всякий источник тепла способен поддерживать температуру теплоносителя 30—40 °С. Вопрос решается с помощью различных способов обвязки отопительного агрегата. Сложность стыковки зависит от разновидности применяемого котла для теплого водяного пола:

• газовый настенный или напольный;
• электрический;
• твердотопливный;
• автоматический пеллетный или угольный.

Насколько совместимы эти котлы с теплыми полами и как их правильно подключить, рассмотрим по отдельности для каждой из разновидностей.

Теплый пол — идея и концепция

Идея устройства теплого пола в жилых помещениях не нова. Человек давно обратил внимание на действующие вокруг нас законы физики — теплый воздух в помещении всегда скапливается вверху, под потолком. Остывший воздух наоборот, опускается вниз, делая пол самым холодным местом в помещении, съедающим драгоценные килокалории своей значительной площадью.

Искусственно подогретый до определенной температуры пол, становится мощным источником тепла в помещении. За счет большой площади подогрева, воздух равномерно прогревается и поднимается вверх, заполняя все внутреннее пространство. Процесс воздухообмена обеспечивает необходимую температуру в помещении, причём, минимизирует разницу между её значениями на уровне пола и под потолком. В комнатах, оборудованных теплым полом, практически отсутствуют зоны с прохладным воздухом.

Газовые котлы, используемые сегодня для домашнего автономного отопления, вполне способны обеспечить нормальную работу теплого водяного пола. Добиться эффективного повышения комфорта в данной ситуации можно при соблюдении определенных условий – точных тепловых и гидравлических расчетах, грамотного монтажа системы тёплых полов.

Концепция

Обеспечить подогрев пола можно посредством укладки в существующее между полом и напольным покрытием пространство трубопровода, в котором будет циркулировать нагретый газовым котлом теплоноситель. В качестве теплоносителя выступает вода (обычная или со специальными добавками против замерзания) — традиционная жидкость, используемая для автономного котельного оборудования.

Теплообменником в данном случае выступает трубопровод, уложенный под напольным покрытием. Эффект достигается за счет большой площади теплоотдачи. Количество тепла, поступающее в пространство внутреннего помещения, достаточно для горизонтального и вертикального распределения теплой воздушной массы.

Важно! Принципиальное отличие данной системы от других типов обогревательных систем — низкая температура теплоносителя. Для теплого водяного пола достаточно нагреть теплоноситель до температуры 30-50 0 С.

Теплый пол от газового котла

Если ваше жилище газифицировано, то логичным будет выбор источника тепла, работающего на природном газе. Нужно лишь правильно подобрать его по мощности и сопоставить выбранную модель с условиями эксплуатации. При частых перебоях электроснабжения проще поставить напольный энергонезависимый отопитель с открытой камерой сгорания, чем покупать и эксплуатировать бензиновые либо дизельные электрогенераторы.

В Российской Федерации и Беларуси использование природного газа для обогрева жилища – один из самых выгодных вариантов в плане оплаты энергоносителей. В Украине ситуация иная, там цена газа настолько велика, что первое место по выгоде занимают твердые виды топлива – дрова, уголь и пеллеты.

Когда с подачей электричества все в порядке, то проще всего установить и подключить настенный газовый котел для теплого пола. Он хорош тем, что имеет собственный циркуляционный насос, расширительный бак, предохранительный клапан и сетчатый фильтр. В этом случае схема подключения тёплого пола очень проста: отопитель соединяется с распределительной гребенкой трубами напрямую, но с учетом таких нюансов:

1. На входе и выходе теплогенератора должны стоять отсекающие шаровые краны.
2. Вместительности встроенного расширительного бачка (обычно не более 10 л) должно хватать на обслуживание системы отопления. Произведите подсчет объема воды в трубах и сопоставьте с емкостью бачка. Если последняя меньше 1/10 части общего количества теплоносителя, то поставьте дополнительную расширительную емкость на обратном трубопроводе перед входом в котел.
3. Если конструкцией настенного отопительного агрегата не предусматривается встроенный расширительный бак, поставьте его отдельно на трубопроводе обратки, как сказано выше.

Ниже на схеме показано, как подключить теплый пол к настенному газовому котлу. Как видите, циркуляционный насос в системе отсутствует, поскольку задействован котловой агрегат. Распределительный коллектор без смесительного узла оснащен термоголовками типа RTL, подробнее о данном виде подключения водяных контуров рассказано в этой статье.

Поскольку расширительный бачок встроен в настенный отопитель, дополнительный резервуар ставится при необходимости. Например, большое количество воды в системе отопления

Напольные газовые теплогенераторы, за редким исключением, не оснащаются насосами и расширительными баками. Поэтому его подключение осуществляется по аналогичной схеме, но с недостающими элементами в обвязке:

В закрытых системах, куда относятся и теплые полы, обязательно ставится группа безопасности и насос. В котлах напольного монтажа эти элементы отсутствуют

Когда необходимо произвести монтаж традиционной схемы, где теплый пол и радиаторы получают тепло от одного котла, подключение производится следующим образом:

Примечание. На схеме представлен способ обвязки с применением сервоприводов, действующих совместно с комнатными терморегуляторами. Отопитель можно подключить и без автоматики по такой же схеме.

Комплектующие системы «теплый водяной пол»

Основными конструктивными элементами такой системы являются:

• газовый котёл;
• нагнетательный насос;
• запорная арматура и соединительные фитинги;
• основной трубопровод для разводки теплоносителя по жилым помещениям;
• напольный мини-трубопровод для укладки по поверхности чернового пола;
• коллектор;
• система автоматики и регулировки рабочих режимов.

Газовый котел

Для частного дома большой площади, где повышение комфортности температурного режима планируется осуществить в большом количестве комнат, оптимальным выбором будет напольный двухконтурный газовый котёл в автономном исполнении. Такие агрегаты имеют большую мощность, способны одновременно решать сразу несколько задач – отопление жилых помещений и обеспечение горячего водоснабжения.

На заметку: для газо-нагревательного оборудования в напольном исполнении необходимо оборудовать соответствующее помещение с дымоходом и вентиляцией. Помещение, выделяемое под котельную (мощность котла до 30 кВт), должно иметь площадь не менее 4 м кв., а минимальный объём – 8 м куб. Если для тёплого пола используется одноконтурный газовый котёл, то для системы ГВС придётся дополнительно устанавливать бойлер косвенного нагрева, который допускается размещать в этом же помещении.

Для квартиры, где дорог каждый квадратный метр площади, можно использовать настенный газовый котел, который при правильном подборе мощности также обеспечит эффективную работу водяного тёплого пола. Благодаря своим габаритам, место для размещения такого оборудования подобрать легче, котлы газовые настенного исполнения допустимо устанавливать даже на кухне или в ванной комнате. Обычно мощность настенных газовых котлов варьируется в диапазоне 7-30 кВт.

Настенные автономные газовые приборы в большинстве случаев имеют закрытую камеру сгорания, поэтому для эффективной и безопасной его работы достаточно оборудовать коаксиальный дымоход с выходом на улицу или в центральную дымоходную шахту.

Важным моментом при покупке оборудования является определение оптимальной мощности газового котла, который должен будет обеспечить работу системы «водяной теплый пол», поэтому при выборе модели газового котла необходимо опираться на данные тепловых расчетов.

Для справки: для обогрева 1 кв. м жилой площади необходимы затраты приблизительно 100 Вт электроэнергии при условии хорошей теплоизоляции помещения, потолков высотой не более 3 м и отсутствии избыточного количества окон.

Большинство помещений частного дома имеют в своей конструкции наружные стены, теплопотери через которые могут потребовать увеличения до 150 Вт затрат тепла на обогрев 1 м кв. жилой площади. Поэтому при покупке газового котла, даже имея тепловой расчёт с указанием необходимой мощности агрегата, лучше приобрести устройство с превышением расчётной величины этой характеристики на 15-20%.

В большинстве случаев мощность двухконтурных котлов рассчитана на горячее водоснабжение с одной или двумя точками водозабора. Поэтому при увеличении количества точек горячего водозабора потребуется увеличение мощности котла.

В этом отношении водяной теплый пол обладает преимуществом – грузит газовый котёл в щадящем режиме. Принцип действия системы тёплых полов в данной ситуации требует от котла для подогрева теплоносителя минимальных энергозатрат. Большая часть мощности котла высвобождается на подогрев воды системы горячего водоснабжения.

Трубы для водяного теплого пола

Для укладки теплого водяного пола используют медные, полипропиленовые, металлопластиковые или РЕХ-трубы.

Трубы из меди (высокий коэффициент теплопроводности, долговечность) являются идеальным материалом для устройства водяных тёплых полов, поэтому их цена высока, и доступность ограничена.

Полипропиленовые трубы также мало распространены, но по другой причине – их гибкость недостаточна, и минимальный радиус изгиба трубы должен равняться 8 её диаметрам, что отдаляет витки друг от друга.

Трубы из металлопластика заслуженно популярны – внутреннее алюминиевое покрытие обеспечивает им хорошую теплопроводность, а оболочки из полимера защищают от повреждений. При таких характеристиках доступная цена – хороший стимул для выбора в их пользу.

РЕХ-трубы – материал из «сшитого» полиэтилена, то есть с искусственно изменённой молекулярной структурой, делающей этот материал прочным и долговечным. Цена РЕХ-труб вполне доступна, и потому их применение при устройстве водяных тёплых полов широко распространено. Однако следует иметь в виду одно специфическое свойство этого материала — РЕХ-трубы при нагреве стремятся принять свой первоначальный контур, поэтому при укладке на пол их необходимо жёстко фиксировать к арматуре стяжки.

Система отопления укладывается не на один день, поэтому её надёжность, в том числе герметичность, и долговечность необходимо обеспечить. Для этой цели трубы укладываются единой цельной бухтой, без соединений. Задача — в процессе монтажа получить единый, замкнутый контур, по которому будет циркулировать теплоноситель, качестве которого лучше использовать воду со специальными присадками. Это позволит избежать размораживания системы во время сильных морозов. Подобная мера актуальна для владельцев загородных домов и коттеджей с непостоянным проживанием.

Важно! При использовании в системе воды необходимо установить дополнительное защитное устройство, компрессор или баллон с сжатым воздухом для экстренной продувки всего контура и слива теплоносителя.

Важно! Покупая трубы для системы отопления, обращайте внимание на маркировку. В изделиях, предназначенных для систем отопления, имеются соответствующие символы и обозначения. Как правило, это допустимое давление в 10 бар и температура нагрева — до 95 0С.

В зависимости от характеристик помещения и типа напольного покрытия (толщина стяжки, высота помещения и т. д.), для монтажа системы тёплых водяных полов используются трубы диаметром 16-20 мм. Во время укладки трубопровода допускается минимальный радиус изгиба, равный пятикратному диаметру для металлопластиковых труб и 8-кратному — для полипропиленового материала.

Для полноты картины предлагаем ознакомиться с видеоматериалом, в котором подробно рассказывается и показывается, как осуществляется монтаж водяного теплого пола.

Особенности работы напольного отопления без радиаторов

Начнем с того, что специалисты – практики не рекомендуют задействовать обогрев теплыми полами без поддержки радиаторной системы и вот почему:

1. Чтобы сообщить помещению достаточное количество тепла, придется поднимать температуру поверхности пола до 30 °С и выше, что уже некомфортно для проживающих в доме.
2. Батареи, оборудованные термостатическими вентилями, быстрее реагируют на изменения температуры в комнате, чем нагретые полы. Последние более инертны из-за массивности и теплоемкости стяжки.
3. Любые водяные котлы, кроме электрических, не могут работать эффективно в режиме минимального горения, когда нужно поддерживать низкую температуру теплоносителя. Представьте, что КПД газовых и твердотопливных агрегатов при этом падает на 5—20%, и подумайте, сколько топлива вы сожжете впустую.

Если газовый теплогенератор перевести в режим нормальной работы, выставив температуру нагрева воды хотя бы 60 °С, то горелка станет часто разжигаться и отключаться (появится так называемое тактование), поскольку системе напольного обогрева не требуется большое количество теплоты. Для отопителя такой режим непригоден, он может быстро выйти из строя.

Для нормальной совместной работы газовых и других котлов с отоплением теплыми полами, но без радиаторов, существует оптимальный выход – установка буферной емкости. Даже резервуар небольших размеров позволит избежать «тактования» агрегата, сжигающего природный газ.

Пример монтажа буферной емкости рассмотрим совместно с твердотопливным котлом, который при теплоснабжении напольного отопления без нее обойтись не может.

Как выбрать твердотопливный котел для теплых полов

Направляясь в магазин за твердотопливным котлом, большинство людей не имеют представлений о том, на что именно обращать внимание. Они надеются на продавцов, которые зачастую действуют в собственных интересах

Рассмотрим вопрос выбора более тщательно. Основными критериями твердотопливного котла являются такие параметры, как:

1. Мощность.
2. Регулятор мощности.
3. Энергозависимость.
4. Способ нагрева воды.

Рассмотрим каждый из них подробнее.

Рассчитывая мощность, берут во внимание то, насколько хорошо утеплено помещение, а также его площадь. На каждом котле производитель указывает объем, который может отапливаться котлом, при отсутствии теплопотерь

В противном случае покупают твердотопливный котел с мощностью на 24% больше, чем нужно.

Производители выпускают котлы с регулятором мощности и без него. Он может работать в автоматическом режиме или на ручном управлении. Первый вариант более экономичен.

Применение энергозависимости в устройстве твердотопливного котла увеличивает его производительность, но делает котел зависимым от электрообеспечения и снижает уровень автономности.

Не последнюю роль играет способ нагрева воды.

Когда требуется устройство не только для отопления дома, но и для снабжения горячей водой, то выбирают двухконтурный котел, так как он подогревает воду в проточном режиме. Если нужен накопитель – устанавливается буферная емкость.

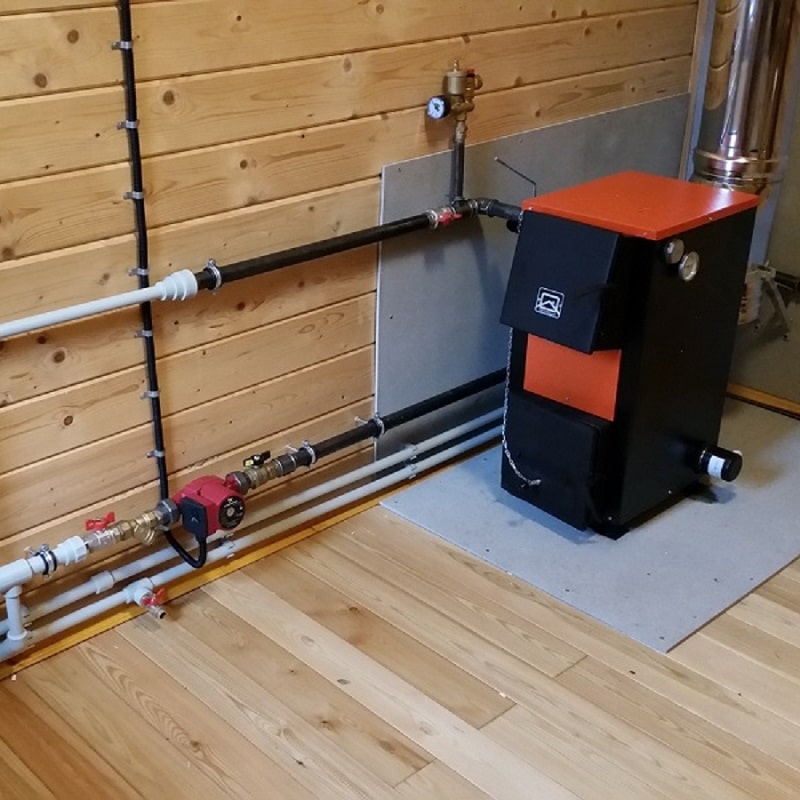

Подключение твердотопливного агрегата

Вы выбрали отопление своего дома дровами посредством теплых полов без подключения радиаторов? Приготовьтесь к значительным вложениям средств в обвязку твердотопливного котла, поскольку при таком раскладе без буферной емкости не обойтись. Причина в том, что дровяным отопителям необходимо куда-то сбрасывать тепло, иначе водяная рубашка агрегата может закипеть.

Более того, теплогенератор на твердом топливе не в состоянии нагревать теплоноситель всего до 40 °С, его минимальная рабочая температура составляет 55 °С. Если она будет ниже, в камере сгорания образуется конденсат, пагубно влияющий на металлические стенки. Даже в чугунном котле, не подверженном коррозии, из-за конденсата образуется слой налета, препятствующий эффективному сжиганию топлива.

Чтобы твердотопливный котел функционировал с максимальным КПД, а вы сжигали дрова с наибольшей выгодой, нужно поддерживать температуру теплоносителя на уровне 80—90 °С, что абсолютно не совместимо с теплыми полами. Значит, нужна буферная емкость — теплоаккумулятор.

Во время максимального горения дров излишек теплоты будет накапливаться в теплоаккумуляторе, а система напольного обогрева станет постепенно отбирать нужное количество с помощью смесительного узла, как это изображено на схеме:

На схеме условно не показаны отсекающие краны для теплоаккумулятора

По предлагаемой схеме можно подключать любой твердотопливный или газовый котел, это лучший из существующих вариантов, хотя и не самый дешевый. Таким же способом рекомендуется присоединять пеллетные и угольные автоматизированные теплогенераторы. Расчет и подбор объема используемого теплоаккумулятора – это отдельная тема, рассмотренная здесь.

Итоги

Итак, на чем остановить свой выбор? Самый оптимальный вариант — газовый котел для теплого пола с конденсационной технологией отбора тепла. По всем трем параметрам он занимает неплохие позиции. Чуть хуже дело обстоит, если поставить газовую установку с функцией «теплый пол». Но, к сожалению, магистральный газ есть возможность подключить не у всех. И тогда проще всего реализуется водяной теплый пол с электрическим котлом. Небольшой электрокотел можно поставить для обогрева теплых полов в подсобных помещениях, например, в гараже или на даче: очень уж просто он устанавливается. Следующий по «качеству» — это пеллетный агрегат, за ним идет — на жидком топливе. Самая сложная задача и большие затраты ждут при использовании твердотопливных котлов для водяного подогрев пола.

Напольный обогрев с электрокотлом

Для работы с водяными контурами напольного отопления прекрасно подойдет любая разновидность электрических теплогенераторов:

• ТЭНовые;
• электродные;
• индукционные.

Бытовой электрокотел для теплого пола – самый простой и удобный вариант. Независимо от вида и конструкции эти отопители способны поддерживать в тепловой сети любую температуру без потерь эффективности. Поэтому им не нужны буферные емкости и сложные схемы подключения. Чтобы присоединить электроотопительный агрегат к гребенке греющих контуров, можно воспользоваться схемами, приведенными выше для газовых котлов.

Как правило, ТЭНовые электрокотлы производятся в настенном исполнении и комплектуются собственными насосами и расширительными баками. Более простые модели, а также индукционные и электродные генераторы тепла подключаются по аналогии с напольными газовыми котлами. В схему добавляются недостающие рабочие элементы, только вдобавок устанавливается электрический шкаф управления.

Пошаговая инструкция по установке и подсоединению электрокотла к водяному отоплению представлена в отдельной публикации.

Характеристика газовых моделей

Современные модификации газовых котлов должны быть оборудованы электронным управлением, регулирующим температурные параметры, обеспечивая безопасность функционирования системы.

Чтобы автоматика и циркулярный насос для теплого водяного пола работали в случае отключения основной подачи электроэнергии, целесообразно запастись локальным источником. Несколько часов работы обеспечат автомобильные аккумуляторы. В ситуациях, когда существует риск частых отключений электричества на несколько дней, придется приобрести дизель – генератор.

По сравнению с электрической моделью газовый котел является образцом экономичности. Особенной эффективностью отличается конденсационный его вид, получающий интегрированное тепло от сжигания топлива (явная энергия) и от конденсации пара (скрытая тепловая энергия).

Принцип работы котла базируется на циркуляции теплоносителя по обменнику, в процессе которой он нагревается от дымовых газов, получающихся при горении топлива. При передаче тепловой энергии газы охлаждаются, и при определенной температуре образуется конденсат, обусловливающий появление дополнительного тепла. Такая особенность значительно повышает КПД нагревательного оборудования.

Газовые котлы безупречно функционируют при условиях бесперебойного поступления газа, не требуя особых методик по текущему обслуживанию. В конструкциях, где предусмотрен электронный механизм по проведению розжига котла, функционирование горелки регулируется сообразно заданным температурным показателям с отводом всех вредоносных продуктов сгорания посредством принудительной вентиляции. Котлы с пьезорозжигом, работая автоматически, также прекращается поступление газа, если пламя погасло, но восстанавливается горение вручную.

Статья по теме: Чем сверлить бетон: инструменты, приспособления, советы

Выводы и рекомендации

Для успешной и продолжительной работы системы теплых полов допускается использовать любой котел из ныне существующих. Играет роль не тип отопительного агрегата, а правильное его подключение к распределительному коллектору напольного обогрева. Другие критерии выбора, такие как мощность, функциональность и разновидность энергоносителя подбираются по стандартному алгоритму.

Выбирая источник тепла и зная, чем чревата его стыковка с теплыми полами, вы сможете заранее подобрать оборудование и элементы обвязки. Это даст вам будущую картину финансовых затрат на монтаж, откуда рассчитывается окупаемость конкретной системы отопления.

Дважды подумайте, прежде чем внедрять напольное отопление без радиаторного. Если у вас высокие требования к дизайну интерьера комнат и вы не желаете видеть под окнами отопительные приборы, примените более современное решение – плинтусные конвекторы или встраиваемые в пол воздушные обогреватели.

Как рассчитать мощность котла для водяного отопления?

Рассчитать требуемую мощность теплового оборудования необходимо для правильного выбора котла. Примерная необходимая мощность для отопления загородного дома рассчитывается исходя из таких данных: чтобы отопить 10 м2. площади, необходим 1 кВт мощности, то есть принимается, что удельная мощность равна 100 Вт/м2.

Расчет довольно грубый, и подходит он для кирпичного дома с малыми теплопотерями: здание должно быть хорошо утеплено, потолки — высотой не более 3 метров, металлопластиковые окна с двойным стеклопакетом.

Для увеличения ресурса системы отопления и теплового запаса необходимо, чтобы температура теплоносителя была на уровне 65–75°С. Для этого мощность котла (в идеальных условиях) увеличивают на 20–25%.

При любой дополнительной нагрузке требуется увеличение мощности. В случае с обеспечением горячей водой с помощью накопительного бойлера необходимо добавить еще 30-40%. Если в дальнейшем планируется расширение отапливаемой площади, обустройство водяного теплого пола, бассейн с подогревом воды, то котел необходимо приобретать сразу с мощностью, рассчитанной на дальнейшие изменения.

Если теплый пол планируется как элемент, дополняющий радиаторное отопление и увеличивающий комфорт проживания, то его теплоотдача считается не выше 50 Вт/м2.

Что с остальными котлами?

Как было сказано в начале статьи, любыми котлами можно обогреть водяной теплый пол, но лишь немногие способы делать это максимально эффективно. Что касается остальных моделей, давайте разберем их кратко.

Твердотопливные котлы

Делайте упор все таки на модели длительного горения. Так по крайней мере вы лишите себя внеплановой прописки в котельной. Так же обеспечьте себя буферной емкостью, чтобы избежать лишних проблем при обогреве твердотопливным котлом водяного теплого пола.

Дизельные котлы

Дорого и нецелесообразно в большинстве случаев. Но если хотите, то почему бы и нет?

Пеллетные котлы

Про них так же был написан отдельный материал. Рекомендуем почитать. Если хотите себе такой котел и есть поблизости доступное сырье, то пеллетный котел будет неплохим устройством для водяного теплого пола.

Отопительный газовый котел представляет собой устройство, при помощи сгорания топлива (природного или сжиженного газа) осуществляющего нагрев теплоносителя.

Устройство (конструкция) газового котла

: горелка, теплообменник, теплоизолированный корпус, гидравлический блок, а также приборы безопасности и управления. Такие котлы на газе требуют подключения дымохода для отвода продуктов сгорания. Дымоход может быть как обычный вертикальный, так и коаксиальный («труба в трубе») для котлов с закрытой камерой сгорания. Многие современные котлы комплектуются встроенными насосами для принудительной циркуляции воды.

Принцип работы газового котла

— теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол, полотенцесушители, а также обеспечивая нагрев воды в бойлере косвенного нагрева (в случае его подключения к котлу на газе).

Теплообменник — металлическая емкость, в которой нагревается теплоноситель (вода или антифриз) — может быть выполнен из стали, чугуна, меди и т.д. Надежность и долговечность газового котла зависят от качества теплообменника в первую очередь. Чугунные теплообменники устойчивы к коррозии и имеют длительный срок службы, но чувствительны к резкому перепаду температур и отличаются значительным весом. Стальные емкости могут страдать от ржавчины, поэтому их внутренние поверхности защищают различными антикоррозийными покрытиями, обеспечивающие продление «жизни» прибора. Стальные теплообменники являются наиболее распространёнными при производстве котлов. Медным же теплообменникам коррозия не страшна и благодаря высокому коэффициенту теплопередачи, малому весу и габаритам такие теплообменники часто используются в настенных котлах, но из минусов следует отметить, что они дороже стальных. Помимо теплообменника немаловажной деталью котлов газовых является горелка, которая может быть различных видов: атмосферная или вентиляторная, одноступенчатая или двухступенчатая, с плавной модуляцией, двойная.

Для управления газовым котлом используется автоматика с различными настройками и функциями (например, погодозависимая система управления), а также устройства для программирования работы и удаленного управления котлом.

Основными техническими характеристиками газовых котлов отопления являются: мощность, количество контуров обогрева, тип топлива., вид камеры сгорания, тип горелки, способ монтажа, наличие насоса и расширительного бака, автоматика управления котла.

Чтобы определить необходимую мощность

газового котла отопления для частного загородного дома или квартиры используется простая формула — 1 кВт мощности котла для обогрева 10 м 2 хорошо утепленного помещения при высоте потолков до 3 м. Если требуется обогрев подвала, застекленного зимнего сада, помещений с нестандартными потолками и т.п. мощность котла на газе должна быть увеличена. Также необходимо увеличение мощности (порядка 20-50%) при обеспечении газовым котлом и горячего водоснабжения (особенно если необходим нагрев воды в бассейне).

Особенность расчета мощности у газовых котлов: номинальное давление газа, при котором котел работает на 100% заявленной производителем мощности, для большинства котлов составляет от 13 до 20 мбар, а фактическое давление в газовых сетях в России может быть и 10 мбар, а иногда и ниже. Соответственно, газовый котел часто работает только на 2/3 своих возможностей и это необходимо учитывать при расчете. Более подробно с таблицей расчета мощности котла отопления можно

Большинство газовых котлов можно перевести с работы от природного газа на сжиженный газ

(баллонный пропан). Многие модели переключаются на сжиженный газ заводским способом (при покупке уточняйте эти характеристики модели), либо к газовому котлу дополнительно поставляются форсунки (жиклеры) для переключения на баллонный газ.

Плюсы и минусы газовых котлов:

Обвязка котла

– это устройства для полноценной работы системы отопления и водоснабжения. В нее входят: насосы, расширительные баки, фильтры (при необходимости), коллекторы, обратные и предохранительные клапаны, воздушные клапаны, вентили и т.д. Также понадобится приобрести радиаторы, соединительные трубы и вентили, терморегуляторы, бойлер и др. Вопрос выбора котла достаточно серьезный, поэтому подбор оборудования и его полную комплектацию лучше доверить профессионалам.

Какой котел самый лучший? На российском рынке газового котельного оборудования есть свои лидеры по качеству и надежности. Лучшие фирмы-производители и марки газовых котлов представлены в ассортименте:

«Премиум-класс» или «Люкс» — самые надежные и долговечные, удобные в управлении, комплект собирается как «конструктор», дороже остальных. К таким производителям можно отнести немецкие компании

Газовые котлы для теплого пола

Котлы Navien:

Котлы корейского производства. Довольно хорошее качество. Достоинства: теплообменник из нержавейки и радиатор в камере нагрева тоже из нержавейки; в комплекте идёт комнатный термостат (на фото слева от котла).

Ещё котёл:

Это настенный газовый котёл немецкой фирмы Veilant. Немецкое качество говорит само за себя. Однако, выбирая такой котёл, нужно узнать, есть ли в вашем городе гарантийная мастерская, способная при необходимости выполнить соответствующий ремонт.

Газовые котлы отечественных производителей выпускаются тоже надлежащего качества, например, котлы Лемакс – настенные двухконтурные котлы …

А это , отечественных производителей:

Ещё один напольный котёл, но итальянской фирмы Ferroli:

Эта фирма на российском рынке давно, котлы зарекомендовали себя хорошо. Выпускаются котлы Ferroli многих типоразмеров, как напольные, так и настенные.

Нагрев теплых полов электричеством

Следующий котел для водяного теплого пола, который мы рассмотрим, будет электрический. Изучены эти модели вдоль и поперек. Особо гениального тоже ничего не придумали. Подводных камней, как в газовых котлах, нет.

Поэтому берете, что по душе, выставляете желаемую температуру нагрева и радуетесь.

В некоторых моделях электрических котлов есть особые режимы работы для системы водяного теплого пола. Дают ли такие функции какие-нибудь преимущества или нет — вопрос открытый. Поэтому модель котла берите на свое усмотрение.

Самый главный недостаток таких котлов — кушают много электричества и требуют отдельной проводки. Ну и чаще всего быстрей выходят из строя, по сравнению с газовыми и твердотопливными котлами.

Какие котлы невозможно совместить с теплым полом?

Если вы решили установить твердотопливный котел, то в таком случае вы будете испытывать некоторые трудности при создании напольного обогрева. Это объясняется тем, что горения топлива непостоянно и требует регулярного контроля, а после сильного прогревания сложно контролировать необходимую температуру теплоносителя. Поэтому специалисты не рекомендуют такое оборудование использовать для теплых полов, разве что внедряется автоматика.

Итак, в этой статье были рассмотрены основные варианты котлов, которые можно использовать для напольного обогрева. Надеемся приведенные фото и видео в конце статьи помогут в этом непростом выборе. Если вы уже осуществили свой выбор, то поделитесь своим опытом, написав комментарий к этой статье.

Водяные теплые полы стали любимы очень многими застройщиками. Чуть ли не каждый, кто рассматривает строительство дома, хочет себе в качестве обогрева теплые полы. При таком раскладе всегда остается открытым вопрос выбора котла для обогрева водяных теплых полов.

Безусловно, каждый котел способен прогреть теплые полы, но не каждый способен сделать это с максимальной эффективностью. Поэтому в этой статье давайте поговорим о котлах, которые идеально подходят для водяного теплого пола.

Водяные полы — это в первую очередь низкотемпературная система отопления. Работает эффективно при нагреве теплоносителя всего в 45 С. Многие возносят данный факт чуть ли не в главное преимущество, делая упор на то, что такая «низкотемпературность» позволяет экономить. С одной стороны это действительно так. С другой, вы наоборот можете начать переплачивать, не зная об особенностях некоторых котлов.

Но если выбрать котел для , который заточен под низкотемпературную работу, то только в этом случае можно начать действительно экономить.

А теперь об этих представителях по порядку.

Подключение к отопительной системе

Комфортность теплых полов, создающих равномерный тепловой фон во всем объеме, сложно переоценить. Особую актуальность они приобретают в автономных жилых сооружениях, находят применение даже в квартирах, где есть возможность обустроить локальное нагревательное оборудование, так как подключение водяного теплого пола к системе отопления, идущей от центральной котельной, запрещается по нескольким причинам:

• невысокое качество носителя тепла;
• подверженность труб воздействию значительного гидравлического сопротивления;
• риск получения разрушений элементов системы от гидроударов.

Использование собственной системы отопления предполагает наличие смесительного узла, понижающего температуру теплоносителя, поскольку при обогреве дома жидкость нагревается до 75 ÷ 90°С, а для пола допускается ≤ 50°С.

Статья по теме: Чем лучше резать металлопластиковые трубы?

Коллектор — подключение теплого пола к системе отопления

Последовательность работ включает несколько этапов:

1. Одновременно с датчиком на входной трубе надежно фиксируется циркуляционный насос.
2. Смесительный клапан (предпочтительнее трехходовой) присоединяется к теплой трубе отопительной системы.
3. Выход обратного клапана, устанавливаемого на выходной трубе, подсоединяется соответственно к обратной трубе отопления с отводом, ведущим к смесительному клапану.

Твердотопливные котлы

Данный вид теплогенераторов требует постоянного внимания и обслуживания, а по совместимости с теплым полом они наиболее проблематичны. Исключение – котлы на пеллетах, но и к ним нужно наведываться чаще, чем к газовым или электрическим. Чтобы удерживать температуру теплоносителя во время горения дров хотя бы на уровне 60 ºС, автоматике приходится постоянно «душить» топку, ограничивая поступление воздуха, поэтому твердотопливный котел для теплых полов также будет терять в эффективности.

Чтобы этого избежать, правильнее всего задействовать в схеме буферную емкость большой вместительности или гидроаккумулятор. Тогда агрегат сможет целиком использовать теплоту сгорания дров, передавая ее воде в емкости, а напольное отопление возьмет из нее столько, сколько требуется. Тем самым можно увеличить и паузу между загрузками топлива. Ниже представлена схема подключения теплого пола к котлу, сжигающему разные виды биомассы:

Как видно из схемы, монтаж системы отопления от твердотопливного котла будет самым сложным и дорогостоящим, что нужно учитывать при выборе источника тепла.

Отопление водяным теплым полом

Первый теплый пол-история возникновения

Первый теплый пол обнаружили при раскопках Древнего Рима, в римских банях. Под перекрытием нашли каналы, где теплый газ циркулируя отапливал здание.

На заре развития технологи, только богатые люди могли себе позволить такое отопление дома. Сложная организация процесса, постоянное присутствие работника поддерживающего огонь в печи, давала возможность избранным наслаждаться комфортом.

Прогресс стремительно набирает обороты, новые разработки удешевили обслуживание теплых полов. Сегодня водяной теплый пол как способ отопления дома, доступен каждому.
Традиционные радиаторы крепятся к стенам, первым делом отапливая пространство под потолком напрасно расходуя энергию. Человек охотнее воспринимает тепло, если оно идет снизу, а не наоборот. Замечали как возле радиаторов образуются черные пятна? Это эффект конвекции, поднимает пыль и гоняет её по комнате, теплый пол избавит от такой неприятности. Это самый экономичный вид отопления, ноги ходят по теплому, а голова находится в прохладе. Поверьте очень приятно. Воздух в доме сохраняет влажность, очень актуально для людей с заболеваниями дыхательных путей. Было замечено, что комнатные растения, гораздо лучше переносят отопительный сезон.

Выбираем водяное отопление пола или электрическое

В современных постройках применяют различные теплые полы, на основе греющего кабеля, пленочные нагреватели, гидравлические. Водяной теплый пол имеют как недостатки, перед электрическими, так и ряд преимуществ.

Рассмотрим все отличия:

• Электрические разрешено размещать в любых типах жилых помещений, независимо от статуса . Толщина бетонного покрытия над греющим кабелем или плёнкой минимальна. Наверное это все преимущества электрического подогрева над гидравлическими.
• К преимуществам водяного способа, относится увеличение площади нагреваемой поверхности. Концентрация тепла там где быстрей остывает, дает возможность снизить интенсивность обогрева дома сохраняя комфорт. За счет оптимального направления тепловых потоков, расходы на поддержание благоприятного микроклимата становятся меньше на 15-20%. В рублях получится ощутимый довесок бюджета семьи. Особенно если отопление дома расходует дорогую солярку, электричество либо сжиженный газ. Совмещая приятное с полезным водяные теплые полы выходят на передний план отопления в новостройках. Многоэтажки запрещают использование гидравлического подогрева, это привилегия частных домов. Сплошной метод укладки, позволяет сильней увеличить греющую поверхность и снизить интенсивность нагрева. Пропала потребность обходить кухонный гарнитур или шкаф, мебель не привязана к месту, водяным теплым полам не страшны локальные перегревы.

Укладка водяного теплого пола

Комбинируя укладку, змейку или улитку тепловой поток направляется вдоль стен, окон, а проходные зоны остаются прохладными. Больше греем там где сильней остывает. Это особенно актуально когда на улице трещат морозы и теплоноситель разогревается. Укладка электрического теплого пола, подразумевает равномерное распределение пеплового потока.. Ограниченная площадь электро- подогрева требует создать интенсивный и равномерный тепловой фон везде где не стоит мебель. Звучит красиво, но тут кроется минус сухой технологии. Добиться охвата и фокусировки нагрева отдельных участков не удастся, нужно сильней нагревать всю ограниченную поверхность. То есть в какой то момент морозного дня, вам станет неприятно находиться на полу из за нагрева поверхности выше 35 С.

Рассмотрев этапы возникновения, развития и преимущества. Перейдем к моменту выбора подрядчика для монтажа ВТП под ключ или к планам монтажа своими руками.

Проект водяного теплого пола как самодостаточного отопления дома, требует продуманного и взвешенного подхода. Ошибку, в последствии сложно или невозможно исправить. Хорошо выполненный теплый водяной пол, это когда разница между подачей теплоносителя и обраткой составляет 5-7 С, а температура максимального разогрева 35С. Такое отопление позволит детям в самые лютые морозы ползать в трусах по полу и оставаться здоровыми.

Хитрости монтажа водяного теплого пола

Хочу поделиться малениким лайфхаком. Если очень хочется ВТП но средства на покупку дорогой специализированной трубы ограниченны, а её надо много от 7 погонных метров на м2. Можно использовать ПНД полиэтилен низкого давления, допустимый нагрев 40 С, чего полностью хватает. Ожидаю что сейчас в меня полетят помидоры))) Спецы скажут -УЖАС исправить полы гораздо дороже, чем один раз потратиться. Нарушать Библию «отоплятора» , это вызвать гнев всех «отопляторских» Богов.
Ни минуты не стану спорить с ними. Так сложилось, что планируя постройку своего дома очень хотелось отопление как у богатых римлян, а бюджет был ограничен. Поразмыслив рискнул. Экспериментировал естественно на себе и риск оправдал все надежды. Удалось сэкономить без потери качества круглую сумму. Первому теплому полу на основе ПНД подключенному к тепловому насосу, уже 12 лет. Ни каких намеков на износ нет. Водяной теплый пол прослужит очень долго, пластиковая труба консервируется в бетоне. А перегореть там просто нечему.

Водяной теплый пол своими руками

Планируя монтаж своими руками или прибегая к услугам наемной рабочей силы, изучите маленькие тонкости отопления ВТП. Приятно ходить по полу нагрев которого ниже температуры человеческого тела, к тому же так рекомендуют врачи. Теплый не значит горячий, иначе возникает риск заработать варикозное расширение вен. Добиваясь комфорта, нам не нужны болячки. Заказчикам услуг необходимо знать особенности в первую очередь. Так как квалификацию подрядной организации, удастся оценить когда переделать что либо, будет уже невозможно.

Прежде всего, сам дом должен быть теплым. Тепловые потери дома, при пиковых нагрузках не должны превышать 70 Вт на м2 площади. Сегодня практически каждая новостройка соответствует требованиям, но есть резервы экономии о которых написано ниже.

Водяное отопление пола и остекление

Известно, что 35% тепла покидает дом через остекление окон. Для сокращения потерь используйте пластиковые окна со стеклопакетами по технологии низкоэмиссионное стекло. Покрытия бывают двух типов, i-стекло (Double Low-E)-мягкое и К-стекло (Low-Е) — твердое. Стоит такое напыление сущие копейки, а результат превысит ожидания. Сокращение расходов на 10-15% очень к стати, для семейного бюджета. О пользе многокамерности рам вам расскажут в любой конторе установщике. Им выгодны дорогие качественные рамы, эффект от них есть,добавьте сюда качественный стеклопакет и экономьте на отоплении.

Водяной теплый пол под ламинат и другие покрытия.

Финишные отделочные материалы применяйте без утеплителя, иначе пропадет эффективность прогрева. Для покрытия подойдут: плитка ПВХ, линолеум без основы, кафель, керамогранит, ламинат. Особых требований к покрытию нет, главное обращайте внимание на стойкость к температуре ламината. В прочем большая часть из них без проблем выдерживает температуру теплого водяного пола 35 С. Большего нам и не надо, даже противопоказано.

Монтаж своими руками водяного теплого пола

 Делая отопление дома своими руками помните, что, диаметр трубы ВТП составляет от 16 до 20 мм. Петли необходимо начинать укладывать змейкой вдоль стен, а затем улиткой выходить к центру помещения . Так вы добьетесь локального перегрева там где это требуется. Оптимальная длинна петель 16й диаметр 60-80 метров, 20й диаметр 70-90 м, шаг укладки 150 мм. Длинные петли и широкий шаг укладки увеличат разность температур между подачей- обраткой. Это снизит равномерность нагрева, пол начнет «полосить».
Старайтесь чтобы петли по длине не отличались друг от друга более чем на 15%. Так в последствии будет легче добиться баланса водяного отопления. Оптимальная толщина стяжки над трубой 30 мм. Если сделать тоньше, ногами ощущается разница подачи-обратки. Большая толщина, повышает инерционность и нагрузку на перекрытия . Про нагрузку рассказывать смысла нет и так всем понятно. Большая инерционность значит, что водяной пол будет медленно нагреваться-остывать. Отопление дома будет запаздывать за изменениями внешних метео условий.
Сделать чертеж водяного теплого пола удобнее в программе «рисование теплого пола».  Освоить её просто, инструкции и примеры работ присутствуют в утилите. Всегда стремитесь к золотой середине, крайности только вредят.

Соблюдая эти простые рекомендации, вы сможете сделать монтаж отопления дома самостоятельно, своими руками без ошибок. Надеюсь эта статья поможет.

Теплый пол или батареи что лучше в частном доме: подвиды систем, экономичность

На чтение 6 мин. Просмотров 24 Опубликовано 26.01.2020 Обновлено 13. 01.2020

Во время строительства нового здания необходимо решать множество вопросов. Когда выведена коробка, покрыта кровля, вставлены окна и проведены черновые отделочные работы, самое время подумать об отоплении. Здесь нужно определиться – выгоднее теплый пол или батареи в частном доме конкретной планировки. И то, и другое может эффективно работать при условии тщательного просчета всех входящих условий.

Подвиды систем

Две системы обогрева дают разный результат в плане температуры в доме

Чтобы лучше вникнуть в функционирование систем, нужно знать их разновидности.

Водяное отопление на радиаторах по принципу работы:

• Конструкции с самотечным движением теплоносителя. Они бывают однотрубного исполнения и собранные по принципу двух линий.
• Тепловые контуры, где перекачку жидкости осуществляют циркуляционные насосы. Разводка в таких котельных может реализовываться на одной трубе, быть двухканальной, двухтрубной попутного типа и лучевой.

Можно столкнуться только с двумя вариантами нагреваемого пола: с жидкостным и электрическим принципом действия.

Отопление на батареях

Система отопления радиаторами предполагает установку котла и подводку труб

Этот вид обогрева дома можно назвать классическим. Стандартная система имеет следующие основные элементы:

• Котел. Может работать на любом виде топлива, в том числе электричестве. Основная задача состоит в прогреве теплоносителя до необходимого рабочего уровня. Также в котле собрана электроника для автоматического функционирования в заданном режиме.
• Радиаторы. Устройства, через которые происходит непосредственная передача тепла от горячей воды или антифриза в окружающую среду. Конвекторы бывают различной конструкции с наличием ребер для большего контакта с воздухом. Их изготавливают из материалов, хорошо проводящих тепло (различных металлов). В зависимости от величины изделия меняется его мощность отдачи.
• Трубы теплового контура. Задача этих компонентов структуры в осуществлении связи котла и радиаторов, по ним непрерывно движется жидкость. Водоводы могут быть изготовлены из специального пластика различного вида, быть металлическими или композитными. Выпускают эти изделия разной пропускной способности.
• Расширительный бак с группой защиты нужны для предотвращения разрушения котельного оборудования при перегреве воды.
• Различные фитинги и запорная арматура. Элементы служат для организации соединения отдельных компонентов контура, а также регулировки системы.

Работа отопления происходит очень просто. Котел греет воду, она под действием насоса движется по трубам к батареям, те нагреваются и отдают тепло в комнату. Остывшая жидкость возвращается обратно в котел.

Радиаторы обычно устанавливают вдоль внешних стен здания под окнами.

Обогрев теплым полом

Для инфракрасного и кабельного пола не требуется установка котла

Принципиальное отличие нагреваемого водяного пола от конвекторов состоит в том, что он заложен под всей плоскостью напольного покрытия. Благодаря большой площади охвата уровень температуры теплоносителя в трубе делают гораздо меньше, чем в классическом варианте с подвесными отопителями. В остальном способ действия у них похож: котлом прогревается жидкость, она движется по подающим водоводам и попадает в тепловой контур, заложенный в толщу бетонной стяжки.

Жидкостный нагреваемый пол содержит в своей структуре один важный элемент – регулировочная группа, без которой невозможно его нормальное функционирование. Суть ее задачи заключается в том, чтобы сбалансировать работу отдельных тепловых контуров, заложенных в разных комнатах.

Вариант пола на электричестве закладывается аналогично водяному, но для его функционирования совершенно не нужен котел. Сам нагреватель представляет собой высокоомный шнур, выделяющий тепло при подключении его к стандартной сети напряжения.

Основные преимущества радиаторов

Монтаж батарей отопления менее трудоемок по отношению к обустройству теплого пола, и это главное преимущество такого вида оборудования. Если конструкция относится к самотечной, веерные отключения энергии или поломки на линии никаким образом не влияют на работоспособность конвекторов, в доме будет комфортно.

Управление элементами котельной здесь более гибкое, так как на каждый отдельный отопитель можно поставить свою термоголовку.

Какая система более экономична

ИК теплый пол является самым экономичным в монтаже и эксплуатации

Обращаясь к вопросу экономичности, можно привести в пример статистические данные анализа работы тепловых контуров, полученных на практике. До 50-30% эффективнее работают нагреваемые полы.

• Поверхность, прогреваемая снизу, способствует более равномерному распределению теплового потока. Высота прогрева как раз находится в комфортной для жизнедеятельности человека зоне – в пределах 2-2,2 метра.
• Система обогрева пола относится к низкотемпературной. Нагрев ее линии не превышает показатель в 45 градусов по Цельсию. Если брать радиаторы, эффективно излучать тепло они начинают при уровне температуры поверхности металла равной 70 градусам по Цельсию.
• Инерция прогретого бетона во многом превышает инерцию даже теплоемких чугунных батарей, поэтому он дольше будет сохранять температуру в жилом помещении.

Подвесные жидкостные отопители во время работы могут достигать температуры 70 градусов по Цельсию, что опасно для маленьких детей вероятностью ожогов при прикосновении.

Какую систему легче отремонтировать

Легче всего ремонтировать радиаторы, так как элементы находятся на виду

Рассматривая вопрос ремонтопригодности котельного оборудования, нужно понимать, какие элементы в нем более всего подвержены риску выйти из строя. Если брать во внимание только сами батареи и трубы теплого пола, спрятанные в толщу бетона, снять конвектор со стены и просто заменить его намного проще, нежели разобрать стяжку. В последнем случае нужно еще понимать, в каком месте искать поломку.

Профессионально сделанный пол может вообще не доставлять проблем, ведь сам водовод практически не изнашивается и не подвергается коррозии, чего не скажешь о батареях, особенно изготовленных из стали. Надежность и ремонтопригодность других частей отопления у обеих конструкций зависит только от качества оборудования, комплектующих и условий эксплуатации.

Важно уделить особое внимание теплоносителю, который будет использоваться в работе теплового контура. Чем вода агрессивнее, жестче и насыщеннее солями, тем быстрее она будет выводить из строя разные части конструкции. В этом случае рекомендовано использовать хорошие фильтры.

В каком случае быстрее ощущается тепло в комнате

Теплый пол прогревается дольше из-за цементной стяжки

Если брать средние показатели быстроты нагрева здания радиаторами отопления или теплым полом, первые быстрее приблизительно в три раза. Инерция вторых обусловлена необходимостью прогревать всю толщу бетонной стяжки. Переходя на численное выражение, для ощущения тепла в квартире при наличии алюминиевых отопителей необходимо ждать около 20 минут. Такой же объем помещения, оборудованный подогреваемым основанием, наберет комфортную температуру за пару часов.

Что касается реагирования на регулировку, здесь ситуация повторяется – конвекторы, по причине малой инертности, очень быстро нагреваются и остывают, что сразу отражается на температуре воздуха жилья.

Проанализировав все перечисленные за и против, нужно не забыть еще один момент – эстетическую составляющую вопроса. Иногда дизайн интерьера разработан таким образом, что просто невозможно органично вписать в него установленные на стены отопительные элементы. В этом случае единственным решением будет заложить трубу обогрева под пол, хотя в продаже имеется самое изысканное сантехническое оборудование.

Что выбрать: газовый или электрический теплый пол?

При поиске системы теплого пола вам будет предложено два варианта: электрическая или газовая. Система, работающая на газе, также называется системой влажных полов. Это потому, что для обогрева здания используется горячая вода.

Система влажного отопления

В системе «мокрый под полом» используются тонкие трубы, проложенные под полом. Трубы несут горячую воду по всему зданию от котла и отводят тепло через полы.Система по-прежнему использует лучистое отопление, что означает, что она не полагается на циркуляцию воздуха для обогрева помещения. В местах, где котел отапливается газом, система именуется газовым теплым полом. Это обычное дело в Соединенном Королевстве.

Система электрического отопления

Вторая альтернатива — система электрического отопления. Эта система основана на использовании электрических проводов, проложенных под полом. Провода обеспечивают тепло, которое излучается в остальную часть комнаты.Когда электрический ток проходит по проводам, они нагреваются. Затем тепло передается через полы в остальную часть комнаты.

Основные отличия

Одна из главных причин, по которой большинство домовладельцев выбирают систему электрического отопления, заключается в том, что ее легче установить. Затраты на установку электрической системы также намного ниже. С другой стороны, система влажного теплого пола требует больших затрат труда, и ее установка и обслуживание обходятся дороже. Система включает в себя разветвленную сеть труб, которые проходят через дом от котла.Еще один недостаток систем влажного отопления состоит в том, что их можно устанавливать только там, где под полом достаточно места для размещения труб. Несмотря на то, что выделить место для труб не составит труда, теплые полы с электроприводом являются наиболее предпочтительным вариантом в существующей недвижимости. Системы влажного отопления рекомендуются при новых постройках, пристройках и обширных пристройках.

Хотя стоимость установки мокрого теплого пола немного высока, эксплуатационные расходы намного ниже по сравнению с электрическим аналогом.Котел находится под давлением, что означает минимальную потерю воды. С другой стороны, не все дома подключены к газу. По этой причине электрические системы отопления имеют больше смысла, когда речь идет о подогреве полов.

В целом, эксплуатационные расходы как электрических, так и газовых систем отопления можно значительно снизить за счет использования альтернативных источников энергии, таких как солнечные панели или солнечные системы водяного отопления. Эффективность системы также будет улучшена за счет использования надлежащей изоляции.Правильная изоляция не только снизит потери тепла, но также может сократить время нагрева с 2,5 часов до 20 минут или меньше.

Как вы, наверное, уже сделали, решение использовать электрический или газовый пол будет зависеть от вашей конкретной ситуации. Если вы планируете отапливать отдельную комнату, система электрического отопления имеет больше смысла для теплого пола. Если вы строите новое здание и нуждаетесь в энергоэффективной системе отопления, то газовая система отопления будет идеальным выбором.

9 плюсов и минусов теплых полов, которые вас удивят

Что такое электрические теплые полы? Лучистые полы с подогревом в той или иной форме использовались со времен Римской империи. В США электрические полы с подогревом стали популярной тенденцией как в новых, так и в модернизированных проектах. Тем не менее, многим домовладельцам еще предстоит научиться. Как работает система подогрева пола? Какие плюсы и минусы у теплых полов? Как узнать, подходит ли вам теплый пол? Это вопросы, на которые мы собираемся ответить, чтобы сократить время обучения.

Как работает теплый пол?

Традиционные системы отопления нагревают воздух, который затем нагревает людей в комнате. Системы лучистого отопления работают, непосредственно нагревая людей и предметы в комнате. Насколько теплые полы с подогревом? Температуру пола можно установить на уровне 104 ° F, но пользователи обычно устанавливают более комфортный диапазон от 80 ° F до 85 ° F и регулируют его оттуда с помощью термостата. Этот тип обогрева часто ощущается как солнечное тепло, потому что лучистое тепло нагревается за счет теплового излучения.Это позволяет людям чувствовать тепло, даже если температура окружающей среды (воздуха) в комнате на самом деле ниже. Это то же самое, что стоять под прямыми солнечными лучами и стоять в тени.

Лучистое тепло напрямую нагревает людей и предметы в комнате.

Может ли теплый пол принести пользу вашему дому?

Вы когда-нибудь заходили в комнату вашего дома, где было заметно холоднее? Или вы когда-нибудь выходили из душа или ванны и чувствовали озноб? В большинстве домов есть эти «холодные точки» из-за кафельного пола, который по своей природе холодный, или других факторов, таких как цементная плита, неотапливаемое пространство для подполья и неотапливаемый гараж.Если вам интересно: «Может ли теплый пол обогреть весь дом?» Ответ заключается в том, что, хотя почти все дома могут извлечь выгоду из излучающего подогрева пола, подогрева пола не всегда будет достаточно, чтобы служить единственным источником тепла. Чтобы узнать, может ли теплый пол быть основным источником тепла для вашего дома, обязательно ознакомьтесь с нашим калькулятором тепловых потерь.

Некоторые из наиболее распространенных помещений для лучистого тепла — это ванные комнаты, кухни, подвал и спальни, расположенные над гаражом или неотапливаемым помещением. Чтобы решить, какая система лучистого теплого пола подходит для вашего проекта, вы должны сначала ознакомиться с различными типами систем лучистого отопления.

Сравнение электрического теплого пола и гидронного

Какая система теплого пола является лучшей? Два основных типа лучистого тепла — это электрический и водяной (также называемый «напольное водяное отопление»). Оба работают одинаково — они создают тепло под полом и излучают его вверх, в комнату наверху, — но способ, которым они это делают, отличается.

В системах электрического теплого пола для обогрева пола используются электрические нагревательные элементы, сотканные по змеевидной схеме. Системы электрического обогрева пола известны тем, что их легко установить (вы даже можете сделать это самостоятельно, если у вас будет под рукой), и они идеально подходят для проектов реконструкции.Они также нагреваются за 30-60 минут, поэтому домовладельцы могут включать и выключать их по мере необходимости, чтобы снизить расходы.

В системах водяного теплого пола используется горячая вода, перекачиваемая по пластиковым трубкам, расположенным в виде змеевика, для обогрева пола. Они идеально подходят для отопления всего дома, но профессионалы предлагают устанавливать их во время строительства дома, потому что их может быть сложно модернизировать, если дом еще не оснащен надлежащим оборудованием. Первоначальная стоимость системы водяного теплого пола обычно выше, поскольку для нее требуется бойлер, насос и газовые линии.Однако стоимость эксплуатации обычно ниже, когда квадратные метры больше (например, при обогреве нескольких комнат или всего дома). Водонагревателям для подогрева пола также требуется больше времени, поэтому большинству домовладельцев приходится оставлять их включенными круглосуточно, что приводит к большему потреблению энергии.

В целом, если вы рассматриваете возможность подогрева пола в ванной или просто хотите добавить дополнительное тепло в небольшие участки вашего дома, система внутрипольного отопления подойдет вам. Но если вы строите новый дом и хотите иметь полы с подогревом повсюду, вам следует подумать о электрических нагревательных кабелях, которые можно установить непосредственно в бетонную плиту, или о системе водяного отопления в полу.

Плюсы и минусы лучистого тепла

Выбираете ли вы электрическое или водяное лучистое тепло, у вас есть свои плюсы и минусы. В этом списке они будут разбиты, но при этом будут отмечены исключения между двумя типами.

Плюсы

1. Равномерное отопление

Самым большим преимуществом систем теплого пола является их способность равномерно нагревать комнату и пол. В системах приточного отопления используются вентиляционные отверстия для распределения теплого воздуха по комнате. Расположение форточки определяет, какие части комнаты будут теплее других.Напротив, теплый пол нагревает весь пол, что приводит к равномерному обогреву помещения и равномерной температуре окружающей среды вокруг тела человека. Это означает, что вам будет комфортнее при более низкой температуре окружающей среды, потому что вы не будете испытывать холодных сквозняков.

2. Не требует обслуживания

Системы электрического теплого пола не требуют обслуживания. Фактически, гарантия на систему электрического теплого пола TempZone ™ WarmlyYours составляет 25 лет.Если во время установки кабель действительно поврежден, профессионал может использовать тепловизионную камеру, чтобы определить местонахождение проблемы и произвести ремонт. Системы водяного теплого пола не обладают этим преимуществом. WarmlyYours предлагает поддержку подогрева пола.

3. Без шума

Системы теплого пола известны своей бесшумностью. В отличие от систем с приточным воздухом, здесь не включается громкая печь. Поэтому, пока они включены, вы ничего не услышите.

4. Неаллергенный

Поскольку системы подогрева пола непосредственно нагревают людей и предметы в комнате за счет лучистого тепла, они не мешают существующей пыли и аллергенам. Это серьезный недостаток систем с принудительной подачей воздуха, которые обдувают пыль и другие частицы, распределяя тепло.

5. Энергоэффективность

Электрические системы теплого пола как минимум на 25 процентов эффективнее, чем системы с принудительной подачей воздуха. Это потому, что они не обеспечивают выхода для выделяемого тепла. Таким образом, сохраняется практически все выделяемое тепло. Напротив, в системах с принудительной подачей воздуха используются воздуховоды, подверженные утечкам.

Эффективен ли лучистый пол с подогревом во всем доме? Да, при определенных обстоятельствах правильно спроектированная система может выступать в качестве основного источника тепла для комнаты или всего дома.

Электрические системы теплого пола также являются энергоэффективными, потому что они нагреваются всего за 30-60 минут, что позволяет домовладельцам использовать программируемый термостат, термостат WiFi или вручную включать и выключать их (или вверх и вниз) по мере необходимости в помещениях, которые используются. Это дает вам возможность «настроить комфорт» для каждого номера. Системы водяного теплого пола, как правило, не могут этого сделать, и им требуется гораздо больше времени, чтобы нагреться, что требует от домовладельцев постоянно оставлять систему включенной, тем самым потребляя больше энергии.Однако они по-прежнему эффективны с точки зрения удержания тепла.

Вообще говоря, стоимость эксплуатации водяного теплого пола очень низкая. Фактически, для типичной ванной комнаты использование системы будет стоить меньше доллара в день.

6. Простота установки

Электрические системы теплого пола настолько просты в установке, что это может сделать даже домашний мастер. Какую электрическую систему обогрева пола вы рекомендуете? Это зависит от большого количества переменных, включая бюджет проекта и возможности установки, но хорошая новость заключается в том, что системы подогрева пола можно использовать практически под любым типом пола.Они доступны в рулонах, в которых нагревательный кабель уже прикреплен к сетке в виде змеевика. Поэтому все, что нужно сделать установщику, — это раскатать их, разрезать и повернуть там, где это необходимо, чтобы заполнить комнату. Они также доступны в виде свободного кабеля с монтажной мембраной, которая имеет квадратные «шпильки» для удержания кабеля на месте. Этот вариант также обеспечивает защиту от трещин на плиточном полу с подогревом. Напротив, гидравлические системы не так просто установить. Для их установки требуется профессионал.

Еще одно преимущество систем лучистого теплого пола состоит в том, что они не требуют дополнительных работ по установке воздуховодов, что может быть дорогостоящим и отнимать много времени.

Минусы

7. Полы должны быть заменены

Электрические или водяные системы теплого пола требуют удаления любого существующего пола перед установкой излучающего теплого пола. Вот почему эти проекты идеально подходят для завершения при реконструкции или строительстве нового дома.Это будет одним из основных недостатков лучистого теплого пола.

8. Немного увеличивает высоту этажа

В зависимости от выбранной вами системы высота этажа будет увеличена. WarmlyYours предлагает системы подогрева пола толщиной всего 1/8 дюйма, что обеспечивает минимальную высоту пола. Однако выбор между монтажной мембраной или подкладкой также будет зависеть от высоты пола. В целом, в большинстве проектов электрического теплого пола высота пола обычно поднимается не более чем на ½ дюйма.С другой стороны, системы водяного теплого пола требуют значительного увеличения высоты пола.

9. Стоимость

В зависимости от проекта водяной теплый пол может быть дорогостоящим. Системы электрического теплого пола обычно стоят от 10 до 20 долларов за квадратный фут, в зависимости от системы, которую вы покупаете. Однако, если стоимость электроэнергии в вашем районе высока, стоимость эксплуатации будет выше. Обычно это не проблема, потому что системами можно управлять с помощью термостата для экономии энергии, но это важно, прежде чем начинать проект.Повышает или снижает ваши расходы на электроэнергию излучающий пол с подогревом? Ответ довольно прост. Вы увидите увеличение счета за электроэнергию, но, скорее всего, это будет компенсировано значительной экономией за счет сокращения счета за отопление.

В отличие от электрических систем, системы водяного теплого пола обычно дороже заранее, потому что для их работы требуется бойлер, насос и газовые линии. Однако, если они используются по всему дому, их стоимость за квадратный фут снижается, потому что несколько комнат разделяют стоимость.

Как приступить к работе

Чтобы узнать, сколько будет стоить теплый пол для вашей следующей реконструкции, воспользуйтесь конструктором расценок на теплый пол от WarmlyYours. Дорого ли электрический теплый пол в месяц? Вы можете получить приблизительное представление о том, сколько будет стоить запуск системы, используя Калькулятор эксплуатационных расходов WarmlyYours. Когда вы будете готовы приступить к установке, вы можете найти здесь список подрядчиков в вашем районе, которые работают с лучистым теплым полом.Выберите профессионала, который установит вашу систему подогрева пола, плитку, термостат и т. Д. Или сделайте работу самостоятельно, если вам так хочется, и нанять только профессионального электрика, который завершит работу установкой термостата. Вариант ваш.

Когда вы начнете свой проект, WarmlyYours по-прежнему будет рядом, чтобы вам помочь. Наши технические специалисты доступны по телефону 24/7 800-875-5285, чтобы помочь вам с любыми вопросами, которые возникают во время установки.

Лучистое отопление | Министерство энергетики

Системы лучистого отопления поставляют тепло непосредственно к полу или панелям в стене или потолке дома.Системы в значительной степени зависят от лучистой теплопередачи — доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении посредством инфракрасного излучения. Лучистое отопление — это эффект, который вы ощущаете, когда чувствуете тепло горячей плиты через всю комнату. Когда лучистое отопление располагается в полу, его часто называют лучистым теплым полом или просто напольным отоплением.

Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем обогрев плинтуса, и обычно более эффективен, чем воздушное отопление, поскольку исключает потери в воздуховоде.Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции. Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, ознакомьтесь с нашей инфографикой Energy Saver 101 по отоплению дома.

Несмотря на свое название, лучистое напольное отопление во многом зависит от конвекции, естественной циркуляции тепла в помещении, когда воздух нагревается от пола. Системы лучистого теплого пола существенно отличаются от излучающих панелей, используемых для отделки стен и потолка. По этой причине в следующих разделах излучающий теплый пол и излучающие панели рассматриваются отдельно.

Тепло излучающих полов

Существует три типа излучающих полов: полы из лучистого воздуха (воздух является теплоносителем), полы с электрическими излучающими полами и полы с водяным обогревом (гидронные).Вы можете дополнительно классифицировать эти типы по установке. Те, в которых используется большая тепловая масса бетонной плиты пола или легкого бетона поверх деревянного чернового пола, называются «мокрыми» установками, а те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы. Под чистым полом или черным полом называется «сухой монтаж».

Типы излучающих полов

Излучающие полы с воздушным обогревом

Воздух не может удерживать большое количество тепла, поэтому полы из излучающего воздуха не являются рентабельными в жилых помещениях. и устанавливаются редко.Хотя их можно комбинировать с солнечными системами воздушного отопления, эти системы страдают очевидным недостатком: они производят тепло только в дневное время, когда тепловая нагрузка обычно ниже. Неэффективность попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы ночью перевешивает преимущества использования солнечного тепла в течение дня. Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоносителя использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

Электрические излучающие полы

Электрические излучающие полы обычно состоят из электрических кабелей, встроенных в пол. Также доступны системы с матами из электропроводящего пластика, устанавливаемыми на черный пол под напольным покрытием, например плиткой.

Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую ​​как толстый бетонный пол, и ваша электроэнергетическая компания предлагает тарифы на время использования.Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без дополнительных электрических подключений, особенно когда дневные температуры значительно выше, чем ночные. Это экономит значительное количество долларов за электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Электрические лучистые полы также могут иметь смысл для дополнения дома, если было бы нецелесообразно расширять систему отопления в новом помещении.Однако домовладельцам следует изучить другие варианты, такие как тепловые насосы с мини-сплит-системой, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.

Hydronic Radiant Floors

Hydronic (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климата с преобладанием отопления. Системы водяных теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах регулирование потока горячей воды через каждый контур трубопровода с помощью зонирующих клапанов или насосов и термостатов регулирует температуру в помещении.Стоимость установки водяного водяного пола варьируется в зависимости от местоположения и зависит от размера дома, типа укладки, напольного покрытия, удаленности участка и стоимости рабочей силы.

Типы напольных покрытий

Независимо от того, используете ли вы кабели или трубы, методы установки электрических и водяных излучающих систем в полах схожи.

Так называемые «мокрые» установки заключают кабели или трубы в твердый пол и являются самой старой формой современных систем теплого пола.Трубку или кабель можно заделать в толстую бетонную фундаментную плиту (обычно используемую в «плиточных» домах на ранчо, у которых нет подвала) или в тонкий слой бетона, гипса или другого материала, установленного поверх чернового пола. Если используется бетон, а новый пол не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса. Для определения несущей способности пола проконсультируйтесь с профессиональным инженером.

Толстые бетонные плиты идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность.Обратной стороной толстых плит является их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные задержки, трудными, а то и невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с этими системами отопления.

Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, набирают популярность, главным образом потому, что сухой пол быстрее и дешевле строить. Но поскольку сухой пол предполагает обогрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

Некоторые «сухие» установки включают подвешивание труб или кабелей под черным полом между балками. Этот метод обычно требует просверливания балок перекрытия для установки трубы. Под трубками также должна быть установлена ​​светоотражающая изоляция, чтобы направлять тепло вверх. Трубки или кабели также могут быть проложены над полом между двумя слоями черного пола. В этих случаях трубки для жидкости часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно.Трубки и рассеиватели тепла закрепляются между планками обрешетки (шпалами), которые выдерживают вес нового чернового пола и готовой поверхности пола.

По крайней мере одна компания улучшила эту идею, сделав фанерный материал основания пола, изготовленный с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Производитель заявляет, что благодаря этому продукту система лучистого пола (для нового строительства) значительно дешевле в установке и быстрее реагирует на изменения температуры в помещении.Такие продукты также позволяют использовать вдвое меньше труб или кабелей, потому что теплопередача пола значительно улучшена по сравнению с более традиционными сухими или влажными полами.

Напольные покрытия

Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола, поскольку оно хорошо проводит тепло и способствует накоплению тепла. Можно также использовать обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

Если вам нужно ковровое покрытие, используйте тонкий ковер с плотной набивкой и укладывайте ковровое покрытие как можно меньше. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должен быть отдельный контур для труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянный пол должен быть ламинированным, а не массивным, чтобы уменьшить вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла.

Излучающие панели

Излучающие панели, устанавливаемые на стену и потолок, обычно изготавливаются из алюминия и могут нагреваться либо электричеством, либо трубами, по которым проходит горячая вода, хотя последнее создает опасения по поводу утечек в настенных или потолочных системах. Большинство имеющихся в продаже излучающих панелей для домов имеют электрическое отопление.

Как и любой другой тип электрического обогрева, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечивать дополнительное обогревание в некоторых комнатах или могут обеспечивать обогрев пристройки дома, когда расширение традиционной системы отопления нецелесообразно.

Излучающие панели имеют самое быстрое время отклика среди всех отопительных технологий, и, поскольку панели можно индивидуально контролировать для каждой комнаты, функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты нечасто заполняются. При входе в комнату человек может увеличить температуру и почувствовать себя комфортно в течение нескольких минут. Как и в любой системе отопления, установите термостат на минимальную температуру, которая предотвратит замерзание труб.

Панели излучающего отопления работают в зоне прямой видимости — вам будет наиболее комфортно, если вы окажетесь близко к панели. Некоторые люди находят потолочные системы неудобными, потому что панели нагревают им верхнюю часть головы и плечи более эффективно, чем остальную часть тела.

Можно ли обогреть этот холодный пол без установки теплого пола? —

Холодный пол — верный способ избавить комнату от ощущения тепла или уюта. В настенных радиаторах, в которых используется большинство из нас, циркулирует теплый воздух, но этого часто недостаточно для обогрева пола.Это особенно заметно на твердых полах, таких как плитка и ламинат.

Итак, если у вас холодный пол, что вы можете сделать?

Большинство из нас знакомы с идеей теплых полов, , но знаете ли вы, что «напольное» отопление тоже существует?

Позвольте мне объяснить различия, чтобы вы имели четкое представление о том, что может быть лучше для вас.

Ваш выбор победить холодный пол

Полы с подогревом бывают 2-х видов — влажные и сухие.

В мокрых системах горячая вода из вашего бойлера циркулирует по непрерывной петле из гибких труб, проложенных в стяжке под полом.

В сухих системах используются электрические нагревательные элементы, которые либо устанавливаются в цементную плитку (плиточные полы), либо укладываются в виде мата под ламинатный (или деревянный) пол.

У обеих систем есть свои плюсы и минусы, но стоит отметить, что электрические системы особенно отзывчивы, когда они находятся непосредственно под отделкой пола. Это означает, что ими легче управлять, чем влажными системами, которым требуется время для нагрева и охлаждения.

Эти решения с подогревом пола возможны, если вы планируете заменить пол.Вам необходимо учитывать дополнительные потрясения, создаваемые системой отопления, и то, что вы также можете столкнуться с проблемами с приподнятыми уровнями пола, чтобы включить новое отопление. Все это требует тщательного планирования.

Для большинства людей установка теплого пола не вариант. Здесь на помощь приходит напольное отопление, и это отличный вариант.

Проще говоря, напольный обогреватель немного похож на электрическое одеяло, которое вы кладете на пол (обычно на подкладку), накрываете ковриком и включаете в розетку.Обогреватель, известный как обогреватель «под ковриком», нагревает коврик насквозь, так что поверхность ковра становится теплой сияющей поверхностью — точно так же, как пол с подогревом!

Маловероятно, что обогреватель под ковриком покроет больше, чем часть общей площади вашей комнаты, поэтому нельзя полагаться на него для обогрева всей комнаты. Вам по-прежнему нужно, чтобы центральное отопление отключилось. Но вы почувствуете себя намного теплее, если сядете ногами на теплый коврик, а не на холодный пол.

Идеально подходит для тех, кто проводит время сидя и обнаруживает, что ноги и лодыжки быстро простужаются. Они могут включить обогреватель коврика, когда он им нужен, и не нужно беспокоиться о расходах на поддержание тепла. Например, RugBuddy размером 100×150 см (149 фунтов стерлингов) стоит всего около 3 пенсов в час.

Вы можете узнать больше о обогревателях коврика RugBuddy здесь.

Как обогреть дом без использования газа | Домой Гиды

Не обязательно жить на Северном или Южном полюсе, чтобы ценить тепло зимой.Когда вам холодно, вы несчастны даже в более умеренном климате. Вам нужна надежная система отопления для вашего дома. С ростом цен на природный газ некоторые домовладельцы переходят на альтернативные методы отопления. При рассмотрении способа обогрева вашего дома без использования газа в качестве источника топлива взвесьте значение таких факторов, как эффективность системы, экологичность топлива, легкость получения топлива и стоимость установки, которые будут определять сколько времени нужно, чтобы окупить себя.

Центральные печи с теплым воздухом

Вам не нужно отказываться от печей, чтобы не использовать газ для обогрева дома. Так же работают, например, электрические печи. Они безопаснее, чем газ, поскольку не происходит сгорания топлива и связанных с этим выбросов, их покупка и установка по-прежнему дороги, и они зависят от затрат на источники тепла (в данном случае на электричество). В других печах используется нефть — ископаемое топливо, которое считается более грязным, чем газ, и менее эффективным. В системах водяного отопления для обогрева вашего дома используется горячая вода или пар, будь то печь с теплым воздухом или радиаторы, различные обогреватели или даже внутрипольные или теплые полы.Высокоэффективная гидроника полагается на бойлер или водонагреватель, работающий на нефти, электричестве или альтернативном топливе, для циркуляции тепла по трубам, а не через вентиляционные отверстия. Хотя установка обычно обходится дороже, чем печи, они тихие и обеспечивают равномерное влажное тепло.

.

Тепловые насосы

Тепловые насосы — желанная альтернатива газовым отопительным системам. Тип печи — но не печь с принудительной подачей воздуха — тепловые насосы работают больше как центральный кондиционер, работающий в обратном направлении во время обогрева.У вас есть два варианта тепловых насосов: наземный или воздушный. Самая большая разница в том, как они получают тепло. В тепловых насосах с воздушным источником наружный компрессорный агрегат (опять же очень похожий на центральный воздушный агрегат) втягивает воздух, отбирает тепло и отправляет его через хладагент во внутреннюю часть теплового насоса, где тепло рассеивается через воздуховод. В грунтовых тепловых насосах используется сеть труб, проходящих через землю, для поглощения тепла перед его отправкой внутрь. Оба являются высокоэффективными, но дорогостоящими в установке, особенно с заземлением, с учетом необходимых трубопроводов.Электричество — единственное необходимое топливо.

Обогреватели

Обогреватели различных типов остаются надежным выбором для обогрева. Радиаторные обогреватели особенно эффективны, хотя для их работы требуется электричество. Нагреватели в виде электрических элементов имеют открытый элемент, который может стать источником ожога для маленьких детей или любознательных домашних животных. Гидравлические обогреватели помещения работают хорошо, хотя они стоят дороже из-за сети труб, необходимых для доставки тепла от бойлера, водонагревателя или другого источника.Электрические обогреватели для плинтусов, хотя и не переносные, как многие другие обогреватели, способны обогревать даже самые большие дома. Никогда не используйте наружные обогреватели в качестве обогревателей помещений в помещении. Они могут выделять пары окиси углерода без запаха и смертельные.

Отопление на биомассе

Хотя это не всегда особенно удобно, любой обогреватель, использующий биомассу (растения и растительность) в качестве источника топлива, обычно будет стоить меньше в использовании по сравнению с обогревателями, которые сжигают дорогостоящее ископаемое топливо и электричество.Они также дешевле приобретаются и устанавливаются. Традиционные решения, от каминов до дровяных печей, в большинстве случаев могут обогреть весь дом. Если вам нужна еще более эффективная горелка, подумайте о печи на гранулах. Сжигая маленькие дрова или даже кукурузные початки, печи на гранулах превосходят камины и даже дровяные печи, производя меньше дыма и опасного креозота, а также нагревая достаточно эффективно. Независимо от того, какой обогреватель на биомассе вы выберете, вы должны содержать дымоход в чистоте и постоянно учитывать уровни источников топлива.Однако для многих хлопоты стоят затрат и комфорта, а также знания о том, что это экологически безопасный источник топлива.

Альтернативные виды топлива

Если у вас есть деньги, солнечные или ветряные источники топлива могут питать любую обычную систему отопления. Солнечная энергия, в частности, является многообещающим методом обогрева вашего дома без использования какого-либо источника топлива — это самый «зеленый» источник энергии / тепла. Солнечные панели используют солнце одним из двух способов: фотоэлектрические панели преобразуют солнечные лучи в электричество, а солнечные тепловые панели используют тепло солнечных лучей для нагрева воды или другого жидкого раствора.Электричество, конечно, может питать многие обогреватели. Котлы особенно подходят для солнечной энергии, хотя также доступны тепловые насосы и другие печи. Объедините эту активную солнечную энергию с пассивными солнечными методами, например, закройте северные окна и позволяя солнцу светить в дом с южной стороны, это обогреет ваш дом эффективно и экологически безопасным способом. Самый большой недостаток — это самая дорогая в установке система отопления.

Ссылки

Ресурсы

Биография писателя

Кари Фэй получила степень бакалавра психологии с несовершеннолетним юристом в Университете Арканзаса в Монтичелло.Выросшая на стройке и проработав более 30 лет в этой сфере, она считает, что с лучшими из них девочка может размахивать молотком. Ей нравятся «зеленые» или новаторские решения и необычное строительство.

Бетонные полы с подогревом — теплый пол

Современный бетон в Восточном Провиденсе, Род-Айленд

Отопление дома с помощью печи с принудительной подачей воздуха — не единственный вариант, когда у вас бетонные полы. Вы можете сэкономить энергию и создать более здоровую и комфортную жилую среду, если сам пол будет распределять тепло от земли вверх через лучистую систему обогрева пола.

Наука, лежащая в основе лучистого теплого пола, довольно проста: в бетонную плиту во время заливки устанавливаются трубы, по которым циркулирует горячая вода, или электрические нагревательные элементы, превращая тепловую массу бетона в незаметный радиатор теплого, равномерного тепла.

Найдите подрядчиков по бетонному полу для установки лучистого отопления.

Бетонный пол с подогревом дает следующие преимущества:

• Ваши ноги всегда очень теплые
• Температура стабильная, и ее легко контролировать
• Вы не почувствуете сквозняков и не услышите шума вдуваемого воздуха
• Пыль или аллергены не попадают в ваш дом через вентиляционные отверстия

Лучше всего то, что вы, как правило, будете платить более низкие коммунальные расходы, чем при использовании системы с принудительной подачей воздуха, потому что лучистое отопление бетонного пола потребляет меньше энергии для достижения того же уровня комфорта.

Что делать, если у вас уже есть бетонный пол? Лучистое отопление по-прежнему возможно. Доступны новые ультратонкие электрические нагревательные маты, которые можно встраивать в тонкозатвердевшие цементные или гипсовые покрытия, что позволяет переоборудовать существующие плиты без значительного увеличения высоты пола. Здесь вы найдете дополнительную информацию о том, что такое лучистое отопление для пола, как оно работает, о преимуществах лучистого тепла и где найти монтажников.

Информация о лучистом отоплении

Что такое теплый пол?

Что такое лучистая энергия? Вот отличное описание, предоставленное Radiant Professionals Alliance: Держите руку над чашкой кофе и ощущайте тепло.Логический вывод — жар нарастает. Возможно, логично, но неверно!

«Горячий воздух» поднимается, но «тепло» может распространяться во многих направлениях. Вот почему вы можете почувствовать тепло кофейной чашки, если приложите к ней руку. Передача лучистой энергии вызвана тем, что теплая поверхность передает тепло более холодной поверхности.

Подумайте, как солнце (10 000 ° F) нагревает землю (61 ° F). Солнце излучает свою энергию на землю. Лучистая энергия поглощается землей и выделяется в виде тепла.

Система лучистого теплого пола просто излучает тепло от пола вверх, обеспечивая оптимальный комфорт и многие другие преимущества.

Преимущества теплых полов

Теплый пол
Время: 01:04
Посмотрите обзор преимуществ установки системы водяного отопления в бетонные полы.

Помимо экономии на счетах за отопление, лучистые полы с подогревом имеют много других преимуществ. Ознакомьтесь с некоторыми другими вескими причинами для установки теплого пола ниже.

Комфортные бетонные полы

Благодаря лучистому теплу с бетонным полом в вашем доме больше не будет горячих или холодных точек — просто ровное, спокойное тепло без сквозняков. В отличие от тепла от системы приточного воздуха, которое быстро поднимается к потолку, тепло от теплого пола распределяется равномерно по комнате и концентрируется на уровне пола, где находятся люди. Вы также сможете комфортно ходить по бетонному полу босиком круглый год, даже зимой.

Более здоровое качество воздуха в помещении

Лучистое напольное отопление — более здоровая альтернатива традиционному воздушному отоплению, потому что воздух не проходит через пыльные или грязные воздуховоды, которые могут распространять переносимые по воздуху загрязнители по всему дому.Лучистое тепло также не увеличивает проникновение наружного воздуха. Эта беспыльная операция может быть особенно полезна для людей, страдающих аллергией, астмой и другими проблемами с дыханием. Вы можете дополнительно оптимизировать качество воздуха, установив декоративный бетонный пол и оставив его открытым, вместо того, чтобы устанавливать ковровое покрытие (см. Почему бетон — здоровая альтернатива).

Сияющее тепло невидимо и бесшумно

Один из самых больших плюсов лучистого тепла — то, что он невидимый и бесшумный.Система полностью скрыта под полом и не загромождает стены и комнаты вентиляционными отверстиями, плинтусами или настенными радиаторами. Это также дает вам большую свободу при расстановке мебели. Вы также не услышите шум вентиляторов приточно-вытяжной системы или лязг труб настенного радиатора. Кроме того, что вы чувствуете тепло и комфорт, вы даже не заметите, что система работает.

Экологичность с лучистым теплым полом

Благодаря своей энергоэффективности и чистому теплу без сквозняков бетонные лучистые полы с подогревом обладают многочисленными экологическими преимуществами.Вот некоторые из них:

• Меньше энергии требуется для достижения лучшего теплового комфорта при более низких настройках термостата.
• У воды в 3500 раз больше энергии, чем у воздуха.
• Может использоваться с различными энергоэффективными источниками тепла, такими как солнечные и геотермальные.
• Улучшение качества воздуха в помещении.
• Излучающие системы, в которых используются трубки из полиэтиленгликоля вместо медных, ускоряют подачу горячей воды и сокращают водные отходы. Стенки труб из PEX обеспечивают лучшую изоляцию, чем медь.
• Уменьшает количество строительных материалов, необходимых для скрытия воздуховодов и компенсации высоты потолка.
• Обеспечивает большую полезную площадь, что позволяет использовать меньшие площади без ущерба для удобства проживания.

Внутрипольное лучистое отопление также может способствовать экологическому строительству в рамках двух недавно введенных национальных программ: LEED (Лидерство в области энергетики и экологического дизайна) для домов (см. Национальную программу сертификации зеленых домов) и Национальной ассоциации строителей жилья Программа зеленого строительства.Ассоциация излучающих панелей работала с NAHB над разработкой рекомендаций по экологическому строительству домов, которые были выпущены в 2005 году. Рекомендации RPA по установке систем лучистого панельного отопления и систем снега / льда включены в качестве признанного стандарта проектирования для получения баллов за зеленые здания. Кроме того, строители могут зарабатывать баллы за использование сертифицированного специалиста RPA для установки системы.

Как утеплить бетонные полы

Двумя наиболее распространенными способами подачи лучистого тепла для пола являются:

• Электрически через нагретые кабели, сетку, предварительно отформованные маты или элементы, залитые в пластиковую пленку
• Гидравлически, через трубопровод, по которому циркулирует вода, нагретая бойлером или водонагревателем

Ваш выбор часто будет зависеть от затрат на электроэнергию в вашем районе и размера проекта.По данным Ассоциации излучающих панелей, электрические системы, как правило, дешевле, чем гидронные системы, потому что они проще в конструкции. Если вы живете в районе, где электричество более доступно, чем другие варианты электроснабжения, вам может подойти электричество. Большинство систем работают от 120 или 240 вольт и требуют отдельного автоматического выключателя. Однако, согласно RPA, существуют низковольтные системы, которые могут работать от напряжения всего 24 вольт, используя трансформатор для снижения сетевого напряжения.Некоторые электрические лучистые системы предназначены только для обогрева полов в определенных помещениях; другие предназначены для использования в качестве основного отопления всего дома.

С гидравлическими системами у вас больше гибкости при выборе источника питания. Котел, который нагревает воду, может работать от электричества и практически любого топлива (включая природный газ, пропан, масло и дрова). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, например геотермальный тепловой насос или солнечную энергию.Однако не всегда нужно покупать отдельный бойлер. Вы можете сэкономить деньги и использовать тот же водонагреватель, который вы используете для горячей воды, и получить от этого двойную нагрузку. Доступны новые высокоэффективные водонагреватели, достаточно мощные, чтобы обеспечивать как тепло помещения, так и горячую воду.

Трубка PEX vs. металлическая труба:

Обогрев бетонных полов с помощью воды — не новая технология. В 1930-х годах архитектор Фрэнк Ллойд Райт пропустил горячую воду через бетонные полы многих своих построек.В тысячах домов-трактиров, построенных в Левиттауне на Лонг-Айленде и в районе залива Сан-Франциско в 1950-х годах, также использовалась система, в которой нагретая вода циркулировала по стальным или медным трубам, встроенным в бетонные плиты пола. К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы вступили в химическую реакцию с бетоном и, в конечном итоге, корродировали и протекли.

Сегодня в большинстве гидравлических систем вода циркулирует по трубкам PEX — прочному, гибкому пластику, изготовленному из сшитого полиэтилена.PEX обладает свойствами, которые делают его идеальным для систем водяного отопления и сантехники. В отличие от медных труб, PEX гибкий и легко укладывается извилистыми петлями, огибает углы и препятствия. Он также противостоит коррозии и образованию накипи, устраняет стук, глушит звук бегущей воды и обеспечивает герметичное уплотнение без необходимости пайки.

Компоненты системы теплого пола

Вот компоненты, необходимые для системы лучистого теплого пола:

• Источник тепла — это может быть электричество, солнечная энергия, природный газ, пропан, масло, дрова или любой другой источник тепла.
• Котел — водонагреватель
• Насос — для циркуляции воды по трубке, расположенной под полом.
• Трубы — вода будет циркулировать по трубам, проходящим под полом в бетоне, под деревянными полами или на черновом полу из дерева, сборного железобетона или монолитного бетона.
• Квалифицированный установщик системы — Компания, которая проектирует систему лучистого теплого пола, также может установить систему. Ищите список довольных клиентов.См. Наем подрядчика.
• Квалифицированный проектировщик систем — как и любая механическая система, квалифицированный и опытный дизайнер должен разрабатывать системы лучистого теплого пола.

Разработчик будет знать, какие компоненты хорошо работают вместе, мощность различных систем, особенности установки в вашем регионе, а также гарантии и надежность производителя.

Проектировщик должен провести анализ потерь тепла в вашем доме или здании для каждой комнаты, а также пошаговый процесс определения размеров системы.

Источники информации:

2018 Radiant Comfort Guide, Radiant Professionals Alliance

Какая лучшая система отопления для нового дома? Нефть, газ, воздух или вода

Выбор системы отопления для нового дома требует понимания различных способов отопления домов и принципов его работы. От нефти до пропана, от природного газа до электричества — существует множество видов топлива на выбор. И от лучистого тепла пола до нагнетаемого горячего воздуха, поступающего через вентиляционные отверстия в полу, есть также много способов обогреть пространство внутри дома.В этом посте мы разберем наши фавориты и аргументы в пользу нашего выбора … читайте ниже!

Как выбрать тип отопительного топлива

В зависимости от того, где строится ваш новый дом, ваши возможности выбора типа топлива могут быть ограничены. Если вы находитесь на Среднем Западе или Северо-Западе США, природный газ может быть вашим единственным выбором. Однако на северо-востоке вы можете выбирать между мазутом, пропаном или природным газом. Электрическое отопление — тоже вариант, но мы не рекомендуем его, если вы живете в холодном климате, так как зимой это может быть очень дорого.

• Природный газ: Если в вашем районе есть природный газ, мы рекомендуем использовать его для отопления дома. Вы также можете использовать природный газ для каминов, резервных генераторов и обогревателей бассейнов. Обратной стороной природного газа является то, что вы зависите от одного поставщика и, следовательно, не можете сравнивать цены и переключаться между поставщиками. Если цена растет, вы застряли.
• Мазут: Мазут выделяет больше тепла на галлон, чем любой другой тип топлива, и на момент написания этой статьи он был примерно таким же экономичным, как и природный газ.Хорошая особенность мазута в том, что вы можете выбирать из множества поставщиков мазута и хранить большое количество мазута в масляном баке в подвале. Это позволяет запастись в межсезонье и избежать колебаний местных цен на нефть зимой.
• Пропан: Пропан — самый дорогой вариант отопления дома, поэтому мы рекомендуем избегать его. Пропан не только выделяет меньше тепла на галлон, чем топочный мазут, но на самом деле стоит больше за галлон.Кроме того, когда вы используете пропан, поставщик пропана предоставит вам бак. Это не позволяет вам заказывать пропан у любого другого поставщика — даже если цена ниже! Единственное преимущество пропана в том, что его также можно использовать для приготовления пищи и газовых каминов. Тем не менее, вы всегда можете использовать как топочный мазут , так и пропан , если вы хотите получить лучшее из обоих миров, а природный газ недоступен.

Выбор системы отопления

Существует два основных типа отопления: воздушные и водяные.

Воздушные системы (принудительный горячий воздух)

Воздушные системы нагревают поступающий воздух через печь. Когда воздух становится горячим, вентилятор направляет его по воздуховодам по всему дому.

Преимущества систем воздушного отопления:

• Монтаж воздуховодов при новом строительстве относительно недорого.
• Вентиляционные отверстия могут быть закрыты в помещениях, не нуждающихся в обогреве.
• Помещение можно отапливать очень быстро.
• Эти же воздуховоды можно использовать для центральной системы охлаждения кондиционера.

Системы принудительного горячего воздуха чрезвычайно популярны и имеют такие вентиляционные отверстия, чтобы направлять горячий воздух по всему дому. Дополнительным преимуществом этого типа системы является то, что те же воздуховоды можно использовать летом для отвода холодного воздуха от центральной системы кондиционирования дома.

Водяные системы (котлы)

Второй тип системы, который был более распространен до того, как был введен центральный кондиционер, — это система на водной основе.В данной системе отопления есть бойлер, который нагревает воду в подвале. Затем эта горячая вода перекачивается через радиаторы, установленные по всему дому. Радиаторы медленно нагревают окружающий воздух и прогревают дом.

Преимущества водных систем

• Эти системы лучше сохраняют тепло, так как вода в радиаторах остается теплой.
• Их можно использовать с полами с подогревом (также известными как лучистые полы) для получения исключительно комфортных теплых полов.

Поищите подобные радиаторы, чтобы определить, использует ли дом котел для обогрева вместо принудительного нагрева воздуха.

Гидравлические системы отопления (гибридные системы для воды и воздуха)

Наш любимый тип системы отопления дома для новостроек — это гидронная система. Этот тип системы использует водонагреватель для нагрева воды в доме. Эту воду можно использовать двумя способами:

1. Горячая вода может использоваться в полу для лучистого отопления. Нет ничего лучше, чем ходить по теплому полу в холодный зимний день.
2. Горячая вода также может быть направлена ​​в теплообменник для нагрева воздуха. В этом случае принудительный горячий воздух остается резервным вариантом для быстрого нагрева воздуха в доме.

Преимущества гидравлической системы с теплым полом:

• Уютность теплых полов, обеспечиваемая лучистым теплом пола, не имеет себе равных.
• Полы сохраняют тепло в течение дня.
• Резервный принудительный горячий воздух может помочь быстро обогреть дом или обеспечить резервный источник тепла в действительно холодный день.

Лучистое отопление для пола очень уютно, и его следует учитывать перед началом строительства дома, так как его необходимо установить под полом. Компоненты системы водяного отопления. Горячая вода, которая разливается по всему дому, также может быть направлена ​​в кондиционер. В воздухообрабатывающем устройстве воздух проходит через теплообменник, где он нагревается перед разносом по птичнику. Эта гибридная система обеспечивает преимущества лучистого отопления с быстрым откликом на принудительную подачу горячего воздуха.

Резюме: принудительный горячий воздух — необходимость

Если вы планируете построить новый дом, вам следует, как минимум, установить систему принудительного горячего воздуха. Это также позволит вам очень легко установить центральную систему кондиционирования воздуха. Вы можете установить систему кондиционирования во время строительства дома или всегда добавлять ее позже — только не забудьте указать печь с достаточным зазором для добавления змеевиков для холодного воздуха.

Если ваш бюджет позволяет, вам следует подумать о гибридной системе, в которой используется горячая вода и горячий воздух.Это обеспечит работу воздуховодов для быстрого обогрева дома, но также будет способствовать лучшему теплу пола. Теплый пол обеспечивает максимум уюта зимой и сохраняет тепло в течение дня.

Поскольку у вас уже есть воздуховод, это позволит вам также установить центральный кондиционер.
