Строительство щитового дома своими руками

Сегодня многие люди интересуются возможностью самостоятельной постройки домов. Зачем строить дом своими руками? Во-первых, это обойдется не так недорого, а во-вторых, редкие компании смогут построить дом «как для себя». В этой ситуации вам придет на помощь технология строительства щитового дома. Такой дом требует минимум средств, усилий и времени. Среди основных преимуществ можно выделить низкую стоимость, возможность ведения работ даже в зимнюю пору, экологичность, высокие показатели энергосбережения, возможность архитектурной выразительности, сжатые сроки строительства, высокие эксплуатационные показатели, пожаробезопасность, а также возведение дома без строительной техники.

Оглавление:

  1. Понятие щитового строительства
  2. Проектирование
  3. Выбор места
  4. Инструменты и материалы
  5. Планирование
  6. Возведение фундамента
  7. Сооружение стен
  8. Наружные работы
  9. Внутренние работы
  10. Монтаж кровли
  11. Установка инженерных коммуникаций

Понятие щитового строительства

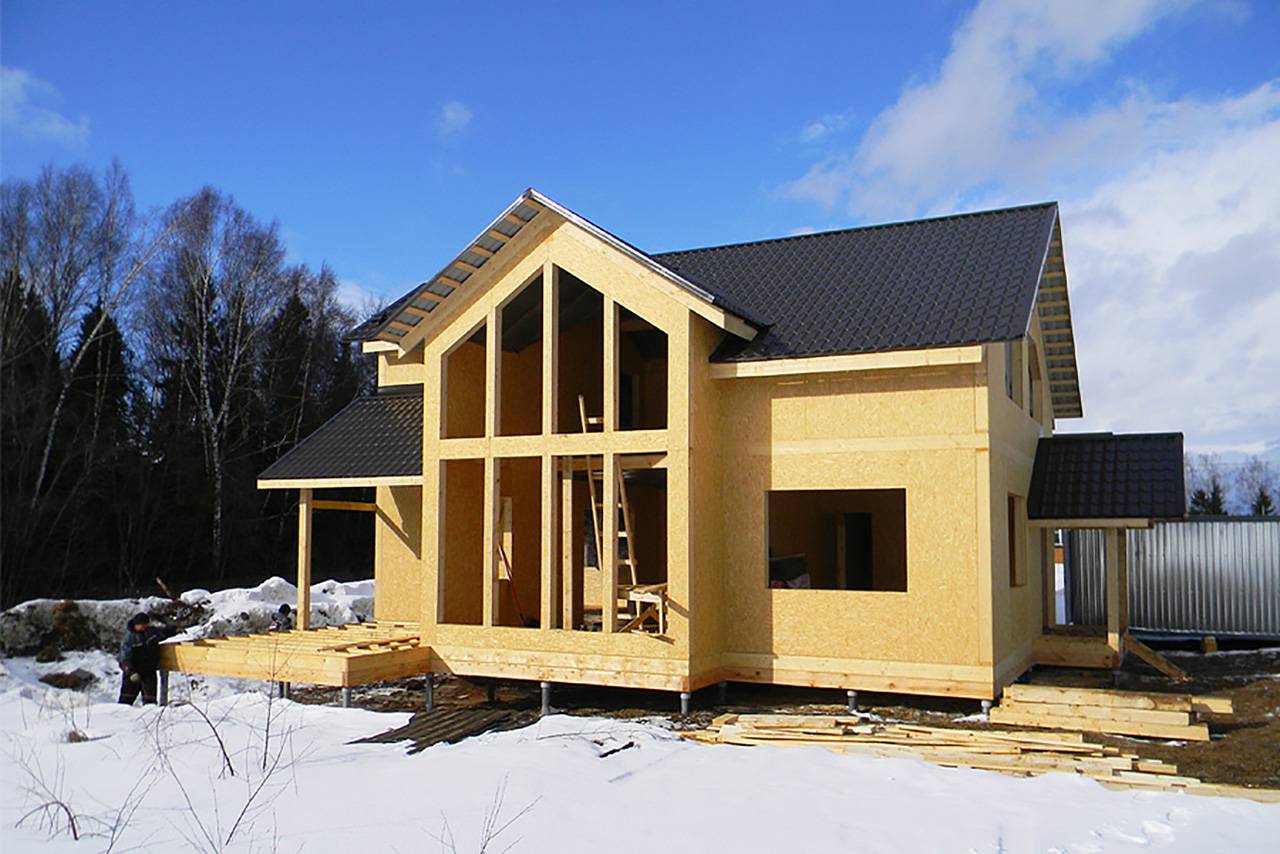

Щитовое строительство представляет собой сооружение домов из плоских компонентов с проведением укрепляющей отделки. К примеру, в Канаде люди лично принимают участие в строительстве собственного дома. Это происходит следующим образом: семья нанимает специалиста, который контролирует все этапы работы и руководит строительством. Все операции по строительству выполняются будущими домовладельцами. Население этой страны живет оседлой жизнью, поэтому в процессе строительства они стараются передать своему дому «частичку души».

Правильная технология строительства щитовых домов способна сильно облегчить работу и минимизировать требования к количеству и квалификации строителей. Вы можете прибегнуть к помощи компаний профессионалов, но сейчас довольно сложно найти фирму, которая вела бы свою деятельность более 50 лет. Если вы решили построить щитовой дом своими руками, необходимо четко следовать всем этапам и технологиям строительства.

Проектирование

Первое, что вам потребуется — проектирование. Данную работу вы можете совершить самостоятельно или доверить её архитекторам. Вы с легкостью сможете справится с этим заданием, если научитесь владеть архитектурными программами.

Наиболее популярной бесплатной программой является «Google SketchUp».

Для этого процесса лучше задействовать всех членов семьи, чтобы дом получился максимально комфортным и удобным для всех. Переделывать проект после строительства крайне сложно, цена строительства щитового дома после изменения проекта — высокая, поэтому лучше решить эти вопросы в начале.

Заранее подумайте о соседних домах, чтобы ваш дом гармонично вписывался в окружающий мир. Определитесь с этажами и размерами участка. Обязательно продумайте все системы электроснабжения, вентиляции, водоснабжения, канализации и отопления. От этих факторов также будет зависеть размер и количество комнат. К примеру, вам может понадобиться отдельное помещение для котельной. Возможно вам понадобятся санитарные системы http://www.ecosan.ru/

Выбор места

Когда будете выбирать место для постройки сооружения, обязательно учитывайте структуру грунта, пути сообщения и уровень грунтовых вод. Щитовые дома имеют преимущество в том, что при строительстве можно использовать и слабые грунты (илистые, присадочные).

Как правило, проекты щитовых домов рассчитаны на ровную площадку. Но редко случается, что участки полностью соответствуют всем параметрам. Вы можете привязать проект к особенностям местности и, не меняя ландшафт, изменить поземную и цокольную часть дома. Или можно изменить рельеф местности путем создания площадки или террасирования.

Инструменты и материалы

Перед началом строительства щитового дома своими руками вам нужно обзавестись всеми необходимыми материалами и инструментами. Четко определите, сколько материала, и в каких пропорциях потребуется на кровлю, фундамент, возведение стен и на каждый последующий этап строительства.

Перечислим основные инструменты для эффективного и не слишком утомительного труда. Вам потребуются: дисковая пила, электрический лобзик, обычный или лазерный уровень, металлический угольник, молоток на 500 грамм и на 1 килограмм, большие клещи, шуруповерт с двумя аккумуляторами по 19В, ручная ножовка, гвоздодер, рулетка на 3 и 7 метров, топор средний и маленький легкий.

Вы можете приобрести специальные книги, которые помогут вам без проблем справиться с выбором инструментов и всеми этапами строительства самостоятельно.

Планирование

Щитовая технология строительства домов заключается в том, что вначале необходимо собрать первичные конструкции. Как правило, это делается в специальных цехах. В столярной мастерской нарезается основа для рам необходимой длины, после этого ее закрепляют скобами, шурупами или гвоздями.

Основой для рамы служит верхняя и нижняя горизонтальные части. Между ними устанавливают вертикальные подпорки таким образом, чтобы они были на дистанции 62,5 или 81,5 сантиметров друг от друга. Получается, что таким образом можно выстроить стены любой длины. Проемы для окон и дверей можно определить в любом месте. Планирование щитового дома вообще не зависит от промежутка между вертикальными подпорками рамы.

Рама из дерева будет принимать на себя все вертикальные нагрузки конструкций, которые могут возникнуть из-за собственного веса и связанных поперечных нагрузок. Если вы хотите защитить стены от воздействия ветра, стоит посмотреть видео о строительстве щитового дома и усилить обшивку конструкции. Эту задачу может выполнить отделывание рамы по всей площади. При этом вы можете задействовать фанеру, плиту со специальным направлением стружки или древесностружечную плиту. Таким образом, внешняя отделка стен будет не только прочной, но и защищенной от внешних воздействий.

Возведение фундамента

Поскольку конструкции щитовых домов являются довольно легкими, можно использовать не очень глубокий фундамент. Можно воспользоваться фундаментом в виде монолитной плиты или ленточным. Для начала нужно вырыть траншею необходимого размера на глубину около 2 метров. Уровень глубины может зависеть от климатических условий.

После выравнивания траншеи необходимо установить опалубку, которая делается из обрезных досок согласно ширине траншеи, высота же должна быть минимум на сорок сантиметров выше верхней кромки траншеи. Чтобы приготовить опалубку, вам понадобится обрезная доска 1 или 3 сорта длиной в 3,4-6 метров и толщиной в 20-25 миллиметров, гвозди в 70-80 миллиметров и брусок сечением 50х50 миллиметров.

Когда все будет готово, на дно траншеи необходимо положить кирпич, битый шифер, камни и т.д. При этом толщина слоя не должна быть больше 1/3 глубины траншеи. Затем поверхность засыпается слоем песка около 20 сантиметров и все это поливается водой. Когда вода сойдет, необходимо снова засыпать песок и полить все водой.

Такую процедуру можно выполнять около 3-5 раз. Это будет зависеть от того, как будет убираться песок. Если его уровень практически не меняется, это значит, что все пространства заполнены, поэтому можно приступать к изготовлению каркаса. Для этого можно задействовать арматуру, швеллер, трубы, уголок и т.д. Чтобы приготовить раствор фундамента, потребуются следующие компоненты: мелкий гравий, вода, цемент М-500 и песок.

Если вы хотите приготовить бетонный раствор, вам понадобится бетономешалка. Идеальные пропорции компонентов будут такими: песок — 75 килограмм, цемент — 25 килограмм, гравий — 125 килограмм, вода — 12-13 литров. Если миксер бетономешалки рассчитан на меньший объем, вы можете провести перерасчет компонентов.

Приготовленная смесь заливается в траншею и утрамбовывается. Старайтесь грамотно рассчитывать пропорции состава, чтобы не выкидывать лишние деньги на ветер.

Сооружение стен

После создания фундамента можно приступать к сооружению стен каркасного дома и к возведению постройки. В первую очередь необходимо сделать изоляционную подложку из рубероида. Этот материал самый простой и недорогой. Рубероид аккуратно укладывается между поверхностями фундамента из закладного бруса. После выполнения работы по гидроизоляции фундамента можно приступать к закладке основания стен.

В месте будущего крепления просверливается отверстие, после чего в местах соединения бруса вбивается штырь из сухой древесины, который называется нагель. Это делается для жесткости соединения бруса. Необходимо сделать так, чтобы нагель вошел в нужное отверстие с натягом. Подобное соединение можно использовать в качестве углового или для переруба стены.

Основание для каркаса строиться по высоте, которая должна равняться высоте двух брусьев. По технологии строительства каркасно-щитового дома после укладки закладных брусьев, необходимо в верхнем брусе проделать пропил примерно в половину бруса. Помните, что ширина выборки должна равняться ширине бруса, определенного для стоек. При этом учитывайте, что количество посадочных мест должно равняться количеству стоек.

Затем стойки, напиленные по размеру надлежащей высоты, вставляются в отверстия и закрепляются наклонной подпоркой — кронштейн, который соединяет два узла каркаса. Когда установка всех стоек завершится, необходимо закрепить верхний брус с заранее выпиленными отверстиями. Далее в пазы вставляются верхние концы стоек.

Учтите, что расстояние между пазами должно равняться дистанции отверстий, сделанных на нижнем (закладном) брусе. Обязательно проверьте отсутствие наклона и перекоса, задействовав строительный уровень и отвес. После этого при помощи укосин крепятся стойки, а временные укосины убираются из досок.

Далее необходимо закрепить продольные перемычки из бруса по такому же методу — отверстие в отверстие, но собирая их между собой путем простых строительных гвоздей длиной не менее 100 миллиметров. Только после этих действий можно приступать к обшивке внешней стены, не заколачивая проемы окон и дверей.

Наружные работы

Для щитовых домов предусмотрено несколько вариантов внешней отделки стен. Можно купить металлический или виниловый сайдинг. Виниловый сайдинг не будет быстро нагреваться на солнце, а металлический можно покрыть антикоррозионным защитным слоем. В последнее время щитовые дома часто отделывают блок-хаусом. Стены из этого материала выглядят как оцилиндрованное бревно и не продуваются.

За счет замкового соединения, будет очень легко проделать монтаж данного материала. После завершения установки панели покрываются защищающим составом от возгорания, благодаря которому служба материала будет более длительной. Можно использовать панели, имитирующие брус. Как правило, они производятся из качественной, хорошо высушенной древесины.

В процессе строительства каркасно-щитового дома вы можете задействовать декоративную штукатурку, которая отличается повышенным сроком службы. Используя декоративное покрытие, можно добиться самых разнообразных результатов, даже имитации каменных стен. Еще один способ отделки — искусственный камень.

Не стоит забывать и о вагонке, наиболее доступном и простом варианте для отделки щитовых домов. Но она подвержена влажности, поэтому через некоторое время необходимо будет делать перетяжку. Вы можете использовать комбинацию из различных видов отделок, что будет смотреться очень красиво. Несмотря на вид, любая внешняя отделка будет требовать ухода и обновления защитного покрытия с определенной периодичностью.

При соединении наружной обшивки необходимо быть предельно аккуратным, чтобы впоследствии не пришлось переделывать все заново. Для этого закрепление листов начинается с угла и продолжается по кругу. После этого можно постелить чистовой пол и вставить окна и двери.

Внутренние работы

Для утепления стен используются различные материалы. Можно использовать котельный шлак, минеральную вату, керамзит или пенопласт. Наиболее качественными утеплительными материалами являются минеральная вата и пенопласт. Шлак и керамзит используются при зимней температуре не ниже 20°С. Перед утеплением стен укладывают гидроизоляционный слой, который размещается между утеплительным материалом и наружной стеной.

Вы можете использовать пленку, но лучше всего согласно технологии строительства щитовых домов взять пергаментную бумагу. Ее следует раскроить на полосы нужных размеров, закрепить к стене, воспользовавшись рейками, и зафиксировать «лист на лист», чтобы не было никаких просветов. Если вы выберете для утепления минеральную вату, работа будет идти очень быстро и качественно.

Минеральная вата крепится к стенам сооружения при помощи брусков сечением 15х20 сантиметров. При этом желательно набивать бруски вертикально. На стыки плит рекомендуется набивать бруски, которые имеют большую ширину, нежели те, что крепят плиты минеральной ваты посредине.

После проведения процедуры утепления можно приступать к внутренней обшивке. Как и в случае с наружной отделкой, внутренняя также имеет массу вариантов. Вы можете отделать стены краской, гипсокартоном, гладким деревом или художественной росписью. Можно отделать стены шпунтованной доской, которая при креплении к подпоркам каркаса располагается горизонтально.

Внутренняя обшивка дома должна доходить до пологовых слег, чтобы при сооружении пола под стену не уходила доска. В этом случае при необходимости ремонта ее можно будет легко заменить. В качестве пола для щитового дома лучше подойдет деревянный настил или паркет.

Монтаж кровли

Крыша щитового дома устанавливается традиционными методами. Как правило, устанавливается система стропил, затем делается обрешетка и проводится гидроизоляция, после чего укладывается кровельное покрытие. Если присутствует мансарда, необходимо установить пароизоляционный слой. Крышу также необходимо утеплить по технологии каркасно-щитовых домов.

Полный монтаж кровли включает в себя перечень работ по устройству каркаса крыши, теплоизоляции, гидроизоляции, пароизоляции, обрешетке и контробрешетке, устройстве других кровельных аксессуаров. Определяется начало кровельных работ выбором кровельного покрытия и с конфигурацией кровли. При выборе кровли обращайте внимание на назначение здания. Если вы будете делать крышу из металлочерепицы, в этом случае обрешетка не потребуется, поскольку листы этого материала довольно грубые и твердые.

Для крепления такого вида крыши применяются шурупы-саморезы. Листы прикладываются к основанию таким образом, чтобы край листа оказывался на 40 миллиметров ниже карниза. Благодаря такой укладке будет образовываться щель, которая необходима для вентиляции. Любое кровельное покрытие имеет свои преимущества, недостатки и методы монтажа.

Установка инженерных коммуникаций

Установить инженерные коммуникации самостоятельно — дело довольно трудное. Обычному человеку справиться с этим будет нелегко, поэтому мы рекомендуем прибегнуть к помощи специалистов. Но если вы решили проделать это самостоятельно, для начала необходимо внимательно посмотреть видео о строительстве каркасно-щитовых домов и ознакомиться с «Правилами устройства электроустановок».

В данном обширном своде документов подробно расписаны все этапы и особенности производства электротехнических работ. После этого необходимо обратиться в местные органы энергоснабжения и получить технические условия для подключения дома к энергосистеме района. Примерно то же самое необходимо проделывать при проведении системы отопления, водоснабжения и канализации. Все же лучше заниматься такими работами при контроле со стороны специалиста.

Таким образом, строительство щитовых домов с каждым днем становится все популярнее. Такой дом является красивым, уютным и комфортным. При этом его можно использовать круглый год, снабдив необходимыми системами защиты и утепления. Перед тем, как построить щитовой дом, внимательно изучите все инструкции. Успехов вам!
