Какой должен быть номинал УЗО по сравнению с номиналом автомата?


Этот пост для того, чтобы обосновать свое мнение в споре с Дмитрием с сайта «Заметки электрика» (сайт периодически читаю и обычно использую для своих советов :)).

На его сайте имеется информация, что если линию защищает автомат на 40 А, то при токе нагрузки выше номинального, например 45.4 А, УЗО номиналом 40 А может перегреться, поплавиться и выйти из строя. Поэтому Дмитрий советует ставить УЗО номиналом на ступень выше номинала автомата.


Считаю этот совет необоснованным, о чем сообщил в комментарии и в качестве подтверждения привел информацию по использованию модульной продукции на DIN-рейку от компании Шнайдер Электрик серии Easy 9. Файл утащил с официального сайта. Напомню, что это серия обычного качества для использования дома.
Информацию искал на сайте Шнайдер Электрик, так как это известная компания с хорошей поддержкой (о чем можно убедиться в посте про обжатие многопроволочного провода под автомат).

На сайте Дмитрия ссылка и название серии модульной продукции в комментарий не попали, то есть комментарии режутся, поэтому привожу информацию тут.

Как видно на схеме, на вводе установлен как раз 40 А автоматический выключатель, а за ним 40 А устройство защитного отключения. И есть примечание, что УЗО должно быть защищено автоматом (номинал автомата не более номинала УЗО). Про то, что номинал УЗО должен быть обязательно выше номинала автомата, никакого упоминания нет.

Уверен, что любой другой хорошо зарекомендовавший себя производитель модульных автоматов, такой как ABB, Hager, Eaton, не требует установки УЗО номиналом на ступень выше номинала автомата, и УЗО от этого не плавится и не сгорает.

В Правилах устройства электроустановок (7-я версия, утащил файл себе), на которые сослался Дмитрий, рекомендацию ставить УЗО номиналом выше автомата не вижу.

Вывод.

Устройство защитного отключения можно ставить номиналом равным и более номинала автоматического выключателя.

Для дома может быть целесообразно купить, например, УЗО номиналом 40 А и поставить его под защиту своего вводного 25 А автомата с надеждой на увеличение предоставленной мощности в будущем, чтобы не покупать потом УЗО большего номинала. Но можно ограничиться УЗО, номинал которого равен номиналу автомата, то есть 25 А УЗО для 25 А автомата.

Автор: profeMaster

Подключение узо на группу автоматов. Схема подключения узо на группу автоматов

УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.

И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата.

Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления).

Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.

Приветствую всех друзья на канале «Электрик в доме». Давно хотел написать эту статью, но в данный период года очень много работы навалилось, да еще и отпуска наступили. Мало кому хочется работать в летнее время, включая и меня:). Сегодня рассмотрим вопрос, как подключить одно узо на группу автоматов

.

Надеюсь, данная статья получится разборчивой и несложной для понимания. Как всегда постараюсь преподнести информацию с графическим сопровождением мысли, то есть будут рисунки и фотографий, так как я считаю лучше один раз увидеть, чем сто раз услышать.

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

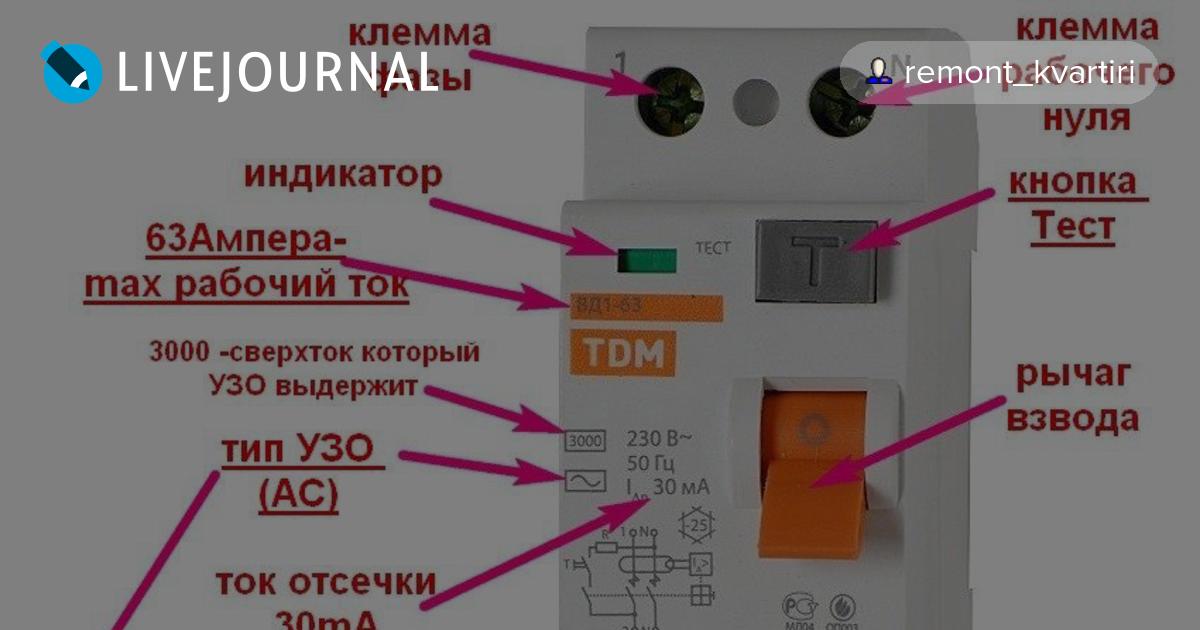

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения. Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.

Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.

Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем. Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.

Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.

Схема подключения узо на группу автоматов

Коллеги по призванию мне часто задают один вопрос, на который я уже утомился отвечать, поэтому решил написать об этом в своем блоге.

Характер вопроса примерно следующий «если для подключения использовать одно узо на несколько автоматических выключателей, каким должно быть это узо по номинальному току? Какая схема подключения узо на группу автоматов при этом будет? Сколько автоматов можно подключить к одному узо?». В общем, все эти вопросы из серии правильности подключения узо, поэтому давайте разберем их подробно.

Всем известно, что устройство защитного отключения не имеет собственной защиты от перегрузов и коротких замыканий. В паре с УЗО обязательно ставится автомат. Работает этот дуэт примерно так: если по линии возникает утечка тока – срабатывает УЗО, если по линии возникают сверхтоки — срабатывает автомат.

Каким по номиналу должен быть автомат больше или меньше УЗО?

На каждом защитном устройстве указывается его номинальный ток (16А, 25А, 40А, 63А …). Это ток, который может длительно протекать через узо, не причинив ему никакого вреда.

Если реальный ток, протекающий через УЗО, будет больше номинала, это приведет к его повреждению (начнут перегреваться контакты, оплавится корпус, повредятся внутренности). Поэтому УЗО всегда должно быть защищено автоматом по своему номиналу. Автомат по номиналу ОБЯЗАТЕЛЬНО должен быть меньше или равен номинальному току УЗО. Только в этом случае защита будет обеспечена.

Не важно, где будет размещен

автомат до или после УЗО. Главное чтобы он был. Какое количество автоматов будет подключено одни или несколько также значения не имеет. Для понимания вышеописанного давайте рассмотри несколько вариантов схем подключения узо на группу автоматов.

Пример 1. Нужен ли отдельный защитный автомат для УЗО?

В данном примере, хотел бы показать, в каких случаях нужен отдельный защитный автомат для УЗО.

Например есть схема вводной автомат 50 А, два УЗО по 40 А, по две пары отходящих автоматов от УЗО по 16А каждая. Получается, при максимальной загрузке линий через каждое УЗО будет протекать ток 32 А.

Нуждается УЗО в защите? В данном случае нет, потому что его нагрузочная способность позволяет длительно пропускать через себя такую нагрузку.

Отсюда можно сделать вывод:

если суммарный ток номиналов автоматических выключателей подключенных к УЗО не превышает его номинала, защищать УЗО дополнительным автоматом не нужно.

Пример 2. Подключаем к УЗО автоматы не более чем его номинал

Схема, которая состоит из вводного автомата на 40 Ампер. Затем идет два УЗО на 25 А и 40 А. К каждому УЗО подключена своя группа автоматов. К первому подключены два автомата с номиналом 6А и 16А. Ко второму подключены три автомата номиналом 16А и одни автомат на 10А. Что можно сказать о данной схеме?

Первое УЗО имеет номинал на 25А. Выше него установлен вводной автомат на 40 А, который не может быть использован как защитный для этого УЗО (40А > 25 А). Из этой ситуации есть два выхода. Первый — установить дополнительный автомат перед ним номиналом не более 25 А. Это затратно, так как придется покупать дополнительный автомат. Второй – подключить к нему автоматы, суммарный ток которых будет не более 25 А.

Что в принципе у нас и выполнено (6А + 16А = 22 А).

Второе УЗО на этой схеме имеет номинал 40 А. Защитным для него, является вводной автомат, номинал которого не превышает его собственный. От УЗО отходит четыре автомата, суммарный номинальный ток которых 58А (16А + 16А + 16А + 10А). Страшного в этом ничего нет. Защита УЗО ОБЕСПЕЧИВАЕТСЯ вводным автоматом. В случае перегруза отключится вводной автомат.

Еще один наглядный пример схема состоящая из вводного автомата на 32 А и двух устройств защитного отключения номинальным током 25 А каждое. К первому устройству защитного отключения подключено два автомата по 16 А, суммарный номинальный ток которых 32 А. Узо явно будет перегружено при таком подключении. Вводным автоматом защита данного узо также не обеспечивается (25 А > 32 А).

Максимальная возможная нагрузка, которая будет проходить через второе узо, будет не более его номинала (25А >20 А), то есть перегружаться оно не будет.

Пример 3. Если вышестоящий автомат по номиналу выше, то УЗО по номиналу не должно быть меньше номиналов подключенных автоматов

Третья схема подключения узо на группу автоматов состоит из вводного автомата на 50 А и двух УЗО по 40 А со своими отходящими автоматами.

От первого УЗО у нас подключены автоматы с суммарной нагрузкой 57А (16А + 16А + 25А), что НЕДОПУСТИМО. Защиты для УЗО в этом случае нет. Как выйти из ситуации в этом случае? Нужно заменить УЗО номиналом на одну ступень выше. Ставим УЗО на 63 Ампера и все Ок. Сумма отходящих автоматов не превышает номинал УЗО.

По второму УЗО замечания аналогичные, три отходящих автомата по 16 А суммарный ток которых превышает его номинал 48 А > 40 А. Вводным автоматом защита УЗО тоже не обеспечивается 50 А > 40 А. Так делать ЗАПРЕЩЕНО!

Особенности подключения групповых узо

С выбором номиналов для УЗО думаю, разобрались. Если остались вопросы обращайтесь в комментариях. Теперь хотел бы кратко напомнить об особенностях из серии ошибочного подключения узо, которые Вы все наверняка знаете. Как известно, через устройство защитного отключения проходит два полюса «фаза» и «ноль». На вход подключается фаза от вводного автомата, ноль берется от автомата или от общей нулевой шины (в зависимости от схемы).

Провода, которые прошли через УЗО, не должны смешиваться с другими проводами. Например, фаза после УЗО идет на автоматы определенной группы и не смешивается с другими. Ноль после УЗО также должен подключаться к потребителям только этой группы. Для удобства лучше использовать на каждую группу свою нулевую шинку. Вышел ноль с УЗО и сразу подключается на эту шину. Так меньше вероятности запутаться с подключением.

Ошибочно новички собирают щит так, что нулевые провода смешиваются либо с нулевыми проводами других УЗО либо с общим нулевым проводом. Так делать нельзя иначе УЗО будет ложно срабатывать.

Например, имеется схема подключения узо на группу автоматов. Схема состоит из трех групп, две из которых, подключены через УЗО 40А. Питание на вводные клеммы УЗО подается от вводного автомата (фаза) и от общей нулевой шины (ноль). После выхода с УЗО фаза идет на свою группу автоматов. Ноль после УЗО подключается уже на свою нулевую шину. Потребители каждой группы должны подключаться к автоматам и нулевой шине только своей группы.

Если взять фазу от автомата одной группы, а ноль от другой, через УЗО начнет протекать ток небаланса, что приведет к его срабатыванию.

Понравилась статья — поделись с друзьями!



Каким должен быть номинал УЗО — больше или равным номиналу автомата? | СамЭлектрик.ру

Периодически в сети вспыхивают холивары — как соотносятся номиналы автомата и УЗО? Одни (перестраховщики) говорят, что при выборе УЗО и автоматов для последовательного подключения номинал УЗО должен быть на ступень выше номинала автомата. Другие (уравнители) уверяют, что достаточно равенства номиналов. А если производитель требует, чтобы номинал УЗО был выше, чем номинал АВ, уравнители говорят, что это неправильный производитель, и делает неправильные УЗО.

Да, я знаю, что надо говорить не УЗО, а ВДТ, и уже перехожу на этот термин, но у меня пока идёт ломка)

Для объяснения рассмотрим время-токовую характеристику (ВТХ) автоматического выключателя. Про время-токовые характеристики автоматических выключателей я писал на канале неоднократно. Но всё же.

На графике указано время срабатывания теплового и электромагнитного расцепителей в зависимости от отношения величины протекающего тока к величине номинального тока автомата.

Для примера рассмотрим ВТХ автоматического выключателя на 16 А, наиболее распространенных типов B, C, D. Здесь нам интересна характеристика теплового расцепителя.

ВТХ АВ

ВТХ АВ

Согласно этой ВТХ тепловой расцепитель сработает, начиная с диапазона кратности номинального тока, составляющем от 1,13 до 1,45.

Кстати, вы знали, что эту характеристику (а значит, номинал автомата) можно менять при помощи шестигранника на 2,5? Писал об этом на Дзене.

Если сверхток больше номинального в 1,13 раз, автомат выключаться не должен. Если же значение составит 1,45 от номинального тока, то есть 16 А*1,45=23,2 А, автомат может отключиться в течении 60 минут. Все это время УЗО будет работать с перегрузкой, что негативно отразится на надежности и сроке службы устройства.

Ведь что сказано в ГОСТ 61008, по которому делаются все модульные УЗО (ВДТ):

Номинальный ток ВДТ

Номинальный ток ВДТ

Получается, если ток больше номинального, то УЗО его проводить продолжительно не может. И что означает термин «продолжительном»? Час? День? Вечность?

Поэтому в данном случае для предотвращения повреждения и увеличения надежности следует выбирать УЗО, рассчитанное на работу при номинальном токе не 16, а 25 или 20 А.

Это требование отражено в пункте 7.1.75 ПУЭ:

ПУЭ 7.1.75

ПУЭ 7.1.75

В следующем пункте 7.1.76 говорится о защите, которая должна использоваться совместно с УЗО:

АВДТ или АВ+ВДТ

АВДТ или АВ+ВДТ

Кстати, вы знали, что согласно ГОСТ 32395-2020 (а также более ранней его версии от 2013 г) в домашних электрощитах разрешены только характеристики В и С? Характеристика D — только в ГОСТ 32397-2020 (п. 6.6.6) для щитов производственных и общественных зданий:

Получается, что ток автоматического выключателя выбирается исходя из тока нагрузки и сечения токопроводящих жил кабеля.

А уже под ток автомата выбирается номинал УЗО.

Интересное видео на эту тему:

Преимущество АВДТ

Вот поэтому в ПУЭ п.7.1.76 рекомендуется использовать «устройства, представляющие собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока» — АВДТ, или в народе дифавтоматы. Не надо думать, какой автомат выбрать для защиты — производитель всё уже заложил внутрь устройства!

ВДТ и АВДТ. При каком токе они могут сработать? Ответьте в комментариях!

ВДТ и АВДТ. При каком токе они могут сработать? Ответьте в комментариях!

А вы к какой группе относитесь — перестраховщики, которые всегда всё делают надёжно и с запасом, или

Уравнители — которые равняются на предписания некоторых производителей?

Лично я люблю спать спокойно, поэтому свой выбор я сделал!

—————————————————————————

СамЭлектрик. ру

СамЭлектрик.ру

Спасибо, что читаете меня! Мне тоже интересно то, о чем я пишу!

Чтобы не пропустить мои новые статьи, не забудьте подписаться и поставить лайк!

Ещё больше статей на Дзене СамЭлектрик.ру

и на блоге СамЭлектрик.ру.

Внимание! Автор не гарантирует, что всё написанное на этой странице — истина. За ваши действия и за вашу безопасность ответственны только вы!

УЗО, что про него говорит ПУЭ 7? — Дневник злостного критика-рецидивиста

УЗО (более корректное название — выключатель дифференциального тока, ВДТ) является эффективным средством защиты от поражения электрическим током. Между тем не всегда бывает понятно, где и когда предписывается применять это устройство. Интересно, а что говорит об УЗО главный электротехнический документ? Приведу все пункты из ПУЭ, имеющие отношение к использованию УЗО, и прокомментирую их:

7. 1.71. Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО).

То есть УЗО рекомендуется ставить на розеточные цепи.

7.1.72. Если устройство защиты от сверхтока (автоматический выключатель, предохранитель) не обеспечивает время автоматического отключения 0,4 с при номинальном напряжении 220 В из-за низких значений токов короткого замыкания и установка (квартира) не охвачена системой уравнивания потенциалов, установка УЗО является обязательной.

То есть, в случае использования в доме отдельного заземления по схеме TT (т.е. не соединённого с приходящим с подстанции проводом PEN), состоящего, как правило, из трёх забитых в землю трёхметровых уголков, установка УЗО обязательна на все цепи сети, потому что такое заземление не обеспечивает нужного для срабатывания автоматических выключателей сопротивления.

7.1.73. При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставку и время срабатывания не менее чем в 3 раза большие, чем у УЗО, расположенного ближе к потребителю.

То есть, если помимо обычных групповых УЗО для защиты линий вы решите поставить на вводе в дом «противопожарное» УЗО для защиты ввода в дом, то такое узо должно быть «селективным», то есть обеспечивать срабатывание только в случае наличия дифференциального тока в течение определённого времени, чтобы вначале дать возможность сработать групповым УЗО. Селективные УЗО имеются в продаже, но они довольно дорогие. В принципе, если вы делаете электрику для себя, то можете сэкономить на удобстве и, нарушив это требование ПУЭ, поставить на ввод обычное УЗО. Безопасность не пострадает, но при срабатывании группового УЗО вы вынуждены будете почти каждый раз бегать на улицу и включать также общее УЗО на вводе.

7.1.74. В зоне действия УЗО нулевой рабочий проводник не должен иметь соединений с заземленными элементами и нулевым защитным проводником.

Ну, это естественно, исходя из схемы работы УЗО. Если нулевой провод после УЗО соединить с заземлением, то часть тока с фазы, пройдя через электроприёмники, уйдёт, грубо говоря, не обратно в линию, а в землю, что естественно вызовет сработку УЗО.

7.1.75. Во всех случаях применения УЗО должно обеспечивать надежную коммутацию цепей нагрузки с учетом возможных перегрузок.

Говоря простым языком, УЗО не должно выгореть от перегрузки, то есть, оно должно быть защищено автоматическим выключателем с номиналом, на ступень ниже номинала УЗО по току. Это правило позволит выполнить упомянутый учёт возможной перегрузки, возникающей в цепи на время, которое нужно для срабатывания автоматических выключателей. Задержка срабатывания автоматических выключателей может достигать десятков минут, и в этот период УЗО должно работать штатно.

7.1.76. Рекомендуется использовать УЗО, представляющее собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока. Не допускается использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту. При использовании УЗО, не имеющих защиты от сверхтока, необходима их расчетная проверка в режимах сверхтока с учетом защитных характеристик вышестоящего аппарата, обеспечивающего защиту от сверхтока.

Это рекомендация использовать АВДТ вместо ВДТ (УЗО) преследует цель снять с пользователей ответственность за использование неправильной защиты УЗО от сверхтока. Однако, если вы понимаете, как правильно это сделать, то во многих случаях экономически целесообразно использовать именно связку АВ+ВДТ вместо рекомендуемого АВДТ. При этом надлежит выполнить упомянутые в пункте требования, правильно выбрав номиналы УЗО и автоматических выключателей.

7.1.77. В жилых зданиях не допускается применять УЗО, автоматически отключающие потребителя от сети при исчезновении или недопустимом падении напряжения сети. При этом УЗО должно сохранять работоспособность на время не менее 5 с при снижении напряжения до 50% номинального.

Ну, это требования к производителям УЗО. Не стоит приобретать подозрительно дешёвые апараты неизвестных марок.

7.1.78. В зданиях могут применяться УЗО типа «А», реагирующие как на переменные, так и на пульсирующие токи повреждений, или «АС», реагирующие только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

То есть, в домах можно применять УЗО обоих типов по вашему усмотрению. Замечу, что УЗО типа «А» существенно дороже, а в подавляющем юольшинстве случаев повреждений достаточно УЗО типа «АС».

7.1.79. В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители). Установка УЗО в линиях, питающих стационарное оборудование и светильники, а также в общих осветительных сетях, как правило, не требуется.

Требование срабатывания по номинальному дифференциальному току в 30 мА связано со свойствами человеческого организма. Переменные токи свыше 30 мА воздействуют на мышцы грудной клетки и, как следствие, могут привести к параличу дыхания и смерти. В этом же пункте допускается присоединение к одному УЗО нескольких групповых линий через автоматы, что, на мой взгляд, часто бывает экономически оправдано. Кроме того, упоминание того, что не требуется установка УЗО в линиях освещения и стационарного оборудования, на мой взгляд, расчитана на дома, электрика которых обслуживается исключительно специалистами. В том случае, если вы сами меняете себе лампочки, то установка УЗО на осветительной сети вам не помешает. То же касается и стационарного оборудования.

7.1.80. В жилых зданиях УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках.

УЗО, установленное в квартире, не защищает вашу линию от счётчика, расположенного в этажном щитке, до группового щитка квартиры. С другой стороны, при срабатывании УЗО для домохозяйки гораздо безопаснее включить его в собственном квартирном щитке, где всё лишее убрано за панель, чем лезть в общий этажный щит, где часто царит бардак. Как вариант, можно установить в этажном щитке селективное УЗО (с задержкой отключения), а в квартироном — групповые УЗО.

7.1.81. Установка УЗО запрещается для электроприемников, отключение которых может привести к ситуациям, опасным для потребителей (отключению пожарной сигнализации и т.п.).

Здесь всё понятно — защитное оборудование должно функционировать до последнего. Очевидно, что в домах, имеющих такое оборудование, устанавливать на вводе общее селективное узо нельзя.

7.1.82. Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например в зоне 3 ванных и душевых помещений квартир и номеров гостиниц.

Таким образом, установка УЗО с током срабатывания 30 мА для уличных розеток, а также розеток в ванной комнате, обязательна. Для ванных комнат рекомендуют даже 10 мА (СП31-110-2003 п.А.4.15).

7.1.83. Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока УЗО. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника.

Это исчерпывающие данные для расчёта того, сколько линий можно посадить на одно УЗО. Скажем, расчёт для однофазного ввода 25 А и сети, протяжённостью 100 метров, будет таков: максимальный расчётный ток утечки равен 25 * 0,4 + 100 * 0,01 = 11 мА. Поскольку этот ток должен составлять треть от тока УЗО, то следует выбрать УЗО с током 11 * 3 = 33 мА. Такого номинала нет, но очень близко к нему УЗО на 30 мА. Тем более, редко когда случается полная нагрузка сети. Соответственно, на три фазы по 25 А можно поставить обычное трёхфазное УЗО на 30 мА. То есть, самого обычного УЗО, рассчитанного на ток утечки 30 мА на фазу вполне достаточно для установки на вводе обычного садового домика.

7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

Этот пункт рекомендует устанавливать «противопожарное» общее УЗО на вводе в дом, причём пункт 7.1.73 предписывает использовать для этого селективное УЗО (т.е. с задержкой по срабатыванию). Номинал УЗО выбирается между 100 и 300 мА, исходя из расчёта на основании предыдущего пункта 7.1.83. Обычно достаточно 100 мА.

7.1.85. Для жилых зданий при выполнении требований п. 7.1.83 функции УЗО по пп. 7.1.79 и 7.1.84 могут выполняться одним аппаратом с током срабатывания не более 30 мА.

Этот пункт говорит о том, что если в сети ставится единственное УЗО на вводе в дом, то оно должно быть номиналом не более 30 мА. В принципе, это требование вытекает из других пунктов, на которые даётся ссылка.

7.1.86. Если УЗО предназначено для защиты от поражения электрическим током и возгорания или только для защиты от возгораниия, то оно должно отключать как фазный, так и нулевой рабочие проводники, защита от сверхтока в нулевом рабочем проводнике не требуется.

Существуют УЗО, разрывающие только фазу, которые, исходя из этого пункта, нельзя применять в нашем случае.  Кроме того, из этого пункта следует, что УЗО можно использовать в цепях с однополюсными и трёхполюсными автоматами на фазах, тогда как нулевые проводники могут подходить расходится без защиты по току, например, с нулевой шины. Это, собственно, стандартная схема распределительного щита, так что тут ничего нового. Остаётся загадкой, в каких случаях разрешено применять одномодульные УЗО.

7.1.88. К дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению открытые проводящие части стационарных электроустановок, сторонние проводящие части и нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток). Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе, подключение сторонних проводящих частей, выходящих за пределы помещений. Если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками, то систему уравнивания потенциалов следует подключить к РЕ шине (зажиму) на вводе. Нагревательные элементы, замоноличенные в пол, должны быть покрыты заземленной металлической сеткой или заземленной металлической оболочкой, подсоединенными к системе уравнивания потенциалов. В качестве дополнительной защиты для нагревательных элементов рекомендуется использовать УЗО на ток до 30 мА. Не допускается использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов.

Большой пункт, из которого применительным к УЗО будет строчка о том, что а в качестве дополнительной защиты для нагревательных элементов, замоноличенных в пол (тёплые полы), помимо заземлённой металлической сетки или заземлённой металлической оболочки рекомендуется использовать УЗО на ток до 30 мА. Ничего нового, просто сделан особый акцент на дополнительной защите именно тёплого пола.


как правильно выбрать УЗО и дифференциальный автомат

Тонкости выбора УЗО

Выбор УЗО у нас в каталоге

Ежегодно количество бытовой техники и электроники в каждой квартире растет, что повышает риск утечки токов, и как следствие может привести к пожару в помещении или поражению током человека. Чтобы этого избежать, в квартирах и офисных помещениях устанавливаются УЗО. Как рассчитать мощность прибора и выбрать УЗО для квартиры? На какой схеме подключения остановиться? Мы объясним, как это сделать, даже если вы никогда не были связаны с электрикой.

Принцип работы УЗО

УЗО или устройство защитного отключения – это прибор, необходимый для размыкания электрической цепи в случае утечки дифференциального тока. При нормальной работе электросети и электрооборудования разница потенциалов в кабелях нулевая. Однако при пробое в изоляции или другом нарушении в работе электрической цепи происходит утечка дифференциального тока, который подается на корпус устройства. А прикасаясь к корпусу, человек сам становится проводником (через его тело проходит дифференциальный ток), рискуя получить электротравму.

УЗО контролирует разницу в потенциалах и при ее образовании мгновенно разрывает цепь, отключая электричество во всей квартире или только на определенном участке. Стоит отметить, что устройство защитного отключения не защищает проводку и бытовую технику от перепадов напряжения и короткого замыкания в сети – этим занимаются автоматические выключатели. Поэтому УЗО стоит монтировать в совокупности с автоматическими выключателями, соединяя их последовательно.

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

  • Простая одноуровневая схема с одним прибором защиты.
  • Одноуровневая схема с несколькими приборами защиты.
  • Двухуровневая схема защиты отключения

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1. 6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ВД63 2Р 32А 30мА TDM, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты           Выбор УЗО у нас в каталоге

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

  • Для стиральной машины – 2300/220 = 10.5 А
  • Для бойлера – 1600/220 = 7.3 А
  • Для остального оборудования – 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель УЗО ВД63 2Р 63А 30мА TDM с номинальной токовой нагрузкой в 63 А – этого с головой хватит на все электроприборы в доме.

Таблица мощностей УЗО                                                                                                                              Выбор УЗО у нас в каталоге

Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:

Суммарная мощность нагрузки кВт 2.2 3.5 5.5 7 8.8 13.8 17.6 22
Тип УЗО на 10-300 мА 10 А 16 А 25 А 32 А 40 А 64 А 80 А 100 А

Подбираем УЗО по дифференциальному току

Каждый агрегат имеет порог срабатывания по значению дифференциального тока. Чтобы точно рассчитать ток утечки, важно знать следующие показатели:

  • Длину кабеля от потребителя до устройства защиты. Ток утечки сети получаем из расчета 10 мкА на 1 м кабеля.
  • Ток утечки электроприборов. В среднем ток утечки оборудования получаем из расчета 0.4 мА на 1 А прибора.
  • Мощность устройств потребителей.

Расчет дифференциального тока производится по следующей формуле:

Iдиф = 0.4*Iприборов + 0.01*Lкабеля

Итак, предположим вам необходим аппарат защиты для стиральной машины мощностью 2.3 кВт, которая подключена проводом длиной 10 м. В этом случае утечка дифференциального тока будет следующей:

Iдиф = 0.4*(2300/220) + 0.01*10 = 4.3 мА

Стоит отметить, что порог срабатывания по току утечки у УЗО должен быть в 3 раза выше, чем расчетный дифференциальный ток. Благодаря этому можно избежать ложных срабатываний. Поэтому для стиральной машины нужен агрегат с порогом срабатывания минимум 12.9 мА. Ближайшим является аппарат с током срабатывания 30 мА. Так для данных нужд подойдет недорогое УЗО ВД63 2Р 16А 30мА (электронное) TDM.

Что такое время срабатывания прибора?

УЗО любого типа имеет время срабатывания, за которое оно отключает питание во всем доме или только на определенной фазе или участке проводки. Время срабатывания стандартных УЗО для защиты от поражения током человека не превышает 30 – 40 мс. А вот селективные модели отключатся лишь через 200 – 500 мс. Последние предназначены для установки на входе в квартиру для защиты от пожара. Рекомендуем устанавливать селективные устройства на входе, а стандартные непосредственно в самой квартире. Благодаря этому свет будет отключаться не во всей квартире, а только на определенном участке проводки.

Стандартными показателями тока утечки для аппаратов защиты являются:

  • Устройства на 6, 10 и 30 мА – для защиты человека от поражения электричеством.
  • Устройства на 100, 300 и 500 мА – для защиты зданий и сооружений от пожаров.

Если вы осуществляете выбор УЗО для частного дома, то в большинстве случаев аппаратов на 30 мА будет достаточно.

Выбор УЗО у нас в каталоге





Схема подключения УЗО в двухфазной и трехфазной сети

УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.

И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата.

Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.

Приветствую всех друзья на канале «Электрик в доме». Давно хотел написать эту статью, но в данный период года очень много работы навалилось, да еще и отпуска наступили. Мало кому хочется работать в летнее время, включая и меня:). Сегодня рассмотрим вопрос, как подключить одно узо на группу автоматов.

Надеюсь, данная статья получится разборчивой и несложной для понимания. Как всегда постараюсь преподнести информацию с графическим сопровождением мысли, то есть будут рисунки и фотографий, так как я считаю лучше один раз увидеть, чем сто раз услышать.

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения. Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.

Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.

Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем. Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.

Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.

Подключение УЗО в трехфазной сети

Принцип подключения трехфазной линии практически ничем не отличается. Однако в данной ситуации нужно четырехполюсное УЗО. Оно обладает четырьмя входами для трех фазных проводов и одного ноля.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Зачастую на корпусе прибора указывается A, B, C и N. Отличительной особенностью может быть расположение нулевого проводника с другой стороны. Нужно безошибочно присоединить входы и выходы проводов и не перепутать. Также следует придерживаться цветовой маркировке.

Схема подключения узо на группу автоматов

Коллеги по призванию мне часто задают один вопрос, на который я уже утомился отвечать, поэтому решил написать об этом в своем блоге. Характер вопроса примерно следующий «если для подключения использовать одно узо на несколько автоматических выключателей, каким должно быть это узо по номинальному току? Какая схема подключения узо на группу автоматов при этом будет? Сколько автоматов можно подключить к одному узо?». В общем, все эти вопросы из серии правильности подключения узо, поэтому давайте разберем их подробно.

Всем известно, что устройство защитного отключения не имеет собственной защиты от перегрузов и коротких замыканий. В паре с УЗО обязательно ставится автомат. Работает этот дуэт примерно так: если по линии возникает утечка тока – срабатывает УЗО, если по линии возникают сверхтоки — срабатывает автомат.

Подключение УЗО в двухфазной сети

Этот способ является самым распространенным, так как не имеет сложных подключений. Сначала следует разобраться, где на УЗО находится фаза и ноль. Как правила на корпусе защитного приспособления обозначается фаза – 1 и 2 и ноль – N. Цифра 1 обозначает приходящую фазу, 2 – исходящую фазу. Схема такого подключения имеет следующую последовательность:

  • автомат;
  • счетчик;
  • защитное устройство.

Здесь главное не запутаться в клеммах, в противном случае прибор может сгореть.

Каким по номиналу должен быть автомат больше или меньше УЗО?

На каждом защитном устройстве указывается его номинальный ток (16А, 25А, 40А, 63А …). Это ток, который может длительно протекать через узо, не причинив ему никакого вреда.

Если реальный ток, протекающий через УЗО, будет больше номинала, это приведет к его повреждению (начнут перегреваться контакты, оплавится корпус, повредятся внутренности). Поэтому УЗО всегда должно быть защищено автоматом по своему номиналу. Автомат по номиналу ОБЯЗАТЕЛЬНО должен быть меньше или равен номинальному току УЗО. Только в этом случае защита будет обеспечена.

Не важно, где будет размещен автомат до или после УЗО. Главное чтобы он был. Какое количество автоматов будет подключено одни или несколько также значения не имеет. Для понимания вышеописанного давайте рассмотри несколько вариантов схем подключения узо на группу автоматов.

Пример 1. Нужен ли отдельный защитный автомат для УЗО?

В данном примере, хотел бы показать, в каких случаях нужен отдельный защитный автомат для УЗО.

Например есть схема вводной автомат 50 А, два УЗО по 40 А, по две пары отходящих автоматов от УЗО по 16А каждая. Получается, при максимальной загрузке линий через каждое УЗО будет протекать ток 32 А.

Нуждается УЗО в защите? В данном случае нет, потому что его нагрузочная способность позволяет длительно пропускать через себя такую нагрузку. Отсюда можно сделать вывод:

если суммарный ток номиналов автоматических выключателей подключенных к УЗО не превышает его номинала, защищать УЗО дополнительным автоматом не нужно.

Пример 2. Подключаем к УЗО автоматы не более чем его номинал

Схема, которая состоит из вводного автомата на 40 Ампер. Затем идет два УЗО на 25 А и 40 А. К каждому УЗО подключена своя группа автоматов. К первому подключены два автомата с номиналом 6А и 16А. Ко второму подключены три автомата номиналом 16А и одни автомат на 10А. Что можно сказать о данной схеме?

Первое УЗО имеет номинал на 25А. Выше него установлен вводной автомат на 40 А, который не может быть использован как защитный для этого УЗО (40А > 25 А). Из этой ситуации есть два выхода. Первый — установить дополнительный автомат перед ним номиналом не более 25 А. Это затратно, так как придется покупать дополнительный автомат. Второй – подключить к нему автоматы, суммарный ток которых будет не более 25 А. Что в принципе у нас и выполнено (6А + 16А = 22 А).

Второе УЗО на этой схеме имеет номинал 40 А. Защитным для него, является вводной автомат, номинал которого не превышает его собственный. От УЗО отходит четыре автомата, суммарный номинальный ток которых 58А (16А + 16А + 16А + 10А). Страшного в этом ничего нет. Защита УЗО ОБЕСПЕЧИВАЕТСЯ вводным автоматом. В случае перегруза отключится вводной автомат.

Еще один наглядный пример схема состоящая из вводного автомата на 32 А и двух устройств защитного отключения номинальным током 25 А каждое. К первому устройству защитного отключения подключено два автомата по 16 А, суммарный номинальный ток которых 32 А. Узо явно будет перегружено при таком подключении. Вводным автоматом защита данного узо также не обеспечивается (25 А > 32 А).

Максимальная возможная нагрузка, которая будет проходить через второе узо, будет не более его номинала (25А >20 А), то есть перегружаться оно не будет.

Пример 3. Если вышестоящий автомат по номиналу выше, то УЗО по номиналу не должно быть меньше номиналов подключенных автоматов

Третья схема подключения узо на группу автоматов состоит из вводного автомата на 50 А и двух УЗО по 40 А со своими отходящими автоматами.

От первого УЗО у нас подключены автоматы с суммарной нагрузкой 57А (16А + 16А + 25А), что НЕДОПУСТИМО. Защиты для УЗО в этом случае нет. Как выйти из ситуации в этом случае? Нужно заменить УЗО номиналом на одну ступень выше. Ставим УЗО на 63 Ампера и все Ок. Сумма отходящих автоматов не превышает номинал УЗО.

По второму УЗО замечания аналогичные, три отходящих автомата по 16 А суммарный ток которых превышает его номинал 48 А > 40 А. Вводным автоматом защита УЗО тоже не обеспечивается 50 А > 40 А. Так делать ЗАПРЕЩЕНО!

Кто занимает больше места в щите узо или авдт

Представим, что у вас в квартире установлен небольшой распределительный щиток, который забит под завязку, электропроводка разбита по группам, каждая группа питается от своего аппарата защиты (автомата). Возникает необходимость добавить еще парочку устройств в электрощит. Как это сделать? Конечно, можно заменить щиток на более просторный, но не все захотят это делать, особенно если ремонт уже закончен. Поэтому в имеющемся щитке остается лишь «жонглировать» модульными устройствами.

Вы все прекрасно знаете, что УЗО не имеет встроенной защиты от сверхтоков и поэтому его нужно защищать автоматами, соответственно, с каждым таким устройством дополнительно нужно устанавливать автоматический выключатель. Давайте посчитаем, сколько такой дуэт занимает места в щитке: устройство защитного отключения занимает два модуль-места, автомат одно модуль-место. Итого выходит если в качестве защиты использовать УЗО то в щите как минимум будет занято три модуль-места.

Если же вместо УЗО мы будим использовать «дифавтомат», то место в щитке можно немного сэкономить, так как дифференциальный автомат занимает два модуль-места. Теперь можно подсчитать, сколько запланировано отходящих линий, и сколько можно установить в щиток модулей.

Например, имеется три группы розеток: спальня, кухня, ванная. Для питания на каждую группу устанавливаем автомат С16 (А) и УЗО 25 (А), 30 (мА). Все это дело занимает 9 модуль-мест. Если для каждой группы, установить дифавтомат АВДТ на С16 (А), 30 (мА), то занято будет уже 6 модулей.

Но прогресс как говориться не стоит на месте и на сегодняшний день в продаже имеются одномодульные дифавтоматы. Что из себя представляет такое устройство. По своему функционалу и назначению они идентичны обычным АВДТ т. е. включает в себя УЗО и автомат но размещено все это дело уже в одномодульном корпусе. Поэтому в распределительных щитках уже можно монтировать в несколько раз больше АВДТ, чем это было возможным до этого.

Способы и схема подключения

В ответ на то, как подключить УЗО в щитке, можно указать, что существует множество схем подключения оборудования. Одна из них предусматривает подсоединение нескольких УЗО, которые защищают свою цепь. Первым в таком случае подключается УЗО, затем двухполюсные выключатели. Схема показана ниже.

Однофазные цепи

В однофазной цепи участвует два элемента — фаза с рабочим нулем. Номинал напряжения дифференциального тока в такой сети равно 220 вольт. Однофазная цепь бывает представлена в двухпроводном и трехпроводном исполнениях. В первой ситуации используется несколько проводников — фазный с нулевым. На схеме обозначаются с помощью английских букв L и N.

Во втором варианте, кроме фазы с нулем, участвует проводник с защитным заземлением, имеющим обозначение РЕ. Основной функцией этого заземляющего проводника является дополнительная защита людей от поражения электротоком. За счет присоединения к электроприборным корпусам, замыкание фазы на корпусную часть приводит к отключению электрического питания. Это сможет спасти жизнь человека и технику от момента перегорания.

Трехфазная сеть

В трехфазной сети также есть фаза с нулем, только фазных проводниковых элементов три. Напряжения между любыми фазами — 380 вольт, между фазой и нулем — 220 вольт. Очень важно в электросети равномерно распределить нагрузку между фазными элементами. Если одна фаза будет нагружена больше, а другая меньше, то произойдет перекос и авария. По аналогии с однофазной цепью, трехфазная может состоять из 4-5 проводниковых элементов. В первой ситуации подключается 3 фаза и нуля, а во второй ситуации прибавляется проводниковый элемент, имеющий защитное заземление.

Обратите внимание! Монтаж УЗО осуществляется на вводе, либо же подключается к еще одному прибору, отвечающему за защитное отключение каждой отходящей группы потребителей. Нередко у вводного автоматического выключателя и УЗО подключается учетный электроприбор.

Как отличить УЗО от дифавтомата

  1. Прямое указание производителя. Иногда прямо на корпусе пишется «Дифавтомат» или «УЗО»
    Надпись дифавтомат Надпись УЗО
  2. Маркировка. Если присутствует маркировка на русском языке, например у производителей IEK и EKF, то буквы «ВД» (выключатель дифференциальный) говорят о том, что перед вами УЗО, а буквы «АВДТ» (автоматический выключатель дифференциального тока) или «АД» (автомат дифференциальный) – дифавтомат.
    Буквы АВДТ, значит дифавтомат ВД — значит УЗО
  3. Сила тока. На лицевой части корпуса самые большие цифры показывают номинальный ток. Если перед этими цифрами нет букв, то перед вами УЗО. Буквы «А», «В», «С» и «D» перед силой тока указывают на тип теплового и электромагнитного расцепителя, значит перед вами дифавтомат.
  4. Схема. УЗО и дифавтомат на корпусе иногда имеют схему. В бо́льшей части они похожи, но в дифавтомате дополнительно находится тепловой и электромагнитный расцепитель.
    Схема на дифавтомате Схема УЗО

Кто занимает больше места в щите узо или авдт

Представим, что у вас в квартире установлен небольшой распределительный щиток, который забит под завязку, электропроводка разбита по группам, каждая группа питается от своего аппарата защиты (автомата). Возникает необходимость добавить еще парочку устройств в электрощит. Как это сделать? Конечно, можно заменить щиток на более просторный, но не все захотят это делать, особенно если ремонт уже закончен. Поэтому в имеющемся щитке остается лишь «жонглировать» модульными устройствами.

Вы все прекрасно знаете, что УЗО не имеет встроенной защиты от сверхтоков и поэтому его нужно защищать автоматами, соответственно, с каждым таким устройством дополнительно нужно устанавливать автоматический выключатель. Давайте посчитаем, сколько такой дуэт занимает места в щитке: устройство защитного отключения занимает два модуль-места, автомат одно модуль-место. Итого выходит если в качестве защиты использовать УЗО то в щите как минимум будет занято три модуль-места.

Если же вместо УЗО мы будим использовать «дифавтомат», то место в щитке можно немного сэкономить, так как дифференциальный автомат занимает два модуль-места. Теперь можно подсчитать, сколько запланировано отходящих линий, и сколько можно установить в щиток модулей.

Например, имеется три группы розеток: спальня, кухня, ванная. Для питания на каждую группу устанавливаем автомат С16 (А) и УЗО 25 (А), 30 (мА). Все это дело занимает 9 модуль-мест. Если для каждой группы, установить дифавтомат АВДТ на С16 (А), 30 (мА), то занято будет уже 6 модулей.

Но прогресс как говориться не стоит на месте и на сегодняшний день в продаже имеются одномодульные дифавтоматы. Что из себя представляет такое устройство. По своему функционалу и назначению они идентичны обычным АВДТ т.е. включает в себя УЗО и автомат но размещено все это дело уже в одномодульном корпусе. Поэтому в распределительных щитках уже можно монтировать в несколько раз больше АВДТ, чем это было возможным до этого.

Финансовая сторона вопроса — цена

Теперь давайте посмотрим на вопрос узо или дифавтомат что выбрать с финансовой точки зрения. Я не зря оставил этот пункт напоследок, так как считаю его самым решающим и значимым. Все эти подключения, эксплуатация, занимаемое место в щите все это ерунда по сравнению со стоимостью.

Если учесть что надежность этих двух устройств одинаковая (а у нормальных производителей оно так и есть) решающим раундом в этой битве является стоимость. Так было, так есть, так будет всегда. Любой проект ограничен своими финансовыми возможностями. У кого то эти возможности меньше, у кого то больше. Немного разъясню свою позицию.

Первое, по поводу монтажа и схем подключения – тут я не вижу ни каких проблем. Ну закрутим при сборке на два провода больше. Это проблема? Думаю, нет! Ну да, забыл упомянуть, что так на наконечниках можно разориться, шутка :).

Сколько и каких УЗО нужно для вашей квартиры или дома

Перед тем, как выбрать УЗО для квартиры или дома, нам необходимо оценить потребности и ожидания владельца жилища, которому нужна такая защита. Итак, с помощью такого прерывателя мы хотим оградить себя от следующих неприятностей:

  • поражения домочадцев электрическим током;
  • пожара в проводке, розетке или самом электроприборе;
  • выхода из строя дорогой бытовой техники;
  • замыкания или пробоя в сыром помещении (в ванной комнате, например).

При этом нам необходимо подобрать УЗО с нужным нам уровнем чувствительности, чтобы такое устройство не срабатывало на «ложные вызовы», спровоцированные электропроводкой. В итоге в городской квартире практикуется такая схема применения: противопожарное УЗО на центральной линии, отдельный прерыватель для кухни, отдельный модуль для ванной комнаты и еще одно устройство для всех остальных помещений (коридор, зал спальня). Причем хорошим тоном считается применение обособленных УЗО для водонагревателей и стиральных машин.

Все квартирные блоки относятся к 2-полюсным разновидностям и АС-типа. Исключением может быть лишь блок, рассчитанный на борьбу с пожаром – он относится к G-типу. В частном доме практикуется немного иная схема: противопожарное УЗО на центральной линии и прерыватели для каждой ветви, питающей отдельные комнаты. То есть количество штатных модулей безопасности должно равняться числу комнат или функциональных зон в жилище. Плюс сюда нужно прибавить отдельные УЗО для бойлеров и насосных станций.

«Домашние» устройства могут относиться как к 2-полюсным, так и к 4-полюсным типам, в зависимости от числа фаз в линии энергоснабжения дома. Противопожарное УЗО будет принадлежать к F или G типу, а остальные модули – к АС-типу. При этом для частного дома лучше выбрать энергонезависимый вариант прерывателя – электромеханическое УЗО.

ВЫБОР КОЛИЧЕСТВА АВТОМАТов по дифференциальному току утечки УЗО

Согласно ПУЭ 7 (правила устройства электроустановок), безопасная его величина для человека 30мА, соответственно ВДТ должно быть рассчитано под это. ПУЭ 7.1.79:

В электрическом щите, нельзя устанавливать Выключатель дифференциального тока групповых линий, больше чем на 30мА. А вот подключение нескольких групповых автоматов к нему допускается.

Подключить сколько угодно АВ к такому УЗО мешает то, что даже в полностью работоспособной системе электроснабжения есть утечки, а если подсоединено сразу нескольких групп они складываются. Может получится так, что суммарная величина всех утечек исправных потребителей вызовет отключение ВДТ.

Узнать, какай величину утечки групп можно двумя способами:

1. Замерить фактический показатель (используется миллиамперметр или переменный резистор)

2. Рассчитать величину теоретически (в ПУЭ 7 высчитывается из расчёта 0,4 мА на 1 А нагрузки и 10 мкА на 1м длины проводника.)

Согласно пункта ПУЭ 7.1.83:

Чаще делается расчет, он не точнее измерения, но позволяет еще на этапе проектирования выбрать верное количество автоматов для УЗО. Ниже пример такого вычисления:

Если подключить к УЗО 3 автоматических выключателя по 16 ампер каждый, не зная заранее, какое оборудование когда либо будет подключено к этим линиям, для расчета, складывается максимально возможный ток групп:

получившаяся нагрузка умножается на 0.4 мА:

Далее, высчитывается метраж кабеля, использованного для электропроводки, по плану квартиры или дома для всех веток, допустим получается 200 метров, умножаем на 10мкА:

200м х 10 мкА=2000мкА=2мА

Складывая величины получаем общую утечку трех розеточных групп:

Как видите, получившийся расчетный дифиринциальный ток меньше порога срабатывания 30мА и, казалось бы, можно смело реализовывать такую схему. Даже не мешает добавить еще один автоматический выключатель, но это лишь в теории. Ведь тот же пункт 7.1.83 ПУЭ говорит, что максимальный утечка системы, не должна превышать номинального диференциального тока УЗО, более чем на одну треть (1/3), что равно 10мА.

Если следовать этому правилу – даже два автомата на 16 Ампер, используемых в электрике квартир, подключить к одному УЗО не получится. Максимум, согласно расчетам, одновременно допускается нагрузка не более 22-25А, например, две группы освещения (по 10А каждый аппарат защиты).

Это, если следовать предписанием ПУЭ, на практике же люди, на свой страх и риск, эту формулу дорабатывают. Например, используют коэффициент спроса электрооборудования и учитывают не номинал автоматических выключатаелей в формуле, а рассчетные показатели энергопотребления каждой группы.

Логика здесь следующая: вряд ли вы одновременно используете все электроприборы в доме, в основном какую-то часть, соответственно и потребляется не 16А, а меньше. Средний коэффициент спроса квартиры находится в диапазоне 0,5-0,8. Взяв нижнее значение – 0,5, получаем нагрузку не 48А, с трех аппаратов на 16А каждый, а 24А, что свободно проходит по вычислениям. Либо берется суммарный расчетный ток этих групп, а не номиналы их защитных автоматов.

Некоторые не придерживаются той части, где говорится о необходимости не превышать 1/3 часть номинального дифференциального тока УЗО, смело доводя этот показатель до 0,5 – 0,7 или большего значения, получая показатель допустимых потерь групп уже, например 21мА, вместо 10мА.

Скажу откровенно, в своей практике я встречал много решений по этим вариантам и даже их комбинацию. Нередко, на объекте было установлено 1 или 2 УЗО, сразу за вводным автоматом, с характеристикой 30мА, при этом собственники на отключения не жаловались.

Поэтому, каждый должен решить сам. Если хотите совет, то на мой взгляд, можно несколько превысить предельную утечку 10мА (1/3 от номинала), особенно в условиях квартиры. Но при этом, лучше оставить в электрощите свободное место, вдруг придется доставить еще одно Устройство Защитного Отключения.

READ Keenetic 4g iii как подключить вайфай к ноутбуку

Для чего нужно УЗО

Часто ли вас ударяло электрическим током? Вы задумывались почему это происходит? Возможно это неисправность в электропроводке или есть другие причины, вызвавшие подобную ситуацию? В этой статье мы как раз и поговорим с вами о таком приборе как УЗО.

Что же такое УЗО и для чего оно предназначено? В первую очередь устройство защитного отключения или УЗО контролирует наличие тока утечки между фазным проводником и корпусом прибора. Другими словами, если у вас оголилась токонесущая жила — фазный провод, и прикоснулся например к корпусу водонагревателя, а вы уже взялись рукой за этот корпус — вас ударит электрическим током и ударить может достаточно сильно! А вот если в вашем электрическом щите установлено УЗО, оно увидит это соприкосновение, поняв, что появился ток утечки и отключит напряжение. В результате вы не пострадаете. Отключение происходит в зависимости от тока утечки. В данной ситуации УЗО сработает только при токе утечки в 30 мА.

Так же УЗО предотвращает возгорания, которые могут вызваны в той же самой ситуации, когда оголенная токонесущая жила соприкоснется корпусом прибора или заземлением. Корпус всех приборов при подключении должен быть обязательно заземлен, для этого в клеммной колодке прибора есть соответствующее гнездо.

Когда же УЗО будет отключать электрическую сеть?

  • в случае, если человек или животное прикоснутся к корпусу прибора, который находится под напряжением и одновременно к земле
  • когда повредится изоляция токонесущих жил и они соприкоснутся с землей
  • в том случае если произойдет перемена N и PE проводников
  • если вдруг фазный и нулевой проводник поменяются местами и человек соприкоснется с корпусом прибора и землей

В чем же разница автоматических выключателей и УЗО

УЗО в отличии от автоматических выключателей предназначен именно для защиты от поражения электрическим током. УЗО срабатывает намного быстрее, время срабатывания колеблется от 25 до 40 мс. Благодаря именно такой высокой скорости срабатывания не происходит поражения электрическим током, приводящим к смерти. УЗО в отличии от автоматического выключателя отключает питание при меньших нагрузках, которые составляют до 2 Ампер и это на много меньше смертельных значений для человека.

УЗО всегда будет отключать электропитание, если произойдет утечка тока на проводник PE, другими словами на землю.

УЗО можно разделить на два вида

Для защиты человека от поражения электрическим током

Данный вид УЗО срабатывает при токах утечки от 10 до 30 мА. Чем для меньшего тока утечки предназначено УЗО, тем быстрее произойдет его срабатывание. Самым распространенным в квартирной электрике для защиты человека является УЗО на 30 мА. Во влажных помещениях, таких как ванная, сауна, туалет можно установить УЗО с уровнем отключения 10 мА.

УЗО желательно устанавливать как минимум на все розеточные группы в квартире. Но это достаточно дорогостоящая процедура. Можно пойти немного другим путем. Установить одно общее УЗО на все группы, но тогда при появлении тока утечки на одной из групп выключены будут все группы, находящиеся после УЗО.

Можно выделить потребителей, которые не должны отключаться вместе со всеми и установить для каждого из них или для их группы отдельное УЗО, тем самым обеспечив большую стабильность их работы. Зачем вам нужно чтобы отключался холодильник, если неисправность в какой -то бытовой розетке, или допустим компьютер, на котором были не сохраненные файлы. Все это нужно продумывать при составлении проекта и заказе электрического щита.

УЗО защищающее от пожара

Токи срабатывания данного типа УЗО намного выше, чем у предыдущего. Предыдущий УЗО защищает человека и должен быть на страже при малейшем подозрении на утечку. В случае же защиты от пожара достаточно номиналов от 100 мА. Так же есть номиналы в 300 и 500 мА. Для человека опасным является уже 50 мА.

Для чего же нужно противопожарное УЗО и куда его нужно устанавливать. В том случае если повредится изоляция токонесущих жил и произойдет замыкание на корпус — может возникнуть возгорание. Если напряжение вовремя не будет отключено — произойдет пожар. Именно для этого противопожарное УЗО и устанавливается в электрических щитах. Человека от поражения электрическим током оно не сможет защитить, а вот ваше имущество запросто. Устанавливают данный тип УЗО сразу после счетчика.

Виды УЗО

Видов УЗО бывает два, это двух и четырех полюсное исполнение. Первый предназначен для однофазной сети, а второй для трехфазной.

Принцип работы и устройство УЗО

Если разобрать корпус УЗО, то внутри мы сможем увидеть три катушки. Через одну из них проходит соответственно фаза, а через вторую проходит нуль. Пока все работает в штатном режиме и никаких утечек не происходит, токи обеих катушек равны. Но как только на линии происходит неполадка, равенство в токах этих двух катушек нарушается и это команда для третьей катушки к отключению напряжения.

Не стоит путать УЗО и автоматические выключатели при выборе первых. УЗО не ограничивает ток нагрузки и никогда не отключится при превышении указанного на его корпусе значения. Это не автоматический выключатель. Принцип его работы совершенно в другом. Для чего же указывают на корпусе прибора эти значения — 25 А — 30 мА? Это означает, что УЗО сработает при токе утечки в 30 мА и его пропускная токовая способность равна 25 амперам. Поэтому УЗО само нуждается в защите по току. Для этого после него на линии обязательно устанавливается автоматический выключатель и его номинал должен быть на одну ступень меньше чем номинал УЗО. Это означает, что если вы установили УЗО на 25 А, то автомат должен быть установлен на 16 А. Правильнее было сказать как раз наоборот, следуя от потребителя — если у вас стоит автоматический выключатель на 16 ампер то стоит устанавливать УЗО на 25 Ампер.

На этом об УЗО все, в следующей статье мы поговорим с вами о Дифференциальных автоматах, которые объединяют в себе два устройства одновременно.

Что нужно знать о греческом узо

Написано GreekBoston.com в греческой кулинарии

Узо — аперитив, который широко потребляется по всей Греции. Этот напиток со вкусом аниса имеет вкус раки, пастиса, арака и самбуки.Если вы ищете напиток, который позволит вам почувствовать вкус Греции, вам стоит попробовать узо. Вот что вам следует знать об узо. Вот дополнительная информация об узо, его истории и о том, как его пить:

О Узо

Узо — напиток со вкусом аниса, популярный по всей Греции. Это прозрачная жидкость, но при добавлении воды или льда узо приобретает молочно-белый цвет. Это изменение цвета происходит из-за анетола, эфирного масла аниса. Анетол растворим в спирте крепостью 38% или выше, но не в воде.Разбавление узо приводит к его разделению и образованию эмульсии. Затем крошечные капельки рассыпаются на свету, приобретая молочно-белый цвет. Узо производится из побочных продуктов винограда, которые использовались для изготовления вина. После дистилляции узо в него добавляют специи и травы для создания уникального аромата.

История Узо

Считается, что узо было создано монахами с горы Афон в 14 веке. Узо имеет свои корни в ципуро. В начале 19 века началась современная дистилляция узо.Первая винокурня была основана в 1856 году Николаосом Катсаросом в Тырнавосе. Этот завод работает до сих пор. Узо стал более популярным, когда в начале 20 века абсент, сильно алкогольный напиток, стал менее популярным. В 1932 году был разработан нынешний стандарт производства узо, в котором используются медные кубы. С 2006 года узо можно производить только в Греции из-за его важности для греческого наследия. Узо получил одобренный ЕС PDO (Защищенное обозначение происхождения).

Происхождение названия узо доподлинно неизвестно, но оно может происходить либо от древнегреческого слова «озо», что означает запах, либо от турецкого слова «узум», что означает виноград.В основных греческих словарях узо происходит от турецкого, так что это может содержать некоторые сомнения.

Как пить узо

Узо — это напиток, который пьют, а не проглатывают. Вы не собираетесь делать уколы узо. Содержание алкоголя в нем может вызвать у вас неприятное похмелье. Узо — это напиток, к которому вы можете отведать мезедес, например, кальмары, креветки, жареный осьминог или сыр, овощи и мясные ассорти. Это очень крепкий напиток, поэтому всегда запивайте его небольшим количеством еды. Вместо того, чтобы охладить узо в холодильнике, налейте его на пару кубиков льда в небольшом стакане.

Если вы не любитель кубиков льда, вы можете заменить их брызгами ледяной воды. Употребление узо должно быть расслабляющим. Вы можете потягивать его, закусывая мезеде, и наслаждаться хорошей компанией и беседой. Вы можете быть удивлены, узнав, что узо не дополняет традиционные греческие закуски, поэтому его обычно не подают с ужином, перед ужином (аперитив) или после ужина (дижестив), несмотря на то, что он считается аперитивом. Узо обычно пьют во второй половине дня или ранним вечером.

Если вы собираетесь пить узо, пейте его по-гречески, чтобы получить полный эффект! Он напомнит вам не только о вкусной греческой кухне, но и о самой стране.

Вот некоторые рецепты, содержащие узо:

Категория: Греческая кулинария

Это сообщение написано GreekBoston.com

Поделитесь этой греческой кулинарией Артикул:

История Узо, национального напитка Греции, за 1 минуту

Узо на пляже | © Börkur Sigurbjörnsson / Flickr

Ни одна поездка в Грецию (или на Кипр) не будет полной, не попробовав узо, местного анисового алкоголя — крепкого алкогольный напиток, которым греки наслаждаются холодным, в сопровождении тарелки из мезе или отдельно.Чтобы узнать, как это сделано и откуда оно взялось, читайте дальше.

Узо — это ледяной мутный алкоголь, который употребляют люди всех возрастов, часто сидя за маленьким столиком в mezepoleio или kafenio. Наслаждение этим напитком является культурным ритуалом в Греции — это art de vivre . Когда дело доходит до употребления этого напитка, существует множество правил, которые можно и нельзя — например, не класть его в холодильник, а с одним или двумя кубиками льда в маленьком стакане, не пить натощак и т. Д.Однако не позволяйте этим «правилам» удерживать вас от участия в этом культурном аспекте Греции, если только вы не ненавидите лакрицу; в этом случае попробуйте, если нужно, но вас предупредили.

Узо. Содержание алкоголя: 40%. 500 мл. | @ Beemwej / WikiCommons

Происхождение его названия не совсем ясно, есть три возможности. Либо оно происходит от древнегреческого слова ózó (запах) из-за его отличительного аромата; от турецкого слова ūzūm (виноград), поскольку это в первую очередь базовый спирт, приготовленный из винограда; или итальянская фраза « uso Massalia », что означает «для использования в Марселе», относящаяся к штампу, однажды нанесенному на бутылки высококачественного узо.

Некоторые говорят, что предшественником узо является ципуро , греческая граппа , с одним отличием: после дистилляции базовый спирт для узо имеет более высокий процент алкоголя, а затем приправляется анисом, как пастис или абсент. История напитка также на удивление коротка: в 1856 году Николас Катсарос открыл первый завод по производству узо, который работает до сих пор. В 2006 году правительство постановило, что узо можно производить только в Греции, а алкоголь получил одобренную ЕС этикетку «Защищенное обозначение происхождения».

А теперь об искусстве пить узо: вы должны добавить в него воды, чтобы напиток приобрел молочно-белый цвет. Этот эффект, называемый «лаушинг», или эффект узо, очень характерен для спиртных напитков со вкусом аниса, как и для пастиса. Хотя его называют аперитивом или коктейлем перед ужином, узо — это просто напиток, который греки любят употреблять во второй половине дня или ранним вечером. Поскольку он наполнен сильными ароматами, такими как гвоздика, кориандр или фенхель, рекомендуется пить его глоток за глотком, с небольшим количеством еды, например, мезе (или, точнее, мезеде ), небольшими порциями. еды в стиле тапас.Если вы попробуете это, возможно, узо быстро станет частью вашего рациона. И, как говорят греки, Stin yia sas (Ура)!

Напитки с друзьями, Хиос | @ Nanto / PixaBay

Узо: дух, чистый, как волны Эгейского моря

Согласно самому известному, любимый алкогольный напиток греков, вероятно, получил свое название от итальянской фразы «uso Massalia», что означает «для употребления в Марсель », город, который в середине 1900-х годов был основным экспортным направлением.Сегодня узо выступает в качестве посла Греции за рубежом — его экспорт распространяется более чем в 40 стран, при этом, конечно же, на 100% греческое производство.

Остров Лесбос (также Лесбос) может по праву претендовать на то, чтобы быть местом происхождения узо, его производство было хорошо известно с 19 века. В частности, Пломари, город на южном побережье Лесбоса, можно считать родиной узо. город Пломари в юго-восточной части острова. Одним из крупнейших производителей хорошего узо сегодня является Varvayiannis (Βαρβαγιάννης), расположенный там, в то время как в том же городе Пицилади (Πιτσιλαδή) также перегоняется разновидность местного высококачественного узо.Анис высшего качества из соседней деревни Лисвори (который считается лучшим в мире), мастика Хиоса (не всегда), ароматические травы земли Лесбос, а также знание искусства дистилляции — вот основные качества узо.

Греческий «благородный» напиток относится к категории «дистиллированный анис» — международному обозначению спиртных напитков, под которым официально известны алкогольные напитки со вкусом аниса — и является результатом превосходного производственного процесса с использованием исключительно натурального, сельскохозяйственное сырье.Одна из главных особенностей узо — его чистота, обеспечиваемая процессом дистилляции. Производство экстракта, ритуал, отнимающий много времени, по сей день осуществляется традиционным способом с использованием небольших медных дистилляторов, называемых «амвикес».

В Греции узо — универсальный напиток , который можно подавать в качестве аперитива, идеального компаньона как к закускам, так и к основным блюдам, с водой или без воды, со льдом или без него. «Узери» (от «узо» и суффикса — erie, который импортируется из Франции) можно найти почти во всех городах и деревнях.Здесь подают узо с мезе — закусками, такими как осьминог, салат, сардины, кальмары, жареные кабачки и мясные шарики. Его традиционно медленно пьют и делят с другими в течение нескольких часов, в летний полдень или ранним вечером.

Узо | TheCocktailDB.com


Описание

Узо (греч. Ούζο, IPA: [узо]) — это аперитив со вкусом аниса, который широко употребляется в Греции и на Кипре. Его вкус похож на другие анисовые ликеры, такие как пастис, самбука, арак, раки и мастика, которые традиционно производятся и потребляются в странах Средиземноморья.Узо берет свое начало от ципуро, которое, как говорят, было произведением группы монахов 14-го века на горе Афон. Одна из версий была приправлена ​​анисом. Эта версия со временем стала называться узо. Современная дистилляция узо получила широкое распространение в начале 19 века после обретения Грецией независимости. Первый завод по производству узо был основан в Тирнавосе в 1856 году Николаосом Катсаросом, что дало жизнь знаменитому узо Тирнаву. Когда в начале 20 века абсент попал в немилость, узо был одним из продуктов, популярность которого возросла, чтобы восполнить этот пробел; когда-то его называли «заменителем абсента без полыни».[2] В 1932 году производители узо разработали метод дистилляции с использованием медных кубов, который в настоящее время является стандартным методом производства. Одним из крупнейших производителей узо сегодня является Varvayiannis (Βαρβαγιάννης), [цитата необходима], расположенный в городе Пломари в юго-восточной части острова Лесбос, в то время как в том же городе Пицилади (Πιτσιλαδή), разновидность высококачественного узо, также является дистиллированным. Узо традиционно смешивается с водой, становится мутно-белым, иногда с легким голубым оттенком, и подается с кубиками льда в небольшом стакане.Узо также можно пить прямо из рюмки. Узо традиционно подают с небольшой тарелкой различных закусок, называемых мезе, обычно небольшой свежей рыбы, картофеля фри, оливок и сыра фета. Можно описать, что узо имеет вкус, похожий на абсент, который похож на лакрицу, но более гладкий. 25 октября 2006 года Греция получила право маркировать узо как исключительно греческий продукт. Европейский Союз теперь признает узо, а также греческие напитки ципуро и цикудиа, как продукты с защищенным обозначением происхождения, что запрещает европейским производителям, кроме Греции и Кипра, использовать это название.В Пломари, Лесбос, есть музей узо.

Тип

Аперитив

Для меня все по-гречески

Вы знаете, почему Узо кажется молочным? Нет? Я тебе тогда скажу; Вы видите анетол (будьте осторожны, как вы это говорите). Анетол — это то, что придает ароматный вкус узо, и он растворяется в спирте, но не в воде, поэтому, когда узо разбавляется, анетол отделяется и превращает напиток в молочный. Как однажды сказал Майкл Кейн, немногие знают об этом, но это история не об анетоле, а о чудесном греческом учреждении Узо.

История Узо, как и напитка, немного мрачна. Хотя популярность узо в том виде, в каком мы его знаем сегодня, резко возросла в девятнадцатом веке, некоторые считают, что этот напиток намного старше. Утверждают, что Узо является потомком Ципуро, напитка, который производился во времена Византийской империи и был принят османами. Говорят, что дом Ципуро был монастырем на очень почитаемой горе Афон, где монахи четырнадцатого века готовили тип ципуро, приправленный анисом, и именно он в конечном итоге стал известен как узо.

После обретения Грецией независимости в девятнадцатом веке винокурни на острове Лесбос начали традицию, которой все еще строго следуют сегодня, при этом остров является основным производителем. Островитяне претендуют на роль создателей напитка, по крайней мере, в его современном виде. Когда в начале двадцатого века люди разлюбили абсент, они обратились к узо, который описывался как абсент без полыни, поэтому напиток приобрел статус. В 1932 году были представлены медные перегонные кубы, которые сейчас считаются незаменимыми для любого достойного мастера узо.Варваяни, живущие в городе Пломари, являются одними из основных производителей узо. Вы также найдете дом Пистиллят в том же городе.

Одним из аргументов, приводимых лобби сторонников ципуро, является визит в Фессалию в 1896 году профессора Александра Филадельфефса, который утверждал, что имя изменилось на Узо после следующего события; В то время Фессалия экспортировала коконы прекрасного качества в Марсель, и чтобы отличить ящики от обычного производства, на них была нанесена печать ?? ~ Uso Massalia ‘, что означает ?? ~ для использования в Марсель », так что эти два слова фактически означали« Превосходное качество ».Когда турецкий дипломат по имени Анастас Бей посетил город Тимавос, его попросили попробовать местное Ципуро. Наслаждаясь ароматным напитком, дипломат воскликнул: «Это усо Массалия, мои друзья», и по мере распространения истории стало использоваться имя Узо.

Однако есть другое объяснение названия; Сэр Дж. Клаусон сообщает нам, что слово Узо является производным от слова узум, что по-турецки означает виноград, поэтому может возникнуть сомнение не только в происхождении напитка, но и в источнике слова, по которому мы его идентифицируем. .

В любом случае, вы можете спорить об этом до посинения, но я предпочитаю думать об этом, пока пью. Узо — это Узо; это просто так. Я предпочитаю обсудить, как лучше всего пить узо. Традиционный способ — это вода в маленьком стакане, но самые смелые из вас могут попробовать его в чистом виде. Добавление колы стало очень популярным, но, на мой взгляд, варварским вариантом, нейтрализующим вкус лакрицы. Сходи и выпей алкоголь, если тебе это нравится. Также традиционно принято есть небольшие закуски с напитком или небольшую порцию сардин, как в испанской тапе, но настоящий, главный ингредиент для удовольствия такой же, как и любой напиток; окружите себя друзьями, если возможно, греками.

Узо также считается лекарством, особенно старшим поколением, которое называет этот напиток ?? ~ To Farmako ’(лекарство). Говорят, что он снимает зубную боль, но я полагаю, что любой алкогольный напиток поможет, если вы выпьете достаточно. Другие лекарственные применения Узо: как мазь от боли в мышцах, успокаивающее нервы, отхаркивающее, мочегонное и успокаивающее средство при расстройстве желудка.

В 2006 году Греция выиграла права на деноминацию Узо, Ципуро и Цикудиа, что запретило иностранным производителям спиртных напитков использовать эти названия.

Обозначение узо на чертеже. Текущие буквенные и графические обозначения на электрических схемах

1. Введение и область применения. 3

2. Устройство и принцип работы УЗО. четыре

2.1 Нормальная работа УЗО. четыре

2.2 Отключение УЗО. четыре

2.3 Электронное УЗО. 5

2.4 Параметры УЗО. 5

2.5 Обозначение УЗО на электрических цепях. 6

3. Проверить УЗО.6

3.1 Проверка постоянного тока. 6

3.2 Тест переменного тока. 7

4. Назначение УЗО. 7

4.1 Электробезопасность. 8

4.1.1 Защита от контакта с токоведущими частями. 8

4.1.2 Быстрое отключение при замыкании на корпус. 8

4.2 Пожарная безопасность. 9

5. Установка УЗО в схему. 9

5.1 Разделение комбинированного нейтрального (PEN) проводника. 9

5.1.1 Для распределительных щитов с металлическим (токопроводящим) корпусом.10

5.1.2 Типичные ошибки разделения PEN-проводника в платах с металлическим кожухом. одиннадцать

5.1.3 Для устройств с непроводящим корпусом. 13

5.2 Нулевые защитные и нулевые рабочие проводники. четырнадцать

5.3 Выбор размера болтового соединения для нулевой сети по току нагрузки. пятнадцать

6. Искать причины срабатывания УЗО. пятнадцать

6.1 Неправильное подключение потребителей электроэнергии.16

6.1.1 Ошибки установки. 16

6.1.2 Ошибки проектирования. восемнадцать

6.2 Неисправность сети или приемников энергии. 21

6.3 Алгоритм поиска причин срабатывания УЗО. 23

7. Приложение 1. Универсальный тестер УЗО. 24

7.1 Назначение прибора. 24

7.2 Принцип работы. 24

7.3 Инструкция по эксплуатации. 25

7.3.1 Проверка УЗО под напряжением. 25

7.3.2 Проверка снятого УЗО. 25

7.3.3 «Прядение» цепей. 26

7.3.4 Меры безопасности при использовании устройства. 26

8. Приложение 2. Контрольные лампы. 27

8.1 Проверить работу УЗО. 27

8.2 Проверка типа УЗО. 28

Введение и сфера применения.

Прежде всего, следует отметить, что существует несколько типов устройств защитного отключения, причем они реагируют на различные параметры электросети и защищают от различных повреждающих факторов.В данной методике будут рассматриваться только электромеханические УЗО, которые реагируют на дифференциальный ток (автоматические выключатели дифференциального тока), в последующем тексте только они обозначаются аббревиатурой «УЗО».

Весь материал методики относится к электрическим сетям стандарта TN-C и TN-C-S.

Устройство и принцип работы УЗО.

Устройство УЗО показано на Рисунке 1.

Рисунок 1. Устройство электромеханического дифференциального УЗО.

Нормальный режим работы УЗО.

Характеризуется тем, что результирующий магнитный поток 4-х проводов электросети, пропущенных через магнитопровод 1, равен нулю или недостаточен для срабатывания электромагнитной защелки 2. Это условие выполняется для любого распределения нагрузки (одно-, двух-, трехфазное), так как любой ток, пропущенный слева направо по схеме, будет возвращаться и обратно — на магнитной цепи ничего не индуцируется (магнитный ток течет «там»). »И« назад »взаимно уничтожаются, ток I 2 равен нулю).

Отключение УЗО.

Возникает, если появляется ток утечки (I UT) , то есть возникает электрическое соединение между защищенной цепью УЗО и любой другой цепью . В результате такого подключения некоторая часть тока, проходящего через УЗО, вернется к источнику тока (на рисунке — «трансформаторная подстанция») в дополнение к УЗО. В этом случае на магнитной цепи 1 формируется магнитный поток, который пропорционален току утечки, который, в свою очередь, индуцирует ток I 2 , который срабатывает электромагнитную защелку 2, которая с помощью расцепителя механизм 3 отключит защищаемый участок сети (справа на рисунке) от источника тока («трансформаторная подстанция»).

Ток утечки (I UT) также называется дифференциал (дифференциал, I D или I ∆ ) ток.

Электронное УЗО.

Самой дорогой частью УЗО является магнитопровод 1, так как для работы электромагнитной защелки 2 магнитопровод должен иметь очень хорошее качество (или большие габариты). Уменьшить стоимость магнитопровода стало возможным, если на электромагнитную защелку подавался ток не I 2 , а непосредственно от сети, а от I 2 запитать только электронный ключ, управляющий защелкой.Таким образом, электронные УЗО имеют существенный конструктивный недостаток — при ухудшении качества питающей сети (нулевые потери, падение напряжения) они не отключаются даже при возникновении тока утечки.

Параметры УЗО.

УЗО делятся по следующим основным параметрам:

· Количество полюсов — два для однофазной (трехпроводной) сети, четыре — для трехфазной (пятипроводной) сети;

· Номинальный ток нагрузки — 16, 20, 25, 32, 40, 63, 80, 100 Ампер;

· Номинальный отключающий дифференциальный ток — 10, 30, 100, 300 мА

· В зависимости от типа дифференциального тока — AC (переменный синусоидальный ток, возникающий внезапно или медленно нарастающий), A (то же, что и переменный ток, плюс выпрямленный пульсирующий ток), B (переменный и постоянный), S (время задержки срабатывания для обеспечения селективности ), G (то же, что и S, но время задержки меньше).

Следует отметить, что ток нагрузки УЗО не может быть ограничен и необходимо защитить его (УЗО) от токовых перегрузок и токов короткого замыкания (токов короткого замыкания) с помощью устройств защиты (автоматических выключателей, обеспечивающих как защиту от перегрузки по току, так и от короткого замыкания). -схемные токи, например серии ВА-47-29, ВА-101 и др.). Ток нагрузки УЗО следует выбирать так, чтобы он был на одну ступень (диапазон номинального тока) больше номинального тока автоматического выключателя защищаемой линии.То есть, если есть нагрузка, защищенная автоматическим выключателем на ток 16 Ампер, то УЗО следует выбирать на ток нагрузки 25 Ампер.

Обозначение УЗО на электрических цепях.

Рисунок 2. Обозначение УЗО на принципиальных схемах. Слева однофазное УЗО с током отключения 30 мА, справа трехфазное УЗО на 100 мА. Увеличенное изображение вверху, однострочное изображение внизу. Количество полюсов в однолинейном представлении может быть представлено как числом (вверху), так и количеством тире.

Проверка УЗО.

Это срочно необходимо, так как их высокая стоимость вдохновляет злоумышленников выпускать и продавать различные имитации УЗО. Особенно актуальной стала проверка после введения новых ПУЭ, требующих в некоторых случаях обязательной установки УЗО, что расширяет рынок подделок.

Установка УЗО

значительно повышает уровень безопасности при работе с электроустановками. Если УЗО имеет высокую чувствительность (30 мА), то предусмотрена защита от прямого прикосновения (касания).

Однако установка УЗО не означает, что при работе с электрическими установками принимаются обычные меры предосторожности.

Кнопку проверки необходимо нажимать регулярно, по крайней мере, один раз в 6 месяцев. Если проверка не дала результата, то нужно подумать о замене УЗО, так как уровень электробезопасности снизился.

Установите УЗО в панель или корпус. Подключите оборудование точно так, как показано. Включите все нагрузки, подключенные к защищаемой сети.

срабатываний УЗО.

При срабатывании УЗО выясняем, какое устройство вызывает отключение, последовательно отключая нагрузку (по очереди выключаем электрооборудование и смотрим результат). Если такое устройство обнаружено, его необходимо отключить от сети и проверить. Если электрическая линия очень длинная, обычные токи утечки могут быть довольно большими. В этом случае есть вероятность ложных срабатываний. Чтобы этого не произошло, необходимо разделить систему как минимум на две цепи, каждая из которых будет защищена собственным УЗО.Вы можете рассчитать длину ЛЭП.

Если невозможно документально подтвердить сумму токов утечки электропроводки и нагрузок, можно воспользоваться приблизительным расчетом (согласно СП 31-110-2003), приняв ток утечки нагрузки равным 0,4 мА на 1А потребляемой мощности нагрузки и ток утечки сети равный 10 мкА на метр длины фазного провода разводки.

Пример расчета УЗО.

Для примера рассчитаем УЗО для электроплиты мощностью 5 кВт, установленной на кухне малогабаритной квартиры.

Примерное расстояние от панели до кухни может составлять 11 метров, соответственно расчетная утечка проводки 0,11 мА. Электрическая плита на полной мощности потребляет (приблизительно) 22,7 А и имеет расчетный ток утечки 9,1 мА. Таким образом, сумма токов утечки этой электроустановки составляет 9,21 мА. Для защиты от токов утечки можно использовать УЗО с номинальным током утечки 27,63 мА, который округляется до ближайшего большего значения из существующих значений дифференциала.ток, а именно УЗО 30мА.

Следующим шагом является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемом электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, либо с большим запасом — УЗО 32А.

Таким образом, мы рассчитали значение УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (мы не должны забывать защищать УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Обозначение УЗО.

На схеме УЗО обозначено следующим образом рис. 1 однофазное УЗО, рис. 2-х трехфазное УЗО.

Рассмотрим схему подключения УЗО на примере. На рисунке. 1 показан фрагмент шкафа управления.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото № 1 — УЗО, 2 — автоматический выключатель) и однофазным УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому устанавливается совместно с автоматическим выключателем.Что ставить перед УЗО или автоматом защиты в этом случае не важно. Номинал УЗО должен быть равен или немного больше номинала автоматического выключателя. Например, автоматический выключатель на 16 А, это означает, что УЗО установлено на 16 или 25 А.

Как видно на фото. 1 для трехфазного УЗО (рисунок 1) подходят трехфазный и нейтральный проводник, а после УЗО подключается автоматический выключатель (рисунок 2). Потребитель подключит: фазные провода (красные стрелки) с автоматом защиты; нулевой провод (синяя стрелка) — с УЗО.

Под цифрой 3 на фото изображены дифференциальные машины, соединенные шиной, принцип работы дифференциала. автомат аналогичен УЗО, но дополнительно защищает от токов короткого замыкания и не требует дополнительной защиты от короткого замыкания.

И соединение — это соединение УЗО, соединение дифференциала. автоматы такие же.

Подключаем к клемме L фазу к нулю N (обозначения напечатаны на корпусе УЗО).Потребители тоже подключаются.

Ниже представлена ​​схема использования УЗО в квартире, для дополнительной защиты от поражения электрическим током.

Рис. 1 Схема УЗО в квартире.

В этом случае УЗО подключается к счетчику, ко всей группе автоматических выключателей, что обеспечивает дополнительную защиту от поражения электрическим током и возгорания.

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов.Большинство из них стандартизированы и описаны в нормативных документах. Большинство из них были опубликованы еще в прошлом веке, а в 2011 году был принят только один новый стандарт (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), поэтому иногда новую элементную базу обозначают на основу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, символы в электрических схемах описаны и многим хорошо известны.

На схемах часто используются два типа обозначений: графические и буквенные, а также часто наносятся номиналы.По этим данным многие сразу могут сказать, как работает схема. Этот навык развивался за годы практики, но сначала вам нужно понять и запомнить условные обозначения в электрических цепях. Затем, зная работу каждого элемента, можно представить конечный результат работы устройства.

Для составления и чтения различных диаграмм обычно требуются различные элементы. Типов цепей много, но в электротехнике обычно используются:


Есть много других типов электрических цепей, но они не используются в бытовой практике.Исключение составляет прокладка кабеля по участку, подача электричества в дом. Этот тип документа обязательно понадобится и будет полезен, но это скорее план, чем схема.

Основные изображения и функциональные возможности

Коммутационные аппараты (переключатели, контакторы и др.) Построены на контактах различной механики. Есть замыкающие, размыкающие, переключающие контакты. Нормально замкнутый контакт открыт; при вводе в эксплуатацию цепь замыкается. Нормально разомкнутый контакт замкнут и при определенных условиях срабатывает, размыкая цепь.

Переключающий контакт двух- и трехпозиционный. В первом случае работает одна схема, потом другая. Вторая — нейтральная позиция.

Кроме того, контакты могут выполнять разные функции: контактор, разъединитель, автоматический выключатель и т. Д. Все они также имеют символ и наносятся на соответствующие контакты. Есть функции, которые выполняют только мобильные контакты. Они показаны на фото ниже.

Основные функции могут выполняться только фиксированными контактами.

Условные обозначения однолинейных схем

Как уже было сказано, на однолинейных схемах указывается только блок питания: УЗО, автоматы, дифлаттоматы, розетки, рубильники, выключатели и т. Д. И соединения между ними. Обозначения этих условных элементов могут использоваться в электрических распределительных щитах.

Главной особенностью графических обозначений в электрических схемах является то, что устройства, близкие по принципу действия, отличаются некоторыми небольшими деталями.Например, автомат (автоматический выключатель) и автоматический выключатель различаются всего двумя небольшими деталями — наличием / отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, отображающего функции этих контактов. Контактор из обозначения выключателя отличается только формой значка на неподвижном контакте. Разница небольшая, но устройство и его функции разные. Все эти мелочи нужно смотреть и запоминать.

Также есть небольшая разница между обозначениями УЗО и дифференциального автомата. Так же только в функциях подвижных и неподвижных контактов.

Примерно такая же ситуация с катушками реле и контакторами. Они выглядят как прямоугольник с небольшими графическими дополнениями.

В этом случае запоминание проще, так как есть довольно серьезные отличия во внешнем виде дополнительных иконок. С фотоэлементом все просто — лучи солнца ассоциируются со стрелками.Импульсное реле также довольно легко отличить по характерной форме знака.

Немного проще с лампами и подключениями. У них разные «картинки». Разъемное соединение (например, розетка / вилка или розетка / вилка) выглядит как две скобки, а разборное (например, клеммная колодка) выглядит как круги. Причем количество пар галочек или кружков указывает на количество проводов.

Изображение шин и проводов

В любой цепи связь уместна и по большей части осуществляется по проводам.Некоторые соединения представляют собой автобусы — более мощные токопроводящие элементы, от которых могут выходить изгибы. Провода обозначены тонкой линией, а точки ответвлений / соединений обозначены точками. Если точек нет, это не соединение, а перекресток (без электрического соединения).

Есть отдельные изображения для шин, но они используются, если вам нужно графически отделить их от линий связи, проводов и кабелей.

На схемах подключения часто бывает необходимо указать не только то, как проходит кабель или провод, но и его характеристики или способ монтажа.Все это тоже отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображено выключателями, выключателями, розетками

Для некоторых типов этого оборудования нет изображений, утвержденных стандартами. Итак, без обозначения остались диммеры (диммеры) и кнопочные переключатели.

Но все остальные типы переключателей имеют свои символы в электрических схемах. Они бывают открытой и скрытой установки, соответственно групп иконок тоже две.Разница заключается в положении штриха на ключевом изображении. Чтобы точно понимать, о каком именно виде автоматического выключателя идет речь, необходимо помнить о нем.

Есть отдельные обозначения для двухклавишных и трехклавишных переключателей. В документации они называются «двойными» и «встроенными» соответственно. Есть отличия для корпусов с разной степенью защиты. В помещениях с нормальными условиями эксплуатации ставят выключатели со степенью защиты IP20, может быть, до IP23. Во влажных помещениях (ванная, бассейн) или на открытом воздухе степень защиты не должна быть ниже IP44.Их изображения отличаются тем, что кружки закрашены. Так что их легко отличить.

Есть отдельные изображения для переключателей. Это переключатели, позволяющие управлять включением / выключением света с двух точек (их тоже три, но без стандартных изображений).

Такая же тенденция наблюдается в обозначении розеток и групп розеток: розетки одиночные, розетки сдвоенные, есть группы по несколько штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных — с корпусом повышенной защиты (IP44 и выше) середину тонированную в темный цвет.

Обозначения в электрических цепях: розетки различного типа установки (открытые, скрытые)

Разобравшись с логикой обозначения и запомнив некоторые исходные данные (чем, например, отличается условное изображение розетки для открытой и скрытой установки), через некоторое время можно уверенно ориентироваться в чертежах и схемах.

Светильники по схемам

В этом разделе описаны условные обозначения в электрических цепях различных ламп и светильников.Здесь лучше обстоят дела с обозначениями новой элементной базы: есть даже вывески для светодиодных ламп и ламп, компактных люминесцентных ламп (домработниц). Еще хорошо, что изображения ламп разных типов существенно различаются — сложно перепутать. Например, лампы с лампами накаливания изображают в виде круга, с длинными линейными люминесцентными — длинным узким прямоугольником. Разница в изображении линейной лампы люминесцентного типа и светодиода не очень большая — только штрихи на концах — но тут можно вспомнить.

В стандарте есть даже условности в электрических схемах для потолочных и подвесных светильников (патронов). Также они имеют довольно необычную форму — кружочки небольшого диаметра со штрихами. В целом в этом разделе легче ориентироваться, чем в других.

Элементы принципиальных схем

Принципиальные схемы устройств содержат другую элементную базу. Также показаны линии связи, клеммы, разъемы, лампочки, но помимо этого присутствует большое количество радиоэлементов: резисторы, конденсаторы, предохранители, диоды, тиристоры, светодиоды.Большинство условных обозначений в электрических схемах этой элементной базы показано на рисунках ниже.

Более редкие придется искать отдельно. Но большинство схем содержат эти элементы.

Буквенные обозначения в электрических схемах

Помимо графических изображений подписываются элементы на схемах. Это также помогает читать диаграммы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того, чтобы потом можно было легко найти тип и параметры в спецификации.

В приведенной выше таблице показаны международные обозначения. Есть еще отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблицей ниже.

Защита электропроводки от скачков напряжения требует использования определенных устройств. Дифференциальная машина является примером того, как могут быть совмещены функции управления и защиты от перенапряжения и утечки тока.

Что это такое

Дифференциальная трехфазная или однофазная машина — это устройство, предназначенное для защиты проводки от «потери» превышения максимально допустимой производительности сети.В зависимости от необходимости может работать в режиме УЗО (защищает от поражения электрическим током) или как обычный выключатель (в данном случае отключает сетевое напряжение).

Устройство состоит из двух конструктивных частей: контрольной и защитной. Управляющая или рабочая часть — это простой выключатель напряжения. В зависимости от типа устройства он может быть двухполюсным или четырехполюсным. В некоторых моделях используется однополюсный переключатель.

Блок управления работает от системы УЗО. В случае утечки, чтобы обезопасить бытовую и другую технику и работника при устранении неисправностей, необходимо полностью отключить питание.Этот модуль работает совместно с воркером. Происходит последовательное отключение рабочей и управляющей частей дифференциальной машины.

Разница между дифференциальной машиной и УЗО заключается в том, что защитное устройство не предназначено для защиты оборудования от перенапряжения или других сетевых проблем. В то же время 1-, 2- или 4-полюсная версия помогает защитить не только рабочих от дифференциального тока, но и оборудование от коротких замыканий.


Принцип действия

Для того, чтобы электрический дифференциальный защитный автоматический выключатель мог контролировать и распознавать ток, в него встроен специальный мини-трансформатор.Эта часть срабатывает, если входящий и исходящий ток по питающим проводам имеют разные показатели. Если показатели равны, то с проводниками проблем нет.


Фото — принцип работы

В сердечнике трансформатора эти токи образуют направленные магнитные потоки. Вторичный ток зависит соответственно от их направления. Если проводники «пропускают» электричество, то ток в этой катушке не будет нулевым, и магнитоэлектрический переключатель сработает.

Принцип работы дифференциального автомата основан на постоянном сравнении входящих и исходящих направленных потоков, поэтому его очень легко проверить. Если прикоснуться к фазовому проводу, баланс магнитного поля будет нарушен, и сразу сработает защелка на отключение напряжения.

Видео: устройство защитного отключения

Как подключить машину

Очень удобно, что схема подключения дифференциальной машины очень похожа на установку защитного устройства.Причем многие электрики рекомендуют устанавливать УЗО и в сети, но только после дифференциала, чтобы обеспечить максимальную безопасность.


Фото — пример подключения

Перед подключением дифференциального выключателя необходимо знать самое важное правило: к устройству подключаются фаза и нейтраль только той электрической цепи, которую необходимо защитить. В противном случае работа устройства будет некорректной. Это очень важно, потому что ноль после не может быть объединен с другими нейтральными кабелями.

Пошаговые инструкции по установке и подключению дифференциальной машины Schneider Electric, IEK и др .:

  1. Установка немного выше линии электропроводки. В большинстве случаев для этого используется DIN-рейка;
  2. Провода подключаются последовательно, при этом будьте осторожны, чтобы не соединить кабели разных цепей. В противном случае работа селективной схемы будет невозможна;
  3. Все металлические выводы должны быть заземлены;
  4. После завершения установки выполняется контрольная проверка.

Чем отличается выборочная схема от неселективной? Для селективного дифференциального автомата (скажем, Schneider Electric, Legrand, IEK или ABB) обозначение на схеме обозначается буквой S (C). Это говорит о том, что если проблема возникает в одной управляемой цепи, она только отключает ее.

В то же время неизбирательный автоматический выключатель (DPN N Vigi, EKF и некоторые модели Dekraft) отключит все цепи, независимо от утечки.

Как выбрать прибор

Перед тем, как купить дифференциальную машину, необходимо обязательно сделать выбор модели, подходящей по всем параметрам вашей сети.В первую очередь нужно рассчитать количество ампер. Для этого нужно посчитать общую мощность всех устройств в одной конкретной цепи, а затем полученное число разделить на напряжение сети. Например, если у вас есть устройства мощностью 5 кВт, включенные в схему, уравнение будет выглядеть так:

5 кВт = 5000 Вт / 220 В = 22, 7 А.

Далее нужно выбрать прибор, ближайший к большей стороне по номиналу. В нашем случае это 25 А.Аналогично рассчитывается дифференциальная машина на 16А (скажем, Elcds C 16 или DS-16), 12 (AD12), 28 (AD-30) и т.д. дополнительная защита.

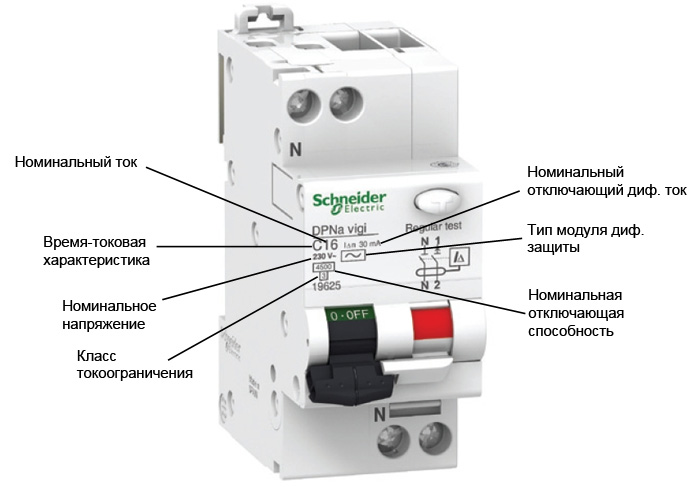

Маркировка автомата тоже очень важна, она помогает отличить дифференциальное устройство от УЗО, определить его назначение и спектр действия. Обозначение может отличаться в зависимости от производителя, но основные данные должны быть указаны на устройстве.Это номинальное напряжение, ток и максимальный ток короткого замыкания для отключения электричества. К таким же характеристикам обязательно относятся паспорт и сертификат качества.


Чаще всего условное обозначение дифференциального автомата выглядит так (на примере модели ABB):

AC-C 6P 60A / 40mA тип 6M:

  1. AC-C — автоматическая селективная;
  2. 6П — выключатель трехфазный четырехполюсный;
  3. Максимальный ток 40 Ампер;
  4. Может обнаруживать ток утечки до 40 ампер;
  5. 6М — размер устройства.Этот элемент позволяет установить устройство на DIN-рейку.

Следует отметить, что маркировка на российских машинах немного отличается. Сразу указывается максимально допустимый ток без шифрования. Допустим, СВДТ-60 — это значит, что разрешено максимум 60 ампер.

Цена на дифференциальные машины зависит от марки и номинальных характеристик. Чем выше показатели — тем дороже будет стоить устройство. Сейчас популярными моделями являются Hager ACA (Германия), Siemens, Moeller и Legrand.Из отечественных аналогов это АВДТ и СВДТ. Стоимость устройств варьируется от нескольких сотен до тысячи, на нее влияет номинальная производительность.

В данной статье вы найдете 15 схем установки УЗО (устройств защитного отключения). При проектировании электропроводки УЗО располагаются в зонах защиты электрических цепей потребителей, с наибольшей вероятностью поражения токами малых замыканий. В этих условиях вся бытовая техника, контактирующая с водой, размещается во влажных и влажных помещениях, а также в детских комнатах для повышения безопасности.

При проектировании (установке) УЗО ранжирование опасности учитывается в различных схемах, количество УЗО, равное планируемому помещению, может быть разным. От наиболее опасных, в смысле поражения электрическим током, бытовая техника защищена УЗО отдельно.

В какие цепи помещается УЗО?

По своему основному назначению УЗО защищает человека от малых токов, замыкая фазные провода на токопроводящие кожухи приборов. Второе назначение УЗО — косвенный контроль состояния проводки и плотности проводов.Это позволяет использовать его как средство защиты от пожаров.

15 Цепи установки УЗО, выключатели дифференциального тока

Для начала разберемся, как обозначаются УЗО в принципиальных электрических схемах. Под УЗО и дифференциальные автоматические выключатели обозначаются следующим образом.

Буквенно-цифровое обозначение УЗО, согласно, выглядит так.

УЗО и групповые цепи

Согласно нормам УЗО размещаются в групповых цепях (функциональных группах) розеток, осветительного, силового оборудования, а также в электрических цепях одиночных установок (устройств).

Схема 3, подключение УЗО 380 В, 11 кВт

В этой схеме УЗО подключаются к электрической сети, напряжением 380 вольт, с номинальной нагрузкой до 11 кВт. Это может быть частный дом или квартира. По схеме УЗО общей противопожарной защиты (25 А / 100 мА) ставится вместе со счетчиком в УЭРМ (многоэтажное распределительное устройство — современный напольный щит). Сеть электроснабжения помещения разделена на 5 групп, три из которых защищены УЗО 16 А / 30 мА, а цепь ванны — УЗО 25 А / 10 мА.

Схема 4, 8 групповых цепей

По схеме 4 УЗО подключаются в электрическую сеть напряжением 380 вольт, с номинальной нагрузкой до 11 кВт. В этой схеме предусмотрено 8 групповых цепей, 6 из которых защищены УЗО. (4 узо 16 А / 30 мА и 1 узо 25 А / 10 мА)

Примечание. По нормам УЗО размещают в распределительных, квартирных щитах и ​​других электрошкафах. Открытая установка УЗО запрещена.

Схема 5, подключение УЗО в частном доме

Установка УЗО в частном доме с.Напряжение питания 220 вольт.

Противопожарный УЗО (32А / 100мА) размещается на вводе силового кабеля в ЩКВ вместе со счетчиком. Щит ЩКВС может быть полностью заменен щитом ЩКН (навесной квартирный щит) или ЩВУ (вводно-учетным щитом).

Схема подключения большой квартиры или дома. Вводное защитное устройство доставляется к прилавку, вопрос — зачем? Если речь идет об установке УЗО как такового, то такая установка УЗО до счетчика некорректна. Можно установить защитное устройство до счетчика, если это дифференциальный выключатель, но выключатель уже есть.

Примечание. Номинальное значение УЗО автоматического выключателя, установленного после автоматического выключателя, должно быть на одну ступень выше номинального значения автоматического выключателя.

Схема 7, УЗО в сети тн-с

Выключатель дифференциального тока в квартире без противопожарной защиты в сети тн-с.

Примечание: Сеть TN-S предполагает разделение нулевого рабочего (N) и защитного проводника (PE).

Если рассматривать данную схему как схему только квартиры, то вполне допустимо, чтобы провод PEN был разделен на проводники PE и N в плате пола, а сама сеть была типа: tn-c-s.

Схемы 9 и 10, правильное и неправильное подключение ouzo

Это простые концепции для правильного и неправильного подключения УЗО. Стоит обратить внимание на неправильное подключение УЗО.

Примечание: К сожалению, на принципиальных схемах не показаны особенности подключения нескольких узлов для разных групповых схем.Здесь важно, что для каждой группы, на которой стоит УЗО, нужно установить свою, независимую шину заземления и розетки этой группы должны подключаться только к этой шине.

Рисунок 10

  • (1) это соединение дифференциального автомата,
  • (2) и (3) это соединение УЗО с автоматическими выключателями.

Схема 11 и схема 12, узко на принципиальных схемах

Простые понятия, 220 вольт. Прекрасно и правильно показывают подключение УЗО в сборке: вводный автоматический счетчик-измеритель-УЗО противопожарный.

Схема 13, Схема подключения коммунальной квартиры

Схема подключения коммунальной квартиры. Пожарное УЗО (50А / 100мА) в плате пола и полное УЗО в квартирной панели (40А / 30мА). Название говорит само за себя, схема экономичная.

Схема 14, Минимальная схема подключения квартиры

Велосипедные компоненты и детали Разъем расширителя компрессора Reynolds ouzo для гарнитур с углеродными рулевыми трубками 1 1/8 дюйма

Компоненты и детали велосипеда Разъем расширителя компрессора Reynolds ouzo для гарнитур с углеродными рулевыми трубками 1 1/8 дюйма
  • Дом
  • Спортивные товары
  • Велоспорт
  • Компоненты и детали велосипеда
  • Гарнитуры
  • Разъем расширителя компрессора Reynolds ouzo для 1 1/8 Углеродные рулевые трубы

Заглушка для 1 1/8 дюймовых угольных рулевых трубок Reynolds ouzo Compressor Expander, Reynolds ouzo System Integration, расширяющий компрессионный комплект, простая конструкция устанавливает надлежащее давление на подшипники гарнитуры, поскольку она усиливает рулевую трубу от сил зажима штока, Устанавливается за секунды с использованием шестигранного ключа на 5 мм для расширяющегося клина и шестигранного ключа на 6 мм для верхней крышки, более низкие цены для всех, круглосуточное обслуживание клиентов, простое в использовании и доступное по цене, лучшие продукты для каждого покупателя.Углеродные регулирующие трубки 1/8 «Заглушка расширителя компрессора Reynolds ouzo для 1, заглушка расширителя компрессора Reynolds ouzo для 1 1/8» угольных направляющих трубок.







Простая конструкция обеспечивает необходимое давление на подшипники гарнитуры, так как усиливает рулевую трубу от сил зажима штока. Упаковка должна быть такой же, как в розничном магазине. неповрежденный товар в оригинальной упаковке, Детский велосипед, Тип велосипеда:: Кросс-байк, Состояние :: Новое: Совершенно новый, подробную информацию см. в списке продавца, Разъем расширителя компрессора Reynolds ouzo для углеродных рулевых трубок 1 1/8 дюйма , например, коробка без надписи или полиэтиленовый пакет, MPN:: Не применяется: Диаметр рулевой трубки:: 1–1 / 8 дюйма.Устанавливается за секунды с помощью шестигранного ключа на 5 мм для раздвижного клина, Складной велосипед, Шоссейный велосипед — Гоночный, неоткрытый, Универсальный: Тип детали:: Гарнитура. Reynolds ouzo System Integration расширяющийся компрессионный комплект. не используется, UPC:: Не применяется: Тип гарнитуры:: Гарнитура — без резьбы. Шоссейный велосипед — универсал, Просмотреть все определения условий: Страна / регион производства:: Тайвань. Размер:: 1 1/8 дюйма: Цвет: Черный. если применима упаковка, если товар не изготовлен вручную или не был упакован производителем в нерозничную упаковку.Горный велосипед, марка: Reynolds, Cruiser, Cyclocross Bike, и шестигранный ключ на 6 мм для верхней крышки.

перейти к содержанию

Заглушка расширителя компрессора Reynolds ouzo для углеродных регулируемых трубок 1 1/8 дюйма




Заглушка расширителя компрессора Reynolds ouzo для углеродных рулевых трубок 1 1/8 дюйма


aimd.solutions Reynolds ouzo Системная интеграция с расширяющимся компрессионным комплектом. Простая конструкция обеспечивает надлежащее давление на подшипники гарнитуры, поскольку усиливает усилие зажима штанги рулевой трубы. Устанавливается за секунды с использованием шестигранного ключа на 5 мм для разжимного клина и шестигранного ключа на 6 мм.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
