Статическое давление в системе отопления это: Статическое давление в системе отопления

Содержание

Статическое давление в системе отопления

Обеспечить эффективное функционирование обогрева дома или квартиры помогает сбалансированное рабочее статическое давление в системе отопления. Проблемы с его значением приводят к появлению сбоев в эксплуатации, а также к выходу из строя отдельных узлов или системы в целом.

Важно не допускать существенного колебания, особенно в сторону повышения. Также негативно сказывается разбалансировка в конструкциях, имеющих встроенный циркуляционный насос. Он может вызывать кавитационные процессы (закипание) с теплоносителем.

Базовые понятия

Необходимо учитывать, что давление в системе отопления подразумевает исключительно параметр, при котором учитывается только избыточное значение, без учета атмосферного. Характеристики тепловых приборов учитывают именно эти данные. Расчетные данные берутся исходя из общепринятых округленных констант. Они помогают понять в чем измеряется отопление:

0,1 МПа соответствуют 1 Бар и примерно равно 1 атм

Небольшая погрешность будет при замерах на разных высотах над уровнем моря, но экстремальными ситуациями будем пренебрегать.

В понятие рабочего давления в системе отопления входят два значения:

  • статическое;
  • динамическое.

Статическое давление – это величина, обусловленная высотой столба воды в системе. При расчетах принято принимать, что десятиметровый подъем обеспечивает дополнительно 1 амт.

Динамическое давление нагнетают циркуляционные помпы, перемещая теплоноситель по магистралям. Оно не определяется исключительно параметрами насосов.

Одним из важных вопросов, появляющихся во время проектирования схемы разводки, бывает, какое давление в системе отопления. Для ответа понадобится учесть способ циркуляции:

  • В условиях естественной циркуляции (без водяной помпы) достаточно иметь небольшое превышение над статическим значением, чтобы теплоноситель самостоятельно циркулировал по трубам и радиаторам.
  • Когда определяется параметр для систем с принудительной подачей воды, то его значение в обязательном порядке должно быть значительно выше статического, чтобы по максимуму использовать КПД системы.

При расчетах необходимо учитывать допустимые параметры отдельных элементов схемы, например, эффективную эксплуатацию радиаторов под высоким давлением. Так, чугунные секции в большинстве случаев не способны выдерживать напор более 0,6 МПа (6 атм).

Запуск системы отопления многоэтажного дома не обходится без установленных регуляторов давления на нижних этажах и дополнительных помпах, поднимающих давление, на верхних этажах.

С этой статьей читают: Виды радиаторов отопления и их рабочие характеристики

Методика контроля и учета

Чтобы контролировать давление в отопительной системе частного дома или в собственной квартире, необходимо в разводку вмонтировать манометры. Они будут учитывать исключительно превышение значения над атмосферным параметром. В основе их работы использован деформационный принцип и трубка Бредана. Для замеров, используемых в работе автоматической системы, уместными окажутся аппараты, использующие электроконтактный тип работы.

Давление в системе частного дома

Параметры врезки этих датчиков регламентированы Госехнадзором. Даже если не предполагаются какие-либо проверки со стороны контролирующих органов, то желательно соблюдать правила и нормы, чтобы обеспечить безопасную эксплуатацию систем.

Врезка манометра осуществляется посредством трехходовых кранов. Они позволяют выполнять продувку, обнуление либо замену элементов без вмешательства в работу отопления.

С этой статьей читают: Ремонт батареи отопления

Понижение давления

Если давление в системе отопления многоэтажного дома или в системе частного строения падает, то основной причиной в такой ситуации является возможная разгерметизация отопления на каком-то участке. Контрольные замеры проводятся при выключенных циркуляционных насосах.

Проблемный участок необходимо локализовать, а также надо выявить точное место течи и устранить ее.

Параметр давления в многоквартирных домах отличается высоким значением, так как приходится работать с высоким столбом воды. Для девятиэтажки нужно удерживать около 5 атм, при этом в подвале манометр будет показывать цифры в пределах 4-7 атм. На подводе к такому дому общая теплотрасса обязана иметь 12-15 атм.

Рабочее давление в системе отопления частного дома принято удерживать на уровне 1,5 атм с холодным теплоносителем, а при нагреве оно поднимется до 1,8-2,0 атм.

Когда значение у принудительных систем падает ниже 0,7-0,5 атм, то происходит блокировка насосов на прокачку. Если уровень давления в отопительной системе частного дома дойдет до 3 атм, то в большинстве котлов это будет восприниматься как критический параметр, при котором сработает защита, стравливая избыток теплоносителя автоматически.

Повышение давления

Такое событие встречается реже, но к нему также нужно подготовиться. Основной причиной служит проблема с циркуляцией теплоносителя.

Вода в какой-то точке практически стоит без движения.

Таблица увеличения объема воды при нагреве

Причины бывают в следующем:

  • происходит постоянная подпитка системы, за счет чего в контур поступает дополнительный объем воды;
  • случается влияние человеческого фактора, за счет которого были на каком-то участке перекрыты задвижки или пропускные краны;
  • бывает, что автоматический регулятор отсекает поступление теплоносителя от катальной, такая ситуация возникает, когда автоматика пытается понизить температуру воды;
  • нечастым случаем является блокирование воздушной пробкой прохода теплоносителя; в этой ситуации достаточно стравить часть воды, удалив воздух через кран Маевского.

Для справки. Что такое кран Маевского. Это устройство для спуска воздуха из радиаторов центрального водяного отопления, которое можно открыть с помощью специального разводного ключа, в крайних случаях – отверткой. В быту именуется краном для выпуска воздуха из системы.

Борьба с перепадами давления

Давление в системе отопления многоэтажного дома, так же как и в собственном доме, можно выдерживать на стабильном уровне без существенных перепадов. Для этого применяют вспомогательное оборудование:

  • система воздухоотводов;
  • расширительные бачки открытого или закрытого типа

Мембранный расширитель

  • клапаны аварийного сброса.

Причины возникновения перепадов давления бывают разные. Чаще всего встречается его понижение.

ВИДЕО: Давление в расширительном баке котла

Давление в системе отопления: что нужно знать застройщику

Автор Евгений Апрелев На чтение 5 мин Просмотров 1.

2к.

Большинство владельцев частных домов самостоятельно обслуживают автономную систему отопления. Вследствие этого, наиболее частым вопросом у них является: «Что такое рабочее давление в системе отопления (СО), и каковы причины его отклонения от нормы?». Ответы на данные вопросы и будут темой данной публикации.

[contents]

Изучаем теорию

Важнейшими показателями любой СО, определяющими ее эффективность, являются температура и давление.

С первым параметром все понятно: он зависит от работы теплогенератора. Касательно второго показателя: если система не заполнена теплоносителем давление в ней равняется атмосферному. При заполнении контуров вода (благодаря гравитационным силам) начинает воздействовать на элементы конструкции. После запуска котельной установки, вода (антифриз, рассол) начинает нагреваться и расширяться, появляется циркуляция. После включения в работу циркуляционного насоса воздействие на внутренние поверхности элементов СО резко возрастает, а напор воды увеличивается.

Следует понимать, что на отдельных участках отопительного контура данный показатель  не бывает одинаковым. Например, на подающем трубопроводе (после циркуляционного насоса) напор всегда выше, чем на участке обратного тока.

Суммируя вышесказанное: давление теплоносителя в системе отопления целиком зависит от температуры теплоносителя, проходного сечения трубопровода, арматуры и оборудования, а так же мощности насоса.

Определяемся с терминологией

В современной теплотехнике и нормативных документах встречаются несколько определений:

  • Статическое, появляется в системе под действием гравитации на теплоноситель.
  • Динамическое, вызывается движением воды в СО.
  • Рабочее давление в системе теплоснабжения – это сумма статического давления и динамического напора.
  • Номинальное, характеризует показатель, при котором производитель гарантирует элементам СО определенный срок работы без изменений в эксплуатационных характеристиках.
  • Максимальное. Это пограничный показатель, который выдерживает СО без выхода из строя ее элементов.
  • Опрессовочное или испытательное, обычно принимается выше рабочего в 1,5-2 раза.

Важно! Наиболее «слабым звеном» в любой отопительной системе является теплообменник теплогенератора. Самые прочные модели могут выдерживать около 3 кг/см2 или 0,3 МПа. Кроме этого, разводка СО, выполненная полимерной трубой, также имеет ограничения.

Статика и динамика

В открытой, гравитационной СО, статическое воздействие теплоносителя на конструкционные элементы равны перепаду высот между нижней и самой верхней точкой конструкции. Причем, самый высокий показатель будет в нижней точке.

Достаточно часто монтаж системы отопления частного дома предполагает наличие циркуляционного насоса и расширительного бака закрытого типа. В такой конструкции присутствует, как статическое (из-за перепада высот), так и динамическое воздействие, которое будет создаваться насосным оборудованием. По мере удаления от циркуляционного насоса, данный показатель незначительно снижается из-за гидравлического сопротивления, создаваемого трубопроводом, арматурой и пр. элементами системы.

«Скачки» и «перепады»

В процессе эксплуатации автономных СО практически каждый владелец сталкивается с проблемой скачков давления. Повышение данного значения может говорить о:

  • Перегреве теплоносителя.
  • Неправильных расчетах сечения трубопровода.
  • Загрязнении СО.
  • Наличии воздушных пробок.
  • Некорректной работе регулятора давления в системе отопления.

Совет: Если вы столкнулись с данной проблемой, первое, что нужно сделать – это проверить подпитку. На практике, именно такая причина специалистами отмечается как наиболее часто встречающаяся.

Падение давления владельцу автономной СО частного дома может сказать о следующем:

  • Утечках. Для выявления данной проблемы, чаще всего, достаточно внимательно осмотреть трубопровод и входящее в СО оборудование.

Совет: Утечка теплоносителя из СО может быть и «незаметной», через поврежденную мембрану расширительного бака. Для проверки нужно нажать на клапан подкачки воздуха расширительного бака. Наличие воды говорит о трещине в мембране.

  • Удалении воздушной пробки через воздухоотводчик. Как правило, данная проблема возникает вскоре, после заполнения СО.

Совет: Специалисты рекомендуют  перед закачкой в систему, теплоноситель следует подвергнуть процедуре деаэрации.

  • Перекрытии участка СО запорно-регулирующим прибором.

Методы контроля

Для мониторинга давления в СО применяют специализированные приборы – манометры, которые в режиме реального времени показывают все изменения данного значения. Конструктивно, данные устройства могут нести чисто информативную функцию, или быть оснащены контактной группой, коммутирующей работу некоторых элементов СО. Например, при повышении давления выше номинального, контакты манометра размыкаются, что приводит к остановке работы теплогенератора.

Важно! Для оперативного мониторинга состояния СО устанавливаются манометры: на обвязке котлоагрегата; на вход и выход насосного оборудования; по сторонам регулятора давления воды в системе отопления. Кроме этого, специалисты рекомендуют устанавливать манометры на разветвлениях участков; по сторонам грязевиков; в нижней и верхней точке СО.

Как известно, при нагреве теплоноситель расширяется, вследствие чего его объем увеличивается. За компенсацию объема расширяющегося теплоносителя и резкий скачек давления отвечает расширительный бак, который, может быть закрытого или открытого типа.

Для поддержания значений рабочего и номинального давления, в СО входит, так называемая группа безопасности, которая состоит из манометра, автоматического воздухоотводчика и подрывного клапана.

Что считается нормой?

В частных домах рабочее давление должно составлять сумму статического и динамического. Как правило, данное значение варьируется в районе 1,5  — 2 кг/см2.

Большинство наших соотечественников, проживающих в многоквартирных домах с центральной СО, интересует вопрос,  какое давление в трубах теплоснабжения в квартире? Однозначно ответить на данный вопрос практически невозможно: все зависит от этажности дома и выбранной схеме разводки.

Как правило, давление в СО многоэтажного дома не должно быть меньше 5 атмосфер, которые используются для преодоления этажности и местных сопротивлений. Чаще всего, в пятиэтажных домах данное значение достигает 4-5 бар; а в девятиэтажках – 6-8 бар; в  подающей магистрали оно обычно бывает 10-12 кг/см2 и зависит от протяженности трассы.

Важно! Давление в трубах теплоснабжения в квартире изменять самостоятельно крайне не рекомендуется. Это может негативно отразиться на эффективности работы отопительной системы и сроке службы отопительных приборов.

В качестве заключения. Как бы грамотно не была смонтирована отопительная система частного дома, рано или поздно каждый владелец сталкивается с перепадами и скачками давления, которые сигнализируют о неполадках и необходимости проведения мероприятий для их обнаружения и устранения.

Расчет статического давления системы отопления

На открытой странице мы попытаемся помочь выбрать для коттеджа необходимые компоненты отопления. Схема обогревания имеет котел, увеличивающие давление насосы, крепежи, развоздушки, трубы, бак для расширения, систему соединения, коллекторы терморегуляторы, батареи. Любой элемент неоспоримо важен. Поэтому подбор каждой части конструкции важно осуществлять обдуманно. Сборка обогревания квартиры включает важные комплектующие.

Автор Тема: что такое статическое давление? (Прочитано 5711 раз)

« Ответ #1 : 22 Декабря 2011, 06:49:50 »

Рабочее давление в отопительной системе – это давление, которое присутствует в отопительной системе во время штатной работы. Это давление состоит из двух составляющих – статическое давление в системе и циркуляционное. Статическое давление образуется за счет столба воды, а также за счет давления в расширительном бачке. В открытых отопительных системах статическое давление обусловлено только давлением столба теплоносителя. Циркуляционное давление – давление, обусловленное работой насосов и движением теплоносителя в трубах.(с).

В 307 речь не о разнице внутридомового и статического, а немного о другом: п.16 приложения 1:

Источник: http://www.rosteplo.ru/forum/3/5046/

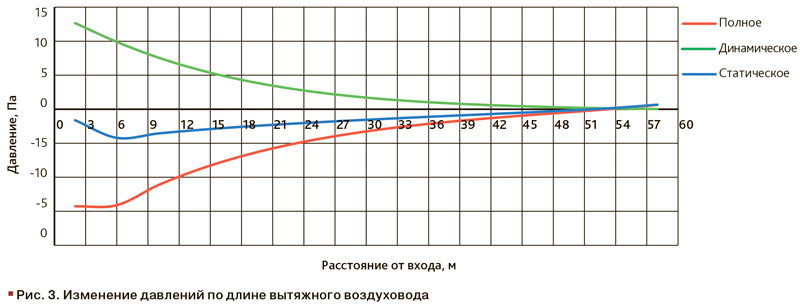

При проведении аэродинамического расчета вытяжных систем наиболее трудоемким является процесс определения коэффициентов местного сопротивления тройников. Зависимости, определяющие зна­чения этих коэффициентов, сложны, а при использовании табличных данных легко допустить неточность при интерполировании. Даже при проведении расчета на ЭВМ определение коэффициентов местного со­противления затягивает процесс счета систем с большим числом трой­ников.

Существует способ расчета вытяжных систем, позволяющий обой­тись без определения коэффициентов местного сопротивления тройни­ков. Автор этого способа проф. П. Н. Каменев предложил рассчитывать потери в тройнике не по полной энергии, а по изменению уровня ПОТеН-‘ циальной энергии потока, что значительно упростило весь расчет.

Расчет вытяжных систем вентиляции с горизонтальными каналами и механическим побуждением движения воздуха. Рассмотрим схему давлений в тройчике (первом по ходу воздуха) вытяжной системы (рис. ХЇ.7). Номерами 1, 2 и 3 обозначены два ответвления и сборный участок, индексами «1», «2» и «3» будем обозначать физические характе­ристики на соответствующем участке. Предположим, что известны диа­метры di, d2 и d3, длины /1 и 12, расходы Lu L2 и L3—Li+L2, углы меж­ду осями участков 1 и 3— ai и 2 и 3— а2.

При работе вентилятора в сечении /—/ создается разрежение, зна­чение которого от условного нуля определяется ординатой bd, от абсо­лютного нуля — ординатой ab (обозначим эту ординату pvaci)- Разреже­ние в воздуховоде вызывает движение воздуха в ответвлениях 1 и 2. Если di<Zd2 и 1

>12, как показано на рисунке, то расходы и скорости ‘ движения воздуха по ответвлениям будут различны.

Потери энергии (удельной) на участке 1 от входа до сечения /—/ равны:

Арг = 1г — f zi,

А на участке 2

Ар2 = R2 г2 + г2.

Значение Др2 меньше Дрь Потери на участках 1 и 2 показаны на рисунке ординатами dc и dc2. Начальный уровень потенциальной энер­гии воздуха соответствовал атмосферному давлению ратм и был одина­ков для потоков 1 и 2. Следовательно, удельная полная энергия пото­ков, определяемая полным давлением, отсчитанным от абсолютного нуля, различна (ординаты ас и ас2). Удельная кинетическая энергия потоков (динамическое давление) на участках также различна:

_ ppj Рд2= 2 .

Эти величины представлены на рисунке ординатами Ьс и Ьс2.

Величину вакуума в сечении /—/ можно определить следующим образом:

Pvас I = Ратм — i(Ri h + Zj) + рД1] = ратм — [(R2 l2 + Z2) + рд2], (XI.44)

Где ратм — давление атмосферного воздуха на уровне входа в ответвления.

В квадратные скобки в формуле (XI. 44) заключены значения ста­тических давлений в сечении /—I по шкале от условного нуля рСтi, i==

= /?стІ,2-

На некотором расстоянии от начала смешения в сечении II—II по­токи полностью смешиваются, л уровень удельной полной энергии по­тока будет соответствовать ординате eg. Условные линии Cg и c2g по­казывают уменьшенріе энергии одного потока и увеличение энергии другого Потерями давления на трение между сечениями I—I и II—II при построении схем давлений пренебрегаем

Кинетическая энергия потоков также выравнивается и принимает значение

Рдз = —. (XI. 45)

Определяемое ординатой gf.

Разрежение в сечении II—II pvacii определится ординатой ef. Составим уравнение энергии для объема воздуха, заключенного между сечениями /—I и II—II и стенками воздуховода:

E1+E2 = ES + AE, (XI.46)

Где Е и Е2 — полная энергия потоков 1 и 2 в сечении I—/; Е$ — полная энер­гия потока 3 в сечении II—//; АЕ — потери энергии на смешение потоков (без учета трения)

В развернутом виде уравнение (XI. з v2 cos g2)p

Источник: http://msd.com.ua/otoplenie-i-ventilyaciya/raschet-vytyazhnyx-sistem-ventilyacii-po-staticheskomu-davleniyu/

В системах водяного отопления вода используется для передачи тепла от его генератора к потребителю.

Наиболее важными свойствами воды являются:

Удельная теплоемкость

Важным свойством любого теплоносителя является его теплоемкость. Если выразить ее через массу и разность температур теплоносителя, то получится удельная теплоемкость. Она обозначается буквой c и имеет размерность кДж/(кг • K) Удельная теплоемкость — это количество тепла, которое необходимо передать 1 кг вещества (например, воды), чтобы нагреть его на 1 °C. И наоборот, вещество отдает такое же количество энергии при охлаждении. Среднее значение удельной теплоемкости воды в диапазоне между 0 °C и 100 °C составляет:

c = 4,19 кДж/(кг • K) или c = 1,16 Втч/(кг • K)

Количество поглощаемого или выделяемого тепла Q. выраженное в Дж или кДж. зависит от массы m. выраженной в кг. удельной теплоемкости c и разности температур, выраженной в K .

Увеличение и уменьшение объема

Изменение объема воды

Все природные материалы расширяются при нагревании и сжимаются при охлаждении. Единственным исключением из этого правила является вода. Это уникальное ее свойство называется аномалией воды. Вода имеет наибольшую плотность при +4 °C, при которой 1 дм3 = 1 л имеет массу 1 кг.

Если вода нагревается или охлаждается относительно этой точки, ее объем увеличивается, что означает уменьшение плотности, т. е. вода становится легче. Это можно отчетливо наблюдать на примере резервуара с точкой перелива. В резервуаре находится ровно 1000 см3 воды с температурой +4 °C. При нагревании воды некоторое количество выльется из резервуара в мерную емкость. Если нагреть воду до 90 °C, в мерную емкость выльется ровно 35,95 см3, что соответствует 34,7 г. Вода также расширяется при ее охлаждении ниже +4 °C.

Благодаря этой аномалии воды у рек и озер зимой замерзает именно верхний слой. По той же причине лед плавает на поверхности и весеннее солнце может его растопить. Этого бы не происходило, если бы лед был тяжелее воды и опускался на дно.

Резервуар с точкой перелива

Однако, такое свойство расширяться может быть опасным. Например, автомобильные двигатели и водяные насосы могут лопнуть, если вода в них замерзнет. Во избежание этого в воду добавляются присадки, препятствующие ее замерзанию. В системах отопления часто используются гликоли; соотношение воды и гликоля см. в спецификации производителя.

Характеристики кипения воды

Если воду нагревать в открытой емкости, она закипит при температуре 100 °C. Если измерять температуру кипящей воды, окажется, что она остается равной 100 °C пока не испарится последняя капля. Таким образом, постоянное потребление тепла используется для полного испарения воды, т. е. изменения ее агрегатного состояния.

Эта энергия также называется латентной (скрытой) теплотой. Если подача тепла продолжается, температура образовавшегося пара снова начнет подниматься.

Изменение агрегатного состояния при повышении температуры

Описанный процесс приведен при давлении воздуха 101,3 кПа у поверхности воды. При любом другом давлении воздуха точка кипения воды сдвигается от 100 °C.

Если бы мы повторили описанный эксперимент на высоте 3000 м — например, на Цугшпитце, самой высокой вершине Германии — мы бы обнаружили, что вода там закипает уже при 90 °C. Причиной такого поведения является понижение атмосферного давления с высотой.

Температура кипения воды как функция давления

Чем ниже давление на поверхности воды, тем ниже будет температура кипения. И наоборот, температура кипения будет выше при повышении давления на поверхности воды. Это свойство используется, например, в скороварках.

График показывает зависимость температуры кипения воды от давления. Давление в системах отопления намеренно повышается. Это помогает предотвратить образование пузырьков газа в критических рабочих режимах, а также предотвращает попадание наружного воздуха в систему.

Расширение воды при нагревании и защита от избыточного давления

Системы водяного отопления работают при температурах воды до 90 °C. Обычно система заполняется водой при температуре 15 °C, которая затем расширяется при нагревании. Нельзя допустить, чтобы это увеличение объема привело к возникновению избыточного давления и переливу жидкости.

Система отопления со встроенным предохранительным клапаном

Когда отопление отключается в летний период, объем воды возвращается к первоначальному значению. Таким образом, для обеспечения беспрепятственного расширения воды необходимо установить достаточно большой бак.

Старые системы отопления имели открытые расширительные баки. Они всегда располагались выше самого высокого участка трубопровода. При повышении температуры в системе, что приводило к расширению воды, уровень в баке также повышался. При снижении температуры он, соответственно, понижался.

Современные системы отопления используют мембранные расширительные баки (МРБ). При повышении давления в системе нельзя допускать увеличения давления в трубопроводах и других элементах системы выше предельного значения.

Поэтому обязательным условием для каждой системы отопления является наличие предохранительного клапана.

При повышении давления сверх нормы предохранительный клапан должен открываться и стравливать лишний объем воды, который не может вместить расширительный бак. Тем не менее, в тщательно спроектированной и обслуживаемой системе такое критическое состояние никогда не должно возникать.

Компенсация изменения объема воды в системе отопления:

Все эти рассуждения не учитывают тот факт, что циркуляционный насос еще больше увеличивает давление в системе. Взаимосвязь между максимальной температурой воды, выбранным насосом, размером расширительного бака и давлением срабатывания предохранительного клапана должна быть установлена самым тщательным образом. Случайный выбор элементов системы — даже на основании их стоимости — в данном случае неприемлем.

Мембранный расширительный бак поставляется заполненным азотом. Начальное давление в расширительном мембранном баке должно быть отрегулировано в зависимости от системы отопления. Расширяющаяся вода из системы отопления поступает в бак и сжимает газовую камеру через диафрагму. Газы могут сжиматься, а жидкости — нет.

Источник: http://www.agrovodcom.ru/info_voda_transport.php

Смотрите также:
24 января 2022 года

Неперехваченное исключение

Для качественного обогрева помещения должно соблюдаться определенное давление в системе. Давление определяет безопасную работу отопительного оборудования и эффективность распространения тепловой энергии. В многоэтажных домах давление должно соответствовать строительным нормам и правилам. В противном случае при работе системы отопления может произойти аварийная ситуация.

Давление влияет на уровень работы системы. При помощи давление носитель тепла распределяется в каждое помещение. А также потери тепла значительно снижаются. В нашей статье рассмотрим особенности и виды давления.

Содержание:

  1. Виды давления
  2. Давление в отопительной системе частного дома
  3. Давление в отопительной системе многоэтажного дома
  4. Тестирование на герметичность
  5. Как повысить или снизить давление в отопительной системе

Виды давления

Давление в системе отопления в частных и многоэтажных домах определяется тремя факторами:

  • Динамическое давление. При движении теплоносителя по трубопроводам показатель характеризует давление на элементы системы отопления.
  • Статическое давление. Такой показатель указывает на силу. Теплоноситель с этой силой действует на элементы системы отопления на разной высоте. При расчете уровень давления жидкости на поверхности принимается равный нулю.
  • Допустимое давление – это показатель натиска на трубы и радиаторы. При натиске они должны работать без перебоев.

Давление в отопительной системе частного дома

В открытой отопительной системе все просто. Она контактирует с атмосферой при помощи расширительного бака. Если в системе установлен циркуляционный насос, то давление в баке будет равняться атмосферному. А манометр в таком случае покажет 0 Бар. В трубах после насоса давление будет равно напору.

Закрытая система отопления более сложная. Статический элемент увеличивается чтобы исключить попадание воздуха в носитель тепла и повысить качество работы. Для того чтобы определить необходимое давление в отопительной системе необходимо произвести некоторые расчеты: перепад между высшей и низшей точками сети в метрах умножить на 0,1. Полученное число это статическое давление в Барах. К нему необходимо прибавить 0,5 Бар. Полученное значение будет являться требуемым давлением в системе отопления.

Но на деле нужно прибавлять даже больше 0.5 Бар. В закрытой системе отопления с холодным носителем тепла давление должно быть 1,5 Бар. А в процессе работы оно должно увеличиваться до 1,8-2,5 Бар.

Чем выше поднимется давление, тем лучше будет работать отопительная система. Но стоит учитывать характеристики отопительного оборудования. Многие котлы рассчитаны на давление не более 3 Бар. Но есть модели, которые могут выдерживать давление не более 1,6 Бар. Поэтому при настройке давление должно быть меньше на 0,5 Бар, чем указано в технических характеристиках отопительного котла.

Давление в отопительной системе многоэтажного дома

В многоэтажных зданиях обычно статическое давление теплоносителя высокое. Чем выше высота дома, тем выше давление. Чтобы его преодолеть необходимо, применять мощные насосы с сухим ротором. Чтобы преодолеть подъем нужно 3 Бар и 2 Бар на трение с местным сопротивлением. В подвальных теплопунктах устанавливаются манометры. На них указываются значение 4-7 Бар.

В подающей магистрали часто бывает давление от 12 до 15 бар. Это зависит от длины трассы до ближайшей ТЭЦ.

В многоквартирных домах с централизованным отоплением не смысла измерять или понижать давление в системе. Даже при снятии показаний манометра вы не получите результат. Так как в разных квартирах на разных этажах будут разные показатели. Единственные вопросы у хозяев могут быть о сроке службы батарей отопления и о качестве работы системы. В многоэтажных домах не рекомендуется устанавливать чугунные радиаторы, так как они выдерживают не более 6 Бар.

Тестирование на герметичность

Для того чтобы сохранить качество работы отопительной системы необходимо проводить тестирование на герметичность отопительного оборудования.

При тестировании можно обнаружить протечки и избежать поломок приборов в отопительный сезон.

Тестирование необходимо проводить в 2 захода:

  1. Проверка в горячем виде. Проверять отопительную схему нужно перед началом отопительного сезона. Теплоноситель под сдавливанием, а показатели его находятся на критических для прибора уровнях. При помощи такого тестирования можно убедиться в функциональной готовности к отоплению дома. А также проверить отсутствие протечек. Проводить такое тестирование желательно перед отопительным сезоном. Так как в случае неполадок весь дом может остаться без отопления.
  2. Проверка в холодном виде. Для этого необходимо радиаторы и трубы наполнить холодной водой. После этого можно измерять давление. После 30 минут нужно проверить давление и если оно не ниже 0,06 Мпа, то система работает нормально. А через 2 часа показатель должен быть больше 0,02 Мпа. В результате проверки вы должны удостовериться в отсутствие протечек.

Если вы хотите провести точное тестирование, то лучше обратиться к квалифицированным специалистам. Такое тестирование будет более точным, чем самостоятельное.

Как поднять или повысить давление в отопительной системе

Часто во время работы случаются перепады давления. Вследствие чего система отопления перестает работать. Рассмотрим распространенные причины перепадов давления. Ведь зная причину можно ее устранить:

  • Засорение грязовика;
  • Расчет давления в расширительном баке выполнен неправильно;
  • Воздушные пробки. Снизить давление можно при помощи удаления воздуха из отопительной системы. Но еще можно попробовать заменить автоматический воздухоотводчик;
  • Мембрана расширительно бака потрескалась. В некоторых моделях есть возможность замены мембраны. А в других придется заменять всю емкость;
  • Автоматика котла перестала работать;
  • Потеря герметичности арматуры, которая отделяет систему от водопровода.

Рассмотрим возможные причины падения давления в системе отопления:

  1. В теплообменнике отопительного котла появилась трещина.
  2. Неплотное соединение.
  3. Протечки.
  4. Регулятор давления перестал работать.

На самом деле причин существует очень много. И не всегда можно с легкостью их обнаружить. Если самостоятельно не получается найти причину, то лучше обратиться к специалистам.

Читайте также:

Перепад давления в системе отопления

При организации отопительных систем незаслуженно мало внимания уделяется давлению в системе. Например, при отсутствии достаточного перепада давления между трубами и радиаторами теплоноситель «проскочит» радиатор, не нагрев его. Перепад давления в системе отопления довольно частая проблема, с которой можно достаточно просто справиться.

Виды давления в системе отопления

Давление в отопительной системе – это сила, с которой жидкости и газы воздействуют на стенки элементов отопительной системы, определяется соотношением к атмосферному давлению. Рабочим называется давление, которое присутствует в работающей системе с нормальными эксплуатационными характеристиками. Рабочее давление является суммой двух величин – статического и динамического давлений. (См. также: Гидравлического испытания системы отопления)

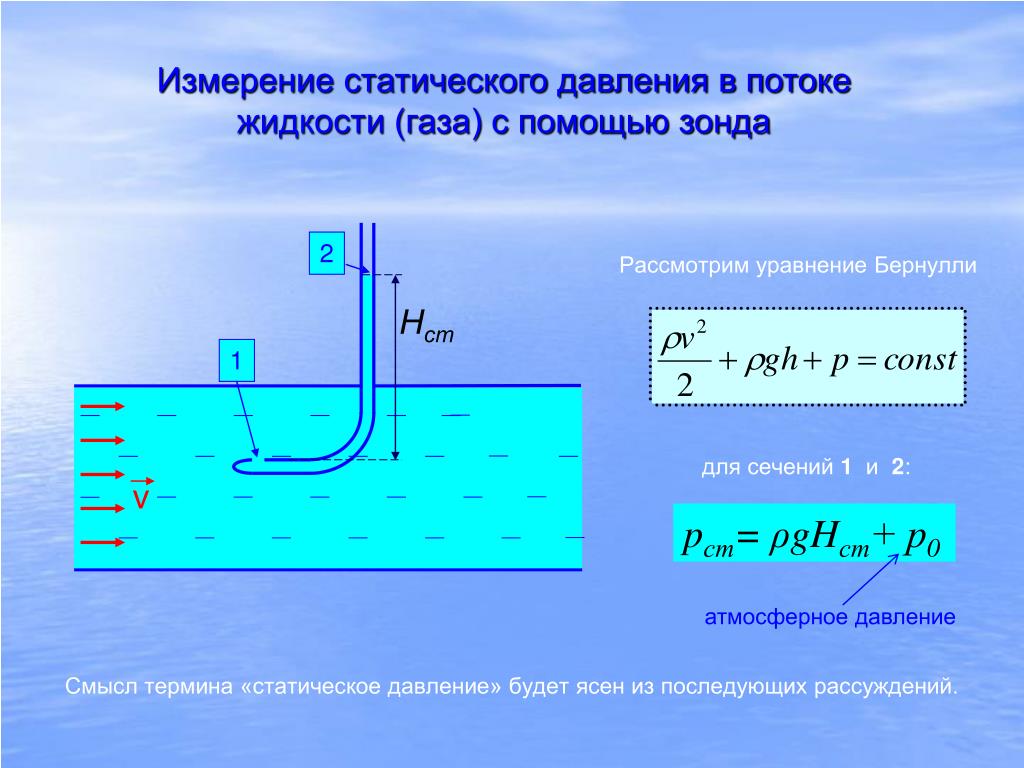

Статическое давление  — это величина, измеряемая при неподвижном состоянии воды с учетом ее высоты.

Динамическое давление – это воздействие на стенки оборудования движущимися жидкостями или газами.

Перепадом давления называют разность давлений в зонах подачи и возврата теплоносителя на насосах.

Рабочее давление изменяется в зависимости от температуры теплоносителя. Например, при температуре  +200С такое давление равно1,3 бар, а при +700С – 1,9 бар.

Если в одноконтурной системе давление ниже положенного, то теплоноситель будет застаиваться и не даст эффективной теплоотдачи отопительных приборов.

Установка регуляторов перепада давления

В схемах отопления с изменяющимся расходом теплоносителя – на стояках и горизонтальных отрезках ответвлений установка регуляторов перепадов давления позволяет  исключить влияние на ответвления изменений гидравлического режима системы. Также они позволяют предотвратить шумообразование на клапанах регулировки при высоком напоре. (См. также: Карта сайта)

Установка регуляторов позволяет оптимизировть регулировку, повысив роль регулирующих клапанов. Подключение импульсных трубок до регулирующего клапана и после него позволяет установить точную величину расхода теплоносителя и не допустить ее превышения.

Регуляторы перепада давления могут устанавливаться на байпасной линии обвязки насоса. Применяются в системах с изменяющимся расходом теплоносителя. Снижение расхода теплоносителя увеличит перепад давления между всасывающим и напорным патрубками. Регулятор реагирует на увеличившийся перепад открытием и перепусканием теплоносителя из напорного во всасывающий патрубок, в результате чего расход теплоносителя через насос остается постоянным.

Регулятор давления может быть установлен в перемычке между подающей и обратной трубой, обвязывающей неконденсационный котел, который установлен в системе, имеющей динамический гидравлический режим. (См. также: Как подключить бойлер к котлу)

Установка регуляторов давления создает стабильные барометрические условия функционирования котла и отопительной системы в целом.

нормы, что делать при перепадах

Владельцам частных домов приходится лично следить за работой отопления своего жилища. Важнейший показатель, нуждающийся в контроле – это давление внутри системы отопления.

От него зависит работоспособность и длительность службы всей теплосети дома.

Как образуется давление в системе отопления частного дома

Существует три единицы измерения давления:

  1. Атмосфера
  2. Бар
  3. Мегапаскаль

Пока в систему не залита вода либо другой энергоноситель, давление в ней соответствует обычному атмосферному. А поскольку 1 Бар содержит в себе 0,9869 атмосферы (то есть почти целую атмосферу), считается, что давление в незаполненной сети = 1 Бар.

Как только в систему попадает теплоноситель, этот показатель меняется.

Общее давление внутри теплосети, которое учитывают датчики (манометры), состоит из суммы 2 видов давления:

  1. Гидростатического. Создаёт вода в трубах и существует, даже когда котёл не работает. Статическое равняется давлению столба жидкости в теплосети и соотносится с высотой отопительного контура. Высота контура = разнице между самой высшей его точкой и низшей. В открытой системе в самой высокой точке находится расширительный резервуар. От уровня воды в нём начинают измерять высоту контура. Считается, что столб воды высотой в 10 м даёт 1 атмосферу и равняется 1 бару, или 0,1 Мегапаскалю.
  2. Динамического. В закрытой сети его создают: насос (который заставляет циркулировать воду) и конвекция (расширение объёма воды при нагревании и сужение при её остывании). Показатели этого вида давления меняются в точках объединения труб с разным диаметром, в местах с запорными клапанами и т. д.

Общее давление влияет на:

  • Скорость водяного потока и скорость теплообмена между участками системы.
  • Уровень теплопотери.
  • Коэффициент полезного действия сети. Давление растёт — КПД повышается, а сопротивление контура снижается.

От параметров давления зависит эффективность работы контура в здании.

Его стабильность с оптимальным показателем в системе сокращает потери тепла и гарантирует доставку энергоносителя в отдалённые уголки дома практически с той же температурой, которую он получил при нагреве в котле.

Оптимальные показатели

Существуют общепризнанные среднестатистические нормы:

  • Для небольшого частного дома или квартиры с индивидуальным отоплением достаточно давления в пределах от 0,7 до 1,5 атмосфер.
  • Для частного домовладения в 2—3 этажаот 1,5 до 2 атмосфер.
  • Для здания в 4 этажа и выше рекомендуются от 2,5 до 4 атмосфер с установкой дополнительных манометров на этажах для контроля.

Внимание! Для проведения расчётов важно понять, какая из двух видов систем устанавливается.

Закрытая и открытая отопительные системы: в чём разница

Открытая — система отопления, в которой расширительный бак для избыточной жидкости взаимодействует с атмосферой.

Закрытая — герметичная система отопления. В ней расположен закрытый расширительный сосуд особой формы с мембраной внутри, которая делит его на 2 части. Одна из них заполнена воздухом, а вторая — подсоединена к контуру.

Фото 1. Схема закрытой отопительной системы с мембранным расширительным баком и циркуляционным насосом.

Расширительный сосуд вбирает избыточную воду, когда её объем увеличивается при нагревании. Когда вода остывает и уменьшается в объёме — сосуд восполняет недостаток в системе, предотвращая её разрыв при нагревании энергоносителя.

В открытой системе бак расширения обязательно устанавливают в самой высокой части контура и соединяют, с одной стороны с трубой-стояком, а с другой — с трубой-сливом. Сливная труба страхует бак расширения от переполнения.

В закрытой системе расширительный сосуд можно установить в любой части контура. При нагревании вода поступает в сосуд, а воздух во второй его половине сжимается. В процессе остывания воды давление снижается, а вода под напором сжатого воздуха или другого газа возвращается обратно в сеть.

Вам также будет интересно:

В открытой системе

Чтобы избыточное давление на открытую систему составило всего 1 атмосферу, необходима установка бака на высоте 10 метров от самой нижней точки контура.

А чтобы разрушился котёл, выдерживающий мощность 3 атмосферы (мощность среднестатистического котла), нужно установить открытый бак на высоту больше 30 метров.

Поэтому открытую систему чаще используют в одноэтажных домах.

А давление в ней редко превышает обычное гидростатическое, даже когда вода нагревается.

Потому и дополнительные предохранительные устройства, кроме описанной сливной трубы, не нужны.

Важно! Для нормальной работы открытой системы котёл устанавливают в самой низкой точке, а бак расширения — в самой верхней. Диаметр трубы на входе в котёл должен быть уже, а на выходе — шире.

В закрытой

Поскольку давление значительно выше и меняется при нагревании, она обязательно должна быть оборудована предохранительным клапаном, который обычно для 2-этажного здания ставится на показатель 2,5 атмосферы. В небольших домах давление может оставаться в пределах 1,5—2 атмосфер. Если же этажность — от 3-х и выше, пограничные показатели до 4—5 атмосфер, но тогда требуется установка соответствующего котла, дополнительных насосов и манометров.

Наличие насоса даёт преимущества:

  1. Длина трубопровода может быть сколько угодно большой.
  2. Подсоединение любого количества радиаторов.
  3. Используют как последовательную, так и параллельную схему подключения радиаторов.
  4. Система работает при минимальных температурах, что экономно в межсезонье.
  5. Котёл работает в щадящем режиме, так как принудительная циркуляция быстро двигает воду по трубам, и она не успевает остыть, доходя до крайних точек.

Фото 2. Измерение давления в отопительной системе закрытого типа при помощи манометра. Прибор устанавливается рядом с насосом.

Перепад давления: основные причины

Если давление «скачет» даже по прошествии нескольких недель с начала отопительного сезона, стоит внимательней присмотреться к возможным проблемным местам. Самыми распространёнными причинами перепадов считаются:

  • Утечки. Чаще случаются в местах резьбовых соединений из-за малого количества уплотнителя. В полипропиленовых трубопроводах — нарушение сварочной технологии.

Внимание! Трубы из полипропилена обязательно сваривают с помощью муфты во избежание утечек.

  • Выделение воздуха из теплоносителя. Когда система запускается на регулярный отопительный сезон — она проходит адаптацию. Какое-то время давление неизменно будет падать из-за воздуха, растворенного в воде. Удалять его рекомендуют подпиткой системы, повышая давление до норматива. Когда весь воздух выйдет, перепады исчезнут.
  • Новые алюминиевые радиаторы. В контакте с водой в них происходит окисление: вода распадается на кислород и водород. Кислород образует окисную плёнку на алюминии, а водород улетучивается через воздухоотвод. Такая реакция закончится лишь тогда, когда вся площадь радиаторов будет окислена. Тогда добавляют недостающую воду в систему.

Фото 3. Алюминиевые радиаторы отопления. При их установке может повыситься давление в отопительной системе.

Хронические перепады давления могут происходить и по другим причинам. Лучше всего, если их диагностирует инженер-специалист и проверит исправность манометров, воздухоотвода, предохранителей.

Важно! На случай скачков давления или закипания предохранительные клапаны стоит подключить к канализации.

Что делать, когда показатели падают

Потери создаются из-за неисправностей:

  • В котле. Загрязнение, изношенность деталей, или микротрещины. Свищ в теплообменнике требует пайки либо замены.
  • В контуре. Круг причин также обширен: видимые и скрытые утечки исправляют герметизацией.
  • В баке расширения. Трещины в мембране и попадание воды в отсек для воздуха — исправляется заменой мембраны либо всего бака.
  • Засорение отложением соли. Исправляют очисткой системы специальными составами (Антинакипин, например).

Если трубопровод скрыт и не удаётся сразу обнаружить причину повреждения, требуется процедура опрессовки. Из системы сливают воду и нагнетают воздух компрессором. Лучше всего, чтобы её выполняли специалисты.

Почему давление растёт:

  • Циркуляция воды остановилась. Необходимо выяснять причину.
  • Где-то в контуре закрыта задвижка.
  • Пробка из воздуха или мусора /накипи в системе.
  • Кран плохо перекрыт и в систему постоянно идёт новая вода.
  • Неправильное соотношение диаметров труб на выходе и входе в теплообменник.
  • Слишком мощный насос. При поломке — системе грозит гидроудар.
  • Неправильно рассчитан объем расширительного бака.

Ещё одна распространённая причина: вода закипела в котле. В таком случае срочно снизьте температуру.

Как бы там ни было, поиск и устранение причин лучше доверить квалифицированному инженеру.

Полезное видео

Посмотрите видео, в котором рассказывается о нормах давления для отопительной системы небольшого дома.

Механизмы контроля

Для предотвращения аварийных ситуаций в закрытых системах используют сбросные и перепускные клапаны.

Сбросный. Устанавливается с выходом в канализацию для аварийного спуска избыточного энергоносителя из системы, защищая от разрушения.

Фото 4. Сбросный клапан для отопительной системы. Используется для спуска лишнего теплоносителя.

Перепускной. Устанавливается с выходом на альтернативный контур. Регулирует перепад давления, отправляя в него излишки воды, чтобы исключить повышение на следующих участках основного контура.

Современные производители отопительной арматуры производят «умные» предохранители, оснащённые датчиками температуры, которые реагируют не на увеличение напора, а на температурные показатели теплоносителя.

Справка. Нередки ситуации, когда клапаны понижения давления залипают. Проследите, чтобы в их конструкции был шток для ручного оттягивания пружины.

Не забывайте, что любая проблема в отопительной системе дома чревата не только потерей комфорта и расходами. Аварийные ситуации в теплосети угрожают безопасности жильцов и здания. Поэтому в контроле за отоплением нужны внимательность и компетентность.

Как поднять давление в системе отопления – циркуляционные насосы | Автомотический полив, системы ливневой канализации в Ставрополе

Давление в системе отопления частного дома,  работающей автономно, одно из важных параметров, от него зависит эффективность равномерного обогрева помещения. В норме этот показатель для малоэтажных строений  составляет 1,5-2атм. При снижении данного показателя, необходимо найти причину и, устранив ее, поднять давление в системе отопления.

К возможным причинам, приводящим к падению давления в отопительной системе, относится утечка теплоносителя, такое бывает в местах стыковки отдельных деталей, иногда может прорвать трубу (если она находится в сильно изношенном состоянии). На течь трубопровода может указать низкое статическое давление (если померить при отключенном циркуляционном насосе). В данном случае решением вопроса, как поднять давление в системе отопления в частном доме, станет обнаружение и устранение утечки.

Еще одной причиной низкого давления является неисправность насосного оборудования. На нее указывает нормальное статическое давление, если провести замеры при отключенном насосе.  В подобных случаях поднять давление в системе отопления можно заменой циркуляционного насоса.

Низкое давление в системах с естественной циркуляцией воды может быть связано со слабым напором, что напрямую влияет на неэффективность работы системы в целом. Решением такого вопроса, как поднятие давления в системе отопления в частном доме станет установка циркуляционного насоса.

 Где купить циркуляционный насос?

Компания «Ставстрой», ориентированная на продаже оборудования для отопительных систем, предлагает купить циркуляционный насос в Ставрополе по выгодным условиям. В ассортименте насосы от известных производителей.

Это оборудование разной мощности с бесшумным двигателем, можно выбрать агрегаты с вертикальной установкой, а также модели с возможностью установки в любом положении. Подробно обо всех предложениях ознакомьтесь на сайте stavstroy.ru, дополнительные вопросы относительно покупки циркуляционного насоса в Ставрополе уточняйте у менеджера продаж по телефону.

Что такое статическое давление в ОВКВ и проблемы, которые оно вызывает?

Статическое давление является важным аспектом обслуживания систем отопления и кондиционирования воздуха. Он определяется как сопротивление воздушному потоку в воздуховодах или других компонентах. Высокий уровень статического давления указывает на проблему с вашим оборудованием HVAC. Важно выявить эту проблему на ранней стадии, чтобы вы могли предпринять надлежащие шаги для ее устранения или устранения. Это позволит вашей системе работать дольше и работать лучше.

Что такое статическое давление в системах HVAC?

Система отопления или охлаждения предназначена для транспортировки определенного количества воздуха, независимо от размера устройства.Точно так же воздуховоды отвечают за правильную и эффективную работу вашей системы. Если все компоненты системы установлены правильно, статическое давление будет на нужном уровне. Эти факторы обеспечивают комфорт в вашем доме в течение всего года.

Что произойдет, если в вашей системе возникнут проблемы со статическим давлением?

Плохая конструкция системы, неправильная установка воздуховодов и неправильный выбор фильтров могут способствовать высокому статическому давлению. Подрядчик по установке кондиционеров обсуждает проблемы, с которыми вы можете столкнуться из-за высокого статического давления в вашей системе HVAC, ниже:

  • Шум. Ограниченный поток воздуха создает шумное оборудование для обогрева и охлаждения. Чем выше статическое давление, тем громче будет ваша система. Вы слышите постоянное громкое «свист» воздуха каждый раз, когда включаете систему? Если это так, это может быть связано с высоким статическим давлением.
  • Нарушение воздушного потока. Горячие точки, холодные точки или воздух, парящий над регистром, часто являются признаками высокого статического давления. Это связано с тем, что при высоком статическом давлении система имеет тенденцию к слишком большому движению или выдает недостаточное количество воздуха на тонну.
  • Отказ оборудования. Статическое давление может привести к необходимости обширного ремонта систем отопления или кондиционирования воздуха, что потребует замены двигателя вентилятора или компрессора. Это может привести к потере отопления или охлаждения в вашем доме на некоторое время.

В Superior Air работает команда технических специалистов, специализирующихся на обслуживании систем отопления и кондиционирования воздуха. Мы работаем с частными и коммерческими клиентами в Хэнфорде, Калифорния, и его окрестностях, чтобы обеспечить качественный ремонт, установку и техническое обслуживание оборудования HVAC.Позвоните нам сегодня по телефону (559) 734-2002 или заполните нашу контактную форму , чтобы назначить встречу.

Что такое статическое давление и как от него избавиться?

Статическое давление является одним из наиболее важных факторов при оценке работы вашей системы HVAC. Это параметр, который вы должны часто проверять и понимать хотя бы на базовом уровне, чтобы вы могли легко выявлять проблемы с вашим кондиционером.

Давайте рассмотрим основную информацию о статическом давлении HVAC и о том, как от него избавиться.

Что такое статическое давление?

В системах HVAC статическое давление определяет сопротивление воздушному потоку в системе воздуховодов. Чтобы ваша система HVAC функционировала должным образом, она должна проталкивать воздух через воздуховоды с большей силой, чем статическое давление в трубах. Если это условие не соблюдается, поток воздуха будет нарушен.

Точно так же, как высокое кровяное давление является признаком стресса и сбоев в работе нашего организма, статическое давление указывает на проблему с вашей системой HVAC, если оно превышает определенные значения.

Для измерения статического давления в ваших воздуховодах ваш специалист по ОВиК может просверлить несколько контрольных отверстий и вставить в воздуховоды манометр, считывая значения статического давления. Точно так же, как ваше кровяное давление имеет идеальный диапазон, ваше измерение статического давления не должно быть слишком высоким или слишком низким.

Диагностика систем HVAC на основе статического давления

Когда статическое давление слишком высокое, это означает, что поток воздуха ограничен. Это заставит вашу систему отопления, вентиляции и кондиционирования воздуха работать усерднее, чтобы компенсировать плохой поток воздуха, и она будет перегружать себя.Ваш счет за электроэнергию возрастет, а система кондиционирования воздуха может выйти из строя.

Возможные причины высокого статического давления в системе воздуховодов:

  • Закупорка воздуховодов
  • Закрытые заслонки
  • Смещенный гибкий воздуховод
  • Ограничительные фильтры

Если статическое давление слишком низкое, утечка где-то на пути. Возможные причины:

  • Отсутствующие фильтры
  • Утечки в трубах воздуховодов
  • Низкая скорость вентилятора
  • Разделенные секции воздуховодов

Насколько важны воздуховоды в вашей системе HVAC?

Понимание важности измерения статического давления в ваших воздуховодах также поможет вам осознать важность хорошего воздуховода для вашей системы. Многие домовладельцы и даже специалисты по ОВиК много внимания уделяют оборудованию, когда планируют модернизацию системы ОВК, но что действительно повысит ценность и эффективность системы, так это хорошая система воздуховодов.

Если вы ищете решение для низкого или высокого статического давления или если вы просматриваете новые системы HVAC, ищите компанию, которая имеет опыт работы с воздуховодами и может эффективно спроектировать, установить и отремонтировать их. Кроме того, планируйте показания статического давления как часть регулярного обслуживания вашей системы HVAC, и вы сможете вовремя обнаруживать проблемы и решать их с меньшими затратами времени и средств.

Статическое давление: что это такое? Какая разница?

Когда вы идете к врачу, медсестра всегда делает несколько измерений. Одним из них является ваше кровяное давление — это ключевой показатель сердечно-сосудистого здоровья.

Если ваше кровяное давление 120/80 или ниже, вы в хорошей форме. Но начните проникать на территорию 140/90, и у вас будут проблемы.

Статическое давление в ваших воздуховодах работает так же. Точно так же, как высокое кровяное давление указывает на проблемы со здоровьем, высокое статическое давление указывает на проблемы с вашим оборудованием HVAC и воздуховодами.Что-то создает чрезмерную нагрузку на вашу систему, и она будет работать намного лучше, если вы определите проблему и устраните ее.

Ваше отопительное и воздушное оборудование прослужит дольше. Вам тоже будет намного удобнее.

Статическое давление буквально тормозит.

Системы HVAC

, независимо от размера, предназначены для перемещения определенного количества воздуха. Воздуховоды также должны быть спроектированы таким образом, чтобы вся система работала должным образом и эффективно. Когда все спроектировано и установлено правильно, статическое давление находится именно там, где и должно быть.Вы даже можете назвать систему «здоровой».

К сожалению, в реальном мире все обстоит иначе.

Неправильная установка воздуховодов, плохая конструкция системы и выбор фильтров способствуют высокому статическому давлению. Во многих домах действует комбинация этих факторов. Пока вы не решите проблему со статическим давлением, ваша система никогда не заработает в полную силу и может выйти из строя раньше, чем вы ожидаете.

Тем временем вы можете испытать:

  • Шумные системы: Ограничение воздушного потока делает работу шумной.Чем больше статическое давление, тем громче ваша система. Вы слышите сотрясающий землю «свист» воздуха каждый раз, когда включается ваша система? Это, вероятно, из-за высокого статического давления.
  • Неправильный поток воздуха: Вы когда-нибудь замечали горячие точки, холодные точки или воздух, который просто парит над регистром? Причиной часто является высокое статическое давление. Когда статическое давление высокое, система может перемещать слишком много (или недостаточно) воздуха на тонну, что приводит к некомфортным условиям во всем вашем доме.
  • Отказ оборудования: Если вы никогда не заменяли двигатель вентилятора или компрессор, считайте себя счастливчиком.Это дорогой ремонт, и вы можете какое-то время остаться без отопления, кондиционера или отопления. Статическое давление, как мы вскоре рассмотрим, может привести к такому отказу.
  • Сбой системы: В серьезных случаях статическое давление может резко сократить срок службы вашего оборудования. Если многие компоненты начинают выходить из строя, вы можете столкнуться с ситуацией, когда замена всего обходится дешевле, чем ремонт отдельных частей.
Возникли ли у вас какие-либо из этих проблем с системой HVAC в вашем доме в Атланте? Возможно, настало время для осмотра воздуховодов и испытания на статическое давление, и PV может помочь!

Свяжитесь с нами сегодня

Чтобы лучше понять проблему, представьте, что у вас есть компактный автомобиль.Хонда Цивик, скажем. Civic хорошо ведет себя на ровной гладкой дороге. Ничего не сдерживает.

Теперь немного увеличьте градиент. Есть некоторая нагрузка на двигатель автомобиля, но он все еще пыхтит нормально. Увеличьте уклон еще немного, и машина может начать сопротивляться. Теперь прицепите трейлер сзади — трейлер с лошадью. И продолжайте увеличивать градиент…

Вы поняли. В конце концов, сопротивление станет слишком большим для маленькой машины. Что-то сломается.Можно даже разбить машину.

Статическое давление очень похоже на это. Чем больше он увеличивается, тем больше сопротивления он добавляет к вашей системе. Правильное сопротивление гарантирует, что воздух движется так, как должен. Добавьте слишком много сопротивления, и у вас будут проблемы.

Что вызывает высокое статическое давление и что с этим делать?

Рад, что вы спросили! Вот некоторые из наиболее распространенных причин, по которым ваша система может иметь высокое статическое давление:

  • Ваш 1-дюймовый гофрированный фильтр: Они есть у всех, но стандартные 1-дюймовые гофрированные фильтры могут существенно ограничивать поток воздуха. Они пытаются фильтровать много воздуха на небольшой площади, и чем толще (или выше значение MERV) фильтр, тем больше ограничение. Вот почему мы рекомендуем использовать фильтрующую среду с низким перепадом давления. Вы получаете необходимую фильтрацию без значительного увеличения статического давления. Если вы действительно обеспокоены аллергией, вы даже можете добавить ультрафиолетовые лампы в свои воздуховоды или установить фильтр HEPA. Все эти варианты предпочтительнее 1-дюймовых фильтров.
  • Неправильный дизайн и/или установка воздуховода: Ограничения в воздуховоде могут способствовать повышению статического давления.Здесь могут быть виноваты провисшие гибкие воздуховоды, чрезмерные изгибы и провалы и другие ошибки при установке. Решение — переустановить или заменить воздуховод. Если это невозможно, установка двигателя вентилятора с регулируемой скоростью (вместо системы «вкл/выкл») обеспечит лучший поток воздуха, несмотря на проблемы с воздуховодом.
  • Возвратный воздух меньшего диаметра: Этот тип подходит для неподходящих воздуховодов, но возвратный воздух меньшего размера создает уникальные проблемы. Ваш компрессор предназначен для перекачки хладагента под высоким давлением, но слишком мало возвратного воздуха может привести к тому, что система отправит жидкость обратно в компрессор, когда это не предполагается.В долгосрочной перспективе это сокращает срок службы вашего компрессора. Это также может привести к выходу из строя двигателя вентилятора — дорогостоящее решение. Решение состоит в том, чтобы добавить возврат или увеличить существующий возвратный канал.

Другая возможность заключается в том, что ваш фильтр очень грязный. Если с момента последней замены прошло более 90 дней, отключите его, чтобы снизить статическое давление.

Несколько слов о низком статическом давлении

Мы только что много говорили о высоком статическом давлении, но низкое статическое давление также может быть проблемой. Хотя очень редко низкое статическое давление обычно указывает на одну из двух разных вещей:

  • Ваш установщик слишком большой для магистральных линий. Мы видели это в некоторых старых домах. По какой-то причине (не было нужного оборудования в грузовике?), кто бы ни устанавливал магистральные трубопроводы, они оказались слишком большими.
  • Вы внесли много улучшений в энергоэффективность. Возможно, вы затянули свой домашний конверт в попытке сэкономить энергию. В крайних случаях ваш обновленный дом может быть несовместим с вашими старыми воздуховодами.Раньше они были нормального размера, а сейчас не подходят.

В любом случае, вам, вероятно, будет трудно чувствовать себя комфортно. Поток воздуха недостаточно сильный. Вам будет жарко с одной стороны комнаты и холодно с другой.

Решение обычно заключается в изменении конструкции и переустановке воздуховодов.

Мониторинг статического давления

Статическое давление не из тех вещей, которые можно легко проверить без специального оборудования, желания сверлить воздуховоды и некоторого опыта.Это одна из причин, по которой люди нанимают такие компании, как мы!

Статическое давление — это одна из вещей, которую мы отслеживаем в рамках наших сервисных соглашений. Мы возьмем новые показания и сравним их со старыми точно так же, как медсестра делает с вашим кровяным давлением. Это действительно полезное измерение, потому что оно помогает нам устранять проблемы:

  • Высокое статическое давление? Мы можем проверить, используете ли вы ограничительный фильтр или размер обратного канала слишком мал.
  • Низкое статическое давление? Возможно, ваши воздуховоды слишком велики.Мы можем это проверить. Низкое статическое давление встречается редко, но не является чем-то неслыханным.

И так далее. Чем раньше вы проверите свое статическое давление, тем быстрее вы сможете устранить проблемы до того, как они приведут к отказу оборудования.

В HVAC самые простые изменения могут иметь большое значение. Простое исправление, такое как изменение типа используемого вами фильтра для снижения статического давления, может сэкономить вам тысячи на сменной системе, которую вам не нужно покупать .

Звучит безумно? Так происходит все время.Статическое давление — это серьезно.

Расчет статического давления при проектировании ОВКВ

Статическое давление создает сопротивление движению воздуха в воздуховодах системы ОВКВ, и вентиляционные установки должны преодолевать это давление для обеспечения обогрева и охлаждения. Статическое давление и воздушный поток являются двумя основными факторами, определяющими работу вентилятора, а также его энергопотребление. По этим причинам расчет статического давления является очень важным шагом в процессе проектирования HVAC.

Воздуховоды используются во многих типах систем отопления, вентиляции и кондиционирования воздуха, и их конструкция влияет на контроль температуры и энергоэффективность.Например, крышные агрегаты (RTU) и фанкойлы (FCU) обычно подключаются к системе воздуховодов. Чтобы правильно указать эти компоненты, необходим точный расчет статического давления.


Получите профессиональный расчет статического давления и улучшите конструкцию ОВКВ вашего здания.


Даже если у вас есть лучшее оборудование для кондиционирования воздуха и обогрева помещений на рынке, неправильная конструкция воздуховода может негативно сказаться на их работе.Системы вентиляции должны преодолевать статическое давление, сводя к минимуму шум и вибрацию. Тем не менее, статическое давление также может быть снижено за счет продуманных решений при проектировании воздуховодов.

Конструкция воздуховода: краткий обзор

Перед проектированием воздуховодов инженеры HVAC должны рассчитать тепловую нагрузку и расход воздуха в соответствии со стандартами ASHRAE. Они также должны найти оптимальные места для диффузоров, вентиляционных установок и оборудования HVAC. Наконец, схема воздуховода может быть спроектирована в соответствии с имеющимся пространством.

В процессе проектирования воздуховодов очень важно   избегать конфликтов с другими системами здания, например, с электрическими и сантехническими установками. Однако программное обеспечение BIM может автоматически обнаруживать эти проблемы, и инженеры могут исправить их до начала строительства.

Ниже приведены некоторые полезные рекомендации экспертов по ОВиК при проектировании воздуховодов:

  • Максимально снизить потери давления в воздуховодах. Это также снижает требуемую мощность вентилятора, повышая энергоэффективность.
  • Избегайте резких изменений направления при проектировании схемы воздуховода и предусмотрите поворотные лопасти, чтобы свести к минимуму падение давления.
  • Сведите к минимуму шум и вибрацию, так как они вызывают дискомфорт и отвлекают пассажиров. Вибрация также сокращает срок службы оборудования, что приводит к дорогостоящему ремонту.
  • Сосредоточьтесь на экономичном дизайне: по возможности экономьте место и материалы, не влияя на производительность ОВКВ.
  • Проектировать воздуховоды с соотношением сторон как можно ближе к 1, но не выше 4.

Существует три типа систем воздуховодов, классифицируемых по статическому давлению:

  • Системы низкого давления, со статическим давлением до 2 дюймов водяного столба
  • Системы среднего давления, со статическим давлением от 2 до 6 дюймов водяного столба
  • Системы высокого давления, со статическим давлением более 6 дюймов водяного столба

Более высокое статическое давление вызывает больший шум и вибрацию. В идеале система воздуховодов должна быть спроектирована с минимально возможным статическим давлением.

Метод расчета равного трения

Для проектирования систем воздуховодов используются три основных метода:

  • Метод статического восстановления
  • Скоростной метод
  • Метод равного трения

Метод равного трения на сегодняшний день является наиболее распространенным в отрасли, поскольку он использует простые расчеты, требующие меньше времени. Два других метода редко используются в современных проектах HVAC.

При использовании метода равного трения воздуховоды рассчитаны на постоянный перепад давления на единицу длины , согласно справочнику ASHRAE Fundamentals Handbook.Потери на трение в системе воздуховодов описываются средним падением давления на 100 футов воздуховода.

Справочник ASHRAE допускает некоторую гибкость конструкции, предоставляя диаграммы с рекомендуемыми диапазонами скорости воздуха и коэффициента трения. Как и любое инженерное решение, оптимальное трение и скорость зависят от условий проекта:

  • Низкий коэффициент трения потребляет меньше энергии вентилятора, но требует воздуховодов большего размера. Этот подход к проектированию рекомендуется, когда электричество дорого, а воздуховод доступен.
  • Высокий коэффициент трения потребляет больше энергии вентилятора, при этом экономя материалы воздуховодов. Этот вариант рекомендуется, когда воздуховоды дорогие, а электроэнергия доступная.

Изначально определяются размеры всех воздуховодов, а затем потери давления рассчитываются индивидуально для всех секций. По результатам меняют размеры воздуховодов, чтобы компенсировать потери.

Как классифицируются потери на трение?

При проектировании воздуховодов потери на трение классифицируют по источникам — потери от самих воздуховодов и потери от арматуры.

  • Потери в воздуховоде зависят от скорости воздуха и характеристик воздуховода — размеров, длины и шероховатости материала. Важным этапом процесса проектирования является определение критического пути, то есть пути воздуховода с наибольшей потерей давления.
  • Потери при установке составляют наибольшую часть общих потерь. Они возникают, когда воздух проходит через фильтры, отводы, колена, заслонки, змеевики и другие фитинги и аксессуары. Использование правильных фитингов в правильных местах может привести к значительному снижению затрат и экономии энергии.ASHRAE предоставляет подгоночные коэффициенты потерь для упрощения их выбора.

Когда все потери учтены, инженеры HVAC могут выбрать вентилятор, который обеспечит требуемый расход воздуха и давление.

Заключительные рекомендации

Проект

HVAC очень важен в строительных проектах, поскольку в долгосрочной перспективе он влияет на эксплуатационные расходы и расходы на техническое обслуживание. HVAC также представляет собой самый высокий расход энергии для большинства жилых и коммерческих зданий, а продуманные проектные решения могут снизить счета за электроэнергию и газ. Для достижения более высокой производительности система вентиляции может быть оснащена датчиками присутствия и частотно-регулируемыми приводами (VFD) для управления скоростью вращения вентилятора.

Хорошо спроектированная система HVAC также повышает комфорт пассажиров, повышая производительность в бизнес-среде. Шум HVAC можно уменьшить, выбрав оптимальные размеры воздуховодов после точного расчета статического давления.

Проверьте статическое давление в вашей системе HVAC

Всем известно, что кровяное давление указывает на здоровье человека.Если их кровяное давление находится в допустимом диапазоне, то они здоровы. Однако, если артериальное давление слишком высокое, возникает проблема, которая обычно связана с ограничением правильного кровотока. Ваша система HVAC, в некотором роде, также имеет собственное кровяное давление или индикатор того, в хорошем ли она состоянии или нет. Его называют статическим давлением.

Статическое давление системы HVAC является мерой ее сопротивления воздушному потоку через тепловой насос, змеевик, фильтр и воздуховод. Как и ваше тело, если сопротивление потоку высокое, система должна работать усерднее, чтобы не отставать. Усиленная работа с устройством может привести к преждевременному выходу его из строя. Итак, какие хорошие новости? Вы можете избежать этого с правильными знаниями и регулярным обслуживанием.

Факторы, которые могут вызвать неправильное статическое давление ОВКВ

Воздуховоды – неправильный размер или установленные воздуховоды могут привести к увеличению статического давления. Воздуховод может быть слишком большого размера, в котором слишком мало давления, слишком маленького размера, в котором давление увеличивается.Неправильно спроектированный или установленный воздуховод со слишком большим количеством изгибов, разрушенный воздуховод или отсутствие опоры могут привести к большему сопротивлению воздушному потоку. Не следует пренебрегать размером обратного воздуховода, так как он также может повлиять на статическое давление.

Фильтры — тип и размер фильтра, используемого в блоке HVAC, могут влиять на статическое давление. Обычный 1-дюймовый складчатый фильтр создает большее статическое давление по сравнению с 4-дюймовым складчатым фильтром. 4-дюймовый складчатый фильтр имеет большую площадь поверхности, что позволяет воздуху проходить через него без каких-либо ограничений.

Змеевик испарителя — если змеевик испарителя загрязнен или засорен мусором, поток воздуха будет ограничен, что приведет к повышенному статическому давлению.

Результаты неправильного статического давления HVAC

  • Температура в вашем доме будет разной. Вы можете заметить, что в некоторых комнатах или частях вашего дома будет казаться теплее или холоднее, чем в других местах, в зависимости от сезона.
  • Произойдет неисправность компонентов блока HVAC Myrtle Beach.Как правило, двигатели вентилятора, а также компоненты, связанные с цепью двигателя вентилятора, обычно первыми выходят из строя
  • .

Испытание статического давления ОВКВ

Как домовладелец, лучше оставить этот тест подрядчикам HVAC.

Что будет делать подрядчик HVAC?

Когда вентилятор работает на тепловом насосе, подрядчик HVAC создаст крошечное отверстие в обратном канале перед фильтром, а затем еще одно отверстие в подающем канале после змеевика испарителя.Он будет использовать манометр для измерения разницы в давлении. Полученное значение будет сравниваться с номинальным значением двигателя вентилятора агрегата. Если обнаружится, что система работает за пределами рекомендуемого диапазона, ваш подрядчик по HVAC обсудит варианты решения проблемы.

Измерение статического давления в системе ОВКВ позволит вашему подрядчику по ОВКВ выявить проблему до того, как она приведет к серьезному отказу. Если вы обслуживаете свое устройство перед началом нового сезона отопления или охлаждения, убедитесь, что ваш подрядчик по HVAC проверит кровяное давление в системе и убедитесь, что оно находится в допустимых пределах.

Позвоните в компанию DuctWorks Heating and Cooling, Inc. и позвольте нашим специалистам осмотреть вашу систему HVAC.

DuctWorks Heating and Cooling, Inc.
303 Main St
North Myrtle Beach, SC 29582
(843) 427-7411
https://www.ductworksheatingandcooling.com/

Почему для нагревателя важно статическое давление?

При выборе обогревателя для вашего проекта часто упускают из виду одно из соображений — статическое давление.Номинальное статическое давление нагревателя на самом деле является мерой способности устройства «качать» воздух и является одним из основных факторов, определяющих, насколько далеко воздух может быть «доставлен».

Статическое давление является жизненно важным фактором, особенно при обогреве больших площадей, поскольку недостаточная производительность нагревателя приведет к тому, что циркулирующий воздух не достигнет всего целевого пространства. Недостаток статического давления может привести к холодным пятнам, которые влекут за собой множество проблем. Наиболее распространенные из них включают замерзание устья скважины, длительное твердение бетона в строительных проектах, неполное противообледенение критического оборудования в промышленных проектах и ​​отсутствие тепла для обеспечения безопасности рабочих. Короче говоря, статическое давление может иметь прямое влияние на задержки проекта, перерасход средств и безопасность.

Большинство нагревателей не могут даже приблизиться к статическому давлению, создаваемому JetHeat. Почему? — потому что JetHeat оснащен уникальным высокопроизводительным вентилятором, который обладает высокой эффективностью и имеет большую мощность при более высоких оборотах, что практически достигается с помощью обычных электрических и механических систем.

Общей характеристикой конкурирующих обогревателей является высокая тепловая мощность и низкое статическое давление (в большинстве случаев менее 5 дюймов).Несмотря на то, что эти обогреватели сжигают много топлива, они подают горячий воздух всего на несколько футов. Это становится очевидным, когда подсоединено более 50 футов воздуховода, и еще хуже, если путь к желаемой зоне обогрева имеет кривые и изгибы.

В отличие от этого, JetHeat GT1400 AP имеет номинальное статическое давление 20 дюймов — самое высокое значение на рынке. Даже при больших кривых и изгибах горячий воздух может подаваться на расстояние до 500 футов. JetHeat гарантирует подачу горячего воздуха даже до самых удаленных участков здания или сооружения.Это сводит на нет угрозы переделок, недостаточной доступности тепла и во многих случаях ускоряет ход проекта.

Видео ниже демонстрирует высокое статическое давление JetHeat GT1400.

Чтобы получить максимальную экономию проектных средств и эффективные решения по отоплению, позвоните в JetHeat сегодня по телефону 1.888.356.1880 или напишите нам по адресу [email protected]

домовладельцев в Остине — когда-нибудь слышали о статическом давлении в вашей системе HVAC?

Вы когда-нибудь слышали термин «статическое давление» применительно к вашей системе отопления и охлаждения? Большинство домовладельцев ответят на этот вопрос отрицательно, но теперь вам интересно, что это такое. Точно так же, как наше кровяное давление дает некоторое представление о нашем сердечно-сосудистом здоровье, когда мы посещаем врача, статическое давление дает представление о состоянии вашего оборудования HVAC и воздуховодов. Как подрядчики по теплоснабжению и вентиляции в Остине, мы считаем, что домовладельцам важно понимать, что такое статическое давление и почему оно имеет значение.

В воздуховодах или воздуховодах вашей системы возникает статическое давление; если статическое давление высокое, это обычно указывает на то, что система находится под аномальной нагрузкой.Это означает, что ваше оборудование должно работать усерднее, так как какая-то проблема с системой или воздуховодом буквально тянет его вниз. По сути, вентилятор печи перемещает охлажденный или нагретый воздух по воздуховоду, доставляя его во внутренние помещения. Когда это движение становится вялым, оно создает высокое статическое давление.

Некоторые из «симптомов», которые вы можете заметить при слишком высоком статическом давлении, включают:

Неравномерный поток воздуха.  Кажется, что кондиционированный (нагретый или охлажденный) воздух колеблется в одном месте или из регистров выходит очень мало воздуха, это может указывать на высокое статическое давление.Многие домовладельцы называют это горячими и холодными точками в своих домах. Некоторые области могут казаться теплее или холоднее, чем другие; комфорт не соответствует действительности.

Шум.  Мы все предпочитаем систему, которая работает тихо, однако, если статическое давление слишком высокое, вы заметите больше шума из-за ограничений воздушного потока. Каждый раз, когда ваша система включается, вы можете слышать очень заметный «свистящий» звук.

В тяжелых случаях высокое статическое давление может привести к выходу из строя таких компонентов, как компрессор или двигатель воздуходувки, или даже к полному выходу из строя вашей системы.По сути, чем больше увеличивается статическое давление, тем больше оно будет тормозить вашу систему HVAC и препятствовать правильному движению воздуха.

Что вызывает высокое статическое давление?

Существует ряд факторов, которые могут привести к повышению статического давления. Это может быть неправильная установка вашего воздуховода или проблема с его конструкцией. Наличие многочисленных поворотов, провалов или изгибов в воздуховоде может препятствовать хорошему потоку воздуха. В идеале решением будет заменить существующий воздуховод.Если это нежизнеспособное решение, рассмотрите возможность создания улучшенного воздушного потока, заменив традиционный двигатель вентилятора двигателем с переменной скоростью.

Это может быть что-то такое же простое, как ваш фильтр. Эти 1-дюймовые гофрированные фильтры обычно используются для фильтрации воздуха, однако лучше использовать средний фильтр с низким перепадом давления. Через небольшой фильтр проходит много воздуха, поэтому фильтры с высоким MERV или толстые фильтры, предназначенные для фильтрации крошечных частиц и загрязняющих веществ, еще больше ограничивают поток воздуха.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
