Автоматический регулятор тяги дымохода используется для стабилизации и уменьшения избыточного давления в дымовых трубах или чрезмерного разрежения, которое:

• происходит несмотря на правильный расчёт площади поперечного сечения дымохода;
• появляется, когда дымовые трубы слишком большого сечения и высоты;
• вызвано временными изменениями атмосферных факторов, например, порывами ветра.

Регулятор настолько сбалансирован, что при создании слишком большого разрежения в трубе открывается заслонка, в результате чего холодный воздух попадает в дымоотвод и скорость потока газов уменьшается.

Это уменьшает вакуум в трубе за счёт:

• охлаждения выхлопных газов, в результате чего происходит уменьшение тяги;
• повышения сопротивления потоку дымовых газов. Дымоход должен дополнительно поднимать холодный воздух в дополнение к горячим выхлопным газам.

Внимание: не путайте регулятор тяги дымохода с регулятором подачи воздуха в камеру сгорания котла. У них совершенно разные функции хотя оба работают одновременно.

Прежде чем купить автоматический регулятор тяги дымохода ознакомьтесь с его действием.

Принцип действия автоматического регулятора скорости движения газов в дымоходе

Слишком маленькая скорость движения газов в дымовой трубе это медленное и неэффективное сгорание топлива. Но слишком большая скорость — это ещё большая проблема. Результатом чрезмерной тяги в дымовой трубе, как и в случае слишком малой, является неправильное сгорание топлива. Слишком большая скорость движения дымовых газов — это быстрое, неэффективное сгорание в печи, твердотопливном котле или камине. Много тепла уходит из дома «в трубу», вместо того, чтобы его использовать, а эффективность отопительных систем значительно падает, наши счета за отопление увеличиваются. Могут быть ситуации, когда процесс сгорания не происходит полностью, а топливо догорает в дымовой трубе.

Мало того, что тепло уходит из топки, но за этим следует их разрушение из-за повышенной температуры дымовых газов. Дымоходы не рассчитаны на выполнение функций камеры сгорания.

Знаете ли вы, что: Регулярная чистка камеры сгорания от копоти позволяет уменьшить расход газа на 10-15%.

На графике представлены два примера, показывающие примерное изменение эффективности нагревательного устройства в зависимости от температуры уходящих газов. Здесь напрямую влияет на КПД количество воздуха, используемого для сжигания древесины, угля, жидкого или газообразного топлива и температура выхлопных газов. Очевидно, что эффективность нагревательного устройства с неправильной регулировкой может упасть ниже заявленных технических характеристик.

Это связано с тем, что в большинстве случаев генераторы тепла приобретаются уже после строительства дома. Соответственно сечение дымохода не совпадает с требованиями производителей. В таких случаях отрегулировать работу тепловых приборов можно регуляторами подачи воздуха в камеру сгорания и тяги дымохода.

Из анализа графика можно заметить, что эффективность работы печи, камина или котла зависит от температуры отработанного газа. Чем ниже температура дыма, тем выше КПД нагревательного устройства. Другая проблема, о которой необходимо упомянуть, — это температура воздуха для горения. Ошибочно думать, что вытягивание воздуха, связанного с процессом сгорания из комнаты, экономит деньги.

Отсутствие притока свежего воздуха извне квартиры или дома приводит к охлаждению помещения, в котором смонтирован генератор тепла.

Каким должно быть сечение дымохода? Правильный ответ — расчётным. Угадать сечение дымохода в уже построенном доме для нового котла нереально. Правильную тягу может определить только трубочист прибором анемометром. Для котлов в инструкции по эксплуатации есть точные значения поперечного сечения дымохода и вакуума в дымовой трубе, которые должны быть обеспечены для достижения оптимальных рабочих параметров. Как правило, отрицательное давление находится в диапазоне 10-25 Па.

Способы регулирования тяги в дымоходе

Очень простое регулирование скорости движения дымовых газов достигается регулировкой дросселя воздухозаборника в котле, камине или печи. Однако это не всегда эффективно и не гарантирует стабильную работу дымохода. Это обеспечивается устройством, называемым автоматическим регулятором тяги.

Его конструкция довольно проста — он имеет подвижный демпфер с грузом, который под воздействием вакуума меняет своё положение и пропускает дополнительный воздух, влияя на скорость движения газов. Автоматический регулятор тяги дымохода используется для уменьшения избыточного давления, которое возникает несмотря на правильную оценку площади поперечного сечения дымохода.

Настройка регулятора тяги дымохода для котлов

Сила тяги в дымоходе должна быть достаточной не только для работы при нагреве воды до минимальной температуры 40 градусов, но и для нагрева теплоносителя до максимальной температуры 80 градусов. Это оптимальный диапазон температуры воды для котлов.

У различных марок этот диапазон температур может быть разным.

Внимание: Применение регулятора тяги дымохода позволяет продлить время горения топлива на 10-15% и соответственно сэкономить тепло и деньги.

Правильно настроить регулятор тяги дымохода можно только вместе с регулятором горения котла. Он устанавливается на входе и управляет заслонкой поддувала.

Отрегулировать тягу можно только при работе котла на минимальную, а потом максимальную мощность.

Пошаговая инструкция настройки регулятора тяги дымохода:

1. Зажгите топливо в котле и установите температуру воды 40 °C.
2. На регуляторе подачи воздуха в камеру сгорания установите температуру 40 °C и цепь зацепите таким образом, чтобы в поддувало заходило минимальное количество воздуха. Это приблизительно щель для прохода воздуха 1 см.
3. Дождитесь момента, когда градусник начнёт показывать температуру воды сорок градусов.
4. Начните регулировать стабилизатор тяги таким образом, чтобы клапан реагировал на увеличение подачи воздуха в топку. Для этого вручную приподнимите заслонку поддувала на несколько сантиметров. Если клапан настроен правильно он должен начать отклоняться и пропускать в дымоход свежий воздух. Продолжайте вращать регулировочный винт до тех пор, пока клапан не начнёт реагировать на подачу воздуха в котёл.
5. После этого установите на регуляторе подачи воздуха максимальную температуру 80 °C. Заслонка поддувала поднимется и в котле начнётся интенсивное горение топлива. При достижении максимальной температуры клапан регулировки тяги в дымоходе должен быть приоткрытым на четверть диаметра трубы, а при порывах ветра и вовсе наполовину.
6. После достижения максимальной температуры и её дальнейшем росте регулятор тяги котла должен прикрыть заслонку, чтобы приток воздуха уменьшился.

Такой способ регулирования годится для котлов и печей без принудительного наддува воздуха вентилятором.

Выводы

Правильная работа регулятора тяги дымохода возможна только в паре с регулятором притока воздуха в котёл.

Принцип работы стабилизатора тяги дымохода

Дымоход является обязательной частью отопительной системы. И дело не только в том, что через него выводится наружу дым. Он нужен для создания тяги. Ведь процесс горения возможен только при наличии кислорода.

Чтобы топливо сгорало полностью и давало максимум тепла, необходимо наличие хорошей тяги. С другой стороны, если она будет слишком сильной, то тепло, что говорится, «будут вылетать в трубу».

Чаще всего вывод дыма и поступление кислорода в дымоход происходит естественным путем. Теплый воздух поднимается вверх, а в образовавшуюся воронку с низким давлением затягивается новая порция кислорода из помещения.

Уровень тяги в этом случае зависит от температуры и давления воздуха на улице и совершенно не управляется. Если на улице прохладно и ветрено, то тяга может усилиться, а при низком давлении – снизится.

В результате КПД работы котла будет невысоким. Чтобы поддерживать тягу на одном и том же уровне, используют стабилизатор тяги дымохода.

Как работает стабилизатор тяги дымохода ?

Стабилизатор тяги в дымоходе – это простое устройство, которое открывает заслонку, в результате чего в дымоход попадает больше воздуха, что сразу уменьшает разряжение в трубе и повышает давление. Таким образом, происходит регулировка тяги в дымоходе.

Когда возникает необходимость в регулировании тяги ?

Тяга в дымоходе никогда не бывает постоянной. В некоторых ситуациях она может резко усилиться. Это бывает в следующих случаях:

• Если труба имеет слишком большую длину,
• В ветреную поду, когда порывы ветра вызывают разряжение в трубе,
• При растопке печи, когда дымоход только прогревается.

Чем опасны скачки тяги в трубе ?

• Они могут вывести из строя оборудование

Такие скачки невозможно контролировать и они могут загасить пламя в газовом котле, что очень негативно сказывается на работе газового оборудования, особенно если это происходит постоянно.

При сильной тяге, потоки воздуха двигаются с большой скоростью, и дымоход начинает гудеть. Это вызывает дискомфорт у жильцов и даже может их напугать.

• Они снижают КПД котла

Если тяга в дымоходе слишком сильная, то тепло не успевает передаться воздуху или теплообменнику и в прямом смысле слова «вылетает в трубу», что приводит к увеличению расходов на отопление.

Поскольку стабилизатор тяги не входит в комплектацию котла, то покупать его нужно отдельно.

Новое. Тепловая автоматика на интернет-аукционе Au.ru

Прицип действия какой? Шибер может заменить для камина?

7 апр 2017 19:26

Прикрепил видео на котором демонстрируется как отрабатывает стаб в ветреную погоду .
Стабилизатор тяги дымохода не заменит шибер, так же как и шибер не может заменить стаб по своему функционалу.

8 апр 2017 11:56

Здравствуйте. На какую тягу рассчитан?

17 мая 2017 17:46

Не понял вопроса.
Стабом можно настроить стабильное значение разряжения на вы?ходе из газового тракта котла. Стаб подбирается по диаметру дымоотводящей трубы и настраивается с помощью тягомера (можно и без прибора настроить- чуть подольше займёт настройка).
Если диаметр дымохода слишком большой и стаб не может уложиться б диапазоне регулировок, тогда можно установить либо второй стаб , либо делать доп. врезку например с шаровым краном .
Если остались вопросы, звоните .

18 мая 2017 03:17

Знаю я принцип работы стабилизатора. Мне нужен стабилизатор с регулировкой тяги 5-15 паскалей (Па). Для моего пелетного котла нужна тяга в дымоходе 10 Па. Если регулятор заранее откалиброван, то никакие тягомеры не нужны для дальнейшей настройки. В противном случае — дополнительные расходы…

18 мая 2017 06:06

.

18 мая 2017 11:41

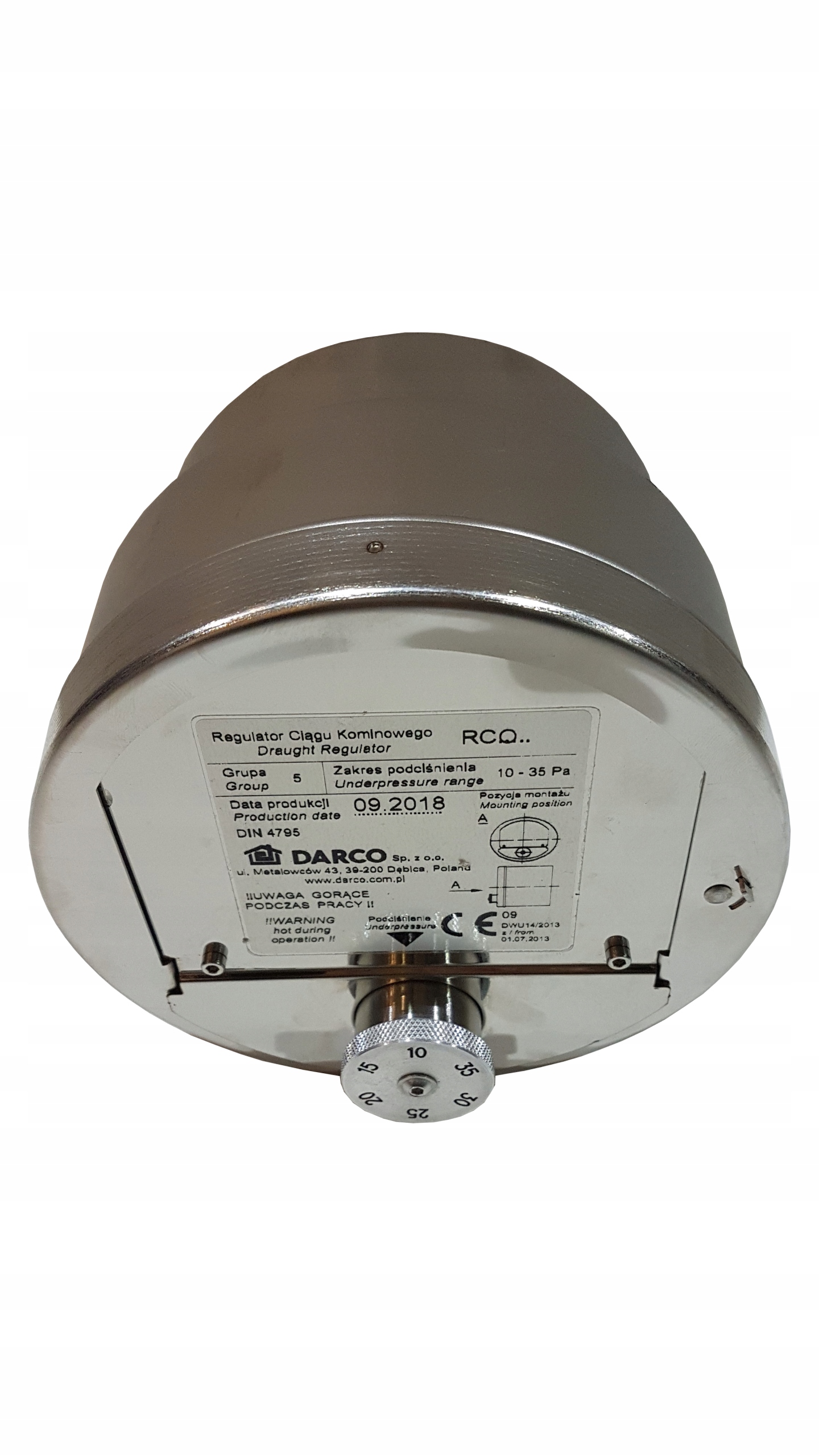

на шильдике регулятора есть параметры регулировки

18 мая 2017 06:24

Диапазон регулировки от 15 до 35 Па.

18 мая 2017 07:56

спасибо

18 мая 2017 08:59

Всегда пожалуйста.

18 мая 2017 10:48

Здравствуйте! А как регулировка производится, есть какая то шкала? У меня автоматический котёл 25 кв, тяга должна составлять 23 Па

26 сен 2017 21:21

Правильнее сказать минус 23Па.

28 сен 2017 15:34

И как с вами связаться?

26 сен 2017 21:22

Ответил в личку.

28 сен 2017 15:35

Здравствуйте есть ли в продаже ещё стабилизатор? Если есть скиньте контакты.

29 окт 2017 14:51

Есть.
Ответил в личку.

1 нояб 2017 12:51

Здравствуйте есть ли в продаже ещё стабилизатор? Если есть скиньте контакты.

30 нояб 2017 05:40

Есть.
Ответил в личку.

30 нояб 2017 07:59

Добрый день! Сбросьте контакты, если есть в продаже стабилизатор.

30 янв 2018 09:08

Ответил в личку.

30 янв 2018 17:52

День добрый.
На 150 есть в наличии?

8 фев 2018 04:48

В наличии сейчас есть 200-й, 150-й будет недели через две.

8 фев 2018 06:24

Добрый день!
Я у вас заслонку брал, разговаривали по регулятору тяги. Тут замерил расстояние, от котла до вертикального тройника у меня горизонтальный участок 250мм. Туда можно попытаться впихнуть тройник 150мм для стабилизатора тяги? сейчас там шибер стоит.

8 фев 2018 10:59

Добрый.
Так тройник и измерьте.
А стаб уже на тройник установите.
Тройник подрезать если что

8 фев 2018 11:32

Есть стабилизатор тяги на 150?

21 нояб 2018 18:46

Сейчас 200

16 сен 2019 07:20

буду проездом в Красноярске 5 или 6, как забрать регулятор?
+79504307079

3 янв 2019 11:35

….

16 сен 2019 07:20

регулятор надо на 150

3 янв 2019 11:36

Сейчас на 200 в наличии

16 сен 2019 07:19

Добрый день! В наличии на 150 есть?

30 янв 2019 09:40

Добрый, сейчас только диаметр 200

31 янв 2019 06:26

В ближайшее время будет на 150?

3 фев 2019 18:37

Позвоните мне, подскажу где заказать….

4 фев 2019 05:02

Здравствуйте . Стабилизатор на 150 есть в наличии ?

18 сен 2019 02:35

Здравствуйте.
На 200

18 сен 2019 04:24

На 150 в наличии?

2 окт 2019 06:14

Нет.
200…

2 окт 2019 06:53

Когда будет 150?

2 окт 2019 09:34

Пока не будет.
Позвоните, скажу где преобрести

2 окт 2019 12:59

Добрый день, может мне и стаб200 подойдет? Исходные данные: выход с котла 150 (площадь сечения 0,01766 кв.м), через тройник 150*150*150 вход в кирпичный дымоход высотой 8 метров и сечением 250*120 мм (площадь сечения 0,0300 кв.м). Если подойдет стаб на 200 (площадь сечения Ду200 равна 0,0314 кв.м) , то есть ли у вас переходник со 150 на 200 (папа/мама), чтобы стаб200 установить в тройник150 (мама)? С уважением.

30 окт 2019 07:37

Добрый.
Переходников нет.
Подойдёт или нет, решать вам.

30 окт 2019 15:59

Здравствуйте! Подскажите в личку где можно заказать?

30 окт 2019 10:52

Ответил

30 окт 2019 16:00

номер телефона можно ваш

10 нояб 2019 13:13

В личке

11 нояб 2019 03:46

Здравствуйте, можно его установить не между котлом и трубой, а в параллель, т.е. на самый низ трубы где воронка отстойника? Через угольник конечно.

18 нояб 2019 02:39

Здравствуйте.
Да, работать будет…

18 нояб 2019 08:05

скиньте в личку контакт

20 нояб 2019 04:02

Ответил.

20 нояб 2019 10:28

Здравствуйте, а диапазон регулировки от диаметра стабилизатора не зависит?

6 янв 2020 20:14

Здравствуйте.
И от диаметра-сечения дымохода тоже….

7 янв 2020 06:47

а какой диаметр у вас есть в наличии?

7 янв 2020 18:51

200

8 янв 2020 09:35

Стабилизатор тяги дымохода решит все проблемы

Стабилизатор тяги дымохода (он же регулятор тяги, дымосос и вытяжной вентилятор) с пультом управления поможет вывести эксплуатацию камина на качественно новый уровень. Если вам приходится подолгу мучиться с розжигом камина, снова и снова поджигать тлеющие дрова, дыша дымом, идущим в комнату вместо дымовой трубы — возможно, пора подумать о приобретении этого устройства.

Дровяная печь является естественным и недорогим источником тепла в вашем доме. Что можем быть уютнее, чем сидеть рядом с потрескивающим огнём, наблюдая за танцующими языками пламени?

Правда, растопить дровяную печь не всегда легко. Бывает так, что как только дверца печи закрывается, огонь тухнет, а стекло коптится. А при открытии дверцы из печи идёт дым, который имеет неприятный запах и содержит частицы, которыми вредно дышать. Это значит, что в дымоходе нет тяги или она слабая.

Плохо работающий камин способен испортить настроение своему владельцу.

Причин слабой тяги может быть несколько:

• Вы неправильно разожгли дрова.
• Дымоход слишком холодный (например зимой, когда дымоход вынесен наружу, а вы какое-то время не топили печь).
• Дефекты вытяжной и вентиляционной системы.
• Турбулентность в канале дымохода.
• Неправильная установка дымохода.
• Подсоединение новой печи к уже существующему дымоходу (его сечение может не соответствовать мощности печи).

Решение проблем с тягой в дымоходе

В этих случаях дымоход не может создавать достаточное отрицательное давление воздуха и требуется установка приспособления, которое называют:

• стабилизатор тяги дымохода
• регулятор тяги дымохода
• дымосос для камина
• вытяжной вентилятор для камина

Вы можете выбрать то название, которое вам больше нравится.

Элементы системы стабилизации тяги дымохода от Exodraft.

Размещение в верхней части дымохода регулятора тяги, например, марки Exodraft, позволит создать искусственное разрежение. При этом дым будет быстро удаляться из печи. Это приведёт к достижению оптимальной тяги в дымоходе, обеспечивающей яркое стабильное пламя и эффективный расход топлива. Вам не придётся больше дышать вызывающим раздражение, неприятно пахнущим дымом из камеры сгорания. Стабилизатор тяги для дымохода сделает вашу жизнь качественно лучше.

Стабилизатор тяги дымохода Exodraft сделает вашу жизнь качественно лучше.

Регулятором тяги Exodraft можно управлять дистанционно, с пульта, поэтому вы сможете включать, выключать и регулировать тягу в дымоходе.

Пульт управления дымососом Exodraft.

На рынке дымососов для каминов и печей одной из самых известных является марка Exodraft. С 1957 года специалисты компании Exodraft (Германия) занимаются разработкой и установкой механических регуляторов тяги. В России официальным представителем компании Exodraft является компания Flammen GmbH.

---

г. Москва, ул. Вишнёвая, д. 2/14
Телефон: +7 (495) 984-00-94
E-mail: [email protected]
Сайт: www.flammen-gmbh.ru

Видео про стабилизатор тяги от немецкой компании Exodraft:

Читайте также

Кто-нибудь пользуется стабилизатором/регулятором тяги?

Сообщение Vortex на Кто-нибудь когда-нибудь использовал его? Похоже, они будут раздражающе щелкать, как вентиляционные отверстия плиты, но у них есть язычок, который можно заблокировать, когда он не используется.

Сообщение гаджета на Сообщение Vortex на 17 января 2019 г. 9:33:49 GMT -8 Ну, это форум о ракетных печах, если у кого-то есть креозот для конденсации в дымовых газах, значит, они делают это неправильно.Я отказался от чистки дымохода много лет назад, так как в нем никогда не было ничего, что можно было бы чистить. Воздух, поступающий в дымоход, будет иметь комнатную температуру, но смысл этого в том, чтобы замедлить чрезмерную тягу, что ни к чему понижению температуры в дымоходе. Я думаю, что я мог бы попытаться сделать грубый, просто чтобы попробовать и посмотреть, как он себя ведет.

лсч Новый член Сообщений: 18 Сообщение от lsch на 17 января 2019 г. 10:06:39 GMT -8 салют У меня есть поделка на классическую чугунную печь и работает очень хорошо (уже 10 лет). Я живу во Франции в районе, где ветер (мистраль) часто очень сильный и это помогает держать стабильный сквозняк.

Сообщение Vortex на 10 февраля 2019 г. 3:42:36 GMT -8 Стабилизатор тяги, который я заказал, прибыл на этой неделе, и я установил его вчера. Работает как волшебство, порывы ветра теперь почти не оказывают заметного влияния на огонь. Я купил среднюю из трех картинок выше, потому что она хвасталась «бесшумной работой». Я ненавижу вещи, которые стучат на ветру. Он имеет уплотнение по внутреннему краю створки, что делает ее газонепроницаемой и достаточно хорошо гасит звук ее закрывания, но на внутренней верхней части есть ограничитель, ограничивающий, насколько далеко может открываться створка, и это металл на металл… Я накину на него небольшой кусок пожарной веревки, он должен заткнуться.Если не считать этой странной маленькой причуды, я очень доволен.

как увеличить тягу стабилизатора

Камин в собственном доме — мечта любого романтика. Кто из нас не хотел зимним вечером оказаться в удобном кресле у собственного камина, блаженно впитать всем телом тепло высвобожденного живого огня.

Вот только дым, наполняющий комнату и не желающий подниматься в трубу, в эту идиллическую картину не вписывается.Контактная дымовая тяга – название этого неприятного явления. Почему это происходит и как с этим бороться? Информацию об этом мы собрали для вас и предоставили в этой статье.

Также сосредоточены на способах проверки тяги в дымоходе и подробно на лучших решениях проблем с тягой.

Содержание статьи:

• Что такое обратная тяга?
• Причины обратной тяги
• Способы проверки тяги в дымоходе
• Решения проблем с тягой
  • Вариант №1 — дефлектор и его варианты
  • Вариант №2 — специальный клапан-шибер
  • Вариант №3 — стабилизатор работы дымохода
• Выводы и полезные видео по теме

Что такое обратная тяга?

Прежде чем разобраться в причинах этого явления, необходимо разобраться в сути происходящего. Отопительное устройство, установленное в здании, вместе с вытяжной дымовой трубой образуют конструкцию.

Давление воздуха снаружи устройства и не одинаково. За счет этой разницы давлений возникает стержень — аэродинамически направленный поток дымовых газов.

Безопасная и эффективная эксплуатация отопительного устройства предполагает, что горение будет происходить от путей сбора дымовых газов горящего топлива.

Воздушные массы в дымоходе имеют меньшую плотность, благодаря чему стремятся и вверх. На их место поступает более прохладный наружный воздух.Именно в этом и должна заключаться смена потоков в идеале.

Обратная тяга — это не только неприятное, но и опасное явление, последствия которого могут проявляться ухудшением здоровья людей и домашних животных

Но иногда возникает явление, называемое обратной тягой. В этом случае дым, образующийся при сгорании топлива, направляется не наружу через дымоход, а в помещение.

Возникновение обратной тяги — это не просто неприятное, но и опасное явление. Проникновение продуктов горения в помещение, вызывающее тяжелое отравление угарным газом, смертельно опасно.

Первыми признаками неисправности при движении воздушных масс может быть не только попадание дыма в помещение, но и быстрое вздутие стекла в дверце печи. Сначала драфт может быть просто слабым, но если не принять мер, со временем все пойдет наперекосяк.

Иногда с движением дыма связано и другое явление — поток воздуха многократно меняет свое направление на противоположное.Так что есть опрокидывание стержня.

Причины обратной тяги

Причин появления реверса тяги несколько. Основными из них можно считать ошибки в процессе проектирования системы отопления. Возможно, при его строительстве были нарушены правила применения строительных материалов.

Проблема такого рода не возникает, если дымоход спроектирован с соблюдением действующих норм: поворот необходимо делать на 90°, а выход на угол 45°.Особое внимание следует уделить форме поперечного сечения дымохода.

Наиболее подходящая форма — круг. Если в конструкции будут присутствовать углы, могут возникнуть завихрения, препятствующие эвакуации газов.

Профессия трубочиста, как видите, не потеряла своей актуальности, а с увеличением количества частных коттеджей даже становилась все более популярной

Если сравнивать кирпичные и металлические дымоходы, то тяга в прошлом всегда будет менее качественной.Проблема в том, что металл достаточно быстро нагревается, но так же быстро и охлаждается. Холодный воздух, как известно, понижен.

Часто встречаются следующие причины отсутствия тяги в дымоходе:

• Засор дымохода. Вполне может быть, что он просто забит мусором или вздулся в результате длительной эксплуатации. Быстрое закопчение может произойти в том случае, если дымоход сделан из труб разного диаметра. Делать это ни в коем случае нельзя.
• Ошибки в расчете. Неверно рассчитанное сечение для прохождения дыма. Довольно часто при проектировании конструкций возникают неспециалисты по размерам элементов устройства, камеры сгорания и дымохода. Мощная печь, например, может произвести больший объем продуктов сгорания, чем способна вывести узкая дымоходная труба. Поэтому нужно тщательно проводить расчеты дымохода.
• ошибки проектирования. Высота системы дымоудаления недостаточна для ее эффективной работы.Небольшая длина дымохода может привести к отсутствию перепада давления. Оптимальная высота трубы дымохода – пять – семь метров.
• Сужение дымовых каналов. имеются узкие и горизонтальные направления в зонах отвода задымления водотоков. В таких местах копоть скапливается особенно активно, что препятствует свободному движению дыма.
• Ветровая заводь. Дымовая труба находится в «ветровой заводи». Причиной подпора может быть, например, высокое здание, расположенное рядом с дымоходом.
• Неправильно организованная вентиляция помещения. Отсутствие вентиляционного устройства или неграмотное его отсутствие приводит к необходимому объему подачи воздуха. Поэтому важно уделить особое внимание правильной организации вентиляции в частном доме.

Если конек кровли расположен выше уровня дымохода, то при сильном ветре может произойти опрокидывание стержня.

Атмосферные показатели также не следует исключать из числа причин образования реверсивной тяги.Высокая влажность наружного воздуха, а также сильные порывы ветра могут стать причиной образования обратного движения дыма.

То же явление можно наблюдать и в том случае, когда дома воздух холоднее, чем на улице. Из-за разницы давлений может появиться сильный запах гари.

Во избежание отравления следует проветривать помещение. При этом он хоть немного согрет. Расстраивает ветровая тяга и способна формировать на кровле закрученный поток воздуха. Этому явлению способствует устье скважины в неправильном направлении по отношению к гребню.

При строительстве бани так необходимо устроить топку, чтобы дымоход находился внутри помещения, т.к. если расположить ее снаружи, в трубе будет образовываться конденсат

Место установки дымохода тоже имеет значение. Например, если речь идет об отоплении бани, то эту часть конструкции можно размещать в интерьере зданий.

Такое решение позволит лучше прогревать помещение, обеспечивая приличную тягу даже в сильные морозы.Если трубу расположить вдоль наружных стен, нагрев займет больше времени, а в самой трубе может образоваться конденсат.

Способы проверки тяги в дымоходе

Факт наличия реверсивной тяги можно обнаружить еще на ранних стадиях проблемы, еще до того, как дым наполнит ваш дом.

Начнем с народных путей. Можно оторвать кусочек туалетной бумаги и поднести к обогревателю. Туалетная бумага – достаточно тонкий материал, чтобы хорошо реагировать на движение воздуха.Посмотрите, в какую сторону отклонился лист. Если он колеблется в сторону помещения, наличие обратной тяги.

Проверить шток можно разными народными способами, в том числе и с помощью свечи: направление искры пламени вам подскажет и вектор тяги

Точно такой же эксперимент можно провести с сигаретным дымом. Это выглядит более четко. Сигаретный дым безошибочно укажет вам направление тяги.

Качество тяги можно определить и понаблюдать за пламенем в системе отопления.Белый пламень и гул дымохода также свидетельствует о чрезмерной тяге, что тоже нехорошо, так как ведет к перерасходу топлива. Хорошие результаты следующие: пламя имеет золотисто-желтый цвет, горение происходит равномерно и стабильно.

Анемометр (ветрометр) — популярный прибор, которым пользуются профессионалы, которые в силу своей профессии проверяют тягу функционирования дымохода

Чтобы проверить научные методы, нам нужно вооружиться оборудованием. Самым доступным для обычных пользователей прибором является анемометр (ветрометр).Внешний вид устройства, разнообразие представлено в видео, которое размещено в заключительной части этой статьи.

Решения проблем с тягой

Как оказалось, причины появления обратной тяги могут быть разными. Поэтому стандартных решений не существует. Мы должны искать настройку, которая соответствует проблеме в каждом случае.

Если вы прорубите путь, забитый мусором или копотью, потребуется прочистить трубу. Если правильно спроектировать способ, конструкцию придется полностью разбирать и собирать заново.

Если дефект в медленном выводе продуктов сгорания, есть несколько способов, как улучшить поступательную тягу в дымоходе. Есть приспособления, помогающие усилить процесс.

Вариант №1 — дефлектор и его варианты

В решении проблемы как еще увеличить тягу дымохода может помочь дефлектор. Его устанавливают над дымоходом. Это устройство «вытягивает» дым, находящийся в шахте трубы, используя для этого ветер.

Дефлекторы — это ряд устройств, имеющих общее функциональное назначение: улучшение тяги, предотвращение обратного движения продуктов сгорания топлива

На дефлектор возложено несколько функций:

• Защита магистральных каналов от внешних загрязнений и атмосферных осадков;
• усиление тяги в дымоходе;
• для гашения искр, возникающих при неполном сгорании.

Работа этого устройства основана на законах физики. Когда газ движется по конусной трубе, его поток ускоряется. Давление, которое он оказывает на стенку вала, снижается. Есть зона пониженного давления.

Дефлектор, установленный на дымоходе, создает в этой зоне разрежение, когда воздух проходит внутри конического канала в его конструкции. Газы отводятся непосредственно в зону, расположенную у устья дымовой трубы, и за счет тяги, усиленной ветровым выходом из трубы.

Материалом для изготовления наиболее востребованных дефлекторов являются алюминий, нержавеющая сталь и оцинковка, хотя есть и дорогие изделия из меди, хорошо устойчивые к коррозии

Даже простые дефлекторы могут повысить эффективность дымоудаления на 20%. Наличие таких устройств создает огромные преимущества для системы отопления, так как способствует полному сгоранию и лучшей теплоотдаче. Поэтому он популярен и востребован.

Обычно дефлектор состоит из двух цилиндров — верхнего и нижнего, и патрубка, соединенного с нижним цилиндром, защитного кожуха и кронштейнов, предназначенных для фиксации деталей.

Верхний цилиндр является дополнительным компонентом устройства. Модель без него состоит из следующих элементов:

• Нижний баллон крепится на вывод дымовой трубы;
• Диффузор — элемент, рассеивающий воздушные потоки;
• две заглушки — вперед и назад.

Самые дорогие дефлекторы из меди. Обычно для их создания используются керамика и пластмассы, нержавеющая сталь, алюминий и оцинковка. Самыми популярными считаются изделия из алюминия и стали.

Несмотря на общие черты, дефлекторы очень разные. Отличаются они не только внешним видом, но и устройством, а также чувствительностью к воздушным потокам.

Сложный в изготовлении, но очень привлекательный сферический дефлектор выглядит очень футуристично, хотя и является замечательным функциональным устройством

Рассмотрим следующую классическую модель дефлекторов:

• тарельчатый клапан;
• Вентиляция ЦАГИ;
• Устройство Григоровича;
• H-образный;
• сферический «Волпер.

Помимо всеми признанной классики, есть относительно новые модели, отличающиеся необычными дизайнерскими решениями. Это вращающаяся модель изделия и «флюгер». В основе их работы лежат все те же законы физики, о которых уже говорилось выше.

Не хотите тратиться на покупку дефлектора? И не обязательно – его вполне можно сделать своими руками, используя подручные материалы. А как это сделать правильно, мы рассмотрели здесь.

Вариант №2 — клапан-шибер специальный

Если у вас проблемы с печкой, проверьте положение заслонки. Шибера – клапан, который предназначен для регулировки тяги. Обычно монтируется на первом метре неизолированной дымоходной трубы. Этот клапан позволяет максимально эффективно работать отопительному оборудованию.

В данном устройстве ряд функций:

• после сжигания топлива с помощью перекрытия труб, что позволяет длительное время сохранять тепло;
• в качестве тягового затвора используется для изменения сечения дымохода: при избыточной тяге, например, дымовой канал можно сузить;
• при его участии может контролировать качество горения.

Материалом для изготовления затвора обычно служит нержавеющая сталь, толщина которой составляет 1 мм. Благодаря полированной поверхности изделия нагар легко удаляется.

Температура, которую выдерживает такой клапан, не превышает 900°С. Он достаточно прочен и имеет низкий коэффициент теплового расширения.

Выдвижная заслонка не должна полностью закрывать конечный дымоход: 85% — это норма, обеспечивающая нормы безопасности при эксплуатации отопительных приборов

Schieber представлен двумя моделями:

• горизонтальная выдвижная пластина, которая чаще всего используется в кирпичных дымоходах;
• Поворотный золотник или дроссельный клапан.

Дросселем называют все ту же пластину, которая закреплена на поворотном валу, размещенном внутри дымохода или трубы.

Контуры поворотной шиберной пластины повторяют сечение дымохода, позволяя почти полностью закрывать трубу при неработающем каменке

Ввиду простоты конструкции сделать демпфер для трубы простыми руками. Эта самодельная операция будет не хуже покупного изделия.

Вариант №3 — стабилизатор работы дымохода

Изделие с названием динамика также называют измельчителем.Это механизм, который автоматически подает и дозирует воздух в дымоход, позволяя оптимизировать работу системы отопления, не привлекая к ней человека. Во избежание создания избыточного давления выключатель снабжен предохранительным клапаном.

Для изготовления стабилизатора тяги дымовых газов используется нержавеющая сталь. Максимальная температура, которую может выдержать данное устройство, составляет 500°С.

Стабилизатор тяги, установленный на дымоходе, необходимо отрегулировать в соответствии с рекомендациями, которые вы найдете в инструкции к вашему котлу отопления

.

Суть стабилизатора в том, что он позволяет автоматически добавлять холодный воздух прямо в дымоход.Температура и скорость движения газа в трубе снижаются. Это повышает эффективность сгорания топлива без изменения режима работы отопителя.

Подходит для прерывателя, как правило, на дымоходе. При этом расстояние от отопительного прибора (котла) должно быть не менее 0,5 метра. Выключатель всегда должен находиться в помещении.

Поскольку его работа основана на системе точно сбалансированных грузов, следует исключить влияние природных факторов на работу этого устройства.

Настройку стабилизатора можно считать законченной, когда его регулятор выставит значение минимальной тяги в соответствии с данными в инструкции по эксплуатации вашего отопительного котла. Следует либо установить точный параметр, либо деление выше рекомендованного.

Дальнейшее применение перечисленных устройств для предотвращения обратной тяги трубы дымохода можно удлинить, максимально выпрямив ее. Скручивания и тугие повороты вала увеличивают кавитацию при впрыске газов наружу.

Выводы и полезные видео по теме

Если проблема с тягой возникает не в дыму во всех комнатах, это не значит, что ее нет. Поможет опознать устройство, с устройством которого можно ознакомиться посмотрев вот это видео.

Этот продукт может спасти вам жизнь, время обратить внимание на проблему, так как угарный газ, например, не имеет ни цвета, ни запаха.

В этом видео представлена ​​информация о внешнем виде дефлектора ЦАГИ и его составных частей.Вы можете увидеть, как собрать это устройство самостоятельно.

Если вы чувствуете в себе силы для самостоятельного изготовления штанги стабилизатора, то это видео для вас станет настоящим руководством к действию.

Любое устройство, эксплуатируемое в вашем доме, должно исправно работать и не создавать в процессе эксплуатации угрозы жизни и здоровью людей. Отопление в этом смысле ничем не отличается от других полезных устройств. Сделать его работу стабильной и эффективной помогут дефлектор лопасти и стабилизатор .

У вас проблема с тягой в дымоходе, и вы пытаетесь решить ее самостоятельно? Вы найдете ответы после прочтения этой статьи? Или у вас остались нерешенные вопросы, которые мы пропустили? Не стесняйтесь задавать их в разделе комментариев, и мы постараемся прояснить эти моменты.

Дымоходы — обзор | ScienceDirect Topics

Для эффективной работы в дымоходе должен создаваться перепад давления, достаточный для преодоления сопротивления системы и обеспечения протекания продуктов сгорания из камеры сгорания в терминал.Этот перепад давления может быть механическим (за счет принудительной или индуцированной тяги или их комбинации) или термическим, возможно, в сочетании с механическим.

Дымоход с естественной тягой работает по тепловому принципу. Разность давлений возникает из-за разницы в плотности столба горячих газов в дымоходе и столба воздуха той же высоты. В определенных пределах, чем выше дымоход, тем больше тяга, но движению вверх противостоит сопротивление потоку, присущее геометрии и трению дымохода.

Удачная конструкция дымохода включает в себя балансировку тяги и сопротивления, возможно, для ряда тепловых входов, предотвращение образования конденсата и расположение вывода, обеспечивающее беспрепятственное рассеивание продуктов дымохода.

Факторы, влияющие на характеристики дымохода

Высота дымохода Увеличение высоты дымохода увеличивает тягу дымохода, но также увеличивает потери давления из-за трения. Чистый эффект заключается в том, что увеличение высоты очень полезно для коротких дымоходов, но имеет все меньший эффект по мере увеличения высоты.В очень высоких дымоходах может быть снижение скорости потока из-за чрезмерных потерь тепла. Точка, в которой увеличение высоты не приводит к увеличению скорости потока, зависит от многих факторов. В случае небольших промышленных приборов увеличение высоты свыше 6–9 м, как правило, не дает никаких преимуществ.

Площадь поперечного сечения Существует прямая зависимость между потоком дымовых газов и площадью поперечного сечения. На тягу не влияет площадь поперечного сечения, но потери на трение уменьшаются по мере увеличения площади, что приводит к большему потоку.Однако слишком большая площадь приведет к низкой скорости с сопутствующими проблемами промывки вниз и возможной конденсации.

Потребление тепла Тяга дымовых газов увеличивается с температурой, но потери давления увеличиваются из-за большего объема дымовых газов. Конечным результатом является то, что повышение температуры приводит к увеличению расхода, но только примерно до 260°C, после чего расход уменьшается.

Если увеличить подачу тепла от данного прибора, повысится как температура, так и расход газов, поступающих в дымоход.Конечным результатом является то, что увеличение тепловложения приводит к увеличению расхода, но это более заметно при низких тепловложениях. Существует предел скорости, которая может быть выброшена в данный дымоход до того, как потери давления превысят тягу дымохода и произойдет «утечка» (недостаточная очистка продуктов дымохода).

Дымоход Единственными участками дымохода, создающими тягу, являются вертикальные участки. Однако все секции вносят свой вклад в потери давления.Отсюда следует, что для повышения эффективности дымохода важно как можно точнее придерживаться вертикальной трассы и иметь минимум изгибов, изменений сечения и горизонтальных участков.

Потери тепла Потери тепла через ткань дымохода снижают среднюю температуру дымовых газов, уменьшая как тягу дымовых газов, так и потери давления. Чистый эффект довольно мал (возможно, разница в 10% между хорошо изолированным и неизолированным дымоходом).

Однако важно избегать образования конденсата. Хотя конденсат от сжигания газа обычно считается некислотным, следует избегать образования конденсата, если дымоход не рассчитан на условия постоянного увлажнения. Периодическая конденсация в условиях запуска обычно допустима.

Точка росы продуктов сгорания газа составляет не более 60°C и в большинстве случаев будет ниже из-за избытка воздуха. Кислотная точка росы отсутствует, поскольку содержание серы незначительно.Можно было бы подумать, что конденсация будет маловероятной, и это так для объемных дымовых газов. Однако температурный градиент на стенке дымохода может быть таким, что «температура кожи» на внутренней стенке может быть значительно ниже, чем температура в объеме, и будет иметь место конденсация.

Для сведения к минимуму возможности образования конденсата желательно:

1.

Дымоход должен быть как можно короче;

2.

Избегайте использования изгибов и горизонтальных участков;

3.

Изолировать дымоход;

4.

Площадь поверхности должна быть как можно меньше.

Эти характеристики должны максимально соответствовать другим параметрам конструкции.

Заделка Подходящая конструкция и расположение дымохода необходимы для оптимальной работы. Это в первую очередь для противодействия неблагоприятным ветровым воздействиям.

Воздействие ветра может способствовать или препятствовать естественной тяге дымохода, вызывая повышенную тягу вверх по дымоходу или нисходящую тягу.По этой причине важно свести к минимуму их влияние, обращая особое внимание на конечное положение. Как правило, это означает положение не менее чем на 0,25 м над любым ближайшим препятствием.

Для небольших устройств необходимы наконечники дымохода. Их основные функции:

1.

Поддержание сопротивления на как можно более низком уровне;

2.

Предотвращение засорения;

3.

Не подвержен влиянию ветра любой скорости и направления.

Имеются запатентованные клеммы длиной до 200 мм, но более этого значения не используются, клемма «китайская шляпа» считается подходящей для защиты от дождя и более крупных инородных тел. Для больших дымоходов, особенно с принудительной тягой, наконечники не применяют.

Отклонители нисходящего потока Конструкция любого дымохода должна обеспечивать по возможности постоянную тягу. Если тяга недостаточна, то будет происходить утечка продуктов сгорания, а если слишком велика, то будет нагнетаться избыток воздуха, что приведет к ненужной потере эффективности.

Типичный дивертор нисходящего потока, используемый с дымоходами с естественной тягой, показан на рис. 19.5. Он состоит из перегородки, установленной в верхней части первичного дымохода. Возможны три режима работы:

Рисунок 19.5. Функция дивертора тяги

1.

Нормальные условия — продукты сгорания смешиваются с разбавляющим воздухом на диверторе и разбавленные продукты поступают во второй дымоход.

2.

Неблагоприятные условия при нисходящей тяге — нисходящая тяга смешивается с продуктами сгорания и разбавленные продукты попадают в помещение на короткое время, пока сохраняется нисходящая тяга.Тяга в основном дымоходе (и, следовательно, производительность прибора) не изменяется.

3.

Неблагоприятные условия с восходящей тягой — дополнительная тяга во вторичном дымоходе приводит к вытягиванию избыточного воздуха через дивертор из помещения. Перегородка предотвращает влияние тяги в основном дымоходе.

Небольшие приборы часто включают в себя переключатель нижней тяги; для более крупных приборов он внешний.

В более крупных приборах использование переключателя нижней тяги может быть нецелесообразным хотя бы из-за размера, и тогда можно использовать стабилизатор тяги.Это защитит от сквозняков, открывая, чтобы воздух мог втягиваться прямо из комнаты. Если это двухстворчатый тип, он защитит от тяги вниз, открываясь, чтобы выпустить тягу вниз в комнату.

Дымоходы с принудительной тягой Вышеуказанные конструктивные параметры относятся к дымоходам с естественной тягой. При использовании дымоходов с принудительной тягой можно выбрать вентилятор — с принудительной или принудительной тягой — для преодоления сопротивления системы, чтобы дымоход по-прежнему удалял продукты.Грубое эмпирическое правило состоит в том, чтобы обеспечить 1 мм ² площади дымохода на каждые 2,2–3,7 кВт для естественной тяги и на 4,5–13,6 кВт для каждой принудительной тяги.

что делать и как исправить ситуацию

Так что же такое тяга? Это если говорить научным языком, аэродинамически направленный поток дымовых газов в любой вытяжной конструкции. Происходит это явление из-за того, что ветер зависит еще и от разницы давления воздуха внутри топки и снаружи, воздушные массы всегда стремятся туда, где наименьшее сопротивление.А говоря простым языком, обратная тяга в дымоходе – это когда воздушный поток газов уходит от горящих дров не в дымоход наружу, а обратно в помещение. Есть еще термин «тяговое опрокидывание» — и это когда направление потока воздуха на короткое время меняется на противоположное.

Вы удивитесь, но высокие здания или деревья, стоящие рядом, и если высота дымохода ниже конька крыши, могут привести к проблемам со сквозняком. Факторов много, поэтому давайте вместе разберемся, почему именно у вас возникла такая проблема и как раз и навсегда улучшить тягу дымохода.

Как понять есть ли обратная тяга?

Первые признаки проблемной тяги легко заметить — если дрова в вашей печи горят с большим количеством дыма, стекло на дверце моментально закоптится и при открытии дверцы дым сразу же попадет в комнату отдыха — тяга слишком слабая. И если не придумать, как увеличить тягу в дымоходе, вскоре она станет не только плохой, но и обратной.

Проверить силу тяги в дымоходе можно следующими простыми способами:

• Туалетная бумага — как именно она прогибается.
• Направление дыма от сигареты.
• Появление дыма в комнате — это уже обратная тяга.
• Гул в трубе и белый цвет пламени — тяга уже слишком сильная.
• Желто-золотистый цвет пламени – хорошая тяга.

В советское время существовал даже специальный прибор для измерения тяги в дымоходе — анемометр. По нему получали определенные объективные данные, если скорость ветра была более одного метра в секунду.Сегодня уже применяются более современные приборы, измеряющие тягу дымохода в единицах давления – какой из них находится в основании дымохода, а какой – наверху. Стоят они немало, но если не получается решить проблему с тягой, лучше купить.

Почему возникает этот эффект?

Откуда это и кто виноват? Ну и самая частая причина- это ошибка в конструкции дымохода. Далее, не менее популярными «виновниками» являются мусор в дымоходе, сильные воздушные потоки в трубе и даже определенное влияние атмосферных явлений.

Причина №1 — Конструкция дымохода

В первую очередь имеет значение конструкция самого дымохода — при слишком большой тяге всегда сильная, а при малой часто недостаточная. Оптимальная длина – чуть более 5 метров, тогда редко возникают проблемы с тягой и уж точно не из-за высоты трубы.

Также площадь поперечного сечения дымохода должна соответствовать топочной — при слишком малых размерах поперечного сечения и в то же время при мощной топке большой объем продуктов горения просто не может выйти нормально, не создается достаточная тяга.А также непропорционально большой дымоход приведет к тому, что все тепло, как любят говорить в народе, «улетит в дымоход». И ни в коем случае нельзя устанавливать трубы разного диаметра у дымохода на разных участках – будут проблемы с сажей и тягой.

Серьезным препятствием для движения дыма также является неровная поверхность трубы – любые отложения уменьшают диаметр трубы, и растопить печь с каждым разом все труднее. Углы наклона с поворотами дымохода тоже создают свои трудности – если в углах постоянно скапливается сажа, она тоже будет мешать нормальной тяге.Чтобы этого избежать, при проектировании придерживайтесь стандартных норм – 45° изгиб, 90° поворот.

Важна и сама форма дымового отверстия: круглая наиболее благоприятна для хорошей тяги, а вот с квадратной и прямоугольной часто возникают проблемы. Так вот, в этих поворотах есть дополнительная закрутка на поворотах, которая немного мешает общему потоку и в сумме снижает тягу.

Кстати, самая распространенная проблема плохой тяги — в металлических дымоходах. Беда их в том, что они быстро нагреваются, но и быстро остывают, а холодный воздух всегда опускается вниз.Старые добрые кирпичные дымоходы в этом плане более надежны.

Причина №2 — нарушение вентиляции

Также к такой напасти может привести отсутствие вентиляции в помещении, где топится печь. Проверьте на сквозняки — не слишком ли они сильные? Такие вихри прямо в помещении могут «перепутать» направление дыма, как бы странно это ни звучало. Кстати, интенсивные воздушные потоки в банях часто возникают из-за лестницы на второй этаж. Следите за этим и никогда не открывайте окна на площадке, если она намного выше уровня топки.

Также обратите внимание на вентиляцию, если у вас есть газовая колонка в котельной. Он все равно будет тянуть воздух из топочной, со временем образуется серьезный недостаток кислорода и произойдет критическая разреженность воздуха. Время от времени через трубу будет устремляться поток воздуха, колонка будет гаснуть, и помещение будет дымить. У вас есть такая ситуация? Еще стоят глухие пластиковые окна? Срочно решать вопрос с вентиляцией.

Причина №3 — внешние факторы

Дым может попасть в помещение также из-за повышенной влажности на улице или сильного ветра.Или когда на улице уже явно теплее, чем в доме — все тот же перепад давления. Если у вас есть причина для этого, вы обязательно услышите неприятный запах гари. Просто откройте окно и хорошо проветрите, пусть температура немного выровняется.

И очень редко, но бывает, что причиной отсутствия нормальной тяги в дымоходе является ветер, вызывающий турбулентность над крышей — если близлежащие строения расположены особым образом и рядом слишком разветвленные деревья.Или голова неправильно направлена ​​по отношению к коньку крыши — и такое бывает.

И, наконец, играет роль то, где именно у вас находится дымоход. Во внутренней части бани это хорошо сказывается не только на теплопроизводительности системы, но и позволяет сохранять сильную тягу даже в холодную погоду. А вот наружная, которая проходит по наружной стене, дольше прогревается и в ней часто образуется конденсат.

Как решить проблему обратной тяги?

Справиться с обратной тягой поможет такой предмет, как дефлектор – это механический вентилятор, задача которого отсасывать дым из шахты дымохода.Смотрите также, как он тоже стоит, с помощью которого как раз и регулируется тяга. Одна заслонка находится в дымоходном канале, вторая обычно либо в печи, либо в ее дверце. Играйте с их положением — это своеобразный усилитель тяги в дымоходе и проблема в 99% случаев решается таким образом.

Иногда реверс тяги возникает как временный вариант — только на день-два. Например, если вы давно не пользовались печкой, а потом из-за сырой прохладной погоды решили ее растопить.Но в печи и в дымоходе уже скопился тяжелый холодный воздух, который тут же начнет мешать созданию тяги и дым пойдет в вашу жилую комнату. А что делать с прерывистой обратной тягой? Все просто: определите причину и устраните ее. А для безопасности используйте еще стабилизатор тяги для дымохода – это устройство подачи вторичного воздуха, чтобы сила движения воздуха через дымоход была оптимальной. Стабилизатор имеет предохранительный клапан, который в случае аварийной ситуации предотвратит возникновение слишком большого давления.

Обычная бумага поможет избавиться от холодного воздуха в дымоходе после долгого перерыва в растопке — сожгите пару листов, чуть нагретый воздух поднимется по трубе и вытолкнет холодный. После этого уже топить печь — проблем не будет.

И, наконец, вовремя прочищайте дымоход – и если есть возможность для него установить тройник трубы для прочистки, не пренебрегайте этим. Надеемся, что к концу прочтения этой статьи вы уже нашли причину обратной тяги, с чем вас и поздравляем!

У многих в домах, дачах или летних беседках есть обычные печи или различные печные дымоходы, но не все знают, как правильно за ними следить, и что делать, когда в дымоходе нет тяги.

Тяга является одним из важнейших параметров дымохода. От него зависит, насколько хорошо будут удаляться из агрегата вредные для здоровья продукты горения. Его оценивают исходя из скорости движения по дымоходу. Его качество зависит от:

• внутреннего сечения трубы;
• шероховатость внутренних покрытий;
• Разность температур воздуха и продуктов сгорания.

Иногда в дымоходе печи может возникать обратная тяга.

Признаки наличия обратной тяги в дымоходе

Если у вас есть подобная проблема, то очень легко заметить ее первые признаки: в вашей печи будет происходить большое количество дыма, стекло будет постоянно дымиться, а при вы, дым сразу пойдет в комнату. При несвоевременном устранении проблемной тяги она может перерасти в реверсивную. Существует несколько действительных способов проверки:

1. С помощью туалетной бумаги. При обратной тяге он будет отклоняться в вашу сторону, а при нормальной — в обратную.
2. По цвету пламени. Если пламя имеет белый цвет , то сильно, но если пламя желто-золотистое, то нормально.
3. Через специальное устройство для измерения тяги в основании дымохода печи и на конце. У этих устройств есть минус — они очень дорогие.

Причины

Наиболее распространенной причиной этой проблемы является неправильная конструкция дымохода печи. Высокие дымоходы всегда имеют сильную тягу, а низкие – недостаточную.Лучшим агрегатом является труба длиной 5,5 метра .

Читайте также: Чистка дымохода в банной печи

Необходимо обратить большое внимание на площадь поперечного сечения трубы. Он должен соответствовать мощности отопительной конструкции.

Нужно помнить, что делать трубы разного диаметра у дымохода категорически запрещено — появится много проблем: копоть на окнах, копоть, чрезмерно сильная или слабая тяга. Шероховатое или шероховатое внутреннее покрытие дымохода также является большой проблемой, которая существенно замедляет движение дыма по нему .Любые остатки в виде сажи, золы или другой грязи постепенно уменьшают площадь поперечного сечения дымохода, и в результате топка топки с каждым разом становится все труднее.

Наличие дымоходных спусков и острых углов также нежелательно : они создают дополнительные препятствия для нормальной тяги. Если в углах постоянно скапливается пепел, копоть и прочая грязь, дым не сможет нормально выходить. Это означает, что тяга будет медленнее.Во избежание этого специалисты рекомендуют придерживаться стандартных норм: втягивание должно быть 45°, а поворот 90° .

Камин в собственном доме – мечта каждого романтика. Кто из нас не стремился оказаться зимним вечером в уютном кресле у собственного камина, чтобы всем телом блаженно впитать тепло, распространяемое живым огнём.

Но дым, наполняющий комнату и не желающий идти в трубу, никак не вписывается в эту идиллическую картину. Обратная тяга в дымоходе – так называется это неприятное явление.Почему это происходит и как с этим бороться? Мы собрали для вас информацию об этом и предоставили ее в этой статье.

Также мы уделили внимание способам проверки тяги в дымоходе и подробно рассмотрели оптимальные варианты решения проблемы тяги.

Прежде чем разбираться в причинах этого явления, следует разобраться в сути происходящего. Отопительный прибор, установленный в доме, вместе с дымоходом образуют вытяжную конструкцию.

Давление воздуха внутри и снаружи устройства неодинаково.Из-за этой разницы давлений возникает тяга — аэродинамический направленный поток дымовых газов.

Безопасная и эффективная работа отопительного прибора предполагает, что продукты сгорания будут двигаться от горящего топлива по путям дымоудаления. Воздушные массы в дымоходе имеют меньшую плотность, вследствие чего стремятся вверх. На их место поступает более холодный наружный воздух. Именно таким должно быть изменение потока в идеале.

Обратная тяга – это не только неприятное, но и опасное явление, последствия которого могут проявляться ухудшением здоровья людей и домашних животных.

Но иногда возникает явление, называемое обратной тягой. В этом случае дым, образующийся при сгорании топлива, направляется не наружу через дымоход, а внутрь помещения.

Возникновение обратной тяги явление не только неприятное, но и опасное. Проникновение продуктов горения в помещение приводит к тяжелым отравлениям, а угарный газ представляет смертельную опасность.

Первыми признаками сбоя в движении воздушных масс может быть не только попадание дыма в помещение, но и быстро запотевшее стекло в дверце топки.Поначалу тяга может быть просто слабой, но если не принять мер, со временем она обратится вспять.

Иногда с движением дыма связано и другое явление — поток воздуха многократно меняет свое направление на противоположное. Так происходит откат.

Причины возникновения обратной тяги

Существует несколько причин возникновения обратной тяги. Основным из них можно считать ошибки, допущенные в процессе. Возможно, при его строительстве были нарушены правила использования строительных материалов.

Такого рода проблемы вообще не возникнет, если дымоход спроектирован в соответствии с существующими нормами: поворот нужно делать под 90°, а выход под углом 45°. Особое внимание следует уделить форме поперечного сечения дымохода.

Наиболее подходящая форма — круг. При наличии в конструкции углов могут возникать завихрения, препятствующие удалению газов.

Профессия трубочиста, как видите, до сих пор не потеряла своей актуальности, а с увеличением количества частных коттеджей даже стала еще более востребованной.

Если сравнивать кирпичные и металлические дымоходы, то тяга в последних всегда будет менее качественной. Проблема в том, что металл довольно быстро нагревается, но так же быстро и остывает. А холодный воздух, как известно, уходит вниз.

Общие причины включают следующие причины отсутствия тяги в дымоходе:

• Непроходимость дымохода. Очень может быть, что он просто забит мусором или задымлен в результате длительной эксплуатации.Быстрое копчение может происходить и в том случае, если дымоход составлен из труб разного диаметра. Ни в коем случае нельзя этого делать.
• Ошибки в расчетах. Неверно рассчитано сечение дымохода. Довольно часто при проектировании конструкции неспециалистами встречаются несоответствия размеров элементов устройства: камеры сгорания и дымохода. Мощная печь, например, может произвести больший объем продуктов сгорания, чем может вынести узкий дымоход.Поэтому нужно внимательно следить.
• Ошибки проектирования. Высота системы дымоудаления недостаточна для ее эффективной работы. Небольшая длина дымохода может привести к недостаточной разности давлений. Оптимальная высота трубы дымохода составляет пять-семь метров.
• Сужение дымовых каналов. В путях дымоудаления имеются узкие и горизонтально направленные участки. В таких местах сажа скапливается особенно активно, что препятствует свободному движению дыма.
• Ветровая опора. Дымоход находится в районе «ветровой заводи». Причиной подпора может быть, например, высокое здание, расположенное рядом с дымоходом.
• Неправильно организованная вентиляция помещения. Отсутствие вентиляции или неграмотное ее устройство приводит к отсутствию необходимого объема приточного воздуха. Поэтому важно уделить особое внимание в частном доме.

Если конек крыши расположен выше уровня дымохода, то при сильном ветре может произойти опрокидывание тяги.

Галерея изображений

Вариант №2 — специальная задвижка

При проблемах с печкой следует проверить положение заслонки. Гейт – это демпфер, который предназначен для регулировки тяги. Обычно он устанавливается на неизолированном первом метре трубы дымохода. Такой люк позволяет сделать работу отопительного оборудования максимально эффективной.

Это устройство имеет несколько функций:

• после выгорания топлива используется для перекрытия трубы, что позволяет сохранять тепло длительное время;
• в качестве регулятора тяги, заслонка используется для изменения сечения дымохода: при чрезмерной тяге, например, может сузиться дымовой канал;
• с его участием можно контролировать качество сгорания топлива.

Материалом для изготовления ворот служит, как правило, нержавеющая сталь, толщина которой составляет 1 мм. Благодаря полированной поверхности изделия с него легко удаляется копоть.

Температура, которую выдерживает такой клапан, не превышает 900°С. Он достаточно прочен и имеет низкий коэффициент теплового расширения.

Заслонка выдвижная не должна полностью перекрывать выход дымохода: 85% — показатель, обеспечивающий нормы безопасности при эксплуатации отопительных приборов

Шибер выпускается двух моделей: часто используется в кирпичных дымоходах;

поворотный клапан или поворотный затвор.

Дроссельной заслонкой называется та же пластина, которая закреплена на вращающейся оси, размещенной внутри дымохода или трубы.

Контуры пластины поворотной заслонки повторяют поперечное сечение дымохода, что позволяет ей практически полностью перекрывать трубу при неработающем нагревателе

Ввиду простоты конструкции сделать это несложно это сами. Такая самоделка в эксплуатации будет не хуже покупной.

Вариант №3 — стабилизатор дымохода

Изделие с таким говорящим названием иначе называют рубильником.Это механизм, который автоматически и дозированно дозирует воздух в дымоход, позволяя оптимизировать работу системы отопления без вовлечения в нее человека. Для предотвращения избыточного давления гидромолот оборудован предохранительным демпфером.

Для производства стабилизатора тяги дымохода используется нержавеющая сталь. Максимальная температура, которую выдерживает данное устройство, составляет 500°C.

Стабилизатор тяги, установленный на дымоходе, необходимо отрегулировать в соответствии с рекомендациями, которые вы найдете в инструкции по эксплуатации вашего котла отопления

Суть стабилизатора в том, что с его помощью напрямую автоматически подается холодный воздух к дымоходу. При этом снижается температура и скорость движения газа внутри трубы. В результате повышается эффективность использования сжигаемого топлива без изменения режима работы самого отопителя.

Прерыватель устанавливается, как правило, на трубу дымохода. Однако расстояние от него до обогревателя (котла) должно быть не менее 0,5 метра. Выключатель должен находиться только в помещении.

Поскольку его работа основана на системе точно сбалансированных грузов, необходимо исключить влияние природных факторов на работу этого устройства.

Регулировку стабилизатора можно считать завершенной, когда на его регуляторе будет установлено значение минимальной тяги в соответствии с данными, указанными в инструкции по эксплуатации вашего котла отопления. Вы должны установить либо точный параметр, либо деление выше рекомендуемого.

Помимо использования вышеперечисленных приспособлений, для предотвращения обратной тяги можно удлинить трубу дымохода, максимально выпрямив ее. Изгибы и резкие повороты вала увеличивают кавитацию при выводе газов наружу.

Выводы и полезное видео по теме

Если проблема сквозняка проявляется не в клубах дыма во всех комнатах, это не значит, что ее нет. Определить его поможет прибор, устройство которого можно узнать, посмотрев это видео.

Этот продукт может спасти вам жизнь, вовремя привлекая внимание к проблеме, так как, например, угарный газ не имеет ни цвета, ни запаха.

В этом видео содержится информация о внешнем виде дефлектора ЦАГИ и его составных частях.Вы можете увидеть, как построить это приспособление самостоятельно.

Если вы чувствуете в себе силы самостоятельно изготовить стабилизатор тяги, то это видео станет для вас настоящим руководством к действию.

Любое устройство, функционирующее в вашем доме, должно исправно работать и не создавать угрозы жизни и здоровью людей при его эксплуатации. Отопление в этом смысле ничем не отличается от других. полезные устройства. Дефлектор, ворота и стабилизатор помогут сделать его работу стабильной и эффективной.

У вас проблема с тягой в дымоходе и вы пытаетесь решить ее самостоятельно? Вы нашли ответы после прочтения нашей статьи? Или у вас остались нерешенные вопросы, которые мы пропустили? Не стесняйтесь задавать их в блоке комментариев, и мы постараемся прояснить эти моменты.

Наши бабушки и дедушки тоже знали о концепции обратной тяги. Практически в каждом частном доме с печкой зимой можно было наблюдать, как мужчины курят возле топки, и весь дым идет в печку, а не в дом. С появлением современного газового отопительного оборудования проблема не исчезла. Очень часто бывает обратная тяга в дымоходе газового котла или колонках. Для того чтобы обогреватель не портился и исправно функционировал, необходимо ознакомиться с природой этого явления.

Возникновение обратной тяги

Тяга – это направленное движение воздуха через дымоход или другой канал. Со школьной скамьи мы знаем, что такое движение происходит из-за разницы температур или разницы атмосферного давления, так как плотность теплого воздуха меньше, чем холодного, и есть такое понятие, как сквозняк, заставляющий воздушные потоки двигаться.

Если такой процесс осуществляется без помощи дополнительных приспособлений или приспособлений, то его называют естественной тягой. Когда воздушные потоки разворачиваются и начинают двигаться в обратном направлении, в дымоходе возникает обратная тяга.Что делать в таких ситуациях, зависит от многих условий. В первую очередь следует понимать, что разрежение происходит из-за наличия источников в помещении. естественная вентиляция. Чтобы избежать задымления помещения, полезно точно знать, сколько воздуха выходит из помещения, ведь столько же должно в него поступать. При правильной работе тяги ее можно легко контролировать, снижая затраты на отопление и улучшая качество отопления.

Интересно, что даже при правильном устройстве дымохода в частном доме может возникнуть кратковременное возникновение обратной тяги, называемое опрокидыванием.Причинами чаще всего являются неблагоприятные погодные условия, а эффект длится недолго.

Определение тяги

В начале каждого отопительного сезона Перед пуском котла или печи проверить наличие обратной тяги в дымоходе. Что для этого сделать? Конечно, есть специальные приборы для измерения тяги, но они очень дороги и доступны только у специалистов.

Из опыта поколений известно, что тягу в печи следует проверять с помощью пламени.Для этого зажигают спичку и подносят к топке. Если пламя тянет в топку, значит, тяга хорошая, и можно начинать плавить помещение. Когда огонь не движется, тяги нет совсем, а если пламя дует в комнату, то тяга в дымоходе обратная. Что делать при запуске газовых котлов? Нельзя использовать открытый огонь. Вы должны проверить, откуда идет дым, наклонив тонкую полоску бумаги.

Цвет горящего пламени также может рассказать о количестве тяги в топке.В идеале он должен быть золотистым. Если цвет красный, то огню не хватает кислорода для нормального горения, а если во время топки возникает гул, то можно судить о чрезмерном выхлопе.

На этот процесс влияет большое количество факторов. Основная из них – неправильное проектирование дымохода на этапе строительства. Чтобы в будущем не столкнуться с проблемой недостаточной или неправильной тяги, необходимо заранее правильно рассчитать:

• размер сечения дымохода;
• его местонахождение;
• материал изготовления; форма
• ;
• высота трубы;
• наличие дополнительных устройств, увеличивающих тягу.

Количество людей или устройств, потребляющих кислород в помещении, также влияет на качество движения воздуха. К последним относятся обогреватели, утюги, печи и так далее. Важно для правильной работы и регулярной вентиляции.

Все это человек может контролировать самостоятельно, поэтому наличие обратной тяги в дымоходе зависит только от него. Что делать, если погода влияет на тягу? Их невозможно контролировать, но противостоять им вполне возможно.

Основные причины регулировки воздушных потоков

Из вышеизложенного видно, что разрежение воздуха является лишь следствием погодных явлений или действий человека, поэтому устранение обратной тяги в дымоходе начинается с точного определения причины его возникновение. Основная из них – неправильная конструкция всей системы отопления и дымоудаления. В этом вопросе важно уделить внимание не только расчетам, но и подбору материала.Для дымохода печи лучше использовать керамику или кирпич, а вот для котлов или газовых колонок идеально подойдут металлические трубы. Кроме того, причина обратной тяги в дымоходе печи может крыться:

• в засорении дымохода;
• при наличии узких участков в канале дымохода;
• Расположение дымохода в канале «ветровой подпор»;
• при нарушении естественной вентиляции;
• при неблагоприятных погодных условиях.

Кстати, доступность зависит от погоды на улице. правильно поступает воздух, даже если соблюдены все правила обустройства дымохода. Тяговое опрокидывание особенно часто происходит при сильном ветре, повышенной влажности воздуха или высокой температуре за окном. Это актуально при использовании газовой колонки летом.

В любом случае при возникновении такого явления не лишним будет осмотреть пути дымоудаления и убедиться в их исправности.

Конструктивные вопросы

Устройство дымохода в частном доме всегда предполагает наличие прямого дымохода, расположенного строго вертикально. Такой прием считается наиболее эффективным, так как при наличии на пути дыма изгибов, наклонных участков или горизонтальных труб тяга будет пропорционально ухудшаться, а медленно проходящий дым будет накапливать большое количество сажи на внутренней поверхности дымохода. воздуховоды.

Также следует обратить внимание на расположение дымохода у внешней стены.Это бывает очень редко, так как предполагает медленный прогрев дымовых путей и большое скопление конденсата при охлаждении, который в сильный мороз легко замерзает. В совокупности эти явления способствуют частому возникновению обратной тяги.

Наименьшее сопротивление движению дыма в правильном направлении возникает только при наличии конструкции круглой трубы. Считается идеальным для обустройства дымохода любого отопительного прибора.

Правильный монтаж

Важно знать, что в зависимости от типа устанавливаемого обогревателя меняются и стандарты установки и правила подключения. Только при правильном расчете можно получить эффективную работу системы отопления без возникновения разреженного воздуха.

На это в значительной степени влияет температура сгорания топлива. Чем она выше, тем сильнее будет тяга, но при этом пропорционально возрастет и потребность в получении объема воздуха, достаточного для горения. Если вентиляция его не обеспечивает, то печь или котел начнут выносить его из помещения, провоцируя тем самым возникновение обратной тяги.

Чтобы избежать этого явления, при эксплуатации печи необходимо использовать в ее конструкции дымоходный зуб. Устройство представляет собой небольшой выступ между самой топкой и дымосборником. Обратная тяга в дымоходе газовой колонки устраняется установкой подающего клапана, но его работа не всегда помогает реально решить проблему.

Материалы для обустройства дымохода

Во избежание проблем с тягой в каменке в будущем следует заранее правильно подобрать материал для обустройства его дымохода. Абсолютно на все газовые котлы, колонки и другие устройства следует устанавливать металлические дымоходы. Такой материал способствует быстрому нагреву, но и такому же быстрому охлаждению.

Для домашних источников отопления, использующих для своей работы твердое топливо, идеальной облицовкой дымохода будет кирпичная или керамическая. Такие материалы способствуют большему нагреву, но при этом лучше сохраняют тепло.

При обустройстве путей дымоудаления важно обращать внимание на гладкость поверхности.Чем она ровнее, тем меньше вероятность быстрого накопления сажи и необходимости чистки дымоходов.

Проверка чистоты

Для предотвращения обратной тяги в отопительный сезон дымоходы следует регулярно проверять на чистоту еще до необходимости регулярного использования обогревателей. Засоры могут быть вызваны залетающими в дымоход птицами, большими скоплениями сажи или отслаивающейся штукатуркой с внутренней стороны дымоходов. Проверить чистоту можно, заглянув в трубу с крыши или через прочистной люк, но с помощью зеркала.

Если в трубе есть загрязнения, их можно убрать с помощью специальных щеток и даже продающихся сегодня повсеместно химикатов. Чтобы максимально отсрочить чистку дымохода, рекомендуется воспользоваться одним из передающихся из поколения в поколение профилактических советов.

Первая говорит о том, что раз в 10-12 топок следует обжигать в печи алюминиевые банки. Важно, чтобы температура горения была такой, чтобы банки полностью прогорели за 5 минут.Советуют также при большом количестве копоти в дымоходе во время горения бросить в топку примерно полведра очищенной и нарезанной картошки. Выделившийся при сгорании продукта крахмал сможет размягчить налет, а сама сажа осыплется с поверхности дымохода. Можно периодически поджигать в топке каменную соль. Это также задержит очистку.

Высота дымохода

Наличие в нем тяги во многом зависит от высоты трубы, выводящей дым из каменки.Дымоход должен быть высотой примерно 5 метров, но не ниже вентиляционного канала. Его верхняя точка должна быть на 0,5 метра выше конька крыши и примерно на 1,5 метра от него. При этом следует учитывать наличие деревьев или других построек вокруг дома, которые могут ухудшить сцепление с дорогой.

естественный процесс

В частном доме наличие естественной вентиляции облегчает поступление свежего воздуха в помещение. В квартирах, особенно после ремонта и замены окон, помещение часто становится герметичным, а при отсутствии притока воздуха создается вакуум.Чтобы ситуация оставалась нормальной, при ремонте также следует подумать об установке дополнительных вентиляционных клапанов. Обычная кухонная вытяжка или кондиционер.

Устранение обратной тяги

Итак, как избавиться от обратной тяги в дымоходе? В большинстве случаев эту проблему можно решить самостоятельно. Для устранения кратковременного отсутствия тяги в топке печи следует сжечь пару газет для прогрева воздуха в трубе, но чаще всего дымоходы нужно просто прочистить.Если после ремонта сквозняк пропал или не появился вовсе, то, вероятно, допущена ошибка в расчетах, и в помещении потребуется установка дополнительных устройств.

В качестве таковых могут выступать дымососы, дымовые флюгеры и вентиляторы или дефлекторы. Возможно, потребуется увеличить длину трубы. Также можно ненадолго открыть окно, чтобы проветрить и впустить свежий воздух в помещение или утеплить дымоход, если его части расположены на наружной стене.

Отсутствие тяги опасно не только для функционирования приборов, но и для здоровья самих жильцов, поэтому в таких ситуациях запрещается пользоваться отопительными приборами до устранения неисправности.

Неприятный запах гари, дым в помещении, плохое горение дров — все это последствия обратная тяга в дымоходе . С этой проблемой сталкиваются многие владельцы печей, твердотопливных котлов и других отопительных приборов, работающих на дровах.

Почему нет тяги в дымоходе

Дымоход забит сажей

Пожалуй, это самая распространенная и основная причина ухудшения тяги.

При сжигании древесины образуется сажа.Именно частицы продуктов горения слипаются и оседают на внутренних стенках дымохода, что приводит к сужению его диаметра. В результате движение воздуха становится затрудненным.

Поэтому необходимо регулярно удалять сажу. Так вы не только улучшите тягу, но и повысите КПД и пожаробезопасность отопителя. Чтобы стенки дымохода меньше загрязнялись сажей, можно использовать такие, которые содержат меньше влаги и других вредных примесей.

Недостаточная подача воздуха

При сжигании дров необходимо, чтобы воздух двигался «снизу вверх».То есть из комнаты в дымоход и на улицу. Для этого помещение, где устанавливается обогреватель, должно быть обеспечено притоком воздуха – сквозняком.

Если все окна закрыты, если вентиляция работает со сбоями, то дым начинает двигаться в обратную сторону — из трубы в помещение. То есть есть люфт.

Самый простой способ решить эту проблему – создать в помещении правильное движение воздуха. Например, откройте окно перед тем, как зажечь огонь, и закройте его через 10–15 минут после того, как пламя разгорится.

Давление холодного наружного воздуха

Тяга в дымоходе может ухудшиться из-за снижения наружной температуры. Поскольку холодный воздух тяжелее теплого, он опускается вниз и «давит» внутрь трубы. Эта проблема особенно часто проявляется при наличии двух предыдущих – отсутствия притока воздуха и забитого дымохода. Это усиливает их влияние.

Поэтому решение такое: утепление дымохода, удаление сажи и создание притока воздуха.

Наличие козырька на дымоходе

Часто на дымоходы устанавливается колпак, который может препятствовать выходу дыма из дымохода.В результате образуется воздушная «пробка» дыма и ухудшается тяга.

В таких случаях козырек следует заменить на более высокий или снять.

Неправильная конструкция дымохода

Обратная тяга может возникнуть в результате неправильной конструкции дымохода: малого диаметра, слишком большой высоты, большого количества изгибов или сужений.

Для устранения подобного рода проблем придется перестраивать дымоход, что повлечет за собой значительные затраты времени, сил и средств.

Обрушение кирпича

Из-за постоянного процесса нагрева-охлаждения кирпичный дымоход может обрушиться. Кирпичи будут отваливаться, падать вниз и забивать дымоход.

Во избежание такой ситуации дымоход необходимо утеплить. Это также решит проблему давления холодного воздуха.

выводы

Итак, как увеличить тягу в дымоходе? Вот несколько простых шагов, не требующих особых затрат времени и денег:

• Очистить дымоход от сажи. Это первое, что нужно сделать. Вы можете сделать это самостоятельно с минимальными затратами времени, сил и денег.
• Обеспечьте приток воздуха. Откройте окно на 5-10 минут, прежде чем разводить огонь. Это создаст правильное движение воздуха в помещении «снизу вверх». Окно можно закрыть после того, как огонь разгорится.
• Изолируйте дымоход, если он не изолирован. Это уменьшит влияние холодного воздуха, а также продлит срок службы дымохода.

Как правило, этих простых действий достаточно, чтобы увеличить тягу дымохода .Если проблема связана с конструктивными особенностями дымоходного канала, то для ее решения потребуются более серьезные ресурсы.

Нет тяги в дымоходе: 6 причин обратной тяги и как это исправить самостоятельно

гарантированное функционирование системы отопления. Как проверить тягу в дымоходе. Почему появляется обратная тяга?

Если у вас есть печь или камин, то вы знаете, что такое дымоход, а если вы только собираетесь приобрести или построить такую ​​полезную вещь, то знание дымохода и тяги в нем будет для вас не лишним.При эксплуатации дымохода чаще всего возникает проблема, как проверить тягу в дымоходе. Для начала разберемся, что такое тяга и зачем она нужна.

Расширение дымохода требует профессионального оборудования, опыта и знаний. Кроме того, самостоятельные действия в этом отношении несовместимы с положениями Постановления министра внутренних дел и администрации о технических условиях эксплуатации жилых домов. Согласно ст.3 Пользователь помещений, использующих трубы и дымоходы, дымоходы и вентиляционные каналы, может ремонтировать и обслуживать эти сооружения только лицам, имеющим квалификационные аттестаты, указанные в отдельных правилах. Самовозбуждение дымоходов противоречит положениям строительного законодательства и может повлечь за собой штрафы.

Принцип работы дымохода

Для того, чтобы ни грамма выхлопных газов не попало в жилое помещение, дымоход должен иметь очень хорошую тягу, благодаря которой все выхлопные вредные вещества попадают в трубу.

Для измерения тяги есть специальный прибор анемометр. Его стоимость довольно высока. Обычно его используют специалисты газовой службы, когда начинают проверять дымоходы в квартирах или частных домах. Для индивидуального использования покупать такое устройство, прямо скажем, дороговато. Кроме того, можно использовать и другие методы определения наличия тяги в дымоходе.

Поэтому стоит доверить эту деятельность проверенной команде с опытом и необходимыми сертификатами. Профессиональные фрезерные компании можно найти в сервисе поиска подрядчиков.Вы заполняете одну форму, и компании приходят к вам с конкретными предложениями.

Сколько стоит ремонт дымохода?

Процесс измельчения может занять от 1 до 3 дней. Не нужно бояться, что пыль загрязнит все комнаты. Вся вентиляционная решетка будет герметизирована и закреплена. Стоимость ремонта или развертывания дымоходов может быть самой разнообразной. Многие виды ремонта оцениваются отдельно. Тем не менее, мы можем выделить некоторые постоянные затраты, которые заключаются в следующем.

Обычно используют самую обычную бумагу, которую поджигают и подносят к каминной решетке.Если есть сквозняк, то пламя будет отклоняться в сторону дымохода. Вместо бумаги можно использовать спички. (См. также: )

Проблемы с тягой

Для того чтобы определить наличие хорошей тяги в трубе, не обязательно иметь специальный прибор. Иногда возникающие проблемы приобретают столь масштабные масштабы, что определить полное отсутствие выхода газа из помещения не составит труда.

На основании вышеперечисленных данных мы можем определить ориентировочную стоимость ремонта дымохода.Однако помните, что каждую оценку необходимо проводить индивидуально. Дымоход – один из важнейших элементов любого здания. Стоит позаботиться об этом и позаботиться о полной эффективности дымоходов. Все ремонтные и ремонтные работы необходимо проводить сразу же после того, как ошибка была замечена. Откладывание ремонта на более поздний срок может увеличить ущерб и поставить под угрозу наше здоровье.

Основа регулярного посещения дымохода. Если дымоход обращает на себя внимание плохим состоянием элементов, которые выступают над крышей, это будет явным сигналом о необходимости ремонта.Во многих случаях рекомендуется снести верхнюю часть дымохода и восстановить ее заново. Лучше всего подойдет клинкерный кирпич повышенной прочности. Не забываем также нанести защитный слой.

Как правило, на выход из строя выпускной трубы указывает следующее:

• Если посмотреть на цвет пламени во время топки печи или камина, то можно говорить о следующем. О недостаточной тяге свидетельствует пламя в топке, имеющее темно-красный цвет.


• Яркий, почти белый цвет горящего топлива, напротив, указывает на тягу большой силы.


• Если в помещении ощущается запах дыма, то это может свидетельствовать о неисправности дымохода и полном отсутствии тяги, этот эффект называется обратной тягой. В этом случае весь дым и продукты сгорания отходов попадают не наружу, а в помещение.
  (См. также: )

Причины неисправности дымохода

Иногда при замене топки необходимо произвести ремонт дымохода. Как правило, необходимо расширить дымоход и вставить в него специальный дымоходный рукав.Эти действия должны быть поручены квалифицированной команде. Убедитесь, что профессионалы используют высококачественные материалы, чтобы обеспечить долгий срок службы всей конструкции дымохода.

Существуют различные типы дымоходов и вентиляционных каналов. Выбор должен производиться на этапе проектирования до строительства дома. Бывает, строится дымоход, хотя печь еще не выбрана. Не стоит слишком экономить на качестве материалов, из которых мы строим печь или камин, а также на качестве горючего топлива. Чем больше мы инвестируем в качество, тем больше сэкономим денег и нервов.

При идеальной работе дымохода пламя в топке или камине обычно золотистого цвета, в дымоходе нет посторонних шумов, в помещении нет запаха дыма. Причины неисправности системы дымохода в основном следующие:

1. Ошибки на начальных этапах проектирования. Возможно, дымоход недостаточно велик и просто не справляется с поступающим потоком отработанных веществ.


2. Возможно, была выбрана неправильная высота трубы, что также может существенно повлиять на работу дымохода.
 (См. также: )

Актуальны первые два случая, когда при первом запуске газовой колонки или печи видно, что в дымоходе нет тяги. И если до этого вы топили печь или камин и проблем с отводом выхлопных газов не было, то причины, которые повлияли на тягу, могли быть следующие.

Типы кабелей Хорошо знать, с чем мы имеем дело.Таким образом, дымоходы делятся на разные типы в зависимости от их функции, устройства, расположения и характера работы. Из-за функции у нас есть дымоходы: дымоходы, которые служат для удаления дымовых газов из дымовых газов с твердым топливом — они используются для вывода дымовых газов из газов и работают на жидком топливе. вентиляционные дымоходы: — приточные, обеспечивающие подачу воздуха, необходимого для процесса горения. — вытяжка – используется для замены вытяжного воздуха в помещении.

По конструкции кожуха имеем дымоходы: однослойные, стенка которых, например, из кирпича или толстостенной стали или многослойные дымоходы из цементно-шамотной плитки, стенка которых состоит из нескольких слои.Напротив, в зависимости от расположения дымоходы легко делятся на:. внутренние — дымоходы транспортируются внутрь здания, так как отдельная конструкция, не соединенная со зданием или соединенная с несущей стеной и работающая как наружный дымоход — дымоход снаружи здания — может быть присоединена к зданию или отдельно стоящей.

1. Слишком большая разница температур.


2. Засоры в дымоходе.


3. Наличие большого количества сажи в дымоходе.


4. Погодные условия: сильный, шквальный ветер или высокая влажность из-за продолжительных осадков.

Как исправить ситуацию

Если проверка тяги в дымоходе покажет ее полное отсутствие или плохое качество, вам придется принять определенное решение, чтобы не остаться без тепла в непогоду.

Мы выбрали и использовали хорошо построенный дымоход, который служил нам долгие годы. Конечно, при условии, что вся установка будет работать корректно.Чтобы этого не произошло, рекомендуется чистить дымоход хотя бы раз в квартал – советует. Камин не является сборщиком мусора. Не сжигайте в ней мебель, тряпки, пластиковые бутылки или цветные газеты. Хотя «топливо» имеет достаточно высокую теплотворную способность, в результате его сгорания образуются токсичные соединения и смолы, которые готовы осесть на внутренней поверхности дымохода, медленно и планомерно забивая его. «Кроме того, очень вредно промокнуть мокрой древесиной, такой как береза», — объясняет г-н Лешек. — При копчении этой древесины происходит осаждение стеклянной сажи.

Вообще в идеале в дымоход устанавливается специальное устройство — регулятор тяги дымохода. Это помогает поддерживать требуемое строительными нормами давление в системе дымовых газов. Это, в свою очередь, исключает сбои в работе системы в целом. При необходимости регулятор может как уменьшать, так и увеличивать силу выброса выхлопных газов в трубу.

Даже в этом случае прочистка дымохода мало что даст, потому что инструменты, которые он использует, будут просто скользить, как стекло.Стеклянная сажа способна прокусить кирпич и повредить его. Это слишком много для дымохода, который просто горит или — если выход заблокирован — лопнет. Легкий дымоход Насколько легко проверить наш дымоход? Просто возьмите зеркало и используйте его, чтобы заглянуть в дымоход. Если мы видим небо — дымоход открыт. Мастер дымохода имеет знания и необходимое оборудование.

Также полезно четко указать состояние дымохода – годен ли он для эксплуатации или требуется ремонт. Мы можем сделать это только с помощью специальной камеры. Как насчет этого кофе? Джекпоты гнездятся высоко. Поэтому при строительстве дома стоит оградить вход дымохода в сеть. В противном случае о вечернем кофе у камина можно забыть, ведь куртки не уничтожить.

Итак, такое устройство пригодится для профилактики, а что делать, когда труба дымохода уже не справляется с нагрузкой, или вообще, как оказалось, спроектирована неправильно. Дальше остается только исправить ошибки и сделать это как можно быстрее.

Поэтому просто запрещено пользоваться камином или печью, если дымоход не работает должным образом. Угарный газ может вообще не ощущаться. Иногда просто начинает болеть голова и появляется сонливость, человек может ненадолго полежать и надышаться отравляющими веществами.

Каждый новый дымоход должен быть поднят мастером дымохода. Дымоход также контролирует и чистит дымоходы. Вентиляционные каналы необходимо проверять и прочищать не реже одного раза в год. Дымоходы — два раза в год. Дымоходы — четыре раза в год.

Мы также заботимся о газовой установке, которую проверяем и затягиваем не реже одного раза в год. Контроль осуществляется уполномоченным на это лицом, а ответственность за его осуществление возлагается на собственника или управляющего здания. Температура и плотность являются двумя важными физическими свойствами морской воды, которые влияют на расчет количества используемого груза.

Если говорить о высоте трубы, то в соответствии с установленными нормами ее величина напрямую зависит от уклона крыши.Если высота трубы не соответствует заданным параметрам, ее придется увеличить. По установленным нормам допускается устраивать высоту трубы несколько больше, но не меньше установленных норм.

Только обязательно учитывайте тот факт, что рано или поздно трубу придется чистить. Может быть, вы сделаете это сами, а может быть, воспользуетесь услугами специалиста, не важно. Только помните, что слишком высокую трубу не получится правильно и качественно прочистить.

Температура морской воды изменяется в зависимости от ряда факторов, действующих в поверхностном слое, географического положения бассейна, ветра и течений. В большинстве практических ситуаций эти две поправки компенсируют друг друга, и их влиянием можно пренебречь. Водомер будет подниматься в воду, указывая на большую плотность, но корабль поднимется на воду, указывая на меньшее водоизмещение, и произведение двух показаний существенно не изменит исходные данные.Таким образом, можно сделать вывод, что температурный метод воды обычно не учитывается при расчете количества груза по проекту, так как это может привести к ошибкам до 0,35 %.

Тяговая арматура

Если проверка тяги дымохода показала ее полное отсутствие или малую величину. Также можно использовать такое устройство, как стабилизатор тяги дымохода или турбину. Правда, их использование ограничено только газовыми котлами. Слишком высокая температура выхлопных газов на выходе из трубы будет способствовать неправильной работе устройства или его выходу из строя.

Плотность морской воды зависит от температуры, гидростатического давления и солености. Высокие вариации плотности регистрируются в приливных зонах и в районах таяния льда. Для точного определения плотности морской воды измерения производят на трех уровнях между осадкой судна в носу, в центре и на корме. Фактическая плотность или плотность определяется средним значением.

Плотность морской воды определяется с помощью ареометра. Для правильного определения плотности морской воды следует учитывать следующие рекомендации.Сосуд с образцом следует промыть водой из испытуемого образца. Ареометр слегка проваливается в жидкость и освобождается только после того, как обнаруживается, что он плавает.

Если говорить о печах или каминах, то для того, чтобы дымоход вовремя работал правильно не очень хорошие погодные условия. На трубу устанавливаются специальные наконечники – крылья. Это устройство свободно вращается, так что его задняя часть всегда расположена против ветра. Это положение предотвращает попадание ветра или дождя прямо в дымоход.

Удалите пузырьки воздуха, образующиеся вокруг ареометра, повернув или подняв его. Вы читаете, применяя коррекцию мениска, находя реальный уровень. Для обработки считанные данные корректируются коррекциями приборов, указанных в паспорте каждого средства измерений. После прочтения устройства чистят и хранят в коробках для защиты от толчков.

Чтение черновиков — простая операция, которая выполняется напрямую или с помощью удаленных черновиков. Осадки можно считывать только до третьего класса моря, выше которого предел не может быть гарантирован с точностью, необходимой для расчета.Ошибки в один сантиметр при чтении черновиков могут привести к ошибкам в оценке количества товара свыше 100 тонн.

Можно использовать специальные вентиляторы. Такие устройства имеют встроенный электродвигатель. Принцип их действия следующий. В основном работают от ветра, при сильных порывах вентилятор вращается, увеличивая выход выхлопных газов из трубы, если потоки ветра недостаточно сильны, включается электродвигатель, который заставляет принудительно работать вентилятор и все вредные вещества также находятся на улице.

Чтение производится на прогулке, в карете или на кошачьей лестнице, оставленной на нужной доске. Если море неспокойное, несколько раз считывайте показания рыбы, ища среднее значение колебаний. Если рисунок главной пары не читается на доске, он рассчитывается по формуле.

Вес жидкости на борту определяется путем зондирования или считывания показаний бутылок с градуированным уровнем там, где они имеются. Зондированием определяют уровень жидкости в емкостях, по которому определяют объем жидкости в емкостях с помощью калибровочных пластин.

При проведении зондов следует учитывать следующие отсеки. Передние и задние баки. Легкие, тяжелые топливные баки и смазочные материалы. Для определения веса жидкости в этих пространствах необходимо знать их плотность, которая будет измерена в случае сомнения в ее значении.

Небольшая оговорка, не стоит сразу после прочтения статьи бежать в магазин и покупать новое устройство. Прежде чем узнать, как его установить, следует произвести расчеты. И уже по полученным результатам будет понятно, можно ли установить это устройство в ваш дымоход.

Если в дымоходе пропала тяга, полезно проверить работу и заслонки. Для печей и каминов это своеобразный регулятор силы отвода отработанных газов.

Исследование проводят с помощью ручного зонда на специально изготовленном образце зонда. Состояние жидкости в резервуарах показано в таблицах ниже, а также навигация судна после его загрузки. Корректируемые осадки по осадкам — замеры осадок, сделанные по осадкам, подвержены ошибкам, когда судно имеет продольный крен.

Исправление окончательной осадки на деформацию корпуса корабля — при загрузке груза он останавливается из-за неравномерного распределения контейнеров по корпусам. Корпус корабля может демонстрировать деформации, проявляющиеся в арках или сужениях корабельного коридора, в зависимости от распределения на конечности или центра веса груза.

Подводя итог

Если у вас возник вопрос: почему нет тяги в дымоходе, то в первую очередь следует проверить следующее. Если проблемы с выведением отработанных веществ возникли при первом использовании печи или камина, то обратите все внимание на проектную документацию. Проверьте правильность конструкции и размеров дымохода.

Если до сих пор вы пользовались печкой и все было в порядке, то в первую очередь следует проверить, не забит ли патрубок. Не исключено, что после длительного застоя дымоход забился разной грязью. Иногда в трубе можно сделать птичье гнездо.

Возможно со временем разрушение трубы дымохода. В связи с этим пропала нормальная герметизация, поток выхлопных газов стал не таким сильным. В первую очередь стоит проверить дымоход, часть которого находится над крышей. Труба, которая постоянно подвергается воздействию атмосферных осадков, легко может разрушиться. Это может произойти, если для кладки использовался раствор с низким содержанием цемента.

Еще одной причиной, которая очень часто приводит к проблеме плохой тяги, является большое количество тяги, скопившейся в дымоходе. В этом случае дымоход необходимо прочищать. После удаления сажи обязательно нужно проверить обратную тягу в дымоходе. Если в течение многих лет ваш дымоход не чистился от сажи, то после его очистки обязательно используйте средства, препятствующие чрезмерному оседанию сажи на стенках дымохода.

Полезный совет. Если вы давно не пользовались печкой или камином, а погода выдалась с большим количеством осадков, то перед топкой рекомендуется проверить работоспособность дымохода.В противном случае может случиться так, что весь дым пойдет прямо в помещение, а не в дымоход.

Если вы обнаружите, что есть обратная тяга дымохода, что делать, чтобы ее устранить? Постарайтесь удалить излишнюю влагу, скопившуюся в трубе. Для этого перед тем, как топить печь или камин дровами или торфом, обязательно сожгите пару газет. Такие действия немного подсушат стенки трубы и устранят повышенную влажность, поэтому печь будет легче и быстрее плавиться, а дым от горящего топлива начнет уходить в трубу.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом.

Продукты сгорания, образующиеся при работе котла, с воздушным потоком выносятся через дымоход на улицу. Процесс движения потока через вытяжной канал называется тягой. Это происходит из-за разницы давления и плотности холодного воздуха и нагретого в печи или котле. Неправильная конструкция дымохода или его засорение приводит к снижению интенсивности воздушного потока, а иногда и к изменению его направления на противоположное.Слабая тяга снижает КПД системы отопления, а наоборот представляет опасность для здоровья. Чтобы улучшить сгорание топлива в котле, нужно знать, как увеличить тягу в дымоходе.

Проверка тяги с помощью инструментов

Продуктивная работа отопления зависит не только от наличия тяги, на температуру сгорания влияет и качество топлива. Чтобы исключить другие факторы, нужно проверить, движется ли воздух по дымоходу. Как проверить тягу без специального прибора? Для этого нужны предметы под рукой и простые шаги:

1. В топочное отделение подносят горящую спичку, при нормальной тяге пламя втягивается в топку.
2. Возле дымохода ставится зажженная свеча и гаснет, направление движения воздуха определяется по дыму.
3. Лист папиросной бумаги вставляется в отверстие канала и следите за колебаниями.
4. Тяга не только недостаточная, но и избыточная, при этом тепло быстро уносится в атмосферу. Сильный поток воздуха заставляет пламя в топке гудеть.

Отсутствие тяги

Важно определить, почему нет тяги.Снижение тяги провоцируют разные причины:

• неправильная конструкция дымохода;
• низкое расположение края трубы относительно конька крыши;
• отложение большого количества сажи на стенках дымохода или другие виды засорения;
• климатические условия — низкое давление, высокая влажность, сильный ветер;
• недостаточный приток воздуха из-за плохой вентиляции;
• нарушение герметичности канала.

Выяснив причину снижения тяги, тут же начинают исправлять ситуацию.Большинство из этих дефектов можно устранить самостоятельно.

Что делать

Теперь разберемся, как улучшить тягу. Ошибки проектирования, такие как узкий диаметр трубы или многочисленные изгибы каналов, придется исправлять смещением, но в других случаях есть более простые решения. Недостаточная высота трубы исправляется наращиванием, если использовался кирпич, то проводится дополнительная кладка. На металлическую трубу закрепляют дополнительную часть, выводя конструкцию на рекомендуемую высоту – 5 м от топки.

Сужение канала, вызванное скоплением сажи, уменьшает объем проходящего газа. Для чистки дымохода делается простое приспособление из щетки и груза, привязанного к веревке. Устройство опускают в трубу и постепенно прочищают проход.

Нарушение герметичности кирпичного дымохода устраняют промазыванием щелей раствором, при необходимости часть трубы сдвигают. При достаточном размере и прямом строении канала их обсаживают керамической или металлической трубой.Дымоход становится герметичным, а круглое сечение канала более эффективно для отвода газов, чем прямоугольное.

Внимание! Разбавленный воздух в помещении не обеспечивает достаточного количества кислорода и имеет низкое давление, это провоцирует обратную тягу. Для повышения давления нужна хорошая вентиляция, достаточно открыть окна на несколько минут и состав воздуха восстановится.

В неблагоприятных погодных условиях есть несколько способов улучшить сцепление с дорогой.

1. При низкой температуре наружного воздуха холодный воздух создает давление, препятствующее выходящему потоку. Для утепления трубы можно сжечь вместе с ней немного бумаги, также важно позаботиться об утеплении конструкции.
2. Использовать сильный ветер для усиления тяги позволяет установка дефлектора. Это устройство размещается на трубе, в момент воздействия воздушных масс в ней возникает пониженное давление, способствующее увеличению тяги. Диаметр дефлектора зависит от размера дымохода.При отсутствии ветра устройство не оказывает армирующего действия. Устройства изготовлены из нержавеющей стали, они устойчивы к высокой температуре и влажности.
3. Аналогичный эффект оказывает ротационная турбина, установленная на головке. Он вращается под действием ветра и создает движение воздуха в дымовом канале. Шаровидная конструкция с лопастями защищает дымовой канал от осадков и посторонних предметов. Турбина устанавливается для газового котла с низкой температурой уходящих газов.
4. Установка флюгера позволяет защитить устье трубы от задувания ветром. Устройство вращается так, что дым выходит с подветренной стороны, а набегающий воздух усиливает тягу. снижает вероятность опрокидывания тяги в дымоходе. Чтобы подвижная часть не пострадала от коррозии, ее необходимо смазывать; периодически флюгер тоже очищают от нагара.

Внимание! Одной из причин отсутствия тяги может быть закрытая заслонка (заслонка) дымохода, если причина в этом, то после открытия приток воздуха нормализуется.

Устройство стабилизатора тяги

Стабилизатор тяги представляет собой трубу, имеющую расширение в виде зонта. В этом месте есть отверстие для забора воздуха. Работа стабилизирующего устройства контролируется датчиком. Если от обратной тяги или плохого прохода по каналу скапливаются газы, он нагревается и отключает котел. После устранения причин ухудшения тяги снова включается подогреватель. Стабилизатор путем подачи дополнительного воздуха оптимизирует скорость газа в дымоходе.Он автоматически меняет интенсивность продуктов сгорания, в зависимости от ситуации увеличивает или уменьшает тягу.

Установка принудительной тяги

Даже минимальная тяга нормируется термостойким вентилятором, установленным на дымоходном канале. Устройство питается от электродвигателя и требует прокладки провода для питания от сети. Это наиболее эффективное решение, позволяющее активизировать движение воздушных масс в дымоходе, несмотря на погоду или другие факторы.За счет вращения лопастей вытяжного вентилятора создается принудительная тяга. Электрический прибор улучшит газоотведение даже в каналах, где ошибочно выбран небольшой диаметр трубы.
