что это, плюсы и минусы

Насколько СИП-панели дешевле по сравнению с другими материалами? Почему при таком строительстве особое внимание нужно уделять вентиляции и как найти качественную сэндвич-панель — ответы на эти и другие вопросы читайте в нашем материале

Фото: Bilanol/shutterstock. com

Редакция «РБК-Недвижимости» продолжает рассказывать о разных технологиях строительства и материалах. В прошлый раз мы разбирались в тонкостях строительства домов из газобетона. На этот раз речь пойдет о СИП-панелях. В чем их сильные и слабые стороны — рассказываем вместе с экспертами.

Что такое СИП-панель

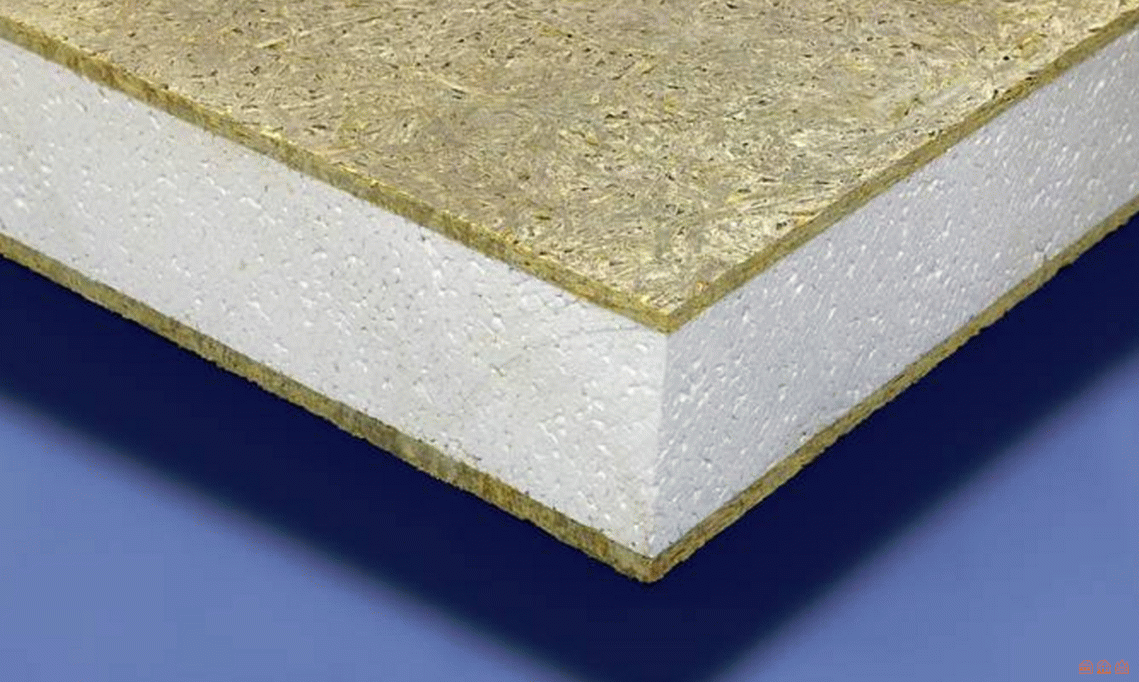

СИП-панель (от англ. Structural insulated Panel (SIP) — структурно-изоляционная панель) — популярный строительный материал, устроенный по принципу сэндвича из трех слоев.

«СИП представляет собой панель с сердцевиной из утеплителя, закрытого с обеих сторон ориентированно-стружечными плитами (ОСП). Сами плиты производятся из щепок, расположенных перпендикулярно друг другу. Они практически полностью состоят из дерева, несколько процентов в составе — это связующие вещества.

В качестве утеплителя обычно используется экструзионный или обычный пенополистирол», — пояснил руководитель проекта DOM TECHNONICOL Андрей Баннов.

Технология СИП используется при строительстве каркасно-панельных домов. Такое здание собирается из конструкционно-теплоизоляционных панелей, изготовленных в заводских условиях, добавила эксперт в области СИП-технологий, директор по развитию SIPWOOD Татьяна Шурышева. «Конструктивным элементом здания является несущая трехслойная теплоизолирующая сэндвич-панель, армированная деревянным каркасом из сухого строганого бруса или доски хвойных пород», — уточнила эксперт.

СИП-панель устроена по принципу сэндвича: конструктивный материал (деревянная плита), изолирующий материал и опять конструктивный материал (Фото: Татьяны Шурышевой)

Немного истории

Сама технология была разработана в США в 30-х годах прошлого века в Лаборатории лесной промышленности (FPL) в Мэдисоне, где был создан первый прототип современных СИП-панелей.

Позднее американский архитектор Фрэнк Ллойд Райт стал использовать такие панели при строительстве зданий. В России СИП стали активно применять с начала 2000-х годов, однако уже в СССР существовали ГОСТы на схожую технологию — трехслойная панель.

Виды СИП-панелей

СИП-панели делятся на несколько видов в зависимости от изолирующего материала и устройства самих панелей. Рассмотрим основные варианты.

1. Панели из ОСП и пенополистирола

Самым распространенным видом СИП-панелей выступает связка ОСП и пенополистирола. Именно эта комбинация чаще всего встречается при строительстве домов. Пенополистирол является разновидностью пенопласта, но в отличие от него только тлеет, а не горит. СИП-панели с пенополистиролом считаются долговечными и удобными в применении. Такие плиты не поддаются деформации и влагоустойчивы.

2. Панели из ОСП и пенополиуретана

В данной панели связующим материалом выступает пенополиуретан — синтетический утеплитель, состоящий из затвердевшей полимерной пены. В России такие панели чаще всего используют в промышленности. Хотя в Канаде и США их используют и при строительстве жилья. Среди основных характеристик — огнеустойчивость, прочность, более высокая теплопроводимость. Еще считается, что такие СИП-панели не повреждаются грызунами, но стоят они обычно дороже, чем плиты из пенополистирола.

3. Панели из ОСП и минеральной ваты

В данном случае роль утеплителя выполняет минеральная или каменная вата. Среди плюсов — минеральная вата является дышащим материалом, хорошо сохраняет тепло внутри и экологична. Из основных недостатков: такие панели дают усадку и менее прочны.

4. Панели из фибролита

Такой сэндвич состоит из двух фибролитовых плит, а в качестве утеплителя между ними закладываются все те же пенополистирол, пенополиуретан или минеральная вата. Фибролит изготавливается из специальных древесных стружек и неорганического вяжущего вещества. Среди основных достоинств материала — огнестойкость и практичность при отделке.

Основной минус такой комбинации связан с тем, что ширина фибролитовых плит составляет лишь 60 см — вдвое меньше, чем ОСП. Это значит, что нужно будет использовать вдвое больше таких панелей при строительстве.

5. Панели из стекломагнезита и пенополистирола

Такие плиты считаются одними из самых безопасных и экологически чистых материалов. Стекломагнезит считается огнестойким материалом, не реагирует на воздействие влаги. Он обладает прочностью и высокой шумоизоляцией. Основной минус подобного решения — высокие цена и трудоемкость.

СИП-панели делятся на несколько видов в зависимости от изолирующего материала и самих панелей (Фото: Ivanka Kunianska/shutterstock. com)

Что можно построить из СИП-панелей

СИП-панели могут быть несущими элементами при строительстве и одновременно изоляцией. Из СИП-панелей чаще всего строят индивидуальные жилые дома, загородные отели, административные здания или малоэтажные многоквартирные дома. СИП-панели отлично подходят при строительстве надстроек, мансард, крыш и перекрытий, рассказала Татьяна Шурышева.

Наиболее популярно строительство из СИП-панелей частных домов. Такие дома часто называют построенными по канадской технологии. Однако из-за низкой паропропускной способности материалов важно обеспечить условия, при которых влага быстро покинет помещение, отметил Андрей Баннов. «Для этого еще на этапе проекта необходимо предусмотреть систему приточно-вытяжной вентиляции. Она должна обеспечивать непрерывный воздухообмен и устранять лишнюю влагу из помещения.

Для этой цели сквозь СИП-панели монтируются точечные аэраторы в каждом помещении. Другой способ — установить в окнах аэроклапаны», — рекомендует эксперт.

Если установить систему рекуперации, то это поможет повысить энергоэффективность жилого дома. Установка такой системы потребует затрат, но с учетом экономии расходов на поддержание микроклимата окупится через несколько лет.

Также важно герметизировать все стыки между СИП-панелями. Делать это нужно по всей площади дома при помощи пароизоляционного скотча шириной 15–20 см. «Не забываем про оконные и дверные проемы — они также изолируются с помощью пароизоляционных лент, которые нужно соединить с пароизоляционным скотчем. Если все меры соблюдены, то внутри помещения можно добиться вполне комфортных показателей», — рекомендовал руководитель проекта DOM TECHNONICOL.

Внешняя отделка дома из СИП-панелей может быть любой. Например, его можно облицевать вагонкой, декоративной фасадной штукатуркой, клинкерной плиткой и т.  д. Внутри дома можно тоже использовать разные варианты отделки — покрасить стены, отштукатурить, облицевать керамической плиткой, обшить вагонкой.

Наиболее популярно строительство из СИП-панелей частных домов, их еще называют дома, построенные по канадской технологии (Фото: Татьяны Шурышевой)

Из-за низкой паропропускной способности при строительстве дома из сэндвич-панелей важно обеспечить условия, при которых влага быстро покинет помещение  (Фото: SV Production/shutterstock. com)

Плюсы СИП-панелей

Легкие и быстровозводимые

Дом и здания из СИП-панелей имеют свои преимущества. Во-первых, из них легко строить благодаря небольшому весу стройматериала. К примеру, квадратный метр СИП-плиты с пенополистиролом весит около 20 кг. Отсюда следует еще одно преимущество — дома из СИП-панелей не требуют дорогостоящего фундамента. «Вес конструкций в пять — семь раз ниже, чем у традиционных каменных домов. Значит, можно применять более легкие типы фундаментов, а соответственно, и более экономичные», — отметила директор по развитию SIPWOOD.

Здания из СИП-панелей относятся к быстровозводимым. Например, чтобы построить небольшой загородный дом, потребуется около месяца (с учетом готового фундамента). В среднем здание строится за два-три месяца. Причем строить такой дом можно даже в зимнее время.

Низкая цена

Еще одно преимущество сэндвич-панелей — это более низкая цена по сравнению с каменными домами и домами из клееного бруса. «Как правило, стоимость домов СИП в исполнении white box (без чистовой финишной отделки) на 20–30% дешевле, чем у аналогичного по габариту дома в других технологиях (газобетон, керамический кирпич и камень, клееный брус)», — отметила Татьяна Шурышева. По ее словам, экономия достигается за счет простоты и мобильности монтажа, легкости конструкции, а также минимальных затрат при отделке.

«При низкой стоимости СИП-панели позволяют за короткий срок построить полноценный дом. За счет малого веса панели просто монтировать, их можно возводить на малозаглубленных фундаментах, что позволяет сэкономить на земляных работах и бетоне. При соблюдении технологий строительства в таких домах можно создать комфортный микроклимат. К тому же они хорошо удерживают тепло, а это важно в холодном российском климате», — добавил Андрей Баннов.

Теплоэффективность

Среди достоинств СИП-панелей эксперты называют также теплоэффективность. Панели хорошо сохраняют тепло, а летом, наоборот, дольше сохраняют прохладу. При толщине стены в 174 мм запас по теплотехнике составит примерно 26–28% от требуемой (для Московского региона).

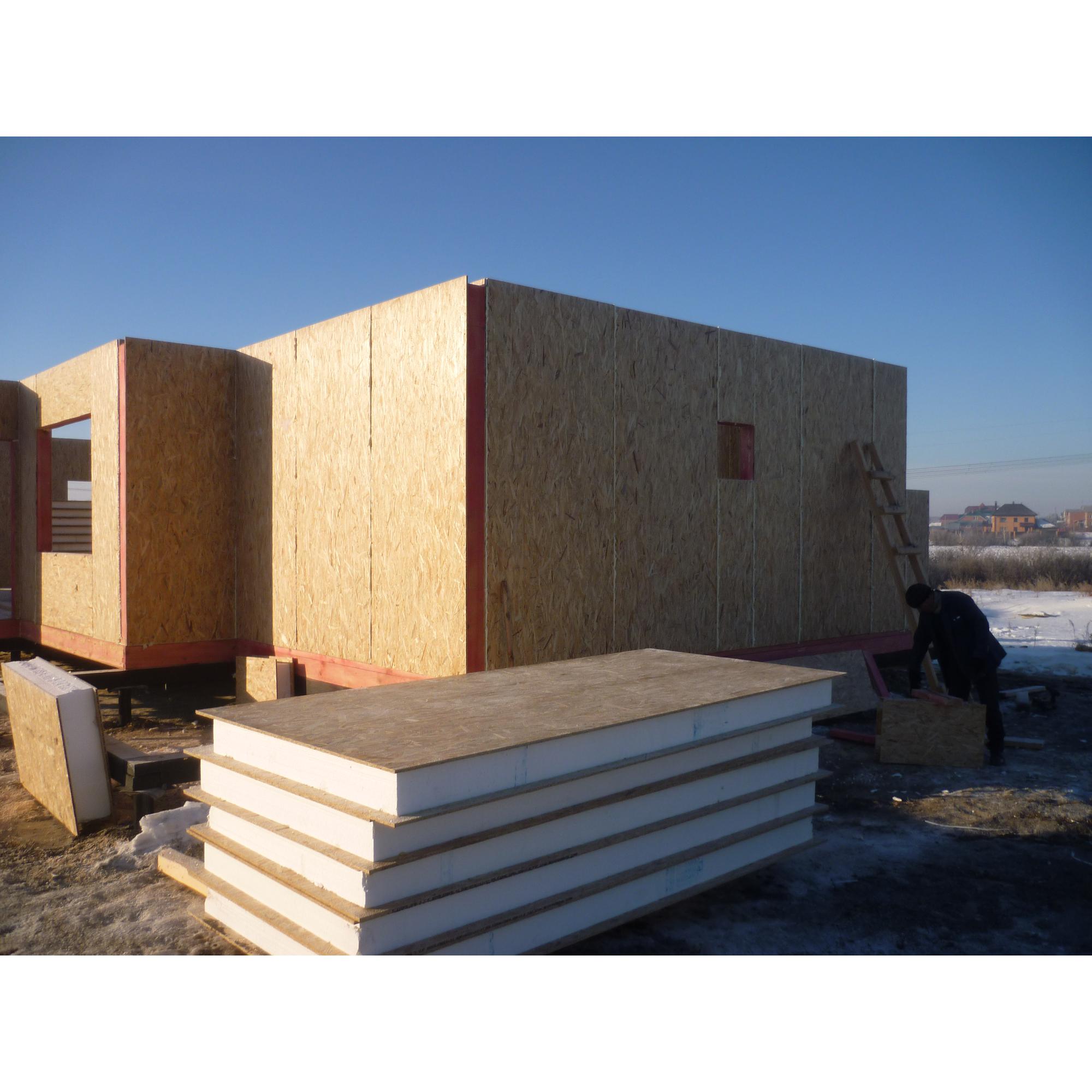

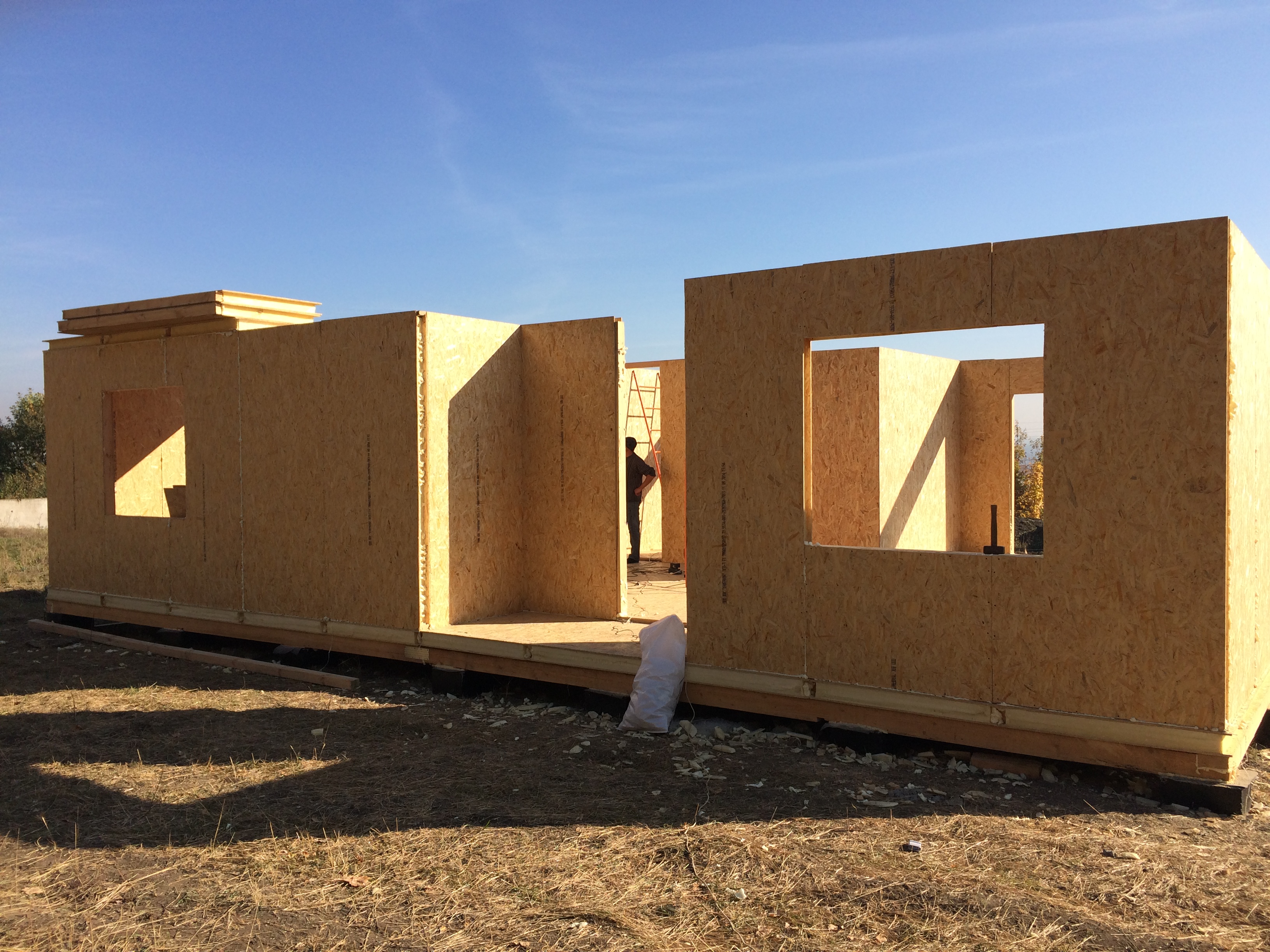

Так выглядит дом из СИП-панелей в готовом виде  (Фото: Grigorii Pisotsckiishutterstock.com)

Недостатки СИП-панелей

Вентиляция

Как и большинство строительных материалов, СИП-панели имеют свои недостатки, о которых лучше знать до начала строительства. Одним из основных минусов является то, что при строительстве необходимо обязательно продумать систему вентиляции, иначе в помещении будет душно. Об этом уже упоминалось выше.

Пожаростойкость

Вопросы возникают относительно пожаростойкости СИП-панелей. Считается, что они не обладают высокой пожаростойкостью. По данным экспертов, классические СИП-панели с обшивками из OSB-3 и утеплителем из пенополистирола имеют класс пожарной опасности конструкций К3 (пожароопасные). «Аналогичный класс пожарной опасности имеют дома из дерева. Применение в качестве обшивок панелей более огнестойких материалов, таких как ЦСП и фибролит, а в качестве утеплителя — минеральной плиты позволяет повысить огнестойкость СИП-панелей до класса пожарной опасности К1 (малопожароопасные) и К0 (непожароопасные)», — пояснила эксперт в области SIP-технологий.

Экологичность

К недостаткам относится и вредность в плане экологии из-за наличия клеящих составов в ОСП и пластика в утеплителе. Однако при производстве качественных СИП-панелей должны использоваться только те материалы, которые прошли экологические экспертизы и допущены к применению в строительстве индивидуальных жилых домов. Кроме того, технологии развиваются, и сейчас в качестве утеплителя в СИП-панелях используют не только пенополистирол, но и минеральные плиты. А в качестве обшивок — экологически безопасные материалы, не содержащие своем составе формальдегид.

Качество

Еще одна важная проблема кроется в качестве изготовления самого материала. Производителей на рынке СИП-панелей много. Для входа в бизнес не требуется большой капитал, а потому желающих начать производство много. Из-за высокой конкуренции и обилия предложения игроки начинают сильно демпинговать, отмечает Андрей Баннов.

«Снижение цены невозможно без потери качества — производители начинают использовать дешевые невлагостойкие плиты ОСП, дешевые связующие для склейки плит, вспенивают полистирол до минимальной плотности и экономят на антипиренах. В итоге панель получается непрочной, с низкой долговечностью и плохими показателями теплопроводности», — сказал эксперт. При этом оценить качество практически невозможно, поскольку материалы собраны в готовое изделие — панель, заключил он.

СИП-панели имеют свои достоинства и недостатки  (Фото: Ivanka Kunianska/shutterstock.com)

Читайте также:

Дом из СИП-панелей: о чем молчат производители.: lifestroi — LiveJournal

Технология строительства из СИП панелей относится к каркасному строительству. Дома, возводимые по такой технологии — строятся быстро, выглядят после отделки весьма презентабельно и внушают доверие. Также если вы долго откладывали строительство своего дома из-за материальной составляющей — то этот дом будет вам по карману. Но так ли все просто? Нет ли тут никакого подвоха? Давайте разберемся.


Давайте для начала разберемся что такое Сип-панель и как из нее построить дом. Технологии строительства с применение так называемых SIP (СИП) панелей – уже более полувека. К нам она пришла из США.

SIP (Structural Insulated Panel — «конструкционная теплоизоляционная, или структурно-изоляционная, панель»). У нас прижилось название СИП-панель. Правда, при этом у нас данная технология почему-то называется канадской. Видимо это происходит от того, что у нас канадским строительством называют все существующее на сегодня каркасное строительство, хотя большинство из них к Канаде не имеет никакого отношения. От своего появления в США (1950 г.) технология строительства с использованием СИП-панелей вот уже более полувека применяется в странах Северной Америки и Европы и постоянно совершенствуется. В итоге самым оптимальным и получившим наибольшее распространение, в том числе и в России, стал вариант панели по типу сэндвича из двух OSВ-3 или ОСП-3 (ОСП — ориентированно-стружечная плита), между которыми вклеена ПСБ-С25 — плита суспензионного беспрессового самозатухающего пенополистирола (зарубежное название — Expanded Polystyrene, EPS).

Как правило, комплект дома поставляется на строительную площадку подготовленным к монтажу: сборка дома осуществляется по принципу конструктора из готовых элементов стен, пола, стропильной и подкровельной системы.

Сборка такого дома производиться очень быстро. Также за счет того, что материал для строительства не имеет большого веса вы получаете большую экономию на фундаменте. Также несмотря на небольшой вес самих панелей, они обладают весьма существенным запасом прочности. Промышленно изготовленные СИП-панели, по результатам их испытаний, способны выдерживать продольную нагрузку более 10 т на 1 пог. м, а при поперечном изгибе — больше 2 т.

Пожалуй на этом все преимущества таких домов заканчиваются. В отношении СИП-панелей наиболее часто обсуждаемыми являются три вопроса – это пожароопасность, экология и вредители.

Самым существенным является экологичность данных домов. Что касается экологичности СИП-панелей, то она представляется довольно сомнительной: помимо токсичного утеплителя полистирола, для изготовления панелей применяется полиуретановый клей, который выделяет высокотоксичные фенол и формальдегид. Оба вещества могут стать причиной онкозаболеваний; помимо этого, они разрушительно действуют на иммунную систему, по причине чего в домах из СИП-панелей дети чаще болеют. Конечно, в состав СИП-панели входят и натуральные материалы древесного происхождения – плиты OSB, каркас из сухого или клееного бруса – но их свойства не в силах нейтрализовать то губительное воздействие на человеческий организм, которое оказывает полистирол и клей. Также ограждающие конструкции «не дышат», прибавляя эффект накопления вредных веществ из вредного клея и пенополиуретана — дом на глазах превращается в газовую камеру. Данная технологии существовала и была разработана и в советское время, но не применялась в жилом строительстве из-за того, что не смогла пройти экспертизу санитарных служб. Такие строения были разрешены только как складские и временные постройки.

Пожароопасность является главной темой споров, имеющих место между сторонниками каменных и дереввянных домов. Естественно, что пожар может произойти в любом помещении; его источник может находиться как внутри, так и снаружи. Вне зависимости от материала стен последствия пожара могут быть гибельными: опасность несет не только сам огонь, но и выделяемые в процессе пожара продукты горения. Дома из СИП-панелей относятся к третьему классу огнестойкости, как и дома из натуральной древесины; однако разница заключается в том, что при горении деревянного дома выделяется только угарный газ, тогда как пенополистирол, входящий в состав СИП-панели в качестве утеплителя, при нагревании свыше 80С начинает выделять высокотоксичные пары. Сторонники использования пенополистирола делают упор на то, что благодаря обработке противопожарными пропитками материал является самозатухающим – время его горения не превышает четырех секунд, но при горении дома самая большая опасность кроется не в высокой скорости распространения пламени, а в возможности отравления продуктами горения. Ведь все мы помним страшный пожар в ночном клубе в Перми «Хромая Лошадь». Там горел именно пенополистирол — погибли 156 человек. Как показывает опыт для отравления достаточно и одной секунды.

Ну и грызуны — они почему-то очень любят пенопласты в разных формах, что значительно сокращает теплоэффективность данного дома. Также утеплители вида полистиролов являются влагоизоляторами, по причине чего в них может заводиться гниль, плесень и грибок.

Мой совет: если вы все таки остановились на добровольном строительстве газовой камеры для себя, то не забудьте сделать очень хорошую приточную вентиляцию, чтобы удалять продукты разложения пенополистиролов и токсичных клеевых соединений и лишнюю влагу, чтобы минимизировать возможность возникновения грибка и плесени. Правда в случае монтажа такой вентиляции экономическая разница между таким домом и нормальным практически теряется.

Надеюсь мы развенчали миф о дешевом, надежном и экологичном строительстве дома из сип-панелей. А если у вас остались вопросы — мы ответим на них в комментариях.

Продолжение о домах из сип-панелей и пенополистироле:

Газовая камера своими руками

Оставайтесь с нами!

Подписывайтесь на наш блог и твиттер.

SIP панель — что это такое?

В переводе с английского sip (structural insulated panel) — это дословно «структурная изоляционная панель», или в литературном переводе «конструкционная (тепло)изоляционная панель». То есть это одновременно и основной строительный материал, несущий нагрузки, и ограждающая, изолирующая от холода поверхность. Это возможно благодаря тому, что sip панель — это композитный материал, в котором соединение исходных наделяет конечный продукт техническими характеристиками, превышающими изначальные характеристики его составляющих. Sip панель устроена по принципу бутерброда-сэндвича из трех слоев: лист конструктивного материала + блок изолирующего материала + лист конструктивного материала.

Существует несколько видов sip панелей, основанных на разных конструкционных и теплоизоляционных составляющих. Все они обладают разными несущими и теплоизоляционными характеристиками, а так же размерами (которые чаще всего привязаны к размерам конструктивных плит).

ОСП+ПСБ+ОСП

Самый распространенный, можно сказать «классический», вид панелей. Обладает высокими конструкционными характеристиками благодаря как ОСП (OSB), так и вспененному пенополистиролу (ПСБ).

Типовые размеры в Европе, привязаные к размерности листов ОСП:

  • 2,80 х 1,25 м
  • 2,50 х 1,25 м
  • 3,00 х 1,20 м (не самый распространенный размер, чаще всего при использовании ОСП германского производства)
  • 6,00 х 1,20 м (не самый распространенный размер, чаще всего при использовании ОСП германского производства)

Остальные размеры — чаще всего производная от данных.

SIP-панели, производимые «на родине» — в Северной Америке, жесткой привязки к размерам ОСП не имеют, хотя и кратны дюймам (2,54 см). Дело в том, что производители ОСП активно сотрудничают с производителями sip, поэтому поставляют тем не только самый популярный формат 2,44 х 1,22 м, но и другие, бóльшие размеры. Поэтому чаще всего исходной заготовкой является панель размером порядка 12,00 х 3,00 м, из которой в дальнейшем уже и нарезают изделия необходимого размера.

Толщина панелей зависит от выполняемой задачи. Основные размеры:

  • 124 мм (12+100+12) — межкомнатные перегородки
  • 164 мм (12+140+12) — стеновые панели
  • 214 мм (12+190+12) — плиты перекрытия

В России, в силу самостоятельного экономического понимания технологии, чаще всего встречаются панели толщинами 174 и 224мм. Причина в разных типоразмерах проста — применяемый для сборки пиломатериал. Он может быть либо технологически верным — камерной сушки — и как следствие обработки ГОСТовской древесины сечением 40х140 и 40х190мм. Либо для сиюминутного удешевления стройки — в лучшем случае атмосферной сушки (18 и более процентов влажности) — с исходным сечением 50х150 и 50х200мм


ОСП+ЭПП+ОСП

Панели с использованием экструдированного пенополистирола более распространены в Северной Америке, в России практически не встречаются. Причина проста — экструдированный пенополистирол стоит дороже вспененного.

Габариты, способ производства, методика применения идентичны панелям с ПСБ.


ОСП+ППУ+ОСП

Сэндвич-панели с «начинкой» из пенополиуритана так же более распространены в Северной Америке, но в отличии от панелей с ЭПП все же встречаются и в России.

Чаще всего изготавливаются методом заливки компонентов в каркасные заготовки панелей, где пенополиуретан и вспенивается, заполняя панель.

Габариты и методика применения схожи с остальными панелями типа ОСБ+пенопласт+ОСБ.


ОСП+МВ+ОСП

Российское «изобретение». Цель замены пенопластовых «начинок» на минеральную вату — попытка изменить пожарные характеристики панели.

Отсутствие у минераловатного утеплителя схожих с пенополистиролом несущих и распределяющих нагрузки характеристик превращает технологию из «панельной» в «каркасно-панельную» (т.к. все нагрузки ложатся на каркас из бруса, а ОСП только перераспределяет их).


ФЛ+ПСБ+ФЛ и ФЛ+МВ+ФЛ

Панели, в которых конструкционным слоем является фибролит — так же российская придумка. Цель та же, что и при замене ПСБ на минеральную вату, — изменить класс горючести панели.

Использование фибролита подразумевает некоторые особенности. Листы фибролита обычно имеют ширину 60см — следовательно, используется больше бруса. При чем более частый каркас является обязательным условием и по той причине, что листовой материал из «древесной шерсти» и портландцемента обладает много меньшими несущими характеристиками чем плита из ориентированной щепы (ОСП).


ЦСП+ПСБ+ЦСП

Западный вариант пожарозащищенной СИП-панели. Обладает несущими характеристиками средними между панелями с ОСП и с фибролитом, но много большим весом, даже по сравнению с последними.


ГКЛ+ПСБ+ГКЛ, СМЛ+ПСБ+СМЛ, ОСП+ПСБ+ГКЛ и прочие

СИП-панели, которые имеют очень скромные несущие характеристики. Используются редко и в основном для конструкции межкомнатных перегородок.

СИП технологии – изготовления панелей от компании «Термовилла»

Что представляет собой СИП-панель

SIP — Structural Insulated Panel. В русском языке используют используют два варианта названия — структурно-изоляционная панель, структурированная изолирующая панель. SIP-панели — это разновидность многослойного строительного материала, обладающего повышенной устойчивостью к резким перепадам температуры и отличными эксплуатационными характеристиками. Благодаря особым свойствам используемых при их изготовлении материалов, SIP-панели не подвержены гниению, промерзанию и практически не впитывают влагу.

Как делают СИП-панели

При изготовлении SIP-панели три её слоя склеиваются под давлением в 15-20 тонн. Эти три слоя представляют собой две наружные панели из ориентировано-стружечной плиты (ОСП) и один внутренний слой, состоящий из пенополистирола. В рассматриваемой конструкции пенополистирол не просто выполняет функции утеплителя, но и является конструкционным элементом, удерживающим параллельно друг другу плиты ОСП, представляющие собой внешнюю обшивку так называемого «сэндвича». То есть пенополистирол, помимо прочего, обеспечивает эффект повышенной несущей способности.

SIP-панели способны выдерживать колебания температуры от -50 до +50 градусов, а также поперечную нагрузку в 2 тонны на квадратный метр и вертикальную нагрузку в 10 тонн при ширине панели 1,25м. Это достигается благодаря монолитному склеиванию, которое используют в их конструкции. Кроме того, применяемый в технологии изготовления СИП-панелей пенополистирол обладает прекрасными звукоизоляционными свойствами.

Из чего делают SIP-панели: пенополистерол

При изготовлении SIP-панелей одним из важнейших материалов является пенополистирол, главное свойство которого — высокая способность к теплоизоляции. Структура полистирола ячеистая, ячейки имеют размер 2-8 мм и заполнены воздухом. В общем объеме полистирольной плиты воздух занимает более чем 90%. Такая структура обеспечивает материалу повышенные теплосберегающие свойства. Исследования пенополистирола показывают, что слой этого материала толщиной всего в 12 см эквивалентен по своим теплосберегающим свойствам, например, стене из деревянного бруса толщиной 0,5 м. Кроме того, благодаря своей низкой динамической жесткости, пенополистирол обеспечивает отличную звукоизоляцию от ударного шума. В то же время воздухопроницаемость пенополистирола позволяет строению «дышать».

Используемый в технологии изготовления СИП-панелей пенополистирол — материал нейтральный. Он не выделяет веществ, вредных для окружающей среды и человека. И в процессе строительства, и в процессе эксплуатации он ведёт себя как высокоэкологичный и практичный материал — не разлагается, не плесневеет, не гниёт, не даёт трещин, в нём не заводятся микробы и грызуны. Его срок годности неограничен. Ни бактерии, ни плесень не образуются в этом материале, так как влага не может повлиять на его теплоизоляционные свойства. Кстати, поэтому его используют также для упаковки в пищевой промышленности, для изготовления одноразовой посуды, детских игрушек и т. д. Обладает хорошей огнестойкостью и способностью к самозатуханию. В процессе горения полистирола, не содержащего добавок, выделяются те же вещества, что и при горении дерева — сажа, двуокись углерода, окись углерода.

Пенополистирол проявляет устойчивость при помещении в агрессивную биологическую или химическую среду. Материал хорошо переносит соседство с асфальтовым покрытием, рубероидом и асфальтовыми эмульсиями, с каустической содой, искусственными удобрениями, жидкими удобрениями, аммонием, мылом и смягчающими растворами, растворами соли, вспененными красками, известью, гипсом, цементом, морской водой и разного рода грунтовыми водами. Химические и физические свойства этого материала никак не зависят от влияния температуры окружающей среды в разных климатических условиях.

Вместе с тем, нужно принимать во внимание, что длительное ультрафиолетовое воздействие делает пенополистирол более хрупким и подверженным эрозии от дождя, ветра и прочих вредных климатических факторов. Поэтому прямое воздействие на него солнечных лучей опасно, и плиты при хранении следует укрывать от солнца. При использовании пенополистирола в качестве строительного материала следует избегать его контакта с рядом химических соединений — с нефтепродуктами (керосином, бензином, смолами и проч.), с насыщенными углеводородами (спиртом), с органическими растворителями (уксусно-этиловый эфиром, ацетоном, скипидаром, растворителем красок). Эти вещества способны повредить или даже полностью растворить ячеистую структуру пенополистирола. Такие нюансы учитываются в технологии изготовления СИП-панелей.

Из чего делают SIP-панели: OSB/ОСП-плиты

Второй важный для технологии изготовления СИП-панелей материал — это ОСП. Ориентировано-стружечная плита или ОСП (англ. OSB — Oriented Strand Board) представляет собой древесный композиционный материал. Создание этого материала является одним из новейших достижений в деревообрабатывающей промышленности. ОСП-плиты, применяемые в технологии изготовления СИП-панелей, соответствуют евростандарту EN-300-OSB и представляют собой спрессованную в плиту древесную стружку, имеющую ориентированную плоскую щепу. Такая узкая (0,5–0,7 мм толщиной) прямоугольная щепа укладывается тремя слоями особым образом. Щепу во внутреннем слое располагают перпендикулярно главной оси плиты, а во внешних слоях — вдоль главной оси. При этом длина щепы может достигать до 140 мм.

Прессование плиты происходит под высоким давлением. Процесс идёт при высокой температуре, с использованием водостойкой смолы. Устойчивости к переменам погодных условий и высокой прочности плит удаётся достичь благодаря пропитке щепы гидрофобной эмульсией и клеем. В то же время, синтетические связующие не оказывают вредного влияния на свойства плит ОСП. Плиты остаются гигиенически и экологически безвредным материалом. Класс эмиссии свободного формальдегида у них — Е1 и E0.

ОСП-плиты обладают прекрасными механическими свойствами и уникальными эксплуатационными характеристиками. Спрессованная крупноразмерная стружка имеет микроструктуру, придающую плитам необходимую жесткость и предохраняющую их края от сколов. При распиле можно использовать обычные для обработки натуральной древесины инструменты. Свёрла для сверления таких плит должны подходить для сверления дерева твёрдых пород.

Сегодня производятся ОСП (OSB) трёх видов. Во-первых, это OSB-1 (ОСП-1), которая используется в условиях пониженной влажности (упаковка, мебель, обшивка). Во-вторых, OSB-2 (ОСП-2) — используется в сухих помещениях для изготовления несущих конструкций. Наконец, OSB-3 (ОСП-3) — материал используется для изготовления несущих конструкций при повышенной влажности и выдерживает наиболее тяжелые режимы эксплуатации.

В технологии изготовления СИП-панелей применяются именно высокопрочные OSB-3 (или ОСП-3). Стены из таких панелей имеют ровную поверхность, что открывает широкие возможности отделки. Они не впитывают влагу, не подвержены гниению, а находясь полностью в воде, разбухают за 24 часа всего на 17–25%. Прочность материала при этом не страдает. Отметим, что именно поэтому ОСП часто применяют при возведении и строительной опалубки.

Преимущества промышленной технологии изготовления СИП-панелей

Более подробно о плюсах СИП-панелей рассказывается в отдельной статье, здесь же следует отметить, что те же материалы (пенополистирол и ОСП) иногда используют и в каркасном домостроении. Однако сочетание отличных эксплуатационных характеристик современных материалов, а также отработанного процесса производства позволяет достичь для SIP более высокой степени надежности. Промышленное производство помогает исключить возможные строительные ошибки и свести к минимуму негативное воздействие «человеческого фактора». Таким образом, получается строительный материал стабильно высокого качества — каждая вышедшая с производства плита соответствует стандарту. Узнать о процессе производства и особенностях технологии изготовления СИП-панелей именно в компании TERMOVILLA вы можете в следующем разделе.

Наши менеджеры всегда готовы проконсультировать Вас по всем вопросам строительства из панелей сип по тел.  +7(495)109-25-56. Звоните!

Компания «TERMOVILLA» — Ваш надёжный подрядчик в сфере строительства из панелей сип!

Что такое СИП панель. Её особенности и преимущества

Основные составляющие СИП панелей — это две ОСБ плиты по краям и пенополистирол посередине, который выступает в качестве утеплителя. Склеивается между собой этот «пирог» современным полиуретановым клеем с давлением больше 10 атмосфер.

Теперь подробнее.

ОСП расшифровывается как ориентированная стружечная плита — это плотно спрессованная деревянная щепа. В качестве соединительного клея используется влагостойкая смола.

Пенополистирол — это маленькие шарики стирола. При нагреве паром происходит увеличение гранул в объёме до тех пор, пока они не заполнят всю форму.

Размеры и масса

Высота — 3000 мм.; Ширина — 1250 мм. Толщина зависит от места использования (внутренняя, внешняя стена или перекрытие) и варьируется от 60 до 220мм. Масса панели — 2500х1250х174, составляет порядка 55 килограмм, что дает неоспоримое преимущество перед другими строительными материалами, ведь чем меньше вес, тем меньше специальной техники нужно привлекать к работе (краны, манипуляторы, рабочие).

Какую нагрузку могут выдержать сип?

СИП расшифровывается как структурно-изоляционная панель, и это неспроста. Произведенная в заводских условиях панель может выдерживать очень большую продольную и поперечную нагрузку. Тест нагрузкой показал, они могут выдерживать продольную нагрузку до десяти тонн на метр. Это 5 средних автомобилей. Вертикальная нагрузка (поперечная) — до пяти тонн на метр.

Энергоэффективность

За счет пористой структуры пенополистирола теплопроводность стандартной СИП панели толщиной 174 мм — 0,035 Вт/(м·°C). Для сравнения, чтобы добиться такой теплопроводности, надо построить стену из кирпича толщиной 1900 мм, из бетона — 2300 мм.

Пожаробезопасность

При производстве ОСБ плит в состав клеящего состава добавляется антипирен (элемент самозатухания), при этом устойчивость на возгорание увеличивается в 7 раз по сравнению с обычной древесиной. Тесты показали, что поверхность может выдерживать пламя в 900 градусов на протяжении больше 10 минут. Этот результат можно увеличить в несколько раз. Если использовать при внутренней отделке гипсокартон, то такие стены могут сдержать пламя на протяжении 20-30 минут.

Экологичность

ОСБ — один из самых экологичных материалов (она состоит на 95% из дерева), а современные клеи и натуральные воски полностью безопасны. Что касается пенополистирола — он так же безвреден.

Большинство упаковок для рыбы, овощей и других продуктов состоит именно из пенополистирола. Все современные строительные материалы проходят сертификацию, сип панель не исключение. По итогам проверки выдаются: сертификат соответствия, сертификат пожарной безопасности, сертификат санитарно-эпедемиалогического заключения.

Если собрать все эти характеристики в единую картину, становится понятно: сип панель является отличным строительным материалом для частного домостроения.

Сип (SIP) панель, что это такое. Основные характеристики и «живое» видео

Строительный рынок развивается «семимильными шагами», появляются новые и более современные материалы, при помощи которых возведение теплого и относительно прочного дома займет считанные дни. Одним из таких материалов является СИП панели. Все больше строителей используют его для возведения каркасных домов. Действительно этот материал заслуживает внимания, но не все знают — что это такое! Сегодня я постараюсь простыми словами рассказать о нем, так что читайте дальше …

ОГЛАВЛЕНИЕ СТАТЬИ

Как обычно для начала начну с определения.

СИП панель (SIP — Structural insulated panel) – структурная изоляционная панель, это новый строительный материал, который состоит из двух OSB (ОСП — рус.) листов по краям, а в середине находится плотный слой пенополистирола или пенопласта. Прикрепляются листы при помощи клея, обычно полиуретанового или каких-либо других (более экологичных). Процесс склеивания происходит под давлением в 15 – 19 тонн, что делает материал очень прочным, его можно применять как для стен, так и для перекрытий и крыши.

С легкостью выдерживает автомобиль. Сейчас небольшая схема.

Хочется также отметить, что ОСП материал прочный сам по себе, а внутренний пенополистирол имеет, так называемые – «закрытые» пузырьки воздуха, которые являются очень качественным утеплителем, потери тепла от таких стен минимальны.


Где применяются

Как я уже писал выше применение здесь самое разное, это могут быть как каркасные дома, для круглогодичного проживания (тут применяется экологически чистый SIP). А также другие хозяйственные постройки, например гаражи, сараи, веранды, и другие дворовые помещения (в таких постройках применяют СИП-панели основанные на обычном пенопласте).

Хочется отметить что, в Японии, в сейсмически активных районах, из этих панелей строят даже много этажные дома. Доказано многими тестами, что они очень хорошо справляются с землетрясениями. Посмотрите вот это видео.

Плесень также не развивается на поверхности и во внутренностях этого материала, опять же присутствует противогрибковая защита.


Экологичность

Многих волнует «экологичность» этого материала, ведь не хочется жить в газовой камере! Я уже писал статью на эту тему, можете почитать здесь. Однако немного повторюсь — и тут есть над чем подумать. С одной стороны SIP-панели, очень экологичны и обладают классом экологии «E0», то есть практически не выделяют никаких вредных веществ. Достигается это при помощи специальных технологий – «чистого» с точки зрения экологии ОСП листа (класс E0), и такого же чистого пенополистирола, который зачастую применяют в пищевой промышленности. Эти СИП панели можно применять в строительстве частных домов для круглогодичного проживания, они абсолютно безвредны! Но и стоят не дешево.

Однако не все так радужно и есть «грубые» подделки, или так называемые хозяйственные «СИП». Здесь применяется ОСП плита класса «E3», а также пенопласт вместо пенополистирола. Выделения вредных веществ у таких домов, будет зашкаливать, и жить в них очень опасно для здоровья! Особенно в зимний период, когда окна закрыты, а внутри постоянно работают обогревательные приборы. Как правило, такие типы применяют для хозяйственных построек, где нахождение человека минимально. Распознать их легко, просто посмотрите на утеплитель внутри, если пенопласт — значит плохо. Вот небольшой видео пример.

Поэтому при покупке СИП для каркасного дома, требуйте сертификаты качества, экологичность ОСП, пенополистирола и клея! Все это должно быть зафиксировано в специальном сертификате, далее проверьте этот сертификат, не поддельный ли он? Можете отдать лист на экспертизу, и только после этого покупайте или не покупайте материал у этого производителя.


Минусы СИП панелей

В заключении хочется поговорить про минусы, куда же без них.

  • СИП панели не устойчивы к механическим воздействиям, то есть ее легко разрубить-разрезать и проникнуть внутрь.

  • При неправильном монтаже и подрезке, можно нарушить целостность панели – слои разойдутся, и потеряется прочность и звукоизоляция.
  • Дома из «СИП» герметичны как термос, соответственно чтобы избежать появления «мокроты» на стенах и плесени, нужно обязательно делать систему вентиляции! ЗАПОМНИТЕ!
  • Еще одним обязательным условием является то, что нужно хорошо закрывать все стыки при монтаже, чтобы вода не могла проникнуть в слой утеплителя. Обычно это делается при помощи бруса и монтажной пены.

ИТОГ

СИП-панели – дешевый, качественный, современный, относительно прочный материал, с хорошей экологией (если не поддельный). Каркасные дома по такой технологии возводятся быстро, буквально за считанные дни, можно сделать и своими руками. Требуют минимальной отделки (зачастую нужна только покраска). В общем, кто думает над строительством частного дома – посмотрите, расклад я вам дал.

На этом все, читайте наш строительный сайт.

Плюсы и минусы сип панелей

SIP — Structural Insulated Panel. В русском языке применяется два варианта названия этого материала — структурно-изоляционная панель или структурированная изолирующая панель. Сип панели являются разновидностью многослойного строительного материала, который отличается высокой устойчивостью к резким колебаниям температур и прекрасными эксплуатационными параметрами. Вследствие особых свойствам материалов, из которых создают сип панели, они не подвержены гниению, промерзанию и почти не впитывают влагу.

Производство сип панелей

В процессе создания сип панели все три её слоя склеивают под давлением в 15-20 тонн. Панель состоит из двух наружных плит из ориентировано-стружечной плиты (ОСП) и одного внутреннего слоя, который состоит из пенополистирола. В такой конструкции пенополистирол осуществляет роль не только утеплительного материала, но еще и является конструкционным элементом, который удерживает параллельно друг другу плиты ОСП. Именно эти плиты являются внешней обшивкой «сэндвича». Следовательно, пенополистирол гарантирует эффект повышенной несущей способности.

Сип панели выдерживают колебания температурного режима от -50 до +50 градусов, а также поперечную нагрузку в размере двух тонн на один квадратный метр, а вертикальная нагрузка может достигать 10 тонн при ширине панели 1,25м. Такие параметры достигаются вследствие монолитного склеивания, применяемого в их конструкции.

В создании сип панелей одним из самых важных материалов можно назвать пенополистирол, основное качество которого — повышенная способность к теплоизоляции. По своей структуре полистирол состоит из ячеек размером 2-8 мм, которые полны воздуха. В суммарном объеме полистирольной плиты количество воздуха достигает 90%. Подобное строение отвечает за высокие теплосберегающие качества.

Согласно данным исследований слой пенополистирола толщиной 12 см обладает такими же теплосберегающими свойствами, как и стена из деревянного бруса толщиной 0,5 м. Также вследствие своей низкой динамической жесткости, пенополистирол гарантирует высокую звукоизоляцию от ударного шума.

Вторым важным для технологии изготовления сип панелей материалом является ОСП плита. Изготовление сип панелей невозможно без таких плит. Ориентировано-стружечная плита или ОСП (англ. OSB — Oriented Strand Board) является древесным композиционным материалом. Появление этого материала можно назвать новейшим достижением в деревообрабатывающей промышленности. ОСП-плиты для сип панелей создаются по евростандарту EN-300-OSB. Фактичесик такая плита – это прессованная древесная стружка, имеющая ориентированную плоскую щепу. Такую узкую (0,5–0,7 мм в толщину) прямоугольную щепу кладут в три слоя. Щепа во внутреннем слое расположена перпендикулярно основной оси плиты, а во внешних слоях — вдоль основной оси. Интересно, что длина щепы может составлять до 140 мм.

Процесс прессования осуществляется в условиях высокого давления. Для прессования нужна и высокая температура. В производстве используется водостойкая смола. Устойчивость к переменам погодных условий и высокая прочность плит достигается вследствие пропитки щепы гидрофобной эмульсией и клеевым составом. Стоит отметить, что синтетические компоненты не являются вредными, а сами плиты гигиенические и экологически безвредные. Класс эмиссии свободного формальдегида — Е1 и E0.

После прессования крупноразмерная стружка отличается микроструктурой, придающей плитам требуемую жесткость и оберегающую их края от сколов. На сегодняшний день производят ОСП (OSB) трёх видов:

  • OSB-1 (ОСП-1). Такую плиту применяют в условиях низкой влажности, к примеру, для упаковки, мебели, обшивки
  • OSB-2 (ОСП-2). Этот материал применим в сухих помещениях для создания несущих конструкций
  • OSB-3 (ОСП-3). Именно из такого материала создают несущие конструкции, которые можно эксплуатировать в условиях высокой влажности.

Технология сип панелей подразумевает использование именно высокопрочных OSB-3 (или ОСП-3). Такие стены не поглощают влагу, не подвергаются гниению. Часто из такого материала создают строительную опалубку.

Сип панели плюсы и минусы

По канадской технологии сегодня возводят не только жилые дома, но также и гостиницы, магазины, склады, вокзалы и многое другое.

К главным достоинствам сип панелей можно отнести:

  • относительную дешевизну постройки. На сегодняшний день такое строительство будет самым бюджетным вариантом. это самый дешевый вариант
  • дома получаются легкие, с минимальной нагрузкой на фундамент
  • уровень теплозащиты здания, построенного по этой технологии, равнозначен теплопроводности кирпичной стены в полтора метра толщиной
  • быстрая скорость строительства. Средних размеров коробку вместе с крышей можно собрать 4-6 недель
  • традиционный ленточный железобетонный фундамент можно заменить ленточно-столбчатым фундаментом, что снижает стоимость всей
  • устойчивость к гниению и влаге.

Из недостатков выделим:

  • более продуманная вентиляция в сравнении с деревянными домами
  • горючесть. Однако многие специалисты опровергают это мнение. Горят все здания
  • необходимость утепления. Однако, это также необходимо во всех зданиях.

Таблица характеристик панелей

ХарактеристикаЗначениеКомментарий
Прочность 1,5 кгс/см² — 1,8 кгс/см² SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг)
Объемный вес 25 кг/м³ /35 кг/м³ / 50 кг/м³ Вспененный полистирол
Теплопроводность пенополистирольные 0,037 -0,04 Вт/(м·°С)

минераловатные 0,047-0,07 Вт/(м·°С)

уретановые 0,028 Вт/(м·°С)

Нарушение геометрии Нет Плита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение.
Подверженность болезням Нет В состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых
Усадка Отсутствует Сразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке.
Водопоглощение ПСБ 0,5%-2,1%

OSB3%-12%

За 24 часа
Огнестойкость III степень огнестойкости Сдерживания огня в течение 1 часа
Звукопоглощение 44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм. На примере полистирола весом 25 кг/м³
Максимальная этажность строения 2 этажа + мансарда

Оборудование для сип панелей

С появлением канадской технологии дома начали создавать промышленным способом, то есть изготавливать непосредственно на предприятии. Все, что нужно сделать на строительном участке, это просто собрать коробку в одно целое. это собрать его.

Каркасные сип панели позволяют осуществлять строительные работы при помощи стандартных ручных инструментов, что дает возможность возводить здания даже в труднодоступных местах.

Специальные промышленные линии для изготовления сэндвич-панелей методом склеивания дают возможность создавать обширный спектр разных «сэндвичей» — SIP-панели, панели для окон и дверей, межкомнатные перегородки, шумоизоляционные, декоративные панели.

Десятки разных листовых материалов можно применять для создания сэндвич-панелей методом склеивания — металл, ПВХ, поликарбонат, OSB, ДСП, ДВП, магнезитовые плиты и для наружных слое внешних, а также полистирол, XPS, минеральную вату или листы пенополиуретана для внутреннего слоя.

В составе линии для создания сэндвич-панелей методом склеивания присутствует:

  • дозирующий аппарат для однокомпонентных клеевых составов на основе полиуретана
  • оборудование для перемещения панелей
  • пресс-станция.

Подобная линия может быть спроектирована для разных размеров сип панелей.

жилых SIP проектов | Ассоциация конструкционных изоляционных панелей

Структурные изолированные панели (СИП) подходят для всех типов домов, от роскошных видов на океан до недорогих многоквартирных и энергоэффективных ADU. Просмотрите эти примеры SIP для жилых помещений, используя поля поиска справа для определенных типов и местоположений.

Большинство индивидуальных проектов включают в себя следующее:

  • Фотографии экстерьера и интерьера
  • Название производителя, дизайнера и строителя SIP
  • Измерения производительности, такие как оценка HERS и результаты испытаний дверцы вентилятора

Жилой образ Книги

Просмотрите этот образ Книги по образцам SIP-домов, построенных по всей стране в 2020 году.

Победители проекта жилого SIP

3 Sister High Performance SIP House
Fort Worth, TX
SIP были включены в дизайн проекта с самого начала, поскольку владельцы хотели получить высокопроизводительные аспекты, полученные от SIP (исключительная воздухонепроницаемость, отличная изоляция и невероятная сила с его уменьшенными страховыми взносами домовладельцев). Установка прошла быстро, а стены и крыша SIP сделали дом очень плотным, что в конечном итоге привело к оценке HERS 9. Dunn SIP House
Sauk Center, MN
В здании с SIP образуется значительно меньше строительных отходов при обрамлении нашего дома по сравнению со строительством дома с использованием обычного каркаса, тем более что все оконные и дверные проемы были предварительно вырезаны на заводе. Остались лишь незначительные работы по отделке, требующие завершения на месте. Строительство с использованием SIP действительно увеличило наши материальные затраты по сравнению с традиционным каркасом. Однако мы окупили значительную часть этих затрат за счет снижения затрат на рабочую силу.Экстерьер нашего дома был полностью оформлен за 19 календарных дней. Это было значительно быстрее, чем если бы мы использовали обычное кадрирование. Наконец, из-за чрезвычайно плотной оболочки, которую SIP предоставляют нашему дому, мы получаем очень низкие счета за отопление и охлаждение. По мере роста затрат на коммунальные услуги мы будем экономить тысячи долларов на ежемесячных счетах за коммунальные услуги в течение всего срока службы нашего дома — благодаря нашим SIP-панелям ENERGY STAR SIP House
Carroll, NH
Этот дом настолько герметичен, насколько это возможно, намного ниже даже строгий стандарт Института пассивного дома (0).68 ACH50 или 0,05 CFM50 / квадратный фут конверта. Сертификат Five Star Energy Star. Это еще один пример того, как SIP могут помочь в создании невероятно высокопроизводительного здания. До PV его показатель HERS составлял 32. Kenilworth LEED SIP Bungalow
Minneapolis, MN
SIP помогли дизайнерам построить традиционное бунгало в области искусств и ремесел с платиновым рейтингом LEED-H. LEED Platinum SIP House
Dexter, MI
ICF подвал, 6-дюймовые стены SIP, 10-дюймовая крыша SIP, испытание двери вентилятора 0,86 ACH50, индекс HERS 37, LEED Platinum LEED SIP Country House
Cleburne, TX
A Texas семья убегает от стремительной городской жизни, чтобы вырастить семью в сельской местности недалеко от Форт-Уэрта, штат Техас. Работая с отмеченной наградами строительной компанией Ferrier Custom Homes, они построили здоровый, энергоэффективный дом, который максимально использует пассивную солнечную конструкцию. Net Zero SIP House
Park City, UT
NET-Zero energy 12-дюймовые стены из SIP, 12-дюймовая крыша из SIP и дополнительная изоляция из пенополистирола 4 дюйма на стенах и крыше, 8 дюймов из пенополистирола на фундаменте. Награжден домом года по версии журнала Green Builder 2010 LEED Platinum Построен в соответствии со стандартами института Passive Haus, сертифицирован NAHB Emerald и является домом Energy Star 6.Фотоэлектрические элементы мощностью 9 кВт полностью снабжают дом энергией, которую можно сэкономить, что позволяет владельцам продавать электроэнергию обратно своей коммунальной компании. Индекс HERS: ЧИСТЫЙ НУЛЬ / ПАССИВНЫЕ СТАНДАРТЫ ДОМА Пассивные апартаменты SIP
Сиэтл, WA
Многоквартирный дом, спроектированный для использования на 90 процентов меньше энергии отопления и охлаждения по сравнению со стандартными зданиями. Этот проект считается первым многоквартирным домом с пассивным домом в штате Вашингтон и демонстрирует, как можно масштабировать высокоэффективную и устойчивую жизнь, позволяя всем нам снизить нашу роль в изменении климата и стать частью климатического решения.PHIUS + 2015 — Достаточное отопление и охлаждение приточного воздуха Semiahmoo Net Positive SIP House
Blaine, WA
Жилой дом на одну семью. Semiahmoo Net Positive — это «навсегда дом» для семьи, уезжающей на пенсию на Тихоокеанский Северо-Запад. Наши клиенты искали дом с нулевым балансом — такой, который производил бы, по крайней мере, столько же энергии, сколько потреблял бы. SIP House
Oakland Park, FL
Дата завершения: 30.11.2017 Общая стоимость проекта (без учета земли): 150 000 долларов США. Размеры здания: 3 СПАЛЬНИ 2 ВАННЫХ ДОМА НА ОДНОСЕМЕЙНЫЙ ДОМ, 1232 КВ.Ф. ЖИЛАЯ ПЛОЩАДЬ / 72 КВ. .FT. ПАТИО / 48 Кв. FT. ХРАНЕНИЕ Запрашиваемая цена / покупная цена: 205 000,00 долларов США. Общая площадь кондиционируемой площади: 1 322 кв. FT. Толщина стенок SIP и материал сердечника: Наружные стены 6 3/4 дюйма 12 мм MgO Внутренние стены 4 3/8 дюйма 8 мм MgO Толщина крыши SIP и материал сердцевины: 8 1/2 дюймов 12 мм MgO / фанера HZHV SIP Senior Living Facility Миннеаполис MN
Saint Paul, MN
Решение строить с использованием SIP ускорило процесс строительства и снизило эксплуатационные расходы для владельца здания Coventry Senior Living.Имея за плечами два проекта SIP, Грег Джонсон намерен и дальше повторять успех, достигнутый компанией благодаря энергоэффективной комбинации SIP и лучистого отопления. Студенческое общежитие SIP
Watertown, SD
Строительство SIP было выбрано из-за скорости строительства и экономии энергии; они также хотели работать с местным бизнесом. SIP Tiny Homes Village
Albuquerque, NM
Tiny Homes были построены волонтерами из местного союза плотников.Использование SIP было простым и эффективным способом быстро построить 30 единиц жилья. Крошечные дома очень герметичны и энергоэффективны. Sugar Mills SIP Villas VI
St. Croix,
SIP был выбран из-за его низких эксплуатационных расходов, энергоэффективности и возможности устранения более 90% пустотного пространства в стенах типичного дома, построенного с использованием традиционных средств. SIP сэкономил время и деньги, поскольку панели были приклеены и отделаны как гипсокартон, а затем окрашены, не требуя дополнительной отделки, такой как внешний сайдинг и / или внутренний гипсокартон.

Примеры проектов SIP для жилых помещений

Aeon Alliance SIP Multifamily
Minneapolis, MN
«Мы выбрали SIP, рассчитывая на то, что мы, возможно, захотим пройти сертификацию LEED», — сказал Приндс. «SIP были немного дороже, чем стандартные конструкции, но мы выбрали их после оценки их эффективности, стоимости, влияния на характеристики здания и других факторов». Energy Efficient SIP House Park Rapids MI
Park Rapids, MN
SIPS быстро растут, сокращая затраты на рабочую силу и быстро выводя проект из непогоды. 6-дюймовые стены SIP 12-дюймовая крыша SIP Индекс HERS 36 0,47 ACH50 Геотермальная система 3,2 COP для тепла и горячей воды 95% AFUE печь, 18 SEER система охлаждения Вентилятор с рекуперацией энергии ENERGY STAR SIP Apartments
Las Vegas, NV
SIP помог этому проекту достичь энергоэффективности, экономии рабочего времени (установка за 80 дней!) И экономии отходов (по сравнению с обычным каркасом). Energy Star SIP Demonstration House
Olympia, WA
Жилой и демонстрационный дом 10-дюймовые стены SIP 12-дюймовая крыша SIP Energy Star 3.0 EPA Indoor airPLUS В штате Вашингтон экологичный уровень 5 @ 200 / год затрат на отопление ENERGY STAR SIP Дом Св. Петра MN
Saint Peter, MN
SIP сэкономили время в процессе строительства. Кроме того, это позволило сделать дом с пассивным солнечным обогревом. Индекс HERS 40, стены SIP 8 ½ «и крыша SIP 12 дюймов, LEED Gold, Energy Star 5 star plus, стекло SHGC для усиления солнечного излучения и подвижные солнцезащитные шторы, Во время трехдневной ледяной бури без электричества держалась 60 градусов тепла. Высокопроизводительный доступный SIP-дом
River Falls, WI
Панели удобны для волонтерского труда.Скорость строительства. Толщина стенок SIP и материал сердечника: Пенополистирол 12 1/4 «, OSB 7/16» с обеих сторон Hollabaugh SIP House
Grand Marais, MN
Основная резиденция расположена в красивом лесу Гранд-Марэ, Миннесота. Мы считаем, что конструкция SIP превосходит любой дом, который у нас есть. Простота установки SIP оказалась полезной, когда строительство нашего дома началось в зимние месяцы. Дом хорошо построен и дает ощущение пребывания в очень тихой, прочной конструкции. Kenilworth LEED SIP Bungalow
Minneapolis, MN
SIPs помогли дизайнерам построить традиционное бунгало в области искусств и ремесел, получившее платиновый рейтинг LEED-H. LEED Platinum SIP House
Dexter, MI
ICF подвал, 6-дюймовые стены SIP, 10-дюймовая крыша SIP, испытание двери вентилятора 0,86 ACH50, индекс HERS 37, LEED Platinum LEED SIP Country House
Cleburne, TX
A Texas семья убегает от стремительной городской жизни, чтобы вырастить семью в сельской местности недалеко от Форт-Уэрта, штат Техас. Работая с отмеченной наградами строительной компанией Ferrier Custom Homes, они построили здоровый, энергоэффективный дом, который максимально использует пассивную солнечную конструкцию. SIP House
Maplewood, MN
6-дюймовые стены SIP 12 ”SIP крыша Частичный 8-дюймовый SIP пол HERS Index of 44 SIP Multifamily
Las Vegas, NV
3 этажа, 41, 150 кв. Футов. 6-дюймовые стены SIP Строительство SIP снизило затраты на охлаждение для владельца здания в жарком климате Лас-Вегаса Затраты на строительство каркаса и вывоз строительного мусора также снижаются за счет строительства с использованием SIP. SIP Пассивный дом Claverack NY
Hudson, NY
12-дюймовые стены SIP и 12-дюймовая крыша Neopor SIP Индекс HERS 52 Сертифицированный пассивный дом — Первый дом в Нью-Йорке 0.15 ACH50 Пассивная солнечная конструкция и работающие мансардные окна HRV и два тепловых насоса с воздушным источником Окна серии Serious 725 SIP Senior Living Facility Миннеаполис MN
Saint Paul, MN
Решение строить с использованием SIP ускорило процесс строительства и снизило эксплуатационные расходы для владельца здания Coventry Senior Living. Имея за плечами два проекта SIP, Грег Джонсон намерен и дальше повторять успех, достигнутый компанией благодаря энергоэффективной комбинации SIP и лучистого отопления. Zero Energy SIP House
Seaside, CA
Clarum использовала структурно изолированные панели (SIP) во многих своих домах для создания высокоэффективных ограждающих конструкций. С помощью SIP намного легче уменьшить утечки воздуха, чем с помощью каркасной конструкции, поскольку панели производятся в контролируемых условиях и прибывают на рабочую площадку большими, готовыми к установке секциями. Панели также имеют непрерывную изоляцию по высоте, ширине и глубине с меньшим количеством мостиков холода. В результате затраты на отопление и охлаждение снижаются до 60 процентов, а воздух в помещении становится более здоровым, так как пыль, пыльца и другие раздражители становится более здоровой.

Проектирование со структурными изоляционными панелями l SIPA

Индустрия SIP надеется сделать вашу дизайнерскую работу проще и эффективнее. Следующие документы были созданы специально для профессионалов в области дизайна производителями, входящими в Ассоциацию структурных изоляционных панелей (SIPA). Они подчеркивают важные соображения на этапе проектирования конструкции из структурных изолированных панелей (SIP). Десятилетия совместных знаний производителей SIPA помогут сократить время обучения и использовать исключительные качества SIP для достижения высоких результатов, которых владельцы ожидают при построении с использованием SIP.Контент обеспечивает общую отраслевую платформу для проектирования SIP.

Проектирование с использованием SIP: ПРОЕКТИРОВАНИЕ

Нажмите здесь, чтобы загрузить РАЗРАБОТКИ ПРОЕКТА с ключевыми моментами и контрольными списками для десяти наиболее важных соображений при проектировании здания SIP.

SIP DESIGN Best Practices Series

SIPA публикует серию «более глубоких» исследований основных тем, кратко изложенных в СООБРАЖЕНИЯХ ДИЗАЙНА. Серия «НАИЛУЧШИЕ ПРАКТИКИ ПРОЕКТИРОВАНИЯ SIP» обеспечивает технический анализ и объяснение основных аспектов проектирования SIP. В настоящее время доступны для бесплатной загрузки:

Описание процесса проектирования SIP

  1. Понимание потребностей и желаний клиентов.
  2. Рассматривайте SIP по мере вашего осмысления. Энергоэффективные SIP часто идеально подходят для жилых и легких коммерческих проектов, устраняя необходимость в дополнительной непрерывной изоляции снаружи здания.
  3. Отредактируйте и отправьте эту удобную общую спецификацию SIP вместе со следующим подходящим предложением.
  4. Проектирование здания.Для конструкций из SIP подготовьте обычные архитектурные чертежи. Производитель SIP преобразует вашу работу в рабочие чертежи SIP, в которых указаны размер SIP, компоновка, детали сборки и спецификации установки. При проектировании учитывайте следующее:

Советы по проектированию SIP

Структурные возможности — Допустимая нагрузка в соответствии с высотой / длиной и толщиной SIP см. В таблицах нагрузок производителя. Наслаждайтесь открытым пространством, так как крыши SIP способны преодолевать большие расстояния.Крыши SIP могут консольно выступать за стены, создавая свесы. SIP могут действовать как собственный заголовок, сводя к минимуму затраты и увеличивая тепловые характеристики.

HVAC — Храните все оборудование HVAC и воздуховоды внутри кондиционированной оболочки SIP. Герметичная оболочка SIP обычно снижает нагрузку и позволяет использовать меньшее по размеру оборудование HVAC. Проверьте правильность размеров оборудования с помощью модели энергопотребления с помощью программного обеспечения для проектирования ASHRAE Manual J или REM / Rate или Ekotrope. Рассмотрите возможность выбора вентилятора с рекуперацией тепла (HRV) или вентилятора с рекуперацией энергии (ERV), как указано в ASHRAE 62.2 правила для сбалансированного свежего подпиточного воздуха.

Электрический — Вертикальные и горизонтальные электрические желоба обычно предоставляются производителем SIP. Спланируйте заранее особое место для погони. Вместо встроенного освещения следует использовать накладные светодиодные светильники.

Сантехника — Дизайн внутренних стен.

Облицовка — Поскольку в SIP используется очень мало твердой древесины, при креплении внешней облицовки может потребоваться увеличенный набор крепежных элементов.В некоторых климатических зонах может быть уместным блок с обратной вентиляцией.

Что можно и чего нельзя использовать при использовании SIP

Рост рынка экологически чистых, энергоэффективных домов привел к увеличению спроса на высокоэффективные строительные ограждающие изделия, такие как структурные изолированные панели (SIP).

Что такое SIP?

Обычно состоящие из слоя пенополистирола (пенополистирола), XPS (экструдированного полистирола) или пенополиуретана, зажатого между панелями из ориентированно-стружечных плит, SIP могут обеспечивать R-значения для стен, полов и крыш в диапазоне от 14 до 58, в зависимости от толщина и состав панели. SIP также производятся в соответствии со спецификациями, что означает меньшие отходы и потенциальную экономию рабочей силы по сравнению с традиционной конструкцией с рамой.

Однако работа со структурными изоляционными панелями имеет свои проблемы, особенно для начинающих пользователей. Чтобы пролить свет на общие проблемные области, мы попросили Фрэнка Кизекера из производителя SIP-модулей ACH Foam Technologies в Денвере дать ключевые советы, а также что можно и чего нельзя делать при работе с этой технологией. Кизекер дает следующий совет:

1.Предварительное планирование потребности в электрооборудовании и оборудовании

Поскольку SIP производятся в соответствии со спецификациями проекта, важно заранее спланировать электрические погоны, чтобы избежать затрат времени, а иногда и дорогостоящих модификаций во время установки. Например, при прокладке электропроводки ни в коем случае нельзя разрезать SIP-облицовку горизонтально; это ухудшит характеристики конструкции.

Кроме того, на этапе проектирования важно определить, требуется ли какое-либо оборудование для установки панелей.Если в проекте указаны кровельные панели или стеновые или напольные панели размером более 8×8 футов, для установки может потребоваться вилочный погрузчик или кран.


СВЯЗАННЫЕ С

2. Организуйте панели для установки

Правильное хранение, защита от атмосферных воздействий и обращение сделают процесс установки более эффективным. Храните панели на ровном месте, не ближе трех дюймов от земли. Расположите панели в той последовательности, в которой они будут установлены (т. Е. Первый этаж отдельно от второго), и убедитесь, что они покрыты воздухопроницаемым защитным брезентом, чтобы они оставались сухими.

3. Установите СИП справа и плотно закройте.

Во время установки необходимо обеспечить полную поддержку

SIP. Панели скользят по стеновой пластине, которую необходимо установить на расстоянии полдюйма от края здания, чтобы обеспечить полную поддержку панелей. Кроме того, убедитесь, что панели установлены по порядку — начните с углов или впадин и двигайтесь наружу. После установки все стыки панелей и пустоты должны быть должным образом герметизированы с помощью клея или SIP-ленты, чтобы минимизировать утечку воздуха и сохранить долговечность конструкции.

4. Защищать СИП от проникновения воды

После установки и герметизации SIP требуется защита от атмосферных воздействий, например, домашняя пленка, чтобы предотвратить ухудшение влажности. Следуйте инструкциям производителя обертки по установке и обязательно заделайте все отверстия. Окна со временем будут протекать на подоконнике. Используйте гидроизоляцию под и вокруг агрегатов, чтобы отвести воду от конструкции стены.

5. Выберите размер вашей системы отопления, вентиляции и кондиционирования воздуха

Одна из распространенных ошибок — недооценка высоких изоляционных и воздухонепроницаемых свойств структурных изолированных панелей при выборе системы HVAC. SIP позволяют использовать меньшее оборудование HVAC. Работая с подрядчиком по ОВК, убедитесь, что он принимает во внимание оценку более низких уровней инфильтрации воздуха. Правильный выбор размеров HVAC имеет решающее значение, потому что недостаточно используемая система не сможет достичь стабильной скорости работы, что приведет к коротким циклам, что менее энергоэффективно и требует большего обслуживания.

Вот важные факторы, которые следует учитывать при определении размеров HVAC:

  • Размер дома (каждый этаж следует анализировать индивидуально)
  • Ориентация здания
  • Тип конструкции стены и соответствующий коэффициент риска
  • Технические характеристики окон и дверей, включая количество квартир, расположение, уровень изоляции и степень оконного проема
  • Расположение воздуховода (т.е., в отапливаемом помещении, неотапливаемом помещении, чердаке, подполье и т. д.)
  • Количество и вид каминов
  • Количество инфильтрации воздуха

SIP, что можно и что нельзя делать

  • Обеспечьте адекватную поддержку SIP при их хранении. Храните СИП в накрытом состоянии.
  • Перед установкой панелей изучите монтажные чертежи.
  • Удалите мусор с области пластины перед установкой панели.
  • Обеспечьте ровный и квадратный фундамент или пол, поддерживающий стены из SIP.
  • Обеспечьте адекватную фиксацию панелей во время монтажа.
  • Удерживайте пластину порога от края системы пола на ½ дюйма, чтобы обеспечить полную опору для облицовки SIP OSB.
  • Обеспечьте отверстия для доступа диаметром 1 1/2 дюйма в обшивке для совмещения с пазами для электрических проводов в SIP.
  • Храните герметик и SIP-ленту в теплом месте для наилучших результатов нанесения в холодную погоду.
  • Всегда соблюдайте рекомендованные производителем методы герметизации швов.
  • Наносите герметик вдоль переднего края деревянной вставки в панель.
  • Используйте герметик на соединениях дерево-дерево, дерево-EPS и EPS-EPS.
  • Используйте ленту SIP или аналогичный замедлитель парообразования на стыках панелей крыши.
  • При необходимости установите надлежащий оклад и герметики вокруг всех грубых отверстий и проникновений.
  • Используйте только сплошные двутавровые балки, двутавровые балки и изолированные двутавровые балки для шлицевых соединений.
  • Используйте подходящие подкладки для кровли и сайдинга. Стены из SIP герметичны без обертки, но для них необходим материал дренажной плоскости.
  • Установить сантехнику во внутренние стены. При необходимости отделать внутренние части трубопровода мехом.
  • Обеспечьте соответствующую вентиляцию для поддержания качества воздуха в помещении.
  • При необходимости используйте материалы, устойчивые к термитам и плесени.
  • Не оставляйте панели под воздействием погодных условий в течение длительного времени.
  • Не поднимайте SIP за верхнюю облицовку OSB и не роняйте SIP за углы.
  • Не устанавливайте SIP прямо на бетон.
  • Запрещается обрезать обшивку стеновых панелей по горизонтали для прокладки электропроводки или перерезать облицовку OSB для проемов в полевых условиях. В ядре SIP использовать поставляемые заводом чейзы.
  • Не бойтесь подобрать панели для точной подгонки.
  • Не устанавливайте утопленное освещение внутри панелей.
  • Сантехнику в СИП не ставить.
  • Не устанавливайте и не используйте оборудование для сжигания без вентиляции, такое как газовые дрова без вентиляции, камины или обогреватели в герметичных помещениях из SIP.

Что такое структурно изолированные панели (СИП)?

A SIPs 101 Объяснение структурных изолированных панелей и почему вы должны строить с ними.

По данным Ассоциации структурных изолированных панелей,

«СИП-панели — строительный материал 21 века»

«Структурные изолированные панели (СИП) — это высокоэффективная строительная система для жилого и легкого коммерческого строительства. Панели состоят из изоляционного пенопласта, зажатого между двумя структурными облицовками, обычно ориентированно-стружечной плитой (OSB). СИП производятся в контролируемых на заводе условиях и могут быть изготовлены для соответствия практически любой конструкции здания.В результате получается чрезвычайно прочная, энергоэффективная и экономичная система здания. Строительство с помощью SIP сэкономит ваше время, деньги и труд ».

В этом коротком видео определение очень упрощено:

Будущее обрамления

В компании Enercept мы любим говорить, что структурные изолированные панели (СИП) — это «будущее каркаса». По правде говоря, будущее уже наступило. Конструкция SIP включает в себя многие из тех же компонентов, что и традиционная конструкция, но предлагает преимущества более прочной конструкции, повышенной энергоэффективности, более быстрой установки и более рентабельного проекта.

Являются ли SIP компонентами нового здания?

Конечно, нет. Фактически, они существуют уже более 70 лет. Разработка SIP началась в конце 1940-х годов. Enercept производит SIP с 1981 года.

Дорогие ли SIP?

Строительство с помощью SIP на самом деле является отличным способом сэкономить деньги несколькими способами:

  • Затраты на рабочую силу
  • Отходы на стройплощадке
  • Энергосбережение

Сложно ли подключение SIP-структуры?

№Квалифицированные электрики могут быстро, легко и экономично подключить здание SIP с помощью инновационных электрических цепей Enercept, установленных на заводе.

Все ли строительные панели SIP?

Некоторые сборные панели не являются конструктивными или не имеют изоляции. Настоящие SIP — это строительные панели, состоящие из изолированного сердечника, зажатого между двумя облицовками структурной плиты. В SIP-панелях Enercept используется пенополистирол (EPS), ламинированный между двумя листами OSB, что обеспечивает прочность и долговечность.

Универсальны ли конструкции SIP?

SIP-модули Enercept

отличаются гибкостью и индивидуальностью. Их можно использовать практически для любого строительного дизайна. Сила SIP позволяет использовать множество вариантов дизайна, которые могут быть невозможны при использовании других методов строительства.

Мы везем сдачу

По мере того, как требования к строительству требовали от поставщиков большего, Enercept и SIP Industry предприняли шаги, чтобы удовлетворить эти требования. Наш подход к строительным системам за пределами строительной площадки снижает значительную часть затрат и времени, затрачиваемых на более традиционное строительство, без ущерба для качества или устойчивости.

Компания Enercept всегда уделяет первоочередное внимание производству качественной продукции и первоклассному обслуживанию клиентов. Стремление к качеству сделало нас «выбором строителей» для конструкционных изоляционных панелей.

Подробнее:

6 причин для создания домашних комплектов с SIP

По мере того, как движение малых домов продолжает набирать обороты, многие, кто планирует жить в маленьких или крошечных домах, предпочитают строить комплекты панельных домов из структурных изолированных панелей или «SIP». .SIP — это строительные блоки каждого сборного дома, который мы продаем, потому что они предлагают следующие ключевые преимущества:

Что такое структурно изолированные панели?

Конструкционная изоляционная панель (или «СИП») — это высокоэффективная строительная система для жилого и легкого коммерческого строительства. Комплекты SIP для дома состоят из панелей, которые состоят из изоляционного пенопласта, зажатого между двумя структурными облицовочными деревянными досками. Строительство с использованием SIP сэкономит время, деньги и труд домовладельцев, а также обеспечит долгосрочную ценность в течение всего срока службы дома.

SIP производятся в условиях, контролируемых заводом-изготовителем, и их можно изготовить по индивидуальному заказу, чтобы они соответствовали практически любой конструкции здания. В результате получается чрезвычайно прочная, энергоэффективная и экономичная система здания.

Есть много причин для выбора SIP для вашего сборного дома, но шесть убедительных преимуществ SIP выделяются среди остальных:

Шесть причин выбрать SIP

1.

Экологичность

Один из самых важных аргументов в пользу выбора SIP позволяет ли вам строить устойчиво.Экологичное строительство (также известное как «зеленое строительство») потребляет меньше энергии и снижает вредные выбросы углекислого газа. Структуры, построенные с использованием SIP, часто могут быть сертифицированы LEED. Leadership in Energy and Environmental Design (LEED) — это набор рейтинговых систем для проектирования, строительства, эксплуатации и обслуживания зеленого строительства, разработанный Советом по экологическому строительству США. Здания с сертификатом LEED соответствуют самым строгим стандартам экологичного строительства.

Экологичное строительство снижает общее воздействие на здоровье человека и окружающую среду.Панели SIP являются одними из самых экологически безопасных вариантов для каркаса и кровли сборных домов. Дом, построенный из SIP, герметичен и хорошо изолирован, что делает его экологически чистым продуктом. Этот более высокий уровень изоляции означает, что SIP используют меньше энергии для обогрева и охлаждения, уменьшая зависимость от парниковых газов для поддержания комфортной температуры в вашем доме. Кроме того, поскольку SIP-панели производятся заранее в соответствии с точными спецификациями вашего дома, они значительно сокращают строительные отходы.

Выбирая строительство с экологичными SIP, вы можете иметь сильное воздействие на окружающую среду. Лучшая часть? Энергоэффективность означает меньшие затраты на отопление и охлаждение, что позволяет сэкономить деньги в будущем. Строительство из SIP-панелей — это выигрыш для окружающей среды.

2. Построение с SIP быстрее

SIP строить быстрее и проще. (Да, вы правильно прочитали!) С одной стороны, вы можете получить сборные небольшие домашние комплекты, которые содержат предварительно отмеренные и предварительно вырезанные SIP. Комплекты домов бывают разных планов этажей, но избавляют от необходимости долго проектировать.Даже если вы создадите индивидуальный домашний комплект из SIP, панели обеспечат значительную экономию времени. Поскольку панели и представляют собой автономные обрамляющие инсталляцию, они сокращают ступеньки в процессе строительства дома.

Когда вы начинаете строительство из SIP-панелей, можно быстро установить целые секции стен и крыши. Панели отправляются вам в точном соответствии с размерами и спецификациями вашего чертежа. SIP готовы к установке по прибытии, что исключает время, необходимое для выполнения отдельных операций на рабочем месте по обрамлению, изоляции и обшивке традиционных стен с рамным каркасом.Соберите вместе свои SIP-панели и вуаля!

3. SIP чрезвычайно энергоэффективны

SIP — отличный способ экономии энергии. SIP создают превосходную ограждающую конструкцию здания с высоким термическим сопротивлением и минимальным проникновением воздуха. Многие строители новостроек видят экономию энергии на 50% -70% после переезда в дом, построенный с использованием SIP. Комплекты SIP-панелей оказывают незначительное воздействие на окружающую среду и снижают затраты на электроэнергию. SIP изготавливаются в контролируемой среде, что обеспечивает большую эффективность, чем создание каркаса на месте. SIP также требует меньше энергии и сырья для производства, чем другие структурные строительные системы. Да, они «зеленые».

Вдохновляйтесь множеством возможных применений конструкции SIP.

4. SIP-панели улучшают качество воздуха

Здание с SIP-панелями позволяет лучше контролировать качество воздуха в помещении, поскольку воздухонепроницаемая оболочка здания ограничивает поступающий воздух контролируемой вентиляцией. Управляемая вентиляция отфильтровывает загрязнения и аллергены, а также позволяет направлять входящий воздух в контролируемую вентиляцию.Это уменьшит вероятность образования плесени и пыли. Многие стратегии вентиляции могут помочь в создании герметичных домов. Многие системы фильтрации воздуха построены из материалов, выделяющих летучие органические соединения (ЛОС), но не SIP. У вас может быть экологичный дом, который также считает устойчивым .

5. SIPS прочны

Если вы строите свой собственный дом, вы должны быть уверены, что продукт, который вы используете, долговечен. SIP — это один из самых прочных строительных материалов, доступных по прочности, как у стальной двутавровой балки.Комбинация внешнего слоя SIPS (ориентированно-стружечная плита) с внутренним слоем (густая пена) создает долговечный и прочный продукт. SIP намного более устойчивы к неблагоприятным погодным условиям, чем дома с традиционным каркасом. Это особенно важно для строителя небольшого дома, желающего переехать в более открытую среду. Кроме того, при правильной конструкции SIP могут обладать значительной огнестойкостью.

Читайте: дополнительные жилые единицы идеально подходят для аренды Airbnb

6.SIP предлагают лучшую долгосрочную ценность

SIP — один из самых быстрорастущих новых методов строительства. Хотя изначально у SIP может быть немного более высокая стоимость материалов, чем у здания с деревянным каркасом, в долгосрочной перспективе они обеспечивают гораздо лучшую ценность. SIP строятся быстрее и сокращают время на строительство вашего дома. SIP гораздо проще установить домашнему строителю, чем традиционные каркасные и изолированные дома, что значительно сокращает трудозатраты и временные затраты. Даже если вы используете подрядчика или строительную бригаду для сборки вашего домашнего комплекта из SIP-панелей, работу можно будет выполнить быстрее и эффективнее, чем при использовании традиционных методов строительства.

Конечно, строительство с использованием SIP также оказывает положительное влияние за счет снижения затрат на электроэнергию. Герметичность оболочки здания SIP предотвращает доступ воздуха к внутренней части дома, снижая затраты на обогрев и охлаждение вашего дома. Кроме того, если вы строите с помощью SIP, плесень и пыль, вероятно, будут меньше вредить вашему здоровью (а хорошее здоровье бесценно). Рост зеленого, энергоэффективного внутреннего рынка привел к увеличению спроса на высокопроизводительные здания. SIP определенно стоит вложенных средств.Улучшение качества воздуха в помещении снизило затраты на электроэнергию, а меньшая потребность в рабочей силе — все это увеличивает долгосрочную ценность выбора строительства с использованием SIP. Вы можете сократить строительство за счет трудозатрат. В конечном итоге это будет значительная инвестиция.

Идеальны ли SIP для вашего следующего домашнего комплекта?

Есть проекты и люди, которым может быть выгодно строительство из материалов, отличных от структурных изолированных панелей, но SIP часто являются лучшим выбором для сборных домов. Если вы ищете прочное, безопасное и энергоэффективное строительное изделие, SIP — это очень разумное решение.

Мы готовы поговорить с вами подробнее о сборных SIP-наборах для дома Mighty Small Homes.

Системы структурных изолированных панелей (SIPS)

SIPS — это современная альтернатива традиционным деревянным каркасным конструкциям и функция структурного элемента для стен, крыш и подвесных полов. Они состоят из двух внешних слоев ориентированно-стружечных плит (OSB), зажатых вокруг сердцевины из пенополистирола (EPS). Система обеспечивает множество конструктивных и дизайнерских преимуществ, таких как исключительная экологичность, звуко- и теплоизоляция, огнестойкость и устойчивость к термитам, а также эффективная процедура строительства.

С растущим вниманием в жилищном и архитектурном строительстве к альтернативным экологически чистым, универсальным и экономичным строительным материалам — системы структурных изолированных панелей (SIPS) являются одним из таких примеров. Состоит из двух деревянных панелей из ориентированно-стружечной плиты (OSB) и внутреннего слоя из пенополистирола (EPS), хорошие изоляционные и акустические свойства материала в сочетании с быстрой конструкцией и адаптируемостью к месту делают SIPS привлекательной альтернативой стандартным деревянным каркасным стенам. а также для использования на крышах и полах.

При производстве ориентированно-стружечных плит (OSB) можно использовать 85-90% бревна. По сравнению с обычным фрезерованием, при котором извлечение обычно составляет 50-70%, в плите используется древесина, которая иначе была бы выброшена.

Сочетание двух слоев ударопрочной и высокопрочной OSB с толстым изолирующим слоем пенополистирола (EPS) делает SIP прочными, быстро монтируемыми и хорошо подходящими для жилищного строительства. Панели устойчивы к термитам и превосходят конструкции с деревянными стойками и металлическим каркасом как по акустическим, так и по термическим характеристикам.Огнестойкость от 60/60/60 до 90/90/90 может быть достигнута при установке с соответствующей облицовкой.

SIP могут использоваться вместо деревянных каркасных стен, крыш и подвесных полов. Панели, как правило, являются сборными, что позволяет значительно сократить время строительства на месте и минимизировать отходы. При использовании в стенах панели обычно имеют полную высоту и соединяются бок о бок с помощью сдвоенных шпилек или SIP-шлицев. Двойные шпильки обычно используются там, где требуется дополнительная прочность.

Способы крепления других деревянных элементов к SIP аналогичны по своей природе стандартным деревянным конструкциям, что делает SIPS естественной альтернативой для проектировщиков конструкций. Панели обладают достаточной прочностью, чтобы их можно было использовать в качестве подпорных стен. Однако для более прочного крепления стен могут потребоваться некоторые дополнительные крепления или стойки. Доступны панели различной толщины, при этом дизайн и технические характеристики панелей в значительной степени зависят от проектных таблиц, предоставленных производителем. Австралийские поставщики должны гарантировать, что их продукты SIP соответствуют австралийским стандартам тестирования и требованиям кодекса.

Стандартные внутренние секции SIP позволяют с легкостью устанавливать электрические сети через изолированные панели. Поскольку облицовка панелей OSB является несущей по всей длине, важно, чтобы панели не разрезались без инженерного проектирования.

Что такое SIP-панели? | Extreme FAQ

Q: Что такое структурные изолированные панели?
A:
Структурные изолированные панели (СИП) — это высокоэффективные строительные панели, используемые для полов, стен и крыш жилых и легких коммерческих зданий.Панели обычно изготавливаются путем размещения сердцевины из жесткого пенополистирола с изоляцией между двумя структурными слоями из ориентированно-стружечной плиты (OSB). Для определенных целей можно использовать другой кожный материал. SIP производятся в условиях заводского контроля и могут быть разработаны специально для каждого дома. В результате получается чрезвычайно прочная, энергоэффективная и экономичная система здания. Построение с использованием SIP сэкономит ваше время, деньги и труд.

Q: Как работает процесс проектирования и изготовления структурных изоляционных панелей?
A:
Строительство дома или коммерческого здания из SIP начинается со строительной документации.После того, как строительная документация попадает в руки профессионала Extreme, она преобразуется в рабочие чертежи SIP, на которых указаны размеры каждой отдельной панели. Рабочие чертежи просматриваются строителем, инженером, владельцем здания и другими заинтересованными сторонами. После того, как рабочие чертежи завершены, SIP изготавливаются и отправляются на строительную площадку для установки.

Q: Каков R-показатель структурных изолированных панелей?
A:
R-значения для SIP зависят от толщины SIP и типа используемого материала сердечника. Статические R-значения, оценивают эффективность изоляционного материала. Однако они не совсем точно описывают, как продукты работают в реальных условиях. Когда устанавливаются стекловолокно или другие типы изоляции, они устанавливаются вокруг элементов конструкции, сделанных из дерева или металла, которые имеют очень плохие изоляционные свойства. Изоляционные материалы, устанавливаемые на месте, также подвержены дефектам при установке. Национальная лаборатория Ок-Ридж при Министерстве энергетики изучила и протестировала работу целых стеновых конструкций на больших участках.Полученные в результате данные R-значения для всей стены показывают, что стена из SIP-материала 4,5 дюйма с рейтингом R-14 превосходит стену 2 дюйма x6 дюймов с изоляцией из стекловолокна R-19.

Q: Где я могу узнать больше о конструкционных изоляционных панелях?
A:
Посетите ассоциацию Structural Insulated Panel Association (SIPA), и просмотрите публикации в интернет-магазине SIPA . «Строительство из структурных изолированных панелей» Майкла Морли и «Руководство строителя по структурно-изолированным панелям (SIP)» Джо Лстибурека — две популярные книги, содержащие огромное количество информации.

Q: Насколько быстрее я смогу строить из структурных изолированных панелей?
A:
Дома из SIP-технологий возводятся быстрее, чем дома с традиционным каркасом. Согласно исследованию третьей стороны, проведенному R.S. Означает единицу данных о конструкции тростника.

Панели

могут изготавливаться размером 8 на 24 фута, поэтому можно быстро возвести целые стены, что сокращает время высыхания.SIP могут поставляться готовыми к установке компонентов здания, когда они прибывают на рабочую площадку, что исключает время, необходимое для выполнения отдельных операций на рабочем месте по обрамлению, изоляции и обшивке стен с рамным каркасом. В панелях могут быть предварительно вырезаны оконные проемы, и в зависимости от размера может не потребоваться установка отдельного заголовка. Электрические желоба обычно предусмотрены в центре панелей, поэтому нет необходимости просверливать шпильки для проводки.

Q: Сколько трудозатрат можно сэкономить с помощью структурных изоляционных панелей?
A:
Поскольку SIP изготавливаются заводским способом, требуется минимальное количество дополнительных рамок.SIP всегда прямые и правдивые, гораздо меньше обратных вызовов, нет шпилек для отбраковки или необходимости выравнивать стены. SIP также обеспечивают однородную поверхность крепления как для внутренней, так и для внешней отделки.

Q: Сколько денег я могу сэкономить на конструкционных изоляционных панелях?
A:
Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Превосходные R-значения для всей стены и герметичность здания, обеспечиваемая с помощью SIP, позволяют уменьшить размеры оборудования HVAC и минимизировать количество воздуховодов.Строители также могут значительно сократить объемы вывоза мусора и временного нагрева во время строительства. Домовладельцы, которые включают в себя другие энергоэффективные функции с конструкцией SIP, могут получить выгоду от энергоэффективности дома SIP с сокращением затрат на отопление и охлаждение на 50 процентов или более, возможной квалификацией для энергоэффективной ипотеки и более высокой оценочной стоимостью.

Q: Сколько стоят структурные изолированные панели?
A:
Информацию о ценах можно получить, связавшись с любым производителем или дилером / дистрибьютором SIPA.Однако цена материала не отражает экономию труда, которую можно получить при строительстве SIP. Исследование, проведенное R.S. Единица средних данных Reed Construction Data показывает, что строительство с использованием SIP может снизить потребность в рабочей силе на 55% по сравнению с обычным деревянным каркасом. Строители также могут рассчитывать на снижение затрат на утилизацию отходов на стройплощадках и экономию на оборудовании HVAC. Энергоэффективные здания SIP требуют более высокой рыночной цены из-за экономии на коммунальных услугах, которую они предлагают покупателям жилья. Если учесть все эти факторы, строительство с использованием SIP зачастую обходится дешевле, чем другие строительные системы.

Q: Насколько экологичны структурные изолированные панели?

A: Чрезвычайно! Все дело в энергоэффективности
Структурные изолированные панели — одна из наиболее экологически ответственных строительных систем. Оболочка здания из SIP обеспечивает высокий уровень изоляции и является чрезвычайно воздухонепроницаемой, что означает, что количество энергии, используемой для обогрева и охлаждения дома, может быть сокращено до 50 процентов. Энергия, которая питает дома и коммерческие здания, ответственна за большую часть парниковых газов, выбрасываемых в атмосферу.Уменьшая количество энергии, используемой в зданиях, архитекторы, строители и домовладельцы могут внести свой вклад в создание чистой окружающей среды в будущем.

Использование ресурсов
Изоляция, используемая в SIP, представляет собой легкий жесткий пенопласт, на 98% состоящий из воздуха, для производства которого требуется лишь небольшое количество нефти. Пенопласт, используемый в сердечниках панелей, сделан с использованием вспенивающего агента, не содержащего ХФУ, который не угрожает озоновому слою земли.

Минимизация отходов
Так как SIP предварительно собираются на заводе, уменьшается количество отходов на стройплощадках, которые необходимо вывозить на свалки.Заводское производство часто выполняется с использованием программного обеспечения для оптимизации, и многие производители перерабатывают заводской лом для производства других пенопластов.

Q: Насколько прочны структурные изолированные панели?
A:
Конструктивные характеристики СИП аналогичны характеристикам стальной двутавровой балки. Обшивка OSB действует как фланец двутавровой балки, в то время как сердцевина из жесткого пенопласта обеспечивает стенку. Такая конструкция дает СИП преимущество при работе с плоскими сжимающими нагрузками. Модули SIP могут быть разработаны для большинства приложений.

Q: Как поддерживаются структурные изолированные панели? Есть ли в панелях шпильки?
A:
Для большинства приложений SIP структурно самодостаточны. Конструктивные характеристики СИП аналогичны характеристикам стальной двутавровой балки. Обшивка OSB действует как фланец двутавровой балки, в то время как сердцевина из жесткого пенопласта обеспечивает стенку. Эта конструкция чрезвычайно прочна и исключает необходимость в дополнительном обрамлении. В тех случаях, когда точечная нагрузка от балки или коллектора требует дополнительной опоры, двухмерные шлицы из пиломатериалов или инженерные деревянные шлицы устанавливаются на месте в местах соединений панелей в плоскости.SIP также используются в качестве навесных стен для стальных или деревянных каркасных конструкций.

В крупных коммерческих приложениях SIP могут минимизировать количество необходимой структурной опоры и снизить материальные затраты. При установке на крышах SIP опираются на балки и прогоны в качестве опоры. SIP могут охватывать большие расстояния, что позволяет использовать минимальное количество структурных опор.

Q: Как правильно выбрать размер оборудования HVAC?
A:
Высокие изоляционные свойства SIP позволяют использовать меньшее оборудование HVAC.Работая с подрядчиком по ОВК, убедитесь, что его расчеты учитывают точную оценку типично низкого уровня инфильтрации воздуха в доме SIP. Правильный выбор размеров HVAC имеет решающее значение, потому что негабаритная система HVAC не сможет достичь стабильной скорости работы, для которой было разработано оборудование. Оборудование HVAC с коротким циклом будет менее энергоэффективным и потребует большего обслуживания, чем оборудование HVAC надлежащего размера.

В: Насколько важна вентиляция?
A:
Здания из SIP чрезвычайно воздухонепроницаемы и требуют механической вентиляции.Системы вентиляции обеспечивают поступление свежего воздуха в здание в контролируемых количествах и выводят наружу влажный и несвежий воздух. Ограничивая воздухообмен регулируемыми системами вентиляции, дома SIP позволяют фильтровать весь входящий воздух от аллергенов и осушать, что способствует лучшему качеству воздуха в помещении. Правильная вентиляция важна во всех домах для сохранения качества воздуха в помещении.

Q: Требуются ли пароизоляция в конструкционных изолированных панельных домах?
A:
Воздушные барьеры или пароизоляция не требуются в зданиях из SIP, потому что должным образом герметичные SIP создают воздушный барьер, соответствующий нормам, с рейтингом проницаемости менее 1.0 перм. Кроме того, пенопластовая сердцевина SIP является прочной и непрерывной по всей стене, что устраняет проблемы конвекции и конденсации, которые могут возникнуть в стенках полости.

Q: Как структурные изолированные панели улучшают качество воздуха в помещении?
A:
Герметичность оболочки здания из SIP предотвращает доступ воздуха внутрь дома за исключением контролируемых количеств. Контролируемая внутренняя среда является одновременно здоровой и комфортной. Влажность можно легче контролировать в доме SIP, в результате чего дом становится более комфортным для жителей и менее подвержен росту плесени и пылевым клещам.

Q: Как структурные изолированные панели реагируют на огонь?
A:
Нормы жилищного строительства требуют, чтобы изоляция из пенопласта была отделена от внутренней части здания материалом, который остается на месте в течение как минимум 15 минут воздействия огня. Структурные изолированные панели, облицованные гипсокартоном толщиной 0,5 дюйма, соответствуют этому требованию. Коммерческим строителям может потребоваться стена или крыша с огнестойкостью на один час, что достигается путем тестирования и внесения в список конкретной стены или крыши в соответствии с ASTM E119 в аккредитованном агентстве по сертификации.

В: Блокируют ли структурные изолированные панели передачу звука?
A:
Звукоизоляция стены из SIP зависит от толщины нанесенного гипсокартона, внешней отделки и толщины используемого изоляционного пенопласта. SIP особенно эффективны при блокировании высокочастотного шума, и большинство домовладельцев замечают тихий комфорт дома SIP. Однако низкочастотные звуки не так эффективно подавляются оболочкой здания SIP. Для многоквартирных и коммерческих зданий используется универсальный коэффициент передачи звука (STC) для определения звукового сопротивления стеновых конструкций.Доступны сборки с различными рейтингами STC, включая варианты с рейтингом STC более 50 для стен для вечеринок в многоквартирных домах.

В: Совместимы ли структурные изолированные панели с другими строительными системами?
A:
SIP совместимы с другими системами здания. Стеновые панели могут устанавливаться на различные фундаментные материалы, включая заливной бетон, блоки или изолированные бетонные формы. SIP-панели рассчитаны на размерные пиломатериалы и полностью совместимы с каркасом из палок.Строители могут выбрать строительство с использованием стен из SIP и обычной стропильной крыши или с несложными стенами и крышей из SIP. SIP также популярны как метод обеспечения хорошо изолированной оболочки здания для деревянных каркасных конструкций.

Q: Какие соображения необходимо учитывать при строительстве с использованием структурных изолированных панелей по сравнению с традиционным каркасом?
A:
Большинство конструкций с SIP очень похожи на обычные конструкции. SIP принимают размерные пиломатериалы и скрепляются между собой скобами, гвоздями или шурупами.Правильная герметизация особенно важна в конструкции SIP. Все стыки необходимо заделать специально разработанной герметизирующей мастикой SIP или пенопластом с низким расширением и / или лентой SIP. Пустоты между панелями и неиспользуемые электрические желоба необходимо заполнить пеной с низким коэффициентом расширения. В дополнение к герметизации, планирование и рассмотрение должны быть применены к погрузочно-разгрузочным работам. Хотя меньше 8 на 4 фута. панели могут быть установлены вручную, больше 8 на 24 фута. Панели требуют использования оборудования для разгрузки и установки.

Q: Можно ли изменить структурные изолированные панели на месте?
A:
Модификацию на месте можно легко выполнить с помощью нескольких дополнительных инструментов, специфичных для SIP.Панели можно разрезать с помощью балочной пилы или насадки для резки балок на циркулярную пилу. Затем вспененный сердечник можно утопить для шлицевых или габаритных пиломатериалов, используя лопатку из вспененного материала с горячей проволокой или специальную угловую шлифовальную машину для углубления сердечника.

Q: Как монтируются электропроводка и приспособления?
A:
Электрические провода протягиваются через предварительно вырезанные каналы внутри сердечника панелей, называемые «загонами». Производители вырезают пазы во время производственного процесса в соответствии с электрической схемой дома.Затем электрики могут использовать рыболовную ленту, чтобы пропустить провода через пазы панели, не сжимая изоляцию и не просверливая шпильки. Электропроводку можно также провести через кабельные каналы плинтуса и в полости за скошенной прокладкой на соединениях SIP «крыша-стена».

Q: Можно ли установить сантехнику в конструкционные изолированные панели?
A:
Сантехника не должна располагаться в наружных стенах SIP из-за возможности конденсации или замерзания линий подачи в холодном климате.На этапе проектирования всю сантехнику следует перенести на внутренние стены. Если водопровод должен быть расположен на внешней стене, рекомендуется установить выемку на внутренней стороне стены, чтобы скрыть водопровод. Другой вариант — соорудить небольшой участок стены с помощью обычного деревянного каркаса, по которому можно провести сантехнику. Сантехнические проходы, такие как DWV, можно провести через SIP, если они тщательно загерметизированы для предотвращения проникновения воздуха.

Q: Как прикрепить сайдинг или другую внешнюю облицовку к структурным изоляционным панелям?
A:
Строители должны проконсультироваться с инструкциями производителя сайдинга по установке, чтобы узнать, как прикрепить свой продукт к SIP.Поскольку в SIP используется очень мало массивной древесины, при креплении внешней облицовки часто требуется увеличенный набор крепежных элементов. Если производитель сайдинга не предлагает рекомендаций по прикреплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать подходящую частоту крепления, получив от производителя SIP возможности выдергивания крепежа. Также важно соблюдать надлежащие процедуры управления влажностью при нанесении любого типа облицовки на SIP. Руководство строителя по структурным изоляционным панелям (SIP) предоставляет подробные сведения о креплении различных типов облицовочных материалов.За исключением металлического и винилового сайдинга, Руководство строителя рекомендует устанавливать все облицовки с дренажным зазором между облицовкой и атмосферостойким барьером в климате, где в среднем выпадает более 20 дюймов осадков.

Q: Можно ли использовать утопленные светильники в структурных изоляционных панелях?
A:
Встраиваемые светильники никогда не следует встраивать в структурные изолированные панели. Чтобы установить встраиваемые светильники, необходимо соорудить внутренний потолок.

Q: Можно ли прикрепить кухонные шкафы к структурным изоляционным панелям?
A:
Рекомендуется, чтобы производитель шкафа предоставил инструкции о том, как прикрепить свой продукт к SIP.Обычно требуется увеличенный график крепежа. Другой вариант — установить за шкафами планки фанеры, чтобы обеспечить дополнительную прочность крепления. Если производитель шкафа не предлагает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать подходящую частоту использования крепежа, получив данные о возможностях извлечения застежек Extreme.

Q: Чувствительны ли структурные изолированные панели к насекомым?
A:
Хотя термиты не питаются сердцевинами панелей из пенопласта, были случаи, когда эти насекомые выдавливали сердцевины панелей и использовали их в качестве места для гнездования.Многие производители предлагают SIP с пеной, обработанной боратом, для защиты от термитов. Термитов также можно отпугнуть, используя специально разработанную стальную сетку. Оба этих метода лечения очень эффективны, но они не заменяют тщательную профилактику и уход за термитами, как в случае с любой другой деревянной структурой.

Q: Подвержены ли структурные изолированные панели образованию плесени и грибка?
A:
Герметичная оболочка здания из SIP является основой успешной стратегии контроля плесени.Чрезвычайно низкий уровень инфильтрации воздуха в зданиях SIP позволяет подавать входящий воздух в контролируемых количествах с помощью оборудования для обработки воздуха. Правильное осушение поступающего воздуха в соответствии со стандартами ASHRAE создаст среду, в которой физически не может расти плесень. Помимо создания воздухонепроницаемой конструкции, SIP являются прочными и не имеют полостей в стене, где может конденсироваться влага и вызывать невидимый рост плесени.

Q: А как насчет кровли? Нужно ли вентилировать здание со структурно изолированной панельной крышей?
A:
Область внутри оболочки здания SIP считается кондиционированным пространством и будет вентилироваться системой HVAC здания.Нет необходимости предусматривать вентилируемый чердак под крышей из SIP, так как это может поставить под угрозу кондиционируемое пространство здания. Большинство производителей кровли уточняют, как прикрепить свой продукт к SIP.

Q: Нужно ли вентилировать здание со структурно изолированной панельной крышей?
A:
Область внутри оболочки здания SIP считается кондиционированным пространством и будет вентилироваться системой HVAC здания.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
