Сколько весит газ 53


Конструктивные особенности ГАЗ 53 12

Общие данные

Автомобиль ГАЗ 53 12 имеет следующие габариты:

  • длина 6,4 м;
  • ширина 2,3 м;
  • высота 2,2 м.

Вес автомобиля составляет 3200 кг, у полностью груженого ГАЗ 53 12 масса не может превышать 7850 кг. Размер колеи передних колес составляет 1630 мм. Размер колеи задних колес равен 1690 мм, размер берется без учета вторых колес, которые стоят снаружи на задней оси.

Заявленный заводом-изготовителем расход топлива должен составлять 24 литра на 100 км на скорости 40 км в час. Но такая норма на практике не имеет ничего общего с этой цифрой.

Сравнительная таблица расхода топлива автомобилей ГАЗ различных модификаций

Реальный расход топлива получается где-то около 30 литров на 100 км. Стандартный топливный бак рассчитан на 90 литров. Машину заправляли бензином А-76 и А-72. Непонятно, каким топливом сейчас заправляют ГАЗоны, такие марки бензина давно не производят.

Кабина

По тем временам, когда ГАЗ 53 только появился на дорогах страны, его внешний вид казался очень современным и стильным. Но этот вид оставался почти одним и тем же на протяжении всего времени, пока выпускался грузовик. За 30 с лишним лет на кабине лишь менялись местами фары с подфарниками и изменялись габаритные огни, решетка радиатора приобрела другой вид. Собственно говоря, ГАЗ 53. — не супермашина, его основная задача — возить грузы, с чем он справлялся блестяще. Внутри кабина выглядит просто. Нет никакой отделки пластиком, практически все вокруг железное. Сиденье не разделено на водительское и пассажирское. Оно состоит из двух основных частей — сплошной спинки и самого сиденья, тоже сплошного. Снимаются половинки очень легко. Внизу, под сиденьем, есть место для инструмента и других вещей.


Описание семейства [ править | править код ]

В модельный ряд грузовых автомобилей ГАЗ третьего поколения входили, наряду с ГАЗ-53 грузоподъёмностью 3,0 (позже 3,5, 4,0 и 4,5 т), также ГАЗ-52 грузоподъёмностью 2,5 т и полуторатонный ГАЗ-56 (серийно не выпускался) и полноприводные автомобили ГАЗ-62 грузоподъёмностью 1,2 т и ГАЗ-66 грузоподъёмностью 2 т. Ранние автомобили ГАЗ-53Ф 1963 года выпуска имели грузоподъёмность 3,5 тонны, но с учётом результатов эксплуатации была снижена до 3,0 тонн. Модернизированная модель ГАЗ-53А (1965—1983) была 4-тонной, а модель ГАЗ-53-12 (1983—1993) — 4,5-тонной.

Автомобили ГАЗ-53 и ГАЗ-52 оснащались унифицированной кабиной. Щиток приборов автомобилей ГАЗ-53Ф не имел амперметра и указателя давления масла. Вместо них были сигнальные лампы. Кабины первых ГАЗ-53А были оборудованы часами. По облицовке радиатора было три основных типа:

  • Общая идея дизайнерского решения первой серийной версии облицовки в стиле «взгляд исподлобья» была созвучна с облицовкой ЗИЛ-130: фары вверху, подфарники — внизу. Этот тип соответствовал и ГАЗ-52-03 и первым ГАЗ-53Ф.
  • С 1964 года — подфарники вверху, над фарами, и «улыбчивая» облицовка. Это ГАЗ-53 и ГАЗ-53а.
  • С июня 1984 года появляется очередная, последняя версия облицовки, «грустная» — отверстия решетки вытянулись по вертикали, подфарники сместились каждый ближе к своему краю. Эта модификация (обычно была с форсированным двигателем) ГАЗ-53-12.

А еще через год на всех новых машинах спереди стандартно были установлены комбинированные двухламповые, с неравными по размеру, оранжево-прозрачными рассеивателями, «подфарники» (указатель поворота/габарит) нового типа. Кроме того, внешние отличия ГАЗ-53 от ГАЗ-52 заключались и в колёсных дисках, так ГАЗ-52 и его модификации имели диски с шестью вентиляционными отверстиями и шинами размером 220—508 (7,50-20 дюймов), а на ГАЗ-53 устанавливались шины несколько бо́льшего размера — 240—508 (8,25-20 дюймов) и колёсные диски с тремя отверстиями, размещёнными под углом 120°. На поздних автомобилях ГАЗ-53Ф устанавливались колёсные диски с двумя отверстиями, размещёнными под углом 180°. Колёсные диски автомобилей ГАЗ-53Ф 1963 года выпуска имели бортовые и замочные кольца. В дальнейшем диски этих автомобилей стали комплектоваться одним кольцом. На автомобилях ГАЗ-53Ф 1964 года выпуска на бампере появился «фартучек».

Технические характеристики ГАЗ-3309 Газон

МодельГАЗ-3309 борт/шасси
Колесная формула4х2
Общее число мест2
Грузоподъёмность бортового автомобиля (с тентом), кг4500(4350)
Снаряжённая масса бортового автомобиля (с тентом), кг3530 (3680)
Полная масса автомобиля, кг8180
Коробка передачПятиступенчатая механическая синхронизированная
Передняя подвескаЗависимая рессорная, с гидравлическими телескопическими амортизаторами двустороннего действия
Задняя подвескаЗависимая рессорная
Тормозная рабочая системаДвухконтурная, с гидравлическим приводом
Стояночная тормозная системаС тросовым приводом на тормозные механизмы задних колёс
Тормоза на передних и задних колёсахКолодочные, барабанного типа
Рулевое управлениеС рулевым механизмом типа «винт-шариковая гайка», с гидравлическим усилителем
Колеса6, ОБ-20 (152Б-508) 8,25 R20
Радиус разворота, м8
Емкость топливного бака, л105
ДвигательММЗ Д-245. 7ЯМЗ-5344 ЯМЗ-53442
Тип двигателяР-4, 4- тактный, дизельный с жидкостным охлаждением, турбонаддувом и охладителем наддувочного воздухачетырехрядный с турбонаддувом и охлаждением надувочного воздуха
Максимальная скорость, км/ч9097
Рабочий объем, л4,754,43
Степень сжатия15,117,5
Номинальная мощность,кВт (л.с.) / об/мин92, 2(125,4) / 240099 (134,5) / 2300
Максимальный крутящий момент, Нм (кгс.м) / об./мин413 (42,1) / 1500417 (42,5) / 1200…..2100
Система питанияНепосредственный впрыск топлива
Радиус разворота, м22
Глубина преодолеваемого брода, м1
Максимальный подъем, преодолеваемый автомобилем %, не менее31
ТопливоДизельное
Контрольный расход топлива, л/100 км при движении с постоянной скоростью
при 40 км/ч14
при 60 км/ч1615,4

Устройство

Рама, на которую крепится кузов, имеет поперечные балки, количеством 6 или 7 (тут дополнительно наваривали ещё одну, в силу необходимости). Впереди рамы на двух рессорах закрепляется передняя ось, выполненная из стали. На концах передней оси находятся поворотные кулаки, где при помощи цапф прикреплены колёса. Передние колёса одинарные, с телескопическими амортизаторами. Жёсткая рама грузовика сзади укреплена балкой ведущего моста. С обеих сторон находятся рессоры. Они полуэллиптические и соединены с рамой.

Между рамой и рессорами находится так называемая подушка из резины. К тому же задняя подвеска имеет дополнительные подрессорники. Задние колёса у этой машины сдвоенные (с каждой стороны по два колеса), для лучшей проходимости и устойчивости. Продуманная система амортизации позволяет машине ехать с приличной скоростью по всевозможным ухабам на грунтовой дороге без каких-либо последствий для машины.

Обязательно почитайте: Технические характеристики Мерседеса Унимог

Сзади машины, в конце рамы, прикреплён буксир. Слева крепится запасное колесо. Именно за предусмотрительность на все случаи полюбили эту машину в сельской местности. На основе этой машины даже делали краны: снимали кузов, жёсткую раму укрепляли поперечинами, прикручивали болтами на раму шасси Газ 53 кран. В сёлах можно увидеть эти раритеты техники. Они до сих пор работают.


Газ 53 — самосвал

Ходовая часть

Трансмиссия, управление и ходовые механизмы соединены между собой последовательно. Применены дешёвые, экономные детали. В то же время детали эти хорошего качества, из качественного металла. Сцепление предназначено для переключения передач, торможения, для разных режимов движения. Соединение элементов узла сцепления сделано так, что при нажатии педали приходит в действие тяга, которая соединяется рычагом с выключающей вилкой. Четырёхступенчатая коробка передач при второй и третьей передаче передаёт движение через цепляющиеся шестерни. Третья, четвёртая передача включается при помощи синхронизатора. Включению второй передачи помогает зубчатая муфта. Коробка передач позволяет изменять скорость, даёт возможность движения задним ходом, и работе мотора вхолостую. Тогда мотор работает, а машина стоит.

Переключение передач делается в два захода. Карданная передача имеет два вала с шарнирами на конце. Передаётся крутящий момент к главной передаче. Она передаёт движение через дифференциал на полуоси ведущих задних колёс. Дифференциал ещё предназначен для выравнивания хода на неровной дороге, на поворотах. Это не даёт проскальзывать колёсам, значит, шины меньше изнашиваются. В заднем мосте находится картер, в который заливают масло объёмом до 8,2 литра. Масло облегчает работу шестерёнок. Картер выполнен из литого ковкого чугуна. Для охлаждения мотора впереди машины за бампером находится радиатор. В него заливается вода, 21 литр, для охлаждения двигателя во время его работы. После работы, если машину оставляют на улице зимой, воду сливают, чтобы вода в радиаторе не замёрзла.

Обязательно почитайте: Характеристики компрессора ЗИЛ-130

Технические характеристики ГАЗ 33081 Садко

МодельГАЗ-33081 борт/шасси
Колесная формула4х4
Грузоподъёмность бортового автомобиля, кг2000
Снаряжённая масса бортового автомобиля, кг4050/3615
Полная масса автомобиля, кг6300
Коробка передачМеханическая пятиступенчатая синхронизированная
Раздаточная коробокаМеханическая, с прямой и понижающей передачей
Передняя подвескаЗависимая рессорная, с гидравлическими амортизаторами
Задняя подвескаЗависимая рессорная, с гидравлическими амортизаторами
Тормозная рабочая системаДвухконтурная, с гидравлическим приводом
Стояночная тормозная системаТрансмиссионная
Тормоза на передних и задних колёсахКолодочные, барабанного типа
Рулевое управлениеС рулевым механизмом типа «винт-шариковая гайка», с гидравлическим усилителем
Колеса228 Г-457 12,00 R18
Радиус разворота, м11
Емкость топливного бака, л105

Экспорт [ править | править код ]

Грузовые автомобили семейства ГАЗ-52/53 экспортировались до 1993 года в:

В 1967 [3] —1991 годах автомобили ГАЗ-53А и ГАЗ-53-12 собирали из советских сборочных комплектов на болгарском предприятии «Мадара» в городе Шумен. При этом, с начала 1970-х годов машины оснащали 80-сильным дизелем производства варненского моторостроительного завода, позднее — и другие агрегаты [4] (в частности, в Болгарии был освоен выпуск передних мостов) [5] (модификации: «Коларов», выпускавшимся по лицензии английской фирмы Perkins. В 1980-х годах среднегодовой выпуск ГАЗ-53 предприятием «Мадара» достиг 3000 ед.

Технико-эксплуатационные характеристики и габариты ГАЗ-53

Для своего времени грузовик ГАЗ-53 был прогрессивным транспортным средством. Об этом говорят его эксплуатационные характеристики. Мощная металлическая рама обеспечивает высокую грузоподъемность, которая равняется 4,5 тоннам. Запас прочности и усиление рессор позволяют перевозить грузы еще большего веса. Наличие заднего привода обеспечивает лучшую управляемость транспортным средством.

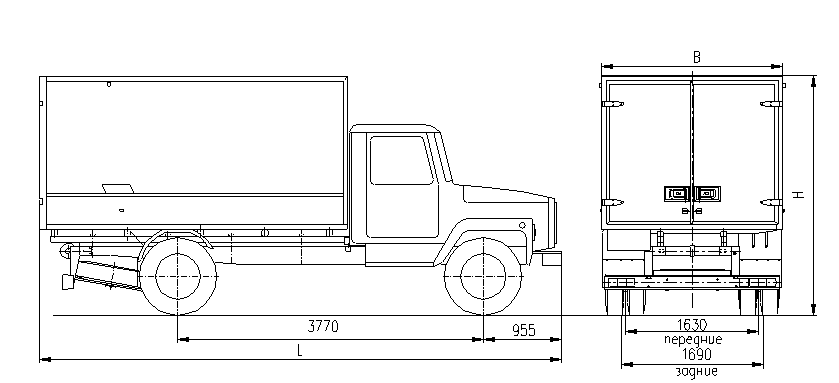

Габариты автомобиля соответствуют следующим размерам:

Габариты ГАЗ-53

Технические характеристики ГАЗ-53 состоят в следующем:

Характеристики топливной системы автомобиля ГАЗ-53:

Об истории легендарного грузовика и его особенностях

Первое поколение грузовиков выпущено по 2-й половине 50-х. Согласно проекту семейство ГАЗ отличалось грузоподъемностью 1,5-2,5 т, унифицированностью деталей. 51-ю, тестовую машину должна была заменить 52-я модель.

История и назначение

52-я модификация предназначалась для эксплуатации в условиях города и села, поэтому показатели плавности, маневренности и проходимости были важны. К середине 1950-х сотрудниками Горьковского автозавода разработано несколько образцов с измененным капотом, которые не приняли на серийный выпуск.

Вначале для грузовика хотели применять двигатель на 6 цилиндров с форкамерной блочной головкой. Параллельно занимались проектом V-образного ДВС на 6 цилиндров объемом 3,75 л и мощностью 110 лошадей. Конструкция не была реализована, вместо нее использовали мотор от «Чайки» в дефорсированном исполнении.

Мощный двигатель требовал изменения грузоподъемности до 4 т, что означало новая рама и подвеска. Модели присвоили наименование ГАЗ-52А, которое заменили на ГАЗОН модификации 53.

Новый мотор конструировался долго, но обязательство завода приурочить выпуск к началу XXII съезда КПСС привело к созданию переходной версии. ГАЗ-53Ф оснащался силовым агрегатом от старой модели и двигателем нижнеклапанного типа.

Наладить выпуск грузовика вышло только с 1964 года. Машина не сходила с конвейера до 1993 года, пережила несколько доработок:

Интересно знать! Производство самосвала полностью остановилось в 1997 году.

Создатели

Главным конструктором автомобиля был А. Просвирнин, ведущими — Б. Шихов, В. Запойнов. Конструкцию двигателя на ЗМЗ-53 разработал П. Сыркин.

Интерьер и экстерьер ГАЗ-53

На свое время автомобиль грузовой ГАЗ версии 53 был современным. У него — обтекаемая форма и цельная облицовка с местами под фары. Прочная и надежная рама позволяла перевозить габаритные грузы.

Бак находился под водительским сиденьем. Отверстие залива вынесено за кабину и расположено возле шоферской двери. Это обеспечивало удобство установки ГБО — под кузовом.

Машина запускалась от электрического стартера с втягивающим реле. Отопительная система работала хорошо. Стеклоочистители имели запитку от электрики.

У сидений водителя и пассажиров грузовика — цельное исполнение. Кабина просторная, в ней с комфортом размещались люди в зимней одежде. Для инструментов, деталей, личных принадлежностей есть специальные отсеки.

Экспорт автомобиля

Экспорт грузовика осуществлялся в дружественные СССР страны — Румынию, Польшу, ГДР, Югославию, Венгрию, Чехословакию, Финляндию, КНДР, Кубу, Лаос, Вьетнам, Монголию.

Технические характеристики ГАЗ-53: габариты, грузоподъемность, вес


Технические характеристики ГАЗ-53

Прежде чем изучить технические характеристики двигателя ГАЗ 53, целесообразно более подробно ознакомиться с особенностями модели. Она представляется одним из популярных машин, поскольку в период с 1961 по 1993 годы было выпущено свыше 4 млн единиц транспортных средств.

С момента выпуска первой серии специалисты Горьковского автомобильного завода постоянно совершенствовали фургон, модернизируя его с целью улучшениях технических показателей. Кузов ГАЗ 53 цельнометаллический, что делает его прочным и надежным.


ГАЗ 53 широко применялся в различных сферах

Рабочие показатели ГАЗ 53 А напрямую зависят от рассматриваемой модификации. Для большинства из них характерные стандартные значения:

  • компоновка — переднемоторный грузовой автомобиль с задним приводом;
  • разновидность двигателя — ЗМЗ-53;
  • тип охлаждения — жидкостное;
  • коробка передач — МКПП с 4 ступенями + задняя передача;
  • вес — 3,2 тонны;
  • максимальная грузоподъемность — 4,5 тонны;
  • размер шин — 24-50,08 см;
  • размер колес — 8,25-20 дюймов;
  • объем топливного бака — 90 литров;
  • тип топлива — бензин А-76;
  • максимальная скорость движения — 90 км/ч на трассе;
  • расход топлива — 24-30 л/100 км.

Благодаря большому дорожному просвету, который равен 26,5 см, данная модель может успешно эксплуатироваться в условиях дорожного покрытия плохого качества. Это характерно для большинства популярных в СССР грузовых автомобилей.

Дизельный двигатель автомобиля

Двигатель на грузовике ГАЗ-53 (ЗМЗ-53) V-образный, восьмицилиндровый (два ряда по четыре цилиндра), карбюраторного типа, работает по четырехтактному циклу.


Рабочий объем цилиндров ДВС автомобиля ГАЗ-53 – 4,25 л (при размере цилиндров в поперечном сечении 92 мм и ходах поршня 80 мм).

Технические характеристики по мощности 115 л. с. Запуск мотора ГАЗ-53 осуществляется при помощи стартера.

Номинальные обороты коленчатого вала в минуту – 3 200. Степень сжатия смеси – 6,7.

Системы и механизмы

Блок цилиндров выполнен литьем из сплава Ал-4, после отливки герметизирован термической обработкой и пропиткой синтетической смолой. Это моноблочная конструкция V-образной формы с углом по осям цилиндров 90 градусов.

Полости блока и чугунные гильзы под поршни формируют рубашку водяного охлаждения двигателя. Предусмотрена возможность ремонтной замены гильз (5 групп с буквенными обозначениями). С торца блока резьбовыми шпильками закреплен картер механизма сцепления.

Поршневая группа отливается из сплава алюминия Ал-30. Поршень круглой формы с плоским днищем, в его теле прорезаны три канавки для маслосъемных и компрессионных колец.

Поршни делятся на 5 ремонтных групп по собственному диаметру (буквенная маркировка) и на 4 группы по диаметру отверстия поршневого пальца (цветовая маркировка).

Головки блоков выполнены из сплава Ал-4. Седла клапанов из чугуна, направляющие втулки – из медно-графитовой керамики. Блок и головки цилиндров соединяются резьбовыми шпильками через прокладки из асбокартона, армированного сталью.

Коленчатый вал отлит из чугуна, на нем сформированы шейки шатунов, опоры и противовесы. Вал проходит динамическую и статическую балансировку.

Осевое перемещение коленвала исключают две шайбы, установленные по обе стороны от опоры первой шейки. Герметизируется в блоке маслосгонными канавками, сальниками и асбестовой набивкой.

Механизм газораспределения с верхней установкой клапанов обеспечивает впуск в цилиндры рабочей смеси и выпуск отработанного газа.

Устройство состоит из: распределительных валов и шестерен, толкателей, коромысел, штанг, клапанов, направляющих втулок и пружин.

Распределительный вал куется из стали. Имеет пять шеек опоры, кулачки, шестеренчатый привод маслонасоса и распределителя зажигания.

В систему питания входят: бензобак на 90 л, трубопроводы, диафрагменный насос с механическим приводом, фильтрующие устройства очистки топлива и двухкамерный карбюратор К-126 – устройство для приготовления бензовоздушной смеси.

Система смазки подает масло к трущимся деталям под давлением и самотеком. Маслонасос шестеренчатый с приводом от распредвала, масляный фильтр полнопоточный, обслуживаемый.

Фильтр подготовки воздуха обслуживаемый, инерционный, с оседанием загрязняющих частиц в масляной ванне.

Система охлаждения с водяной помпой, закрытого типа, жидкостная. Она состоит из водяной рубашки блока цилиндров, радиатора, помпы, термостата, жалюзи, вентилятора, его кожуха, пробки радиатора и соединительных шлангов. Емкость – 22 литра. Система зажигания контактная.





Кабина ГАЗ-53

Особого упоминания заслуживает интерьер кабины, поскольку на момент выпуска она считалась удобной и эргономичной. На сегодняшний день она явно морально устарела, что проявляется не только в дизайне, но и эксплуатационных характеристиках. В сравнении с предшественником ГАЗ-51 кабина стала значительно просторнее.

Кроме того она обладает неплохой теплоизоляцией, особенно модификации, предназначенные для эксплуатации в условиях Крайнего Севера. Сиденья изготовлены из искусственной немаркой кожи, что значительно облегчает уход за кабиной. Их размер позволяет разместиться в кабине 1 водителю и 2 пассажирам.


Схема грузовика

На какие машины ставился силовой агрегат

Устанавливались моторы на автомобили от компании Газ (Горьковский автозавод). Это были грузовики, которые оснащались цистернами для различных жидкостей. Ставился движок на ассенизаторы, фургонные грузовики, пожарные машины. Некоторые модели УАЗ также оснащаются моторами ЗМЗ 53.

Похожая статья Где находится номер двигателя на Ладе Гранте

Машины были сделаны совершенно без комфорта для водителя и пассажира. Сиденья делали жесткими, не был установлен гидроусилитель руля. Кабины в старых машинах не обогревают зимой.

В последнее время многие автолюбители пытаются модернизировать не только движок, но и машину. Надо сказать, что они добиваются хорошего эффекта.

Но, несмотря на преимущества двигателей того времени, у них были и недостатки. О них расскажу в следующем блоке.
