Как подключить точечные светильники: схемы, порядок работ

Точечные светильники могут работать от напряжения 220 В или 12 В. Вне зависимости от напряжения, подключаться они параллельно (в шлейф или отдельными проводами) или последовательно (гирлянда). Разница в том, что питание для споты на 12 В подается через понижающий трансформатор. Он преобразует сетевые 220 вольт в нужные 12. Подробнее о том, как подключить точечные светильники к одно- и двух- клавишным выключателям поговорим подробнее.

Содержание статьи

Схемы подключения на 220 В

Некоторые точечные светильники работают от 12 В. Для подачи им питания необходимо устанавливать преобразователь (говорят еще трансформатор или драйвер). С развитием технологии появились споты которые могут работать от 220 В. Такая схема хоть немного, но проще, потому в последнее время чаще подключить точечные светильники требуется к сети напрямую, без преобразователей.

Использование встраиваемых светильников позволяет получить равномерное освещение.

Кроме того, можно выбрать красивое размещение точечных светильников на потолке

Последовательное подключение

Эта схема проста в реализации, для нее требуется мало проводов, но последовательно подключить точечные светильники можно лишь в относительно небольшом количестве — пять-шесть штук. Главный минус такого способа — светиться лампы будут не в полную силу. Еще один недостаток: при выходе из строя одной лампы (перегорании) перестают работать все лампы, так как разрывается цепь. Для восстановления работоспособности приходится проверять каждую.

Схема последовательного включения точечных светильников

Схема очень проста — фаза последовательно обходит все светильники, а к выходу последнего подается ноль. Схема с распределительной коробкой и выключателем расположена ниже.

Разводка электропроводки при последовательном подключении спотов

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Ноль (нейтраль) — прямиком подается на последний в цепочке светильник. Это важно для правильной работы схемы а также для безопасности.

Если у вас проводка трехжильная — кроме нуля и фазы есть еще защитный провод «земля», его берут напрямую с «земляной» колодки и подают на каждый из светильников к соответствующей клемме. Можно «землю» взять в близлежащей розетке или на выключателе.

Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателю

Практическая реализация этой схемы удобнее не с кабелем а с проводами — ведь один провод постоянно разрывается обходя все светильники, а нулевой идет целым куском от распредкоробки до последнего осветительного прибора. Но еще раз повторимся — такой тип подключения почти не используется.

Схемы параллельного подключения

При параллельном подключении все лампы будут светить с нормальной интенсивностью, потому эта схема более популярна даже несмотря на то, что требуется большее количество проводников. Для подключения любого количества встроенных светильников (даже со светодиодными лампами) используют негорючий кабель ВВГ нг 2*1,5 или 3*1,5 (трехжильный провод используют если проводка с заземлением).

Возможно использование кабель ВВГ нг ls (негорючий с пониженным выделением дыма при горении) но это уже по желанию. Он может быть круглым или плоским = это не важно, но негорючим — обязательно, особенно если перекрытие у вас деревянное.

Способы

Реализовываться параллельное подключение может двумя способами:

Шлейфное подключение

Рассмотрим схемы. На рисунке внизу показано как вести провод при шлейфном способе разводки. Из распредкоробки выходит кабель, он заходит на первый светильник, к выходу этого светильника подключается другой кусок кабеля, который тянется к следующему светильнику. Так подключаются все светильники.

Как подключить точечные светильники параллельно

Физически это выглядит так, как на фото внизу. Несколько отрезков кабеля соединяют светильники один за другим.

Так выглядит если делать это на подвесном или натяжном потолке

Если вы хотите осветительные приборы разделить на две группы, их подключают к двухклавишному выключателю. Схема становится несколько сложнее, но только тем, что увеличивается количество проводов.

С выключателем на две клавиши

Пример реализации можно увидеть в видео. Можно использовать другие клеммы, но сам способ показан неплохо.

Лучевое

При лучевом подключении на каждый осветительный прибор идет свой кусок кабеля. Способ затратный по расходу кабеля, но более надежный в плане работы: при поломке не горит только одна точка освещения. В этом случае имеет смысл дотянуть кабель от распределительной коробки по потолку до середины комнаты, там его закрепить. От этой точки начинать тянуть кабели к каждому встраиваемому светильнику.

Обратите внимание на рисунок справа. На нем показано, что от фазного провода расходятся провода к лампам и отдельно от нулевого. Так как проводов в одном месте сходится много надо выбрать надежный способ. Если провода одножильные и ламп не очень много, можно сделать скрутку, но ее потом надо будет хорошо обжать пассатижами, а потом сварить. Не самый простой способ и соединение получается неразъемным. Но надежный. Второй способ проще: на каждом проводнике кабеля установить разъем с нужным количеством входов и подключать провода к ним. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов. Они надежны, легко устанавливаются, но стоят прилично (подделки лучше не брать).

Параллельное подключение — кабелем к каждому светильнику

Еще вариант — обычные клеммные колодки с винтовым соединением. Они дешевые и вполне надежные, но придется с той стороны, где подключать надо будет кабель, поставить перемычки на все задействованные клеммы. Так на все провода будет подаваться напряжение.

Так можно использовать винтовые клеммные колодки

Несмотря на высокую надежность способ используется редко — расходы велики, да и качественно соединить большое количество проводов в одной точке проблематично.

Подключение точечных светильников на 12 В

Схемы точно такие же, но кабель с выключателя заводится на преобразователь, а с выхода преобразователя идет уже на лампы.

С трансформатором на 12 В

Если точечных светильников много, их предпочитают подключить к двум клавишам. В этом случае потребуются два трансформатора (блока питания, переходника). Схема выглядит не намного сложнее — есть две ветки. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. Но, если вам надо изменять освещенность в широких пределах, лучше поставить диммер.

Схема подключения точечных светильников к двуклавишному выключателю

Как вы поняли, схемы отличаются только наличием или отсутствием трансформатора. Так что и остальные схемы реализовать будет несложно.

Выбор мощности преобразователя/трансформатора

Чтобы освещение работало нормально, необходимо чтобы мощность драйвера была на 15-20% больше, чем все подключенные к нему потребители. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которые будут установлены лампы накаливания по 40 Вт. Суммарная мощность всех ламп будет 320 Вт. Трансформатор потребуется на на 380-400 Вт.

С преобразователем на каждой ветке

Понятно, что чем больше источников света будете подключать, тем более мощный преобразователь потребуется. Но с увеличением мощности растет цена и размеры устройства. Кроме того, мощные трансформаторы найти бывает сложно. Е еще: большую и тяжелую коробку спрятать бывает сложно. Потому в таком случае большую группу ламп делят, и к каждой ставят свой преобразователь, но меньшей мощности (как подключить точечные светильники в этом случае, можно увидеть на схеме выше).

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками.

Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Подключение точечных светильников для гипсокартонных потолков

Любой подвесной потолок, без дополнительных декоративных элементов, смотрится откровенно скучно. Именно поэтому профессиональные дизайнеры рекомендуют правильно подбирать освещение, способное полностью изменить как внешний вид потолка, так и общую атмосферу в комнате.

Один из самых востребованных вариантов освещения комнат – встраиваемые точечные светильники, позволяющие решить сразу две основные задачи: обеспечение равномерности светового потока по всей площади помещения и повышение эстетических характеристик стандартного одноуровневого потолка из гипсокартона.

Точечные светильники обладают рядом преимуществ, например, можно организовать дополнительное освещение определенных зон, или установить их группами с раздельным подключением к электрической сети. Стоит заметить, что монтаж такого типа осветительных приборов гораздо проще, чем кажется на первый взгляд, и требует от установщика минимум знаний по электротехнике. Для их успешной установки достаточно изучить несколько основных особенностей монтажа.

Здравствуйте дорогие читатели сайта «Электрик в доме», сегодня рассмотрим очередную статью на тему освещения, а именно монтаж и схема подключения точечных светильников для гипсокартонных потолков к двухклавишному выключателю.

Светодиодные точечные светильники

В магазинах, торгующих осветительными приборами, представлен широкий ассортимент встраиваемых точеных светильников, рассчитанных на работу с разными типами ламп. Форма, цвет и размер также могут значительно отличаться, но установка всегда выполняется по одной технологии.

Предлагаю рассмотреть стандартный способ монтажа данного типа осветительных приборов. В качестве примера будут использоваться точечные светильники для гипсокартонных потолков марки СВЕТОКОМПЛЕКТ, оснащенные цоколем G5.3.

Необходимо уточнить, что используемые лампы с цоколем G 5.3 в могут быть разных типов: люминесцентные, галогенные или светодиодные. В последнее время популярностью пользуются именно светодиодные лампы, обладающие рядом преимуществ:

— свет от лампы направлен в одном направлении (нет обратного свечения) – важный фактор при установке в подвесные и натяжные потолки;
— компактность, установочная высота лампы обычно не превышает 50 мм;
— высокие показатели светового потока;
— экономичность, светодиодная лампа мощностью всего в 4 Вт, по показателям светового потока сравнима со стандартной 60-ти ваттной лампой накаливания. Лампы идеально подходят для практической реализации концепции энергосбережения, которая с каждым днем становится все более актуальной;
— низкое тепловыделение в сравнении с галогенными лампами;
— отсутствует эффект мерцания, характерный для компактных люминесцентных ламп;
— современные светодиодные светильники можно использовать не только для подсветки определенных зон в комнате, но и в качестве основного источника освещения;

Справедливости ради можно заметить, что галогенные лампы обладают более широким спектром светового излучения, но эта характеристика не играет особой роли при выборе источника освещения.

Выбор места установки и монтаж отверстий на потолке

Итак, что можно сказать о месте установки точек. Первое это то, что необходимо заблаговременно определиться с тем, где они будут установлены в каком порядке и в каком количестве. То есть в процессе монтажа каркаса (до обшивки гипсокартонном), вы общаетесь с мастером (электриком) и говорите, сколько хотите светильников и как они должны включаться, в общем, обсуждаете все рабочие моменты.

Это позволяет заранее установить несколько независимых контуров освещения и правильно распределить источники. Оптимальный вариант – отметить места установке на рабочем эскизе.

Например, спроектировать все это дело на компьютере. Заодно и посмотрите как будет смотреться расположение источников освещения на желаемой потолочной фигуре. Это в наше время не так и сложно.

При выборе места установки очень важно чтобы отверстие под светильник не попадало на элементы каркаса (металлический профиль). Ну представьте когда каркас уже готов, приходит электрик, прорезает отверстие под точку и попадает коронкой в металлический профиль. Все это дело конечно придется переделывать, а это ни кому не нужно.

Расстояние до ближайшего профиля должно составлять 2-3 сантиметра от края отверстия. Иначе светильник будет невозможно закрепить с помощью стандартной защелки.

После монтажа листов гипсокартона можно приступать к прорезке отверстий для светильников. Существует несколько способов прорезать отверстия, но лучше всего использовать специальную коронку по гипсокартону. Во-первых, это удобно, а во-вторых, диаметр отверстия будет полностью соответствовать выбранному точечному светильнику. Перед тем как вырезать отверстия стоит внимательно перепроверить размер коронки и убедиться, что она выбрана нужного диаметра.

Не стоит переживать, если в процессе прорезки отверстия образовались небольшие перекосы или неровности, они будут закрыты внешней частью корпуса. Некоторые мастера используют обычный канцелярский нож, но это не всегда удобно, а иногда и травмоопасно.

Я видел случаи, когда у моих коллег под рукой коронки не было, выход из ситуации оказался довольно прост. Вытягиваем из светильника лампу, приставляем ее к потолку, обводим по периметру карандашом и затем по намеченной линии высверливаем отверстия в гипсе обычным сверлом. Затем канцелярским ножом срезаем по краям все лишнее.

Важный момент: если места установки точечных светильников не были определены заранее и есть вероятность попасть на металлический профиль, необходимо самому уточнить местоположение элементов конструкции. Вариантов два: спросить у рабочих, которые монтировали потолок, или использовать магнит.

После прорезания отверстий проводится финишная отделка потолка – покраска, поклейка обоев.

Мне повезло, я видел конструкцию в процессе монтажа, то есть сам каркас до обшивки его гипсокартоном. Вы же в процессе монтажа должны либо сами равномерно раскинуть провод по всей поверхности, либо попросить об этом монтажников.

Прокладка проводов в каркасе

Проводку также желательно проложить в процессе монтажа каркаса, еще раз обращаю внимание на этот момент – лучше всего заранее определиться, где будут устанавливаться точечные светильники для гипсокартонных потолков, и какая схема подключения будет использоваться! Это существенно ускорит процесс подключения и позволит избежать нежелательных трудностей.

Если на подвесном потолке будет устанавливаться много точек на близком расстоянии друг от друга, можно проложить провод только к одной (выбирается ближайший отверстие на потолке к точке ввода проводки). Затем производится монтаж потолка и прорезка отверстий, а провод просто протягивается от точки к точке.

Но все же, лучше заранее проложить кабель ко всем местам установки, закрепив его на каркасе пластиковыми стяжками. Провод крепится без натяжки, рекомендую оставить небольшое провисание.

В моем случае провода тянулись по стене от распределительной коробке и подводились в короб. Прокладывал трехжильный провод, так как на каркасе планировалось разместить шесть точечных светильников, разбить их на две группы и подключить к двухклавишному выключателю. Схема подключения точечных светильников 220 Вольт была собрана таким образом, что одна группа (три светильника) включалась одной клавишей выключателя, вторая группа – другой.

Ну и конечно же вопрос с выбором кабеля, какой использовать? Кабель для подключения выбирают, основываясь на критериях надежности и качества.

Лучше всего использовать медный кабель серии ВВГнг. Вопрос с алюминиевым кабелем даже не рассматривается. По сечению могу сказать для нынешних экономных ламп сечения 1.5 мм2 вполне хватит. Я в данном примере использовал кабель ВВГнг 3*1.5 (трехжильный, так как подключение к двухклавишному выключателю).

Установка точечных светильников в гипсокартон

После того как отверстия готовы, потолок покрашен, значит можем приступать к монтажу точечных светильников. Эта работа требует повышенного внимания, так как можно легко повредить декоративное покрытие потолка.

В первую очередь необходимо протянуть провода в прорезанные отверстия, и только затем приступаем непосредственно к монтажу. На корпусе установлены специальные подпружиненные усики, которые крепят его к гипсокартону.

Технология монтажа очень простая: усики сводятся вместе, затем светильник вставляется в отверстие в потолке. Под действием пружин усики расходятся и плотно прижимают корпус к листу гипсокартона.

Так как пружины достаточно мощные, удерживать их руками очень неудобно, к тому же можно повредить потолок.

А если светильник не удалось установить с первого раза, извлечь его достаточно проблематично. Поэтому все необходимо делать не спеша и аккуратно. Для удобства можно вытащить лампу из корпуса (если конструкция позволяет) и пальцами изнутри уже корректировать установку.

Как собрана схема подключения точечных светильников 220В

Заключительный этап нашей работы – подключение цоколя точечного светильника к магистральному проводу и фиксация ламы в корпусе специальной защелкой.

Подключение к каждой точке будет выполнено шлейфом без разрыва магистрального провода.

В первую очередь корректируют длину питающего кабеля (оставляя запас на дальнейший монтаж внутри потолка), затем снимают защитную оболочку и зачищают изоляцию с нужных жил кабеля.

Затем подключаем к оголенным жилам провода от цоколя. Все подключения выполняем с помощью пайки. Место соединение хорошенько изолируем. Так проделываем с каждой точкой.

Последний шаг – вставляем лампу в патрон и закрепляем ее в корпусе светильника специальной защелкой.

В процессе подключения не забывайте соблюдать все правила техники безопасности! Отключите питание с проводов, на которых собираетесь работать и убедитесь в отсутствии на них напряжения.

А так выглядит проделанная работа (включена одна клавиша выключателя)

А так освещение работает на полную мощность. (P.S. Одну лампу еще не успел вставить в короб)

Надеюсь, что эти советы помогут вам быстро и качественно установить точечные светильники для гипсокартонных потолков, и полностью преобразить интерьер комнаты.

Понравилась статья — поделись с друзьями!

Споты. Установка и подключение накладных спотов.

Точечные светильники появились на рынке электротехнических изделий относительно недавно. Несколько десятилетий назад основным источником света в жилых помещениях служила люстра, расположенная по центру. Для подсветки в то время в основном использовались различные светильники и торшеры.

Несмотря на то, что в большинстве случаев все еще сохраняется подобная организация освещения, точечные светильники все чаще можно встретить в квартирах и жилых домах.

Одной из разновидностей точечных светильников являются споты. Классический точечный светильник не позволяет регулировать направление светового потока лампочки. Споты, как правило, имеют специальные подвижные крепления, позволяющие поворачивать лампу или плафон. По конструкции все споты можно разделить на встраиваемые, накладные и подвесные. От конструкции споты зависят способы подключения спота к питающей сети и его установки.

Дальше перейдем к рассмотрению конкретного примера установки и подключения спотов. Одна из самых распространенных моделей накладных спотов — спот светильник Philips myLiving, который можно устанавливать на потолок или на стену. В комплекте со светильником поставляется специальная присоска, которая понадобится при замене ламп.

Рисунок 1

Установка спота

Для фиксации спота на потолке или в нашем случае стене используется специальная монтажная планка, которая зафиксирована с тыльной стороны основания спота. Открутив два винта по бокам корпуса спота, снимаем эту планку. После этого необходимо зафиксировать монтажную планку на стене двумя винтами. Размещать планку стоит в непосредственной близости с питающим кабелем таким образом, чтобы при фиксации планки питающий кабель не был поврежден винтами, которыми будет фиксироваться планка. Установив планку можно приступать к подключению спота.

Рисунок 2

Рисунок 3

Рисунок 4

Подключение спота

Схемы подключения точечных светильников

Подключение спота, как и большинства светильников, осуществляется к двум питающим проводникам: фазному, идущему от выключателя, и нулевому, идущему от распределительной коробки. Для подключения концы фазного и нулевого проводников необходимо зачистить на длину 7…10мм, предварительно отключив напряжение с линии в распределительном щитке. Сняв защитные корпуса с клеммных зажимов спота, подключаем фазный проводник (с белой изоляцией) к клемме спота с красным проводом, нулевой (с синей изоляцией) – к клемме с синим проводом. Затем одеваем защитные кожуха на клеммные зажимы спота и фиксируем корпус светильника на монтажной планке двумя винтами.

Фотоинструкция по подключению и установке светодиодной ленты для подсветки потолка

Установка и подключение бра (фотоинструкция)

Рисунок 5

Рисунок 6

Рисунок 7

Рисунок 8

Рисунок 9

Подключение люстры к выключателю

Установка и подключение спота завершены. Можно включить подачу напряжения и проверить работу светильника.

Правильное соединение светильников между собой

Оглавление:

Как правильно соединить светильники
Меры предосторожности и инструменты
Последовательное подключение
Параллельное подключение
Шлейфное подключение
Лучевое подключение
Видео, как соединить точечные светильники между собой

Встраиваемые точечные светильники ярко и равномерно освещают помещение и повышают эстетические характеристики гипсокартонного потолка. Несмотря на то, что обычно используют более 10 элементов, установить их достаточно просто даже своими руками. В статье мы расскажем, как соединить светильники между собой на потолке разными способами, какие типы подключения бывают и как организовать работу с точки зрения безопасности.

Меры предосторожности и инструменты

Безопасность

Все работы с электричеством проводите с выключенным током. Если материал потолка горючий, то провода выбирайте жаропрочные с маркировкой НГ. Самые надежные, которые подходят даже для помещений с повышенной влажностью и температурой, покрыты оплеткой из стекловолокна, их внутренняя изоляция сделана из особо прочной резины.

Соединения проводки должны быть надежными и изолированными, а мощность ламп подходить к техническим характеристикам кабеля, чтобы не допустить перегрев.

В продаже встречаются точечные светильники, которые функционируют от сети питания 220 или 12 В. При напряжении 12 вольт, установите трансформатор, который понижает 220 вольт до 12. Для работы вам потребуется надежная опора, куда можно встать, например,стол или стремянка.

Инструменты

Для соединения отрезков кабеля хорошо подходит обжимной пресс. Если его нет, используйте плоскогубцы.

Для проделывания отверстий в потолке из гипсокартона используйте дрель с насадкой, которая позволяет сделать ровные круглые прорези.

Для измерения расстояния между светильниками и создания разметки запаситесь рулеткой и простым карандашом.

Светильники

Выбор точечных светильников широк. Для них производители выпускают лампы разных типов (люминесцентные, галогенные или светодиодные), форм и размеров. Самые эффективные, долговечные и экономичные — LED-лампы. Рекомендуем устанавливать споты мощностью не более 40 Вт.

Последовательное подключение

Чтобы разобраться, как соединить светильники последовательно, сначала поговорим об основных этапах работы.

Проектирование и разметка. Запланируйте места размещения спотов на потолке до его обшивки отделочными материалами. При планировании нужно учитывать расстояние от стены — не более 60 см, между центрами — 25-30 см.
Если ошибиться с расположением спотов, то они могут совпасть с металлическими элементами каркаса и стыками потолочного полотна, что недопустимо.
Прокладка и протяжка проводов. Укладывайте проводку в специальные короба, если потолки подвесные, или закрепите на каркасе так, чтобы при сверлении отверстий ее можно было легко достать. Для натяжных потолков проводку рекомендуется спрятать в гофрошланги.
Выполнение отверстий. После монтажа гипсокартона или другого покрытия просверлите отверстия под каждый элемент специальной насадкой на дрель — кольцевой пилой диаметром меньше на 3–4 мм, чем внешний размер светильника.
Подключение. Достаньте петли провода из спотов и подключите к светильникам в соответствии со схемой монтажа.
Тестирование. Подключите питающий провод к выключателю, вкрутите лампочки и включите свет на выключателе. Если все приборы горят, вы все сделали правильно.

Если вам нужно подключить несколько ламп, не более 5–6 штук, подойдет последовательная схема. Для ее исполнения потребуется немного кабеля и времени, но качество освещения будет невысоким из-за того, что напряжение распределяется на все элементы. Если подключено 3 лампы к 220 В, на каждую придется по 73 В, если 5, то по 44 В.

Подобный способ подключения мы найдем в советских гирляндах. При сгорании одной лампочки перестают гореть все. Чтобы заменить электроприбор, придется проверять каждую лампочку. Из-за этих недостатков последовательная схема используется редко, однако она с успехом применяется в подъездах, где освещение на разных этажах включается одним выключателем.

Подключить кабель последовательно просто — подведите фазу поочередно ко всем лампы, а ноль проведите к выходу крайне лампы. К выключателю должна подходить фаза, которая дальше всех идет на лампочки.

У проводки из трех жил кроме двух основных проводов присутствует защитный кабель «земля». Его нужно взять напрямую с «земляной» колодки и отвести на каждый из точечных светильников к подходящей клемме.

Параллельное подключение

Самая распространенная и удобная схема — параллельная. Для нее необходим больший метраж проводки, но на все споты подается одинаковое напряжение и освещение получается одинаково ярким. Если выходит из строя одна лампа, то остальные светят. Найти место поломки очень просто.

Для предотвращения перегрева, а также короткого замыкания рекомендуется прокладывать негорючий провод ВВГ нг 2*1,5 — двухжильный, или 3*1,5 — трехжильный, если есть заземление. Способы, как соединить светильники параллельно — шлейфный и лучевой.

Шлейфное подключение

Если вы хотите использовать шлейфный способ разводки, то выведите из распредкоробки провода ноль и фазу на первый спот. От него проведите отрезок на второй, и так ко всем последующим приборам. Получается, что к каждому споту, кроме последнего, подключено по 4 отрезка.

Если нужно подключить несколько десятков спотов, можно использовать схему с двухклавишным выключателем. При данном способе потребуется больше проводки. Если у вас споты на 12 вольт, возьмите 2 трансформатора.

Лучевое подключение

Лучевое соединение более надежно, но устанавливать проводку этим способом сложнее. Вам потребуется больше кабеля. Соединение должно получиться более качественным, чтобы все провода держались там, где их закрепили. Удобный способ монтажа — с использованием клеммной колодки, когда с одной стороны проводите фазу и разводите на контакты. С другого конца подводите отрезки кабеля, отходящие к светильникам.

Похожий способ — использовать клеммники Ваго. Он прост и быстр в исполнении. Вам нужно зачистить провода и вставить их в гнезда.

Вы можете воспользоваться еще одним вариантом — скрутите провода, обожмите плоскогубцами и сварите. Соединение получается неразъемным, однако достаточно прочным.

Если вы разбираетесь в электрике, то справитесь с монтажом светильников самостоятельно. Если сомневаетесь, обратитесь к электрикам, которые рассчитают количество электроприборов на вашу площадь, правильно разметят места установки и выполнят монтаж.

Видео, как соединить точечные светильники между собой

Мы подобрали видеороликов, где наглядно показаны конструкции и способы подключения точечных светильников. В них вы найдете полезную информацию, в каких случаях выбрать последовательный способ, а в каких параллельный и какой взять кабель.

Подключение спотов – RozetkaOnline.COM

Спот – это вид точечных светильников с возможностью изменять направление светового потока. Если стандартный точечный светильник светит туда, куда направлена лампа, зафиксированная в нем в одном положении, то конструкция светильника-спота позволяет поворачивать лампу или плафон, тем самым направляя световой поток в нужную сторону.

В настоящее время существует великое множество разнообразных спотов: встраиваемые, накладные, подвесные или расположенные на токопроводящей шине. Они применяются в интерьерном освещении квартир или домов, но особенно широкое распространение получили в коммерческой сфере – в подсветке магазинов и салонов.

Способ подключения и установки спотов сильно различается, в зависимости от типа конкретной модели.

Одни из самых распространенных видов спотов, применяемых в декоративном освещении квартир, это накладные потолочные или настенные споты. Одним из ярких их представителей, является спот светильник Philips myLiving, который можно устанавливать, как на стену, так и на потолок.

В комплект поставки спота Philips входят: краткая инструкция на нескольких языках, комплект крепежа, сам светильник и присоска, используемая для смены ламп.

Установка спота

Установку спота начинаем с его разборки, а именно снимаем монтажную планку, которая располагается с тыльной стороны основания, вместе с клеммами для подключения.

Для этого откручиваем два установочных винта по бокам основания.

Затем закрепляем монтажную планку на стене строго горизонтально, по уровню, рядом с питающим кабелем, проложенным до светильника.

Теперь можно приступать к подсоединению питающего провода к споту.

Подключение спота

Для подключения к сети у спота предусмотрены две клеммы, с красным и синим проводом. Клеммы спрятаны в индивидуальных защитных корпусах, которые первом делом необходимо снять.

Теперь, переходим к подготовке питающего кабеля, выходящего из стены. Не забывайте про электробезопасность, обязательно убедитесь в отсутствии напряжения в месте установки, отключите защитные автоматы в учетно-распределительном щите. Итак, укорачиваем кабель и с снимаем защитную оплетку, а после этого изоляцию с жил на 5-7мм, как показано на изображении ниже.

После чего подключаем провода к споту в следующем порядке:

Белый фазный питающий провод – к клемме с красным проводом спота.

Бело-синий нулевой питающий провод – к клемме с синим проводом спота.

Теперь закрываем защитные кожухи и аккуратно укладываем соединения так, чтобы они не помешали дальнейшей установке.

Осталось установить корпус светильника на монтажную планку и закрутить установочные винты.

На этом подключение спота завершено, можно включить подачу электрического тока и проверить правильность установки.

Если у вас остались какие-то вопросы по подключению спотов, пусть даже они других производителей и даже типов, обязательно пишите в комментариях к статье, постараемся ответить и помочь всем.

Схема подключения спотов на потолке. Как установить точечные светильники в гипсокартон

Оригинальным и элегантным способом подсветки пространства и необычным декоративным элементом являются точечные светильники. Фактура, материал и отделка дефлектора выбираются потребителем на основе собственных предпочтений, в то время как функциональные особенности и тип светильника являются технической стороной вопроса.

Модели точечных светильников

Точечные светильники классифицируются по нескольким признакам: регулировке, методу установки и функциональности.

Метод монтажа: накладные

Накладные, или внешние точечные светильники крепятся в основном к бескаркасным основаниям: кирпичным стенам или бетонным потолкам. Такие осветительные приборы представляют собой идеальное решение в том случае, когда нужно улучшить интерьер помещения без изменения его габаритов.

Накладные светильники состоят из крепёжной площадки и корпуса рассеивателя. Ввиду особенностей конструкции установка потолочных светильников такого типа осуществляется над отверстием меньшего диаметра, чем диаметр корпуса, иначе плафон не будет его перекрывать. К планке обязательно подводится монтажный провод. После подключения всех проводов на крепёжной площадке при помощи боковых шурупов фиксируется корпус светильника.

Встраиваемые

На каркасных основаниях осуществляется установка потолочных или врезного типа. Крепёжная площадка может быть любой:

Гипсокартонные конструкции.
Натяжные потолки.
Реечные или панельные потолки и стены.
Стеновые ниши.
Мебельные перегородки.

Монтаж точечных светильников встраиваемого типа нередко осуществляется в бассейнах, в полу, на барных стойках и лестницах.

На корпусе светильника располагаются встроенные фиксаторы для ламп и крепёжные элементы. При установке плафона не нужно прилагать дополнительных усилий — лапки очень легко разжимаются.

Конфигурация светильника — корпус со встроенными фиксаторами для ламп и крепёжными элементами. Дополнительного усиления не требуется — лапки разжимаются за плоскостью при установке плафона. Конструкция подразумевает монтаж корпуса внутри заранее подготовленного отверстия с подведёнными к точке выхода проводами.

Подвесные

Корпус подвесных точечных светильников монтируется на расстоянии от установочной поверхности. Лампа вывешивается на декоративный питающий кабель, закреплённый к потолку. Деталей, способных усилить конструкцию, не требуется. Но массивные варианты светильников рекомендуется дополнять при установке монтажными планками — подойдут и подручные, изготовленные из бруса или металла.

Пригодны для монтажа на всех типах оснований и чаще устанавливаются как самостоятельный элемент декора.

Тип регулировки

Точечные светильники классифицируются по интенсивности и направлению светового потока и конструкции:

Поворотные светильники. Плавная регулировка угла позволяет регулировать направление светового луча. При монтаже поворотных светильников места их крепления усиливаются, поскольку их мобильность ускоряет износ материала основания.
Неповоротные. Регулировать направление светового потока в таких моделях нельзя.
Карданные. Особенностью таких точечных светильников является возможность регулировки направления и силы светового потока. Конструкцией предусмотрено наличие нескольких диодных ламп.
Споты. Светильники с поворотным механизмом, дают направленный световой поток. Регулировка осуществляется вручную, корпус осветительных приборов достаточно пластичен. На одном крепеже может размещаться разное количество плафонов — от шести и более. Можно расположить точечные светильники как в виде классических люстр, так и в виде геометрических фигур. Споты бывают двух типов: накладного и встраиваемого.
Даунлайт. Используются в основном как декоративные элементы для акцентирования внимания на конкретных элементах интерьера.

Функциональность

Базовая комплектация точечных светильников определяет их функциональное разделение на типы в зависимости от наличия или отсутствия:

Дистанционного управления.
Возможности регулировки в разных плоскостях.
Защиты от воды и пыли.
Системы диммирования для корректировки степени освещённости.

В зависимости от особенностей помещения и элементов интерьера подбираются базовые типы точечных светильников.

Лампочки для точечных светильников

Диаметр арматуры точечных светильников может варьироваться от 3 до 6 дюймов. Можно использовать лампы любого типа:

Светодиодные.
Накаливания.
Галогеновые.
Люминесцентные компактные.

В один и тот же корпус точечного светильника можно установить лампы разных типов.

Преимущества

Точечные светильники обладают массой достоинств. Это:

Возможность выделения отдельных зон интерьера при помощи направленного освещения.
Отсутствие затенённых углов при освещении.
Увеличенный срок эксплуатации.
Повышенная экономия и безопасность подачи света, что особенно заметно в моделях, рассчитанных на напряжение в 12 В.
Возможность установки в потолочные светильники разных типов ламп.
Небольшие размеры и привлекательный внешний вид.
Высокий КПД и сниженное энергопотребление в сравнении с обычными осветительными приборами.
Устойчивость корпуса к механическим дефектам и вибрациям.
Повышенный коэффициент использования потока света.
Во время работы нет мерцания, слепящих эффектов и шума.

Недостатки

У точечного освещения имеются свои недостатки:

Сложно спроектировать и подключить точечные светильники и организовать всю систему освещения.
Монтаж и замена трансформаторов усложняют установку и расчёты всей системы. Светильники и трансформатор должны располагаться на расстоянии друг от друга, в связи с чем зачастую приходится перебирать каркас и расшивать уже готовое основание.
Оборудование общего освещения требует подключения точечных светильников в большом количестве.
Установить многие виды точечных светильников без внесения корректировок в конструкцию потолка или стен невозможно. Встроенные светильники требуют возведения каркаса.
Возможно повреждение натяжного ПВХ-потолка при перегреве.
В ванной возможна установка только влагозащищенных светильников.
За большим количеством плафонов сложно ухаживать.

Подключение точечных светильников на 220В

Осветительные приборы такого типа запитываются от специальных преобразователей — драйверов или трансформаторов. Последние модели светильников — споты — работают от сети с напряжением 220 В. Подобная схема подключения точечных светильников проще, поскольку не требует использования дополнительных переходников и преобразователей.

Схема последовательного подключения

Наиболее простой способ установки потолочных светильников в одну цепь. Требует небольшого количества проводов, но при этом подключить можно ограниченное количество осветительных приборов — не более пяти-шести. Единственным недостатком такой схемы является то, что лампы, подключённые таким способом, работают не в полную силу. Второй минус — выход из строя одной лампы приводит к разрыву всей цепи и прекращению работы остальных светильников. Восстановить работоспособность цепи можно только после проверки каждой лампы по отдельности.

При установке потолочных светильников по данной схеме нужно учитывать тот факт, что к светильникам и выключателю должна идти одна и та же фаза. Ноль подводится к самому последнему светильнику в цепи. Это делается для обеспечения безопасности и поддержания корректной работы схемы подключения.

В трехжильной проводке, помимо фазы и нуля, имеется третий провод — заземление, который подаётся к каждому из светильников по отдельности. «Землю» можно подводить от выключателя или розетки, расположенных поблизости.

На практике подобную схему проще всего воплощать с проводами, а не с кабелем, поскольку один провод обходит каждый из светильников и постоянно разрывается, в то время как нулевой подводится к последнему точечному светильнику от распредкоробки. Несмотря на то что последовательный тип установки потолочных светильников самый простой, его крайне редко используют.

Параллельное подключение

Схема параллельного подключения позволяет использовать потенциал точечных светильников в полную силу, поэтому она более популярна даже в тех ситуациях, когда требуется подключение большого количества проводников. Установка точечных светильников осуществляется с использованием негорючего кабеля или трехжильного провода, если проводка имеет заземление. Обязательное требование к кабелю — негорючесть, при этом его сечение может быть как плоским, так и круглым.

Схема шлейфного подключения

При шлейфном способе разводки провод подводится от распредкоробки к первому светильнику, к которому затем подключается второй провод, подводящийся к следующему светильнику. Аналогичным образом подключаются другие лампы.

Осветительные приборы подключаются к в том случае, если их разделяют на две группы. Реализовать подобную схему при таком варианте подключения становится сложнее, поскольку используется большее количество проводов.

Лучевое подключение

При монтаже обычных и влагозащищенных светильников по данной схеме к каждому осветительному прибору подводится отдельный кусок провода. Данный способ требует большого количества кабеля, однако он считается самым надёжным: в случае выхода из строя одной лампы все остальные продолжают работать. В таком случае провод протягивается от распределительной коробки к середине комнаты, после чего разводится к каждому светильнику.

Поскольку при такой схеме подключения точечных светильников в одной точке собирается большое количество проводов, требуется использование надёжного метода их соединения. К скрутке прибегают в том случае, если провода одножильные и устанавливается небольшое количество точечных светильников. Данный способ не самый простой, поскольку требуется обжать скрутку и сварить для надёжности. Второй метод несколько проще, поскольку к каждому из проводов подключается разъем с необходимым количеством входов, к которому подводятся остальные кабели.

Не менее распространённым вариантом является использование с винтовыми соединениями. Они отличаются невысокой ценой и надёжностью, однако на все задействованные клеммы придётся устанавливать перемычки с той стороны, к которой подводятся кабели.

Несмотря на то что данный способ отличается повышенной надёжностью, его используют крайне редко — он дорогостоящий и не позволяет качественно объединить в одной точке большое количество проводов.

Правильное освещение любого помещения — залог не только комфорта и хороших условий для работы, но и сохранение зрения. Установка точечных светильников позволит выполнить данные условия при минимальных затратах. Любой, кто немного умеет работать с инструментом, без труда выполнит эту работу.

Установка точечных светильников своими руками — Фото

Установка точечных светильников выполняется на любой конструкции подвесного потолка:

Потолки из гипсокартона
Натяжные потолки
Потолки набираемые из отдельных пластин, типа «Армстронг»
Реечные металлические потолки
Потолки из ПВХ панелей

На любую, из перечисленных типов потолочных конструкций, без затруднений осуществляется установка точечных светильников. В данной статье приводится подробная инструкция по установке точечных источников света, принципы электрического монтажа и подключения таких светильников, а так же основные дизайнерские решения, связанные с размещением точечных источников света на подвесных потолочных конструкциях.

Основные вопросы, которые могут возникнуть — это:

Что такое точечные светильники?
Какие источники света в них используются?
Подключение светильников?
Как самостоятельно осуществить монтаж светильников такого типа?

Что такое точечные светильники

В отличие от люстр, бра, торшеров — точечные потолочные светильники имеют небольшие размеры, монтируются на потолке и оборудованы источниками света небольшой мощности. Сам источник света устанавливается в декоративную компактную конструкцию называемую «спот».

Споты обычно имеют круглую форму, но могут быть квадратными, овальными и даже треугольными. Для получения бестеневого освещения споты равномерно располагаются по всей площади потолка. В некоторых инструкциях указано, что расстояние между отдельными светильниками не должно превышать одного метра, а расстояние от светильника до стены должно быть не более 60 см.

Эти данные предполагают использование точечных светильников с сектором освещения равным 30 0 , но современная промышленность выпускает светодиодные светильники с расположением отдельных светоизлучающих диодов по всей поверхности полусферы и такие источники света имеют сектор освещения 120 0 .

Вообще при установке точечных светильников не в офисе или производственном помещении, а в жилых комнатах следует руководствоваться собственным художественным вкусом, а так же формой помещения и его функциональным назначением.

Схема подключения светильника — Фото

Точечные потолочные светильники можно располагать произвольно, выделяя определённые элементы интерьера и затеняя другие. Точечные светильники прекрасно выглядят на сложных, многоуровневых конструкциях из гипсокартона, в арочных конструкциях и даже в предметах мебели.

Типы источников света в точечных светильниках

Поскольку внешние размеры спотов редко превышают 100-120 мм, то и источники света в них используются малогабаритные. Точечные светильники могут иметь следующие источники света:

Обычные лампы накаливания
Галогеновые лампы
Светодиоды

Типы точечных светильников — Фото

Лампы накаливания получили самое большое распространение в точечных светильниках из-за невысокой стоимости, но они недолговечны, имеют высокую степень нагрева и мощность, не превышающую 40 Вт.

Галогеновые лампы имеют достаточно большую светоотдачу, но температура таких ламп выше, чем у ламп накаливания, поэтому их использование в светильниках для натяжных потолков не допускается . Отдельные типы пластин подвесных потолков, так же не переносят повышенных температур.

Самыми современными источниками света для точечных светильников являются светоизлучающие диоды . Они очень долговечны, практически не нагреваются и выпускаются различных спектральных характеристик. Они варьируются от тёплого жёлтого до холодного бело-голубого. Их недостаток — достаточно высокая стоимость .

Понижающие трансформаторы для светильников 12 В — Фото

Следует учитывать, что отдельные типы галогеновых ламп и светодиодные светильники, рассчитаны на напряжения в 12 В. Для понижения сетевого напряжения до необходимой величины, используются понижающие трансформаторы .

Индуктивные трансформаторы имеют большой вес, габариты и потребляемую мощность, но они надёжны и недороги.
Импульсные источники питания компактны, экономичны, но стоят дороже и чаще выходят из строя.

Важным параметром понижающего трансформатора является его мощность . Для определения требуемой мощности необходимо суммировать мощность всех источников света в помещении и добавить 20 % резерва.

Подключение точечных светильников к трансформатору следует осуществлять как можно более коротким проводом, чтобы избежать потери мощности.

Если помещение большого размера и светильников будет много, то лучше разбить их на группы, подключив каждую группу к отдельному трансформатору.

Необходимые инструменты и материалы

Прежде чем приступать к монтажным работам следует тщательно разметить расположение точечных светильников на потолке.

После того, как план размещения готов, нужное количество точечных светильников, провода, крепёжных и соединительных элементов закуплено, нужно подготовить необходимый инструмент. Для работы понадобятся:

Стремянка
Дрель или перфоратор
Коронки нужного диаметра по дереву или металлу. Это определяется типом потолка
Клеммники (колодки с винтами для подключения)
Кусачки, пассатижи, нож
Отвёртка плоская
Тестер

Тестер вещь очень удобная, но он имеется не у каждого домашнего мастера. Питание светильников производится проводом ВВГнг 2 Х 1,5

Провод ВВГ для точечных потолочных светильников — Фото

Установка точечного светильника в готовый потолок — Видео

Установка точечных светильников: пошаговая инструкция

Монтаж точечных светильников можно осуществлять как до установки потолочной конструкции, так и на готовом потолке. Если потолок отсутствует, то предварительная разметка осуществляется на бетонной плите. В этом случае силовой провод желательно проложить в пластиковом гофрорукаве.

Монтаж светильников до построения потолочной конструкции

1. Для этого перфоратором с буром 6,0 мм делаются отверстия под «дюбель-скобу», которая будет фиксировать на потолочной плите гофрорукав, в котором прокладывается силовой кабель.

Крепление гофраканала для провода — Фото

2. В местах установки точечных светильников, подключаются соединительные коробки, и выводится «хвосты» для подключения светильников.

3. После того, как подвесной потолок или конструкция из гипсокартона полностью смонтирована, необходимо в нужных местах, с помощью дрели и коронки, высверлить отверстия требуемого диаметра, рукой или проволочным крючком вынуть «хвост» зачистить концы провода от изоляции и зажать их под винты клеммника.

Из отверстия выводим хвосты провода для подключения светильника — Фото

Если спот имеет два проводка для подключения, их нужно зафиксировать на свободные гнёзда клеммника.

Некоторые модели светильников имеют отверстия для подключения провода с прижимным винтом. В этом случае клеммная колодка не ставится, и подключение точечных светильников осуществляется напрямую.

Монтаж встраиваемых светильников в готовый потолок

1. Если работы осуществляются на готовом потолке, то предварительно необходимо продумать, как расположить точечные светильники, чтобы получить комфортное, во всех отношениях, освещение.

2. После того, ка схема готова можно, с помощью коронки, сверлить отверстия для установки светильников.

Схема расположения точечного светильника на потолке — Фото

3. Поскольку демонтаж потолка исключается, то самая трудоёмкая операция — это пробрасывание питающего кабеля от отверстия к отверстию. Эту процедуру, удобнее всего проводить вдвоём, используя крючки из жёсткой проволоки.

Поскольку монтаж точечных светильников осуществляется проводом ВВГ с двойной изоляцией и с индексом «нг» — не горючий, то провод может свободно лежать с обратной стороны потолка, без крепления его к бетонной плите.

Продолжение инструкции для первого и второго случая

4. После того, как линия электропитания полностью проложена и в местах установки точечных светильников стоят клеммные колодки, можно подключать светильники.

Электропроводка над натяжным потолком один из наиболее ответственных моментов . Поскольку исправить что-то после окончательной установки натяжного потолка будет уже невозможно без полного демонтажа полотна. Именно поэтому данную работу многие стараются возложить на плечи наемнымх профессионалов. Однако, на практике часто можно столкнуться с обратной ситуацией, когда так называемые «профессионалы» вполне способны наградить ваш потолок скрутками, что может привести, как минимум, к отсутствию контакта.

При всей кажущейся сложности процесса разводки электропроводки над натяжным потолком, ее вполне можно выполнить своими руками. Для начала нужно определиться со схемой разводки, определить , а затем уже приступать к монтажу. Марка проводов вытекает из расчетного сечения провода. А сечение провода определится после анализа и составление оптимальной схемы разводки.

Схема электропроводки над натяжным потолком для точечных светильников

Обычно практикуются две схемы включения точечных светильников и, соответственно, два вида разводки — параллельная и звезда. Параллельная схема разводки электропроводки над натяжным потолком также именуется шлейфом и предусматривает параллельную стыковку всех светильников, с соединениями проводников в самом светильнике или рядом с ним.

Схема «звезда» представляет собой соединение проводников в одной точке, а прокладку до каждого светильника выполняют отдельным кабелем.

Выбор схемы включения электропроводки по идее должен базироваться на удобстве разводки и обслуживании всей схемы. Но при работе с точечными светильниками есть своя особенность – разное рабочее напряжение будущих светильников – 12 В или 220 В. Как известно, по закону Ома, при одинаковой мощности, напряжение и ток обратно пропорциональны. Говоря простым языком, маленький ток и большое напряжение в одном случае или большой ток и маленькое напряжение в другом.

Выбор провода для электропроводки над натяжным потолком

Перед тем, как покупать кабель для электропроводки за натяжным потолком нужно рассчитать нужное сечение проводников, которое напрямую зависит от количества и мощности устанавливаемых светильников. Например, мы планируем в одной комнате установить натяжной потолок с люстрой и подсветкой по периметру из восьми светильников. Обычно точечный встраиваемый светильник на натяжных потолках имеет мощность 35-50 Вт. Значит, суммарная максимально возможная мощность схемы из восьми светильников равна 400 Ватт.

Рассмотрим параллельную схему включения электропроводки. Если будут использоваться лампы под напряжение 220 В, то получим суммарный ток 400 Ватт/220В =1,8181 А. Значит, сечение провода для такой гирлянды должно быть примерно в 10 раз меньше – не менее 0,1818 кв. мм. При использовании 12-ти вольтовых ламп – получаем ток 400 Ватт/12В = 33,3333 А и соответственно сечение 3,33 кв. мм!

Но никто не прокладывает такой мощный кабель, обычно для осветительной проводки используют провод сечением 1,5 мм. Длительно допустимый ток из ПУЭ для медного проводника сечением 1,5 мм2 — 19А. Чтобы исправить положение нужно тонким кабелем доставить 220 В от осветительной коробки под потолок до трансформатора или, лучше, двух трансформаторов. А уже от каждого трансформатора толстым проводом по потолку соединять 12-ти вольтовые светильники. Также можно выполнить разводку под рабочее напряжение 220 В и малый ток, а на каждый светильник установить свой маломощный мини-трансформатор.

Рассмотрим схему соединения «звездой» в два этапа: от монтажной коробки до места соединения в «звезду», и от места соединения до каждого светильника.

Для напряжение 220В участок «коробка-звезда» имеет ток 400 Вт/ 220 В = 1,8181 А. Участок каждого из восьми светильников «звезда-светильник» работает при токе 50Вт / 220В = 0,2273 А. По результатам расчёта, на основе участка с максимальным током, сечение проводов должно быть более 0,18 кв. мм. Из стандартного ряда выпускаемых кабелей, двойным запасом, теоретически подходит провод сечением 0,5…0,75 кв. мм.

Для напряжения 12В участок «коробка-звезда» ток 400Вт / 12В = 33,33. Участок «звезда-светильник» работает при токе 50Вт / 12В = 4,1667 А, что как раз равно восьмой части общего тока. Для восьми участков «звезда-светильник» подойдёт кабель сечением не менее 0,5 кв.мм. Но что делать с участком «коробка-звезда»? Строго говоря, в осветительной коробке присутствует напряжение 220В. Лишь после трансформатора мы имеем дело с 12В и мощным током. Решение находится на поверхности: довести тонким проводом 220В от коробки до трансформатора под потолком, а после него, из места соединения, разводить 12В толстыми проводами до каждого светильника. А можно, аналогично параллельному соединению, всё развести тонким проводом под 220В, а уже на каждый светильник установить мини-трансформатор или использовать светильник со встроенным трансформатором.

Из всего вышесказанного следует однозначный вывод. Перед тем как браться за разводку электропроводки над натяжным потолком , необходимо точно знать какие светильники будут использованы. Рассмотренный случай несколько гипертрофирован и служит иллюстрацией проблемы, с которой можно столкнуться при проектировании электропроводки для точечных светильников.

Для осветительной электропроводки в подавляющем большинстве случаев используется кабель с сечением жил 1,5 кв. мм типа ВВГнг или многожильный провод суммарным сечением 0,75 кв. мм. типа ПВС. Если вы располагаете этими двумя инструментами, то сможете оценить токовую загрузку схемы и определить место, где нужно поставить один или несколько трансформаторов.

Светодиодные точечные светильники

— свет от лампы направлен в одном направлении (нет обратного свечения) – важный фактор при установке в подвесные и натяжные потолки ;
— компактность, установочная высота лампы обычно не превышает 50 мм;
— высокие показатели светового потока;
— экономичность, светодиодная лампа мощностью всего в 4 Вт, по показателям светового потока сравнима со стандартной 60-ти ваттной лампой накаливания. Лампы идеально подходят для практической реализации концепции энергосбережения, которая с каждым днем становится все более актуальной;
— низкое тепловыделение в сравнении с галогенными лампами;
— отсутствует эффект мерцания, характерный для компактных люминесцентных ламп;
— современные светодиодные светильники можно использовать не только для подсветки определенных зон в комнате, но и в качестве основного источника освещения;

Выбор места установки и монтаж отверстий на потолке

После прорезания отверстий проводится финишная отделка потолка – покраска, поклейка обоев.

Прокладка проводов в каркасе

Установка точечных светильников в гипсокартон

Так как пружины достаточно мощные, удерживать их руками очень неудобно, к тому же можно повредить потолок.

Как собрана схема подключения точечных светильников 220В

Подключение к каждой точке будет выполнено шлейфом без разрыва магистрального провода .

Последний шаг – вставляем лампу в патрон и закрепляем ее в корпусе светильника специальной защелкой.

А так выглядит проделанная работа (включена одна клавиша выключателя)

А так освещение работает на полную мощность. (P.S. Одну лампу еще не успел вставить в короб)

Надеюсь, что эти советы помогут вам быстро и качественно установить , и полностью преобразить интерьер комнаты.

Точечные светильники могут применяться как основной, так и как вспомогательный источник освещения. Благодаря этим качествам и компактности конструкции, точечные светильники получили большое распространение. К достоинствам точечных светильников можно отнести возможность применения ламп с различными цоколями, и что очень важно простоту установки и подключению к электросети. Это можно сделать своими руками.

Монтаж точечных светильников

Точечные светильники устанавливаются в потолок подвесной конструкции. Они могут быть установлены в пластиковый, реечный, натяжной или потолок из гипсокартона.

Установку точечных светильников можно разбить на два этапа: прокладка электропроводки и монтаж точечных светильников. Важно отметить, что разводка электропроводки и определения места установки точечных светильников выполняется до монтажа потолка.

Разводка электропроводки для точечных светильников

Точечные светильники могут быть подключены по различным схемам. Зависит это от режимов работы освещения в помещении. В общем случае можно выделить два варианта работы освещения: все сразу и группами.

Если предусматривается один режим работы, т.е. все светильники включаются одновременно, то от выключателя протягивается один двух жильный провод. От этого провода выполняют отводы до места установки точечных светильников.

Если светильники будут работать по группам, т.е. будут включаться не одновременно, то в зависимости от количества групп центральный провод должен иметь соответствующее количество жил. Обычно используют 2 — 3 группы. Для этого применяют двух и трех клавишный выключатель.

Для подсоединения светильников обычно применяют провод сечением 1,5 мм.кв. Для большинства ламп этого достаточно. Применение более толстого провода не целесообразно, так как лимитирующим звеном является выключатель, который имеет максимально допустимую мощность 1000 Вт.

Для светильников большой мощности (более 50 Вт) с высоким тепловыделением применяют специальные термостойкие провода. Такой провод не обязательно использовать для всей разводки, достаточно иметь отводы 10 — 20 см от светильника.

Следует отметить, что некоторые типы цоколя штатно снабжены такими отводами. В этом случае применять дополнительные провода нет смысла.

Варианты подключения трансформаторов

Важным этапом прокладки проводки является определение количества и места установки трансформаторов в случае применения галогеновых лампочек на 12 В. Даже если не планируется применять светильники этого типа следует обдумать этот вопрос на случай смены типа светильников в будущем.

Этот вопрос важен по причине того, что трансформаторы так же перегорают, как и лампочки. Пусть это происходит не часто, но периодически их менять приходится.

Трансформаторы могут устанавливаться на каждый точечный светильник отдельно. Могут устанавливаться на группу. Если устанавливается один трансформатор на группу, то следует предусмотреть доступ к нему. Важно, что сделать это нужно на этапе прокладке электропроводки.

Установка точечных светильников

Установка точечных светильников очень проста и заключается в создании отверстия под светильник и соединение с электропроводкой.

Если проводка была сделана правильно, то подключить светильники не большая проблема. Для светильников без трансформатора порядок подключения проводов значения не имеет. При подключении через трансформатор, на нем имеется маркировка. Здесь важно не перепутать фазу и ноль. Фазу определить можно тестером. Второй вариант пометить фазу на этапе укладки проводов и подключения их к выключателю.

Самый универсальный вариант — проделать отверстия в потолке с помощью коронки по дереву соответствующего диаметра. Размер необходимого отверстия указывается на упаковке и в инструкции к светильнику.

В случае отсутствия специального инструмента можно сделать отверстие с помощью дрели и ножа. Для этого необходимо циркулем начертить диаметр отверстия. По этой линии насверлить дырочек с минимально возможным расстоянием между ними. Оставшиеся промежутки прорезать ножом.

Если потолок сделан из пластиковых панелей, то:

Следует избегать применения светильников мощностью более 50 Вт. Такие светильники могут оплавить потолок.
Не стоит делать отверстия под точечный светильник на стыке панелей. Панели могут разойтись и образуется неприглядная трещина. Отверстия должны располагаться ближе к центру панелей.
Сборку каркаса под пластиковые панели следует вести с учетом установки светильников. Важно чтобы на месте светильников не проходил профиль.

Если потолок был собран, но месторасположения светильников не учитывалось, то существует вероятность при сверлении отверстия под светильник, попасть в металлический профиль. Избежать этого можно с помощью простого магнита. Там, где проходит профиль, магнит будет притягиваться.

Протянуть электропроводку под уже сделанным потолком можно с помощью крюка, сделанного из толстой проволоки.

Как подключить точечные светильники своими руками если их много

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.
Принцип последовательного соединения
Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света.

Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс.

Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.
Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление.

Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой.

Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%.

Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек).

Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации практически идеальная схема подключения светильников на 12 вольт — с трансформатором на каждый элемент освещения.

Схема подключения точечных светильников на 12 В с персональным трансформатором

В этом случае параллельно подключаются трансформаторы, а к их выходам — сами светильники. Такой способ получается более затратный. Но при выходе из строя трансформатора не горит только одна лампа и никаких проблем с выявлением участка повреждения.

Выбор сечения проводов

При подаче низкого напряжения ток на светильники идет большой и потери по длине будут значительные. Потому для подключения точечных светильников на 12 В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, прокладываемого к каждому светильнику и потребляемый ток.

Таблица для определения сечения кабеля при подключении точечных светильников на 12 В

Ток можно высчитать: разделить мощность на напряжение. Например, подключаем четыре точечных светильника со светодиодными лампами по 7 Вт. Напряжение — 12 В. Суммарная мощность — 4*7 = 28 Вт. Ток — 28 Вт/12 В = 2,3 А. В таблице берем ближайшее большее значение силы тока.

В данном случае это 4 А. При длине линии до 8,5 метров можно брать медный кабель сечением 0,75 мм2. Такое малое сечение получается исключительно из-за малой мощности светодиодных ламп.

При использовании экономок, галогенок или ламп накаливания, сечение будет намного больше, так как токи значительно возрастают.

Этот способ расчета сечения кабеля подходит для шлейфного типа параллельного соединения с одним трансформатором. При лучевом те же самые действия приходится производить для каждого светильника.

Особенности монтажа

Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов.

В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг.

По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.

Использование кабелей или проводов, не содержащих в маркировке буквы НГ — только на ваш страх и риск. Так как при работе освещения выделяется тепло, что может привести к возгоранию.

Если точечные светильники монтируются в подвесной потолок, кабель можно уложить в поперечные профили, к которым гипсокартон не крепится. В продольные его класть не стоит, так как высок шанс повредить саморезом изоляцию при монтаже гипсокартонных листов. Еще один вариант — крепить кабели на профили сбоку, притягивая их пластиковыми стяжками.

Укладывать кабель для подключения точечных светильников можно в поперечные профили, которые находятся повыше

В таком случае сначала собирают каркас, затем растягивают провода, оставляя концы в 20-30 см для удобства монтажа. При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий. При повреждении или необходимости обслуживания к нему можно добраться вытащив светильник.

Если планируется натяжной потолок, кабели крепят в первую очередь, непосредственно к потолку. В этом случае их часто укладывают в гофрошланг — для повышения пожарной безопасности. Использовать можно любой подходящий крепеж для кабеля — стяжки, дюбель-стяжки, клипсы подходящего размера, проволочные лотки и др.

Источник: https://elektroznatok.ru/osveshhenie/podklyuchenie-tochechnyh-svetilnikov

Подключение точечных светильников: параллельно или последовательно, монтаж трансформатора

Установка точечных осветительных приборов подходит для создания основного освещения и добавочной местной подсветки.

Благодаря разнообразию патронных конструкций для монтажа могут использоваться лампочки с разными видами цоколей.

Конструкция устройств достаточно проста, поэтому даже новичку в электромонтажных работах под силу разобраться, как подключить точечные светильники и выполнить правильное подсоединение их к домашней сети.

Конструкция приборов и разновидности

Монтаж точечного светильника

Чаще всего подключение точечных светильников выполняют в навесную или накладную потолочную конструкцию, содержащую некоторое пространство между черновой и чистовой поверхностью. В этих пустотах располагаются задники приборов, а также проводка и иные элементы, ответственные за электроснабжение. Размещать такие светильники в ванной и других помещениях с повышенной влажностью нежелательно. Один или несколько приборов можно установить в шкаф для создания подсветки.

Каждый отдельный светильник включает в себя следующие элементы:

Отражающее устройство с возможностью задания направления потока света.
Лампа. Используются лампочки разных типов – с галогенным газом, на светодиодах, люминесцентные.
Корпус с крепежными элементами (пружинный механизм и лапки).
Наружная панель, ограничивающая площадь. Она может иметь самые разные дизайнерские исполнения, цвета, формы (звезда, цветок и проч.), быть выполненной из различных материалов – дерева, пластмассы, металла.

Конструкция точечного светильника

По способу монтажа светильники можно разделить на две категории. Первые принято встраивать в заранее обустроенные углубления, вторые – монтировать на саму поверхность посредством специальных зажимов. Последний вариант отличается крупными габаритами, для маленькой комнаты он не подойдет.

На эксплуатационные качества устройства влияет и тип используемых ламп. Галогенные варианты отличаются длительным сроком службы, яркостью и естественностью освещения, экологической безопасностью.

Но у них есть и минусы: большое потребление энергии и недостаточная устойчивость к скачкам сетевого напряжения. Куда более экономичны устройства со светодиодами и люминесцентные лампы.

При использовании последних нужно обращаться с колбой весьма аккуратно, так как в ней находится некоторое количество ртутных соединений. Не менее осторожным нужно быть с галогенками: до их колб вообще нельзя дотрагиваться руками.

Светодиодные лампы отличаются наиболее высокой ценой из всех типов. Зато они долго служат и хорошо переносят скачки напряжения до 60 В. В продаже можно найти лампочки с белым светом и с теплым желтоватым.

Материалы для монтажа

Выключатель с функцией подсветки в корпусе

Перед тем как начинать обустраивать ниши и потом подсоединять светильники в сеть, мастеру нужно убедиться в наличии необходимых материалов и инструментария. Потребуется купить:

кабели,
выключатель света,
изоленту с термоусадочными свойствами,
зажимные колодки и гильзочки для монтажа проводов.

Должно быть подготовлено требуемое число светильников и лампочек для них.

Важнейшими критериями выбора провода является неподверженность горению и стойкость к воздействию высокотемпературной среды. Хорошо подойдет РКГМ провод из меди, снабженный двойным изоляционным покрытием: верхний слой выполнен из стекловолоконного материала, нижний – из резинового. Благодаря жаростойкости и негорючести такой кабель можно установить даже в банном помещении.

Требования к монтажу

Оптимальный вариант для натяжного потолка – светодиодные светильники

Намереваясь устанавливать систему точечных светильников, большое значение нужно придавать соблюдению требований пожарной безопасности. Это связано с особенностями потолочных конструкций, куда чаще всего подключаются приборы: зачастую это навесные системы, элементы которых делаются из материалов, обладающих свойством горючести – ПВХ, пластмассовые панели, листовые полотнища с содержанием МДФ.

Большое значение имеют надежность разводки и соединения кабелей, температура нагревания ламп.

Последняя определяется их типом: для достижения одной и той же степени освещенности светодиодный элемент должен обладать меньшей мощностью, чем галогенка.

Если были выбраны галогенные элементы или традиционные лампочки с вольфрамовой ниткой, нужно особенно тщательно выбирать тип провода, избегая горючих вариантов.

Чтобы пространство вокруг кабелей меньше нагревалось, рекомендуется монтировать светоотражающие элементы и термические кольца.

Пренебрежение правилами пожаробезопасности может привести к повреждению изоляционного слоя проводов и короткому замыканию.

Схемы подключения на 220 В

Существуют точечные устройства с рабочим напряжением 12 и 220 В. Для эксплуатации приборов первого типа потребуется приобрести понижающий трансформатор. С точки зрения безопасности эти устройства несколько выигрышнее, но рассчитанные на 220 В более просты в подключении. Существует несколько вариантов соединения их с домашней электросетью.

Последовательное подключение

Последовательная схема подключения

Схема последовательного подключения светильников очень проста и реализуется даже мастером с минимальным опытом. Однако при ее реализации существует вероятность перебоев в работе системы, а при выходе из строя одного осветительного прибора произойдет разрыв цепи и оставшиеся светильники также перестанут работать. Подключение спотов к электрической проводке здесь реализуется последовательно один за другим. Рекомендуется делать цепь небольшой, не более 5-6 элементов.

Для восстановления работы цепи потребуется разбирать ее и тестировать работу всех спотов поочередно. Фаза от одного прибора подается на следующий, а к последнему подключается нуль.

Предварительно фазный провод направляется на выключатель. Чтобы установить тройную проводочную конструкцию, заземление подается к соответствующим зажимам каждого элемента.

Организовать его можно через переключатель света или розеточное гнездо.

Схемы параллельного подключения

Данный вариант схемы подключения потолочных светильников отличается большей сложностью в реализации. При этом чем большее число спотов подключается, тем крупнее будут затраты временных и финансовых ресурсов. Но этот метод обеспечивает работу устройств с заявленной производителем силой, к тому же, при потере одним из них работоспособности остальные светильники продолжат работу. За счет этого данный метод не теряет популярности.

При шлейфовом подключении от распредкоробки провод протягивается к первому прибору. Фрагмент второго кабеля соединяется с выходом светильника одним концом и со следующим элементом – другим.

Такие операции повторяются для каждого элемента. Работать все приборы будут от одного переключателя.

Если решено сделать зонирование и поделить светильники на два блока, подключать нужно через выключатель с двумя кнопками.

При лучевом подключении для каждого прибора требуется свой кабель, поэтому схема наиболее трудная в исполнении. Из распредкоробки провод тянут к центру комнаты, фиксируют его и к каждому прибору протягивают отдельный отрезок.

Подключение точечных светильников на 12 В

Схема подключения с трансформатором на 12 В

Электросхемы имеют идентичны вид, но провод от переключателя ведут к преобразователю, а с его выходных зажимов к лампочкам. При использовании большого числа осветительных приборов используют двухклавишный выключатель и пару трансформаторов. Тогда схема имеет разветвленный на две линии вид. Для плавной регуляции степени освещенности рекомендуется использовать переключатель-диммер с кнопкой или округлой рукояткой.

Выбор мощности преобразователя/трансформатора

Для бесперебойной работы светильников требуется, чтобы мощность устройства на 12-20% превышала суммарный показатель подсоединенных к нему устройств.

Если надо приобрести понижающий трансформаторный аппарат, чтобы подключать к нему 6 точечных осветительных элементов с 40-ваттными лампочками накаливания, оптимальный мощностный показатель для него будет равен (6*40)*1,2=288 Вт (на практике – 280).

Для подсоединения большого числа источников света требуются высокомощные трансформаторы, отличающиеся большими габаритами. Зачастую сложно подобрать оптимальное место для размещения такого устройства в комнате. Можно разделить источники на две группы и к каждой подключить подходящий по мощности аппарат.

Особенности монтажа

Последовательность и набор операций для разных типов потолочных конструкций будет несколько отличаться.

В натяжные потолки

Монтаж светильника в натяжной потолок

Кабельные разводки монтируют заранее, укрепляя их на потолке, но не подсоединяя к питанию. Устанавливают подвесные осветительные устройства. Потом подсоединяют к ним кабели и проверяют корректность функционирования. Перед обустройством натяжной конструкции выключают питание, демонтируют лампочки и компоненты, способные пострадать от высокотемпературной среды. По окончании работ в потолке прорезают дыры, ставят кольца-уплотнители и собирают приборы.

В потолки из гипсокартона

Целесообразно разметить положение будущих светильников на поверхности и затем подготовить ниши с помощью дрели, оснащенной коронкой подходящего габарита. При нарезании провода можно оставлять запасную длину до 20 см с поправкой на смещения позиций. Но не следует забывать, что кабели крепятся к базовой потолочной поверхности. Они должны торчать над уровнем гипсокартона на 6-10 см, и лишнюю длину срезать проще, чем добавить недостающую.

Этапы монтажа

Для получения надежной конструкции нужно придерживаться надлежащей последовательности работ.

Расположение точечных светильников

Подготовка к установке натяжных потолков

На этом этапе подготавливают эскиз с указанием точек размещения спотов и расстояний между ними. От прибора до стены должно быть не менее 0,6 м, до другого светильника – 1 м или более.

Прокладка провода

Лучше делать это до монтажа натяжного покрытия. После установки каркаса, на который планируется крепить листы, осуществляют размещение фазных и нулевых проводников, ориентируясь на выбранную схему и места расположения спотов. Коммутирование осуществляется с помощью гильз и обжимного пресса.

Подготовка отверстий

Расположение светильника в натяжном потолке

Используются дрель и коронка, подходящая для материала потолка и размера отверстий. При отсутствии коронки границы отверстий размечают карандашом и прорезают канцелярским ножиком.

Подключение точечных светильников

Его производят при обесточенной сети. Проще всего, если приборы снабжены проводками по умолчанию. В противном случае надо ослабить клеммные зажимы, закрутить кончики руками и прижать плоскогубцами.

Закрепление

Обычно споты крепятся парой боковых скоб, которые отгибаются кверху до упора и размещаются в потолочное отверстие. Они не должны контактировать с питающими кабелями.

Основной провод соединяют с переключателем и распредкоробкой. Включив питание, проверяют работоспособность светильников.

Источник: https://StrojDvor.ru/elektrosnabzhenie/sxema-podklyucheniya-tochechnyx-svetilnikov-na-potolke/

Подключение светильника своими руками — пошаговая инструкция с фото и видео. Правила монтажа + схема подключения

Раньше или позже, но каждый столкнётся с необходимостью заменить люстру или светильник. Возможно это будет неудачно брошенный мяч ребёнком или ремонт, но когда придёт время придётся разбираться в хитросплетениях проводки.

И если опытный электрик без труда определит какой провод за что отвечает, то у человека не опытного могут возникнуть проблемы. Также не стоит забывать что работать придётся с электричеством, которое не терпит к себе небрежного отношения.

Просто посмотреть на фото с инструкцией, как подключить светильник, будет недостаточно. Давайте разберёмся как безопасно и качественно осветить свою квартиру.

Как найти разобраться в проводах?

Люди хорошо знакомые с электросетями, знают как определить фазу и как найти ноль в веере проводов. Но человек, не имеющий постоянного общения с проводкой, может столкнутся со сложностями.

На самом деле в этом нет ничего сложного и при должном подходе каждый сможет справиться с поставленной задачей.

И прежде чем разобраться с инструкцией как подключить светильник, разберёмся как с проводкой.

Как найти провод заземления

Взглянув на потолок можно увидеть торчащие от туда провода. Их может быть два, три, а то и восемь. Хотя бы один из точно является нулём, также в новых домах может быть провод с заземлением. Остальные провода это фаза.

Если на вашей люстре есть провод заземления, а в проводке его не нашлось, ничего страшного. По стандарту он должен быть жёлто зелёного цвета.

Необходимо просто качественно его заизолировать и оставить не подключённым. Но заизолировать его нужно обязательно, в противном случае, лень и невнимательность может привести к короткому замыканию и возгоранию проводки.

Ищем фазы и ноль

К сожалению нет единого обязательного стандарта обозначения проводов фаза и ноль. И гадание по цвету не принесёт результата. Единственно правильным решением будет прозвонить провода.

Прозвонить провода можно либо специальным устройством мультиметром, либо индикаторной отвёрткой. На проводах на которых будет напряжения и будут фазами.

Проверять необходимо при включенном выключателе светильника и при включённом щитке. А вот перед подключением люстры следует наоборот всё выключить, чтобы случайно не допустить роковой ошибки.

При работе с мультиметром нужно поставить режим больше 220 В и щупами проверить все возможные пары проводов.

Если провода не прозваниваются, то это фазы, а если мультиметр показывает 220, то один из них ноль. Работая с индикаторной отвёрткой всё куда проще, прикасаетесь кончиком к проводу, если горит лампочка фаза, если нет ноль.

А если провода только два, то тут для анализа мультиметр подойдёт слабо. Так как у нас только два варианта фаза и ноль, то чтобы точно определить провода индикаторная отвёртка подойдёт как нельзя лучше.

Как соединять провода

Если с тем как не перепутать провода мы разобрались, то с тем как их соединять ещё нет. И всё не так просто как может показаться.

Нельзя просто скрутить провода и думать если работает, то и хорошо. Электрика очень серьёзно наказывает попустительское к ней отношение.

Простая скрутка в конечном счёте окислится и начнёт греться или со временем потеряет плотность контакта, а плохая изоляция ведёт к коротким замыканиям и возникновению пожароопасных ситуаций.

Всегда необходимо пропаять соединения и делать это необходимо при выключенном щитке. Также нужно тщательно изолировать провода, для этого хорошо подходит термоусадка и изолента.

При подключении проводов люстры к проводам проводки нужно использовать клеммы. Если их нет в наборе, то необходимо их докупить.

После зажатия клеммы из неё не должно торчать голой части провода. Всё что находиться вне клеммы должно быть заизолировано.

Подключение различных светильников

Кроме всего прочего существую некоторые нюансы для подключения различных типов светильников.

Люминесцентные светильники

Ответ на вопрос как подключить люминесцентные светильники прост. Так же как и обычные, но с одним существенным условием.

В сеть для запуска таких светильников должны быть внедрены специальные пусковые устройства. От их качества и будет зависеть как долго проработают лампы.

И если вы решили использовать именно такой тип светильников позаботьтесь заранее о пусковых устройствах.

Точечные светильники

Как подключить точечные светильники? Так же как и остальные, но для них потребуется заранее подготовить пространство для их установки. Необходимо заранее провести проводку и установить крепёжные элементы.

Светодиодные светильники

Шаги для подключения светодиодных светильников, не отличаются от подключения обычных ламп накаливания. Но качество и долговечность работы таких светильников заметно больше.

Фото процесса подключения светильника своими руками

Вам понравилась статья? Поделитесь 😉

Источник: https://electrikexpert.ru/podklyuchenie-svetilnika-svoimi-rukami/

Схема подключения точечных светильников 220В и 12В

Два основных стандарта питания точечных светильников существует не просто так, каждый вариант подключения имеет свои положительные и отрицательные стороны и выбирается в зависимости от существующих условий.

Схема подключения точечных светильников 220в

Схема подключения точечных светильников 220в, при аналогичном стандарте бытового напряжении принятом в нашей стране, кажется наиболее естественной и правильной. Обычно, схема подключения через выключатели выглядит так (см. изображение ниже):

Электрический ток проходя через счетчик электроэнергии и защитную автоматику приходит в распределительную коробку, в которой рабочий ноль и земля (защитный ноль) идут напрямую к точечному светильнику, а вот фазный провод идет на выключатель.

В зависимости от типа выключателя (одно-, двух- или трехклавишный) из него выходит соответствующее количество питающих проводов к группа точечных светильников.

На изображениях ниже представлены схемы подключения точечных светильников 220в к одноклавишному и двухклавишному выключателю.

Схема подключения точечных светильников 220В к одноклавишному выключателю:

Схема подключения точечных светильников 220В к двухклавишному выключателю:

Основные преимущества использования точечных светильников 220в:
— Простая схема подключения, соответственно максимально надежная
— Отсутствие ограничений по длине цепи, точечные светильники одной группы могут располагаться на любом расстоянии друг от друга без потери эффективности освещения.
— Низкие токи в цепи с напряжением 220в позволяют использовать в проводке кабель меньшего сечения, чем в сетях 12в.
Минусы использования точечных светильников 220в:
— Высокое напряжение источник повышенной опасности, требует квалификации при монтаже и особой осторожности при обслуживании и эксплуатации
— Без дополнительных защитных устройств, лампы подвержены более быстрому разрушению, чем 12В.

Как видите, основной недостаток у точечных светильников 220в, это как ни странно их достаточно высокое напряжение, опасное для человека, как при непосредственном контакте, так и возможностью возникновения возгорания. Из-за этого накладывается множество ограничений при установке и эксплуатации, что достаточно неудобно.

Схема подключения точечных светильников 12в

Использование для питания точечных светильников напряжения 12 вольт, решает эту проблему.

Ведь такое низкое напряжение считается условно безопасным и практически исключает возгорания и поражения человека электрическим током.

Кроме этого, при напряжении 12 вольт, стало возможным сделать нити накаливания у ламп толще, рассчитанных на больший ток, а следовательно более надежных и долговечных.

Для работы точечных светильников на 12в, в схему добавляются трансформатор, преобразующий стандартное напряжения бытовой сети 220 Вольт в необходимые 12 Вольт. Чаще всего в продаже вы встретите электронные трансформаторы,

к их основным достоинствам относятся:

— малый габаритный размер и вес

— встроенные системы защиты такие как от короткого замыкания, плавный пуск значительно продлевающий срок жизни ламп и т.п.

— автоматическая регулировка напряжения
— постоянное напряжение на выходе
— низкий уровень шума

Выбор трансформатора (блока питания) для точечных светильников

К основным характеристикам трансформаторов для точечных светильников относятся:
— Выходное напряжение
— Номинальная мощность
— Выходной ток
Выходное напряжение для галогенных ламп в точечных светильниках обычно должно быть 12В.
Номинальная мощность трансформатора рассчитывается исходя из суммарной мощности подключаемых к нему светильников, плюс небольшой запас.

Так например, при параллельном подключении к трансформатору трех точечных светильников по 50Вт каждый, номинальная мощность трансформатора должна быть больше 150Вт, значит берем 210Вт.Следует отметить, что трансформаторы для точечных светильников на 12в выпускаются стандартных мощностей это: 60Вт, 70Вт, 105Вт, 150Вт, 210Вт, 250Вт, 400Вт.

Очень важная характеристика трансформатора для точечных светильников это выходной ток. Ведь малое напряжение предполагает высокий ток, который соответственно вызывает падение напряжения в проводах и если их неправильно подобрать, возможны очень неприятные последствия. Ниже представлена таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины.

Таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины

Если рассмотреть на нашем примере, описанном выше, где мы выбрали трансформатор на 210Вт, выходной ток такого трансформатора достигает 18 Ампер! В нашей таблице для такого тока, подбираем минимальное сечение кабеля, которое равно 1.5 кв. мм., при этом максимальная длина его не должна превышать 3,4 метра.

Чтобы свечение было равномерное у всех точечных светильников на 12в, запитанных от одного трансформатора, при параллельном подключении длины всех проводов должны совпадать (последовательная схема подключения для точечных светильников 12В не применяется).
Даже если один точечный светильник расположен совсем близко к трансформатору, а два других дальше, все равно длины каждого из проводов идущих от трансформатора к точечному светильнику 12в должны быть равны.

Если же, допустим, расстояние оказывается большим, чем минимально возможное из таблицы, то необходимо брать провод большего сечения, так например если в нашем примере мы проложим кабель 2.5. кв.мм., то он может быть длинной уже до 5,7 метра.

Схема параллельного подключения точечных светильников на 12В выглядит так:

Самый оптимальный вариант подключения точечных светильников на 12В, это когда на каждую точку стоит свой понижающий трансформатор, это несколько повышает стоимость набора освещения, но несомненно стоит того.

Отпадает проблема с расчетом длин и сечений проводов, а главное при выходе из строя одного трансформатора, остальные лампы группы продолжат гореть.

Схема подключения точечных светильников 12 Вольт, каждый через свой трансформатор, представлена ниже.

Обе представленные схемы, верны как для светильников на 12В постоянного, так и переменного тока. В случае с лампами на 12 Вольт переменного тока, полярность подключения проводов не важна, пусть вас не смущает маркировка клемм на схеме «+» и «-«.

Основные преимущества точечных светильников 12В:
— Безопасность, низкая вероятность поражения током человека или возникновения возгорания
— Больший срок службы ламп, в связи с их особенностями, а так же с дополнительными защитами реализованными в трансформаторе.
Основные минусы точечных светильников на 12В:
— Необходимость установки в схему трансформатора и связанные с этим сложности.
— Необходимость точного расчета и подбора сечений и длин проводов, из-за высокого тока.

Решать, какие именно выбрать точечные светильники на 220В или на 12В вам, но сейчас общая тенденция выражается в отказе от схем с отдельными трансформаторами.

У многих производителей уже есть в линейке продуктов надежные галогенные лампы с питанием 220В для точечных светильников, а производители диодных ламп пошли еще дальше, и встраивают преобразователи напряжения в корпуса ламп, так что для их работы не требуется никаких изменений в проводке, подробнее об этом мы уже писали в статье «Замена ламп на светодиодные».

Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/40-skhema-podklyucheniya-tochechnykh-svetilnikov-220v-i-12v

Что такое последовательное и параллельное соединение и когда что применять? — служба поддержки клиентов

Возможны два различных метода подключения: последовательное соединение и параллельное соединение. Вы должны знать разницу в проводке светодиодного освещения. Светодиод должен быть подключен либо последовательно, либо параллельно. Как они должны быть связаны, зависит от источника света. Неправильное соединение со светодиодом приведет к выходу из строя светодиодных фонарей.

Последовательный порт на 350 мА, 500 мА, 700 мА и 1050 мА

Требуется последовательное соединение со светодиодной подсветкой на 350 мА, 500 мА, 700 мА и 1050 мА.В этом случае вы используете источник питания с регулируемым током.

При последовательном подключении есть только один поток. Ток входит в первую точку через +, а затем уходит через -, чтобы перейти к следующей точке и сделать то же самое с третьей точкой. Ток течет таким образом в одном направлении, пока все точки не будут снабжены током. Всякий раз, когда хотя бы одна точка нарушена, цепь разрывается. Дефектное пятно больше не может проводить ток, поэтому все виды спорта в цепи выходят из строя.

Однако самые современные светодиодные прожекторы защищены от этого. Эти защищенные точки имеют встроенный мост, который позволяет току течь к другим точкам цепи в случае пробоя.

Параллельно с 12 В, 24 В и 230 В

Требуется параллельное подключение со светодиодной подсветкой на 12 В, 24 В и 230 В. В этом случае вы используете подачу напряжения.

При параллельном подключении начальные (+) и конечные (-) точки (-) разных точек соединяются друг с другом.В отличие от последовательного соединения, питание при параллельном соединении может проходить через несколько цепей. Всякий раз, когда одна точка выходит из строя, все остальные точки не выходят из строя. Электроэнергия все еще может достигать других точек в цепи.

На рисунке ниже показано, что происходит с силовой цепью при выходе из строя одной точки. При параллельном подключении силовая цепь остается неизменной, а все остальные точки продолжают работать. Однако при последовательном подключении, когда одна точка выходит из строя, питание больше не может циркулировать, поэтому другие точки выходят из строя.

При параллельном подключении силовая цепь продолжается. При последовательном подключении цепь питания не может продолжаться.

Чтобы продлить срок службы светодиодных фонарей, мы советуем подключать их к источнику постоянного тока.

Схема подключения четырехпозиционного переключателя

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений.Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На схемах подключения на этой странице используется один или несколько 4-х позиционных переключателей, расположенных между двумя 3-х позиционными переключателями, для управления освещением из трех или более точек. Сюда включены несколько схем, которые можно использовать для отображения цепей 4- и 3-стороннего освещения в зависимости от расположения источника относительно переключателей и огней.В комплект входит схема 4-позиционного переключателя диммера и устройство, которое можно использовать для управления освещением комнаты из четырех разных мест. Здесь вы найдете информацию об устранении неполадок с 4-х позиционным переключателем и справку по 3-х позиционным переключателям здесь. Для цепей, которые управляют освещением только из двух мест, проверьте электрические схемы по этой ссылке.

Подключение 4-позиционного переключателя с подсветкой на конце

В этой базовой схеме 4-стороннего освещения 3-проводной кабель проходит между всеми переключателями, а 2-проводный кабель проходит от последнего переключателя к свету.

Источник электричества находится на первом трехпозиционном переключателе, и там горячий провод подключается к общему проводу. Нейтраль цепи соединяется в каждой распределительной коробке с помощью белого провода до осветительной арматуры. Черный и красный провода, идущие между коробками, подключены к путешественникам на каждом переключателе. Общая клемма на трехпозиционном переключателе в конце цепи подключается к черному проводу, идущему к горячей клемме на фонаре.

Обратите внимание, что бегущие провода от SW1 подключены к паре T1 на 4-позиционном переключателе, а бегущие провода, идущие к SW2, подключены к паре T2.Каждая пара контактных клемм на 4-х канальном переключателе должна быть подключена только к одному 3-ходовому переключателю. Не путайте пары, иначе схема не будет работать должным образом.

Электропроводка 4-позиционного переключателя с подсветкой

На этой схеме показано подключение 4-х канальной цепи с источником электричества на осветительной арматуре и переключателями, идущими после. Двухжильный кабель проходит от источника света до SW1, а трехжильный кабель проходит между тремя переключателями. Нейтральный провод источника подключается непосредственно к осветительной арматуре, а горячий провод сращивается с белым проводом кабеля, идущим к SW1.На SW1 он соединен с белым проводом, идущим к 4-позиционной распределительной коробке, где он соединен с белым проводом, идущим к общей клемме на SW2. Белый провод отмечен черным на каждом стыке, чтобы определить его как горячий.

На SW1 общая клемма подключена к черному проводу, идущему к горячей клемме светильника. Черный и красный провода, проходящие между переключателями, используются для подключения путешественников к каждому переключателю.

Схема 4-позиционного переключателя Свет между переключателями

Здесь источник схемы находится у первого трехпозиционного переключателя, а осветительная арматура находится между ним и другими переключателями. Между светом и всеми выключателями проложен трехжильный кабель.

Горячий провод источника подключается к общему проводу на SW1, а нейтральный провод соединяется напрямую с нейтральным выводом осветительной арматуры.Черный и красный провода от SW1 используются в качестве переходных, и в осветительной арматуре они соединяются с красным и белым проводами, идущими к 4-позиционному переключателю. Черный провод, идущий к 4-позиционному переключателю, подключен к горячей клемме на светильник, а в распределительной коробке он соединен с черным проводом от общего на SW2. Красные и белые используются в качестве путешественников между маршрутом 4 и SW2. Белый провод имеет черную маркировку на каждом конце, чтобы обозначить его как горячий.

4-проводной источник и середина света

На этой схеме показаны осветительная арматура и электрический источник вместе в одной коробке, расположенной между переключателями.Трехжильный кабель проходит по всей цепи, и горячий источник соединен с черным проводом, идущим к общей клемме на SW1. Нейтраль подключается непосредственно к светильнику. Четвертый путь идет сразу после осветительной арматуры, но перед вторым трехходовым переключателем, при необходимости он оказывается между двумя тремя направлениями. Его также можно установить с другой стороны от источника света, и эффект будет таким же.

Красный и белый провода от SW1 используются в качестве перемещающихся, у светового короба они соединены с красным и белым, идущими к 4-позиционному переключателю.Белый провод имеет черную маркировку с обоих концов, чтобы обозначить его как горячий. Черный провод, идущий на 4-канальный провод, подключается к горячему источнику на приспособлении, а в распределительной коробке он соединяется с черным проводом, идущим к общему проводу на SW2. Красный и белый провода, идущие к SW2, используются как путешественники, и снова белый отмечен черным на концах.

Подключение 4-позиционного переключателя с четырьмя переключателями

Здесь два 4-х позиционных и два 3-х позиционных переключателя используются для управления освещением из четырех разных мест. Два 4-проводных провода расположены между двумя 3-проводными проводами, и бегущие провода проходят от SW1 к T1 на первом 4-канальном.Т2 от этого переключателя подключается к Т1 на втором 4-канальном пути, а Т2 подключается к путешественникам на SW2.

Источник находится на SW1, а горячий провод подключен к общей клемме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет от последнего переключателя до осветительной арматуры. Черный и красный провода, проходящие между переключателями, в этой схеме используются как путешественники. Белый нейтральный провод от источника сращивается на каждой распределительной коробке, чтобы провести его к нейтрали на осветительной арматуре.Черный провод от SW2 используется для подключения общей клеммы к горячей клемме светильника.

Схема подключения 4-позиционного переключателя яркости

Это проводка для диммера по 4-х позиционной схеме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет к свету. Чтобы эта схема работала, можно использовать трехпозиционный диммер вместо одного или обоих стандартных трехпозиционных переключателей. Фактически, диммер можно использовать таким образом вместо любого из трехпозиционных переключателей на этой странице.

3-полосный диммер имеет 4 многожильных провода: один общий, два дорожных и заземляющий. Эти многожильные провода присоединены к проводам кабеля от домашней цепи. В таком диммере общий провод обычно черный, а проводник красный. В любом случае дорожные провода будут окрашены в один цвет, чтобы отличать их от обычных.

На этой схеме источник находится на SW1, а горячий подключен к общей клемме там. Нейтраль источника соединяется с каждой распределительной коробкой, чтобы пропустить ее напрямую к нейтрали на осветительной арматуре.Черный и красный провода, проходящие между переключателями, используются в этой цепи в качестве переходных. Черный провод, идущий к свету, используется для подключения общего провода от диммера к горячему выводу на светильник.

Поиск и устранение неисправностей в цепях 4-позиционного переключателя

Наиболее вероятная причина отказа цепи — это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно, следуя приведенным ниже рекомендациям.

4-позиционный переключатель должен быть подключен между двумя 3-ходовыми переключателями, как показано на схемах на этой странице.Четырехпозиционный переключатель имеет пять клемм: одна клемма заземления и 4 клеммы цепи, разделенные на две совпадающие пары, называемые дорожными. Каждая пара контактных выводов должна быть подключена к подвижным проводам от одного из трехпозиционных переключателей в цепи. Путешественники с одного трехходового соединения могут быть подключены к любому терминалу в паре, но не путайте пары на четвертом пути, иначе схема не будет работать должным образом.

Для того, чтобы четырехпозиционная схема работала, трехпозиционные переключатели должны быть правильно подключены в начале и в конце пути.Поэтому убедитесь, что общий вывод на одном из 3-х выводов подключен к горячему источнику, а общий вывод на втором 3-м выводе подключен к горячему выводу на нагрузке.

Убедитесь, что бегунковые провода подключаются только к клеммам бегунка на всех переключателях. Четырехпозиционный переключатель подключается только к бегущим проводам, никогда к источнику горячего питания или нагрузочному проводу и никогда к нейтральному проводу. Также убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке.Нейтральный провод никогда не будет подключен к стандартным 3- и 4-ходовым переключателям , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша схема подключена правильно, а свет по-прежнему не работает, возможно, неисправен один или несколько переключателей. Вы можете проверить переключатели, используя процедуру, описанную ниже.

Контрольные переключатели

Если у вас есть существующие переключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут.Выключив питание и вынув устройство из розетки, проверьте надежность затяжки всех соединений с помощью отвертки. Если соединения выполняются с помощью зажимов, а не винтов, крепко потяните за провода, чтобы убедиться, что все они затянуты.

Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете проверить внутреннюю функциональность с помощью простой процедуры. Выключите питание и выньте выключатель из цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.

Для проверки трехпозиционного переключателя подключите один измерительный щуп к общей клемме, а другой — к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с переключателем в одном направлении, а не в другом, переместите зонд с этого путевого терминала на другой и повторите попытку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите непрерывности или постоянной непрерывности независимо от того, где находится зонд или как вы поворачиваете тумблер, вероятно, переключатель неисправен и его следует заменить.

Для проверки 4-ходового переключателя подключите один датчик к одному разъему перемещаемого устройства в паре, а другой датчик к одному разъему перемещаемого устройства в другой паре. Поверните тумблер и убедитесь, что вы видите непрерывность в одном направлении, но не в другом. Переместите один зонд к другому терминалу в его паре и повторите попытку, чтобы получить те же результаты.Переместите второй зонд к другому выводу в его паре и снова проверьте оба устройства. Если вы обнаружите переменную непрерывность, когда вы переключаете тумблер во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности ни в одной из возможных схем, когда вы щелкаете тумблером, вероятно, переключатель неисправен. Одно замечание об этой процедуре: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутренняя схема не может быть протестирована таким образом.

Еще подобное на Do-It-Yourself-Help.com

Схемы подключения потолочного вентилятора и комплекта освещения

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ.Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице представлены электрические схемы для бытовых вентиляторов, в том числе потолочных вентиляторов и комплектов освещения, диммерных переключателей, регуляторов скорости вентиляторов, трехходовых переключателей вентиляторов и контуров вытяжных вентиляторов в ванной.

Цвета проводов в базовом комплекте вентилятора / света обычно черный, синий, белый и зеленый. Это верно для большинства потолочных вентиляторов Hunter и Harbour Breeze, которые можно найти в вашем местном магазине.Черный провод обычно является горячим для вентилятора, а синий провод — горячим для света. Белый провод — нейтраль для прибора, а зеленый — земля.

Белый провод от приспособления подключается непосредственно к нейтральному проводу источника, либо в коробке приспособлений, либо через стык в распределительной коробке. Заземляющий провод соединяется с заземлением источника и с любой клеммой выходной коробки с помощью гибкого кабеля. В некоторых бытовых цепях белый провод также может использоваться вместо горячего.В этих случаях его следует обернуть черной изолентой или иным образом пометить, чтобы определить, что он горячий.

Схема подключения потолочного вентилятора

с комплектом осветительных приборов

На этой электрической схеме показаны соединения потолочного вентилятора и освещения с двумя переключателями, регулятором скорости вентилятора и диммером для освещения. Источник находится на переключателях, и вход каждого соединен с черным проводом источника с помощью гайки. От переключателей 3-проводной кабель идет к потолочной розетке.В распределительной коробке черный провод подсоединяется к выходу регулятора скорости, а другой конец — к черному проводу вентилятора. Красный провод подключается к выходу регулятора яркости, а другой конец — к проводу синего света. Нейтраль от источника соединяется в распределительной коробке с белым проводом, идущим к вентилятору, а другим концом к нейтральному проводу на потолочном креплении. Точно так же провод заземления подключается к любым клеммам заземления в распределительной коробке и соединяется для подключения к месту расположения вентилятора.

Схема подключения вентилятора и источника света на потолке

Эта схема аналогична предыдущей, но с источником электрического тока от вентилятора / осветительной арматуры. Оттуда идет трехжильный кабель к контроллерам на стене. Нейтральный провод от источника подключается непосредственно к белому проводу потолочного крепления. Провод горячего источника сращивается с белым на 3-проводном кабеле, а затем сращивается с входными проводами на обоих контроллерах на другом конце. Белый провод обмотан черной лентой, чтобы определить, что он горячий.Черный провод кабеля соединяет вентилятор с регулятором скорости, а красный провод соединяет свет с диммером.

Это обновленная проводка для этой схемы с добавлением двухжильного кабеля между вентилятором / освещением и переключателями. Белый провод больше не используется для горячего подключения, и вместо этого нейтраль источника проходит через распределительную коробку, чтобы удовлетворить требованиям NEC 2011 года. Два провода при таком расположении не используются: белый провод во втором кабеле и один из заземляющих проводов. Они должны быть закрыты с обоих концов проволочной гайкой.Вся остальная проводка такая же, как на предыдущей схеме.

Схема подключения 3-ходового переключателя вентилятора

Для подключения 3-позиционной цепи переключателя, которая управляет вентилятором и освещением, используйте эту схему. Как и во всех трехходовых цепях, общий на одном переключателе подключен к проводу горячего источника от цепи. Общий на втором трехпозиционном переключателе подключен к горячим проводам вентилятора / освещения. Соедините вентилятор и световые провода с общим проводом от SW2. Путевые провода соединены вместе в коробке для крепления на потолке и проходят между переключателями.Путешественники не подключаются к вентилятору или свету. Чтобы управлять вентилятором и освещением по отдельности, на вентиляторе / освещении требуется встроенный переключатель, такой как тяговая цепь или пульт дистанционного управления.

Схема диммерного переключателя потолочного вентилятора

Такое расположение проводов позволяет опускать свет с помощью диммера и управлять вентилятором с помощью встроенной тянущей цепи. Источник находится в потолочной розетке, и оттуда к распределительной коробке идет 3-проводный кабель. Нейтраль от источника подключается непосредственно к белому проводу на комплекте вентилятора и кабелю, идущему через распределительную коробку.Горячий источник подключается к черному проводу вентилятора, а черный провод идет к диммеру. На другом конце черный провод кабеля соединен с одним из проводов горячего диммера, неважно, какой именно. Другой провод диммера соединен с красным проводом в распределительной коробке, который соединен с синим проводом света на другом конце.

Подключение контура переключателя потолочного вентилятора

Используйте эту проводку, когда источник находится на приборе, и вы хотите контролировать подачу на оба компонента с помощью одного и того же переключателя.Трехжильный кабель проходит от вентилятора к распределительной коробке, а нейтраль источника соединяется с белым проводом и нейтралью вентилятора. Источник горячего сращивания с красным проводом, который подключен к одной клемме переключателя на другом конце. Черный провод подключается к другой клемме, возвращая питание к вентилятору, где он соединяется как с черным проводом вентилятора, так и с синим проводом осветительной арматуры. Трехскоростной вентилятор управляется цепным переключателем на приспособлении.

Здесь источник находится у вентилятора / света, а петля переключателя идет к настенному переключателю.Источник подключается непосредственно к вентилятору, а также к переключателю. При таком расположении свет управляется настенным выключателем, а вентилятор имеет проводное соединение для управления скоростью тяговой цепи.

Подключение вентилятора и освещения к одному выключателю

В этой проводке источник находится на переключателе, а оттуда идет трехжильный кабель к вентилятору и свету. Нейтраль источника и земля соединены с местом расположения вентилятора. Горячий провод источника подключается к черному проводу вентилятора, чтобы подключить его напрямую к цепи и к пигтейлу, соединяющему выключатель.

Красный провод трехжильного кабеля соединен с выключателем и вентилятором, он соединен с синим проводом к свету. При таком расположении мощность вентилятора регулируется с помощью встроенной тянущей цепи на корпусе двигателя, а освещение регулируется настенным выключателем.

Используйте эту проводку, когда источник питания находится в настенной коробке, и вы хотите управлять вентилятором и освещением с помощью одного переключателя. Здесь источник горячего питания подключается непосредственно к выключателю, а оттуда к потолочному вентилятору идет двухжильный кабель.

Черный провод, идущий к потолочной коробке, подключен к другой клемме переключателя. На потолке он соединен с черным и синим проводами от вентилятора и света. Нейтраль источника соединена с белым проводом вентилятора. Заземление источника подключается к потолочной коробке и подключается к зеленому проводу заземления на вентиляторе и к любой клемме заземления, найденной там. При таком расположении вентилятор и свет выключаются и включаются настенным выключателем, а скорость вращения вентилятора регулируется с помощью встроенной тянущей цепи на приспособлении.

Схема подключения вытяжного вентилятора

Чтобы подключить вытяжной вентилятор к настенному выключателю, используйте эту схему. Эти вентиляторы обычно поставляются с небольшой коробкой электрических соединений, приваренной к боковой стороне корпуса. На соединительной коробке будет крышка, которая крепится маленьким винтом. Откройте его, вытяните заглушку из одного из отверстий для проволоки и проденьте в нее зажим для проволоки. Пропустите кабель через зажим и затяните его. Соедините черный и белый провода кабеля с проводами вентилятора с помощью проволочной гайки.Подключите заземление к клемме заземления в соединительной коробке и к заземляющему проводу от вентилятора, если он есть.

Здесь вытяжной вентилятор управляется таймером вместо переключателя. Из корпуса таймера должны выходить два провода под напряжением и заземление, подключите один из них к источнику тепла. Приправьте второй провод к черному кабелю, идущему к вентилятору. Соедините нейтраль источника с белым проводом кабеля. Подключите заземление источника к заземляющим проводам переключателя и вентилятора. У вентилятора соедините провода, соответствующие цвету каждого, и подключите провод заземления к клемме заземления.

В этой схеме осветительная арматура и вытяжной вентилятор подключены к одному источнику. Управление освещением осуществляется однополюсным выключателем, а вентилятором — таймером, как на предыдущем рисунке. Горячий источник подключается к каждому управляющему устройству, а выход контроллеров подключается к вентилятору, соединяющему черный цвет с черным, белый к белому, и заземлению, соединяющемуся с клеммой на корпусе вентилятора.

Еще подобное на Do-It-Yourself-Help.com

Как подключить потолочные светильники к переключателю: простая схема

Кабели, везде кабели!

Да, это в значительной степени определение современного мира.Но так ли должно быть?

Ну, наверное, в ИТ-индустрии.

К счастью, мы говорим не об ИТ, а о молнии, и хотя проводка требуется, она намного проще.

Подключить потолочный светильник к выключателю не так сложно, как может показаться. Три разных кабеля под напряжением, заземлением и нейтралью должны быть подключены к отмеченной клемме. Срабатывание предохранителя в главном блоке предохранителей необходимо для обеспечения безопасности.

А теперь объясним все поподробнее.

Что делает коммутатор?

В своей основной форме выключатель представляет собой электрический компонент, который может включать и выключать приборы, подключая или отключая токопроводящую дорожку, прерывая прохождение электрического тока.

Переключатели

имеют множество форм и функций, от простых механических переключателей ВКЛ / ВЫКЛ или поворотных переключателей до более современных диммерных переключателей.

Последний вариант лучше подходит для установки освещения в новостройках или модернизации существующих домов.

Основное различие между обычными и диммерными переключателями заключается в том, что диммерный переключатель позволяет контролировать количество света в комнате.

В то время как обычный переключатель допускает только 0% или 100% света (ВКЛ / ВЫКЛ), переключатель диммера может переключаться на 0%, 100% и все, что между ними, чтобы настроить освещение в соответствии с вашим настроением.

Какие провода у переключателя света?

Для электрического соединения в большинстве случаев используются три провода.

Провода

имеют цветовую кодировку, чтобы коммутатор можно было подключить безопасно и без необходимости измерять разность электрических потенциалов между проводами под напряжением (горячим), нейтралью (обратный) и заземлением (также называемым заземлением).

Это три кабеля, которые в большинстве случаев подключаются к выключателю света и поставляются с коричневыми (ранее красными), синими и зелено-желтыми рукавами соответственно.

В некоторых случаях нейтральный провод может быть любого другого цвета, кроме зеленого (зеленый может быть только заземляющим проводом). Токоведущий провод может быть красным, а в старых домах или в системах с высоким напряжением заземляющий провод может быть голым медным.

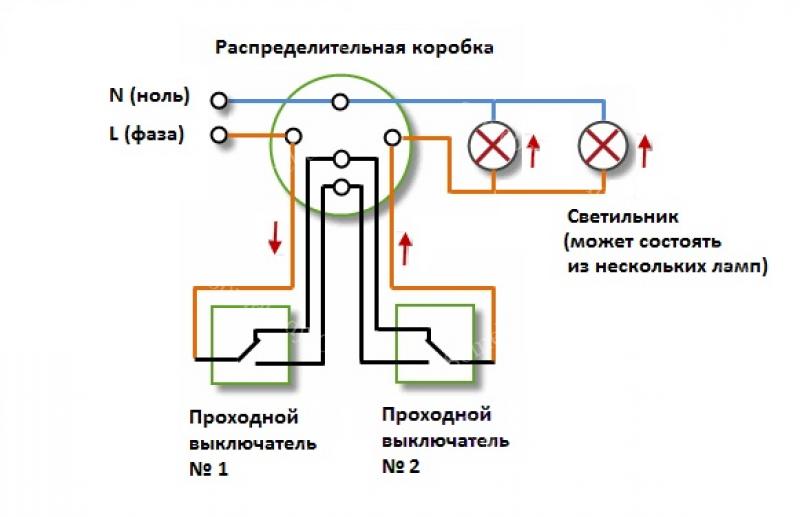

Разница между двумя и тремя путями переключения

Люди часто путают разницу между наличием трех проводов, а не только двумя проводами, которые подключаются к переключателю.

Как я упоминал ранее, есть три провода (горячий, нейтральный, заземляющий).

Единственное различие между 2-ходовыми и 3-ходовыми переключателями состоит в том, что у 2-ходового переключателя нет клеммы для общего кабеля.

Общий кабель передает информацию первому переключателю независимо от того, включен он или нет, поэтому второй переключатель может выключить или включить его соответственно.

Основное отличие состоит в том, что двусторонний переключатель может включать и выключать свет только из одного места. Напротив, трехпозиционный переключатель может включать и выключать свет из двух разных мест (т.е.е., верх и низ лестницы).

Редкое применение — 4-позиционный переключатель, который, как вы, наверное, догадались, может включать и выключать свет из 3 или более разных мест. Таким образом, в зависимости от приложения один тип превосходит другой.

Электропроводка переключателя яркости

Если вы подумываете о реконструкции дома, следует подумать о том, устанавливать ли обычные или диммерные переключатели.

В конечном итоге оба типа обеспечат необходимое количество света в комнате.Тем не менее, последний имеет некоторые преимущества перед обычным переключателем.

На удивление переключатель с диммером ничем не отличается от стандартного переключателя.

Электропроводка идентична. Механизм диммера встроен в сам переключатель, что означает, что дополнительных проводов не требуется.

В результате подключение даунлайтов к переключателю диммера будет точно таким же.

Диммерные переключатели современные, часто работают лучше, чем обычные переключатели, и универсальны для ваших нужд.

Некоторые из причин, по которым я предпочитаю установку диммеров обычным переключателям:

Стоимость

Вы можете контролировать количество света, излучаемого лампочкой. Это пропорционально количеству энергии, необходимой лампочке.

В зависимости от настройки освещения с помощью переключателя диммера вы можете сэкономить до 10% на счетах за электроэнергию, в зависимости от того, как часто вы используете переключатель диммера и устанавливаете его.

Прочность

Поскольку диммерные переключатели снижают напряжение, проходящее через лампочку, они продлевают срок ее службы.

Подсчитано, что лампы с затемнением на 25% (излучающие 75% от их максимального значения) могут прослужить дольше.

Это связано с тем, что лампочки испытывают меньшую нагрузку и выделяют меньше тепла, а это означает, что они не сгорают так быстро, как если бы использовались обычные выключатели.

Дополнительный контроль

Вы можете полностью контролировать количество света в каждой комнате. Используя технологию диммерного переключателя, вы можете управлять всем освещением, просто повернув ручку или сдвинув переключатель.

Пульт дистанционного управления, который можно использовать с интеллектуальными диммерами, — это удобная технология, которая остановит ваши семейные споры о том, кто должен включать свет.

Что произойдет, если коммутатор подключен неправильно?

Наихудший сценарий — подключение провода под напряжением к винту заземления.

Следовательно, заземляющий провод также подключается не к той клемме, и выключатель заземляется неправильно. В таком случае вы подвергаетесь серьезной опасности из-за электрического шока.

Случайное пересечение проводов может привести к короткому замыканию, в результате которого в главном блоке предохранителей вылетит предохранитель.

Поменять местами провода, т. Е. Случайно поменять местами токоведущий и нейтральный кабели в выключателе освещения, меняет местами механизм включения / выключения.

Это означает, что если раньше у вас было положение «включено», теперь будет «выключено» и наоборот. Однако перестановка проводов может быть опасной и может привести к удару, короткому замыканию или, в худшем случае, возгоранию.

Подключение трехпозиционного переключателя в конечном итоге сложнее, чем подключение двухпозиционного переключателя, в основном из-за следующих общих проблем:

Общий провод должен быть подключен к общему винту, иначе свет не будет работать более чем от одного переключателя
Дополнительная проводка усложняет манипуляции со всеми проводами в распределительной коробке.Некоторые электрики рекомендуют установить распределительную коробку большего размера вместо существующей для размещения дополнительной проводки.

Перед выполнением любого электрического проекта своими руками всегда убедитесь, что он не приведет к аннулированию страховки жилья, если его не выполнит квалифицированный электрик.

Как подключить потолочные светильники к коммутатору?

Перед тем, как подключить даунлайт к выключателю, вы должны проверить провода, как они помечены и в какие клеммы они входят.

Я создал простую схему подключения одностороннего переключателя для потолочного светильника.

Коричневые провода представляют собой провода под напряжением и коммутируемые провода под напряжением, синий провод представляет собой нейтральный провод, а земля (земля) представлена зеленым проводом.

Поскольку даунлайты могут быть подключены к тому же выключателю, что и обычные светильники, вам не нужно разбирать выключатель. Так что основная сложность заключается в разводке даунлайта к потолочной розетке.

Независимо от того, сколько даунлайтов установлено на один светильник, существует один общий разъем, к которому подключаются провода.Как показано на схеме выше, L1, GND, N1 соответствуют той же маркировке на выводах потолочного светильника.

Это может быть L1 для провода под напряжением (коричневый), GND для провода заземления (зеленый) и N1 для синего (нейтрального) провода, но всегда проверяйте руководство, так как цвета могут немного отличаться.

Вот отличное видео, более подробно объясняющее эту тему.

Заключительные слова

Если вы не знаете, как подключить потолочные светильники, теперь все готово.

Даунлайт может стать настоящим праздником для любого дома.Вы можете воспользоваться их возможностями энергосбережения, а также дополнительным контролем над количеством света в комнате, если вы выберете диммер.

Хотя подключение может быть довольно сложным, установка так же проста, как показано на схеме.

Последнее замечание: предохранитель в распределительной коробке должен сработать перед установкой, чтобы у вас были все меры безопасности.

Также обязательно прочтите все прилагаемые руководства.

Как подключить фары параллельно? Параллельное подключение переключателей и лампочек

Как подключить точки освещения параллельно?

Обычные бытовые цепи, используемые при установке электропроводки, параллельны (и должны быть).Чаще всего переключатели, розетки, осветительные приборы и т. Д. Подключаются параллельно для обеспечения электропитания других электрических устройств и приборов через горячий и нейтральный провод в случае выхода из строя одного из них.

В нашем сегодняшнем учебнике по базовой электрической проводке мы покажем, что , как подключить лампы параллельно ?

Как подключить фары параллельно?

На приведенном выше рисунке ясно видно, что все лампочки подключены параллельно, то есть каждая лампочка подключена через отдельную линию (, также известную как фаза ) и нейтральный провод .

В параллельной цепи добавление или удаление одной лампы из цепи не влияет на другие лампы или подключенные устройства и приборы, поскольку напряжение в параллельной цепи одинаково в каждой точке, но протекающий ток отличается. Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки схемы или подсхемы) в такой схеме, просто продлив проводники L и N на другие лампы.

Поскольку каждая лампа или лампочка подключаются между линией L и нейтралью N по отдельности, если одна из лампочек выходит из строя, остальная часть цепи будет работать плавно, как показано на рисунке ниже.Здесь вы можете увидеть, что на линейном проводе, подключенном к лампе 3, есть перерез, поэтому лампа выключена, а остальная цепь работает нормально, т.е. лампочки светятся.

Неисправности в параллельных цепях освещения

Кроме того, если мы будем управлять каждой лампой с помощью одностороннего (SPST = Single Pole Single Through) переключателя в параллельной цепи освещения, мы сможем включать / выключать каждую лампу с помощью отдельного переключателя или если мы Выключите лампочку, остальные точки освещения не пострадают, так как это происходит только при последовательном подключении освещения, когда вся подключенная нагрузка будет отключена, если мы замкнем выключатель.

Лампочки подключены параллельно

Как управлять лампочкой с помощью одностороннего переключателя при параллельном освещении?

На рисунке ниже мы управляли тремя лампочками от трех отдельных однонаправленных переключателей, подключенных между линейным и нулевым проводами. Первые две лампочки светятся, поскольку переключатели находятся в положении ON, а третья лампочка выключена.

Как управлять каждой лампой отдельно с помощью односторонних переключателей в параллельных цепях освещения

Преимущества параллельной цепи освещения:

Каждое подключенное электрическое устройство и прибор независимы от других.Таким образом, включение / выключение устройства не повлияет на другие устройства и их работу.
В случае обрыва кабеля или снятия какой-либо лампы все цепи и подключенные нагрузки не разорвутся, другими словами, другие светильники / лампы и электроприборы по-прежнему будут работать без сбоев.
Если добавить больше ламп в параллельные цепи освещения, их яркость не будет уменьшена (как это происходит только в цепях последовательного освещения). Потому что напряжение одинаково в каждой точке параллельной цепи.Короче говоря, они получают то же напряжение, что и напряжение источника.
Можно добавить дополнительные осветительные приборы и точки нагрузки в параллельных цепях в соответствии с будущими потребностями, если цепь не будет перегружена.
Добавление дополнительных устройств и компонентов не приведет к увеличению сопротивления, но уменьшит общее сопротивление цепи, особенно когда используются устройства с высоким номинальным током, такие как кондиционер и электрические нагреватели.
параллельная разводка более надежна, безопасна и проста в использовании.

Недостатки :

Кабель и провод большего диаметра используются в цепи параллельной проводки освещения.
При добавлении дополнительной лампочки в параллельную цепь требуется больше тока.
Батарея разряжается быстрее при установке постоянного тока.
Схема параллельного подключения более сложна по сравнению с последовательным подключением.

Полезно знать:

Выключатели и предохранители должны быть подключены через линию (под напряжением).
Параллельное подключение электрических устройств и приборов, таких как вентилятор, розетка, лампочка и т. Д., Предпочтительнее, чем последовательное подключение.
Метод параллельного или последовательно-параллельного подключения более надежен, чем последовательный.

Предупреждение:

Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
Работать с электричеством только в присутствии лиц, имеющих хорошие знания, практическую работу и опыт, умеющих обращаться с электричеством.
Прочтите все инструкции и предупреждения и строго следуйте им.
Самостоятельное выполнение электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие учебные пособия по базовой домашней электропроводке:

Как последовательно подключить светильники? Установка основной электропроводки

Как последовательно соединить точки освещения?

В сегодняшнем руководстве по монтажу базовой электропроводки мы покажем , как подключать точки освещения в быках? .Хотя мы знаем, что последовательное соединение для бытовой проводки, такой как вентиляторы, выключатели, лампочки и т. Д., Не является предпочтительным способом вместо параллельной или последовательно-параллельной проводки. Но в некоторых случаях нам также необходимо последовательно подключить и подключить электроприборы.

Как подключить фары последовательно?

На рисунке выше все три световые точки соединены последовательно. Каждая лампа подключается к следующей, т. Е. L (линия, также известная как фаза или фаза), подключается к первой лампе, а другие лампы подключаются через средний провод, а последний провод как N (нейтраль) подключается к тогда напряжение питания.

согласно аналогии с последовательной цепью, текущий ток одинаков во всех этих лампах / лампах накаливания, но напряжение разное, в отличие от параллельной цепи, где напряжение одинаково в каждой точке, где ток различен.

Один из основных недостатков схемы последовательного освещения, добавление или удаление одной лампы из схемы повлияет на всю схему, т. Е. Другие лампы будут тускнеть в свете, а другие подключенные устройства и приборы не будут получать достаточное или требуемое рабочее напряжение, потому что Напряжение в последовательной цепи разное в каждой точке, но текущий ток одинаков.

Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки схемы или подсхемы) в эту схему, просто продлив проводники L и N на другие лампы, но они не будут гореть в соответствии с к номинальной выходной эффективности. Короче говоря, добавление большего количества лампочек в последовательную цепь приведет к затемнению остальных световых точек.

Другой серьезный дефект цепи последовательного освещения заключается в том, что, поскольку все лампы или лампы подключены между линией L и нейтралью N соответственно, если одна из лампочек выйдет из строя, остальная часть цепи не будет работать, поскольку цепь будет разомкнута, как показано на рисунке ниже.Здесь вы можете увидеть, что на линейном проводе, подключенном к лампе 3, есть перерез, поэтому лампа выключена, а остальная цепь работает нормально, т.е. лампочки светятся.

Фонари, подключенные последовательно.

Недостатки последовательной цепи освещения.

Обрыв провода, выход из строя или удаление любой отдельной лампы приведет к разрыву цепи и прекращению работы всех остальных, поскольку в цепи протекает только один единственный путь тока.
Если в цепь последовательного освещения добавлено больше ламп, их яркость уменьшится.потому что напряжение распределяется по последовательной цепи. Если мы добавим больше нагрузок в последовательную цепь, падение напряжения возрастет, что не является хорошим признаком для защиты электроприборов.
Последовательная проводка — это проводка типа «ВСЕ или НЕТ», что означает, что все устройства будут работать одновременно или все они отключатся, если произойдет сбой в любом из подключенных устройств в последовательной цепи.
Высокое напряжение питания необходимо, если нам нужно добавить дополнительную нагрузку (лампочки, электрические обогреватели, кондиционер и т. Д.) В последовательную цепь.Например, если пять ламп 220 В должны быть подключены последовательно, то напряжение питания должно быть: 5 x 220 В = 1,1 кВ.
Общее сопротивление последовательной цепи увеличивается (а ток уменьшается), когда в цепь добавляется дополнительная нагрузка.
В соответствии с будущими потребностями, в последовательную цепь тока следует добавлять только эти электроприборы, если они имеют тот же номинальный ток, что и ток, одинаковый в каждой точке последовательной цепи. Однако мы знаем, что электрические приборы и устройства i.е. электрические лампочки, вентилятор, обогреватель, кондиционер и т. д. имеют разный номинальный ток, поэтому их нельзя подключать последовательно для бесперебойной и эффективной работы.

Преимущества :

При последовательном подключении требуется кабель меньшего размера.
Мы используем для защиты цепи для последовательного подключения предохранителей и автоматических выключателей с другими приборами.
Последовательная цепь не может легко получить накладные расходы из-за высокого сопротивления, когда в цепь добавляется дополнительная нагрузка.
Срок службы батареи в последовательной цепи больше, чем в параллельной.
Это наиболее простой метод электрического подключения, который позволяет легко обнаружить и устранить неисправность по сравнению с параллельным или последовательно-параллельным подключением.

Недостатки последовательной цепи освещения

Полезно знать:

Переключатели и , предохранители должны быть подключены через линию , провод (под напряжением).
Параллельное подключение электрических устройств и приборов, таких как вентилятор, розетка, лампочка и т. Д., Предпочтительнее, чем последовательное подключение.
Метод параллельного или последовательно-параллельного подключения более надежен, чем последовательный.

Предупреждение:

Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
Работать с электричеством только в присутствии лиц, имеющих хорошие знания, практическую работу и опыт, умеющих обращаться с электричеством.
Прочтите все инструкции и предупреждения и строго следуйте им.
Самостоятельное выполнение электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке базовой домашней электропроводки:

Инструкции по установке точки доступа

— Cisco

Содержание

Инструкции по установке точки доступа

Содержание

Введение

Монтажное оборудование

Монтажные кронштейны

Зажимы для потолочной решетки

Дополнительные адаптеры для направляющих швеллера и балки

Установка точки доступа под подвесным потолком

Установка точки доступа на твердый потолок или стену

Монтаж точки доступа к сети или распределительной коробке

Монтаж точки доступа над подвесным потолком

Заземление точки доступа

Защита точки доступа

Использование страховочного троса

Крепление точки доступа к монтажной пластине

Получение документации и отправка запроса на обслуживание

Инструкции по установке точки доступа

Опубликовано: 8 ноября 2010 г.

Исправлено: 7 февраля 2019 г.

Введение

В этих инструкциях по монтажу описываются шаги по установке поддерживаемых точек доступа серии Cisco Aironet в нескольких конфигурациях, в том числе на подвесном потолке, на твердом потолке или стене, на электрическом или сетевом блоке и над подвесным потолком.

Монтажное оборудование

Монтажное оборудование для точек доступа состоит из скоб, которые соединяются с нижней частью точки доступа, и зажимов потолочной сетки, которые соединяют скобу с подвесным потолком. Необходимый кронштейн зависит от места установки точки доступа. Необходимый зажим потолочной сетки зависит от типа подвесного потолка, на котором необходимо установить точку доступа. Если вы устанавливаете точку доступа на потолок с твердой поверхностью или стену, вам не понадобятся зажимы для потолочной решетки.

Монтажные кронштейны

Доступны два монтажных кронштейна:

Низкопрофильный кронштейн (AIR-AP-BRACKET-1), который обеспечивает плотную посадку между точкой доступа и потолком, но не подходит для монтажа в сетевой / электрический шкаф или настенный монтаж. На рис. 1 показан низкопрофильный кронштейн, установленный на точке доступа.
Универсальный кронштейн (AIR-AP-BRACKET-2), который является универсальным (он работает с электрическими коробками, может использоваться для настенного монтажа и адаптируется к установке на потолке), но оставляет больший зазор между монтажной поверхностью и точкой доступа чем низкопрофильный кронштейн.В некоторых местах необходим больший зазор, так как он позволяет проложить кабель. На рис. 2 показан универсальный кронштейн, устанавливаемый на точку доступа.

Примечание AP1130 поставляется со специальным кронштейном. Информация, представленная здесь в скобках, не относится к AP1130.

Рисунок 1. Низкопрофильный монтажный кронштейн, устанавливаемый на точку доступа

Рисунок 2 Универсальный кронштейн, установленный на точке доступа

Зажимы для потолочной решетки

Вы используете зажим для потолочной сетки, чтобы установить точку доступа на подвесной потолок.Зажим для потолочной сетки, который вам нужен, зависит от потолочной плитки на вашем потолке. Есть два типа зажимов для потолочной решетки:

Зажим для потолочной решетки, утопленный (AIR-AP-T-RAIL-R). Если потолочные плитки свисают ниже потолочной решетки, этот зажим обеспечивает наилучшее размещение между точкой доступа и потолком.
Зажим для потолочной решетки, заподлицо (AIR-AP-T-RAIL-F). Если потолочные плитки расположены заподлицо с потолочной решеткой, этот зажим обеспечивает плотное прилегание между точкой доступа и потолком.

На рис. 3 показан зажим потолочной решетки.

Рисунок 3 Зажим для потолочной решетки

	Стопорные винты		Фиксаторы ширины Т-образной рейки (A, B или C)
	Отверстия под винты кронштейна

Дополнительные адаптеры для балок и направляющих потолка

Самый распространенный тип потолочной рейки (опоры для потолочной плитки) — Т-образная рейка.Вы можете прикрепить зажим потолочной сетки непосредственно к потолочной направляющей Т-образной рейки. Однако для других типов потолочных реек, таких как швеллерные и балочные рельсы, требуется дополнительный зажим-адаптер (AIR-CHNL-ADAPTER). Для каждой точки доступа потребуется два зажима адаптера. Установочные винты зажимов надежно удерживают их на потолочной рейке.

На рис. 4 показаны три типа потолочных балок: тавровая рейка, швеллер и балка. На Рис. 5 показана точка доступа, установленная с монтажным кронштейном, зажимом для потолочной решетки и зажимами адаптера.

Рисунок 4 Типы тавровых, швеллерных и балочных потолочных направляющих

Рисунок 5 Переходные зажимы, установленные с зажимами для потолочной решетки

Установка точки доступа под подвесным потолком

Выполните следующие действия, чтобы установить точку доступа под стандартным или встраиваемым подвесным потолком. На рис. 6 показана точка доступа, установленная на потолочной рейке с Т-образной рейкой с помощью зажима для потолочной решетки.

Рисунок 6 Детали монтажа на подвесном потолке

	Отверстие для крепления точки доступа		Крышка доступа кабеля точки доступа
	Зажим для потолочной решетки		Т-рейка потолочная
	Точка заземления

Выполните следующие действия, чтобы установить точку доступа под подвесным потолком.

Шаг 1 Решите, где вы хотите установить точку доступа на подвесном потолке.

Шаг 2 Полностью откройте зажим потолочной решетки.

Шаг 3 Поместите зажим потолочной решетки на Т-образную рейку и закройте его до соответствующего фиксатора (A, B или C).

Шаг 4 С помощью отвертки затяните два стопорных винта зажима потолочной решетки, чтобы зажим не скользил по Т-образной рейке.

Шаг 5 Обратите внимание на букву фиксатора ширины зажима потолочной решетки (A, B или C), которая соответствует ширине Т-образной рейки.

Шаг 6 Совместите соответствующие отверстия (A, B или C) монтажного кронштейна с монтажными отверстиями на зажиме потолочной решетки.

Шаг 7 Удерживая монтажный кронштейн, вставьте винт 6-32 x 1/4 дюйма в каждое из четырех соответствующих отверстий (A, B или C) и затяните.

Шаг 8 При необходимости просверлите или вырежьте отверстие для доступа кабеля в потолочной плитке, достаточно большое для кабеля Ethernet и кабеля питания. Протяните кабели через отверстие доступа до тех пор, пока из отверстия не выйдет примерно 1 фут кабеля.

Шаг 9 (Необязательно) Используйте винт заземления, чтобы заземлить точку доступа на подходящее заземление здания. Общие инструкции по заземлению см. В разделе «Заземление точки доступа».

Шаг 10 Подключите кабель Ethernet и кабель питания к точке доступа.

Шаг 11 Совместите ножки точки доступа с монтажными пазами замочной скважины на монтажном кронштейне. Если вы создали отверстие для кабелей, убедитесь, что точка доступа расположена так, чтобы кабели доходили до соответствующих портов.

Шаг 12 Осторожно наденьте точку доступа на монтажный кронштейн до щелчка.

Установка точки доступа на твердый потолок или стену

В этой процедуре описываются шаги, необходимые для крепления точки доступа на потолке из 3/4-дюймовой (19,05 мм) или более толстой фанеры с использованием креплений №8 и универсального монтажного кронштейна (AIR-AP-BRACKET-2).

Примечание Точки доступа со встроенными антеннами работают лучше всего, когда точка доступа устанавливается на горизонтальных поверхностях, таких как столешница или потолок.Для расширенных функций, таких как голос, определение местоположения и обнаружение несанкционированных точек доступа, настоятельно рекомендуется потолочный монтаж. Однако для небольших помещений, таких как конференц-залы, киоски, транспортные средства или использование в горячих точках, где передача данных является основной проблемой, устройство можно закрепить на стене с помощью анкеров или шурупов.

Выполните следующие действия, чтобы закрепить точку доступа на прочном потолке или стене.

Шаг 1 Используйте монтажный кронштейн в качестве шаблона, чтобы отметить места монтажных отверстий на кронштейне.На рисунке 7 показаны детали монтажного кронштейна.

Осторожно Обязательно отметьте все четыре точки. Чтобы обеспечить безопасную и надежную установку, убедитесь, что вы используете соответствующие крепежи, и установите точку доступа, используя не менее четырех креплений.

Осторожно Не используйте пластиковые анкеры для стен или прорези для замочной скважины на монтажном кронштейне для потолочной установки. При установке точки доступа на твердый потолок используйте четыре крепежных элемента, способных выдерживать минимальное усилие отрыва в 20 фунтов (9 кг).

Рисунок 7 Детали универсального монтажного кронштейна

	Фиксатор кронштейна (используется при прикреплении кронштейна к ранее установленному кронштейну)		Крышка доступа к кабелям
	Монтажные отверстия для точки доступа		Застежка безопасности
	Столб заземления

Шаг 2 Используйте сверло # 29 (0.1360 дюймов [3,4772 мм]), чтобы просверлить пилотное отверстие в отмеченных вами местах монтажных отверстий.

Примечание Размер пилотного отверстия зависит от материала и толщины, которые вы закрепляете. Cisco рекомендует протестировать материал, чтобы определить идеальный размер отверстия для вашего монтажного приложения.

Шаг 3 (Дополнительно) Просверлите или вырежьте отверстие для доступа к кабелю рядом и под крышкой доступа к кабелю монтажного кронштейна, достаточно большое для кабеля Ethernet, провода заземления здания и кабелей питания.

Шаг 4 Протяните примерно 9 дюймов кабеля через отверстие. Проложите кабель Ethernet и кабель питания через кронштейн, прежде чем прикрепить кронштейн к потолку или стене. Пропустите кабели через основное отверстие для доступа к кабелю, а затем через меньшее отверстие для доступа, как показано на Рисунке 8.

Рисунок 8 Прокладка кабелей Ethernet и питания

Шаг 5 (Необязательно) Используйте винт заземления, чтобы прикрепить провод заземления здания к монтажному кронштейну.Общие инструкции по заземлению см. В разделе «Заземление точки доступа».

Шаг 6 Расположите монтажные отверстия монтажного кронштейна (углублениями вниз) над направляющими отверстиями.

Шаг 7 Вставьте фиксатор в каждое монтажное отверстие и затяните.

Шаг 8 Подключите кабель Ethernet и кабель питания к точке доступа.

Шаг 9 Совместите ножки точки доступа с большой частью монтажных пазов замочной скважины на монтажной пластине.При правильном расположении крышка доступа к кабелю поместится в отсек разъема точки доступа.

Шаг 10 Осторожно вставьте точку доступа в пазы замочной скважины монтажного кронштейна до щелчка.

Подключение точки доступа к сети или распределительной коробке

Выполните следующие действия, чтобы подключить точку доступа к сетевой или электрической коробке.

Шаг 1 Разместите универсальный монтажный кронштейн (AIR-AP-BRACKET-2) над существующей сетью или электрической коробкой и совместите монтажные отверстия кронштейна с отверстиями в коробке.

Шаг 2 Удерживая монтажный кронштейн на месте, вставьте винт с полукруглой головкой 6 x 32 x 1/4 дюйма в каждое из монтажных отверстий и затяните.

Шаг 3 Протяните примерно 9 дюймов кабеля Ethernet и кабеля питания через отверстие. Пропустите кабели через кронштейн, прежде чем прикрепить кронштейн к потолку. Пропустите кабели через основное отверстие для доступа к кабелю, а затем через меньшее отверстие для доступа, как показано на Рисунке 8.

Шаг 4 (Дополнительно) Используйте винт заземления, чтобы прикрепить провод заземления здания к монтажному кронштейну.Общие инструкции по заземлению см. В разделе «Заземление точки доступа».

Шаг 5 Подключите кабель Ethernet и кабель питания к точке доступа.

Шаг 6 Совместите ножки точки доступа с монтажными пазами в замочной скважине на дополнительном монтажном кронштейне.

Шаг 7 Наденьте точку доступа на дополнительный монтажный кронштейн до щелчка.

Монтаж точки доступа над подвесным потолком

С помощью аксессуаров сторонних производителей (не предлагаемых Cisco) вы можете установить точку доступа над подвесным потолком.Универсальный монтажный кронштейн (AIR-AP-BRACKET-2) поддерживает коробчатую подвеску с Т-образной балкой, такую как Erico Caddy 512A или Cooper B-Line BA50a. Коробка-вешалка должна быть ориентирована чуть выше верхней поверхности потолочной плитки. Если на потолке используется очень толстая плитка, вам может потребоваться изменить ее, чтобы освободить место для точки доступа, или использовать коробчатую вешалку, которая позволяет регулировать высоту точки доступа, например Cooper B-Line BA50A.

Примечание Устанавливайте точки доступа над потолочными плитками только в том случае, если монтаж под потолком не является вариантом.Установка точек доступа над потолком может помешать расширенным функциям беспроводной локальной сети, которые зависят от равномерного покрытия, например голосовой связи и местоположения.

Выполните следующие действия, чтобы установить точку доступа над подвесным потолком. На рисунке 9 показана завершенная установка.

Рисунок 9 Детали монтажного кронштейна Т-образной решетки

	Подвесной потолок Т-рейка		Монтажный кронштейн
	Подвес для ящиков		Точка доступа
	Зажим для подвешивания коробки		Зажим для Т-образной рейки

Шаг 1 Снимите потолочную плитку рядом с местом крепления.

Шаг 2 Прикрепите монтажный кронштейн точки доступа к подвеске коробки с помощью зажима или винтов, входящих в комплект подвески коробки.

Шаг 3 Протяните примерно 9 дюймов кабеля Ethernet и кабеля питания через монтажный кронштейн. Пропустите кабели через основное отверстие для доступа к кабелю, а затем через меньшее отверстие для доступа, как показано на Рисунке 8.

Шаг 4 Подключите кабель Ethernet и кабель питания к точке доступа.

Шаг 5 Совместите ножки точки доступа с монтажными пазами замочной скважины на монтажном кронштейне.

Шаг 6 Наденьте точку доступа на монтажный кронштейн до щелчка.

Шаг 7 Прикрепите зажимы Т-образной рейки на каждом конце коробчатой подвески с Т-образной балкой к потолочным балкам. Убедитесь, что зажимы надежно прикреплены к Т-образным направляющим.

Шаг 8 Замените потолочную плитку.

Заземление точки доступа

Заземление не всегда требуется для установки внутри помещений, поскольку точки доступа Cisco Aironet классифицируются как низковольтные устройства и не содержат внутренних источников питания.Мы рекомендуем вам ознакомиться с местными и национальными электротехническими нормами и правилами, чтобы узнать, требуется ли заземление.

Хотя заземление не является обязательным для внутренних точек доступа, оно требуется в определенных сценариях. Было замечено, что незаземленная точка доступа в помещении, установленная слишком близко к источнику электромагнитных помех (например, включенному флуоресцентному свету), может внезапно перезагрузиться или получить повреждение оборудования. Это происходит, даже если внутренняя точка доступа находится в непосредственной близости от источника электромагнитных помех и не касается источника.Заземление соответствующей точки доступа или монтажного кронштейна помогает предотвратить возникновение этой проблемы. Мы рекомендуем сертифицированному электрику проверить, требует ли ваша установка заземления.

Если в вашем районе требуется заземление или вы хотите заземлить точку доступа, выполните следующие действия.

Шаг 1 Найдите подходящую точку заземления в здании как можно ближе к точке доступа.

Шаг 2 Подключите поставляемый пользователем провод заземления к точке заземления здания.Диаметр провода должен быть не менее 14AWG при длине цепи 25 футов (30,5 см). За дополнительной информацией обращайтесь к местным правилам эксплуатации электрооборудования.

Шаг 3 Проложите заземляющий провод к точке доступа.

Шаг 4 Присоедините провод к подходящему наконечнику для уплотнительного кольца заземления.

Шаг 5 Обожмите или припаяйте провод к наконечнику.

Шаг 6 Вставьте винт заземляющего стержня в проушину уплотнительного кольца и установите его на монтажный кронштейн, как показано на Рисунке 10.

Рисунок 10 Установка наконечника уплотнительного кольца на штырь заземления

Шаг 7 С помощью крестовой отвертки затяните винт заземления.

Защита точки доступа

Есть два способа защитить точку доступа:

Прикрепите его к неподвижному объекту с помощью троса безопасности.
Зафиксируйте его на монтажной пластине с помощью висячего замка.

Использование страховочного троса

Вы можете защитить точку доступа, установив стандартный кабель безопасности (например, Kensington Notebook MicroSaver, номер модели 64068) в разъем для кабеля безопасности точки доступа, как показано на Рисунок 11.

Рисунок 11 Детали защитного троса

Защитный трос можно использовать с любым из способов крепления, описанных в этом руководстве.

Выполните следующие действия, чтобы установить трос безопасности.

Шаг 1 Оберните страховочный тросик вокруг ближайшего неподвижного объекта.

Шаг 2 Вставьте ключ в замок с тросиком безопасности.

Шаг 3 Вставьте защелку троса безопасности в прорезь для троса безопасности на точке доступа.

Шаг 4 Поверните ключ вправо или влево, чтобы зафиксировать замок с тросиком безопасности на точке доступа.

Шаг 5 Выньте ключ.

Крепление точки доступа к монтажной пластине

Используйте защелку на крышке доступа кабеля адаптера и замок (который вы предоставляете), чтобы закрепить точку доступа на монтажной пластине. Совместимые навесные замки — это модели Master Lock 120T или 121T. Крышка доступа к кабелям на монтажном кронштейне закрывает область кабельного отсека (включая порт питания, порт Ethernet, консольный порт и кнопку режима), чтобы предотвратить установку или удаление кабелей или активацию кнопки режима.

Следуйте этим инструкциям, чтобы установить замок:

Шаг 1 Установив точку доступа на монтажный кронштейн, вставьте замок в защитную защелку.

Примечание Если точка доступа установлена на твердом потолке, зазор между монтажным кронштейном и потолком небольшой. Медленно работайте обеими руками, чтобы установить и закрепить замок в засове монтажного кронштейна.

Шаг 2 Поверните замок по часовой стрелке и совместите скобу с корпусом замка.

Шаг 3 Возьмитесь за замок и вставьте его в скобу, чтобы заблокировать замок. См. Рисунок 12.

Рисунок 12 Установка навесного замка в защитную защелку

Шаг 4 Поверните замок в область замка. См. Рисунок 13.

Рисунок 13 Поворот навесного замка в область навесного замка

Получение документации и отправка запроса на обслуживание

Для получения информации о получении документации, отправке запроса на обслуживание и сборе дополнительной информации см. Ежемесячный Что нового в документации по продуктам Cisco , в котором также перечислены все новые и пересмотренные технические документы Cisco, по адресу:

http: // www.cisco.com/en/US/docs/general/whatsnew/whatsnew.html

Подпишитесь на Что нового в документации по продукту Cisco в качестве канала Really Simple Syndication (RSS) и настройте доставку контента непосредственно на свой рабочий стол с помощью приложения для чтения. RSS-каналы — это бесплатная услуга, и в настоящее время Cisco поддерживает RSS версии 2.0.

Журнал "Дизайнер"
