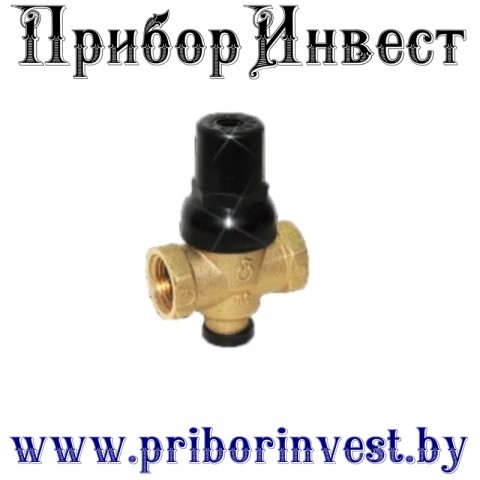

Регулятор давления воды

Система отопления закрытого типа имеет такое понятие как рабочее давление, которое требует специальные устройства для его контроля, регулирования и поддержания. Насколько отопление будет функциональным, зависит от бесперебойной циркуляции воды по трубам. Рабочая среда в зависимости от удаленности и режимов работы источника теплоснабжения имеет свойство повышать давление в системе до максимального уровня и поэтому специалисты рекомендуют обязательно устанавливать регулятор давления воды.
Это поможет увеличить срок работы системы и избежать аварий.
Разновидности регуляторов

Устройство имеет два вида:

  1. Регулятор давления воды по статике. (Статический регулятор давления.)
    Этот вид прибора применяется в помещениях и объектах, где система водозабора неравномерная и непостоянная. Регулятор этого типа помогает поддерживать напор «после себя».
  2. Регулятор давления воды по динамике. (Динамический регулятор давления.)
    Этот тип устройства применяется в системах, где напор потока воды непрерывный.
      Принцип работы

      Горячая вода, циркулируя в отопительной системе из-за высокой температуры, увеличивается в объеме, за счет этого повышается давление, что требует выравнивания данного параметра до требуемого значения. Таким образом, закрываясь, редукционный клапан снижает расход и давление в системе.

      Регулятор давления воды помогает стабилизировать работу системы от 0 до 9 атмосфер. Чтобы восполнить объем воды при ее остывании, вода подкачивается обратно в отопительные трубы.

      Прибор помогает:

      • поддерживать рабочее давление в устройстве теплоснабжения;
      • снизить до минимума риск аварии;
      • обеспечивать полноценную циркуляцию горячей воды;
      • увеличить срок эксплуатации отопительной системы;
      • снизить поломки элементов теплоснабжения.
      Область применения

      Регулятор давления воды можно применять не только в системе отопления, но и его монтируют на бойлерах, котлах, и других гидравлических и отопительных устройствах, которые эксплуатируются при ограниченном давлении теплоносителя. Также редуктор устанавливают на входном трубопроводе водоснабжения.

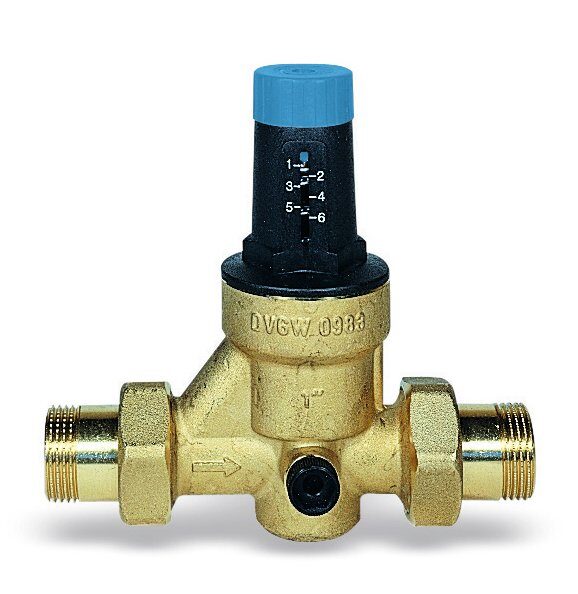

      Клапан чаще всего изготавливают из латуни, который позволяет выдерживать высокие температуры. Но также он может быть выполнен из чугуна, литой или нержавеющей стали.

      Устройство работает по следующему принципу:

      • клапан с пружиной, выравнивает усилия;
      • надстроечная пружина противодействует усилиям диафрагмы;
      • при открытии выходное давление становится ниже;
      • давление выравнивается до изначально установленного значения.
      Преимущества

      Прибор имеет широкий диапазон применения, его используют в промышленности, быту и даже коммерческих целях. К основным достоинствам устройства относят:

      • защита водоснабжения от гидроудара при резком увеличении давления;
      • защита оборудования от поломок;
      • снижение расхода воды;
      • снижение шума за счет нормализации давления;
      • постоянное давление на выходе при любых скачках на входе.

      Регулятор давления воды – это прибор, который помогает обезопасить систему теплоснабжения от поломок и аварий, делая износ элементов отопления минимальным.


      Регулятор давления отопления|Устройство регулятора давления

             Здравствуйте, друзья! Эта статья написана мной в соавторстве с Александром Фокиным, начальником отдела маркетинга ОАО «Теплоконтроль», г.Сафоново, Смоленская область. Александр отлично знаком с устройством и работой регуляторов давления в системе отопления.

            В одной из самых распространенных схем для тепловых пунктов здании – зависимой, с элеваторным смешением, регуляторы давления прямого действия РД «после себя» служат для создания необходимого напора перед элеватором. Рассмотрим немного, что представляет собой регулятор давления прямого действия. Прежде всего, нужно сказать, что регуляторы давления прямого действия не требуют дополнительных источников энергии, и в этом их несомненное достоинство и преимущество.

            Принцип работы регулятора давления состоит в уравновешивании давления пружины настройки и давления теплоносителя, предаваемого через мембрану (мягкую диафрагму). Мембрана воспринимает импульсы давления с обеих сторон и сопоставляет их разницу с заданной, устанавливаемой посредством соответствующего сжатия пружины гайкой настройки.

            Каждому числу оборотов соответствует автоматически поддерживаемый перепад давлений. Отличительная особенность мембраны в регуляторе давления после себя – это то, что по обе стороны мембраны воздействуют не два импульса давления теплоносителя, как у регулятора перепада давлений (расхода), а один, а со второй стороны мембраны присутствует атмосферное давление.

             Импульс давления РД «после себя» отбирается на выходе из клапана по направлению движения теплоносителя, поддерживая заданное давление постоянным в точке отбора этого импульса.

      При увеличении давления на входе в РД, он прикрывается, защищая систему от избыточного давления. Установку РД на требуемое давление осуществляют гайкой настройки.

             Рассмотрим конкретный случай.

      На входе в ИТП давление 8 кгс/см2, температурный график 150/70 °С, и мы предварительно сделали расчет элеватора и просчитали минимально необходимый располагаемый напор перед элеватором, эта цифра получилась у нас равной 2 кгс/см2. Располагаемый напор — это разница давлений между подачей и обраткой перед элеватором.

            Для температурного графика 150/70 °C минимально необходимый располагаемый напор, как правило, в результате расчета получается 1,8-2,4 кгс/см2, а для температурного графика 130/70 °С минимально необходимый располагаемый напор обычно составляет 1,4-1,7 кгс/см2. У нас напомню, получилась цифра 2 кгс/см2, и график — 150/70 °С. Давление в обратке — 4 кгс/см2.

            Следовательно, чтобы добиться необходимого просчитанного нами располагаемого напора, давление перед элеватором должно быть 6 кгс/см2. А на вводе в тепловой пункт, давление у нас, напомню, 8 кгс/см2. Значит, РД у нас должен сработать так, чтобы сбросить давление с 8 до 6 кгс/см2, и держать его постоянным «после себя» равным 6 кгс/см2.

            Подходим к основной теме статьи – как выбрать регулятор давления для данного конкретного случая. Сразу поясню, регулятор давления выбирают по пропускной способности. Пропускная способность обозначается как Kv, реже встречается обозначение KN. Пропускная способность Kv считается по формуле: Kv = G/√∆P. Пропускную способность можно понимать как способность РД пропускать необходимое количество теплоносителя при наличии нужного постоянного перепада давлений.

            В технической литературе встречается также понятие Kvs – это пропускная способность клапана в максимально открытом положении. На практике зачастую наблюдал и наблюдаю, РД подбирают и затем приобретают по диаметру трубопровода. Это не совсем верно.

             Производим далее наш расчет. Цифру расхода G, м3/час получить несложно. Она рассчитывается из формулы G = Q/((t1-t2)*0,001). Необходимая цифра Q у нас есть обязательно, в договоре теплоснабжения. Примем Q = 0,98 Гкал/час. Температурный график 150/70 С, следовательно t = 150, t2 = 70 °С. В результате расчета у нас получится цифра 12,25 м3/час. Теперь необходимо определить перепад давлений ∆P. Что в общем случае обозначает эта цифра? Это разница между давлением на входе в тепловой пункт (в нашем случае 8 кгс/см2) и необходимым давлением после регулятора (в нашем случае 6 кгс/см2).

      Производим расчет.
      Kv = 12,25/√(8-6) = 8,67 м3/час.
      В технико — методических пособиях рекомендуют эту цифру умножать еще на 1,2. После умножения на 1,2 получаем 10,404 м3/час.

            Итак, пропускная способность клапана у нас есть. Что необходимо делать дальше? Дальше нужно определиться РД какой фирмы вы будете приобретать, и посмотреть технические данные. Скажем, вы решили приобрести РД-НО от компании ОАО Теплоконтроль. Заходим на сайт компании http://www.tcontrol.ru/ , находим необходимый регулятор РД-НО, смотрим его технические характеристики.

              Видим, что для диаметра dу 32 мм пропускная способность 10 м3/час, а для диаметра dу 40мм пропускная способность 16 м3/час. В нашем случае Kv = 10,404, и следовательно, так как рекомендуется выбирать ближайший больший диаметр, то выбираем — dу 40 мм. На этом расчет и выбор регулятора давления считаем законченным.

              Далее я попросил Александра Фокина рассказать о технических характеристиках регуляторов давления РД НО ОАО «Теплоконтроль» в системе отопления.

               Касаемо, РД-НО нашего производства. Действительно раньше была проблема с мембранами: качество российской резины оставляло желать лучшего. Но уже года 2 с половиной мы делаем мембраны из материала компании EFBE (Франция) — мирового лидера в области производства резинотканных мембранных полотен. Как только заменили материал мембран, так сразу фактически прекратились жалобы на их разрыв.

            При этом хотелось бы отметить один из нюансов конструкции мембранного узла у РД-НО. В отличие от представленных на рынке российских и импортных аналогов мембрана у РД-НО не формованная, а плоская, что позволяет при ее разрыве заменить на любой сходный по эластичности кусок резины (от автомобильной камеры, транспортерной ленты и т. д.).

            У регуляторов давления других производителей, как правило, необходимо заказывать именно «родную» мембрану. Хотя честно стоит сказать, что разрыв мембраны особенно при работе на воде температурой до 130˚С — это болезнь, как правило, отечественных регуляторов. Зарубежные производители изначально используют высоконадежные материалы при изготовлении мембраны.

      Сальники.

             Изначально в конструкции РД-НО было сальниковое уплотнение, представлявшее собой подпружиненные фторопластовые манжеты (3-4 штуки). Несмотря на всю простоту и надежность конструкции, периодически их приходилось поджимать гайкой сальника, чтобы предотвратить утечку среды.

            Вообще, исходя из опыта, любое сальниковое уплотнение имеет склонность к потере герметичности: фторкаучук (EPDM), фторопласт, политетрафторэтилен (PTFE), терморасширенный графит — ил-за попаданий механических частиц в область сальника, из «корявой сборки», недостаточной чистоты обработки штока, термического расширения деталей и т. д. Течет все: и Данфосс (чтобы они не говорили), и Самсон с LDM (хотя здесь это исключение), про отечественную регулирующую арматуру я вообще молчу. Вопрос только в том, когда потечет: в течение первых месяцев эксплуатации или в дальнейшем.

             Поэтому мы приняли стратегическое решение отказаться от традиционного сальникового уплотнения и заменить его сильфоном. Т.е. использовать так называемое «сильфонное уплотнение», дающее абсолютную герметичность сальникового узла. Т.е. герметичность сальникового узла теперь не зависит ни от перепадов температур, ни от попадания механических частиц в область штока и т.д. — она зависит исключительно от ресурса и циклопрочности применяемых сильфонов. Дополнительно, на случай выхода из строя сильфона, предусмотрено дублирующее уплотняющее кольцо из фторопласта.

            Впервые мы применили это решение на регуляторах давления РДПД, а с конца 2013 года начали выпускать и модернизированный РД-НО. При этом нам удалось вместить сильфоны в существующие корпуса. Обычно самым большим (да и по сути единственным минусом) сильфонных клапанов является увеличенные габаритные размеры.

            Хотя, мы считаем, что примененные сильфоны не полностью подходят для решения этих задач: думаем, что их ресурса не хватит на все положенные 10 лет работы регулятора (которые обозначены в ГОСТе). Поэтому сейчас мы пробуем заменить используемые трубчатые сильфоны на новые мембранные (их ещё мало кто использует), которые имеют в несколько раз больший ресурс, меньшие габариты при большей «эластичности» и т.д. Но пока за год выпуска сильфонных РД-НО и за 4 года выпуска РДПД ни одной жалобы на разрыв сильфона и утечку среды не было.

             Ещё хотел бы отметить, разгруженную клеточную конструкцию клапана РД-НО. Благодаря этой конструкции, он имеет почти идеальную линейную характеристику. А так же невозможность перекоса клапана в результате попадания всякого хлама, плавающего в трубах.


      Регулятор давления теплоносителя в системе отопления

      В системах отопления частных домов (коттеджей), использующих газовые или электрические котлы, время от времени падает давление теплоносителя, вследствие чего отопление приходится выключать для поиска и устранения причины сбоя. Это может быть микропротечка теплоносителя через соединения трубопроводов и краны, автоматический сброс котлом воздуха, накопившегося в системе, остывание системы зимой в результате отключения электричества и прочее.

      Предлагаемое устройство позволяет следить за давлением теплоносителя и восстанавливать его при падении. Особенно явно проявляются колебания давления теплоносителя, если газовый котёл оснащён управляющим им датчиком температуры воздуха в доме. Как только температура воздуха достигает заданного значения, такой котёл получает команду погасить горелку, теплоноситель остывает (особенно в сильные зимние морозы), его давление падает иногда до критического уровня. После этого газовый котёл не может автоматически включиться и выводит сообщение об отказе.

      Когда в доме постоянно находятся люди, проблема решается просто: в систему отопления всегда можно добавить воды из системы водоснабжения. Но если загородный дом посещают только по выходным и обнаруживают, что он остыл, а система отопления автоматически не запустилась, то приходится тратить несколько часов на устранение неполадки, запуск котла и согревание дома.

      Колебания давления становятся неизбежными и бывают критичными в тех случаях, когда, например, температура в помещении в выходные дни поддерживается на уровне +23 °C, а в течение недели не выше +10 °C. Это плохо для строительных и отделочных материалов, а в сильные холода может произойти размораживание системы водоснабжения.

      Устройство вовремя реагирует на возможные протечки. Если произошла серьёзная разгерметизация системы и давление не удалось восстановить за две минуты, регулятор перекрывает подачу воды в систему, чтобы не затопить дом, и включает сигнал аварии. Если протечка незначительна, но больше обычных микропотерь, и устройству в течение недели удалось дважды восстановить давление, которое тем не менее снова упало ниже нормы, на третий раз подача воды будет перекрыта. До устранения неполадки станет мигать сигнал аварии. Из этого состояния регулятор можно вывести, лишь отключив его не менее чем на5 сот электросети и снова включив.

      В случае падения давления есть возможность выключить котёл и повторно включить его лишь после того, как давление будет восстановлено. Это бывает необходимо, чтобы установить в исходное состояние контроллер котла.

      При правильном исполнении и регулировке системы отопления давление теплоносителя в ней приходится восстанавливать не более одного-трёх раз за отопительный сезон.

      Схема регулятора изображена на рис. 1. Он построен на микроконтроллере PIC12F629-I/P (DD1). Загруженная в микроконтроллер программа непрерывно контролирует давление теплоносителя. Датчик давления (рис. 2) сделан из обычного стрелочного манометра, к стрелке которого приклеен эпоксидным клеем полукруглый «флажок» из фольги, перекрывающий поток инфракрасных лучей между излучающим диодом VD1 и фототранзистором VT2, если давление понижено. В этом случае фототранзистор закрыт, а напряжение на его коллекторе и на входе GP3 микроконтроллера имеет высокий логический уровень.

      Рис. 1. Схема регулятора



      Рис. 2. Датчик давления



      Когда давление достигает нормы или превышает её, «флажок» выходит из зазора между излучающим диодом и фототранзистором, который под действием ИК-излучения открывается. Уровень напряжения на коллекторе фототранзистора и на входе GP3 микроконтроллера становится низким.

      Анализируя уровень напряжения на входе GP3, программа микроконтроллера принимает решение, нужно ли открыть или закрыть кран, подающий в системуотопления теплоноситель (воду из водопровода). Электродвигатель M1, в зависимости от полярности приложенного к нему напряжения, поворачивает кран в сторону открывания или закрывания.

      Применённый кран CWX-15N CR-01 (рис. 3) — латунный шаровой с электроприводом и конечными выключателями в крайних положениях. Для его открывания напряжение на электродвигатель программа подаёт в течение 3 с. Для гарантированного закрывания крана напряжение соответствующей полярности подаётся дольше — 7 с.

      Рис. 3. Кран CWX-15N CR-01



      Узел управления электродвигателем М1 построен на транзисторах VT1, VT3- VT5, VT7 и VT8. Когда на выходах GP4 и GP5 микроконтроллера установлены низкие логические уровни напряжения, все перечисленные транзисторы закрыты, поэтому двигатель M1 обесточен.

      Одновременное появление на выходах GP4 и GP5 высоких логических уровней напряжения программой не предусмотрено. Однако если это всё-таки произойдёт в результате сбоя, транзисторы VT1 и VT3 останутся закрытыми, предохраняя этим от одновременного открывания транзисторы VT4, VT5, VT7 и VT8, которые иначе могли бы быть повреждены текущим через них «сквозным» током.

      Разные уровни напряжения на выходах GP4 и GP5 открывают только один из транзисторов, VT1 или VT3. При этом открываются соответственно пары транзисторов VT5 и VT8 либо VT4 и VT7, подключая электродвигатель M1 к источнику питающего напряжения в одной или другой полярности. Кран открывается или закрывается в соответствии с командой микроконтроллера.

      Если при открытом кране в течение двух минут давление не придёт в норму, он будет закрыт, чтобы не затопить помещение, и будет включён светодиод HL1 «Авария». Попыток восстановить давление больше не будет до устранения поломки и установки микроконтроллера DD1 в исходное состояние путём отключения питания устройства на 5 с.

      При незначительной протечке давление удастся восстановить, но если оно вновь падает, поскольку протечка не устранена, устройство попытается восстановить давление ещё раз. Однако на третий раз он не откроет кран, а светодиод HL1 станет мигать. Попыток восстановить давление больше не будет до устранения поломки и приведения микроконтроллера в исходное состояние.

      Если регулятор хотя бы однажды восстанавливал давление, будет включён светодиод HL2 «Событие», сигнализируя об этом. Заметив этот сигнал, рекомендуется обнулить счётчик событий, установив микроконтроллер в исходное состояние.

      Для автоматического перезапуска контроллера котла его следует подключить к электросети через контакты реле K1. При пониженном давлении теплоносителя он будет выключен и вновь включён через 3 с после восстановления давления. Это реле может быть любого типа, рассчитанное на коммутацию напряжения сети с двумя парами нормально разомкнутых контактов и обмоткой с номинальным напряжением 12 В и сопротивлением не менее 150 Ом. Для котла с электронагревателями реле K1 должно иметь контакты достаточной мощности.

      Программа микроконтроллера имеется здесь.

      Автор: А. Гетте, г. Рязань

      Регуляторы температуры и давления отопления

      На чтение 8 мин Просмотров 208 Опубликовано Обновлено

      Во время работы отопительной системы необходимо изменять параметры давления и температуры теплоносителя. Это может быть связано с несколькими факторами — перегрев горячей воды, неравномерное гидравлическое распределение. Для решения этих проблем следует установить регуляторы температуры и давления системы отопления.

      Приборы контроля температуры отопления

      Электронный термостат

      Чаще всего необходимо изменять параметры температуры в отопительной системе. Это можно делать как комплексно для всей сети, так и для каждого прибора в отдельности. Поэтому на ответственных участках магистрали нужен механический регулятор температуры для отопления или его электронный аналог.

      Какие задачи должны выполнять эти приборы? Прежде всего – контроль и своевременное изменение температурного режима в системе. В зависимости от конструкции и области применения регуляторы температуры для батарей отопления и всего теплоснабжения в целом могут быть нескольких типов:

      • Контроллеры работы всей отопительной системы. К ним относится погодный регулятор отопления, который подключается непосредственно к котлу или распределительному узлу системы;
      • Терморегуляторы зонального воздействия. Эту функцию выполняет регулятор батареи отопления, который ограничивает приток теплоносителя в зависимости от текущих показаний температуры.

      Каждый из этих классов приборов отливается конструктивно и имеет свою индивидуальную схему установки. Поэтому для правильной комплектации теплоснабжения необходимо разобраться в специфике всех типов терморегуляторов.

      Специалисты рекомендуют приобретать радиаторы отопления с регулятором температуры. Это позволит не только сэкономить, но исключит вероятность покупки неправильной модели.

      Механические терморегуляторы отопления

      Конструкция механического терморегулятора

      Механический регулятор батареи отопления является самым простым и надежным прибором для полуавтоматического и автоматического контроля нагрева поверхности радиатора. Он состоит из двух связанных между собой узлов – запорной арматурой и управляющей термоголовкой.

      В корпусе управляющей части есть термочувствительный элемент, который изменяет свои размеры под действием температуры. Он соединен с игольчатым клапаном, ограничивающим приток теплоносителя. Для контроля изменения положения клапана регулятор отопления в квартиру имеет спиральную пружину, которая соединена с регулировочной ручкой. Ее поворот увеличивает или уменьшает степень прижатия пружины к теплочувствительному элементу, тем самым устанавливая температуру срабатывания прибора.

      Преимущества применения механического регулятора температуры для отопления заключаются в следующем:

      • Возможность регулировки нагрева отдельного радиатора без влияния на параметры всей системы;
      • Простая установка и обслуживание. Эту работу может выполнить даже не специалист. Важно лишь ознакомиться с инструкцией по монтажу в радиаторы отопления регуляторов температуры;
      • Конструкция рассчитана для радиаторов всех типов – стальных, алюминиевых, биметаллических и чугунных. Однако установка регулятора в чугунную батарею отопления не всегда целесообразна. Этот материал обладает высокой теплоемкостью.

      Основная сложность монтажа радиаторов отопления с регулятором температуры заключается в правильном расположении управляющего элемента. Нельзя, чтобы горячий воздух от труб или батареи воздействовал на термочувствительный элемент. Это приведет к его неправильному функционированию.

      Технология монтажа механического регулятора температуры для теплоснабжения может изменяться в зависимости от конструкции батареи и способа ее подключения к отоплению.

      Электронные программаторы отопления

      Программатор отопления

      Значительно большим функционалом обладают погодные регуляторы отопления. Они состоят из электронного блока управления, который может подключаться к другим элементам теплоснабжения – котлу, терморегуляторам, циркуляционным насосам.

      Принцип работы электронных регуляторов отопления в квартиру отличается от механических. Они обрабатывают показания встроенного или внешних термометров для передачи команд управляющим элементам. Так, при изменении температуры в отдельном помещении подается команда на сервопривод регулятора радиатора отопления, который в свою очередь изменяет положение игольчатого клапана.

      Специфика функционирования погодный регулятор теплоснабжения выражается в таких нюансах:

      • Обеспечение постоянной подачи электричества для работы прибора;
      • Подключение к другим элементам отопления может быть осуществлено, если устройство регулятора отопления в квартиру имеет соответствующие разъемы;
      • Изменение параметров работы контроллера зависит от заводских настроек. Некоторые модели для радиаторов теплоснабжения с регулятором температуры имеют неизменяемые настройки. Комплексные программаторы отличаются гибким программным обеспечением.

      Для организации дистанционного управления регулятором отопления в доме можно установить модуль GPS. С его помощью данные о состоянии системы будут передаваться пользователю в виде SMS. Таким же образом осуществляется обратное управление теплоснабжением. Ручной регулятор температуры отопления не имеет такой функции априори.

      Настройка регуляторов температуры для радиаторов отопления осуществляется на основе расчетных параметров системы. В противном случае возможно некорректное функционирование устройства.

      Терморегуляторы в отопительных коллекторах

      Терморегуляторы в коллекторе отопления

      Кроме установки ручных регуляторов температуры отопления в батареи они применяются для комплектации коллекторного теплоснабжения. Их монтаж выполняется как в центральные распределительные гребенки, так и в узел управления системой водяного теплого пола.

      В отличие от регуляторов для отопительных радиаторов, в коллекторной группе они выполняют функцию по контролю объема потока теплоносителя в отдельные контуры теплоснабжения. Поэтому требования к конструкции и ее функционалу несколько выше, чем у устройств, рассчитанных для комплектации батарей.

      Есть несколько видов терморегуляторов для коллекторных групп:

      • Ручные регуляторы температуры теплоснабжения. Конструктивно ничем не отличаются от аналогичных устройств для батарей. Разница в размере подключаемого патрубка и температурном диапазоне работы. В эксплуатации неудобны, так как настраивать параметры для отдельного контура приходится вручную;
      • Терморегуляторы с сервоприводом. Зачастую они подключаются к внешнему модулю управления. Изменение положения заслонки происходит только при поступлении команды от программатора. Возможны варианты с установкой выносного датчика температуры. Это чаще всего делается для организации смесительных узлов.

      Установка и эксплуатация подобных терморегуляторов позволит добиться точной настройки отдельных контуров в отоплении. Таким образом можно сэкономить на затратах по использованию энергоносителя и оптимизировать работу всей системы в целом.

      Есть два типа терморегуляторов для коллекторного отопления – со съемными сервоприводами и стационарными. Выбор зависит от требуемого функционала системы.

      Регуляторы давления в отоплении

      Группа безопасности отопления

      В закрытой системе теплоснабжения помимо температуры есть еще один не менее важный показатель – давление. В результате нагрева теплоносителя происходит его расширение. С одной стороны это явление способствует лучшей циркуляции горячей воды. Но если не установить регулятор давления для отопления – может произойти аварийная ситуация.

      Нормальное значение этого параметра колеблется от 2 до 5 атм. в зависимости от типа отопительной системы. В централизованных магистралях возможно кратковременное превышение давления до 10 атм. Для его стабилизации и предназначен регулятор давления системы отопления.

      Принцип работы гидрострелки

      В настоящее время есть несколько типов этих приборов, которые отличаются не только внешне, но и функциональными возможностями:

      • Спускной клапан. Удаляет избыток теплоносителя для компенсации давления;
      • Воздухоотводчик. Предназначен для своевременной ликвидации воздушных пробок. Они формируются из-за перегрева горячей воды и могут привести к возникновению аварийных ситуаций;
      • Гидрострелка. Этот регулятор давления воды в системе отопления применяется не только для коллекторных систем, но и в двухтрубных схемах. Он стабилизует давление между подающей и обратной трубой теплоснабжения.

      Кроме гидрострелки все остальные приборы для регулирования давления воды в системе отопления имеют изменяемые параметры срабатывания. Т.е. пользователь может сам выставить предельные значения давления, при появлении которых активируется регулирующий элемент.

      Расширительный бак для стабилизации давления отопления

      Принцип работы расширительного бака

      Ключевое влияние на стабильность работы закрытой системы отопления с принудительной циркуляцией оказывает расширительный бак. Он предназначен для автоматической компенсации возникшего избыточного давления на трубы и радиаторы.

      Конструктивно это устройство для регулирования давления в отоплении представляет собой емкость, разделенную на две части эластичной мембранной. Одна из полостей с помощью патрубка подключается к отоплению, а во вторую нагнетается воздух. При этом значение давление во второй должно быть меньше максимально допустимого на 5-10%.

      Принцип работы мембранного регулятора давления системы отопления можно описать следующим алгоритмом:

      1. Давление в системе нормальное – мембрана не изменяет своего положения.
      2. Произошло критическое расширение теплоносителя. Одновременно с этим мембрана смещается в сторону воздушной камеры, тем самым увеличивая общий объем теплоснабжения. Происходит компенсация избыточного давления.
      3. Резкое падение объема теплоносителя. Регулятор давления воды в отоплении уменьшает объем путем смещения мембраны в сторону водяной камеры. Это происходит под воздействием давления воздушной камеры.

      Таким способом происходит автоматическое регулирование давления в отопительной системе. При выборе модели расширительного бака необходимо учитывать возможность замены эластичной мембраны. Есть модели, где это может сделать сам пользователь. Но для баков с небольшим объемом такой возможности нет. После двух-трех сезонов эксплуатации приходится демонтировать старый модуль отопления и устанавливать новый.

      Как правильно рассчитать параметры устройств для регулирования давления и температуры отопления? Для этого рекомендуется воспользоваться специализированными программными комплексами. Предварительно вносятся характеристики дома (степень утепления), графическая схема расположения труб, радиаторов и других компонентов теплоснабжения. На основе полученных данных программа даст оптимальные параметры всех элементов.

      В видеоматериале можно ознакомиться со спецификой подключения комнатного регулятора температуры в отоплении:

      Клапаны редуктора давления

      для гидротехники Советы по качеству воды 101

      Редуктор давления — синяя стрелка и предохранитель обратного потока — красная стрелка

      Клапаны редуктора давления используются в котлах для снижения давления, подаваемого в котел от подпиточной воды. Подача подпиточной воды происходит из городского или колодезного источника. Тот же источник воды, который вы используете для душа, мытья посуды, а иногда и для питья, в зависимости от качества. Во многих случаях клапан редуктора давления или PRV на большинстве котлов настроен на 12 фунтов на квадратный дюйм.Это надлежащее давление в котле, необходимое для многих контуров котельной воды в жилых и коммерческих помещениях.

      Клапаны редуктора давления и подпиточная вода

      В большинстве случаев давление подпиточной воды составляет 40 или 50 фунтов на квадратный дюйм и выше, что превышает допустимый уровень безопасности требований к более низкому давлению водяного контура котла. Оно также будет превышать номинальное давление на предохранительном клапане большинства бытовых котлов. По этой причине необходим PRV или редукционный клапан для снижения давления, подаваемого в котел.Эти клапаны иногда дают сбой, поэтому необходимо, чтобы этот клапан периодически проверялся профессионалом для его проверки. Это гарантирует, что трубопроводная петля будет получать необходимое давление от источника подпиточной воды.

      Редукционные клапаны для гидроники — поиск клапана

      Чтобы найти PRV или редукционный клапан, просто проследуйте за источником воды из городского водопровода или колодца. Следуйте за ним к котлу. Во многих случаях это медная линия диаметром полдюйма, а иногда и медная линия диаметром 3/4 дюйма, которая питает водяной контур котла.Вы должны увидеть PRV или редукционный клапан на одной линии с предохранителем обратного потока. После PRV он будет подаваться в водяной контур котла, как правило, во многих случаях рядом с расширительным баком.

      Как в PRV, так и в обратном клапане должны быть какие-то фильтры внутри них, и иногда эти фильтры могут забиваться мусором, поэтому, если в вашем котле возникает проблема с подачей воды, проверьте фильтры, чтобы убедиться, что они чистые и не засоряются. сетчатые фильтры засорены мусором или мусором.Если вы проверяете фильтры, убедитесь, что вы отключили источник воды.

      Клапаны редуктора давления — в контуре

      На фотографии выше редукционный клапан имеет перепускной рычаг сверху. Обычно это используется при заполнении контура после первоначальной установки или после капитального ремонта контура, такого как замена циркуляционного насоса или других работ в контуре котловой воды. Этот рычаг должен быть закрыт, когда котел находится в нормальном режиме работы. Если рычаг открыт, давление будет слишком высоким, предохранительный клапан, скорее всего, сбросит воздух, и вам придется смыть пролитую воду.Наконец, если у вас есть проблемы с давлением, всегда полезно проверить пусковой клапан редуктора.

      Заключение

      В некоторых случаях, если он был установлен хорошим подрядчиком, вы будете иметь манометры с обеих сторон клапана редуктора давления, чтобы вы могли абсолютно точно определить, что в водяной контур котла подается надлежащее давление. Другие области, когда у вас есть проблемы с давлением или слишком высокое давление, — это расширительный бак котла. При использовании расширительного бачка баллонного типа необходимо убедиться, что он должным образом нагнетается воздухом, а баллон внутри бака не сломан и не поврежден.Для стальных расширительных баков убедитесь, что расширительный бачок не переполнен. Наконец, стальной расширительный бак должен быть заполнен не более чем на 2/3 — 3/4 для правильной работы.

      Клапаны редуктора давления для гидроники

      Ресурс: Книга домашнего комфорта: полное руководство по созданию комфортного, здорового, долговечного и эффективного дома

      Сопутствующие

      Вам нужно клапан понижения давления воды?

      За последние 5–10 лет нам стали поступать звонки от клиентов с вопросами о редукционных клапанах.То, что раньше не было проблемой, внезапно не только стало проблемой, но и ухудшается с каждым годом.

      Поскольку мы получаем все больше вопросов о клапане, я подумал, что для всех было бы полезно написать в блоге сообщение о том, нужно ли вам устанавливать редукционный клапан.

      (Подсказка : вы, вероятно, не .)

      Что такое редукционный клапан

      Редукционный клапан — это именно то, на что это похоже, клапан, который снижает давление воды в вашем доме.А давление воды, как вы, наверное, уже знаете, — это сила, с которой вода течет по вашим трубам и из различных приспособлений, таких как краны, туалеты и водонагреватели. Высокое давление — сильное, низкое — слабое.

      Давление воды в жилых помещениях обычно находится в диапазоне от 45 до 80 фунтов на квадратный дюйм (фунтов на квадратный дюйм). Все, что выше 80 фунтов на квадратный дюйм, считается высоким давлением, и это то, что мы будем обсуждать.

      Нужен ли мне редукционный клапан?

      Это вопрос, который мы начали получать и получаем все чаще и чаще.И это обычно от кого-то, кто занимается продажей дома.

      В таких случаях обычно приходит домашний инспектор покупателя и проверяет давление. Если оно выше 80 фунтов на квадратный дюйм, инспектор рекомендует покупателю получить клапан.

      Тем не менее, бывают случаи, когда сантехник выходит, чтобы сделать какую-либо работу, например, протечь кран, и самостоятельно решает проверить давление. Если давление составляет 80 фунтов на квадратный дюйм или выше, он идет к домовладельцу и рекомендует установить клапан (что он, конечно, с радостью сделает).

      Для домашнего инспектора это вопрос ответственности. Код города для строительства нового дома гласит, что фунт на квадратный дюйм не может быть выше 80. Таким образом, в любом новом доме будет установлен один из этих клапанов. Таким образом, домашний инспектор всегда порекомендует установить клапан в любом доме, новом или старом, с давлением 80 фунтов на квадратный дюйм или выше.

      Однако для сантехника это всего лишь еще один источник дохода. Он может легко показать домовладельцу код и сказать, что, если этот клапан не установлен, есть риск повреждения сантехники и даже затопления.

      Почему этот клапан не нужен

      Большинство звонков, которые мы получаем по поводу этого клапана, относятся к домам от 10 до 25 лет, а иногда и старше.

      Наша позиция: если в доме 10, 15 или 20+ лет клапан раньше не требовался, почему это внезапно становится проблемой? Не было никаких поломок деталей или затоплений из-за давления воды, поэтому крайне маловероятно, что клапан сейчас необходим. Конечно, всегда есть исключения, но в большинстве случаев клапан не нужен.

      Но на этом мы не остановились. Несколько лет назад мы с моим мастером-сантехником Биллом Хойлом посетили торговую выставку, чтобы поговорить с производителями сантехники. Мы хотели знать, является ли это проблемой, которую мы не понимаем, и если да, должны ли мы изменить нашу позицию по ней?

      Мы узнали две вещи. Во-первых, большинство производителей понятия не имели, о чем мы вообще говорили, когда нас спрашивали о редукционном клапане. Так как же эти клапаны могут быть настолько важными, если производители даже не слышали о них?

      И, во-вторых, все производители тестируют свои приспособления под давлением от 150 до 200 фунтов на квадратный дюйм.Это означает, что эти устройства — смесители, туалеты, водонагреватели и т. Д. — , произведены , чтобы выдерживать давление от 150 до 200 фунтов на квадратный дюйм, а домовладельцев заставляют беспокоиться о 80 фунтах на квадратный дюйм.

      Другая причина не устанавливать редукционный клапан

      Клапан является механической частью. А все механическое может и выйдет из строя. Когда клапан выходит из строя, давление воды в вашем доме будет почти нулевым или очень высоким. Итак, вы заплатили за установку этой ненужной детали, и теперь вам нужно заплатить, чтобы она была отремонтирована и справляться с плохим давлением воды, пока вы это не сделаете.

      Не говоря уже о том, что не существует отраслевого стандарта, когда речь идет о месте установки клапана. Обычно его устанавливают в одном из двух мест: закапывают в землю на главном водопроводе либо рядом с местом, где водопровод идет в ваш дом, либо у водомера. Но опять же, поскольку нет стандарта, клапан может быть закопан в любом месте на линии.

      Однажды мы пошли в дом, где сломался вентиль, и в доме было очень маленькое давление воды.Его не было ни в одном из двух упомянутых мною мест, и никто не знал, где он был закопан вдоль линии.

      То, что кажется легким, это не потому, что тогда речь идет о поиске клапана.

      Колебание давления воды

      Еще одна важная вещь, на которую следует обратить внимание: давление воды в любом районе может колебаться. Вы можете увидеть 100 фунтов на квадратный дюйм в одной точке, а затем 80 в другой. Одна соседняя система может показывать 150 фунтов на квадратный дюйм, а другая — 75.

      Изменения давления воды.Такова природа системы. Поэтому, если давление воды постоянно не выше, мы не рекомендуем устанавливать клапан.

      Конечно, я не говорю, что вам никогда не следует беспокоиться о том, что давление воды будет слишком высоким во время периода. Но мы, сотрудники внутренней сантехнической компании, считаем, что это очень редкая ситуация, когда это необходимо. И если вы думаете, что можете оказаться одним из тех редких случаев, мы будем рады поговорить об этом с вами.

      Постоянные разговоры о редукционных клапанах

      Недобросовестные водопроводчики, ищущие простой способ заработать больше денег, будут продолжать использовать тактику запугивания, чтобы убедить домовладельцев, что им нужен этот клапан.

      Купите этот клапан, иначе давление испортит ваши светильники, и ваш дом затопит! ”← В большинстве случаев этого не произойдет.

      И домашние инспекторы будут продолжать рекомендовать клапаны. Как я уже сказал, это проблема ответственности из-за действующих кодексов. Итак, моя рекомендация для покупателей и продавцов такова.

      Установка клапана стоит от 1000 до 1500 долларов. Покупателям я рекомендую не устанавливать его, а получить деньги от продавца за установку клапана.Затем положите его в банк или будьте готовы отдать эту сумму следующему покупателю, если он настаивает на установке клапана или получении денег, чтобы сделать это самостоятельно.

      Продавцам я рекомендую не соглашаться на установку клапана и просто отдать покупателю деньги, чтобы он мог иметь его на случай, если они решат продать в будущем или установить его самостоятельно.

      Как мы можем помочь

      Есть много нечестных компаний, которые заботятся о своих собственных интересах. Для нас, сотрудников In-House, важно всегда быть прозрачными и рассказывать всем правду об отрасли.Если вы считаете, что вас могут обмануть другая сантехническая компания, или вы не уверены, знают ли они, о чем они говорят, позвоните нам.

      В других сообщениях блога также есть много информации, которая может помочь вам лучше понять, что происходит с системой вашего дома.

      И, как всегда, если у вас есть какие-либо вопросы относительно этого клапана или любых других проблем с водопроводом под плиту, или что-либо, что вы читаете на нашем сайте, мы будем рады поговорить с вами.

      Позвоните нам по телефону 972-494-1750.Или напишите по адресу [email protected]


      Как правильно отрегулировать давление в бойлере? — Энергид

      Ваш котел должен иметь правильное давление, чтобы горячая вода могла нормально циркулировать между радиаторами, особенно если они находятся на разных этажах. Как правило, идеальное давление составляет от до бар, но оно может варьироваться от котла к котлу. Спросите у своего теплотехника.

      Проверить манометр

      Достаточно беглого взгляда на манометр, чтобы проверить давление в бойлере.В зависимости от модели вашего котла, он бывает различных форм :

      Стрелка манометра показывает фактическое давление в системе. Зеленая зона показывает правильный диапазон давления, а красная зона показывает критическую зону.
      Красная игла служит маркером, а черная игла соответствует действительному давлению.Эти две иглы должны быть друг над другом.
      В некоторых моделях котлов давление воды отображается световыми индикаторами на панели управления.

      Что делать, если давление в моем котле слишком низкое?

      Процесс прост:

      1. Найдите два заправочных клапана .
      2. Полностью откройте один из двух клапанов
      3. Медленно откройте второй клапан , наблюдая за тем, как реагирует стрелка (или система световых индикаторов) на манометре
      4. Дайте игле достичь середины зеленой зоны (или иглы маркера)
      5. Игла может остановиться в начале зеленой зоны , не продвигаясь дальше, даже если вы полностью откроете клапан.Вероятно, это связано с тем, что водопроводная система вашего дома оборудована редуктором давления , который необходим для некоторых устройств (в частности, котлов). В некоторых районах в нижних частях города давление воды может быть выше или даже слишком высоким.
      6. Если стрелка останавливается в начале зеленой зоны, этого будет достаточно .
      7. Полностью закройте второй клапан . Затяните, но не слишком сильно, т.е. не блокируя его.
      8. полностью закройте первый клапан . Затяните и этот.

      Что делать, если давление в моем котле слишком высокое?

      Ваш котел справляется с этим сам. Он оснащен предохранительным клапаном , который сбрасывает избыточное давление. Это означает, что совершенно нормально, , чтобы время от времени видеть на этом клапане каплю воды .

      Однако , если вы заметили непрерывный поток воды , позвоните инженеру-теплотехнику.Либо ваш клапан неисправен, либо ваша система находится под избыточным давлением.

      Если давление постоянно растет , несмотря на слив воды через клапан, убедитесь, что оба заправочных клапана закрыты. Что делать, если давление не падает? Выключите котел и обратитесь к установщику.

      Иногда рекомендуется проверить, нужно ли удалить воздух из радиаторов. Эта операция удаляет воздух и немного воды из контура, что снижает давление. Но если после прокачки он остается высоким, выключите котел и обратитесь к установщику.

      Будьте осторожны, потому что , если давление превышает 3 бара , предохранительный клапан останется открытым, и вы рискуете небольшого затопления. Если это произойдет, отключите подачу воды в котел, закрыв запорный клапан. Если не можете найти, отключите подачу воды на счетчике и дождитесь приезда теплотехника.

      Когда мне следует проверять давление в бойлере?

      Нет необходимости проверять его каждый день или даже каждую неделю. Давление в целом остается стабильным .Расширительный бак компенсирует колебания объема (и, следовательно, давления), вызванные расширением и сжатием, связанным с колебаниями температуры.

      Проверить давление:

      • на начало отопительного сезона
      • Через 1 или 2 месяца
      • после прокачки радиаторов и на следующий день

      Что такое редукционный клапан (PRV) и зачем он мне нужен?

      Я никогда не слышал, чтобы кто-то сказал: «Я не могу выносить, какой сильный напор воды в моем доме.Я бы хотел, чтобы оно не было таким высоким ».

      В большинстве случаев люди жалуются на давление воды, когда она недостаточно сильна для них.

      Итак, вам может быть интересно, зачем нам устанавливать редукционный клапан в наших домах, если нам нужно больше давления?

      Вот сделка! Часто вода, поступающая в наш дом, находится под сильным давлением, что может привести к риску для водопроводной системы, например, к протечкам в трубах, наводнениям и даже к поломке приборов.

      Высокое давление воды сокращает срок службы вашей системы водоснабжения, от труб и водонагревателей до посудомоечных машин и душевых головок.

      В конечном итоге слишком большое давление воды неизбежно будет стоить вам денег! Но вы всегда можете предотвратить дорогостоящий ремонт и повреждения, контролируя напряжение в вашем доме с помощью редукционного клапана (PRV).

      Что такое редукционный клапан?

      Редукционные клапаны понижают входящее высокое давление воды до более низкого и безопасного давления для вашего дома. Обычно они устанавливаются на магистральном водопроводе рядом с запорным вентилем.

      Когда вода протекает через клапан, она проходит через диафрагму, которая соединена с пружиной, и снижает давление до желаемого уровня, когда вода движется от клапана через другую сторону.

      Редукционный клапан также может быть настроен на любое желаемое давление на выходе в пределах его проектных ограничений. После настройки клапана пониженное давление будет поддерживаться, несмотря на изменения давления подачи и изменения нагрузки системы.

      Зачем вам нужен редукционный клапан?

      Значения понижения давления могут защитить ваши трубы и предохранить водопроводную арматуру от разрыва.

      Редукционный клапан защищает вашу трубу и водопроводную арматуру от разрыва из-за высокого давления воды.

      Высокое давление воды может вызвать нагрузку на ваши трубы, в результате чего они сломаются или повредят водопроводную арматуру, что приведет к утечкам.

      Он может помочь вам сэкономить воду и сэкономить деньги на счетах за коммунальные услуги.

      Редукционные клапаны давления воды экономят воду, поскольку они создают меньшее давление, снижают нагрузку на очистку сточных вод и дополнительно защищают окружающую среду. Это также помогает экономить энергию! Когда вода течет под более низким давлением, это означает, что для нагрева воды требуется меньше энергии.В конечном итоге это также может помочь вам сэкономить деньги на обслуживании сантехники, поскольку уменьшит проблемы с вашей водопроводной системой, вызванные высоким давлением воды.

      Продлевает срок службы ваших приспособлений и приборов.

      Все сантехнические приспособления и устройства в вашем доме рассчитаны на давление воды, обычно составляющее 50–80 фунтов на квадратный дюйм. Но ваш муниципальный водопровод может перекачивать воду в ваш дом до 150 фунтов на квадратный дюйм! Это другое означает, что ваша водопроводная система подвергается большой нагрузке.В конечном итоге приводит к частому ремонту и дорогостоящей замене деталей. Ваши светильники прослужат дольше, если в вашем доме поддерживается соответствующий напор воды.

      Сколько стоит редукционный клапан?

      Существуют разные стили редукционных клапанов давления воды и различная плата за установку по всей стране. Но в основном редукционные клапаны начинаются от 50 долларов. Установка нового редукционного клапана лицензированным сантехником обойдется вам примерно в 350-500 долларов.Если вы предпочитаете заниматься домашним хозяйством, вы можете купить его и установить самостоятельно. Часто требуется вырезать часть вашего основного водопровода и присоединить к клапану.

      Как долго прослужит клапан понижения давления воды?

      Клапаны понижения давления воды были отмечены как продукт со сроком погашения ипотеки, потому что неисправный клапан понижения давления воды не заменяется, а просто очищается или ремонтируется с помощью недорогого комплекта для обслуживания.

      Заключение

      Нормальное давление воды — это код для поддержания здоровья водопровода в вашем доме.Если этого не сделать, высокое давление воды приведет к износу практически всего, что соприкасается с вашей водопроводной системой.

      Поддержание давления воды в доме и наличие рабочего редукционного клапана поможет вам со временем сэкономить деньги. Потратив несколько сотен долларов сегодня, вы сэкономите тысячи в будущем.

      Если вы считаете, что редукционный клапан давления воды может принести пользу вашей сантехнике, обратитесь в Caccia Plumbing сегодня. Наши квалифицированные сантехники могут правильно подобрать размер и установить клапан для вашего дома, чтобы обеспечить выдающиеся характеристики, которые сохранят и защитят вашу водопроводную систему.

      Котлы и котельная арматура — РЕДУКТОРЫ ДАВЛЕНИЯ ВОДЫ

      КЛАПАНЫ СНИЖЕНИЯ ДАВЛЕНИЯ ВОДЫ

      Большинство систем принудительного водяного отопления оснащено редукционным клапаном, который предназначен для автоматической подачи воды в котел, когда давление в системе падает ниже заданного значения клапана. Когда давление возвращается к настройке минимального давления, клапан автоматически закрывается. Таким образом, функция редукционного клапана давления воды — поддерживать автоматическое заполнение системы водой при желаемом рабочем давлении (рис.65).

      Эти клапаны также называются редукционными клапанами питания котла , регуляторами давления питательной воды или . Независимо от того, как они называются, их функции остаются неизменными; то есть подавать воду в ·: котел с необходимым давлением. Для выполнения этой функции они всегда устанавливаются в линию подачи холодной воды. Если они являются частью комбинированного редукционного клапана и клапана сброса давления (двойное управление), часть сброса давления комбинированного клапана всегда находится между котлом и частью редуктора давления.

      Подающий клапан с ручным управлением использовался в старых системах водяного отопления для обеспечения той же функции, что и автоматический редукционный клапан давления воды. В этих старых системах подающий клапан с ручным управлением должен быть частично открыт, и добавлена ​​вода в котел, когда подвижная (белая или красная) стрелка на указателе высоты опускается ниже значения неподвижной (черной) стрелки ( см. ДАТЧИКИ ВЫСОТЫ в этой главе).

      Некоторые редукционные клапаны оснащены встроенным обратным клапаном на входе подачи для предотвращения обратного потока загрязненной котловой воды в систему водоснабжения.Этот обратный дренаж котловой воды обычно происходит, когда давление подачи падает ниже уставки клапана подачи. Это может не только привести к повреждению котла, но и привести к загрязнению бытовой воды. Некоторые редукционные клапаны также оснащены встроенными сетками для улавливания посторонних предметов, которые могут засорить клапан. Сетчатый фильтр следует снимать для очистки в начале каждого отопительного сезона. Это можно сделать, сняв нижнюю заглушку с фильтра и сняв сетку.Очистите и осторожно замените экран и заглушку.

      Основные компоненты редукционного клапана давления воды показаны на рис. 66. Этот конкретный клапан сконструирован со встроенным сетчатым фильтром. Также можно использовать отдельные блоки в комбинации, как показано на Рис. 67. Два блока соединены коротким резьбовым соединением. Типичная установка, в которой используется редукционный клапан давления воды, показана на Рис.68

      .

      .

      Как было сказано ранее, в водопроводе к котлу необходимо установить редукционный клапан.Он также должен быть установлен на уровне над котлом и в горизонтальном положении. Перед установкой клапана промойте подающую трубу, чтобы очистить ее от стружки, окалины, грязи и других посторонних предметов, которые могут помешать его работе. Установите запорный клапан перед регулятора, а затем подсоедините линию подачи к впускному отверстию (обычно с маркировкой IN на корпусе клапана).

      Чтобы заполнить систему, откройте запорный клапан, расположенный перед редукционным клапаном.Вода будет поступать в систему, пока она не наполнится под давлением. Запорный вентиль всегда должен оставаться открытым во время работы системы.

      Редукционные клапаны давления воды обычно устанавливаются производителем на подачу воды в котел приблизительно на 15 фунтов. давление. Такой настройки давления достаточно для жилых домов и домов размером до трех этажей. Для более высоких зданий, в которых давление может быть недостаточным для подъема воды до максимальной радиации, может потребоваться переустановить редукционный клапан давления воды на более высокое давление.Для этого рассчитайте количество футов от регулятора до вершины самого высокого излучения. Умножьте это на 0,43 и прибавьте 3 фунта. Это создаст давление, необходимое для подъема воды в радиатор на самый высокий уровень и поддержания в нем давления. Ослабьте контргайку на клапане и медленно поворачивайте регулировочный винт по часовой стрелке, пока манометр не покажет рассчитанное давление. Когда будет достигнуто желаемое давление, затяните стопорную гайку.

      КОМБИНИРОВАННЫЕ КЛАПАНЫ (ДВОЙНОЕ УПРАВЛЕНИЕ)

      Комбинация двух регулирующих клапанов или (рис.69 и 70) предназначены для использования в системах водяного отопления помещений. Эти клапаны состоят из редукционного и регулирующего клапана, а также положительного предохранительного клапана, содержащихся в одном корпусе. Иногда в тот же блок входит и встроенный перепускной клапан.

      Комбинированный клапан предназначен для регулирования давления и безопасности, а также для снижения давления в котле и обеспечения автоматического наполнения, когда того требуют условия. Клапан устанавливается на подающей линии котла с ближайшей к нему секцией предохранительного клапана.

      Сторона регулятора комбинированного клапана предназначена для уменьшения подачи воды, подаваемой в котел, до требуемых 14 фунтов. рабочее давление для одно-, двух- или трехэтажного дома. Давление в системе повышается из-за теплового расширения при розжиге котла. В нормальных условиях эксплуатации расширительный бак будет поглощать дополнительное давление. Однако, если расширительный бак забит водой или если в системе нет расширительного бака, сбросная сторона клапана откроется при 23 фунтах на квадратный дюйм и снизит давление до безопасных пределов.Если давление упадет ниже 14 фунтов на квадратный дюйм, регулятор снова откроется и автоматически наполнит систему. Встроенный обратный клапан предотвращает обратный поток загрязненной котловой воды в питьевую воду котла.

      Покомпонентные изображения комбинированных клапанов показаны на рис. 71 и 72. Клапан Cash-Acme типа CBL (рис. 73) отличается от двух других тем, что имеет встроенный перепускной клапан. Во всем остальном он аналогичен остальным, за исключением того, что его следует устанавливать как можно ближе к верхней части котла (используя закрытые ниппели).Основные преимущества наличия перепускного клапана:

      1. Позволяет быстро заполнить систему.

      2. Позволяет легко проверить герметичность и продуть систему под высоким давлением.

      3. Сначала пропускает грязную воду для наполнения вокруг седла клапана, обеспечивая чистую и хорошую посадочную поверхность.

      4. Позволяет использовать регулятор с широким отверстием и небольшим сиденьем, который предотвращает волочение проволоки и быстрый износ сиденья.

      Наиболее частые проблемы, возникающие при использовании комбинированных клапанов, следующие:

      1.Предохранительный клапан капает или не может быть плотно перекрыт.

      2. Давление в котле превышает уставку редукционного клапана.

      3. Выход воды из «дренажного отверстия» наверху регулятора.

      4. Утечка воды со стороны питателя комбинированного клапана.

      5. Посторонний предмет на седле предохранительной или регулирующей секции клапана.

      Некоторые из вышеперечисленных проблем (особенно первые две) могут быть , а не неисправностью самого клапана.Например, клапан сброса капель может быть вызван тем, что расширительный бак полностью заполнен водой; малоразмерный расширительный бачок; или течь в змеевике безбаквального или косвенного нагрева воды, установленного в котле. Эти возможности следует проверить перед тем, как попытается отремонтировать или отремонтировать клапан. Процедуры описаны в этой главе.

      Если в процессе устранения проблема может быть связана с клапаном, попробуйте постучать по боковой стороне клапана гаечным ключом.Иногда посторонний предмет застревает и вызывает залипание поршня регулятора. Острый удар гаечным ключом может сместить его и позволить клапану нормально работать.

      Посторонние предметы, такие как грязь, окалина или стружка, часто вызывают сбои в работе клапана, застревая на посадочной поверхности, или царапая или раскалывая поверхность. Производители клапанов часто предоставляют замену или инструкции по обслуживанию и ремонту в полевых условиях. Последнее должно выполняться только квалифицированным и опытным работником с соответствующими инструментами и калибрами.

      Просачивание воды из «сливного отверстия» регулятора или со стороны питателя комбинированного клапана обычно является признаком разрыва или утечки диафрагмы. Следуйте процедурам, описанным в предыдущем параграфе, для ремонта клапана. Периодическая промывка разгрузочной стороны комбинированного клапана снижает вероятность образования накипи или накипи, которые могут вызвать закрытие клапана с помощью предохранителя.

      Вам может понадобиться регулятор давления воды

      Высокое давление воды в вашем доме может звучать так, как будто это плюс .В конце концов, если напор воды будет слишком низким, будет сложнее мыть посуду на кухне или принять приличный душ. Но то, что вам действительно нужно в вашем доме, — это сбалансированное давление воды , около 80 фунтов на квадратный дюйм. Если давление воды будет выше этого, у вас возникнут проблемы с водопроводом, что приведет к дорогостоящему ремонту.

      Но есть выход: регулятор давления воды.

      Что такое регулятор давления воды?

      Это устройство, подключенное к водопроводу, которое снижает давление воды в доме, если давление воды из коммунального водопровода слишком велико.Высокое давление воды может стать серьезной проблемой в доме, потому что из-за этого из кранов капает вода, которая тратит впустую, вызывает утечки в трубах и не подходит для бытовой техники. Если в вашем доме часто возникают проблемы с протечками и капающими кранами, причиной может быть высокое давление воды, и регулятор давления воды — лучший способ исправить это. Сантехники могут проверить давление воды, а затем порекомендовать, нужно ли вам установить регулятор.

      Почему вообще такое высокое давление воды?

      Местные компании водоснабжения устанавливают давление воды для собственных нужд, включая воду для высоких коммерческих зданий и пожарных кранов.Максимальное давление воды в доме должно составлять около 80 фунтов на квадратный дюйм, но компании, занимающиеся водоснабжением, часто устанавливают давление воды выше 100 фунтов на квадратный дюйм или даже 150 фунтов на квадратный дюйм!

      Могу ли я самостоятельно приобрести и установить регулятор давления воды?

      Мы настоятельно не рекомендуем вам делать это самостоятельно. Если регулятор давления воды установлен неправильно, это может создать более серьезные проблемы, такие как гидравлический удар, который создает нагрузку на трубы. Вы можете довериться профессиональному сантехнику, который подберет подходящий тип регулятора для вашего дома и установит его так, чтобы он работал должным образом.

      Вы обеспокоены высоким давлением воды в вашем доме в Ранчо Кукамонга, Калифорния? Просто позвоните в Sweetwater Plumbing!

      Теги: Ранчо Кукамонга, Water Lines, регулятор давления воды
      26 сентября 2016 г., понедельник, 11:00 | Категории: Water Line |

      Редукционные клапаны — United Air Temp

      Все, что домовладельцам нужно знать о редукционных клапанах

      Высокое давление воды может показаться хорошей идеей, когда дело доходит до душа или мытья посуды, но в некоторых случаях это не то, что нужно напрягать трубы и приспособления.Не поймите неправильно — никто не хочет принимать душ с низким напором воды. Однако есть разница между приличным давлением и высоким давлением.

      Высокое давление воды может нанести серьезный ущерб вашей водопроводной системе и структурной целостности вашего дома. Не говоря уже о вашем банковском счете. К счастью, есть редукционные клапаны для решения этой проблемы.

      Возможно, вы даже не знаете, установлен ли у вас редукционный клапан давления воды или нужен ли он вам. Вот почему мы составили прямое и простое руководство, раскрывающее все, что домовладельцу нужно знать о редукционных клапанах.Продолжайте читать, чтобы узнать больше о том, что делает редукционный клапан и почему вы хотите, чтобы он был в вашем доме.

      Что такое редукционный клапан?

      Редукционный клапан давления (PRV) — это именно то, на что это похоже — механизм, который снижает давление потока воды в вашем доме. Редукционные клапаны устанавливаются рядом с запорным клапаном на магистральном водопроводе, но не в каждом доме такой предварительно установлен. Их основная цель — регулировать расход воды в вашем доме до определенного и постоянного давления, независимо от любых колебаний давления в муниципальной системе.О колебаниях давления воды мы поговорим позже.

      Редукционные клапаны давления работают, вызывая сопротивление. Когда вы включаете воду из любого приспособления в вашем доме, вода из основной линии проходит через клапан с пружинной диафрагмой. Пружинная диафрагма сжимается, когда чувствует высокое давление, которое вызывает сопротивление, которое снижает давление воды до безопасного и желаемого уровня.

      «Идеальный уровень» давления воды в среднем составляет от 40 до 60 фунтов на квадратный дюйм, в зависимости от района, в котором вы живете.В некоторых случаях средний уровень колеблется до 70 фунтов на квадратный дюйм. Давление 80 фунтов на квадратный дюйм или выше является нарушением норм и представляет опасность для ваших труб. Оптимальное значение для большинства домовладельцев составляет 50 фунтов на квадратный дюйм.

      В высокогорных районах или в местах с большим количеством высотных зданий часто бывает муниципальная система водоснабжения, которая перекачивает воду под очень высоким давлением. Целью откачки воды с более высоким давлением — часто равным или выше 100 фунтов на квадратный дюйм — является обеспечение того, чтобы вода достигала этих более высоких отметок с приличным уровнем давления.

      Почему имеет значение давление

      Давление воды имеет значение по нескольким причинам. Если есть что-то определенное, так это то, что никому не нравится душ с низким давлением, особенно зимой. Кроме того, использование всех приспособлений и приборов в вашем доме, от водонагревателя до смесителей, зависит от их способности создавать определенный уровень давления. Они также разработаны, чтобы выдерживать определенное давление с течением времени.

      Уровень давления, которое могут выдержать ваши приспособления и приборы, составляет от 60 до 80 фунтов на квадратный дюйм.Это касается ваших труб и соединений труб, насадок для душа, смесителей, туалетов, стиральной машины, водонагревателя и всего остального, что забирает воду из основной магистрали. Со временем все эти приспособления и приборы изнашиваются. Однако они изнашиваются намного быстрее из-за постоянного высокого давления воды.

      Управление высоким давлением воды — дорогое удовольствие. Это может вызвать всевозможные проблемы, от небольших утечек до черной плесени и серьезных повреждений конструкции. Эти проблемы обычно не заметны, пока не становится слишком поздно, например, когда лопается труба или разрывается шланг.Еще хуже, когда они случаются, когда вы на работе или в отпуске.

      Высокое давление воды также означает, что больше воды используется для ваших обычных повседневных задач, связанных с водой. Это не только приведет к завышению счета за воду, но и нанесет ущерб окружающей среде. К тому же замена труб, арматуры и приборов обходится дорого.

      Как высокое давление воды влияет на ваш дом

      Как упоминалось выше, существует довольно много приспособлений, приборов и т. Д., Которые позволяют воде течь свободно или используют ее для определенных целей.Каждая функция, связанная с водой, индивидуальна. Это означает, что необходимое давление воды будет варьироваться в зависимости от использования и работы, как и температура.

      Давайте в заключение посмотрим на приборы и оборудование на водной основе в вашем доме и на то, как высокое давление воды по-разному влияет на них:

      Водонагреватели

      В большинстве домов есть обычный водонагреватель резервуарного типа, работающий на газе или электричестве. Проблема с водой в том, что мы часто забываем, что это молекула, на которую очень сильно влияют элементы.Когда вода нагревается, она, как и все молекулы, расширяется. Баки водонагревателя разработаны с учетом научных соображений, поэтому они могут компенсировать это расширение за счет расширительного бака.

      Однако, если давление воды на слишком высокое , резервуар водонагревателя может быть заполнен слишком большим количеством воды. Если ваш водонагреватель переполняется сверх емкости из-за высокого давления воды, он не сможет справиться с расширением воды при нагревании. В конце концов, у вас будет протечка или, что еще хуже, лопнувший резервуар с водой.

      Прорвавшийся резервуар с водой равен ущербу в тысячи долларов от наводнения. Плюс стоимость нового бака водонагревателя.

      Туалеты и прочая сантехника

      Все ваши сантехнические устройства рассчитаны на максимальное давление воды 80 фунтов на квадратный дюйм. Имея в виду, что 80 фунтов на квадратный дюйм уже считается слишком высоким, превышение этого количества давления чревато всевозможными проблемами.

      Постоянно высокое давление воды может привести к тому, что ваш туалет будет работать без остановок, что приведет к потере дорогостоящих галлонов воды.Это также приведет к повреждению всех компонентов промывки вашего резервуара. Кроме того, другие ваши сантехнические устройства, такие как смесители и насадки для душа, могут прогибаться под постоянным высоким давлением.

      Картриджи в этих приспособлениях не рассчитаны на постоянное высокое давление воды. Вы заметите повреждения вовремя, когда появятся протечки, трещины, плевки и удары (гидравлический удар). Если вы позволите этим симптомам продолжаться слишком долго, вы можете получить разрыв трубы — еще одно чрезвычайно дорогостоящее решение.

      Стиральные машины и прочая техника

      Высокое давление воды также скажется на вашей стиральной и посудомоечной машинах.Как и ваша сантехника и туалеты, ваши приборы, использующие воду, рассчитаны только на то, чтобы выдерживать давление воды до 80 фунтов на квадратный дюйм.

      В худшем случае наливные шланги, прикрепленные к этим приборам, треснут или полностью разделятся. Это может привести к значительному затоплению и, опять же, к дорогостоящему исправлению. Конечно, даже если вы не сломаете шланг или не протечете, ваши приборы будут иметь более короткий срок службы из-за постоянного давления. Эти машины тоже недешевы!

      Как проверить давление воды в доме

      Для большинства домов, построенных после 1980-х годов, характерно наличие редукционных клапанов давления воды.Однако редукционные клапаны — это механические механизмы, они не работают вечно. Независимо от того, есть ли в вашем доме он или нет, вы можете заметить некоторые симптомы, связанные с водой под высоким давлением, из-за ваших приспособлений или приборов. В этом случае вам нужно будет проверить давление воды в доме на всякий случай.

      Чтобы проверить давление воды в доме, вам понадобится манометр. Манометры предназначены для установки на наружный патрубок. Вы можете найти их в большинстве магазинов товаров для дома, и они обычно прикручиваются прямо как крепеж.Для получения точных показаний все, что вам нужно сделать, это открыть кран, и датчики внутри манометра будут измерять ваше давление воды и улавливать любые колебания.

      Конечно, если вы заметили какие-либо симптомы высокого давления воды, лучше всего обратиться к профессионалу, который сможет оценить ваше давление воды и любой потенциальный ущерб.

      Утечки, разрывы и колебания давления в трубах

      Утечки в трубах, разрывы и колебания давления являются одними из симптомов проблемы с высоким давлением воды.Если возникнет проблема, ваши трубки будут громко говорить об этом, и это хорошо, если вы обратите внимание. Например, вы можете заметить колебания давления воды во время душа. Вы также можете заметить протекающий кран или, как мы уже упоминали, унитаз, который постоянно работает. Все это симптомы проблемы с высоким давлением воды.

      Если вы когда-либо перекрывали воду и впоследствии слышали громкий стук, это еще один признак высокого давления воды. Этот громкий стук обычно называют «гидроударом» — это звук очень быстро движущейся воды, которая внезапно останавливается в вашей водопроводной системе.

      Постоянно высокое давление воды, протекающее по трубам, скорее всего, прежде всего ослабит соединения труб. Изношенные соединения труб — это именно то, что приводит к небольшим, невидимым утечкам. Небольшие невидимые утечки в конечном итоге становятся более крупными, что приводит к токсичной черной плесени и трещинам в ваших стенах и вокруг ваших светильников.

      Как только эти невидимые утечки станут видимыми, будет уже слишком поздно. Небольшие утечки могут превратиться в лопнувшие трубы, что приведет к наводнению и значительному ущербу, причиненному водой вашему дому.Также важно отметить, что колебания давления воды сами по себе не всегда являются прямым признаком высокого давления воды. Давление воды может колебаться в зависимости от вашей близости к городской водопроводной системе, размера вашей водопроводной сети, проблем с клапанами, засорения трубопровода и т. Д.

      Сколько стоят редукционные клапаны?

      Редукционные клапаны могут стоить от 50 до 500 долларов, в зависимости от того, сделали ли вы это профессионально или сделаете это сами. Работа может быть выполнена без профессиональной помощи, но это достаточно подробный проект.Для установки собственного редукционного клапана необходимо вырезать часть водопровода и припаять клапан. Для этого может потребоваться покупка дополнительных материалов, если у вас еще нет необходимых инструментов.

      Ваш редукционный клапан должен быть установлен правильно — нет права на ошибку. Итак, помимо правильного выполнения работы, вы также должны не отставать от технического обслуживания. Ваш редукционный клапан давления воды следует проверять каждые двенадцать месяцев и, вероятно, потребуется мелкий ремонт каждые три-пять лет.Если вы будете соблюдать надлежащие меры по техническому обслуживанию, редукционный клапан прослужит вам добрых десять-двадцать лет, прежде чем его потребуется полностью заменить.

      400 долларов может показаться большой суммой, которую нужно сразу выложить, но установка редукционного клапана профессионалом намного дешевле, чем замена всего подвала и бака водонагревателя или потрескавшегося и пропитанного ядовитой черной плесени потолка.

      Нужен ли в моем доме редукционный клапан?

      Если вы не уверены, нужен ли вам редукционный клапан, или если тот, который у вас есть, нужно заменить, первое, что вам нужно сделать, это проверить давление воды.Как уже упоминалось, вы можете сделать это, купив и установив манометр в местном магазине товаров для дома или назначив техосмотр у специалиста-сантехника.

      Вам также следует обратить внимание на любые признаки и симптомы высокого давления воды. Резюме:

      • Вы испытываете значительную потерю давления воды
      • Давление воды постоянно колеблется
      • Вы полностью потеряли давление воды
      • От стен доносится стук или вибрация
      • Ваши светильники постоянно протекают
      • Ваш туалет постоянно работает
      • Вы замечаете, что ваш счет за воду завышен
      • Вы замечаете трещины вокруг светильников, стен или плитки
      • Ваши туалеты, сантехника и бытовая техника нуждаются в постоянном ремонте или замене

      Имейте в виду, что многие из этих симптомов сами по себе не всегда означают высокое давление воды.Например, если ваш кран начинает капать, это может означать, что картридж необходимо заменить. Однако, если ваш кран протекает вместе с шумом молотка и постоянно работающим унитазом, можно с уверенностью сказать, что у вас проблема с высоким давлением воды.

      Не сомневайтесь с высоким давлением воды

      Если мы сказали это однажды, мы повторим еще раз: высокое давление воды представляет опасность для вашего дома. Если вы испытываете какие-либо из вышеперечисленных признаков и симптомов, не ждите, чтобы вызвать специалиста, особенно если у вас еще нет редукционного клапана высокого давления.Редукционные клапаны высокого давления могут сэкономить много времени, денег и энергии на повреждениях и потерях.

      Если у вас возникла чрезвычайная ситуация с высоким давлением воды или у вас есть вопросы о наших услугах, мы к вашим услугам круглосуточно и без выходных. Свяжитесь с нами сегодня, чтобы узнать, чем мы можем вам помочь.

      .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
