Стропильная система под металлочерепицу: шаг стропил

Стропильная система под металлочерепицу является одной из самых экономичных конструкций современных крыш. Это обусловлено небольшим весом стальных профильных листов покрытия, отсутствием сплошных оснований типа ОСП или фанеры. Процессу правильного монтажа элементов кровли посвящено множество литературы и инструкций, видеороликов. Процесс выбора стропильной системы индивидуальному застройщику менее понятен. В этой статье предпринята попытка проинформировать обычного читателя как правильно выбрать стропила под металлочерепицу.

Виды стропильных систем

Конструктивное решение стропильной системы зависит от формы крыши, формы и размеров здания. Существуют две основные конструктивные схемы стропильных систем: Наслонные стропила — простая и надежная нераспорная система стропил, в которой стропильные балки опираются (наслоняются) вверху и внизу на стены или балочные элементы. Эта система стропил наиболее популярна в индивидуальном строительстве.
Наслонная система состоит из стропильных ног, опирающихся внизу на мауэрлат, а вверху на прогон, стоек, опирающихся на лежни и подкладки, а также подкосов, распорок и шпренгелей. Висячие стропила — более сложная система, применяется при отсутствии внутренних стен, как правило, при больших расстояниях между опорами. Эта конструкция является распорной, в которой распорное усилие гасится затяжками. Конструктивными элементами системы являются различного вида стропильные фермы. Преимущество этой системы в том, что все элементы можно изготовить и собрать как на месте, так и в заводских условиях. В последнем случае остается выполнить лишь укрупнительную сборку и монтаж. Применение такой системы оправдано для объектов со сжатыми сроками строительства. Другое преимущество в том, что готовые элементы, как правило, подвергаются огнебиозащитной пропитке в заводских условиях.
Кроме того, у предприятий есть большой выбор готовых проектных решений для разных типов крыш.

Размеры и сечения элементов стропильной системы

В идеале, все элементы дома, включая крышу, подробно разрабатываются проектной организацией. Если проекта нет или речь идет о реконструкции, тогда пригодится следующая информация.
Для изготовления несущих конструкций крыши должна применяться древесина с влажностью не более 25%. Составные элементы могут быть из бревна, бруса и обрезной доски.
Общая массивность элементов стропильной крыши зависит от расстояния между несущими стенами здания, климатического района строительства и уклона крыши. Чем больше пролет, количество снега и тяжелее конструкция кровли, тем массивнее несущий каркас крыши.

Геометрия наслонных стропил

Хотя сечение практически всех элементов стропильной системы является расчетной величиной, в строительной литературе определено минимальное сечение стропильных ног как 50×100 мм, мауэрлата 150×100 мм, а минимальная высота лежней и прокладок – 150 мм.
Следует отметить, что сечение стропил 50×100 мм смотрится на крыше как каминные спички, и зачастую его увеличивают для визуального комфорта. Наслонные стропила работают как изгибаемые элементы и рассчитываются в зависимости от пролета здания и действующей нагрузки. Итак, среди известных величин есть длина крыши, пролет здания (расстояние между опорами C), высота подъема крыши, и, как минимум, общее представление о снеговой нагрузке. Среди неизвестных есть шаг стропил (B), сечение стропил (a×b). Избавляясь от неизвестных, назначим шаг стропил под металлочерепицу. Рациональное расстояние варьируется в диапазоне между 0,6 и 1,2 м. Если крыша со стропилами из бревен, то шаг стропил можно увеличить до 1,8 м. В ситуации с металлочерепицей это не нужно, так как придется выполнять утолщенную обрешетку. Шаг стропил от 0,6 до 0,9 м используется в основном при крышах с холодным чердаком и одинарных стропилах. Следует отметить, что минимальный шаг применяется редко, а установку ведут с шагом не менее 0,7 м.
Если мансардного этажа не предвидится, для холодного чердака можно принимать любой шаг стропил. Сечения стропильных ног для простых кровель при нормальных условиях в климатической зоне средней полосы России можно предварительно определить по следующей таблице.

Уклон крыши, град

Шаг стропильных ног, м

Сечение доски

Расстояние между опорами, м

20 — 303,03,54,04,5
0,750×12050×15050×17550×175
0,950×15050×17550×17550×200
1,250×17550×2002×50×1502×50×200
Сечение обрешётки при шаге стропил до 0,7 м рекомендуется принимать 25×50 мм, при межстропильном расстоянии от 0,7 до 0,9 м размер брусков 35×50 мм, а шаг стропил от 0,9 м до 1,2 м требует сечения обрешётки 50×80 мм.

Мансардная крыша

С мансардной крышей дело обстоит иначе. Со времен всесоюзной унификации и типизации (строители со стажем поймут), модульные размеры плит утеплителя остались прежними: лист 600×1200 мм (Технониколь дополнительно выпускает плиты утеплителя размером 500×1000 мм). Если в пространстве чердака планируется разместить жилое помещение, выполнив мансардную крышу, зачастую используется вариант с максимальным шагом стропил. Тем более что при толщине утеплителя от 150 мм и необходимости сделать воздушную прослойку 50 мм для вентиляции подкровельного пространства, требуется высота сечения стропильной доски 200 мм. А при более массивом слое утепления (от 200 мм), что в нашей стране не редкость, приходится набивать еще дополнительные рейки. Таким образом, при наличии утеплителя между стропилами, шаг 1200 мм принимается из условия удобства установки утеплителя без дополнительной обрезки, возможности установки различных видов мансардных окон и технологичностью устройства вентиляции подкровельного пространства.
При расстоянии между стропилами 1,2 м и снеговой нагрузке для 4 снегового района и выше (все, что севернее Сергиева Посада, Санкт-Петербурга, все Поволжье до Сызрани, и далее через Уральский хребет), требуется устройство спаренных стропильных ног. Сечения элементов можно предварительно определить по таблице ниже.

Таблица 2

Уклон крыши, град

Шаг стропильных ног, м

Сечение стропильной ноги

Расстояние между опорами, м

3,03,54,04,55,0
20 — 251,22×50×1502×50×1752×50×1752×50×2002×50×200
Соединять две доски нужно через прокладки с шагом не более 1 метр. Стропильная система, выполненная из парных досок более надёжна чем одинарная система. А чтобы спать под новой крышей совершенно спокойно, нужно обратиться к проектировщикам за расчётом элементов крыши. Рекомендую к просмотру следующее видео:

какой шаг между стропилами использовать

Крыша является одним из главных элементов дома, поэтому стоит уделить особое внимание правильному расчету каркаса крыши. Который будет выполнять функции скелета в вашем доме. Неправильный расчет всех нагрузок может привести к плачевным результатам в виде деформации кровли с последующим ее обрушением.

Содержание:

  1. На что стоит обратить внимание перед проведением расчета

  2. Методика расчета

  3. Зависимость шага стропил от материала кровли

  4. Определение шага стропил для односкатной крыши

  5. Расстояние между стропилами для двухскатной крыши

Прежде чем приступить к монтажу кровельного покрытия необходимо произвести расчет стропильной системы, который будет зависеть от используемого материала, конструкции, климатических условий.

На что стоит обратить внимание перед проведением расчета

Перед началом строительства крыши необходимо выбрать тип стропильной системы. После чего произвести расчет всех нагрузок, которые будут приходиться на кровлю. К основным нагрузкам относят – вес каркаса, материала кровли, утеплителя, потолка, а также учитываются временные нагрузки, среди которых выделяют – вес снегового покрова, возможные порывы ветра, вес человека при проведении монтажа и эксплуатации крыши.

Расстояние между стропилами рассчитывают исходя из выбранного вида стропил и материала которым будет покрываться кровля.

Виды стропил

При строительстве крыш различной конструкции используют висячие или наслонные стропила. Наслонные – используются при установке одно- или двухскатных крыш. Они имеют две точки опоры – несущие стены или несущая стена и коньковый брус. Висячие стропила используют, когда необходимо перекрыть большие пролеты или создается ломанная крыша. В этом случае стропила опираются одним концом на стену, а вторым на встречную стропилу. Качество материала из которого изготовляется каркас, будет непосредственно влиять на надежность всей кровли.

Материал для стропил

В настоящее время используют дерево и металл. Деревянный брус или бревно используют в строительстве жилых домов, гаражей и прочих постройках. Железобетонные или металлические стропила используют при строительстве промышленных объектов, торговых центров, где необходимы широкие пролеты.

Методика расчета

Расстояние между стропильными ногами называют шагом стропил. Он не должен превышать одного метра, а минимальное значение – 60 см. Прежде чем произвести расчет необходимо измерить величину ската крыши. После чего полученное значение делим на ориентировочную величину шага меду стропилами. К результату прибавляют единицу и производят округление до целого числа в большую сторону. Так мы узнаем число стропил, которое нам понадобиться. Для того чтобы узнать точную величину расстояния между стропилами, для этого нам надо поделить длину скоса крыши на число стропильных ног.

Для большей наглядности, рассмотрим пример расчета:

  1. длина скоса кровли – 28,5 м

  2. шаг между стропилами выбираем равный 80 см

  3. далее вычисляем: 28,5/0,8 = 35,625 м

  4. к полученному числу прибавляем единицу: 35,625+1 = 36,625

  5. в результате получаем, что нам необходимо 37 стропильных ног

  6. точная величина шага стропил будет равна: 28,5/37 = 0,77 м

Это общая методика расчета, которая требует корректировки в зависимости от кровельного материала.

Зависимость шага стропил от материала кровли

Самыми распространенными кровельными материалами являются шифер, металлочерепица, профнастил, ондулин, мягкая кровля.

Стропильная конструкция для крыш из шифера

Шифер имеет широкое применение как кровельный материал, благодаря своей невысокой стоимости, устойчивости к перепадам температур. Из-за тяжести материала, необходимо устанавливать мощную стропильную систему. Расстояние между стропилами в этом случае будет зависеть от сечения бруса. Оптимальным значением является расстояние в 80 см, которое позволит не только выдержать повышенный вес, но и значительные снежные, ветровые нагрузки. Обрешетку в этом случае выполняют доской шириной не менее 3 см. В зависимости от вида шифера, обрешетку выполняют сплошной для гладких листов или разреженной для волновых.

Важно: шифер должен иметь не менее трех точек опор по краям и центру.

Шаг между стропилами для металлочерепицы

Все большее распространение среди кровельных материалов приобретает металлочерепица. Которая характеризуется простым процессом монтажа, а также поможет создать вашему дому свой уникальный вид. Листы металлочерепицы имеют малый вес, которые позволяют увеличить расстояние между стропилами от 600 до 950 мм, при сечении бруса 150х50 мм. Обрешетка в этом случае будет зависеть от шага волны листа. Так для волны в 350 мм возможно расстояние между досками в 30-40 см.

Важно: на свесах карнизов, ребрах скосов шаг обрешетки делается минимальным для большей надежности кровли.

Шаг стропил под профнастил

Профнастил – это оцинкованный лист стали, покрытый специальным покрытием, защищающим его от вредного воздействия окружающей среды. Большой выбор цветового решения, ширины гофры, позволит создать надежную и эстетически привлекательную крышу. Шаг стропил под профнастил будет напрямую зависеть от характеристики применяемого вида профиля, угла наклона кровли, ее конфигурации. Так же следует учитывать тот факт, что обрешетка под профлист крепится перпендикулярно. Стропильную систему изготавливают из брусьев сечением 50-75 мм либо из доски толщиной 20-50 мм и шириной – не более 15 см. Обрешетка может быть – сплошной с зазором между досками не более 10 мм, с обычным шагом – 20-40 см, и разреженная – расстояние между досками 50-75 см. Шаг стропил под профнастил рассчитывается по общей схеме и составляет 60-90 см.

Шаг стропил кровли из ондулина

Ондулин представляет собой волнистые листы, которые имеют высокую прочность и долговечность. При такой кровле стропильная система выполняется из сосновых досок сечением 50х200 мм, с шагом – 60-90 см. Сверху выполняется разреженная обрешетка 40х50 см.

Важно: если крыша имеет угол наклона больше 50 градусов, то обрешетка должна быть сплошной.

Определение шага стропил для односкатной крыши

Односкатная крыша проста и не потребует от вас особых навыков монтажа. Чаще всего ее устанавливают на гаражи, бани, пристройки. Каркас крыши состоит из брусьев, которые опираются на стены здания. Расстояние между стропилами односкатной крыши будет зависеть от длины стропил. Здесь следует правильно подойти к выбору сечения бруса, так как чем больше расстояние, тем больше нагрузка на стропила. Для правильного подбора шага односкатной крыши следует воспользоваться данными из таблицы:

Расстояние между стропилами для двухскатной крыши

Двухскатная крыша имеет наибольшее распространение, не только из-за простоты устройства, но также из-за высокой надежности. Шаг стропил двухскатной крыши вычисляется по общей схеме. Если скосы одинаковые с обоих сторон, то можно произвести расчет одной части. Для этого определяем угол наклона скоса, здесь следует учитывать материал, которым вы будете покрывать крышу. Так при угле в 45 градусов и более можно использовать все виды покрытий. Для шифера, черепицы минимальный угол наклона составляет 22 градуса, для профнастила и мягкой черепицы – 12 градусов, для металлочерепицы – 14 градусов, для ондулина – 6 градусов. Длину стропил для двухскатной крыши рассчитывают с помощью теоремы Пифагора, в которой длина – гипотенуза, а высота крыши и половина ее ширины – катеты. Если пролеты больше 6 метров, то стропильная система дополнительно укрепляется подкосами и бабками, которые не позволят деформироваться стропильным ногам под тяжестью кровельного материала.

Добавить комментарий

Как правильно выбрать стропила?

От стропильной системы во многом зависят прочность и надëжность крыши. Что же конкретно стоит за этими словами?

     От чего отталкиваться, покупая стропила?

     Во-первых, согласно строительным нормам и правилам, конструкция кровли независимо от веса кровельного материала смогла выдержать 200 кг нагрузки на 1 кв.м. Грубо говоря, это вес трëх взрослых мужчин. Добавьте сюда снеговую и ветровую нагрузку + запас прочности на случай нестандартной ситуации. Ну и, конечно же, стропила должны выдерживать вес самого кровельного материала.

     Во-вторых, решите заранее, какое покрытие вы будете использовать. Если в ваших планах – керамическая или цементно-песчаная черепица, то однозначно нужно использовать материалы  большого сечения (70 на 150 мм). Если ваш выбор – металлочерепица или кровельный профлист, расходы будут существенно меньше.

     В-третьих, отталкиваться нужно и от уклона крыши. Если он больше 45 градусов, то снег на ней почти не будет задерживаться и нагрузка будет слабее. Следовательно, шаг стропил можно увеличить до 1,2 или 1,5 м. А вот если уклон небольшой, то снеговая нагрузка возрастает, и тут строители рекомендуют шаг стропил делать не больше 0,8-0,6 м.

В этой таблице можно найти ориентировочные размеры стропил исходя из конструкции кровли. Но окончательный выбор следует делать после консультации специалиста.



длина стропильного элемента (м)/шаг установки стропил (см)

3,0

3,5

4,0

4,5

5,0

5,5

6,0

60

40х150

40х175

50х150

50х150

50х175

50х200

50х200

90

50х150

50х175

50х200

 75х175

75х175

75х200

75х200

110

75х125

75х150

75х175

75х175

75х200

75х200

100х200

140

75х150

75х175

75х200

75х200

75х200

100х200

100х200

175

75х150

75х200

75х200

100х200

100х200

100х250

100х250

215

100х150

100х175

100х200

100х200

100х250

100х250

—







*Сечения стропил указаны в мм.



     Что лучше использовать для стропильной системы?



     Для строительства небольших частных домов лучше всего использовать доски хорошо просушенной древесины хвойных пород толщиной 40-60 мм без трещин. Брëвна, как правило, специалисты не рекомендуют, потому что они довольно много весят и имеют большое количество соединений на врубках. Это может вести к уменьшению несущей способности стропил.



     Кроме того, дощатые изделия удобнее монтировать + они надëжнее, поскольку соединения элементов делают на гвоздях с металлическими и деревянными накладками. Врубки здесь применяют лишь при соединении стоек с коньковым прогоном и лежнем.



     Какие бывают виды стропил?



     Существует 2 вида стропильных конструкций – наслонные и висячие.



     Главный элемент наслонных стропил – стропильные ноги, которые опираются на наружные стены под углом. Сверхну они соединяются друг с другом и опираются на прогон – брус, который поддерживается стойками и подкосами.



     Стропильные ноги чаще всего делают на расстоянии 0,6-1,4 м.  На них как раз и находится обрешетка, на которую уже в свою очередь монтируется кровельный материал.



     Висячие стропила – это 2 стропильные ноги, соединëнные снизу затяжкой, не давая «разъехаться» основаниям стропильных ног.



     Для уменьшения прогиба стропильных ног при пролëтах до 8 м. параллельно затяжке, работающей на растяжение, врезают дополнительную затяжку (между затяжкой и вершиной стропил), работающую на сжатие, а при пролëтах более 8 м. устанавливают бабку (стойку) с подкосами.



     Наслонная стропильная конструкция



     Стропильные ноги опираются на опорный брус (мауэрлат), конструкция позволяет обеспечить конструктивную жëсткость при расстоянии между опорами до 6 метров:





Наслонная стропильная конструкция с ригелем



     Стропильные ноги опираются на опорный брус (мауэрлат), между стропилами устанавливается  затяжка, позволяющая повысить жëсткость стропил на изгиб.  Данная конструкция может быть применена с расстоянием между опорами до 8 метров:



 Наслонная стропильная конструкция с дополнительной средней опорой



     Стропильные ноги этой конструкции также опираются на опорный брус (мауэрлат), под коньковый прогон устанавливается стойка с подкосами, позволяющая повысить жëсткость стропильной конструкции и увеличить расстояние между крайними опорами до 12 метров:



Висячая стропильная конструкция



     Стропильные ноги этой конструкции опираются на затяжку, которая в свою очередь опирается на опорный брус (мауэрлат), или непосредственно на стены здания. Под коньковый прогон вывешивается бабка с подкосами. Затяжка подвешивается к бабке на хомуте из листовой стали, натяжение которого регулируется с помощью болта. Конструкция применима при расстояние между крайними опорами до 12 метров. Допускается выполнять затяжку составной, сращивая две балки через прямой или косой зуб, соединение туго стягивается болтами через металлические пластины:



Наслонная стропильная конструкция с двумя дополнительными опорами



     Две дополнительные опоры позволяют увеличить расстояние между крайними опорами до 16 метров:



Определитесь заранее, какой кровельный материал вам будет нужен. И тогда вся кровля, включая стропильную систему, будет сделана надëжно.



Будем рады проконсультировать вас по всему кровельному пирогу и посоветовать специалистов по монтажу стропил.

Расчет сечения стропил

Для того, чтобы определить размер бруса или доски для стропил, необходимо выполнить расчет сечения стропил. В данной статье в табличной форме представлены результаты расчета стропил при различных схемах двускатных крыш, нагрузках, длине стропил и углах наклона стропильных ног.

Подбор сечения стропил уже выполнен по расчету и сведен в таблицу, вам осталось только выбрать из нее данные согласно вашим размерам.

Конечно, абсолютно все варианты мы охватить не могли, но найти наиболее близкий случай для вашей крыши и приблизительно сориентироваться с размерами стропил можно. Подбирать нужно по худшему, чем у вас, варианту.

Разберемся, как работать с таблицами:

Шаг 1. Выбираем подходящую конструкцию кровли по схеме.

Шаг 2. Находим в столбце 1 таблицы нагрузку, наиболее близкую вашему району. Как определить нагрузку на стропила для вашего района смотрите в статье»Как определить нагрузку на крышу в вашем районе»

Шаг 3. Находим во втором столбце подходящее для вашего случая значение L>1 (см. рисунок) – это длина горизонтальной проекции стропильной ноги от опоры до конька. Если крыша симметричная, то значению L1 соответствует половина расстояния между наружными стенами дома.

Шаг 4. Находим в третьем столбце угол наклона стропил α.

. Чем круче угол, тем большим будет сечение стропил.

Шаг 5. Выбираем в столбце 4 шаг стропильных ног S (расстояние между соседними стропилами), и по нему находим в столбце 5 необходимое сечение стропильной ноги.

Внимание!

Данные таблицы являются справочными. Окончательное сечение стропил следует подбирать по расчету. Прочность соблюдается лишь при условии соблюдения всех геометрических параметров, указанных в таблицах.

Схема 1. Расчет стропильной ноги для крыши с затяжкой.

Таблица 1 к схеме 1 (L1 = 3м).

Нагрузка на крышу, кг/м2

Длина проекции стропила

«L1», м

Угол наклона стропила «?», в градусах

Шаг стропильных ног,

«S», м

Сечение стропила,

см

Длина стропила,

«L», м

Максимальное расстояние между опорами стропила,

«L2», м

Высота крыши,

«Н», м

Высота положения затяжки,

«а», м

1

2

3

4

5

6

7

8

9

160

3

25

1,8

5х12

3,3

2,15

1,4

0,9

30

5х13

3,45

2,3

1,7

1,15

35

5х13

3,65

2,45

2,1

1,4

40

5х14

3,90

2,60

2,5

1,70

45

5х16

4,25

2,85

3,0

2,0

194

25

5х13

3,3

2,15

1,4

0,9

30

5х14

3,45

2,3

1,7

1,15

35

5х14

3,65

2,45

2,1

1,4

40

5х15

3,90

2,60

2,5

1,7

45

5х16

4,25

2,85

3,0

2,0

238

25

5х13

3,3

2,15

1,4

0,9

30

5х14

3,45

2,3

1,7

1,15

35

5х15

3,65

2,45

2,1

1,4

40

5х16

3,90

2,60

2,5

1,7

45

5х14-2шт. *

4,25

2,85

3,0

2,0

279

25

5х14

3,3

2,15

1,4

0,9

30

5х15

3,45

2,3

1,7

1,15

35

5х16

3,65

2,45

2,1

1,4

40

5х17

3,90

2,60

2,5

1,7

45

5х15-2шт. *

4,25

2,85

3,0

2,0

279

25

1,5

5х13

3,3

2,15

1,4

0,9

30

5х14

3,45

2,3

1,7

1,15

35

5х15

3,65

2,45

2,1

1,4

40

5х16

3,90

2,60

2,5

1,7

45

5х17

4,25

2,85

3,0

2,0



*5х14-2шт. – означает, что стропильная нога состоит из двух досок сечением 5х14 см, соединенных между собой с помощью бобышек (деревянных брусков, служащих прокладками между двумя досками стропил, и устанавливаемых с шагом 50 см).

Таблица 2 к схеме 1 (L1 = 3.5м)

Нагрузка на крышу, кг/м2

Длина проекции стропила

«L1», м

Угол наклона стропила «?», в градусах

Шаг стропильных ног,

«S», м

Сечение стропила,

см

Длина стропила,

«L», м

Максимальное расстояние между опорами стропила,

«L2», м

Высота крыши,

«Н», м

Высота положения затяжки,

«а», м

1

2

3

4

5

6

7

8

9


160

3,5

25

1,6

5х14

3,9

2,4

1,6

1

30

5х14

4,0

2,7

2,0

1,35

35

5х15

4,3

2,8

2,45

1,6

40

5х16

4,6

3,05

2,95

1,95

45

5х17

4,95

3,3

3,5

2,35

25

1,8

5х14

3,9

2,4

1,6

1

30

5х15

4,0

2,7

2,0

1,35

35

5х16

4,3

2,8

2,45

1,6

40

5х17

4,6

3,05

2,95

1,95

45

5х14-2шт. *

4,95

3,3

3,5

2,35


194

25

1,6

5х15

3,9

2,4

1,6

1

30

5х15

4,0

2,7

2,0

1,35

35

5х16

4,3

2,8

2,45

1,6



5х17

4,6

3,05

2,95

1,95



5х15-2шт. *

4,95

3,3

3,5

2,35

25

1,8

5х15

3,9

2,4

1,6

1

30

5х16

4,0

2,7

2,0

1,35

35

5х16

4,3

2,8

2,45

1,6



5х14-2шт. *

4,6

3,05

2,95

1,95



5х15-2шт.*

4,95

3,3

3,5

2,35


238

25

1,6

5х16

3,9

2,4

1,6

1

30

5х16

4,0

2,7

2,0

1,35

35

5х17

4,3

2,8

2,45

1,6

40

5х15-2шт. *

4,6

3,05

2,95

1,95

45

5х16-2шт.*

4,95

3,3

3,5

2,35

25

1,8

5х16

3,9

2,4

1,6

1

30

5х17

4,0

2,7

2,0

1,35

35

5х17

4,3

2,8

2,45

1,6

40

5х15-2шт. *

4,6

3,05

2,95

1,95

45

5х16-2шт.*

4,95

3,3

3,5

2,35


279



25

1,0

5х14

3,9

2,4

1,6

1

30

5х15

4,0

2,7

2,0

1,35

35

5х15

4,3

2,8

2,45

1,6

40

5х16

4,6

3,05

2,95

1,95

45

5х14-2шт. *

4,95

3,3

3,5

2,35

25

1,2

5х15

3,9

2,4

1,6

1

30

5х15

4,0

2,7

2,0

1,35

35

5х16

4,3

2,8

2,45

1,6

40

5х17

4,6

3,05

2,95

1,95

45

5х15-2шт. *

4,95

3,3

3,5

2,35

25

1,5

5х16

3,9

2,4

1,6

1

30

5х17

4,0

2,7

2,0

1,35

35

5х14-2шт. *

4,3

2,8

2,45

1,6

40

5х15-2шт.*

4,6

3,05

2,95

1,95

45

5х16-2шт.*

4,95

3,3

3,5

2,35

25

1,8

5х17

3,9

2,4

1,6

1

30

5х14-2шт. *

4,0

2,7

2,0

1,35

35

5х15-2шт.*

4,3

2,8

2,45

1,6

40

5х16-2шт.*

4,6

3,05

2,95

1,95

45

5х17-2шт. *

4,95

3,3

3,5

2,35



*5х14-2шт. – означает, что стропильная нога состоит из двух досок сечением 5х14 см, соединенных между собой с помощью бобышек (деревянных брусков, служащих прокладками между двумя досками стропил, и устанавливаемых с шагом 50 см).

Еще статьи по теме:

Конструкция двухскатной крыши дома

Элементы деревянной крыши

Как определить нагрузку на крышу в вашем районе



class=»eliadunit»>

деревянных, стропильной ноги, размера, сечения, длины, количества стропил

Стропильная система без подкосов

Для составления технического проекта дома необходим расчет стропил. Существует несколько вариантов стропильных конструкций.

Стропильные ноги, которые опираются на две опоры, при этом не имеют тех или иных дополнительных упоров, называются стропилами без подкосов. Применяются они для односкатных крыш, пролёт которых около 4,5 метров или для двухскатных, пролёт которых около 9 метров. Стропильная система используется либо с передачей нагрузки распора на мауэрлат, либо без передачи.

Наслонные стропила без распоров

Стропило, работающее на изгиб, не передающее нагрузку на стены, имеет одну опору прочно закреплённую и свободно вращающуюся. Другая опора подвижна и свободно вращается. Данным условиям могут отвечать три варианта крепления стропил. Рассмотрим подробно каждый.

К сожалению, не все строители понимают, насколько важна скользящая опора для стропил, и из-за незнания промежуточные стропилы бывают не закреплены.
  1. Низ стропила подшивается опорным бруском, либо на нём запилом делается врубка. Именно врубкой стропило упирается в мауэрлат. В верхней части стропила выполняют увеличенную горизонтальную врубку со скосом.  Размеры врубки в верхней части стропильной ноги рассчитываются следующим образом: а = 0,25. То есть длина подрезки выполняется не более высоты стропильного сечения.
    Подрезку рекомендовано скашивать для устранения препятствия для изгиба стропильной ноги. В противном случае врубка будет упираться в прогон. В результате получится распорная система стропил.Длина скошенной подрезки должна быть не менее двух значений, то есть не менее двух глубин. В случае, когда невозможно сделать подрезку верха стропил. Его следует подшить бруском, с помощью монтажного крепления, двухсторонними пластинами или прибоинами из дерева. Верхние края стропил свободно укладываются на прогон. В двухскатных вариантах крыш их укрепляют на прогонах, по типу скользящей опорной балки, при этом между собой не скрепляют.В данном случае двухскатную крышу рассматривают как две односкатных, которые примыкают друг к другу высокими сторонами.

Подшивка верха стропильной ноги или верхняя опорная врубка устанавливаются в горизонтальном положении. Достаточно лишь изменить метод опирания на прогон, и стропильная нога тут же покажет распор. Данный расчёт стропильной ноги, по причине жёсткости условий создания верхнего узла, обычно не применяется для двухскатных вариантов крыш. Чаще всего её используют в строительстве односкатных крыш, так как малейшая неточность в изготовлении узла превратит схему безраспорную в распорную. Кроме того, в двухскатных типах крыш, в случае, если будет отсутствовать распор на мауэрлате, из — за прогиба стропил под действием нагрузки, может возникнуть разрушение узла конька кровли.

На первый взгляд данная система может показаться нереальной в исполнении. Так как на нижней части стропила создан упор в мауэрлат, по сути, система должна оказывать на него давление, то есть горизонтальное усилие. Однако распорной нагрузки она не показывает.

  • Уголки для фиксации стропил

    Второй вариант крепления стропил является наиболее распространённым способом установки, относящимся к двухскатным крышам. В данном случае, низ стропила делают на ползуне, верх закрепляют, соединяя его гвоздями или болтами, либо упирая друг в друга или в прогон. Связывают их либо металлическими пластинами с зубьями, либо деревянными прибоинами.
    Необходимо обратить особое внимание на крепление стропила к мауэрлату. Данное действие сводится к закреплению стропильной ноги в таком положении, которое станет обеспечивать шаг установки. Для этого необходимо вбить с двух сторон элемента по одному длинному гвоздю, а сверху закрепить конструкцию стальной пластиной с зубьями. В случае если производить крепление стропил с помощью металлических уголков, то для прочного закрепления стропильной ноги достаточно будет и одного гвоздя, либо можно прижать стропильную ногу углами с двух сторон без гвоздей.

    Закрепляя стропильные ноги с помощью металлических пластин с шипами, нет необходимости забивать столько гвоздей, сколько отверстий в уголке. В противном случае ползун станет несовершенным шарниром, а мауэрлат станет распором.

    От опрокидывания под силой ветра крышу удерживают прочные проволоки. Не следует пренебрегать данными элементами крыши и перекладывать их функцию на уголки. В противном случае стропильная система должна возводиться как распорная.

  • Распор не даёт и жёсткие защемления конькового узла, в случае, когда низ стропила делают на ползуне, а верх закрепляют жёстким образом. Иначе в коньковом узле может появиться изгибающий момент, который будет стремиться его разрушить. В такой конструкции максимальный момент изгиба будет возникать на коньковой опоре, а стропильные ноги будут получать меньший прогиб.
    Следует учитывать, что используя данный коньковый узел, будет получена достаточно большая несущая способность стропильной системы. Проще говоря. Если использовать в строительстве узловое соединение с жёстким соединением верха стропил, даже если не производить математического расчёта конькового узла, будет получен некоторый запас достаточной прочности на стропилах.

Таким образом, во всех трёх вариантах соблюдается следующее правило: один край стропила устанавливается на скользящей опоре, которая позволяет совершать поворот. Другой на шарнире, который допускает лишь поворот. Крепление стропильных ног на ползунах устанавливаются с помощью самых разных конструкций. Чаще всего их выполняют с помощью крепёжных пластин. Так же не исключено и крепление с помощью гвоздей, саморезов, с использованием накладных брусков и досок. Необходимо лишь верно выбрать вид крепежа, который будет препятствовать скольжению стропильной ноги в опоре.

Как рассчитать стропила

В процессе расчёта стропильной конструкции, как правило, принимают «идеализированную» схему расчёта. Исходя из того, что на крышу будет давить определённая равномерная нагрузка, то есть равная и одинаковая сила, которая действует равномерно по плоскостям скатов. В реальности равномерной нагрузки на всех скатах крыши не бывает. Так, ветер наметает снег на одни скаты и сдувает с других, солнце растапливает с одних скатов и не достаёт до остальных, та же ситуация и с оползнями. Всё это делает нагрузку на скаты совершенно неравномерной, хотя внешне это может быть и не заметно. Однако, даже при неравномерно распределённой нагрузке, все три выше перечисленных варианта стропильных креплений будут оставаться статически устойчивыми, но лишь при одном условии – жёстком соединении конькового прогона. При этом прогон либо подпирают накосными стропильными ногами, либо вводят во фронтоны стеновых панелей вальмовых крыш. То есть стропильная конструкция будет оставаться устойчивой лишь в том случае, если прогон конька будет прочно закреплён от возможного горизонтального смещения.

В случае изготовления щипцовой крыши и опоры прогона лишь на стойки, без опоры на стены фронтов, ситуация ухудшается. В вариантах под номером 2 и 3 , при уменьшении нагрузки на каком – либо скате, напротив расчёта на противоположном скате, крыша, возможно, будет сдвигаться в ту сторону, где нагрузка больше. Самый первый вариант, когда самый низ стропильной ноги производится с врубкой зубьями или с подшивкой бруска опоры, при этом, верх врубкой горизонтальной уложен на прогон, будет хорошо держать неравномерную нагрузку, однако лишь при условии совершенной вертикальности стоек, которые удерживают коньковый прогон.

Для того, что придать стропилам устойчивости, в систему включают горизонтальную схватку. Она незначительно, но всё же повышает устойчивость. Именно поэтому в тех местах, где со стойками пересекается схватка, её закрепляют гвоздевым боем. Утверждение, что схватка всегда работает лишь на растяжение, в корне не верно. Схватка является многофункциональным элементом. Так, в безраспорной стропильной конструкции она не работает при отсутствии снега на крыше, либо работает лишь на сжатие, когда на скатах появляется незначительная равномерная нагрузка. На растяжение конструкция работает лишь при просадке или при прогибе прогона конька под действием максимальной нагрузки. Таким образом, схватка является аварийным элементом стропильной конструкции, которая вступает в работу, когда крыша завалена большим количеством снега, коньковый прогон окажется прогнутым на максимальную рассчитанную величину, или же произойдут неравномерные непредвиденные просадки фундамента. Следствием может быть неравномерная просадка конькового прогона и стен. Таким образом, чем ниже будут установлены схватки, тем лучше. Как правило, их устанавливают на такой высоте, что бы они не создавали препятствий при ходьбе по чердаку, то есть на высоте около 2 метров.

Закрепление низа стропил

Если в вариантах 2 и 3 нижний узел опирания стропил заменить на ползун с выносом края стропильной ноги за стену, то это позволит укрепить конструкцию и сделает её устойчивой статически при совершенно разнообразных сочетаниях конструкции.

Так же одним хорошим способом для повышения устойчивости конструкции является достаточно жёсткое закрепление низа стоек, которые будут поддерживать прогон. Их устанавливают способом врубки в лежень и закрепляют с перекрытиями любыми доступными способами. Таким образом, нижний узел опоры стойки превращается из шарнирного в узел с жёстким защемлением.

От способа крепления стропильных ног, не зависит то, как рассчитать длину стропил.

Сечение схваток, по причине развития в них довольно малых напряжений, не берут в расчёт стропил, а принимают довольно конструктивно. Для того, что бы снизить размер элементов, которые используются в процессе строительства стропильной конструкции, сечение схватки принимают того же размера, что и стропильной ноги, при этом могут применяться более тонкие диски. Схватки устанавливают либо с одной, либо с двух сторон стропила и крепят их болтами или гвоздями. Производя расчёт сечения стропильной конструкции, схватки вообще не учитываются, как будто их вообще нет. Единственным исключением становится прикручивание схваток к стропильным ногам болтами. В таком случае несущая способность древесины, по причине ослабления отверстия для болтов, уменьшается за счёт использования коэффициента 0,8. Проще говоря, если в стропильных ногах будут сверлиться дыры для установки болтовых схваток, то расчётное сопротивление необходимо брать в размере 0,8. При закреплении схваток на стропилах лишь гвоздевым боем, ослабление сопротивления дерева стропила не происходит.

Но необходимо произвести расчёт количества гвоздей. Расчёт производится на срез, то есть изгиб гвоздей. За расчётную силу принимают распор, который возникает при аварийном положении стропильной конструкции. Проще говоря, в расчёт соединения гвоздями схватки и стропильной ноги вводят распор, который отсутствует при стандартной работе стропильной системы.

Статическая неустойчивость стропильной безраспорной системы проявляется лишь на тех крышах, где нет возможности установить коньковый прогон, защищающий от горизонтального смещения.

В зданиях с вальмовыми типами крыш и с фронтонами из камня или кирпича, безраспорные системы стропил достаточно устойчивы и в проведении мероприятий для обеспечения большей устойчивости нет никакой необходимости. Однако для противо аврийности конструкций всё же следует установить схватки. При установке болтов или шпилек в качестве креплений, следует обратить внимание на диаметр отверстий под них. Он должен быть одинаковым с диаметром болтов или чуть меньше. В случае аварийной ситуации схватка не станет работать до того, пока не будет выбран зазор между стенкой отверстия и шпилькой.

Обратите внимание, что в данном процессе низы стропильных ног разъедутся на расстояние от нескольких миллиметров, до нескольких сантиметров. Это может привести к сдвигу и прокрутке мауэрлата и к разрушению карниза стен. В случае распорных стропильных систем, когда мауэрлат прочно закреплён, данный процесс может стать причиной раздвижения стен.

Распорные наслонные стропила

Стропило, совершающее работу на изгиб и передающее нагрузку распора на стеновые панели, должно иметь не менее двух закреплённых опор.

Для расчёта данного вида стропильных систем, заменяем в предыдущих схемах нижние опоры с различными степенями свободы на опоры с единственной степенью свободы – шарнирной. Для этого, там, где их нет, прибиваются к краям стропильных ног бруски для опоры. Как правило, используется брусок, длина которого составляет не менее метра, а сечение около 5 на 5 см, учитывая гвоздевое соединение. В другом варианте можно устраивать опору в виде зуба. В первом варианте схемы расчёта, когда стропила упираются горизонтально в прогон, сшиваются верхние концы стропил либо гвоздями, либо болтом. Таким образом, получается шарнирная опора.

В результате расчётные схемы практически не меняются. Внутренние напряжения изгиба и сжатия остаются без изменений. Однако в прежних опорах появляется распорная сила. В верхних узлах каждой стропильной ноги исчезает противоположно направленный распор, происходящий из конца другой стропильной ноги. Таким образом, он не доставляет особых хлопот.

Края стропил, которые упираются друг в друга либо через прогон, возможно, проверить на смятие материала.

В стропильных распорных системах предназначение схватки иное – в аварийных ситуациях она работает на сжатие. В процессе работы она уменьшает распор на стены края стропил, однако полностью его не исключает. Полностью она сможет его снять, если закрепится в самом низу, между краями стропильных ног.

Обращаем ваше внимание, что использование распорных наслонных стропильных конструкций требует внимательного учёта воздействия силы распора на стены. Снизить данный распор возможно путём установки жёстких и прочных коньковых прогонов. Необходимо постараться увеличить жёсткость прогона с помощью установки стоек, консольных балок или подкосов, либо возвести строительный подъём. Особенно актуально это для домов из бруса, рубленых брёвен, легкого бетона. Бетонные, кирпичные и панельные дома гораздо легче переносят силу распора на стенах.

Воздействие сил на крышу дома

Таким образом, стропильная конструкция, возведённая по распорному варианту, является статически устойчивой при различных сочетаниях нагрузок, она не требует жёсткого крепления мауэрлата к стене. Для того, что бы удержать распор, стены здания должны быть массивными, снабжёнными монолитным железобетонным поясом по периметру дома. В случае аварийной ситуации, внутри распорной системы, которая работает на сжатие, схватка положение не спасёт, а лишь частично уменьшит распор, который передаётся на стены. Именно для того, что — бы не произошло аварийной ситуации, необходимо учесть все нагрузки, которые могут действовать на крышу.

Таким образом, какой бы формы не была выбрана крыша дома, вся стропильная система должна рассчитываться таким образом, что бы удовлетворять положениям надёжности и прочности. Сделать полный анализ стропильной конструкции – дело не лёгкое. В расчёт деревянных стропил необходимо включить большое количество различных параметров, включая распор, изгиб, возможные весовые нагрузки. Для более надёжного обустройства стропильной системы возможно установить более подходящие методы креплений. При этом не следует принимать размеры стропил, не произведя полный анализ их технических и функциональных способностей.

Расчёт сечения стропил

Сечение стропильных балок выбирается с учётом их длин и принимаемой нагрузки.

Так, брус длиной до 3 метров, выбирается с диаметром сечения 10 см.

Брус, длиной до 5 метров, — с диаметром сечения 20 см.

Брус, длиной до 7 метров – с диаметром сечения до 24 см.

Как рассчитать стропила — пример

Дан двухэтажный дом размером 8 на 10 метров, высота каждого этажа по 3 метра. Кровлей выбраны волнистые асбестоцементные листы. Кровля двухскатная, опорные стойки которой располагаются по центральной несущей стене. Шаг стропил 100 см. требуется подобрать длину стропил.

Как рассчитать длину стропил? Следующим образом: длину стропильных ног можно подобрать так, что бы на них уложить три ряда шиферных листов. Тогда необходимая длина : 1,65 х3 = 4,95 м. уклон кровли в таком случае будет равен 27,3°, высота образованного треугольника, то есть чердачного пространства, 2,26 метра.

рассмотрим узлы крепления стропил к мауэрлату. Основные элементы стропильной конструкции

Стропильная система – каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, порой доходящий до 500 кг/м2. Надежность этого своеобразного остова зависит от трех факторов: точности расчета, исходя из чего подбирается количество и сечение опорных элементов, материал, из которого он изготавливается, а также от правильности технологии крепления. Зная, как правильно крепить стропила, можно существенно увеличить несущую способность каркаса, сделав его более прочным и надежным. Ошибки в монтаже, напротив, приводят к ощутимым потерям прочности и деформациям крыши. В этой статье мы расскажем об основных видах и способах креплений, с помощью которых можно качественно установить стропила своими руками.

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами. Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

  • Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
  • Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

Обратите внимание! В большинстве наиболее популярных стропильных систем осуществляется крепление стропил к мауэрлату. Мауэрлатом называют массивный брус или балку с сечением 150х150 мм или 200х200 мм, укладываемый вдоль несущих стен сооружения, на которые впоследствии будут опираться стропильные ноги. Он смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхнему поясу стен можно с помощью анкерных болтов или вмурованных металлических шпилек.

Основные соединительные узлы

Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность. Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии. Опытные мастера выделяют типы соединений в конструкции кровли:

  1. Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
  2. Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.
  3. Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
  4. Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:


Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:


Интересно, что существует несколько вариантов комбинаций подвижных и неподвижных соединительных узлов. Наиболее распространёнными являются стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату. Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

  • Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
  • Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.

Видео-инструкция

Надежность стропильной конструкции, которая является каркасом кровли в доме, зависит, в том числе, и от правильности крепления ее элементов. Ошибки, допущенные в процессе монтажа, могут привести к деформации крыши. Поэтому так важно знать, как крепить стропила.

На остов крыши оказывается значительная нагрузка, в некоторых случаях достигающая 500 кг/м². Его прочность зависит не только от качественного крепления деталей, но и от точности проектных расчетов относительно количества монтируемых опорных элементов и их сечения, а также используемых стройматериалов. Если стропила скреплены правильно, у каркаса улучшается несущая способность.

Основные элементы стропильной конструкции

Стропильный каркас – это, прежде всего, система взаимосвязанных опорных составляющих из древесины или металла. Данные элементы способны придать конструкции нужную форму, величину наклона и равномерно распределить на несущие стены ее вес.

Основными деталями каркаса являются стропильные ноги, изготавливаемые из балок, смонтированных под углом. Их попарно скрепляют вдоль ската, при этом в верхней части соединения они образуют конек.


Стропила бывают двух видов:

  1. Наслонными . Такое название получили элементы, имеющие в кровельной конструкции две опорные точки – на мауэрлат и коньковый прогон. Систему данного типа задействуют, когда внутри строения возведена одна или больше несущих стен, на которые можно устанавливать стропила. Такой вариант крепления дает возможность их разгрузить благодаря дополнительной установке опор, монтируемых вертикально.
  2. Висячими . Данный вид стропил имеет лишь одну опорную точку, которая находится там, где производится крепление стропил к стене дома или мауэрлату. На конструкцию, относящуюся к висячему типу, оказывается 2 вида нагрузки — на изгиб и на распирание. Поэтому ее нужно усиливать при помощи горизонтально устанавливаемых компенсирующих элементов — затяжек, ригелей и прочих.

Чаще всего системы стропил фиксируют на мауэрлате. Такое название получил массивный брус (балка), имеющий сечение 150х150 или 200х200 миллиметров. Его укладывают вдоль несущих стен, на которые в дальнейшем станут опираться ноги стропил.


Мауэрлат уменьшает давление на стены постройки и одновременно равномерным образом распределяет вес, который имеет кровельный пирог. Для крепления балки к верхнему краю несущих стен задействуют анкерные болты или металлические шпильки, которые вмуровывают.

Типы соединений — как крепить правильно

Чтобы кровельный каркас приобрел жесткость, устойчивую форму и требуемую несущую способность, все элементы стропильной системы нужно надежно зафиксировать и сделать тесно взаимосвязанными между собой. Каждый из узлов, соединяющих части каркаса, достаточно уязвим и под нагрузкой возможна его деформация, по этой причине процесс крепления следует выполнять в соответствии с технологией.


Существует несколько видов соединений, применяемых при обустройстве кровельного каркаса:

  1. Закрепление стропил на коньковом брусе. Этот узел имеется исключительно в наслонных системах, где стропильная нога своей верхней частью упирается в коньковый прогон, который закреплен на вертикальных стойках. Для этого используют гвозди, металлические накладки или скользящие изделия – ползуны.
  2. Крепление ног стропил к мауэрлату. Чтобы их зафиксировать, потребуются гвозди, деревянные бруски или уголки из металла.
  3. Соединение частей стропил. Если необходимо удлинить их ноги, когда длина ската больше данного параметра у пиломатериалов, их можно собрать из нескольких элементов. Применяется несколько вариантов, как скрепить стропила. Это можно сделать с помощью металлических накладок, клеевых составов, гвоздей.
  4. Соединение стропильных ног с дополнительными опорными деталями. Стропила часто нужно состыковать с ригелем, затяжкой или подкосом с целью усиления несущей способности, прочностных показателей и жесткости.

До того, как закрепить стропила к брусу или другим элементам кровельного каркаса, нужно не забывать, что все запилы уменьшают прочность конструкции, поэтому мастера советуют для соединения использовать уголки и накладки.

Способы крепления к мауэрлату и между собой

Прежде всего, перед тем, как приступать к креплению стропил к коньковому прогону или к мауэрлату, нужно приобрести качественную крепежную фурнитуру, которая предлагается на строительном рынке в огромном ассортименте.

При подборе крепежа необходимо учитывать:

  • материал, из которого изготовлены стропила, и их сечение;
  • вид нагрузки, оказываемой на каркас.


Применяются следующие способы фиксации стропил:

  1. При помощи уголков из металла . Наиболее надежным из применяемых способов крепления стропил к мауэрлату считается использование металлических уголков под ершенные гвозди или саморезы. Благодаря этим крепежным изделиям, у каркаса значительно усиливается жесткость и несущая способность.
  2. С применением металлических накладок . Чтобы соединить элементы стропильной системы, нередко пользуются перфорированными стальными изделиями. Эти накладки позволяют выполнить фиксацию без выполнения запила на стропилах или мауэрлате.
  3. С использованием «чурок» . Такое название получили небольшие брусочки, имеющие квадратное сечение. Их для увеличения жесткости конструкции размещают между стропилами и мауэрлатом или прогоном.
  4. С применением скользящих ползунов (салазок) . Это еще один вариант, как можно зафиксировать стропила. За счет мобильности этих креплений имеется возможность компенсировать изменение параметров древесины, происходящее при усадке.


По мнению специалистов, наиболее надежный способ из всех вышеперечисленных – использование уголков из металла, поскольку они прочно стыкуют деревянные элементы и жестко фиксируют угол между ними. Уголок, который перекрывает стык между ногой стропил и мауэрлатом или коньковым брусом, также является своеобразным распором.

Виды креплений стропил

Поскольку дерево относится к природным материалам, оно при изменении уровня влажности и по мере высыхания дает значительную усадку, что приводит к изменению линейных размеров конструкции. По этой причине строители советуют обустраивать крышу для домов из бруса и бревен через год после завершения их возведения.


Для соединения стропил пользуются такими видами креплений:

  1. Жесткие крепежи . К ним относятся изделия крепежной фурнитуры, которые в процессе высыхания древесины не способны компенсировать изменения ее параметров. Они гарантируют прочную фиксацию, но часто становятся причиной деформации деревянного каркаса, в результате чего изменяется геометрия конструкции, появляются протечки, а иногда происходит обрушение крыши. К жестким крепежным изделиям принадлежат металлические накладки и уголки, деревянные чурки.
  2. Подвижные крепежи . Данные крепления функционируют за счет деталей, способных скользить вдоль своей оси. Они компенсируют изменения, происходящие с параметром элементов системы стропил при усадке древесины. Каркас, собранный с использованием салазок (ползунков), подстраивается под размеры дома, не давая деформироваться кровельной конструкции. При помощи этих креплений можно обустраивать крыши на деревянных строениях, у которых не завершился усадочный процесс.


На практике при возведении кровель нередко задействуют один из вариантов совмещения подвижных и жестких крепежных узлов. Наибольшее распространение получили системы, у которых присутствует одно жесткое и два скользящих варианта фиксации. В итоге обеспечивается требуемая подвижность при высокой прочности каркаса.

Разнообразие элементов для крепежа

По мнению опытных кровельщиков, наиболее эффективным получается крепление стропил саморезами или гвоздями.

Данные крепежные изделия имеют как достоинства, так и недостатки:

  1. Для того, чтобы забить гвозди, требуется только молоток, который всегда имеется в хозяйстве. Для фиксации стропил нужно пользоваться зазубренными изделиями, обеспечивающими надежное сцепление с древесиной. Но некоторых мастеров не устраивает то, что крепить стропила гвоздями вручную долго.
  2. При постройке стропильной конструкции отдают предпочтение оцинкованным саморезам, которые не подвержены коррозии. Благодаря наличию резьбы, их можно прочно ввинтить в толщу древесины, надежно зафиксировав. Для этого задействуют портативный шуруповерт. Недостаток такого варианта заключается в том, что при необходимости демонтажа удалять саморезы из древесины придется долго.

Проект дома составляется с учетом всех возможных физических и механических воздействий на дом и на строительные материалы, в том числе с расчетом нагрузок на тот или иной элемент. Немаловажную роль в расчете стойкости конструкции играет выбор крепежного материала – особенно это важно при строительстве каркасного дома.

1. Проект дома и расчет стойкости конструкций

Строительство дома по проекту – это не просто приблизительная последовательность сборки и следование чертежам. Это учет всех заложенных в него особенностей, включая, конечно, и способы крепления и метизные материалы.

Особенностью каркасного дома является шарнирное соединение его элементов. Это означает, что оно допускает вращение соединяемых конструкций. Если мы рассмотрим каркас дома, то увидим, что боковые нагрузки могут привести к наклону вертикальной стойки в любую сторону.

Этому препятствуют дополнительные элементы, стягивающие каркас – верхняя и нижняя обвязка и установка укосин.


В целом нагрузка на каркас выравнивается и равномерно передается на фундамент. Но все это правомерно при прочном соединении всех частей, всех узлов и элементов каркаса. Отсюда – важнейшая роль креплений и метизных материалов.

Можно смело сказать, что если в монолитных домах основой конструкционной прочности является не столько материал, сколько связующее (бетонный раствор), то в каркасных гвоздях по аналогии – крепежные материалы.

2. Гвозди и саморезы – основные крепежные метизы

Металлические крепежные материалы появились в строительстве сравнительно недавно. Основным и единственным способом скрепления деревянных конструкций были вырезание в них крепежных узлов – шипов, с помощью которых одна часть присоединялась к другой. Примером таких соединений является вырезание «чаши» в бревнах при сооружении срубов – домов из толстых бревен.

Но не будем углубляться вглубь времен.

Сегодня существует масса крепежных метизов, основные из которых:

  1. Гвозди в виде клина, вбиваемые в толщу материала
  2. Саморезы с винтовой резьбой, вкручиваемые в материал
  3. Скобы, вбиваемые в материал частично
  4. Болты, соединяющие элементы, не внедряясь в материал

В данной статье мы затронем вопрос о выборе между гвоздями и саморезами в строительстве каркасного дома.

Гвозди вбиваются в место соединения двух частей, одновременно крепко связываясь с одной и другой частью. По сути, гвоздь – это клин, вбиваемый в толщу материала.

Он раздвигает (расклинивает) материал и держится внутри за счет сил упругости: структура материала со всех сторон давит на гвоздь и это давление позволяет ему прочно держаться в толще вещества.


Несколько иной принцип действует при использовании саморезов (или шурупов). Саморез – это, по сути, клин с резьбой. Он не вбивается в материал, а вкручивается. При этом вхождение клина в материал облегчается. Саморез удерживается в материале не только за счет давления его толщи по бокам, но и за счет стенок образованных винтовыми спиралями полостей в дереве, бороздок.

С точки зрения вертикальных нагрузок крепление саморезом значительно прочнее гвоздевого. Чтобы удалить саморез, нужно преодолеть не просто силы упругости материала, но и разрушить удерживающие бороздки, то есть разрушить материал.

Использование гвоздей и саморезов, например, в бетоне дает практически вечное соединение. Правда для этого нужно использовать специальные гвозди – крепчайшие дюбеля, в саморезы ввинчивать (или просто монтировать), пока бетон не застыл.

3. Учет свойства древесины

Это теория, а на практике есть некоторые особенности, особенно в работе с древесиной. Древесина – материал сравнительно мягкий, но и достаточно упругий.

Определяющей особенностью его является то, что на дерево сильно влияет влажность. Структура древесины легко впитывает и отдает влагу. При этом волокна целлюлозы, из которых в основном состоит древесина, меняют свои размеры. Дерево расширяется, увлажняясь, и сужается, высыхая.

Понятно, что во взаимодействии с окружающей средой – от атмосферных осадкой до водяного пара из помещения – дерево постоянно «дышит», т.е меняет свои размеры.

Что происходит в этих случаях с крепежным материалом?

При разбухании – сужении древесины гвоздь остается в ней в сжатом состоянии. Даже сильно рассохшиеся доски скрепленные гвоздями не распадаются.

В то же время эти циклы сжатия-растяжения разрушают целостность «бороздок» саморезов, и соединение распадается – саморез в рассохшейся древесине можно просто вынуть из гнезда.

Что происходит в креплениях узлов при разбухании-сжатии древесины? Относительно друг друга каждый элемент расширяется-сужается, не влияя на положение гвоздя.

Саморез же ослабляет соединение, так как сам «сидит» в дереве непрочно.


Нагрузки, действующие «на разрыв»

4. Влияние шарнирности конструкции на крепежный материалы

Второй особенностью каркасных домов является шарнирность его конструкции. На места соединения элементов оказываются очень сильные не только вертикальные, но и боковые нагрузки.

Гвоздь выносит боковые легко – сталь значительно прочнее дерева.

Саморезы тоже прочнее, но они из изготовлены из спецсталей – твердых, но хрупких. Иной материал не годен для создания резьбы. Нагрузки «на отрыв» они держат прекрасно (в отличие от гвоздей), но таких нагрузок на каркас сравнительно мало. Такие нагрузки значительны на элементы внешней отделки, прикрепленные к каркасу и тому подобные.

А вот нагрузки «на срез» (или «на сдвиг») саморезы могут не выдержать, а это именно те боковые нагрузки, которые в основном и действуют на шарнирное соединение. Хрупкий металл просто ломается.


Нагрузки «на сдвиг»

5. Использование гвоздей и саморезов в конструкциях

Таким образом, мы видим, что использование гвоздей лучше в местах, где действуют в первую очередь нагрузки «на срез», а именно там, где крепятся:

  • Балки обвязки и перекрытия
  • Стойки
  • Стропильные ноги

При этом гвозди подбирают согласно толщине досок. Для усиления соединения рекомендуется забивать гвозди под некоторым углом. Кроме того, зачастую используются «усиленные» гвозди – винтовые и ершовые, на поверхности которых есть дополнительная резьбы и бороздки, увеличивающие сопротивление «на разрыв».


Саморезы лучше использовать в местах действия нагрузок «на отрыв»:

  • Крепление ОСП
  • Минваты
  • Сайдинга
  • Обрешетки

Вкручивать саморезы нужно тоже правильно, с обязательным раззенковыванием углубления под шляпку:


Для саморезов по понятным причинам очень важна коррозионная стойкость. В ответственных узлах, предпочтительнее применение оцинкованных саморезов.

6. Заключение

Таким образом, можно сделать вывод: использование гвоздей или саморезов следует выбирать, согласно проекту дома. В местах соединений, испытывающих нагрузки «на сдвиг» лучше использовать гвозди, а при нагрузках «на разрыв» предпочтительнее применять саморезы.

Прочность крыши – это суммарная прочность и качество всех ее составляющих элементов: стропил, балок, конькового прогона и обрешетки. А также то, насколько крепко и грамотно эти элементы соединены между собой. Ведь разобраться с сечением и расчетом нагрузки крыши способен почти каждый из нас, но вот как закрепить стропила так, чтобы крыша служила верой и правдой не менее полувека?

На самом деле это – целая наука, и в каждом виде кровельного узла есть свои плюсы и минусы, и один и тот же вид крепления может оказать самое разное влияние на прочность разных крыш. Поэтому давайте подойдем к этому вопросу со всей ответственностью!

Виды стропильных систем по уровню нагрузки на узлы

Существует два вида стропил – наслонные и висячие. Основные конструкционные особенности:

Висячие стропила отличаются тем, что всегда опираются верхними концами друг в друга и под их местом стыка опоры нет. А чтобы уравновесить нагрузку от крыши, в нижнюю часть их стропил соединяют еще одним элементом – затяжкой.

Получается правильный треугольник, у которого на растяжение работает только нижний элемент. Еще одна балка в крыше, куда так же нужно крепить стропила, называется лежнем. Она расположена горизонтально и поддерживает коньковый прогон.

Виды опорных узлов по уровню жесткости

Именно те места, где стропила крепятся к элементам крыши, и называются опорным узлом:

Опорный узел далеко не всегда статичный – иногда его приходится делать подвижным, если на какой-то конструктивный элемент действуют непостоянные нагрузки. Это как колесо у автомобиля, которое сжимается, крутится, сдавливается и поворачивается.

Нечто подобное реализуется и в опорных узлах, только сама степень свободы у них может быть разной – от нулевой, когда узел сама по себе уже неподвижный, до тройной, т.е. максимальной:

  • Опорный узел с нулевой степенью свободы. Оба конца в этом случае жестко скреплены уголками с обеих сторон. Стропило на балке или мауэрлате с таким узлом двигаться не может совсем.
  • Шарнирный узел с одной степенью свободы. В этом случае балка имеет возможность вращаться по кругу.
  • Шарнирный узел с двумя степенью свободы. Теперь, кроме кругового вращения, есть возможность также смещения. Это обеспечивает специальное крепление стропил к мауэрлату или балкам, а вам нужно только установить ползуны или салазки.
  • Шарнирный узел с тремя степенью свободы позволяет балке смещаться и горизонтально, и вертикально. Правда, круговое вращение здесь как может быть,так может и не быть.

Сравниваем крепежные элементы

Вот такие металлические уголки применяют для крепления стропил к мауэрлату, балкам и стенам:

Типы металлических пластин

Отметим, что всего существует целых два вида таких пластин: гвоздевые и перфорированные.

У перфорированных много отверстий под болты и саморезы, и именно с помощью их такие пластины крепятся к древесины. Преимущество перфорированных пластин в том, что они способны соединять нужные элементы стропильной системы практически под любым углом. Причем такие пластины легко подрезаются под нужный размер. Устанавливают перфорированные пластины с двух сторон соединений.

У гвоздевых пластин самих гвоздей нет. Этот крепеж применяется только в заводских условий, либо при наличии специального пресса. Дело в том, что молотком такую пластину в стропила вы не забьете – необходимо грамотное равномерное давление.

Дополнительные элементы

Иногда, кроме тех же металлических уголков и гвоздей, дополнительно применяются опорные бруски:


И еще так:


Если в узловых соединениях вы применяете плоские или фасонные стальные крепежные элементы, тогда:

  • Толщина деревянных элементов не должна быть меньше 5 см. Все из-за саморезов.
  • Во-вторых, простые гвозди здесь уже применять нельзя – только винтовые или ершенные, которые просто так уже не вылезут. Особенно, если древесина для стропил имеет влажность более 18%, т.е. не до конца просушена, а после высыхания этого материала узловые соединения всегда ослабляются.
  • В-третьих, берите гвозди диаметром не менее 4 мм и длиной не менее 40 мм.
  • Всегда используйте по два стальных уголка на одном узле, если это возможно. Просто располагайте их симметрично.

Крепление стропил к балкам перекрытия

Балки перекрытия иногда выступают как своеобразная альтернатива затяжке. Чаще всего это происходит при строительстве легких мансард – так удобнее. Но крепить стропила прямо с балками перекрытия можно только в том случае, если вы уверены в надежности стен дома. Т.к. в этом случае нет мауэрлата, и, как следствие, нагрузка на стены не распределяется равномерно – теперь она точечная. А это хуже, конечно.

К слову, балки для перекрытий вовсе не обязательно брать толстые, достаточно сечения 5х15 см. Главная ваша задача – сделать такое крепление, чтобы стропило ни в коем случае не начало скользить по балке.

К слову, существует большая разница, как крепить одни и те же стропила к балкам перекрытия у односкатных и двускатных крыш. Так, чем большую нагрузку испытывает кровля, тем это крепление следует делать с двойным зубом, а у односкатных вполне достаточно и одного. К слову, у двойного зуба обычно делают два шипа.

Наиболее прочное закрепление получается, если делать врубку, причем с дополнительным шипом, который также будет препятствовать боковым сдвигам стропил из-за нагрузок. С другой стороны, важно не ослабить в это же время саму балку. Поэтому вырез для стропила делать следует не ближе, чем на 25 см от края (это поможет избежать также соколов), и глубиной всего 1/3-1/4 от толщины самой балки:

Для того, чтобы стропильная нога не соскальзывала с мауэрлата, в ней делается специальная выемка. И в самом мауэрлате иногда делают еще одну, ответную – так только надежнее, и упорный замок получается крепким.

Правда, сам мауэрлат от этого значительно ослабнет – учитывайте это. Делать подобное с ним можно только тогда, когда мауэрлат – из твердых лиственных пород и обладает хорошей прочностью.


Одни только пазы стропильные ноги не удержат, а потому дополнительно обязательно используйте металлический крепеж. Если ваше соединение неподвижно, достаточно будет вбить под углом гвозди, а для более ненадежных конструкций используйте хомутовые соединения и металлические накладки. Поможет также кованная проволока, которую для этих целей монтируют в стену.

Еще один вид крепления стропильных ног к балкам – болтовое:

  • Шаг 1. На конце балки, который выступает, делаем треугольный вырез. Гипотенуза выреза должно получиться под тем же углом, что и угол наклона стропил.
  • Шаг 2. Под этим же углом запиливаем также нижнюю часть стропильной ноги.
  • Шаг 3. Ставим стропило на балку срезом и фиксируем гвоздями.
  • Шаг 4. Перпендикулярно стропильной ноге высверливаем отверстие для болта – сквозное, чтобы через болт можно было впустить снизу через вырез в балке.
  • Шаг 5. На болт надеваем шайбу и плотно фиксируем весь узел гайкой.

По окончанию крепления обязательно проверяем прочность всех соединений.

Крепление стропил к стене

Но далеко не во всех стропильных конструкциях используется мауэрлат. Тогда как же крепить стропила к самой стене? Все просто: находим замену мауэрлату и работаем уже с ней.

Например, в каркасном строительстве в качестве мауэрлата выступают балки каркаса, на которую делают обшивку:


Если же вам по каким-то причинам приходится крепить стропила прямо к стене, без мауэрлата, тогда обязательно нужно сделать затяжку – доску или брус, которые соединят стропила в одно и возьмут на себя часть напряжения.

Не всегда такое крепление вообще возможно. Например, пено- и газоблоки плохи не только тем, что легко передают свою влагу деревянным стрпоилам. Они вообще не удерживают в себе крепления. Тот же гвоздь, забитый в блок на 10 см, вы легко сможете вытянуть руками – тогда как закрепить стропила? Плюс немалое давление от стропильной системы крыши на такие хрупкие стены. А потому здесь уже без мауэрлата не обойтись никак.

Крепим стропила к мауэрлату

В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.

А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:

  • Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
  • В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.

А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

Способ #1 – жесткое крепление

Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:

Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:


Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или же использовать длинные саморезы вместо гвоздей:

Способ #2 – крепление с одной степенью свободы

А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:

Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке. Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.

Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.

Или еще вот отличный наглядный пример:

Способ #3 – скользящее крепление

Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:

И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.

Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.

Способ #4 – крепление с большой степенью свободы

Это – наиболее редко встречающееся на практике крепление стропил к мауэрлату:


Используют его обычно только при серьезных динамических нагрузках на крышу.

Способ #5 – сращивание с кобылками

Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.

Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.

Надежность конструкции крыши напрямую зависит от того, насколько правильно будет смонтирована вся ее несущая система. А основными ее элементами являются стропила. Вся же система состоит из стропильных ног, которые поддерживают и распирают дополнительные элементы, такие как подкосы, затяжки-ригели, боковые прогоны, опорные стойки и растяжки. Стропильные ноги соединяются на коньковой балке сверху, а нижние их края очень часто опираются на , закрепленный на боковых несущих стенах здания.

Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 × 150 до 200 × 200 мм. Этот несущий элемент пр едназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы (которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.

Разновидности соединительных узлов «стропила — мауэрлат»

Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.

1. Скользящие крепления состоят из двух отдельных элементов, один из которых имеет возможность перемещаться относительно другого.

Эти крепления могут быть разными по конструкции — закрытыми и съемными .


  • Закрытое крепление состоит из уголка, который крепится одной стороной к мауэрлату, а на другой стороне имеет специальную щелевидную проушину. В ней устанавливается металлическая петля с отверстиями для креплений к стропилу. Благодаря свободной, не закрепленной вертикальной стороне уголка, крепление дает возможность стропилу при необходимости несколько смещаться, не оказывая деформирующего воздействия на стены здания.

  • Открытое крепление устроено по тому же принципу, и отличается лишь тем, что металлическая петля не вставляется в проушину, а просто верхняя часть вертикальной полки уголка после монтажа загибается вниз, фиксируя тем самым соединение.
Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат

2. Видов жестких креплений — гораздо больше. Они выбираются в зависимости от массивности деревянных элементов конструкции и способа установки на мауэрлат.


Сюда можно отнести металлические уголки разных размеров, крепления LK, которые надежно зафиксируют стропило, устанавливаемое с помощью запила, не повредив его крепежными саморезами или гвоздями.

  • Крепления LK производится в нескольких размерных вариантах, поэтому их можно подобрать под любую толщину бруска или доски. Толщина металла, из которого изготавливаются это крепежные элементы, составляет 2 мм, какой бы размер они ни имели. В зависимости от величины, крепежные детали имеют разное обозначение.
ОбозначениеРазмер в мм
LK-1L40 × 170
LK-2P40 × 170
LK-3L40 × 210
LK-4P40 × 210
LK-5L40 × 250
LK-6P40 × 250

Необходимо отметить, что эти крепления подходят не только для соединения стропил на мауэрлате – их используют и для фиксации узлов «балки перекрытия – мауэрлат».


Главное преимущество этой крепежной детали — это максимальная жесткость и надежность соединения деревянных элементов.

  • Закрепление стропил с запилом на мауэрлате с помощью уголков осуществляется с двух сторон, что обеспечивает т ребуемую жесткость .

Существуют уголки, предназначенные для крепления стропил без запилов . Они имеют более высокие полки и прикручиваются большим количеством саморезов. Их производят из металла толщиной в 2; 2,5 или 3 мм.


ОбозначениеРазмер
(длина, высота, ширина,
толщина металла)
в мм		ОбозначениеРазмер
(длина, высота, ширина,
толщина металла)
в мм
Усиленный уголок105 × 105 × 90 × 2Усиленный уголок KP5140 × 140 × 65 × 2,5
Усиленный уголок130 × 130 × 100 × 2Усиленный уголок KP6105 × 172 × 90 × 3,0
Усиленный уголок105 × 105 × 90 × 2Усиленный уголок KP7145 × 145 × 90 × 2,5
Усиленный уголок50 × 50 × 35 × 2Усиленный уголок KP8145 × 70 × 90 × 2,5
Усиленный уголок70 × 70 × 55 × 2Усиленный уголок KPL190 × 90 × 65 × 2
Усиленный уголок90 × 90 × 40 × 2Усиленный уголок KPL1190 × 90 × 65 × 2
Усиленный уголок KP190 × 90 × 65 × 2,5Усиленный уголок KPL2105 × 105 × 90 × 2
Усиленный уголок KP1190 × 90 × 65 × 2,5Усиленный уголок KPL21105 × 105 × 90 × 2
Усиленный уголок KP2105 × 105 × 90 × 2,5Усиленный уголок KPL390 × 50 × 55 × 2
Усиленный уголок KP21105 × 105 × 90 × 2,5Усиленный уголок KPL470 × 70 × 55 × 2
Усиленный уголок KP390 × 50 × 55 × 2,5Усиленный уголок KPL550 × 50 × 35 × 2
Усиленный уголок KP470 × 70 × 55 × 2,5Усиленный уголок KPL660 × 60 × 45 × 2

О некоторых уголках, приведенных в таблице, нужно сказать несколько слов дополнительно, так как их описание требует уточнений:

— КР 11 и КР21 — это усовершенствованные уголки, маркированные часто, как К Р1 и КР2 . В этих элементах имеется отверстие для анкерного крепления, имеющее овальную форму, которое снижает риск ср ыва болта в случае усадки конструкции.


— КР5 и КР6 — это уголки, применяемые для крепления элементов, на которые выпадает большая несущая нагрузка. Уголок К Р6 тоже снабжен овальным отверстием, и его рекомендовано использовать при создании стропильной системы на новом доме, который будет еще давать усадку. Эти модели востребованы при монтаже конструкций, имеющих большой вес.


— Уголок К М произведен из перфорированной стали и используется для крепления стропил с большим сечением. Особенно он хорошо подходит для деревянных строений. Этот уголок закрепляет элементы конструкции очень надежно , и при его использовании не требуется врезки стропила в мауэрлат — достаточно на первом выпилить правильный угол.


— Уголок KMRP используется для скрепления деталей стропильной системы под прямым углом, в том числе и стропила с мауэрлатом. Он также отличается от обычных уголков своим вытянутым отверстием, с помощью которого возможно смещение при усадке без повреждения крепежного болта. Его можно использовать в конструкции, где нельзя сделать врезку одного элемента к другому.

Производятся уголки KMRP из стали толщиной в 2 мм. Выпускаются три разновидности:

Обозначение уголкаРазмеры в мм
abc
KMRP1606060
KMRP2808080
KMRP3100100100
  • Другим вариантом закрепления стропил на мауэрлате является установка их между двумя досками, спиленными под определенным углом, и дополнительно в нижней части зафиксированных с помощью металлических уголков или креплений LK.

Такое закрепление дает хорошую жесткость и надежность . Этот способ хорошо подходит в тех случаях, когда стропило нужно закрепить под нужным углом, приподняв его над горизонтальной плоскостью мауэрлата, но закрепив его на вертикальную внешнюю сторону.

  • Способ крепления стропил на мауэрлат, сделанный из бруса не слишком большого сечения. Осуществляется путем усиления бруска с помощью деревянных подкладок, имеющих необходимую толщину.

Крепление с применением усиливающей подкладки

Отрезки досок прикрепляются к мауэрлату с помощью гвоздей или саморезов, в тех местах, где будут установлены стропильные ноги.

В этом случае в стропилах делаются вырезы нужной конфигурации и глубины. Надежно фиксируются стропильные ноги к стене с помощью стальной проволоки, которую закрепляют на вбитый стальной костыль.

  • Кроме вышеописанных способов крепления, стропила прибиваются к мауэрлату с помощью скоб. Нужно отметить, что этот метод достаточно распространен и используется уже очень давно. При правильном закреплении этих элементов, стропильная система прослужит долгие годы.

Крепление «по-старинке» — скобами

Скобы могут иметь различный размер, вбиваются в разных местах соединения.

  • Еще один крепежный элемент, который применяется как вспомогательный — это перфорированная лента ТМ . Ее используют для усиления крепежного узла при необходимости дополнительной его фиксации.

В некоторых случаях этот элемент может быть незаменим, поэтому его тоже нельзя исключать при установке стропильных ног на мауэрлат.

Особенности стропильных систем

Выбирается в зависимости от расположения несущих стен здания. У каждой из систем предусмотрены свои дополнительные подпорные или стягивающие элементы.


Наслонные стропила

Система с наслонными стропилами отличается тем, что имеет одну или несколько опорных точек, кроме несущих стен. В связи с этим, с боковых стен снимается значительная часть нагрузки.


В виде дополнительных подпорных элементов применяют боковые стойки и «бабки», подпирающие и закрепляющиеся на балки перекрытия. А сами балки, в свою очередь, одновременно служат затяжками для конструкции, и также облегчают нагрузку от стропильной системы на несущие стены.


Наслонные стропила крепятся к мауэрлату чаще всего скользящими соединениями, которые способны сдвигаться при усадке или деформации стен, оставляя невредимой конструкцию крыши. Особенно это важно учесть в новых постройках, так как любое недавно выстроенное здание обязательно дает усадку под влиянием колебаний температуры и грунтовых подвижек.

Висячие стропила

Висячими стропила называются в связи с тем, что они не имеют других опор, помимо двух боковых несущих стен. Получается, что они как бы нависают над внутренним пространством строения. В этом случае вся нагрузка от конструкции каркаса крыши выпадает именно на мауэрлат.


Для крепления к мауэрлату висячих стропил используются жесткие крепления с отсутствием степени свободы движения, так как каркасная конструкция имеет всего две точки опоры.


Висячая система стропил является распорной, поэтому оказывает большое давление на стены.


Для снятия части нагрузки со стен строения применяются такие дополнительные элементы, как подкосы, «бабки» и затяжки-ригели, которые, подтягивают систему к коньковому бруску и равномерно распределяют нагрузку на все стены. Ригели устанавливаются параллельно балкам перекрытия и стягивают стропила между собой. Без этих дополнительных деталей конструкция может стать ненадежной .

Расчет установки стропил

Чтобы стропильная система была надежной и прочной, кроме оптимального способа соединения нужно выбрать правильный шаг расположения стропильных ног. Этот параметр выбирается в зависимости от размеров стропил (их и длины между точками опоры), а также – от конструкции крыши.

В данной таблице можно получить информацию о необходимых параметрах для монтажа надежной стропильной системы.

Шаг установки стропильных ног в ммДлина стропильных ног в мм
3000350040004500500055006000
60040×15040×17550×15050×15050×17550×20050×200
90050×15050×17550×20075×17575×17575×20075×200
110075×12575×15075×17575×17575×20075×200100×200
140075×15075×17575×20075×20075×200100×200100×200
1750100×15075×20075×200100×200100×200100×250100×250
2150100×150100×175100×200100×200100×250100×250—

Воспользуйтесь , в статье на нашем портале.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Несколько правил по креплению стропил к мауэрлату

Для того чтобы крепления были надежны , необходимо соблюдать ряд правил, которые предусмотрены для этого процесса:

  • Если для крепления используются металлические соединительные детали, то они должны быть закреплены к деревянным соединяющимся элементам с максимальной тщательностью – качественными саморезами нужной длины.
  • Если стропила будут укладываться в запилы в мауэрлате, то размеры должны быть точно выверены. Это позволит обеспечить плотную надежную установку стропила в подготовленный запил, которые должен иметь глубину на ⅓ мауэрлата. Однако, следует помнить, что такое правило будет справедливо лишь в том случае, если мауэрлат изготовлен из мощного бруска, имеющего размер в сечении не менее 150 × 150 мм.

  • Чтобы не ослаблять мауэрлат, чаще всего запилы выполняют в самой стропильной ноге под нужным углом, а дополнительно узел затем фиксируются уголками. Запил не должен в этом случае превышать ¼ толщины стропила. Это крепление — жесткое и может быть применено в висячей стропильной системе.

  • При использовании болтов для скрепления стропил с откосами, затяжками и другими деревянными элементами, нужно обязательно устанавливать на болт шайбу или металлическую пластину, во избежание затопления гайки в древесину и, соответственно, ослабления конструкции.
  • Крепление стропил к мауэрлату только на гвозди или саморезы считается ненадежным , поэтому нужно обязательно использовать уголки или другие металлические крепежные элементы различных конфигураций.

  • При установке стропил на деревянные стены, будь то висячая или наслонная система, рекомендовано крепить их к мауэрлату скользящим креплением, особенно в том случае, если кровельный материал имеет достаточно большой вес.
Видео : несколько примеров крепления стропил к мауэрлату

Конструкция крыши получится прочной и прослужит длительный срок, не деформируясь по, самыми разными внешними воздействиями, если расчеты всех элементов произвести верно , грамотно подобрать и правильно смонтировать все крепежные узлы.

Стропила и обрешетка двускатная крыша под профнастил размеры

Главная » Разное » Стропила и обрешетка двускатная крыша под профнастил размеры

Установка обрешетки и стропильной системы под профнастил для мансардной крыши

Кровельный профнастил в последнее время стал достаточно популярным строительным материалом, который используют зачастую для накрытия зданий и сооружений, но также и для определенного рода ограждений пространств и в качестве облицовочного материала.

Но, несмотря на достаточно большое количество сфер применения, неграмотное устройство или монтаж профилированных листов могут нивелировать все их достоинства.

Поэтому, прежде чем приступать к осуществлению работ, очень важно разобраться в том, как достичь максимальной эффективности применения профнастила.

Устройство кровельного пирога

Работы по обустройству кровли являются последним этапом возведения дома. Но, прежде чем приступать непосредственно к монтажу листов профнастила, нужно осуществить несколько других достаточно важных этапов формирования крыши. Все работы нужно выполнять в строгой последовательности, не отходя при этом от инструкций, так как это чревато плохой функциональностью кровли. Этапы направлены на создание кровельного пирога, который должен находиться непосредственно под листами материала для накрытия крыши.

Кровельный пирог представляет собой своеобразную подушку из определенных мембран, каждая из которых осуществляет защиту сооружения от некоторых внешних факторов воздействия. В первую очередь, это касается проникновения холода, ветра и звука внутрь самого помещения.

Больше всего ошибок при обустройстве кровельного пирога под профнастил строители допускают на этапе укладки утеплителя. Им нужно полностью заполнять пространство между соседними стропилами так, чтобы не осталось никаких щелей, нарушающих изоляцию помещения.

Кровельный пирог

Если все будет сделано правильно, то теплый воздух, находящийся внутри здания, не будет его покидать и постепенно охлаждать дом. Для уменьшения доступа холодного воздуха, а также для препятствования возможного попадания внутрь сооружения осадков и конденсата, в качестве дополнительного барьера используют паро— и гидроизоляцию.

Зачастую он представляет собой рулон из материала, не пропускающего пар. К тому же его применение существенно увеличивает срок службы самой кровли и утеплителя в частности.

Конструктивными элементами кровли являются стропила и обрешетка, на которую непосредственно будут монтироваться листы профнастила.

Подготовка материала для обрешетки и стропил

Перед тем, как использовать деревянный материал для обрешетки и стропил под профнастил, его нужно соответствующим образом обработать.

Это связанно с тем, что древесина в ходе своей эксплуатации подвергается множеству воздействий агрессивной среды, что может в будущем ограничить срок ее эксплуатации и ухудшить функциональные возможности.

Каждая деревянная балка и брусок должны быть обработаны антисептическими средствами.

В первую очередь, это касается обрешетки. Связанно это с тем, что зачастую эта часть системы кровли защищена от внешнего воздействия лишь самим листом профнастила. Локация стропил отличается тем, что они находятся в вентилируемом пространстве, а также дополнительно защищены барьерами в виде гидро- и пароизоляции.

Еще одной причиной применения антисептика к обрешетке под профнастил является то, что в вентиляционном зазоре, в котором она находится, постоянно циркулирует влажный наружный воздух. К тому же периодически проверять состояние этой части кровли невозможно в отличии от стропильной системы. Связанно это с тем, что сверху обрешетка закрыта листом кровельного материала, тогда как снизу – слоем утеплителя и изоляции.

Если все-таки без антисептического воздействия деревянные элементы начнут разрушаться, то выходом из этой ситуации становится лишь дорогостоящий и затратный капитальный ремонт всей кровли.

В чем заключается принцип расчета обрешетки для кровельного профнастила

Для расчета обрешетки под профнастил очень важно знать высоту волны данного кровельного материала, его толщину, а также угол наклона ската крыши. Если высота профиля является менее 21 миллиметра, зачастую рекомендуется применять сплошную обрешетку или же очень малый ее шаг. Так как такой профнастил не может выдерживать большие нагрузки, его нужно устанавливать с достаточно большим уклоном по отношению к горизонтальной поверхности. В зависимости от уклона кровли и толщины материала, а также его марки, применяются следующие шаги обрешетки:

  • НС8: более 15 градусов, 0,55 мм – сплошной шаг;
  • НС10: до 15 градусов, 0,55 мм – сплошной шаг, более 15 градусов, 0,55 мм – шаг 300 мм;
  • НС20: до 15 градусов, 0,55-0,7 мм – сплошной шаг, более 15 градусов, 0,55-0,7 мм – шаг 500 мм;
  • С21: до 15 градусов, 0,55-0,7 мм – шаг 300 мм, более 15 градусов, 0,55-0,7 мм – шаг 650 мм;
  • НС35: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
  • С44: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
  • Н60: не менее 8 градусов, 0,7-0,9 мм – шаг 3000 мм;
  • Н75: не менее 8 градусов, 0,7-0,9 мм – шаг 4000 мм.

Стандартным сечением досок для обрешетки является 30х100 миллиметров.

Расчет обрешетки

Двускатная крыша — стропильная система под профнастил

Для того чтобы мансардная крыша хорошо была установлена, необходимо использовать оптимальное количество стропил. Для их расчета нужно руководствоваться формулой, по которой наиболее корректным является шаг в 60-80 сантиметров.

Максимальный шаг, который допускается для прочных материалов, составляет 100 сантиметров.

Выбрав шаг расположения стропильных ног, нужно измерять ширину пролета между самими крайними из них, которые будут установлены на матицу.

Данное расстояние нужно поделить на шаг, от чего следует отнять уже установленный один элемент. Полученное количество стропильных пар и следует закупить.

Для расчета длины стропильных ног используется обычная теорема Пифагора. Связанно это с тем, что стропильная нога, установленная на матицу, образовывает равнобедренный треугольник. Каждое стропило при этом является катетом. Воспользовавшись полученными в школе знаниями в сфере геометрии, можно получить точное значение длины балок. Важно не забыть учесть то, что в некоторых случаях их нужно будет подрезать, поэтому стоит заказать более длинные стропила, чем это на самом деле нужно.

Устройство стропильной системы

Монтаж стропил под профнастил – подробная инструкция

Стропила является одним из важных конструктивных элементов крыши.

  1. Для начала нужно собрать первую стропильную ногу. Она будет состоять из двух балок, скрепленных ригелем и накладками. Подогнав каждую балку в верхнем конце, их нужно скрепить с двух сторон деревянными накладками. Несколько ниже балки нужно скрепить внутри ригелем, который стоит также накладками присоединить с каждого конца.
  2. После сбора первой стропильной ноги ее нужно поставить на матицу. Лучше всего перед этим сделать небольшое углубление, в которое и вставить систему. Другое углубление на небольшом расстоянии с каждой стороны матицы должно быть создано для установки шипа, поддерживающего ферму. Данная небольшая балка должна вертикально соединять матицу со стропилом.
  3. На основании первой стропильной ноги в точности нужно сделать все остальные, после чего установить их таким же образом. Для того чтобы сделать все ровно, можно использовать отвес и строительный уровень.
  4. Стропила к матице лучше всего подбивать при помощи больших гвоздей в 200 миллиметров. Остальные части системы можно соединяться с помощью креплений, не превышающих 100 миллиметров в длину.

Шаг стропил

Обрешетка крыши под профнастил – технология монтажа

Осуществление монтажа обрешетки под профнастил имеет свои отличительные особенности. Они напрямую регламентируют строительными нормами, часть из которых прописаны в определенных документах, другие же определены опытом многих строителей.

Для того чтобы сделать кровлю надежной и долговечной очень важно полностью соблюдать все инструкции и следовать установленным правилам.

Зачастую для дополнительной вентиляции между стропилами и обрешеткой крепятся бруски сечением 50х50 миллиметров.

Эта часть кровельной системы называется контррейкой кровли для профнастила. Она создает необходимый вентиляционный зазор.

Для расчета обрешетки воспользуйтесь нашим онлайн-калькулятором.

  1. Все горизонтальные доски крепятся на установленные перед этим бруски. Крепление обрешетки к контробрешетки осуществляется с помощью скоб или гвоздей. Можно также использовать саморезы.
  2. Бруски крепятся к стропилам с помощью одного гвоздя, в то время как доски к ним – с помощью двух. Стыковые части обрешетки одного ряда должны совпадать со стропилом. Каждую их часть нужно крепить с помощью одного гвоздя.
  3. На одной стропильной ноге лучше всего не производить стыковку соседних ярусов обрешетки.
  4. Торцы крыши также должны быть хорошо защищены – для этого используется ветровая доска, высота которой должна быть несколько выше остальных частей обрешетки. Ее нужно выпускать наверх на толщину самого листа профнастила.

Обрешетка для профнастила на крышу

Монтаж обрешетки

Полезное видео

Видео инструкция по монтажу обрешетки:

Заключение

Осуществив правильный монтаж стропил и обрешетки под профнастил, можно не переживать о том, что через некоторое время с крышей что-нибудь случится. Такая кровля здания будет служить достаточно долго и качественно, так как правила, по которым она монтировалась, создавались на основе многолетнего опыта строительства.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

2017-01-18

Дачный эксперт

Оцените статью автора:

Загрузка…

Возводим стропильную систему двускатной крыши под профнастил

Несмотря на простоту монтажа, и тут есть свои нюансы. Например, стропильная система двускатной крыши под профнастил имеет свою особенность, и именно о ней и пойдет речь в этой статье.

Преимущества металлических кровель

В начале стоит поговорить о том, а чем так хорош профнастил и другие варианты металлического кровельного материала. Почему именно такой вариант сегодня выбирают большинство частных застройщиков.

В первую очередь здесь речь идет именно о профнастиле и металлочерепице. Конечно, для кровли можно использовать и простые оцинкованные листы железа. Но такой вариант сегодня используется крайне редко. С таким материалом и работать сложнее, и внешний вид существенно хуже.

Преимущества использования профилированных кровельных листов

А какими преимуществами обладают профнастил и металлочерепица? К таковым специалисты относят следующее:

  • как уже отмечалось выше, они обладают привлекательным внешним видом. Во-первых, оцинкованные стальные листы пропускают через специальный станок. В результате получается рельеф привлекательный на вид. Во-вторых, и металлочерепица и профнастил покрывают полимерными слоями. Их количество и качество может отличаться, в зависимости от марки материала. Но в любом случае покупателю предлагают большой цветовой ассортимент. В результате можно с легкостью подобрать вариант по своему вкусу;
  • малый вес. Листы выпускаются очень тонкими. В результате кровля обладает малым весом. Эта особенность позволяет делать стропильную систему двускатной крыши под профнастил или металлочерепицу менее массивной, а значит и более экономичной. Кроме того, работать с материалом, обладающим небольшим весом гораздо проще;
  • простота монтажа – это еще одно преимущество металлических крыш. С данной задачей сможет справиться даже непрофессионал;
  • большой срок эксплуатации. И профнастил и металлочерепица покрыты специальными полимерными слоями. Они надежно защищают материал от коррозии и внешних воздействий. Металлическая кровля, при должном уходе, может прослужить пятьдесят лет и более.

Не стоит забывать и про безопасность. В первую очередь здесь стоит упомянуть о том, что металл не боится огня. Такая крыша не воспламенится. Кроме того, металл – это экологически чистый материал, в отличие от асбестового шифера.

Если говорить о недостатках, то их не так уж много. В первую очередь нужно упомянуть о цене, она выше, чем у многих других вариантах кровельного материала. Также многие специалисты отмечают «шумность» такого покрытия. Во время дождя, находясь на улице возле такой кровли, это будет заметно. Но если сделать хорошую шумоизоляцию, то в жилых помещениях дискомфорта вы не испытаете.

Металлическая кровля сегодня пользуется повышенной популярностью. Это связано с преимуществами, которые дает такой материал. Во-первых, он долговечный. Во-вторых, обладает привлекательным внешним видом. Кроме того, с металлом легко работать. Поэтому даже тот недостаток, что такой материал стоит недешево не уменьшает его популярности.

Устройство стропильного каркаса под профнастил

Двускатная конструкция стропильной системы под профнастил — отличный и самое главное правильный выбор будущих владельцев постройки. Это одна из самых простых схем кровли, которая не требует больших расходов кровельного материала, как например вальмовая кровля. Конструкция каркаса кровли с двумя скатами под профнастил служит идеальным вместилищем для всех элементов «кровельного пирога».

Это тоже важно знать:  Монтаж стропильной системы крыши – основные этапы
Какие конструкции стропил под профнастил использовать

Какой бы кровельный материал вы не использовали, важно правильно выбрать стропила, ведь именно они будут брать на себе всю нагрузку. Тут особых «предпочтений» специалисты не выделяют. В качестве материала можно использовать как деревянный брус, так и доски достаточной толщины. Сам профнастил для крыши весит немного, поэтому сечение стропил будет зависеть от других компонентов кровельного пирога. Если крыша будет теплой, то нужно дополнительно рассчитать нагрузку от утеплителя.

Как правило, для теплой крыши выбираются стропила из доски. При этом используется материал с сечением 50 на 100 или 50 на 150 миллиметров. Если утеплять крышу Вы не собираетесь, то лучше применить деревянный брус. В этом случае сечение материал должно быть 30 на 50 или 50 на 50 миллиметров.

В качестве стропильной системы двускатной крыши под профнастил можно выбрать один из следующих вариантов:

  1. Висячая. Такую систему выбирают в том случае, если длина ската менее шести метров. Висячая система упирается в мауэрлат. Верхний конец стропил просто соединяют между собой.
  2. Наслонная. Такой вариант применяется при наличии осевой несущей стены. На нее устанавливают опоры, к которым крепят прогон. Нижняя часть стропильной пары упирается в мауэрлат. Верхний конец каждой ноги дополнительно поддерживается прогоном.

Очень важно правильно подобрать угол наклона ската. Самый оптимальный вариант – это от 12 до 15 градусов. Но тут многое будет зависеть от погодных условий в регионе. Стоит помнить, что чем круче скат, тем меньше снега на нем будет скапливать, но при этом он будет сильнее подвергаться ветровой нагрузке. Но в любом случае делать угол менее 8 градусов не рекомендовано самими производителями.

Оптимальный шаг установки стропилин выбрать

В этом вопросе многое будет зависеть от размеров листа профнастила. Но чаще всего используется шаг от 60 до 90 сантиметров. Больше делать нежелательно, так как это существенно уменьшит прочность всей стропильной системы, а значит, возрастет риск быстрой поломки.

Устройство и монтаж обрешетки под профнастил

Часто «домашние» строители самое большее внимание уделяют непосредственно стропилам. Это конечно очень важно, но есть и другие компоненты этой системы. Обрешетка — именно от этой конструкции будет зависеть как прочно материал будет закреплен. Самое первое что нужно сделать – это выбрать шаг обрешетки. Тут нужно следовать следующим рекомендациям СНиП:

Устройство обрешетки кровли под профнастил
  • при слабом уклоне, мене 10 градусов, лучше всего сделать сплошную обрешетку. Это связано с тем, что на такой кровле будет накапливаться большое количество снега. Сплошная обрешетка поможет избежать изгиба профнастила;
  • если угол ската от 12 до 15 градусов, то доски можно крепить на расстоянии 30-65 сантиметров друг от друга;
  • если скат очень крутой, то шаг обрешетки может составлять метр.

Но многое будет зависеть от марки самого профлиста. Чем он прочнее и толще, тем обрешетка может быть реже.

В качестве материала для обрешетки можно применить и брус, и доску. Все будет зависеть от ваших финансовых возможностей. Брус используется с сечением 50 на 50 миллиметров. Но такой вариант, в силу своей дороговизны, применяется не так часто. Более популярна в использовании доска. Для обрешетки можно использовать как обрезной, так и не обрезной вариант. Самое главное, чтобы толщина досок была не менее пяти сантиметров.

Устройства конька и узлов примыканий стропильной системы двускатной крыши под профнастил

При возведении кровли важный каждые элементы. Конек и другие узлы примыкания стропильной системы оказывают влияние на всю конструкцию. От того, как правильно выполнены эти элементы во многом зависит долговечность всей крыши.

Детали оборудования конька кровли при монтаже профлиста

В верхней части соединения стропильных ног крепится конек. Его монтируют к обрешетке при помощи длинных кровельных саморезов. При этом между коньком и листами профнастила должно оставаться пространство не более 30-40 миллиметров. Именно через него будет происходить вентиляция крыши.

Покрытие из профнастила должно выступать за боковые стены и фронтоны. Такой свес будет служить «козырьком» защищающий от дождя и стекающей со скатов воды. Карнизный свес необходимо сделать еще до монтажа кровельного материала. Здесь обрешетка делается сплошной, и крепятся специальные карнизные планки. Торцевые планки на фронтоне монтируются на уже уложенный кровельный материал.

Если для покрытия крыши используется профнастил, то в качестве стропил могут выступать доски. Такой вариант наиболее подходит если предусмотрено монтаж утеплителя. Шаг между стропильными ногами делается от 60 до 90 сантиметров. Очень важно правильно смонтировать обрешетку. Здесь шаг выбирается в соответствии с уклоном ската и прочностью используемого профнастила. Также стоит тщательно монтировать конек и планки на карнизе и фронтоне. Как правило, производитель профнастила предлагает уже готовое решение. Лучше воспользоваться им. В этом случае и сама конструкция получится надежно, и внешний вид значительно улучшиться.

Монтаж кровли из профнастила — видеоинструкция

Стропильная система двускатной крыши под профнастил, в том числе ее схема и конструкция, а также особенности монтажа

Двускатная крыша пользуется большой популярностью при загородном строительстве. Это объясняется простотой стропильной системы, невысокой стоимостью и возможностью обустроить жилое подкровельное помещение. Жёсткая конструкция двускатной системы обладает ветроустойчивостью и способна выдерживать большие снеговые нагрузки. В отличие от других металлических кровельных материалов, профнастил характеризуется невысокой ценой, простотой монтажа и малым весом, а для улучшения потребительских свойств производители окрашивают это покрытие в разные цвета. Выбор скатной крыши под профнастилом является оптимальным, и мы расскажем о том, как её построить.

Проектирование двускатной крыши требует учёта ряда факторов, в числе которых размеры постройки, климатические условия региона, вес крыши и площадь кровли. Все эти параметры взаимосвязаны потому, что от атмосферной нагрузки зависит конструкция стропильной группы, а значит, её вес, крутизна наклона скатов и расход профнастила. Подбор конструкции крыши зависит от предполагаемой переменной нагрузки, которую создают климатические факторы. Оценить средние размеры атмосферных воздействий от снеговой, ливневой и ветровой нагрузок можно по статистическим данным метеослужбы.

Расчёт снеговой нагрузки производится по карте Значение средней ветровой нагрузки зависит от региона строительства Ветровой поток воздействует на крышу одновременно в разных направлениях

Толщина снежного покрова и ветровая нагрузка требуют уточнения в региональных отделениях МЧС и Гидрометцентра России. На основе этих данных, а также с учётом требований СП 20.13330.2016. «Свод правил. Нагрузки и воздействия», производится расчёт прочности и шага стропильной системы, а также выбирается угол наклона ската с учётом аэродинамического коэффициента. Для средней полосы ветровая нагрузка находится в пределах от 24 до 53 кг/м2, поэтому угол наклона скатной кровли подбирают в пределах от 30 до 50°. Вес снегового покрова имеет усреднённое значение от 100 до 350 кг/м2 и учитывается при расчётах несущих ферм крыши. Определение полной нагрузки на кровлю делается с учётом крутизны ската и вычисляется по формуле: Sп.н. = К х Sрасч., где Sп.н. — снеговая нагрузка полная; Sрасч. — снеговая нагрузка расчётная; К — коэффициент, равный 1 при угле наклона ската менее 25°, и равный 0,7 при угле наклона более 25°.

Наклон ската имеет большое значение потому, что при крутизне кровли из профнастила свыше 60о снег на ней не слёживается и склонен к соскальзыванию под собственным весом. В пользу большого угла наклона ската говорит и возможность сделать объёмное обитаемое подкровельное помещение.

При угле наклона ската 45 градусов в подкровельное пространство можно вписать мансарду больших размеров

Такой параметр, как постоянная нагрузка, зависит от общего веса стропильных ног, вспомогательных конструкций и кровельного пирога. Зная вес крыши, можно определить сечение пиломатериала, расположение и тип вспомогательных элементов, что позволит распределить вес на стены строения более равномерно. Хвойный пиломатериал весит в зависимости от влажности от 710 до 840 кг/м3, поэтому можно подсчитать вес деревянных конструкций по следующей таблице.

Таблица: количество пиломатериала в м3 для расчёта веса стропил, вспомогательных элементов и обрешётки

Для стропил выбирают брус 50х250 мм с шагом от 80 до 120 см, для обрешётки используется доска 25х150 мм с шагом не менее 15 см для профнастила. Количество и сечение вспомогательных элементов зависит от конструкции крыши и рассчитывается по проекту. Для того чтобы определить количество и вес профнастила, необходимо знать площадь двускатной крыши, которая вычисляется по формуле: S = (A х B) х 2, где S — площадь крыши, A — ширина ската, B — длина ската.

Количество профнастила необходимо рассчитывать с учётом нахлёста, который составляет 10–15 см по вертикали и одну волну между листами. Вес кровельного материала толщиной 0,5 мм равен в среднем 5 кг/м2.

При отсутствии проектных данных возникает необходимость вычислить высоту конька или длину ската, это можно сделать по следующей формуле: С2 = А2 + В2, где С — длина ската, А — половина ширины здания с учётом карнизных свесов, В — высота конька.

Длина ската при известной ширине здания и высоте конька вычисляется по формуле для прямоугольного треугольника

Если известны ширина здания и угол наклона ската, то для расчёта высоты конька и длины ската можно воспользоваться формулами с тригонометрическими функциями: H = L1/2 x tgA; L = H : sinA, где H — высота конька, L1/2 — половина ширины здания, A — угол наклона крыши, L — длина стропил.

Высоту конька и длину стропил можно рассчитать с использованием тригонометрических функций

Для окончательного расчёта используем значения тригонометрических функций для разных углов наклона ската по таблице.

Таблица: значения тригонометрических функций для выбранных углов наклона ската

С целью упрощения расчётов мы рассматриваем параметры для одного ската крыши, поэтому для получения суммарных значений данные нужно удваивать для двускатной кровли. Кроме того, нужно учесть карнизные свесы и расходы на раскрой пиломатериала, который рассчитывается с применением коэффициента 1,1–1,15.

Конструкция стропильной системы двускатной крыши под профнастил

Стропильная несущая система является жёсткой треугольной конструкцией и используется для распределения постоянных и переменных нагрузок на стены дома. Скаты кровли уменьшают вес снеговой нагрузки и способствуют отводу дождевой воды. При больших габаритах здания и малых уклонах скатов стропильная группа становится более сложной и тяжёлой, поскольку шаг стропил становится меньше, а сезонная нагрузка на несущие элементы больше. Большие углы наклона скатов (40–50°) снижают вес снега и упрощают конструкцию, особенно за счёт стоек и затяжек жилого подкровельного помещения.

Большой угол наклона и вписанное мансардное помещение равномерно распределяет переменную нагрузку на стропильную группу

Стропильная система двускатной крыши состоит из ряда узлов и составляющих, каждый из которых выполняет определённую функцию и необходим для увеличения жёсткости и прочности ферм. Основными опорными несущими конструкциями крыши являются такие элементы, как:

  • мауэрлат — опорная связующая балка между стеной дома и несущими фермами крыши; в домах, построенных из бревна или бруса, мауэрлатом является последний венец;
  • конёк — образуется стропилами, опирающимися на стену дома или затяжку, соединёнными в верхней части;
  • коньковый или боковой прогон — соединяет стропила между собой по бокам или в районе конька;
  • затяжка — служит опорой для стропильных ног и опирается на мауэрлат;
  • стойка — центральная или промежуточная вертикальная опора для стропил;
  • схватка — горизонтальный брус, соединяющий стропильные ноги одной фермы;
  • подкос — брус между стропилом и стойкой;
  • обрешётка — используется для надёжного крепления профнастила и крепится перпендикулярно к стропилам.

Основные конструктивные элементы двускатной крыши предназначены для выполнения определённых функций

Использование дополнительных конструктивных элементов позволяет увеличить прочность крыши, но повышает её вес, поэтому необходимо уменьшать сечение бруса там, где это позволяет сделать расчётная снеговая нагрузка, например, вместо стропил 100х250 в ряде случаев используют брус 50х250. Эта же рекомендация относится к стойкам, прогонам и иным жёстким элементам.

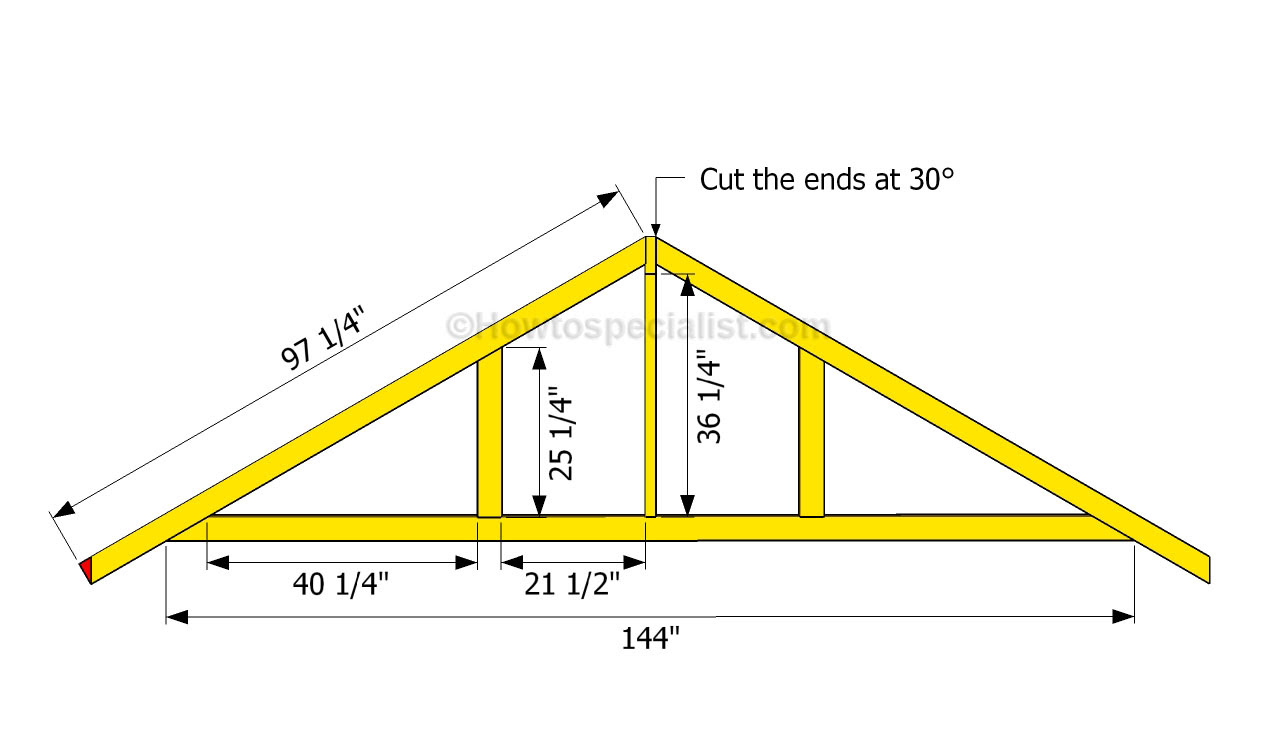

Схема стропильной системы двускатной крыши под профнастил

Стропильные фермы и схема их расположения и монтажа определяется выбором конструкции, который зависит от климатических факторов или от обитаемости подкровельного помещения. Крайние фермы могут иметь более сложную, усиленную конструкцию и на них через прогоны опираются промежуточные упрощённые стропильные группы с определённым шагом. Это делается с целью уменьшения веса несущей системы и для обеспечения монтажа мансардного помещения. Кроме того, существуют стропила висячего и наслонного типа и схема их сборки существенно различается.

Монтаж висячих и наслонных стропил происходит по различным схемам

Висячие стропила верней частью опираются друг на друга в районе конька, а нижней — на затяжку, которая лежит на мауэрлате. Для придания жёсткости конструкции при ширине здания более 6 м используют ригели, бабки и подкосы.

Наслонные стропильные ноги верхней частью через прогон опираются на жёстко закреплённую стойку, стоящую на стене здания. Нижняя область стропильных ног через мауэрлат фиксируется к стене здания. Поскольку эта схема используется на зданиях шириной более 10 м, то требуются дополнительные крепёжные элементы, такие, как схватки, подстропильные ноги и подкосы.

По выбранной схеме производится монтаж отдельных ферм и всей стропильной группы в целом. На сложных ломаных крышах мансардного типа следует обратить внимание на наличие висячих и наслонных стропил в одной ферме, что может потребовать дополнительных узлов жёсткости с использованием откосов и бабок в зависимости от атмосферной нагрузки в регионе.

Фотогалерея: конструкция и схема расположения несущих элементов крыши
Висячие стропила соединяются верхней частью в районе конька, а нижней — опираются на затяжку Для двускатной ломаной стропильной группы с жилым мансардным помещением потребуются дополнительные крепёжные элементы Устройство нежилого чердачного помещения отличается менее сложной стропильной группой

При сборке стропильной группы важно понимать, что пиломатериал не имеет идеальных размеров, поэтому сборку по монтажной схеме следует начинать с крайних ферм и по натянутым шнурам ставить последующие конструкции.

Шаг стропил двускатной крыши под профнастил

Частота расположения стропил крыши зависит от постоянной и переменной нагрузки, угла наклона ската, сечения стропил и параметров кровельного материала. Высокая снеговая нагрузка и крутизна ската меньше 30° требуют более частого расположения ферм, шаг между которыми выбирается от 60 до 100 см. С увеличением крутизны ската снеговое воздействие становится меньше и шаг между стропилами можно увеличить от 100 до 180 см. Расстояние между фермами также зависит от длины стропильных ног и сечения бруса.

Таблица: сечение пиломатериала для заданной длины стропил и шаг между ними

На увеличение шага стропил влияет наличие дополнительных узлов жёсткости из стоек и подкосов, а на уменьшение расстояния между фермами оказывают влияние размеры выбранного кровельного материала. У поставщика нужно уточнять полезные размеры профнастила, которые высчитываются с учётом продольных и поперечных нахлёстов, и на основании этих данных корректировать шаг стропил.

Виды профнастила и шаг обрешётки

Профнастил характеризует стойкость к механическим воздействиям, к атмосферным осадкам и дешевизна. Материал прост в монтаже, мало весит и легко перевозится грузовым транспортом. Для кровельных работ используются недорогие листы с оцинкованным покрытием или же профиль, окрашенный полимерной краской с большим сроком службы и цветовым разнообразием.

Разнообразие сортов, цветовой гаммы и потребительских свойств позволяет сделать оптимальный выбор

В названии разных видов профнастила отражается наименование по ГОСТ, высота гофры и рабочая ширина листа, а также из таблицы можно узнать толщину материала и вес погонного метра профиля. Прокатные станки позволяют изготавливать листы до 14 м длиной, но перевозить их можно только с привлечением специальных машин. Поэтому длину листа определяет заказчик, и стандартными являются размеры от 1 до 6 метров с шагом 0,5 м. Шаг обрешётки рассчитывается с учётом угла наклона ската и толщины профнастила.

Шаг обрешётки зависит от вида профнастила

Нахлёст по длине и ширине для разных видов профнастила, а также шаг обрешётки необходимо уточнять у поставщика кровельного материала. При этом толщина металла не должна быть менее 0,5 мм и продукция должна иметь сертификат качества.

Узлы стропильной системы двускатной крыши под профнастил

Важными узлами стропильной системы двускатной крыши могут считаться элементы и их соединения, которые несут значимую нагрузку и определяют форму строения в целом. Неслучайно сама крыша и её фрагменты имеют жёсткую треугольную конструкцию, способную выдержать большое давление без разрушения. Также в функции крыши входит равномерное распределение веса нагрузки на стены строения, и состоит она из следующих основных узлов:

  • крепление мауэрлата к стене здания;
  • соединение нижней балки (затяжки) с мауэрлатом;
  • скрепление стропильной ноги с затяжкой, образующее карниз;
  • соединение стропильной ноги со стойкой, ригелем и подкосом;
  • стык двух стропильных ног, образующий конёк.

Основные узлы стропильной системы двускатной крыши позволяют распределить нагрузку на стены

Крепление мауэрлата к стене здания осуществляется замоноличенными шпильками, а в случае деревянных стен — производится резьбовыми болтами, проходящими не менее чем через два венца. Соединение затяжки с мауэрлатом выполняется с помощью скоб, болтов или кронштейнов, таким же способом с затяжкой сочленяется стропильная нога. В остальных узлах элементы соединяются болтами либо с помощью разнообразных металлических кронштейнов.

Соединения в узлах стропильной системы отвечают не только за прочность крыши, но и за её геометрию, поэтому необходимо ответственное отношение к монтажу несущих конструкций. В случае большого веса стропил нужно собирать фермы на земле по шаблону и только потом монтировать и подгонять их на высоте. Крепление узлов должно быть предельно жёстким и прочным и исключать даже небольшой люфт. Перед окончательной сборкой деревянные детали должны быть обработаны огнезащитными и антисептическими составами.

Монтаж двускатной стропильной системы под профнастил

Начинается монтаж стропильной системы двускатной крыши с подготовки качественного пиломатериала и кровельного покрытия. Подготавливается инструмент и крепёжные элементы, а также проверяется исправность лесов и наличие страховочных верёвок. После этого приступаем к монтажу, который осуществляется в такой последовательности:

  1. На земле собирается шаблон, по которому будет происходить предварительная сборка стропильных ног и дополнительных элементов.
  2. Затяжка под прямым углом крепится к мауэрлату с учётом длины карнизного свеса.
  3. Крепятся стропильные ноги к затяжке и скрепляются косынкой, образуя конёк, выставляются крайние фронтонные фермы.

    Затяжка крепится к мауэрлату под прямым углом

  4. Крайние стропильные ноги ставятся вертикально и фиксируются временными подкосами, затем между ними натягиваются направляющие шнуры.

    При нехватке длины стропила сращиваются из нескольких брусков

  5. Далее выполняется монтаж промежуточных стропил и фермы связываются прогонами.
  6. Собираются дополнительные крепёжные элементы на каждой ферме.
  7. Крепится гидроизоляционная плёнка, на которую настилается обрешётка с учётом выноса фронтонов, карнизных свесов и размера листов профнастила.

    Гидроизоляционная плёнка укладывается горизонтально снизу вверх

  8. Выставляются кронштейны водосточной системы, крепится карнизная планка и монтируется профнастил с доборными элементами.

    Доборные элементы защищают уязвимые участки крыши

При большой длине стропил в последовательность монтажа нужно внести изменения, которые заключаются в установке коньковых и боковых прогонов в начале сборки стропильной группы. Прогоны устанавливаются на стойки, на них опираются стропильные ноги и создаётся шаблон для раскроя последующих стропил. Вариантов монтажа существует много, и выбор наиболее удобного и безопасного способа должен быть направлен на улучшение качества сборки двускатной крыши.

Монтаж стропильной системы происходит на большой высоте, поэтому соблюдение правил техники безопасности является обязательным, особенно в зимнее время.

Перед сооружением стропильной системы двускатной крыши под профнастил нужно осуществить необходимые расчёты и выбрать конструкцию крыши. При этом значение имеют основные узлы несущих ферм, шаг между стропилами и порядок монтажа. Существует большой выбор вариантов сборки ферм и разные виды профнастила, выбор за вами.

Двускатная крыша: стропильная система под профнастил, фото, чертеж. Расчет, монтаж своими руками стропильной системы двускатной крыши. Расстояние между стропилами двускатной крыши под профнастил

Крыши современных частных домов могут иметь разную конфигурацию. Наиболее популярной разновидностью кровель является двускатная. Безусловными преимуществами такой крыши владельцы загородных участков считают надежность, довольно-таки привлекательный внешний вид и экономичность. Конструкция у кровли этого типа предельно проста, а поэтому возвести ее не составит труда в том числе и своими руками.

Легкие и прочные листовые материалы — это то, чем чаще всего обшивается двускатная крыша. Профнастил, к примеру, для такой конструкции подходит просто идеально. Кровля этой разновидности хорошо защищает внутреннее пространство дома, служит долго и обходится недорого. Конечно же, процедура возведения стропильной системы под профнастил, как и под любой другой материал, имеет некоторые свои особенности.

С чего начать

Как же собирается двускатная крыша? Стропильная система под профнастил получится надежной, а сама кровля аккуратной только в том случае, если предварительно будет составлен подробный проект конструкции. При разработке последнего нужно:

  • определиться с углом наклона скатов;

  • определиться с видом необходимых для строительства материалов;

  • рассчитать шаг между стропилами и элементами обрешетки;

  • сделать подробные чертежи каркаса с указанием способа соединения всех узлов.

Если все эти операции буду выполнены без ошибок — в конечном итоге получится прочная двускатная крыша. Стропильная система под профнастил, чертеж которой можно сделать с использованием, к примеру, специального ПО на компьютере, прослужит максимально долго.

Расчет нагрузки

Этот шаг при составлении проекта крыши пропускать нельзя ни в коем случае. Правильно выполненные расчеты — залог того, что в конечном итоге получится долговечная двускатная крыша. Стропильная система под профнастил (фото сборки такого каркаса можно видеть ниже) монтируется с учетом следующих параметров:

Значения последних двух показателей можно узнать по специальным таблицам, разработанным специально для каждого конкретного региона.

Все полученные в результате вычислений цифры необходимо сложить и умножить на коэффициент надежности в 1.1. Выполнив расчет стропильной системы двускатной крыши таким образом, можно будет определиться прежде всего с видом необходимых для сборки материалов. Также с учетом окончательного показателя нагрузки выбирают оптимальный угол расположения опор каркаса кровли.

Помимо нагрузки, при выборе этого показателя должны учитываться также и особенности самого кровельного материала. Угол наклона скатов кровли из профнастила может быть любым, но не менее 12 градусов. Если сделать крышу более пологой, в последующем она будет протекать. При этом сами листы начнут прогибаться под тяжестью снега зимой. То есть крышу придется постоянно ремонтировать. А это, конечно же, дополнительные затраты.

В Средней полосе России с учетом ветровой и снеговой нагрузки практически повсеместно допускается возводить кровли с углом наклона скатов в 30-45 градусов. Именно этот вариант идеально подходит и для профнастила. В южных районах угол наклона скатов кровель домов может быть меньшим, а в северных, наоборот, — большим.

Помимо всего прочего, при выборе способа установки стропил стоит учесть и то, каким именно образом в последующем будет использоваться чердак. Если его предполагается утеплить и обустроить под жилое помещение, скаты лучше сделать покруче. Но разумеется, в этом случае возведение крыши обойдется немного дороже, так как придется использовать большее количество материалов.

Из чего строить

Из каких же конкретно материалов может быть возведена такая двускатная крыша? Стропильная система, монтаж своими руками которой — в любом случае дело ответственное, должна быть, конечно же, максимально надежной. Но одним из преимуществ профнастила является то, что он имеет небольшой вес. Поэтому каких-либо особых, очень уж прочных, материалов для сборки каркаса под него использовать необязательно. Для стропил такое крыши вполне подойдет стандартный брус 150х100 мм. Пиломатериал большего сечения целесообразно применять только в том случае, если чердак предполагается использовать в качестве жилого помещения. Стропила для такой крыши обычно делают из бруса 200х100 мм.

Обрешетку можно собрать из обрезной доски 30х100-150 мм. Слишком широкий пиломатериал в данном случае использовать нельзя. Такие доски через некоторое время просто-напросто рассохнутся и сильно покоробятся, что крайне негативно скажется на надежности кровли. Под мауэрлат лучше взять брус потолще — 200х150 мм.

Шаг между элементами конструкции

Слишком часто опоры каркаса под легкие металлические листы устанавливать также необязательно. Оптимальное расстояние между стропилами двускатной крыши под профнастил — 60-80 см. Что касается обрешетки, то шаг между ее элементами выбирается с учетом разновидности используемых листов. Так, для толстого материала 0.6-0.7 мм с высотой профиля в 3.5 см доски могут набиваться на расстоянии до 1.5 м друг от друга.

Для стандартного профнастила марки Н шаг обрешетки обычно составляет 60-70 см. Такое же расстояние подойдет и для материала СН. Тонкий лист С монтируют на обрешетку, набитую с шагом в 10 см либо на сбитую сплошняком из фанеры 12 мм или листов ОСБ.

Как собирается двускатная крыша. Стропильная система под профнастил

Монтируется каркас кровли дома в несколько шагов:

  • устанавливается мауэрлат;

  • монтируются стропила;

  • при необходимости устанавливается утеплитель;

  • стропила обтягиваются гидроизолятором;

  • набивается обрешетка.

Монтаж мауэрлата

Начинают сборку такой конструкции, как двускатная крыша из профнастила, своими руками с установки именно этого элемента. Монтируется мауэрлат поверх коробки здания. Как основа под стропильную систему этот элемент используется только на кирпичных, монолитных или блочных стенах. У брусчатых и рубленых его роль выполняет верхний венец. Крепить брус к стенам следует с использованием анкерных болтов. Можно также применять стальные нагели, оцинкованную проволоку толщиной от 5 мм или скобы.

Способы крепления стропил

Сами опорные элементы кровли могут крепиться к мауэрлату двумя способами. Для кирпичных, блочных и монолитных домов используется технология жесткой фиксации. В этом случае стропильные ноги крепятся к мауэрлату посредством оцинкованных стальных уголков и саморезов либо «узлом» из трех гвоздей (один в верхнюю плоскость, два — по бокам).

На рубленых и брусчатых стенах стропила крепят скользящим методом. Дело в том, что такие дома в первое время после возведения дают сильную усадку. Поэтому жестко закрепленный каркас крыши в последующем может просто-напросто повести. При скользящем способе установки стропил используются специальные фиксирующие элементы, «салазки», обеспечивающие подвижность опор в небольшом диапазоне.

Монтировать опорные элементы каркаса нужно правильно. В этом случае получится аккуратная симметричная двускатная крыша. Стропильная система под профнастил, как и под любой другой материал, должна собираться с использованием шаблона. В этом случае все ноги будут иметь одинаковую длину. Для двускатных кровель из профнастила могут использовать как простые прямые стропила (со срезанным под необходимым углом краем), так и вариант с посадочными гнездами под мауэрлат. Между собой вверху опоры каркаса крепят обычно посредством специальных толстых стальных пластин.

Первыми всегда устанавливаются крайние фермы. Далее между их самыми высокими точками натягивается шнур. Затем, ориентируясь на него, устанавливают промежуточные фермы. На больших кровлях между крайними парными стропилами предварительно монтируется коньковый прогон на опорах. Последние надежно закрепляются на балках перекрытия.

Монтаж утеплителя и гидроизолятора

Если чердак предполагается сделать жилым, при возведении кровли его, конечно же, придется утеплить. На крышах из профнастила для этой цели чаще всего используется минеральная вата. В качестве опоры под нее со стороны чердака на стропила натягивается проволока. Сами маты устанавливаются враспор.

Гидроизолятор на стропила нашивают с небольшим провисом (в 2 см). Натягивать пленку сильно нельзя. Иначе при подвижках каркаса она может просто-напросто порваться. Производят монтаж полос гидроизолятора горизонтально снизу вверх с нахлестом не менее 10-15 см.

Монтаж обрешетки

Опорные доски под листы профнастила к стропилам крепят посредством гвоздей диаметром порядка 3-3.5 мм. Длина крепежей при этом должна превышать толщину самих фиксируемых элементов в два раза. Сборку начинают от карниза. Крепить доски следует к каждому стропилу на два гвоздя. Два последних ряда у конька набиваются без зазора.

После того как обрешетка будет собрана, можно приступать к обшивке каркаса собственно самим профнастилом. На заключительном этапе обиваются доской фронтоны крыши.

О чем нужно знать

Дерево — материал очень легкий в обработке и при этом достаточно прочный. Именно поэтому стропильная система двускатной крыши своими руками собирается чаще всего из бруса и доски. Однако слишком уж долгим сроком службы пиломатериалы похвастаться, к сожалению, не могут. Рано или поздно какркас кровли здания начинает рассыхаться или подгнивать. Поэтому перед его сборкой брус и доски обязательно следует обработать специальными составами, повышающими их влагостойкость.

Еще одним недостатком древесины является горючесть. Чтобы свести риск возникновения пожара к минимуму, используемые для возведения каркаса здания пиломатериалы следует, помимо всего прочего, тщательно обработать средством, повышающим их огнестойкость.

Вот таким вот образом и собирается двускатная крыша. Стропильная система под профнастил, как видите, монтируется элементарно. Тем не менее установка каркаса кровли — дело очень ответственное. При нарушении каких-либо технологий у хозяев дома в последующем обязательно возникнут проблемы с протечками, необходимостью замены отдельных элементов и т. д. Поэтому подойти к сборке стропильной системы кровли стоит с максимальной ответственностью.

Стропильная система под профнастил для двухскатной крыши

Профнастил является довольно дешевым материалом и зачастую его укладывают на временные сооружения. Это обуславливается тем, что некоторые виды данного продукта не имеют некоторых слоев защитного покрытия, отсюда и низкая цена. Также данное кровельное покрытие очень удобно укладывается на односкатную кровлю. В строительстве стран СНГ двускатная крыша завладела умами многих застройщиков уже очень давно, ведь ее стропильная система подходит практически под все виды кровельных материалов, в том числе и под профнастил. В данной статье я вам расскажу не только о ней, но и об односкатном виде стропильной конструкции.

Какие виды двускатной кровли существуют в строительстве

Наибольшую часть кровельной сферы занимают именно скатные кровли. Они по своей структуре могут обладать довольно различными формами. Наиболее часто встречающимся вариантом можно отметить два ската с применением дешевых кровельных материалов, например, шифера или профнастила.



Если смотреть назад, то в строительстве произошло колоссальное количество изменений, которые перевернули представление о стандартных видах конструкций с ног на голову. Одним из таких случаев можно считать ассиметричную двускатную кровлю.

Данная кровля не походит на свои аналоги, но она довольно узнаваема. Достаточно лишь взглянуть на конек этой системы и если вы видите лишь два скаты, не соединенные этим узлом, то вы смотрите именно на ассиметричную кровельную систему. По сути она выглядит как совокупность двух отдельно взятых односкатных кровель, соединенных лишь одним строением.

С технической точки зрения, когда нет возможности соединить две плоскости скатов коньком, необходимо устраивать дополнительную перегородку, опирающуюся на стропильные ноги каждого ската.

В случае, когда разрез плана первого этажа отличается от привычного прямоугольника и в его структуре наблюдается масса различных выступов, именно тогда стоит обратить внимание на данный вид кровли.

Что касается эталонного типа – двух скатов, то они очень просты в монтаже, надежны и экономят не только финансы, но и время на ее создание. Если вы выберете этот тип, то будьте уверены, что чердачного пространства вам будет вполне достаточно для складирования каких-нибудь вещей или оборудования небольшой жилой комнаты.

В качестве освещения на таких кровлях используются небольшие световые окна, которые встраиваются в фронтоны. По сути, они будут являться еще и слуховыми.

Особенности стропильной системы двускатной крыши

Для того, дабы осуществить покрытие двускатной кровли профилированными металлическими листами необходимо собрать надежную кровельную систему. Кровельная сфера различает стропильные ноги на наслонные и висячие.

Устройство наслонных стропил обязует устраивать дополнительные элементы – коньковые балки, а висячие стыкуются между собой и устраиваются поверх наружных стен.



Итак, давайте рассмотрим некоторые нюансы при возведении стропильной системы с двумя скатами:

  • Монтаж двухскатных кровель под профнастил необходимо начинать с устройства фронтонных стропильных ног. Данные детали крепятся непосредственно на мауэрлат. Если вы не в курсе, то это специальный брус, укладываемый поверх несущих стен здания. Именно данный элемент будет передавать все нагрузки на стены от веса стропильной системы
  • Как правило, стропильные ноги рассчитываются по определенным формулам, но если вы уверены, что стандартного значения в 150х50 мм хватит с головой, то можно не производить эти действия, но если вы хоть чуть-чуть сомневаетесь, то лучше сделайте это
  • Для более плотного прилегания к опорному брусу концы стропильных ног следует немного подрезать. Надеюсь объяснять, как ровно обрезать брус вам не требуется, поэтому перейдем к следующему нюансу
  • Повысить надежность и устойчивость всей конструкции можно при помощи стыковки ног к мауэрлату техникой «в полдерева»
  • Монтаж фронтонных стропил – довольно ответственная работа, ведь стоять они должны строго вертикально и если вы заметили некоторые отклонения, то лучше исправьте это на ранней стадии возведения

Стоит отметить, что наслонные стропила будут опираться на коньковую балку, установленную на дополнительных стойка, в узле стыковке скатов кровли. Данный элемент упростит весь монтажный процесс устройства стропил, но при это потребуется потратить несколько больше средств и времени.

После устройства вышеописанных деталей можно приступать к установке средних ног. В случае, когда система не нуждается в коньковой балке, то стропила направляются к коньковому элементу и в этом же месте крепятся между собой.

Теплоизоляция двускатной кровли из профнастила

Когда сборные процессы успешно подведены к концу, наступает момент укладки кровельного пирога. Его слои могут разниться из-за того, как жильцы будут использовать свое кровельное помещение.

В случае, когда чердачное пространство не будет оборудоваться под жилые квадратные метры, то нет нужды утеплять его. Следовательно, нет нужды создавать утепленный кровельный пирог, достаточно лишь под профилированные листы уложить гидроизоляционный слой. Но стоит понимать, что нельзя оставлять помещение без утеплителя совсем. Он укладывается вниз, между стропильных ног, дабы не позволять холодному воздуху проникать через межэтажное перекрытие.



Когда ситуация стоит иначе, и вам в дальнейшем потребуется заселение данного этажа, то поверх гидроизоляционного слоя укладываются небольшие бруски из дерева – контробрешетка. Система данных элементов создает вентиляционный зазор под кровельным покрытием, тем самым давая возможность беспрепятственно перемещаться воздушным массам. Поверх стропильных ног, с некоторым шагом монтируются доски для обрешетки.

Расстояние, принимаемое за шаг, может разниться в зависимости от марки профилированного листа и его характеристик. Дальнейший монтаж происходит путем вкручивания специальных саморезов в толщу кровельного покрытия, тем самым прижимая его к деревянному каркасу.

Устройство конька и узлов примыканий двускатной кровли из профнастила

Металлическое кровельное покрытие требует более тонкого подхода, нежели другие материалы. Из-за своей жесткости, места соединений могут быть не совсем качественными, поэтому следует постоянно следить за этим моментом.

Как вы знаете, в верхней части крыши находится коньковый узел. Он существует для того, чтобы защищать верхние стыки покрытия от излишнего количества влаги, пыли или мусора.

Крепеж конька проводят к обрешетки при помощи специальных длинных саморезов. Их вкручивание необходимо производить в верхнюю волну профилированного листа. Образованное место примыкания конька и металлического покрытие должно быть обработано герметиком, но осуществить это нужно так, дабы остался некоторый зазор (4-5 сантиметра) для естественной циркуляции воздуха.

Фронтон, является отличительной чертой двухскатной крыши от других видов. Стоит помнить, что именно на данный элемент здания приходится максимальная нагрузка от ветра. Свесы карнизов и фронтоны, как правило, выступают в роли защитников стен от атмосферных осадков, поэтому их величина не должна быть меньше 40 сантиметров. Если вы укладываете металлическую кровлю, то при ее укладки необходимо несколько превышать эти значение и залазить за края не только со стороны кровельных скатов, но и по бокам здания.

Отличительная черта карнизных свесов заключается лишь в том, что у фронтонных нет системы водосточных труб, а здесь она присутствует.

Кстати, двускатную систему очень часто можно встретить при входе в подъезд. Выполненный из профнастила входной козырек, практически ничем не отличается от основной кровли. В данной конструкции, также необходимо проследить за качественной стыковкой металла к стене здания и герметизации этих мест.



Односкатная крыша из профилированного листа

Односкатная крыша из профнастила активно используется в частном строительстве. Несмотря на то, что застройщики считают один скат конструкцией, более подходящей для временных сооружений, некоторые из них в корни с этим не согласны и создают уникальные жилища.

Если вы когда-нибудь составляли сметы и чертежи, то знаете, что стоимость кровельной части здания составляет третью часть от конечной суммы. Поэтому самым актуальным на сегодняшний день решением данной проблемы является односкатная кровля из профнастила. Данная конструкция не только будет экономно сказываться на материалах, но при правильном монтаже даст зданию необходимую надежность и устойчивость к ветровым нагрузкам.

В строительной сфере есть понятие «роза ветров». Данная схема показывает направление наиболее преобладающих ветров. Такие данные для вашей местности вы можете без проблем найти в любой топографической карте. Если вы используете эти знания и развернете свое здание так, чтобы самые ярые порывы ветра обтекали ваш уют, то можете надолго забыть о ремонте вашей кровли.



Основные особенности и преимущества односкатных крыш

В прошлом пункте вы узнали, что один скат – выгодное вложение не только с экономической точки зрения, но и по качеству. В качестве дополнения этому можно отметь, что площадь одного ската будет существенно меньше если брать в сравнение туже двускатную кровлю, следовательно, материала на его возведение потребуется гораздо меньше. Стоит понимать, что в состав крыши входят не только металлические и деревянные составляющие, а еще: утеплитель, гидроизоляция, покрытие и другие не менее важные слои. Поэтому сэкономить получиться довольно солидную сумму.

Продолжая хвалить односкатную кровлю, я отмечу, что она существенно экономит тепло. Все дело в ее конструкции и именно благодаря ей циркуляция воздуха осуществляется иначе. Коньковый узел двухскатной кровли является застойной зоной для воздушных масс. Если вспомнить законы физики, то теплый воздух всегда стремится вверх, а достигнув потолка он будет впустую нагревать кровельное покрытие.

Благодаря своей конструктивной простоте односкатная крыша может выполняться даже неопытным застройщиком, впрочем, мастера советуют начинать именно с таких объектов. Но покрытие данной плоскости профнастилом, это уже другая история.

Если вас беспокоит чердачное пространство, то есть виды односкатных кровель, которые предусматривают его устройство, но зачастую застройщики отказываются от него. В этом случае перекрытие верхней части этажа будет находиться под некоторым уклоном, поверх которого будут укладываться металлические листы.



Во сколько градусов укладывается односкатная кровля

Перед монтажными работами в строительной сфере всегда должны вестись некоторые расчеты. Они позволяют определиться с видом стропильной системы. Стоит помнить, что у четырех или двухскатной крыши давление от ветра противоположные скаты не будет равна, поэтому такой расчет будет несколько сложен, но это не относится к односкатной стропильной системе.

Помните, что шаг стропильных ног будет изменяться от снеговых и ветровых нагрузок вашего региона проживания. Как правило, это значение лежит в диапазоне от 50 до 80 см.

Так как односкатная кровля имеет всего одно направление очень важно выбрать для него правильный градус. Уклон односкатной крыши из профнастила будет зависеть от климатических особенностей региона, а это:

  • Толщина снежного слоя
  • Интенсивность атмосферных осадков при плюсовой температуре
  • Скорость и направление ветров

Если угол наклона односкатной крыши из профнастила задается довольно большим, то осадки не будут скапливаться на ее поверхности, но увеличится ветровая нагрузка.



В целом, чтобы выбрать необходимый уклон следует знать характеристики кровельного материала. Например, с гладких материалов снег и вода будет уходить гораздо быстрее, чем с шероховатых и неровных поверхностей.

Стандартным значением угла для одного ската под профилированные металлические листы являетсязначение 25 градусов. Судя по опыту застройщиков, брать большее значение будет нецелесообразным потому, что будет повышаться нагрузка от ветра, следовательно, конструкцию потребуется усиливать. Такую же ситуацию можно будет наблюдать, когда уклон задается слишком маленький, только вместо ветра на плоскость кровли будут давить скопившийся снег и вода.

Нюансы монтажа односкатной кровли под профнастил

Своеобразные бордюры являются опорой для каркаса односкатной крыши. Их возведение осуществляется из материала, которым возводятся внешние стены сооружения. Данные элементы надежно защищают кровлю с обеих сторон. Как правило, для усиления конструкции стен по их верхней части укладывается монолитный пояс из железобетона.

Данный пояс оборудуется специальным опорным брусом – мауэрлатом. Он будет являться опорой для стропильных ног всей системы, и передавать нагрузку вниз по стенам. Стоит отметить, что его крепление будет осуществляться на закладные детали, которые нужно было сделать при устройстве монолитного пояса.



Если длина ската превышает расчетные значения, то в некоторых местах, ради опоры устанавливаются дополнительные подкосы.

На устроенный в нужном месте опорный брус укладываются стропильные балки. Их шаг, как правило, составляет 70-80 сантиметров. Их длина должна выходить на 0,5 метра за бордюры. Так получатся карнизные свесы. Но некоторые застройщики решают не устраивать данные узлы. Они аргументируют это тем, что кровля без свесов будет более надежной и маловероятно, что резкий порыв ветра сорвет ее с основания. Что касается защиты зданий от атмосферных осадков, то для этого они укладывают на бордюры листы металла или создают каменные парапеты.

Если вы решите поступить также и возвести себе парапеты, то помните, что их конструкция должна исключать возможность попадания воды внутрь стен. Для этого можно применять разные герметики. При этом, металлическое покрытие должно монтироваться очень надежными методами, а месту примыкания к бордюрам уделено особое внимание.



Особенности устройства профилированного листа на кровлю

Итак, когда я вам описал преимущества и нюансы укладки профилированного листа, можно приступать к его непосредственному монтажу.

  • Вся работа по укладке кровельного покрытие должна начинаться с гидроизоляционного слоя. Он укладывается поверх стропильных ног. Дабы данный слой не улетел при сильных порывах ветра, помимо обычных крепежей, его накрывают контробрешеткой. Эта система брусков выполняет не только функцию держателя, но и позволяет воздуху свободно перемещаться, создавая путь для естественной вентиляции. Не стоит забывать и об изоляции деревянных элементов от других материалов. Для этого также используется гидроизоляция, как правило, это рубероид;
  • Если в здании предусматривается чердачное помещение, то утеплительные плиты укладываются на перекрытие. Это делается в связи с ограниченным пространством чердака, и дабы не уменьшать его еще больше, принимается именно такое решение. Как правило, застройщики возводят небольшие дома и при такой стропильной системе рассматривать чердак как жилую комнату ни в коем случае нельзя из-за маленького пространства, следовательно, и утеплять его нет нужды;
  • Простая конструкция подразумевает под собой легкий монтажный процесс. Поэтому он может быть осуществлен всего одним человеком;
  • Крепежные элементы устанавливаются с нижнего ряда. Нахлест листа друг на друга должен составлять не менее 15 сантиметров. Крепежами, как правило, являются саморезы с резиновой подкладкой, цвета которых можно подобрать под цвет вашего покрытия.



Односкатная кровля пришла к нам из стран Америки и до сих пор не сильно популярна в нашей стране. Поэтому если вы задумали возвести себе такую кровлю, будьте уверены, что вы удивите своих соседей. И заработаете на этом не только славу, но и сбережете свои деньги.

Как правильно сделать стропильную систему двухскатной крыши своими руками

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

  • рулетки, разной длины 5, 10, 20 метров;
  • маркеры, карандаши;
  • шнур, для натяжки;
  • молотки, разных назначений, гвоздодер;
  • ножницы, для раскроя;
  • кровельный нож;
  • шпатель;
  • скотч;
  • ножовки, электропила, электродрель с различными сверлами и насадками;
  • шуруповёрт с насадками;
  • разметки, уровни горизонтальный и вертикальный;
  • рейки, линейки;
  • пена монтажная;
  • страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

  • для черепичных кровель, шифера 22 гр.;
  • для металлочерепицы — 14 гр.;
  • ондулин — 6 гр.;
  • профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длина

стропил, мм

Расстояние между стропилами, ммРазмер сечения бруса стропил, мм
до 3000120080 × 100
до 3000180090 × 100
до 4000100080 × 160
до 4000140080 × 180
до 4000180090 × 180
до 6000100080 × 200
до 60001400100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

  1. Мауэрлат.
  2. Лежни.
  3. Стойки.
  4. Стропила.
  5. Подкосы.
  6. Затяжки.
  7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

  • крепиться к стене через армированный железобетонный пояс со шпильками;
  • шпильки вставляются в кладку;
  • простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

  1. Произвести монтаж лежня, при насланных стропилах.
  2. Разметить шаг установки стропильных ног.
  3. Заготовить по размеру стойки.
  4. Установить их, если есть необходимость раскрепить распорками.
  5. Уложить прогон. Проверить геометрию. Установить крепеж.
  6. Примерить первую стропильную ногу, разметить места подрезки.
  7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
  8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
  9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

  1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
  2. Устанавливают накладки, деревянные или металлические.
  3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

  1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
  2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
  3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.
Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

  • под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
  • под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
  • обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна. Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель. С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Понравилась статья!? Тогда поделись ей со своими друзьями в социальных сетях:

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

Как подобрать стропила крыши в соответствии с IRC

Хотите узнать, как легко измерить стропила?

Глава 8 Международного жилищного кодекса (IRC) 2018 года регулирует проектирование и строительство кровельных и потолочных систем. Элементы крыши / потолка должны быть правильно спроектированы, чтобы обеспечить адекватную опору в соответствии с прилагаемыми к ним нагрузками, а также обеспечить правильную передачу этих нагрузок на несущие стены и / или поддерживающие элементы конструкции.

Международный жилищный кодекс (IRC) признает два типа обычных систем кровельных и потолочных каркасов для зданий, подпадающих под действие Международного жилищного кодекса (IRC): деревянные каркасы и холодногнутые стальные каркасы.

В этом посте мы рассмотрим деревянные элементы каркаса крыши, в частности стропила. Проектирование и конструкция деревянных стропил на крыше описаны в Разделе R802.4 Международного жилищного кодекса (IRC).

(Примечание: ссылки на таблицы были изменены в версии IRC 2018.Таблицы допустимых пролетов стропил в версии 2018 находятся в разделе R802.4, а таблицы в версии 2015 года — в разделе R802.5. Для единообразия в этом посте будет ссылка на IRC 2018. Помните, какую версию IRC вы используете, поскольку допустимые интервалы могут отличаться.)

Раздел R802.4 описывает критерии для деревянного стропильного каркаса крыши, который также включает в себя предписывающие таблицы пролета.

В этом посте мы узнаем, как правильно подобрать размер стропила на крыше в зависимости от его пролета, расстояния и породы используемой древесины.

Fun Tip: Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим сообщением POST .

Нагрузки на стропило

Размеры деревянных стропил для крыши указаны на основе одной из восьми таблиц, содержащихся в коде. В этих таблицах пролета перечислены допустимые пролеты стропил для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется. Прежде чем мы рассмотрим эти таблицы, мы должны убедиться, что определены правильные расчетные нагрузки, прежде чем выбирать правильную таблицу.

Код распознает 2 типа нагрузок, применяемых к стропилам крыши: временные нагрузки и постоянные нагрузки.

Динамические нагрузки определяются кодом следующим образом:

Нагрузки, возникающие в результате использования здания или другой конструкции. Это не включает строительные или экологические нагрузки.

Собственные нагрузки определяются кодом следующим образом:

Вес строительных материалов, включенных в здание, включая, помимо прочего, стены, полы, крыши, потолки, лестницы, встроенные перегородки, отделку, облицовку и другие аналогично встроенные архитектурные и конструкционные элементы, а также фиксированные услуги оборудование.

Столы для пролетов стропил

Как упоминалось выше, таблицы пролетов в коде содержат список допустимых пролетов стропил для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется.

Согласно Раздел R802.4.1 , стропила крыши должны иметь размеры, основанные на Таблицах R802.4.1 (1) — R802.4.1 (8) . Очень важно правильно подобрать стол.

Теперь, чтобы выбрать правильную таблицу, мы должны понять 2 вещи: какую динамическую нагрузку использовать и прикреплены ли балки потолка к стропилам крыши.

Мы коснулись нагрузок ранее, но давайте рассмотрим, почему важно знать, прикреплены ли балки потолка к стропилам крыши или нет.

В соответствии с разделом Раздел R802.5.2 каждое стропило крыши должно быть привязано к конструкции с помощью потолочных балок или стропил . Когда потолочные балки прикреплены, они действуют как стяжка. Когда они движутся в противоположном направлении, создавая сценарий, при котором они не прикреплены к стропилам, тогда стропильные стяжки могут быть использованы для выполнения требований к стропилам.

Это соединение важно, поскольку оно противостоит горизонтальной осевой нагрузке от гравитационных нагрузок и осевой нагрузке стропил, вызванной подъемом от ветровых нагрузок.

Использование стропильной стяжки или самих потолочных балок может незначительно отличаться по размеру используемых стропил, поэтому код создает два типа таблиц пролета. Один для случаев, когда балки потолка используются в качестве стяжек, а второй — когда они не используются, поэтому требуются стропильные стяжки.

Еще одна вещь, на которую следует обратить внимание, это то, что столы пролета стропил ограничены потолочными балками или стропильными балками, расположенными на верхней плите или в нижней трети чердачного пространства.Если потолочная балка расположена не на верхней плите, а в нижней трети чердака, к стропилам применяется поправочный коэффициент для стропильного пространства, чтобы учесть дополнительную нагрузку на стропило из-за расположения стяжек или потолочных балок. выше на чердаке. Этот поправочный коэффициент можно найти в сноске «А» в любом из пространств стропил крыши в Таблицах с R802.4.1 (1) по R802.4.1 (8).

Однако важно отметить, что если потолочные балки или стропильные балки расположены выше на чердаке относительно того, где они могут превышать требование на одну треть, то таблицы пролетов НЕ могут использоваться, и вместо этого потребуются стропила на крыше. проектироваться в соответствии с принятой инженерной практикой.

Таким образом, если проектные нагрузки превышены или балки перекрытия или стропильные балки расположены более чем на одну треть от чердака, конструкция стропил крыши выходит за рамки предписываемых стандартов таблиц, и на этом этапе они должны быть спроектированы в в соответствии с принятой инженерной практикой.

Как видите, в отличие от балок перекрытия или балок перекрытия , стропила имеют множество факторов, которые необходимо учитывать при выборе правильного размера.

Теперь, разобравшись со всем этим, давайте взглянем на эти таблицы, чтобы узнать, как правильно определять размеры стропил крыши, используя предписанные стандарты:

Для простоты выше показаны только заголовки таблиц. Прежде чем мы сможем правильно выбрать правильную таблицу размеров стропил крыши, необходимо понять заголовок таблицы. Каждая таблица помечена. Как вы можете видеть, таблица R802.4.1 (1) и таблица R802.4.1 (2) предназначены для стропил, имеющих динамическую нагрузку на крышу 20 фунтов на квадратный фут, однако первая предназначена для потолков, не прикрепленных к стропилам, а вторая — для потолки крепятся к стропилам.

Помните, что было сказано ранее. Стропила должны быть привязаны, поэтому, если они не привязаны к балкам перекрытия, для них потребуется установить стропила .

Что касается таблиц R802.4.1 (3) — R802.4.1 (8), у вас есть разные снеговые нагрузки, прикладываемые к крыше, при этом применяется тот же принцип крепления балок или нет. Для простоты выше показана только таблица R802.4.1 (3), чтобы указать изменение временной нагрузки в заголовке.

Опять же, таблицы должны использоваться только для значений динамической нагрузки и статических нагрузок, указанных в таблицах. Их НЕЛЬЗЯ использовать для расчетных нагрузок, выходящих за рамки этих предписывающих таблиц.

Теперь давайте рассмотрим, какая информация находится в таблицах.

В таблицах представлена ​​следующая информация о них:

  1. Расстояние между стропилами крыши в дюймах (12, 16, 19,2, 24)
  2. Породы и сорта пиломатериалов
  3. Различные варианты размеров пиломатериалов (2 × 4, 2 × 6, 2 × 8, 2 × 10, 2 × 12)
  4. Максимальный пролет стропил в зависимости от размера пиломатериалов, породы / сорта и расстояния между ними.

Теперь, чтобы правильно подобрать размер стропил, давайте рассмотрим несколько примеров.

Как выбрать размер стропила

Определение размеров стропил — пример 1

Вопрос: Где потолок прикреплен к стропилам, каков максимально допустимый пролет стропила 2 × 6 ели-лиственницы Дугласа № 2 с шагом 12 дюймов по центру, поддерживающего динамическую нагрузку на крышу 20 фунтов на квадратный фут и статическую нагрузку 10 psf?

Первый шаг, соберем всю указанную информацию в вопросе:

  • Потолок, прикрепленный к стропилам и действующая нагрузка 20 фунтов на квадратный фут: используйте таблицу R802.4,1 (2)
  • Расстояние между стропилами крыши: 12 дюймов
  • Порода и сорт: Дугласская ель-лиственница # 2
  • Собственная нагрузка: 10 фунтов на квадратный дюйм
  • Размер используемой древесины: 2 × 6

Теперь давайте найдем максимально допустимый пролет для элемента 2 × 6 в приведенном выше сценарии:

Таким образом, в приведенном выше примере максимально допустимый пролет для элемента 2 × 6 составляет 15′-6 ″ .

Определение размеров стропил — пример 2

Теперь давайте попробуем другой пример, но на этот раз будет указан пролет, и вы должны выбрать пиломатериал правильного размера, который будет использоваться в следующем сценарии:

Вопрос: Когда потолок не прикреплен к стропилам и стропила Hem-fir # 3 должны располагаться на расстоянии 12 дюймов по центру, выдерживая снеговую нагрузку 30 фунтов на квадратный фут и статическую нагрузку 20 фунтов на квадратный фут, каков минимально допустимый размер стропил размер, когда требуется пролет 14′-0 ″ в длину?

Первый шаг, соберем всю указанную информацию в вопросе:

  • Потолок, не прикрепленный к стропилам, и снеговая нагрузка 30 фунтов на квадратный фут: используйте таблицу R802.4,1 (3)
  • Расстояние между стропилами крыши: 12 дюймов
  • Породы и сорт: Пихта # 3
  • Пролет стропил крыши: 14′-0 ″

Теперь давайте найдем минимально допустимый размер стропил для вышеприведенного сценария:

Таким образом, в приведенном выше примере минимально допустимый размер стропил для пиломатериалов Hem-ель № 3 шириной 14 ‘-0 дюймов составляет 2 × 10 , поскольку она может занимать 14′ -5 дюймов. Например, нельзя использовать элемент 2 × 8, поскольку он может охватывать только 11–9 дюймов.

Чтобы узнать больше о проектировании и строительстве деревянного каркаса крыши, обязательно ознакомьтесь с разделом Раздел R802 Международного жилищного кодекса (IRC) 2018 года.

Fun Tip: Чтобы узнать, как легко измерить потолочные балки, обязательно ознакомьтесь с этим сообщением POST .

Надеюсь, что с учетом приведенных выше примеров вы сможете легче определить размеры деревянных стропил в соответствии с таблицами Международного жилищного кодекса.

В заключение позвольте ответить на несколько часто задаваемых вопросов, касающихся стропил.

Какой стандартный размер стропила крыши?

Стандартный размер стропила на крыше действительно может быть любым, если он не меньше минимального размера, требуемого согласно нормам.Минимальный размер стропила крыши определяется с помощью предписывающих таблиц, содержащихся в главе 8 Международного жилищного кодекса (IRC).

Как далеко должны быть друг от друга стропила?

Расстояние между стропилами крыши — это лишь один из компонентов, используемых для определения минимального размера стропила крыши. Согласно предписывающим таблицам, приведенным в главе 8 Международного жилищного кодекса (IRC), стандартное расстояние между стропилами крыши составляет 12, 16, 19,2 или 24 дюйма по центру.

Как далеко могут пролететь стропила крыши?

Максимальный пролет стропила зависит от размера, расстояния и породы дерева, используемого вместе с расчетными нагрузками, приложенными к системе крыши, и от того, прикреплен ли потолок к стропилам или нет. Таблицы с предписаниями, приведенные в главе 8 Международного жилищного кодекса (IRC), могут использоваться для определения максимального пролета стропила крыши.

Как измерить стропила?

В соответствии с Разделом R802.4.1 Международного жилищного кодекса 2018 г., стропильные пролеты должны измеряться по горизонтальной проекции стропил.

.

* Справочный источник — Международный жилищный код 2018 г. — [Купить на Amazon]

Горизонтальные стропила — Максимальный пролет

Максимальный горизонтальный пролет кровли из пихты Дугласа для деревянных конструкций, выбранных из сортов пиломатериалов, а также № 1 и № 2, указаны ниже.

Макс. собственная нагрузка (вес конструкции и фиксированные нагрузки) 15 фунтов / фут 2 .Живая нагрузка — это вес мебели, ветра, снега и т. Д.

  • 1 фунт / фут ( фунт / фут 2 ) = 47,88 Н / м 2
  • 1 фут = 0,3048 м
  • 1 дюйм = 25,4 мм
Макс. Динамическая нагрузка 20 фунтов / фут 2 (956 Н / м 2 )

Максимальный диапазон (футы — дюймы)

Номинальный размер
(дюймы) 		Расстояние между стропилами, от центра к центру, OC
(дюймы) 		Сорт пиломатериалов
Выбранные несущие конструкции No.1 № 2
2 x 6 12 16 ‘- 4’ ‘ 15′ — 9 » 14 ‘- 9’ ‘
16 14 ‘- 11’ 13 ‘- 8’ ‘ 12′ — 9 »
24 13 ‘ 11′ — 2 » 10 ‘- 5’
2 x 8 12 21 ‘- 7’ 19 ‘- 11’ 18 ‘- 8’ ‘
16 19′ — 7 » 17 ‘- 3’ ‘ 16′ — 2 »
24 17 ‘ 14′ — 1 » 13 ‘- 2’ ‘
2 x 10 12 27′ — 6 » 24 ‘- 4’ ‘ 22′ — 9 »
16 25 ‘ 21′ — 1 дюйм 19 ‘- 9’ ‘
24 20 футов — 9 дюймов 17 дюймов — 3 дюйма 16 дюймов — 1 дюйм
2 x 12 12 33 дюйма — 6 дюймов 28 дюймов — 3 дюйма 26 дюймов — 5 дюймов
16 29 футов — 5 дюймов ‘ 24′ — 5 » 22 ‘- 10’ ‘
24 24′ 20 ‘ 18′ — 8 »

Макс.Динамическая нагрузка

60 фунтов / фут 2 (2873 Н / м 2 ) Расстояние между балками от центра до центра, OC
(дюймы) — 903 05 24
Максимальный диапазон (футы — дюймы)
Номинальный размер
(дюймы) 912		 Сорт пиломатериалов
Selected Structural No. 1 No. 2
2 x 8 12 0 » 13 ‘- 7’ ‘ 12′ — 3 »
16 13 ‘- 7’ ‘ 11′ — 9 » 11 ‘
24 11 дюймов — 7 дюймов 9 дюймов — 8 дюймов 9 дюймов
2 x 10 12 19 дюймов — 1 дюйм 16 дюймов — 8 дюймов 15 дюймов — 7 дюймов
16 17 дюймов — 4 дюйма 14 дюймов — 05 дюймов 13 дюймов — 6 дюймов
14 ‘- 2’ ‘ 11′ — 9 » 11 ‘
2 x 12 12 23′ — 3 » 19 ‘- 3’ 18 ‘
16 20′ — 1 дюйм 16 ‘- 8’ ‘ 15′ — 7 »
24 16 ‘- 5’ 13 ‘- 8 » 12 ‘- 9’ ‘
2 x 14 12 25′ — 11 » 21 ‘- 7 дюймов 20′ — 2 »
16 22 ‘- 6’ ‘ 18′ — 8 » 17 ‘- 5’ ‘
24 18′ — 4 ‘ 15′ — 3 » 14 ‘- 3 »

Проектирование с использованием таблиц пролета стропил

Часть 4 Руководства по проектированию жилых зданий

На этой странице мы объясним, как проектировать с помощью таблиц пролета стропил и как читать все типы таблиц пролета балок и крыши для жилищного каркаса.

Эта страница является частью онлайн-руководства «Создайте свой собственный дом». Если вы только начинаете проектировать свой дом, вы можете перейти на карту нашего учебного сайта, чтобы пройти учебник по порядку или прыгать по нему, как вам удобно.

Деревянный каркас крыши

Продолжая часть 3: Таблицы пролетов балок перекрытия для проектирования конструкций жилых домов, мы теперь рассмотрим конструкцию стропил и балок крыши.

Рассмотрим базовую конструкцию каркаса двускатной деревянной крыши.На изображении ниже показано поперечное сечение нашего простого дома размером 12 на 13 футов из раздела, посвященного таблицам пролета балок в этом руководстве. Здесь двускатная крыша с деревянным каркасом. По верхнему центру дома есть балка, к которой крепятся стропила. Каждое стропило по очереди крепится к верхней части наружных несущих стен.

Как мы уже говорили в разделе «Дизайн экстерьера дома», существует множество различных типов крыш домов. Сначала мы обсудим обрамление двускатных крыш, чтобы мы могли изучить основы того, как определять размеры стропил, балок или балок.

В большинстве регионов первое, что нужно учесть перед определением размеров деревянных элементов каркаса для крыши, — это максимальная снеговая нагрузка, которую крыша будет нести. Все столы каркаса крыши организованы с учетом максимальной снеговой нагрузки. Если вы живете в регионе, где зимой выпадает снег, обратитесь в муниципальный строительный департамент, чтобы узнать, на какие максимальные снеговые нагрузки вы должны рассчитывать.

В зависимости от вашего региона вам может потребоваться спроектировать максимальную снеговую нагрузку от 0 до 65 фунтов на квадратный фут (или примерно 0–3 кПа).

Давайте посмотрим на таблицу ниже, в которой показаны максимальные пролеты стропил при снеговой нагрузке 31,3 фунта на квадратный фут (psf).

Стол для максимального пролета стропил крыши

Образец максимальных пролетов (футы-дюймы) из пихты или лиственницы Дугласа, № 1 или № 2 при снеговой нагрузке 31,3 фунта на фут

Эта таблица является всего лишь образцом и может не подходить для вашего региона.

Максимальные пролеты в таблице выше соответствуют горизонтальному расстоянию, которое может перекрыть стропила (НЕ диагональному расстоянию или фактической длине стропил).Таким образом, если ваш дом имеет ширину 26 футов, а балка конька крыши находится по центру дома, вам понадобится стропила, которая может перекрывать 13 футов. Давайте воспользуемся этим примером и найдем подходящий размер стропил. Просматривая центр таблицы, можно найти несколько вариантов. В таблице указано, что стропила 2 X 6, расположенные на расстоянии 16 дюймов по центру (o.c), могут перекрывать максимальное расстояние 13 футов 5 дюймов. Другой вариант — стропила 2 х 8 с шагом 24 дюйма.

При выборе продумайте, как вы будете утеплять свою крышу.Изоляция крыши в 1 1/2 этажных домах (дома, где у вас есть жилое пространство на чердаке) обычно устанавливается в стропильных пространствах. Итак, если ваши стропила всего 5 1/2 дюймов в глубину, это все, что у вас есть для изоляции. Однако можно добавить куски дерева на стропила, чтобы покрыть их опалубкой, чтобы обеспечить дополнительную изоляцию. дешевле, чем строительство из бруса большего размера. Целесообразно изучить типы изоляции, которую вы рассматриваете, и R-фактор, который вы надеетесь получить, а затем рассчитать, какая глубина вам нужна в стропильной полости.

Если вы строите одно- или двухэтажный дом, но когда-нибудь можете превратить чердак в жилое пространство, убедитесь, что в вашем проекте достаточно места для надлежащей теплоизоляции крыши.

Несущие балки кровли

Вам понадобится кровельная балка в качестве поверхности для крепления стропил. Обычно балка крыши изготавливается путем склеивания нескольких кусков размерного бруса. Еще раз, вам нужно будет посмотреть на свои местные диаграммы и использовать местный коэффициент снеговой нагрузки, чтобы определить максимальный пролет для данного размера деревянных стропил.В таблице ниже показаны балки для снеговой нагрузки 31,3 фунта на квадратный фут.

Пример таблицы максимального пролета балки крыши (футы-дюймы)

Ель, сосна или ель, №1 или №2, снеговая нагрузка 31,3 фунта на квадратный фут
Максимальный пролет стропил 16 футов

Эта таблица является всего лишь образцом и может не подходить для вашего региона.

Пролеты в этой таблице основаны на максимальном поддерживаемом пролете стропил в 16 футов, где опорный пролет — это общее горизонтальное расстояние, преодоленное стропилами крыши, разделенное пополам (НЕ диагональное расстояние или длина стропил).Таким образом, этот стол может вместить дом с общим пролетом стропил (или шириной дома) 32 фута.

Теперь вспомним из Части 3 этого модуля, Таблицы пролета балок, мы обсуждали, что нам могут потребоваться несущие стойки для поддержки балок перекрытия. Таким же образом вам могут понадобиться стойки для поддержки балки крыши. Если ваша таблица пролетов показывает, что балка крыши не может поддерживать стропила по всей длине вашего дома, вам нужно выбрать сборную балку крыши, максимальные пролеты которой такие же (или немного больше) выбранные вами пролеты балок перекрытия. .Таким образом, вы можете продолжить конструкцию опор балки перекрытия от подвала до балки крыши. Однако это не постоянный пост. Столбы для каждого этажа располагаются на поверхности пола, чтобы поддерживать балку перекрытия над ним. Следующая стойка находится на этой балке перекрытия (прямо над нижней стойкой) и идет до следующей балки перекрытия или до балки крыши.

Подведение итогов

В этом учебном модуле «Проектирование конструкций жилых домов» мы рассмотрели основные структурные нагрузки для домов с деревянным каркасом, определение размеров балок перекрытий, балок перекрытия и балок крыши.Для дома с деревянным каркасом или дома, в котором используются клеенки или LVL, принципы те же, но вы будете использовать разные таблицы. Ваш местный строительный инспектор может направить вас к источникам таблиц, необходимых в вашем регионе.

Следующий модуль — рисование планов этажей

Наконец-то пора рисовать планы этажей. Перейдем к:

Модуль 8: Нарисуйте план этажа

Если вы не следовали руководству «Создай свой собственный план дома» с самого начала, возможно, вы захотите перейти к введению в учебное пособие, прежде чем переходить к рисованию планов этажей.

Более подробные технические обсуждения проектирования с деревянным каркасом крыши см. В учебном пособии по таблицам пролета от Американского совета по древесине.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Размер бруса для скатной кровли

В следующих таблицах приведены подробные сведения о допустимых пролетах и ​​шагах для некоторых наиболее распространенных размеров древесины, используемых в традиционных конструкциях кровли.Все фигурки сделаны на основе черепицы или шифера, уложенных на деревянные рейки поверх сукна.

См. Утвержденный документ к Части A Строительных норм на GOV.UK для более тяжелых кровельных материалов или необычных условий нагрузки, эти таблицы могут не подходить.

Обратитесь к инспектору здания за советом.

Максимальный пролет стропил в свету в метрах для крыш с уклоном от 15 до 45 градусов

Уклон кровли от 15 до 22,5 градусов с классом прочности на межстрочный промежуток C16

Уклон кровли от 15 до 22.5 градусов с классом прочности межстропильного полотна С16
Размер стропил в мм 400 мм 450 мм 600 мм
100 x 47 1,81 1,78 1,69
125 х 47 2,40 2,35 2,22
150 х 47 3,00 2.93 2,76

Уклон кровли от 15 до 22,5 градусов с классом прочности на расстояние между стропилами C24

Уклон кровли от 15 до 22,5 градусов с классом прочности стропильных ног C24
Размер стропил в мм 400 мм 450 мм 600 мм
100 x 47 2,09 2,04 1,94
125 х 47 2.74 2,68 2,53
150 х 47 3,41 3,33 3,13

Уклон кровли от 22,5 до 30 градусов с классом прочности стропил C16

Уклон кровли от 22,5 до 30 градусов с классом прочности стропильных ног C16
Размер стропил в мм 400 мм 450 мм 600 мм
100 x 47 1.85 1,82 1,73
125 х 47 2,45 2,40 2,26
150 х 47 3,05 2,98 2,81

Уклон кровли от 22,5 до 30 градусов с классом прочности на расстояние между стропилами C24

Уклон кровли от 22,5 до 30 градусов с классом прочности стропил C24
Размер стропил в мм 400 мм 450 мм 600 мм
100 x 47 2.13 2,08 1,98
125 х 47 2,80 2,74 2,58
150 х 47 3,47 3,39 3,19

Уклон кровли от 30 до 45 градусов с классом прочности стропил C16

Уклон кровли от 30 до 45 градусов с классом прочности стропил C16
Размер стропил в мм 400 мм 450 мм 600 мм
100 x 47 1.91 1,87 1,78
125 х 47 2,52 2,46 2,33
150 х 47 3,14 3,06 2,88

Уклон кровли от 30 до 45 градусов с классом прочности стропил C24

Уклон кровли от 30 до 45 градусов с классом прочности на межстрочный промежуток C24
Размер стропил в мм 400 мм 450 мм 600 мм
100 x 47 2.19 2,14 2,03
125 х 47 2,87 2,81 2,65
150 х 47 3,57 3,48 3,27

Максимальный пролет прогонов в метрах для крыш с уклоном от 30 до 45 градусов

Уклон кровли от 30 до 45 градусов класс прочности C16

Уклон кровли от 30 до 45 градусов класс прочности C16
Размер прогонов в мм Максимальный промежуток в свету

1.5 м		 Максимальный
пролет в свету
1,8 м		 Максимальный
пролет в свету
2,1 м		 Максимальный
пролет в свету
2,4 м		 Максимальный
пролет в свету
2,7 м		 Максимальный
пролет в свету
3 м
175 x 63 2,49 2,26 2,09 1,95 1,83 1,73
200 x 63 2.84 2,59 2,39 2,23 2,09 1,98
225 x 63 3,19 2,91 2,68 2,51 2,36 2,23
175 х 72 2,64 2,42 2,24 2,09 1,97 1,86
200 х 72 3.01 2,77 2,56 2,39 2,25 2,13
225 х 72 3,39 2,77 2,56 2,39 2,25 2,13

Уклон кровли от 30 до 45 градусов класс прочности C24

Уклон кровли от 30 до 45 градусов класс прочности C24
Размер прогонов в мм Максимальный промежуток в свету

1.5 м		 Максимальный
пролет в свету
1,8 м		 Максимальный
пролет в свету
2,1 м		 Максимальный
пролет в свету
2,4 м		 Максимальный
пролет в свету
2,7 м		 Максимальный
пролет в свету
3 м
175 x 63 2,81 2,63 2,49 2,37 2,25 2,13
200 x 63 3.21 3,00 2,84 2,71 2,57 2,43
225 x 63 3,60 3,38 3,19 3,19 2,89 2,73
175 х 72 2,94 2,76 2,61 2,49 2,38 2,28
200 х 72 3.36 3,15 2,98 2,84 2,72 2,61
225 х 72 3,77 3,15 2,98 2,84 2,72 2,61

На этой схеме показано типичное расположение стропильной и прогонной крыши и показаны размеры, указанные в таблицах выше.

Фронтальные стены должны быть прикреплены к крыше с максимальным расстоянием между центрами 2 м с помощью стальных оцинкованных лент размером 30 x 5 м.

Эффективная обвязка двускатной стены

Каждую ленту следует закрепить, как показано на схеме напротив, с помощью выступов между стропилами, чтобы поддерживать металлическую ленту по всей ее длине.

Обвязка вертикальная на карнизных скатных крышах

На уровне карниза следует закрепить вертикальные ремни длиной 1 м, как показано на схеме напротив, с максимальным расстоянием между центрами 2 м.

Это правильный способ закрепить анкерные зажимы, соединяющие стропило и стеновую пластину. Обратите внимание, что они обычно требуются только для крыш со стропильными стропилами, а не для традиционных конструкций крыш с балками и стропилами.

Балки и стропила — Southern Pine

Таблицы с указанием максимальных пролетов для балок и стропил из южной сосны подробно описаны ниже. Эти 46 таблиц основаны на расчетных значениях размерных пиломатериалов южной сосны с визуальной сортировкой, которые вступили в силу 1 июня 2013 года.Для каждого приложения доступна загрузка в формате PDF. Также см. Использование этих таблиц и пять примеров, показывающих, как читать значения таблицы, а также другую важную информацию.

См. Публикацию SFPA « Southern Pine Максимальные пролеты для балок и стропил » (загрузить в разделе «Публикации»), которая включает все 46 таблиц. Объясняются проектные допущения и расчеты с использованием признанных в кодексе процедур.

Номер таблицы Временная нагрузка (фунт-сила-фут) Постоянная нагрузка (фунт-сила-фут) Предел прогиба
Балки перекрытия
1
2
3
4
5
6
7
8
9
10
11		 30
40
50
60
40
50
60
75
80
904


10
10
10
20
20
20
10
10
10
10		 360
360
360
360
360
360
360
360
360
360
360
Балки пола для влажных помещений (MC> 19%)
12
13
14		 40
60
100		 10
10
10		 360
360
360
Балки перекрытия
15
16		 10
20		 5
10		 240
240
Стропила (снеговая нагрузка, C D = 1.15)
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37 902 902 38 902		 20
30
40
50
20
30
40
50
20
30
40
50
20
30
40
50
20
30
40
50
20
30
50304 404		 10
10
10
10
15
15
15
15
20
20
20
20
10
10
10
10
15
15
15
15
20
20

4 20

5 20
240
240
240
240
240
240
240
240
240
240
240
240
180
180
180
180
180
180
180
180
180
180
180
180
Стропила (Строительная нагрузка, C D = 1.25)
41
42
43
44
45
46		 20
20
20
20
20
20		 10
15
20
10
15
20		 240240 902 902 240
180
180
MC = влажность C D = коэффициент продолжительности нагрузки

Размеры стропил | Моултонборо NH

All New Construction

Re: Снеговые нагрузки на грунт: Требования были повышены с 50 фунтов./ Кв. Ft. до 80 фунтов. / Кв. Ft. на высоте 900 футов над уровнем моря. Приведенные ниже диаграммы дадут вам представление о том, что мы будем проверять на типичной крыше с потолочными балками, расположенными на верхней плите стены. При определении размеров конструкционных балок конька и балок стропильных ног не забудьте использовать 80 фунтов / кв. Фут на высоте 900 футов над уровнем моря.

Стропила, не включая шатровые стропила или стропила.
# 2 Пиломатериалы SPF
Высота ниже 600 футов над уровнем моря Снеговая нагрузка 70 фунтов / грунт

2 дюйма x 6 дюймов @ 8 дюймов по центру 11 футов 1 дюйм
2 дюйма x 6 дюймов @ 12 дюймов по центру 9-9
2 дюйма x 6 дюймов @ 16 дюймов, расстояние между центрами 8 футов 5 дюймов
2 дюйма x 6 дюймов @ 24 дюйма, расстояние между центрами 6 футов 11 дюймов

2 дюйма x 8 дюймов @ 8 дюймов, расстояние между центрами 14 футов 6 дюймов
2 дюйма x 8 дюймов @ 12 дюймов, центры 12 футов — 4 дюйма
2 дюйма x 8 дюймов @ 16 дюймов, центры 10 футов 8 дюймов
2 дюйма x 8 дюймов @ 24 дюйма, центры 8 футов 9 дюймов

2 дюйма x 10 дюймов @ 8 дюймов, центры 18 футов 6 дюймов
2 дюйма x 10 дюймов @ 12 дюймов центры 15 футов 1 дюйм
2 дюйма x 10 дюймов @ центры 16 дюймов 13 футов 1 дюйм
2 дюйма x 10 дюймов @ 24 дюйма, центры 10 футов -8 ”

2” x 12 ”при 8” центрах 21 фута — 3 ”
2” x 12 ”при 12” центрах 17 футов 6 дюймов
2 ”x 12” при 16 ”центрах 15 футов — 2”
2 дюйма x 12 дюймов @ 24 дюйма по центрам 12 футов 4 дюйма

Таблица размеров стропил Hip & Valley (только для пересечений односкатных крыш)

L — дюймы

 # 2 Пиломатериалы SPF

4 ‘

 2 x 8
5 ‘ 2 x 8
6′ 2 x 10
7 ‘ 2 x 12
8′ 9030 (2) 2 x 2 x 2

9 футов

 (2) 2 x 12
10 футов LVL 11-7 / 8
11 футов LVL 11-7 / 8
12 дюймов LVL 14
13 ‘ (2) LVL 14
14′ (2) LVL 14
15 ‘ (2) LVL 14
(2) LVL 16
17 ‘ (2) LVL 16

Онлайн-калькулятор длины стропил

Вычислите длину обычных стропил с помощью этого бесплатного и удобного онлайн-инструмента, введя размер для ширины крыши, выбрав угол наклона крыши и толщину конька.Результаты запускаются автоматически. В их числе:

  • Длина стропила.
  • Подъем стропила.
  • Прогон стропил.
  • Высота подмостей

Введите значение ширины крыши (снаружи наружу) в футах, дюймах и долях, дюймах и долях или используйте поле дюймов, чтобы ввести значение в десятичных дробях, если вам так больше нравится. См. Подробные инструкции ниже, если у вас возникнут дополнительные вопросы.

  • Если на рабочем месте нет подключения к Интернету, откройте эту страницу на устройстве, таком как ноутбук или смартфон, в месте, где есть подключение к Интернету.После открытия этой страницы калькулятор будет работать без подключения к Интернету.
  • Произведите прямое измерение ширины крыши. Это должно быть из стен одинаковой высоты. Если это не так, щелкните здесь, чтобы просмотреть счетчик стропил неровной стены.
  • Используйте числовые поля для ввода значения в футах, дюймах и дробях, дюймах и дробях.
  • Затем используйте раскрывающийся список, чтобы выбрать значение дроби.
  • Для опытных пользователей просто используйте поле в дюймах для ввода десятичного значения.
  • Используйте чертежи, чтобы установить наклон крыши. Выберите уклон крыши.
  • Определите толщину гребня и используйте раскрывающийся список, чтобы выбрать ее.

Результаты автоматически запускаются, как только любое из значений введено или изменено. Длина стропила определяется от длинной точки гребня, прорезанного сверху вниз вдоль верхнего края доски, до того же отвеса на пазе стропила. Следующий результат — забег. Это горизонтальное измерение от внешней стороны стены до внутренней части конька.Затем подъем — это измерение по вертикали от верха стропила по внешнему краю отвеса на выемке. Это также известно как HAP (высота над пластиной). Подмости — это величина в дюймах, которая представляет собой расстояние по вертикали от верха HAP до верха прогулочной доски.

Детали стропил

Верх стропила обычно примыкает к коньку. Митра — это просто отвес. В точности посадки быть не должно. Если есть заметный пробел, это должно быть красным флажком для расследования.

Часть стропила, которая сидит на стеновой плите, известна как пасть птицы. Это комбинация двух сокращений. Есть отвес, который размещается на расстоянии, возвращаемом калькулятором, измеряемом непосредственно вдоль верхней части доски от гребневого выреза, и есть ровный уклон (задний откос), который должен полностью прилегать к настенной плите с небольшим количеством или без него. настенная пластина слева. То, что осталось от отвеса, называется HAP.

Стропильный хвостик не учитывает калькулятор.Его следует полностью выложить обрамляющим квадратом. На хвосте не должно быть «диких» частей, которые позже придется подрезать.

Стропила — это наклонные балки, которые выдерживают вес крыши. Обычно они тянутся от настенной плиты до конька. У них есть ограничения на то, как далеко они могут простираться, и правила того, как они должны быть расположены и закреплены.

Вам может понравится

Электролобзик выбрать: 5 советов и правил, как выбрать электролобзик для дома

21.04.1978

Как правильно соединить: Как соединять провода правильно: 7 методик ПУЭ

06.03.2019

Валик для водно дисперсионной краски: Как правильно выбрать валик для краски | ГК Стройресурс

17.08.1975

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
