Розетки Legrand Valena
Розетки Legrand Valena — надежный контакт в элегантном корпусе!
Силовые и информационные розетки Legrand Valena выпускаются в двух цветовых исполнениях: белые (RAL9003) и цвета слоновой кости RAL (1013). Лицевые панели, клавиши и рамки изготовлены из поликарбоната. Электроустановочные изделия Legrand Valena устанавливаются в стандартные подрозетники или блоки электроустановочных коробок с межцентровым расстоянием 71 мм.
Сами розетки устройств могут быть закреплены в установочных коробках двумя способами: саморезами или при помощи «лапок»-захватов. Расстояние между захватами может составлять от 50 до 71 мм. Все электроустановочные изделия Legrand Valena поставляются в виде механизмов и не комплектуются рамками, которые продаются отдельно. Многопостовые рамки могут быть расположены, как вертикально, так и горизонтально. Конструкция крепления рамок к механизмам предусматривает регулировку глубину посадки 2 мм (что особенно актуально для толстых обоев и тканевых покрытий).
Прочный суппорт розеток изготовлен из оцинкованной стали. Размеры суппорта — 71х71 мм. Внешний размер однопостовой рамки составляет 81х81 мм.
Максимальная нагрузка, которую может выдерживать силовые розетки составляет 10А (2200 Вт) для розеток без заземления и 16А (3500 Вт) для розеток с заземляющим контактом. Максимальное сечение подключаемого провода составляет 2,5 кв.мм.
Популярные розетки Legrand Valena
Механизмы Legrand Valena поставляются без рамок (кроме двухместной розетки). Для наглядности на картинках ниже изделия показаны в сборе с одноместной рамкой.
Остальной ассортимент выключателей и переключателей Legrand Valena
Механизмы розеток Legrand Valena поставляются без рамок (кроме двухместных розеток). Для наглядности на картинках ниже изделия показаны в сборе с одноместной рамкой.
|
Розетка Legrand Valena с заземлением и защитными шторками (механизм) 774421 — белый цвет |
Розетка двухместная Legrand Valena с заземлением и защитными шторками 774427 — белый цвет |
Розетка Legrand Valena с заземлением и с крышкой (механизм) 774422 — белый цвет |
|
Розетка ТВ Legrand Valena 1,5дБ (механизм). 774429 — белый цвет |
Розетка ТВ проходная 14дБ Legrand Valena (механизм). Используется при соединении розеток шлейфом. 774431 — белый цвет |
Розетка Legrand Valena с заземлением и с крышкой IP44 (механизм) 774220 — белый цвет |
|
Розетка информационная (компьютер RJ45 + телефон RJ11) Legrand Valena (механизм) 774230 — белый цвет |
Розетка компьютерная 2хRJ45 Legrand Valena (механизм) 774231 — белый цвет |
Розетка телефонная 2хRJ11 Legrand Valena (механизм) 774439 — белый цвет |
|
Розетка ТВ+спутник+радио 1,5дБ Legrand Valena (механизм) 774435 — белый цвет |
Розетка ТВ+спутник+радио оконечная 10дБ Legrand Valena (механизм) 774436 — белый цвет |
Розетка ТВ+спутник+радио проходная 14дБ Legrand Valena (механизм) 774437 — белый цвет |
|
Розетка аудио Legrand Valena (механизм) 774223 — белый цвет |
Розетка аудио двойная Legrand Valena (механизм) 774424 — белый цвет
|
Коробка для открытого монтажа розеток и выключателей Legrand Valena 776181 — белый цвет |
|
|
||
|
Заглушка для свободного места в рамке Legrand Valena (без рамки) 774446 — белый цвет
|
Розетка Legrand Valena с заземлением и системой выталкивания (механизм) 774394 — белый цвет |
Рамка одноместная с крышкой Legrand Valena IP44. 774450 — белый цвет |
Для подключения типа «звезда» (примерно равное расстояние от сплитера до всех розеток)

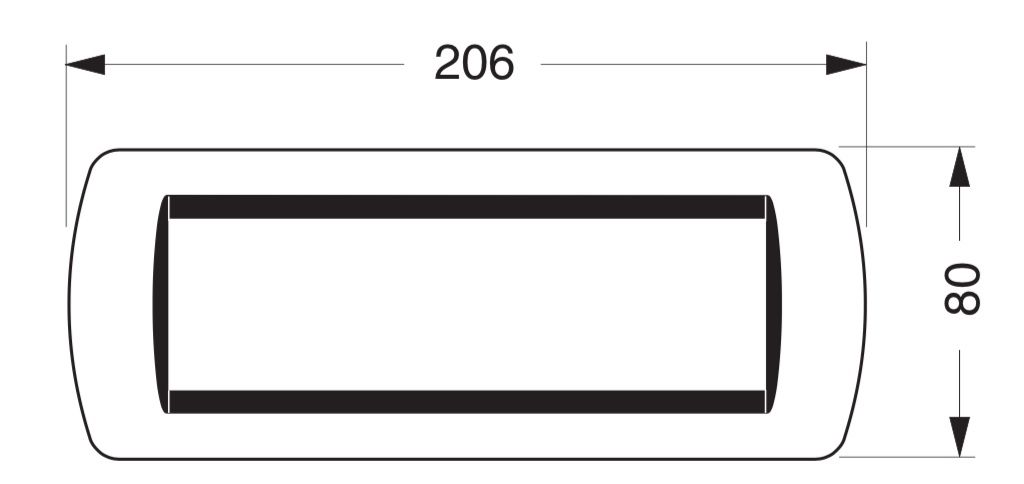

Совместима со всеми механизмами, кроме IP44.Рамки Legrand Valena
|
774451 Рамка одноместная Legrand Valena белая 774351 Рамка одноместная Legrand Valena слоновая кость |
||
|
774452 Рамка двухместная Legrand Valena белая 774352 Рамка двухместная Legrand Valena слоновая кость |
||
|
774453 Рамка трёхместная Legrand Valena белая 774353 Рамка трёхместная Legrand Valena слоновая кость |
||
|
774454 Рамка четырёхместная Legrand Valena белая 774354 Рамка четырёхместная Legrand Valena слоновая кость |
||
|

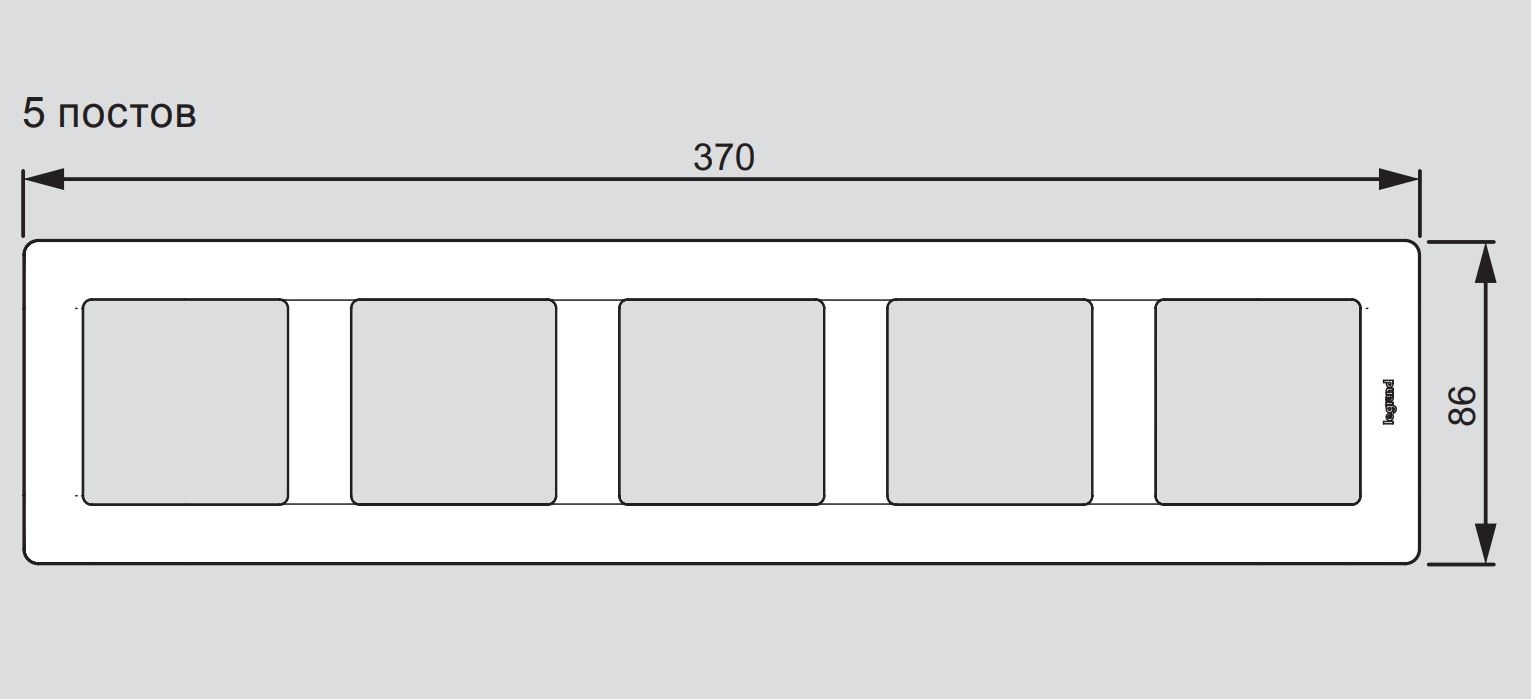

774455 Рамка пятиместная Legrand Valena белая 774355 Рамка пятиместная Legrand Valena слоновая кость |
Установка розеток и выключателей: стандарты
При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.
Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.
Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.
Высота установки розеток
При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.
Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.
Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.
Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка.
Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.
Размеры для монтажа розеток и выключателей по европейским нормамПри расположении розеток на кухне нельзя допускать, чтобы они располагались:
- за корпусами встраиваемой техники;
- внутри шкафов;
- над мойкой;
- над плитой.
Читайте подборку статей про установку розеток в квартире:
Высота установки выключателей
Используется два варианта установки выключателей.
- Установка на расстоянии 160 сантиметров от уровня пола, как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
- Установка на расстоянии 90 сантиметров от пола, как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.
При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.
Обязательные требования для расстояний установки
При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:
- 0,5 м – до газовых труб, труб отопления и батареи;
- 10 см – до оконных и дверных проемов;
- 10 см – до угла помещения;
- 0,8 м – до кухонной мойки.
И помните: расположение электрооборудования в ванной устанавливается отдельными правилами.
Розетка, перекрытая шкафомУчитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.
Оцените качество статьи:
Виды, устройство, схема и стандарный размер розетки
Розетка предназначена для подключения к сети переносных приборов, мощность которых достигает нескольких киловатт. Чтобы под напряжение не попали окружающие предметы, ее изготавливают как гнездовой разъем. Она всегда применяется в паре с вилкой с металлическими штырями. Исполнение может быть самым разнообразным.
Важным критерием при выборе является размер розетки, определяемый диаметром и формой отверстий для отечественных и зарубежных видов.
Виды электрических розеток
Для обычной сети на 220 В розетки делаются двухштырьковыми. В них большей частью предусмотрено заземление. Самые простые модели предназначены для работы в сухих помещениях. Они могут быть утопленными для скрытой проводки или накладными — для открытой. Более сложные конструкции предусматривают защиту от пыли и влаги, делаются сдвоенными, могут содержать выключатели и встроенные УЗО. Назначение и принцип работы при этом остается прежним. Конструкция позволяет подать электричество на прибор любому человеку, не обладающему специальными навыками.
Как работает розетка?
Принцип действия электрического штепсельного разъема прост: при вставке вилки в розетку замыкаются два контакта и электричество поступает к прибору.
Обычные бытовые розетки рассчитаны на силу тока 10 А или 16 А. Более мощный прибор к ним подключать нельзя, поскольку отключится автомат в щитке или в худшем случае выйдет из строя штепсельный разъем.
Бытовые приборы повышенной мощности лучше соединять напрямую с силовой линией, где установлен автомат в щитке управления.
Для слаботочных линий применяются свои разъемы, через которые подключаются телефон, компьютер, видео- и аудиопроводка и др.
Как устроена штепсельная розетка?
Конструкция содержит колодку (основание) с металлическими площадками, на которых закреплены подводящие провода и контакты. Все соединения защищены пластиковым корпусом. Вилка не только должна подключаться к розетке, но также удерживаться вместе с гибким проводом от выпадения через подпружиненные контакты заземления. Они установлены во многих видах розеток. Чтобы заземление работало, в квартире необходимо проложить третий провод, подключенный к земле межэтажного щитка.
Провода питания подключаются через винтовые соединения или самозатягивающиеся контакты.
В отверстиях корпуса некоторых моделей розеток устанавливаются защитные шторки. При отсутствии вилки токопроводящие части закрыты.
Когда она вставляется в отверстия корпуса, под давлением шторки отодвигаются, обеспечивая связь с контактами. Они также могут открываться вручную.
В модели вставляются различные приспособления: кнопки выталкивания вилки, крышки, подсветка, устройства защитного отключения, выключатели и др. При этом габаритные размеры розетки могут увеличиваться.
Материалы
Первые колодки делались керамическими, но теперь преобладает карболит. Пластик может деформироваться при нагреве, а напряжение пробоя у него меньше. Преимуществом является меньшая цена.
Корпус изготавливается из прочной пластмассы, которую часто оформляют под интерьер по форме, цвету или специальным вставкам. Современные модели снабжаются сменными накладками под интерьер помещений. При этом электрическую часть менять не обязательно.
Главными элементами розетки являются металлические контакты. Через них передается электрическая энергия от силовых проводов к электроприбору. В качестве материала применяется бронза или латунь, обладающие упругостью для обеспечения надежных контактов штырьков вилки с розеткой.
Кроме механических свойств важны электрические параметры металлических проводящих частей, на какое напряжение и ток они рассчитаны. Здесь значение имеет как материал, так и размер розетки и вилки: поперечное сечение штырьков и отверстий под них.
Классификация розеток
Чаще всего применяются розетки утопленного типа. Они монтируются в стене, с которой поверхность корпуса находится на одном уровне или немного выступает. Одной ниши будет недостаточно. Там должен быть установлен подрозетник, в котором модель крепится винтами непосредственно к его корпусу или стальными лапами, разводимыми в стороны также с помощью резьбового соединения. Для установки в гипсокартоне применяется монтажная коробка другого типа, где ее крепление к листу имеет отличительные особенности. Под размеры установки розеток в листе вырезаются отверстия, в которых вставляются подрозетники с четырьмя винтами.
Внешняя розетка (накладная) крепится непосредственно на стену и предназначена для открытой проводки.
Внутри оба типа изделий имеют аналогичные конструкции.
Количество полюсов у стандартной розетки обычно два. При этом есть еще контакт заземления. Он является важным элементом безопасности, которым нельзя пренебрегать. Особенно это касается помещений с повышенной влажностью, где кроме заземления должно быть установлено УЗО.
Для подключения трехфазных приборов применяются многополюсные розетки (до четырех). Контакты делаются круглыми и прямоугольными. Прижатие штырьков производится лепестками или пружинами. Последние более надежны, поскольку жесткость соединения стабильная, а износ минимальный. Лепестковые соединения в процессе эксплуатации становятся слабее и при вставке вилки она может искрить, что приводит к подгоранию контактов. Сейчас разработаны современные лепестковые конструкции, в которых соединение не разбалтывается при частом использовании.
В конструкции двойной розетки подключаются две штепсельные вилки. При этом применяется одна стандартная колодка, подходящая к одной монтажной коробке.
Установочный размер под розетку двойного типа и ее схема подключения те же самые, что и у одинарной.
Существуют также тройные розетки или целые блоки. В них встраиваются выключатели, выходы для интернета, телефона, диммеры, дополнительная защита от удара током и др. Если розетка используется часто, нет смысла выдергивать и вставлять ее каждый раз. Для этого выбирается модель со встроенным выключателем.
Применяются розетки-удлинители, которые выглядят как обычные, а при необходимости они вынимаются из корпуса и переносятся вместе с проводом в нужное место.
Важно! Размеры розеток и выключателей должны подходить к установочным коробкам. При покупке их следует сразу подбирать, чтобы создать надежное соединение.

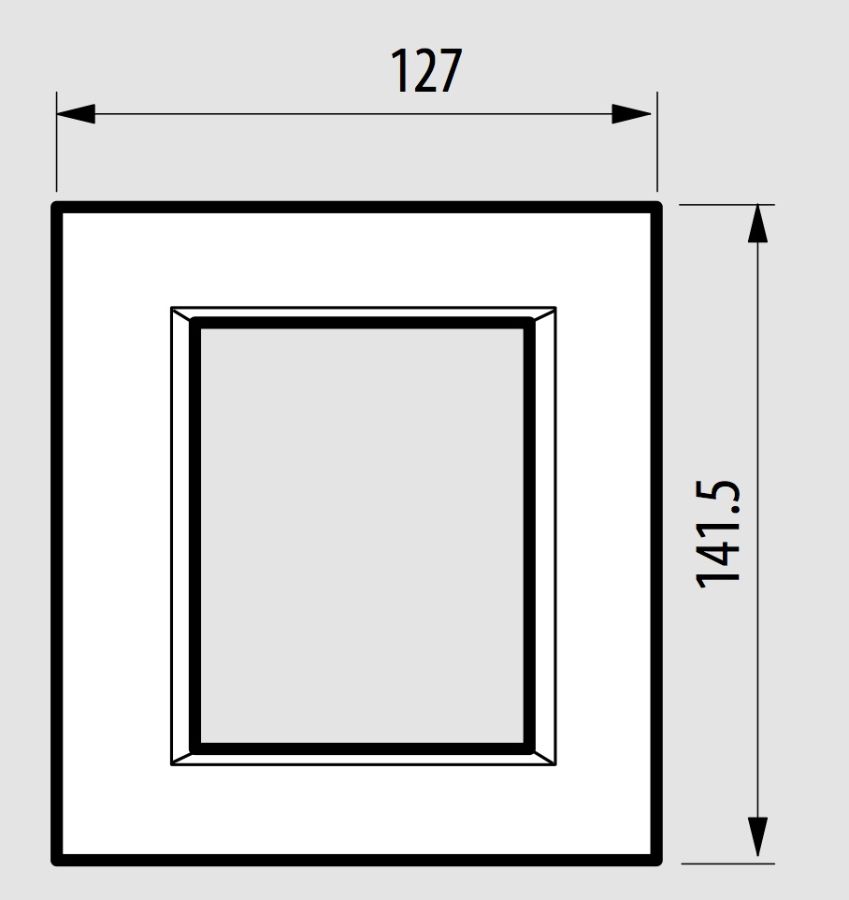

Стандартные размеры розеток
Общие международные стандарты на розетки уже созданы, но различий еще много. В разных странах размер розетки, расстояния между штырьками и их форма могут отличаться. Схемы подключений в основном совпадают, благодаря их простоте.
Ко многим из них не подходят отечественные вилки с круглыми штырями, если предусмотрены плоские. Различия могут быть по количеству отверстий и расстояниям между ними. Габариты у всех приблизительно одинаковы.

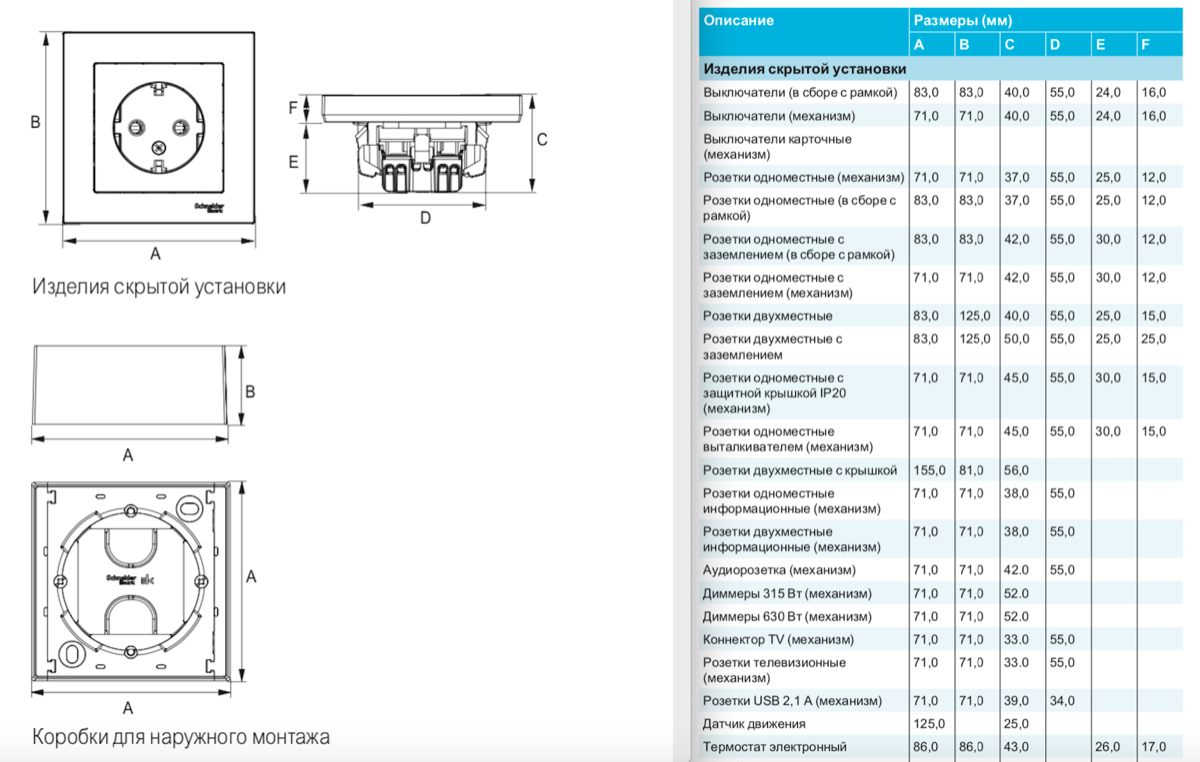

Стандартный размер встроенной розетки составляет 185х190х85 мм. Если она содержит контакты заземления, габариты немного увеличиваются: 230х190х85. Меняется также схема подключения, так как появляется третий провод.
Особенности отечественных моделей
Еще сохранились отечественные советские розетки штепсельные, размеры штырьков для которых составляют 4 мм, а расстояние между ними — 19 мм (тип C5, без заземляющих контактов).
Большей частью они заменены на тип C6 с диаметром штырьков 4,8 мм (европейский стандарт). У них уже имеется контакт заземления. Основой для разработки послужил немецкий стандарт. Если здесь установлен пружинный контакт, к розетке подойдут вилки типов C5 и C6.
Современный размер розетки меньше чем у старых металлических подрозетников, которые рекомендуется заменить, иначе стальные лапки большинства моделей не будут их удерживать в проеме.
Можно применять прокладки, но они прослужат недолго.
Заключение
Чтобы выбрать и установить фурнитуру с проводкой, надо выполнять необходимые правила и следовать общеизвестным стандартам. Самым главным является соблюдение техники безопасности. Все ремонтные работы проводятся при отключенном напряжении. Розетка выбирается с необходимыми функциями и заданной мощностью.
Высота установки розеток и выключателей от пола
Размещение электрической фурнитуры в жилых домах, общественных зданиях и производственных помещениях должно соответствовать комфортному и безопасному их использованию. В то же время, точки установки выключателей и розеток на стенах внутри помещений должны находиться на безопасном расстоянии от мощных электроприборов. Один из важных параметров размещения фурнитуры на стене — это высота установки розеток и выключателей от пола.
Стандарты высоты установки электрофурнитуры
Существование каких-то строгих нормативов установки розеток и выключателей вряд ли кто подтвердит.
В нормативном перечне есть два документа, затрагивающих этот вопрос — это Свод правил по проектированию и монтажу электроустановок — СП 31-110-2003 и Правила устройства электроустановок — ПУЭ-7.
Данная документация даёт советы рекомендательного характера по высоте установки розеток и выключателей. Тоже касается мифа о существовании какого-то «твёрдого евростандарта» в этом отношении. В старых домах, построенных во времена СССР, придерживались определённых норм размещения розеток и выключателей по высоте от пола помещения.
Виды розеток
В России в общественных зданиях используется электросеть, напряжением 220 — 240 вольт. Это объясняется тем, что сила тока не превышает 16 А. Розетки служат для подключения бытовой и офисной техники. Обычно фурнитура имеет два гнезда (0 и фаза). Для подключения мощных потребителей (до 3,5 кВт) в корпусах розеток устанавливают дополнительную клемму заземления.
Тип установки и виды розеток
Розетки различают по типу установки:
- Накладные.
- Встроенные.
Накладные
Накладная фурнитура применяется для наружной электропроводки. Применяют такие формы корпусов в помещениях с размещенной проводкой по поверхности стенового ограждения. Наружная прокладка проводов устраивается в помещениях с деревянными стенами или в офисах, сданных в аренду. Новый арендатор стремится приспособить электропроводку для своих нужд. Провести наружную проводку гораздо легче, чем штробить стену и делать косметический ремонт помещения.
Основание розетки имеет монтажные отверстия под шурупы или дюбели. Закрепив клеммную площадку, к ней подсоединяют провода. Затем привинчивают корпус розетки. Накладные устройства обычно изготавливают в одиночном исполнении.
Встроенные
Клеммный разъём розетки для скрытой проводки помещают в коробку, утопленную в стену. В стене сверлятся или пробиваются перфоратором круглые отверстия, в которые вставляют коробки с проводами. Кроме двух жил электрической сети, может быть подведен третий провод заземления.
Корпуса фурнитуры могут иметь несколько пар разъёмных отверстий. В продаже есть одиночные розетки, которые можно группировать, заключая их в общую декоративную рамку.
Такие группы электрических разъёмов устанавливают как горизонтально, так и в вертикальном положении. Помимо этих видов утопленных разъёмов, существуют выносные розетки. По внешнему виду они ничем не отличаются от обычных встроенных моделей. Особенностью выносной конструкции заключается в том, что в стене скрыта катушка с проводом. Разъём вынимают из гнезда и вытягивают его на требуемую длину — до 3 метров и более.
Дополнительные опции
В торговой сети предлагают розетки с различными дополнительными функциями — корпуса с подсветкой, выталкивателем вилки, влагозащитной крышкой и другие.
Кроме того, розетки оснащают устройствами защитного отключения, которые отключают питание при обнаружении несанкционированной утечки электроэнергии. Фурнитура с таймером отключает подачу тока в заданное время.
Это удобно для подключения обогревателей и других бытовых приборов без своего устройства. Силовая розетка может высвечивать на своей панели количество потребляемой энергии в ваттах.
Есть конструкции с замковым приспособлением, которые закрывают контактные отверстия. Их применяют там, где могут находиться маленькие дети. Фурнитура может иметь USB вход для подзарядки гаджетов.
Розетки иного назначения
В группы разъёмов включают розетки с гнёздами подключения кабельного интернета и телесигнала. Такие конструкции устанавливают также в одиночном исполнении.
Виды выключателей
Бытовые выключатели вместе с розетками составляют комплекс электрического оборудования в жилых и общественных зданиях.
По способу установки выключатели бывают накладными и встроенными. Монтаж устройств происходит таким же образом, что и установка розеток.
Рассматривая весь ассортимент выключателей на рынке электротехники, можно различить устройства по принципу их работы:
- Клавишные.
- Поворотные.
- Кнопочные.
- Датчики движения.
- Сенсорные.
- Беспроводные.
- Диммеры.
Клавишные
Самые распространённые устройства — клавишные выключатели. Они просты в обращении. Их внешняя форма исполнения может быть различного дизайна. Стандартные приборы изготавливают в виде одно-, двух- и трёхклавишной конструкции. С их помощью можно включать определённые группы лампочек в потолочных и стеновых навесных осветительных приборах (люстры, бра). Монтировать и менять выключатели такого типа легко и просто.
Поворотные
Эти устройства давно не производят. Их можно встретить в старых домах, производственных помещениях.
Нужно заметить, что поворотные включатели хорошо переносят повышенный уровень влажности и практически не ломаются. Дизайн приборов оставляет желать лучшего. Их работа сопровождается громкими щелчками.
Кнопочные
Принцип устройства заключается в том, что под клавишей установлен микровключатель. Включение света осуществляется бесшумным нажатием пальцем на верхнюю панель прибора.
Датчики движения
Выключатели с датчиками движения устанавливают в проходных помещениях (коридорах, лестничных клетках). Они могут быть прямолинейного действия, с большим углом наблюдения, и круговые — с обзором на 360о.
На приборе установлен таймер, с помощью которого устанавливают время включения света. Использование таких устройств приносит значительную экономию затрат электроэнергии и существенно продлевают срок службы лампочек.
Сенсорные
Встроенная микросхема под верхней панелью выключателя срабатывает при лёгком касании рукой поверхности прибора. Применение таких устройств исключает возникновение короткого замыкания, что влияет на увеличения срока службы ламп.
Беспроводные
В корпусе выключателя вмонтирован приёмник инфракрасного излучения, связанного с реле. Посланный сигнал в виде луча инфракрасного спектра из пульта управления «заставляет» реле размыкать или смыкать контакты.
Радиус действия пульта — от 20 до 25 метров. С помощью этой системы управляют освещением из любого места помещения.
Диммеры
Выключатели оборудованы датчиками, реагирующими на степень естественного освещения комнаты. При начинающихся сумерках или облачной погоде, датчик посылает сигнал на реле. Обратный процесс происходит при возобновлении интенсивного естественного освещения внутреннего пространства помещения.
Высота установки розеток и выключателей в квартире
Зная специфику строения электрической фурнитуры, можно планировать их расположение по высоте от пола. Ориентировочное положение электрической фурнитуры зависит также от назначения помещения. Все высоты расположения электротехнических устройств — это расстояние от пола до центра лицевой панели фурнитуры.
Коридор
Помещение может быть холлом с входной дверью. Выключатель лучше всего располагать в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки замка двери. Это, как правило, равняется высоте 80 — 90 см от пола. При входе и выходе из квартиры или дома рука человека перемещается на одной высоте ручки и выключателя. Даже в темноте можно быстро включить свет.
В коридоре монтируют клавишные, точечные, сенсорные или выключатели с датчиком движения. Прибор с датчиком движения устанавливают под потолком.
Что касается розетки, то её устанавливают в коридоре с целью подключения пылесоса. Чтобы шнур не провисал, розетку помещают на высоте 150 — 200 мм от пола. Если коридор довольно длинный, то устанавливают две точки питания.
Зал
В гостиной выключатель верхнего освещения устанавливают на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для варьирования интенсивности освещения комнаты применяют двухпозиционные выключатели.
Одна клавиша включает три лампы, а другая зажигает две остальные лампочки.
Модели включателей для гостиной могут быть клавишными, точечными, сенсорными. В залах больших размеров нередко устанавливают диммеры.
Розеток в гостиной может быть несколько, в зависимости от количества электрических приборов и оборудования. Точку питания скрывают за корпусом телевизора, музыкального центра и тому подобного. Если техника установлена на столике или на полке мебели, розетку помещают на высоте прибора.
Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подсоединяют к точке питания на уровне его внутреннего блока. В крайнем случае, розетку помещают за корпусом мягкой мебели. Высота силовой точки может быть установлена по усмотрению хозяина жилья.
Спальня
С двух сторон у изголовья двуспальной мебели обычно ставят прикроватные тумбочки.
Над ними размещают бра. Для удобства, над каждой тумбочкой устанавливают розетки. Если стандартная высота прикроватной мебели составляет примерно 53 — 55 см от пола, то точку подключения помещают немного выше поверхности тумбы на уровне 60 — 65 см от пола.
Двойные розетки ставят для того, чтобы можно подключить освещение и зарядное устройство телефона или ноутбука одновременно. Разъёмы используют для временного подключения таких бытовых приборов, как утюг или пылесос.
В спальне редко пользуются верхним светом, поэтому устанавливаю выключатель на такой же высоте, что и в прихожей. Для верхнего света применяют все типы включателей, кроме диммеров и датчиков движения.
Детская
Клавишный выключатель верхнего освещения устанавливают на стандартной высоте — 80-90 см от пола. Розетку помещают над столом на высоте 70–80 см от пола. Для защиты ребёнка от случайного удара током, розетку устанавливают с замковым устройством.
