Расчет водяного теплого пола , онлайн калькулятор теплопотери

Желаемая температура воздуха

Температура воздуха в помещении, которая является комфортной для жильцов. Этот показатель весьма индивидуален – кто-то любит чтобы в комнате было очень тепло, а кто-то не переносит жару и предпочитает прохладу.

В среднем можно принять 20⁰С. По европейским нормам в спальнях, гостиных, кабинетах, кухнях, столовых принимается 20-24⁰С; в туалетах, гардеробных, кладовых – 17-23⁰С; в ванных 24-26⁰С.

Чем выше желаемая температура воздуха, тем больше энергии нужно затратить на ее достижение и поддержание.

Вверх

Температура подачи и обратки

Температура подачи – температура теплоносителя на входе в теплый пол (в подающем коллекторе).

Температура обратки – температура теплоносителя на выходе из контура теплого пола (в обратном коллекторе).


Температура подачи должна быть выше температуры обратки, иначе теплый пол не будет отдавать тепло в помещение. Оптимальным является поддержание разницы температур подачи и обратки в 10⁰С.

Температура подачи должна быть выше желаемой температуры воздуха в помещении.

Вверх

Температура в нижнем помещении

Этот показатель используется для учета теплового потока вниз.

Если рассчитывается водяной теплый пол в двух- или многоэтажном доме, то в расчете используется температура воздуха в расположенной ниже комнате. Например, 22⁰С.

Если теплый пол располагается над подвалом, то используется температура, поддерживаемая в подвале. В случае, если дом не имеет подвала, а пол располагается над грунтом или на грунте, то следует использовать температуру воздуха в самую холодную пятидневку для конкретного города. Например, для Москвы это -26⁰С.

Вверх

Шаг укладки трубы теплого пола

Шаг укладки трубы – расстояние между трубами в стяжке теплого пола. Он влияет на теплоотдачу пола – чем меньше шаг, тем выше тепловой поток с каждого квадратного метра пола. И наоборот – чем больше шаг, тем меньше тепловой поток.

Только Европейские трубы для теплых водяных полов.


Оптимальным является шаг укладки труб в пределах 100-300 мм. При меньшем шаге возможна отдача тепла из трубы подачи в трубу обратки, а не в помещение. При большем шаге может образоваться «полосатое тепло» — участки, где нога отчетливо чувствует тепло над трубами и холод между ними.

Влияние шага укладки трубы теплого пола на равномерность прогрева можно посмотреть на рисунке.

Вверх

Длина подводящих труб от коллектора

Это длина трубы от коллектора до начала контура теплого пола, т.е. точки, где трубы укладываются выбранным рисунком с заданным шагом.  Плюс длина от конца контура до обратного коллектора.


Если коллектор установлен в том же помещении, где монтируется теплый пол, то длина подводящей магистрали минимальна и практически не оказывает влияния на гидравлическое сопротивление петли. Если же коллектор устанавливается в другом помещении, то длина подводящей магистрали может оказаться большой.

При этом гидравлические потери на подводящей магистрали могут составлять до половины гидропотерь петли.

Вверх

Толщина стяжки над трубой теплого пола

Стяжка над трубой выполняет 2 функции – воспринимает нагрузку от предметов и людей, защищая трубу от повреждений, и распределяет тепло по поверхности пола.


Если стяжка над трубой армируется, то ее минимальная толщина должна быть не меньше 30 мм. При меньшей толщине стяжка не будет обеспечивать необходимую прочность и будет ощущаться эффект «полосатого тепла» — неравномерный нагрев поверхности пола.

Также, стяжку не стоит делать толще 100 мм, т.к. это приведет к тому, что пол будет прогреваться очень долго. При этом регулирование температуры становится практически невозможным – изменение температуры теплоносителя будет ощутимо спустя несколько часов, а то и сутки.

Оптимальная толщина стяжки без добавления пластификатора и фибры — 60-70 мм. Добавление фибры и пластификатора позволяет заливать стяжку толщиной 30-40 мм.

Влияние толщины стяжки на равномерность прогрева можно посмотреть на рисунке.

Вверх

Максимальная температура поверхности пола

Максимальная температура поверхности пола – температура поверхности пола над трубой контура в стяжке. Согласно СНиПу не должна превышать 35⁰С.

Вверх

Минимальная температура поверхности пола

Минимальная температура поверхности пола – температура поверхности пола на равном расстоянии от соседних труб контура. Чем больше шаг укладки трубы, тем больше разница между максимальной и минимальной температурой пола.

Вверх

Средняя температура поверхности пола

Средняя температура поверхности пола – среднее значение между максимальной и минимальной температурой поверхности пола.

Согласно СНиПу, в помещениях с постоянным нахождением людей эта температура не должна превышать 26⁰С. В помещениях с непостоянным пребыванием людей и с повышенной влажностью (ванные, бассейны) средняя температура поверхности пола не должна превышать 31⁰С.

На практике такие значения являются заниженными – ощущения тепла для ног нет, поскольку температура ступни человека 26-27⁰С. Оптимальной является температура 29⁰С – при этом обеспечивается комфорт. Поднимать температуру выше 31⁰С не стоит, т.к. это приводит к высушиванию воздуха.

Вверх

Тепловой поток вверх

Количество тепла, которое теплый пол отдает на обогрев помещения.

Если планируется использовать водяной теплый пол в качестве основной системы отопления, то этот показатель должен немного превышать максимальные теплопотери помещения.

Если основным видом отопления являются радиаторы, то тепловой поток вверх компенсирует лишь незначительную часть тепловых потерь, а первоочередным показателем является температура пола.

Вверх

Тепловой поток вниз

Количество тепла, уходящее от труб водяного теплого пола вниз. Поскольку эта энергия расходуется не на обогрев помещения, то тепловой поток вниз является потерей тепла. Для повышения энергоэффективности системы этот показатель должен быть как можно ниже.

Добиться этого можно увеличением толщины утеплителя.

Вверх

Суммарный тепловой поток

Общее количество выделяемого теплым полом тепла – вверх (полезного) и вниз (потери).

Вверх

Удельный тепловой поток вверх

Тепловой поток вверх (полезный) с каждого квадратного метра теплого пола.

Вверх

Удельный тепловой поток вниз

Тепловой поток вниз (теплопотери) с каждого квадратного метра теплого пола.

Вверх

Суммарный удельный тепловой поток

Общее количество тепла, выделяемого каждым квадратным метром теплого пола.

Вверх

Расход теплоносителя

Этот параметр необходим для гидравлической балансировки нескольких контуров, подключенных к одному коллектору теплого пола. Полученное значение необходимо выставить на шкале расходомера.


Вверх

Скорость теплоносителя

Скорость движения теплоносителя по трубе контура влияет на акустический комфорт в помещении. Если скорость превысит 0,5 м/с, то возможны посторонние звуки от циркуляции теплоносителя по контуру.

Повлиять на это значение можно диаметром или длиной трубы.

Вверх

Перепад давления

По этому параметру подбирается циркуляционный насос. Перепад давления в контуре (между подающим и обратным коллектором) указывает какой напор должен обеспечивать насос. Если насос не обеспечивает требуемый напор, то можно выбрать более мощную модель, или уменьшить длину трубы.

Вверх

Расчет трубы для теплого пола водяного, формула длины трубы

Как делается расчет длины трубы для водяного теплого пола. Формулы расчета длины системы труб, описание, советы, как сэкономить на укладке.

Расчет трубы для теплого пола

Семь раз отмерь – один отрежь. Собирая информацию, не ленитесь еще раз перепроверить данные и схемы. Трубу для теплого пола продают бухтами, если вы ошибетесь и купите несколько сот лишних метров, у вас могут возникнуть проблемы с возвратом.

Перед началом расчета вам нужно собрать следующие данные:

  1. Длина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
  2. Ширина помещения. Если помещение неправильной формы – то длины всех прямоугольников.

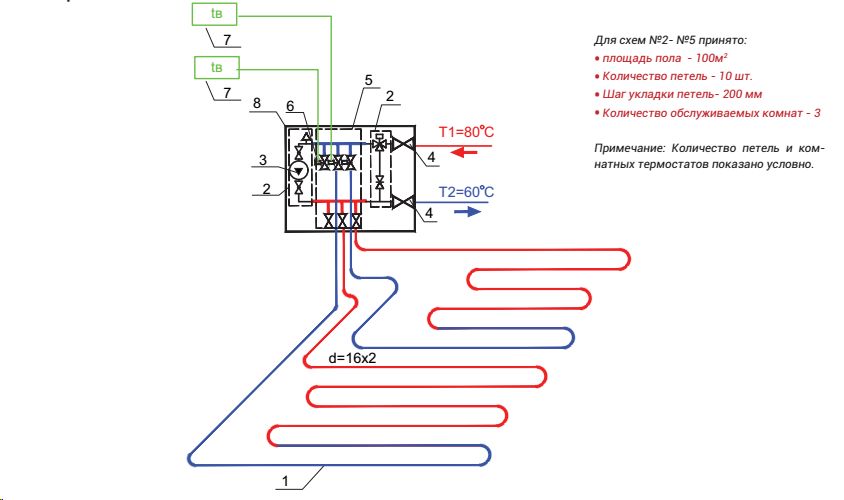

  3. Расстояние от коллектора или коллекторного шкафа до точки входа.
  4. Максимальная величина контура – максимальная длина трубы выбранного вами типа.
  5. Диаметр трубы для теплого пола.
  6. Шаг укладки – расстояние между соседними трубами.
  7. Тип схемы укладки.

Подготовка расчета теплого пола

Помните, что не всегда нужно обогревать всю площадь комнаты. Посмотрите, раньше использовались радиаторы, которые крепились под окнами. Их мощности вполне хватало. Теперь вы собираетесь резко увеличить площадь теплоотдачи. Не нужно перестраховываться. Даже если вы в будущем уберете тяжелый шкаф и оставите пространство пустым, комната будет хорошо прогреваться.

  • Теплый пол лучше не прокладывать под тяжелыми предметами, например, мебелью
  • Части комнаты, заставленные предметами, которые не перемещаются, можно не обогревать

Сокращая площадь обогрева, вы экономите на трубах.

Конечно, делать это нужно без фанатизма, исходя из рациональных соображений.

Максимальная величина контура, то есть, наибольшая возможная длина трубы, зависит от производителя и типа трубы. Обычно этот показатель укладывается в пределах от 70 до 120 метров. Поэтому максимальная площадь, которую можно охватить одним контуром, составляет от 15 м2 до 25 м2.

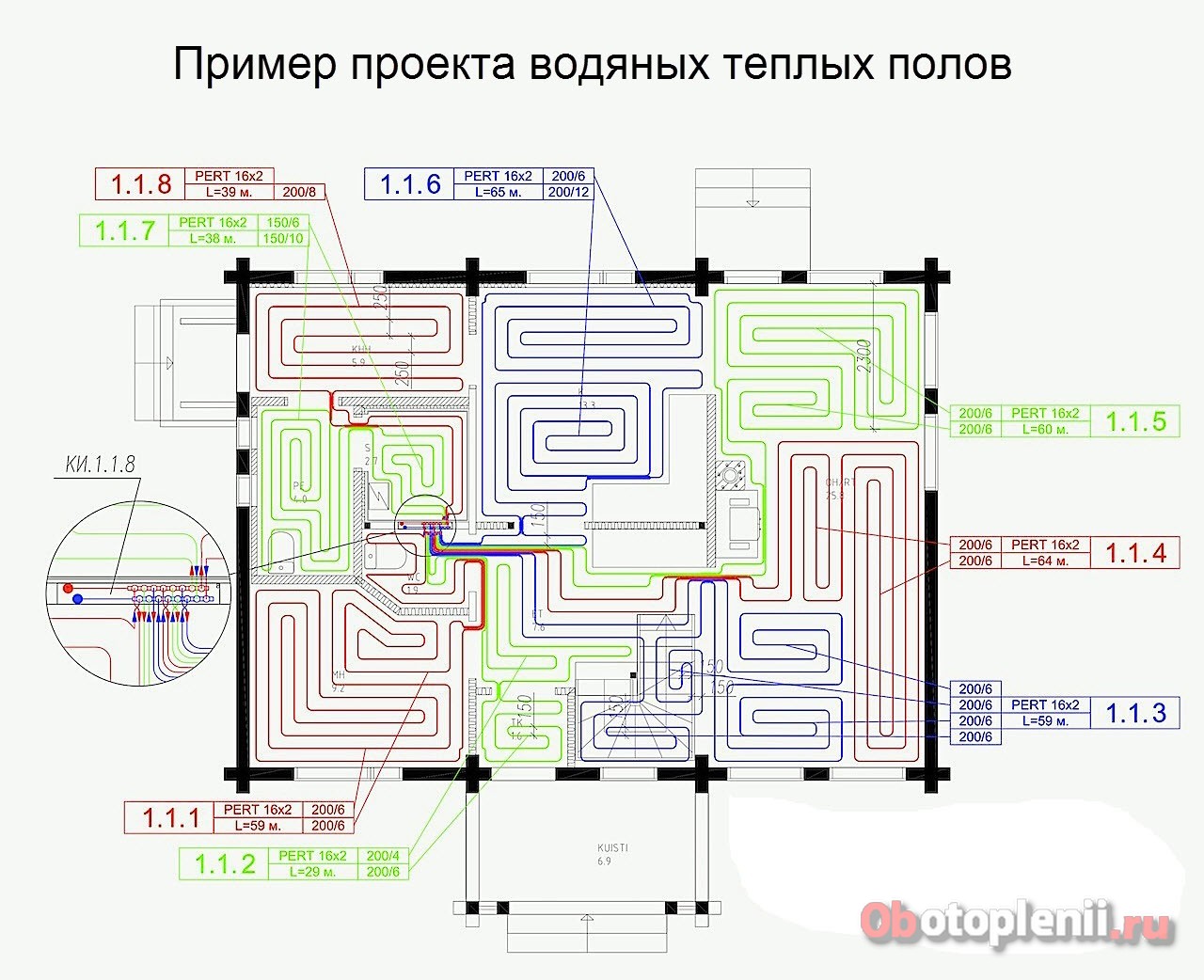

Составление плана помещения

Нарисуйте на листке план помещения, даже если перед вами простая квадратная комната. Наглядная схема, в которой указаны все промеры, поможет избежать ошибки в расчетах. Если вы будете греть не весь пол, отметьте это на схеме. Поделите участки, где вы собираетесь укладывать трубы, на прямоугольники. Если не получается, сократите обогреваемую площадь таким образом, чтобы она делилась на прямоугольники.

Следует избегать угловатых фигур, например, треугольников. Теоретически можно укладывать трубы по кругу, но и этого лучше избегать. Даже работая с трубой из сшитого полиэтилена, вам будет сложно долго формировать изгиб с одинаковым радиусом.

Расчет длины трубы для теплого пола

Какую бы из предложенных схем вы ни выбрали, расход трубы сильно не изменится. Не существует какого-то одного варианта укладки, который бы одновременно обеспечивал и хорошую теплопередачу, и минимальный расход трубы. Выбор конкретной схемы зависит только от размера помещения и удобства монтажа. Некоторые мастера привыкли работать с одним вариантом и используют только его.

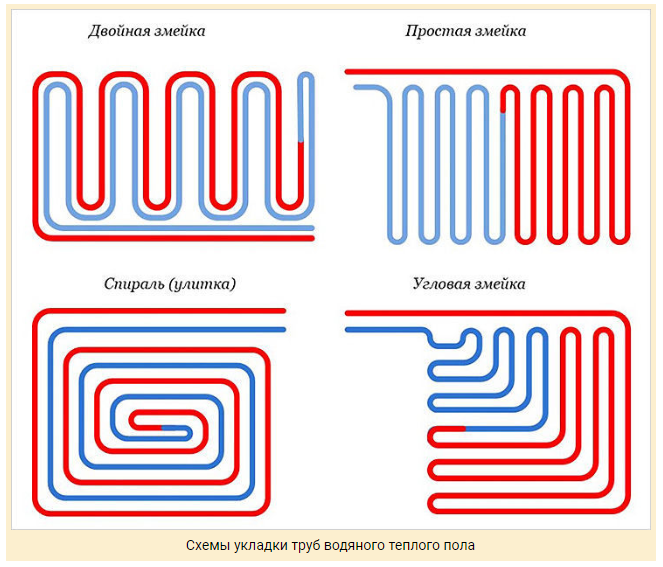

Схемы укладки трубы

Змейка последовательная

Используется в небольших помещениях – коридорах, проходах, отдельных прямоугольных элементах большой комнаты.

Плюсы:

  • Максимально простой монтаж
  • Легко регулировать расход трубы, просто увеличивая шаг

Минусы:

  • Помещение прогревается неравномерно, этим можно пренебречь только на небольшой площади

Змейка параллельная

Можно применять в помещениях любой площади и конфигурации.

Плюсы:

  • Удобно покрывать прямоугольные и многоугольные площади
  • Равномерный прогрев помещения

Минусы:

  • Сложный монтаж

Улитка — спиральная укладка трубы теплого пола

Самый популярный вариант. Большинство профессиональных мастеров скажет вам, что нужно выбирать именно спираль. Подходит для больших помещений.

Плюсы:

  • Прекрасно покрывает площади квадратной формы
  • Равномерная теплопередача

Минусы:

  • Самый сложный монтаж, новички допускают ошибки

Формула расчета длины трубы

Помните! Длина каждого контура рассчитывается отдельно. В одной комнате может быть несколько контуров.

Шк х (Дк / У) + У х 2 х (Дк / З) + Кх2

Где все значения даются в метрах:

  • Шк – ширина комнаты
  • Дк – длина комнаты
  • У – шаг укладки
  • К — расстояние от коллектора или коллекторного шкафа до точки входа

Рекомендуем добавить к полученному результату не менее 5%. Для простоты его можно просто умножить на 1,05. Это коэффициент запаса. Часть трубы уйдет под фитинги, где-то вы можете допустить ошибку. Разные углы сгибания трубы также могут незначительно увеличить расход.

Пример расчетов длины трубы для теплого пола

Возьмем для примера помещение площадью в 20 м2 со сторонами 5х4 метра и расстоянием до коллектора в 5 м. Допустим, что мы делаем расстояние между трубами равным 0,2 м. Получим:

5м х (4м/0,2м) + 0,2м х 2 х (4м/3) + 5м х 2 = 110,53 м

Добавляем к полученной цифре 5% запаса и получаем 116,06 м. Можно сократить в меньшую сторону и приобрести 116 погонных метров трубы для теплого пола.

Другая формула расчета длины трубы для водяного теплого пола

Некоторые мастера и производители оборудования применяют формулу, учитывающую лишь площадь помещения. Она хорошо подходит для квадратных площадей. Но в формуле используется большой повышающий коэффициент. Это упрощает расчеты, но может привести к увеличению остатков неиспользуемой трубы.

П / У х 1,1 + Кх2

Где все значения даются в метрах, а площадь – в квадратных метрах:

  • П – площадь помещения
  • У – шаг укладки
  • К — расстояние от коллектора или коллекторного шкафа до точки входа

Пример расчета длины трубы по альтернативной формуле

Возьмем то же самое помещение 4х5 м, то же расстояние до коллектора – 5 м и шаг укладки в 0,2 м. Мы получим:

20 м2 / 0,2 м х 1,1 + 5м х2 = 120 м. Как видите, разница с более точным расчетом составила всего 4 метра.

Перед покупкой материалов проконсультируйтесь с продавцом. Ознакомьтесь с рекомендациями по монтажу и инструкцией по эксплуатации.

Выбрать трубу для теплого пола — https://comfohouse.com/24-truba-dlya-teplogo-pola

Калькулятор трубы для теплого пола

Производитель, создающий оборудование для очистных сооружений по современным технологиям, экологичное и мобильное, работает на перспективу. Производством модульных очистных станций занимается Завод очистных сооружений и емкостного оборудования «Нанопласт». Здесь производят оборудование для очистки воды с использованием современных мембранных технологий.

  1. Комплексная система водоочистки представлена модулем, который может доставляться к месту применения любым видом транспорта. Модульная комплектация позволяет создавать установки производительности 24 — 720 куб. м/сут, основанные на комплексной очистке воды:
    • фильтрованием;
    • очисткой от загрязнений обратным осмосом;
    • обеззараживанием УФ — облучением.
  2. Оборудование для очистных сооружений представлено модулями КОС, мембранными биоактиваторами, производительностью 60 – 550 куб. м/ сут.
  3. Установки глубокой очистки воды для промышленной водоподготовки, производительностью 180 – 100 000 л/час.

Перспективы потребности в водоочистном оборудовании

Автоматические комплексные системы водоочистки разной производительности можно использовать для питьевого водоснабжения и глубокого промышленного обессоливания. Получение воды с заявленной степенью очистки основано на фильтровании под высоким давлением через пористую мембрану. При этом поры подбирают в зависимости от размера загрязнителей.



В результате фильтрования через полупроницаемую перегородку можно получить дистиллированную воду, а можно убрать только некоторые примеси. Реагенты потребуются только на очистку мембраны. Около 20% воды с удержанными солями идет на дальнейшую утилизацию или переработку.



Станции мембранной очистки сточных вод представляют локальные сооружения, перерабатывающие стоки до безвредного для экологии состава. В дальнейшем техническая вода может использоваться для хозяйственных нужд.



Модульные системы обеспечения жизнедеятельности незаменимы в гостиничных комплексах, туристических лагерях, расположенных в экологических местах. Любое поселение может обеспечить население чистой питьевой водой. Модульное водоочистное оборудование можно внедрить в систему коммунального хозяйства, если питьевая вода в системе не отвечает требованиям СанПин.



Порядок приобретения модульного оборудования

Компания «Нанопласт» поставляет комплексные очистные сооружения с монтажом и наладкой в любые регионы России и Казахстана. Производители водоочистного оборудования обучают персонал работе на установке, обеспечивают необходимой документацией, инструкциями по работе и технике безопасности.



Купить оборудование водоподготовки можно, связавшись с производителем по контактным данным в любом из городов, указанным на сайте производителя. Компания исследует качество исходной воды, подберет оборудование, обеспечит шефмонтаж.



Позаботимся о потомках и здоровье населения!

Установка экологической системы жизнеобеспечения избавит хозяйствующий субъект от штрафов за нарушение водопользования и загрязнения территории.

как рассчитать количество труб напольного обогрева

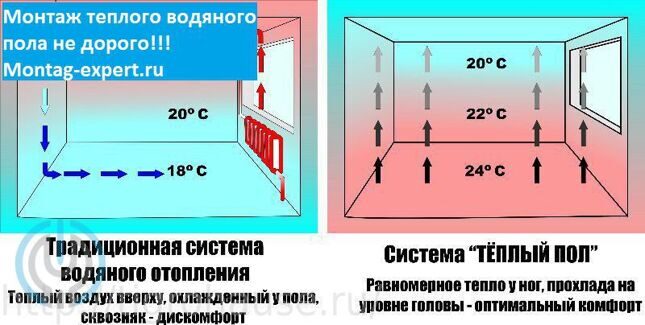

Система обогрева «тёплый пол» является хорошей альтернативой радиаторному отоплению. При правильной организации напольной магистрали в помещении не остаётся холодных зон.

Шаг трубы, м.

0.050.10.150.20.250.30.35

Труба

Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2. 2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)

Напольное покрытие

ПлиткаЛаминат на подложкеПаркет на фанереКовролин

Тепло равномерно распространяется по комнате. Водяной или электрический контур спрятан под облицовкой, что даёт возможность выполнять любой дизайн в доме. Система отопления требует проекта и определённых расчётов.

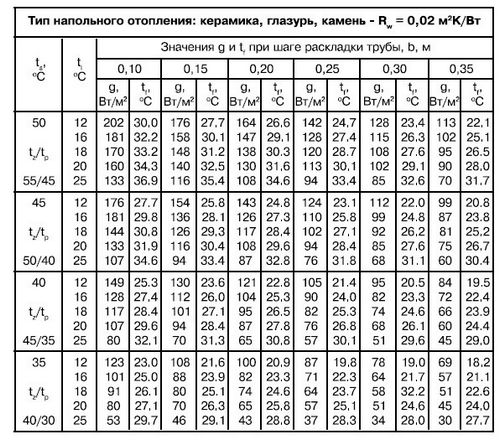

Специалисты используют многочисленные таблицы, высчитывая теплопотери помещения, длину трубопровода, шаг укладки контура. Программисты облегчили работу строителей.

Все необходимые расчёты можно выполнить с помощью online-калькулятора. Как работает программа? Какими данными она оперирует?

Описание программы

Основной вопрос, который возникает при создании проекта напольного обогрева, сколько трубы необходимо для определённого помещения. На форумах предлагается выполнить несложный расчёт.

Определяют площадь обогреваемой поверхности пола. Для системы отопления выбирают трубу диаметром 16 мм или 20 мм. Оптимальный шаг витков при выкладывании контура 10-15 см. Если разделить данные площади на шаг укладки магистрали, то получают длину трубы. L длина трубы = S площадь /h шаг.

Калькулятор «тёплого пола» предусматривает не только площадь комнаты и длину шага витка напольного контура, но и другие условия, которые влияют на температуру воздуха в помещении, и на эффективность системы отопления.

Принимается во внимание теплопотери помещения. Для комнат, которые находятся на подвальном уровне или на 1 этаже, потребуется больше мощности от системы отопления. Теплопотери высокие. Они связаны с наличием входной двери, близостью фундамента.

Для помещений, находящихся, на 2-3 этажах, необходим менее мощный обогрев. Теплопотери незначительные. Внизу и вверху площадь отапливается, уличная дверь отсутствует.

Калькулятор расчёта водяного тёплого пола предусматривает характеристику обогреваемой площади: процент влажности, частоту использования дома; постоянное проживание или пребывание людей только в определённые дни; для кого предназначено помещение, для взрослых или для детей. В детских комнатах выдерживается средняя температура 20 0С, в гостиной – 22-24 0С, в спальне 18 0С, в ванной комнате 33 0С.

В программу вводят показатель площади обогреваемой поверхности, желаемый тепловой режим, тип теплоносителя, вода, антифриз.

Важны характеристики трубы для тёплого пола: медь, нержавеющая сталь, сшитый или термостойкий полиэтилен, диаметр контура. Учитывается длина труб, которые соединяют нагревательное оборудование с коллектором.

Один из блоков калькулятора посвящается характеристике «тёплого пола»: наличие утеплителей, гидроизоляционных материалов, толщина черновой и чистовой стяжки, клеевого раствора, наливного пола. Принимается во внимание материал для напольного финишного покрытия.

Плитка обладает высокой теплопроводностью. Она быстро отдаёт тепло. Паркет и ламинат имеют низкую теплопроводность. Данные покрытия не рекомендуют сильно нагревать.

Программа анализирует исходные показатели, делает определённые расчёты «тёплого пола»:

  • количество тепла, которое выделяется в помещении – общий тепловой поток; если он меньше, чем тепловые потери, то потребуются дополнительные нагревательные приборы;
  • кол-во тепла с 1 м2 тёплого водяного пола;
  • кол-во тепла с 1м2, направленного вниз, к фундаменту; если показатель превышает норму, то при проекте системы отопления предусматривают дополнительный слой теплоизоляции для чернового покрытия; это позволит уменьшить расход энергии для обогрева фундамента, направит тепловой поток вверх к полу;
  • какое суммарное количество тепла вырабатывается с 1 м2 и 1 пог. м напольного покрытия; определяется минимальная, максимальная и средняя температура пола;
  • средняя температура теплоносителя; скорость его движения; расход жидкости;
  • расчет трубы; длина, тепловая нагрузка;
  • линейные потери; снижение напора теплоносителя по всей длине магистрали; максимальное давление 20 000 Па; давление уменьшают, выбирая трубу большего диаметра.

В проекте для «тёплого пола» указываются материалы, которые используются для формирования уровней пола над жидкостной магистралью и под трубопроводом.

Учитывают характеристику гидроизоляции и утеплителя, толщину слоя, наличие отражающего экрана. Если выполняется бетонная стяжка, то предусматривается тип бетона: лёгкий с пластификаторами, утяжелённый с армированной сеткой.

Как работает калькулятор?

В первую очередь проводится подсчёт теплопотерь. Для этого вводят название региона и населённого пункта. Указывается площадь комнаты, высота стен, наличие внутренних перегородок, высота потолков, количество окон и их размер.

Обозначается, с какой стороны находятся внешние стены комнаты: север, юг, восток, запад. Заполняется информация об утеплении стен, расположение комнаты: подвальный уровень, этаж.

Исходные данные: дом находится в г. Волгограде.

  • Комната, в которой предусматривается водяное отопление, располагается с северной стороны, на 2 этаже.
  • Стены утеплены плохо.
  • Общая площадь помещения 20 м2.
  • В комнате находится одна перегородка.
  • Остекление – двухкамерное; общая площадь окон 3 м2.

Расчётные данные:

  • общие теплопотери составят 2323 Вт; удельные теплопотери – 116 кВт/м2;
  • средняя температура воздуха холодных суток -27 0С; в неделю -25 0С;
  • продолжительность сезона – 176 дней.

Данные используются при калькуляции для водяного тёплого пола. Дополнительно указывается желаемая температура в помещении, температура теплоносителя при выходе из котла и в обратном контуре, длина подводящей магистрали.

Исходные данные:

  • общие потери 2323 Вт;
  • температура воздуха – 20 0С;
  • t0 теплоносителя при выходе 30 0С, на «обратке» – 23 0С;
  • длина труб от котла до коллектора – 10 м;
  • трубы из сшитого полиэтилена 16 мм, толщина стенки 2,2 мм;
  • облицовка – кафель;
  • толщина бетонной стяжки чистового основания 5 см; чернового покрытия 8 см;
  • в качестве утеплителя использованы полистирольные плиты толщиной 3 см.

Расчётные данные калькулятора тёплого пола:

  • рекомендуемая площадь обогрева – 16 м2;
  • длина трубы – 170 м; магистраль разделяют на 3 контура по 63,33 м;
  • шаг укладки – 10 см;
  • общий тепловой поток – 684,34 Вт; программа рекомендует установить дополнительный источник обогрева мощностью – 1638,66 Вт;
  • t0ср. теплоносителя 26,5 0С;
  • t0ср. пола – 23,29 0С; температура является комфортной;
  • линейные потери давления петли – 1324,3 Па; программа указывает, что показатель в норме;
  • скорость движения теплоносителя – 0,089 м/с;
  • общий объём теплоносителя в системе 17,96 л.

В конце расчёта даются рекомендации. В данном случае рекомендуют увеличить скорость теплоносителя за счёт уменьшения диаметра трубы. Калькулятор не только рассчитывает систему отопления, но и выполняет чертёж на основании полученных данных, выводит все уровни «тёплого пола» в разрезе с указанием соответствующих размеров.

При изменении каких-либо данных, программа корректирует расчёт. Если для облицовки пола используется не кафель, а ламинат, то объём теплового потока уменьшается. Средняя температура пола снижается на градус. Рекомендуется дополнительный обогрев большей мощности.

Самостоятельно рассчитать напольную систему отопления сложно. При использовании online-калькулятора получают не только необходимые показатели для монтажа жидкостной магистрали, но и определённые рекомендации по настройке всех элементов контура.

Отпадает необходимость выполнять чертёж на бумаге вручную. Его можно распечатать на принтере.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Расчет теплого пола: водяного, электрического, таблицы, примеры

Подогрев пола — удивительно комфортная вещь. Понимаешь это побывав в доме с таким отоплением и невольно задумываешься о том, а не сделать ли себе. Чтобы принять решение, да и выбрать способ подогрева, нужно прикинуть объем работ, материалов и стоимость всей затеи. Поможет в этом расчет теплого пола. Это только часть всего что надо. Ведь нужны будут еще термостаты, датчики температуры, в водяном полу — коллекторы и расходомеры.

Содержание статьи

Теплый или комфортный пол

Сразу стоит разобраться в терминологии и в назначении подогрева пола. Могут быть две ситуации:

Это разделение неофициальное, но так будет проще понять, какой именно подход вам выбрать при расчете и проектировании. А подходы разные, так как требования отличаются.

Теплопотери что это и где их взять

Расчет теплого пола делают по каждому помещению, в котором он будет уложен. Основан он на том, что вы знаете теплопотери дома в целом и в каждом помещении конкретно. Теплопотери — это то количество тепла, которое требуется возместить, чтобы поддерживать определенную/желаемую температуру. Теплопотери зависят от толщины и материала стен, от типа окон/дверей, от того как сделан пол, отапливаемое внизу помещение или нет, какой потолок, чердак, как это все утеплено. В общем, критериев масса. Учитывается все это в теплотехническом расчете.

Количество тепла для поддержания нужной температуры очень зависит от материала наружных стен и утепления

Теплотехнический расчет можно сделать самостоятельно (есть достаточное количество калькуляторов, методик), можно заказать в строительной организации. Для примерных прикидок можно воспользоваться усредненными нормами. Так считают, что для отопления одного квадратного метра в Средней полосе России требуется 100 Вт на квадратный метр площади. Это при условии, что утепление — среднее, высота потолков — 2,2-2,7 м, наружных стен не более чем две.

Примерные теплопотери для разных технологий строительства

Если утепление ниже среднего или потолки выше, регион более северный — эти показатели приводят к увеличению теплопотерь. Соответственно, наоборот, чем менее суровые зимы и лучше утепление, тем меньше требуется тепла. Подкорректировав таким образом норму, можно сделать более-менее точный расчет теплого пола, но всегда лучше взять с запасом — чтобы не мерзнуть.

Расчет водяного теплого пола

Водяной теплый пол — это трубы, уложенные в конструкции пола, по которым бежит теплоноситель. Это сложная система с большим количеством материалов и узлов. Обустройство водяного теплого пола — длительная и дорогостоящая затея. Но, в процессе эксплуатации, тепло обходится дешевле. По этим причинам водяной подогрев пола, обычно, делают в качестве основного или дополнительного источника тепла. Слишком много возни и затрат «только ради комфорта», но бывают и такие варианты. Водяной комфортный пол делают в процессе капитального ремонта или строительства.  В таком случае слишком большой разницы нет.

Расчет водяного теплого пола проводят по каждой комнате

Методика расчета водяного пола как основного источника тепла

При планировании теплого пола стоит заранее определиться с тем, где будут стоять крупные предметы мебели. Делать подогрев под шкафом или диваном не слишком разумно. К тому же это может повредить мебели. Определив зоны без подогрева, высчитываем «площадь рабочей поверхности» теплого пола. Этот тот участок, на котором будут укладываться трубы. В случае с водяным полом этим можно пренебречь, так как перегрев пола ни к чему не приведет. Если вы знаете, что теплопотери большие, то разумнее за «рабочую» принимать всю площадь. Так как метраж трубы получится большим, а ее надо как-то уложить.

Наиболее популярные схемы укладки труб водяного теплого пола. Оптимальный — улитка

Далее расчет теплого пола водяного типа такой:

  1. Выясняем какую температуру будем поддерживать в помещении.
  2. Находим теплопотери помещения.
  3. Делим теплопотери на «рабочую» поверхность. Получаем сколько тепла должны получать с квадратного метра площади теплого пола.

В принципе, уже тут можно подбирать диаметр трубы теплого пола, разрабатывать схему и шаг укладки труб, рассчитывать режимы работы котельного оборудования. Но стоит еще учесть тип напольного покрытия. Каждое покрытие «отбирает» часть тепла. Какие-то больше (ламинат, линолеум), какие-то меньше (плитка). Соответственно, требуется учесть и эти теплопотери.

Максимальная температура пола в зависимости от назначения помещения

При расчетах надо будет определить температуру пола. Она не должна превышать нормы. Они регламентированы СНиПом. Выдержка приведена в таблице. Указаны максимально допустимые значения. Можно, конечно, и больше — если вы теплолюбивы, но закладывают более высокие значения редко. Если при расчетах оказывается, что температура пола слишком высока, надо либо уменьшать срочно теплопотери, либо устанавливать дополнительные источники тепла. Так расчет теплого пола помогает оптимально организовать отопление.

Пример расчета и подбора параметров водяного теплого пола

Пусть надо сделать подогрев пола в помещении площадью 18,2 квадратных метров (в таблице это помещение под номером 8) и теплопотерями 1,37 кВт. Для начала рассчитываем сколько тепла должен давать квадратный метр подогреваемого пола. Переводим К Вт в ватты. Для этого умножаем цифру на 1000. Получаем 1370 Вт. Теперь делим на площадь комнаты (или отапливаемой части, если они отличаются). В нашем случае 1370 Вт / 18,2 м² = 75 Вт/м².  То есть, нам надо получать 75 Вт тепла с каждого квадратного метра.

Пример расчета теплопотерь по помещениям

Идем на сайт выбранного производителя труб для теплого пола и смотрим, какие трубы вам подходят. Найти эти данные не так просто, так как зависит от толщины стяжки и рабочих температур теплоносителя. Исходя из этого считают теплоотдачу одного квадратного метра. Для простоты можно воспользоваться готовыми данными, сведенными в таблице. Например, для PE-X трубы диаметром 16 мм и толщиной стенки 2 мм.

В спальне нам нужна температура пола около 26°C, будет уложен ламинат. Теперь смотрим в таблице соответствующий столбик. Видим, что обеспечить такой режим можно только с шагом укладки трубы 100 мм и температуре подачи и обратки 50 и 40°C. С таким шагом при схеме укладки змейкой на один квадратный метр уйдет 9 метров трубы. А на всю площадь потребуется 9 м*18,2 = 163,8 метра трубы. Это очень длинный контур. Придется на одну комнату делать несколько контуров, а это дополнительные расходы на оборудование (гребенка, смесительные клапана, термостаты и т.д.). «Нормальной» считается длина одного контура 60-70 метров. Так что придется делать 2 контура.

Расчет трубы PE-X диаметром 16 мм и толщиной стенки 2 мм для теплого пола

Есть еще несколько вариантов. Первый — использовать трубу большего диаметра. 20 мм или 22-24 мм. Тогда можно будет уменьшить шаг укладки, сократить расход трубы и сделать  меньшее количество контуров. Второй — сделать стяжку теплого пола с повышенной теплопроводностью. Для этого в раствор добавляют специальные добавки.

Если использовать «средние показатели»

На основании работы многих полов с водяным подогревом, опытным путем выведены «средние показатели»  для различных напольных покрытий. Так известно, что используя трубу 16 мм в диаметре, с шагом 250 мм, со слоем ЦСП 30 мм над поверхностью трубы можно получить такое количество тепла:

  • 50-65 Вт с квадрата если напольное покрытие керамическая плитка.
  • 25-35 Вт с квадратного метра если использован ламинат.
  • 35-45 Вт для линолеума, предназначенного под укладку на теплый пол.
Это коллекторы (гребенка) теплого пола с подключенными к ним трубами. Параметры труб определяет расчет теплого пола, а затем их через коллекторы подключают к котлу

Если использовать эти данные расчет теплого пола вообще простой. Берете квадратуру комнаты, умножаете на количество тепла, которое можно «снять» с квадрата. Если цифра больше либо равна теплопотерям, значит можно делать так *шаг 250 мм, труба 16 мм, ЦСП толщиной 30 мм над трубой. Если полученное значение меньше, можно проблему решить следующими способами:

  • Добавить другой тип отопления.
  • Взять большего диаметра трубу.
  • Уменьшить шаг укладки трубы.
  • Улучшить теплопроводность стяжки.
  • Улучшить теплоизоляцию.

В принципе, можно применить один из вариантов, можно несколько. Самый здравый — улучшить теплоизоляцию, но сделать это далеко не просто, не быстро и далеко не дешево. Но это вложение позволит сэкономить на счетах за отопление, так что в длительной перспективе это самый разумный выход.

Как рассчитать как рассчитать мощность теплого пола для комфорта

Если теплый пол лишь для комфорта, особенно заботиться о его мощности нет необходимости. Надо исходить из комфортной температуры пола.

Средние температуры пола для разных покрытий, которые люди считают комфортными

Вообще для создания комфортной температуры шаг укладки трубы теплого пола берут 250 мм (межосевое расстояние). Выбирают любую схему укладки. Важно сделать пол без явно выраженных перепадов температур. Это достигается, если над трубой слой стяжки будет порядка 30-35 мм. Можно и больше, прогрев будет равномернее, но система будет более инерционной (дольше будет греться и остывать). Вообще, система водяного подогрева пола очень гибкая. Одну задачу можно решить несколькими способами. Важно найти оптимальное решение.

Как рассчитать электрический теплый пол

Методика расчета аналогична тому, что написано про водяной пол. Необходимо знать теплопотери и способ использования подогрева пола, мощность одного метра греющего элемента. В данном случае все несколько проще, потому что электрические материалы для нагрева пола имеют конкретную цифру, которой производители обозначают максимальную теплоотдачу. Больше заявленной цифры они выдать не в состоянии. Потому расчет теплого пола с электрическим подогревом более прост и понятен. Тем не менее, остается достаточное количество переменных величин. Это толщина стяжки, ее теплопроводность, теплопроводность финишного напольного покрытия. Их тоже надо учитывать.

Расчет зависит от мощности обогревателя на квадратный метр

Эффективная площадь обогрева

Расчет теплого пола с электроподогревом начинают с определения эффективной зоны обогрева и ее площади. Большая часть нагревательных элементов не переносит перегрева (резистивные кабели, маты из резистивных кабелей, пленочные нагреватели и инфракрасные маты). Исключение — саморегулирующиеся греющие кабели, но они стоят дорого, поэтому их применяют редко. Хотя, есть и сами кабели и маты из них.

Еще раз: электрические греющие элементы пола укладывают только на той площади, где не будет стоять мебель и/или сантехника, лежать ковры и т.д. То есть, электрический теплый пол кладут там, где будет постоянный и определенный расход тепла.

Чтобы рассчитать кабель для теплого пола надо сначала определиться с площадью, на которой он будет укладываться

Перед началом расчета предполагаемые места под мебель/сантехнику/ковры очерчиваем, считаем оставшуюся площадь. Это и будет эффективная площадь обогрева. Ее дальше используем в расчетах.

Как рассчитать метраж греющего кабеля для пола

Методика расчета основывается на том количестве тепла, которое надо восполнить (теплопотери) и эффективной площади отопления. Теплопотери делим на эффективную площадь обогрева. Получаем требуемую тепловую мощность, которую мы должны получить с квадратного метра площади с уложенным нагревательным элементом.

Например, площадь комнаты 16 квадратов, на 4 квадратах будет располагаться мебель. Обогреваемая зона — 16 кв. м — 4 кв. м = 12 кв. м. Теплопотери помещения — 1100 Вт. Узнаем сколько надо мощности с одного метра: 1100 Вт / 12 м² = 92 Вт/м².

Расчет греющего кабеля по площади помещения и мощности метра

Далее смотрим мощность кабелей для обогрева пола. Например, мощность одного метра — 30 Вт. Чтобы получить 92 Вт на квадратном метре, надо уложить чуть больше чем три метра кабеля. Вполне реальная задача. При разработке схемы, помните, что лучше, чтобы для стяжки высотой 3-4 см расстояние между проводами не превышало 25 см. Иначе пол будет иметь ярко выраженные «полосы» — чередующиеся зоны тепла и холода.

Есть и другой способ. Купить готовый набор кабеля определенной мощности. Ищите подходящую мощность и площадь укладки. Имеете все в комплекте.

Расчет теплого пола с кабельными матами

Суть расчета не изменяется. Также нужны теплопотери и эффективная площадь укладки. Это тот же кабель, но предварительно закрепленный на полимерной сетке. Такой обогревательный элемент проще в укладке. Применяется чаще всего под плитку. Просто раскатывается на подготовленное основание, сверху кладется плитка на специальный клей.

Греющие маты продаются обычно в готовом к укладке виде

С полом такого типа все просто. Он продается кусками определенной мощности на определенную площадь. Всего-то и надо, что найти тот вариант, который вам подходит.

Рассчитаем пленочный теплый пол

Пленочный нагревательный элемент продают комплектами и на метры. Подбираете метраж и мощность так, чтобы он давал требуемое количество тепла. Полотнища пленки должны укладываться вплотную друг к другу. Это необходимо, чтобы избежать «полосатости» температур.

Теплый пол пленочный. Расчет очень прост: подбираем мощность и ширину так, чтобы давали они требуемое количество тепла

Ширина пленочного теплого пола — 30 см, 50 см, 80 см и 100 см. Вполне можно в одном помещении использовать разные по ширине. Важно чтобы нагревательные элементы не перегревались.

Программа теплый пол 3D калькулькулятор —

  • Калькулятор для расчета водяного теплого пола онлайн
  • Калькулятора теплых полов
  • Теплый пол (водяной теплый пол)
  • Расчет теплого водяного пола: программа калькулятор
  • Подбор этажных распределительных узлов для систем водяного отопления
  • Вода — удельная теплоемкость
  • 04 [BTU (IT) / (моль ° R)] [BTu (IT) / (фунт м ° F)] [ккал / (кг · K)] [кДж / ( кг K)] [BTU (IT) / кмоль ° R] [BTu (IT) / фунт м ° F] [ккал / кг K] [кДж / кг К] 32. 2 40,0 1,007 4,217 40,032 1,008 4,220 40 39,9 1,005 4,208 39,916 1,005 4,208 1,005 4,208 900 1,001 4,191 39,801 1,002 4,196 60 39,6 0,996 4.169 39,739 1,001 4,189 80 39,2 0,986 4,128 39,660 0,999 4,181 100 38,7 0,975 4,082 39,682 0,998 4,179 120 38,3 0,963 4,033 39,662 0,999 4.181 140 37,7 0,950 3,977 39,702 1.000 4,185 160 37,2 0,937 3,923 39,761 1,001 39,761 1,001 180 36,7 0,923 3,865 39,835 1,003 4,199 200 36.1 0,909 3,805 39,927 1,005 4,209 212 35,7 0,900 3,768 39,993 1,007 4,216 22083 4,216 22083 3,745 40,042 1,008 4,221 240 35,0 0,880 3,686 40.186 1,012 4,236 260 34,4 0,867 3,629 40,364 1,016 4,255 280 33,9 0,854 3,574 40,580 1,0 4,278 300 33,4 0,841 3,522 40,838 1,028 4,305 350 32.3 0,813 3,404 41,685 1,050 4,394 400 31,3 0,789 3,302 42,902 1,080 4,522 450 30,4 3,209 44,009 1,108 4,639 500 29,7 0,748 3,130 47.296 1,191 4,986 550 28,8 0,725 3,035 51,318 1,292 5,410 600 28,3 0,713 2,987 59,6903 900 6,292 625 28,4 0,716 2,997 66,611 1,677 7,022 650 28.9 0,728 3,047 82,851 2,086 8,734 675 29,9 0,754 3,156 126,670 3,189 13,353 . Расчет рекуперации водонагревателя
  • Расчет ОВК
  • куб. Футов в минуту 720 галлонов в минуту 210 галлонов в минуту . Испарение с водной поверхности

Калькулятор для расчета водяного теплого пола онлайн

Как самостоятельно рассчитываются отдельные элементы отопительной системы

Для начала представим вашему вниманию простую и понятную схему – рисунок, на которой изображено расположение водяных контуров в жилых помещениях.

Рассчитывать мощность следует начинать с элементарных, простых шагов. План расположения водяного отопительного контура станет основной для последующих расчетов. На схеме обычно указывается так же расположение оконных и дверных проемов.

Такие схемы выполняются на миллиметровой бумаге, в масштабе 10 мм соответствует 0,5 м.

Для определения полезной отапливаемой площади следует отталкиваться от шага. Обычно применяются следующие соотношения:

  • при шаге 15 см – полезная площадь не должна превышать 12 кв. метров;
  • при шаге 20 см – не более 16 м2;
  • при шаге 25 см —  не более 20 м2;
  • шаг в 30 см позволяет эффективно отапливать помещение площадью в 25 м2.

Если площадь меньше рекомендуемых параметров, контуры лучше оставлять целым.

Выбираем трубы: материал, диаметр, количество

Для скрытых систем отопления можно использовать металлические и полимерные трубы. Наиболее долговечной и эффективной по праву считается медная система. Однако в нашей стране этот материал используется достаточно редко. Причиной тому – высокая цена. Кроме того, для монтажа медных труб необходимо специальное дорогостоящее оборудование, а значит, самостоятельная их укладка не рентабельна.

Немного чаще чем медь для монтажа «подпольных» систем домашние умельцы используют полипропилен и сшитый полиэтилен (РЕХ-труба). Но и эти материалы нельзя назвать самыми попу

Калькулятора теплых полов

Для чего это нужно

Калькулятор теплого пола позволяет легко рассчитать необходимое количество греющего кабеля для основных типов помещений.

Кнопка «Рассчитать» запускает расчет параметров монтажа.

Вы можете сохранить результаты расчета в формате pdf и перейти в каталог для заказа товара.

Результаты программы расчета могут отличаться от результатов профессиональных инженерных расчетов.

Памятка перед монтажем. Частично аккумулирующее отопление

Снижение затрат на электроэнергию может достигаться за счет использования систем отопления, задействованных в ночные часы. Для этого необходимо, чтобы тепло накапливалось в бетонной стяжке во время действия низких тарифов, и обогревало помещение днем. Бетонная стяжка прогревается нагревательными кабелями, интенсивность, скорость прогревании накопление тепла зависит от толщины стяжки, глубины залегания кабеля и материала покрытия пола. Нагревательные кабели можно использовать как для укладки в базовую, так и выравнивающую стяжку. Частично аккумулирующее отопление обычно используется с такими материалами покрытия пола как линолеум, дерево, ковролин. Необходимо убедиться в том, что толщина стяжки достаточна для накопления тепла, в противном случае требуется заложить дополнительные источники отопления.

Правильный температурный режим

Для достижения максимального уровня комфорта мы рекомендуем поддерживать следующие температуры поверхности пола:

  • Линолеум 26-28 °C
  • Керамическая плитка/ бетонный пол 26-28 °C
  • Ламинат 23-27 °C

Максимальная температура пола может быть ограничена терморегулятором.

Если Вам неизвестна максимально допустимая температура поверхности для Вашего материала покрытия пола, пожалуйста, свяжитесь с его производителем.

Важно! Дерево является хорошим теплоизоляционным материалом.

Что нужно учесть при монтаже теплого пола

  • Нагревательные кабели не устанавливаются под мебелью и стационарными предметами
  • Необходимо соблюдать монтажный интервал в расчетных пределах и минимальный радиус изгиба
  • Нельзя допускать пересечения нагревательных кабелей друг с другом
  • Кабель должен находиться в равномерной и однородной среде по всей его длине
  • Во избежание перегрева, кабель нельзя устанавливать внутри теплоизоляционного слоя
  • Во избежание физических повреждений, кабель укладывается только на очищенную поверхность
  • Нагревательный кабель не должен проходить через подвижный шов, изломы или монтироваться в зонах возможного перегрева. Расстояние до источников тепла, например, камина, печи в сауне и т.п. должно быть не менее 0,5 м
  • Возможность использования нагревательного кабеля с материалами покрытия пола регламентируется их производителями
  • Резистивный нагревательный кабель нельзя укорачивать или наращивать
  • Во всех зонах необходимо использовать устройство защитного отключения на 30 мA
  • Угол установки гофро-трубки под датчик на стене должен быть таким, чтобы датчик было легко извлечь в случае его выхода из строя. Датчик устанавливается посередине между витками кабеля
  • Монтажный интервал может быть меньше в зонах максимальных теплопотерь, например, окон, но не менее 2-х радиусов изгиба
  • Нельзя включать кабель до окончательного высыхания стяжки или выравнивающего раствора. Точные сроки регламентируются производителями. Для бетонной стяжки этот срок составляет около 30 дней, для выравнивающего раствора или клея — до 14 дней.

Теплый пол (водяной теплый пол)

  • VALTEC
  • Теплый пол (водяной теплый пол)

Водяное напольное отопление становится все более популярным, поскольку обладает рядом преимуществ и является более энергоэффективными, по сравнению с традиционными радиаторными системами. Поскольку тепло в данном случае передается излучением от нагретой поверхности, практически отсутствуют конвективные потоки. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, что существенно снижает теплопотери через кровлю, верхние части стен и создает оптимально комфортные температурные условия для находящихся в помещении людей. Экономия от применения водяных теплых полов может достигать 10–30 %. Это возможно благодаря снижению средней температуры воздуха в помещении на 2 °С и температуры нагрева теплоносителя до 30–45 °С. Кроме того, низкотемпературные системы отопления (теплый пол) обладают ярко выраженным эффектом саморегулирования, то есть теплоотдача с поверхности пола прекращается, когда температура в комнате, в результате внешних воздействий (выглянуло солнце) достигает температуры поверхности пола. В то же время, теплоотдача возрастает, когда снижается температура в помещении. Радиаторы работают по тому же принципу, но разница температур между воздухом в комнате и поверхностью радиаторов так велика, что эффект саморегулирования практически пропадает.

VALTEC поставляет на российский рынок широкий ассортимент качественной продукции, позволяющий реализовать систему напольного отопления любой сложности. Это металлополимерная труба, надежные обжимные и пресс-фитинги, коллекторные блоки, насосно-смесительные узлы, а также автоматика, обеспечивающая заданный уровень комфорта в помещениях. Для специалистов разработаны Альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одно- и многоконтурных систем, а также программный комплекс для расчета элементов инженерных систем VALTEC. Программа VALTEC.PRG дает возможность определить теплопотребность помещений и грамотно определить теплотехнические и гидравлические параметры напольного отопления.

Кроме того, инженеры VALTEC продумали готовые решения для монтажа водяного теплого пола с различным уровнем автоматизации («Эконом», «Комфорт», «Премиум») в помещениях площадью 20, 40, 60, 80 и 120 м2. Воспользовавшись этими спецификациями, можно самостоятельно укомплектовать систему напольного отопления своего дома или при выполнении монтажных работ на объекте заказчика.

В помощь специалистам и владельцам жилья разработан также «Типовой комплект водяного теплого пола для помещений площадью до 60 м2».

Комплексный подход VALTEC к системам напольного отопления гарантирует их экономичность, оптимальную стоимость и длительную безаварийную работу.

Задай свой вопрос по водяным теплым полам



Интервью



Водяной теплый пол valtec: есть ответы на все вопросы


Каждый, кто начинал строительство нового дома, сталкивался с проблемой выбора. Сначала это выбор проекта, дизайна, строительной организации, затем – материалов, технологий и т.д. Желая помочь читателям в выборе системы отопления, мы пообщались с руководителем направления «Водяной теплый пол» VALTEC Сергеем Пискаревым.

Прежде всего, VALTEC известен как производитель труб и арматуры для внутренних инженерных систем. Почему с 2010 года одним из приоритетных направлений ее развития стали системы для напольного отопления?
– Любому бизнесу необходимо развитие. Малейший простой на месте – это шаг назад. Но и двигаться необходимо в перспективном и востребованном направлении. Проанализировав ситуацию на рынке и оценив свои возможности, мы пришли к решению, что водяной теплый пол – это именно то, что нужно. Специалисты VALTEC давно занимаются подобными системами. Большинство необходимого для их монтажа оборудования у нас уже было. А изучение рынка показало, что в перспективе данная технология может быть очень востребованной. Хотя многие пользователи до сих пор не знают о преимуществах напольного отопления и по старинке применяют только радиаторы.

В чем же заключаются эти преимущества?
– Их достаточно много. В первую очередь – комфорт. В отличие от традиционных отопительных приборов конвективного типа (радиаторов), напольное отопление передает тепло главным образом излучением, и оно распределяется по всему помещению равномерно, отсутствуют зоны локального перегрева или недостаточно прогреваемые участки. При этом температура воздуха постепенно понижается от пола до потолка, а для организма человека такие условия наиболее близки к оптимальным. Необходимо отметить и такие преимущества «теплого пола», как энергоэффективность, эстетика, гигиеничность.

Вы сказали, что водяное напольное отопление – это энергоэффективная система. А чем это обеспечивается?
– Экономия энергии при использовании системы «водяной теплый пол» может быть очень существенной. Дело в том, что температура теплоносителя, поступающего в трубы теплого пола, составляет всего 35–50 °С, что позволяет снизить энергозатраты на нагрев. При этом можно использовать низкотемпературный конденсационный котел с увеличенным КПД. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, поэтому уменьшаются теплопотери через кровлю и верхние части стен.

Поскольку тепло распределяется в помещении равномерно, средняя температура в комнате может быть понижена на 2 °С без изменений в ощущениях тепла человеком, что обеспечивает экономию энергии на 10–20 %. И это при стандартной высоте потолка в 3 м. В том случае, если мы используем теплый пол в помещении с высокими потолками, где нет необходимости прогрева верхних слоев воздуха, экономия составляет 30 % и более.
Вместе с тем, немаловажную роль в экономии играет эффект саморегулирования водяного теплого пола, то есть система сама реагирует на перепады температуры в помещении, изменяя мощность теплового потока. Например, представим себе, что выглянуло солнце, и воздух в комнате нагрелся на 2–4°С. При этом теплоотдача теплого пола самопроизвольно уменьшается на 36–70 %.

А в чем проявляются эстетика и гигиеничность «теплого пола»?


– Все элементы системы надежно скрыты под напольным покрытием, что, согласитесь, лучше подойдет для современных интерьеров, чем торчащие из пола и стен трубы. Это становится особенно важным при использовании в строительстве панорамных окон – от пола до потолка. Да и в ретро-интерьер радиаторы вписываются не очень органично.
Так как тепло передается не конвекцией, а излучением, в воздухе помещения практически отсутствует циркуляция пыли и микроорганизмов. Эта особенность напольного отопления как нельзя кстати для аллергиков. Кроме того, в отличие от электрического теплого пола, водяной не создает электромагнитных полей.
Плюс ко всему, напольное отопление исключает возможность детского травматизма, а в некоторых случаях, как например, при устройстве спортивного зала, оно является самым безопасным решением.

Скажите, какие «подводные камни» могут ожидать владельца коттеджа, если он примет решение использовать систему водяного напольного отопления?
– Главное сделать правильный выбор в пользу того или иного производителя и не ошибиться с монтажной организацией, а точнее – с квалификацией ее специалистов. Неграмотный монтаж способен свести на нет преимущества даже самого передового оборудования. Вот почему мы много внимания уделяем обучению монтажников. Ежемесячно наши специалиста посещают партнеров в различных регионах России и других стран СНГ, проводят семинары, отвечают на вопросы практиков. На семинары, которые каждую пятницу проводятся в офисе VALTEC, может записаться любой желающий. Кроме того, VALTEC издано большое количество технической литературы, разработана компьютерная программа для точного расчета системы.

Как и другая продукция VALTEC, компоненты для напольного отопления имеют 7-летнюю гарантию от производителя.

Водяной теплый пол: вопросы и ответы — проектирование, монтаж, эксплуатация

Расчет теплого водяного пола: программа калькулятор

Теплый пол … Водяной

Водяной теплый пол может быть как альтернативный, так и основной источник тепла. От этого следует отталкиваться при расчетах. Например, может использоваться схема, которая будет обеспечивать полноценный обогрев дома и наоборот, легкий подогрев. Если же напольное отопление будет основным, то должна быть хорошо продуманная и надежная система регулировки.

По этой причине расчет теплого водяного пола требует внимания. В помощь к этому имеются разные программы и онлайн калькулятор. Это поможет выполнить все предварительные расчеты без ошибок. Ошибка на данном этапе может закончиться плохими последствиями, вплоть до демонтажа стяжки.

к содержанию ↑

Что необходимо учесть при расчетах

Перед началом расчета важно знать основные характеристики объекта. Как уже говорилось, на этом этапе следует определиться с методом обогрева данной системы, она будет вспомогательной или основной. При расчете следует учесть конфигурацию и площадь комнаты. Для этого в помощь будет план или разрез указанных размеров.

Если у вас отсутствует план с точными размерами помещения, то первым делом необходимо его сделать!

Чтобы создать такой план потребуется знать такую информацию:

  • Из какого материала строился дом (бетон, дерево, блоки, кирпичи и прочее).
  • Остекление выполнено из стеклопакетов или профиля.
  • Средняя температура местности проживания в зимний период.
  • Имеется ли дополнительный или альтернативный источник тепла.

Более того, важно знать какая температура должна быть внутри помещения при работающем отоплении. Например, если в помещении будет постоянно находится люди, то достаточно будет 29°С. Для проходного и служебного помещения достаточно будет 35 и 33°С соответственно. Кроме всего прочего, важно выяснить тип и толщину теплоизоляции пола. Уже на этом этапе следует решить, какой будет использоваться отделочный материал для пола. Благодаря сбору такой информации получиться произвести точный расчет теплого водяного пола. Тем более что при использовании онлайн калькулятора все эти данные необходимо указать.

Видео об изготовлении схемы теплого пола:

Не менее важно определиться какую температуру должен иметь теплоноситель. В этом вопросе следует учесть два фактора:

  1. Ряд напольных покрытий имеют температурное ограничение нагревания до 35°С.
  2. Система, имеющая насос, котел, радиаторы и трубопровод никогда не будет иметь температуру теплоносителя более 60°С.

Другой вопрос, который следует учесть: как именно будет осуществляться контроль температуры нагрева пола? Как правило, для этого используют терморегулятор, а также датчик, который монтируется непосредственно в пол. Но для водяных систем этих датчиков быть два, для обратки и подачи.

к содержанию ↑

Важные условия для продуктивной работы водяного обогрева пола

Важно знать не только максимально точную информацию по техническим характеристикам дома, но и учитывать особенности трубопровода. Поэтому перед тем, как рассчитать теплый пол при помощи специальной программы следует узнать такие подробности:

  • Какая общая длина отопительного контура. По требованиям монтажа она не должна превышать 120 м.
  • Разница греющих труб не должна превышать 15 м.
  • Расстояние между трубами. В среднем оно будет находиться в пределах 100-200 мм.

Уже с этой информацией можно выполнить необходимые расчеты.

к содержанию ↑

Два метода расчета теплого водяного пола

Существует два решения проблемы по расчету теплых полов. В первом случае потребуется помощь квалифицированных специалистов или компании. Они произведут все необходимые вычисления и измерения. После, они предоставят для вас подробный расчет, учитывая индивидуальные особенности помещения.

В таких компаниях работаю высококвалифицированные специалисты, которые имеют опыт проектирования на промышленном уровне. Это позволит рассчитывать на максимально точный результат, где будут учитываться разные нюансы и тонкости.

Если вы пожелаете, то вам предоставят консультацию по выбору наилучшего напольного покрытия. Процесс изготовления проект получится быстрей, если вы сразу предоставите все чертежи по планировке комнат.

Другой метод не затратный. Для этого на помощь приходит онлайн калькулятор. При этом вы сможете самостоятельно произвести точные вычисления стоимости работ и необходимых материалов. Использование такой программы, позволит определить необходимую мощность пола. Этот показатель будет исходить из общих тепловых потерь. Так, чтобы узнать эту информацию, в калькуляторе следует ввести данные о площади комнаты. При этом в эту сумму не должны включаться зоны, где будет стоять мебель и другое оборудование.

Калькулятор позволит вам избавиться от потребности производить самостоятельные сложные расчеты. Хотя полученные данные будут относительные, от них можно дальше отталкиваться. Также вы сможете узнать о масштабах будущего проекта. При желании можно будет узнать сколько необходимо стяжки. Для этого в программу вводятся следующие показатели:

  • Этаж.
  • Площадь в м2.
  • Толщина стяжки.

Безусловно, точную сумму вы сможете узнать только у специалистов. Но в таком случае вам получиться получить предварительную информацию. В большей степени на конечную сумму за работу и материалы влияет сложность работ, особенности проекта здания и многое другое. Все эти нюансы учитывают специалисты из специализированной компании. Итак, перед тем, как рассчитать теплый водяной пол на калькуляторе помните, что вы получите приблизительные данные. На нашем сайте вы сможете воспользоваться программой онлайн калькулятор.

Видео расчета теплых полов программой:

Остались вопросы?

Подбор этажных распределительных узлов для систем водяного отопления

Подключение к стоякам: СлеваСправа

Dy: 3/4″1″1 1/4″

Gmax = 1,13 м3/час        Qmax = 26,3 KВт

Вид балансировки узла: Без регулировкиБалансировочный клапанРегулятор перепада давлений

Крепление: РамаВстроенный шкафПристроенный шкаф

Коллекторы

Тип коллекторного блока: Без перепускного клапанаС перепускным клапаном

Число выходов: 345678

Dy коллектора: 1″1 1/2″

Воздухоотводчики: РучныеАвтоматические

Манометры: НетЕсть

Дренажные краны: НетЕсть

Теплосчетчики

Место установки: На прямойНа обратной

Тип выхода: НетM-BusИмпульсный + M-Bus

Выходы

Регулировка: НетБалансировочный клапанНастроечный клапанВентильСтабилизатор расхода со скрытой настройкойСтабилизатор расхода с открытой настройкой

Выход

Gном ТС м3/час:    Gрасч ТС м3/час:    ΔPрасч КПа



Вода — удельная теплоемкость

Удельная теплоемкость (C) — это количество тепла, необходимое для изменения температуры единицы массы вещества на один градус.

При расчете массового и объемного расхода в системах водяного отопления при более высоких температурах следует скорректировать удельную теплоемкость в соответствии с рисунками и таблицами ниже.

Удельная теплоемкость дается при различных температурах (° C и ° F) и давлении водонасыщения (которое для практического использования дает тот же результат, что и атмосферное давление при температурах

  • I удельная теплоемкость сохора (C v ) для воды в замкнутой системе постоянного объема , (= изометрической или изометрической ).
  • Изобарическая теплоемкость (C p ) для воды в системе постоянного давления (ΔP = 0).
Онлайн-калькулятор удельной теплоемкости воды

Калькулятор ниже можно использовать для расчета удельной теплоемкости жидкой воды при постоянном объеме или постоянном давлении и заданных температурах.
Выходная удельная теплоемкость выражается в кДж / (кмоль * K), кДж / (кг * K), кВтч / (кг * K), ккал / (кг K), британских тепловых единицах (IT) / (моль * ° R). и Btu (IT) / (фунт м * ° R)

Примечание! Температура должна быть в пределах 0–370 ° C, 32–700 ° F, 273–645 K и 492–1160 ° R, чтобы получить допустимые значения.

См. Вода и тяжелая вода — термодинамические свойства.
См. Также другие свойства Вода при меняющейся температуре и давлении : Точки кипения при высоком давлении, Точки кипения при вакуумном давлении, Плотность и удельный вес, Динамическая и кинематическая вязкость, Энтальпия и энтропия, Теплота испарения, Константа ионизации , pK w , нормальной и тяжелой воды, точки плавления при высоком давлении, число Прандтля, свойства в условиях равновесия газ-жидкость, давление насыщения, удельный вес, удельный объем, теплопроводность, температуропроводность и давление пара в газожидкостном состоянии. равновесие,
, а также Удельная теплоемкость воздуха — при постоянном давлении и переменной температуре, воздух — при постоянной температуре и переменном давлении, аммиак, бутан, диоксид углерода, монооксид углерода, этан, этанол, этилен, водород, метан, метанол , Азот, кислород и пропан.


Удельная теплоемкость для жидкой воды при температурах от 0 до 360 ° C:

Для полного стола с изобарической удельной теплоемкостью — поверните экран!

[Дж / (моль K)] 340
Температура Изохорная удельная теплоемкость (C v )
Изобарическая удельная теплоемкость (C p )
[° C] [кДж / (кг K)] [кВтч / (кг K)] [ккал / (кг K)]
[BTU ( IT) / фунт м ° F]
[Дж / (моль · K)] [кДж / (кг · K)] [кВтч / (кг · K)] [ккал / (кг · К)]
[британские тепловые единицы (IT) / фунт м ° F]
0. 01 75,981 4,2174 0,001172 1,0073 76,026 4,2199 0,001172 1,0079
10 75,505 4,1910 0,001164 1,0010 758 4,1910 0,001165 1,0021
20 74,893 4,1570 0,001155 0,9929 75.386 4,1844 0,001162 0,9994
25 74,548 4,1379 0,001149 0,9883 75,336 4,1816 0,001162 0,9988
74,11162 0,9988
74 0,001144 0,9834 75,309 4,1801 0,001161 0,9984
40 73.392 4,0737 0,001132 0,9730 75,300 4,1796 0,001161 0,9983
50 72,540 4,0264 0,001118 0,9617 75,31134 0,001118 0,9617 75,31134 0,9987
60 71,644 3,9767 0,001105 0,9498 75,399 4. 1851 0,001163 0,9996
70 70,716 3,9252 0,001090 0,9375 75,491 4,1902 0,001164 1.0008
80 69,78
80 69 0,9250 75,611 4,1969 0,001166 1,0024
90 68.828 3,8204 0,001061 0,9125 75,763 4,2053 0,001168 1,0044
100 67,888 3,7682 0,001047 0,9000 75.91511 1,0069
110 66,960 3,7167 0,001032 0,8877 76,177 4.2283 0,001175 1,0099
120 66,050 3,6662 0,001018 0,8757 76,451 4,2435 0,001179 1,0135
140 0,8525 77,155 4,2826 0,001190 1,0229
160 62. 674 3,4788 0,000966 0,8309 78,107 4,3354 0,001204 1,0355
180 61,163 3,3949 0,000943 0,81060 7 0,81060 1,0521
200 59,775 3,3179 0,000922 0,7925 80,996 4.4958 0,001249 1,0738
220 58,514 3,2479 0,000902 0,7757 83,137 4,6146 0,001282 1,1022
240 57003 0,7607 85,971 4,7719 0,001326 1,1397
260 56.392 3,1301 0,000869 0,7476 89,821 4,9856 0,001385 1,1908
280 55,578 3,0849 0,000857 0,7368 95,2857 0,7368 1,2632
300 55,003 3,0530 0,000848 0,7292 103,60 5. 7504 0,001597 1,3735
320 54,819 3,0428 0,000845 0,7268 117,78 6,5373 0,001816 1,5614
55514
340 0,7352 147,88 8,2080 0,002280 1,9604
360 59.402 3,2972 0,000916 0,7875 270,31 15,004 0,004168 3,5836


Удельная теплоемкость для жидкой воды при температурах от 32 до 675 ° F:

Для полной таблицы с изобарической температурой Тепло — поверните экран!

900 1,0
Температура Изохорная удельная теплоемкость (C v )
Изобарическая удельная теплоемкость (C p )
[° F]

04 [BTU (IT) / (моль ° R)]

[BTu (IT) / (фунт м ° F)]
[ккал / (кг · K)]
[кДж / ( кг K)] [BTU (IT) / кмоль ° R] [BTu (IT) / фунт м ° F]
[ккал / кг K]
[кДж / кг К]
32. 2 40,0 1,007 4,217 40,032 1,008 4,220
40 39,9 1,005 4,208 39,916 1,005 4,208 1,005 4,208
1,001 4,191 39,801 1,002 4,196
60 39,6 0,996 4.169 39,739 1,001 4,189
80 39,2 0,986 4,128 39,660 0,999 4,181
100 38,7 0,975 4,082 39,682
0,998 4,179
120 38,3 0,963 4,033 39,662 0,999 4.181
140 37,7 0,950 3,977 39,702 1.000 4,185
160 37,2 0,937 3,923 39,761 1,001 39,761 1,001 180 36,7 0,923 3,865 39,835 1,003 4,199
200 36. 1 0,909 3,805 39,927 1,005 4,209
212 35,7 0,900 3,768 39,993 1,007 4,216
22083 4,216
22083 3,745 40,042 1,008 4,221
240 35,0 0,880 3,686 40.186 1,012 4,236
260 34,4 0,867 3,629 40,364 1,016 4,255
280 33,9 0,854 3,574 40,580 4,278
300 33,4 0,841 3,522 40,838 1,028 4,305
350 32.3 0,813 3,404 41,685 1,050 4,394
400 31,3 0,789 3,302 42,902 1,080 4,522
450 30,4 3,209 44,009 1,108 4,639
500 29,7 0,748 3,130 47. 296 1,191 4,986
550 28,8 0,725 3,035 51,318 1,292 5,410
600 28,3 0,713 2,987 59,6903 900 6,292
625 28,4 0,716 2,997 66,611 1,677 7,022
650 28.9 0,728 3,047 82,851 2,086 8,734
675 29,9 0,754 3,156 126,670 3,189 13,353
.

Расчет рекуперации водонагревателя

Расчет рекуперации электрической воды обогреватель / лето и зима:

A) Типичный жилой неодновременный водонагреватель мощностью 4500 Вт элементы.
Лето: 65 температура входящей воды. Ресурс: Средняя температура неглубоких грунтовых вод
Термостат установлен на 125F:
4500 ватт разделить на [повышение температуры 2,42 x 60] = 31 галлон в час. Восстановление летом
Зима: 40 температура входящей воды.
Термостат настроен на 125F:
4500 ватт разделить на [2.42 x 85 повышение температуры] = 21 галлон / час восстановление зимой

B) Бытовой водонагреватель переведен на одновременную проводку, где оба элементы могут нагреваться одновременно
Установите 2 элемента — 5550 Вт каждый, подключенный к отдельному 30 А выключатель. Ресурс: Как подключить синхронный водонагреватель
Лето: 65 температура входящей воды.
Термостат настроен на 125F. Ресурс: Как отрегулировать температуру водонагревателя
11000 ватт разделить на [повышение температуры 2,42 x 60] = 75 галлонов в час. рекуперация для одновременного водонагревателя летом
Зима: 40 температура входящей воды.
Термостат настроен на 125F:
11000 ватт разделить на [повышение температуры 2,42 x 85] = 53 галлона в час. рекуперация на одновременный водонагреватель зимой

Повышение восстановление путем повышения температуры на термостате
Повышение рекуперации путем изменения настройки термостата. Ресурс: Как отрегулировать температуру водонагревателя
Верхний и нижний термостат можно настроить по-разному.
Таймер можно использовать для контроля разницы температур и экономии денег путем переключения мощности нагрева воды в зависимости от пикового использования раз.Ресурс: Используйте таймер для управления термостатами

Увеличить восстановление путем установки темперирующего бака для пассивного подогрева входящего холодная вода
Темперирующая емкость

Увеличение рекуперация путем установки 2 водонагревателей
2 водонагревателя означают, что имеется больший объем горячей воды, и пользователь меньше вероятность нехватки горячей воды
Ресурс: два водонагревателя

Мнение:
Повышение термостат до 130F — самый простой способ увеличить восстановление. Установка темперирующий резервуар — дополнительная работа, но эффективна для повышения температуры холодной поступающей воды.

Если требуется очень высокое восстановление, подключите дополнительный выключатель и работайте. еще один провод 10 калибра для одновременного операция — лучший способ ускорить выздоровление.
Ресурс: Как подключить одновременный водонагреватель
Преобразование в одновременный — больше работы, но безопаснее, чем повышение температуры воды до 140-150F.

.

Расчет ОВК

Расчеты размера системы HVAC в зале Macalister будет проходить двумя способами. Первый метод будет основываться на оценках кубических футов в минуту и ​​тоннажа, указанных в ASHRAE. Второй способ, что более подробно, предполагает использование программы моделирования Carrier E-20 для расчета нагрузок.

Стандарты оценки ASHRAE:

ASHRAE устанавливает стандарты для оценка кубических футов в минуту и ​​тоннажа в здании.При расходе 20 куб. Футов в минуту на человека стандарт и система повторного нагрева, ASHRAE устанавливает следующие числа:

Расчетная охлаждающая нагрузка (тонны): от 0,25 до 0,35 тонны на 100 квадратных футов общей площади здания

Расчетная тепловая нагрузка (MBH): от 1,5 до 2,5 MBH на 100 квадратных футов общей площади здания

Расчетный кубический фут в минуту: от 75 до 125 кубических футов в минуту на 100 квадратных футов общей площади здания

охлажденной воды, галлонов в минуту: 2. 4 галлона в минуту на тонну охлаждение

галлонов горячей воды в минуту: отопление MBH, разделенное на 10

Для наших оценок мы будем использовать середины этих значений, чтобы дать ответ, который не будет ни слишком либеральным, ни слишком консервативен.

Метод оценки ASHRAE для Macalister Зал:

Общая площадь кондиционированных место в Macalister Зал выглядит следующим образом:

28400 футов 2 в подвале

24400 футов 2 в первом этаж

13 500 футов 2 на каждой башне этаж

10,500 футов 2 на факультете клуб

Общая кондиционированная площадь: 117 300 футов 2

Исходя из рассчитанной площади выше и стандартов ASHRAE, изложенных ранее, нагрузки на здание рассчитывается по следующей таблице:

Охлаждающая нагрузка

Нагревательная нагрузка

Всего CFM

Охлажденная вода

Горячая вода

350 тонн

2350 МБХ

117300 куб. Футов в минуту

840 галлонов в минуту

235 галлонов в минуту

Программа Carrier E-20

Программа Carrier E-20 намного точнее, чем упомянутая ранее предварительный расчет.С помощью этой программы рассчитываются нагрузки на здание. с учетом строительных материалов, направленная облицовка, инфильтрация, графики занятости, загрузка оборудования, загрузка людей и др. уставки в системе HVAC. Обрисован ввод данных в программу. ниже.

Температура воздуха в регионе Филадельфия

Сезон

Сухой термостат (F)

Мокрая лампа (F)

Суточный диапазон (F)

Зима

10

НЕТ

НЕТ

Лето

93

75

14

Филадельфия Высота над уровнем моря: 26 футов

Philadelphia Latitude Адрес: 40

Информация о строительных материалах:

В следующих разделах показаны две основные формы конструкции Macalister. Зал.Башня состоит из 6-дюймовой сборной бетонной панели снаружи. большое воздушное пространство и внутреннее пространство из 4-х дюймовых бетонных блоков. Первый пол состоит из кирпича 4 дюйма, с воздушным зазором 1 дюйм и бетона 8 дюймов. блочная стена.

Стена 1-го этажа Секция Башня Стеновая Секция

Из приведенных выше секций стен я рассчитал общее значение U стен. (БТЕ / час / фут 2 / F) в зависимости от используемых материалов и установленных стандартов вперед в ASHRAE.Табличные значения следующие:

Строительство 1 этажа:

Строительные материалы

R-Value (часы x футы 2 x F / BTU)

Значение U (БТЕ / час / фут 2 / фут)

Сопротивление наружному воздуху

0. 33

3,03

Лицевой кирпич 4 «

0,43

2,33

Воздушный зазор 1 «

0,91

1,10

8 «CMU

2.02

0,50

Внутреннее сопротивление воздуха

0,69

1,45

Итого

4,38

8,41

Строительство башни:

Строительные материалы

R-Value (часы x футы 2 x F / BTU)

Значение U (БТЕ / час / фут 2 / фут)

Сопротивление наружному воздуху

0. 33

3,03

6-дюймовая сборная железобетонная панель

3,22

0,31

Воздушный зазор 6 дюймов

0,91

1,10

4 «CMU

1.11

0,90

Внутреннее сопротивление воздуха

0,69

1,45

Итого

6,26

6,79

Типовая конструкция окна:

Предполагается алюминиевое стеклопакетное окно с терморазрывом и светлыми плафонами. на внутренней.Эти предположения приводят к следующим значениям:

Общее значение U: 0,537 (БТЕ / ч / фут 2 / фут)
Коэффициент затенения: 0,454

Типовая конструкция крыши:

Предполагается монолитная крыша на стальном настиле 22 колеи с изоляцией из плит Р-7. Эти предположения приводят к следующему значению:

Общее значение U:.121 (БТЕ / ч / фут 2 / фут)

Типичная световая нагрузка: 1,5 Вт / фут 2

Типичная нагрузка на людей: 1 человек / 150 футов 2 при выполнении офисной работы:

Явная нагрузка: 245 BTUH
Скрытая нагрузка: 205 BTU

Типичные потери при инфильтрации: 2 воздухообмена в час

Типовая загрузка оборудования: . 5 Вт / фут 2

Уставки и коэффициенты безопасности:

Уравнения, используемые E-20 для расчета нагрузок:

1. Нагревательная нагрузка: Q = U x A x T

Где:

Q = Скорость теплопередачи, БТЕ / час
U = Общий коэффициент теплопередачи, БТЕ / час / фут 2 / F
A = Площадь поверхности, через которую тепло потоки, футы 2
T = разница температур, через которую течет тепло, F

Площадь стены рассчитана исходя из высоты пола 12 футов-0 дюймов. в башне и 15′-0 «на первом этаже.

2. Охлаждающая нагрузка: Q = U x A x CLTD c

Где:

Q = Нагрузка на охлаждение для крыши, стекла или стены, БТЕ / час
U = Общий коэффициент теплопередачи для крыши, стекла или стены, БТЕ / час / фут 2 / F
A = Площадь крыши, стекла или стены, футы 2
CLTD c = Скорректированная разница температур охлаждающей нагрузки, F

CLTD c — это измененное значение разницы температур, которая учитывает эффект накопления тепла и запаздывания.

3. Солнечное излучение через стекло: Q = SHGF x A x SC x CLF

Где:

SHGF основан на ориентации и времени года, а SC основан на вид драпировки на окне.

4. Осветительная нагрузка: Q = 3,4 x Ш x BF x CLF

Где:

BF учитывает тепловые потери в балластах люминесцентных ламп и CLF учитывает накопление тепла в осветительных приборах.

5. Нагрузка на людей: Q s = q s x n x CLF, Q l = q l x n

Где:

Q с и Q л = Явное и скрытое тепловыделение, БТЕ / час
q с и q л = Явное и скрытое тепловыделение на человек, БТЕ / час на человека
n = Количество человек
CLF = Коэффициент охлаждающей нагрузки для людей

Carrier E-20 Результаты:

Информация была введена на основе вышеуказанных уставок и уравнений в Программа Carrier E-20 и были получены следующие результаты:

Охлаждающая нагрузка

Нагревательная нагрузка

Всего CFM

Охлажденная вода

Горячая вода

300 тонн

2100 МБХ

куб.

Футов в минуту

720 галлонов в минуту

210 галлонов в минуту

.

Испарение с водной поверхности

Испарение воды с водной поверхности — например, из открытого резервуара, плавательного бассейна и т.п. — зависит от температуры воды, температуры воздуха, влажности воздуха и скорости воздуха над поверхностью воды.

Количество испарившейся воды можно выразить как:

г с = Θ A (x с — x) / 3600 (1)

или

г ч = Θ A (x с — x)

где

г с = количество испарившейся воды в секунду (кг / с)

г ч = количество испарившейся воды в час (кг / ч)

Θ = ( 25 + 19 v ) = коэффициент испарения (кг / м 2 ч)

v = скорость воздуха над водной поверхностью (м / с)

A = площадь водной поверхности (м 2 )

x с = максимальная влажность соотношение насыщенного воздуха при той же температуре, что и поверхность воды (кг / кг) (кг H 2 O в кг сухого воздуха)

x = соотношение влажности воздуха (кг / кг) (кг H 2 O в кг Сухого воздуха)

Примечание! Единицы для Θ не совпадают, так как это эмпирическое уравнение — результат опыта и экспериментов.

Необходимое теплоснабжение

Большая часть тепла или энергии, необходимых для испарения, берется из самой воды. Для поддержания температуры воды — в воду необходимо подводить тепло.

Необходимое количество тепла для покрытия испарения можно рассчитать как

q = h we g s (2)

где

q = подводимое тепло (кДж / с ( кВт))

h we = теплота испарения воды (кДж / кг)

Пример — Испаренная вода из плавательного бассейна

Имеется бассейн 50 м x 20 м с температурой воды 20 o С. Максимальный коэффициент насыщения влажности в воздухе над поверхностью воды составляет 0,014659 кг / кг. При температуре воздуха 25 o C и 50% относительной влажности коэффициент влажности в воздухе составляет 0,0098 кг / кг — см. Диаграмму Молье.

При скорости воздуха над поверхностью воды 0,5 м / с коэффициент испарения можно рассчитать как

Θ = (25 + 19 (0,5 м / с))

= 34. 5 кг / м 2 h

Площадь бассейна можно рассчитать как

A = (50 м) (20 м)

= 1000 м 2

Испарение от поверхность может быть рассчитана как

г с = (34,5 кг / м 2 ч ) (1000 м 2 ) ((0,014659 кг / кг) — (0,0098 кг / кг) ) / 3600

= 0,047 кг / с

Теплота (энтальпия) испарения воды при температуре 20 o C составляет 2454 кДж / кг .Подвод тепла, необходимый для поддержания температуры воды в бассейне, можно рассчитать как

q = (2454 кДж / кг) (0,047 кг / с)

= 115,3 кВт

Потери энергии и необходимое количество тепла можно уменьшить на

  • уменьшение скорости воздуха над поверхностью воды — ограниченный эффект
  • уменьшение размера бассейна — не совсем практично
  • уменьшение температуры воды — не комфортное решение
  • снижение температуры воздуха — не комфортное решение
  • увеличение содержания влаги в воздухе — может увеличить конденсацию и повреждение строительных конструкций для закрытых бассейнов
  • удалить влажную поверхность — возможно с пластиковыми одеялами на поверхности воды снаружи время операции. Очень эффективный и часто используемый

Примечание! — во время работы в бассейне может резко увеличиваться испарение воды и необходимое количество тепла.

Чтобы снизить потребление энергии и избежать повреждения строительных конструкций из-за влаги, обычно используют устройства рециркуляции тепла с тепловыми насосами, передающими скрытое тепло из воздуха в воду в бассейне.

Калькулятор испарения с поверхности воды
.

Как рассчитать длину трубы для теплого пола, способы определения расходы по м2

Краткое содержание

В большинстве случаев расчет и монтаж водяного теплого пола доверяется специалистам, что объясняется сложностью процесса. Однако еще не перевелись умельцы, желающие самостоятельно создавать комфорт и уют в своем жилище. К тому же, самостоятельный монтаж теплого водяного пола способен сэкономить значительные финансовые средства.

Схема подключения к котлу водяного теплого пола

Чтобы в процессе производства работ не тратить впустую деньги на лишнее оборудование, прежде всего, необходимо провести расчет расхода трубы для водяного теплого пола. А так как они имеют разный диаметр и материал изготовления, следует разобраться – как устроена система водяного теплого пола, и сколько факторов влияет на эту величину?

Выбор способа укладки контуров

Существует несколько способов укладки расходного материала:

  • змейка;
  • улитка.

Схемы укладки водяного теплого пола

Для эффективного обогрева пола в больших помещениях, имеющих правильную прямоугольную или квадратную форму, идеальным вариантом станет укладка контура улиткой или спиралью.

Для небольших комнат или помещений, имеющих неправильную форму, оптимальным вариантом станет укладка змейкой.

Основные правила

Трубы металлопластиковые HENCO хорошо послужат для вашего пола

К трубам, применяемым при монтаже систем водяного обогрева, предъявляются особые требования. В первую очередь они должны отличаться долговечностью, а их материал не должен подвергаться коррозии и разрушению при перепадах температур и давления. Кроме этого они должны быть устойчивыми к воздействию химикатов и микроорганизмов. Срок их службы должен составлять не менее 50 лет.

Каждый контур системы водяного теплого пола должен состоять из единого отрезка, так как в местах соединений возможно образование протечек. По этой причине весь расходный материал должен быть герметичным. Образовываться течи могут и в местах изгибов, что свойственно материалам с низкой эластичностью. Всем этим требованиям соответствуют трубы из следующих материалов:

  • металлопластика;
  • сшитого полиэтилена;
  • меди;
  • полипропилена;
  • стали.

Труба для теплого пола

В соответствии с нормами, предъявляемыми к теплым полам, при их монтаже запрещается использовать чугун. Самыми лучшими считаются медь и сталь, однако они непопулярны ввиду высокой стоимости. Полипропилен так же непопулярен, как и медь. Однако его непопулярность обусловлена не высокой стоимостью, а большим радиусом изгиба, позволяющим укладывать трубы с минимальным шагом в 32 см, чего в большинстве случаев бывает недостаточно.

Оборудования для тёплого водяного пола

Поэтому самыми популярными на сегодняшний день являются металлопластик и сшитый полиэтилен. Причем последний обладает более высокими характеристиками. Единственным недостатком сшитого полиэтилена является плохая эластичность: такие трубы в процессе монтажа должны жестко фиксироваться на арматурной сетке. При несоблюдении этого требования в процессе эксплуатации они могут разогнуться.

Выбор шага укладки

Чтобы в процессе эксплуатации водяного теплого пола человек не ощущал дискомфорта, связанного с перепадами температур, следует произвести правильный расчет шага укладки.

Технология укладки водяного теплого пола

Минимальное расстояние между витками системы может составлять 10 см, а максимальное – 30 см. Как правило, минимальный показатель используется при укладке трубы вдоль краевых зон, то есть возле стен, соприкасающихся с улицей. Дальше эта величина увеличивается с разностью в 5 см: двигаясь от края помещения вглубь, расстояние между витками составляет 15 см, 20 или 25 см, но не больше 30 см.

  • Расстояние между витками системы, равное 20-30 см, применяют для промышленных помещений и складов.
  • Шаг, равный 10-20 см, используют в жилых помещениях. Однако для большинства российских регионов оптимальной считается величина в 15 см.

Расстояние между витками системы водяного тёплого пола

Если не придерживаться рекомендованных параметров, человеческая ступня начнет ощущать температурный перепад.

На выбор расстояния между витками оказывает влияние и способ укладки контура. К примеру, если применяется укладка змейкой, соблюдать минимальное расстояние в 10 см вряд ли получится, так как велика вероятность образования изломов. А способ укладки улиткой позволяет соблюдать любое расстояние, так как в этом случае радиус изгиба трубы составляет 90°.


Длина трубы для теплого пола

Как рассчитать расход трубы

Чтобы определить, сколько расходного материала потребуется для организации системы обогрева в каждом отдельном помещении, необходимо произвести расчет по следующей формуле:

L=S/N*1,1, что означает следующее:

  • L обозначает длину трубы;
  • S – это показатель, определяющий площадь комнаты;
  • N – это расстояние между петлями системы;
  • 1,1 – это коэффициент, равный 10%, и обозначающий дополнительный расход трубы на повороты.

Рекомендуемые значения расхода теплоносителя и соответствующие скорости в трубах

Так как оба конца контура подключаются к коллектору, располагаемому на стене, в расчет должна включаться и длина подводящего участка – отрезка, идущего от коллектора до разводки водяного теплого пола.

Расчет полезной площади помещения следует производить, придерживаясь определенных правил:

  • Если в комнате планируется установить массивную мебель, то под нее трубу укладывать не нужно. В противном случае не получится рассчитать оптимальный расход энергопотребления. К тому же обогрев не лучшим образом скажется и на самой мебели.
  • Расстояние от контура до стен и межкомнатных перегородок должно составлять 30 см.

Монтаж водяного теплого пола

После того, как удалось рассчитать полезную площадь, можно производить основной расчет, учтя и остальные требования. Чтобы понять, сколько требуется материала, можно воспользоваться наглядным примером, в качестве которого рассматривается помещение с полезной площадью 18 м², длиной подводящего участка 5 м (если учитывать, что к нему будут подключены оба конца, то получится 10 м), а также шагом укладки, равном 15 см или 0,15 м.

Итого: 18/0,15*1,1+10=142 м.

Увеличение расстояния между петлями приводит к сокращению количества расходного материала в процессе монтажа водяного теплого пола. В целом расчет этого показателя производится согласно плану, который составляется на первоначальном этапе работ.

Расчет стоимости теплого пола

Расход трубы на 1 м² рассчитывается, исходя из расстояния между петлями.

  • При расстоянии, равном 10 см, этот параметр составит 10 м п.;
  • Если этот показатель увеличивается до 15 см, количество расходного материала уменьшается до 6,7 м п.;
  • 20 см – 5 м п.;
  • 25 см – 4 м п.;
  • При максимальном расстоянии в 30 см – 3,4 м п.

Определение длины контура

Для начала следует определиться, что такое контур теплого пола. Это определение относится к трубе, по которой осуществляется движение одного теплового потока. На расчет его длины оказывают влияние следующие параметры:

  • материал, применяемый при изготовлении трубы;
  • диаметр трубы.

Рекомендуемый диаметр может иметь следующие параметры:

  • 16 мм;
  • 18 мм;
  • 20 мм.

Расчёт длины для водяного теплого пола

Не рекомендуется использовать материал с меньшим или большим диаметром, так как уменьшение или увеличение сечения оказывает негативное влияние на эффективность нагрева и работу системы в целом. Расчет длины контура надо производить с учетом следующих рекомендаций:

Особенности установки водяного теплого пола в деревянном доме

  • Наиболее распространенный диаметр сечения металлопластика равен 16 и 20 мм. В первом случае максимальная длина контура составляет 100 метров. Однако оптимальной длиной считается 80 метров. Во втором случае эта величина может составлять от 120 до 125 метров.
  • Самым распространенным диаметром для сшитого полиэтилена является 18 мм. При этом длина контура может достигать 120 метров. Однако оптимальная рекомендуемая длина ограничивается 80-100 метрами.

Как подсчитать количество контуров

Учитывая предъявляемые требования, укладка одного контура теплого пола возможна лишь в небольшом помещении. Если же площадь комнаты больше, ее надо поделить на несколько участков, придерживаясь соотношения 1:2. То есть ширина участка должна быть в два раза меньше длины. Произвести расчет количества участков в помещении можно, воспользовавшись следующими данными;

  • при шаге 15 см площадь участка должна составлять не больше 12 м²;
  • при шаге 20 см – не больше 16 м²;
  • при шаге 25 см рекомендуемая площадь участка составляет не больше 20 м²;
  • при шаге 30 см – не больше 24 м².

Таблица теплопотребление водяного теплого пола

Если длина подводящего участка составляет больше 15 м, то к этим значениям рекомендуется прибавить еще 2 м².

На какой высоте монтируется коллектор

Коллектор для водяного теплого пола

Как уже говорилось выше, количество расходного материала увеличивается на длину отводящего участка, то есть отрезка, идущего от пола до коллектора, который размещается на стене, в непосредственной близости к полу. Однако при его размещении надо рассчитать высоту чистового пола, включающего будущую стяжку и финишную отделку. В целом, чем меньше длина отрезка, тем он жестче.

Оптимальной длиной отводящего участка от поверхности чистового пола является высота 20-25 см. Однако если это каким-то образом отражается на дизайнерском оформлении помещения, то коллекторный шкаф можно размещать с учетом возможности его беспрепятственного открытия.

Видео: Труба для теплого пола

Расчет длины теплого пола. Сколько нужно трубы для теплого пола: расчет длины

Полы с подогревом можно использовать в квартирах и загородных домах в качестве индивидуального или дополнительного источника отопления. Чтобы пол правильно функционировал, необходимо произвести расчет и определить, сколько труб нужно для теплого пола. Вы можете рассчитать количество материалов самостоятельно или с помощью специальных компьютерных программ.

Расчет труб по формулам

Чтобы определить, сколько нужно трубы на теплый пол, необходимо сначала рассчитать:

  • площадь гостиной или другого помещения, которое необходимо отапливать;
  • комфортный температурный режим помещения;
  • бывшие в употреблении, различающиеся материалом, из которого они изготовлены;
  • способ укладки труб;
  • расстояние между витками пола.

Расчет площади и температуры помещения

Для определения площади, на которой нужно распределить трубы, нужно использовать формулу

S = L * W , где

  • S — обязательный параметр;
  • D — длина помещения;
  • Вт — ширина комнаты.

При расчете площади необходимо учитывать, что:

  • параметр рассчитывается с учетом чистовой отделки помещения. Если проводить расчет без отделки, можно допустить ошибки, которые могут привести к некорректному составлению проекта и лишним денежным затратам на закупку материалов;

  • полученное значение требуется уменьшить на площадь, занимаемую крупногабаритной мебелью, так как трубы водяного пола нельзя прокладывать под тяжелой мебелью;
  • стены должны находиться на расстоянии не менее 20 см.Это расстояние требуется для установки демпферной ленты, предназначенной для сглаживания расширения стяжки пола при нагревании.

Расчет длины трубы для теплого пола также производится исходя из средней температуры помещения, которая считается наиболее комфортной для проживания.


Выбор трубы

Длина трубы для теплого пола зависит от материала, из которого изготовлены трубы. Для пола может применяться:

  • , отличающийся низкой теплопроводностью и невысокой стоимостью.При изготовлении перекрытия из этих труб требуется уменьшить шаг укладки, что приводит к увеличению количества труб;

Медные трубы
  • обладают высокой теплоотдачей, поэтому шаг укладки материалов можно увеличить. Главный недостаток медных труб — высокая стоимость;

  • Трубы нержавеющие гофрированные. Показывает теплоотдачу чуть меньше, чем у медных труб, но остается на достаточно высоком уровне. Использование увеличивает расстояние между витками пола, что приводит к уменьшению количества необходимого материала.Достоинством труб этого типа является также гибкость материала, влияющая на прочность и долговечность готовой конструкции.

Способы укладки напольных труб

Сколько метров трубы нужно на теплый пол? Следующий показатель, от которого зависит количество труб, — способ укладки.

Имеются укладки в виде:

Укладочные материалы в виде «змейки» лучше всего подходят для небольших помещений. Это связано с тем, что при использовании труб длиной 70 м разница температур на входе и выходе составляет примерно 10 ° C, что приводит к неравномерному нагреву пола.

«Двойная змейка» или «улитка» помогают добиться одинаковой температуры пола по всей площади комнаты.

При выборе способа прокладки трубопровода следует также рассчитать количество замкнутых контуров. Максимальная длина контура трубы теплого пола определяется специалистами и составляет:

. №
  • для труб из металлопластика диаметром 16 мм, длина контура 100 м;
  • для металлопластиковых труб диаметром 20 мм контур должен составлять 120 м;
  • для медных и гофрированных труб — 80-90 м.

Для достижения большей равномерности теплого пола рекомендуется уменьшить максимальное значение контура на 15-20 м.

Определение шага укладки

Шаг укладки — это расстояние между витками трубопровода, являющегося основанием перекрытия.


Шаг укладки зависит от двух факторов:

  • материал, используемый для изготовления труб;
  • зональность помещения. Возле внешних стен, дверей и окон рекомендуется уменьшать расстояние между витками.

Минимальный шаг укладки определяется в 10 см, а максимальный — 30 см. При большем шаге укладки пол будет нагреваться неравномерно.

Расход трубы теплого пола на 1 м2 в зависимости от расстояния между соседними трубами представлен в таблице.

Окончательный расчет количества труб

  • L — длина необходимых труб;
  • S — предполагаемая площадь помещения;
  • Н — расчетный шаг укладки витков;
  • М — расстояние от коллектора отопления до пола;
  • 1,1 — коэффициент, определяющий запас труб для расположения поворотов.

Например, площадь комнаты (S), в которой необходимо постелить теплый пол, составляет 25 м². Большая мебель заняла 7 м². Предполагается, что трубы будут укладываться со стандартным шагом 20 см. Расстояние от котла до помещения 4 м.

Площадь укладки труб 25 — 7 = 18 м².

L = 18 / 0,2 * 1,1 + 4 * 2 = 107 м.

Таким образом, для обустройства пола по заданным параметрам потребуется 107 м труб.

Расчет компьютерной программы

Для расчета количества труб можно использовать различные компьютерные программы, облегчающие определение длины материалов. Например, калькулятор длины трубы теплого пола VALTEC (программа бесплатная, вы можете найти).

Для расчета потребуется:

  1. введите данные, описывающие помещение, в котором выполняется установка пола;
  2. определяют исходные данные для расчета.Исходные данные включают:
    • регион расположения помещения, определяющий среднюю температуру воздуха и требуемую температуру пола;
    • влажность в помещении;
    • площадь пола;
    • количество окон, входных дверей и стен, выходящих на улицу;
  3. рассчитать теплопотери;
  4. определить расположение оборудования и укладку труб. По заданным параметрам составляется дизайн, то есть программа будет схематично отображать введенную информацию;


  1. Рассчитайте количество материалов для пола.Программа автоматически рассчитает длину трубы для теплого пола и другие параметры, которые необходимо учитывать при обустройстве дополнительного источника отопления;
  2. с помощью программы также можно рассчитать:
    • параметры гидравлического сопротивления;
    • необходимая мощность котла отопления и другого оборудования, необходимого для обустройства пола: расширительный бак, насос, подающий воду в систему, и так далее.

Подробное описание и пример использования программы VALTEC представлены на видео.

Правильный расчет — залог устройства оптимальной конструкции пола. Желательно, чтобы расчет проводился квалифицированными специалистами, которые, определив все условия, смогут рассчитать оптимальные параметры. Если укладка пола производится самостоятельно, рекомендуется использовать компьютерные программы для расчета.

В последние годы утепление полов стало очень распространенным явлением. Непосредственно перед тем, как приступить к монтажным работам, необходимо рассчитать длину трубных изделий.На вопрос, какой трубопровод нужен на теплый пол, можно дать однозначный ответ, хотя многие «специалисты» до сих пор не могут разобраться.

Каждый частный дом отличается индивидуальной системой отопления. Поэтому монтажные действия мастера часто выполняют самостоятельно. Конечно, такой вид отопления можно сделать в квартире, но теплые конструкции в таких комнатах сделать непросто.

Диаметр и форма трубных изделий для теплого пола разные, по этой причине, чтобы разобраться, как проводить расчеты расхода трубной стали, необходимо детально разобрать устройство этой системы.

Есть два варианта этой системы.

И в том, и в другом случае укладка становится занятием не из легких. По этой причине многие обращаются за помощью к специалистам. Если вы решили все делать самостоятельно, следует запастись арсеналом необходимых знаний и навыков, четко следовать всем инструкциям.

Трубы для монтажных работ можно проложить:

Для большого помещения лучше выбрать улитку, а для маленьких комнат сложной геометрической формы лучшим выходом будет змея.

Какие трубы можно взять в работу

Калибр трубы — это основной элемент, без которого невозможно смонтировать теплый водяной пол. От правильности выбора в данный момент зависит качество работы возведенной конструкции. Если сделать неверный выбор и сделать неверный расчет, система отопления не будет работать эффективно.

Посмотреть видео

На данный момент доступны следующие виды материалов для устройства теплого пола.

Металлопластиковая труба оснащена внутренним алюминиевым слоем, который окружен слоем полимера изнутри и снаружи. Такие свойства придают смеси изделий из металлопласта высокую устойчивость к повреждениям и небольшое тепловое расширение. Эти весомые преимущества дополняет доступная цена.

Есть ли зависимость от способа прокладки, типа труб и длины контура

Перед закупкой материалов и монтажными работами выполним чертеж будущей конструкции.Выбрасывать после работы нет необходимости. Это пригодится при ремонте системы, о чем свидетельствует точное размещение труб.

Выбирая вариант укладки, необходимо учитывать, что он зависит от материала изготовления ассортимента. Например, расход на теплый пол 20-й трубы будет следующим. Длина одноконтурной конструкции не должна быть более 120 метров.


Иначе давление в сети не достигнет желаемого уровня.Соответственно, выполняя расчет трубных изделий на 20 мм, нужно знать, что отдельный контур пола не займет больше места на 15 квадратных метров .

Все контуры должны быть одинаковой длины. Все это учитывается при выборе способа укладки труб 20 мм. Вопрос расчетов на самом деле довольно сложный, поскольку требует учета большого количества нюансов. Если на каком-то этапе работы возникнут определенные трудности, всегда можно обратиться за помощью к специалистам.

Оптимальная смесь для пробирок

Кроме того, материал для изготовления трубных изделий должен учитывать давление теплоносителя и площадь отапливаемого здания. В зависимости от этих показателей выбирают наиболее подходящий диапазон диаметров.

Для этих систем оптимальные размеры трубы — 16, 20 и 25 мм. Если поставить диаметр меньше указанного, горячая охлаждающая жидкость не сможет нормально циркулировать.

Рассчитать необходимый расход трубной продукции на м2

В целом, один квадратный метр напольного покрытия будет равен пяти погонным метрам трубной смеси.Этот метод считается наиболее простым при расчете расхода труб на м 2 строящейся площади.

Посмотреть видео

При таком расчете расхода на м 2 размер шага взят в 20 см. Рассчитать необходимое количество проката труб для теплого пола можно, воспользовавшись следующей формулой:

В нем S обозначает площадь помещения в м 2, N обозначает размер шага монтажа, а 1,1 — значение расхода трубного изделия на витках.

Рассчитав длину труб теплого пола на квадратный метр, следует прибавить расход датчика от пола до коллектора и в обратном направлении. Например, при расчете длины проката на квадратный метр приведенная формула должна прибавить двойное расстояние до шкафа коллектора.

Расход металлопластика и любого другого трубного изделия на теплый пол легко определить с помощью онлайн-калькулятора. Рассчитывать по этим программам очень удобно.Каждый такой программный продукт основан на «методе коэффициентов».

Эти факторы учитывают:

  • шаг и диаметр металлопластиковых, полипропиленовых, медных и других трубных изделий;
  • производственная смесь материалов;
  • размеры и вид покрытия теплого строительства;
  • размеры и тип стяжки.

Онлайн-калькуляторы также учитывают наличие изоляции на металлопластиковой или другой трубе. Программный продукт «Комплекс Валтек», содержащий специальный раздел для расчетов устройства теплого пола, пользуется заслуженной популярностью у пользователей.

Выбор шага укладки

Для того, чтобы вся поверхность возводимой конструкции выполняла обогрев, а температура в помещении была комфортной, необходимо выдерживать определенное расстояние между трубчатыми изделиями.


В крайнем случае это расстояние может составлять около десяти сантиметров. Тогда он может измениться с разницей в пять сантиметров. Например: 10,15 см и т. Д.

Но, считая шаг укладки, нельзя делать расстояние больше 30 сантиметров между контурами, так как поверхность пола будет греться не равномерно, соответственно, и тепло в таком помещении будет циркулировать одинаково неравномерно.

Определить длину контура


Рассчитывать это значение следует исходя из диаметра и материала труб, взятых в эксплуатацию. Так, например, если установка сделана из металлопластикового сортамента 16 дюймов, то длина контура водопровода в полу не должна быть более 100 метров. Оптимальная длина металлопластикового трубопроката в этой ситуации будет от 75 до 80 метров.

Эта длина теплого пола не может быть более 120 м.

При расчете расхода трубы на теплый водяной пол часто возникает вопрос, можно ли сделать контур разной длины. . На практике это несложно, но не всегда целесообразно. Например, в помещении с небольшой полезной площадью.

А потери напора в конструкции теплого водяного пола можно нивелировать с помощью балансировочных клапанов. Разброс длины трубной продукции на таких объектах допускается в пределах 40%. Также при необходимости «поиграйте» с диаметром и шагом прокладки.

Необходимое количество контуров

Вопрос, по расчету труб на теплый пол, сложно решить, не зная количества контуров. И тут возникает еще одна проблема, как рассчитать количество петель, подводимых к коллектору? Для этого нам потребуются следующие показатели:

  • объем коллектора;
  • количество прошедшего теплоносителя за определенную единицу времени;
  • индикатор тепловой нагрузки.

Рассчитывать все эти значения не нужно, так как они должны быть указаны в техническом паспорте смесительного узла.

Для больших помещений необходимо выполнить «перегородку» на меньшие площади. И одновременно рекомендуется делать несколько контуров.

Крепление коллектора

При установке коллектора нужно помнить несколько основных правил.

  1. Необходимо учитывать высоту стяжки и укладываемую отделку. Если это не учитывать, то ситуация с открытием дверцы шкафа.
  2. Также важно учитывать удобство обслуживания и возможность производить текущий ремонт при отключенной магистрали.
  3. Чем короче труба, тем жестче и наоборот. Следовательно, коллектор можно поднимать не выше 25 см над уровнем чистого пола. При работе нельзя игнорировать дизайн помещения. Если подъем шкафа недопустим в том или ином дизайнерском решении, то его рекомендуется опустить на пол, но с расчетом на легкость открывания.

Посмотреть видео

  1. Фундамент сделан неправильно. Он для пола должен быть гладким и хорошо очищенным.Важным фактом этой работы является отделка швов и чернового пола.
  2. Нестроенные гидроизоляционные конструкции. Пол с подогревом не обходится без такой защиты. Самым лучшим материалом для этого считается паронепроницаемый полиэтилен, который укладывается ровным слоем. Только не забываем про демпферный пояс, он снижает потери тепла от пола при обогреве и компенсирует расширение стяжки от бетона.
  3. Неправильно уложенная изоляция. Укладывать рекомендуется в два слоя в шахматном порядке.Основным материалом такой защиты пола является пенополистирол, а дополнительным материалом — пленка из полиэтилена.
  4. Специалисты по укладке труб говорят, что наибольшее количество ошибок совершается именно при этих работах. Перед укладкой следует составить четкую схему и произвести точный расчет расхода трубы на квадратный метр теплого пола. Без детального плана и определения количества материала на квадратный метр будет допущено много ошибок, и будет повышенный расход материала.Каждый квадратный метр конструкции на схеме должен быть затемнен и четко отображать расположение углов и линий. Детальный план помещения помогает не только произвести точный расход металлопроката, но и позволяет увидеть проблемные места при проведении монтажных работ.

Выполняя монтажные работы и рассчитывая расход материалов, необходимо помнить, что большое количество нарушений установленных правил станет причиной частых аварий системы теплого пола.

Практически в каждом загородном доме обязательно монтируется теплый пол. Перед тем, как создать такой обогрев, рассчитывается необходимая длина трубы.

В каждом таком частном доме работает автономная система отопления. Если планировка помещения позволяет, то хозяева такой загородной усадьбы сами устанавливают теплый водяной пол.

Конечно, установку такого пола можно произвести и в обычной квартире, но эта работа очень трудоемкая. Собственникам и сотрудникам предстоит решить множество проблем.Основная сложность будет заключаться в подключении трубы к существующей системе отопления. Установить дополнительный бойлер в малогабаритной квартире просто невозможно.

От правильности такого расчета зависит количество тепла, которое необходимо подвести в комнату, чтобы в ней всегда была комфортная температура. Расчеты помогут определить мощность теплого пола, а также помогут сделать правильный выбор котла и насоса.

Выполнить такой расчет очень сложно. Приходится учитывать довольно много разных критериев:

  • Сезон;
  • Температура воздуха на улице;
  • Тип помещения;
  • Количество и размеры окна;
  • Покрытие по полу.
  • Утепление стен;
  • Где находится комната, ниже или на верхних этажах;
  • Альтернативные источники тепла;
  • Оргтехника;
  • Освещение.

Чтобы упростить выполнение такого расчета, взяты средние значения. Если в доме установлено остекление и сделано хорошее утепление, этот параметр будет примерно равен 40 Вт / м2.

Теплые конструкции с небольшой теплоизоляцией постоянно теряют около 70–80 Вт / м2.

Если взять старый дом, потери тепла резко возрастут и приблизятся к 100 Вт / м2.

В новых коттеджах, где не делается утепление стен, где установлены панорамные окна, потери могут составлять около 300 Вт / м2.

Выбрав примерную стоимость для своего помещения, можно приступать к расчету восполнения потерь тепла.

Как определить оптимальную температуру в помещении

В данном случае особых затруднений нет. Для ориентации вы можете использовать рекомендуемые значения или придумать свои.И обязательно учитывается напольное покрытие.

Пол в жилище должен быть нагрет до 29 градусов. При удалении от внешних стен более полуметра температура пола должна достигать 35 градусов. Если в помещении постоянно повышенная влажность, потребуется нагреть поверхность пола до 33 градусов.

Если в доме укладывается деревянный паркет, нельзя нагревать пол выше 27 градусов, так как паркет может испортиться.

Ковролин способен сохранять тепло, дает возможность повышать температуру примерно на 4-5 градусов.

Как производится расчет

Расчет труб для теплого пола производится следующим образом. На один квадратный метр поверхности пола требуется 5 метров трубы. Длина ступени должна быть равна 20 см. Необходимая сумма рассчитывается по формуле:

  • L = S / N x 1,1
  • Площадь — S:
  • Шаг штабелирования — N;
  • Запасная труба для создания разворотов — 1.1.

Для большей точности расстояние от коллектора до пола складывается и умножается на два.Пример расчета длины трубы теплого пола:

  • Площадь помещения 15 квадратных метров. м;
  • Длина от коллектора до пола — 4 м;
  • Шаг штабелирования — 0,15 м;
  • Получается: 15 / 0,15 х 1,1 + (4 х 2) = 118 м.


Расчет длины контура

Для расчета длины контура необходимо учитывать диаметр трубы и материал, из которого она изготовлена.Возьмем, например, металлопластиковую трубу 16 дюймов. Чтобы теплый пол хорошо функционировал, длина водяного контура должна быть не более 100 метров. Наиболее подходящая длина для такой трубы — 75–80 метров.

Если взять полиэтилен толщиной 18 мм, длина водяного контура должна быть в пределах 120 метров. В основном устанавливается труба 90–100 метров.

Расход трубы для теплого пола из металлической трубы 20 мм составит 100 — 120 метров.


При выборе трубы необходимо учитывать площадь помещения.Надо сказать, что материал и способ укладки сильно влияют на качество пола и его долговечность. Практика показала, что металлопластиковые трубы будут лучшим материалом для теплой.

Рассчитать количество контуров

С учетом всех правил становится понятно, что для небольших помещений достаточно одного контура теплого пола. Когда площадь комнаты намного больше, необходимо разделить ее на секции в соотношении 1: 2. Другими словами, ширина секции будет меньше ее длины, ровно вдвое.Для определения количества сайтов необходимо знать следующие параметры:

  • Шаг 15 см — площадь участка 12 кв. метры;
  • 20 см — 16 кв. метры;
  • 25 см — 20 кв. метры;
  • 30 см — 24 кв. метры


Иногда зону снабжения делают длиннее 15 метров. Мастера советуют эти значения увеличить еще на 2 кв. метр

Можно ли смонтировать теплый пол с другой контурной длиной?

Идеальным вариантом будет теплый пол, где каждая петля имеет одинаковую длину.Это позволит не заниматься дополнительной регулировкой, баланс регулировать не нужно.

Конечно, длина контура может быть одинаковой, но это не всегда выгодно.

Например, объект состоит из нескольких комнат, в которых необходимо установить пол с подогревом. Одна из таких комнат — ванная комната, площадью 4 квадратных метра. метр Общая длина трубы такого контура с учетом расстояния до коллектора будет равна 40 м.Разумеется, никто не подстроится под такой размер, поделив полезную площадь на 4 квадратных метра. метр Такое деление было бы совершенно ненужным. Ведь есть специальная балансировочная арматура, с помощью которой можно уравнять напорные контуры.

Сегодня также можно произвести расчет по определению максимальной длины трубы относительно каждого контура с учетом типа оборудования и площади объекта.

Мы не будем рассказывать вам, как производятся эти сложные вычисления.Просто при установке теплого пола разброс длины трубопровода отдельного контура принимают в пределах 30-40%.

Кроме того, при необходимости можно «манипулировать» диаметрами труб. Есть возможность изменить шаг укладки, разделить большие площади на несколько средних частей.


Если комната очень большая, нужно ли создавать несколько контуров?

Конечно, теплый пол в таких помещениях лучше разделить на части и установить несколько контуров.

Эта потребность вызвана разными причинами:

  1. Небольшая длина трубы предотвратит появление «замкнутой петли», когда циркуляция теплоносителя станет невозможной;
  2. Площадь бетонного участка должна быть не более 30 квадратных метров. метров. Длина ее сторон должна быть в соотношении 1: 2. Один из концов плиты должен иметь длину менее 8 метров.

Заключение

Изначально главное знать исходные данные своего помещения, а формулы помогут определить, сколько трубы вам нужно на 1м2 теплого пола.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Как рассчитать теплый водяной пол по мощности. Расчет теплого пола

Для большинства загородных домов, коттеджей и домовладений частного сектора одним из удобных и эффективных способов обогрева является теплый пол.Технология оказалась настолько удобной и практичной, что число сторонников данной системы отопления растет с каждым днем. Основная причина такой популярности — простота конструкции, высокая эффективность и не такой сложный монтаж, как кажется на первый взгляд. Правильно сделанный расчет позволит добиться не только эффективной работы такой системы обогрева жилых помещений, но и позволит надолго забыть о хлопотах, связанных с эксплуатацией конструкции.

Имея поверхностные инженерные знания и навыки, вы можете использовать для расчетов калькулятор, который все сделает за вас, выдав окончательные технологические параметры. Мы постараемся найти ответ на вопрос, как самостоятельно рассчитать теплый водяной пол для вашей квартиры, дома или ванной, не прибегая к услугам профессионалов. Какие методы для этого используются?

Как рассчитать водяной пол, если у вас не частный дом, а городская квартира в многоэтажном жилом доме? Как сделать такую ​​систему отопления, если вас интересует только сезонное отопление и в ограниченном пространстве? Эти и многие другие вопросы приходится решать горожанам, когда дело доходит до реализации желания сделать дома эффективное и качественное отопление.

Начнем с того, что теплый пол принципиально отличается от традиционного метода радиаторного отопления. Тепло в этом случае равномерно распределяется по всему внутреннему пространству помещения, поднимаясь потоками теплого воздуха от пола к потолку. Воздух в помещении прогревается практически равномерно. Такую схему отопления можно использовать как основной вариант отопления или как вспомогательный, вторичный источник тепла в доме.

Например: отопление по схеме «теплый пол» очень важно для ванных комнат, комнат, в которых живут и находятся маленькие дети.


На заметку: разница температуры воздуха у пола и под потолком составляет не более 2-4 0 С. В отапливаемом помещении теплый пол с подогревом нет холодных углов.

Еще на этапе проектирования расчеты вашей системы отопления занимают важное место. Любая ошибка в расчетах чревата бытовыми неудобствами и дополнительными расходами, которые возникнут при устранении технических недочетов.

В чем особенность процедуры расчета.Что лучше, прочтите вручную или воспользуйтесь калькулятором

Технологические расчеты на этапе проектирования не только дадут вам представление о том, как будет вести себя система отопления в действии, но и дадут реальное представление о том, что вы столкнетесь. Можно предварительно рассчитать количество расходных материалов, получить готовую схему отопления. Расчеты производятся вручную или на калькуляторе, которым вы можете пользоваться прямо сейчас.

Если вы в принципе решили, что водяной теплый пол станет вашим основным источником тепла в доме, точность расчетов в этой ситуации должна быть идеальной.Зачем?

Дело в том, что этот выбор ставит перед вами массу нюансов, включая подготовку нормативных документов, а также подбор материалов, необходимых для монтажа. Здесь ставки очень высоки. От точности расчетов зависит комфорт и благополучие вашего дома, поэтому проект и все гидравлические и тепловые расчеты лучше доверить специализированной компании.



Второй вариант, когда теплый пол является для вас вспомогательным вариантом, выглядит намного проще и привлекательнее.Вы можете рассчитать эту конструкцию самостоятельно, используя свои знания, советы профессионалов или используя онлайн-калькулятор. При вводе данных для автоматического расчета учитывается множество нюансов. Введите данные об этажности здания, типе и площади жилой площади. Часто требуется другая техническая информация и другие технологические параметры.

На чем основан метод расчета вручную?

Первый и главный аспект, на котором нужно сосредоточиться: схема вашей системы отопления.Обычно водяной пол представляет собой трубопровод, уложенный особым образом на полу и покрытый сверху стяжкой или штабельной конструкцией, поэтому в большинстве случаев ваша планировка будет выглядеть так:

  • слой теплоизоляции;
  • контур отопительной воды;
  • коллектор;
  • комплект клапанов, включающий клапаны на входе и выходе, кран подачи водопроводной воды и кран сливной;
  • фурнитура, крепеж, используемый при монтаже конструкции.


После того, как вы получите представление о том, какой должна быть схема теплого водяного пола в вашем доме, учитываются технологические параметры.Сюда должны входить:

  • площадь отапливаемого помещения;
  • оптимальная температура в помещении;
  • степень теплопотерь в жилом помещении;
  • тип полов.

На заметку: Тем, кто собирается оборудовать свою квартиру теплыми полами, необходимо учитывать второстепенные факторы. Сюда входит степень остекления квартиры, уровень теплоизоляции помещения, толщина стяжки и высота потолков.Без учета этих данных ваша система отопления не будет полностью рассчитана. В дальнейшем уже в процессе обогрева помещения вы можете столкнуться с рядом проблем, которые потребуют от вас дополнительных усилий и затрат, связанных с устранением проблемы.

Здесь уместно отметить следующий аспект. Особое внимание необходимо уделить деревянным полам или напольным покрытиям из паркетной доски. Дерево имеет плохую теплопроводность, в отличие от бетонной стяжки и плитки, поэтому необходимо рассчитывать систему отопления с удвоенной мощностью.

Как самостоятельно рассчитываются отдельные элементы системы отопления

Для начала представляем вашему вниманию простую и понятную схему — чертеж, на котором показано расположение водяных контуров в жилых помещениях.

Мощность следует рассчитывать с помощью элементарных простых шагов. Схема водонагревательного контура станет основой для последующих расчетов. В планировке обычно указывается расположение оконных и дверных проемов.

Такие схемы выполняются на миллиметровой бумаге, на шкале 10 мм соответствует 0.5 мес.

Важно! Ваша схема водяного контура пригодится вам или другому жителю дома во время капитального ремонта. Отсутствие информации о том, как расположен трубопровод системы отопления, может привести к непреднамеренному разрыву водопровода.



Перед тем, как составить схему расположения трубопровода во всех помещениях, обратите внимание на шаг, с которым будет производиться монтаж водяного контура и диаметр трубы.данные будут иметь решающее значение для достижения максимально возможной эффективности вашей системы отопления.

Важно помнить! Эффективная площадь обогрева при использовании теплого пола не должна превышать 20 м². В больших помещениях требуется прокладка двух и более водяных контуров, каждый из которых будет иметь отдельный вход и выход. Для большей эффективности системы отопления допустимая длина водяного контура не должна превышать 100 метров.

Для определения полезной отапливаемой площади следует исходить из шага.Обычно применяются следующие соотношения:

  • с шагом 15 см — полезная площадь не должна превышать 12 квадратных метров. метры;
  • с шагом 20 см — не более 16 м 2;
  • с шагом 25 см — не более 20 м 2;
  • с шагом 30 см позволяет эффективно отапливать помещение площадью 25 м 2.


По мнению специалистов , указанную площадь лучше уменьшить на 1,5-2 квадратных метра.метров, если длина трубы от точки подключения превышает 15 м. Разбивая водяной контур на отдельные участки, постарайтесь сделать их примерно одинаковыми. В крайнем случае допускается превышение длины одного контура над другим на 20-30%, не более.

Как рассчитать шаг водопровода и его длину

Одним из важных элементов при устройстве водяных полов является шаг трубы. Контур водяного отопления прокладывается только исходя из проектных данных и с учетом произведенных расчетов.Здесь действуют четкие правила и нормы:

  • кромочных зон — шаг 10 см;
  • В остальных зонах шаг трубы меняется с разницей в 5 см, то есть на 15, 20 и 25 см. Но не более 30 см.

Наибольшие потери тепла происходят в местах расположения окон и дверей. Труба, которую укладывают на пол, должна располагаться на расстоянии 20-25 см от стены. Шаг, который используется для укладки трубы, варьируется в пределах 15-30 см. Заранее определитесь, какая ступень будет лучше в каждом конкретном случае, под рукой может быть только труба.Его диаметр и тип материала являются ключевыми в этом случае.


Справочно: ограничения связаны с особенностями восприятия ступней человека тепла, исходящего от пола. Чем больше шаг трубы, тем больше воспринимается разница в температуре пола.

Длина водяного контура отопления рассчитывается по простой формуле: L = S / N x 1,1

S — площадь помещения, в котором предполагается прокладка трубопровода;

Н — шаг при установке трубы;

1,1 — это поставка труб с учетом оборотов.

После получения результата прибавить к нему 2 метра трубы, необходимой для подключения водяного контура к коллектору, для подключения подачи и возврата.

Например: рассчитываем длину трубы для помещения в 12 м 2. Расстояние от коллектора до теплого пола 7 метров. Шаг. Используемая в этом случае труба — 15 см. В итоге получаем: 12 / 0,15 х 1,1 + (7 х 2) = 102 м.

В конце концов

В заключение можно сказать, что каждый технический нюанс, параметр важен для точности расчетов.Прежде чем приступить к покупке оборудования и расходных материалов, произведите несложные расчеты. Это можно сделать вручную, самостоятельно или с помощью электронного калькулятора.

Вам важно усвоить простую истину, какой тип теплых полов вам нужен, в качестве основной системы отопления или в качестве устройства дополнительного отопления. Учитывайте мощность источника тепла, площадь помещения, необходимые температурные параметры. Все вышеперечисленные данные и другие технологические параметры помогут вам с высокой точностью получить готовые расчетные данные, на которые можно положиться при устройстве теплого пола дома.

Теплый пол — прекрасная возможность для каждого обеспечить уютный микроклимат и тепло в собственном доме. Такая система потребляет минимальное количество электроэнергии, отдавая в помещение необходимое тепло.

При этом легко сочетается с любыми типами напольных покрытий, включая линолеум, ковролин, плитку и ковролин. Система гарантирует надежность, долговечность, влагостойкость, безопасность и простоту монтажа.

Особенности установки

Важным преимуществом конструкции является возможность равномерно распределять теплый воздух по жилой зоне.При этом на общем обогреве помещения можно сэкономить до 12% энергии. При эксплуатации важно учитывать индивидуальные факторы.

Система отопления должна работать в температурном диапазоне, не превышающем 60 градусов. Если упустить этот момент, возможен материальный ущерб. Сама поверхность водяного пола должна иметь оптимальную температуру для удовлетворения потребностей. Это не только позволит добиться высокого комфорта в эксплуатации, но и гарантирует отсутствие возможных заболеваний ног.Чаще всего это значение достигает 26 градусов.

Для правильной установки необходимо убедиться в правильности расчета следующих параметров:

  1. Площадь потребности в тепле. Этот параметр определяется климатической зоной, качеством утепления и габаритами помещения.
  2. Расчетная удельная мощность обогрева на каждый квадрат отапливаемой площади.
  3. Покроет ли потребность в тепле теплый водяной пол?

Перед расчетом потребности в теплопередаче необходимо учесть некоторые моменты.Первоначально необходимо определить максимальную теплопроводность материала, над которым расположены трубы, пленки и кабели, выполняющие роль нагревательных элементов. Эффективность теплопередачи прямо пропорционально закону зависит от тепловой мощности, обратно пропорциональной сопротивлению покрытия.

Все трубы и материалы, которые будут располагаться ниже уровня нагревательного элемента, должны иметь высокую теплоизоляцию. Это исключит возможные потери тепла через покрытия.Если монтаж и расчет произведены правильно, то теплоизоляция будет блокировать передачу тепла и отражать тепловое излучение.

Потребность в тепловой энергии определяется теплоизоляцией и ее качеством. Желательно придерживаться стандартов, гарантирующих высокую производительность и комфорт.

Помните, что если вы выбираете теплый пол, не загромождайте его массивными мебельными конструкциями. Это не принесет должного результата нагревания, а также возможен перегрев и повреждение мебели под воздействием температур.


Расчет потребности в тепле

Расчет потребности индикаторов представлен по следующему алгоритму:

  1. По формуле Q = S / 10. Здесь Q — потребность в тепле в киловаттах, S — площадь помещения, квадратный метр.
  2. На каждый кубический метр помещения требуется 40 Вт тепла.
  3. Крайние этажи требуют 1,2–1,3 дополнительных факторов. Для частных построек — 1,5.
  4. Дополнительно для расчета требуется 100 Вт для каждого стандартного окна, 200 Вт для балконов или дверей.
  5. Необходимо учитывать коэффициенты в зависимости от территориальной зоны и климатической зоны.

При желании можно обратить внимание на слои ограждающих конструкций и их толщину. Это позволит провести более точные расчеты.


Расчет теплоотдачи для пленочного нагревателя

Номинальная мощность в данном случае 150-220 Вт. Нужно понимать, что сам пленочный утеплитель представляет собой слой изолирующей фольги для трубы.Это вспененный полиэтилен, поверхность которого покрыта фольгой. Из-за этого часть тепла рассеивается, ведь КПД зависит от толщины.

Чтобы установить температуру стандартного или водяного пола в заданном диапазоне, используйте термостаты. Значение обычно не достигает 40 градусов, и после работы необходимо выключить элемент и дать ему время остыть. Отсюда следует, что теплоотдача составляет около 70 Вт на квадратный метр.

Расчет теплопередачи для нагревательного кабеля

Нагревательный кабель имеет удельную теплоотдачу 20-30 Вт на квадратный метр.Расчет количества основан на этапах установки. Дополнительно обратите внимание на следующее:

  1. Шаг варьируется в пределах от 10 до 30 см. Чем он больше, тем более выраженной будет неравномерность нагрева.
  2. Длина кабеля определяется по следующей формуле — L = S / Dx1,1. Здесь S — площадь в квадратных метрах, 1,1 — коэффициент учета изгибов, D — шаг укладки.

Помните, что кабель нельзя прокладывать по всей площади.Поэтому нужно определиться со средними показателями, добиваясь максимальной эффективности. Каждый квадратный метр позволяет получить до 120 Вт тепла при сохранении комфортной температуры.


Расчет теплопередачи для водяного теплого пола

В некоторых случаях можно сэкономить при наличии источника тепла. Его можно использовать только в том случае, если цена за каждый киловатт намного ниже стоимости электроэнергии.


В этом случае учтите следующее:

  1. Температура теплоносителя для трубы.Обычно она достигает 50 градусов и превышает температуру поверхности. Таблица поможет определить ваши предпочтительные значения.
  2. Этап укладки водяного пола. С его уменьшением увеличивается количество тепла при переносе стяжки. Здесь необходимо учитывать диаметр трубы.
  3. Температура воздуха. С его уменьшением тепловой поток увеличивается.
  4. Диаметр трубы, по которой движется теплоноситель.

Если шаг составляет 250 миллиметров, каждый квадратный метр позволяет получить 82 Вт.С шагом 150 мм — 101 Вт, а с шагом 100 мм — 117 Вт. В таблице есть все эти данные. В зависимости от этих значений необходимо проектировать теплый водяной пол.


Уютный частный дом — мечта каждого человека. Но как это сделать? Вариантов может быть много: штатная система отопления, кондиционер или модный сегодня теплый пол. Но любой из них требует разработки предварительного проекта.

Если вы решили остановиться на последнем варианте, вам придется сначала рассчитать теплый водяной пол и только потом приступать к его установке.Как это сделать, и какие данные требуются, мы выясним вместе.

Правильный расчет

Если вы решили установить такую ​​систему у себя дома, имейте в виду, что для того, чтобы название действительно соответствовало названию, требуются точные числа. Это необходимо, потому что каждый контур пола имеет значительную длину и, следовательно, приличное гидравлическое сопротивление.

Для того, чтобы он функционировал успешно, вам придется установить на каждом этаже небольшой насос или один, но очень мощный для всей системы.

Для правильного выбора нужно учесть:

  • Количество охлаждающей жидкости
  • Требуемое давление

При этом, производя расчеты, необходимо учитывать не только метраж, но и другие важные показатели, влияющие на:

  • Диаметр трубы
  • Количество ответвлений и клапанов
  • Способ крепления

Есть и другие возможности получить ответ на вопрос, как правильно рассчитать теплый водяной пол.Расчеты производятся с помощью специальных программ. В этом случае гидравлические свойства регулируются в зависимости от параметров под характеристики насоса. При использовании этого метода вы можете управлять различными параметрами системы.

Мощность пола — пошаговая инструкция

Для того, чтобы результат оправдал ожидания, необходимо перед выполнением монтажа произвести необходимые расчеты. Для этого вам понадобится лист миллиметровой бумаги, карандаш и несколько подсказок.

Итак, расчет мощности теплого водяного пола следует начинать с выполнения плана помещения на бумаге, с расположением окон и дверей в масштабе 1 см = 0,5 м.


Следующим шагом будет расчет шага и диаметра труб. Они проводятся с учетом следующих условий:

  • Максимальная площадь обогрева не более 20 м², большое помещение делится пополам и на каждую из частей рассчитывается свой контур
  • Их подключение производится к отдельной ветке
  • Один круг не может быть больше 100 м

При расчете водяного теплого пола необходимо учитывать, что основными местами теплопотерь являются участки возле окон и дверей.Поэтому труба должна располагаться вдоль окна. Расстояние от стен до трубы не может быть больше 25 см.

Один элемент от другого в цепи может располагаться не более 50 см, на это расстояние влияет диаметр.

Для расчета количества труб необходимо измерить их длину и полученное значение умножить на коэффициент (позволяет перевести размеры чертежа в реальные). К полученной стоимости прибавляется 2 м необходимых для подключения к стояку.

Следующий шаг — рассчитать количество субстрата. Для этого нужно знать площадь комнаты, умножив ее ширину на длину.

В случае сложной поверхности эта формула не даст точных результатов. Поскольку используются песок и цемент, их количество необходимо рассчитать. Это будет зависеть от толщины стяжки.

Нюансы в расчетах мощности

Определить все необходимые значения для устройства теплого водяного пола несложно.Однако специалисту в этой области лучше не рисковать и делать все по инструкции, прилагаемой к каждому комплекту.

Но если, исходя из площади пола помещения, вы решили изменить шаг монтажа для достижения наилучшего температурного режима, то одного этого будет недостаточно. Еще есть такие понятия, как настройка и регулировка, от которых зависит микроклимат в помещении.

Эти показатели даже более важны, чем этап укладки трубы.На них стоит обратить особое внимание, если в доме постоянно проживают дети, чтобы создать комфортный для них температурный режим.

При расчетах учитывается также высота и длина всей конструкции. Первый показатель включает в себя сумму высот всех слоев, а самый мощный будет:

Длина — это метраж всех труб в системе.


При проведении расчетов также учитываются такие аспекты, как пол, на котором расположено помещение, объем его остекления, свойства ограждающих конструкций, тип напольного покрытия, наличие и тип основания.

Для каждого из этих случаев может потребоваться увеличение мощности системы и проведение дополнительных теплотехнических расчетов.

Первичный или вторичный источник тепла

Теплый пол, расчет которого был рассмотрен выше, имеет массу выгодных отличий от традиционных систем отопления. Он нагревает весь воздух, в отличие от устройств, которые вызывают его движение и вызывают конвекционные токи.


Система основана на прокачке горячей воды по трубопроводу, при этом ее максимальный предел составляет 50ºС, и этого вполне достаточно для поддержания комфортного микроклимата в помещении.

Такой обогрев не вызывает ожогов и не сушит воздух, а теплоотдача водяного пола достаточно высокая.

Может использоваться как первичный или вторичный источник тепла. Каким оно должно быть, зависит от характеристик помещения и, в первую очередь, от его теплопотерь. Если они незначительны, то можно использовать систему как основную, для больших значений она не оправдает затрат и может использоваться только как

Водяной теплый пол — идеальный вариант для отопления частного дома, дачи или квартиры с автономным отоплением.Теплый водяной пол считается самым экономичным в эксплуатации. Но чтобы его создать, нужны знания, время и навыки. Как сделать правильный расчет водяного теплого пола, чтобы он действительно прогревался и мог использоваться в качестве основного источника отопления? Мы собрали для вас подробную информацию по этой теме.

Схема классического теплого водяного пола

При расчете используйте следующие правила:

  1. Длина одной цепи не должна превышать 100 метров.Если вам нужно больше трубы в комнате, то разделите ее на два контура.
  2. Если вы используете два контура в одном помещении, то разница в длине между ними не должна быть более 15 метров.
  3. Обязательно соблюдайте технологию устройства теплого водяного пола. Используйте утеплитель, подкладку, пароизоляцию, стяжку надлежащего качества.
  4. Старайтесь выдерживать расстояние между трубами 200 мм. Это значение принято для средней полосы России, где зимой температура не опускается ниже 200 С.Если у вас зимы холоднее, то расстояние можно уменьшить до 150 мм, если теплее, увеличьте до 250 мм.
  5. Один контур не должен обогревать более 20 квадратных метров.
  6. Присоединение труб под стяжкой не допускается. Детали должны быть составными, чтобы избежать утечки охлаждающей жидкости.

Примечание: если вы живете на крайнем севере и морозы зимой опускаются до -40 и более, то одним теплым полом вам не обойтись. В таких случаях создаются две системы отопления: одна с радиаторами, работающими на 60-70 градусов, а вторая — теплый пол с температурой до 30 градусов.

Если вы затрудняетесь с правильным расчетом, вы всегда можете обратиться за помощью к профессионалам или воспользоваться многочисленными онлайн-сервисами. Работают коэффициентным методом (эталонный теплый пол). Расчет очень простой — вы задаете размер помещения, желаемую температуру, наличие утеплителя, толщину стяжки и тип настила, а программа выдает вам длину и диаметр трубы, наиболее эффективные. макет и другие важные ценности.

Система теплых полов хороша тем, что считается низкотемпературным. Обычно теплоноситель редко нагревается выше 40 градусов на выходе из котла. Температура на входе в коллектор в этом случае при правильном расчете и установке 35 градусов, а температура поверхности пола примерно 30 градусов. Расчет водяного теплого пола по параметрам:

  1. В жилой зоне (спальня, кабинет, кухня, гостиная) температура поверхности пола не должна превышать 30 градусов.
  2. Возле внешних стен, окон и балконного блока необходимо создать зону повышенного обогрева, в которой температура поверхности будет примерно 35 градусов.
  3. В ванной, санузле, у бассейна и в других влажных помещениях температура должна быть 33 градуса.
  4. Если вы планируете покрыть пол паркетом, то температура поверхности не должна превышать 27 градусов, если виниловой плиткой — 29.


Теплый водяной пол создает идеальный климат в помещении и не сушит воздух

Примечание: зоной повышенного нагрева считается расстояние 50 сантиметров по периметру от наружных стен, а также участки поверхности около выходных дверей и окон.Температура здесь повышается за счет уменьшения шага между трубами.

Какую трубу выбрать?

Теплый водяной пол состоит из труб, подключенных к коллектору. Трубы могут быть:

  1. Металлопластик. Это недорогой, экологически чистый и надежный вариант, отлично подойдет для частного дома.
  2. Медь. Медные трубы отлично отводят тепло, не подвержены коррозии, а их средний срок службы составляет около 70 лет. Недостаток таких труб — высокая цена.
  3. Труба нержавеющая (гофрированная). Что-то среднее между металлопластиком и медью. Гофра легко гнется, не ломается и держит форму. Обычно с помощью нержавеющей трубы прокладывают основные трассы.

Если у вас ограниченный бюджет, то используйте качественные бесшовные металлопластиковые трубы. Помните, что их нельзя сращивать в стяжку, поэтому используйте при укладке сплошные катушки.

Способы укладки труб

Существует три основных способа укладки:

  1. Змея.
  2. Улитка.
  3. Универсал.


Классическая змеиная кладка для теплого пола

Змея обычно используется в небольших помещениях с небольшими потерями тепла. Труба заносится в комнату, выкладывается в виде вытянутой синусоиды, а затем идет по стене к коллектору. Главный недостаток такой системы в том, что теплоноситель постепенно остывает, поэтому температура на входе и в конце помещения может сильно различаться. Например, при длине трубы 70 метров разница может составлять до 10 градусов.Поэтому змею используют только в небольших помещениях. Изгибая трубу, помните, что нельзя допускать ее поломки (обычный металлопластик выдерживает изгиб до 5 диаметров).

Примечание: если кладете змейку, то первым делом нужно провести трубы в холодные зоны (по стенам, возле окна). Выход можно устроить там, где почти никто не ходит.


Способ укладки улиток более универсален и экономичен

Укладка с улиткой практичнее.Такой способ позволяет сэкономить до 15% трубы, причем перепад температур практически не ощущается. Прокладывать трубу улиткой несколько сложнее. Сначала его укладывают по периметру стен, а затем загибают на 90 градусов и закручивают обратно. Получается, что теплые и холодные трубы чередуются одна за другой, поэтому поверхность прогревается равномерно.

Универсальная кладка — это совмещение улитки и змеи в одной комнате.

Препарат для укладки

Итак, вы уже провели расчет длины трубы для теплого пола, выбрали способ укладки и напольного покрытия.Теперь вам необходимо приобрести:

  1. Котел для отопления.
  2. Насос (в некоторых котлах встроен в систему).
  3. Коллектор для теплого пола (механический или электрический).
  4. Трубы для прокладки (выдерживать температуру до 95 градусов и давление до 10 бар).
  5. Трубы электромонтажные.
  6. Клапаны для котла.
  7. Необходимое количество фитингов для подключения.

Также вам понадобится песчано-цементная смесь для создания стяжки.

Перед началом работ необходимо подготовить поверхность. Если у вашего пола большие перепады (более 1 сантиметра на 4 метра), то его необходимо выровнять. Все трещины, трещины, неровности залить шпаклевкой. Затем уложите на пол гидроизоляцию (обычную целлофановую пленку толщиной 200 мкм), направив ее на стены. Затем наклеить демпферную ленту толщиной 10-15 мм по периметру комнаты — благодаря стяжке она будет люфтить, расширяясь и сужаясь при изменении температуры. Если сэкономить на ленте, то стяжка лопнет гарантированно. Поверх пленки ставится утеплитель — он используется, чтобы тепло не уходило в землю.

  1. Если теплый пол делается на земле или под ним находится неотапливаемый подвал, то необходимо использовать пенополистирол толщиной 60-100 мм. или 10-сантиметровый слой керамзита.
  2. Если внизу отапливаемое помещение, то достаточно 30-50 мм. изоляционный слой.
  3. Если теплый пол используется как дополнение к существующей радиаторной системе, то можно отказаться от фольгированной полиэтиленовой изоляции.


Перед заливкой стяжек труба должна быть надежно прикреплена стяжкой к сетке и заполнена водой под давлением

Поверх утеплителя укладывается световозвращающая облицовка (из фольги), на нее укладывается армирующая сетка, и только потом трубы. Затем всю эту конструкцию заливают стяжкой толщиной 30-50 мм.

Как выбрать бойлер?

Котел подбирается по мощности. Если вы посчитали этажи в программе, то получили значения мощности для каждой комнаты.Сложите их и получите мощность своего будущего котла.

Примечание: мощность котла должна быть на 15 процентов больше мощности пола. Если котел будет работать на 100% нагрузке, то он быстро выйдет из строя.

Обычно минимальная мощность современных котлов составляет 24 киловатта. Этого достаточно, чтобы обогреть дом площадью до 120 м2. (при стандартной высоте потолков до 3 метров). Большинство котлов имеют встроенный насос, поэтому приобретать его отдельно не нужно.На входе и выходе котла рекомендуется установить пластиковые запорные краны. Если вдруг придется снимать котел для обслуживания или ремонта, то сливать всю воду из системы необязательно — достаточно закрыть вентили.

Как выбрать коллектор?

Коллектор используется для распределения количества теплой воды, проходящей через контур. Коллектор выбирается исходя из количества петель в вашем полу. Самый простой прибор имеет только механическую запорную арматуру, с помощью которой можно вручную регулировать давление и температуру в ответвлениях.У более продвинутых есть сервоприводы и миксеры — они могут устанавливать температуру с точностью до градуса.

Коллектор устанавливается в специальный бокс, в который включены все трубы. Постарайтесь выбрать для него место так, чтобы он находился в центре дома. Также учтите, что коллектор должен быть выше всех сходящихся к нему труб, иначе система станет воздушной и будет работать некорректно. Горячая вода из бойлера поступает в нижнюю часть коллектора, горячая вода выходит из верхней части.


Так выглядят два коллектора в ящиках для системы теплого водяного пола

Это вся информация о том, как рассчитать водяной теплый пол. Если сомневаетесь в расчете, то воспользуйтесь специальной программой или обратитесь к более опытным товарищам. Но, в общем, это не страшно. Следуйте нашим рекомендациям и все получится!

При планировании водяного теплого пола необходимо детально просчитать все параметры системы.Для этого нужно знать основные приемы и правила. В настоящее время существует ряд специализированных программ, с помощью которых можно правильно оформить теплый водяной пол. Расчет основан на вводе основных данных. Но чтобы убедиться в правильности, нужно знать методику выполнения расчетов.

Расчет теплопотерь в помещении

Работа любой системы отопления направлена ​​на поддержание комфортной температуры в помещении. Поэтому на первом этапе необходимо рассчитать теплопотери помещения (здания).В этом случае учитывается наличие основной системы отопления.

Правильная методика расчета теплого пола основана на определении потерь тепла через внешние конструкции — стены и окна. Они будут приняты для предварительного расчета. Для этого понадобится значение коэффициента теплопередачи материалов, из которых изготовлены конструкции.


Предположим, что необходимо поддерживать температуру в помещении 25 ° C с учетом минимально возможной температуры на улице — 35 ° C.Наружная стена кирпичная, ее толщина 0,38 м. Тепловые потери рассчитываются по следующей формуле:

q = S * (тв — тн) *

р

Где q — тепловые потери, Вт

S — площадь отапливаемого помещения, м².

tv tn — температура в помещении и на улице, ° С.

R — коэффициент сопротивления теплопередаче, м² * К / Вт.

Для помещения общим объемом 50 м³ их составит:

q = 50 * (25 — (- 35) * 0.43 = 1290 Вт

При наличии основного радиаторного отопления большая часть этих потерь будет им компенсирована — около 60%. Поэтому для комнаты 20 м² необходимо рассчитывать теплоотдачу теплого пола с минимальным показателем 1290 * 0,4 = 516 Вт. Учитывая среднюю теплоемкость 80 Вт / м², можно рассчитать, что трубы необходимо установить на площади около 6 м² для поддержания требуемой температуры.

Также необходимо знать, что оптимальная температура поверхности теплого пола должна составлять 30 ° С.

Выбираем материал для изготовления труб, их диаметр

Следующий шаг — их диаметр. Чаще всего используются конструкции из сшитого полиэтилена с герметичной защитной оболочкой.


Они имеют хороший показатель теплопроводности, достаточно прочные и гибкие, что немаловажно при установке. Диаметр зависит от расчетной теплоемкости — при максимальном размере будет большая теплоотдача. Однако следует учитывать, что теплоноситель остывает быстрее, чем в трубах меньшего диаметра.На среднюю площадь обогрева одного контура 20 м² можно выбрать трубу сечением 16 мм.

Создание плана укладки труб

После выбора труб нужно составить. На этом этапе можно выбрать один из нескольких вариантов укладки.


Во-первых, вам нужен точный план этажа с расчетными тепловыми потерями. При использовании водяного теплого пола в качестве основной системы отопления следует учитывать все источники потерь тепловой энергии — стены, окна, крышу и пол.Лучше всего использовать специальную программу для расчета теплого водяного пола, в которой должна быть эта функция.

При расчете важно учитывать максимальную производительность для каждой трассы:

  • Длина не должна превышать 100 м.
  • Максимальная зона покрытия 20 м².
  • Оптимальное расстояние между трубами 12 см.

В расчет теплого пола должен быть включен необходимый метраж труб. Это напрямую зависит от этапа установки.Чтобы упростить решение этой проблемы, вы можете использовать данные из таблицы.


Зная основные параметры (требуемая мощность, материал трубы и ее количество), можно переходить к окончательному расчету.

Программы для расчета характеристик

Специфика проектирования водяных полов не только в расчете мощности, количества материалов, но и в учете параметров теплоносителя. К ним относятся расчетная температура воды в обратном трубопроводе, ее расход и гидравлическое давление.

Для получения точных значений лучше всего использовать онлайн-расчет водяного теплого пола. Подобные калькуляторы есть на многих специализированных сайтах. Но чтобы получить верную информацию, нужно знать исходные данные:

  1. Параметры помещения — общая квадратура или объем.
  2. Уровень температуры в помещении, который должна поддерживать система отопления.
  3. Степень нагрева охлаждающей жидкости на входе в распределительный коллектор. В большинстве случаев она не должна превышать 50 ° C.
  4. Температура обратной воды. Необходим для расчета теплопередачи водяного теплого пола. Чем он выше, тем меньше энергии уйдет на нагрев теплоносителя. Наилучший показатель — до 40-50 ° С.
  5. Шаг укладки. Подбирается в зависимости от конфигурации помещения и общей площади нагрева.
  6. Виды покрытия. Обязательно нужно знать, какой декоративный материал будет укладываться поверх цементной стяжки (плитка, ламинат, паркет), толщину защитного слоя бетона.Последнее чаще всего делают до 5 см.
  7. Слой теплоизоляции. Он нужен для максимальной теплоотдачи системы.

Хорошие онлайн-калькуляторы не только показывают технические параметры, но и производят расчет стоимости водяного теплого пола.

Рекомендуется использовать те ресурсы, где дается только количество материала без его стоимости. Таким образом, подставляя собственные значения, можно получить несколько вариантов общей стоимости системы с учетом использования различных материалов.

После того, как произведен расчет мощности теплого водяного пола, можно переходить к выбору элементов управления — и термостатов.

Элементы управления

Они необходимы для автоматической смены режимов, согласно заданным параметрам. Температура теплого пола контролируется несколькими элементами — смесительным клапаном (двух или трехлетнего), датчиком температуры и внешним термостатом. Их подбирают по рассчитанным параметрам.

Диаметр коллектора должен пропускать определенное количество воды в течение определенного периода времени. Вы также можете использовать специализированные программы для расчета этого показателя.

Как рассчитать мощность теплого пола, имея минимальный опыт проведения подобных работ? Рекомендуется обращаться в специализированные компании, которые помимо вычислительной техники смогут предоставить услуги по установке. Основная проблема онлайн-калькуляторов заключается в относительно большой погрешности, так как не учитываются многие внешние факторы.

Только индивидуальный подход к решению этой проблемы позволит создать действительно эффективный теплый водяной пол. Платежные системы от профессионалов и правильный подбор материалов гарантируют сохранность и долгое время работы всей конструкции.

Как рассчитать «обогреваемую площадь»

Традиционные электрические маты и кабели излучающего теплого пола, подобные тем, которые производятся компаниями SunTouch, Nuheat и Schluter-Systems
, относятся к системам сопротивления системам отопления .Это означает, что проволока каждого размера нагревательных элементов проектируется индивидуально, чтобы гарантировать, что она излучает оптимальное количество тепла, а укорочение элемента или сращивание большего количества материала, чтобы сделать его длиннее, приведет к неправильному нагреву элемента и потенциально может снизить срок службы системы. Это делает особенно важным убедиться, что вы заказываете мат (и) или кабель (и), которые лучше всего подходят для вашей местности. Но не волнуйтесь, мы здесь, чтобы помочь!

Лучший способ определить, какой размер коврика или кабеля вам нужен, — это создать чертеж комнаты с размерами, включая размеры от стены до стены, размеры встроенных приспособлений, таких как туалетные столики и кухонные островки, а также расположение любых вентиляционных отверстий. или стоки.Для ванных комнат также укажите расстояние от стены за унитазом до фланца или основания унитаза. Ниже приведен пример полного чертежа.

Отсюда процесс определения того, какой мат или кабель вам нужен, зависит от устанавливаемого продукта.


Коврики SunTouch
  • Начните с расчета площади в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной зоной» комнаты.

ПРИМЕЧАНИЕ : Коврики SunTouch безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик

. Коврик

или кабель в душевой кабине, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

  • Коврики можно устанавливать рядом с туалетами, ваннами, шкафами и душевыми, но они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую обогреваемую площадь.
    • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
  • Наконец, выберите мат (или маты), закрывающий квадратный метр, ближайший к отапливаемой зоне. Помните, что к одному термостату можно подключить до трех матов, если общая сила тока меньше 15.

Кабель WarmWire
  • Начните с расчета площади в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками).Это даст вам то, что обычно называют «плиточной зоной» комнаты.

ПРИМЕЧАНИЕ : кабели WarmWire безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

  • Кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми кабинами, но они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0.9, чтобы вычислить общую отапливаемую площадь.
    • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
  • Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области. Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.

Стандартные маты Nuheat
  • Обратите внимание на размеры открытых пространств в комнате (все, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками).Это то, что обычно называют «выложенной плиткой зоной» комнаты. Выберите мат или набор ковриков из раздела Nuheat Standard Mat, который лучше всего подходит для облицованной плиткой области, не приближаясь более чем на 6 дюймов к фланцу унитаза и на 2 дюйма от стен с плинтусами.

ПРИМЕЧАНИЕ : коврики Nuheat нельзя разрезать или придавать им форму, поэтому, если нет коврика, подходящего для этой области, выберите размер на следующий меньший.


Кабель Nuheat
  • Начните с расчета площади в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками).Это даст вам то, что обычно называют «плиточной зоной» комнаты.

ПРИМЕЧАНИЕ : Кабели Nuheat безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

  • Кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми кабинами, но они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0.9, чтобы определить общую отапливаемую площадь.
    • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
  • Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области. Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.

DITRA-HEAT
  • Начните с расчета общей площади помещения в квадратных футах, в том числе под встроенными приборами, такими как шкафы, кухонные островки и туалетные столики.Хотя вы не будете нагревать всю эту область, вам нужно будет покрыть ее мембраной DITRA-HEAT, поэтому держите этот номер под рукой.
  • Затем рассчитайте площадь в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной зоной» комнаты.

ПРИМЕЧАНИЕ : Кабели DITRA-HEAT безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

  • Кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми кабинами, но они должны находиться на расстоянии 3–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую обогреваемую площадь.
    • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
  • Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области.Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.

Как определить правильный размер и расстояние между трубками для вашего проекта

Трубки являются неотъемлемой частью любой системы водяного лучистого отопления. Как и вены, он переносит теплую жидкость и тепло по полу, превращая их в удобные теплые поверхности. Мы предлагаем лучшие трубки из PEX и PERT для наших гидравлических систем, доступные в различных размерах, от 3/8 ″ до 1 ″.Эти трубки обеспечивают отличные характеристики в излучающих системах и предоставляют разработчику системы самые большие возможности для выбора компонентов. Имея пять доступных размеров, как узнать, какой из них лучше всего подходит для вашего проекта? Эти общие правила могут помочь. Трубки
PEX и PERT бывают разных размеров. Наиболее распространены размеры 3/8 ″, 1/2 ″, 5/8 ″ и 3/4 ″. Как правило, для системы обогрева пола в жилых помещениях мы рекомендуем трубы 3/8 ″ и 1/2 ″. Размер трубки определяет скорость потока, которая может быть достигнута, а также указывает максимальную длину контура в зависимости от напора.Обычно мы рекомендуем трубы 5/8 ″ и 3/4 ″ для крупных коммерческих предприятий и при таянии снега.

Такие факторы, как размер трубок, расстояние между трубками и температура воды, напрямую представляют тепловую мощность (в BTH / кв. Фут / час) системы лучистого отопления. Последнее особенно важно, поскольку расчет теплопотерь является начальным этапом каждого проекта лучистого отопления и позволяет установщику определить, какой размер трубы использовать и какой длины будет максимальная длина.

Для увеличения производительности пола для выбранных размеров и длины трубок может потребоваться увеличение потока, расстояние между трубками может быть ближе друг к другу или повышение температуры воды.Например, при увеличении потока через трубку PEX 1/2 дюйма всего на 0,1 галлона в минуту выходная мощность пола увеличится до 5 БТЕ / кв. фут / час

С трубкой 1/2 ″ 6 ″ шаблон иногда используется в небольших помещениях, таких как ванные комнаты, и для экстремально холодного климата, в то время как узоры 8 ″ и 9 ″ являются стандартными для большинства жилых помещений в большинстве климатических условий, а 12 ″ являются стандартными. узор используется в гаражах. Для большинства крупных магазинов и небольших коммерческих предприятий обычно используются трубки 5/8 ″ с кислородным барьером из PEX или InfloorPERT®. Для трубок диаметром 5/8 дюймов стандартным является шаблон от 9 до 12 дюймов.Для больших магазинов и больших коммерческих зданий (обычно более 5 000 квадратных футов) кислородная трубка 3/4 дюйма является стандартной. Для трубок диаметром 3/4 дюйма используется расстояние 12 дюймов или 18 дюймов, в зависимости от климата и желаемой температуры помещения.

Теперь, когда вы выбрали размер и расстояние между трубами для своего проекта, просто умножьте квадратные метры отапливаемого помещения на один из следующих множителей, чтобы определить общий линейный метр трубы, который вам понадобится. Убедитесь, что вы используете правильный множитель, соответствующий выбранному вами интервалу:
6 ″ интервал = кв.фут x 2,0
интервал 8 дюймов = квадратный фут x 1,5
интервал 9 дюймов = квадратный фут x 1,34
интервал 12 дюймов = квадратный фут x 1,0
интервал 18 дюймов = квадратный фут x 0,67

После того, как вы определили фактическую общую длину трубок, которые вам понадобятся, следующим шагом будет определение количества петель или контуров труб. Для трубок 1/2 дюйма длина контура 300 футов является стандартной, но контуры от 250 до 350 футов находятся в пределах диапазона, рекомендованного ассоциацией Radiant Panel Association. С трубкой 5/8 ″ 400 ′ и 3/4 ″ трубки 500 ′ контуры являются стандартными.Например, если вы используете трубку 1/2 дюйма и определили, что вам потребуется 900 футов трубки, у вас будет три контура по 300 футов каждая и трехходовой коллектор. Если вы используете трубку 5/8 дюйма и определили, что вам потребуется 3000 футов трубки, у вас будет восемь контуров по 375 футов каждая и восьмипортовый коллектор.

Мы ответим на любые ваши вопросы по дизайну. Мы также предлагаем бесплатные услуги по проектированию в составе продаваемых нами систем. Свяжитесь с нами сегодня чтобы начать. www.infloor.com

Максимальная длина участка трубопровода:
3/8 ″ Петли трубки не должны превышать 200 футов
1/2 ″ Петли трубки не должны превышать 300 футов
5/8 ″ Петли трубки не должны превышать 400 футов
3/4 ″ Петли трубок не должны превышать 500 ′


Присоединяйтесь к нашему онлайн-сообществу и оставайтесь в курсе событий с Infloor Heating Systems:

2020 Стоимость водяного теплого пола

Средняя стоимость установки лучистого теплого пола составляет 8-12 долларов за квадратный фут и зависит от размера помещения, типа отопления (электрическое или водяное) и сложности установки.

Полы с подогревом — это очень привлекательная роскошь для вашего дома, особенно если вы живете в климате с продолжительными холодами. Когда вы встаете с постели или выходите из душа, это может быть прекрасным ощущением — поставить босые ноги на теплый пол.

Подогрев пола — это тихий и эффективный способ согреть ваше пространство там, где он важнее всего, без необходимости тратить целое состояние на счет за отопление. Лучистое тепло хорошо работает с любым напольным покрытием, даже с ковром.

Полы Radiant — одно из самых желанных и желанных обновлений при ремонте. Однако многие люди ошибочно думают, что это доступная роскошь, поэтому никогда не удосуживаются узнать истинную стоимость сияющего пола.


Сколько стоит установка лучистого теплого пола?

Хотя лучистые полы с подогревом считаются роскошью элитных домов, на самом деле они удивительно доступны.

По стоимости установки теплого пола существует очень широкий диапазон цен.Это действительно зависит от размера помещения и от того, хотите ли вы установить электрическую или гидравлическую систему. В среднем домовладельцы тратят 650-800 долларов на установку теплого пола в маленькой комнате или ванной.

Самый экономичный способ добавить тепла в пол — это установить напольный коврик с электрическим подогревом, гибкий рулон или кабели. Их можно стратегически разместить в определенных местах, а не по всему дому, что значительно снизит общие затраты. Электрические нагревательные маты и гибкие рулоны стоят от 10 до 12 долларов за квадратный фут, и их можно настроить в соответствии с конфигурацией и размером комнаты.Еще одним преимуществом является то, что опытный домовладелец может легко установить и их.

Еще более дешевый вариант электрического теплого пола — это прокладка электрических кабелей с фиксирующими планками. Они стоят всего 5-6 долларов за квадратный фут, и их также можно настроить в соответствии с вашими потребностями.

Домовладельцы сообщают о расходах 0,20–0,35 долларов в день на включение электрического отопления в течение 4 часов в день (2 часа утром и 2 часа вечером) в ванной размером 8 × 10.

Полы с подогревом могут стать дорогими, если вы выберете гидравлический (трубка с горячей водой) теплый пол, потому что это нужно делать во всем доме.Будьте готовы потратить 6-8 долларов на квадратный фут, если в вашем доме уже есть водяное отопление с радиаторами. Однако, если вы хотите установить новую котельную систему, вы обойдетесь в 6000–11000 долларов или больше, в зависимости от размера дома.

Вы должны знать, что один из самых больших рисков при установке водяного теплого пола — это замерзание и разрыв труб. Чтобы избежать этой опасности, подумайте об установке более дорогих трубок из полиэтиленгликолята, которые предотвращают утечки.



Теплый пол для ванной комнаты

Многие домовладельцы, которые не могут позволить себе установить систему подогрева полов в доме, предпочитают установить ее только в ванной комнате.На самом деле это доступное обновление, особенно если вы уже делаете ремонт ванной комнаты.

Средняя стоимость установки электрического излучающего пола в 100 кв. Футах. ванная комната — $ 700-850 . Цены на плиточный пол с подогревом составляют 5-8 долларов за квадратный фут Обычно устанавливаются электрические маты, так как это самый простой способ модернизации, если дом еще не оборудован бойлером.

Этим ковриком можно управлять с помощью термостата, поэтому его не нужно постоянно включать.Заявленные эксплуатационные затраты на электроэнергию для полов с подогревом в ванной равны эксплуатационным расходам 3 лампочек мощностью 100 Вт — не дорого!

Варианты установки электрического теплого пола

Система электрических лучистых полов разработана как дополнительный источник тепла в конкретном небольшом пространстве (комнате или ванной). Электрические полы с подогревом, как правило, , а не , устанавливаются по всему дому или используются в качестве основного источника тепла.

Поскольку эксплуатационные расходы на электроэнергию высоки, теплые полы с электроприводом поставляются с программируемыми термостатами, которые можно включать / выключать, чтобы сэкономить на расходах на отопление.

Важно отметить, что электрические нагревательные маты не заставят пол чувствовать себя «теплым» или «горячим» в холодные зимние месяцы. Скорее, на ощупь полы будут «нейтральными», что очень приятно.

В зависимости от ваших потребностей и типа пола доступно несколько вариантов укладки:

Ослабленные электрические кабели — это самый дешевый способ обогреть пол. Кабели поставляются в катушке, и вы можете выбрать, насколько близко или далеко друг от друга вы хотите их установить.Чем ближе они будут, тем быстрее нагреется место и тем теплее будет. Кабели необходимо скрепить горячим клеем или скобами.

Затем их необходимо врезать либо на плиточную подкладку (покрытие с тонким набором), либо установить непосредственно на черный пол, залить самовыравнивающейся смесью, чтобы получить гладкую поверхность. В целом, самым большим недостатком является очень затратная и трудоемкая установка, которая может свести на нет экономию на материалах. Еще один большой недостаток — кабели могут стоить 2–2.В 5 раз больше в эксплуатации, чем электрические коврики.

Кабели электрического сопротивления, прикрепленные к мату — они проложены над черным полом. Маты необходимо закрепить слоем тонко затвердевающего раствора. Затем полы обычно отделывают керамической или каменной плиткой. Этот вид электрического лучистого тепла наиболее эффективен в ванных комнатах или кухнях.

Электрические коврики для подогрева пола — они хорошо подходят для плавающих полов, таких как бамбук, искусственная древесина или ламинат.Эти маты просто приклеиваются под плавающий пол, что делает установку очень быстрой и простой. Одним из самых больших преимуществ электрических ковриков является то, что они могут быть либо фиксированного размера, либо изготовлены из гибкой сетки, что позволяет настраивать макет в соответствии с вашими потребностями. Это означает, что вы можете легко обойти кухонный остров, душевую кабину и т. Д.

Электрические излучающие полы с подогревом пола — если у вас ограниченный бюджет и вы не хотите разбирать пол, вы можете установить эти коврики между балками пола.Огромным преимуществом является то, что их можно устанавливать под любым напольным покрытием, даже прибитым гвоздями. Эти прокладки могут повысить температуру пола на целых 15 ° F. Единственное требование для этой системы — доступ из подвала в пространство для лазания, чтобы добраться до балок.



Установка водяного лучистого отопления

Гидронная система обычно устанавливается по всему дому. Обеспечивает максимально равномерный и комфортный обогрев по сравнению с другими вариантами.В вашем доме не будет сквозняков, пыли, аллергенов или неудобных холодных зон, куда не доходит тепло.

Гидравлическое отопление также намного эффективнее и дешевле в эксплуатации по сравнению с другими системами. Это потому, что вода является лучшим элементом для отвода тепла и поддержания высокой температуры. Фактически, вода может удерживать в 3500 раз больше тепла, чем воздух. Таким образом, время работы вашей системы фактически сокращается. Более того, он может работать при более низкой температуре по сравнению с электрическими или принудительными воздушными системами.

Система работает, нагревая воду в бойлере примерно до 100–120 ° F, которая затем циркулирует по трубам, установленным под полом. Доступно несколько вариантов установки:

— Встраивается в плиту из бетонного основания

— Прошивка под черным полом

— Устанавливается внутри специально разработанных черновых панелей — это самый дорогой, но и самый эффективный тип установки
, который лучше всего предотвращает возможные утечки.

Сравнить электрические и водяные теплые полы

У электрических и водяных систем напольного отопления есть явные плюсы и минусы.Учитывайте свои личные предпочтения, когда речь идет о комфорте и тепле, а также о бюджете.

Вот таблица, в которой сравниваются основные различия между электрическими и водяными излучающими полами.

Hydronic Radiant Heat Electric Radiant Heat
Общая стоимость (материалы и установка) для 1500 кв. Футов. 9000–12750 долларов, если остальная часть системы уже установлена ​​ 15 000–18 000 долл. США
Стоимость квадратного метра (материалы и установка) 6-8 долларов.5 10–12
Эксплуатационные расходы 4,5 — 7 долларов в месяц 8-14 $ в месяц
Стоимость установки лучистого отопления в ванной 8 × 10 Как правило, эксклюзивная установка не выполняется 750–1000 долл. США
Простота установки Сложная Легко
Возможность самостоятельной установки Есть
Использование в качестве основного источника тепла Есть Не рекомендуется
Использование в одноместном помещении, например в ванной или кухне Слишком дорого и проблематично устанавливать Идеально подходит для одного помещения
Установка дооснащения Сложно и дорого Легко
Новостройки Лучший сценарий, позволяющий сэкономить на трудозатратах Легко
Включение / выключение системы в разное время суток Возможно, но обычно система работает постоянно Да, просто с программируемым термостатом
Ощущение пола «теплый» «нейтральный» в отличие от холодного
Время начального нагрева пола после укладки До 7 часов 30–60 минут
Ремонт Сложно и дорого Просто и дешево


Типы полов, наиболее подходящие для теплового излучения

Лучистое тепло хорошо сочетается практически с любыми напольными покрытиями, такими как: древесина твердых пород, винил, керамика, камень или бетонная плитка.Если вы заменяете старый пол, вы можете потратить немного больше и добавить лучистого тепла.

Хотя лучистое отопление можно установить практически под любым напольным покрытием, некоторые полы будут намного лучше сохранять приятную теплую температуру, чем другие.

Напольное покрытие из натуральной твердой древесины — работает хорошо, с единственным недостатком — постепенное расширение и сжатие деревянных досок при контакте с поднимающимся теплым воздухом. Чтобы свести к минимуму эту проблему, рекомендуется устанавливать планки или планки меньшей длины, а не длинные.

Ламинированная или конструкционная древесина — работает хорошо и не имеет проблемы расширения / сжатия. Иногда специалист по HVAC может порекомендовать вам установить конструкционную древесину вместо твердой древесины, если в вашем доме высокий уровень влажности. Таким образом, пол будет менее подвержен короблению, перекосу или деформации.

Линолеум / мармолеум — некоторые типы этих полов могут выделять вредные пары при контакте с теплым воздухом и поэтому могут быть несовместимы.Лучше всего обратиться к производителю напольных покрытий, чтобы узнать, подходят ли они для лучистого тепла.

Керамическая или керамогранитная плитка — один из лучших вариантов напольных покрытий для лучистого тепла. Это двойное преимущество, потому что керамическая плитка хорошо проводит тепло и еще некоторое время сохраняет его. А это значит, что керамический лучистый пол всегда будет очень приятным на ощупь.

Каменная плитка (мрамор, шифер, травертин, гранит) — это еще один тип полов, идеально подходящий для лучистого тепла.По сравнению с другими материалами натуральный камень дольше всего сохраняет повышающееся тепло. Хотя изначально для разогрева потребуется много времени, он будет оставаться теплым в течение многих часов.

Ковролин — это не лучший вариант для полов с подогревом, поскольку ковролин обладает сильными изоляционными свойствами. В результате теплый воздух не может подниматься сквозь пол. На самом деле, комнаты покрыты ковровым покрытием именно для того, чтобы полы оставались теплыми, не требуя дополнительного тепла.

Пробка — похожа на ковер, пробка имеет очень сильные изоляционные свойства и сама по себе относительно теплая на ощупь. Поэтому устанавливать под ней лучистое отопление действительно нет необходимости.


Подходит ли лучистое отопление для вашего дома?

Если вы сомневаетесь, подходит ли лучистый пол с подогревом для вашего дома, помните о следующих моментах:

— Лучистое тепло работает тихо, незаметно и без усилий. Никаких некрасивых радиаторов, потрескивания, пыли или сухого воздуха.

— Если у вас высокие потолки, вы тратите много тепла и энергии, потому что тепло поднимается в верхнюю часть комнаты, а нижняя половина остается холодной. Полы с подогревом помогут вам не только почувствовать себя намного теплее, но и сэкономят много денег на отоплении. Вы можете выключить основной термостат и сразу же наслаждаться теплом, исходящим от пола.

— В отличие от других систем отопления, водяные или электрические теплые полы не требуют регулярного технического обслуживания.

— В маленькой ванной очень легко и недорого заменить полы и установить лучистое электрическое отопление.

— Если у вас большая главная ванная комната и вы хотите сэкономить, вы можете установить излучающие электрические коврики в тех стратегических местах, где люди проводят большую часть времени стоя: возле душа, вокруг туалета и возле туалетного столика.

— В холодном климате может быть очень приятно ступить на теплый пол, везде, где установлена ​​плитка. Эти пространства включают: фойе / прихожую, ванную комнату и кухню.

— Если вы уже заменяете полы или проводите ремонт кишечника в доме, это очень простой проект по модернизации, который можно выполнить, и он будет приносить дополнительное удовольствие каждый день.

— В доме новой постройки очень легко установить лучистое отопление пола, потому что в нем нет существующего пола. Таким образом вы сэкономите деньги на работе по удалению и замене существующего напольного покрытия.

— Когда придет время продать свой дом или квартиру, полы с подогревом станут очень привлекательной функцией высокого класса для покупателей.Это может повысить продажную цену и ускорить продажу.

Теплый пол с подогревом | Трубопроводы PEX | Напольное отопление

Существует несколько способов подобрать размер трубок и коллектора RHT PEX для вашего магазина, ангара или дома. Самый простой способ определить количество труб, которые вам понадобятся, — это сначала выбрать подходящий размер и расстояние между трубками для вашего приложения, а затем определить общую линейную площадь трубопровода на основе приведенных ниже множителей площади в квадратных футах.

Для жилых помещений, а также малых и средних магазинов и гаражей. O 2 Кислородный барьер PEX-трубка является стандартной. С трубой ½ «6» шаблон иногда используется в ванных комнатах и ​​для экстремально холодного климата, шаблон 8 «и 9» является стандартным для большинства жилых помещений в большинстве климатических условий, а шаблон 12 «используется в гаражах и жилые помещения в более теплом климате. Для большинства крупных магазинов и небольших коммерческих предприятий обычно используются трубки из полиэтиленгликоля с барьером от кислорода.Для трубок & frac58; «стандартным является 12» образец, но 16 «образец можно использовать в более теплом климате или когда желательна очень низкая температура окружающей среды. Для больших магазинов и больших коммерческих зданий (обычно более 5000 квадратных футов) ¾ Труба PEX с кислородным барьером является стандартной. Для трубок диаметром дюйма используется расстояние 16 дюймов или 18 дюймов, в зависимости от климата и желаемой температуры помещения.

Теперь, когда вы выбрали размер и расстояние между трубами PEX для своего проекта, просто умножьте квадратные метры отапливаемого помещения на один из следующих множителей, чтобы определить общую линейную метраж трубы, которая вам понадобится.Убедитесь, что вы используете правильный множитель, который соответствует выбранному вами интервалу:

  • Шаг 6 дюймов = кв. Фута x 2,0
  • Расстояние 8 дюймов = квадратный фут x 1,5
  • Расстояние 9 дюймов = кв. Фута x 1,34
  • 12-дюймовый интервал = кв. Фут x 1,0
  • Шаг 16 дюймов = кв. Фута x 0,75
  • Интервал 18 дюймов = кв. Фт. X 0,67

После того, как вы определили фактическую общую длину трубы, которая вам понадобится, следующим шагом будет определение количества петель или контуров трубы.Для трубок ½ дюйма длина контура 300 футов является стандартной, но контуры от 250 до 350 футов находятся в пределах диапазона, рекомендованного ассоциацией Radiant Panel Association. С & frac58; » и «трубы, 500-футовые контуры являются стандартными. Так, например, если вы используете ½-дюймовые трубы и определили, что вам потребуется 900 футов трубы, у вас будет три контура по 300 футов каждый и трехходовой коллектор. Если вы используете НКТ & frac58; «и определили, что вам потребуется 3000 футов трубы, у вас будет шесть контуров по 500 футов каждый и 6-портовый коллектор.

Если вам нужна дополнительная помощь в определении размеров, расстояния и / или компоновки трубок из полиэтиленгликоля для вашего проекта, компания BlueRidge будет рада помочь вам в этом. Предлагаем бесплатные услуги по проектированию и компоновке НКТ при покупке НКТ и коллекторов. Просто посетите нашу страницу Free Radiant Design и заполните форму запроса на дизайн, чтобы получить бесплатную оценку материалов, необходимых для вашего проекта: http://www.blueridgecompany.com/quote

Для всех применений внутри плиты BlueRidge Company рекомендует использовать один из следующих изоляционных материалов для поддержания эффективности и минимизации ненужных потерь тепла (перечислены в порядке эффективности):

  • 1.FOAMULAR 250 2 «Жесткая пенная изоляция R-10
  • 2. FOAMULAR 250 1 1/2 «жесткий пенопласт R-7.5.
  • 3. FOAMULAR 250 Жесткая пенная изоляция 1 дюйм R-5
  • 4. Барьер & frac38; «изоляция R 1,7
  • 5. Пузырьковая фольга Пузырьковая пленка (немного лучше, чем ничего)

Калькулятор кабеля WarmWire | SunTouch

Чтобы определить количество продукта, необходимое для вашего домашнего региона, введите информацию ниже и выберите «Рассчитать».

Доступное напряжение 120 В переменного тока 240 В переменного тока Желаемое расстояние между проводами 3,5 32,5 Тип чернового пола отапливаемого помещения БетонДерево Предложите комплект, соответствующий вашему проекту.Да нет

Рассчитать

Требуемая площадь слишком мала для установки продуктов Sun Touch. Для наших продуктов требуется минимум 12 квадратных футов покрытия.

Предоставленная площадь превышает максимально допустимую для этого калькулятора.

Ваш расчет

Расчетные дневные эксплуатационные расходы:

Рассчитано с использованием {центов} ¢ / кВтч.+ Изменить

Расчетные дневные эксплуатационные расходы

Вот ваш список запчастей для печати:

Требуется более или менее утеплить пол в этой комнате?

ST WarmWire можно расположить по-разному, чтобы обеспечить большее или меньшее количество тепла в комнате. Измените настройку интервала на 2,5 дюйма, чтобы увеличить потенциал нагрева, или выберите 3.5 дюймов, чтобы обеспечить меньшее тепло на квадратный фут. Наше значение по умолчанию — 3 дюйма.

Нет доступных комплектов для указанной области. Этот проект превышает ограничение по размеру нашего самого большого комплекта на 120 В. Вы можете использовать следующие продукты для завершения этого проекта в среде 120 В ИЛИ посмотреть наши варианты комплекта для 240 В. Если вы не знаете, какие электрические требования / возможности в вашем месте установки, проконсультируйтесь с лицензированным электриком.

Нет доступных комплектов для указанной области.Этот проект слишком велик для нашего самого большого комплекта 240v. Вы можете использовать следующие продукты для завершения этого проекта в среде 240 В. Если вы не знаете, какие электрические требования / возможности в вашем месте установки, проконсультируйтесь с лицензированным электриком.

Нет доступных комплектов для указанной области.

Наборы WarmWire недоступны для расстояния между проводами 2,5 дюйма. Наборы WarmWire доступны только для расстояния 3 дюйма.

Нет доступных комплектов WarmWire для 3.Расстояние между проводами 5 дюймов. Наборы WarmWire доступны только для расстояния 3 дюйма.

Доступные комплекты

Комплекты

SunTouch WarmWire Kits включают важные компоненты, необходимые для укладки теплого пола. В каждый комплект входят: кабель (и) WarmWire, термостат SunStat ™ Command, фиксатор CableStrap, монитор установки Loudmouth®, двусторонний скотч и руководство по установке. Комплекты WarmWire также доступны с термостатами SunStat View.Свяжитесь с вашим представителем для получения подробной информации.

Выберите отдельные продукты (для некоторых вариантов требуется выбрать более одного элемента для завершения установки):

Или выберите отдельные продукты (некоторые варианты требуют выбора нескольких элементов для завершения установки):

Результаты печати

Количество: {{Quantity}}

{{ShortDescription}}

Код заказа: {{OrderingCode}}

Номер модели: {{Name}}

{{/ each}} .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
