Расчет размеров и площади теплого пола



Теплый пол является частью инженерного оснащения квартиры, так же как отопление, водо- и электроснабжение. Для того чтобы каждая из этих систем функционировала эффективно, важно не только правильно установить оборудование, но прежде всего выбрать подходящий для конкретных целей тип и рассчитать нагрузки.

В этой статье мы рассказываем о том, как рассчитать параметры теплого пола.

В качестве примера рассмотрим стандартный совмещенный санузел в обычной квартире жилого дома, 2*2,6 м с бетонным черновым полом (может быть старая плитка). Задача — уложить новое покрытие с подогревом, плитку или керамогранит.

Первое, на что следует обратить внимание — что находится внизу. Если такая же квартира, т. е. теплое помещение, то теплоизолировать поверхность не нужно. Забудьте о тонком пенофоле, тем более — о фольге! При значительных затратах на их установку они не приносят никакого эффекта.

Если же внизу расположен технический этаж, сквозная проходная арка, иными словами, холодная область, то без теплоизоляции не обойтись. В такой ситуации непосредственно на бетон укладывается сертифицированный жесткий пенополистирол или пробковый агломерат толщиной не менее 50 мм, затем предварительная тонкая стяжка, далее мелкоячеистая сетка, на которой уже будет раскладываться нагревательный кабель.

Если строительной документацией предусмотрена гидроизоляция, ее следует укладывать сразу после теплоизоляции. Но в любом случае нагревательный кабель или мат не должны быть установлены сразу на тепло- или гидроизоляцию, а только через промежуточную стяжку или сетку. В таком случае уровень пола поднимется, уменьшив общую высоту потолка санузла. Будьте к этому готовы, если хотите установить теплый пол, имея внизу холодное пространство!

Далее рассчитывается свободная площадь, на которую необходимо уложить теплый пол. И здесь все просто! Из общей площади всего санузла вычитаем площадь, занятую стационарным оборудованием и отступаем немного от стен. Обогревать поверхность, на которой вы никогда не будете стоять, бессмысленно.

Итак, общая площадь:

Sобщ=2,6×2,0=5,20 м

2

Стационарное сантехническое оборудование:

Ванна 2,0×0,9=1,80 м2

Раковина 0,6×0,4=0,24 м2

Унитаз 0,7×0,4=0,28 м2

_______________________________________________

Итого: Sоборуд=2,32 м2

Делаем отступы от стен (как правило, это 5—10см):

Sотступ=(0,2+1,7+0,2+0,2+0,3+0,8)×0,1=0,34 м2

Получаем свободную площадь:

Sсв=Sобщ­Sоборуд-Sотступ=5,2-2,32-0,34=2,54 м2



На основе полученного значения можно понять, какая длина кабеля или площадь мата требуется.

Вариант 1  тонкий нагревательный мат

Для рассмотренного случая, совмещенного санузла площадью 5,2 м2, подойдет мат на 2,5 м2 из готовых секций с мощностью 150 Вт/м2, например, DEVImat™ 150Т или DEVIcomfort™ 150Т. Следует учитывать, что мат укладывается в тонкий слой стяжки или плиточного клея непосредственно перед укладкой плитки. Это особенно важно, если перед этим была уложена теплоизоляция и будет заливаться стяжка. Сначала заливаем стяжку толщиной 3–5 см (такой массив не потрескается на теплоизоляторе, а мелкоячеистая сетка будет дополнительным армирующим элементом) и даем ей «встать». Как только по стяжке можно будет ходить, раскладываем мат, заливаем плиточным клеем (без воздушных пузырей) и укладываем плитку.

Вариант 2 — нагревательный кабель

Для данного варианта необходимо произвести несколько действий:

  1. Рассчитать требуемую установленную мощность по формуле Pрасч=Pуд×Sсв. В данном случае удельную мощность берем 150 Вт/м2 — рекомендованную для влажных помещений — и получаем 150×2,54=
    381 Вт.
  2. Выбрать марку двужильного нагревательного кабеля с мощностью Ркаб, близкой к расчётной Ррасч, в зависимости от возможной толщины стяжки:

Стяжка

Нагревательный кабель

Марка

Длина секции

Мощность Ркаб (напр.  230 В)

Сопротивление (-5…+10)%

Шаг укладки расчётный

2,5…5 см

DEVIflex™ 18T

22 м

395 Вт

134,2 Ом

11,5 см

  1. Вычислить шаг укладки нагревательного кабеля «змейкой» по формуле Δс-с(см)=100×Sсв(м2)/ Lкаб(м), например, 100×2,54/22=11,5 см.



Система теплого пола управляется с помощью терморегулятора. Линейка DEVI предлагает устройства с разной степенью функциональности:



— встраиваемый в монтажную коробку

DEVIreg™ 530



— встраиваемый в монтажную коробку, с таймером DEVIregTouch



— встраиваемый в монтажную коробку, с Wi-Fi DEVIregSmart



Устанавливать терморегулятор следует на внешней стороне стены ванной комнаты, например, рядом с выключателем света. На специальной странице в Инструкции по установке изделия необходимо нарисовать схему укладки кабеля или мата. В зоне теплого пола, напротив терморегулятора, нужно выбрать место для установки окончания гофротрубки с заглушкой для монтажа датчика температуры. Это точка контроля температуры пола, место расположения которой должно быть строго симметрично относительно соседних линий нагревательного кабеля, не ближе 0,3 м от края зоны обогрева и, желательно, не дальше 2 м от терморегулятора.



Как рассчитать теплый пол для квартиры или дома

Сегодня система обогрева «теплый пол» широко применяется не только в качестве дополнительного отопления, но и основного- без радиаторов  на стене. Он создает комфортный и более эффективный обогрев помещения по сравнению с традиционным отоплением. Про преимущества и подключение системы Теплый пол читайте в предыдущей нашей статье.

Смонтировать теплый пол своими руками сможет большинство хозяев без вызова специалистов. Вам необходимо купить коробку со всем необходимым под названием «теплый пол» и терморегулятор. Как уложить его правильно Я расскажу в следующей статье.

Перед покупкой необходимо рассчитать величину необходимой мощности для площади помещения. При этом учитывают только лишь полезную площадь, которая не занята  мебелью или бытовой техникой.

На участки пола ими занятые

нельзя укладывать греющий кабель, что будет приводить к его перегреву с последующей поломкой.

Если в комнате очень мало полезного пространства, тогда укладывать греющий кабель нет смысла.

Если Вы планируйте применять электрические тёплые полы в качестве единственного или основного источника обогрева помещения, учитывайте что если греющий кабель будет уложен менее чем на 70 % от всей площади- тогда в помещении  будет прохладно.

Теплый пол запрещено монтировать под паркет из-за особенностей этого материала.

Удельная мощность, применяемая при расчетах.

Если Вы рассчитываете использовать электрический теплый пол как основной или единственный вид отопления, тогда удельная мощность должна находится в пределах от 160 до 180  Ватт на 1 квадратный метр.

Удельная мощность дополнительного отопления должна находится в пределах от  120 до 140 Ватт на 1 квадратный метр. Данный вид обогрева используется только совместно с основным источником отопления (газовый котел или электрическое).  Наилучший вариант использования в квартирах в межсезонье в момент, когда еще не начался или уже закончился отопительный сезон, а на улице еще холодно.

Необходимую величину мощности обогрева для разных помещений Вы найдете в таблице.



Все помещения в доме или квартире по-разному используются, поэтому и требования будут разные.

Понятно, что мощность системы обогрева кухни или коридора будет меньшей, чем для спальни.

Все значения мощности указаны с небольшим запасом, потому что терморегулятор, как правило редко устанавливается на максимум. А делая мощность теплого пола с  20-25 процентным запасом- Вы исключаете возможность того, что степень нагрева будет недостаточной. Согласитесь, что проще уменьшить регулировку, чем испытывать дискомфорт от недостаточности тепла. Кроме того существует много различных факторов, которые влияют на эффективность системы теплый пол.
Так например, если помещение расположено на первом этаже,  тогда мощность необходимо увеличить  15 – 20  процентов.

Пример расчета электрического теплого пола.

Что бы рассчитать необходимо   воспользоваться довольно простой формулой. Берем из таблицы коэффициент удельной мощности для подходящего типа помещения и вида обогрева,  умножаем на площадь помещения, на которой Вы собираетесь  установить электрический теплый пол.

Например, сделаем расчет для комнаты на 2 этаже общей площадью 15 квадратных метров.

  1. Сразу необходимо определить полезную площадь. Например у вас установлена кровать размером 2 на 2.20 м, занимаемая ей площадь равна 2х2.2=4.4 кв. метра. А так же стоит шкаф, площадь которого равна 1х1.1=1.1 кв. м. Полезная площадь будет равна 15-4.4-1.1=9.5 кв. м.
  2. Из таблицы берем подходящий коэффициент для дополнительного обогрева комнаты не первого этажа, который равен 120-130 Вт на метр.
  3. Перемножаем два этих числа и получаем 9.5х120= 1140 Ватт.

Значит нам необходимо купить электрический теплый пол мощностью 1200 Ватт.

Аналогично рассчитываются и другие помещения дома или квартиры.

Расчет трубы для теплого пола водяного, формула длины трубы

Как делается расчет длины трубы для водяного теплого пола. Формулы расчета длины системы труб, описание, советы, как сэкономить на укладке.

Расчет трубы для теплого пола

Семь раз отмерь – один отрежь. Собирая информацию, не ленитесь еще раз перепроверить данные и схемы. Трубу для теплого пола продают бухтами, если вы ошибетесь и купите несколько сот лишних метров, у вас могут возникнуть проблемы с возвратом.

Перед началом расчета вам нужно собрать следующие данные:

  1. Длина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
  2. Ширина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
  3. Расстояние от коллектора или коллекторного шкафа до точки входа.
  4. Максимальная величина контура – максимальная длина трубы выбранного вами типа.
  5. Диаметр трубы для теплого пола.
  6. Шаг укладки – расстояние между соседними трубами.
  7. Тип схемы укладки.

Подготовка расчета теплого пола

Помните, что не всегда нужно обогревать всю площадь комнаты. Посмотрите, раньше использовались радиаторы, которые крепились под окнами. Их мощности вполне хватало. Теперь вы собираетесь резко увеличить площадь теплоотдачи. Не нужно перестраховываться. Даже если вы в будущем уберете тяжелый шкаф и оставите пространство пустым, комната будет хорошо прогреваться.

  • Теплый пол лучше не прокладывать под тяжелыми предметами, например, мебелью
  • Части комнаты, заставленные предметами, которые не перемещаются, можно не обогревать

Сокращая площадь обогрева, вы экономите на трубах. Конечно, делать это нужно без фанатизма, исходя из рациональных соображений.

Максимальная величина контура, то есть, наибольшая возможная длина трубы, зависит от производителя и типа трубы. Обычно этот показатель укладывается в пределах от 70 до 120 метров. Поэтому максимальная площадь, которую можно охватить одним контуром, составляет от 15 м2 до 25 м2.

Составление плана помещения

Нарисуйте на листке план помещения, даже если перед вами простая квадратная комната. Наглядная схема, в которой указаны все промеры, поможет избежать ошибки в расчетах. Если вы будете греть не весь пол, отметьте это на схеме. Поделите участки, где вы собираетесь укладывать трубы, на прямоугольники. Если не получается, сократите обогреваемую площадь таким образом, чтобы она делилась на прямоугольники.

Следует избегать угловатых фигур, например, треугольников. Теоретически можно укладывать трубы по кругу, но и этого лучше избегать. Даже работая с трубой из сшитого полиэтилена, вам будет сложно долго формировать изгиб с одинаковым радиусом.

Расчет длины трубы для теплого пола

Какую бы из предложенных схем вы ни выбрали, расход трубы сильно не изменится. Не существует какого-то одного варианта укладки, который бы одновременно обеспечивал и хорошую теплопередачу, и минимальный расход трубы. Выбор конкретной схемы зависит только от размера помещения и удобства монтажа. Некоторые мастера привыкли работать с одним вариантом и используют только его.

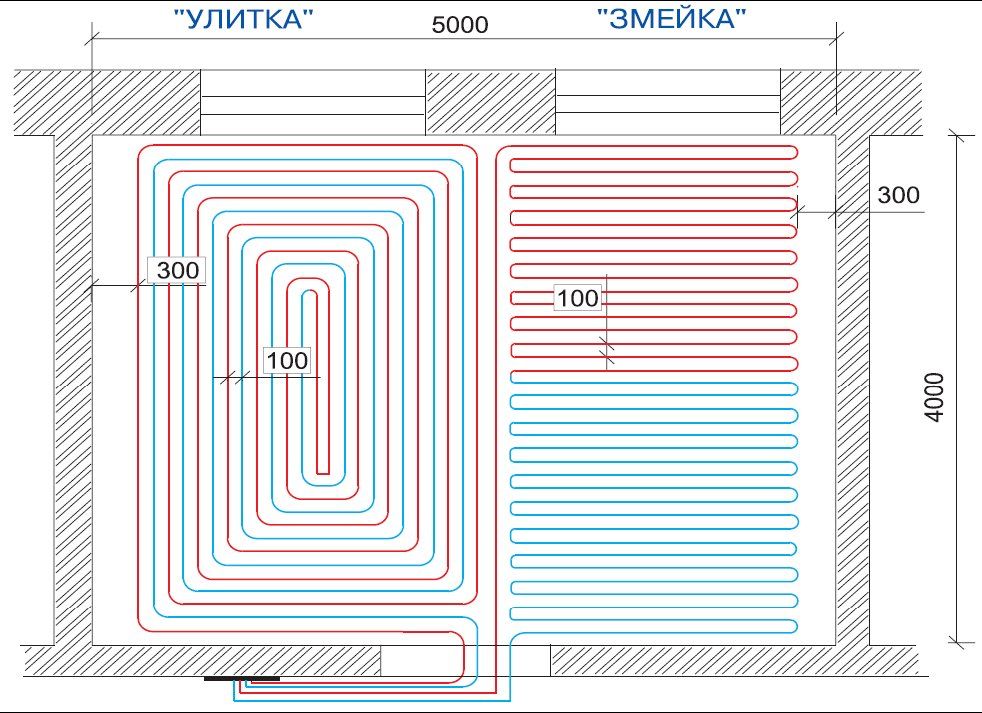

Схемы укладки трубы

Змейка последовательная

Используется в небольших помещениях – коридорах, проходах, отдельных прямоугольных элементах большой комнаты.

Плюсы:

  • Максимально простой монтаж
  • Легко регулировать расход трубы, просто увеличивая шаг

Минусы:

  • Помещение прогревается неравномерно, этим можно пренебречь только на небольшой площади

Змейка параллельная

Можно применять в помещениях любой площади и конфигурации.

Плюсы:

  • Удобно покрывать прямоугольные и многоугольные площади
  • Равномерный прогрев помещения

Минусы:

  • Сложный монтаж

Улитка — спиральная укладка трубы теплого пола

Самый популярный вариант. Большинство профессиональных мастеров скажет вам, что нужно выбирать именно спираль. Подходит для больших помещений.

Плюсы:

  • Прекрасно покрывает площади квадратной формы
  • Равномерная теплопередача

Минусы:

  • Самый сложный монтаж, новички допускают ошибки

Формула расчета длины трубы

Помните! Длина каждого контура рассчитывается отдельно. В одной комнате может быть несколько контуров.

Шк х (Дк / У) + У х 2 х (Дк / З) + Кх2

Где все значения даются в метрах:

  • Шк – ширина комнаты
  • Дк – длина комнаты
  • У – шаг укладки
  • К — расстояние от коллектора или коллекторного шкафа до точки входа

Рекомендуем добавить к полученному результату не менее 5%. Для простоты его можно просто умножить на 1,05. Это коэффициент запаса. Часть трубы уйдет под фитинги, где-то вы можете допустить ошибку. Разные углы сгибания трубы также могут незначительно увеличить расход.

Пример расчетов длины трубы для теплого пола

Возьмем для примера помещение площадью в 20 м2 со сторонами 5х4 метра и расстоянием до коллектора в 5 м. Допустим, что мы делаем расстояние между трубами равным 0,2 м. Получим:

5м х (4м/0,2м) + 0,2м х 2 х (4м/3) + 5м х 2 = 110,53 м

Добавляем к полученной цифре 5% запаса и получаем 116,06 м. Можно сократить в меньшую сторону и приобрести 116 погонных метров трубы для теплого пола.

Другая формула расчета длины трубы для водяного теплого пола

Некоторые мастера и производители оборудования применяют формулу, учитывающую лишь площадь помещения. Она хорошо подходит для квадратных площадей. Но в формуле используется большой повышающий коэффициент. Это упрощает расчеты, но может привести к увеличению остатков неиспользуемой трубы.

П / У х 1,1 + Кх2

Где все значения даются в метрах, а площадь – в квадратных метрах:

  • П – площадь помещения
  • У – шаг укладки
  • К — расстояние от коллектора или коллекторного шкафа до точки входа

Пример расчета длины трубы по альтернативной формуле

Возьмем то же самое помещение 4х5 м, то же расстояние до коллектора – 5 м и шаг укладки в 0,2 м. Мы получим:

20 м2 / 0,2 м х 1,1 + 5м х2 = 120 м. Как видите, разница с более точным расчетом составила всего 4 метра.

Перед покупкой материалов проконсультируйтесь с продавцом. Ознакомьтесь с рекомендациями по монтажу и инструкцией по эксплуатации.

Выбрать трубу для теплого пола — https://comfohouse.com/24-truba-dlya-teplogo-pola

Расчет трубы для теплого пола

Вы наверняка задумывались о создании комфортной температуры воздуха в помещении, а так же и о том, как сделать пол теплым, чтобы ходить по нему босиком. Вы только представьте, что Ваш ребенок будет ходить по холодному полу, этого нельзя допускать, обязательно делайте теплый пол, тем более если на пол уложена кафельная плитка.


Что вы узнаете

Водяной теплый уложенный

Задача оказывается не простая, но решаемая. Вам придется выбрать между электрическим и водяным теплым полом. В первом случае вы будете платить за киловатты, а в случае с водяным теплым полом, при условии что у вас частный дом и отапливается он мощным котлом — вы сможете легко подключить к этому котлу систему теплого пола. Как смонтировать теплый пол вы можете узнать в статье — Монтаж водяного теплого пола. Задавайте вопросы в комментариях к статье.

Для монтажа теплого пола вам понадобится труба. Чаще всего используют металлопластиковую трубу 16 диаметра. С помощью калькулятора вы сможете быстро подсчитать сколько погонных метров трубы вам понадобится под теплый пол любого помещения.Для расчетов вам понадобятся такие данные как площадь дома или помещения, а так же на какой шаг вы собираетесь прокладывать трубу.

Шаг трубы теплого пола

Шаг трубы — это расстояние между трубами.

Шаг трубы зависит от того, как утеплен пол, и какие цели вы преследуете монтируя теплый пол. Чем меньше шаг тем теплее будет пол. И если задуматься, то чем чаще шаг трубы, тем эффективнее теплый пол.

Водяной теплый пол слои

Площадь теплого пол

Площадь теплого пола — здесь необходимо посчитать полезную площадь помещения, непосредственно те участки, по которым вы ходите и хотите чтобы там было тепло. К примеру, нам не нужен теплый пол под шкафом, который мы никогда не будем двигать, а значит вычитаем площадь под шкафом.

Калькулятор расчета трубы теплого пола

Здесь вы сможете рассчитать расход трубы теплого пола, чтобы купить именно столько трубы сколько нужно.

[wpcc id=»43″]

Расход трубы теплого пола в зависимости от площади помещения*

*Подводящие трубопроводы не учитываются.



Мало рассчитать длину трубы, при монтаже теплого пола важно учитывать необходимость регулировать нагрев. Как вы знаете, при превышении температуры выше 28 градусов, такие покрытия как паркетная доска и ламинат начинают коробиться. Поэтому, установите регулятор температуры подачи воды в теплый пол.

Схемы монтажа теплого пола

Схемы монтажа теплого пола

Если вы рассчитываете расход трубы на теплый пол по другому, поделитесь с нами в комментариях, мы обязательно обсудим ваш вариант.

Автор статьи:

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Расчет теплого водяного пола, видео и этапы

Сейчас в бытовом строительстве часто стали использоваться водяные обогреваемые полы. Они не только придают обстановке в доме дополнительный уют и комфорт, но и дают возможность значительно сэкономить. Первое, что необходимо для того, чтобы смонтировать эффективный водяной теплый пол: расчет системы и ее проект.


Проектирование системы

Планирование системы устройства теплого водяного пола своими руками основано на просчете отопительных нагрузок по отдельным помещениям здания. Если этого не сделать, то возникают проблемы: слишком высокая или низкая температура воды на разных участках системы, трудности регулирования и поддержания нужной температуры и т.д.

Рекомендации по проектированию системы:

  • Желательная протяженность контуров — от 60 до 80м, максимальная – 100м.
  • Коллектор надо располагать по возможности в центре помещения.
  • Не надо подсоединять к одному и тому же коллектору контуры, которые разнятся по длине более чем в 2 раза.
  • Рекомендуемый шаг монтажа – центральные зоны – 30см, зоны по краям — 15см.
  • Стандартное число рядов в краевых зонах – 6.
  • Влажные помещения укладываются полностью шагом в 15см.
  • При более двух коллекторах нужно ставить балансировочные клапаны.
  • Предельное снижение давления на коллекторе, которое допускается – 20 кПа.
  • Толщина теплоизолятора (полистирол) – первый этаж – 10см, последующие этажи – 3см.
  • Расход воды в контурах – 0.03/0.07 литров в секунду
  • Все помещения желательно регулировать по отдельности.
  • Для бетонной водяной системы на больших площадях нужны деформационные швы.

Что нужно знать и иметь для правильного расчета и проекта:

  1. Все планы комнат.
  2. Конструкции наружных стен.
  3. Виды и размеры окон.
  4. Режим температур в помещениях.
  5. Места установки коллекторов.
  6. Место расположения и тип теплогенератора.
  7. Виды финишных напольных покрытий в помещениях.
  8. Разновидность системы – бетонная либо настильная.
  9. Нужно ли покомнатное регулирование температур.

Сложные вычисления, и теплотехнические тоже, необходимо делать в специальных компьютерных программах. Для уже эксплуатируемых домов рассчитывают коэффициент теплопередачи от ограждающих конструкций, где К= Вт/(м²·°С) на основании имеющихся данных. Часто применяется и величина, обратная этому показателю – сопротивление теплопередаче, где R=(м²·°С)/Вт.

Если дом лишь в проекте, по данным теплотехнического расчета делается вывод об энергосберегающих качествах конструкций, и необходимости их дополнительной теплоизоляции. По вычисленным величинам оценивается насколько «теплы» окна и стены. Чем выше показатель R, тем лучше сохраняется тепло в помещении. Для расчета водяных обогреваемых полов также важны показатели тепловых потерь в здании.


Расчет теплопотерь водяного пола

Теплопотери в помещениях можно просчитать по удельному тепловому потреблению (условному). Как пример: 80Вт/м² умножается на площадь постройки 100м², то есть тепловые потери составят 8кВт. Этот способ годен только для приблизительного определения теплового потребления домов в целом. При средних показателях удельных теплопотерь в здании в 80Вт, удельные тепловые потери отдельных помещений могут варьироваться от 20Вт до 300 Вт на кв. метр. Из-за этого теплопотери в каждой комнате надо определять, учитывая некоторые аспекты. А именно:

  • Коэффициенты тепловой передачи у ограждающих конструкций и их площадь.
  • Среднюю температуру наружного воздуха в зимнее время в вашем регионе.
  • Режим температур воздуха в данном помещении.
  • Есть ли механическая вентиляция.
  • Кратность воздухообмена и температуры приточного воздуха.
  • Присутствуют ли дополнительные тепловые источники в комнате.

На основании установленных теплопотерь, формы помещений и ваших пожеланий, на планах размечаются зоны полов, где будет уложена система. При обычных условиях теплые полы могут покрывать нагрузки примерно в 100 Вт/м². Когда данный показатель изменяется в ту или иную сторону, это зависит от таких факторов.

  • Шага монтажа трубок и их диаметра.
  • Температуры входящей и выходящей из контуров воды.
  • Вида напольного покрытия.
  • Вида теплоизоляции под системой.
  • Материала и высоты стяжки.
  • Режима температур воздуха в комнатах и т.д.

Водяной пол, как вспомогательная и основная система

Основное обогревание ложится на радиаторы. Тут нужно только поддерживать в системе температуру воды постоянной. Этот тип регулирования называется термостатическим. В этом случае, если водяной пол является основным, чтобы компенсировать тепловые потери комнаты, степень нагревания воды зависит от перепада температур снаружи здания.

Важно! Чем более холодная погода, тем сильнее должна быть прогрета вода в системе теплого пола, и наоборот.

Обычно используются такие методы подключения систем:

  1. прямо от низкотемпературных котлов;
  2. от высокотемпературных котлов через смесительно-регулировочные узлы либо смесительные (трехходовые) клапаны.

Теплые полы — это низкотемпературный тип отопительной системы. В теории можно подстроить котёл на минимальное нагревание и добиться необходимого тепла. Но, есть один аспект. В обычных нагревательных котлах при эксплуатации их в низкотемпературных диапазонах, КПД резко падает. Иными словами — та экономия, которой вы хотели, делая проект энергосберегающей системы обогреваемого пола, теряет весь смысл. Вследствие этого, вам необходимо иное решение. Некоторые современные теплогенераторы могут подавать воду с нужной пониженной температурой. В них встроен режим эксплуатации на подачу теплоносителя, нагретого до +30/50°.

И если такой котёл оборудован циркуляционным насосом, а вода греется до одной и той же температуры для всех контуров, вы получите самый низкозатратный метод обогрева здания водяными полами. Если режима низких температур у котла нет, придётся использовать смесительный трёхходовой клапан. Ведь температура воды в системе обогреваемых полов не такая как в радиаторном аналоге. Смесительный узел можно оснастить термостатом, при помощи которого и задавать нужное значение температур.

Важно! Если в вашем доме есть сильно отличающиеся по взаимодействию с теплыми полами покрытия, например – дощатые и из керамической плитки, то для таких комнат надо будет монтировать отдельные контуры.

В силу различной теплопроводности данных материалов, необходима разная температура воды при одних и тех же показателях температуры внешнего воздуха. Следует также помнить, что есть покрытия, которые очень плохо или вообще не совместимы с обычными водяными теплыми полами. Например – уложенная паркетная доска или штучный паркет. Под него необходимо обустраивать другие виды напольных систем. Вы можете сделать под такое покрытие пленочный теплый пол своими руками.


Комбинированная система водяного пола

Часто полностью оборудовать отопительную систему, основанную только на тёплых полах, бывает невозможно. Есть комнаты с усиленными тепловыми потерями и участки, где элементы системы разместить нельзя. Из-за этого приходится комбинировать две системы. Но это не значит, что возникает нужда в двух разных котлах. Применяется один, эксплуатируемый в высокотемпературном режиме.

При этом подсоединять тёплые полы к обратке от радиаторов нельзя. С подобной схемой трудно управлять процессом. Вы не сможете рассчитать, каков будет режим температур воды в обратке при температуре снаружи в -5°, а какой при -10° либо при -25°. Из-за этого контуры радиаторов и теплых полов надо разделять, а подачу производить через обычный трехходовой кран. Одним циркуляционным насосом вам обойтись, также не получится. Объединить в одной системе два очень разных конструктивно контура вы не сможете. Систему нельзя будет нормально сбалансировать.

Для балансировки в таких случаях применяется смесительно-регулировочный узел. Он представляет собой регулирующий клапан и циркуляционный насос. Последний постоянно прогоняет теплоноситель в контуре, а клапан осуществляет его подпитку нагретой водой так, чтобы удерживать температуру подачи на нужном уровне.


Отличия водяного теплого пола

Главный вопрос устраиваемого теплого водяного пола своими руками – теплый ли на самом деле? Ведь каждый из отопительных контуров обладает большой протяжённостью. Из-за этого гидравлическое сопротивление в системе часто достигает внушительной величины. Чтобы она функционировала, можно либо на каждом из этажей установить по отдельному насосу с небольшой мощностью либо поставить через промежуточный коллектор один, но мощный насос.

Выбор насоса производится, исходя из того расчёта, сколько теплоносителя и с каким давлением необходимо закачивать. При этом простое подсчитывание количества метров не даст точную цифру гидравлического сопротивления в системе. На неё оказывают влияние длина и диаметр труб, число разветвителей и вентилей, метод монтажа и число изгибов в магистрали. Как уже писалось, в профессиональном проекте данный показатель вычисляется в специальных компьютерных программах. Но, существует и другой подход. Есть штатное оборудование с заранее известными техническими характеристиками. Исходя из необходимых параметров, гидравлические свойства системы подгоняются под показатели насоса, при этом можно маневрировать разными параметрами системы.


Расчет количества труб в погонных метрах

Выполнив все расчеты, вы завели в проекте воду с заданными гидравлическими качествами на этаж. Что делать далее? Зная, что все контуры в силу разных объемов обогреваемых комнат, отличны по длине, нужно добиться одинакового гидравлического давления по всем участкам системы. Но напор насоса является величиной постоянной.

Если в различные по своей длине трубки подавать одинаковый объем воды, она в большем по длине контуре, отдав основанию тепловую энергию, на выходе окажется существенно холоднее, чем в контуре коротком. Поэтому могут появиться четко выраженные хорошо нагретые и совсем холодные участки. Самый плохой вариант, когда вода вообще не течет в более длинный контур, который обладает большим гидравлическим сопротивлением. Теплоноситель начинает движение по меньшему по длине пути и с меньшим сопротивлением.

Точный расчет по обустройству водяного теплого пола производится после всех приведенных в статье этапов. Но, приблизительно узнать количество необходимых материалов вы можете и заранее. Это нужно для того, чтобы вы знали масштабы своих финансовых затрат. Возьмем для примера комнату площадью 10м², в которой нужно поддерживать температуру в +20°.  Вдоль стен, где будет стоять мебель (одна стенка 5м и две стенки по 2м), надо оставить краевые участки, шириной в 30см. Высчитываем рабочую площадь системы:10-0,3·(5+2+2) = 8.3м².

Теперь надо определить тепловые потери комнаты. Они зависят от объема остекления, свойств утепления конструкций, потолочной высоты и пр. Разброс данного показателя может быть от 20 Вт/м² для домов с высокоэффективными ограждающими конструкциями и стеклопакетами, до 300 Вт/м² для зданий с тонкими стенами и большим числом проемов.

Схема расчета такова: чем выше тепловые потери, тем меньше нужен шаг укладки (или больший диаметр) труб для обустройства водяного пола. Если взять усредненную величину в 80 Вт/м², то приблизительные варианты выбора трубного диаметра и их шага в зависимости от средних показателей температуры воды, а также необходимое количество труб, можно узнать из сводных таблиц соответствующих СНиПов. При этом учитывайте, что температура у ног должна быть около +24°, а у головы +20°.

Видео расчета теплого водяного пола

Читаем дальше — узнаём больше!


Оценка: 2.8 из 5
Голосов: 391

Как самостоятельно провести расчет теплого пола

Сегодня большим спросом среди населения пользуется теплый пол. Это покрытие может быть установлено как в виде отдельной системы, так и в качестве дополнительного отопления. Сама же процедура монтажа теплого пола осуществляется при помощи специалистов либо своими руками. Однако прежде чем приступить к укладке любого вида такого напольного покрытия, необходимо провести расчет теплого пола.

Критерия выбора теплого пола

При выборе вида теплого пола следует учитывать такой основной критерий, как мощность данного покрытия. Расчет мощности теплого пола зависит от следующих факторов: (См. также: Расчёт системы отопления)

  1. площади обогреваемой комнаты;
  2. типа помещения;
  3. вида обогрева комнаты.

При этом следует помнить, что учитывается только полезная площадь помещения, которая не занята мебелью и различной бытовой техникой. Это могут быть: холодильник, стиральная машина, стенка, кровать и прочее. Именно поэтому расчет мощности теплого пола требует наличия точных данных, связанных с расположением в комнате всех бытовых предметов и мебели.

Еще одним важным моментом является то, что при использовании основного отопления, представленного в виде электрического теплого пола, обогреваемая площадь должна составлять не менее 70% от площади всей комнаты. Однако иногда установка теплых полов в виде основного источника отопления является затруднительным процессом либо вовсе не возможным. Как правило, это связано с наличием различной мебели больших размеров.

Мощность теплого пола и виды помещений

Для каждого помещения предусмотрена определенная мощность теплого пола. Если данная отопительная система устанавливается в качестве основного обогревателя, тогда удельная мощность на один квадратный метр колеблется в пределах 150 – 180 Вт. Естественно, что электрическая мощность данных полов должна превышать показатель, предусмотренный для электрических полов, которые смонтированы в качестве дополнительного обогрева. (См. также: Карта сайта)

При дополнительном отоплении удельная мощность колеблется в пределах 110 – 140 Вт на один квадратный метр комнаты. Данная система используется одновременно с основным источником отопления. Это может быть газ, электричество, печь, камин и прочее. Такая установка отлично подходит для отопления квартир в многоэтажных домах.

Так как каждое помещение дома имеет свои функциональные возможности, рекомендуется проводить расчет теплого пола (особенно его мощности) с учетом следующих норм:

  • для кухни и жилой комнаты мощность должна колебаться в пределах 110 — 150 Вт/м2,
  • для застекленной лоджии – в пределах 140 — 180 Вт/м2,
  • для ванной комнаты – 140 — 150 Вт/м2.

Данные значения удельной мощности приведены с небольшим запасом, за счет которого такая отопительная система имеет некоторый резерв, работая при этом только на 70-75%. (См. также: Монтаж тёплого пола своими руками)

Важно. При расчете мощности теплых полов следует учитывать и этаж квартиры. Для первого этажа данный показатель необходимо увеличить на 15-20%.

Расчет теплого водяного пола

Прежде чем приступить к монтажу, специалисты рекомендуют составить проект по укладке теплого пола на основе тщательного теплотехнического расчета. Данные вычисления проводятся при помощи существующих специальных компьютерных программ. Если необходимо установить теплый пол в доме, тогда следует высчитать коэффициент теплоотдачи.

При расчете следует обязательно учитывать:

  1. планы всех комнат,
  2. конструкцию наружных стен,
  3. вид и размеры установленных в помещении окон,
  4. температурный режим комнаты,
  5. местонахождение коллекторов,
  6. местонахождение теплового генератора,
  7. вид теплого генератора,
  8. виды напольных покрытий в каждой комнате дома,
  9. разновидность системы (настильная, бетонная и др.),
  10. есть ли необходимость в регулировки температурного режима в каждой комнате.

Помимо этого, чтобы рассчитать потерю тепла в помещении, необходимо учитывать следующие критерии:

  1. площадь конструкций ограждающего типа и их коэффициент передачи тепловой энергии,
  2. среднюю зимнюю температуру,
  3. температура и влажность воздуха в комнате,
  4. наличие механической вентиляции в комнате,
  5. наличие различных дополнительных отопительных источников.

В зависимости от данных критериев и потери тепла осуществляется расчет трубы для теплого пола и проводится разметка, где именно будет проходить отопительная система. (См. также: Монтаж водяного тёплого пола своими руками)

Расчет водяного теплого пола, выбор нужного вида, а также установка осуществляется с учетом его нагрузки. Данный критерий зависит от таких факторов, как:

  1. шаг монтажа и диаметр трубок,
  2. температура входящей и исходящей воды из контура,
  3. напольное покрытие,
  4. вид установленной теплоизоляции,
  5. высота стяжки,
  6. используемый материал стяжки,
  7. комнатная температура.

Расчет трубы теплого пола

Выполнить расчет теплого водяного пола можно самостоятельно. Главное, что необходимо сделать, осуществляя расчет трубы теплого пола, – это определить свободную площадь данной комнаты. Важно при проведении всех подсчетов учесть и то, что нагревательный агрегат будет монтироваться не по всему полу. Как было уже сказано, не берутся во внимания и те места, где будет установлена мебель либо крупная бытовая техника.

Помимо этого, рекомендуется, чтобы общая длина трубы одного контура не превышала ста метров. В противном же случае теплые полы следует разделить на два контура. Также берется во внимание подводка к распределителю и проходным трубам иных отопительных контуров. Расчет трубы теплого пола можно произвести при помощи следующей формулы: (См. также: Коллектор для теплого пола)

L = Ar /a + 2 x Lzu — 2 x Ld (м) где: Ar – площадь комнаты в м², Ld – это длина проходных отопительных труб в м, a – это шаг укладки отопительных труб в м, L – это длина трубы для теплого пола в м, Lzu — это длина подающих либо обратных труб отопления в м.

Расчет количества труб в одном погонном метре

Так как расчет водяного теплого пола является сложным и трудоемким процессом, требующим наличия некоторого опыта и знаний, прежде чем приступить к монтажу данной отопительной системы, следует определиться с типом устанавливаемого теплого водяного пола, а также с трубами и их количеством. Также предварительные расчеты позволят определить размер финансовых затрат, связанных с установкой такого вида отопительной системы.

Допустим, что комната имеет площадь, равную 10 квадратным метрам. В данном помещении следует поддерживать температуру в пределах +20 градусов. Первоначально следует рассчитать из данной площади рабочую зону. Для этого понадобится определить размер стен. Допустим, что две стены по два метра, а одна – пять метров. От каждой из данных стен рекомендуется оставить по 0,3 метра. Это место отведено под мебель. В итоге получается следующий пример: 10-0,3х(2+2+5)=8,3 метра. Данная цифра и является рабочей площадью.

Далее следует определить тепловые потери помещения. Для этого учитываются тип и размер окна, высота потолка и прочие параметры. Эти показатели необходимы для определения шага укладки. При высокой потере тепла шаг укладки значительно уменьшается.

Для определения ширины шага и диаметра труб от уровня потери тепла можно воспользоваться сводной специальной таблицей. Важно при этом учесть тот факт, что температура на уровне ног должна равняться 24 градусам, а на уровне головы и выше этот показатель не должен превышать 20 градусов тепла.

Дадим некоторые советы, позволяющие правильно выполнить расчет теплого водяного пола:

  • Протяженность контуров не должна превышать 60-80 метров.
  • Лучше всего расположить коллектор в центре комнаты.
  • Не рекомендуется подсоединять к одному коллектору контуры различной длины, особенно если они длиннее в несколько раз.
  • В центре шаг укладки должен быть 30 сантиметров, по краям данный показатель должен равняться 15 сантиметров.
  • В зонах по краям число рядов равняется шести.
  • Во влажных помещениях всю площадь рекомендуется укладывать с шагом в 15 сантиметров.
  • При установке в комнате более одного коллектора, нужно использовать балансировочные дополнительные клапаны.
  • Минимальное давление, допустимое в коллекторе, равняется 20 кПа.
  • В случае применения на первом этаже теплоизолятора в виде полистирола, его толщина должна равняться 10 сантиметрам, в противном же случае, данный показатель равняется 3 сантиметрам.
  • Нормальный расход воды в контурах должен равняться 0,03-0,07 Л/сек.
  • Рекомендуется регулировать каждую комнату в отдельности.
  • На больших площадях лучше использовать деформационные специальные швы.

Итоги

Итак, прежде чем приступить к самостоятельному монтажу теплого пола любого вида, необходимо ознакомиться с технологией его укладки. Далее следует тщательно произвести все необходимые расчеты. После этого можно приступать к составлению проекта, закупке всех материалов и непосредственному монтажу теплого пола.

Еще одним немаловажным аспектом в данном процессе является техника безопасности, характеристики выбранного вида монтируемого теплого пола, оказываемые нагрузки на напольное покрытие и предназначение помещения, в котором будет осуществляться монтаж теплого пола. Следует учесть и цели монтажа теплого пола – дополнительное либо основное отопление. В любом случае, для каждого помещения в отдельности расчет теплого пола производится в индивидуальном порядке.

Калькулятор кабеля

WarmWire | SunTouch

Чтобы определить количество продукта, необходимое для вашего домашнего региона, введите информацию ниже и выберите «Рассчитать».

Доступное напряжение 120 В переменного тока 240 В переменного тока Желаемое расстояние между проводами 3.532,5 Тип чернового пола отапливаемого помещения БетонДерево Предложите комплект, соответствующий вашему проекту. Да нет

Рассчитать

Требуемая площадь слишком мала для установки продуктов Sun Touch. Для наших продуктов требуется минимум 12 квадратных футов покрытия.

Предоставленная площадь превышает максимально допустимую для этого калькулятора.

Ваш расчет

Расчетные дневные эксплуатационные расходы:

Рассчитано с использованием {центов} ¢ / кВтч. Изменять

Расчетные суточные эксплуатационные расходы

Список запчастей для печати:

Требуется более или менее утеплить пол в этой комнате?

ST WarmWire можно расположить по-разному, чтобы обеспечить большее или меньшее количество тепла в комнате.Измените настройку расстояния на 2,5 дюйма, чтобы увеличить потенциал нагрева, или выберите 3,5 дюйма, чтобы обеспечить меньшее тепло на квадратный фут. Наше расстояние по умолчанию составляет 3 дюйма.

Нет доступных комплектов для указанной области. Этот проект превышает ограничение по размеру нашего самого большого комплекта на 120 В. Вы можете использовать следующие продукты для завершения этого проекта в среде 120 В ИЛИ посмотрите наши варианты комплекта для 240 В. Если вы не знаете, какие электрические требования / возможности в вашем месте установки, проконсультируйтесь с лицензированным электриком.

Нет доступных комплектов для указанной области. Этот проект слишком велик для нашего самого большого комплекта 240В. Вы можете использовать следующие продукты для завершения этого проекта в среде 240 В. Если вы не знаете, какие электрические требования / возможности в вашем месте установки, проконсультируйтесь с лицензированным электриком.

Нет доступных комплектов для указанной области.

Наборы WarmWire недоступны для расстояния между проводами 2,5 дюйма. Наборы WarmWire доступны только для расстояния 3 дюйма.

Наборы WarmWire недоступны для расстояния между проводами 3,5 дюйма. Наборы WarmWire доступны только для расстояния 3 дюйма.

Доступные комплекты

В комплекты

SunTouch WarmWire входят важные компоненты, необходимые для установки теплого пола. В каждый комплект входят: кабель (и) WarmWire, термостат SunStat ™ Command, фиксатор CableStrap, монитор установки Loudmouth®, двусторонний скотч и руководство по установке.Комплекты WarmWire также доступны с термостатами SunStat View. Свяжитесь с вашим представителем для получения подробной информации.

Выберите отдельные продукты (некоторые варианты требуют выбора нескольких элементов для завершения установки):

Или выберите отдельные продукты (некоторые варианты требуют выбора нескольких элементов для завершения установки):

Результаты печати

Количество: {{Quantity}}

{{ShortDescription}}

Код заказа: {{OrderingCode}}

Номер модели: {{Name}}

{{/каждый}}

Как рассчитать лучистое тепло? — MVOrganizing

Как рассчитать лучистое тепло?

Лучистая тепловая нагрузка

  1. Вычислите отапливаемую площадь в квадратных метрах. Площадь (м2) = Длина (м) x Ширина (м)
  2. Из приведенной выше таблицы выберите коэффициент, который наиболее точно соответствует типу здания. Тепловая нагрузка (кВт) = Площадь (м2) x коэффициент.
  3. Выберите инфракрасные лучистые обогреватели Activair, которые соответствуют или немного превышают требуемую тепловую нагрузку.

Как вы рассчитываете теплый пол с подогревом?

Чтобы определить размер источника тепла, просто умножьте тепловые потери на квадратный фут на площадь (в квадратных футах). Вам понадобится нагреватель или бойлер с такой номинальной мощностью.Ваш подрядчик должен подтвердить этот расчет.

Какая температура лучше всего подходит для теплого пола?

около 75 F

Сколько BTU мне нужно для водяного теплого пола?

Типичная мощность системы жидкостного лучистого отопления для жилых помещений находится в пределах 25-35 БТЕ на квадратный фут, при этом 40 БТЕ — это редкий случай для старых домов и зданий с плохой изоляцией. 2. 12 Вт на квадратный фут составляет приблизительно 41 БТЕ на квадратный фут (оптимальная тепловая мощность при достаточной резервной мощности).

Как рассчитать BTU для теплого пола?

Вычтите температуру подаваемой воды из температуры обратной воды, чтобы найти изменение температуры системы. Чтобы найти систему, поставляемую в британских тепловых единицах, умножьте постоянную британских тепловых единиц на 500 х расчетное значение насоса в галлонах в минуту на изменение температуры системы. Щелкните, чтобы увидеть полный ответ.

Сколько БТЕ котла Мне нужен калькулятор?

Простое практическое правило для требований BTU состоит в том, что вам нужно около 50 BTU на квадратный фут внутреннего пространства в холодном климате; 35 БТЕ на квадратный фут в умеренном климате; и 20 БТЕ на квадратный фут в жарком климате.

Какой большой водонагреватель мне нужен для лучистого тепла?

Какой большой водонагреватель вам нужен для лучистого тепла? К сожалению, существует множество факторов, влияющих на размер водонагревателя, используемого для обогрева полов. Средняя необходимая мощность составляет 25 БТЕ на квадратный фут, но она может быть больше или меньше в зависимости от ваших обстоятельств.

PEX какого размера мне следует использовать для лучистого тепла?

Наиболее распространенные размеры труб PEX для систем лучистого отопления — 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма.Как правило, для жилых систем излучающего тепла мы рекомендуем трубы из полиэтиленгликоля 1/2 дюйма. Размер трубки PEX определяет достижимую скорость потока и, следовательно, максимальную длину петли трубки Pex.

Почему PEX запрещен в Калифорнии?

PEX был запрещен в Калифорнии из-за некоторых опасений по поводу утечки токсичных материалов через трубу в воду. С помощью различных национальных лабораторных испытаний PEX доказал свою полную безопасность и долговечность.

Могу ли я использовать обычный PEX для лучистого тепла?

Могу ли я использовать трубы PEX для систем лучистого или водяного тепла? Да, труба PEX одобрена для использования в системах лучистого или водяного отопления. Поскольку в системе могут присутствовать компоненты из черных металлов, важно использовать трубу PEX с кислородным барьером, чтобы предотвратить ржавление компонентов из железа.

Какие недостатки у PEX?

Недостатки сантехники PEX

  • PEX может выщелачивать BPA и другие токсичные химические вещества.
  • PEX чрезвычайно чувствителен к ультрафиолетовому излучению.
  • PEX может быть поврежден химическими веществами и вредителями.
  • PEX нельзя устанавливать в зонах с высокой температурой.
  • PEX полупроницаемый, что означает, что жидкость может попасть в трубу.

Подходит ли синий PEX для горячей воды?

Голубая труба PEX предназначена для подачи холодной воды. Белая труба PEX может использоваться как для горячей, так и для холодной воды. Например, не возникнет проблем с использованием синего полиэтилена PEX для линий горячей воды или красного PEX для линий холодной воды. Другие типы PEX включают PEX-Aluminium-PEX, который часто имеет оранжевый цвет, и PEX для регенерированной воды, который обычно имеет фиолетовый цвет.

Как долго прослужит PEX?

100 лет

Что мне следует использовать: PEX-A или PEX B?

PEX-A является наиболее гибким из всех типов трубок PEX, имеет небольшую память катушки или вообще не имеет ее и дает установщику возможность устранять перегибы с помощью теплового пистолета.PEX-B — явный победитель с точки зрения цены по сравнению с обоими другими типами.

Могу ли я закопать трубу PEX?

Трубка

PEX одобрена для непосредственного захоронения на открытом воздухе, что чаще всего необходимо при прокладке водопровода в дом. PEX, поскольку он может расширяться, противостоит замерзанию более эффективно, чем жесткая труба, но PEX все равно может лопнуть, если вода замерзнет в трубопроводе. Засыпка PEX в песок защищает его от любых камней в почве.

Какой тип PEX лучше всего подходит для подземных работ?

Полиэтилен высокой плотности

Где нельзя использовать PEX?

Pex не допускается в коммерческих или промышленных зданиях и, следовательно, в жилых зданиях, считающихся «коммерчески-промышленными».

Следует ли изолировать трубы PEX?

Нужна ли изоляция трубы PEX? Да, хотя трубы PEX могут выдерживать отрицательные температуры лучше, чем трубы из других материалов, но они не являются морозостойкими! Если температура упадет ниже 20 градусов по Фаренгейту, ваши трубы могут замерзнуть.

Плохо ли распыляемая пена для труб PEX?

Стабильность трубы PEX не должна подвергаться опасности, если герметики GREAT STUFF ™ и GREAT STUFF PRO ™ нанесены в соответствии с инструкциями производителя вокруг трубы.Однако адгезия между любой полиуретановой пеной для распыления и поверхностями PEX сомнительна.

Можете ли вы использовать горячий и холодный PEX бок о бок?

Линии горячей и холодной воды PEX проходят через одно и то же отверстие в каркасной стене. Это нетипичная установка; обе трубы должны иметь собственные отверстия для прохождения через каркас.

Как подготовить PEX к зиме?

Способы предотвращения замерзания труб из PEX

  1. Поддерживайте температуру в помещении выше 55 F.
  2. Добавьте изоляцию в особо холодные места, такие как чердаки, гаражи и подвалы.
  3. Смесители для удержания воды в трубах.
  4. Перекройте подачу воды к внешним насадкам шланга (патрубкам) ​​и слейте воду из труб.
  5. Установить незамерзающие пороги.

При какой температуре замерзают трубы PEX?

20 градусов по Фаренгейту

Трескается ли труба PEX при замерзании?

Q: Разорвется ли труба PEX, если она замерзнет? О: Нет, труба PEX устойчива к замораживанию, это означает, что труба будет расширяться при замораживании и сжиматься до своей первоначальной формы при оттаивании.Однако труба PEX не является морозостойкой, а это означает, что вода в трубе может замерзнуть и заблокировать поток.

Каков срок службы фитингов SharkBite?

25 лет

Укусы акул когда-нибудь терпят неудачу?

Предрасположены ли фитинги Sharkbite к выходу из строя? да. Но вся фурнитура при неправильной установке.

Укусы акулы так же хороши, как припой?

Пока что они кажутся такими же надежными, хотя, учитывая, что они присутствуют на рынке всего несколько лет, у них нет такой же истории, как у паяных соединений.Наконец, вы действительно не хотите использовать их для открытых труб, паяные соединения намного аккуратнее.

Можно ли использовать SharkBite в горячей воде?

Фитинги

SharkBite можно использовать как на линиях горячего, так и на холодном водоснабжении. Фитинги достаточно прочные, чтобы их можно было установить на водопровод внутри стен, и служат столько же, сколько и медные фитинги. SharkBite можно использовать на трубах из меди, CPVC и PEX, что делает его одним из самых универсальных доступных типов фитингов.

Теплый пол — это ступенька трубы.Как рассчитать шаг или расстояние между трубами теплого водяного пола

Укладка труб для теплого водяного пола своими руками становится все более популярной. Такая система отопления может быть как дополнительной, так и основной. Чтобы провести правильный монтаж системы отопления, нужно знать о ее особенностях.

Для устройства водяных полов можно использовать изделия из следующих материалов:

  • медь;
  • сшитый или линейный полиэтилен;
  • комбинаций алюминия и полиэтилена или полипропилена;
  • композит полиэтилена и поливинилэтилена (стекловолокно).

Медный трубопровод имеет лучшие характеристики. Обладает высочайшей теплоотдачей, очень прочен, не подвержен коррозии. Однако изделия из меди стоят дорого, для их монтажа требуется дополнительное оборудование. Кроме того, такую ​​систему необходимо защищать от щелочи.

Оптимальный вариант — выбрать изделия из полиэтилена для устройства теплых полов. Он может быть сшитым (PE-X) или линейным (PE-RT).

Достоинства продукции:

  1. Высокий уровень теплопроводности.
  2. Долговечная износостойкость.
  3. Повышенная гибкость.
  4. Внутренние стенки гладкие, за счет чего очень медленно забиваются отложениями.
  5. Материал не подвержен коррозии.
  6. Выдерживает многократное замерзание охлаждающей жидкости.
  7. Самостоятельная сборка таких сетевых элементов проста, так как для их правильной установки не требуются специальные инструменты и инструменты.

Самый надежный PE-X-A. Этот материал имеет самую высокую плотность сшивки (85%).Благодаря этому у него есть ярко выраженный эффект «памяти». Другими словами — . Это дает возможность использовать осевой вид фурнитуры со скользящими кольцами, их легко заделать в стяжку без проблем.

Аналоги PE-RT не обладают феноменом «памяти». Из-за этого с ними используются только фитинги цангового типа. Их запрещено блокировать. Однако, когда контуры системы проложены цельными сечениями, то все интерфейсы будут только на коллекторе. В этом случае использование ПЭ-РТ оправдано.


Производители также производят трубы для водяного пола из композита. В этом случае верхний и нижний слой изготавливаются из полиэтилена, между ними наклеивается алюминиевая фольга (PE-X-Al-PE-X или PE-RT-Al-PE-RT). Металл усиливает элементы теплого водяного пола и служит барьером для кислорода.

Недостатком алюмопластов является их неоднородность. Различная степень теплового расширения металла и полимера может привести к расслоению материала.

Исходя из этого, лучше всего подойдут изделия из полиэтилена, армированного поливинилэтиленом (EVOH). Это значительно снижает проникновение кислорода в охлаждающую воду через стенки трубы. Это усиление может быть верхним слоем или размещаться между слоями полиэтилена. Второй вариант предпочтительнее.

Водяные теплые полы можно укладывать из труб таких размеров:

  • 16 × 2;
  • 17 × 2;
  • 20 × 2 мм.

Как рассчитать расстояние между элементами для сборки системы?

Перед их установкой необходимо произвести расчет водяных полов.Для этого составляется схема системы с водяными контурами. Что учитывать при расчете:

  1. Везде, где будет установлена ​​мебель, напольное оборудование, трубопроводная техника, в этом нет необходимости.

Длина контуров сечением 16 мм не должна быть более 100 м. Длина труб 20 мм для устройства теплого пола не должна превышать 120 м. В противном случае давление в тепловой сети будет слабым. Поэтому каждый контур должен располагаться на площади не более 15 м².

  1. Разница между их длиной не должна быть более 15 м. Другими словами — делать их нужно примерно одинаковой длины. Объемное помещение следует разделить на несколько отопительных ветвей.
  2. Оптимальный шаг прокладки труб водяного теплого пола — 15 см, если использовать эффективную теплоизоляцию. При суровом климате и частых морозах от -20º и ниже зазор между витками у наружных стен уменьшается до 10см.
  3. При расстоянии между трубами 15 см их стоимость около 6.7 м на 1 м² жилой площади. При установке с шагом 10 см — 10 м.

Схемы устройства водяного теплого пола

Схема укладки трубы теплого пола может быть выполнена «змейкой», «улиткой» или комбинированной.

Прокладывать водяной контур змейкой проще всего. Выполняется петлями. Такая схема установки оптимальна в помещении, разделенном на функциональные зоны, в которых планируется применять различные температурные режимы.

Когда первая петля устанавливается по периметру комнаты и внутри нее запускается одиночная змейка, половина площади будет достаточно нагрета горячей водой. В другой части помещения будет циркулировать остывший теплоноситель. Поэтому в нем будет круто.

Применяется и другой вариант этой схемы — двойная змейка. При нем по всему помещению бок о бок проходят подающая и обратная водяные ветви.

Третий вариант такой схемы — разводка поворотов угловой змейкой.Применяется в угловых помещениях, когда две стены внешние.

Намотки змейки можно регулировать равномерно. Однако изгибы водяных петель в этом случае будут сильно изогнутыми.

Достоинством схемы является простая разводка трубы теплого пола змейкой. Легко спланировать и смонтировать.

  • разность температур в одной комнате;
  • : изгибы трубопровода слишком крутые, что при небольшом шаге укладки может привести к перегибам.

Устройство водяного пола улиткой еще называют «ракушкой» или «спиралью».При такой схеме подающие ветви и спинки монтируются по всей площади помещения и проходят по спирали параллельно друг другу. Монтаж ведется от периметра стен до середины комнаты.

Ветка для кормления в центре комнаты заканчивается петлей. От него параллельно своими руками монтируется обратка и проходит от середины комнаты по ее периметру дальше к коллектору. Когда в комнате холодная внешняя стена, по ней можно уложить двойную улитку.

Укладка труб теплого пола с улиткой имеет следующие преимущества:

  1. Помещение прогревается равномерно.
  2. Гидравлическое сопротивление в системе небольшое.
  3. Установка панциря требует меньшего расхода материала, чем змейка.
  4. Изгибы витков получаются плавными, благодаря этому шаг между витками можно сделать меньше.

Минус улитки — сложная планировка и трудоемкий монтаж.

Не все помещения имеют прямоугольную конфигурацию, в помещении также могут быть две внешние холодные стены. Чтобы было тепло, можно использовать комбинированную укладку контуров своими руками.

Для обогрева помещения по наружным стенам туда помещают петли подводящих труб. Устанавливать их лучше всего под углом 90 ° друг к другу.

Способы устройства теплого водяного пола

Способы укладки труб теплого водяного пола делятся на бетонные и укладочные.

Этот метод требует много труда и времени. Время высыхания зависит от толщины бетонного покрытия.Только после того, как бетон наберет полную прочность (около 28 дней), его можно укладывать на напольное покрытие.

При настилочном методе используются готовые материалы. Из-за отсутствия мокрой работы такая укладка теплого пола своими руками происходит быстро. Однако стоимость оснащения системы возрастает, так как необходимые материалы дороги. При использовании метода настила в качестве основы:

  • утеплитель пенополистирольный;
  • деревянные модульные или стоечные панели.

Устройство контуров на профильные теплоизоляционные маты

Аналогичный вариант для теплого пола самый простой. В качестве основы для водяного пола используются изоляционные плиты из пенополистирола. Эти коврики для установки имеют размеры 30 × 100 × 3 см. Они оснащены пазами и невысокими стойками. В эти крепления защелкивается труба теплых полов. На них осуществляется укладка финишного покрытия.

Этот способ не требует обязательного использования бетонной стяжки.Если в качестве финишного покрытия используется напольная плитка или линолеум, сначала на основание кладут плиты ГВЛВ. Толщина листов должна быть не менее 2 см.

Модульные и стоечные типы теплых водяных полов

Такие системы чаще всего используются в деревянных домах. Укладка труб выполняется по черновому основанию пола или по бревнам.

В модульной системе используются готовые панели ДСП для укладки труб. Их толщина 2,2 см. В модулях есть каналы для крепления алюминиевых пластин и труб.Утеплитель при таком способе монтажа устанавливается в деревянный пол.

Полосы монтируются с интервалом 2 см. Исходя из шага между трубами используются полосы длиной 15-30 см и шириной:

Чтобы не терять тепло, плиты снабжены защелками для труб. Если отделка полов — линолеум, на трубы следует укладывать один слой плит ГВЛВ. Когда финишная вагонка — ламинат, паркет, то без нее можно обойтись.

Ракетный вариант напольных покрытий практически идентичен модульному.Отличие в том, что вместо панелей в нем используются бруски шириной 2,8 см.

Зазор между планками в модулях должен быть не менее 2 см. Стеллажная система укладывается только на бревна. Шаг между ними должен быть 40-60 см. В качестве теплоизоляционного материала в этом случае используется пенополистирол или минеральная вата.

Последовательность укладки труб в бетонную стяжку

При всей своей сложности устройство тепловой сети в бетонную стяжку сейчас является самым распространенным.Технология выглядит так:

  1. Сначала готовится база. Черновой пол очищают от мусора, если на нем есть трещины, насыпи, их удаляют перфоратором.
  2. Затем на полы помещения укладывается гидроизоляция.
  3. После этого поверх него устанавливается теплоизоляция.
  4. Далее правила кладки требуют между заранее рассчитанными участками и по периметру стен помещения монтировать компенсационную (демпфирующую) ленту.
  5. Навесная арматурная сетка.
  6. По выбранной схеме происходит укладка труб теплого пола. К арматуре они прикрепляются своими руками с помощью гарпунов.
  7. Чтобы проверить систему, она заполнена водой и находится под давлением.
  8. Затем устанавливаются направляющие маяки.
  9. В завершение заливается цементно-песчаная стяжка.

Укладка теплого водяного пола на армирующую сетку и без нее

Возможны два варианта заливки теплых полов с бетонной стяжкой — с использованием арматурно-крепежной сетки и без нее.

  1. Если в качестве утеплителя используются маты из пенополистирола с пазами для контуров, то сетку использовать нельзя. Бетон можно заливать сразу после укладки теплого пола.
  2. При использовании обычного утеплителя необходимо использовать тонкую металлическую или полимерную сетку для усиления и закрепления контуров. Он должен быть немного приподнят над теплоизоляционным материалом.

Выбор оптимального шага

Расстояние между трубами при прокладке зависит от типа помещения, тепловых потерь от него и расчетной тепловой нагрузки.Обычно шаг составляет от 10 до 30 см. Может быть переменным или постоянным:

  1. При тепловой нагрузке менее 50 Вт на квадратный метр оконтуривание выполняется вручную с постоянным шагом 20-30 см.
  2. При большой тепловой нагрузке (от 80 Вт на квадратный метр и более) рекомендуемое расстояние между витками — 15 см.
  3. В остальных случаях используется переменный шаг. Например, вдоль внешних стен, через которые происходят наибольшие потери тепла, расстояние между петлями сети становится наименьшим (10 см).На внутренних участках комнаты зазоры между витками сети увеличиваются (до 20 см).

Количество витков с наименьшим шагом рассчитывается при расчете обогрева. Расстояние 25-30 мм чаще всего используется в очень больших помещениях. Для подачи теплоносителя в них используются контуры сечением 20 мм.

Важные нюансы устройства системы отопления в бетоне

Водонагревательная сеть в бетоне должна быть правильно замурована.Поэтому необходимо учитывать некоторые тонкости.


Полы перед установкой системы на первом, цокольном этажах необходимо гидроизолировать. Так помещение будет защищено от капиллярного отсоса влаги из земли. На следующих этажах гидроизоляция будет страховкой на случай аварии.

В качестве гидроизоляции в большинстве случаев используются специальные полиэтиленовые пленки толщиной 150-200 мкм. Обязательное правило: их полотнища на полу должны накладываться друг на друга на 10 см.Стыки следует заклеить специальной лентой. На стены полотно также высаживают внахлест не менее 10 см.

Для теплоизоляции бетонных полов лучше всего подходит экструдированный пенополистирол. Обладает необходимой прочностью и жесткостью. К тому же он влагостойкий, поэтому его не нужно защищать пароизоляцией.

Для использования внутри помещений достаточно плит из пенополистирола толщиной 5 см. Только в регионах с очень суровым климатом слой теплоизоляции доводят до толщины 10 см.Теплоизоляционный материал необходимо уложить друг к другу, а стыки между ними продуть монтажной пеной.

Перед заливкой стяжки стены помещения по периметру, а также все препятствия (например, колонны, выступы) и границы контуров необходимо оклеить демпферной лентой. Подавляет растрескивание раствора при его высыхании, усадке и расширении. Это связано с тем, что материал образует компенсационные зоны. Демпферная лента изготовлена ​​из пенополиэтилена, имеет толщину 0.5-1 см, ширина 10 см, в рулоне от 15 до 50 м.

Способы закрепления контуров


Системы водяного отопления можно монтировать несколькими способами:

  1. Хомуты полиамидные. Они используются для закрепления контуров к армирующей сетке. Затраты на крепление две штуки на 1 погонный метр.
  2. Проволока стальная. Его сетевые элементы крепятся к сетке, расход такой же.
  3. Строительный степлер и скобы. Этот метод подходит для быстрого крепления контуров к утеплителю.
  4. Крепежная тележка. В этом U-образном устройстве из поливинилхлорида компоненты системы защелкиваются при установке.

Монтажные маячки


Для упрощения работ применяется приспособление для укладки стяжки, как маячки. Они представляют собой планки, установленные на одной строго горизонтальной плоскости и с одинаковым шагом друг от друга. Маяки представляют собой ровный металлический профиль, поверх которого будет заливаться стяжка. Планки определяют его будущий уровень.

Для определения уровня 0 используется лазерный или водяной уровень.С их помощью по периметру комнаты, на стенах на высоте 30 см рисуются контрольные точки. Их по два в каждом углу и по 3-4 на стенах. Бирки соединяются между собой перфорацией, образуя линию точного горизонтального уровня.

Затем в углах измеряется высота от пола до оси уровня. Его минимальное значение закладывается от линии уровня и отмечается по периметру помещения. Затем метки соединяются перфорацией. Самая высокая точка называется нулевой точкой.С него начинают устанавливать маяки. Делается это с помощью саморезов или раствора.

Раствор для стяжки пола

Раствор для стяжки изготавливается из портландцемента марки М-400 и кварцевого крупнозернистого песка (0,8 мм) в соотношении 1: 3. В сухую смесь добавляют воду до консистенции, удобной для легкого разравнивания. смесь. Для повышения пластичности в раствор можно добавить жидкое мыло.

Замешивание компонентов стяжки для водяного теплого пола лучше производить не своими руками, а в бетономешалке.Для увеличения прочности покрытия в жидкий раствор можно добавить полимерное волокно.

Обжим

Наддув осуществляется после того, как был проведен монтаж контуров, и они были подключены к коллектору. Прикус до конца этой процедуры заполнить нельзя.

Испытание под давлением позволяет убедиться, что вся система работает должным образом, ее интерфейсы герметичны, а контуры не имеют дефектов. Если при осмотре обнаруживаются неисправности, они оперативно устраняются перед заливкой стяжки.

Система заполнена хладагентом, к нему приложено максимальное давление. Во время теста сеть расширяется до рабочего размера. Это позволяет во время эксплуатации избежать сильного давления на стяжку.

Присоединение контуров к коллекторам

Коллекторы помещаются в специальный шкаф:

  • ширина и высота ящика могут составлять 0,5 × 0,5 или 0,4 × 0,6 м;
  • мощность — 0,12-0,15 м.


При установке шкафа в него должны быть выведены питатель (с нагретой водой) и обратный (с охлажденным теплоносителем) патрубок:

  1. К подающему патрубку с помощью штуцера или переходника (при разном сечении элементов) подключается коллектор, подающий горячий теплоноситель.
  2. Коллектор прикручивается к обратной магистрали с охлажденной водой.

Между трубопроводом и коллекторами следует ставить запорную арматуру на случай аварии и ремонта. С противоположной части гребешка необходимо подключить сливной кран. Чтобы точно контролировать температуру пола на коллекторах, необходимо смонтировать регулирующий клапан и смесительное устройство.

Где я могу установить

При установке системы теплого пола не допускайте типичных ошибок.

Теплый пол в большинстве случаев устраивают в собственных домах. Тепловые сети многоквартирных советских времен не рассчитаны на такой способ отопления. Техническая возможность его реализации есть, но велик риск, что вам или вашим соседям станет холодно.

Нередко весь стояк остается холодным, т.к. Гидравлическое сопротивление напольной сети намного выше, чем у батарейного отопления. Он останавливает поток охлаждающей жидкости.

Поэтому управляющие компании не дают разрешения на установку труб теплого пола в старых домах.Если вы сделаете это без сверки, вам придется заплатить штраф и демонтировать систему.

Тем не менее, в новостройках можно сделать водяное отопление полов, и разрешение на его использование не требуется. Их тепловые сети изначально рассчитаны на повышенное гидравлическое сопротивление.

Регулировка температуры охлаждающей жидкости

Для комфорта ног температура воды не должна быть выше + 45º. В этом случае напольное покрытие прогреется до +28 градусов. Практически вся отопительная техника не может дать такие температуры (минимум + 60º).Исключение составляют конденсационные котлы на газе.

При использовании любого другого оборудования необходимо установить тестомес. В нем к нагретому теплоносителю от котла добавляется холодная вода из обратки.

Принцип работы устройства:

  1. Нагретая вода из котла поступает на термоклапан. Если заданная температура превышена, он открывается для смешивания охлаждающей жидкости с обратным потоком.
  2. Перед циркуляционным насосом установлена ​​перемычка с двухходовым клапаном.
  3. Когда он открыт, вода добавляется из обратной линии.
  4. Смешанный теплоноситель течет через насос к термостату. Он регулирует работу термоклапана. При достижении определенной температуры обратный поток перекрывается.

Распределение по контурам

Из узла смешения вода поступает в распределитель или коллектор. Одно дело, когда теплый пол делают в маленькой комнате (например, в ванной). В нем можно проложить только один виток сети.Тогда инструкция не рекомендует этот узел.

Когда ходов несколько, надо как-то перераспределять воду между ними. Затем соберите его и отправьте обратно. Эти функции возложены на коллектор. Это пара патрубков на подающем и обратном патрубках. Они подключаются к выходам / входам цепей.

Когда теплый пол в нескольких комнатах, лучше всего поставить гребенку с регулировкой нагрева теплоносителя. Часто в разных помещениях вам не нужна одинаковая температура.

Заключение

Монтаж сети теплого пола повысит комфорт проживания в доме зимой. Есть разные способы прокладки такого отопления. Выбирать их нужно, исходя из термических нагрузок, климата вашего региона, финансовых возможностей.

Теплый водяной пол — это отличное решение для его установки в кухонной зоне, ведь его технологическая система выбрана таким образом, чтобы создать максимально комфортную для человека температуру.

Шаг 1: Преимущества

Наличие

Установить такой вариант пола можно на базе любого радиатора отопления. Цена также доступна для любого уровня дохода.

Комфорт

Теплый пол, как водяной, так и инфракрасный, позволяет создать наиболее правильное распределение тепла по помещению. Нагретый воздух поднимается сверху вниз, чтобы ноги не чувствовали себя постоянно дискомфортно. По такому полу ходить приятно и абсолютно безопасно.

Гигиена

Если рассмотреть процесс передачи тепла в пространстве от источников тепла, таких как радиаторы или конвекторы, можно увидеть, что вместе с воздухом осевшая на поверхности пыль поднимается вверх. В случае с теплым полом этот процесс исключен. Это очень удобно, особенно если в семье есть дети или люди, страдающие астмой.

Экономичный

Минимальная температура образуется только под потолком. Но зачем человеку это пространство? Таким образом, вся территория помещения, в котором принято располагаться, отапливается равномерно, это создает эффект значительной экономии энергии.

Прочность

Конечно, срок службы во многом будет зависеть от материалов и режима работы. Но для систем водоснабжения он все равно намного выше электрического пола.

Саморегулирование

Одной из важных характеристик теплого пола является то, что он поддерживает заданный режим без постороннего вмешательства. Это связано с внутренними процессами, когда пол нагревает воздух до совпадения температур.

Простота

Пол с водяным подогревом, как и пленочный, монтировать очень просто, и это можно сделать, не приобретая специальных навыков.Наверное, самый сложный этап — проектирование. Схематическая планировка и продумывание оптимального расположения требует внимательного подхода. А вот установка труб, их подключение — это не сложно.

Шаг 2. Ограничения

Теплый водяной пол возможен для установки в изначально продуманных для этого помещениях. То есть, если в коттедже проектом предусмотрена возможность проведения труб через пол, то сделать это можно в любой момент.В квартирах многоэтажных домов это, к сожалению, невозможно. Объясняется это тем, что в радиаторы подается вода под определенным давлением, которое рассчитано на все квартиры, и если создать расхождение, оно изменится, и пострадают соседи.

Если принято решение об установке водяного пола, то сразу нужно рассматривать вариант настила. Для него лучше всего подойдет кафель или ламинат. Линолеум не очень рекомендуется специалистами, потому что не весь он сделан из качественных материалов.Некоторые компоненты при нагревании могут выделять ужасный запах или вредные ядовитые вещества.

Паркет или ковролин также не подходят из-за их высокой теплоотдачи. То есть они не будут проводить тепло наружу, а будут отдавать внутрь, что, конечно, нежелательно.

Шаг 3. Выбор компонентов

Распределительный узел. Он состоит из трех частей: коллекторной группы, насоса и смесителя. Насос отвечает за циркуляцию воды, а смеситель обеспечивает необходимую температуру.Если пол устанавливается на небольшой площади, то можно регулировать его вручную, а если кухня очень большая, то для этого есть специально приспособленные помпово-смесительные устройства.

Контур теплого пола. На самом деле это система лежащих труб. Оптимальный вариант использования — материал на основе PEX или PERT-стойкий. Это сырье легкое, прочное и гибкое. В нем сочетаются такие качества, как невысокая цена, хорошие технические характеристики и долгий срок службы. Температура воды равномерно распределяется по всей поверхности.Если произошла ошибка и вы неправильно соединили стыки, в отличие от металлопластика или металла, трубы не потеряют своих свойств, и вы легко сможете исправить ошибку.

Шаг 4. Проектирование

На этом этапе следует определиться, будет ли система теплого пола единственным способом обогрева или просто дополнением к основному. В первом случае температура, распределенная по всей поверхности, будет намного ниже, чем в радиаторах.Это примерно 30-40 ° С, а во втором случае 60-90 ° С. Соответственно, нужно учитывать это при настройке котла отопления.

Для расчета количества труб принята формула, когда на 1 кв. Квадратный метр берется 5 метров трубы. То есть на кухне площадью 6 кв. м., нужно 30 метров труб. Самая благоприятная температура для восприятия — 24-26 ° C, а значит, на входе она должна быть на 2-3 градуса выше.

Все вышеперечисленное относится к системе отопления только в напольном покрытии.Если конструкция будет размещена в дополнение к имеющемуся радиатору, необходимо создать блок смещения, который будет переключать с высоких температур в радиаторах на нижний, который подводится к полу. Принцип работы аналогичен обычному смесителю на смеситель, им можно управлять как вручную, так и автоматически.

Для этого нужно выбрать ступеньку с учетом таких моментов:

  1. Определите области активных тепловых потерь.Они расположены возле окон, дверей, балкона. Здесь шаг должен быть 10-15 см.
  2. Труба контура должна касаться этих зон или проходить прямо под ними.
  3. Для центральной зоны кухни желательно использовать шаг 20-30 см.
  4. Трубу можно укладывать двумя способами: змейкой или спиралью. Для маленькой кухни лучше всего выбрать второй вариант. Места изгиба будут меньше, а значит, меньше вероятность деформации трубы.
  5. Расстояние от стены до контура должно быть не менее 15 см.

Шаг 5. Установка

Первый шаг — подготовка поверхности. Для монтажа труб необходимо исключить падение даже незначительной высоты, а для этого необходимо провести стяжку по всей поверхности.

  1. Слой для предотвращения попадания влаги. В комплекте мастика и обычная пленка.
  2. Слой для устранения потерь тепла с использованием материала, включающего вспененный полиэтилен и пенополистирол.

После того, как слои уложены, необходимо сделать разметку на полу в соответствии с нанесенным расположением труб. Это можно сделать обычным маркером. Крепление труб к поверхности может осуществляться несколькими способами. Первый — это использование арматуры, к которой прикручиваются хомуты или обычные провода. И второй — плиты из пенополистирола. Это специальная маркировка для прокладки труб. У нее маленькие горбочки, расположенные в определенном порядке. Между ними установлена ​​труба.

После того, как все детали разложены, подключены и подключены к распределительным узлам, необходимо протестировать систему. Это делается для того, чтобы стыки были хорошо загерметизированы, никуда ничего не текло, а трубы выдерживали давление.

Если все прошло удачно, делается бетонная стяжка, на которую впоследствии будет укладываться напольное покрытие.

Нюансы формирования стяжки водяного теплого пола

Есть определенные особенности в формировании стяжки для водяного теплого пола.Это связано с принципом распределения тепла по его толщине и используемым напольным покрытием.

1. При укладке теплого водяного пола под плитку необходимо сделать стяжку толщиной от 3 до 5 см или рассчитать трубы так, чтобы зазор составлял 10-15 см. В противном случае тепло от труб не согреет пространство между ними.

2. При укладке на ламинат, линолеум и т. Д. Стяжка становится тоньше. В этом случае для прочности можно поверх теплого пола использовать еще одну армирующую сетку.Это уменьшит путь тепла от труб к поверхности напольного покрытия. Под ламинат слой утеплителя не укладывается, потому что он только ухудшает эффективность теплого пола.

Наконечники мастера

Назад Вперед

Чтобы масляная краска при хранении не высыхала и на ней не образовывалась пленка, положите на поверхность краски кружок плотной бумаги и «залейте его тонким слоем олифы».

«Полиэтиленовая пленка, покрывающая балкон или теплицу, предохраняющая от разрыва ветром, натянутая с двух сторон с промежутками примерно 10-15 см.«

«С бетонной смесью легче работать, обычно в нее добавляют глина, но глина снижает прочность смеси». Добавьте в него ложку моющего средства из расчета на ведро воды. «

«Чтобы винт, головка которого скрыта за препятствием, не вращался вместе с затянутой гайкой, необходимо набросить на него несколько витков резьбы или тонкой проволоки и слегка затянуть концы». «Благодаря трению винт хорошо удерживается на месте». Концы нити можно обрезать после затяжки.«

«Вырезать скворечник можно без колеровщика. Достаточно разделить лицевую сторону доски по центру и вырезать стамеску или топор с полуоткрытием необходимого размера, после чего соединить половинки заново. »

Деревянные шурупы для шурупов рассыпаются и выпадают из стекла. Не спешите разрезать новую пробку. Плотно заделайте дырку в стене нейлоном из старого чулка. Нагрейте покрасневший ноготь подходящего диаметра, проделайте отверстие под саморез. Ра плавленый капрон превратится в прочную пробку.

«Столярный уровень легко превратить в теодолит, снабдив его прицельным приспособлением из прорези и мушкой».

«Чтобы две линии линолеума стояли встык, удобно использовать самоклеящуюся декоративную пленку, кладя ее под основу ли нолеума».

«Чтобы гвоздь ходил в нужном направлении и не гнулся при ударе в глубокую ямку или бороздку, его следует поместить внутрь тубуса, зафиксировать мятой бумагой или пластилином.«

Перед тем, как проделать отверстие в бетонной стене, прикрепите лист бумаги прямо под ним. Пыль и осколки бетона не разлетятся по комнате.

«Чтобы отрезать трубу точно под прямым углом, советуем прикрепить ее следующим образом: возьмите ровную полоску бумаги и проденьте ее на трубу по линии пропила». Плоскость, проходящая через край бумаги, будет строго перпендикулярна оси трубы. «

«Переворачивать бревна или деревянную балку поможет несложный метод — отрезок мотоциклетной или велосипедной цепи, заправленный с одной стороны крюком и прикрепленный к лому с другой стороны.«

«Для того, чтобы работать двуручной пилой, мы рекомендуем простой метод: переместить ручку пилы из верхнего положения в нижнее».

Отрезать кусок шифера необходимого размера можно распилить, но лучше и проще пробить линию предполагаемого пропила гвоздем с частотой 2-3 см, после чего сломать шифер на опоре.

«Лучший способ приклеить плитку к стене — взять битум, растопить и капнуть всего четыре капли на углы плитки.«

Фигурные отверстия при производстве гнутых оконных рам удобнее всего вырезать ножовкой с токарным полотном.

«Изготовление витражей — дело долгое и трудное, вы можете быстро имитировать витраж, взяв тонкие стойки или веточки лозы, приклеив их к листу стекла, а затем покрасив стекло и нанеся покрытие. с лаком «.

«Если под рукой нет дюбеля, то его можно сделать из куска пластиковой трубки, а также можно приподнять шариковую ручку.Отрезав кусок нужной длины, сделайте продольный надрез, примерно наполовину, и дюбель готов ».

«Известно, как сложно повесить дверь, работающую в одиночку, но достаточно укоротить нижний штифт на 2–3 мм, и работать станет намного легче».

«Очень прочная, безусадочная и достаточно водостойкая замазка получается из бустилата, смешанного с любым порошком — мелом, гипсом, цементом !, опилками и т. Д.»

«Если нужно вкрутить шуруп в торец ДСП, просверлите отверстие чуть меньше диаметра шурупа, залейте отверстие клеем« Момент »(только не эпоксидкой!), Вкрутите шуруп. день за днем, но груз не сваривается.день. «

«Крепить портреты, фотографии, картины в деревянных рамах со стеклом удобнее не гвоздиками, а согнутыми под прямым углом канцелярскими ручками». Кнопки аккуратно нажимаем отверткой. «По сравнению с гвоздями опасность поломки тонких рамок сведена к минимуму».

«Не так-то просто вкрутить шуруп в твердую древесину». Если винтом вкрутить отверстие для шурупа, а сам шуруп сильно натереть мылом, то после такой операции работа пойдет как по маслу.«

В целях экономии времени край обоев можно обрезать острым ножом, не разворачивая рулон. Для этого необходимо сначала выровнять конец рулона и простым карандашом обвести край кромки с внешней стороны. При работе ножом валок нужно постепенно поворачивать в направлении прокатки.

Для переноски в домашних условиях больших листов фанеры, стекла или тонкого железа удобно использовать проволочный держатель с тремя крючками внизу и ручкой вверху.

ЕСЛИ требуется разрезать вдаль круглую палку, эту работу удобнее всего выполнять с помощью шаблона. Он представляет собой металлическую трубку с проточкой посередине. Диаметр подбирается таким образом, чтобы узор свободно скользил по палочке.

Для работы ножовкой мне будет легче, если в средней части у меня будет высота 1/3 зубца.

15 февраля 2013 г., 22:45

Запад уже давно перешел на такую ​​систему отопления.Практически с начала 80-х от 30 до 50% построенных домов было оборудовано таким теплым полом. Но почему же тогда у нас не было такой системы? И сейчас не многие решаются сделать такое отопление в своем доме. Но я серьезно рассматриваю этот вариант, пока только читаю информацию, и честно говоря о технологии укладки написано мало, например, до сих пор не могу найти, какого размера должна быть ступенька при укладке воды- пол с подогревом?

19 февраля 2013 г. 12:32

Думаю, вы вполне справитесь с этой задачей.Только сначала нарисуйте схему раскладки и все просчитайте. При укладке труб водяного теплого пола следует помнить, что идеальный шаг укладки должен составлять от 10 до 35 сантиметров. Расстояние от трубы до ближайшей стены должно быть не менее 7 см. И помните, что длина одной цепи должна быть 50-60м.

Что делать для прокладки труб водяного теплого пола?

20 февраля 2013 г., 13:03

Выбор шага кладки определяется в зависимости от типа помещения и от того, какова величина его расчетной тепловой нагрузки.Есть два типа укладки: с постоянным и переменным шагом. Водяной пол с постоянным шагом укладывается при тепловой нагрузке менее 50 Вт / м2, при этом шаг укладки должен составлять 30 см. А при высоких тепловых нагрузках (более 80 Вт / м2) рекомендуется шаг укладки 15 см. В других, промежуточных случаях обычно принимают переменный шаг укладки — по наружным стенам, где имеют место наибольшие теплопотери, используется более частый шаг укладки, а во внутренних зонах помещений — реже.

Что делать для прокладки труб водяного теплого пола?

21 февраля 2013 г., 8:30

Мне лично этот вариант не нравится. Это хоть и не дорого, но поначалу в такой системе под всем полом течет «тухлая» вода, говорят о том, что это негативно влияет на здоровье. Во-вторых, могут протекать трубы, не прикручена арматура или зацеплена бракованная задвижка, это чревато затоплением соседей и полной разборкой пола с применением перфоратора и отбойного молотка.Мароксов не будет! гораздо проще смонтировать электрический теплый пол.

Что делать для прокладки труб водяного теплого пола?

22 февраля 2013 г., 20:19

Да, это, конечно, вполне логично, но по предварительным подсчетам оказывается, что водяной пол на площади 50 квадратных метров намного экономичнее электрического. возможно, мои расчеты и не соответствуют действительности, о чем я писал выше — пока я только что вник в эти вопросы.

Что делать для прокладки труб водяного теплого пола?

14 марта 2013 г., 6:50

Sergey N писал (а): Мне лично этот вариант не нравится. Это хоть и не дорого, но поначалу в такой системе под всем полом течет «тухлая» вода, говорят о том, что это негативно влияет на здоровье. Во-вторых, могут протекать трубы, не прикручена арматура или зацеплена бракованная задвижка, это чревато затоплением соседей и полной разборкой пола с применением перфоратора и отбойного молотка.Мароксов не будет! гораздо проще смонтировать электрический теплый пол.


Вариант экономичный и полностью надежный.
Вода «гнилая» из области эзотерики, а не инженерии.
Трубы нормальных производителей не протекают, если не превышают допустимое давление — вопрос нормальных проектировщиков. Но стыков в стяжке нет, что за разбор пола перфоратором? Фитинги и краны могут течь по водопроводу, что теперь из плюсов циализации отказываться и унитаз на улице устраивать?
Если это так, то электрический теплый пол тоже может «замкнуться», значит — загореться! Еще предстоит увидеть, что страшнее — пожар, сначала все загорится, потом приедут пожарные и все затопит! или банальный неплотный кран.

Что делать для прокладки труб водяного теплого пола?

18 марта 2013 г., 10:18

Я уважаю электриков больше, чем воду. Конечно, у воды есть неоспоримые преимущества, например, температурная стабильность, но кровотечение при ней тоже немалое. Сложная система раздачи, сложность регулирования температуры, огромное количество различных подключений.

Электрическое поле простое, регулируется простым простым датчиком.
Если по теме вопроса — шаг укладки зависит от температуры.расчет. Увеличивать шаг ниже номинала уменьшать нельзя — можно.

Одним из ключевых компонентов теплого водяного пола являются трубы, от правильного выбора и правильной компоновки во многом зависит эффективность и практичность встроенного отопления.

Как выбрать трубы для водяного теплого пола? Как рассчитать метраж трубы? Об этом мы поговорим в статье.

Загорая с идеей основного или дополнительного обогрева помещения или жилища в целом, необходимо выбрать самые ответственные трубы под.Мысль о том, что из остатков и обрезков можно обойтись более дешевым материалом, следует сразу же отбросить.

От качества, параметров и точного расчета комплектующих в конечном итоге зависит уровень комфорта в доме, экономичность системы, ее долговечность и надежность.

Не каждый вариант может удовлетворить ряд требований, в силу специфики, а также работы выбранной системы отопления:


Долговечность системы теплого пола, уложенной, как правило, под стяжку, должна быть соизмеримой со сроком эксплуатации самого здания, по крайней мере, до его капитального ремонта.Несмотря на то, что сегодня существуют способы установки контуров без, муфта предпочтительнее, так как обеспечивает более надежную защиту от повреждений труб, а также более мягкий, равномерный нагрев, распределение и теплоотдачу.

В целях снижения гидравлического сопротивления системы, повышения эффективности ее работы специалисты рекомендуют выдерживать соотношение диаметра трубы для теплого водяного пола и длины контура:

  • 16 мм — максимальная длина трубы для теплого водяного пола (на 1 контур) в пределах 60-70 м;
  • 20 мм — до 80-90 м;
  • 25 мм — до 100-120 м.

Чем больше расстояние между трубами водяного теплого пола или шаг в каждом контуре, тем выбирается диаметр труб больше.

При расчете, сколько труб потребуется для теплого водяного пола, нужно определить количество контуров. Существует правило, согласно которому площадь, отапливаемая контуром, не должна превышать 20 квадратных метров. Если площадь комнаты больше, следует организовать несколько контуров.

Какие трубы использовать для теплого водяного пола?

На строительном рынке потребителю доступны следующие виды труб для теплого водяного пола, отличающиеся своими достоинствами и недостатками:


Расчет перед укладкой

Надо определиться с.Есть 2 основных варианта — змейка и улитка (спираль). Далее на миллиметровой бумаге с учетом габаритов комнаты в масштабе составляется контурная схема расположения. Расчеты, скорее всего, придется делать несколько раз. Итак, при расчете труб теплого пола неоценимую помощь может оказать калькулятор воды онлайн.


Планировка должна включать расположение мебели. Под тяжелой тяжелой мебелью установка встроенного отопления нецелесообразна.

Расстояние от стены до первой нитки от 20 см и более. Определить, какое расстояние между трубами водяного теплого пола (ступеньки) можно исходя из размера диаметра, а также необходимой теплоотдачи с учетом общих теплопотерь помещения и назначения системы (дополнительно , базовый).

Во избежание неравномерного нагрева и холодных зон шаг трубы для теплого водяного пола не должен превышать 35 см. Диаметр 16 мм достаточен для нормального нагрева до 15 см поверхности в обоих направлениях.

Заключение

Определить, какие трубы нужны для теплого водяного пола, вы можете сами. Однако правильный расчет метража, а также выбор оптимальной схемы и шага труб водяного теплого пола поможет опыт специалиста.

Есть много видов отопления жилья. Эта вода, пар, , который может работать с разными нагревателями. Сегодня мы поговорим о трубах для теплого пола — что лучше, как выбрать диаметр и рассчитать длину конуры, учтем правила укладки.Низкотемпературный контур, по сравнению с традиционными системами отопления с батареями, более равномерно обогревает помещение. В таком доме приятно ходить босиком, это удобно, если в доме есть маленькие дети. К тому же здесь нет массивных радиаторов и ничего не портит эстетичный вид.

Из какого материала выбрать трубы для теплого пола

Труба металлопластиковая.

Если вы предпочитаете нагрев плова традиционной системе отопления, первое, что вам нужно сделать, это выбрать трубы для теплого пола.Какие из них лучше? Вариантов в принципе не так много, всего три:

  • металлопластик;
  • полиэтилен;
  • медь.

В этом случае действительно необходимо продумать, какую трубу выбрать для теплого пола среди первых двух вариантов. Трубы из цветных металлов не только используются для низкотемпературных систем отопления, но и для традиционных уже не используются. Это связано с тем, что полимеры по всем параметрам лучше:

  • не ржавеют — несмотря на то, что медь является цветным металлом, она подвержена химической коррозии от контакта с алюминием и при воздействии на него вихревых токов;
  • простая установка;
  • низкая стоимость;
  • Устойчивость к механическим воздействиям.

Мы можем выбрать, какие трубы для теплого водяного пола лучше всего подходят из полимерных изделий, за счет того, что теплоноситель не нагревается более 55 градусов в низкотемпературном контуре. В принципе, максимальная рабочая температура, которую выдерживает пластик, составляет 95 градусов. Поднять до 110 градусов можно, но ненадолго. В этом случае полимер сильно расширяется (тепловое расширение). Именно поэтому так важно, чтобы температура в теплом полу не превышала 55 градусов.В идеале стяжку следует прогреть до температуры тела. В противном случае из-за теплового расширения трубы теплого пола слой стяжки разорвется.

По надежности трубы полиэтиленовые лучше металлопластиковых. Они монолитные, поэтому не расслаиваются. Но у металлопластиков за счет алюминиевого армирования меньше тепловое расширение и они сохраняют форму после изгиба. Несмотря на это, специалисты рекомендуют все же выбирать сшитый полиэтилен.

Расчет параметров трубы

Изделие из сшитого полиэтилена.

После того, как вы определились с материалом, нужно сделать расчет трубы для теплого пола. Он заключается в подборе диаметра и длины контура. Эти два значения тесно связаны, так как от них зависит полное гидравлическое сопротивление. Рассмотрим пример:

  • контур металлопластиковых труб наружным диаметром 16 мм может достигать не более ста метров, а труб диаметром 20 мм — ста двадцати метров;
  • : контур полиэтиленовых труб с внешним диаметром 18 мм может достигать максимум 120 м.

Тогда нужно рассчитать длину трубы для теплого пола. Для расчета нам понадобится величина шага и площадь зон укладки. Конечно, важно учитывать тепловую мощность будущего отопления, но для таких расчетов существуют специальные программы с множеством вводных. Чтобы разобраться во всех тонкостях, потребуется много времени и усилий, поэтому можно положиться на основные принципы. Расстояние укладки — это расстояние между трубами теплого пола, которое варьируется от 150 до 300 мм.Чем ближе трубы друг к другу, тем теплее будет в помещении и, соответственно, материала уйдет больше.

  • отступ от стены 300 мм;
  • Не кладите трубу там, где будет мебель и бытовая техника.

Имея все необходимые значения, можно приступить к расчету длины контура низкотемпературного отопления.

Длина трубы = (полезная площадь / шаг штабелирования) + 10%

Прямой монтаж труб теплого водяного пола

Две основные схемы для подключения низкотемпературного водяного контура.

Осталось понять, как уложить трубу для теплого пола. Для максимального использования тепловой энергии от низкотемпературной системы отопления необходимо провести . Для этого подойдет любой плотный утеплитель (пенопласт, EPP, минват, керамзит), но в приоритете, конечно, .

Совершенно бессмысленно использовать световозвращающую изоляцию. Во-первых, исправно работает только при наличии буферной зоны воздуха. Во-вторых, раствор разъедает алюминиевую фольгу, и через пару лет от отражающей поверхности уже ничего не останется.При укладке труб для теплого водяного пола желательно сделать гидроизоляцию, чтобы соседи не затопили в случае протечки.

Существует четыре способа укладки труб теплого пола:

  • змея;
  • двойная змейка;
  • змейка угловатая;
  • улитка.

Рассмотрим алгоритм редактирования. Для начала выравнивается рабочая поверхность и укладывается утеплитель. Затем положите гидроизоляцию и приклейте демпферную ленту по периметру комнаты.После гидроизоляции для будущей стяжки укладывается армирующая сетка — лучше брать лист, а не рулонами. К арматурной сетке крепится труба по выбранной схеме. Важно хорошо закрепить контур, чтобы он не двигался во время заливки стяжки. Поверх труб заливается бетон. Толщина слоя должна быть не менее 3 см, в идеале 5-7 см. Иначе пол потрескается.

Будьте предельно осторожны, чтобы не повредить трубы.Определить место протечки в теплом полу сложно. Явными признаками ДТП являются . Определить точное местоположение можно только тепловизором.

Исходов

Для теплого пола используйте металлопластиковые трубы с внешним диаметром 16 и 20 мм, а также трубы из ПЭН с внешним диаметром 18 мм. Чтобы рассчитать длину контура, нужно знать полезную площадь укладки и расстояние между трубами (от 15 до 30 см). Монтаж сопровождается утеплением пола и устройством гидроизоляции.Прокладывать трубы там, где будет мебель и бытовая техника, не нужно.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Установка систем обогрева полов | 2016-09-01

Когда наступает осень и температура начинает падать, потребители неизбежно начинают задумываться о своих расходах на отопление.Один из способов потенциально сэкономить на счетах за газ или топливо — это установить энергоэффективные напольные системы лучистого отопления, чтобы поддерживать теплые и комфортные поверхности, не прибегая к проворачиванию печи. FCI поговорил с производителями электрических систем лучистого отопления для пола, чтобы узнать больше об их последних продуктах, правильных методах установки и о том, как рассчитать количество материала, необходимого для выполнения работы.

Правильная техника установки

Перед началом установки Изабель Марсил, координатор по коммуникациям FlexTherm, посоветовала всегда проверять черновой пол, чтобы убедиться, что поверхность чистая, ровная, гладкая и не имеет выступающих шляпок гвоздей или винтов, которые могут повредить кабель.«Установщики всегда должны учитывать отправную точку и планировать разводку кабелей перед фактической установкой продукта. План установки может помочь предвидеть изменение направления, обход препятствий и т. Д. »

Марсил также посоветовал принять во внимание фиксированные элементы, такие как кухонные острова, где нельзя установить нагревательный кабель, и буферные зоны (например, за дверью или рядом с туалетом), которые могут вместить любой лишний кабель, если это необходимо.

«Кроме того, запланируйте, где вы будете устанавливать датчик температуры пола на термостате», — добавила она.«Он должен быть размещен между двумя кабелями в месте, которое не будет покрыто ковром или ковриком, а также не попадет прямо в солнечный луч, проникающий через окно, так как эта повышенная температура приведет к ложным показаниям температуры в комнате. . »

Питер Леал, менеджер по маркетингу продукции EasyHeat, Emerson Industrial Automation, описывает быстрый четырехэтапный процесс. «Для систем ковриков EasyHeat WTE: 1) нанесите тонкий слой раствора на пол; 2) Разложите систему матов; 3) Нанесите тонкий набор; и 4) Положите и установите напольную плитку или ламинат.”

Джулия Биллен, владелец и президент WarmlyYours, дала еще несколько полезных советов, таких как тестирование системы электрического теплого пола с помощью омметра на всех основных этапах установки, а затем запись показаний, что помогает гарантировать правильную работу продукта. Она также упомянула важность крепления нагревательного элемента к черному полу с помощью ленты или горячего клея.

«Большинство систем напольного отопления будет покрыто самовыравнивающимся цементом, чтобы обеспечить ровную поверхность для укладки напольного покрытия.Закрепив нагревательный элемент на черновом полу, вы предотвратите его плавание в самовыравнивающемся цементе. Если вы используете горячий клей, его распределение поможет сократить время высыхания ».

Расс Данн, вице-президент по маркетингу компании ThermoSoft, отметил, что тонкости установки будут зависеть от чернового пола, системы подогрева пола, готового напольного покрытия, климата и предпочтений как конечного пользователя, так и установщика.

«Некоторые из этих тонкостей установки включают в себя установку или отсутствие термического разделителя, разделительной мембраны, пароизоляции, тонкого слоя тонкого слоя, слоя самовыравнивающегося цемента, гидроизоляционной мембраны и когда использовать модифицированную или немодифицированную тонкий набор.”

«Система теплых панелей Tec In-Floor предназначена для экономии времени и усилий монтажников», — заявил Дэн Тамбеллини, представитель H.B. Fuller / Tec, а систему можно настроить и настроить на рабочем месте. Коврик для тепловой панели можно приобрести у дистрибьютора в рулоне площадью 550 кв. Футов, который подрядчик может обрезать по длине и / или ширине в соответствии с необходимой планировкой помещения, и его можно подключить к источнику переменного тока 120 или 240 В.

«Медные токопроводящие шины проходят по длине нагревательного мата.Ни при каких обстоятельствах нельзя позволять активным участкам нагревательного мата перекрывать себя или соседние части нагревательного мата », — предупредил он. «Нагревательный мат можно установить любой стороной вверх или вниз, но он должен находиться на расстоянии не менее 6 дюймов от стены. Ленту для запечатывания кромок следует использовать для герметизации любых обрезанных концов мата ».

Тамбеллини подчеркнул, что квалифицированный электрик должен подключить термостат к системе подогрева пола. Фактически, Tec рекомендует проконсультироваться с электриком, чтобы определить, где должно быть электрическое питание и где разместить термостат.Кроме того, электрик должен проверить подключение электропитания к нагревательному коврику и датчику.

У каждой линейки продуктов WarmlyYours есть свои собственные передовые методы установки, «но одна замечательная особенность, которую разделяют все наши системы электрического теплого пола, — это то, насколько легко тестировать ваш продукт на протяжении всего процесса установки», — заявил Биллен. «Наш продукт Circuit Check контролирует систему электрического теплого пола на протяжении всей установки на предмет целостности и возможных коротких замыканий, предупреждая установщика звуком в случае возникновения каких-либо проблем.Благодаря этому любые проблемы не останутся незамеченными до того, как будет установлено напольное покрытие, а ремонт станет более дорогостоящим или более сложным в выполнении ».

Расчет необходимого количества материала

«У нас есть четыре размера (1,5×5, 1,5×10, 3×5 и 3×10), и есть два способа сконфигурировать комнату», — заявил Джек Бош, директор по маркетингу MP Global Products. «Во-первых, вы можете установить покрытие от стены до стены, чтобы обеспечить максимальное количество тепла в комнате, [и с учетом неподвижных объектов] вам понадобится всего около 80% от общих размеров комнаты.Или вы можете локализовать тепло, то есть разместить коврики там, где вам будет нужен максимальный комфорт для ног ».

Моника Иргенс, президент STEP Warmfloor / Electro Plastics, сказала, что клиенты будут отправлять информацию о своих проектах с указанием области (а), которую они хотят отапливать, а STEP Warmfloor, если применимо, выполнит расчет потерь тепла, чтобы узнать требования к отоплению. «STEP Warmfloor рассчитывает и создает дизайн, включая чертежи в САПР, расположение элементов, рабочие листы и энергопотребление, чтобы удовлетворить потребителя, установщика полов и электрика.”

Уолли Ло, менеджер по продукции Pentair, поддержал эти настроения. «Все, что вам нужно сделать, это нарисовать приблизительный эскиз комнаты с указанием размеров, и наша команда дизайнеров рассчитает для вас площадь в квадратных футах и ​​предоставит чертеж AutoCAD, в котором очерчивается форма вашего коврика и сила тока. Ваш Nuheat Mat будет доставлен в коробке, готовой к развертыванию — никаких расчетов или доработок на месте не требуется ».

Данн добавил несколько полезных элементов при учете количества материала, необходимого для работы.«Чтобы заказать необходимое количество материалов для теплого пола, сначала определите площадь отапливаемой площади в квадратных футах. В отапливаемую зону не входит обогрев под шкафами, приспособлениями, такими как ванны и туалеты, такими приборами, как холодильники, духовки и посудомоечные машины, а также на расстоянии не менее 3 дюймов от стен.

«Площадь в квадратных футах может быть определена путем разделения обогреваемой площади на прямоугольные области, длину и ширину которых можно легко вычислить. Полезно знание базовой геометрии — например, чтобы вычислить квадратные метры треугольной области, умножьте основание и высоту треугольника и разделите на два.”

«Точные измерения действительно являются ключом к успешной установке», — отметил Марсил. «Еще раз проверьте все размеры, чтобы убедиться, что вы выбрали правильный продукт и у вас достаточно кабеля, чтобы покрыть всю поверхность. Имейте в виду, что лишний кабель нельзя разрезать или прокладывать внутри стен, и что расстояние между кабелями должно оставаться одинаковым на протяжении всей установки ».

По словам Биллена, способность быстро и точно рассчитать количество материала, необходимого для выполнения работы, всегда была проблемой для профессионалов, особенно когда речь идет о подогреве полов.Вот почему WarmlyYours разработали два разных способа как можно быстрее донести эту информацию до занятых установщиков.

«Первым и наиболее целесообразным вариантом является наш онлайн-инструмент мгновенного цитирования. Просто введя детали проекта, такие как предполагаемое напольное покрытие, тип и размеры комнаты, вы получите мгновенное параллельное сравнение различных продуктов для подогрева пола, которые подойдут для вашего проекта. Это сравнение также включает цены и информацию о процессе установки для каждой системы.

«Второй вариант — это WarmlyYours SmartPlan. Предоставив нам некоторую информацию и простой чертеж плана этажа проекта, вы получите подробное предложение по продукту, план электрооборудования и план установки бесплатно в течение одного-двух рабочих дней ».

Новинки продукции

«У нас действительно есть три продукта излучающего тепла, но две версии пленки с углеродной краской относительно новы для нас», — отметил Бош. «Обе пленки представляют собой мягкие излучающие тепловые пленки, разработанные специально для плавающих деревянных и ламинатных полов, а другая пленка встроена в мембрану, предотвращающую растрескивание, которая предотвращает любые трещины в плитке и легко позволяет тонкому слою прилипать к ней при укладке плитки.Системы QuietWarmth Radiant Heat — это установка с добавленной стоимостью, которую ищут многие домовладельцы и строители ».

Лил заявил: «Наша система матов WTE (Warm Tiles Elite) состоит из ультратонких нагревательных кабелей высотой 1/8 дюйма (0,125 дюйма), которые отводят тепло к поверхности пола наиболее эффективным образом. Их готовая конструкция обеспечивает быструю установку, позволяя выполнять работы за один сеанс. Коврики состоят из нагревательных кабелей, вплетенных в тонкую прочную ткань, и бывают стандартных квадратных и прямоугольных размеров или могут быть изготовлены по индивидуальному заказу для помещений с угловой и неправильной формой.”

Иргенс описал энергоэффективную систему отопления теплых полов STEP. «Нагревательные элементы очень универсальны и могут использоваться для отопления всего дома, дополнительного отопления и обогрева полов в жилых, коммерческих и промышленных помещениях. Другие области применения включают таяние снега и борьбу с обледенением крыш, а также обогрев жилых домов, кораблей и электроники ».

«Термософт» прилагает все усилия, чтобы быть универсальным поставщиком систем электрического лучистого теплого пола и расходных материалов для монтажников всех типов напольных покрытий, — сказал Данн.«Наш флагманский продукт ThermoTile — это простая в установке система типа кабель-сетка, предназначенная для плитки, камня и большинства других напольных покрытий, если они залиты тонким слоем раствора. Мы были первыми, кто представил продукт ThermoFloor для установки непосредственно под плавающий ламинат и деревянные полы, который имеет встроенный терморазрыв и не требует цемента для укладки.

«Наши последние дополнения к продуктам включают ThermoSlab для установки новых конструкций в перекрытиях и специальные системы отопления для ванн, включая нагреватели для ванн ThermoTub, предварительно установленные коврики с подогревом для пола ThermoShower и обогреватели для зеркал ThermoClear.”

По словам Джуди Д’Амико, менеджера по прямому маркетингу Watts Water Technologies: «Два наших самых популярных продукта — это нагревательные кабели WarmWire, которые входят в систему подогрева полов, и системы снеготаяния. В наши дни таянию снега уделяют немного больше внимания ».

Система FLEXSnap + представляет собой второе поколение инсталляционной системы излучающего теплого пола Flextherm. «FLEXSnap + позволяет установить систему подогрева пола и напольное покрытие за один день», — сказал Марсил.«Это единственная в своем роде система; Он не только заменяет второй черный пол, но и совместим со всеми самовыравнивателями на цементной основе. Систему также можно установить с помощью строительного раствора, прикрепить к фанере, OSB или бетонному основанию, а также покрыть любыми типами напольных покрытий (кроме пробки и натуральной древесины твердых пород, которые не рекомендуются для полов с подогревом) ».

Биллен описала один из новейших продуктов своей компании — монтажную мембрану Prodeso Cable для использования с кабелем электрического теплого пола.«Исторически сложилось так, что одна из основных проблем, с которыми монтажники возражали при установке теплого пола, заключалась в том, что это могло увеличить время монтажа. Монтажникам пришлось ждать, пока самовыравнивающийся цемент, в который встроен нагревательный элемент, не затвердеет, прежде чем они смогли установить напольное покрытие ».

Она отметила, что мембрана Prodeso позволяет установщикам немедленно приступить к работе. После приклеивания мембраны к черному полу монтажники могут пропустить нагревательный кабель TempZone через каналы в мембране, которые уже расположены должным образом.Тогда можно сразу приступить к укладке напольного покрытия.

«Наш Nuheat Signature был первым термостатом для подогрева пола с поддержкой Wi-Fi, а теперь он впервые работает с Nest и Control4», — отметил Ло. «Благодаря этой дополнительной интеграции ваш пол с подогревом теперь может автоматически регулироваться в зависимости от загруженности дома для повышения энергоэффективности и домашнего комфорта. Мы также продолжаем совершенствовать наши маты Nuheat Mats, которые являются единственными готовыми индивидуальными решениями на рынке. С нашими образованными специалистами по продажам, командой дизайнеров и технической поддержкой мы обеспечиваем меры на месте или по телефону, чтобы упростить задачу для клиента.”

Тамбеллини сказал, что Tec In-Floor Heat «обеспечивает равномерное тепло по всему полу. Систему теплых панелей Tec In-Floor можно настроить на месте, чтобы она соответствовала любому пространству, и избавилась от встроенных нагревательных проводов, которые необходимо моделировать ».

Теплый пол, лучистая плитка, термостат


Основы выбора системы У вас есть вопросы относительно правильного выбора системы электрического обогрева пола?

Если вы новичок в утеплении пола, шаги, описанные ниже, помогут вам правильно выбрать систему Warm Tiles®.

Для получения более подробной информации о больших установках для обогрева пола, которые предполагают использование нескольких комплектов, несколько зон или релейных устройств, обратитесь за помощью в службу технической поддержки.

Шаг 1. Несколько вопросов и ответов
Чтобы определить, какие компоненты лучше всего подходят для вашего проекта лучистого теплого пола, вам нужно будет ответить на несколько вопросов. 1. На каком напряжении будет работать эта система — 120 или 240 вольт?
  • Системы Warm Tiles® разработаны для работы от 120 или 240 Вольт в Северной Америке.
  • Любое напряжение приемлемо, но его необходимо определить перед выбором.
2. Нагревается ли пол над другим отапливаемым помещением, на бетонной плите или над подвесным пространством?
  • Для участков над другим отапливаемым помещением кабели должны располагаться на расстоянии 3 дюйма друг от друга. Это известно как «Стандартное расстояние».
  • Для бетонных плит, подвесных пространств или помещений с высокими тепловыми потерями кабели должны быть располагаться на чередующемся расстоянии: сначала 3 дюйма, затем 1.5 дюймов друг от друга, затем 3 дюйма и так далее. Это известно как «чередующийся интервал».
3. Является ли обогреваемое пространство относительно квадратным или прямоугольным с небольшим количеством препятствий, или это пространство неправильной формы с препятствиями и несколькими «входами и выходами»?
  • Для относительно квадратного или прямоугольного пространства с небольшим количеством препятствий в равной степени рекомендуются системы обогрева плитки и маты.
  • Для пространств неправильной формы неограниченное количество конфигураций конструкции кабельной системы делают ее идеальным выбором.
4. Хотели бы вы запрограммировать автоматическое включение и выключение системы, кроме контроля температуры?
  • Все кабельные и матовые системы Warm Tiles® контролируются термостатом Warm Tiles®. Термостаты доступны в программируемых и непрограммируемых моделях.
  • Программируемые модели оснащены функциями программирования комфортного уровня, а также простым переключателем положения выключения. Вы можете выбрать предварительно запрограммированный режим понижения, чтобы снизить потребление энергии и расходы на 50%.
  • Непрограммируемые модели предлагают простой переключатель включения / выключения и контроль температуры.
Ответив на вышеперечисленные вопросы, вы можете теперь определить кабельную или матовую систему Warm Tiles®, необходимую для вашего проекта. Используйте Шаг 2a или Шаг 2b в зависимости от вашего выбора системы.

Шаг 2а: Основы выбора комплекта кабелей

Как узнать, какой комплект кабелей Warm Tiles® купить?

Кабельная система Warm Tiles® обеспечивает неограниченное количество конфигураций дизайна даже для помещений самой сложной формы.Кабель Warm Tiles® позволяет установить полное покрытие для обогрева пола, закрепив кабель на полу там, где вам требуется отапливаемая зона. Наши системы теплого пола поставляются с двумя различными вариантами расстояния, которые позволяют устанавливать эти чрезвычайно гибкие кабели практически в любом месте. В обычной комнате над отапливаемой зоной просто проложите кабель на расстоянии 3 дюйма (7,61 см) друг от друга. Для комнаты над неотапливаемой зоной, на бетонных плитах или в комнате с высокими потерями тепла, такой как солярий, чередуйте расстояние от 3 дюймов (7.61 см) друг от друга, затем 1,5 дюйма (3,80 см) друг от друга, затем 3 дюйма (7,61 см) друг от друга и так далее. Просто вставьте кабель в обвязку, входящую в комплект для установки кабеля, и следуйте инструкциям по установке кабеля.

Как рассчитать площадь, которую я планирую покрыть?

Во-первых, нет необходимости устанавливать системы обогрева пола под напольными шкафами или сантехническими приборами, в пределах 2–8 дюймов (5,08–20,32 см) от плинтусов и 6 дюймов (15,24 см) от фланца унитаза.

Во-вторых, точно измерьте длину и ширину обогреваемых участков вашей комнаты, по которым можно ходить, по частям, как показано на схеме компоновки помещения с кабельным комплектом Warm Tiles® ниже.

Сложите вместе обогреваемые зоны, по которым можно ходить, чтобы определить общую площадь в квадратных футах для обогрева пола, которая потребуется.

Выберите правильную систему для вашего применения по площади в квадратных футах из приведенных ниже таблиц выбора продукции Warm Tiles® для комплектов кабелей.

Измерьте свое пространство
Пример разводки кабелей

Цветные заштрихованные области показывают место, где вы будете устанавливать свою кабельную систему.

A — 2 фута x 3 фута =

7,5 кв. Футов

B составляет (2’6 «x 2 ‘) ÷ 2 =

2,5 кв. Фута

C составляет 3 ‘x 5’ =

15 кв. Футов

A + B + C =

7,5 кв. Футов + 2,5 кв. Футов + 15 кв. Футов = 25 кв. Футов общая отапливаемая площадь

Выберите напряжение комплекта для утепления пола, 120 В или 240 В, в соответствии с вашим источником питания.Для помещений площадью более 70 кв. Футов (6,50 м2) комплекты на 240 В могут быть более экономичными. Используйте стандартный интервал 3 дюйма (7,61 см) для помещений над отапливаемыми зонами. Используйте альтернативное расстояние 3 дюйма, 1,5 дюйма, 3 дюйма (7,61 см, 3,80 см, 7,61 см) для помещений над неотапливаемыми зонами, бетонными плитами или зонами с высокими потерями тепла.




Шаг 2b: Основные сведения о выборе набора матов «SAM»

Как узнать, какой набор ковриков Warm Tiles® SAM купить?

Матовая система Warm Tiles® «SAM» обеспечивает быструю и легкую сборную установку с использованием современных кабелей, закрепленных на самоклеющейся сетчатой ​​основе.Коврики Warm Tiles® идеально подходят для бетонных плит или многокомпонентных конструкций, а также для квадратных или прямоугольных конструкций, когда мат соответствует форме комнаты. Эти стандартные прямоугольные маты помогают сократить время установки и затраты на рабочую силу. Коврики по индивидуальному заказу доступны для различных форм и площадей. Просто приклейте сетку к основанию и следуйте инструкциям по установке мата.

Как рассчитать площадь, которую я планирую покрыть?

Во-первых, отпадает необходимость в установке систем обогрева пола под напольными шкафами или сантехникой в ​​пределах 2–8 дюймов (5.08–20,32 см) плинтуса и 6 дюймов (15,24 см) от фланца унитаза.

Во-вторых, точно измерьте длину и ширину обогреваемых участков вашей комнаты, по которым можно ходить, по частям, как показано на схеме компоновки комнаты с комплектом коврика Warm Tiles® ниже.

Сложите вместе обогреваемые зоны, по которым можно ходить, чтобы определить общую площадь в квадратных футах для обогрева пола, которая потребуется.

Выберите правильную систему для вашего применения по площади в квадратных футах из приведенных ниже таблиц выбора матов Warm Tiles® для комплектов матов.

Цветная заштрихованная область показывает место, где вы бы установили вашу систему матов.

A составляет 20 дюймов x 6 футов =

10 квадратных футов

B составляет 20 дюймов x 6 футов =

10 квадратных футов

C составляет 20 футов ‘=

5 квадратных футов

A + B + C =

10 квадратных футов + 10 квадратных футов + 5 квадратных футов = 25 квадратных футов общей отапливаемой площади.

Таблицы выбора продуктов для комплектов матов

Выберите напряжение комплекта для утепления пола, 120 В или 240 В, в соответствии с вашим источником питания.Для помещений площадью более 70 квадратных футов комплекты на 240 В могут быть более экономичными. Все маты имеют ширину 20 дюймов. Для увеличения отапливаемой площади установки можно использовать несколько матов. Все размеры указаны в комплекте.

Комплекты матов Warm Tiles® на 120 В
1310
Номер модели Размеры мата
Зона покрытия
Амперы *
SAM1010
20 дюймов x 6,67 футов

0
910

1,3
SAM1013 20 дюймов x 8.67 ‘ 16-19 квадратных футов
1,7
SAM1017
20 дюймов x 11,33 футов 20-22 квадратных футов
2,2
SAM1020 23-28 Квадратные футы
2,5
SAM1025
20 дюймов x 16,67 ‘
29-36 Квадратные футы
3,1
37-46 Квадратные ножки
4.2
SAM1042 20 дюймов x 28 футов
47-54 Квадратные ножки
5,3
SAM1050 20 дюймов x 33,33 ‘
55-66 910 Квадратные ножки
SAM1062
20 дюймов x 41,33 дюйма
67-80 Квадратные ножки
8,1
SAM1075
20 дюймов x 50 футов
81-80 .7
SAM1087
20 дюймов x 58 футов
95-106 Квадратный фут
11,5
SAM1100
20 дюймов x 661002063 Квадратный Feet 4 13,1

Комплекты матов Warm Tiles® 240 В

7 ‘

98 SAM2025 2063
98 SAM2025
    9104 910
Квадратный 6.5
Номер модели Размеры мата
Зона покрытия Амперы *
12-15 квадратных футов
0,6
SAM2013 20 дюймов x 8,67 футов
16-19 квадратных футов 0,8
SAM2017
201063
20-22 квадратные футы 1,1
SAM2020
20 дюймов x 13,33 футов
23-28 квадратных футов 1,3
29-36 квадратных футов 1.6
SAM2033 20 дюймов x 22 футов
37-46 Квадратные ножки 2,1
SAM2042 20 дюймов x 28 футов
47-54 Квадратные ножки 66 2,861
SAM2050
20 дюймов x 33,33 дюйма
55-66 Квадратные ножки 3,1
SAM2062
20 дюймов x 41,33 ‘
67-80101062 SAM2075
20 дюймов x 50 футов
81-94 Квадратные ножки 4.8
SAM2087
20 дюймов x 58 футов
95-106 Квадратные ножки 5,7
SAM2100
20 дюймов x 66,67 ‘10


Шаг 3: Основы выбора комплекта термостата Как мне узнать, какой комплект термостата Warm Tiles® купить?

После того, как вы выбрали комплект (ы) кабелей или комплект (ы) коврика для покрытия вашего пространства, вам необходимо добавить комплект термостата для контроля температуры.См. Таблицу ниже. Просто выберите программируемую или непрограммируемую модель, которая соответствует напряжению вашего источника питания и комплекта (ей) кабелей или комплекта (ов) коврика. Комплект термостата Warm Tiles® разработан для легкой установки опытным мастером своими руками. Тем не менее, вы всегда должны проконсультироваться с местным органом по надзору за электрооборудованием перед началом установки. См. Инструкции по установке и эксплуатации термостата в каждом комплекте. Инструкции различаются между программируемыми и непрограммируемыми моделями.

Таблица выбора продуктов для комплектов термостатов


04
Комплекты термостатов Warm Tiles®
Модель № Напряжение
Программируемое /
Непрограммируемое
062
04
120/240, двойное напряжение
Программируемое 15 ампер
FG 120/240 двойное напряжение непрограммируемое 15 ампер
Комплекты термостатов Honeywell / Aube
Арт. Напряжение Программируемое /
Непрограммируемое Максимальное значение
Ампер Th214-AF-120GA 120 Вольт
Непрограммируемое 9154 910AF-9154 910AH-9106 0 910 Th
240 В
Непрограммируемый 15 А
Th215-AF-GA Двойной
Напряжение
Программируемый 15 А

00

5

5

5 Большой нагрев 910

Для больших помещений к одному термостату можно подключить более одного комплекта кабелей или ковриков Warm Tiles®, если общая суммарная сила тока комплектов не превышает 15 ампер.Если для обогреваемой зоны требуется нагрузка более 15 Ампер, вы можете разделить зону на несколько зон, каждая со своим собственным термостатом, или установить комплект реле

.

Что такое комплекты реле?

Комплекты реле

представляют собой переключатели на 24 А, которые управляются одним термостатом. Подобно термостату, к каждому реле можно прикрепить два комплекта кабелей или ковриков, но оно может выдерживать нагрузку до 24 А вместо максимальной нагрузки в 15 А на термостате. В сочетании с мощностью термостата 15 А можно контролировать нагрузку системы подогрева пола до 39 А с помощью комбинации термостат / реле.Если это все еще не покрывает область, которую вы хотите контролировать с помощью одного термостата, добавьте еще одно реле для дополнительных 24 А нагрузочной способности. Комбинация термостата / реле / ​​реле позволяет управлять нагрузкой до 63 А с помощью одного термостата. Однако имейте в виду, что, как и термостаты, реле требуют для работы электрической цепи (обычно 30 А каждая) и должны быть подключены к термостату и друг к другу в соответствии с инструкциями, прилагаемыми к каждому комплекту реле. Для этого требуется возможность установить соответствующий кабелепровод во время чернового процесса или иметь доступ во время ремонта.В заключение отметим, что реле

обычно размещаются в отдельной электрической коробке на высоте выхода и могут быть размещены рядом с термостатом или в любой части комнаты для упрощения подключения.

Надеемся, эта информация была полезной. Для получения дополнительной информации обратитесь к другим разделам этого веб-сайта («Литература», «Обучающие видео», «Руководства», «Часто задаваемые вопросы», «Устранение неполадок») или свяжитесь с нами напрямую, если у вас возникнут вопросы.

Руководство для начинающих по внутрипольному обогреву

Плитка 101

, Сара Гулд

Лучистое тепло для пола — это простой и экономичный способ обогреть любой пол и обеспечить годы комфорта в любом климате.Получите ощущение тепла, подобного спа, без значительного увеличения ежемесячного счета. Вы можете легко запустить систему с помощью программируемого термостата, чтобы получить выгоду от теплого пола, когда вы дома, и сэкономить деньги, когда вас нет. Изучите основы системы обогрева пола и узнайте, какой способ укладки подойдет вам!

Почему полы с подогревом?

  • Плитка выдерживает температуру окружающей среды; это отличный проводник тепла, придавая помещению ощущение тепла.
  • Устраняет необходимость в коврах или тапочках.
  • Повышает инвестиционную стоимость дома; это надстройка премиум-класса, обеспечивающая годы роскоши.
  • Создает более уютную домашнюю среду, которая «смягчает» плитку как поверхность пола.

Что следует учитывать

Что вы хотите от тепла пола?

Расстояние между нагревательными кабелями определяет то, как работает и ощущается ваш обогреватель.Более узкое расстояние между тепловыми кабелями быстро нагревает пол и создает больше лучистого тепла, а более широкое расстояние обеспечивает мягкое тепло, которым можно наслаждаться даже при работающем кондиционере в разгар лета.

Расстояние между 2 ступицами 2-3 Расстояние между ступицами Расстояние между 3 ступицами

На что он будет устанавливаться?

Перед тем, как установить теплый пол, важно понять, на какую поверхность вы будете его устанавливать. Это может сказать вам, насколько сильно повлияет температура на полу, а также сколько времени потребуется для разогрева.Как правило, полы с большей изоляцией позволяют увеличить температуру пола в большей степени, чем полы с меньшей изоляцией.

База также может помочь вам выбрать лучшее расстояние между проводами. Например, бетонная плита будет выдерживать холодную температуру и, поскольку она очень плотная, нагревается гораздо дольше. В этом случае вы можете расположить провода ближе, чтобы сократить время, необходимое для нагрева.

В надземных применениях, где есть изолированное воздушное пространство на деревянном настиле пола, тепло будет легко излучаться вверх.На бетоне или стали требуется много энергии только для того, чтобы нагреть основание, поэтому установка специальных изоляционных панелей под проволокой предотвратит потерю энергии на нагрев основания. Думая об эффективности обогрева пола во время установки, вы значительно увеличиваете удовольствие и ценность конечного результата.

Требования к установке

Знайте, сколько места вы хотите отапливать. Чтобы определить необходимое количество нагревательного провода, выполните следующие простые шаги:

1.Начните с определения площади всей комнаты.
(т. Е .: 8 ′ x 12 ′ = 96 кв. Футов)

2. Вычтите неотапливаемые площади из общей площади в квадратных футах. Не следует отапливать любые места, где есть мебель (например, туалетный столик) или где нет людей. (т. е .: если общая площадь, занимаемая мебелью, составляет 22 кв. фута, тогда 96 кв. футов — 22 кв. фута = 74 кв. фута)

3. Умножьте общую площадь в квадратных футах на 90%.
(т. Е .: 74 кв. Фута x 0,9 = 66,6 кв. Фута)

4.Округлите до ближайшего размера нагревательного кабеля, потому что нельзя перерезать провод .
(то есть: 66,6 кв. Футов = 70 кв. Футов)

Выберите лучший способ закрепления провода. Вот два наиболее распространенных метода:

Вставьте провод в мембрану:
Это работает как метод закрепления провода, так и как разъединяющая подложка, позволяющая сразу же укладывать плитку. Его можно наслоить непосредственно на весь черный пол, что позволяет установить электрическое отопление даже на такие сложные основания, как дерево, и выровнять бетон с микротрещинами.После того, как эта подложка и нагревательный провод установлены на место, можно приступить к установке плитки поверх нее.

Вставьте проволоку в самовыравнивающуюся подложку:
Нагретая проволока натягивается между ними и фиксируется ремнями по всей длине помещения. Этот метод не является залогом проекта. Это означает, что перед укладкой плитки вы должны покрыть ее как минимум 3/8 ″ самовыравнивающейся подложкой, чтобы заделать проволоку и гарантировать, что она не будет повреждена во время укладки плитки.

Термостат для управления системой.

В зависимости от желаемой точки и желаемых возможностей существуют различные варианты термостатов. Доступны программируемые и непрограммируемые опции для удовлетворения любых ваших потребностей.

Электрооборудование.

При прокладке нагревательного провода можно предположить, что провод потребляет 1 А на каждые 10 квадратных футов. Таким образом, для цепей на 120 В на цепь рекомендуется устанавливать не более 150 квадратных футов.Для помещений площадью от 150 до 300 квадратных футов можно использовать одну 240-вольтовую цепь, но для всего, что превышает 300 квадратных футов, потребуется несколько цепей. Кроме того, рекомендуется иметь специальный контур для обогрева пола из-за количества потребляемой мощности. Это гарантирует, что не нужно жертвовать теплыми полами ради возможности пользоваться феном! Как всегда, мы рекомендуем обращаться к лицензированному электрику с конкретными вопросами или проблемами.

Установка

Заявление об ограничении ответственности: Это не пошаговое руководство по установке системы обогрева пола.Для получения конкретных рекомендаций по установке всегда обращайтесь к инструкциям производителя или проконсультируйтесь с профессионалом перед установкой. Следующее — то, что вы можете ожидать во время установки.

1 — Измерьте и спланируйте.

Расстояние для нагревательного провода будет зависеть от многих факторов, включая черновой пол, расположение и метод установки. Общие рекомендации даны при условии, что расстояние составляет 3 дюйма. Области с внешними стенами или помещения с большим желанием тепла могут быть разделены 2.5 ″ — 3 ″. Такие зоны, как коридоры, подъезды и зоны с низкими потерями тепла, могут располагаться на расстоянии 3–3,5 дюйма.

Всегда планируйте провод, чтобы убедиться, что нет пересечения проводов и что для вашего проекта достаточно провода без обрезки. Помните, что никогда не должен перерезать провод , так как это приведет к сбою системы. Также убедитесь, что вы отметили, где будет находиться встроенная мебель, шкафы, приспособления или плинтусы, чтобы планировать установку вокруг этих предметов.

2 — Подготовьте площадку.

Подготовьте пол, подметая и пропылесосив его, чтобы удалить всю пыль и мусор, при этом убедитесь, что черный пол соответствует требованиям TCNA. Всегда проверяйте нагревательный провод с помощью измерителя сопротивления перед установкой, чтобы убедиться, что он работает должным образом.

3 — Проложите провод.

При установке троса используйте поплавок, чтобы прижать его к месту, удерживая его плотно, но не растягивая с усилием.

При использовании мембранного метода нанесите тонкий набор с помощью квадратного шпателя 1/4 дюйма, чтобы уложить подложку на пол, и поместите проволоку в канавки чашек в мембране.

При использовании метода самовыравнивающейся основы прикрепите ленту через каждые 2–3 фута к черному полу с помощью клея, скоб или гвоздей и закрепите проводку лентой.

Используя схему, созданную при первоначальном планировании, проложите провод в соответствии со спецификациями. Не обрезайте, не укорачивайте и не перекрещивайте провод. Во время размещения всегда используйте токоизмерительный прибор. Он издает звуковой сигнал, если провод поврежден во время процесса установки, и обеспечивает беспроблемную установку.

4 — Установите датчик

Установите входящий в комплект датчик температуры пола на расстоянии не менее 11 дюймов от стены. Он должен располагаться по центру кабельной петли между двумя нагревательными проводами.

Рекомендуется установить второй резервный датчик, оставив провода там, где их можно легко поменять местами с первым датчиком. Хотя датчики редко выходят из строя, размещение датчика в другом месте может помочь преодолеть факторы окружающей среды, которые могут остаться незамеченными до момента установки, например, когда солнце проникает через окно в определенное время года или вентиляционное отверстие сушилки, которое создает тепло рядом с датчиком. размещен.(см. примеры изображений)

5 — Установить плитку

Если вы используете мембранный метод, после того, как вы разместите провод и датчик, поместите слой тонкого набора, когда вы укладываете плитку непосредственно на провод. Самовыравниватель не требуется.

Если используется метод самовыравнивающейся основы, после укладки проволоки залейте не менее 3/8 дюйма самовыравнивающейся основы, чтобы закрепить проволоку. Прежде чем приступить к укладке плитки, дайте самовыравнивающемуся основанию полностью затвердеть.Это гарантирует, что провод не будет поврежден при установке плитки.

Далее подключаем блок питания и термостат. Имейте в виду, что государственные или местные нормы могут требовать, чтобы электрические компоненты были установлены и / или подключены электриком.

После подключения проведите окончательное испытание сопротивления, чтобы убедиться, что все электрические компоненты установлены правильно.

6 — Включение обогрева пола.

После установки следует подождать не менее 30 дней, прежде чем включать подогрев пола.Это позволяет раствору, раствору или самовыравнивающемуся раствору затвердеть должным образом.

Что нужно помнить

Крепление троса:

После укладки проволоки используйте высококачественную тонкую сетку, модифицированную полимером, при установке продуктов Pro-heat. При укладке плитки убедитесь, что тонкий набор полностью покрывает проволоку.

Перед укладкой плитки необходимо правильно расположить проволоку и механически закрепить; либо в подложке, предназначенной для нагревательной проволоки, либо в полностью затвердевшем самовыравнивающемся подложке.

Установка провода:

Нельзя обрезать провод короче, чтобы он подходил к любой области. Лучше иметь меньшее количество нагревательной проволоки и регулировать ее по мере необходимости, чем долго работать. Не перекрещивайте и не перекрывайте провод. Любая модификация или неправильное использование нагревательного кабеля приведет к отказу системы и разрушению инвестиций в систему отопления.

Испытание на сопротивление:

Если показания сопротивления не соответствуют нормативам, не продолжайте установку.Обратитесь за помощью к производителю нагревательных кабелей.

Чтобы получить дополнительную информацию о системе обогрева полов, представитель местного магазина может помочь вам на каждом этапе. Как всегда, ознакомьтесь с требованиями TCNA и проконсультируйтесь со специалистом перед установкой.

ОБ АВТОРЕ

Привет! Я Сара, координатор социальных сетей в магазине плитки. Я родом из Висконсина, но живу в городах-побратимах, так как только что закончила университет Сент-Томаса. Моя любимая часть моей работы — видеть, как проект из доски настроения превращается в красивое, завершенное пространство.Мой любимый стиль — модерн середины века или что-нибудь с медными вставками. Когда я не пишу в социальных сетях The Tile Shop, вы можете найти меня в поисках лучшей доски для закусок, в путешествиях по миру или на пикнике с друзьями.

Другие сообщения от Сары Гулд …

12 Вт против 15 Вт Тепловая мощность в системах электрического теплого пола


Обзор отрасли

На рынке существует множество систем электрического подогрева пола, в которых используются одинаковые или почти одинаковые технологии для обогрева полов различных типов, таких как керамический, фарфор, плитка из натурального камня, конструкционная древесина, ламинат и другие, с использованием электрического проводящего кабеля.Эти системы обычно доступны в виде кабеля на катушке или свернутого мата из стекловолокна с прикрепленным к нему нагревательным кабелем на определенном расстоянии. Размеры коврика и расстояние между кабелями могут отличаться у моего производителя, и для целей сравнения для расчетов используется общая площадь покрытия мата в квадратных футах.


Разница между матами для подогрева пола и кабелем

Для матов с подогревом пола расстояние между кабелями задано заранее и поэтому не может быть изменено в процессе установки.В зависимости от выходной мощности маты могут иметь расстояние между кабелями 2, 3 или 4 дюйма. Другими словами, нагревательные маты имеют фиксированную мощность в ваттах (или БТЕ) на квадратный фут. С другой стороны, кабель для теплого пола
может быть разнесен в соответствии с потребностями помещения в обогреве. Система лучистого теплого пола HeatTech с кабелем, проложенным на расстоянии 3 дюйма, будет выдавать 12 Вт на квадратный фут, но когда кабель проложен на расстоянии 2 дюйма, система будет выдавать ~ 15 Вт на квадратный фут.


12 Вт против 15 Вт Выходная мощность

При выборе между системой с тепловой мощностью 12 Вт или 15 Вт на квадратный фут необходимо учитывать следующее:
1.Типичная мощность системы жидкостного водного лучистого отопления находится в пределах 25-35 БТЕ на квадратный фут, при этом 40 БТЕ — это редкий случай для старых домов и зданий с плохой изоляцией.
2. 12 Вт на квадратный фут составляет приблизительно 41 БТЕ на квадратный фут (оптимальная тепловая мощность при достаточной резервной мощности).
3. 15 Вт на квадратный фут составляет примерно 51 БТЕ на квадратный фут (на 30–100% выше типичных потребностей в отоплении).

Итак, почему выбирают системы мощностью 12 Вт?

Ответ довольно прост — как видно выше, система 12 Вт / кв.фут идеально подходит не только для создания теплых и комфортных полов, но и для отопления всего дома.Системы мощностью 15 Вт / кв.фут часто выделяют больше тепла, чем необходимо, и могут увеличивать эксплуатационные расходы до 20%, а также создавать ненужную нагрузку на оборудование из-за частой езды на велосипеде.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
