Содержание

как рассчитывается, начисляется отопление квартиры, как считается, как рассчитать по нормативу, как посчитать

Содержание:

Согласно текущему законодательству, расчет отопления в многоквартирном доме осуществляется в соответствии с действующими тарифами. Расчет по тарифу может осуществляться как при помощи приборов учета тепла, так и при помощи установленных нормативов объема потребления тепловой энергии.


Если здание оборудовано несколькими приборами учета, то разница между общедомовыми счетчиками и устройствами, установленными в отдельных квартирах, равномерно распределяется между всеми жильцами дома. Чтобы иметь более полноценное представление о подобных моментах, нужно разобраться, как рассчитывается отопление в многоквартирном доме.

Расчет оплаты по нормативам

Разбираться в том, как вычисляется оплата за отопление по нормативу, и пользоваться этой методикой нужно только в тех случаях, если в многоквартирном доме вообще нет счетчиков, ни общих, ни индивидуальных.

Расчет отопления по нормативу осуществляется по следующей формуле:

  • Pi = Si x NT x TT, где
  • Si– общая площадь помещения, потребляющего тепловую энергию,
  • NT – нормативное значение потребления тепла,
  • TT – тариф, установленный местным поставщиком отопительных услуг.


Подставив в формулу необходимые значения, можно рассчитать стоимость отопления. Норматив потребления может разниться в зависимости от региона, поэтому необходимо искать требуемое значение в соответствующих нормативных документах. Тарифы тоже индивидуальны, и перед тем, как посчитать отопление по нормативу, нужно узнать конкретные значения.

Формула расчета по общедомовому счетчику в многоквартирном доме

Дальше нужно разобраться, как считается отопление в многоквартирном доме при наличии общего счетчика.

Стоит заметить, что общедомовые счетчики тепла в многоквартирном доме позволяют экономить деньги всем жильцам. При условии наличия такого прибора, расчет отопления осуществляется в соответствии с его показаниями. Что важно – в отдельных квартирах уже могут быть установлены индивидуальные приборы учета, но если они есть не в каждой квартире, то расчет все равно проводится по общим показателям.

Формула расчета отопления по общему счетчику имеет следующий вид:

  • Pi = VД x Si/Sоб x TT, где
  • TT – тарифная стоимость тепла, установленная для отдельного региона местным поставщиком,
  • VД – суммарный объем потребляемого зданием тепла, который определяется разницей в показаниях общих счетчиков, установленных на входе и выходе из отопительного контура здания,
  • Si – суммарная площадь отапливаемой квартиры, не оборудованной индивидуальным прибором учета,
  • Sоб – суммарная отапливаемая площадь во всем здании.


Подстановка конкретных значений осуществляется точно так же, как и в предыдущем примере. Когда формула учитывает все необходимые значения, можно рассчитать отопления в многоквартирном доме.

Расчет отопления по индивидуальным счетчикам

Теперь стоит разобраться, как начисляется оплата за отопление квартиры при условии наличии счетчика. Если каждая квартира в доме оборудована собственным счетчиком (хотя бы общим), то расчет платы за отопление может вычисляться по его показаниям. Стоимость тепла в данном случае формируется из суммарного тепла, которое было учтено индивидуальным прибором учета, и уровнем общедомового потребления.


Формула расчета выглядит следующим образом:

  • Pi = ( Vin + Viодн x Si / Sоб ) x TКР, где
  • Vin – общее количество израсходованной тепловой энергии, зафиксированной индивидуальным счетчиком,
  • Viодн – количество тепловой энергии, потраченной на обогрев нежилых помещений во всем доме (определяется как разница между общедомовым показателем и суммой всех квартирных счетчиков),
  • Si – суммарная площадь квартиры,
  • Sоб – суммарная площадь всех обогреваемых помещений в здании.

Расчет отопления в коммунальных квартирах

По большому счету, особой разницы в расчете стоимости отопления в коммунальных квартирах от описанных выше методик нет – все формулы и показатели совпадают, нужно лишь подставить конкретные значения. Единственное различие в том, как начисляется плата за отопление в случае с коммуналками, сводится к пропорциональному распределению оплаты за каждую комнату.


Если все же проводить специальный расчет для коммунальных квартир, то получится формула следующего вида:

  • Pj.i = Vi x Sj.i / Ski x TT
    , где
  • Sj.i – жилая площадь отдельной комнаты,
  • Ski – суммарная площадь всех комнат, имеющихся в коммунальной квартире.

Отопление нежилых помещений в данной формуле может не учитываться, поскольку фактические значения всегда являются минимальными.

Расчет автономного отопления

Многоквартирные дома могут обходиться без централизованного отопления – для подачи тепла используется собственная котельная. С тем, как рассчитать отопление в многоквартирном доме при таком условии, могут возникнуть проблемы – формула расчета достаточно сложна и не очень удобна.  Объем тепловой энергии измеряется в ГКАЛ — что это и как считается, дальше и обсудим.


Формула расчета выглядит следующим образом:

  • Poi = Ev x ( Vкрi x Si/ Sоб x TКРV ), где
  • Vкрi – объем энергоресурса, использованного для выработки тепловой энергии,
  • TКРV – стоимость данного ресурса, которая определяется текущими ценами на энергоносители,
  • Si – площадь индивидуального жилого помещения,
  • Sоб – суммарная площадь здания.

Счетчики тепла

В соответствии с текущим законодательством тепловые счетчики должны устанавливаться обязательно. Важный момент – прибор учета приобретается и устанавливается за счет владельца помещения.

Работа тепловых счетчиков заключается в том, чтобы измерить разницу температур теплоносителя на входе и выходе в систему, с одновременным учетом объема поступившего теплоносителя. Существует два основных вида счетчиков – тахометрические и ультразвуковые. Последние обходятся на порядок дороже, но высокая цена окупается более высокой точностью измерений и надежностью.

При покупке счетчика нужно обязательно проверить, сертифицирован ли он, и можно ли его использовать для учета тепла. Установленный счетчик на отопление обязательно должен быть опломбирован специалистами, имеющими право выполнять подобную работу. Поверка устройств осуществляется каждые четыре года.


Стоимость тепловых счетчиков обычно сравнительно невелика, но нужно учесть, что для установки потребуется ряд дополнительных элементов:

  1. Регулирующий вентиль;
  2. Очистительный фильтр;
  3. Запорная арматура.

За дополнительные элементы придется заплатить немало. Кроме того, обязательно нужно учесть стоимость врезки, обвязки и подключения счетчика – эти работы могут выполнять только компании, имеющие соответствующие разрешения. Стоимость всех работ может оказаться даже выше стоимости самого прибора учета, но это обязательные траты.


Выбирая компанию, которая будет заниматься установкой счетчика, стоит также обратить внимание на то, выполняют ли ее специалисты следующие работы:

  1. Изготовление проекта установки.
  2. Согласование проекта с поставщиком отопительных услуг.
  3. Проведение первичной поверки и регистрация счетчика.
  4. Ввод прибора в эксплуатацию.

Конечно, стоимость теплового счетчика и работ по его установке довольно велика, но все это в итоге компенсируется экономией при оплате за отопление.

Заключение

Расчет отопления в многоквартирном доме может осуществляться по разным методикам. Выбор правильного способа расчета зависит от ряда факторов, главным из которых является наличие и назначение теплового счетчика.


Расчет затрат на отопление | ista

Проблемы, возникающие при подготовке расчета и способы их решения

Самым важным и необходимым условием является возможность получения данных с каждого распределителя в каждой квартире.

Какие проблемы возникают?

Отсутствие доступа в квартиры, нежелание жильцов передавать показания своих приборов, искажение жильцами, умышленное или неумышленное, показаний, длительность процедуры обхода всех помещений – все это делало невозможным быстрый и точный расчет.
Как правило, расчет ограничивался проведением перерасчета для жильцов по показаниям распределителей 1 раз в год.
Это не противоречит существующим правилам проведения расчета за потребленную тепловую энергию, но существующие правила указывают, так же, на возможность более частого

проведения перерасчета.
ООО ИСТА-РУС имеет надежные, проверенные временем, эффективные решения, которые позволяют выполнять расчеты теплопотребления по распределителям быстро и чаще, чем 1 раз в год.

Какие решения мы предлагаем.

Все распределители Допримо 3, производимые ИСТА, имеют радиоблок для удаленной передачи данных.
Активировав этот блок при монтаже распределителя, мы получаем возможность производить считывание показаний с распределителей не заходя в квартиры.


Это можно сделать:
  • с помощью переносного мобильного комплекта считывающих устройств при обходе дома – сотрудник УК или компании-партнера ООО ИСТА-РУС в регионе проходит по лестничным маршам подъезда, запустив процедуру считывания данных. После обхода всех этажей и подъездов дома, комплект подключается к компьютеру в офисе и все данные со всех распределителей переносятся в расчетную программу.
  • автоматически, организовав в доме систему автоматического дистанционного радиосчитывания данных.

Для запуска автоматической системы радиосчитывания нужно всего-лишь установить в доме считывающее устройство – концентратор Мемоник 3, передать в ООО ИСТА-РУС монтажную карту объекта и получить доступ на web-портал, куда будут поступать все данные со всех приборов.
Количество концентраторов и их расположение необходимо уточнять у технических специалистов ООО ИСТА-РУС.
Как правило, один концентратор может считывать данные с 330 приборов.
Если приборов больше или здание имеет сложную конфигурацию (высотность, угловые секции, длинные приквартирные холлы, большое количество подъездов и т.п), то может потребоваться установка дополнительных концентраторов.
Все концентраторы на одном объекте будут передавать данные с приборов учета в единую таблицу.
Как бонус, в эту же систему могут быть включены и другие приборы учета, оснащенные радиоблоками ИСТА — это могут быть любые приборы учета, производства ИСТА и приборы учета других производителей, имеющие импульсный выход. Как пример приборов других производителей, мы имеем опыт внедрения в наши системы дистанционного сбора и передачи данных таких приборов, как однотарифные электросчетчики, общедомовые счетчики холодной и горячей воды, счетчики газа.

Узнать о системе автоматического радиосчитывания данных больше >
Узнать больше про WEB-портал >



В чем преимущество использования радиосчитывания данных?

Получать все показания единовременно со всех приборов учета можно в любое время и это делает возможным проведение расчетов по распределителям в привычном жителям режиме – ежемесячно.
В автоматической системе радиосчитывания специалисты ООО ИСТА-РУС могут самостоятельно получить все данные с распределителей с web-портала независимо от удаленности объекта от расчетного центра.
Заказчикам в этом случае будет достаточно просто передавать нам данные об общедомовом теплопотреблении за необходимый расчетный период.
Кроме того, заказчики расчетов (УК, ТСЖ) могут самостоятельно контролировать состояние распределителей — определить остановку счета в отопительный период, проконтролировать достоверность показаний, проверить соответствие используемых при расчете данных истинным значениям.
Это делает наши расчеты абсолютно прозрачными и понятными.

Как правильно считать показания со счетчика тепла – Е-Инжиниринг Ко

Хотя счетчик тепла является устройством функционально более простым, чем современный мобильный телефон, у потребителей часто возникают вопросы относительно снятия расчетных показаний потребленной тепловой энергии.

Также у многих появляються проблемы с интерпретацией других, выводимых на дисплей, данных.

Прежде всего, перед считыванием данных со счетчика настоятельно рекомендуем изучить паспорт прибора, так как в нем Вы найдете ответы на большинство вопросов, связанных с техническими характеристиками, функциональными особенностями и обслуживанием счетчика. При этом особое внимание стоит обратить разделу, посвященному работе с меню счетчика, так как от этого зависит правильность данных, которые Вы передаете теплоснабжающей организации, а также ваша возможность установить оптимальный режим потребления.
Рассмотрим основные разделы меню, на примере счетчиков Ultrameter (ООО «Сенсей групп», Украина) и CF-UltraMaXX, Integral MaXX (Itron inc. , Германия), которые реализует наша компания.

Считывание показаний потребленной тепловой энергии.

В наших счетчиках значение потребленной тепловой энергии, которое Вам необходимо вносить в платежку, либо передавать поставщику услуг теплоснабжения, находится в самом начале первого уровня меню и появляется сразу же после активации дисплея (См. Рисунки 1 и 2).
Счетчики Ultrameter ведут учет в гигакалориях (Гкал), а счетчики CF-UltraMaXX и Integral MaXX – в киловатт-часах (кВтч).
По заказу, счетчики тепла Ultrameter могут быть запрограммированы на учет в кВтч, а счетчики CF-UltraMaXX – в гигаджоулях (ГДж), но поскольку подобным запросов мы не получали, то приборы в такой конфигурации не поставлялись.

К тому же, наиболее удобными для потребителя в Украине являются счетчики, которые ведут учет тепла в гигакалориях, так как отечественные теплоснабжающие предприятия предпочитают принимать показания именно в этих единицах.
Если счетчик ведет учет тепла в других единицах, то перевести показания в гигакалории Вы можете в соответствии со следующими соотношениями:

1000 кВт/ч = 1 МВтч = 0,86 Гкал;

1 ГДж = 0. 24 Гкал

К примеру:

Счетчик тепла насчитал 3250 кВт/ч, что в переводе в Гкал составит:

3250 * 0,86 = 0,396 Гкал.2,795 Гкал.

Счетчик тепла насчитал 1,650 ГДж, что в переводе в Гкал составит:

1,650 * 0,24 = 0,396 Гкал.0,396 Гкал.


Рисунок 1 – Дисплей счетчиков CF- UltraMaXX.
Рисунок 2 – Дисплей счетчиков UltraMeter

Считывание значений расхода, температур и мощности.

Значения расхода, мощности и температуры являются сервисными: они не используются для взаиморасчетов с поставщиком услуг, но позволяют увидеть, в каком режиме происходит потребление, настроить его оптимальный режим или же выявить внештатную ситуацию работы прибора учета тепла (неправильная установка расходомера или датчиков температуры, аномальные значения температур либо расхода и т.д.).

Для этого сначала разберемся с навигацией в меню счетчиков. В CF UltraMaXX предусмотрено 3 уровня пользователя (1 – Расчетные данные; 2 – Архивные данные; 3 – Текущие значения), в Ultrameter – 4 (А1 – Расчетные данные и текущие показания; А2 – Архивные данные; А3 – Настройка даты и времени; А4 – режим поверки). Переход между уровнями осуществляется 2-х секундным, а внутри уровня – кратковременным, менее 2-х секунд, нажатием кнопки. При этом, в CF UltraMaXX текущий уровень постоянно отображается в верхнем правом углу (см. Рисунок 1), а в UltraMeter – появляется при переходе в соответствующий уровень.

На что нужно обратить внимание, рассматривая значения данных параметров:

Значение параметров

Определение

Описание ситуации, а также рекомендуемые действия

ΔT = (-3 …0) °С если

f = 0 м3/ч,

но!

ΔT = >0 °С если

f > 0 м3

Небольшая негативная разница температур при отсутствии расхода (перекрытом кране на входе). При подаче расхода ΔT переходит в положительную зону.

Ситуация на первый взгляд странная, но не является аварийной. Возникает в тех случаях, когда перекрывают кран на входе системы, а на выходе оставляют открытым. Таким образом, вода с общего обратного стояка может попадать на датчик температуры на выходе системы.

Особо волноваться в данной ситуации не стоит.

ΔT < 0 °C и

f > 0 м3/ч.

Негативная разница температур при наличии расхода

Скорее всего, счетчик установлен неправильно: перевернут расходомер (против направления потока) либо датчики температуры перепутаны местами.

Необходимо обратиться в организацию, осуществившую установку счетчика.

ΔT > 30 °C

Очень высокое значение потери температуры.

Для квартирного учета такое высокое значение ΔT весьма нетипично: большую часть времени потребление происходит при значении ΔT < 20°C. Даже в случае сильных морозов, когда поставщики резко повышают температуру теплоносителя (Твх), в нормальном режиме работы ΔT не превышает 30 °C.

Скорее всего, ничего страшного, но лучше проследить за работой счетчика и перезвонить техническому специалисту (см. номера ниже)

В данной статье мы осветили только небольшую часть информации, касательно работы счетчиков, а также некоторых нештатных (аварийных) ситуаций. В ближайшее время, приведем примеры реальных режимов потребления с соответствующими графиками, и детально разберем, какие из них являются наиболее экономными.

Если у Вас есть вопросы, относительно работы счетчиков тепла – будем рады на них ответить!

Как рассчитать оплату за отопление по своей квартире?

Вопрос о расчете размера платы за отопление является очень важным, так как суммы по данной коммунальной услуге потребители получают зачастую довольно внушительные, в то же время не имея никакого понятия, каким образом производился расчет.

С 2012 года, когда вступило в силу Постановление Правительства РФ от 06 мая 2011 №354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» порядок расчета размера платы за отопление претерпел ряд изменений.

Несколько раз менялись методики расчета, появлялось отопление, предоставленное на общедомовые нужды, которое рассчитывалось отдельно от отопления, предоставленного в жилых помещениях (квартирах) и нежилых помещениях, но затем, в 2013 году отопление вновь стали рассчитывать как единую коммунальную услугу без разделения платы.

Расчет размера платы за отопление менялся с 2017 года, и в 2019 году порядок расчета вновь изменился, появились новые формулы расчета размера платы за отопление, в которых разобраться обычному потребителю не так уж и просто.

Для того чтобы рассчитать размер платы за отопление по своей квартире и выбрать нужную формулу расчета необходимо, в первую очередь знать:

1. Имеется ли на Вашем доме централизованная система теплоснабжения?

Это означает поступает ли тепловая энергия на нужды отопления в Ваш многоквартирный дом уже в готовом виде с использованием централизованных систем или тепловая энергия для Вашего дома производится самостоятельно с использованием оборудования, входящего в состав общего имущества собственников помещений в многоквартирном доме.

2. Оборудован ли Ваш многоквартирный дом общедомовым (коллективным) прибором учета, и имеются ли индивидуальные приборы учета тепловой энергии в жилых и нежилых помещениях Вашего дома?

Наличие или отсутствие общедомового (коллективного) прибора учета на доме и индивидуальных приборов учета в помещениях Вашего дома существенно влияет на способ расчета размера платы за отопление.

3. Каким способом Вам производится начисление платы за отопление – в течение отопительного периода либо равномерно в течение календарного года?

Способ оплаты за коммунальную услугу по отоплению принимается органами государственной власти субъектов Российской Федерации. То есть, в различных регионах нашей страны плата за отопление может начисляться по разному — в течение всего года или только в отопительный период, когда услуга фактически предоставляется.

4. Имеются ли в Вашем доме помещения, в которых отсутствуют приборы отопления (радиаторы, батареи), или которые имеют собственные источники тепловой энергии?

Именно с 2019 года в связи с судебными решениями, процессы по которым проходили в 2018 году, в расчете стали участвовать помещения, в которых отсутствуют приборы отопления (радиаторы, батареи), что предусмотрено технической документацией на дом, или жилые и нежилые помещения, переустройство которых, предусматривающее установку индивидуальных источников тепловой энергии, осуществлено в соответствии с требованиями к переустройству, установленными действующим на момент проведения такого переустройства законодательством Российской Федерации. Напомним, что ранее методики расчета размера платы за отопление не предусматривали для таких помещений отдельного расчета, поэтому начисление платы осуществлялось на общих основаниях.

Для того чтобы информация по расчету размера платы за отопление была более понятна, мы рассмотрим каждый способ начисления платы отдельно, с применением той или иной формулы расчета на конкретном примере.

При выборе варианта расчета необходимо обращать внимание на все составляющие, которые определяют методику расчета.

Ниже представлены различные варианты расчета с учетом отдельных факторов, которые и определяют выбор расчета размера платы за отопление:

Расчет №1 Размер платы за отопление в жилом/нежилом помещении, ОДПУ на многоквартирном доме отсутствует, расчет размера платы осуществляется в течение отопительного периода. Ознакомиться с порядком и примером расчета →

Расчет №2 Размер платы за отопление в жилом/нежилом помещении, ОДПУ на многоквартирном доме отсутствует, расчет размера платы осуществляется в течение календарного года (12 месяцев). Ознакомиться с порядком и примером расчета →

Расчет №3 Размер платы за отопление в жилом/нежилом помещении, на многоквартирном доме установлен ОДПУ, индивидуальные приборы учета во всех жилых/нежилых помещениях отсутствуют, плата за отопление производится в течение отопительного периода. Ознакомиться с порядком и примером расчета →

Расчет №3-1 Размер платы за отопление в жилом/нежилом помещении, на многоквартирном доме установлен ОДПУ, индивидуальные приборы учета во всех жилых/нежилых помещениях отсутствуют, плата за отопление производится равномерно в течение календарного года. Ознакомиться с порядком и примером расчета →

Расчет №4 Размер платы за отопление в жилом/нежилом помещении, на многоквартирном доме установлен ОДПУ, индивидуальные приборы учета установлены не во всех помещениях многоквартирного дома, плата за отопление производится в течение отопительного периода. Ознакомиться с порядком и примером расчета →

Расчет №4-1Размер платы за отопление в жилом/нежилом помещении, на многоквартирном доме установлен ОДПУ, индивидуальные приборы учета установлены не во всех помещениях многоквартирного дома, плата за отопление производится в течение календарного года. Ознакомиться с порядком и примером расчета →

Расчет №5 Размер платы за отопление в жилом/нежилом помещении, на многоквартирном доме установлен ОДПУ, индивидуальные приборы учета установлены всех жилых/нежилых помещениях многоквартирного дома. Ознакомиться с порядком и примером расчета →

Читайте также:

Расчет за тепловую энергию без счетчика

]]>

Подборка наиболее важных документов по запросу Расчет за тепловую энергию без счетчика (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).

Судебная практика: Расчет за тепловую энергию без счетчика Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2019 год: Статья 13 «Общие положения об отношениях теплоснабжающих организаций, теплосетевых организаций и потребителей тепловой энергии» Федерального закона «О теплоснабжении»»Удовлетворяя исковые требования теплосети в части, руководствуясь положениями статей 309, 310, 330, 539, 541, 544, 548 Гражданского кодекса РФ, статей 4, 157 Жилищного кодекса РФ, статей 13, 19 Федерального закона N 190-ФЗ от 27.07.2010 «О теплоснабжении», пунктами 38, 40, 42 Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных постановлением Правительства Российской Федерации от 06.05.2011 N 354 (далее — Правила 354;), Основами ценообразования в сфере теплоснабжения, утвержденных постановлением Правительства Российской Федерации от 22.10.2012 N 1075, а также распоряжением Министерства жилищно-коммунального хозяйства Московской области от 09.12.2014 N 162-РВ «Об утверждении нормативов потребления коммунальных услуг в отношении холодного и горячего водоснабжения, водоотведения, электроснабжения и отопления», суды первой и апелляционной инстанции исходили из доказанности материалами дела факта оказания услуг в полном объеме. Однако, суды пришли к выводу, что расчет количества тепловой энергии на основании показателей приборов учета без применения норматива расхода тепловой энергии используемого на подогрев холодной воды, сделан без учет требований законодательства.» Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2019 год: Статья 19 «Организация коммерческого учета тепловой энергии, теплоносителя» Федерального закона «О теплоснабжении»»Удовлетворяя исковые требования теплосети в части, руководствуясь положениями статей 309, 310, 330, 539, 541, 544, 548 Гражданского кодекса РФ, статей 4, 157 Жилищного кодекса РФ, статей 13, 19 Федерального закона N 190-ФЗ от 27.07.2010 «О теплоснабжении», пунктами 38, 40, 42 Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных постановлением Правительства Российской Федерации от 06.05.2011 N 354 (далее — Правила 354;), Основами ценообразования в сфере теплоснабжения, утвержденных постановлением Правительства Российской Федерации от 22.10.2012 N 1075, а также распоряжением Министерства жилищно-коммунального хозяйства Московской области от 09.12.2014 N 162-РВ «Об утверждении нормативов потребления коммунальных услуг в отношении холодного и горячего водоснабжения, водоотведения, электроснабжения и отопления», суды первой и апелляционной инстанции исходили из доказанности материалами дела факта оказания услуг в полном объеме. Однако, суды пришли к выводу, что расчет количества тепловой энергии на основании показателей приборов учета без применения норматива расхода тепловой энергии используемого на подогрев холодной воды, сделан без учет требований законодательства.»

Статьи, комментарии, ответы на вопросы: Расчет за тепловую энергию без счетчика Открыть документ в вашей системе КонсультантПлюс:
Ситуация: В каких случаях и в каком порядке производится перерасчет платы за отопление?
(«Электронный журнал «Азбука права», 2021)Так, при перерывах в предоставлении услуги, превышающих установленную продолжительность, а также при перерывах в предоставлении услуги для проведения ремонтных и профилактических работ в пределах установленной продолжительности перерывов размер платы за услугу, рассчитываемый при отсутствии приборов учета, снижается на размер платы за объем непредоставленной услуги, который рассчитывается в случаях отсутствия коллективного (общедомового) прибора учета тепловой энергии или отсутствия в части помещений индивидуальных или общих (квартирных) приборов учета тепловой энергии (п. п. 99, 100 Правил).

Нормативные акты: Расчет за тепловую энергию без счетчика «Обзор судебной практики Верховного Суда Российской Федерации N 2 (2016)»
(утв. Президиумом Верховного Суда РФ 06.07.2016)При несовершении ресурсоснабжающими организациями указанных действий и отсутствии коллективных (общедомовых) приборов учета в многоквартирном доме, который полностью оборудован индивидуальными приборами учета, с 1 июня 2013 г. размер платы за поставленную тепловую энергию исчисляется исходя из показаний индивидуальных приборов учета. Выпадающий доход, вызванный отсутствием учета поставленной на общедомовые нужды тепловой энергии, ложится в таком случае на ресурсоснабжающую организацию, которая, вопреки положениям ч. 12 ст. 13 Закона об энергосбережении, не предприняла необходимых мер по оборудованию многоквартирного дома коллективным (общедомовым) прибором учета.

Правила выбора счетчиков учетов тепла

Счетчик тепла – это сложный комплекс приборов, требующий грамотного подбора, установки и обслуживания. Современный теплосчетчик работает в полностью автоматическом режиме, регистрируя все параметры теплоносителя, вычисляя количество тепла и архивируя данные в энергонезависимой памяти. Пользоваться теплосчетчиком не сложней, чем обычным бытовым электросчетчиком.

Принцип работы теплосчетчика заключается в измерении объема, поступившего в систему отопления и вытекшего из нее теплоносителя, его температуру на входе и выходе и расчете, на основании этих данных, количества потребленного тепла и теплоносителя.

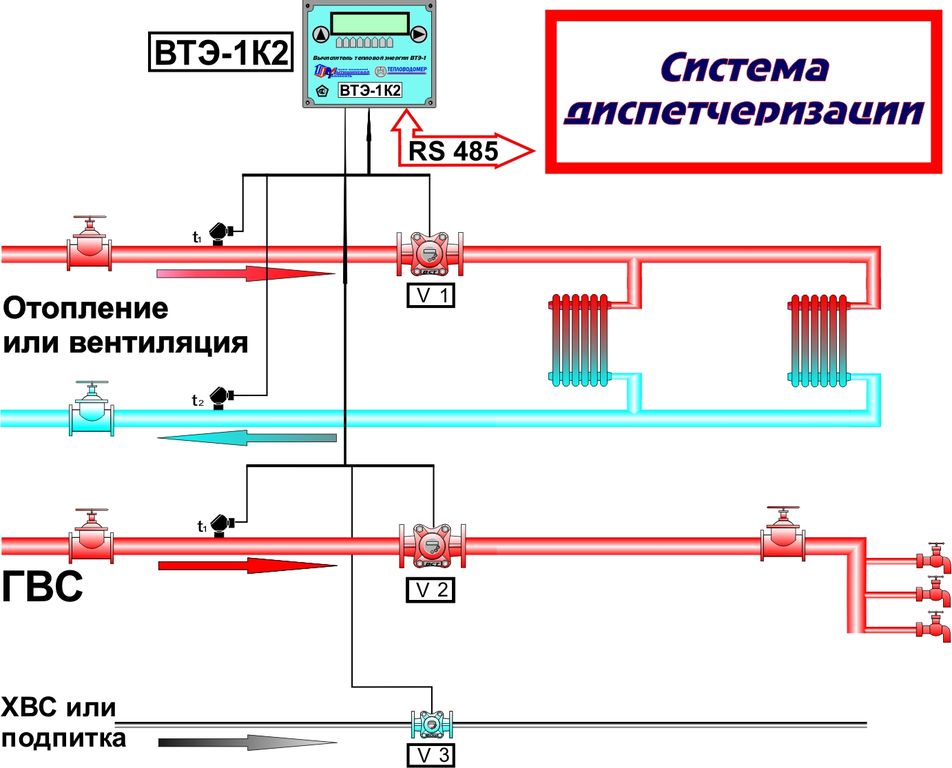

Схема узла учета тепла с независимым учетом ГВС

Для подбора оборудования теплосчетчика необходимо знать параметры теплоносителя и схему теплового ввода. Очень часто к нам обращаются потенциальные клиенты с вопросами «Сколько стоит теплосчетчик на трубу диаметром…?». Это неправильный подход. Оборудование выбирается исходя из максимального расхода теплоносителя, а не диаметра трубопровода. Обычно к отапливаемому зданию теплоноситель подводится по трубопроводу значительно большего диаметра, чем требуется. Расход теплоносителя должен сообщить поставщик тепла. Часто встречается ситуация, когда теплоснабжающей организации известна только тепловая нагрузка и тепловой режим в этом случае расход теплоносителя вычисляется по формуле V(м3/ч)=1000Q(Гкал)/(Тпрям(°С)-Тобр(°С)).

Для определения количества первичных преобразователей и модели тепловычислителя необходимо знать количество тепловых вводов, наличие и тип системы ГВС.
Важный параметр, влияющий на стоимость теплосчетчика, – перепад давления прямая-обратка. Очень часто встречается ситуация, когда этот перепад очень маленький (обычно на теплосетях ТЭК или ведомственных котельных). Неправильный подбор приборов может существенно ухудшить циркуляцию. Также для их подбора необходимо знать тепловой режим.

Итак, первый этап – получение технического задания на установки теплосчетчика у теплоснабжающей организации, с указанием тепловой нагрузки, теплового режима, давления в прямом и обратном трубопроводах, описание теплового ввода, и, если есть возможность, расхода теплоносителя.

Работа теплосчетчика на отопление многоквартирного дома

Постоянный рост стоимости основных видов энергоносителей вынуждает потребителя услуг задуматься об экономии без ущерба для привычного комфорта. Вариант в этом случае один – установка приборов учета, позволяющих производить оплату только за реально полученные услуги, количество или объем которых становятся известными. Наиболее сложно понять потребителю принцип работы теплосчетчика, привыкшего измерять уровень комфорта в доме температурным режимом, определяемым работой системы отопления, а между тем рассчитать цену уюта и комфорта несложно, используя показания приборов учета и специальные формулы.

Нужен ли счетчик учета тепла и принцип расчетов

С уверенностью можно сказать, что современный дом или квартира начинаются с установки приборов учета: кроме традиционного и привычного счетчика для фиксации потребления электроэнергии, обязательными атрибутами стали прибора для учета воды, газа и тепла.

Технически принцип работы теплосчетчика, устанавливаемого на отопление, определяется конструктивными особенностями прибора, но независимо от вида используемого устройства основан на подсчете количества полученного тепла, которое определяется количеством воды, перекаченной через систему. Принимается во внимание также и показания температурных датчиков, монтируемых до и после прибора, позволяющих измерять температурную составляющую. Таким образом, количество полученного тепла можно рассчитать по формуле, в которой учитываются объем теплоносителя и разность его температуры на входе и выходе. Полученные данные передаются вычислителю, который и определяет количество потребленной тепловой энергии, а визуализацию можно увидеть на экране прибора, и именно эти данные после снятия, принимаются за основу при расчете суммы за отопления. То есть, используя приборы учета, потребитель реально имеет возможность платить только за то количество тепла, которое он получил.

Современный рынок теплосчетчиков представлен продукцией различных производителей, в том числе и европейских, поэтому учет количества тепла может производиться как в ГКалл/ч, так и в кВт/ч. Встречается, но достаточно редко, измерение и в кДж/ч.

Установка приборов для учета потребления может производиться как для отдельно взятой квартиры или частного коттеджа, так и для многоквартирного дома. И если в первом случае каждый платит исключительно за то, что сам потребил, то во втором варианте вступает в силу традиционный принцип расчета в соответствии с площадью квартир. Но в любом случае, наличие счетчиков тепла существенно удешевляет стоимость получения этого вида услуги, делая ее более доступной.

Алгоритмы расчетов тепла

В расчетах получаемого теплоносителя важно учитывать несколько факторов, среди которых наиболее влияющими на точность измерений являются следующие:

  • тип отопительной системы, вместе с которой они эксплуатируются: закрытая или открытая. В первом случае объем теплоносителя в системе является постоянной величиной, во втором – переменной, так как, в зависимости от конструктивных особенностей, неизбежны утечки, кроме того, часть теплоносителя может использоваться и для других целей, например, для системы ГВС;
  • точность измерительного прибора, влияющая на процент погрешности при определении температуры теплоносителя и его объема;
  • погрешность самого вычислителя, определяемую как расчетную и возникающую, чаще всего, из-за невозможности учесть все теплофизические характеристики теплоносителя, особенно, в парообразном состоянии. В среднем погрешность находится в пределах ±0,1-0,3%, при этом ее величина определяется типом системы: в закрытой она сводится к минимуму;
  • вид теплоносителя (вода или незамерзающие составы) и его качество;
  • принятый и используемый алгоритм расчетов.
В такой ситуации, понятно желание потребителя установить прибор, позволяющий получать наиболее корректные показания, но при выборе устройства нужно учитывать, что модель счетчика должна быть разрешенной для коммерческого учета и иметь соответствующее заключение от метрологических служб.

Формула расчета количества теплоты

Так как принцип работы теплосчетчика установленного на отопление многоквартирного дома или отдельной квартиры, является косвенным, то для расчета теплоты необходимо использовать формулы, основанные на соотношении между собой величин, учета погрешностей как в измерениях, так и в вычислениях, а также с учетом характеристик теплоносителя. В зависимости от того в какой величине измеряется этот параметр, используются две разные формулы, принцип вычислений которых, впрочем, является одинаковым. Если измерения количества теплоты происходит в Гкалл, производимых за час, то вычисления проводятся с помощью уравнения: Q=Qm×k×(t1-t2)×t.

В этом случае, для вычислений и получения количества тепловой энергии (Q) требуются сведения о массе (в тоннах) теплоносителя, транспортированного за час по системе (Qm), данные по температуре теплоносителя на входе и выходе (t1, t2) и расчетный период (t), измеряемый в часах.

В том случае, если требуются показания, измеряемые в киловатт-часах, то используется формула:

Q=V×k×(t1-t2).

В этом случае для расчетов используются те же самые данные, за исключением того, что берется не масса теплоносителя, а его объем (V) определяемый в кубических метрах. Переводной коэффициент k индивидуален для каждой модели.

Современные приборы учета тепла имеют возможность архивации получаемых вычислений, срок хранения которых достигает 1 год и более с возможностью доступа и просмотра информации за любой период.

В том случае если устанавливается общедомовой счетчик тепла, то все вопросы, связанные с выбором прибора и его монтажом, а также обработкой данных, ложатся на плечи обслуживающей компании, но если нужен внутриквартирный учет, то пользователь может нуждаться в помощи специалиста. И мы предоставляем такую возможность каждому клиенту, зашедшему на сайт нашего интернет-магазина «Alfatep». Любой вопрос можно задать по телефону, позвонив в любой наш филиал или воспользовавшись сервисом обратной связи прямо на сайте. По желанию заказчика, может быть осуществлена доставка теплосчетчика или любого другого товара, купленного у нас в интернет-магазине «Alfatep» на объект.

Что такое BTU Meter и как рассчитать потребление энергии для выставления счетов

Как рассчитать потребление энергии с помощью счетчиков BTU

Система измерения BTU используется для измерения индивидуального потребления энергии в любых жидкостных системах нагрева / охлаждения. Эта система также используется для измерения производительности системы энергосбережения или потери эффективности, которая напрямую связана с потерей дохода.

Измеритель

BTU поставляется в комплекте с расходомером и датчиками температуры.

Система в реальном времени определяет температуру подающего и обратного трубопроводов. Он также контролирует мгновенный расход в соответствии с принципом теплообмена термодинамики. Счетчик BTU автоматически интегрирует потребление энергии и передает его на компьютер. Объем потребления может без проблем проверить арендатор или оператор. Он предоставляет информацию в реальном времени, такую ​​как текущая температура, расход, потребление энергии и другие.

Как установить BTU Meter

Тщательное внимание к выбору места для компонентов системы поможет установщикам при первоначальной установке, уменьшит проблемы с запуском и упростит обслуживание в будущем.Например, не устанавливайте расходомер там, где персоналу будет сложно выполнять периодическое обслуживание.

• Главный блок

Найдите легкодоступное место, где можно будет выполнить подключения проводов и снять показания счетчика с уровня пола. Установите корпус системы на поверхность, не подверженную вибрации.
Избегайте таких мест, как камера статического давления фанкойла, теплообменник или любой корпус, в котором могут находиться электродвигатели или другие сильные источники электрических помех.

• Расходомер

При правильной установке расходомер будет измерять только расход, связанный с той частью системы трубопроводов, для которой производится измерение энергии. Расходомер
может быть установлен как на подающей, так и на обратной линии. Выберите место с самым длинным прямым участком беспрепятственной трубы. Пожалуйста, обратитесь к руководству по установке расходомера для получения конкретной информации
относительно требований прямого участка для расходомера, используемого с этим СИСТЕМНЫМ BTU-измерителем.

• Датчики температуры

Два датчика температуры должны быть расположены таким образом, чтобы точно измерять только температуру на входе линии подачи и линии возврата на выходе из той части системы трубопроводов, для которой выполняется измерение энергии. Быть сделанным.

Если возможно, найдите легкодоступное место, где провода можно будет подключать с уровня пола. Это облегчит любое обслуживание в будущем. Размещайте датчики температуры вдали от сильных источников электрического шума, которые могут повлиять на работу датчиков.

Одна защитная гильза датчика температуры должна быть помещена в ту же трубу, что и расходомер. Он должен быть расположен на выходе из расходомера. Расстояние ниже по потоку между защитной гильзой и расходомером должно составлять не менее пяти диаметров трубы, оставляя достаточный зазор для снятия любого датчика с трубы без помех со стороны другого датчика.

Щелкните здесь, чтобы загрузить руководство по установке и эксплуатации расходомера onicon для подробного изучения

Работа BTU Meter

Когда вода или другая жидкость проходит по трубопроводу, расходомер измеряет мгновенный расход и отправляет его в Измеритель BTU, затем датчик температуры измеряет температуру возвратного и подающего трубопровода, а также отправляет их на счетчик BTU.

Согласно приведенной выше формуле, счетчик БТЕ учитывает потребление холода или тепла. Если T1> T2, интегрируется потребление охлаждения, в противном случае интегрируется потребление тепла. Наконец, измеритель BTU сохраняет данные и отображает их на ЖК-дисплее и может подключаться к существующей системе BMS.

Принципы измерения

Необходимые знания для понимания нижеприведенных расчетов

Счетчик

BTU рассчитывает потребление энергии по расходу и разнице температур, формула:

Нет необходимости беспокоиться об этом сложном расчете, исходя из приведенных выше параметров подачи, температуры возврата и расхода, счетчик BTU рассчитывает потребление энергии для отопления / охлаждения и отправляет ее через любые сетевые протоколы здания, такие как BACnet, Modbus и т. д., в существующую систему BMS или дисплей HMI владельцу, и эти данные могут использоваться для выставления счета арендаторы.

Источник с https://www.flotech.com.sg/products/energy/btu-measurement/

А также ознакомьтесь с некоторыми производителями измерителей BTU по всему миру.

Теперь давайте посмотрим

Как рассчитать электрические затраты на охлаждение и потребление энергии

БТЕ составляет примерно треть ватт-часа. 1000 БТЕ / ч — это примерно 293 Вт. Киловатт-час (кВтч) чаще всего известен как единица выставления счетов за энергию, поставляемую потребителям электроэнергетическими компаниями.

Расчет затрат на охлаждение или отопление

Для расчета затрат на отопление / охлаждение для арендаторов используйте формулу, в которой мы переводим БТЕ / ч в необходимые ватты, чтобы получить правильные затраты, связанные с охлаждением или обогревом арендаторов.

Примечание: Обычно в здании они добавляют дополнительные расходы, такие как эксплуатационные расходы (электричество, обслуживание, показания счетчиков, выставление счетов жильцам) с потреблением энергии.

Теперь давайте посмотрим,

Метод-1 выставления счетов арендаторам

Метод 1
(Неэффективный способ, но более низкая стоимость установки)

Рассчитайте общее количество БТЕ, потребляемое центральным охладителем с завода на где установлен BTU Meter, разделите его на все пространство в здании в квадратных футах и ​​выставьте счет каждому клиенту в зависимости от того, сколько места и времени они использовали.

Но этот метод непрактичен из-за расчета тепловой нагрузки не будет учитываться только на основе площади, но также на расчет нагрузки будет влиять другой фактор, например,

  • Пространство размер комнаты.
  • В зависимости от размера окна, установки и уровня затенения.
  • Количество занятых арендаторов.
  • На основе тепла, выделяемого другим оборудованием, таким как рабочая станция, механизмы и т. Д.
  • Тепло, выделяемое при освещении.

Подробнее о как рассчитать тепловую нагрузку на комнату

Таким образом, арендатор может потреблять больше тепловой нагрузки в небольшом помещении, а не в большом.

Метод 2 выставления счетов арендаторам

(Эффективный метод, но более высокая стоимость установки)

Установите счетчик BTU на каждом блоке помещения, в котором работает чиллер или другое оборудование, чтобы мы могли точно рассчитать использование БТЕ используются арендатором, и клиент может эффективно выставить счет за них.

Пожалуйста, оставьте комментарий, если вы не понимаете, и поделитесь своими словами, если вы знаете намного лучше, чем этот пост. Так что я могу добавить с этим постом, чтобы читатель лучше понимал.

Теплосчетчик — обзор

10.2.4 Теплосчетчик

Теплосчетчик играет ключевую роль в интеллектуальных системах отопления при модернизации. Это связано с тем, что в Европе обязательная установка приборов учета тепла в многоквартирных и многоцелевых зданиях с источником центрального отопления / охлаждения или питанием от сети централизованного теплоснабжения требуется в соответствии с недавней Директивой по энергоэффективности 2012/27 / EU (Директива 2012/27 / ЕС Европы, 2012 г.). Поскольку такие счетчики позволяют вести учет тепловой энергии и «истинное» измерение энергопотребления, в том числе в режиме реального времени, они становятся очень эффективными инструментами для повышения энергоэффективности и разумного содействия экономии энергии.

Учет тепла может производиться прямым или косвенным подходом (Celenza et al., 2015).

Счетчики прямого тепла (регулируемые техническим стандартом EN 1434, стандартом EN 1434) измеряют потребление тепловой энергии путем объединения объемного расхода теплоносителя, циркулирующего в системном контуре, с разницей энтальпии между входной и выходной секциями. Поскольку разность давлений между входной и выходной секциями можно считать незначительной, для получения разницы энтальпий достаточно измерить температуры подающей и обратной воды и знать средние теплофизические свойства теплоносителя при этих температурах.

Однако при модернизации зданий с установками центрального отопления и вертикальным распределением тепла использование прямых теплосчетчиков может быть очень сложной или невыполнимой задачей из-за архитектурных ограничений и высоких затрат. Поэтому используются косвенные подходы, основанные на оценке потребления тепловой энергии, которая осуществляется путем измерения некоторых параметров, тесно связанных с потреблением энергии. Это позволяет разделить затраты на отдельные блоки в виде доли от общего энергопотребления здания (которое обычно измеряется прямым счетчиком тепла).

По состоянию на 2016 год на рынке доступны две основные типологии систем косвенного учета: распределители затрат на тепло и счетчики времени включения.

Распределители затрат на тепло (HCA; регулируются техническим стандартом EN 834, стандартом EN 834) могут использоваться в отопительных установках, оснащенных радиаторами и конвекторами, и они устанавливаются на каждом терминале отопления вместе с TRV.

Распределители затрат на тепло должны быть размещены на поверхности лучистого нагрева в подходящем месте для измерения средней температуры плиты.

Распределители затрат на тепло позволяют оценивать потребление тепловой энергии каждым тепловым терминалом на основе соотношения (10.1),

(10.1) Q∝Kc⋅Kq∑i = 1w (Tai-Tmi) ⋅ti

где t i — временной интервал; T ai — комнатная температура; T mi — температура поверхности радиатора; K c и K q — это, соответственно, номинальный коэффициент тепловой связи датчика и номинальный коэффициент тепловой мощности радиатора.

Некоторые системы HCA используют метод измерения с одним датчиком и имеют только один датчик для измерения температуры поверхности радиатора, T mi .

Другие системы HCA, следуя так называемому методу двух датчиков, используют дополнительный датчик для комнатной температуры, T ai , или, альтернативно, для температуры в определенной зависимости от нее. Наконец, системы HCA, использующие метод измерения с несколькими датчиками, используют по крайней мере два датчика радиатора и еще один датчик комнатной температуры.

Поскольку обычно существует разрыв между фактической рабочей тепловой мощностью радиатора и номинальной, оцененной в лаборатории, в рабочих условиях могут возникать критические проблемы, приводящие к неэффективности систем. Вот почему на рынке доступно несколько систем, объединяющих радиатор, клапаны и счетчик тепла. Фактически, производитель, являясь производителем всех частей систем, может прогнозировать их поведение и оптимизировать их интегрированные характеристики.

В установках центрального отопления с зонной конфигурацией сначала использовались системы косвенного учета, состоящие из счетчиков, регистрирующих время открытия TRV каждой зоны.Современные счетчики времени включения позволяют более надежно оценивать потребление тепловой энергии отдельным пользователем. Эти системы используются в отопительных установках, управляемых зонными клапанами или двухпозиционными клапанами, установленными на каждом тепловом терминале. Тепловая энергия каждого теплового оконечного устройства затем оценивается с помощью уравнения. (10.2) на основе измерения / оценки времени вставки ( t va ), разницы температур между радиаторной жидкостью и окружающей средой ( T med -T a ) и номинальным тепловыделением клеммник P n и номинальная температура радиатора t n .

(10.2) E = ∫0tvaP (t) dt = ∫0tvaPn⋅NPR (t) dt = ∫0tvaPn⋅ (Tmed (t) -TaTn-Ta) 1,3dt

Величина, которая умножает номинальную мощность Радиатор называется нормализованным коэффициентом частичной нагрузки (NPR), который связывает тепловыделение излучения в реальных условиях P (величина, зависящая от времени) с номинальным тепловыделением радиатора P n . Показатель степени должен быть определен как функция от геометрии радиатора и материалов, но обычно варьируется в пределах 1.28 и 1,33 и можно принять равным 1,3. Временной шаг интегрирования такой зависимости обычно составляет 15 минут. Аналогичное уравнение используется для учета тепловыделения радиатора при прерывании потока воды и зависит от тепловой инерции радиатора.

Система учета тепла может быть полезна для оптимизации производительности интеллектуальной системы отопления, а сам счетчик тепла может быть настолько умным, насколько позволяет собирать и обрабатывать данные измерений в режиме реального времени, предоставляя полезную информацию и инструменты управления, а также Многие из потенциальных выгод, получаемых от внедрения интеллектуальных измерений в здании (Celenza et al., 2013). Подробный обзор по теме интеллектуального учета тепла можно найти в (Ahmad et al., 2016).

Что касается учета, выставления счетов и управления конечными пользователями, в интеллектуальной системе учета тепла каждый калькулятор может быть связан с центральным блоком для автоматического сбора данных, поступающих от других блоков в здании (например, других счетчиков тепла или тепла). распределители затрат) и от климатических датчиков. В дополнение к традиционному выставлению счетов передача и обработка этих данных позволяют потребителю получить надлежащее управление установкой отопления / охлаждения вместе с энергетической диагностикой в ​​реальном времени всего строительного объекта, а также позволяют менеджеру по энергопотреблению определять соответствующая ценовая политика.

Более того, интеллектуальные счетчики могут помочь в обнаружении возможных аномальных действий на предприятии и / или отключении некоторых устройств во избежание неисправностей. Интеллектуальное измерение также может позволить электронным способом применять эффективные поправочные коэффициенты из-за эффектов калибровки и установки и исправлять ошибки.

Кроме того, возможная интеграция между счетчиками прямого нагрева на уровне первичной системы и распределителями затрат на тепло на уровне вторичной системы позволяет более точно и надежно распределять затраты на электроэнергию между пользователями и, обеспечивая оперативный рейтинг в реальном времени и энергетическая диагностика установки и / или строительных блоков, они позволяют в целом оптимально управлять энергетическими системами в реальном времени.

Кроме того, интеллектуальные счетчики позволяют хранить данные как локально, так и удаленно с помощью подходящих систем хранения и передачи данных.

Теплометрический метод определения теплопроводности (HFM)

При использовании метода измерителя теплового потока (HFM) теплопроводность определяется путем сравнительного измерения теплового потока с использованием эталонного образца.

Теплопроводность

Теплопроводность — это показатель того, насколько хорошо или плохо материал проводит тепло.Скорость теплового потока (\ точка Q) через материал можно определить по следующему уравнению. В этом уравнении Δx обозначает толщину материала, по которому течет тепло, а A относится к площади, через которую проходит тепло. Падение температуры ΔT соответствует разнице температур на расстоянии Δx. При этих параметрах скорость теплового потока в конечном итоге зависит от свойств материала и описывается его теплопроводностью λ.

\ begin {align}
\ label {a}
& \ boxed {\ dot Q = \ lambda \ cdot A \ cdot \ frac {\ Delta T} {\ Delta x}} ~~~ \ text {скорость нагрева поток} \\ [5px]
\ end {align}

Это означает, что теплопроводность материала λ может быть определена путем создания разности температур на образце в форме плиты толщиной Δx и площадью A и измерения скорости теплового потока Q *, проходящего через:

\ begin {align}
\ label {b}
& \ boxed {\ lambda = \ frac {\ dot Q \ cdot \ Delta x} {\ Delta T \ cdot A}} ~~~ \ text {теплопроводность} \\ [5px]
\ end {align}

В статье «Экспериментальная установка для определения теплопроводности» уже объяснялся эксперимент, основанный на этой идее.Однако была разница температур, и скорость теплового потока определялась по таянию ледяной глыбы. При использовании метода измерителя теплового потока (HFM), описанного ниже, тепловой поток измеряется не посредством процесса плавления, а с помощью откалиброванного измерителя теплового потока .

Конструкция измерителя теплового потока

При использовании метода измерителя теплового потока образец материала известной толщины Δx помещается между нагретой и охлаждаемой пластинами. Таким образом, разница температур ΔT фиксирована.Скорость теплового потока Q * через испытуемый образец определяется с помощью измерителя теплового потока . Это пластинчатое измерительное устройство расположено между образцом и пластиной нагрева или охлаждения с регулируемой температурой. Площадь A, необходимая для расчета теплопроводности, соответствует площади измерителя теплового потока.

Рисунок: Конструкция теплового расходомера для определения теплопроводности (метод HFM)

Контроль температуры пластин

Температура нагревательной пластины и охлаждающей пластины обычно регулируется с помощью так называемых элементов Пельтье .Элементы Пельтье соединены между собой общей системой контроля температуры. В принципе, такие элементы Пельтье используют эффект Зеебека, только наоборот. Эффект Зеебека создает напряжение из-за разницы температур в металле. Таким образом, в замкнутой цепи ток может вырабатываться из теплового потока (вызванного разницей температур). Таким образом, эффект Зеебека преобразует тепловую энергию в электрическую.

Однако этот эффект также можно обратить: ток вызывает нагревание и, следовательно, разницу температур.Этот обратный эффект также известен как эффект Пельтье (термоэлектрический эффект). Строго говоря, эффект Пельтье не совсем соответствует обращению эффекта Зеебека. Хотя эффект Зеебека описывает генерацию напряжения из-за теплового потока (разницы температур), причиной эффекта Пельтье является не напряжение, а ток. Таким образом, эффект Пельтье возникает только при наличии тока, а не при приложении напряжения.

Таким образом, элемент Пельтье обеспечивает разницу температур в ответ на ток.Эта разница температур относится к двум противоположным сторонам элемента Пельтье. Таким образом, одна сторона становится горячей, другая — холодной. Если одна из двух сторон подвергается воздействию определенной эталонной температуры (например, температуры системы с регулируемой температурой), то такой элемент Пельтье можно использовать для охлаждения или нагрева, в зависимости от того, какая сторона подвергается воздействию эталонной температуры. Таким образом достигается нагрев одной стороны образца материала. На противоположной стороне, где установлен элемент Пельтье с поворотом на 180 °, достигается охлаждение.Таким образом, получается разница температур, чтобы пропустить тепловой поток через испытуемый образец.

Рисунок: Измеритель теплового потока для измерения теплопроводности (метод HFM)

Измерение теплового потока

Теперь для определения теплопроводности необходимо измерить только скорость теплового потока. Тепловой поток нельзя измерить напрямую, как длину или температуру. Поэтому элементы Пельтье используются снова, но на этот раз наоборот. В результате теплового потока на элементе Пельтье возникает разность температур, в результате чего возникает напряжение в соответствии с эффектом Зеебека.

Это напряжение служит сигналом измерения силы разницы температур. Чем больше разница температур, тем больше напряжение. Поскольку разница температур пропорциональна тепловому потоку в соответствии с уравнением (\ ref {a}), напряжение является прямой мерой скорости теплового потока. Теперь необходимо уточнить только точное соотношение между измерительным сигналом и расходом тепла. Это достигается посредством калибровки с использованием эталонного образца, теплопроводность которого известна.

Таким образом, если теплопроводность эталонного образца известна, эталонный тепловой поток Q * ref , проходящий через него, определяется разностью температур ΔT ref , толщиной образца Δx ref и площадью A (площадь элемента Пельтье). Этот тепловой поток теперь соответствует измерительному сигналу элемента Пельтье. Если, например, для эталонного образца получен тепловой поток 2,5 Вт при указанном напряжении 1 В, то тепловой поток через неизвестный образец при напряжении 2 В составит 5 Вт (в предположении линейности).Используя этот расход тепла, можно определить теплопроводность неизвестного испытательного образца в соответствии с уравнением (\ ref {b}).

Примечание: Если элемент Пельтье используется описанным выше способом, тепло преобразуется, так сказать, в электричество. В этом случае такой элемент Пельтье также называется датчиком теплового потока или датчиком теплового потока . После калибровки преобразователь теплового потока используется непосредственно как измеритель теплового потока . Вот почему этот метод определения теплопроводности получил название Heat-Flux-Meter method (HFM).

Плюсы и минусы метода HFM

Как уже объяснялось, элемент Пельтье можно использовать для измерения тепловых потоков путем калибровки с эталонным образцом. Однако предполагается линейная зависимость между тепловым потоком и измерительным сигналом. Однако, строго говоря, это не совсем точно, т.е. при удвоенном напряжении расход тепла не всегда ровно вдвое больше. Чтобы погрешность этой нелинейности была как можно меньше, теплопроводность эталонного образца и геометрические размеры должны как можно ближе соответствовать значениям реального образца.В случае сомнений измерение необходимо повторить с другим эталонным материалом, теплопроводность которого ближе к измеренному ранее значению.

Калибровка расходомера тепла уже связана с погрешностью измерения. Это приводит к тому, что неточность измерения при определении теплопроводности обычно больше в методе теплового расходомера, чем в методе охраняемой горячей пластины (GHP). Особенно в случае тонких образцов влияние ошибок из-за теплового излучения еще больше.С другой стороны, аппараты HFM обычно дешевле аппаратов GHP.

Таким образом, метод HFM используется, например, в производственном контроле для серийного производства, поскольку измерительный сигнал, выдаваемый тепловым расходомером, может обрабатываться непосредственно в цифровом виде. Диапазон измерения значений теплопроводности сравним с методом GHP, но обычно ограничивается температурами от -50 ° C до +150 ° C.

В отличие от метода GHP, метод HFM представляет собой так называемый метод относительных измерений ( сравнительный метод измерения ), поскольку теплопроводность определяется посредством калибровки эталонного образца, а не напрямую (метод абсолютного измерения ).

Как рассчитать тепловую нагрузку

Важным аспектом правильного планирования системы центрального кондиционирования является включение расчета BTU, чтобы гарантировать, что ваша система HVAC может адекватно обогревать и охлаждать ваш дом или офис. Прежде чем объяснять , как рассчитать тепловую нагрузку , мы должны ответить на важный вопрос:

Что такое тепловая нагрузка?

Очевидно, что климат снаружи влияет на температуру в помещении.В экстремальных климатических условиях системы HVAC должны усердно работать, чтобы поддерживать комфортную среду. «Тепловая нагрузка» описывает количество охлаждения или нагрева, необходимое для достижения желаемой температуры в доме.

Оценка вашего расчета тепловой нагрузки

Для точного измерения, , мы рекомендуем обратиться к специалисту по HVAC , потому что существует множество факторов, которые могут иметь значение. Эти факторы включают изоляцию, строительные материалы, количество окон, размер и расположение окон, бытовую технику, электронику (компьютеры, принтеры и т. Д.).все откладывать тепло), сколько людей обычно занимают дома и многое другое. Тепловая нагрузка измеряется в БТЕ (британских тепловых единицах). Одна БТЕ составляет приблизительно 1055 джоулей и определяется количеством энергии, необходимой для нагрева или охлаждения одного фунта воды на один градус. Вот простая в использовании формула . Он не предназначен для того, чтобы быть эталоном истины, но он определенно даст вам представление о том, в каком направлении следует двигаться при планировании вашей системы HVAC:

Формула для расчета тепловой нагрузки

  1. Возьмите квадратные метры вашего дома
  2. Умножьте это на среднюю высоту потолка в вашем доме
  3. Умножается на разницу желаемой температуры и температуры за пределами
  4. Умножьте множитель, который представляет, что целевое здание представляет собой запечатанную конструкцию (.135)

Чтобы проиллюстрировать эту мысль дальше, вот пример расчета : если вы столкнулись с 30-градусной температурой в вашем регионе и хотите, чтобы она составляла 70 градусов в доме площадью 3000 квадратных футов с 8-футовыми потолками, ваш расчет будет выглядеть так: 3000 x 8 x 40 x 0,135 = 129 600 БТЕ. Имейте в виду, что это очень консервативная оценка , что означает, что вам, вероятно, не понадобится система отопления, вентиляции и кондиционирования воздуха, выдающая 129 000 БТЕ. Когда вы рассчитываете тепловую нагрузку, вместо того, чтобы обращаться к профессионалу, вы получите менее точную цифру.Для справки: профессиональные расчеты, как правило, находятся в диапазоне 65-80% от того, что рассчитывается по приведенной выше формуле. Пример: профессионал, скорее всего, сочтет, что для этого дома требуется от 80 000 до 100 000 БТЕ. Как говорится, лучше проявить осторожность. Как уже упоминалось, для правильного планирования мы настоятельно рекомендуем вам профессионально измерить тепловую нагрузку.

Купить запчасти и аксессуары для систем отопления, вентиляции и кондиционирования воздуха онлайн

Помните, что если вам нужно заменить какой-либо компонент вашей системы, PlumbersStock предлагает отличные цены на огромный выбор запчастей HVAC .Если у вас возникли проблемы с поиском того, что вам нужно, свяжитесь с нами. Не забудьте обновить HVAC tools . Если вы все еще не совсем понимаете, как рассчитать тепловую нагрузку, свяжитесь с нами. Отапливаете ли вы свой дом с помощью котла , печи или просто обогревателя , у нас есть все необходимое.

Связанные ресурсы:
Какой размер системы HVAC требуется?
Какой размер котла купить?

Как рассчитать тепловую нагрузку в электрическом или электронном шкафу

Общая тепловая нагрузка складывается из теплоотдачи снаружи панели и тепла, рассеиваемого внутри блока управления.

Полезные термины и преобразования:

1 БТЕ / час = 0,293 Вт
1 БТЕ / час — 0,000393 л.с.
1 Вт = 3,415 БТЕ / час
1 л.с. = 2544 БТЕ / час
1 Вт = 0,00134 л.с.
1 квадратный фут = 0,0929 квадратных метров
1 квадратный метр = 10,76 квадратных футов

Типичная мощность вентилятора:

4 ″ вентилятор: 100 CFM (2832 л / мин)
6 ″ вентилятор: 220 CFM (6230 л / мин)
8 ″ вентилятор: 340 CFM (9628 л / мин)
10 ″ вентилятор 550 CFM (15574 л / мин)

БТЕ / час.охлаждающий эффект от вентилятора 1,08 x (температура внутри панели в ºF — температура снаружи панели в градусах F) x CFM

Ватт охлаждающего эффекта от вентилятора: 0,16 x (температура внутри панели в ºC — температура снаружи панели в градусах C) x LPM

Расчет БТЕ / час. или Вт:

  1. Определите количество тепла, выделяемого внутри шкафа. Может потребоваться приближение. Например, если вы знаете мощность, генерируемую внутри устройства, предположите, что 10% энергии рассеивается в виде тепла.
  2. Для теплопередачи снаружи рассчитайте площадь, подверженную воздействию атмосферы, за исключением верхней части панели управления.
  3. Выберите желаемую внутреннюю температуру и выберите разницу температур между ней и максимальной ожидаемой внешней температурой.
  4. Из приведенной ниже таблицы преобразования определите БТЕ / час. на квадратный фут (или ватт на квадратный метр) для разницы температур.
  5. Умножьте площадь поверхности панели на БТЕ / час. на квадратный фут (или ватт на квадратный метр), чтобы получить внешнюю теплопередачу в БТЕ / час или в ваттах.
  6. Суммируйте рассчитанные внутренние и внешние тепловые нагрузки.
  7. Если вам неизвестна мощность, потребляемая в шкафу, но вы можете измерять температуру, затем измерьте разницу между внешней при текущей температуре и текущей внутренней температурой шкафа.
  8. Обратите внимание на размер и количество внешних вентиляторов. Предоставьте эту информацию компании Nex FlowT, чтобы помочь в выборе подходящей системы охлаждения.
Разница температур в градусах F БТЕ / час / кв.фут. Разница температур в градусах Цельсия Ватт / кв.м
5 1,5 3 5,2
10 3,3 6 11,3
15 5,1 9 17,6
20 7,1 12 24,4
25 9,1 15 31.4
30 11,3 18 39,5
35 13,8 21 47,7
40 16,2 24 55,6

Пример:

Панель управления имеет два частотных преобразователя общей мощностью 10 лошадиных сил и один модуль мощностью 100 Вт. Ожидаемая максимальная наружная температура ºC. Площадь открытых сторон панели управления, кроме верхней, составляет 42 квадратных фута или 3 квадратных метра.9 квадратных метров. Мы хотим, чтобы внутренняя температура была ºC.

Общая внутренняя мощность составляет 10 л.с. x 746 Вт / л.с. — 7460 плюс 100 Вт = 7560 Вт.
Предположим, 10% тепла образует = внутренняя тепловая нагрузка 756 Вт.

или

Общая внутренняя мощность составляет 10 л.с. x 2544 БТЕ / л.с. = 25440 БТЕ / час плюс 100 Вт x 3,415 БТЕ / час / Вт = 25782 БТЕ / час.

Предположим, что 10% тепла образует = внутренняя тепловая нагрузка 2578 БТЕ / час.

Внешняя тепловая нагрузка: Разница между заданной температурой и внешней температурой ºC.Используя преобразования (и, при необходимости, интерполируя), мы умножаем площадь на коэффициент преобразования:

42 кв. Фута x 3,3 — 139 БТЕ / ч или 3,9 кв. М x 10,3 = 40 Вт

Общая тепловая нагрузка: 756 + 40 — 796 Вт или 2578 + 139 — 2717 БТЕ / час.

Управление теплообменником и расчет БТЕ

Обзор

Цифровой индикаторный контроллер US1000-11 может быть запрограммирован на выполнение двух функций: контроллера температуры теплообменника и калькулятора BTU.Зачем выполнять обе функции?

Контроль температуры используется для поддержания постоянной температуры продукта на нагнетательной стороне теплообменника. На входе установлен расходомер, который выполняет прямую связь, компенсируя изменения спроса и обеспечивая оптимальный контроль температуры на выходе.

Расчет BTU выполняется путем размещения элементов температуры как на впускном, так и на выпускном трубопроводе теплообменника. Используя разницу этих двух температур и умножая на расход, получается расчет в BTU.Это может быть использовано для выявления возможных загрязнений или накипи, снижающих эффективность теплообменника. Кроме того, если отдельные операционные единицы «заряжаются» за свое энергопотребление, они становятся более экономичными и экономичными.

Контроль температуры продукта

Температура на выходе теплообменника является переменной процесса (PV). Это вход ПИД-регулятора с обратной связью. Поток продукта измеряется, и сигнал передается на US1000 в качестве входного сигнала прямой связи.По мере увеличения или уменьшения потока управляющий выход клапана теплоносителя изменяется в соответствии с этим изменением потока, и может быть достигнуто оптимальное регулирование температуры. См. Диаграмму выше.

Расчет BTU

Британская тепловая единица (BTU) является общепринятой единицей измерения теплопередачи. BTU определяется как количество тепла, необходимое для повышения температуры одного фунта воды на 1 ° F. Уравнение теплопередачи в жидкость выглядит следующим образом:

Q = W (T2-T1) Cp

Q = Теплопередача за единицу времени (БТЕ / час)
W = Массовый расход (фунт / час)
T2 = Температура на выходе (° F)
T1 = Температура на входе (° F)
Cp = Удельная теплоемкость (1.0 БТЕ / фунт для воды)

US1000-11 имеет возможности пользовательских вычислений с использованием библиотеки функциональных блоков. В приведенном выше уравнении блок вычитания определяет ΔT входов температуры. Блок умножения используется для определения произведения потока продукта и ΔT. Для этого результата можно использовать другой блок умножения, если удельная теплоемкость отличается от 1,0 БТЕ / фунт (воды).

БТЕ могут отображаться на пользовательском дисплее US1000-11 как мгновенная скорость передачи БТЕ.Кроме того, эти данные BTU могут быть повторно переданы в виде сигнала 4-20 мА на записывающее устройство. Данные BTU можно использовать для:

  1. Определяет счет для пользователя теплообменника. Это может обеспечить справедливый метод распределения затрат на электроэнергию.
  2. Уменьшение скорости передачи БТЕ может указывать на образование накипи на трубках поверхности теплообменника. Запись этих данных может дать рекомендации по профилактическому обслуживанию для очистки теплообменника до того, как может произойти сбой.

Сводка

Цифровой контурный контроллер US1000-11 был разработан как высокопроизводительный ПИД-регулятор.Его универсальный дизайн позволяет настраивать многочисленные приложения для управления технологическим процессом с использованием одной и той же аппаратной платформы. Возможности пользовательских вычислений позволяют выполнять специальные вычисления, например скорость передачи BTU, как описано здесь.

Сколько киловатт в квадратном метре. Расчет площади обогрева

Расчет мощности нагревателя

1. Какая разница между наружной температурой и желаемой температурой воздуха в помещении, ° C (Например, если в помещении требуется + 22 ° C при -20 ° C на улице, то разница температур будет 22 + 20 = 42 ° С)
2.Укажите объем помещения в м 3 (Например, помещение 25 м 2, высота потолков 3,0 м. Объем помещения = 25 * 3,0 = 75 м 3)
3. Выберите тип утепления здания
очень хорошая теплоизоляция — жилые дома с хорошей теплоизоляцией, толщина стен в два или три кирпича, стеклопакеты (жилые и офисные здания)
хорошая теплоизоляция — стандартные здания, толщина стен — два кирпича (с хорошей теплоизоляцией производственные помещения, типовые кирпичные здания)
плохая изоляция — плохо изолированные здания, толщина стен — кирпич (ангары сэндвич-типа, гаражи, производственные здания, бытовки и т. д.))
без изоляции — здания и сооружения без теплоизоляции


Нагреватели В настоящее время они очень востребованы как в качестве основных источников тепла, так и в качестве дополнительных. С наступлением неизбежного похолодания они становятся очень актуальными. Бывают случаи отключения отопления или недостаточного обогрева помещения, поэтому ваш комфорт частично зависит от области применения. обогреватель который зимой лучше иметь под рукой.Обогреватели видов комплект , и из этого набора нужно выбрать тот вариант, который максимально соответствует вашим потребностям. Мощность — важнейшая характеристика ТЭНа, в целом от нее зависит эффективность его работы. Расчет мощности обогревателя сводится к расчету (в полностью неотапливаемом помещении) 1 кВт на 10 кв. Км. м площади помещения при высоте 3 м. В случае, когда нагреватель используется в качестве дополнительного источника, мощность определяется в зависимости от требуемого перепада температур, который необходимо компенсировать.Также учитываются размеры, расположение окон, их количество, материал стен, их толщина, структура пола. То есть нужно учитывать всевозможные теплопотери в помещении. При тщательном обогреве дома лучше всего воспользоваться услугами профессионалов, которые подскажут, какие обогреватели нужно использовать и их расположение. Стоит обратить внимание на то, ли нагреватель регулятор мощности , что очень удобно в условиях переменных температур и позволяет использовать максимальную мощность только тогда, когда это особенно необходимо.При выборе обогревателя важно проанализировать все факторы, влияющие на обогрев, определить необходимое количество обогревателей, их расположение в помещении и мощность каждого. В случае, если мощность будет больше, это повлечет за собой потери, а при меньшей мощности желаемая эффективность нагрева не достигается. При выборе обогревателя помимо power выбирается и его тип, с различными функциями и возможностями.

В зависимости от мощности , разновидности обогревателей , Размеры, формы, принцип действия Есть несколько видов обогревателей : масляные радиаторы, электронагреватели, конвекторы, тепловентиляторы, инфракрасные обогреватели.
Масляные радиаторы имеют свои разновидности моделей. Эти модели отличаются количеством секций, температурой нагрева и мощностью . Причем значение мощность чем больше, тем больше разделов по количеству. Представляют собой масляные обогреватели системы в виде батарей, заправленных маслом. Принцип действия основан на нагреве масла, которое, в свою очередь, передает тепло поверхности. Нагреватель , из металлического материала. Некоторые модели таких обогревателей имеют терморегулятор, самостоятельно регулирующий температуру, вентилятор, распределяющий тепло по комнате и еще несколько положительных качеств.Они нагреваются максимум до 150 градусов, это хорошее качество для обогрева, но в то же время, что тоже минус — можно обжечься. Электрические обогреватели из-за расхода электроэнергии считаются достаточно дорогими в использовании, но получили широкое распространение в наше время из-за простоты использования. Важно помнить о потребности в сумме мощностей было меньше обогревателей мощность источника питания в помещении. Этот обогреватель типа не нагревается выше 60 градусов, что исключает возможность получения ожогов.Тепловентиляторы имеют малую мощность и рассчитаны на непродолжительную работу. Это вееры со светящейся спиралью. Воздушный поток от тепловентиляторов направлен в одну сторону, то есть они нагревают только часть помещения, где находятся. В большинстве случаев тепловентиляторы используются в офисах, где эффективность отопления весьма сомнительна. Конвекторы — электрические обогреватели с естественной циркуляцией воздуха. Они не могут быстро обогреть комнату, только для поддержания определенной температуры. Есть разные емкости, которые различаются по цене.Инфракрасные обогреватели также работают от сети. Они производят тепло за счет излучения электромагнитных волн, при которых происходит излучение тепла. Во-первых, они нагревают предметы, на которые направлен обогреватель, например, стены, мебель, которые в свою очередь нагревают комнату. Располагайте такие обогреватели на потолке на определенном расстоянии от головы человека. Разные модели таких обогревателей отличаются мощностью и расположением потолка. То есть каждый нагреватель имеет свою удельную мощность . С нагревателем мощностью 800 Вт необходимо установить на минимальном расстоянии 0.7 метров от головы человека, а обогреватели мощностью 2-4 кВт на расстоянии около 2 метров.
Для комфортного использования в будущем, если вы решили использовать обогреватель , важно сразу сделать правильный выбор . Выбор зависит от множества различных факторов, самый важный из которых мощность нагревателя . У мощность обогревателя напрямую зависит от площади помещения, отапливаемого им. Для обычных квартир и коттеджей мощность обогревателя должна составлять 1 кВт на 10 кв.Если электронагреватель нужен только для дополнительного обогрева, то в этом случае будет достаточно использовать обогреватель мощностью от 1,0 до 1,5 кВт на комнату площадью 20-25 кв. Мощность обогревателя зависит от площади отапливаемого помещения. Примерный расчет мощности нагревателя, который вам нужен, сделать очень просто. Если помещение совсем не отапливаемое, а с хорошей теплоизоляцией, площадью примерно 10-12 квадратных метров. м. требуется нагреватель мощностью около 1000 Вт. Для обогрева помещений с (офис, квартира) площадью 20-25 кв.м нужно 1000-1500 Вт. Очень распространенным считается термоволновой обогреватель, который спокойно обогревает помещения в 1,5–2 раза больше, чем обогревателей той же мощности. Такой обогреватель в основном подходит для обогрева любой площади.

Перед тем, как выбрать обогреватель типа Для начала необходимо рассчитать минимальное значение тепловой мощности для вашего помещения. Это зависит от мощности от таких показателей, как: объем помещения, которое нужно будет отапливать, разница температур в помещении и на улице.Также влияние на мощность имеет коэффициент рассеивания, который напрямую зависит от утеплителя помещения и типа конструкции. Коэффициенты имеют определенные постоянные значения. При использовании деревянной конструкции или металла (без теплоизоляции) коэффициент составляет 3-4. С небольшой теплоизоляцией в упрощенном исполнении комнаты 2-2.9. Средняя теплоизоляция и стандартное исполнение обеспечивают значение коэффициента от 1 до 1,9. И, наконец, при условии улучшенного строительства (кирпичные стены, двойная изоляция, толстый пол, качественный кровельный материал) с, так сказать, высоким коэффициентом теплоизоляции — 0.6-0.9.
Умножив значения этих параметров, вы получите довольно точное значение. Требуется мощность вашего обогревателя . Хотя безопаснее будет все же воспользоваться помощью опытных специалистов, которые могут внести некоторые поправки в ваши расчеты, или рассчитать мощность самостоятельно. После определения мощности можно смело выбирать ТЭН типа . И производителей для этого очень много.

По сравнению с электрическими отопительными приборами, собственная система отопления более выгодна как с точки зрения экономии затрат , так и по максимальному удобству при обогреве помещений.

Эффективность и экономичность системы отопления в доме зависит от правильных расчетов, соблюдения точных правил и инструкций.

Расчет площади обогрева дома — процесс трудоемкий и сложный. Не стоит сильно экономить на материалах. Качественное оборудование и его установка сказываются на финансовом бюджете, но при этом обслуживают дом хорошо и комфортно.

При оснащении дома системой отопления строительные работы и монтаж отопления должны выполняться строго по проекту и с учетом всех правил техники безопасности при эксплуатации.

Следует учитывать следующие моменты:

  • строительный материал в домашних условиях
  • оконных проемов;
  • климатических особенностей местности, где расположен дом;
  • расположение оконных рам на компасе;
  • что такое устройство «теплый пол».

При соблюдении всех вышеперечисленных правил и расчетов для проведения отопления необходимы некоторые инженерные знания. Но есть еще и упрощенная система — расчет отопления по площади, который можно сделать самостоятельно, опять же, придерживаясь правил и соблюдая все нормы.

Выбор котла требует индивидуального подхода.

Если в доме есть газ, то самый лучший вариант — это и газовый котел . При отсутствии централизованного газопровода выбираем электрокотел, теплогенератор на твердом или жидком топливе. Учитывая региональные особенности, доступность поставок материалов, можно установить комбинированный котел. Комбинированный генератор тепла всегда поддержит комфортную температуру, в любых аварийных и форс-мажорных ситуациях.Здесь следует отталкиваться от простого типа работы, коэффициента теплоотдачи.


После определения типа котла необходимо рассчитать площадь обогрева помещения. Формула простая, но учитывает температуру холодного периода, коэффициент теплопотерь для больших окон и их расположение, толщину стен и высоту потолков.

Каждый котел имеет определенную мощность. Если вы сделаете неправильный выбор, в комнате будет либо холодно, либо чрезмерно жарко.Таким образом, если удельная мощность котла 10 куб. Учитывая площадь отапливаемого помещения в 100 кв.м, можно выбрать наиболее оптимальный теплогенератор.

Из формулы, которую используют инженеры, — Wot = (SxWud) / 10 кВт . — Отсюда следует, что мощность котла в отопительном помещении 10 кВт на 100 кв.м .

Необходимое количество секций радиатора.

Чтобы было понятнее, решим задачу на примере конкретных чисел.Исходя из того, что комнат площадью 14 кв.м . и высота потолка 3 метра , объем определяется умножением.

14 x 3 = 42 куб.м. .


В средней полосе России, Украине, Белоруссии тепловая мощность на кубический метр соответствует 41 Вт . Определяем: 41х 42 = 1722 Вт. Выяснили, что на комнату 14 кв.м. Радиатор мощностью 1700 Вт необходимо . Каждая отдельная секция (край) имеет мощность 150 Вт. Делясь результатами, получаем необходимое количество секций для приобретения.Расчет площади обогрева не везде одинаков. Для помещений более 100 кв.м. Требуется установка циркуляционного насоса , служащего для «принудительного» движения теплоносителя по трубам. Его установка происходит в обратном направлении от отопительных приборов к теплогенератору. Циркуляционный насос увеличивает срок службы системы отопления, уменьшая контакт горячих жидкостей с приборами.

При установке системы отопления теплый пол «Тепловой коэффициент дома значительно увеличивается.Подключить систему теплого пола уже могут существующие виды отопления. С радиаторов отопления снимается труба и подводится проводка теплого пола. Это наиболее удобный и выгодный вариант с учетом экономии средств и времени.

Чтобы рассчитать количество радиаторов отопления в квартире или в частном доме, нужно для начала подобрать радиаторы. При этом измеряется отапливаемая площадь и учитываются другие исходные показатели.Все температурные нормы указаны в соответствующих СНиПах. Но изучать все это необязательно, ведь специальная программа избавит вас от многих трудностей.

Расчет мощности радиатора отопления: калькулятор и материал батареи

Расчет радиаторов отопления начинается с выбора самих отопительных приборов. Для батарей на батарее в этом нет необходимости, так как система электронная, но для стандартного нагрева вам придется использовать формулу или калькулятор.Различают аккумуляторы по материалам изготовления. У каждого варианта своя сила. Многое зависит от необходимого количества секций и размеров отопительных приборов.

Типы радиаторов:

  • биметаллический;
  • Алюминий;
  • Сталь;
  • Чугун.

Для биметаллических радиаторов используют 2 вида металла: алюминий и сталь. Внутреннее основание выполнено из прочной стали. Внешняя сторона сделана из алюминия.Обеспечивает хороший прирост теплоотдачи устройству. В результате получается надежная система с хорошей мощностью. Теплопередача зависит от центра и расстояния конкретной модели радиатора.

Мощность радиаторов Rifar составляет 204 Вт с интервалом между осями 50 см. Другие производители предоставляют продукцию с более низкими характеристиками.

Для тепловой энергии аналогично биметаллическим приборам. Обычно этот показатель при междурядье 50 см составляет 180-190 Вт. Более дорогие устройства имеют мощность до 210 Вт.

Алюминий часто используют при организации индивидуального отопления в частном доме. Конструкция устройств довольно проста, но устройства отличаются отличным отводом тепла. Такие радиаторы не устойчивы к гидравлическим ударам, поэтому их нельзя использовать для центрального отопления.

При расчете мощности биметаллического и алюминиевого радиатора учитывается показатель одной секции, так как устройства имеют монолитную конструкцию. Для стальных составов расчет выполняется для всей батареи определенных размеров.Подбор таких устройств следует производить с учетом их рядов.

Измерение теплопередачи чугунных радиаторов мощностью от 120 до 150 Вт. В некоторых случаях мощность может достигать 180 Вт. Чугун устойчив к коррозии и может работать при давлении 10 бар. Их можно использовать в любых постройках.

Минусы чугунных изделий:

  • Heavy — весит 70 кг 10 секций с расстоянием 50 см;
  • Сложная установка из-за серьезности;
  • Длительно нагревается и потребляет больше тепла.

Выбирая аккумулятор купить, учитывайте мощность одной секции. Так что определитесь с устройством с необходимым количеством ответвлений. При расстоянии между центрами 50 см расчетная мощность составляет 175 Вт. А на расстоянии 30 см показатель измеряется как 120 Вт.

Калькулятор расчета радиаторов отопления по площади

Калькулятор учета площади — это самый простой способ определить необходимое количество радиаторов на 1м2. Расчеты производятся исходя из норм выработанной мощности.Есть 2 основных положения норм, учитывающих климатические особенности региона.

Основные стандарты:

  • Для умеренного климата необходимая мощность 60-100 Вт;
  • Для северных регионов ставка 150-200 Вт.

Многих интересует, почему у норм такой большой разброс. Но мощность подбирается исходя из исходных параметров дома. Бетонные здания требуют максимальной мощности.Кирпич — средний, утепленный — низкий.

Все стандарты приняты во внимание при средней максимальной высоте полки 2,7 м.

Для расчета сечений необходимо площадь умножить на норму и разделить на теплоотдачу одного сечения. В зависимости от модели радиатора учитывается мощность одной секции. Эту информацию можно найти в технических данных. Все достаточно просто и особых сложностей не представляет.

Калькулятор для простого расчета радиаторов на площади

Калькулятор

— эффективный вариант расчета.Для комнаты размером 10 квадратных метров потребуется кВт (1000 Вт). Но это при условии, что комната не угловая и установлены стеклопакеты. Чтобы узнать количество граней панельных устройств, необходимо необходимую мощность разделить на теплоотдачу одной секции.

Когда это принято во внимание. Если они выше 3,5 м, то необходимо будет увеличить количество секций на одну. А если комната угловая, то добавляем плюс один отсек.

Учитывать запас тепловой мощности.Это 10-20% от расчетной цифры. Это необходимо в случае сильного холода.

Разделы теплопередачи, указанные в технических характеристиках. Для алюминиевых и биметаллических батарей учитывают мощность одной секции. Для чугунных приборов за основу берется теплоотдача всего радиатора.

Калькулятор точного расчета количества секций радиаторов

Простой расчет не учитывает многие факторы. В результате получились кривые данные.Тогда одни комнаты остаются холодными, вторые — слишком горячими. Температуру можно контролировать с помощью задвижек, но лучше заранее все просчитать точно, чтобы использовать необходимое количество материалов.

Для точного расчета используются понижающие и увеличивающие термические коэффициенты. В первую очередь следует обратить внимание на окно. Для одинарного остекления используется коэффициент 1,7. Для двойных окон фактор не нужен. Для тройки ставка 0,85.

Если окна одинарные и нет теплоизоляции, то потери тепла будут довольно большими.

При расчете учитывают соотношение площади этажей и окон. Идеальное соотношение — 30%. Затем применяется коэффициент 1. При увеличении коэффициента на 10% коэффициент увеличивается на 0,1.

Коэффициент для разной высоты потолка:

  • Если потолок ниже 2,7 м, коэффициент не нужен;
  • При показателях от 2,7 до 3,5 м используется коэффициент 1,1;
  • При высоте 3,5-4,5 м коэффициент 1.2 требуется.

При наличии чердаков или верхних этажей также применяются определенные факторы. На теплом чердаке показатель составляет 0,9, в гостиной — 0,8. Для неотапливаемых чердаков возьмите 1.

.

Калькулятор объема для расчета тепла для отопления помещений

Подобные вычисления используются для слишком высоких или слишком низких помещений. В этом случае рассчитывается объем помещения. Значит, на 1 м куба нужно 51 ватт заряда батареи. Формула расчета следующая: A = B * 41

Формулы дешифрования:

  • А — сколько разделов нужно;
  • B — объем помещения.

Чтобы найти объем, умножьте длину на высоту и ширину. Если его батарея разделена на секции, то общая потребность делится на мощность всей батареи. Полученные в результате расчеты обычно округляются, так как компании часто увеличивают мощность своего оборудования.

Как рассчитать количество секций радиаторов на комнату: ошибки

Тепловая мощность по формулам рассчитана с учетом идеальных условий. В идеале температура на входе составляет 90 градусов на входе, а на выходе 70 градусов.Если поддерживать температуру в доме на уровне 20 градусов, система будет иметь теплый напор в 70 градусов. Но при этом один из показателей обязательно будет другим.

Сначала необходимо рассчитать температурный напор системы. Берем исходные данные: температуру на входе и выходе, в помещении. Далее мы определяем дельту системы: необходимо будет вычислить среднее арифметическое между входом и выходом, затем измерить температуру в помещении.

Полученную дельту следует найти в таблице преобразования и умножить мощность на этот коэффициент. В результате получает мощность одной секции. Таблица состоит всего из двух столбцов: дельты и коэффициента. Показатель получается в ваттах. Эта мощность используется при подсчете количества батарей.

Особенности расчета отопления

Часто утверждают, что на 1 квадратный метр достаточно 100 ватт. Но эти цифры поверхностны. Они не принимают во внимание многие факторы, которые стоит знать.

Данные для расчета:

  1. Площадь помещения.
  2. Количество внешних стен. Они охлаждают комнату.
  3. Сторона света. Важно солнце или притенение с этой стороны.
  4. Зимняя роза ветров. Там, где зимой ветрено, в помещении будет холодно. Все данные учитывает калькулятор.
  5. Климат региона — минимальная температура. Достаточно взять среднее.
  6. Кладка стен — сколько кирпича было использовано, есть ли утеплитель.
  7. Окно. Учитывайте их площадь, утеплитель, тип.
  8. Кол-во дверей. Стоит помнить, что они забирают тепло и приносят холод.
  9. Схема установки батареи
  10. .

При этом всегда учитывается мощность одной секции радиатора. Это позволяет узнать, сколько радиаторов вешать в одну линию. Калькулятор значительно упрощает расчеты, так как многие данные остаются неизменными.

Как рассчитать площадь обогрева помещения: калькулятор (видео)

Перед тем, как выбрать обогреватель, необходимо рассчитать минимальную тепловую мощность, необходимую для вашего конкретного помещения.

Обычно для приблизительного расчета достаточно места в кубических метрах, разделенных на 30. Обычно менеджеры используют этот метод для консультирования покупателей по телефону. Такой расчет позволяет быстро оценить, какая общая теплоемкость может понадобиться для обогрева помещения.

Например, для выбора теплового пистолета в комнату (или офис) площадью 50 м² и высотой потолка 3 м (150 м³) потребуется 5,0 кВт тепловой мощности. Наш расчет таков: 150/30 = 5.0

Этот вариант расчетов в основном используется для расчета дополнительного обогрева в тех помещениях, где уже есть какое-то отопление и вам просто нужно нагреть воздух до комфортной температуры.

Однако этот метод расчета не подходит для неотапливаемых помещений, и если необходимо, помимо объема помещения, учесть разницу температур внутри-снаружи, а также конструктивные особенности самого здания (стены, изоляция и др.)

Точный расчет тепловой мощности нагревателя:

Для расчета тепловой мощности с учетом дополнительных условий помещения и температуры используется следующая формула:

В × ΔT × K = ккал / ч , или

В × ΔТ × К / 860 = кВт , где

В — Объем отапливаемого помещения в кубометрах;

ΔT — Разница между температурами воздуха внутри и снаружи.Например, если температура воздуха на улице -5 ° C, а требуемая температура в помещении +18 ° C, то разница температур составляет 23 градуса;

К — Коэффициент теплоизоляции помещения. Это зависит от типа конструкции и утепления помещения.

K = 3,0-4,0 — Упрощенная деревянная конструкция или конструкция из гофрированного листового металла. Без теплоизоляции.

K = 2,0–2,9 — Упрощенная конструкция здания, одинарная кирпичная кладка, упрощенная конструкция окон и крыш. Малая теплоизоляция.

K = 1.0-1.9 — Стандартная конструкция, двойная кирпичная кладка, небольшое количество окон, крыша со стандартной крышей. Средняя теплоизоляция.

K = 0,6-0,9 — Улучшенная конструкция здания, кирпичные стены с двойной изоляцией, небольшое количество стеклопакетов, толстое основание пола, крыша из качественного теплоизоляционного материала. Высокая теплоизоляция.

При выборе значения коэффициента теплоизоляции необходимо учитывать старое или новое здание, так как старые здания требуют больше тепла для прогрева (соответственно, коэффициент должен быть выше).

Для нашего примера, если учесть разницу температур (например, 23 ° C) и уточнить коэффициент теплоизоляции (например, у нас старое здание с двойной кирпичной кладкой, возьмем значение 1,9), то расчет необходимой тепловой мощности обогревателя будет выглядеть так:

150 × 23 × 1,9 / 860 = 7,62

То есть, как видите, скорректированный расчет показал, что для обогрева именно этого помещения потребуется больше теплопроизводительность, чем была рассчитана по упрощенной формуле.

Этот метод расчета применим к любому типу отопительного оборудования, за исключением, возможно, инфракрасных обогревателей, поскольку в нем используется принцип явного тепла. Подходит для любых других типов обогревателей — водяных, электрических, газовых и масляных.

После расчета необходимой тепловой мощности можно переходить к выбору типа и модели обогревателя.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
