Чем заменить паяльную кислоту в домашних условиях?

Паяльная кислота входит в число наиболее востребованных видов флюсов, когда речь идет об использовании ее при сложных работах, то есть при паянии металлов, тяжело поддающихся обработке. Она характеризуется высокой степенью агрессивности, благодаря чему отлично справляется с устранением жировых пленок, окислов и иных видов загрязнений с поверхности перед пайкой. Кроме того, кислота обеспечивает формирование защитной пленки, которая препятствует негативному воздействию на металл факторов внешней среды.

Однако при работе с простыми соединениями, особенно в тех случаях, когда используются тонкие металлические элементы, от применения паяльной кислоты лучше отказаться. Опасность заключается в том, что она попросту может разъесть металл, поэтому иногда лучше поискать другой вариант флюса.

Чрезвычайно важно обращать внимание на концентрацию паяльной кислоты, поскольку она может реализовываться в концентрированном и разбавленном виде.

Для каждого конкретного случая должен быть раствор подходящей силы, чтобы не было негативных последствий.

Использование излишне концентрированной кислоты для паяния категорически не допускается. В том случае, если под рукой отсутствует раствор необходимой концентрации, следует позаботиться о том, чтобы довести его до нужных параметров, или же воспользоваться другим веществом, имеющим аналогичные свойства.

Достоинства паяльной кислоты

• Превосходно подходит для использования при работе с металлами, тяжело поддающимися пайке.
• Имеет довольно низкую цену, кроме того, ее можно приготовить самостоятельно.
• Отлично справляется с устранением налетов и окислов, одновременно препятствуя их дальнейшему образованию.

Отрицательные моменты

• Из-за излишне агрессивной среды невозможно работать с тонкими деталями.
• Непосредственный контакт с кожей человека может привести к крайне тяжелым последствиям, так как кислота способна разъесть не только кожный покров, но и мышечные ткани.
• Кислота имеет крайне неприятный запах, а выделяемые при использовании вещества пары чрезвычайно вредны для органов дыхания.

Чем может быть заменена паяльная кислота?

Существует не так много веществ, которые можно рассматривать в качестве альтернативы данной кислоте. Часть из них без проблем готовится в домашних условиях, хотя и не всегда при этом удается получить заданные свойства.

Одним из наиболее простых и доступных веществ, которые можно использовать вместо паяльной кислоты, является водный раствор обыкновенного аспирина. Для его получения необходимо просто взять таблетку, измельчить ее для более быстрого растворения, засыпать в емкость с водой и тщательно перемешивать до тех пор, пока не останется ни одной твердой частицы. Использование полученного раствора аналогично другим видам флюса. Несомненным преимуществом такого вещества является его абсолютная безвредность и безопасность.

Также можно применять лимонную или уксусную кислоту, однако они обладают не столь высокой эффективностью, как паяльная. Реализовываются они уже в разбавленном виде, поэтому никаких дополнительных манипуляций с ними проводить не требуется.

Еще один вариант – концентрированная соляная кислота. Она является одним из главных компонентов оригинального флюса, но может также применяться для изготовления паяльной кислоты в домашних условиях. Благодаря своей высокой агрессивности, она позволяет качественно избавиться от самых различных видов загрязнений и гарантирует надежную защиту. Однако она опасна для здоровья и может разъесть тонкие элементы, поэтому данные аспекты следует учитывать при пайке.

Хорошо зарекомендовал себя активный паяльный жир, который отлично справляется с загрязнениями. Также несомненным его плюсом является удобство использования и простота размещения на поверхности изделия. Однако, как и паяльная кислота, он относится к высокоагрессивным веществам, которые таят в себе опасность для здоровья человека и не рекомендуются для использования с тонкими изделиями из металла.

Достойной альтернативой паяльной кислоте является ортофосфорная. Она проста в использовании, доступна, хорошо справляется с оксидными, жировыми и прочими пленками и налетами, но при этом щадящее относится к металлам.

При отсутствии под рукой оригинальной паяльной кислоты можно самостоятельно приготовить ей замену в домашних условиях. Безусловно, у нее не будет столь богатого состава, однако она все равно отлично справится с поставленными перед ней задачами.

Заключение

Вместо традиционной паяльной кислоты можно задействовать массу других веществ, имеющих различные свойства, но схожих по своему действию. Какие-то из них следует использовать с осторожностью, помня об их высокой агрессивности, другие же являются абсолютно безопасными, как для металла, так и для человека. Для каждого конкретного случая можно подобрать наиболее подходящий по своим свойствам аналог, который позволит безболезненно перенести отсутствие паяльной кислоты.

Для многих видов сварки плавлением используется специальная сварочная проволока, которая отличается по размеру, диаметру и свойствам

Чем можно заменить паяльную кислоту для пайки в домашних условиях?

Паяльная кислота для пайки алюминия, нержавеющей стали и прочих металлов, которые трудно поддаются обработке, является очень распространенным флюсом среди специалистов. Практически все сложные виды работ можно проводить с ней, так как она относится к агрессивным средам и обеспечивает надежную защиту от образования окислов, а также легко убирает с поверхности их, жировые пленки и прочие виды загрязнений перед спаиванием. Вопрос, чем заменить паяльную кислоту в домашних условиях, возникает у многих людей, когда она заканчивается или нет чего-то подходящего с подобным уровнем действия.

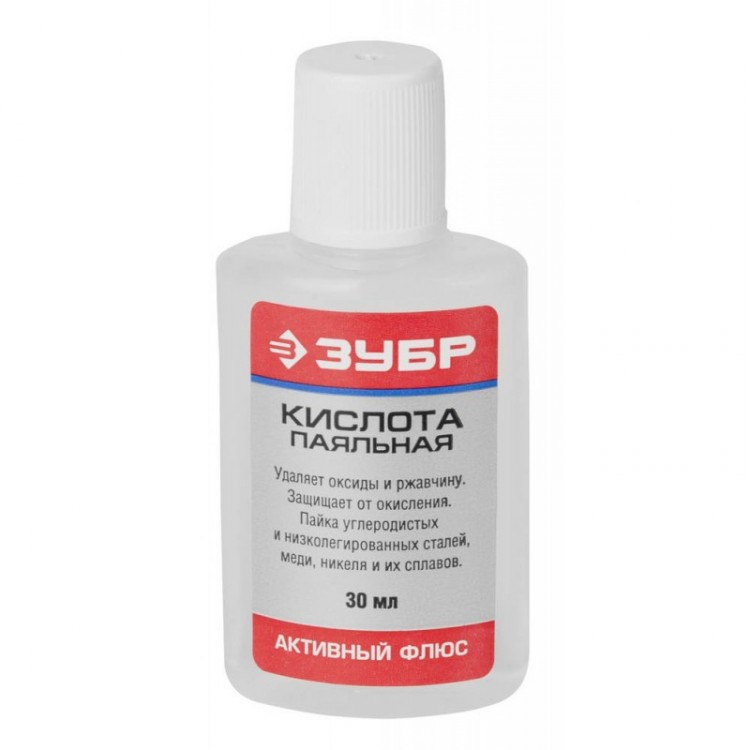

Внешний вид паяльной кислоты

В то же время ее не рекомендуют использовать для спаивания простых соединений, особенно, если речь идет о тонких металлических изделиях. Дело в том, что контакты на проводах, а также те, которые бывают на микросхемах и прочих радиоэлементах, могут попросту разъесться данной кислотой. Это вполне распространенная ситуация, с которой могут столкнуться новички. В данном случае также нужно учитывать концентрацию. Ведь кислота для пайки нержавейки может быть представлена в виде концентрата или же разбавленного раствора, который будет обладать все теми же свойствами, но в менее полной мере. Данный флюс производится по ГОСТ 23178-78.

Далеко не всегда есть возможность взять готовый вариант кислоты, а также они порой оказываются совсем не подходящими для конкретного случая. В таком случае, следует рассмотреть, чем заменить паяльную кислоту в домашних условиях, или же что в нее добавить, чтобы достичь требуемого результата.

Преимущества паяльной кислоты

• Отличный вариант активного флюса, справляющегося со всеми сложными местами спайки;
• Паяльная кислота обладает относительно низкой стоимостью, а также может быть приготовлена самостоятельно;
• Она не только снимает все налеты и окислы, но и помогает обеспечить защиту от их дальнейшего образования, что особенно полезно при работе с алюминием.

Недостатки

• Слишком агрессивная среда не позволяет вести работу с тонкими деталями, подверженными сильному воздействию флюса такого рода;
• Есть вероятность получения травмы при непосредственном контакте с материалом, так как концентрированная кислота может разъесть кожу, а также мышечные ткани;
• Во время работы материал выделяет испарения, которые также вредны, но на этот раз страдают дыхательные пути;
• Кислота выделяет неприятный запах, который сильно распространяется в близлежащем пространстве.

Чем заменить паяльную кислоту в домашних условиях?

За все время существования данного вещества, специалисты нашли несколько вариантов, которые могут выступить в качестве замены. Многие из них легко готовятся в домашних условиях, но при этом могут не полностью соответствовать заданным свойствам оригинального вещества.

Одним из первых вариантов, чем можно заменить кислоту для пайки, является аспирин, растворенный в воде. Для этого берется таблетка аспирина, которую можно предварительно по дробить, чтобы она быстрее растворилась. Затем она высыпается в емкость с водой, где и происходит растворение. Когда в жидкости не останется твердых частичек таблетки, то ее можно использовать. Делается это как при работе с обыкновенными жидкими флюсами. Полученное вещество является безвредным.

Таблетка аспирина в воде

Использование концентрированной уксусной или лимонной кислоты также допускается. Эффективность их несколько ниже. Разбавлять такие варианты ни в коем случае не стоит, так как зачастую они продаются уже в разбавленном виде. Как правило, они обладают неким уровнем агрессивности, но не достигают тех же показателей, что и сама кислота.

Применение концентрированной соляной кислоты. Данный материал входит в основу оригинального флюса, а также используется для приготовления паяльной кислоты в домашних условиях. Этот вариант наиболее опасен для здоровья, но позволяет справиться практически со всеми видами загрязнений и обеспечивает надежную защиту. Но и уровень агрессивности здесь сильно возрастает, так что тонкие детали не стоит паять таким методом. Чаще всего он применяется для деталей из железа.

Паяльный жир активный служит альтернативой кислоте, так как в отличие от других его разновидностей, он достаточно агрессивный и его также не рекомендуют использовать для тонких металлических изделий. Он намного удобнее, чем другие варианты, в плане размещения флюса на поверхности заготовки, но также обладает негативными побочными эффектами, вредными для здоровья человека. В домашних условиях он не всегда может быть. Но его следует иметь про запас, так как именно паяльный жир обеспечивает одни из лучших условий спаивания среди всех имеющихся аналогов.

Паяльный жир

Выбирая, какая нужна кислота для пайки, помимо паяльной, следует рассмотреть еще ортофосфорную. Это более простой и щадящий вариант. Ее также можно приобрести в магазине и она неплохо справляется с условиями работы, так как легко снимает окислы, жировые налеты и прочие пленки с поверхности.

В домашних условиях также можно самостоятельно подготовить паяльную кислоту, которая станет заменой оригиналу. Она будет иметь не столь богатый состав, как магазинные марки, но сможет справиться с теми процедурами, на которые она рассчитана. Приготовление ее займет больше времени, чем вышеуказанные варианты, но и качество полученной субстанции будет несколько выше. К тому же, ее можно потом будет хранить в течение долгого времени для последующего использования.



Вывод

Существует множество вещей, которые можно использовать вместо паяльной кислоты. Все они обладают своими свойствами, но вполне пригодны для пайки. Некоторые имеют ограничения из-за своей агрессивности, у других преимуществом является их стоимость и доступность, а в третьих высокий уровень качества. Каждый пайщик подбирает тот вариант, который ему удобнее, но практически ни какой из них не может стать полным аналогом, так как каждый элемент состава приносит свои нюансы.

Чем заменить канифоль при пайке паяльником – варианты флюсов

Любая пайка может быть успешной только при соблюдении всех требований к выполнению процедуры. Одним из главных условий является использования многокомпонентного флюса или обычной канифоли.

В продаже имеется достаточное количество готовых средств. Самым доступным, популярным признана канифоль. Случается так, что материала нет под руками, а припаять что-то нужно срочно.

Приходится соображать, чем можно заменить канифоль без ущерба для результата работы. Благо, выпускается большое количество специальных флюсов, а помимо них, можно использовать подручные средства.

Требования к материалам

Любой флюс предназначен для удаления оксидного налета на металлических деталях, предотвращения окисления при пайке, улучшения распределения припойной массы в рабочей зоне.

Канифоль благополучно справляется с задачей. Соединения получаются качественными и долговечными.

Размышляя над тем, чем заменить канифоль в домашних условиях, следует помнить о необходимости выполнения припоем всех функций.

Замена должна соответствовать ряду следующих требований:

• иметь невысокую температуру плавления и небольшую плотность;
• хорошо расплавляться паяльником;
• не растекаться вне рабочей зоны;
• эффективно растворять оксиды;
• равномерно распределяться по поверхности;
• не вступать в реакции с металлом деталей и припоем;
• подлежать легкому удалению по окончании работы.

Продукты разложения флюса вместе с растворенными оксидами должны легко выталкиваться расплавом припоя из зоны формирования шва.

Натуральная светло-желтая канифоль, похожая на стеклообразную массу, — идеальный вариант. Чем ее можно заменить – подсказывают опытные умельцы.

Аспирин и электролит из батарейки

Многие мастера считают самым доступным вариантом – применение аптечного аспирина.

Обращаем внимание на то, что заменить канифоль шипучими таблетками не удастся. Они содержат наполнители (соединения натрия), которые при пайке не нужны. Поэтому применяют самый обычный простой аспирин.

Таблетки следует растолочь до порошкообразного состояния и растворить в воде или обычном винно-водочном спирте. Можно взять одеколон в качестве растворителя.

Растворяется ацетилсалициловая кислота хорошо. Ее свойств бывает достаточно для очистки поверхности, удаления грязи. Она может заменить канифоль без труда.

Неудобство состоит в необходимости проведения работы под вентиляционной вытяжкой или в проветриваемом месте. Припои без канифоли с аспирином при нагревании выделяет резко пахнущие вредные газы. Дышать ими не нужно и невозможно.

Если аспирина рядом нет, заменить канифоль рекомендуют электролитом от использованной солевой батарейки. Важно, чтобы она не была щелочной.

Жир, смола, янтарь

Хорошо расплавляется, распределяется на поверхности животный жир. Подойдет любой жир как пищевой, так и технический.

Запахи при работе исходят неприятные, но переносить их некоторое время можно без вентиляции.

Многие умельцы, особенно живущие в окружении лесов, применяют обычную смолу деревьев. Она легко плавится, хорошо растекается по поверхности рабочей зоны.

Есть положительные отзывы об использовании смолы елей, сосен. Ее собирают в обычной банки из жести, измельчают, насколько это возможно, а затем потихоньку растапливают на водяной бане.

Расплав нужно постоянно помешивать, убирая из него иголки и древесные частицы. Этот материал по составу максимально приближен к канифоли. Поэтому заменить ее таким способом можно без проблем.

Для пайки железа древесную смолу советуют растворить в пищевом уксусе. Обращаем внимание на то, что применять эссенцию или концентрированную уксусную кислоту нельзя.

Очень подходит для применения в качестве флюса янтарь. Совет приемлем для жителей регионов, в которых янтарь добывают. Всем остальным заменить канифоль янтарем сложно. Цена слишком высока.

Нестандартные способы

Если нет рядом канифоли для пайки, можно использовать материал для натирания смычков. Он лучше очищен. Все свойства сохранены. Стоимость замены будет ощутимой.

Сообразительные мастера, у которых есть припои с флюсом, предлагают замочить его в спирте, дождаться пока канифоль вся растворится. Времени это занимает немного.

Говорят, что таким спиртовым экстрактом заменить канифоль удается с успехом. Спиртовая составляющая постепенно улетучится. Твердый компонент соответствует требованиям, предъявляемым к флюсам.

При работе со старой аппаратурой заменить канифоль можно остатками в местах старой пайки. Нужно прикоснуться туда проводком и паяльником, сделать соединение. Этот метод приемлем для экстремальных ситуаций при не очень высоких требованиях к швам.

Кислоты со стеарином

Случается так, что рядом не оказывается ничего подходящего для замены. Тогда для удаления оксидов подойдет любая кислота, кроме концентрированной серной и азотной.

Для предотвращения окисления металла можно тщательно зачистить его и припой, затем покрыть их стеарином. Стеарин (парафин) можно взять из свечек.

Перед нанесением защитного слоя на металл стеарин нужно расплавить, не перегревая. Защитный слой исключит контакт с кислородом. Пайку следует проводить под стеариновым слоем.

Некоторые мастера, чтобы заменить канифоль, на зачищенную поверхность металла намазывают всем известный клей БФ-6. Паять при этом нужно, сильно прижимая паяльник.

Приведенные способы – это «скорая помощь» паяльщика. При неожиданных ситуациях выход всегда можно найти с помощью простых и доступных средств. Но все же для качества пайки лучше использовать специальные средства.

Паяльная кислота ортофосфорная: состав, назначение, чем заменить

Опытные мастера – электронщики и домашние радиолюбители знают, что для качественного соединения понадобится не только паяльник, но и дополнительные аксессуары. Для пайки используется флюс и припой, последний выполнен на основе свинца и олова, зачастую предлагается в виде проволоки. Характеристики соотношения проволоки, флюса могут отличаться по параметрам, зависимым от типа изделия.

В качестве второго компонента выступает флюс, распространенная форма применяется в виде канифоли. Она помогает качественно, быстро спаять детали медного состава, провода и другие материалы. Паяльной кислотой возможно работать с материалами латуни, никеля, нержавейки и т.д.

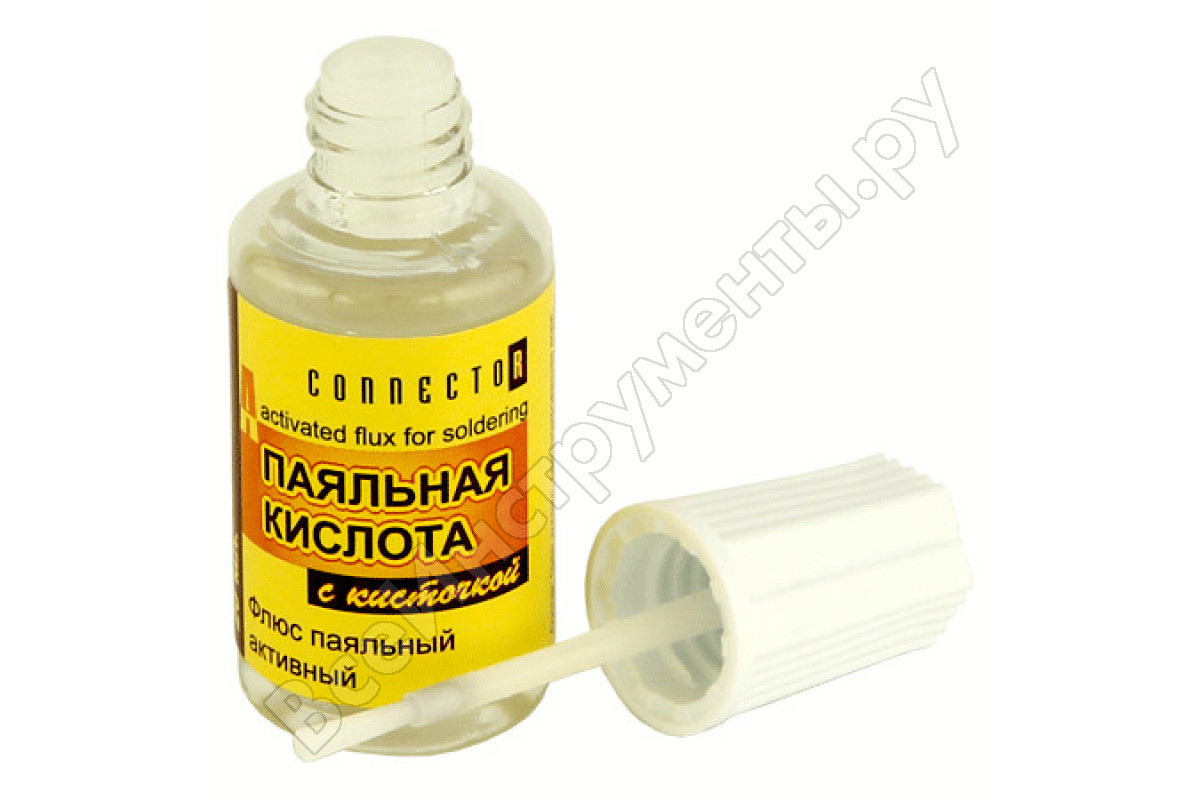

Паяльная кислота

Особенности применения и пайки с паяльной кислотой

Категория, к которой попадает паяльная кислота отличается на фоне других реагентов, обладает рядом положительных свойств. В качестве флюса изделие распространяется только в жидком виде, некоторые составы возможно разбавлять для снижения концентрации при взаимодействии с металлом. Перед тем, как использовать элемент, стоит разобраться, для чего нужна паяльная кислота.

Перед спайкой металлов необходимо подготовить области к применению. При длительной эксплуатации металлы имеют свойство окисляться, на них ложится слой грязи, пыли. Если с грязью возможно справиться механическим способом, при помощи шкурки или напильника, то окислы устраняются только с применением химических растворов. Паяльная кислота помогает предотвратить появление новой пленки, удалить присутствующие отложения.

Чистка металла паяльной кислотой

Основные металлы, которые возможно обработать паяльной кислотой:

• сплавы меди любыми пропорциями;
• железные изделия;
• никель;
• всевозможные сплавы цветных металлов;
• сталь.

Латунные, медные сплавы возможно пропаять с помощью буры. Алюминиевые или стальные изделия никак не соединится без паяльной кислоты. Перед тем, как паять кислотой, деталь обрабатывается от твердых отложений, после пайки смывают водой с малым щелочным содержанием. Разновидности паяльной продукции производятся по стандартам ГОСТ 23178-78, обладают текучестью, пониженной вязкостью.

Виды паяльных кислот и особенности применения

Паяльная кислота подразделяется на два основных вида, вне зависимости от сферы применения, ортофосфорный и соляной тип. Вне зависимости от состава, назначением является удаление окислов, загрязнений с областей пайки. Качественный, аккуратный шов может быть исполнен только при соблюдении условий подготовки металлов. Долговечность материалов повышается за счет образования защитной пленки от окисления на поверхности соединения.

Важно знать, что использовать флюс при работе с электронными платами категорически запрещается. Тонкие и хрупкие элементы могут быть стерты с конструкции платы, кислота для пайки производит токопроводящие соединения. Все эти факторы могут плачевно повлиять на работоспособность узла, конструкции общим состоянием.

Хлорцинковый флюс

Раствор хлористого цинка применяется для пайки соединений железа. Составом является цинк, растворенный соляной кислотой. Производится раствор следующим образом:

• подготавливается гранулированный цинк;
• в зависимости от технического задания, добавляют раствор, либо концентрат;
• после химической реакции цинка, возможно использовать смесь.

Хлористый цинк

Пропорциональные части берутся на примере 1 литр соляного раствора на 400 грамм гранулированного цинка. По окончании работ следует обработать поверхность для прекращения реакции, для этого отлично подходит мыльный раствор. Перед изготовлением самостоятельно, следует помнить, что важно соблюдать последовательность. Кислоту разбавляют цинком, при этом образуются газы, получается достаточно взрывоопасная смесь. Все действия производятся на проветриваемом месте.

Олеиновая кислота

Для пайки алюминиевых сплавов прекрасно подходит олеин. Не применяется чистым видом, доступен только в техническом состоянии. Стабильное состояние достигается путем смешивания олеина с различными жирными кислотами. Далее вступает в реакцию йодид лития, который заканчивает смешивание массы для пайки алюминия.

Пайка олеиновой кислотой позволяет производить стыковку материалов из медных и алюминиевых сплавов, без образования химической пленки и окисления.

Олеиновая кислота Б-115

Флюс используется для защиты от процессов коррозии на стыке, при механическом воздействии, образуется новая пленка, что позволяет не беспокоится о надежности соединения.

Взамен паяльной кислоты, другие флюсы не имеют схожих свойств, возможно применение машинного масла с растертыми опилками, процесс пайки происходит втирание состава при стыковке. При нагревании олеиновый тип паяльной кислоты испаряется, но место пайки залужено, о качественном соединении бессмысленно беспокоится.

Ортофосфорная кислота

При обработке металлов ортофосфорным раствором происходит построение защитной пленки, препятствующей образованию окислов, химических реакций металла. Характеристики раствора состоят в бесцветной субстанции, неорганического рода. Гигроскопичная структура в виде пастообразной структуры взаимодействует при нагревании и растворяется в жидкий состав. Обладает хорошими свойствами текучести, легко убирается водой после работы.

Пайка ортофосфорной кислотой

Применяется ортофосфорная кислота при пайке углеродистых, легированных сталей. Также к работе подходят сплавы меди и никеля, рабочая температура при паяльных работах начинается от 350 градусов. Кислотная пленка разрыхляется, отводится на поверхность путем растворения слоя оксидов. Надежная спайка достигается путем образованной оксидной пленки ортофосфорной кислотой.

Флюс ВТС

Салициловая основа, распространенная составом аспирина, применяется как составляющая часть флюса для пайки. Наиболее широко применяется к работе с драгоценными металлами, ввиду слабого взаимодействия с частицами изделия.

Основное преимущество, это защита от окисления места пайки, нет необходимости удалять флюс, если только не предъявляются дополнительные требования.

Флюс-паста ВТС

Универсальность применения, дешевое изготовление позволяют применять паяльную кислоту на основе салициловых соединений. Едкие выделения предполагают рабочую вытяжку при выполнении паяльных действий, также отрицательной стороной является плохое взаимодействие с алюминием.

Возможно использовать подручные средства, достаточно растереть таблетку аспирина или другой препарат, содержащий салициловую кислоту. Наносится порошок на место пайки, при работе с проводами пайку возможно производить прямо на таблетке. Более удобная смесь изготавливается совместно с вазелином, пропорциями 1 к 2, пасту легко наносить на место пайки тампоном, удалять по окончанию работ.

Преимущества кислоты

Каждый состав имеет определенные преимущества, паяльные аксессуары не исключение.

Пайка алюминия кислотой

Основные положительные стороны:

• Удобство процесса, пайка позволяет обработать контакт в труднодоступном месте, за счет свойств текучести.
• Повышенная агрессивность позволяет разрушать оксидные пленки, отложения ржавчины. Обычно оксидные пленки не видны глазу, поэтому соединение обрабатывается обязательным порядком.
• О последующем образовании оксидной пленки можно не беспокоится, паяльная кислота противодействует этому, даже механических воздействиях.
• Разнообразие металлов, с которыми возможно производить действия, позволяет использовать раствор при каждой работе.

Недостатки

Кроме положительных сторон, имеются и некоторые недостатки, способные ограничить использование химического элемента:

• Категорически запрещается использовать кислоты при работе с радиосхемами, мелкой электроникой. Свойства некоторых составов таковы, что происходит разрушение дорожек при обработке и нарастании новых токопроводных элементов.
• Срок хранения занижен, по причинам летучести газов, поэтому приобрести с запасом данные флюсы не получится. К условиям хранения также поставлены требования, не соблюдение которых может привести к порче материала;
• Состав вреден для человека при вдыхании, попадании на кожу. Рекомендуется использовать средства индивидуальной защиты при массовых работах, пайку производить в хорошо проветриваемом помещении.

Состав и физико-химические свойства

Ортофосфорная кислота имеет формулу Н3РО4, которая состоит из самого фосфора и диэтиламида. Пропорции могут быть различными от требуемой концентрации, в большинстве случаев используется соотношение 1 к 4. Существует разновидность кислоты с примесями цинка соотношениями 1 к 2 частям раствора.

Формула ортофосфорной кислоты

Основные свойства материала подразумевают агрессивность. Активное взаимодействие происходит с любым материалом, этот факт требует бережного отношения к соединениям. Во время работы необходимо придерживаться особых правил, т.к. может произойти положительный либо отрицательный вариант. Жидкая форма позволяет проникать составу в труднодоступные места, достигать высокой прочности спаивания. Основными видами паяльной кислоты являются растворы, так как 100% концентрация не позволит производить работы с большинством металлов.

Особенности выбора

Подбор состава паяльной кислоты происходит в соответствие с рабочей поверхностью материала. Основным критерием должно быть качество раствора, т.к. неправильную концентрацию всегда можно понизить ее в домашних условиях. Не допустимо к применению составов с наличием осадка или помутнения емкости.

Важно помнить, что жидкие флюсы, одни из немногих паяльных принадлежностей, имеющих срок годности, на который необходимо обращать внимание перед применением.

Сложный выбор всегда не дает покоя при покупке. Составы разные, на рынке существует большое количество производителей. Необходимо определить, какой тип работ будет производиться, для этого изучается предназначение состава паяльной кислоты. Ортофосфорные составы наиболее распространены, хорошо борются с окислами и не столь агрессивны. Соляная более универсальна, т.к. применяется к множеству металлов. Серная наиболее активный вариант, используется при пайке толстых изделий.

Изготовление своими руками

При наличии некоторых знаний и подручных материалов, возможно изготовить паяльную кислоту в домашних условиях. Набор ингредиентов не велик, их можно приобрести в хозяйственном магазине:

• соляная кислота в чистом виде;
• кусковой цинк, который реализуется отделом химических реактивов, если не представляется возможности приобрести, аккуратно раскрывается пальчиковая батарея;
• емкость из стекла или керамического материала.

Паяльная кислота изготавливается своими руками определенной последовательностью. Необходимо заполнить емкость кусками цинка, затем заполнить соляным раствором. Действия производятся в хорошо проветриваемом помещении, при попадании раствора на кожу, необходимо сразу же промыть проточной водой. После, изготовления масса, переливается в герметичную емкость для правильного хранения.

Меры предосторожности

Агрессивные свойства требуют особого подхода к технике безопасности. Хранение производится заводской упаковкой, огражденном месте от прямых солнечных лучей.

Производить работы лучше при хорошем проветривании, используя необходимые средства защиты.

Кожные покровы на агрессивные вещества реагируют отрицательно. При попадании на руки, необходимо сразу промыть водой, хозяйственным мылом. Вдыхание может привести к раздражению ротовой полости, а при попадании в глаза необходимо обратится за помощью к специалистам.

Особенности пайки металлов

Для качественного соединения важно придерживаться определенных инструкций, работа отличается от спаивания обычным припоем.

Паяльная кислота используется во многих случаях, перед работами важно следовать шагам:

• Грубые загрязнения, окисления металла очищаются наждачной бумагой или напильником.
• Аккуратно наносится флюс с помощью кисточки или специального дозатора, раствор находится в жидком состоянии, поэтому легко растекается по поверхности.
• Лужение происходит с нанесением припоя, изделия скрепляются между собой.

После окончания процесса необходимо удалить остатки раствора. Сделать это можно обычной мыльной водой или раствором соды.

можно ли сделать своими руками?

Любой домашний мастер, работающий с радиоэлектроникой, умеет пользоваться паяльником. Классика паяльного дела: припой серии ПОС и сосновая канифоль, при работе с которой и выделяется характерный «ароматный» дым.

Для чего нужна канифоль, и прочие флюсы?

Дело в том, что в отличие от сварки, соединение с помощью припоя требует более тщательной подготовки соединяемых поверхностей. Расплавленный припой ведет себя как обыкновенная жидкость.

Если сила поверхностного натяжения расплава будет выше, чем адгезия, жидкий металл просто не «прилипнет» к детали, а будет оставаться на ее поверхности в виде шарика.

Почему так происходит? На поверхности любого металла образуются окислы. Эта тонкая пленка не дает металлам вступить в нормальный физический контакт. Разумеется, поверхность можно механически зачистить перед пайкой.

Но при нагреве оксидная пленка моментально покроет подготовленную поверхность. Против этого эффекта и работает флюс. Кроме очищающей функции, флюсы создают защитную пленку на металлах, препятствующую появлению окислов.

А вот адгезии припоя эти «помощники» не мешают. Напротив, она с применением флюсов только усиливается. В результате мы получаем прочное соединение с отличной электропроводностью.

При работе с медью, серебром, посеребренными или позолоченными контактами, можно обойтись канифолью, изготовленной на основе смолы хвойных деревьев.

Но у этого препарата есть существенные недостатки:

• Канифоль начинает плавиться при нагреве (обычное состояние – кристаллическое). Соответственно контакт иногда успевает окислиться.
• Невысокие чистящие способности не позволяют работать с металлами, у которых оксидная пленка слишком прочная: алюминий, нержавейка. При пайке необходимо применять химически активные флюсы.

В некоторых случаях, слой окисла можно «пробить» лишь с помощью кислоты или препаратов, содержащих ее в своем составе. Кислота для пайки может быть универсальной, либо применяться с конкретными металлами.

В состав паяльной кислоты (кроме основного компонента) входят загустители, нейтрализаторы, преобразователи окислов, и прочая химия. Тем не менее, флюсы на основе кислоты доступны на рынке, их стоимость относительно невысокая.

К сожалению, многие производители на маркировке не указывают состав, ограничившись надписью «паяльная кислота». Покупая подобные составы, неопытные мастера сталкиваются с несовместимостью флюса и обрабатываемого металла.

Например, кислота для пайки нержавейки плохо обрабатывает медные контакты. А состав, который используется для меди и серебра, не подходит к алюминиевым деталям.

Поэтому многие радиолюбители предпочитают использовать самодельные составы. Паяльная кислота своими руками изготавливается из доступных материалов.

Опытный «паяльщик» может подобрать пропорции таким образом, что эффективность препарата будет выше (для конкретных случаев пайки).

Виды паяльных кислот и особенности применения

Чтобы не испортить изделие, и в то же время получить качественный очиститель окислов, необходимо знать, для чего нужна каждая паяльная кислота.

Если не знать, как правильно пользоваться паяльной кислотой, можно получить мину замедленного действия. Дорожки печатной платы, или проводное соединение, будут медленно разрушаться под воздействием агрессивной составляющей.

В самый неподходящий момент соединение распадется. Второй вариант проблемы – применение неправильно подобранной кислоты приводит к образованию тончайшего диэлектрического слоя в месте пайки.

Прочность соединения может быть высокой, а вот параметры электропроводности будут нарушены. Этот контакт станет слабым звеном всей схемы. Найти неисправность довольно сложно.

Заменять паяльную кислоту для определенного металла, составом на основе иного активного элемента, нежелательно.

Хлорцинковый флюс

Применяется для пайки железа. С точки зрения школьного курса химии, это чистый цинк, растворенный в соляной кислоте: то есть, раствор хлористого цинка.

Собственно так он и производится: в емкость с гранулированным цинком добавляется раствор соляной кислоты (либо концентрат, в зависимости от технического задания), проходит химическая реакция, и состав можно использовать.

Классический рецепт флюса: на 1000 мл концентрированной кислоты 400 грамм чистого цинка.

Меры предосторожности:

Обратите внимание

Используется стеклянная либо керамическая емкость. Кислота добавляется в цинк, а не наоборот. Во время реакции выделяется водород, который в смеси с кислородом из воздуха, образует взрывоопасную смесь (не говоря о том, что газ сам по себе горюч). Поэтому производство хлорцинкового флюса организуется в хорошо проветриваемом помещении.

После применения, поверхность следует обработать щелочным раствором, для прекращения реакции. Например – мыльной водой.

Олеиновая кислота

Незаменимый состав для пайки алюминия. В чистом виде не применяется. Собственно, в чистом виде ее и не бывает. Используется так называемый технический олеин.

Для сохранения стабильности вещества, олеиновую кислоту смешивают с иными жирными кислотами. Полученную массу смешивают с йодидом лития, и получается идеальный флюс для алюминиевых сплавов.

Важно, что этим флюсом можно соединять медный проводник с алюминиевым, без появления электрохимической коррозии.

Для чего нужна паяльная кислота при пайке алюминия? Слой оксидной пленки на этом металле практически «не убиваем». При зачистке механическим способом, моментально нарастает новая пленка.

Технологи много лет ищут, чем можно заменить кислоту. Главная задача – оградить место пайки от воздействия кислорода.

Никакой другой флюс вместо паяльной кислоты не подходит, но можно смешать железные опилки с машинным маслом и растирать точку соединения с одновременным нагревом и добавлением припоя.

Олеиновый флюс выполняет сразу две задачи: растворяет оксидную пленку (что весьма непросто), и сохраняет защитный слой до окончания пайки. При нагреве кислота испаряется, но место пайки уже надежно залужено.

Изготовить паяльную кислоту на основе олеина, в домашних условиях невозможно. Но флюс недорогой, и всегда доступен.

Ортофосфорная кислота

Пожалуй, самый распространенный кислотный флюс. Основное применение – пайка железных, стальных контактов, и никельсодержащих сплавов. Также этим флюсом хорошо паять чистую медь (особенно, если площадь контакта слишком велика).

После удаления окислов, флюс покрывает металл прочной эластичной пленкой, препятствующей дальнейшему окислению. При касании жала паяльника, защитная пленка испаряется, давая возможность адгезии припоя.

Как правильно пользоваться паяльной кислотой

После завершения пайки, металл, обработанный флюсом, не корродирует. В зависимости от выбранного металла, применяются различные пропорции компонентов.

Ортофосфорная кислота смешивается с обычной канифолью, этиловым спиртом, и даже хлористым цинком. В основном, присадки добавляются при создании флюсов, для пайки хромовых и никелевых соединений.

Для работы с остальными металлами, доля собственно кислоты достигает 100%. Если вам удастся найти кислоту в чистом виде, вы самостоятельно можете изготовить любой флюс, добавляя доступные компоненты.

Профессионалы так и поступают, тем более что ортофосфором паяются практически любые сочетания металлов, кроме разве что алюминия.

Флюс ВТС

Основа препарата – салициловая кислота. Та самая, которая применяется в таблетках аспирина. Флюс используется для работы с медью и драгоценными металлами (в том числе посеребренными и позолоченными контактами).

Главное преимущество – отличная защита точки пайки от окисления. Флюс можно (и даже нужно) не удалять, если только нет эстетических требований к работам.

Дешевизна и универсальность применения могли бы сделать этот флюс самым популярным. Исключение составляет тот же алюминий. Однако выделения при термической обработке настолько едкие, что для работы обязательно требуется вытяжка.

Это ограничивает домашнее применение препарата. Однако при нормальном проветривании, можно пользоваться даже самостоятельно изготовленным флюсом.

Самый простой способ: растереть таблетку аспирина, и посыпать место спайки. При лужении концов провода, достаточно положить жгут на таблетку, и прижать паяльником.

Более удобные составы изготавливаются на основе технического вазелина. Он смешивается с порошком в соотношении 1 к 2, и состав можно наносить на поверхность пайки.

Итог:
Абсолютно универсальных флюсов на основе кислоты не бывает. Каждый состав лучше работает с тем или иным металлом. Информацию о том, как пользоваться кислотами, вы найдете на этикетке.

Важно! При работе с любыми кислотными составами необходимо соблюдать элементарные меры безопасности. Не допускать попадания в глаза. Любой флюс на основе кислоты нейтрализуется щелочным (мыльным) раствором.

При изготовлении флюса самостоятельно, вопросы безопасности также стоят на первом месте. Общее правило: добавляйте кислоту в остальные компоненты, а не наоборот. Промывка деталей после обработки нужна не всегда, в ряде случаев, кислотный состав напротив, защищает место пайки.

About sposport

View all posts by sposport

Чем можно заменить припой для пайки — ▷ Как можно?

В обиходе жизни бывают случаи когда необходимо найти способ, чем заменить припой для пайки, поскольку обычной канифоли дома не оказалось. В домашних условиях можно использовать множество довольно актуальных вариантов, некоторые более доступны, другие наоборот найти будет сложнее. В данный статье мы рассмотрим несколько вариантов таких замен и постараемся дать пояснения по ним подробнее.

Припой в домашних условиях можно заменить

Вариант припоя	Описание
Аспирин	Наверное, самый доступный вариант, поскольку его можно найти в каждой аптечке. Для проведения качественной пайки обязательно использовать только сильно концентрированный раствор. Также важно учитывать – пайка с ацетилсалициловой кислотой сопровождается неприятным запахом. Поэтому важно обеспечить хорошую вентиляцию, помещение должно хорошо проветриваться.
Жир	Доступное средство, имеющее низкую стоимость. Главные недостатки жира – его консистенция, неприятный запах. Однако, он легко плавится и распространяется по пайке. Рассматривая варианты, чем можно заменить припой для пайки, жир нельзя оставить без внимания.
Смола	Использовать лучше смолу деревьев, особенно хвойных. Представляет собой неагрессивное вещество, которое легко плавить и распределять по поверхности. Можно использовать для различных вариантов пайки, лужения.
Янтарь	Экзотический и дорогой вариант. Однако благодаря схожим с канифолью характеристикам, является лучшим вариантом для пайки в домашних условиях. Главный недостаток – это низкая доступность. Найти янтарь не так уж и просто.
Канифоль для инструментов	Применяется для натирания смычков музыкальных инструментов. Однако ее можно использовать для пайки, поскольку имеет схожие с обычной канифолью характеристики.

5 проверенных способов, чтобы паять без паяльника

Современный мир насыщен большим количеством разнообразных электротехнических изделий, а также металлической продукцией. Поэтому умение, а также навыки пользоваться обыкновенным паяльником, пригодятся каждому человеку. Благодаря пайке, пользователь может самостоятельно, не пользуясь услугами специальных сервисных центров, ремонтировать разнообразную бытовую технику (телевизоры, мониторы, радиоприемники), а также восстанавливать различные предметы из домашней утвари, при изготовлении которых использовались такие материалы как серебро, медь либо латунь.

Не у каждого человека под рукой есть такой инструмент как электрический паяльник. Однако существует большое количество разнообразных способов, которые позволяют вполне успешно паять разные по своему размеру детали, механизмы, а также изделия, без использования электрических паяльников. Некоторые методы пайки, позволяют паять разнообразные детали, а также соединять между собой металлы, в том случае, когда в доме нет электроэнергии.

Лужение без паяльника

Во время соединения между собой разнообразных участков конструкций механизмов либо деталей, на их поверхность предварительно наносится небольшой слой специального припоя. Такая процедура называется лужением. Благодаря лужению можно существенно улучшить контакт между соединяемыми деталями, а также повысить качество пайки.

Такую процедуру как лужение можно вполне успешно выполнить без такого инструмента как паяльник. Чтобы нанести тонкий слой припоя на детали необходимо взять небольшую металлическую емкость (можно использовать металлическую крышку из-под банки кофе) и насыпать в нее чистого олова либо оловянно – свинцового припоя. Также в емкость следует добавить немного канифоли.

Затем металлическую емкость нужно разогревать до тех пор, пока не начнет расплавляться помещенный в нее припой. Осуществлять нагрев можно благодаря простой свече, электрической либо газовой плите. Затем конец очищенного от изоляции провода необходимо поместить в канифоль, а потом в расплавленный припой приблизительно на 2 секунды. Затем провод следует извлечь из емкости с расплавленным припоем и при помощи обыкновенной тряпки потереть его. Это позволит устранить из поверхности провода лишние слои припоя.

Без применения пальника можно залудить небольшие участки плоских деталей. Для того на их поверхность необходимо поместить немного, заранее наструганного, припоя и канифоли. Затем деталь необходимо разогреть. Для этого нижнюю ее часть подносят к источнику огня. Разогревать деталь рекомендуется непосредственно в том месте, куда была насыпана канифоль вместе с припоем. После того, как припой полностью расплавится, его при помощи стального стержня, следует аккуратно, равномерно растереть по плоской поверхности детали.

Во время лужения деталей, изготовленных из стали, канифоль использовать не нужно. Однако участки и места стальных деталей, где будет производиться пайка или лужение, необходимо предварительно обработать, используя для этого специальную паяльную кислоту.

Пайка проводов без использования паяльника

Без применения паяльника можно быстро и легко спаять между собой медные провода. Для этого концы проводов подвергаются процессу лужения, а затем скручиваются друг с другом. Потом место пайки необходимо разогревать до тех пор, пока не начнет плавиться слой нанесенного припоя. В этом случае, в качестве элемента для разогрева следует использовать свечу, спички либо обыкновенную зажигалку. Это обусловлено тем, что в данном случае, для разогрева поверхности необходимо узконаправленное пламя.

Для пайки посуды либо домашней утвари, сделанной из алюминия, рекомендуется применять специальный припой, в состав которого входит свинец и олово. Чтобы соединить между собой провода большого диаметра, на место пайки, перед нагревом необходимо добавить немного измельченного припоя. Это обусловлено тем, что одного лужения, для надежного соединения между собой крупного провода может быть недостаточно. Таким образом, можно соединять между собой медные провода, диаметр которых не превышает отметки в 2 мм.

Чтобы надежно припаять провода к деталям, на которых присутствует плоская поверхность необходимо подвергнуть их процессу лужения. Полудить нужно участок поверхности детали, где будет выполняться пайка и конец провода. Затем провод нужно прижать к плоской поверхности и насыпать на него немного припоя. После этого деталь следует разогреть, пока олово полностью не расплавится.

С использованием желобка

Для пайки проводов, диаметр которых составляет не более 3 мм, можно применять специальный желобок. Чтобы изготовить такой желобок можно воспользоваться обыкновенной алюминиевой фольгой, толщина которой составляет около 0,8 мм. Затем с концов провода рекомендуется удалить изоляцию длиной приблизительно в 3 см. Потом очищенные провода необходимо скрутить друг с другом или положить параллельно.

Фольгу следует отрезать в форме полоски, ширина которой должна быть равна участку пайки. Затем ее нужно согнуть в желобок таким образом, чтобы края полностью охватывали и покрывали соединенные участки проводов. Затем в желобок, предварительно загнув одну сторону фольги, насыпается немного канифоли и припоя. Потом фольга, для расплавления припоя, разогревается. После остывания олова, фольгу необходимо снять от спаянных проводов.

Пайка посуды или емкостей

Иногда возникают ситуации, когда нужно запаять небольшие отверстия, которые появились на поверхности такой домашней утвари как кастрюли либо ведра. Если диаметр появившегося отверстия не превышает отметки в 6 мм, тогда их можно быстро запаять, без применения такого инструмента как паяльник.

Для пайки посуды и разнообразных емкостей применяется специальный припой (ПОСво). Место, непосредственно возле отверстия нужно зачистить наждачкой. Зачищается отверстие во внутренней части емкости таким образом, чтобы в итоге оно приобрело форму конуса. Потом место пайки нужно обработать при помощи паяльной кислоты. В качестве альтернативы можно также вполне успешно использовать и соляную кислоту.

В нижнюю часть отверстия нужно поместить небольшую, тонкую пластинку, которая не даст припою высыпаться наружу. В отверстие, с внутренней части емкости, необходимо положить небольшое количество припоя и канифоли. После этого при помощи направленного источника пламени припой нужно нагревать до тех пор, пока он не расплавится.

Для пайки посуды сделанной из алюминия, нужно пользоваться специальным припоем. Для его изготовления необходимо смешать олово вместе с цинком, в пропорции 4 к 1. Вместо цинка можно применять алюминий (в этом случае отношение олова к алюминию будет 99 к 1).

Пайка с использованием пасты

Соединить между собой провода либо разнообразные электронные, радиодетали можно без использования паяльника, при помощи специальной паяльной пасты. Такую пасту можно сделать самостоятельно, в домашних условиях. Для этого нужно взять эмалированную кастрюлю или ведро и налить в нее концентрированную соляную кислоту (32 мл). Затем в емкость необходимо добавить немного воды (12 мл). После этого, в раствор следует добавить цинк (8,1г), и олово (7,8г). Стоит отметить, что олово в емкость добавляется только после полного растворения в растворе ранее добавленного цинка.

После того, как закончится действие химической реакции, из полученной смеси, путем выпаривания нужно удалить воду. После этого в емкости должна остаться пастообразная, по своей консистенции, смесь. Затем полученную пасту нужно положить в емкость, сделанную из фарфора и добавить в нее измельченный до порошкообразного состояния свинец (7,4г), олово (14,8г). Кроме того, в смесь, для получения пасты, необходимо добавить сухой нашатырь (7,5г), глицерин (10г), канифоль (9,4г), а также измельченный до консистенции пыли цинк (29,6г).

Чтобы спаять между собой провода или детали при помощи пасты нужно сначала зачистить районы, где будет производиться пайка. Затем, используя кисточку, на места пайки нужно нанести слой пасты и при помощи свечи либо огня спиртовки разогреть ее. После расплавления пасты, необходимо убрать источник пламени и подождать пока она полностью не застынет.

Паяльная паста для пайки без паяльника особенности применения

В продаже встречается специальная паста, которая может применяться в качестве припоя. Кроме этого, ее можно изготовить своими руками. Среди особенностей проводимой работы отметим следующие моменты:

1. Проводится зачистка обрабатываемого участка. С каждого провода удаляется изоляция. После этого нужно провести обезжиривание, так как на поверхности жил может остаться нагар.
2. При помощи кисточки или другого подобного инструмента наносится паста. Стоит учитывать, что она должна быть распространена равномерно по всей поверхности соединения. Кисточка подбирается в зависимости от поперечного сечения провода.
3. Участок, на который была нанесена паста, нагревается. Для разогрева припоя в качестве нагревателя может применяться строительный фен или самодельно жало, обычная зажигалка. Нужно следить за тем, чтобы вещество не закипало, так как это может привести к изменению его основных свойств.

Паста для пайки без паяльника

Состав создаваемой пасты своими руками может несколько изменяться в зависимости от области применения. После воздействия высокой температуры паста становится сплошным материалом, устойчивым к механическому и иному воздействию.

Фольга как способ пайки

Способ пайки с использованием фольги характеризуется практичностью. Как правило, для восстановления соединения требуется всего 5 минут. Фольга может применяться в качестве припоя, который разматывается по всей площади и разогревается до высокой температуры. За счет этого существенно повышается пластичность материала, после остывания он затвердевает.

Фольга может применяться в самых различных случаях. Примером можно назвать повреждение платы или соединения проводов. Среди особенностей проводимой работы отметим следующие моменты:

1. Выполняется стандартная подготовка контактов.
2. Концы скручиваются для формирования соединения. За счет этого существенно повышается надежность соединения.
3. Отрезается требуемое количество фольги, место соединения оборачивается в несколько мотков.

После этого при помощи строительного фена или другого источника тепла проводится равномерный нагрев. Поверхность фольги при воздействии тепла быстро становится мягкой и пластичной, после прекращения нагрева быстро остывает и затвердевает, обеспечивая требуемую степень герметизации и прочность.

В заключение отметим, что без паяльника провести ювелирные работы, а также пайку плат практически невозможно. Это связано с отсутствием возможности направленного воздействия теплом. Однако, в некоторых случаях паяльник и другие инструменты не требуются.

Подборка полезных приспособлений для пайки и ремонта электроники

Инструментов и приспособлений в любом деле много не бывает. Если прежде во время пайки удавалось обходиться паяльником, пинцетом, припоем и канифолью, то сейчас паяльные работы больше напоминают работу хирурга и химика. Появились новые виды флюсов, а радиокомпоненты измельчали. Для получения положительного результата теперь требуется специальный инструмент и оснастка. В новой подборке десяток полезных многим электронщикам-ремонтникам и просто радиолюбителям приспособлений.

1. У любого, кто работает паяльником (и не паяет только ведра и тазики) обязательно есть пинцет или целый их набор. Однако большинство пинцетов фиксируют компоненты лишь, когда пинцет надежно зажат пальцами руки. Чуть ослабил хватку и какой-нибудь SMD резистор уже выпал и время уходит на его поиски. Избежать таких ситуаций можно используя пинцет с фиксацией. Длина пинцета 16,5 см, выполнен из нержавеющей стали и доступен в двух вариантах: прямой и изогнутый. Купить можно здесь.

2. Монтаж компонентов сейчас столь плотный, что извлечь их из платы порой бывает довольно проблематично. Не всегда выручают и пинцеты. Справиться с «мелюзгой» при плотном монтаже может помочь специальный компактный фиксатор. Длина фиксатора 120 мм, диаметр 10 мм, внешне напоминает отвертку, но при нажатии на шток-кнопку разжимаются четыре изогнутых щупа, компоненты можно фиксировать и вынимать из платы. Купить фиксатор можно тут.

Канифоль конечно флюс хороший, но в нынешних условиях уже далеко не всегда удобный. Сейчас гораздо удобнее пользоваться пастообразными флюсами. Их множество и фасуются они в шприцы, а это накладывает свои требования. Для выдавливания можно пользоваться поршнем от обычного медицинского шприца, но не всегда удается точно рассчитать усилие. В результате флюса выдавливается слишком много. Профессиональные приспособления стоят дорого, потому предлагаю Вашему вниманию пару дозаторов с куда более гуманными ценниками.

3. Первый из них это винтовой дозатор, который позволяет очень точно дозировать выход флюса или маски из шприца. Дозатор рассчитан на работу с шприцами 10 сс, т.е. 10 кубических сантиметров. Фиксируется на корпусе шприца, поршень закреплен на длинном винте, поворотом винта выдавливаем нужное количество флюса, маски и т.д. Просто и экономично.

4. Белее совершенный вариант дозатора, уже имеет более продвинутую форму. Стоит дороже, но зато позволяет обходиться одной рукой. Шприц вкладывается в дозатор, а нужное количество флюса выдавливается «спусковым крючком». По принципу действия напоминает клеевой пистолет. В комплекте десяток игл пяти диаметров.

Довольно часто приходится во время пайки убирать лишний припой с полигонов и контактных площадок. Наиболее удобным, на мой взгляд, видится применение специальных приспособлений.

5. Очень хорошо себя зарекомендовала в деле удаления излишков расплавленного припоя медная оплетка, в виде лент разной ширины. В зависимости от ситуации применяется той или иной ширины. Флюс, как и в случае пайки, ускоряет процесс прогрева и улучшает эффективность удаления припоя. Длина оплетки 1,5 метра, ширина на иллюстрации ниже.

6. Когда требуется точечно удалить припой вокруг выводов компонентов медная оплетка помогает слабо. В таких ситуациях куда эффективнее будет использовать оловоотсос. Принцип работы очень простой — в цилиндре корпуса спрятан подпружиненный поршень. Шток поршня утапливается в корпус (тем самым взводится пружина), нагреваем контактную площадку с выводом компонента, прислоняем оловоотсос и кнопкой спускаем поршень. Он двигается вверх и благодаря создаваемому разряжению воздуха, расплавленный припой засасывается внутрь оловоотсоса. Доступны комплекты с расходниками — уплотнительными кольцами для поршня и насадками.

7. Следующая полезная мелочь — это мочалка для очистки жала паяльника. Очень хорошо очищает жало от окислов и нагара. Как альтернатива — специальная губка, или совсем по-нашему: мочалка для посуды из хозмага (работает, но выглядит не серьезно)).

8. Жала современных паяльников покрыты никилиевым сплавом и благодаря этому служат долго. Однако и они не вечные, никилиевое покрытие порой перестает смачиваться припоем и пайка превращается в увлекательное мероприятие. Можно жало заменить, а можно продлевать ему жизнь, используя восстановитель жал Mechanic MCN-8S. Очищаем жало от нагара, обрабатываем рабочую часть жала восстановителем, пользуемся дальше.

9. При нынешней сложности электроники паяльник вещь не универсальная. Выпаять и припаять SMD резисторы и прочую мелочь еще можно, а вот с чипами дело обстоит куда сложнее. Тут без термофена обойтись сложно. Сам пользуюсь YIHUA 8858-1, который не раз меня выручал. Для домашнего применения вполне и более чем. Мощность 650 Вт, температура регулируется от 100 до 480 градусов, можно изменять скорость воздушного потока (на максимуме 480 л/мин), есть функция калибровки температуры. В комплекте 9 насадок на любой случай. Запасные нагревательные элементы в свободной продаже,

10. И чтобы освободить руки от фена, и свободно заниматься платой электронного устройства наши друзья придумали штатив для термофена вышеуказанной и похожей на него модели. Схож с штативом настольной лампы, но вместо светильника оборудован зажимом для фена. Крепится к столу струбциной, по вертикали угол изменяется на 180 градусов, по горизонтали можно разворачивать на 360, т.е. без проблем можно приспособить под нужные задачи и условия.

Химия для пайки

Пайка — это соединение деталей между собой, для соединения этих деталей используется два основных компонента, это припой и флюс. Ни один процесс пайки не обходится без таких материалов как припой, флюс, канифоль, некоторые радиолюбители используют паяльные кислоты, различные смеси и прочее. В этой статье о них и поговорим.

Припой (олово)

Припой — это металл или сплав, применяется для соединения и пайки радиодеталей, имеет температуру плавления ниже, чем соединяемые металлы. Припой прочно соединяет радиодетали между собой, растекается по нему и заполняет зазоры или отверстия между соединяемыми деталями.

Припои бывают мягкие – температура плавления до 300°C и твёрдые – выше 300 °C. Мягкими припоями являются оловянно-свинцовые сплавы.

Продается они в катушках, тюбиках или же в виде прутков. Припои продаются даже с флюсом, такие легче плавятся и канифоль для пайки радиодеталей обычно не требуется. Радиолюбители часто применяют припой марки ПОС-61.

При использовании низкотемпературных припоев необходим специальный флюс, поскольку стандартный флюс при низких температурах малоактивен.

У бессвинцовых припоев температура плавления либо выше, либо ниже чем у свинцовооловянных видов припоя. Оловянно-свинцовые припои смачиваются лучше чем бессвинцовые, паять ими удобнее. Швы при использовании бессвинцовых припоев, возникающие при длительной эксплуатации также хуже, чем у припоев, содержащих свинец.

Канифоль

Канифоль бывает еловая или сосновая, применяют для пайки радиодеталей совместно с припоем, канифоль ускоряет пайку и способствует быстрому лужению радиодеталей. Канифоль помогает припою прилипнуть к поверхности и растекается по ней блестящей пленкой. После этого деталь очень легко припаивается.

Перед началом пайки разогретый паяльник сначала «макают» в канифоль, затем жалом паяльника дотрагиваются до припоя, после чего уже прикасаются к месту спаивания деталей. Количество канифоли здесь играет немаловажную роль и жалеть ее не надо Есть и другие способы нанесения канифоли, например, поднося кусочек к месту пайки, так например лудят вывода радиоэлементов или залуживают провода, всё зависит от конкретного случая.

Флюс

Флюс предназначен для удаления окислов или жировых загрязнений с поверхности металла, улучшения растекания жидкого припоя и для смачивания места пайки.
С помощью флюса вывода радиодеталей залуживаются и паяются очень быстро. Флюсы бывают химически активными (кислотными) и пассивными (нейтральными). Активными флюсами называют те флюсы, в составе которых присутствуют вещества, способные вступать во взаимодействие с металлом, это кислоты, хлористый цинк. При использовании таких флюсов паяльные швы подвергаются коррозии, что конечно же является недостатком этих видов флюсов. Но это не означает что применять такие флюсы нельзя, можно, только после того как закончите работу, плату нужно очистить от этого флюса. Одним из таких флюсов является флюс ЛТИ-120.

Многие радиолюбители применяют нейтральный флюс СКФ, такой флюс состоит из: спирта

40% и абсолютно не вреден для печатных плат.

Такой флюс можно изготовить и самому в домашних условиях, для этого берется спирт (70-90%), можно приобрести например в аптеке, и канифоль, ее нужно измельчить. Затем наливаем спирт в небольшую емкость, например в тюбик, и туда насыпаем крошки канифоли, в процентном соотношении примерно 70% спирта и 30% канифоли, затем закрываем пробку и взбалтываем до тех пор, пока канифоль полностью не растворится.

Флюсы бывают для пайки алюминия, нержавеющей стали, латунных, медных и стальных изделий, в виде раствора или порошка. В обычных условиях алюминий с трудом поддается пайке, так как на его поверхности после очистки мгновенно снова образуется оксидная пленка. Поэтому после зачистки место будущего спая на алюминии или его сплавах немедленно заливают заранее расплавленной канифолью. Пайку ведут мощным (не менее 100 Вт) паяльником, используя припой, состоящий из 80% олова и 20% цинка или 95% олова и 5% висмута. Припой набирают на паяльник и переносят на защищенную канифолью поверхность спая. Залуженный таким образом алюминий сравнительно легко поддается спаиванию. К его луженой поверхности можно припаять, например, медные провода.

Паяльная паста

Паяльная паста представляет собой пастообразное вещество, состоит из мельчайших шариков припоя, флюса и различных добавок. Паяльные пасты бывают безотмывочные и водосмываемые, последние содержат активные вещества, частицы которых могут стать причиной коррозии, если не удалить их с поверхности печатной платы.

Паяльная паста в основном применяется для поверхностного монтажа, для чип (SMD) радиодеталей и особенно удобны для пайки в труднодоступных местах. Пайка радиодеталей такой пастой осуществляется с помощью паяльной (фен) или ИК станции. Если вкратце, то технология следующая, сначала наносят капли пасты на места будущего спая, располагают радиодетали и нагревают.

Последовательность действий при пайке следующая:

1. Сначала поверхность платы нужно очистить, обезжирить и высушить. Для ускорения сушки можно воспользоваться феном.

2. Печатную плату необходимо надежно зафиксировать в горизонтальном положении, чтобы компоненты не слетели.

3. Паяльную пасту нужно наносить на печатную плату в местах будущей спайки, добиться чтобы вся паяемая поверхность была смочена пастой.

4. На плату устанавливаются детали: чип резисторы, конденсаторы, микросхемы и пр…
Постарайтесь добиться точного совмещения ножек микросхем и компонентов на печатной плате.

5. В идеале плату нужно подогревать еще и снизу, через пару минут фен устанавливается на температуру 150*C и несильной струей воздуха чтобы не сдуть детали, прогревается паяемая верхняя сторона платы вместе с установленными деталями. Прогрев продолжается до тех пор, пока флюс из паяльной пасты не испарится. Далее фен устанавливается на температуру около 240*C (температура плавления оловянно-свинцовой паяльной пасты около 200*C), и поверхность платы снова прогревается, при этом частицы припоя в пасте должны оплавиться и сформировать аккуратную пайку.

6. После окончания пайки плате нужно дать время остыть, затем можно ее промыть

Паяльный жир и паяльная кислота

Паяльный жир (бывает активным и нейтральным) нужен для тех же целей, что и канифоль, снимать невидимую оболочку-окисел с металла и улучшать пайку. Но если канифоль не справляется с этой задачей и эту оболочку со стали снять не может, то паяльный жир — пожалуйста!

Если металл не хочет лудиться, применяют паяльную кислоту. Преимущества кислоты в том, что она быстрее и качественнее обезжиривает детали для пайки, чем канифоль и жир паяльный.

Недостаток ее в том, что после пайки она еще долго реагирует с металлом, а также является очень неплохим проводником электрического тока, поэтому ее никогда уважающие себя электрики и электронщики не используют, им ни к чему посторонние пути прохождения тока.

Медь, бронзу, латунь можно паять канифолью или флюсом, свинец канифолью не будет паяться, нужно паять паяльным жиром. Если никель, сталь или железо то применяют паяльную кислоту, после пайки остатки кислоты нужно смыть водой. Если есть вариант выбора, то стоит выбирать все таки паяльный жир, т.к. он совмещает в себе преимущества и кислоты и жидкой канифоли (флюса).

Бура

Это высокотемпературный флюс (700-900*С), буру используют как флюс для пайки сталей, чугуна, меди и её сплавов среднеплавкими медными, латунными, золотыми и серебряными припоями. Расплавленная бура растворяет окислы металлов и очищает поверхность спаиваемых деталей. После применения буры при пайке необходимо удалять оставшиеся соли, применяя механическую зачистку.

Бура с борной кислотой при смешивании по весу один к одному образует борный флюс. Нужно перемешать составляющие, тщательно растереть в фарфоровой ступке, нагревая растворить в дистиллированной воде и выпаривать до твёрдого остатка. Для повышения активности флюса в смесь добавляют фтористые и хлористые соли.

Оксидал

Применяется для очистки жал паяльников или для пайки окисленных выводов радиодеталей. Для лучшего действия оксидала паяльник должен быть не менее 40 ватт. Продается оксидал в виде порошка, при работе с ним он выделяет неприятный запах и место около пайки покрывается «инеем». После пайки оксидалом остатки удаляются механическим путем.

Цапонлак

Цапонлак применяют для покрытия печатных дорожек с целью защиты их от внешних воздействий, например для защиты от влаги. Со временем на местах спайки радиодеталей могут появляться микротрещины, а проникновение в трещину паров воды со временем вызывает образование не проводящих тока оксидов. Цапонлак, нанесенный на точку пайки, образует прочную поверхностную упругую пленку и защищает это место от влаги.

Цапонлак бывает разных цветов: зеленого, красного, синего… Наносить его на плату лучше кисточкой или мягкой губкой. Покрывать цапонлаком (и вообще любыми ацетоносодержащими веществами) печатные платы целиком не рекомендую. Для этих целей продаются специальные бесцветные лаки.

Плата, покрытая цапонлаком:

Цапонлак удобно применять для фиксации резьбовых соединений, например чтобы не развинчивалась гайка.

Подручные средства для замены канифоли

Любая пайка может быть успешной только при соблюдении всех требований к выполнению процедуры. Одним из главных условий является использования многокомпонентного флюса или обычной канифоли.

В продаже имеется достаточное количество готовых средств. Самым доступным, популярным признана канифоль. Случается так, что материала нет под руками, а припаять что-то нужно срочно.

Приходится соображать, чем можно заменить канифоль без ущерба для результата работы. Благо, выпускается большое количество специальных флюсов, а помимо них, можно использовать подручные средства.

Требования к материалам

Любой флюс предназначен для удаления оксидного налета на металлических деталях, предотвращения окисления при пайке, улучшения распределения припойной массы в рабочей зоне.

Канифоль благополучно справляется с задачей. Соединения получаются качественными и долговечными.

Размышляя над тем, чем заменить канифоль в домашних условиях, следует помнить о необходимости выполнения припоем всех функций.

Замена должна соответствовать ряду следующих требований:

• иметь невысокую температуру плавления и небольшую плотность;
• хорошо расплавляться паяльником;
• не растекаться вне рабочей зоны;
• эффективно растворять оксиды;
• равномерно распределяться по поверхности;
• не вступать в реакции с металлом деталей и припоем;
• подлежать легкому удалению по окончании работы.

Продукты разложения флюса вместе с растворенными оксидами должны легко выталкиваться расплавом припоя из зоны формирования шва.

Натуральная светло-желтая канифоль, похожая на стеклообразную массу, — идеальный вариант. Чем ее можно заменить – подсказывают опытные умельцы.

Аспирин и электролит из батарейки

Многие мастера считают самым доступным вариантом – применение аптечного аспирина.

Обращаем внимание на то, что заменить канифоль шипучими таблетками не удастся. Они содержат наполнители (соединения натрия), которые при пайке не нужны. Поэтому применяют самый обычный простой аспирин.

Таблетки следует растолочь до порошкообразного состояния и растворить в воде или обычном винно-водочном спирте. Можно взять одеколон в качестве растворителя.

Растворяется ацетилсалициловая кислота хорошо. Ее свойств бывает достаточно для очистки поверхности, удаления грязи. Она может заменить канифоль без труда.

Неудобство состоит в необходимости проведения работы под вентиляционной вытяжкой или в проветриваемом месте. Припои без канифоли с аспирином при нагревании выделяет резко пахнущие вредные газы. Дышать ими не нужно и невозможно.

Если аспирина рядом нет, заменить канифоль рекомендуют электролитом от использованной солевой батарейки. Важно, чтобы она не была щелочной.

Жир, смола, янтарь

Хорошо расплавляется, распределяется на поверхности животный жир. Подойдет любой жир как пищевой, так и технический.

Запахи при работе исходят неприятные, но переносить их некоторое время можно без вентиляции.

Многие умельцы, особенно живущие в окружении лесов, применяют обычную смолу деревьев. Она легко плавится, хорошо растекается по поверхности рабочей зоны.

Есть положительные отзывы об использовании смолы елей, сосен. Ее собирают в обычной банки из жести, измельчают, насколько это возможно, а затем потихоньку растапливают на водяной бане.

Расплав нужно постоянно помешивать, убирая из него иголки и древесные частицы. Этот материал по составу максимально приближен к канифоли. Поэтому заменить ее таким способом можно без проблем.

Для пайки железа древесную смолу советуют растворить в пищевом уксусе. Обращаем внимание на то, что применять эссенцию или концентрированную уксусную кислоту нельзя.

Очень подходит для применения в качестве флюса янтарь. Совет приемлем для жителей регионов, в которых янтарь добывают. Всем остальным заменить канифоль янтарем сложно. Цена слишком высока.

Нестандартные способы

Если нет рядом канифоли для пайки, можно использовать материал для натирания смычков. Он лучше очищен. Все свойства сохранены. Стоимость замены будет ощутимой.

Сообразительные мастера, у которых есть припои с флюсом, предлагают замочить его в спирте, дождаться пока канифоль вся растворится. Времени это занимает немного.

Говорят, что таким спиртовым экстрактом заменить канифоль удается с успехом. Спиртовая составляющая постепенно улетучится. Твердый компонент соответствует требованиям, предъявляемым к флюсам.

При работе со старой аппаратурой заменить канифоль можно остатками в местах старой пайки. Нужно прикоснуться туда проводком и паяльником, сделать соединение. Этот метод приемлем для экстремальных ситуаций при не очень высоких требованиях к швам.

Кислоты со стеарином

Случается так, что рядом не оказывается ничего подходящего для замены. Тогда для удаления оксидов подойдет любая кислота, кроме концентрированной серной и азотной.

Для предотвращения окисления металла можно тщательно зачистить его и припой, затем покрыть их стеарином. Стеарин (парафин) можно взять из свечек.

Перед нанесением защитного слоя на металл стеарин нужно расплавить, не перегревая. Защитный слой исключит контакт с кислородом. Пайку следует проводить под стеариновым слоем.

Некоторые мастера, чтобы заменить канифоль, на зачищенную поверхность металла намазывают всем известный клей БФ-6. Паять при этом нужно, сильно прижимая паяльник.

Приведенные способы – это «скорая помощь» паяльщика. При неожиданных ситуациях выход всегда можно найти с помощью простых и доступных средств. Но все же для качества пайки лучше использовать специальные средства.





Припой с канифолью: несколько секретов пайки

Каждый радиолюбитель или мастер, занимающийся ремонтом самостоятельно, рано или поздно вынужден будет взять в руки паяльник и попробовать. Качество выполненных работ и даже работоспособность изделия будут напрямую зависеть от множества факторов, знать о которых обязательно нужно, прежде чем начинать работу.

Правильная работа с паяльником

Несмотря на кажущуюся простоту работы паяльником, очень желательно иметь начальные навыки качественной работы и уметь правильно использовать припой с канифолью.

Паяние производится с помощью разнообразных припоев. Так называемый припой в катушке с канифолью, пожалуй, самый популярный. При выполнении работ, связанных с пайкой, применяют припой. Количество содержащегося в нем олова и свинца — 60 и 40 % соответственно. Этот сплав плавится при 180 гр.

Что необходимо для работы с паяльником:

Нагретый припой создает достаточное внутреннее соединение с такими металлами, как медь, латунь, серебро и т. д., если выполнить следующие условия:

• Поверхности деталей должны быть зачищены от окислов.
• Деталь в месте пайки прогревают сильнее температуры плавления самого припоя.
• Во время работы место пайки требуется защитить от воздействия кислорода, для этого применяются различные флюсы. Они создают защитную пленку непосредственно над местом пайки.

Книгу о том, как паять, можно прочитать и понять, но навыки пайки можно получить только на практике.

Хитрости и секреты работы с паяльником

После того, как припой начал плавиться, им уже можно паять. Для этого нужно покрыть жало паяльника нетолстым слоем припоя, а затем хорошенько вытереть его о влажную губку. Так удаляют оставшийся от работы припой с канифолью. Не будет лишним взять в привычку протирать жало о мокрую губку каждый раз после пайки.

Перед тем как начать паять радиодеталь, ее нужно подготовить. Следует согнуть ее выводы таким образом, чтобы деталь свободно входила в предназначенные для нее отверстия.

Новички без опыта работы часто касаются места пайки кончиком жала паяльника. А нужно держать паяльник так, чтобы между ним и местом пайки площадь контакта была как можно больше, иначе то место, в котором нужно произвести пайку, нагревается недостаточно для скрепления деталей.

Как вычистить жало паяльника

При паянии часто на паяльнике появляется нагар. Его можно убрать простой водой. Если провести паяльником по влажной ткани, то окалина останется на ней, а жало станет снова чистым. Периодически нужно это проделывать во время работы с паяльником. Если ткань не помогает, можно использовать жесткую губку.

Классы паяльных жал

• Жала съемные с покрытием из никеля.
• Жала медные.

Паяльные жала первого класса обычно используют в сложных паяльниках, в которых есть возможность регулировать температуру.

Жала второго — самые распространенные.

Виды паяльных жал никелированных

• Жало в форме иглы — им паяют очень маленькие радиодетали, такие как SMD. При осуществлении ремонта телефонов такое жало незаменимо. Оно применяется на платах с высокой плотностью монтируемых деталей.
• Жало-лопаточка — применяется для осуществления выпаивания и в случаях монтажа крупных радиодеталей. Им работают с многовыводными микросхемами.
• Жало в форме капли — им удобно переносить припой с канифолью к месту паяния, что приводит к повышению качества работы.
• Жало с изогнутой формой — чаще всего им отпаивают радиодетали, находящиеся в медной оболочке, чтобы на плате не оставался лишний припой. Оно может применяться и для обычной пайки. Паяльник нагревается до температуры 290-300 С.

Работая с паяльником, необходимо всегда содержать его в идеальной чистоте. Новые паяльные жала обычно обрабатывают с помощью молотка, чтобы на его поверхности образовались мелкие зазубрины. Впоследствии их аккуратно подравнивают напильником, чтобы придать жалу наиболее правильную форму.

Затем жало следует залудить, используя припой с канифолью. То есть покрыть тонким слоем припоя, обмакнув его в канифоль.

Как охладить место пайки

Пинцет из металла, которым придерживают радиодеталь, в процессе пайки работает еще и как теплоотвод. Можно для этой цели использовать и специальный зажим «крокодил».

Секреты пайки паяльником

Для получения хорошего результата при пайке обязательно нужно правильно применять припой с канифолью и флюсом. Это легкоплавкий сплав особого металла, которым спаивают выводы деталей и провода.

• Лучший припой — это олово в чистом виде. Но такой металл стоит слишком дорого, чтобы использовать его при паянии. Поэтому при работе с радиодеталями применяют так называемые свинцово-оловянные припои.
• Свинец с оловом. По прочности пайки эти припои не хуже чистого олова. Плавятся они при температуре 170-190 градусов. Принято обозначать такие припои аббревиатурой «ПОС» — припой оловянно-свинцовый. Стоящая после этих букв в обозначении цифра значит долю олова, выраженную в процентах. Лучше пользоваться припоем «ПОС-6О».

• Флюсы — это вещества, которые обладают противоокислительными свойствами. Их применяют для предотвращения окисления места пайки. Если не применять флюс, то припой просто не прилипнет к поверхности металла.

Виды флюсов

При работе с радиодеталями применяют флюсы, в которых не содержится кислота. Например, канифоль. В магазинах продается и смычковая канифоль для смазки музыкальных инструментов. Ее вполне можно использовать и для пайки. А вот металлическую посуду паяют, используя припой без канифоли. Для ее ремонта потребуется «паяльная кислота». Это растворенный в соляной кислоте цинк. Радиодетали паять таким припоем тоже нельзя, поскольку со временем он разрушит пайку.

Если требуется произвести пайку в труднодоступных местах, то нужно иметь жидкий флюс. Его можно изготовить самостоятельно. Канифоль измельчается в порошок, всыпается в ацетон или этиловых спирт. Перемешав раствор, нужно подсыпать еще канифоль до получения густой кашицеобразной массы. На места пайки такую жидкую канифоль следует наносить кисточкой или палочкой. При этом есть нюанс — для работы с печатными платами флюс должен быть более жидким. Для труднодоступных мест можно также применять припой проволочный с канифолью, что намного удобней.

При работе с различными флюсами необходимо учитывать, что те, которые имеют в своем составе ацетон, — очень токсичны. Поэтому, работая с ними, необходимо избегать попадания паров в дыхательные пути. Паять лучше около окна, если лето, а зимой почаще проветривать помещение, в котором проводится работа. По окончании работы обязательно нужно вымыть руки с мылом в теплой воде.

Паяльная кислота ортофосфорная состав, назначение, чем заменить

Квалифицированные мастера – электронщики и бытовые радиолюбители знают, что для надёжного соединения понадобится не только паяльный аппарат, но и дополнительные аксессуары. Для пайки применяется флюс и припой, последний сделан на основе свинца и олова, очень часто предлагается в виде проволки. Характеристики соотношения проволки, флюса могут разниться по показателям, зависимым от типа изделия.

В качестве второго компонента выступает флюс, популярная форма используется в виде канифоли. Она помогает качественно, быстро спаять детали медного состава, провода и прочие материалы. Паяльной кислотой возможно работать с материалами латуни, никеля, нержавеющей стали и т.д.

Характерности использования и пайки с паяльной кислотой

Категория, к которой попадает паяльная кислота выделяется на фоне иных реагентов, владеет рядом позитивных параметров. В качестве флюса изделие распространяется исключительно в жидком виде, некоторые составы возможно разбавлять для уменьшения концентрации при взаимном действии с металлом. Прежде чем применять компонент, нужно разобраться, зачем необходима паяльная кислота.

Перед спайкой металлов нужно приготовить области к использованию. При долгой эксплуатации металлы обладают свойством окисляться, на них ложится слой грязи, пыли. Если с грязью возможно справиться механическим способом, с помощью шкурки или напильника, то окислы убираются только с использованием химических растворов. Паяльная кислота помогает устранить возникновение новой пленки, удалить имеющиеся отложения.

Чистка металла паяльной кислотой

Главные металлы, которые возможно обработать паяльной кислотой:

• сплавы меди любыми пропорциями;
• металлические изделия;
• никель;
• самые разные сплавы цветных металлов;
• сталь.

Латунные, сплавы меди возможно пропаять при помощи буры. Металлические или изделия из стали совсем не соединится без паяльной кислоты. Прежде чем паять кислотой, деталь отделывается от твёрдых отложений, после пайки смывают водой с малым щелочным содержанием. Разновидности паяльной продукции производятся по нормам ГОСТ 23178-78, обладают текучестью, пониженной вязкостью.

Виды паяльных кислот и характерности использования

Паяльная кислота делится на 2 главных вида, не зависимо от области использования, ортофосфорный и соляной вид. Не зависимо от состава, назначением считается убирание окислов, загрязнений с областей пайки. Качественный, аккуратный шов может быть исполнен только при воплощении условий подготовки металлов. Долговечность материалов увеличивается за счёт образования пленки для защиты от окисления на поверхности соединения.

Необходимо знать, что применить флюс во время работы с электронными платами абсолютно запрещено. Тонкие и хрупкие детали могут быть стерты с конструкции платы, кислота для пайки создает токопроводящие соединения. Все данные моменты могут плачевно оказать влияние на трудоспособность узла, конструкции общим состоянием.

Хлорцинковый флюс

Раствор хлористого цинка используется для пайки соединений железа. Составом считается цинк, растворенный соляной кислотой. Выполняется раствор так:

• готовится гранулированный цинк;
• в зависимости от техзадания, добавляют раствор, либо экстракт;
• после химреакции цинка, возможно применять смесь.

Пропорциональные части берутся на примере 1 литр соляного раствора на 400 грамм гранулированного цинка. После тго как работы закончены необходимо обработать поверхность для прекращения реакции, для этого прекрасно подходит раствор на мыльной основе. Перед изготовлением собственными силами, необходимо не забывать, что важно исполнять очередность. Кислоту разбавляют цинком, при этом появляются газы, выходит достаточно взрывоопасная смесь. Все действия производятся на проветриваемом месте.

Олеиновая кислота

Для пайки сплавов алюминия лучше всего подходит олеин. Не используется чистым видом, доступен только в техническом состоянии. Стабильное состояние достигается путем смешивания олеина с самыми разными жирными кислотами. Дальше вступает в реакцию йодид лития, который заканчивает перемешивание массы для пайки алюминия.

Пайка олеиновой кислотой дает возможность делать стыковку материалов из алюминиевых и медных сплавов, без образования химической пленки и окисления.

Олеиновая кислота Б-115

Флюс применяется для защиты от процессов коррозии на стыке, при механическом влиянии, образуется новая пленка, что дает возможность не волнуется о качественного соединения.

Взамен паяльной кислоты, прочие флюсы не имеют схожих параметров, есть возможность применение машинного масла с растертыми опилками, процесс пайки происходит втирание состава при соединении. При нагреве олеиновый вид паяльной кислоты выветривается, но место пайки залужено, о прочном соединении не имеет смысла волнуется.

Фосфорная кислота

Во время обработки металлов ортофосфорным раствором происходит построение пленки для защиты, мешающей появлению окислов, хим. реакций металла. Характеристики раствора заключаются в бесцветной субстанции, неорганического рода. Гигроскопичная структура в виде пастообразной структуры взаимодействует при нагреве и растворяется в жидкий состав. Обладает полезными свойствами текучести, легко убирается водой после работы.

Пайка фосфорной кислотой

Применяется фосфорная кислота при пайке углеродистых, легированных сталей. Также к работе подойдут сплавы меди и никеля, температура работы при паяльных работах стартует от 350 градусов. Кислотная пленка разрыхляется, отводится на поверхность путем растворения слоя оксидов. Надежная спайка достигается путем образованной оксидной пленки фосфорной кислотой.

Салициловая база, популярная составом аспирина, используется как составная часть часть флюса для пайки. Наиболее повсеместно используется к работе с драгметаллами, ввиду слабого взаимные действия с частичками изделия.

Важное достоинство, это защита от окисления места пайки, нет надобности удалять флюс, если только не предъявляют дополнительные требования.

Многосторонность использования, доступное изготовление дают возможность использовать паяльную кислоту на основе салициловых соединений. Едкие выделения предполагают рабочую вытяжную систему при выполнении паяльных действий, также негативной стороной считается плохое взаимное действие с алюминием.

Возможно применять подручные средства, достаточно разтереть таблетку аспирина или остальной препарат, который содержит салициловую кислоту. Наноситься порошок на место пайки, во время работы с проводами пайку возможно делать прямо на таблетке. Намного удобнее смесь делается одновременно с вазелином, пропорциями 1 к 2, пасту легко наносить на место пайки тампоном, удалять по завершению работ.

Преимущества кислоты

Каждый состав имеет некоторые преимущества, паяльные аксессуары не исключение.

Пайка алюминия кислотой

Главные хорошие стороны:

• Удобство процесса, пайка позволяет обработать контакт в плоходоступном месте, за счёт параметров текучести.
• Очень высокая враждебность позволяет рушить оксидные пленки, отложения ржавчины. В большинстве случаев оксидные пленки не заметны глазу, по этому соединение отделывается непременным порядком.
• О дальнейшем образовании оксидной пленки можно не волнуется, паяльная кислота противодействует этому, даже механических воздействиях.
• Многообразие металлов, с которыми возможно делать действия, дает возможность применять раствор при каждой работе.

Минусы

Помимо хороших сторон, есть и определенные минусы, которые способны уменьшить применение элемента химии:

• Абсолютно запрещено применять кислоты во время работы с радиосхемами, очень маленькой электроникой. Свойства отдельных составов такие, что происходит разрушение дорожек во время обработки и нарастании новых токопроводных компонентов.
• Срок хранения занижен, по причинам летучести газов, по этому приобрести с запасом данные флюсы не выйдет. К условиям хранения также поставлены требования, не соблюдение которых может привести к порче материала;
• Состав вреден для человека при вдыхании, попадании на поверхность кожи. Лучше всего применять средства индивидуальной защиты при массовых работах, пайку делать в отлично проветриваемом помещении.

Состав и физико-химические свойства

Фосфорная кислота имеет формулу Н3РО4, состоящая из самого фосфора и диэтиламида. Пропорции бывают самыми разными от необходимой концентрации, во многих случаях применяется соотношение 1 к 4. Есть разновидность кислоты с примесями цинка соотношениями 1 к 2 частям раствора.

Формула фосфорной кислоты

Основные характеристики материала предполагают враждебность. Активное взаимное действие происходит с разным материалом, данный факт просит заботливого отношения к соединениям. В рабочий период следует придерживаться особенных правил, т.к. может случиться позитивный либо негативный вариант. Жидкая форма дает возможность проникать составу в малодоступные места, достигать исключительной прочности спаивания. Главными видами паяльной кислоты являются растворы, так как 100% концентрация не даст возможность делать работы с большинством металлов.

Важные факторы подбора

Выбор состава паяльной кислоты происходит в соответствии с поверхностью рабочей материала. Главным критерием должно быть качество раствора, т.к. неправильную концентрацию всегда можно уменьшить ее дома. Не допускается к использованию составов с наличием осадка или помутнения емкости.

Необходимо помнить, что жидкие флюсы, одни из некоторых паяльных вещей, имеющих период годности, на который нужно смотреть перед использованием.

Непростой выбор всегда не даёт покоя при приобретении. Составы разнообразные, на рынке есть очень много изготовителей. Требуется определить, какой вид работ будет выполняться, для этого изучается назначение состава паяльной кислоты. Ортофосфорные составы самые популярные, отлично борются с окислами и не очень агрессивны. Соляная более универсальна, т.к. применяется к большинству металлов. Серная наиболее энергичный вариант, применяется при пайке толстых изделий.

Изготовление собственными руками

Если есть наличие определенных знаний и материалов которые всегда под рукой, возможно сделать паяльную кислоту дома. Набор компонентов не большой, их можно выбрать в магазине хозяйственных товаров:

• соляная кислота в чистом виде;
• кусковой цинк, который реализовывается отделом химических реактивов, если не представляется возможности приобрести, бережно раскрывается пальчиковая батарея;
• стеклянную емкость или керамического материала.

Паяльная кислота делается собственными руками конкретной последовательностью. Нужно заполнить емкость кусками цинка, после заполнить соляным раствором. Действия производятся в отлично проветриваемом помещении, при попадании раствора на поверхность кожи, нужно тут же вымыть водой из крана. После, изготовления масса, переливается в непроницаемую емкость для хорошего сбережения.

Меры предосторожности

Агрессивные свойства просят особенного подхода к технике безопасности. Хранение выполняется заводской упаковкой, огражденном месте от прямых лучей солнца.

Делать работы лучше при хорошем проветривании, применяя специальные средства защиты.

Покровы кожи на агрессивные вещества реагируют отрицательно. При попадании на руки, нужно сразу вымыть водой, простым мылом. Вдыхание может привести к раздраженности полости рта, а при попадании в глаза нужно обратится с просьбой о помощи к мастерам.

Характерности пайки металлов

Для надёжного соединения важно держаться конкретных руководств, работа выделяется от спаивания традиционным припоем.

Паяльная кислота применяется в большинстве случаев, перед работами важно следовать шагам:

• Грубые загрязнения, окисления металла чистятся шлифовальной бумагой или напильником.
• Бережно наноситься флюс при помощи кисточки или специализированного дозатора, раствор будет в жидком состоянии, по этому легко растекается по поверхности.
• Лужение происходит с нанесением припоя, изделия скрепливаются между собой.

После завершения процесса стоит убрать останки раствора. Сделать это можно обыкновенной водой с мылом или раствором соды.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Похожие статьи

Удаление свинцового припоя — Обсуждение ювелирных изделий

Как удалить припой на основе свинца…

МУРИАТОВАЯ КИСЛОТА (20% хлористого водорода) справляется со свинцовым припоем.
В наличии в любом хозяйственном / строительном хозяйстве. Занимает немного
, в зависимости от количества свинца, но работает. Соблюдайте надлежащую осторожность
, указанную на контейнере, и следите за тем, какие камни
остались в креплении. Не повредит алмазам и, похоже, не повредит корунд и другие «твердые» камни.Соляная кислота съест
органических веществ, поэтому опалы и жемчуг точно не подходят для лечения
. Я бы также не рекомендовал пробовать кислоту
с изумрудами. Я не видел ни одного списка камней
, которые могут быть повреждены соляной кислотой, поэтому, если не уверены, будьте осторожны, допустите
осторожности и удалите рассматриваемый камень перед использованием кислотной ванны
. Недавно соляная кислота была предложена (Привет, Джим) для очистки грязных украшений
перед выполнением какой-либо работы, чтобы ничего не пригорало под камнями
, и меня не выгнали бы из моего магазина этот отвратительный одеколон / мыло / пена / масло для тела
запах, с которым мы все знакомы. Рекомендовалось нагревать
, но вместо этого я выбрал небольшую пластиковую бутылку с плотно закрывающейся крышкой
(бутылочка для таблеток), которую я могу подвесить в ультразвуковом очистителе
с помощью специального держателя, который не позволяет бутылке
погружаться в воду и проблема. Мне
сказали, что соляная кислота — это разбавленная соляная кислота, которая, как я понимаю по названию
, содержит хлор. Точно не знаю. Но,
, я не заметил каких-либо неблагоприятных воздействий на металл в каратах и ​​стерлингов.
Я использовал соляную кислоту за те годы, что использовал ее.Может быть,
, потому что предметы не остаются в нем дольше, чем необходимо,
или, может быть, потому, что над предметом обычно работают вскоре после того, как его
удаляют из кислоты и любые остатки сгорают. Может быть, потому что
разбавлен. Поскольку я просто слесарь / ювелир / дизайнер с 30+
годами, а не химик, меня не слишком беспокоит, как и почему работает материал
. Я знаю только, что он делает то, что я хочу, и
справляется с этой задачей достаточно хорошо. Конечно, при использовании любого химического вещества необходимо соблюдать надлежащую осторожность и настоятельно рекомендовать
.

Acid Solder Flux вопрос

Эван!

Что дает человек! Это структурный шов, верно? Кто делает электрические компоненты из стали? Успокойся, братан.

MitsTech,
Да, я полагаю, что если вы сделаете плохую работу и оставите полости, остаточная кислота может повлиять на вещи.

Но суть в том, что цель флюса — сжигать оксиды, находящиеся на поверхности металла. В процессе … горит! Даже припой из висмутового сплава не будет плавиться до тех пор, пока температура кипения не превысит температуру кипения воды, поэтому там, где протек расплавленный металл, не должно быть воды !!!

Хотя весь этот поток вводит в заблуждение.На самом деле вам стоит беспокоиться не о кислоте. Это воздух. Кислота способствует образованию ржавчины в основном за счет очистки / травления и последующего воздействия кислорода на необработанный металл, находящегося на воздухе или растворенного в воде. Если вы использовали кислотный флюс, вероятно, ваш металл находится в довольно сыром состоянии. Вам будет полезно * сначала * нейтрализовать кислоту (сода для стирки, сода для основы, мыло), очистить область, а затем покрасить, гальванизировать или, по крайней мере, масло, чтобы не допустить попадания воздуха на недавно протравленную деталь.

Канифольные флюсы обычно оставляют после приклеивания большое количество неполярной слизи.Полагаю, эта слизь может действовать как профилактика ржавчины.

Основная причина, по которой нельзя использовать кислотный флюс на электрических соединениях, заключается в том, что его нельзя смывать !!! Вода + электрические соединения = плохо. Таким образом, он будет продолжать травление и травление всякий раз, когда сможет вытащить немного влаги из воздуха … в конечном итоге разрушив ваш сустав.

Все это говорит о том, что простой флюс хлорид цинка / соляная кислота сбивает оксиды практически с всего !!!! Примерно такой же токсичный и опасный, как любой флюс, который вы можете получить.

B

PS. Не продолжать раздумывать о хакелях Эвана, хотя я согласен с тем, что вы не должны использовать поток Льюиса для электрических соединений, я так и не понял, почему. Одна из замечательных особенностей использования гидрохлора заключается в том, что он полностью испаряется … а это означает, что он не оставляет после себя соли или остатков. Это явно не относится к припоям с кислотным сердечником.

ППС. Я всегда использую дополнительный поток, когда у меня есть доступ к нему. Флюса в припое может хватить, но мне нравится флюс.

Одна из замечательных вещей, которые вы можете сделать с флюсом, — это контролировать, где течет ваш припой … лучше всего использовать простой припой и без сердечника из флюса. По сути, если вы нанесете флюс именно там, где хотите припой, припой просто не потечет больше никуда! Это не такая уж важная вещь, если вы устанавливаете водонагреватель в подвале, но если вы пытаетесь сделать какую-нибудь красивую работу, это действительно полезно.

Как удалить окисление с ваших паяльных наконечников

Паяльник может быть незаменимым инструментом для использования в электронике.Новый или должным образом ухоженный паяльник очень эффективен в работе, позволяя быстро и легко припаять компоненты на место. Но иногда на поверхности жала паяльника накапливается окисление. Когда это происходит, паяльник перестает работать должным образом. Но приложив немного усилий, инструмент можно восстановить до полной функциональности. Давайте посмотрим на жала паяльника и как бороться с окислением.

Паяльное жало

В прошлом (и в некоторых очень дешевых инструментах сегодня) жала паяльника изготавливались из меди.Наконечники придавали форму опиливанию или шлифованию, гальваника не использовалась. Медь с наконечника в конечном итоге растворилась в припое, оставив поверхность с ямками и эрозией. Это напрямую сказалось на производительности пайки.

Начиная с 1980-х годов, термоэффективный медный наконечник был покрыт железом. Это предотвратило растворение меди в припое, что обеспечило гораздо более длительный (и предсказуемый) срок службы наконечника.

Хотя железное покрытие наконечника отлично подходит для продления срока службы, оно может привести к окислению.

Что вызывает окисление в наконечниках для припоя?

Окисление наконечника припоя возникает, когда железное покрытие на наконечнике становится оксидом железа и является естественной частью используемых металлов. Окисление будет происходить при комнатной температуре, но гораздо медленнее. Теплота пайки резко ускоряет этот процесс.

Самым большим фактором, влияющим на характеристики наконечника при окислении, является потеря смачивающей способности. По мере того, как окисление накапливается на наконечнике, оно создает тепловой барьер для обезвоживания.Когда это происходит, припой будет иметь тенденцию скапливаться на наконечнике вместо того, чтобы плавно течь.

Окисленный слой также влияет на теплопередачу между наконечником и изделием. Часто паяльник, который кажется недостаточно горячим, на самом деле страдает от окисления.

Удаление слабого окисления

Любое паяльное жало будет иметь небольшое окисление, это часть естественного процесса металлизации железа. Но любой вид отложений повлияет на производительность пайки.Если эффективность паяльника снижается или наблюдается видимое окисление, следует очистить жало для восстановления нормальной работы.

1. Отрегулируйте температуру паяльника до обычного рабочего диапазона (около 300 ° C).
2. Нанесите припой с флюсовой сердцевиной на окисленный наконечник. Тепло активирует флюс и запускает химическую реакцию, которая устранит окисление.
3. Используйте латунную вату или специально разработанные очистители для наконечника. Инструмент для очистки начнет удалять окисление.
4. Повторяйте вышеуказанные шаги, пока наконечник не станет чистым. В чистом наконечнике должен быть виден допуск для плавного стекания припоя. В случае легкого окисления повторите этот процесс три или четыре раза.

Если этот процесс не позволяет очистить наконечник должным образом или если наконечник сильно окислен, возможно, вам придется следовать инструкциям по сильному окислению.

Удаление сильного окисления

Если наконечник сильно окислился, самого флюса будет недостаточно для восстановления надлежащих характеристик смачивания.В этом случае вам понадобится средство для ухода за наконечниками или химическая паста, чтобы удалить окисление. Тоник для наконечников содержит слабую кислоту, которая поможет удалить окисление с наконечника.

Избегайте использования наждачной бумаги или других абразивных инструментов для удаления окисления. Это может повредить покрытие жала паяльника, что сделает его неэффективным для большинства применений и значительно сократит срок его службы.

1. Отрегулируйте температуру паяльника до обычного рабочего диапазона (около 300 ° C).
2. Когда температура достигнет нужной температуры, вставьте жало паяльника в растворитель.Убедитесь, что весь наконечник покрыт продуктом.
3. Дайте продукту для лужения расплавиться вокруг наконечника, затем очистите его, как указано выше, с помощью латунной мочалки или средства для чистки наконечников.
4. Повторяйте описанные выше шаги до тех пор, пока наконечник не станет чистым и не будет удалено все окисление. Правильный поток припоя должен вернуться к наконечнику после того, как он будет должным образом очищен.

Функционально чистый

Вы можете заметить черные остатки флюса, особенно на кончике. Этот остаток не нужно удалять, так как он не повлияет на процесс пайки.Фактически, вы можете повредить целостность наконечника в процессе, так что оставьте это.

Признаки повреждения наконечника

Повреждение металлического покрытия жала паяльника может привести к проблемам с производительностью пайки. Трещина или отверстие в покрытии позволит медной внутренней части наконечника контактировать с припоем. Когда это происходит, медь растворяется в припое, нарушая целостность наконечника.

В некоторых случаях медь растворяется настолько, что остается отверстие в наконечнике, а остальная часть металлического покрытия остается нетронутой.Осмотрите наконечник на предмет такого рода повреждений, и, если он обнаружен, наконечник или картридж следует вынуть из эксплуатации и заменить.

После того, как вы проверите свой паяльный наконечник на предмет повреждений и очистите его, возможно, стоит избежать чрезмерного окисления, следуя нашим полезным советам.

Советы по предотвращению окисления

Есть несколько способов уменьшить окисление на наконечниках припоя.

Используйте защитный слой припоя — Самый простой способ предотвратить окисление припоя — это защитить его слоем припоя.Каждый раз, когда вы чистите паяльник и убираете его, наносите на жало свежий припой. Лучший припой для предотвращения окисления — это припой с большим количеством флюсового сердечника.

Держите наконечник в чистоте — Поддержание чистоты наконечника также является надежной стратегией для уменьшения окисления. Вы обнаружите, что для очистки наконечника эффективны и влажная губка, и средство для чистки проволоки. Некоторые припои лучше реагируют на один метод, чем на другой.

При очистке наконечника припоя влажной губкой обязательно дайте паяльнику вернуться к заданной температуре, прежде чем протирать снова.Это позволит максимально эффективно очищать губку, сохраняя материал наконечника в текучем состоянии.

Избегайте ненужного нагрева — Избыточное тепло также может способствовать накоплению окисления на наконечнике припоя. Убедитесь, что вы используете правильную температуру для выбранного типа припоя и применения. Хранение паяльника при температуре выше необходимой может повредить рабочий продукт, а также сократить срок службы жала.

Для бессвинцового припоя

обычно требуется более высокая температура, чем для припоя, содержащего свинец, поэтому обязательно проверяйте температуру при переходе от одного типа припоя к другому.

Сегодня на рынке представлены передовые системы пайки, в которых используется микропроцессорное управление для точного регулирования температуры жала. Эти системы используют датчик на наконечнике для управления потоком энергии. Конечным результатом является то, что наконечник сохраняет постоянную температуру, что продлевает срок службы и защищает работу.

Выключайте утюг, когда он не используется. — Если вы знаете, что не будете паять какое-то время, выключите утюг. Естественный процесс окисления происходит гораздо медленнее при комнатной температуре.Также безопаснее держать утюг выключенным, когда он не используется.

Существуют современные паяльники, в конструкции которых предусмотрена функция автоматического перехода в спящий режим. Эти инструменты автоматически отключают насадку, когда она не используется, продлевая срок службы насадки.

При правильном использовании наконечник припоя может обеспечить долгий срок службы, прежде чем окисление станет проблемой. И как только это станет проблемой, правильная очистка с использованием подходящих средств может поддерживать паяльный инструмент в рабочем состоянии в течение длительного времени. У нас есть широкий выбор инструментов для пайки, демонтажа и восстановления с использованием технологии SmartHeat®.Свяжитесь с нами сегодня, чтобы узнать, как мы можем сделать ваши усилия по ручной пайке успешными.

Припой с кислотным сердечником и его применение

Пайка сегодня используется в различных отраслях промышленности как эффективное средство соединения металлов. Хотя пайка обычно связана с производством электроники, ее применение распространяется на широкий спектр промышленных секторов. Примеры включают использование электриками, водопроводчиками, слесарем, ремесленниками, ремонт и производство автомобилей, ремонт и производство в аэрокосмической отрасли, теплообмен и многое другое.

Пайка — это процесс соединения двух или более деталей путем плавления и введения в соединение присадочного металла. Наплавочный металл, известный как припой, имеет более низкую температуру плавления. Для спайки металлов используется паяльник или паяльник, которые расплавляют припойную проволоку, так что она может течь в стыки металлов и сплавлять их вместе, образуя полупостоянную связь.

Канифольные и кислотные припои сердечника производятся с припоем в виде трубки, а трубка содержит флюс.В то время как канифольный сердечник обычно используется в электронике, название кислотный сердечник означает, что флюс является агрессивным типом, предназначенным для пайки стали, а также других металлов.

Кислотный припой для сердечников используется для соединения окисленных металлов. Кислотное ядро ​​в припое очищает металл от окисления, обеспечивая удовлетворительное соединение. Примеры этого включают соединение вместе частей двигателей в автомобилях или другом оборудовании, а также в водопроводе для снятия слоя окисления с поверхности труб по мере плавления припоя, что позволяет образовывать водонепроницаемое соединение.Припой с кислотным сердечником может работать с любым типом окисленного металла, кроме алюминия, потому что кислотный сердечник будет сжигать металл, и, хотя применение кислотного припоя для сердечника варьируется, это не рекомендуется для проектов электроники.

Порошковая проволока

оснащена системой, активируемой галогенидами и нейтрализованной амином. Аминогидрогалогенид обеспечивает высокий уровень активации, который обеспечивает отличное удаление потускнения или оксидов, а также максимальное капиллярное действие, приводящее к более быстрому смачиванию и снижению вероятности термического разложения материалов картона.Оставшийся остаток флюса легко растворяется в горячей воде. Классификация флюсов IPC для этого материала — ORh2.

»КРАТКИЙ ОБЗОР ПРОВОЛОКИ С КИСЛОРОДНЫМ ЖИДКОМ:

● Порошковая проволока стандартная с сердечником из флюса 2%. Другие% флюса доступны по запросу.

● Порошковая проволока может быть изготовлена ​​из Sn / Pb, Sn / Ag / Cu, SN100C® и других специальных сплавов по запросу.

● Эти припои производятся в соответствии со стандартом IPC J-STD-006.

● Другие процентные содержания флюса, сплавы, диаметры и размеры катушек могут быть доступны по специальному запросу.

Если у вас есть вопросы о том, какой тип припоя выбрать для вашего проекта, или вы хотите узнать, подойдет ли припой с кислотным сердечником для ваших нужд, вы можете связаться с нашим отделом продаж для получения технической поддержки.Mayer Alloys предлагает бесплатную техническую помощь, чтобы гарантировать, что вы получите правильный материал для ваших нужд.

Свяжитесь с нами сегодня для получения дополнительной информации о припое с кислотным сердечником или для получения технической помощи по телефону 888-519-7971

Как паять: полное руководство для начинающих

Изучение того, как паять с использованием правильных методов пайки, является фундаментальным навыком, которым должен овладеть каждый производитель. В этом руководстве мы кратко изложим основы работы с паяльниками, паяльными станциями, типами припоя, демонтажными работами и наконечниками по безопасности.Собираете ли вы робота или работаете с Arduino, умение паять вам пригодится.

БЕСПЛАТНАЯ электронная книга (PDF) — Руководство по пайке (17 страниц)

Если вам нужно разобрать любое электронное устройство, содержащее печатную плату, вы увидите, что компоненты прикреплены с помощью техники пайки. Пайка — это процесс соединения двух или более электронных частей вместе путем плавления припоя вокруг соединения. Припой — это металлический сплав, и когда он остывает, он создает прочную электрическую связь между деталями.Несмотря на то, что пайка может создать постоянное соединение, его также можно перевернуть с помощью инструмента для удаления припоя, как описано ниже.

В обучении пайке хорошо то, что для начала вам не нужно много. Ниже мы расскажем об основных инструментах и ​​материалах, которые вам понадобятся для большинства ваших паяльных работ.

Паяльник

Паяльник — это ручной инструмент, который подключается к стандартной розетке переменного тока на 120 В и нагревается, чтобы расплавить припой вокруг электрических соединений.Это один из самых важных инструментов, используемых при пайке, и он может быть в нескольких вариантах, например, в форме ручки или пистолета. Новичкам рекомендуется использовать паяльник в форме ручки мощностью от 15 до 30 Вт. Большинство паяльников имеют сменные наконечники, которые можно использовать для различных паяльных работ. Будьте очень осторожны при использовании паяльника любого типа, потому что он может нагреваться до 896 ° F, что очень сильно.

Паяльная станция

Паяльная станция — это усовершенствованная версия базовой автономной паяльной ручки.Если вы собираетесь много заниматься пайкой, это будет здорово, поскольку они обеспечивают большую гибкость и контроль. Основное преимущество паяльной станции — это возможность точно регулировать температуру паяльника, что отлично подходит для множества проектов. Эти станции также могут создать более безопасное рабочее пространство, поскольку некоторые из них включают усовершенствованные датчики температуры, настройки предупреждений и даже защиту паролем для безопасности.

Жала паяльника

В конце большинства паяльников есть сменная деталь, известная как паяльное жало.Есть много разновидностей этого наконечника, и они бывают самых разных форм и размеров. Каждый наконечник используется для определенной цели и имеет явное преимущество перед другим. Наиболее распространенные наконечники, которые вы будете использовать в проектах по производству электроники, — это конический наконечник и наконечник стамески.

Конический наконечник — Используется при пайке точной электроники из-за тонкого наконечника. Благодаря заостренному концу он может доставлять тепло на меньшие площади, не влияя на окружающую среду.

Долото-наконечник — Этот наконечник хорошо подходит для пайки проводов или других более крупных компонентов из-за его широкого плоского наконечника.

Кредит изображения — Sparkfun.com

Латунь или обычная губка

Использование губки поможет сохранить чистоту жала паяльника, удалив образующееся окисление. Наконечники с окислением будут иметь тенденцию становиться черными и не принимать припой, как когда они были новыми. Вы можете использовать обычную влажную губку, но это сокращает срок службы насадки из-за расширения и сжатия. Кроме того, влажная губка временно снизит температуру наконечника при протирании. Лучшая альтернатива — использовать латунную губку, как показано слева.

Подставка под паяльник

Подставка для паяльника очень проста, но очень полезна и удобна в использовании. Эта подставка помогает предотвратить контакт горячего утюга с легковоспламеняющимися материалами или случайное повреждение руки. Большинство паяльных станций поставляются со встроенным фильтром, а также включают губку или латунную губку для очистки жала.

Припой

Припой — это металлический сплав, который плавится для создания прочной связи между электрическими частями.Он выпускается как в свинцовом, так и в бессвинцовом вариантах с диаметрами 0,032 ″ и 0,062 ″, которые являются наиболее распространенными. Внутри сердечника припоя находится материал, известный как флюс, который помогает улучшить электрический контакт и его механическую прочность.

Для пайки электроники чаще всего используется припой на основе канифоли, не содержащей свинца. Этот тип припоя обычно состоит из сплава олова и меди. Вы также можете использовать этилированный припой на основе канифоли 60/40 (60% олова, 40% свинца), но он становится менее популярным из-за проблем со здоровьем.Если вы все-таки используете свинцовый припой, убедитесь, что у вас есть надлежащая вентиляция и что вы мойте руки после использования.

При покупке припоя НЕ используйте припой с кислотным сердечником, так как это может повредить ваши схемы и компоненты. Припой с кислотным сердечником продается в магазинах товаров для дома и в основном используется для сантехники и металлообработки.

Как упоминалось ранее, припой бывает нескольких диаметров. Припой большего диаметра (0,062 дюйма) хорош для более быстрой пайки больших соединений, но может затруднить пайку более мелких соединений.По этой причине всегда полезно иметь под рукой оба размера для разных проектов.

Рука помощи (Третья рука)

Рука помощи — это устройство, к которому прикреплены 2 или более зажима из кожи аллигатора, а иногда и увеличительное стекло / светильник. Эти зажимы помогут вам удерживать предметы, которые вы пытаетесь припаять, пока вы используете паяльник и припой. Очень полезный инструмент для вашего творчества.

Теперь, когда вы знаете, какие инструменты и материалы требуются, пора кратко обсудить способы обеспечения безопасности при пайке.

Паяльники

могут нагреваться до 800 градусов по Фаренгейту, поэтому очень важно всегда знать, где находится ваш паяльник. Мы всегда рекомендуем использовать подставку для паяльника, чтобы предотвратить случайные ожоги или повреждения.

Убедитесь, что вы выполняете пайку в хорошо вентилируемом помещении. Когда припой нагревается, выделяются пары, которые вредны для ваших глаз и легких. Рекомендуется использовать вытяжной вентилятор, представляющий собой вентилятор с угольным фильтром, который поглощает вредный дым от припоя. Вы можете посетить такие сайты, как Integrated Air Systems для систем фильтрации воздуха.

Всегда рекомендуется надевать защитные очки на случай случайных брызг горячего припоя. Наконец, обязательно мойте руки после пайки, особенно при использовании свинцового припоя.

Перед тем, как приступить к пайке, необходимо подготовить паяльник, залудив жало припоем. Этот процесс поможет улучшить передачу тепла от утюга к паяльному элементу. Лужение также поможет защитить наконечник и уменьшить износ.

Шаг 1: Начните с того, что убедитесь, что наконечник прикреплен к утюгу и плотно прикручен на место.

Шаг 2: Включите паяльник и дайте ему нагреться. Если у вас есть паяльная станция с регулируемым контролем температуры, установите ее на 400 ° C / 752 ° F.

Шаг 3: Протрите кончик паяльника влажной губкой, чтобы очистить его. Подождите несколько секунд, чтобы наконечник снова нагрелся, прежде чем переходить к шагу 4.

Шаг 4: Возьмите паяльник в одну руку и припаяйте в другой. Прикоснитесь припоем к наконечнику утюга и убедитесь, что припой равномерно обтекает наконечник.

Для продления срока службы наконечник утюга следует лужить до и после каждого сеанса пайки. В конце концов, каждый наконечник изнашивается, и его нужно будет заменить, если он станет шероховатым или изъеденным.

Чтобы лучше объяснить, как паять, мы собираемся продемонстрировать это на практике. В этом примере мы собираемся припаять светодиод к печатной плате.

Шаг 1. Установите компонент — Начните с того, что вставьте выводы светодиода в отверстия на печатной плате.Переверните доску и согните выводы наружу под углом 45 футов. Это поможет компоненту лучше соединиться с медной площадкой и предотвратит ее выпадение во время пайки.

Шаг 2: Нагрейте стык — Включите паяльник и, если он имеет регулируемый контроль нагрева, установите его на 400 ° C. На этом этапе одновременно коснитесь кончиком утюга медной площадки и вывода резистора. Паяльник нужно подержать на месте 3-4 секунды, чтобы нагреть площадку и вывод.

Шаг 3. Нанесите припой на стык — Продолжайте удерживать паяльник на медной площадке и выводе и коснитесь припоем стыка. ВАЖНО — Не касайтесь припоем непосредственно кончика утюга. Вы хотите, чтобы соединение было достаточно горячим, чтобы расплавить припой при прикосновении. Если стык будет слишком холодным, соединение будет плохим.

Шаг 4: Обрежьте выводы — Снимите паяльник и дайте припою остыть естественным образом.Не дуйте на припой, так как это приведет к плохому соединению. Когда он остынет, вы можете отрезать лишний провод от выводов.

Правильный паяный шов должен быть гладким, блестящим и иметь форму вулкана или конуса. Вам нужно ровно столько припоя, чтобы покрыть все соединение, но не слишком много, чтобы он превратился в шарик или пролился на соседний вывод или соединение.

А теперь пора показать вам, как спаять провода. Для этого рекомендуется использовать руки помощи или другие зажимные приспособления.

Начните с удаления изоляции с концов обоих проводов, которые вы паяете вместе. Если проволока многожильная, скрутите жилы пальцами.

Убедитесь, что ваш паяльник полностью нагрет, и коснитесь наконечником одного из проводов. Подержать на проводе 3-4 секунды.

Удерживая утюг на месте, коснитесь припоем провода, пока он полностью не покроется. Повторите этот процесс с другим проводом.

Удерживая два луженых провода друг над другом, коснитесь паяльником обоих проводов.Этот процесс должен расплавить припой и равномерно покрыть оба провода.

Снимите паяльник и подождите несколько секунд, чтобы паяное соединение остыло и затвердело. Используйте термоусадку, чтобы закрыть соединение.

Преимущество использования припоя заключается в том, что его можно легко удалить с помощью техники, известной как распайка. Это пригодится, если вам нужно удалить какой-либо компонент или внести исправления в электронную схему.

Для демонтажа стыка вам понадобится припой, также известный как оплетка для удаления припоя.

Шаг 1 — Поместите кусок распаянной оплетки поверх стыка / припоя, который вы хотите удалить.

Шаг 2 — Нагрейте паяльник и коснитесь концом оплетки. Это нагреет припой ниже, который затем впитается в распаянную оплетку. Теперь вы можете удалить оплетку, чтобы увидеть, что припой был извлечен и удален. Будьте осторожны, прикасаясь к косе во время ее нагрева, потому что она сильно нагревается.

Дополнительно — Если вы хотите удалить много припоя, вы можете использовать устройство, называемое присоской для припоя.Это ручной механический пылесос, который всасывает горячий припой одним нажатием кнопки.

Для использования нажмите на поршень на конце присоски для припоя. Нагрейте стык с помощью паяльника и поместите кончик присоски для припоя на горячий припой. Нажмите кнопку фиксатора, чтобы всосать жидкий припой. Чтобы опорожнить присоску для припоя, нажмите на плунжер.

БЕСПЛАТНО — Руководство по пайке (17 страниц)

Как правильно выбрать флюс для пайки

A Общий обзор
Флюс играет важную роль в большинстве паяльных работ.Это соединение, которое используется для удаления потускневших пленок с поверхности металла, поддержания чистоты поверхности во время процесса пайки и способствует смачиванию и растеканию припоя. На рынке доступно множество различных типов и марок флюсов; Уточните у производителя или продавца флюса, подходит ли он для вашего применения, принимая во внимание как используемый припой, так и два металла, участвующих в процессе. Несмотря на то, что существует множество типов флюсов, каждый будет включать в себя две основные части: химикаты и растворители.
Химическая часть включает активную часть, а растворитель является носителем. Флюс не становится частью паяного соединения, но задерживает захваченные оксиды и остается инертным на готовой поверхности соединения, пока не будет должным образом удален. Обычно именно растворитель определяет метод очистки, необходимый для удаления остатков после пайки. Следует отметить, что хотя флюс используется для удаления пленки потускнения с металлической поверхности, он не удаляет (и не следует ожидать) удаление краски, жира, лака, грязи или других инертных веществ.Для удаления этих загрязнений необходима тщательная очистка поверхности металлов. Это значительно повысит эффективность флюсования, а также поможет в используемых методах и технологиях пайки.
Детальное исследование
Все обычные необработанные металлы и металлические сплавы (включая припои) подвергаются воздействию окружающей среды, при котором их оголенные поверхности покрываются неметаллической пленкой, обычно называемой потускнением. Этот слой потускнения состоит из оксидов, сульфидов, карбонатов или других продуктов коррозии и является эффективным изолирующим барьером, который предотвращает любой прямой контакт с чистой металлической поверхностью, которая находится под ним.Когда металлические части соединяются пайкой, металлическая целостность устанавливается в результате границы раздела между припоем и поверхностями двух металлов. Пока остается потускневший слой, поверхность раздела между припоем и металлом не может образоваться, потому что без возможности прямого контакта невозможно эффективно смачивать поверхность металла припоем.

Поверхностные пятна, образующиеся на металле, обычно не растворяются (и не могут быть удалены) в большинстве обычных чистящих растворителей.Следовательно, для их удаления они должны подвергаться химической реакции. Эта необходимая химическая реакция чаще всего достигается с помощью флюсов для пайки. Эти флюсы для пайки будут вытеснять слой атмосферного газа на поверхности металлов и при нагревании будут химически реагировать, удаляя слой потускнения с флюсованных металлов и поддерживая чистую поверхность металла на протяжении всего процесса пайки.

Обычно требуется химическая реакция одного из двух основных типов.Это может быть реакция, в которой потускнение и флюс объединяются, образуя третье соединение, растворимое либо во флюсе, либо в его носителе. Пример такого типа реакции имеет место между водно-белой канифолью и оксидами меди. Водяно-белая канифоль при использовании в качестве флюса обычно находится в носителе изопропилового спирта и состоит в основном из абиетиновой кислоты и других изомерных дитерпеновых кислот, которые растворимы в нескольких органических растворителях. При нанесении на окисленную медную поверхность и нагревании оксиды меди будут соединяться с абиетиновой кислотой, образуя абиет меди (который легко смешивается с непрореагировавшей канифолью), оставляя чистую металлическую поверхность для смачивания припоем.Горячий расплавленный припой вытесняет канифольный флюс и медь, которые затем могут быть удалены обычными методами очистки.

Другой тип реакции — реакция, при которой пленка потускнения или окисленный слой возвращается в исходное металлическое состояние, восстанавливая чистую поверхность металла. Пример такого типа реакции имеет место при пайке под слоем нагретого водорода. При повышенных температурах (температура, необходимая для проведения предполагаемой реакции, уникальна для каждого типа основного металла) водород удаляет оксиды с поверхности, образуя воду и восстанавливая металлическую поверхность, которую затем будет смачивать припой.Есть несколько других вариантов и комбинаций, основанных на этих двух типах реакций.

После того, как произошла желаемая химическая реакция (поднятие или растворение слоя потускнения), флюс должен обеспечить защитное покрытие на очищенной металлической поверхности до тех пор, пока оно не будет вытеснено расплавленным припоем. Это связано с тем, что для пайки требуются повышенные температуры, вызывающие повышенную вероятность того, что поверхность металла может быстро повторно окислиться, если не покрыть должным образом. Любое соединение, которое может быть использовано для создания одного из требуемых типов химических реакций в рабочих условиях, необходимых для пайки, может рассматриваться для использования в качестве флюсового материала.Однако большинство органических и неорганических соединений не выдерживают высоких температур, необходимых для правильной пайки. Вот почему одним из наиболее важных соображений является термостойкость компаунда или его способность выдерживать высокие температуры, необходимые для пайки, без горения, разрушения или испарения.

При оценке всех требований, необходимых для того, чтобы соединение рассматривалось как флюс, важно учитывать различные доступные методы, технологии и процессы пайки, а также широкий диапазон материалов и температур, которые могут потребоваться.Определенный флюс может хорошо работать на определенной поверхности с использованием одного метода пайки и, тем не менее, совсем не подходить для этой же поверхности с использованием другого метода пайки. В случае сомнений всегда обращайтесь к производителю флюса или припоя за рекомендациями.

Soldering 101 — 4 шага для успешной пайки

Мне задали миллион вопросов, связанных с пайкой / пайкой ну, это огромное преувеличение, но является предметом многих вопросов, которые мне задают, и не зря.Наверное, нет другой техники, вызывающей столько опасений, неуверенности и замешательства, как пайка. Пайка и умение делать это требует практики. Но при правильном обучении и некоторых практических репетициях каждый может хорошо паять.

Изображение заимствовано из GoAwayGarage.

На первый взгляд большинство вещей может показаться устрашающим: представьте себе самую грязную комнату, которую вы можете себе представить. (нет, не моя студия). Затем подумайте, как бы вы себя чувствовали, если бы кто-то сказал: «Убери это»! Ошеломленный (и, вероятно, немного раздраженный тем, что вы застряли в уборке этой воображаемой комнаты), вы оглядываетесь — немного ошеломленный и сбитый с толку.Но, включите хорошую аудиокнигу, начните с одного угла, возьмите несколько ящиков для хранения, пару крючков, шкаф или два и время, и, прежде чем вы это узнаете, комната чистая. Сосредоточиться на общем сценарии — это ошеломляюще. Но если вы сосредоточитесь только на одной маленькой точке, это управляемо. Итак, мы рассмотрим пайку, обращая внимание только на небольшие части целого.

Я нарушил это обсуждение пайки, процесса, материалов и инструментов. Как свидетельствуют многие видео и веб-страницы, перечисленные выше, я написал много материалов по пайке.Пожалуйста, найдите время и проверьте мои веб-страницы и мои видео.

Итак, как и в случае с уборкой этой грязной студии, мы будем предпринимать небольшие шаги.

Как вы, несомненно, знаете, к настоящему времени пайка связана с нагревом — очень много его для . Мы используем газовую горелку, чтобы позволить нашему металлу достичь температуры, необходимой для плавного течения припоя. Припой связывается с металлом за счет капиллярного действия (представьте, что вода движется вверх по бумажному полотенцу). Работаете ли вы с любым из различных видов серебра, золота или недрагоценных металлов (бронзы, латуни, меди и т. Д.)) Следующие техники будут относительно такими же. Однако у каждого металла есть свои особенности, которые могут незначительно повлиять на определенные части процесса. Некоторые из них будут подробно обсуждены позже.

Припой

Припой — это клей, который скрепляет различные металлические детали. Для того, чтобы припой растек, металл должен быть чистым — весь, включая припой и флюс . Причина в том, что грязь, жир, оксиды и т. Д. создаст барьер между металлом и припоем . Думайте о грязной поверхности, как о полиэтиленовой пленке на бутерброде с ветчиной (ваше потенциальное соединение припоя). Пластиковая пленка защищает вас (теоретический припой) от вкусного бутерброда. Если вы удалите пленку, ваш рот и бутерброд могут счастливо соединиться. (Это самая странная (и, возможно, худшая) аналогия на свете?).

Подробная информация о самом припое подробно обсуждается на моей странице On Solder .Обсуждение припоя в этом разделе будет касаться его взаимодействия в процессе пайки и проблем, которые могут возникнуть.

Успешная пайка — четыре шага

Я придумал 4 различных процедуры, которые должны обеспечить успех при пайке. Эти шаги:

1. Хорошо подходит
2. Чистый металл / припой / флюс / руки
3. Тепло
4. Флюс — см. Страницу под названием: Пайка 101 — Окисление, флюс и предотвращение образования отложений / пятен.

Шаг первый: хорошее соответствие

Это просто означает, что два металлических куска, которые вы соединяете вместе, подходят как можно ближе.

В случае стыкового соединения, которое вы использовали бы для кольца или соединения лицевой панели вместе, края должны быть заподлицо и плотно прилегать . Поднесенный к свету, вы должны увидеть очень мало света.

При использовании круглой проволоки и трубок следует подпилить плоские участки с каждой стороны частей, которые будут соединяться вместе.Это не только упростит предотвращение скатывания деталей в процессе пайки, но и добавит прочности стыку. Это даст в результате: на больше площади для растекания припоя.

Смотрите мое видео: Плоские квадратные кромки на листовом металле , чтобы узнать, как добиться хорошего прилегания. Кроме того, два неоценимых инструмента для получения прямоугольных кромок на металле, трубах и проволоке: Приспособление для резки под углом и тиски (см. Мою страницу об этом инструменте), Приспособление для резки под углом и тиски и тиски для станка (также известные как «Безвинтовые инструментальные станки»). Тиски).Существуют также плоскогубцы для резки труб , которые можно использовать для труб и проволоки. Они также отлично подходят для удержания труб и проводов, если вам нужно их зажать: для сверления, для заполнения канавок и т. Д.

Шаг 2: Очистите металл / припой / флюс / руки

Большинство людей понимают, что их металл должен быть чистым, но как насчет флюса и припоя? Еще люди забывают о руках. Вы могли бы начать с совершенно чистых кончиков пальцев, но не почесали ли вы лицо, отполировали кольцо или погладили кошку прямо перед тем, как приступить к пайке? Если да, то можете поспорить, что ваши руки содержат какую-то «грязь».

Чистые руки

На вашем лице много сальных желез, поэтому, находясь в студии, возьмите за привычку держать руки подальше от красивого лица . То же самое и с милым котиком.

Вы можете вымыть руки с помощью песчаного мыла , например, Boraxo. В некоторые мыла добавлены увлажняющие средства и могут добавить слой масла на руки.

Чистота является обязательным условием успешной пайки, потому что, попросту говоря, и припой, и флюс, не будут растекаться по любой грязи : окислению, смазке и, конечно же, грязи.Итак, чтобы получить идеальное паяное соединение, вымойте посуду.

Средство для мытья посуды Dawn и горячая вода тоже подойдут. Ваши руки будут в беспорядке. Они будут сухими, потрескавшимися, мозолистыми. Твоя карьера ручного модели официально окончена.

Чистый металл

Очистка металла обсуждается в моем видео: Как очистить металл . Наждачная бумага — также эффективный способ очистки металла . Он имеет дополнительное преимущество — снимает «блеск» с ваших поверхностей. Флюс плохо растекается по блестящему металлу , поэтому шлифовка поверхностей, подлежащих пайке, поможет обеспечить равномерное покрытие флюса.Для этого я использую наждачную бумагу с зернистостью от 400 до 1000.

После очистки металла возьмите его за края , чтобы уменьшить контакт с грязью.

Чистый припой

Очистить припой довольно просто, если вы используете лист или проволоку — вы просто очищаете его, как листовой металл. С помощью проволочного припоя я несколько раз протягиваю его через зеленый кустарник и сушу полотенцем. Это сходит с ума, когда нужно чистить паллионы . Вы можете поместить паллионы в ультразвуковой очиститель .Используйте контейнер из проволочной сетки, аналогичный тем, которые используют часовые мастера, чтобы поместить в него паллионы. В Англии вы можете купить его по адресу Redroosteruk Ltd. , в США: Esslinger.com (менее 4 долларов США). Amazon имеет аналогичный тип. Еще одна альтернатива — ситечко для чая — с мелкой сеткой. Срывать палочки со дна ультразвукового прибора, наверное, не так уж и весело!

Чистый флюс

Флюс можно загрязнить, окунув кисть для флюса в емкость.Через некоторое время бутылка заполнится мусором и другими загрязнениями (такими как кусочки ржавой стали от кистей, кусочки древесного угля от паяльного блока), и ваш флюс испачкается. Чтобы избавить вас от необходимости покупать новый флюс только потому, что он грязный, используйте небольшой контейнер с низкими стенками, чтобы залить флюс. Просто налейте достаточно на день, а остальное выбросьте. Не наливайте обратно в бутылку!

Есть также дозаторы флюса , которые отлично работают.Хотя через время их нужно тщательно очистить, потому что флюс при высыхании кристаллизуется. Кристаллы препятствуют работе дозатора. Но для этого нужно время. Диспенсер поддерживает чистоту флюса и дозирует флюс в контролируемых количествах . Amazon и другие поставщики ювелирных изделий продают этот продукт, как и Rio Grande .

Существуют также дозаторы флюса , которые поставляются в выдавливающих бутылках с дозаторами игл различного размера .Они хорошо подойдут, если вы выдавите флюс в небольшую миску. В противном случае они могут затопить территорию слишком большим потоком.

СОВЕТ: После нанесения флюса нагрейте флюс до тех пор, пока он не станет стекловидным (белое пузырьковое вещество успокоится). Теперь окуните кисть в немного флюса, возьмите слой припоя и поместите его на (остывший, но еще теплый — кисть не расплавится). Теперь у припоя меньше шансов всплыть. Вы также можете сначала скомкать припой — гранулы припоя не так легко отрываются.

Кисти для флюса

Небольшое отступление: для нанесения флюса используйте подходящие кисти. Дешевые пластиковые щетки нелегко подобрать и разместить припоя. Хорошие щетки делают установку припоя менее утомительной. Если прикоснуться пластиковой щеткой к горячему металлу, он, конечно, расплавится. Расчески для волос тоже не остаются невредимыми. Но вы можете урезать их и продолжать использовать. Обычно я покупаю несколько новых щеток каждый год. Мне также нравится иметь под рукой как минимум два разных размера: один для больших площадей, а другой — для меньших.

Есть кисти, предназначенные только для нанесения флюса. Рио, конечно же, продает один тип: незагрязняющую щетку для флюса размеров 1 и 8 (больше). Они не загрязняют окружающую среду, потому что в них не используется сталь для удержания щетины, что исключает возможность переноса ржавчины или стали на вашу работу.

Вы также можете использовать маленькие китайские бамбуковые кисти . У них есть отличные чаевые, и они относительно недорогие.

Шаг 3: Нагрев

Одна из самых больших проблем в обучении пайке — это страх / бесстрашие владельца фонарика — , что является просто отражением неопытности пользователя с этим инструментом.

Большинство студентов настолько боятся расплавить свои детали, что никогда не достигают температуры текучести припоя. Конечно, есть и другая крайность, когда каждый процесс пайки заканчивается жидким металлом. Что делать?

Что ж, вот тут и пригодится практика. Начни с металлолома . Практикуйте все типы соединений — встык, «Т» или полоса и пот. Пайка (ссылка на мое видео о пайке методом пота). Паяй снова и снова и будь бесстрашным .Если он тает, попробуйте еще раз, но поменьше, меньше времени. Нет ничего плохого в том, чтобы расплавить ваш металл — , если это тренировочная деталь. Расплавить ювелирное изделие, на которое вы потратили часы, оооочень удручает. Но ЭТО БЫВАЕТ! В конце концов, однако, вы и ваш факел соединитесь, и количество срывов ювелирных изделий (ювелиров) значительно уменьшится.

Одна вещь, которая поможет вам добиться плавного паяного шва, — это подобрать наконечник резака, соответствующий размеру вашей работы.

Итак, расплавители (вы знаете, кто вы!) не имеют проблем с расплавлением припоя. Но течет ли оно? Он идет по шву или по стенам с одной стороны вылетает? Неужели он так сильно нагрелся, что припой впитался в металл? У вас есть ямы? (Вы перегрели деталь и выгорели цинк в припое!)

Какой наконечник резака вы бы использовали для металла этого размера (не фактический размер, это сравнение соотношений)?

Ответ: B Вам нужен наконечник горелки, особенно из серебра, который довольно быстро нагревает металл.

Чистое серебро (235 ° (BTU / (час ^o F ft)) — лучший металлический проводник тепла — медь (223 ° (BTu / (час ^o F ft)) ) , следующим в очереди идет золото (182 ° (британские тепловые единицы / (час ^o футов)) . Теперь, зная этот факт, вы можете понять, зачем вам нужен наконечник резака большего размера (который приводит к более сильному пламени)! Когда это огненное, сверхгорячее пламя нагревает ваш металл, тепло начинает распространяться и уходит ОТ пламени. Итак, в приведенном выше примере больший наконечник (наконечник B) будет нагревать металл быстрее. Чтобы нагреть всю эту деталь маленьким наконечником горелки, может потребоваться некоторое время. Тогда вы, вероятно, развили бы сильное окисление и израсходовали бы тонну газа. Вы также могли бы подумать сейчас: «интересно, потечет ли когда-нибудь этот припой?»

Все предметы, соприкасающиеся с паяемым металлом, особенно с металлом, отводят часть этого тепла, еще больше замедляя процесс.Термин «теплоотвод» относится к отводу тепла. Иногда вам нужен радиатор, например, когда вы пытаетесь защитить предыдущее паяное соединение или тонкий небольшой объект, например, оправу для камня. Блоки древесного угля поглощают тепло, но они отражают его обратно на металл.

Наконечники резаков бывают разных размеров. Система нумерации зависит от типа вашей горелки.

Наконечники резака — Выбор правильного размера для работы

Итак, если вы выполнили свой контрольный список: соответствие, флюс, чистота, а припой не течет, подумайте о замене наконечников.

Вот две карты пламени из Rio Grande . Посмотрите, насколько различаются размеры пламени для одних и тех же чисел. В своем видео я сравниваю советы №2.

Возможно, вам понадобится как минимум два наконечника . Три было бы лучше. Фактически, это почти все, что я использую. У меня маленькие чаевые, средние и большие. Большой наконечник используется для отжига, обработки стали, рафинирования и пайки больших деталей. Маленький наконечник предназначен для крошечных паяных соединений — например, для установки 3-миллиметровой корзины или для пайки перемычек.Я использую жало среднего размера для большинства процессов пайки.

Нагрев металла

Следующая важная информация о нагреве: для того, чтобы припой тек, вы должны нагреть металл с обеих сторон соединения до температуры текучести припоя. Если вы нагреете одну сторону больше, чем другую, припой потечет к «горячей стороне».

Не нагревайте припой . Припой — один из самых маленьких кусочков металла на вашем изделии. Сначала он расплавится, но ничего не сделает, кроме как (если вы его достаточно нагреете) впитается в металл, возможно, начнет разъедать металл, что приведет к образованию ямок или плавлению в лужу.

Когда вы паяете серебро (чистое и чистое, а не аргенций или золото — они тоже не проводят тепло: см. Дополнительную информацию ниже) и медь, вам нужно сначала нагреть самые большие куски.

На рисунке слева показано , как нагреть деталь с элементами разного размера.

Когда черный квадрат нагревается, он передает тепло розовому квадрату. Итак, розовый квадрат сейчас довольно теплый. В то же время маленький синий квадратик тоже становится довольно горячим, потому что это самый маленький элемент — там меньше мест, куда тепло может уйти и сбежать.К тому времени, когда вы поднесете горелку к синему квадрату, припой, вероятно, будет течь или болтаться. Обычно не нужно даже топить третий участок.

Как узнать, когда пора переместить фонарь? Следите за флюсом или цветом металла. Флюс станет полупрозрачным при температуре текучести припоя. Серебро станет светло-розовым, а медь, латунь и бронза — красным. Самый очевидный ключ ко всему — это то, что припой плавится или течет. Не забывайте, что медь, в частности, любит окисляться.Из-за этой тенденции вам нужно попасть туда горячим и быстрым! Не нагревайте медь медленно, если можете.

При пайке аргентиума или золота тепло не уходит, как сумасшедшая. Тепло имеет тенденцию оставаться возле горелки, поэтому нагрев всей детали не так уж и важен. Вы можете направить тепло с помощью этих металлов на две стороны, рядом с местом соединения, где вы хотите, чтобы припой тек.

При пайке я вставляю и выключаю резак, нагревая и давая ему остыть, нагревая и давая ему остыть.Сняв горелку, я могу проверить плавление металла, текучесть припоя и другие индикаторы. Когда припой вот-вот потечет, необходимо легкое прикосновение.

Шаг 4: Флюс

Информацию о 4-м этапе: Flux, см. На моей странице: Пайка 101: Окисление, флюс и предотвращение образования накипи / пятен.

Выдержка из страницы по предотвращению окисления, флюса и образования накипи / пятен:

«Флюс играет важную роль в пайке.

• Он отвечает за за снижение поверхностного натяжения , позволяя припою течь.
• Создает на металле лаковое покрытие, которое защищает металл от взаимодействия с атмосферой.
Флюс
• также используется в качестве индикатора температуры при пайке — когда паста или жидкий флюс достигают точки текучести припоя, они становятся полупрозрачными.
• Флюс должен быть совместим с используемым металлом .Используйте флюсы, предназначенные для используемого вами металла.
• Flux имеет потолок температуры . Если имеющееся тепло превышает рабочую температуру флюса, флюс больше не будет работать. Жидкость: 1100 ° F (593,33 ° C) — 1700 ° F (926,67 ° C) Паста: 1100 ° F (593,33 ° C) — 1500 ° F (° 815,56C).
• ЕСЛИ вы используете паяльную пасту , проверьте, включен ли флюс в смесь. Если это так, вам не нужно колебаться. Но, возможно, вы захотите добавить дополнительный флюс, чтобы защитить свой фунт от накипи!

Флюс важен для пайки, даже если металл не вызывает окисления, как чистое серебро или серебро аргентия.Это помогает припою течь.

• • Как настроить резак — есть резак, нужно его настроить? Вот как.
  • Пайка 101, часть первая и пайка 101, часть вторая
  • All About Solder — Вам нужно понимать, с чем вы работаете!
  • Плоские квадратные кромки на металле — Важные методы создания квадратных кромок, например, на кольцевых стержнях, трубках, установках и т. Д. — практически любых двух частей, которые вы хотите спаять вместе!
  • Подготовка к пайке — Важные шаги перед пайкой.
  • Identify Wire Solder — Отметьте свой припой, прежде чем воцарится неразбериха!
  • Безопасность ювелирной студии — Чрезвычайно важная информация, которую должен знать каждый ювелир! Не рискуйте своей жизнью и здоровьем! Знаешь, чем опасна металлическая пыль? Если нет, ничего не шлифуйте — пока!
  • Создание сфер одинакового размера — как сделать идеально круглые сферы? Возможно, вам нужно знать!
  • How to Anneal Silver Sheet — важный навык, иначе вы можете повредить свой металл и работать вдвое тяжелее!
  • Проволока для отжига — Хотите обрыв провода? Как насчет расплавленной проволоки? Нужна мягкая и гибкая проволока? Эти советы помогут вам избежать этих проблем и с легкостью работать!
  • Вытяжной вытяжной вентилятор для студии или магазина — один из БОЛЬШИХ инструментов для обеспечения безопасности в студии.Научитесь делать свои собственные!
  • Как сделать безель и закрепить кабошон Часть первая — Хотите припаять тонкий материал к толстому? Хотите поставить камень или два? Узнайте, как создавать и паять лицевые панели.
  • Как сделать безель и закрепить кабошон, часть вторая — То же сверху.

  • Пайка ювелирных изделий: как паять настройки, скобу и проволоку. — Мы постоянно паяем вместе разные формы и размеры металла. Хотите перестать таять свои настройки или поручительства? Можно ли паять провод, не расплавляя его?

  • Пайка ювелирных изделий — Пайка потом, промывка или аппликация — Как припаять два металлических куска друг на друга.Узнайте о приемах успешного соединения материалов разного размера и о том, как наносить припой.

  • My YouTube Soldering Playlist — Список всех моих видео по пайке на YouTube.

  • О припое — Узнайте все об используемом вами материале.
  • Ацетилен, Факел, Баки, Безопасность — Огромная страница с гораздо большим, чем просто информацией об ацетилене! Узнайте все о резаках, пайке и о том, как защитить себя!
  • Схемы — Схемы, связанные с пайкой.Включает такие вещи, как: температура отжига, размеры клапана сжатого газа, какая температура горит ваш газ, каковы точки плавления вашего металла. Кроме того, есть диаграммы калибра проволоки, диаграммы от миллиметров до долей и дюймов, от сверл до диаграмм с калибрами. Много информации!
  • Очистка металла — полезно знать, если вы планируете что-нибудь паять!
  • На рассоле, кислоте, кастрюлях и пищевой соде — Как удалить шмуц, оставшийся от пайки, как сделать свой собственный рассол, как использовать рассол и как нейтрализовать рассол.Тонны информации!
  • Шкала окисления, флюса и возгорания — Почему происходит окисление? Почему все время накапливается огненная чешуя, как от нее избавиться. Узнайте, почему происходит пайка и какие решения существуют.
  • 4 шага для успешной пайки — 4 шага помогут вам добиться успеха в пайке!
  • Идентификация припоя — Как пометить припой, чтобы вы всегда знали, какой он тип.
  • Ювелирные инструменты — Harbour Freight — Недорогие инструменты для студии!
  • Тиски и зажимное приспособление для резки под углом : Вам сложно подвести концы стоек колец? Оцените этот инструмент!
  • Вопросы и ответы: Firescale / Firestain — Узнайте, с чем у других были проблемы, и найдите решения!
  • Q&A: Annealing — Как долго выдерживаются температуры отжига.Печной отжиг.
  • Q&A: Wire Questions. Свертывание проволоки, сужение проволоки, проволока для деформации, проволока для правки и многое другое!
  • Рецепты: Они больше не только для готовки!
    • Рецепт рассола — сделай свой собственный рассол
    • Prip’s Flux Recipe — сделайте свой собственный флюс
    • Удаление сломанных сверл из металла — сверло сломалось, и вы не можете его вытащить? Вот как удалить сломанные сверла.
