Прогрев бетона проводом пнсв схема укладки видео

Для обеспечения схватывания и оптимизации времени затвердевания бетона без противоморозных добавок зимой раствор должен иметь положительную температуру. При заливке опалубки в зимнее время вода в растворе бетона замерзает, и процесс гидратации цемента останавливается. Также при отрицательной температуре лед в бетонной смеси разрушает монолит бетона. При этом повышение температуры восстанавливает и ускоряет протекающие в растворе гидратационные процессы. Если объем бетона большой, а температура отрицательная, необходима укладка провода пнсв и подключение схемы обогрева к сети 380В или 220В. Но, в зависимости от объема бетонного раствора и наружной температуры, выделяющегося в нем тепла может хватить для естественного схватывания смеси.

При слишком низких температурах на стройплощадке для обогрева залитого объема бетона используется секционная укладка кабеля ПНСВ. Также этот способ применяют, если нет возможности сделать качественный слой теплоизоляции для опалубки, или если отношение площади бетонного слоя к объему раствора больше, чем 10 м

-1.

Бухта ПНСВ

Технические и эксплуатационные характеристики кабеля ПНСВ:

СвойствоЗначение
СтруктураОдна жила
Токоведущая жилаОцинкованная или простая сталь
Материал электрозоляцииПВХ, полиэтилен
Напряжение питания380/220В. При напряжении 220В мощность ограничивается 7КВт при запитывании от щитовой, 3,5 КВт — при подключении от электророзетки
Температура рабочей среды
-600С/+800С
Площадь жилы0,6-4 мм2

Обогревать бетон электричеством нужно не во всех случаях — технологическая карта разогрева бетонного раствора кабелем ПНСВ имеет некоторые особенности:

  1. Сталь в токоведущей жиле кабеля имеет высокое удельное сопротивление (ρ), поэтому кабель при прохождении токов средней силы нагревается намного сильнее, чем медный или алюминиевый кабель. Нормативное значение тока для забетонированного кабеля ПНСВ — 14-16А. Нужно помнить, что такое значение тока расплавит изоляцию в открытой схеме, не уложенной в бетон. Поэтому ПНСВ кабель необходимо подключать к источнику питания медным или алюминиевым кабелем, имеющим меньшее удельное сопротивление ρ. Если такого провода нет, допускается подключение схемы обогрева к напряжению сдвоенной жилой ПНСВ.
  2. Нельзя допускать перехлест или прокладку нескольких кабелей на расстоянии ≤ 15 мм, чтобы не возникло перегревание кабеля, повреждение электроизоляции и КЗ.
  3. Стальной провод имеет низкую гибкость, поэтому кабель необходимо прокладывать в бетоне с радиусом изгиба не менее 25 мм.
  4. Технологический процесс обогрева слоя бетона при помощи схемы с кабелем ПНСВ ограничивает укладку секции при уличной температуре выше -15
    0
    С. При морозе ниже -150С тонкий слой пластиковой изоляции становится жестким и хрупким, и при изгибе часто ломается.
  5. Чтобы бетонный раствор прогревался равномерно, рекомендуется кабель ПНСВ предохранять слоем металлической фольги толщиной 0,25-0,5 мм.
  6. Электрическая схема нагревательной секции состоит из нескольких отрезков провода. Провода можно соединять друг с другом как при помощи соединительных колодок, так и обычными скрутками. Прогрев бетонного раствора всегда организуется как одноразовая и кратковременная мера, поэтому контактирующие поверхности не успевают окислиться во влажной среде. Тем не менее, контакты «холодного» провода (кабель, который идет к источнику напряжения) с проводом ПНСВ нужно усиливать пайкой или соединением на клеммах.

Простейшая электрическая схема укладки провода ПНСВ для прогрева массы бетона называется «змейка».

Секционная укладка ПНСВ

Механические и электрические характеристики электрического кабеля определяют методу прогрева бетона. При нагреве монолитного слоя температура будет увеличиваться со скоростью 100С в час, после прекращения нагрева — опускаться со скоростью 50С в час. Если неправильно рассчитать длину провода, то скорость нагрева будет больше, что приведет к росту внутренних напряжений и появлению микротрещин в бетоне.

Регулируется напряжение при помощи электронной или электромеханической схемы в самом трансформаторе.

При напряжении питания 380 V через понижающий трансформатор главный фактор для ограничения тока – перегрев ПНСВ секции. Поэтому в схему укладки провода для прогрева бетона часто включают несколько параллельно включенных контуров.

Как рассчитать длину провода в секции

Чтобы рассчитать прогрев бетона проводом пнсв схема укладки учитывает две обязательных переменных:

  1. Бетон необходимо подогревать. Количество тепла, сохраняемого в бетоне, зависит от уличной температуры, от ветра, от правильно уложенной теплоизоляции, геометрии опалубки и марки цемента.
  2. Номинальная удельная мощность кабеля (P). Если бетон будет армироваться, то P ≈ 30-35 Вт/м, для обычного бетона P ≈ 35-40 Вт/м.

Немного сложнее рассчитать максимальную длину отдельно взятого отрезка кабеля ПНСВ. Для расчета необходимо знать удельное сопротивление (ρ) металлической жилы разного сечения:

Сечение провода ПНСВСопротивление провода, Ом/км
0,6 мм2550
1,1 мм2145
1,2 мм2140
1,4 мм2100
1,8 мм270

В идеале необходимо подать на секцию ток 14-16 А. Здесь пригодится закон Ома – U = I х R, где:

  • U – напряжение питания;
  • I – ток в цепи;
  • R – сопротивление участка.
Расположение провода в секции

Пример: при напряжении U = 75 В и токе I = 15 А после понижающего трансформатора требуется получить сопротивление секции R = 75 ˸ 15 = 5 Ом. Если сечение жилы равно 1,4 мм, то такое сопротивление будет у провода длиной 50 м. Расчет такой: 5 Ом ˸ 100 Ом/км = 0,05 км (50 м).

Это пример упрощенного метода расчета. В реальных условиях сопротивление кабеля будет изменяться при изменении температуры, поэтому необходимо будет вносить в результат поправки.

После набора прочности бетон можно обрабатывать механически – резать, сверлить, скалывать, но желательно все операции проводить инструментами с алмазным напылением, чтобы не вызвать образование микротрещин. Например, сверление сверлом с алмазной коронкой можно проводить и по армированному бетону.

Часто электроды используют для прогрева бетонной колонны или стены. Электроды вставляются в бетонный раствор группами после заливки в опалубку по схеме, приведенной ниже:

Схема подключения электродов

Также существует схема расположения струнных электродов вдоль опалубки:

Схема подключения электродов

Вода в бетонном растворе выступает как проводник, и в процессе гидратации и затвердевания бетона ток, протекающий через электроды, уменьшается. Катаная проволока, выполняющая роль электродов, после затвердевания бетона остается в армокаркасе.  Такой метод прогрева имеет один недостаток – большое потребление электричества.

Применение провода ПНСВ в домашних условиях

Универсальным для домашних условий является метод прогрева слоя бетона зимой при помощи кабеля с высоким сопротивлением и понижающего трансформатора. При укладке армирующего каркаса сразу заделывается нагревательный элемент, причем геометрия и форма опалубки для бетона не имеет значения.

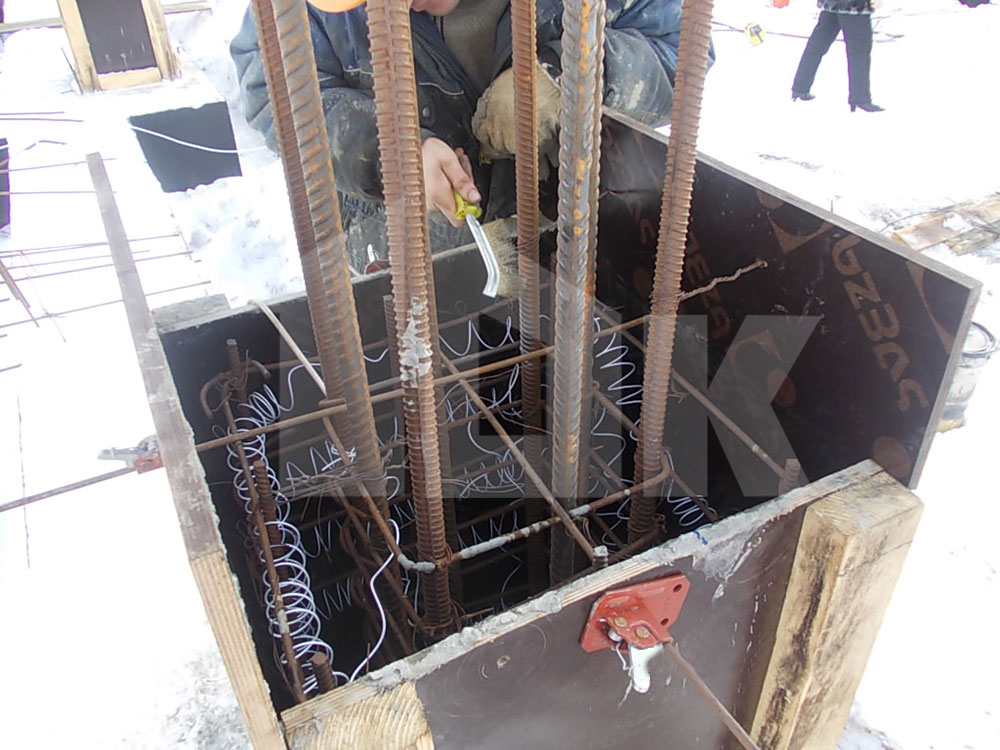

После укладки арматуры в бетон или укладки маяков под наливные полы кабель ПНСВ нужно уложить змейкой на расстоянии 15-20 см друг от друга. Длина петли — 28-36 м. В домашнем хозяйстве источником питания часто служит сварочный аппарат. Подключать провод ПНСВ к сварке нужно по такой схеме:

Провод ПНСВ

Важно! Нельзя подключать к трансформатору кабель, не уложенный в толщу бетона, так как без теплопоглощающего слоя жила расплавится из-за перегрева на открытом воздухе.

Чтобы не допустить выхода кабеля из строя, нужно сделать скрутку или клеммный переход с ПНСВ на кабель из алюминия или меди. Для этого выходные концы провода ПНСВ нужно выпустить из раствора на 10-15 см. Рекомендуемый ток в проводе 11-17 А контролируется специальными токовыми клещами. При домашнем использовании провода ПНСВ будет достаточно Ø 1,2 мм. Характеристики провода:

  • 0,15 Ом/м;
  • Ток через провод, погруженный в раствор — 14-16 А;
  • Уличная температура -25°C/-50°C.

На 1 кубический метр бетонного раствора расходуется около 60 погонных метров кабеля марки ПНСВ. Температура внутри бетона при таком методе нагрева — +80°C, контролировать температуру можно при помощи любого термометра. Также следует контролировать скорость набора температуры бетоном – она не должна быть выше, чем 10°С в час.

Некоторой экономии в расходах на электроэнергию можно добиться, накрывая участок опалубки с ПНСВ кабелем любым теплоизолирующим материалом. Например, можно засыпать бетон опилками или укрыть соломой. Чтобы получить требуемый результат, бетонный раствор перед заливкой в опалубку также рекомендуется подогреть. В любом случае, температура бетона перед заливкой должна равняться +5°C или выше.

Прогрев бетона трансформатором — технология, расчет длины провода и мощности

Прогрев бетона трансформатором хорошо зарекомендовал себя при бетонировании в зимнее время. Этот способ относится к категории электропрогрева, из чего становится понятно, что тепло вырабатывается при помощи электрического тока.

Совместно с трансформаторами можно использовать либо провода, либо электроды. В первом случае провода погружаются в опалубку и крепятся к арматуре, затем в нее заливается раствор. Во втором случае в уже замоноличенную конструкцию вставляются или размещаются на поверхности электроды. Затем в обоих случаях провода или электроды подключают к сети 200/380 В через трансформатор и производят обогрев.

Зачем нужен трансформатор при прогреве?

Казалось бы, почему нельзя напрямую подключить греющие элементы к сети? Причина проста – слишком высокое напряжение. С одной стороны оно опасно для жизни, с другой потребует слишком большую нагрузку (в виде очень длинных проводов, например). Да и риск возникновения локального перегрева слишком высок. Поэтому для осуществления правильного с технологической точки зрения процесса прогрева необходимо понизить это напряжение. Именно для этого и применяются специальные трансформаторы. Они даже так и называются «понижающие трансформаторы».

В принципе для прогрева бетона можно использовать широкий круг трансформаторов, но также есть и специализированные модели (станции прогрева), с которыми можно ознакомиться на нашем сайте в разделе «Оборудование». Они различаются выходной мощностью. Чем она больше – тем больший объем бетона можно нагреть.

Расчет мощности трансформатора и длины провода

Для расчета необходимой мощности обычно принимают следующие значения: для прогрева одного кубометра бетона требуется примерно 1,3 кВт мощности. Если температура воздуха слишком низкая, то значение увеличивается, если высокая – уменьшается. Длина ПНСВ провода на 1 м3 раствора составляет примерно 30-50 м. Хотя в каждом случае необходимо проводить индивидуальные расчеты, руководствуясь тем фактом, чтобы в каждом отрезке провода сила тока была в районе 15 А для схему «звезда» и 18 А для «тройки» (для ПНСВ–1.2).

Как правило, для бетонирования в холодных условиях используют трехфазные трансформаторы. Соответственно и нагружать эти фазы надо равномерно. При этом очень важно соблюдать одинаковую и верно рассчитанную длину петель провода во избежание перекоса фаз и выгорания кабеля.

Процесс прогрева трансформатором

Когда все расчеты, укладка и подключения завершены, можно приступать непосредственно к прогреву, включив питание. Некоторые трансформаторы имеют несколько ступеней напряжения, переключая которые можно менять температуру нагрева провода. Начинать необходимо с минимального напряжения. При существенном падении тока в петлях можно повышать ступени. При достижении оптимальной температуры продолжать ее поддержание до набора бетоном заданной прочности.

При использовании в качестве греющего элемента электродов, которыми служит обыкновенная арматура, их подключают в шахматном порядке к трем фазам для равномерной нагрузки. В этом случае фазы не замыкаются, а проводником тока служит сам раствор.

Правила прогрева бетона: расчет, схема, график, методы

Для гражданского, промышленного, а также кустарного (домашнего) строительства при отрицательных температурах существуют различные способы прогрева бетона, позволяющие не останавливать работы на зимнее время. Такие вспомогательные процедуры позволяют не просто продолжать монтажные работы в мороз, но и увеличивают скорость застывания раствора, особенно с добавлением специальных химических ускорителей затвердевания.

Ниже мы поговорим о таких методах, в общем, и один из них (наиболее популярный) рассмотрим в частности, а также продемонстрируем вам видео в этой статье по теме электрического прогрева бетона.

Заливка бетона при минусовой температуре

Всё о прогреве

Какие применяют способы для прогрева

Электромат

  • Самый примитивный способ заливки раствора в зимнее время, это обустройство над площадкой самого обычного шатра из целлофановой плёнки своими руками, где в средине можно установить горящую паяльную лампу или тепловую пушку. Метод предельно прост, только его можно применять только на объектах с небольшой площадью, да и над вертикальными конструкциями сложно соорудить такой купол.
  • Несколько проще в такой ситуации использовать электрические маты, которыми просто накрывают площадь заливки, установив регулятор в нужном режиме, в зависимости от температуры воздуха на улице. Но и здесь есть серьёзный недостаток — электроматы неудобно использовать при заливке больших площадей, к тому же матами можно накрывать только горизонтально расположенные ЖБК, но никак не стены, опоры или колонны.

Ультрафиолетовый излучатель

  • Ультрафиолетовая установка прогрева бетона, пожалуй, наиболее удобная из всех существующих, так как не предполагает контакта с самим раствором, а тепловая интенсивность прибора просто регулируется расстоянием между УФ излучателем и объектом. Ещё одно преимущество такого способа, это возможность греть конструкции любой конфигурации и в любом положении (как в горизонтальном, так и в вертикальном), при этом опалубка не является препятствием. Тем не менее, такой метод используется достаточно редко — для него нужно большое количество обогревателей.

Опалубка с подогревом

  • Ещё один метод создания монолитных железобетонных конструкций в зимнее время, это применение опалубки с подогревом, только применим он исключительно для вертикальных ЖБК (стен, перегородок, опор). Это очень удобно, так как щиты здесь многоразового использования, а нагревательные элементы на них подлежат замене, причём сделать это достаточно просто. Главный недостаток такой опалубки, это очень высокая цена, что, впрочем, окупается при её частом использовании.

Прогрев электродами

  • Для электродного прогрева железобетонных конструкций используется арматура или проволока катанка с сечением от 8 до 10 мм и понижающего трансформатора, но такой метод больше подходит для вертикально стоящих ЖБК. Здесь греются не сами электроды, а влага между ними (кипятильник из двух лезвий работает по тому же принципу), только здесь расстояние между штырями составляет от 60 до 100 см — всё зависит от температуры воздуха. Основным недостатком, несмотря на всю простоту, является очень большое потребление электроэнергии (один электрод потребляет порядка 45-50А), следовательно, стоимость строительства при этом возрастает.



tᶛC во время заливкиНапряжение (В)Расстояние между штырями-электродами (см)Получаемая мощность (кВт/м3)
1234
-5552025
6330
7550
-1055103,0
6525
7540
8550
-1565153,5
7530
8545
9555
-2075204,5
8530
9540

Таблица прогрева

  • В данном случае, чтобы выдерживать нужную температуру, её проверяют каждые два часа и для этого заранее изготавливают специальные скважины. Во время разогрева раствора такое тестирование производится каждый час. Во время прохождения всего процесса необходимо постоянно следить за состоянием паек и контактов.

Провод ПНСВ и понижающий трансформатор

Примечание. ПНСВ (Провод Нагревательный Стальной Виниловая изоляция) может иметь разное сечение и применяется одноразово. После застывания массы он остаётся там навсегда.

Использование понижающего трансформатора

Вышеупомянутые методы прогрева бетона не так популярны, как тот, о котором речь пойдёт сейчас — это использование провода ПНСВ в качестве обогревателя и понижающего трансформатора для преобразования электроэнергии. Суть такого способа заключается в следующем — кабель укладывают петлями в месте заливки раствора, а его сечение будет зависеть от мощности трансформатора и температуры воздуха на улице (в здании), где проводятся работы.

В зависимости от температуры воздуха с понижающего трансформатора подаётся нагрузка на петли и начинается обогрев, но структура бетона при этом не изменяется, зато значительно увеличивается скорость застывания раствора.

Диаметр жилы в мм1,22,03,0
Ом/метр0,150,050,02

Сопротивление ПНСВ зависит от сечения провода

Важно! Перед укладкой ПНСВ в обязательном порядке следует убедиться в целостности провода и его оболочки. Дело  в том, что контроль прогрева бетона осуществляется только в отношении температурного режима, а сам провод, в случае его перегорания, заменить невозможно, так как он полностью погружен в раствор (к тому же, его замыкание может привести к пожару). Поэтому, для таких целей лучше использовать новый материал.

Напряжение от трансформатора (кВ)Сечение (мм2) не болееТип ЖБК (наличие арматурного каркаса)Длина ПНСВ (м)Тип ЖБК (наличие арматурного каркаса)Длина ПНСВ (м)
101,1+9,958,4
151,1+22,8518,9
201,1+39,833,6
101,4+18,915,5
151,4+42,634,93
201,4+75,632,09
102,0+54,646,18
152,0+123,8103,0
202,0+218,2184,7
104,0+148,57373,0
154,0+1009,0841,0
204,0+1974,01495,0

Таблица оптимальной длины петли при разных сечениях провода и типах бетона

Принципиальная схема прогрева бетона

При укладке ПНСВ инструкция требует, чтобы на этом месте не было никакого мусора, который может повредить оболочку, что в свою очередь, приведёт к короткому замыканию и перегоранию кабеля (как мы уже говорили — заменить его невозможно). Кроме того, при создании петли недопустимо делать резкие изгибы и оставлять «барашки», что приводит к излому провода — все повороты следует выполнять плавно.

Сама укладка обычно производится либо «змейкой», как это показано на схеме, либо одинарной петлёй — всё будет зависеть от длины ПНСВ и площади заливаемой конструкции. Нельзя ни в коем случае допускать пересечения греющих проводов друг с другом — оптимальное расстояние между жилами порядка 100 мм, хотя его можно изменять, в зависимости от длины и сечения ПНСВ, а также, от размеров рабочей площадки.

В любом случае греющий провод должен быть полностью залит бетоном (скрутки в том числе), так как на воздухе он будет перегреваться, а в результате сгорит, как изоляция, так и стальная жила. Кроме того, вам следует позаботиться  о том, чтобы защитить трансформатор и, как следствие, всю обогревательную конструкцию, от перепадов напряжения, так как бросок может вызвать резкий перегрев и перегорание.

Понижающий трансформатор КТПТО-80

Чтобы представить наглядно схему подключения, давайте рассмотрим, как это делается в соответствии со СНиП 111-4-80/гл. 11 и ГОСТ 12.1.013-7 — в данном случае задействован понижающий трансформатор КТПТО-80, как на фото вверху.

Данный агрегат, перед сборкой электрической цепи следует занулить, и делается это с помощью четвёртой жилы кабеля питания на зажим N из блока XT6, шунтируя его с металлическим корпусом управленческого шкафа. Заземление производится от ножек-салазок агрегата, где для этого есть специальный болт с гайкой, а контур делают из стального провода, сечением не менее 4 мм.

Принципиальная схема КТПТО-80

По технике безопасности сопротивление изоляции должно быть не менее 0,5МОм, в чём следует убедиться перед подключением, а также нужно осуществить проверку всех скруток и контактных соединений. Затем установите путевые выключатели SQ1 и SQ2 так, чтобы была возможность надёжного замыкания одноименных контактов при открытии крышки кожуха и пульта управления. Кроме того, обязательно проверьте целостность предохранителей на случай КЗ.

Переключатель силового трансформатора устанавливаете в положение 1 (соответственно — 55В), а автовыключатель и SA3 приводите в положение «ВЫКЛ». После всех этих процедур цепь, установленная в бетонной или железобетонной конструкции, подсоединяется зажимами ХТ6 к блоку.

На ввод подаётся питание 380В, проверяем напряжение HL1 и HL3, после чего замыкается QF1 и, используя SB1 (аварийная кнопка «ВЫКЛ») пробуем аварийное отключение. После такого теста делается повторное включение — на KL1 подаём питание кнопкой SB3, после чего срабатывает магнитный пускатель KM1.

Карта прогрева бетона (начальная страница)

В соответствии со СНиП 3.03.01-87 (по нагреву несущих и ограждающих ЖБК при температуре до -40⁰C) используется технологическая карта на электрический обогрев проводами типа ПНСВ. Настоящий документ содержит технические и организационно-технологические решения вопросов по методу проводного обогрева со всеми используемыми техническими и технологическими параметрами, то есть, весь график прогрева бетона.

Температурный лист прогрева

Для контроля над прогревом, а также для возможности прогнозирования качества ЖБК после окончательного затвердевания используют лист прогрева бетона — бланк для которого всегда можно скачать через Интернет. Такие данные позволяют точно выверить время и порядок твердения залитого раствора, то есть, это как бы пошаговое руководство достижения наибольшей прочности.

Контроль или расчет прогрева бетона осуществляют с помощью технического термометра — в залитой массе делают специальные воронки, куда закладывается трубка, а в неё уже опускается термометр. Температуру фиксируют через каждые два часа, а если толщина конструкции не превышает 10-115 см, то это делают каждые 4-5 часов.

Не следует забывать, что при нормальном нагреве ПНСВ — до 80⁰C — температура бетона при прогреве доходит до 40⁰C-50⁰C, и это происходит на морозе!

Использование сварочного аппарата в качестве понижающего трансформатора

В домашних условиях в качестве понижающего трансформатора можно использовать сварочный аппарат мощностью не ниже 250А, как на фото вверху, а сопротивление, следовательно. Количество провода ПНСВ в таких случаях можно рассчитать по формуле R=U/I.

Как правило, показатель U у нас будет 220-230В, и если мы используем агрегат вышеупомянутой мощности, то I=250А. в таком случае R=U/I=220/250=0,88ом и, исходя из этого, можно воспользоваться таблицами для определения нужного сечения и длины провода.

Следует сказать, что погружая ПНСВ в массу бетона, с трансформатором его следует связывать алюминиевым проводом типа АПВ сечением не менее 4 мм, но скрутка при этом должна находиться в растворе.

Об этом моменте мы упомянули не зря — вам придётся соединять два неоднородных металла — сталь и алюминий, следовательно, соединение может оказаться неплотным, что приведёт к искрению, перегреву и перегоранию провода. Но переделать залитую раствором скрутку уже будет невозможно, поэтому, уделите особое внимание этому моменту — от него будет зависеть возможность завершения процесса вообще.

Заключение

В заключение можно сказать, что наиболее низкая стоимость работ по прогреву бетона — в случае с использованием кабеля ПНСВ и понижающего трансформатора, и хотя такой метод достаточно неудобно применять для вертикальных ЖБК, его всё равно иногда используют для экономии средств. Несмотря на сложность укладки провода (занимает много времени), проводной прогрев ЖБ конструкций применяется чаще всего.

Прогрев бетона проводами зимой

Твердый и надежный бетон образуется благодаря химическому процессу, известному как «гидратация». Выражаясь проще, это соединение молекул воды и цемента. В результате такого соединения образуются прочные гелеобразные массы. Песок и щебень добавляются в состав бетона только для того, чтобы составить каркас для этих масс и исключить последующую усадку и деформацию. Итак, гидратация – это основа основ для бетона. Но гидратация возможна только с водой, а никак не со льдом, в который эта вода превращается при отрицательных температурах. Более того, вода – это одно из немногих веществ на земле, которые при остывании и затвердевании не уменьшаются, а наоборот увеличиваются в объеме.

1.     В чем проблема гидратации для бетона зимой?

А теперь представим себе процесс затвердевания бетона при отрицательных температурах:
  1. Свободная вода превращается в лед, остается «лишний» цемент, не имеющий возможности участвовать в гидратации;
  2. Растущие кристаллы льда разрывают еще не затвердевший бетон изнутри, снижая его плотность и прочность
  3. Под воздействием низких температур гидратация, как и любой другой химический процесс, замедляется, и процесс застывания бетона растягивается практически до бесконечности.
  4. Стоит ли говорить, что при таких условиях бетон, заливаемый зимой без применения специальных мер, уже просто не может соответствовать совершенно никаким критериям качества?

2. Как решается вопрос заливки бетона зимой?

Для того чтобы исключить замерзание воды в бетоне и ускорить процесс схватывания, в состав смеси добавляют специальные присадки, используют укрывные пологи для свежезалитых конструкций. Но главной мерой, конечно, был и остается прогрев на протяжении времени, необходимого конструкции для набора 50% марочной прочности (метод термоса). При условии прогрева 50% марочной прочности достигается бетоном уже через 2-5 суток. Прогрев может осуществляться тепловыми пушками или электродами, погружаемыми внутрь бетонной конструкции и подключаемыми к трансформатору. Эти методы неплохо сочетаются с использованием укрывного полога. Но самым эффективным способом поддержания температуры застывающего бетона в зимний период является электропрогрев при помощи проводов ПНСВ. Провод прогревочный ПНСВ 1,2 ПНСВ – это провод (П) нагревательный (Н) со сплошной стальной жилой (С) в оболочке из винила (В). Жила этого провода может быть черной, а может быть оцинкованной. В последнем случае провод имеет большую стойкость к коррозии, что очень важно для электрических соединений между секциями, а также проводом ПНСВ и «холодными концами», о которых речь пойдет ниже. Ряд стандартных сечений ПНСВ включает в себя следующие значения: 1. 0, 1,1; 1,2; 1,3; 1,4 кв. мм. Чаще всего для прогрева бетона используется оцинкованный ПНСВ сечением 1,2 кв. мм. Реже используется провод сечением 1,4 кв. мм.

3. В чем суть технологии прогрева бетона зимой?

Бетон греется теплом, которое выделяет провод ПНСВ при прохождении через этот провод электрического тока. В этом и состоит главное отличие от прогрева при помощи элекродов: используется не электрическая, а тепловая проводимость бетона. Таким образом, прогрев с помощью ПНСВ более безопасен, чем прогрев электродами, а равномерность прогрева ПНСВ остается на достаточно высоком уровне, так как незастывший бетон имеет очень высокую теплопроводность. Конечно, для застывающего бетона очень важна положительная температура, но перегрев для него тоже крайне нежелателен. Поэтому нагревательную линию ПНСВ необходимо рассчитать таким образом, чтобы температура бетона сохранялась на уровне не более 80 градусов. Чтобы провод ПНСВ сечением 1,2 кв. мм. обеспечивал среде такую температуру, необходимо, чтобы по нему протекал ток 14-16 ампер. Если учесть, что удельное сопротивление этого провода составляет 0,15 Ом/м, то при подключении к сети 220 вольт протяженность линии должна составлять 110 метров. Провод 1,4 кв. мм. при подключении к той же сети 220 вольт должен иметь длину 140 метров. Если сеть имеет напряжение не 220 вольт, то длину провода необходимо изменить пропорционально. Например, в сети 380 вольт провод ПНСВ 1,2 должен иметь длину 180 метров, а провод ПНСВ 1,4 – около 250 метров.

4. Технологические тонкости прогрева бетона зимой

Весь расчет токовой нагрузки на провод ПНСВ рассчитан на то, что тепло от этого провода будет быстро отводиться бетоном. Поэтому необходимо побеспокоиться, чтобы весь греющий провод был залит, а концы для подключения (те самые «холодные концы») необходимо выполнить проводом АПВ, либо тем же ПНСВ, с использованием двух жил на «фазу» и двух жил на «ноль». Иначе ПНСВ, расположенный в воздушной среде, не выдержит нагрузки и элементарно сгорит. По той же причине при прокладке ПНСВ необходимо выдерживать минимальное расстояние между жилами – 15 мм. Прокладывать этот провод внутри конструкции, подлежащей заливке бетоном, следует после возведения опалубки, сварки арматуры и установки закладных. ПНСВ должен быть распределен равномерно, без натяжения, с минимальным радиусом изгиба не менее пяти наружных диаметров провода. Провод нигде не должен касаться деревянных конструкций и теплоизолирующих материалов. Обыкновенно он просто подвязывается к арматуре. Для расчета потребного количества провода необходимо учесть удельную мощность, которая равна 30-40 ватт на погонный метр для провода ПНСВ 1,2 при напряжении 220 вольт. При этом расход провода для прогрева будет составлять 50-60 погонных метров на кубометр конструкции.

Прогрев бетона трансформатором

Для питания линий прогрева бетона следует использовать подстанции, имеющие выводы разных ступеней низкого напряжения. Это необходимо потому, что в процессе работы изменить длину провода уже не удастся и корректировать величину тока будет можно только изменением величины питающего напряжения. К числу подстанций, подходящих для прогрева бетона ПНСВ, относятся подстанции ТСДЗ-80, КТП ТО-80/86, ТСДЗ-63/0,38. Нужно помнить, что на каждый кубометр прогреваемого бетона потребуется около двух киловатт электрической энергии. Электрический прогрев бетона – энергоемкая технология. Трансформатор для прогрева бетона ТСДЗ-80 для прогревки бетона Комплектно трансформаторная подстанции КТПТО-80-86 для прогревки бетона К выводам подстанций подключаются именно холодные концы. Для соединения холодных концов и греющего провода следует использовать сертифицированные зажимы и клеммники. То же самое можно сказать и о соединении проводов ПНСВ внутри заливаемой конструкции. Соединение ПНСВ и холодных концов должно быть снаружи для того, чтобы окончании прогрева это соединение было возможно просто разобрать. Прогрев начинается сразу после заливки. Температура бетона контролируется термометрами, устанавливаемыми в специально оставленных скважинах. И если эта температура будет выходить за пределы нормы, то интенсивность нагрева следует изменить, понизив/увеличив питающее напряжение. Термометр применяемый при замерах прогреваемого бетона При этом контролируется и ток в проводах, ведь если они разрушатся, то прахом пойдет вся заливка. Измерения температуры и тока следует производить каждый час в первые три часа после заливки и каждую смену – впоследствии вплоть до окончания прогрева.

Прогрев бетона проводом — пошаговое руководство, схема програва

Ни одно строительство не обходится без такого материала, как бетон. Иногда он требует прогрева, а это процесс достаточно серьезный. Здесь важно знать в точности всю технологию процесса. От этого напрямую зависит прочность и долговечность изготавливаемого материала. Самый распространенный способ – прогрев бетона проводом.

Зачем прогревают бетон?

Строительство зданий, сооружений и прочих конструкций с использованием раствора в зимнее время не обходится без обогрева. Как правило, гидратация раствора при отрицательных температурах полностью не проходит. А еще вы можете прочитать про марку бетона для ленточного фундамента, его типы, технология заливки, самостоятельный расчет. Он затвердевает не целиком, некоторые участки смеси замерзают. После оттаивания связь смеси будет нарушена, что непременно скажется на качестве и долговечности сооружения.

Зимой электрический прогрев конструкции обязателен. Процесс затвердевания смеси ускоряется в определенных (плюсовых) температурных условиях. При этом не нарушается структура связующей смеси, и не страдает прочность непосредственно самой конструкции. Вот зачем прогревают бетон проводом в холодное время года.

Каким материалом воспользоваться?

Самым распространенным материалом для этого является провод нагревательный ПНСВ. Он прост в применении, к тому же сравнительно недорогой. Состоит из оцинкованной или стальной однопроволочной жилы, имеющей круглую форму, и полиэтиленовой или ПВХ пластикатовой изоляции. Такой материал используют для прогрева в температурных условиях от + 5 градусов и ниже. На этой странице вы сможете узнать про пропорции для приготовления бетона, его компоненты и параметры.

Способ прогрева бетона проводом ПНСВ достаточно прост. ПНСП сильно нагреваются и передают тепло конструкции. Для проведения процедуры одного нагревательного элемента не достаточно. Понадобится трансформаторная подстанция (понижающая), которая имеет систему, отвечающую за регулировку тепловой силы. Исходя из внешних изменений температурного режима, устройство регулирует тепловую мощность. Именно от такой подстанции и будет происходить нагрев. Такая установка позволяет нагревать смесь до 30 куб.м.

Как рассчитать обогрев конструкции?

Расчет прогрева бетона проводом заключается в следующем: на один кубический метр смеси понадобится примерно 60 метров ПНСВ. Учитывается так же площадь, вид конструкции, необходимая электрическая мощность. Необходимая длина секции нагревательного элемента также может завесить от напряжения трансформаторной подстанции. То есть чем ниже ее напряжение, тем меньше нужна длина. Перед тем как приступать к расчету, прочитайте про бетон для фундамента: состав, пропорции, основные марки. А так же про то, какой расход цемента в бетонной смеси: основные качества составляющих, пропорции цемента в различных марках бетона, допустимые погрешности.

Провод ПНСВ, будучи погруженным в раствор, нормально функционирует при рабочем токе в 14-16 Ампер. Поэтому преимущественно выбирать именно такой показатель рабочего тока. При этом на открытом воздухе с таким показателем нагревательный элемент достаточно быстро выходит из строя. Вследствие этого его холодные концы (часть, которая должна остаться за пределами конструкции) должны состоять из другого провода – АПВ. Их длина обычно составляет от полуметра до метра. Оптимальным напряжением будет третья ступень трансформаторной подстанции – 75 Вольт.

Перед тем как прогреть бетон проводом, следует разработать субъективную для конкретной конструкции технологическую карту и составить схему укладки нагревательного элемента. Схема прогрева бетона проводом обычно выглядит так: чертеж конструкцией с обозначениями мест укладки провода. Он обычно укладывается змейкой, не соприкасаясь друг с другом. На чертеже обязательно следует определить точки выхода (холодных концов) нагревательного элемента.

Технология прогрева: пошаговое руководство

После того, как произведены все расчеты, составлена технологическая карта и схема, можно приступать к процессу прогрева:

  1.  Нагревательный элемент следует уложить равномерно в места заливки. Он не должен соприкасаться с другими своими частями. Так же следует следить, чтобы нагревательный элемент не выходил за пределы конструкции и не касался опалубки.
  2.  Прежде чем вывести концы кабеля за пределы обогрева, следует соединить холодные концы с нагревательными выходами, спаяв их. Для того, что бы тепловое поле хорошо сохранялось, рекомендуется участки пайки обвернуть металлической фольгой.
  3.  При помощи мегомметра следует провести тест-проверку для того, чтобы обеспечить размеренную нагрузку тока по фазам.
  4.  Заливают конструкцию раствором бетона.
  5.  На этом этапе через трансформаторную подстанцию (понижающую) можно подавать ток.

Это один из самых простых способов, как осуществить прогрев бетона проводом. Видео по теме поможет лучше разобраться и понять, что собой представляет технологический прогрев бетона.

Обогрев конструкции без трансформатора

Прогрев бетона проводом без трансформатора осуществляется при помощи специального финского кабеля «БЕТ» или электрической резиновой кабельной греющей секции. И «БЕТ», и греющий кабель работают от обычной розетки питания с напряжением 220 Вольт. Так же как и прогрев бетона проводом ПНСВ, процесс его прогрева без трансформатора прост: материал укладывается в места заливки по соответствующей схеме, бетонируется, а выведенные концы подключаются к сети.

Из всего вышесказанного, следует вывод, что технология прогрева бетона проводом не представляет особой сложности. Главное в этом деле – правильный расчет и точная схема, по которой следует максимально точно распределить нагревательный элемент по бетонной конструкции. А здесь вы сможете узнать про бетон марки М200.

саморегулирующий нагревательный, в зимнее время

На чтение 7 мин Просмотров 61 Опубликовано Обновлено

Во время сооружения монолитных бетонных конструкций используется несколько технологий, которые требуются для создания оптимальных температурных условий. Это может быть применение специальных проводов для обогрева или теплоавтоматов, а также тепляков. Первый вариант наиболее востребован, поскольку в сравнении с аналогами менее энергоемкий и финансово затратный.

Зачем нужен прогрев бетона

Если вода в растворе бетона замерзнет, он не наберет технологической прочности

Электропрогрев бетона требуется в холодное время года, когда температура окружающей среды опускается ниже температуры замерзания воды, что влечет за собой гидратацию бетонного раствора. Смесь не затвердевает, как требуется, а частично замерзает.

С приходом тепла начинает активный процесс оттаивания, в результате монолитность конструкции нарушается, что отрицательно сказывается на долговечности и сопротивлении проникновения влаги в полости монолитных блоков.

Чтобы предотвратить нежелательные и опасные для здоровья и жизни человека последствия, обязательно осуществляют прогрев бетона в зимнее время специальными проводами. Расчет метража и схемы прокладки проводят на этапе проектирования здания.

Принцип работы и виды прогревочных проводов

Наиболее распространен греющий провод типа ПНСВ. Это обусловлено простотой установки и приемлемой ценой в сравнении с аналогами.

Еще часто используют аналог ПНСП. Его основное конструктивное отличие заключается в изоляционном материале. Состав – полипропилен, за счет которого обеспечивается возможность повышать максимальную мощность тепловыделителя.

В таблице приведены основные технические и физические характеристики проводов типа ПНСП и ПНСВ.

Марка проводаРасчетная масса 1 000 метров провода, кгОптимальная длина нагревательной секции при напряжении 220 В, мНоминальный наружный диаметр, ммНоминальное значение электрического сопротивления 1 метра нагревательной жилы, Ом
ПНСВ191102,80,12
ПНСВ18,5952,70,18
ПНСВ18802,60,22
ПНСП16,41302,80,11
ПНСП12,71002,60,12
ПНСП14,51102,70,14
ПНСП11,1852,50,18
ПНСП9,6752,40,22

Нагревательные провода типа ПНСП и ПНСВ используются также для организации полов с подогревом в жилых помещениях.

Основная сложность, с которой сталкиваются строители при использовании нагревательных проводов, – необходимость проводить расчет требуемой длины. Незначительные погрешности исправляются за счет регуляции напряжения, которое поступает на прогревочный трансформатор.

Разновидности и особенности кабелей КДБС и ВЕТ

Провод прогревочный ПНСВ

Несмотря на широкое распространение описанные разновидности тепловых кабелей имеют весомый недостаток – необходимость использования специального дорогостоящего оборудования, которое регулирует мощность тепловыделения изменением напряжения.

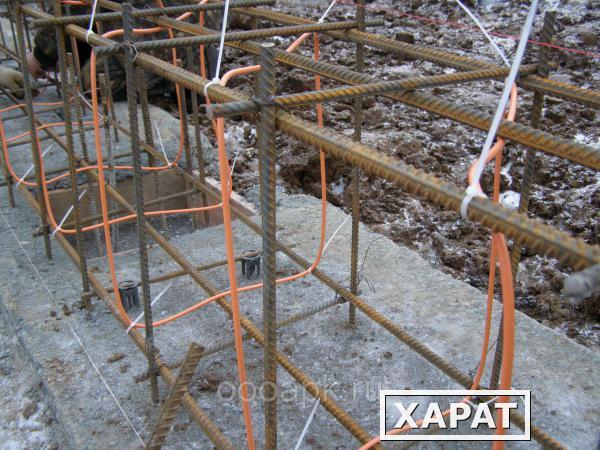

Решением проблемы становится использование двухжильных секционных саморегулирующихся термокабелей. Отечественная модификация получила название КДБС, а европейская – ВЕТ (производитель — Финляндия). Для их полноценного и бесперебойного функционирования не требуется дополнительное оборудование, они подключаются напрямую к сети в 220 В.

Отличий в конструкции отечественной и европейской модели практически нет. В таблице приведен сравнительный анализ.

Технические особенностиКДБСВЕТ
Степень защитыIP67IP67
Размер секций, мОт 10 до 150От 3,3 до 85
Номинальный диаметр, мм76
Рекомендованный радиус изгиба3525
Сопротивление изоляционного материала, Мом/м103103
Линейная мощность, Вт/м40В зависимости от модели и длины колеблется в пределах 35-45
Рабочее напряжение, Вольт220-240220-230

Отечественные модели имеют свои особенности маркировки. Кодируются они в следующем виде: ХХКДБС YY, где ХХ – это показатели линейной мощности, а YY – длина секции.

Электропрогрев бетона проводом ПНСВ

Заливка раствора в подготовленную для прогрева форму

После проведения и утверждения всех расчетов и схем приступают к прогреву. Технология следующая:

  1. Нагревательный элемент равномерно раскладывается в месте заливки. Важно, чтобы части кабеля не соприкасались друг с другом. Нагревательный объект не должен выходить за границы конструкции и взаимодействовать с опалубкой.
  2. Прежде чем выводить концы кабеля за границы обогрева, холодные концы надежно соединяют с нагревательными выходами методом пайки. Для максимальной защиты места пайки дополнительно оборачивают металлической фольгой.
  3. Проводится тест-проверка с использованием мегаомметра и измерение размеренной нагрузки тока по фазам.
  4. Если система работоспособная и нареканий в реализации проекта нет, конструкцию заливают бетонным раствором.
  5. Через понижающую трансформаторную подстанцию подается ток.

Это самый простой способ, позволяющий эффективно без нарушения особенностей эксплуатации прогреть бетон проводом.

Установка провода

Схема укладки провода

Провод прокладывается внутри опалубки еще до начала заливки полостей бетоном. Как правило, его фиксируют мягкой алюминиевой проволокой к арматуре, но по правилам техники безопасности такой подход в реализации не приветствуется. Минимальный радиус закругления не менее 25 см, обусловлено это большой жесткостью стальной жилы. Это правило особенно актуально при понижении температуры окружающей среды, невзирая на то что виниловая изоляция сохраняет свои физические свойства при температуре до -30 градусов. При -10 градусах крутой изгиб может стать причиной нарушения целостности изоляционного слоя.

Для равномерного прогревания провода прокладывают параллельно друг другу с интервалом не более 15 см. Для 5 м.куб. бетона требуется около 30 м кабеля вида ПНСВ 1,2.

При напряжении в 220В требуется около 17 метров кабеля, а при 380В минимум 31 метр. При таком подходе вся система будет прогреваться равномерно. Если же будет проложена секция большей длины, выделение тепла будет происходить не дальше 5-6 метров от места подключения к питающей сети.

Подсоединение кабеля к питающей сети проводится за границами опалубки. Как правило, осуществляется это при помощи алюминиевых жил, которыми концы ПНСВ плотно обматываются несколькими витками.

Преимущества и недостатки

Таким способом прогревать монолитные бетонные конструкции выгодно за счет экономного энергопотребления и низкой стоимости кабелей. Отдельного внимания заслуживает устойчивость проволоки к химическому воздействию (кислотному и щелочному), что позволяет их применять при добавлении в строительную смесь разных присадок.

Несмотря на весомые достоинства, есть и недостатки:

  • необходимость в использовании специального оборудования – ПТ;
  • сложность в проведении расчетов требуемой длины кабеля.

Стоимость специального оборудования – понижающих станций – высока. Процесс использования недолгий, а стоимость аренды, как правило, составляет около 10% себестоимости агрегата. Применение сварочных аппаратов представляется возможным при обогреве небольших сооружений.

Монтаж секционного обогревочного кабеля

Греющий провод в опалубке

При установке секционного обогревочного кабеля не стоит вопрос с обрезкой, поскольку нагреватели реализуются готовыми секциями, а не в бухтах. Для бетонирования в зимнее время требуется рассчитать мощность обогревающего элемента на основании используемых кубов бетона в монолитной бетонной конструкции.

К технологии ТМО бетона прилагается инструкция, где указано, что на обогрев 1 м.куб. строительной смеси потребуется от 500 до 1500 Вт. Все зависит от погодных условий на улице. Если воспользоваться несколькими несложными техническими приемами, удастся существенно сократить расходы на оплату электроэнергии:

  • предварительно утеплить опалубку;
  • применять специальные насадки для смеси, которые позволяют понижать точку замерзания раствора.

Если предстоит залить перекрытия или балки, расчет требуемого материала проводится из 4 погонных метров на каждый квадратный метр поверхности. Если предстоит возвести объемные конструкции, например, двутавровые бетонные балки, электрообогрев укладывают ярусами с интервалом не более 0,4 метра. Защита греющих проводов позволяет их надежно приматывать к арматуре.

Интервал между электрообогревателем и поверхностями конструкции должен быть не менее 20 см. Для равномерного обогрева расстояние между кабелями должно быть одинаковым.

Достоинства и недостатки сегментированного кабеля

КДБС кабель для прогрева бетона

Сегментированные провода имеют неоспоримые преимущества в сравнении со своими аналогами:

  • несложный расчет длины требуемого обогревательного элемента, простота установки;
  • вероятность поражения электроэнергией минимальная;
  • для организации прогрева строительного материала не требуется дополнительное использование дорогостоящего оборудования.

К недостаткам можно отнести сравнительно высокую стоимость.

Постобработка бетона

Вскоре после прогрева бетонных монолитных конструкций нельзя приступать к их обработке. Предварительно строительный материал должен затвердеть и достичь оптимальных показателей марочной прочности.

Ударные нагрузки также противопоказаны. Допускается резка. Для этого применяют оборудование, оснащенное алмазными насадками, после которых не образуются трещины. В целом прогрев бетона греющими проводами напоминает работу и устройство теплых полов.

Использование нихромовых кабелей для прогрева бетонной смеси запрещено правилами техники безопасности. Кроме того, такой подход обойдется заказчику в большие финансовые затраты.

Провод для прогрева бетона: схема подключения и укладки

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

  • сложность расчетов при расчете длины провода;
  • необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Поддержание температуры в бетоне

Стандартная методика

Прогрев бетона кабелем обычно применяется в том случае, если работы проводятся в зимний период. При этом существует риск замерзания воды в растворе, что приводит к замедлению гидратации цемента и снижению прочности бетона.

Чтобы избежать этого, инструкция рекомендует действовать по такой схеме:

  • Для обогрева массы раствора берется одножильный провод ПНСВ диаметром от 1,2 до 4 мм.

Совет! Для армированных конструкций выбирают модификацию в полихлорвиниловой изоляции, для неармированных — в полиэтиленовой. Связано это с тем, что полиэтилен может расплавиться, и это приведет к замыканию на металлический каркас.

  • Провод нарезается одинаковыми фрагментами (чаще всего по 28 или 17м), которые свиваются в компактные спирали диаметром 30-40 мм.
  • Спиральные «нитки» соединяются между собой в несколько одинаковых групп и закладываются в опалубку внутрь арматурного каркаса.
  • Поскольку характеристики кабеля ПНСВ не позволяют использовать его на воздухе, на выводы систему устанавливаются так называемые «холодные концы» из более толстого провода.
  • Опалубка заливается бетоном, и после первичного схватывания вся система подключается к сети через понижающий трансформатор. Это устройство обеспечивает регулировку силу поступающего тока, что позволяет управлять температурой проводников внутри раствора.

Особенности греющих кабелей

Методика, описанная выше, довольно эффективна, однако она имеет ряд недостатков. Ключевым является необходимость использовать трансформатор для понижения напряжения.

Температурные показатели

Впрочем, можно обойтись и без этого громоздкого устройства. Естественно, при этом вместо стандартного провода ПНСВ нужно использовать специальные греющие кабели, такие как ВЕТ (Финляндия) или КДБС (РФ). Для подобных изделий характерны такие свойства:

ХарактеристикаВЕТКДБС
Рабочее напряжение, Вольт220-230220-240
Линейная мощность, Вт/м35-45

(в зависимости от модели и длины)

40
Сопротивление изоляционного слоя, МОм/м103103
Рекомендованный радиус изгиба, мм2535
Номинальный диаметр, мм67
Размеры секций, мот 3,3 до 85от 10 до 150
Класс защитыIP67IP67

Подобные устройства предназначены для работы от обычной электросети с напряжением 220 В. Качественная поливинилхлоридная изоляция обеспечивает надежную защиту от замыканий и пробоев, кроме того, она не становится хрупкой даже при температуре -350С, что существенно расширяет «климатические рамки» применения подобных проводников.

В отличие от провода ПНСВ, кабели типа ВЕТ и КДБС не требуют подрезки. На краях секций устанавливаются концевые и соединительные муфты, что позволяет быстро собирать всю греющую систему с использованием минимального набора инструментов.

Виды и принцип действия

Выбирая материал для строительства, следует исходить из решаемых задач и учитывать величину бюджета.

Провод для прогрева бетона ПНСВ бывает двух видов:

  • с оцинкованной жилой;
  • с неоцинкованной жилой.

В оцинкованных моделях компоненты провода защищены от агрессивных воздействий строительных смесей. Неоцинкованные модели часто подвергаются коррозии и имеют меньший срок службы, но и более низкую цену.

Технология прогрева бетона греющим проводом с использованием проводов ПНСВ позволяет получать прочные и надёжные конструкции. Перед началом заливки необходимо выбрать кабель с учётом необходимых характеристик и правильно его уложить, после заливки включить в сеть. Высокие температуры, воздействуя на бетон, не изменят его качество, конструкция получится прочная и надёжная при проведении работ даже в холодное время года.

Принцип действия достаточно прост. После подачи напряжения происходит нагрев провода, а затем прогрев бетонной смеси. Рекомендуемое ограничение напряжения — 70 В, поэтому используют в этом процессе трансформатор соответствующей мощности.

Монтаж кабеля ПНСВ

Кабель монтируется внутри опалубки до начала заливки бетона. Обычно его крепят мягкой алюминиевой проволокой к арматуре, хотя правилами техники электробезопасности это и не приветствуется. Жесткость стальной жилы достаточно велика, поэтому минимальный радиус закругления не может быть менее 25 см.

Особенно актуально это правило при низких температурах. Несмотря на то, что по паспорту виниловая изоляция до –30 0С сохраняет свои физические свойства, злоупотреблять этим не стоит. Уже при -10 0С слишком крутой изгиб провода может привести к нарушению целостности слоя внешней изоляции.

Для равномерности прогрева секцию укладывают параллельными шлагами с расстоянием между ними не более 15 см по площади и на таком же расстоянии по вертикали. На практике выяснено, что для 5 куб. метров бетона требуется до 30 метров кабеля марки ПНСВ 1,2.

А также определено, что при напряжении 380 вольт длина одной секции должна быть 31 метр, а при напряжении 220 вольт – 17 метров. Тогда они будут прогреваться равномерно. Если же вы смонтируете секцию большей длины, то выделение тепла будет происходить не далее, чем за 5-6 метров от точки подключения к питающей сети.

Подключение кабеля к питающей сети осуществляется за пределами опалубки. Обычно это делается с помощью провода с мягкими алюминиевыми жилами, которыми плотно обматываются в несколько последовательных витков концы ПНСВ.

После застывания бетона провод для прогрева остается внутри его и может быть использован для систем обогрева типа «Теплый пол».

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

  1. Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
  2. Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
  3. Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
  4. Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента.
    Пример как подключить ПНСВ с помощью холодных концов
  5. После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ. . Использование сварочного аппарата в качестве ПТ

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Подключение ПНСВ к сварочному аппарату

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Инструкция по прогреву

  1. Первый отрезок времени – бетон разогревается, при этом cкорость должна быть не выше 10 градусов по Цельсию за 2 часа времени;
  2. Нагрев по изотерме — это самый важный период. Здесь нужно следить за тем, чтобы температура не достигла 80 градусов;
  3. Последний – период остывания. Скорость остывания нагретого бетона должна быть не выше 5 градусов в час.

При использовании отдельной электрической станции, можно использовать схему подключения звезда. Она несколько эффективнее змейки, и при этом отлично подходит для небольших площадей. Перед монтажом обязательно использование технологической карты объекта.

Обязательно проверяйте ГОСТ, по которому изготовлен греющий кабель для бетона, правильный – 12.1.013-78.

Свяжитесь с нашим менеджером

Перейти на страницу контактов

Электропрогрев бетона проводом ПНСВ технология и схема

Если прогрев бетона электродами – один из самых дешевых вариантов электропрогрева в зимнее время, то, в свою очередь, прогрев проводом ПНСВ – один из самых эффективных.

Это связано с тем, что в качестве нагревателя используется не сам бетон, а нагревательный провод ПНСВ, который выделяет тепло при прохождении через него тока. С помощью такого провода, намного проще добиться плавного повышения температуры бетона, да и вообще такой провод будет вести предсказуемо, что облегчит необходимое постепенное увеличение температуры в зимнее время.

Стоит сказать о самом проводе ПНСВ (П – провод, Н – нагревательный, С — стальная жила, В — ПВХ изоляция). Бывает различного сечения 1.2, 2, 3. В зависимости от использованного сечения выбирается его количество на 1 метр кубический бетонной смеси.

Технология электропрогрева бетона проводом ПНСВ, также, как и схема подключения, очень проста. Провод без натяжки пропускается вдоль арматурного каркаса, на нем же и крепится. Крепить необходимо так, чтобы при подаче бетона в траншею или опалубку не повредить его.

При электропрогреве бетона проводом ПНСВ в зимнее время, его укладывают так, чтобы он не касался земли, опалубки, а также не выходил за пределы самого бетона. Длина используемого провода полностью зависит от его толщины, сопротивления, ожидаемой минусовой температуры, а подаваемое напряжение, с помощью специального трансформатора составляет, как правило, около 50 В.

Так же существуют кабели, которые не предусматривают использование трансформатора. Их использование позволит немного сэкономить. Он очень удобен в использовании, но все же у обычного провода ПНСВ более широкие возможности для применения.

Электропрогрев опалубки в зимнее время

Этот способ электропрогрева подразумевает изготовление опалубки с заранее заложенными нагревательными элементами в ней, которые при нагреве будут отдавать так нужное бетону тепло. Напоминает прогрев бетона пластинчатыми электродами, только обогрев осуществляется не на внутренней стороне опалубки, а внутри нее, либо снаружи.

Электропрогрев опалубки в зимнее время не так часто используется, учитывая сложность конструкции, тем более, что при заливки фундамента, например, опалубка соприкасается не со всей бетонной конструкцией. Таким образом, нагреваться будет лишь часть бетона.

Индукционный способ подогрева бетона используется крайне редко, да и то, в основном, в балках, ригелях, прогонах, из-за сложности его устройства.

Основывается он на том, что обмотанный изолированный провод вокруг стального стержня арматуры, будет создавать индукцию и нагревать саму арматуру.

Электропрогрев бетона в зимний период с помощью инфракрасных лучей основывается на способности таких лучей нагревать поверхность непрозрачных объектов, с последующей передачей тепла по всему объему. При использовании такого способа необходимо предусмотреть окутывание бетонной конструкции прозрачной пленкой, которая будет пропускать лучи сквозь себя, не давая теплу так быстро уходить.

Достоинством такого способа является то, что не обязательно использование специальных трансформаторов. Недостаток – в том, что инфракрасное излучение не способно осуществить равномерный обогрев больших конструкций. Этот способ годится только для тонких конструкций.

Не забывайте о том, что независимо от способа электропрогрева бетона в зимнее время, необходимо постоянно следить за его температурой, потому что слишком высокая (более 500С) – так же опасна для него, как и слишком низкая. Скорость нагрева бетона, так же как скорость остывания, не должна превышать 100С в час.

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)

В качестве альтернативы может применяться аналог – ПНСП, основное отличие которого заключается в изоляции, она выполнена из полипропилена, что позволяет незначительно повысить максимальную мощность тепловыделения.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола. . Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины

Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

Рекомендации по монтажу

Предварительные расчеты

Расчет кабеля для прогрева бетона осуществляется довольно просто:

  • По стандартам на обогрев одного кубометра раствора необходимо закладывать от 0,5 до 1,5 кВт мощности.
  • Для экономии электроэнергии можно добавить в состав бетона антиморозные присадки, а также обустроить утепленную опалубку. Цена дополнительных материалов при этом будет компенсирована сокращением затрат электричества.
  • При заливке перекрытий стандартной толщины обычно укладывается до 4 погонных метров греющего провода на квадратный метр площади.
  • Когда осуществляется заливка объемного монолита, проводники укладываются ярусно, с зазором не менее 30-40 см.

Укладка греющих контуров

Рекомендованная схема закладки

Сборка отопительной системы своими руками осуществляется довольно просто:

  • Вначале возводим опалубку и монтируем арматурный каркас.
  • Затем оцениваем, где прогрев бетона будет наиболее актуален, и набираем кабельную продукцию из секций соответствующей длины.
  • Чаще всего прогревают поверхность материала, места примыкания горизонтальных и вертикальных плоскостей и т.д.

Резка железобетона алмазными кругами может повредить греющие элементы

Обратите внимание! Нежелательно пересечение компенсационных швов, а также участков, где впоследствии будет проводиться алмазное бурение отверстий в бетоне. . Внутрь опалубки укладываем кабели таким образом, чтобы все проводники залегали не менее чем в 20 см от поверхности застывшего бетона.

Во избежание появления трещин и заломов на полимерной изоляции повороты нужно делать плавными

Радиус изгиба для разных моделей будет разным, но в большинстве случаев специалисты делают его равным 40-50 мм — с запасом.

Для равномерного распределения температуры в толще бетона проводники желательно раскладывать на равном расстоянии друг от друга. Пересечение проводов не допускается, а минимальное расстояние между двумя греющими контурами составляет 40 мм.

  • Внутрь опалубки укладываем кабели таким образом, чтобы все проводники залегали не менее чем в 20 см от поверхности застывшего бетона.
  • Во избежание появления трещин и заломов на полимерной изоляции повороты нужно делать плавными. Радиус изгиба для разных моделей будет разным, но в большинстве случаев специалисты делают его равным 40-50 мм — с запасом.
  • Для равномерного распределения температуры в толще бетона проводники желательно раскладывать на равном расстоянии друг от друга. Пересечение проводов не допускается, а минимальное расстояние между двумя греющими контурами составляет 40 мм.

Фото закрепленного проводника

После раскладки закрепляем проводники на арматуре. Для этого используем обычную проволоку, завязывая ее без излишних усилий и деформации изоляции. Также можно применять пластиковые хомуты.

Затем заливаем опалубку бетоном, стараясь не нарушить размещение термоэлементов. Кабели ВЕТ и КДБС допускают вибрационное воздействие, потому бетон вполне можно уплотнять.

Все уложенные элементы соединяем контактными проводами в систему, а затем  — подключаем к источнику питания.

Реклама

Как подключить и проложить провод

Провод ПНСВ подключается к сети через понижающий трансформатор, напряжение на вторичной обмотке которого должно быть в районе 60-75В. Ток вторички – от десяток до сотен Ампер, в зависимости от мощности обогревателя. При проектировании системы обогрева с проводом ПНСВ нужно добиться, чтобы удельная мощность была в пределах 1,5-2,5 кВт для проводника с сечением 1,2 кв. мм.

Стоит отметить, что наиболее распространены провода с сечением 1,2 – 1,4 мм, но встречаются и варианты с сечением до 6 кв. мм.

Напрямую к трансформатору подключать ПНСВ нельзя, поскольку он греется и вы не получите надежного соединения. Нужно подключать провод к трансформатору холодными концами. То есть ПНСВ соединяется с токоведущими жилами из меди или алюминия любым надежным способом. Для меди можно применить пайку тугоплавкими припоями (ПОС-60 не рекомендуется, хоть его температура плавления в разы выше рабочей температуры провода). Пайку совмещают с бандажом из медной проволоки. Возможно применение клеммников и других видов соединений.

Это соединение НЕ должно выполняться в бетоне!

Схема подключения ПНСВ к трёхфазному трансформатору изображена на рисунке:

Стоит отметить, что длина провода подбирается так, чтобы ток через него не превышал 15А, если вам нужно обогревать большую площадь – совместите такие отрезки секциями. В среднем такой ток обеспечивается при длине секций 15-18 метров и напряжении питания в 70В.

Для питания подойдет КТПТО-80. Это комплектная трансформаторная подстанция с трансформатором на 80 кВА для прогрева бетона. Также можно и подключить прогревочный провод к мощному сварочнику с выходным током в 150-250А. Этот вариант сгодится для домашнего применения, чтобы не арендовать профессиональное мощное оборудование. Вот схема подключения ПНСВ к сварочному аппарату:

Укладку провода нужно производить так, чтобы расстояние между соседними жилами было не меньше чем 15 см. Для получения равномерного теплового поля его можно обмотать слоем из фольги толщиной 0,2-0,5 мм.

Характеристики провода ПНСВ

Характеристики на ПНСВ провод прогревочный во многом отличаются от характеристик обычных проводов. Ведь к нему предъявляются совершенно другие требования, в данном типе провода на первое место выходят не свойства проводника и изоляции, а температурные характеристики и теплоотдача.

  • Если говорить о температурных характеристиках, то для провода ПНСВ часто указывают максимально допустимую температуру, которая равна +80⁰С. Но это та температура выше которой уже происходит разрушение изоляции. А вот во время эксплуатации инструкция советует соблюдать температуру в пределах – 60⁰С — +50⁰С. То есть нагрев провода выше +50⁰С не рекомендуется.

Монтаж проводов ПНСВ при низких температурах

  • Еще одной важной деталью является температура монтажа. Хотя эксплуатация провода допускается при температуре до — 60⁰С, но его монтаж не стоит производить при температуре ниже — 15⁰С.
  • Следующей важной характеристикой у данного типа провода является удельная мощность тепловыделения. У обычных проводов данный параметр не превышает 1 – 3%, но нам необходимо дабы этот параметр был как можно выше. Обычно производители заявляют удельную мощность в районе 20Вт/м.

Обратите внимание! Некоторые производители заявляют удельную мощность до 40Вт / м, но здесь многое зависит от температуры для которой производился расчет и поверхности. Так поверхности с армированием позволяют увеличить данный показатель

  • Еще одним важным параметром является удельное сопротивление провода. Оно напрямую зависит от сечения. Так ПНСВ 1,2 провод имеет сопротивление равное 0,12Ом/м, а изделие сечением в 2 мм2 имеет сопротивление равное 0,044Ом/м.

Основные характеристики проводов НПСВ

  • Учитывая, что данный тип провода предназначен для эксплуатации в бетоне, то важным условием является его водостойкость. Кроме того, ПНСВ обладает стойкостью к кислотной и соляной среде, что особенно актуально для бетонов заливку которых производят при минусовых температурах. Ведь в такие растворы часто добавляют разнообразные прибавки для достижения требуемой консистенции.

Технология прогрева

Места проведения коммуникаций и расположение отверстий в бетонной поверхности нужно продумать до начала заливки состава. После установки системы и покрытия ее цементной смесью, любые работы с поверхностью могут повредить провода. Например, перед выполнением алмазного бурения материала нужно убедиться, что отверстие не будет проходить через кабель для обогрева бетона.

Правила укладки системы

Перед размещением обогревающей системы устанавливаются арматура и опалубка. Затем проводится раскладка ПНСВ, между витками проводов должен быть интервал 8−20 см. Величина промежутка зависит от ветра, температуры снаружи и влажности.

Кабель прицепляется зажимами к арматуре, без натяжения. Оптимальный радиус изгибов — больше 25 см. Ведущие ток жилы не должны пересекаться, расстояние промежутков между ними — 1,5 см, такое расположение позволяет избежать короткого замыкания.

Чаще всего провод для прогрева бетона ПНСВ укладывают по схеме «змейка», которая используется для монтажа теплых полов. Этот метод экономит кабель и позволяет охватить максимальную область бетонного основания.

Необходимо проверить следующие моменты перед заливкой раствора:

  • температура подготовленной смеси выше +5 °C;
  • в опалубке нет льда;
  • схема правильно подключена;
  • холодные концы имеют оптимальную длину.

К кабелю ПНСВ прилагается инструкция, которую важно соблюдать при установке системы обогрева. Существуют два варианта подключения через шинопровода — по схемам «звезда» и «треугольник»

При первом способе три однотипных кабеля объединяются в узел, затем свободная тройка контактов подсоединяется к трансформатору. Устройство питания размещается на расстоянии до 25 м от места соединения. Участок материала, который будет нагреваться, защищается ограждением.

Подключение системы производится только после окончания заливки раствора. Использование прогревочного кабеля для бетона ПНСВ включает следующие этапы:

  1. Ведется разогрев, в час температура должна повышаться на 10 °C. Большая скорость нарушит равномерность прогревания материала.
  2. Нагревание осуществляется при постоянном значении температуры. Бетону необходимо набрать половину от показателя технологической прочности. Оптимальная температура 60 °C, максимально возможная — 80 °C.
  3. Материал медленно остывает. Скорость его охлаждения не должна превышать 5 °C в час, иначе произойдет растрескивание структуры.

Если все работы были проведены правильно, то бетон достигнет соответствующей марки прочности. После проведения нагрева кабель остается в материале и играет роль вспомогательной армирующей конструкции.

Кабели ВЕТ и КДБС можно подключать через розетку или щитовую к сети 220 В, они также имеют деление на секции, что предотвращает перегрузки. Но их стоимость значительно выше, чем проводов ПНСВ.

Для постройки больших объектов такие затраты невыгодны, поэтому чаще используется дешевый аналог.

Прогревать бетон также можно с применением трубчатого электронагревателя (ТЭН) и электродов. В раствор вставляется арматура и подключается к источнику питания — сварочному аппарату или другому понижающему трансформатору. Для этого варианта нагревательный кабель не нужен, но потребуются значительные затраты энергии. Проводником в бетоне выступает вода, а при затвердевании материала сопротивление будет возрастать.

Расчет длины ПНСВ

На определение длины кабеля ПНСВ влияет несколько факторов. Большое значение имеет количество тепла, которое будет подаваться на материал для затвердевания. На этот показатель влияют теплоизоляция, температура воздуха, форма и размеры конструкции, влажность.

Длина петли должна составлять в среднем 28−36 м. Если температура выше -5 °C, то укладка делается с шагом 20 см. При охлаждении, через каждые 5 градусов промежуток между жилами сокращается на 4 см. На отметке -15 °C он будет равен 12 см.

Важна также потребляемая мощность кабеля ПНСВ, она зависит от диаметра:

  • 1,2 мм — 0,015 Ом/м;
  • 2 мм — 0,044 Ом/м;
  • 3 мм — 0,02 Ом/м.

Рабочий ток не может превышать показателя в 16 А. Необходимо рассчитать потребляемую мощность на один метр провода.

Для этого сила тока в квадрате умножается на удельное сопротивление. Суммарная мощность находится из произведения полученного значения и общей длины провода. Напряжение трансформатора рассчитывается аналогично. Сила тока умножается на сопротивление, чтобы получить величину рабочего напряжения.

Провод ПНСВ — наиболее дешевый вариант для нагревания бетонной смеси. Но для его использования необходимы специальное оборудование и соответствующие знания. Теплоизоляция также снижает затраты на обогрев материала и позволяет повысить качество бетона благодаря равномерному остыванию.

Параметры, сфера применения

Свойства определены требованиями ТУ 16.К71-013-88, код ОКП 35581304. Применяется для прогрева:

  • Монолита, армированного бетона на строительстве промышленных объектов;
  • Объектов, зданий, сооружений промышленных комплексов различного назначения, строительных механизмов;
  • Может применяться системами обогрева бытовых и производственных строительных конструкций.

Маркировка ПНСВ обозначает конструкцию, область использования, материалы: «П»ровод «Н»агревательный, одинарный «С»тальной проводник, изолирован полихлор«В»инилом.

Базовые, определяющие показатели демонстрируются таблицей:

ПоказательЗначение
Эксплуатационная температура среды, °C-60 ÷ +50
Температура рабочего разогрева, °C, максимально80
Монтаж проводится при температуре выше, °C.-15
Сопротивление изоляции провода длиной 1 км, больше, мОм:1
Толщина изоляции, мм0.8
Удельная мощность (напряжение 220 В, 20°C), Вт/метр20
Срок эксплуатации, лет16

Физические, химические особенности материалов придают параметрам значения, обеспечившие:

  • Отсутствие реакции при взаимодействии с водой, химически активными водными растворами соли, щелочей, концентрация раствора которых достигает 20÷30%;
  • Прочность, позволяющая изгибать на ролике, размер которого равен десяти диаметрам провода, без утраты механических свойств не менее трех циклов;
  • Возможность работать режимами постоянного длительного нагрева или импульсном, кратковременном повторяющемся.

Выполняя работы по укладке нужно учитывать ограничения:

  1. Изгибание производится с радиусом, величина которого меньше пяти диаметров;
  2. Не допускается пересечения под любым углом или касания в прогреваемом объеме;
  3. Запрещается располагать провода не ближе, чем 15 см друг от друга.

Диапазон модельного ряда ПНСВ широк. Конкретные значения величин геометрического размера определяются техническими условиями предприятия – изготовителя соответственно требований соответствующего ГОСТ. Тенденция зависимости параметров от номинального диаметра жилы заложена ТУ 16.К71-013-88, иллюстрируется таблицей:

Зависимость характеристик от диаметра
Номинальные значения параметровНоминальный диаметр проволок, мм
11.11.21.31.4
Конструктивные:
Наружный диаметр (размеры), мм2. 62.72.82.93
Расчетная масса длины1 км, кг1818.51919.520
Электрические:
Сопротивление 1 метра токопроводящей жилы, Ом0.220.180.150.130.11
Длина нагревательной секции, (для 220 В, м8095110125140

Основы технологии укладки и монтажа

После приобретения необходимого нагревательного материала, начинается изготовление системы подогрева:

  • Покупная бухта или бобина нарезается на нагревательные секции, длины которых определены ТУ, в необходимом количестве. Допускается изготовление секции из отрезков, обеспечив надежный контакт соединения;
  • Концы зачищаются на 4 см, к ним присоединяются «холодные концы» — отрезки алюминиевого изолированного проводника достаточной, для подключения к трансформатору, длины. Надежное изолированное соединение должно располагаться внутри обогреваемого объема;
  • Нагревательные секции размещаются в опалубке. Принимаются меры для фиксации правильного расположения, отсутствия провисаний, ухода за границы будущего монолита. Если применяется арматура, можно приматываться к ней;
    • Не допускается пересечение, касание участков провода в объеме опалубки. Расстояние между проводами не менее 15 см.
    • Рекомендуется, улучшая равномерность распределения тепла, обмотать провод тонкой фольгой из металла толщиной 0,2÷0,5 мм;
    • Все размеченные «Холодные концы» после укладки должны находиться у одного края;
  • Подавать напряжение на ПНСВ, не укрытое раствором полностью, категорически запрещено;
  • Перед подключением к трансформаторной подстанции мегомметром проверить отсутствие нарушения целостности изоляции после монтажа.

Во время прогрева бетона на строительных площадках, обеспечивая требования электробезопасности, нужно принимать меры по ограждению опасного участка, ограничению пребывания на нем посторонних лиц.

После полного высыхания использование подогрева полов или стен не представляет опасности.

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

  • В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:
  1. Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
  2. Утеплить опалубку.
  • Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
  • Защита кабеля позволяет приматывать его к арматуре.
  • Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
  • Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
  • Между разными контурами должно быть не менее 40,0 мм.
  • Запрещено пересечение греющих проводников.

ПНСВ провод для прогрева бетона

На сегодняшний момент существует три основных способа обогрева раствора:

  1. Бетонирование в тепляках. Вокруг заливки выполняется построение теплицы и, с помощью тепловентиляторов, газовых или дизельных тепловых пушек производится обогрев тепляка. Этот способ довольно дорогой, особенно при строительстве крупных объектов;
  2. Обогрев термоматами. Этот способ предназначен для нагрева емкостей с жидкостями, которые применяются как оборудование для бетонирования зимой. Недостатком способа является отсутствие возможности прогревать раствор сразу после его заливки и последующего уплотнения. Сверху заливку на непродолжительное время покрывают матами, благодаря чему прогревается верхний слой. Этот вариант подходит при строительстве малых конструкций. Для обогрева стен он не подходит, для колонн – необходимо дождаться схватывания раствора, для чего он и применяется;
  3. Обогрев греющим проводом, находящимся внутри бетона. Данный вариант является самым востребованным. Наглядный пример – теплые полы.

Технология укладки греющего провода

Перед укладкой кабеля проводят подготовительные работы:

  1. По правилам устанавливают опалубку и арматуру. Важно, чтоб на этих элементах не было наледи.
  2. На верхнем и нижнем поясе арматурного каркаса, с помощью хомутов или скрепок, укладывают кабель.
  3. Шаг между проводами ПНСВ – 80-200 мм. Точное число зависит от температуры воздуха. Уложенные провода не должны соприкасаться и пересекаться.
  4. Не более чем за 25 метров от опалубки устанавливают трансформатор. Возле него раскладывают резиновые коврики.
  5. Участок, где расположена опалубка с тэном и электродами, ограждают.
  6. Устанавливают шинопровода и соединяют с кабелем.
  7. Подключают шинопровод к сети 220 В и тестируют его сначала на холостом ходу.

Использование провода ПНСВ после застывания

Уложенные в бетонную конструкцию секции нагревательного кабеля остаются в ней навсегда и не теряют своих резистивных свойств. Поэтому есть смысл использовать их с целью повышения комфорта проживания. Нередко провод ПНСВ укладывают в бетонную стяжку пола специально. Однако это не лучшее решение, хотя и наиболее бюджетное.

При размещении нагревательного элемента под напольным покрытием следует учитывать возможные препятствия для рассеивания выделяемого тепла. В жилых комнатах таковыми являются места, где установлена корпусная мебель, основание которой плотно прилегает к полу. В них возникают зоны локального перегрева.

При длительном использовании провод постепенно истончается и, в конце концов, обрывается. Его замена связана с чрезвычайными трудностями, поскольку требует снятия напольного покрытия и разрушения бетонной стяжки.

Решением проблемы является использование саморегулирующегося нагревательного провода. Его конструкция состоит из двух медных жил, между которыми находится так называемая тепловая матрица – полупроводниковый элемент, проводимость которого изменяется по мере нагревания. Чем температура выше, тем выше сопротивление. Это приводит к тому, что сила тока, текущего по этому участку, уменьшается, из-за чего он остывает.

Такой нагревательный элемент работает при любых размерах – от кусочка длиной в несколько сантиметров до многометровой секции. Его можно перекрещивать с другими, подобными ему (с проводом ПНСВ такое делать категорически нельзя из-за опасности расплавления изоляции и возникновения короткого замыкания). Основным недостатком саморегулирующегося нагревательного провода является стоимость. Она в разы выше, чем одножильного резистивного.

Прогрев залитой бетонной массы с помощью греющего кабеля ПНСВ позволяет сократить срок достижения 80% конструктивной прочности с семи суток до двух-трех дней и не прекращать работы с наступлением холодов. Однако технология этого процесса довольно сложна, обычно его схема разрабатывается для каждого конкретного случая. Поэтому не прельщайтесь его видимой простотой. Обращайтесь к профессионалам, а при их отсутствии досконально изучите вопрос самостоятельно.

Расчет оптимального значения длины

Напряжение трансформатора,
кВ
Площадь сечения, мм
кв.
Конструкция фундаментаДлина провода, мКонструкция фундаментаДлина, м
10До 1,1Арматура9,95Неармирован8,4
15До 1,1Арматура22,85Неармирован18,9
20До 1,1Арматура39,8Неармирован33,6
10До 1,4Арматура18,9Неармирован15,5
15До 1,4Арматура42,6Неармирован34,93
20До 1,4Арматура75,6Неармирован32,09
10До 2Арматура54,6Неармирован46,18
15До 2Арматура123,8Неармирован103
20До 2Арматура218,2Неармирован184,7
10До 4Арматура448,57Неармирован373
15До 4Арматура1009Неармирован841
20До 4Арматура1974Неармирован1495

Расчет нагревательной секции

На сегодняшний день существует много вариантов онлайн калькуляторов, удобных, позволяющих мгновенно получить точную мощность, количество, сечение греющего кабеля. Приведенный ниже расчет иллюстрирует логику, приводит методику проведения вычислений самого общего вида.

Под мебелью, коврами, другими атрибутами домашней обстановки, подогрев размещать запрещено. Необходимая для подогрева одного квадратного метра мощность зависит от назначения помещения. Составляет, при использовании дополнительного к основному подогрева:

Название помещенияМощность Вт/м 2
Нежилые110÷120
Жилые110÷130
Сантехнические120÷150
Неотапливаемая лоджия180

Вариант использования как единственного элемента отопительной системы, потребует 160÷200 Вт/м2.

Например: рассчитывается электрический теплый пол, необходимая площадь обогрева 10 м2, имеется ПНСВ 1,2. Характеристики взяты из таблиц параметров:

  1. Мощность подогревателя пола спальни, для необходимости обеспечения 120 Вт/м2, Вт: 10*120=1200;
  2. Длина элемента нагревателя 1200 Вт, удельная мощность 20 ватт на погонный метр, метров: 1200/20=60;
  3. На одном квадратном метре нужно уложить (выполняя требования ТУ), метров провода: 60/10=6;
  4. Омическое сопротивление 60 метров провода, удельное сопротивление одного метра стальной жилы равно 0,15 Ом составит, Ом: 60*0,15=9;
  5. Включенная в сеть 220В секция нагрева с проводом диаметром 1,2 мм. не может быть длиной менее 110 метров (ТУ). Иначе получится: сопротивление укороченного элемента уменьшается, ток возрастает, что вызывает перегрев, увеличивается вероятность разрушения. Активное сопротивление секции нагрева равно, Ом: 110*0,15=16,5. Рекомендованный ТУ ток эффективного нагрева составляет, А: I=U/R=220/16,5=13,33. Округленно 13 ампер.
  6. Расчетные 60 метров провода короче нормированной длины секции, не могут напрямую быть запитаны сетью. Требуется понижающий напряжение трансформатор. Рассчитать его можно так:
  7. Вторичная обмотка: напряжение, В: U=I*R=13*9=117, мощность, Вт: P=U*I=117*13=1521
  8. Полная мощность трансформатора, Вт: 1521*1,25=1901,3

Итого: для устройства теплого пола площадью 10 м, необходимо:

  1. 60 метров провода ПНСВ 1,2;
  2. Понижающий трансформатор мощностью 2 киловатта, напряжение вторичной обмотки 110÷120 вольт.

Подходящим вариантом при подборе трансформатора может оказаться сварочный аппарат.

Применение терморегулятора повысит комфортность пользования теплым полом, позволит экономнее расходовать электрическую энергию.

Схема подключения, оборудование для подогрева

Подогрев залитого бетона,  проводится только мощными подрядчиками на больших объектах. Метод дорого стоит, требует наличия работников высокой квалификации, специального оборудования. Трансформаторная подстанция обогрева обеспечивает питание греющей проводки пониженным напряжением, дает возможность использовать большой ток пониженного напряжения.

Например, популярная подстанция КТПТО с масляным трехфазным трансформатором ТМТО-80 обладает такими основными техническими характеристиками:

ХарактеристикаВеличина
Номинальная мощность, кВА80
Напряжение питание питания, три фазы, В380
Напряжения ступеней переключения стороны нагрузки (СН), В55, 65, 75, 85, 95
Ток на СН режимов 55, 65, А520
Ток на СН режимов 75, 85, 95 А471

Дополнительно может автоматически или вручную регулировать прогрев бетона в интервале 0÷100°C. Остальные функции подстанции, не относящиеся к подогреву, сейчас рассматриваться не будут.

Нагревательные секции могут быть подключены к трансформатору по однофазной или трехфазной схеме звездой или треугольником. Трехфазные нагреватели делают нагрузку сети более равномерной.

Параллельным включением нужного количества секций набирается достаточная для обогрева необходимой площади мощность.

Особенности нагревающих проводов ПНСВ

Кабель ПНСВ представляет собой стальную жилу диаметром от 1,2 до 3 мм и сечением от 0,6 до 4 мм2, покрытую изоляцией ПВХ или полиэстера. Благодаря этому изолирующему материалу, провод не перегибается, не переламывается и отличается устойчивостью к возгораниям.

Чаще всего электропрогрев осуществляется при помощи проводов минимального диаметра 1,2 мм. Однако, практика показывает, что лучше использовать ПНСВ на 3 мм, особенно если вы планируете производить ручное уплотнение раствора. Дело в том, что изоляция такого кабеля будет намного прочнее, поэтому в случае некачественного питания, вероятность перегрева будет минимальной.

Также стоит обратить внимание на еще одну отличительную характеристику прогревочных кабелей этого типа – наличие «холодных окончаний». Эти ответвления выходят за границы бетонной плиты

Для «холодных окончаний» применяют провода АПВ (алюминиевые токопроводящие жилы), соединяющие сам кабель с питающей трассой.

Сортамент проводов

1. ПНСВ

Самая дешевая, а потому и наиболее применяемая разновидность продукции для прогрева растворов бетона. Расшифровка аббревиатуры (ПНСВ) дает представление о конструктивном исполнении. ПН – назначение (провод нагревательный), С – материал жилы (сталь), В – изоляция (виниловая).

Главное преимущество данной продукции – низкая цена/стоимость. В частном секторе для подачи напряжения на ПНСВ в основном используют недорогие БП, сварочники или самодельные выпрямители.

Практика показывает, что применение ПНСВ сечением 3 мм исключает целый ряд проблем, которые могут возникнуть после загрузки бетона.

  • Повреждение провода, особенно при ручном уплотнении раствора. Изоляция ПНСВ-3 достаточно плотная, и ее прочность выше, чем у аналогов с меньшим диаметром.
  • При некачественном питании (а это часто связано с перекосом фаз, особенно в условиях интенсивной застройки) вероятность перегрева этого провода минимальна. А пробой внешней оболочки ПНСВ чреват замыканием на арматуру бетона.
  • При схватывании раствора исключен риск деформации провода.

Так как перед укладкой ПНСВ необходимо делать сложные расчеты схемы, при обустройстве бетонного монолита своими силами продукция с жилой 3 мм – оптимальный выбор.

2. ПТПЖ

Его часто называют кабелем, хотя это и не совсем верно. Кого интересует отличие между такой разновидностью продукции и проводом, без труда найдет соответствующую информацию. Для процесса бетонирования путаница в терминологии не принципиальна.

Изначально ПТПЖ применялся для подключения радиоточек (акустической аппаратуры). По используемым в производстве материалам он мало чем отличается от ПНСВ. Такая же стальная жила (чаще всего, оцинкованная) сечением 0,6 или 1,2 мм + оплетка (ПЭ высокого давления). Разница в исполнении. В отличие от ПНСВ изделие ПТПЖ двужильное (или как говорят – «лапша»).

Применение имеет свои особенности.

  • С ПТПЖ можно работать при температуре не ниже -30°C.
  • При его укладке необходимо соблюдать правило – радиус изгиба должен быть не менее 10 D.

С целью снижения конечной цены бетонирования для прогрева стяжек целесообразно использовать ПТПЖ с сечением жил 0,6. Такой же провод часто применяется в схемах «теплых» полов. Если ПТПЖ приобретается для организации прогрева монолитной конструкции, то следует выбирать его разновидность с жилами 1,2 мм.

Особенности схем укладки греющих элементов

Конкретная выбирается в зависимости от специфики работы и рассчитывается индивидуально. От правильности ее выбора зависит равномерность прогрева, следовательно, однородность структуры бетона по всему объему.

  • В отличие от кабеля, для подключения проводов к источнику напряжения используются так называемые «холодные» концы. Их жилы должны иметь меньшее значение удельного сопротивления!
  • Минимальный интервал между смежными «линиями» проводов в схеме прогрева – 1,5 см. Несоблюдение этого правила может привести к расплавлению оболочки и КЗ. По этой же причине не допускаются перехлесты.
  • Значительный температурный режим использования не должен вводить в заблуждение. Укладка проводов при минус 15 и ниже не производится. Это связано с особенностью изоляции. На морозе она начинает ломаться, в ней появляются трещины, как результат – замыкание на арматуру. Поэтому при зимнем бетонировании следует ориентироваться на погоду и не понимать буквально «от -55 …».
  • Качество прогрева можно повысить, если провод обернуть фольгой. Это существенно увеличит теплообмен и сократит время созревания бетона. Для небольших схем, площадей и объемов – хороший вариант.

Физический процесс застывания

Бетонирования является одним из самых распространенных технологических процессов при ведении строительства. Он применяется не только для создания фундаментов, но и различных перекрытий, опор и капитальных стен. Затвердевание цементно-песчаной или цементно-гравийной смеси происходит в ходе химической реакции гидратации, когда молекулы воды и вещества, в ней растворенные, создают новое химическое соединение.

Она является необратимой и сопровождается выделением некоторое количество тепла, которое при положительных внешних температурах поддерживает взаимодействие веществ в течение первых семи суток после заливки бетона в опалубку.

Однако его может быть недостаточно, если строительство ведется в демисезонный и тем более в зимний период, когда наружные температуры опускаются значительно ниже нуля. В этом случае часть веществ в химическую реакцию не вступает, что значительно снижает фактическую прочность бетонных конструкций.

Кроме того, неизрасходованная вода замерзает и расширяется, разрушая их изнутри. Чтобы такого не происходило, применяются различные способы прогрева залитой массы. Самым простым и эффективным является укладка внутри массива тепловыделяющего электрического кабеля, каким и является провод ПНСВ.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода

При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т. д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.)

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Укладка и монтаж

Обогрев бетона нужно осуществлять при низком напряжении и высокой силе тока в греющих элементах. При монтаже кабеля учитывают равномерность прогрева раствора бетона в конструкции. Закладка осуществляется при температуре воздуха до -15 °С. Не натягивая, проводник прикрепляют к арматуре. Крепёж осуществляют с помощью специальных зажимов. Изгибы радиусом меньше 25 см, а также перехлесты токоведущих жил недопустимы.

Часто используемая схема при укладке ПНСВ называется «змейка» Она напоминает систему «теплый пол».

При покупке провода ПНСВ необходимо изучить прилагаемую к нему инструкцию.

Чтобы повысить эффективность работы, секции ПНСВ производятся в виде спирали.

Можно воспользоваться кратким руководством монтажа при стандартной методике:

  1. Выбор диаметра по технической карте. Для обогрева армированных конструкций лучше использовать прочную ПВХ изоляцию, а для неармированных — полипропиленовое покрытие.
  2. Проводить нарезку равными отрезками, впоследствии свернуть их спиралью.
  3. Укладывать в арматурный каркас или в опалубку.
  4. Включение в сеть – после того как бетонная смесь начнёт схватываться. Трансформаторная подстанция помогает регулировать температуру за счёт изменения напряжения.
  5. Перед осуществлением монтажа рассчитывается объём смеси бетона, длина прогревочного кабеля, учитываются его характеристические свойства и температура окружающей среды.

При расчете длины учитывается:

  • форма конструкции;
  • температура воздуха;
  • марка бетона;
  • теплоизоляция;
  • сила и направление ветра.

Чтобы рассчитать необходимое количество проводника, пользуются специальными таблицами.

В подготовительные работы входит установка опалубки и арматуры по правилам. При работе на них не должно быть наледи.

Для укладки используют хомуты или скрепки

В процессе монтажа не допускают пересечения или касания проводников. Необходимо соблюдать особую осторожность после включения, так как нужно максимально исключить перепады напряжения, иначе проводник перегорит, а удалить его не получится.

Кабель лучистого отопления для бетонного пола

Можно ли настроить напольное отопление на включение в определенное время, когда мы знаем, что будем использовать эти зоны и нам потребуется отопление?

Да, с помощью наших программируемых термостатов вы можете выбрать, в какие дни и время включается подогрев пола для вашего комфорта. С помощью интеллектуального термостата вы также можете управлять этими параметрами со своего телефона, находясь вне дома.


Можно ли обогреть под приборами, приборами или мебелью в прачечной, прихожей или подсобном помещении?

Нет, рекомендуется устанавливать подогрев пола только в тех местах, по которым вы будете ходить.При установке под объектами, не имеющими достаточного пространства для циркуляции воздуха (например, стиральной машиной или сушилкой), может скапливаться тепло.


Можно ли сделать пол гидроизоляционным и оставить подогрев пола?

Да, мы предлагаем несколько вариантов, которые помогут сделать вашу систему теплого пола водонепроницаемой или водонепроницаемой. Наша линейка продуктов TempZone разработана для влажных помещений, что делает ее полностью безопасной для помещений, в которых время от времени может быть вода на полу или которые могут иметь протечки или затопления.Мы также предлагаем гидроизоляционные ленты для нашей системы TempZone Cable + Prodeso Uncoupling Membrane. Позволяет вам гидроизолировать все швы и периметры стены — гарантируя, что ваша система подогрева пола останется безопасной и предотвратит утечку воды в области ниже.


Насколько это решение добавит высоты от верха плиты до низа готового пола?

Нагревательный кабель плиты находится в середине бетонной заливки. Вот слои для этого приложения снизу вверх:

  • 8-10 дюймов заполнителя из сжатой щебня
  • 2-дюймовая изоляция из полистирола
  • 2-3-дюймовый слой бетона
  • Арматура и / или арматурная сетка
  • Прикрепите нагревательный кабель плиты к арматуре / сетке
  • Последний слой: 2-3 дюйма или бетон в качестве окончательной поверхности пола

Как обогреть комнату без обогревателя?

Напольное отопление обычно добавляет больше тепла в дополнение к существующему источнику тепла и не требует дополнительного места, поскольку оно встроено в пол.Если вы не ремонтируете полы, но у вас есть свободное пространство на стенах, вам следует установить излучающую панель. Для наиболее эффективных результатов установите панель так, чтобы она указывала на то место, где вы будете проводить большую часть времени.


Как согреть солярий зимой?

Зимой в соляриях может быть очень холодно. Хотя печь может нагнетать немного теплого воздуха в комнату, большое количество окон, внешних стен и другие причины потери тепла в солярии обычно не позволяют поддерживать комфортный уровень температуры.Напольное отопление и излучающие панели добавят лучистое тепло, которое человеческое тело поглощает быстрее, чем другие виды тепла, в комнату, так что она будет теплой даже при более низких температурах.


Можно ли зимой пользоваться солярием?

Да, солярии можно использовать зимой, просто активируйте пол с подогревом или излучающую панель и превратите солярий в комнату на 4 сезона. Вы заметите огромную разницу в уровне комфорта в помещении, особенно если термостат настроен на поддержание желаемой температуры окружающей среды. Термостаты WarmlyYour сделают всю работу за вас, заряжая пол на более длительные циклы.


Как сделать подвал теплее?

Система теплого пола может работать как дополнительный источник тепла и обогревать подвал. Если в комнату нужно добавить больше тепла, вы можете поэкспериментировать с установкой термостата теплого пола на более высокую температуру.


Следует ли добавлять изоляцию перед установкой электрического теплого пола и как это повлияет на производительность системы?

При установке электрического теплого пола на бетонную плиту настоятельно рекомендуется использовать изолирующие подкладки, такие как CeraZorb и Cork, чтобы обеспечить эффективную работу, более быстрое время нагрева и более высокую температуру пола.


Поможет ли электрический подогрев пола при таких проблемах с влажностью, как плесень и грибок?

Да, эффект сушки электрического лучистого теплого пола снижает влажность, исходящую от плиты, которая является самым большим источником влаги.


Стоит ли мне беспокоиться о том, что электрический пол с подогревом расплавит восковое кольцо соединения унитаза?

Во избежание перегрева мы рекомендуем не устанавливать электрические излучающие элементы напольного отопления ближе 4 дюймов от воскового кольца.


Можно ли установить электрический теплый пол под туалетным столиком?

Электрические лучистые полы с подогревом не следует устанавливать под стационарными светильниками, которые могут задерживать тепло. Однако, если умывальник или тумбы «плавающие» или стоят на ножках, то под ними можно установить систему подогрева пола.


Можно ли поставить в душе электрический теплый пол?

Да, у нас есть коврики для душа и скамейки TempZone с размерами, специально разработанными для установки в душе, и они относятся к влажным местам, предназначенным для установки электрического лучистого напольного отопления в душе.


Водонепроницаемый ли нагревательный элемент?

Наши электрические теплые полы TempZone относятся к категории водонепроницаемых и влажных.


Сколько стоит обогрев пола в ванной с помощью электрического подогрева пола?

Типичный пол в ванной комнате можно обогревать около четверти дня с помощью электрического лучистого напольного отопления.


Чем отличаются водяные и электрические системы теплого пола?

Хотя и водяная (вода с подогревом), и электрическая система подогрева пола выполняют схожую функцию, обеспечивая лучистое тепло из-под пола, они действительно отличаются в некоторых довольно важных аспектах.Как правило, использование горячей воды вместо электричества приводит к более низким эксплуатационным расходам, но значительно увеличивает капиталовложения и затраты на техническое обслуживание. Обычно это означает, что системы водяного отопления зарезервированы для новых строительных проектов (где легче установить бойлеры и насосы, необходимые для работы системы), а электрические полы с подогревом часто используются для реконструкции ванных комнат, кухонь и т. Д. Узнать больше О различиях между этими системами читайте в этом посте.


Нужна ли изоляция при установке системы электрического теплого пола над бетонной плитой?

Когда электрические системы теплого пола WarmlyYours устанавливаются на бетонную плиту, мы настоятельно рекомендуем перед установкой системы добавить слой изоляции поверх плиты. Хотя наши электрические полы с подогревом обеспечивают на 25% больше тепловой мощности на квадратный фут, чем многие из наших конкурентов, плита всегда будет действовать как «теплоотвод». Часть тепла, которое в противном случае передавалось бы поверхности пола, останется в плите, в результате чего температура поверхности пола будет значительно ниже.Это верно для любой системы электрического лучистого теплого пола.

При установке на бетонную плиту без теплоизоляции общепринято, что электрическое отопление пола отводит холод от пола и обеспечивает небольшое количество тепла. Добавление теплоизоляции поверх плиты и под любой системой электрического лучистого теплого пола позволит большему проценту выделяемого тепла передать на поверхность пола. Это приводит к большей эффективности и, следовательно, более быстрому разогреву, более высокой ожидаемой температуре поверхности и меньшему потреблению энергии.Пол будет иметь способность нагреваться до комфортной температуры и в некоторых случаях может использоваться в качестве основного источника тепла для этой комнаты.

Рекомендуемые типы утеплителя: натуральная пробка, утепленные подкладочные плиты для плитки и утеплитель, например синтетическая пробка CeraZorb.


Какой хороший выбор или ваттная плотность для дополнительного тепла?

Дополнительное тепло можно устранить, изменив расстояние между кабелями. Расположение пола в доме очень важно при рассмотрении вопроса о дополнительном обогреве пола.Например: при обогреве пола второго этажа над отапливаемым помещением можно использовать кабель с интервалом 4 дюйма. Такой же тип обогрева над неотапливаемым помещением, вероятно, будет выполняться с помощью гибких роликов TempZone или кабеля TempZone с интервалом 3 дюйма. Все отопление считается дополнительным, если не произведен расчет теплопотерь.


Сколько стоит эксплуатация системы электрического теплого пола?

Ответ на этот вопрос будет зависеть от целого ряда переменных, связанных с электрическим теплым полом, включая, помимо прочего, время работы (для дополнительного отопления мы обычно рекомендуем 4-8 часов в день), электрическое отопление. система теплого пола, которую вы используете, общая площадь в квадратных футах и ​​ваши местные расходы на электроэнергию.Обычно стоимость составляет всего несколько центов в день.

Чтобы выяснить, во сколько вам может обойтись электрическое отопление пола, обязательно воспользуйтесь нашим интерактивным калькулятором эксплуатационных расходов.


Чем электрический теплый пол по сравнению с центральным или принудительным воздушным отоплением?

Обычно электрический теплый пол используется в качестве дополнительного источника тепла, но в некоторых случаях его можно использовать в качестве основного источника тепла. Электрический подогрев пола более энергоэффективен, менее подвержен распространению пыли и аллергенов и его легче контролировать из комнаты в комнату.Системы воздушного отопления могут использоваться как для отопления, так и для охлаждения и могут быть хорошим способом контроля качества воздуха в доме при регулярном техническом обслуживании.

Чтобы получить более подробный ответ на этот вопрос, ознакомьтесь с «Шпаргалкой» по лучистому теплу и принудительному воздуху.


Нужно ли менять пол для установки электрического теплого пола?

Да. Хотя есть некоторые системы теплого пола, которые можно установить под балками пола, большинство систем электрического лучистого теплого пола необходимо будет установить под самим полом.Вот почему лучшее время для установки электрического теплого пола — во время реконструкции или в составе нового строительства, когда пол в любом случае укладывается.

Если вас интересуют альтернативные методы лучистого обогрева, обратите внимание на наши излучающие панели, которые монтируются на стену и используют инфракрасную технологию для обеспечения дополнительного обогрева.


Как работает электрический теплый пол?

Электрический подогрев пола работает с помощью электрического нагревательного кабеля, установленного под полом (встроенного или плавающего, в зависимости от системы и типа пола), который затем подключается к специальному термостату (либо тот, который специально разработан для электрического лучистого теплого пола, например WarmlyYours ‘nSpiration Series или термостат стороннего производителя).При включении нагревательный кабель излучает тепло вверх через пол, которое затем распространяется по всей комнате, нагревая все твердые поверхности.


Кто имеет право устанавливать кабели или мат?

Любой профессиональный специалист имеет право прокладывать кабели и / или маты; электрики должны выполнить электрические подключения и проверить провод; вы можете нанять подрядчика по бетону, который установит для вас бетон.


Что произойдет, если я случайно перережу провод во время установки?

Прекратите установку, закройте область размером 3 дюйма на 3 дюйма вокруг поврежденного участка и позвоните в службу технической поддержки по телефону (800) 875-5285.


Как быстро я могу получить нагревательные кабели для плит / мат после заказа?

Товаров, имеющихся в наличии, будут отправлены в тот же день, если вы разместите заказ до 16:00 CST.


Какие требования к питанию?

Требования: 20 Вт на квадратный фут (с шагом 3 дюйма) без напольного покрытия или 15 Вт на квадратный фут (только с шагом кабеля 5 дюймов) с напольным покрытием. Чтобы рассчитать точные требования к мощности, умножьте квадратные футы на 20 или 15, как указано выше, а затем разделите на напряжение (120 или 240 В), чтобы получить значение в амперах.


Как регулируется система обогрева плит?

Вы можете управлять своей системой обогрева плит с помощью любого термостата WarmlyYours nSpiration Series. В зависимости от размера вашего проекта вам также может потребоваться добавить реле или модуль питания nJoin.


В каком порядке слоев я должен его установить?

Слои для полной установки следующие:

  • Нижняя часть: 8-10 дюймов заполнителя сжатой щебня (может уже существовать)
  • 2-дюймовая изоляция из полистирола
  • 2-3-дюймовый слой бетона
  • Арматура и / или армирующей сеткой и прикрепите кабель или мат.
  • Сверху: Залейте 2-3-дюймовым слоем бетона в качестве окончательной поверхности пола

Позвоните в службу технической поддержки по телефону (800) 875-5285, чтобы настроить его в соответствии с вашими уникальными особенностями. заявление.


Какова ваша стоимость квадратного фута материала?

Стоимость материала на квадратный фут составляет приблизительно 8,00-15,00 долларов США за квадратный фут.


Где вы устанавливаете нагревательный кабель для плиты?

Вы должны установить кабель на 2-3 дюйма ниже готовой поверхности и прикрепить его к арматуре и / или арматурной проволочной сетке, чтобы закрепить кабель на месте.


Какое напряжение используется в системах теплого пола WarmlyYours?

Для североамериканского рынка предлагаются системы подогрева пола с напряжением 120 и 240 вольт.Панель выключателя на 208 вольт также подходит для нашей системы подогрева пола на 240 вольт. Важно отметить, что потребление энергии будет таким же: система на 240 вольт не будет стоить дороже, чем система на 120 вольт. Вы выставляете счет в киловаттах, а системы на 120 и 240 вольт используют такое же количество киловатт. WarmlyYours часто указывает систему на 120 вольт для небольших проектов, в то время как система на 240 вольт обычно рекомендуется для более крупных проектов (120 квадратных футов покрытия электрического теплого пола или более).Преимущество перехода на систему на 240 вольт — снижение силы тока. Наш программируемый термостат может управлять системой теплого пола до 15 ампер. Система на 120 вольт будет достигать 15 ампер на 120 квадратных футах покрытия электрического теплого пола. Тем не менее, система на 240 вольт будет достигать 15 ампер на площади покрытия электрического пола площадью 240 квадратных футов, что позволяет подключить к термостату гораздо более крупную систему. Для установок площадью более 240 квадратных футов необходимы релейный контактор или силовые модули.


Как мне вместе с электриком установить электрический теплый пол WarmlyYours?

В то время как электрические лучистые системы теплого пола WarmlyYours обычно устанавливаются вашим подрядчиком по напольным покрытиям, для окончательного подключения термостата рекомендуется иметь лицензированного электрика. С каждым предложением мы предоставляем макет плана установки вместе с планом электрооборудования, в котором есть вся информация, необходимая для электрика.


Какое напольное покрытие я могу укладывать вместе с системой электрического теплого пола?
Продукт

WarmlyYours ’TempZone ™ чаще всего устанавливается под плиткой, камнем или мрамором, но также может быть установлен под многими другими популярными напольными покрытиями, такими как древесина твердых пород, винил и линолеум.У нас также есть наша система Environ, которая также является продуктом с электрическим подогревом пола и специально разработана для установки под коврами (только в США), ламинатом и плавающей древесиной. WarmlyYours может уложить пол любого типа с любым из предлагаемых нами электрических лучистых напольных обогревателей. Если ваш тип пола не указан здесь, просто позвоните нам по телефону (800) 875-5285, и мы будем рады обсудить это с вами.


Какой температуры будет достигать мой пол с подогревом?

Температура вашего пола может колебаться от 75 ° F до 95 ° F. Фактическая температура пола будет зависеть от ряда факторов, включая количество теплопотерь в помещении, а также его конфигурацию. Например, тепло, содержащееся в двухэтажном проходе, вероятно, будет меньше, чем в более закрытом помещении меньшего размера, таком как ванная комната. В ванной комнате, которая расположена на втором этаже вашего дома или над другим полом в вашем доме, который обычно отапливается, температура вашего пола с подогревом должна легко достигать комфортной температуры 85 градусов по Фаренгейту, если установлена ​​система электрического подогрева пола. правильно.Чтобы рассчитать потери тепла для вашего конкретного помещения, вы можете получить доступ к калькулятору тепловых потерь или позвонить нам по телефону (800) 875-5285, и представитель отдела обслуживания клиентов произведет расчет за вас.


Какова общая мощность / сила тока, потребляемая системой электрического теплого пола, и нужна ли этой системе выделенная цепь?

Количество потребляемой силы тока зависит от того, насколько велика площадь, которую вы отапливаете. Для покрытия площадей менее 30 квадратных футов система потребляет менее 3–4 ампер.Если у вас большая площадь отапливаемого помещения площадью более 120 квадратных футов, вам может потребоваться больший выключатель и дополнительные элементы управления. Независимо от того, какой размер площади вы выберете для обогрева, мы рекомендуем выделенную схему для вашей системы электрического лучистого теплого пола.


Если у меня есть лишний провод с холодным выводом, могу ли я обрезать то, что мне не нужно для установки?

Да. В отличие от нагревательного кабеля для электрического теплого пола, провода холодного ввода можно обрезать или удлинить с помощью дополнительного подводящего провода, который можно приобрести в WarmlyYours.


Как электрический подогрев пола повлияет на мой деревянный пол?
Регуляторы

WarmlyYours nSpiration оснащены датчиком в полу для точного контроля температуры пола в соответствии с рекомендациями производителя древесины.


Как узнать, правильно ли я устанавливаю систему электрического теплого пола?

Имейте в виду, что вы должны проверять вашу электрическую систему теплого пола с помощью цифрового омметра в сочетании с Circuit Check ™.Как только вы достанете продукт из коробки, произведите первоначальное измерение, чтобы убедиться, что оно находится в пределах -5% / + 10% от значений, указанных на этикетке продукта. Это даст вам основу для сравнения для будущих показаний. Сделайте второе чтение после того, как вы разместите систему в соответствии с вашим планом индивидуальной установки. Также рекомендуется провести дополнительное считывание в середине укладки плитки, чтобы убедиться, что Circuit Check ™ выполняет свою работу. Затем проведите окончательное считывание, когда вы закончите укладку пола и будете готовы подключить термостат.

Circuit Check ™ — это инструмент, разработанный WarmlyYours, чтобы дать вам душевное спокойствие и обеспечить безотказную установку. Просто подключите холодные провода к инструменту, пока вы размещаете систему в соответствии с вашим планом установки.

Circuit Check ™ будет постоянно контролировать непрерывность цепи во время установки вашей системы и во время укладки вашего пола. Circuit Check ™ немедленно подает звуковой сигнал при обнаружении короткого замыкания в системе, предупреждая вас о потенциально поврежденном кабеле в зоне, где вы работаете, перед тем, как вы положите плитку на систему электрического теплого пола.Команда технической поддержки WarmlyYours доступна круглосуточно и без выходных, чтобы оказать помощь, если сработает сигнал тревоги или если у вас возникнут какие-либо вопросы во время установки.


Безопасен ли электрический теплый пол и как насчет ЭМП?

Наши электрические лучистые системы теплого пола прошли строгие испытания на безопасность и были внесены в список UL. Они производят намного меньше ЭМП, чем обычные бытовые приборы, такие как телевизор или пылесос. EPRI (Исследовательский институт электроэнергетики) тестирует все электрические устройства и публикует данные.Многие обычные бытовые приборы проверяются на расстоянии 6 дюймов. Результаты испытаний показывают, что в среднем ЭМП, излучаемое следующими приборами, измеренное в единицах Миллигаусс (мГ), составляет:

Пылесос: 300 мГ

Микроволновая печь: 200 мГ

Портативный обогреватель: 100 мГ

Посудомоечная машина: 20 мг

Стиральная машина: 20 мг

WarmlyYours TempZone ™ (Twin): 1,8 мг


Как я могу определить, что мне нужно для моего проекта теплого пола, и как я могу узнать, сколько будет стоить моя система теплого пола?

Вы можете использовать инструмент Instant Quote Tool, который дает вам множество вариантов для покрытия вашего теплого пола.Используйте этот интерактивный инструмент, чтобы спроектировать свою комнату в режиме онлайн и получить мгновенное предложение с рекомендациями по продукту, черновыми и установочными комплектами, стоимостью вашего управления и т. Д. С помощью нашего инструмента мгновенного расчета стоимости планирования проекта теплого пола становится проще.

Отправьте нам план этажа или отправьте его по факсу (800) 408-1100, и мы вышлем вам расценки, рекомендации по продукту и бесплатный план индивидуальной установки для вашего проекта.


Могу ли я использовать электрический теплый пол в качестве основного источника тепла?

Да, в большинстве случаев система электрического теплого пола может быть эффективной в качестве основного источника тепла.Однако наши системы TempZone ™ и Environ ™ чаще всего используются в качестве вторичного источника тепла, обеспечивая лучистым теплом от пола до потолка любую комнату в вашем доме, где вы желаете большего тепла и комфорта.

Если вы рассматриваете возможность электрического подогрева пола в качестве дополнения к своему дому, например, солярия, где у вас нет другого источника тепла, WarmlyYours предлагает инновационный онлайн-инструмент, который рассчитывает приблизительные потери тепла. Этот инструмент может помочь вам определить, будет ли электрическая система водяного теплого пола WarmlyYours обеспечивать желаемую комфортную температуру в течение всего года.Вы можете получить доступ к калькулятору тепловых потерь или позвонить нам по телефону (800) 875-5285, и представитель отдела обслуживания клиентов произведет расчет за вас.


Руководство по установке SunTouch WarmWire Как установить SunTouch WarmWire От SunTouch, подразделение Watts Water Technologies, Inc

WarmWire — это простой и экономичный способ утеплить полы и обеспечить долгие годы комфорта.
Это руководство по эксплуатации проведет вас через весь процесс установки системы обогрева пола.

Прикрепите кабели к полу, затем, в зависимости от напольного покрытия, нанесите слой тонкого, толстого или самовыравнивающегося раствора поверх кабелей.

Наконец, установите напольные покрытия. Это так просто!

Факты о проекте:

Время установки:

В ванной среднего размера требуется около 2 часов на установку кабелей и около 4 часов на установку распределительной коробки, термостата и источника питания.

Уровень умения:

Навыки среднего уровня по электромонтажу и укладке напольных покрытий.
, особенно если это необходимо для прокладки кабеля от панели автоматического выключателя.
Имейте в виду, что местные нормы могут требовать, чтобы этот продукт и / или термостат был установлен или подключен электриком

Ожидаемая температура пола:

Достигаемая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед запуском и, в случае использования неизолированных плит, от теплового стока нижележащих материалов.

Это три наиболее распространенные установки

1.Деревянный каркас: С кабелем, установленным на хорошо изолированном деревянном черновом полу, с тонким слоем раствора и плиткой наверху, большинство полов можно нагреть на 20 ° F выше, чем в противном случае.

2. Изолированная бетонная плита: плита С кабелями, установленными на изолированной бетонной плите, с тонким раствором и плиткой наверху, большинство полов можно нагреть до температуры, возможно, на 15 ° F выше, чем в противном случае.

3. Неизолированная бетонная плита С кабелем, установленным на неизолированной бетонной плите, с тонким слоем раствора и плиткой наверху, большинство полов можно нагреть на 10–20 ° F выше, чем в противном случае.

Проконсультируйтесь с дизайнером или свяжитесь с нами, если у вас есть дополнительные вопросы относительно температуры поверхности, которую можно ожидать от кабелей SunTouch WarmWire в любой конкретной конструкции. См. «Этап 9: Установка изоляции».

Этап 1. Разработка вашей системы

Кабели

WarmWire следует прокладывать во всех помещениях пола, которые необходимо утеплить. Его нельзя использовать для наружных работ, таяния снега или утепления потолков.

В некоторых приложениях WarmWire также может использоваться для обогрева помещения, но в целом он не предназначен для этой цели (необходимо произвести расчеты теплопотерь, чтобы определить, будет ли WarmWire обеспечивать достаточно тепла, чтобы соответствовать теплопотерям).

ШАГ 1.1

Сделайте набросок комнаты. Измерьте общую площадь пола в квадратных футах, которую вы хотите обогреть для
(на данный момент измерения следует проводить до края стен, шкафов, ванны
и т. Д.). Имейте в виду следующее:

• Кабель не может нагреваться более чем на 2 дюйма с каждой стороны кабеля, поэтому важно равномерное покрытие
.

• Постоянные скамейки, облицованные плиткой или камнем, также могут содержать WarmWire.
• Не поместите WarmWire в душевые.

• Нельзя размещать WarmWire под шкафами, приборами или внутри стены.

• Не проводите WarmWire в небольших шкафах или других закрытых помещениях, которые могут вызвать чрезмерное нагревание
.

• Не прокладывайте кабели ближе, чем на 6 дюймов от унитазных колец, чтобы избежать возможного расплавления
восковых колец.

• На открытых площадках, таких как солярии или столовые, рассмотрите возможность установки WarmWire от 6 до 12 дюймов по периметру комнату, так как вы редко стоите так близко к стенам.

ШАГ 1.2

Выберите расстояние между кабелями.


НИКОГДА не используйте расстояние меньше 2:.

Ниже приведены типичные места с рекомендуемым интервалом. Это может варьироваться в зависимости от изоляции пола и комнаты, а также желаемого эффекта.

Никогда не прокладывайте кабели ближе, чем на 2 дюйма друг от друга, так как это приведет к сильному нагреву поверхности и может вызвать повреждение.


Ниже приведены типичные места с рекомендуемым интервалом.Это может варьироваться в зависимости от типа
изоляции пола и комнаты, а также желаемого эффекта.

Никогда не прокладывайте кабели ближе, чем на 2 дюйма друг от друга, так как это вызовет очень высокую температуру и может вызвать повреждение.

Типичное использование:

Расстояние 2 дюйма: Полы для соляриев, плиты в цокольном этаже и ванны с наружными стенами.
( ПРИМЕЧАНИЕ. Изоляция всегда рекомендуется из-за высоких тепловых потерь в этих областях.
Работоспособность никогда не гарантируется из-за особенностей конструкции и климата в этих областях применения.)


Интервал 2,5 дюйма достигается за счет чередования интервалов 2 дюйма и 3 дюйма.

Типичное использование


Расстояние 2,5 дюйма: Ванных комнат, кухонь, жилых помещений и подвалов.

Расстояние 3 дюйма: Коридоры, подъезды и большие площади с низкими потерями тепла.

ШАГ 1.3

Умножьте площадь в квадратных футах, измеренную на шаге 1.1, на 0,90, чтобы учесть расстояние 3 дюйма по краям площади пола.
Используйте полученную площадь в квадратных футах, чтобы выбрать подходящий кабель из Таблицы выбора WarmWire (в этом разделе).

ШАГ 1.4

Помните:
• Не подавайте более 15 ампер при 120 В (1800 Вт) или 15 ампер (3600 Вт) при 240 В через термостат Sunstat.

• Вы можете выбрать 120 В или 240 В в зависимости от доступной вам мощности.
ЗАПРЕЩАЕТСЯ смешивать напряжения в одной и той же системе, если более одного кабеля должны покрывать зону.

• Нагрузите более 12 ампер (1140 Вт) на автоматический выключатель на 15 ампер или 16 ампер (1920 Вт) на автоматический выключатель на 20 ампер.

Если у вас есть зона, где требуется более 15 ампер кабелей для управления одним термостатом, используйте реле SunStat Relay, чтобы принять дополнительную нагрузку в амперах.

Если точный расчетный размер кабеля не найден в таблицах катушек WarmWire
(следующая страница), может потребоваться отрегулировать область (области) нагрева или выбрать следующий меньший размер катушки.

Помните, кабель нельзя обрезать по размеру, и он должен быть полностью заделан раствором в полу.Будьте осторожны, чтобы не выбрать слишком большую катушку.

ШАГ 1.5

Выберите достаточное количество ленты WarmWire (номер для заказа 840213080518), чтобы закрепить кабель
на полу. Коробка содержит 25 футов ремня, которого достаточно, чтобы подготовить около 50 кв. Футов пола
на высоте 4 фута. интервал. Ремни обычно расположены на расстоянии 3–4 фута в год.

— Оцените, сколько квадратных футов пола вы хотите утеплить.
Не класть под шкафы или техника.
Оставьте провод на расстоянии не менее 4 дюймов от воскового кольца для унитаза и 2–3 дюйма от стен.
Устанавливайте до пят перед кухонными или ванными шкафами, чтобы пальцы ног оставались в тепле.

Область передачи данных и крышки 120 В

Арт. №

кв.фут @ 2 дюйма O.C.

кв.фут @ 2,5 дюйма O.C.

кв.фут @ 3 дюйма O.C.

Длина провода, фут.

Напряжение тока

Сопротивление (Ом)

81004574

8

10

12

47

1.0

108-132

81004575

12

15

18

71

1,5

72-88

81004576

16

20

24

94

2.0

52-64

81004577

20

25

30

118

2,5

41-51

81004578

24

30

36

141

3.0

33-40

81004579

28

35

42

165

3,5

28-34

81004580

32

40

48

188

4.0

24-30

81004581

36

45

54

212

4,5

22-27

81004582

40

50

60

235

5.0

19-24

81004583

48

60

72

282

6,0

16-20

81004584

56

70

84

329

7.0

14-17

81004585

64

80

96

376

8,0

12-15

81004686

72

90

108

423

9.0

11-13

81004687

80

100

120

470

10,0

9-12

• 2 «o.c. обеспечивает 15 Вт на квадратный фут — бетонные плиты подвала, солярии, зоны с высокими потерями тепла и т. Д.
• 2,5 «o.c. обеспечивает мощность 12 Вт на квадратный фут — Ванные комнаты, кухни, столовые / жилые зоны и т. Д.
• 3 «o.c. обеспечивает 10 Вт на квадратный фут — коридоры, входы, зоны с малыми потерями тепла и т. Д.

Область передачи данных и крышки 240 В

Арт. №

кв.фут @ 2 дюйма O.C.

кв.фут @ 2,5 дюйма O.C.

кв.Футы @ 3 «ОК

Длина провода, фут.

Напряжение тока

Сопротивление (Ом)

81004588

16

20

24

94

1,0

217-265

81004589

24

30

36

142

1.5

144-176

81004590

32

40

48

188

2,0 ​​

105-128

81004591

40

50

60

236

2.5

83-102

81004592

48

60

72

282

3,0

66-81

81004593

56

70

84

330

3.5

57-69

81004594

64

80

96

376

4,0

49-61

81004595

72

90

108

424

4.5

44-54

81004596

80

100

120

470

5,0

39-48

81004597

96

120

144

564

6.0

33-40

81004598

112

140

168

658

7,0

28-34

81004599

128

160

192

752

8.0

24-30

81004601

144

180

216

846

9,0

22-27

81004602

160

200

240

940

10.0

19-24

Этап 2: Подготовка

Некоторые предостережения:

Как и в случае с любым другим электрическим продуктом, необходимо соблюдать осторожность, чтобы предотвратить потенциальные риски
возгорания и поражения электрическим током, а также травм людей.

Необходимо соблюдать следующие меры предосторожности:

НИКОГДА не обрезайте нагревательный кабель. Однако при необходимости кабель питания длиной 10 футов можно укоротить.

НИКОГДА не стучите шпателем или другим инструментом по кабелю.Будьте осторожны, чтобы не порезать, не порезать и не защемить кабель, чтобы не повредить его.


НИКОГДА Не прокладывайте кабели под шкафами или другими встроенными элементами. Под этими предметами будет накапливаться излишнее тепло, что приведет к их повреждению.

НИКОГДА Не прокладывайте кабель в любых стенах, поверх стен или перегородок, доходящих до потолка, или в шкафах.

НИКОГДА не выдвигайте нагревательную часть кабеля за пределы комнаты или области, из которой он берет начало.

НИКОГДА НИКОГДА не пытайтесь отремонтировать поврежденный кабель.Обратитесь на завод за помощью.

НИКОГДА не перекрывайте нагревательные кабели . Может произойти опасный перегрев.

НИКОГДА не допускайте, чтобы шнур питания или провод датчика проходил через нагревательный кабель, так как это может привести к повреждению.

НИКОГДА не заклеивайте кабели в клей, предназначенный для ламината или виниловых полов. Он должен быть полностью залит в раствор на цементной основе.

НИКОГДА не объединяйте системы с разными напряжениями. Это может привести к повреждению.

НИКОГДА не используйте интервал 1 дюйм.

ВСЕГДА соблюдайте минимальное расстояние между кабелями 2 дюйма.

ВСЕГДА используйте медь только в качестве питающих проводов к системе управления и WarmWire. Не используйте алюминий

.

ВСЕГДА проверяйте сопротивление кабеля и записывайте его в журнал в данном руководстве.

ВСЕГДА обращайте пристальное внимание на требования к напряжению и силе тока автоматического выключателя, системы управления и кабельной системы.Например, не подавайте блоки управления и кабели от 240 до 120 В переменного тока.

ВСЕГДА убедитесь, что все электромонтажные работы выполняются в соответствии с местными строительными нормами, Национальными электротехническими нормами (NEC), особенно статьей 424, часть IX, и разделом 62 Канадских электротехнических правил (CEC), часть I.

Несколько советов:

Мастерок. Используйте пластиковый шпатель, чтобы уменьшить вероятность повреждения кабеля.

Изоляция. Чем лучше изоляция, тем эффективнее работает система.
лучше нагревает пол.Поверхности бетонных плит
обеспечивают максимальный отвод тепла и должны быть изолированы снизу, если это вообще возможно.

Органы управления. Датчик температуры пола SunStat ™ обеспечивает прямой контроль нагрева пола для большего комфорта.
Другие элементы управления могут не обеспечивать желаемый уровень контроля.
Всегда выбирайте элементы управления, которые соответствуют номинальному напряжению и амперметрам системы и предназначены для систем резистивного нагрева.

SunStat Pro Control — Программируемая модель 500670 Программируемый FloorStat элегантен и интеллектуален.
1/5/1 Дневное программирование позволяет управлять энергосбережением.
Четыре предустановленных расписания программ для легкой настройки.
Одно расписание пользовательской программы для индивидуального программирования. Технология
SmartStart также обеспечивает комфортное энергосбережение.
Usage Monitor показывает часы работы системы.

SunStat Control Непрограммируемая модель 500675.
Непрограммируемый SunrStat рекомендуется для небольших матов для точечного подогрева.
Это устройство использует датчик температуры пола для поддержания точной температуры, которую вы выбираете для своей плитки.

SunStat Модель ведомого реле с реле 500680

Минометы. Самовыравнивающиеся растворы становятся все более популярными из-за простоты их нанесения на кабели.
Если вы укладываете плитку, вам нужно будет нанести еще один слой тонкого отверждения для укладки плитки.
Всегда используйте раствор на цементной основе, модифицированный полимерами.
Не используйте для
клеи на основе растворителей или предварительно смешанные, потому что они не обладают такой термостойкостью.

LoudMouth ™ . LoudMouth издает громкий свист, если коврик
поврежден во время установки.

LoudMouth остается подключенным к кабелям питания во время укладки мата и плитки. «

Маленькая отвертка для подключения проводов входит в комплект поставки монитора LoudMouth.

Необходимых предметов:

Материалы:

• Система SunTouch WarmWire
• Ремень SunTouch WarmWire
• Управление термостатом с датчиком температуры пола (SunStat)
• Автоматический выключатель на 20 А (одиночный для систем 120 В и двойной для систем 240 В)
• Электрический шкаф (очень глубокий) для термостата; одинарная (не сборный тип) или квадратная коробка глубиной 4 дюйма с одинарной крышкой «грязевое кольцо»
• Распределительная коробка 4 дюйма с крышкой, при необходимости
• Кабельные зажимы для распределительной коробки (для новой конструкции)
• Гибкий или жесткий кабелепровод (для новой конструкции)
• Электропроводный кабель 12 или 14 (см. Местные нормативы)
• Проволочные гайки при использовании распределительной коробки
• Гвоздь

инструментов:

• Цифровой мультиметр (для измерения сопротивления; необходимо показывать до 20 кОм для измерения датчика)
• Сверло с битом 1/2 «
• Молоток и долото
• Инструмент для зачистки проводов
• Крестовая отвертка
• Рыболовная лента (для существующей строительство)
• Кольцевая пила (для существующей конструкции)

Инструменты для укладки напольных покрытий:

• Книга или видео по технике электропроводки
• Книга или видео по напольным покрытиям
• Методы установки

Этап 3: Осмотрите кабель и датчик

ШАГ 3.1

Извлеките кабель WarmWire из коробки и осмотрите его, чтобы убедиться в отсутствии видимых повреждений
. Из катушки кабеля выходят экранированные провода, которые называются «проводами питания
» (это просто кабели питания, которые не нагреваются).
Провода питания имеют длину примерно 10 футов и служат для подключения «нагревательного» кабеля к контроллеру для подачи питания.

ШАГ 3.2

Запишите информацию о продукте. На проводах питания
имеется заводская табличка с паспортными данными. Не удаляйте эту этикетку. Запишите серийный номер кабеля, номер модели, напряжение,
и диапазон сопротивления кабеля в журнал сопротивления кабеля и датчика (см. Следующую страницу). Если вы устанавливаете
более одного кабеля WarmWire, сделайте это для каждого из них.

ВАЖНО:

Для сохранения ограниченной гарантии необходимо записать следующие измерения и выполнить все шаги
данного руководства. Обратитесь к Ограниченной гарантии сейчас для получения полных требований
(см. Нашу страницу Гарантия).

ШАГ 3.3

Измерьте сопротивление кабеля, чтобы убедиться, что он не поврежден.
Это очень важно делать на протяжении всего процесса установки. Используйте качественный цифровой омметр или мультиметр для выполнения этих измерений.
Аналоговые измерители (с подвижной стрелкой) неточны для этого продукта и не должны использоваться.

Измерьте сопротивление (1) перед началом установки, (2) после того, как кабель
прикреплен к полу, и (3) после укладки напольных покрытий.Настоятельно рекомендуется регулярно проверять эти размеры
во время укладки плитки, чтобы не закапывать поврежденный провод.

Проверка на обрывы

Измерьте сопротивление между черным и белым проводами (черный и синий провода для кабелей 240 В
) и запишите его в приведенную ниже таблицу. Это измерение должно находиться в пределах диапазона сопротивления кабеля
, указанного на паспортной табличке.
Обрыв или обрыв провода указывается сопротивлением «бесконечное» Ом (отсутствие целостности).

Проверка на короткое замыкание

Измерьте сопротивление между черным и зеленым проводами, а также между белым и зеленым проводами
(синий и зеленый провода для кабелей 240 В) и запишите его в таблицу ниже.

Эти измерения должны соответствовать диапазону сопротивления кабеля, указанному на заводской табличке. Измерьте расстояние между выводами датчика температуры пола.
Это сопротивление изменяется в зависимости от температуры, измеренной в наконечнике.
В таблице сопротивления датчика слева приведены приблизительные значения для сравнения.

Обрыв или обрыв провода обозначается «бесконечным» сопротивлением (отсутствие обрыва).

Журнал сопротивления кабеля и датчика

Кабель 1

Кабель 2

Кабель 3

Серийный номер кабеля
Модель кабеля
Напряжение кабеля
Диапазон сопротивления кабеля

ИЗ КОРОБКИ ПЕРЕД УСТАНОВКОЙ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

ПОСЛЕ ПРИКРЕПЛЕНИЯ КАБЕЛЯ И ДАТЧИКА К ПОЛУ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

ПОСЛЕ УСТАНОВКИ НАПОЛЬНОГО ПОКРЫТИЯ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

Значения сопротивления датчика пола

Температура

Типичные значения

13 ° C (55 ° F)

17000 Ом

65 ° F (18 ° C)

13000 Ом

75 ° F (24 ° C)

10 000 Ом

85 ° F (29 ° C)

8000 Ом


Фаза 4: Предварительная электрическая установка

См. Раздел «Схемы подключения управления» в конце данного руководства, где приведены электрические схемы
для различных напряжений и областей применения.

Новое строительство
(Существующее строительство см. Ниже)

ОБЗОР

Мы рекомендуем устанавливать систему WarmWire в выделенной цепи, идущей непосредственно от панели автоматического выключателя. При установке этой системы соблюдайте все национальные электрические правила (NEC) и другие местные требования по электрооборудованию. Работу следует выполнять с большой осторожностью и при отключенном питании цепи, в которой выполняется работа.

ШАГ 4.1

Установите автоматический выключатель (и) на 20 А в панель выключателя, в зависимости от нагрузки системы WarmWire.

Используйте однополюсный выключатель на 120 В для системы на 120 В.
Используйте двухполюсный выключатель на 240 В для системы на 240 В.
Используйте тип GFCI (прерыватель цепи замыкания на землю), если вы не используете элемент управления SunTouch SunrStat, который всегда включает GFCI.
Для систем, которые слишком велики для прямого питания через один SunStat, но должны управляться одним датчиком пола, используйте элемент управления SunStat в сочетании с до 10 элементами управления реле SunStat.
Свяжитесь с нами для получения дополнительной информации

ШАГ 4.2

Установите электрическую коробку для управления SunStat. При установке от одного до двух кабелей WarmWire используйте очень глубокую коробку с одним блоком, чтобы оставить достаточно места для работы с проводкой.
Используйте квадратную коробку размером 4 дюйма при установке трех кабелей WarmWire. Кабель можно разместить практически в любом вентилируемом месте.

Однако лучше всего в той же комнате, что и WarmWire, обычно на высоте около 60 дюймов над полом и внутри досягаемость проводов силовых выводов кабеля.
При установке более трех кабелей WarmWire сначала необходимо подключить их провода питания в распределительной коробке (см. Шаг 4.4) во избежание переполнения распределительной коробки.
Затем подключите один блок питания от этой распределительной коробки к блоку управления.

ШАГ 4.3

Следуя коду, проложите электропроводку типа NM 14 или 12 калибра от панели автоматического выключателя к распределительной коробке управления.
Оставьте примерно 6–8 дюймов дополнительного провода на выходе из коробки для работы.

ШАГ 4.4

Если блок управления должен быть установлен в месте, которое слишком далеко от проводов силовых выводов, необходимо будет установить распределительную коробку, где можно будет заделать выводные провода.
Используйте стандартную распределительную коробку с крышкой, устанавливая ее под полом, на чердаке или в другом легкодоступном месте. Он должен оставаться легкодоступным и не располагаться за стеной, шкафом или подобным препятствием.
Затем используйте тип NM 14 или 12 калибра или другую приемлемую электрическую проводку для подключения соединительной коробки к блоку управления.

ШАГ 4.5

Просверлите два отверстия 1/2 дюйма в опорной плите непосредственно под распределительной коробкой управления.
Затем как можно ближе к поверхности пола просверлите два горизонтальных отверстия, пересекающих верхние отверстия

ШАГ 4.6

Если ваш местный электротехнический кодекс требует кабелепровода, отрежьте электрический кабелепровод длиной от 1/2 до 3/4 дюйма, чтобы проложить его от блока управления до опорной плиты.
На опорной плите вам может потребоваться долотить больше древесины, чтобы упростить подачу проводов через кабелепровод.

ШАГ 4.7

Отметьте автоматический выключатель на панели, которая питает систему, надписью «SunTouch для обогрева пола / ванны» или аналогичным описанием.

Существующее строительство

ОБЗОР: Рекомендуется устанавливать систему WarmWire на отдельной выделенной цепи, идущей непосредственно от панели выключателя.
В существующей конструкции, однако, это может быть сложно сделать в зависимости от расположения проводки
и панели выключателя. Отключение существующей цепи возможно, но только при наличии достаточной грузоподъемности для работы как с системой, так и с любыми дополнительными нагрузками, которые могут быть размещены в цепи.
Имейте в виду, , что обычные фены могут потреблять до 10 ампер (1200 Вт) нагрузки.

При установке этой системы соблюдайте все требования NEC и другие местные электрические нормы. Работу следует выполнять с большой осторожностью и при отключенном питании цепи, в которой выполняется работа.

ШАГ 4.8

Установите автоматический выключатель (и) на 20 А в панель выключателя в зависимости от нагрузки системы.
Используйте однополюсный выключатель на 120 В переменного тока для системы на 120 В.
Используйте двухполюсный выключатель на 240 В для системы на 240 В.
Используйте тип GFCI (прерыватель цепи замыкания на землю), если не используете один из наших элементов управления SunStat, которые имеют встроенный GFCI.

ШАГ 4.9

Вырежьте в стене отверстие для распределительной коробки управления.
При установке от одного до двух кабелей WarmWire используйте одинарную коробку увеличенной глубины, чтобы оставалось достаточно места для проводки.
Используйте квадратную коробку размером 4 дюйма при установке трех кабелей WarmWire. Коробку можно разместить практически в любом месте с хорошей вентиляцией.br /> Однако лучше всего находится в той же комнате, что и кабель WarmWire, обычно на высоте около 60 дюймов над полом и в пределах досягаемости проводов кабеля питания. Если у вас более трех кабелей, необходимо будет подключить их Сначала подключите провода питания к распределительной коробке (см. шаг 4.11), чтобы избежать переполнения блока управления.

ШАГ 4.10

Следуя правилам, проложите электропроводку типа NM 14 или 12 калибра от панели автоматического выключателя к отверстию распределительной коробки.
Оставьте примерно 6-8 дюймов дополнительного провода на выходе из отверстия


ШАГ 4.11

Если блок управления должен быть установлен в месте, которое слишком далеко от проводов силовых выводов, необходимо также установить распределительную коробку, где подводящие провода могут заканчиваться.

Используйте стандартную распределительную коробку с крышкой, устанавливая ее под полом, на чердаке или в другом легкодоступном месте. Он должен оставаться легкодоступным и не располагаться за шкафом или подобным препятствием).
Затем используйте тип NM 14 или 12 калибра или другую приемлемую электрическую проводку для подключения распределительной коробки к электрической коробке управления.

ШАГ 4.12

На уровне пола под блоком управления вырежьте кусок шириной 2 x 2 дюйма из поверхности стены
.
С помощью стамески проделайте выемку в опорной плите, чтобы упростить прокладку проводов по стене.

ШАГ 4.13

Отметьте автоматический выключатель на панели, которая питает систему, с помощью
«SunTouch для обогрева пола / ванны» или аналогичного.

Этап 5: Установка кабелей WarmWire

Начало работы

ШАГ 5.1

Важно! Обратитесь к Фазе 8 и Приложению 1, чтобы убедиться, что пол должным образом подготовлен для прокладки кабеля (кабелей), особенно использования армирования, выравнивания и изоляции на бетонной плите.

Используйте эскиз и конструктивные соображения, сделанные ранее в разделе «Фаза 1« Проектирование системы »», чтобы начать прокладку кабеля WarmWire.
Не прокладывайте кабели ближе, чем на расстоянии 4–6 дюймов от восковых унитазных колец и водопровода, чтобы избежать перегрева этих предметов.

ШАГ 5.2

Убедитесь, что кабели проложены таким образом, чтобы обеспечить желаемое тепло. НЕ размещайте их на расстоянии 1 дюйм друг от друга, так как это приведет к сильному нагреву участка и может повредить систему.
Перед установкой кабелей убедитесь, что выбраны правильная длина кабеля и напряжение для обогреваемого квадратного метра.

ШАГ 5.3

Если это новое строительство, нарисуйте линии на полу или используйте шаблоны, чтобы очертить площадь любых шкафов, приспособлений или будущих стен, которые будут размещены в комнате. НИКОГДА не прокладывайте кабели под шкафами, приборами или стенами. Под этими предметами может скопиться излишек тепла и вызвать повреждение.

ШАГ 5.4

Решите, в каком направлении будет проходить кабель по полу для облегчения покрытия.
Обратитесь за помощью к образцам макетов в этом руководстве.
В зависимости от формы области, ее можно рассматривать как несколько меньших областей. Никогда не перекрещивайте кабели друг над другом и не обрезайте их короче. Это может привести к повреждению и возникновению опасных проблем.
Дополнительная предусмотрительность на этом этапе установки значительно облегчит остальную работу. .

ОБЩАЯ УСТАНОВКА:

ШАГ 5.5

Начните с измерения расстояния примерно 3 дюйма от стены, чтобы разместить ремешок WarmWire. Если ваша конструкция требует от стены 6–12 дюймов, установите ремешок на этом расстоянии

ШАГ 5.6

Обрежьте ремешок WarmWire по длине первой области.

ШАГ 5.7

Прикрепите ремешок к полу с помощью двусторонней ленты (если кабели поставляются на заводе) или с помощью сильного аэрозольного клея (например, 3M Hi = Strength 90 или аналогичного), нанесите ровный слой на обратную сторону ремешка и область пола, на которую он будет укладываться, дайте клею стать липким (в соответствии с инструкциями по продукту), затем переверните ремешок и плотно прижмите его к полу.При использовании клея-спрея соблюдайте все инструкции производителя.

ШАГ 5.8

Для поверхностей пола, отличных от бетона. Прикрепите ремень к полу с помощью оцинкованных гвоздей или шурупов,
Закрепите ремень через каждые 6–10 дюймов

ШАГ 5.9

для дополнительной фиксации на бетонных полах используйте перфоратор для просверливания отверстий в бетоне. Закрепляйте ремешок через каждые 6–10 дюймов.

ШАГ 5.10

Отрежьте еще один кусок кабельной ленты для другого конца зоны и закрепите на расстоянии 3 дюйма от стены (стен) или других препятствий.

ШАГ 5.11

Размотайте силовые провода кабеля до заводского сращивания. Оставьте пока катушку силовых проводов на полу.
Помимо заводского сращивания, находится сам нагревательный кабель WarmWire.

ШАГ 5.12

Перед установкой дополнительных лент заполните первую секцию кабелем WarmWire.
Начните с создания «снятия натяжения» вначале, чтобы случайно не вытащить кабель.

Зигзагом проложите кабель под выступами только так, как показано на рисунке.
Нажмите на выступы, чтобы зафиксировать кабель.

ШАГ 5.13

Протяните кабель вперед и назад через зону на желаемом расстоянии, пока не дойдете до другой стороны комнаты. Как только вы заполните эту область, нажмите на все вкладки.
Помните, НИКОГДА не размещайте кабели на расстоянии менее 2 дюймов друг от друга.

ШАГ 5.14

Если есть дополнительные области, которые нужно покрыть кабелем, отрежьте необходимую длину ремня, прикрепите их к полу и начните вплетать кабель в эту область.

ДРУГИЕ УСТАНОВКИ:

Поскольку при любой установке можно встретить множество различных форм помещений и препятствий в полу, на следующей странице представлены три дополнительных плана, которые помогут вам определить наилучший способ завершения установки на участках неправильной формы.

УГЛОВОЙ ДУШ ИЛИ VANITY

ШАГ 5.15

Для угловой зоны, такой как угловая душевая кабина, сначала отрежьте несколько кусков ленты
WarmWire, немного длиннее используемого промежутка..

ШАГ 5.16

Отметьте пол мелом или ручкой на расстоянии 3 дюйма от края душа.

ШАГ 5.17

Используйте эту меловую линию, чтобы прикрепить каждый кусок ленты WarmWire к полу, чтобы кабель не приближался к угловой душевой кабине ближе 3 дюймов.
Убедитесь, что кабели расположены равномерно и параллельны друг другу.

ШАГ 5.18

Заполните раздел WarmWire.

ДВЕРЬ ПОДХОДА

ШАГ 5.19

Для входа или другого небольшого помещения, где требуется тепло, начните с отрезания двух отрезков ремня WarmWire, немного короче, чем длина входного отверстия. Затем закрепите два ремня параллельно друг другу.

ШАГ 5.20

Заполните кабелем, отрегулировав расстояние по мере необходимости, чтобы заполнить как можно большую площадь.

СИДЕНЬЕ

ШАГ 5.21

Если вы закрываете скамейку или ступеньку (не в зоне душа), сделайте одну пробежку вверх по стояку.Используйте ремни WarmWire, чтобы прикрепить кабель к сиденью на желаемом расстоянии, а затем проложите один участок вниз по стояку.
Опять же, кабель на стояке и в зоне сиденья ДОЛЖЕН быть полностью залит строительным раствором и иметь одобренное напольное покрытие. При необходимости используйте горячий клей, чтобы закрепить WarmWire на стояке.

ЗАКЛЮЧИТЕЛЬНЫЕ ШАГИ

ШАГ 5.22

Если у вас есть второй кабель WarmWire для прокладки в этой зоне, помните, что все провода питания должны вернуться к контроллеру или к распределительной коробке, а затем к контроллеру.
Не прокладывайте шнур питания через нагревательные кабели, под плинтусом или в других потенциально опасных местах. Никогда не соединяйте два кабеля WarmWire последовательно.

ШАГ 5.23

Чтобы закрепить длинные отрезки нагревательного кабеля, поместите дополнительные короткие отрезки для ремня на расстоянии 3–4 фута. Интервалы. Нанесите на обратную сторону ремешок клей с высокой липкостью и сдвиньте ремешок вверх дном под кабели.
Переверните ремешок, когда он будет установлен, и прикрепите его к полу. Прижмите язычки к кабелям.Если аэрозольный клей не использовался, осторожно прикрепите эти короткие отрезки ремня к полу, чтобы не повредить кабель.

ШАГ 5.24

После завершения прокладки кабеля осмотрите работу. Убедитесь, что все выступы прижаты, расстояние между кабелями правильное, кабели не пересекаются друг с другом, весь кабель не поврежден и все области, подлежащие обогреву, покрыты кабелем

ШАГ 5.25

Еще раз снимите показания сопротивления кабеля, чтобы убедиться, что он не был поврежден во время установки.Это очень важно сделать.
Запишите эти показания в журнал сопротивления кабеля, приведенный в данном руководстве.

STEP 5.26 (опционально)

При полностью установленной нагревательной части кабеля рекомендуется временно подключить кабель к источнику питания и дать ему нагреться в течение нескольких минут.
После того, как кабели станут теплыми на ощупь, отключите питание.

ШАГ 5.27

Накройте кабели картоном, ковром или подобным материалом, чтобы защитить их от
повреждений, пока не будет установлено напольное покрытие.

Этап 6: Завершение электромонтажа

Новое строительство

ШАГ 6.1

Вырежьте канал в полу, чтобы в него проложить сращивание кабеля питания.
Это гарантирует, что стык не образует выступов на полу.
Соединитель силового кабеля ДОЛЖЕН БЫТЬ полностью встроен в раствор.

ШАГ 6.2

Пропустите силовые провода от WarmWire вверх через отверстие, просверленное в опорной плите,
или вверх в кабелепровод к распределительной коробке управления (или распределительной коробке, если она была

).

ШАГ 6.3

Закрепите стык кабеля питания в точеных каналах с помощью горячего клея.

ШАГ 6.4

Под регулятором или там, где должен быть расположен датчик температуры пола, измерьте расстояние не менее 1 фута в отапливаемую зону.
Отметьте место крепления датчика к полу. Убедитесь, что датчик установлен точно между двумя нагревательными кабелями.

Совет: рассмотрите возможность установки второго датчика в полу в качестве запасного на случай, если первый когда-либо будет поврежден.
Провода второго датчика просто не подключены к блоку управления, а оставлены неподключенными и защищены изолентой внутри блока управления.

ШАГ 6.5

Чтобы наконечник датчика не образовывал возвышения в полу, вырежьте канал в полу и вставьте наконечник датчика в канал. Затем приклейте наконечник на место горячим клеем.

ШАГ 6.6

При необходимости просверлите еще одно отверстие в опорной плите, чтобы подвести провод датчика к блоку управления.Закончите, закрепив стальную пластину с гвоздями на проводах, чтобы позже защитить их от гвоздей плинтуса.

ШАГ 6.7

Если необходимо было заканчивать кабель питания на распределительной коробке, протяните электрический провод 14 или 12 калибра от этой коробки к блоку управления.

Совет: Если используется более одного кабеля WarmWire, пометьте концы проводов питания с кратким описанием области, в которой они подают питание. Используйте ленту, чтобы обозначить их «Кабель 1», «Кабель 2» или «Кухня», «Ванна» или аналогичный.Это упростит идентификацию потенциальных клиентов в дальнейшем.

Существующее строительство

ШАГ 6.8

Используйте рыболовную ленту, чтобы протянуть провода питания по стене к распределительной коробке управления (или распределительной коробке, если таковая использовалась).

ШАГ 6.9

Вырежьте канал в полу, чтобы в него проложить сращивание кабеля питания. Это гарантирует, что стык не образует выступов на полу. Нанесите горячий клей на место (см. Рис. 6.1)

ШАГ 6.10

Под местом управления или там, где должен располагаться датчик, отмерьте не менее 1 фута.в отапливаемую зону. Отметьте место крепления датчика к полу. Убедитесь, что датчик расположен точно между двумя нагревательными кабелями (см. Фото 6.4). Чтобы наконечник датчика не образовывал возвышения в полу, вырежьте канал в полу и вставьте наконечник датчика в канал. Наклейте наконечник на место горячим клеем (см. Фото 6.5). Совет подумайте об установке

Совет: рассмотрите возможность установки второго датчика в полу в качестве запасного на случай, если первый датчик когда-либо выйдет из строя.Выводы второго датчика просто не подключаются к термостату, а остаются неподключенными и защищенными изолентой внутри коробки термостата.

ШАГ 6.11

Используйте рыбную ленту, чтобы подтянуть датчик вверх по стене к распределительной коробке управления, и в конце закрепите стальную пластину с гвоздями над выводами питания и проводами датчика, чтобы в дальнейшем защитить их от гвоздей плинтуса.

ШАГ 6.12

Если необходимо было заканчивать кабель питания на распределительной коробке, протяните электрический провод калибра 14 или 12 калибра
от этой коробки к блоку управления.

Совет: Если было установлено более одного кабеля WarmWire, пометьте провода питания с кратким описанием области, в которой подается питание. Используйте ленту и пометьте их «Кабель 1», «Кабель 2» или «Кухня», «Ванна» или аналогичный. Это поможет не перепутать их.

Этап 7: Установка элемента управления

ШАГ 7.1

Прочтите и следуйте инструкциям, прилагаемым к контроллеру термостата SunStat.

ШАГ 7.2

Для получения информации о различных напряжениях
и областях применения см. Электрические схемы управления в конце данного руководства.

.

ШАГ 7.3

Установите электрическую коробку для управления, если это еще не было сделано.
Подключите провода питания от кабеля WarmWire (или электропроводки, идущей от распределительных коробок
) к стороне «НАГРУЗКА» регулятора термостата. Подключите входящее питание
к «ЛИНИИ» регулятора термостата. Подключите провода датчика к клеммам датчика
на блоке управления. Подключите заземляющие провода от системы к
заземляющему проводу от входящей мощности.

ШАГ 7,4

Установите блок управления в его электрическую коробку и включите автоматический выключатель, чтобы запитать эту систему. Протестируйте систему и управление в течение нескольких циклов.
Он должен позволить нагревательным кабелям правильно нагреваться.
Примечание: Рассмотрите возможность размещения незакрепленной плитки над наконечником датчика, чтобы имитировать нагрев пола и позволить датчику регистрировать это на контроле. .

ШАГ 7.5

Наклейте рабочие наклейки термостата (прилагаются к большинству элементов управления) на внутреннюю часть дверцы термостата или защитную пластину в соответствии с рекомендациями.
Оставьте инструкции домовладельцу.
Сохраните все инструкции и гарантии.

Этап 8: Установка напольного покрытия

ШАГ 8.1 Заключительная проверка

Пол должен быть полностью очищен от мусора, включая гвозди, грязь, дерево и другой строительный мусор. Убедитесь, что на полу нет предметов, которые
могут повредить провод SunTouch.
Сделайте окончательный осмотр установки. Очень внимательно осмотрите установку на предмет повреждений или отсутствия датчика (ов)

ШАГ 8.2 Выберите тип конструкции

Выберите лучший метод нанесения тонкого, толстого или самовыравнивающегося раствора для вашего применения.
Проконсультируйтесь со специалистами в области строительства и / или персоналом flooringsupplyshop.com за помощью.

ШАГ 8.3 Снимите еще одно значение сопротивления!

После укладки напольных покрытий. Еще раз снимите показания сопротивления кабеля, чтобы убедиться, что он не был случайно поврежден. Это очень важно сделать. Запишите эти показания в журнал сопротивления кабеля и датчика. .

ВНИМАНИЕ: Не обрезайте проволоку и не укорачивайте коврик, чтобы он соответствовал пространству.
Это приведет к опасному перегреву и аннулированию гарантии!

ШАГ 8.4 Укладка пола

Особые меры предосторожности

Изоляционная мембрана: Если используется мембрана для изоляции трещин или пробковая подкладка, установите WarmWire над мембраной, если иное не рекомендовано производителем пробки или мембраны. Однако, если используется Schuler® Ditra, Blanke Uni-Mat или аналогичный продукт, установите WarmWire под этими продуктами.

Изоляция : Не устанавливайте жесткую изоляцию непосредственно над или под опорной плитой или раствором.
Если возможно, установите изоляцию, как показано на схемах. Изоляция значительно повышает производительность и эффективность систем обогрева полов.

Мозаика: При установке мозаики мы рекомендуем двухэтапный процесс. Сначала вставьте WarmWire в слой тонкого раствора (1/4 «–3/8»), а затем нанесите мозаичную плитку тонким слоем в соответствии с обычной практикой.

Деформационные швы: Не устанавливайте WarmWire через компенсатор.При необходимости установите провод до стыка, но не через стык.

ШАГ 8.4 Укладка пола

После установки напольных покрытий снова снимите показания сопротивления кабеля, чтобы убедиться, что он каким-либо образом не был поврежден во время установки.
Это очень важно, сделать. Запишите эти показания в журнал сопротивления кабеля, показанный ранее в руководстве.

Этап 9: Установка изоляции

Изоляция под черным полом для повышения производительности и эффективности системы SunTouch WarmWire.

Этап 10: Работа системы

После того, как все компоненты системы WarmWire установлены и напольные покрытия установлены, кратко проверьте работу системы. Но не запускайте его на полную мощность, пока растворные материалы полностью не затвердеют (обычно от одной до четырех недель). См. Рекомендации производителя строительного раствора для конкретного типа используемого строительного раствора

.

Многие производители ламината и деревянных полов рекомендуют примыкать к поверхности пола не более 84F (29C). Обязательно запрограммируйте управление соответствующим образом.Проконсультируйтесь с производителем относительно рекомендованной температуры пола для укладываемого пола

.

Включите систему. Используйте органы управления, чтобы система включила кабель для обогрева пола.
Регулятор обычно показывает, что на кабель для обогрева пола подано питание. На разогрев нужно время. Если у вас есть амперметр зажимного типа (их обычно несут электрики), вы можете вытащить термостат обратно из стены и проверить, тянут ли кабели ток, тем самым показывая, что они работают должным образом.

Выключите систему после НЕ БОЛЕЕ 10 минут работы и подождите, чтобы снова запустить ее после того, как раствор для пола затвердеет.

После того, как пол затвердеет, вы можете использовать эту систему со своими элементами управления в течение многих лет.

— Выберите «коэффициент зазора» (2 дюйма, 2,5 дюйма или 3 дюйма по центру). Ниже приведены инструкции по применению и соответствующие рекомендации по зазору.

*** Чаще всего используется интервал 2,5 дюйма.

Выполните следующие простые шаги для расчета площади нагрева и длины (ей) проводов:

1.Вычислите общую площадь комнаты от стены до стены, затем вычтите встроенные элементы, такие как туалетный столик, ванна, туалет, холодильник и т. Д. Не указывайте площадь за унитазом и оставайтесь на расстоянии примерно 3–4 дюйма от воскового кольца.
_____________ общая площадь
— _____________ встроенных
= _____________ кв.футов

2. a) Для комнат со встроенными элементами, таких как кухни и ванные, умножьте указанную выше площадь на 0,90. Это отапливаемая зона.
________ x 0,90 = ________ кв. Футов

b) Или для открытых площадок, таких как семейные комнаты и солярии, выньте 6–12 дюймов по периметру комнаты и рассчитайте оставшуюся площадь.Это отапливаемая зона.

3. Решите, нужен ли вам WarmWire: 120 В переменного тока или 240 В переменного тока. Как правило, используйте 120 В переменного тока для отапливаемых помещений площадью 150 кв. Футов. или менее и 240 В переменного тока для площадей более 150 кв. футов. (Ничего страшного, если вы пока не знаете, потому что WarmWire на 120 В переменного тока — это в основном та же стоимость
, что и на 240 В переменного тока.) ___ 120 В переменного тока ___ 240 В переменного тока

4. Выберите 2 дюйма, 2,5 дюйма или 3 дюйма oc расстояние между проводами (см. рекомендации выше)

5. Посмотрите на таблицы WarmWire, чтобы сопоставить нагреваемую область с желаемым расстоянием между проводами и надлежащим напряжением.
Округлить до ближайшего размера; всегда лучше иметь слишком мало, чем слишком много.
Вы всегда можете отрегулировать интервал в поле, чтобы компенсировать разницу.

Помните, что вы можете использовать несколько кабелей, если ваша площадь превышает доступную длину катушки. Вы также можете использовать несколько кабелей для небольших участков. Например, если вы используете интервал 2,5 дюйма и вам нужно отапливать 60 кв. Футов, выберите один кабель площадью 25 кв. Футов и один кабель площадью 35 кв. Футов.

Приложение 1: Виды строительства и применения

WarmWire в самовыравнивающемся растворе под ламинат.
WarmWire тонко закреплен поверх плиты.
WarmWire с подкладкой из плитки.

Плита

Поперечные сечения на этих страницах показывают типы конструкций (перекрытие или каркасный пол) и области применения, обычно используемые при прокладке кабеля. Выбирайте наиболее подходящие детали установки для конкретной конструкции и применения.

Конструкция и применение перекрытий

Изоляция. При строительстве новых плит настоятельно рекомендуется устанавливать пенопластовую изоляцию под плитой и вокруг нее, чтобы предотвратить потерю лучистого тепла в окружающую почву.

В существующей конструкции, где изоляция под плитой отсутствует, настоятельно рекомендуется прикрепить слой изоляционного материала к плите перед прокладкой кабеля.

Cork , например, обладает минимальным значением R, которое помогает удерживать лучистое тепло на поверхности пола. Проконсультируйтесь с производителем пробки относительно правильного применения и крепления пробки к бетонной плите. Есть и другие варианты утепления.

Мембрана против разрушения .Хотя это необязательно, рекомендуется установить мембрану против разрушения непосредственно на плиту или на самовыравнивающийся слой раствора под плиткой. Этот гибкий слой снижает вероятность передачи незначительных напряжений и трещин в плите вверх на плитку

.

Арматура. Для дальнейшего укрепления пола рассмотрите возможность укладки глиняного слоя размером от 1-1 / 4 до 2 дюймов, усиленного металлической или пластиковой пластиной, непосредственно на дополнительной мембране, предотвращающей разрушение. Затем установите кабель (и).

1. Тонкозадирный раствор поверх плиты

(Цемент сухого схватывания или латексный цемент на плите; TCA # Rh215-03)

2. Толстый слой раствора над плитой

(на цементном растворе; TCA # F112-03)

3. Самовыравнивающийся раствор по перекрытию на уровне

.

Каркасный пол

Конструкция рамного пола и его применение

При строительстве каркасного пола главными задачами являются изоляция и жесткость пола. Без надлежащей изоляции лучистое тепло проникает в пространство балок.И если фанерный черновой пол не укреплен должным образом, напряжения в черновом полу могут вызвать неприглядные трещины в плиточном полу.

Изоляция. Использование изоляции в пространствах между балками значительно повышает производительность и эффективность системы утепления пола.
Изоляции со значением R 19 будет достаточно для большинства регионов, в то время как в регионах с более умеренным климатом достаточно R-11. Не укладывайте жесткие изоляционные слои непосредственно над или под подкладкой или раствором.Если возможно, установите изоляцию, как показано на схемах справа.

Арматура. Существует несколько вариантов усиления чернового пола:
1. Добавьте фанеру толщиной 3/4 дюйма поверх существующего чернового пола.
2. Залейте слой самовыравнивающегося раствора толщиной от 1/4 до 1/2 дюйма на существующий черновой пол, затем установите кабели поверх слоя раствора.
3. Установите качественную цементную подкладочную плиту или фиброцементную подложку поверх чернового пола.
Затем установите кабель и уложите плитку.

Мембрана против разрушения . Хотя это необязательно, рекомендуется установить мембрану, предотвращающую растрескивание, чтобы уменьшить вероятность передачи незначительных напряжений и трещин в черновом покрытии вверх на плитку. Если используется мембрана, предотвращающая разрушение, установите кабель над мембраной, если иное не рекомендовано производителем мембраны.
Вместо мембраны, препятствующей растрескиванию, можно установить систему разъединения для предотвращения воздействия прогиба чернового пола на поверхность плитки.

Минометные слои

Кабели могут быть проложены в трех типах слоев раствора: тонкие или толстые слои раствора толщиной от 3/8 дюйма до 1 дюйма и самовыравнивающиеся слои раствора толщиной от 1/4 дюйма до 1/2 дюйма

Тонкие слои раствора Если кабель будет укладываться непосредственно на плиту, или если подкладка или фанерная арматура используются на фанерном черновом полу, сначала установите кабель, затем нанесите тонкий слой связующего раствора непосредственно на кабель и укладываем плитку.

Толстые слои раствора. Если для укрепления пола используется более толстый слой раствора, кабель может быть проложен либо под слоем раствора (также известный как «сухой отверждение»), либо под слоем связующего раствора непосредственно под плиткой или камнем. В случае применения с толстым слоем, кабель обычно прокладывают над слоем раствора, но до нанесения тонкого связующего слоя. Толстые слои раствора этого типа требуют использования армирующей сетки или рейки

.

4. Раствор тонкозадирный по каркасному полу

(цемент сухого схватывания или латексный цемент на плите; TCA # F144-03)

5.Тонкозадирный раствор по каркасному полу

(Сухой цементный раствор или латексный цементный раствор; TCA # Rh230-03)

6. Раствор цементный густой с рейкой

(металлическая обрешетка из цементного раствора; TCA № 145-03)

ПРИЛОЖЕНИЕ ДЛЯ САМОРЕГУЛИРОВАНИЯ

6. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НАПОЛЬНОЙ РАМЫ

7. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НА ПЛИТУ МАРКИ

ВНИМАНИЕ: Если в ступке раствора используется металлическая планка, не допускайте прямого контакта WarmWire с планкой, так как это может повредить провод.

Применение самовыравнивающегося раствора: Существует только два утвержденных метода укладки цементных самовыравнивающихся слоев раствора поверх WarmWire — один для конструкции каркасного пола, а другой — для строительства плит.
Это подходящие области применения при укладке деревянных, виниловых, ламинатных или ковровых покрытий для пола. При установке WarmWire на плиту просто прикрепите WarmWire к плите, затем залейте самовыравнивающийся раствор толщиной от 1/4 «до 1/2» в соответствии со спецификациями производителя.

При укладке WarmWire в наливной раствор поверх каркасного пола необходимо сначала укрепить пол. Укладывать напольное покрытие после того, как раствор затвердел.

В данном случае WarmWire обычно укладывается над самовыравнивающимся раствором тонким слоем связующего.
Если вы используете пластиковую рейку вместо обычной металлической, WarmWire можно установить в самовыравнивающуюся подушку из раствора.

WarmWire можно установить в двух основных типах строительных приложений:

1.Тонкие или толстые слои раствора (3/8 «–1») над плитами или каркасными полами.
2. Самовыравнивающиеся слои раствора (1/4 «–1/2») над плитами или каркасными полами.

Всегда устанавливайте WarmWire перед укладкой раствора или цемента. Не укладывайте WarmWire
во влажном растворе. Мы настоятельно рекомендуем укладывать кафельный и каменный пол в соответствии с рекомендациями производителя
, директивами TCA и спецификациями ANSI.

При укладке напольных покрытий без кладки лучшим методом является покрытие WarmWire самовыравнивающимся раствором.
Затем установите плавающие полы из винила, ламината или ковра в соответствии с отраслевыми рекомендациями и рекомендациями производителя.

Применение тонких или толстых растворов: Существует несколько типов тонких и толстых растворов, которые проиллюстрированы ниже и на следующих страницах.

а. Если для усиления пола используется подкладная плита или фанерный лист, или если мат будет укладываться непосредственно на плиту, установите WarmWire в тонкослойном связующем слое над этими материалами.

г.Если для укрепления пола используется более толстый слой раствора, WarmWire можно укладывать либо в слой раствора (высыхание), либо в связующий слой раствора непосредственно под плиткой или камнем.


Конструкция и размеры WarmWire

WarmWire можно использовать для обогрева пола в таких небольших помещениях, как дамская уборная, или в таких больших, как весь дом.
На самом деле нет предела. Один кабель может обогреть площади до 240 квадратных футов. Даже большие помещения можно обогреть с помощью нескольких параллельно подключенных кабелей
.
WarmWire может обеспечить все необходимое для помещения теплом, а также просто обогреть пол. Он обеспечивает более 40 BTUH на квадратный фут, что довольно много тепла. Большинству комнат нужно гораздо меньше. Итак, если у вас есть комната, в которой вы хотите, чтобы WarmWire был единственным источником тепла, он, скорее всего, справится со своей задачей.
Просто рассчитайте теплопотери в помещении и сравните их с мощностью WarmWire, показанной на следующей странице.

ВНИМАНИЕ: Убедитесь, что 120 В переменного тока подается на 120 В переменного тока и 240 В переменного тока подается на маты 24OVAC.В противном случае возможен опасный перегрев и возможная опасность пожара

.

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормативами и Национальным электротехническим кодексом (NEC), особенно статьей 424, часть IX NEC, ANSI / NFPA7O и разделом 62 CEC, часть 1.

Приложение: 2 типовые схемы электрических соединений, 120/240 В,

Типовая электрическая схема подключения с SunStat Control (120 и 240 В)

Выделенный 120 или 240 В переменного тока.Схема на 20 ампер (максимум).

Типовая электрическая схема

с контроллером и реле SunStat

Выделенное 120 В переменного тока или 240 В переменного тока. Схема на 20 ампер (максимум).

Схема подключения сигнального провода между SunStat Control и реле

ВНИМАНИЕ: Убедитесь, что 120 В переменного тока подается на 120 В переменного тока и 240 В переменного тока подается на маты 24OVAC. В противном случае возможен опасный перегрев и возможная опасность пожара

.

Приложение 5: Примеры схем WarmWire

Кухня и семейная комната (нормальные теплопотери, плита ровная)

Две зоны, 240 В:
Кухня / Зона 1a = 1 катушка, Зона 1b = 1 катушка, 120 кв.футов, интервал 2,5 дюйма.

Семейный номер / Зона 2 = 1 катушка, 240 кв. футов, интервал 3 дюйма, 190 футов ремня, или восемь 25-футовых ремней. рулоны.

Кухня и солярий (нормальные и высокие теплопотери, каркасный пол)

Две зоны, 240 В:
Кухня / Зона 1a = Одна зона, 240 В: Кухня = 1 катушка, 120 кв. Футов, расстояние 2,5 дюйма.

Солярий = 1 катушка, 112 кв. футов, расстояние 2 дюйма. 104 фута ремня или пять 25-футовых.рулоны.

Главная ванная (нормальные теплопотери, каркасный пол)

Одна зона, 120 вольт: 1 катушка, 470 кв. Футов, расстояние 2,5 дюйма. 35 футов ремня или два 25-футовых рулона.

Приложение: Примеры схем WarmWire

Ванная комната в подвале (высокие теплопотери, плита цокольного этажа)

Одна зона, 120 вольт: 1 катушка, 60 кв. Футов, расстояние 2 дюйма. 39 футов ленты или два 25-футовых рулона.

Главная ванная (нормальные теплопотери, каркасный пол)

Одна зона, 120 вольт: 1 катушка, 20 кв.футов, интервал 2,5 дюйма. 11 футов ремня или один 25-футовый рулон.

Комната отдыха (высокие теплопотери, нижняя плита подвала)

Одна зона, 240 В: 1 катушка, 160 кв. Футов, расстояние 2 дюйма, 69 футов ремня или три 25-футовых рулона.

WarmWire ™ Характеристики:

• Одноточечное соединение
• Изолировано высокоэффективным ETFE
• Усилено армирующим арамидом
• Защищено кожухом из нержавеющей стали
• Доступны как 120 В переменного тока, так и 240 В переменного тока
• Доступны размеры до 240 кв.футов
• Зарегистрировано UL в Канаде и США
• Сверхнизкое ЭДС
• Заземлено от одного конца до другого

Консультации — Специалист по спецификациям | Расчет отопления для электроканала

Автор: Кейт Лейн, PE, LEED AP, партнер / руководитель, Lane Coburn & Assocs., Сиэтл 1 марта 2008 г.

Когда ряды электрических каналов со значительным количеством трубопроводов и проводов проложены ниже уровня земли, выполняются расчеты нагрева, чтобы определить, требуется ли какое-либо снижение номинальных характеристик проводника.Факторы включают следующее:

  • Количество и размер трубопроводов и проводов

  • Конфигурация трубопроводов и проводов

  • Расстояние между проводниками по горизонтали и вертикали

  • Количество земли над проводниками

  • Коэффициент RHO и количество засыпного материала

  • Коэффициент нагрузки проводов

  • Фактическая расчетная нагрузка.

Когда электрические проводники перегреваются сверх своего номинального значения, возгорание или ухудшение нормальной изоляции, которая защищает проводники, может вызвать короткое замыкание. Расчеты нагрева электрических проводов могут быть сложными, но существуют программы для определения потенциального снижения характеристик фидерных проводов в больших группах электрических каналов. В программное обеспечение можно ввести любую возможную конфигурацию группы подземных воздуховодов. Кроме того, в конфигурациях ряда каналов можно использовать провода различных размеров.

Коэффициент нагрузки — это отношение средней нагрузки в киловаттах, подаваемой в течение определенного периода, к пиковой или максимальной нагрузке в киловаттах, имеющей место в этот период. Коэффициент нагрузки в процентах также можно получить, умножив количество киловатт-часов (кВтч) за период на 100 и разделив на произведение максимальной потребности в киловаттах и ​​количества часов в периоде.

Например, коэффициент нагрузки = кВтч за период / кВт. Предположим, что однодневный расчетный период составляет в общей сложности 24 часа.Потребитель использует 15 000 кВтч с максимальной потребляемой мощностью 1 500 кВт. Коэффициент нагрузки потребителя будет 41,6%: ((15 000 кВтч / 24 часа / 1500 кВт) * 100). Коэффициент нагрузки 41,6% соответствует стандартному коммерческому зданию. Коэффициент загрузки в центре обработки данных будет значительно выше.

Термическое сопротивление, используемое в приложении к Национальному электротехническому кодексу, указывает способность теплопередачи через вещество в траншее за счет теплопроводности. Это значение является обратной величиной теплопроводности и обычно выражается в единицах C-см / ватт.

NEC Раздел 310-15 (b) указывает расчеты для определения фактического номинала проводов и предоставляет формулу, которую можно использовать при «техническом надзоре». Но этой формулы обычно недостаточно: она не учитывает эффект взаимного нагрева кабелей от других рядов каналов.

Для различных конфигураций ряда воздуховодов проектировщик системы должен использовать метод расчета Neher McGrath, который включает в себя множество расчетов и уравнений. Кроме того, многие из этих расчетов основаны друг на друге, поэтому ошибка в одной части расчета может привести к значительной ошибке в конечном результате.Ручные расчеты усложняются, если кабели в канале имеют разные размеры.

Таблицы NEC для подземных водоводов ограничены. Если значения RHO или коэффициента нагрузки отличаются от заявленных, то таблицы не применяются.

Фактической конфигурацией трубопроводов в ряду каналов можно управлять, чтобы уменьшить любое возможное снижение номинальных характеристик, путем размещения трубопроводов с наибольшим количеством рассеиваемого тепла в определенных местах внутри блока каналов или разделения трубопроводов, которые будут выделять наибольшее количество тепла.

Согласно закону Фурье, тепловой поток пропорционален отношению температуры в пространстве. В воздушном пространстве внутри трубопровода — единственной области в ряду каналов, которая не проводит тепло, — вместо теплопроводности возникает конвекция. Поскольку основным методом передачи тепла в канале является теплопроводность, воздух в канале оказывает меньшее влияние.

Одним из основных компонентов этого расчета является RHO (см. Диаграмму для типичных значений RHO для различных типов заполнения).Существуют методы анализа фактических тепловых характеристик почвы, например, с помощью анализатора тепловых свойств. Кроме того, установщик блока воздуховодов может использовать спроектированную засыпку со специально разработанными характеристиками.

Все тепло, создаваемое подземным электрическим кабелем, должно рассеиваться через прилегающую почву. Это определяется коэффициентом теплового сопротивления почвы (или термическим RHO, ° C-см / Вт). Это значение обычно может колебаться от 30 до 500 См / Вт.

Стандартной практикой является использование RHO почвы с температурой 90 C-см / Вт.Однако это консервативно для большинства влажных почв в США. Это значение RHO обычно используется для электрических распределительных кабелей, когда естественная почва повторно используется в качестве засыпки, но выбранная засыпка обычно имеет более низкую RHO, чем естественная почва.

Способность почвы в непосредственной близости от трубопроводов передавать тепло от электрических кабелей определяет, перегревается ли электрический кабель. Улучшение периферийного теплового окружения и точное определение термических значений RHO грунта и засыпки может привести к увеличению допустимой нагрузки кабеля на 10–15%, а в некоторых случаях отмечается улучшение на 30%.

Большинство влажных почв имеют относительную влажность менее 90 C-см / Вт. Влажный песок, который часто располагается вокруг электрических распределительных трубопроводов, может даже иметь RHO менее 50 C-см / Вт. Дилемма состоит в том, что многие почвы, особенно однородные пески, могут значительно высохнуть при нагревании.

С другой стороны, тепловая RHO сухой почвы может превышать 150 C-см / Вт и, возможно, достигать уровней 300 C-см / Вт. Сухая термическая RHO правильно спроектированной и установленной теплоизоляционной засыпки должна быть менее 100 C-см / Вт, потенциально ниже 75 C-см / Вт.

Почвы на бесплодных территориях сухие. Предположение о влажной почве в расчетах, конечно, не консервативно. В некоторых частях страны почвам свойственна высокая тепловая RHO. Грунт, который не уплотнен должным образом в кабельной траншее, будет менее плотным и будет иметь значительно повышенную тепловую относительную теплопроводность. Даже обычные электрические распределительные устройства на 480 В или низковольтные кабели, которые постоянно находятся под полной нагрузкой, могут высушить почву.

Недостаточно уплотненная засыпка траншеи также может быть проблемой.Тепловая RHO этой почвы может быть намного выше. Кроме того, рыхлая почва будет легче сохнуть, что увеличивает вероятность теплового разгона в виде эффекта домино.

Кабели, проложенные в непосредственной близости от тепловыделяющего оборудования и инфраструктуры, будут испытывать повышенные температуры окружающей среды и могут работать при более высоких температурах. Тот же эффект может возникнуть, когда другие кабели находятся в непосредственной близости. Этот эффект известен как взаимный нагрев.

В следующих примерах конфигурация воздуховода такая же, но коэффициент нагрузки и коэффициент относительной влажности изменяются.Изменение значений изменяет количество тока, который может проходить через электрические проводники без превышения температурных пределов. Величина снижения номинальных характеристик может быть значительной.

Рис. 1. Электрический нагрев становится более серьезной проблемой, когда несколько рядов трубопроводов уложены друг на друга. Кроме того, разделение трубопроводов как в вертикальной, так и в горизонтальной плоскостях, а также полное покрытие над верхним рядом влияют на возможное снижение номинальных характеристик проводников.Как коэффициент нагрузки, так и величина RHO обратной засыпки также играют большую роль в определении потенциального снижения характеристик проводников в ряду каналов.

Примеры 1 и 2. В первом примере группа воздуховодов на 4000 ампер с расчетной нагрузкой 3600 ампер моделируется на основе коэффициента RHO земли 90, коэффициента RHO грязи 90 и коэффициента нагрузки 100 (рис. 2). RHO грязи такой же, как RHO земли, если естественная обратная засыпка используется непосредственно вокруг кабелепровода. Если используется выбранная засыпка, RHO грязи может быть меньше.Загрязнение RHO менее 90 может привести к меньшему нагреву и меньшему снижению потенциальных характеристик.

В данном анализе 16 комплектов 4-дюймовых. Для питания нагрузки на 3600 ампер требуются кабелепроводы с тремя медными проводниками # 600 MCM, каждый из которых заблокирован на 225 ампер (16 x 225 = 3600). По сути, это снижение номинальных характеристик на 60%. 16 комплектов проводов без снижения номинальных характеристик будут равны 6,720 ампер (4,000 / 6,720 = 60%). Максимальная температура самого горячего проводника составляет 66,73 ° C. Согласно NEC, фидеры должны оставаться ниже 75,0 ° C.

В примере 2 (рисунок 3) я уменьшил количество проводников до 14, а температура повысилась до 79,67 ° C. Поскольку температура выше 75 ° C, пример не соответствует нормам.

Обычно ведутся дискуссии об использовании проводов с номиналом 90 ° C. Раздел 110.14 (C) NEC гласит: «Проводники с номинальной температурой выше, чем указано для заделки, разрешается использовать для регулировки, корректировки токовой нагрузки или того и другого». Это приложение обычно не применимо для выключателей со 100% номиналом, где фактически требуется кабель 90 C.Но он должен быть рассчитан на 75 C. В этих автоматических выключателях со 100% номинальным током провод используется в качестве синхронизатора тепла для обслуживания непрерывных нагрузок с полным номиналом автоматического выключателя. Оценивая фактическую температуру проводников на распечатке, вы можете проанализировать тепловой поток и определить области, которые будут больше всего нагреваться.

Рисунки 2 и 3 — Эти рисунки показывают распечатку расчетов по примерам 1 и 2 соответственно. Оценивая фактическую температуру проводников по распечатке, инженер-электрик может использовать этот тип данных для анализа теплового потока и определения областей, которые будут подвергаться наибольшему нагреву.

Пример 3. Все значения такие же, как в Примере 1, за исключением того, что коэффициент нагрузки уменьшен со 100 до 75. В этом анализе 12 наборов 4-дюймовых. Для подачи нагрузки на 3600 ампер требуются кабелепроводы с тремя проводниками № 600 MCM. Каждый набор заблокирован на 300 ампер каждый (12 x 300 = 3600). Уменьшая коэффициент нагрузки до 75, четыре 4-дюймовых. кабелепроводы с 3 проводниками # 600 MCM в каждой не требуются. Это очень наглядный пример того, как допущение коэффициента нагрузки в электрической системе может иметь значительное влияние на общее количество проводов и проводов, которые требуются в вашей системе распределения электроэнергии.

По сути, это снижение номинальных характеристик на 79%; В примере 1 требуется снижение номинальных характеристик на 60%. Двенадцать наборов проводов по 600 MCM без снижения номинальных значений будут равны 5 040 ампер (4 000/5 040 = 79%). Максимальная температура самого горячего проводника составляет 72,02 ° C, что близко к максимальному номинальному значению 75 ° C. Оценивая фактическую температуру проводников, можно проанализировать тепловой поток и определить области, которые будут подвергаться наибольшему нагреву.

Пример 4. Значения те же, за исключением того, что используется выборочная засыпка с RHO 75.В очередной раз коэффициент нагрузки снижается со 100 до 75, а относительная влажность бетона вокруг канала воздуховода — с 90 до 75.

Как в Примере 3, 12 комплектов 4-дюйм. Для подачи нагрузки на 4000 ампер требуются кабелепроводы с 3 проводниками # 600 MCM. Каждый набор проводников заблокирован на 300 ампер каждый. Уменьшая коэффициент нагрузки до 75, четыре 4-дюймовых. кабелепроводы с тремя проводниками # 600 MCM в каждой не требуются. По сути, это снижение номинальных характеристик на 79%. Двенадцать наборов проводов по 600 MCM без снижения номинальных значений будут равны 5 040 ампер (4 000/5 040 = 79%).Максимальная температура самого горячего проводника снижается до менее 65 ° C — падение более чем на 7 ° C ниже, чем в Примере 3. Изменение RHO грязи с 90 до 75 в этом случае не повлияло на общее количество проводников, необходимых для нести 3600 ампер нагрузки.

Кроме того, программное обеспечение рассчитает общую потерю энергии из-за нагрева и падения напряжения в проводнике. Энергия, теряемая в проводниках из-за потери тепла, может быть значительным и должна учитываться при любой оценке.

Пример 5. Этот пример иллюстрирует ситуацию, когда электрические проводники ниже уровня с высокой нагрузкой и коэффициентом нагрузки не рассчитываются с учетом этих расчетов нагрева. Стандартная схема фидера для фидера на 4000 А, основанная на Разделе 310.16 NEC, будет включать 10 комплектов медных проводов № 600 MCM (10 x 420 А = 4200). Это не включает снижение номинальных характеристик.

В этом примере используются 10 комплектов медных проводов 600 MCM с коэффициентом RHO заземления 90, коэффициентом RHO грязи 90 и коэффициентом нагрузки 100%.Если требуется 3600 ампер (360 ампер, проходящих через каждый из 10 проводников), проводники нагреваются примерно до 133,6 C. После продолжительного нагрева это может вызвать серьезное повреждение изоляции.

Этот пример основан на консервативной ситуации, когда фактическая нагрузка составляет 3600 ампер — почти полный номинал проводов, — а коэффициент нагрузки равен 100%. Фактическое потребление тока обычно значительно меньше, чем расчетная нагрузка NEC. Этот пример может возникнуть только при определенных обстоятельствах.

Пример 6. В этом примере я использую расчетную нагрузку 3600 ампер и уменьшаю коэффициент нагрузки до 60%. Заземление и грязь RHO установлено на стандартное значение 90. Стандартный график фидера для сети на 4000 ампер — 10 комплектов медных проводов 600 MCM (10 x 420 ампер = 4200) — не нагревается до температуры выше 75 C. Это Пример показывает, что для большинства установок ряда электрических каналов обычно не требуется никакого снижения номинальных характеристик на основе расчетов нагрева.

Пример 7. В этом примере я использую блок воздуховодов на 4000 ампер с расчетной нагрузкой 3000 ампер и увеличиваю коэффициент нагрузки примерно до 85%.RHO земли и грязи снова настроены на стандартные 90. Стандартный график фидера для сети на 4000 ампер — 10 комплектов медных проводников 600 MCM (10 x 420 ампер = 4200) — не нагревается до температуры выше 75 C. Это еще один пример, который показывает, что для большинства установок ряда электрических каналов обычно не требуется никакого снижения номинальных характеристик на основе расчетов нагрева.

Пример 8. Цель этого примера — проиллюстрировать эффект от допуска температуры провода 90 ° C. Я не рекомендую допускать, чтобы температура провода / заделки превышала 75 C.В этом последнем примере я использую блок воздуховодов на 4000 ампер с расчетной нагрузкой 3200 ампер и увеличиваю коэффициент нагрузки примерно до 90%. Я предполагаю максимальную нагрузку на прерыватель 80% (3200 ампер) и не использую 100% номинал прерывателя, и я использую полный 90-градусный номинал проводника THHN / THWN. Заземление и грязь RHO снова настроены на стандартные 90. Стандартный график фидера для сети на 4000 ампер — 10 комплектов медных проводов 600 MCM (10 x 420 ампер = 4200) — не нагревается выше 90 C.

Если в этом примере используется прерыватель цепи, не являющийся силовым, максимальная нагрузка на нагрузку составляет всего 75 ° C, поэтому пример неприменим. Кроме того, исходя из моих согласований с производителями выключателей, они не могут гарантировать, что нагрузка выключателя может достигать 90 ° C, даже если фактическая нагрузка равна или меньше 80% номинальной. Поэтому я рекомендую во всех случаях не превышать 75 C.

Хотя для большинства установок снижение номинальных характеристик может не потребоваться, эти расчеты нагрева могут иметь решающее значение для обеспечения того, чтобы спроектированный ряд электрических каналов соответствовал ожидаемым нагрузкам, основанным на предполагаемом коэффициенте нагрузки, коэффициенте RHO и конфигурациях ряда каналов.Это особенно актуально для критически важных объектов, таких как центры обработки данных. Центр обработки данных обычно имеет коэффициент загрузки от 90 до 100, и нагрузка обычно регулируется до пиковой расчетной нагрузки. Кроме того, в приложении центра обработки данных фактическая измеренная нагрузка по запросу может быть очень близка к расчетной нагрузке NEC.

Не все фидеры, проложенные в рядах электрических каналов, требуют снижения номинальных характеристик. Фактически, большинство не будет. Если «расчетная нагрузка» меньше номинала проводов и / или если коэффициент нагрузки ниже 100, во многих случаях снижение номинальных характеристик может не потребоваться.

На самом деле, большинство коммерческих установок имеют профиль нагрузки с коэффициентом нагрузки менее 50% и фактическим потребляемым током несколько меньше, чем полный номинал проводов. Кроме того, есть определенные секции NEC, которые снижают расчетный эффект нагрева.

Еще один простой способ взглянуть на требования AHJ и хорошую инженерную оценку в отношении расчетов нагрузки NEC состоит в том, что здесь присутствует значительный консерватизм. Если вы предоставляете свои расчеты нагрузки на основе NEC 220, с хорошей инженерной оценкой, некоторые из консерватизма может быть применен к потенциальному снижению номинальных характеристик из расчетов нагрева.

Другими словами, если расчет нагрузки показывает, что вам нужно 3600 ампер для сети на 4000 ампер, нагрузка, реализуемая после того, как объект находится в эксплуатации, вероятно, будет меньше половины этого числа. Таким образом, вы можете использовать 10 комплектов # 600 MCM THHN (420 ампер каждый на 310,16) для общей токовой нагрузки 4200 ампер. Вы можете сделать это, даже если кабелепроводы находятся в группе электрических каналов, потому что отрицательные эффекты взаимного нагрева при 1800 ампер или меньше будут не такими серьезными, как если бы через них фактически пропустили 3600 ампер.

С учетом всех этих факторов и критериев важно оценить каждую группу электрических каналов, чтобы определить, требуются ли расчеты нагрева и будет ли применяться какое-либо снижение номинальных характеристик. Из-за сложности анализа обратитесь к специалисту по дизайну, который использует соответствующее программное обеспечение. Кроме того, расчеты должны выполняться под «техническим надзором» и с одобрения лицензированного профессионального инженера.

Типичные значения RHO для различных материалов

• Средняя почва = 90

• Бетон = 55

• Влажная почва (прибрежные районы, высокий уровень грунтовых вод) = 60

• Бумажная изоляция = 550

• Полиэтилен (PE) = 450

• Поливинилхлорид (ПВХ) = 650

• Резина и резиноподобная = 500

• Очень сухая почва (каменистая или песчаная) = 120

Секции NEC, уменьшающие эффект нагрева

NEC B.310.15 (B) (3) Модификация критериев (a). При увеличении глубины заглубления в части участка электрического воздуховода, чтобы избежать препятствий под землей, не требуется уменьшения допустимой токовой нагрузки проводов, при условии, что общая длина части участка кабельного канала, увеличенной по глубине, чтобы избежать препятствий, составляет менее 25%. от общей длины тиража.

B.310.15 (B) (6) Если расстояние между электрическими каналами, где электрические каналы входят в корпус оборудования из-под земли, допустимую токовую нагрузку проводов, содержащихся в таких электрических каналах, не нужно уменьшать.

Первый допуск может значительно снизить потенциальное снижение номинальных характеристик. Второй способ потенциально может устранить любое снижение номинальных характеристик большого количества проводников, которые требуют более плотной прокладки, когда они входят в электрическое оборудование и выходят из него.

Кроме того, раздел 310-15 NEC, Допустимая нагрузка проводников с номинальным напряжением 0-2000 В, не содержит требований по снижению номинальных характеристик на основе использования рядов электрических каналов для проводов напряжением менее 2000 В. Основные требования приведены в статье 310.15 для проводов 0-2000. В.

В статье 310.60 NEC для проводников номиналом от 2001 до 35000 В можно найти требование и ссылку на 310.60 (C) и (D), а также другие требования, которые не применяются к более низким напряжениям. Таблицы для 310.60 (C) и (D) для подземных воздуховодов включают положения для конфигурации ряда воздуховодов, температуры окружающей среды, коэффициента нагрузки и RHO.

Соответствующая информация из Национального электротехнического кодекса

B.310.15 (B) (1) Информация о применении формулы. В этом приложении NEC представлена ​​информация по применению для значений силы тока, рассчитанной под техническим надзором.Данные в приложении B основаны на методе Neher-McGrath.

B.310.15 (B) (2) Типовые приложения, описанные в таблицах. Типичные значения силы тока для проводов с номинальным напряжением от 0 до 2000 В показаны в таблицах с B.310.1 по B.310.10. [Таблицы и рисунки NEC не показаны.] Конфигурации рядов подземных электрических каналов используются для проводов номиналом от 0 до 5000 В. На рисунках с B.310.2 по B.310.5, где используются соседние группы каналов, расстояние между осевыми линиями составляет 5 футов. ближайших воздуховодов в каждом ряду или 4 фута между краями бетонных ограждений достаточно для предотвращения ухудшения характеристик проводников из-за взаимного нагрева.

Эти значения амплитуды были рассчитаны, как подробно описано в основной статье AIEE Paper 57-660 «Расчет повышения температуры и допустимой нагрузки кабельных систем» Дж. Х. Нехера и М. Х. МакГрата. Для получения дополнительной информации о применении этих значений силы тока см. Стандарт IEEE / ICEA S-135 / P-46-426, Сила силового кабеля, и Стандарт IEEE 835-1994, Таблицы допустимой нагрузки стандартного кабеля питания.

Руководство для начинающих по внутрипольному обогреву

Плитка 101

, Сара Гулд

Лучистое тепло для пола — это простой и экономичный способ согреть любой пол и обеспечить годы комфорта в любом климате.Получите ощущение тепла, подобного спа, без значительного увеличения ежемесячного счета. Вы можете легко запустить систему с помощью программируемого термостата, чтобы получить выгоду от теплого пола, когда вы дома, и сэкономить деньги, когда вас нет. Изучите основы системы обогрева пола и узнайте, какой способ укладки подойдет вам!

Почему полы с подогревом?

  • Плитка выдерживает температуру окружающей среды; это отличный проводник тепла, придавая помещению ощущение тепла.
  • Это устраняет необходимость в коврах или тапочках.
  • Это увеличивает инвестиционную стоимость дома; это надстройка премиум-класса, обеспечивающая годы роскоши.
  • Создает более уютную домашнюю среду, которая «смягчает» плитку как поверхность пола.

Что следует учитывать

Что вы хотите, чтобы ваш теплый пол делал для вас?

Расстояние между нагревательными кабелями определяет то, как работает и ощущается ваш обогреватель.Более узкое расстояние между тепловыми кабелями быстро нагревает пол и создает больше лучистого тепла, а более широкое расстояние обеспечивает мягкое тепло, которым можно наслаждаться даже при работающем кондиционере в разгар лета.

Расстояние между 2 ступицами 2-3 Расстояние между ступицами Расстояние между 3 ступицами

На что он будет устанавливаться?

Перед тем, как установить теплый пол, важно понять, на какую поверхность вы будете его устанавливать. Это может сказать вам, насколько сильно повлияет температура на полу, а также сколько времени потребуется для разогрева.Как правило, полы с большей изоляцией позволяют повысить температуру пола в большей степени, чем полы с меньшей изоляцией.

База также может помочь вам выбрать наилучшее расстояние между проводами. Например, бетонная плита будет выдерживать холодную температуру и, поскольку она очень плотная, нагревается гораздо дольше. В этом случае вы можете расположить провода ближе, чтобы сократить время, необходимое для нагрева.

В надземных применениях, где есть изолированное воздушное пространство на деревянном настиле пола, тепло будет легко излучаться вверх.На бетоне или стали требуется много энергии только для того, чтобы нагреть основание, поэтому установка специальных изоляционных панелей под проволокой предотвратит потерю энергии на нагрев основания. Думая об эффективности обогрева пола во время установки, вы значительно увеличиваете удовольствие и ценность конечного результата.

Требования к установке

Знайте, сколько места вы хотите отапливать. Чтобы определить необходимое количество нагревательного провода, выполните следующие простые шаги:

1.Начните с определения площади всей комнаты.
(т. Е .: 8 ′ x 12 ′ = 96 кв. Футов)

2. Вычтите неотапливаемые площади из общей площади в квадратных футах. Не следует отапливать любые места, где есть мебель (например, туалетный столик) или где нет людей. (т. е .: если общая площадь, занимаемая мебелью, составляет 22 кв. фута, тогда 96 кв. футов — 22 кв. фута = 74 кв. фута)

3. Умножьте общую площадь в квадратных футах на 90%.
(т. Е .: 74 кв. Фута x 0,9 = 66,6 кв. Фута)

4.Округлите до ближайшего размера нагревательного кабеля, потому что нельзя перерезать провод .
(то есть: 66,6 кв. Футов = 70 кв. Футов)

Выберите лучший способ закрепления провода. Вот два наиболее распространенных метода:

Вставьте провод в мембрану:
Это работает как метод закрепления провода, так и как разъединяющая подкладка, позволяющая сразу же укладывать плитку. Его можно накладывать непосредственно на весь черный пол, что позволяет устанавливать электрическое отопление даже на такие сложные основания, как дерево, и выравнивать бетон с микротрещинами.После того, как эта подложка и нагревательный провод установлены на место, можно приступить к укладке плитки поверх нее.

Вставьте проволоку в самовыравнивающуюся подложку:
Нагретая проволока натягивается между ними и закрепляется ремнями по всей длине помещения. Этот метод не является залогом проекта. Это означает, что перед укладкой плитки вы должны покрыть ее как минимум 3/8 ″ самовыравнивающейся подложкой, чтобы заделать проволоку и гарантировать, что она не будет повреждена во время укладки плитки.

Термостат для управления системой.

В зависимости от желаемой точки и желаемых возможностей существуют различные варианты термостатов. Доступны программируемые и непрограммируемые опции для удовлетворения любых ваших потребностей.

Электрооборудование.

При прокладке нагревательного провода вы можете предположить, что он потребляет 1 А на каждые 10 квадратных футов. Таким образом, для цепей на 120 В на цепь рекомендуется устанавливать не более 150 квадратных футов.Для помещений площадью от 150 до 300 квадратных футов можно использовать одну 240-вольтовую цепь, но для всего, что превышает 300 квадратных футов, потребуется несколько цепей. Кроме того, рекомендуется иметь специальный контур для обогрева пола из-за количества потребляемой энергии. Это гарантирует, что не нужно жертвовать теплыми полами ради возможности пользоваться феном! Как всегда, мы рекомендуем обращаться к лицензированному электрику с конкретными вопросами или проблемами.

Установка

Заявление об ограничении ответственности: Это не пошаговое руководство по установке системы обогрева пола.Для получения конкретных рекомендаций по установке всегда обращайтесь к инструкциям производителя или проконсультируйтесь с профессионалом перед установкой. Следующее — то, что вы можете ожидать во время установки.

1 — Измерьте и спланируйте.

Расстояние для нагревательного провода будет зависеть от многих факторов, включая черновой пол, расположение и метод установки. Общие рекомендации даны при условии, что расстояние составляет 3 дюйма. Области с внешними стенами или помещения с большим желанием тепла могут быть разделены 2.5 ″ — 3 ″. Такие зоны, как коридоры, подъезды и зоны с низкими потерями тепла, могут располагаться на расстоянии 3–3,5 дюйма.

Всегда планируйте провод, чтобы убедиться, что нет пересечения проводов и что для вашего проекта достаточно провода без обрезки. Помните, что никогда не должен перерезать провод , так как это приведет к сбою системы. Также убедитесь, что вы отметили, где будет находиться встроенная мебель, шкафы, приспособления или плинтусы, чтобы планировать установку вокруг этих предметов.

2 — Подготовьте площадку.

Подготовьте пол подметанием и пылесосом, чтобы удалить всю пыль и мусор, убедившись, что черный пол соответствует требованиям TCNA. Всегда проверяйте нагревательный провод с помощью измерителя сопротивления перед установкой, чтобы убедиться, что он работает должным образом.

3 — Проложите провод.

При установке троса используйте поплавок, чтобы прижать его к месту, удерживая его плотно, но не растягивая с усилием.

При использовании мембранного метода нанесите тонкий набор с помощью квадратного шпателя 1/4 ″, чтобы уложить подложку на пол, и поместите проволоку в канавки чашек в мембране.

При использовании метода самовыравнивающейся основы прикрепите ленту через каждые 2–3 фута к черному полу с помощью клея, скоб или гвоздей и закрепите проводку лентой.

Используя схему, созданную при первоначальном планировании, проложите провод в соответствии со спецификациями. Не обрезайте, не укорачивайте и не перекрещивайте провод. Во время размещения всегда используйте токоизмерительный прибор. Он издает звуковой сигнал, если провод поврежден во время процесса установки, и обеспечивает беспроблемную установку.

4 — Установите датчик

Установите прилагаемый датчик температуры пола на расстоянии не менее 11 дюймов от стены. Он должен располагаться по центру кабельной петли между двумя нагревательными проводами.

Рекомендуется установить второй резервный датчик, оставив провода там, где их можно легко поменять местами с первым датчиком. Хотя датчики редко выходят из строя, размещение датчика в другом месте может помочь преодолеть факторы окружающей среды, которые могут остаться незамеченными до момента установки, например, когда солнце проникает через окно в определенное время года или вентиляционное отверстие сушилки, которое создает тепло рядом с датчиком. размещен.(см. примеры изображений)

5 — Установить плитку

Если вы используете мембранный метод, после того, как вы разместите провод и датчик, поместите слой тонкого набора, когда вы укладываете плитку непосредственно на провод. Самовыравниватель не требуется.

Если используется метод самовыравнивающейся основы, после укладки проволоки залейте не менее 3/8 дюйма самовыравнивающейся основы, чтобы закрепить проволоку. Прежде чем приступить к укладке плитки, дайте самовыравнивающемуся основанию полностью затвердеть.Это гарантирует, что провод не будет поврежден при установке плитки.

Далее подключаем блок питания и термостат. Имейте в виду, что государственные или местные нормы могут требовать, чтобы электрические компоненты были установлены и / или подключены электриком.

После подключения проведите окончательное испытание сопротивления, чтобы убедиться, что все электрические компоненты установлены правильно.

6 — Включение обогрева пола.

После установки следует подождать не менее 30 дней, прежде чем включать подогрев пола.Это позволяет раствору, раствору или самовыравнивающемуся раствору затвердеть должным образом.

Что следует помнить

Крепление троса:

После укладки проволоки используйте высококачественную тонкую сетку, модифицированную полимером, при установке продуктов Pro-heat. При укладке плитки убедитесь, что тонкий набор полностью покрывает проволоку.

Перед укладкой плитки необходимо правильно расположить проволоку и механически закрепить; либо в подложке, предназначенной для нагревательной проволоки, либо в полностью затвердевшем самовыравнивающемся подложке.

Установка провода:

Нельзя обрезать провод короче, чтобы он подходил к любой области. Лучше иметь меньшее количество нагревательной проволоки и регулировать ее по мере необходимости, чем долго работать. Не перекрещивайте и не перекрывайте провод. Любая модификация или неправильное использование нагревательного кабеля приведет к отказу системы и разрушению инвестиций в систему отопления.

Испытание на сопротивление:

Если показания сопротивления не соответствуют нормативам, не продолжайте установку.Обратитесь за помощью к производителю нагревательных кабелей.

Чтобы получить дополнительную информацию о системе обогрева полов, представитель местного магазина может помочь вам на каждом этапе. Как всегда, ознакомьтесь с требованиями TCNA и проконсультируйтесь со специалистом перед установкой.

ОБ АВТОРЕ

Привет! Я Сара, координатор социальных сетей в магазине плитки. Я родом из Висконсина, но живу в городах-побратимах, так как только что закончила Университет Св.Томас. Моя любимая часть моей работы — видеть, как проект из доски настроения превращается в красивое, завершенное пространство. Мой любимый стиль — модерн середины века или что-нибудь с медными вставками. Когда я не пишу в социальных сетях The Tile Shop, вы можете найти меня в поисках лучшей колбасной доски, в путешествии по миру или на пикнике с друзьями.

Другие сообщения от Сары Гулд …

Как установить PEX Tubing в бетонную плиту


Рассмотрены следующие темы:
  • Виды бетонных плит с водяным теплым полом
  • Распространенные ошибки при установке панельного лучистого отопления и как их избежать
  • Типовой процесс установки PEX в плиту
  • Основные материалы для монтажа лучистого теплого пола в плите

Помните, что , поскольку у вас будет только 1 шанс залить бетонную плиту, у вас будет только 1 шанс вставить в нее трубку PEX .Таким образом, даже если в настоящее время нет никаких планов для излучающего теплого пола или системы снеготаяния, установка в них труб из PEX может оказаться хорошим решением.

Виды бетонных плит с лучистым теплым полом

Толстые плиты
Толстые плиты — это бетонные плиты с общей толщиной 4–6 дюймов или более, которые могут быть как уровня уклона (плита на уровне уклона), так и уровня ниже отметки (т. Е. Фундамент фундамента). Все толстые плиты можно разделить на следующие категории:
  • Армированные плиты — где для усиления плиты используется сварная проволочная сетка или арматура.
  • Неармированные плиты — без армирования.

Хотя армирование само по себе не влияет на систему лучистого теплого пола, оно определяет размещение трубы PEX в плите, что само по себе является важным фактором. Если особые конструктивные соображения не требуют иного, трубка всегда должна располагаться поверх арматуры , чтобы оставаться ближе к поверхности плиты.

Если вы используете сварную проволочную сетку, вы можете по возможности предпочесть листы, а не рулоны.Их заметно легче установить, и они обеспечивают более ровную поверхность. Главный недостаток — листы приходится связывать вместе.

Считается, что оптимальная глубина трубы PEX в толстой плите находится в диапазоне 1-2 дюймов и, по возможности, не должна быть глубже 4 дюймов по следующим причинам:

  1. Размещение трубок слишком глубоко в плите увеличит время отклика, а это означает, что пол будет дольше достигать желаемой температуры, приведет к увеличению нагрузки в БТЕ, потребует больше энергии и, возможно, потребует труб большего диаметра.
  2. Высота бетона над PEX добавляет дополнительное значение R, и хотя в большинстве случаев оно минимально, для нагрева самой верхней поверхности потребуется больше энергии.

Поскольку в неармированных плитах трубы обычно располагаются внизу (закрепляются скобами из пенопласта или направляющими из полиэтилена PEX), их толщина не должна превышать 4-5 дюймов. В противном случае система не будет работать эффективно. Единственное решение для глубокой плиты — установить арматуру и расположить трубку PEX сверху, ближе к поверхности.

Тонкие плиты
Тонкие плиты обычно заливают черновой пол, которым может быть фанера или другая плита. Достаточной минимальной толщиной тонкой плиты считается 2 дюйма, без учета изоляции.

Распространенные ошибки при установке панельного лучистого отопления и как их избежать

Планируйте заранее
  1. Рассчитайте надлежащую нагрузку в БТЕ для определения таких факторов, как размер и общая длина необходимых трубок из полиэтиленгликоля, тип и толщина изоляции и т. Д.
  2. Сделайте компоновку трубок PEX — это важно независимо от размера проекта.
  3. По желанию, используя аэрозольную краску, вы можете нарисовать контуры трубок из PEX на изоляции в соответствии с масштабом. Лучше всего использовать (2) или более цветов для разных контуров трубок, так как это поможет визуализировать фактическую компоновку трубок. Отметьте участки стрелками, показывающими направление потока воды.
  4. Подготовьте коллекторные станции — в большинстве случаев достаточно простой стойки из 2х4 с куском фанеры. Установите коллектор заранее (или, если он недоступен, используйте временную версию) для испытаний под давлением.
  5. Просчитайте все материалы заранее. Предлагаем основной список в конце этого текста.
  6. Запланируйте любые водопроводные или дренажные трубы, которые могут мешать прокладке труб из PEX.
  7. Обозначьте расположение стен или несущих колонн — под ними нельзя устанавливать PEX.

Как избежать случайных трещин и провисания плит
  1. Обеспечьте хорошо уплотненное и должным образом выровненное (при необходимости с уклоном) основание.Конкретные рекомендации по толщине и типу материалов, используемых в основе, будут зависеть от площади и доступности материалов. Два основных правила: он должен обеспечивать устойчивость и адекватный дренаж воды.
  2. Используйте арматуру или арматуру из проволочной сетки с добавлением стекловолокна. Глубина размещения арматуры также напрямую влияет на структурную устойчивость и несущие свойства плиты.
  3. Сделайте стыки для контроля трещин, особенно для плит большой площади и неармированных плит.

Как предотвратить потерю тепла в плитах с лучистым обогревом
Неизолированные плиты могут составлять до 70% потерь энергии. Используйте соответствующую изоляцию как под плитой, так и по периметру / стене. Пенопласт XPS 2 дюйма — это популярный выбор для толстых плит (выше и ниже уровня) и наиболее часто рекомендуемый изоляционный материал для плит с системами лучистого отопления PEX.

Как предотвратить преждевременное разрушение плиты

  1. Используйте пароизоляцию.Толщина 6 мил — это абсолютный минимум, рекомендуется 10-15 мил в зависимости от типа и абразивности материала, используемого для основания (более тонкий для речной породы и более толстый для щебня). Без пароизоляции бетон будет впитывать влагу, как губка. Если вы не используете пузырчатую / полиуретановую изоляцию или водостойкий брезент, которые также действуют как пароизоляция, пароизоляция обязательна. Его следует расположить под изоляцией, правильно закрепить на швах и перекрыть края внахлест для максимальной защиты.
  2. Используйте герметики для бетона (на улице, например, на подъездной дорожке с системой снеготаяния PEX). Хороший герметик для бетона защищает поверхность плиты от поглощения воды, которая в противном случае замерзла бы и оттаяла внутри микропор, вызывая небольшие трещины и преждевременное повреждение верхней части плиты.
  3. Если не используется солеустойчивый герметик для бетона, не солите плиту в первую зиму — используйте песок.

Избегайте дорогостоящего ремонта плит и труб из полиэтиленгликоля
  1. Заранее убедитесь, что любые химические добавки, используемые в бетонной смеси, не вступят в реакцию с трубами из полиэтиленгликоля.
  2. Не наступайте на трубки PEX. PEX — прочная труба, но ее можно повредить осколок камня или другой абразив, застрявший в подошве обуви.
  3. Испытайте систему PEX под давлением до, во время и после заливки. Это поможет выявить и устранить любые возможные утечки в трубопроводах PEX на ранних этапах. Более подробную информацию об испытаниях под давлением можно найти здесь.
  4. Используйте втулку поверх PEX там, где она проходит через компенсационный шов / трещину. A b, устойчивый к трещинам трубопровод из полимера является предпочтительным и должен покрывать (втулкой) трубу PEX не менее 1–1.5 футов с обеих сторон стыка. Для полиэтиленовых труб размером 1/2 или 5/8 дюймов можно использовать отрезки 1-дюймового полиэтилена длиной 3–4 фута в качестве рукавов. Концы рукавов должны быть заклеены лентой для предотвращения попадания внутрь бетонной смеси. При использовании разрезной трубы (разрезать по длине), также заклейте шов.
  5. Имейте под рукой пару комплектов для сращивания / ремонта PEX и инструмент. Помните, что при ремонте трубы PEX с любым фитингом ее необходимо изолировать электротехнической лентой, чтобы избежать химической реакции. Если во время заливки система находится под давлением, в большинстве случаев можно четко увидеть место утечки, и ее обычно можно быстро устранить.
  6. Не оставляйте PEX на солнце слишком долго (максимум 5-7 дней). В то время как разные производители PEX могут иметь предел воздействия 30-60 дней, а в некоторых случаях даже больше (УФ-стабилизированный PEX), более безопасной альтернативой является покрытие PEX полиэтиленовым брезентом или другим неабразивным покрытием до тех пор, пока плита не будет залита.

Типовой процесс установки PEX в плиту

Когда установлено основание плиты, пароизоляция, изоляция, арматура (если используется) и коллектор (ы) лучистого тепла, можно начинать установку труб из PEX.

1. Начните установку PEX. Определите цепь (контур), которую нужно установить в первую очередь, и выберите соответствующую длину катушки PEX из списка материалов. Вы можете подключить PEX к коллектору или рядом с ним, но всегда оставляйте 5-10 футов запаса на случай, если расположение коллектора изменится (а часто это произойдет).
Если вы используете колено для кабелепровода (а мы настоятельно рекомендуем вам это сделать), наденьте колено на трубу, прежде чем подсоединять его к коллектору. Прикрепите колено к арматуре или, если она отсутствует, непосредственно под станцией коллектора.
Постепенно размотайте и закрепите трубу с помощью стяжек, зажимов из проволочной сетки, скоб из пенопласта или других одобренных средств. Не используйте стяжки из металлической арматуры для фиксации PEX. При использовании направляющих PEX их необходимо установить до установки трубок.
При установке, выполняемой двумя людьми, один разматывает трубу, а другой закрепляет ее с интервалом ~ 3 фута.
Установка одним человеком может быть сложной задачей, если вы не используете разматыватель PEX или направляющие PEX. С точки зрения стоимости разматыватель может варьироваться от 280 до 300 долларов для базовых моделей и от 400 до 500 долларов и выше для профессиональных моделей.Рельсы PEX будут стоить около 75 долларов за каждые 250 квадратных футов (# PXR12-16 с шагом 3 фута) или около 300 долларов за 1000 квадратных футов обогреваемого пространства плиты.
Также учтите, что меньшие рулоны (300 футов против 1000 футов) весят меньше, с ними легче обращаться, а разница в цене за фут значительно меньше.
Используйте стальные опоры для изгиба PEX в любом месте, где трубы поворачиваются на 90 градусов. Никогда не используйте фитинги PEX любого типа (латунные или поли) в бетонной плите, за исключением случаев, когда это необходимо для устранения утечки.
Если трубка проходит над стыком для контроля трещин / компенсатором, используйте муфту, как описано выше.
Следуя схеме, протяните трубу PEX обратно к коллектору, завершив контур. Проделайте то же самое для всех остальных цепей PEX.

2. Протестируйте систему под давлением. Если вы не хотите тестировать каждую линию PEX по отдельности, подсоедините трубку к коллектору (пока не делайте обрезку трубы — оставьте 5-10 футов длины выступающими из плиты). Откройте все контуры, закройте один из основных запорных клапанов на излучающем коллекторе (подающий или возвратный) и подключите комплект для проверки давления (манометр с клапаном Шредера или переходником компрессионного шланга).Поскольку испытание под давлением при лучистом отоплении всегда ниже 100 фунтов на квадратный дюйм, манометр на 0–100 фунтов на квадратный дюйм является адекватным. Мы также предлагаем здесь предварительно собранный комплект (# ТЕСТКИТ).
Требуется 30-минутное минимальное испытание при давлении в диапазоне 40–100 фунтов на квадратный дюйм. Требования к продолжительности могут меняться в зависимости от местных норм.

3. Залить цемент. Подвесная насосная тележка — лучший вариант, поскольку она минимизирует движение по установленным трубам PEX и снижает вероятность повреждения. Обязательно держите систему PEX под давлением и следите за ним при заливке бетона.Если трубка PEX повреждена, измерительный прибор покажет падение давления, и пузырьки лопнут / образуются там, где находится утечка, что упрощает определение местоположения. Затем бетон можно обработать обычным способом.

Основные материалы для монтажа лучистого теплого пола в плите

1. Трубки PEX
Выберите между типами трубок PEX и PEX-AL-PEX с кислородным барьером. Барьерный PEX встречается гораздо чаще и, как правило, является предпочтительным выбором.

Чтобы рассчитать общую длину трубки , вам необходимо знать нагрузку в БТЕ.Используя приведенную ниже таблицу, можно использовать нагрузку в БТЕ для определения размера, расстояния и средней длины контура трубок из полиэтиленгликоля, которые будут использоваться. Когда доступно, расстояние между трубками можно использовать для определения общей длины, необходимой для плиты:

Длина = (Площадь обогреваемой плиты, кв. Фут) x 12 x 1,05 / (Расстояние между трубками, дюйм)

Например, плита 20 т x 80 футов ( 1600 кв. Футов) с PEX, расположенным на расстоянии 10 дюймов по центру:
1600 x 12 x 1,05 / 10 = 2016 футов
(множитель x1,05 учитывает дополнительную длину, необходимую для резерва)

Определите оптимальное количество контуров PEX для соответствия средней рекомендуемой длине контура.Например, в случае 1/2 «PEX оптимальное количество контуров равно (7), поскольку 2016/7 = 288 футов, что очень близко к стандартной рекомендованной длине контура 300 футов для труб 1/2».
Таким образом, для проекта потребуется 7 x 300 = 2100 погонных футов трубы, что соответствует:
(7) 300-футовые рулоны
(3) рулона 600 футов и (1) 300 футов
(2) рулона 600 футов и (1) 900 футов и так далее.
Оставшиеся 12 футов (300 — 288 = 12) длины используются для подсоединения трубок к коллектору.

Размер трубок PEX и расстояние между ними в зависимости от нагрузки в БТЕ

Размер трубки Длина контура
(лучистое тепло / таяние снега)
Нагрузка БТЕ (БТЕ / кв. Фут) и расстояние между трубами OC (по центру)
50-75 75-100 100-125 125–150 150-200
1/2 « 300-350 футов / 200 футов 12 « 10 « 8 « 6 « Не рекомендуется
5/8 дюйма 400-500 футов / 250 футов 12 « 10 « 8 « 6 «
3/4 дюйма 500-600 футов / 300 футов 12 « 12 « 9 «
1 « 750 футов / 500 футов Не рекомендуется 12 «
Кислородный барьер 1/2 дюйма PEX — самый популярный размер, используемый для теплых полов как в толстых, так и в тонких плитах.Этот размер подходит для всех малых и средних рабочих мест как в жилых, так и в коммерческих проектах. Барьер
5/8 «PEX может использоваться для больших проектов, где присутствует высокая нагрузка BTU из-за отсутствия надлежащей изоляции, большей, чем обычно, толщины плиты или особых проектных соображений.
3/4″ Барьер PEX не является типичным выбором для пола для обогрева (если только тепловая нагрузка не высока) и обычно чаще встречается в системах таяния снега / льда.
1-дюймовый барьер PEX предназначен для использования в крупных коммерческих проектах, которые выходят за рамки данной статьи.

2. Коллекторы
Коллектор — это центральная распределительная станция для всех ваших трубопроводных контуров PEX. Размер коллектора должен соответствовать количеству контуров в вашей системе лучистого отопления .
Коллекторы лучистого тепла — предназначены для использования с трубками из PEX и PEX-AL-PEX 3/8 «, 1/2» и 5/8 «. Они продаются парами (подача и возврат) и включают индикаторы расхода, регулирующие клапаны и другие базовые компоненты
Медные коллекторы — предназначены для использования с трубами PEX 3/4 «и доступны с диаметрами магистральных медных труб размером 1-1 / 4», 1-1 / 2 «или 2».Выходы с медными трубами 3/4 дюйма можно использовать для установки циркуляционных насосов или зональных клапанов. Каждый медный коллектор продается отдельно.

3. Изоляция
Изоляция является обязательным условием для всех систем перекрытия на грунте. Это предотвращает потерю тепла и позволяет быстрее прогревать плиту. Среди нескольких вариантов, доступных на рынке и перечисленных в порядке убывания R-value, являются:

  • Пенопласт из экструдированного полистирола (XPS) (толщиной 1-1 / 2–2 дюйма)
  • Брезент EPS (пенополистирол) в рулонах
  • Пузырьковая / фольговая изоляция в рулонах
Пароизоляция, установленная под изоляцией, также важна для защиты плиты от влаги.Некоторые типы изоляции (пузырчатая пленка и брезент) могут действовать как пароизоляция, в то время как другие (XPS) могут потребовать отдельной пароизоляции.

4. Принадлежности для установки
Скобы и инструменты для пенопласта — для крепления трубок PEX или PEX-AL-PEX к пенопласту или брезентовой изоляции толщиной 1–2 дюйма или более. В тех случаях, когда труба располагается непосредственно над изоляцией, скобы из полиэтилена PEX — единственный способ ее закрепить.
PEX Rails — отличный аксессуар, рекомендуемый как для тонких (неструктурных), так и для толстых (армированных) плит.Их можно установить непосредственно на фанерный черновой пол, изоляцию из пенопласта или на арматуру / сетку. Направляющие PEX также позволяют установку одним человеком и значительно сокращают время установки. Зажимы для проволочной сетки
— используются для закрепления 1/2 дюйма PEX поверх проволочной сетки, используемой для усиления плиты. Эти зажимы являются съемными и могут скользить по проволоке для регулировки расстояния между трубками по мере необходимости. Опоры изгиба
PEX — используются для обеспечения плавности При необходимости, трубы из полиэтилена сгибаются под углом 90 градусов. Для бетонных плит чаще всего используются металлические опоры с изгибом.
Нейлоновые стяжки на молнии — быстрый, простой и экономичный способ привязать / закрепить трубы из полиэтиленгликоля к арматуре или проволочной сетке. Подходит для всех размеров PEX до 1 «.

Вышеупомянутые (4) категории составляют основной список материалов, необходимых для любой установки излучающего отопления или снеготаяния внутри плиты. Некоторые из перечисленных ниже компонентов также могут потребоваться в зависимости от по характеру проекта:

  • Циркуляционные насосы
  • Реле переключения
  • Смесительные клапаны
  • Зональные клапаны
  • Управление клапаном зоны
  • Термостаты
  • и др.

Калькулятор теплового кабеля для крыши — Расчетная длина и стоимость нагревательных кабелей для ледяной плотины

Если на вашей крыше скапливается снег и лед, можно легко и эффективно устранить (растопить) ледяные завалы с помощью нагревательных кабелей, прежде чем они нанесут серьезный ущерб.

Воспользуйтесь этим калькулятором, чтобы оценить стоимость и длину тепловых кабелей для вашего дома, исходя из длины крыши и ширины свеса.


Как рассчитать длину нагревательного кабеля для вашей крыши

Вам нужно будет измерить свой карниз крыши (горизонтальный край крыши, на котором прикреплены желоба) — это будет значение «Длина крыши».Введите это в калькулятор.

Если у вас есть долины с проблемами ледяной плотины, также укажите общую длину долины, где вы будете проложить кабель.

Высота петли: мы рекомендуем, чтобы высота петли была на 12 дюймов больше, чем ваш выступ — это гарантирует, что ваш тепловой кабель растапливает лед на 6 дюймов за внешней стеной вашего дома. Обратите внимание, что производитель рекомендует ширину свеса +6 дюймов. Однако, по нашему опыту, этого недостаточно для надлежащего удаления ледяных плотин.

Также учтите, что более крутые крыши определенно нуждаются в том, чтобы высота петель была как минимум на 12 дюймов больше, чем свесы. Уклон 12/12 увеличивает расстояние вверх по склону в 1,41 раза — поэтому, если ваш свес составляет 24 дюйма, вам понадобится петля 36 дюймов. высота, чтобы соответствовать внешней стороне стены.

Расстояние между петлями: петли расположены на расстоянии 24 дюйма между пиками и впадинами по горизонтали, и зажим устанавливается на каждый фут края крыши. В упаковке 19 зажимов. Разделите длину края крыши на 19 (и округлите в большую сторону) чтобы получить необходимое количество клипов.

Оценить нагрузку электрической цепи

Большинство изделий из проволоки для обогрева кровли имеют напряжение 110 В с номинальным потреблением электроэнергии 8 Вт на погонный фут. Это означает, что вы не должны устанавливать более 190 футов нагревательного провода в одной цепи 15 А. Также имейте в виду, что вам нужно проложить кабель от ближайшей розетки к крыше — расстояние, которое в среднем составляет около 15 футов (если вы не проложите водонепроницаемый удлинитель прямо на крышу).

Поскольку большинство людей подключают свои тепловые кабели непосредственно к внешней розетке, мы добавляем 15 футов к общей длине кабеля.

Более того, если вы используете нагревательный провод длиной 200 или 240 футов, вы обязательно должны подключить его к розетке на 20 А. В противном случае вы перегрузите цепь, и ваш выключатель сработает. Это может привести к нежелательным повреждениям льда, в то время как вы можете не знать, что ваша противообледенительная система не работает.

Эксплуатационные расходы

Как упоминалось выше, вы будете использовать около 8 Вт на погонный фут кабеля для плавления льда. Для типичного края крыши длиной 120 футов с выступами 6–12 дюймов и отсутствием защиты от обледенения желобов потребуется около 291 фут кабеля.Это равняется 2,3 кВтч в час или почти 56 кВтч в день непрерывной работы.

При средней цене на электроэнергию в США 0,13 доллара за кВтч , вы будете тратить 7,25 доллара в день , если ваша система работает с полной загрузкой 24 часа. Полный месяц безостановочной работы обойдется примерно в $ 217 $ .

В Массачусетсе наши затраты на электроэнергию составляют около 0,23 доллара США / кВтч. Это означает, что прокладка кабелей для защиты от обледенения в течение полного дня будет стоить мне почти 13 долларов в день или 385 долларов в месяц !!!

Чтобы ваша система не работала весь день и не тратила электроэнергию, вы можете либо выключить ее вручную (когда на крыше нет снега / льда), либо использовать датчик снега / льда.Он автоматически отключит питание и сэкономит вам кучу денег на эксплуатационных расходах!

Эти датчики рассчитаны на максимальную длину кабеля 120 футов и максимальную нагрузку 1200 Вт.

Затраты на установку — Сделай сам или нанять подрядчика

Самостоятельно установить эту систему довольно просто — все, что вам нужно, это лестница, длина которой достаточна, чтобы дотянуться до крыши, и стабилизирующая штанга, чтобы она не соскальзывала в сторону и не допускала падений / травм.

Сделай сам — Вот полное руководство по установке простых нагревательных приборов, которое также можно использовать в качестве справочника для других брендов.

Если вы решите нанять кровельщика — мы все же рекомендуем покупать материалы самостоятельно и согласовывать фиксированную цену только на монтажные работы. Причина этого в том, что большинство подрядчиков будут использовать 50-100% наценку на материалы, поэтому вы можете сэкономить $ 100-300 , если купите все самостоятельно.

Средняя стоимость прокладки 100 футов теплового кабеля только на крыше составляет около $ 300-400 (только рабочая сила, без материалов). При добавлении материалов, по цене около $ 2 / кв.футов ., вы собираетесь потратить около 200 долларов на 100 футов кабеля. Таким образом, ваша общая стоимость при найме подрядчика составит $ 500-600 .

Прокладка тепловых кабелей внутри водосточных желобов и водосточных труб добавит примерно $ 200–300 на каждые 100 футов длины края крыши.

Убирайте снег, пока он не замерз и не превратился в лед

Идеально для УДАЛЕНИЯ снега с крыши до образования ледяных плотин. Хотя существует множество типов снежных граблей, на большинство из них вам нужно надавить на крышу и соскрести снег.

Это «нажатие» на снежные грабли вызовет мышечные боли и может повредить спину. Кроме того, если кромка (лезвие) у вас металлическая, вы можете поскрести гранулы черепицы и повредить их. Если лезвие (лезвие) из пенопласта, то поролон быстро сломается, и вам потребуется новый.

Вот где превосходят грабли Avalanche! Благодаря запатентованному «снежному скользящему коврику» на дне все, что вам нужно сделать, это подтолкнуть лавинную грабли к крыше.

Лавина врежется в снег, а снежные глыбы просто соскользнут вниз! Теперь вам нужно толкнуть снег и снять его с крыши!

Почему предотвращение ледяных плотин так важно?

Очевидная причина для защиты вашей крыши от ледяных плотин заключается в том, что они наносят серьезный ущерб самой крыше и, в худшем случае, внутреннему пространству вашего дома.Вот некоторые из наиболее распространенных проблем, которые может создать нарост льда:
— Протечки в крыше

— Слабая или поврежденная черепица, которую необходимо заменить

— Желоба оторваны или повреждены

— Мокрая изоляция чердака, которую необходимо заменить

— Плесень на чердаке

— Пятна на потолке и полу верхнего этажа вашего дома

— Отслаивание или отслаивание внутренней краски

Обычно, если ледяные дамбы не устраняются своевременно, разрушения, которые они наносят, усугубляются — другими словами, вы сразу увидите несколько проблем из этого списка.

Средняя стоимость ремонта $ 1,500-2,500 + в зависимости от того, что необходимо сделать. Тем не менее, она может достигать 7000 долларов + , если вашему дому потребуется устранить плесень.

В конечном итоге все дело в стоимости. Предварительные траты денег на дорогостоящие и современные средства для борьбы с обледенением крыш, такие как Perfectly Clear, обходятся значительно дешевле, чем ремонт повреждений от непослушных ледяных плотин.

Какое ЛУЧШЕЕ решение для ледяных плотин?

Когда дело доходит до продуктов, которые могут помочь в борьбе с ледяными плотинами, существует множество вариантов на выбор, от очень дешевых до очень дорогих.

Вот пара вопросов, над которыми нужно подумать, чтобы помочь вам выбрать правильное решение?

1. Есть ли в вашем доме регулярно каждую зиму серьезные ледяные дамбы? Если в вашем доме нет серьезных проблем со льдом и снегом, тратить много денег на дорогие системы может не иметь смысла.

2. Регулярно ли вы тратите деньги на дешевые решения для ледовых плотин, а иногда и на ремонт кровли? В этом случае вы можете рассмотреть более продвинутые, постоянные решения.

3. У вас есть старая крыша, которую нужно заменить в этом сезоне? Если да, возможно, вы захотите установить металлическую крышу. Хотя это очень дорого ( $ 9000-13000 за крышу площадью 1500 кв. Футов), оно обеспечивает постоянное решение протечек, ледяных плотин и всех проблем, связанных с кровлей.

Взгляните на приведенную ниже таблицу, в которой представлены различные продукты и решения для защиты от льда, а также их приблизительная стоимость. Сравните и посмотрите, какой из них подойдет вам.

9035
Краткосрочная / легкая Стоимость Долгосрочная / продвинутая Стоимость
Носки для таяния льда $ Добавить обдув — в утеплитель крыши $
Шайбы для льда $ Улучшите вентиляцию $$$
Снежные грабли $ Нагревательные кабели Advanced 240 В (только профессиональная установка) $$$$
Отопление на крыше кабели (установка своими руками) $$ Металлический пояс для льда (только профессиональная установка) $$$$
Профессиональное удаление ледяной плотины паром $$ Специальная система плавления льда (только профессиональная установка) $$$$
Металлическая крыша $$$$$
Мы также рекомендуем вам изучить наше руководство по 10 лучшим продуктам для предотвращения ледяных плотин, чтобы узнать о лучших способах решения ваших ледяных плотин!

Связанные

Опубликовано:

Это руководство по кровле представлено Лео Б.

Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.

Возникли вопросы или проблемы по кровле? Задайте мне любой кровельный вопрос!

Подрядчики по кровельным работам — присоединяйтесь к нашему бесплатному каталогу местных кровельщиков , чтобы привлечь больше клиентов!


Кабели обогрева, встроенные в бетонные опоры, обеспечивают долговечные и энергоэффективные решения

В случаях, когда требуется нагретый бетон для предотвращения накопления снега или льда, идеальным решением являются кабели обогрева с минеральной изоляцией, заделанные в бетон.По сравнению с саморегулирующимися тепловыми кабелями с полиолефиновым покрытием, кабели с минеральной изоляцией имеют уникальную оболочку из сплава нержавеющей стали, которая не изнашивается из-за шероховатостей бетона. Кроме того, эта металлическая оболочка непроницаема для коррозии и не вызовет каких-либо проблем с электролизом, которые в противном случае создал бы оголенный медный провод рядом со стальной арматурой.

Эти кабели обогрева с минеральной изоляцией позволяют создавать обогреваемые бетонные площадки, в которых используются датчики влажности, подключенные к панели управления, чтобы минимизировать потребление электроэнергии.Датчики имеют небольшой нагревательный элемент, который превращает любой соседний снег в воду, который затем обнаруживает датчик влажности и затем передает сигнал в систему управления для активации кабелей обогрева.

В дополнение к удобству автоматического обнаружения снега, эта система на основе датчиков очень энергоэффективна и оптимизирована для максимального использования доступной мощности. В зависимости от интенсивности снегопада, система теплового кабеля в состоянии покоя может сэкономить до 60 процентов обычных затрат на электроэнергию с тепловым кабелем.Кроме того, параметры на панели управления заставляют цепи постепенно активироваться, чтобы избежать выброса электричества, который был бы вызван, если бы все цепи активировались одновременно.

Процесс установки

Для правильной работы теплового кабеля с минеральной изоляцией требуется особый процесс установки. К долговечной и надежной системе снеготаяния при установке предъявляются три основных требования: качественные материалы для дорожного покрытия, соответствующее армирование, электрическая система, способная обеспечить соответствующую мощность, и точное мастерство монтажа.

Рекомендации по укладке теплопроводов с минеральной изоляцией включают соответствующий дренаж, чистые участки мощения без корней или других препятствий и достаточную толщину бетона, чтобы выдерживать желаемую нагрузку — например, 4 дюйма для пешеходных дорожек и 6 дюймов для опорных транспортных средств. Деформационные швы в бетоне — это дополнительная проблема, которая должна быть предусмотрена на больших площадях или при изменении толщины плиты.

Как система довольно высокой мощности, вся электрическая система, включая переключатели, автоматические выключатели и контроллеры, должна быть способна отключать обе стороны линии в незаземленных цепях.Автоматическое управление доступно, но не обязательно для каждой системы. При активации системы обогрева вручную рекомендуется световой индикатор, сигнализирующий о том, включена или выключена система.

Электротехнические и дорожные подрядчики, устанавливающие кабели, должны проявлять особую осторожность, чтобы не повредить их острыми предметами, обычно присутствующими на строительных площадках. С кабелями обогрева следует обращаться с особой осторожностью при транспортировке и разгрузке, и они должны быть заделаны как минимум на 2–3 дюйма ниже конечной бетонной поверхности.

Приложения

Кабели обогрева с минеральной изоляцией выпускаются двух размеров: «K» с меньшим диаметром и «B» с немного большим диаметром. Как правило, кабели используются из-за их прочного внешнего вида, способного выдерживать высокие температуры и суровые условия, в которых стандартные саморегулирующиеся тепловые кабели с полиолефиновым покрытием не выдержат. Эти условия включают в себя трубопроводы, подвергающиеся воздействию чрезвычайно высоких температур, таких как очистка паром, обработка пищевых продуктов с использованием высоких температур и сырой нефти, которые должны регулироваться по высокой температуре.Укладка кабелей в бетон или асфальт также возможна из-за их прочного внешнего вида.

Производственное предприятие ремонтирует пешеходную дорожку

В одном случае на производственном предприятии в Висконсине использовались нагретые бетонные подушки для смягчения негативных последствий чрезмерного накопления снега и льда на дорожке, ведущей к входу в здание. Инженеры проекта создали модульные и энергоэффективные бетонные площадки с подогревом, которые позволяют предприятию заменять поврежденные участки дорожки по мере необходимости без обширной реконструкции, а датчик в бетоне обнаруживает снег и автоматически включает систему обогрева, когда это необходимо.

При установке этих бетонных подушек на объекте наблюдалось чрезмерное накопление снега, который в некоторых случаях мог блокировать вход в здание. Кроме того, снег со временем повреждает бетон, когда вода из талого снега проникает в трещины и щели в бетоне и повторно замерзает, растрескивая и взламывая бетон, вызывая преждевременное старение. Лед и снег, скопившиеся снаружи здания, также создавали опасную среду, в результате чего сотрудники и автомобили теряли сцепление с дорогой.В одном случае автомобиль не справился с управлением и физически ударился о стену здания.

Решение этих проблем, связанных со льдом и снегом, заключалось в том, чтобы сначала полностью разрушить бетонную дорожку, ведущую к объекту. Новый проход состоял из отдельных площадок размером 10 на 10 футов, простирающихся примерно на 90 футов от стоянки до входа в здание. Каждая площадка была оборудована кабелями обогрева с минеральной изоляцией, встроенными в бетон во время его заливки.Кабели были привязаны проволокой к арматурной сетке внутри каждой бетонной подушки по схеме, предназначенной для равномерного распределения тепла по всей площади.

Нагревательные кабели питаются от системы управления, управляемой датчиком снега, который автоматически определяет наличие влаги рядом с бетоном и запускает систему для ее активации. При заливке бетона в комплекте был небольшой корпус для датчика. При минимальной мощности 30 Вт на квадратный фут, необходимой для эффективного таяния снега на бетоне, для работы этой системы требуется около 27 000 Вт энергии.Датчик влажности, встроенный в систему, играет большую роль в регулировании чрезмерного потребления энергии. Перед установкой руководители предприятия были обеспокоены необходимостью замены всей системы в случае выхода из строя или повреждения кабелей. Инженеры рекомендовали бетонные подушки размером 10 футов на 10 футов, чтобы ни один из тепловых кабелей не проходил через компенсатор, что позволяет заменять каждую подушку по отдельности. Эта модульная конструкция не очень распространена в отрасли, хотя она обеспечивает гораздо большую гибкость при ремонте или расширении в будущем.

Модульная конструкция также увеличивает долговечность тепловых кабелей. Наиболее частая точка выхода из строя тепловых кабелей — это компенсационные швы между бетонными подушками, но отсутствие прокладки кабеля через компенсационные швы из-за модульной конструкции полностью исключает этот риск. Инженеры-проектировщики могли бы разработать бетонную площадку размером 20 на 10 футов, но выбрали меньший размер, чтобы повысить долговечность тепловых кабелей.

После успешной установки этой энергоэффективной автоматизированной кабельной системы электрообогрева у производственного предприятия больше нет проблем с накоплением излишков снега и льда.Система автоматически активируется каждый раз, когда накапливается снег, растапливая снег и лед и расчищая путь для безопасного доступа пешеходов. На предприятии также используется энергоэффективная конструкция системы управления и возможность индивидуальной замены каждой бетонной подушки при необходимости.

Дополнительные приложения

Дополнительные области применения бетонных подушек, обогреваемых с помощью обогреваемых кабелей с минеральной изоляцией, включают остановки грузовиков, где сотрудникам обычно приходится ложиться на плиты из мерзлого бетона для выполнения технического обслуживания своих грузовиков.Более толстая бетонная подушка заливается, чтобы выдержать вес тяжелой техники, и могут быть включены кабели обогрева, чтобы обеспечить более теплую поверхность для сотрудников, а также растопить любой лед или снег, который грузовики могут отложить на бетон.

При некоторых открытых горных работах температура окружающей среды может стать очень низкой и создать опасную среду для рабочих, обслуживающих крупногабаритное оборудование. Бетонные подкладки с подогревом в этом случае могут быть настолько эффективными, что повышают температуру окружающей среды в пространстве, окружающем бетон.

Другой пример — ангар аэропорта с большой раздвижной дверью, прикрепленной к металлическим рельсам, которые в зимние месяцы замерзают и прилипают. Под дверью была установлена ​​обогреваемая бетонная площадка, и тепло излучалось на рельсы, чтобы растопить любой накопившийся снег или лед, позволяя дверям свободно открываться и закрываться даже в самых холодных условиях.

Кабели теплоотвода с минеральной изоляцией обладают достаточной упругостью, чтобы предлагать эти удобные решения в приложениях, которые могут повредить стандартные саморегулирующиеся кабели теплоотвода.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
