Как измерить силу тока при помощи клещей-приставки

Цифровой мультиметр, часто воспринимаемый как прибор только для измерений напряжения, при подключении к нему клещей-приставки может быстро измерять ток.

1. Определите вид измеряемого тока — переменный или постоянный.
2. Выберите для мультиметра клещи-приставку, предназначенные для измерения данного вида тока, либо клещи, измеряющие как переменный, так и постоянный ток.

   Примечание. Просмотрите технические характеристики клещей-приставки и узнайте, что прибор выдает на выходе — уровень тока или напряжения.

3. Определите ожидаемый максимальный ток в цепи, например, путем проверки заводской таблички компонента или номинальных параметров выключателя. Клещи-приставка, подключаемые к мультиметру, могут иметь самые разные предварительно заданные диапазоны измерений. Проверьте, достаточен ли диапазон измерений мультиметра и клещей-приставки для измерений в вашей цепи. Если недостаточен, выберите приборы с более высоким порогом измеряемых значений.

   Примечание. Если токовые входы мультиметра защищены предохранителями, проверьте исправность предохранителей.

4. Настройка цифрового мультиметра выполняется следующим образом:
   • Чтобы измерить силу переменного тока клещами с токовым выходом, переведите регулятор мультиметра в положение «mÃ/û.
   • Вставьте черный измерительный провод в гнездо COM.
   • Если подключаемые клещи-приставка выдают сигнал переменного тока, вставьте красный измерительный провод в гнездо «mÃ/û. Эти токовые клещи предназначены для измерений только переменного тока и, в зависимости от коэффициента деления, подают на цифровой мультиметр ток с амплитудой 1 мА на каждый 1 А измеренного тока (1 мА/А).
   • Выполните шаги 6—8, указанные ниже.
   • Чтобы измерить силу переменного/постоянного тока клещами с выходом напряжения, переведите регулятор в положение «mVac» для измерений переменного тока или в положение «mVdc» для постоянного тока.
   • Вставьте черный измерительный провод в гнездо COM.
   • Если подключаемые клещи-приставка выдают сигнал напряжения, вставьте красный измерительный провод в гнездо «V». Эти токовые клещи могут подавать на цифровой мультиметр напряжение с амплитудой 1 мВ, 10 мВ или 100 мВ на каждый 1 А измеренного тока.
   • Выполните шаги 6—8, указанные ниже.
5. Нажмите на рычаг прибора, чтобы раскрыть захват.
6. Заведите в захват один проводник. Прежде чем считывать показания, проверьте, полностью ли закрыт захват.
7. Считайте показания с экрана.

   Совет. Токовые клещи измеряют силу тока в цепи путем измерения напряженности магнитного поля, которое создается вокруг проводника. По возможности отведите измеряемый проводник от находящихся рядом проводников на расстояние 5–10 см. Цель: предотвратить захват токовыми клещами паразитных магнитных полей. Если отвести проводник невозможно, снимите несколько показаний в разных точках вдоль измеряемого проводника. Не выполняйте измерения на экранированных проводах — в этом случае магнитные поля будут значительно ослаблены или даже отсутствовать.

Анализ измерений тока

При поиске и устранении неисправностей важно знать ток, потребляемый системой, компонентом или цепью.

На компонентах электрических схем, например двигателях, часто прикреплены заводские таблички с указанием номинальных параметров компонента. Результаты измерений тока можно сравнить с номинальными параметрами для определения рабочего состояния компонента.

Измерьте силу тока, чтобы узнать сколько тока потребляет нагрузка (компонент, такой как двигатель) относительно системы. Можно также измерить общую нагрузку на цепь.

Например, двигатель перегружен, если потребляемый ток больше номинального, и недогружен, если меньше номинального.

При поиске и устранении неисправностей технический специалист может выполнить базовые измерения и по их результатам искать перегрузки, превышения тока или дисбаланс тока между фазами.

Обычно токи, превышающие номинальные, свидетельствуют о наличии проблемы, которая может привести к появлению других проблем. Из-за повышенного тока возникает нагрев, а это может привести к повреждению изоляции и выходу компонента из строя.

Большинство цифровых мультиметров могут измерять только постоянный или переменный ток до 10 А. Более высокие токи нужно масштабировать (понижать) при помощи клещей-приставки, которые могут измерять силу тока в цепи в диапазоне от 0,01 А до 1000 А путем измерения напряженности электрического поля вокруг проводника.

Для достижения максимальной эффективности работы, измерения силы тока рекомендуется выполнять сразу после монтажа оборудования и во время его нормального режима работы. Результаты этих измерений можно использовать в дальнейшем в качестве базовых показателей для сравнения при поиске и устранении неисправностей.

Ссылка: Digital Multimeter Principles by Glen A. Mazur, American Technical Publishers.

Подберите подходящий мультиметр

Как мультиметром проверить сопротивление, силу тока, напряжение

Практически каждый человек дома сталкивается с проблемой измерения напряжения, сопротивления, а также других параметров проводки и электроприборов. Бытовых ситуаций масса: торчащие из стены провода, узнать силу тока зарядного устройства, проверить лампочку и т. д. Всю эту работу можно выполнить специальным измерительным прибором – мультиметром. Большой сложности в работе с тестером нет, главное, надо знать, как и что мерить.

Правила измерения сопротивления

Прежде чем мерить сопротивление любой детали, необходимо ознакомиться с ее паспортными данными. Надо иметь точное представление о величине этого показателя у работоспособной детали, иначе полученный результат замера сопротивления не даст никакой пользы. Все обмотки трансформатора или электродвигателя имеют определенное сопротивление. Чтобы проверка мультиметром прошла правильно, необходимо сравнить эталонный показатель с полученным результатом.

Когда происходит монтаж электрической цепи, часто для ограничения тока применяется установка дополнительного резистора. Чтобы получить требуемое выходное напряжение, надо точно знать его сопротивление. Обычно оно написано на корпусе цифрами. Однако бывает маркировка в виде цветных полос, которая расшифровывается по справочнику. Если такой книги под рукой нет, сопротивление резистора придется мерить мультиметром.

Выполнить измерение можно в следующем порядке:

1. На тестере переключатель устанавливают в режим замера сопротивления. Прибор имеет несколько диапазонов, так вот надо выбрать самый меньший. У большинства моделей мультиметров он составляет 200 Ом.
2. Вначале надо проверить сам прибор. Щупы мультиметра замыкают между собой. На экране должно засветиться значение не больше 0,7. В противном случае провода щупов придется заменить.
3. Если с мультиметром все в порядке, начинают измерение. Для удобства работы, особенно если мерить приходится мелкие детали, на щупы надевают зубчатые зажимы – крокодильчики. Щупами касаются двух выходящих концов детали и смотрят результат на дисплее мультиметра. Если на дисплее тестера с левой стороны шкалы указана единица, значит, неверно выбран диапазон. Переключатель надо перевести на шаг вперед и выполнить новое измерение.

Чтобы проверка мультиметром сопротивления показала точный результат, деталь необходимо положить на сухую диэлектрическую поверхность. Выводы надо зачистить до металлического блеска. Налеты из краски, лака или просто окисленная пленка имеют собственное большое сопротивление, мешающее получить правильный результат.

Если мерить мультиметром приходится в диапазоне от 20 кОм, нельзя руками касаться металлических концовок щупов и выводов измеряемого резистора. Тело человека обладает большим сопротивлением, что повлияет на получение правильного результата.

Как разобраться со шкалой мультиметра?

Взяв первый раз в руки тестер, чтобы измерить сопротивление резистора, человек может растеряться в переключении диапазонов. Стандартная шкала большинства бытовых мультиметров имеет 5 диапазонов со значениями от 200 Ом до 2000 кОм. Проверка резистора в Омах на дисплее высветится значением этой же величины. Устанавливая переключатель в диапазон 200 Ом, получится замерить сопротивление резистора не больше такого значения.

Установленный переключатель в позицию 2000 Ом позволяет мерить резисторы сопротивлением до 2 кОм. Надо знать, что каждый резистор имеет допуск ±10%. Например, деталь с маркировкой на корпусе 1К5 при измерении может показать значение от 1350 до 1650 Ом.

Что касается следующих диапазонов, выраженных в кОмах, то здесь все то же самое, только большие величины. Например, позиция 2000 кОм позволяет измерить сопротивление резистора до 2 мОм, а результат на дисплее, естественно, высветится в кОмах. Учитывая тот же допуск ±10%, замер резистора с маркировкой 1мОм выдаст на дисплее тестера результат от 995 до 1000 Ом.

А что же будет, если в позиции 2000 кОм проверить резистор с маркировкой 5K6? Вот здесь дисплей покажет только значение 5 кОм, а дробное число после запятой не отобразится. Узнать более точный результат, можно провернув переключатель мультиметра на меньшую позицию. Так, в диапазоне 20 кОм сопротивление резистора 5K6 высветится на дисплее точным числом 5,61.

При измерении сопротивления мультиметром существует одно правило. Когда измеряют силу тока, например, в розетке, на тестере выставляют больший диапазон, чтобы не сгорел прибор, и постепенно двигаются вниз до получения результата. Замер сопротивления происходит в обратном порядке с меньшего диапазона в сторону большей позиции. Это связано с тем, что ток в резисторе отсутствует и мультиметр сгореть не может, зато такие шаги позволяют получить точный результат с дробными числами.

Измеряем мультиметром сопротивление домашнего заземления

По правилам техники безопасности все электроприборы не должны использоваться без заземления. Новые многоквартирные дома оборудуются контуром, а вот для частных строений прокладка шины ложится на плечи хозяина. Но в любом случае будь то готовый или изготавливаемый контур, периодически необходима проверка сопротивления заземления.

Бытовые электроприборы при поломке имеют свойство давать на корпус пробой. Попадающий на шину заземления ток вызывает срабатывание защитного автомата УЗО. Когда сопротивление одного из участков заземления будет выше нормы, ток не будет протекать по шине и УЗО не сработает. Это уже грозит поражением током человека.

Вначале сопротивление заземления замеряют мультиметром на участке от корпуса каждого электроприбора до шины. Значение не должно быть более 1 Ом. Растекание тока по земле замеряют на участках, длина которых больше глубины заземления в пять раз. Данное сопротивление должно быть не больше 5 Ом.

Замер сопротивления заземления в своем доме не требует особо точных данных. Это позволяет использовать для работы любой недорогой мультиметр.

Если говорить о производстве, то замер заземления тестером проводят очень редко. Это связано с низкой точностью прибора. Кроме того, результаты испытаний мультиметром нельзя официально оформлять. Дело в том, что сведения не считаются точными, так как тестер не проходит госповерку. Даже технически невозможно выполнить правильные измерения заземления, ведь к тестеру не получится подключить 4 контакта от стержневых электродов.

Учимся измерять тестером силу тока

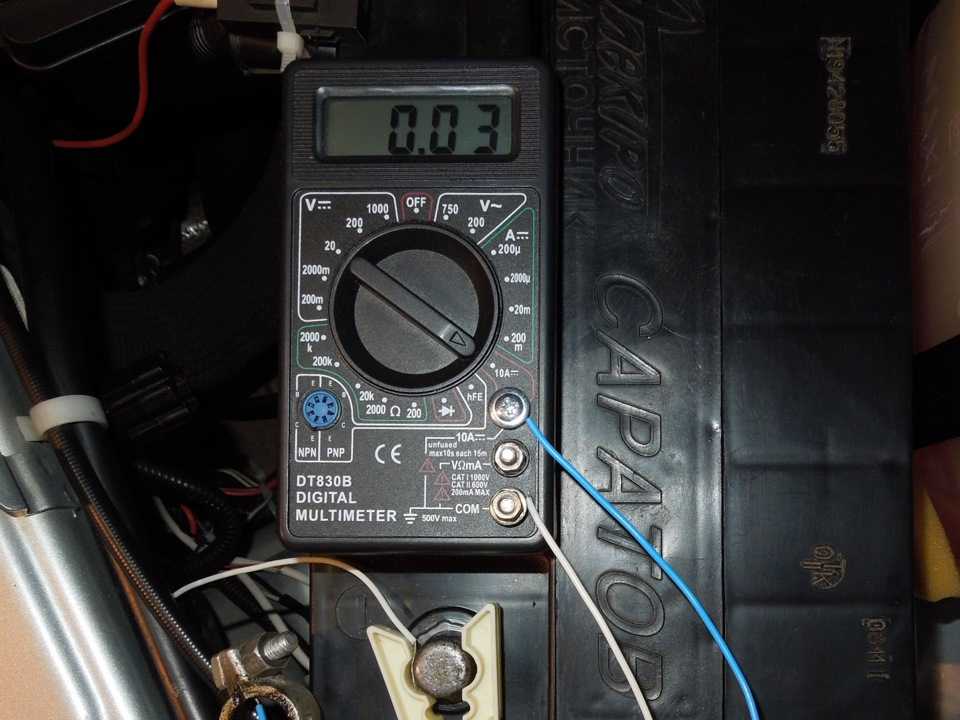

При необходимости узнать силу тока надо взять тот же мультиметр и запомнить одно важное правило: ампераж измеряется щупами, соединенными последовательно с нагрузкой, а во всех остальных измерениях щупы подключают параллельно исследуемому объекту.

Чтобы научиться дома измерять силу тока мультиметром, можно провести маленький опыт. Надо создать цепь из источника питания, нагрузки и тестера. Для таких испытаний оптимально применение зарядного устройства с дисплеем индикации. Оно дает постоянный ток, поэтому ручку тестера ставят в соответствующую позицию. На зарядном устройстве выставляют напряжение 12 вольт. К нему последовательно подключают мультиметр, электромоторчик от детской игрушки и смотрят показания на обоих дисплеях. Например, тестер показывает значение 0,18. Такие же амперы высвечиваются на табло зарядного устройства.

Если по сети протекает переменный ток, измерение ампеража происходит точно так. Единственное отличие в позиции мультиметра. Переключатель прибора надо установить на диапазон измерения переменного тока.

Иногда у людей возникает вопрос, какой ампераж в розетке или аккумуляторе? С технической точки зрения, вопрос неправильный. В источнике питания можно измерить напряжение, но никак не силу тока.

Как уже выяснили, для определения ампеража надо создать цепь. Хотя для справки, в розетку больше 16 А не может поступать. На такую силу тока она и рассчитана.

Измеряем постоянное напряжение

Чтобы измерить тестером постоянный ток, необходимо соблюдать полярность. Хотя, если перепутать щупы, ничего страшного не случится. Прибор просто покажет значение со знаком минус, что укажет на необходимость перемены местами щупов.

Попробовать измерить постоянное напряжение можно на обычной батарейке. На мультиметре выставляют переключателем самый меньший диапазон постоянного напряжения. Подключают красный щуп к плюсу, а синий к минусу. Дисплей высветит значение 1,8. Но почему, ведь на батарейке написано ее напряжение 1,5 вольта? Все правильно, новый источник питания должен выдавать немного больше указанного. Аналогично можно замерить напряжение у зарядного устройства или любого другого источника постоянного тока, главное, начинать замеры с большего диапазона на тестере, чтобы не сжечь прибор.

Измеряем переменное напряжение

Чтобы замерить напряжение в розетке или у выступающих из стены оголенных концов провода, на тестере выставляют диапазон переменного тока. Домашняя сеть выдает 220 вольт и выставленного диапазона на приборе 750 вольт будет достаточно. Так как переменный ток не имеет плюса и минуса, а только фазу и ноль, щупы можно вставить в розетку как угодно. На дисплее высветится показание, например, 210 или 225 вольт. Это нормально, так как напряжению допускаются небольшие погрешности.

Как измерить частоту мультиметром?

Измерение частоты в домашних условиях практически не требуется. И так известно, что в розетке она равна 50 Гц. Однако продаются мультиметры с функцией измерения частоты. Взять, например, тестер с частотомером диапазоном до 30 мГц. Он обладает низкой чувствительностью и служит просто индикатором частоты. Замерить, например, прибором частоту выходов колонок автомобильного магнитофона не удастся из-за малого напряжения. А если щупами подключиться к вторичной обмотке трансформатора, покажет те же 50 Гц, что и в розетке.

Радиолюбители практикуют измерение частоты через разделительную емкость. Для этого последовательно собирают цепь из мультиметра, конденсатора емкостью 0,1 мкФ и измеряемого объекта. Однако такие опыты непосвященным людям не нужны и опасны.

Все что требуется уметь дома измерять мультиметром – это напряжение, сила тока и сопротивление. Чаще всего просто требуется сделать прозвон провода или ТЭНа на целостность. Все остальные параметры лучше оставить специалистам.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как определить мощность ветрогенератора

Мощность ветрогенератора определить достаточно просто, нужно измерить силу тока в проводе от ветрогенератора. Сделать это можно амперметром, в любом мультиметре есть функция измерения тока. Также нужно измерить напряжение в проводе. Нужно одновременно измерить силу тока и напряжение. Далее силу тока нужно умножить на напряжение. В результате умножения получится мощность ветрогенератора в ваттах.

>

К примеру от ветрогенератора идёт ток 6 ампер, напряжение при этом 13 вольт, значит 6*13=78 ватт*ч, или 0.078кВт*ч. Если от ветрогенератора идёт ток 20 ампер, а напряжение 15 вольт, то 20*15=300 ватт*ч, или 0.3кВт*ч. Далее остаётся узнать (измерить анемометром) при каком ветре ветрогенератор выдаёт такую мощность, и можно смело говорить что к примеру мой ветряк при ветре 8м/с выдаёт 300 ватт.

Если ветрогенератор работает на зарядку аккумулятора то тут ещё проще, напряжение аккумулятора мы знаем и оно особо не меняется, можно померить, и напряжение будет примерно 12-13 вольт в зависимости от степени заряженности. Нужно измерять силу тока от ветряка и умножать на напряжение, это и будет мощностью. Также можно рассчитать какая мощность уходит на потребление энергии из аккумулятора, так-же ток умножается на напряжение.

Как узнать мощность генератора

Если вы сделали генератор и хотите узнать какой мощность он получился то тут тоже всё просто, нужно покрутить генератор чем нибудь. Например дрелью или шуруповертом, если генератор слишком мощный то можно на токарном станке покрутить. В качестве нагрузки подключить аккумулятор, и измерять силу тока и напряжение, перемножать и получится мощность. Ну и смотреть на каких оборотах какая мощность получилась.

Бывает так что невозможно покрутить генератор, нет ничего мощного чтобы покрутить генератор на нагрузку, но и так можно вычислить мощность генератора. Но всё равно генератор придётся покрутить, хотя бы рукой. Можно держа в руках секундомер крутить генератор рукой со скорость один оборот в секунду, и измерять при этом напряжение. К примеру у вас получилось 25 вольт при 1 об/с или тоже самое 60 об/м. Так-как напряжение генератора растёт линейно в зависимости от оборотов то при 300 об/м будет 125 вольт, а при 600 об/м будет 250 вольт.

Теперь нужно измерить мультиметром сопротивление обмотки генератора. После соединения звездой у вас выходит три провода на диодный мост, нужно померить сопротивление между любыми двумя проводами из трёх. Теперь когда известно сопротивление то можно рассчитать ток заряда на аккумулятор.

У нас получилось 25 вольт при 60 об/м, нужно от 25 вольт отнять напряжение аккумулятора, ведь пока напряжение не поднимется выше чем напряжение аккумулятора то зарядки аккумулятора не будет. Тогда 25-12=13 вольт. Эти 13 вольт нужно разделить на сопротивление и получится ток заряда АКБ. Ведь напряжение не будет 25 вольт, так-как аккумулятор напряжение понизит до своего, а ток заряда булет зависить от сопротивление обмотки генератора и проводов идущих до генератора. К примеру у нас сопротивление обмотки генератора 2 Ома, значит 13:2=6 ампер. Далее амперы умножаем на вольты и получаем мощность 12*6=24 ватта.

Так можно рассчитать силу тока и мощность при любых оборотах генератора, нужно знать лишь напряжение генератора вхолостую, сопротивление генератора, и напряжение аккумулятора. Но проще купить цифровой ваттметр и мерить им мощность, он также показывает сразу силу тока и напряжение. Ниже видео с показаниями по мощности моего ветрогенератора при среднем ветре 6 м/с.

Сколько ампер потребляет компьютер? Руководство по энергоэффективности

То, как современные офисы и домохозяйства используют компьютеры, ноутбуки, планшеты и т. д., указывает на то, что зависимость от этих гаджетов не уменьшится в ближайшее время. Таким образом, опасения по поводу потребления электроэнергии обоснованы и заслуживают внимания, особенно когда энергоэффективность стала популярным термином в нашей повседневной жизни.

Меньшее потребление означает меньшие счета за коммунальные услуги, что в конечном итоге приводит к большей экономии.Вы не можете действительно начать инициативу по энергоэффективности, не зная, сколько энергии требуется компьютеру для его обычной работы? Итак, сколько ампер потребляет компьютер?

Ответ: 3-5 ампер при 120 В переменного тока. В том, что все? Нет, но это, по крайней мере, самый распространенный ответ, который вы можете получить, погуглив «сколько ампер потребляет настольный компьютер?» С технической точки зрения при расчете энергопотребления компьютера учитываются несколько факторов.

Какие факторы влияют на потребление электроэнергии компьютером?

Конфигурация ПК и способ использования устройства являются решающими факторами.Давайте возьмем их, а затем перейдем к реальным усилителям, которые потребляет компьютер.

Конфигурации и компоненты компьютера

Существует множество вариантов настройки компьютера. Ваш бюджет, потребности и доступность аппаратных компонентов являются одними из важнейших аспектов покупки машины. Для личного использования может быть достаточно недорогого устройства, в то время как люди, заинтересованные в использовании своих компьютеров для профессиональных приложений, будут искать немного более высокий уровень.

Офисы и организации, выполняющие много операций в Интернете, часто предпочитают ПК последнего поколения.

Веганский бодибилдинг и фитнес – clotrowsroo7 testogel uk купить ep. 224 – хорошая или плохая растяжка и сила? – школа естественного бодибилдинга, послушайте здесь. Общее правило здесь заключается в том, что более мощные аппаратные установки требуют большего количества энергии, чем те, которые имеют базовый профиль. Это означает, что профессиональный писатель, который не полагается на инструменты для редактирования фотографий и видео, может не искать более высоких конфигураций, но аниматор или графический дизайнер будут.

Точно так же геймер обычно желает иметь достойную настройку, но те, кто держит компьютер исключительно для личных целей, таких как развлечения, могут не тратить слишком много на более высокую производительность.

Поведение пользователя

Продолжительность нахождения компьютера в рабочем режиме — еще один аспект, влияющий на его общее энергопотребление. Если ваш компьютер используется в течение восьми часов в день, потребляемая им мощность будет выше, чем при использовании в течение нескольких часов. Вопрос о том, требует ли компьютер в режиме ожидания питания питания, создает неправильное представление. Правда в том, что резервные подразделения тянут одну треть объема, необходимого занятым.

Потребляемая мощность компьютеров и ноутбуков

Когда речь идет о «ноутбуке по сравнению с настольным компьютером», наиболее очевидными аргументами являются производительность, удобство использования, цена, стоимость ремонта и т. д. Но уровень энергопотребления также имеет значение, и вы признаете это, когда будете прочитайте следующее обсуждение.

Ноутбуки не так требовательны, как настольные ПК. Будучи меньше по внешнему виду и дизайну, ноутбуки потребляют до 80% меньше энергии, чем настольные компьютеры. С небольшими блоками питания (PSU) портативные компьютеры всегда более энергоэффективны. Однако устройства, которые потребляют больше энергии, могут потреблять столько же электроэнергии, сколько их настольные аналоги, которые потребляют мало энергии.

Как рассчитать потребление?

Пришло время проверить блок питания вашего компьютера, чтобы узнать номинальную мощность.Вы также можете посмотреть модуль блока питания или руководство пользователя. Чтобы рассчитать силу тока, потребляемую вашим компьютером во время использования, следуйте приведенному ниже методу.

Вт (номинал адаптера)/напряжение = Ампер

Таким образом, потребляемый компьютером ампер должен составлять 2,5, если блок питания рассчитан на 300 Вт. Посмотрите на этот расчет: 300 Вт / (напряжение сети при 120 вольт) = 2,5 ампера.

Существует способ понять, зависит ли ваш блок питания от более высокого или более низкого энергопотребления.

Попробуйте подсчитать количество вентиляторов внутри вашего центрального процессора (ЦП).Если вы видите, что есть только один вентилятор и нет охлаждающего компонента, устройство работает на небольшом количестве энергии. Наоборот, вы можете найти несколько вентиляторов с активной системой охлаждения, машина требует большего количества энергии для работы. Обычные модули блоков питания имеют различную мощность, например, 100 Вт и 200 Вт для блоков питания низкого уровня и 300 Вт, 500 Вт, 750 Вт и 1000 Вт для блоков питания высокого класса.

Итак, сколько ампер потребляет настольный компьютер?

Амперы, потребляемые компьютерами, колеблются между 0.25 и 2 и более. Настольный ПК потребляет до 1,67 ампер в час при работающем принтере и динамиках. Итак, компьютеру, который работает восемь часов в день, требуется до 5 ампер.

Поскольку мы знаем, что современным пользователям приходится полагаться на ряд средств вывода и ввода, помимо самого компьютера, ток, потребляемый компьютером, не полностью потребляется устройством. Вот разбивка потребляемого количества.

• В среднем компьютер потребляет почти 1,43 ампер в час. Потребление может доходить до 2 ампер и даже выше при 100% нагрузке.
• Устройство/модем для подключения к Интернету 0,083 ампер в час.
• Принтер потребляет 0,04 ампера в час.
• Громкоговорителям требуется 0,17 ампер в час.

Существуют значительные отклонения от приведенных выше оценок, когда речь идет о компьютерах рабочих станций, которые обычно потребляют от 2 ампер до 3,50 ампер в час при работе на 100% и от 0,75 до 1,20 ампер в час в состоянии покоя.

Сколько ампер потребляет портативный компьютер?

Как уже говорилось, портативные устройства известны своим низким энергопотреблением.Типичное устройство потребляет от 0,41 до 0,84 ампер в час, что может составлять от одной трети до половины количества, необходимого для настольных компьютеров. Таким образом, ноутбук при использовании в течение восьми часов в день потребляет до 6,73 ампер, включая сложные сеансы многозадачности.

Приведенные выше оценки кажутся слишком простыми, чтобы их можно было применить для многих пользователей. У вас может быть игровой компьютер или ноутбук. Даже у вас может быть очень особенный монитор, который отличается улучшенной конструкцией. Вот еще один обзор энергопотребления игровых ПК, Mac и различных компьютерных мониторов.

Сколько ампер потребляет игровой компьютер?

Игровые ПК

часто считают зверем, который обычно включает в себя модуль питания на 750 Вт и передовые компоненты для более богатой графики. Таким образом, неудивительно, что игровой компьютер с блоком питания мощностью 750 Вт потребляет до 6,25 ампер в час и 31,25 ампер в течение пяти часов игрового процесса. Для игрового ноутбука требуемый ток может составлять 15,80 или выше для пяти часов работы.

Сколько ампер потребляет компьютер Mac?

Компьютеры Mac

и устройства MacBook известны своими энергосберегающими модулями питания.

Достойная модель с 27-дюймовым дисплеем, четырехъядерным процессором Intel i5 с тактовой частотой 2,66 ГГц и графикой ATI Radeon 4850 потребляет 1,21 ампер в час в режиме ожидания и 3,04 ампер в час в режиме пиковой нагрузки.

Недорогой Mac с 21,5-дюймовым дисплеем, 16 ГБ памяти DDR4 SDRAM 2400 МГц и без выдающегося графического профиля занимает всего 0. 28 ампер/час в режиме ожидания и 0,62 ампер/час при максимальной нагрузке.

Тот же коэффициент энергоэффективности применяется к устройствам MacBook, которые обычно потребляют максимум 0,72 ампер/час, 0,04 ампер/час в режиме ожидания и 0,01 ампер/час в спящем режиме.

Сколько ампер потребляет компьютерный монитор?

Компьютерные мониторы имеют решающее значение для потребления энергии. Настольные мониторы, которые мы обычно видим, требуют от 0,15 до 0,5 ампер. Расчет для ЭЛТ-мониторов или экранов со светодиодной подсветкой будет немного отличаться от расчетов для обычных мониторов или экранов компьютеров.Например, 22-дюймовый ЖК-монитор со светодиодной подсветкой потребляет до 0,30 А в течение пяти часов.

Советы по обеспечению энергоэффективности

К этому моменту у вас уже достаточно энергии, необходимой компьютерам. Что дальше? Вы хотите получить некоторое представление о подходах к энергоэффективности, не так ли? Что ж, ниже приведены краткие советы, которые должны вам помочь.

• Отключайте внешние устройства, когда они вам не нужны.
• Удалите периферийные устройства (те, которые вам сейчас не нужны) с ваших домашних серверов.
• Используйте умную полосу и подключайте к ней оборудование, особенно когда вы не хотите или не можете выключить компьютер.
• Настройте параметры управления питанием вашего компьютера.
• Используйте браузеры и приложения, которые потребляют меньше энергии и хорошо служат вам.
• Настройте параметры таким образом, чтобы ПК автоматически выключался в определенное время, когда вы обычно не используете ПК, но есть вероятность, что он включен.
• Используйте интеллектуальные модули бесперебойного питания, если вы не хотите выключать систему.
• Не забудьте выключить машину, когда будете уверены, что закончили рабочий день.
• Не держите зарядное устройство для ноутбука подключенным к источнику питания, когда вам не нужно заряжать устройство. Вы можете использовать таймер для зарядного устройства.
• Старайтесь покупать ПК и сопутствующие аппаратные компоненты, соответствующие рейтингу Energy Star.

Следуя этим советам, вы можете снизить энергопотребление вашего компьютера на целых 20 %, что напрямую повлияет на ваши ежемесячные счета за электроэнергию.Кроме того, дисциплинированное и планомерное использование ПК может увеличить срок службы его аппаратных частей, что позволит вам долгие годы наслаждаться хорошей производительностью.

Электрический ток — веб-формулы

Электрический ток определяется как:

I = В / R

Соответствующие единицы:
ампер (А) = вольт (В) / ом (Ом)

Эта формула получена из законов Ома. . Где у нас:
В: напряжение
Я: текущий
R: сопротивление

Если электрическая мощность и полное сопротивление известны, то ток можно определить по следующей формуле:
Ампер (А) = √(Ватт (Вт) / Ом (Ом))

Где P — электрическая мощность.


Электрический ток
Скорость потока заряда через поперечное сечение некоторой области металлического провода (или электролита) называется током через эту область.

Если скорость потока заряда непостоянна, то ток в любой момент определяется дифференциальным пределом: I = dQ/dt.

Если заряд Q протекает по цепи за время t, то
  I = Q/t.

Единица силы тока в системе СИ называется ампер (А) (кулон/секунда).
1 ампер = 6,25 × 10 ⁸ электронов/сек

В металлических проводниках ток обусловлен движением электронов, тогда как в электролитах и ​​ионизированных газах и электроны, и положительные ионы движутся в противоположном направлении. Направление тока принимается за направление, в котором движутся положительные заряды.

Несмотря на то, что в проводимости ток возникает только благодаря электронам, ранее предполагалось, что ток возникает из-за положительных зарядов, протекающих от положительного заряда батареи к отрицательному. Поэтому направление тока принимается противоположным потоку электронов.

Если ток постоянна: ΔQ = I.Δt

Функция времени: 9

Заряды = площадь под графиком = ½ × T ₀ × I ₀

Найти ток в электрической цепи
Для простой цепи или одного провода имеем:

Для сложной цепи с более чем одним проводом мы можем определить ток с помощью двух законов Кирхгофа

Первый закон: Этот закон основан на принципе сохранения заряда и утверждает, что в электрической цепи (или сети проводов) алгебраическая сумма токов, сходящихся в точке, равна нулю.

Стрелка, отмеченная на схеме, представляет направление обычного тока, то есть направление потока положительного заряда, тогда как направление потока электронов указывает направление электронного тока, противоположное направлению обычного тока.
I ₁ + I ₄ + I 9027 4 + I ₅ = I ₃ + I ₂ + I ₆ + I ₆

Второй закон: Алгебраическая сумма продукта текущего а сопротивление в любом замкнутом контуре цепи равно алгебраической сумме электродвижущих сил, действующих в этом контуре.
Математически.

Электродвижущие силы – ЭДС (𝜖) источника определяется как работа, выполняемая на единицу заряда при переносе положительного заряда через очаг ЭДС от конца с низким потенциалом к ​​концу с высоким потенциалом. Таким образом,
𝜖 = w/Q

Когда ток не течет, ЭДС источника точно равна разности потенциалов между его концами. Единица эдс такая же, как и у потенциала, т.е. вольт.

Средний поток электронов в проводнике, не подключенном к батарее, равен нулю, т.е. количество свободных электронов, пересекающих любой участок проводника слева направо, равно количеству электронов, пересекающих сечение проводника справа налево. Таким образом, ток по проводнику не течет, пока он не подключен к аккумулятору.

Скорость дрейфа свободных электронов в металлическом проводнике

В отсутствие электрического поля свободные электроны в металле хаотично движутся во всех направлениях и поэтому их средняя скорость равна нулю. Когда приложено электрическое поле, они ускоряются в направлении, противоположном направлению поля, и поэтому имеют чистый дрейф в этом направлении. Однако из-за частых столкновений с атомами их средняя скорость очень мала. Эта средняя скорость, с которой электроны движутся в проводнике под действием разности потенциалов, называется дрейфовой скоростью.

Если E — приложенное поле, e — заряд электрона, m — масса электрона и τ — интервал времени между последовательными столкновениями (время релаксации), то ускорение

Поскольку средняя скорость сразу после столкновения равна нулю, а непосредственно перед следующим столкновением это τ, дрейфовая скорость должна быть:

равно количеству свободных электронов в единице объема, то можно показать, что:

подвижность   µ носителя заряда определяется как дрейфовая скорость на единицу электрического поля:

Плотность тока (J)
(i)
(ii) S. I Единица Дж = Am ^-2 .
(iii) Плотность тока является векторной величиной, ее направление совпадает с направлением потока положительного заряда в данной точке внутри проводника.
(iv) Размеры плотности тока = [M ⁰ L ^-2 T ^o A ¹ ]

Носители тока: Заряженные частицы, поток которых в определенном направлении составляет электрический ток, являются носителями тока. . Носители тока могут иметь положительный или отрицательный заряд.Ток переносится электронами в проводниках, ионами в электролитах и ​​электронами и дырками в полупроводниках.

Пример 1:  Частица с зарядом q кулонов движется по круговой орбите. Если радиус орбиты R и частота орбитального движения частиц f, то найти силу тока на орбите.

Решение: Через любой участок орбиты заряд проходит f раз за одну секунду. Следовательно, через это сечение общий заряд, проходящий за одну секунду, равен fq.По определению i = fq.

Пример 2: Ток в проводе изменяется со временем по уравнению I = 4 + 2t, где I в амперах, t в секундах. Вычислите количество заряда, прошедшего через поперечное сечение провода за время от t = 2 с до t = 6 с.

Решение: Пусть dq — изменение, прошедшее за небольшой интервал времени dt.
Тогда dq = I dt = (4+2t)dt

Следовательно, общий заряд, пройденный за интервал t = 2 с и t = 6, равен
q = ∫ ⁶ ₂ (4 + 2t) dt = 48 Кл

Пример 3: Дан токоведущий провод неоднородного сечения.Что из нижеперечисленного является постоянным на всем протяжении провода?
(A) Ток Ток только
(b) Текущий и дрейф скорость
(C) Скорость дрейфа
(d) Текущий, скорость дрейфа

Решение : (A)

Example4 : Когда разность потенциалов на данном медном проводе увеличивается, скорость дрейфа
Номеры нагрузки:
(а)
(A) Уменьшение
(b) Увеличение
(C) Оставайтесь те же
(d) Получите снижение до нуля
Решение : (b)

Формула — что такое текущая формула? Примеры

Текущая формула получена из закона Ома. Ток определяется как поток электронов в электрической цепи. Поток электронов происходит за счет разности потенциалов. Ток также известен как скорость изменения заряда во времени. Ток представлен I, а единицей силы тока в системе СИ является Ампер. Давайте изучим применение текущей формулы в разделе ниже.

Какова текущая формула?

Согласно закону Ома, сила тока есть отношение разности потенциалов к сопротивлению. Таким образом, текущая формула определяется как: I = V/R

где

• Я представляю ток в амперах,
• В это разность потенциалов в
Вольт
• R — сопротивление в Ом (Ом).

Давайте посмотрим на применение текущей формулы в следующем разделе решенных примеров.

Хотите найти сложные математические решения за считанные секунды?

Воспользуйтесь нашим бесплатным онлайн-калькулятором, чтобы решить сложные вопросы. С Cuemath находите решения простыми и легкими шагами.

Забронируйте бесплатный пробный урок

Примеры использования текущей формулы

Пример 1: В электрической цепи разность потенциалов и сопротивление равны 20 В и 4 Ом соответственно. Используя формулу тока, найдите силу тока в цепи.

Решение:

Чтобы найти: Ток (I), текущий в цепи.
Дано:
В = 20 В, R = 4 Ом
Использование текущей формулы
Я = В/Р
I = 20/4
я = 5

Ответ: Сила тока в цепи составляет 5 ампер.

Пример 2: Суммарный ток, протекающий по электрической цепи, составляет 50 А, а сопротивление проводов составляет 14 Ом.Используя текущую формулу, найдите разность потенциалов.

Решение:

Чтобы найти разность потенциалов:
Дано:
I = 50 А, R = 14 Ом
Использование текущей формулы
Я = В/Р
50 = В/14
В = 50 × 14
V = 700

Ответ: Разность потенциалов 700 В.

Пример 3: В электрической цепи разность потенциалов составляет 20 В, а значение тока равно 5 А соответственно.Используя формулу тока, найдите сопротивление цепи.

Решение:

Чтобы найти сопротивление (R) цепи:
Дано:
V = 20 В, I = 5 А
Использование текущей формулы
Р = В/И
R = 20/5
R = 4 Ом

Ответ:  Сопротивление цепи 4 Ом.

Часто задаваемые вопросы по текущей формуле

Как рассчитать ток с помощью формулы тока?

Если напряжение (В) и сопротивление (R) любой цепи заданы, мы можем использовать формулу тока для расчета тока, т.е.е., I = V/R (ампер).

Как рассчитать напряжение по формуле тока?

Если ток (I) и сопротивление (R) любой цепи заданы, мы можем сформировать формулу тока для расчета напряжения, т. е. V = IR (Вольт).

Как рассчитать сопротивление, используя формулу тока?

Если ток (I) и разность потенциалов (V) любой цепи заданы, мы можем сформировать формулу тока для расчета сопротивления, т. е. R = V/I (Ом·Ом).

Что такое определение текущей формулы? Напишите его единицу СИ.

Ток — это отношение разности потенциалов к сопротивлению. Он представлен как (I). Текущая формула дается как I = V/R. Единицей силы тока в системе СИ является Ампер (Amp).

Определение правильной силы тока компрессора

Эта статья любезно предоставлена ​​компанией Coldtronics Inc., производителями систем сигнализации HVACR.

При диагностике проблемы с компрессором измерение потребляемой им силы тока является частью определения правильности работы компрессора.Как специалист по обслуживанию узнает правильную силу тока? Лучший способ определить правильную потребляемую мощность для конкретного компрессора — обратиться к таблице номинальных характеристик для этого компрессора.

Производители компрессоров публикуют рейтинговую таблицу для каждого производимого ими компрессора. Эти диаграммы могут быть опубликованы как в виде таблицы, так и в графическом формате. На диаграмме компрессора будет указана правильная потребляемая мощность компрессора при различных условиях его работы. Для использования диаграммы специалист по обслуживанию должен знать температуру испарения, температуру конденсации и напряжение, подаваемое на компрессор.Используя диаграмму, техник по обслуживанию может определить правильную потребляемую силу тока для компрессора и использовать эту информацию для точного устранения неполадок в нем и в остальной части системы.

Получение этих таблиц может занять немного времени, но дополнительное время стоит того, чтобы знать правильную силу тока. С использованием Интернета эту информацию стало немного легче получить. Большинство производителей компрессоров указывают номинальную силу тока на своем компрессоре. Обычно они указывают номинальный ток нагрузки (RLA) компрессора.Однако специалист по обслуживанию не может использовать это значение для определения правильной рабочей силы тока. RLA — это математический расчет, необходимый только для получения одобрения Underwriters Laboratories Inc. (UL).

Изготовитель компрессора должен провести серию тестов, чтобы определить максимальный непрерывный ток, прежде чем произойдет срабатывание защиты от перегрузки. Как только это будет определено, UL предлагает разделить MCC на 1,56, чтобы определить RLA.

Некоторые производители компрессоров, например Copeland, используют другой коэффициент.Они делят МСС на 1,44. Если RLA имеет какое-либо значение, оно должно определять, при какой силе потребления сработает перегрузка компрессора, а также определить размер предохранителя/автоматического выключателя и размер провода.
Попытка определить хороший или плохой компрессор с помощью RLA неверна. Это не имеет ничего общего с тем, какой должна быть правильная потребляемая мощность при различных условиях нагрузки.

При измерении силы тока, потребляемой компрессором, обязательно считывайте только силу тока, потребляемую компрессором.Выберите место на электрической схеме, которое будет изолировать компрессор от любых других нагрузок, таких как двигатель вентилятора конденсации. Важно измерять потребляемую мощность компрессора только при попытке определить, правильно ли он работает.

Иногда бывает сложно диагностировать неисправный компрессор. Часто системная проблема может казаться результатом неисправного компрессора, хотя на самом деле она вызвана какой-то другой причиной. Использование силы тока компрессора поможет любому техническому специалисту определить, действительно ли компрессор неисправен.Однако техник должен знать, какой должна быть правильная сила тока, чтобы принять решение о состоянии компрессора.

Производители компрессоров Walk-in



Закон

Вт: что это такое? Формула, примеры и закон Ома

Что такое закон Уоттса?

Закон Ватта определяет взаимосвязь между мощностью, силой тока и падением напряжения в электрической цепи. Закон Уоттса также гласит, что мощность электрической цепи является произведением ее напряжения и силы тока.

Формула закона Уоттса

Формула закона Уоттса может быть представлена ​​следующим образом. Он дает взаимосвязь между мощностью (ватт), током (ампер) и напряжением (вольт)







Примеры закона ватта

Ниже мы рассмотрим несколько примеров, чтобы лучше объяснить закон Ватта.

Закон ватт, пример 1

Предположим, вы пытаетесь выяснить, сколько 500-ваттных осветительных приборов можно включить в электрическую цепь, не перегорая предохранитель.

Во-первых, вы хотели бы знать, какой ток можно получить из цепи. В большинстве домов есть цепи на 15 А, и в большинстве цепей есть автоматический выключатель на 20 А. Итак, какова будет общая мощность?

Мы знаем, что Вт = Вольт x Ампер. Итак, здесь значения напряжения и тока указаны как 110В и 20А. Теперь расчетная мощность будет 2200 Вт. Таким образом, все, что мы подключаем к нашей схеме, должно быть менее 2200 Вт, поскольку это вся мощность, доступная в этой цепи. Вы можете безопасно подключить к цепи четыре лампы по 500 Вт (или две лампы по 1000 Вт) с запасом мощности 200 Вт в качестве запаса прочности.

Закон Ватта, пример 2

Если напряжение на лампочке 120 вольт, а мощность 60 ватт, каков на самом деле ток?

Итак, здесь напряжение и мощность лампы указаны как 120В и 60Вт соответственно. Мы уже знаем, что ток = мощность / напряжение. Итак, при замене значений значение тока будет 0,5 Ампера.

Закон Ватт, пример 3

Рассмотрим 100-ваттную лампочку в вашем доме. Мы знаем, что напряжение, подаваемое на лампочку, обычно составляет 110 В или 220 В, поэтому потребляемый ток можно измерить следующим образом.

I = P/V = 100 Вт / 110 В = 0,91 А или I = P/V = 100 Вт / 220 В = 0,45 А.

Но вы видите, что проще использовать лампочку на 60 Вт. Ваш поставщик электроэнергии обычно выставляет вам счет за использование в киловатт-часах (кВтч). Один кВтч — это количество энергии, необходимое для производства 1000 Вт энергии в течение одного часа.

Закон Уоттса против. Закон Ома

Закон Ватта описывает взаимосвязь между мощностью, напряжением и током.

Мощность: Мощность — это скорость использования энергии.Единица измерения электрической мощности называется ватт в честь Джеймса Ватта. Всякий раз, когда один вольт используется для перемещения ампера по цепи, совершаемая работа равна одному ватту мощности.



Когда электроны проходят через сопротивление в электрической цепи, они сталкиваются друг с другом и с атомами, составляющими сопротивление. Эти столкновения производят тепло и приводят к потере энергии. Следовательно, изменение закона Ватта задается как



Ток: Движение электронов или других частиц через проводник известно как ток.Единицей, используемой для расчета текущего параметра, является Ампер. Символ, используемый для обозначения усилителя, — буква «А». Верхние и нижние регистры используются в зависимости от ситуации. Символ, используемый для обозначения текущего параметра, — это буква «I».

Напряжение: Электрическое давление, которое заставляет электроны или другие частицы двигаться по цепи, называется напряжением. Единицей, используемой для расчета параметра напряжения, является вольт. Символ, используемый для обозначения вольта, — это буква «V.В зависимости от ситуации используется как верхний, так и нижний регистр.

Сопротивление : Это мера сопротивления протеканию тока в электрической цепи. Сопротивление измеряется в омах, что обозначается греческой буквой омега. Сопротивление также хорошо, потому что оно дает нам возможность защитить себя от вредной энергии электричества.

Закон Ома утверждает взаимосвязь между напряжением, током и сопротивлением.

Закон Ома можно представить следующим образом:







Круговая диаграмма закона Ома

Треугольник закона Ватта

Поскольку оба закона используют одни и те же электрические величины, их можно объединить, чтобы получить некоторые полезные уравнения.Основное уравнение Закона Ома транспонировано для мощности. Это дает нам несколько комбинаций одного и того же уравнения для нахождения различных индивидуальных величин.

Треугольник мощности

Существует три возможных формулы для расчета электрической мощности в цепи. Если расчетная мощность положительна, это означает, что оборудование потребляет или использует энергию. Но если расчетная мощность имеет отрицательное значение, компонент производит или генерирует мощность.

Значения, рассчитанные из треугольника мощности

Применение закона Ватта

Некоторые из приложений закона Ватта включают:

• Если у вас есть источник энергии, вы должны использовать эту формулу для измерения фактической мощности, которую может производить источник.Вы можете использовать его для измерения потребляемой мощности только для одного компонента. Когда ток и напряжение источника заданы, значения можно перемножить.
• Энергопотребление здания можно измерить по формуле Ватта. При проектировании проводки здания важно оценить общую потребляемую мощность. Затем вы можете использовать эти знания, чтобы выбрать подходящие размеры проводов для дома. Вы также можете измерить стоимость электроэнергии. Требуемая мощность здания достигается путем измерения и сложения индивидуальной номинальной мощности каждого электрического устройства или части здания.
